Перегородки звукоизолирующие – виды материала и способы шумоизоляции

Содержание

Звукоизоляция перегородок: способы и материалы

Очень важно грамотно произвести звукоизоляцию перегородок, ведь они гораздо тоньше, чем несущие стены, а от них зависит то, как находящиеся в помещении люди будут себя ощущать.

Перегородка выполняет функцию разделения пространства на разные части. Использование этой конструкции может понадобиться в помещениях любого типа, как в жилых домах, так и в офисах, на дачах и т.п..

Звукоизоляция состоит из таких компонентов как: отражение звука, поглощение звука, акустический комфорт. Каждый из них по-своему важен, и при отсутствии хотя бы одного о полной и комфортной звукоизоляции говорить не имеет смысла.

Виды перегородок

 Загрузка ...  Загрузка ...

Сами по себе перегородки бывают многослойные и однослойные.

Однослойные перегородки создают из самонесущего материала. Такой материал очень плотный и содержит жёсткое связующее. Например, гипсолит, кирпич, железобетон. В данных конструкциях звукоизоляция достигается за счёт толщины и массы. Главный недостаток таких перегородок – это большая толщина, которая «съест» помещение.

Многослойные или каркасные перегородки – это система из нескольких слоёв различных материалов. При этом важно, что материалы должны обладать различной плотностью, включаются, как жёсткие, так и мягкие материалы. В такой конструкции часто используются жёсткие слои — гипрок или кирпич как основа, и мягкие (мдвп) как звукопоглотители. Благодаря специфической структуре легких материалов, колебания звука, которые проходят сквозь неё, становятся слабее из-за трения воздуха в порах.

Важно учесть, что такие слои как пробка, пенопласт и пенополиуретан не подходят для звукоизоляционных конструкций. Всё дело в недостаточной плотности и отсутствии способности пропускать через себя воздух.

Звукоизоляция различных видов перегородок происходит по-разному. Так, в однослойной из-за изначально толстой стены важна тонкость и эффективность материалов, а в многослойной важен правильный «пирог» и соотношение плотностей и массы.

Быстрый вариант это способ, который был очень популярен раньше, – повесить на стену ковёр. Мягкий слой и густой плотный ворс отлично приглушали звуки из соседних комнат.

Материалы для звукоизоляции

В статье рассматриваются звукоизоляционные конструкции из следующих материалов:

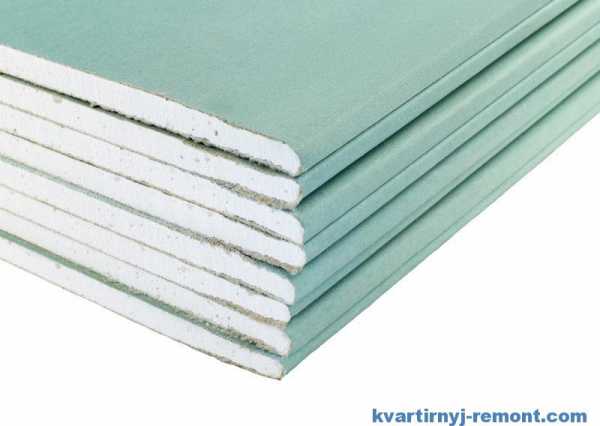

Гипрок

Или правильнее гипсокартон – гипсовый лист, обшитый строительным картоном. Существуют разные типы гипрока, для перегородок больше всего подходят стандартные листы, усиленные и специальные гибкие.

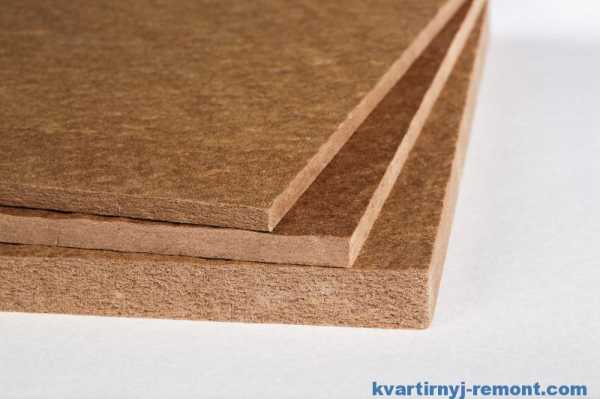

Изоплат

Мягкая ДВП, изготовленная из спрессованной стружки хвойных пород деревьев. В линейке присутствуют теплозвукоизоляционные плиты (специально для внутренних работ), ветрозащитные и универсальные (имеют крепление шип-паз, подходят как для внутренних, так и для наружных работ).

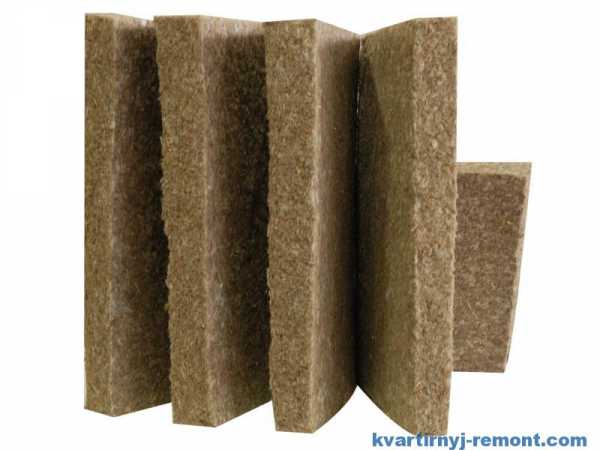

Ватный утеплитель

Минеральная вата, льняной утеплитель. Такие материалы, кроме своей основной функции, обладают отличными свойствами звукопоглощения. Они имеют в своей структуре множество переплетенных между собой волокон, сквозь которые может проходить воздух. Плюсом является так же достаточная толщина.

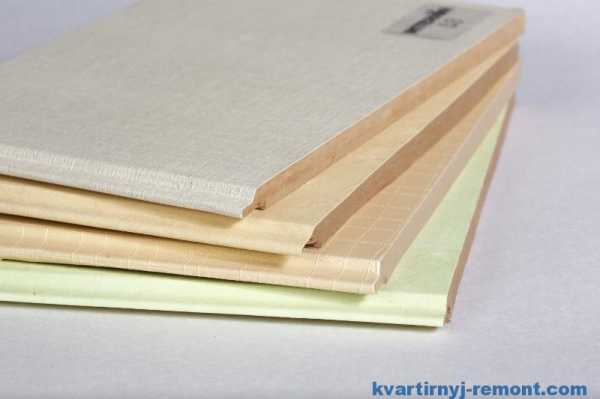

Изотекс

Декоративная отделка для стен и потолка на основе теплозвукоизоляционных плит Изоплат. По сути это сама плита, обклеенная моющимися обоями или тканью. Имеет соединение шип-паз для простого монтажа, обладает отличными акустическими свойствами.

Звукоизоляция однослойной перегородки

В основном возможности звукоизоляции таких стен напрямую зависят от того, каким объемом помещения вы готовы пожертвовать. С учётом того, что такие конструкции уже обладают большой массой и толщиной, рекомендуется использовать тонкие звукоизоляционные плиты для экономии пространства. Вспомним о ковре на стене. Конечно, сейчас никто не будет использовать такой способ, но в этом и нет никакой необходимости. Точно таким же свойством обладают линейки материалов Изотекс и Изоплат.

Вариант 1 — Изотекс



Это самый простой способ звукоизоляции. Перегородка с двух сторон облицовывается декоративными панелями Изотекс. Панели имеют толщину всего 12 мм, при этом коэффициент звукоизоляции воздушного шума – 23дБ. Более тонкой звукоизоляции уже с отделкой просто не найти. Изотекс позволяет большей части акустической энергии переходить в тепло, а остальной отражаться. С помощью таких панелей можно также скорректировать акустику в помещении.

Вариант 2 — Изоплат и Изотекс

Данный способ включает в себя установку теплозвукоизоляционных плит, а поверх них декоративных отделочных панелей. При этом толщину звукоизоляционного слоя можно регулировать. Плиты Изоплат выпускают толщиной 10 мм, 12 мм и 25 мм. Таким образом вы легко сможете подобрать необходимую толщину. На теплозвукоизоляционные плиты легко крепятся панели Изотекс, монтаж всех материалов можно легко осуществить самостоятельно.

Звукоизоляция многослойной перегородки

Звукоизоляционный «пирог» можно сконструировать несколькими способами, при этом за основу взять каркас или, например, пазогребневую плиту (от 80 мм). В любом случае эффективность будет так же зависеть от толщины материалов, их массы и наполнения.

Вариант 1 — Примыкание

При использовании пазогребневой плиты между перегородкой и несущей стеной устанавливается эластичное примыкание – теплозвукоизоляционная плита Изоплат. Такой способ увеличит коэффициент звукоизоляции Rw всей конструкции до 41 дБ.

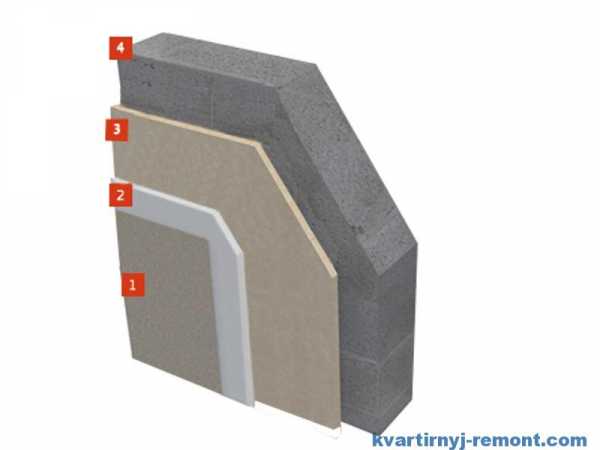

Вариант 2 — Плита, Изоплат и гипрок

Основой в данной конструкции снова выступает пазогребневая плита. На неё с двух сторон устанавливается сначала мдвп Изоплат, а поверх неё гипрок. В таком случае гипрок выполняет функцию звукоотражения, а Изоплат – звукопоглощения. Для лучшего эффекта установите несколько плит Изоплат перед гипроком.

Не рекомендуется устанавливать несколько гипрочных плит вместо нескольких плит Изоплат. Звукопоглощение играет более важную роль, и эффективность будет выше.

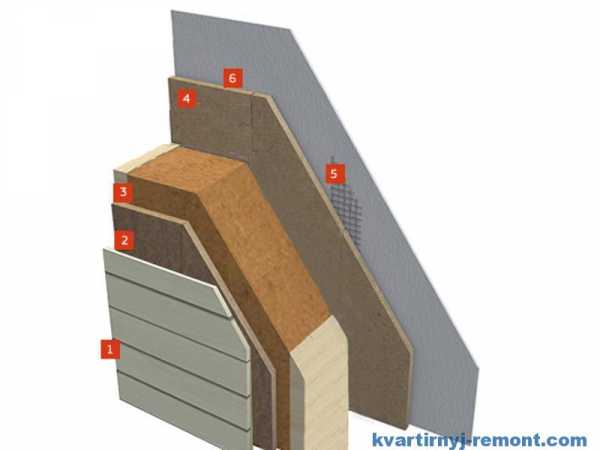

Вариант 3 — Гипрок, Изоплат и утеплитель

Для применения данного варианта потребуется установить каркас, внутрь которого помещается утеплитель (лён или мин. вата). При этом утеплитель должен быть максимально натуральный и «дышащий», так как иной просто не будет пропускать воздух и, следовательно, качественно поглощать звуковые волны. Далее утеплитель закрывается плитой Изоплат, и после – гипроком. Несмотря на то, что у данной конструкции небольшой общий вес, толстый качественный утеплитель обладает хорошими показателями звукоизоляции и не даст шуму распространиться в соседнее помещение.

На любую из вышеперечисленных схем звукоизоляции многослойной конструкции можно установить так же декоративные панели Изотекс. Лишними они не будут, ведь гипрок в любом случае придётся декорировать, а панели обеспечат акустический комфорт. В итоге вы получите теплую перегородку, которая защитит вас от сторонних звуков.

kvartirnyj-remont.com

Делаем легкую звукоизолирующую перегородку

Делаем легкую звукоизолирующую перегородку

Классическая гипсокартонная перегородка не может считаться основательной по двум причинам. Она хрупкая, на ней трудно закрепить что либо увесистое. И у нее явно недостаточная звукоизоляция. А можно ли эту перегородку усовершенствовать без особого усложнения и удорожания? Оказывается да. И если прочность перегородки все равно будет обуславливаться прочностью гипсокартона, то со звукопроводностью вопрос решается кардинально. Вы можете сделать своими руками такую легкую перегородку, которая по звукоизоляции не будет уступать кирпичной стенке толщиной в 1 кирпич или даже превосходить ее. Т.е. конструкция будет производить впечатление полноценной толстой стены, и надежно разделит две соседние комнаты по звуку, создавая комфорт жильцам.

Звуковая проницательность обычной перегородки в основном обуславливается закреплением гипсокартона к одному профилю с разных его боков. В предложенном варианте, профиля сдвигаются по ширине перегородки в шахматном порядке. Таким образом, гипсокартонные листы с каждой стороны будут крепиться к разным профилям, что исключает звуковые мостики по металлу внутри перегородки. Это в основном и дает должный эффект по повышению звукоизоляции.

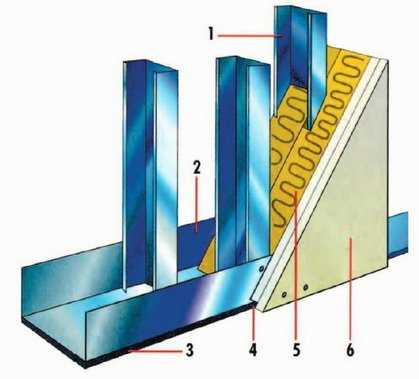

Рис. 1 – вертикальный профиль.
2 – направляющий профиль.
3 – полоса из мягкого материала.
4 – уплотнение швов по периметру перегородки на основе акрила.
5 – наполнитель – минеральная вата.
6 – гипсокартонные листы.

Также все полости внутри перегородки заполняются обычным уплотнителем – минеральной ватой, которая хорошо поглощает звук.

Вторым шагом по улучшению звукоизоляции является оставление швов между гипсокартоном и всеми примыкающими поверхностями. А металлические направляющие каркаса на боковых поверхностях устанавливаются на мягком материале. Если этого не сделать, то предыдущее решение по разрыву звуковых мостиков внутри даст только половинчатый эффект.

Что бы перегородка приобрела большую прочность, обшейте ее двойным слоем гипсокартона.

Перегородка с высокой звукоизоляцией делается в следующем порядке.

  • 1. Начертите на полу, стенах и потолке осевую линию будущей перегордки. Пользуйтесь отвесами. Нарисуйте также контуры перегородки, чуть шире чем она есть на самом деле.
  • 2. Наложите на разметку войлочную или минераловатную полосу. Закрепите на этой полосе к поверхностям направляющие профили – стеновые, напольный, потолочный с помощью дюбелей. Ширина направляющих профилей, как и ширина мягкой полосы должна быть минимум на 25 % больше чем ширина внутренних вертикальных профилей.
  • 3. Закрепите внутри образованного боковыми профилями каркаса вертикальные профили. Они размещаются в шахматном порядке по ширине направляющих профилей. Напомним, что обычный шаг закрепления профилей — 60 см – кратный ширине гипсокартонного листа. Края гипсокартонных листов должны стыковаться по центру боковины вертикальных профилей. Расстояние между соседними профилями, которые закреплены к разным краям направляющих, может быть любым. Важно, что бы они не соприкасались.
  • 4. Обшейте каркас с одной стороны гипсокартонными листами. Используйте острые саморезы по металлу. Шаг закрепления – 20 – 25 см. Проследите, что бы не допускалось касание листами пола, стен и потолка. Оставленные по контуру швы заполните акриловым герметиком.
  • 5. Вложите внутрь перегородки электрические кабели. Заполните перегородку наполнителем без оставления пустот с обшивкой каркаса с другой стороны.
  • 6. Зашпатлюйте все стыки, неровности гипсовой шпаклевкой.

stroy-block.com.ua

Звукоизолирующие перегородки

Конструкция звукоизолирующих перегородок

Конструкция перегородок со звукоизолирующими качествами предусматривает стационарное крепление к основаниям помещения. При этом перегородки могут иметь раздвижные или распашные входные группы, вмещать проложенные коммуникационные и информационные каналы. Помимо стационарных конструкций возможна установка звукоизолирующих трансформируемых систем.

Устройство перегородок данного типа – не что иное, как каркас со стеклянным или комбинированным заполнением, включающим: ламинат, плиты ДСП и МДФ, пластик, гипсокартон, натуральное дерево или другие материалы. Каркас возводится посредством системы профилей для перегородок, которая может быть деревянной, пластиковой или металлической. Для повышения уровня звукоизоляции каркас заполняется следующими материалами, эффективно нейтрализующими звук благодаря своей рыхлой и пористой структуре:

  • асбестовая или шлаковая вата;
  • пенопласт;
  • дифибрированная древесина;
  • ткань.

Рис. 1. Один из важнейших вариантов применения звукоизолирующих перегородок в доме –
отделение жилых комнат от улицы или внутреннего двора

Наиболее высокий уровень звукоизоляции обеспечивается при помощи многослойных конструкций. Такие перегородки содержат различные по плотности материалы, не имеющие жестких связей между слоями. В данной области хорошо себя зарекомендовал звуко- и теплоизолирующий продукт ISOVER, являющийся негорючим, экологически чистым и долговечным материалом.

Помимо перечисленного, для уменьшения звукопроницаемости перегородок, используется двойное остекление с применением уплотнителей и вставкой межрамных жалюзи. Стекло для звукоизолирующих межкомнатных перегородок выбирают не тоньше 6 мм.

При конструировании звукоизолирующих каркасных перегородок важно учитывать качество примыкания каркаса к полу, потолку и стенам. Для уплотнения используются специальные прорезиненные ленты, которые уменьшают возможность передачи звуковых волн от соседних с перегородкой стен или оснований.

Правильно изготовленные и грамотно установленные звукоизолирующие перегородки поглощают до 50 Дб шума, что равноценно уровню звукоизоляции, обеспечиваемому оштукатуренной кирпичной стеной.



Наиболее распространенный тип раздвижных звукоизолирующих перегородок – трансформируемые конструкции марки Dorma, которые можно увидеть в видеоролике:



Используя следующее меню, Вы можете ознакомиться с примерами раздвижных, стационарных и мобильных перегородок для дома. Также здесь можно узнать обо всех типах конструктивного исполнения перегородок и их применении в различных интерьерах:

Выбор типа

Выбор материала

Применение

МежкомнатныеОфисныеДекоративныеТорговые

Вес и размеры звукоизолирующих перегородок

Размер звукоизолирующей перегородки зависит от ее назначения и индивидуальных требований заказчика. Весовые параметры конструкции во многом определяются типом заполнения и видом звукоизоляционного материала. Размерные границы основных характеристик звукоизолирующих перегородок приведены ниже:

  Параметры Минимальные Максимальные
  Вес стекла 15 кг на кв. м 20 - 30 кг на кв. м
  Толщина стекла 6 мм 8 - 12 мм
  Толщина другого заполнения 8 мм до 30 мм
  Толщина звукоизоляционного материала 30 - 50 мм до 500 мм
  Вес звукоизоляционного материала 2-2,5 кг/м.кв. до 4 - 6 кг/м.кв.
  Вес каркаса (в зависимости от материала) 5 г / см3 15 г / см3
  Толщина перегородки 6 см до 30 см в зависимости от профиля и звукоизоляции
  Высота не ограничена до 4 м

Достоинства и недостатки звукоизолирующих перегородок

Среди главных положительных и отрицательных сторон звукоизолирующих перегородок отметим следующие их характеристики:

Достоинства и недостатки звукоизолирующих перегородок

  Достоинства Недостатки

  • Высокая степень звукоизоляции;
  • повышенная прочность конструкции;
  • практичность и удобство эксплуатации;
  • экономия на строительстве капитальных стен и отсутствие необходимости мокрых отделочных работ;
  • теплоизолирующие свойства;
  • низкая нагрузка на фундамент и перекрытия;
  • широкие возможности по декоративному оформлению перегородок.
  • Толщина звукоизолирующих перегородок превышает тот же показатель обычных конструкций, что, тем не менее, не влияет на их внешний вид и удобство;
  • некоторая затратность за счет использования дополнительных материалов.


Стоимость звукоизолирующих перегородок

На цены межкомнатных перегородок влияют следующие факторы:

  • размеры перегородок, количество модулей или панелей;
  • конструкция каркаса;
  • стоимость профильной системы;
  • наличие входных групп;
  • стоимость звукоизоляционных материалов и уплотнителей;
  • виды стекла и наличие декора;
  • присутствие дополнительных материалов;
  • стоимость фурнитуры для перегородок;
  • сложность монтажа.

Минимальные сроки изготовления звукоизоляционных перегородок составляют от 14 до 21 дня в зависимости от конструктивной сложности и размера изделий.

Рис. 2. Специалисты студии могут повысить звукоизолирующие свойства перегородок и дверей
обычного типа, применение уплотнителей – одна из многих возможностей

Межкомнатные звукоизолирующие перегородки – современная альтернатива стационарным стенам

Желая увеличить комфорт пребывания в своем доме, что, как правило, требует исключения постороннего шума и раздражающих звуков, стоит обратить внимание на звукоизолирующие перегородки, способные не только разграничить пространство, но и обеспечить благоприятную акустическую обстановку в огораживаемой зоне. Наша студия производит каркасные межкомнатные звукоизолирующие перегородки, отвечающие всем требованиям по звукоизоляции. Мы предлагаем продукцию из материалов высокого качества, изготавливаемую с применением современных технологий.

artultra.ru

Как сделать звукоизоляцию перегородок | Метродом

≡  18 Май 2015   ·  Рубрика: Работы со стенами

А А А

Устройство перегородок в квартирах, офисах, зданиях, комнатах общественного предназначения призвано решать роль разделения. А в комнатах с обильным шумом – так же и роль изоляции звука. В этом варианте добавочные перегородки обеспечюют хорошего качества звуковую среду в середине помещения, не пропуская внешние шумы. Корпуса перегородок у которых есть функция изоляции звука призваны обеспечивать:

  • поглощение чужих звуков;
  • деление звуков;
  • минимизацию шума от техники.

Термин «шумоизоляция» используется для определения комплекса мер по понижению шумового уровня в помещении.


Виды перегородок, оберегающих от шума Звукоизоляционные перегородки и каркасные стены

К ним относятся перегородки, которые могут понижать уровень давления звука в ходе прохождения волны через нее. Основная задача, которую делает шумоизоляция – отражение звука, создание ситуации, когда звук не проходит через перегородку. Для устройства стен такого рода используются звукоизолирующие материалы. Они выбираются в согласии с признаком, именуемым индекс изоляции звука.

Шумоизоляция не убирает звук целиком, но понижает его до отметки, когда его можно пренебрегать.

Звукопоглощающие перегородки Для их создания применяются звукопоглощающие материалы, способны понижать энергию отраженной звуковой волны, когда она взаимодействует с перегородкой. Такого рода материалы оцениваются по коэффициенту поглощение звука. Устройство звукопоглощающих перегородок опять же нацелено на понижение звука до комфортабельного состояния. Звуконепроницаемые перегородки Их задача – целиком отсечь звук, не пропустить его вовнутрь помещения или наружу. Они делаются в специализированных комнатах со нестандартными целями. В них способны комбинироваться звукоизолирующие и звукопоглощающие материалы.

Делаем звукоизоляционную перегородку собственными руками

Домашний профессионал может сделать каркасную перегородку со звукоизоляционными качествами не сложно. Для этого понадобится каркасный матерьял (профили из алюминия или бруски из дерева), звукоизолирующий матерьял (к примеру, вата на минеральной основе) и матерьял, сдерживающий изоляцию в середине каркаса – гипрок. Очерёдность действий при строении перегородки:

  • Делается размечивание размещения грядущей перегородки. Сначала на напольной поверхности отмечается положение профилей, стоек, проема двери. Дальше размеры переносятся на стены и потолок.
  • Исполняется крепление направляющих профилей к стенкам, полу и потолку с помощью дюбелей. Шаг крепежа дюбелей – около 40 см. Плоскость профиля направляющего снизу клеят полиуретановой лентой. Ставятся каркасные стойки перегородки.
  • К одной из сторон саморезами крепятся гипсокартонные листы, в один или 2 слоя. Нарезаются звукоизоляционные маты.
  • Фрагменты матов ставятся в пространство перегородки враспор. Краешка мата заводят вовнутрь п — образного профиля с одной стороны, и формируют тугой момент упора с другой стороны.
  • Вовнутрь перегородки ставятся детали коммуникационых сетей – кабели, розетки, провода. Делается установка гипсокартонных листов со второй стороны.
  • Последний этап – работы по отделке.

О том, как выполнить изоляцию звука в жилой площади читайте тут.

А тут написано про изоляцию звука пола.

Материалы для звукоизоляции для перегородок

По исполнению главных предназначений они строго делятся на отображающие звук и впитывающие звук. Отображают звук жёсткие материалы: бетон, кирпич, гипрок, железный листочек. Впитывают звук материалы с ячеистой, волокнистой и зернистой композицией. Они все делаются на основе стекловолокна или ваты на минеральной основе. Звукоизоляционные и звукопоглощающие материалы реализовываются в специальных магазинах.

В торговле реализовываются панели или рулоны вещества, владеющие разными признаками поглощения или отражения шума. Изолирующие материалы в собственной конфигурации содержат включения элементов, усиливающих их характеристики. Рекомендуют изготовители и многослойные маты, где слои ваты на минеральной основе способны перемежаться листами фольги, к примеру. При приобретении материалов следует смотреть на указанные изготовителем показатели.

Расчет изоляции звука перегородок

Расчет изготавливается на основании норм шумоизоляции помещения. Чтоб установить, каков будет уровень изоляции звука перегородки при применении определенных материалов, пользуйтесь формулой:

IB = 32 (log m) + 2 (log d) – 17 дБ
IB – определение индекса изоляции звука;
M – определение поверхностной плотности матерьяла стены;
D – определение толщины прослойки воздуха.

Если вы не ощущаете себя смело при вычислениях, на тематическом сайте можно отыскать программу калькулятор, которая произведет вам расчеты автоматично. Или обратитесь за расчетами к профессионалу.

Шумоизоляция перегородок между комнатами

Шумоизоляция перегородок из гипсокартона

Главное требованее для изоляции звука перегородок из гипса – необходимое заполнение пространства в середине перегородки специальным материалом. При установке следует установить, какое кол-во слоев гипса крепить с любой стороны. Двойной слой повышает звукоотражающие характеристики. При применении алюминиевых направляющих нужно между поверхностью стены и металлом гарантировать прокладку, чтоб не передавать звуковые колебания.

Для межкомнатных перегородок применяются настоящие заполнители с изоляционными качествами – вата минерального возникновения или вата на основе стекловолокна.

Шумоизоляция перегородок между квартирами

Для усиления звукоизоляционных качеств построенной межквартирной перегородки нужно сделать установку добавочной системе. Между конструкцией и стеной следует организовать воздушную камеру (пространство). Зазор между системой и полом наполняют тугими звукоизоляционными прокладками.

Шумоизоляция раздвигающихся перегородок

Трудность их изоляции заключается в минимизации зазора между секциями перегородки, потолком и полом. Для этого применяется особое крепление секций сверху. Край в низу бережно притирается к напольной поверхности фактически без зазора. Вовнутрь перегородки закладывается звукоизолирующий матерьял. При сдвигании секций в одно целое краешка индивидуальных секций должны плотно сцепляться меж собой, без щелей и люфта.

Заметка о том, как клеить обои из винила, подбирать для них клей, и также видео-инструкция.

Тут находится информация о пробковом стеновом покрытии и полов.

Если например вас интерисует, стоит ли делать ремонт древних полов из дерева, перейдите сюда.

Возлагаем надежду Вам приглянулась заметка — Как выполнить изоляцию звука перегородок
