Железобетонные перемычки для оконных и дверных проемов — размеры
Одна из наиболее распространенных в строительстве готовых конструкций – железобетонные перемычки. Это стандартные изделия, залитые на заводах из тяжелого бетона, укрепленного армирующим каркасом. Они хорошо выдерживают изгибающую нагрузку, поэтому укладываются в дверные и оконные проемы. Все нормативы по изготовлению и эксплуатационным требованиям для железобетонных перемычек изложены в ГОСТ 948-2016.
Что это такое?
Бетонные перемычки согласно нормативным требованиям состоят из нескольких элементов:
- арматурного каркаса, повышающего прочностные характеристики, предотвращающего растрескивание при нагрузке;
- прочного бетонного монолита, размеры которого определены ГОСТом;
- элементов для строповки, необходимых для погрузо-разгрузочных работ, быстрого и безопасного монтажа.
В местностях с холодным климатом для производства применяются морозостойкие бетоны. Прочность армирующей части рассчитывается в зависимости от изгибающих нагрузок, под которыми будут эксплуатироваться конструкции.
Этот тип железобетонных изделий используется при строительстве, и выполняет такие задачи:
- дверные и оконные перемычки увеличивают нагрузку, которую выдерживают проемы;
- являются компенсаторами при действии разных типов нагрузок, например, над дверными проемами;
- помогают создать силовой контур, увеличивающих несущую способность конструктивных элементов;
- являются надежным контуром, на котором монтируется кровля.
В зависимости от размеров и прочностных характеристик изделий, они могут использоваться при монтаже эстакад, путей для подъемных кранов или городских трамваев.

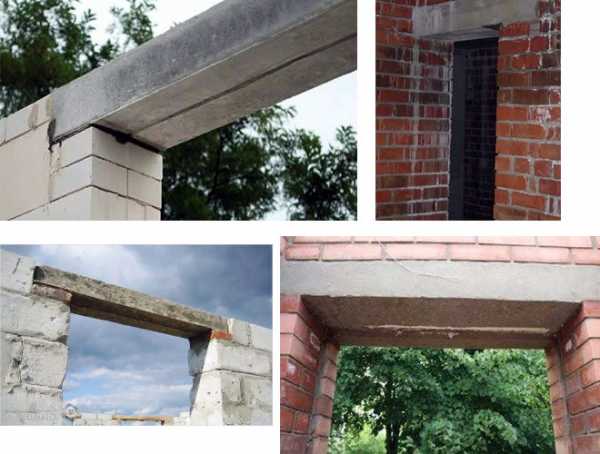

В строительстве железобетонные перемычки над окнами или дверными поемами могут устанавливаться в кирпичных, блочных (в том числе из пено- и газобетона), каменных или монолитных зданиях.
Виды и маркировка перемычек
Согласно нормативам ГОСТ 948-2016, промышленностью предлагается несколько основных видов ж/б перемычек:
- Брусковые (ПБ) со стороной сечения не более 25 см. В зависимости от марки изделия, его длина может быть от 1030 до 5960 мм. Стандартизированная брусковая перемычка может иметь 10 разных длин, каждая из которых имеет два подвида с разной массой и системой армирования.
- Плитные (ПП) составляются из нескольких брусковых и имеют ширину более 250 мм, имеют прямоугольное сечение.
- Перемычки Г-образного типа (ПГ) делаются с выемкой в четверть по всей длине, что позволяет использовать их в местах примыкания плит перекрытий.
- Фасадные (ПФ) закрывают проемы снаружи зданий за счет четвертного уступа.
В особых случаях нормативы допускают использование наклонных граней и торцов, но при этом площадь опорной плоскости может незначительно снижаться. Для заливки бетонных перемычек применяются бетоны марки М250 (В20) и выше.
Как и для любых других железобетонных изделий, для перемычек разработаны маркировки, согласно действующим ГОСТам. Эти обозначения представляют собой буквенно-цифровой набор, и наносятся на одну из сторон каждого изделия:
- цифра вначале показывает порядковый номер поперечного сечения;
- сочетание букв ПП или ПБ указывает не тип сечения элемента;
- число после буквенного обозначения указывает на длину в дециметрах;
- следующая цифра указывает на нагрузку, которую выдерживает элемент в кН/м;
- индекс, отвечающий за материал применяемого арматурного каркаса;
- индекс «п» говорит о наличии петель для монтажа, выступающая арматура для крепления выступов и балконов обозначается «а», такелажные проушины или закладные элементы обозначаются буковой «б».
Любая железобетонная перемычка, брусковая или плитная укрепляется арматурным каркасом. В этих конструкциях используются несколько типов продольной и поперечной арматуры, качество материалов регулируются ГОСТами.
Плитные и брусковые виды имеют свои стандартные типоразмеры, указанные в нормативной документации. При подборе можно использовать такую схему:
Например, в технической документации указывается, что в оконных проемах используются железобетонные балочные несущие перемычки 3ПБ-25-8Aт800п. Это означает, что нужно устанавливать элементы с поперечным сечением 12 на 22 см, длиной 246 см, расчетная нагрузка 8 кН/м, металлический каркас сделан из стали Aт800, с монтажными петлями.
Варианты для перегородок имеют меньшую прочность, а для арочных дверей и окон этот конструктивный элемент рассчитывается отдельно, в зависимости от радиуса кривизны и других особенностей.
Размеры
Перемычки ЖБИ имеют стандартные размеры, утвержденные ГОСТом. Сечение определяется соответствующим индексом маркировки, например 2ПБ-13-1п. При этом размеры перемычек этого типа составляют 1290х120х140 мм. В зависимости от типа и марки этого конструктивного элемента его геометрические размеры могут изменяться. Для ПБ:
- длина от 1 до 6 м;
- ширина от 120 до 250 мм;
- высота от 65 до 585 мм.
Для плитных перемычек ПП размеры составляют:
- длина от 1,1 до 3 м;
- ширина от 380 до 510 мм;
- высота от 65 до 220 мм.
Элементы, маркированные ПГ, имеют такие габариты:
- длина от 1,5 до 6 м;
- ширина от 250 до 510 мм;
- высота от 290 до 585 мм.
Фасадные железобетонные конструкции ПФ имеют стандартную ширину 250 мм и такие размеры:
- длина от 0,8 до 4,3 м;
- высота от 140 до 290 мм.
Сведения о стандартных маркировках перемычек, включая размеры, массу и затраты бетона, с разными типоразмерами, сведены в таблице:
Наименование | Объем, м³ | Вес, кг | Размеры, мм |
---|---|---|---|
1ПБ-10-1п | 0,008 | 20 | 1030х120х65 |
1ПБ-13-1п | 0,01 | 25 | 1290х120х65 |
1ПБ-16-1п | 0,012 | 30 | 1550х120х65 |
1ПП-12-3 | 0,028 | 72 | 1160х380х65 |
2ПБ-16-2п | 0,026 | 65 | 1550х120х140 |
2ПБ-10-1п | 0,017 | 43 | 1030х120х140 |
2ПБ-13-1п | 0,022 | 54 | 1290х120х140 |
2ПБ-16-2п | 0,026 | 65 | 1550х120х140 |
2ПБ-17-2п | 0,028 | 71 | 1680х120х140 |
2ПБ-19-3п | 0,033 | 81 | 1940х120х140 |
2ПБ-22-3п | 0,037 | 92 | 2200х120х140 |
2ПБ-25-3п | 0,041 | 103 | 2460х120х140 |
2ПБ-26-4п | 0,044 | 109 | 2590х120х140 |
2ПБ-27-4п | 0,045 | 110 | 2690х120х140 |
2ПБ-29-4п | 0,048 | 120 | 2850х120х140 |
2ПБ-30-4п | 0,05 | 125 | 2980х120х140 |
2ПГ-39-31 | 0,317 | 792 | 3890х250х440 |
2ПГ-44-31 | 0,359 | 897 | 4410х250х440 |
2ПГ-48-31 | 0,391 | 977 | 4800х250х440 |
2ПГ-50-31 | 0,693 | 1733 | 5000х380х440 |
2ПП-14-4 | 0,076 | 190 | 1420х380х140 |
2ПП-17-5 | 0,089 | 223 | 1680х380х140 |
2ПП-18-5 | 0,096 | 241 | 1810х380х140 |
2ПП-21-6 | 0,11 | 280 | 2070х380х140 |
2ПП-23-7 | 0,124 | 310 | 2330х380х140 |
2ПП-25-8 | 0,131 | 327 | 2460х380х140 |
3ПБ-13-37п | 0,034 | 85 | 1290х120х220 |
3ПБ-16-37п | 0,041 | 102 | 1550х120х220 |
3ПБ-18-37п | 0,048 | 119 | 1810х120х220 |
3ПБ-18-8п | 0,048 | 119 | 1810х120х220 |
3ПБ-21-8п | 0,055 | 137 | 2070х120х220 |
3ПБ-25-8п | 0,065 | 162 | 2460х120х220 |
3ПБ-27-8п | 0,072 | 180 | 2720х120х220 |
3ПБ-30-8п | 0,079 | 197 | 2980х120х220 |
3ПБ-34-4п | 0,089 | 222 | 3370х120х220 |
3ПБ-36-4п | 0,096 | 240 | 3630х120х220 |
3ПБ-39-8п | 0,103 | 257 | 3890х120х220 |
3ПП-14-71 | 0,117 | 293 | 1400х380х220 |
3ПП-16-71 | 0,13 | 325 | 1550х380х220 |
3ПП-18-71 | 0,151 | 378 | 1810х380х220 |
3ПП-21-71 | 0,173 | 433 | 2070х380х220 |
3ПП-27-71 | 0,227 | 568 | 2720х380х220 |
ЗПП-30-10 | 0,249 | 623 | 2980х380х220 |
4ПБ-30-4п | 0,104 | 259 | 2980х120х290 |
4ПБ-44-8п | 0,154 | 384 | 4410х120х290 |
4ПБ-48-8п | 0,167 | 418 | 4800х120х290 |
4ПБ-60-8п | 0,207 | 519 | 5960х120х290 |
4ПГ-30-40 | 0,301 | 753 | 2980х380х290 |
4ПП-12-4 | 0,038 | 95 | 1160х510х65 |
5ПБ-18-27п | 0,1 | 250 | 1810х250х220 |
5ПБ-21-27п | 0,114 | 285 | 2070х250х220 |
5ПБ-25-27п | 0,135 | 338 | 2460х250х220 |
5ПБ-25-37п | 0,135 | 338 | 2460х250х220 |
5ПБ-27-27п | 0,15 | 375 | 2720х250х220 |
5ПБ-27-37п | 0,15 | 375 | 2720х250х220 |
5ПБ-30-27п | 0,164 | 410 | 2980х250х220 |
5ПБ-30-37п | 0,164 | 410 | 2980х250х220 |
5ПБ-31-27п | 0,171 | 428 | 3130х250х220 |
5ПБ-32-20п | 0,176 | 440 | 3200х250х220 |
5ПБ-34-20п | 0,185 | 469 | 3370х250х220 |
5ПБ-36-20п | 0,2 | 500 | 3630х250х220 |
5ПП-17-6 | 0,12 | 300 | 1650х510х140 |
5ПП-23-10 | 0,166 | 416 | 2330х510х140 |
6ПБ 35-37п | 0,254 | 630 | 3500х250х290 |
6ПГ-60-31 | 0,826 | 2065 | 5960х380х440 |
6ПП-30-13 | 0,334 | 830 | 2980х510х220 |
7ПП-12-3 | 0,04 | 100 | 1160х380х90 |
8ПБ-10-1п | 0,011 | 28 | 1030х120х90 |
8ПБ-13-1п | 0,014 | 35 | 1290х120х90 |
8ПБ-16-1п | 0,017 | 42 | 1550х120х90 |
8ПБ-17-2п | 0,018 | 45 | 1680х120х90 |
8ПБ-19-3п | 0,021 | 52 | 1940х120х90 |
8ПП-18-71 | 0,131 | 327 | 1810х380х190 |
8ПП-21-71п | 0,149 | 374 | 2070х380х190 |
8ПП-23-7 | 0,168 | 421 | 2330х380х190 |
8ПП-27-71п | 0,196 | 491 | 2720х380х190 |
9ПБ-13-37п | 0,029 | 74 | 1290х120х190 |
9ПБ-16-37п | 0,035 | 88 | 1550х120х190 |
9ПБ-18-37п | 0,041 | 103 | 1810х120х190 |
9ПБ-18-8п | 0,041 | 103 | 1810х120х190 |
9ПБ-21-8п | 0,047 | 118 | 2070х120х190 |
9ПБ-22-3п | 0,05 | 125 | 2200х120х190 |
9ПБ-25-3п | 0,056 | 140 | 2460х120х190 |
9ПБ-25-8п | 0,056 | 140 | 2460х120х190 |
9ПБ-26-4п | 0,059 | 148 | 2590х120х190 |
9ПБ-27-8п | 0,062 | 155 | 2720х120х190 |
9ПБ-29-4п | 0,065 | 162 | 2850х120х190 |
9ПБ-30-4п | 0,068 | 170 | 2980х120х190 |
9ПП-17-6 | 0,077 | 193 | 1680х510х90 |
10ПБ 21-27п | 0,098 | 246 | 2070х250х190 |
10ПБ-25-37п | 0,117 | 292 | 2460х250х190 |
10ПБ-27-37п | 0,129 | 323 | 2720х250х190 |
Армирование ЖБП
Выбор типа армирования и диаметр прута зависит от вида перемычки. Согласно ГОСТ для ж/б перемычек, применяемых в частном строительстве, используется напрягаемая арматура диаметром от 6 до 8 мм. Для перекрытий, рассчитанных на большие нагрузки, применяется арматура большего диаметра.
Для продольного армирования применяется:
- в качестве напрягаемой арматуры могут использоваться стали термически упрочненные типа Aт800 или Aт600C, горячекатаный стальной прут класса A800 или А600;
- ненапрягаемая арматура изготавливается из стали A400 или А500, термоупрочненной стали Aт-IIIC, проволоки В500 или Вр500.
Для изготовления поперечных частей каркаса для железобетона применяются горячекатаные стали A240, A400, А500, арматурные проволоки В-500, Вр500. Изготавливая брусковый или плитные элементы стандартных типоразмеров, необходимо учитывать, что при толщине 12 см делается плоский стальной каркас, а при 25 см — пространственный.
При напряжении арматуры, необходимо, чтобы фактические отклонения в железобетоне не превышали значений, указанных в таблице:
Наименование | Геометрический параметр | Предельное отклонение, мм |
---|---|---|
Отклонение от линейного размера | Длина: до 2500 включительно свыше 2500 до 4000 включительно свыше 4000 Ширина и высота: Размер, определяющий положение: | ±6 ±8 ±10 ±5 5 |
Отклонение от прямолинейности | Прямолинейность профиля лицевой поверхности: длиной до 2500 на заданной длине 1000 длиной свыше 2500 до 4000 на всей длине длиной свыше 4000 на всей длине | 3 ±3 ±4 |
Стальные пруты армирования перед заливкой укладываются вдоль опалубки и закрепляются проволокой, чтобы получилась прочная армирующая сетка. Ячейки получившегося каркаса должны быть 20-50 мм, это оптимальный показатель для обеспечения нужной прочности.
Монтаж
Для установки перемычек над проемами требуется соблюдать определенные правила, чтобы избежать перекоса и растрескивания. В частном строительстве, элементы длиной менее 2 м, можно устанавливать вручную, для больших проемов потребуется автокран. Монтаж зависит от типа перемычек:
- ПБ – применяется в проемах несущих стен, поскольку они обладают повышенной прочностью на изгиб и берут на себя нагрузку верхних перекрытий.
- ПП – менее прочны, поэтому ставятся на самонесущей стене, принимая нагрузку только той стены, в которую упираются.
Установка производится после завершения кладки, на утвержденных в проекте отметках. Перед этим проверяется надежность поверхности и уровень выведенной кладки.
Важно при монтаже правильно определить глубину, на которую происходит опирание перемычки. Этот показатель для несущей стены должен быть не менее 250 мм с каждой сторон, а для самонесущих стен достаточно 120 мм. Чтобы закрыть всю ширину кладки, укладывается несколько железобетонных брусков, но они не должны выходить за плоскость стены.
Правила
При укладке железобетонных перемычек нужно учесть несколько важных моментов, которые помогут избежать проблем в дальнейшем:
- высота балочной перемычки должна быть не меньше 5% от высоты перекрываемого проема;
- ширина конструкции из этих элементов должна соответствовать ширине кладки проема;
- можно использовать перемычки, залитые не менее чем за месяц до установки, чтобы бетон набрал расчетную прочность;
- перед монтажом бетонную смесь нужно тщательно утрамбовать, чтобы избавиться от воздушных пазух;
- после установки ее правильность проверяется уровнем, поскольку конструкция должна быть строго горизонтальна.
Правильно установленные в проемы перемычки обеспечат нужную прочность конструкции здания и его долговечность. Эти элементы должны быть изготовлены из бетона высоких марок с надежным армированием, поскольку к их прочности предъявляются повышенные требования. При выборе типа необходимо учитывать величину нагрузки, на которую она рассчитана. Самый популярный тип – брусковые перемычки, недорогие, простые в изготовлении, выдерживающие высокие нагрузки. Но для экономии материалов, в проемах самонесущих стен используют и другие типы этих конструкций.
betonpro100.ru
Использование различных материалов для создания бетонных перемычек
Проемы для окон и дверей в постройках, возведенных из блоков, кирпичей, искусственного или природного камня, нуждаются в специальных строительных элементах или конструкциях, перекрывающих проем и перераспределяющих нагрузку. Лучше всего с этим справляются бетонные перемычки. Их надежность и несущая способность зависит от внутреннего строения и размера изделия.
Классификация
Прежде всего, бетонные перемычки различаются по:
- принципу производства;
- конструкции;
- материалу изготовления.
Монолитные перемычки
Производятся непосредственно на месте возведения сооружения над проемом. Для этого используются различные типы опалубок. Наиболее технологичной считается несъемная опалубка из U – образных элементов, сделанных из того же материала, что и стены.
Материал перемычек или, хотя бы его внешний слой, должен быть из того же материала, что и стена. Это поможет обеспечить максимальную адгезию между элементами.
Кроме того несоблюдение этого правила, гарантированно приведет к образованию трещин на отделочном слое в местах соединения. Это произойдет из-за несовпадения коэффициентов расширения при температурной деформации материалов.
Устройство перемычки из пенобетона
Процесс устройства перемычки при помощи U блоков достаточно прост. Предварительно сваривается каркас из арматуры с диаметром продольных стержней 10-12мм, и поперечных до 6 мм.
- Устанавливают основание с подпорками. Оно должно быть достаточно прочным, чтобы выдержать вес всей конструкции.
- На основу укладываются U блоки. Величина площадки опирания на стену должна составлять не менее 25 см с каждой стороны. Торцы блоков склеиваются между собой монтажным клеем.
- Внутрь помещается арматурный каркас.
- В подготовленную емкость заливается бетон. Марке смеси должна быть не менее П3М200, то есть соответствовать по прочности фундаментному пенобетону.
- Смесь уплотняется и выравнивается.
Сборные перемычки
Эти изделия изготавливаются на заводах ЖВК с использованием виброплощадок, автоклавов и устройств для предварительного натяжения арматурных прутов, поэтому они значительно крепче монолитных.
Согласно ГОСТ 948-84 перемычки бывают:
- Брусковые с шириной поперечного сечения до 25 см;
- Плитные с шириной более 25см;
- Балочные – имеют Г-образное сечение. Полка монтируется внутрь здания, предназначена для укладки на нее плиты перекрытия;
- Фасадные – выступающая полка монтируется на внешнюю сторону фасада. Предназначена для проемов, где кладка имеет выступ шириной боле 25см.
Во всех ЖБ перемычках не зависимо от формы, размера и предназначения, прочность на сжатие и жесткость конструкции обеспечивает бетон, а стойкость к изгибанию и растяжениям обеспечивает стальная арматура.
Эксплуатационные параметры
Оконная бетонная перемычка, произведенная промышленным способом, должна соответствовать характеристикам, указанным в ГОСТ 13015-2003 «Изделия железобетонные и бетонные для строительства».
При выборе перемычки следует обратить внимание на следующие параметры:
- Показатель прочности, жесткости, стойкости к трещинам;
- Коэффициент морозоустойчивости, обычно равен F35 — F200;
- Прочность бетона, входящего в конструкцию должна соответствовать марке М200 или выше;
- Относительная влажность изделия не должна превышать 13%. Если она будет выше, производить монтаж такого элемента нельзя.
- Соответствуют ли характеристики металлических закладных (скрытых внутри) элементов показателям, заявленным производителем. Регламентируется толщина марка и размещение арматуры, строповочных петель и закладных элементов. Так же важной составляющей является наличие и тип антикоррозионного покрытия арматуры.
- Огнеупорность изделия;
- Точность размеров и соответствие заявленной геометрической форме.
- На бетонной поверхности допускаются раковины, наплывы, сколы ребер, но в пределах допустимых величин регламентируемых ГОСТом. Выход на поверхность арматуры категорично не допускается. Желательно чтобы наружные стороны изделия не были покрыты ржавчиной, пятнами масла или краски.
Для перемычек типа ПП и ПБ, изготавливаемых в неразборной опалубке, допускается технологический уклон – клиновидной сужение книзу. Допустимые отклонения по длине составляют до 2 см, по ширине до 8мм.
Керамзитобетон
Керамзитобетонные перемычки производятся по той же технологии и в той же оснастке что и изделия из обычных, тяжелых бетонов. Их технологические параметры регламентируются ГОСТ 25820-83 «Бетоны легкие». Отличие в производстве состоит в том, что в качестве наполнителя используется керамзит, соответствующий ГОСТ 9759 «Гравий и песок керамзитовые». Однако по эксплуатационным характеристикам существует ряд значительных отличий.
Вес готового изделия существенно меньше, чем у перемычки, выполненной из тяжелого бетона. У конструктивных керамзитобетонов, которые используются для устройства фундаментов и усиленных перемычек он составляет 1800 кг/м3, у конструктивно-теплоизоляционных всего 700-800 кг/м3.Это позволяет производить монтаж элемента без использования строительной грузоподъемной техники. Теплопроводность материала составляет 0.55 Вт/(м*K).
Благодаря неоднородной шершавой поверхности происходит отличная адгезия материала, с любим строительным элементом.
Готовые изделия из пенобетона
Учитывая значительные нагрузки, которые испытывают перемычки, изделия из легких бетонов укрепляют дополнительным армированием. Его производят путем добавления в вяжущую смесь фибры:
- Стальной;
- Полипропиленовой;
- Стекловолоконной;
- Базальтовой.
Перемычки пенобетонные с добавлением фибры значительно изменяют свои эксплуатационные показатели. Одним из основных улучшений является блокировка капилляров и ячеек, что придает пенобетону дополнительную водостойкость. Так же значительно возрастает:
- стойкость к пластическим деформациям;
- ударная вязкость;
- коэффициент адгезии;
- прочность на растяжение и изгиб.
stroitel5.ru
Перемычка бетонная: разновидности
Во время строительства нового здания часто требуется дополнительное усиление конструкции. Это может понадобиться и в частном доме, и в коммерческом здании. Перемычки бетонные играют в этом немаловажную роль. С помощью таких строительных элементов можно легко перераспределить высокую нагрузку на определенные части здания. Часто перемычки используются при монтаже оконных или дверных проемов, но для улучшения несущей способности всего строительного объекта бетонные перемычки помещаются и в основу фундамента. Это нужно при заливке монолитного основания. Также, если в здании есть подвальное помещение с необходимостью частого проветривания, проще установить там широкий вентиляционный проход, который и будет укреплен перемычкой. Существует несколько классификаций таких строительных элементов. Они отличаются:
- материалами изготовления;
- способами изготовления;
- конструкцией.
Обо всем следует рассказать подробнее и по порядку.
Монолитная конструкция
Такой вид перемычек производится прямо на месте строительства. Для этого на месте ее возведения следует выполнить опалубку и залить ее бетоном. Для такой технологии существуют специальные несъемные опалубки, которые после заливки бетоном остаются внутри конструкции. Чтобы они обладали максимальной адгезией их необходимо изготавливать из того же материала, что и остальные строительные прилегающие элементы. В некоторых случаях достаточным считается и только покрытие опалубки необходимым материалом. Все зависит от особенностей климата, в котором возводится здание. Дело в том, что в случае несовпадений коэффициентов расширения в местах соединения элементов могут возникнуть трещины. Поэтому в условиях значительных температурных перепадов и повышениях деформации материалов лучше использовать перемычку, полностью выполненную из подходящего материала.
Использование опалубки из пенобетона
Готовая заводская опалубка из пенобетона весит не много, поэтому легко может быть использована и в частном строительстве, где нет специальной грузоподъемной техники. Такие блоки имеют определенные размеры. Ширину и высоту следует подбирать индивидуально для каждого случая, а вот длина корректируется самостоятельно. Если перемычка бетонная должна быть короче опалубки, которая есть в наличии, то основание необходимо укоротить. Если же необходимо выполнить перемычку длиннее, чем блоки опалубки, то несколько элементов склеиваются монтажным клеем до достижения нужного размера. После этого в желоб пенобетонной опалубки необходимо сварить металлический каркас из арматуры. Для достижения оптимальных показателей крепости конструкции следует брать для этого поперечные пруты диаметром не более шести миллиметров, а продольные до двенадцати миллиметров. На месте, куда следует установить перемычку необходимо укрепить основание.
Оно должно выдержать вес не только опалубки, а и залитого в нее бетона до того момента, пока конструкция полностью не окрепнет и не будет держать себя сама. Для этого лучше использовать промежуток, свободный от перекладин не более двадцати пяти сантиметров. Когда подпорка готова сверху на нее укладывается подготовленное основание, то есть опалубка, и в ее желоб вкладывается каркас из арматуры. Так как боковые торцы опалубки будут открыты, их следует закрыть, чтобы заливаемый бетон не растекался в стороны, а держался непосредственно в каркасе. Теперь в желоб заливается подготовленный бетон. Для этого необходимо брать только марки материалов, которыми пользуются при строительстве фундаментов. Они обладают необходимой прочностью и способны выдержать высокие нагрузки. Для этого подойдет П3М200, но не меньше. Теперь остается только уплотнить материал и выровнять поверхность. Продолжать работы можно будет только после полного застывания залитого внутрь опалубки бетона.
Сборная конструкция
Такие перемычки изготавливаются только на производстве. Для их производства необходимо использование специального оборудования, что дает им преимущество по прочности по сравнению с монолитными конструкциями. Сборные перемычки производятся при помощи автоклавов, виброплощадок и устройств для предварительного натяжения прутов арматуры. Перемычки бетонные, размеры которых прописаны в ГОСТах, бывают нескольких видов:
- брусковые;
- плитные;
- фасадные;
- балочные.
Первые две разновидности имеют ширину не более 25 сантиметров и имеют простую форму. Два последних выполняются в Г-образной форме, но при этом выступающие полки предназначаются для разного применения. В балочных она должна монтироваться внутрь здания, чтобы держать на себе внутреннее перекрытие, а в фасадных, наоборот, наружу. Это делается для работы с фасадами, на которых кладка выступает на ширину до двадцати пяти сантиметров.
Даже, несмотря на свои отличия, все перемычки имеют строго оговоренные стандарты изготовления. Например, ГОСТ 948-84 определяет максимальную и минимальную длину в 33,7 см и см соответственно, при этом высота элемента должна быть равна от 1,2 до 2,5 см, а ширина от 1,4 до 2,9 см.
Во всех конструкциях отвечают за их гибкость и способность растягиваться только металлические составляющие, а вот за жесткость и прочность несет ответственность бетон. Поэтому качество материалов, из которых изготовлена перемычка, играет большую роль в дальнейшей ее функциональности.
Характеристики
Чтобы приобрести качественный готовый продукт необходимо обратить внимание на его эксплуатационные характеристики. Каждая перемычка, изготовленная на производстве должна соответствовать определенному ГОСТу. Также должны указываться такие параметры как:
- уровень прочности;
- стойкость к трещинам;
- морозоустойчивость;
- огнеупорность;
- жесткость;
- точность формы и размеров.
Морозостойкость маркируется буквой F и должна равняться 30-200. Марка бетона, из которого изготовлена перемычка, не должна быть ниже М200, а влажность не более тринадцати процентов. При отклонении от данных показателей элемент нельзя монтировать.
Внутренняя арматура должна иметь антикоррозийное покрытие, так же как и строповочные петли. Говоря о форме, теми же стандартами допускаются некоторые отклонения, например, сколы или наплывы, но все они должны находиться в пределах допущенных норм. При этом нарушение формы из-за выступающей арматуры строго запрещено, так же как следы масла, краски или ржавчины.
Легкие бетонные перемычки
Такие строительные элементы изготавливаются по технологии, аналогичной изготовлению перемычек из тяжелых бетонов. Все параметры при этом регулируются соответствующим стандартом, который регулирует не только процесс изготовления, а и качество материала наполнителя. Благодаря тому, что для этого используется керамзит, перемычки намного легче тех, что изготовлены из тяжелых смесей. Поэтому такие элементы и относят к классу легких бетонов. Керамзитобетонные перемычки для фундаментов способны выдержать нагрузку до 1800 кг/м3, при этом такие элементы можно устанавливать даже без помощи техники. Данная разновидность перемычек превосходно сочетается с любыми строительными материалами благодаря своей негладкой поверхности. То есть, адгезия будет оптимальной в любом случае.
Легкие укрепленные перемычки
Несмотря на высокую прочность элементов из легких бетонов их все же укрепляют дополнительным добавлением в конструкцию различной фибры. Такое укрепление применяется для пенобетонных элементов, которые также считаются легкими. Это делается на этапе, когда вся смесь еще имеет вязкую консистенцию. Фибра при этом может быть, стальной или полипропиленовой, базальтовой или стекловолоконной. Благодаря таким добавкам значительно повышаются эксплуатационные показатели, в частности, блокируются капилляры и ячейки. Это дает перемычкам повышенную водостойкость и улучшает пластичность при деформациях. Также улучшается адгезия, ударная вязкость и коэффициент гибкости и растяжения. Все это в совокупности хорошо влияет на качество конечного продукта.
Все бетонные перемычки схожи между собой, но при этом каждая разновидность имеет показатели, которых нет в других элементах. Поэтому при выборе бетонной перемычки следует предварительно изучить вопрос в теории, а только после этого отправлять в магазин.
profundamenti.ru
