Перемычка оконная: Перемычки для оконных и дверных проемов

Ремонт надоконных перемычек, безопасная замена окон с системой RSA

Примеры применения: Ремонт трещин в арочных, лучковых и клинчатых перемычках Ремонт и усиление надоконных балок и оконных проемов Безопасная замена окон

Необходимые материалы и инструменты: Спиральный анкер RSA-bar и RSA-tie диаметром 8.0 или 10.0 мм необходимой длинны Монтажный состав для спиральных анкеров, миксер, дрель (в зимнее время необходимо использовать монтажный состав RSA-NORD) Штроборез, перфоратор, бур на 14 мм Шовный пистолет с удлинителем Ершик для прочистки отверстий Насос для продувки и увлажнения отверстий



---



Альбом технических решений, PDF

Альбом технических решений, DWG (AutoCAD)

Протокол определения расчетного сопротивления анкерного крепления

Рекомендация Союза Архитекторов России

Основной каталог про систему спиральных анкеров

Каталог по ремонту многослойных фасадов



---



Ремонт надоконных балок

Традиционно, кирпичная кладка над окном будет удалена и установлена новая бетонная перемычка или стальной угол. Это отнимает много времени, дорого и, с новыми оттенками кирпичной кладки, выглядит визуально непривлекательным. Это также крайне неудобно для жителей, поскольку предполагает наличие механических подпорок как внутри, так и снаружи, чтобы поддерживать кладку во время установки перемычки.

Система RSA преодолевает все эти трудности, используя существующую кладку. Это быстро, просто, надежно и экономично. Слои кладочного раствора разделяются на два уровня над каждым окном, а парные отрезки RSA-bar из нержавеющей стали укладываются в штрабы с монтажным составом RSA (в зимнее время необходимо использовать монтажный состав RSA-NORD).

Над окном формируется глубокая кладочная балка, которая поддерживает кладку и распределяет структурные нагрузки. Как правило, дополнительные прутки RSA-tie затем устанавливаются вертикально через кирпичную кладку в новую кладочную балку для защиты существующей перемычки. Механические опоры не требуются, и существующая оконная рама может быть удалена и заменена, не опасаясь перемещения кладки.

После установки спирального анкера, трещину необходимо ликвидировать, проинъектировав ее составом RSA-inject.

Для трещин с раскрытием менее 5мм также выполняется инъектирование состава RSA-inject.

Перед заменой окон необходимо проверить состояние перемычек для оценки их структурной устойчивости. Если в верхних углах оконного проема появляются трещины (часто под углом 45°), существует вероятность того, что оконная перемычка вышла из строя.

Иногда перемычка просто слабая и нуждается в усилении, чтобы гарантировать отсутствие движения. В некоторых случаях перемычка вообще отсутствует, а кладка просто поддерживается существующей оконной рамой. В этой ситуации новая перемычка должна быть установлена или создана.




---



Ремонт трещин в арочных и лучковых перемычках

• Над оконным или дверным проемом, из одного или двух спиральных анкеров RSA, формируется кладочная балка, которая поддерживает кладку и распределяет нагрузки.
  Спиральные анкеры RSA-bar монтируются в штрабу в первом кладочном шве.
• В кирпичной кладке прорезаются штрабы глубиной 40мм (для установки последовательно двух анкеров глубина — 50 мм) и шириной 10 мм, длиной на 500 мм больше ширины проема, с каждой стороны, штрабы прочищаются от мусора и пыли, хорошо увлажняются.
• На дно штрабы наносится первый слой монтажного состава RSA (в зимнее время необходимо использовать монтажный состав RSA-NORD) и в него вдавливается анкер.
• Далее наносится второй слой монтажного состава RSA, (при необходимости монтажа двух спиральных анкеров процедура повторяется) штраба, зачеканивается монтажным составом.
• Далее монтируются спиральные анкеры RSA-tie длинной на 200-300 мм больше высоты перемычки.
• Вертикально, через перемычку пробуриваются отверстия диаметром 13 мм, отверстия необходимо прочистить от мусора, хорошо увлажнить и при помощи шовного пистолета с удлинителем производят монтаж спиральных анкеров RSA-tie (см. инструкцию по монтажу).
• После установки спиральных анкеров, трещину необходимо расшить, прочистить от мусора, увлажнить и заделать монтажным составом RSA. Для трещин с раскрытием более 5мм выполняется инъектирование составом RSA-inject.




Укрепление перемычек



---



В случаях когда трещины в стенах возникают возле проемов (окна, дверные панели и т. д.) или по углам и на расстоянии от одного или обоих краев менее 50 см, возможна установка спиральных анкеров RSA «скобой». Глубина отверстия при этом не менее 20-25 см, а расстояние от края трещины не менее 10-15 см.

Если необходимо установить более одного спирального анкера в штрабу, то конец каждого из них следует установить в отдельное пробуренное отверстия под углом примерно 15-30° друг к другу.











---



Бесплатная консультация по применению Если вас заинтересовала система RSA, то наша компания может: Совершить выезд на ваш объект и проконсультировать по применению системы. Мы также располагаем аккредитованными подрядчиками в регионах. Актуальный список подрядчиков указан в разделе «Контакты». Оказать удаленные консультации и тех/поддержку при предоставлении фото материалов и подробном описании проблемы. По Вашей заявке профессиональные и обученные специалисты нашей компании качественно и быстро выполнят усиление и ремонт кирпичной кладки, а также сопутствующие гидроизоляционные работы, работы по ремонту и защите бетона и железобетона, усиление и ремонту фундаментов, подвалов, и т.д. Мы также готовы ответить на возникшие вопросы: По телефону — 8 (812) 960-25-19 По почте — info@rsa-system. ru или на WhatsApp — тел. 8 (921) 960-25-19 (вы можете сразу присылать фотографии трещин с ваших объектов, чтобы запросить консультацию)

Перемычки оконные. Перемычка над оконными и дверными проёмами своими руками

ГлавнаяРазноеПеремычки оконные

Перемычки на окна и двери

При строительстве дома часто возникает весьма важный вопрос: как сделать оконные перемычки? Существует несколько способов создать надежную опору для остальной стены, закрепить перемычку, получив идеально ровную поверхность, способную выдержать большую массу над собой. Мы расскажем о тонкостях строительства, откроем секреты самостоятельного изготовления перемычек.

к содержанию ↑

Что нужно знать о перемычках?



Прежде чем начать изготовление перемычки, нужно знать, что они так же, как стены, делятся на несущие и ненесущие. Отличаются они, прежде всего, размером и толщиной: ненесущая конструкция имеет минимальную толщину 12 см, ее чаще всего делают в дверных проема внутри помещения; несущая же именуется прогоном и может быть солидной ширины.

Различают также ригель: это несущая конструкция со специальной полкой, на которую можно положить другие плиты.

к содержанию ↑

Способы создания изделий

Перемычки на окна могут быть как собственного производства, так и приобретенные готовые заводские конструкции. Отличает их способ крепления на стене: заводскую модель придется устанавливать с помощью крана, потому что поднять тяжелый бетонный элемент без его участия просто невозможно. Можно залить конструкцию на месте: оконные перемычки своими руками в этом случае поднимать не потребуется. Сначала создается опалубка, потом в нее наливается цемент. Когда он высохнет, достаточно будет просто снять доски, тяжелый элемент займет свое место.

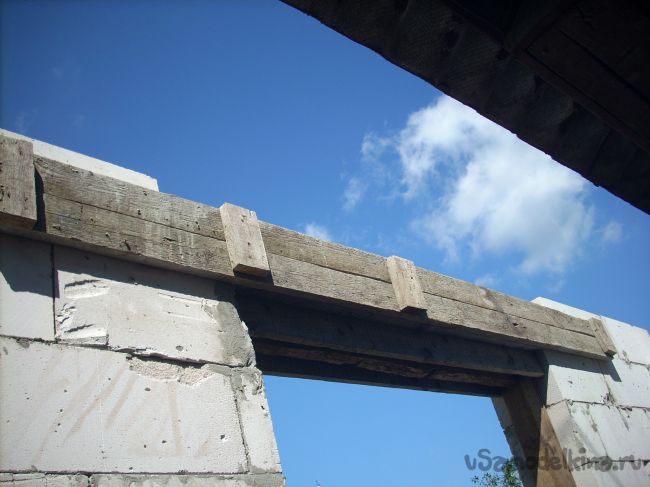

Опалубка на месте будущей перемычки

Для самостоятельного изготовления конструкции потребуется знать, какие у нее должны быть пропорции. Обычно толщина детали не менее 15 см. Для создания опалубки применяют доску, толщина которой не превышает 25 мм; подойдет и 20 мм при отсутствии более толстой конструкции. Чтобы было просто собрать опалубку, рекомендуется крепить ее на саморезы. После этого ставшие ненужными доски можно будет легко снять.

Измерения

к содержанию ↑

Порядок работ

• Из досок сбивается деревянный щит, который будет держаться на саморезах, затем внутрь щита из дерева помещают толстую арматуру, она потребуется для придания жесткости конструкции.

Установка и конструкция перемычки

Для того чтобы при заливке перемычки никуда не отошел деревянный щит, его можно прикрутить проволокой к кладочной сетке, если здание изготавливается их кирпича.

• Перемычки для оконных проемов должны быть утепленными. Закладывать утеплитель лучше сразу, в противном случае окна могут начать промерзать. Для этой цели можно использовать минеральную вату, стекловату или другой утеплитель, не боящийся окружающей среды и не способный воспламениться.
• После этого полученную конструкцию можно заливать бетоном. Ей потребуется дать высохнуть: на это обычно требуется несколько суток. После того как опалубка будет снята, а перемычка готова, можно продолжать строительство.

Окна с перемычками, утепленные минеральной ватой, могут иметь проблему: вата остается свисать сверху, поэтому при установке пластикового окна пена не может качественно сцепиться с верхней частью конструкции.

к содержанию ↑

Дополнительные средства, повышающие надежность

Решая, как сделать перемычку над окном, вы обязательно должны подумать и о том, как сделать ее прочной. Создать опалубку и заполнить ее цементом мало: вы должны армировать деталь, для этого можно использовать толстую арматуру. Подойдет диаметр 8 мм. Арматура должна быть внутри перемычки по всей ее длине.

Установка укрепляющей арматуры

Не стоит экономить на подпорках: бетон имеет большую массу, поэтому, заливая перемычки на окна и двери, нужно брать это в расчет. Для того чтобы конструкция не разрушала опалубку и не выпала, необходимо в достаточной степени укрепить щит, который является дном опалубки.

Для того чтобы деталь получилась крепкой и смогла выдержать нагрузку той части здания, которое окажется сверху, необходимо использовать для строительства перемычек качественный бетон. Для того хорошо подходит продукт марки М200; размешивать его можно и палкой, если у вас нет специального вибратора. Необязательно ждать, пока полностью высохнут перемычки над окнами: можно подождать всего сутки, после чего снимается мешающая сбоку опалубка и продолжается возведение стен. Щит снизу так рано снимать не рекомендуется.

Заливка бетона

Следите за тем, чтобы арматура не касалась деревянных элементов. Она должна полностью остаться в бетоне.

Можно сделать так, чтобы арматура была несколько выше нижней части перемычки. Для этого хватит и 2 см; приподнять ее можно, положив под арматуру обломок кирпича или кусочек гравия.

Оконные перемычки, размеры которых слишком большие, можно армировать в несколько рядов. Это сделает конструкцию более жесткой. позволит ей выдержать большую массу.

Готовая перемычка

Сделать перемычку для окна самостоятельно не так сложно. Для этого требуется иметь доски, шуруповерт, бетонный раствор. Собрав опалубку, вы легко зальете нужный элемент по частям, избавитесь от необходимости поднимать большой вес или нанимать кран.



oknanagoda.com

Перемычки железобетонные своими руками | Строительный портал

При строительстве любого дома возникает необходимость использования железобетонных перемычек. Можно их заказать или сделать самостоятельно. Но учитывая цену железобетонных перемычек, предпочтительнее выбрать второй вариант. Безусловно, многим кажется, что заводские изделия являются более удобными или надежными, но сделать качественные перемычки своими руками довольно просто. К тому же вы значительно сэкономите свои средства, поскольку платить придется только за материалы. В этой статье мы рассмотрим технологию самостоятельного изготовления перемычек.

Содержание:

1. Виды железобетонных перемычек
2. Методы изготовления железобетонных перемычек
3. Изготовление опалубки для перемычки
4. Утепление железобетонной перемычки
5. Армирование железобетонной перемычки
6. Процедура укрепления опалубки
7. Заливка формы бетоном
8. Нормативы установки перемычек
9. Советы при изготовлении перемычки

Виды железобетонных перемычек

Железобетонные изделия широко применяются в строительной индустрии. Благодаря прочности, долговечности и разнообразию они находятся на первых местах среди сегодняшних материалов для строительства. Перемычки из бетона занимают высокое место среди остальных железобетонных изделий, несмотря на небольшой размер и вес. Без перемычек вы не сможете сконструировать ни один дом из бетонных и пенобетонных камней, кирпича и т. д. Армированные железобетонные перемычки необходимы для опоры и той части, которая находится над проемом двери или окна. Они применяются для перекрытия оконных и дверных проемов в блочных, каменных и кирпичных стенах.

Простая технология производства железобетонных перемычек дает очень эффективные результаты. Это обусловлено тем, что бетонный состав заливается в опалубку с заранее уложенной стальной арматурой. Металлическая арматура принимает тяжести на различные изгибы и растяжения, а бетонная арматура – на сжатия.

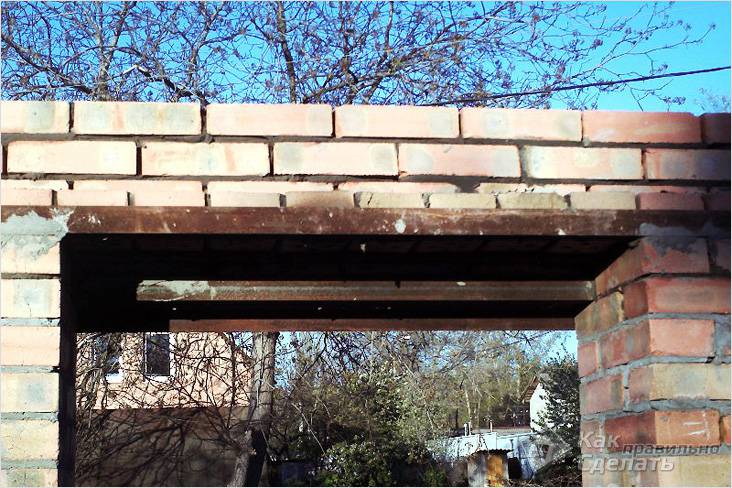

Перемычки могут быть арочными, стальными, кирпичными, армокирпичными и т.д.Существует несколько видов – брусковые, сборные, оконные и несущие перемычки. Они изготавливаются из бетона тяжелой марки и обозначаются соответственными буквами, где указаны длина, расчетная нагрузка и типоразмер.

Железобетонные сборные перемычки являются наиболее популярными. Они маркируются обозначением ПР и состоят из классических брусков железобетона и плит. Такое свойство, как сборность, является огромным преимуществом, поскольку в ходе кладки вы можете установить перемычку и продолжить делать кладку. Пилить кирпич и выводить ряды необязательно, за счет модульности размеров перемычки.

Оконные перемычки из бетона используются для перекрытия оконных проемов. Этот вид широко применяется в кирпичных постройках, но также может использоваться в постройках из натурального или искусственного камня.

Несущие железобетонные перемычки используются при необходимости закрытия проемов несущих стен. Усиленные железобетонные перемычки нужны для принятия нагрузок от плит перегородки. Несущие балки принимают нагрузку только от стены, расположенной над проемом. Прогонами называют перемычки больших размеров, а ригелями – горизонтально-расположенные балки с полкой, которая необходима в качестве основы, на которую будут упираться вышестоящие конструкции. Как и все остальные виды, они широко применяются в строительстве разных объектов.

Существует еще один вид железобетонных перемычек. Это карандаши – тонкие несущие перемычки, которые часто используются в межкомнатных перегородках толщиной 120 миллиметров. Также они часто задействуются в проемах для дверей. Наиболее популярными являются перемычки для проемов окон и дверей.

Методы изготовления железобетонных перемычек

Для изготовления железобетонных перемычек вам понадобятся следующие материалы – арматура, уголки, доски, гвозди, бетономешалка (не обязательно), обвязочная проволока, цемент, щебень и песок для бетонного состава. Вам могут потребоваться и другие материалы, которые вы можете использовать по желанию. Прежде чем начинать работу, необходимо подобрать правильный вид перемычек.

Для маленьких зданий с легкой конструкцией можно использовать обыкновенные перемычки для дополнительной экономии. Также их следует задействовать в случаях, когда своды перекрытия всех этажей делают упор на армированные пояса, которые сами принимают нагрузки и распределяют их равномерно.

Давайте рассмотрим технологии изготовления железобетонной перемычки своими руками. Можно залить перемычку сразу над проемом или изготовить сначала на земле, после чего монтировать ее в проем. Вы можете использовать более удобный вариант. Если вам больше понравится первый метод, придется повозиться с устройством опалубки, если второй – поднимать и монтировать уже сделанную перемычку самостоятельно.

Последний вариант является более тяжелым, возможно придется нанимать кран для подъема. В этом случае необходимо изготовить даже две перемычки, ширина которых равняется 150 миллиметров. При этом толщина забутовочной кладки составляет 300 миллиметров – 100 миллиметров утеплителя и пеноблок.

Изготовление опалубки для перемычки

Но если вы отдалите предпочтение первому методу – заливке перемычки уже в проеме, то сэкономите свои силы, деньги и время. Дополнительном плюсом можно назвать то, что в этом случае понадобится только одна перемычка. Установка опалубки может вызывать некоторые вопросы, но мы попытаемся ответить на них.

Опалубка для железобетонной перемычки должна надежно крепиться и удерживать внутри довольно тяжелый бетон. Форму можно сделать из деревянных досок, из которых следует создать щиты. Их толщина должна составлять 20-25 миллиметров. Доски необходимо скреплять саморезами или гвоздями. Рекомендуется использовать саморезы и вкручивать их шуруповертом. После применения вы сможете легко разобрать опалубку, просто выкручивая саморезы.

Для начала следует установить в проем горизонтальный щит, который будет упираться на подпорки. Вы можете разместить его в один уровень с заполняющей кладкой или слегка выйти за ее пределы. Если щит будет немного выходить за пределы кладки, он должен устанавливаться на нее сверху, а не с боку.

На горизонтальный щит в опалубку необходимо положить арматурную сетку. После этого вертикальный щит следует закрепить саморезами. При заливке для лучшей устойчивости щита его можно привязать к укладочной сетке при помощи вязальной проволоки. Ее нужно обязательно натянуть. Этот способ не позволит щиту перемещаться из-за бетонной нагрузки, и он будет хорошо крепиться к окну.

Утепление железобетонной перемычки

Между перемычкой и лицевой кладкой необходимо положить утепляющий слой. В качестве утеплителя вы можете задействовать минеральную вату, которая подходит и для утепления стен. В любом случае толщина утеплителя должна составлять около 100 миллиметров. Утеплитесь следует положить в опалубку и залить бетоном.

Если вы будете использовать минеральную вату, будущее окно будет упираться в ее поверхность. При этом заполнение стыка установочной пеной не даст полной гарантии устойчивости рамы. Поэтому откосы оконного проема необходимо заложить заполняющим кирпичом, чтобы окно упиралось в него и после этого надежно закрепилось монтажной пеной.

Стоит отметить, что при использовании на откосах забутовочной кладки откосы придется утеплить еще раз. Если вы не хотите создавать лишних хлопот и не хотите наносить повторный слой, можно использовать немного другой способ утепления перемычки. Он также является надежным и даже более простым. Для этого можно задействовать экструдированный пенополистирол вместо минеральной ваты.

Этот утеплитель известен более прочной поверхностью. Толщина его листов должна составлять около 30 миллиметров. При установке окна промежуток между рамой и утеплительным материалом стоит заполнить пеной, которая будет упираться в твердую плоскость утеплителя и надежно фиксировать окно в проеме. В этом случае вы можете не использовать дополнительный слой утеплителя.

Армирование железобетонной перемычки

Диаметр арматуры будет зависеть от типа изделия – плитная или брусковая железобетонная перемычка. Для нашего случая можно использовать обыкновенную арматуру, которая воспринимает небольшие нагрузки и является ненесущей. Этот вид можно использовать из-за применения армированного пояса и легкой конструкции крыши.

Для нашей перемычки можно воспользоваться сеткой арматуры из двух нитей. Ее диаметр должен составлять 6-8 миллиметров. Приготовленную арматуру следует уложить вдоль перемычки. Прутья арматуры необходимо скрепить вязальной проволокой. Для соединения арматуры не требуется применять сварку. В конце у вас получится сетка, по виду похожая на приставную лестницу.

Процедура укрепления опалубки

Когда вы будете устанавливать горизонтальный щит опалубки, следует воспользоваться подпорками. Многие строители пренебрегают этим правилом и не принимают во внимание довольно большой вес бетона, который составляет приблизительно 2,5 тонн на метр кубический. Когда раствор будет заливаться в форму, он может прогнуть щит или сместить его, что скажется на форме будущей перемычки, которую уже невозможно будет переделать.

Поэтому лучше заранее позаботиться о надежной форме и ее устойчивой конструкции. Когда будете закреплять подпорку, необходимо расположить ее по центру проема, поближе к окну. В этом случае внутренний край будет закреплен к вертикальному щиту, поэтому не сможет провиснуть.

Заливка формы бетоном

Для заливки можно использовать бетон с маркировкой 200. Чтобы его приготовить, вам понадобится цемент, щебень и песок в пропорциях 1:2:5. Рекомендуется предварительно промыть щебень и очистить его от засохшей грязи, а песок хорошенько просеять. Для приготовления бетона очень важно использовать свежий цемент, тогда бетон получится более прочным.

Сначала смесь необходимо перемешивать в сухом состоянии, затем добавить воду. Стоит отметить, что от качества перемешивания зависит качество получаемого бетона. Вы можете перемешивать состав вручную обычной палкой или воспользоваться бетономешалкой. Когда вы будете заливать раствор, арматуру следует немного приподнять над горизонтальным щитом.

Это делается для того, чтобы в дальнейшем она полностью утонула в бетоне и не выглядывала наружу. Поэтому положите осколки кирпича (20 миллиметров толщиной) под арматурную сетку и начинайте заливать бетонный раствор. Когда бетон полностью застынет, вы можете приступать к установке стены над формой.

Если вы можете выбирать, желательно сделать четверть в окне. Такой подход является красивым и практичным. Это позволит защитить ваше помещение от сквозняков, холодного воздуха и спрятать щели с установочной пеной. Размеры четверти должны равняться 5 сантиметрам сверху окон и по бокам. Снизу – в месте установки подоконника размер должен быть 2 сантиметра.

Нормативы установки перемычек

Для укрепления проемов во внешних несущих стенах необходимо задействовать только укрепленные перемычки из бетона самых тяжелых марок. Они должны быть упрочнены арматурой из напряженного металла. Каждый вид перемычки, будь то усиленная или плитная железобетонная перемычка, и типоразмер рассчитаны на определенные нагрузки, которые должен выдержать элемент. Очень важно строго соблюдать допустимую глубину опоры перемычки.

Величина стены должна обязательно соответствовать ширине оконного или дверного проема. К примеру, для проема, ширина которого начинается от 1500 миллиметров, глубина опоры должна составлять около 125 миллиметров. Если ширина до 1800 миллиметров, норма глубины должна составлять около 200 миллиметров. Если ширина от 1800 миллиметров, норма глубины должна составлять не менее 250 миллиметров.

Очень часто причиной неустойчивости железобетонной перемычки становится выбор не того вида или нарушение правил установки. Если в процессе строительства дефект не обнаружился и после его завершения облицовочная кладка начала смещаться или на стенах появились трещины, значит, в процессе строительства был допущен брак. Перемычка из бетона для несущей стены могла не выдержать нагрузки.

Также могло произойти разрушение из-за тяжести перемычки наружной облицовочной кладки. В последнем случае можно исправить дефект. Для этого необходимо разобрать бетонную кладку и сделать другую перемычку. А вот первый случай исправить уже невозможно. Здание необходимо перестроить, поскольку оно является небезопасным для проживания.

Советы при изготовлении перемычки

При создании железобетонных перемычек нужно строго следовать технологии, которую мы описали выше. Но, кроме того, необходимо обратить внимание на некоторые тонкости и нюансы этого рабочего процесса:

1. Обязательно придерживайтесь размеров железобетонных перемычек. Высота перемычки из бетона должна быть не более 1/20 длины проема, а ширину рекомендуется делать по ширине стены, чтобы лишние уступы отсутствовали.
2. При самостоятельном изготовлении диаметр арматурной сетки должен равняться 14 миллиметрам. Тогда железобетонный пояс будет довольно прочным.
3. Нижнюю часть опалубки и распорку рекомендуется снимать через 25 дней, чтобы бетон мог окрепнуть окончательно.
4. Желательно использовать только купленные перемычки или изготавливать их при помощи опалубки. Этот подход является более профессиональным и надежным.
5. Лучше производить заливку перемычки, когда ее верхняя часть будет стоять в один уровень с верхом последнего положенного кирпича, газоблока и т.д. Такой метод позволит вам продолжать кладку без перепадов.
6. Когда вы будете заливать раствор в опалубку, хорошо утрамбуйте его во избежание появления пустот.
7. Если вы не можете определиться с видом перемычки для вашей постройки, лучше проконсультироваться с профессионалом.
8. Перемычки следует подбирать по типу тяжести, которую они могут воспринимать. Вы можете заливать их уже в проеме. Такой подход сэкономит ваши финансы и время.
9. При изготовлении железобетонных перемычек для окон желательно делать окна с четвертью.
10. Для проемов окон и дверей рекомендуется выбрать обыкновенные ненесущие перемычки. Для этого необходимо заранее приготовить армированные пояса и конструктивные элементы небольшого веса.

Как видите, изготовить железобетонные перемычки самостоятельно вовсе не сложно. К тому же вы можете выбрать один из двух вариантов производства, описанных выше. Главное заранее просчитать количество необходимых материалов и приготовить их. При внимательном соблюдении технологий и нормативов строительства у вас получится прочная, надежная и долговечная перемычка. Мы желаем вам сделать качественную перемычку из железобетона, которая будет радовать вас долгое время!

strport.ru

Оконные перемычки Дверные перемычки Расчет высоты и ширины.

Рады вновь встретиться с вами, читатели блога «Как построить дом» . Эта статья будет посвящена следующей теме: «Оконные и дверные перемычки» . Что же это такое и почему мы посвящаем этому вопросу целую статью?

 Обычно оконные проемы начинаются на высоте 100 см от цоколя. После изготовления стяжки, проведения работ по утеплению пола и настила самого пола, высота начала оконного проема уменьшается ориентировочно до 80-85 см. Мы при строительстве своего дома отошли от принятых размеров и начали изготавливать оконные проемы для комнат на высоте 65 см от цоколя после кладки трех рядов газосиликатных блоков, а на кухне — на высоте около 88 см. после кладки четырех рядов блоков. Высота оконных проемов составила шесть рядов блоков в комнатах и на кухне, и пять рядов блоков — в ванной.

 Высота дверных проемов составила 10 рядов блоков, что вместе с высотой  кладочного раствора составило около 210-215 см от начала кладки.

Теперь над оконными и дверными проемами необходимо уложить перемычки. Сделать это можно несколькими способами:

• приобретение и установка готовой  перемычки (железобетонной или армированной из газобетона), изготовленной на промышленном предприятии. Этот способ имеет как плюсы, так и минусы. Готовая перемычка сокращает время строительства, но приводит к его удорожанию за счет производства на заводе и доставки на объект, а также возникают сложности в поиске готовых перемычек подходящих по длине и ширине к существующим проемам;

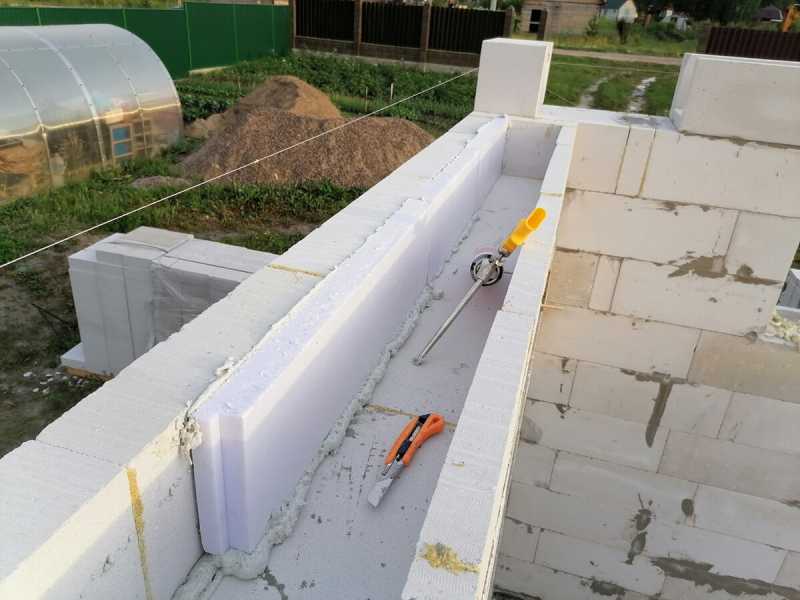

• U-образные блоки из газобетона. ;
• самостоятельное изготовление перемычек методом несъемной опалубки;
• самостоятельное изготовление перемычек методом деревянной съемной опалубки. О том, как сделать опалубку, мы подробно рассказали в посвященной этому статье. Преимущества этого метода: съемная опалубка ускоряет строительство, позволяет получить отливку высокого качества. Также съемная опалубка позволяет выдерживать значительные нагрузки там, где бетонный состав оказывает давление на конструкцию.

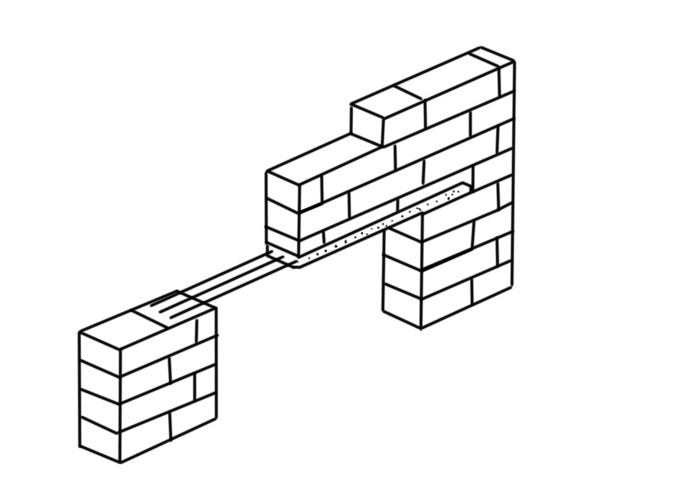

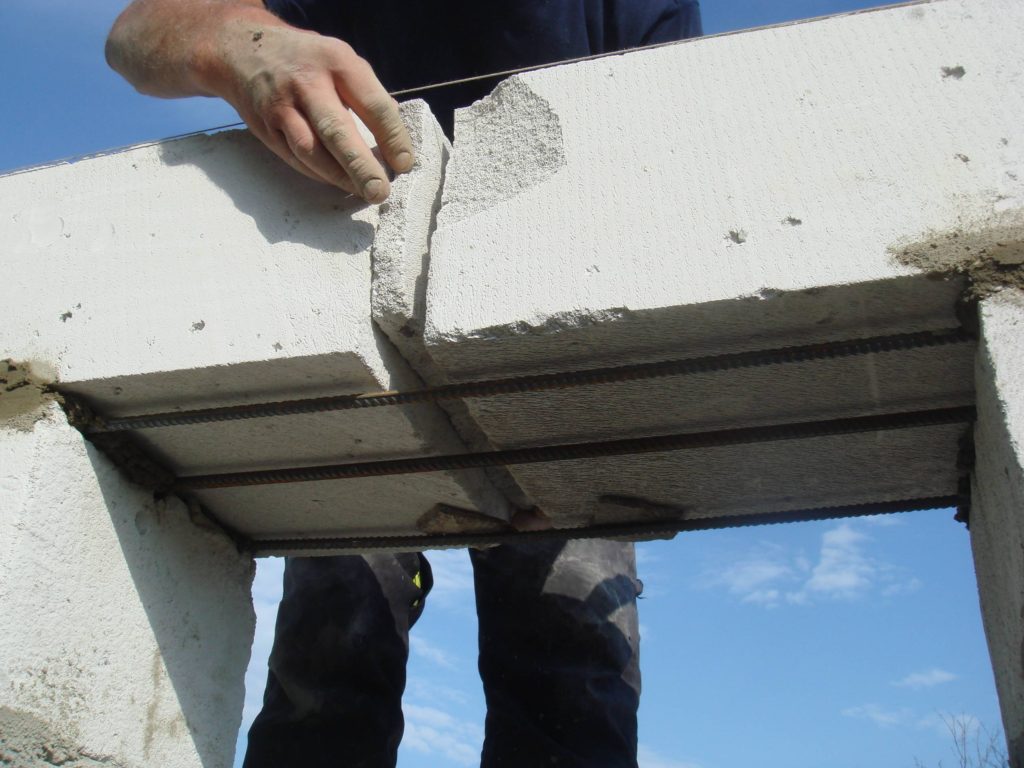

Мы изготавливали перемычки двумя способами. Оконный прием небольшой ширины в подсобном помещении мы перекрыли тремя арматурными стержнями диаметром  12 мм, а сверху уложили блоки. В этом случае мы одновременно решили две проблемы: армирование опорных поверхностей для оконной перемычки и армирование, собственно, самой перемычки. Арматурные стержни по обе стороны от проема (по 50 см) защищены от коррозии раствором. Блоки, как обычно, скрепляются между собой раствором для кладки (или клеем, если Вы выбрали его для кладки).

Большие по длине оконные и дверные перемычки мы изготавливали методом съемной опалубки. Сначала изготовили съемную опалубку, затем с помощью распорок закрепили ее над проемом. Боковые стенки опалубки и боковые распорки крепили к блокам с помощью обычных гвоздей. Как съемная опалубка, так и вылитая затем перемычка должны заходить на несущую стену по обе стороны минимум на 20  — 25 см. Это предотвратит «проседание» перемычки и образование трещин.

Затем  на высоте минимум 5 см от нижней части опалубки и на расстоянии минимум 5 см от боковых сторон опалубки укладывается сетка из арматурных стержней диаметром  12 мм., т.к. в нижней части перемычки нагрузка на разрыв максимальна. Для этого под арматурную сетку по все длине подкладываются фрагменты кирпича или щебенка. Арматура контролируется уровнем.

Затем в подготовленную опалубку заливается бетон марки М200 или выше. Пропорции бетонной смеси — цемент:песок -1:3 с добавлением 5 частей щебенки. После заливки необходимо сразу же уплотнять бетон для ликвидации пустот методом штыкования (можно использовать  обрезок арматуры).

После затвердевания получившейся железобетонной перемычки, а это от 3 до 5 дней в зависимости от погоды,  разбирается опалубка, если она мешает кладке последующих рядов. Нам пришлось разобрать опалубку через несколько дней, так как  необходимо было продолжить строительство. Впрочем, необходимость в опалубке отпала: бетон хорошо схватился, перемычка была готова.

Распорки убираются только через месяц. Во время строительства мы использовали несколько съемных опалубок.

ВАЖНО! Какой высоты должны быть оконные и дверные перемычки? Существуют формулы для  расчета минимальной высоты и минимальной ширины железобетонной перемычки (балки). О том, как правильно  рассчитать эти размеры, мы рассказывали в статье «Армопояс. Железобетонные балки над проемами» .

После разборки опалубки оконные перемычки и дверные перемычки  при необходимости (если высота получившейся перемычки меньше высоты блока) наращиваются рядом кирпича или частями блоков до необходимой высоты. Этот способ позволит использовать остатки блоков. Кладку последующих рядов блоков можно продолжать сразу после разборки опалубки. Однако с нагрузкой на оконные и дверные перемычки, связанной с укладкой плит перекрытий, следует повременить в течение месяца.

Подпишитесь на БЕСПЛАТНЫЙ  БОНУС «Восемь приктических приемов, которые необходимо применять при кладке стен из блоков»  и  кладка стен из газосиликатных блоков, при условии соблюдения определенных правил и знания секретов кладки, не будет представлять для Вас никаких трудностей.

Ниже Вы также можете ознакомиться со статьями, имеющими отношение к  этой теме.

p style=»text-align: justify;»

Это точно Вас заинтересует:

realizedadream.ru

Железобетонные перемычки для оконных и дверных проемов, характеристики и цены

Перемычки – это строительный материал прямоугольной формы, монтируемый над оконными или дверными проемами. Используются для усиления уязвимых мест и распределения нагрузки. Чаще всего применяются в зданиях, возводимых из кирпича. Без ЖБИ опор невозможно построить крепкое и надежное сооружение.

Как изготавливаются, виды и характеристики

Бетонные перемычки необходимы для равномерного распределения нагрузки, создаваемой стеной или перекрытием над проемом. Вес одинаково распределяется по краям ЖБИ опоры. Изготавливаются разных размеров и марок на заводах, можно сделать их и своими руками. Для производства используются арматура и бетон классом В15 и выше или марок М200 и М250. Плотность ЖБИ должна быть не меньше 2200 кг/м3. Гладкая или рифленая арматура с антикоррозийным покрытием применяется для улучшения прочности всего материала. Сталь увеличивает степень изгиба.

Перемычки разных размеров и марок изготавливаются следующим образом:

1. В форму укладывается каркас из арматуры.

2. Заливается бетон.

3. Форму со смесью оставляют для затвердевания.

Перемычки могут использоваться не только в качестве опоры для оконных или дверных проемов, но и в других конструкциях (для возведения беседок, павильонов, лестниц). С помощью них благоустраивают территории и площадки, делают гаражные и монтажные проемы. ЖБИ применяются в зданиях или сооружениях, построенных из кирпича, искусственного или природного камня, пено-, шлако-, газобетона или других подобных материалов.

В зависимости от назначения перемычки делятся на следующие виды:

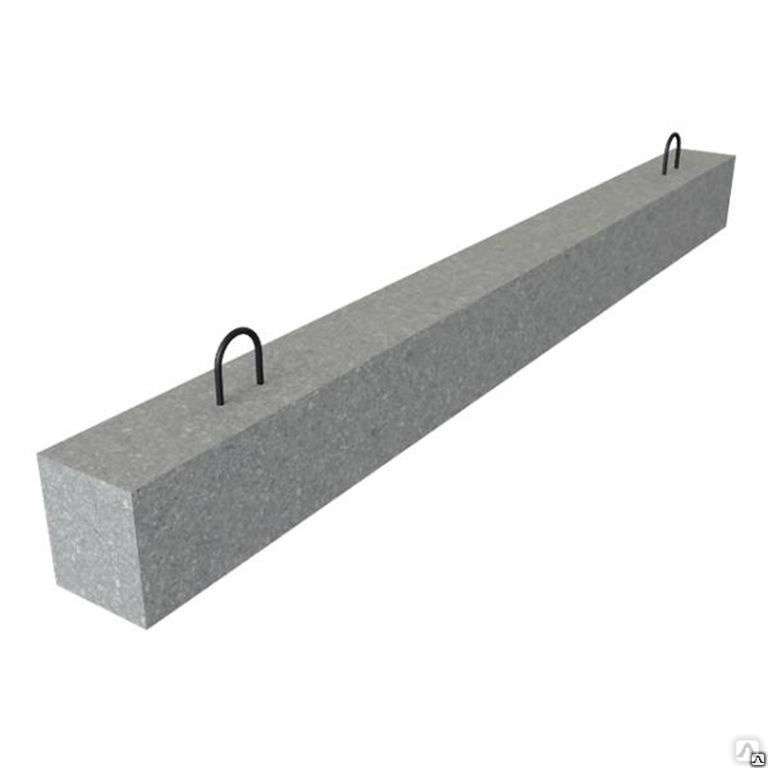

• брусковые;
• плитные;
• балочные;
• фасадные.

Ширина ЖБИ опор первого типа не превышает 25 см. Плитная железобетонная перемычка выпускаются с шириной от 25 см. Все ЖБИ опоры имеют петли из арматуры или отверстия. Благодаря им значительно упрощаются их погрузка, транспортировка и монтаж.

Брусковые являются наиболее востребованными в возведении зданий. Они имеют практически квадратное сечение, которое не может быть больше 25 см. Применяются как в частном, так и в капитальном строительстве. Используются в качестве опоры для сооружений из кирпича, камня, газобетона или деревянных брусьев. Брусковые железобетонные оконные перемычки не боятся низких температур и устойчивы к влаге. Применяются не только для проемов, но и для заборов и подпор.

Плитные применяются для конструкций из кирпича, бетона, газобетона, монолита и других материалов. Как и предыдущий вид опор, эти имеют прямоугольное сечение. Но в отличие от брусковых плитные опоры производятся с шириной больше 25 см.

Балочные имеют с одной стороны дополнительную выступающую четверть – выборку, на нее укладываются другие перекрытия. Используются для строительства, жилых и производственных зданий.

Маркировка и стоимость

Отличаются между собой перемычки не только по прочности, но и по способности выдерживать низкие температуры. Поэтому выбирать материал для строительства нужно не только из-за планируемой нагрузки, но и согласно погодным условиям и сейсмоактивности. Есть ЖБИ опоры, которые могут выдержать землетрясения до 7 баллов, а также устойчивы к агрессивным химическим веществам.

Маркировка:

• ПБ – брусковые;
• ПП – плитные;
• ПГ – балочные.

Первое число в маркировке означает номер поперечного сечения, буквы за ним – тип, следующее число – длину в дм (приблизительную). Число после дефиса – несущая способность кН/м. Строчная буква п означает наличие монтажных петель, а – выпусков арматуры. На стоимость ЖБИ опор влияют их тип и размеры.

Цена железобетонных перемычек разных размеров и марок:

Наименование	Размеры, мм	Цена за 1 шт, рубли
2ПБ 10-1п	1030х120х140	270
2ПБ 22-3 п	2200х120х140	450
2ПБ 29-4 п	2850х120х140	640
3ПБ 13-37 п	1290х120х220	440
3ПБ 18-37 п	1810х120х220	680
3ПБ 30-8 п	2980х120х220	1230
5ПБ 21-27 п	2070х250х220	1680
5ПБ 27-37 п	2720х250х220	2400
5ПБ 36-20 п	3630х250х220	3500
8ПБ 10-1-п	1030х120х90	180
8ПБ 17-2-п	1680х120х90	250
9ПБ 13-37-п	1290х120х190	400
9ПБ 21-8-п	2070х120х190	530
9ПБ 27-8-п	2720х120х190	1080
10ПБ 21-27-п	2070х250х190	1270
10ПБ 27-37-п	2720х250х190	4090
2ПГ-39-31	3890х250х440	6200
2ПГ-43-31	4300х250х440	7000
3ПГ-60-73	5950х380х585	19200
2ПП-23-7	2330х380х140	1620
5ПП-14-5	1420х510х140	1450
10ПП-30-13	2980х510х190	4280

Перед тем как купить перемычки для оконных и дверных проемов любой марки, размеров и веса, нужно обратить внимание на их состояние и наличие повреждений. В них не должно быть трещин и осколов. Поврежденный бетон не сможет выдержать больших нагрузок, из-за чего может рухнуть часть здания. Также не следует приобретать ЖБИ любого веса и марок по ценам, которые значительно ниже, чем у других поставщиков, так как высока вероятность, что для их производства использовались некачественные компоненты или цемент меньшей марки.

Устанавливать железобетонные опоры необходимо только согласно всем правилам и соблюдая технологию безопасности. Перемычки для зданий с кирпичными стенами и других сооружений имеют большой вес, поэтому обращаться с ними нужно крайне осторожно, чтобы избежать травм или повреждения стройматериала.

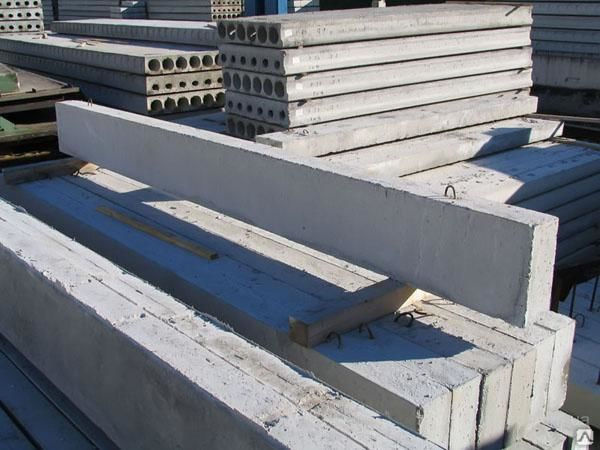

Хранить ЖБИ опоры необходимо уложенными в штабели высотой не больше 2 м. Между рядами обязательно укладывается прокладка, чтобы они не повреждались из-за собственного веса.

stroitel-lab.ru

Как сделать бетонную перемычку своими руками

В данной статье опишу, как сделать ж/б – железобетонные перемычки, для окон и дверей на собственном примере начиная с раствора заканчивая снятием опалубки.

Что нужно для заливки перемычек?

Я использовал:

• арматура диаметр Ø 12 мм;
• проволока катанка диаметр Ø 6 мм;
• проволока вязальная диаметр Ø 1.4-2 мм;
• доска обрезная 25×200 мм;
• гвозди 70 и 100 мм;
• цемент марка 400;
• песок речной;
• щебень диоритовый фракция 20 мм.

Я использовал арматуру диаметром Ø 12 мм, так как планирую возвести второй этаж или мансарду с бетонным перекрытием и подстраховался, чтобы не вычислять несущую способность конструкции, так же под перекрытием будет сейсмопояс, как делать сейсмопояс опишу в следующей статье.

Заливка перемычек

Выставленная опалубка для заливки перемычки

На фото показано, как установлена опалубка для перемычки над дверным проемом размером 800×2100 мм, ширина межкомнатной стены – 200 мм, минимальная глубина опоры перемычки – 200 мм. Так как ширина доски совпадает с шириной стены, то сбивать щиты нет необходимости.

Сначала замеряется высота двери с учётом пространства под запенивание и откосы. Так как доска толщиной 2.5-3 мм, то можно сразу отмерить по высоте двери. После снятия опалубки у вас образуется зазор в толщину используемого бруса. Далее отмечаем уровень противоположной стороны от цоколя фундамента или от первой отметки используя гидроуровень. После того, как сделаны отметки, прибиваем кусочки досок в виде буквы – Т, верхний край которых проходит под отметкой. Для этого я использовал гвозди длиной 100 мм.

Готовые перемычки

Далее нужно подготовить 3 щита, для этого у меня – 3 доски. По краям у меня по полкамня, которые будут закрывать концы опалубки, первая доска длиной 800 мм и еще 2 по 1200 мм, так как глубина опоры 200 мм и у нас должен быть запас. Чтобы продлить долговечность древесины для дальнейшего использования, доски опалубки я обернул пищевой пленкой, которая стоит 1 у.е за рулон. Нижнюю доску длиной 800 мм укладываем на уже прибитые Т-образные подпорки, прибивать ее к подпоркам не стоит. Далее устанавливаем боковые щиты. Сначала прибиваем их по краям к стене, а затем сбиваем между собой углы наискось сверху вниз. Для облегчения демонтажа конструкции по верху были забиты гвозди 70 мм, на которых закреплена вязальная проволока для стягивания верха опалубки перемычки. Вы можете использовать заранее подготовленные бруски, я использовал такой способ для экономии используемого леса, который еще может пригодиться в процессе строительства.

Как армировать перемычки?

На примере моей двери были заготовлены:

• 4 прута арматуры диаметром Ø 12 мм, размером 1200 мм;
• 6 четырехугольников из катанки диаметром Ø 6 мм, размером 100 на 100 мм;
• вязальная проволока.

Карказ из арматуры для перемычки

Каркас вязался обычным гвоздем 100 мм. Так как крючки нужно заказывать, для удобства вязки каркаса в стену забиваются 2 штыря арматуры, которые уже размера арматуры.

Каркас вязался обычным гвоздем 100 мм. Так как крючки нужно заказывать, для удобства вязки каркаса в стену забиваются 2 штыря арматуры, которые уже размера арматуры. Для начала вязки берем 2 штыря арматуры и укладываем на подготовленные штыри, забитые в стену, и отмечаем мелком или маркером шаг в 200 мм. По этим отметкам нанизываем подготовленные четырехугольники из катанки, распределив их по отметкам сделанным маркером, привязываем рамки вязальной проволокой. Привязав рамки поверху, заводим оставшиеся 2 арматуры снизу и продолжаем связывать.

После того как наша конструкция готова, погружаем ее в опалубку.

Армированный каркас в опалубкеАрмированный каркас в опалубке, крупным планом

Переходим к приготовлению раствора для перемычек. Я делал так: на ведро цемента марки 400 по 3 ведра песка и щебня. Замес производился в самодельном корыте, которое сбито из оцинкованного стандартного листа 1000×2000 мм и 4-х досок, 2 доски 2.5x200x950 мм и 2 2.5x200x2000 мм. Корыто укрепили вязальной проволокой по углам и досками по дну.

Корыто для замеса бетона

После того, как раствор готов, заливаем пару ведер и приподымаем каркас арматуры, чтобы он не касался опалубки снизу, после чего заливаем полностью.

Залитые перемычки

Обратите внимание

Так как сейчас осень, идут дожди, и скоро заморозки, поэтому мы немного ускорили процесс работ, а именно, на свежезалитую опалубку уложили 2-3 ряда блоков размером 200x200x400 мм (вес блока примерно 10 кг). Снимали боковые щиты на следующий день для ускорения сушки перемычки. А вот нижний щит лучше не снимать в ближайшие 2-3 дня – все зависит от погодных условий и сроков.

postroy-sam.info

Перемычка над оконными и дверными проёмами своими руками

Здравствуйте. Этим летом я занялся стройкой. Решил соорудить небольшую пристройку к дому. Естественно, своими руками. После окончания строительства я опишу весь процесс, а пока хочу рассказать, как я придумал соорудить из подручных средств надёжные и непромерзающие перемычки над оконными и дверными проёмами.

Технологий сооружения перемычек великое множество. Продаются готовые железобетонные перемычки, можно подложить металлические уголки, можно соорудить опалубку и залить самому из бетона и т. д.

Но готовые перемычки стоят достаточно дорого, да и надо оплатить доставку и разгрузку – на легковой не привезёшь)))). А потом один наверх не забросишь…

Металлические уголки тоже не дёшевы ( ведь нужны достаточно мощные). К тому-же, сталкивался ещё и с таким их недостатком – со временем сквозь шпатлёвку и обои прошла ржавчина….Ведь слой шпатлёвки над ними очень тонкий – штукатурка скрывает их толщину, а над ними только шпатлёвка.Я всё делаю сам, люблю работать один, поэтому решил заливать на месте из бетона.

Тут есть свои “моменты”: Бетонная перемычка не должна промёрзнуть, иначе оконные проёмы зимой будут “плакать”. Решают эту проблему, как правило, прокладывая снаружи 5 см экструдированного пенополистирола. Стоит он тоже не дёшево.

Я строю из газосиликатных блоков. У производителя есть П-образные блоки, которые можно выложить на подпорке, а потом залить бетон в образовавшийся жёлоб. Вроде бы и нормально, но… стоят такие блоки совсем “не гуманно”!!! (Ровно в четыре раза дороже обычных), да и ехать опять-же за ними надо с прицепом. .

Поэтому я поступил проще….

Итак, нам понадобится:1. Доски для опалубки. (Любые, которых не жадко)2. Газосиликатные блоки.3. Цемент.4. Песок, или ПГС5. Арматура.

Первым делом сооружаем опалубку:

Доски для неё я использовал те, из которых раньше делал опалубку для фундамента… А перед этим они отслужили где-то ещё.))))…. Не люблю я покупать новое и выбрасывать после одного использования.))). Закрепляем с каждой стороны двумя вертикальными досками. Я их просто прибил большими гвоздями. С оконным проёмом немного сложнее. Он значительно шире, поэтому я укрепил опалубку тремя досками, поставленными “на ребро”:В качестве боковых щитов я тоже использовал старую опалубку от фундамента. Только закрепил их длинными шурупами – гвозди в газоселикате “на отрыв” совсем не держат.Изнутри постелил полиэтиленовую плёнку, чтобы бетон не прилип к дереву:Как я уже говорил, строю я из газоселикатных блоков. Их размеры 625 на 300 на 250 мм. То есть,толщина стены у меня получается 300 мм. Высота одного ряда – 250 мм. Мне не нужна перемычка таких колоссальных размеров. А если делать тоньше, то придётся потом морочиться с выпиливанием “доборных” блоков… Поэтому я поступил проще. У меня были перегородочные блоки того-же производителя. Они имеют такую-же высоту и длину, а вот ширина – всего 100 мм. Этими блоками я выложил по два ряда в каждой опалубке. Там, где блоки полностью лежали на дереве, клей наносил только на торцы: Итак, у меня получилась “несъёмная опалубка” из пористого, непромерзающего материала. Оставшегося в середине пространства, размером 100 на 250 мм с лихвой хватит для изготовления мощной железобетонной перемычки. (Тем более, что 250 – это высота.)

Осталось только изготовить бетон. Его я готовил из цемента М500Д20 и песчано-гравийной смеси. Можно и из песка, но ПГС у меня была.))))). Кстати, при изготовлении из песка, объёмные пропорции цемент/песок следует соблюдать 1/3. А при использовании ПГС можно пропорцию увеличить до 1/5 без потери марки бетона. (Если в ПГС не попадается глина).

Открыв сарай, я с грустью понял, что добыть бетономешалку не так-то просто. С осени не доставалась…

Поэтому, учитывая, что бетона мне нужно не много, решил изготовить его дедовским способом – “на горке”. Насыпается тонкий слой песка :Потом, соблюдая пропорции, насыпается слой цемента:Потом опять песок и снова цемент. Лучше это делать на стальном листе или бетонной площадке, но у меня была под рукой только ненужная старая плёнка.

Образовавшийся “бутерброд” перебрасываем совковой лопатой на край нашей площадки, насыпая строго в одну точку. Суть в том, что так образуется горка и песчинки, скатываясь вниз, полностью обваливаются в цементе.

Полученную горку опять перкидываем на другой край площадки тем-же способом.Если песок очень сухой – этого достаточно. Вся наша смесь приобрела равномерный цвет, а значит, все песчинки обвалялись в цементе.Делаем “кратер”:Наливаем туда воду . Курим минут 15-20. За это время вода пропитает нашу смесь. Добавляем воды и аккуратно забрасываем внутрь сухие остатки.Всё – бетон готов. Забрасываем его внутрь нашей несъёмной опалубки. Да, совсем забыл. Перемычку надо армировать. У меня валялись с прошлой стройки остатки кладочной сетки:Так как сейчас блоки кладутся на клей, то они не нужны. Поэтому я их связал между собой и поместил в качестве арматуры в перемычки.

Если у вас арматуры мало, и её не хватает на несколько слоёв, то не забывайте, что бетон очень хорошо работает на сжатие, и очень плохо – на растяжение. Поэтому располагать арматурный пояс нужно как можно ниже. Сверху он не даст вообще ничего.

Вот и всё! Перемычки готовы… Может, кому-то пригодится…

Кстати, если бы у меня не было перегородочных блоков, я бы просто распилил большой. Так получится дешевле – перегородочные дороже обычных, если в кубометрах считать. Это очень легко сделать, например, при помощи моей самодельной пилы:

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Оконные перемычки: классификация, устройство, дизайн

Оконные перемычки — это элементы конструкции здания, используемые для перекрытия оконных проемов. Перемычки классифицируют по материалу:

• деревянные;
• железобетонные;
• металлические;
• каменные;
• из кирпича.

Так же, различают по способу монтажа:

• готовые изделия. Обычно это ЖБК, деревянный брус, металлические швеллера, двутавры, рельсы;
• перемычки, изготавливаемые на месте – арочные кладки из кирпича и камня или заливные ЖБ конструкции.

Рассмотрим перечисленные конструкции и материалы подробнее.

Деревянная перемычка

Перемычка из дерева

Морально устаревший и наименее подходящий, для такой строительной конструкции, материал. Даже при обработке септиками его долговечность и надежность оставляет желать лучшего. Требует дополнительно гидроизоляции. Единственными достоинствами является дешевизна и простота установки. Допускается к использованию только в малоэтажном строительстве.

ЖБК

Железобетонные перемычки для оконных проемов – наиболее распространенный вариант в массовом жилищном строительстве. Их так же можно условно разделить на несколько типов.

Заводские изделия

Железобетонные перемычки выпускаются в двух вариантах с предварительно напряженной (натянутой в нижней части изделия) и не напряженной арматурой.

Железобетонные перемычки

Длина готового изделия 1-6м при ширине 14-29см и толщине 12-25см. все типоразмеры регламентируются ГОСТом 948-84 «Перемычки железобетонные для зданий из кирпича».

Существуют различные способы армирования, в зависимости от размеров изделия:

Самостоятельно изготовленные изделия

Перемычку, по индивидуальным размерам, несложно изготовить самостоятельно. Это можно сделать на земле, а затем установить над окном.

А можно залить непосредственно на месте, используя съемную опалубку.

1. Деревянная опалубка устанавливается над оконным проемом.
2. Боковины прикрепляются к стенам, а низ устанавливается на распорках. Дно опалубки не должно ложиться на стену. Захват должен составлять не менее 200 мм в каждую сторону. Верх заливки предпочтительно делать на одном уровне со стеной, для удобства дальнейшей кладки.
3. Армированный каркас из прутьев 12-14 мм диаметром сваривается отдельно. Он должен быть меньше проема опалубки на 10 см.
4. Арматурный каркас устанавливается так, чтобы иметь расстояние в 5 см от дна и стенок опалубки. Для этого под низ подкладываются фрагменты кирпичей.
5. Заливочная смесь состоит из цемента, песка, щебня, шлака, и воды в пропорции 1х2х1х3. Эта смесь соответствует бетону марки М150.

Так же можно изготавливать оконные проемы из уголка с шириной полки не менее 40 мм. Для этого два уголка размещают параллельно на расстоянии равном толщине стены и сваривают отрезами арматурных прутов 10-12 мм диаметром.

Конструкция укладывается на нижнюю часть стены, поверх нее укладывают газоблоки или кирпич.

Кирпичные перемычки

Для того чтобы уложить самую простую оконную перемычку своими руками из кирпича требуется немалое мастерство. Но такие конструкции имеют не только превосходные эксплуатационные характеристики, но и прекрасно выглядят, являясь декоративным архитектурным элементом фасада.

Клинчатая кладка

Используется для устройства проемов до 2 м. кирпич ставят на ребро, с небольшим уклоном от краев к центру. Последний кирпич «замок» слегка обтесывают клином.

Арочная кладка

Длина кладки, по сравнению с прямой линией, больше в полтора раза. Полукруглая форма свода дает возможность принимать и оптимально распределять значительные нагрузки. Радиус арки должен равняться половине ширины проема.

Сегментная (лучковая) кладка

Радиус дуги значительно больше, чем у классической арки. Кладка происходит клином, однако из-за лучшего распределения нагрузки такой тип перемычки является наиболее надежным и крепким.

Кроме очевидных преимуществ: отсутствие мостиков холода, лучшая прочность и эстетичность, перемычки из кирпича имеют и недостатки. Один из основных – большая сложность исполнения.

Прочностные испытания всех трех типов кладки перемычек представлены на видео:

Эстетика и функциональность

До изобретения современных дешевых, но прочных материалов, устройством  перемычек занимались особые мастера. Их шедевры восхищают и поныне.

Своды

Нагрузка в такой кладке распределяется по касательной, что послужило невероятной долговечности конструкции.

Диолектианово окно

Впервые было широко использовано при строительстве Диоклетиановых терм. Арку поддерживают две дополнительные опоры, разделяя проем на три сегмента. В больших пролетах опоры нужны для усиления конструкции. В средних и малых, для эстетики и выделения стиля.

Разновидностью такой перемычки является венецианское окно.

stroitel5.ru

---

• Пистолет для горячего клея
• Пистолет для горячего клея
• Калькулятор постройки дома
• Калькулятор постройки дома
• Как распланировать участок 6 соток
• Глохнет бензопила
• Глохнет бензопила
• Затопило квартиру
• Затопило квартиру
• Ультразвуковой испаритель
• Ультразвуковой испаритель

что это такое и для чего используются в строительстве

Перемычка над оконным и дверным проемом — очень важная и нужная часть конструкции стены вашего дома.

Что такое перемычки

Перемычка — это отдельный конструктивный элемент для устройства оконных и дверных проемов в стенах частного дома либо другого здания, возводимого из кирпича или строительных блоков.

Обычно представляет собой длинный брусок (балку) прямоугольного сечения, изготовленный из железобетона или армированного ячеистого бетона.

Зачем нужны перемычки

Стена дома из газобетона представляет собой кладку из крупноформатных блоков. Оконные и дверные проемы — это пустоты. Но блоки не могут висеть в воздухе. Поэтому верхнее завершение проемов выполняется с использованием перемычек: они кладутся сверху на ряд кладки, завершающий высоту проема.

Перемычка является верхней границей проема, на нее укладывается следующий ряд блоков и вся остальная часть стены над проемом.

Таким образом, перемычки выполняют сразу несколько важных функций:

• служат прочной и сплошной опорой для возведения верхней части стены над всеми видами проемов,
• укрепляют конструкцию стены: компенсируют изгибающие нагрузки, которые возникают при устройстве пустот в кладке, тем самым предотвращая образование трещин,
• формируют верхний край оконных и дверных проемов, предохраняя оконные рамы и дверные коробки от деформации «провисающими» блоками.

Отметим, что перемычки используют только для устройства прямоугольных проемов. Арочные и сводчатые проемы имеют иную конструкцию.

Виды перемычек

Как элемент конструкции стены, перемычка основной своей частью «висит» в воздухе, опираясь на кладку только по краям. Последующие ряды кладки оказывают на этот «мост» высокую нагрузку. При этом сама перемычка не должна провисать и передавать даже малую часть этой нагрузки на оконную раму или дверную коробку. Понятно, что к таким изделиям предъявляются высокие требования по прочности «на изгиб».

Поэтому чаще всего в строительстве применяют:

• готовые монолитные железобетонные перемычки заводского изготовления,
• готовые монолитные газобетонные — из разных видов ячеистого бетона с обязательным внутренним армированием стальными прутками,
• сборные из специальных U-образных блоков, которые армируются и заливаются непосредственно на месте строительства,
• сборные из стальных уголков, на которые просто укладываются стандартные газосиликатные блоки.

Выгодная цена на газосиликатные перемычки:

• Стоимость – от 620 руб/шт

Перейти в каталог

Перемычки для газосиликатных стен

При возведении стен из газобетонных блоков, включая газосиликатные, можно применять все виды перемычек.

Однако все они имеют свои плюсы и минусы:

• Железобетонные — самые прочные и надежные. Но самые тяжелые. Газосиликат — достаточно хрупкий материал, поэтому такие перемычки можно ставить, если используются блоки марок не ниже Д500 и Д600. Но и в этом случае железобетонные элементы будут «мостиками холода» — ведь они имеют худшие показатели по теплопроводности, чем газосиликат. Такие стены обязательно нужно будет основательно утеплять;
• Газосиликатные. Пожалуй, лучший вариант. Заводы-изготовители выпускают широкий ряд типоразмеров перемычек. Это позволит вам устроить проем легко и быстро. Ширина проема ограничена длиной перемычки с учетом глубины опирания (двух боковых заходов на кладку). Такие изделия имеют точные геометрические размеры и формы, прочный внутренний каркас из стальных прутков, полностью соответствуют размерам блоков для кладки. Стена получится ровной и гладкой, однородной по механическим и теплопроводным характеристикам. Единственный недостаток — достаточно высокая цена таких изделий. Но количество оконных и дверных проемов в частном доме вряд ли будет настолько большим, чтобы использование газобетонных элементов привело к сильному удорожанию строительства. Зато вы будете уверены в надежности и монолитности стен вашего дома;
• Сборные из U-образных блоков. Используются как более дешевая замена готовых изделий и при устройстве нестандартных по ширине проемов (до трех метров). Такие конструкции изготавливают прямо на месте. U-образные блоки представляют собой несъемную опалубку. Несколько блоков соединяют между собой торцами. В прямоугольный вырез сверху укладывается стальная арматура, которая затем заливается раствором. Конструкция требует утепления. Утеплитель (как правило, ЭППС) может укладываться как снаружи, так и внутри блока, прямо в паз вместе с арматурой;
• Сборные из стальных уголков. Самый бюджетный вариант. Сверху проема снаружи и изнутри укладываются уголки (реже — просто арматурные прутья), на которые затем просто кладутся последующие ряды блоков. Здесь необходимо делать углубления, чтобы «утопить» уголок и обеспечить ровную поверхность стены. Стальные уголки, которые находятся на наружной поверхности стены, являются «мостиками холода» и требуют утепления.

Говоря о преимуществах тех или иных вариантов устройства перемычек, важно понимать, что, кроме разницы в стоимости, прочностных и теплофизических показателях, использование готовых изделий существенно упрощает и ускоряет строительство. Более дешевый вариант (с U-образными блоками, стальными уголками или заливкой монолитного бетона на месте) требует проведения «мокрых» работ. Плюс залитый бетон должен долгое время застывать и набирать необходимую прочность, что замедляет процесс строительства.

Сколько стоит ремонт или замена перемычки?

Сколько стоит ремонт или замена перемычки?

Фото: jjfarq / Adobe Stock

Основные моменты

• Перемычка — это балка, расположенная над дверным или оконным проемом и поддерживающая стену.

• Замена перемычки обычно стоит от 100 до 400 долларов .

• Перемычки изготавливаются из различных материалов, таких как бетон, кирпич, древесина или сталь.

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Когда дело доходит до наших окон и дверей, легко упустить из виду все важные детали, обеспечивающие их нормальное функционирование. Возьмем, к примеру, случай с перемычкой. Многие домовладельцы, возможно, никогда не слышали о перемычке, не говоря уже о том, чтобы много думать об этом. Независимо от того, используются ли они в декоративных или структурных целях, перемычка является неотъемлемой частью ваших окон и дверей. Вот что нужно знать о перемычках и что делать, если ваша нуждается в ремонте или замене.

Что такое перемычка?

Перемычка представляет собой несущую балку , поддерживающую проем в раме, где установлена ​​дверь или окно. Он удерживает дверь или окно на месте и вес окружающей стены и обеспечивает дополнительную защиту от атмосферных воздействий, не допуская проникновения наружного воздуха и влаги в ваш дом.

Многие перемычки сделаны из дерева, бетона или стали, которые со временем могут изнашиваться. Если вы заметили какие-либо признаки, такие как провисание или трещины в области над вашей дверью или окном, важно обратиться к инженер-строитель или профессиональный подрядчик , чтобы узнать, нуждается ли балка в ремонте. Вот что вам нужно знать, планируя ремонт или замену перемычки.

Сколько стоит ремонт или замена балки перемычки?

Поврежденные части дверей или окон могут представлять угрозу безопасности и представлять опасность для окружающей стены и элементов конструкции. Если вы видите какие-либо видимые трещины, ремонта будет недостаточно. В большинстве случаев перемычку необходимо заменить целиком. Средняя стоимость замены оконной или дверной перемычки составляет от 100 и 400 долларов США , в зависимости от степени проблемы и типа ремонта.

Разбивка стоимости замены перемычки

Замена перемычки осуществляется в несколько этапов, которые влияют на окончательную стоимость.

Материалы

Цена зависит от размера и материала перемычки, но замена балки обычно стоит от 30 до 200 долларов США .

Труд

Профессионал может брать от от 45 до 60 долларов в час за их обслуживание в зависимости от объема работ и специализации. Профессиональный подрядчик или каменщик сможет предоставить вам точную цитату после оценки.

В некоторых случаях вам может понадобиться оценка инженера-строителя, которая может стоить от до 700 долларов США .

Ремонт стен

Замена перемычки требует обширных работ на окружающей ее стене, что может потребовать дополнительного ремонта, чтобы восстановить прежнее состояние стены. Средняя стоимость до ремонт гипсокартона начинается примерно с 100 долларов, а стоимость ремонт кирпичной стены колеблется от 690 долларов до 2120 долларов.

Сколько стоит замена перемычки по типу?

Перемычки изготавливаются из различных материалов, таких как сталь, древесина, камень, бетон или кирпич. Цена на перемычку колеблется от 25 до 300 долларов за штуку , однако материал вашей перемычки определяет стоимость.

Сталь

В домах, построенных в 1950-х годах и позже, использовались металлические перемычки. Стальные перемычки являются популярным выбором для строительства и каменной кладки, потому что они легкие и их легко настроить. Этот тип перемычки может выдерживать большие проемы и более тяжелые нагрузки, поэтому он обычно находится в более дорогом конце ценового диапазона.

Кирпич

Если у вас есть кирпичная стена вокруг окна или двери, перемычка также может быть сделана из армированного кирпича. Кирпичные перемычки предпочтительны, когда длина пролета двери или окна составляет менее 3 футов; этот тип перемычки также лучше интегрируется с конструкцией кирпичной стены, чем их стальные аналоги.

Древесина

Деревянные перемычки, обычно встречающиеся в старых домах, изготавливаются из твердой древесины дуба, гикори или ореха. Цена на деревянную перемычку зависит от породы дерева и составляет в среднем около от 5 до 30 долларов за погонный фут .

Бетон

Бетон является более гибким вариантом перемычки, чем сталь, и лучше подходит для прибрежных районов, где воздух может вызывать коррозию стальных балок. Бетон также дешевле стали; однако он не имеет такого же отношения прочности к весу.

Камень

Несмотря на то, что каменные перемычки тяжелые и не рекомендуются из-за того, что они не могут выдерживать большого давления, они по-прежнему широко используются из-за их долговечности, доступности и эстетичности.

Какие факторы влияют на стоимость замены перемычки?

В то время как перемычка раньше была декоративным элементом, она постепенно интегрировалась в современные жилищные конструкции, чтобы выдерживать вес стены над дверями и окнами. Окончательная стоимость замены перемычки зависит от следующих ключевых факторов.

Трудовые ресурсы

Профессионал может взимать от от 45 до 60 долларов в час за свои услуги , поскольку переменные доступности и безопасности влияют на стоимость рабочей силы. А кирпичный каменщик может дать вам ориентировочное предложение и оценку кирпичных или каменных материалов; средняя стоимость найма каменщика составляет 70 долларов в час .

Состояние и материал стены

Некоторые перемычки сложнее ремонтировать или заменять, чем другие. В зависимости от того, что происходит с вашей оконной или дверной перемычкой, следующие признаки могут указывать на более высокую стоимость проекта:

• Серьезные трещины, требующие капитального ремонта

• Перемычка балки провисла или нет

• Износ стеновых материалов (признак того, что балка может ржаветь и разъедать окружающую среду)

Состояние и возраст двери

Подрядчик примет во внимание текущее состояние ваших дверей или окон. Это может повлиять на общую сумму проекта в зависимости от их оценки.

Состояние вашей перемычки

Перемычка разваливается? Сложно удалить? Состояние и доступность перемычки могут потребовать дополнительных затрат, если это требует дополнительных мер предосторожности в отношении труда и техники безопасности.

Расположение вашей перемычки

Стоимость ремонта перемычки зависит от того, где находится перемычка. Ремонт перемычки в окне стоил от 150 до 400 долларов , включая работу. Если ваша перемычка расположена в двери, стоимость ремонта дверной перемычки немного выше, ближе к цене 400 долларов США. Стоимость ремонта перемычки гаража может быть самой высокой: от до 700 долларов , в зависимости от сложности ремонта и продолжительности ремонта.

Часто задаваемые вопросы о замене перемычки

Как узнать, требуется ли ремонт или замена перемычки?

Если вы видите внутреннее или внешнее провисание или трещины над окном или дверью, профессионал должен осмотреть перемычку. Эти трещины являются признаком того, что вес стены больше не выдерживает и перемычка выходит из строя. Если это так, вероятно, вам нужно отремонтировать или заменить его. Профессионал подскажет, какой вариант лучше. Если вы видите эти признаки, немедленно займитесь ремонтом дома, поскольку он важен для структурной целостности вашего дома.

Могу ли я сам заменить перемычку?

Из-за конструктивного характера этого проекта замена перемычки должна выполняться квалифицированным подрядчиком, поскольку при замене перемычки необходимо поддерживать внешние стены. Тем не менее, домовладельцы могут содержать перемычки в целости в зависимости от типа их материала (например, грунтовать и красить стальные перемычки), что помогает предотвратить дорогостоящие проблемы в будущем и продлить срок службы перемычки.

Что такое LintelLift?

Некоторые домовладельцы предпочитают использовать продукт, известный как LintelLift — единственное запатентованное средство для ремонта перемычки на рынке. Система LintelLift представляет собой систему ремонта перемычки гаража, в которой используются стальные балки, проходящие через верхнюю часть гаражных ворот, чтобы навсегда предотвратить провисание перемычки. Система поддерживает обе стороны гаражных ворот, помогая сохранить прочность перемычки над ней.

Как долго служат стальные перемычки?

Стальные перемычки достаточно долговечны и могут прослужить от пяти до десяти лет, прежде чем потребуется их замена. Уход за стальными перемычками продлит срок их службы. Обязательно регулярно очищайте, грунтуйте и красьте их, чтобы защитить стальные перемычки от ржавчины.

Какими другими проектами я должен заниматься одновременно?

При замене перемычки профессиональный подрядчик также может определить, нужно ли вам отремонтировать или заменить что-либо в вашем окне или двери, например, пружины гаражных ворот или оконное стекло.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Рекомендуемые статьи

• Как с уверенностью выбрать раздвижную дверь сарая

  Жаклин Куач • 22 июня 2022 г.

• 10 советов для более надежной входной двери

  Автор: Sharon Greenthal • 25 июня 2021 г.

  2022 Стоимость замены перемычки

  Типичный диапазон:

  400 долларов – 750 долларов США

  Данные о затратах основаны на исследованиях HomeAdvisor.

  Обновлено 21 апреля 2022 г.

  Автор HomeAdvisor.

  Ваша гаражная дверь или оконная перемычка обеспечивают структурную поддержку ее проема. Итак, когда перемычка начинает выходить из строя, вы знаете, что пришло время ее заменить. Замена гаражной двери или оконной перемычки обычно стоит от 400 до 750 долларов . Тем не менее, фактическая стоимость зависит от нескольких факторов, описанных в этом руководстве.

  На этой странице:

  1. Стоимость замены перемычки
     1. Стоимость рабочей силы
        1. Стоимость по материалу
           1. Кирпичная перемычка
           2. Бетонная перемычка
           3. Стальная перемычка
           4. Деревянная перемычка
        2. Факторы стоимости
           1. Состояние стены
           2. Состояние окна или двери
           3. Состояние перемычки
        3. Сделай сам или наймите профессионала
           1. Часто задаваемые вопросы

           Стоимость замены гаражных ворот или оконных перемычек

           Средняя стоимость замены гаражных ворот или оконных перемычек составляет 520 долларов , но расчетный национальный диапазон составляет от 400 до 750 долларов . Это среднее значение включает оплату труда и материалы, необходимые для замены перемычки. Однако окончательная оценка основана на таких факторах, как состояние окружающей стены и состояние перемычки.

           Стоимость работ по замене дверных или оконных перемычек

           Стоимость работ по этому проекту зависит от нанятого вами специалиста. Местный мастер будет взимать от 40 до 120 долларов в час , а лицензированный и застрахованный подрядчик рядом с вами будет взимать от 30 до 85 долларов в час или от 10% до 20% от общей стоимости проекта.

           Если вам нужно заменить кирпичную перемычку, вы можете обратиться к местному специалисту по кирпичной кладке, чтобы он дал вам оценку, и работа с этим профессионалом может стоить 70 долларов в час .

           В зависимости от серьезности состояния ваших перемычек и окружающих компонентов вам может потребоваться нанять местного инженера-строителя для оценки, которая в среднем составляет от 340 до 700 долларов США .

           Стоимость замены перемычки в зависимости от материала

           Ниже представлена ​​разбивка средней стоимости замены перемычки в зависимости от материала.

           Кирпичная перемычка

           Кирпичные перемычки используются для легких нагрузок и отверстий длиной менее трех футов. Средняя стоимость замены кирпичной оконной перемычки составляет от 500 до 700 долларов, и перемычка гаражных ворот от 1000 до 5000 долларов .

           Бетонная перемычка

           Бетонные перемычки широко известны тем, что выдерживают большие нагрузки и адаптируются к различным размерам и формам. Средняя стоимость замены бетонных оконных перемычек составляет 700 долларов США .

           Стальная перемычка

           Эти перемычки лучше всего подходят для больших нагрузок и больших зазоров, они устойчивы к ржавчине и эрозии. Чтобы заменить стальную оконную перемычку, рассчитывайте заплатить В среднем от 350 до 400 долларов .

           Деревянная перемычка

           На выбор предлагаются различные деревянные перемычки, такие как дуб, гикори и орех. В зависимости от выбранного вами материала замена деревянной перемычки может стоить в среднем 350 долларов США . Эта цена сильно зависит от типа древесины, которую вы используете.

           Найдите подрядчика по ремонту перемычек рядом с вами

           Почтовый индекс

           Найдите профессионала

           Факторы стоимости замены перемычки

           Помимо труда, играющего существенную роль в том, сколько вы заплатите за замену дверной или оконной перемычки, следует учитывать и другие важные факторы.

           Состояние стены

           Прежде чем начать, ваш специалист проверит состояние вашей стены, чтобы увидеть, насколько сложно ее снять и добраться до перемычки. Они также проверят наличие трещин, которые могут свидетельствовать о структурных проблемах, что приведет к ремонту стен. Средняя стоимость ремонта стены составляет 730 долларов .

           Состояние окна или двери

           Выбранный вами специалист также проверит текущее состояние ваших гаражных ворот или окон, что может повлиять на вашу цену.

           Состояние вашей перемычки

           Провисание перемычки или износ материалов также повлияют на общую стоимость этого проекта.

           Сделай сам или найми специалиста по замене перемычки

           Трещины в перемычке или стене могут указывать на структурное повреждение, а замена перемычки гаражной двери или окна может повлиять на ее структурную целостность. Кроме того, вам может понадобиться лестница, чтобы снять существующую перемычку и установить новую, что потребует баланса и навыков, чтобы маневрировать вами и материалом без травм. Короче говоря, этот проект лучше оставить профессионалам.

           Часто задаваемые вопросы о замене перемычки

           Когда следует заменить перемычку?

           Перемычка представляет собой несущую балку, назначением которой является обеспечение структурной поддержки дверного или оконного проема в его раме. Поэтому, когда эта рама начинает проявлять признаки растрескивания или провисания из-за коррозии, расширения или гниения, лучше всего заменить перемычку, поскольку эти условия могут ослабить прочность перемычки.

           Покрываются ли страховкой перемычки?

           Как правило, нет, если повреждения перемычки вызваны естественными причинами или выходом из строя перемычки, что считается нормальным износом материальных ценностей с течением времени. Тем не менее, лучший способ узнать, покрывается ли ваша страховка такой потерей, — это связаться со своей страховой компанией.

           Как долго служат перемычки?

           Перемычка может прослужить до 60 лет при условии правильной установки и отсутствии необходимости структурного ремонта.

           Является ли оконная перемычка такой же, как и дверная перемычка?

           Да, оконные и дверные перемычки служат одной и той же цели: обеспечивают структурную поддержку нагрузки над окном или дверью. Цена на них зависит от материалов и необходимых работ.

           Начните свой проект Lintel сегодня

           Почтовый индекс

           Получить оценки сейчас

           Затраты на сопутствующие проекты

           • Установка или замена дверной и оконной отделки
           • Установка или замена штормовых окон
           • Установка запасных окон
           • Ремонт оконной рамы
           • Ремонт двери
           • Ремонт гаражной двери

             4

             29 Найдите профессионалов поблизости

             • Ремонт оконных рам поблизости
             • Установщики дверей рядом с вами
             • Местные услуги по ремонту дверей
             • Ближайшие к вам компании по ремонту гаражных ворот
             • Ближайшие специалисты по ремонту гаражных ворот
             • Инженеры-строители домов рядом с вами
             Фото: SDI Productions/E+/Getty Images

             Популярные категории

             1. Дополнения и переделки
             2. Ванные комнаты
             3. Отопление охлаждение
             4. Кухни
             5. Пейзаж
             6. Все категории

             Популярные проекты

             1. Наймите разнорабочего
             2. Нанять горничную
             3. Установить Ландшафтный дизайн
             4. Реконструировать ванную комнату
             5. Реконструировать кухню

             Избранные статьи

             1. Сколько стоит установить или заменить кухонные шкафы?
             2. Сколько стоит пристройка к дому?
             3. Сколько стоит установка или замена столешницы?
             4. Сколько стоит установить окно?
             5. Сколько стоит чистка водостоков?

             Найти услуги по ремонту окон рядом с вами

             1. Мариетта, Джорджия
             2. Аврора, Колорадо
             3. Тусон, Аризона
             4. Такома, Вашингтон
             5. Сиэтл, Вашингтон
             6. Сан-Франциско, Калифорния
             7. Сан-Антонио, Техас
             8. Окленд, Калифорния
             9. Луисвилл, Кентукки
             10. Флашинг, Нью-Йорк
             11. Денвер, Колорадо
             12. Бриджпорт, Коннектикут
             13. Альбукерке, Нью-Мексико
             14. Бойсе, Айдахо
             15. Бостон, Массачусетс
             16. Баффало, Нью-Йорк
             17. Кембридж, Массачусетс
             18. Шарлотта, Северная Каролина
             19. Чикаго, Иллинойс
             20. Цинциннати, Огайо
             21. Кливленд, Огайо
             22. Колорадо-Спрингс, Колорадо
             23. Колумбия, Миссури
             24. Колумбия, Южная Каролина
             25. Колумбус, Джорджия
             26. Колумбус, Огайо
             27. Корпус-Кристи, Техас
             28. Даллас, Техас
             29. Дейтон, Огайо
             30. Детройт, Мичиган
             31. Дулут, Миннесота
             32. Дарем, Северная Каролина
             33. Эль-Пасо, Техас
             34. Эри, Пенсильвания
             35. Фейетвилл, Северная Каролина
             36. Флинт, Мичиган
             37. Форт-Лодердейл, Флорида
             38. Форт-Смит, Арканзас
             39. Форт-Уэрт, Техас
             40. Фресно, Калифорния

             Не видите свой город?

             Приложения – Защита перемычки для замены окон | Helifix

             Отдел продаж и технической поддержки: +44 (0)20 8735 5200 | ROI: +353 (01) 695 0726 | sales. [email protected]

             • Домашний
             • О нас
               • История
               • Инновация
               • Исследования и разработки
               • Найдите утвержденного установщика
               • Обучение непрерывному обучению
               • Наши клиенты
               • Наш процесс
                 • Обследование
                 • Диагностика
                 • Дизайн
                 • Тендер
                 • Установка
                 • Гарантии
                 • Консультации и техническая поддержка
               • Устойчивое развитие
               • Филиалы
               • Заявление о современном рабстве
               • RSS-канал
               • Программы независимых испытаний
               • Файлы cookie
               • Заявление о конфиденциальности веб-сайта
               • Политика конфиденциальности
               • Положения и условия
             • Товары
               • Лечебные средства
                 • Система Helibeam
                 • Галстук-бабочка
                 • CemTie
                 • Цементная стяжка
                 • Зашивка трещин
                 • Набор для зашивания трещин
                 • Драйфикс
                 • Терракотовый галстук DryFix
                 • Закрепление рендеринга DryFix
                 • Асимметричный галстук DryFix
                 • HeliBar ремонтный
                 • PatchPin
                 • ResiTie
                 • Ретро Галстук
                 • Сейсмический соединитель
                 • Подвижные суставы
                 • Микросваи
                 • СокФикс
                 • Руководство по сверлению и испытанию
               • Новые стяжки и крепления
                 • ТимТи
                 • Турбостяжка
                 • СтарТай
                 • HeliBar Новая сборка
                 • ТурбоФаст
                 • Свайный фундамент
               • Крепления для теплой кровли
                 • В перекосе
                 • Калькулятор InSkew
               • Затирки и смолы
                 • Затирка HeliBond
                 • HeliPrimer WB
                 • Картридж ПолиПлюс
                 • Картридж PolyPlus SF
                 • Картридж CrackBond TE
                 • ЭпоксиПлюс EX
                 • Аппликаторы
             • приложений
               • Ремонт эркеров
               • Ремонт кирпичных перемычек арок
               • Ремонт трещин возле углов и отверстий
               • Стабилизация криволинейных стен балками
               • Повторное соединение внутренних стен с наружными стенами
               • Замена анкеров для полых стен
               • Зашивка трещин
               • Создание кирпичных балок
               • Ремонт или создание плоских арочных перемычек
               • Преодоление осадки фундамента
               • Система свайного фундамента
               • Создание деформационных швов
               • Ремонт каменного арочного моста
               • Временные работы
               • Укрепление против непропорционального обрушения
               • Программы утепления наружных стен
               • Безопасность перемычки для замены окна
             • Новости
             • Блог
             • Видео
             • Тематические исследования
               • Мосты
               • Исторические здания и церкви
               • Коммерческий
               • Преобразованные свойства
               • Высотные здания
               • Микросваи
               • Общественные здания
               • Жилой
               • Жилой / HA
               • Жилой дом: новостройка
             • загрузок
             • Свяжитесь с нами

             ПОДЕЛИТЬСЯ С ДРУГИМИ ОНЛАЙН…

             Нажмите на значки ниже, чтобы поделиться этой страницей
             в Twitter, Facebook, LinkedIn, Google+ и Pinterest.

             Главная | Приложения | Защита перемычек для замены окон

             Перед заменой окон необходимо проверить состояние перемычек, чтобы оценить их структурную устойчивость.

             Если есть трещины, идущие от верхних углов окна, часто под углом 45 °, скорее всего, перемычка вышла из строя.

             Иногда перемычка просто слабая и нуждается в укреплении, чтобы обеспечить неподвижность, а в некоторых случаях перемычки вообще нет, а кладка просто поддерживается существующей оконной рамой. В этом случае необходимо установить или создать новую перемычку.

             Создание перемычек в пустотелой стене

             Традиционно кирпичная кладка над окном снимается и устанавливается новая бетонная перемычка или стальной уголок. Это отнимает много времени, дорого и с тремя новыми рядами кирпичной кладки визуально непривлекательно. Это также чрезвычайно разрушительно для жителей, поскольку предполагает наличие механических опор как внутри, так и снаружи для поддержки каменной кладки во время установки перемычки.

             Преодоление вращающихся перемычек багажника

             Система Helifix Helibeam преодолевает все эти трудности благодаря использованию существующей кладки. Это быстро, просто, надежно, экономично и не прерывает работы. Слои строительного раствора выводятся на двух уровнях над каждым окном, а пары стержней HeliBars из нержавеющей стали вклеиваются в пазы с помощью цементного раствора HeliBond. Над окном формируется глубокая каменная балка, которая поддерживает кладку и распределяет структурные нагрузки. Как правило, ремонтные стяжки DryFix или залитые раствором CemTies затем устанавливаются вертикально вверх через кирпичную кладку в новую кладочную балку, чтобы закрепить существующую перемычку. Механические опоры не требуются, а существующую оконную раму можно снимать и заменять, не опасаясь смещения кладки.

             Восстановление неудавшихся кирпичных арх -линтелей

             Скачать Структурные препараты для замены окна. кирпичные муниципальные дома страдали от усадки каменной кладки, растрескивания и провисания перемычек над окнами.

             Первоначальный план состоял в том, чтобы провести комплексную перенаправку и установить деформационные швы, а также полную программу замены перемычек. Это потребовало бы удаления и восстановления всей треснувшей кирпичной кладки и установки уголков из нержавеющей стали над всеми окнами. Этот вариант был бы очень разрушительным для жильцов и конструкции здания, оставив визуально нежелательный результат, и имел бы среднюю ожидаемую стоимость в 20 000 фунтов стерлингов за дом.

             Метод Helifix не требовал демонтажа и восстановления или стальных перемычек, был намного быстрее и вызывал минимальные нарушения. Кроме того, средняя стоимость 87 домов составила 3 000 фунтов стерлингов, что позволило сэкономить почти 1,5 миллиона фунтов стерлингов. Клиенту были предоставлены возмещенные гарантии.

             London Borough of Haringey

             В Trulock Court, 10-этажном Y-образном жилом многоэтажном доме, каменная кладка над каждым проемом поддерживалась только существующими несущими металлическими окнами, а также была серьезная отсутствие креплений к стене.

             Благодаря системе Helifix удалось избежать трудностей и затрат, связанных с использованием временных механических опор и установкой новых бетонных перемычек. Это было намного быстрее и экономичнее, поскольку программы по замене окон и ремонту анкерных креплений можно было завершить всего за три недели. Кроме того, это никак не сказалось на внешнем виде здания.

             Городской совет Норвича

             До начала масштабной программы замены окон на многочисленных муниципальных объектах исследования показали, что кладка над кирпичами заголовка поля для солдат может двигаться после удаления существующих рам, что требует установки новых рам чрезвычайно сложно. Перед началом установки системы Helibeam от Helifix произошли серьезные сбои.

             Чтобы этого не произошло, и чтобы избежать использования разрушительных и дорогостоящих механических опор, совет определил систему армирования перемычки Helifix.

             Кроме того, это было рентабельно, вызвало минимальные сбои, а работа была покрыта гарантией Helifix на продукты и установку, выполненную утвержденным установщиком, а также страхование третьей стороны в Ассоциации по защите прав потребителей.

             Лондонский боро Барнет


             В некоторых муниципальных домах 1930-х годов, в которых должны были заменить окна, были трещины под углом 45°, идущие от верхних углов окна, и было обнаружено, что у них нет существующих перемычек. Требовались быстрые и надежные средства усиления кладки, чтобы программа не сбивалась с графика.

             Система Helifix была выбрана из-за того, что она была быстрой, экономичной и не мешала работе, позволяя всем арендаторам оставаться в своих домах во время выполнения работ.

             Sanctuary Housing, Scarborough

             Многие из объектов жилищного товарищества, которые должны были заменить окна, не имели надлежащей опоры для внешних створок над окнами. Потребовалось дополнительное усиление, чтобы избежать смещения кладки над проемами после того, как существующие оконные рамы были удалены.

             Используя комбинацию залитых раствором HeliBars, DryFix и CemTies, над каждым окном были созданы новые каменные балки, а кирпичная кладка перемычки солдатского курса была закреплена на балках выше.
