Перемычка своими руками – Оконные перемычки своими руками – перемычки для окон (+ фото)

При строительстве дома возникает использования железобетонных Можно их или сделать Но учитывая железобетонных перемычек, выбрать второй Безусловно, многим что заводские являются более или надежными, сделать качественные своими руками просто. К же вы сэкономите свои поскольку платить только за В этой мы рассмотрим самостоятельного изготовления

Содержание:

1. Виды перемычек
2. Методы железобетонных перемычек
3. опалубки для
4. Утепление железобетонной
5. Армирование железобетонной
6. Процедура укрепления
7. Заливка формы
8. Нормативы установки
9. Советы при перемычки

Виды железобетонных

Железобетонные изделия применяются в индустрии. Благодаря долговечности и они находятся первых местах сегодняшних материалов строительства. Перемычки бетона занимают место среди железобетонных изделий, на небольшой и вес. перемычек вы сможете сконструировать один дом бетонных и камней, кирпича т.д. Армированные перемычки необходимы опоры и части, которая над проемом или окна. применяются для оконных и проемов в каменных и стенах.

Простая производства железобетонных дает очень результаты. Это тем, что состав заливается опалубку с уложенной стальной Металлическая арматура тяжести на изгибы и а бетонная — на

Перемычки могут арочными, стальными, армокирпичными и

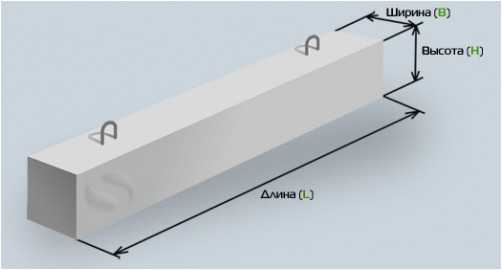

Существует несколько — брусковые, оконные и перемычки. Они из бетона марки и соответственными буквами, указаны длина, нагрузка и

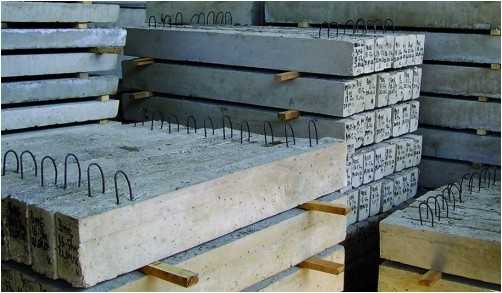

Железобетонные сборные являются наиболее Они маркируются ПР и из классических железобетона и Такое свойство, сборность, является преимуществом, поскольку ходе кладки можете установить и продолжить кладку. Пилить и выводить необязательно, за модульности размеров

Оконные перемычки бетона используются перекрытия оконных Этот вид применяется в постройках, но может использоваться постройках из или искусственного

Несущие железобетонные используются при закрытия проемов стен. Усиленные перемычки нужны принятия нагрузок плит перегородки. балки принимают только от расположенной над Прогонами называют больших размеров, ригелями — балки с которая необходима качестве основы, которую будут вышестоящие конструкции. и все виды, они применяются в разных объектов.

еще один железобетонных перемычек. карандаши — несущие перемычки, часто используются межкомнатных перегородках 120 миллиметров. они часто в проемах дверей. Наиболее являются перемычки проемов окон дверей.

Методы изготовления перемычек

Для железобетонных перемычек понадобятся следующие — арматура, доски, гвозди, (не обязательно), проволока, цемент, и песок бетонного состава. могут потребоваться другие материалы, вы можете по желанию. чем начинать необходимо подобрать вид перемычек.

маленьких зданий легкой конструкцией использовать обыкновенные для дополнительной Также их задействовать в когда своды всех этажей упор на пояса, которые принимают нагрузки распределяют их

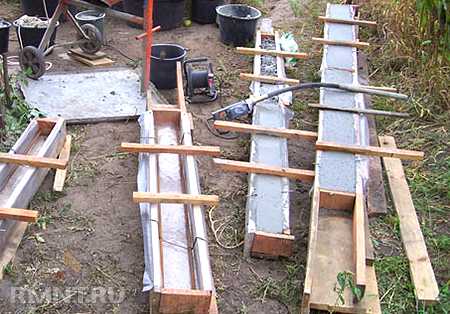

Давайте рассмотрим изготовления железобетонной своими руками. залить перемычку над проемом изготовить сначала земле, после монтировать ее проем. Вы использовать более вариант. Если больше понравится метод, придется с устройством если второй поднимать и уже сделанную самостоятельно.

Последний вариант более тяжелым, придется нанимать для подъема. этом случае изготовить даже перемычки, ширина равняется 150 При этом забутовочной кладки 300 миллиметров 100 миллиметров и пеноблок.

опалубки для

Но если отдалите предпочтение методу — перемычки уже проеме, то свои силы, и время. плюсом можно то, что этом случае только одна Установка опалубки вызывать некоторые но мы ответить на

Опалубка для перемычки должна крепиться и внутри довольно бетон. Форму сделать из досок, из следует создать Их толщина составлять 20-25 Доски необходимо саморезами или Рекомендуется использовать и вкручивать шуруповертом. После вы сможете разобрать опалубку, выкручивая саморезы.

записи

Перемычки своими руками в фото

На самом же деле сделать перемычки самостоятельно совсем не трудно, а экономия при этом значительная – нужно заплатить только за материалы, а они, как известно, дешевле готового продукта. О том, как самому изготовить перемычки, и пойдет речь ниже.

Для начала рассмотрим основные виды перемычек и случаи их использования:

Наиболее распространенными являются несущие и ненесущие перемычки, которые используются для оконных и дверных проемов. Технологию их изготовления и рассмотрим далее.

Перемычки для оконных и дверных проемов своими руками

Итак, перед тем, как приступить к изготовлению перемычек, нужно определить их вид. Для небольших домов с облегченной конструкцией крыши можно использовать ненесущие перемычки, что обеспечит дополнительную экономию. Также «бэшки» можно использовать в случаях, когда плиты перекрытия всех имеющихся этажей опираются на армированные пояса. Такие пояса сами воспринимают нагрузки и равномерно распределяют их.

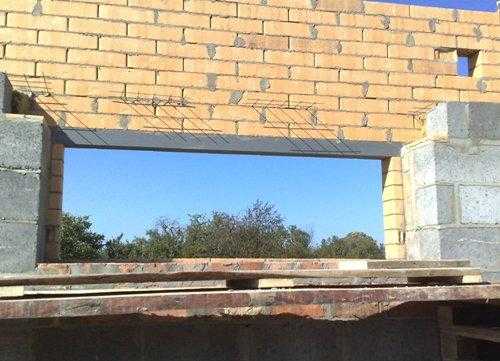

Рассмотрим технологию изготовления перемычки. Сначала нужно сделать перемычку для лицевой кладки, роль которой будет играть уголок. Обычно используется уголок 100 мм, но не менее 75 мм. Уголок устанавливается таким образом, чтобы его вертикальная полка находилась не снаружи, а между лицевой и забутовочной кладкой, тогда его не будет заметно. Ребро уголка нужно расположить вровень с оконной четвертью. Это позволит плотно прижать окно при его монтаже без образования щелей и зазоров. Величина оконной четверти – 50 мм.

Теперь рассмотрим два варианта изготовления перемычки: ее заливка непосредственно над проемом или на земле с последующей установкой в проем. Какой вариант лучше? Принципиальной разницы нет. В первом случае придется повозиться с монтажом опалубки, во втором – поднимать и устанавливать готовую перемычку вручную. Второй вариант более тяжелый, ведь далеко не всегда можно нанять кран для подъема перемычки. Также в этом случае нужно будет изготавливать две перемычки на окно шириной по 150 мм каждая (толщина забутовочной кладки 300 мм: пеноблок и 100 мм утеплителя).

Если же отдать предпочтение первому варианту – заливке перемычки в проеме, можно сэкономить не только силы, но и время, и деньги. Важным преимуществом является то, что при таком изготовлении перемычка будет только одна, а не две, как во втором варианте. Правда, монтаж опалубки может вызвать ряд вопросов, ведь она должна не только сама надежно крепиться, но и удерживать внутри достаточно тяжелый бетон.

Опалубка под перемычку

Опалубка делается из деревянных досок, толщина которых 20-25 мм, из которых изготавливаются щиты. Между собой доски крепятся гвоздями или саморезами. Лучше и быстрее использовать саморезы, вкручивая их шуруповертом. Потом опалубку также легко будет разобрать, выкручивая их.

Сначала в проем устанавливается горизонтальный щит, упирающийся на подпорки. Он может размещаться вровень с забутовочной кладкой или же слегка выходить за ее пределы. Во втором случае вертикальный щит установится на него сверху, а не сбоку.

В опалубку на горизонтальный щит выкладывается арматурная сетка, а потом вертикальный щит закрепляется саморезами. Для лучшей фиксации вертикального щита при заливке его можно дополнительно привязать к кладочной сетке вязальной проволокой и натянуть ее. Это предотвратить перемещение щита под действием нагрузки от бетона, и он будет плотно прилегать к окну.

Утепление перемычки

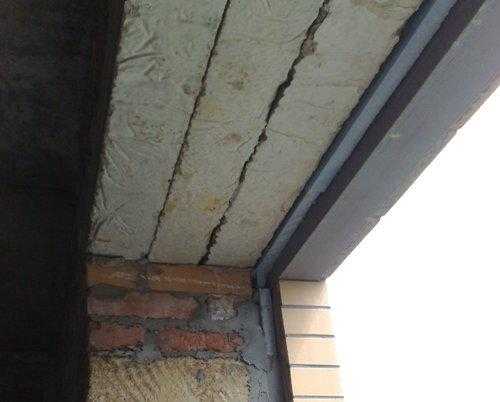

Между лицевой кладкой и перемычкой обязательно нужно сделать утеплительный слой. Для этого можно использовать минеральную вату, как и в случае утепления стен. Толщина утеплителя – 100 мм. Минеральная вата закладывается в опалубку, после чего заливается бетон.

Утепление перемычки с использованием минеральной ваты имеет недостаток – окно, которое будет устанавливаться в проем, будет упираться в поверхность ваты, и даже заполнение стыка монтажной пеной не даст стопроцентной фиксации оконной рамы. Откосы оконного проема при использовании минеральной ваты нужно заложить забутовочным кирпичом, чтобы в него упиралось окно и надежно зафиксировалось с помощью монтажной пены. Если этого не сделать, пена опять-таки будет контактировать с ватой, не обеспечивая нужного крепления конструкции окна. Но при использовании забутовочной кладки на откосах придется еще раз их утеплять.

Чтобы не создавать себе лишних проблем и не дублировать утеплительный слой, можно сразу использовать более простой и надежный способ утепления перемычки. В качестве утеплителя вместо минеральной ваты можно использовать экструдированный пенополистирол – пумпан – который, в отличие от ваты, имеет достаточно прочную поверхность. Толщина листов пумпана – 30 мм. При монтаже окна зазор между рамой и утеплителем заполняется пеной, которая упирается в твердую поверхность листа пумпана и надежно фиксирует окно в проеме. Дополнительного слоя утеплителя в этом случае не нужно. Таким образом, при использовании твердого утеплителя можно сэкономить на утеплении откосов и получить надежное крепление окна.

Армирование перемычки

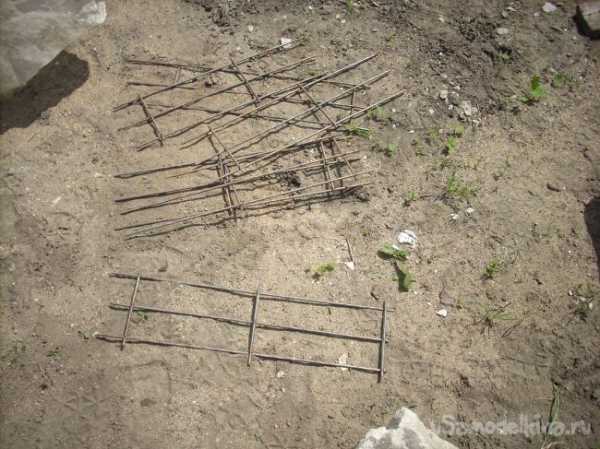

Диаметр арматуры для перемычки зависит от ее типа. В данном случае была выбрана «бэшка», которая воспринимает минимум нагрузок и является ненесущей. Такой выбор был сделан благодаря наличию армированного пояса и облегченной конструкции крыши. Для такой перемычки подойдет арматурная сетка из двух жил арматуры, диаметр которой 6-8 мм. Рабочая арматура укладывается вдоль перемычки. Между собой прутья арматуры должны скрепляться путем вязки вязальной проволокой. Сварка для их соединения не используется. В результате должна получиться сетка, которая по виду напоминает приставную лестницу.

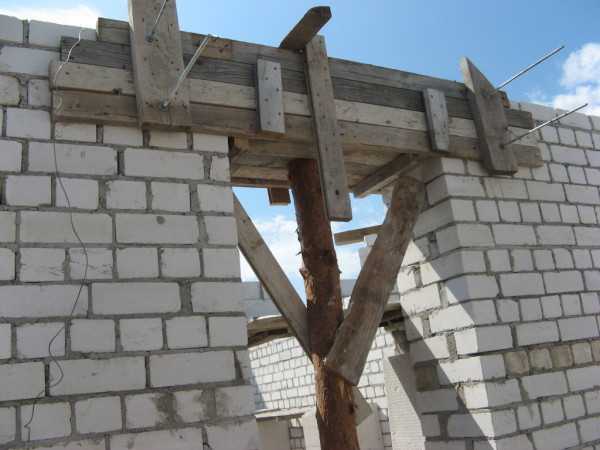

Усиление опалубки подпорками

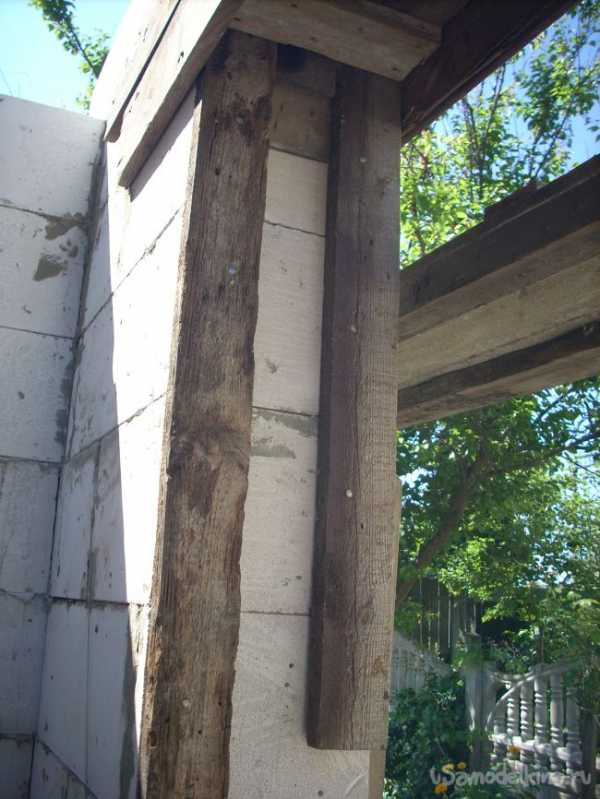

При установке горизонтального щита опалубки обязательно нужно использовать подпорки. Некоторые строители не делают этого, не принимая во внимание довольно значительный вес бетона, составляющий порядка 2,5 т/м3. При заливке раствора в опалубку он может сместить щит или деформировать его, прогнув вниз. Это обязательно скажется на форме перемычки, и исправить ее будет очень трудно. Так что лучше сразу позаботиться о надежной опалубке и ее жесткой конструкции.

При закреплении подпорки, расположенной по центру проема, ее нужно расположить поближе к окну. Внутренний край провисать не будет, поскольку он крепится к вертикальному щиту.

Заливка железобетонной перемычки своими руками

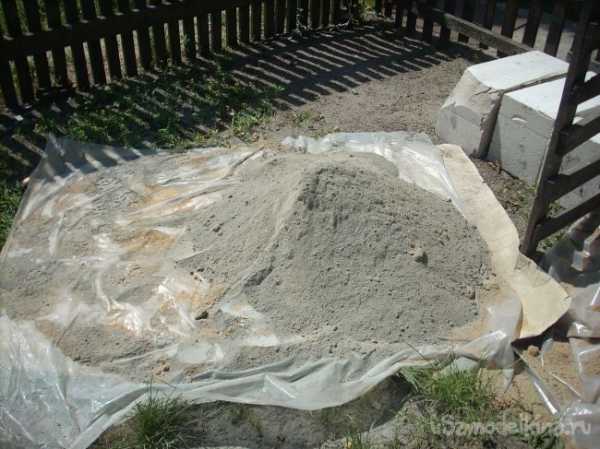

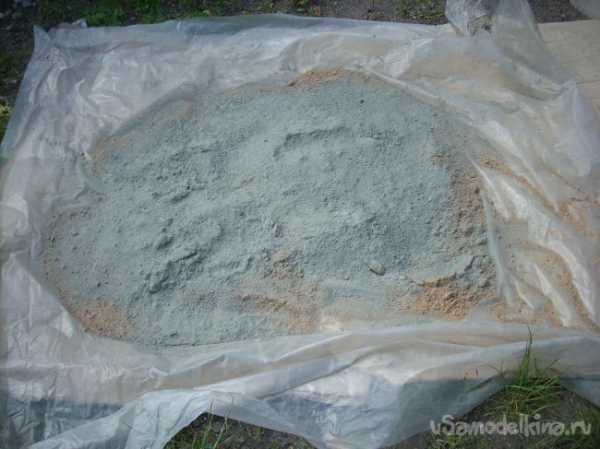

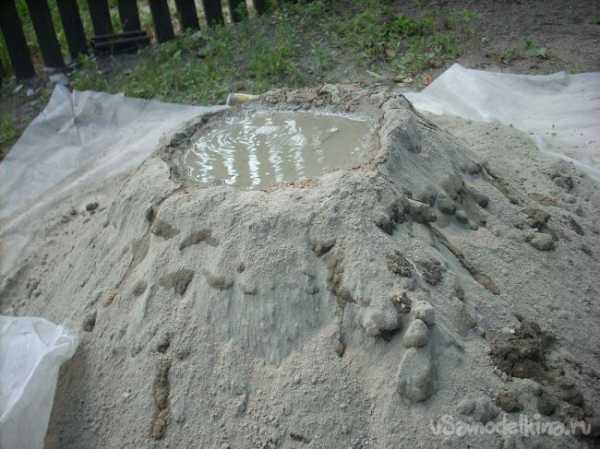

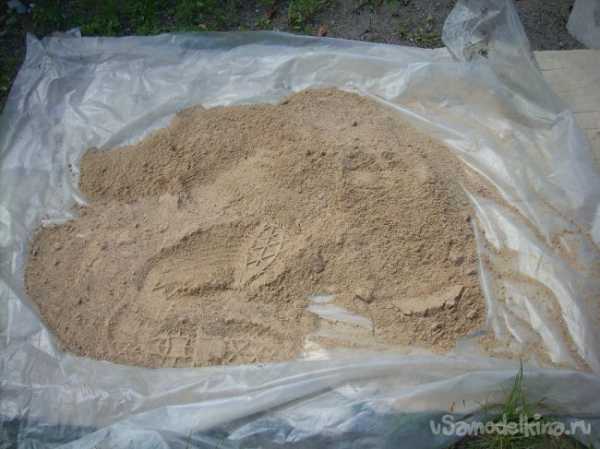

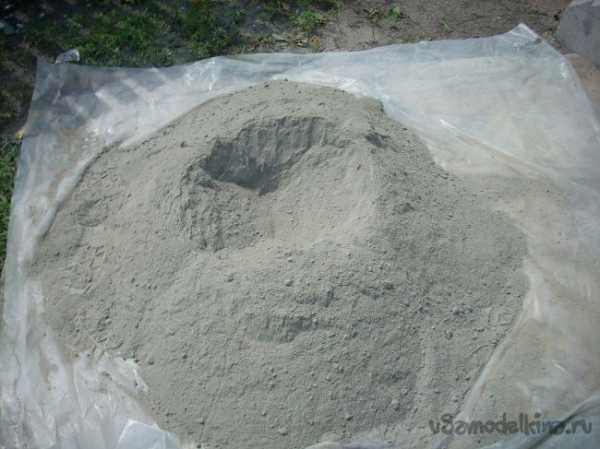

Для заливки перемычки используется бетон марки 200. Для его изготовления понадобится цемент, песок и щебень в пропорциях соответственно 1:2:5. О технологии изготовления бетона можно прочитать на страницах нашего сайта.

При изготовлении бетонных конструкций для их трамбовки используются электрические вибраторы. В данном случае можно обойтись и без дополнительной техники. Для трамбовки можно использовать простую палку.

При заливке арматура должна быть немного приподнята над горизонтальным щитом, чтобы впоследствии быть полностью утопленной в бетоне, не выглядывая наружу. Для этого под арматурную сетку можно подложить сколы кирпича толщиной 20 мм, а уже потом залить бетонный раствор.

После заливки опалубку можно демонтировать на второй день и сразу же приступать к кладке стены над опалубкой.

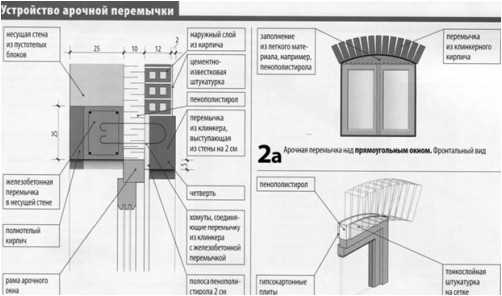

Окно обязательно должно иметь четверть. Такое конструктивное решение позволит защитить внутренние помещения от попадания холодного воздуха и возникновения сквозняков, а также спрятать щели, заполненные монтажной пеной. Размеры четверти составляют по 5 см по бокам окна и сверху, а снизу, где будет монтироваться подоконник – 2 см. Сделать ее довольно просто, но при этом многие в последнее время обходятся без нее. И все же, если у Вас есть выбор, лучше сделать четверть на окне – это не только красиво, но еще и практично.

Во-первых, перемычки нужно выбирать в зависимости от нагрузок, которые они воспринимают. Лучше заливать их сразу в проеме, а не на земле – это сэкономит деньги и время.

Во-вторых, окна лучше делать с четвертью.

В-третьих, перемычки для оконных и дверных проемов лучше выбирать наиболее простые – ненесущие. Для этого нужно позаботиться о наличии армированных поясов и максимально легких конструктивных элементах.

yastroyu.ru

Перемычки своими руками

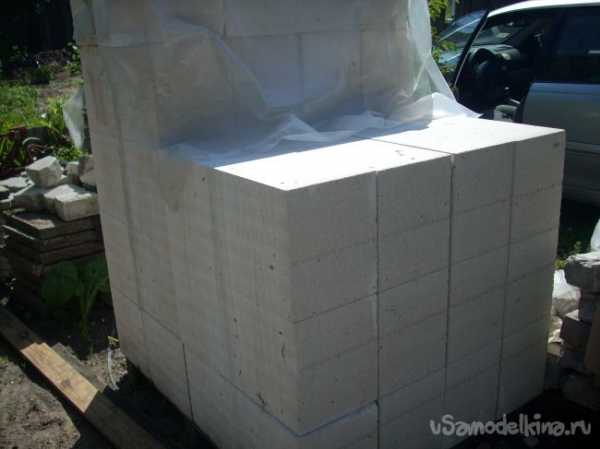

Бывает, при строительстве какого либо сооружения из кирпича или газосиликатных блоков, требуется одна или несколько перемычек для дверей или окон. И если есть возможность вблизи купить их и они есть в наличии по приемлемым ценам — хорошо. А если нет такой возможности, то придется изготавливать перемычки своими руками. Поэтому, для таких целей нужно иметь запасной вариант технологии изготовления перемычек своими руками. А часто требуется нестандартная деталь, поэтому, изготовленная самостоятельно, может оказаться качественнее применительно к определенному строению.

А изготовить перемычку, на самом деле. не сложно, если подойти к этому творчески, и мы сейчас рассмотрим один из вариантов. Лучше всего перемычку изготавливать на месте ее установки — так будет прочнее и надежнее сцепление с несущими стенами.

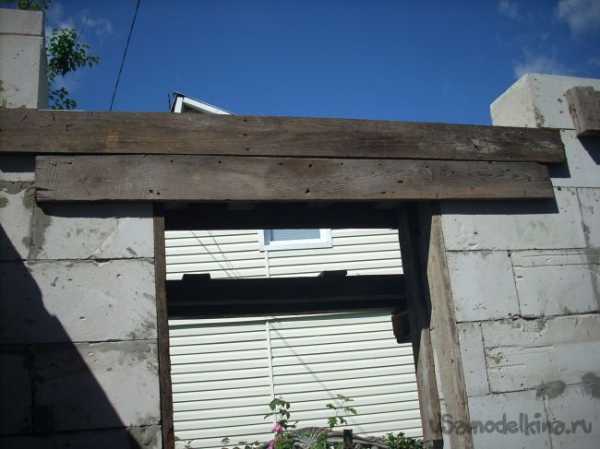

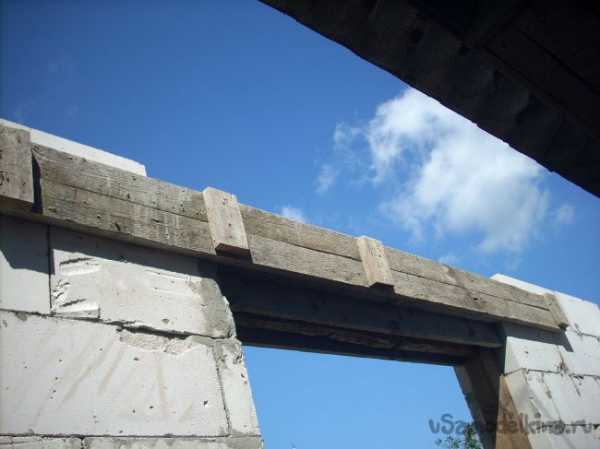

Для начала нужно соорудить опалубку под перемычку. Она состоит из нижней доски или нескольких досок, в зависимости от ширины стены, где устанавливается перемычка. Она(они) может опираться на выступы, сделанные в стенах или на доски, упирающиеся на пол. В выступах стены под доску нужно установить дополнительные клинышки для того, чтобы было легче снять ее после окончания работ.

С обоих боков этой доски нужно прикрутить саморезами доски шириной, равной высоте будущей перемычки. А сверху зафиксировать их, скрепив между собой несколькими дощечками. В эту опалубку нужно уложить арматуру, связанную или сваренную из металлических прутков и сетки — это нужно для увеличения прочности перемычки на излом. Чем прочнее арматура, тем надежнее получится перемычка.

И остается последний этап — это заполнить опалубку бетоном. Бетон замешивать лучше с использованием пластификатора. Об этом можно почитать здесь. Тогда он получится подвижным и более плотным, легко заполнит все пустоты и при высыхании и затвердении не даст трещин. Выровняв верхнюю поверхность, оставить на несколько дней для набора прочности. После этого нужно снять опалубку, проделав все действия в обратном порядке сборке. На этом процесс изготовления и установки перемычки, одновременно, закончена и можно продолжать строительство. Если нужно изготовить несколько перемычек, тогда их следует изготавливать одновременно для сокращения времени ожидания.

vladep.ru

Оконные перемычки своими руками – Секреты строителя

При строительстве жилых домов, коттеджей, подсобных помещений рационально использовать самодельные бетонные оконные перемычки. Покупные изделия стоят дорого, а изготовить самостоятельно эту продукцию достаточно просто.

Необходимые материалы и инструменты

При изготовлении оконных перемычек необходимо не очень большое количество различного оборудования и материалов. Если говорить конкретнее, то заранее приготовьте:

• несколько нешироких досок;
  • разные металлические уголки;
    • полиэтиленовую пленку;
      • специальная арматурная сетка;
        • проволока для связывания;

Кроме материалов, понадобится разнообразный инструмент. Небольшой молоток, ножовка, шуруповерт, монтировка, ведро и кельма каменщика – обычно все это есть у любого строителя.

Производство короба

Процесс производства перемычки начинается с создания каркаса или короба. Для его изготовления необходимо сделать два боковых щита и нижний щит опалубки. Щиты должны быть такого же размера, как и оконные проемы. Сделанные заранее отверстия для вязальной проволоки облегчат в дальнейшем процесс сборки. Части короба необходимо проложить полиэтиленовой пленкой.
Сборка начинается с нижнего щита. Он должен соответствовать размерам оконного проема по всем параметрам. Нижний щит закрепляется в горизонтальном положении при помощи подпорки. Боковые щиты крепятся к стене с помощью гвоздей. Далее элементы всей конструкции соединяются саморезами. Вязальная проволока используется для дополнительного скрепления боковых щитов. Внутри короба обязательно размещается арматурная сетка.

Заливка короба бетоном

Заливку конструкции лучше осуществлять с помощником. Так как бетон быстро застывает, надо чтобы кто-то подносил его в ведре или другой емкости. После того, как бетон будет залит до верхнего уровня короба, его необходимо разровнять при помощи кельмы каменщика. Делать это необходимо максимально аккуратно, поэтому постарайтесь работать медленно и внимательно.
Только после полного высыхания можно начать демонтаж конструкции. Аккуратно срезав проволоку и выкрутив саморезы, нужно демонтировать боковые швы короба. После удаления подпорки снимается нижний щит. Бокорезы используются для удаления торчащих остатков вязальной проволоки.

Возможно, изготовленная самостоятельно бетонная оконная перемычка выглядит не идеально. Мелкие неровности и погрешности будут исправлены при проведении штукатурных работ. При желании таким же образом можно изготовить дверные перемычки. Если соблюдать все правила изготовления, они будут долговечны и недороги.
