Пир плита что это – характеристики, преимущества и недостатки, виды утеплителя

Прочие характеристики, на которые рекомендовано ориентироваться при подборе PIR-плит для теплоизоляции конкретного объекта:

1. Толщина плиты. Слой изоляции должен иметь определенную толщину, которая определяется с учетом специфики конкретного объекта и климатических условий, характерных для местности, в которой тот расположен. Все “лишние сантиметры” – деньги на ветер.

Диапазон стандартных толщин PIR-плит PIRRO – от 20 до 200 мм, что дает возможность обеспечить наилучшее практическое соответствие теплоизоляционного слоя теоретическим расчетам и уйти от ненужных расходов на “сверхнормативный” утеплитель, который по факту не будет приносить пользу. Чтобы рассчитать необходимую толщину изоляции, можно воспользоваться онлайн-калькулятором или запросить консультацию у специалистов компании, которая производит материал.

2. Длина и ширина плиты. PIR (ПИР) можно раскроить на элементы необходимого размера даже обычным ножом, но и простую работу лучше свести к минимуму, изначально подобрав плиты, оптимально подходящие по габаритам. Например, для утепления плоских крыш гораздо лучше подойдут плиты, чьи линейные размеры больше, чем у изделий, рекомендованных для изоляции маленького помещения вроде балкона.

3. Профилировка торцов. PIR-плиты выпускаются как с ровными краями, так и с профилированными в “четверть” или “шип-паз”. Необходимы ли замковые соединения в данном конкретном случае, определить достаточно просто: если предполагается укладка ПИРа в ячейки каркаса или промеж крышных стропил, то профилировка не требуется, если решено устанавливать теплоизоляцию сплошным слоем – требуется.

Подобранный с учетом особенностей строительства и правильно установленный утеплитель PIR (ПИР) гарантированно прослужит многие годы, обеспечивая потребителю неизменный комфорт и стабильную экономию на оплате энергоресурсов.

22 августа 2018 г.

pirrogroup.ru

PIR-плита: области применения

Какими свойствами должен обладать хороший утеплитель, мы уже разобрались в первой статье, посвященной свойствам теплоизоляционных PIR-плит. Но для нас с Вами не менее важно другое – нам важно, чтобы достоинства выбранного утеплителя проявили себя в полной мере. А это значит, что правильный выбор утеплителя зависит от типа утепляемой конструкции, условий его работы в конструкции (нагружаемый или ненагружаемый), выбранной технологии монтажа, размеров конкретного утеплителя и т.п.

Область применения PIR-плит как строительной теплоизоляции весьма большая. В частном домостроении это утепление скатных крыш снаружи и изнутри, штукатурных фасадов, стен с отделкой сайдингом, межэтажных и чердачных перекрытий, утепление сауны, балкона и лоджии.В промышленном строительстве это: утепление плоских крыш, утепление объектов агрокомплекса, утепление складов-холодильников, устройство воздуховодов.

Ниже приведены некоторые из строительных конструкций, в которых наиболее полно раскрываются свойства PIR-изоляции, и представлены отличительные свойства PIR-плит от других видов утеплителей.

Скатные крыши

В скатных крышах PIR-плиты можно укладывать поверх стропильной группы и создавать сплошной теплоизоляционный слой без мостиков холода. Это наилучшее решение для утепления, которое до сих пор невозможно было реализовать на других видах теплоизоляции. Например, минеральная вата, в силу ее низких прочностных свойств, укладывается между стропил. А ведь, если задуматься, это является вынужденной мерой, породившей традиционный подход.

Тут же стоит обратить Ваше внимание, что практически никто не принимает в расчет теплопроводность самих стропил. А зря, ведь они теплопроводнее минеральной ваты в среднем в 4 раза. Это означает, что при шаге стропил в 650мм их объем в площади крыши составит около 8%, то есть на таком участке крыши будут четырехкратные теплопотери!

PIR-плиты решают эту задачу, ведь они обладают высокой прочностью, достаточной для размещения непосредственно на стропилах. Для утепления скатных крыш используют плиты с облицовками алюмоламинатом, полиэтиленом, алюминиевой фольгой.

Парные саун и бань

Многие из нас не представляют себе жизнь без сауны или бани. Но чтобы пар был по-настоящему хорошим, еще на этапе строительства следует позаботиться о правильном подборе утеплителя:

• Безопасность. Чтобы подтвердить безопасность применения утеплителя, были проведены испытания в трех температурных режимах: 20°C, 40°C и 100°C. Согласно результатам испытаний даже при 100°C объем миграции вредных веществ в модельную воздушную среду находится существенно ниже допустимых значений. То есть PIR-плиты применимы для утепления помещений с высокой температурой и влажностью – в саунах, банях, бассейнах.
• Устойчивость к влаге. PIR-плиты устойчивы к влаге и испарениям. Лицевые поверхности плит имеют облицовку из алюмоламината, через которую водяной пар не может выйти за пределы парилки. А это значит, что все несущие стены, перегородки и перекрытие останутся сухими и не будут подвергаться плесени или грибку.
• Эффективность. Из-за низкой теплопроводности материала толщина PIR-плит будет ниже, чем при утеплении минеральной ватой, то есть вместо традиционных 5см достаточно использовать PIR-плиты толщиной 3см. Применяя PIR-плиты, Вы сможете увеличить площадь парной на 2см по периметру помещения.
• Термостойкость и огнестойкость. Пенополиизоцианурат является термостойким материалом. PIR-плиты способны выдерживать температуры до 110-120°C без потери эксплуатационных качеств утеплителя. Для сравнения, верхний температурный порог применения у эструдированного пенополистирола – не более 70-80°C.
• Технологичность. Для установки PIR-плит не требуется деревянный каркас. PIR-плиты прижимаются к стене и стыкуются между собой с помощью полиуретановой монтажной пены. Плотность стыков плит обеспечивает ступенчатое соединение «четверть». Дозакрепление плит механически происходит автоматически на этапе установки реек, к которым будет крепится отделочный слой сауны (например, вагонка).

Штукатурные фасады

PIR-плиты с облицовками из стеклохолста являются инновационным решением для тонкослойных штукатурных фасадов. Отличий от других видов изоляции несколько:

1. Облицовка плиты имеет великолепную адгезию к сердечнику, материал не расслаивается под нагрузкой.
2. Структура стеклохолста обеспечивает высокую прочность сцепления с клеевым и штукатурными слоями в штукатурном фасаде.
3. PIR-плиты с профилировкой шип-паз обладают эффектом самовыравнивания, то есть на стыках плит не образуются выступы и перепады, которые подрезают ножом или ножовкой.
4. При работе с материалом не образуется волокнистая пыль, раздражитель для кожи и органов дыхания.

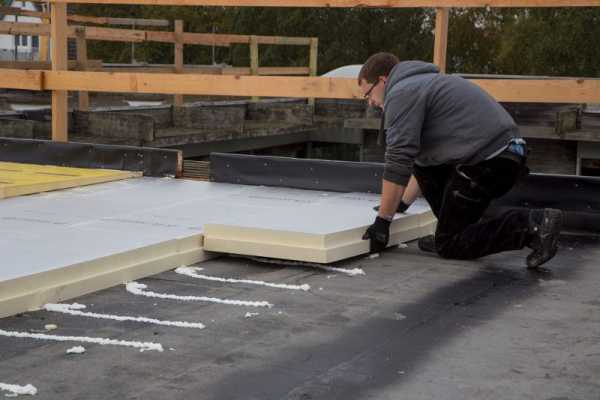

Плоские кровли

К преимуществам PIR-изоляции в плоских кровлях следует отнести: высокую прочность, низкую теплопроводность, низкую паропроницаемость, низкий вес плит при больших размерах, высокую пожаробезопасность конструкций.

Для профессионального утепления плоских крыш промышленных и общественных зданий, складских комплексов и складов-холодильников с кровельным ковром из полимерных мембран применяются плиты с облицовкой фольгой.

Фольга выполняет функцию паронепроницаемого барьера и исключают влагонакопление в утеплителе кровли, обеспечивая стабильность его теплофизических характеристик.

Прочность на сжатие PIR-плит составляет более 120кПа, то есть не менее 12 тонн на метр квадратный. Для сравнения стоит отметить, что прочность на сжатие для минеральной изоляции редко превышает 65-70кПа.

Стоит отметить тот факт, что из-за небольшого веса PIR-плиты, позволяют существенно снизить материалоемкость строительства. При использовании традиционных технологий строительства в нашей стране эта величина составляет более 400кг. Использование же PIR-плит в сравнении с минеральной ватой при ее средней плотности нижнего и верхнего слоя 130-210 кг/м.куб. на примере кровли площадью 10 000 м2 дает выгоду в весе в 162 тонны! То есть при равной тепловой защите 190 тонн традиционного утеплителя можно заменить на 28 тонн PIR-плит. Таким образом, PIR-изоляция существенно снижает нагрузку на несущие конструкции и положительно влияет на проект всего здания.

Металлоемкость конструкций при заложенном в проект эффективном PIR утеплителе значительно уменьшается и, как правило, не превышает 30-35 кг/м.кв.

Благодаря низкой группе горючести PIR-плиты с облицовками фольгой применимы для крыш площадью более 10 000 м² без устройства противопожарных разделительных поясов, с основанием из профнастила. Такие показатели невозможно достичь с использованием экструдированного пенополистирола.

Воздуховоды

Воздуховоды на основе PIR-плит с облицовкой из фольги применяются в системах вентиляции, воздушного отопления и кондиционирования воздуха.

Особенности применения воздуховодов на основе PIR-плит:

• Вес. Воздуховоды на основе PIR плит в 5-8 раз легче стальных. С ними не просто проще работать, они порой являются единственной альтернативой в проектах реконструкции зданий, где ограничены нагрузки на несущие строительные конструкции.
• Пожаробезопасность. PIR-плиты пожаробезопасны, ведь они не поддерживают горение, не распространяют пламя, не плавятся и не образуют горящих капель расплава.
• Интегрируемость. Термоизолированные воздуховоды легко соединяются с стальными посредством стандартных фланцевых соединений.
• Скорость монтажа. Система вентиляции на основе термоизолированных воздуховодов является готовым решением, в котором устранен процесс монтажа слоя теплоизоляции, необходимый для утепления металлических коробов.
• Безопасность. Облицовка PIR-плит коррозионностойкая, обеспечивает постоянство гигиенических характеристик в течение всего срока службы.

Балконы и лоджии

PIR –плиты как нельзя, кстати, подходят и для утепления этих маленьких помещений, которые есть в каждой квартире. И объяснений этому несколько:

1. В отличие от волокнистой изоляции для утепления Вам потребуется значительно меньшая толщина утеплителя, что позволит решить задачу экономии полезной площади при ремонте.
2. Для установки утеплителя не потребуется деревянный каркас, а слой утеплителя будет однородным, без деревянного каркаса.
3. В отличие от экструдированного пенополистирола PIR-плиты не содержат веществ (например, стиролов), которые представляют опасность для здоровья. PIR-плиты не выделяют вредных веществ при контакте с растворителями и другими бытовыми химическими веществами.
4. Для утепления подойдут плиты с облицовками алюмоламинатом, стеклохолстом.

________________________________________________________

В настоящий момент в России уже открыто несколько заводов по производству PIR-плит. С момента запуска заводов идет активное импортозамещение европейских аналогичных продуктов. Отечественную продукцию можно приобрести через дилерские сети производителей, а также на прилавках строительных гипермаркетов.

Ориентируясь на тенденции развития рынка PIR-изоляции в Европе и Америке, есть все основания полагать, что PIR займет в ближайшие 5 лет не менее 30% рынка плоских кровель, а также займет достойную нишу в утеплении строительных конструкций в индивидуальном жилищном строительстве и в строительстве объектов коммерческого назначения.

Автор: Илья Юмалин.
Материал подготовлен при участии экспертов Ассоциации «НАППАН»

www.nappan.ru
http://www.mastercity.ru/blogs/post/10923/

bateksnn.ru

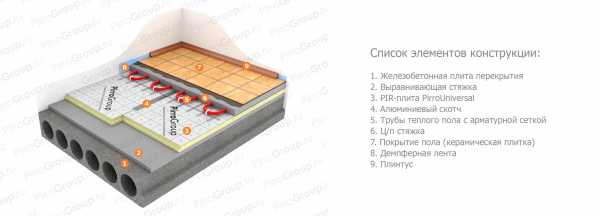

Теплоизоляция пола под систему “Тёплый пол” при помощи PIR-плит — PirroGroup

Такой пол универсален. Он может быть утроен в любом помещении: в квартире, офисе, бассейне (он не боится влаги), к тому же он устанавливаться под практически любое покрытие: кафельную плитку, ламинат, линолеум и т.д.

А теплоизоляция в устройстве системы позволит добиться значительной экономии эксплуатационных расходов в случае использования «теплых полов» как основной или единственной системы отопления.

Системы «Теплый пол» давно стали нормой жизни среди людей, ценящих комфорт и функциональность. В отличие от традиционных (радиаторных) систем отопления, когда поток нагретого воздуха поднимается к потолку, затем охлаждается и опускается вниз (охлаждение верхних слоев воздуха и перегрев верхних), система «Теплый пол» способствует идеальному распределению температуры в помещении. Благодаря своей большой площади и невысокой температуре «теплые полы» равномерно прогревают воздух.

В ряде случаев теплые полы решают проблему отопления помещения. Характерным примером может быть балкон или лоджия. Другим примером является утепление полов первого этажа в доме с неотапливаемым подвалом или же при устройстве полов по грунту. В других случаях системы теплых полов позволяют решать задачи планировки помещений, в которых остекление опускается до отметки чистовых полов и традиционные отопительные приборы явно «не вписываются» в концепцию оформления.

Среди явных достоинств (неоспоримых преимуществ) теплых полов следует отметить:

• повышенный комфорт, обусловленный передачей тепловой энергии за счёт излучения, а не конвекции. Помещение прогревается равномерно, без «пышущих» радиаторов и холодных углов;
• экономичность. Достигается экономия энергии до 20-30% (по сравнению с радиаторным отоплением) в жилых зданиях и до 50% в помещениях с высокими потолками.

Из каких составляющих складывается система «Теплый пол»?

В ее состав входят:

• нагревательная секция
• аппаратура управления (термостат с датчиком температуры)
• аксессуары для облегчения и ускорения монтажа
• теплоизоляция

При устройстве теплых полов теплоизоляция абсолютно необходима. Назначение теплоизоляции – исключить теплопотери через нижнее перекрытие, направив тепловой поток от греющих кабелей (трубок) и стяжки строго вверх, в отапливаемое помещение. Таким образом, расходы на отопление будут снижены.

Как подобрать утеплитель для теплых полов, чтобы сделать тепло и надежно раз и навсегда?

Утеплять полы надо материалом, который выдерживает такие требования:

• минимальная теплопроводность
• высокая прочность
• низкое водопоглощение

Теплоизоляционный материал, который полностью соответствует этим требованиям – это термоизоляционные PIR-плиты PIRRO на основе полиизоцианурата (PIR) с закрытой системой ячеек –  подходит для всех видов теплых полов: водяных, электрических, пленочных.

pirrogroup.ru

области применения — Сделай дом

Продолжаю рассказывать про самый современный и высокотехнологичный утеплитель — PIR-плиты из пенополиизоцианурата. После визита на производство в Саратов я набрал несколько образцов утеплителя с различными обкладками, чтобы провести свои собственные испытания и убедиться на практике, что PIR-плиты действительно не горят и их можно безопасно использовать для утепления стен и кровли внутри зданий. О том, как устроена производственная линия, я рассказал в этом репортаже. Сейчас же переходим к непосредственным испытаниям.

Приступим к отжигу!

2. Напомню основные преимущества плит из пенополиизоцианурата: самый низкий коэффициент теплопроводности, не горят (группа горючести Г1 — не поддерживают горение), не впитывают влагу, обладают достаточно высокой прочностью на сжатие. Наиболее близок по характеристикам экструдированный пенополистирол (ЭППС/ XPS — на фото по центру), но у него есть один и очень серьезный недостаток: класс горючести Г4, сгорает моментально, при этом выделяя очень ядовитые вещества.

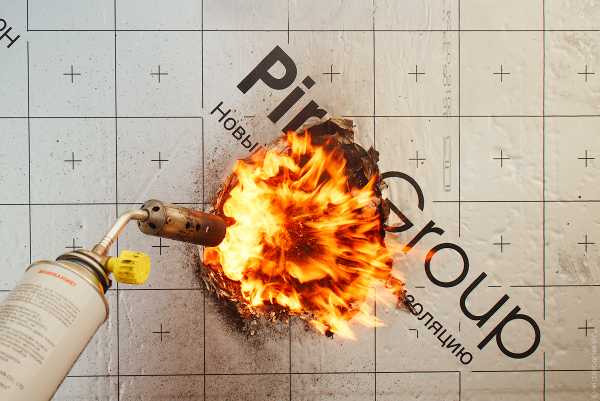

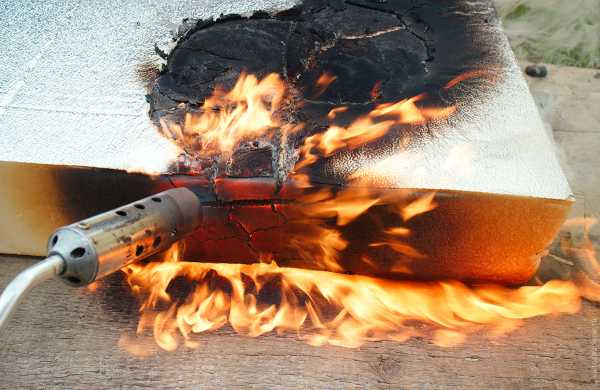

3. Попробуем запечь 100 мм PIR-плиту на «гриле». Для этого будем использовать пропан-бутановую горелку, температура пламени которой может достигать 2000 градусов по Цельсию. При этом стоит отметить, что PIR-плита может долговременно эксплуатироваться при температуре 120-130 градусов по Цельсию без каких-либо повреждений.

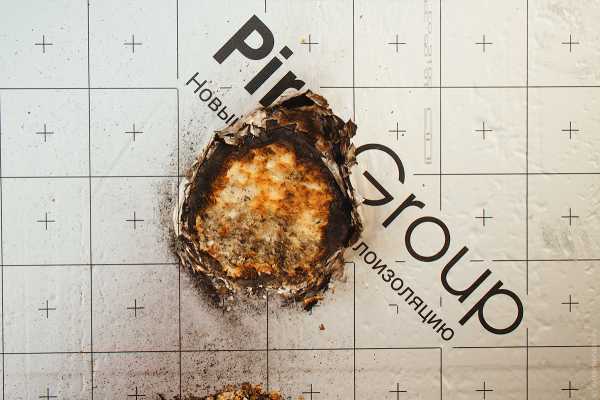

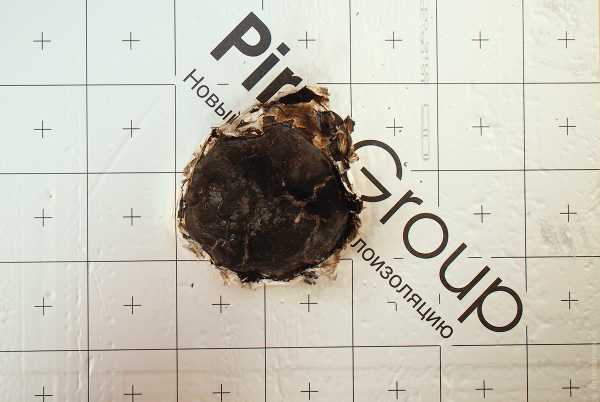

4. При воздействии открытого огня высокой температуры поверхность обугливается и образуется углеродная корка, которая препятствует дальнейшему проникновению огня внутрь.

5. Снимаем верхний слой и видим абсолютно неповрежденную внутреннюю часть PIR-плиты. То есть, плита не только не поддерживает горение, но и после обгорания представляет собой защитный слой, препятствующий дальнейшему распространению огня.

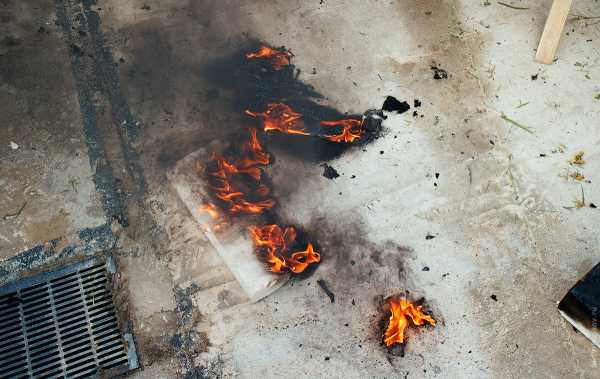

6. А теперь возьмем обычный экструдированный пенополистирол, массово распространенный в настоящее время. Во-первых, он моментально загорается.

7. Во-вторых, он продолжает гореть самостоятельно, хотя источник пламени я уже давно убрал (см.

8. Несколько образцов PIR-плит с различными обкладками. По порядку:

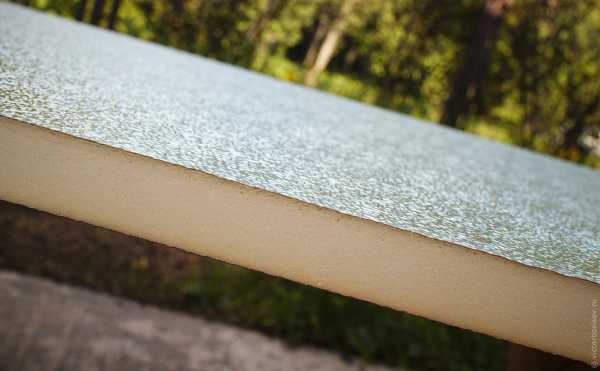

1. Плита с двусторонней облицовкой из рифленой алюминиевой фольги, применяемой в системе для утепления кровли, стен, парной бань и саун, а также для создания утепленных воздуховодов.
2. Классическая плита с покрытием из алюмоламината (многослойная алюминиевая фольга) с разметкой для резки.

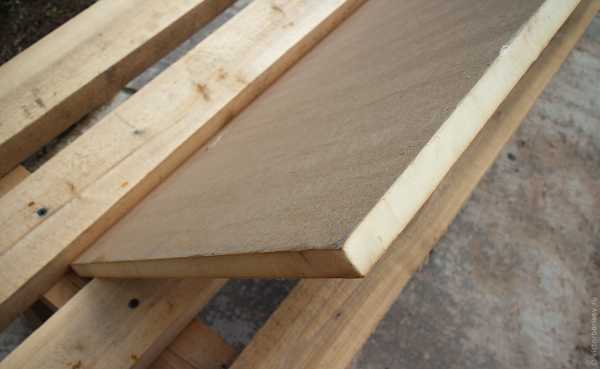

3. Плита с облицовкой из крафт-бумаги.
4. Плита со специальным огнезащитным углеродным покрытием

9. Начнём с самого интересного — специальное огнезащитное покрытие. При воздействии огня вздувается, тем самым защищая основание от высокой температуры. Посмотрите на видео как происходит этот процесс.

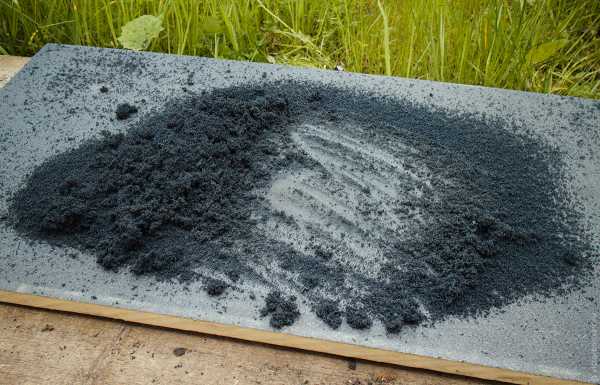

10. Образовавшаяся корка легко счищается, а под ней можно увидеть неповрежденное основание.

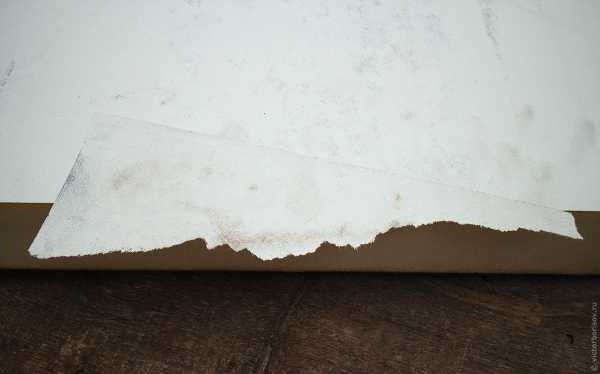

11. Это самая простая облицовка — крафт-бумага, используемая для внутренних работ. Как я уже рассказывал в репортаже с производства, технология выпуска плит такова, что они сразу формируются требуемой толщины, а обкладка является ограничителем по толщине. И даже облицовка из крафт-бумаги имеет отличную адгезию, в отличие от гладкой поверхности пенополистирольных плит.

12. Также есть PIR-плиты с обкладками из стеклохолста — это идеальный вариант для дальнейшего оштукатуривания или шпатлевания поверхности. Причем мне пришлось приложить достаточно усилий, чтобы оторвать этот кусок стеклохолста для красивого кадра.

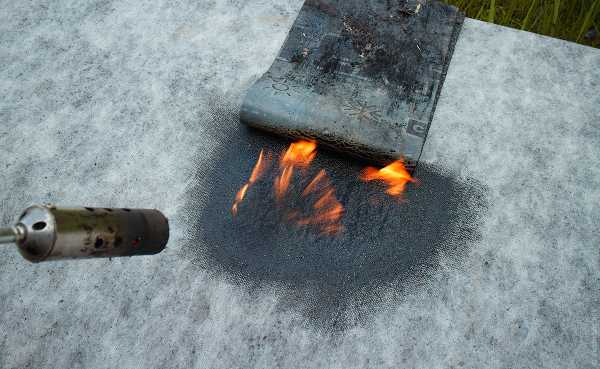

13. Еще один вариант облицовочного покрытия: стеклохолст с битумной пропиткой, допускающий кратковременное воздействие огня. Поверх такой плиты можно наносить наплавляемую гидроизоляцию! Идеально для кровли, можно использовать PIR-плиты вместо выравнивающей стяжки в плоских кровлях и сразу же наплавлять гидроизоляцию.

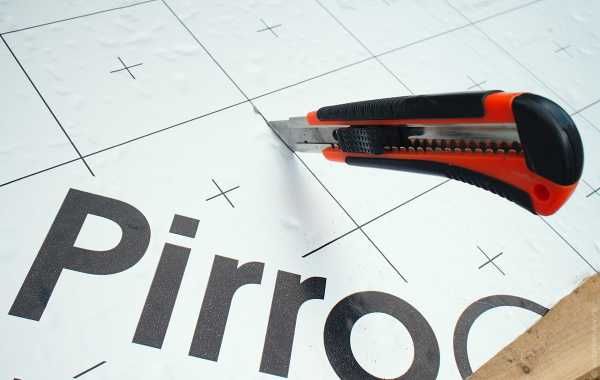

14. PIR-плиты легко разрезаются канцелярским ножом, а разметка с шагом 10 см на верхней обкладке еще больше упрощает монтажные работы.

15. Плиты с алюминиевой фольгой самые прочные, используются в сертифицированной системе «ПИР-кровля эксперт», а также для изготовления воздуховодов. Здесь на фотографии хорошо видна структура материала. Отличные теплоизоляционные свойства утеплителя обеспечивают закрытые поры, заполненные газовой смесью с низкой теплопроводностью.

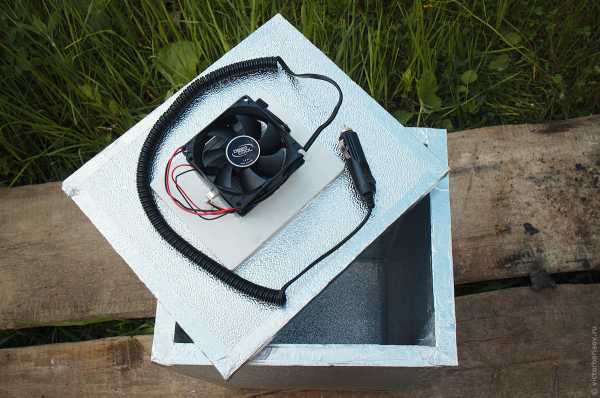

16. В прошлом году я рассказывал о том, как сделать автомобильный холодильник своими руками на элементах Пельтье и использовал в качестве примера пенополистирольные плиты, склеенные на монтажную пену. При интенсивной эксплуатации без дополнительного покрытия пенополистирол замялся и раскрошился по углам, да и адгезия монтажной пены к пенополистиролу недостаточно высока, как кажется на первый взгляд. А вот PIR-плиты с алюминиевой фольгой просто идеально подходят для того, чтобы сделать самодельный холодильник в автомобиль. Сначала я попытался срезать углы по диагонали, как это делает станок на производстве (см. репортаж с производства), но у меня ничего не получилось, поэтому я делал разрезы под прямым углом, оставляя нетронутой внешнюю облицовку из фольги. Затем сложил в куб и проклеил все швы алюминиевым скотчем. Стыки вклеил резиновым клеем и промазал герметиком. Прочность конструкции такова, что его можно использовать как табуретку.

17. Техническая начинка осталась без изменений — 50 Вт элемент Пельтье зажатый между двумя компьютерными кулерами с радиаторами. В качестве разделителя используется кусочек утепленного оконного откоса.

18. Автомобильный холодильник готов к эксплуатации. Алюминий надежно защищает его от повреждений, отражает тепло снаружи. Стоит обратить внимание и на толщину стенок — у PIR-плит самый низкий коэффициент теплопроводности из существующих утеплителей: 0,023. Примерно можно ориентироваться, что 30 мм PIR-плита по теплопроводности эквивалентна 50 мм ЭППС/XPS.

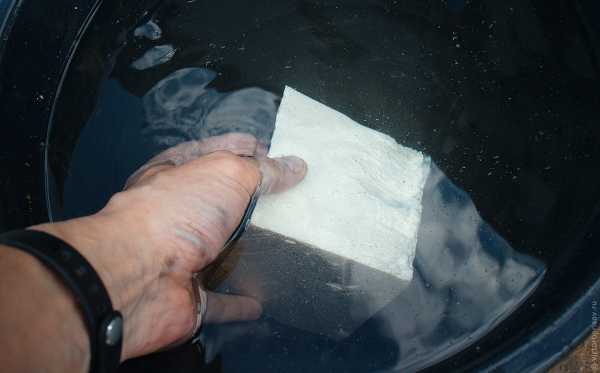

19. Про нулевое водопоглощение, думаю, говорить нет необходимости: материал не впитывает влагу в принципе, а если же вас беспокоит вопрос паропроницаемости, то я уже неоднократно об этом писал — в любом доме должна быть полноценная вентиляция, через стены/кровлю дом не должен «дышать». Важный же момент заключается в экологической чистоте материала, что позволяет использовать его в жилых помещениях без каких-либо дополнительных изоляционных работ.

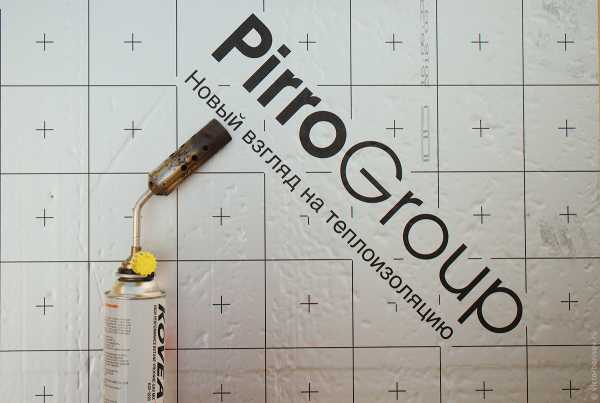

20. Давайте еще разок попробуем побаловаться с огнем. На этот раз я взял тонкую 20 мм PIR-плиту с двусторонним покрытием из многослойного алюминия.

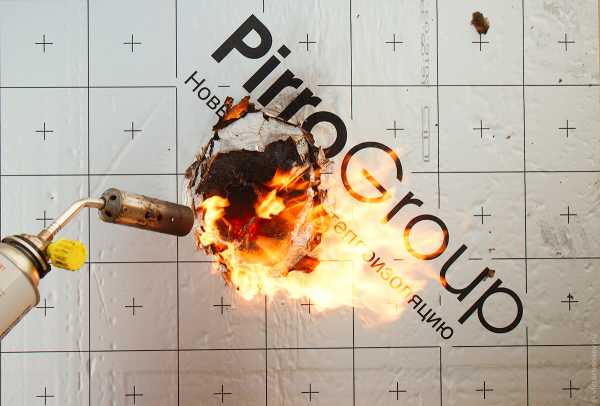

21. Обкладка из верхнего слоя сгорает моментально, но пламя не увеличивается.

22. Убрали источник огня — все потухло. Это очень важный момент, т.к. если сравнивать с ЭППС/XPS, который при сгорании полностью прогорает, в ограждающей конструкции появляется пустота, способствующая увеличению тяги и притока свежего воздуха, что лишь ускоряет распространение огня. С PIR такой сценарий в принципе невозможен.

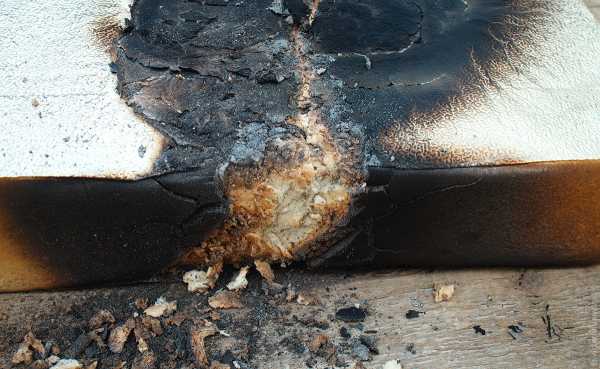

23. Снимаем углеродную корку, а под ней неповрежденный материал. Напомню, здесь плита имеет толщину всего 20 мм, пока прогорело не более 5-7 мм.

24. Продолжаем сжигать. Пламя есть только первые секунды, пока обгорает верхний слой разрушенных ячеек пенополиизоцианурата, после этого горение моментально прекращается.

Вероятно, на фотографиях это выглядит не так впечатляюще, поэтому я сделал небольшие видеоролики, где показал несколько циклов сжигания PIR-плит с различными обкладками.

Испытания показали, что PIR-плиты это самый высокотехнологичный теплоизоляционный материал на сегодняшний день. Еще один интересный момент касается долговечности. Как я уже писал ранее, в Европе и США этот утеплитель применяется достаточно давно и имеет подтвержденную долговечность. В Европе вскрыли кровлю, утепленную PIR-плитами 28 лет назад, и материал не изменил свои физико-механические свойства, а лишь немного потемнел.

PIR плита технические характеристики.

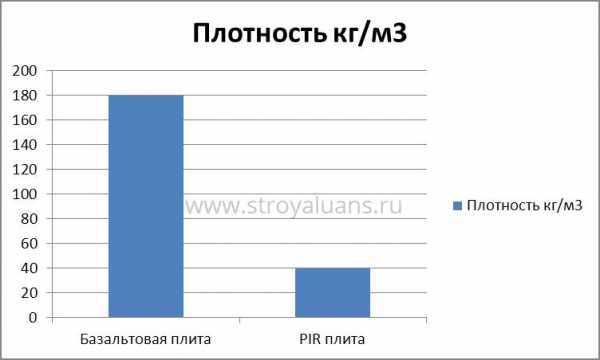

Легкий материал. Кубический метр такой теплоизоляции будет весить от 40 до 50 кг/м3. Что это дает заказчику? Минимальная нагрузка на несущие конструкции кровли. По сравнению с базальтовыми плитами, применение PIR утеплителя снизит нагрузку на кровлю более чем в 4 раза! Читатель может возразить, так и у XPS плит такие же показатели! Да, это действительно так. Но вы обратите внимание на группу горючести. У экструдированного пенополистерола XPS она составляет Г3-Г4.

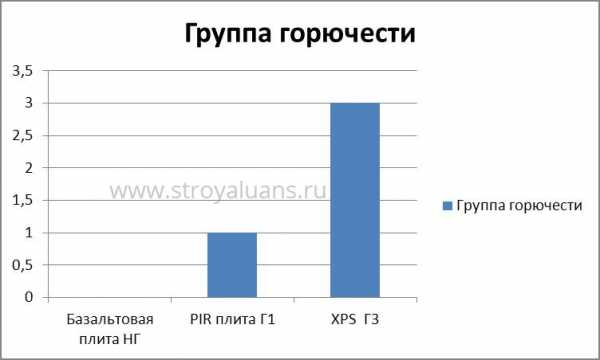

Группа горючести теплоизоляции ПИР

Высокие противопожарные свойства. Группа горючести Г1 позволяет монтировать теплоизоляцию ПИР на кровли без дополнительных мероприятий по огнезащите. Благодаря этому возможно применять эти плиты без защиты их стяжкой. Так же не потребуется устройство противопожарных рассечек. Это является хоть и не явной, но экономией финансовых средств, сокращая количество смежных работ. Устройство кровельной гидроизоляции происходит прямо по ПИР плите как в случае применения кровель мембранного типа, так и с использованием наплавляемых материалов.

Толщина утеплителя для теплоизоляции кровли

Предельно низкая теплопроводность. Тем самым, для эффективной теплоизоляции плоской кровли потребуется в 2 раза меньший слой утепления в сравнении с базальтом и в 1,5 раза тоньше слой в сравнении с экструдированным пенополистеролом XPS.

Минимальное водопоглощение (не более 1%), которое не приводит к потере теплоизоляционных свойств этого материала. Базальтовые плиты в случае намокания, резко теряют свои теплоизоляционные характеристики. Как видно из графика, падение теплоизоляционных свойств плит из каменной ваты происходит резко. Даже незначительная влажность плиты в 1% снижает показатели почти в 2 раза. Мокрая плита из каменной ваты уже не будет являться эффективной теплоизоляцией. Что это дает заказчику PIR? При монтаже и дальнейшей эксплуатации плита ПИР гарантированно не намокает и не теряет своих свойств. В случае повреждения гидроизоляции, отпадает необходимость в замене слоев утеплителя.

Высокая прочность на сжатие-120 кПа. Которая, кстати, практически не падает после многих циклов нагрузок. У базальтовой теплоизоляции картина несколько иная… Наверное, многие встречались с такой ситуацией, когда после нескольких лет эксплуатации, базальтовые плиты (пусть даже самых твердых марок) сминались и теряли в объеме. Утеплитель на основе из PIR этому не подвержен.

Такой уникальный утеплитель! Неужели он лишен недостатков? Конечно же нет.
Существенным недостатком PIR плиты является высокая цена.  Но данный недостаток можно свести к минимуму. Вспомним, что для теплоизоляции кровли требуется слой PIR утеплителя в 2 раза меньший по сравнению с каменной ватой. Грамотный теплотехнический расчет сведет финансовые потери при монтаже к минимуму. В итоге цена квадратного метра утепления кровли ПИР плитой будет близка к стоимости работ с использованием каменной ваты.
