Пирог для плитного фундамента

основным противопучинистым мероприятием является дренаж и теплая отмостка.

А вам нестрашно целостность своего дома вверять конструкциям, которые легко могут придти в негодность?

Имхо, основных противопучинистых мероприятия, которым нестрашно вверять свой дом, всего два — заглубление фундамента ниже расчетной глубины промерзания или непучинистый грунт до расчетной глубины промерзания. Вот в последнем случае можно применить и дренаж и теплую отмостку. Потому что закладываться на непучинистость грунта тоже можно только после натурных испытаний.

Относительно песка. Я под плиту сыпал речной, а на засыпку плиты сбоку сдуру взял карьерный. Деньги уже кончались и я, дурак, решил скроить чутка. О своем решении уже пожалел. В этом году карьерный песок рабочие снимают и пускают на отсыпку участка (у меня есть области, который было бы неплохо приподнять). Потому что я такое даже под отмосткой оставлять не хочу. Опасаюсь, что глину из него, коей в нем оказалось предостаточно, замоет со временем в песок под плитой и подпортит его непучинистые свойства. С учетом того, что всего у меня песка под плитой было 420 кубов (сомневаюсь, что у вас хотя бы половина от этого будет) на использовании карьерного песка вместо речного я бы выиграл 21т.р. У вас разницы, думаю, и 10т.р. не будет. Вы уверены, что вы хотите увеличивать риск разрушения стен своего дома ради 10т.р?

Самым надежным основанием для жилища традиционно является фундамент монолитная плита малозаглубленного типа. Она обладает многократным прочностным запасом, равномерно распределяет нагрузки, практически не имеет ограничений по грунтам, этажности, конфигурации несущих стен.

Конструкция плитного фундамента

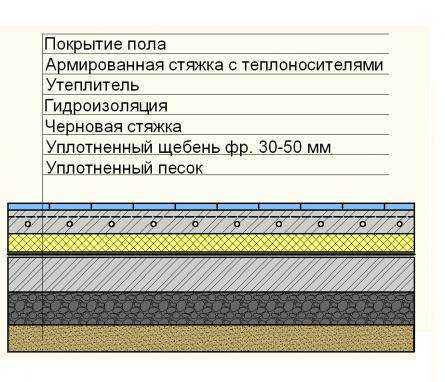

Послойный «пирог» монолитной плиты для фундамента коттеджа имеет структуру:

  • подушка – слой песка + слой щебня либо слой смеси ПГС в зависимости от типа грунта
  • подготовка – бетонная стяжка для усиления фундамента, защиты гидроизоляционного ковра от порывов щебенкой
  • гидроизоляция – 2 – 3 слоя рулонного материала на стекловолоконной основе с нахлестом 15 см
  • утеплитель – экструдированный пенополистирол (2 слоя по 10 см)
  • армопояс – две арматурных сетки (ячейки 15 х 15 см) из прутков 12 – 16 мм
  • бетон – толщина 10 см,
  • гидроизоляция – боковых стенок, верхней площадки

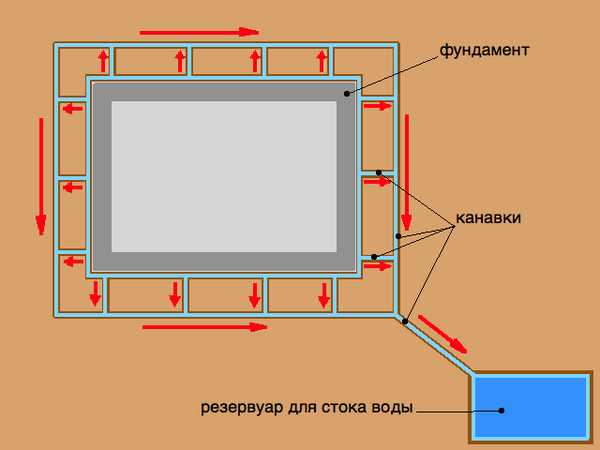

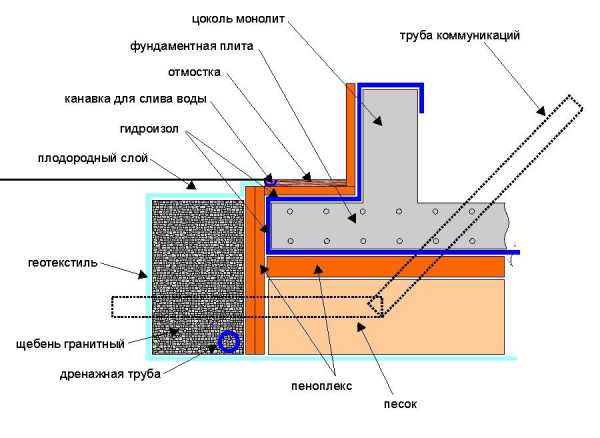

Схема дополняется дренажным кольцом по периметру, отмосткой с нижним слоем утеплителя, узлами ввода коммуникаций. Для усиления плиты часто используются ребра жесткости, расположенные по периметру подошвы, через каждые 3 м вдоль короткой стороны здания. Теплоизоляция необходима для сохранения геотермального тепла:

  • глинистый грунт не замерзает
  • отсутствуют силы пучения

Без утеплителя допускается заливка плит исключительно на песчаных почвах. В этом материале силы пучения отсутствуют по умолчанию, он обладает дренирующими свойствами, нижняя гидроизоляция в этом случае так же не обязательна.

Технология изготовления фундаментной плиты

При выборе монолитного плитного основания для кирпичного, каркасного, срубового коттеджа необходимо учесть:

  • отсутствие подвального этажа
  • дублирование узлов ввода коммуникаций
  • заливка за один прием

При нарушении любого пункта снижается ресурс, ремонтопригодность здания, качество проживания. Плиты глубокого заложения очень редко используются для проектов с цокольным этажом на насыпных грунтах. Они резко увеличивают бюджет строительства, требуют привлечения спецтехники.

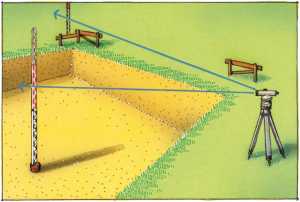

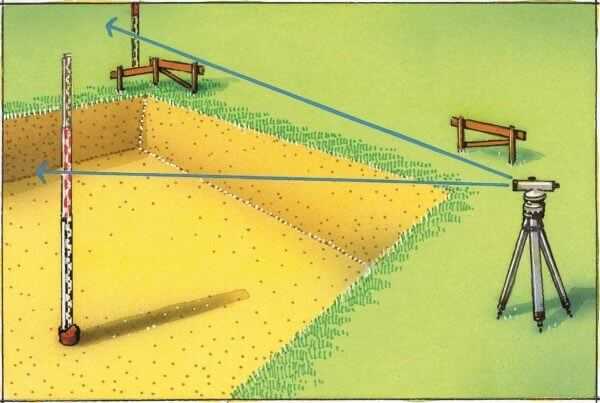

Разметка

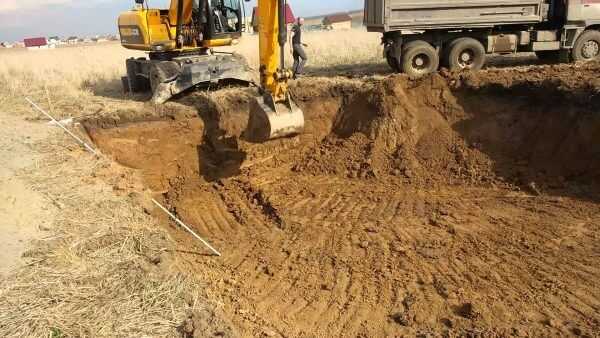

Для плитного основания используется неглубокий котлован, так как заливка по плодородному слою (обычно чернозем) запрещена. Для этого необходимо произвести стандартную разметку – шнуры по колышкам по периметру коттеджа. При этом необходимо учесть контур котлована:

  • наружные плоскости стен + толщина опалубки
  • ширина отмостки + диаметр дренажных труб

Поэтому котлован получается больше периметра здания на 1 – 1,5 м. Шнуры натягиваются по внешнему периметру, осям несущих стен с обязательным контролем диагоналей (должны быть одинаковыми). Глубина выработки складывается из толщины утеплителя (20 см), бетонной подготовки (5 см), подушки из нерудных материалов (40 см).

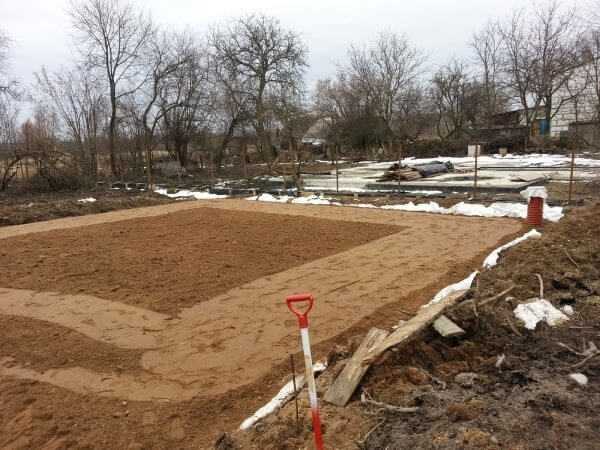

Подготовка

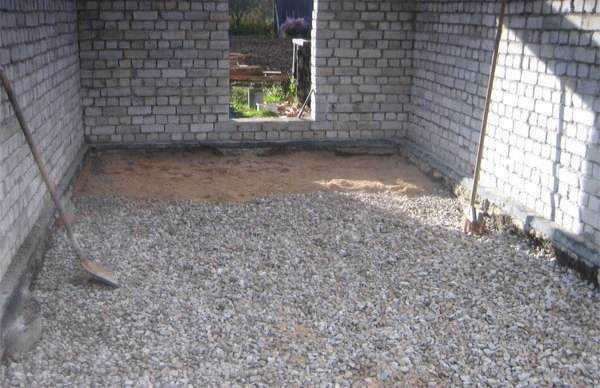

Вынутый на предыдущем этапе плодородный слой необходимо заменить 20 см слоем пролитого водой, утрамбованного песка, 20 см щебня 10/20, уплотненного виброплитой. По периметру отмостки необходимо изготовить траншеи с общим уклоном в сторону подземной емкости на глубину 40 см. В них укладывается геотекстиль, засыпается щебень (10 см), монтируются дрены (перфорированная раструбная 11 см труба), засыпаемые очередными 10 см щебня.

После чего по внешнему периметру стен монтируется опалубка, заливается 5 см бетонная стяжка. Армировать ее не обязательно, этот импровизированный стол необходим исключительно для ровной укладки гидроизоляции. Для повышения качества плиты бетон необходимо виброуплотнить.

Гидроизоляция подошвы

Укладывать рулонные материалы на бетонную подготовку можно на третьи сутки (в нормальных условиях). К этому времени стяжка наберет 50% прочности для хождения по ней без образования трещин, отслаивания бетона.

Ленты укладываются внахлест, приклеиваются к бетону, швы герметизируются мастикой. Для нормальной изоляции достаточно 2 – 3 слоя гидроизоляции. Ковер должен выступать за периметр бетонной подготовки на 30 см с каждой стороны, чтобы после заливке его можно было завернуть на боковые стенки, верхнюю плоскость плиты.

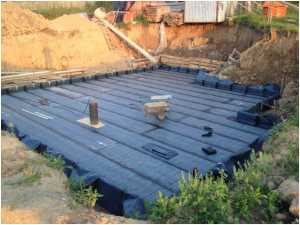

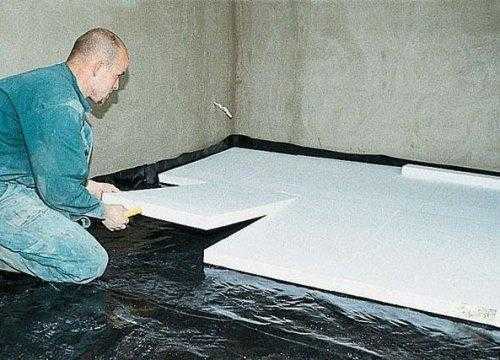

Теплоизоляция

В технологии «шведской» плиты УШФ утеплитель используется по умолчанию. Специалисты рекомендуют использовать теплоизоляцию для любых фундаментных плит для компенсации сил пучения. Технология утепления следующая:

  • первый слой 10 см пенополистирольных плит укладывается поверх гидроизоляции сплошным слоем с заполнением швов монтажной пеной
  • в гладких плитах второй слой полностью аналогичен предыдущему, швы необходимо сместить в пол листа, чтобы избежать мостиков холода
  • если необходимы ребра жесткости на подошве монолитной конструкции, верхний слой укладывается с промежутками (отступ по периметру 40 см + полосы такой же ширины через 3 м перпендикулярно длинной стороне фундамента)

При использовании бюджетного пенопласта ПСБ-С резко снижается ресурс теплоизоляции. Поэтому, лучше увеличить смету строительства, чем подвергать опасности основание жилища. Рекомендуется применять пенополистирол производителей Стирэкс, Пеноплэкс, Технониколь, Техноплекс, URSA марки XPS.

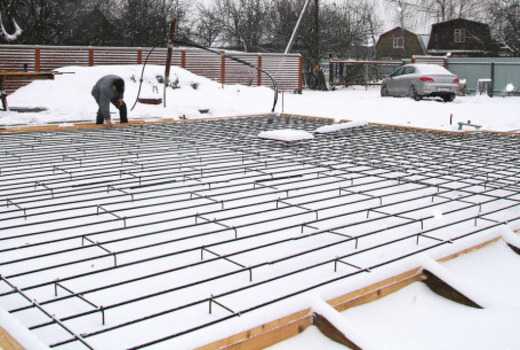

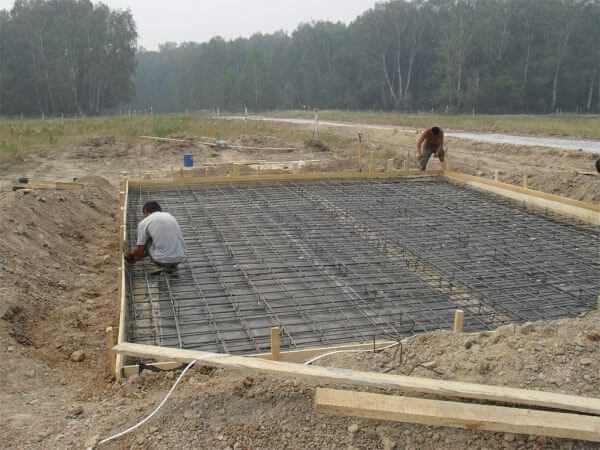

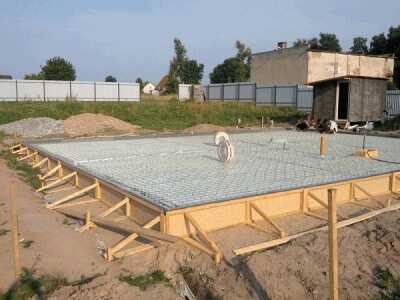

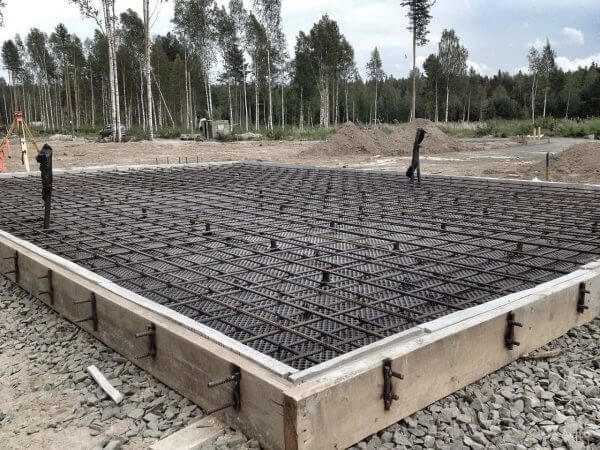

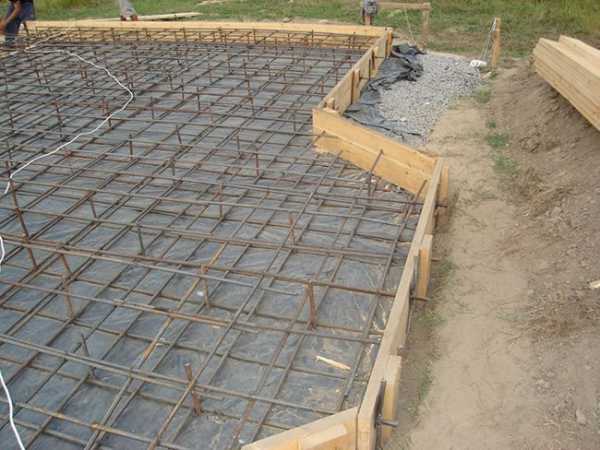

Армирование, опалубка

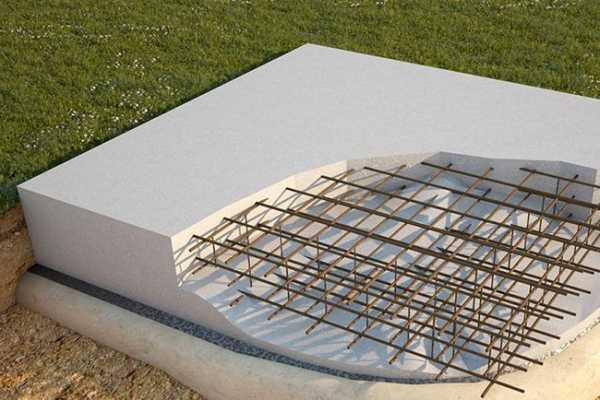

Технология армирования стандартная для плит, работающих на изгиб + сжатие. Используется арматура 12 – 16 мм переменного/периодического сечения, вязальная проволока, хомуты из гладкой арматуры 6 – 8 мм. Схема армирования имеет вид:

  • вязка сеток из прутков – продольные стыки с перехлестом 30 см, защитный слой 15 мм минимум, ячейка 15 х 15 см либо 20 х 20 см
  • изготовление хомутов – сгибаются в виде квадратов, треугольников
  • укладка I пояса – сетка размещается на бетонных прокладках высотой 15 – 30 мм, размером 10 х 10 см
  • укладка II пояса – на нижнюю карту расставляют хомуты, на которые облокачивают верхнюю сетку

Защитным слоем для арматуры является расстояние от стенки опалубки до края металлопроката, заливаемое бетоном. Сетки не должны выступать над поверхностью плиты, по торцам, укладываться на теплоизоляцию без прокладок.

Ребра жесткости армируются отдельно по аналогии с ленточными фундаментами, ростверками. Четыре продольных прутка (два снизу, 2 сверху) связываются перемычками или хомутами. Защитный слой арматуры в ребрах жесткости точно такой же, как и для плиты. Торчащие из земли трубы коммуникаций не должны прилегать к пруткам. При необходимости ячейка на этих участках увеличивается.

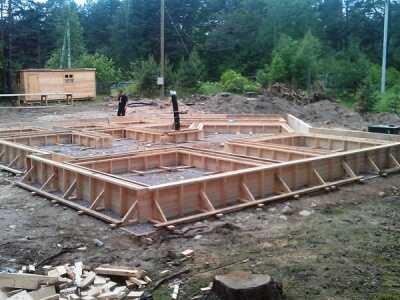

Опалубка плиты состоит из фанерных, дощатых щитов по периметру. Ее высота должна быть на 5 – 3 см выше проектного уровня, заливка по краю бортика не рекомендуется. Щиты подпираются к стенам котлована или в землю укосинами, зафиксированными от смещениями колышками (внизу), саморезами (на щитах).

Для утепления торцов внутрь опалубки часто устанавливаются листы пенополистирола. При толщине XPS 10 см утеплитель является самостоятельной опалубкой, подпирают его обычно стеновыми блоками, кирпичом. Под отмосткой так же размещается пенополистирол, защищающий подошву от бокового промерзания – 0,7 – 1 м от опалубки наружу на уровне первого слоя утеплителя плиты.

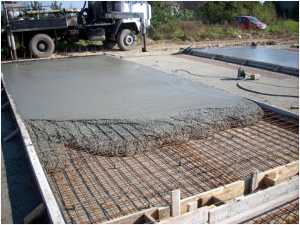

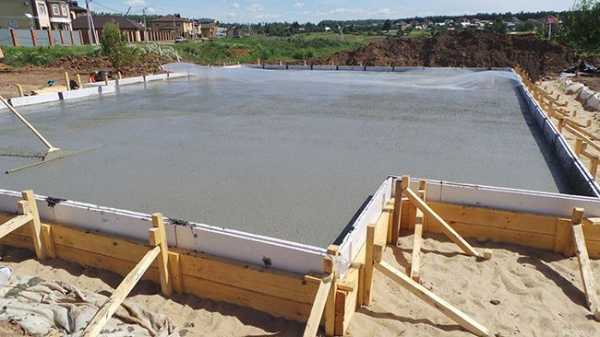

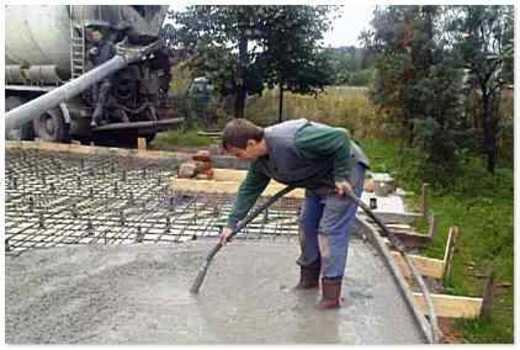

Заливка, гидроизоляция

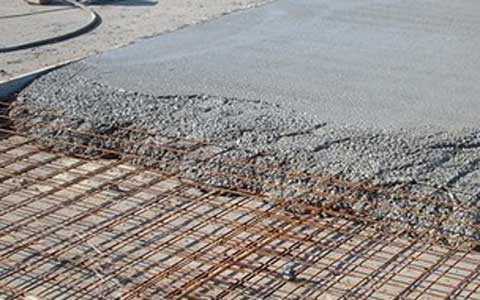

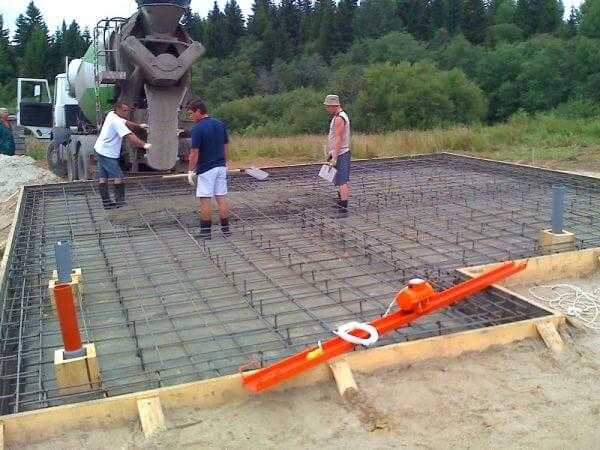

Для гарантированного заполнения опалубки товарным бетоном обычно заказывают миксеры. При небольших объемах раствор замешивают на стройплощадке. В любом случае необходимо выполнить требования:

  • сброс с высоты не больше 0,5 м
  • равномерное наполнение со всех сторон
  • использование глубинных, поверхностных вибраторов
  • подогрев кабелем, паром зимой
  • увлажнение в течение трех дней летом (опилки поливаются из лейки)

После трехдневного набора прочности (около 50%) по плите возможно хождение. На этом этапе остается гидроизолировать ее поверхность, чтобы предохранить от влаги стены, напольные покрытия. Используются любые удобные технологии, материалы. Например, пропитка пенетрирующими составами, окрашивание, рулонная, обмазочная изоляция.

Таким образом, выбор монолитной плиты оправдан для тяжелых зданий на пучнистых, рыхлых грунтах. Увеличивается расход арматуры, бетона, снижаются объемы земляных/отделочных работ, так как плита является одновременно полом по грунту.

Монолитная плита – это самый надежный тип фундамента. Конструкция выбирается в том случае, если будущая постройка будет стоять на участке со сложным грунтом. На практике монолитная плита возводится в следующих случаях:

  • близкое расположение грунтовых вод;
  • заболоченные участки;
  • торфяники.

Также этот тип основания в строительстве называется плавающим. Такое наименование конструкция получила из-за того, что при просадке или пучении почвы фундамент плывет как по волнам. Основание представляет собой железобетонную плиту. Монолитная плита надежно защищает стены постройки от деформации, так как любые изменения почвы расходятся по поверхности фундаментной плиты.

Совет! Фундаментная плита будет идеальным решением для дома с двумя и более этажами. Также мастера рекомендуют выбирать этот тип конструкции для кирпичных или блочных построек.

К недостатку конструкции можно отнести тот факт, что с таким основанием будет проблематично построить подвал. Это минус можно обойти в том случае, если выбрать глубокозаглубленный фундамент. В данном материале мы подробно разберем устройство основания, а также рассмотрим процесс подготовки и монтажа монолитной плиты.

Подготовка к строительству фундамента

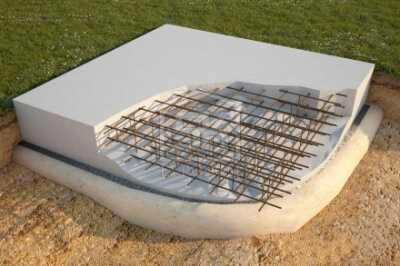

Схема монолитной плиты фундамента

Строительство любого типа фундамента начинается с подготовительных операций, монолитная плита не является исключением. Когда подходящая схема выбрана, можно начинать подготовительные работы:

  • Подбор «пирога». Под этим определением понимается состав и количество слоев, из которых будет состоять плита. Помимо бетона в «пирог» входят песочная подушка, а также изоляционные слои.
  • Подбор способа армирования. Чтобы подобрать подходящую конструкцию, необходимо провести анализ почвы, ландшафта, а также знать примерную нагрузку от будущей постройки.
  • Выбор подходящих теплоизоляционных материалов. Дом будет стоять на сплошной бетонной плите, поэтому стоит заранее продумать теплоизоляцию.
  • Гидроизоляция для стен. Речь идет о конструкциях, которые будут опираться на края основания после завершения строительства.
  • Расчет укреплений из армопоясов, которые являются обязательным требованием при строительстве здания из кирпичной кладки или блоков. В противном случае в основании и несущих конструкциях образуются трещины.

У читателей наверняка возник вопрос: «А можно ли возвести такой тип фундамент своими руками?». В теории это возможно, но при заливке бетона должно участвовать много людей, так как заливать фундамент нужно быстро и равномерно. Что касается подготовительных этапов, то в них в обязательном порядке должны участвовать.

Процесс возведения монолитного фундамента

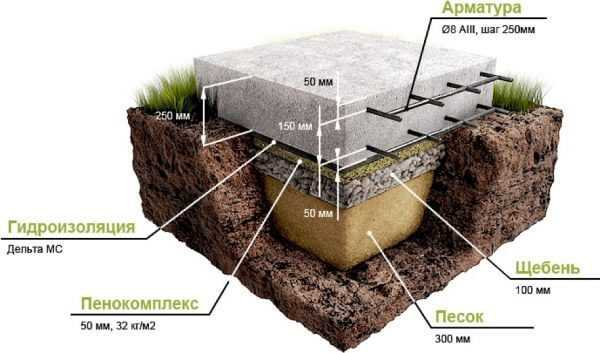

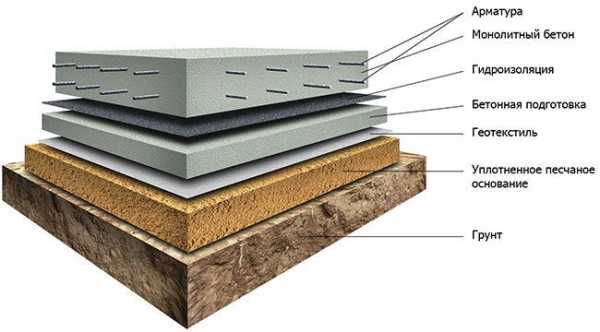

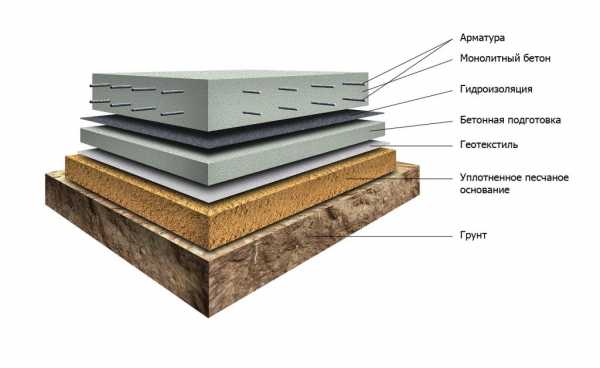

Схема укладки основания. Здесь подробно показан «пирог», из которого состоит фундамент.

Нельзя сказать, что монолитная плита является самой сложной конструкцией, но работы здесь будет больше, чем с ленточным, столбчатым или свайным типом фундамента. Начинать строительство и расчеты стоит только после консультации с профессионалами, которые составят для вас проект. Также рекомендуется позаботиться о спецтехнике, она заметно ускорит процесс постройки.

Изучив устройство можно приступать к работе:

  1. Первым делом необходимо выполнить разметку площадки, на которой будет вестись строительство. Следующим шагом будет рытье котлована – в строительстве этап называется выемкой грунта.
  2. Когда котлован вырыт, можно заняться настилом изоляционных материалов, с выбором которых вам подскажут профессиональные строители. Довольно часто при строительстве плит используется Дорнит. Кладется этот слой для того, чтобы песок не проникал в глину.

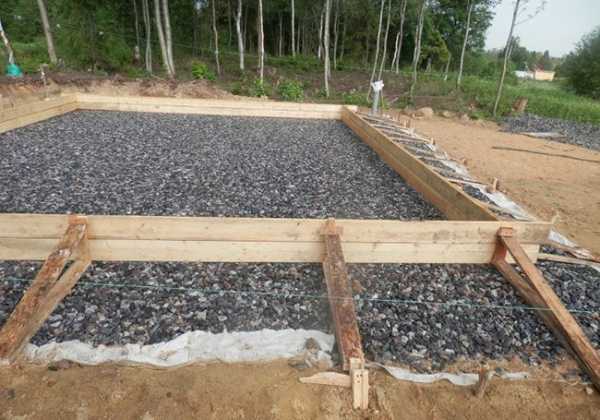

  3. Теперь можно переходить к песчаной подушке. Площадка засыпается щебнем и песком, после чего выполняется утрамбовка. Кладется подушка в несколько слоев примерно по 10 сантиметров, песок должен быть чистым. Этап выполняется с помощью виброплиты. В качестве альтернативы можно использовать деревянные трамбовки.
  4. После подушки начинается прокладка коммуникаций, к которым относятся водопровод и канализация.
  5. Далее выполняется бетонная подготовка. Это 10-метровая стяжка, которая находится выше песчаной подушки. Для этой работы можно брать цемент M100, так как высокое качество здесь не требуется. Готовят раствор чаще всего из пескобетона марки M300.
  6. Бетонная плита уже есть, теперь необходимо позаботиться о гидроизоляции. Для монолитных плит используются рулонные материала, монтаж которых выполняется с помощью специального паяльника или горелки. Таким образом, они надежно прикрепляются к основанию. Следующим гидроизоляционным слоем должен быть пенополистирол, обычно строители выбирают экструдированный вариант. Выполнив дополнительную гидроизоляцию фундамента, хозяину не придется утеплять пол цокольного или первого этажа.
  7. В итоге получается слоеный пирог, на устройство которого выполняется монтаж из арматуры. Каркас необходимо возводить из двух сеток, для этой цели необходимо закупить прутья арматуры 12-16 миллиметров. Соединение прутьев должно образовывать клетки по 20×20 и 30×30 сантиметров. Первая сетка должна быть положена в нижней части основания монолитной плиты, а вторая – сверху. Схема армирования монолитной плиты фундамента
  8. Выполнив все вышеперечисленные этапы, можно переходить к установке опалубки. Закрепить опоры необходимо максимально надежно, так у монолитной плиты очень высокое давление.
  9. Теперь снова заливается бетонная смесь, утрамбовку которой необходимо выполнять вручную. Помогут в этом глубинные вибраторы. Далее необходимо загладить и выровнять бетон. Так как площадь большая, заниматься этим процессом должно несколько человек, количество которых зависит от размеров монолитной плиты.
  10. Основная работа завершена – плиту следует накрыть пленкой и ждать полного затвердевания (обычно оно наступает через 25-30 дней после заливки). Раз в неделю бетон необходимо увлажнять.
  11. После полного затвердевания могут выполняться дополнительные работы по гидроизоляции, если это необходимо. В любом случае, это обговаривается при составлении проекта.

Схема гидроизоляции фундаментной плиты – материал выбирается в зависимости от типа почвы, климата и ландшафта. Об этом подробно вам расскажут строители, которые будут составлять проект будущей постройки.

Положительные и отрицательные стороны монолитной плиты

Если бы фундаментная плита была лучшим решением, то ее бы использовали абсолютно для всех построек. Как и любой тип основания, монолит имеет свои минусы и плюсы.

Начать стоит с плюсов. К ним можно отнести максимальную прочность среди других конструкций, долговечность (постройка на плите может простоять до 150 лет). Применять монолит можно к разным типам сооружений. Если выбирается глубокозаглубленное устройство фундамента, то плита становится полом для первого, подвального или цокольного этажа в доме.

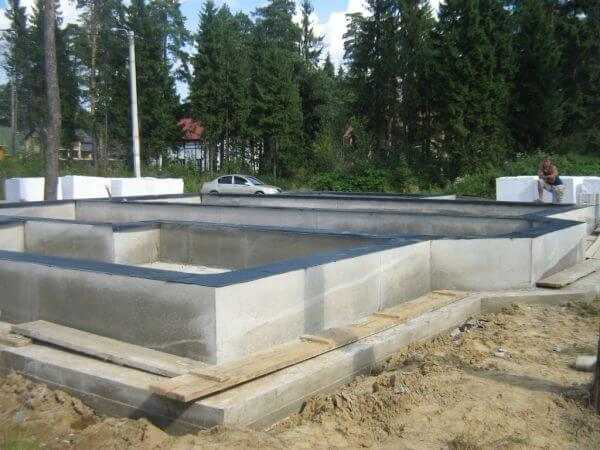

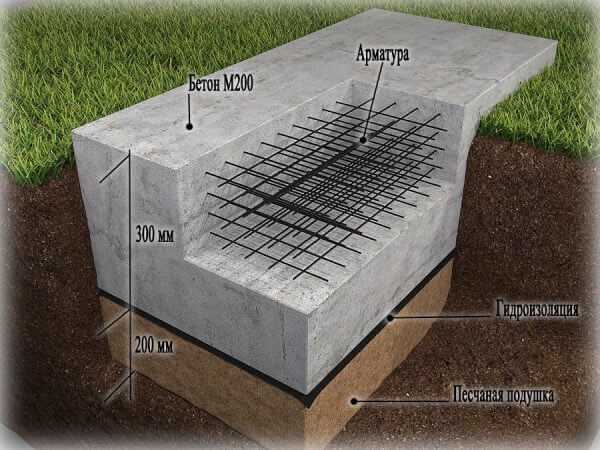

Схема демонстрирует, что монолит может быть сделан и в ленточном основании дома.

К недостаткам можно отнести дороговизну работ, ведь материала для фундаментной плиты нужно куда больше, чем для стандартного ленточного или столбчатого основания. Также оттолкнуть усложненный расчет, который просто обязывает обратиться в строительное бюро. И последнее – это трудоемкость процесса, ведь рабочим предстоит выполнить большой объем земляных работ.

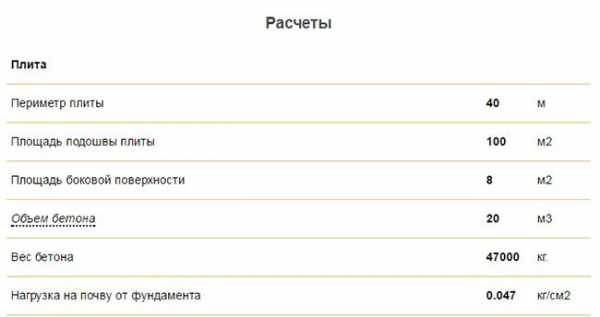

Калькулятор

Фундамент — монолитная бетонная плита. На ней собран домик из бруса. И пока все. Помогите — с чего весной начинать работы по устройству полов? Какой пирог должен быть на этой плите (планирую деревянные полы)?

Ольга.

Здравствуйте Ольга. Как я понял, бетонная плита-фундамент не утеплен изначально, или не достаточно. В идеале, правильный «пирог пола» должен выглядеть примерно так:

То есть на фундаментную плитку укладывается утеплитель, далее делается обмазочная гидроизоляция и армированная стяжка. Эта стяжка в конечном итоге и будет служить черновым полом для монтажа на нее деревянных полов.

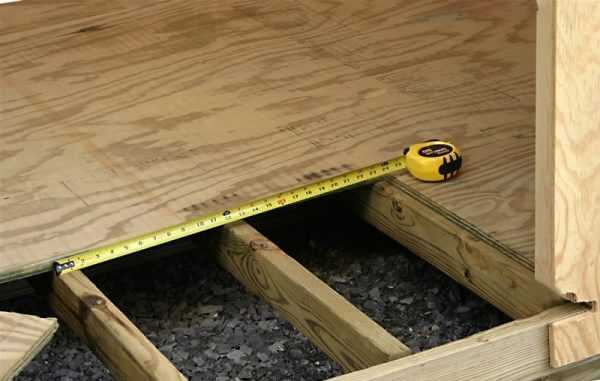

Если сама плита теплая, то можно крепить деревянные лаги прямо на нее, и между ними проложить еще один слой теплоизолятора (минеральной ваты например). Рекомендую ознакомиться со следующими статьями: Как грамотно утеплить пол в доме и Устройство деревянного пола на лагах. В первой статье подробно расписаны все варианты обустройство теплого «пирога пола», сравниваются разные утеплители и т.д. А вторая статья поможет вам подготовиться в укладке непосредственно деревянного пола.

Ольга, надеюсь помог вам разобраться.

Полезная статья? Добавьте к себе в закладки!

beton-stroyka.ru

Технология возведения фундаментной плиты от А до Я

Фундамент является неотъемлемой часть любого строительства домов или зданий. В случае если он будет выполнен неправильно, то в скором времени возведенное строение может начать деформироваться или вовсе развалиться. Выбор типа фундамента зависит от типа строения, а также от типа грунта на участке, и в случае если грунт пучинистый, то чаще всего используют фундаментную плиту. Она является достаточно надежным основанием под строение, однако довольно часто строительные компании требуют за его строительство неслыханные суммы, которые достигают трети стоимость здания. Но все не так плохо, как может показаться на первый взгляд, плитный фундамент можно сделать самостоятельно.

Применение фундаментной плиты

Плитный фундамент в большинстве случаев применяют для всех жилых и не жилых помещений. Однако чаще всего его используют на проблемных грунтах и для строений, в которых не планируется возводить подвал.

Плюсы и минусы плитного фундамента

Плитный фундамент обладает большим количеством преимуществ, среди которых:

  • Фундамент имеет небольшое давление на грунт. Это достигается благодаря пространственному армированию, а также его большой площади, что позволяет достаточно легко переносить подвижки грунта в разные сезоны года, при этом основание равномерно поднимается и опускается вместе со строением. Это дает возможность предотвратить образование трещин и зазоров в стенах.
  • Фундамент можно без особых усилий возвести самостоятельно, без использования специальной техники и квалифицированных работников, однако необходимо четко соблюдать весь процесс заливки бетона.
  • Плита фундамента из-за своей большой площади может вынести большие нагрузки от дома, в особенности, если расположена на устойчивом не пучинистом грунте.
  • Плита как бы «плавает» на почве во время сезонного пучения, и равномерно по всей ее площади приподнимается вместе со строением.

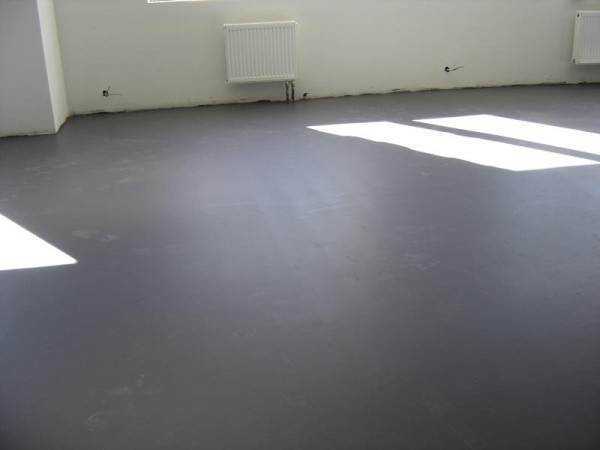

  • Плитное основание можно использовать в качестве чернового пола, что дает возможность сократить расходы на установки лаг, однако плитный пол необходимо утеплить и защитить от грунтовых вод.
  • Плитный фундамент является идеальным вариантом, если необходимо построить дом на грунтах, где грунтовые воды располагаются очень близко к поверхности, на смешанных и сильно промерзающих грунтах.
  • Фундамент обладает большой прочностью и сейсмоустойчивостью, что позволяет его использовать в сейсмоактивных зонах.

Среди минусов фундамента можно отметить большие затраты средств на его возведение, а в некоторых случаях и использование специальной техники. Также при его использовании нельзя построить строение с подвальным помещением.

Как определить необходимую толщину фундамента?

Как правило, толщина фундамента определяется в зависимости от дома и его материалов. Так, чем тяжелее будет постройка, тем толще должно быть основание. Его толщина может варьироваться от 30 см до 1,5 метров, однако чаще всего она не превышает 40 см.

Какой бетон необходим для плиты?

Для монолитной плиты хорошего качества и прочности необходимо приобретать бетон со следующими характеристиками:

  • Марка М200 и выше.
  • Подвижность от П-3.
  • Устойчивость к холоду F200, не меньше.
  • Водонепроницаемость W8.

Необходимые инструменты и материалы

Перед началом возведения фундамента, необходимо подготовить следующие материалы и инструменты:

  • Геотекстиль или рулонный рубероид.
  • Арматура диаметром от 12 мм.
  • Вязальная проволока или сварка.
  • Материалы для опалубки, чаще всего это доски или фанера.
  • Песок для песчаной подушки.
  • Глубинный вибратор для утрамбовывания бетонного раствора.
  • Полиэтиленовая пленка.

Гидроизоляция и утепление

При выполнении любого фундамента, необходимо позаботиться о его защите, для этого выполняют гидроизоляцию всего основания, а также утепление, чтобы уменьшить потери тепла, особенно если эти будет жилое помещение.

Гидроизоляция фундамента выполняется со всех его сторон:

  • Нижняя часть основания покрывается рулонными материалами еще в момент сбора опалубки. Чаще всего для этих целей применяют рулонный рубероид, который укладывают на песчаную подушку. Рубероид укладывают с нахлестом и наплавляют с помощью специальной газовой горелки. Также рулонные материалы оставляют с запасом по торцам, чтобы в дальнейшем защитить торцы фундамента.
  • Торцы (боковая часть) фундамента как уже говорилось выше, гидроизолируют за счет материала подошвы, который в дальнейшем заворачивается наверх фундамента.
  • Верхняя часть плиты может защищаться различными гидроизолирующими материалами (рулонными или обмазочными).

Утепление фундамента может выполняться также со всех его сторон. Чаще всего поверх гидроизоляционного материала укладывают теплоизоляцию, после чего уже заливают бетонный раствор. Однако более эффективным способом утеплением будет укладка материала уже на готовую плиту перед устройством пола в помещении. В качестве утеплителя можно использовать пенопласт или пенополистирол толщиной около 50-100 мм.

Технология возведения плитного фундамента

Как и любой тип фундамента, монолитный плитный возводиться в несколько этапов. Рассмотрим каждый из них детальнее.

Подготовительные работы

На данном этапе необходимо подготовить участок под строительство. Для этого нужно очистить территорию от различных загрязнений и мусора, а также снять верхнюю часть грунта (около 10 см). После этого выполняют разметку будущего фундамента. Как правило, для этого потребуются колышки и леска, первые забивают по углам будущего основания, а между ними по периметру натягивают леску. При разметке важно проверять правильно углов, для этого можно воспользоваться угольником.

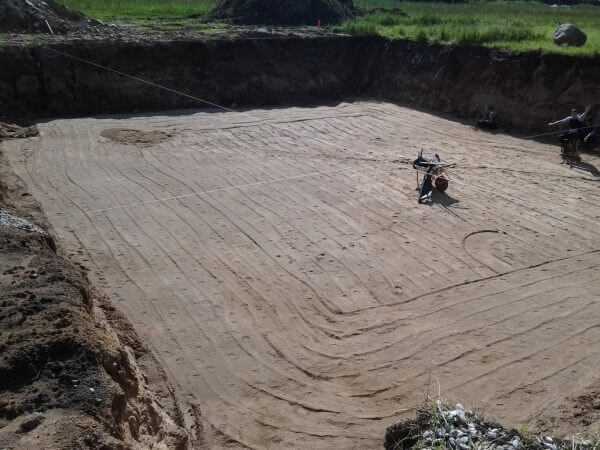

Подготовка котлована

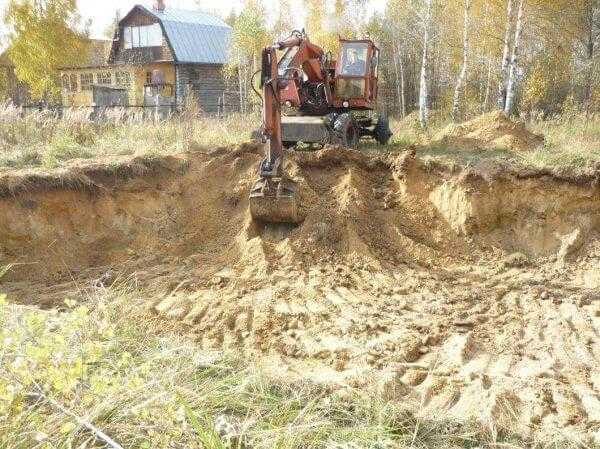

Когда разметка территории проведена, можно приступать к рытью котлована. Для этого можно воспользоваться специальной техникой или сделать это вручную. Глубина котлована, как правило, составляет около 30-40 см.

Далее необходимо сделать песчаную подушку, которая будет распределять нагрузку по всему периметру фундамента. Песок необходимо засыпать в несколько слоев, при этом каждый из них нужно хорошо поливать водой и утрамбовывать до тех пор, пока на поверхности подушки не перестанут оставаться следы. Толщина подушки составляет обычно 15-20 см. Также чтобы предотвратить повреждение подушки во время работ, ее можно покрыть 100 мм цементной стяжкой.

Когда все работы с котлованом завершены, необходимо проложить все коммуникации (водопровод, канализация и пр.), иначе в дальнейшем это сделать будет значительно тяжелее.

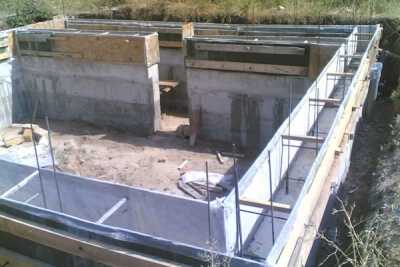

Выполнение опалубки

Для изготовления опалубки чаще всего используют доски или фанеру. Толщина досок обычно составляет около 25 мм и выше. Доски необходимо сбить в щиты и установить по всему периметру будущего фундамента. Чтобы опалубка не лопнула во время заливки фундамента, с внешней стороны устанавливаются распорки. Более детально вы можете ознакомиться у нас на сайте в разделе опалубки.

После возведения опалубки выполняют гидроизоляцию фундамента, а при необходимости и утепление, после чего приступают к армированию.

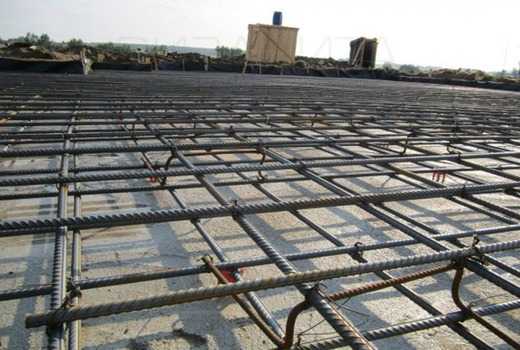

Армирование фундамента

Для армирования фундамента используется стальная арматура периодического профиля, диаметр которой составляет от 12 мм. Диаметр зависит от толщины самого фундамента и от типа постройки. К примеру, для фундамента толщиной около 30-40 см под одноэтажный или двухэтажный дом достаточно будет арматуры диаметром 14 мм, которую укладывают в два уровня вдоль и в поперек с ячейками около 20х20 см. Арматуру связывают вязальной проволокой специальным крючком, или сваривают.

Заливка бетона

Выполнять заливку бетонного раствора лучше всего за один раз с помощью бетономешалки, поскольку делать самостоятельно бетонную смесь очень трудоемко и требует большого количества людей. Бетонный раствор в процессе заливки необходимо обрабатывать глубинным вибратором, чтобы выгнать из раствора весь воздух, который может повлиять на прочность конструкции. После полной заливки бетона, поверхность фундамента нужно выровнять и разгладить.

Через 12 часов после заливки бетонного раствора, поверхность фундамента нужно облить водой, и если работы проводятся в жаркое время, то фундамента накрывают полиэтиленовой пленкой.

Завершающие работы

Через 7 дней после заливки бетона, когда его прочность достигает около 70 %, опалубку можно снять, а гидроизоляционный материал завернуть на поверхность фундамента и закрепить. Возводить стены можно будет не раньше через 3-4 недели, поскольку именно за это время фундамент достигнет своей максимальной прочности.

В завершение необходимо сказать, что выполнить плитный фундамент можно самостоятельно, важно только соблюдать технологию его изготовления.

profundamenti.ru

пошаговая инструкция выполнения работ своими руками

Что является главным при строительстве объекта? Материалы для несущих стен, соблюдение правил обустройства кровли, рациональная планировка? Каждый элемент важен, но эксплуатационный период, показатели прочности и надежности непосредственно зависят от качества залитой основы. Получается, что фундамент и представляет собой основополагающую часть здания. Разновидностей его несколько, и в их число входит плитный фундамент. В строительстве его применяют достаточно часто, так как по сравнению с ленточным или свайным основанием фундамент, устроенный в виде плиты, обладает определенными особенностями, достоинствами и недостатками, отличается определенными характеристиками и сферой применения. Сегодня попробуем разобраться, в чем основные отличия обустройства фундаментной плиты под жилой дом, как она выглядит и в каких случаях применяется.

Плитный фундамент – что это

Название плитному фундаменту дано по определенным причинам. В отличие от ленточной основы, заливаемой под несущие стены и перегородки, плита под фундамент дома представляет собой сплошной монолит, простирающийся по всей площади строящегося объекта. Фундаментная опорная плита из железобетона принимает на себя все нагрузочные воздействия от здания и передает их на грунт.

Основными отличиями плиточного фундамента считаются большая площадь и определенный параметр высоты. Для заливки такой плиты потребуется большое количество материалов и бетона. Как правило, расходы по ее устройству составляют около половины финансовых средств, выделенных для проведения всех строительных работ.

Несущая способность фундамента в виде бетонной плиты достаточно высока, но под частный дом применяют ее все реже.

Связано это не только с существенными расходами, но и другими недостатками, разговор о которых еще впереди. Устройство плитного фундамента считается нецелесообразным по грунтам, отличающимся хорошим показателем плотности, зато на черноземе такое основание окажется весьма кстати. К тому же, плитный фундамент – это гарантированная защита от воздействия грунтовых вод.

Данный тип основания по глубине заложения разделяется на несколько разновидностей, каждая из которых используется при определенных обстоятельствах:

  • незаглубленный фундамент;
  • малозаглубленный;
  • сильнозаглубленный.

Области применения

Подобные фундаментные основания пользуются популярностью благодаря своей способности противостоять воздействию движения почвенного состава, компенсируя его смещения вертикального и горизонтального характера. В связи с этим такую технологию в большинстве случаев применяют по насыпным, пучинистым, круглогодично промерзающим либо подвижным грунтам, на участках с неравномерной сжимаемостью почвы. Рекомендуется также устраивать плитный фундамент на грунте с повышенным содержанием глины.

С помощью такого основания организуется надежная защита от напора грунтовых вод, находящихся близко к поверхности земли, но в данном случае требуется устройство дополнительной дренажной системы и гидроизолирующего слоя. Кроме того, при закладке коммуникаций в плитный фундамент от строителей потребуется особое внимание.

Технологию строительства такого основания рекомендуется использовать для возведения малоэтажных объектов из камня, каркасных зданий, под деревянные дома. Если объект имеет сложную планировку, то в залитой фундаментной плите предусматривается устройство деформационных швов. В конечном итоге каждая отдельно взятая часть объекта имеет под собой цельную часть плитной основы, что существенно понизит давление при движениях почвы, но и в таком случае все элементы плиты будут срабатывать, как единое целое.

С финансовой точки зрения фундамент из малозаглубленной плиты достаточно выгоден, так как есть возможность сэкономить не только на стройматериалах, но и на времени, необходимом для выполнения всех работ. Строительство такого плитного фундамента ведется быстро, он отличается простой конструкцией. Однако, если на плите мелкого заложения возводится неотапливаемый объект, то такой вариант фундамента рекомендуется теплоизолировать с помощью пенопласта.

Срок службы

Как известно из истории, эксплуатационный период такого типа фундаментного основания достаточно продолжительный, и примером тому являются пирамиды в Египте, возведенные в свое время на монолитных плитах. Иными словами, плитная основа объекта, соответствующая требованиям ГОСТа, по сроку службы превосходит большинство других вариантов.

К сожалению, универсальных оснований не существует, и на эксплуатационные сроки фундамента оказываю влияние определенные факторы. При строительстве обычного здания по почвенному составу, требующему устройства плитного фундамента, то для волнений причин не. Но если объект большой и сложный по конструкции, придется внимательно выполнять необходимые расчеты по предполагаемым нагрузкам.

Как правило, плитный фундамент на устраивается на участках, имеющих уклоны, либо под строительство зданий с тремя и более этажами.

Кстати, факт применения плитного фундамента на проблемном почвенном участке способен оказать сильное влияние на малейшие упущения в конструкции. При планировании следует учесть все особенности сезонных изменений почвы, чтобы основание прослужило длительный период.

Материалы для строительства

Чтобы от «а» до «я» разобраться в устройстве плитного фундамента, необходимо знать, из каких материалов он устроен. Согласно требованиям руководства по проектированию плитных фундаментов, при строительстве такого основания используют:

  • высококачественную бетонную смесь;
  • металлическую арматуру;
  • разные материалы для устройства гидро- и теплоизоляции.

Для бетонирования выбирается смесь марки М300, в обязательном порядке принимается в расчет устойчивость к воздействию влаги и низким температурным режимам, особое значение уделяется коэффициенту подвижности.

Если уровень грунтовых вод максимально приближен к поверхности земли, рекомендуется применять сульфатостойкую бетонную смесь, представляющую собой большую редкость.

Арматурные прутья выбираются с диаметром 1.2 – 1.6 см, марка может быть любой, соединение в решетку выполняется вязальной проволокой. Если предполагается использовать сварку, то марка сальной арматуры должна соответствовать а500с или а240с.

Для гидроизоляции применяют битумно-полимерные составы, разрешается использование рулонных полиэтиленов, бентонитовых матов. Если устраивается незаглубленное или малозаглубленное основание, в качестве теплоизоляционного слоя применяются синтетические материалы, одним из примеров которых является пенополистирол экструдированный, как наиболее прочный и долговечный утеплитель.

Особое внимание утеплению уделяется в случае, если технологией предусмотрено, что теплая плита фундамента одновременно является полом помещения, находящегося на одном уровне с цоколем.

Технология строительства

Как только завершен этап подготовки, приступают к устройству фундаментной основы. Пошаговая инструкция выполнения работ выглядит следующим образом.

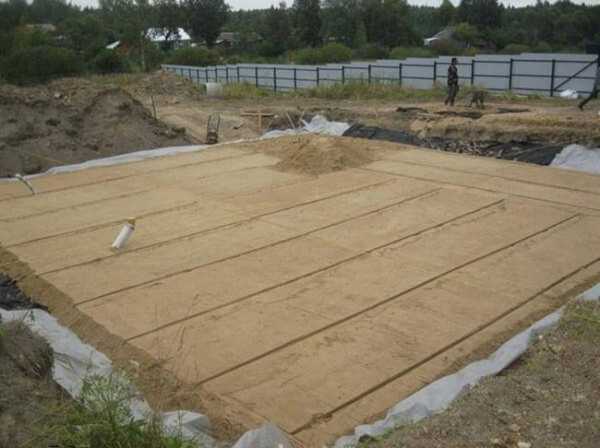

Обустройство подушки

Дно котлована застилается геотекстилем. На этом этапе экономить не следует, так как материал не позволит песку смешиваться с почвой, исключит его вымывание и заиливание. Гидроизоляционный материал должен заходить на котлованные края, нахлесты полос выполняются в 30 – 50 см.

Формируется песчаная подушка. Насыпается первый слой высотой 10 – 12 см, слегка увлажняется и тщательно трамбуется виброплитой. Работы ведутся до тех пор, пока высота песчаного слоя не достигнет 30 см. Особое внимание уделяется контролю за правильностью горизонтального уровня, для чего рекомендуется установить систему маяков.

Чтобы песчаная подушка получилась качественной, песок не должен содержать глину и подаваться в котлован равномерно, исключая выгрузку самосвалами.

Пирог фундаментной плиты продолжает слой из щебня или гравия. Как и в первом случае, материал равномерно распределяется по песчаной подушке, высота его слоя не должна превышать 10 – 15 см. Благодаря такой подсыпке полностью исключается каппилярное всасывание воды из почвы. Слой выравнивается горизонтально и трамбуется, чтобы поверхность своей прочностью напоминала асфальт.

Опалубка

Для заливки фундамента необходимо установить опалубочную конструкцию, чтобы бетонный раствор не растекся по поверхности, а сформировал необходимый нам монолит. Для устройства опалубки разрешается использовать доски, фанерный материал фибролит. Опалубочные щиты выставляются в соответствии со схемой плитного фундамента. Алгоритм действий следующий:

  • на угловых участках вбиваются арматурные прутья, своей высотой превышающие опалубку. Для облегчения задачи по формированию ровной плитной поверхности, высота опалубочных щитов должна соответствовать проектной высоте основания;
  • установленные щиты укрепляются, чтобы конструкция получила необходимую жесткость и смогла выдержать давление бетонной смеси. Для этого выставляются опорные столбики и подкосы;
  • выполняется устройство подбетонки, чтобы выровнять поверхность будущего основания и подготовиться к устройству теплоизоляционного слоя. Подбетонка представляет собой стяжку, толщина которой варьируется в пределах 5 – 7 см. Для подбетонка под фундаментную плиту используется марка бетона М100;

  • залитая бетонная смесь должна высохнуть и набрать необходимую прочность, после чего разрешается уложить основной гидроизоляционный слой, защищающий фундамент от воздействия влаги.

Опалубочные щиты с внутренней стороны тоже следует укрыть гидроизоляционным материалом. Для этого можно использовать обычный рубероид.

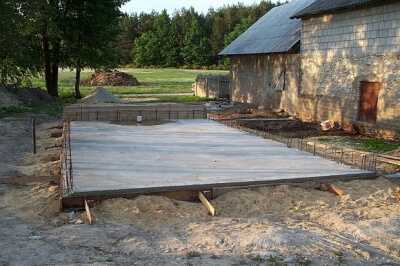

Армирование

Рассмотрим, как своими руками делать армирование. В первую очередь формируется решетка. Для этого металлические прутья укладываются с определенным шагом. Помните, что стальные каркасы не должны соприкасаться с поверхностью утеплительного или гидроизоляционного слоя, поэтому придется предусмотреть установку поддерживающих элементов. Их роль выполнят полимерные подставки высотой в 3 – 5 см.

Как только первый арматурный ряд уложен, приступаем к устройству второго – перпендикулярного, чтобы сформировать ячейки. Для вязки решетки используем мягкую проволоку. Если предполагается усиленная нагрузка в определенных местах, здесь размер ячеек сетки можно уменьшить, уложив дополнительные стальные прутья.

Закончив с первым ярусом каркаса, по П-образным хомутам из арматуры устраивается второй каркасный ряд – верхний.

Бетонирование

Рабочий этап на первый взгляд выглядит простым, но является довольно ответственным. В первую очередь вам придется соблюдать несколько основных правил:

  • выполнить бетонирование за один раз;
  • использовать бетонную смесь необходимого качества;
  • тщательно уплотнить раствор, чтобы удалить из него воздух.

Такой способ заливки гарантирует получение прочной фундаментной плиты нужных размеров, не содержащей швов. Работы лучше всего начинать с утра. Под заливку фундамента для одноэтажного дома или иного небольшого сооружения, бетонный раствор разрешается готовить самостоятельно, а вот для больших площадей рекомендуется приобретать готовый раствор с доставкой на строительную площадку.

Чтобы знать, сколько бетона потребуется, необходимо уточнить по смете размеры фундаментной плиты и перемножить все величины.

Если бетон готовите своими руками, то пошагово дальнейшие действия выглядят следующим образом:

  • в опалубку подается бетонный раствор и распределяется по всей площади. При этом необходимо следить. Чтобы угловые участки были заполнен полностью;

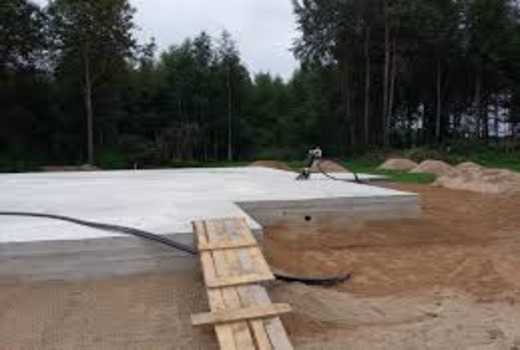

  • смесь тщательно уплотняется с помощью глубинного вибратора;
  • уплотнив массу, необходимо выровнять поверхность, ориентируясь на верхние края опалубочных щитов. Если не знаете, как правильно делать такую работу, то воспользуйтесь виброрейкой.

Как залить бетон, мы узнали. Теперь разберемся, что предпринять, чтобы сохранить его качественные характеристики. Для этого монолит укрывается полиэтиленом, который можно убрать через сутки.

На застывание потребуется до двух недель, еще столько же времени бетону понадобится, чтобы набрать необходимую прочность. В первые семь дней поверхность плиты рекомендуется увлажнять, чтобы не образовывались трещины.

Опалубку разрешается демонтировать через полторы – две недели.

Иногда строителями заливается «пионерная плита». Что это такое? Это основа, на которую перераспределяется нагрузочное воздействие от ограждающих конструкций котлована через подкосы. Это позволяет выполнять экскавацию берм и закончить устройство плитного фундамента полностью.

Достоинства и недостатки

Плитное основание отличается своими преимуществами:

  • длительный эксплуатационный период и показатель надежности. Армированный железобетон всей площадью опирается на почву. Если расчеты его обустройства выполнены правильно, и все технологические особенности заливки соблюдены, то основанию не страшны сезонные пучения грунта;
  • универсальность. Такой фундамент можно заливать на любых почвенных участках;
  • поверхность фундамента превышает точку промерзания грунта. Технологически предусмотрена подушка из песка и щебня, служащая опорой для фундаментной плиты. Это значит, что грунт почти не влияет на железобетонное основание;
  • хорошая прочность и способность распределять нагрузочные усилия. Арматурный каркас удерживает бетонный монолит, не позволяя ему деформироваться;
  • на плитном фундаменте можно устраивать пол без черновой основы;
  • простота обустройства фундаментной плиты. Объемы работ большие, но если все необходимое подготовлено заранее, то залить основание вполне возможно самостоятельно;
  • такой фундамент используется под строительство любого сооружения;
  • тип основания плавающий, так что все проблемные вопросы с грунтом можно нивелировать.

При нарушении технологии строительства любое из достоинств плитного фундамента обернется его недостатком.

К сожалению, фундамент имеет и определенные недостатки:

  • высокая себестоимость скандинавской плиты фундамента. Правда, для удешевления строительных работ заливают ребристую плиту. Она бывает двух видов – с ребрами жесткости вниз и с ребрами жесткости вверх;
  • не рекомендуется использование на участках, имеющих уклоны;
  • возникают сложности при создании подвала. В этом случае преимущество имеет ленточный фундамент, на который выполняется укладка плит, выполняющих функцию потолка подвального помещения;
  • в зимний период строительные работы запрещены. В противном случае потребуются дополнительные расходы, связанные с прогреванием застывающего бетона;
  • перед бетонированием плитного фундамента придется продумать вопрос с укладкой коммуникационных линий. Для этого в фундаментной плите заблаговременно устраивается приямок.

Заключение

Зная достоинства и недостатки плитного фундамента, можно решать необходимость его устройства под свой объект. Если предстоит возвести небольшое по объему сооружение, можно приобрести готовые плиты фп 1 для обустройства фундаментной основы.

betonov.com

пошаговая инструкция (подготовка, котлован, опалубка, гидроизоляция, армирование, заливка, дренаж), устройство и технология строительства своими руками

Вконтакте

Facebook

Twitter

Google+

Одноклассники


Другое название плитного фундамента – монолитный.

Достаточно широко распространен в обустройстве домов благодаря тому, что очень надежен и может разместить на себе сооружение любого веса и конструкции.

Итак, фундамент плита своими руками: пошаговая инструкция будет рассмотрена в статье.

Общая информация


Прежде чем перейти к рассмотрению вопроса про плитный фундамент своими руками: пошаговая инструкция сооружения основания, следует выяснить, в чем особенности такой конструкции.

Суть плитного основания – это железобетонная плита, которую располагают на слое грунта до 300 мм. Вместе с грунтом смешивается щебень или песок. Сама монолитная плита фундамента своими руками по толщине равняется 20 – 40 см.

Для сооружения могут быть использованы монолитные плиты или сборные, которые заливаются на месте строительства. Плитный фундамент на пучинистых грунтах, как и фундамент плитный на насыпном песчаном грунте показывают себя наиболее эффективными по сравнению с другими видами конструкции.

Несмотря на то, что монолитный тип плиты считается более надежным, выбирая, как сделать плитный фундамент, предпочтительнее заливать плиту на месте. Это объясняется тем, что процесс транспортировки и укладки монолитного основания достаточно трудоемкий и дорогостоящий, а соорудить плиту-пирог весьма просто.

Этот вид основания подходит не только для возведения крупных промышленных или жилых объектов: также подходит и для небольших хозяйственных построек, например, могут быть сделаны и фундамент для бани плита, и фундамент под гараж монолитная плита своими руками.

Применение


Устройство плитного фундамента для частного дома можно сравнить со свайным или ленточным.

В результате сравнения получится выделить несколько позиций, в которых целесообразным будет соорудить именно плитный фундамент своими руками:

  • фундамент плита своими руками возводится при наличии на месте строительства сложных грунтов, например, возможен плитный фундамент на склоне;
  • монолитная плита фундамента: технология часто используется в зданиях, в которых нет необходимости сооружения подвальных помещений и цокольных этажей с высокими стенами. Цоколь на плитном фундаменте выполнить в разы сложнее;
  • в зданиях, где устройство пола на монолитной плите фундамента подразумевает само основание в качестве пола. При этом фундамент-плита утепление пола не обеспечивает, и этим вопросом нужно будет заниматься отдельно.

Важно! Такую разновидность основания хорошо применять в том случае, если грунты характеризуются сильной степенью промерзания.

Фундамент-плита под дом: как делать правильно? Что касается технологических правил по конструированию и возведению, то регламентируется плитный фундамент СНиП 2.02.02-83.

Устройство

Как делать плиту фундамента? Плита для данной разновидности основания – это не просто некое бетонное изделие. Из-за характерных особенностей ее называют иначе – плита-пирог, потому как состоит она из нескольких слоев разного материала.

Во время заливки, как гласит технология монолитный фундамент-плита: толщина каждого слоя должна рассчитываться отдельно.

Состав «пирога» следующий:

Слой

Назначение

Геотекстиль Необходим для обеспечения прочности основы плиты. Является препятствием к смешиванию подушки и грунта.
Подушка Предназначается, чтобы сделать опору для плиты ровной, служит дренажем и создает слой, который подвержен пучению.
Бетонное основание Обеспечивает гидроизоляционные свойства, а также увеличивает уровень несущей способности.
Гидроизоляция Учитывая, что любая конструкция, находящаяся в почве, подвержена воздействию влаги, то такой слой необходим, чтобы препятствовать данному воздействию. Помимо этого, гидроизоляционный слой препятствует утечке бетона, что сохраняет прочность материала после застывания.
Теплоизоляция Не каждую плиту оборудуют данной прослойкой. Она необходима, если в здании проектируется теплое подвальное помещение либо плита располагается близко к поверхности почвы.
Опалубка Для сохранения формы бетона в момент его застывания. Может сооружаться съемной или оставаться в конструкции.
Армирование Из-за высокой прочности на сжатие бетона необходимо создать армирование металлическими прутами, чтобы материал в последующем не подвергался растрескиванию и смог прослужить максимально долго.
Бетон Благодаря этому слою воспринимаются все нагрузки от здания. В большинстве случаев используют железобетон, поскольку он обладает более прочными характеристиками.

Расчет


Когда необходимо приступить к сооружению основания самостоятельно, то устройство монолитной плиты фундамента: технология возведения гласит, что сперва необходим расчет. Строительство дома фундамент монолитная плита начинается именно с самостоятельных расчетов, составления плана и схемы.

Расчеты проводят, опираясь на следующий алгоритм:

  • прежде чем начать изготовление плитного основания, изначально делается вычисление необходимой толщины плиты;
  • вычисление общей площади;
  • определение глубины заложения.

Опираясь на данные параметры, производят все необходимые расчеты, чтобы в дальнейшем начать строительство плитного фундамента.

Важно! Кроме расчетов, устройство фундамента монолитная плита предусматривает еще несколько подготовительных мероприятий, таких как определение типа армирования, выбор материалов для гидроизоляции и выполнение расчетов для этих материалов.

Технология строительства

Как правильно сделать плитный фундамент? Строительство монолитной плиты фундамента подразумевает определенную последовательность действий.

Разметка


Устройство плитного фундамента предусматривает следующим после расчета этапом — проведение разметки участка.

Такой процесс весьма прост, однако очень важен для конструирования и позволяет избежать много трудностей в последующей работе.

Необходимо проводить разметку очень точно.

Устройство плитного монолитного фундамента рекомендует придерживаться некоторых нюансов касаемо разметки:

  1. Разметка делается в соответствии с периметром будущего сооружения. Определять на этом этапе расположение стен и иных конструкций нет необходимости – это можно сделать после того, как плита будет готова.
  2. Разметка должна быть расположена на метр больше в ширину, чем непосредственно периметр сооружения. Это делать необходимо, чтобы после была возможность обустроить дренажную систему и соорудить отмостку.
  3. Если будущий дом по проекту имеет террасы, балконы, крыльцо, то их следует взять в расчеты и провести разметку с учетом этих элементов, чтобы в последующем не беспокоиться за целостность стен в доме.

Котлован

Устройство фундамента плиты предусматривает далее рытье котлована. Такой параметр, как глубина заложения, зависит от типа грунта, на котором проводится строительство.

Монтаж фундамента монолитная плита на данном этапе выполняется по следующим правилам:

  1. При наличии плотных грунтов котлован выкапывается на глубину 50 см.
  2. Если грунты нестабильные и слабые, то глубина будет 1 м.
  3. Следует после выкапывания котлована провести выравнивание его дна.
  4. Края котлована необходимо сделать максимально ровными.
  5. Если в процессе в некоторых участках глубина будет больше той, что была определена, то засыпать такие места следует только песчаной почвой, которая не даст позже усадку, т. е. фундамент-плита на песчаном грунте будет надежным.
  6. Если необходим дренаж плитного фундамента: схема оборудования с отводом воды применяется там, где есть высокие грунтовые воды. Следует это учесть в процессе выкапывания и взять во внимание перепады высоты.

Важно! Чтобы выкопать быстро и менее затратно котлован, лучше всего воспользоваться специальной техникой.

Устройство подушки

Как уже было сказано выше при перечислении слоёв «пирога», возводится фундамент-плита на песчаной подушке.

После завершения предыдущих этапов можно приступать к сооружению опорной подушки, которая делается следующим образом:

  1. Прежде чем засыпать песок, его необходимо промыть и удалить из него любые примеси, которые могут дать усадку.

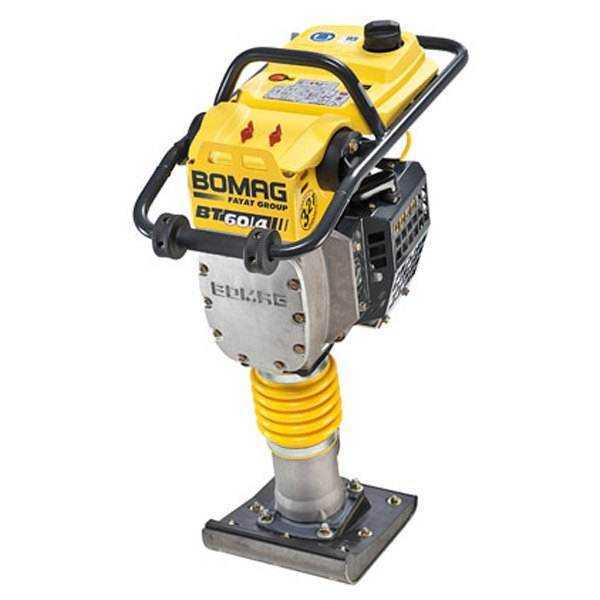

  2. Засыпать послойно (до 40 см), утрамбовывая каждый слой.
  3. Уровень песка должен быть таким, чтобы от поверхности почвы свободного пространства оставалось 20 см.
  4. Коммуникации в плитном фундаменте, которые в дальнейшем будут в доме, учитываются на этом этапе.
  5. После того как песок засыпан и утрамбован, выкладывается прослойка геотекстиля, чтобы не происходило смешивание со следующим слоем материала.
  6. После геотекстиля необходимо насыпать гравий до 20 см в толщину.
  7. Распределять такой материал нужно максимально равномерно поверх песчаного слоя и следить за тем, чтобы он сравнялся с грунтом участка. Проверку можно осуществить, используя гидроуровень или нивелир. Очень важно трамбовать щебень, как и песок.

Важно! Есть разные способы, как выполняется песчаная подушка под плитный фундамент, если возводится фундамент плита своими руками пошагово, но они отличаются лишь последовательностью действий, которая в итоге приводит к одинаковому результату.

Опалубка и гидроизоляция


Устройство плитного фундамента своими руками предусматривает, что необходима опалубка, которая может быть как съемной, так и несъемной.

Алгоритм действий на этом этапе следующий:

  1. Опалубка для плитного фундамента сооружается четко по периметру дома. В этом случае не стоит забывать, что котлован вырыт на метр шире, чем дом. Опалубка для плиты фундамента должна повторять непосредственно периметр здания.
  2. Высота конструкции равна толщине плиты. После ее установки, используя шнуры и уровень, ее необходимо подровнять. В среднем плита в толщину равняется около 30 см.
  3. Следующее, что нужно сделать, убедившись, что конструкция опалубки закреплена прочно и жестко, – гидроизоляция плитного фундамента. Чтобы гидроизоляция монолитной плиты фундамента была выполнена корректно, лучше всего использовать материал, имеющий в составе битум. Именно такая гидроизоляция обеспечит высокий уровень защиты основания от влаги. Схема действий, если обычной гидроизоляции недостаточно (то есть как поднять фундамент плиту при высоком УГВ), предусматривает некоторые нюансы.
  4. Полосы, которые были уложены на опалубку, необходимо соединить. Для этого они изначально располагаются с напуском, после чего свариваются между собой. Нужно обеспечить в этом процессе целостность полосы гидроизоляции, чтобы не было возможности влаге проникнуть в бетон. Кроме того, после застывания плиты будет легко разобрать такую конструкцию и отделить от бетона.

Важно! В некоторых случаях, прежде чем укладывать гидроизоляционный материал, проводят утепление монолитной плиты фундамента. Выполняя утепление плитного фундамента, можно выбрать два наиболее прогрессивных варианта: утепление плиты фундамента пеноплексом или утепление плиты фундамента пенополистиролом (ЭППС), который обладает высокой степенью плотности. Каким материалом проводить утепление плиты фундамента, решать только вам.

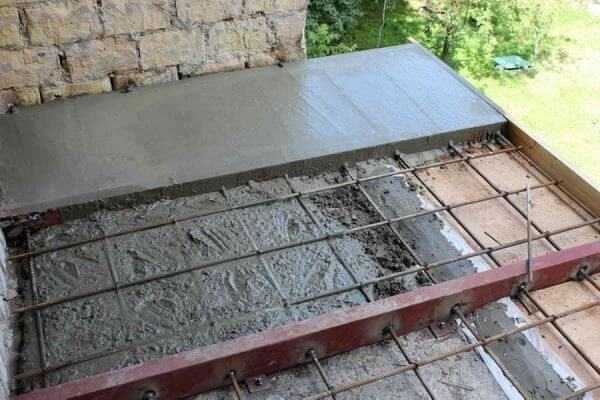

Армирование и заливка


В этом разделе статьи рассмотрим, как правильно вязать арматуру для монолитной плиты и как правильно залить фундамент-плиту под дом.

Армирование плиты фундамента нужно проводить только после того, как была проведена гидроизоляционная выстилка. В ином случае армирование плитного фундамента будет выполнять очень сложно.

Схема армированной плиты включает в себя следующие моменты:

  1. Укладка арматуры в плитный фундамент подразумевает использование арматуры с сечением 10 – 14 мм. Сечение рассчитывается в зависимости от того, какая нагрузка будет на основание.
  2. Прутья необходимо связать, используя специальный крючок для вязки. Материалом для сцепки можно взять проволоку. При этом нужно придерживаться расстояния от гидроизоляции в 5 – 7 см, а шаг сетки сохранять в 25 см. Вязка происходит в два ряда.
  3. Вязка арматуры монолитной плиты во втором ряду выполняется таким образом, чтобы после того, как будет проведена заливка плиты фундамента, металлический каркас ушел вглубь него на 5 см минимально. Такое армирование монолитной плиты фундамента является самым надежным.
  4. Далее выполняется сама заливка плитного фундамента. Технология заливки монолитной плиты фундамента гласит, что марка бетона должна быть М200 и больше. Заливка монолитной плиты фундамента должна занять не больше одного дня – это позволит соорудить надежную и прочную конструкцию. Как залить плиту под фундамент лучше? При помощи промышленного вибратора нужно избавить материал от воздушных включений.
  5. Пока основание не застыло, технология плитного фундамента требует, что его нужно максимально точно выровнять. Это позволит избежать трудностей в дальнейшем. Для этого используют доску, рейку или правило.

Очень важно после того, как было выполнено армирование монолитной плиты и будет залит бетон, обеспечить ему правильный уход и необходимые условия для того, чтобы плита получилась прочной и надежной:

  • простоять бетону нужно не менее 28 суток;
  • температура при этом должна быть не менее 20 градусов;
  • очень важно поддерживать влажность 80 %, для этого бетон поливают водой и укрывают полиэтиленом;
  • если заливка плиты под фундамент проводится зимой, то обязательно нужно продумать прогрев бетона;
  • если необходимо оставить основание на зиму, то очень важно сохранить его от попадания влаги.

Проверка качества


Плита-фундамент технология обустройства гласит, что для проверки качества получившегося основания можно воспользоваться визуальным методом.

Исправлять ошибки, допущенные в процессе монтажа достаточно сложно, а в некоторых случаях – невозможно.

Существуют этапы проверки того, правильно ли был создан фундамент плавающая плита: технология проведения контроля качества довольно проста.

Это следующие действия:

  1. Просматривается почва, которая окружает основание: не должно быть никаких углублений или провалов в грунте, а также трещин. Если таковые имеются, то, скорее всего, процесс был выполнен без геологической проверки. В некоторых случаях трещины в почве могут появляться из-за сильного давления плиты – это зависит от ее площади.
  2. Если имеются солевые отложения, то это говорит о нарушении гидроизоляции или об ее отсутствии. В этом случае нужно позаботиться о сооружении подобной прослойки.
  3. Следующее, что требует технология: плита-фундамент для дома проверяется на пористость. Сделать это можно, присмотревшись к наличию пузырьков в застывшем бетоне. Как залить правильно? Чем меньше пузырьков, тем заливка прошла качественнее.

Если присутствуют некоторые сомнения, что технология строительства фундамента монолитная плита была нарушена, и надежность плиты под вопросом, то лучше всего прибегнуть к помощи специалистов, которые проверят основание при помощи молота Шмидта.

Фундамент-плита технология строительства которого не была нарушена, должен быть:

  • минимально пористым, не содержать в себе воздушных включений;
  • не воздействовать на почвенный слой, разрушая его;
  • сухим, без различных мокрых пятен, и отложений;
  • превышать по периметру возводимый дом;
  • ровным.

Важно! Если ошибки в строительстве были все-таки допущены, то лучше всего обратиться за советом к профессионалам, которые помогут устранить изъяны.

Фото

Часть статьи, благодаря которой значительно легче выполнить фундамент монолитная плита своими руками: пошаговые фото процесса возведения основания представлены ниже.

Полезное видео

На видео ниже наглядно показано, как выполнить плитное монолитное основание:

Выводы

Плитная разновидность основания очень проста по конструкции, но, несмотря на это, обеспечивает очень высокий уровень надежности и устойчивости. Кроме того, монолитный плитный фундамент своими руками очень удобно возводить, да и достаточно экономично.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Notice: compact(): Undefined variable: limits in /home/f/friendlg/ochag.online/public_html/wp-includes/class-wp-comment-query.php on line 853 Notice: compact(): Undefined variable: groupby in /home/f/friendlg/ochag.online/public_html/wp-includes/class-wp-comment-query.php on line 853 Notice: compact(): Undefined variable: limits in /home/f/friendlg/ochag.online/public_html/wp-includes/class-wp-comment-query.php on line 853 Notice: compact(): Undefined variable: groupby in /home/f/friendlg/ochag.online/public_html/wp-includes/class-wp-comment-query.php on line 853

ochag.online

Устройство фундаментной плиты схема, фото, видео

Монолитная плита – это самый надежный тип фундамента. Конструкция выбирается в том случае, если будущая постройка будет стоять на участке со сложным грунтом. На практике монолитная плита возводится в следующих случаях:

  • близкое расположение грунтовых вод;
  • заболоченные участки;
  • торфяники.

Также этот тип основания в строительстве называется плавающим. Такое наименование конструкция получила из-за того, что при просадке или пучении почвы фундамент плывет как по волнам. Основание представляет собой железобетонную плиту. Монолитная плита надежно защищает стены постройки от деформации, так как любые изменения почвы расходятся по поверхности фундаментной плиты.

Совет! Фундаментная плита будет идеальным решением для дома с двумя и более этажами. Также мастера рекомендуют выбирать этот тип конструкции для кирпичных или блочных построек.

К недостатку конструкции можно отнести тот факт, что с таким основанием будет проблематично построить подвал. Это минус можно обойти в том случае, если выбрать глубокозаглубленный фундамент. В данном материале мы подробно разберем устройство основания, а также рассмотрим процесс подготовки и монтажа монолитной плиты.

Подготовка к строительству фундамента

Схема монолитной плиты фундамента



Строительство любого типа фундамента начинается с подготовительных операций, монолитная плита не является исключением. Когда подходящая схема выбрана, можно начинать подготовительные работы:

  • Подбор «пирога». Под этим определением понимается состав и количество слоев, из которых будет состоять плита. Помимо бетона в «пирог» входят песочная подушка, а также изоляционные слои.
  • Подбор способа армирования. Чтобы подобрать подходящую конструкцию, необходимо провести анализ почвы, ландшафта, а также знать примерную нагрузку от будущей постройки.
  • Выбор подходящих теплоизоляционных материалов. Дом будет стоять на сплошной бетонной плите, поэтому стоит заранее продумать теплоизоляцию.
  • Гидроизоляция для стен. Речь идет о конструкциях, которые будут опираться на края основания после завершения строительства.
  • Расчет укреплений из армопоясов, которые являются обязательным требованием при строительстве здания из кирпичной кладки или блоков. В противном случае в основании и несущих конструкциях образуются трещины.

У читателей наверняка возник вопрос: «А можно ли возвести такой тип фундамент своими руками?». В теории это возможно, но при заливке бетона должно участвовать много людей, так как заливать фундамент нужно быстро и равномерно. Что касается подготовительных этапов, то в них в обязательном порядке должны участвовать.

Процесс возведения монолитного фундамента

Схема укладки основания. Здесь подробно показан «пирог», из которого состоит фундамент.



Нельзя сказать, что монолитная плита является самой сложной конструкцией, но работы здесь будет больше, чем с ленточным, столбчатым или свайным типом фундамента. Начинать строительство и расчеты стоит только после консультации с профессионалами, которые составят для вас проект. Также рекомендуется позаботиться о спецтехнике, она заметно ускорит процесс постройки.



Изучив устройство можно приступать к работе:

  1. Первым делом необходимо выполнить разметку площадки, на которой будет вестись строительство. Следующим шагом будет рытье котлована – в строительстве этап называется выемкой грунта.
  2. Когда котлован вырыт, можно заняться настилом изоляционных материалов, с выбором которых вам подскажут профессиональные строители. Довольно часто при строительстве плит используется Дорнит. Кладется этот слой для того, чтобы песок не проникал в глину.
  3. Теперь можно переходить к песчаной подушке. Площадка засыпается щебнем и песком, после чего выполняется утрамбовка. Кладется подушка в несколько слоев примерно по 10 сантиметров, песок должен быть чистым. Этап выполняется с помощью виброплиты. В качестве альтернативы можно использовать деревянные трамбовки.
  4. После подушки начинается прокладка коммуникаций, к которым относятся водопровод и канализация.
  5. Далее выполняется бетонная подготовка. Это 10-метровая стяжка, которая находится выше песчаной подушки. Для этой работы можно брать цемент M100, так как высокое качество здесь не требуется. Готовят раствор чаще всего из пескобетона марки M300.
  6. Бетонная плита уже есть, теперь необходимо позаботиться о гидроизоляции. Для монолитных плит используются рулонные материала, монтаж которых выполняется с помощью специального паяльника или горелки. Таким образом, они надежно прикрепляются к основанию. Следующим гидроизоляционным слоем должен быть пенополистирол, обычно строители выбирают экструдированный вариант. Выполнив дополнительную гидроизоляцию фундамента, хозяину не придется утеплять пол цокольного или первого этажа.
  7. В итоге получается слоеный пирог, на устройство которого выполняется монтаж из арматуры. Каркас необходимо возводить из двух сеток, для этой цели необходимо закупить прутья арматуры 12-16 миллиметров. Соединение прутьев должно образовывать клетки по 20×20 и 30×30 сантиметров. Первая сетка должна быть положена в нижней части основания монолитной плиты, а вторая – сверху. Схема армирования монолитной плиты фундамента



  8. Выполнив все вышеперечисленные этапы, можно переходить к установке опалубки. Закрепить опоры необходимо максимально надежно, так у монолитной плиты очень высокое давление.
  9. Теперь снова заливается бетонная смесь, утрамбовку которой необходимо выполнять вручную. Помогут в этом глубинные вибраторы. Далее необходимо загладить и выровнять бетон. Так как площадь большая, заниматься этим процессом должно несколько человек, количество которых зависит от размеров монолитной плиты.
  10. Основная работа завершена – плиту следует накрыть пленкой и ждать полного затвердевания (обычно оно наступает через 25-30 дней после заливки). Раз в неделю бетон необходимо увлажнять.
  11. После полного затвердевания могут выполняться дополнительные работы по гидроизоляции, если это необходимо. В любом случае, это обговаривается при составлении проекта.
Схема гидроизоляции фундаментной плиты – материал выбирается в зависимости от типа почвы, климата и ландшафта. Об этом подробно вам расскажут строители, которые будут составлять проект будущей постройки.



Положительные и отрицательные стороны монолитной плиты

Если бы фундаментная плита была лучшим решением, то ее бы использовали абсолютно для всех построек. Как и любой тип основания, монолит имеет свои минусы и плюсы.

Начать стоит с плюсов. К ним можно отнести максимальную прочность среди других конструкций, долговечность (постройка на плите может простоять до 150 лет). Применять монолит можно к разным типам сооружений. Если выбирается глубокозаглубленное устройство фундамента, то плита становится полом для первого, подвального или цокольного этажа в доме.

Схема демонстрирует, что монолит может быть сделан и в ленточном основании дома.



К недостаткам можно отнести дороговизну работ, ведь материала для фундаментной плиты нужно куда больше, чем для стандартного ленточного или столбчатого основания. Также оттолкнуть усложненный расчет, который просто обязывает обратиться в строительное бюро. И последнее – это трудоемкость процесса, ведь рабочим предстоит выполнить большой объем земляных работ.



Калькулятор

rfund.ru

Плитный фундамент своими руками - пошаговая инструкция

Монолитная плита или плитный фундамент – это фундаментальное основание, которое в отличие от ленточного обладает упрощенной технологией монтажа и используется для «сложного» грунта. Такая опора намного надежнее, служит дольше и подходит для любых типов построек (блочные, деревянные, кирпичные дома, одноэтажные и многоэтажные постройки, бани, сараи и многое другое).

Главный плюс плитного фундамента заключается в том, что его без труда может возвести человек, не обладающий большим опытом в строительных работах. Помимо этого постройки такого типа обладают и другими преимуществами.

Плюсы и минусы плитного фундамента

По большому счету такое основание является усовершенствованным вариантом ленточного фундамента, обладающим повышенной несущей способностью. Плитный мелкозаглубленный монолит выгодно отличается следующими достоинствами:

  • Подходит для участков, где почва отличается повышенной пучинистостью. Если грунт подвижный, то укладка ленточного фундамента невозможна. В свою очередь плитный фундамент на пучинистых грунтах, в моменты промерзания и отмерзания почвы, будет подниматься и опускаться равномерно, не разрушаясь при этом.
  • Оказывает пониженное давление на грунт.
  • Не подвержен деформациям и усадке.
  • Требует минимальных усилий и земельных работ при подготовке основания (для подготовки котлована потребуется снять совсем тонкий слой грунта).

Помимо этого, монолитный плитный фундамент можно использовать как готовый пол, в основание можно сразу интегрировать систему обогрева.

Однако, существуют у плитного фундамента как плюсы, так и минусы. К последним относится высокая стоимость строительных материалов, которые потребуются для такого сооружения. Однако, учитывая, что при закладке монолитного основания вы получаете два в одном (фундамент и пол), то суммы будут не так сильно разниться.

При грамотном расчете плитного основания и правильной укладке слоев «пирога» вы построите дом, на любой почве.

Устройство монолитной плиты

Как и при укладке любых монолитных конструкций, устройство плитного фундамента подразумевает определенную последовательность слоев бетонного «пирога»:

  1. Песчано-гравийная подложка – 15-20 см песка позволяет выровнять «непослушный» грунт, а 15-20 см гравия станут хорошей дренажной системой.
  2. Геотекстиль (некоторые укладывают его перед песчаным основанием).
  3. Бетонная «подготовка» толщиной порядка 5-10 см. Этот слой представляет собой жесткое основание, которое потребуется для гидроизоляции.
  4. Рулонный гидроизолирующий материал (лучше отдать предпочтение материалам на стекловолоконной основе).
  5. Теплоизоляция толщиной около 15-30 см. Утеплитель (лучше всего подойдет пенополистирол) снизит силу пучения и сделает фундамент не таким холодным.
  6. Армопояс состоящий из двух арматурных сеток с ячейками размером 20 х 20 (диаметр стержней 12-16 мм).

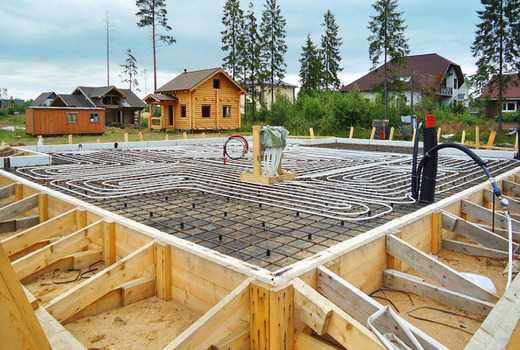

  7. Бетонная стяжка толщиной 20-50 см и система теплых полов (если предполагается).

Чтобы залить плитный фундамент своими руками, необходимо произвести правильные расчеты.

Расчет плитного фундамента

В отличие от ленточного основания, для расчета плитного фундамента потребуется уточнить намного меньше параметров. Нам потребуется узнать несущую способность грунта и самого бетона. Также стоит убедиться в том, что плиточный фундамент будет способен выдерживать вес будущей постройки. Для этого разделим общий вес конструкций (бетонного основания и постройки) на общую площадь фундамента.

Рассмотрим пример. Сухой грунт обладает несущей способностью 2 кг/см2, используем мы бетон марки М 150 с несущей способностью 163 кг/см2. Исходя из этих данных получается, что фундамент и постройка не должны оказывать на грунт давление более 2 кг/см2.

Расчет толщины плитного фундамента также будет зависеть от этих показателей. Допустим, вы планируете построить баню в 2 этажа 10 х 10 м, соответственно площадь основания составит 100 м2. Если толщина фундамента будет 20 см, то его приблизительный вес (учитывая армопояс) составит порядка 100 тонн. При толщине стенок постройки в 25 см, общий вес всего сооружения увеличится еще на 30 тонн. Но, ведь в доме будет еще находиться мебель, оборудование и люди. Прибавляем еще 70 тонн и получаем 300 тонн. Если разделить эту величину на 100 м2, то мы получаем приблизительно 0,1 кг/см2 – это и будет давление, оказываемое постройкой на грунт.

Полезно! Если вы планируете возвести мелкую постройку, например плитный монолитный фундамент под гараж, то минимальная высота основания может быть 10 см. Если же речь идет о жилых домах, то минимально допустимая толщина составляет 20 см.

Однако, стоит учитывать, что это только приблизительный расчет. Независимо от того, планируете вы возвести плитный монолит или ленточный фундамент самостоятельно, лучше внимательно изучить:

  • ГОСТ 25100 – чтобы разобраться с классификацией грунтов;
  • СП 70.13330 – где говорится об ограждающих и несущих конструкциях;
  • СП 28.13330 – антикоррозийные покрытия силовых каркасов зданий;
  • ВСН 29-85 и 37-96 – изготовление и проектирование МЗФ.

Нужно учитывать, что плитный фундамент очень сильно отличается от «ленты», поэтому площадь опирания и другие параметры будут разниться.

После составления проекта, начинаем готовить разметку под плитный фундамент своими руками.

Особенности разметки для монолитной плиты

Разметка для такого основания отличается несколькими особенностями:

  • Для монолитной плиты достаточно нанести разметку только самой будущей постройки. Где будут находиться стены и перегородки можно решить позднее, когда основание будет готово.
  • С каждой стороны разметку нужно сделать на 1 метр больше периметра будущего дома. Такая манипуляция необходима для обустройства дренажной системы и отмостки.
  • Если согласно вашему проекту постройка будет оснащена террасами, балконами, крыльцом и другими пристройками, то заливать эти элементы нужно вместе с фундаментом. Соответственно разметку нужно продумать и для них.

Чтобы осуществить строительство плитного фундамента, предлагаем ознакомиться со стандартной технологией укладки такого основания.

Технология строительства фундамента своими руками

Рассмотрим пошаговую инструкцию, которая поможет вам уложить фундамент.

Подготовка котлована

Глубина котлована зависит от плотности грунтовых пород:

  1. Если земля очень плотная, то оптимальной будет глубина 50 см.
  2. Если на участке преобладает торф, то лучше заглубить основание на 1 м.

Дно котлована выравнивается по горизонту. Если в процессе его подготовки в некоторых местах образовались ямы, то засыпать их землей нельзя, только песком. В противном случае плитный фундамент для дома может дать усадку.

Подложка

На этом этапе необходимо подготовить подушку под плитный фундамент. Для этого:

  1. На дно котлована засыпьте промытый песок без примесей.
  2. Утрамбуйте песчаный слой. Если котлован очень глубокий, то трамбовку необходимо производить послойно.

  1. Если вы планируете провести коммуникации, то укладывать канализацию и водопровод нужно уже на этом этапе (газ и электричество можно провести потом).
  2. Уложите гравийную подушку и утрамбуйте ее. Следите, чтобы щебень был распределен равномерно и строго горизонтально, лучше использовать для этого гидроуровень.
  3. Поверх подушки расстелите геотекстиль.

Опалубка и утепление

Чтобы подготовить опалубку для плитного фундамента, учтите следующие нюансы:

  1. Опалубка выставляется по периметру дома, а не по разметке «с запасом» в 1 м.
  2. Для конструкции используйте доски на 50 мм.
  3. Выставляется опалубка по высоте, которая будет равна толщине монолитной плиты. Чтобы выровнять ее по горизонтали, используйте шнуры и уровень. Если вы этого не сделаете, то перед тем, как сделать стяжку, вам придется выставлять метки по самой опалубке (при такой разметке легко можно допустить ошибку).
  4. После этого выполните гидроизоляцию плитного фундамента. Для этого уложите на доски опалубки материал внахлест.
  5. Также на этом этапе, под гидроизоляцию можно уложить дополнительный слой утеплителя. Для этого лучше всего использовать ЭППС высокой прочности.

Следующий этап – утепление плитного фундамента осуществляется с помощью листового материала (например, пенополистирола XPS), который нужно уложить в два слоя. Высота обоих слоев утеплителя должна составлять порядка 20 см. Укладывать материал нужно вплотную.

Армирование и заливка

Для выполнения армирования, вам поможет следующая пошаговая инструкция:

  1. Вязать армокаркас нужно в два ряда с шагом 20-25 см. Нижнюю решетку уложите на специальные фиксаторы, таким образом, чтобы между слоем гидроизоляции и металлическими прутами было расстояние в 5-7 см.
  2. Второй ряд арматуры (верхний) укладывается таким образом, чтобы после того, как вы зальете бетон, решетка «скрылась» в цементе на 5 см, но не меньше.
  3. Оба слоя арматуры связывайте вертикальными стоками, которые нужно изготовить из таких же прутков.

После этого выполняется заливка бетонного раствора. Лучше всего использовать для этого марку состава М 300.

Залить раствор нужно за один день – чем короче будут промежутки между порциями бетона, тем прочнее и надежнее получится основание.

Залитый фундамент остается только выровнять правилом и дождаться пока основание высохнет (28 суток для полного застывания). Лучше всего, если на улице будет стоять теплая погода, а влажность будет составлять порядка 80%. Также рекомендуется накрыть основание полиэтиленом и ежедневно смачивать бетонную массу водой из распылителя.

В заключении

Благодаря этим рекомендациям вы сможете самостоятельно уложить плитный фундамент на склоне или на «сложной» земле. Однако, стоит учитывать то, что существует масса вариантов укладки таких основ. Например, некоторые отдают предпочтение свайно-плитным фундаментам.

zamesbetona.ru

Фундамент плита: технология строительства и советы

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь

fundamentaya.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
