Пленка диффузионная: Что такое диффузионная мембрана, плюсы и минусы

Что такое диффузионная мембрана, плюсы и минусы



Вступление

Важнейшим слоем в «пироге» многослойной конструкции кровли является слой гидроизоляции. Лучшим материалом для гидроизоляции кровли является  диффузионная мембрана. Данный строительный материал относится к группе подкровельные пленки и мембраны.

Диффузионная мембрана это

Диффузионная мембрана – материал, используемый для гидроизоляции кровли, предохранения от попадания влаги в утеплитель и производства других работ в строительстве. Данный продукт новых технологий появился сравнительно недавно. От обыкновенных пленок (использовавшихся ранее с той же целью) отличается своей способностью к однонаправленному пропусканию влаги. При этом не пропускает ни воду, ни воздух, работая одновременно и тепло и гидроизолятором.

Устройство диффузионной мембраны

Данный материал предлагается в виде рулонов (для удобства использования). Многослойное полотно, представляющее собой капиллярный насос (влага перемещается с ворсистой поверхности к гладкой).

Мембраны Ондутис (продукция компании Ондулин) 3-слойные – снаружи нетканый полипропилен, внутри стойкий к растяжению усилитель. Благодаря такой конструкции, мембрана этой марки имеет не только высокие характеристики гидрофобности и паропроницаемости, но и отличную механическую прочность. Слои мембраны соединяются в пакет посредством высокотехнологичной ультразвуковой сварки. Материал экологически безопасен и устойчив к воздействию микроорганизмов.

Свойства диффузионной мембраны

Важнейшим свойством диффузионной мембраны является её паропроницаемость. Измеряется она в миллиграммах пара, проходящих через квадратный метр поверхности за 24 часа. В зависимости от ее величины различают мембраны:

• Мало диффузионные.  Менее 300 мг/м2/сутки. Используются только внутри помещений.
• Средне диффузионные.  300-1000 мг/м2/сутки. Наиболее массовые в использовании. Отлично работают в зонах с умеренным климатом.
• Высоко диффузионные (супердиффузионные). Свыше 1000 мг/м2/сутки. Используются при строительстве в сложных климатических условиях (или при использовании толстого утеплителя), в местах с резкой сменой влажности.

С какой целью разработана диффузионная мембрана

Материал был разработан для защиты утеплителя от промокания (и как следствие, потери теплоизоляционных свойств), сохранения в рабочем состоянии стропил, и других внутренних элементов кровли, защиты стен и сохранения тепла в доме, в целом. Материал воздухопроницаем, благодаря чему дом дышит, и не нуждается в дополнительном проветривании. В то же время не пропускает воду, защищая жилище от непогоды. Благодаря высокой паропроницаемости происходит быстрое удаление водного конденсата из-под кровли или наружной облицовки стен.

Мембрана обладает свойством односторонней проницаемости. Вода забирается от утеплителя, затем по другой стороне стекает или испаряется. С учетом этого при производстве стороны красят в разный цвет. А на одну из сторон наносятся надписи, пиктограммы, фирменные изображения.

Ошибка в выборе правильной ориентации материала при монтаже приведет к тому, что теплоизоляция намокнет, и ее свойства резко ухудшатся.

Где используется диффузионная мембрана

Мембраны массово применяются в строительстве зданий и сооружений для гидроизоляции крыш (при наличии подкровельной вентиляции), теплоизоляции и влагозащиты стропил. Защищают несущие деревянные конструкции. Используют в вентиляционных навесных фасадах. При использовании такого материала в деревянном домостроении НЕ требуется дополнительная пропитка древесины антисептиком.

Кроме того, диффузионная мембрана применяется при обустройстве не утепленной кровли из:

• полимерной или керамочерепицы;
• металлочерепицы;
• шифера;
• ондулина.

Сильные стороны диффузионных мембран

К основным преимуществам данной продукции можно отнести:

• высокую механическая прочность;
• температурную выносливость (хорошо выносит перепады температуры), при нагреве – не выделяет опасных элементов;
• устойчивость к химически активным реагентам;
• экологичность.

Тонкости укладки диффузионной мембраны

Укладка полотна обязательно проводится с учетом направления работы мембраны. Продукция Ондутис кладется логотипом наружу, поверхностью без надписей – к утеплителю. Все стыки и неплотные прилегания должны быть надежно заизолированы, во избежание проникновения воды в утеплитель. Необходимо тщательно изолировать места выходов труб, антенн и других проникающих конструкций. В мембране под них производится трапецеидальный надрез.

Для нормальной работы мембраны, надо заблаговременно обеспечить естественную вентиляцию под кровлей с целью отвода водяного пара, создать продуваемый промежуток между ней и покрытием. Размер зазора обычно составляет 70-120мм (сумма толщин брусков обрешетки и контррейки). Для доступа наружного воздуха предусматривают вентиляционные отверстия.

Если мембрана используются для утепления стен снаружи, ее монтируют прямо к утеплителю. Крепление мембраны производится в строительный каркас (сквозь теплоизоляцию) скобами или гвоздями.   Поверх устанавливаются направляющие, к которым крепится облицовка. В итоге между облицовкой и пленкой создается необходимый вентиляционный зазор.

Супердиффузионная мембрана – что это и зачем нужна

Инновационный продукт, созданный для условий с экстремальными температурами и влажностью, назначение, которого – эффективная защита теплоизоляции с высокими показателями паропроницаемости.

Новые продукты – супермембраны Ондутис SA115 и SA130 еще лучше пропускают пар, но обеспечивают надежную преграду воде и воздуху.  Надежно оберегают теплоизоляцию и конструктивные элементы зданий, которые не переносят влажность. Помогая сохранять свойства теплозащиты, они снижают затраты на поддержание тепла в доме.

©DomiTy.ru

Статьи по теме



Похожие статьи

Диффузионная пленка Briko light 1,5х50м 75 м.кв.

Интерьер и отделка

Напольные покрытия

Плитка керамическая и сопутствующие товары

Камень декоративный и сопутствующие товары

Лакокрасочные материалы

Пены, клеи, герметики

Панели для отделки стен

Двери

Фурнитура и скобяные изделия

Окна и комплектующие

Карнизы, шторы, жалюзи

Обои

Потолочные системы

Декоративные элементы

Предметы декора и сувениры

Текстиль

Посуда

Организация хранения на кухне

Благоустройство

Садовая техника

Садовый инструмент

Моющая техника

Снегоуборочная техника и инвентарь

Тачки и комплектующие

Емкости, полив

Обустройство сада

Тротуарная плитка

Садовая мебель

Заборы и ограждения

Уход за растениями

Семена и растения

Бытовая химия и косметика

Товары для уборки

Уход за одеждой и обувью

Системы хранения

Канцтовары

Товары для животных

Стройматериалы

Изоляционные материалы

Строительные смеси

Кровля и водосточные системы

Устройство стен и потолка

Древесно-плитные материалы

Пиломатериалы

Металлопрокат

Общестроительные материалы

Стеновые и фасадные материалы

Инструмент

Электроинструмент

Ручной инструмент

Расходные материалы к инструменту

Газовое и сварочное оборудование

Спецодежда и средства защиты

Хозтовары, расходные материалы

Пневмоинструмент

Высотные конструкции

Измерительные инструменты

Станки и оборудование

Силовая и строительная техника

Бензоинструмент

Мебель

Мебель столовая

Мебель для кухни

Мебель для прихожих

Мебель офисная

Мебель для ванной

Электрика

Электромонтажное оборудование

Освещение

Удлинители и сетевые разъемы

Фонари и элементы питания

Кабели и провода

Системы прокладки кабеля

Электрощитовое оборудование

Электромонтаж

Телекоммуникация

Системы наблюдения и оповещения

Инструмент и материалы для пайки

Инженерные системы

Отопление

Водоснабжение

Насосное оборудование

Системы фильтрации воды

Вентиляция

Печное оборудование

Канализация

Газоснабжение

Дренажные системы

Бытовая техника

Крупногабаритная бытовая техника

Встраиваемая техника

Мелкая техника для кухни

Климатическая техника

Мелкая техника для дома

Прокат

Прокат Генераторов

Прокат Грузоподъемного оборудования

Прокат Измерительного инструмента

Прокат Компрессоров

Прокат Мотопомп и погружных насосов

Прокат Нагревателей воздуха

Прокат Оборудования для работы на высоте

Прокат Оборудования для стройплощадки

Прокат Опалубки

Прокат Освещения

Прокат Расходных материалов

Прокат Резьбонарезного оборудования

Прокат Садовой техники

Прокат Сварочного оборудования

Прокат Строительного оборудования

Прокат Строительной техники

Прокат Уборочного оборудования

Прокат Электроинструмента

Подкровельная диффузионная пленка Ютафол Д 110 Стандарт (Juta)

org/BreadcrumbList”>
1. Главная
2. Гидро-пароизоляция
3. Juta (Чехия)
4. Ютафол Д 110 Стандарт

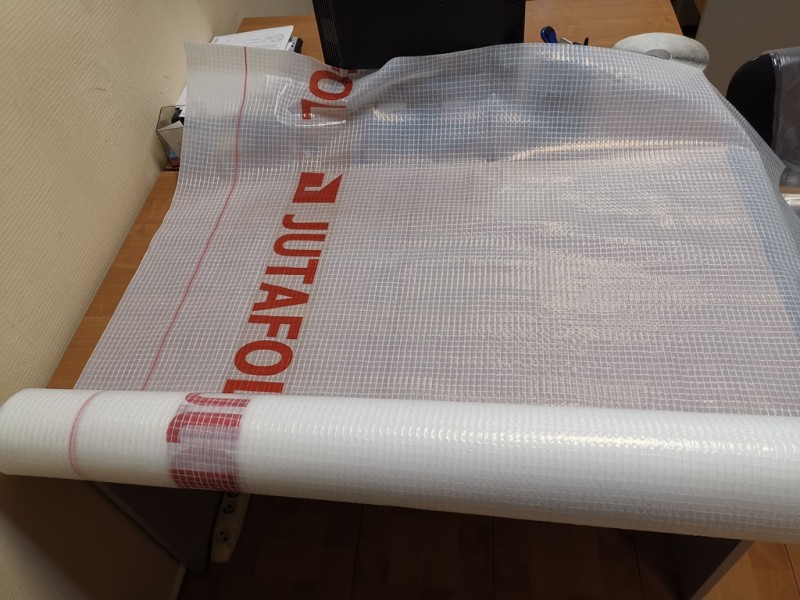

Ютафол Д 110 Стандарт — диффузионная подкровельная пленка. Материал изготавливается с соблюдением европейских норм качества, по чешским технологиям. Производство размещено в России.

Диффузионная пленка Juta Ютафол Д 110 Стандарт — многослойный материал. В основе — армирующая сетка из лавсанового волокна. Внутренний и внешний слои сформированы полиэтиленовой пленкой с микроперфорацией. За счет нее материал обладает отличной паропроницаемостью, что способствует отводу испаряющейся влаги из подкровельного пространства.

Гидроизоляция Juta поставляется в рулонах, намотанных так, чтобы упростить ее монтаж. Д 110 Стандарт имеет ширину 1,5 м, длина пленки в рулоне — 50 м.

Преимущества

• Высокая прочность за счет армирующей основы, стойкость к растяжению, разрыву, проколу.
• Надежная гидроизоляция кровельной конструкции, защита утеплителя от увлажнения: материал не пропускает и не впитывает влагу.
• Паропроницаемость благодаря микроперфорации наружного и внутреннего слоя.
• Универсальность. Пленка подходит для обустройства гидроизоляции новых и реконструируемых скатных крыш, а также стен, фасадов и т.п.
• Стойкость к действию солнечных лучей. Материал сохраняет УФ-стабильность на срок до 90 дней (в течение этого срока может использоваться в качестве временной кровли).
• Простой монтаж. В 12 см от кромки по всей длине полотна выполнена красная полоса, которая указывает на направление укладки, а также отмечает рекомендуемую величину нахлеста. Специалисты компании “Вестмет” рекомендуют укладывать пленку с креплением к стропилам или другим несущим элементам конструкции.

Видео



Сертификаты

Отправьте свой заказ, и наш менеджер свяжется с вами в ближайшее время.

1. Главная
2. Гидро-пароизоляция
3. Juta (Чехия)
4. Ютафол Д 110 Стандарт

Светорассеивающие пластмассы и пленки для освещения

Материалы для освещения прикладных задач

Акрил и поликарбонат – это прочные, легкие листовые пластмассовые материалы с выдающимися оптическими свойствами. Оба продукта легко обрабатывать и термоформовать в сложные формы. Эти характеристики делают их хорошим выбором для освещения, особенно для общественного транспорта и авиакосмической промышленности, где требуются прочность, долговечность и легкий вес. Эти материалы хорошо подходят для других областей применения в освещении: осветительные приборы, коммерческое освещение, бра, розничная торговля, доски меню, футляры для ювелирных изделий, линзы и для рассеивания светодиодного света.

Подходит ли светорассеивающий пластик для вашего следующего проекта? Наши специалисты по пластмассам ответят на ваши вопросы и проконсультируют по применению светодиодного освещения.

Спросите эксперта по пластмассам или получите предложение по светорассеивающему поликарбонату и акрилу.

Светодиодные осветительные и диффузионные решения

Светодиоды

– это долговечные энергоэффективные источники света. Однако светодиоды могут быть особенно сложными для дизайнеров освещения, поскольку светодиоды создают «горячие точки» сфокусированного света, которые могут снизить визуальную привлекательность светильника. Специальные сорта акрилового листа, поликарбонатного листа и поликарбонатной пленки разработаны для рассеивания горячих точек светодиодов без ущерба для светопропускания.

Изучите примеры использования освещения

---

Акриловый лист для освещения

Акрил – обычно имеет лучшие оптические свойства по сравнению с поликарбонатом. Он обеспечивает хорошее светопропускание, рассеивание горячих точек светодиодов и прост в изготовлении.

Акриловый лист используется для широкого спектра применений в освещении, включая:

Акрил имеет ряд преимуществ для освещения:

• Выдающиеся оптические свойства
• Самое высокое светопропускание из всех пластиков
• Естественно устойчивая к ультрафиолетовому излучению для использования вне помещений (доступны марки с повышенной устойчивостью к ультрафиолету)

Светодиодный светорассеивающий акрил, включая OPTIX® LD, OPTIX® 95 LED, OPTIX® Frost LED , и Plexiglas® Sylk, разработаны для рассеивания горячих точек при сохранении очень высокого светопропускания.

Лист поликарбоната для освещения

Поликарбонат – прочнее и долговечнее акрила. Он может работать при более высоких температурах и обладает превосходными характеристиками воспламеняемости. Лист и пленка из поликарбоната обладают хорошей светопропускной способностью, отличным рассеиванием горячих точек светодиодов и обеспечивают ударопрочность наряду с хорошей термостойкостью. Поликарбонатная пленка предлагает дополнительные преимущества, включая гибкость и формуемость.

Лист поликарбоната дает ряд преимуществ для освещения, в том числе:

• Повышенная вязкость
• Способность работать при повышенных температурах
• Отличные характеристики воспламеняемости
• Можно формовать в холодном состоянии в сложные формы, например, изогнутые светорассеиватели
• Доступны марки, устойчивые к ультрафиолетовому излучению, которые разработаны для использования на открытом воздухе.

Специальные сорта поликарбоната разработаны для удовлетворения даже самых строгих требований по воспламеняемости для освещения самолетов и общественного транспорта.

TUFFAK® Lumen XT – это полупрозрачный белый поликарбонатный лист с добавками, рассеивающими свет, и текстурированной поверхностью. Этот материал отлично справляется с рассеиванием горячих точек светодиодов, сохраняя при этом высокое светопропускание. TUFFAK® Lumen XT доступен в нескольких различных рецептурах, что позволяет дизайнерам выбирать оптимальный баланс светорассеивания и светопропускания для конкретного применения.

TUFFAK® Lumen XT-V обладает улучшенными характеристиками воспламеняемости и предназначен для освещения, где требуются самые строгие характеристики воспламеняемости.TUFFAK® Lumen XT-V толщиной 0,118 дюйма проходит испытания UL 94 V0 и UL 94 5 ВА. Доступен с 3 различными уровнями светопропускания и рассеивания.

TUFFAK® DX-NR – это полупрозрачный поликарбонатный лист, предназначенный для использования на открытом воздухе с неотражающей УФ-текстурой на одной стороне. Он обладает превосходной ударной вязкостью по сравнению со стеклом и акрилом и имеет более высокую огнестойкость, чем акриловые диффузоры.

Спросите эксперта по пластмассам или получите предложение по светорассеивающему поликарбонату и акрилу.

Диффузоры из поликарбоната для систем машинного зрения

Светодиодные лампы

могут быть особенно сложными для производителей роботизированных систем машинного зрения. Эти системы полагаются на камеры с высоким разрешением, способные обнаруживать контраст между проверяемыми деталями и окружающим фоном. Программное обеспечение машинного зрения записывает положение и ориентацию каждой детали на конвейере или на сборочной линии. Некоторые системы могут даже определять, находятся ли детали в пределах заданных допусков на размеры.

Светодиодное переднее освещение и / или подсветка используется для освещения деталей. В случаях, когда освещение неравномерное, камеры могут быть не в состоянии различить, правильно ли расположены детали и находятся ли они в пределах допусков.

Листовой поликарбонат TUFFAK® Lumen XT – выдающиеся светодиодные рассеиватели света для систем машинного зрения. Материалы TUFFAK® Lumen XT отличаются прочностью и доступны в вариантах с различными значениями светопропускания и светорассеяния, а также теплых и холодных оттенков.Это позволяет разработчикам систем визуального контроля выбирать марку TUFFAK® Lumen XT, которая обеспечивает требуемый контраст для конкретного приложения контроля.

Приложения включают:

• Светодиодные рассеиватели света для систем машинного зрения
• Светодиодные рассеиватели света для камер визуального контроля
• Рассеиватели для освещения автоматизированного контроля деталей

Светорассеивающие поликарбонатные пленки Makrofol® LM

Пленки из поликарбоната Makrofol® LM обеспечивают непревзойденную гибкость дизайна для применений, рассеивающих свет.Эти материалы имеют текстурированные поверхности и добавки, рассеивающие светодиодный свет, чтобы скрыть горячие точки, сохраняя при этом высокое светопропускание. Пленки Makrofol® LM можно печатать, вырубать и формовать в холодном состоянии в сложные формы. Эти материалы являются идеальным выбором для широкого спектра применений в освещении, включая:

Пленки Makrofol® LM доступны в различных классах, что позволяет дизайнерам освещения оптимизировать светопропускание и рассеивание для конкретного применения.

Услуги по изготовлению и механической обработке

Воспользуйтесь нашими услугами по изготовлению и механической обработке пластмассы, чтобы сэкономить время и деньги на пластмассовых деталях. Используя собственные возможности и сотрудничая со специалистами по изготовлению, мы предоставляем клиентам надежные производственные решения, обрабатываемые детали и материалы для резки по размеру для любого применения.

Оцените ваш проект

Нужны материалы для освещения? Свяжитесь с нами сегодня.

Имея доступ к новейшим материалам, мы можем помочь вам со всеми вашими проблемами освещения. Наша техническая поддержка и дружелюбное обслуживание помогут реализовать ваш проект в срок и в рамках бюджета. Чтобы узнать больше о нашем опыте в области освещения, свяжитесь с нами сегодня.

Звоните 1-800-553-0335 | Спросите у эксперта | Ознакомьтесь с нашими материалами

---

Рассеиватели света | Панели светорассеивателя, бумага и листы

Использование светорассеивателей в вашей фотографии

Студийные диффузоры позволяют создавать более мягкие световые эффекты во время фотосессии.Вы можете уменьшить блики от источника света и создать меньше теней, что позволит вам запечатлеть мелкие детали и цвет. Хотя существует много типов диффузоров, все они работают, рассеивая свет и отправляя его в разных направлениях.

Когда использовать диффузоры

Студийные диффузоры особенно полезны при съемке портретов, потому что человеческое лицо создает множество теней, а нерассеянный свет может сделать эти тени слишком резкими. Рассеивание света превращает мелкие детали в четкую и четкую фокусировку при макросъемке, где очень важно запечатлеть мелкие детали. Рассеивание света может помочь улучшить качество практически любой фотографии и не менее важно при производстве фильмов по тем же причинам.

Типы диффузоров

Вы можете разместить диффузоры либо на вспышке камеры, либо на внешних системах освещения. Существует много различных типов материалов для светорассеивателей, включая пластик, акрил, ткань и диффузионные гели.

Пластик

Пластиковые листы рассеивателя света, например, из термостойкого полиэстера, могут выдерживать высокие температуры света.

Акрил

Акрил устойчив к разрушению, легко режется по размеру и отлично подходит для укрощения резких люминесцентных ламп.

Ткани

Диффузионные ткани представляют собой шелковые или сетчатые ткани. Сетчатая ткань обеспечивает более сфокусированный луч, а шелк рассеивает свет на более широкой площади и создает больше эффектов окружающего освещения.

Гели

Полупрозрачные гели бывают разных цветов, и большинство людей используют их для создания окружающего освещения для фотосессий и видео.

Панели светорассеивателя легко установить и разместить в вашей студии, и они отлично работают при рассеивании света от ярких светодиодных ламп.

Работа с рассеивателями вспышки

Рассеиватели вспышек прикрепляются непосредственно к вспышке вашей камеры. С их помощью вы можете рассеивать свет без использования внешних источников света. Рассеиватели для вспышек отлично работают со вспышками и позволяют распределять освещение, не настраивая многочисленные системы освещения.Это делает рассеиватели вспышек идеальным вариантом для фотографов, которые хотят в спешке создавать бестеневое освещение.

Если вы заинтересованы в изучении различных вариантов студийных светорассеивателей и других модификаторов света, ознакомьтесь со всеми этими вариантами в B&H Photo and Video.

Теория пленки – обзор

8.1 Уравнения расчета переноса кислорода

Был разработан ряд моделей для прогнозирования OTR, три из которых были наиболее широко задокументированы, а именно теория двух пленок (TFT), проникновение Теория (PT) и теория обновления поверхности (SRT). TFT, безусловно, был наиболее часто используемым и хорошо задокументирован в биотехнологических текстах, касающихся переноса кислорода. Математическая разработка довольно обширна, поэтому полные выводы здесь не приводятся. Скорее, концептуальное развитие объясняется и поддерживается ключевыми математическими выражениями.

TFT основан на предположении, что застойная пленка будет формироваться по обе стороны от любой границы раздела фаз, что все сопротивление переносу кислорода находится внутри застойных пленок и что перенос кислорода через эти застойные пленки происходит только за счет молекулярной диффузии.Таким образом, в водной среде во время переноса изнутри газового пузыря к месту респираторного окисления в микроорганизме молекула кислорода теоретически будет встречать сопротивление переносу внутри застойных пленок в газовой и жидкой фазах в газожидкостной фазе. границы раздела фаз и в жидкой фазе вокруг ячейки (рис. 8.1). В этом анализе предполагается, что объемная жидкость достаточно хорошо перемешана, так что сопротивлением переносу кислорода в этой жидкости можно пренебречь. Кроме того, пренебрежимо малое сопротивление объясняется переносом через саму границу раздела газ-жидкость. ²

Рисунок 8.1. Возможные сопротивления переносу кислорода в соответствии с моделью теории двух пленок

При рассмотрении низкой растворимости кислорода в жидкой фазе и его высокой диффузии в газовой фазе сопротивление переносу в застойной газовой пленке на границе раздела газ-жидкость незначительно. по сравнению с сопротивлением переносу в застойной пленке жидкости на границе газ – жидкость. Кроме того, при рассмотрении относительных диаметров газового пузырька и отдельных микроорганизмов становится ясно, что сопротивление жидкой пленки вокруг газового пузырька значительно больше, чем сопротивление жидкой пленки вокруг микроорганизма. ³ Таким образом, OTR через застойную пленку жидкости, окружающую пузырек, становится этапом регулирования скорости в механизме. Следовательно, OTR за счет молекулярной диффузии через эту застойную жидкую пленку определяет OTR от пузыря до микроорганизма.

Молекулярная диффузия была четко определена законом Фика как пропорциональная разнице концентраций, управляющих диффузией, и обратно пропорциональна толщине застойной пленки, через которую происходит диффузия.С точки зрения диффузии кислорода через застойную пленку жидкости, окружающую пузырек, молярный поток кислорода на единицу площади (Дж) может быть определен как пропорциональный градиенту концентрации кислорода в застойной пленке жидкости вокруг газового пузыря и обратно пропорционален толщине этой пленки в соответствии с уравнением 8.1, где коэффициент диффузии кислорода в жидкости (D) считается постоянным.

[8.1] J = -DdCdz

Интеграция уравнения 8.1 дает молярный поток кислорода от пузырька к микроорганизму (уравнение 8.2), где C – объемная концентрация кислорода в жидкости, C _sat – концентрация кислорода в жидкости, которая была бы в равновесии с концентрацией кислорода в газовой фазе (т.е. растворимость кислорода), а δ – толщина слоя застойный фильм.

[8,2] J = DδCsat-C

Молярный поток в единицах площади переноса (т. Е. Поверхности пузырька), однако, трудно измерить. Чтобы преодолеть это, молярный поток традиционно измеряется в единицах молярного потока на единицу объема (N).N получается из J путем включения площади поверхности раздела на единицу объема (а) (уравнение 8.3).

[8.3] N = DδaCsat − C

Член Dδ соответствует сопротивлению, обратному диффузии в застойной жидкой пленке, и представлен коэффициентом переноса кислорода (K _L ). В моделях, описывающих OTR, K _L и a объединяются в общий объемный коэффициент переноса кислорода (K _L a), как в уравнении 8.4, перед приравниванием N и OTR.

[8.4] OTR = KLaCsat-C

Сосредоточенный параметр K _L a используется повсеместно, в основном из-за проблем, связанных с измерением межфазной площади на единицу объема. Однако измерение площади поверхности раздела на единицу объема, хотя и не выполняется в обычном порядке, было выполнено очень успешно с помощью высокоскоростной фотографии и анализа изображений. Таким образом можно измерить выступающие площади пузырьков и определить средний диаметр по Заутеру. Средние диаметры по Саутеру вместе с измерениями содержания газа облегчают расчет общей межфазной поверхности на единицу объема.На пластине 8.1 показана высокоскоростная фотография пузырьков в реакторе с пузырьковой колонной, а на пластине 8.2 показано изображение пузырьков после анализа изображений. Эти измерения особенно полезны при определении влияния площади межфазного переноса на единицу объема на OTR.

Табличка 8.1. Высокоскоростная фотосъемка диаметра и распределения пузырьков по размерам в реакторе с пузырьковой колонной (камера спереди). Фото: W. Burger

Табличка 8.2. Обнаружение краев на исходном изображении и контрастное отображение обнаруженных пузырей.Фото: W. Burger

Основная критика TFT заключается в том, что он предсказывает линейную зависимость между K _L и коэффициентом диффузии, в то время как экспериментальные результаты предполагают зависимость квадратного корня. Предсказанная линейная зависимость является следствием неявного предположения об установлении устойчивого градиента с момента контакта газа с жидкостью. На самом деле, при первом контакте кислород в пленке равен количеству кислорода в основной жидкости, и следует переходный период, в течение которого начинается градиент и только позже достигается установившееся состояние.

Допущение устойчивого состояния TFT было рассмотрено в PT путем рассмотрения нестационарной диффузии, когда турбулентность распространяется на границу раздела газ-жидкость. Этот подход больше подходит для хорошо перемешанного сосуда, где вихревые токи постоянно подвергают свежие поверхности жидкости воздействию кислорода, а установившийся градиент концентрации в застойной пленке на границе раздела менее вероятен. ФП предполагает, что нестационарная диффузия имеет место в каждом жидком элементе во время его контакта с границей раздела газ-жидкость (где времена контакта считаются одинаковыми).Таким образом, ПК учитывает нестационарную диффузию, при которой изменение концентрации кислорода во времени определяется вторым законом Фика (уравнение 8. 5). Отсюда можно получить мгновенный молярный поток на единицу площади (уравнение 8.6), который при интегрировании дает общий молярный поток на единицу площади (уравнение 8.7).

[8.5] ​​dCdt = Dd2Cdz2

[8.6] Jt = DπtCsat − C

[8.7] Jt = 2DπtCsat − C

Как и в случае TFT, молярный поток на единицу площади объединяется с межфазной площадью на единицу объема чтобы получить молярный поток на единицу объема (Уравнение 8.8).

[8.8] N = 2DπtaCsat-C

В PT термин 2Dπt представляет K _L , а OTR определяется тем же окончательным уравнением, что и для TFT (уравнение 8.4). Однако, в отличие от TFT, PT предсказывает отношение квадратного корня между K _L и D, что согласуется с экспериментально обнаруженным.

Хотя PT вводит зависимость от времени в уравнение, и прогноз K _L от PT является улучшением по сравнению с TFT, в PT была обнаружена ошибка, касающаяся предположения, что время контакта с газом для каждого элемента жидкости идентично . Идентичные времена контакта означают, что турбулентность однородна повсюду. Тем не менее, это не так; короткое время контакта будет иметь место в областях с высокой турбулентностью и более длительное время контакта в областях с меньшей турбулентностью. Следовательно, предположение об идентичном времени контакта ограничивает PT и предполагает, что теория, включающая переменное время контакта, была бы более подходящей.

Неравномерное время контакта было рассмотрено SRT. Мгновенный молярный поток на единицу площади (уравнение 8.6) сочетается с функцией распределения возраста, записанной в терминах доли жидких элементов, заменяемых на границе раздела в течение каждого временного шага, или относительной скорости обновления поверхности, s (уравнение 8.9). После интегрирования получается усредненный по времени молярный поток на единицу площади (уравнение 8.10).

[8.9] J = Csat − C∫0∞Dπtse − stdt

[8.10] J = DsCsat − C

Как и в случае TFT и PT, молярный поток на единицу площади объединяется с межфазной площадью на единицу volume, чтобы получить молярный поток на единицу объема (Уравнение 8.11).

[8.11] N = DsaCsat-C

В ST термин Ds представляет K _L , а OTR определяется тем же окончательным уравнением, что и для TFT (уравнение 8.4). Что касается PT, то для SRT предсказывается зависимость K _L и D от квадратного корня, хотя и по другой группировке параметров.

Приведенный выше анализ развития моделей TFT, PT и SRT для прогнозирования OTR в биологических системах выделяет важные различия в параметрах и форме уравнения для прогнозирования K _L .И это имеет решающее значение для нашего понимания K _L в биологических системах. Тем не менее, все эти модели представляют идентичное выражение для OTR в терминах K _L a и движущей силы (уравнение 8.4), и именно это уравнение универсально используется для прогнозирования и измерения OTR в биологических системах, что приводит к K _L a упоминается как ключевой параметр при проектировании и расширении ферментационного оборудования для аэробных процессов.

Это выражение для OTR предсказывает, что скорость может быть увеличена за счет увеличения K _L a и / или растворимости кислорода.Повышенный K _L a легко достигается за счет усиления турбулентности, которая снижает сопротивление передачи и увеличивает площадь передачи. Повышенному градиенту концентрации способствует улучшенная растворимость, на которую влияет либо повышенное парциальное давление кислорода в барботирующем газе, либо повышенное общее давление. Растворимость также была увеличена за счет введения капель углеводородов, которые, благодаря повышенной растворимости кислорода в углеводородах по сравнению с водой, действуют как переносчики кислорода, удерживая кислород в системе.Это оказалось эффективным в биопроцессах с использованием углеводных субстратов, где концентрация углеводородов низка. Однако в биопроцессах, в которых в качестве субстратов используются углеводороды, концентрация углеводородов может быть достаточно высокой, чтобы в результате K _L образовалась депрессия, которая затмевает влияние повышенной растворимости кислорода на OTR. Температура также влияет на растворимость кислорода при понижении температуры, что приводит к улучшению. Однако обычно нецелесообразно снижать температуру, поскольку это может отрицательно повлиять на рост клеток и образование продукта.

Широкий диапазон параметров системы влияет на K _L a, некоторые из которых влияют на сопротивление, и, следовательно, на K _L , некоторые влияют на зону переноса напрямую, а другие влияют на оба. К ним относятся конструкция и геометрия резервуара и рабочего колеса, турбулентность жидкости, свойства жидкости и реология, и каждый из них следует учитывать при принятии методов улучшения OTR, если это потребуется. Однако следует учитывать интерактивные аффекты и применять ограничения. Например, на увеличение OTR за счет увеличения площади поверхности раздела на единицу объема легко влияет повышенное перемешивание, которое, особенно при хорошей конструкции перегородки, будет способствовать турбулентности.Однако повышенная турбулентность может повредить чувствительные к сдвигу микроорганизмы, и, хотя доступность кислорода увеличивается, метод, с помощью которого это достигается, может снизить способность микроорганизмов к образованию продукта.

Светодиоды Supernova – диффузная пленка

Почему я вижу только 1 или 2 светодиода для моей машины?

Мы выбираем ТОЛЬКО САМЫЕ ЯРКИЕ и САМЫЕ ЛУЧШИЕ светодиоды, которые подходят к типу лампы вашего автомобиля для данного применения. Мы упростили процесс покупки светодиодов, чтобы вы получали самые лучшие светодиоды.Просто выберите свой автомобиль, и мы подскажем, что вам подходит!

Подойдут ли эти светодиоды к моему автомобилю?

Мы провели как можно больше исследований, чтобы убедиться, что ваш светодиод подходит для вашего применения. Когда вы выбираете свой автомобиль, вам отображаются лучшие и самые яркие светодиоды для вашего конкретного автомобиля.

Что означает «Сравнить с оригиналом»?

Для вашего автомобиля может быть несколько типов ламп.Пожалуйста, сравните вашу оригинальную лампу с лампочкой OEM, чтобы убедиться, что вы покупаете правильную.

Что делает светодиоды Supernova лучше?

Слишком долго размещать здесь, но в основном потому, что мы сами производим светодиоды. Щелкните здесь, чтобы узнать, что делает наши светодиоды лучше.

Светодиоды продаются по отдельности?

Да, все светодиоды продаются отдельно, если не указано иное.

Требуется

Мы составляем базу данных о том, сколько светодиодов требуется для каждого автомобиля и каждого приложения.Если в установке указано «Требуется 2 для указателей поворота», обязательно купите 2 светодиода, чтобы получить нужное количество светодиодов.

Не видите требования для приложения? Мы все еще работаем над сбором этой информации, поэтому просто проверьте свой автомобиль, чтобы узнать, сколько вам нужно.

Какой цвет светодиода выбрать?

Подберите цвет линзы. Если ваш объектив красный, выберите красный светодиод.

Если у вас прозрачная линза, выберите цвет в соответствии с вашим приложением.Для стоп-сигналов выберите красный. Для указателей поворота выберите желтый или белый.

Что такое CANBUS и почему меня это волнует? Автомобили

CANBUS следят за лампочками, чтобы убедиться, что они исправны и не перегорели. Многие европейские автомобили, такие как Audi, BMW и Mercedes Benz, нуждаются в светодиодах CANBUS или «безошибочных светодиодах». Использование этих светодиодов не приведет к возникновению ошибки перегорания лампы. Не уверен? Выньте из розетки штатную лампочку и посмотрите, не выдаст ли ваш автомобиль предупреждение о перегорании. Если да, купите светодиод CANBUS.

Покупаете светодиоды поворотников?

Если вы покупаете светодиоды для указателей поворота, вам также необходимо приобрести приспособления для фиксации гиперссылок. Без фиксаторов гиперссылки ваши указатели поворота будут мигать в 2 раза быстрее, чем обычно. Щелкните здесь, чтобы получить средства для исправления гиперссылок.

Распространение путаницы, часть 1 – Американское общество кинематографистов

Диффузионные фильтры, также называемые «гелями», являются наиболее распространенными инструментами для изменения качества источников света.

производителей, в том числе Lee Filters, Gam Products и Rosco, материнская компания Gam, создают и продают широкий спектр таких фильтров. Понимание различий между ними – и знание того, когда лучше выбрать одно из них – озадачило многих кинематографистов и гаферов на протяжении многих лет. Во многих случаях у них есть опыт работы с одним определенным «ароматом» распространения, и они предпочитают придерживаться его на протяжении всей своей карьеры. В этом подходе нет ничего плохого, но, пытаясь прояснить эту путаницу с диффузией, я объединился с кинематографистом Кейти Уильямс, чтобы протестировать ряд регулярно используемых диффузий и посмотреть, каковы их точные эффекты.

Основная задача светорассеивающего фильтра состоит в том, чтобы разбивать прямые жесткие лучи света от источника и рассеивать их, создавая более мягкий источник. Чтобы обсудить эффекты этих фильтров, нам нужно определить атрибуты, которые мы будем изучать.

Первый – это перенос края тени, когда свет переходит в тень на объекте. Чем мягче источник, тем больше будет эта область перехода. Резкое, четко определенное значение передачи указывает на жесткий свет. С другой стороны, полностью пасмурное небо – это самый мягкий свет; в этом случае почти все тени удаляются, а переход от света к тени происходит очень долго и постепенно – и почти незаметно.

Мягкость света в первую очередь определяется размером источника относительно расстояния от источника до объекта. Хотя Солнце является огромным источником света, оно также находится примерно в 93 миллионах миль от нас, на Земле; из-за такого расстояния это очень жесткий источник света, который создает очень резкие, четко очерченные тени. Когда облака покрывают небо, они становятся новым видимым источником света, и размер источника увеличивается от небольшой сферы – далекого солнца – до всего видимого неба.Это важный момент: когда мы помещаем диффузию перед источником света, диффузия фактически становится новым источником света. То же самое верно, когда мы отражаем свет во что-то; материал, с которым мы сталкиваемся, становится новым источником нашей темы. Чем больше этот источник по отношению к объекту, тем мягче будет свет.

Если предположить, что все диффузионные фильтры имеют одинаковый размер, одинаковое расстояние от объекта и одинаковое расстояние от источника, то чем более непрозрачен материал, тем больше он будет рассеивать свет, создавая более мягкий источник.Это можно ясно увидеть, если вы посмотрите на само светорассеивание, чтобы увидеть светящийся за ним источник света. Чем более четко очерчен источник света для вашего глаза, тем меньше будет смягчающий эффект, который диффузия окажет на источник, и тем жестче будет общий свет.

Далее, тень – это не просто тень. На самом деле он состоит из двух компонентов: тени и полутени (см. Диаграмму выше). Тень тени – ее глубокий темный центр. Если ваш источник света – точечный источник на расстоянии, и поблизости нет ничего, что могло бы рассеять и заполнить этот свет, тогда ваша тень будет чистой тенью, резкой и четко очерченной.Полутень – это вторичная часть тени, «нечеткий» периметр, создаваемый косыми лучами света, проходящими по краям объекта. Жесткий свет имеет очень маленькую полутень или вовсе отсутствует; мягкий свет имеет очень большую полутень, с небольшой тенью или без тени.

Для проведения нашего эксперимента мы с Уильямсом создали два разных теста: один с серией трехмерных геометрических фигур, размещенных на сетке, другой с головой манекена, окруженной черным. В первом случае различные формы помогают наглядно проиллюстрировать тень и полутень, создаваемые каждым из различных материалов рассеивания – чем больше полутень, тем больше передача края тени и тем мягче источник света.«Вы также заметите, что по мере того, как источник становится мягче, длина тени уменьшается», – предлагает Уильямс. «Полутень становится настолько большой, что обгоняет тень.

Глядя на эффекты каждого рассеивания от наименьшего смягчения до наибольшего, мы видим, что значение передачи тени значительно изменяется по мере увеличения непрозрачности рассеивания – за исключением параметров Spun, где тень остается жесткой, но теряет контраст. К тому времени, когда мы дойдем до Full Grid Cloth, тень будет составлять лишь часть размера жесткого света, а полутень почти не различима от окружающего света.

«Оба теста были освещены Arri 1K Fresnel с расстояния около 10 футов», – поясняет Уильямс. «Каждый из протестированных нами источников рассеивания был размещен на расстоянии 4 футов от объекта – будь то формы или голова манекена – так, чтобы свет от 1K полностью заполнял область рассеивания. Каждый кусок диффузора, который мы тестировали, был 4 фута шириной на 4 фута высотой. Итак, мы превращали 6-дюймовую линзу Френеля на расстоянии 10 футов в источник размером 4 на 4 фута в 4 футах от нашего объекта. Чем ближе и крупнее, тем мягче источник.”

Каждая итерация измерялась по цвету и освещению, и результаты перечислены в таблице ниже. Сам светильник ни разу не регулировался во время серии испытаний; единственное изменение заключалось в изменении диффузора, который каждый раз помещался в одно и то же положение.

Все, что попадает на путь источника света, изменяет свет; диффузия всегда будет поглощать и отражать определенное количество света от источника, а также брать сфокусированный свет и рассеивать его.Это означает, что всегда есть некоторая потеря света из-за рассеивания. По логике вещей, чем более непрозрачным будет рассеивание, тем больше потеря света.

«Еще одна вещь, которую мы отметили, – это различие в цвете каждого типа диффузии», – продолжает Уильямс. «Поскольку большая часть диффузии – это« белый », мы обычно думаем, что это« нейтральный »цвет, но на самом деле это не так. Практически каждое распыление, которое мы пробовали, немного изменяло цветовую температуру источника ».

В камере был установлен цветовой баланс 3200K, и не было предпринято никаких попыток цветокоррекции какого-либо из изображений.«Некоторые виды диффузии практически не повлияли на цвет, но другие, например, ткань Full Grid Cloth, вызвали довольно заметное изменение цветовой температуры», – отмечает Уильямс.

Испытанные нами диффузоры являются одними из самых распространенных в отрасли и производятся несколькими компаниями; Rosco Laboratories щедро предоставила все материалы для нашего теста. В порядке от самого жесткого результирующего света к самому мягкому, мы тестировали следующие типы: 1⁄4 Tough Spun, Light Tough Spun, Light Opal, Full Tough Spun, Opal, 1⁄4 216, 1⁄2 216, 1⁄4 сетки. Cloth, 216 и Full Grid Cloth.

Arri 1K Fresnel без какого-либо рассеивания. 1/4 Tough SpunLight Tough SpunLight OpalFull Tough SpunOpal1 / 4 2161/2 2161/4 Grid Cloth316Full Grid Cloth

Глядя на сам источник света через диффузию, мы можем ясно увидеть, как сочетание прямого свет и рассеянный свет создают более жесткий источник (как в вариантах Spun и Opal). Поскольку определение исходного источника света становится все более запутанным из-за рассеивающего материала, общий размер источника увеличивается, а качество света существенно смягчается.

Tough Spun имеет очень интересные свойства. Поскольку это тонкий узор из тонких нитей, вдоль материала есть четкие пятна, сквозь которые может проходить прямой свет. Это означает, что он создает комбинацию жесткого и рассеянного света. Вы можете увидеть это проиллюстрировано на изображениях геометрических фигур из нашего теста, поскольку и тень, и полутень теней четко определены.

«Tough Spun на самом деле не меняет значение передачи тени [от источника жесткого света]», – отмечает Уильямс.«Тени по-прежнему резкие, только с уменьшением контраста. Все три сильных стороны Tough Spun ведут себя одинаково. Этот эффект наиболее очевиден в самом тяжелом из трех, Full Tough Spun, где полутень имеет четкую, жесткую линию, а тень тени, хотя и уменьшена, но все же четко определена. Световой опал, с другой стороны, – настолько минимальный эффект, насколько он мог бы иметь – начинает нарушать определение полутени, делая свет более мягким.

«Мне было очень интересно, что Tough Spun придавал свету текстуру, очень похожую на печенье или печенье из целлофана», – продолжает Уильямс.”Это тонкий, но он проецирует узор на объект”. Как и в случае любого проецируемого рисунка, чем дальше от источника света находится материал, создающий рисунок, тем четче рисунок будет на объекте.

Величина диффузии увеличивается на 1⁄4 216, что, как мы видим, дает очень похожие эффекты с точки зрения качества теней на 1⁄2 216 и 1⁄4 Grid Cloth. Full Grid Cloth и 216 также производят очень похожие эффекты друг на друга, хотя Full Grid Cloth предлагает большее рассеивание света, что можно увидеть в более рассеянной полутени; определение формы почти полностью исчезло.

Чтобы лучше понять, как работает диффузия, нам нужно взглянуть на сам материал и увидеть наш источник света за ним. Качество света определяется размером источника света по отношению к объекту, но если наш рассеивающий материал не полностью непрозрачен и мы все еще можем видеть часть исходного источника за этим материалом, то фактическое приспособление – в дополнение к «новый» источник света, создаваемый диффузией, влияет на общее качество света. Вот как более светлые диффузоры, даже того же размера и расположенные на одинаковом расстоянии от объекта, создают свет, который менее мягкий, чем тот, который возникает в результате более сильного рассеивания, – потому что они эффективно сочетают рассеянный свет нового видимого источника света с прямым светом. свет от первоначального источника, который находится дальше и меньше.

Обратите внимание, что 216 и Full Grid Cloth почти полностью стирают источник света позади него, но Grid Cloth более эффективно удаляет все формы из исходного источника – и, следовательно, делает свет более мягким. Однако оба рассеяния полностью становятся новым видимым источником света. Глядя на Световой опал, мы видим четко очерченный источник за диффузионным материалом; его значительно более светлая непрозрачность позволяет пропускать больше прямого света с едва заметным рассеянием, следовательно, в целом источник более жесткий.Ткань с сеткой 1⁄4 обладает интересным свойством «полосатого» света из-за своей текстуры в виде сетки, но мы не заметили, что это приводит к какому-либо особому эффекту на освещаемых объектах или отбрасываемых ими тенях.

Эффект диффузии на аналог человеческого лица. Глядя на тень, отбрасываемую носом на щеку, мы можем ясно увидеть разницу, которую каждое рассеивание вносит в качество света. С некоторыми из этих диффузий результаты настолько похожи, что, по сути, неразличимы в практическом смысле.Узор из формованных материалов достаточно отчетливо виден на заднем плане.

Глядя на голову манекена, мы можем видеть, что различия в качестве света от каждого рассеяния значительно тоньше, чем можно представить. Здесь мы хотим исследовать перенос края тени, который наиболее четко очерчивается тенью носа и там, где он встречается – или не встречается – с тенью щеки. Хотя различия могут быть очень тонкими и, возможно, неразличимыми в практической ситуации, между ними есть различия.Даже 216 и Full Grid Cloth разные; плотность тени на щеке манекена меньше у Grid Cloth, что означает, что он рассеивает больше света, чем 216. Помните, когда мы смотрим на снимки самого рассеивания, мы видим, что Grid Cloth больше эффективнее, чем 216, при стирании формы осветительной арматуры. В то время как оба рассеивания эффективны, Grid Cloth предлагает большее рассеивание, чем 216, за счет потери света на 2⁄3 больше.

Кроме того, фактический материал отличается от одного типа диффузии к другому.Ткань сетки можно сшить; 216, более похожий на пластик, не может. В ветреную погоду 216 громче, чем Grid Cloth, а Silent Frost, который мы здесь не тестировали, является еще более тихим вариантом. Если вам нравится резкость теней от жесткого света, но вы хотите уменьшить контраст теней, Tough Spun – ваш выбор, хотя он имеет небольшой узор, который здесь лучше всего видно на заднем плане за манекеном. Light Opal и 1⁄4 216 настолько близки друг к другу, что различий в практическом применении практически не будет.

«Важно точно знать, как вы хотите изменить свет, чтобы добиться желаемого результата», – заключает Уильямс. «Вот почему так важно понимать, что на самом деле делают эти диффузионные фильтры. Благодаря этому тесту я определенно понял намного больше о том, как каждый фильтр может изменять тень и общее качество света. Было впечатляюще видеть, насколько разными были эффекты этих фильтров, даже несмотря на то, что фильтры были одинакового размера и на одинаковом расстоянии от источника света.Я с нетерпением жду того, что можно будет узнать из следующего теста! »

В предстоящем выпуске Shot Craft мы рассмотрим другие аспекты, которые мы с Уильямсом тестировали, включая источники отражения и альтернативные материалы для диффузии по сравнению с этими более распространенными вариантами.

Особая благодарность Джоэлю Свендсену из Роско за щедрые поставки материалов для этого теста.

Часть 2 этого отчета вы найдете здесь.

Вы найдете больше материалов Shot Craft в Instagram AC .

Интеллектуальные сети для двойной диффузии и МГД-анализа потока тонкой пленки по растянутой поверхности

Применение вычислительного численного решателя, интеллектуальных нейронных сетей с обратным распространением по схеме Левенберга – Марквардта (NNs-BLMS), применяется для численного исследования тонкой пленки течение жидкости Максвелла с термодиффузионными эффектами Модель TFFMFTDECR. Решатель NNs-BLMS применяется для обработки набора данных, созданного численным методом Адамса. Процесс нейронных сетей представлен в виде отдельного биологического нейрона, а его математическая эквивалентная структура представлена ​​на рис.2. Общий процесс этого исследования представлен в виде единой блок-схемы на рис. 3. Восемь вариантов модели TFFMFTDECR обрабатываются с помощью «nftool» с использованием NNs-BLMS для решения.

Рисунок 2

Одиночная нейронная структура.

Рисунок 3

Схема работы NNs-BLMS для TFFMFTDECR.

Модель TFFMFTDECR, которая дается в уравнениях. (10) – (14) рассматривается численно для восьми вариантов \ (\ omega \), \ (M \), \ (A \; (-) \), \ (B \; (-) \), \ ( A \; (+) \), \ (B \; (+) \), \ ((Sr, \; Du) \) и \ (K_ {R} \), где каждый вариант представляет собой сценарий.Восемь сценариев подробно представлены с помощью Таблицы 1 вместе с тремя случаями для каждого сценария, в то время как Таблица 2 представляет детали неизменных параметров во время анализа.

Таблица 1 Иллюстрация восьми сценариев (1–8) вместе со случаями (1–3) для модели TFFMFTDECR. Таблица 2 Описание физических величин, которые не меняются во время исследования.

Инструмент «NDSolve ^{33,31,32,36 »} используется в среде Mathematica для решения системы ODE TFFMFTDECR для восьми вариантов, как описано в таблице 1.После создания набора числовых справочных данных с помощью метода Адамса он был экспортирован в среду Matlab (Matlab 2021a с лицензией 40727596, URL-адрес: https://www.mathworks.com/products/matlab.html) в среду NNs-BLMS. Входные данные, используемые для случаев (1-3) сценариев (1-8) для размера шага 0,01, подробности приведены в таблице 3. Входные значения распределяются как 70%, 15% и 15% для обучения, проверки и тестирование соответственно. Разработанная ННС-БЛМС с двухслойной структурой представлена ​​на рис.4.

Таблица 3 Иллюстрация восьми сценариев (1–8) вместе со случаями (1–3) для модели TFFMFTDECR. Рисунок 4

Архитектура нейронных сетей.

Фиг. 5a – h и 6a – h иллюстрируют результаты случая 3 из всех восьми сценариев (1–8), демонстрируя производительность как анализ среднеквадратичной ошибки (MSE) и детали состояний обучения, соответственно. На рис. 7a – h показаны графики подгонки для случая 3 сценариев 1–8 соответственно. На рис. 8a – h представлены гистограммы, основанные на анализе ошибок, а регрессионный анализ для каждого случая 3 из всех восьми сценариев модели TFFMFTDECR представлен на рис.9. Графики решения представлены на рис. 10p1 – p4, 12p5 – p8, 14p9 – p12 и 16p13 – p15, а графики абсолютной погрешности (AE) результатов предложенной NNs-BLMS и эталонных решений представлены на рис. 11e1 – e4, 13e5 – e8, 15e9 – e12 и 17e13 – e15 соответственно. Кроме того, таблица 4 предназначена для иллюстрации сходимости на основе среднеквадратичной ошибки, эпох, времени выполнения, производительности и мер схемы обратного распространения для случаев 1–3 сценариев 1–8 для модели TFFMFTDECR. {\ prime} \ left (\ eta \ right) \), G \ (\ left (\ eta \ right) \), F \ (\ left (\ eta \ right) \) и \ (\ theta \ left (\ eta \ right) \) по предложенной схеме.

Рисунок 11

Графики АЕ для выходов по предложенной схеме и справочным данным.

Таблица 4 Различная статистика сценариев (1–8) для случаев (1–3) модели TFFMFTDECR.

Восемь под-цифр (a) – (h) на рис. 5 показывают сходимость решения с точки зрения MSE для обучения, проверки и тестирования варианта 3 сценариев 1–8 модели TFFMFTDECR. В таблице 4 можно увидеть, что лучшая производительность, достигнутая в эпохи 809, 81, 23, 60, 131, 87, 108 и 116 с MSE около 10 ^–9 –10 ^–8 , 10 ^–10 – 10 ^–8 , 10 ^–9 , 10 ^–9 , 10 ^–10 –10 ^–9 , 10 ^–9 –10 ^–8 , 10 ^–10 –10 ^–9 и 10 ^–9 –10 ^–8 соответственно.Соответствующие значения градиентов [9.9 × 10 ^–08 , 8.74 × 10 ^–08 , 2.30 × 10 ^–08 , 2.12 × 10 ^–06 , 3.20 × 10 ^–07 , 9.69 × 10 ^–08 , 7.24 × 10 ^–08 , 9.28 × 10 ^–08 ], а размер шага \ (Mu \) для случая 3 из всех восьми сценариев составляет [10 ^–8 , 10 ^–10 , 10 ^–10 , 10 ^–11 , 10 ^–11 , 10 ^–9 , 10 ^–10 , 10 ^–09 ] и время выполнения в секундах для соответствующего случая 3 из восьми сценариев есть [14, 1, 1, 1, 2, 1, 1, 1], который показывает сходимость и точность предлагаемого решателя NNs-BLMS.

Состояния сходимости для случая 3 всех восьми сценариев приведены в подграфах (a) – (h) на рис. 6, в то время как сравнение результатов разработанного решателя NNs-BLMS и эталонного решения соответствующих случаев приведено представлены на подграфах (a) – (h) рис. 7. Вышеупомянутые случаи дополнительно изучаются в виде гистограмм ошибок (EH) на подфигурках (a) – (h) на рис. 8. Можно видеть что ячейки рядом с желаемой нулевой линией имеют значения около 5,7 × 10 ^–06 , 3,7 × 10 ^–06 , 1.1 × 10 ^–05 , – 8,5 × 10 ^–06 , 5,5 × 10 ^–06 , 3,0 × 10 ^–05 , – 1,6 × 10 ^–05 и 1,2 × 10 ^–05 . Результаты регрессионного анализа для указанных случаев представлены графически. Числовое значение коэффициента корреляции практически равно 1 для наборов данных для тестирования, проверки и обучения, что оправдывает достойную производительность разработанного решателя NNs-BLMS для решения восьми сценариев модели TFFMFTDECR.

Изменение физических параметров \ (\ omega \), \ (M \), \ (A \; (-) \), \ (B \; (-) \), \ (A \; (+) \), \ (B \; (+) \), \ (\ left ({Sr, \; Du} \ right) \) и \ (K_ {R} \) представляют восемь сценариев, где \ (A \; (-) \) и \ (B \; (-) \) представляют отрицательные значения параметров \ (A \) и \ (B \) соответственно.{\ prime} \ left (\ eta \ right) \) и \ (F \ left (\ eta \ right) \) увеличивается, а \ (G \ left (\ eta \ right) \) и \ (\ theta \ left (\ eta \ right) \) уменьшается с увеличением \ (\ omega \). Параметр вращения – это отношение скорости растяжения к скорости закрутки. Таким образом, прогрессирование вращения диска приводит к более высокому растягиванию по сравнению с эффектом вращения, что вызывает более высокую радиальную скорость потока. При удалении от поверхности диска радиальная скорость уменьшается. Поскольку эффект растяжения преобладает на поверхности, поэтому удаление от поверхности приводит к уменьшению радиальной скорости.{\ prime} \ left (\ eta \ right) \), \ (F \ left (\ eta \ right) \) и \ (G \ left (\ eta \ right) \) уменьшаются, а \ (\ theta \ left (\ eta \ right) \) усиливается для более высокого \ (M \). Сила сопротивления индуцируется приложением магнитного поля в осевом направлении. Последствия этой силы выражаются в уменьшении скоростей во всех направлениях за счет улучшения температурного профиля. Такие же результаты наблюдаются у Maleque ³⁸ . Примечательно, что более высокий магнитный параметр в осевом направлении придает частицам жидкости более высокое сопротивление, снижает снижение скорости жидкости и улучшает температурный профиль жидкости.{\ prime} \ left (\ eta \ right) \), \ (G \ left (\ eta \ right) \), \ (F \ left (\ eta \ right) \) и \ (\ theta \ left ( \ eta \ right) \) 10 ^–8 до 10 ^–3 , 10 ^–8 до 10 ^–3 , 10 ^–8 до 10 ^–3 и 10 ^–7 до 10 ^–3 соответственно.

Графики решения \ (\ theta \ left (\ eta \ right) \) показаны вариациями \ (A \; (-) \), \ (B \; (-) \), \ (A \ ; (+) \) и \ (B \; (+) \), т.е. сценарии 3–6 на подзаголовках (p9) – (p12) на рис.14, в то время как соответствующие графики AE даны частями (e9) – (e12) на рис. 15. Из рис. 14 видно, что \ (\ theta \ left (\ eta \ right) \) уменьшается с уменьшением значений из \ (A \; (-) \) и \ (B \; (-) \), в то время как он увеличивается для более высоких значений \ (A \; (+) \) и \ (B \; (+) \ ). Параметры источника / поглотителя тепла, зависящие от температуры / объема, существенно влияют на динамику температурного профиля. Уменьшение значений \ (A \; (-) \; {\ text {and}} \; B \; (-) \), которые представляют параметры радиатора, вызывают снижение температурного профиля жидкости.Этот результат является физически приемлемым, поскольку он подразумевает поглощение тепла в потоке жидкости, что, следовательно, приводит к уменьшению толщины пограничного слоя жидкости Максвелла. С другой стороны, более высокие значения \ (A \; \; {\ text {and}} \; B \; \) означают тепловыделение параметров, зависящих от пространства / температуры. Увеличение этих параметров отражает увеличение толщины температурного пограничного слоя, что приводит к увеличению температурного профиля. Результаты этого исследования согласуются с результатами, полученными Irfan et al.{\ prime} \ left (\ eta \ right) \), G \ (\ left (\ eta \ right) \), F \ (\ left (\ eta \ right) \) и \ (\ theta \ left ( \ eta \ right) \) по предложенной схеме.

Рисунок 13

Графики АЕ для выходов по предложенной схеме и справочным данным.

Рисунок 14

Графики решения \ (\ theta \ left (\ eta \ right) \) с использованием предложенной схемы.

Рисунок 15

Графики АЕ для выходов по предложенной схеме и справочным данным.

Рисунок 16

Графики решения \ (\ theta \ left (\ eta \ right) \) и \ (\ phi \ left (\ eta \ right) \) с использованием предложенной схемы.

Рисунок 17

Графики АЕ для выходов по предложенной схеме и справочным данным.

Графики решения \ (\ phi \ left (\ eta \ right) \), \ (\ theta \ left (\ eta \ right) \) для увеличения числа Соре \ (Sr \) и, следовательно, уменьшения числа Дюфура \ ( Du \), а график решения \ (\ phi \ left (\ eta \ right) \) для возрастающих значений параметра скорости реакции \ (K_ {R} \) представлен в подграфах (p13) – (p15) на фиг.16, тогда как соответствующие графики ошибок представлены в подграфах (e13) – (e15) на фиг.17. Заявленное изменение \ (Sr \) и \ (Du \) вызывает увеличение профиля концентрации, в то время как профиль температуры уменьшается (см. Рис. 16p13, p15), тогда как профиль концентрации уменьшается для указанного изменения \ (K_ {R} \) (см. Рис. 16p14). Повышение скорости химической реакции влияет на профиль концентрации для снижения по той причине, что во время химической реакции происходит потребление химических веществ, что вызывает снижение профиля концентрации растворенного вещества.Поток массы, вызванный разницей температур, называется эффектом Соре, а поток энергии из-за градиента концентрации называется эффектом Дюфура. Более высокий эффект Соре и уменьшение эффекта Дюфура приводит к увеличению толщины пограничного слоя жидкости. Это связано с тем, что более высокий массовый поток вызывает увеличение профиля концентрации. Наблюдается тенденция к снижению температурного профиля при увеличении числа Соре и одновременном снижении числа Дюфура. Это связано с уменьшением температурного потока из-за меньшей разницы концентраций.Графики AE на рис. 17e13, e15 имеют AE 10 ^–7 –10 ^–3 и 10 ^–6 –10 ^–3 , а на рис. 17e14 – AE 10 ^–6 –10 ^{– 3} .

Усиление диффузии экситонов в тонких порфириновых пленках с использованием периферических карбоалкоксигрупп для влияния на сборку молекул

Влияние молекулярного расположения на свойства диффузии синглетных экситонов свободных карбоалкоксифенилпорфиринов, содержащих различные алкильные заместители, было исследовано в тонких пленках, отлитых из раствора.Коэффициент диффузии экситонов был рассчитан с использованием относительных эффективностей тушения ( Q ), полученных путем измерения времени жизни синглетного фотолюминесцентного распада PL ( t ) пленок чистого порфирина и пленок, легированных 0,06–0,2% объемной доли [6,6] -фенил- C ₆₁ -метиловый эфир масляной кислоты (PCBM). Данные по эффективности гашения и затуханию времени жизни ФЛ были использованы в имитационной модели трехмерной диффузии экситонов Монте-Карло для извлечения коэффициента диффузии экситонов ( D ) и длины диффузии ( L _D ).Пять карбоалкоксифенилпорфиринов (TCAPP) были синтезированы и проанализированы в тонких пленках, полученных литьем из раствора, тетра (4-карбометоксифенил) порфирин (TCM ₄ PP), тетра (4-карбобутоксифенил) порфирин (TCB _{4 4} , тетра (4-карбогексоксифенил) порфирин (TCH ₄ PP), тетра (4-карбо-2-этилгексоксифенил) порфирин (TCEH ₄ PP) и тетра (4-карбооктоксифенил) порфирин ₄ пп). Более длинные производные алкильной цепи приводили к увеличению времени жизни затухания ФЛ и увеличивали длину диффузии экситонов ( L _D ) для производных октил (TCO ₄ PP) и гексил (TCH ₄ PP) порфириновых производных.Мы наблюдали увеличение L _D с 15 нм для TCM ₄ PP до 25 нм для TCH ₄ PP, в то время как производное с разветвленной алкильной цепью (TCEH ₄ PP) показал самый низкий L _D 14 нм. Данные UV-Vis и XRD показывают, что молекулярная организация сильно зависит от периферической карбоалкоксильной цепи, и что нематическая молекулярная организация привела к увеличению диффузионной длины экситона.Наши результаты являются важным шагом на пути к более глубокому пониманию коэффициента диффузии экситонов и молекулярной упаковки простых свободных порфиринов.

У вас есть доступ к этой статье

Подождите, пока мы загрузим ваш контент… Что-то пошло не так.
