Плита фундамента теплая: УШП: развод на деньги или экономия средств

Теплая плита фундамент. Чем хороша утепленная плита в частном строительстве?

Шведская плита – экономичный, фундамент для дома

Каждый дом должен быть уютным, прочным и долговечным. Технологии не стоят на месте и много новаторских решений, которые помогают повысить энергоэффективность жилища.

Как известно, основа дома – это фундамент, который может быть обычным ленточным, фундамент ТИСЭ или УШП. Эти конструкции отвечают за стойкость постройки. Сравнительно недавно в строительной отрасли появилось такое понятие, как фундамент шведская плита. Давайте подробнее разберем, что же это такое.

Что это такое?

Первый опыт использования этого типа фундамента практиковался в Европе. Это конструкция, состоящая из утепленной плиты, в которой проложена система водяного подогрева и основные коммуникации.

Эта технология обеспечивает повышенную энергоэффективность жилища и, конечно же, надежность, ведь как известно, на фундамент опирается основная нагрузка строения. Самое главное преимущество, заключается в том. Что техника строительства этого типа фундамента, почти идентична возведению обычного основания.

Главные преимущества

Фундамент утепленная шведская плита предоставляет массу преимуществ, среди которых:

1. Возможность монтажа непосредственно в фундаменте дополнительных коммуникаций и теплого пола. Это обстоятельство в разы упрощает возведение жилого дома. В создании технического подполья отпадает надобность. За счет этого можно на много сократить расходы на  строительство, и сократить время постройки.
2. УШП позволяет сэкономить на эксплуатации дома, так как прокладывается система подогрева и производится монтаж специального утеплителя. Этот фактор препятствует теплоотдаче, внутри помещений сохраняется тепло очень длительное время.
3. УШП препятствует возникновению конденсата на стенах внутри жилища. Благодаря этому можно не бояться образованию на стенах плесени и грибка.

И еще немного плюсов

1. Такая опорная часть подойдет практически любой возводимой постройке, вне зависимости будет это геологические и климатические условий местности. Монолитная плита обусловлена высокими несущими способностями.
2. Предотвращение морозного пучения. Как правило, этот фактор негативно влияет на любые типы фундамента, но только не на УШП, поскольку он имеет в своем основании систему подогрева и специальный утеплитель.
3. Идеальная ровность поверхности плиты. Это обстоятельство существенно упрощает проводимые отделочные работы, как внутренние, так и наружные.
4. Чтобы начать возведение фундамента своими руками, не нужно использовать тяжелую технику. При укладке монолитной плиты не нужно привлекать грузоподъемные краны. Также не потребуется и серьезная разработка грунта. Для возведения фундамента достаточно лишь снять поверхностный слой почвы – 45 см.

Возведение фундамента Шведская плита

Технология строительства предусматривает прокладку водопроводной и канализационной системы между пластами утеплителя фундамента. Также проводится закладка труб для обогрева пола.

Главной особенностью шведской плиты можно считать гидроизоляционный защитный слой, который препятствует теплоотдаче. Этот слой укладывается как по бокам фундамента, так и снизу него. В процессе строительства утеплитель приобретает форму опалубка.

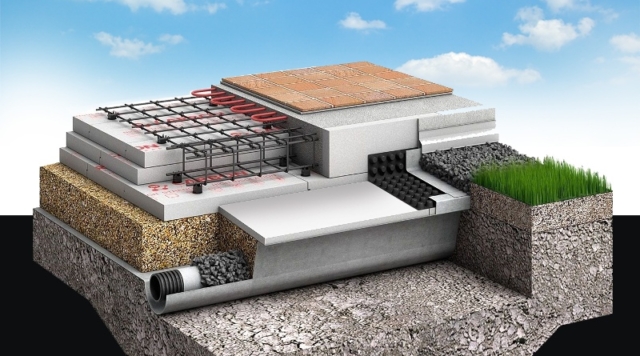

Шведская плита состоит из следующих элементов:

• песка;
• гравия или щебня;
• термопластичной пленки или рубероида;
• пенополистирола;
• каркаса армированного типа;
• системы труб;
• слоя сетки, армированной;
• бетонный пласт.

Теплая шведская плита подойдет для постройки жилья на болотистой местности и на слабых пучинистых грунтах.

Основной процесс изготовления фундамента

Чтобы начать строительство плиты фундамента своими руками, необходимо выполнить следующие действия:

• снимается поверхностный грунтовой слой до 45 см;
• проводится утрамбовка гравийной подушки;
• монтируется дренаж по периметру постройки и трубы инженерных сетей;
• проводится укладка монолита, а также бортовых элементов;

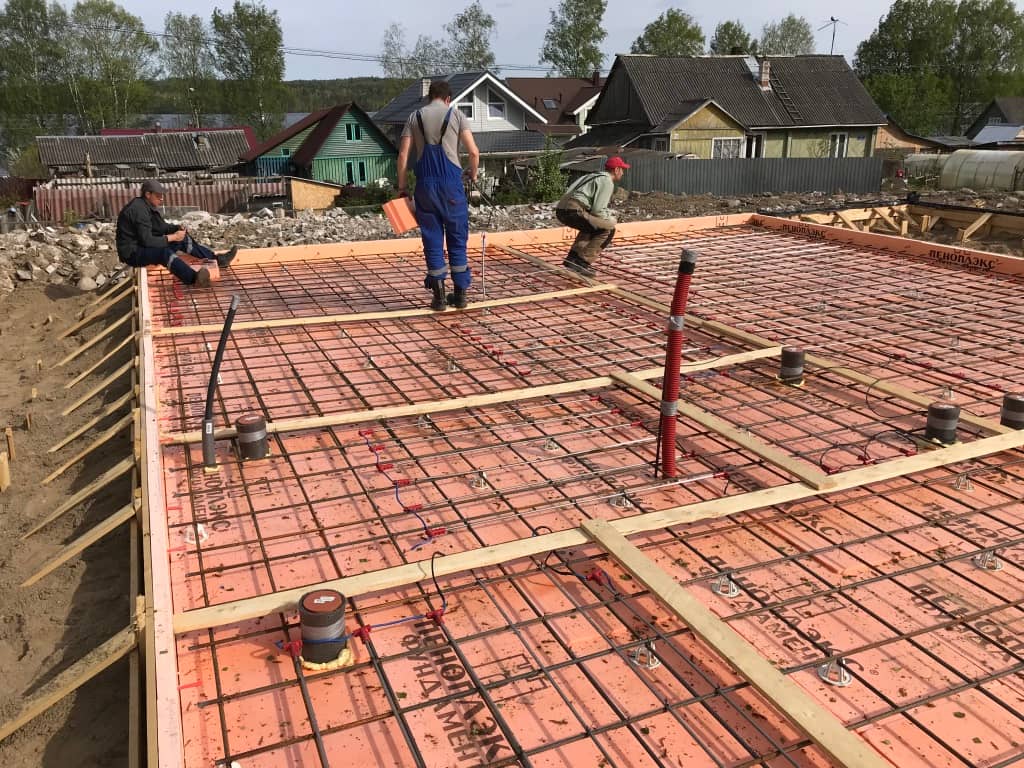

• из арматурного прута монтируется каркас;

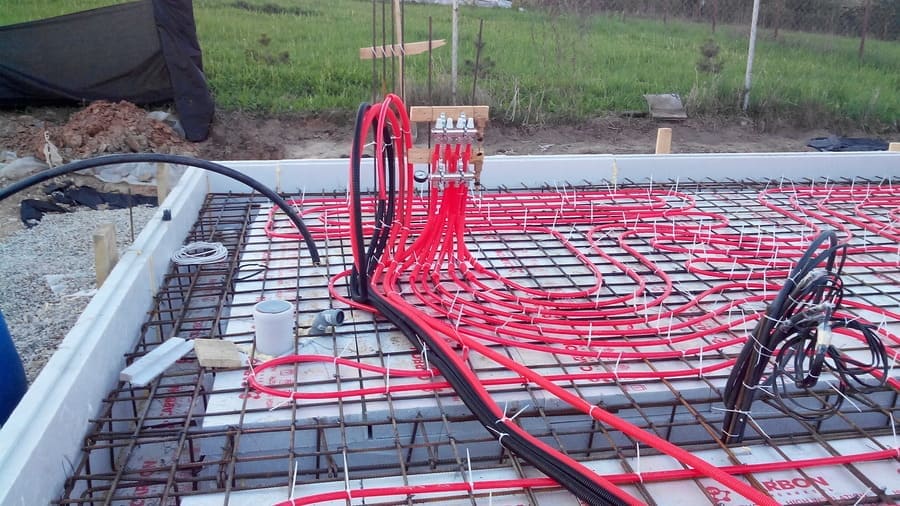

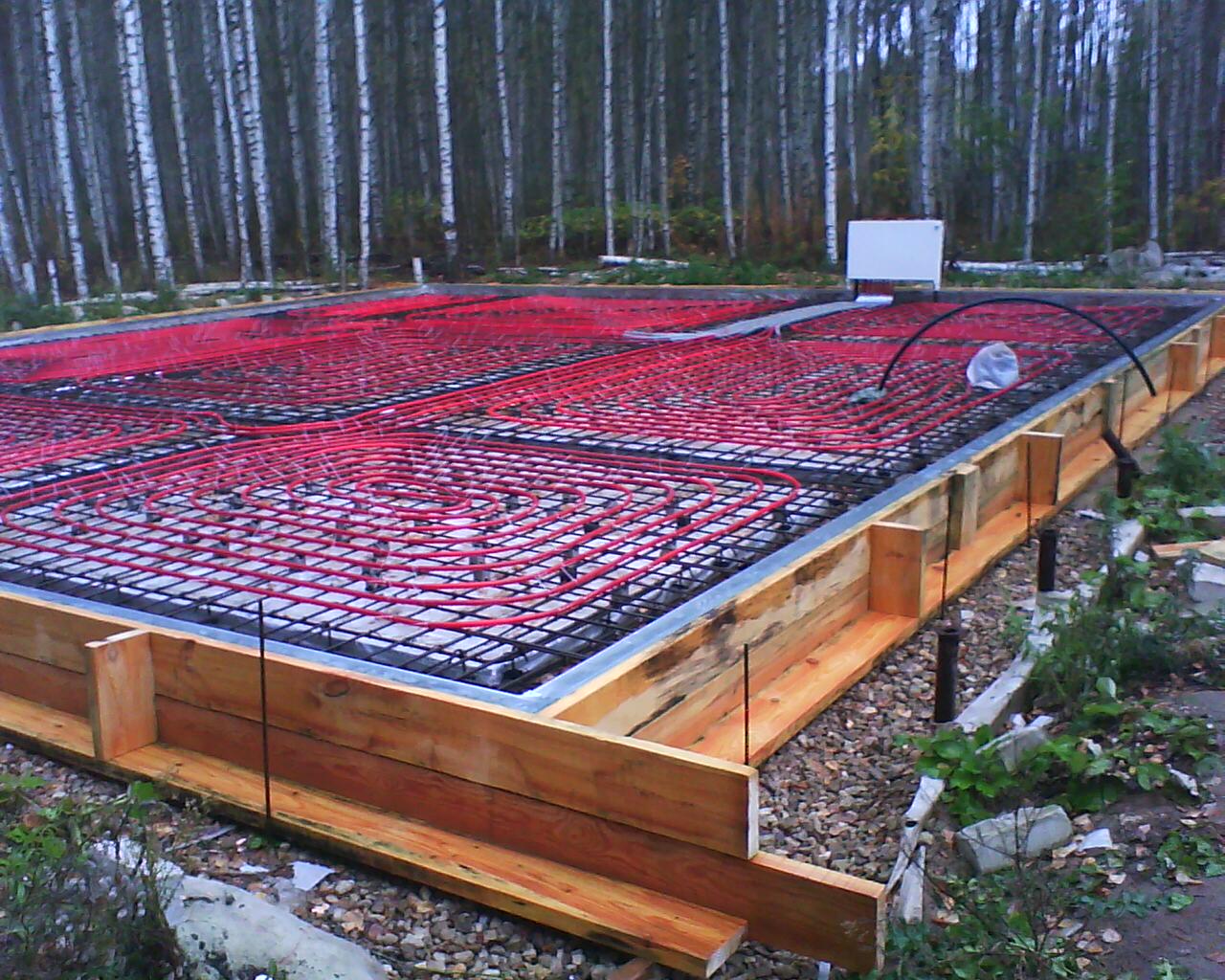

• производится монтаж труб, которые отвечают за теплый пол. После этого трубы подключаются для закачки воды или воздуха к коллекторному шкафу;
• монолитная плита заливается десятисантиметровым слоем бетона;
• проводятся шлифовочные работы.

По шаговый процесс изготовления шведской плиты

Первым делом проводятся работы по исследованию грунта и зачистке площадки. Далее, необходимо снять поверхностный слой грунта и выровнять дно.

На следующем этапе застилаем дно геотекстилем и засыпаем гравийную подушку. Если используется комбинация из щебня и песка, слои обязательно должны разделяться геотекстилем.

Нижний же слой лучше засыпать щебнем, чтобы он лучше выполнял дренажную функцию. Затем можно засыпать такой же слой песка, приблизительно, 15-20 см. Важно, чтобы подушка была хорошо уплотнена, для этого необходимо использовать трамбовочную машину. После этого по всему периметру прокладывается дренаж.

Следующие этапы

Как упоминалось выше, при засыпании песчано-гравийной подушки прокладываются дополнительные коммуникации. На этом этапе важно тщательно просчитать точки выхода и входа канализации, электричества и водопровода. Этому этапу работ нужно уделить особое внимание, так как все коммуникации располагаются под монолитной плитой УШП. Если вы на этом этапе что-то не учли, в последствии вы не сможете что-либо добавить или смонтировать, вам придется принимать дополнительные технические решения, которые потребуют много времени и сил.

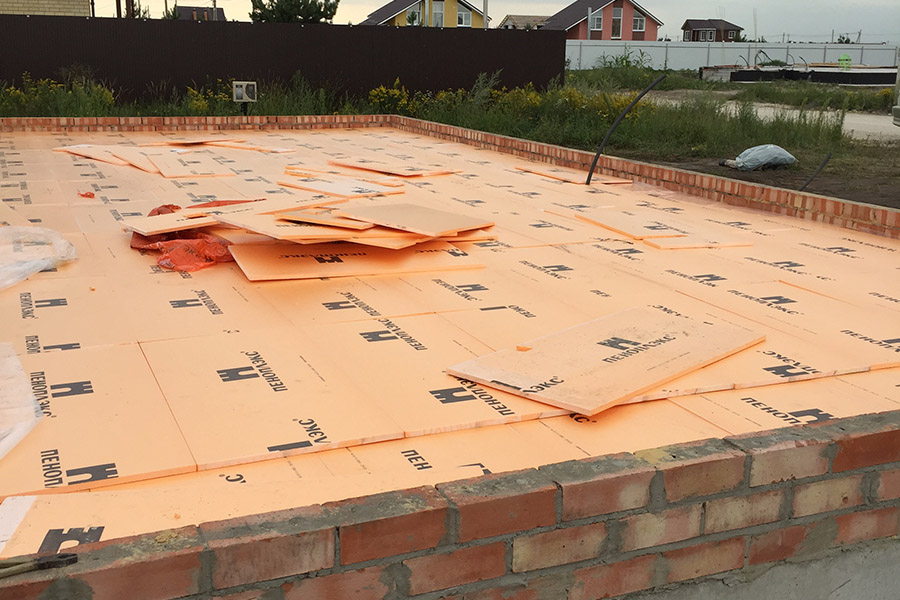

Далее, необходимо заложить опалубку из элементов пенополистерола. После того, как будет залит бетон, опалубка становится несъемной. После этого действия земля с бетоном перестает контактировать, что и обеспечивает утепление фундамента.

Выбор утеплителя

Гидроизоляция и утепление фундамента очень важный момент. Дело в том, что весь вес здания и самого фундаменты берут на себя утепленные слои. Материал, из которого они состоят, должен отличаться повышенной прочностью.

Существуют особые требования, по которым и выбирается утеплитель для УШП. Во-первых, это экология. Материал, из которого состоит защитный слой, должен быть экологически чистым. Во-вторых, этот слой должен обладать отличными термическими свойствами, чтобы не допускать промерзания фундамента в зимние времена года.

Более того, слой перекрытия, который находится непосредственно под плитой, должен быть не менее 210 мм толщиной. Отмостки также необходимо утеплять должным образом. Используемый слой изоляционного материала составит 50 см.

Подводим итоги, какой утеплитель лучше

Учитывая вышеперечисленные требования, для перекрытия фундамента идеально подойдет экструзионный пенополистерол. Укладывать его необходимо в несколько слоев, для достижения максимальной теплоизоляции. Между слоями следует проложить слой гидроизоляции. Марка пенополистерола, который и будет прокладываться непосредственно под плитой, должна быть выше той, который будет прокладываться под ребра, этого требует технология постройки УШП.

Пенополистерол – это качественный изоляционный материал, который обладает отличной прочностью. Главное то, что он экологически чист, и имеет великолепную теплоизоляцию. При строительстве это материал используется давно, и у него много положительные отзывы среди строителей.

Главные преимущества пенополистерола

Большинство строителей выбирают именно этот теплоизоляционный материал из-за следующих преимуществ:

• не выделяет опасных токсичных веществ для окружающей среды и человека;
• в процессе полного срока службы является экологически чистым материалом;
• в процессе всего срока службы на пенополистероле не образуется повреждений и трещин, из-за оказываемого на него давления;
• материал не является питательной средой для микроорганизмов и живности, которая обитает в почвенных слоях;
• устойчив к воздействию бактерий, разложению, гнили и плесени;
• обладает отличными огнестойкими свойствами.

Некоторые особенности

Однако стоит знать и о дополнительных нюансах, которые связанны с этим материалом. Например, не стоит допускать контакта пенополистерола с различными химическими соединениями. Это может привести к повреждению изоляционного слоя, после чего он не сможет в полной мере выполнять свои функции.

Далее, необходимо соорудить из арматуры два сетчатых каркаса, которые будут располагаться параллельно. Для этого можно использовать пруты толщиной 12 мм. Расстояние между каркасами должно составлять не менее 210 мм. Под арматурный каркас необходимо подлаживать специальные подкладки, чтобы предотвратить повреждение изоляционного слоя.

По верх труб можно уложить дополнительный слой армированной сетки.

В заключение

Как видите, технология строительства фундамента шведская плита практически ничем не отличается по сравнению постройки обычного, ленточного основания. Шведская плита своими руками, это несложное мероприятие, которое под силу выполнить любому строителю.

Главное, что нужно сделать, это соблюдать правила и дополнительные нюансы при постройке.

vsebeton.ru

Шведская теплая плита – Best-Fundament

Стоит начать с определения. Шведская теплая плита – это монолитный мелкозаглубленный фундамент. Примечателен он тем, что под плитой есть слой утепления. Это гарантирует отсутствие промерзания и пучинистых процессов. Тип грунта и глубина залегания вод не имеют значения. Применение шведской плиты оправдано практически в любых условиях.

Качественные особенности

Технология устройства фундамента шведская плита позволяет проложить коммуникации, в том числе водяной теплый пол. В сжатые сроки вы получаете теплый фундамент со всеми инженерными системами, а также идеально ровный пол, который полностью готов для отделки ламинатом, плиткой или любым другим покрытием.

Преимущества

• Сроки строительства уменьшаются за счет одновременного устройства фундамента утепленной шведской плиты и прокладки инженерных систем.
• Поверхность под укладку напольного покрытия ошлифована.
• Специальный теплоизоляционный слой имеет толщину примерно 20 см и призван сберечь тепло, то есть снизить расходы на отопление. Растет эффективность «теплого пола».
• Морозное пучение исключается, поскольку грунт под плитой не промерзает, а это залог надежности всего фундамента.
• Тяжелая техника и специальные инженерные навыки не нужны.

Как делается?

• Снимается 30-40 см верхнего слоя грунта.
• Подушка из песка и щебня утрамбовывается.
• По периметру монтируется дренаж и трубы для коммуникаций.
• Укладываются бортовые элементы и теплоизоляционные плиты.

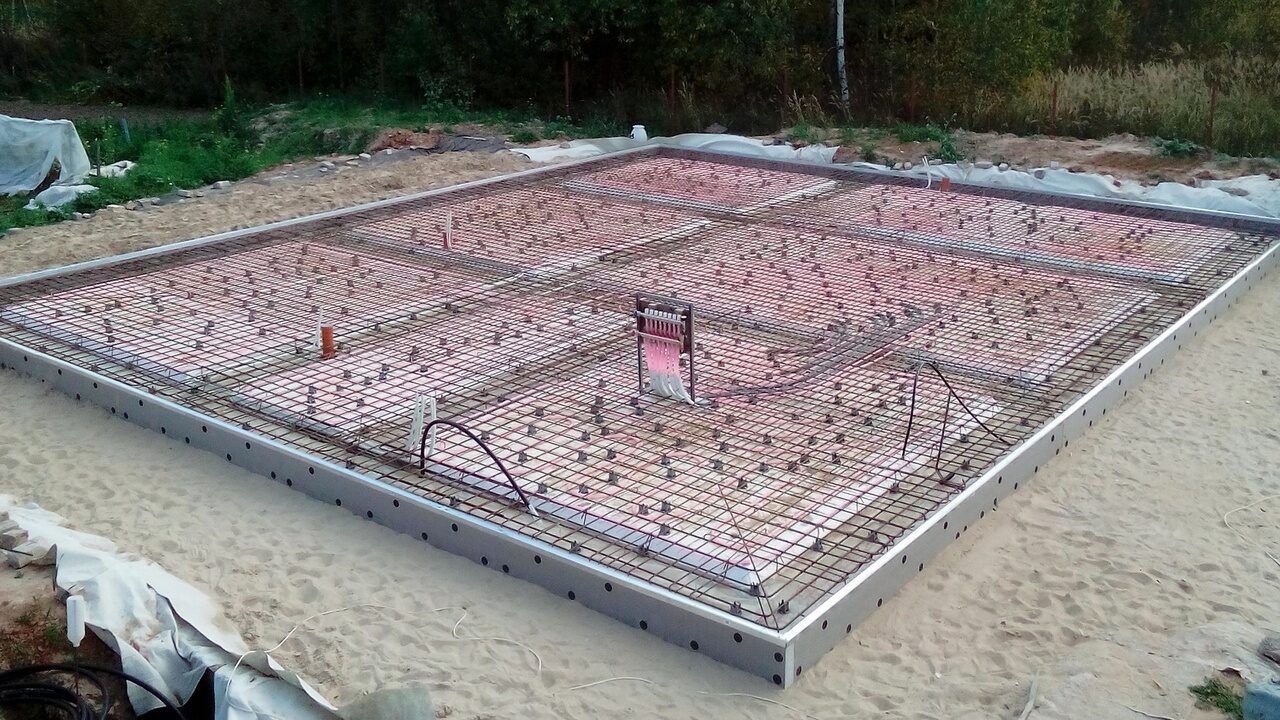

• Монтируется арматурный каркас на специальных подставках.

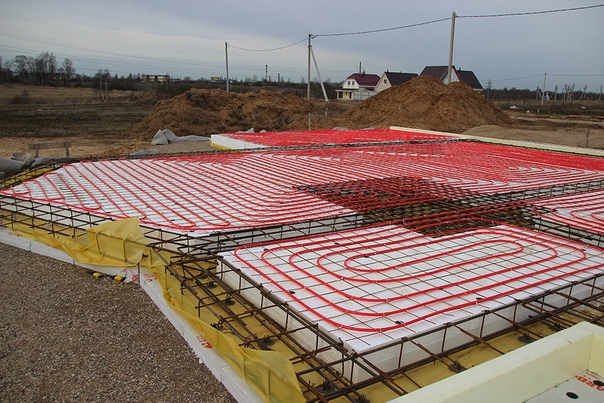

• Устанавливаются трубы системы «теплый пол», осуществляется подключение и закачивается воздух.

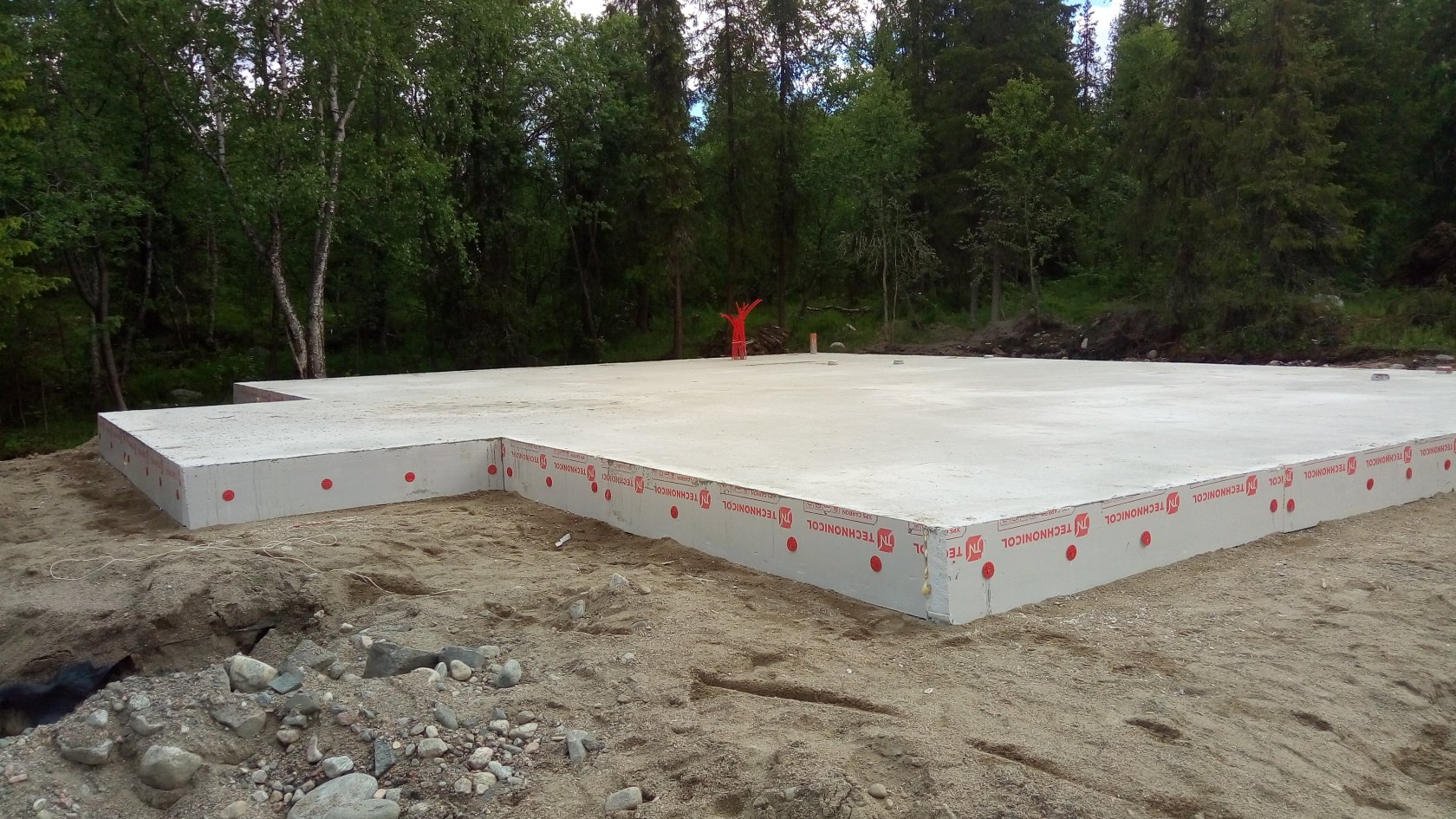

• Плита заливается бетоном.

Специфика устройства

• Обязательно перед устройством фундамента шведская плита нужно озаботиться отводом грунтовых вод (дренаж).
• Должна быть проведена непучинистая подготовка (специальная подушка из щебня или крупного песка).
• Если используется комбинирование песка и щебня, то слои разделяются геотекстилем.
• Все инженерные системы (канализация, электричество, водопровод) должны закладываться под плиту.
• Теплоизоляционная плита должна хорошо перераспределять всю нагрузку на здание, иметь хорошую прочность и низкое водопоглощение.

Итак, если вы хотите получить долговечный фундамент и тепло в помещении даже в самые злые морозы, применение «теплой плиты» является лучшим вариантом для вас. А чтобы оценить по достоинству систему и правильно выбрать материалы, обратитесь к специалистам!

< Предыдущая Следующая >

Следующие материалы:

Предыдущие материалы:

. Posted in Фундаменты – Фундаменты

best-fundament.ru

Утепленная шведская плита – лучший выбор из фундаментов.

Среди видов плитных фундаментов наиболее распространена в Северной Америке и Европе «утепленная шведская плита» — УШП, причем в том числе в Скандинавии, где климат так близок к российскому. Её особенность – в утеплении экструдированным пенополистиролом снизу и со всех боковых граней, и в закладке в толщу плиты труб водяного пола. Таким образом, готовая УШП представляет из себя одновременно фундамент, перекрытие 1 этажа, черновой пол  и систему отопления 1 этажа. На неё можно сразу ставить стены и монтировать чистовые покрытия полов.

http://komfort-haus-spb.ru

К преимуществам УШП относятся:

1. УШП с утепление снаружи является аккумулятором тепла, что обеспечивает стабильность поддержания температуры в доме.
2. Отсутствие необходимости в стяжке для теплых полов.
3. Отсутствие мостиков холода в углах, в стыках пола и стен.
4. сокращение срока строительства.
5. Большая толщина утеплителя сокращает потери тепла —  экономия денег на отопление.
6. Улучшенная гидроизоляция плиты за счет экструзионного пенополистирола.
7. упрощенное  расположение труб теплого пола (по всей поверхности пола, а не только через дверные проемы, если монтировать их в стяжку.
8. Удобнее работать на одной большой площадке, чем делать несколько стяжек внутри, соответственно экономия времени и рабочей силы — следовательно также снижение затрат.
9. Наличие бокового утепления от промерзания
10. Уменьшение толщины плиты, т.к. жесткий утеплитель является также распределителем нагрузки на грунт и создает подушку, которая движется независимо от грунта, не передавая деформации на саму плиту.
11. плита находится всегда в одном температурном режиме, то есть практически не разрушается.
12. перед заливкой под плиту закладывают канализацию, дренаж, а в тело плиты водопровод и электрокабеля – все коммуникации скрыты

www.komfort-haus-spb.ru

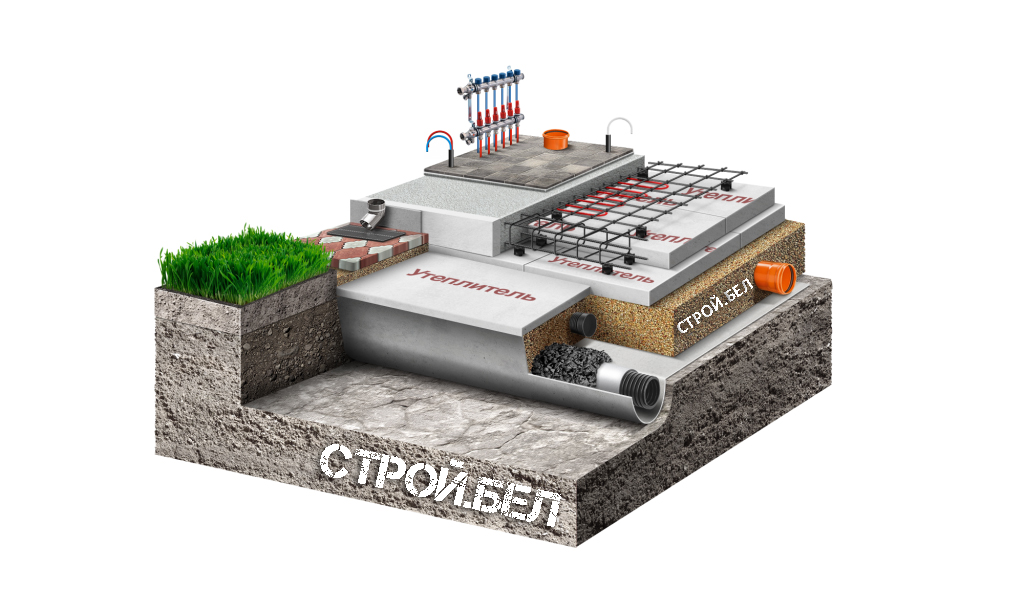

Шведская плита — это утепленный монолитный фундамент низкого заглубления, в которую сразу закладывают теплые полы, водопровод и канализацию. Благодаря огромной несущей способности фундаментной плиты, ее можно применять на слабых, насыпных и пучинистых грунтах, в холодных регионах с сезонным промерзанием грунта и потенциальными возможностями морозного пучения, с любыми показателями химической агрессивности почвы, так как фундаментная плита защищена со всех сторон инертным к химическим воздействиям материалом — экструдированным пенополистиролом. Он идеально подходит для коттеджного и малоэтажного строительства.

www.komfort-haus-spb.ru

Утепленная шведская плита – Ваш лучший выбор из фундаментов.

За последние 4 года мы сделали несколько десятков фундаментов типа УШП.

Мы знаем, как сделать УШП качественно, надёжно и недорого!

Заказать для себя строительство УШП Вы можете здесь.

Наши расценки на шведские фундаменты Вы можете посмотреть здесь.

Примеры наших шведских фундаментов Вы можете посмотреть здесь.

Какие дома мы строим на УШП, Вы можете посмотреть здесь.

Дома, которые мы построили на шведкой плите, Вы можете посмотреть здесь.

Наша формула успеха проста:Мы профессиональны в строительстве, скромны в расценках и честны в отношениях с заказчиком.Хотите иметь такого подрядчика? Звоните! +7 964 385 7624

Смотрите так же:

komfort-haus-spb.ru

Как сделать прочную фундамент плиту

Традиционно фундамент с максимально возможной несущей способностью – это монолитная плита с двумя поясами армирования. Она пригодна для участков с высоким УГВ, основаниями с низким расчетным сопротивлением, для тяжелых каменных/кирпичных стен, проектов с подземным этажом. Противопоказаниями являются сложный рельеф, недостаточный бюджет строительства.

Разновидности плитного фундамента

Изначально для тяжелых построек этот фундамент изготавливался в виде прямоугольной ж/б конструкции одинаковой толщины на всех участках. Однако такая плита имеет максимальный бюджет строительства из-за перерасхода арматуры, бетонной смеси. Поэтому были созданы модификации для разных эксплуатационных условий следующих типов:

• плита ребристая – фундамент значительно тоньше в центральной части (10 – 15 см вместо 35 см), под несущими стенами расположены ребра жесткости, направленные вниз или вверх

• утепленный «шведский» фундамент – обладает интегрированным в верхнюю часть теплым водяным полом, заливается с ребрами жесткости поверх теплоизоляционного слоя (экструдированный пенополистирол высокой плотности)

• кессонная плита – имеет подвал под одним/несколькими комнатами, заливается в три этапа

Внимание: Для коттеджей с подвальными эксплуатируемыми уровнями могут применяться два фундамента – заглубленная лента или плита. Первый вариант обходится на 10 – 20% дешевле, поэтому заглубленные плитные фундаменты используются крайне редко.

Глубина заложения плит составляет 40 – 70 см, причем, пахотный, богатый органикой, слой грунта придется снять полностью в любом случае. Если этого не сделать, через несколько месяцев органика перегниет, здание неизбежно просядет ниже проектного уровня.

При необходимости незаглубленной плиты вынутый слой чернозема заменяется инертным материалом. Подстилающий щебеночный либо песчаный слой не нужен только при строительстве на гравелистых, крупнопесчаных, крупнообломочных, скальных почвах. Для снижения/компенсации морозного вспучивания фундамент оснащается дренажом, отмостка утепляется на глубине подошвы конструкции.

Технология изготовления

Проще всего в строительстве плавающая плита одинаковой толщины. Все остальные модификации заливаются поэтапно, однако позволяют сэкономить бюджет, изготовить дополнительные конструкционные элементы здания, интегрировать коммуникации. В отличие от столбов, лент, плитный фундамент всегда изготавливается по монолитной технологии. Бетонирование лучше осуществлять за один прием, поэтому потребуется производительная бетономешалка или поставка смеси миксерами.

Плита плавающая

Фундамент сооружается по классической технологии, состоящей из отдельных операций:

• разметка – обноски с закрепленными на них шнурами выносятся на 1,5 м за периметр здания, чтобы сразу утеплить отмостку, уложить дрены канализации
• выемка почвы – снимается только плодородный слой (обычно 40 см)
• подстилающий слой – щебень на мокрых почвах, песок при низком УГВ, толщина 40 – 60 см, трамбовка слоев по 15 см обязательна
• дренаж – укладывается по периметру отмостки на глубине подошвы фундамента поверх 10 см геотекстиля и щебеночного слоя, укрывается по бокам, сверху этим же природным фильтром
• подбетонка – стяжка толщиной 5 – 10 см, на которую сверху наплавляется рулонная битумная гидроизоляции или приклеивается полиэтилен
• опалубка – щиты по внешнему периметру, зафиксированные снаружи укосинами
• коммуникации – монтируются на данном этапе, поскольку опалубка позволяет более точно привязать стояки инженерных систем к несущим стенам
• армирование – нижняя арматурная сетка укладывается на полимерные или бетонные прокладки, верхняя на специальные элементы (столики, пауки) для обеспечения защитного слоя бетона
• заливка – бетонная смесь укладывается от одного угла уступом, следом идет рабочий с глубинным вибратором

После демонтажа щитов опалубки плита покрывается сплошным гидроизоляционным слоем по любой существующей технологии. Максимальным ресурсом обладает объемная гидроизоляции пенетрирующими составами. На практике чаще применяют бюджетные варианты – обмазка полимерными или битумными мастиками, оклеивание рулонным гидростеклоизолом.

Внимание: Основной ошибкой при армировании плиты является отсутствие связи между сетками. Стержни необходимо связать П-образными анкерами по периметру.

Плиты обеспечивают застройщика готовым полом по грунту, однако в этих конструкциях отсутствует цокольная часть. Даже при качественной гидроизоляции фундамента большинство стеновых материалов имеют минимальный ресурс возле поверхности земли. Поэтому чаще применяются ребристые плиты, позволяющие получить небольшой цоколь или приподнять конструкцию над основанием.

Плита ребристая

Основные нагрузки фундамент испытывает под несущими стенами, усилив плиту в этих местах ребрами жесткости, можно снизить толщину бетона между ними. Существует ребристая плита двух типов:

• чаша – часто называется индивидуальными застройщиками, как плита с ростверком, является гибридом плитного и ленточного фундамента, заливается в два этапа, ребра жесткости, являющиеся цоколем, направлены вверх

• перевернутая чаша – существует второе название плитный ростверк по МЗЛФ, представляет собой горизонтальную панель с ребрами жесткости, направленными вниз

Внимание: Ребра жесткости армируются каркасами по аналогии с МЗЛФ, которые в обязательном порядке связываются с сетками плиты.

Чашеобразная плита

Фундамент этого типа изготавливается по классической технологии плавающей плиты с некоторыми отличиями:

• разметка, дренаж, фундаментная подушка и опалубка здесь традиционные
• при армировании под несущими стенами выпускаются прутки вертикальной арматуры, привязываемые позже к каркасам ребер жесткости
• монтаж внутренних щитов опалубки осуществляется после набора прочности бетоном 2/3
• каркасы укладываются подо всеми несущими стенами, усиливаются в примыканиях Г-образными или U-образными анкерами

Далее возможны варианты:

• если изготовить перекрытия по балкам или залить монолитные плиты, застройщик получит небольшое подполье, внутри которого можно разместить коммуникации, насосное оборудование автономного водопровода
• гораздо дешевле обходятся полы по грунту, для чего необходимо засыпать внутренние пространства получившегося фундамента песком, уплотнить его виброплитой, отлить 7 – 10 см стяжку, армированную одной сеткой

Внимание: Цокольная часть плитного фундамента резко повышает ресурс срубов, каркасников, бетонных, кирпичных коттеджей. Чем дальше стеновой материал находится от земли, тем меньше он подвергается воздействию влаги.

Перевернутая чаша

Плитный фундамент с нижними ребрами жесткости сооружается в обратной последовательности с учетом нюансов:

• если заливается бюджетная плита, с пятна застройки удаляется пахотный слой, дополнительно углубляются траншеи под несущими стенами для ребер жесткости
• если бетонируется утепленная плита, внутрь закладывается экструдированный пенополистирол, ребра жесткости создаются за счет разного количества утеплителя

Внимание: В отличие от плитного ростверка, не имеющего контакта с землей, перевернутая чаша опирается на грунт, как ребрами жесткости, так и самой плитой. Поэтому уплотнение подстилающего слоя является обязательным условием.

Технология перевернутой чаши имеет вид:

• после изготовления котлована, траншей укладывается пристенный дренаж, насыпается 40 см подстилающий слой в траншеях
• затем на нем заливается подбетонка, оклеиваемая рулонной гидроизоляцией
• на подбетонку монтируется опалубка, укладываются арматурные каркасы, бетонируются ребра жесткости
• после распалубки внутренняя часть конструкции отсыпается песком, который уплотняется виброплитой
• затем монтируется опалубка для плитной части (только по наружному периметру), укладываются две арматурные сетки
• опалубка заполняется смесью, производится удаление воздуха глубинным вибратором

Внимание: Эта технология немного дешевле, так как пол по грунту получается без дополнительных затрат. В средней части плиты достаточно толщины бетона 10 – 15 см.

Кессонная плита

Плитный фундамент со встроенный подвалом или винным погребком получил название кессонной плиты. Это самая сложная технология бетонирования в три этапа:

• вначале отливается плита погреба (пол по грунту в виде 10 см стяжки, армированной двумя арматурными сетками), вертикальные стержни выпускаются для связки с боковыми стенами конструкции
• затем устанавливается щитовая опалубка для стен кессона, производится армирование по аналогии с заглубленным ленточным фундаментом, наружу выпускаются прутки, изогнутые под прямым углом, заливается конструкция погреба
• после чего монтируются щиты для плиты, опалубка перекрытий внутри кессона, остается лишь люк для входной лестницы, конструкция армируется двумя сетками, укладывается, виброуплотняется бетонная смесь

Коммуникации заводятся внутрь плиты на последнем этапе, гидроизоляция является обязательным условием длительной эксплуатации подземной конструкции.

Внимание: Эта плита не может считаться плавающей, так как при возникновении сил пучения кессон мешает перемещаться конструкции в грунте, являясь своеобразным якорем.

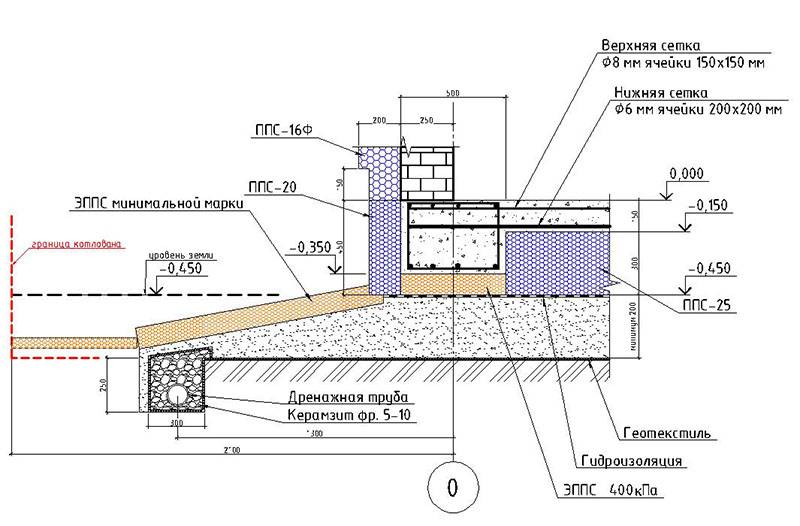

Плита УШП

Несмотря на сложную конструкцию, наличие встраиваемых коммуникаций делает утепленную шведскую плиту УШП достаточно популярным у индивидуальных застройщиков вариантом. Технология аналогична плите с нижними ребрами жесткости. Отличиями являются:

• наличие геотекстильного полотна – материал укладывается под щебень или песок фундаментной подушки, исключает взаимное перемешивание грунта с инертным материалом
• отсутствие подбетонки – так как смесь укладывается на пенополистирол, отсутствует впитывание цементного молочка в подстилающий слой, обладающий дренажными свойствами
• гидроизоляция подошвы – укладывается под утеплитель и поверх него
• опалубка – могут использоваться типовые дощатые, фанерные щиты или L-модули из пенополистирола, являющиеся несъемной опалубкой
• ребра жесткости – создаются за счет разной толщины утеплителя (один слой под ними, два – три под плитной частью фундамента)
• наличие встроенного теплого пола – трубы укладываются на верхней арматурной сетке, поэтому верхний защитный слой бетона увеличивается до 10 – 12 см
• шлифовка плиты – при наборе 2/3 прочности поверхность обрабатывается шлифмашинами, позволяя снизить бюджет отделочных работ

Внимание: Отмостка утепляется на глубине подошвы плиты, ширина теплоизоляционного кольца 0,6 – 1,5 м в зависимости от климата региона. Дренаж укладывается по внешнему контуру отмостки, а не бетонных конструкций.

Таким образом, частный застройщик может выбрать для своего жилища любой удобный вариант плитного фундамента в зависимости от имеющегося бюджета и эксплуатационных, геологических условий.



fundamentdomov.ru

Фундамент шведская плита: как построить?

Какой тип фундамента выбрать для жилого частного дома? С учетом сложных нестабильных грунтов это может быть монолитная фундаментная плита. Если это летняя постройка небольшого размера, то столбчатый фундамент тоже неплохо справится с задачей. Наиболее высокотехнологичным и современным решением является фундамент, называемый утепленная шведская плита (УШП). Почему, каковы его преимущества и особенности?

Что это такое?

Данный тип фундамента очень распространен в странах Скандинавии, где климат тоже достаточно суров. Его особенность в том, что он возводится с применением утеплительных материалов – пенополистирольных плит. Второй важный фактор – использование системы водяного теплого пола. Таким образом, этот тип фундамента представляет собой мелкозаглубленную плиту, утепленную снизу и с боков, а сверху прогреваемую с помощью теплого пола.

Благодаря своей конструкции, такой тип фундамента обладает рядом существенных преимуществ:

• Многофункциональный — плита является одновременно и основанием дома, и черновым полом, в котором уже проложены трубы отопления. Толщина ее составляет всего около 10-15 см.
• Теплый, ведь снаружи теплоотдаче препятствуют листы пенополистирола, а изнутри его прогревает теплый пол. Такая система позволяет отказаться даже от традиционного отопления с помощью радиаторов.
• Быстровозводимый — прокладка коммуникаций и заливка поверхности производится на всей площади фундамента одновременно – это существенно сокращает период строительства.
• Надежный — отсутствие мостиков холода и постоянный температурный режим существенно повышают надежность фундамента.
• Плита имеет высокую несущую способность и может применяться даже на слабых грунтах, что делает данный тип основания универсальным.

Процесс обустройства фундамента шведская плита

1. Поскольку плита мелкозаглубленная, необходим котлован, площадью несколько больше плана дома, и глубиной всего 450 мм
2. Дно котлована выравнивается и уплотняется, после чего производится поочередная засыпка гравия и песка, с толщиной слоя 10 см.
3. Каждый слой хорошо трамбуется, между ними прокладывается слой геотекстиля.
4. Обустраивается дренажная система для отведения грунтовой влаги от фундамента и предотвращения морозного пучения
5. Монтаж труб коммуникаций – канализации, водопровода, электрокабелей. Выходы из грунта производятся сквозь толщу будущего фундамента в строго определенных для этого местах.
6. В основании плиты и с боков укладываются пенополистирольные листы. Они должны быть жесткие и прочные, поэтому нужно выбирать материалы только проверенного производителя.
7. Монтируется каркас из металлической арматуры. Он должен быть приподнят над поверхностью утеплителя, а не опираться непосредственно на него – для этого используются деревянные подпорки.
8. Над каркасом монтируются трубы теплого пола и подключаются к системе коллектора.
9. Подготовленный фундамент шведская плита заливается бетонной смесью марки не менее М 200. Через 28 дней (или более, в зависимости от погодных условий) поверхность плиты шлифуется.

Несомненно, при всех своих плюсах данный тип фундамента все-таки вызывает немало вопросов у специалистов строительной отрасли.

Первый из них – малая толщина плиты фундамента, всего 10 — 15 см.

Поскольку в странах Северной Европы частное строительство чаще всего ведется по брусовой или каркасной технологии, можно порекомендовать УШП именно для таких домов.

Второй пункт, вызывающий скепсис у многих – наличие пенополистирольных плит в основании дома. По сути, вся нагрузка падает именно на них. В нашей стране эта технология еще молода, и достаточного опыта применения этого материала в качестве основания фундамента пока нет. Если же обратиться к опыту западных стран, то пока случаев обрушения домов из-за прихода в негодность пенополистирольных плит не известно.

Определенное беспокойство вызывает и тот момент, что все коммуникации оказываются замурованными в толще бетона шведской плиты и могут возникнуть проблемы с их ремонтом. Для жителей России, привыкшим к домам с высоким цоколем, может показаться ненадежным или неудобным строение, расположенное прямо на земле, да еще и без подвала.

Одним словом, строить или не строить – личный выбор каждого…

postroypro.ru

Фундамент в виде монолитной плиты

Усманов Павел Алексеевич

архитектор

Основательность – не будет преувеличением сказать, что именно с ней у многих застройщиков ассоциируется такая база частного дома, как плита.

Но оговоримся: чтобы подобное основание было именно таким, выбирать его нужно осознанно и учитывать все нюансы, от типа грунта до просчета, какой же будет на фундамент монолитная плита цена за 1 м2. А для этого следует разобраться, что это такое, каким бывает, как строится, какие плюсы и минусы. Мы расскажем обо всем этом!

Что собой представляет монолитная плита?

Сам по себе фундамент такого типа устроен весьма просто. В грунт укладывается песчано-гравийная подушка, сверху под всю площадь будущего дома заливается слой бетона. Благодаря этому он и называется монолитный (еще бывают сборные плиты из блоков). Но это в общих чертах, в деталях есть отличия.

Фото 1. Начало работ по укладки фундамента

Делят такие основания на 3 типа

1. Плоский. Это базовое исполнение, которое полностью отвечает описанной схеме. У данного фундамента монолитная плита стоимость доступна, но он подходит лишь для легких домов и временного проживания в теплый сезон.
2. С ребрами жесткости. Усиленная база для больших домов. Ребра могут «смотреть» вниз либо вверх. В последнем случае их делают вдоль несущих стен, а в образующиеся под полом пустоты можно уложить коммуникации.
3. Утепленный. В этой основе на подушку перед бетоном кладут утеплитель, поэтому полы очень теплые. Различают шведскую и финскую модели (УШП и УФФ) – последняя оптимальна для домов с высоким нулевым уровнем.

Фото 2. Фундамент для дома

Как создается плитное основание?

Несмотря на разницу в конструкции, принцип возведения такого элемента в целом схож. Потому какой бы вы ни заказали фундамент монолитная плита под ключ, вы получите примерно следующий сценарий:

1. Укладка подушки. Все начинается с подготовки и разметки территории под строительство, за чем следует выемка верхнего слоя грунта. В выкопанный «миникотлован» стелется геотекстиль: он должен защищать от вымерзания и влаги.
   А далее поверх изоляции засыпается сама подушка. Мы советуем для нее использовать сеяный и послойно утрамбованный песок, хотя также допустима песчано-гравийная смесь.
2. Утепление. Если проект основан на плоской плите, то этот этап не нужен. Однако мы настолько рекомендуем выбрать УШП или УФФ. Да, стоимость выше, но и комфорт в любое время года окажется несоизмеримым. Потому поверх подушки не помешает слой ППС (его также кладут под опалубкой и с обратной стороны у цоколя в финской схеме). Хотя о теплоизоляции УШП и УФФ лучше почитать по этой и этой ссылкам.
3. Монтаж коммуникаций. Если не принимать во внимание плиты с ребрами жесткости, нужно заранее продумать размещение инженерных систем. Так, трубы дренажа, ливневых систем, канализации и холодного водоснабжения прокладывают внутри подушки, горячую воду в утеплителе, а проводку – в стяжке. В последнюю встраивают и теплый пол (с ним на монолитную плиту фундамент цена выше, зато он может заменить отопление).
4. Заливка бетона. Когда нижняя часть «пирога» готова, переходят к верхней части. Базовое в ней – это залить за один раз бетонное основание, будущие полы. Толщина слоя обычно колеблется в пределах 10-20 см, а материал – класса В25. Внутри бетона может скрываться армированная металлическая сетка для укрепления конструкции, а после сушки поверхность стяжки надо отполировать затирочной машиной.
5. Отделочные работы. Чтобы защита основания была комплексной, нужно обустроить качественную, в идеале утепленную отмостку по его периметру, а для УФФ – и гидроизоляцию. Также на этой стадии выполняется монтаж дождеприемников, септика или ЛОС. Примечательно, что часто в стоимость фундамента монолитная плита не включена декоративная отделка цоколя – ее делают после возведения стен, чтобы не испортить.

Фото 3. Фундамент начало

Какие плюсы и минусы у монолитных плит?

К достоинствам такого конструктивного решения можно отнести:

1. Установка на сложном грунте. В отличие от распространенных в России ленточных фундаментов плитные не боятся подвижной почвы, глины, также их не пугает высокий уровень подземных вод.
2. Надежность. При грамотно выполненном монтаже такое основание будет служить десятилетиями. Причем его прочность позволяет использовать его для почти любых по габариту и типа домов.
3. Комфорт. Даже простое плитное основание обеспечит хорошую изоляцию от холода без дополнительных ухищрений. Утепленные варианты позволят спокойно пережить самые суровые морозы.

Фото 4. Укладка фундамента

Следует быть честными и упомянуть недостатки

1. Цена. У фундамента монолитная плита цена за 1 м2 по умолчанию выше, чем у любого другого основания. Ведь хотя работа не очень сложна, расход материала у него самый значительный.
2. Монолитность. Ее главный плюс может обернуться минусом. Ведь с этим типом не получится оборудовать подвал и цокольный этаж, ремонт скрытых внутри коммуникаций проблематичен.
3. Не подходит для сложного рельефа. Если на участке перепады высоты, холмы или тем более сильный склон, то как минимум придется потратиться на подготовку земли. Часто проще выбрать свайный фундамент.

Фото 5. Укладка арматуры в фундамент

Фото 6. Выравнивание фундамента

Кому доверить создание монолитной плиты?

Мы рекомендуем обратиться в компанию «ЛесоБиржа». Почему?

• Опытные, квалифицированные и постоянные бригады мастеров, каждый из которых прошел внутрикорпоративное обучение.
• Точное соблюдение всех технологий при создании фундамента монолитная плита под ключ с обязательным контролем всех стадий.
• Постоянный контакт с вами, грамотная помощь при обсуждении решений и точное соблюдение оговоренных сроков.
• Гарантия качества выполняемых работ – на срок до 3 лет (в зависимости от особенностей проекта).
• Мы готовы к работе под ключ не только с возведением базы, а и постройкой и отделкой всего коттеджа.
• Наша компания поддерживает на фундамент монолитная плита цены на привлекательном уровне.

Фото 7. Работы по укладки фундамента

Фото 8. Фундамент монолитный

Фото 9. Фундамент-плита

Плитное основание вашего дома будет долговечным, теплым и доступным – если, конечно, обратиться в «ЛесоБиржа». Мы открыты для диалога и всегда поможем вам!

Посмотрите, как мы можем

Строительство фундамента шведская плита

Для сложных геологических условий создана шведская плита с теплоизоляционным слоем подошвы, отмостки. Этот фундамент обладает интегрированным в верхнюю часть теплым полом, позволяет исключить промерзание пучинистых грунтов даже при высоком уровне УГВ.

Конструкция фундамента УШП

На глинистых грунтах фундамент испытывает серьезные нагрузки от вспучивания. Для ликвидации сил пучения применяется утепление почвы в периметре застройки. При высоком УГВ оптимальным вариантом является плавающая плита.

Для сокращения теплопотерь сквозь пол по грунту, расхода энергоносителя в котлах отопления часто используется теплый пол. Утепленная шведская плита удачно объединяет весь указанный функционал, поэтому используется 50% индивидуальных застройщиков. Конструкция фундамента имеет вид:

• фундаментная подушка – плодородный слой заменяют щебнем либо песком, трамбуют виброплитой, в подстилающий слой интегрируются кольцевые или пристенные дрены канализации, отводящие грунтовые воды или верховодку, соответственно
• утеплитель – нижний слой сплошной, верхний разряженный для изготовления ребер жесткости, позволяющих снизить толщину плиты в центральной части, теплоизоляция отмостки шириной 60 – 150 см
• арматура – каркасы в ребрах жесткости + сетки между ними для восприятия растягивающих усилий
• коммуникации – водопровод, канализация и контуры теплого пола
• бетон – воспринимает сжимающие нагрузки от веса здания
• гидроизоляция – рулонными или обмазочными материалами обрабатываются все доступные бетонные поверхности

При увеличении сметы строительства на 30 – 50% владелец получает максимально возможный эксплуатационный ресурс. Отсутствует аренда спецтехники, все операции можно выполнить самостоятельно.

Внимание: Недостатком утепленного шведского фундамента УШП является отсутствие цокольной части. Рекомендуется заливать плиту шире проектных размеров стен, обеспечивая минимум 30 см уступ по периметру.

Технология строительства

Шведская плита сооружается поэтапно, на каждой стадии строительства существуют нюансы. Несмотря на то, что фундамент заявлен создателями (шведская фирма Dorocell), как самый сложный, его можно изготовить своими силами.

Разметка

Шведская плита размечается шнурами по обноскам с учетом габаритов котлована, технологии строительства. Основными рекомендациями являются:

• обноски должны отстоять от края котлована на 0,7 – 1 м, чтобы грунт под ними не осыпался
• для каждой стены (наружные + несущие внутренние) монтируется две обноски, по которым натягивается один шнур (наружный край плиты)
• габариты котлована складываются из размеров: фундамент + ширина отмостки (0,6 – 1,5 м) + траншея для кольцевых дренов (30 см)
• для внутренних стен натягивается 2 шнура, так как под ними в обязательном порядке изготавливаются ребра жесткости

Внимание: Обноски нивелируются в единой горизонтальной плоскости на уровне проектной отметки плиты. По мере необходимости шнуры можно снимать, натягивать повторно без регулировки обносок.

Котлован

Шведская плита не заглубляется в грунт, однако бетонировать фундамент на пахотном слое (обычно чернозем) категорически запрещено нормативами СП. Чернозем богат органикой, после перегнивания которого неизбежна неравномерная осадка бетонных конструкций.

Поэтому плодородный грунт придется полностью снять в пятне застройки. Его можно рассыпать по участку или применить в элементах ландшафтного дизайна. При необходимости (высокий УГВ) из котлована откачивается грязевыми насосами вода, чтобы осуществить строительство.

Внимание: Запрещена эксплуатация плиты УШП на склонах с перепадом высот от 1 м без дополнительных мероприятий (террасирование шпунтами). В этом случае лучше выбрать свайный ростверк.

Подстилающий слой и дренаж

Чтобы защитить фундамент от сил пучения используется комплекс мероприятий, одним из которых является использование нерудного материала в подстилающем слое и обратной засыпке пазух котлована. В щебне, песке практически отсутствует глина, поэтому неравномерно вспучиваться эти слои не могут, даже при намокании. Технология фундаментной подушки состоит из операций:

• засыпка и выравнивание 10 – 15 см слоя песка (УГВ ниже подошвы плиты минимум на 1 м) или щебня
• уплотнение виброплитой до исчезновения следов при хождении по песку
• повтор операций 3 – 6 раз для достижения общего слоя 40 – 60 см

Железобетонная шведская плита подвержена коррозии, трещинообразованию при намокании. Поэтому по периметру отмоски отрываются траншеи с самотечным уклоном 4 – 7 градусов, замкнутые в единый контур. На дно укладывается геотекстиль, засыпается 10 см слой щебня. После уплотнения виброплитой на нерудный материал по углам коттеджа монтируются смотровые колодцы, между ними укладываются дрены (перфорированная гофротруба).

После чего, дрены засыпаются щебнем, высота засыпки должна совпадать с подстилающим слоем. Дренажной канализацией отводится верховодка, неизбежно накапливающаяся в щебенчатом слое, грунтовые воды при их высоком расположении.

Внимание: Запрещено располагать дрены под утеплителем отмостки, поскольку снижается эффективность системы.

Опалубка и коммуникации

Ввиду того, что плитный фундамент обладает нулевой ремонтопригодностью узлов ввода коммуникаций, водопровод, заземляющую шину, канализацию необходимо запустить внутрь коттеджа перед заливкой бетона. Точное позиционирование стояков затрудняется без выставленной опалубки – труба может оказаться внутри стены/перегородки или слишком далеко от нее. Поэтому используется технология:

• по периметру монтируется съемная щитовая/фанерная опалубка или L-образные полистирольные блоки несъемной опалубки, необходимые для утепления боковых граней плиты
• выставляются дополнительные обноски по внутренним поверхностям несущих стен с учетом толщины облицовки
• откапываются траншеи для инженерных систем, укладываются на щебенку гильзы большего диаметра (например, 11 см труба для водопровода 25 мм, 15 см труба для 11 см канализации), что позволяет заменить трубопроводы в любой момент эксплуатации)

Внимание: Плита УШП исключает промерзание грунта под ней, поэтому трубы заглубляются снаружи на 1,5 – 2 м, подходят к зданию, изгибаются под большим радиусом, вводятся в дом без дополнительных фитингов.

Укладка теплоизоляционного материала

Перед созданием теплоизоляционных слоев под подошвой фундамент гидроизолируется по всему периметру полиэтиленовыми пленками (минимум 0,15 мм толщины) или мембранами. Если в подстилающем слое использован щебень, его поверхность выравнивается песком, чтобы камешки не порвали пленку/мембрану. Утепляется плита послойно:

• нижний ряд – листы экструдированного пенополистирола (ЭППС или XPS) высокой плотности, уложенные вплотную друг к другу, толщина слоя 10 см

• верхний ряд – материал укладывают, отступив от опалубки 40 см, с учетом схемы расположения ребер жесткости (под внутренними несущими стенами + через каждые 3 м вдоль коротких фасадов + по периметру под наружными стенами)

Внимание: Щели запениваются, утеплитель укладывается под отмостку на ширину 60 – 150 см. Это позволяет исключить промерзание почвы под зданием, сохранив геотермальное тепло недр.

Армирование, теплый пол

Ребристый (решетчатый) плитный фундамент армируется каркасами в ребрах жесткости, сетками в центральной части. В обоих случаях используется арматура периодического сечения (А400) диаметром 10 – 16 мм, хомуты, столики изготавливаются из гладких прутков (А240) толщиной 6 – 8 мм. Плита армируется/анкеруется в следующем порядке:

• вязка каркасов – продольные стержни, соединенные проволочными скрутками с горизонтальными, вертикальными перемычками или прямоугольными хомутами
• монтаж каркасов – укладываются в ребра жесткости по аналогии с ленточным фундаментом
• анкеровка сопряжений – в углах, примыканиях внутренних стен каркасы связываются П-образными или Г-образными анкерами
• нижняя сетка – прутки укладываются с ячейкой 20 – 30 см на полимерные или бетонные прокладки, соединяются проволочными скрутками между собой + с каркасами
• верхняя сетка – укладывается на столики или «пауки» из гладкой арматуры с обеспечением верхнего защитного слоя бетона (должны быть утоплены в смесь при заливке на 5 см)

Внимание: Запрещено подкладывать под нижний пояс на утеплитель щебень, обрезки арматуры. При необходимости к верхнему поясу привязываются вертикальные прутки 40 см длины для армирования монолитного ж/б цоколя.

На этом же этапе поверх арматурной сетки или прямо под ней укладываются полимерные трубы для контуров теплого пола. Концы выводятся в коллекторы, размещаемые на стойках возле стен.

Бетонирование

Смесь укладывается внутрь опалубки через шланг бетононасоса, из лотка миксера или барабана передвижной бетономешалки. Для хождения внутри фундамента поверх сеток укладываются доски, передвигаемые по мере заполнения внутреннего пространства. Несколько рабочих распределяют, выравнивают бетон, следом за ними передвигается мастер с глубинным вибратором.

В отличие от обычных плавающих плит, поверхность УШП шлифуется при наборе прочности бетоном 50%. Для этого применяются шлифмашинки с алмазной или победитовой оснасткой. Это позволяет обойтись без выравнивающей стяжки на этапе отделки.

Гидроизоляция

Чтобы защитить цоколь, стены, опирающиеся на плиту, все доступные бетонные поверхности обрабатываются гидроизоляционными материалами по технологиям:

• обмазка – полимерные, битумные мастики в два слоя
• оклеивание – гидростеклоизол, Технониколь в 2 слоя
• объемная изоляция – пропитка бетона пенетрирующими составами, которые позволяют сделать плиту водонепроницаемой

Первые две технологии дешевле, однако имеют ограниченный ресурс. После пропитки Пенетроном фундамент не нуждается в ремонте, упрочняется по мере эксплуатации. Перед оклеиванием, обмазкой поверхности предварительно грунтуют праймером.

Внимание: Обработка производится сразу после шлифовки, фундаменты, покрытые гидробарьером, могут зимовать без дополнительной консервации.

Таким образом, фундамент УШП является утепленным аналогом плавающей плиты с ребрами жесткости. По умолчанию в бетон закладываются контуры теплого пола, позволяя снизить бюджет отделки и эксплуатации. Все операции строительства доступны индивидуальному застройщику с учетом приведенных рекомендаций.

Фундамент типа “плавающая плита”. Как залить фундамент под дом

Фундамент “Плавающая плита”

Безусловно, фундамент – самая важная, но почти полностью скрытая от наших глаз часть дома. К тому же он живет собственной загадочной жизнью, понять которую не всегда дано даже строителям. Специалисты утверждают, что среди всего современного изобилия конструкций есть одна универсальная и не вызывающая проблем при эксплуатации. Называется она плавающим фундаментом. Об особенностях технологии его возведения расскажет наша статья.
___________________________________________________________________________



На устройство поддела (фундамента) ни средств, ни иждивения жалеть не должно. Урочное Положение (первый российский строительный нормативный документ)

Разговор о “плавающем” фундаменте хочется начать с цитирования фрагмента переписки, найденной нами на сайте одной из строительных компаний.
Вопрос застройщика: “Скажите, как правильно залить сплошной фундамент монолитной плитой без подвала? Грунт – пучинистый суглинок на глубину до 1 м (что дальше – неизвестно, предположительно то же самое). Вода стоит на глубине 0,8-1 м, глубина промерзания – 1,8 м. Размеры дома – 14 × 10 м. Жилое здание – два этажа, первый этаж – кирпич, второй – дерево. Если приведете поэтапную технологию, буду благодарен…”

Фото 1

Фото 2

Фото 3

Фото 4



1, 2. Песчаную подушку (пример 1) прикрыли слоем гидроизоляции (Фото 1). Двухслойный арматурный каркас изготовили из прутков 16 мм, связав их стальной проволокой (Фото 2). Размер ячеек каркаса – около 15 × 15 см

3, 4. Бетоновоз к месту застройки (пример 1) по старому и довольно узкому участку подъехать не смог – бетон пришлось разгрузить у ворот в специальный ящик, а далее доставлять тачками (Фото 3). Для этого на арматурный каркас уложили дощатый помост (Фото 4)

Ответ специалиста: “Отвечая на Ваш вопрос, скажу следующее: такой фундамент под подобное здание выполнять нецелесообразно ни с конструктивной, ни с экономической точки зрения. При такой площади основания и нагрузках (кирпичные стены первого этажа) плиту придется заливать довольно толстую, не говоря уже об объемном армировании по всей ее площади. Вы к тому же не указали, каким планируется перекрытие первого этажа: если железобетонные плиты – это дополнительные нагрузки на фундамент, что отразится на армировании и толщине плиты.

В данном случае я рекомендую вам выполнить буронабивной фундамент. Пробурив скважины диаметром 40 см и глубиной 2-2,5 м с шагом 2,5-3 м, установите в них арматурный каркас и залейте бетоном, выпустив арматуру выше уровня заливки для привязки к ней каркаса ростверка. Затем создайте противопучинную подушку под лентами ростверка, установите дощатую опалубку, уложите в нее арматурный каркас и залейте ростверк по периметру здания и под несущие стены”.




Фото 5

Фото 6

Фото 7

Фото 8

5, 6. Слой бетона (пример 1) тщательно выровняли сколоченным прямо на месте деревянным гребком (Фото 5), а затем уплотнили, используя глубинный вибратор (Фото 6)

7. Когда бетон застыл (примерно через 3 нед), на плите возвели из шлакоблоков цоколь будущего дачного дома (пример 1) – его ленты расположены под наружными и несущими внутренними стенами. В месте установки отопительной печи выложили опору-колонну

8. Грунтовые воды на участке (пример 2) залегают очень высоко – котлован глубиной 1,5 м сразу же заполнился водой

Когда прочитаешь такой совет, так и подмывает спросить отвечавшего на вопрос специалиста: “Уважаемый, вы письмо-то внимательно читали?” Ведь там содержится вся ключевая информация: “суглинок на глубину до 1 м”, “вода стоит на глубине 0,8-1 м”, “что дальше – неизвестно”. В переводе на обычный язык это означает, что потерпят неудачу все попытки застройщика вырыть траншею или пробурить скважину глубиной более 1 м: их моментально зальет водой, а потом и вообще затянет. Чтобы использовать рекомендуемый свайно-ростверковый фундамент, в данном случае понадобится прежде всего провести георазведку, которая позволит понять, есть ли под участком застройки твердый слой грунта и на какой глубине он расположен (ведь сваи должны опираться именно на него). Но это не все. В каждую пробуренную скважину необходимо сразу же установить обсадную трубу, например асбоцементную, что, во-первых, предотвратит затягивание скважины грунтом, а во-вторых, впоследствии исключит доступ воды из грунта к залитому в скважину бетону (воду из скважины непосредственно перед заливкой откачивают насосом). Когда сваи будут залиты, можно приступать к изготовлению ростверка. В рассматриваемом же случае застройщик, опирающийся на имеющийся опыт строительства (собственный или соседский) или не желающий всем этим заниматься, похоже, был прав, решив залить монолитную плиту. Ведь такой фундамент, как утверждают специалисты, беспроигрышно ведет себя на любом грунте. Спрашивавший об этом знал, а вот специалист его просто не услышал. Попробуем исправить недоработку и расскажем о строительстве плитных фундаментов площадью 36 и 190 м².



Фото 9

Фото 10

Фото 11

Фото 12

9. Задолго до создания фундамента (пример 2) к дому подвели газовую и водопроводную трубы, а от него к бане и гаражу протянули утепленные “теплотрассы”

10, 11. Ребра по периметру плиты (пример 2) имели сечение прямоугольной трапеции высотой 325 мм (Фото 10), промежуточные ребра – равнобедренной трапеции высотой 200 мм (Фото 11). Чтобы стенки канавок не осыпались, их укрепили листовым шифером

12. После предварительной сборки арматурных каркасов ребер (пример 2) их вынули из канавок и прикрыли песчаную подушку полиэтиленовой пленкой, чтобы влага из бетона сразу не ушла в песок. Затем уложили каркасы ребер на место и из прутка диаметром 12 мм создали каркас плиты, толщина которой по проекту составляла 175 мм

Воздействие на опору

Фундамент – опорная часть здания, предназначенная для передачи нагрузки от вышерасположенных конструкций на находящийся под домом грунт. Устройство, материал и глубина заложения фундаментов зависят от величины и характера нагрузок на них, от “капитальности” и конструктивных особенностей здания (наличия подвала и т. п.), а также от природных условий строительной площадки (глубины промерзания грунтов, характера их залегания, присутствия грунтовых вод и др.).

В упрощенном виде можно считать, что на фундамент в прямо противоположных друг другу направлениях воздействуют два вида нагрузок: сверху вниз – нагрузки, создаваемые конструкцией дома, снизу вверх – нагрузки, действующие на фундамент со стороны грунта.

Нагрузки, создаваемые конструкцией дома, подразделяются на постоянные и временные. К постоянным относятся вес строительных конструкций (самого фундамента, стен, перекрытий, кровли и т. п.) и эксплуатационные нагрузки (вес мебели, оборудования, людей). К временным – вес снегового покрова и ветровые нагрузки. Величина временных зависит от региона и уклона скатов кровли. Например, для Подмосковья при плоской кровле учитывают снеговую нагрузку 180 кгс/м², а при угле наклона 60° эта величина снижается почти до нуля. Ветровую нагрузку вносят в расчеты только при уклоне кровли более 30°, выбирая ее по таблице в зависимости от расположения объекта: в городской черте, в лесном массиве, на открытой местности и т. д. Так, максимальное значение этой нагрузки для Подмосковья – 35 кгс/м².

Нагрузки, действующие на фундамент со стороны грунта, также делятся на постоянные и временные. К постоянным относится прежде всего сила сопротивления грунта (зависит в основном от его состава, характера залегания и несущей способности). К временным – силы так называемого морозного пучения, о которых стоит рассказать более подробно.

Грунтовые воды при минусовой температуре превращаются в лед, увеличиваясь в объеме примерно на 10 %. Это и есть основная причина морозного пучения (разбухания) грунта, которому в максимальной степени подвержены глины и суглинки. При пучении на стенку фундамента с двух сторон начинают действовать усилия не только сжимающие, но и действующие по касательной, стремящиеся вытолкнуть ее вверх. Величина этих сил прямо пропорциональна глубине промерзания и может достигать 12  кН на 1 м². При промерзании грунта ниже глубины залегания подошвы фундамента к ним добавляется еще и действующая на подошву сила подъема, величина которой на порядок больше, чем сумма боковых сил выталкивания.

Понятно, что фундамент (а значит, и построенный на нем дом) может находиться в состоянии покоя только в том случае, если действующие на него во встречных направлениях силы уравновешивают друг друга. Но если силы, создаваемые пучением, слишком велики, неизбежно начинается подъем фундамента. Ну а после оттаивания грунта фундамент может либо вернуться на прежнее место, либо не вернуться, и, что еще опаснее, – вернуться неравномерно. Именно в последнем случае наиболее вероятна деформация – как фундамента, так и стоящего на нем строения.

Не меньшую опасность, чем пучинистые, представляют для строения и сильно сжимающиеся под нагрузкой грунты, например торфяные.

Как уберечься от напасти?

Чтобы избежать печальных последствий воздействия на фундамент сил морозного пучения, предпринимают определенные конструктивные меры. Во-первых, подошву располагают ниже уровня промерзания грунта (в этом случае она не испытывает действия сил подъема снизу). Во-вторых, отливают стены фундамента из армированного бетона. В-третьих, расширяют основание фундамента (оно действует как своего рода якорь). В-четвертых, делают стенки не вертикальными, а сужающимися кверху (тогда в результате сдавливания стенок пучинистым грунтом появляется не только сила, поднимающая его, но и прямо ей противоположная). В-пятых, покрывают стенки скользящим по ним материалом (например, рубероидом), работающим как смазка. Понятно, что реализация каждой из перечисленных мер требует дополнительных капитальных вложений. И ни одна из них не применима для сильно сжимающихся грунтов.

Но существует и другой путь: создание сплошной плиты, позволяющей максимально равномерно распределить нагрузки, действующие на фундамент как со стороны строения, так и со стороны грунта. И укладывание этой плиты на такой глубине, где силы пучения либо совсем не будут на нее действовать, либо уравновесятся нагрузками со стороны строения. А чтобы дополнительно уменьшить действие сил пучения на такую плиту, заменяют почву под ней песком (создают песчаную подушку, которая призвана погасить воздействие любых сил со стороны грунта). Такой фундамент, даже если и будет подвержен сезонным перемещениям, воспримет их (да простят нас специалисты за ненаучную терминологию) так же, как прочная плоскодонная баржа – покачивание на легких волнах. То есть поднимется и опустится вместе с грунтом не деформируясь, а следовательно, не вызывая деформации возведенного на нем строения.

Такие фундаменты и называются плавающими. Использовать их можно для строительства домов на всех видах грунтов (включая торфяники, тяжелые пучинистые, насыпные, просадочные и слабонесущие) и при любой глубине залегания грунтовых вод, в том числе очень малой. Их конструкция представляет собой сплошную или решетчатую плиту, выполненную из монолитного железобетона (бетон должен быть класса не ниже В15 и марки морозоустойчивости F75). Именно жесткое пространственное армирование по всей несущей плоскости позволяет таким фундаментам без локальной деформации воспринимать знакопеременные нагрузки, возникающие при неравномерном перемещении грунта. Большая же площадь опоры дает возможность снизить давление на грунт до 10 кПа (0,1 кгс/см²). К плюсам сплошных плит относят простоту их сооружения и несколько меньшую стоимость по сравнению с привычными фундаментами, подходящими для использования в перечисленных ранее непростых геологических условиях.

Когда следует применять сплошную плиту, а когда решетчатую? Для домов большой площади или сложной в плане формы рекомендуют сплошную плиту толщиной 150-180 мм, с контурными и перекрестными ребрами жесткости (шаг ребер – примерно 2 м). Для домов меньшего размера подойдет гладкая монолитная плита (250-300 мм), а для компактных в плане построек (гаражи, бани) – решетчатая плита с размером ячейки около 1,5 × 1,5 м. Перейдем к конкретным примерам.

Фото 13

Фото 14

Фото 15

Фото 16

13. Бетон при заливке плиты (пример 2) подавали по деревянному лотку, внутреннюю поверхность которого обили жестью

14.  Под примыкающую к дому открытую веранду (пример 2) залили ленточный фундамент, арматурный каркас которого прочно связали с каркасом “плавающей” плиты. Бетон для отливки ленты пришлось подвозить тачкой – расстояние для транспортировки по лотку оказалось слишком большим

15. Схема фундамента – оребренная монолитная плита: 1 – ребро жесткости по периметру плиты; 2 – железобетонная плита; 3 – промежуточное ребро жесткости; 4 – песчаная подушка толщиной 400 мм

16. Принципиальная схема фундамента – решетчатая плита под постройку размером 6,4 × 4,9 м. Плитой такая конструкция называется лишь условно, так как сплошная горизонтальная “мембрана” в ней отсутствует

Пример первый

В данном случае возводили небольшой двухэтажный каркасный дачный дом (6,5 × 6 м) на участке, уже использовавшемся в течение 30 лет. Длительный опыт его эксплуатации и подсказал хозяевам, каким может и должен быть фундамент под новое строение, и потому они мужественно пошли на его удорожание, отказавшись от предложенного выполнявшей работы фирмой малозаглубленного фундамента. И пожалуй, правильно поступили: грунт – торфяник, грунтовая вода стоит уже в полуметре от уровня земли.

Под будущим домом сняли плодородный слой грунта и выкопали “котлован” глубиной 50 см (позднее вынутый грунт рассыпали по участку, подняв таким образом его общий уровень). На дне котлована создали песчаную подушку толщиной 20 см, поверх которой уложили двухслойный арматурный каркас (нижний слой арматуры, используя бетонные маяки, приподняли над уровнем песчаной подушки на 10 см, расстояние между слоями арматуры – также 10 см), после чего из бетона марки М300 отлили плиту толщиной 30 см. Порядок проведения работ подробно показан на фотографиях и в комментариях, пожалуй, не нуждается.

Пример второй

Здесь застройщики решили возвести не просто дом, а комплекс построек, включающий баню, гараж и забор вокруг участка. И строить все это они собирались по новой для нашей страны технологии несъемной опалубки, которая называется Durisol (Durisol-Werke, Австрия).

Участок под застройку приобрели очень старый и потому о проблемах с грунтом узнали от соседей почти сразу: сильнопучинистый, грунтовые воды стоят на глубине около 1 м. Кроме того, на участке неоднократно возводили и сносили дома, так что под местом застройки находились многослойные залежи строительного мусора. Проектировщики предложили использовать в качестве фундамента под дом монолитную плиту с ребрами жесткости, а под гараж и баню – плиты решетчатые.

Работы начали с того, что выгребли и вывезли с участка “многовековой” слой строительного мусора, заменив его крупнозернистым песком (толщина слоя – около 40 см). Песок пролили водой и уплотнили, используя вибротрамбовку. Вместе с песком на участок завезли грунт, с помощью которого впоследствии выровняли уровень почвы (перепад высот по длине участка составлял около 80 см).

Фото 17

Фото 18

Фото 19

17.  Технология создания решетчатых плит под гараж и баню (пример 2) в целом была схожа с технологией сооружения малозаглубленного ленточного фундамента. Разница в том, что в малозаглубленных фундаментах ленты расположены строго под несущими стенами, в решетчатых же плитах – с шагом 1,5 м (плита имеет ячейки размером 1,5 × 1,5 м). Сечение армированных лент – 80 × 40 см

18. Фундамент забора – свайноростверковый (пример 2). Основание свай диаметром 160 мм находится на глубине 1,2 м. Сечение лент ростверка – 50 × 25 см. В них оставили выпуски арматуры, необходимые для дальнейших работ

19. Когда бетон оребренной монолитной плиты (пример 2) затвердел, строители, как и в первом примере, приступили к возведению на ней цоколя. Его создавали из утепленных блоков несъемной опалубки Durisol. Материал, из которого изготовлены сами блоки, несколько напоминает опилкобетон: на 80-90 % он состоит из прошедшей обработку огнебиозащитными составами крупной щепы хвойных деревьев, скрепленной портландцементом

Одновременно с планировкой территории проложили коммуникации. Газовую и водопроводную трубы (подводка уже имелась) продлили и вывели наверх под будущим помещением котельной. Затем от котельной протянули водопроводные и отопительные магистрали к гаражу и бане – металлополимерные трубы в трубчатом утеплителе уложили в ПВХ-трубы, используемые для прокладки канализации.


Эксклюзивный светодиодный двойной алюминиевый фонарь M4

Описание продукта

Щелкните Изображение, чтобы увидеть больше изображений и технических характеристик. Купите 10 штук в каждом артикуле и сэкономьте 10%.

• Для тех, кому нужно МНОГО света! Более чем в два раза светлее стандартной лампочки
• Эксклюзивный продукт для M4. Новая версия меньше, ярче и потребляет еще меньше энергии благодаря сверхэффективным светодиодам Samsung.
• Поставляется с базовыми адаптерами BA15 (одноконтактный круглый) и T10 (клиновой).
• Двойные алюминиевые пластины удерживают тепло от задней части светильника и липкой ленты.
• Очень липкая пенная клейкая лента предустановлена. Вам понадобится относительно плоская область 2,5 x 1,25 дюйма, чтобы их приклеить.
• Передняя алюминиевая пластина – это радиатор для долговечности светодиода.
• 48 ярких светодиодных микросхем Samsung 5630 SMD, указывающих в нужном направлении.
• Схема неполярности 10-30 В для защиты от скачков напряжения и старения регуляторов напряжения
• Важная информация о люменах и визуальной светоотдаче

Этот номер детали для теплого белого цвета 3200k.Если вы предпочитаете Natural White 4500k, выберите номер детали ALPLATE-48-5630-NW или холодный белый 6000k номер детали ALPLATE-48-5630-CW.

Технические характеристики
Номер позиции	АЛЬПЛИТА-48-5630-WW
Цвет Кельвина	3200
Расчетная люмен	рассчитано более 1600, но индекс видимого света
Выход видимого света	+ 2X видимый свет как 921 или 1141
Ампер при 12. 8 В постоянного тока (фактическое значение Fluke)	<0,22
Номинальное напряжение	10-30 В постоянного (или переменного тока)
Полярность	Неполярность
Общая длина	2 1/2 “
Общая ширина (или диаметр)	1 1/4 “
Общая высота	3/8 “

Страница не найдена «Какой ортопедический имплант

Очевидные особенности:

Общая форма: любой…бумерангизогнутыйизогнутый, в форме банана плоский конический клин плавно изогнутыйПолусферический прямой прямой конический

Фиксация: любой … ЦементЦементная остеоинтеграция проксимальный HA

Конструкция (цементированная): любая … бесцементная композитная балка, конус скольжения, фиксация с фиксацией без цемента

Уровень фиксации (без цемента): любой . .. проксимальный весь стержень

Слот для вставки: любой… да

Винты: любой … 0 или 5 нет

Номер отверстия: любой … 1245 нет

Средний воротник: любой … нос

Боковой воротник: любой … нет

Зоны Грун:

Шея / Z7 Граница: любой …

Z7 Форма: любой… вогнутая

Z7 Контур: любые … мягкие бордюры гладкие

Граница Z7 / Z6: любые … средние вогнутые соединения стержней малые вогнутые

Z6 Форма: любая … медленная вогнутая прямая

Z6 Контур: любой … гладкий

Граница Z6 / Z5: любой … медленный конвективный переход к цилиндрическому дистальному стержню

Форма Z5: любой…вогнутая прямая

Контур Z5: любой … гладкий

Граница Z5 / Z4: любой …

Форма Z4: любой … криволинейный

Контур Z4: любой … тупой, по сравнению с ABG 2, который имеет форму пули, остроконечный, гладкий

Граница Z4 / Z3: любой . ..

Z3 Форма: любой…конвексная прямая

Контур Z3: любой … гладкий

Граница Z3 / Z2: любой …

Z2 Форма: любая … угловая выпуклая прямая

Контур Z2: любой … гладкий

Граница Z2 / Z1: любой … переход от цилиндрической зоны 2 к широкой зоне 1, боковой плавник и спинной плавник с опорой на спинку крыла, 15 градусов, переход от цилиндрической зоны 2 к широкой зоне

Z1 Форма: любой…углово-выпуклыйбоковой плавникмалый выпуклыйпрямый

Z1 Контур: любой … гладкий

Z1 / граница плеча: любой … большой боковой плавник острый

Форма плеча: любой … острый угол, угловой, тупиковый, правый угол, закругленный

Контур плеча: любой … вставной пазвставочный паз гладкий

Как наносить термопасту

Термины, которые необходимо знать

Чтобы правильно объяснить, как работает термопаста, стоит дать определение некоторым терминам, которые мы будем использовать.

Центральный процессор (ЦП) – Центр обработки информации ПК. Он выполняет все рабочие инструкции и отправляет инструкции другому оборудованию компьютера. Если компьютер – это тело, то ЦП – это мозг, и он абсолютно необходим для функционирования любого ПК. Современные процессоры выполняют большой объем операций в секунду, что приводит к выделению тепла. Чтобы ЦП работал с максимальной эффективностью, его необходимо должным образом охлаждать, обычно с помощью охлаждающего устройства, разработанного специально для этой цели.Вот где термопаста становится важной. Если вы хотите узнать больше о том, как делается процессор, вы можете узнать больше о производственном процессе.

Интегрированный теплоотвод (IHS) – Металлическая «крышка» процессора. Он служит радиатором, предназначенным для распределения тепла от самого процессора к кулеру процессора, а также для защиты процессора внутри. Это часть процессора, которая остается открытой после установки на материнскую плату, и является поверхностью, на которую вы наносите термопасту.

Охладитель ЦП – Устройство, которое поддерживает работу ЦП при оптимальных температурах. В кулерах ЦП обычно используется воздух или жидкость для отвода тепла, создаваемого работой ЦП.

Base-Plate – Металлическое основание воздухоохладителя, которое крепится к IHS ЦП. Такая конструкция обеспечивает передачу тепла посредством конвекции к ребрам радиатора, где оно затем может быть перераспределено с помощью вентилятора.

Водяной блок – Устройство, которое подключается к IHS при использовании жидкостного охладителя All-in-One (AIO) или специального контура охлаждения.Он передает тепло от IHS к теплоносителю, который затем перемещает это тепло для перераспределения вентиляторами на радиаторе.

Термопаста – Серебристо-серое вещество, которое наносится на процессор перед установкой охлаждающего раствора. Он обеспечивает эффективную передачу тепла от IHS процессора к базовой пластине или водяному блоку кулера ЦП, который предназначен для отвода этого тепла.

Что такое зона теплового воздействия (HAZ)?

Зона термического влияния (HAZ) – это нерасплавленная область металла, свойства материала которой изменились в результате воздействия высоких температур.Эти изменения свойств материала обычно происходят в результате сварки или термической резки. ЗТВ – это область между сварным швом или вырезом и основным (незатронутым) основным металлом.

Зона HAZ может различаться по степени и размеру в зависимости от свойств материалов, концентрации и интенсивности тепла, а также от используемого процесса сварки или резки.

Если у вас есть вопросы или вам нужна помощь, напишите нам, чтобы получить консультацию специалиста:

[email protected]

Щелкните здесь, чтобы увидеть наши последние подкасты по технической инженерии на YouTube .

Каковы причины тепловых зон?

Для нагрева, связанного со сваркой и / или резкой, обычно используются температуры до и часто превышающие температуру плавления рассматриваемого материала, в зависимости от используемого процесса сварки. Однако термический цикл нагрева и охлаждения, связанный с этими процессами, отличается от любой обработки, которая производилась ранее с исходным материалом. Это приводит к изменению микроструктуры, связанной с процессом нагрева и охлаждения.

На размер зоны термического влияния влияет уровень температуропроводности, который зависит от теплопроводности, плотности и удельной теплоемкости вещества, а также от количества тепла, поступающего в материал. Эти материалы с высоким уровнем температуропроводности способны быстрее передавать вариации тепла, что означает, что они быстрее остывают и, как следствие, ширина ЗТВ уменьшается. С другой стороны, материалы с более низким коэффициентом сохраняют тепло, а это означает, что ЗТВ шире.Вообще говоря, расширение ЗТВ зависит от количества приложенного тепла, продолжительности воздействия тепла и свойств самого материала. Когда материал подвергается воздействию большего количества энергии в течение более длительных периодов времени, ЗТВ больше.

Что касается процедур сварки, процессы с низким тепловложением будут охлаждаться быстрее, что приведет к меньшей ЗТВ, тогда как высокое тепловложение будет иметь более медленную скорость охлаждения, что приведет к большей ЗТВ в том же материале. Кроме того, размер ЗТВ также увеличивается по мере снижения скорости процесса сварки.Геометрия сварного шва – еще один фактор, который играет роль в размере ЗТВ, поскольку он влияет на теплоотвод, а больший теплоотвод обычно приводит к более быстрому охлаждению.

Операции высокотемпературной резки также могут вызывать HAZ, и, как и процедуры сварки, процессы, которые происходят при более высоких температурах и малых скоростях, имеют тенденцию создавать большую HAZ, в то время как процессы резки при более низкой температуре или более высокой скорости имеют тенденцию к уменьшению размера HAZ. Ширина ЗТВ от кромки реза определяется процессом резания, скоростью резания, а также свойствами и толщиной материала.

Различные процессы резания по-разному влияют на зону термического влияния независимо от обрабатываемого материала. Например, резка и гидроабразивная резка не создают ЗТВ, поскольку они не нагревают материал, в то время как лазерная резка создает небольшую ЗТВ из-за воздействия тепла только на небольшую площадь. Между тем, плазменная резка приводит к промежуточной ЗТВ, при которой более высокие токи позволяют увеличить скорость резания и, следовательно, более узкую ЗТВ, в то время как кислородно-ацетиленовая резка создает самую широкую ЗТВ из-за высокой температуры, медленной скорости и ширины пламени.Дуговая сварка находится между двумя крайностями, при этом отдельные процессы различаются по тепловложению.

Принцип работы электрического утюга

Электрический утюг работает очень просто – он потребляет электричество из сети и нагревает катушку внутри. Затем это тепло передается нижней пластине, которая прижимается к одежде, чтобы удалить складки.

Когда я научился гладить одежду, меня очень раздражал весь процесс.Видимо утюг включался и выключался сам по себе ни с того ни с сего. Хотя меня это раздражало, я был очарован этим странным явлением. К счастью, вскоре я понял, что это действие в утюге вызвано функцией «автоматического отключения электроэнергии».

Вы почти наверняка наблюдали эту функцию автоматического включения / выключения на электрических утюгах, но знаете ли вы, как она работает? Как утюг узнает, когда он отключает питание?

Что делает термостат в утюге?

Это «термостат» внутри утюга, который бесшумно отслеживает температуру и может включать и выключать питание с помощью других электрических компонентов.Вероятно, это самый важный компонент утюга, так как он помогает регулировать температуру.

Термостаты используются не только в утюгах, но и в кондиционерах, охладителях воды, комнатах с автоматическим регулированием температуры и многих других устройствах, требующих строгого регулирования температуры. Фактически, около половины спроса на электроэнергию в США приходится на термостатически регулируемые нагрузки.

Основная функция термостата определяется только его названием; это слово состоит из двух греческих слов: «thermo» (тепло) и «statis» (статус-кво или константа). Как следует из названия, основная функция термостата – поддерживать постоянную температуру в данной среде.

Есть предостережение: многие люди часто путают термостат с термометром или используют эти слова как синонимы.

Ну, на самом деле это не одно и то же. Термометр – это устройство, которое измеряет температуру, в то время как термостат пытается поддерживать или регулировать температуру.

Электрический утюг (Источник изображения: Википедия)

Работа электрического утюга

Электрические утюги, которые мы используем для выдавливания складок нашей одежды, содержат термостат, который предотвращает перегрев утюга при включении и выключении. без присмотра долгое время.Посмотрим, как работает механизм.

Электрический утюг использует базовую комбинацию тепла и давления для удаления складок с одежды.

Если электрический ток проходит через катушку или другой нагревательный элемент, присутствующий в утюге, он становится очень горячим. Затем это тепло передается за счет теплопроводности на опорную пластину (гладкую плоскую поверхность, которую вы кладете на одежду во время глажки), которая элегантно гладит вашу одежду.

Однако, если утюг постоянно потребляет электричество от источника питания, нагревательный элемент становится все горячее и горячее.Это приводит к большим потерям энергии, поскольку утюг потребляет много электроэнергии всего за несколько минут, портя одежду и, в худшем случае, вызывает серьезные и потенциально опасные аварии!

Поэтому важно, чтобы утюг не нагревался до опасных температур. Здесь в игру вступает термостат.

В отсутствие термостата утюг будет продолжать потреблять ток, и катушка будет нагреваться до опасного уровня, что, в свою очередь, может привести к неприятным авариям.(Фото предоставлено Петром Дебовски / Shutterstock)

Первоначальный термостат, созданный в семнадцатом веке, представлял собой поплавок в ртутном термометре, привязанный к крышке демпфера. Когда температура окружающей среды вокруг термометра превышает определенный предел, ртуть поднимается, смещая поплавок так, что он закрывает заслонку. Эта основная предпосылка привела к созданию современных термостатов, которые мы используем сегодня.

Биметаллические полосы

В термостате в чугуне обычно используются биметаллические полосы.Как следует из названия, биметаллическая полоса состоит из двух разных типов металла с разными коэффициентами расширения, соединенных вместе. Это означает, что при нагревании они по-разному расширяются. Эта биметаллическая полоса соединена с контактной пружиной небольшими штырями.

При умеренных температурах точка контакта остается в физическом контакте с биметаллической лентой. Однако, если температура железа превышает определенный предел, полоса начинает изгибаться в сторону металла с меньшим коэффициентом расширения.В результате полоска перестает физически соединяться с точкой контакта, цепь размыкается и ток перестает течь.

(a) При нормальной температуре, (b) Когда утюг становится слишком горячим

Поскольку цепь остается разомкнутой в течение некоторого времени, температура утюга снижается, полоса сохраняет свою первоначальную форму, и ток течет снова.

Таким образом, биметаллическая лента действует как своего рода мост для подключения или отключения цепи для регулирования нагрева.

Это циклическое включение и выключение утюга повторяется до тех пор, пока вы не отключите питание от основного источника питания. Поэтому во время глажки кажется, что утюг постоянно включается и выключается.

Дополнительный конденсатор

Статьи по теме

Статьи по теме

Хотя термостат помогает регулировать температуру в безопасных пределах, частое включение и отключение цепи для регулирования температуры приводит к постепенному износу точек контакта.Это может привести к электромагнитным помехам, вызывающим проблемы с радиоприемом. Чтобы предотвратить это, конденсатор подключается к двум точкам контакта. Конденсатор предназначен для сглаживания электромагнитных помех. Чтобы узнать больше о конденсаторах, щелкните здесь.

Конденсаторы различных типов

Проверьте, насколько хорошо вы научились работать с электрическим утюгом, пройдя короткую викторину

Можете ли вы ответить на три вопроса на основе только что прочитанной статьи?

Начать викторину

Ваш ответ:

Правильный ответ:

Далее

У вас {{SCORE_CORRECT}} из {{SCORE_TOTAL}}

Пройти тест еще раз

Рекомендуемая литература

Conduction Heat Transfer – an overview

5.

1.1 Кондуктивная теплопередача

Кондуктивная теплопередача – это передача тепла посредством молекулярного возбуждения внутри материала без объемного движения вещества. Теплопроводность в основном происходит в твердых телах или неподвижных средах, таких как жидкости в состоянии покоя. Например, передача тепла в твердых телах происходит из-за комбинации колебаний решетки молекул и переноса энергии свободными электронами, в то время как в газах и жидкостях это происходит из-за столкновений и диффузии молекул.

Для изучения теплопередачи за счет кондукции давайте, например, посмотрим на установившуюся скорость теплопередачи Q · ( W ) через толщину слоя твердого электролита Δx, которая является функцией температуры горячей жидкости, T _H , и температура холодной жидкости T _C , геометрия и свойства задаются как

(5.1) Q · = f (TH, TC, геометрия и свойство)

, где горячая жидкость, T _H и холодная жидкость T _C , температуры указаны в абсолютных Кельвинах. Также возможно выразить скорость теплопередачи на основе разницы температур горячей и холодной жидкости, T _H – T _C , как

(5.2) Q · = f [(TH – TC) , геометрия и свойства]

Закон теплопроводности Фурье связывает теплопередачу с механическими, тепловыми и геометрическими свойствами среды. Фурье показал, что скорость теплопередачи пропорциональна разнице температур в твердом слое и площади теплопередачи и обратно пропорциональна толщине твердого слоя.То есть

(5,3) Коэффициент теплопередачи (Площадь) (разница температур) Толщина = (A) (ΔT) Δx

Площадь поперечного сечения A выражена в квадратных метрах, а толщина плиты Δ x , в метрах. Коэффициент пропорциональности в формуле. (5.3) заменяется свойством переноса ( k ), называемым теплопроводностью (Вт / мK), которое является скалярным свойством. Следовательно, уравнение. (5.3) принимает следующий вид:

(5.4) Q · = kATH − TCΔx = −kATC − THΔx = −kAΔTΔx

Теплопроводность – это мера способности материала проводить тепло. Теплопроводность – это хорошо табулированное свойство для большого количества материалов, которое можно найти в различных справочных материалах по теплопередаче или термодинамике.

В пределе, уравнение скорости теплопередачи, Ур. (5.4) для любой разности температур Δ T по длине плиты Δ x , поскольку оба приближаются к

(5.5) Q · cond, n = −kAdTdx

dTdx (км) – градиент температуры как показано на рис. 5.2. Знак минус, появляющийся в приведенном выше уравнении, обусловлен теплопередачей, а направления градиента температуры противоположны.

Рисунок 5.2. Механизм теплопроводности.

Переставив уравнение. (5.5) и сравнивая с потоком электрического тока, тепловое сопротивление проводимости в декартовой системе координат, R _cond , выглядит следующим образом:

(5.6) Rcond = ΔxkA

Тепловое сопротивление проводимости, R _cond , является мерой сопротивления стены тепловому потоку. Очевидно, что тепловое сопротивление, R _cond , увеличивается с увеличением толщины и уменьшением площади поверхности и теплопроводности.Тепловое сопротивление проводимости для цилиндрической и сферической координаты определяется из одномерного уравнения энергии в относительной координате и составляет соответственно [1]:

(5.7) Rcond = ln (ro / rin) 2πk

(5.8) Rcond = 1rin − 1ro4πk

, где r _o и r _in – это внешний и внутренний диаметры цилиндра, а также сферы.

Общее стационарное одномерное уравнение теплопроводности без генерации записывается как

(5.9) 1RNddR (RNkdTdR) = 0

Общее нестационарное одномерное уравнение теплопроводности с истоковым членом записывается как

(5.10) 1RNddR (RNkdTdR) + q ‴ = ρCp∂T∂t

, где R и N в обоих уравнениях. (5.9) и (5.10) равны x и 0 для плиты, x и 1 для цилиндра и x и 2 для сферы соответственно. q ′ ′ ′ (Вт / м ³ ) – тепловыделение, ρ (кг / м ³ ) – плотность, C _p (кДж / кг · K) – тепло вместимость, а т (с) – время.Для постоянных термофизических свойств Ур. (5.10) принимает вид

(5.11) 1RNddR (RNkdTdR) + q ‴ = ρCp∂T∂t

, где α = kρCp (m2s) – коэффициент температуропроводности.

Скорость теплопроводности для изотропной среды является векторной величиной. Общие трехмерные уравнения теплопроводности с постоянными свойствами для изотропной среды прямоугольной ( x , y , z ), цилиндрической ( r , φ , z ) и сферической ( r ) , φ , θ ) координаты соответственно следующие:

(5.12) ∂2T∂x2 + ∂2T∂y2 + ∂2T∂z2 + q ‴ k = 1α∂T∂t

(5.13) 1r∂∂r (r∂T∂r) + 1r2∂∂ϕ (r∂T∂ ϕ) + ∂2T∂z2 + q ‴ k = 1α∂T∂t

(5.14) 1r∂∂r (r2∂T∂r) + 1r2sin2θ∂2T∂ϕ2 + 1r2sin2θ∂∂θ (sinθ∂T∂θ ) + q ‴ k = 1α∂T∂t

Скорость кондуктивного теплового потока для анизотропной среды, q · → (Wm2), также является векторной величиной, и в декартовой системе координат она равна

(5. 15) q · → cond = – (kxx∂T∂x + kxy∂T∂y + kxz∂T∂z) iˆ− (kyx∂T∂x + kyy∂T∂y + kyz∂T∂z) jˆ− (kzx∂ T∂x + kzy∂T∂y + kzz∂T∂z) kˆ

Поскольку физические свойства всех материалов, используемых в различных слоях ТОТЭ, не меняются в зависимости от направления [2], теплопроводность этих материалов также является скалярной. количество и, следовательно, уравнение.(5.15) переписывается как

(5.16) q · → cond = −k∂T∂xiˆ − k∂T∂yjˆ − k∂T∂zkˆ = −k∇T

∇T – температурный градиент и задается as

(5.17) ∇T = ∂T∂xiˆ + ∂T∂yjˆ + ∂T∂zkˆ

Производители и завод по производству электрических плит в Китае – оптом, купить, лучшее

Описание продукта:

Подогреватель для домашних тарелок на 6 человек -8 тарелок уникальны в минималистичном дизайне и стильной привлекательности. Наш качественный хлопковый чехол изготавливается вручную. Функционально и модно! Домашний подогреватель тарелок на 6-8 тарелок представляет собой электрическую грелку с термостатическим управлением, которая нагревает тарелки до комфортной температуры.

Характеристики продукта:

Название продукта	Подогреватель домашних тарелок для 6-8 пластин
Номер модели	PW604
Материал	Алюминиевая фольга с хлопковым покрытием
Размер продукта	198X30CM
Напряжение	220-240 В
Мощность	200 Вт
Гарантия	2 года
Сертификат	Сертификат CE и RoHS / REACH Test
MOQ Цена на 500 ПК выше; Более чем на 500 штук дешевле
Упаковка	Подарочная коробка или мешок из ПВХ → Основная упаковка → LCL отгрузка → FCL отгрузка
Способ доставки	экспресс / воздух / море

Технические характеристики продукта:

1 、 Электрический подогреватель пластин для разогрева от 6 до 8 пластин

2 Поверхность из 100% хлопка с отделкой для квилтинга

3 、 Доступна цветная печать

4 、 Хлопковый чехол, который можно стирать, благодаря съемному

5 、 Быстрый нагрев и защита от перегрева

Вопросы и ответы:

В: Можно ли отправить образец для справки?

A: Мы будем рады отправить образцы для вашей проверки, и они могут быть изменены. При необходимости мы с радостью предоставим бесплатный образец .

Q: Каков масштаб вашей компании?

A: Наша компания, штаб-квартира которой находится в провинции Шэньси, Китай, имеет 15-летний опыт работы в области отопления. В команде продаж более 100 человек, и у нас есть два завода для разных рынков.

Q: Как контролировать вашу систему качества?

A: Мы являемся профессиональным производителем, прошли аудит ISO9001, наша опытная команда QA хорошо контролирует IQC, IPQC, FQC, OQC, и многие клиенты проводят инспекцию третьей стороной перед отправкой, если у вас есть время, приглашаем вас посетить нас для получения дополнительной информации деталь.

Изолированная опорная подушка защищает все поверхности стола. Занимает 95% площади поверхности пластины. Для тех, кто любит готовить и развлекаться, это отличный подарок! Домашние подогреватели тарелок на 6-8 тарелок уникальны своим минималистичным дизайном и стильной привлекательностью. Просто поместите тарелку между складками, и в любой момент все тарелки могут нагреться до высоких температур, а вы все равно можете схватиться за внешний край тарелки.

Advantage ：

• Идеально подходит для званых обедов, его уникальный дизайн нагревает до 12 полноразмерных тарелок за считанные минуты!

• Этот удобный электрический подогреватель тарелок означает, что горячая еда больше не будет на холодных тарелках – служить как профессионал

• Большая вместимость – рассчитана на размещение полноразмерных тарелок до 30 см в диаметре.

• Простота использования. Просто подключите, вставьте тарелки и оставьте нагреваться. Идеально подходит для званых обедов или фуршетов.

• Легкая чистка и компактный дизайн. Полностью моющийся чехол. Занимает очень мало места в шкафу

Уведомление ：

• Не допускайте домашних животных к изделию, чтобы не повредить проволоку при жевании и / или царапании.
