Комбинированный свайно-плитный фундамент: пошаговая инструкция

Свайно-плитный фундамент (СПФ) – комбинированный тип основания, которое способно выдерживать повышенный нагрузки длительное время. Такой фундамент состоит из двух несущих конструкций: свайного поля и бетонной плиты. Основное назначение комбинированного СПФ – многоэтажное строительство. Например, 90% зданий комплекса Москва-Сити построены на свайно-плитныхоснованиях. В малоэтажном строительстве такая конструкция используется редко по причине нецелесообразности и высокой стоимости.

Монтаж СПФ при возведении коттеджа или загородного дома оправдан в следующих случаях:

  1. В зонах с повышенной сейсмической активностью.
  2. На пучинистых грунтах, при этом несущие сваи рекомендуется дополнительно усилить перед сооружением монолитной плиты.
  3. В местах, где глубина промерзания грунта ниже 2,5 м.
  4. Пласты грунтовых вод расположены высоко к поверхности земли.
  5. При возведении сооружений чувствительных к вибрациям (из пенобетона, стекла).
  6. Строительство пристройки к существующему зданию на монолитном или ленточном фундаменте.

Часто свайно-плитное основание применяют при отсутствии данных гидрогеологических изысканий участка. Во многих случаях стоимость устройства СПФ оказывается ниже, чем проведение исследований. Для подстраховки будущие владельцы частного дома выбирают этот тип основания, как самого надежного и долговечного.

Расчеты комбинированного свайно-плитного фундамента

Расчет СПФ состоит из двух частей:

  1. расчет свайного фундамента;
  2. расчет параметров бетонной плиты.

При расчете свайного фундамента определяется диаметр свай, их количество, расстояние между сваями, глубина залегания. Данный расчет не представляет сложности – его легко провести самостоятельно. Результатом расчетов станет схема, на которой указано расположение свай.

Расчет плитной части более сложный. Он учитывает следующие факторы:

  1. планируемая нагрузка на плитное основание;
  2. глубина промерзания грунта;
  3. наличие дренажной системы;
  4. наличие и толщина подушки между подземными водами и основанием;
  5. неравномерность свайного фундамента;
  6. условия взаимодействия плиты с грунтом и пр.

При наличии определенных знаний для расчета СПФ можно использовать профессиональную программу GeoPlate, которая позволит не только точно определить параметры бетонной плиты, но рассчитает осадку с учетом всех физических и геометрических данных.

Точные инженерные расчеты в обязательном порядке проводятся при строительстве многоэтажных сооружений. При возведении частного малоэтажного дома и учета того, что нагрузка на СПФраспределяется следующим образом: 85% – на сваи и 15% – на плиту, а также небольшой массы здания, сложными расчетами плитной части можно пренебречь.

Толщина монолитной плиты зависит от марки бетонной смеси, используемой для ее заливки, площади сооружения и его массы. Для дома 10х10 из тяжелых строительных материалов (кирпич керамический, железобетон) оптимальная толщина плиты будет составлять 30-40 см. Строение такой же площади, но возведенное из легких материалов нуждается в основании толщиной 20-30 см. Для легких конструкций и небольших домиков 6х6 м достаточно плиты толщиной 10 см.

Зная площадь основания и толщину плиты легко вычислить требуемое количество бетонной смеси для устройства СПФ: площадь основания х толщина в метрах = кол-во бетона (м3).

Расчет осадки

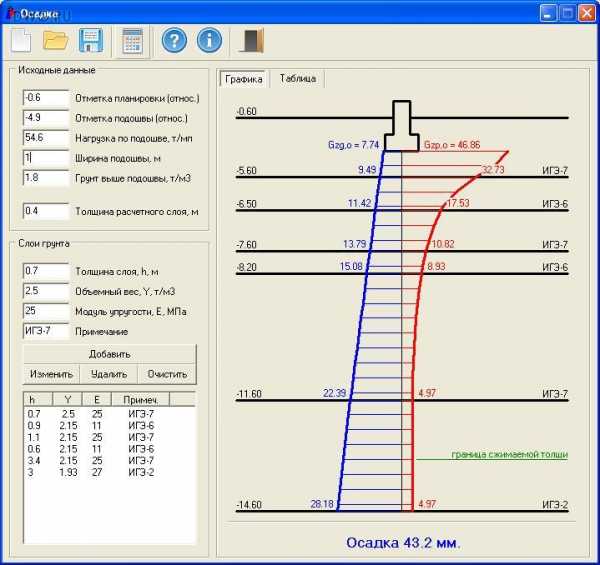

Расчет осадки также производится в профессиональных инженерных программах типа PLAXIS. При строительстве дома массой до 12-15 тонн осадка фундамента будет составлять не более 1-3%, поэтому производить сложные расчеты осадки необязательно. Однако если строительство ведется на пучинистых почвах, то расчет лучше произвести и с его учетом продолжать строительство.

Можно ли самостоятельно рассчитать осадку СПФ? При наличии инженерного опыта, специальных знаний и всех исходных данных произвести расчет можно самому, руководствуясь нормативами СП 24.13330.2011. Из всех способов расчета рекомендуется использовать самый простой – метод послойного суммирования с вычислением осадки каждой отдельной сваи. В идеале расчет осадки лучше заказать проектной организации вместе с разработкой проекта дома.

Технология строительства СПФ

Общая технология строительства описана в СП 22.13330. В соответствии с нормативами процесс обустройства свайно-плитного основания включает следующие этапы:

Подготовительные работы

Под этим понятием подразумевается расчистка участка от мусора, выравнивание, выполнение разметки расположения свай по схеме. Также на данном этапе решается вопрос с покупкой или изготовлением бетонной смеси для плиты. Учитывая, что заливку фундаментной плиты лучше производить за один раз, бетон лучше заказать на ближайшем РБУ. Замесить такое количество бетона самостоятельно практически нереально, однако если у вас есть соответствующее оборудование, опыт и несколько помощников, можно изготовить смесь на участке.

Монтаж свай

Сваи монтируются разными способами в зависимости от их типа, глубины залегания, особенностей участка и пр. В сфере частного домостроения самый востребованный вариант – винтовые сваи. Они имеют множество преимуществ: доступная цена, широкий выбор типоразмеров, простота монтажа. Плитный фундамент на винтовых сваях прослужит не менее 20 лет, а при благоприятных условиях до 50 лет.

Монтаж винтовых свай может осуществляться ручным или механическим способом. После того, как сваи погружены в грунт до нужной глубины проводится их выравнивание путем обрезки. Дальше на готовое свайное поле устанавливается плитная часть основания.

Устройство плиты на винтовых сваях

Плитная часть СПФ изготавливается в следующем порядке:

  • Торчащие из грунта сваи объединяются с металлическим ростверком. Для устройства ростверкаиспользуются швеллеры и уголки размера 20 или 30. Устанавливаются элементы по периметру и внутри свайного поля по линиям установки свай. Свайное поле засыпается гравийно-песчаннойсмесью, образующей “подушку” для будущей плитной части СПФ.
  • Отливается подбетонка – стяжка из тощего бетона марки В7.5 толщиной 10 см. Назначение подбетонки – выравнивание поверхности для укладки гидроизоляции и утеплителя.
  • Монтаж гидроизоляции. Можно применять как современные гидроизоляционные пленки-мембраны, бикростом, технониколь, так и классику – рубероид, гидроизол.
  • Монтаж теплоизоляции. Монолитная плита основания одновременно будет являться нижним слоем пола в доме, поэтому утепление положить лучше сразу, чтобы сделать пол теплым. В качестве теплоизоляции используются плиты пеноплекса толщиной 10-15 см.
  • По периметру будущего монолитного перекрытия устанавливается опалубка. Высота опалубки должна быть на 10 см выше высоты (толщины) плиты.

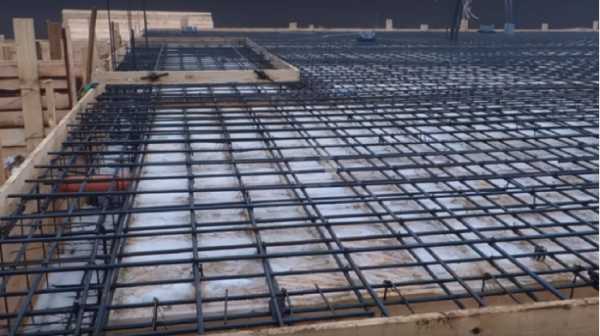

  • Внутри выполняется армирование профилем с размером ячейки 30 см. Нижний слой армирующей сетки желательно укладывать на полимерную пароизоляционную подкладку, которая будет покрывать утеплитель. Верхняя часть арматурного каркаса соединяется с выпусками ростверка.

  • Для усиления конструкции по торцам монтируются П-образные металлические элементы из арматуры.
  • Заливка бетоном марки В15 или В20. Чтобы равномерно залить всю бетонную массу в едином направлении необходимо использовать бетононасос. Таким оборудованием всегда оснащены автобетоносмесители, доставляющие бетон. Для выравнивания бетонного слоя используется правило.
  • Утрамбовка производится при помощи виброоборудования.
Заливка монолитного основания на сваях начинается с мест, где расположены наружные свайные опоры. Утрамбовка также должна производиться сначала вокруг свай, а потом по всей площади плиты.
  • Фундамент на винтовых сваях с монолитной плитой окончательно затвердевает через 7-10 дней. В процессе затвердевания рекомендуется соблюдать температурный режим. При сухой погоде и температуре выше +22 необходимо поливать плиту каждые 2-3 часа, чтобы избежать появления трещин. При наличии осадков нужно укрыть СПФ пленкой или соорудить временный навес.

Свайно-ростверковый фундамент с монолитной плитой

Назначение ростверка – правильное распределение нагрузки и связка двух типов основания: свайного и плитного посредством объединения свайных оголовков. Для СПФ этого типа лучше использовать не металлический, а железобетонный ростверк. Для устройства ж/б ростверка по оголовкам свай выполняется устройство опалубки, армирование, а потом заливка ростверка бетоном марки В10.

После того как монолитный ростверк наберет прочность (через 7-10 суток) приступают к устройству монолитной плиты. Поэтапное строительство в этом случае аналогично тем процессам, которые выполняются при устройстве фундамента на винтовых сваях с металлическим ростверком: подбетонка, гидроизоляция, утепление, опалубка, армирование, заливка бетонного массива, утрамбовка.

Свайно-ростверковый фундамент с плитой может иметь разную высоту:

  1. Приподнятый – расположен выше уровня земли. Это наиболее удобный вариант, позволяющий не делать сложные расчеты осадки.
  2. Нулевой – высота соответствует уровню грунта. Его устройство сложнее и возможно только на стабильных грунтах.
  3. Углубленный – находится ниже уровня земли. Ввиду его сложности не рекомендуется использовать его в частном домостроении.

Если вы все же решили сделать нулевой или углубленный фундамент, то опалубку используйте не съемную, а монолитную. Однако учтите, что это приведет к удорожанию и без того дорогостоящего СПФс ростверком.

Свайно-плитный фундамент на буронабивных сваях

Кроме винтовых свай для устройства СПФ могут использоваться буронабивные опоры. Это тип свай, при установке которых в грунте бурятся отверстия требуемой глубины, а затем заполняются бетоном и арматурой. Самый востребованный вариант – опоры типа баретт I-образной формы. Нижняя часть сваи опирается на несущие плотные грунты, а верхняя выступает над поверхностью.

Использование буронабивных свай целесообразно там, где нельзя применять винтовые. Например, в почвах с повышенной щелочностью, т.к. в этом случае металлические винтовые опоры быстро придут в негодность из-за коррозии и утратят несущую способность.

Достоинства СПФ с буронабивными сваями в сравнении с винтовыми:

  1. способны выдерживать на 20% больше нагрузки при одинаковом диаметре опор;
  2. неподверженность коррозии, агрессивным средам;
  3. бурение не оказывает влияния на соседние постройки, поэтому эти сваи часто используют при возведении пристройки к существующему сооружению;
  4. длительный эксплуатационный ресурс – не менее 100 лет.

При необходимости строительства пристройки буронабивные сваи будут успешно соседствовать с винтовыми в одном здании, в полной мере выполняя свои функции.

Установка буронабивных свай

Алгоритм устройства монолитной плиты на свайном фундаменте с буронабивными опорами следующий:

  1. В соответствии со схемой проводится бурение скважин нужной глубины. Способ бурения выбирается исходя из финансовых возможностей владельца, месторасположения участка, типа грунта и пр. При строительстве коттеджей чаще всего используется недорогой и эффективный метод ручного шнекового бурения.
  2. Затем в скважину останавливают обсадную трубу, которая будет выполнять роль опалубки для ж/б буронабивных опор. Труба может быть металлическая, асбестоцементная, железобетонная. В свободное пространство между трубой и стенками скважины насыпается грунт и уплотняется.
  3. При помощи строительного уровня выравниваются обсадные трубы по высоте. Как и в случае с винтовым фундаментом рекомендуется делать СПФ приподнятого типа. Трубы должны возвышаться выше уровня земли на 30-50 см. Излишки труб срезаются.
  4. Скважина заливается цементно-песчаным раствором на цементе не ниже марки М300. Смесь уплотняется при помощи погружного виброоборудования. При отсутствии электрического вибратора можно использовать ручной виброинструмент.
  5. До затвердевания цементно-песчаной смеси в скважину под давлением опускается металлический каркас. Сделать это вручную достаточно проблематично, поэтому при отсутствии специальной техники можно установить армирующую сетку внутри обсадной трубы, а потом производить заливку цементным раствором. В этом случае утрамбовке следует уделить особое внимание!
Опоры связываются между собой железобетонным ростверком. После затвердевания ростверкамонтируется монолитная плита по стандартной технологии.

Заключение

Комбинированные типы фундамента: свайно-плитный, свайно-ростверковый и на буронабивных сваях не распространены в частном строительстве. Статистика по их применению отсутствует. Приблизительные подсчеты свидетельствуют, что СПФ обходится на 50-80% дороже, чем обычный свайный или плитный фундамент. При подсчете сметы необходимо обязательно учесть затраты на аренду техники, доставку и покупку бетонной смеси.

fazenda.guru

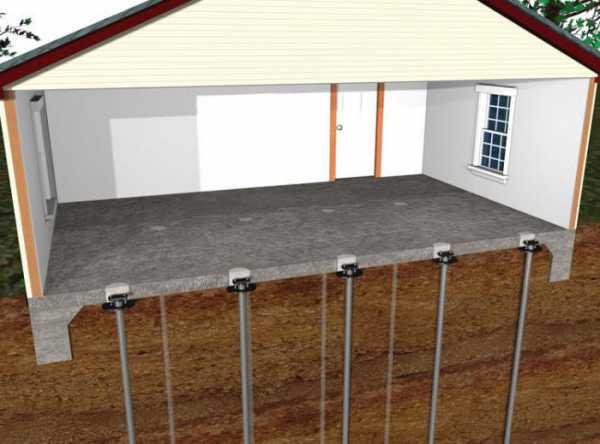

Плита на винтовых сваях



Плита на винтовых сваях пожалуй один из самых надежных фундаментов. Устройство железобетонной плиты на винтовых сваях имеет ряд особенностей. При условии соблюдения всех требований в процессе проведения работ по устройству данного вида фундамента заказчик получит полноценный ростверк выдерживающий большие нагрузки строений выполняемых с применением каменных материалов.
Винтовые сваи под плиту должны быть заглублены на предельную необходимую глубину, не менее двух метров. Для каждого участка своя глубина установки винтовых свай. Сваи закручиваются в грунт и выравниваются ( обрезаются ) в один горизонтальный уровень. Высота верхних частей свай выравнивается на 25 — 30 см. от поверхности грунта, далее отсыпается песок в 20 см. и уплотняется вибро-плитой. Вибро-плиту можно заменить проливкой водой, это позволит уплотнить песчаную подушку перед дальнейшим монтажом фундамента. Далее на подготовленном основании вяжется армирующая сетка из арматуры 16 -18 мм. В стволы винтовых свай заводится арматурная проволка и перевязывается с армирующей сеткой плиты. Далее устанавливается опалубка и заливается бетонный раствор. Толщина плиты должна быть не менее 25 см. и иметь два «слоя»! армирующей сетки. Устройство такой железобетонной плиты имеет ряд преимуществ. Такую плиту под довольно тяжелое строение можно установить на довольно сложных грунтах без огромных материальных затрат на материалы и подготовительный этап работ. Время затрачиваемое на устройство такого фундамента намного меньше чем плита с подготовкой массивной «подушки» с использованием песка и щебня. Разумеется фундамент выполненный с использованием специальной техники механическим способом будет намного качественнее, чем устройство ручным.

армирование винтовых свай для бетонной плиты

Другой способ предусматривает создание силового каркаса из швеллера или двух тавровой балки и наполнение  его основе бетонным раствором.

Устройство плиты на винтовом фундаменте

Эти способы имеют важное различие; в первом необходимо армирование свайного поля арматурой в два слоя, выставление опалубки и наполнением бетоном, во втором сам стальной каркас наполняется бетоном, где низ устраивается как не съемная опалубка или непосредственно на песчаное основание.

При устройстве бани на винтовых сваях, бетонный пол устроенный на стальном каркасе может быть наиболее приоритетным решением, где можно довольно просто устроить водосток и гидроизоляцию.

        Бетонная плита на винтовых сваях



Фундамент плита на винтовых сваях — еще один способ устройства ж. б. фундамента на винтовых сваях. Как это может выглядеть?

На заранее установленные винтовые сваи и подготовленные — заполненные бетонным раствором и «выровненные» в одной необходимой высотной отметке устанавливают готовую б.ж. бетонную плиту изготовленную в заводских условиях.

монолитная ж.б. плита на винтовых сваях

Безусловно для такого решения необходима спец. техника — подъемный кран или гидро-манипулятор способные перенести и легко установить изделие на готовое основание из винтовых свай. Такой способ позволяет достаточно быстро произвести устройство ж. б. плиты на винтовых сваях и избежать трудоемкой работы по армированию и устройству опалубки. Но необходимо учесть, что сваи под такой способ лучше устанавливать механизированным способом с точным расчетом нагрузки. Так же возможно необходимо (в отдельных случаях) произвести обвязку винтовых свай стальным уголком и если необходимо швеллером. На таком фундаменте можно смело производить работы по устройству достаточно тяжелых «каменных сооружений». Это безусловно быстрый способ по устройство производственных площадей в короткие сжатые сроки.

xn----7sbfc2ac9azaq.xn--p1ai

Свайный фундамент с монолитной плитой

Выбор и постройка фундамента всегда остается наиболее сложным этапом в строительстве здания. Если участок под строительство находится в низине, да в придачу к глинистому грунту глубина промерзания зашкаливает за стандартные 120-130 см, лучше использовать свайный фундамент. Но для нежестких пенобетонных, газонаполненных или арболитовых стен фундамент необходимо обвязывать избыточно толстым и мощным железобетонным ростверком. Уложить монолитную плиту обойдется значительно дороже, притом, что особых преимуществ, в сравнении со свайным типом, практически нет.

Оптимальным вариантом будет свайный фундамент с монолитной плитой или цельнолитым ростверком.

Преимущества свайных фундаментов с монолитным ростверком

Всегда требуется найти компромисс между эффективностью и стоимостью используемого решения. В этом случае преимущества конструкции, в которой используются свайные опоры и армированная плита, очевидны:

  • Затраты на обустройство монолитного ростверка, даже в усиленном варианте, почти вдвое меньше стоимости отливки полноценного плитного фундамента или классического ленточного варианта на уровень промерзания грунта;
  • Поперечная жесткость к изгибающим нагрузкам лишь немногим уступает плитному в центральной части фундаментной системы и превосходит классическую плиту в краевой зоне, где установлена большая часть свайных опор;
  • За счет усиленной цокольной части и заглубленных опор свайные фундаменты с монолитным ростверком способны стоять практически на любом рельефе местности, при условии, что сваи заглублены до уровня плотных пород, ниже точки промерзания.

Свайные фундаменты, даже при большой толщине ленточного ростверка, могли обеспечить необходимую жесткость в горизонтальной плоскости только за счет очень большой глубины и прочности опор. Любые подвижки грунта приводили к деформации коробки здания, особенно, если это брус или газобетонный блок. Армированная прутком монолитная плита свайного фундамента позволяет исключить даже намек на подобную ситуацию.

Конструкция свайных фундаментов с монолитными плитами

При обустройстве подобного типа фундаментов применяются те же технологические приемы, что и при постройке обычного свайно-ленточного фундамента, но с учетом требований по формированию ростверка в виде монолитной железобетонной плиты:

  1. На первом этапе в соответствии с планом расположения несущих стен бьются скважины под необходимое количество свайных опор, закладывается гидроизоляция и арматура в тело будущей сваи;
  2. Площадь под фундамент дома утрамбовывается, отсыпается песком и щебнем с укладкой дренажа. Укладывается гидроизоляция и утеплитель;
  3. Устанавливается опалубка, рабочий объем ростверка и плиты заполняется арматурой, пруток перевязывается по пересечениям и слоям, заливается бетон.

Подготовка грунта под обустройство монолитного свайного фундамента

На первом этапе потребуется спланировать и подготовить поверхность участка так, как это делается в большинстве случаев для тонкого плитного фундамента. На глубину в штык лопаты убирается весь плодородный слой и поверхностный суглинок, дно тщательно выравнивается и трамбуется с отсыпкой тонким слоем крупного щебня. Несмотря на то, что монолитная фундаментная плитане будет опираться на дно, необходимо укрепить его, чтобы сохранить целостность при возможном пучении. По периметру фундамента в траншею на глубину в 70-80 см укладывается дренажная труба, желательно на бетонную подготовку, но можно и на песчаную подушку.

До отсыпки на плане необходимо пробить скважины под необходимое количество буронабивных свай. Чаще всего это сваи ТИСЭ или анкерные опоры, с конусовидным уширением подошвы. Только после закладки гидроизоляции в виде трубы из рубероида или изоспана поверхность отсыпается толстым слоем песка и тщательно трамбуется в четыре-пять проходов. Таким образом, почва под будущей монолитной плитой будет сухой и относительно устойчивой к подвижкам. При желании под песок можно уложить геотекстильное полотно по типу дорнита или аналогичной плотности. В этом случае края полотнищ перехлестывают на 15-20 см.

Укладка теплоизоляции и арматуры

На выровненную и уплотненную «песчанку» укладывается слой гидроизоляции, далее слой экструдированного ППС, толщиной 100-150 мм. Рекомендуется использовать тонкие, в 30 мм толщиной плиты теплоизолятора, уложенные с перекладкой швов между слоями.

Утеплитель необходимо выложить по всей поверхности фундамента, в местах установки свай вырезаются окна под опоры, уложенное полотно гидроизоляции выпускается за пределы контура свайного фундамента и фиксируется на опалубке степлером. В результате под центральной плитой и в пространстве между свайными опорами будет находиться толстый слой ЭППС, который сыграет роль донной части опалубки и в дальнейшем защитит всю конструкцию от вспученного грунта. По контуру монолитной плиты устанавливается опалубка.

В качестве армирующего элемента используется стальная арматура с диаметром прутка 8 мм. Нижний слой арматуры укладывается на высоте в 30 мм от утеплителя и обязательно перевязывается с армированием свайных опор. Верхний слой арматуры вывешивается так, чтобы расстояние от будущей поверхности монолитной плиты было не менее 40 мм. Окно армирования составляет 25 см, шаг перевязки верхнего и нижнего слоев арматуры выдерживается в 70 см.

Заливка бетона и обустройство отмостки

После закладки армирующих элементов свайного фундамента приступают к процедуре заливки бетона в форму свайного фундамента. Наиболее грамотным будет залить весь массив одновременно с помощью бетонного насоса и миксеров-бетоновозов. Приготовить под заливку 20-25 кубов бетона в течение 12 часов светового рабочего дня — задача явно не по силам даже бригаде рабочих, поэтому проще купить его на заводе, но с обязательным согласованием точного графика поставки.

На первом этапе заливается периметр плиты и области, в которых расположены наружные и внутренние свайные опоры. Полость внутри каждой сваи необходимо уплотнять вибратором с максимальной нагрузкой, после чего бетон отливается по контуру фундамента.

Через 5-6 часов вязкость бетона станет достаточной, чтобы приступить к выравниванию и подрезке поверхности монолитной плиты. В самом простом случае зеркало фундамента на сваях можно выровнять длинномерной рейкой, но более высокое качество бетонной стяжки получают, используя специализированный мотоинструмент с автоматом горизонта.

Через 6-7 дней опалубку снимают, и можно приступать к обустройству отмостки фундамента. Уровень на 20-25 см по периметру фундаментной плиты отсыпают песком, укладывают гидроизоляцию и утепляют плитным пенополистиролом. Сверху выполняется бетонная стяжка с уклоном в 5- 6о. Этого достаточно, чтобы убирать воду, но при этом не создавать дискомфорт при ходьбе. Правильно спланированная отмостка позволяет полностью закрыть слой утеплителя, выглядывающий в пространстве между сваями.

Заключение

На сегодня фундамент в виде монолитной плиты – ростверка на свайных опорах является наиболее удачной для использования на пучинистых грунтах. С точки зрения технологичности и стоимости монолитный ростверковый фундамент представляет собой оптимальное решение, что подтверждает высокая популярность монолитных систем в северных районах страны. О высокой стойкости к пучению говорит тот факт, что простое утепление отмостки позволяет зимовать фундаментной плите, нагруженной только стенами первого этажа, без малейших следов деформации или растрескивания.

bouw.ru

Монолитный фундамент на сваях: плита, винтовые сваи

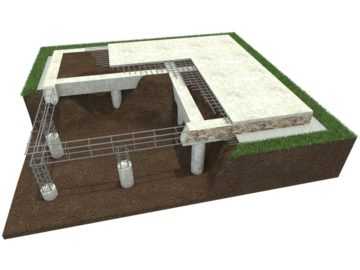

Вид свайного монолитного основания для здания

Свайные фундаменты пользуются популярностью среди частных застройщиков ввиду того, что они обеспечивают высокую надежность конструкций при сравнительно небольших финансовых затратах. Их можно использовать не только на ровных строительных площадках, но и в условиях сложного рельефа, причем сваи всегда можно подогнать под одну горизонтальную плоскость.

Все свайные фундаменты состоят из двух ключевых элементов: сваи, сделанной из различных материалов и ростверка, представляющего собой монолитную плиту или ленту, на которой расположены несущие стены здания. Ключевой недостаток таких оснований – это сложность в постройке подвала или технического этажа, а также необходимость обеспечивать высокий уровень теплоизоляции подполья.

Основные преимущества

Варианты устройства монолитных фундаментов на винтовых сваях

К достоинствам оснований на винтовых сваях относятся:

  • небольшая стоимость строительных материалов, необходимых для возведений свай и монолитных плит;
  • быстрота возведения, так как нет необходимости ждать пока бетон наберет свою марочную прочность;
  • меньший расход бетона из расчета того, что толщина плиты меньше, чем в классическом монолитном фундаменте, а некоторые виды свай производятся стандартных размеров в заводских условиях;
  • минимальные расходы на транспортную доставку, исходя из того, что практически все составные элементы фундамента можно сделать непосредственно на площадке;
  • при соблюдении правильной технологии монолитный ростверк можно сделать и в зимний период, сваи легко устанавливаются в каменистый или мерзлый грунт;
  • учитывая, что винтовые сваи устанавливаются на глубину ниже точки промерзания почвы и упираются в прочные пласты почвы, то просадка дома будет минимальной.

Ключевой недостаток свайно-ростверковых фундаментов с монолитной плитой – это необходимость предварительного расчета количества и типа изделий, шага их расположения и массы всей конструкции. Поэтому без предварительного проекта возводить такие основания не рекомендуется.

Виды оснований с монолитным ростверком и подготовительные работы

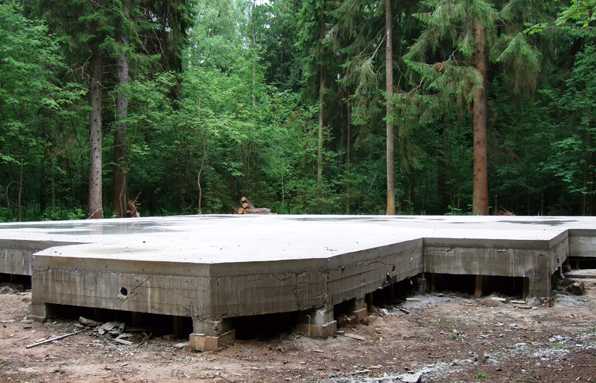

Висячий ростверк свайного фундамента

Висячий ростверк, который имеет зазор между плитой и грунтом не менее 70-100 мм, иногда больше. Такая конструкция полностью устраняет негативное воздействие со стороны почвы на подполье, но нижнюю часть дома придется дополнительно утеплить. Основание подходит для возведения домов из практически любых строительных материалов.

Использование монолитного цоколь-ростверка. Конструкция основания подразумевает полное отсутствие просвета между грунтом и ростверком, при этом получается небольшое техническое помещение или подвал.

Подготовительные работы при возведении свайно-ростверкового фундамента с монолитной плитой:

  1. Рассчитать тип, длину и диаметр свай.
  2. Подготовить строительную площадку, установить опоры и выровнять их по одной горизонтальной плоскости.
  3. Поверх свай соорудить опалубку, закрепить все вместе, снаружи расстелить слой гидроизоляции.
  4. Затем внутри закрепить арматуру, соединить ее вместе с пучком расположенными сваями, использовать необходимо гибкую проволоку, а не сварку.

Залить всю конструкцию бетоном в несколько равномерных горизонтальных слоев.

Как сделать монолитный ростверк на сваях?

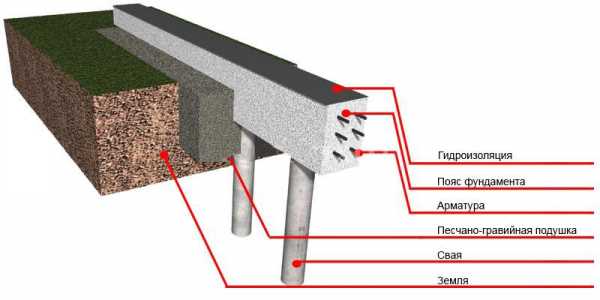

Схема устройства росверка на свайном основании

Построить такой фундамент своими руками достаточно просто, в этом ключевое преимущество свайно-ростверковых оснований. Сделать это можно следующим образом:

  • разработать эскизный проект будущего дома, посчитать нагрузку со стороны самого сооружения и монолитной плиты. По полученным данным рассчитать количество и шаг установки железобетонных свай, сделать проект будущего фундамента;
  • по готовым чертежам пробурить или выкопать скважины на заданную расчетную глубину. Если выбор остановлен на заводских изделиях с наконечниками, их можно установить с помощью копрового молотка;
  • как только все винтовые сваи будут установлены на заданную глубину, их нужно выровнять по горизонтали и при необходимости стесать болгаркой. Устанавливать опоры рекомендуется строго вертикально, допускается отклонение от вертикали не более 2-3 градуса;
  • далее начинают изготовлять опалубку. Ее можно сделать несъемной из плит пенополистирола или съемной с древесины. Выбор типа и конструкции опалубки зависит от финансовых возможностей застройщика. Все щели и стыки должны быть закрыты, чтобы бетон не вытекал, также рекомендуется на время заливки бетонным раствором укрепить дно опалубки, чтобы она не рассыпалась от массы бетона;
  • внутри опалубки установить арматурный каркас, рассчитанный по принципу, как для обычной монолитной плиты с тем исключением, что вертикальные прутья затем будут связаны с арматурой самих опорных элементов;
  • если будет возведен мелкозаглубленный или заглубленный монолитный ростверк, тогда нужно предварительно выкопать траншею и в ней монтировать опалубку;

Далее заливаются бетонным раствором сваи, потом через несколько дней – сам ростверк. Ориентировочный срок, при котором бетон наберет заданную марочную прочность, в зависимости от климатических условий составляет до месяца.

Армирование монолитной плиты на сваях

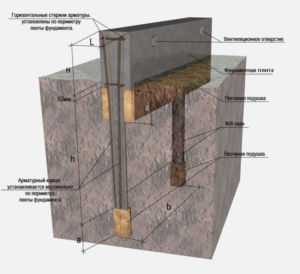

Армирование опоры и монолита фундамента

Особенность армирования монолитного фундамента в том, что нужно соединить арматурный каркас несущих опор и ростверка в единую конструкцию. Для армирования необходимо создать два независимых пояса армирования, один установить сверху, другой снизу. На каждом участке нужно использовать как минимум по две продольные арматуры. Для армирования применяются прутья диаметром до 14 мм спирального типа, а для вертикальных прутьев – до 9 мм гладкие.

Поперечная арматура не имеет никакого отношения к нагрузкам, она вяжет всю конструкцию в единый каркас. Арматурный каркас полностью погружается в бетонный раствор, при установке важно всегда оставлять верхние концы прутьев – они затем соединяются с арматурой несущих опор.

Перед заливкой монолитной плиты в местах соприкосновения опалубки и внутреннего каркаса плиты делается гибкое соединение. Если используются стальные несущие опоры, тогда оголовки привариваются к нижнему арматурному поясу. При этом, нижняя кромка пояса должна быть заглублена в бетон на толщину до 5 см, чтобы защитить металл от коррозии. Каркас для плиты считается выполненным, расстояние между поясами до 10 см, а между вертикальными прутьями – до 50 см.

Сваи также нужно дополнительно армировать, особенно если это железобетонные или стальные конструкции. Деревянные и стальные опоры не армируются, они соединяются арматурой или катанкой между собой. Для надежного соединения ростверка и опор оголовки привариваются катанкой или прутьями к нижнему слою арматуры плиты. Ширина ростверка должна быть немного больше, чем внешние размеры секций для лучшего укрепления конструкций.

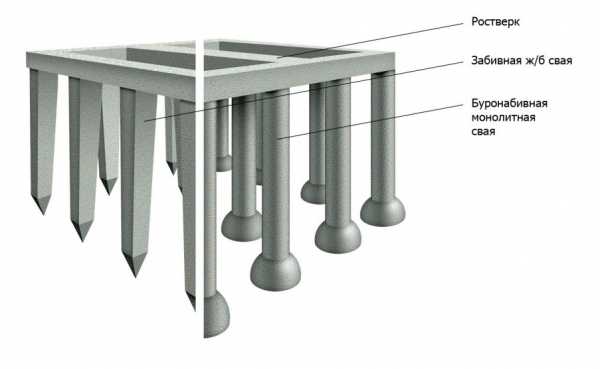

Виды свай для плитного ростверка

Устройство ростверка на винтовых сваях

В строительстве применяются несущие опорные элементы из четырех видов материала, и у каждого есть свои особенности:

  1. Деревянные столбы длиной до 8,5 м и внешним диаметром до 34 см. Они дешевые, но используются редко. Их приходится дополнительно покрывать специальными составами, чтобы препятствовать гниению.
  2. Железобетонные винтовые опоры производятся из бетона марки М200 и выше, имеют огромный срок службы, но из-за большой массы установить их можно только с помощью мощной строительной техники.
  3. Стальные винтовые сваи с острыми наконечниками. Они применяются чаще всего, учитывая малую массу и простоту в установке. Очень важно перед монтажом обязательно обрабатывать их специальными антикоррозийными составами.
  4. Асбестоцементные трубы. Это полые конструкции, стойкие к практически любым грунтовым воздействиям, но поставляются без армирования.

Свайно-ростверковые фундаменты с монолитной плитой стоят в возведении немного дороже, чем ленточные конструкции, при этом выдерживают достаточно большую массу. Это достигается за счет использования плиты, нагрузка от несущих стен будет равномерно распределена между опорами. Основания такого типа незаменимы при возведении небольших зданий частного и хозяйственного назначения, они отлично подходят для строительства на сложных грунтах, склонных к сезонному пучению.

fundamentclub.ru

Свайно-плитный фундамент: возведение плиты на сваях

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь
    • ВсеКакой выбратьОтделкаУстройство

      Отделка фундамента камнем

      Выбор цокольной плитки для фасада

      Что такое цоколь

      Как закрыть винтовые сваи

  • Сваи

fundamentaya.ru

Монолитная плита на винтовых сваях своими руками

Установка фундамента это важная процедура, с которой начинается строительство любого дома. Если строительство запланировано на нормальном грунте, то самым выгодным решением станет использование винтовых свай для создания фундамента.

Такой фундамент часто используют при строительстве коттеджей и других малоэтажных конструкций. Технология закладки такого фундамента известна в строительных кругах уже более ста лет, однако популярной она стала лишь в 90-х годах.
Процесс установки не требует использование особой техники, рытья котлована и установки опалубки. Главное правильно сделать разметку, вкрутить сваи и укрепить фундамент залив их бетоном. Как создать фундамент своими руками, используя бетонную плиту на винтовых сваях, узнаете, прочитав статью до конца.

Что из себя представляют винтовые сваи?

Труба небольшого диаметра 80 — 130 мм, которая оснащена острым наконечником с лопастями называется винтовой сваей.
Установить данные элементы самостоятельно не получится, для этого еще понадобится как минимум один помощник. Важно знать, что установка таких свай не приводит к деформации грунта, а наоборот уплотняет его.
После того как ввинчены и укреплены все сваи они объединяются между собой балками либо же покрываются монолитной плитой. Элементы объединения строители называют ростверком.

Строительство фундамента на винтовых сваях своими руками

Шаг 1. Разметка

Это первый и самый ответственный этап работы. Максимальное расстояние, которое допускается между сваями не должно превышать трех метров. Важно запомнить, что чем меньше расстояние, тем сильнее фундамент осядет. Каждая стена и перегородка в строящемся помещении должны стоять на винтовых сваях.

Шаг 2. Установка угловых свай

Если дом строится из дерева (бруса), то следите, чтобы сваи вкручивались именно по центру. Если периметр дома 100 «квадратов», при сечении дерева 15×15 см, то угловые сваи должны быть установлены на расстоянии 9,85 метра.

Шаг 3. Установка остальных свай

Перед вкручиванием сваи выкапывается небольшая ямка глубиной от 30 до 50 см, только после этого можно приступать к установке сваи, которую вкручивают на глубину не менее 1,5 м. Для правильного завинчивания сваи к ней крепится магнитный уровень, чтобы следить за углом наклона, который не должен быть больше двух градусов.
В противном случае свая лишится несущей способности и даже может через некоторое время поддаться деформации. И монолитная плита на винтовых сваях может лечь неровно и со временем перекосится. Для вкручивания сверху на сваю ставится лом, на который надеваются трубы в виде рычагов.

Шаг 4. Обрезка свай водяным уровнем или нивелиром

Обрезка проводится на расстоянии 20 см от верхушки.

Шаг 5. Заливка бетонным раствором

Бетонирование винтовых свай практикуется для того, чтобы уберечь их от коррозии. Раствор готовится в соотношении цемента и песка 1:4.

Шаг 6. Приваривание оголовка

К свае приваривается труба большего диаметра, которая называется оголовком. Полученный в процессе работы шов зачищается и обрабатывается гидроизоляционным и антикоррозийным веществами.

Шаг 7. Установка плиты

Она крепится с помощью сварки. Хоть установка конструкции и стоит дешево она является надежной. Плита как легко монтируется, так легко и демонтируется, не требуя при этом больших финансов. При надобности плиту можно без проблем переместить в другое место.

Положительные моменты фундамента

Во-первых, после установки свайно-винтового фундамента можно не ждать его усадки, а продолжать возведение дома. Также на установку такого фундамента не влияет время года, работа будет одинаково хорошей и в летнюю жару и в зимний холод.
Во-вторых, бетонно-винтовой фундамент, позволит заказчику сэкономить свои средства, так как он уже составляет дуэт из цельной железобетонной плиты на винтовых сваях.
В-третьих, внешний вид участка, на котором проводится строительство, сохраняется в первозданном виде, так как не требуется рытье котлована, а сваи могут вкручиваться в ручном режиме без использования особой техники.
Однако существует и противопоказание к установке свайно-винтового фундамента. К ним относятся:

  • текучесть грунта;
  • наличие глубоких торфяников;
  • скалистая местность.

Если грунт каменистый, то из ситуации можно выйти, используя для создания фундамента специальные винтовые сваи с литым наконечником.

Заключение


Строительство прочного и надежного строения зависит именно от правильно выбранного фундамента. Фундамент на сваях быстро возводится на любом даже самом тяжелом грунте, для работы понадобится не более двух-трех дней. Винтовые сваи для фундамента являются самым лучшим выбором, который позволит приобрести уверенность в долговечности и надежности будущей постройки!

zgbk.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
