Плиты минераловатные на синтетическом связующем: П-175. Минераловатная плита П-175. ГОСТ 9573-96.

Содержание

Минеральная вата на синтетическом связующем, типы, характеристики, стоимость

admin | 23.10.2017 | Утепление дома | Комментариев нет

Для изготовления минеральной ваты используются расплавы горных пород, промышленные силикатные отходы и их смеси. Она подходят для теплоизоляции жилых зданий, изоляции поверхностей, температура которых не превышает 700°С, для производства звукоизоляционных теплоизоляционных и звукопоглощающих изделий.

Содержание статьи о минеральной вате на синтетическом связующем

Типы минваты
Свойства минеральной ваты
Минераловатные маты
Характеристики минераловатных плит
Область применения теплоизоляционных плит из минеральной ваты на синтетическом связующем
Теплоизоляционные плиты Isover, Knauf, Rockwool: использование, размеры

Типы минваты

Минеральная вата выпускается трех типов в зависимости от вариантов использования: А – для изготовления плит из гидромассы повышенной жесткости, плит полусухого и горячего прессования и прочих изделий на основе синтетического связующего вещества; Б – для производства плит, полуцилиндров и цилиндров на синтетическом связующем, шнуров, войлока и матов; В – подходит для плит с битумным связующим.

В зависимости от марки минеральная вата имеет следующие физико-технические показатели: водостойкость – до 5-7 рН, диаметр волокна – до 7-12 мкм, разная плотность, теплопроводность в зависимости от температуры, допускается 12-25% содержание неволокнистых включений более 0,25 мм, влажность – до 2%.

Свойства минеральной ваты

Минеральная вата – это негорючий материал, поэтому его можно использовать для изоляции установок, где получают сжиженный кислород. Вата предотвращает появление грибков. Утеплитель разрушается под воздействием органических кислот (лимонной, щавелевой) и щелочей.

Главным недостатком минеральной ваты является пыление при производстве и монтаже. Как известно, именно пыль приводит к заболеванию силикозом. При работе с данным материалом обязательно предусматривайте меры предосторожности для уменьшения пыления. Кроме этого пользуйтесь респираторами и защитными костюмами.

Непосредственно минеральную вату крайне редко применяют в качестве теплоизоляционного материала. Во время эксплуатации, уложенная в конструкцию минвата уплотняется, при этом снижаются ее теплоизоляционные свойства. Большой популярностью пользуются прошивные изделия из данного материала и основанные на разных связующих (битумных, синтетических, цементных, крахмальных).

Минераловатные маты

Прошивные маты – это полотна минеральной ваты, с одной или с двух сторон находится покровный материал, в качестве которого используются металлические сетки, асбестовая ткань, стеклоткань, стеклохолст, кровельный картон и прочие вещества.

Минераловатные маты походят для тепловой изоляции трубопроводов и разного промышленного оборудования. Температуре изолируемой поверхности находится в пределах от -180 до +700°С. Маты, при изготовлении которых использовались неорганические прошивочные и покровные материалы, являются несгораемыми. Они часто применяются для огнезащиты многих строительных сооружений.

Прошивочным материалом может выступать оцинкованная и неоцинкованная низкоуглеродистая отожженная проволока диаметром от 0,5 до 1 мм, льняные и стеклянные крученые прошивочные нити, стекложгут, льнопеньковые шнуры, шпагат, стеклянная штапелированная пряжа.

Прошивные маты выпускаются длиной от 1000 до 2500 мм, их толщина – от 40 до 120 мм, а ширина – от 500 до 1000 мм, (интервал между двумя изделиями – 10 мм).

Характеристики минераловатных плит

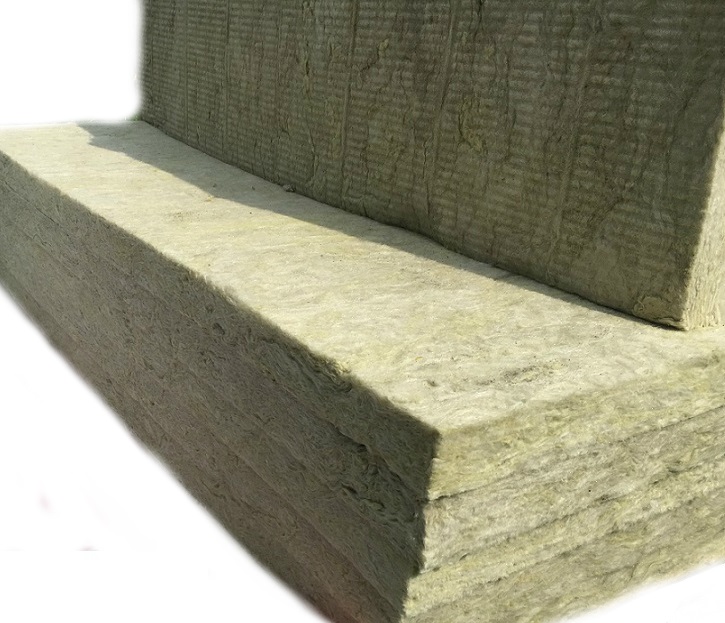

Квадратные и прямоугольные теплоизоляционные минераловатные плиты на основе синтетического связующего применяются для теплоизоляции разных строительных сооружений и промышленного оборудования. Температура изолируемых поверхностей – не более 400°С. Чтобы получить плиты, в камере волокноосаждения вводится и разбрызгивается связующее вещество. Для этого используются паровые сопла, воздушные или механические форсунки. В процессе производства плит ковер из минеральной ваты пропитывается связующим. Это происходит после того, как ковер выходит из камеры волокноосаждения. Пропитка делается в пропиточных ваннах или поливом связующего. Избыток данного вещества отсасывается вакуумом. Следующий шаг – подпрессовывание ковра специальными устройствами до толщины от 40 до 100 мм, просушка, охлаждение и разрез на изделия необходимой длины и ширины.

Минераловатные плиты повышенной жесткости, основанные на синтетическом связующем, изготовляются из минеральных волокон и специальных синтетических связующих, используя модифицирующие и гидрофобизирующие добавки. Самая распространенная технология – мокрое формование пульпы или гидромассы.

Плиты повышенной жесткости – трудносгораемый материал. Они подходят для тепловой изоляции многих строительных конструкций, например, стеновые панели, перекрытия, покрытия, выполненные из железобетона или профнастила без стяжки и выравнивающих слоев.

Плиты выпускаются следующих размеров: длина – 1000 мм, ширина – 500 мм, толщина – 40, 50 или 60 мм. До 10% от общей массы составляет связующее вещество, влажность плит – 1%, водопоглощение – от 10 до 40%, прочность во время сжатия – более 0,1 Мпа.

Область применения теплоизоляционных плит из минеральной ваты на синтетическом связующем

Марка плит	Применение
75	Ненагруженная теплоизоляция в горизонтальных ограждающих конструкциях
75	Теплоизоляция оборудования (от -60 до +400 °С)
125	Ненагруженная теплоизоляция в горизонтальных ограждающих конструкциях
	Утепление легких ограждающих конструкциях, каркасных стен
	Теплоизоляция оборудования (до +400 °С)
175	Теплоизоляция в горизонтальных и вертикальных ограждающих конструкциях
	Утепление легких ограждающих конструкций, каркасных стен
	Плиты из минеральной ваты типа А могут быть использованы в качестве теплоизоляционного слоя в трехслойных железобетонных и бетонных ограждающих конструкциях
	Теплоизоляция оборудования (до +400 °С)
225	Теплоизоляция в горизонтальных и вертикальных строительных ограждающих конструкциях, подвергающаяся нагрузке
	Плиты из минеральной ваты типа А могут быть использованы в качестве теплоизоляционного слоя в трехслойных железобетонных и бетонных ограждающих конструкциях
	Слой в покрытиях из железобетона и профнастила
	Наружная теплоизоляция стен под штукатурку
	Теплоизоляция оборудования (до +100 °С)

Плиты из минеральной ваты на синтетическом связующем используются для теплоизоляции строительных конструкций в условиях, когда изделия не контактируют с воздухом в помещениях, а также для утепления промышленного оборудования. Также плиты из минваты могут быть использованы для звукопоглощения в гражданских и производственных объектах.

Плиты марок 75, 125, 175 предназначены для теплоизоляции оборудования с температурой поверхности до +400°С. Что касается плит марки 225, то они также могут быть использованы для тепловой изоляции оборудования, но температура поверхности не должна превышать +100°С.

Теплоизоляционные плиты Isover, Knauf, Rockwool: использование, размеры

Для разных целей используются изделия из минеральной ваты разных форм и размеров. Сейчас мы рассмотрим эти характеристики утеплителей некоторых производителей, а в другой статье вы можете рассмотреть размеры минеральной ваты.

Плиты Isover

Для теплоизоляции каркасных стен и перегородок подойдут плиты на синтетическом связующем Isover Лайт и Оптимал. Для внешней теплоизоляции используют плиты Isover Фасад.

Марка	Применение	Размеры, мм
Isover Лайт	ненагружаемая тепло- и звукоизоляция ограждающих конструкций	120060050…160
Isover Оптимал	теплоизоляция каркасных конструкций	100050050…100 120060050…150
Isover Стандарт	утепление фасадов с вентилируемым зазором, внешняя теплоизоляция	120060050…150
Isover Венти	теплоизоляция вентилируемых фасадов	120060030…170
Isover Фасад	тепло- и звукоизоляция на внешней стороне штукатурного фасада	120060050…170

Теплоизоляционных плит Knauf на синтетическом связующем

Для теплоизоляции плоских кровель подойдут плиты Knauf Insulation DDP и DDP-K. Первые используются в качестве верхнего слоя, а вторые – как нижний слой. Также плиты данного производителя используются для утепления вентиляционных каналов, теплоизоляции в фасадных системах с воздушным зазором и других целей.

Марка	Применение	Размеры, мм
Knauf Insulation HTB	теплоизоляция в фасадных системах с использованием воздушного зазора	100050040…180
Knauf Insulation FRN	тепло- и звукоизоляция трехслойных панельных стен снаружи	100050040…180
Knauf Insulation FRK	утепление вентиляционных каналов	100060040…200
Knauf Insulation DDP-K	теплоизоляция плоских кровель (нижний слой)	100060040…200
Knauf Insulation DDP	теплоизоляция плоских кровель (верхний слой)	100050040…180

Применение теплоизоляционных плит Rockwool на синтетическом связующем

Плиты Rockwool используются для разного рода теплоизоляции, начиная от утепления полов и заканчивая теплоизоляцией пола. Подробная информация об использование плит на синтетическом связующем производителя Роквул находится в таблице.

Марка	Применение	Размеры, мм
ROCKWOOL РУФ БАТТС ОПТИМА	теплоизоляционный слой в кровельных конструкциях	100060080…200
ROCKWOOL Руф БАТТС ЭКСТРА	теплоизоляционный слой в покрытиях из металлического настила и железобетона	100060060…140
ROCKWOOL Фасад БАТТС Д	внешняя теплоизоляция под штукатурку	100060070…200
ROCKWOOL Венти БАТТС Д	однослойная теплоизоляция для вентилируемых фасадов	100060080…200
Пластер Баттс	утепление фасадов с оштукатуриванием по армирующей сетке	100060050…180
Флор Баттс	изоляция полов с нагрузкой	100060025…130

Каталоги продукции и инструкции по монтажу ведущих производителей

Изовер

Каталог ISOVER ВентФасад

Каталог ISOVER Классик Плюс

Каталог ISOVER Классик

Каталог продукции ISOVER для Сауны

Каталог продукции ISOVER СкатнаяКровля

Каталог продукции ISOVER ШтукатурныйФасад

Инструкция по монтажу фасадной теплоизоляции

Каталог продукции ISOVER на основе каменного волокна

Каталог продукции ISOVER на основе стекловолокна

Утепление скатных кровель и мансард

Кнауф

Инструкция по монтажу теплоизоляции «Вентилируемый фасад»

Инструкция по монтажу системы теплоизоляции «Скатная кровля»

Каталог профессиональных решений по тепловой, пожарной и звуковой защите зданий

Натуральный утеплитель для частного домостроения, каталог продукции

Новое поколение натуральных безопасных утеплителей от Кнауф

Ursa

URSA теплоизоляция из минерального волокна

Каталог утеплителей Урса – Скатные крыши

Каталог утеплителей Урса – Плоские крыши

Каталог утеплителей Урса – Навесные вентилируемые фасады

Каталог утеплителей Урса – Полы и перекрытия

Каталог утеплителей Урса – Перегородки

Каталог утеплителей Урса – Штукатурные фасады

Каталог утеплителей Урса – Трехслойные наружные стены из камней, блоков и жел

Каталог утеплителей Урса – Каркасные стены и стены из сэндвич-панелей

Каталог утеплителей Урса – Стены подвалов и фундаменты

Видео про минеральную вату

Об авторе

admin

Adblock
detector

ГОСТ 9573 2012 и характеристики

В современном строительстве вырос спрос на минераловатные плиты. Что это такое? Материал производят из расплавленных горных пород вулканического типа. Смесь бросают в центрифугу, которая и создает волокнистую консистенцию. Высокие эксплуатационные показатели и комфортные условия при использовании плит выдвинули их на лидирующие позиции строительного рынка. В нашей статье мы поговорим о минерализованных изделиях и рекомендациях по их применению.

Основные свойства минерализованных плит
Особенности конструкции минплит
Сферы применения материала
Качественные характеристики материала
Основные классы минерализованных плит

Основные свойства минерализованных плит

Минераловатные плиты не зря пользуются высокой популярностью, так как наделены большим списком положительных качеств

Минераловатные плиты не зря пользуются высокой популярностью, так как наделены большим списком положительных качеств, которые и играют определяющую роль при выборе утеплителей. Среди основных преимуществ, стоит отметить следующие характеристики:

Оптимальный уровень тепловой проводимости;

Паровая проницаемость материала;
Минплиты влагостойкие изделия;
Высокий показатель плотности;
Минераловатные плиты обладают самыми высокими характеристиками тепловой изоляции для кровельных, мансардных, чердачных покрытий;
Приемлемая стоимость утеплительных изделий;
Аккуратность внешнего вида, что не испортит внешний вид поверхности.

Внимание! Перед тем, как совершать покупку материала, нужно ознакомиться с его видами, особенностями конструкций и сфер применения.

Особенности конструкции минплит

Современные технологии изготовления плит на синтетическом связующем, включают производство моделей изделий различных по показателям плотности и жесткости

Конструктивные характеристики материала отталкиваются от их изготовления. Так, производят минеральные плиты из фенолформальдегида или карбомида.

Первое вещества обладает более высокими показателями водостойкости, чем второе. Именно по этой причине, фенолформальдегидное основание чаще используется в строительной сфере.

Внимание! Всем известно, что фенол опасен для здоровья. Однако, после термической обработки газ полностью нейтрализуются, поэтому плиты экологически безопасны.

Современные технологии изготовления плит на синтетическом связующем, включают производство моделей изделий различных по показателям плотности и жесткости. Так, из образовавшегося ковра минеральной ваты вырезают ломтики прямоугольной формы, которые после отправляют на дополнительную обработку.

Внимание! Толщина сечения утеплительного изделия не должна превышать показатель длины и ширины плиты.

Сферы применения материала

Данный материал прекрасно подходит для создания теплоизоляции в чердачных и мансардных помещениях

На сегодняшний день разделяют две большие группы минерализованных изделий – жесткие и полужесткие плиты.

Оба вида могут применяться для тепловой изоляции различных поверхностей. Таким образом, их можно встретить в таких строительных процессах:

Положительные характеристики материала позволяют использовать его для создания вентилируемой кровельной поверхности с защитой от ветрового воздействия;
Минеральными плитами оптимально утеплять напольное покрытие на лагах;
Данный материал прекрасно подходит для создания теплоизоляции в чердачных и мансардных помещениях;
Также, оптимально минвату применять в обшивки перегородок и каркасов здания.

Внимание! Стоит отметить, что все теплоизоляционные материалы разделяются не только по сферам их применения, но и основным составляющим.

Качественные характеристики материала

Минеральные плиты пользуются популярностью, благодаря тому, что их характеристики удовлетворяют большинство требований застройщиков и специалистов

Минеральные плиты пользуются популярностью, благодаря тому, что их характеристики удовлетворяют большинство требований застройщиков и специалистов строительной сферы. К основным преимуществам материала можно отнести такие показатели:

Высокие показатели температурной стойкости. Так, материал для изготовления плит плавится при температуре почти 1000 градусов. Стоит отметить, что эффект замечается только после двухчасового контакта.
Устойчивость от химического и биологического воздействия, поэтому изделия не подвержены образованию плесени и коррозии.
Благодаря волокнам, как основному компоненту плит, материал имеет более высокую плотность.
Для минваты характерно оптимальное значение паровой проницаемости.
Легкость монтажных работ.
Способность переносить большой объем нагрузки.
Изделия не деформируются на протяжении всего эксплуатационного периода.
Экологическая чистота и безопасность.
Долговечность материала.

Основные классы минерализованных плит

Согласно государственному регулированию, прописанному в разделе минераловатные плиты гост 957396, можно выделить три основных класса изделий

Согласно государственному регулированию, прописанному в разделе минераловатные плиты гост 957396, можно выделить три основные классы изделий:

К первому классу относятся изделия из стекловаты;
Вторую группу составляют плиты из шлаковаты;
Последний класс ограничивается каменной ватой.

Первый вид чаще всего застройщики воспринимают, под общим понятием минеральной ваты. Высокий спрос спровоцирован приемлемой ценовой политикой на изделия. Для стекловаты также характерна волокнистая структура, имеющую такие средние показатели: длины – от 15 до 45 мм, ширины – от 5 до 15 мкм. Толщина в большинстве случаев меньше, этих значений.

Внимание! Специфические особенности стекловолокон обязуют выполнять все работы в специальной защитной одежде. Если частицы материала попадут на кожную или слизистую оболочку человека, то возможно получение ожога или раздражения.

Второй тип материала – шлаковая вата. Особенностью такого изделия на синтетическом связующем – это способ производства. Такую вату создают путем вытягивания волокон в длину. В среднем ее толщина варьируется от 5 до 13 мкм, а длина примерно равняется 16 мм. Для этого класса характерно более низкий уровень огнеупорность. Так, температурный режим не должен превышать показатель 300 градусов. Если же она превысила это значение, то материал деформируется.

Внимание! Используя данную вату необходимо помнить о ее способности впитывать воду, поэтому если ее применять для теплоизоляции, то следует эксплуатировать только в комплексе с гидроизоляционными средствами.

Третьим видом утеплителя является каменная вата. В данном случае используют технологию вытягивания микроволокон. Главное отличие заключается в комплексе базового сырья. Так, для изготовления каменной ваты пользуются известняком, диабазом, габбром и другими горными породами. Стоит отметить, что величины такого материала совпадают с предыдущем видом. Максимальная точка температурного режима не должна превышать 600 градусов. Данный класс изделий не деформируется и не опасен для здоровья человека.

Вот мы и рассмотрели все особенности минераловатных изделий. Следует помнить, что работы можно выполнять самостоятельно, однако не нужно забывать о правилах безопасности. Так, если их нарушить при контакте со стекловатой, то можно нанести ущерб своему здоровью.

“ГОСТ 22950-95. Плиты минераловатные повышенной жесткости на синтетическом связующем. Технические условия”

Введен в действие

Постановлением Минстроя РФ

от 5 марта 1996 г. N 18-16

Группа Ж15

ОКС 91.120.10; ОКСТУ 5762

ПРЕДИСЛОВИЕ

1. Разработан Научно-исследовательским и проектным институтом Теплопроект (НИПИ Теплопроект) и Уральским научно-исследовательским и проектным институтом строительных материалов (УралНИИстромпроект) Российской Федерации.

Внесен Минстроем России.

2. Принят Межгосударственной научно-технической комиссией по стандартизации и техническому нормированию в строительстве (МНТКС) 22 ноября 1995 г.

За принятие проголосовали:

—————————-T————————————¬

¦ Наименование государства ¦Наименование органа государственного¦

¦ ¦ управления строительством ¦

+—————————+————————————+

¦Азербайджанская Республика ¦Госстрой Азербайджанской Республики ¦

¦Республика Армения ¦Госупрархитектуры Республики Армения¦

¦Республика Белоруссия ¦Минстройархитектуры Республики ¦

¦ ¦Белоруссия ¦

¦Республика Казахстан ¦Минстрой Республики Казахстан ¦

¦Киргизская Республика ¦Госстрой Киргизской Республики ¦

¦Республика Молдова ¦Минархстрой Республики Молдова ¦

¦Российская Федерация ¦Минстрой России ¦

¦Республика Таджикистан ¦Госстрой Республики Таджикистан ¦

¦Республика Узбекистан ¦Госкомархитектстрой Республики ¦

¦ ¦Узбекистан ¦

L—————————+————————————-

3. Введен в действие с 1 июля 1996 г. в качестве государственного стандарта Российской Федерации Постановлением Минстроя России от 5 марта 1996 г. N 18-16.

4. Взамен ГОСТ 22950-78.

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт распространяется на плиты минераловатные повышенной жесткости на синтетическом связующем с гидрофобизирующими добавками, изготовленные из гидромассы по технологии мокрого формования (далее – плиты ППЖ), и плиты минераловатные повышенной жесткости гофрированной структуры на синтетическом связующем, изготовленные по технологии сухого формования (далее – плиты ППЖ-ГС).

Плиты предназначаются для тепловой изоляции ограждающих строительных конструкций: перекрытий, а также для утепления покрытий, выполненных из профилированного металлического настила или железобетона без устройства стяжки и выравнивающего слоя, в условиях, исключающих контакт изделий с воздухом внутри помещений.

Требования настоящего стандарта, изложенные в разделах 4 – 9, являются обязательными.

2. НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использованы ссылки на стандарты, приведенные в Приложении А.

3. ОПРЕДЕЛЕНИЯ

В настоящем стандарте применяют термин “технологический пакет” – укрупненная упакованная единица продукции, сформированная на технологической линии из нескольких плит (двух и более) и предназначенная для использования как в качестве самостоятельной грузовой единицы, так и для формирования транспортного пакета по ГОСТ 21391.

4. КЛАССИФИКАЦИЯ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

4.1. Плиты в зависимости от способа производства подразделяют на два типа:

ППЖ – плиты, изготовленные из гидромассы по технологии мокрого формования;

ППЖ-ГС – плиты гофрированной структуры, изготовленные по технологии сухого формования.

4.2. Плиты в зависимости от плотности подразделяют на марки. Плиты ППЖ выпускают марки 200, плиты ППЖ-ГС – марок 175 и 200.

4.3. Номинальные размеры плит и предельные отклонения размеров должны соответствовать указанным в таблице 1.

Таблица 1

В миллиметрах

Тип	Марка	Длина		Ширина		Толщина
		Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.
ППЖ	200	1000	+/- 10	500	+/- 5	40; 50,60; 70; 80	+5 -3
ППЖ-ГС	175 200		+/- 5		+/- 10	50; 60; 70; 80; 90; 100

По согласованию с потребителем допускается изготовление плит других размеров.

4.4. Условное обозначение плит должно состоять из сокращенного наименования типа плит, цифрового обозначения марки, размеров по длине, ширине, толщине в миллиметрах и обозначения настоящего стандарта.

Пример условного обозначения плиты повышенной жесткости марки 200, длиной 1000, шириной 500 и толщиной 60 мм:

ППЖ-200 – 1000.500.60 ГОСТ 22950-95

То же, плиты повышенной жесткости гофрированной структуры марки 175, длиной 1000, шириной 500 и толщиной 100 мм:

ППЖ-ГС-175 – 1000.500.100 ГОСТ 22950-95

5. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

5.1. Плиты должны изготовляться в соответствии с требованиями настоящего стандарта по технологической документации, утвержденной предприятием – изготовителем.

5.2. Характеристики

5.2.1. Образующие гофров в плитах ППЖ-ГС должны быть расположены вдоль длины плиты.

5.2.2. Разность длин диагоналей плит ППЖ и ППЖ-ГС не должна превышать 10 мм.

5.2.3. По физико – механическим показателям плиты должны соответствовать требованиям, приведенным в таблице 2.

Таблица 2

———————————T——————————-¬

¦ Наименование показателя ¦ Значение для плит типа ¦

¦ +———-T——————–+

¦ ¦ ППЖ ¦ ППЖ-ГС ¦

¦ +———-+———-T———+

¦ ¦Марка 200 ¦Марка 175 ¦Марка 200¦

+——————————–+———-+———-+———+

¦ ¦ ¦ ¦ +25 ¦

¦ Плотность, кг/м3 ¦200 +/- 25¦175 +/- 15¦ 200 ¦

¦ ¦ ¦ ¦ -10 ¦

¦ Теплопроводность, Вт/(м x К), ¦ 0,052 ¦ 0,051 ¦ 0,053 ¦

¦при средней температуре ¦ ¦ ¦ ¦

¦(25 +/- 5) °С, не более ¦ ¦ ¦ ¦

¦ Прочность на сжатие при 10%-ной¦ 0,100 ¦ 0,045 ¦ 0,060 ¦

¦деформации, МПа, не менее ¦ ¦ ¦ ¦

¦ Прочность на сжатие при 10%-ной¦ 0,080 ¦ 0,030 ¦ 0,045 ¦

¦деформации после сорбционного ¦ ¦ ¦ ¦

¦увлажнения, МПа, не менее ¦ ¦ ¦ ¦

¦ Массовая доля органических ¦ 10 ¦ 7 ¦ 7 ¦

¦веществ, %, не более ¦ ¦ ¦ ¦

¦ Водопоглощение, % по массе, ¦ 30 ¦ 40 ¦ 30 ¦

¦не более ¦ ¦ ¦ ¦

¦ Влажность, % по массе, не более¦ 1 ¦ 1 ¦ 1 ¦

L——————————–+———-+———-+———-

5. 2.4. По горючести плиты относятся к группе Г2 (трудногорючие) по ГОСТ 30244.

5.2.5. Количество вредных веществ, выделяющихся из минераловатных плит при температурах 20 и 40 °С, не должно превышать предельно допустимых концентраций, установленных органами санитарного надзора.

5.3. Требования к сырью и материалам

5.3.1. Для изготовления плит должна применяться минеральная вата типов А и Б по ГОСТ 4640.

5.3.2. Виды связующих веществ и гидрофобизирующих добавок, применяемых для изготовления плит в соответствии с требованиями настоящего стандарта, должны быть согласованы с разработчиками продукции.

5.3.3. Состав плит должен соответствовать рецептуре, установленной в технологической документации предприятия-изготовителя.

5.4. Маркировка

5.4.1. Маркировку плит осуществляют по ГОСТ 25880.

5.4.2. Транспортная маркировка должна быть выполнена по ГОСТ 14192 с нанесением манипуляционного знака “Беречь от влаги”.

5.4.3. При поставке транспортными пакетами маркировку должен иметь каждый транспортный пакет, при поставке плит в виде технологических пакетов – не менее чем каждый десятый технологический пакет.

5.5. Упаковка и пакетирование

5.5.1. Плиты упаковывают в деревянные ящики, обрешетки, щиты по ГОСТ 18051.

5.5.2. При формировании технологических пакетов для упаковки плит применяют:

– пленку полиэтиленовую по ГОСТ 10354;

– пленку полиэтиленовую термоусадочную по ГОСТ 25951;

– бумагу упаковочную битумированную и дегтевую по ГОСТ 515;

– бумагу мешочную по ГОСТ 2228.

Допускается применять другие виды упаковочных материалов, обеспечивающих влагостойкую и прочную упаковку.

5.5.3. При формировании технологического пакета плиты должны быть обернуты со всех сторон упаковочным материалом таким образом, чтобы при хранении и транспортировании не происходило его самопроизвольное раскрытие.

Способ обертывания, форма складок и способы фиксации оберточного материала не регламентируются.

Допускается по согласованию с потребителем оставлять открытыми торцы технологического пакета.

5.5.4. Масса технологического пакета при ручных погрузочно-разгрузочных операциях не должна превышать 20 кг.

5.5.5. Плиты должны поставляться, как правило, в виде транспортных пакетов.

При проведении погрузки и выгрузки средствами железной дороги плиты должны поставляться транспортными пакетами, обеспечивающими механизацию погрузочно-разгрузочных работ.

Габариты транспортных пакетов, пригодных для перевозки всеми видами транспорта, должны соответствовать требованиям ГОСТ 24597.

5.5.6. Для формирования транспортных пакетов применяют многооборотные средства пакетирования: плоские поддоны с обвязкой по ГОСТ 9078, стоечные поддоны типа ПС-0,5Г, ящичные поддоны по ГОСТ 9570, а также одноразовые средства пакетирования: плоские поддоны одноразового использования с обвязкой по ГОСТ 26381, подкладные листы с обвязкой.

5.5.7. В качестве обвязки (средств скрепления транспортных пакетов) применяют следующие материалы: проволоку стальную по ГОСТ 3282, ленту стальную по ГОСТ 3560, ГОСТ 6009 и ГОСТ 503, катанку алюминиевую марок АКЛП-5Т, АКЛП-5ПТ по ГОСТ 13843, ленту полиэтиленовую с липким слоем по ГОСТ 20477, пленку полиэтиленовую термоусадочную по ГОСТ 25951.

Допускается применение средств скрепления из металлических и полимерных лент, стальной и алюминиевой проволоки, синтетических пленок, выпускаемых по другим нормативным документам и обеспечивающих сохранность пакетов в течение всего срока транспортирования и хранения груза.

5.5.8. В районы Крайнего Севера и труднодоступные районы упакованные плиты должны поставляться в соответствии с ГОСТ 15846.

5.5.9. Допускается при отгрузке плит самовывозом использовать другие виды упаковки, при этом ответственность за надежность упаковки и качество плит несет потребитель.

6. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

6.1. При применении плит (производстве монтажно-изоляционных работ) вредными производственными факторами являются пыль минерального волокна и летучие компоненты синтетического связующего и гидрофобизирующей добавки: пары фенола, формальдегида, углеводородов.

6.2. Для защиты органов дыхания применяют респираторы типа “Лепесток” по ГОСТ 12.4.028, для защиты кожных покровов – специальную одежду и перчатки в соответствии с типовыми нормами.

7. ПРАВИЛА ПРИЕМКИ

7.1. Приемку плит проводят в соответствии с требованиями ГОСТ 26281 и настоящего стандарта.

7.2. Объем партии плит устанавливают в размере не более сменной выработки.

7.3. При приемосдаточных испытаниях проверяют размеры, разность длин диагоналей, плотность, прочность на сжатие при 10%-ной деформации, массовую долю органических веществ и влажность.

7.4. При периодическом контроле определяют:

– теплопроводность – не реже одного раза в год;

– прочность на сжатие при 10%-ной деформации после сорбционного увлажнения – не реже одного раза в месяц;

– водопоглощение – не реже одного раза в квартал.

Периодический контроль по всем перечисленным показателям необходимо проводить также при каждом изменении состава плит и/или технологии производства.

Санитарно-химическую оценку изделий проводят при постановке продукции на производство, изменении рецептуры, оформлении гигиенического сертификата, а также не реже одного раза в год.

Горючесть определяют при изменении состава плит и/или технологии их производства.

7.5. В документе о качестве указывают результаты испытаний, рассчитанные как средние арифметические значения показателей плит, вошедших в выборку по ГОСТ 26281 и удовлетворяющих требованиям настоящего стандарта.

8. МЕТОДЫ ИСПЫТАНИЙ

8.1. Размеры, разность длин диагоналей, плотность, массовую долю органических веществ, влажность определяют по ГОСТ 17177.

Пробу для определения влажности, содержания органических веществ составляют из пяти точечных проб, отобранных в четырех углах и в центре каждой плиты, попавшей в выборку.

8.2. Теплопроводность определяют по ГОСТ 7076, ГОСТ 30256 или ГОСТ 30290. Образцы для испытания вырезают по одному из каждой плиты, попавшей в выборку.

8.3. Прочность на сжатие при 10%-ной деформации определяют по ГОСТ 17177. Образцы для испытания вырезают по два из каждой плиты, попавшей в выборку.

8.4. Прочность на сжатие при 10%-ной деформации после сорбционного увлажнения определяют по ГОСТ 17177 со следующими дополнениями:

– для выдержки образцов во влажных условиях применяют эксикатор по ГОСТ 25336, гидростат или другие сосуды, герметично закрывающиеся и обеспечивающие относительную влажность воздуха (98 +/- 2)%;

– образцы для испытания вырезают по два из каждой плиты, попавшей в выборку;

– образцы выдерживают при относительной влажности воздуха (98 +/- 2)% и температуре (22 +/- 5) °С в течение 72 ч, после чего определяют прочность.

8.5. Водопоглощение определяют по ГОСТ 17177 при частичном погружении образцов в воду. Образцы для испытания вырезают по два из каждой плиты, попавшей в выборку.

8.6. Группу горючести плит определяют по ГОСТ 30244.

8.7. Концентрацию вредных веществ, выделяющихся из плит, определяют специализированные лаборатории или лаборатории органов санитарного надзора по действующим методикам.

Примечание. До испытания плиты должны выдерживаться не менее 2 мес в проветриваемом помещении.

9. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

9.1. Транспортирование и хранение плит производят в соответствии с требованиями ГОСТ 25880 и настоящего стандарта.

9.2. Плиты перевозят в крытых транспортных средствах всех видов в соответствии с правилами перевозок грузов, действующими на транспорте данного вида.

9.3. Высота штабеля плит, упакованных в бумагу или пленку, при хранении не должна превышать 2 м.

9.4. Отгрузка потребителю плит должна производиться не ранее двухсуточной выдержки их на складе.

9.5. Срок хранения плит – не более 6 мес с момента их изготовления.

При истечении срока хранения плиты могут быть использованы по назначению только после предварительной проверки их качества на соответствие требованиям настоящего стандарта.

10. УКАЗАНИЯ ПО ПРИМЕНЕНИЮ

10.1. Теплоизоляционные работы с применением плит следует совмещать с работами по устройству кровель. Укладка плит и устройство нижнего слоя рулонного водоизоляционного ковра должны производиться в одну и ту же смену. Плиты следует укладывать “на себя”.

10.2. На плиты целесообразно предварительно наклеивать слой рубероида, который повышает их прочность на продавливание и исключает проникновение битумной мастики в толщу теплоизоляции при производстве кровельных работ.

10.3. При устройстве теплоизоляции из двух слоев плит швы между плитами необходимо выполнять “в разбивку”.

10.4. Для получения ровной поверхности под наклейку водоизоляционного ковра и исключения возможного повреждения его в местах перепадов высот у смежных плит уступы между ними более 5 мм необходимо срезать.

Приложение А

(справочное)

СТАНДАРТЫ, ССЫЛКИ НА КОТОРЫЕ ПРИВЕДЕНЫ В НАСТОЯЩЕМ СТАНДАРТЕ

ГОСТ 12.4.028-76 ССБТ. Респираторы ШБ-1 “Лепесток”. Технические условия

ГОСТ 503-81 Лента холоднокатаная из низкоуглеродистой стали. Технические условия

ГОСТ 515-77 Бумага упаковочная битумированная и дегтевая. Технические условия

ГОСТ 2228-81 Бумага мешочная. Технические условия

ГОСТ 3282-74 Проволока стальная низкоуглеродистая общего назначения. Технические условия

ГОСТ 3560-73 Лента стальная упаковочная. Технические условия

ГОСТ 4640-93 Вата минеральная. Технические условия

ГОСТ 6009-74 Лента стальная горячекатаная. Технические условия

ГОСТ 7076-87 Материалы и изделия строительные. Метод определения теплопроводности

ГОСТ 9078-84 Поддоны плоские. Общие технические условия

ГОСТ 9570-84 Поддоны ящичные и стоечные. Общие технические условия

ГОСТ 10354-82 Пленка полиэтиленовая. Технические условия

ГОСТ 13843-78 Катанка алюминиевая. Технические условия

ГОСТ 14192-77 Маркировка грузов

ГОСТ 15846-79 Продукция, отправляемая в районы Крайнего Севера и труднодоступные районы. Упаковка, маркировка, транспортирование и хранение

ГОСТ 17177-94 Материалы и изделия строительные теплоизоляционные. Методы контроля

ГОСТ 18051-83 Тара деревянная для теплоизоляционных материалов и изделий. Технические условия

ГОСТ 20477-86 Лента полиэтиленовая с липким слоем. Технические условия

ГОСТ 21391-84 Средства пакетирования. Термины и определения

ГОСТ 24597-81 Пакеты тарно-штучных грузов. Основные параметры и размеры

ГОСТ 25336-82 Посуда и оборудование лабораторные стеклянные. Типы, основные параметры и размеры

ГОСТ 25880-83 Материалы и изделия строительные теплоизоляционные. Упаковка, маркировка, транспортирование и хранение

ГОСТ 25951-83 Пленка полиэтиленовая термоусадочная. Технические условия

ГОСТ 26281-84 Материалы и изделия строительные теплоизоляционные. Правила приемки

ГОСТ 26381-84 Поддоны плоские одноразового использования. Общие технические условия

ГОСТ 30244-94 Материалы строительные. Методы испытаний на горючесть

ГОСТ 30256-94 Материалы и изделия строительные. Метод определения теплопроводности цилиндрическим зондом

ГОСТ 30290-94 Материалы и изделия строительные. Метод определения теплопроводности поверхностным преобразователем

Скачать:
ГОСТ 22950-95. Плиты минераловатные повышенной жесткости на синтетическом связующем. Технические условия
ГОСТ 22950-95. Плиты минераловатные повышенной жесткости на синтетическом связующем. Технические условия

Плита минераловатная П-125 теплоизоляционная в Челябинске (Вата минеральная)

Россия
Челябинск
org/ListItem”> Теплоизоляционные материалы
Вата минеральная

Цена: 2 100 ₽

за 1 ед.

Описание товара

Плиты минераловатные П-125, теплоизоляционные на синтетическом связующем ГОСТ 9573-96

Плита теплоизоляционная П-125 изготавливается из минеральной ваты. Минеральная вата отличается высокой теплоизоляционной и звукоизоляционной способностью, негорючестью и влагостойкостью.

Размер 1000*500*50-100мм

Плотность 110-125кг/м3

Главным достоинством теплоизоляции из минераловатных плит П-125 является более крепкое, прочное и менее хрупкое волокно, делающее работу с утеплителем более комфортной и простой.

Теплоизоляционные свойства минераловатной плиты П-125 основаны на её низкой теплопроводности, которая в свою очередь складывается из теплопроводности твердой основы, теплопроводности воздушной прослойки и влаги, находящейся между волокнами. Во многом на теплопроводность влияет ориентация минераловатных волокон: их хаотичное расположение обеспечивается лучший результат. Однако вертикально ориентированные волокна позволяют создавать плиты теплоизоляционные меньшей плотностью при относительно высокой прочности на сжатие.

Негорючесть минераловатных теплоизоляционных плит П-125 позволяет отнести её в разряд противопожарной изоляции. Под воздействием огня плиты из минваты не выделяют токсичных газов и не дымят. Плиты теплоизоляционные П-125 эффективно препятствуют распространению пламени.

Благодаря пропитки водоотталкивающим составом минераловатные плиты П-125 приобретают такое свойство, как влагостойкость.

Сохранение геометрических размеров на протяжении всего срока эксплуатации плит П-125 позволяет избежать «мостиков холода», обычно возникающих на стыках плит и нарушающих теплоизоляционные свойства.

Качественные характеристики плиты теплоизоляционной минераловатной П-125:

– шумопоглощение, звукоизоляция;

– низкая теплопроводность;

– химическая стойкость – плита П-125 высокоустойчева к воздействию органических веществ: масел, растворителей, слабых кислотных и щелочных сред. Это свойство позволяет использовать плиту П-125 в производстве с использованием агрессивных сред.

– пожарная безопасность, негорючесть;

– водоотталкивающий материал;

– максимально облегчает ограждающие конструкции.

– высокая биостойкость: имеют высокую устойчивость к биокоррозии.

Применение:

Минплита П-125предназначена для тепловой изоляции строительных конструкций жилых, общественных и производственных зданий, внутренняя звуко- и теплоизоляция полов, стен, каркасных перегородок, труб, трубопроводов, котлов, резервуаров, дымоходов, противопожарная охрана конструкций. Для внутреннего и наружного утепления вновь строящихся и реставрируемых зданий и сооружений, в качестве утеплителя в малоэтажном строительстве, строительных ограждающих конструкциях каркасного типа, для тепловой изоляции промышленного оборудования и резервуаров с температурой поверхности от -60 до +400С. В качестве теплоизоляционного слоя в трехслойных бетонных и железобетонных ограждающих конструкциях.

Характеристики плиты минераловатной П-125 теплоизоляционная

— Страна производитель:: Россия

Товары, похожие на Плита минераловатная П-125 теплоизоляционная

В компании «Регион-Пром, ООО» у вас есть возможность оформить заказ на «Плита минераловатная П-125 теплоизоляционная», просмотрев предложение на портале BizOrg.Su, за 2100 ₽ при минимальном заказе 1. Сейчас статус товара – «В наличии».

Что может предложить «Регион-Пром, ООО»:

специальные условия по стоимости для посетителей сайта БизОрг;
четкое выполнение взятых обязательств;
разнообразные методы оплаты.

Заказывайте прямо сейчас!

FAQ

Информационное описание указано с ошибками, номер телефона не отвечает и т. п.
Если у вас появились cложности с «Регион-Пром, ООО», то сообщите нам идентификационные данные предприятия (769846) и услуги или изделия (17440190). Наш отдел технической поддержки возьмет на себя разрешение данного вопроса.
Как оформить заказ
Хотите «Плита минераловатная П-125 теплоизоляционная»? Свяжитесь с фирмой «Регион-Пром, ООО» по контактам, указанным в правом верхнем углу страницы.
Обязательно укажите, что нашли организацию у нас – на портале BizOrg.
Как получить еще больше сведений о компании «Регион-Пром, ООО»
Чтобы найти еще больше сведений о фирме, кликните в правом верхнем углу на ссылку с названием компании, после этого кликните на интересную Вам вкладку с описанием.

Служебная информация

«Плита минераловатная П-125 теплоизоляционная» можно найти в следующих категориях: «Стройматериалы, отделочные материалы», «Тепло-, звуко-, шумо, влагоизоляционные материалы», «Теплоизоляционные материалы», «Вата минеральная»;
Предложение было создано 17. 02.2022, дата последнего изменения – 17.02.2022;
За все время предложение было просмотрено 97 раз.

Обращаем ваше внимание на то, что торговая площадка BizOrg.su носит исключительно информационный характер и ни при каких условиях не является публичной офертой.
Заявленная компанией Регион-Пром, ООО цена товара «Плита минераловатная П-125 теплоизоляционная» (2 100 ₽) может не быть окончательной ценой продажи. Для получения подробной информации о наличии и стоимости указанных товаров и услуг, пожалуйста, свяжитесь с представителями компании Регион-Пром, ООО по указанным телефону или адресу электронной почты.

Телефоны:

+7 3517774191

Купить плиту минераловатную П-125 теплоизоляционная в Челябинске:

ул. Марченко, д. 22

Плиты из минеральной ваты на синтетическом связующем

1 Область применения

Настоящий стандарт распространяется на теплоизоляционные плиты из минеральной ваты на синтетическом связующем с гидрофобизирующими добавками или без них (далее – плиты), предназначенные для тепловой изоляции строительных конструкций в условиях, исключающих контакт изделий с воздухом внутри помещений, и промышленного оборудования.

Стандарт не распространяется на плиты из минеральной ваты: декоративные, армированные, вертикально-слоистые, гофрированные, из фильерной ваты и гидромассы.

Рекомендуемая область применения плит приведена в приложении А.

Требования настоящего стандарта, изложенные в 3.1.1, 3.1.3, 3.2.1-3.4.2, 3.5.3, 3.5.7, 7.5-7.7, разделах 4-6, являются обязательными.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки, приведенные в приложении Б.

3 Общие технические требования

Плиты должны изготавливаться в соответствии с требованиями настоящего стандарта по технологической документации, утвержденной в установленном порядке.

3.1 Основные параметры и размеры

3.1.1 Плиты выпускают четырех марок: 75, 125, 175, 225.

3.1.2 Номинальные размеры плит должны соответствовать указанным в таблице 1.

60; 70; 80; 90; 100; 110; 120

50; 60; 70; 80; 90; 100

Примечание – По согласованию с потребителем допускается изготавливать плиты других размеров.

3.1.3 Условное обозначение плит должно состоять из начальной буквы наименования изделия (П), обозначения марки, размеров плит по длине, ширине, толщине в миллиметрах и обозначения настоящего стандарта.

Пример условного обозначения плиты марки 125 длиной 1000, шириной 500 и толщиной 50 мм:

П 125-1000.500.50 ГОСТ 9573-96

3.2 Характеристики

3.2.1 Предельные отклонения номинальных размеров плит, мм, не должны превышать:

– по толщине для плит марок 75, 125, 175

– по толщине для плит марки 225.

3.2.2 Для плит марки 225 разность длин диагоналей не должна превышать 10 мм, разнотолщинность – 5 мм.

3.2.3 По физико-механическим показателям плиты должны соответствовать требованиям, приведенным в таблице 2.

Значение для плит марок

Плотность, кг/м 3 , не более

Теплопроводность, Вт/(м · К) не более, при температуре, К:

Сжимаемость, %, не более

Сжимаемость после сорбционного увлажнения, %, не более

Прочность на сжатие при 10%-ной деформации, МПа, не менее

Прочность на сжатие при 10%-ной деформации после сорбционного увлажнения, МПа, не менее

Водопоглощение, % по массе, не более

Содержание органических веществ, % по массе, не более

Влажность, % по массе, не более

3. 2.4 По горючести плиты марки 75 должны относиться к группе НГ, марок 125 и 175 – Г1, марки 225 – Г2 по ГОСТ 30244.

3.2.5 Количество вредных веществ, выделяющихся из плит при температурах 20 и 40 ° С, не должно превышать предельно допустимых концентраций, установленных органами санитарного надзора.

3.3 Требования к сырью и материалам

3.3.1 Для изготовления плит марок 75, 125 и 175 должна применяться минеральная вата типов А, Б, В; для плит марки 225 – минеральная вата типов А и Б по ГОСТ 4640.

3.3.2 Виды связующих веществ и гидрофобизирующих добавок, применяемых для изготовления плит, соответствующих требованиям настоящего стандарта, должны быть согласованы с разработчиком продукции.

3.3.3 Состав плит должен соответствовать рецептуре, установленной в технологической документации предприятия-изготовителя.

3.4 Маркировка

3.4.1 Маркировку плит осуществляют по ГОСТ 25880 с дополнительным указанием даты изготовления и условного обозначения плит.

3. 4.2 Маркировка и манипуляционный знак «Беречь от влаги» по ГОСТ 14192 должны быть нанесены на каждый транспортный пакет. В случае поставки плит в виде технологических пакетов маркировку и манипуляционный знак «Беречь от влаги» должен иметь каждый десятый технологический пакет.

3.5 Упаковка и пакетирование

3.5.1 Для упаковки плит применяют:

– пленку полиэтиленовую толщиной от 0,08 до 0,15 мм по ГОСТ 10354;

– пленку полиэтиленовую термоусадочную толщиной от 0,08 до 0,15 мм по ГОСТ 25951;

– бумагу упаковочную битумированную и дегтевую по ГОСТ 515;

– бумагу мешочную марок Б-70, Б-78, В-70, В-78 и П-20 по ГОСТ 2228.

Допускается применять другие оберточные материалы, обеспечивающие влагостойкую и прочную упаковку.

3.5.2 Плиты могут быть упакованы по одной или более штук, образующих технологический пакет.

При ручной погрузке и разгрузке масса пакета не должна превышать 15 кг.

3.5.3 При упаковке в технологические пакеты плиты должны быть обернуты со всех сторон таким образом, чтобы при хранении и транспортировании не происходило самопроизвольного раскрытия пакета.

Способ обертывания, форма складок и способы фиксации оберточного материала не регламентируются.

По согласованию с потребителем допускается торцы технологического пакета оставлять открытыми.

3.5.4 Упакованные плиты должны поставляться, как правило, в виде транспортных пакетов.

Габариты транспортных пакетов, пригодных для перевозки транспортом всех видов, должны соответствовать требованиям ГОСТ 24597 и составлять 1240х1040х1350 мм. Масса брутто – не более 1,25 т.

Применение пакетов других размеров допускается при согласовании с транспортными министерствами (ведомствами).

3.5.5 Для формирования транспортных пакетов применяют многооборотные средства пакетирования: плоские поддоны с обвязкой по ГОСТ 9078, стоечные поддоны типа ПС-0,5Г габаритами 1100х1200х1200 мм, ящичные поддоны по ГОСТ 9570, а также одноразовые средства пакетирования: плоские поддоны одноразового использования с обвязкой по ГОСТ 26381, подкладные листы с обвязкой.

3.5.6 Для скрепления грузов в транспортных пакетах применяют материалы, указанные в ГОСТ 21650.

3.5.7 В районы Крайнего Севера и труднодоступные районы упакованные плиты должны поставляться в деревянных обрешетках по ГОСТ 18051.

3.5.8 Допускается при отгрузке плит самовывозом использовать упаковку других видов, при этом ответственность за надежность упаковки и качество плит несет потребитель.

4 Требования безопасности

4.1 При применении плит вредными факторами являются пыль минерального волокна и летучие компоненты синтетического связующего: пары фенола, формальдегида, аммиака.

4.2 При постоянной работе с плитами помещения должны быть оборудованы приточно-вытяжной вентиляцией.

4.3 Для защиты органов дыхания необходимо применять респиратор ШБ-1 типа «Лепесток» по ГОСТ 12.4.028, марлевые повязки и другие противопылевые респираторы; для защиты кожных покровов – специальную одежду и перчатки в соответствии с типовыми нормами.

5 Правила приемки

5.1 Приемку плит проводят в соответствии с требованиями ГОСТ 26281 и настоящего стандарта.

5.2 Объем партии плит устанавливают в размере не более сменной выработки. Объем выборки плит от партии для проведения контроля – по ГОСТ 26281.

5.3 При приемосдаточных испытаниях проверяют размеры, правильность геометрической формы для плит марки 225, плотность, сжимаемость для плит марок 75, 125 и 175, прочность на сжатие при 10 %-ной деформации для плит марки 225, содержание органических веществ и влажность.

5.4 Периодический контроль проводят по следующим показателям:

– теплопроводность – не реже одного раза в полугодие и при каждом изменении сырья или технологии производства;

– сжимаемость после сорбционного увлажнения, прочность на сжатие при 10 %-ной деформации после сорбционного увлажнения и водопоглощение – не реже одного раза в месяц и при каждом изменении сырья и (или) технологии производства;

– горючесть – при изменении состава плит и (или) технологии их производства.

5.5 Санитарно-химическую оценку изделий проводят не реже одного раза в год, а также при постановке продукции на производство, изменении рецептуры, технологии производства, оформлении гигиенического сертификата.

5.6 В документе о качестве указывают результаты испытаний, рассчитанные как среднеарифметические значения показателей плит, вошедших в выборку по ГОСТ 26281 и удовлетворяющих требованиям настоящего стандарта.

6 Методы испытаний

6.1 Размеры, правильность геометрической формы, плотность, влажность, содержание органических веществ определяют по ГОСТ 17177. Пробу для определения влажности, содержания органических веществ составляют из пяти точечных проб, отобранных в четырех углах и посередине каждой плиты, попавшей в выборку.

6.2 Теплопроводность определяют по ГОСТ 7076, ГОСТ 30256 или ГОСТ 30290. Образцы для испытания вырезают по одному из каждой плиты, попавшей в выборку.

6.3 Сжимаемость определяют по ГОСТ 17177. Образцы для испытания вырезают по два из каждой плиты, попавшей в выборку.

6.4 Сжимаемость после сорбционного увлажнения определяют по ГОСТ 17177 со следующими дополнениями:

– для выдержки образцов во влажных условиях применяют эксикатор по ГОСТ 25336, гидростат или другие сосуды, герметически закрывающиеся и обеспечивающие относительную влажность воздуха (98±2) %;

– образцы для испытания вырезают по два из каждой плиты, попавшей в выборку;

– образцы выдерживают при относительной влажности воздуха (98±2) % и температуре (22±5) ° С в течение 72 ч, после чего определяют сжимаемость.

6.5 Прочность на сжатие при 10 %-ной деформации определяют по ГОСТ 17177. Образцы для испытания вырезают по два из каждой плиты, попавшей в выборку.

6.6 Прочность на сжатие при 10 %-ной деформации после сорбционного увлажнения определяют по ГОСТ 17177 со следующими дополнениями:

– образцы для испытания вырезают по два из каждой плиты, попавшей в выборку;

– образцы выдерживают при относительной влажности воздуха (98±2) % и температуре (22±5) ° С в течение 72 ч, после чего определяют прочность на сжатие при 10 %-ной деформации.

6.7 Водопоглощение определяют по ГОСТ 17177 при частичном погружении образцов в воду. Образцы для испытания вырезают по два из каждой плиты, попавшей в выборку.

6.8 Санитарно-химическую оценку плит проводят специализированные лаборатории или органы санитарного надзора по действующим методикам.

Примечание – До испытания плиты должны выдерживаться не менее 2 мес в проветриваемом помещении.

7 Транспортирование и хранение

7.1 Транспортирование и хранение плит производят в соответствии с требованиями ГОСТ 25880 и настоящего стандарта.

7.2 Плиты перевозят крытыми транспортными средствами всех видов в соответствии с правилами перевозок грузов, действующими на транспорте данного вида.

7.3 При транспортировании плит, упакованных и сформированных в транспортные пакеты, допускается использовать открытые транспортные средства.

7.4 При транспортировании по железной дороге отправка плит повагонная с максимальным использованием вместимости вагона.

7.5 Высота штабеля плит, упакованных в бумагу или пленку, при хранении не должна превышать 2 м.

7.6 Отгрузка плит марок 75, 125 и 175 потребителю должна производиться не ранее суточной выдержки их на складе, плит марки 225 – не ранее двухсуточной выдержки.

7.7 Срок хранения плит – не более 6 мес. с момента их изготовления.

При истечении гарантийного срока плиты могут быть использованы по назначению после предварительной проверки их качества на соответствие требованиям настоящего стандарта.

ПРИЛОЖЕНИЕ А

Область применения теплоизоляционных плит из минеральной ваты на синтетическом связующем

В качестве ненагруженной тепловой изоляции в горизонтальных строительных ограждающих конструкциях

Для тепловой изоляции оборудования с температурой изолируемой поверхности от минус 60 до 400 °С

В качестве ненагруженной тепловой изоляции в горизонтальных строительных ограждающих конструкциях

В качестве утеплителя в легких ограждающих конструкциях каркасного типа

Для тепловой изоляции оборудования с температурой изолируемой поверхности до 400 °С

В качестве тепловой изоляции в вертикальных и горизонтальных строительных ограждающих конструкциях

В качестве утеплителя в легких ограждающих конструкциях каркасного типа

В качестве теплоизоляционного слоя в трехслойных бетонных и железобетонных ограждающих конструкциях (плиты из минеральной ваты типа А)

Для тепловой изоляции оборудования с температурой изолируемой поверхности до 400 °С

В качестве тепловой изоляции, подвергающейся нагрузке в вертикальных и горизонтальных строительных ограждающих конструкциях

В покрытиях из профилированного настила или железобетона

Для наружной теплоизоляции стен с последующим оштукатуриванием или устройством защитно-покровного слоя (плиты из минеральной ваты типа А)

Для тепловой изоляции оборудования с температурой изолируемой поверхности до 100 °С

ПРИЛОЖЕНИЕ Б

ГОСТ 12. 4.028-76 ССБТ. Респираторы ШБ-1 «Лепесток». Технические условия

ГОСТ 515-77 Бумага упаковочная битумированная и дегтевая. Технические условия

ГОСТ 2228-81 Бумага мешочная. Технические условия

ГОСТ 4640-93 Вата минеральная. Технические условия

ГОСТ 7076-87 Материалы и изделия строительные. Метод определения теплопроводности

ГОСТ 9078-84 Поддоны плоские. Общие технические условия

ГОСТ 9570-84 Поддоны ящичные и стоечные. Общие технические условия

ГОСТ 10354-82 Пленка полиэтиленовая. Технические условия

ГОСТ 17177-94 Материалы и изделия строительные теплоизоляционные. Методы испытаний

ГОСТ 18051-83 Тара деревянная для теплоизоляционных материалов и изделий. Технические условия

ГОСТ 21650-76 Средства скрепления тарно-штучных грузов в транспортных пакетах. Общие требования

ГОСТ 24597-81 Пакеты тарно-штучных грузов. Основные параметры и размеры

ГОСТ 25336-82 Посуда и оборудование лабораторные стеклянные. Типы, основные параметры и размеры

ГОСТ 25951-83 Пленка полиэтиленовая термоусадочная. Технические условия

ГОСТ 26281-84 Материалы и изделия строительные теплоизоляционные. Правила приемки

ГОСТ 26381-84 Поддоны плоские одноразового использования. Общие технические условия

ГОСТ 30244-94 Материалы строительные. Методы испытаний на горючесть

ГОСТ 30256-94 Материалы и изделия строительные. Метод определения теплопроводности цилиндрическим зондом

ГОСТ 30290-94 Материалы и изделия строительные. Метод определения теплопроводности поверхностным преобразователем.

Ключевые слова: плиты из минеральной ваты, тепловая изоляция, строительные конструкции, промышленное оборудование

Плиты из минеральной ваты на синтетическом связующем

ПЛИТЫ ИЗ МИНЕРАЛЬНОЙ ВАТЫ НА СИНТЕТИЧЕСКОМ СВЯЗУЮЩЕМ
ТЕПЛОИЗОЛЯЦИОННЫЕ

Thermal insulating plates of mineral wool on syntetic binder. Specifications

Дата введения 2013-07-01

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1. 0-92 “Межгосударственная система стандартизации. Основные положения” и ГОСТ 1.2-2009 “Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены”

Сведения о стандарте

1 РАЗРАБОТАН Обществом с ограниченной ответственностью ООО “Теплопроект”

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 “Строительство”

3 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (дополнение N 1 к протоколу от 4 июня 2012 г. N 40)

За принятие стандарта проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97

Сокращенное наименование национального органа государственного управления строительством

Государственный комитет градостроительства и архитектуры

Агентство по делам строительства и жилищно-коммунального хозяйства

Министерство строительства и регионального развития

Министерство регионального развития

Агентство по строительству и архитектуре при Правительстве

4 Приказом Федерального агентства по техническому регулированию и метрологии от 21 марта 2013 года N 27-ст межгосударственный стандарт ГОСТ 9573-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2013 г.

5 ВЗАМЕН ГОСТ 9573-96

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе “Национальные стандарты”, а текст изменений и поправок – в ежемесячном информационном указателе “Национальные стандарты”. В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе “Национальные стандарты”. Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования – на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

1 Область применения

Настоящий стандарт распространяется на теплоизоляционные плиты из минеральной ваты на синтетическом связующем (далее – плиты) с гидрофобизирующими добавками или без них, кашированные облицовочным материалом (бумагой, алюминиевой фольгой, стеклохолстом и др.) или без него, предназначенные для тепло- и звукоизоляции ограждающих строительных конструкций жилых (в т. ч. индивидуальных), общественных и производственных зданий и сооружений в условиях, исключающих контакт изделий с воздухом внутри помещений, для изготовления трехслойных панелей, а также для тепловой изоляции промышленного оборудования с температурой изолируемой поверхности от минус 60 °С до плюс 400 °С.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 12.1.044-89 Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения

ГОСТ EN 1607-2011 Изделия теплоизоляционные, применяемые в строительстве. Метод определения прочности при растяжении перпендикулярно к лицевым поверхностям

ГОСТ EN 1609-2011 Изделия теплоизоляционные, применяемые в строительстве. Методы определения водопоглощения при кратковременном частичном погружении

ГОСТ 4640-2011 Вата минеральная. Технические условия

ГОСТ 7076-99 Материалы и изделия строительные. Метод определения теплопроводности и термического сопротивления при стационарном тепловом режиме

ГОСТ 14192-96 Маркировка грузов

ГОСТ 16297-80 Материалы звукоизоляционные и звукопоглощающие. Методы испытаний

ГОСТ 17177-94 Материалы и изделия строительные теплоизоляционные. Методы испытаний

ГОСТ 24597-81 Пакеты тарно-штучных грузов. Основные параметры и размеры

ГОСТ 25336-82 Посуда и оборудование лабораторные стеклянные. Типы, основные параметры и размеры

ГОСТ 25951-83 Пленка полиэтиленовая термоусадочная. Технические условия

ГОСТ 26281-84 Материалы и изделия строительные теплоизоляционные. Правила приемки

ГОСТ 30108-94 Материалы и изделия строительные. Определение удельной эффективной активности естественных радионуклидов

ГОСТ 30244-94 Материалы строительные. Методы испытаний на горючесть

ГОСТ 30402-96 Материалы строительные. Метод испытания на воспламеняемость

ГОСТ 31430-2011 (EN 13820:2003) Изделия теплоизоляционные, применяемые в строительстве. Метод определения содержания органических веществ

Примечание – При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования – на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю “Национальные стандарты”, который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя “Национальные стандарты” за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Технические требования

3.1 Плиты изготавливают в соответствии с требованиями настоящего стандарта по технологической документации предприятия-изготовителя.

3.2 Плиты в зависимости от плотности подразделяют на марки, а в зависимости от степени деформации под действием сжимающей нагрузки – на виды.

Виды, марки по плотности, сокращенное обозначение и рекомендуемая область применения плит приведены в таблице 1.

Таблица 1 – Виды, марки и рекомендуемая область применения плит

ГОСТ 9573-2012

Многие производители этим пользовались для удешевления готовой продукции. Так один производитель мог изготавливать марку П-75 с фактической плотностью 40 кг/м3, другой 50 или 60 кг/м3.
Такой разбег плотностей и других физико-механических показателей плит не всегда устраивал конечного потребителя. Теперь самые популярные марки ПП-60 (ранее П-75) должны соответствовать ГОСТ 9573-2012 и быть плотностью свыше 55 до 65 кг/м3, а ПП-80 (ранее П-125) плотностью свыше 75 до 90 кг/м3. Все нововведения пойдут на пользу качественному строительству.

Виды, марки и рекомендуемая область применения плит ГОСТ 9573-2012

Вид плиты	Марка по плотности	Сокращенное обозначение	Рекомендуемая область применения
Плита мягкая ПМ	40 50	ПМ-40 ПМ-50	Ненагруженная тепло-,звукоизоляция скатных крыш, перекрытий полов первого этажа, каркасных перегородок. Тепловая изоляция промышленного оборудования и трубопроводов при температуре изолируемой поверхности от минус 60°С до плюс 400°С.
Плита полужесткая ППЖ	60 70 80	ПП-60 ПП-70 ПП-80	Ненагруженная тепло-,звукоизоляция скатных крыш, полов, потолков внутренних перегородок, легких каркасных конструкций, трехслойных облегченных стен малоэтажных зданий из кирпича, газобетонных и др.блоков. Тепловая изоляция промышленного оборудования и трубопроводов при температуре изолируемой поверхности от минус 60°С до плюс 400°С.
Плита жесткая ПЖ	100 120 140	ПЖ-100 ПЖ-120 ПЖ-140	Тепло-,звукоизоляция стен, в том числе фасадных с вентилируемым зазором, подвальных перекрытий с нижней стороны, трехслойных облегченных стен малоэтажных зданий из кирпича, газобетонных и других блоков. Теплоизоляционный слой в трехслойных панелях для стеновых и кровельных конструкций. Тепловая изоляция промышленного оборудования и трубопроводов при температуре изолируемой поверхности от минус 60°С до плюс 400°С.
Плита повышенной жесткости ППЖ	160 180 200	ППЖ-160 ППЖ-180 ППЖ-200	Тепло-,звукоизоляция, подвергающаяся нагрузке в плоских кровлях из профилированного настила или железобетона без устройства цементной стяжки или выравнивающего слоя. Тепловая изоляция фасадов зданий с последующим оштукатуриванием или устройством защитно-покровного слоя. Теплоизоляционный слой в трехслойных панелях для стеновых и кровельных конструкций. Тепловая изоляция промышленного оборудования и трубопроводов при температуре изолируемой поверхности от минус 60°С до плюс 400°С.
Плита твердая ПТ	220 250 300	ПТ-220 ПТ-250 ПТ-300	Тепло-,звукоизоляция, отделочные плиты для потолков и стен. Тепло-,звукоизоляция подвергающая нагрузке в плоских кровлях из профилированного настила или железобетона без устройства упрочняющей стяжки или выравнивающего слоя. Шумо- и звукоизоляция оснований оборудования, полов, перекрытий, перегородок.

Физико-механические показатели плит (ПМ, ПЖ, ПП) ГОСТ 9573-2012

Наименование показателя	ПМ-40	ПМ-50	ПП-60	ПП-70	ПП-80	ПЖ-100	ПЖ-120
Плотность,кг/м3	от 40 до 45	Св.45 до 55	Св.55 до 65	Св.65 до 75	Св.75 до 90	Св.90 до 110	Св.110 до 130
Теплопроводность, Вт/(мК), не более при температуре 10°С	0,040	0,040	0,038	0,037	0,037	0,036	0,037
Теплопроводность, Вт/(мК), не более при температуре 25°С	0,042	0,042	0,040	0,039	0,039	0,038	0,039
Теплопроводность, Вт/(мК), не более при температуре 125°С	0,060	0,060	0,056	0,056	0,054	0,052	0,051
Сжимаемость, % не более	25	20	15	12	8	6	4
Прочность на сжатие при 10 %-ной линейной деформации, кПа, не менее	—	—	4	8	20	25	30
Прочность на сжатие при 10 %-ной линейной деформации после сорбционного увлажнения, кПа, не менее	—	—	3,5	5,5	15	20	25
Прочность на отрыв слоев, кПа, не менее	—	—	—	—	4,5	5,5	6,5
Водопоглощение при частичном погружении, % по массе, не более	30	30	25	20	15	15	15
Содержание органических веществ, % по массе, не более	3,0	3,0	3,5	3,5	4,0	4,0	4,5
Полнота поликонденсации связующего, %, не менее	90	90	90	90	90	91	91
Влажность, % по массе, не более	1	1	1	1	1	1	1

Физико-механические показатели плит (ПЖ, ППЖ, ПТ) ГОСТ 9573-2012

Наименование показателя	ПЖ-140	ППЖ-160	ППЖ-180	ППЖ-200	ПТ-220	ПТ-250	ПТ-300
Плотность,кг/м3	Св. 130 до 150	Св.150 до 170	Св.170 до 190	Св.190 до 210	Св.210 до 230	Св.230 до 270	Св.270 до 330
Теплопроводность, Вт/(мК), не более при температуре 10°С	0,037	0,038	0,038	0,039	0,039	0,040	0,042
Теплопроводность, Вт/(мК), не более при температуре 25°С	0,039	0,042	0,044	0,045	0,045	0,045	0,046
Теплопроводность, Вт/(мК), не более при температуре 125°С	0,050	0,051	0,052	0,054	0,054	0,056	0,060
Сжимаемость, % не более	2	—	—	—	—	—	—
Прочность на сжатие при 10 %-ной линейной деформации, кПа, не менее	35	40	50	60	80	100	150
Прочность на сжатие при 10 %-ной линейной деформации после сорбционного увлажнения, кПа, не менее	30	35	44	52	70	85	125
Прочность на отрыв слоев, кПа, не менее	7,5	8,5	10	12	—	—	—
Водопоглощение при частичном погружении, % по массе, не более	15	12	12	12	10	8	6
Содержание органических веществ, % по массе, не более	4,5	5,0	5,0	5,0	7,0	7,5	10
Полнота поликонденсации связующего, %, не менее	91	93	93	93	93	93	93
Влажность, % по массе, не более	1	1	1	1	1	1	1

Примечание – Значение показателя водопоглощения нормируются только для гидрофобизированных изделий.

Пожарно-технические характеристики

Наименование показателя	ПМ-40, ПМ-50,ПП-60, ПП-80, ПЖ-100, ПЖ-120, ПЖ-140	ПЖ-160, ППЖ-180, ППЖ-20	ПТ-220, ПТ-250, ПТ-300
Группа горючести	Негорючие НГ	Г1 Слабогорючие	Г2 Умеренно-горючие
Группа воспламеняемости	—	В1 Трудновоспламеняемые	В1 Трудновоспламеняемые
Группа дымообразующей способности	—	Д1 С малой дымообразующей способностью	Д1 С малой дымообразующей способностью

Примечания
1. Для негорючих строительных материалов показатели воспламеняемости и дымообразующей способности не определяется.
2. Пожарно-технические характеристики приведены для некашированных плит.

Купить изоляцию ГОСТ 9573-2012: [email protected]

Это может быть интересно:

Номенклатура изделий из минеральной ваты

В этом обзоре представлены характеристики стеклянных, минеральных и базальтовых волокон и некоторые примеры их применения.

Все рассматриваемые волокна – неорганические, но изготавливаются по-разному. Для стеклянных волокон смешивают песок, соду, известняки, некоторые химические добавки и получают шихту. Расплавленная шихта в процессе производства становится стеклом. На следующем этапе расплав стекла раздувают паром, воздухом, на центрифуге или другими методами, получая волокно.

Производимые из стекловолокна изделия: стеклохолст, стекломаты, стеклоткани.

Для минеральных волокон плавят доменные шлаки с добавками (шлаковата) или некоторые минеральные ископаемые (глины, доломиты и т.п.) в смеси (или без) с улучшающими добавками – горными породами (базальты, габбро, диабазы и пр.). Далее идет процесс раздува, аналогичный стеклянному производству.

Производимые из минваты изделия: минераловатные маты, плиты.

Базальтовые волокна получают из расплава собственно базальта, а также некоторых близких к нему пород без каких либо дополнений в виде синтетических или минеральных веществ.

Следовательно, по применяемому сырью рассматриваемые волокна можно расположить по степени их «ненатуральности» или, иными словами, отдаленности от природных материалов:

стекловолокно – по сути, результат химических технологий;
шлаковата – тоже самое;
минеральное волокно – фабрикуется на основе естественных материалов, но в смеси они представляют собой искусственно созданный минерал;
базальтоволокно – имеет природную формулу вулканических пород.

Производимые из базальтового волокна изделия: базальтохолст, базальтовые маты, ткани, плиты, картон. 1

Справка

В настоящий момент номенклатура отечественных волокнистых теплоизоляционных материалов представлена … плитами теплоизоляционными минераловатными на синтетическом связующем (ГОСТ 9573-96), изделиями из стеклянного штапельного волокна на синтетическом связующем (ГОСТ 10499-95)… и др.

В настоящее время выпускают плиты четырёх марок: 75; 125; 175; 225( ГОСТ 9573-96).

Плиты марки 75 могут применятся при температуре изолируемой поверхности от -60 до +400 °С, плиты марок 125 и 175 – от -180 до +400 °С, плиты марки 225 – не более 100 °С.

… государственным стандартом на плиты не регламентируется нижняя граница показателя плотности плит, что отрицательно сказывается на плотности изделий. Формально получается, что плиты плотностью 76 кг/м 3 относятся к марке 125 и т. п. При этом показатели теплопроводности, сжимаемости и другие существенно отличаются от указываемых в ГОСТе, и область применения плит различных марок теряет определённость, что может привести к ошибкам в проектировании и отрицательно сказывается на долговечности и энергоэффективности теплоизоляционных конструкций в процессе эксплуатации. 2

В настоящий момент из минеральной ваты изготавливают изделия различной плотности, которые применяются во всех областях гражданского строительства в качестве теплоизоляционного слоя в ограждающих конструкциях зданий и сооружений для обеспечения комфортных условий проживания а также с целью снижения теплопотерь и экономии энергоресурсов.

Номенклатура изделий представлена изделиями средней плотности от 30 кг/м 3 до 200 кг/м 3 .

Лайт

Плиты Лайт предназначены для тепло-, звукоизоляции строительных конструкций жилых зданий и промышленных сооружений, в которых утеплитель не воспринимает внешней нагрузки.

Рекомендованы для применения в качестве изоляции в горизонтальных, наклонных и вертикальных конструкциях, таких как: вентилируемые покрытия скатных кровель, мансарды, чердачные перекрытия, полы с укладкой утеплителя между лагами; каркасные стены и перегородки.

Блок

Плиты Блок предназначены для тепло-, звукоизоляции строительных конструкций жилых зданий и промышленных сооружений, в которых утеплитель не воспринимает внешней нагрузки.

Рекомендованы для применения в качестве изоляции в горизонтальных, наклонных и вертикальных конструкциях каркасного жилья. Используются в качестве среднего теплоизоляционного слоя в трёхслойной облегченной кладке из мелкоштучных материалов (слоистая, колодезная кладка).

Вент

В гражданском и промышленном строительстве в качестве теплоизоляционного слоя при строительстве и реконструкции зданий и сооружений различного назначения.

Плиты Вент предназначены для применения в качестве теплоизоляционного слоя в системах утепления с вентилируемым воздушным зазором наружных стен зданий (вентилируемых фасадах).

Фасад

Негорючие минераловатные плиты Фасад предназначены для применения в гражданском и промышленном строительстве в качестве тепловой изоляции в системах наружного утепления стен с защитно-декоративным слоем из тонкослойной штукатурки.

Руф

В гражданском и промышленном строительстве в качестве теплоизоляционного слоя при новом строительстве и реконструкции зданий и сооружений различного назначения.

Плиты Техноруф предназначены для применения в качестве основного теплоизоляционного слоя в покрытиях из железобетона или металлического профилированного настила с кровельным ковром всех типов, в том числе без устройства защитных стяжек.

Справка

Изделия из стеклянного штапельного волокна. ГОСТ 10499-95

Теплоизоляционные изделия из стеклянных штапельных волокон, склеенных синтетическим связующим, согласно ГОСТУ, предназначены для утепления строительных конструкций жилых, общественных и производственных зданий , для использования в промышленной тепловой изоляции при температуре изолируемых поверхностей от -60 до +180۫° С, средств транспорта, а также в звукопоглощающих и звукоизолирующих конструкциях.

При использовании изделий вредным фактором является пыль стеклянного волокна и летучие компоненты синтетического связующего (пары фенола и формальдегида), однако количество вредных веществ, выделяемых изделием при 20 и 40 С не превышает допустимых концентраций, установленных органами государственного надзора.

М 11

Негорючие гидрофобизированные изделия из стеклянного штапельного волокна предназначенные для утепления перекрытий без внешней нагрузки. Активно применяются в частном домостроении, используются в утеплении полов по лагам, перекрытий над холодными подвалами и проездами.

П15

Негорючие гидрофобизированные изделия из стеклянного штапельного волокна используются для утепления мансард, устройства перегородок а также в каркасном строительстве, сооружении металлических ангаров в качестве теплоизоляционного среднего слоя.

П30

Негорючие гидрофобизированные изделия из стеклянного штапельного волокна, предназначен для каркасного строительства, утепления металлических ангаров, а также для устройства вентилируемых фасадов в малоэтажном строительстве и применения в качестве среднего теплоизоляционного слоя в колодцевой и слоистой кладке.

Широкий ассортимент производителей минеральной ваты, среди которых ТЕХНО, АКСИ, ТИЗОЛ, БИИМБАЕВСКИЙ ЗАВОД ТЕПЛОИЗОЛЯЦИИ, ТИСМА, ИЗОВЕР, УРСА, КНАУФ позволяет выбрать материал подходящий по свойствам и цене из широкой номенклатуры продукции.

Для систем изоляции фасадов поставляются теплоизоляционные смеси, комплектующие, дюбели. Для вентилируемых фасадов – пароизоляционные плёнки ТАЙВЕК, ИЗОСПАН, ОНДУЛИН.

На данный момент в ассортименте магазина «Строительный Двор» представлены все существующие виды утеплителей, среди которых минеральные утеплители занимают львиную долю ассортимента. Мы готовы предложить минеральную вату для любых нужд гражданского строительства.

менеджер по информационному развитию
Сергей Пропп
