Плиты перекрытия утепление: Утепление чердачного перекрытия по железобетонной плите

Утепление торцов плит перекрытия пенополистеролом. Идеальный дом: плиты перекрытия

При строительстве любых зданий, а особенно жилья важно создать максимальный уровень комфортности в помещениях. Показателями этого уровня являются влажность и температурный режим. Защиту от холодного внешнего воздуха и проникновения влаги обеспечивают ограждающие конструкции (стены, перекрытия).

Только технических характеристик самого материала конструкций для надежной защиты не достаточно. Поэтому утепление плиты перекрытия так же важно, как и утепление стен. Для перекрытий над подвальными помещениями утепление предусмотрено в конструкции пола. Первым слоем над жб плитами укладывается цементная стяжка, которая служит основанием, но часто выполняют только заделку швов между плитами.

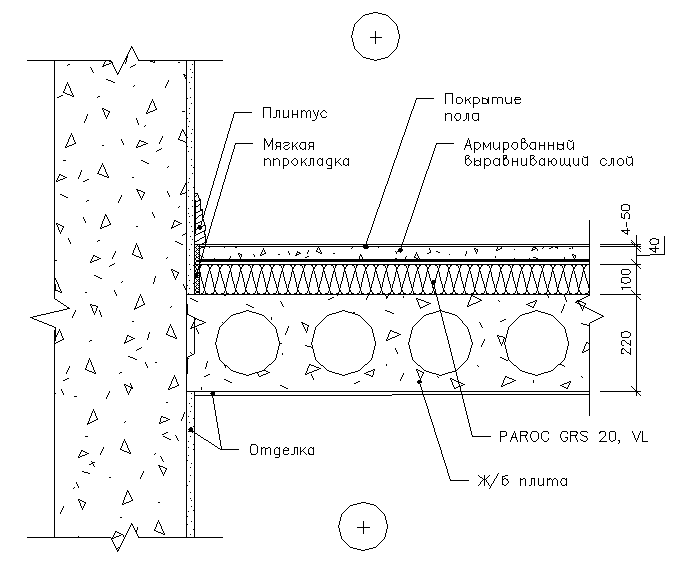

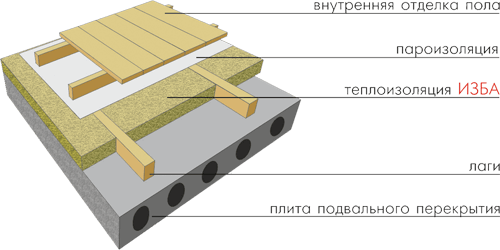

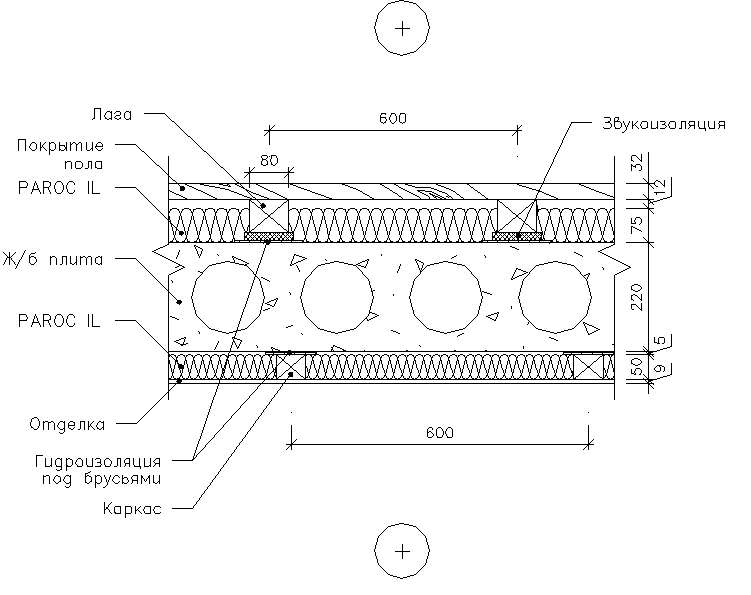

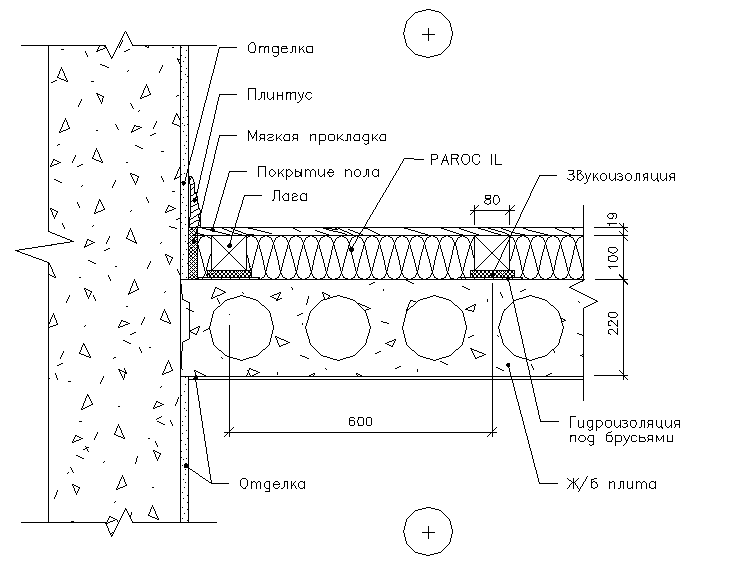

Деревянные лаги устанавливаются по плитам на тонких звукоизоляционных прокладках из ДВП или ДСП толщиной около 25 мм. Пространство между лагами заполняется утеплителем. Из самых распространенных можно назвать минвату, мягкие базальтовые плиты, готовые сухие засыпки, материалы серии Изол.

Далее обязательно укладывается пароизоляционный слой (любой рулонный материал типа рубероида, пергамина и т.д.).

Кроме укладки утеплителя по горизонтальной поверхности требуется и утепление торцов плит перекрытия, чтобы исключить их промерзание в зимний период. Для этого отверстия в торцах сначала забиваются строительными отходами (например, осколками кирпича) и заливаются раствором. Пространство между кладкой и торцом плиты, примерно 50 мм, заполняется утеплителем (мин.вата, пенопласт, базальтовый утеплитель).

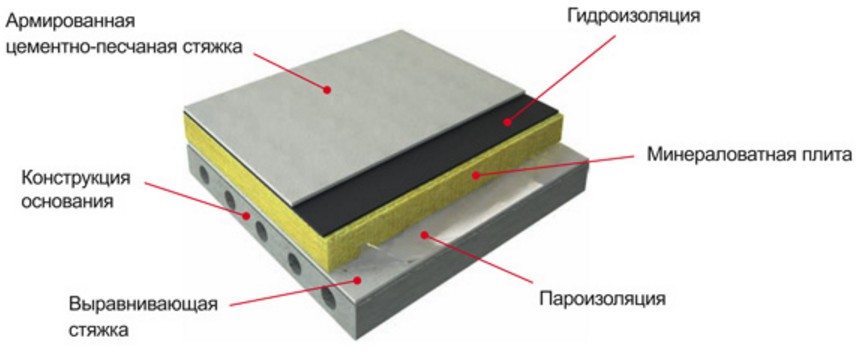

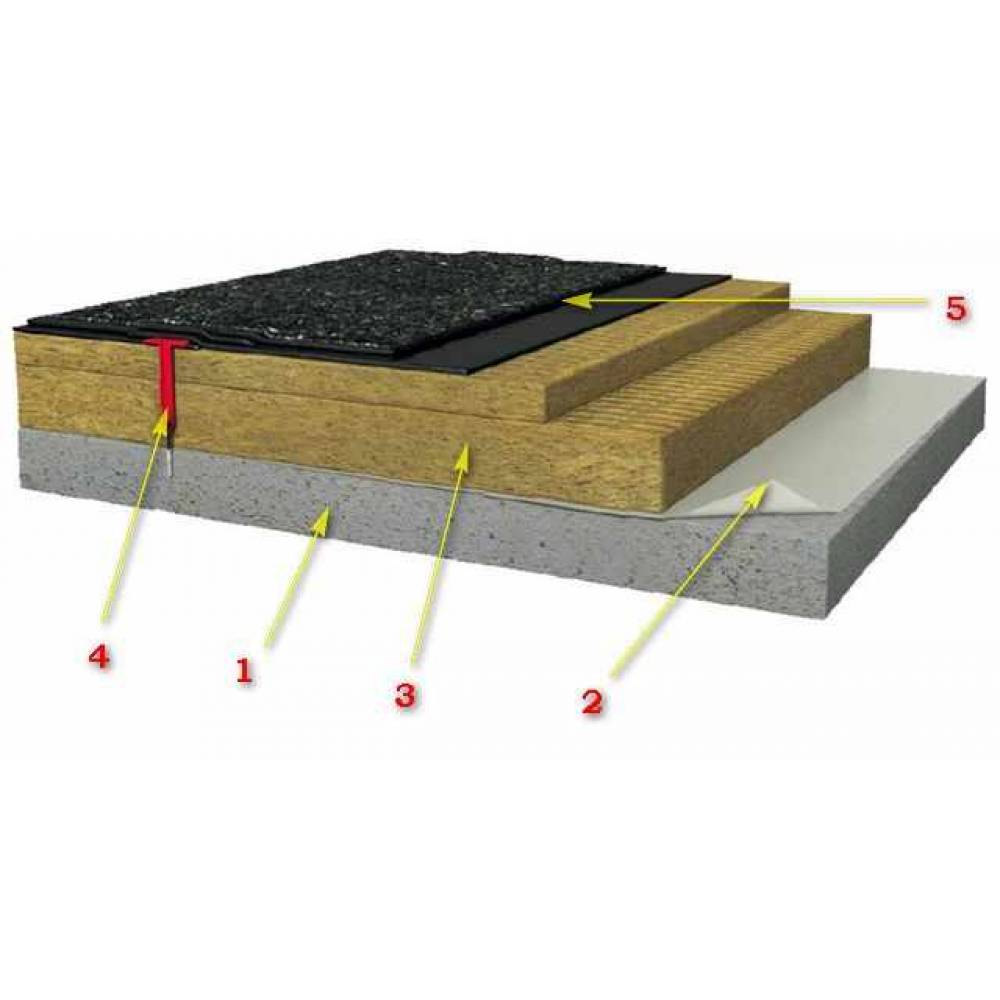

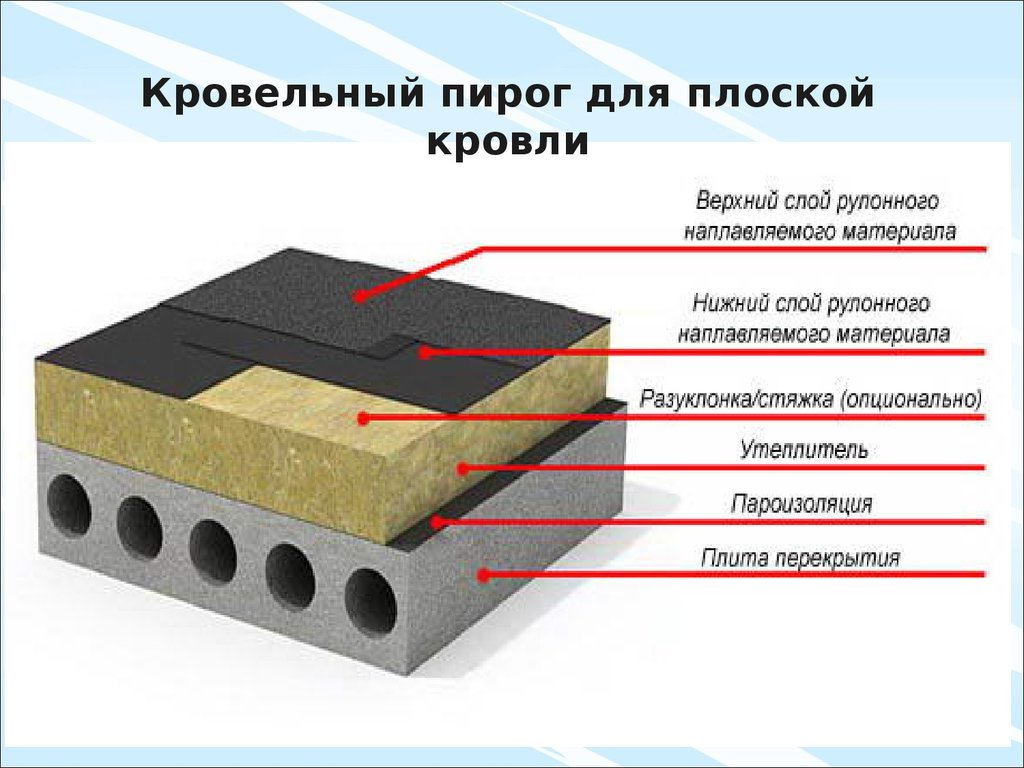

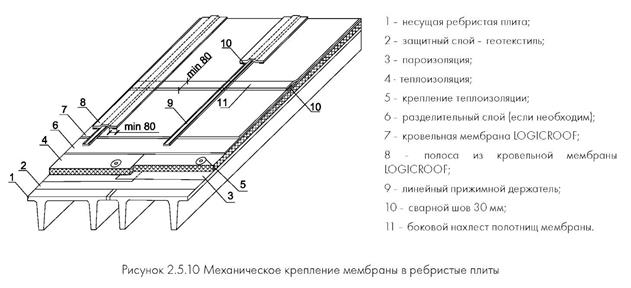

Утепляем чердачные перекрытия

Для утепления плит перекрытия чердака используются те же материалы, что и для плит над подвальными помещениями. Но пароизоляционные материалы укладываются первым слоем по плитам. Толщина утеплителя определяется по расчету с учетом климатической зоны строительства.

При выборе мягких утеплителей следует учитывать, что при любых нагрузках он будет сжиматься, постепенно теряя теплозащитные свойства. Эти нагрузки, хотя бы временные, от хождения по перекрытию для осмотра кровли, а особенно при храни каких-то вещей на чердаке, неизбежны.

Поэтому необходимо предусмотреть участки с ходовыми мостиками по деревянным лагам или площадки с плотным настилом так же выполненном по лагам.

Если и для чердачного перекрытия планируется прибрести плиты перекрытия ПБ или ПК, то утепление торцов плит перекрытия выполняется аналогично уже описанному способу.

При ремонтных работах дополнительное утепление плит перекрытия чердака можно сделать и по внутренней поверхности со стороны жилого помещения. Хороший эффект дает и прокладка тонкого утепляющего слоя под навесной конструкцией потолка.

Выполняя утепление плиты перекрытия с применением любых материалов под деревянные полы на лагах или чердачные ходовые мостики, следует оставлять вентиляционный зазор между утеплителем и деревянным настилом.

Полы из монолитных железобетонных плит перекрытия давно известны и хорошо себя зарекомендовали в строительстве частных и многоэтажных домов. По сегодняшний день они востребованы и популярны в особенности при строительстве коттеджей большой площадью. Железобетонные пустотны плиты перекрытия имеют массу преимуществ, устройство этих плит таково, что они помимо того, что равномерно распределяют нагрузку по всей поверхности, еще и дополнительно прибавляют зданию жесткость и устойчивость.

Общие сведения и преимущества железобетонных плит

Плиты выполнены из бетона, в котором при заливке вмонтирована железная арматура. Плиты по длине имеют продольные пустоты круглой формы, которые в сочетании с арматурой дает конструкции огромное преимущество. Железобетонная плита способна выдерживать изгибы, не ломаться при высоких нагрузках, она очень долговечны при правильной эксплуатации при строительстве. Монолитные плиты заводского производства отвечают всем требованиям которые предъявляются для перекрытий, они прочны и устойчивы при высоких температурах. Очень важен тот факт, что железобетонная плита является хорошим шумоизолятором и плюс к этому сохраняет тепло.

Не менее важен тот факт, что использование плит в строительстве намного ускоряет и упрощает процесс, они могут быть установлены там, где никакой другой метод укладки пола не подходит. К примеру, укладка полов частного дома площадью свыше 100 м² с помощью заливки, займет много времени, кроме того трудозатраты, а также финансовые затраты будут намного выше, чем при укладке пола железобетонными плитами.

Правильный выбор плит и расчет

При укладке пола первого этажа нужно понимать, что на него будет оказываться большая нагрузка, поэтому важно правильно рассчитать вес конструкции и взять в расчет все, вплоть до общего веса дома и мебели или оборудования, которое будет установлено в помещениях. Толщина железобетонных плит стандартна и равна 220 мм, но плиты могут быть рассчитаны на различную весовую нагрузку в зависимости от их марки. Здесь роль играет армирование плиты и то, из какой марки бетона она выполнена.

Железобетонные плиты выпускаются длиной 2.4-6.8 метра, ширина таких плит в зависимости от длины равна 1.2-1.5 метра, вес 0.9-2.5 тонны. Это позволяет при строительстве использовать небольшую технику, краны до 3 тонн подъема груза. Понять какая плита вам нужна не сложно, на поверхности ставится маркировка, например, плита ПК 8-42-12 будет длиной 4.2 метра, шириной 1.2 м, с весовой нагрузкой 800кг/м².

Правила монтажа плит в зависимости от этажа

При укладке плит перекрытия важно учитывать то, где они будут укладываться, т. к. правила монтажа цокольного этажа отличаются от укладки перекрытия между этажами.

В случае с укладкой цокольного этажа, необходимо сперва провести работы по выравниванию фундамента, а именно его верхнего края. Для этого верхнюю кромку фундамента делается не высокая опалубка из досок, здесь необходимо залить небольшой слой бетона, чтобы вывести идеально ровную поверхность по горизонтали. Теперь на такую площадку можно укладывать железобетонную плиту.

Укладка плит производится с учетом их конусности, получается нижняя часть плиты будет ровно стыковаться с прилегающей рядом. Вверху образуется небольшой шов, который необходимо заделать цементным раствором. Таким образом получается практически ровная поверхность пола в минимальный срок. В зависимости от того, какой пол вы будете настилать, возможно придется сделать тонкую стяжку, но для большинства материалов, которые покрывают пол, подходит плита без дополнительной отделки.

В случае, когда железобетонная плита укладывается в качестве перекрытия между этажами, то на стенах из кирпича или блоков необходимо сделать дополнительный железобетонный пояс. Это что-то вроде сейсмического пояса, который выполняется следующим образом. Когда высота стен выложена до нужной высоты, производится укладка еще одного ряда, но при этом нужно укладывать один слой, чтобы оставить внутренний торец по всему периметру, в который будет ложиться плита, а снаружи это место будет закрыта кирпичом. Прежде, чем уложить плиту, как и в первом случае необходимо выполнить опалубку и залить тонкий слой бетона с укладкой армирования. В результате образуется ниша с небольшим зазором для укладки материалов утепления, куда и укладывается плита. Тонкий слой бетона с армированием повышает прочность поверхности и равномерно распределяет по стенам нагрузку от плиты.

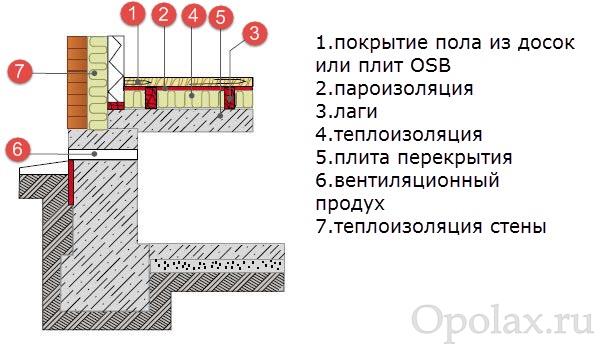

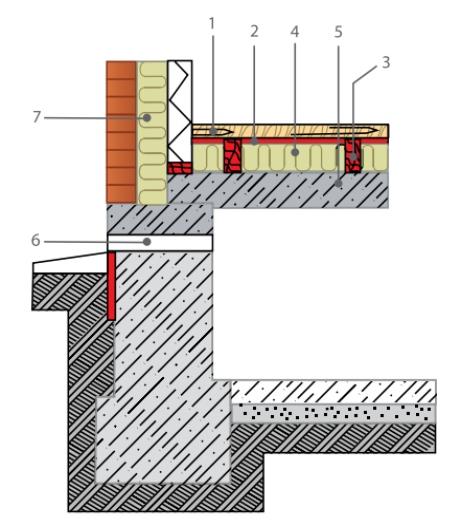

Утепление

Плиты перекрытия сами по себе служат хорошим утеплением, т. к. они расположены внутри помещений дома, то нет нужды в их утеплении, однако необходимо произвести утепление торцов. Плита обладает высокой теплопроводностью, что несомненно хорошо, т. к. плита верхнего этажа проводит тепло снизу и таким образом пол становится теплым. Но с торцов плита будет получать холод, поэтому нужно оградить ее слоем утеплителя. В нише, которая образовалась в процессе армирования, в местах примыкания плиты к стене необходимо уложить утеплитель. Затем это пространство, как и остальные щели заливаются бетоном.

Утепление производить обязательно, в противном случае в этих пустотах будет образовываться конденсат, который плита будет впитывать и постепенно разрушаться. Помимо разрушения плиты, в помещении будет появляться влажность, а в местах, где есть арматура, появится ржавчина, которая не закроется никакой шпаклевкой.

Собственно на этом процесс создания полов и межэтажных перекрытий закончен, теперь можно приступать к отделке пола материалами. Как уже говорилось, возможно придется выполнить тонкий выравнивающий слой стяж

При таких видах работ вам может существенно помочь строительная техника, например

Плиты перекрытия являются железобетонными изделиями, которые производятся для строительства различных сооружений. Они изготовлены из щебня и бетона с применением мощной арматуры.

Перекрытия изготовлены из щебня и бетона с применением мощной арматуры.

Укладка плит перекрытия, как и любая технология, имеет свои особенности и правила, на которые необходимо обратить внимание.

Важно заранее ознакомиться с основными этапами работы, чтобы в процессе строительства не допустить ошибок.

В частном строительстве чаще всего используются перекрытия из железобетонных круглопустотных плит. Они популярны благодаря своим преимуществам, которые отличают их от других типов перекрытия. Благодаря пустотам, которые заполнены воздухом, они отлично сохраняют тепло и повышают звукоизоляцию.

В отличие от некоторых других подобных изделий, они имеют значительно меньший вес, что сокращает нагрузку на несущие конструкции.

Необходимые инструменты для работы: кельма, молоток, рулетка.

Для проведения работ потребуются соответствующие инструменты и техника:

• автокран или башенный кран;
• петлевой захват;
• стальной ящик для раствора;
• строительный стальной лом;
• электрододержатель;
• болгарка;
• лопаты: растворная и подборочная;
• кельма;
• кулачок, лом;
• щетка из стальной проволоки;
• молоток и зубило;
• — ведро;
• рулетка, уровень.

Материалы будут нужны следующие:

• перекрытия;
• цементно-песчаный раствор;
• электроды;
• пенополистирол.

Схема пустотной плиты.

Пустотные перекрытия выпускаются под заказ любого размера, но иногда возникают ситуации в процессе укладки, когда нужно уменьшить их ширину или длину, вырезать нужную форму. В таком случае плиту необходимо рубить, используя болгарку и лом.

Существует два варианта резки: вдоль и поперек. Для того чтобы разрубить материал поперек, используется следующая схема:

• перекрытие располагается горизонтально с заложенными под нее подкладками;
• наносится необходимая разметка для укорачивания;
• конструкция режется болгаркой по отмеченным линиям;
• с помощью кулачка совершаются удары по пустотам возле линии разреза по всей ширине;
• ломом пробивается нижняя стенка трубы, и находящаяся под ней арматура разрезается болгаркой с установленным диском по металлу.

Примерно такая же схема используется для того, чтобы разрезать вдоль. Но на это потребуется больше времени, так как длина больше, чем ширина. Этапы работы будут такие:

• необходимо наметить линию и сделать по ней продольный надрез болгаркой;
• кулачком разбить стенку пустоты, которая идет вдоль плиты;
• ломом пробить нижнюю стенку трубы.

Во время резки в бетонном слое встречаются прутья арматурной сетки, которые тоже можно разрезать болгаркой.

Укладка при недостаточной ширине

Схема монтажа плиты перекрытия.

В процессе укладки плит может оказаться, что размеры помещения не соответствуют их размерам. В результате возникают зазоры между элементами перекрытия или между ними и стеной. Существует простая схема устранения этой проблемы.

Величину зазора необходимо разбить на две равные части. При этом первая плита укладывается на определенном расстоянии от стены, которое равно ширине одной из полученных частей. Все остальные конструкции монтируются впритык. В итоге между плитой и последней стеной образуется зазор, куда необходимо установить тычком шлакоблок. Он надежно фиксируется, так как упирается тычком в плиту. Нужно укладывать шлакоблок так, чтобы его отверстия направлялись в стороны, а не вниз или вверх. Внешняя стена строения его закрепит дополнительно. Такая конструкция может показаться на первый взгляд не надежной, но в действительности она является довольно прочной.

Существует еще одна технология перекрывания зазора, когда его величина распределяется между плитами. Затем под каждый зазор подвязывается доска, выполняющая функции опалубки, в которую закладывается арматура и заливается бетон.

Треснувшая конструкция

Иногда во время строительства обнаруживается, что плита перекрытия треснула еще до того, как ее успели положить. Причиной возникновения подобного дефекта является неправильное хранение или транспортировка. Данный строительный материал необходимо складировать определенным образом, соблюдая основные правила.

Конструктивные элементы должны укладываться в штабеля, не касаясь грунта. Под нижнюю надо подложить не промокающее и не гниющее основание, достаточно высокое и прочное. Плиты желательно уложить в горизонтальное положение и между ними установить прокладки из деревянных реек. Расстояние от рейки до края изделия должно быть равно 20-40 см.

Если все необходимые условия соблюдены, при наличии прочного основания штабель может иметь 8-10 рядов, но не должен иметь высоту более 2,5 метров.

Укладка лопнувшей плиты

Если плита все-таки треснула, можно ли ее использовать в качестве перекрытия? Строители довольно часто применяют во время строительства материалы для перекрытия с подобными дефектами, они укладываются при условии, что трещины не слишком большие. При этом важно не сильно их нагружать и дополнительно зафиксировать.

Есть несколько вариантов, куда лучше установить плиты с трещинами.

1. Напустить на наружную или несущую стену на 0,1-0,15 м. Такая схема укладки предполагает, что плита будет опираться одновременно на три стены не только короткими краями, но и длинной стороной. Ее надежно прижимают вышестоящие стены, обеспечивая тем самым дополнительное крепление.
2. Можно уложить плиту там, где установлена кирпичная перегородка, которая и будет ее подпирать.
3. Существует еще одна схема укладки, когда лопнувший материал монтируется между двумя целыми. Во время монтажа между конструкциями образуются русты, которые необходимо тщательно заделать раствором, чтобы создать практически монолитное перекрытие.
4. Деформированную плиту можно уложить в месте, где присутствует минимальная нагрузка. Например, для чердачного перекрытия, но при этом важно, чтобы конструктивные элементы крыши не опирались на нее.
5. Если же трещины довольно большие, около 4-10 мм или их много, необходимо отрезать поврежденную часть и использовать только целую.

Заделка стыков

Стык или руст – это место соединения длинных боковых сторон. Чтобы получить прочное и цельное перекрытие, все русты необходимо залить раствором. У круглопустотных материалов для перекрытия есть замки на боковых сторонах, которые имеют вид круглых выемок. В процессе заливки рустов выемки заполняются бетоном и плиты надежно соединяются между собой.

Иногда попадаются бракованные изделия, у которых неправильно сделаны боковые стороны с замками. Когда они соединяются, выемка оказывается внизу, а вверху плотно состыковываются. В итоге кажется, что залить такой руст бетоном будет сложно. В действительности схема работы довольно простая. Чтобы заделать бракованный руст, необходимо соединять элементы перекрытия не впритык, а оставлять небольшой зазор – 2-3 см. Он должен располагаться в верхней части. В нижней, по длине руста, нужно подвязать деревянную доску, которая будет служить в качестве опалубки для заливки бетона. Не густой по консистенции раствор заливается в руст через верхний зазор. После того как раствор застынет, работу можно считать выполненной.

Технология монтажа

Схема сборной плиты перекрытия.

Плиты укладываются и поднимаются автокраном. К его основному крюку присоединяется приспособление, имеющее четыре троса одинаковой длины с крюками, которые соединяют с монтажными петлями, находящимися на перекрытия. Такая схема во время подъема предотвращает вращение и обеспечивает изделию горизонтальное положение.

Технология предусматривает укладку материала на раствор, который предотвратит образование щелей и поспособствует прочному прилеганию строительных элементов. Поэтому в течение 10-20 минут разрешено перемещать их, используя лом, чтобы придать нужное положение. Плиты должны опираться на несущие стены и заходить на них примерно на 0,12-0,15 м.

В монтажные петли, которые располагаются рядом, вставляется стальной прут, а выступающие его края загибают внутрь, после чего соединяют, используя сварку. В итоге лежащие рядом плиты прочно скрепляются.

Важно, чтобы укладка перекрытия проводилась в максимально комфортных условиях. Например, можно разместить посуду с раствором на первой установленной конструкции, чтобы не отвлекаться от работы и не тратить время и силы, каждый раз спускаясь за ней вниз.

Схема укладки после завершения их монтажа предусматривает заделку торцов, чтобы предотвратить промерзание. Эти действия помогут дополнительно сохранить еще и тепло в доме, так как холод не сможет попасть внутрь.

Заделка торцов

Существует несколько способов заделать торцы у плит.

1. Можно воспользоваться минеральной ватой и заполнить ею пустоты труб примерно на 0,2-0,3 м в глубину.
2. Залить пустоты на 0,12-0,25 м легким бетонным раствором или же закрыть бетонными пробками.
3. Для заполнения пустот использовать забутовочный кирпич на растворе и заделать поверхность раствором.

Иногда плита находится очень близко от лицевой кладки. Если между ними отсутствует утеплитель и не заделаны торцы, перекрытие начнет промерзать и покрываться льдом в помещении. Плита станет источником холода, и при включении отопления из-за резкого перепада температур на ее поверхности образуется «роса». Чтобы избавиться от этой проблемы в уже готовом доме, подойдет следующая схема действий.

1. Необходимо перфоратором просверлить с нижней стороны плиты отверстие в промерзших трубах.
2. В полученное углубление вставить трубку, имеющую наклон в сторону наружной стены и сквозь нее задуть монтажную пену.
3. В результате должна получиться пробка из пены, заходящая на глубину 01,-0,2 м, которая и будет выполнять функцию теплоизолятора.

Торцы необходимо заделывать не только у плит, опирающихся на наружные стены, но и у тех, что опираются на внутренние.

Плиты перекрытия

Заводские плиты перекрытия — очень популярный вариант перекрытий в ИЖС, т.к. альтернатива — монолитное бетонное перекрытие — значительно более трудоёмкая вещь, сложная для неопытных частных застройщиков. В отличие от монолита плиты идут с гарантированной заводом максимальной нагрузкой, которой с лихвой хватает в частном доме.

Описание

На плиты перекрытий в России есть два ГОСТа:

• ГОСТ 9561-91 «Плиты перекрытий железобетонные многопустотные для зданий и сооружений. Технические условия.»
• ГОСТ 26434-85 «Плиты перекрытий железобетонные для жилых зданий. Типы и основные параметры.»

Эти ГОСТы похожи по содержанию, причём оба ГОСТа являются действующими. Согласно ГОСТ 9561-91 плиты перекрытий подразделяются на:

• 1ПК — толщиной 220 мм с круглыми пустотами диаметром 159 мм, предназначенные для опирания по двум сторонам;
• 1ПКТ — то же, для опирания по трем сторонам;
• 1ПКК — то же, для опирания по четырем сторонам;
• 2ПК — толщиной 220 мм с круглыми пустотами диаметром 140 мм, предназначенные для опирания по двум сторонам;
• 2ПКТ — то же, для опирания по трем сторонам;
• 2ПКК — то же, для опирания по четырем сторонам;
• 3ПК — толщиной 220 мм с круглыми пустотами диаметром 127 мм, предназначенные для опирания по двум сторонам;
• 3ПКТ — то же, для опирания по трем сторонам;
• 3ПКК — то же, для опирания по четырем сторонам;
• 4ПК — толщиной 260 мм с круглыми пустотами диаметром 159 мм и вырезами в верхней зоне по контуру, предназначенные для опирания по двум сторонам;
• 5ПК — толщиной 260 мм с круглыми пустотами диаметром 180 мм, предназначенные для опирания по двум сторонам;
• 6ПК — толщиной 300 мм с круглыми пустотами диаметром 203 мм, предназначенные для опирания по двум сторонам;
• 7ПК — толщиной 160 мм с круглыми пустотами диаметром 114 мм, предназначенные для опирания по двум сторонам;
• ПГ — толщиной 260 мм с грушевидными пустотами, предназначенные для опирания по двум сторонам;
• ПБ — толщиной 220 мм, изготовляемые методом непрерывного формования на длинных стендах и предназначенные для опирания по двум сторонам.

В этом списке нет плит перекрытий типа ПНО, которые встречаются у производителей ЖБИ. Вообще, насколько я понял, изготовители плит не обязаны соблюдать ГОСТ (Постановление Правительства от 1 декабря 2009 г. №982), хотя многие выпускают и маркируют плиты по ГОСТ.

Производители выпускают плиты разного размера, практически всегда можно найти себе необходимый размер.

Плиты перекрытия в большинстве случаев изготавливаются предварительно напряженными (пункт 1.2.7 ГОСТ 9561-91). Т.е. арматура в плитах натягивается (термически или механически), а после застывания бетона отпускается обратно. Усилия обжатия передаются бетону, плита становится прочнее.

Торцы плит, которые участвуют в опирании, производители могут усиливать: заполнять круглые пустоты бетоном или сужать в этом месте поперечное сечение пустот. Если они не заполнены производителем и дом получается тяжёлым (соответственно увеличивается нагрузка стен на торцы), то пустоты в районе торцов можно заполнить бетоном самому.

Плиты обычно имеют снаружи специальные петли, за которые они поднимаются краном. Иногда арматурные петли находятся внутри плиты в открытых полостях, расположенных ближе к четырём углам.

Плиты перекрытий согласно пункту 1.2.13 ГОСТ 9561-91 обозначаются в виде: тип плиты – длина и ширина в дециметрах – расчетная нагрузка на плиту в килопаскалях (килограмм-сила на квадратный метр). Также может указываться класс стали арматуры и другие характеристики.

Производители не заморачиваются с обозначением типов плит и в прайсах обычно пишут тип плиты лишь ПК или ПБ (без всяких 1ПК, 2ПК и т.д.). Например, обозначение «ПК 54-15-8» означает плиту 1ПК длиной 5,4 м и шириной 1,5 м и с максимально допустимой распределенной нагрузкой примерно 800 кг/м 2 (8 килопаскалей = 815,77 килограмм-сил/м 2).

У плит перекрытий есть нижняя (потолочная) и верхняя (половая) стороны.

Согласно пункту 4.3 ГОСТ 9561-91 хранить плиты можно в штабеле высотой не более 2,5 м. Подкладки под нижний ряд плит и прокладки между ними в штабеле следует располагать вблизи монтажных петель.

Опирание плит

Плиты перекрытий имеют зону опирания. Согласно пункту 6.16 «Пособия по проектированию жилых зданий Вып. 3 (к СНиП 2.08.01-85)»:

Глубину опирания сборных плит на стены в зависимости от характера их опирания рекомендуется принимать не менее, мм: при опирании по контуру, а также двум длинным и одной короткой сторонам – 40; при опирании по двум сторонам и пролете плит 4,2 м и менее, а также по двум коротким и одной длинной сторонам – 50; при опирании по двум сторонам и пролете плит более 4,2 м – 70.

У плит также имеются серии рабочих чертежей, например, «серия 1.241-1, выпуск 22». В этих сериях тоже указывается минимальная глубина опирания (она может варьироваться). В общем, минимальную глубину опирания плиты нужно обязательно уточнить у производителя.

А вот с максимальной глубиной опирания плит есть вопросы. В разных источниках даются совершенно разные значения, где-то пишется, что 16 см, где-то 22 или 25. Один товарищ на Youtube уверяет, что максимум 30 см. Психологически человеку кажется, что, чем глубже плиту запихнуть в стену, тем надёжнее будет. Однако ограничение максимальной глубины точно есть, потому что, если плита слишком глубоко входит в стену, то у неё по-другому «работают» изгибающие нагрузки. Чем глубже плита входит в стену, тем обычно меньше становятся допускаемые напряжения от нагрузок на опорные торцы плиты. Поэтому величину максимального опирания лучше тоже у производителя узнать.

Аналогично нельзя опирать плиты не в зонах опирания. Пример: с одной стороны плита лежит правильно, а другая сторона свисает, опираясь на среднюю несущую стену. Ниже я нарисовал это:

Если стена построена из «слабых» стеновых материалов вроде газобетона или пенобетона , то потребуется построить армопояс , чтобы убрать нагрузку с края стены и распределить её на всю площадь стеновых блоков. Для теплой керамики тоже желателен армопояс, хотя вместо него можно уложить несколько рядов обычного прочного полнотелого кирпича , который не имеет подобных проблем с опиранием. С помощью армопояса можно также добиться того, что плиты будут вместе образовывать ровную плоскость, поэтому не потребуется дорогостоящая штукатурка потолка.

Укладка плит

Плиты кладутся на стену/армопояс на цементно-песчаный раствор толщиной 1-2 см, не больше. Цитата из СП 70.13330.2012 (актуализированная редакция СНиП 3.03.01-87) «Несущие и ограждающие конструкции», пункт 6.4.4:

Плиты перекрытий необходимо укладывать на слой раствора толщиной не более 20 мм, совмещая поверхности смежных плит вдоль шва со стороны потолка.

Т.е. плиты выравниваются так, чтобы создать ровный потолок, а неровный пол потом может будет выровнен стяжкой.

Плиты при монтаже кладутся только на те стороны, которые предусмотрены для опирания. В большинстве случаев это только две стороны (для плит ПБ и 1ПК), поэтому нельзя «защемлять» стеной третью сторону, не предназначенную для опирания. В противном случае зажатая с третьей стороны плита не будет правильно воспринимать нагрузки сверху, могут образоваться трещины.

Укладку плит перекрытий нужно производить до постройки межкомнатных перегородок, плиты не должны изначально на них опираться. Т.е. сначала нужно дать плите «провиснуть», а уже потом строить ненесущие межкомнатные стены (перегородки) .

Зазор между плитами (расстояние между боковыми сторонами) может быть разным. Их можно укладывать вплотную, а можно с зазором 1-5 см. Пространство зазора между плитами перекрытия потом заделывается раствором. Обычно ширина зазора получается «сама собой» при расчете нужного количества плит, их размера и расстояния, которое нужно перекрыть.

Плиты перекрытия после укладки можно перевязывать между собой с помощью, например, сварки. Делается это в сейсмоопасных регионах (Екатеринбург, Сочи и др.), в обычных регионах это не обязательно.

В местах, где трудно подобрать плиту перекрытия либо не получается её правильно смонтировать, следует заливать монолитное перекрытие. Заливать его нужно после монтажа заводских плит, чтобы правильно выставить толщину монолита. Нужно убедиться в жёсткости установки монолитного перекрытия, особенно если на него будет опираться лестница. Пространство, образуемое между плитами перекрытий, не всегда имеет трапециевидную форму либо форму с выступами плит, на которые можно опереться. Если монолит получается прямоугольным и не удерживается на скошенных краях соседних плит, то он может просто-напросто вывалиться.

Утепление

Торцы плит перекрытий, лежащих на наружных стенах, нужно обязательно утеплять, т.к. железобетон имеет большую теплопроводность и плита в этом месте становится мостиком холода . В качестве утеплителя можно использовать экструдированный пенополистирол . Нарисовал пример:

В несущую наружную стену толщиной 50 см входит плита с опиранием 12 см, которая с торца утеплена ЭППС (оранжевый цвет) толщиной 5 см.

В частном домостроении наиболее востребованными являются бетонные и деревянные перекрытия. Перекрытия первых этажей часто устраивают из монолитного железобетона или ж/б плит, для вторых этажей перекрытия, как правило, деревянные. В отличие от бетонных, перекрытия из деревянных балок не так сильно нагружают стены, к тому же древесина является доступным и экологичным материалом.

Утепление межэтажного перекрытия необходимо, если на нижерасположенном этаже находится неотапливаемое помещение (например, гараж или тамбур) или же помещение «выходит» за пределы наружной стены (например, перекрытие консольно выступает за пределы наружной стены первого этажа).

Если помещения, разделенные перекрытием, имеют положительную температуру, то они нуждаются больше не в утеплении, а в обеспечении герметичности и звукоизоляции. Эта задача является актуальной для деревянных перекрытий, не обладающих высокой звукопоглощающей способностью.

Универсальным решением для обеспечения тепловой изоляции, герметичности и звукоизоляции межэтажных перекрытий является применение теплоизоляционных PIR-плит PirroКрафт и PirroУниверсал.

PIR состоит из системы жестких замкнутых ячеек, которые придают плите высокую прочность. PIR-плитыукладываются поверх балок и образуют сплошной изолирующий слой, который отсекает напольное покрытие от несущих деревянных балок.

• Пожаробезопасность. PIR является огнестойким материалом в силу специальной формулы. Закрытая пористая структура PIR-изоляции препятствует горению полимеров, позволяя им лишь обугливаться при воздействии пламени. PIR не поддерживает горение, не распространяет пламя, не плавится и не образует горящих капель расплава.
• Влагостойкость. Материал негигроскопичен и не нуждается в защите от водяного пара. Применение слоя пароизоляции необходимо только в помещениях с влажными процессами – кухне, ванной и т.п., в которых объем выделяемого водяного пара существенен для деревянных перекрытий.
• Экологичность .PIR-плиты экологически безопасны в эксплуатации, они не содержат стиролов и формальдегидов, являются химически инертным продуктом со стабильными свойствами на протяжении всего срока службы. Исключено накопление пыли, развитие популяций бактерий и возникновение плесени на поверхности плит и в зонах примыкания к конструктивным элементам.
• Высокая прочность. PIR-плитыхарактеризуются значительными прочностными характеристиками при малом весе. Прочность на сжатие превышает 120 кПа, а прочность на разрыв – 150 кПа. Плотность PIR-плит составляет 30 кг/м 3, а вес плиты толщиной 100 мм – всего 3,1кг/м 2 !
• В случае применения минеральной ваты под деревянными балками перекрытия необходимо подшивать пароизолирующую пленку. Она нужна для задержки мелких волокон утеплителя, которые осыпаются со временем вниз под действием вибрационных нагрузок на перекрытие. В случае с PIR-плитами такой слой не нужен. PIR-плиты не содержат вредных волокон, при работе с ними не образуется волокнистая пыль, требующая защиты органов дыхания. Это условие особенно актуально для помещений с уже остекленными оконными проемами.
• Благодаря укладке PIR-плит поверх несущего слоя перекрытия (в случае деревянных балок) вы не привязаны к их шагу, и отходы от подрезки утеплителя отсутствуют.
• PIR-плитыобладают меньшей жесткостью, чем у экструдированного пенопласта, поэтому лучше поглощают звук.
• Профилированные торцы PIR-плит – «четверть» и «шип-паз» обеспечивают плитам высокую герметичность стыков.
• PIR-плитылегко нарезаются строительным ножом, ножовкой.
• PIR-плиты выпускаются в типоразмерах: 1200х600 мм и 1200х1200 мм. Для тепло- и звукоизоляции перекрытий рекомендуются плиты с профилированными торцами в четверть толщиной –30 мм, 50 мм и 100 мм.
• Благодаря используемому сырью и специальным облицовкам, PIR-плиты не позволяют грызунам и насекомым создавать зоны популяций и обитания.
• Применение PIR-плит уменьшает объем требуемого утеплителя, позволяет сократить расходы на доставку, увеличить скорость установки, уменьшить ширину фундамента (расходы на фундамент), добиться высоких показателей энергосбережения.

Технические характеристики PIR-плит PirroУниверсал

Технические характеристики PIR-плит PirroТермо

Технические характеристики PIR-плит PirroСтена

Технические характеристики PIR-плит PirroКрафт

Инструкция по утеплению бетонных межэтажных перекрытий

1 шаг

Подготовка поверхности. Освободите поверхность основания. Убедитесь в его ровности, используя 2-х метровую рейку.

2 шаг

Укладка PIR-плит PIRRO.
Для разделения стяжки пола и несущего основания (плиты перекрытия) возможно использование профилированных и непрофилированных PIR-плит. PIR-плиты укладываются рядами, со смещением швов в соседних рядах. Механическое крепление плит к основанию не требуется.

3 шаг

Установка демпферной ленты (для устройства «плавающих» полов).
Закрепите на стене по периметру помещения демпферную ленту из вспененного полиэтилена толщиной 4-10 мм или специальную кромочную ленту. Ширина полосы должна быть такой, чтобы после установки её верхняя кромка была не ниже отметки чистого пола.

4 шаг

На уложенные PIR-плиты PirroКрафт укладывается разделительный слой из полиэтиленовой пленки толщиной не менее 100 мкм, вспененного полиэтилена или аналогичных материалов толщиной. Этот слой исключает возможность попадания раствора стыки плит. Раскатываемые полотна разделительного слоя должны иметь нахлесты не менее 10см. В качестве альтернативы можно применить любой скотч для проклейки швов.

5 шаг

Стяжку выполняют толщиной не менее 40 мм. Для распределения нагрузок рекомендуется произвести её армирование стальной сеткой. После выполнения стяжки можно приступать к устройству полов.

Инструкция по утеплению деревянных межэтажных перекрытий

1 шаг

Подготовка основания под укладку PIR-плит. В качестве основания под плиты устраивается разреженный дощатый настил из обрезной доски. Доски можно укладывать с шагом, равным ширине доски.

2 шаг

Укладка PIR-плит. PIR-плиты укладываются поверх настила в поперечном направлении со смещением в смежных рядах. Рекомендуемое смещение – не менее 20 см. Уложенные плиты рекомендуется фиксировать. Для этого их крепят 2-3 саморезами (гвоздями) к дощатому настилу, при этом шляпка крепежа должна была утоплена в плиту на 1-2 см. Герметизация стыков. По периметру в местах примыкания к стенам зазоры между PIR-плитами и стенами следует заполнить монтажной пеной.

3 шаг

4 шаг

Устройство полов. Сначала на утеплитель с шагом укладываются элементы обрешетки (как правило – обрезную доску), которые крепят саморезами к разреженному дощатому настилу через уложенный слой утеплителя. По обрешетке производят укладку чистовой половой доски или же выполняют сплошной настил из досок, OSB плит или других жестких листовых материалов для последующего устройства чистовых полов в соответствии с Вашим проектом.

Основание под укладку PIR-плит должно быть ровным и чистым. При необходимости выполняется выравнивающая стяжка.
Для лучшей звукоизоляции межэтажных бетонных перекрытий рекомендуется устройство «плавающих» полов. В плавающих полах основание под чистовой пол – стяжка – никак не должна быть связана со стенами и бетонным перекрытием. В этом случае будет исключен эффект «звуковых мостиков».
Плинтусы в «плавающих» полах следует крепить только к полу или только к стене.
При использовании марок PIR-плит с фольгированными облицовками между PIR-плитой и цементосодержащим слоем следует прокладывать разделительный слой из полиэтиленовой пленки толщиной от 100 мкм.

Для утепления перекрытия толщина PIR-плит определяется теплотехническим расчетом. Для устройства плавающих полов достаточно применить плиты толщиной 30 мм.

Укладка PIR-плит возможна как поверх деревянных балок, так и снизу. При укладке поверх балок предварительно следует устроить разреженный дощатый настил. PIR-плиты PIRRO Рекомендуемое смещение каждого последующего ряда плит – не менее 10см. Свободные свесы PIR-плит допускаются.
При устройстве теплоизоляционного слоя плиты возможно фиксировать от смещения саморезами по дереву, при этом шляпка винта должна была утоплена в плиту на 1-2 см. Для обеспечения герметичности слоя теплоизоляции стыки плит PIR с наружными стенами следует заполнить монтажной пеной.
Установка слоя пароизоляции. Выполняется только для влажных помещений. Снизу балок устраивается пароизоляционный слой. Как правило, пароизоляцию выполняют из рулонных материалов на основе полипропилена. Полотна крепят снизу балок с устройством нахлёстов не менее 15 см.
Устройство потолков. В качестве основы потолка может быть применена сплошная зашивка досками или плитами ОСП, ЦСП, ГВЛ под дальнейшее устройство любого вида потолка (штукатурного, в том числе на основе ГКЛ, натяжного, реечного и пр.).

Устройство полов. Поверх PIR-плиты с шагом укладывается обрешетка – доска или брусок, которая крепится саморезами к балкам через уложенный слой утеплителя. По обрешетке производят укладку сплошного настила из досок или вышеуказанных плитных материалов для последующего устройства чистовых полов.

Концы деревянных балок надо обрабатывать антисептиком. Для защиты от капиллярной влаги в стене балку следует опирать на стену через гидроизоляционный материал.
Торец балки закрывать нельзя. Между уличной стеной и торцом балки следует оставить зазор 10-20 мм под выход водяных паров из древесины.
Сечение деревянных балок следует подбирать исходя из перекрываемого пролета между стенами, шага балок и конструкции перекрытия. Наиболее распространённым является сечение балок 200х150 мм и 200х200 мм.

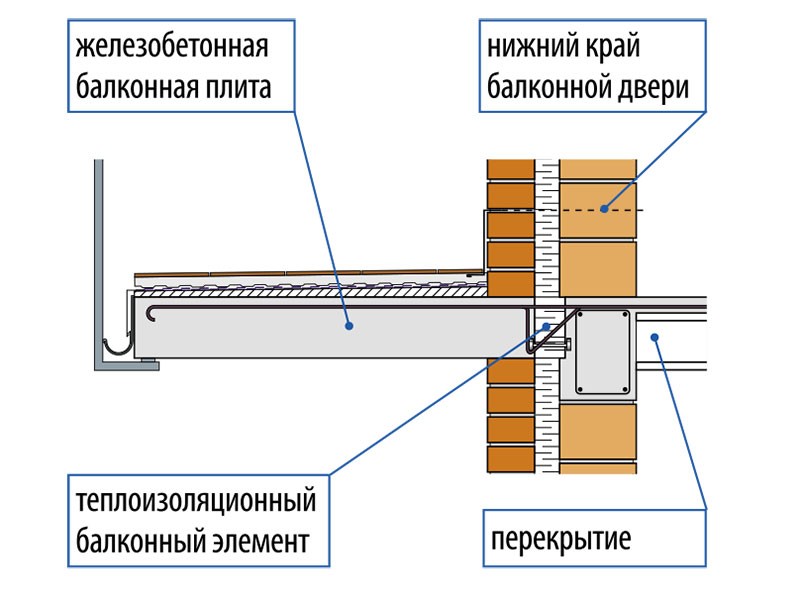

Не стоит забывать, что перекрытия, выступающие консольно на улицу, становятся частью теплового контура дома, а потому в их состав надо вводить слой пароизоляции.
Для ускорения работ можно сложить несколько PIR-плит в ровную стопку и нарезать их одновременно. Это обусловлено легкостью обработки плит.

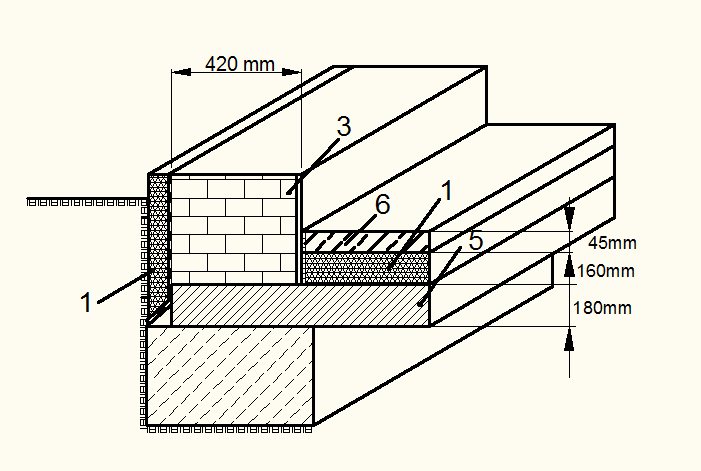

Как утеплить торец плиты перекрытия. Утепление межэтажных перекрытий

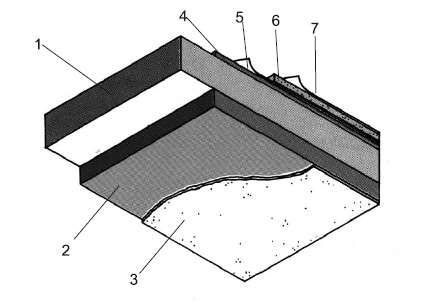

Когда подвальное помещение или погреб в вашем доме отапливается, утепление перекрытия теряет смысл. Но при низких температурах подполья этот вопрос приобретает свою актуальность.

Необходимо учитывать, что тепло уходит в нашем случае сверху вниз, а это означает, что также будут двигаться и водяные пары, которые будут диффузировать из помещения. Выполняя теплозащиту такого перекрытия, необходимо обеспечить температуру на поверхности пола максимально приближенной к ее значению в самом помещении. Также эта разница не должна превышать 2 Со. Отсюда легко понять, что нашим перекрытиям для этого случая необходимо их оборудование теплоизоляцией.

Чтобы надежно защитить применяемый утеплитель от влаги, теплоизоляцию располагают с холодной стороны перекрытия (со стороны подвала), а пароизоляционную прослойку оборудуют над ней. Для обеспечения полу более высоких теплозащитных свойств, его укладку производят не на сплошное основание, а оставляют подпольное пространство. Лучше, когда теплота усваивается вашим полом незначительно (до 12 Вт/ м2хСо). Это наиболее присуще дереву. Бетон, мрамор и цемент усваивают теплоту с большой интенсивностью. Поэтому над холодным подпольем лучше стелить доски или их древесные заменители. Можно использовать линолеум либо другие полимеры.

Перекрытия в деревянном варианте

До начала утепления перекрытия необходимо обеспечить сухость подполья. Наиболее надежно это достигается использованием приточной и отточной . При обустройстве над грунтом, землю хорошо трамбуют и засыпают 15-20 см песка, сверху оставляют воздушную прослойку и лишь после укладывают лаги. Если под полом находится подвал или цокольный этаж, лучше всего воспользоваться накатом из плотно подогнанных досок либо укладкой водостойкой ориентировано-стружечной плиты (OSB) поверх лаг.

Полученную поверхность покрывают пергамином или водонепроницаемой пленкой, поверх которой размещают материал утеплителя (лучше базальт либо штапельное стекловолокно). Его прикрывают плитами OSB-3 или необрезными досками. Когда «черновой» готов, можно укладывать завершающее покрытие. Важно не забыть о вентиляционном зазоре (не менее 1 см) между и полом, который прикрывают с помощью плинтуса. Так как плинтус становится основным утеплителем угла стена-пол, повысить обеспечиваемую им теплозащиту можно увеличив его размеры или проложив под ним мягкую утеплительную прослойку.

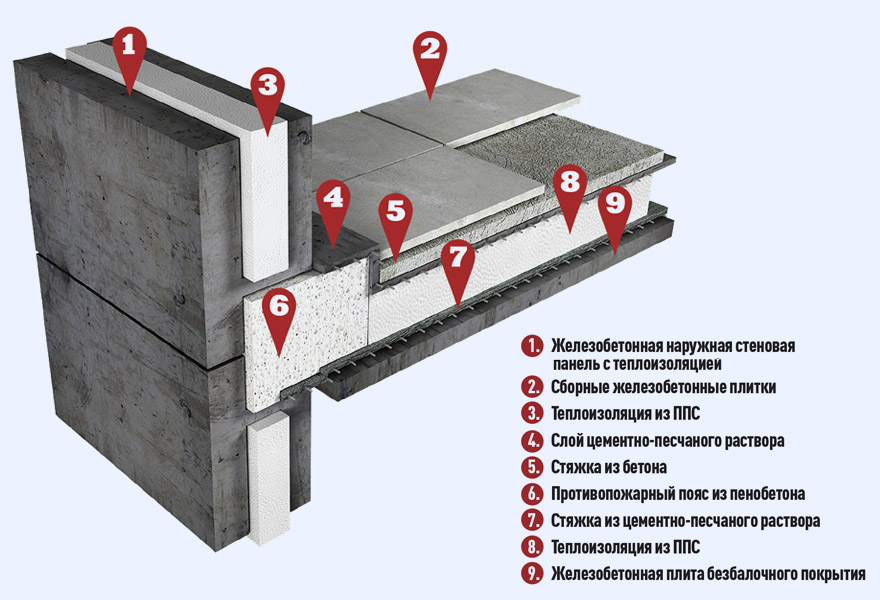

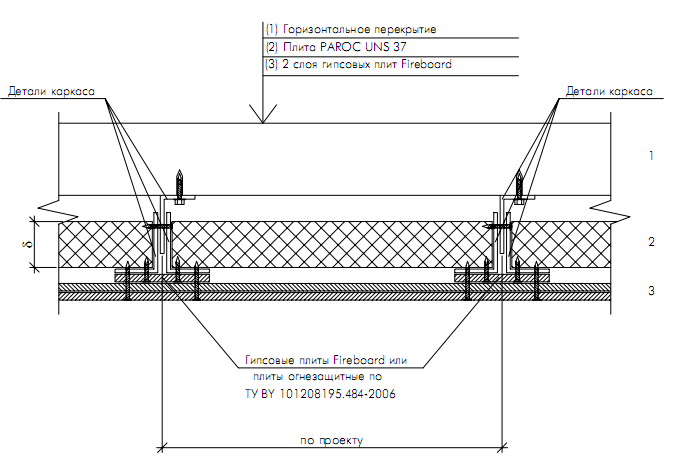

Утепление панелей перекрытий из железобетона

Когда при обустройстве перекрытия были выбраны сборные железобетонные плиты, ему всегда необходимо утепление, вне зависимости чердак или подвал оно отделяет. Сначала, используя смесь песка и цемента, зачеканивают (заполняют) все швы соединений и обнаруженные изъяны конструкции. Когда выравнивание поверхности закончено, ее промазывают гидроизолирующим составом, а когда он просохнет, застилают пароизоляционной пленкой и утеплителем, толщину которого подбирают после проведения теплотехнического расчета. Полосы пленки укладывают друг на друга, проклеивая стыки специальными лентами.

При применении утеплителя с полимерной структурой (к примеру экструзионного пенополистирола) необходимость паро- и отпадает. Когда необходимые утеплительные плиты подобрать не удается, можно использовать два слоя материала. В этом случае не стоит забывать о разбежке в месторасположении стыков слоев. Утеплитель закрывается цементно-песчаной стяжкой, в которую вводится металлическая либо полимерная армирующая сетка. выравнивается нивелирующей массой и покрывается гидроизоляционным раствором (для чердачных перекрытий последнее необязательно). Далее укладывают выбранное напольное покрытие: от и до или паркета.

Выполняя теплоизоляцию любого перекрытия, главным фактором качества проводимых работ становится аккуратность и соблюдение необходимого регламента. У железобетонных перекрытий весь утепляющий материал выбирается также с учетом дальнейших эксплуатационных нагрузок. Для нагружаемых полов необходимо применение высокопрочного малодеформируемого утеплителя – жесткой минераловатной плиты с базальтовым волокном или плотного экструзионного пенополистирола. Ненагружаемые полы можно утеплять обычной стекловатой, пенопластом, пенополиуретаном и всяческими специальными засыпками.

Утепление деревянных перекрытий между этажами

В большинстве случаев таким перекрытиям утепление не требуется, так как температурные показатели разделяемых ими помещений близки между собой. Необходимость утепления межэтажных конструкций возникает лишь при устройстве или для улучшения . Для этого на балки крепят лаги с дальнейшим обустройством чернового и чистового пола. Оставшееся между балок пространство заполняют теплоизоляционным материалом. Снизу на утеплитель простилают пароизоляционную пленку и оборудуют дощатый настил, к которому подшивают чистовой .

Утепление перекрытия из дерева для чердака

Когда в доме холодный чердак, именно туда уходит 6-я часть энергии затрачиваемой на обогрев помещений. Сохранить тепло и предотвратить плесень на потолке поможет обустройство хорошей теплоизоляции. В случаях, когда отсутствует, утепление перекрытия выполняют с подкровельной стороны. Выбирают базальтовые плиты или стекловолокно, а также фольгированную теплоизоляцию. Размещают ее фольгой к теплому помещению.

Укладку утеплителя производят на дощатом накате между лагами, сверху для защиты кладут гидроизоляцию и половые доски либо OSB-плиты. На потолок утепляемого помещения крепят паронепроницаемый материал, который подшивают досками или гипсокартонным материалом.

Правильный монтаж перекрытий кирпичного дома

Установку несущих балок в кирпичном (блочном) доме осуществляют в специальные, заранее подготовленные, углубления в стенах. Фиксируют конструкцию при помощи металлических анкеров. В наружных стенах балки устанавливают наглухо. Глубина их заделки не менее 180 мм, из которых 30 мм – ширина воздушного зазора балка-стена. Во избежание гниения, перед укладкой концы балок необходимо пропитать антисептиком и обернуть толем с мастикой, после чего заделать раствором. На внутренних стенах балки укладывают, применяя гидроизоляцию.

Оборудование полов и перекрытий для каркасных домов

Тут необходимо утепление пола над вентилируемым подвальным или другим холодным помещением. Для этого наиболее подходящими будут объемные минераловатные плиты и маты. На нижнюю сторону лаг устанавливают несколько деревянных брусков, промежутки между которыми заполняют утеплителем, фиксируемым пластиковой сеткой или пружинной проволокой. Во избежание повреждения грызунами, снизу матов выполняют сплошную обшивку пропитанным от них материалом.

Чтоб предотвратить плесень, гниль и неприятный запах, помещение и утеплитель нуждаются в проветривании. Поэтому между стеной и утепляющими матами оставляют небольшой зазор. В местах вентиляционных отверстий перекрытие оборудуют жесткой теплоизоляцией. Теплую сторону матов покрывают пароизоляционной пленкой, которую стыкуют с пароизоляционным материалом стены.

Полы из монолитных железобетонных плит перекрытия давно известны и хорошо себя зарекомендовали в строительстве частных и многоэтажных домов. По сегодняшний день они востребованы и популярны в особенности при строительстве коттеджей большой площадью. Железобетонные пустотны плиты перекрытия имеют массу преимуществ, устройство этих плит таково, что они помимо того, что равномерно распределяют нагрузку по всей поверхности, еще и дополнительно прибавляют зданию жесткость и устойчивость.

Общие сведения и преимущества железобетонных плит

Плиты выполнены из бетона, в котором при заливке вмонтирована железная арматура. Плиты по длине имеют продольные пустоты круглой формы, которые в сочетании с арматурой дает конструкции огромное преимущество. Железобетонная плита способна выдерживать изгибы, не ломаться при высоких нагрузках, она очень долговечны при правильной эксплуатации при строительстве. Монолитные плиты заводского производства отвечают всем требованиям которые предъявляются для перекрытий, они прочны и устойчивы при высоких температурах. Очень важен тот факт, что железобетонная плита является хорошим шумоизолятором и плюс к этому сохраняет тепло.

Не менее важен тот факт, что использование плит в строительстве намного ускоряет и упрощает процесс, они могут быть установлены там, где никакой другой метод укладки пола не подходит. К примеру, укладка полов частного дома площадью свыше 100 м² с помощью заливки, займет много времени, кроме того трудозатраты, а также финансовые затраты будут намного выше, чем при укладке пола железобетонными плитами.

Правильный выбор плит и расчет

При укладке пола первого этажа нужно понимать, что на него будет оказываться большая нагрузка, поэтому важно правильно рассчитать вес конструкции и взять в расчет все, вплоть до общего веса дома и мебели или оборудования, которое будет установлено в помещениях. Толщина железобетонных плит стандартна и равна 220 мм, но плиты могут быть рассчитаны на различную весовую нагрузку в зависимости от их марки. Здесь роль играет армирование плиты и то, из какой марки бетона она выполнена.

Железобетонные плиты выпускаются длиной 2.4-6.8 метра, ширина таких плит в зависимости от длины равна 1.2-1.5 метра, вес 0.9-2.5 тонны. Это позволяет при строительстве использовать небольшую технику, краны до 3 тонн подъема груза. Понять какая плита вам нужна не сложно, на поверхности ставится маркировка, например, плита ПК 8-42-12 будет длиной 4.2 метра, шириной 1.2 м, с весовой нагрузкой 800кг/м².

Правила монтажа плит в зависимости от этажа

При укладке плит перекрытия важно учитывать то, где они будут укладываться, т. к. правила монтажа цокольного этажа отличаются от укладки перекрытия между этажами.

В случае с укладкой цокольного этажа, необходимо сперва провести работы по выравниванию фундамента, а именно его верхнего края. Для этого верхнюю кромку фундамента делается не высокая опалубка из досок, здесь необходимо залить небольшой слой бетона, чтобы вывести идеально ровную поверхность по горизонтали. Теперь на такую площадку можно укладывать железобетонную плиту.

Укладка плит производится с учетом их конусности, получается нижняя часть плиты будет ровно стыковаться с прилегающей рядом. Вверху образуется небольшой шов, который необходимо заделать цементным раствором. Таким образом получается практически ровная поверхность пола в минимальный срок. В зависимости от того, какой пол вы будете настилать, возможно придется сделать тонкую стяжку, но для большинства материалов, которые покрывают пол, подходит плита без дополнительной отделки.

В случае, когда железобетонная плита укладывается в качестве перекрытия между этажами, то на стенах из кирпича или блоков необходимо сделать дополнительный железобетонный пояс. Это что-то вроде сейсмического пояса, который выполняется следующим образом. Когда высота стен выложена до нужной высоты, производится укладка еще одного ряда, но при этом нужно укладывать один слой, чтобы оставить внутренний торец по всему периметру, в который будет ложиться плита, а снаружи это место будет закрыта кирпичом. Прежде, чем уложить плиту, как и в первом случае необходимо выполнить опалубку и залить тонкий слой бетона с укладкой армирования. В результате образуется ниша с небольшим зазором для укладки материалов утепления, куда и укладывается плита. Тонкий слой бетона с армированием повышает прочность поверхности и равномерно распределяет по стенам нагрузку от плиты.

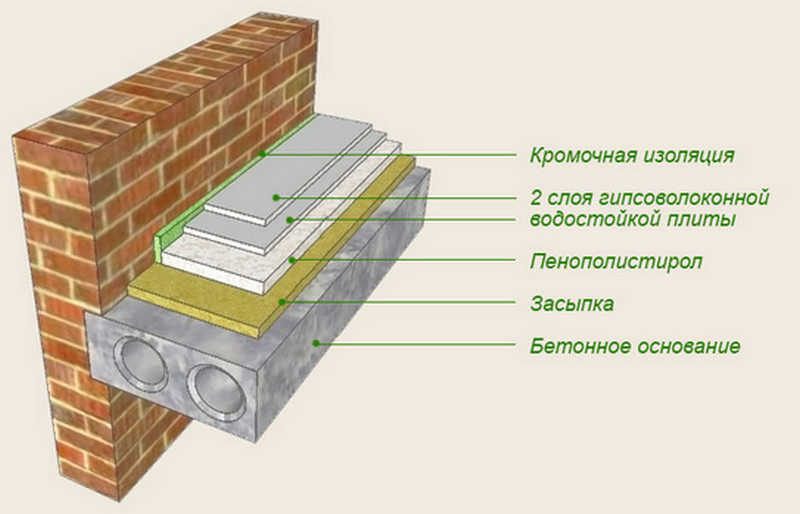

Утепление

Плиты перекрытия сами по себе служат хорошим утеплением, т. к. они расположены внутри помещений дома, то нет нужды в их утеплении, однако необходимо произвести утепление торцов. Плита обладает высокой теплопроводностью, что несомненно хорошо, т. к. плита верхнего этажа проводит тепло снизу и таким образом пол становится теплым. Но с торцов плита будет получать холод, поэтому нужно оградить ее слоем утеплителя. В нише, которая образовалась в процессе армирования, в местах примыкания плиты к стене необходимо уложить утеплитель. Затем это пространство, как и остальные щели заливаются бетоном.

Утепление производить обязательно, в противном случае в этих пустотах будет образовываться конденсат, который плита будет впитывать и постепенно разрушаться. Помимо разрушения плиты, в помещении будет появляться влажность, а в местах, где есть арматура, появится ржавчина, которая не закроется никакой шпаклевкой.

Собственно на этом процесс создания полов и межэтажных перекрытий закончен, теперь можно приступать к отделке пола материалами. Как уже говорилось, возможно придется выполнить тонкий выравнивающий слой стяж

При таких видах работ вам может существенно помочь строительная техника, например

При постройке жилых домов зачастую используют бетонные плиты перекрытия. Эти железобетонные изделия применяются как для , так и при постройке стен. Изготавливаются они из высококачественного бетона с использованием армированного каркаса. Надежность и долговечность строений в основном зависит от качества используемых материалов.

Структуры плит перекрытия

Перекрытие монолитной плитой

Отличается усиленной прочностью, что позволяет применять их в местах с повышенным риском провисания. Максимальная защита от различных деформаций, но при этом плохая звукоизоляция. Обладает большим весом, что является существенным минусом данного вида при строительстве.

Пустотные конструкции

Наиболее популярные, за счет облегчения массы изделия. Благодаря пустотам у этих плит низкая теплопроводность и хорошая шумоизоляция. Затраты на изготовление существенно меньше, чем при производстве монолитных плит. Их часто делают ребристыми или из ячеистого бетона.

В основном изготавливаются фиксированных размеров. И при проектировке здания надо обязательно учитывать размеры стандартных выпускаемых плит. В зависимости от требований к будущей постройке, плиты классифицируются и по весу. Их масса в среднем варьируется от 500 кг до 4 т.

Использование бетонных пустотных плит при возведении фундамента осуществляется уже довольно давно. Но не всегда продумывается монтаж защиты от промерзания плит перекрытия.

Сыреющие и промерзающие стены являются одним из самых серьезных факторов недолговечности зданий.

Появление плесени существенно влияет на здоровье обитателей домов.

Факторы промерзания стен

1. Неправильное заполнение стыков между плитами. Плохо заполненные швы приводят к нарушению теплозащитных свойств перекрытий. Увеличивается шанс образования трещин. Через них плита набирает влагу.
2. Некачественный раствор при производстве изделий. Выбор дешевых или разбавленных растворов приводит к частому проникновению влаги. Обычно они имеют очень рыхлую структуру и не выдерживают давления.
3. Ошибки в конструкции системы отопления. Плохо отапливаемые помещения гораздо больше подвержены обморожению стен. После накопления влаги они начинают замерзать и с внешней, и с внутренней стороны.
4. Переохлаждение металлических арматурных элементов и анкеров. При появлении различных трещин на металлические составляющие пустотных плит начинает попадать влага. В результате чего может появиться коррозия. Структура таких плит размягчается и больше подвержена распаду от низких температур.
5. Вытяжные трубы собирают конденсат. При слабой тяге влага накапливается внутри вытяжных труб, что приводит к их заледенению и снижению эффективности работы. При этом плохая циркуляция воздуха способствует накоплению ненужной влаги.
6. Малая толщина стен. Не учтена толщина стен для применения их в климатических условиях данного региона.
7. Низкие теплотехнические качества используемых материалов. При выборе материалов в основном чаша весов перевешивает в сторону прочности, при этом зачастую, выполняя монтаж утеплителя, просто не учитывается низкий уровень теплоизоляции.
8. Недостаточная сквозная вентиляция. В плохо проветриваемых помещениях наружные стены промерзают гораздо сильнее, теряя свои теплозащитные свойства. Неудовлетворительная внутренняя гидроизоляция между стеной и утеплителем приводит к промерзанию наружной поверхности, а затем к разрушению каменной кладки.
9. Фундамент с плохой гидроизоляцией, особенно в домах без подвалов.
10. Нарушение структуры пароизоляции в чердачных перекрытиях. Некачественно выполненная теплоизоляция переносит выполнение своих функций на цементную стяжку. Бетонная поверхность собирает влагу, накапливая конденсат, и увлажняет утеплитель. Теплозащитный материал начинает терять свои изначальные свойства, которые значительно уменьшаются, вследствие чего плиты перекрытия начинают промерзать. Утеплитель также увеличивает свой вес за счет накапливаемой жидкости.
11. Часто подтапливаемые подвалы.
12. Отмостки выполнены неверно или отсутствуют.
13. Вертикальная гидроизоляция подвальных стен выполнена неверно. Малая циркуляция воздуха приводит к появлению плесени и конденсата.
14. Плохое в процессе производства. От качества уплотнения бетона зависит морозостойкость и водонепроницаемость конструкции выпускаемых пустотных плит. Плохо уплотненный состав становится слишком пористым, и защита основы значительно снижается.
15. Монтаж недостаточной толщины отделочного слоя.

Сэкономив на отделочном слое, в итоге можно получить глобальные разрушения. Когда температура воздуха колеблется, облицовка постепенно осыпается, снижая защиту стены от промокания и мороза. И как следствие, нарушается крепость всей постройки, увеличивая шансы аварийных ситуаций.

Меры по предотвращению

Чтобы защитить плиты перекрытия от промерзания, нужно принять следующие меры:

1. Тщательно и герметично заполнить расстояние между плитами.
2. Качественный монтаж заделки стыков должен быть водозащитным (благодаря герметизирующим мастикам) и теплозащитным (при помощи утепляющих пакетов). С защитой от воздуха расстояние между плитами заполняется уплотняющими прокладками. Обжатие материала таких прокладок должно быть не менее 30-50%.
3. Следить и как можно чаще проверять работу вентиляции здания.
4. Плохая циркуляция воздуха в помещениях способствует долгому высыханию теплоизоляционных слоев, накоплению лишней влаги и появлению плесени. Следует не позволять промерзать пучинистому грунту под основанием фундамента и стенами цокольного этажа, не давать температуре воздуха на цокольном этаже опускаться ниже нуля.
5. Если в здании отсутствует подвал, то необходимо между грунтом и поверхностью цоколя провести монтаж горизонтальной гидроизоляции.
6. Увеличить слой теплоизоляции на чердачных перекрытиях.
7. Содержать в исправном состоянии отмостки и водоотводящие устройства. От эффективности их работы зависит уменьшение вероятности промерзания пустотных плит.
8. За первые 3 года эксплуатации здания надо прочищать расстояние дренажных систем не реже двух раз в год, в последующем — раз в три года.
9. На отсыревших участках стен проводить сушки, не запуская их состояние.
10. Стараться снизить влажность в помещениях с плохим проветриванием. В любом помещении влажность воздуха не должна превышать 60%.

Способы исправления

Конечно, всегда лучше предупредить проблему, чем исправлять ее последствия. Но если меры не были применены вовремя и промерзание все-таки началось, нужно как можно быстрее взяться за исправление ошибок. Существует ряд различных методов исправления неприятностей с промерзанием стен.

В зависимости от причин и месторасположений

Появление сырости и черных пятен в районе последних этажей, как правило, происходит, если недостаточно или некачественно выполнен монтаж утепления чердачного перекрытия. В первую очередь устраняются дефекты в стыках между плитами, что снижает появление влаги на внутренних стенах. Обычно утеплителем на чердачных перекрытиях является керамзит. По нормам, для его продуктивного действия он должен быть не менее 30 см.

Обязательно проверить, нет ли проблем с вентиляцией чердачного пространства. Отсутствие качественного воздухообмена приводит к появлению конденсата и переохлаждению плит перекрытия. Проверить на протечку кровлю.
Проблемы могут также возникнуть из-за некачественной заделки швов в стенах и балконных плитах. Влага может проникать в швы между стеной и плитами, что способствует возникновению сырых пятен. Следует как можно скорее высушить стены и заделать места попадания влаги.

Если щель не более 8 см, то можно использовать монтажную пену. Для ее применения следует предварительно очистить края щели от бетонных крошек. Полиэтиленовые и силиконовые поверхности требуют дополнительной обработки ацетоном. Застывание пены происходит в течение суток. Затем излишки пены надо срезать, можно канцелярским ножом, а поверхность заштукатурить, тем самым закрыв мост холода. Если в месте стыка зазор больше 8 см, то придется использовать густой цементный раствор.

Проверить эффективность балконных сливов. Если герметизация стыков швов нарушена, лучше всего провести ее заново, используя более новые и качественные материалы. Прочность конструкции здания во многом зависит от качественного заполнения швов. Правильную герметизацию стоит проводить только после тщательной подготовки поверхности:

• отремонтировать наружные поверхности панелей стен;
• просушить все влажные и сырые участки;
• удалить весь поврежденный герметик перед нанесением нового слоя.

Ни в коем случае нельзя допускать нанесение мастики на влажные и необработанные участки. Лучше всего проводить ремонт стыков при плюсовой и сухой погоде.
При выявлении нарушения баланса теплозащиты стен следует заняться утеплением за счет их расширения.

Варианты утепления стен

Например, при помощи слоя кирпичной кладки можно облицевать внешнюю сторону стены. Это можно выполнить и без специальных навыков. Для этого понадобятся:

• кирпичи;
• уровень, рулетка и порядовка, если стену требуется возводить высокую;
• песчано-цементный раствор в соотношении 4:1 или клеевой раствор для кладки;
• дрель с миксером;
• мастерок и емкость для раствора;
• доступ к электричеству.

Также можно утеплить стены штукатурным утеплителем на арматурной сетке. Для этого при помощи дюбелей выполняют монтаж к стене армирующей сетки. Последней не обязательно быть металлической. Между стеной и сеткой и поверх наносят штукатурку. Это может быть и цементный раствор, и готовая сухая смесь для влажных помещений. стоят дороже, но служат значительно дольше обычных, поскольку имеют специальные добавки в своем составе.

Еще одним из наиболее качественных методов является монтаж пароизоляционного материала и утеплителя с внутренней стороны бетонной стены. Монтаж выполняется путем установки каркаса, облицованного плиточным утеплителем. Чтобы сделать такой каркас и заполнить расстояние утеплителем между стеной и отделочным материалом, можно использовать различные фиксаторы и метизы. Это могут быть и монтажные скобы, и пластиковые дюбели-«грибки», и клей, как в готовом виде, так и в виде сухой смеси, требующей приготовления. После чего обязательно сделать облицовку штукатуркой или любым другим отделочным материалом.

Материалы для каркаса и утепления:

• металлические профили или деревянные рейки;
• саморезы по металлу или дереву;
• герметик и монтажная пена;
• пароизоляционная мембрана или алюминиевая фольга на изоплене;
• листовой утеплитель, минеральная или стекловолоконная вата;
• сухая смесь для штукатурки.

Инструменты для монтажа каркаса и утепления:

• болгарка с кругами для резки металла или специальные ножницы;
• дрель с насадкой-миксером;
• отвертки или шуруповерт;
• рулетка, уровень и карандаш;
• шпатели и терки для шлифования;
• емкость для раствора.

Между каркасом и стеной нужно оставить место примерно 50 мм и засыпать его керамзитом. Этот материал отлично впитает остатки влаги со стены и остановит появление плесени. Таким образом, толщина стены увеличивается на 150 мм. Существуют пеноблоки на 80 мм, которые успешно заменяют такие каркасные сооружения. Монтаж производится на обычный цементно-песчаный раствор (1:4).

На особо холодные и влажные стены можно установить систему, носящую название «теплый пол», или провести по периметру теплый плинтус. Это решение лучше всего подходит для угловых комнат. При выборе способа обогрева стен наиболее подходит электрический пленочный вариант, или ИК пол. Его установку не следует производить самостоятельно. Для обогрева шва под плинтусом можно воспользоваться теплым полом, где в качестве нагревательного элемента используется кабель.

Монтаж стационарного настенного электрического обогревателя полностью не решит проблему некачественного утепления между плитами, но его можно установить самостоятельно.

Для этого понадобится:

• дрель или перфоратор;
• анкеры или дюбели;
• молоток;
• розетка.

Какова бы ни была причина промерзания пустотных плит, надо существенно снижать влажность в помещениях, обязательно проверить эффективность работы вентиляции и проконтролировать качественную работу системы отопления. Все работы по ремонту здания и устранению причин промерзания следует проводить тщательно и аккуратно. Забыв про какую-то деталь, вы рискуете столкнуться с этой проблемой вновь, и очень скоро.

Плиты перекрытия являются железобетонными изделиями, которые производятся для строительства различных сооружений. Они изготовлены из щебня и бетона с применением мощной арматуры.

Перекрытия изготовлены из щебня и бетона с применением мощной арматуры.

Укладка плит перекрытия, как и любая технология, имеет свои особенности и правила, на которые необходимо обратить внимание.

Важно заранее ознакомиться с основными этапами работы, чтобы в процессе строительства не допустить ошибок.

В частном строительстве чаще всего используются перекрытия из железобетонных круглопустотных плит. Они популярны благодаря своим преимуществам, которые отличают их от других типов перекрытия. Благодаря пустотам, которые заполнены воздухом, они отлично сохраняют тепло и повышают звукоизоляцию. В отличие от некоторых других подобных изделий, они имеют значительно меньший вес, что сокращает нагрузку на несущие конструкции.

Необходимые инструменты для работы: кельма, молоток, рулетка.

Для проведения работ потребуются соответствующие инструменты и техника:

• автокран или башенный кран;
• петлевой захват;
• стальной ящик для раствора;
• строительный стальной лом;
• электрододержатель;
• болгарка;
• лопаты: растворная и подборочная;
• кельма;
• кулачок, лом;
• щетка из стальной проволоки;
• молоток и зубило;
• — ведро;
• рулетка, уровень.

Материалы будут нужны следующие:

• перекрытия;
• цементно-песчаный раствор;
• электроды;
• пенополистирол.

Схема пустотной плиты.

Пустотные перекрытия выпускаются под заказ любого размера, но иногда возникают ситуации в процессе укладки, когда нужно уменьшить их ширину или длину, вырезать нужную форму. В таком случае плиту необходимо рубить, используя болгарку и лом.

Существует два варианта резки: вдоль и поперек. Для того чтобы разрубить материал поперек, используется следующая схема:

• перекрытие располагается горизонтально с заложенными под нее подкладками;
• наносится необходимая разметка для укорачивания;
• конструкция режется болгаркой по отмеченным линиям;
• с помощью кулачка совершаются удары по пустотам возле линии разреза по всей ширине;
• ломом пробивается нижняя стенка трубы, и находящаяся под ней арматура разрезается болгаркой с установленным диском по металлу.

Примерно такая же схема используется для того, чтобы разрезать вдоль. Но на это потребуется больше времени, так как длина больше, чем ширина. Этапы работы будут такие:

• необходимо наметить линию и сделать по ней продольный надрез болгаркой;
• кулачком разбить стенку пустоты, которая идет вдоль плиты;
• ломом пробить нижнюю стенку трубы.

Во время резки в бетонном слое встречаются прутья арматурной сетки, которые тоже можно разрезать болгаркой.

Укладка при недостаточной ширине

Схема монтажа плиты перекрытия.

В процессе укладки плит может оказаться, что размеры помещения не соответствуют их размерам. В результате возникают зазоры между элементами перекрытия или между ними и стеной. Существует простая схема устранения этой проблемы.

Величину зазора необходимо разбить на две равные части. При этом первая плита укладывается на определенном расстоянии от стены, которое равно ширине одной из полученных частей. Все остальные конструкции монтируются впритык. В итоге между плитой и последней стеной образуется зазор, куда необходимо установить тычком шлакоблок. Он надежно фиксируется, так как упирается тычком в плиту. Нужно укладывать шлакоблок так, чтобы его отверстия направлялись в стороны, а не вниз или вверх. Внешняя стена строения его закрепит дополнительно. Такая конструкция может показаться на первый взгляд не надежной, но в действительности она является довольно прочной.

Существует еще одна технология перекрывания зазора, когда его величина распределяется между плитами. Затем под каждый зазор подвязывается доска, выполняющая функции опалубки, в которую закладывается арматура и заливается бетон.

Треснувшая конструкция

Иногда во время строительства обнаруживается, что плита перекрытия треснула еще до того, как ее успели положить. Причиной возникновения подобного дефекта является неправильное хранение или транспортировка. Данный строительный материал необходимо складировать определенным образом, соблюдая основные правила.

Конструктивные элементы должны укладываться в штабеля, не касаясь грунта. Под нижнюю надо подложить не промокающее и не гниющее основание, достаточно высокое и прочное. Плиты желательно уложить в горизонтальное положение и между ними установить прокладки из деревянных реек. Расстояние от рейки до края изделия должно быть равно 20-40 см.

Если все необходимые условия соблюдены, при наличии прочного основания штабель может иметь 8-10 рядов, но не должен иметь высоту более 2,5 метров.

Укладка лопнувшей плиты

Если плита все-таки треснула, можно ли ее использовать в качестве перекрытия? Строители довольно часто применяют во время строительства материалы для перекрытия с подобными дефектами, они укладываются при условии, что трещины не слишком большие. При этом важно не сильно их нагружать и дополнительно зафиксировать.

Есть несколько вариантов, куда лучше установить плиты с трещинами.

1. Напустить на наружную или несущую стену на 0,1-0,15 м. Такая схема укладки предполагает, что плита будет опираться одновременно на три стены не только короткими краями, но и длинной стороной. Ее надежно прижимают вышестоящие стены, обеспечивая тем самым дополнительное крепление.
2. Можно уложить плиту там, где установлена кирпичная перегородка, которая и будет ее подпирать.
3. Существует еще одна схема укладки, когда лопнувший материал монтируется между двумя целыми. Во время монтажа между конструкциями образуются русты, которые необходимо тщательно заделать раствором, чтобы создать практически монолитное перекрытие.
4. Деформированную плиту можно уложить в месте, где присутствует минимальная нагрузка. Например, для чердачного перекрытия, но при этом важно, чтобы конструктивные элементы крыши не опирались на нее.
5. Если же трещины довольно большие, около 4-10 мм или их много, необходимо отрезать поврежденную часть и использовать только целую.

Заделка стыков

Стык или руст – это место соединения длинных боковых сторон. Чтобы получить прочное и цельное перекрытие, все русты необходимо залить раствором. У круглопустотных материалов для перекрытия есть замки на боковых сторонах, которые имеют вид круглых выемок. В процессе заливки рустов выемки заполняются бетоном и плиты надежно соединяются между собой.

Иногда попадаются бракованные изделия, у которых неправильно сделаны боковые стороны с замками. Когда они соединяются, выемка оказывается внизу, а вверху плотно состыковываются. В итоге кажется, что залить такой руст бетоном будет сложно. В действительности схема работы довольно простая. Чтобы заделать бракованный руст, необходимо соединять элементы перекрытия не впритык, а оставлять небольшой зазор – 2-3 см. Он должен располагаться в верхней части. В нижней, по длине руста, нужно подвязать деревянную доску, которая будет служить в качестве опалубки для заливки бетона. Не густой по консистенции раствор заливается в руст через верхний зазор. После того как раствор застынет, работу можно считать выполненной.

Технология монтажа

Схема сборной плиты перекрытия.

Плиты укладываются и поднимаются автокраном. К его основному крюку присоединяется приспособление, имеющее четыре троса одинаковой длины с крюками, которые соединяют с монтажными петлями, находящимися на перекрытия. Такая схема во время подъема предотвращает вращение и обеспечивает изделию горизонтальное положение.

Технология предусматривает укладку материала на раствор, который предотвратит образование щелей и поспособствует прочному прилеганию строительных элементов. Поэтому в течение 10-20 минут разрешено перемещать их, используя лом, чтобы придать нужное положение. Плиты должны опираться на несущие стены и заходить на них примерно на 0,12-0,15 м.

В монтажные петли, которые располагаются рядом, вставляется стальной прут, а выступающие его края загибают внутрь, после чего соединяют, используя сварку. В итоге лежащие рядом плиты прочно скрепляются.

Важно, чтобы укладка перекрытия проводилась в максимально комфортных условиях. Например, можно разместить посуду с раствором на первой установленной конструкции, чтобы не отвлекаться от работы и не тратить время и силы, каждый раз спускаясь за ней вниз.

Схема укладки после завершения их монтажа предусматривает заделку торцов, чтобы предотвратить промерзание. Эти действия помогут дополнительно сохранить еще и тепло в доме, так как холод не сможет попасть внутрь.

Заделка торцов

Существует несколько способов заделать торцы у плит.

1. Можно воспользоваться минеральной ватой и заполнить ею пустоты труб примерно на 0,2-0,3 м в глубину.
2. Залить пустоты на 0,12-0,25 м легким бетонным раствором или же закрыть бетонными пробками.
3. Для заполнения пустот использовать забутовочный кирпич на растворе и заделать поверхность раствором.

Иногда плита находится очень близко от лицевой кладки. Если между ними отсутствует утеплитель и не заделаны торцы, перекрытие начнет промерзать и покрываться льдом в помещении. Плита станет источником холода, и при включении отопления из-за резкого перепада температур на ее поверхности образуется «роса». Чтобы избавиться от этой проблемы в уже готовом доме, подойдет следующая схема действий.

1. Необходимо перфоратором просверлить с нижней стороны плиты отверстие в промерзших трубах.
2. В полученное углубление вставить трубку, имеющую наклон в сторону наружной стены и сквозь нее задуть монтажную пену.
3. В результате должна получиться пробка из пены, заходящая на глубину 01,-0,2 м, которая и будет выполнять функцию теплоизолятора.

Торцы необходимо заделывать не только у плит, опирающихся на наружные стены, но и у тех, что опираются на внутренние.

При постройке жилых домов зачастую используют бетонные плиты перекрытия. Эти железобетонные изделия применяются как для перекрытия этажей, так и при постройке стен. Изготавливаются они из высококачественного бетона с использованием армированного каркаса. Надежность и долговечность строений в основном зависит от качества используемых материалов.

Схема утепления плиты перекрытия.

Перекрытие монолитной плитой

Отличается усиленной прочностью, что позволяет применять их в местах с повышенным риском провисания. Максимальная защита от различных деформаций, но при этом плохая звукоизоляция. Обладает большим весом, что является существенным минусом данного вида при строительстве.

Пустотные конструкции

Чертеж пустотной плиты перекрытия.

Наиболее популярные, за счет облегчения массы изделия. Благодаря пустотам у этих плит низкая теплопроводность и хорошая шумоизоляция. Затраты на изготовление существенно меньше, чем при производстве монолитных плит. Их часто делают ребристыми или из ячеистого бетона.

Плиты перекрытия в основном изготавливаются фиксированных размеров. И при проектировке здания надо обязательно учитывать размеры стандартных выпускаемых плит. В зависимости от требований к будущей постройке, плиты классифицируются и по весу. Их масса в среднем варьируется от 500 кг до 4 т.

Использование бетонных пустотных плит при возведении фундамента осуществляется уже довольно давно. Но не всегда продумывается монтаж защиты от промерзания плит перекрытия.

Сыреющие и промерзающие стены являются одним из самых серьезных факторов недолговечности зданий.

Появление плесени существенно влияет на здоровье обитателей домов.

Факторы промерзания стен

Схема монтажа железобетонной плиты перекрытия.

1. Неправильное заполнение стыков между плитами. Плохо заполненные швы приводят к нарушению теплозащитных свойств перекрытий. Увеличивается шанс образования трещин. Через них плита набирает влагу.
2. Некачественный раствор при производстве изделий. Выбор дешевых или разбавленных растворов приводит к частому проникновению влаги. Обычно они имеют очень рыхлую структуру и не выдерживают давления.
3. Ошибки в конструкции системы отопления. Плохо отапливаемые помещения гораздо больше подвержены обморожению стен. После накопления влаги они начинают замерзать и с внешней, и с внутренней стороны.
4. Переохлаждение металлических арматурных элементов и анкеров. При появлении различных трещин на металлические составляющие пустотных плит начинает попадать влага. В результате чего может появиться коррозия. Структура таких плит размягчается и больше подвержена распаду от низких температур.
5. Вытяжные трубы собирают конденсат. При слабой тяге влага накапливается внутри вытяжных труб, что приводит к их заледенению и снижению эффективности работы. При этом плохая циркуляция воздуха способствует накоплению ненужной влаги.
6. Малая толщина стен. Не учтена толщина стен для применения их в климатических условиях данного региона.
7. Низкие теплотехнические качества используемых материалов. При выборе материалов в основном чаша весов перевешивает в сторону прочности, при этом зачастую, выполняя монтаж утеплителя, просто не учитывается низкий уровень теплоизоляции.
8. Недостаточная сквозная вентиляция. В плохо проветриваемых помещениях наружные стены промерзают гораздо сильнее, теряя свои теплозащитные свойства. Неудовлетворительная внутренняя гидроизоляция между стеной и утеплителем приводит к промерзанию наружной поверхности, а затем к разрушению каменной кладки.
9. Фундамент с плохой гидроизоляцией, особенно в домах без подвалов.
10. Нарушение структуры пароизоляции в чердачных перекрытиях. Некачественно выполненная теплоизоляция потолочного перекрытия переносит выполнение своих функций на цементную стяжку. Бетонная поверхность собирает влагу, накапливая конденсат, и увлажняет утеплитель. Теплозащитный материал начинает терять свои изначальные свойства, которые значительно уменьшаются, вследствие чего плиты перекрытия начинают промерзать. Утеплитель также увеличивает свой вес за счет накапливаемой жидкости.
11. Часто подтапливаемые подвалы.
12. Отмостки выполнены неверно или отсутствуют.
13. Вертикальная гидроизоляция подвальных стен выполнена неверно. Малая циркуляция воздуха приводит к появлению плесени и конденсата.
14. Плохое уплотнение бетона в процессе производства. От качества уплотнения бетона зависит морозостойкость и водонепроницаемость конструкции выпускаемых пустотных плит. Плохо уплотненный состав становится слишком пористым, и защита основы значительно снижается.
15. Монтаж недостаточной толщины отделочного слоя.

Сэкономив на отделочном слое, в итоге можно получить глобальные разрушения. Когда температура воздуха колеблется, облицовка постепенно осыпается, снижая защиту стены от промокания и мороза. И как следствие, нарушается крепость всей постройки, увеличивая шансы аварийных ситуаций.

Меры по предотвращению

Чтобы защитить плиты перекрытия от промерзания, нужно принять следующие меры:

Схема плиты перекрытия с гидроизоляцией.

1. Тщательно и герметично заполнить расстояние между плитами.
2. Качественный монтаж заделки стыков должен быть водозащитным (благодаря герметизирующим мастикам) и теплозащитным (при помощи утепляющих пакетов). С защитой от воздуха расстояние между плитами заполняется уплотняющими прокладками. Обжатие материала таких прокладок должно быть не менее 30-50%.
3. Следить и как можно чаще проверять работу вентиляции здания.
4. Плохая циркуляция воздуха в помещениях способствует долгому высыханию теплоизоляционных слоев, накоплению лишней влаги и появлению плесени. Следует не позволять промерзать пучинистому грунту под основанием фундамента и стенами цокольного этажа, не давать температуре воздуха на цокольном этаже опускаться ниже нуля.
5. Если в здании отсутствует подвал, то необходимо между грунтом и поверхностью цоколя провести монтаж горизонтальной гидроизоляции.
6. Увеличить слой теплоизоляции на чердачных перекрытиях.
7. Содержать в исправном состоянии отмостки и водоотводящие устройства. От эффективности их работы зависит уменьшение вероятности промерзания пустотных плит.
8. За первые 3 года эксплуатации здания надо прочищать расстояние дренажных систем не реже двух раз в год, в последующем – раз в три года.
9. На отсыревших участках стен проводить сушки, не запуская их состояние.
10. Стараться снизить влажность в помещениях с плохим проветриванием. В любом помещении влажность воздуха не должна превышать 60%.

Способы исправления

Конечно, всегда лучше предупредить проблему, чем исправлять ее последствия. Но если меры не были применены вовремя и промерзание все-таки началось, нужно как можно быстрее взяться за исправление ошибок. Существует ряд различных методов исправления неприятностей с промерзанием стен.

В зависимости от причин и месторасположений

Схема укладки плиты перекрытия.

Появление сырости и черных пятен в районе последних этажей, как правило, происходит, если недостаточно или некачественно выполнен монтаж утепления чердачного перекрытия. В первую очередь устраняются дефекты в стыках между плитами, что снижает появление влаги на внутренних стенах. Обычно утеплителем на чердачных перекрытиях является керамзит. По нормам, для его продуктивного действия он должен быть не менее 30 см.

Обязательно проверить, нет ли проблем с вентиляцией чердачного пространства. Отсутствие качественного воздухообмена приводит к появлению конденсата и переохлаждению плит перекрытия. Проверить на протечку кровлю.
Проблемы могут также возникнуть из-за некачественной заделки швов в стенах и балконных плитах. Влага может проникать в швы между стеной и плитами, что способствует возникновению сырых пятен. Следует как можно скорее высушить стены и заделать места попадания влаги.

Если щель не более 8 см, то можно использовать монтажную пену. Для ее применения следует предварительно очистить края щели от бетонных крошек. Полиэтиленовые и силиконовые поверхности требуют дополнительной обработки ацетоном. Застывание пены происходит в течение суток. Затем излишки пены надо срезать, можно канцелярским ножом, а поверхность заштукатурить, тем самым закрыв мост холода. Если в месте стыка зазор больше 8 см, то придется использовать густой цементный раствор.

Проверить эффективность балконных сливов. Если герметизация стыков швов нарушена, лучше всего провести ее заново, используя более новые и качественные материалы. Прочность конструкции здания во многом зависит от качественного заполнения швов. Правильную герметизацию стоит проводить только после тщательной подготовки поверхности:

• отремонтировать наружные поверхности панелей стен;
• просушить все влажные и сырые участки;
• удалить весь поврежденный герметик перед нанесением нового слоя.

Ни в коем случае нельзя допускать нанесение мастики на влажные и необработанные участки. Лучше всего проводить ремонт стыков при плюсовой и сухой погоде.
При выявлении нарушения баланса теплозащиты стен следует заняться утеплением за счет их расширения.

Варианты утепления стен

Например, при помощи слоя кирпичной кладки можно облицевать внешнюю сторону стены. Это можно выполнить и без специальных навыков. Для этого понадобятся:

Схема утепления стены.

• кирпичи;
• уровень, рулетка и порядовка, если стену требуется возводить высокую;
• песчано-цементный раствор в соотношении 4:1 или клеевой раствор для кладки;
• дрель с миксером;
• мастерок и емкость для раствора;
• доступ к электричеству.

Также можно утеплить стены штукатурным утеплителем на арматурной сетке. Для этого при помощи дюбелей выполняют монтаж к стене армирующей сетки. Последней не обязательно быть металлической. Между стеной и сеткой и поверх наносят штукатурку. Это может быть и цементный раствор, и готовая сухая смесь для влажных помещений. Влагостойкие растворы стоят дороже, но служат значительно дольше обычных, поскольку имеют специальные добавки в своем составе.

Еще одним из наиболее качественных методов является монтаж пароизоляционного материала и утеплителя с внутренней стороны бетонной стены. Монтаж выполняется путем установки каркаса, облицованного плиточным утеплителем. Чтобы сделать такой каркас и заполнить расстояние утеплителем между стеной и отделочным материалом, можно использовать различные фиксаторы и метизы. Это могут быть и монтажные скобы, и пластиковые дюбели-«грибки», и клей, как в готовом виде, так и в виде сухой смеси, требующей приготовления. После чего обязательно сделать облицовку штукатуркой или любым другим отделочным материалом.

Материалы для каркаса и утепления:

• металлические профили или деревянные рейки;
• саморезы по металлу или дереву;
• герметик и монтажная пена;
• пароизоляционная мембрана или алюминиевая фольга на изоплене;
• листовой утеплитель, минеральная или стекловолоконная вата;
• сухая смесь для штукатурки.

Инструменты для монтажа каркаса и утепления:

• болгарка с кругами для резки металла или специальные ножницы;
• дрель с насадкой-миксером;
• отвертки или шуруповерт;
• рулетка, уровень и карандаш;
• шпатели и терки для шлифования;
• емкость для раствора.

Схема утепления стены каркасного дома.

Между каркасом и стеной нужно оставить место примерно 50 мм и засыпать его керамзитом. Этот материал отлично впитает остатки влаги со стены и остановит появление плесени. Таким образом, толщина стены увеличивается на 150 мм. Существуют пеноблоки на 80 мм, которые успешно заменяют такие каркасные сооружения. Монтаж производится на обычный цементно-песчаный раствор (1:4).

На особо холодные и влажные стены можно установить систему, носящую название “теплый пол”, или провести по периметру теплый плинтус. Это решение лучше всего подходит для угловых комнат. При выборе способа обогрева стен наиболее подходит электрический пленочный вариант, или ИК пол. Его установку не следует производить самостоятельно. Для обогрева шва под плинтусом можно воспользоваться теплым полом, где в качестве нагревательного элемента используется кабель.

Монтаж стационарного настенного электрического обогревателя полностью не решит проблему некачественного утепления между плитами, но его можно установить самостоятельно.

Для этого понадобится:

• дрель или перфоратор;
• анкеры или дюбели;
• молоток;
• розетка.

Какова бы ни была причина промерзания пустотных плит, надо существенно снижать влажность в помещениях, обязательно проверить эффективность работы вентиляции и проконтролировать качественную работу системы отопления. Все работы по ремонту здания и устранению причин промерзания следует проводить тщательно и аккуратно. Забыв про какую-то деталь, вы рискуете столкнуться с этой проблемой вновь, и очень скоро.

Главная » Отопление » Как утеплить торец плиты перекрытия. Утепление межэтажных перекрытий

Утепление плит перекрытия. Особенности утепления перекрытий Как утеплить торец плиты перекрытия

Полы из монолитных железобетонных плит перекрытия давно известны и хорошо себя зарекомендовали в строительстве частных и многоэтажных домов. По сегодняшний день они востребованы и популярны в особенности при строительстве коттеджей большой площадью. Железобетонные пустотны плиты перекрытия имеют массу преимуществ, устройство этих плит таково, что они помимо того, что равномерно распределяют нагрузку по всей поверхности, еще и дополнительно прибавляют зданию жесткость и устойчивость.

Общие сведения и преимущества железобетонных плит

Плиты выполнены из бетона, в котором при заливке вмонтирована железная арматура. Плиты по длине имеют продольные пустоты круглой формы, которые в сочетании с арматурой дает конструкции огромное преимущество. Железобетонная плита способна выдерживать изгибы, не ломаться при высоких нагрузках, она очень долговечны при правильной эксплуатации при строительстве. Монолитные плиты заводского производства отвечают всем требованиям которые предъявляются для перекрытий, они прочны и устойчивы при высоких температурах. Очень важен тот факт, что железобетонная плита является хорошим шумоизолятором и плюс к этому сохраняет тепло.

Не менее важен тот факт, что использование плит в строительстве намного ускоряет и упрощает процесс, они могут быть установлены там, где никакой другой метод укладки пола не подходит. К примеру, укладка полов частного дома площадью свыше 100 м² с помощью заливки, займет много времени, кроме того трудозатраты, а также финансовые затраты будут намного выше, чем при укладке пола железобетонными плитами.

Правильный выбор плит и расчет

При укладке пола первого этажа нужно понимать, что на него будет оказываться большая нагрузка, поэтому важно правильно рассчитать вес конструкции и взять в расчет все, вплоть до общего веса дома и мебели или оборудования, которое будет установлено в помещениях. Толщина железобетонных плит стандартна и равна 220 мм, но плиты могут быть рассчитаны на различную весовую нагрузку в зависимости от их марки. Здесь роль играет армирование плиты и то, из какой марки бетона она выполнена.

Железобетонные плиты выпускаются длиной 2.4-6.8 метра, ширина таких плит в зависимости от длины равна 1.2-1.5 метра, вес 0.9-2.5 тонны. Это позволяет при строительстве использовать небольшую технику, краны до 3 тонн подъема груза. Понять какая плита вам нужна не сложно, на поверхности ставится маркировка, например, плита ПК 8-42-12 будет длиной 4.2 метра, шириной 1.2 м, с весовой нагрузкой 800кг/м².

Правила монтажа плит в зависимости от этажа

При укладке плит перекрытия важно учитывать то, где они будут укладываться, т. к. правила монтажа цокольного этажа отличаются от укладки перекрытия между этажами.

В случае с укладкой цокольного этажа, необходимо сперва провести работы по выравниванию фундамента, а именно его верхнего края. Для этого верхнюю кромку фундамента делается не высокая опалубка из досок, здесь необходимо залить небольшой слой бетона, чтобы вывести идеально ровную поверхность по горизонтали. Теперь на такую площадку можно укладывать железобетонную плиту.

Укладка плит производится с учетом их конусности, получается нижняя часть плиты будет ровно стыковаться с прилегающей рядом. Вверху образуется небольшой шов, который необходимо заделать цементным раствором. Таким образом получается практически ровная поверхность пола в минимальный срок. В зависимости от того, какой пол вы будете настилать, возможно придется сделать тонкую стяжку, но для большинства материалов, которые покрывают пол, подходит плита без дополнительной отделки.

В случае, когда железобетонная плита укладывается в качестве перекрытия между этажами, то на стенах из кирпича или блоков необходимо сделать дополнительный железобетонный пояс. Это что-то вроде сейсмического пояса, который выполняется следующим образом. Когда высота стен выложена до нужной высоты, производится укладка еще одного ряда, но при этом нужно укладывать один слой, чтобы оставить внутренний торец по всему периметру, в который будет ложиться плита, а снаружи это место будет закрыта кирпичом. Прежде, чем уложить плиту, как и в первом случае необходимо выполнить опалубку и залить тонкий слой бетона с укладкой армирования. В результате образуется ниша с небольшим зазором для укладки материалов утепления, куда и укладывается плита. Тонкий слой бетона с армированием повышает прочность поверхности и равномерно распределяет по стенам нагрузку от плиты.

Утепление

Плиты перекрытия сами по себе служат хорошим утеплением, т. к. они расположены внутри помещений дома, то нет нужды в их утеплении, однако необходимо произвести утепление торцов. Плита обладает высокой теплопроводностью, что несомненно хорошо, т. к. плита верхнего этажа проводит тепло снизу и таким образом пол становится теплым. Но с торцов плита будет получать холод, поэтому нужно оградить ее слоем утеплителя. В нише, которая образовалась в процессе армирования, в местах примыкания плиты к стене необходимо уложить утеплитель. Затем это пространство, как и остальные щели заливаются бетоном.

Утепление производить обязательно, в противном случае в этих пустотах будет образовываться конденсат, который плита будет впитывать и постепенно разрушаться. Помимо разрушения плиты, в помещении будет появляться влажность, а в местах, где есть арматура, появится ржавчина, которая не закроется никакой шпаклевкой.

Собственно на этом процесс создания полов и межэтажных перекрытий закончен, теперь можно приступать к отделке пола материалами. Как уже говорилось, возможно придется выполнить тонкий выравнивающий слой стяж

При таких видах работ вам может существенно помочь строительная техника, например

При строительстве любых зданий, а особенно жилья важно создать максимальный уровень комфортности в помещениях. Показателями этого уровня являются влажность и температурный режим. Защиту от холодного внешнего воздуха и проникновения влаги обеспечивают ограждающие конструкции (стены, перекрытия).

Только технических характеристик самого материала конструкций для надежной защиты не достаточно. Поэтому утепление плиты перекрытия так же важно, как и утепление стен. Для перекрытий над подвальными помещениями утепление предусмотрено в конструкции пола. Первым слоем над жб плитами укладывается цементная стяжка, которая служит основанием, но часто выполняют только заделку швов между плитами.

Деревянные лаги устанавливаются по плитам на тонких звукоизоляционных прокладках из ДВП или ДСП толщиной около 25 мм. Пространство между лагами заполняется утеплителем. Из самых распространенных можно назвать минвату, мягкие базальтовые плиты, готовые сухие засыпки, материалы серии Изол. Далее обязательно укладывается пароизоляционный слой (любой рулонный материал типа рубероида, пергамина и т.д.).

Кроме укладки утеплителя по горизонтальной поверхности требуется и утепление торцов плит перекрытия, чтобы исключить их промерзание в зимний период. Для этого отверстия в торцах сначала забиваются строительными отходами (например, осколками кирпича) и заливаются раствором. Пространство между кладкой и торцом плиты, примерно 50 мм, заполняется утеплителем (мин.вата, пенопласт, базальтовый утеплитель).

Утепляем чердачные перекрытия

Для утепления плит перекрытия чердака используются те же материалы, что и для плит над подвальными помещениями. Но пароизоляционные материалы укладываются первым слоем по плитам. Толщина утеплителя определяется по расчету с учетом климатической зоны строительства.

При выборе мягких утеплителей следует учитывать, что при любых нагрузках он будет сжиматься, постепенно теряя теплозащитные свойства. Эти нагрузки, хотя бы временные, от хождения по перекрытию для осмотра кровли, а особенно при храни каких-то вещей на чердаке, неизбежны. Поэтому необходимо предусмотреть участки с ходовыми мостиками по деревянным лагам или площадки с плотным настилом так же выполненном по лагам.

Если и для чердачного перекрытия планируется прибрести плиты перекрытия ПБ или ПК, то утепление торцов плит перекрытия выполняется аналогично уже описанному способу.

При ремонтных работах дополнительное утепление плит перекрытия чердака можно сделать и по внутренней поверхности со стороны жилого помещения. Хороший эффект дает и прокладка тонкого утепляющего слоя под навесной конструкцией потолка.

Выполняя утепление плиты перекрытия с применением любых материалов под деревянные полы на лагах или чердачные ходовые мостики, следует оставлять вентиляционный зазор между утеплителем и деревянным настилом.

В частном домостроении наиболее востребованными являются бетонные и деревянные перекрытия. Перекрытия первых этажей часто устраивают из монолитного железобетона или ж/б плит, для вторых этажей перекрытия, как правило, деревянные. В отличие от бетонных, перекрытия из деревянных балок не так сильно нагружают стены, к тому же древесина является доступным и экологичным материалом.

Утепление межэтажного перекрытия необходимо, если на нижерасположенном этаже находится неотапливаемое помещение (например, гараж или тамбур) или же помещение «выходит» за пределы наружной стены (например, перекрытие консольно выступает за пределы наружной стены первого этажа).

Если помещения, разделенные перекрытием, имеют положительную температуру, то они нуждаются больше не в утеплении, а в обеспечении герметичности и звукоизоляции. Эта задача является актуальной для деревянных перекрытий, не обладающих высокой звукопоглощающей способностью.

Универсальным решением для обеспечения тепловой изоляции, герметичности и звукоизоляции межэтажных перекрытий является применение теплоизоляционных PIR-плит PirroКрафт и PirroУниверсал.

PIR состоит из системы жестких замкнутых ячеек, которые придают плите высокую прочность. PIR-плитыукладываются поверх балок и образуют сплошной изолирующий слой, который отсекает напольное покрытие от несущих деревянных балок.

• Пожаробезопасность. PIR является огнестойким материалом в силу специальной формулы. Закрытая пористая структура PIR-изоляции препятствует горению полимеров, позволяя им лишь обугливаться при воздействии пламени. PIR не поддерживает горение, не распространяет пламя, не плавится и не образует горящих капель расплава.
• Влагостойкость. Материал негигроскопичен и не нуждается в защите от водяного пара. Применение слоя пароизоляции необходимо только в помещениях с влажными процессами – кухне, ванной и т.п., в которых объем выделяемого водяного пара существенен для деревянных перекрытий.
• Экологичность .PIR-плиты экологически безопасны в эксплуатации, они не содержат стиролов и формальдегидов, являются химически инертным продуктом со стабильными свойствами на протяжении всего срока службы. Исключено накопление пыли, развитие популяций бактерий и возникновение плесени на поверхности плит и в зонах примыкания к конструктивным элементам.
• Высокая прочность. PIR-плитыхарактеризуются значительными прочностными характеристиками при малом весе. Прочность на сжатие превышает 120 кПа, а прочность на разрыв – 150 кПа. Плотность PIR-плит составляет 30 кг/м 3, а вес плиты толщиной 100 мм – всего 3,1кг/м 2 !
• В случае применения минеральной ваты под деревянными балками перекрытия необходимо подшивать пароизолирующую пленку. Она нужна для задержки мелких волокон утеплителя, которые осыпаются со временем вниз под действием вибрационных нагрузок на перекрытие. В случае с PIR-плитами такой слой не нужен. PIR-плиты не содержат вредных волокон, при работе с ними не образуется волокнистая пыль, требующая защиты органов дыхания. Это условие особенно актуально для помещений с уже остекленными оконными проемами.
• Благодаря укладке PIR-плит поверх несущего слоя перекрытия (в случае деревянных балок) вы не привязаны к их шагу, и отходы от подрезки утеплителя отсутствуют.
• PIR-плитыобладают меньшей жесткостью, чем у экструдированного пенопласта, поэтому лучше поглощают звук.
• Профилированные торцы PIR-плит – «четверть» и «шип-паз» обеспечивают плитам высокую герметичность стыков.
• PIR-плитылегко нарезаются строительным ножом, ножовкой.
• PIR-плиты выпускаются в типоразмерах: 1200х600 мм и 1200х1200 мм. Для тепло- и звукоизоляции перекрытий рекомендуются плиты с профилированными торцами в четверть толщиной –30 мм, 50 мм и 100 мм.
• Благодаря используемому сырью и специальным облицовкам, PIR-плиты не позволяют грызунам и насекомым создавать зоны популяций и обитания.
• Применение PIR-плит уменьшает объем требуемого утеплителя, позволяет сократить расходы на доставку, увеличить скорость установки, уменьшить ширину фундамента (расходы на фундамент), добиться высоких показателей энергосбережения.

Технические характеристики PIR-плит PirroУниверсал

Технические характеристики PIR-плит PirroТермо

Технические характеристики PIR-плит PirroСтена

Технические характеристики PIR-плит PirroКрафт

Инструкция по утеплению бетонных межэтажных перекрытий

1 шаг

Подготовка поверхности. Освободите поверхность основания. Убедитесь в его ровности, используя 2-х метровую рейку.

2 шаг

Укладка PIR-плит PIRRO.
Для разделения стяжки пола и несущего основания (плиты перекрытия) возможно использование профилированных и непрофилированных PIR-плит. PIR-плиты укладываются рядами, со смещением швов в соседних рядах. Механическое крепление плит к основанию не требуется.

3 шаг

Установка демпферной ленты (для устройства «плавающих» полов).
Закрепите на стене по периметру помещения демпферную ленту из вспененного полиэтилена толщиной 4-10 мм или специальную кромочную ленту. Ширина полосы должна быть такой, чтобы после установки её верхняя кромка была не ниже отметки чистого пола.

4 шаг

На уложенные PIR-плиты PirroКрафт укладывается разделительный слой из полиэтиленовой пленки толщиной не менее 100 мкм, вспененного полиэтилена или аналогичных материалов толщиной. Этот слой исключает возможность попадания раствора стыки плит. Раскатываемые полотна разделительного слоя должны иметь нахлесты не менее 10см. В качестве альтернативы можно применить любой скотч для проклейки швов.

5 шаг

Стяжку выполняют толщиной не менее 40 мм. Для распределения нагрузок рекомендуется произвести её армирование стальной сеткой. После выполнения стяжки можно приступать к устройству полов.

Инструкция по утеплению деревянных межэтажных перекрытий

1 шаг

Подготовка основания под укладку PIR-плит. В качестве основания под плиты устраивается разреженный дощатый настил из обрезной доски. Доски можно укладывать с шагом, равным ширине доски.

2 шаг

Укладка PIR-плит. PIR-плиты укладываются поверх настила в поперечном направлении со смещением в смежных рядах. Рекомендуемое смещение – не менее 20 см. Уложенные плиты рекомендуется фиксировать. Для этого их крепят 2-3 саморезами (гвоздями) к дощатому настилу, при этом шляпка крепежа должна была утоплена в плиту на 1-2 см. Герметизация стыков. По периметру в местах примыкания к стенам зазоры между PIR-плитами и стенами следует заполнить монтажной пеной.

3 шаг

4 шаг

Устройство полов. Сначала на утеплитель с шагом укладываются элементы обрешетки (как правило – обрезную доску), которые крепят саморезами к разреженному дощатому настилу через уложенный слой утеплителя. По обрешетке производят укладку чистовой половой доски или же выполняют сплошной настил из досок, OSB плит или других жестких листовых материалов для последующего устройства чистовых полов в соответствии с Вашим проектом.

Основание под укладку PIR-плит должно быть ровным и чистым. При необходимости выполняется выравнивающая стяжка.
Для лучшей звукоизоляции межэтажных бетонных перекрытий рекомендуется устройство «плавающих» полов. В плавающих полах основание под чистовой пол – стяжка – никак не должна быть связана со стенами и бетонным перекрытием. В этом случае будет исключен эффект «звуковых мостиков».
Плинтусы в «плавающих» полах следует крепить только к полу или только к стене.
При использовании марок PIR-плит с фольгированными облицовками между PIR-плитой и цементосодержащим слоем следует прокладывать разделительный слой из полиэтиленовой пленки толщиной от 100 мкм.

Для утепления перекрытия толщина PIR-плит определяется теплотехническим расчетом. Для устройства плавающих полов достаточно применить плиты толщиной 30 мм.

Укладка PIR-плит возможна как поверх деревянных балок, так и снизу. При укладке поверх балок предварительно следует устроить разреженный дощатый настил. PIR-плиты PIRRO Рекомендуемое смещение каждого последующего ряда плит – не менее 10см. Свободные свесы PIR-плит допускаются.
При устройстве теплоизоляционного слоя плиты возможно фиксировать от смещения саморезами по дереву, при этом шляпка винта должна была утоплена в плиту на 1-2 см. Для обеспечения герметичности слоя теплоизоляции стыки плит PIR с наружными стенами следует заполнить монтажной пеной.
Установка слоя пароизоляции. Выполняется только для влажных помещений. Снизу балок устраивается пароизоляционный слой. Как правило, пароизоляцию выполняют из рулонных материалов на основе полипропилена. Полотна крепят снизу балок с устройством нахлёстов не менее 15 см.
Устройство потолков. В качестве основы потолка может быть применена сплошная зашивка досками или плитами ОСП, ЦСП, ГВЛ под дальнейшее устройство любого вида потолка (штукатурного, в том числе на основе ГКЛ, натяжного, реечного и пр.).

Устройство полов. Поверх PIR-плиты с шагом укладывается обрешетка – доска или брусок, которая крепится саморезами к балкам через уложенный слой утеплителя. По обрешетке производят укладку сплошного настила из досок или вышеуказанных плитных материалов для последующего устройства чистовых полов.

Концы деревянных балок надо обрабатывать антисептиком. Для защиты от капиллярной влаги в стене балку следует опирать на стену через гидроизоляционный материал.
Торец балки закрывать нельзя. Между уличной стеной и торцом балки следует оставить зазор 10-20 мм под выход водяных паров из древесины.
Сечение деревянных балок следует подбирать исходя из перекрываемого пролета между стенами, шага балок и конструкции перекрытия. Наиболее распространённым является сечение балок 200х150 мм и 200х200 мм.
Не стоит забывать, что перекрытия, выступающие консольно на улицу, становятся частью теплового контура дома, а потому в их состав надо вводить слой пароизоляции.
Для ускорения работ можно сложить несколько PIR-плит в ровную стопку и нарезать их одновременно. Это обусловлено легкостью обработки плит.

Когда подвальное помещение или погреб в вашем доме отапливается, утепление перекрытия теряет смысл. Но при низких температурах подполья этот вопрос приобретает свою актуальность.

Необходимо учитывать, что тепло уходит в нашем случае сверху вниз, а это означает, что также будут двигаться и водяные пары, которые будут диффузировать из помещения. Выполняя теплозащиту такого перекрытия, необходимо обеспечить температуру на поверхности пола максимально приближенной к ее значению в самом помещении. Также эта разница не должна превышать 2 Со. Отсюда легко понять, что нашим перекрытиям для этого случая необходимо их оборудование теплоизоляцией.

Чтобы надежно защитить применяемый утеплитель от влаги, теплоизоляцию располагают с холодной стороны перекрытия (со стороны подвала), а пароизоляционную прослойку оборудуют над ней. Для обеспечения полу более высоких теплозащитных свойств, его укладку производят не на сплошное основание, а оставляют подпольное пространство. Лучше, когда теплота усваивается вашим полом незначительно (до 12 Вт/ м2хСо). Это наиболее присуще дереву. Бетон, мрамор и цемент усваивают теплоту с большой интенсивностью. Поэтому над холодным подпольем лучше стелить доски или их древесные заменители. Можно использовать линолеум либо другие полимеры.

Перекрытия в деревянном варианте

До начала утепления перекрытия необходимо обеспечить сухость подполья. Наиболее надежно это достигается использованием приточной и отточной . При обустройстве над грунтом, землю хорошо трамбуют и засыпают 15-20 см песка, сверху оставляют воздушную прослойку и лишь после укладывают лаги. Если под полом находится подвал или цокольный этаж, лучше всего воспользоваться накатом из плотно подогнанных досок либо укладкой водостойкой ориентировано-стружечной плиты (OSB) поверх лаг.

Полученную поверхность покрывают пергамином или водонепроницаемой пленкой, поверх которой размещают материал утеплителя (лучше базальт либо штапельное стекловолокно). Его прикрывают плитами OSB-3 или необрезными досками. Когда «черновой» готов, можно укладывать завершающее покрытие. Важно не забыть о вентиляционном зазоре (не менее 1 см) между и полом, который прикрывают с помощью плинтуса. Так как плинтус становится основным утеплителем угла стена-пол, повысить обеспечиваемую им теплозащиту можно увеличив его размеры или проложив под ним мягкую утеплительную прослойку.

Утепление панелей перекрытий из железобетона

Когда при обустройстве перекрытия были выбраны сборные железобетонные плиты, ему всегда необходимо утепление, вне зависимости чердак или подвал оно отделяет. Сначала, используя смесь песка и цемента, зачеканивают (заполняют) все швы соединений и обнаруженные изъяны конструкции. Когда выравнивание поверхности закончено, ее промазывают гидроизолирующим составом, а когда он просохнет, застилают пароизоляционной пленкой и утеплителем, толщину которого подбирают после проведения теплотехнического расчета. Полосы пленки укладывают друг на друга, проклеивая стыки специальными лентами.

При применении утеплителя с полимерной структурой (к примеру экструзионного пенополистирола) необходимость паро- и отпадает. Когда необходимые утеплительные плиты подобрать не удается, можно использовать два слоя материала. В этом случае не стоит забывать о разбежке в месторасположении стыков слоев. Утеплитель закрывается цементно-песчаной стяжкой, в которую вводится металлическая либо полимерная армирующая сетка. выравнивается нивелирующей массой и покрывается гидроизоляционным раствором (для чердачных перекрытий последнее необязательно). Далее укладывают выбранное напольное покрытие: от и до или паркета.

Выполняя теплоизоляцию любого перекрытия, главным фактором качества проводимых работ становится аккуратность и соблюдение необходимого регламента. У железобетонных перекрытий весь утепляющий материал выбирается также с учетом дальнейших эксплуатационных нагрузок. Для нагружаемых полов необходимо применение высокопрочного малодеформируемого утеплителя – жесткой минераловатной плиты с базальтовым волокном или плотного экструзионного пенополистирола. Ненагружаемые полы можно утеплять обычной стекловатой, пенопластом, пенополиуретаном и всяческими специальными засыпками.

Утепление деревянных перекрытий между этажами

В большинстве случаев таким перекрытиям утепление не требуется, так как температурные показатели разделяемых ими помещений близки между собой. Необходимость утепления межэтажных конструкций возникает лишь при устройстве или для улучшения . Для этого на балки крепят лаги с дальнейшим обустройством чернового и чистового пола. Оставшееся между балок пространство заполняют теплоизоляционным материалом. Снизу на утеплитель простилают пароизоляционную пленку и оборудуют дощатый настил, к которому подшивают чистовой .

Утепление перекрытия из дерева для чердака

Когда в доме холодный чердак, именно туда уходит 6-я часть энергии затрачиваемой на обогрев помещений. Сохранить тепло и предотвратить плесень на потолке поможет обустройство хорошей теплоизоляции. В случаях, когда отсутствует, утепление перекрытия выполняют с подкровельной стороны. Выбирают базальтовые плиты или стекловолокно, а также фольгированную теплоизоляцию. Размещают ее фольгой к теплому помещению.

Укладку утеплителя производят на дощатом накате между лагами, сверху для защиты кладут гидроизоляцию и половые доски либо OSB-плиты. На потолок утепляемого помещения крепят паронепроницаемый материал, который подшивают досками или гипсокартонным материалом.

Правильный монтаж перекрытий кирпичного дома

Установку несущих балок в кирпичном (блочном) доме осуществляют в специальные, заранее подготовленные, углубления в стенах. Фиксируют конструкцию при помощи металлических анкеров. В наружных стенах балки устанавливают наглухо. Глубина их заделки не менее 180 мм, из которых 30 мм – ширина воздушного зазора балка-стена. Во избежание гниения, перед укладкой концы балок необходимо пропитать антисептиком и обернуть толем с мастикой, после чего заделать раствором. На внутренних стенах балки укладывают, применяя гидроизоляцию.

Оборудование полов и перекрытий для каркасных домов

Тут необходимо утепление пола над вентилируемым подвальным или другим холодным помещением. Для этого наиболее подходящими будут объемные минераловатные плиты и маты. На нижнюю сторону лаг устанавливают несколько деревянных брусков, промежутки между которыми заполняют утеплителем, фиксируемым пластиковой сеткой или пружинной проволокой. Во избежание повреждения грызунами, снизу матов выполняют сплошную обшивку пропитанным от них материалом.

Чтоб предотвратить плесень, гниль и неприятный запах, помещение и утеплитель нуждаются в проветривании. Поэтому между стеной и утепляющими матами оставляют небольшой зазор. В местах вентиляционных отверстий перекрытие оборудуют жесткой теплоизоляцией. Теплую сторону матов покрывают пароизоляционной пленкой, которую стыкуют с пароизоляционным материалом стены.

Рядом с Леруа Мерлен в Химках строят домик:

Он меня заинтересовал тем, что в отличие от других «монолитов», тут торец монолитной плиты перекрытия не выступает на улицу, тем самым убит очень серьёзный мостик холода.

Простая задача на самом деле не так уж легка в исполнении. Дело в том, что все подобные «монолиты» обкладывают кирпичом. Внешняя облицовка толщиной в половинку кирпича и не может нести какую-то существенную нагрузку, в том числе и облицовку вышестоящих этажей.

Рассмотрим домик чуть ближе:

Из монолитных перекрытий выступают некие опоры(цифра 1 на фото), на которые видимо внешняя кладка и опирается. Но как? На этот вопрос однозначно я не нашёл ответа.

Подтверждение тому, что кладка в этом месте начинается — щель(цифра 2 на фото), которая образовалась между новым рядом(который опёрся на выступ бетонный) и последним рядом предыдущего этажа, который чуть-чуть не дотянул. Надеюсь, раствором то они замажут щелку.

Видимо надо напроситься на экскурсию Кстати, в детстве обожал лазить по стройкам, вот к чему это всё привело

Клетка снаружи дома — временное место работы каменщика. Как только участок стены закладывается, клетка краном переставляется на другое место, закрепляется и каменщик продолжает стеночку.

Вот ещё кадр покрупнее того же дома:

Вот на этих помостах, на высоте 7-ого этажа тоже работает каменщик. Жесть конечно, нервы надо иметь как арматура 12-го диаметра.

В углу мы видим жёлтый уровень — германская Stabila?

Утепление торца монолитной плиты перекрытия. Устранение промерзания бетонной плиты перекрытие. Утепление панелей перекрытий из железобетона

17.08.2016

Вне зависимости от назначения здания, важнейшим моментом при строительстве является создание комфортных условий. Это зависит, в первую очередь, от показателей влажности и температурного режима. Добиться оптимального уровня и для того, и для другого можно с помощью правильно смонтированных и утепленных плит перекрытия.

Особенности утепления

Стандартных технических характеристик плит часто недостаточно для достижения нужных показателей – приходится прибегать к дополнительным мероприятиям. Речь идет об утеплении стен и несущих плит.

Процесс утепления плит

При работе с перекрытиями, которые находятся над подвальными помещениями, начинать следует с пола. Сначала поверх железобетонных плит укладывается стяжка из цемента – она используется в качестве основания. В ряде случаев обходятся без нее, просто заделывая швы между плитами.

Важным элементом являются деревянные лаги, которые монтируются на тонких прокладках из ДСП или ДВП. Толщина прокладок обычно составляет около 25 мм.

Лаги также используются для утепления – в пространство между ними закладывается материал, препятствующий проникновению холода и потере тепла. Чаще всего для этого используются минеральная вата, продукция серии «Изол», разные сухие засыпки и мягкие плиты из базальта. Следующий слой используется для предотвращения проникновения пара. Это может быть рулонный материал определенного вида – от пергамина до обычного рубероида.

Утепление требуется не только горизонтальным поверхностям, но и вертикальным частям плит – например, их торцам. Именно эти элементы наиболее подвергаются воздействию мороза в холодное время года.

Чтобы предотвратить негативный эффект, используются строительные отходы (можно засыпать оставшиеся после строительства осколки кирпича в отверстия в торцах). Затем отверстия заливаются растворителем. Пространство между торцом и кладкой также заполняется утепляющим материалом, роль которых может играть минеральная вата, базальтовые утеплители и пенопласт.

Работа с перекрытиями чердака

Которые находятся в верхней части здания, также нужно утеплять, причем для этого используются аналогичные материалы. Однако есть и различия. Так, укладывать теплоизоляцию нужно в качестве первого слоя по плитам. Важно определить подходящий слой материала – он рассчитывается, исходя из климатических особенностей региона, в котором осуществляется строительство.

Если вы используете мягкие утепляющие компоненты, обязательно учитывайте, что внешние нагрузки постепенно приведут к сжатию материала, а значит, он потеряет способность защищать от потерь тепла. Нагрузки могут быть любыми – даже ходьба для контроля состояния кровли вызывает негативные последствия. Обязательно оснастите верхнюю часть здания мостиками, по которым сможет передвигаться осматривающий крышу специалист.

Для повышения надежности можно выполнить дополнительное утепление изнутри. Отличных результатов удастся добиться, проложив тонкий слой утепления под подвесными потолочными конструкциями. При работе обязательно оставляйте между утепляющим слоем и настилом из дерева зазор для проникновения свежего воздуха.

Рядом с Леруа Мерлен в Химках строят домик:

Он меня заинтересовал тем, что в отличие от других «монолитов», тут торец монолитной плиты перекрытия не выступает на улицу, тем самым убит очень серьёзный мостик холода.

Простая задача на самом деле не так уж легка в исполнении. Дело в том, что все подобные «монолиты» обкладывают кирпичом. Внешняя облицовка толщиной в половинку кирпича и не может нести какую-то существенную нагрузку, в том числе и облицовку вышестоящих этажей.

Рассмотрим домик чуть ближе:

Из монолитных перекрытий выступают некие опоры(цифра 1 на фото), на которые видимо внешняя кладка и опирается. Но как? На этот вопрос однозначно я не нашёл ответа.

Подтверждение тому, что кладка в этом месте начинается — щель(цифра 2 на фото), которая образовалась между новым рядом(который опёрся на выступ бетонный) и последним рядом предыдущего этажа, который чуть-чуть не дотянул. Надеюсь, раствором то они замажут щелку.

Видимо надо напроситься на экскурсию Кстати, в детстве обожал лазить по стройкам, вот к чему это всё привело

Клетка снаружи дома — временное место работы каменщика. Как только участок стены закладывается, клетка краном переставляется на другое место, закрепляется и каменщик продолжает стеночку.

Вот ещё кадр покрупнее того же дома:

Вот на этих помостах, на высоте 7-ого этажа тоже работает каменщик. Жесть конечно, нервы надо иметь как арматура 12-го диаметра.

В углу мы видим жёлтый уровень — германская Stabila?

Когда подвальное помещение или погреб в вашем доме отапливается, утепление перекрытия теряет смысл. Но при низких температурах подполья этот вопрос приобретает свою актуальность.

Необходимо учитывать, что тепло уходит в нашем случае сверху вниз, а это означает, что также будут двигаться и водяные пары, которые будут диффузировать из помещения. Выполняя теплозащиту такого перекрытия, необходимо обеспечить температуру на поверхности пола максимально приближенной к ее значению в самом помещении. Также эта разница не должна превышать 2 Со. Отсюда легко понять, что нашим перекрытиям для этого случая необходимо их оборудование теплоизоляцией.

Чтобы надежно защитить применяемый утеплитель от влаги, теплоизоляцию располагают с холодной стороны перекрытия (со стороны подвала), а пароизоляционную прослойку оборудуют над ней. Для обеспечения полу более высоких теплозащитных свойств, его укладку производят не на сплошное основание, а оставляют подпольное пространство. Лучше, когда теплота усваивается вашим полом незначительно (до 12 Вт/ м2хСо). Это наиболее присуще дереву. Бетон, мрамор и цемент усваивают теплоту с большой интенсивностью. Поэтому над холодным подпольем лучше стелить доски или их древесные заменители. Можно использовать линолеум либо другие полимеры.

Перекрытия в деревянном варианте

До начала утепления перекрытия необходимо обеспечить сухость подполья. Наиболее надежно это достигается использованием приточной и отточной . При обустройстве над грунтом, землю хорошо трамбуют и засыпают 15-20 см песка, сверху оставляют воздушную прослойку и лишь после укладывают лаги. Если под полом находится подвал или цокольный этаж, лучше всего воспользоваться накатом из плотно подогнанных досок либо укладкой водостойкой ориентировано-стружечной плиты (OSB) поверх лаг.

Полученную поверхность покрывают пергамином или водонепроницаемой пленкой, поверх которой размещают материал утеплителя (лучше базальт либо штапельное стекловолокно). Его прикрывают плитами OSB-3 или необрезными досками. Когда «черновой» готов, можно укладывать завершающее покрытие. Важно не забыть о вентиляционном зазоре (не менее 1 см) между и полом, который прикрывают с помощью плинтуса. Так как плинтус становится основным утеплителем угла стена-пол, повысить обеспечиваемую им теплозащиту можно увеличив его размеры или проложив под ним мягкую утеплительную прослойку.

Утепление панелей перекрытий из железобетона

Когда при обустройстве перекрытия были выбраны сборные железобетонные плиты, ему всегда необходимо утепление, вне зависимости чердак или подвал оно отделяет. Сначала, используя смесь песка и цемента, зачеканивают (заполняют) все швы соединений и обнаруженные изъяны конструкции. Когда выравнивание поверхности закончено, ее промазывают гидроизолирующим составом, а когда он просохнет, застилают пароизоляционной пленкой и утеплителем, толщину которого подбирают после проведения теплотехнического расчета. Полосы пленки укладывают друг на друга, проклеивая стыки специальными лентами.

При применении утеплителя с полимерной структурой (к примеру экструзионного пенополистирола) необходимость паро- и отпадает. Когда необходимые утеплительные плиты подобрать не удается, можно использовать два слоя материала. В этом случае не стоит забывать о разбежке в месторасположении стыков слоев. Утеплитель закрывается цементно-песчаной стяжкой, в которую вводится металлическая либо полимерная армирующая сетка. выравнивается нивелирующей массой и покрывается гидроизоляционным раствором (для чердачных перекрытий последнее необязательно). Далее укладывают выбранное напольное покрытие: от и до или паркета.

Выполняя теплоизоляцию любого перекрытия, главным фактором качества проводимых работ становится аккуратность и соблюдение необходимого регламента. У железобетонных перекрытий весь утепляющий материал выбирается также с учетом дальнейших эксплуатационных нагрузок. Для нагружаемых полов необходимо применение высокопрочного малодеформируемого утеплителя – жесткой минераловатной плиты с базальтовым волокном или плотного экструзионного пенополистирола. Ненагружаемые полы можно утеплять обычной стекловатой, пенопластом, пенополиуретаном и всяческими специальными засыпками.

Утепление деревянных перекрытий между этажами

В большинстве случаев таким перекрытиям утепление не требуется, так как температурные показатели разделяемых ими помещений близки между собой. Необходимость утепления межэтажных конструкций возникает лишь при устройстве или для улучшения . Для этого на балки крепят лаги с дальнейшим обустройством чернового и чистового пола. Оставшееся между балок пространство заполняют теплоизоляционным материалом. Снизу на утеплитель простилают пароизоляционную пленку и оборудуют дощатый настил, к которому подшивают чистовой .

Утепление перекрытия из дерева для чердака

Когда в доме холодный чердак, именно туда уходит 6-я часть энергии затрачиваемой на обогрев помещений. Сохранить тепло и предотвратить плесень на потолке поможет обустройство хорошей теплоизоляции. В случаях, когда отсутствует, утепление перекрытия выполняют с подкровельной стороны. Выбирают базальтовые плиты или стекловолокно, а также фольгированную теплоизоляцию. Размещают ее фольгой к теплому помещению.

Укладку утеплителя производят на дощатом накате между лагами, сверху для защиты кладут гидроизоляцию и половые доски либо OSB-плиты. На потолок утепляемого помещения крепят паронепроницаемый материал, который подшивают досками или гипсокартонным материалом.

Правильный монтаж перекрытий кирпичного дома

Установку несущих балок в кирпичном (блочном) доме осуществляют в специальные, заранее подготовленные, углубления в стенах. Фиксируют конструкцию при помощи металлических анкеров. В наружных стенах балки устанавливают наглухо. Глубина их заделки не менее 180 мм, из которых 30 мм – ширина воздушного зазора балка-стена. Во избежание гниения, перед укладкой концы балок необходимо пропитать антисептиком и обернуть толем с мастикой, после чего заделать раствором. На внутренних стенах балки укладывают, применяя гидроизоляцию.

Оборудование полов и перекрытий для каркасных домов

Тут необходимо утепление пола над вентилируемым подвальным или другим холодным помещением. Для этого наиболее подходящими будут объемные минераловатные плиты и маты. На нижнюю сторону лаг устанавливают несколько деревянных брусков, промежутки между которыми заполняют утеплителем, фиксируемым пластиковой сеткой или пружинной проволокой. Во избежание повреждения грызунами, снизу матов выполняют сплошную обшивку пропитанным от них материалом.

Чтоб предотвратить плесень, гниль и неприятный запах, помещение и утеплитель нуждаются в проветривании. Поэтому между стеной и утепляющими матами оставляют небольшой зазор. В местах вентиляционных отверстий перекрытие оборудуют жесткой теплоизоляцией. Теплую сторону матов покрывают пароизоляционной пленкой, которую стыкуют с пароизоляционным материалом стены.

Плиты перекрытия

Заводские плиты перекрытия — очень популярный вариант перекрытий в ИЖС, т.к. альтернатива — монолитное бетонное перекрытие — значительно более трудоёмкая вещь, сложная для неопытных частных застройщиков. В отличие от монолита плиты идут с гарантированной заводом максимальной нагрузкой, которой с лихвой хватает в частном доме.

Описание

На плиты перекрытий в России есть два ГОСТа:

• ГОСТ 9561-91 «Плиты перекрытий железобетонные многопустотные для зданий и сооружений. Технические условия.»
• ГОСТ 26434-85 «Плиты перекрытий железобетонные для жилых зданий. Типы и основные параметры.»

Эти ГОСТы похожи по содержанию, причём оба ГОСТа являются действующими. Согласно ГОСТ 9561-91 плиты перекрытий подразделяются на:

• 1ПК — толщиной 220 мм с круглыми пустотами диаметром 159 мм, предназначенные для опирания по двум сторонам;
• 1ПКТ — то же, для опирания по трем сторонам;
• 1ПКК — то же, для опирания по четырем сторонам;
• 2ПК — толщиной 220 мм с круглыми пустотами диаметром 140 мм, предназначенные для опирания по двум сторонам;
• 2ПКТ — то же, для опирания по трем сторонам;
• 2ПКК — то же, для опирания по четырем сторонам;
• 3ПК — толщиной 220 мм с круглыми пустотами диаметром 127 мм, предназначенные для опирания по двум сторонам;
• 3ПКТ — то же, для опирания по трем сторонам;
• 3ПКК — то же, для опирания по четырем сторонам;
• 4ПК — толщиной 260 мм с круглыми пустотами диаметром 159 мм и вырезами в верхней зоне по контуру, предназначенные для опирания по двум сторонам;
• 5ПК — толщиной 260 мм с круглыми пустотами диаметром 180 мм, предназначенные для опирания по двум сторонам;
• 6ПК — толщиной 300 мм с круглыми пустотами диаметром 203 мм, предназначенные для опирания по двум сторонам;
• 7ПК — толщиной 160 мм с круглыми пустотами диаметром 114 мм, предназначенные для опирания по двум сторонам;
• ПГ — толщиной 260 мм с грушевидными пустотами, предназначенные для опирания по двум сторонам;
• ПБ — толщиной 220 мм, изготовляемые методом непрерывного формования на длинных стендах и предназначенные для опирания по двум сторонам.

В этом списке нет плит перекрытий типа ПНО, которые встречаются у производителей ЖБИ. Вообще, насколько я понял, изготовители плит не обязаны соблюдать ГОСТ (Постановление Правительства от 1 декабря 2009 г. №982), хотя многие выпускают и маркируют плиты по ГОСТ.

Производители выпускают плиты разного размера, практически всегда можно найти себе необходимый размер.

Плиты перекрытия в большинстве случаев изготавливаются предварительно напряженными (пункт 1.2.7 ГОСТ 9561-91). Т.е. арматура в плитах натягивается (термически или механически), а после застывания бетона отпускается обратно. Усилия обжатия передаются бетону, плита становится прочнее.

Торцы плит, которые участвуют в опирании, производители могут усиливать: заполнять круглые пустоты бетоном или сужать в этом месте поперечное сечение пустот. Если они не заполнены производителем и дом получается тяжёлым (соответственно увеличивается нагрузка стен на торцы), то пустоты в районе торцов можно заполнить бетоном самому.

Плиты обычно имеют снаружи специальные петли, за которые они поднимаются краном. Иногда арматурные петли находятся внутри плиты в открытых полостях, расположенных ближе к четырём углам.

Плиты перекрытий согласно пункту 1.2.13 ГОСТ 9561-91 обозначаются в виде: тип плиты – длина и ширина в дециметрах – расчетная нагрузка на плиту в килопаскалях (килограмм-сила на квадратный метр). Также может указываться класс стали арматуры и другие характеристики.

Производители не заморачиваются с обозначением типов плит и в прайсах обычно пишут тип плиты лишь ПК или ПБ (без всяких 1ПК, 2ПК и т.д.). Например, обозначение «ПК 54-15-8» означает плиту 1ПК длиной 5,4 м и шириной 1,5 м и с максимально допустимой распределенной нагрузкой примерно 800 кг/м 2 (8 килопаскалей = 815,77 килограмм-сил/м 2).

У плит перекрытий есть нижняя (потолочная) и верхняя (половая) стороны.

Согласно пункту 4.3 ГОСТ 9561-91 хранить плиты можно в штабеле высотой не более 2,5 м. Подкладки под нижний ряд плит и прокладки между ними в штабеле следует располагать вблизи монтажных петель.

Опирание плит

Плиты перекрытий имеют зону опирания. Согласно пункту 6.16 «Пособия по проектированию жилых зданий Вып. 3 (к СНиП 2.08.01-85)»:

Глубину опирания сборных плит на стены в зависимости от характера их опирания рекомендуется принимать не менее, мм: при опирании по контуру, а также двум длинным и одной короткой сторонам – 40; при опирании по двум сторонам и пролете плит 4,2 м и менее, а также по двум коротким и одной длинной сторонам – 50; при опирании по двум сторонам и пролете плит более 4,2 м – 70.

У плит также имеются серии рабочих чертежей, например, «серия 1.241-1, выпуск 22». В этих сериях тоже указывается минимальная глубина опирания (она может варьироваться). В общем, минимальную глубину опирания плиты нужно обязательно уточнить у производителя.

А вот с максимальной глубиной опирания плит есть вопросы. В разных источниках даются совершенно разные значения, где-то пишется, что 16 см, где-то 22 или 25. Один товарищ на Youtube уверяет, что максимум 30 см. Психологически человеку кажется, что, чем глубже плиту запихнуть в стену, тем надёжнее будет. Однако ограничение максимальной глубины точно есть, потому что, если плита слишком глубоко входит в стену, то у неё по-другому «работают» изгибающие нагрузки. Чем глубже плита входит в стену, тем обычно меньше становятся допускаемые напряжения от нагрузок на опорные торцы плиты. Поэтому величину максимального опирания лучше тоже у производителя узнать.

Аналогично нельзя опирать плиты не в зонах опирания. Пример: с одной стороны плита лежит правильно, а другая сторона свисает, опираясь на среднюю несущую стену. Ниже я нарисовал это:

Если стена построена из «слабых» стеновых материалов вроде газобетона или пенобетона , то потребуется построить армопояс , чтобы убрать нагрузку с края стены и распределить её на всю площадь стеновых блоков. Для теплой керамики тоже желателен армопояс, хотя вместо него можно уложить несколько рядов обычного прочного полнотелого кирпича , который не имеет подобных проблем с опиранием. С помощью армопояса можно также добиться того, что плиты будут вместе образовывать ровную плоскость, поэтому не потребуется дорогостоящая штукатурка потолка.

Укладка плит

Плиты кладутся на стену/армопояс на цементно-песчаный раствор толщиной 1-2 см, не больше. Цитата из СП 70.13330.2012 (актуализированная редакция СНиП 3.03.01-87) «Несущие и ограждающие конструкции», пункт 6.4.4:

Плиты перекрытий необходимо укладывать на слой раствора толщиной не более 20 мм, совмещая поверхности смежных плит вдоль шва со стороны потолка.

Т.е. плиты выравниваются так, чтобы создать ровный потолок, а неровный пол потом может будет выровнен стяжкой.

Плиты при монтаже кладутся только на те стороны, которые предусмотрены для опирания. В большинстве случаев это только две стороны (для плит ПБ и 1ПК), поэтому нельзя «защемлять» стеной третью сторону, не предназначенную для опирания. В противном случае зажатая с третьей стороны плита не будет правильно воспринимать нагрузки сверху, могут образоваться трещины.

Укладку плит перекрытий нужно производить до постройки межкомнатных перегородок, плиты не должны изначально на них опираться. Т.е. сначала нужно дать плите «провиснуть», а уже потом строить ненесущие межкомнатные стены (перегородки) .

Зазор между плитами (расстояние между боковыми сторонами) может быть разным. Их можно укладывать вплотную, а можно с зазором 1-5 см. Пространство зазора между плитами перекрытия потом заделывается раствором. Обычно ширина зазора получается «сама собой» при расчете нужного количества плит, их размера и расстояния, которое нужно перекрыть.

Плиты перекрытия после укладки можно перевязывать между собой с помощью, например, сварки. Делается это в сейсмоопасных регионах (Екатеринбург, Сочи и др.), в обычных регионах это не обязательно.

В местах, где трудно подобрать плиту перекрытия либо не получается её правильно смонтировать, следует заливать монолитное перекрытие. Заливать его нужно после монтажа заводских плит, чтобы правильно выставить толщину монолита. Нужно убедиться в жёсткости установки монолитного перекрытия, особенно если на него будет опираться лестница. Пространство, образуемое между плитами перекрытий, не всегда имеет трапециевидную форму либо форму с выступами плит, на которые можно опереться. Если монолит получается прямоугольным и не удерживается на скошенных краях соседних плит, то он может просто-напросто вывалиться.

Утепление

Торцы плит перекрытий, лежащих на наружных стенах, нужно обязательно утеплять, т.к. железобетон имеет большую теплопроводность и плита в этом месте становится мостиком холода . В качестве утеплителя можно использовать экструдированный пенополистирол . Нарисовал пример:

В несущую наружную стену толщиной 50 см входит плита с опиранием 12 см, которая с торца утеплена ЭППС (оранжевый цвет) толщиной 5 см.

В частном домостроении наиболее востребованными являются бетонные и деревянные перекрытия. Перекрытия первых этажей часто устраивают из монолитного железобетона или ж/б плит, для вторых этажей перекрытия, как правило, деревянные. В отличие от бетонных, перекрытия из деревянных балок не так сильно нагружают стены, к тому же древесина является доступным и экологичным материалом.

Утепление межэтажного перекрытия необходимо, если на нижерасположенном этаже находится неотапливаемое помещение (например, гараж или тамбур) или же помещение «выходит» за пределы наружной стены (например, перекрытие консольно выступает за пределы наружной стены первого этажа).

Если помещения, разделенные перекрытием, имеют положительную температуру, то они нуждаются больше не в утеплении, а в обеспечении герметичности и звукоизоляции. Эта задача является актуальной для деревянных перекрытий, не обладающих высокой звукопоглощающей способностью.

Универсальным решением для обеспечения тепловой изоляции, герметичности и звукоизоляции межэтажных перекрытий является применение теплоизоляционных PIR-плит PirroКрафт и PirroУниверсал.

PIR состоит из системы жестких замкнутых ячеек, которые придают плите высокую прочность. PIR-плитыукладываются поверх балок и образуют сплошной изолирующий слой, который отсекает напольное покрытие от несущих деревянных балок.

• Пожаробезопасность. PIR является огнестойким материалом в силу специальной формулы. Закрытая пористая структура PIR-изоляции препятствует горению полимеров, позволяя им лишь обугливаться при воздействии пламени. PIR не поддерживает горение, не распространяет пламя, не плавится и не образует горящих капель расплава.
• Влагостойкость. Материал негигроскопичен и не нуждается в защите от водяного пара. Применение слоя пароизоляции необходимо только в помещениях с влажными процессами – кухне, ванной и т.п., в которых объем выделяемого водяного пара существенен для деревянных перекрытий.
• Экологичность .PIR-плиты экологически безопасны в эксплуатации, они не содержат стиролов и формальдегидов, являются химически инертным продуктом со стабильными свойствами на протяжении всего срока службы. Исключено накопление пыли, развитие популяций бактерий и возникновение плесени на поверхности плит и в зонах примыкания к конструктивным элементам.
• Высокая прочность. PIR-плитыхарактеризуются значительными прочностными характеристиками при малом весе. Прочность на сжатие превышает 120 кПа, а прочность на разрыв – 150 кПа. Плотность PIR-плит составляет 30 кг/м 3, а вес плиты толщиной 100 мм – всего 3,1кг/м 2 !
• В случае применения минеральной ваты под деревянными балками перекрытия необходимо подшивать пароизолирующую пленку. Она нужна для задержки мелких волокон утеплителя, которые осыпаются со временем вниз под действием вибрационных нагрузок на перекрытие. В случае с PIR-плитами такой слой не нужен. PIR-плиты не содержат вредных волокон, при работе с ними не образуется волокнистая пыль, требующая защиты органов дыхания. Это условие особенно актуально для помещений с уже остекленными оконными проемами.
• Благодаря укладке PIR-плит поверх несущего слоя перекрытия (в случае деревянных балок) вы не привязаны к их шагу, и отходы от подрезки утеплителя отсутствуют.
• PIR-плитыобладают меньшей жесткостью, чем у экструдированного пенопласта, поэтому лучше поглощают звук.
• Профилированные торцы PIR-плит – «четверть» и «шип-паз» обеспечивают плитам высокую герметичность стыков.
• PIR-плитылегко нарезаются строительным ножом, ножовкой.
• PIR-плиты выпускаются в типоразмерах: 1200х600 мм и 1200х1200 мм. Для тепло- и звукоизоляции перекрытий рекомендуются плиты с профилированными торцами в четверть толщиной –30 мм, 50 мм и 100 мм.
• Благодаря используемому сырью и специальным облицовкам, PIR-плиты не позволяют грызунам и насекомым создавать зоны популяций и обитания.
• Применение PIR-плит уменьшает объем требуемого утеплителя, позволяет сократить расходы на доставку, увеличить скорость установки, уменьшить ширину фундамента (расходы на фундамент), добиться высоких показателей энергосбережения.

Технические характеристики PIR-плит PirroУниверсал

Технические характеристики PIR-плит PirroТермо

Технические характеристики PIR-плит PirroСтена

Технические характеристики PIR-плит PirroКрафт

Инструкция по утеплению бетонных межэтажных перекрытий

1 шаг

Подготовка поверхности. Освободите поверхность основания. Убедитесь в его ровности, используя 2-х метровую рейку.

2 шаг

Укладка PIR-плит PIRRO.
Для разделения стяжки пола и несущего основания (плиты перекрытия) возможно использование профилированных и непрофилированных PIR-плит. PIR-плиты укладываются рядами, со смещением швов в соседних рядах. Механическое крепление плит к основанию не требуется.

3 шаг

Установка демпферной ленты (для устройства «плавающих» полов).
Закрепите на стене по периметру помещения демпферную ленту из вспененного полиэтилена толщиной 4-10 мм или специальную кромочную ленту. Ширина полосы должна быть такой, чтобы после установки её верхняя кромка была не ниже отметки чистого пола.

4 шаг

На уложенные PIR-плиты PirroКрафт укладывается разделительный слой из полиэтиленовой пленки толщиной не менее 100 мкм, вспененного полиэтилена или аналогичных материалов толщиной. Этот слой исключает возможность попадания раствора стыки плит. Раскатываемые полотна разделительного слоя должны иметь нахлесты не менее 10см. В качестве альтернативы можно применить любой скотч для проклейки швов.

5 шаг

Стяжку выполняют толщиной не менее 40 мм. Для распределения нагрузок рекомендуется произвести её армирование стальной сеткой. После выполнения стяжки можно приступать к устройству полов.

Инструкция по утеплению деревянных межэтажных перекрытий

1 шаг

Подготовка основания под укладку PIR-плит. В качестве основания под плиты устраивается разреженный дощатый настил из обрезной доски. Доски можно укладывать с шагом, равным ширине доски.

2 шаг

Укладка PIR-плит. PIR-плиты укладываются поверх настила в поперечном направлении со смещением в смежных рядах. Рекомендуемое смещение – не менее 20 см. Уложенные плиты рекомендуется фиксировать. Для этого их крепят 2-3 саморезами (гвоздями) к дощатому настилу, при этом шляпка крепежа должна была утоплена в плиту на 1-2 см. Герметизация стыков. По периметру в местах примыкания к стенам зазоры между PIR-плитами и стенами следует заполнить монтажной пеной.

3 шаг

4 шаг

Устройство полов. Сначала на утеплитель с шагом укладываются элементы обрешетки (как правило – обрезную доску), которые крепят саморезами к разреженному дощатому настилу через уложенный слой утеплителя. По обрешетке производят укладку чистовой половой доски или же выполняют сплошной настил из досок, OSB плит или других жестких листовых материалов для последующего устройства чистовых полов в соответствии с Вашим проектом.

Основание под укладку PIR-плит должно быть ровным и чистым. При необходимости выполняется выравнивающая стяжка.
Для лучшей звукоизоляции межэтажных бетонных перекрытий рекомендуется устройство «плавающих» полов. В плавающих полах основание под чистовой пол – стяжка – никак не должна быть связана со стенами и бетонным перекрытием. В этом случае будет исключен эффект «звуковых мостиков».
Плинтусы в «плавающих» полах следует крепить только к полу или только к стене.
При использовании марок PIR-плит с фольгированными облицовками между PIR-плитой и цементосодержащим слоем следует прокладывать разделительный слой из полиэтиленовой пленки толщиной от 100 мкм.

Для утепления перекрытия толщина PIR-плит определяется теплотехническим расчетом. Для устройства плавающих полов достаточно применить плиты толщиной 30 мм.

Укладка PIR-плит возможна как поверх деревянных балок, так и снизу. При укладке поверх балок предварительно следует устроить разреженный дощатый настил. PIR-плиты PIRRO Рекомендуемое смещение каждого последующего ряда плит – не менее 10см. Свободные свесы PIR-плит допускаются.
При устройстве теплоизоляционного слоя плиты возможно фиксировать от смещения саморезами по дереву, при этом шляпка винта должна была утоплена в плиту на 1-2 см. Для обеспечения герметичности слоя теплоизоляции стыки плит PIR с наружными стенами следует заполнить монтажной пеной.
Установка слоя пароизоляции. Выполняется только для влажных помещений. Снизу балок устраивается пароизоляционный слой. Как правило, пароизоляцию выполняют из рулонных материалов на основе полипропилена. Полотна крепят снизу балок с устройством нахлёстов не менее 15 см.
Устройство потолков. В качестве основы потолка может быть применена сплошная зашивка досками или плитами ОСП, ЦСП, ГВЛ под дальнейшее устройство любого вида потолка (штукатурного, в том числе на основе ГКЛ, натяжного, реечного и пр.).

Устройство полов. Поверх PIR-плиты с шагом укладывается обрешетка – доска или брусок, которая крепится саморезами к балкам через уложенный слой утеплителя. По обрешетке производят укладку сплошного настила из досок или вышеуказанных плитных материалов для последующего устройства чистовых полов.

Концы деревянных балок надо обрабатывать антисептиком. Для защиты от капиллярной влаги в стене балку следует опирать на стену через гидроизоляционный материал.
Торец балки закрывать нельзя. Между уличной стеной и торцом балки следует оставить зазор 10-20 мм под выход водяных паров из древесины.
Сечение деревянных балок следует подбирать исходя из перекрываемого пролета между стенами, шага балок и конструкции перекрытия. Наиболее распространённым является сечение балок 200х150 мм и 200х200 мм.
Не стоит забывать, что перекрытия, выступающие консольно на улицу, становятся частью теплового контура дома, а потому в их состав надо вводить слой пароизоляции.
Для ускорения работ можно сложить несколько PIR-плит в ровную стопку и нарезать их одновременно. Это обусловлено легкостью обработки плит.

Поделись статьей:

Похожие статьи

Особенности утепления перекрытий. Утепление плит перекрытия Как утеплять торцы плит перекрытия фундамента

Плиты перекрытия

Заводские плиты перекрытия — очень популярный вариант перекрытий в ИЖС, т.к. альтернатива — монолитное бетонное перекрытие — значительно более трудоёмкая вещь, сложная для неопытных частных застройщиков. В отличие от монолита плиты идут с гарантированной заводом максимальной нагрузкой, которой с лихвой хватает в частном доме.

Описание

На плиты перекрытий в России есть два ГОСТа:

• ГОСТ 9561-91 «Плиты перекрытий железобетонные многопустотные для зданий и сооружений. Технические условия.»
• ГОСТ 26434-85 «Плиты перекрытий железобетонные для жилых зданий. Типы и основные параметры.»

Эти ГОСТы похожи по содержанию, причём оба ГОСТа являются действующими. Согласно ГОСТ 9561-91 плиты перекрытий подразделяются на:

• 1ПК — толщиной 220 мм с круглыми пустотами диаметром 159 мм, предназначенные для опирания по двум сторонам;
• 1ПКТ — то же, для опирания по трем сторонам;
• 1ПКК — то же, для опирания по четырем сторонам;
• 2ПК — толщиной 220 мм с круглыми пустотами диаметром 140 мм, предназначенные для опирания по двум сторонам;
• 2ПКТ — то же, для опирания по трем сторонам;
• 2ПКК — то же, для опирания по четырем сторонам;
• 3ПК — толщиной 220 мм с круглыми пустотами диаметром 127 мм, предназначенные для опирания по двум сторонам;
• 3ПКТ — то же, для опирания по трем сторонам;
• 3ПКК — то же, для опирания по четырем сторонам;
• 4ПК — толщиной 260 мм с круглыми пустотами диаметром 159 мм и вырезами в верхней зоне по контуру, предназначенные для опирания по двум сторонам;
• 5ПК — толщиной 260 мм с круглыми пустотами диаметром 180 мм, предназначенные для опирания по двум сторонам;
• 6ПК — толщиной 300 мм с круглыми пустотами диаметром 203 мм, предназначенные для опирания по двум сторонам;
• 7ПК — толщиной 160 мм с круглыми пустотами диаметром 114 мм, предназначенные для опирания по двум сторонам;
• ПГ — толщиной 260 мм с грушевидными пустотами, предназначенные для опирания по двум сторонам;
• ПБ — толщиной 220 мм, изготовляемые методом непрерывного формования на длинных стендах и предназначенные для опирания по двум сторонам.

В этом списке нет плит перекрытий типа ПНО, которые встречаются у производителей ЖБИ. Вообще, насколько я понял, изготовители плит не обязаны соблюдать ГОСТ (Постановление Правительства от 1 декабря 2009 г. №982), хотя многие выпускают и маркируют плиты по ГОСТ.

Производители выпускают плиты разного размера, практически всегда можно найти себе необходимый размер.

Плиты перекрытия в большинстве случаев изготавливаются предварительно напряженными (пункт 1.2.7 ГОСТ 9561-91). Т.е. арматура в плитах натягивается (термически или механически), а после застывания бетона отпускается обратно. Усилия обжатия передаются бетону, плита становится прочнее.

Торцы плит, которые участвуют в опирании, производители могут усиливать: заполнять круглые пустоты бетоном или сужать в этом месте поперечное сечение пустот. Если они не заполнены производителем и дом получается тяжёлым (соответственно увеличивается нагрузка стен на торцы), то пустоты в районе торцов можно заполнить бетоном самому.

Плиты обычно имеют снаружи специальные петли, за которые они поднимаются краном. Иногда арматурные петли находятся внутри плиты в открытых полостях, расположенных ближе к четырём углам.

Плиты перекрытий согласно пункту 1.2.13 ГОСТ 9561-91 обозначаются в виде: тип плиты – длина и ширина в дециметрах – расчетная нагрузка на плиту в килопаскалях (килограмм-сила на квадратный метр). Также может указываться класс стали арматуры и другие характеристики.

Производители не заморачиваются с обозначением типов плит и в прайсах обычно пишут тип плиты лишь ПК или ПБ (без всяких 1ПК, 2ПК и т.д.). Например, обозначение «ПК 54-15-8» означает плиту 1ПК длиной 5,4 м и шириной 1,5 м и с максимально допустимой распределенной нагрузкой примерно 800 кг/м 2 (8 килопаскалей = 815,77 килограмм-сил/м 2).

У плит перекрытий есть нижняя (потолочная) и верхняя (половая) стороны.

Согласно пункту 4.3 ГОСТ 9561-91 хранить плиты можно в штабеле высотой не более 2,5 м. Подкладки под нижний ряд плит и прокладки между ними в штабеле следует располагать вблизи монтажных петель.

Опирание плит

Плиты перекрытий имеют зону опирания. Согласно пункту 6.16 «Пособия по проектированию жилых зданий Вып. 3 (к СНиП 2.08.01-85)»:

Глубину опирания сборных плит на стены в зависимости от характера их опирания рекомендуется принимать не менее, мм: при опирании по контуру, а также двум длинным и одной короткой сторонам – 40; при опирании по двум сторонам и пролете плит 4,2 м и менее, а также по двум коротким и одной длинной сторонам – 50; при опирании по двум сторонам и пролете плит более 4,2 м – 70.

У плит также имеются серии рабочих чертежей, например, «серия 1.241-1, выпуск 22». В этих сериях тоже указывается минимальная глубина опирания (она может варьироваться). В общем, минимальную глубину опирания плиты нужно обязательно уточнить у производителя.

А вот с максимальной глубиной опирания плит есть вопросы. В разных источниках даются совершенно разные значения, где-то пишется, что 16 см, где-то 22 или 25. Один товарищ на Youtube уверяет, что максимум 30 см. Психологически человеку кажется, что, чем глубже плиту запихнуть в стену, тем надёжнее будет. Однако ограничение максимальной глубины точно есть, потому что, если плита слишком глубоко входит в стену, то у неё по-другому «работают» изгибающие нагрузки. Чем глубже плита входит в стену, тем обычно меньше становятся допускаемые напряжения от нагрузок на опорные торцы плиты. Поэтому величину максимального опирания лучше тоже у производителя узнать.

Аналогично нельзя опирать плиты не в зонах опирания. Пример: с одной стороны плита лежит правильно, а другая сторона свисает, опираясь на среднюю несущую стену. Ниже я нарисовал это:

Если стена построена из «слабых» стеновых материалов вроде газобетона или пенобетона , то потребуется построить армопояс , чтобы убрать нагрузку с края стены и распределить её на всю площадь стеновых блоков. Для теплой керамики тоже желателен армопояс, хотя вместо него можно уложить несколько рядов обычного прочного полнотелого кирпича , который не имеет подобных проблем с опиранием. С помощью армопояса можно также добиться того, что плиты будут вместе образовывать ровную плоскость, поэтому не потребуется дорогостоящая штукатурка потолка.

Укладка плит

Плиты кладутся на стену/армопояс на цементно-песчаный раствор толщиной 1-2 см, не больше. Цитата из СП 70.13330.2012 (актуализированная редакция СНиП 3.03.01-87) «Несущие и ограждающие конструкции», пункт 6.4.4:

Плиты перекрытий необходимо укладывать на слой раствора толщиной не более 20 мм, совмещая поверхности смежных плит вдоль шва со стороны потолка.

Т.е. плиты выравниваются так, чтобы создать ровный потолок, а неровный пол потом может будет выровнен стяжкой.

Плиты при монтаже кладутся только на те стороны, которые предусмотрены для опирания. В большинстве случаев это только две стороны (для плит ПБ и 1ПК), поэтому нельзя «защемлять» стеной третью сторону, не предназначенную для опирания. В противном случае зажатая с третьей стороны плита не будет правильно воспринимать нагрузки сверху, могут образоваться трещины.

Укладку плит перекрытий нужно производить до постройки межкомнатных перегородок, плиты не должны изначально на них опираться. Т.е. сначала нужно дать плите «провиснуть», а уже потом строить ненесущие межкомнатные стены (перегородки) .

Зазор между плитами (расстояние между боковыми сторонами) может быть разным. Их можно укладывать вплотную, а можно с зазором 1-5 см. Пространство зазора между плитами перекрытия потом заделывается раствором. Обычно ширина зазора получается «сама собой» при расчете нужного количества плит, их размера и расстояния, которое нужно перекрыть.

Плиты перекрытия после укладки можно перевязывать между собой с помощью, например, сварки. Делается это в сейсмоопасных регионах (Екатеринбург, Сочи и др.), в обычных регионах это не обязательно.

В местах, где трудно подобрать плиту перекрытия либо не получается её правильно смонтировать, следует заливать монолитное перекрытие. Заливать его нужно после монтажа заводских плит, чтобы правильно выставить толщину монолита. Нужно убедиться в жёсткости установки монолитного перекрытия, особенно если на него будет опираться лестница. Пространство, образуемое между плитами перекрытий, не всегда имеет трапециевидную форму либо форму с выступами плит, на которые можно опереться. Если монолит получается прямоугольным и не удерживается на скошенных краях соседних плит, то он может просто-напросто вывалиться.

Утепление

Торцы плит перекрытий, лежащих на наружных стенах, нужно обязательно утеплять, т.к. железобетон имеет большую теплопроводность и плита в этом месте становится мостиком холода . В качестве утеплителя можно использовать экструдированный пенополистирол . Нарисовал пример:

В несущую наружную стену толщиной 50 см входит плита с опиранием 12 см, которая с торца утеплена ЭППС (оранжевый цвет) толщиной 5 см.

Плиты перекрытия являются железобетонными изделиями, которые производятся для строительства различных сооружений. Они изготовлены из щебня и бетона с применением мощной арматуры.

Перекрытия изготовлены из щебня и бетона с применением мощной арматуры.

Укладка плит перекрытия, как и любая технология, имеет свои особенности и правила, на которые необходимо обратить внимание.

Важно заранее ознакомиться с основными этапами работы, чтобы в процессе строительства не допустить ошибок.

В частном строительстве чаще всего используются перекрытия из железобетонных круглопустотных плит. Они популярны благодаря своим преимуществам, которые отличают их от других типов перекрытия. Благодаря пустотам, которые заполнены воздухом, они отлично сохраняют тепло и повышают звукоизоляцию. В отличие от некоторых других подобных изделий, они имеют значительно меньший вес, что сокращает нагрузку на несущие конструкции.

Необходимые инструменты для работы: кельма, молоток, рулетка.

Для проведения работ потребуются соответствующие инструменты и техника:

• автокран или башенный кран;
• петлевой захват;
• стальной ящик для раствора;
• строительный стальной лом;
• электрододержатель;
• болгарка;
• лопаты: растворная и подборочная;
• кельма;
• кулачок, лом;
• щетка из стальной проволоки;
• молоток и зубило;
• — ведро;
• рулетка, уровень.

Материалы будут нужны следующие:

• перекрытия;
• цементно-песчаный раствор;
• электроды;
• пенополистирол.

Схема пустотной плиты.

Пустотные перекрытия выпускаются под заказ любого размера, но иногда возникают ситуации в процессе укладки, когда нужно уменьшить их ширину или длину, вырезать нужную форму. В таком случае плиту необходимо рубить, используя болгарку и лом.

Существует два варианта резки: вдоль и поперек. Для того чтобы разрубить материал поперек, используется следующая схема:

• перекрытие располагается горизонтально с заложенными под нее подкладками;
• наносится необходимая разметка для укорачивания;
• конструкция режется болгаркой по отмеченным линиям;
• с помощью кулачка совершаются удары по пустотам возле линии разреза по всей ширине;
• ломом пробивается нижняя стенка трубы, и находящаяся под ней арматура разрезается болгаркой с установленным диском по металлу.

Примерно такая же схема используется для того, чтобы разрезать вдоль. Но на это потребуется больше времени, так как длина больше, чем ширина. Этапы работы будут такие:

• необходимо наметить линию и сделать по ней продольный надрез болгаркой;
• кулачком разбить стенку пустоты, которая идет вдоль плиты;
• ломом пробить нижнюю стенку трубы.

Во время резки в бетонном слое встречаются прутья арматурной сетки, которые тоже можно разрезать болгаркой.

Укладка при недостаточной ширине

Схема монтажа плиты перекрытия.

В процессе укладки плит может оказаться, что размеры помещения не соответствуют их размерам. В результате возникают зазоры между элементами перекрытия или между ними и стеной. Существует простая схема устранения этой проблемы.

Величину зазора необходимо разбить на две равные части. При этом первая плита укладывается на определенном расстоянии от стены, которое равно ширине одной из полученных частей. Все остальные конструкции монтируются впритык. В итоге между плитой и последней стеной образуется зазор, куда необходимо установить тычком шлакоблок. Он надежно фиксируется, так как упирается тычком в плиту. Нужно укладывать шлакоблок так, чтобы его отверстия направлялись в стороны, а не вниз или вверх. Внешняя стена строения его закрепит дополнительно. Такая конструкция может показаться на первый взгляд не надежной, но в действительности она является довольно прочной.

Существует еще одна технология перекрывания зазора, когда его величина распределяется между плитами. Затем под каждый зазор подвязывается доска, выполняющая функции опалубки, в которую закладывается арматура и заливается бетон.

Треснувшая конструкция

Иногда во время строительства обнаруживается, что плита перекрытия треснула еще до того, как ее успели положить. Причиной возникновения подобного дефекта является неправильное хранение или транспортировка. Данный строительный материал необходимо складировать определенным образом, соблюдая основные правила.

Конструктивные элементы должны укладываться в штабеля, не касаясь грунта. Под нижнюю надо подложить не промокающее и не гниющее основание, достаточно высокое и прочное. Плиты желательно уложить в горизонтальное положение и между ними установить прокладки из деревянных реек. Расстояние от рейки до края изделия должно быть равно 20-40 см.

Если все необходимые условия соблюдены, при наличии прочного основания штабель может иметь 8-10 рядов, но не должен иметь высоту более 2,5 метров.

Укладка лопнувшей плиты

Если плита все-таки треснула, можно ли ее использовать в качестве перекрытия? Строители довольно часто применяют во время строительства материалы для перекрытия с подобными дефектами, они укладываются при условии, что трещины не слишком большие. При этом важно не сильно их нагружать и дополнительно зафиксировать.

Есть несколько вариантов, куда лучше установить плиты с трещинами.

1. Напустить на наружную или несущую стену на 0,1-0,15 м. Такая схема укладки предполагает, что плита будет опираться одновременно на три стены не только короткими краями, но и длинной стороной. Ее надежно прижимают вышестоящие стены, обеспечивая тем самым дополнительное крепление.
2. Можно уложить плиту там, где установлена кирпичная перегородка, которая и будет ее подпирать.
3. Существует еще одна схема укладки, когда лопнувший материал монтируется между двумя целыми. Во время монтажа между конструкциями образуются русты, которые необходимо тщательно заделать раствором, чтобы создать практически монолитное перекрытие.
4. Деформированную плиту можно уложить в месте, где присутствует минимальная нагрузка. Например, для чердачного перекрытия, но при этом важно, чтобы конструктивные элементы крыши не опирались на нее.
5. Если же трещины довольно большие, около 4-10 мм или их много, необходимо отрезать поврежденную часть и использовать только целую.

Заделка стыков

Стык или руст – это место соединения длинных боковых сторон. Чтобы получить прочное и цельное перекрытие, все русты необходимо залить раствором. У круглопустотных материалов для перекрытия есть замки на боковых сторонах, которые имеют вид круглых выемок. В процессе заливки рустов выемки заполняются бетоном и плиты надежно соединяются между собой.

Иногда попадаются бракованные изделия, у которых неправильно сделаны боковые стороны с замками. Когда они соединяются, выемка оказывается внизу, а вверху плотно состыковываются. В итоге кажется, что залить такой руст бетоном будет сложно. В действительности схема работы довольно простая. Чтобы заделать бракованный руст, необходимо соединять элементы перекрытия не впритык, а оставлять небольшой зазор – 2-3 см. Он должен располагаться в верхней части. В нижней, по длине руста, нужно подвязать деревянную доску, которая будет служить в качестве опалубки для заливки бетона. Не густой по консистенции раствор заливается в руст через верхний зазор. После того как раствор застынет, работу можно считать выполненной.

Технология монтажа

Схема сборной плиты перекрытия.

Плиты укладываются и поднимаются автокраном. К его основному крюку присоединяется приспособление, имеющее четыре троса одинаковой длины с крюками, которые соединяют с монтажными петлями, находящимися на перекрытия. Такая схема во время подъема предотвращает вращение и обеспечивает изделию горизонтальное положение.

Технология предусматривает укладку материала на раствор, который предотвратит образование щелей и поспособствует прочному прилеганию строительных элементов. Поэтому в течение 10-20 минут разрешено перемещать их, используя лом, чтобы придать нужное положение. Плиты должны опираться на несущие стены и заходить на них примерно на 0,12-0,15 м.

В монтажные петли, которые располагаются рядом, вставляется стальной прут, а выступающие его края загибают внутрь, после чего соединяют, используя сварку. В итоге лежащие рядом плиты прочно скрепляются.

Важно, чтобы укладка перекрытия проводилась в максимально комфортных условиях. Например, можно разместить посуду с раствором на первой установленной конструкции, чтобы не отвлекаться от работы и не тратить время и силы, каждый раз спускаясь за ней вниз.

Схема укладки после завершения их монтажа предусматривает заделку торцов, чтобы предотвратить промерзание. Эти действия помогут дополнительно сохранить еще и тепло в доме, так как холод не сможет попасть внутрь.

Заделка торцов

Существует несколько способов заделать торцы у плит.

1. Можно воспользоваться минеральной ватой и заполнить ею пустоты труб примерно на 0,2-0,3 м в глубину.
2. Залить пустоты на 0,12-0,25 м легким бетонным раствором или же закрыть бетонными пробками.
3. Для заполнения пустот использовать забутовочный кирпич на растворе и заделать поверхность раствором.

Иногда плита находится очень близко от лицевой кладки. Если между ними отсутствует утеплитель и не заделаны торцы, перекрытие начнет промерзать и покрываться льдом в помещении. Плита станет источником холода, и при включении отопления из-за резкого перепада температур на ее поверхности образуется «роса». Чтобы избавиться от этой проблемы в уже готовом доме, подойдет следующая схема действий.

1. Необходимо перфоратором просверлить с нижней стороны плиты отверстие в промерзших трубах.
2. В полученное углубление вставить трубку, имеющую наклон в сторону наружной стены и сквозь нее задуть монтажную пену.
3. В результате должна получиться пробка из пены, заходящая на глубину 01,-0,2 м, которая и будет выполнять функцию теплоизолятора.

Торцы необходимо заделывать не только у плит, опирающихся на наружные стены, но и у тех, что опираются на внутренние.

Когда подвальное помещение или погреб в вашем доме отапливается, утепление перекрытия теряет смысл. Но при низких температурах подполья этот вопрос приобретает свою актуальность.

Необходимо учитывать, что тепло уходит в нашем случае сверху вниз, а это означает, что также будут двигаться и водяные пары, которые будут диффузировать из помещения. Выполняя теплозащиту такого перекрытия, необходимо обеспечить температуру на поверхности пола максимально приближенной к ее значению в самом помещении. Также эта разница не должна превышать 2 Со. Отсюда легко понять, что нашим перекрытиям для этого случая необходимо их оборудование теплоизоляцией.

Чтобы надежно защитить применяемый утеплитель от влаги, теплоизоляцию располагают с холодной стороны перекрытия (со стороны подвала), а пароизоляционную прослойку оборудуют над ней. Для обеспечения полу более высоких теплозащитных свойств, его укладку производят не на сплошное основание, а оставляют подпольное пространство. Лучше, когда теплота усваивается вашим полом незначительно (до 12 Вт/ м2хСо). Это наиболее присуще дереву. Бетон, мрамор и цемент усваивают теплоту с большой интенсивностью. Поэтому над холодным подпольем лучше стелить доски или их древесные заменители. Можно использовать линолеум либо другие полимеры.

Перекрытия в деревянном варианте

До начала утепления перекрытия необходимо обеспечить сухость подполья. Наиболее надежно это достигается использованием приточной и отточной . При обустройстве над грунтом, землю хорошо трамбуют и засыпают 15-20 см песка, сверху оставляют воздушную прослойку и лишь после укладывают лаги. Если под полом находится подвал или цокольный этаж, лучше всего воспользоваться накатом из плотно подогнанных досок либо укладкой водостойкой ориентировано-стружечной плиты (OSB) поверх лаг.

Полученную поверхность покрывают пергамином или водонепроницаемой пленкой, поверх которой размещают материал утеплителя (лучше базальт либо штапельное стекловолокно). Его прикрывают плитами OSB-3 или необрезными досками. Когда «черновой» готов, можно укладывать завершающее покрытие. Важно не забыть о вентиляционном зазоре (не менее 1 см) между и полом, который прикрывают с помощью плинтуса. Так как плинтус становится основным утеплителем угла стена-пол, повысить обеспечиваемую им теплозащиту можно увеличив его размеры или проложив под ним мягкую утеплительную прослойку.

Утепление панелей перекрытий из железобетона

Когда при обустройстве перекрытия были выбраны сборные железобетонные плиты, ему всегда необходимо утепление, вне зависимости чердак или подвал оно отделяет. Сначала, используя смесь песка и цемента, зачеканивают (заполняют) все швы соединений и обнаруженные изъяны конструкции. Когда выравнивание поверхности закончено, ее промазывают гидроизолирующим составом, а когда он просохнет, застилают пароизоляционной пленкой и утеплителем, толщину которого подбирают после проведения теплотехнического расчета. Полосы пленки укладывают друг на друга, проклеивая стыки специальными лентами.

При применении утеплителя с полимерной структурой (к примеру экструзионного пенополистирола) необходимость паро- и отпадает. Когда необходимые утеплительные плиты подобрать не удается, можно использовать два слоя материала. В этом случае не стоит забывать о разбежке в месторасположении стыков слоев. Утеплитель закрывается цементно-песчаной стяжкой, в которую вводится металлическая либо полимерная армирующая сетка. выравнивается нивелирующей массой и покрывается гидроизоляционным раствором (для чердачных перекрытий последнее необязательно). Далее укладывают выбранное напольное покрытие: от и до или паркета.

Выполняя теплоизоляцию любого перекрытия, главным фактором качества проводимых работ становится аккуратность и соблюдение необходимого регламента. У железобетонных перекрытий весь утепляющий материал выбирается также с учетом дальнейших эксплуатационных нагрузок. Для нагружаемых полов необходимо применение высокопрочного малодеформируемого утеплителя – жесткой минераловатной плиты с базальтовым волокном или плотного экструзионного пенополистирола. Ненагружаемые полы можно утеплять обычной стекловатой, пенопластом, пенополиуретаном и всяческими специальными засыпками.

Утепление деревянных перекрытий между этажами

В большинстве случаев таким перекрытиям утепление не требуется, так как температурные показатели разделяемых ими помещений близки между собой. Необходимость утепления межэтажных конструкций возникает лишь при устройстве или для улучшения . Для этого на балки крепят лаги с дальнейшим обустройством чернового и чистового пола. Оставшееся между балок пространство заполняют теплоизоляционным материалом. Снизу на утеплитель простилают пароизоляционную пленку и оборудуют дощатый настил, к которому подшивают чистовой .

Утепление перекрытия из дерева для чердака

Когда в доме холодный чердак, именно туда уходит 6-я часть энергии затрачиваемой на обогрев помещений. Сохранить тепло и предотвратить плесень на потолке поможет обустройство хорошей теплоизоляции. В случаях, когда отсутствует, утепление перекрытия выполняют с подкровельной стороны. Выбирают базальтовые плиты или стекловолокно, а также фольгированную теплоизоляцию. Размещают ее фольгой к теплому помещению.

Укладку утеплителя производят на дощатом накате между лагами, сверху для защиты кладут гидроизоляцию и половые доски либо OSB-плиты. На потолок утепляемого помещения крепят паронепроницаемый материал, который подшивают досками или гипсокартонным материалом.

Правильный монтаж перекрытий кирпичного дома

Установку несущих балок в кирпичном (блочном) доме осуществляют в специальные, заранее подготовленные, углубления в стенах. Фиксируют конструкцию при помощи металлических анкеров. В наружных стенах балки устанавливают наглухо. Глубина их заделки не менее 180 мм, из которых 30 мм – ширина воздушного зазора балка-стена. Во избежание гниения, перед укладкой концы балок необходимо пропитать антисептиком и обернуть толем с мастикой, после чего заделать раствором. На внутренних стенах балки укладывают, применяя гидроизоляцию.

Оборудование полов и перекрытий для каркасных домов

Тут необходимо утепление пола над вентилируемым подвальным или другим холодным помещением. Для этого наиболее подходящими будут объемные минераловатные плиты и маты. На нижнюю сторону лаг устанавливают несколько деревянных брусков, промежутки между которыми заполняют утеплителем, фиксируемым пластиковой сеткой или пружинной проволокой. Во избежание повреждения грызунами, снизу матов выполняют сплошную обшивку пропитанным от них материалом.

Чтоб предотвратить плесень, гниль и неприятный запах, помещение и утеплитель нуждаются в проветривании. Поэтому между стеной и утепляющими матами оставляют небольшой зазор. В местах вентиляционных отверстий перекрытие оборудуют жесткой теплоизоляцией. Теплую сторону матов покрывают пароизоляционной пленкой, которую стыкуют с пароизоляционным материалом стены.

При постройке жилых домов зачастую используют бетонные плиты перекрытия. Эти железобетонные изделия применяются как для перекрытия этажей, так и при постройке стен. Изготавливаются они из высококачественного бетона с использованием армированного каркаса. Надежность и долговечность строений в основном зависит от качества используемых материалов.

Схема утепления плиты перекрытия.

Перекрытие монолитной плитой

Отличается усиленной прочностью, что позволяет применять их в местах с повышенным риском провисания. Максимальная защита от различных деформаций, но при этом плохая звукоизоляция. Обладает большим весом, что является существенным минусом данного вида при строительстве.

Пустотные конструкции

Чертеж пустотной плиты перекрытия.

Наиболее популярные, за счет облегчения массы изделия. Благодаря пустотам у этих плит низкая теплопроводность и хорошая шумоизоляция. Затраты на изготовление существенно меньше, чем при производстве монолитных плит. Их часто делают ребристыми или из ячеистого бетона.

Плиты перекрытия в основном изготавливаются фиксированных размеров. И при проектировке здания надо обязательно учитывать размеры стандартных выпускаемых плит. В зависимости от требований к будущей постройке, плиты классифицируются и по весу. Их масса в среднем варьируется от 500 кг до 4 т.

Использование бетонных пустотных плит при возведении фундамента осуществляется уже довольно давно. Но не всегда продумывается монтаж защиты от промерзания плит перекрытия.

Сыреющие и промерзающие стены являются одним из самых серьезных факторов недолговечности зданий.

Появление плесени существенно влияет на здоровье обитателей домов.

Факторы промерзания стен

Схема монтажа железобетонной плиты перекрытия.

1. Неправильное заполнение стыков между плитами. Плохо заполненные швы приводят к нарушению теплозащитных свойств перекрытий. Увеличивается шанс образования трещин. Через них плита набирает влагу.
2. Некачественный раствор при производстве изделий. Выбор дешевых или разбавленных растворов приводит к частому проникновению влаги. Обычно они имеют очень рыхлую структуру и не выдерживают давления.
3. Ошибки в конструкции системы отопления. Плохо отапливаемые помещения гораздо больше подвержены обморожению стен. После накопления влаги они начинают замерзать и с внешней, и с внутренней стороны.
4. Переохлаждение металлических арматурных элементов и анкеров. При появлении различных трещин на металлические составляющие пустотных плит начинает попадать влага. В результате чего может появиться коррозия. Структура таких плит размягчается и больше подвержена распаду от низких температур.
5. Вытяжные трубы собирают конденсат. При слабой тяге влага накапливается внутри вытяжных труб, что приводит к их заледенению и снижению эффективности работы. При этом плохая циркуляция воздуха способствует накоплению ненужной влаги.
6. Малая толщина стен. Не учтена толщина стен для применения их в климатических условиях данного региона.
7. Низкие теплотехнические качества используемых материалов. При выборе материалов в основном чаша весов перевешивает в сторону прочности, при этом зачастую, выполняя монтаж утеплителя, просто не учитывается низкий уровень теплоизоляции.
8. Недостаточная сквозная вентиляция. В плохо проветриваемых помещениях наружные стены промерзают гораздо сильнее, теряя свои теплозащитные свойства. Неудовлетворительная внутренняя гидроизоляция между стеной и утеплителем приводит к промерзанию наружной поверхности, а затем к разрушению каменной кладки.
9. Фундамент с плохой гидроизоляцией, особенно в домах без подвалов.
10. Нарушение структуры пароизоляции в чердачных перекрытиях. Некачественно выполненная теплоизоляция потолочного перекрытия переносит выполнение своих функций на цементную стяжку. Бетонная поверхность собирает влагу, накапливая конденсат, и увлажняет утеплитель. Теплозащитный материал начинает терять свои изначальные свойства, которые значительно уменьшаются, вследствие чего плиты перекрытия начинают промерзать. Утеплитель также увеличивает свой вес за счет накапливаемой жидкости.
11. Часто подтапливаемые подвалы.
12. Отмостки выполнены неверно или отсутствуют.
13. Вертикальная гидроизоляция подвальных стен выполнена неверно. Малая циркуляция воздуха приводит к появлению плесени и конденсата.
14. Плохое уплотнение бетона в процессе производства. От качества уплотнения бетона зависит морозостойкость и водонепроницаемость конструкции выпускаемых пустотных плит. Плохо уплотненный состав становится слишком пористым, и защита основы значительно снижается.
15. Монтаж недостаточной толщины отделочного слоя.

Сэкономив на отделочном слое, в итоге можно получить глобальные разрушения. Когда температура воздуха колеблется, облицовка постепенно осыпается, снижая защиту стены от промокания и мороза. И как следствие, нарушается крепость всей постройки, увеличивая шансы аварийных ситуаций.

Меры по предотвращению

Чтобы защитить плиты перекрытия от промерзания, нужно принять следующие меры:

Схема плиты перекрытия с гидроизоляцией.

1. Тщательно и герметично заполнить расстояние между плитами.
2. Качественный монтаж заделки стыков должен быть водозащитным (благодаря герметизирующим мастикам) и теплозащитным (при помощи утепляющих пакетов). С защитой от воздуха расстояние между плитами заполняется уплотняющими прокладками. Обжатие материала таких прокладок должно быть не менее 30-50%.
3. Следить и как можно чаще проверять работу вентиляции здания.
4. Плохая циркуляция воздуха в помещениях способствует долгому высыханию теплоизоляционных слоев, накоплению лишней влаги и появлению плесени. Следует не позволять промерзать пучинистому грунту под основанием фундамента и стенами цокольного этажа, не давать температуре воздуха на цокольном этаже опускаться ниже нуля.
5. Если в здании отсутствует подвал, то необходимо между грунтом и поверхностью цоколя провести монтаж горизонтальной гидроизоляции.
6. Увеличить слой теплоизоляции на чердачных перекрытиях.
7. Содержать в исправном состоянии отмостки и водоотводящие устройства. От эффективности их работы зависит уменьшение вероятности промерзания пустотных плит.
8. За первые 3 года эксплуатации здания надо прочищать расстояние дренажных систем не реже двух раз в год, в последующем – раз в три года.
9. На отсыревших участках стен проводить сушки, не запуская их состояние.
10. Стараться снизить влажность в помещениях с плохим проветриванием. В любом помещении влажность воздуха не должна превышать 60%.

Способы исправления

Конечно, всегда лучше предупредить проблему, чем исправлять ее последствия. Но если меры не были применены вовремя и промерзание все-таки началось, нужно как можно быстрее взяться за исправление ошибок. Существует ряд различных методов исправления неприятностей с промерзанием стен.

В зависимости от причин и месторасположений

Схема укладки плиты перекрытия.

Появление сырости и черных пятен в районе последних этажей, как правило, происходит, если недостаточно или некачественно выполнен монтаж утепления чердачного перекрытия. В первую очередь устраняются дефекты в стыках между плитами, что снижает появление влаги на внутренних стенах. Обычно утеплителем на чердачных перекрытиях является керамзит. По нормам, для его продуктивного действия он должен быть не менее 30 см.

Обязательно проверить, нет ли проблем с вентиляцией чердачного пространства. Отсутствие качественного воздухообмена приводит к появлению конденсата и переохлаждению плит перекрытия. Проверить на протечку кровлю.
Проблемы могут также возникнуть из-за некачественной заделки швов в стенах и балконных плитах. Влага может проникать в швы между стеной и плитами, что способствует возникновению сырых пятен. Следует как можно скорее высушить стены и заделать места попадания влаги.

Если щель не более 8 см, то можно использовать монтажную пену. Для ее применения следует предварительно очистить края щели от бетонных крошек. Полиэтиленовые и силиконовые поверхности требуют дополнительной обработки ацетоном. Застывание пены происходит в течение суток. Затем излишки пены надо срезать, можно канцелярским ножом, а поверхность заштукатурить, тем самым закрыв мост холода. Если в месте стыка зазор больше 8 см, то придется использовать густой цементный раствор.

Проверить эффективность балконных сливов. Если герметизация стыков швов нарушена, лучше всего провести ее заново, используя более новые и качественные материалы. Прочность конструкции здания во многом зависит от качественного заполнения швов. Правильную герметизацию стоит проводить только после тщательной подготовки поверхности:

• отремонтировать наружные поверхности панелей стен;
• просушить все влажные и сырые участки;
• удалить весь поврежденный герметик перед нанесением нового слоя.

Ни в коем случае нельзя допускать нанесение мастики на влажные и необработанные участки. Лучше всего проводить ремонт стыков при плюсовой и сухой погоде.
При выявлении нарушения баланса теплозащиты стен следует заняться утеплением за счет их расширения.

Варианты утепления стен

Например, при помощи слоя кирпичной кладки можно облицевать внешнюю сторону стены. Это можно выполнить и без специальных навыков. Для этого понадобятся:

Схема утепления стены.

• кирпичи;
• уровень, рулетка и порядовка, если стену требуется возводить высокую;
• песчано-цементный раствор в соотношении 4:1 или клеевой раствор для кладки;
• дрель с миксером;
• мастерок и емкость для раствора;
• доступ к электричеству.

Также можно утеплить стены штукатурным утеплителем на арматурной сетке. Для этого при помощи дюбелей выполняют монтаж к стене армирующей сетки. Последней не обязательно быть металлической. Между стеной и сеткой и поверх наносят штукатурку. Это может быть и цементный раствор, и готовая сухая смесь для влажных помещений. Влагостойкие растворы стоят дороже, но служат значительно дольше обычных, поскольку имеют специальные добавки в своем составе.

Еще одним из наиболее качественных методов является монтаж пароизоляционного материала и утеплителя с внутренней стороны бетонной стены. Монтаж выполняется путем установки каркаса, облицованного плиточным утеплителем. Чтобы сделать такой каркас и заполнить расстояние утеплителем между стеной и отделочным материалом, можно использовать различные фиксаторы и метизы. Это могут быть и монтажные скобы, и пластиковые дюбели-«грибки», и клей, как в готовом виде, так и в виде сухой смеси, требующей приготовления. После чего обязательно сделать облицовку штукатуркой или любым другим отделочным материалом.

Материалы для каркаса и утепления:

• металлические профили или деревянные рейки;
• саморезы по металлу или дереву;
• герметик и монтажная пена;
• пароизоляционная мембрана или алюминиевая фольга на изоплене;
• листовой утеплитель, минеральная или стекловолоконная вата;
• сухая смесь для штукатурки.

Инструменты для монтажа каркаса и утепления:

• болгарка с кругами для резки металла или специальные ножницы;
• дрель с насадкой-миксером;
• отвертки или шуруповерт;
• рулетка, уровень и карандаш;
• шпатели и терки для шлифования;
• емкость для раствора.

Схема утепления стены каркасного дома.

Между каркасом и стеной нужно оставить место примерно 50 мм и засыпать его керамзитом. Этот материал отлично впитает остатки влаги со стены и остановит появление плесени. Таким образом, толщина стены увеличивается на 150 мм. Существуют пеноблоки на 80 мм, которые успешно заменяют такие каркасные сооружения. Монтаж производится на обычный цементно-песчаный раствор (1:4).

На особо холодные и влажные стены можно установить систему, носящую название “теплый пол”, или провести по периметру теплый плинтус. Это решение лучше всего подходит для угловых комнат. При выборе способа обогрева стен наиболее подходит электрический пленочный вариант, или ИК пол. Его установку не следует производить самостоятельно. Для обогрева шва под плинтусом можно воспользоваться теплым полом, где в качестве нагревательного элемента используется кабель.

Монтаж стационарного настенного электрического обогревателя полностью не решит проблему некачественного утепления между плитами, но его можно установить самостоятельно.

Для этого понадобится:

• дрель или перфоратор;
• анкеры или дюбели;
• молоток;
• розетка.

Какова бы ни была причина промерзания пустотных плит, надо существенно снижать влажность в помещениях, обязательно проверить эффективность работы вентиляции и проконтролировать качественную работу системы отопления. Все работы по ремонту здания и устранению причин промерзания следует проводить тщательно и аккуратно. Забыв про какую-то деталь, вы рискуете столкнуться с этой проблемой вновь, и очень скоро.

17.08.2016

Вне зависимости от назначения здания, важнейшим моментом при строительстве является создание комфортных условий. Это зависит, в первую очередь, от показателей влажности и температурного режима. Добиться оптимального уровня и для того, и для другого можно с помощью правильно смонтированных и утепленных плит перекрытия.

Особенности утепления

Стандартных технических характеристик плит часто недостаточно для достижения нужных показателей – приходится прибегать к дополнительным мероприятиям. Речь идет об утеплении стен и несущих плит.

Процесс утепления плит

При работе с перекрытиями, которые находятся над подвальными помещениями, начинать следует с пола. Сначала поверх железобетонных плит укладывается стяжка из цемента – она используется в качестве основания. В ряде случаев обходятся без нее, просто заделывая швы между плитами.

Важным элементом являются деревянные лаги, которые монтируются на тонких прокладках из ДСП или ДВП. Толщина прокладок обычно составляет около 25 мм.

Лаги также используются для утепления – в пространство между ними закладывается материал, препятствующий проникновению холода и потере тепла. Чаще всего для этого используются минеральная вата, продукция серии «Изол», разные сухие засыпки и мягкие плиты из базальта. Следующий слой используется для предотвращения проникновения пара. Это может быть рулонный материал определенного вида – от пергамина до обычного рубероида.

Утепление требуется не только горизонтальным поверхностям, но и вертикальным частям плит – например, их торцам. Именно эти элементы наиболее подвергаются воздействию мороза в холодное время года.

Чтобы предотвратить негативный эффект, используются строительные отходы (можно засыпать оставшиеся после строительства осколки кирпича в отверстия в торцах). Затем отверстия заливаются растворителем. Пространство между торцом и кладкой также заполняется утепляющим материалом, роль которых может играть минеральная вата, базальтовые утеплители и пенопласт.

Работа с перекрытиями чердака

Которые находятся в верхней части здания, также нужно утеплять, причем для этого используются аналогичные материалы. Однако есть и различия. Так, укладывать теплоизоляцию нужно в качестве первого слоя по плитам. Важно определить подходящий слой материала – он рассчитывается, исходя из климатических особенностей региона, в котором осуществляется строительство.

Если вы используете мягкие утепляющие компоненты, обязательно учитывайте, что внешние нагрузки постепенно приведут к сжатию материала, а значит, он потеряет способность защищать от потерь тепла. Нагрузки могут быть любыми – даже ходьба для контроля состояния кровли вызывает негативные последствия. Обязательно оснастите верхнюю часть здания мостиками, по которым сможет передвигаться осматривающий крышу специалист.

Для повышения надежности можно выполнить дополнительное утепление изнутри. Отличных результатов удастся добиться, проложив тонкий слой утепления под подвесными потолочными конструкциями. При работе обязательно оставляйте между утепляющим слоем и настилом из дерева зазор для проникновения свежего воздуха.

Как утеплять торцы плит перекрытия фундамента. Утепление плит перекрытия

При постройке жилых домов зачастую используют бетонные плиты перекрытия. Эти железобетонные изделия применяются как для перекрытия этажей, так и при постройке стен. Изготавливаются они из высококачественного бетона с использованием армированного каркаса. Надежность и долговечность строений в основном зависит от качества используемых материалов.

Схема утепления плиты перекрытия.

Перекрытие монолитной плитой

Отличается усиленной прочностью, что позволяет применять их в местах с повышенным риском провисания. Максимальная защита от различных деформаций, но при этом плохая звукоизоляция. Обладает большим весом, что является существенным минусом данного вида при строительстве.

Пустотные конструкции

Чертеж пустотной плиты перекрытия.

Наиболее популярные, за счет облегчения массы изделия. Благодаря пустотам у этих плит низкая теплопроводность и хорошая шумоизоляция. Затраты на изготовление существенно меньше, чем при производстве монолитных плит. Их часто делают ребристыми или из ячеистого бетона.

Плиты перекрытия в основном изготавливаются фиксированных размеров. И при проектировке здания надо обязательно учитывать размеры стандартных выпускаемых плит. В зависимости от требований к будущей постройке, плиты классифицируются и по весу. Их масса в среднем варьируется от 500 кг до 4 т.

Использование бетонных пустотных плит при возведении фундамента осуществляется уже довольно давно. Но не всегда продумывается монтаж защиты от промерзания плит перекрытия.

Сыреющие и промерзающие стены являются одним из самых серьезных факторов недолговечности зданий.

Появление плесени существенно влияет на здоровье обитателей домов.

Факторы промерзания стен

Схема монтажа железобетонной плиты перекрытия.

1. Неправильное заполнение стыков между плитами. Плохо заполненные швы приводят к нарушению теплозащитных свойств перекрытий. Увеличивается шанс образования трещин. Через них плита набирает влагу.
2. Некачественный раствор при производстве изделий. Выбор дешевых или разбавленных растворов приводит к частому проникновению влаги. Обычно они имеют очень рыхлую структуру и не выдерживают давления.
3. Ошибки в конструкции системы отопления. Плохо отапливаемые помещения гораздо больше подвержены обморожению стен. После накопления влаги они начинают замерзать и с внешней, и с внутренней стороны.
4. Переохлаждение металлических арматурных элементов и анкеров. При появлении различных трещин на металлические составляющие пустотных плит начинает попадать влага. В результате чего может появиться коррозия. Структура таких плит размягчается и больше подвержена распаду от низких температур.
5. Вытяжные трубы собирают конденсат. При слабой тяге влага накапливается внутри вытяжных труб, что приводит к их заледенению и снижению эффективности работы. При этом плохая циркуляция воздуха способствует накоплению ненужной влаги.
6. Малая толщина стен. Не учтена толщина стен для применения их в климатических условиях данного региона.
7. Низкие теплотехнические качества используемых материалов. При выборе материалов в основном чаша весов перевешивает в сторону прочности, при этом зачастую, выполняя монтаж утеплителя, просто не учитывается низкий уровень теплоизоляции.
8. Недостаточная сквозная вентиляция. В плохо проветриваемых помещениях наружные стены промерзают гораздо сильнее, теряя свои теплозащитные свойства. Неудовлетворительная внутренняя гидроизоляция между стеной и утеплителем приводит к промерзанию наружной поверхности, а затем к разрушению каменной кладки.
9. Фундамент с плохой гидроизоляцией, особенно в домах без подвалов.
10. Нарушение структуры пароизоляции в чердачных перекрытиях. Некачественно выполненная теплоизоляция потолочного перекрытия переносит выполнение своих функций на цементную стяжку. Бетонная поверхность собирает влагу, накапливая конденсат, и увлажняет утеплитель. Теплозащитный материал начинает терять свои изначальные свойства, которые значительно уменьшаются, вследствие чего плиты перекрытия начинают промерзать. Утеплитель также увеличивает свой вес за счет накапливаемой жидкости.
11. Часто подтапливаемые подвалы.
12. Отмостки выполнены неверно или отсутствуют.
13. Вертикальная гидроизоляция подвальных стен выполнена неверно. Малая циркуляция воздуха приводит к появлению плесени и конденсата.
14. Плохое уплотнение бетона в процессе производства. От качества уплотнения бетона зависит морозостойкость и водонепроницаемость конструкции выпускаемых пустотных плит. Плохо уплотненный состав становится слишком пористым, и защита основы значительно снижается.
15. Монтаж недостаточной толщины отделочного слоя.

Сэкономив на отделочном слое, в итоге можно получить глобальные разрушения. Когда температура воздуха колеблется, облицовка постепенно осыпается, снижая защиту стены от промокания и мороза. И как следствие, нарушается крепость всей постройки, увеличивая шансы аварийных ситуаций.

Меры по предотвращению

Чтобы защитить плиты перекрытия от промерзания, нужно принять следующие меры:

Схема плиты перекрытия с гидроизоляцией.

1. Тщательно и герметично заполнить расстояние между плитами.
2. Качественный монтаж заделки стыков должен быть водозащитным (благодаря герметизирующим мастикам) и теплозащитным (при помощи утепляющих пакетов). С защитой от воздуха расстояние между плитами заполняется уплотняющими прокладками. Обжатие материала таких прокладок должно быть не менее 30-50%.
3. Следить и как можно чаще проверять работу вентиляции здания.
4. Плохая циркуляция воздуха в помещениях способствует долгому высыханию теплоизоляционных слоев, накоплению лишней влаги и появлению плесени. Следует не позволять промерзать пучинистому грунту под основанием фундамента и стенами цокольного этажа, не давать температуре воздуха на цокольном этаже опускаться ниже нуля.
5. Если в здании отсутствует подвал, то необходимо между грунтом и поверхностью цоколя провести монтаж горизонтальной гидроизоляции.
6. Увеличить слой теплоизоляции на чердачных перекрытиях.
7. Содержать в исправном состоянии отмостки и водоотводящие устройства. От эффективности их работы зависит уменьшение вероятности промерзания пустотных плит.
8. За первые 3 года эксплуатации здания надо прочищать расстояние дренажных систем не реже двух раз в год, в последующем – раз в три года.
9. На отсыревших участках стен проводить сушки, не запуская их состояние.
10. Стараться снизить влажность в помещениях с плохим проветриванием. В любом помещении влажность воздуха не должна превышать 60%.

Способы исправления

Конечно, всегда лучше предупредить проблему, чем исправлять ее последствия. Но если меры не были применены вовремя и промерзание все-таки началось, нужно как можно быстрее взяться за исправление ошибок. Существует ряд различных методов исправления неприятностей с промерзанием стен.

В зависимости от причин и месторасположений

Схема укладки плиты перекрытия.

Появление сырости и черных пятен в районе последних этажей, как правило, происходит, если недостаточно или некачественно выполнен монтаж утепления чердачного перекрытия. В первую очередь устраняются дефекты в стыках между плитами, что снижает появление влаги на внутренних стенах. Обычно утеплителем на чердачных перекрытиях является керамзит. По нормам, для его продуктивного действия он должен быть не менее 30 см.

Обязательно проверить, нет ли проблем с вентиляцией чердачного пространства. Отсутствие качественного воздухообмена приводит к появлению конденсата и переохлаждению плит перекрытия. Проверить на протечку кровлю.
Проблемы могут также возникнуть из-за некачественной заделки швов в стенах и балконных плитах. Влага может проникать в швы между стеной и плитами, что способствует возникновению сырых пятен. Следует как можно скорее высушить стены и заделать места попадания влаги.

Если щель не более 8 см, то можно использовать монтажную пену. Для ее применения следует предварительно очистить края щели от бетонных крошек. Полиэтиленовые и силиконовые поверхности требуют дополнительной обработки ацетоном. Застывание пены происходит в течение суток. Затем излишки пены надо срезать, можно канцелярским ножом, а поверхность заштукатурить, тем самым закрыв мост холода. Если в месте стыка зазор больше 8 см, то придется использовать густой цементный раствор.

Проверить эффективность балконных сливов. Если герметизация стыков швов нарушена, лучше всего провести ее заново, используя более новые и качественные материалы. Прочность конструкции здания во многом зависит от качественного заполнения швов. Правильную герметизацию стоит проводить только после тщательной подготовки поверхности:

• отремонтировать наружные поверхности панелей стен;
• просушить все влажные и сырые участки;
• удалить весь поврежденный герметик перед нанесением нового слоя.

Ни в коем случае нельзя допускать нанесение мастики на влажные и необработанные участки. Лучше всего проводить ремонт стыков при плюсовой и сухой погоде.
При выявлении нарушения баланса теплозащиты стен следует заняться утеплением за счет их расширения.

Варианты утепления стен

Например, при помощи слоя кирпичной кладки можно облицевать внешнюю сторону стены. Это можно выполнить и без специальных навыков. Для этого понадобятся:

Схема утепления стены.

• кирпичи;
• уровень, рулетка и порядовка, если стену требуется возводить высокую;
• песчано-цементный раствор в соотношении 4:1 или клеевой раствор для кладки;
• дрель с миксером;
• мастерок и емкость для раствора;
• доступ к электричеству.

Также можно утеплить стены штукатурным утеплителем на арматурной сетке. Для этого при помощи дюбелей выполняют монтаж к стене армирующей сетки. Последней не обязательно быть металлической. Между стеной и сеткой и поверх наносят штукатурку. Это может быть и цементный раствор, и готовая сухая смесь для влажных помещений. Влагостойкие растворы стоят дороже, но служат значительно дольше обычных, поскольку имеют специальные добавки в своем составе.

Еще одним из наиболее качественных методов является монтаж пароизоляционного материала и утеплителя с внутренней стороны бетонной стены. Монтаж выполняется путем установки каркаса, облицованного плиточным утеплителем. Чтобы сделать такой каркас и заполнить расстояние утеплителем между стеной и отделочным материалом, можно использовать различные фиксаторы и метизы. Это могут быть и монтажные скобы, и пластиковые дюбели-«грибки», и клей, как в готовом виде, так и в виде сухой смеси, требующей приготовления. После чего обязательно сделать облицовку штукатуркой или любым другим отделочным материалом.

Материалы для каркаса и утепления:

• металлические профили или деревянные рейки;
• саморезы по металлу или дереву;
• герметик и монтажная пена;
• пароизоляционная мембрана или алюминиевая фольга на изоплене;
• листовой утеплитель, минеральная или стекловолоконная вата;
• сухая смесь для штукатурки.

Инструменты для монтажа каркаса и утепления:

• болгарка с кругами для резки металла или специальные ножницы;
• дрель с насадкой-миксером;
• отвертки или шуруповерт;
• рулетка, уровень и карандаш;
• шпатели и терки для шлифования;
• емкость для раствора.

Схема утепления стены каркасного дома.

Между каркасом и стеной нужно оставить место примерно 50 мм и засыпать его керамзитом. Этот материал отлично впитает остатки влаги со стены и остановит появление плесени. Таким образом, толщина стены увеличивается на 150 мм. Существуют пеноблоки на 80 мм, которые успешно заменяют такие каркасные сооружения. Монтаж производится на обычный цементно-песчаный раствор (1:4).

На особо холодные и влажные стены можно установить систему, носящую название “теплый пол”, или провести по периметру теплый плинтус. Это решение лучше всего подходит для угловых комнат. При выборе способа обогрева стен наиболее подходит электрический пленочный вариант, или ИК пол. Его установку не следует производить самостоятельно. Для обогрева шва под плинтусом можно воспользоваться теплым полом, где в качестве нагревательного элемента используется кабель.

Монтаж стационарного настенного электрического обогревателя полностью не решит проблему некачественного утепления между плитами, но его можно установить самостоятельно.

Для этого понадобится:

• дрель или перфоратор;
• анкеры или дюбели;
• молоток;
• розетка.

Какова бы ни была причина промерзания пустотных плит, надо существенно снижать влажность в помещениях, обязательно проверить эффективность работы вентиляции и проконтролировать качественную работу системы отопления. Все работы по ремонту здания и устранению причин промерзания следует проводить тщательно и аккуратно. Забыв про какую-то деталь, вы рискуете столкнуться с этой проблемой вновь, и очень скоро.

17.08.2016

Вне зависимости от назначения здания, важнейшим моментом при строительстве является создание комфортных условий. Это зависит, в первую очередь, от показателей влажности и температурного режима. Добиться оптимального уровня и для того, и для другого можно с помощью правильно смонтированных и утепленных плит перекрытия.

Особенности утепления

Стандартных технических характеристик плит часто недостаточно для достижения нужных показателей – приходится прибегать к дополнительным мероприятиям. Речь идет об утеплении стен и несущих плит.

Процесс утепления плит

При работе с перекрытиями, которые находятся над подвальными помещениями, начинать следует с пола. Сначала поверх железобетонных плит укладывается стяжка из цемента – она используется в качестве основания. В ряде случаев обходятся без нее, просто заделывая швы между плитами.

Важным элементом являются деревянные лаги, которые монтируются на тонких прокладках из ДСП или ДВП. Толщина прокладок обычно составляет около 25 мм.

Лаги также используются для утепления – в пространство между ними закладывается материал, препятствующий проникновению холода и потере тепла. Чаще всего для этого используются минеральная вата, продукция серии «Изол», разные сухие засыпки и мягкие плиты из базальта. Следующий слой используется для предотвращения проникновения пара. Это может быть рулонный материал определенного вида – от пергамина до обычного рубероида.

Утепление требуется не только горизонтальным поверхностям, но и вертикальным частям плит – например, их торцам. Именно эти элементы наиболее подвергаются воздействию мороза в холодное время года.

Чтобы предотвратить негативный эффект, используются строительные отходы (можно засыпать оставшиеся после строительства осколки кирпича в отверстия в торцах). Затем отверстия заливаются растворителем. Пространство между торцом и кладкой также заполняется утепляющим материалом, роль которых может играть минеральная вата, базальтовые утеплители и пенопласт.

Работа с перекрытиями чердака

Которые находятся в верхней части здания, также нужно утеплять, причем для этого используются аналогичные материалы. Однако есть и различия. Так, укладывать теплоизоляцию нужно в качестве первого слоя по плитам. Важно определить подходящий слой материала – он рассчитывается, исходя из климатических особенностей региона, в котором осуществляется строительство.

Если вы используете мягкие утепляющие компоненты, обязательно учитывайте, что внешние нагрузки постепенно приведут к сжатию материала, а значит, он потеряет способность защищать от потерь тепла. Нагрузки могут быть любыми – даже ходьба для контроля состояния кровли вызывает негативные последствия. Обязательно оснастите верхнюю часть здания мостиками, по которым сможет передвигаться осматривающий крышу специалист.

Для повышения надежности можно выполнить дополнительное утепление изнутри. Отличных результатов удастся добиться, проложив тонкий слой утепления под подвесными потолочными конструкциями. При работе обязательно оставляйте между утепляющим слоем и настилом из дерева зазор для проникновения свежего воздуха.

Рядом с Леруа Мерлен в Химках строят домик:

Он меня заинтересовал тем, что в отличие от других «монолитов», тут торец монолитной плиты перекрытия не выступает на улицу, тем самым убит очень серьёзный мостик холода.

Простая задача на самом деле не так уж легка в исполнении. Дело в том, что все подобные «монолиты» обкладывают кирпичом. Внешняя облицовка толщиной в половинку кирпича и не может нести какую-то существенную нагрузку, в том числе и облицовку вышестоящих этажей.

Рассмотрим домик чуть ближе:

Из монолитных перекрытий выступают некие опоры(цифра 1 на фото), на которые видимо внешняя кладка и опирается. Но как? На этот вопрос однозначно я не нашёл ответа.

Подтверждение тому, что кладка в этом месте начинается — щель(цифра 2 на фото), которая образовалась между новым рядом(который опёрся на выступ бетонный) и последним рядом предыдущего этажа, который чуть-чуть не дотянул. Надеюсь, раствором то они замажут щелку.

Видимо надо напроситься на экскурсию Кстати, в детстве обожал лазить по стройкам, вот к чему это всё привело

Клетка снаружи дома — временное место работы каменщика. Как только участок стены закладывается, клетка краном переставляется на другое место, закрепляется и каменщик продолжает стеночку.

Вот ещё кадр покрупнее того же дома:

Вот на этих помостах, на высоте 7-ого этажа тоже работает каменщик. Жесть конечно, нервы надо иметь как арматура 12-го диаметра.

В углу мы видим жёлтый уровень — германская Stabila?

При строительстве любых зданий, а особенно жилья важно создать максимальный уровень комфортности в помещениях. Показателями этого уровня являются влажность и температурный режим. Защиту от холодного внешнего воздуха и проникновения влаги обеспечивают ограждающие конструкции (стены, перекрытия).

Только технических характеристик самого материала конструкций для надежной защиты не достаточно. Поэтому утепление плиты перекрытия так же важно, как и утепление стен. Для перекрытий над подвальными помещениями утепление предусмотрено в конструкции пола. Первым слоем над жб плитами укладывается цементная стяжка, которая служит основанием, но часто выполняют только заделку швов между плитами.

Деревянные лаги устанавливаются по плитам на тонких звукоизоляционных прокладках из ДВП или ДСП толщиной около 25 мм. Пространство между лагами заполняется утеплителем. Из самых распространенных можно назвать минвату, мягкие базальтовые плиты, готовые сухие засыпки, материалы серии Изол. Далее обязательно укладывается пароизоляционный слой (любой рулонный материал типа рубероида, пергамина и т.д.).

Кроме укладки утеплителя по горизонтальной поверхности требуется и утепление торцов плит перекрытия, чтобы исключить их промерзание в зимний период. Для этого отверстия в торцах сначала забиваются строительными отходами (например, осколками кирпича) и заливаются раствором. Пространство между кладкой и торцом плиты, примерно 50 мм, заполняется утеплителем (мин.вата, пенопласт, базальтовый утеплитель).

Утепляем чердачные перекрытия

Для утепления плит перекрытия чердака используются те же материалы, что и для плит над подвальными помещениями. Но пароизоляционные материалы укладываются первым слоем по плитам. Толщина утеплителя определяется по расчету с учетом климатической зоны строительства.

При выборе мягких утеплителей следует учитывать, что при любых нагрузках он будет сжиматься, постепенно теряя теплозащитные свойства. Эти нагрузки, хотя бы временные, от хождения по перекрытию для осмотра кровли, а особенно при храни каких-то вещей на чердаке, неизбежны. Поэтому необходимо предусмотреть участки с ходовыми мостиками по деревянным лагам или площадки с плотным настилом так же выполненном по лагам.

Если и для чердачного перекрытия планируется прибрести плиты перекрытия ПБ или ПК, то утепление торцов плит перекрытия выполняется аналогично уже описанному способу.

При ремонтных работах дополнительное утепление плит перекрытия чердака можно сделать и по внутренней поверхности со стороны жилого помещения. Хороший эффект дает и прокладка тонкого утепляющего слоя под навесной конструкцией потолка.

Выполняя утепление плиты перекрытия с применением любых материалов под деревянные полы на лагах или чердачные ходовые мостики, следует оставлять вентиляционный зазор между утеплителем и деревянным настилом.

Полы из монолитных железобетонных плит перекрытия давно известны и хорошо себя зарекомендовали в строительстве частных и многоэтажных домов. По сегодняшний день они востребованы и популярны в особенности при строительстве коттеджей большой площадью. Железобетонные пустотны плиты перекрытия имеют массу преимуществ, устройство этих плит таково, что они помимо того, что равномерно распределяют нагрузку по всей поверхности, еще и дополнительно прибавляют зданию жесткость и устойчивость.

Общие сведения и преимущества железобетонных плит

Плиты выполнены из бетона, в котором при заливке вмонтирована железная арматура. Плиты по длине имеют продольные пустоты круглой формы, которые в сочетании с арматурой дает конструкции огромное преимущество. Железобетонная плита способна выдерживать изгибы, не ломаться при высоких нагрузках, она очень долговечны при правильной эксплуатации при строительстве. Монолитные плиты заводского производства отвечают всем требованиям которые предъявляются для перекрытий, они прочны и устойчивы при высоких температурах. Очень важен тот факт, что железобетонная плита является хорошим шумоизолятором и плюс к этому сохраняет тепло.

Не менее важен тот факт, что использование плит в строительстве намного ускоряет и упрощает процесс, они могут быть установлены там, где никакой другой метод укладки пола не подходит. К примеру, укладка полов частного дома площадью свыше 100 м² с помощью заливки, займет много времени, кроме того трудозатраты, а также финансовые затраты будут намного выше, чем при укладке пола железобетонными плитами.

Правильный выбор плит и расчет

При укладке пола первого этажа нужно понимать, что на него будет оказываться большая нагрузка, поэтому важно правильно рассчитать вес конструкции и взять в расчет все, вплоть до общего веса дома и мебели или оборудования, которое будет установлено в помещениях. Толщина железобетонных плит стандартна и равна 220 мм, но плиты могут быть рассчитаны на различную весовую нагрузку в зависимости от их марки. Здесь роль играет армирование плиты и то, из какой марки бетона она выполнена.

Железобетонные плиты выпускаются длиной 2.4-6.8 метра, ширина таких плит в зависимости от длины равна 1.2-1.5 метра, вес 0.9-2.5 тонны. Это позволяет при строительстве использовать небольшую технику, краны до 3 тонн подъема груза. Понять какая плита вам нужна не сложно, на поверхности ставится маркировка, например, плита ПК 8-42-12 будет длиной 4.2 метра, шириной 1.2 м, с весовой нагрузкой 800кг/м².

Правила монтажа плит в зависимости от этажа

При укладке плит перекрытия важно учитывать то, где они будут укладываться, т. к. правила монтажа цокольного этажа отличаются от укладки перекрытия между этажами.

В случае с укладкой цокольного этажа, необходимо сперва провести работы по выравниванию фундамента, а именно его верхнего края. Для этого верхнюю кромку фундамента делается не высокая опалубка из досок, здесь необходимо залить небольшой слой бетона, чтобы вывести идеально ровную поверхность по горизонтали. Теперь на такую площадку можно укладывать железобетонную плиту.

Укладка плит производится с учетом их конусности, получается нижняя часть плиты будет ровно стыковаться с прилегающей рядом. Вверху образуется небольшой шов, который необходимо заделать цементным раствором. Таким образом получается практически ровная поверхность пола в минимальный срок. В зависимости от того, какой пол вы будете настилать, возможно придется сделать тонкую стяжку, но для большинства материалов, которые покрывают пол, подходит плита без дополнительной отделки.

В случае, когда железобетонная плита укладывается в качестве перекрытия между этажами, то на стенах из кирпича или блоков необходимо сделать дополнительный железобетонный пояс. Это что-то вроде сейсмического пояса, который выполняется следующим образом. Когда высота стен выложена до нужной высоты, производится укладка еще одного ряда, но при этом нужно укладывать один слой, чтобы оставить внутренний торец по всему периметру, в который будет ложиться плита, а снаружи это место будет закрыта кирпичом. Прежде, чем уложить плиту, как и в первом случае необходимо выполнить опалубку и залить тонкий слой бетона с укладкой армирования. В результате образуется ниша с небольшим зазором для укладки материалов утепления, куда и укладывается плита. Тонкий слой бетона с армированием повышает прочность поверхности и равномерно распределяет по стенам нагрузку от плиты.

Утепление

Плиты перекрытия сами по себе служат хорошим утеплением, т. к. они расположены внутри помещений дома, то нет нужды в их утеплении, однако необходимо произвести утепление торцов. Плита обладает высокой теплопроводностью, что несомненно хорошо, т. к. плита верхнего этажа проводит тепло снизу и таким образом пол становится теплым. Но с торцов плита будет получать холод, поэтому нужно оградить ее слоем утеплителя. В нише, которая образовалась в процессе армирования, в местах примыкания плиты к стене необходимо уложить утеплитель. Затем это пространство, как и остальные щели заливаются бетоном.

Утепление производить обязательно, в противном случае в этих пустотах будет образовываться конденсат, который плита будет впитывать и постепенно разрушаться. Помимо разрушения плиты, в помещении будет появляться влажность, а в местах, где есть арматура, появится ржавчина, которая не закроется никакой шпаклевкой.

Собственно на этом процесс создания полов и межэтажных перекрытий закончен, теперь можно приступать к отделке пола материалами. Как уже говорилось, возможно придется выполнить тонкий выравнивающий слой стяж

При таких видах работ вам может существенно помочь строительная техника, например

Утепление чердака дома плитами PIR

Утепляем перекрытия чердака, плитами PIR

Хотим эффективно использовать помещение чердака (а именно речь идет о перекрытиях) и с комфортом находиться в нем? Утепление прикрытий чердака, поддержка микроклимата в нем это способ достичь нашей цели. Конечно, если не будем использовать мансарду как дополнительную жилую площадь.

Структура помещения для чердачного утепления с PIR

Рассмотрев конструкцию дома мы видим, что чердачное помещение своего рода это прослойка между кровлей и помещений жилой площади. Холодный чердак влияет на температуру помещения в доме и показатели влажности. А при правильном утеплении PIR чердачного помещения, мы значительно увеличиваем показатели кпд домашнего отопления. Вспоминая физику отметим, что теплый воздух поднимается в любом случае вверх. Поэтому потери тепловой энергии через крышу и чердак составляют до 30% от всей отопительной системы дома. А зимой такой показатель только увеличивается.  Правильная теплоизоляция перекрытий чердака решает наши проблемы, не позволяя исчезать теплу через потолок и чердак.

Преимущества утепления PIR чердачного перекрытия

Другой полезный фактор позволит продлить жизнь несущим конструкциям, деревянным балкам, отделке вашего дом, которые заключены в тепловой контур который не позволяет перепадам температур. Отсюда сохранение материалов и их изначальных эксплуатационных свойств, за счет поддержания комфортной температуры. Отсутствие грибка и плесени.

Подытожив обратим внимание на выбранный материал, соответствует ли он прочностным и противопожарным характеристикам нормам безопасности. Лучшее решение с точки зрения тепло физических характеристик и негрископичности являются плиты из пенополиизоцианурата ПИР PIRRO. Купить по выгодной цене PIR плиты PirroInterior или Крафт – это термоплита из жесткого изоцианурата, облицована крафтбумагой

PIR плита PirroUniversal  плита на алюмоламинате. Покрытие плит играют роль герметичного покрытия. Паронепроницаемость, воздухонепроницаемость, стабильность работы характеристик



Рассмотрим новый стандарт качества  при применении теплоизоляционной плиты PIR. Данный изолятор тепла будет полностью соответствовать, и удовлетворять всеми  функциями, если слой будет непрерывен. Достичь такого момента возможно устроив теплоизоляцию по верх или снизу несущих балок перекрытия.

Слой теплоизоляционного утеплителя PIR над балками

Подходящая марка плиты  PirroInterior Крафт

Этап работ

• Дощатый настил из дерева устраиваем поперек балок сверху
• Пир плиты устраиваются в направлении поперек сверху настила
• Важно использовать профиль плиты «четверть» или «шип-паз»
• Крепим плиты гвоздями (саморезами) с утопанием  шляпки на 2 или три сантиметра, во избежания смещения плит
• После монтажа теплоизоляционных плит тщательно пропениваем стыки между стеной и  плитой
• Произведем установку слоя пароизоляции снизу. Материал на основе полипропилена ложем внахлест 15см.  Далее устраиваем потолки.
• За основу потолка берем зашивку сплошным слоем (ЦСП плит, ОСБ досок, ГВЛ). Для исполнения любого вида – натяжного, штукатурного, реечного и др.

Слой теплоизоляционного утеплителя PIR под балками





Подходящая марка плиты  PirroUniversal, конструкция не настаивает на слое пароизоляции.

Рассмотрим последовательности ниже

• Конструкцию выполняют снизу чердачных балок из дерева. Подойдут PIR плиты  выпуском 1200 х 2400 размером, захватывая большую площадь. Устраиваем плиты в шахматном порядке с разбегом стыком и креплением саморезами. Примерно две или три штуки на кв.метр.
• Когда установлен слой плит их стыки следует скрепить алюминиевым скотчем.
• Закрытые стыки и изолирующая облицовка пир плит Universal  абсолютно исключает потребность установки пароизоляционного слоя.
• Приступая к устройству слоя потолка который выполнен ГВЛ,ЦСП,ОСБ. Несущий слой устанавливаем и крепим крепежом к балкам перекрытия в количество не меньше пяти на кв.метр.
• Следующие работы выполняем со стороны чердачного помещения
• В образованные ниши между ПИР плитами и дерев/балками устраиваем дполнителную изоляцию. Может быть любая – минвата или ПИР плита. Зазоры запениваем.
• Приступаем к полу. Его организация такая же как и при доутеплениии.

Незабываем о хорошей воздухо-проходимости, обеспечивается зазорами вентиляции в кровле или иными способами, благодаря которым, скопленная влага конденсата испаряется вверх наружу.

Инструкция по способу утепления перекрытий из дерева между этажами

Рассмотрим последовательности ниже

• Образуем основание из доски (дощатый настил) под укладку наших ПИР плит. Шаг укладки в два раза больше ширины досок
• Pir плиты Крафт устраиваем сверху настила в направлении поперёк со смещением не меньше 20см. Фиксируем питы саморезвми с утопанием шляпки. Стыки так же пропениваем.
• Пароизоляция. Только в помещениях с присутствием влаги. Крепиться в нахлест.
• Устраиваем полы. На пир плиту устраиваем обрешётку (доска обрезная) и крепим к нашему дощатому настилу насквозь через теплоизоляционный слой утеплителя. По деревянной обрешетки уложим чистовую доску для пола

Инструкция по способу утепления перекрытий из бетона между этажами

PirroInterior Крафт применяется для данной технологии

Рассмотрим последовательности ниже. Требуется установка пароизоляции

• Итак, подготовка основания. Нужна ровная поверхность для укладки плит.
• Теплоизоляционную плиту монтируем встык друг к другу. Плиты с профилировкой  смещаем и  крепим таким способом в смежных рядах.
• На плиты Краф или Интериа укладывем полиэтилен или аналог ему с толщиной от 100мкм до пяти мм. Разделительный слой полиэтилена имеет не меньше 10см нахлёст. В нахождении места примыканий стяжки и стены устроить демпферный слой, в виде полосы из того же материала толщиной от пяти – десяти мм. Стяжка должны быть не меньше в толщине равную 40мм. Предусмотреть и выполнить армирование стяжки. Далее осуществляем устройство полового напольного покрытия.
• Крепим плинтус только к стене или полу.

Утепляем чердачное перекрытие теплоизоляцией PIR Универсал Варианты 1 и 2

сэндвич панели , моноблоки  сплит системы, холодильные двери, холодильные морозильные  камеры, холодильное оборудование

Насколько эффективна изоляция кромки плиты, как кажется? – EBOSS

Пункт h2 Строительного кодекса Новой Зеландии (энергоэффективность) [NZBC-h2] гласит, что полы должны быть изолированы до минимального R-значения R1.3. Что касается бетонных полов, в нем также отмечается, что «коэффициент сопротивления пола соответствует бетонной плите на земле», то есть нет необходимости в изоляции под неотапливаемым бетонным полом, который укладывается непосредственно на подготовленную поверхность земли. Также не требуется изоляция краев плиты.

Конечно, ситуация иная, если бетонная плита подвешена над поверхностью земли так, чтобы под ней свободно проходил воздух, как в случае деревянного пола, и в этом случае значение R конструкции должно быть не менее R1. 3. Обычная «плита на земле» имеет R-значение значительно ниже R1,3 в зависимости от толщины бетона, типа твердого основания и грунта под ним, высоты уровня грунтовых вод и т. Д.

(Обратите внимание, что с полом с подогревом R -значение возрастает до минимума R1.9, при этом тепловое сопротивление конструкции от плоскости нагрева к внутреннему воздуху меньше, чем сопротивление внешнему воздуху.Плита пола с подогревом требует тщательного и особого проектирования теплоизоляции, чтобы максимально использовать преимущества такой системы.)

Для обеспечения соответствия требованиям NZBC-h2 ковровые покрытия или напольные покрытия исключаются из состава конструкции бетонного пола R-значение. “.

Поскольку Строительный кодекс не требует какой-либо теплоизоляции под плитами на земле или краевой изоляции, почему акцент делается на изоляцию плит, когда промышленность и рынок недвижимости с удовольствием работают с минимумами Кодекса для теплоизоляции? производительность стен, кровли и остекления? Конечно, бетонные плиты перекрытия и все аспекты здания в идеале должны быть построены в соответствии с требованиями, превышающими минимальные требования Строительного кодекса, стандартов Новой Зеландии и т. Д.но так часто это не так.

Когда я начинал свою карьеру, если плита должна была быть изолированной, то это была всего лишь полоса полистирола шириной 4 дюйма по периметру – эта рекомендация все еще поддерживается сегодня. Оставляя центральную часть пола контактирующей с землей, появляется дополнительная тепловая масса, которая дополнительно смягчает колебания температуры в комнате с открытым бетонным полом. Несмотря на то, что упор делается на потери тепла от плит на первом этаже, большинство из них покрыто коврами, особенно в жилых помещениях и спальнях, в результате чего тепловая масса существенно удаляется из внутреннего воздуха, что значительно снижает изоляцию под плитами. эффективный.

Меня заинтриговала нынешняя рекламная акция по теплоизоляции, наносимой на внешнюю поверхность бетонных плит перекрытия. Да, я знаю, что нам говорят, что исследования показывают, что около 80% тепла в плите уходит через край плиты, что, конечно же, и происходит. Существует небольшая разница в температуре между центром пола и землей под ним – сравните это с быстро меняющейся температурой постоянно движущегося наружного воздуха по периметру. Разговаривая с коллегами-архитекторами и дизайнерами, я обнаружил, что нет никакого энтузиазма по поводу деталей, как это предлагают различные рекламные акции, особенно если ковер должен быть установлен поверх плиты.

После затвердевания внешняя поверхность бетонной плиты становится достаточно водонепроницаемой и, будучи вертикальной, она очень быстро проливает воду, поэтому у нее мало времени, чтобы впитаться в поверхность, оставляя обнаженный бетон сухим, а выступающая облицовка выше дает дополнительную защита. Для лиц, подвергающихся воздействию солнечных лучей, предусмотрена дополнительная сушка и усиление тепла, которое передается на пол сзади, чтобы частично компенсировать любые потери в ночное время.

Когда слой изоляции наносится на край плиты, да, происходит более медленная теплопередача, но эффект сушки и нагрева от прямого солнечного света и движущегося воздуха также теряется.Большинство изоляционных систем имеют прочное внешнее покрытие, напоминающее штукатурку, в качестве защиты изоляции, но если оно нарушено – в результате садоводства, стрижки газонов, случайных ударов, усадки и т. Д. – вода может проникнуть через повреждение или микротрещины, а затем он не может вытечь, поэтому он проталкивается дальше по мере того, как в изоляцию проникает больше влаги. Кроме того, из-за толщины вода может проникать через верхнюю поверхность и просачиваться через нижний край, который обычно находится ниже уровня земли.

Общеизвестно, что когда изоляция становится влажной, ее тепловые характеристики быстро снижаются, поэтому в стенах и крышах уделяется такое внимание сохранению ее сухой. В то время как полистирол выглядит так, как будто он не впитывает воду, проблемы «непромокаемых домов» свидетельствуют об обратном. После намокания стоимость изоляции значительно снижается. Кроме того, вода внутри будет притягиваться к прилегающему сухому бетону, что делает его более влажным, чем при контакте с воздухом, и, следовательно, с большей теплопроводностью, что обеспечивает более быструю передачу тепла из помещения наверху.Между изоляцией и краем плиты также будут небольшие зазоры и щели, которые будут удерживать свободную воду, что позволит быстрее впитаться в бетон.

В прошлом тысячелетии промышленность сообщила нам, что наружные покрытия монолитных изолированных облицовок сохранят деревянный каркас сухим; мы повторяем ситуацию? Насколько я понимаю, результаты исследований теплового моделирования основаны на предположении, что изоляция остается сухой. Это реалистичное моделирование реальных бетонных плит перекрытия на протяжении их срока службы? Если нет, то насколько это выгодно, и стоит ли это хлопот и дополнительных затрат, связанных с нанесением изоляции на край бетонного пола, особенно если он должен быть покрыт ковром?

Вопрос для читателей: Мне было бы интересно узнать об опыте людей по установке и последующей защите изоляции кромок плит во время строительства, а также о стоимости и возможности сборки различных деталей.Стоит ли потраченная прибыль?

толщина изоляции под плитой | Форумы Hearth.com На главную

Теперь это становится очень интересным. Есть ли у кого-нибудь рекомендации по использованию земли в качестве обогревателя? Я не собираюсь утверждать, что все, что я говорю, имеет какой-то особый авторитет, потому что у меня его нет. Однако, изучив физику и потратив всю свою жизнь на «научную ерунду» (как и многие из нас здесь), я все еще не уверен в этой штуке с обогревателем земли, и вот почему.Во-первых, если этот метод действительно работает, почему бы не использовать БЕЗ теплоизоляции под плитой, чтобы ночью возвращалось еще больше тепла? Для меня та же концепция, только увеличенная версия. Уравнение расчета тепловых потерь: тепловые потери = величина, обратная R-значению, умноженному на площадь поверхности, умноженную на разницу температур между двумя соседними объектами. Q = UA (дельта Т). Период. Теплопередача не зависит от скудной гравитационной силы Земли, то есть тепло идет не «направленно», а скорее «к холоду». (Материя в более высоком состоянии возбуждения («теплее», с более высокой энтропией) отдает энергию в виде тепла материи в более низком состоянии («холоднее», с более низкой энтропией)).Период. Вверх / вниз / в сторону значения не имеет. Что ДЕЙСТВИТЕЛЬНО поднимается, так это более теплые жидкости / газы, потому что они менее плотны, чем их более холодные партнеры, и поэтому на них меньше действует сила тяжести. Бетонная плита может получать тепло от земли, только если эта земля теплее ее. Если плита остывает до 44 градусов, а земля – ​​45, земля нагреет плиту. До этого момента более теплая плита греет землю. Конечно, земля, нагретая чьим-то дровяным котлом, в конечном итоге «отдаст» немного тепла, если / когда плита станет холоднее, чем она, но я не думаю, что хочу отправлять туда все эти btu, чтобы согреть ее, в первую очередь потому, что я не могу контролировать, насколько далеко вниз И вбок будет идти тепло.Тепло переходит в холод. Период. Мне сказали, что коэффициент R у одного фута сухой земли равен 4, примерно столько же, сколько у 1 дюйма экструдированного полимера. Хочу ли я нагреть огромную массу земли под моей плитой, чтобы получить НЕКОТОРЫЕ ее обратно? Нет. Я не делаю. Аналогия: чем больше денег вы платите за списание определенных налогов, тем больше вы получаете обратно, но в целом это не лучшая инвестиция (просто глядя на денежную часть). Могу ли я нагреть кусок земли в ящике Сверху на изоляционной плите? Конечно, точно так же, как я нагрею воду, через которую будет пропущен змеевик для нагрева ГВС и т. д.Разница в том, что я могу довольно хорошо контролировать эту теплопередачу и держать большую ее часть в своем доме. Я бы не стал смотреть на эту систему как на спасительную, а скорее как на изменение времени, когда я нагоняю тепло в дом. Нагрев земли – безграничное предприятие; вы можете запустить там теплообменник и нагревать его весь день, но держу пари, что ночью вы получите очень небольшой процент от него. Китайцы – мои приятели, но я не собираюсь терять их без надобности. Имеет ли это смысл? Последний момент является для меня критическим: сколько вы тратите, чтобы вернуть какую-то сумму? И, кстати…. мы могли бы расширить эту гипотезу и сказать: «Ну, я открыл свою дверь, чтобы нагреть воздух вокруг своего дома, чтобы я мог вернуть его сегодня вечером». Если предположить, что нет ветра и нет броуновского движения в молекулах воздуха, чтобы отводить тепло прямо от дома, это было бы тем же самым понятием, что и нагревание земли, не так ли? Наконец, если вы сидите на «термике», как в Йеллоустонском парке, ни в коем случае не изолируйте ни на йоту; позвольте земле сделать все это. Итак: кто-нибудь ответит и скажет мне, где, по вашему мнению, мои рассуждения ошибочны.Я думаю, что это нормально, но я склонен к предубеждениям …. спасибо. j

Излучающая теплоизоляция – PexUniverse

О излучающей теплоизоляции

Лучистая теплоизоляция устанавливается для предотвращения потерь тепла от системы теплого пола из PEX (чаще всего PEX заделывают в бетонную плиту или скрепляют скобами под фанерным черным полом).
Различные типы изоляции помогают минимизировать потери тепла от конвекционных (циркуляция воздуха), кондуктивных (прямой контакт) или радиационных (энергетические волны) режимов теплопередачи.
В плитах изоляция защищает в основном от теплопроводности, возникающей в результате прямого контакта плиты с нижележащим слоем (например, гравием и песком). В каркасном строительстве изоляция защищает в основном от конвекционных и радиационных потерь тепла.

Изоляция R-value и ROI

R-ценность изоляции определяет ее эффективность против потери тепла и будет варьироваться (даже для одного и того же типа изоляции) в зависимости от типа установки, условий окружающей среды и других факторов.
Например, такая же отражающая изоляция из пузырчатой ​​фольги может иметь значение R в 10 раз выше при использовании в отсеках балок по сравнению с использованием под плитой. По этой причине можно и нужно сравнивать только R-значения для конкретного приложения.
ROI (возврат инвестиций) является критическим фактором при выборе изоляции. В большинстве случаев цель состоит в том, чтобы найти «золотую середину», то есть выбрать продукт с оптимальным значением R и разумной ценой. Избыточная изоляция может привести к небольшой разнице в производительности (экономии энергии), но будет стоить дороже, и экономии будет недостаточно для покрытия дополнительных затрат.
Исследование, проведенное производителем изоляции, показывает, что R-10 (2-дюймовый пенопласт XPS) предлагает всего лишь 6% разницы в производительности по сравнению с продуктом R-5.9. Для сравнения, разница в цене между R-5 (1-дюймовый пенопласт) и R-10 (2-дюймовый пенопласт) составляет 100%. По сути, почти удвоенная изоляция стоит вдвое дороже, но при этом дает лишь незначительную разницу в характеристиках и экономии энергии.

Бетонная изоляция – пенопласт и одеяло

Изоляция имеет решающее значение для плиты с лучистым обогревом из PEX.Без термического разрыва между плитой и землей тепло будет уходить в землю под плитой, что приведет к увеличению времени прогрева, увеличению затрат на электроэнергию и снижению общей производительности системы.
Два наиболее часто используемых типа изоляции для установки под плитой – пенопласт и одеяло.
Жесткая вспененная плита , вероятно, является наиболее распространенной и широко используемой изоляцией и имеет R-значения, которые варьируются от 3,6 до 5,0 на 1 дюйм толщины, в зависимости от сырья и метода производства.Обычно он производится в размерах 4 x 8 футов или, как Crete-Heat, в листах 2 x 4 фута.
Плюсы:

• Широко доступны в магазинах товаров для дома по всей стране.
• Множество вариантов толщины (1/2 “, 3/4”, 1 “, 1-1 / 2”, 2 “и т. Д.).
• По умеренной цене.
• PEX можно прикрепить скобами непосредственно к пенопласту (только толщиной 1-1 / 2 дюйма). Для Crete-Heat скрепки не требуются.

Минусы:

• Проницаемый или полупроницаемый для воды, вероятно, потребует пароизоляции (дополнительные трудозатраты, затраты).
• Легко повреждается в условиях стройплощадки.
• Громоздкий, может дорого перевозить.
• Установка занимает много времени.
• Производство производит длинный список химических веществ (в том числе ГБЦД), которые считаются вредными для здоровья человека и окружающей среды.

Одеяло или многослойная бетонная изоляция состоит из нескольких слоев различных материалов, что позволяет объединить лучистую теплоизоляцию, проводящую изоляцию и пароизоляцию в одном продукте.Показатели сопротивления теплоизоляции бланкета сильно различаются в зависимости от толщины, состава и порядка материалов, используемых в его конструкции. Среди наиболее распространенных разновидностей утеплителя одеяла – утеплитель пузыря, такой как утеплитель rFoil.
Плюсы:

• Утеплитель и пароизоляция 2 в 1 (не нужно покупать и устанавливать отдельную пароизоляцию).
• Рулоны большого размера устанавливаются быстро и легко – просто разверните и заклейте швы.
• Компактный, удобный в хранении и транспортировке.
• Прочная конструкция, устойчива к проколам и разрывам.

Минусы:

• Ограниченные значения R, не предназначены для замены пенопласта толщиной более 1 дюйма.
• В отличие от пенопласта, трубы PEX не могут быть прикреплены скобами к изоляции одеяла – их (PEX) можно прикрепить только к проволочной сетке или арматуре в армированной плите.

Обзор бетонных изоляционных материалов

rFoil Ultra CBF состоит из алюминизированной отражающей фольги, зажатой между двумя слоями сверхпрочного полиэтиленового пузыря.Общий коэффициент R для rFoil Ultra CBF составляет 3,8. Он предназначен для замены вспененного или экструдированного жесткого пенополистирола толщиной 3/4 дюйма или 1 дюйма при использовании для изоляции под плитой. Рулон шириной 4 фута и длиной 125 футов покрывает площадь 500 кв. Футов.

rFoil Underpad состоит из двух слоев полиэтиленового пузыря, зажатого между алюминизированной отражающей фольгой и самым толстым верхним листом полиэтилена. Общее R-значение rFoil Underpad составляет 1,1. Несмотря на то, что он сравнивается с изоляцией из пенопласта по показателю R, он предлагает простой и экономичный тепловой разрыв и пароизоляцию для плит с низкими предполагаемыми тепловыми потерями.Рулон шириной 4 фута и длиной 125 футов покрывает площадь 500 кв. Футов.
Плиты Crete-Heat изготовлены из пенополистирола с фиксирующими ручками из PEX и имеют стыковые кромки «шпунт-паз». Они заменяют стандартную изоляцию из пенопласта и значительно сокращают время и трудозатраты на установку. Доступен в вариантах 1 дюйм (R-6), 2 дюйма (R-10) и 3 дюйма (R-15).

Обзор изоляции между балками

Изоляция серии rFoil 2222 состоит из двух слоев полиэтиленового пузыря, зажатого между двумя внешними слоями алюминизированной отражающей фольги.Он предназначен для установки между балками деревянного каркаса, где трубы PEX прикрепляются скобами / крепятся к основанию черного пола. Слои фольги отражают лучистое тепло обратно к полу, двойной пузырчатый слой обеспечивает защиту от потерь тепла за счет теплопроводности, а при использовании с герметизирующей лентой обеспечивает эффективную защиту от потерь тепла конвекцией (от движения воздуха). Он соответствует классу огнестойкости A / 1, устойчив к плесени и не содержит стекловолокна.

Часто задаваемые вопросы:

Q: Нужно ли укладывать дополнительные слои под бетонную изоляцию?
A: Для rFoil Ultra CBF и Underpad – No.Просто разверните изоляцию и заклейте швы в соответствии с инструкцией по установке. Арматура / проволочная сетка с трубками PEX проходит над изоляцией, а затем заливается бетон.
Для установки Crete-Heat ниже уровня земли потребуется пароизоляция. При установке на уровне или над уровнем земли барьер может потребоваться, а может и не потребоваться, в зависимости от типа напольного покрытия и местных норм.

В: Можно ли использовать изоляцию из пенопласта вместе с изоляцией из пенопласта (сверху или снизу)?
О: В большинстве случаев бетонная изоляция rFoil может использоваться вместе с жестким пенопластом, но только при установке поверх пенопласта.Он обеспечивает эффективный пароизоляционный слой и увеличивает общий коэффициент сопротивления изоляции. Вы можете связаться с производителем, чтобы убедиться в совместимости.

В: Нужно ли заклеивать изоляцию одеяла на швах?
О: Да, утеплитель должен быть заклеен по швам. Вы можете использовать полиэтиленовую ленту шириной 3 или 4 дюйма, которую мы продаем или покупаем в другом месте.

Изоляция под плитой | Решения для продуктов Plasti-Fab EPS

Изолируя под плитой подвала слоем непрерывной изоляции, вы эффективно повышаете комфорт и энергоэффективность своего помещения.Изоляция из пенополистирола Plasti-Fab, зарегистрированная в коде, обеспечивает R-значения, соответствующие нормативам, и тепловые характеристики, а также прочность на сжатие для достижения целей вашего проекта.

Благодаря надежной дистрибьюторской сети изоляционных материалов Plasti-Fab EPS и легкодоступным техническим знаниям изоляция под плитой является простым и экономичным решением, обеспечивающим долгосрочные выгоды. Легкость EPS позволяет легко разрезать и устанавливать. Ознакомьтесь с вкладкой «Инструкции по установке», чтобы получить пошаговое руководство по установке пенополистирольной изоляции Plasti-Fab под вашей плитой.

Испытайте полы, которые не трескаются или не вздымаются от замерзания или оттаивания благодаря прочности на сжатие нашей изоляции под плитами. Сэкономьте электроэнергию, сэкономьте деньги и начните наслаждаться комфортным, энергоэффективным пространством с изолированной плитой.

Все еще не уверены? Свяжитесь с нами

Помощь

1.Соблюдайте Строительный кодекс

.

Обязательно соблюдайте требования строительных норм и правил, применимые в вашем регионе.

2. Барьер от влаги

Нанесите и выровняйте слой гранулированной заливки. Поместите 6-миллиметровый полиэтиленовый влагобарьер поверх гранулированного наполнителя.

3.Поместите изоляцию

При установке изоляции убедитесь, что стыки плотно стыкуются. (ПОДСКАЗКА: убедитесь, что все открытия запланированы заранее.)

4. Поместите бетон

Уложите бетон, используя обычные строительные методы и оборудование.

Изоляция бетонного пола

Руководство по изоляции бетонного пола.Бетонные полы в большинстве современных домов должны быть утеплены во время строительства, обычно с использованием толстого слоя плотного полистирола, уложенного листами между твердым основанием и готовой поверхностью. В старых домах этот изоляционный слой может отсутствовать на бетонных полах, и определенно стоит подумать о его добавлении, если в вашем доме холодно.

Есть много компаний, которые специализируются на обеспечении и укладке изоляции, но этот процесс стоит недешево, от нескольких сотен до нескольких тысяч фунтов в зависимости от области, которую вам нужно утеплить.Нет причин, по которым вы не можете самостоятельно нанести изоляционный слой на бетонный пол, вам просто нужно знать возможные подводные камни, на которые следует обратить внимание.

Укладка изоляционных плит поверх бетона – плюсы и минусы

Вы можете купить изоляционные плиты для укладки поверх готового бетонного пола, а также плиты, предназначенные для встраивания в пол. Вот несколько вещей, которые следует учесть перед использованием этого метода.

Плюсы изоляционных плит

• Простота в обращении – изоляционные плиты довольно легкие, маневренные и легко разрезаются по размеру.
• Rapid Room Warming – Размещение изоляционных панелей над бетонным полом означает, что комната быстро нагревается.
• Многократное использование – Изоляционные плиты можно укладывать как на бетонные, так и на подвесные деревянные полы.
• Выравнивание полов – слой изоляции может помочь выровнять бетонные полы с плохой отделкой.

Минусы изоляционных плит

• Толщина – многие типы изоляционных плит имеют толщину не менее 50 мм, что повышает уровень пола.
• Необработанная поверхность – Вам нужно будет положить слой ДСП поверх изоляционных плит, увеличивая высоту.
• Переоборудование комнаты – Вам нужно будет подумать о поднятии плинтусов, обрезке дверей и, возможно, перемещении розеток.
• Стоимость или материалы – Изоляционные плиты хорошего качества не из дешевых. Также нужно будет купить ДСП и гидроизоляционную мембрану.

Укладка плавающего пола

Плавающий пол – это когда вы кладете доски поверх твердого бетонного пола, чтобы выровнять поверхность, добавить изоляцию или и то, и другое.Вот самый простой и популярный способ укладки плавающего пола своими руками.

Шаг 1 – Подготовка пола

Предполагая, что бетонный пол, который вы хотите утеплить, находится в готовом помещении, вам, вероятно, потребуется удалить плинтусы. Подробнее о снятии плинтусов можно прочитать здесь. Как только это будет сделано, убедитесь, что пол прочный, сухой и чистый. Если в бетоне есть трещины, отремонтируйте. Если он влажный, выясните источник влаги и устраните его, прежде чем продолжить.Если бетон крошится или отслаивается, возможно, стоит заделать его герметиком для бетонных полов.

Шаг 2 – Укладка изоляционных плит

Измерьте ширину комнаты и отрежьте изоляционную плиту до нужной длины. Если комната шире, чем длинна доска, очевидно, что первую резать не нужно. Положите первый лист утеплителя в дальний от дверного проема угол комнаты. Плотно вставьте его в угол. Если доска недостаточно длинная, измерьте зазор между концом доски и стеной и отрежьте кусок доски по размеру.Положите следующую доску напротив обрезанного конца так, чтобы стыки располагались в шахматном порядке, а не в одну линию, пересекающую комнату. При укладке убедитесь, что доски плотно прижаты друг к другу.

Шаг 3 – Укладка влагонепроницаемой мембраны

Когда комната полностью покрыта изоляционной плитой, вы можете переходить к следующему шагу. Влагонепроницаемая мембрана не обязательна, но рекомендуется (стоимость минимальна, поэтому нет реальной причины не добавлять ее). Мембрану следует обрезать немного длиннее и шире комнаты, чтобы она слегка заходила за стены.Если вам нужно несколько листов гидроизоляционной мембраны для покрытия пола, перекрывайте стыки не менее чем на 300 мм и заклейте их водонепроницаемой лентой.

Шаг 4 – Укладка ДСП

Используя ДСП с пазом и пазами, положите первый лист в углу комнаты, наиболее удаленной от дверного проема. Вам нужно будет оставить зазор на расширение около 10 мм между листом ДСП и стеной по всей комнате. Нанесите соответствующий клей на язычок первого листа ДСП и вставьте второй на место.Как и в случае с изоляционной плитой, расположите все стыки, где листы уложены встык, в шахматном порядке. Вам не нужно использовать гвозди или шурупы для крепления досок. Сотрите излишки клея со стыка и уложите остальные доски.

Шаг 5 – Установка плинтусов

Теперь вы можете установить плинтусы по всей комнате. Если мембрана внахлест выступает слишком сильно, обрежьте ее на 20 мм выше уровня пола из ДСП. Убедитесь, что он находится за плинтусами, прежде чем прикреплять их к стене.Плинтусы скроют расширительный зазор, который вы оставили в комнате. Если необходимо поднять электрические розетки, лучше всего нанять квалифицированного электрика.

Изоляция бетонного пола – Альтернативные варианты

Метод, показанный выше, – лучший способ изолировать бетонный пол, не выкапывая его и не кладя его снова с изоляцией, добавленной ниже готовой поверхности. Но это недешево и может вызвать дополнительные проблемы, например, слишком сильно поднять уровень пола.

Более дешевый и простой вариант утепления бетонного пола – выстелить его листами ДСП, а затем покрыть ковролином.Использование высококачественной резиновой прокладки еще больше усилит ощущение тепла. Это ни в коем случае не будет таким теплым, как использование надлежащей теплоизоляции, но будет иметь заметную разницу.

.
