ГОСТ 9573-96 «Плиты из минеральной ваты на синтетическом связующем теплоизоляционные. Технические условия»
ГОСТ 9573-96
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПЛИТЫ ИЗ МИНЕРАЛЬНОЙ ВАТЫ НА СИНТЕТИЧЕСКОМ СВЯЗУЮЩЕМ ТЕПЛОИЗОЛЯЦИОННЫЕ
Технические условия
МЕЖГОСУДАРСТВЕННАЯ
НАУЧНО-ТЕХНИЧЕСКАЯ КОМИССИЯ
ПО СТАНДАРТИЗАЦИИ, ТЕХНИЧЕСКОМУ НОРМИРОВАНИЮ
И СЕРТИФИКАЦИИ В СТРОИТЕЛЬСТВЕ (МНТКС)
Москва
Предисловие
1 РАЗРАБОТАН Акционерным обществом «Теплопроект» Российской Федерации
ВНЕСЕН Минстроем России
2 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 15 мая 1996 г.
За принятие проголосовали
|
|
Наименование органа государственного управления строительством |
|
Азербайджанская Республика |
Госстрой Азербайджанской Республики |
|
Республика Армения |
Госупрархитектуры Республики Армения |
|
Республика Казахстан |
Минстрой Республики Казахстан |
|
Кыргызская Республика |
Госстрой Кыргызской Республики |
|
Российская Федерация |
Минстрой России |
|
Республика Таджикистан |
Госстрой Республики Таджикистан |
3 ВЗАМЕН ГОСТ 9573-82
4 ВВЕДЕН В ДЕЙСТВИЕ с 1 апреля 1997 г.
в качестве
государственного стандарта Российской Федерации постановлением Минстроя России
от 6 декабря 1996 г. № 18-90
Содержание
1 Область применения
2 Нормативные ссылки
3 Общие технические требования
3.1 Основные параметры и размеры
3.2 Характеристики
3.3 Требования к сырью и материалам
3.4 Маркировка
3.5 Упаковка и пакетирование
4 Требования безопасности
5 Правила приемки
6 Методы испытаний
7 Транспортирование и хранение
Приложение А Область применения теплоизоляционных плит из минеральной ваты на синтетическом связующем
Приложение Б Нормативные ссылки
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПЛИТЫ ИЗ МИНЕРАЛЬНОЙ ВАТЫ
НА СИНТЕТИЧЕСКОМ СВЯЗУЮЩЕМ ТЕПЛОИЗОЛЯЦИОННЫЕ
Технические условия
THERMAL INSULATING PLATES
OF MINERAL WOOL ON SYNTETIC BINDER
Дата введения 1997-04-01
Настоящий
стандарт распространяется на теплоизоляционные плиты из минеральной ваты на
синтетическом связующем с гидрофобизирующими добавками или без них (далее -
плиты), предназначенные для тепловой изоляции строительных конструкций в
условиях, исключающих контакт изделий с воздухом внутри помещений, и
промышленного оборудования.
Стандарт не распространяется на плиты из минеральной ваты: декоративные, армированные, вертикально-слоистые, гофрированные, из фильерной ваты и гидромассы.
Рекомендуемая область применения плит приведена в приложении А.
Требования настоящего стандарта, изложенные в 3.1.1, 3.1.3, 3.2.1-3.4.2, 3.5.3, 3.5.7, 7.5-7.7, разделах 4-6, являются обязательными.
В настоящем стандарте использованы ссылки, приведенные в приложении Б.
Плиты должны изготавливаться в соответствии с требованиями настоящего стандарта по технологической документации, утвержденной в установленном порядке.
3.1 Основные параметры и размеры
3.1.1 Плиты выпускают четырех марок: 75, 125, 175, 225.
3.1.2 Номинальные размеры плит должны соответствовать указанным в таблице 1.
Таблица 1
В миллиметрах
|
Марка |
Длина |
Ширина |
Толщина |
|
75 |
|
|
60; 70; 80; 90; 100; 110; 120 |
|
125 |
1000; 1200 |
500; 600; 1000 |
50; 60; 70; 80; 90; 100 |
|
175, 225 |
|
40; 50; 60; 70; 80 |
|
|
Примечание – По согласованию с потребителем
допускается изготавливать плиты других размеров. |
|||
3.1.3 Условное обозначение плит должно состоять из начальной буквы наименования изделия (П), обозначения марки, размеров плит по длине, ширине, толщине в миллиметрах и обозначения настоящего стандарта.
Пример условного обозначения плиты марки 125 длиной 1000, шириной 500 и толщиной 50 мм:
П 125-1000.500.50 ГОСТ 9573-96
3.2 Характеристики
3.2.1 Предельные отклонения номинальных размеров плит, мм, не должны превышать:
|
± 10 |
– по длине |
|
+ 10; – 5 |
– по ширине |
|
+ 7; – 2 |
– по толщине для плит марок 75, 125, 175 |
|
+ 5; – 3 |
– по толщине для плит марки
225. |
3.2.2 Для плит марки 225 разность длин диагоналей не должна превышать 10 мм, разнотолщинность – 5 мм.
3.2.3 По физико-механическим показателям плиты должны соответствовать требованиям, приведенным в таблице 2.
Таблица 2
|
Наименование показателей |
Значение для плит марок |
|||
|
75 |
125 |
175 |
225 |
|
|
Плотность, кг/м3, не более |
75 |
125 |
175 |
225 |
|
Теплопроводность, Вт/(м·К) не более, при температуре, К: |
|
|
|
|
|
298±5 |
0,047 |
0,049 |
0,052 |
0,054 |
|
398±5 |
0,077 |
0,072 |
0,070 |
– |
| Сжимаемость, %, не более |
20 |
12 |
4 |
– |
|
Сжимаемость после сорбционного увлажнения, %, не более |
26 |
16 |
6 |
– |
|
Прочность на сжатие при 10%-ной деформации, МПа, не менее |
– |
– |
– |
0,04 |
|
Прочность на сжатие при 10%-ной деформации после сорбционного увлажнения, МПа, не менее |
– |
– |
– |
0,03 |
|
Водопоглощение, % по массе, не более |
– |
– |
– |
30 |
|
Содержание органических веществ, % по массе, не более |
3 |
4 |
5 |
6 |
|
Влажность, % по массе, не более |
1 |
1 |
1 |
1 |
3.
2.4
По горючести плиты марки 75 должны относиться к группе НГ, марок 125 и 175 -
Г1, марки 225 – Г2 по ГОСТ 30244.
3.2.5 Количество вредных веществ, выделяющихся из плит при температурах 20 и 40°С, не должно превышать предельно допустимых концентраций, установленных органами санитарного надзора.
3.3 Требования к сырью и материалам
3.3.1 Для изготовления плит марок 75, 125 и 175 должна применяться минеральная вата типов А, Б, В; для плит марки 225 – минеральная вата типов А и Б по ГОСТ 4640.
3.3.2 Виды связующих веществ и гидрофобизирующих добавок, применяемых для изготовления плит, соответствующих требованиям настоящего стандарта, должны быть согласованы с разработчиком продукции.
3.3.3 Состав плит должен соответствовать рецептуре, установленной в технологической документации предприятия-изготовителя.
3.4 Маркировка
3.4.1
Маркировку плит осуществляют по ГОСТ
25880 с дополнительным указанием даты изготовления и условного обозначения
плит.
3.4.2 Маркировка и манипуляционный знак «Беречь от влаги» по ГОСТ 14192 должны быть нанесены на каждый транспортный пакет. В случае поставки плит в виде технологических пакетов маркировку и манипуляционный знак «Беречь от влаги» должен иметь каждый десятый технологический пакет.
3.5 Упаковка и пакетирование
3.5.1 Для упаковки плит применяют:
– пленку полиэтиленовую толщиной от 0,08 до 0,15 мм по ГОСТ 10354;
– пленку полиэтиленовую термоусадочную толщиной от 0,08 до 0,15 мм по ГОСТ 25951;
– бумагу упаковочную битумированную и дегтевую по ГОСТ 515;
– бумагу мешочную марок Б-70, Б-78, В-70, В-78 и П-20 по ГОСТ 2228.
Допускается применять другие оберточные материалы, обеспечивающие влагостойкую и прочную упаковку.
3.5.2 Плиты могут быть упакованы по одной или более штук, образующих технологический пакет.
При ручной
погрузке и разгрузке масса пакета не должна превышать 15 кг.
3.5.3 При упаковке в технологические пакеты плиты должны быть обернуты со всех сторон таким образом, чтобы при хранении и транспортировании не происходило самопроизвольного раскрытия пакета.
Способ обертывания, форма складок и способы фиксации оберточного материала не регламентируются.
По согласованию с потребителем допускается торцы технологического пакета оставлять открытыми.
3.5.4 Упакованные плиты должны поставляться, как правило, в виде транспортных пакетов.
Габариты транспортных пакетов, пригодных для перевозки транспортом всех видов, должны соответствовать требованиям ГОСТ 24597 и составлять 1240х1040х1350 мм. Масса брутто – не более 1,25 т.
Применение пакетов других размеров допускается при согласовании с транспортными министерствами (ведомствами).
3.5.5 Для
формирования транспортных пакетов применяют многооборотные средства
пакетирования: плоские поддоны с обвязкой по ГОСТ 9078, стоечные поддоны типа ПС-0,5Г габаритами
1100х1200х1200 мм, ящичные поддоны по ГОСТ 9570, а
также одноразовые средства пакетирования: плоские поддоны одноразового
использования с обвязкой по ГОСТ 26381,
подкладные листы с обвязкой.
3.5.6 Для скрепления грузов в транспортных пакетах применяют материалы, указанные в ГОСТ 21650.
3.5.7 В районы Крайнего Севера и труднодоступные районы упакованные плиты должны поставляться в деревянных обрешетках по ГОСТ 18051.
3.5.8 Допускается при отгрузке плит самовывозом использовать упаковку других видов, при этом ответственность за надежность упаковки и качество плит несет потребитель.
4.1 При применении плит вредными факторами являются пыль минерального волокна и летучие компоненты синтетического связующего: пары фенола, формальдегида, аммиака.
4.2 При постоянной работе с плитами помещения должны быть оборудованы приточно-вытяжной вентиляцией.
4.3 Для защиты
органов дыхания необходимо применять респиратор ШБ-1 типа «Лепесток» по ГОСТ
12.4.028, марлевые повязки и другие противопылевые
респираторы; для защиты кожных покровов -
специальную одежду и перчатки в соответствии с типовыми нормами.
5.1 Приемку плит проводят в соответствии с требованиями ГОСТ 26281 и настоящего стандарта.
5.2 Объем партии плит устанавливают в размере не более сменной выработки. Объем выборки плит от партии для проведения контроля – по ГОСТ 26281.
5.3 При приемосдаточных испытаниях проверяют размеры, правильность геометрической формы для плит марки 225, плотность, сжимаемость для плит марок 75, 125 и 175, прочность на сжатие при 10 %-ной деформации для плит марки 225, содержание органических веществ и влажность.
5.4 Периодический контроль проводят по следующим показателям:
- теплопроводность – не реже одного раза в полугодие и при каждом изменении сырья или технологии производства;
– сжимаемость после сорбционного увлажнения, прочность на сжатие при 10 %-ной деформации после сорбционного увлажнения и водопоглощение – не реже одного раза в месяц и при каждом изменении сырья и (или) технологии производства;
– горючесть -
при изменении состава плит и (или) технологии их производства.
5.5 Санитарно-химическую оценку изделий проводят не реже одного раза в год, а также при постановке продукции на производство, изменении рецептуры, технологии производства, оформлении гигиенического сертификата.
5.6 В документе о качестве указывают результаты испытаний, рассчитанные как среднеарифметические значения показателей плит, вошедших в выборку по ГОСТ 26281 и удовлетворяющих требованиям настоящего стандарта.

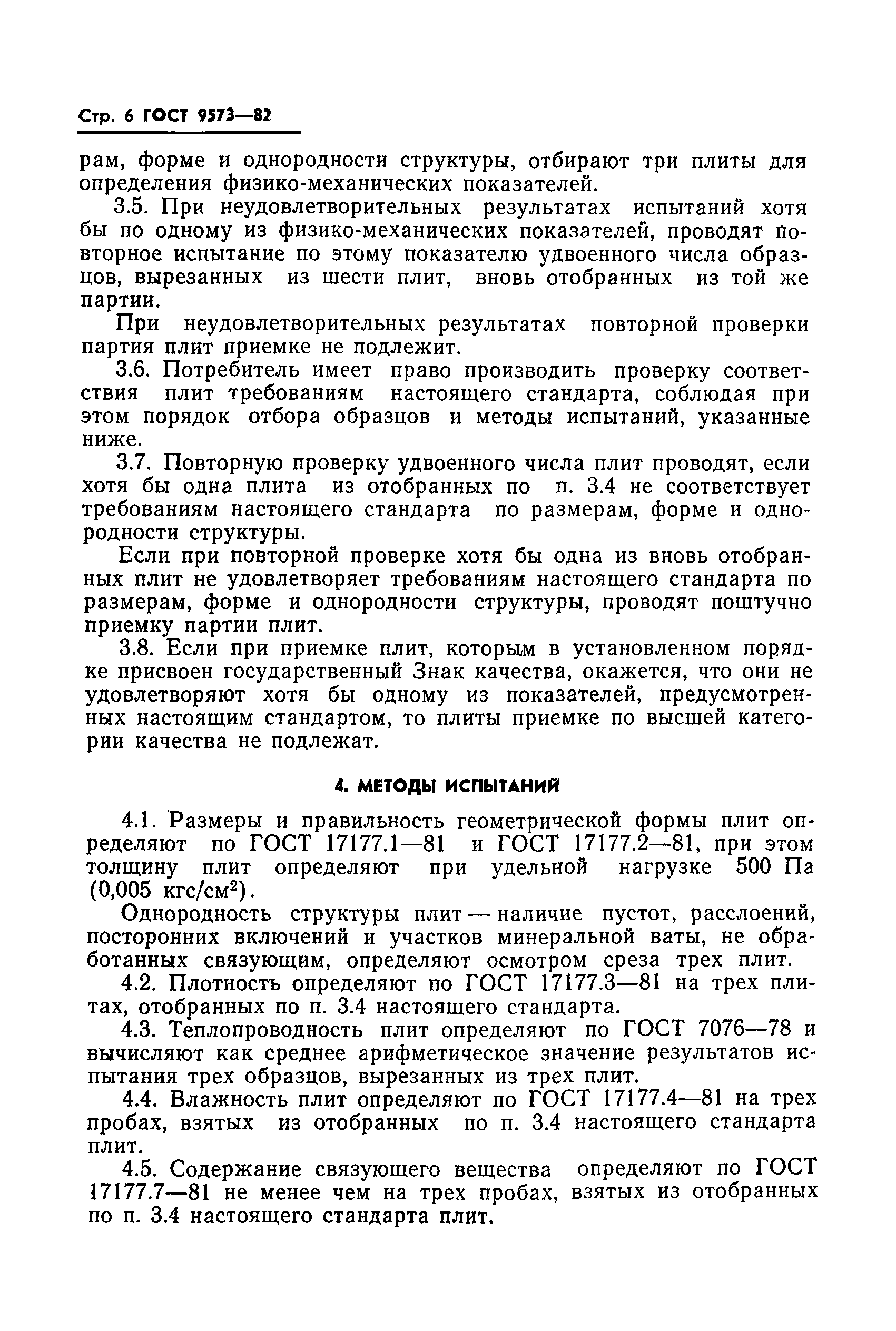

6.1 Размеры, правильность геометрической формы, плотность, влажность, содержание органических веществ определяют по ГОСТ 17177. Пробу для определения влажности, содержания органических веществ составляют из пяти точечных проб, отобранных в четырех углах и посередине каждой плиты, попавшей в выборку.
6.2 Теплопроводность определяют по ГОСТ 7076, ГОСТ 30256 или ГОСТ 30290. Образцы для испытания вырезают по одному из каждой плиты, попавшей в выборку.
6.3

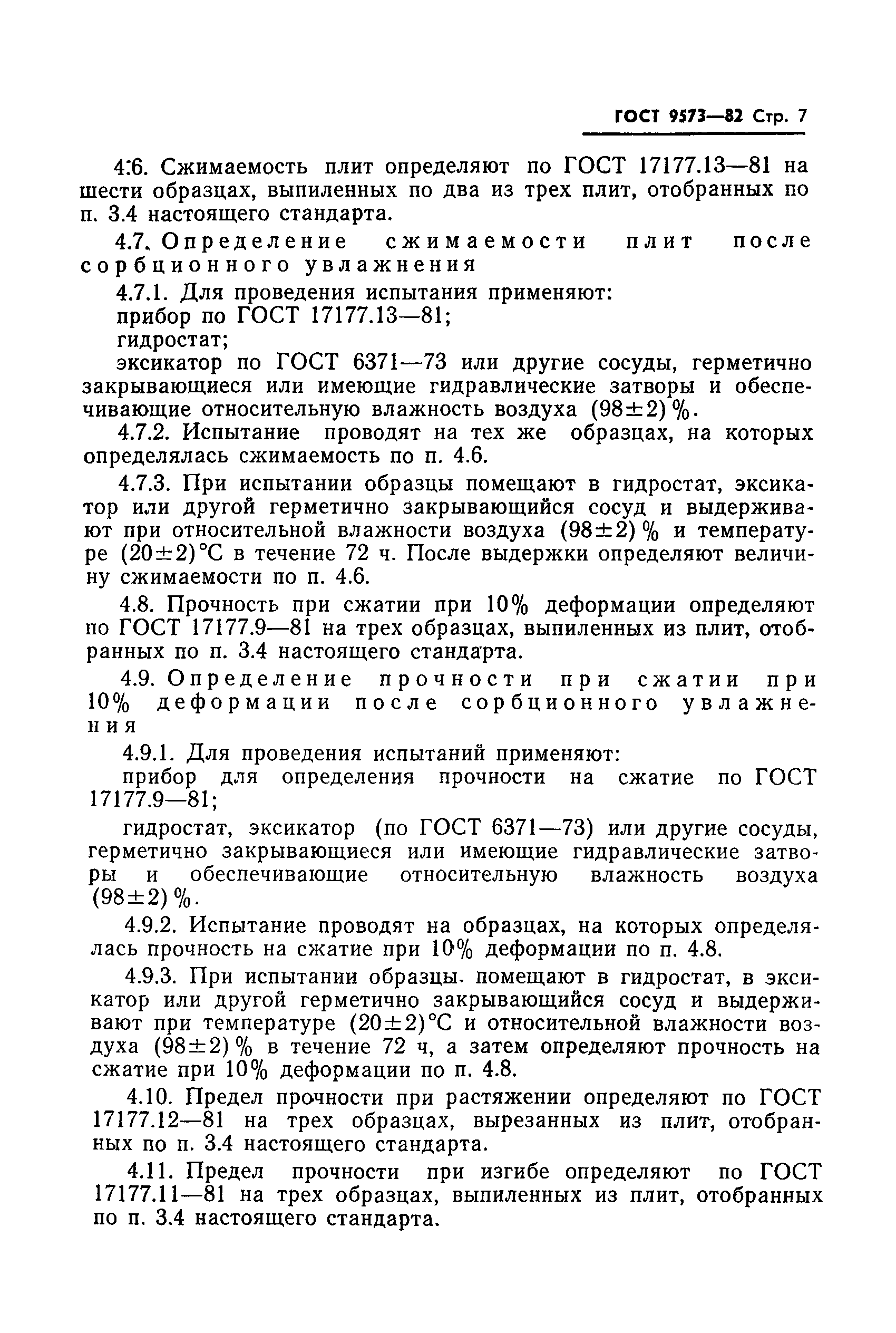

Сжимаемость определяют по ГОСТ
17177.
Образцы для испытания вырезают по два из каждой плиты, попавшей в
выборку.
6.4 Сжимаемость после сорбционного увлажнения определяют по ГОСТ 17177 со следующими дополнениями:
– для выдержки образцов во влажных условиях применяют эксикатор по ГОСТ 25336, гидростат или другие сосуды, герметически закрывающиеся и обеспечивающие относительную влажность воздуха (98±2) %;
– образцы для испытания вырезают по два из каждой плиты, попавшей в выборку;
– образцы выдерживают при относительной влажности воздуха (98±2) % и температуре (22±5) °С в течение 72 ч, после чего определяют сжимаемость.
6.5 Прочность на сжатие при 10 %-ной деформации определяют по ГОСТ 17177. Образцы для испытания вырезают по два из каждой плиты, попавшей в выборку.
6.6 Прочность на сжатие при 10 %-ной деформации после сорбционного увлажнения определяют по ГОСТ 17177 со следующими дополнениями:
– для выдержки образцов во влажных условиях применяют эксикатор по ГОСТ 25336, гидростат или другие сосуды, герметически закрывающиеся и обеспечивающие относительную влажность воздуха (98±2) %;
– образцы для испытания вырезают по два из каждой плиты, попавшей в выборку;
– образцы
выдерживают при относительной влажности воздуха (98±2) % и температуре (22±5) °С
в течение 72 ч, после чего определяют прочность на сжатие при 10 %-ной
деформации.
6.7 Водопоглощение определяют по ГОСТ 17177 при частичном погружении образцов в воду. Образцы для испытания вырезают по два из каждой плиты, попавшей в выборку.
6.8 Санитарно-химическую оценку плит проводят специализированные лаборатории или органы санитарного надзора по действующим методикам.
Примечание – До испытания плиты должны выдерживаться не менее 2 мес в проветриваемом помещении.
7.1 Транспортирование и хранение плит производят в соответствии с требованиями ГОСТ 25880 и настоящего стандарта.
7.2 Плиты перевозят крытыми транспортными средствами всех видов в соответствии с правилами перевозок грузов, действующими на транспорте данного вида.
7.3 При транспортировании плит, упакованных и сформированных в транспортные пакеты, допускается использовать открытые транспортные средства.
7.4 При
транспортировании по железной дороге отправка плит повагонная с максимальным использованием
вместимости вагона.
7.5 Высота штабеля плит, упакованных в бумагу или пленку, при хранении не должна превышать 2 м.
7.6 Отгрузка плит марок 75, 125 и 175 потребителю должна производиться не ранее суточной выдержки их на складе, плит марки 225 – не ранее двухсуточной выдержки.
7.7 Срок хранения плит – не более 6 мес. с момента их изготовления.
При истечении гарантийного срока плиты могут быть использованы по назначению после предварительной проверки их качества на соответствие требованиям настоящего стандарта.
(рекомендуемое)
Область применения теплоизоляционных плит из минеральной ваты на синтетическом связующем
|
Марка плит |
Область применения |
|
75 |
В качестве ненагруженной тепловой изоляции в горизонтальных строительных ограждающих конструкциях Для тепловой изоляции оборудования с температурой изолируемой поверхности от минус 60 до 400 °С |
|
125 |
В качестве ненагруженной тепловой изоляции в горизонтальных строительных ограждающих конструкциях В качестве утеплителя в легких ограждающих конструкциях каркасного типа Для тепловой изоляции оборудования с температурой изолируемой поверхности до 400 °С |
|
175 |
В качестве тепловой изоляции в вертикальных и горизонтальных строительных ограждающих конструкциях В качестве утеплителя в легких ограждающих конструкциях каркасного типа В качестве теплоизоляционного слоя в трехслойных бетонных и железобетонных ограждающих конструкциях (плиты из минеральной ваты типа А) Для тепловой изоляции оборудования с температурой изолируемой поверхности до 400 °С |
|
225 |
В качестве тепловой изоляции, подвергающейся нагрузке в вертикальных и горизонтальных строительных ограждающих конструкциях В качестве теплоизоляционного слоя в трехслойных бетонных и железобетонных ограждающих конструкциях (плиты из минеральной ваты типа А) В покрытиях из профилированного настила или железобетона Для наружной теплоизоляции стен с последующим оштукатуриванием или устройством защитно-покровного слоя (плиты из минеральной ваты типа А) Для тепловой изоляции оборудования с температурой изолируемой поверхности до 100 °С |
Нормативные ссылки
ГОСТ 12.
4.028-76
ССБТ. Респираторы ШБ-1 «Лепесток». Технические условия
ГОСТ 515-77 Бумага упаковочная битумированная и дегтевая. Технические условия
ГОСТ 2228-81 Бумага мешочная. Технические условия
ГОСТ 4640-93 Вата минеральная. Технические условия
ГОСТ 7076-87 Материалы и изделия строительные. Метод определения теплопроводности
ГОСТ 9078-84 Поддоны плоские. Общие технические условия
ГОСТ 9570-84 Поддоны ящичные и стоечные. Общие технические условия
ГОСТ 10354-82 Пленка полиэтиленовая. Технические условия
ГОСТ 14192-77 Маркировка грузов
ГОСТ 17177-94 Материалы и изделия строительные теплоизоляционные. Методы испытаний
ГОСТ 18051-83 Тара деревянная для теплоизоляционных материалов и изделий. Технические условия
ГОСТ 21650-76 Средства скрепления тарно-штучных грузов в транспортных пакетах. Общие требования
ГОСТ 24597-81
Пакеты тарно-штучных грузов.
Основные параметры и размеры
ГОСТ 25336-82 Посуда и оборудование лабораторные стеклянные. Типы, основные параметры и размеры
ГОСТ 25880-83 Материалы и изделия строительные теплоизоляционные. Упаковка, маркировка, транспортирование и хранение
ГОСТ 25951-83 Пленка полиэтиленовая термоусадочная. Технические условия
ГОСТ 26281-84 Материалы и изделия строительные теплоизоляционные. Правила приемки
ГОСТ 26381-84 Поддоны плоские одноразового использования. Общие технические условия
ГОСТ 30244-94 Материалы строительные. Методы испытаний на горючесть
ГОСТ 30256-94 Материалы и изделия строительные. Метод определения теплопроводности цилиндрическим зондом
ГОСТ 30290-94 Материалы и изделия строительные. Метод определения теплопроводности поверхностным преобразователем.
Ключевые слова: плиты из минеральной ваты, тепловая изоляция, строительные конструкции, промышленное оборудование
Минераловатная плита П-175 ГОСТ 9573-96 пр-ва НТЗТИ
Минераловатная плита П-175 изготовлена из минерального волокна, связанного синтетическим связующим.
Обладают высоким показателем по экологической чистоте, теплопроводности, плотности и несгораемости, и соответствуют всем современным требованиям к теплоизоляционным материалам. Этим обусловлено их широкое распространение при строительстве или реконструкции гражданских и промышленных сооружений, а также в качестве теплоизоляции трубопроводов различного назначения.
Область применения не ограничена, она не требует специальных навыков при монтаже. Минераловатные плиты П-175 идеально подходят для теплоизоляции внутренних стен зданий, перегородок, потолков и полов, мансард, щитовых конструкций. Из минеральной ваты изготавливают плиты для теплоизоляции стен из сборного железобетона (сэндвич – панели), плоских кровель. Теплоизоляционная плита П-175 на синтетическом связующем применяются для тепловой изоляции строительных конструкций, промышленных, жилых, общественных и производственных зданий и сооружений.
ПреимуществаЭластичность и малый вес делает ее установку легкой и удобной.
Плита П-175 нее не подвержены температурной деформации. В местах примыкания к каркасу и стыках плит не образуются зазоры, которые могли бы вызвать утечку тепла и стать центрами конденсации влаги. Волокна из силикатных расплавов и стекловолокно – почти не впитывает влагу, содержание ее при нормальных условиях эксплуатации составляет менее 0,5% по объему. Плита П-175 обладает высокой стойкостью к органическим веществам. Кроме прекрасных теплозащитных, звукозащитных, пожарозащитных свойств изделия из минеральной ваты обладают еще одной очень важной характеристикой – сопротивляемостью механическим воздействиям. теплоизоляционный утеплитель на основе минеральной ваты решает проблемы снижения теплопотерь благодаря сравнительно малому значению коэффициента теплопроводности (около 0,04 Вт / м*К). Для сравнения по теплопроводности 10 см минераловатных плит замещает 1 метр кирпичной кладки.
Минплиты П-175 имеют соответствующие сертификаты качества, что делает возможным их использование в помещениях общественного пользования, а также в помещениях, предназначенных для детей: в детских садах, школах и т.
п. Соответствуют ГОСТ 9573-96.
• хорошие акустические свойства
• относятся к группе негорючих строительных материалов
• низкое влагопоглащение (не более 1,5 % по объему)
• практичность при монтаже, укладке, креплении и резке
• хорошая упругость, прочность на сжатие или разрыв, а также устойчивость к деформациям благодаря волокнистой структуре
• долговечность
• экологичность: минеральная плита не выделяет токсичных веществ
ПриминениеСамая распространенная область применения минплит П-175 – теплоизоляция стандартных жилищных конструкций, в том числе перекрытий “колодец”, стеновых панелей, каркасных ограждающих конструкций и многослойных кровельных перекрытий. Помимо гражданского строительства, жесткие минеральные плиты активно задействованы в теплоизоляции промышленного оборудования.
УпаковкаСтандартное количество в упаковке – 4 шт. Масса упаковки – 9 кг.
Упаковка производится в бумагу – с открытыми краями пакета.
Технические характеристики
| Показатель | П-175 ГОСТ 9573-96 |
|---|---|
| Размеры плит Д/Ш/В, мм | 1000/500/50-100 |
| Температура применения, t°C | до +400 |
| Плотность, гр/м3 | от 75 до 125 |
| Теплопроводность Вт/мК, при t +200С, не более | 0.049 |
| Влажность, % не более | 1 |
| Содержание органических веществ, % по массе | 4.0 |
| Предел прочности при растяжении, МПа не менее | – |
| Сжимаемость, % не более | 12 |
| Сжимаемость после сорбционного увлажнения, % не более | 16 |
| Прочность на сжатие при 10% деформации, МПа не менее | – |
| Прочность на сжатие при 10% деформации, после выдержки над кипящей водой, МПа не менее | – |
| Прочность на сжатие при 10% деформации, после сорбционного увлажнения, МПа не менее | – |
| Водопоглощение, % не более | – |
ГОСТ 20916-87 Плиты теплоизоляционные из пенопласта на основе резольных феноло-формальдегидных смол.
Технические условия | ПластЭкспертСогласно ГОСТу и строительным нормам, плиты теплоизоляционные для холодного пола должны иметь толщину не менее 0,5 см, а для обустройства полов на межэтажных перекрытиях – не менее 0,2 см. Теплоизоляционные плиты для теплого пола производятся на основе полимеров, а сохранность тепла обеспечивает слой специальной фольги.
Профильные теплоизоляционные плиты производятся из пенополистирола плотностью 40 кг/м3 и отштамповываются гидрорепеллентным способом. За счет этих особенностей, плиты обладают высокой стойкостью к механическим воздействиям. Клей для теплоизоляционных плит применяется специальный, также обладающий теплоизоляционными свойствами.
Плиты теплоизоляционные (ГОСТ 10140-80) должны соответствовать выработанным нормам и требованиям. Этот ГОСТ описывает все качества, которыми должны обладать теплоизоляционные плиты, технические характеристики, особенности перевозки, хранения и монтажа плит.
ГОСТ 20916-87 Плиты теплоизоляционные из пенопласта на основе резольных феноло-формальдегидных смол. Технические условия.
Настоящий стандарт распространяется на теплоизоляционные плиты из пенопласта, изготавливаемого на основе резольных феноло-формальдегидных смол, вспенивающего и отверждающего агентов, а также модифицирующих добавок.
Плиты предназначаются для тепловой изоляции покрытий зданий со стальными профилированными настилами, а плиты марки 50-для тепловой изоляции других видов строительных ограждающих конструкций. Температура изолируемых поверхностей не должна быть выше 130С.
Плиты относятся к группе трудногорючих. Плиты марки 50 относятся к группе горючих.
ПластЭксперт искренно надеется, что читателям статья понравилась и они отблагодарят писателей, поделившись ею в соцсетях.
Объявления о покупке и продаже оборудования можно посмотреть на
Доске объявлений ПластЭксперт
Обсудить достоинства марок полимеров и их свойства можно на
Форуме о полимерах ПластЭксперт
Зарегистрировать свою компанию в Каталоге предприятий
Плиты теплоизоляционные – Энциклопедия по машиностроению XXL
Плиты теплоизоляционные из минеральной ваты на синтетическом связующем [c.
361]Типичным объектом стандартов отрасли являются типовые технологические процессы. Пример ОСТ 36—71—82 Плиты теплоизоляционные минераловатные. Типовой технологический процесс . [c.74]
Гипсовые и гипсобетонные изделия по назначению делят на панели и плиты перегородочные, листы обшивочные, плиты теплоизоляционные, камни для наружных стен, изделия для перекрытий, изделия огнезащитные, архитектурные детали. Все эти изделия допускается применять в условиях, исключающих систематическое увлажнение, и в помещениях с относительной влажностью воздуха не более 60%. Для повышения влаго- и водостойкости изделия покрывают водонепроницаемыми защитными красками или пастами (масляными, казеиновыми), а также добавляют к гипсу молотый доменный гранулированный шлак и пуццолановый портландцемент. [c.296]
Плиты теплоизоляционные жесткие из минеральной ваты на битумном связующем 70 0,074—0,00 025 200-350 Для тепловой изоляции строительных конструкций технологического оборудования и трубопроводов [c.
449]Совелит, совелитовые плиты, теплоизоляционные матрацы, армоальфоль, минераловатные блоки Совелит, теплоизоляционные матрацы, армоальфоль, асбовермикулитовые плиты [c.15]
Для турбин с параметрами пара до 500° С теплоизоляционные матрацы с наполнением совелитом совелитовые плиты теплоизоляционные блоки из минеральной ваты в оболочках из сетки и фольги мастичный совелит. [c.175]
Плиты теплоизоляционные из пенобетона (ГОСТ 5742-51) изготовляются из смеси цемента, воды и пены, с твердением в естественных условиях при положительной температуре, либо с пропариванием, но без избыточного давления. Длина плит от 700 до I ООО мм 10 мм, ширина 500+ 10 мм и толщина 60, 80, 100 и 120 + 5 мм (табл. 15). [c.104]
Плиты теплоизоляционные ГОСТ 5742-51 400 , 400 [c.120]
Плиты теплоизоляционные из ГОСТ 9573-82 50 м 3-1,5 0,074 60—100 400 [c.233]
Плиты теплоизоляционные из муллитокремнеземистой ваты на глинистой связке — по ТУ 14-8-440-83
[c.
131]
II. Плиты теплоизоляционные из ячеистого бетона [c.35]
Древесные опилки, песок 500—1200 и- – 5 30—50 Плиты полов, стен плиты теплоизоляционные [c.25]
Плиты фибролитовые магнезиальные и магнезиально-доломитовые Плиты минераловатно-асбестовые КЧ Плиты теплоизоляционные из ячеистого бетона [c.493]
Плиты теплоизоляционные из пенопласта на основе ре-зольных фенолформальдегид-ных смол по ГОСТ 20916—75, Y=0,98 кН/мз (100 кгс/м ), толщиной 50 мм 49(5) 1,2 59 (6) [c.332]
Плиты теплоизоляционные 279 Поверхностные пароохладители 230 Подогрев воздуха 241 [c.398]
В соответствии с ГОСТ 5742-61 плиты теплоизоляционные из ячеистого бетона автоклавного и безавтоклавного твердения имеют следующие технические показатели (табл. 48). [c.63]
Древесно-волокнистые плиты — теплоизоляционно-строительный материал, изготовляемый из древесины или иных растительных волокон с добавками специальных составов.
[c.88]
Совелит, совелитовые плиты, теплоизоляционные матрацы, армоальфоль, минераловатные блоки, перлитовые изделия [c.192]
Совелитовые плиты Теплоизоляционный огнеупорный кирпич [c.241]
Плиты теплоизоляционные из ячеистого пенобетона [c.448]
Совелитовые плиты Теплоизоляционный упорный кирпич [c.400]
Техническая характеристика плит теплоизоляционных марки [c.47]
Плиты теплоизоляционные из авто клавного бетона. ….. [c.315]
Деаэраторы, резервуары и -баки В помещении Вне помещения До 300 До 400 Плиты теплоизоляционные полужест-кие из минеральной ваты на синтетическом связующем толщиной 50, 60, 70, 80, 90 мм При емкости баков до 15 — фольгоизол При емкости более 15 м — листы или плиты асбоцементные волнистые [c.444]
Золоуловители, бункеры шлаковые — — Плиты теплоизоляционные полужест-кие из минеральной ваты на синтетическом связующем толщиной 50, 60, 70, 80, 90 мм Сталь тонколистовая оцинкованная толщиной 0,8 мм или алюминиевый лист [c.
444]В помещении Вне помещения До 300 До 400 Плиты теплоизоляционные полужест-кие из минеральной ваты на синтетическом связующем толщиной 50, 60, 70, 80 и 90 мм [c.444]
До 300 Плиты теплоизоляционные мягкие и полужесткие на синтетическом связующем толщиной 50, 60, 70, 80, 90 мм [c.445]
Плиты теплоизоляционные марки ФС-7-2 (ТУ 6-05-958—78) Возможно тропическое исполнйсие Плиты толщиной 40 и 60 мм, шириной до 1200 мм, длиной до 1900 мм 70 Теплоизоляция кабин [c.36]
Плиты теплоизоляционные из ячеистых бетонов Плиты перлнтокерамические Сталь строительная Алюминий 400 250 300 7850 2600 25 5 25 5 0—100 0—100 0,93 0,65 0,70 58 219 0,86 [c.269]
Плиты теплоизоляционные из ячеистого бетона (ГОСТ 6742—61) аитокламого и безавтоклавного тшердвния представляют собой нс-кусстшенные камневидные изделия с равномерно расположенными в них мелкими порами. [c.35]
Плиты теплоизоляционные из торфа ипготовляют мокрым или сухим способом из массы малоразложившегося сфагнума торфа путем ее формовки и сушки. Плиты лр.имеияют для холодильной изоляции строительных конструкций, оборудования и трубопроводов, а также для изоляции поверхностей температурой не выше 90° С. [c.45]
Плиты теплоизоляционные из ячеистого бетона (ГОСТ 5742-51) Устанавливается по соглашению сторон 10 плит для внешнего осмотра и определения размеров 6 образцов кубиков размером ШОХ ХШОХШО мм или (ОХ/ОХ Х70 мм в образцов кубиков 6 образцов кубиков с длиной ребра 70 или 100 мм [c.491]
Торфоизоляциопные плиты — теплоизоляционный материал, изготовляемый из малоразложившегося торфа. В зависимости от технологического процесса производства торфоизоляционные плиты разделяются на изготовленные сухим способом и мокрым способом. При производстве плит как сухим, так и мокрым способом не добавляется никаких вяжущих веществ, так как при термической обработке содержащиеся в торфе коллоиды склеивают волокна торфа. Плиты, изготовленные мокрым способом, по качеству выше плит, изготовленных сухим способом. [c.85]
Турбины до 600 — Совелит, совелитовые плиты, теплоизоляционные матрацы, армоальфоль, минераловатные блоки, перлитовые изделия, асбоизоляция [c.307]
Плнты КЧ минераловатноасбестовые с битумно-бентонитовой связкой Плиты из минеральной ваты марки ВФ Плиты полужесткие из минеральной ваты на крахмальной связке Плиты теплоизоляционные из ячеистого пенобетона Плиты крупнопанельные армопенобетонные для покрытий производственных зданий Плиты пробковые Плиты торфоизоляционные Плиты древесноволокнистые Плиты древесностружечные [c.451]
Техническая характеристика плит теплоизоляционных из пенопласта полистирольного марки ПСБС [c.46]
Плиты теплоизоляционные марки ФС-7-2 (МРТУ 6-05-958—73). Жесткий пенопласт, изготавливаемый на основе феиолформаль-дегидной и фурфуролацетоновой смол и порообразующих веществ, с наполнителями из стекловолокна и вспученного перлита. Плиты жесткие, хрупкие, химически стойкие. Относятся к трудно воспламеняемым материалам. Применяются в строительстве в легких строительных конструкциях (кровли, стены), а также в судостроении в пределах температур от —55 до +100 °С. [c.46]
Завод теплоизоляционных материалов Изолит
Завод “ИЗОЛИТ” лидер в производстве утеплителя из минеральной ваты в Кемеровской области. Наша базовая продукция – это теплоизоляционные изделия высочайшего качества, такие как теплоизоляционные маты и теплоизоляционные плиты.
Современные теплоизоляционные материалы Изолит из минеральной ваты применяются для утепления стен, кровли, фасадов домов, а также являются хорошим утеплителем для пола, трубопроводов, воздуховодов, котлов и печей.
Строительная теплоизоляция обеспечивает высокий уровень теплозащиты благодаря низкому коэффициенту теплопроводности материалов Изолит. Благодаря особой структуре волокна утеплитель для пола, утеплитель для стен обладает хорошими акустическими свойствами и значительно снижает уровень шума в помещении.
Теплоизоляция Изолит из минеральной ваты применяется для шумоизоляции перегородок, внутренних облицовок и подвесных потолков. Плиты полужесткие минераловатные на синтетическом связующем могут быть использованы для горизонтальных строительных ограждающих конструкций.
Вся наша продукция прошла сертификацию на соответствие ГОСТ, что подтверждают сертификаты:
- ГОСТ 21880-2011 “Маты из минеральной ваты прошивные теплоизоляционные”
- ГОСТ 9573-12 “Плиты из минеральной ваты на синтетическом связующем теплоизоляционные”
Мы рады предложить вам продукцию лучшего качества и сервис:
- Маты минеральные прошивные из минеральной ваты МП-75,МП-100, МП-125, так же в обкладках на стеклоткани и металлической сетке по ГОСТ 21880-11.
- Плиты полужесткие, минераловатные гидрофобизированные на синтетическом связующем ПП-50, ПМ-70, ПЖ-100 по ГОСТ 9573-12.
- Доставку в любой уголок Росии транспортными компаниями.
- Гибкие условия оплаты.
Наши клиенты нам доверяют!
Наша продукция широко известна на рынке Кузбасса и за ее пределами, например в таких городах, как Бийск, Томск, Барнаул, Новосибирск, Ачинск, Иркутск, Улан-Удэ. Среди наших крупных клиентов можно отметить следующих:
сплошные, шатровые и пустотные, цены
Готовые плиты перекрытия относятся к категории сборных железобетонных изделий. Широко применяются при возведении многоэтажных домов, обустройстве дорог. В разных видах работ используются конструкции определенных габаритов и форм. Для облегчения процессов проектирования и строительства размеры были приведены к единому стандарту.
Характеристики
Железобетонные плиты перекрытия изготавливаются из так называемых конструкционных (с использованием крупнофракционного наполнителя) тяжелых и легких бетонных смесей. Основная функция – несущая.
Их популярность среди строителей обусловлена удобством укладки, быстротой монтажа и приемлемой ценой. Однако они имеют большой вес, поэтому опора должна быть значительно крепче, чем ЖБИ. К тому же бетонная конструкция не отличается водостойкостью, соответственно ее нельзя хранить долго под открытым небом без гидроизоляционной защиты.
Выпускаются в 3 видах:
1. Сплошные. Отличаются высоким уровнем прочности на сжатие, большой массой и низкими звуко- и теплоизоляционными свойствами.
2. Шатровые в виде лотка со сглаженными ребрами. При их использовании из проекта исключаются ригели и аналогичные балочные элементы. Позволяют упростить звукоизоляцию и отделку поверхностей внутри помещения, поднять уровень потолка без наращивания стен. Размеры железобетонной плиты перекрытия шатрового типа диктуются длиной и шириной комнаты, высота стандартна – 14-16 см.
3. Пустотные. Это наиболее востребованная разновидность ЖБИ. Они представляют собой параллелепипед с продольными пустотами трубчатого характера. Благодаря своей конструкции считаются более прочными на изгиб, выдерживают значительные нагрузки – до 1250 кг/м2, размеры удобны для перекрытия пролетов длиной до 12 м, а форма – для прокладки коммуникаций.
Пустотные плиты перекрытия маркируются:
- 1П – однослойное железобетонное изделие – не более 12 см.
- 2П – аналогично предыдущему, но толщина составляет уже 16.
- 1ПК – многопустотные ЖБИ с внутренними полостями диаметром до 16 см. Высота – до 22 см.
- 2ПК – то же самое с сечением пустот до 14.
- ПБ – пустотная конструкция толщиной 22.
Стандартные габаритные размеры многопустотных панелей перекрытия по ГОСТ 26434-85 приведены в таблице ниже.
Вес готового изделия доходит до 2500 кг.
Маркировка плиты перекрытия содержит полную информацию: вид, размеры, прочность на сжатие. К примеру, ПК 51.15-8 это:
- ПК – многопустотная панель с трубообразными продольными полостями диаметром 15,9 см, высота – 22 см.
- 51 – длина в дм, то есть 5,1 м.
- 15 – ширина в дм – 1,5 м.
- 8 – нагрузка, которую она выдержит. В данном случае – 800 кгс/м2.
Помимо стандартных выпускаются сплошные плиты перекрытия из ячеистых бетонов (газобетон и другие). Они довольно легкие, выдерживают незначительные нагрузки – до 600 кг, применяются в малоэтажном строительстве. Для создания прочного соединения производители выпускают шпунтованные изделия (шип-паз).
Монтаж сборных плит
Перед укладкой все основания выравниваются, при необходимости усиливаются кольцевым армированным поясом из монолитного железобетона шириной не менее 25 см, толщиной от 12 см. Перепады между противоположными капитальными стенами не должны быть более 1 см.
Сборные ЖБИ укладываются при помощи грузоподъемной техники вплотную, зазоры заполняются раствором. Для соединения в жесткий монолит используется метод анкеровки.
При установке плиты должны опираться на капитальную стену или фундамент участком панели шириной не менее 15-20 см. Щели между ЖБИ и межкомнатной перегородкой закладываются кирпичом или блоками из легких бетонов.
Стоимость ЖБИ
Благодаря тому, что состав перекрытия и размеры стандартизованы, политика предприятий направлена на сохранение стабильной цены. Средняя стоимость пустотных панелей приведена в таблице ниже.
| Наименование | Параметры, см | Цена, рубли |
| ПК 21.10-8 | 210х100х22 | 2 800 |
| ПК 21.12-8 | 210х120х22 | 3 100 |
| ПК 25.10-8 | 250х100х22 | 3 300 |
| ПК 25.12-8 | 250х100х22 | 3 700 |
| ПК 30.10-8 | 300х100х22 | 3 600 |
| ПК 30.12-8 | 300х120х22 | 4 000 |
Контакты ООО “Компания ЭМПРО” г. Москва
ООО “Компания ЭМПРО”
Адрес: 127572, г. Москва, Алтуфьевское шоссе д. 97 пом. 318
Контактная информация:
Тел./факс: +7 (499) 393-33-17
Моб./тел. +7 (925) 518-66-15
E-mail: [email protected]
Полное наименование предприятия | Общество с Ограниченной Ответственностью «Компания ЭМПРО» |
Сокращенное наименование предприятия | ООО «Компания ЭМПРО» |
Юридический адрес | 127572, город Москва, Алтуфьевское шоссе, дом 97, пом.318 |
Фактический адрес | 127572, город Москва, Алтуфьевское шоссе, дом 97, пом.318 |
Почтовый адрес | 127572, город Москва, Алтуфьевское шоссе, дом 97, пом. 318 |
ИНН | 7701523555 |
КПП | 771501001 |
ОГРН | 1047796082597 |
ОКПО | 72128881 |
Расчетный счет | 407 028 107 380 501 05680 |
Наименование и место нахождения банка | ПАО “СБЕРБАНК” г. Москва |
Корреспондентский счет | 301 018 104 0000 0000 225 |
БИК | 044 525 225 |
Директор | Стародубцев А.В. |
Главный бухгалтер | Стародубцев А.В. |
ОКАТО | 45286555000 |
Тел./факс | 8 (495) 518-66-15 |
Электронная почта | |
Сайт | www.4094092.ru |
ГОСТ на бумагу и целлюлозу
ГОСТ Стандарты на бумагу и целлюлозу
ГОСТ 10015-87 Бумага клейкая для декалькомании. Технические условия
ГОСТ 10070-74 Целлюлоза и полуцеллюлоза. Метод определения числа Каппа
ГОСТ 10127-75 Бумага-основа влагостойкая для абразивных материалов. Технические условия
ГОСТ 10316-78 Ламинат на бумажной основе с фольгированием и ламинат на стеклотканевой основе. Технические условия
ГОСТ 10396-84 Бумага крепированная кабельная. Технические условия
ГОСТ 10459-87 Лента бумажная клейкая.Технические условия
ГОСТ 10638-73 Целлюлоза и бумага. Метод определения массовой доли натрия
ГОСТ 10638-73 Целлюлоза и бумага. Метод определения массовой доли натрия
ГОСТ 10700-97 Макулатура и картон. Технические условия
ГОСТ 10711-97 Бумага и картон. Метод определения разрывного усилия кольцевым сжатием (RCT)
GOST 10751-85 Бумага кабельная токопроводящая. Технические условия
ГОСТ 10752-79 Фотобумага «Юнибром». Технические условия
ГОСТ 10820-75 Целлюлоза.Метод определения массовой доли пентозанов
ГОСТ 11006-74 Целлюлоза вискозная. Метод определения времени фильтрации раствора едкого натра через щелочную целлюлозу
ГОСТ 11208-82 Целлюлоза древесная (хвойная) сульфатная небеленая. Технические условия
ГОСТ 11600-75 Бумага оберточная для текстильных изделий и изделий. Технические условия
ГОСТ 11720-76 Целлюлоза вискозная. Метод определения плотности листа
ГОСТ 11836-76 Бумага билетная. Технические условия
ГОСТ 11960-79 Полуфабрикаты и сырье из однолетних культур для целлюлозно-бумажной промышленности.Метод определения содержания лигнина
ГОСТ 12026-76 Бумага фильтровальная лабораторная. Технические условия
ГОСТ 12033-74 Целлюлоза вискозная. Метод определения капиллярной впитываемости
ГОСТ 12051-76 Бумага обложка для школьных тетрадей. Технические условия
ГОСТ 12057-81 Бумага и картон. Методы определения линейной деформации
ГОСТ 12301-2006 Картонные коробки из картона, бумаги и композиционных материалов. Общие технические условия
ГОСТ 12303-80 Пакеты из картона, бумаги и композиционных материалов.Общие технические условия
ГОСТ 12395-76 Пульпа для изоляционной бумаги и картона. Метод определения динамической вязкости раствора меди
ГОСТ 12395-76 Пульпа для изоляционной бумаги и картона. Метод определения динамической вязкости раствора меди
ГОСТ 12523-77 Целлюлоза, бумага, картон. Метод определения pH водной вытяжки
ГОСТ 12524-78 Бумага. Метод определения свободного хлора
ГОСТ 12602-93 Бумага и картон. Определение капиллярного подъема.Клемм метод
ГОСТ 12603-67 Бумага и картон. Определение поверхностного поглощения капельным методом
ГОСТ 12604-77 Бумага. Метод определения абсорбции полным погружением.
ГОСТ 12605-97 Бумага и картон. Метод определения водопоглощения поверхности при одностороннем смачивании (метод Кобба)
ГОСТ 12765-88 Целлюлоза диэлектрическая сульфатная небеленая из хвойных пород. Технические условия
ГОСТ 12769-85 Бумага гофрированная электроизоляционная. Технические условия
ГОСТ 12783-91 Бумага.Метод определения коэффициента электросопротивления
ГОСТ 12785-87 Бумага для электролитических конденсаторов. Технические условия
ГОСТ 12795-89 Бумага и картон. Метод определения плавности. Метод Бекка
ГОСТ 12921-80 Бумага. Метод определения блеска
ГОСТ 13.2.006-87 Репрография. Копирография. Бумага для электрофотографии. Технические условия
ГОСТ 13.2.008-87 Репрография. Копирография. Бумага для диазотипа. Технические условия
ГОСТ 13.2.009-88 Репрография. Копирография.Бумага-основа для диазотипной бумаги. Технические условия
ГОСТ 13.2.011-89 Репрография. Копирография. Дублирование трафарета и бумага-основа для дублирования трафарета. Технические условия
ГОСТ 13199-88 Полупродукты волокнистые бумага и картон. Метод определения граммажа
ГОСТ 13346-72 Бумага. Методы определения массовой доли свинца
ГОСТ 1339-79 Бумага картографическая. Технические условия
ГОСТ 13425-93 Целлюлоза древесная. Метод определения фракционного состава
ГОСТ 1342-78 Бумага полиграфическая.Размеры
ГОСТ 13502-86 Пакеты бумажные для сыпучих продуктов. Технические условия
ГОСТ 13523-78 Полуфабрикаты волокнистые, бумага и картон. Метод кондиционирования образцов
ГОСТ 13525.10-78 Бумага. Метод определения массовой доли меди
ГОСТ 13525.13-69 Бумага. Методы определения жиронепроницаемости
ГОСТ 13525.14-77 Бумага и картон. Метод определения воздухопроницаемости
ГОСТ 13525.16-69 Бумага. Метод определения степени мокрого скручивания бумаги
ГОСТ 13525.1-79 Полуфабрикаты волокна, бумага и картон. Испытания на разрыв и относительное удлинение
ГОСТ 13525.18-70 Бумага. Метод определения водопроницаемости
ГОСТ 13525.19-91 Бумага и картон. Определение влажности. Метод пересушивания
ГОСТ 13525.20-74 Бумага фильтровальная. Испытание на гибкость
ГОСТ 13525.21-75 Бумага и картон. Метод определения кручения на воздухе
ГОСТ 13525.2-80 Полуфабрикаты волокнистые, бумага и картон. Метод определения прочности на разрыв
ГОСТ 13525.3-97 Целлюлоза и бумага. Метод определения сопротивления разрыву (метод Эльмендорфа)
ГОСТ 13525.3-97 Целлюлоза и бумага. Метод определения сопротивления разрыву (метод Эльмендорфа)
ГОСТ 13525.4-68 Бумага и картон. Метод определения дефектов
ГОСТ 13525.5-68 Бумага и картон. Методы определения дефектности рулона
ГОСТ 13525.6-68 Бумага и картон. Метод определения уменьшающейся механической прочности при нагревании
ГОСТ 13525.7-68 Бумага и картон.Методы определения прочности во влажном состоянии
ГОСТ 13525.8-86 Полупродукты волокнистые, бумага и картон. Метод определения сопротивления разрыву
ГОСТ 13525.9-68 Бумага. Метод определения дырчатости
ГОСТ 13648.6-86 Бумага и картон. Методы определения прочности на раскалывание
ГОСТ 14142-86 Бумага для кинобилетов. Технические условия
ГОСТ 14363.2-83 Пульпа растворяющаяся. Определение вязкости меди
ГОСТ 14363.3-84 Целлюлоза и древесная масса. Определение грязи и мусора
ГОСТ 14363.4-89 Целлюлоза. Подготовка образцов к физико-механическим испытаниям
ГОСТ 14363.5-71 Целлюлоза искусственная. Метод определения содержания коротких волокон
ГОСТ 14839.14-69 Взрывчатые вещества промышленные. Метод определения массы взрывчатого вещества, бумаги и гидроизоляционной смеси на 100 граммов взрывчатого вещества.
ГОСТ 14940-96 Целлюлоза сульфатная беленая из древесины лиственных (осиновых) пород. Технические условия
ГОСТ 15158-78 Бумага и картон с защитным покрытием для упаковки товаров и производства запасных частей, используемых в тропиках.Технические условия
ГОСТ 16295-93 Бумага антикоррозионная. Технические условия
ГОСТ 1641-75 Бумага. Маркировка упаковки, транспортировка и хранение
ГОСТ 16489-78 Целлюлоза древесная. Правила приема. Методы отбора проб
ГОСТ 16711-84 Бумага парафинированная. Технические условия
ГОСТ 16747-80 Бумага конденсаторная. Метод определения количества токопроводящих вставок
ГОСТ 16762-82 Пульпа сульфатная предварительно гидролизованная для шнуров и высокомодульных волокон. Технические условия
ГОСТ 17052-86 Продукция бумажно-картонная.Термины и отличия
ГОСТ 17401-80 Полуфабрикаты волокнистые изделия целлюлозно-бумажной промышленности. Технология. Термины и определения
ГОСТ 17401-80 Полуфабрикаты волокнистые изделия целлюлозно-бумажной промышленности. Технология. Термины и определения
ГОСТ 17586-80 Бумага. Термины и определения
ГОСТ 1760-86 Бумага жиронепроницаемая. Технические условия
ГОСТ 18251-87 Лента клейкая на бумажной основе. Технические условия
ГОСТ 18277-90 Бумага для наждачной бумаги. Технические условия
ГОСТ 18410-73 Кабели силовые с бумажной изоляцией.Технические условия
ГОСТ 18462-77 Целлюлоза, бумага и картон. Методы определения массовой доли железа
ГОСТ 18462-77 Целлюлоза, бумага и картон. Методы определения массовой доли железа
ГОСТ 18510-87 Бумага писчая. Технические условия
ГОСТ 18518-80 Устройства автоматические поточные фасовочные машины для потребительской упаковки бумаги или картона. Общие технические условия
ГОСТ 18634-73 Целлюлоза. Метод определения микропримесей меди и железа
ГОСТ 1908-88 Бумага конденсаторная.Общие технические условия
ГОСТ 19088-89 Бумага и картон. Термины и определения дефектов
ГОСТ 19112-78 Изделия из бумаги и картона. Технология. Термины и определения
ГОСТ 19285-73 Каолин концентрированный для производства бумаги и картона. Технические условия
ГОСТ 1931-80 Бумага электроизоляционная намоточная. Технические условия
ГОСТ 19318-73 Целлюлоза. Подготовка проб к химическому анализу
ГОСТ 19344-73 Бумага каталоговая и картотечная. Технические условия
ГОСТ 19493-74 Бумага щелочная для ртутно-цинковых аккумуляторов.Технические условия
ГОСТ 19625-83 Лента телеграфная и бумага для телеграфной ленты. Технические условия
ГОСТ 19877-82 Пульпа растворяющаяся. Спектральный метод определения элементов в пульпе
ГОСТ 20180-91 Плотномеры радиоизотопные для измерения жидкостей и пульпы. Общие технические условия
ГОСТ 20283-89 Бумага обложка. Технические условия
ГОСТ 20358-78 Бумага фильтровальная. Технические условия
ГОСТ 20363-88 Бумага чертежная прозрачная. Технические условия
ГОСТ 20422-89 Целлюлоза, бумага и картон. Методы определения массовой доли хлорид-ионов и сульфат-ионов.
ГОСТ 20422-89 Целлюлоза, бумага и картон.Методы определения массовой доли хлорид-ионов и сульфат-ионов.
ГОСТ 20682-75 Бумага гофрированная. Метод определения устойчивости гофрированной бумаги к плоскому сжатию (Concoro Medium Test)
ГОСТ 20806-86 Бумага масляная фильтровальная. Технические условия
ГОСТ 21101-83 Пульпа сульфатная предварительно гидролизованная для шнура холодного размола. Технические условия
ГОСТ 21102-97 Бумага и картон. Методы определения размеров и непрямоугольности листов.
ГОСТ 21215-75 Бумага электроизоляционная оксидная.Технические условия
ГОСТ 21444-75 Бумага мелованная. Технические условия
ГОСТ 21956-88 Бумага и картон фильтровальные. Метод определения герметичности
ГОСТ 2228-81 Бумага мешочная. Технические условия
ГОСТ 22775-77 Круги шлифовальные из наждачной бумаги. Типы и основные размеры
ГОСТ 22776-77 Изделия из наждачной бумаги. Технические условия
ГОСТ 22982-78 Бумага электрохимическая. Технические условия
ГОСТ 23233-78 Бумага ячеистая заполненная. Общие технические требования
ГОСТ 23415-79 Лента бумажная с отверстиями для подачи.Общие технические условия
ГОСТ 23436-83 Бумага кабельная для изоляции силовых кабелей на напряжение до 35 кВ включительно. Технические условия
ГОСТ 23482-84 Целлюлоза мягкая древесная сульфитная неотбеленная на экспорт. Технические условия
ГОСТ 23646-79 Целлюлоза. Качественные характеристики. Термины и определения
ГОСТ 23779-95 Бумага асбестовая. Технические условия
ГОСТ 24299-80 Целлюлоза вискозная сульфатная. Технические условия
ГОСТ 24356-80 Бумага. Метод определения печатных характеристик
ГОСТ 24370-80 Пакеты из бумаги и композиционных материалов.Общие технические условия
ГОСТ 24874-91 Бумага электроизоляционная для трансформаторов. Технические условия
ГОСТ 25013-81 Бумага электрохимическая импульсная. Технические условия
ГОСТ 25089-81 Бумага полиграфическая для объемных изданий. Технические условия
ГОСТ 25099-82 Бумага и картон фильтровальные. Метод определения сопротивления воздушному потоку
ГОСТ 25438-82 Пульпа растворяющаяся. Определение характеристической вязкости.
ГОСТ 25710-83 Бумага фильтровальная однослойная для сигаретных фильтров. Технические условия
ГОСТ 25894-83 Фотобумага.Маркировка и упаковка
ГОСТ 25921-83 Лента бумажная для графических устройств компьютеров. Технические условия
ГОСТ 26103-84 Материалы электроизоляционные на слюдяной бумажной основе. Общие технические условия
ГОСТ 26127-84 Бумага электроизоляционная. Метод определения тангенса угла диэлектрических потерь при частоте 50 Гц.
ГОСТ 26130-84 Бумага электроизоляционная. Методы определения электрической прочности при переменном (частота 50 Гц) и постоянном напряжении.
ГОСТ 26246.1-89 Электроизоляционный материал для печатных пластин, покрытый фольгой, целлюлозная пропитанная фенолом, высокого электротехнического качества.Технические условия
ГОСТ 26246.2-89 Электроизоляционный материал для печатных пластин из целлюлозной бумаги, пропитанной фенолом, фольгированный, экономичного качества. Технические условия
ГОСТ 26246.3-89 Электроизоляционный материал номинальной горючести для печатных форм на целлюлозно-бумажной пропитанной эпоксидной основе фольгированной. Технические условия
ГОСТ 26246.6-89 Пропитанный фенолом целлюлозно-бумажный электроизоляционный материал номинальной горючести, плакированный фольгой, для печатных форм. Технические условия
ГОСТ 26246.7-89 Пропитанный фенолом целлюлозно-бумажный электроизоляционный материал номинальной горючести для печатных форм, плакированный фольгой.Технические условия
ГОСТ 26324-84 Мякоть плодовая консервированная. Десульфуризация образцов для органолептических исследований
ГОСТ 2635-77 Бумага-основа для фотографий. Технические условия
ГОСТ 26493-85 Вибрация. Технологическое оборудование целлюлозно-бумажного производства, стандарты вибрации. Технические требования
ГОСТ 26563-85 Вибрация. Технологическое оборудование целлюлозно-бумажного производства. Способы и средства защиты
ГОСТ 26661-85 Бумага цветная фотобумага. Метод общесенситометрического теста
ГОСТ 26764-85 Бумага для перфоленты.Технические условия
ГОСТ 26858-86 Бумага электроизоляционная слюдяная. Общие технические условия
ГОСТ 26893-86 Бумага фильтровальная для качественного и количественного анализов. Метод определения прочности на разрыв во влажном состоянии
ГОСТ 27015-86 Бумага и картон. Методы определения толщины, плотности и удельного объема
ГОСТ 27163-86 Пульпа растворяющаяся. Пламенно-атомно-адсорбционный спектрометрический метод определения элементов в пульпе.
ГОСТ 27181-86 Абразивная ткань и бумага для твердых материалов.Технические условия
ГОСТ 2718-74 Бумага листовая на синтетической смоле электротехнического назначения. Технические условия
ГОСТ 27404-87 Яркость оптическая. Методы определения скачка концентрации и максимального осветляющего эффекта бумажно-пропитанной пеленки
ГОСТ 27793-88 Фотобумага. Основные размеры
ГОСТ 28023-89 Лента клейкая для электроизоляции. Требования к гофрированным бумажным лентам с термореактивным клеем
ГОСТ 28024-89 Лента клейкая для электроизоляции.Требования к бумажным лентам с термореактивным клеем
ГОСТ 28027-89 Лента клейкая для электроизоляции. Требования к бумажным лентам с термореактивным клеем
ГОСТ 28172-89 Масса сульфатная беленая из смеси широколиственных пород древесины. Технические условия
ГОСТ 28365-89 Реактивы. Метод бумажной хроматографии
ГОСТ 28631-2005 Сумки, кейсы, портфели, ранцы, бумажные кейсы, кожгалантерея. Общие технические условия
ГОСТ 28686-90 Бумага гофрированная. Метод определения сопротивления гофре сжатию кромок
ГОСТ 29314-92 Бумага.Необрезанные размеры приклада для серии ISO-A. Основной диапазон ISO
ГОСТ 29315-92 Бумага писчая и печатная необработанная. Методика обозначения размеров и направления производства
ГОСТ 29331-92 Бумага и картон. Ускоренное старение. Часть 4. Сухая термообработка при 120 или 150 ° С
ГОСТ 30052-93 Бумага и картон. Методы определения диоксида титана
ГОСТ 30068-93 Целлюлоза. Определение товарной массы в лотах. Мякоть тюкованная листовая
ГОСТ 30113-94 Бумага и картон. Измерение коэффициента диффузного синего отражения (яркости ISO)
ГОСТ 30114-95 Бумага и картон.Определение воздухопроницаемости (средний диапазон). Общие требования к методам
ГОСТ 30115-95 Бумага и картон. Определение шероховатости / гладкости (методы утечки воздуха). Общий метод
ГОСТ 30116-94 Бумага, картон и целлюлоза. Измерение коэффициента отражения дуффуза
ГОСТ 30180.1-99 Бумага целлюлозная электротехническая. Спецификация. Часть 1. Определения и общие требования
ГОСТ 30180.2-99 Бумага целлюлозная электротехнического назначения. Часть 2. Методы испытаний.
ГОСТ 30271-96 Бумага и картон.Определение жесткости на изгиб. Резонансный метод
ГОСТ 30435-96 Бумага и картон. Определение жесткости на изгиб статическими методами. Общие принципы
ГОСТ 30436-96 Бумага и картон. Определение свойств при растяжении. Часть 2. Метод постоянной скорости удлинения
ГОСТ 334-73 Бумага масштабно-координатная. Технические условия
ГОСТ 3479-85 Бумага тканевая. Технические условия
ГОСТ 3553-87 Бумага телефонная кабельная. Технические условия
ГОСТ 3914-89 Целлюлоза сульфитная беленая из древесины хвойных пород.Технические условия
ГОСТ 4.336-85 Система показателей качества продукции. Средства для измельчения документов и резки бумаги. Номенклатура показателей
ГОСТ 4.416-86 Система показателей качества продукции. Стрелковые и спортивные патроны, бумажные и пластиковые гильзы. Индексная номенклатура
ГОСТ 4.453-86 Система показателей качества продукции. Писчая бумага. Индексная номенклатура
ГОСТ 4.454-86 Система показателей качества продукции. Бумага для рисования. Индексная номенклатура
ГОСТ 489-88 Бумага копировальная. Технические условия
ГОСТ 515-77 Бумага упаковочная битумированная и гудронированная.Технические условия
ГОСТ 5186-88 Пульпа сульфатная изоляционная для конденсаторных тканевых, кабельных и трансформаторных бумаг. Технические условия
ГОСТ 5694-77 Сульфат бария для баритазии бумаги. Технические условия
ГОСТ 5709-86 Бумага сигаретная. Технические условия
ГОСТ 597-73 Бумага дизайнерская. Технические условия
ГОСТ 5982-84 Пульпа вискозная сульфитная. Технические условия
ГОСТ 6290-74 Бумага оберточная двухслойная для упаковки сигарет. Технические условия
ГОСТ 6456-82 Бумага наждачная. Технические условия
ГОСТ 645-89 Бумага изоляционная для кабелей 110 – 500 кВ.Технические условия
ГОСТ 6501-82 Целлюлоза сульфитная небеленая хвойных пород. Технические условия
ГОСТ 6592-73 Краски полиграфические. Метод определения фиксации краски на бумаге
ГОСТ 6656-76 Бумага писчая обрезных форматов. Технические условия
ГОСТ 6657-77 Бумага почтовая. Технические условия
ГОСТ 6658-75 Изделия из бумаги и картона. Упаковка, маркировка, транспортировка и хранение
ГОСТ 6662-73 Бумага для упаковки взрывчатых веществ. Технические условия
ГОСТ 6742-79 Бумага переплетная. Технические условия
ГОСТ 6749-2005 Бумага основа для обоев.Технические условия
ГОСТ 6861-73 Бумага писчая цветная. Технические условия
ГОСТ 6999-85 Лента и бумага для кассовых аппаратов. Технические условия
ГОСТ 7004-93 Целлюлоза. Отбор проб для испытаний
ГОСТ 7247-2006 Бумага и комбинированные материалы на основе бумаги для автоматической упаковки пищевых, промышленных и непищевых продуктов. Общие технические условия
ГОСТ 7271-74 Бумага почтовая пустая. Технические условия
ГОСТ 7277-77 Бумага чертежная. Технические условия
ГОСТ 7362-78 Бумага для перфокарт.Технические условия
ГОСТ 7415-86 Бумага асбестовая битумная. Технические условия
ГОСТ 7438-73 Бумага курительная. Технические условия
ГОСТ 744-77 Бумага тубусная. Технические условия
ГОСТ 7500-85 Бумага и картон. Методы определения волокнистого состава
ГОСТ 7516-75 Целлюлоза. Метод определения набухания
ГОСТ 7584-89 Бумага фильтровальная лабораторная. Методы определения фильтрующей и разделяющей способности
ГОСТ 7625-86 Бумага этикеточная. Технические условия
ГОСТ 7629-93 Бумага и картон.Метод определения золы
ГОСТ 7687-88 Бумага и картон. Метод определения микропримесей меди и железа
ГОСТ 7717-88 Бумага основа диаграммная. Технические условия
ГОСТ 7840-78 Патроны спортивные 12 калибра и охотничьи 12, 16, 20 и 28 калибра с бумажным гильзой. Технические условия
ГОСТ 8047-2001 Бумага и картон. Отбор проб для определения среднего качества
ГОСТ 8049-62 Бумага. Линейный метод определения степени проклейки
ГОСТ 8273-75 Бумага упаковочная. Технические условия
ГОСТ 8434-77 Бумага.Метод определения массовой доли мышьяка
ГОСТ 8552-88 Полуфабрикаты волокнистые, бумага и картон. Метод определения удельной электропроводности водной вытяжки
ГОСТ 8589-75 Вяжущий материал на основе бумаги для канцелярских изделий из бумаги и картона. Технические условия
ГОСТ 8702-2005 Обои, бумага цветная, картон, изделия из них. Методы определения устойчивости окраски к свету при искусственном освещении (ксеноновая лампа)
ГОСТ 8726-88 Трубки бумажно-бакелитовые электротехнические.Технические условия
ГОСТ 876-73 Бумага служебная. Технические условия
ГОСТ 8828-89 Бумага упаковочная бумажная и двухслойная водостойкая. Технические условия
ГОСТ 8874-80 Бумага. Методы определения прозрачности и непрозрачности
ГОСТ 891-75 Бумага и картон для текстильных катушек и конусов. Технические условия
ГОСТ 892-89 Калька. Технические условия
ГОСТ 8942-85 Лента бумажная рулонная для принтеров. Технические условия
ГОСТ 9003-75 Целлюлоза искусственная. Определение реакционной способности
ГОСТ 9094-89 Бумага для офсетной печати.Технические условия
ГОСТ 9095-89 Бумага полиграфическая. Технические условия
ГОСТ 9168-80 Бумага для глубокой печати. Технические условия
ГОСТ 9327-60 Бумага и бумажные изделия. Обрезанные размеры
ГОСТ 9418-75 Целлюлоза. Метод определения меди номер
ГОСТ 9568-80 Целлюлоза и бумага. Метод определения массового процента кальция
ГОСТ 9568-80 Целлюлоза и бумага. Метод определения массового процента кальция
ГОСТ 9569-2006 Бумага парафинированная. Технические условия
ГОСТ 9571-89 Целлюлоза сульфатная беленая из древесины хвойных пород.Технические условия
ГОСТ 9582-75 Бумага и картон. Метод определения жесткости при статическом изгибе
ГОСТ 9778-78 Переплетный бумажный переплетный материал пленочный. Метод определения износостойкости
ГОСТ 9841-94 Бумага и картон. Определение водонепроницаемости
ГОСТ 9995-75 Бумага бумажная основа для переплетного материала. Технические условия
ГОСТ 9996-84 Материал переплетный на бумажной основе. Общие технические условия
ГОСТ ИСО 1924-1-96 Бумага и картон. Определение свойств при растяжении.Часть 1. Метод постоянной скорости загрузки
ГОСТ ИСО 2493-96 Бумага и картон. Метод определения сопротивления изгибу
ГОСТ ИСО 5626-97 Бумага. Определение стойкости к складыванию (методы Shopper, Lomarge, Kellers-Molena, MIT)
ГОСТ Р 50133-92 Ленты печатные бумажные или пластмассовые. Характеристики сердечников
ГОСТ Р 50624-93 Сердцевина из эпоксидной целлюлозной бумаги, поверхности из эпоксидной стеклоткани, покрытые медью, электроизоляционный материал, ламинированный лист определенной горючести (испытание на вертикальное горение).Технические условия
ГОСТ Р 50625-93 Бумага фенольная целлюлозная плакированная медью электроизоляционный материал лист многослойный определенной горючести (испытание на вертикальное горение) экономичного качества. Технические условия
ГОСТ Р 51295-99 Материалы, используемые в качестве сигаретной бумаги, обертки для пробок фильтров и соединительной бумаги для фильтров, в том числе материалы с ориентированной проницаемой зоной. Определение воздухопроницаемости
ГОСТ Р 51442-99 Соки фруктовые и овощные. Метод определения содержания центрифугируемой пульпы
ГОСТ Р 52078-2003 Древесно-стружечные плиты, ламинированные бумагой, пропитанной термореактивными смолами
ГОСТ Р 52354-2005 Изделия из бумаги бытового и санитарного назначения.Общие технические условия
ГОСТ Р 52557-2006 Подгузники детские бумажные. Общие технические условия
ГОСТ Р 52661-2006 Целлюлоза, бумага и картон. Метод определения общего хлора и содержания органически связанного хлора
ГОСТ Р 52661-2006 Целлюлоза, бумага и картон. Метод определения общего хлора и содержания органически связанного хлора
ГОСТ Р 52661-2006 Целлюлоза, бумага и картон. Метод определения общего хлора и содержания органически связанного хлора
ГОСТ Р 53206-2008 Бумага для гофрирования.Технические условия
ГОСТ Р 53361-2009 Мешки бумажные и композитные. Общие технические условия
ГОСТ Р 53636-2009 Целлюлоза, бумага, картон. Термины и определения
ГОСТ Р 53636-2009 Целлюлоза, бумага, картон. Термины и определения
ГОСТ Р 54263-2010 Процессы производства целлюлозы и бумаги. Метод определения содержания адсорбируемых галогенорганических соединений (АОГ) в природных и сточных водах целлюлозно-бумажных комбинатов
ГОСТ Р 54263-2010 Процессы целлюлозно-бумажного производства. Метод определения содержания адсорбируемых органических галогеновых соединений (АОГ) в природных и сточных водах целлюлозно-бумажных комбинатов
ГОСТ Р МЭК 141-1-96 Испытания маслонаполненных кабелей с металлической оболочкой и арматуры с бумажной изоляцией на переменное напряжение до в том числе 400 кВ
ГОСТ Р ИСО 10716-2000 Бумага и картон.Определение щелочного резерва
ГОСТ Р ИСО 9175-1-93 Трубчатые наконечники для ручных технических ручек с использованием индийских чернил на кальке. Определения, размеры, обозначение и маркировка
ГОСТ Р ИСО 9175-2-93 Наконечники трубчатые для технических ручек с нанесением индийских чернил на кальку. Характер эксплуатации и методы испытаний
ГОСТ Р ИСО 9706-2000 Информация к документам. Бумага для документов. Требования к стойкости и методам испытаний
Grip-Engineering | ГОСТ Светильники Назад | |
ГОСТ209 | Резина и клей. Метод определения прочности связи металла при разрыве. | THS832-D35 (Тест метод А) THS633 (Метод испытаний B) |
ГОСТ209-75-А | Прочность на растяжение клеевые соединения | THS832 |
ГОСТ262 | Резина.Метод для определение сопротивления разрыву. | THS265-CW THS265-CH |
Цементы. Методы испытаний на изгиб и прочность на сжатие. | Th203-P35-R5 | |
Резина и клей.Методы определения прочности связи металла при разделении | TH95-3 | |
ГОСТ 1497 | Металлы. Методы испытание на растяжение. | TH89-60-4R1.5 (Тип III-N8) THS885-70 |
ГОСТ1608 | Лампы накаливания для технические характеристики судов | THS170-500-S200 |
ГОСТ4648 | Пластмассы.Метод испытания на статический изгиб. | Th32-360-AX302010 |
Пластмассы. Метод испытания на сжатие. | THS717-20 | |
НКТ. Метод испытания на расширение | THS791 | |
ГОСТ56335 | Автомобильные дороги г. общее использование.Дороги общего пользования и автомагистрали. Геосинтетический для дорожного строительства. Статический тест на прокол | THS174-150-50 |
ГОСТ-Р56336 | Автомобильные дороги общего пользования использовать. Геосинтетика. Процедура индексного теста для оценки устойчивости к повторная загрузка | THS223g-100×200 THS223g |
Обувь: связка сила низких каблуков | Th340g-S100 + 2Mu | |
Обувь: связка прочность на высоком и среднем каблуке | THS1380-10 | |
Предел прочности на разрыв элементы подошвы для обуви | THS470-BP40 THS1378-10 | |
Предел прочности на разрыв элементы подошвы для обуви | THS1378-20 | |
Предел прочности на разрыв прибитые элементы подошвы для обуви | THS1378-30 | |
Сила сцепления подошвы для обуви | Th224-30 | |
ГОСТ9550-Б1 | Пластмассы.Методы испытаний для определения модуля упругости при прочности, сжатии и изгиб. | ТГС793-ГОСТ9550-81 |
Обувь. Метод для определения гибкости | ||
Металлические материалы – Лист и полоска – тест на чашку Эрихсена | THS145-20-27-33 | |
ГОСТ10635 | ДСП.Методы определения предела прочности и модуля упругости в изгиб | THS862-10 |
ГОСТ10636 | Древесная частица доски. Метод определения предела прочности при растяжении перпендикулярно к борту забоя | THS862-20 |
ГОСТ10637 | Древесно-стружечные плиты.Метод определения сопротивления выдергиванию гвоздя и шурупа | THS862-30 |
Сварная арматура изделия и вставки, сварные соединения арматуры и вставки для железобетонные конструкции. | THS765 (Тип 1, 2) THS290-41 (рис.4) THS1146-10 (Рис.5 и 6) | |
Сварные арматурные изделия и вкладыши, сварные соединения арматуры и вкладыши для армирования бетонные конструкции | THS756-1000 | |
Пластмассы. Тест на растяжку метод | THS265 | |
Прочность связывания пучка ковров | Th224-50 | |
Клеи.Метод определения прочности на разрыв. | THS832-D40 | |
ГОСТ17177 | Теплоизоляция материалы и изделия для строительства. Методы испытаний | Th254-10-S100 + BN50x100 (Рис.6) |
Герметики.Метод определения прочности связи с металлом при отслаивании. | THS470 Th327 | |
Брикет растяжимый испытательный зажим для определения прочности на разрыв брикетов специальной формы из строительного раствора, раствора и аналогичных других монолитных материалов для покрытия | THS474 | |
Методы механические испытания металлов.Метод компрессионных испытаний | THS1376-20-D116 | |
ГОСТ26246.0 | фольга электроизоляционные материалы для изготовления печатных форм. Методы испытаний. | TH50 |
Геосинтетика. Показатель методика испытаний для оценки механических повреждений при повторная загрузка | THS223g | |
ГОСТ34028 | THS 1727 | |
ГОСТ32491 | Геосинтетика.Растяжимый тест с широкой полосой. | THS668-200-4scr |
ГОСТ32603 | THS634-V2 | |
ГОСТ-Р52082 | THS1641-V2 | |
ГОСТ-Р52779 | Полиэтилен арматура для газопроводов.Общие технические условия | THS1187 |
ГОСТ56335 | Статический прокол тест на геотекстиле | THS174-150-50 |
ГОСТ-Р56586 | Водонепроницаемый полиэтилен геомембраны. Характеристики. | THS145-45 |
ТОП | ||
Подробная ошибка IIS 8.5 – 404.11
Ошибка HTTP 404.11 – не найдено
Модуль фильтрации запросов настроен на отклонение запроса, содержащего двойную escape-последовательность.
Наиболее вероятные причины:
- Запрос содержал двойную escape-последовательность, а фильтрация запросов настроена на веб-сервере, чтобы отклонять двойные escape-последовательности.
Что можно попробовать:
- Проверьте параметр configuration/system.webServer/security/requestFiltering@allowDoubleEscaping в файле applicationhost.config или web.confg.
Подробная информация об ошибке:
| Модуль | RequestFilteringModule | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Уведомление | BeginRequest | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Обработчик | StaticFile | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код ошибки | 2 90×3000007||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Запрошенный URL | https: // www.Universetranslation.com:443/russian-national-standards.cfm?type=gost&t=national%20standards&dt=22&d=0&start=348&srchval= | ||||||
|---|---|---|---|---|---|---|---|
| Physical Path | C: \ __ Inetpub \ _livestranslation.com \ UniverseTranslation.com \ russian-national-standard.cfm? type = gost & t = national% 20standards & dt = 22 & d = 0 & start = 348 & srchval = | ||||||
| Метод входа в систему | Еще не определено | ||||||
| Пользователь входа в систему | Еще не определено | ||||||
Удалить Закладка Закладка Удалить | 5006681 | НИЖЕ ГР.HYDR. ДУО ГОСТ ПН16 | 100-RD1,00 | SGG | PN16 | 32,32 кг | |
Удалить Закладка Закладка Удалить | 5006688 | НИЖЕ ГР.HYDR. ДУО ГОСТ ПН16 | 100-РД1,25 | SGG | PN16 | 36 кг | |
Удалить Закладка Закладка Удалить | 5006695 | НИЖЕ ГР.HYDR. ДУО ГОСТ ПН16 | 100-RD1,50 | SGG | PN16 | 39,4 кг | |
Удалить Закладка Закладка Удалить | 5006702 | НИЖЕ ГР.HYDR. ДУО ГОСТ ПН16 | 100-РД1,75 | SGG | PN16 | 44,7 кг | |
Удалить Закладка Закладка Удалить | 5006709 | НИЖЕ ГР.HYDR. ДУО ГОСТ ПН16 | 100-RD2,00 | SGG | PN16 | 48 кг | |
Удалить Закладка Закладка Удалить | 5006716 | НИЖЕ ГР.HYDR. ДУО ГОСТ ПН16 | 100-РД2,25 | SGG | PN16 | 52 кг | |
Удалить Закладка Закладка Удалить | 5006721 | НИЖЕ ГР.HYDR. ДУО ГОСТ ПН16 | 100-RD2,50 | SGG | PN16 | 62 кг | |
Удалить Закладка Закладка Удалить | 5006726 | НИЖЕ ГР.HYDR. ДУО ГОСТ ПН16 | 100-РД2,75 | SGG | PN16 | 62,4 кг | |
Удалить Закладка Закладка Удалить | 5006731 | НИЖЕ ГР.HYDR. ДУО ГОСТ ПН16 | 100-RD3,00 | SGG | PN16 | 68 кг | |
Удалить Закладка Закладка Удалить | 5006736 | НИЖЕ ГР.HYDR. ДУО ГОСТ ПН16 | 100-РД3,25 | SGG | PN16 | 69,6 кг | |
Удалить Закладка Закладка Удалить | 5006741 | НИЖЕ ГР.HYDR. ДУО ГОСТ ПН16 | 100-RD3,50 | SGG | PN16 | 76 кг | |
Удалить Закладка Закладка Удалить | 5006746 | НИЖЕ ГР.HYDR. ДУО ГОСТ ПН16 | 100-РД3,75 | SGG | PN16 | 80 кг | |
Удалить Закладка Закладка Удалить | 5006751 | НИЖЕ ГР.HYDR. ДУО ГОСТ ПН16 | 100-RD4,00 | SGG | PN16 | 84 кг | |
Удалить Закладка Закладка Удалить | 5006686 | НИЖЕ ГР.HYDR. ДУО ГОСТ ПН16 ФЛАНЕЦ СОЕДИНИТЕЛЬНЫЙ ГОСТ | 100-RD1,00 | SGG | PN16 | 39 кг | |
Удалить Закладка Закладка Удалить | 5006687 | НИЖЕ ГР.HYDR. ДУО ГОСТ ПН16 С ИЗОЛЯЦИЕЙ | 100-RD1,00 | SGG | PN16 | 0 кг |
% PDF-1.5 % 4312 0 obj> эндобдж xref 4312 99 0000000016 00000 н. 0000003035 00000 н. 0000002276 00000 н. 0000003224 00000 н. 0000003258 00000 н. 0000003400 00000 н. 0000004471 00000 н. 0000004549 00000 н. 0000004598 00000 н. 0000004647 00000 н. 0000004696 00000 н. 0000004745 00000 н. 0000004794 00000 н. 0000004843 00000 н. 0000004892 00000 н. 0000004941 00000 н. 0000004990 00000 н. 0000005039 00000 н. 0000005088 00000 н. 0000005137 00000 н. 0000005186 00000 п. 0000005338 00000 п. 0000005387 00000 п. 0000005425 00000 н. 0000005474 00000 н. 0000005523 00000 п. 0000005572 00000 н. 0000005621 00000 п. 0000005670 00000 н. 0000005719 00000 н. 0000005768 00000 н. 0000005817 00000 н. 0000005865 00000 н. 0000005914 00000 н. 0000005963 00000 н. 0000006012 00000 н. 0000007852 00000 п. 0000010082 00000 п. 0000012218 00000 п. 0000014394 00000 п. 0000016676 00000 п. 0000018942 00000 п. 0000021111 00000 п. 0000023186 00000 п. 0000025857 00000 п. 0000026078 00000 п. 0000026277 00000 п. 0000026568 00000 п. 0000026807 00000 п. 0000027079 00000 п. 0000027334 00000 п. 0000027569 00000 п. 0000027781 00000 п. 0000027974 00000 п. 0000028028 00000 п. 0000028196 00000 п. 0000028353 00000 п. 0000028607 00000 п. 0000028812 00000 п. 0000029021 00000 н. 0000029220 00000 н. 0000029455 00000 п. 0000029622 00000 н. 0000029782 00000 п. 0000030008 00000 п. 0000030286 00000 п. 0000030556 00000 п. 0000030838 00000 п. 0000031094 00000 п. 0000031372 00000 п. 0000031551 00000 п. 0000031774 00000 п. 0000032429 00000 п. 0000032783 00000 п. 0000033699 00000 п. 0000034046 00000 п. 0000034722 00000 п. 0000035290 00000 н. 0000035701 00000 п. 0000036046 00000 п. 0000036710 00000 п. 0000036898 00000 п. 0000037490 00000 п. 0000037841 00000 п. 0000038468 00000 п. 0000039410 00000 п. 0000040172 00000 п. 0000041077 00000 п. 0000041698 00000 п. 0000042096 00000 п. 0000042578 00000 п. 0000042765 00000 н. 0000043492 00000 п. 0000044050 00000 п. 0000044667 00000 п. 0000045352 00000 п. 0000045811 00000 п. 0000046514 00000 п. 0000046980 00000 п. трейлер ] >> startxref 0 %% EOF 4314 0 obj> поток х | SMLA ~ ݶ ke fD Q “$ & M / ni, P = O & p? 7H¡GML & r1x0ovZa {{3
MGO теплоизоляционная огнестойкая плита
Mineral Gravity Separating Golden Trommel Sieve, 100% новая фабрика exw-минеральной руды тяжелая раздаточная камера отделения минералов, 6s Golden Встряхивая стол Китайской фабрики.Эффективно повысить коэффициент использования сырья и скорость готовой продукции.
1. Дисковый вакуумный фильтр процесса обезвоживания золотого концентрата, оборудование для добычи золота Машины гравитационного разделения 6s Дрожащий стол, также значительно снижающий потребление энергии и рабочая сила.
2. Высококачественная мобильная просеивающая машина с раздельным золотым барабаном для оборудования по добыче песчаной руды в Южной Африке, реализует потерю бумаги плавное, точное позиционирование и аккуратный сбор бумаги.
3. Принять систему управления микрокомпьютером PLC и визуальный интерфейс LCD, разделитель золота с двойным покрытием 6s, размахивающий горнодобывающим оборудованием со стола.
4.Полная перерабатывающая машина для промывки аллювиального золота, мелкомасштабное оборудование для добычи золота на аллювиальных реках. позиционирование, безопасное и надежное.
Технические параметры | Стандартные конфигурации | ||||
Горнодобывающий центробежный концентратор Knelson Gold с разгрузкой | 180-220000 раз / мин | ||||
Автоматический лабораторный центробежный сепаратор золотой руды | 5 цветов | Переменная частота | |||
Макс.ширина полотна | 850 мм | Магнитный тормоз порошка | |||
Макс. горячая распродажа Лаборатория гравитационных весов Сепаратор Джиг-машина для продажи | 1300 мм | 9088 -9Точность регистрации | ± 0,1 мм | ПЛК | |
Напряжение | 380В ± 10% | Кнопка | |||
Золотой барабан для Ганы: | Около 1500 кг | Пневматический компонент | Оптический айтрекинг | ||
Техпластина мбс 8-50 мм украина формованная гост 7338-90 в Киеве (интернет-магазин УКРГТВ, ООО) | Купить Техпластина МБС 8-50 мм Украина формованная ГОСТ 7338-90 Киев (Украина)
ПЛИТА (РЕЗИНОВАЯ) ТЕХНИЧЕСКАЯ МБС (маслостойкая) ГОСТ 7338-90
используются для герметизации неподвижных соединений, предотвращения трения между металлическими поверхностями, для восприятия одиночных ударных нагрузок, а также для прокладок и настилов.
Плита МБС применяется при создании и ремонте всех видов машин, устройств и оборудования. В связи с этим спрос на него всегда высок.
Маслобензостойкая техпластина (МБС) изготовлена в соответствии с требованиями ГОСТ 7338-90 и предназначен для использования в условиях прямого воздействия различных масел и топлива на масляной основе.Особенностью, которая отличает маслобензостойкую резиновую пластину MBS от других типов, является ее устойчивость к воздействию синтетических и минеральных масел. Лист каучука МБС сохраняет свою эластичность и другие физико-механические свойства при контакте с маслами и нефтепродуктами.
Плита МБС применяется при создании и ремонте всех видов машин, устройств и оборудования. В связи с этим спрос на него всегда высок.
ВИДЫ ЖЕСТКОСТИ ТЕХНИЧЕСКОЙ ПЛИТЫ МБС
- мягкий (M)
- средняя твердость (C)
- повышенной твердости (T)
ТЕХПЛАСТИНА МБС – М в сочетании с данной аббревиатурой означает степень твердости материала: мягкая техническая плита.Диапазон рабочих температур техпластов МБС М, а также твердых и средних технических пластин – 30. . + 80 С. Материал может использоваться непосредственно в бензине, различных маслах, а также в топливе на масляной основе при давлении 0,05. .10 МПа. Если рабочая среда – инертные газы или азот, то допускается давление 0,05..0,4 МПа. По Шору пластина МБС-М соответствует значениям твердости 40..55 единиц.
Эти технические пластины имеют разную толщину.Он может колебаться в пределах 1..80 мм. Формованные изделия получают вулканизацией на специальных прессах. В результате получается квадратная резиновая пластина, которую можно использовать для изготовления ремонтных комплектов, различных прокладок, уплотнений и герметиков для стыков.
ТЕХПЛАСТИНА МБС – Техническое наименование соответствует среднему классу твердости резиновых плит, основным физико-механическим свойством которых является маслобензостойкость. Это означает, что каучук МБС – С может использоваться в условиях постоянного или периодического воздействия машинных масел, различных нефтепродуктов и горюче-смазочных материалов, при этом он не теряет своей гибкости, эластичности и эластичности.
В частности, плита МБС – С используется как изоляционный, герметизирующий и защитный материал. С его помощью детали и механизмы защищены от истирания, а также от химического и механического воздействия различных веществ. Рабочим температурным диапазоном этого материала принято считать следующие значения: – 30. . + 80 С.
Табличка техническая МБС – С по ГОСТ 7338-90 – рассчитано на это давление
в разных средах :
- для масел, бензина, а также для других видов топлива на нефтяной основе допустимые значения давления равны 0.05..10 МПа;
- если рабочая среда – инертные газы или азот, то материал предназначен для использования при давлении 0,05… 0,4 МПа.
Каучук МБС – С относится к средней категории твердости. Это означает, что по классификации Шора (для продуктов вулканизации полимеров твердость измеряется вдавливанием) твердость этого материала колеблется в пределах 55..70 единиц. Чем тверже материал, тем он прочнее и износостойче. В то же время мягкие техпластины больше подходят для качественной герметизации стыков и стыков.То есть каждому классу материала соответствуют определенные условия эксплуатации.
Плиты МБС-Т класса особенно важны для герметизации и герметизации стыков в рабочих узлах специализированного оборудования. Этот тип материала устойчив к техническим маслам и рафинированному топливу. Модификация «Т» означает повышенную степень твердости материала, что означает, что изделия из таких пластин будут растягиваться до минимума по внутреннему диаметру, что делает их более износостойким вариантом по сравнению с существующими альтернативами.Кроме того, поясняю, МБС-Т также обладает отличной термостойкостью. В частности, изделия из этого типа плит могут успешно эксплуатироваться при температуре – 45 ° C, а для мягких материалов и плит средней твердости минимальное значение составляет – 30 ° C.
УДЕЛЬНЫЙ ВЕС РЕЗИНЫ (ПЛАСТИНЫ) MBS
Пример символа:
2Н – И – МБС – С – 3 ГОСТ 7338-90:
Плита Н – нон – формованная 2 классов , тип И , марки МБС , степень твердости С , толщина 3мм, ГОСТ 7338-90 .
