Окно для газовой котельной частного дома: законодательные нормы остекления помещения

Согласитесь, никому не хочется пострадать от взрыва газа. Ведь верно? Тем не менее, этого никто не гарантирует. Так, в последние два десятилетия немало наших соотечественников потеряли имущество, здоровье и жизни при таких происшествиях. Но избежать неприятностей можно. Для этого потребуется правильно обустроить окно для газовой котельной частного дома, обязательно с соблюдением норм и правил прописанных в законодательных актах.

Только четкое соблюдение требований к указанному элементу конструкции, изложенных в руководящих документах, поможет сделать эксплуатацию газового оборудования более безопасной. Почему так, мы расскажем далее.

Законодательство об окнах в котельных

Вопрос с остеклением помещений, где размещены газовые котлы регулирует СП 402. 1325800.2018, который вступил в силу 6 июня 2019 г.

Но нормы указанного документа гласят только о том, что окна в котельной должны быть и регламентируют их вид, площадь. А все остальные подробности изложены в ГОСТ Р 56288-2014 , на который ссылается СП 402.1325800.2018.

Форма окна в помещении с газовым котлом может быть любой. Главное, чтобы оно было и соответствовало установленной площади. А еще, нужно не забыть предусмотреть форточку или любой другой способ для проветривания

Поэтому проектирование котельной должно выполняться с учетом норм, изложенных в этих двух подзаконных актах.

Какими должны быть окна?

В СП 402.1325800.2018 сказано о том, что газовый котел можно устанавливать только в специально оборудованном помещении с окном.

Причем этот элемент конструкции котельной должен быть оснащен:

• форточкой;
• любым другим приспособлением, пригодным для обеспечения проветривания котельной.

Рекомендуем к прочтению: Регулировка пластиковых окон .

То есть указанные особенности конструкции окна свидетельствуют о том, что оно рассматривается не только в качестве источника естественного света. А и как важный элемент системы вентиляции котельной .

Также рекомендуем ознакомиться с общими нормами обустройства газовых котельных. Подробнее — переходите по ссылке .

Площадь остекления котельной

В п. 5.10 упомянутого выше Свода правил сказано о том, что площадь стекла должна составлять не меньше 0,03 м² на каждый кубический метр объема помещения, где установят газовый котел .

Это является стандартным значением для зданий, относящихся к группе Б пожарной/взрывопожарной опасности.

В профильном Своде правил указана минимальная площадь окна в помещении с газовым котлом. Но, по сути, эта цифра указывает на то, каким должен быть проем для обеспечения эффективного стравливания избыточного давления

Причем следует обратить внимание на то, что указанную выше площадь должно занимать на окно в целом, а именно стекло. Которое, к тому же, должно представлять собой легкосбрасываемую ограждающую конструкцию, иначе котельная не будет допущена к эксплуатации.

Что такое легкосбрасываемая ограждающая конструкция?

Это элементы конструкции здания, которые при взрыве газа должны легко разрушаться и образовывать проемы для эффективного и быстрого стравливания избыточного давления. В качестве легкосбрасываемых ограждающих конструкций, как раз, и принято использовать остекление котельных.

При этом следует помнить, что армированные стекла, из-за своих прочностных характеристик, не смогут разрушиться при нужных нагрузках. В результате не обеспечат эффективное стравливание избыточного давления. Поэтому их использовать в котельных категорически запрещено.

Это же утверждение относится к таким материалам, как:

• поликарбонат;
• триплекс;
• сталинит.

То есть, фактически к легкосбрасываемым конструкциям еще недавно относилось только обычное листовое стекло. Но с лета 2019 г. появились и другие варианты.

Аналоги листовому стеклу

Если указанный материал в каком-то конкретном случае не является оптимальным решением, тогда предпочтение можно отдать окнам со стеклопакетами.

На изображении показана конструкция лекгосбрасываемого окна. Причем обычный пользователь далеко не всегда выявит его особенности. Да этого и не нужно, так как разница с обычным изделием проявится только в критичной ситуации

Но есть ограничения. Так, обычное листовое стекло разрешается заменять на стеклопакеты, изготовленные согласно требований, прописанных в ГОСТ Р 56288-2014 для жилых зданий. Любые другие изделия использовать запрещено.

В указном ГОСТ сказано также о том, что обычное стекло можно заменить на окна с:

• поворотным элементом, представляющим собой лекгосбрасываемую створку, которая во время взрыва газа, под воздействием даже незначительного избыточного давления, открывается наружу и вращается вокруг оси своих петель, предназначенных для крепления;
• смещаемым элементом, представляющим собой раму окна со стеклопакетом или сам стеклопакет, которые во время взрыва газа при воздействии незначительного избыточного давления разрушаются и выпадают наружу.

Причем поворотная створка бывает горизонтальной и вертикальной, что повышает функциональность легкосбрасываемых окон.

Их важной особенностью также является обязательное наличие специальных предохранительных запорных устройств, разрушаемых элементов крепления, защелок.

При воздействии избыточного давления они должны беспрепятственно освободить смещаемый или поворотный элемент конструкции.

Этот снимок был сделан в 1999 г. после взрыва в столичной гостинице Интурист. На переднем плане четко видны легкосбрасываемые конструкции и проем, который они освободили для стравливания давления, чем свели к минимуму последствия. Качество фото не самое лучшее, но тем не менее это не мешает ему быть одним из немногих реальных подтверждений эффективности легкосбрасываемых конструкций.

Согласно требований указанного выше профильного ГОСТа, все легкосбрасываемые окна необходимо маркировать специальными буквенными обозначениями.

А именно, на их элементах конструкции должны присутствовать следующие шифры:

• ЛСКОС , свидетельствующий, что это легкосбрасываемая оконная конструкция со стеклопакетом;
• буква Ж , указывающая на то, что окно предназначено для жилых зданий;
• буква П или С , указывающие на тип вскрытия сбросного проема — поворотный/смещаемый.

Кроме того, на окнах с лекгосбрасываемой конструкцией, в обязательном порядке, должен быть указан номер нормативного документа, на основании требований которого они были изготовлены.

К примеру, полное обозначение может иметь следующий вид: ЛСКОС Ж П ГОСТ Р 56288-2012 . Что исключит ошибки при выборе.

Технические характеристики ЛСК

Согласно норм, изложенных в профильном ГОСТ, запорные устройства легкосбрасываемых окон должны обеспечивать сброс или поворот створки при достижении избыточным давлением значения 0,7 кПа.

При этом для окон со смещаемым элементом конструкции срабатыванием считается изменение положения створки на 90°.

Если котельная представляет собой отдельностоящее здание или пристройку к дому, то ее конструкция полностью или частично может быть выполнена из легкосбрасываемых сэндвич-панелей

То есть, в случае с ЛСК в помещении, где размещен газовый котел, важен не только размер окна, а и то, как оно освободит проем для стравливания давления.

Безотказность срабатывания должна быть обеспечена в широком диапазоне температур (-30…45°С).

В остальном, легкосбрасываемые конструкции являются обычными окнами. Которые способны эффективно сопротивляться теплопередаче и относиться к классу звукоизоляции Д или более высокому.

Зачем нужны легкосбрасываемые конструкции?

В Российской Федерации остро стоит вопрос со взрывами газа. Так, ежегодно в стране случаются десятки указанных происшествий. Наиболее печально известным является январь 2008 г.

, на протяжении которого произошло 10 взрывов, жертвами которых стали десятки россиян.

А усугубляют причину дешевые, но очень прочные современные окна, которые кратковременно выдерживают значительное избыточное давление. В результате, существенно возрастает давление на конструкцию здания. И она, зачастую, не выдерживают горизонтальных нагрузок, так как те же стены не предназначены для этого. В результате здания просто складываются как карточные домики.

Следует помнить о том, что окно в котельной должно быть предусмотрено еще на этапе создания проектной документации. Или горгаз не даст разрешения на строительство

Бороться с таким негативным явлением можно 2 способами, к которым относятся:

• усиление конструкции зданий;
• использование легкосбрасываемых конструкций.

А, поскольку, первый вариант затратный и не всегда доступный, то основным способом защиты от негативных последствий взрывов стало использование ЛСК.

Которые на российском рынке присутствуют давно, но их дороговизна не способствовала популярности. Чему решило «поспособствовать» правительство, которое сделало использование легкосбрасываемых конструкций обязательным в ряде случаев.

Нормы остекления для действующей газовой котельной следует исполнять. Так как это повышает, причем существенно, безопасность в доме. Ведь вовремя стравленное избыточное давление может спасает людям жизни, а их имущество от разрушения.

автор Яшина Маргарита

Окно для газовой котельной частного дома: законодательные нормы остекления помещения

Согласитесь, никому не хочется пострадать от взрыва газа. Ведь верно? Тем не менее, этого никто не гарантирует. Так, в последние два десятилетия немало наших соотечественников потеряли имущество, здоровье и жизни при таких происшествиях. Но избежать неприятностей можно. Для этого потребуется правильно обустроить окно для газовой котельной частного дома, обязательно с соблюдением норм и правил прописанных в законодательных актах.

Только четкое соблюдение требований к указанному элементу конструкции, изложенных в руководящих документах, поможет сделать эксплуатацию газового оборудования более безопасной. Почему так, мы расскажем далее.

Содержание:

• 1 Законодательство об окнах в котельных
  • 1.1 Какими должны быть окна?
  • 1.2 Площадь остекления котельной
  • 1.3 Что такое легкосбрасываемая ограждающая конструкция?
  • 1.4 Аналоги листовому стеклу
  • 1.5 Технические характеристики ЛСК
• 2 Зачем нужны легкосбрасываемые конструкции?
• 3 Выводы и полезное по теме видео

Законодательство об окнах в котельных

Вопрос с остеклением помещений, где размещены газовые котлы регулирует

СП 402.1325800.2018, который вступил в силу 6 июня 2019 г.

Но нормы указанного документа гласят только о том, что окна в котельной должны быть и регламентируют их вид, площадь. А все остальные подробности изложены в ГОСТ Р 56288-2014, на который ссылается СП 402.1325800.2018.

Форма окна в помещении с газовым котлом может быть любой. Главное, чтобы оно было и соответствовало установленной площади. А еще, нужно не забыть предусмотреть форточку или любой другой способ для проветривания

Поэтому проектирование котельной должно выполняться с учетом норм, изложенных в этих двух подзаконных актах.

Какими должны быть окна?

В СП 402.1325800.2018 сказано о том, что газовый котел можно устанавливать только в специально оборудованном помещении с окном.

Причем этот элемент конструкции котельной должен быть оснащен:

форточкой;

любым другим приспособлением, пригодным для обеспечения проветривания котельной.

То есть указанные особенности конструкции окна свидетельствуют о том, что оно рассматривается не только в качестве источника естественного света. А и как важный элемент системы вентиляции котельной.

Также рекомендуем ознакомиться с общими нормами обустройства газовых котельных. Подробнее – переходите по ссылке.

Площадь остекления котельной

В п. 5.10 упомянутого выше Свода правил сказано о том, что площадь стекла должна составлять не меньше 0,03 м² на каждый кубический метр объема помещения, где установят газовый котел.

Это является стандартным значением для зданий, относящихся к группе Б пожарной/взрывопожарной опасности.

В профильном Своде правил указана минимальная площадь окна в помещении с газовым котлом. Но, по сути, эта цифра указывает на то, каким должен быть проем для обеспечения эффективного стравливания избыточного давления

Причем следует обратить внимание на то, что указанную выше площадь должно занимать на окно в целом, а именно стекло. Которое, к тому же, должно представлять собой легкосбрасываемую ограждающую конструкцию, иначе котельная не будет допущена к эксплуатации.

Что такое легкосбрасываемая ограждающая конструкция?

Это элементы конструкции здания, которые при взрыве газа должны легко разрушаться и образовывать проемы для эффективного и быстрого стравливания избыточного давления. В качестве легкосбрасываемых ограждающих конструкций, как раз, и принято использовать остекление котельных.

При этом следует помнить, что армированные стекла, из-за своих прочностных характеристик, не смогут разрушиться при нужных нагрузках. В результате не обеспечат эффективное стравливание избыточного давления. Поэтому их использовать в котельных категорически запрещено.

Это же утверждение относится к таким материалам, как:

поликарбонат;

триплекс;

сталинит.

То есть, фактически к легкосбрасываемым конструкциям еще недавно относилось только обычное листовое стекло. Но с лета 2019 г. появились и другие варианты.

Аналоги листовому стеклу

Если указанный материал в каком-то конкретном случае не является оптимальным решением, тогда предпочтение можно отдать окнам со стеклопакетами.

На изображении показана конструкция лекгосбрасываемого окна. Причем обычный пользователь далеко не всегда выявит его особенности.

Да этого и не нужно, так как разница с обычным изделием проявится только в критичной ситуации

Но есть ограничения. Так, обычное листовое стекло разрешается заменять на стеклопакеты, изготовленные согласно требований, прописанных в ГОСТ Р 56288-2014 для жилых зданий. Любые другие изделия использовать запрещено.

В указном ГОСТ сказано также о том, что обычное стекло можно заменить на окна с:

поворотным элементом, представляющим собой лекгосбрасываемую створку, которая во время взрыва газа, под воздействием даже незначительного избыточного давления, открывается наружу и вращается вокруг оси своих петель, предназначенных для крепления;

смещаемым элементом, представляющим собой раму окна со стеклопакетом или сам стеклопакет, которые во время взрыва газа при воздействии незначительного избыточного давления разрушаются и выпадают наружу.

Причем поворотная створка бывает горизонтальной и вертикальной, что повышает функциональность легкосбрасываемых окон.

Их важной особенностью также является обязательное наличие специальных предохранительных запорных устройств, разрушаемых элементов крепления, защелок.

При воздействии избыточного давления они должны беспрепятственно освободить смещаемый или поворотный элемент конструкции.

Этот снимок был сделан в 1999 г. после взрыва в столичной гостинице Интурист. На переднем плане четко видны легкосбрасываемые конструкции и проем, который они освободили для стравливания давления, чем свели к минимуму последствия. Качество фото не самое лучшее, но тем не менее это не мешает ему быть одним из немногих реальных подтверждений эффективности легкосбрасываемых конструкций.

Согласно требований указанного выше профильного ГОСТа, все легкосбрасываемые окна необходимо маркировать специальными буквенными обозначениями.

А именно, на их элементах конструкции должны присутствовать следующие шифры:

ЛСКОС, свидетельствующий, что это легкосбрасываемая оконная конструкция со стеклопакетом;

буква Ж, указывающая на то, что окно предназначено для жилых зданий;

буква П или С, указывающие на тип вскрытия сбросного проема – поворотный/смещаемый.

Кроме того, на окнах с лекгосбрасываемой конструкцией, в обязательном порядке, должен быть указан номер нормативного документа, на основании требований которого они были изготовлены.

К примеру, полное обозначение может иметь следующий вид: ЛСКОС Ж П ГОСТ Р 56288-2012

. Что исключит ошибки при выборе.

Технические характеристики ЛСК

Согласно норм, изложенных в профильном ГОСТ, запорные устройства легкосбрасываемых окон должны обеспечивать сброс или поворот створки при достижении избыточным давлением значения 0,7 кПа.

При этом для окон со смещаемым элементом конструкции срабатыванием считается изменение положения створки на 90°.

Если котельная представляет собой отдельностоящее здание или пристройку к дому, то ее конструкция полностью или частично может быть выполнена из легкосбрасываемых сэндвич-панелей

То есть, в случае с ЛСК в помещении, где размещен газовый котел, важен не только размер окна, а и то, как оно освободит проем для стравливания давления.

Безотказность срабатывания должна быть обеспечена в широком диапазоне температур (-30…45°С).

В остальном, легкосбрасываемые конструкции являются обычными окнами. Которые способны эффективно сопротивляться теплопередаче и относиться к классу звукоизоляции Д или более высокому.

Зачем нужны легкосбрасываемые конструкции?

В Российской Федерации остро стоит вопрос со взрывами газа. Так, ежегодно в стране случаются десятки указанных происшествий. Наиболее печально известным является январь 2008 г., на протяжении которого произошло 10 взрывов, жертвами которых стали десятки россиян.

А усугубляют причину дешевые, но очень прочные современные окна, которые кратковременно выдерживают значительное избыточное давление. В результате, существенно возрастает давление на конструкцию здания. И она, зачастую, не выдерживают горизонтальных нагрузок, так как те же стены не предназначены для этого. В результате здания просто складываются как карточные домики.

Следует помнить о том, что окно в котельной должно быть предусмотрено еще на этапе создания проектной документации.

Или горгаз не даст разрешения на строительство

Бороться с таким негативным явлением можно 2 способами, к которым относятся:

усиление конструкции зданий;

использование легкосбрасываемых конструкций.

А, поскольку, первый вариант затратный и не всегда доступный, то основным способом защиты от негативных последствий взрывов стало использование ЛСК.

Которые на российском рынке присутствуют давно, но их дороговизна не способствовала популярности. Чему решило «поспособствовать» правительство, которое сделало использование легкосбрасываемых конструкций обязательным в ряде случаев.

А о требованиях пожарной безопасности к обустройству газовых котельных, читайте в другой нашей статье.

Выводы и полезное по теме видео

В приложенном ниже видеоматериале специалист рассказывает о том, какой формы может быть легкосбрасываемая конструкция в котельной:

Нормы остекления для действующей газовой котельной следует исполнять. Так как это повышает, причем существенно, безопасность в доме. Ведь вовремя стравленное избыточное давление может спасает людям жизни, а их имущество от разрушения.

Ниже, под статьей, вы можете задать вопросы, дополнить наш материал ценными сведениями или поделиться собственным опытом обустройства окон в котельной. Расскажите, с какими трудностями пришлось столкнуться обустраивая котельную в частном доме и как удалось с ними справиться.

Источник

Обязательно ли окно в котельной?

Окно в газовой котельной. Требования СНиП к котельным

Предисловие. Рассмотрим в данной статье требования к котельной в частном доме, СНиП 2015 на размер окна в газовой котельной, вентиляцию и дымоход в данном помещении. Все представленные в материале требования обязательны при обустройстве котельных в домашних условиях для безопасной работы газового отопительного оборудования. В статье указаны все нормы к котельной для газового котла в частном доме.

Согласно действующему СНиП 2015 года, а также инструкции Минстроя России по размещению оборудования для отопления и горячего водоснабжения, при размещении газовых и твердотопливных мощностью до 150 кВт в отдельном помещении жилого здания, данное помещение должно отвечать ряду норм и требований. В том числе, диаметр приточной вентиляции, размер окна в котельной, материал отделки стен, высота дымохода и т.д.

Требования СНиП на газовые котельные в доме

1. Требования к помещению котельной в коттедже

• газовое оборудование недопустимо устанавливать в жилых комнатах;
• высота потолков в помещении должна быть не менее 2,2 метра;
• не допускается отделка стен, потолков и полов горючими материалами;
• между полотном двери и полом должен быть зазор для поступления воздуха;
• размеры окна определяются, как 0,3 кв.м окна на каждые 10 куб.м помещения.

2. Вентиляция в котельной с газовым котлом СНиП

• помещение должно иметь вентиляционный канал диаметром не менее 110 мм;
• подача воздуха производится через отверстие в двери или зазор между полом;
• размеры приточных отверстий должны быть не менее 8 кв.см на 1 кВт мощности котла;
• вентиляцию следует утеплить и сделать уклон горизонтальной трубы в сторону улицы.

3.

Дымоход в газовой котельной частного дома

• для дымохода в стене пробиваются канал, который необходимо утеплить;
• не допускается подача продуктов сгорания в жилые помещения;
• дымоход газового или твердотопливного котла должен быть выше конька крыши;
• котел устанавливается на полу или на стене, вдали от электроприборов;
• обеспечивается свободный подход к котлу для обслуживания со всех сторон.

Требования к размеру окна в газовой котельной

Фото. Дымоход и окно газовой котельной

Высота от пола до потолка должна быть не менее 220 см в котельной. Настенные котлы необходимо устанавливать не менее 1 метра над уровнем пола и при этом дымоход должен выходить на улицу на высоте не менее 2 метров от уровня земли на участке. Утепленная котельная должна быть оборудована дверью и окном. Если в топочной дополнительно устанавливается газовая колонка для водопровода, то объем котельной по нормам СНиП не увеличивается.

В котельной необходимо установить одно или несколько металлопластиковых окон с общей площадью остекления не менее 0,5 кв. метра для проветривания топочной в случае возможной утечки газа. Если объем топочной больше 15 кубических метра, то к площади окна следует добавить не менее 0,03 кв. метра на каждый кубический метр. В котельной деревянного дома должен быть приток воздуха через отверстие с улицы не менее 150 х 200 мм или зазор под дверью не менее 20 мм. Следует утеплить перемычку окна, чтобы снизить теплопотери помещения.

Требования к газовой котельной в частном доме

Фото. Размещение настенного газового котла

Установить отопительный котел в деревянном доме можно на кухне и в специальных помещениях – топочных. В санузлах котлы устанавливать запрещено. Если для отопительного оборудования предусмотрено отдельное помещение, то необходимо ознакомиться с требованиями СНиП 2016 к котельным – помещениям, где размещается газовый или твердотопливный котел, а также вспомогательное оборудование для отопительной системы коттеджа.

Высота потолков в котельной не менее 220 см, объем помещения составлять должен не менее 15 кубических метров или 6 квадратных метров. Обязательно в котельной должно быть окно площадью остекления не менее 0,5 квадратных метра, а также отверстие под дверью для подачи свежего воздух. В помещении запрещено устанавливать электроприборы, так как необходимо пространство для свободного доступа к оборудованию.

Сколько квадратов должна быть котельная в доме

Фото. Расположение оборудования в топочной

Периметр данного помещения может быть произвольный, единственное, что следует учесть — это ширина проходов, которые должны быть была не менее 1 метра от котла до противоположной стены. По площади котельная в частном доме должна быть не менее 6 квадратных метров. Газовое оборудование на природном газе устанавливать допускается на любом этаже, в том числе в подвальном или мансардном этаже жилого деревянного и кирпичного дома.

На практике все перечисленные требования не всегда соблюдаются. Технадзор и пожарные инспекторы достаточно жестко смотрят только на площадь котельной, размер окна, наличие дверей и вытяжки, а также на площадь приточной вентиляции и вытяжки. Все эти параметры следует заранее согласовать с проектной документацией. Компании, предоставляющие услуги проектирования газоснабжения выполняют проект котельных согласно всем действующим СНиП.

(19 votes, average: 4,00 out of 5)

Окно для газовой котельной частного дома: законодательные нормы остекления помещения

Согласитесь, никому не хочется пострадать от взрыва газа. Ведь верно? Тем не менее, этого никто не гарантирует. Так, в последние два десятилетия немало наших соотечественников потеряли имущество, здоровье и жизни при таких происшествиях. Но избежать неприятностей можно. Для этого потребуется правильно обустроить окно для газовой котельной частного дома, обязательно с соблюдением норм и правил прописанных в законодательных актах.

Только четкое соблюдение требований к указанному элементу конструкции, изложенных в руководящих документах, поможет сделать эксплуатацию газового оборудования более безопасной. Почему так, мы расскажем далее.

Законодательство об окнах в котельных

Вопрос с остеклением помещений, где размещены газовые котлы регулирует СП 402.1325800.2018, который вступил в силу 6 июня 2019 г.

Но нормы указанного документа гласят только о том, что окна в котельной должны быть и регламентируют их вид, площадь. А все остальные подробности изложены в ГОСТ Р 56288-2014, на который ссылается СП 402.1325800.2018.

Поэтому проектирование котельной должно выполняться с учетом норм, изложенных в этих двух подзаконных актах.

Какими должны быть окна?

В СП 402.1325800.2018 сказано о том, что газовый котел можно устанавливать только в специально оборудованном помещении с окном.

Причем этот элемент конструкции котельной должен быть оснащен:

• форточкой;
• любым другим приспособлением, пригодным для обеспечения проветривания котельной.

То есть указанные особенности конструкции окна свидетельствуют о том, что оно рассматривается не только в качестве источника естественного света. А и как важный элемент системы вентиляции котельной.

Также рекомендуем ознакомиться с общими нормами обустройства газовых котельных. Подробнее – переходите по ссылке.

Площадь остекления котельной

В п. 5.10 упомянутого выше Свода правил сказано о том, что площадь стекла должна составлять не меньше 0,03 м² на каждый кубический метр объема помещения, где установят газовый котел.

Это является стандартным значением для зданий, относящихся к группе Б пожарной/взрывопожарной опасности.

Причем следует обратить внимание на то, что указанную выше площадь должно занимать на окно в целом, а именно стекло. Которое, к тому же, должно представлять собой легкосбрасываемую ограждающую конструкцию, иначе котельная не будет допущена к эксплуатации.

Что такое легкосбрасываемая ограждающая конструкция?

Это элементы конструкции здания, которые при взрыве газа должны легко разрушаться и образовывать проемы для эффективного и быстрого стравливания избыточного давления. В качестве легкосбрасываемых ограждающих конструкций, как раз, и принято использовать остекление котельных.

При этом следует помнить, что армированные стекла, из-за своих прочностных характеристик, не смогут разрушиться при нужных нагрузках. В результате не обеспечат эффективное стравливание избыточного давления. Поэтому их использовать в котельных категорически запрещено.

Это же утверждение относится к таким материалам, как:

То есть, фактически к легкосбрасываемым конструкциям еще недавно относилось только обычное листовое стекло. Но с лета 2019 г. появились и другие варианты.

Аналоги листовому стеклу

Если указанный материал в каком-то конкретном случае не является оптимальным решением, тогда предпочтение можно отдать окнам со стеклопакетами.

Но есть ограничения. Так, обычное листовое стекло разрешается заменять на стеклопакеты, изготовленные согласно требований, прописанных в ГОСТ Р 56288-2014 для жилых зданий. Любые другие изделия использовать запрещено.

В указном ГОСТ сказано также о том, что обычное стекло можно заменить на окна с:

• поворотным элементом, представляющим собой лекгосбрасываемую створку, которая во время взрыва газа, под воздействием даже незначительного избыточного давления, открывается наружу и вращается вокруг оси своих петель, предназначенных для крепления;
• смещаемым элементом, представляющим собой раму окна со стеклопакетом или сам стеклопакет, которые во время взрыва газа при воздействии незначительного избыточного давления разрушаются и выпадают наружу.

Причем поворотная створка бывает горизонтальной и вертикальной, что повышает функциональность легкосбрасываемых окон.

Их важной особенностью также является обязательное наличие специальных предохранительных запорных устройств, разрушаемых элементов крепления, защелок.

При воздействии избыточного давления они должны беспрепятственно освободить смещаемый или поворотный элемент конструкции.

Согласно требований указанного выше профильного ГОСТа, все легкосбрасываемые окна необходимо маркировать специальными буквенными обозначениями.

А именно, на их элементах конструкции должны присутствовать следующие шифры:

• ЛСКОС, свидетельствующий, что это легкосбрасываемая оконная конструкция со стеклопакетом;
• буква Ж, указывающая на то, что окно предназначено для жилых зданий;
• буква П или С, указывающие на тип вскрытия сбросного проема – поворотный/смещаемый.

Кроме того, на окнах с лекгосбрасываемой конструкцией, в обязательном порядке, должен быть указан номер нормативного документа, на основании требований которого они были изготовлены.

К примеру, полное обозначение может иметь следующий вид: ЛСКОС Ж П ГОСТ Р 56288-2012. Что исключит ошибки при выборе.

Технические характеристики ЛСК

Согласно норм, изложенных в профильном ГОСТ, запорные устройства легкосбрасываемых окон должны обеспечивать сброс или поворот створки при достижении избыточным давлением значения 0,7 кПа.

При этом для окон со смещаемым элементом конструкции срабатыванием считается изменение положения створки на 90°.

То есть, в случае с ЛСК в помещении, где размещен газовый котел, важен не только размер окна, а и то, как оно освободит проем для стравливания давления.

Безотказность срабатывания должна быть обеспечена в широком диапазоне температур (-30…45°С).

В остальном, легкосбрасываемые конструкции являются обычными окнами. Которые способны эффективно сопротивляться теплопередаче и относиться к классу звукоизоляции Д или более высокому.

Зачем нужны легкосбрасываемые конструкции?

В Российской Федерации остро стоит вопрос со взрывами газа. Так, ежегодно в стране случаются десятки указанных происшествий. Наиболее печально известным является январь 2008 г., на протяжении которого произошло 10 взрывов, жертвами которых стали десятки россиян.

А усугубляют причину дешевые, но очень прочные современные окна, которые кратковременно выдерживают значительное избыточное давление. В результате, существенно возрастает давление на конструкцию здания. И она, зачастую, не выдерживают горизонтальных нагрузок, так как те же стены не предназначены для этого. В результате здания просто складываются как карточные домики.

Бороться с таким негативным явлением можно 2 способами, к которым относятся:

• усиление конструкции зданий;
• использование легкосбрасываемых конструкций.

А, поскольку, первый вариант затратный и не всегда доступный, то основным способом защиты от негативных последствий взрывов стало использование ЛСК.

Которые на российском рынке присутствуют давно, но их дороговизна не способствовала популярности. Чему решило «поспособствовать» правительство, которое сделало использование легкосбрасываемых конструкций обязательным в ряде случаев.

А о требованиях пожарной безопасности к обустройству газовых котельных, читайте в другой нашей статье.

Выводы и полезное по теме видео

В приложенном ниже видеоматериале специалист рассказывает о том, какой формы может быть легкосбрасываемая конструкция в котельной:

Нормы остекления для действующей газовой котельной следует исполнять. Так как это повышает, причем существенно, безопасность в доме. Ведь вовремя стравленное избыточное давление может спасает людям жизни, а их имущество от разрушения.

Ниже, под статьей, вы можете задать вопросы, дополнить наш материал ценными сведениями или поделиться собственным опытом обустройства окон в котельной. Расскажите, с какими трудностями пришлось столкнуться обустраивая котельную в частном доме и как удалось с ними справиться.

Окно в газовой котельной

Котельная в частном доме или на предприятии должна быть оборудована в строгом соответствии с актуальными государственными нормами и правилами (в числе которых инструкции Минстроя России и СНиП).

Особые требования выдвигаются к:

• площади котельной;
• размеру окна;
• устройству системы вентиляции и не только.

Обратите внимание на интересный факт. Многие считают, что окно в котельной необходимо для естественного освещения помещения и проветривания. Однако, главное предназначение такого окна — выполнение функции так называемого взрывного клапана. Предполагается, что именно через форточку в момент взрыва отопительного оборудования из комнаты выйдет образовавшаяся энергия.

Отопительное оборудование можно устанавливать, как на полу, так и на стене (на высоте не меньше метра от пола). Важно, чтобы котёл размещался не ближе, чем на 1 метр от противоположной стены, и в безопасном расстоянии от каких-либо электрических приборов. Также, во время монтажа проследите, чтобы в комнате не было предметов, которые могли бы в дальнейшем затруднять проход к оборудованию с любой стороны.

Специалисты не рекомендуют простым гражданам своими руками оборудовать котельную и устанавливать отопительный агрегат. Пренебрежение строительными нормами может привести Вас к серьёзным материальным убыткам, а также создаёт риск возникновения угрозы Вашему здоровью!

Размер окна и другие требования к помещению котельной

Наличие окна обязательно. Количество и размер форточек должен быть пропорционален площади комнаты — на каждые десять кубических метров помещения должно быть 0,3 кв. м. остекления.

К примеру, требование к площади окна выдвигается именно к застеклённой части форточки, а не ко всему окну, включая деревянный или металлопластиковый каркас.

Также запрещается устанавливать газовое оборудование в жилых комнатах, а также в помещениях с высотой потолка менее 2,2 метров. Площадь комнаты может быть произвольной, но не менее 15 м. Куб. Стены, потолки, и полы в котельной нельзя отделывать легковоспламеняющимися материалами.

Двери в комнате с котлом должны быть слегка приподняты над полом так, чтобы между полотном двери и порогом образовывался видимый зазор (не меньше двадцати миллиметров). Это правило необходимо соблюдать для обеспечения должного уровня циркуляции воздуха в котельной.

Окно, как часть системы вентиляции

Окно необходимо в котельной не только для выполнения функции взрывного клапана, но и для экстренного вентилирования помещения при образовании излишнего количества пара или дыма. Однако, не следует думать, что можно самостоятельно оборудовать систему проветривания в котельной, установив должное количество окон.

К устройству вентиляции в котельной предъявляется ряд требований:

1. Диаметр вентиляционного канала не должен быть менее 110 мм.
2. Горизонтальная вентиляционная труба должна крепиться с уклоном в сторону улицы.
3. Отверстие в полотне двери котельной способно заменить зазор между дверью и полом, о котором упоминалось в начале статьи. Однако, оптимальным вариантом станет одновременное использование обоих методов вентиляции.
4. Приточные отверстия должны быть не менее 8 кв. см/1 кВт мощности отопительного оборудования.

Перечисленные требования к обустройству котельной — это лишь малая доля информации, вытянутая из множества нормативных документов. Чтобы обеспечить должный уровень безопасности себе и своей семье, воспользуйтесь услугами компании «СЕВЕРГАЗ». У нас есть лицензия на проведение строительных и монтажных работ. Мы не первый год работаем с газовым оборудованием и знаем, как установить технику с наименьшими денежными затратами. В телефонном режиме мы готовы предоставить абсолютно бесплатную консультацию по любому вопросу. Звоните прямо сейчас, мы ждём Вашего обращения!

Россия, г. Санкт-Петербург
Бухарестская, 1, офис 501

[email protected]
Skype: severgaz_spb

Дверь и окно в котельной: как угодить технадзору

Так как наши желания не совпали с возможностями, от этой идеи пришлось отказаться.

Требования к проемам в котельной

Все знают: если нельзя, то очень хочется! Вот и мне все же хочется убрать этого металлического монстра с глаз долой в специально выстроенное для него отдельное помещение.

А класть ритуальные поклоны газовщикам и пожарным в случае несоответствия его нормативным документам не хочется, поэтому пойду я изучать требования к окну в котельной, попутно делясь полезной информацией с вами.

Размеры

Так как пристрой будет возводиться своими руками, для начала нужно понять, какого размера его делать. Ничего, кроме собственно самого газового котла, в нем размещать не планируется, сам он занимает меньше одного квадратного метра вместе с обвязкой, поэтому, вроде как, и не нужна нам большая котельная.

Фото газового отопительного котла

Два на полтора? А вот и не получится, потому что кубатура этого помещения строго регламентирована нормативными документами, а именно СНиП II-35-76 и СНиП 2.04.08-87:

• высота помещения от точки установки оборудования до потолка должна составлять не менее 250 см;
• размер по нормам в плане должен быть таким, чтобы объем котельной был не менее 15 кубометров. То есть, при минимальном значении высоты площадь нельзя делать меньше 6 квадратных метров. Это при установке котла мощностью до 150 кВт. Но более мощные в частный дом и не ставятся обычно.

Параметры котельной независимо от её расположения определяются не площадью, а кубатурой

Уточню: все это касается только тех топочных, в которых устанавливается газовый котел с открытой камерой сгорания, берущий воздух для сжигания топлива из помещения. У нас именно такой, менять на более современное оборудование с закрытой камерой не собираемся – цена не устраивает и уровень шума.

Разумеется, в котельной должны быть двери: в смежное помещение и выход на улицу. Требование по габаритам к ним одно: ширина не менее 80 см. Высота стандартная.

С окнами – совсем другая история. Во множестве статей на эту тему вы встретите одну и ту же рекомендацию: площадь остекления должна быть 0,5 квадратных метра, не меньше. Но это справедливо только в отношении того самого помещения объемом 15 кубометров, а если оно больше?

Вместо одного можно сделать два маленьких окна

СНиП дает ответ на этот вопрос: размер окна в котельной частного дома рассчитывается исходя из того, что на каждый дополнительный кубометр должно приходиться 0,03 кв.м. площади окна.

В принципе, это классические требования к организации естественного освещения, не имеющие никакого отношения к требованиям газовых служб. Они будут обращать внимание на другое – на конструкцию окна.

Конструкция

Если на площадь окна в котельной инспекторы могут не обратить внимания, то к остальным его характеристикам они очень даже придираются. Чтобы этого не случилось, и вам не пришлось демонтировать и менять окна и двери или пытаться «договориться» с чиновниками, учтите следующее:

• двери должны открываться из помещения котельной наружу;
• дверь в смежную комнату может быть только из жаростойкого материала;

Металлическая дверь в помещение топочной

• куда должны открываться окна – не важно, важно, чтобы открывалась хотя бы одна фрамуга или форточка для проветривания помещения в случае утечки газа;
• для притока воздуха с улицы входную дверь устанавливают так, чтобы под ней оставалась щель шириной 2 см. Или в стене, на высоте 30 см от пола нужно делать отверстие размером 15х20 см.

Расположение приточного канала в стене

Есть ещё одно важное требование к тому, какое должно быть окно в газовой котельной: допускается только одинарное остекление. То есть, никаких стеклопакетов. Ни однокамерных (2 стекла), ни, тем более, двухкамерных (3 стекла). Просто одно стекло.

Потому что окно должно исполнять роль легко сбрасываемой конструкции на случай взрыва газа.

Стоит ли соблюдать эти требования

Я прекрасно понимаю, что приведенная выше инструкция придумана не для того, чтобы осложнить жизнь владельцам частных домов, а основана на правилах безопасности. И все же сквозная щель с улицы при наших морозах до 40 градусов и одно стекло, которое легко выдавить и проникнуть в дом, меня не обрадовали.

Пошла я по форумам – почитать, что люди пишут по этой теме, соблюдают ли указанные требования или договариваются с инспекторами.

Ну что сказать? Русским людям, как, впрочем, и украинцам, белорусам или казахам, в смекалке не откажешь. Знаете, как можно обойти все требования и добиться, чтобы газовая котельная была принята пожарными и газовщиками?

Приведу самые распространенные советы:

1. «Дать на лапу». Его можно было и не упоминать – самый распространенный вариант. Но не всегда «прокатывает», так как никому не хочется брать на себя ответственность в случае чего. Хотя, конечно, на кого нарвешься.
2. «Накрыть поляну». Ну, это вариация на тему, означенную выше.
3. «Показать муляж». Хитрый способ всех обмануть. А именно – перед приходом проверки вставить в проем дешевую деревянную раму с одним стеклом, которую после подписания документов вынуть и заменить стеклопакетом на свой вкус. Или вообще заложить проем.

Одним словом, если очень захотеть – можно в космос полететь. Но стоит ли рисковать собственной жизнью? Этот вопрос прочно засел в моей голове после просмотра картинок на тему «Взрыв бытового газа». Зрелище не для слабых духом.

Несоблюдение требований безопасности может привести к беде

Поэтому я решила так: у окон в котельной минимальные размеры, на решетке особо не разоришься, защититься от грабителей можно. А щель на улицу в сильные морозы можно и заткнуть на время. В конце концов, это нежилое помещение, мерзнуть там некому.

Короче, выбираю безопасность и говорю «нет» коррупции.

Заключение

К обустройству газовой котельной есть и другие требования, касающиеся в первую очередь вентиляции, но это тема для отдельного разговора. А вот с окнами и дверями теперь все стало понятно. Если кто-нибудь согласится показать в комментариях свои топочные, буду признательна.

Можно ещё видео в этой статье посмотреть, в нем тоже много полезной информации.

Окно в газовой котельной

Котельная в частном доме или на предприятии должна быть оборудована в строгом соответствии с актуальными государственными нормами и правилами (в числе которых инструкции Минстроя России и СНиП).

Особые требования выдвигаются к:

• площади котельной;
• размеру окна;
• устройству системы вентиляции и не только.

Обратите внимание на интересный факт. Многие считают, что окно в котельной необходимо для естественного освещения помещения и проветривания. Однако, главное предназначение такого окна — выполнение функции так называемого взрывного клапана. Предполагается, что именно через форточку в момент взрыва отопительного оборудования из комнаты выйдет образовавшаяся энергия.

Отопительное оборудование можно устанавливать, как на полу, так и на стене (на высоте не меньше метра от пола). Важно, чтобы котёл размещался не ближе, чем на 1 метр от противоположной стены, и в безопасном расстоянии от каких-либо электрических приборов. Также, во время монтажа проследите, чтобы в комнате не было предметов, которые могли бы в дальнейшем затруднять проход к оборудованию с любой стороны.

Специалисты не рекомендуют простым гражданам своими руками оборудовать котельную и устанавливать отопительный агрегат. Пренебрежение строительными нормами может привести Вас к серьёзным материальным убыткам, а также создаёт риск возникновения угрозы Вашему здоровью!

Размер окна и другие требования к помещению котельной

Наличие окна обязательно. Количество и размер форточек должен быть пропорционален площади комнаты — на каждые десять кубических метров помещения должно быть 0,3 кв. м. остекления.

К примеру, требование к площади окна выдвигается именно к застеклённой части форточки, а не ко всему окну, включая деревянный или металлопластиковый каркас.

Также запрещается устанавливать газовое оборудование в жилых комнатах, а также в помещениях с высотой потолка менее 2,2 метров. Площадь комнаты может быть произвольной, но не менее 15 м. Куб. Стены, потолки, и полы в котельной нельзя отделывать легковоспламеняющимися материалами.

Двери в комнате с котлом должны быть слегка приподняты над полом так, чтобы между полотном двери и порогом образовывался видимый зазор (не меньше двадцати миллиметров). Это правило необходимо соблюдать для обеспечения должного уровня циркуляции воздуха в котельной.

Окно, как часть системы вентиляции

Окно необходимо в котельной не только для выполнения функции взрывного клапана, но и для экстренного вентилирования помещения при образовании излишнего количества пара или дыма. Однако, не следует думать, что можно самостоятельно оборудовать систему проветривания в котельной, установив должное количество окон.

К устройству вентиляции в котельной предъявляется ряд требований:

1. Диаметр вентиляционного канала не должен быть менее 110 мм.
2. Горизонтальная вентиляционная труба должна крепиться с уклоном в сторону улицы.
3. Отверстие в полотне двери котельной способно заменить зазор между дверью и полом, о котором упоминалось в начале статьи. Однако, оптимальным вариантом станет одновременное использование обоих методов вентиляции.
4. Приточные отверстия должны быть не менее 8 кв. см/1 кВт мощности отопительного оборудования.

Перечисленные требования к обустройству котельной — это лишь малая доля информации, вытянутая из множества нормативных документов. Чтобы обеспечить должный уровень безопасности себе и своей семье, воспользуйтесь услугами компании «СЕВЕРГАЗ». У нас есть лицензия на проведение строительных и монтажных работ. Мы не первый год работаем с газовым оборудованием и знаем, как установить технику с наименьшими денежными затратами. В телефонном режиме мы готовы предоставить абсолютно бесплатную консультацию по любому вопросу. Звоните прямо сейчас, мы ждём Вашего обращения!

Россия, г. Санкт-Петербург
Бухарестская, 1, офис 501

[email protected]
Skype: severgaz_spb

Недорогие срубы с котельной. Дома из бруса с котельной. Где лучше расположить котельную

В стране с таким суровым климатом, как Россия, качественное отопление частных жилых домов – это вопрос не только комфорта, но и безопасности. Именно поэтому большинство людей, решивших переехать из квартиры в частный дом, очень серьезно относятся к вопросу теплоснабжения.

Вариант планировки дома с котельной

Конечно, на этапе планирования их больше всего интересуют проекты домов с котельной. Помещение под котельную, предусмотренное в проекте, обычно отвечает ряду требований к нему со стороны специалистов и обычных пользователей. И знать о них необходимо каждому человеку, который заказывает проект своего будущего дома в специализированной компании. Кроме того, необходимо знать, какие этапы вам придется пройти при проектировании дома с котельной.

Особенно сложно соблюсти все нормы, если вы заказываете проект небольшого одноэтажного дома с котельной. Так как в этом случае необходимо соблюдать требования безопасности и не занимать слишком много места, иначе уменьшится площадь других комнат в коттедже.

Сегодня, чтобы установить отопительный котел в частном доме, вам придется пройти ряд не самых простых процедур, как технических, так и юридических.

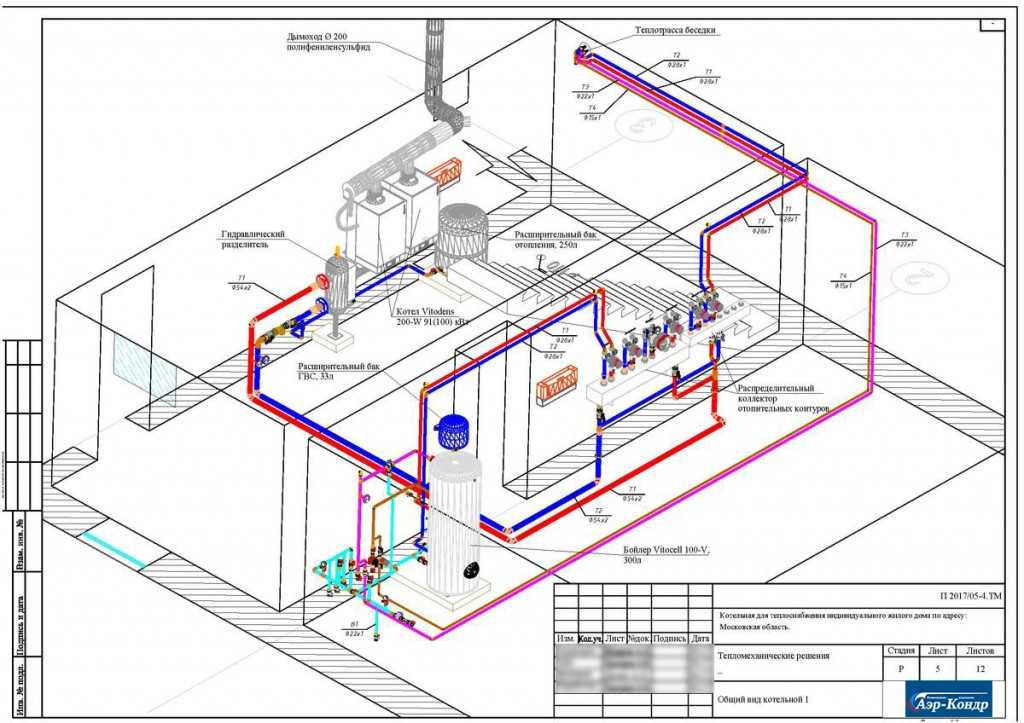

Схема монтажа отопительной установки в двухэтажном доме

Конечно, начинать работы, не зная о них, просто безрассудно и даже глупо. Итак, на какие этапы принято разбивать всю работу?

В большинстве случаев прохождения всех этих этапов достаточно для того, чтобы вы смогли установить все необходимое отопительное оборудование в своем новом доме.

Где лучше расположить котельную

Отопительный котел, даже при соблюдении всех необходимых правил техники безопасности, является источником повышенной пожароопасности. Поэтому к выбору места, где он будет установлен, следует подходить очень ответственно и серьезно. Необходимо учитывать не только стоимость размещения и безопасность эксплуатации, но и удобство использования. Исходя из этого, можно выделить три основных способа расположения котельной.

Во-первых, это проживание вдали от дома. Сразу стоит сказать, что этот метод настолько же затратный, насколько и безопасный.

Конечно, с одной стороны, расположение отопительного котла в 5-10 метрах от дома гарантирует, что в случае утечки газа или дизельного топлива или случайного возгорания твердого топлива вашему дому ничего не будет угрожать.

Но учтите, что вам придется разрабатывать отдельный чертеж, заливать дополнительный фундамент, думать о проведении наружных инженерных сетей и их теплоизоляции.

заливка фундамента под котельную

Придется потратить много денег и времени. Да и удобство использования существенно снижается.
Во-вторых, если проекты домов с котельной разрабатывались изначально с учетом установки необходимого оборудования, то отопительный котел может располагаться на первом этаже или даже в подвале. Большинство людей предпочитают иметь его в подвале. Тогда вам не придется выделять 15-16 квадратных метров полезной площади на первом этаже, а значит, освободившуюся площадь можно будет использовать с большей пользой.

Для установки дизельного котла или твердотопливного котла обязательно предусмотреть отдельное помещение: при сжигании угля, дров, торфа или дизельного топлива выделяется большое количество дыма, что может создавать определенные проблемы для жителей дома. Что ж, даже самый экономный хозяин может выделить 15 квадратных метров, возведя роскошные двухэтажные дома с котельной.

План двухэтажного дома с котельной

Если вы предпочитаете электрический котел отопления или не слишком мощный (не более 30 кВт) газовый котел, то можете установить оборудование на кухне. Современное оборудование имеет небольшие размеры, поэтому не бросается в глаза и не занимает лишнего места. При желании можно даже подобрать специальные настенные котлы, которые практически не занимают полезного места в помещении.

Безусловно, на кухне должна быть качественная вентиляция, да и просто следить за состоянием оборудования никогда не будет лишним.

Ведь малейшей утечки газа достаточно, чтобы уничтожить весь дом вместе с живущими в нем людьми.

И, наконец, вариант, позволяющий совместить достоинства двух описанных выше и при этом частично избавиться от их недостатков. При проектировании деревянных домов с котельной необходимо заранее предусмотреть небольшую пристройку.

Проект деревянного дома с котельной

Под него также заливается фундамент, который является частью основного фундамента. Пристройка в большинстве случаев изготавливается из легких материалов (каркасная конструкция), что позволяет сэкономить немалую сумму при строительстве. Это упрощает организацию качественной вентиляции. В результате вы получаете помещение под котельную, которое находится в непосредственной близости от дома. Благодаря этому вам не придется тратить дополнительные средства на прокладку трубопровода.

В любой момент можно войти в пристройку как со стороны дома, так и с улицы: в большинстве случаев пристройки оборудованы двумя дверями. В случае утечки газа (угарного или взрывоопасного) риск серьезного повреждения основного здания сводится к минимуму. Поэтому пристройку к дому, выделенную под котельную, можно назвать оптимальным решением.

Дополнительные требования к котельной

Независимо от того, где вы решили установить отопительный котел – в доме, в пристройке или отдельном здании, помещение должно соответствовать определенным требованиям. При этом для разных типов котлов требования тоже разные.

Например, если вы строите каркасный дом с газовым котлом, то площадь котельной должна быть не менее 15 метров при высоте 2,2 метра. Однако это касается только котлов отопления мощностью не более 30 кВт. Если вы используете котел мощностью от 30 до 150 кВт, то высота потолков должна быть не менее 2,5 метров. Также учтите, что нельзя хранить газгольдер (будь то баллоны или другая тара) в одном помещении с котлом, во избежание пожара и страшного взрыва.

Для котельных с твердотопливными котлами площадь может быть уменьшена до 7 квадратных метров, а высота вы можете выбрать, которая покажется вам достаточной.

Если вы используете настенный котел, то убедитесь, что планировка котельной предусматривает возведение одной стены из негорючего материала (кирпич или бетон). Выбирая более тяжелый напольный котел, убедитесь, что фундамент котельной выдержит столь значительную нагрузку. Разумеется, пол должен иметь полностью негорючее покрытие. При устройстве системы отопления в пристройке или на улице пол лучше будет залить бетоном. Если вы устанавливаете котел в помещении, достаточно будет постелить на пол стальной лист достаточной толщины.

Не экономьте на запчастях. Да, покупая качественные датчики дыма, байпасы, запорную арматуру и другое оборудование в специализированном магазине, а не на рынке, вы потратите на несколько сотен, а то и тысяч рублей больше. Однако в этом случае вы будете уверены, что каждая деталь изготовлена ​​из качественных материалов, а не из хрупких сплавов, не выдерживающих значительных давлений и частых перепадов температуры.

Схема подключения твердотопливного котла в котельной

Итак, вы гарантируете безопасность себе, своим близким и своему имуществу. Разве это не стоит потраченных дополнительных 1000 долларов? В некоторых случаях к котельной необходимо подвести канализационный сток. Туда будет стекать конденсат, при определенных обстоятельствах возникающий в дымоходе котла отопления.

Вообще планировка дома с котельной состоит из множества расчетов, усложненных тем, что нужно учитывать каждую мелочь.

Ведь важно не только правильно рассчитать мощность устанавливаемого котла, но и подобрать соответствующее оборудование исходя из размеров помещения, толщины стен, площади окон, силы и направления ветра в регионе, температуры ( средний для зимы и крайне низкий). Поэтому большинство людей предпочитают даже не пытаться самостоятельно составлять план, доверив эту крайне сложную и ответственную работу специалистам.

Да, из-за этого и без того дорогостоящая операция по установке котла отопления превращается в самую затратную из всех процедур монтажа инженерных систем. Но вы можете быть уверены, что вашей семье и вам лично ничего не угрожает. И что даже в самые морозные зимние дни, когда за окном воет метель, вам будет тепло и по-настоящему комфортно.

Деревянное домостроение, благодаря развитию технологии обработки древесины, придающей этому материалу дополнительные дизайнерские возможности, в настоящее время занимает большую долю в сфере частного домостроения. Древесина не только самый экологичный материал, она прекрасно удерживает тепло, поддерживает в доме здоровый микроклимат. Дом, построенный компанией North Forest из или отлично подходит для постоянного проживания.
Для круглогодичного проживания в деревянном доме необходимо оборудовать его надежной системой отопления. Для размещения котла отопления, системы его обвязки, системы водоподготовки удобнее выделить отдельное помещение. Поэтому для постоянного проживания мы обычно заказываем дом с котельной. А если вы планируете газовое отопление, то котельная в доме должна соответствовать требованиям пожарной безопасности по: размеру помещения, размеру остекления, системе вентиляции, отдельному выходу на улицу и т. д. Созданные нашими специалистами проекты деревянных домов с котельной соответствуют требованиям СНиП и других нормативных документов. Каждый проект тщательно продуман: от проработки планировок и фасадов до расстановки мебели. Практически все проекты домов, представленные на нашем сайте, имеют котельную. По желанию заказчика мы бесплатно изменим макет.

Особенности домов с котельной

• 1. По возможности котельная располагается рядом с кухней, с местом установки газовой плиты. Это позволяет сделать только один ввод газовой трубы в дом. Для удобства прокладки инженерных сетей санузлы стараются располагать как можно ближе к котельной.
• 2. Даже если по требованиям пожарной безопасности есть выход на улицу из котельной, очень часто дверь в котельную делают из дома. Таким образом, попасть в котельную можно, не выходя на улицу. Обслуживание котла, замена фильтров, установка комфортной температуры воздуха становятся намного удобнее.
• 3. В небольших домах кроме оборудования в котельной ставят стиральную машину и сушилку для белья.
• 4. Расположение котельной внутри дома гораздо экономичнее и удобнее, чем в подвале. Требования пожарной безопасности к размещению котельной в подвале более жесткие, чем в доме.

Если Вам понравился проект небольшого дома без котельной, мы доработаем этот проект и спроектируем котельную в доме, соответствующую всем противопожарным нормам. North Forest занимается строительством деревянных домов уже более 15 лет. Мы спроектировали и построили почти

Компания “Русская Построечка” производит и недорого строит дома под ключ из бруса с котельной в Центральном и Северо-Западном регионе РФ. Это функциональные и практичные одно-, двухэтажные постройки из экологически чистого, натурального материала. В представленном каталоге представлены 4 проекта домов с котельной.

Типовые проекты, не раз реализованные на практике, позволяют точно рассчитать стоимость строительства и быстро получить готовый результат. При необходимости в готовый проект могут быть внесены небольшие коррективы с целью адаптации его к индивидуальным требованиям заказчика.

Предлагаем своим клиентам купить дом из бруса естественной влажности (под усадку) или камерной сушки. В первом случае можно дополнительно сэкономить до 20% стоимости дома, во втором – построить дом, сразу готовый к эксплуатации. У нас есть собственное деревообрабатывающее производство, поэтому цена на материал доступна большинству людей.

Профилированный брус доставляется непосредственно на строительную площадку. Форма оплаты удобна для заказчиков: 70% от общей стоимости оплачивается после доставки материала, 30% – по завершении строительных работ и сдачи объекта в эксплуатацию.

Преимущества домов с котельной

Проекты домов из бруса с котельной выбирают те заказчики, которые ценят полезную площадь и хотят использовать ее максимально рационально. Строительство дома с котельной имеет ряд преимуществ.

1. Цена такой многофункциональной конструкции намного ниже стоимости строительства дома и котельной по отдельности.
2. Обслуживать оборудование котельной легче и проще, особенно в зимнее время года, если помещение примыкает непосредственно к жилому блоку.
3. Благодаря эргономичному дизайну здания вы можете освободить пространство придомовой территории и использовать его не по назначению.

Российская компания Построечка на отечественном рынке более 5 лет. Нам доверяют заказчики, и мы гарантируем качество как материала, так и строительных работ. Получить консультацию и дополнительную информацию о сотрудничестве вы можете у наших специалистов по бесплатному телефону. Мы готовы приступить к строительству без промедления!

Теплый дом, в котором можно проводить время с семьей – это то, чего хотят застройщики, выбирающие для себя проект жилья на долгие годы вперед. Именно для них мы предлагаем проекты домов с котельной. Данное помещение для размещения теплогенераторов позволяет грамотно и экономично организовать отопление здания любым из имеющихся энергоресурсов.

Предлагаемые нами дома из бруса с котельной под ключ разработаны с учетом всех строительных норм и правил техники безопасности. Каждый тип котельной требует знания и учета всех нюансов проектирования. Например, газовые котлы требуют определенного объема помещения, его высоты, наличия вытяжных каналов и приточных решеток.

Требования котельной

Котельные в предлагаемых проектах разрабатываются с учетом всех требований к размещению оборудования. Например, помещения, в которых будут устанавливаться газовые, твердотопливные или жидкотопливные котлы, должны иметь следующие характеристики:

• Высота помещения от пола до потолка выбирается так, чтобы она была не менее 2,5 м.
• Объем технического помещения должен быть не менее 15 м3. Это учитывается при проектировании и выборе.
• Котельная должна быть отгорожена от соседних помещений стенами с нормируемым пределом огнестойкости 0,75 часа.
• Окна проектируют так, чтобы площадь остекления составляла не менее 0,03 м2 на 1 м3 объема котельной.
• В наших котельных обязательно предусмотрена вентиляция в нормированном объеме, а именно не менее трех воздухообменов в час. В этом случае должен быть организован приток того же объема, что и вытяжка, а также дополнительное количество воздуха для сжигания топлива.

Если проекты домов из бруса с котельной разрабатываются для размещения другого вида теплового оборудования, все его параметры рассчитываются с учетом нормативных документов на эти агрегаты.

Вам нужен дом с котельной?

Деревянные дома требуют особого внимания при проектировании котельных. Именно поэтому лучше заказывать проекты таких зданий у опытных специалистов, таких как наши дизайнеры. Мы разработаем для вас индивидуальный проект по любым требованиям, а также предлагаем готовые проекты домов для постоянного проживания с котельной любой этажности и планировки.

Чтобы заказать подходящий для себя проект, свяжитесь с нашими специалистами по контактным телефонам или через форму обратной связи и вам будет предложена оптимальная разработка под ваши требования. Вы также можете выбрать понравившийся проект в каталоге на сайте. Обратите внимание, что любой из готовых проектов может быть переработан под индивидуальные требования.

Эффективное отопление – одна из важнейших характеристик любого дома, поэтому компания «Дачный Сезон» готова предложить услуги по проектированию и строительству домов с котельной. Наши специалисты готовы предоставить вам жилье, где вы сможете самостоятельно регулировать температуру в зависимости от погоды.

Особенности домов с котельной

Главной особенностью дома с котельной является наличие отдельного помещения, предназначенного для размещения котельного оборудования. При этом само помещение проектируется с учетом определенных требований, установленных нормативными документами. В остальном планировка дома с котельной ничем не отличается от обычных жилых коттеджей. В нем также есть жилые комнаты, кухня, ванная комната и другие помещения.

Наличие котельной в частном доме дает ряд преимуществ его владельцу:

• Простое обслуживание и ремонт котельного оборудования
• Возможность самостоятельно регулировать температуру в доме
• Легкий доступ ко всем органам управления котельным оборудованием

Также стоит отметить, что котельная, пристроенная к дому или вынесенная в отдельное помещение, обеспечивает более высокий уровень безопасности, чем при расположении котельной и другого оборудования непосредственно в подвале или на цокольном этаже.

Дома с котельной от компании “Дачный Сезон”

Компания “Дачный Сезон” предлагает услуги по проектированию и строительству домов с котельной. Обращаясь к нам, вы получаете следующие преимущества:

• Осуществляем строительство домов под ключ
• На все дома предоставляется 10-летняя гарантия.
• Наши специалисты готовы выполнить перепланировку абсолютно бесплатно
• Все виды работ выполняются самой компанией
• Наши цены ниже, чем у конкурентов в Москве и Московской области

Мы готовы разработать для вас проект дома с котельной, в котором будут учтены все ваши пожелания, а также нормы, установленные для таких конструкций.

Фитинги и крепления для котлов | Спиракс Сарко

Дом / Узнать о паре /

Котельная арматура и крепления

Содержимое

• Введение
• Котлы Shell
• Водотрубные котлы
• Разные типы котлов Экономайзеры и пароперегреватели
• Рейтинг котлов
• КПД котла и сжигание
• Котельная арматура и крепления
• Заголовки Steam и отрывки
• Хранение и продувка воды для паровых котлов
• Вода для котла
• Питательный резервуар и подготовка питательной воды
• Контроль TDS в котловой воде
• Рекуперация тепла от продувки котла Только управление TDS
• Нижняя продувка
• Уровни воды в паровых котлах
• Методы определения уровня воды в паровых котлах
• Автоматические системы контроля уровня
• Сигнализация уровня воды
• Установка регуляторов уровня
• Требования к испытаниям в котельной
• Деаэраторы под давлением
• Паровые аккумуляторы

Назад, чтобы узнать о Steam

Фитинги и крепления для котлов

Обзор необходимых фитингов, принадлежностей и элементов управления для котла, от заводских табличек и предохранительных клапанов до мерных стекол и регуляторов уровня.

Паспортная табличка котла

Во второй половине 19 века взрывы паровых котлов были обычным явлением. Вследствие этого в Манчестере была создана компания с целью сокращения количества взрывов путем проведения независимой проверки паровых котлов. Эта компания фактически положила начало сегодняшней Федерации безопасности (SAFed), органа, чье одобрение требуется для управления котлами и фитингов в Великобритании.



За сравнительно короткий период взорвались только восемь из 11 000 исследованных котлов. Это по сравнению с 260 взрывами паровых котлов в котлах, не рассмотренных схемой. Этот успех привел к принятию Закона о взрывах котлов (1882 г.), который включал требование о наличии заводской таблички котла. Пример шильдика котла показан на рисунке 3.7.1.

Серийный номер и номер модели однозначно идентифицируют котел и используются при заказе запасных частей у производителя и в основном журнале учета котла.

Выходная мощность котла может быть выражена несколькими способами, как обсуждалось в предыдущих модулях этого блока.

Предохранительные клапаны

Важным элементом котла является предохранительный клапан. Его функция заключается в защите корпуса котла от избыточного давления и последующего взрыва. В Великобритании:

. В Европе вопросы, касающиеся пригодности предохранительных клапанов для паровых котлов, регулируются европейским стандартом EN 12953. В США и некоторых других частях мира такие вопросы регулируются стандартами ASME.

Многие типы предохранительных клапанов устанавливаются на паровые котельные установки, но, как правило, все они должны соответствовать следующим критериям: мощность котла 100°С. Если для определения размера предохранительного клапана используется испарение «от и до», пропускная способность предохранительного клапана всегда будет выше, чем фактическая максимальная производительность испарительного котла.

Полная номинальная пропускная способность предохранительного клапана (клапанов) должна быть достигнута в пределах 110% от расчетного давления котла.

Минимальное входное отверстие предохранительного клапана, подсоединенного к котлу, должно быть 20 мм.

Максимальное давление срабатывания предохранительного клапана должно соответствовать конструкции (или максимально допустимому рабочему давлению) котла.

Должен быть достаточный запас между нормальным рабочим давлением котла и давлением срабатывания предохранительного клапана.

Предписания по предохранительному клапану (Великобритания)

Котел должен быть оснащен по крайней мере одним предохранительным клапаном, размер которого соответствует номинальной мощности котла. См. EN 129.53 для подробностей.

Выпускной трубопровод от предохранительного клапана должен быть свободен и иметь дренаж в основании, чтобы предотвратить накопление конденсата. Хорошей практикой является обеспечение максимально возможной длины выпускного трубопровода с минимальным количеством изгибов, чтобы не превышалось допустимое противодавление, указанное изготовителем клапана.

Вполне нормально, если внутренний диаметр выпускного трубопровода больше внутреннего диаметра выпускного патрубка предохранительного клапана, но ни при каких обстоятельствах он не должен быть меньше.



Запорная арматура котла

Паровой котел должен быть оснащен запорным клапаном (также известным как коронный клапан), который изолирует паровой котел и его давление от процесса или установки. Как правило, это запорный клапан углового типа с резьбовым соединением. На рис. 3.7.3 показан типичный запорный клапан этого типа.

В прошлом эти клапаны часто изготавливались из чугуна, а для применений с более высоким давлением использовались сталь и бронза. В Великобритании BS 2790 (который в конечном итоге будет заменен на EN 12953) гласит, что чугунные клапаны больше не разрешены для этого применения на паровых котлах. Чугун с шаровидным или шаровидным графитом (SG) не следует путать с серым чугуном, поскольку его механические свойства приближаются к свойствам стали. По этой причине многие производители котлов в стандартной комплектации используют чугунные клапаны SG.

Запорный клапан не предназначен для дросселирования и должен быть полностью открыт или закрыт. Его всегда следует открывать медленно, чтобы предотвратить внезапное повышение давления ниже по потоку и связанный с этим гидравлический удар, а также для ограничения падения давления в котле и любой возможной связанной заливки.

В соответствии с нормами Великобритании клапан должен быть типа «маховик с подъемом». Это позволяет оператору котла легко видеть положение клапана даже с уровня пола. Показанный клапан оснащен индикатором, который еще больше упрощает работу оператора.

В системах с несколькими котлами следует установить дополнительный запорный клапан последовательно с коронным клапаном. По крайней мере, один из этих клапанов должен иметь возможность блокировки в закрытом положении. Дополнительный клапан, как правило, представляет собой шаровой клапан навинчивающегося обратного типа, который предотвращает повышение давления одного котла в другом. В качестве альтернативы можно использовать запорный клапан с тарельчатым обратным клапаном, расположенным между фланцами коронного клапана и самим клапаном.

Обратные клапаны питательной воды

Обратный клапан питательной воды (как показано на рисунках 3.7.4 и 3.7.5) устанавливается на линии питательной воды котла между питательным насосом и котлом. На кожухе котла установлен запорный клапан подачи котла.

Обратный клапан включает пружину, эквивалентную напору воды в приподнятом питательном баке при отсутствии давления в котле. Это предотвращает затопление котла статическим напором из питательного бака котла.

При нормальных условиях пропаривания обратный клапан работает обычным образом, чтобы перекрыть обратный поток из котла, поступающий в питательную линию, когда питательный насос не работает. Когда питательный насос работает, его давление превышает давление пружины, чтобы кормить котел в обычном режиме.

Поскольку требуется хорошее уплотнение, а соответствующие температуры относительно низкие (обычно менее 100 °C), обратный клапан с мягким седлом из EPDM (этилен-пропилена) обычно является лучшим вариантом.

Контроль качества котловой воды

Поддержание качества воды необходимо для безопасной и эффективной работы парового котла. Измерение и контроль различных параметров является сложной темой, которая также регулируется рядом правил. Поэтому он подробно рассматривается далее в этом блоке. Цель следующих нескольких разделов — просто определить фитинги, которые должны быть видны на котле.

Управление TDS

Регулирует количество общего количества растворенных твердых веществ (TDS) в котловой воде, иногда его также называют «непрерывной продувкой». Подключение котла обычно DN15 или DN20. Система может быть ручной или автоматической. Какая бы система ни использовалась, TDS в образце котловой воды сравнивается с заданным значением; если уровень TDS слишком высок, высвобождается некоторое количество котловой воды, которая заменяется питательной водой с гораздо более низким уровнем TDS. Это приводит к разбавлению воды в бойлере и снижению уровня TDS.

В системе TDS с ручным управлением пробы котловой воды будут браться каждую смену.

Типовая система автоматического управления TDS показана на рисунке 3.7.6

Нижняя продувка

Сбрасывает шлам или осадок со дна котла. Управление представляет собой большой (обычно от DN25 до DN50) клапан с ключом. Обычно этот клапан можно открывать примерно на 5 секунд один раз за смену.

На рис. 3.7.7 показан клапан нижней продувки с ручным управлением, а на рис. 3.7.8 показан автоматический клапан нижней продувки и его типичное положение в системе продувки.

Манометр

Все котлы должны быть оснащены как минимум одним индикатором давления.

Обычный тип представляет собой простой манометр, изготовленный в соответствии с EN 12953.

Циферблат должен быть диаметром не менее 150 мм и иметь трубку Бурдона, он должен иметь маркировку, указывающую нормальное рабочее давление и максимально допустимое рабочее давление. / Расчетное давление.

Манометры подключаются к паровому пространству котла и обычно имеют сифонную трубку кольцевого типа, которая заполняется сконденсированным паром и предохраняет стрелочный механизм от высоких температур.

Манометры могут быть установлены на другие сосуды под давлением, такие как сосуды для продувки, и обычно имеют циферблаты меньшего размера, как показано на рис. 3.7.9.

Манометры и фитинги

Все паровые котлы оснащены как минимум одним указателем уровня воды, но котлы мощностью 100 кВт и более должны быть оснащены двумя указателями. Индикаторы обычно называются манометрами, соответствующими EN 12953.

Манометр показывает текущий уровень воды в котле, независимо от режима работы котла. Мерные стёкла должны быть установлены так, чтобы их наименьшее показание показывало уровень воды на 50 мм выше точки, где будет происходить перегрев. Они также должны быть снабжены защитой вокруг них, но это не должно мешать видимости уровня воды. На рис. 3.7.10 показано типичное мерное стекло.

Манометрические стекла подвержены повреждениям из-за ряда причин, таких как коррозия от химикатов в котловой воде и эрозия во время продувки, особенно на паровом конце. Любые признаки коррозии или эрозии указывают на то, что требуется новое стекло.

При проверке парового соединения мерного стекла водяной кран должен быть закрыт. При проверке водяных соединений мерного стекла труба парового крана должна быть закрыта.

Для проверки мерного стекла необходимо выполнить следующую процедуру:

1. Закройте водяной кран и откройте сливной кран примерно на 5 секунд.

2. Закройте сливной кран и откройте водопроводный кран

Вода должна вернуться к своему нормальному рабочему уровню относительно быстро. Если этого не происходит, причиной может быть засор водопроводного крана, и необходимо как можно скорее принять меры по исправлению положения.

3. Закройте паровой кран и откройте сливной кран примерно на 5 секунд.

4. Закройте сливной кран и откройте паровой кран.

Если вода не возвращается к своему нормальному рабочему уровню относительно быстро, возможно, в паровом кране имеется засор. Необходимо как можно скорее принять меры по исправлению положения.

Уполномоченный обслуживающий персонал должен систематически проверять водомеры не реже одного раза в день и должен быть обеспечен подходящей защитой для лица и рук в качестве защиты от ожогов в случае разбития стекла.

Примечание: все рукоятки кранов мерных стекол должны быть направлены вниз в рабочем состоянии.

Защита мерного стекла

Защита мерного стекла должна содержаться в чистоте. Когда ограждение очищается на месте или снимается для очистки, манометр должен быть временно отключен.

Перед отключением манометра убедитесь, что уровень воды удовлетворительный, и постарайтесь не коснуться манометра и не ударить его. После очистки и замены защитного кожуха следует проверить манометр и установить краны в правильное положение.

Техническое обслуживание

Мерное стекло должно тщательно проверяться при каждом ежегодном освидетельствовании. Отсутствие технического обслуживания может привести к затвердеванию набивки и заклиниванию кранов. Если ручка крана погнулась или деформировалась, необходимо обратить особое внимание на то, чтобы кран был полностью открыт. Поврежденный фитинг следует немедленно заменить или отремонтировать. Измерительные стекла часто обесцвечиваются из-за состояния воды; они также становятся тонкими и изнашиваются из-за эрозии. Поэтому очки следует обновлять через регулярные промежутки времени.

В котельной всегда должен быть запас запасных стаканов и конусных насадок. Помните:

• Если паровые каналы забиты, в мерном стекле может появиться ложный высокий уровень воды. После того, как датчик был проверен, ложный высокий уровень воды все еще может быть показан.
• При закупорке водоводов может наблюдаться искусственно завышенный уровень воды из-за конденсации пара в стекле. После тестирования стакан будет оставаться пустым, если только уровень воды в бойлере не будет выше, чем верхний патрубок, в этом случае вода может попасть в стакан через этот патрубок.
• К уровням мерных стекол следует относиться с особой осторожностью, так как они являются единственным визуальным индикатором состояния уровня воды внутри котла. Любой уровень воды, воспринимаемый как аномальный, должен быть расследован, как только он обнаружен, с немедленными действиями по отключению горелки котла, если это необходимо.

Регулятор уровня воды

Поддержание правильного уровня воды в паровом котле необходимо для его безопасной и эффективной работы. Методы определения уровня воды и последующий контроль уровня воды являются сложной темой, на которую распространяется ряд нормативных актов. Следующие несколько разделов содержат краткий обзор, а позже эта тема будет обсуждаться более подробно.

Внешние камеры контроля уровня

Камеры контроля уровня устанавливаются снаружи котлов для установки устройств контроля уровня или сигнализации, как показано на рисунке 3.7.11.

Ежедневно проверяется функционирование регуляторов уровня или сигнализаторов с помощью последовательных продувочных клапанов. Когда маховик полностью повернут против часовой стрелки, клапан находится в «нормальном рабочем» положении, а заднее седло перекрывает сливное соединение. Циферблат маховичка может выглядеть примерно так, как показано на рис. 3.7.12. Некоторые маховики не имеют циферблата, но для правильной работы им нужен механизм.



Ниже приведена типичная процедура, которую можно использовать для проверки органов управления, когда котел находится под давлением и горелка работает:

• Медленно поверните маховик по часовой стрелке, пока указатель не окажется на положение паузы. Соединение поплавковой камеры перекрыто, сливное соединение открыто, а водяное соединение продувается.
• Пауза от 5 до 8 секунд.
• Медленно поверните маховик дальше по часовой стрелке до полного хода. Соединение с водой перекрыто, сливной клапан остается открытым, а поплавковая камера и паровые соединения продуваются. Управление котлом должно работать как при снижении уровня воды в котле, т.е. работать насос и/или подавать звуковой сигнал и отключать горелку. В качестве альтернативы, если камера контроля уровня оснащена второй или дополнительной сигнализацией низкого уровня воды, котел должен быть заблокирован.
• Пауза от 5 до 8 секунд.
• Медленно поверните маховик до упора против часовой стрелки, чтобы отключить заднее седло в «нормальном рабочем» положении.
• Последовательные продувочные клапаны поставляются различными производителями. Каждый из них может отличаться по процедуре работы. В отношении этой операции важно следовать инструкциям производителя.

Внутренние регуляторы уровня

Также доступны системы контроля уровня с датчиками (или зондами), которые устанавливаются внутри корпуса котла (или парового барабана). Они обеспечивают более высокую степень безопасности, чем установленные снаружи. Системы сигнализации уровня могут также обеспечивать функцию самопроверки целостности системы.

Поскольку они монтируются внутри, на них не распространяются процедуры, необходимые для продувки внешних камер. Работа системы проверяется испытанием на испарение до «1-го низкого» положения с последующим продувкой до «2-го низкого» положения .

Защитные трубки препятствуют движению воды вокруг датчика.

Воздухоотводчики и вакуумные выключатели

Когда котел запущен из холодного состояния, паровое пространство заполнено воздухом. Этот воздух не имеет теплотворной способности и отрицательно влияет на производительность паровой установки из-за эффекта покрытия поверхностей теплообмена. Воздух также может вызвать коррозию в системе конденсата, если его не удалить должным образом.

Воздух может быть удален из парового пространства с помощью простого крана; обычно его оставляют открытым до тех пор, пока на манометре не будет показываться давление около 0,5 бар. Альтернативой крану является воздухоотводчик с уравновешенным давлением, который не только избавляет оператора котла от необходимости вручную выпускать воздух (и, следовательно, гарантирует, что это действительно выполняется), но и гораздо более точен и позволяет выпускать газы, которые могут скапливаться в котел. Типичные вентиляционные отверстия показаны на рис. 3.7.14.

При отключении котла пар в паровом пространстве конденсируется и оставляет вакуум. Этот вакуум вызывает давление на котел снаружи, что может привести к протечке смотровых люков котла, повреждению плоских плит котла и опасности переполнения остановленного котла. Во избежание этого на корпусе котла необходимо установить прерыватель вакуума (см. рис. 3.7.14).

Начало страницы

Предыдущий – КПД котла и сжигание Далее – Заголовки и выводы Steam

из чего сделать потолок, пол и стены из

Содержание статьи:

• Требования к помещению
• Чем можно обшить внутри котельную
• Подготовительные работы
• Интерьер котельной

Повысить комфортность проживания в частном доме позволяет его эффективное отопление автономными системами отопления. С их помощью можно регулировать внутреннюю температуру, создавая благоприятный микроклимат. Существует несколько разновидностей котлов и видов топлива, но вне зависимости от выбранного варианта необходимо правильно оборудовать помещение оборудованием. Отделка котельной в частном доме влияет на функциональность и безопасность технического помещения.

Требования к помещению

Котельная должна быть оборудована окном или окном с открывающейся фрамугой

Отделочные работы в котельной в доме выполняются с соблюдением нормативных требований к помещениям, в которых установлен котел:

• площадь котельной не менее 8 м2;
• высота стен помещения должна быть не менее 2,5 м;
• одна котельная может быть рассчитана на один или два котла;
• в котельной должна быть установлена ​​вытяжка;
• противопожарная дверь должна иметь ширину не менее 800 мм и открываться наружу;
• пол выложен плиткой или зашит стальными листами;

• для котельной с электрооборудованием должно быть предусмотрено заземление;
отделка
• выполняется огнеупорными материалами – цементной штукатуркой или плиткой;
• помещение должно быть оборудовано окном с открывающейся фрамугой или форточкой;
• помещения с газовым, топливным или комбинированным котлом оборудованы дымоходом;
• расстояние между котлом и стеной должно быть не менее 100 мм;
• все узлы отопительного оборудования должны быть в свободном доступе;
• если техническое помещение пристроено к жилому зданию, из него должны вести две противопожарные двери – одна в дом, другая на улицу.

На территории котельной недопустимо хранение горючих и легковоспламеняющихся веществ и материалов, а также лишних предметов, не влияющих на функциональность помещения. Проходы и пространство вокруг оборудования должны быть свободными.

Чем обшить внутри котельной

Для стен из бетона, газобетона или кирпича выбирают штукатурку или водоэмульсионную краску

Прежде чем решить, какими должны быть стены в котельной, чем их отделку в частный дом, необходимо ознакомиться с техническими характеристиками строительных материалов по их огнестойкости. Выбирая, чем лучше отделать блочные стены в маленькой котельной в загородном доме, важно помнить, что дизайн котельной не является определяющим фактором при выборе материала – на первый план выходит его практичность. Для стен из газобетона, бетона или кирпича выбирают штукатурку или водоэмульсионную краску. В качестве декоративной отделки используется плитка или металлические панели.

Обшивка стен котельной в частном деревянном доме необходима с учетом низкой огнестойкости древесины и необходимости ее тщательной защиты от огня. Перед отделкой древесину необходимо обработать антипиренами, даже если изначально пиломатериал проходил подобную пропитку на этапе изготовления.

Стены

Перед оштукатуриванием стен необходимо нанести грунтовку.

При выборе способа отделки стен лучше ориентироваться на удобный в работе материал. Оштукатуривание стразами позволяет решить несколько вопросов:

• оперативно выполнить ремонт помещения;
• выровнять стены;
• создают монолитный огнеупорный слой, обладающий высокими прочностными и теплоизоляционными свойствами.

Штукатурка может использоваться в качестве подготовительной основы под отделку или в качестве декоративного отделочного слоя. Во втором случае можно использовать краску или декоративную штукатурку, наносимую поверх исходного выравнивающего слоя. Штукатурка наносится по маякам – металлическим направляющим, закрепленным на стене.

Состав перебрасывается между маяками, а затем растягивается с помощью правила. Прежде чем приступить к отделке стен штукатуркой, поверхность обеспыливают грунтовкой – состав закупоривает поры основания и снижает расход материала.

Плитка в небольшой котельной в частном деревянном или блочном доме – оптимальный вариант, позволяющий получить огнеупорное покрытие и украсить интерьер помещения. Укладывается на гладкие оштукатуренные стены.

Перед отделкой поверхности стен листовым металлом их обрабатывают защитными пропитками и при необходимости утепляют. Между направляющими обрешетки укладывается утеплитель, к которому впоследствии крепится листовая обшивка.

Полы

Керамогранит и керамическая плитка являются наиболее экологичными материалами.

Пол в котельной в процессе эксплуатации подвергается сильным нагрузкам, поэтому его рекомендуется отделывать керамической плиткой или керамогранитом. Это самые износостойкие, прочные и огнестойкие материалы.

Напольная плитка для котельной в частном доме подбирается с учетом технических характеристик. Цвет и рисунок не так важны, хотя современные производители предлагают широкий выбор цветов и фактур. Чтобы за полом было легче ухаживать, и он сохранял привлекательный внешний вид на долгие годы, желательно выбирать плитку большого формата. Чем меньше швов, тем монолитнее и прочнее будет покрытие.

Потолок

Подготовка потолка к изоляции

Несмотря на то, что помещение не жилое, все его поверхности должны выглядеть привлекательно. Для потолка рекомендуется выбирать подвесную гипсокартонную систему, позволяющую прокладывать коммуникации и утеплитель между потолком и гипсокартонными листами.

Установка данной конструкции занимает немного времени:

1. К потолку крепится металлический каркас из профилей.
2. Прокладка изоляции и разводка светильников.
3. Гипсокартон подшивается с помощью саморезов.
4. Отверстия под точечные светильники вырезаются специальной насадкой на дрель и удаляются провода.
5. Затем нужно зашпаклевать шляпки шурупов и стыки.

Гипсокартон является негорючим материалом, поэтому идеально подходит для котельной. После шпаклевки и шлифовки гипсокартон можно отделать декоративной штукатуркой механическим методом нанесения или покрасить потолок водоэмульсионной краской.

Подготовительные работы

Сухая стяжка пола

Для установки оборудования требуется ровное основание. Поэтому в первую очередь нужно выровнять пол. Способов много, выбор зависит от конструкции и материала здания, а также от желаемой скорости работы:

• Традиционная мокрая стяжка позволяет получить идеально ровное основание, но сохнет в течение 28 дней. Если ранее стяжка уже была залита, ее можно выровнять самовыравнивающимися строительными смесями.

• Более быстрый способ выравнивания пола – полусухая стяжка.
