Обрешетка под утеплитель стен. Обрешетка под эковату. Разметка. Расчет количества комплектующих. Изготовление и установка каркаса.

Обрешетка под эковату. Разметка. Расчет количества комплектующих. Изготовление и установка каркаса.

Перед началом устройства обрешетки есть повод задуматься об утеплении стен. Утепление стен под сайдингом можно решить как минимум четырьмя (рис. 1) способами.

Рис. 1. Утепление стен: а – рулонным утеплителем; б – межкаркасное в один слой; в – то же, в два слоя; г – бескаркасное в два слоя; 1 – обрешетка; 2 – рулонный утеплитель; 3 – вертикальный каркас; 4 – плитный утеплитель; 5 – грибок; 6 – горизонтальный каркас; 7 – коротыши

Б юджетный вариант. Во всех строительных магазинах сейчас есть рулонные утеплители, производимые различными фирмами. Их толщина от 3 до 20 мм. Утеплитель раскатывают и наклеивают на стену, а затем прямо по нему устраивают обрешетку под сайдинг. Нельзя сказать, что это будет хорошее утепление, но все же это лучше, чем ничего. Во всяком случае, от сквозняков оно избавит.

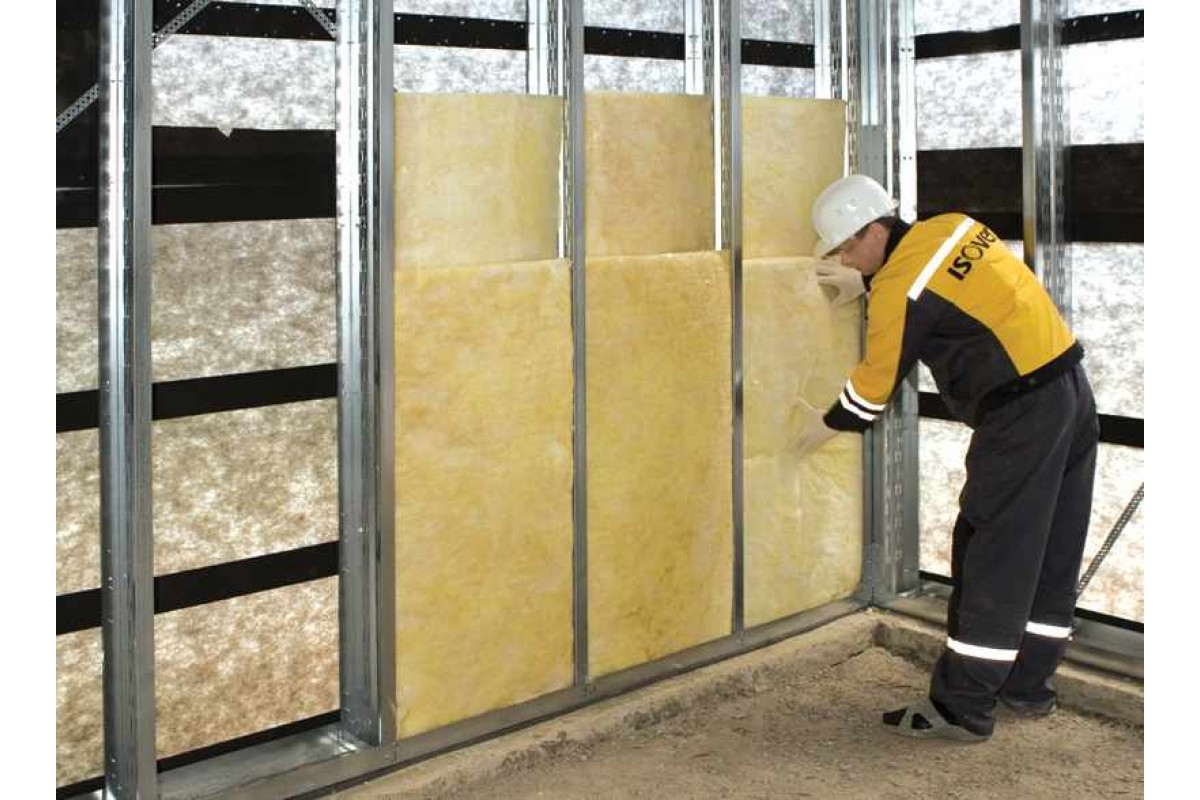

Вариант второй, межкаркасное утепление. Утеплитель – жесткую минераловатную плиту или жесткие пено-полистирольные либо полиуретановые плиты вставляют между решетинами. Толщина брусков обрешетки делается больше толщины плит утеплителя на 2-5 см. Толщина утеплителя подбирается по расчету в зависимости от региона строительства и материалов конструкции стены. Утеплитель в межкаркасном пространстве прикрепляется к стене клеем или мастикой, и (или) шурупами и специальными распорными виниловыми «грибками» (самый надежный способ). Утеплитель вместе со стеной просверливается дрелью, в полученное отверстие вставляется распорный грибок и в него вворачивается саморез. Таким образом, саморез, распирая грибок, не дает ему вывалиться из стены, а шляпка грибка держит утеплитель.

Затем на этот каркас устанавливаем второй каркас, но уже правильно, то есть вертикально и вставляем в него второй слой утеплителя. Дополнительное крепление утеплителя делаем, как и во втором варианте, то есть, крепим его на клею и (или) грибках. При каркасно-перекрестном утеплении второй слой утеплителя перекрывает стыковочные швы утеплителя первого слоя, а вместе с ними и деревянный каркас первого слоя, таким образом, из системы удаляются все «мостики холода». Метод хороший, но требует много пиломатериалов.

Вариант четвертый. На стену прибиваются деревянные коротыши от досок, которые могли бы пойти на вертикальный и горизонтальный каркас во втором и третьем вариантах утепления. На стену в один или два слоя крепится утеплитель. Там, где примыканию утеплителя к стене мешают коротыши, утеплитель подрезается. Утеплитель крепят к стене и клеем, и грибками. После установки утеплителя к коротышам прибиваются деревянные рейки обрешетки под сайдинг. Хотя, при этом варианте утепления, неплохо вписывается и стальная обрешетка.

Немного об утеплителе. Утеплитель должен обладать следующими свойствами: являться долговечным, негорючим, устойчивым к старению материалом; быть биологически стойким; иметь стабильную форму; монтироваться сплошным слоем, исключая возникновение «мостиков холода»; обладать высокими теплоизолирующими характеристиками; позволять водяным парам и влаге беспрепятственно попадать в воздушную прослойку, предотвращая образование и скопление на конструкциях разрушающего их конденсата; быть устойчивым к ветровому потоку; быть неагрессивным к металлам.

В качестве утеплителя наиболее доступна минеральная вата, хотя используют и стекловату. Эти материалы являются неблагоприятной средой для образования плесневых и других грибков, а также обладают высокими тепло- и шумопоглощающими свойствами. Минеральная вата значительно снижает риск возникновения стоячих звуковых волн внутри ограждающей конструкции, тем самым усиливая изоляцию воздушного шума. Звукопоглощающие свойства материала увеличивают затухание акустических волн и значительно снижают звуковой уровень помещения.

Изоляционные материалы из минеральной ваты отличаются высокой химической стойкостью. Более того, минеральная вата является химически пассивной средой и не вызывает коррозию контактирующих с ней металлов. Теплоизоляционные и механические свойства изделий из минеральной ваты сохраняются на первоначальном уровне в течение десятков лет.

В зависимости от области применения и технических характеристик выпускают теплоизоляционные материалы из минеральной ваты различных марок. Изоляция стен включает в себя как мягкие плиты и маты для применения в каркасных конструкциях, так и жесткие и полужесткие плиты, используемые там, где изоляция находится под воздействием нагрузок.

Достоинства минераловатных материалов дополняет легкость выполнения монтажа. Все минераловатные изделия на основе базальтовых горных пород – экологически безопасны. Мягкие изделия легко режутся ножом, а более плотные – ножовкой.

При утеплении по второму варианту лучше использовать двухслойную минераловатную плиту: более плотный слой устанавливается на наружной стороне фасадных конструкций, менее плотный – непосредственно к стене, так как мягкий слой позволяет утеплителю лучше прилегать к неровностям утепляемой поверхности. При утеплении по третьему варианту на первый слой нужно использовать более рыхлую минераловатную плиту, на второй – более плотную.

jtcase.ru

требования к утеплителю, виды утеплителей, как утеплять, советы и рекомендации, видео

Правильно подобрать утеплитель под сайдинг и цокольную отделку крайне важноПри выполнении финишной отделки фасада или цокольной части здания сайдинговыми панелями, как правило, встает вопрос об утеплении конструкции. Сегодня для обеспечения максимальной теплоэффективности строения используются современные и высококачественные теплоизоляционные материалы.

Наличие стандартной воздушной прослойки от стен до обшивки из сайдинговых панелей не позволяет получить качественное сохранение тепла. Вдобавок, отсутствие утепляющего слоя снаружи неминуемо повлечет скопление конденсата и сырости, что может спровоцировать разрушение стен или цоколя.

Общие сведения

Правильно подобрать утеплитель под сайдинг и цокольную отделку крайне важно. В настоящее время проблема энергосбережения стоит наиболее остро и касается не только крупных предприятий и зданий городской инфраструктуры, но и частных коттеджей или дач.

Необходимо не только правильно выбрать материал для утепления стен снаружи, но и суметь верно выполнить монтажные работы

Конструкция стен коттеджа или дачного дома, а также вид обшивки фасада оказывают непосредственное влияние на выбор утепляющего материала и его монтаж. Необходимо не только правильно выбрать материал для утепления стен снаружи, но и суметь произвести грамотный расчет необходимого количества утеплителя, а также верно выполнить монтажные работы.

Требования к утеплителю

Функциональность и качество теплоизоляционного материала оказывают непосредственное влияние на теплоэффективность дома и при высоком уровне позволяют значительно сэкономить на оплате энергоносителей.

Основные требования, предъявляемые к материалам для утепления:

наличие низкого коэффициента теплопроводности, в пределах от 0,030 до 0,042;
устойчивость к резким температурным перепадам;
низкий уровень гигроскопичности, что не позволит материалу впитывать и накапливать влагу;
пожаробезопасность в соответствии с требованиями к таким материалам;
устойчивость к агрессивным внешним воздействиям, включая кислую или щелочную среду, а также отсутствие реакции на металлы и их химические производные;
экологичность;
устойчивость к заселению бактериями и грибком, а также к воздействию насекомых и грызунов;
достаточно высокая плотность и способность удерживать размеры и форму.

Стоит помнить, что отличную теплоизоляцию стен дома может обеспечить только материал, подходящий по габаритам.

Функциональность и качество теплоизоляционного материала оказывают непосредственное влияние на теплоэффективность дома

Правила выбора

В средней полосе России к утеплению строений предъявляются следующие требования:

бетонный тип стен толщиной от 23 сантиметров требует толщины утеплителя 15 сантиметров;
стена на основе силикатного, красного, обожженного или пустотелого кирпича толщиной 50 сантиметров нуждается в утеплителе толщиной 10 сантиметров;
дома, возведенные из древесины, с толщиной стен на уровне 15 сантиметров требуют утепления толщиной 10 сантиметров, а при толщине брусовых стен около 20 сантиметров можно обойтись утеплителем толщиной 5 сантиметров.

Следует помнить, что качественное утепление всегда дополняется ветрозащитой, играющей одновременно роль гидроизоляции. Для ее обустройства используют материал диффузионного типа.

Следует помнить, что качественное утепление всегда дополняется ветрозащитой, играющей одновременно роль гидроизоляции

Виды утеплителей

Какой утеплитель лучше под сайдинг – вопрос, к решению которого нужно подойти максимально внимательно. Утеплитель под сайдинг виниловый или металлический может быть представлен различными вариантами.

Пенопласт

Очень удобный утеплитель для установки своими руками. Отличается легкостью и достаточной жесткостью, что позволяет выполнить надежную фиксацию посредством клея или дюбелей тарельчатого типа. Срок эксплуатации этого полимерного материала составляет порядка пятнадцати лет, а затем начинается необратимый процесс старения и разрушения.

Следует учитывать, что показатели паропроницаемости у пенопласта очень низкие, а обрешетка с таким материалом лишается естественных процессов воздухообмена. Такие показатели делают пенопласт не самым лучшим материалом для установки под металлический или виниловый сайдинг.

Пенопласт отличается легкостью и достаточной жесткостью, что позволяет выполнить надежную фиксацию посредством клея или дюбелей тарельчатого типа

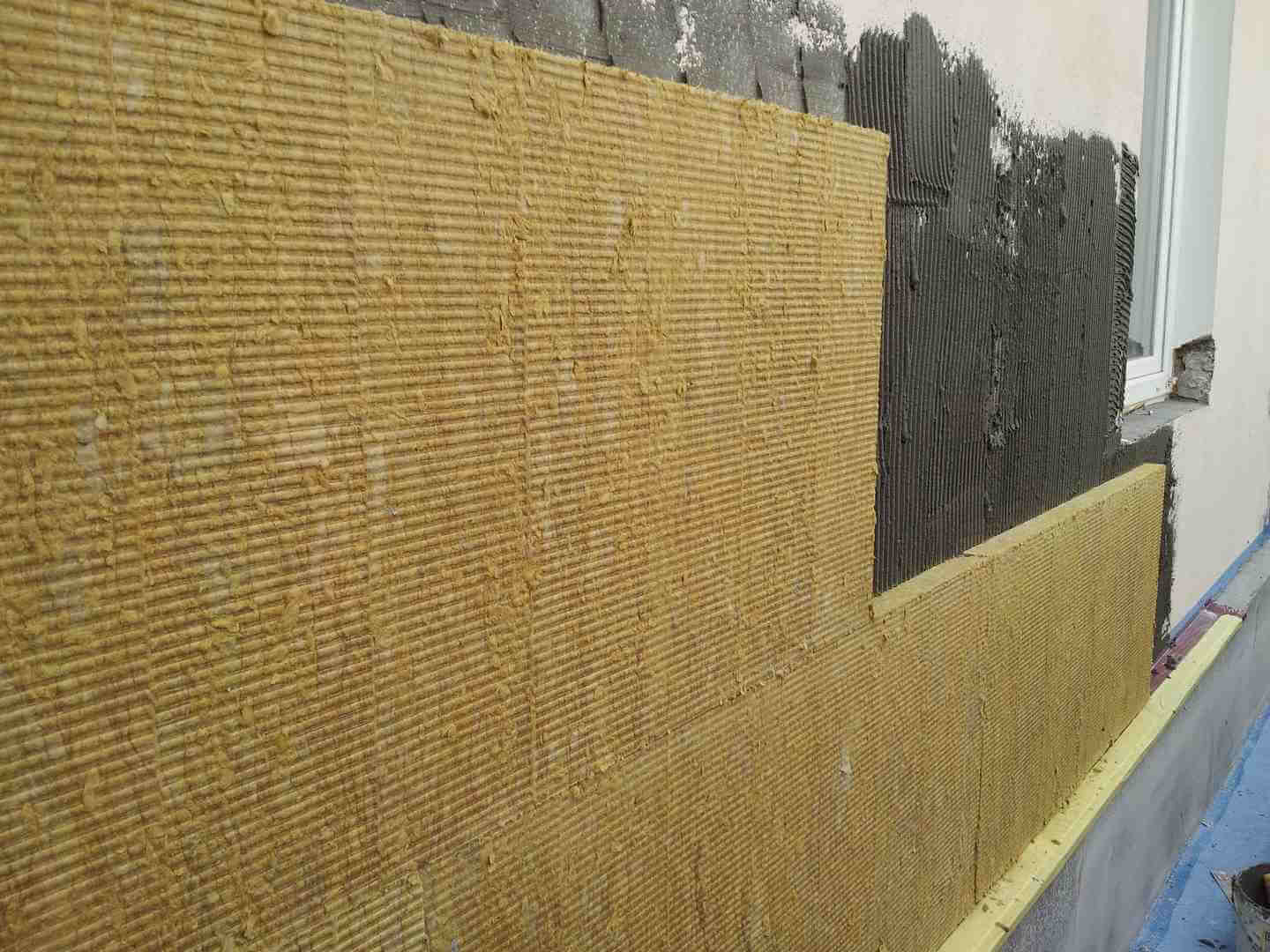

Минвата

Представляет собой достаточно качественный утеплитель. Таким материалом может быть дополнена обрешетка на любых типах стен. Минеральная вата оптимально подходит для утепления, если для обшивки используется алюминий. Обрешетка обустраивается минватой полужесткого типа в виде плит, но не рулонной. Поверх такого утеплителя следует установить пароизоляционную пленку.

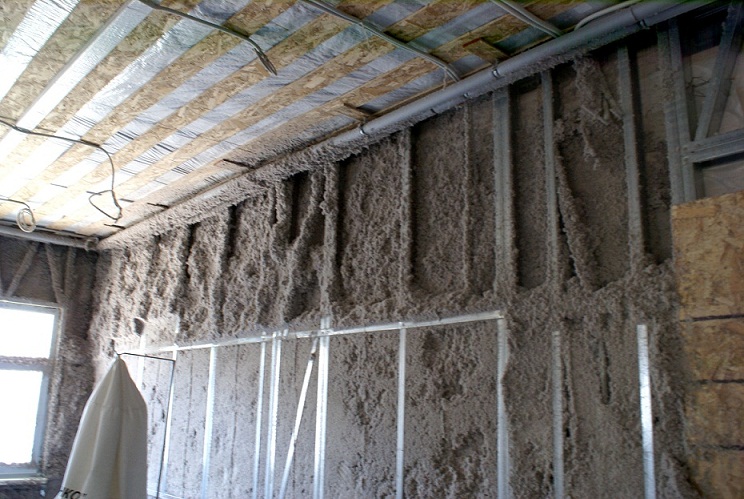

Эковата

Утепление из эковаты легко выполнить своими руками. Обрешетка под такой утеплитель может быть как металлическая, так и деревянная. Показатели экологичности у этого материала заведомо выше, чем у минваты. Состав эковаты представлен целлюлозой с добавлением буры и борной кислоты, что полностью предотвращает гниение и горение.

Состав эковаты представлен целлюлозой с добавлением буры и борной кислоты, что полностью предотвращает гниение и горение

Обрешетка, обустраиваемая эковатой, может иметь практически любые размеры, так как выпуск эковаты в плитах еще не налажен.

Для крепления используется паропроницаемый клей или тарельчатые дюбели. Однако укладка эковаты в больших объемах требует использования спецоборудования, что несколько осложняет процесс монтажа утеплителя своими руками.

Как утеплить дом под сайдинг (видео)

Последовательность работ по утеплению здания

Стандартное утепление строения своими руками предполагает выполнение последовательных действий.

Обрешетка

Для выполнения конструкции применяются металлопрофили или пиломатериалы, сечение которых должно соответствовать параметрам утеплителя. Обрешетка крепится к стенам дюбель-гвоздями. Для монтажа используется строительный уровень, необходимый для выравнивания плоскости под установку сайдинга. Деревянная обрешетка подвергается обработке антисептиками. Качество монтажа обрешетки оказывает влияние на качество установки сайдинг-панелей. Металлические профили под обрешетку должны обладать допустимым уровнем жесткости.

Качество монтажа обрешетки оказывает влияние на качество установки сайдинг-панелей

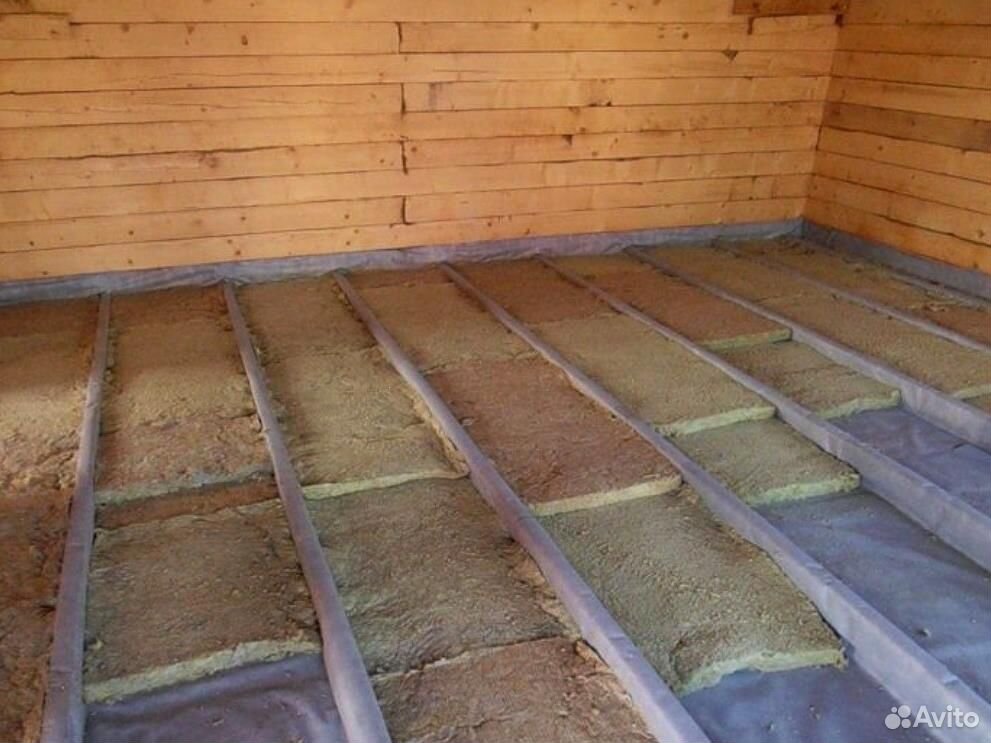

Монтаж утеплителя

В смонтированную обрешетку укладывается теплоизолирующий материал, в качестве которого рекомендуется применять базальтовый или стекловолоконный утеплитель в плитах. Следует помнить, что между теплоизоляционным материалом и стеной нельзя укладывать какие-либо пленочные материалы, пергамин или пароизоляцию.

Монтаж гидроветрозащитной мембраны диффузионного типа

Установленный в ячейки обрешетки утеплитель следует закрыть диффузионной мембраной для гидроветрозащитной изоляции. Наличие специальной перфорации и структуры на мембране способствует обеспечению высокого уровня паропроницаемости, который требуется при облицовке любым видом сайдинговых панелей.

Мембрана прекрасно выводит из установленного теплоизолирующего материала влагу, которая появляется в результате разницы в температурных показателях снаружи дома и внутри. Кроме того, диффузионный материал прекрасно защищает утеплитель от атмосферной влажности, поступающей извне. Для крепления мембраны следует использовать строительный степлер и скобы.

Вас также может заинтересовать статья, в которой мы рассказываем о преимуществах и технологии утепления фасада пенополистиролом.

Установленный в ячейки обрешетки утеплитель следует закрыть диффузионной мембраной для гидроветрозащитной изоляции

Советы и рекомендации

Стоит помнить, что даже очень современный, дорогой и качественный утеплитель не сможет обеспечить полноценную теплоизоляцию здания при неправильном монтаже и отсутствии мембранного покрытия. Кроме того, правильная работа диффузионной мембраны требует обеспечения вентиляционного зазора, минимальные размеры которого не должны быть менее двух миллиметров.

Выполненная согласно правильной технологии многослойная теплоизоляция прослужит максимально долго

Выполненная согласно правильной технологии многослойная теплоизоляция прослужит максимально долго и станет надежным основанием под сайдинговую отделку не только жилого дома, но и любого другого здания.

Утепление фасада под сайдинг (видео)

Добавить комментарий

housefasad.ru

Утепление стен перед обрешеткой. Бюджетное, недорогое утепление стен под сайдинг

Утепление стен под сайдинг

Бюджетный вариант утепления стен. Во всех строительных магазинах сейчас есть рулонные утеплители, производимые различными фирмами. Их толщина от 3 до 20 мм. Утеплитель раскатывают и наклеивают на стену, а затем прямо по нему устраивают обрешетку под сайдинг. Нельзя сказать, что это будет хорошее утепление, но все же это лучше, чем ничего. Во всяком случае, от сквозняков оно избавит.

Рис. 1. Утепление стен под сайдинг: а — рулонным утеплителем; б — меж каркасное в один слой; в – то же, в два слоя; г — бескаркасное в два слоя; 1 — обрешетка; 2 — рулонный утеплитель; 3 — вертикальный каркас; 4 – плитный утеплитель; 5 – грибок; 6 — горизонтальный каркас; 7 — коротыши

Вариант второй, межкаркасное утепление. Утеплитель — жесткую минераловатную плиту или жесткие пенополистирольные либо полиуретановые плиты вставляют между решетинами. Толщина брусков обрешетки делается больше толщины плит утеплителя на 2-5 см. Толщина утеплителя подбирается но расчету и зависимости от региона строительства и материалов конструкции стены. Утеплитель и межкаркасном пространстве прикрепляется к стене клеем или мастикой, и (или) шурупами и специальными распорными виниловыми «грибками» (самый надежный способ). Утеплитель вместе со стеной просверливается дрелью, в полученное отверстие вставляется распорный грибок и в него вворачивается саморез. Таким образом, саморез, распирая грибок, не даст ему вывалиться из стены, а шляпка грибка держит утеплитель.

Вариант третий, утепление по перекрестному каркасу. Самое дорогое и самое правильное утепление. Сначала делаем второй вариант утепления, вставляем утеплитель в межкаркасное пространство, с единственным различием — каркас под горизонтальный сайдинг тоже располагаем горизонтально. Затем на этот каркас устанавливаем второй каркас, но уже правильно, то есть вертикально и вставляем в него второй слой утеплителя. Дополнительное крепление утеплителя делаем, как и во втором варианте, то есть, крепим его на клею, и (или) грибках. При каркасно-перекрестном утеплении второй слой утеплителя перекрывает стыковочные швы утеплителя первого слоя, а вместе с ними и деревянный каркас первого слоя, таким образом, из системы удаляются все «мостики холода». Метод хороший, но требует много пиломатериалов.

Вариант четвертый. На стену прибиваются деревянные коротыши от досок, которые могли бы пойти на вертикальный и горизонтальный каркас во втором и третьем вариантах утепления. На стену в один или два слоя крепится утеплитель. Там, где примыканию утеплителя к стене мешают коротыши, утеплитель подрезается. Утеплитель крепят к стене и клеем, и грибками. После установки утеплителя к коротышам прибиваются деревянные рейки обрешетки иод сайдинг. Хотя, при этом варианте утепления, неплохо вписывается и стальная обрешетка.

В зависимости от области применения и технических характеристик, выпускают теплоизоляционные материалы из минеральной ваты различных марок. Изоляция стен включает в себя как мягкие плиты и маты для применения в каркасных конструкциях, так и жесткие и полужесткие плиты, используемые там, где изоляция находится под воздействием нагрузок. Достоинства минераловатных материалов дополняет легкость выполнения монтажа. Все минераловатные изделия на основе базальтовых горных пород — экологически безопасны. Мягкие изделия легко режутся ножом, а более плотные — ножовкой.

При утеплении но второму варианту лучше использовать двухслойную минераловатную плиту: более плотный слой устанавливается на наружной стороне фасадных конструкций, менее плотный — непосредственно к стене, так как мягкий слой позволяет утеплителю лучше прилегать к неровностям утепляемой поверхности. При утеплении по третьему варианту на первый слой нужно использовать более рыхлую минераловатную плиту, на второй — более плотную.

Минераловатные материалы обладают высокой паропроницаемостью. Проходящий сквозь минераловатный утеплитель пар конденсируется в его толще. В результате происходит неизбежное уменьшение термического сопротивления ограждающей конструкции в течение всего холодного времени года. Поэтому многослойная конструкция стены должна быть спроектирована таким образом, чтобы минимизировать прохождение паров влаги и, как следствие, возникновение конденсата. Другими словами, стена должна быть защищена с «теплой» стороны пароизоляционным барьером, то есть, покрыта с внутренней стороны слоем полиэтиленовой пленки или пергамином, или другим пароизоляционным материалом, либо окрашена масляными красками, либо облицована плиткой. Особенно актуально применение внутренней пароизоляции в домах с каркасным типом стен. Снаружи, напротив, должны быть созданы благоприятные условия для свободного выхода пара (высыхания наружной поверхности стены и утеплителя). Здесь все просто, сайдинг — негерметичная обшивка, и «гуляющего» под ним воздуха предостаточно.

Пароизоляции пленочного типа устанавливают под утеплителями чердачных и мансардных перекрытий, а также над утеплителями подвальных перекрытий. Обмазочная пароизоляция (масляная краска) делается по внутренней поверхности оштукатуренных кирпичных и блочных стен. По обмазочной пароизоляции можно делать практически любую отделку степ: клеить обои, устанавливать гипсокартонные панели и т. д. Облицовочная стеновая плитка сама является и паро-, и гидроизоляцией, и под нее не нужно делать никаких других изоляций.

Очень часто приходится слышать один и тот же вопрос: нужно ли устанавливать пароизоляцию между стеной и внешним утеплителем? Ответ — нет, не нужно. Почему же утеплитель стен лишили такой привилегии, ведь между утеплителем и чердачными и подвальными перекрытиями пароизоляция устанавливается?

Вопрос не лишен логики. Без пароизоляции утеплитель стены насыщается влагой, которая зимой превращается в лед. Весь парадокс стенового утепления заключен в том, что в стенах происходит сложный процесс газообмена. Зимой стены закачивают в себя влажный пар из теплого внутреннего помещения и пытаются передать его наружу, но не могут этого сделать, потому что внешняя часть стены скована морозом. Летом скопившуюся за зиму влагу стены отдают наружу и обратно в помещение. Таким образом, в стене происходит круглогодичный газообмен. Если толщина наружных стен спроектирована верно, то она имеет нулевой баланс газообмена. При отрицательном балансе в стене скапливается влага, и она разрушается. Утеплив стену снаружи, мы сдвигаем изотерму нулевых температур из толщи стены к ее наружной границе или в утеплитель. Стена становится теплой и в зимний период, ей ничто не мешает передавать насыщенный пар наружу, в результате чего утеплитель смачивается, замерзает и начинает плохо работать. Пароизоляция напрашивается как бы сама. Однако, установив се, мы тут же нарушаем газообмен стены, она автоматически становится конструкцией с отрицательным балансом газообмена. Либо мы ставим пароизоляцию и теряем стену, либо не ставим пароизоляцию и теряем теплозащитные свойства утеплителя. Однако не все так мрачно. Грамотно подобранная толщина утеплителя даже в неблагоприятных условиях позволяет ему удерживать заданную температуру воздуха в помещении. Если вы сами не можете рассчитать толщину утеплителя, обратитесь к специалистам.

После утепления стен минераловатными плитами желательно по каркасу натянуть ветрозащитную мембрану. Лучше всего для этих целей зарекомендовала себя мембрана Tyvek. Она пропускает водяной пар из утеплителя наружу в воздушную прослойку и препятствует проникновению воды из воздушной прослойки к утеплителю и стенам. Мембрана способствует отводу водяных паров, высыханию утеплителя и препятствует его разрушению в результате частичного осыпания. Однако у мембраны есть один серьезный недостаток: она относится к горючим материалам, причем сгорает с очень большой скоростью. Устанавливать ли влаговетрозащиту под сайдинговой обшивкой, решать вам, так как на невысоких зданиях с небольшой скоростью воздушного потока в зазоре между утеплителем и сайдингом она желательна, но не обязательна.

Рис. 2. Утепление стен методом напыления

Совсем недавно появился еще один метод утепления домов, напылением полиуретановой пены . Метод по строительным меркам молодой — это когда между изобретением и массовым внедрением проходит не менее двух, трех десятков лет — и очень перспективный. Суть его заключается в том, что на утепляемую поверхность под высоким давлением подаются компоненты полиуретановой смеси, они прилипают к поверхности, вступают в реакцию и вспениваются (рис. 2). Таким образом. на стене любой конфигурации образуется бесшовный слой требуемой толщины утеплителя с замкнутыми порами. Полиуретан намертво прилипает к утепляемой поверхности и при этом ему не требуются ни пароизоляция, ни ветрозащитная мембрана. Необходимо отметить, что у пенополиуретана на сегодняшний день один из самых низких коэффициентов теплопроводности, то есть это весьма эффективный утеплитель.

Если в вашем регионе еще нет фирмы, занимающейся утеплением домов методом напыления, то не побоюсь прогноза, — она скоро появится. Однако нужно предостеречь, не пытайтесь напылить на стену полиуретан из баллончиков, которые продаются во всех магазинах, ничего не получится, не будет качественного сцепления с утепляемой поверхностью. В баллоне давление слабое и утеплитель со временем может отвалиться.

По материалам сайта: http://delostroika.ru

fix-builder.ru

Прокладка пароизоляции на стены под утеплитель

Утеплители и пароизоляция

24.04.2017

9.2 тыс.

6.2 тыс.

5 мин.

При строительстве дома особое место занимает этап защиты стен от влаги и пара. Сделать это совершенно необходимо, ведь сырость может стать причиной появления вредоносного грибка и плесени. Чтобы этого не случилось, необходимо выполнить качественную пароизоляцию. Какие материалы для этого используются, рассмотрим далее.

1 Изоляция стен от влаги – в каких случаях она необходима?

Главной задачей, которую выполняет пароизоляция стен, является препятствие накоплению влаги в утеплителе. Для устройства теплоизоляционного слоя применяются материалы, хорошо пропускающие воздух. Если влага попадает в утеплитель и накапливается там, слой утеплителя перестает выполнять свои функции. В местах скопления влаги со временем от стен отходят обои, портится штукатурное покрытие, появляется грибок и плесень. В дальнейшем плесень и грибок могут распространиться по всем стенам. Вывести их потом очень тяжело. Кроме того, споры грибка вредны для здоровья человека.

Пароизоляция предотвращает накопление влаги в утеплителе

Устройство пароизоляционного слоя выполняется в нескольких случаях:

1. При утеплении внутри помещений. Особенно это важно, если теплоизоляция выполняется из материалов, основу которых составляет вата. Стекловата и минвата являются отличными теплоизоляторами, кроме того, они дают «дышать» стенам, пропуская воздух. Главный их недостаток – они впитывают влагу. Чем больше ее накапливается, тем хуже эти материалы сохраняют тепло и тем быстрее приходят в негодность. Этого можно избежать, если будет выполнена пароизоляция стен.

2. Для строений со стеновыми конструкциями из нескольких слоев. Многослойность предполагает обязательное наличие защиты от испарений и влаги. Это актуально для домов из каркасных конструкций.
3. Для наружных стен и вентилируемых фасадов. Пароизолятор в этом случае служит дополнительной защитой от ветра. Его наличие не дает воздушным потокам активно циркулировать. Благодаря этому наружная отделка испытывает меньшую нагрузку и лучше выполняет свои функции.

Пароизоляционные материалы должны хорошо пропускать воздух

Для пароизоляции применяют материалы, которые препятствуют проникновению влаги, но при этом через микропоры пропускают воздух внутрь помещений. Чтобы от пароизоляции был максимальный эффект, необходимо устроить вентиляционную систему, так как естественной циркуляции воздуха будет недостаточно. Вместе с качественной вентиляцией слой из пароизоляционных материалов защитит помещение от сырости. Однако универсальных пароизоляторов, которые смогут защитить любые конструкции от крыши до подвала, не существует. Их выбор зависит от материала и конструкции стен. Если в помещении уровень влажности соответствует норме, то в пароизоляционном слое нет необходимости.

2 Виды пароизоляторов – какой выбрать для работ снаружи и внутри дома

Для защиты стен от влажных паров используются несколько видов материалов. Во-первых, это мастики. Такие материалы наносятся сразу на поверхность стены, создавая слой, который не только эффективно защищает от проникновения влаги, но и дает стенам «дышать». Мастика наносится на стены до того, как осуществляется финишный слой отделки декоративными материалами.

Мастику наносят на поверхность перед финишной отделкой

Также используют пленку из полиэтилена толщиной менее 0,1 мм. Это один из часто применяемых вариантов пароизоляции. При устройстве слоя не стоит сильно натягивать пленку, чтобы она не порвалась. Недостаток обычной пленки в том, что она не имеет перфорации и поэтому совсем не пропускает воздух. Но в настоящее время промышленность стала выпускать перфорированный полиэтилен, который является воздухопроницаемым, что позволяет создавать комфортный микроклимат в месте проживания.

Самым выгодным вариантом является мембранная пленка. Она схожа с полиэтиленовым аналогом, но имеет несколько слоев, которые эффективно задерживают влагу, пропуская достаточное количество воздуха. Пленки мембранного типа благодаря своим эксплуатационным свойствам обеспечивают максимальную функциональность теплоизолятора. При их использовании стены не будут промерзать, разрушаться, что продлевает срок эксплуатации всего здания.

Самый выгодный вариант пароизоляции — мембранная пленка

Мембранные пленки выпускаются различных видов. В каждом конкретном случае можно подобрать пароизолятор, который максимально эффективно проявит свои свойства во время эксплуатации:

При утеплении стен снаружи строения поверх теплоизолятора укладывается «Изоспан» с добавками, повышающими пожаробезопасность, «Мегаизол А», «Мегаизол SD».
Для внутреннего использования применяется «Мегаизол В» – это полипропиленовая пленка из двух слоев, имеющая антиконденсатную поверхность.
Для строений с влажными помещениями, например, бань и саун, к пароизоляции которых предъявляют особо высокие требования, применяются паро- и гидроизоляционные материалы типа «Изоспан». Отличительная особенность этих материалов – наличие отражающего слоя.

Все полипропиленовые пленки следует армировать стекловолокном.

3 Устройство пароизоляционного слоя – изучаем порядок действий

Чтобы правильно выполнить пароизоляцию, необходимо знать, что снаружи и внутри здания она выполняется по-разному. Утепление каркасных стен выполняется изнутри, поэтому паробарьер также укладывают с внутренней стороны. На цокольных этажах и в подвале пароизоляционный слой выполняется снаружи. В бассейнах пароизоляция необходима с обеих сторон, технология укладки аналогична, как для цокольного этажа.

Перед теплоизоляционными работами цокольного этажа следует подготовить рабочую поверхность. Сначала ее следует очистить, затем нанести защитное покрытие. Более сложным по технологии нанесения является жидкая резина, так как требует применения специального оборудования. В состав материала входят две смеси, которые после смешивания мгновенно полимеризуются. Поэтому раствор готовится прямо перед использованием и наносится с помощью двухфакельного пистолета, распыляющего жидкости под давлением.

При устройстве защитного слоя от водяных паров битумом выполняются следующие действия:

первым слоем наносится мастика, выполняющая функцию грунтовки;
далее наносятся в два слоя битумные материалы в виде рулонов или мастики.

Для конструкций, находящихся над подвалом и цокольным этажом, пароизоляция стен выполняется внутри помещений. При устройстве внутренней пароизоляции следует соблюдать ряд правил:

сначала необходимо смонтировать обрешетку;
в обрешетку укладывается теплоизолятор;
затем укладывается пленка, и если она имеет отражающую поверхность, то отражатель должен быть развернут внутрь;
для герметичности стыки проклеиваются;
для полипропилена устраивается контробрешетка;
на заключительном этапе выполняется отделка.

При устройстве защитного слоя от влаги и пара желательно оставлять свободное пространство для движения воздуха и удаления излишков влаги.

4

Особенности технологии устройства пароизоляции каркасных и деревянных строений

В доме из каркасных конструкций утеплитель занимает треть всех стен, толщиной не менее 150 мм, поэтому совершенно необходимо устраивать и слой пароизоляции. Если паробарьер будет слабым, утеплитель начнет накапливать влагу, потеряет теплоизоляционные качества и начнет разрушаться. Монтируется пароизолятор на каркасе и обвязке. Крепится он с помощью строительного степлера. Стыки герметизируются скотчем или смазываются мастикой.

Пароизоляция стен монтируется с внутренней стороны утеплителя, таким образом, между слоями образуется зазор, обеспечивающий необходимую вентиляцию, создавая в помещении оптимальный микроклимат.

Для деревянных строений пароизоляция также необходима. Но выполняется она не сразу. Дело в том, что при возведении домов из бруса и бревен учитывается тот факт, что дерево до определенной степени высушивается еще до строительства, а окончательно оно высыхает уже при дальнейшей эксплуатации готового дома. До полного высыхания деревянных конструкций не рекомендуется выполнять пароизоляцию.

В деревянном доме пароизоляция для стен может быть внутренней или внешней. При наружной теплоизоляции пароизолятор укладывается внахлест. Стыки герметизируются скотчем. Далее устраивается теплоизоляционный слой, который нужно защитить гидроизолятором. На заключительном этапе выполняется внешняя отделка.

Если проводится теплоизоляция внутри помещения, то сначала устраивается обрешетка. Она служит основой для устройства гидроизоляционного слоя. Далее на стену монтируется металлический профиль, на который укладывается теплоизолятор. Следующий слой выполняется из пароизоляционной пленки. Стыки следует тщательно загерметизировать скотчем. В завершение делается внутренняя отделка.

Таким образом, мы выяснили, зачем нужна пароизоляция для стен. Главная ее задача – создание препятствия для проникновения влаги и защиты утеплителя и внутренних конструкций. Если соблюдать технологию и использовать соответствующий пароизолятор, конструкции будут надежно защищены от сырости и будет продлен срок эксплуатации строения.

Пароизоляция для стен является решением задачи защиты сооружения от непосредственного действия водяных паров. Пар способен ухудшать характеристики множества строительных материалов. Он провоцирует появление плесени на стенах, снижает срок эксплуатации конструкций. Поэтому укладка пароизоляции является крайне важным этапом строительства различных объектов.

Пароизоляционная мембрана – современный материал для эффективной пароизоляции

Почему пароизоляция необходима

Монтаж пароизоляции стен особенно необходим в помещениях, где одновременно наблюдаются достаточно теплая температура и высокая влажность. В качестве примера можно привести бани, а также подвалы, которые отапливаются. Внутри этих сооружений образуется пар, то есть теплый воздух с мелкими каплями воды.

Направлениями выхода из помещения для него являются потолки и стены. Постепенно из-за постоянного парообразования разрушается поверхность конструкций, поэтому пароизоляция является необходимой мерой при строительстве.

Принцип действия пароизоляции конструкций стен

Так для чего нужна пароизоляция стен в сооружениях? Именно она создает препятствие для проникновения паров, благодаря чему предотвращается разрушение стен объекта. Пароизоляция может потребоваться не только в подвалах и банях, но и во множестве других сооружений.

Ее устройство является целесообразным в том случае, если снаружи объект утеплен материалом, для которого характерно малое сопротивление диффузии. Стоит понимать, что нет универсального изолирующего материала, и подбирать пароизоляцию необходимо согласно объекту и свойствам его конструкций.

Где пароизоляция обязательна

Есть ряд ситуаций, при которых обязательно устанавливать пароизоляцию.

К ним относятся следующие:

Пароизоляция стен изнутри, особенно в тех ситуациях, когда в качестве теплоизоляции применяются ватные материалы. Стекловата и минеральная вата обладают отличными теплоизолирующими свойствами и входят в спектр материалов, которые хорошо пропускают воздух. Их недостатком является боязнь высокой влажности. При действии жидкости или пара ватные материалы намокают и теряют эксплуатационные характеристики, а со временем и вовсе разрушаются. Установка пароизоляции поможет избежать таких последствий.
Многослойные конструкции стен, используемые в каркасных домах. Каркасные сооружения нуждаются в обеспечении эффективной пароизоляции. Порядок монтажа пароизолирующего материала в каркасном доме будет подробно рассмотрен ниже.
Вентилируемые фасады, поверхность наружных стен нуждаются в прокладке пароизоляции для обеспечения защиты от ветра. Пароизолирующие материалы делают поток воздуха мягче, превращают его в более дозированный. Это позволяет защитить наружный утепляющий слой от перегрузки. В качестве примера можно привести кирпичную стену, которая утеплена материалом ватного типа, а затем обшита сайдинговым покрытием. Благодаря паробарьеру достигается снижение продувания стен. Вентиляционный зазор позволяет удалить излишнюю влагу с ветрозащитной поверхности.

Важный фактор, который позволяет обеспечить приемлемый микроклимат в любом помещении, кроме паро,- и теплоизоляции, – это функционирующая вентиляция.

Материалы для пароизоляции

Класть пароизоляцию возможно с использованием разнообразных материалов. Само понятие “пароизоляция” не говорит о том, что барьер должен вовсе блокировать циркуляцию пара. Современная пароизоляционная мембрана обеспечивает минимум потока воздуха для предотвращения парникового эффекта внутри помещения.

Мембрана задерживает излишек влаги, а воздух, который входил в состав пара, не отличается способностью к повреждению стен и теплоизолирующих материалов. Пароизолирующие материалы способны перенаправить поток воздуха к системе вытяжной вентиляции.

Полиэтилен, применяемый для пароизоляции

На стены можно уложить следующие виды пароизоляционных материалов:

Полиэтилен. Является традиционным материалом для создания пароизоляционного слоя. Такую пароизоляцию к стене необходимо крепить с осторожностью, без избыточного натяжения. Важно, чтобы не создавалось условий для прорыва пленки при смене сезона. Нужно понимать, что при отсутствии перфорации полиэтилена данный материал ограничивает поступление и пара, и воздуха, что формирует препятствия для создания комфортного микроклимата в помещении. Однако перфорация уже не обеспечивает хорошую пароизоляцию утепляющего материала и стен. Данная разновидность пароизоляции все реже применяется в современном строительстве.
Мастичные материалы. Такой материал наносится на стену, пропускает воздух и задерживает излишек влаги. Обработка стен проводится до реализации финишных отделочных манипуляций. Мастичные материалы сравнительно недороги и удобны в использовании.
Мембранные пленки. Эта разновидность пароизоляции является наиболее современной. Пленка пропускает воздух и останавливает влагу. Материал характеризуется корректной величиной паропроницаемости для обеспечения приемлемых свойств утеплителя. Даже ватные утепляющие материалы при эксплуатации мембранных пленок в качестве пароизоляции не намокают, сохраняют способность к нормальному воздухообмену и не теряют своих эксплуатационных характеристик. Мембранные пароизоляционные материалы удобно применять для изоляции как каркасных, так и деревянных стен.

При выборе мембранных пленок часто нет необходимости в устройстве воздушных зазоров.

Преимущества мембранных материалов

Мембранные пленки являются приоритетом при необходимости выбора пароизолирующего материала. Мастики стоят на втором месте по степени эффективности, а полиэтиленовые пленки в современном строительстве используются сравнительно редко.

К преимуществам мембранных пленок по сравнению с остальными пароизолирующими материалами относятся:

высокая эффективность эксплуатации;
удобство монтажа;
прочность;
хорошая способность к отталкиванию влаги;
обеспечение стойкости поверхности стены к размножению плесневых микроорганизмов;
стойкость к процессам гниения;
экологичность материала;
длительный срок использования – пленка сохраняет начальные свойства на протяжении 50 лет;
широкий температурный диапазон эксплуатации (от -60 до +80 градусов по Цельсию).

Таким образом, преимущества выбора именно пароизолирующих мембран очевидны, что и определяет все большую популярность их на строительном рынке.

Разновидности мембранных материалов

Ассортимент материалов для пароизоляции на современном строительном рынке весьма широк. Следует рассмотреть разновидности мембранных материалов, которые уже заслужили свой авторитет среди потребителей:

Мембраны, которые можно прикрепить к внешней стороне теплоизоляции (она является наружной касательно пространства помещения). К ним относятся такие марки: «Изоспан А», «Мегаизол SD», «Мегаизол А». Эти мембраны используются для защиты внешней стороны стен каркасных конструкций, брусовых, щитовых и комбинированных строений от разнообразных атмосферных явлений: ветра, снега, дождя.

Мембрана должна плотно прилегать к утепляющему материалу, быть надежно зафиксированной на монтажной конструкции, не иметь провисающих областей (они провоцируют хлопки при резких порывах ветра).

Мембраны, которые можно положить на внутренней стороне стен. К ним относятся: «Мегаизол В», «Изоспан В». Данная разновидность мембранных материалов защищает стены от грибка, конденсата, коррозии элементов конструкции. Также такие мембраны предупреждают попадание частиц утепляющего материала в пространство сооружения.
Мембраны, включающие отражающий слой. К ним относятся: «Изоспан FS», «Изоспан FD», «Изоспан FX». Они применяются с целью пароизоляции таких помещений, как сауны и бани.

Выбирать материал для осуществления пароизоляции необходимо строго согласно цели использования. Это позволяет создать оптимальные условия для создания комфортного климата в помещении.

Монтаж пароизоляционной пленки на стены

Монтаж пароизоляции на стены применяется в тех случаях, если в качестве теплоизоляции применяются минеральные материалы. Важно соблюдать корректный порядок монтажа пароизоляционной пленки.

Он включает следующие этапы работы:

Пароизоляционную пленку необходимо расположить нужной стороной, после чего аккуратно и надежно закрепить на обрешетке. При этом требуется работать осторожно, чтобы не повредить пленку.
Затем нужно хорошо проклеить возможные щели, а также места проколов и нахлестов.
Далее необходимо смонтировать обрешетку с использованием брусьев для создания приемлемой вентиляции.
Затем конструкция покрывается гипсокартоном, стеновыми панелями, прочими отделочными материалами.

Корректное проведение монтажа пароизоляционной пленки позволит обеспечить комфортный микроклимат в помещении.

Пароизоляция стен в деревянных домах

Конструкции из деревянных материалов нуждаются в особенной парозащите. Деревянные дома характеризуются высокими показателями паропроницаемости стен в сравнении с кирпичными и каменными стенами. Этот показатель определяется толщиной бруса и бревен, наличием трещин, непроницаемостью пазов для влаги и пара.

Клееный брус, какой применяется для постройки стен, должен быть высушен на производстве до приемлемого показателя влажности. Также в нем должны предусматриваться уплотняющие пазы, низкая усадка. Все это необходимо для ограниченного поступления пара в утеплитель.

Брусовые или бревенчатые стены с естественными показателями влажности просушиваются непосредственно во время использования. Из-за усушки в течение 5 лет на стенах появляются деформации, трещины. Бревна и брус изменяют свои размерные характеристики, пазы теряют герметичность.

Поэтому на протяжении 5 лет не стоит осуществлять внутреннюю отделку – это не позволит обеспечить доступ к пазам для возвращения герметичности. В такой ситуации предусматривается два выхода: или дожидаться полного высыхания дерева, или организовать пароизоляцию с использованием мембран типа «Изоспан FB», «Изоспан В», «Изоспан FS».

Организация пароизоляции деревянных строений

Пароизолирующий барьер должен формировать единый контур с чердачными и цокольными перекрытиями сооружения.

Видео

Изучение особенностей пароизоляции позволяет разобраться с тем, зачем необходима организация этого этапа строительства. Неправильный порядок мероприятий может привести к отсутствию комфортных условий для проживания или работы внутри помещения.

Именно по этой причине выбору и установке пароизолирующих материалов нужно уделять достаточное количество времени при строительстве различного рода сооружений.

Если, утепляя здание, не использовать пароизоляцию, то сам утеплитель прослужит очень короткий промежуток времени.

Влага начнет поступать в его слои и будет выполнять процесс разрушения. Данная процедура очень часто возникает, когда на улице холодно, тогда происходят большие перепады температур внутри и снаружи помещения.

Чтобы укладка пароизоляции на стены была правильно проведена, следует знать ее особенности, ведь не любую сторону пленки можно использовать.

Назначение пароизоляции

Пароизоляция убережет дом от образования конденсата

На сегодняшний день актуальным вопросом является экономия средств на оплате газа и света. Для сохранности денег все больше людей утепляют свои дома и квартиры, а для сохранности самого утеплителя от влаги и пара следует использовать пароизоляционные материалы.

Для чего именно они нужны, можно узнать из таблицы:

1	Пароизоляция сохраняет постройку и здоровье жителей.	Благодаря защите от влаги, металлические и деревянные конструкции будут служить длительное время, не будут подвергаться коррозии и гниению. Кроме того, с использованием пленки не появится плесень или грибок в доме.
2	Если дом утепляется снаружи, то пароизолятор можно не использовать.	В таком случае пароизоляцию потребуется укладывать на пол, потолок или крышу.
3	Если утепление проводится внутри здания, пароизоляция укладывается на утеплительные материалы.	В таком случае утеплитель сможет прослужить длительное время и не будет разрушаться.
4	Можно укладывать пароизоляцию внутри и снаружи.	Если проигнорировать укладку пароизоляции, то помимо влаги из дома будет выходить тепло.

Зная основные задачи пароизолятора, можно смело утверждать, что его укладка обязана быть в любом доме, но для проведения работы своими силами потребуется знать особенности монтажа, а также выполнить ряд подготовительных мер.

В случае, когда утеплительные работы проводятся с улицы, то защитный материал тоже необходимо укладывать за пределами помещения. Если утепление стен происходит внутри дома, пленка также устанавливается внутри помещений.

Подготовительные работы

В деревянных домах используйте мембранные пленки

Когда проводится подготовка защиты дома и утеплителя, то следует начать с выбора самой пароизоляции, которая будет использоваться в дальнейшем. На сегодняшний день выбор достаточно большой, и пленки можно применять не только для стен, но и для перекрытий, потолков, полов и других частей.

Если постройка сделана из древесины, то лучше применять в работе пленки с мембранами. Если основание кирпичное или бетонное, то можно и другие виды пленок, среди которых выделяют:

Полиэтиленовая. Самый дешевый вариант. С использованием такой пароизоляции потребуется проводить постоянное проветривание.
Полиэтиленовая с алюминием. Применяется для отражения тепловой энергии.
Полипропиленовая армированная. Бывает 1,2 и 3-слойной. В состав входит вискоза и пропилен. У такого материала одна сторона гладкая, вторая ворсистая.
Диффузорные мембраны. Защищают от влаги и выпускают ее наружу. Пленка отлично сохраняет тепло и «дышит».

Монтируйте изоляцию на пропитанные защитными растворами стены

Неправильная подготовительная работа приведет к низкой эффективности самой пленки. Подготовка будет зависеть от того, из чего сделан дом, а именно стены. Если дом только строится, а в качестве основного материала используется дерево, то все элементы нужно пропитывать средствами от насекомых, плесени, грибка и возгорания. После пропитки можно приступать к возведению и изоляции стен.

Если постройка из бетона, то использовать пропитки нет необходимости. Достаточно будет провести очистку поверхности от плесени, грибка и пыли. Далее, основание нужно будет проверить на наличие трещин и дырок, если такие имеются, то зашпаклевать их.

Пароизоляционные пленки нужно защищать от попадания солнечных лучей, поскольку за 3 месяца под солнцем изоляция будет непригодна для использования, а ее свойства будут потеряны.

Укладка пароизоляции

В целом, уложить пароизоляцию просто и особого навыка не нужно. Когда подготовка закончена, можно приступать к работе, но нужно знать, что пленку обязательно необходимо класть внахлест, а также дополнительно склеивать скотчем.

Это позволяет закрыть доступ для воздуха. Особенно тщательно необходимо оклеивать места прилегания к различным проемам. Если используется пленка с фольгированным слоем, то применяется и соответствующий скотч.

Скотч выбирайте в соответствии с типом материала

После покупки пленки нужно ознакомиться с инструкцией, а именно с тем, какую сторону нужно укладывать к утеплителю, но на практике подобная информация есть не всегда и для определения лицевой стороны нужно обратить внимание на следующие факторы:

Если у пленки два цвета, то более светлый кладется к утеплителю.
Если пленка имеет ворс, то это будет наружная часть, гладкую сторону потребуется уложить к утеплителю.

Укладка пароизоляции на стену проводится по такой инструкции:

Пленка прикладывается к стене и с помощью степлера фиксируется.
Следующая часть укладывается внахлест и также крепится скобами. Все части пароизоляции не должны быть натянутыми, пленка укладывается свободно, чтобы оставалось место для вентиляции.
Когда на стены будет уложена пленка, все стыки оклеиваются скотчем, что придаст максимальную герметизацию.

При работе не допускается разрывание пленки, если подобное случилось лучше поменять часть или надежно заклеить скотчем. Сама пленка перед работой должна быть сухой. Если приходится укладывать пленку в зимний период, то в доме должно работать отопление.

Если работа проведена правильно, то обслуживать пленку не потребуется, а стены будут служить длительное время без ремонта. Проведение работ по укладке пленки на пол и потолок несколько отличаются, но в целом суть остается аналогичной. Подробнее о том, как правильно укладывать пароизоляцию, смотрите в этом видео:

Во время проведения работ следует оставлять возле проемов определенный запас пароизолятора. Он необходим в том случае, если произойдет усадка или деформация дома. Для запаса делается складка с размерами около 3 см.

Об особенностях утепления стен минватой и жидким пенопластом читайте в других статьях на сайте.

Чтобы правильно провести работу по укладке пароизоляции, потребуется изучить, для чего такой материал нужен. Зная особенности и метод укладки, работу можно сделать самостоятельно, всего за один день.

Статьи по теме:

В качестве пароизоляционных материалов могут выступать пленки или мембраны, главное уложить их правильной стороной к утеплителю.

Стены из дерева отличаются высокой паропроницаемостью, поэтому вопрос об их пароизоляции при утеплении всегда актуален. В зависимости от выбора утеплителя решение об использовании пароизоляционного материала может быть разным.

Минеральная или каменная вата – это лучшие тепло- и звукоизоляционные материалы для утепления. Минвата отличается низкой теплопроводностью, долговечностью и пожаробезопасностью.

Эковата неплохо впитывает жидкость, но не справляется со значительными механическими нагрузками. Используется только для утепления стен изнутри, наносится на стены методом распыления.

Пенополиуретан также напыляется на стены, но утеплять им можно как внутренние, так и наружные стены жилища. Все вышеперечисленные утеплители обладают высокой паропроницаемостью, так же как и дерево. Благодаря этому, пароизоляцию можно не проводить, хотя на практике пароизоляционные пленки или мембраны все же устанавливают.

Также для утепления деревянных стен можно воспользоваться не паропроницаемыми утеплителями, такими как пенопласт, пенополистирол и пеноплекс. Они практически не впитывают влагу и отличаются низкими показателями паропроницаемости и теплопроводности. При применении этих утеплителей монтаж пароизоляционного слоя необходим, он отвечает за отвод влаги из стен.

Виды пароизоляции

Пленки. Самым покупаемым видом пароизоляционных материалов является полиэтиленовая (предпочтительнее армированная) пленка. Они бывают гладкими и перфорированными. Пленки имеют доступную цену, но не отличаются высокой прочностью и долговечностью.

Основной их минус — полная влаго- и воздухонепроницаемость, что приводит к накоплению влаги на поверхности и значительно снижает их пароизоляционные свойства.

Ламинированная полиэтиленовая пленка со слоем алюминия способна отражать тепло в помещение и обеспечивает оптимальный уровень энергосбережения. Крепится пленка алюминиевой стороной внутрь помещения.

Полипропиленовая пленка лишена части недостатков полиэтиленовой пленки. Она более прочная и устойчивая к перегреву, а волокна целлюлозы, входящие в ее состав, препятствуют возникновению конденсата.

Пароизоляционные мембраны — этот воздухопроницаемый материал имеет отличные эксплуатационные характеристики, и является экологически чистым. Он может состоять из нескольких слоев, быть односторонним и двухсторонним.

Многослойные мембраны помимо пароизоляции обеспечивают тепло- и гидроизоляцию. Молекулы внутри мембран расположены в порядке лабиринта, что дает возможность конденсировать влагу из воздуха на поверхности мембран, не пропуская ее к деревянным поверхностям.

К минусам материала относится достаточно высокая цена. К тому же мембраны не применяют для пароизоляции стен снаружи.

Фольгированные полимерные материалы (пенофол, вспененный полипрофен). Помимо паропроницаемых свойств они имеют и теплоизолирующие. Устанавливаются фольгированным слоем внутрь помещения.

Какой стороной укладывать пароизоляцию для стен деревянного дома?

Основная функция пароизоляционной пленки – это защита слоя утеплителя от пара и влаги, которые могут разрушить его или существенно снизить функции сбережения тепла. Обычно пароизоляция монтируется снаружи рубленного или брусового дома, но иногда ее крепят изнутри.

Важно: крепить пароизоляционную пленку можно в любом направлении с помощью оцинкованных гвоздей или скоб степлера, но чаще всего ее раскатывают сверху вниз.

Располагают пленку таким образом, чтобы паропроницаемая сторона прилегала к стене здания, а гладкая – к слою утеплителя. При работе с внешними стенами поверх утеплителя дополнительно прокладывают слой гидроизоляции.

Швы пароизоляционной пленки должны быть полностью герметичными, для этого их проклеивают специальными лентами или металлизированным скотчем. Нахлест пленок одной на другую должен составлять от 5 до 10 см.

Пароизоляцию деревянных стен можно проводить как снаружи, так и изнутри. Каждый метод имеет свои особенности.

Пароизоляция для стен деревянного дома изнутри

Пароизоляция на стенах дома изнутри обеспечивает защиту утеплителя от влаги, так как при намокании ряд утеплителей теряют свои теплоизоляционные свойства, к тому же возможно появление плесени на слое отделки.

В качестве пароизоляционного слоя для применения изнутри можно взять обычную полиэтиленовую или пароизоляционную пленку. Минимальная толщина пленки должна составлять не менее 0,1 мм.

Внимание: применение пароизоляции внутри деревянного дома минимизирует проникновение пара в слой древесины и в утеплительный слой, что увеличивает тепловое сопротивление и срок службы.

Существенным недостатком является нарушение микроклимата в помещении, так как создается оболочка из материалов, которые «не дышат». Также для пароизоляции стен можно применять теплоизоляционные материалы с фольгированным слоем. Обычно их прикрепляют к внутренним поверхностям стен фольгированным слоем на воздушный промежуток.

При этом увеличивается сопротивление теплоотдаче, но только если стыки пленок загерметизированы клейкой лентой. Перед началом проведения теплоизоляции стены необходимо обработать антисептиком. При применении паропроницаемых утеплителей (минвата, каменная вата) далее производится укладка пароводонепроницаемой мембраны.

Пленка кладется для того, чтобы влага из деревянных стен не попадала в слой утеплителя.

Пленку натягивают на брусья или бревна стен и фиксируют с помощью строительного степлера, укладывая ее шероховатой стороной к стене, а гладкой – к утеплителю. Стыки проклеивают строительным скотчем.

Далее монтируется обрешетка из деревянных брусьев сечением 45 х 45 мм. Между ними плотно укладывается слой выбранного утеплительного материала, а сверху он закрывается пароизоляционной пленкой или мембраной.

Крепят пленку с помощью строительного степлера или гвоздей. Пленка должна быть хорошо натянута, иначе ее защитные функции будут снижаться.

Поверх слоя пароизоляции закрепляют обшивку, на которую наносят финишную отделку. Расстояние между обшивкой и пароизоляционным материалом должно составлять не менее 3 см, в противном случае свободная циркуляция воздуха будет нарушаться, и накопившаяся на пленке влага не будет испаряться.

При использовании паронепроницаемых материалов (пенополистирол, пеноплекс, пенопласт) прокладка пароводонепроницаемой мембраны не требуется, так как эти утеплители практически не пропускают пар.

Пароизоляция для наружных стен деревянного дома

При монтаже пароизоляционной пленки на внешние стены дома из округлых бревен можно не делать вентиляционные зазоры. Их функцию будут выполнять пустоты на стыке самих бревен.

Если же дом построен из гладкого бруса с квадратным сечением, то крепить пароизоляцию непосредственно на дерево нельзя. Это может привести к нарушению циркуляции пара. На бревна нужно прибить рейки толщиной 2,5 см с шагом в 1 м, предварительно очистив стены от грязи и пыли.

Поверх реек укладывают пароизоляционную пленку, фиксирую ее с помощью строительного степлера. Нахлест одного листа материала на другой должен быть не менее 5-10 см.

Важно: стыки пароизоляционной пленки проклеиваются специальной лентой или более бюджетным вариантом – строительным скотчем.

Далее монтируется обрешетка, между брусьями которой укладывают плиты теплоизоляции. Поверх плит натягивают гидроизоляционную пленку, и в заключение переходят к финишной отделке.

Плюсы метода:

В помещении сохраняется особый микроклимат, так как дерево внутри жилища не прячется под отделочным слоем.
Метод может применяться не только для домов из бревен, но и для каркасных строений.
Возможность провести пароизоляцию наружных стен дома из дерева своими руками.

Минусы метода:

Дерево должно полностью просохнуть, на это может уйти не один год. Поэтому внешняя пароизоляция не очень подходит для новостроек.
Утеплителем для теплоизоляции должны выступать только гидрофобизированные материалы.

В заключении можно сказать, что провести пароизоляцию деревянных стен дома под силу практически любому человеку самому, необходимо только определиться с типом пароизоляции и ознакомится с технологией монтажа. Важно правильно определить, какой стороной к стене крепить пленку или мембрану, и обязательно проклеить все стыки скотчем или лентой.

Инструкцию по установке пароизоляции (изоспан А) для стен снаружи деревянного дома смотрите на видео:

Инструкцию по установке пароизоляции (изоспан В) для стен изнутри деревянного дома смотрите на видео:

Гидроизоляция утеплителя пола: какой стороной правильно укладывать

В зависимости от используемого теплоизоляционного материала отсутствие гидроизоляция для утеплителя может приводить к различным нарушениям. Например, одни из самых популярных на сегодняшний день минеральные волокнистые утеплители в условиях высокой влажности или прямого контакта с жидкостью быстро теряют свои полезные свойства, приходя в негодность. Пропитываясь водой, они деформируются, конструктивные элементы под ними покрываются плесенью, деревянные элементы кровли интенсивно гниют, а стальные ускоренно корродируют.

Пенополистирольные утеплители отличаются более низким уровнем водопоглощения, однако также теряют свою эффективность во влажной среде. При этом разрушение строительных конструкций под ними происходит более интенсивно.

Для обеспечения гидроизоляции утеплителя следует:

правильно подобрать защитный материал;
смонтировать его с точным соблюдением технологических карт;
обустроить эффективные гидро- и паробарьеры.

В современном строительстве для этого часто применяют рулонные материалы из пленок или дышащих мембран, а также накрывные гидрофобные стяжки, проникающие и обмазочные составы. Наиболее эффективные технологии позволяют не только предотвратить поступление жидкости к утеплителю, но и не препятствуют выходу влаги при случайном проникновении в него.

Какой стороной к утеплителю размещать рулонную гидроизоляцию

Этот момент следует рассмотреть прежде, чем переходить к конкретным элементам строений, поскольку вопрос, какой стороной укладывать рулонную гидроизоляцию к утеплителю, относится к самым распространенным. У таких материалов имеется одна отталкивающая влагу сторона. Следовательно, их нужно укладывать так, чтобы рабочая защитная поверхность была расположена со стороны вероятного движения влаги. Например, на утеплитель кровли пленка или мембрана должны расстилаться водоотталкивающей стороной в противоположную от него сторону, то есть наружу.

Гидроизоляция утеплителя кровли

Скатные кровли

Итак, в подкровельном пространстве рулонный материал монтируется над теплоизоляцией водоотталкивающей стороной вверх. Это позволяет предотвращать миграцию влаги, попавшей под покрытие крыши во время дождя или при таянии снега. Жидкость может также конденсироваться, что обычно наблюдается в случае металлических кровель. Скопившаяся на пленке или мембране влага стекает вниз к водосточным желобам либо испаряется.

Монтажные отличия обычных пленок от «дышащих» мембран продиктованы их структурными свойствами. Мембраны имеют полупроницаемую структуру, задерживая жидкость сверху, но свободно пропуская пар снизу. Поэтому их можно расстилать непосредственно на утеплителе, не оставляя зазор для вентиляции. Под пленками, напротив, обязательно создается вентзазор, под который монтируется дополнительная рейка контробрешетки.

Плоские кровли

Гидроизоляцию под утеплитель в конструкциях плоских кровель либо чердачных перекрытий зачастую разумно заменить пароизоляцией. В этом случае используются пленочные материалы либо обмазочные технологии. Гидрозащита должна выполняться со стороны наружной поверхности теплового барьера, для чего он накрывается стяжкой, которой придаются гидрофобные свойства. Например, для этого могут использоваться составы марки «Кальматрон».

Применение препарата «Кальматрон-Д» рекомендуется на этапе укладки стяжки, а готовое покрытие можно обрабатывать смесями «Кальматрон», «Кольматекс» или иными из этой серии. Составы укрепляют стяжку, блокируют проникновение влаги, но при этом не препятствуют движению пара. Они предназначены специально для гидроизоляционных работ по бетонным поверхностям подземных и наземных сооружений. Подобная обработка увеличивает морозостойкость бетона минимум до F 300, а водонепроницаемость – минимум на 4 ступени.

Гидроизоляция утеплителя пола

Первые этажи

При утеплении плит перекрытия на первых этажах над подвальными помещениями или в частных домах над открытым грунтом гидробарьер следует обустраивать обязательно. Рулонный материал для гидроизоляции утеплителя пола укладывается водоотталкивающим слоем в противоположную от теплоизоляции сторону, то есть вниз. Если черновой пол выполнен из бетона, стойких результатов также можно достичь с помощью проникающих смесей «Кальматрон», которые наносятся под утеплитель.

Сырые помещения

В случае помещений с избыточной влажностью (санузлы, бани и т.п.), гидробарьер формируется над теплозащитными конструкциями. Для этого на них укладывается армирующая сетка, по которой вытягивается бетонная либо цементно-песчаная стяжка. Затвердевшая поверхность обрабатывается такими составами, как «Кольматекс» или «Кальматрон». Завершающей отделкой пола может служить плиточное керамическое покрытие.

Гидроизоляция утеплителя стен

Наружная теплозащита

Если тепловой экран обшивается каким-либо фасадным навесным покрытием, оптимальным является использование рулонных материалов по аналогии со скатными кровлями. При этом между гидроизоляцией утеплителя стен и декоративной наружной обшивкой оставляется зазор для вентиляции. В этом случае водяные пары будут свободно выводиться за пределы навесного покрытия.

На оштукатуриваемые теплоизолируемые фасады можно наносить готовую штукатурку «Кальматрон-Эконом» или применять весь спектр проникающих обмазочных смесей этой марки.

Внутренняя теплозащита

В этом случае со стороны помещения над теплозащитным материалом укладываются пароизоляционные пленки, а по ограждающим конструкциям выполняется обмазка проникающими составами. Обмазка сохраняет способность стен «дышать», одновременно блокируя миграцию влаги снаружи.

Рекомендуемые материалы:

Обрешетка потолка под утеплитель – как и чем лучше утеплить на чердаке, правильное для холодной крыши

Сегодня процесс отопления жилого дома происходит при помощи газового или электрического оснащения. Чаще всего при обустройстве дома используют недорогие варианты кровли холодного типа. Именно туда уходит большая часть тепла, что не позволяет поддерживать комфортные для проживания условия постоянно. Чтобы такого не произошло, необходимо знать, какие материалы можно применять для утепления потолка под холодной и уже утепленной кровлей. А вот как происходит обрешетка крыши под профнастил, указано здесь.

Чтобы снизить потери тепловой энергии в доме и добиться рационального обогрева, нужно знать, как выполнять теплоизоляцию потолка под уже утепленной кровлей. Первым делом нужно определиться с материалом, который будет использоваться при проведении работ. Чаще всего задействуют такие теплоизоляторы, как минвата, пенопласт, насыпной и порошкообразный материалы.

Теплоизоляция при помощи клея

Чтобы выполнить теплоизоляционные работы этим способ, можно задействовать абсолютно любой материал, полученный в виде плит разных габаритов. Сюда можно отнести пенопласт, пенополистирол и минвату. Что касается монтажного клея, то в рассматриваемом случае отличным выбором станет монтажная пена и цементный раствор.

Клей, в основе которого положен цемент, можно приготовить, если придерживаться инструкции, указанной на упаковке. Стоит уделить должное внимание времени, за которое клей высыхает. Именно время влияет на требуемое количество замешиваемого раствора.

Теперь в руки взять мастерок или шпатель и приступить к распределению клея на плиты теплоизолятора. Если вы решили задействовать шпатель с зубьями, то плотность прилегания к поверхности повышается. Если вы решили использовать монтажную пену, то она наносится на теплоизоляционный материал при помощи специального пистолета. Если все таки вы решили утеплить весь дом, то стоит понимать, как правильно утеплить кирпичный дом изнутри.

На видео- как правильно утеплить потолок под утепленной крышей:

Плиту, на поверхность которой уже был нанесен клей, плотно прижать к потолочной конструкции и держать около минуты. Когда несколько квадратов будут закреплено, то в потолке просверлить отверстия. Они будут служить для крепежа грибков, в которые затем будут вмонтированы распорные гвозди. Если между утеплителем образовались щели, то их стоит осторожно заполнить монтажной пеной. Аналогичным образом происходит установка теплоизолятора из базальтовой ваты. Представленный способ целесообразно применять, когда утепление проводится под натяжные потолки. А вот чем лучше утеплить стены кирпичного дома снаружи, и какие материалы самые лучшие, изложено здесь.

Монтаж между направляющими каркаса

Теплоизолятор с каркасом рационально использовать тогда, когда дальше потолочная конструкция будет обшиваться вагонкой или листами гипсокартона.

Порядок действий следующий:

Первым делом необходимо осуществить на потолке разметку. Согласно ей, обозначить линии, по которым будет происходить установка части каркаса. Они обязаны быть сосредоточены на расстоянии, которое соответствует ширине теплоизолятора. Также будет полезно узнать о том, как происходит утепление кирпичного дома снаружи современными методами.
Деревянная обрешетка устанавливается на потолочной конструкции с использованием шурупов. Металлический профиль крепится на специальные подвесы, благодаря которым удаётся опустить каркас на нужное расстояние от потолка.
Выполнить монтаж утеплителя. Между брусками его монтировать враспор.
Минвата отлично распределяется и держится сама, но все равно не будет лишним выполнить ее прихват при помощи полок подвесов.
А вот монтаж плиты пенопласта выполняется предельно осторожно, так при определенной нагрузке она может поломаться. Если после монтаж теплоизолятора между ним и каркасом присутствуют зазоры, то для их устранения нужно применять монтажную пену.
После монтажа теплоизоляционного материала его нужно закрепить при помощи пароизоляционной пленки. На обрешетку из дерева ее крепят степлером. А если у вас металлический профиль, то крепление выполняется скотчем. Завершаются работы обшивкой гипсокартоном или вагонкой.

Также будет полезно больше узнать о том, какой утеплитель лучше для стен кирпичного дома.

Как правильно произвести мероприятия

На современном рынке сегодня имеется широкий выбор теплоизоляционных материалов, которые можно задействовать при утеплении потолка под холодной кровлей. Чтобы затраты оправдали себя, нужно выбирать утеплитель, который сможет оказывать сопротивление влаге, имел низкий коэффициент теплопроводности и соответствовал всем нормам безопасности для человеческого здоровья. Возможно вам также будет полезно узнать о том, чем утеплить пеноблок снаружи.

Керамзит

Керамзит – это теплоизолирующий материал, который имеет засыпной тип. При его получении задействуют метод обжига глинистого сланца. Материал имеет малый вес, пористую структуру и высокие термоизолирующие качества. Кроме этого, он не поддается влиянию влаги.

Утепление крыши керамзитом

Для утепления потолка необходимо на чердачное перекрытие уложить пароизоляционную пленку. Для ее крепления задействуют степлер. Затем можно выложить слой керамзита. Его толщина будет составлять 15-30 см. Если на чердаке будет происходить монтаж чистового пола, то керамзитом заполнить пространство между лагами. Также будет полезно узнать о том, как утеплить пол керамзитом в деревянном доме.

Минеральная вата

Этот материал содержит в своем составе базальтовые волокна. Производят в виде матов, рулонов и плит. Минвата считается самые эффективным при утеплении потолочной конструкции. Хотя есть у него один минус – это высокая стоимость. Минвата прекрасно удерживает тепло, имеет отличные звукоизоляционные качества, а вес у нее приличный.

Читайте также про утепление перекрытия холодного чердака минватой по этой ссылке.

Утепление крыши минеральной ватой

Применяя такой теплоизолятор, стоит заранее продумать насчет качественной пароизоляции гидроизоляции. Дело в том, что незащищенная минвата при намокании утрачивает свои теплоизоляционные свойства. Укладка минеральной ваты ведется между лагами чердачного пола, а после закрывается чистовым покрытием. Возможно вас также смогут заинтересовать информация о том, как используются цокольные панели с утеплителем под камень.

Пенопласт

Этот материал получен на основе вспененного пенополистирола. Но содержится он в составе всего в количестве 5%, а вот остальные 95% – это воздух. Таким образом, вес у материала небольшой. А еще он отлично удерживает тепловую энергию.

Утепление потолка на крыше пенопластом

Пенопласт легко поддается резанию и монтажу. Его укладка ведется между лагами пола чердачного перекрытия. Основное достоинство этого материала в том, что он не поглощает влагу и не утрачивает термоизоляционных свойств при контакте с водой. Также будет полезно узнать о том, как утеплить дверную коробку входной металлической двери.

Утепление потолка – это не менее важные мероприятия, как и утепление стен дома. Применять здесь могут различные материалы с учетом того утепленная или холодная кровля. Порой для получения необходимого эффекта теплоизолятор укладывают в несколько слоев, а крепить его могут как изнутри потолка, так и на полу чердачного помещения.

Коррозия под изоляцией – NACE

Кто должен присутствовать

Курс был разработан для всех, кто работает в отрасли, затронутой CUI. Должности могут включать, но не ограничиваются:

Спецификаторы и конструкторы
Инспекторы по металлам, покрытиям и рискам
Подрядчики по нанесению покрытий
Ремонтный персонал и инженеры-проектировщики
Производители изоляционных материалов и оборудования
Менеджеры подразделений, участвующие в CUI

Цели обучения

Объясните, что такое CUI, включая компоненты типичной системы CUI, и почему он требуется в различных промышленных условиях
Объясните важность лабораторного тестирования при выборе компонентов системы CUI
Определите роль защитных покрытий в предотвращении CUI и выделите факторы, которые необходимо учитывать при выборе покрытия для нанесения под изоляцию.
Определите распространенные типы покрытий, наносимых под изоляцию, и опишите их преимущества и недостатки
Обозначьте факторы, которые необходимо учитывать при выборе изоляции
Опишите типы изоляции и оболочки, обычно используемые в защитных системах CUI.
Опишите различные типы напыляемой изоляции, их преимущества и недостатки.
Определите, когда требуется пассивная противопожарная защита, и опишите шаги по минимизации вероятности коррозии при противопожарной защите
Обобщите различия между вспучивающимися покрытиями, покрытиями из бетона высокой плотности и цементными покрытиями
Объяснять общие методы проектирования, используемые для минимизации CUI
Опишите общие шаги, необходимые для установки системы защиты CUI
Распознавать типичные ошибки, совершаемые при применении изоляции, оболочки, бандажа, пароизоляции, а также при герметизации точек входа / выхода
Определите ключевые компоненты программ инспекций, основанных на оценке рисков, и опишите их преимущества в контексте НПИ
Обсудите методы проверки, которые можно использовать с удалением CUI Protective System и без него.

Предварительные требования

Требуется

Нет предварительных условий для посещения этого курса; однако мы настоятельно рекомендуем пройти следующие курсы:

Рекомендуется

Завершение курса

Для получения сертификата об окончании курса требуется успешное завершение курса.Требования специфичны для каждого курса и могут включать в себя сочетание посещаемости, ежедневных оценок, мероприятий, викторин или проверок знаний. Все кандидаты на сертификацию и продление должны будут пройти международную программу обучения этике NACE ИЛИ эквивалентное обучение и предоставить подтверждение прохождения в рамках подачи заявки на сертификацию или процесса продления.

Экзамен по окончании курса

В конце курса проводится практический экзамен. Для получения сертификата об окончании необходимо успешно сдать экзамен.

Коррозия под изоляцией (CUI) | Инспекционная

Проще говоря, Коррозия под изоляцией (CUI) – это любой тип коррозии, возникающий из-за влаги, присутствующей на внешней поверхности изолированного оборудования. Повреждение / атака может быть вызвана одним из множества факторов и может происходить в оборудовании, работающем при температуре окружающей среды, низкой температуре и температуре, в зависимости от условий.Более того, CUI может возникать на оборудовании с теплоизоляцией, которое находится в эксплуатации, не работает или находится в циклическом режиме. Поскольку эти поверхности обычно недоступны / недоступны для визуального осмотра, начало коррозии не может быть легко идентифицировано, а в крайних случаях может произойти сильная коррозия с последующим нарушением целостности системы.

Бесплатная электронная книга: Щелкните здесь, чтобы загрузить более подробный обзор CUI.

Коррозия под изоляцией является распространенной отраслевой проблемой, затрагивающей теплоизолированное оборудование в наземной и морской нефтегазовой промышленности, а также в нефтехимической, специальной химической промышленности, производстве удобрений и смежных отраслях.Это один из наиболее хорошо изученных и понятных механизмов повреждения в нефтеперерабатывающей и химической промышленности, и тем не менее на него по-прежнему приходится непомерно большой процент глобальных расходов на техническое обслуживание предприятий. По этой причине использование передовых инженерных практик на этапе проектирования и на протяжении всего жизненного цикла оборудования, требующего теплоизоляции, имеет решающее значение.

Сама коррозия может проявляться в нескольких различных формах, наиболее распространенными из которых являются гальваническая, кислотная или щелочная, а также хлоридная.По данным Национального совета инспекторов котлов и сосудов под давлением:

Гальваническая коррозия обычно возникает в результате влажной изоляции с присутствующим электролитом или солью, которая позволяет протекать току между разнородными металлами (т. Е. Изолированной металлической поверхностью и внешней оболочкой или аксессуарами).
Щелочная или кислотная коррозия возникает, когда щелочь или кислота и влага присутствуют в определенных волокнистых или гранулированных изоляционных материалах.
Хлоридная коррозия может быть вызвана комбинацией изоляции, содержащей вымываемые хлориды, с поверхностями из аустенитной нержавеющей стали серии 300, когда присутствует влага и температура превышает 140 ° F.

Внешнее хлоридное коррозионное растрескивание под напряжением

Внешнее хлоридное коррозионное растрескивание под напряжением (ECSCC) – это особая форма CUI, которая возникает в аустенитных нержавеющих сталях (нержавеющая сталь серии 300). Большинство тех, кто владеет прочным оборудованием из нержавеющей стали, работающим в диапазоне температур CUI, вероятно, в какой-то момент испытают ECSCC.

Хорошее покрытие , правильно подобранное для этой цели и правильно нанесенное, обеспечит некоторую защиту в течение определенного периода времени.К сожалению, подавляющее большинство покрытий со временем разрушается, и влага, содержащая хлориды, контактирует с поверхностью нержавеющей стали. Изоляция с низким содержанием хлоридов и хорошо установленные погодные барьеры также помогут избежать возникновения ECSCC.

Старая версия изоляционного материала из силиката кальция, содержащая хлориды, особенно склонна к возникновению ECSCC. Хотя диапазон температур от 140 ° F (60 ° C) до 300 ° F (150 ° C), вероятно, будет наиболее активным регионом для ECSCC, есть многочисленные данные, сообщаемые за пределами этого диапазона температур, как выше, так и ниже, включая серьезные ECSCC трубопроводов из нержавеющей стали для гидрообработки, работающих при температуре выше 600 ° F (315 ° C).

По большей части нержавеющие стали серии 300 достаточно прочные, поэтому вполне вероятно, что оборудование, изготовленное из этого материала, даст течь до того, как полностью выйдет из строя. Сама утечка, вероятно, тоже будет небольшой. Из-за этого вероятность крупного события безопасности мала по сравнению с другими формами SCC.

Это не означает, что катастрофический разрыв невозможен. Всегда существует возможность так называемого «разрушения пластика», и, конечно же, даже небольшие утечки могут быть опасными или оказать нежелательное влияние на надежность.

Когда дело доходит до обнаружения ECSCC после того, как это уже произошло, методы проверки для ECSCC обычно относятся к поверхностным методам, таким как проникающая жидкость (LPT) или специализированные вихретоковые датчики. По этой причине профилактика обычно является лучшим вариантом.

Обнаружение CUI

Существует несколько распространенных методов, используемых для обнаружения CUI, в том числе «грубое принуждение» (т. Е. Удаление изоляции, проверка, уменьшение и повторная изоляция), традиционная и нетрадиционная радиография , импульсный вихретоковый, волноводный УЗИ и ультразвуковые измерения толщины с внутренней поверхности оборудования.Некоторые операционные предприятия применяют анализ рисков и / или критичности для определения приоритета сосудов под давлением и трубопроводов для проверки CUI по сравнению с «грубым форсированием». К сожалению, еще не существует «серебряной пули» неразрушающего контроля для CUI.

Перед тем, как выбрать один или несколько методов проверки, следует понять, что может или не может быть обнаружено, исходя из ограничений рассматриваемых методов, а также влияние на решения, которые будут приняты в отношении ожидаемой надежности и пригодности для эксплуатации рассматриваемый компонент (ы) (т.е., какой риск или вероятность отказа остается). Как и в случае любой другой стратегии проверки, обычно наиболее эффективно использовать несколько дополнительных подходов.

Соответствующие нормы, стандарты и передовой опыт

API 510, Программа инспектора сосудов под давлением – это код проверки, который охватывает инспекцию в процессе эксплуатации, ремонт, изменение и изменение номинальных характеристик сосудов под давлением и устройств для сброса давления, защищающих эти сосуды.Это относится к большинству судов для нефтепереработки и химических процессов, которые были введены в эксплуатацию. Проверка CUI описана в разделе 5.5.6 стандарта (десятое издание, выпущенное в апреле 2014 г.).
API 570, Кодекс проверки трубопроводов – осмотр, ремонт, изменение и изменение параметров трубопроводных систем в процессе эксплуатации содержит руководство по определению того, какие трубопроводные системы наиболее восприимчивы к CUI (раздел 5.2.1), а также некоторые из наиболее распространенных мест для поиска CUI (раздел 5.4.2) в тех системах, которые определены как восприимчивые к CUI (третье издание выпущено в ноябре 2009 г.).
API RP 574, Практика проверки компонентов трубопроводной системы обсуждает методы проверки трубопроводов, насосно-компрессорных труб, клапанов (кроме регулирующих клапанов) и фитингов, используемых на нефтеперерабатывающих и химических заводах. Чтобы помочь инспекторам в выполнении их роли по внедрению API 570, в этом документе описываются общие компоненты трубопроводов, типы клапанов, методы соединения труб, процессы планирования проверок, интервалы и методы проверки, а также типы записей.CUI рассматривается в разделе 6.3.3 (Третье издание выпущено в ноябре 2009 г.).
API RP 583, Коррозия под изоляцией и противопожарная защита охватывает методы проектирования, технического обслуживания, проверки и смягчения последствий с учетом внешних CUI применительно к сосудам под давлением, трубопроводам, резервуарам для хранения и сферам. В нем исследуются факторы, влияющие на механизмы повреждения, и приводятся рекомендации по предотвращению внешней коррозии или растрескивания под изоляцией, методы технического обслуживания, позволяющие избежать повреждений, методы проверки для обнаружения и оценки повреждений, а также рекомендации по проведению оценок рисков для оборудования или конструкционной стали, подпадающих под действие CUI ( Первое издание выпущено в мае 2014 г.).
ASTM STP 880, Коррозия металлов под теплоизоляцией предоставляет информацию о проблемах коррозии, которые могут возникнуть на теплоизолированном заводском оборудовании и компонентах трубопроводов, если их изоляция намокнет (Первое издание выпущено в 1985 году).
NACE SP0198-2010, Контроль коррозии под теплоизоляционными и огнезащитными материалами – системный подход (опубликовано в июле 2010 г.). Этот стандарт заменяет NACE RP0198-08 (март 2004 г.).

Связанные темы

Инструменты темы

Поделиться темой

Внести вклад в определение

Мы приветствуем обновления этого определения Integripedia от Inspectioneering сообщество.Щелкните ссылку ниже, чтобы отправить любые рекомендуемые изменения для Inspectioneering’s команда редакторов для обзора.

Способствовать определению

Понимание причин коррозии изоляции

По данным Всемирной организации по коррозии, коррозия ежегодно обходится мировой экономике примерно в 2,2 триллиона долларов.По оценкам, от 40 до 60 процентов затрат на техническое обслуживание труб связано с коррозией под изоляцией (CUI).

Коррозия под изоляцией – это скрытое явление. По практическим причинам не всегда возможно применить лучшую комбинацию изоляция-покрытие или использовать наиболее осуществимые методы контроля. (Краткое изложение методов проверки см. В разделе «4 лучших метода неразрушающего контроля коррозии под изоляцией».)

Ключевая проблема, вызывающая CUI, – попадание воды.Коррозия может повредить оболочку, изоляционное оборудование или нижележащие трубопроводы или оборудование. Коррозия может проявляться в одном из нескольких различных типов, таких как хлоридная, гальваническая, кислотная или щелочная коррозия. Понимая типы коррозии, которая может возникнуть под изоляцией, можно заранее применить соответствующие материалы и методы строительства для ее предотвращения.

Условия окружающей среды, ведущие к коррозии под изоляцией

Предсказать показатели CUI сложно – они могут быть узко локализованными или несколько общими по своему характеру.Ниже перечислены некоторые из условий окружающей среды, которые приводят к более высоким показателям CUI:

Морская среда
Жаркая или влажная среда
Климат с большим количеством осадков
Утечки парообогрева
Периодические влажные и сухие условия
Загрязнения изоляции или атмосфера (например, хлориды и сульфиды), растворяющаяся в воде
Системы, которые работают ниже типичной атмосферной точки росы
Изоляционные системы, не допускающие отвода влаги
Изоляционные материалы, удерживающие влагу

CUI представляют угрозу для многих отрасли.Если пренебречь, он остается скрытым под системой изоляции и становится очевидным только после серьезных отказов.

CUI происходит из-за проникновения воды или влаги и загрязнения через конденсат или внешние источники (например, дождь, спринклерную систему) .CUI может быть очень локализованным, при этом большая часть оборудования остается в хорошем состоянии. Вот почему выборочные проверки вряд ли обнаружат все случаи.

Труба с коррозией под изоляцией.

Предотвращение гальванической коррозии

Гальваническая коррозия возникает из-за влажной изоляции, содержащей солевой электролит, который позволяет току течь между разнородными металлами.Сила атаки на менее благородный металл зависит не только от разницы потенциалов двух металлов, но и от их относительных площадей.

Поскольку гальваническая коррозия возникает в результате проникновения воды во влажной атмосфере, выбор ячеистой изоляции может быть единственным ответом. Также рекомендуется использовать огнестойкую куртку из пластика или синтетического каучука.

Недрагоценные металлы также можно окрашивать для подавления катодных и анодных реакций, а также для создания высокоомного пути, препятствующего прохождению тока.Однако некоторые пигменты краски, такие как красные оксиды и гипс, действительно могут способствовать коррозии, особенно при нанесении первого слоя грунтовки.

Предотвращение щелочной или кислотной коррозии

Щелочная или кислотная коррозия возникает, когда щелочь или кислота, а также влага присутствуют в определенных волокнистых или гранулированных изоляционных материалах. В условиях высоких температур водяной пар может конденсироваться на краю изоляции и растворять там щелочные или кислотные химические вещества, что приводит к коррозии алюминиевой или стальной оболочки.

Некоторые щелочные воды с алюминием вызывают травление и точечную коррозию. Точечная коррозия может быть серьезной, особенно при наличии хлорид-ионов. В качестве защиты металлические куртки должны содержать внутренний барьер для влаги. (Связанное чтение: Роль металлической оболочки в CUI.) Когда коррозия оболочки является проблемой, погодные условия из пластика могут быть хорошим решением. Кроме того, было обнаружено, что установленный внутри анод под первичным барьером от атмосферных воздействий и над вторичным покрытием является эффективным в качестве дополнительной меры.

Предотвращение хлоридной коррозии

Хлоридная коррозия часто вызывается комбинацией изоляции, содержащей вымываемые хлориды, с поверхностями из аустенитной нержавеющей стали серии 300 при температуре выше 60 ° C (140 ° F). Концентрация хлорид-иона обычно возникает в результате испарения дождевой воды или воды, используемой для тушения пожаров, или технологической воды. В прибрежных регионах коррозионное растрескивание изоляционных кожухов под напряжением является распространенной проблемой из-за переносимых по воздуху солей. (См. Дополнительную информацию в разделе «Хлоридное коррозионное растрескивание аустенитной нержавеющей стали под напряжением».)

Вероятность разрушения и скорость распространения трещины зависят от температуры нержавеющей стали и концентрации хлоридов на поверхности металла. Растворы, содержащие менее 1 ppm, обычно считаются безопасными. Ниже 80 ° C (176 ° F) уровни 100 ppm не представляют особой опасности, если происходит постоянное смачивание поверхности, но при более высоких температурах даже более низкие уровни могут привести к отказу.

Вода, попадающая в изоляцию и диффундирующая внутрь, в конечном итоге достигает области высыхания у горячей трубы или стенки оборудования.Рядом с этой зоной высыхания находится зона, в которой поры изоляции заполнены насыщенным раствором хлоридной соли. Когда происходит отключение и температура металлической стенки падает, зона насыщенного солевого раствора перемещается в металлическую стенку. После повторного нагрева стена будет временно контактировать с насыщенным раствором хлорида, и может начаться коррозионное растрескивание под напряжением.

Коррозионное растрескивание под напряжением изолированной линии конденсата из нержавеющей стали. Вода смачивала изоляцию и вызывала выщелачивание хлоридов из изоляции
на поверхность горячего металла.
Источник: Лаборатория коррозионной инженерии НАСА

Чтобы обеспечить защиту нержавеющей стали серии 300, изоляция должна соответствовать спецификациям MIL-I-24244 или ASTM C-795. Обертывание оборудования алюминиевой фольгой перед нанесением изоляции еще больше снизит риск коррозии, поскольку фольга обеспечивает физический барьер, предотвращающий попадание насыщенного раствора хлорида на поверхность металла. Из-за своей высокой теплопроводности алюминий будет иметь примерно такую же температуру, что и оборудование, и раствор хлорида переместится на фольгу, а не на нержавеющую сталь.

Алюминий с термическим напылением в качестве раствора CUI

Алюминий с термическим напылением (TSA) можно использовать для защиты материалов от коррозии. TSA наносится либо электродуговым, либо газокислородным пламенным напылением с использованием твердой металлической проволоки. Техника покрытия TSA часто рекомендуется для углеродистой стали для достижения срока службы более 25 лет.

TSA также хорошо работает в условиях, слишком суровых для органических покрытий, таких как температурные циклы выше и ниже 149 ° C (300 ° F). В гальванической паре Al-Fe сталь будет катодно защищена алюминием.Он действует как барьер и служит жертвенным анодом, таким образом защищая подложку в местах любых сколов или разрывов покрытия.

Обнаружение коррозии под изоляцией (CUI)

Знание мест, где может произойти коррозия, например, в местах с низким уровнем давления и при определенных температурах, помогает разработать программу профилактического обслуживания. Кодекс проверки 4 Национального совета и API 510 Американского института нефти требуют удаления некоторой изоляции не реже одного раза в пять лет на всех сосудах, где возможна внешняя коррозия.Записи о техническом обслуживании с указанием частоты неисправностей могут помочь в создании адекватной программы проверки.

Различные методы проверки для CUI

Существует всего несколько методов проверки для определения наличия CUI без удаления изоляции, и все они имеют определенные ограничения. Некоторые неразрушающие методы включают:

Импульсный вихретоковый контроль

Импульсный вихретоковый контроль может использоваться для обнаружения CUI и может выполнять контроль GI, SS и алюминиевой оболочки.Изоляция может иметь толщину до 300 мм, а толщина металла – до 100 мм. Усовершенствованный метод – массив импульсных вихревых токов – работает очень быстро. Ограничением этого метода является точность показаний, которая может иметь отклонение до 10%, но наиболее важным преимуществом является то, что это может быть выполнено, пока трубопровод все еще находится в эксплуатации.

Ультразвуковой контроль на большом расстоянии

Ультразвуковой контроль на большом расстоянии может проводиться на трубах диаметром два дюйма или больше. Необходимо удалить часть изоляции, чтобы хомут прибора мог прикрепиться к трубопроводу.Ультразвуковые волны могут обнаруживать коррозию в трубопроводе на расстоянии примерно от 5 до 200 метров от воротника, что зависит от таких факторов, как покрытие, тип коррозии и то, находится ли труба в земле. Эта система может обнаруживать коррозию более 3% площади поперечного сечения.

Компьютерная радиография

Испытание компьютерной радиографией может выполняться на изгибах трубопровода для проверки на коррозию или эрозию. (Связанное чтение: Взгляд на цифровую радиографию для контроля коррозии.) Это точная система, но проверка каждого изгиба требует много времени из-за использования рентгенографии. Кроме того, для труб большего диаметра требуется источник кобальта, поэтому использование этого метода в работающей установке невозможно для труб большего диаметра.

Инфракрасная термография

Инфракрасная термография может быть большим подспорьем для обнаружения влаги под изоляцией, что, в свою очередь, может помочь найти CUI.

Есть ли лекарство от коррозии под изоляцией?

Большинство руководителей предприятий, инженеров, обслуживающего и строительного персонала теперь знают, что коррозия под изоляцией (CUI)

существует и, предоставленный самому себе, может вызвать серьезные проблемы и даже катастрофические последствия.

Также широко известно, что результаты CUI дороги. Насколько дорого? Это сложнее определить. Большинство исследований по теме

включает в себя все формы коррозии и связанные с ними расходы без предоставления индивидуальных затрат на коррозию, связанных с

изоляция.

Однако ясно то, что цена коррозии в Соединенных Штатах продолжает расти. Исследование завершено в 2001 г.

исследовательской группой специалистов по коррозии, привлеченных Конгрессом под названием «Затраты на коррозию и стратегии предотвращения в

США »сообщил, что прямые затраты на коррозию составят 276 миллиардов долларов в год, и эта цифра может увеличиться вдвое, когда

Также учитываются

косвенных затрат.Сравните это с первым исследованием, проведенным в 1975 году, которое установило базовую стоимость

руб.

коррозии на 70 миллиардов долларов. С учетом инфляции это на самом деле улучшение, если сравнивать данные с валовыми

внутреннего продукта, что составляет 3,2 процента в 2001 году по сравнению с 4,2 процента в исследовании 1975 года.

CUI обычно трудно идентифицировать, потому что он скрыт под изоляционным материалом, часто до тех пор, пока он не станет серьезным

проблема. Осмотр или ремонт также являются дорогостоящими, поскольку для этого обычно требуется рентгенографический, ультразвуковой или

-й контроль.

другие формы проверки, но в большинстве случаев требуется удаление системы изоляции.Это особенно актуально, если

удаление материала с асбестом. Исследование, проведенное ExxonMobile Chemical и представленное Европейской федерации

Коррозия в сентябре 2003 г. показала, что:

Наконец, одна из крупнейших в мире компаний-производителей химической продукции E.I. DuPont de Numours and Company оценивает, что

прямые затраты на ремонт и замену CUI значительно превышают 10 миллионов долларов в год, не включая обычные профилактические

затраты на техническое обслуживание и косвенные затраты, такие как потеря производства и выручка.Это особенно показательно, поскольку компания DuPont известна как

на международном уровне как компания мирового класса с инженерным оборудованием, техническим обслуживанием и безопасностью на рабочем месте мирового класса.
Эту проблему усугубляет общепринятое мнение о том, что промышленные предприятия в США стареют, эксплуатируются и

обслуживается меньшим количеством персонала и финансируется за счет сокращенных бюджетов.

Таким образом, можно с уверенностью определить, что CUI остается большой проблемой для промышленности, даже если неясно, насколько велик

проблема сегодня.

Для формирования CUI должны быть два основных ингредиента: влажность и высокая температура. Для изделий из железа, таких как углеродистая сталь

трубопровод и оборудование, кислород тоже нужен. Чтобы иметь хлоридную коррозию под напряжением (SCC) нержавеющей стали серии 300, существует

также должно быть наличие хлорид-ионов. Очевидно, кислород довольно легко найти, но, как ни удивительно,

тоже.

хлорид-иона, которые доступны в большом количестве мест из морской воды, питьевой и технической воды, а также хлорид

химических соединений к солям для защиты от обледенения дорог.Присутствие кислот, кислых газов и оснований, таких как щелочи и соли, также может

создают и ускоряют коррозию.

Дополнительные факторы способствуют CUI: окружающая среда, конструкция и характеристики изоляции, мастерство установки и

техническое обслуживание. Давайте посмотрим, что можно сделать, чтобы снизить риски.

Окружающая среда

Причина

Рассматривайте окружающую среду как источник пищи для CUI. Это первый, самый большой и наименее контролируемый фактор, который может

вносят свой вклад в CUI.Однако важно помнить и понимать все элементы окружающей среды системы изоляции

, которые вносят вклад в CUI.

Влага или вода во всех ее формах – это первый и самый важный коррозионный элемент; без него не может возникнуть коррозия

в любой реальной степени. Поскольку влага может принимать разные формы, она может найти множество способов проникнуть под систему изоляции.

Дождевая вода – наиболее очевидный метод, но есть также затопление систем изоляции в низинных районах и вода из

промывка водой под давлением или локальные утечки пара.Вода также может поступать из спринклерных систем противопожарной защиты, особенно

«дренчерные» системы, которые при активации разбрызгивают воду из каждой спринклерной головки, буквально затопляя территорию с помощью

вода

спрей не хуже любого ливня.

Следующим источником влаги является водяной пар, проникающий и впитывающий изоляционные системы, работающие при температуре окружающей среды

или ниже.

температуры. Конечным источником является лед, обычно системы теплоизоляции, работающие при низких температурах, работающие при температуре ниже точки замерзания.Хотя

Изолированный трубопровод и оборудование

под слоем льда не подвержены значительной коррозии, поскольку температура ограничивает доступный

тепла и кислорода (два из трех необходимых элементов коррозии), он обеспечивает почти идеальную зону коррозии, где лед составляет

непрерывно замораживает и оттаивает.

Следующим по важности элементом является рабочая температура. При температуре выше 300 F большая часть влаги попадает в изоляцию

. Система

испаряется, прежде чем она сможет выйти на поверхность и вызвать коррозию.Ниже 32 F из-за относительно низкого уровня энергии

Скорость коррозии

резко снижается, а образование льда ограничивает количество доступного кислорода. Однако между 32

F и 300 F – это то место, где CUI может происходить для углеродистой стали, и между 140 F и 300 F для нержавеющей стали серии 300.

«Оптимальный» температурный диапазон для агрессивной коррозии как углеродистой стали, так и нержавеющей стали серии 300 составляет

200 F и 240 F. В этом диапазоне имеется много тепловой энергии, но недостаточно тепла для эффективного испарения влаги до того, как она коснется поверхности оборудования.

Химическое воздействие является последним основным элементом окружающей среды, влияющим на CUI. Кислоты и кислые газы, такие как хлор, соляная или

кислота серная; сильные основания, такие как каустики; и соли также являются агрессивными коррозионными агентами и вызывают и ускоряют

существующих CUI.

Лечение

Поскольку большинство элементов среды, которые вносят вклад в CUI, очень трудно или невозможно контролировать, единственная надежда на

«Лечение»

заключается в правильном рассмотрении других факторов, влияющих на CUI: дизайн и спецификация, установка

мастерства и обслуживания.

Конструкция и технические характеристики

Причина

Часто первоначальный дизайн оборудования является началом проблем CUI. Отверстия для трубопроводов или люков для оборудования

, размер слишком короткий, чтобы выходить за пределы атмосферного барьера системы изоляции, обеспечивает оптимальную зону утечки для воды, коррозийной

химикатов и загрязняющих веществ попадают в изоляцию и вызывают коррозию. Конструкции помещений типа трубных эстакад, не оставляющие

Достаточное место для установки изоляции, не мешая изолированной трубе или оборудованию рядом с ней, также обеспечьте

вероятное место для будущей коррозии.

Неспособность разработать и указать требования к защитному покрытию для углеродистой и нержавеющей стали серии 300, эксплуатируемой в

температурных диапазонов, которые могут вызвать CUI, часто являются проблемой. Исторически сложилось так, что трубы и оборудование из углеродистой стали, которые собирались

, который должен быть изолирован, не получил защитного покрытия, отчасти потому, что изоляционная система рассматривалась как своего рода защитная

и отчасти потому, что они собирались работать при температуре выше 200 F, и считалось, что любая вода просто испарится.

Сталь серии

300 считалась стойкой к коррозии, когда она впервые широко использовалась в промышленности, а защитные покрытия были

считается ненужным. Обе идеи оказались совершенно неверными, о чем свидетельствуют следующие примеры:

Химическая компания в районе побережья Мексиканского залива в Техасе была вынуждена заменить технологическую колонну из нержавеющей стали, когда SCC была
обнаружен при осмотре. Затраты на замену составили более 3 миллионов долларов США, а потери
составили более 2 миллионов долларов США.
выручки.
Нефтеперерабатывающий завод на Северо-Востоке был вынужден заменить обширный участок линий подачи рассола без покрытия, ведущих к его Установка очистки питательной воды котла
при утечках выявила значительные повреждения CUI.

Помимо проблем с проектированием оборудования и трубопроводов, часто проблема связана с проектированием и спецификацией системы изоляции

сам. Во многих случаях это результат одного из следующих:

Использование существующей спецификации без учета всех факторов, влияющих на ее производительность; или
Рассмотрение факторов стоимости изоляционного материала перед соображениями производительности, игнорирование влияния на долгосрочные и Общая стоимость
.

Ряд производителей изоляционных материалов изготавливают различные изоляционные изделия и аксессуары. Среди лучших причин для

такое разнообразие заключается в том, что ни один изоляционный материал, форма, размер, конфигурация и т. Д. Не будет работать хорошо в каждом

использовать. Это большое разнообразие позволяет специалистам и конечным пользователям выбрать систему изоляции, которая будет соответствовать требованиям

надолго и будет экономичным. Однако, если компетентные решения о системах изоляции не принимаются,

Возникает

проблем, в том числе CUI.Ниже приведены примеры ошибок конструкции и спецификации.

Нефтеперерабатывающий завод на северо-востоке с заводом по очистке питательной воды котла, чьи фильтрующие емкости из углеродистой стали работают по адресу

около

230 F был изолирован с помощью изоляционного материала низкой плотности и защитного кожуха из алюминия. Эти фильтры

требует некоторого текущего обслуживания, требующего доступа персонала к верхней части резервуаров, а также к трубопроводам и люкам

балла.Результат был печальным, но предсказуемым. Алюминиевая оболочка деформировалась и повредилась при многократном вытаптывании и

мес.

другой рабочий доступ, позволяющий воде попадать в систему изоляции каждый раз, когда идет дождь, пропитывая систему изоляции, и

предоставляет прекрасную возможность для CUI (рисунки 1 и 2). Три фильтра уже идентифицированы со значительными

коррозия; два были капитально отремонтированы, а один рассматривается для замены. Все это стоит

сотни тысяч долларов на ремонт.

На той же установке питательной воды котла, упомянутой выше, было несколько съемных изоляционных крышек, установленных на многих частях питательной воды

клапана в установке, чтобы предотвратить замерзание воды в трубопроводах в холодные зимы на северо-востоке.

К сожалению, те съемные крышки, установленные на клапанах, ориентировали горизонтально скопившуюся дождевую воду внутри крышек рядом

на поверхности клапана из углеродистой стали, особенно на фланцы. Опять же, при рабочей температуре около 230 F эти клапаны

в конечном итоге столкнулся с серьезными проблемами CUI, и его пришлось заменить.Спецификация, требующая изготовления простого дренажного отверстия

в съемную крышку на нижней стороне, плюс требуется, чтобы съемная изоляционная крышка была немного длиннее, чтобы она

более полно перекрывает существующую постоянную систему изоляции с каждой стороны фланцев клапана, решает проблему

проблема без больших затрат и простоев, связанных с заменой всех этих клапанов.

Завод по очистке воды вдоль побережья в южной Калифорнии определил и установил всю служебную рубашку (ASJ)

по

свою систему изоляции для трубопроводов пара и горячей воды низкого давления.Проблема с этой спецификацией была

тот факт, что все эти трубопроводные системы были установлены в нескольких «туннелях» с открытым верхом по всему объекту, что обнажило

ASJ для солнца, дождя и ветра. Неудивительно, что это привело к тому, что оболочка быстро разрушилась, пропитав изоляцию

и коррозию труб из углеродистой стали (рис. 3). Несколько тысяч футов трубы в конечном итоге должны были быть

заменен.

The Cure

Во-первых, определите среду, в которой будет работать система изоляции.Далее разберемся с назначением утеплителя: энергия

консервация, защита от замерзания, защита персонала, контроль конденсации и т. Д. Наконец, спроектируйте и определите изоляцию

Система

, адаптированная к этим уникальным обстоятельствам, дает ей наибольшие шансы на успех. В рамках удачного дизайна и

, обязательно учитывайте необходимость и надлежащий тип защитного покрытия для трубопроводов или оборудования.

Мастерство установки кожухов / погодных барьеров

Причина

Мастерство монтажа может иметь большое влияние на производительность и срок службы изоляционной системы.Мало что еще может отменить хороший

изоляция конструкции и спецификации, а также неправильный или некачественный монтаж.

Несмотря на то, что плохо установленная система изоляции почти всегда ставит под угрозу срок службы, производительность или производительность системы изоляции.

, это критическая проблема для тех систем изоляции, которые работают в температурных диапазонах, где CUI является потенциальным

(от 32 F до 300 F), циклически изменяются температуры или может быть отключен на время.Плохо смонтированная изоляция

Система

в конечном итоге пропускает влагу или коррозионные химические вещества в изоляцию и часто на изолируемую поверхность, что позволяет

начало CUI. Давайте посмотрим на несколько примеров.

Конопатка и герметики являются последним барьером для проникновения влаги и могут быть установлены неправильно по разным причинам. Они

может быть не установлен вообще (рис. 4) или может быть установлен неправильно либо из-за отсутствия секций, либо из-за протирания или сглаживания

валик герметика после его установки.Чтобы получить более привлекательный вид

, часто необходимо разглаживать герметик.

, но приводит к удалению около 80 процентов герметизирующего материала, сокращению срока службы герметика и увеличению

шанс утечки.

Материалы оболочки, установленные без надлежащей «подгонки и отделки» (рис. 5), обеспечивают легкий доступ к воде. Промежутки между рубашкой

компонентов размером более 1/8 дюйма не могут быть успешно заделаны конопаткой и герметиками. Напряжения и естественные движения

между этими частями приведет к преждевременному выходу герметика из строя, что приведет к попаданию влаги и загрязнений в изоляцию.

Защитные кожухи или погодные барьеры также могут быть установлены неправильно из-за отсутствия надлежащего дождя. На вертикальных участках это

происходит, когда нижние секции материала оболочки устанавливаются поверх верхних секций (рисунок 6). На

горизонтальных секций, это происходит, когда секция внахлестку устанавливается близко к верху или низу трубопровода, а не к

сторон (рисунок 7). Это также может произойти, если часть оболочки обернута вокруг изоляции так, что верхняя часть

горизонтального нахлеста куртки перекрывается нижним участком.Все эти ошибки установки допускают попадание воды в

Система утепления

Изоляционные заделки или торцевые заглушки – это другие места, где оболочка может быть установлена неправильно с опасным CUI

возможности. Торцевые заглушки могут быть, а иногда и полностью опущены, с очевидными рисками CUI. Однако более тонкие проблемы могут

доставит почти столько же хлопот. Торцевые заглушки, установленные на вертикальных линиях, неправильно закрыты или без учета дождя (рисунок

8) почти так же плохо, как и без торцевой крышки.

Проблемы с пароизолирующими добавками также могут способствовать попаданию влаги в изоляционные системы для работы в холодных условиях. Применено

Установленные замедлители парообразования «мастикового» типа с недостаточной толщиной или чрезмерными проколами позволяют водяному пару проникать в

система изоляции практически сразу после запуска и охлаждения до рабочей температуры. Неспособность использовать

Армирующая ткань

внутри применяемых замедлителей парообразования позволит нормальным напряжениям во время работы преждевременно растрескать

и впустить водяной пар.Наконец, даже самые лучшие антипирены или замедлители парообразования мембранного типа сразу могут быть

испортился при установке оболочечного материала с использованием шурупов вместо лент. Очевидно, каждый винт пробивает

замедлитель парообразования, создающий десятки мест для проникновения водяного пара в систему изоляции.

Последняя проблема мастерства монтажа, которая может привести к CUI, – это хранение изоляционных материалов. Изоляционные материалы

всегда следует защищать от дождя и непогоды.Изоляционные материалы, хранящиеся на земле без водонепроницаемости

Покрытие

просто означает, что изоляция с самого начала становится влажной.

The Cure

Остается ясное лекарство:

Установите системы изоляции в соответствии со спецификациями;
Устанавливайте системы изоляции с помощью персонала, имеющего достаточную подготовку для их правильной установки; и
Последующие действия, чтобы убедиться, что работа была выполнена должным образом, немедленно устраняя любые проблемы, чтобы проблемы с CUI не могли быть
старт.

Техническое обслуживание

Причина

Наконец, если проблемы с проектированием / спецификацией и монтажом не создают проблем с CUI, могут возникнуть проблемы с обслуживанием.

Техническое обслуживание изоляции иногда выполняется слишком поздно. Проблемы с герметиком (рисунок 9) или небольшие дыры в погоде

Барьер

(рисунок 10) не будет замечен до тех пор, пока изоляция не будет влажной достаточно часто или достаточно долго, чтобы вызвать обширную CUI

проблемы и возможный отказ оборудования.Участки изоляции, снятые для нормальной эксплуатации и технического обслуживания, не получают

заменять до тех пор, пока целые части систем изоляции не пропитаются или не будут загрязнены коррозионными химикатами.

Иногда это происходит из-за того, что не нужно искать признаки на ранней стадии или не распознать, как выглядят ранние признаки CUI.

Упомянутая ранее в этой статье установка питательной воды котла при большом повреждении своих фильтров не заметила, что

изоляционная оболочка на верхней части фильтров была сильно повреждена, что привело к коррозии боковых стенок емкости.Как

в результате, после того как первые два фильтра были демонтированы и отремонтированы, изоляционные системы сразу же начали намокать.

еще раз, так как источник воды не был идентифицирован и не отремонтирован. Это было обнаружено только после того, как третий фильтр был

. На

обнаружена коррозия, и кто-то, наконец, осмотрел верхние части фильтров. Всю новую изоляцию пришлось снова снять

и переизолированный.

Химический завод в верхнем Среднем Западе использовал трубы и оборудование из нержавеющей стали серии 300 в своем производственном процессе.Это

был изолирован, чтобы гарантировать, что химикаты в линии оставались жидкими (и для управления технологическим процессом). Во всем заводе

оценка изоляции, кто-то заметил обширное повреждение системы изоляции. Инспектор спросил у инженера завода, есть ли у него

возникли проблемы с SCC, а у него нет. Этот ответ озадачил инспектора до тех пор, пока не было задано дополнительных вопросов

ответил. Выяснилось, что инженер завода знал, что на их оборудовании из нержавеющей стали имеется много SCC, но у них не было

. У

были какие-то «проблемы», потому что у них еще не было отказов оборудования из-за коррозии.

Как ни странно, есть функция обслуживания, которая часто способствует сильному загрязнению и увлажнению изоляции

систем. Любопытно то, что это часто вызвано персоналом и процедурами, специально разработанными для обеспечения того, чтобы завод

Площадка

не имеет отказов оборудования, связанного с коррозией. Что это за загадочный источник? Режем секции из

изоляционных систем с целью проверки целостности оборудования, а затем невыполнение их повторной герметизации к

исправление изоляции или правильная установка смотровых отверстий (рисунок 11).

Лечение

Правильный уход за изоляцией – это случай «поймать как можно раньше, исправить рано». Периодически проверяйте системы изоляции, чтобы помочь

идентифицирует ранние признаки отказа, особенно проблемы CUI. Некоторые пятна на куртке могут указывать на влажность под курткой, а

на рис. 12 показано, как некоторые перфорации куртки предполагают наличие коррозии изнутри куртки. Оба контрольных

указывает на то, что CUI может происходить под системой изоляции.
После выявления проблем с системами изоляции их следует отремонтировать как можно быстрее, чтобы предотвратить дальнейшие

загрязнения и коррозии, включая повторное закрытие смотровых отверстий.

Сводка

Мы видели, как CUI может стать огромной, трудно обнаруживаемой проблемой, которая стоит миллионы долларов. Мы также подчеркнули, как

все, от проектирования до обслуживания, может вносить свой вклад в CUI. Наконец, мы обсудили, как это легко предотвратить

по:

Учет систем изоляции при проектировании;
Проектирование систем изоляции специально для среды, в которой они будут работать;
Правильная установка системы изоляции, чтобы она выполняла свою работу в течение длительного времени с минимальным обслуживанием;
Научиться распознавать ранние признаки CUI и потребности в обслуживании изоляции; и
Оперативное обслуживание изоляции, чтобы CUI не смог закрепиться на предприятии.

Коррозия под изоляцией – новые подходы к покрытию и изоляционным материалам | NACE CORROSION

ABSTRACT

Коррозия стали под поврежденной или неправильно установленной теплоизоляцией является распространенной проблемой

на многих технологических предприятиях. За последние годы был исследован широкий спектр решений, включая защитные покрытия для труб от силикатов цинка до специальных эпоксидных смол каменноугольной смолы и до различных типов сложных защитных покрытий для изоляции.Работа и результаты будут получены в результате решения этой проблемы по двум направлениям, во-первых, для разработки новых покрытий, которые будут обеспечивать характеристики при влажной изоляции и выдерживать температуры до 230 ° C, а новые экспериментальные неорганические продукты подходят для температур 300 ° C-400 ° C. Альтернативный подход заключался в разработке эпоксидной синтаксической пены, пригодной для использования при рабочих температурах до 150 ° C, а также обеспечивающей защиту от коррозионной атмосферы и механических повреждений. Стандартные методы испытаний не были доступны для этой работы, что потребовало разработки методов испытаний, которые могут воспроизводить наблюдаемые отказы.

Было показано, что коррозия под изоляцией (CUI) является одной из самых больших проблем коррозии при эксплуатации технологического оборудования, особенно стареющего нефтехимического завода. Например, двухлетний обзор отказов заводов производственного комплекса Shell (UK) Stanlow показал, что около 35% случаев коррозии, то есть отказов или близких к отказу, были вызваны CUI (1). Хотя этот завод, расположенный на северо-западе Англии, находится в зоне тяжелой промышленности, он не находится в особенно агрессивной морской среде.CUI – это форма локальной коррозии, которая поражает изоляционную сталь, обычно в диапазоне температур

от? 5 ° C до 150 ° C, но наиболее серьезная коррозия наблюдается между 60 ° C и 120 ° C со скоростью коррозии 1 мм в год (7-10 мм накипи соответствует до 1 мм коррозии) (1). Другие источники (2) указывают более узкие рабочие диапазоны от 5 ° C до 105 ° C, и особенно диапазон от 60 ° C до 80 ° C. В API 570 указывается, что внешний CUI может возникать в системах трубопроводов из углеродистой стали, работающих при температуре от? 4 ° C до 120 ° C, и в трубах из аустенитной нержавеющей стали при температуре от 65 ° C до 204 ° C.Управление здравоохранения и безопасности Соединенного Королевства заявляет, что риск является низким при температурах ниже –4ºC и выше 260ºC (но это исключается при наличии циклических или температурных переходных процессов). Наиболее критическая зона составляет от 30 до 120 ° C, при этом данные США показывают типичную скорость коррозии 0,5 мм / год при 80 ° C с утеплителем (2).

Как правило, заводы, расположенные в районах с большим годовым количеством осадков или в теплых морских районах, более восприимчивы к CUI, чем растения в более прохладных и сухих внутренних регионах, поэтому для большинства нефтеперерабатывающих и нефтехимических заводов по всему миру существуют проблемы из-за их ситуаций.Независимо от макроклимата, микроклимат также может иметь большое влияние, а градирни, дренчерные системы и пароотводчики могут увеличивать потенциал для CUI, как в случае с заводами, где процесс, работающий в цикле

, регулярно пересекает атмосферную росу. точка.

Коррозия под изоляцией – CUI Management

MISTRAS предлагает комплексные программы предотвращения и смягчения последствий коррозии под изоляцией ( CUI ), включая комплексные решения для проверки, обслуживания и мониторинга.

Без эффективной программы защиты от коррозии под изоляцией ( CUI) возникающие в результате повреждения могут быть трудными для обнаружения, более сложными в управлении и дорогостоящими. Наши сертифицированные специалисты используют технологию неразрушающего контроля ( NDT ) для выявления и обнаружения повреждений CUI в резервуарах, трубопроводах, сосудах и любых других изолированных объектах на вашем предприятии.

CUI Программы специального акцента

MISTRAS Group располагает ресурсами, знаниями и экспертами в предметной области ( малых и средних предприятий, ) для внедрения и управления индивидуализированной программой CUI , разработанной для удовлетворения потребностей вашего предприятия.

MISTRAS использует отраслевой опыт в области проектирования, инспекций, легкого механического обслуживания, высотных работ и управления данными для предоставления комплексной программы CUI , включающей:

Профилактика
Раннее обнаружение
Смягчение
Профилактическое обслуживание
Отчетность и управление данными

Наши индивидуальные программы CUI разбиты на пять шагов.

Коррозия под изоляцией (

CUI ) Discovery

МСП проводят тщательный анализ текущих условий эксплуатации объекта перед планированием следующих этапов процесса.Этот анализ дает основу для дальнейших проверок и испытаний, позволяя техническим специалистам понять процессы на предприятии и определить любые предварительные факторы риска или предупреждающие знаки.

Визуальный и качественный контроль

Затем технические специалисты проведут предварительный визуальный осмотр, чтобы впервые увидеть потенциальные проблемные области. На основе этих первоначальных проверок инспекторы МИСТРАС выбирают наиболее эффективный качественный метод контроля неразрушающего контроля, в том числе:

Для изолированных объектов на высоте или в ограниченном пространстве MISTRAS может использовать бригады с веревочным доступом, строительные леса или беспилотные системы для проведения первоначальных визуальных и определенных качественных проверок.

Подготовка к осмотру

Чтобы свести к минимуму количество обслуживающего персонала на объекте, одна из небольших механических служб MISTRAS подготавливает участки для количественной проверки путем сочетания удаления изоляции, смягчения коррозии и подготовки поверхности. Эта же команда может также выполнять те же услуги в сочетании с веревочным доступом к высотным объектам.

Количественная проверка

Технические специалисты количественно определяют степень коррозии, используя комбинированную рентгенографию в реальном времени ( RTR ), обратное рассеяние нейтронов, фазированную решетку ( PAUT ) и традиционные методы ультразвукового контроля ( UT ).Технические специалисты MISTRAS выбирают один или несколько методов проверки на основе нескольких факторов, в том числе:

Локальная или общая коррозия
Радиационные проблемы в небольших помещениях
Доступ к активу.

Эксперты MISTRAS выберут метод проверки, который наилучшим образом соответствует потребностям отдельного актива, чтобы результаты собирались быстро, точно и экономично.

Отчетность о результатах

Когда технические специалисты MISTRAS выполняют каждый этап процесса, данные собираются и записываются полностью, без риска потери данных при передаче их между подрядчиками по инспекции, консультированию и механическим подрядчикам.

Доставляем отчет по проекту с использованием чертежей AutoCAD владельцам. Мы также можем ввести результаты прямо в программное обеспечение для управления данными инспекции ( IDMS ), включая собственное программное обеспечение MISTRAS PCMS .

Решения

для защиты от коррозии под изоляцией

Acuren предлагает полностью интегрированный и комплексный подход к обнаружению и решению проблем коррозии под изоляцией, опирающийся на инженеров и специалистов по коррозии с многолетним опытом.

Что такое коррозия под изоляцией (CUI)?

CUI (Коррозия под изоляцией) – это внешнее разрушение компонента в результате попадания воды под изоляцию или противопожарную защиту. CUI может влиять на углеродистые стали, низколегированные стали, нержавеющие стали серии 300 и даже дуплексные нержавеющие стали. CUI обычно влияет на оборудование, которое работает непрерывно или периодически в диапазоне:

• Углеродистые и низколегированные стали: от -12 ° C (10 ° F) до 175 ° C (350 ° F)
• Аустенитные и дуплексные нержавеющие стали: 60 ° C ( От 140 ° F) до 205 ° C (400 ° F)

Коррозия под изоляцией (CUI) – это механизм повреждения, который затрагивает все промышленные объекты.Выход из строя оборудования, находящегося в процессе эксплуатации, может быть катастрофическим и дорогостоящим. Текущие отраслевые методы обнаружения и смягчения последствий неэффективны и дороги. Acuren мыслит нестандартно, предлагая альтернативные стратегии решения этой распространенной, но дорогостоящей проблемы.

Acuren лидирует в отрасли как единственный настоящий поставщик, который может быть единственным поставщиком «под ключ» для выполнения комплексных программ CUI.

Инженерные решения и программы

Разработка программы CUI
Инжиниринг коррозии, выбор материалов, решения по смягчению
Ручная разработка по проверке и смягчению CUI
Выполнение оценки инженерных угроз
Опытные собственные возможности для инженерной защиты от коррозии
Оценка состояния оборудования – Расчеты RSTRENG / APCAT
Пригодность для оценки обслуживания (e.грамм. API 579)
Разработка плана ремонта
Создание и внедрение программ проверки на основе рисков (RBI)
Анализ методом конечных элементов (FEA)

Визуальный осмотр

Опытные визуальные инспекторы проводят внешние проверки оборудования:
- RBI (API 580 / API 581)
- Трубопровод (API 570)
- Сосуды под давлением (API 510)
- Котлы (NBIC, ABSA)
- Конструкционные
- Другое
Управление целостностью активов
Оценка потенциала
CUI 9 подходящего метода (-ов) неразрушающего контроля
Обводка трубопровода, выбор условий
место наблюдения (CML)

Все инспекции, неразрушающий контроль и промышленные услуги могут быть предоставлены с помощью тросов

Почему Acuren?

- - Полностью интегрированный подход, сочетающий инжиниринг, инспекцию, неразрушающий контроль, промышленные предприятия и услуги веревочного доступа.Acuren лидирует в отрасли как единственный настоящий поставщик, который может быть единственным поставщиком «под ключ» для выполнения комплексных программ CUI.
  - Инновации, передовые приложения и передовые решения для инспекции Acuren приводят к значительной экономии средств, сокращению ненужных механических работ (снятие изоляции только при необходимости), экономии драгоценного времени и сокращению отходов материала при одновременном ограничении воздействия потенциальных опасностей.
  - Ведущий поставщик надежных программ CUI, основанный на надежной инженерной практике благодаря непревзойденным отраслевым знаниям и многолетнему опыту.
  - Программы тщательного обучения и повышения квалификации персонала.
  - Диагностируйте первопричину, а не симптомы.
  - Создайте подходящую программу и инструменты для приложения.

Методы неразрушающего контроля Acuren для проверки CUI

- - Визуализация с обнаружением влаги (MDI) – обратное рассеяние нейтронов
    Импульсный вихретоковый интервал (PEC)
  - Радиография
  - Компьютерная радиография (CR)
  - Цифровая радиография (DR)
- Ультразвуковой волновод (GUL)
- Инфракрасная термография (IR)
  Лазерное сканирование
- Расширенный ультразвуковой контроль
- Ультразвуковой контроль толщины (UT)

Канатный доступ и промышленные решения

Методы канатного доступа:

- - Там, где строительные леса или другие средства доступа нецелесообразны, Acuren может использовать средства веревочного доступа для оценки CUI (e.

Под утеплитель: Сетка ЦПВС под утеплитель – Компания «Сетка МСК»

Обрешетка под утеплитель стен. Обрешетка под эковату. Разметка. Расчет количества комплектующих. Изготовление и установка каркаса.

Обрешетка под эковату. Разметка. Расчет количества комплектующих. Изготовление и установка каркаса.

требования к утеплителю, виды утеплителей, как утеплять, советы и рекомендации, видео

Общие сведения

Требования к утеплителю

Правила выбора

Виды утеплителей

Пенопласт

Минвата

Эковата

Как утеплить дом под сайдинг (видео)

Последовательность работ по утеплению здания

Обрешетка

Монтаж утеплителя

Монтаж гидроветрозащитной мембраны диффузионного типа

Советы и рекомендации

Утепление фасада под сайдинг (видео)

Добавить комментарий

Утепление стен перед обрешеткой. Бюджетное, недорогое утепление стен под сайдинг

Прокладка пароизоляции на стены под утеплитель

1 Изоляция стен от влаги – в каких случаях она необходима?

2 Виды пароизоляторов – какой выбрать для работ снаружи и внутри дома

3 Устройство пароизоляционного слоя – изучаем порядок действий

4

Почему пароизоляция необходима

Где пароизоляция обязательна

Материалы для пароизоляции

Преимущества мембранных материалов

Разновидности мембранных материалов

Монтаж пароизоляционной пленки на стены

Рекомендации к пароизоляции каркасных конструкций

Пароизоляция стен в деревянных домах

Видео

Назначение пароизоляции

Подготовительные работы

Укладка пароизоляции

Виды пароизоляции

Какой стороной укладывать пароизоляцию для стен деревянного дома?

Пароизоляция для стен деревянного дома изнутри

Пароизоляция для наружных стен деревянного дома

Гидроизоляция утеплителя пола: какой стороной правильно укладывать

Какой стороной к утеплителю размещать рулонную гидроизоляцию

Гидроизоляция утеплителя кровли

Скатные кровли

Плоские кровли

Гидроизоляция утеплителя пола

Первые этажи

Сырые помещения

Гидроизоляция утеплителя стен

Наружная теплозащита

Внутренняя теплозащита

Обрешетка потолка под утеплитель – как и чем лучше утеплить на чердаке, правильное для холодной крыши

Теплоизоляция при помощи клея

Монтаж между направляющими каркаса

Как правильно произвести мероприятия

Керамзит

Минеральная вата

Пенопласт

Коррозия под изоляцией – NACE

Кто должен присутствовать

Цели обучения

Предварительные требования

Завершение курса

Экзамен по окончании курса

Коррозия под изоляцией (CUI) | Инспекционная

Связанные темы

Инструменты темы

Поделиться темой

Внести вклад в определение

Понимание причин коррозии изоляции

Условия окружающей среды, ведущие к коррозии под изоляцией

Предотвращение гальванической коррозии

Предотвращение щелочной или кислотной коррозии

Предотвращение хлоридной коррозии

Алюминий с термическим напылением в качестве раствора CUI

Обнаружение коррозии под изоляцией (CUI)

Различные методы проверки для CUI

Импульсный вихретоковый контроль

Ультразвуковой контроль на большом расстоянии
