Подвальные вытяжки: видео-инструкция по монтажу своими руками, особенности правильной установки, цена, фото

Вентиляция подвальных помещений | РБ Климат

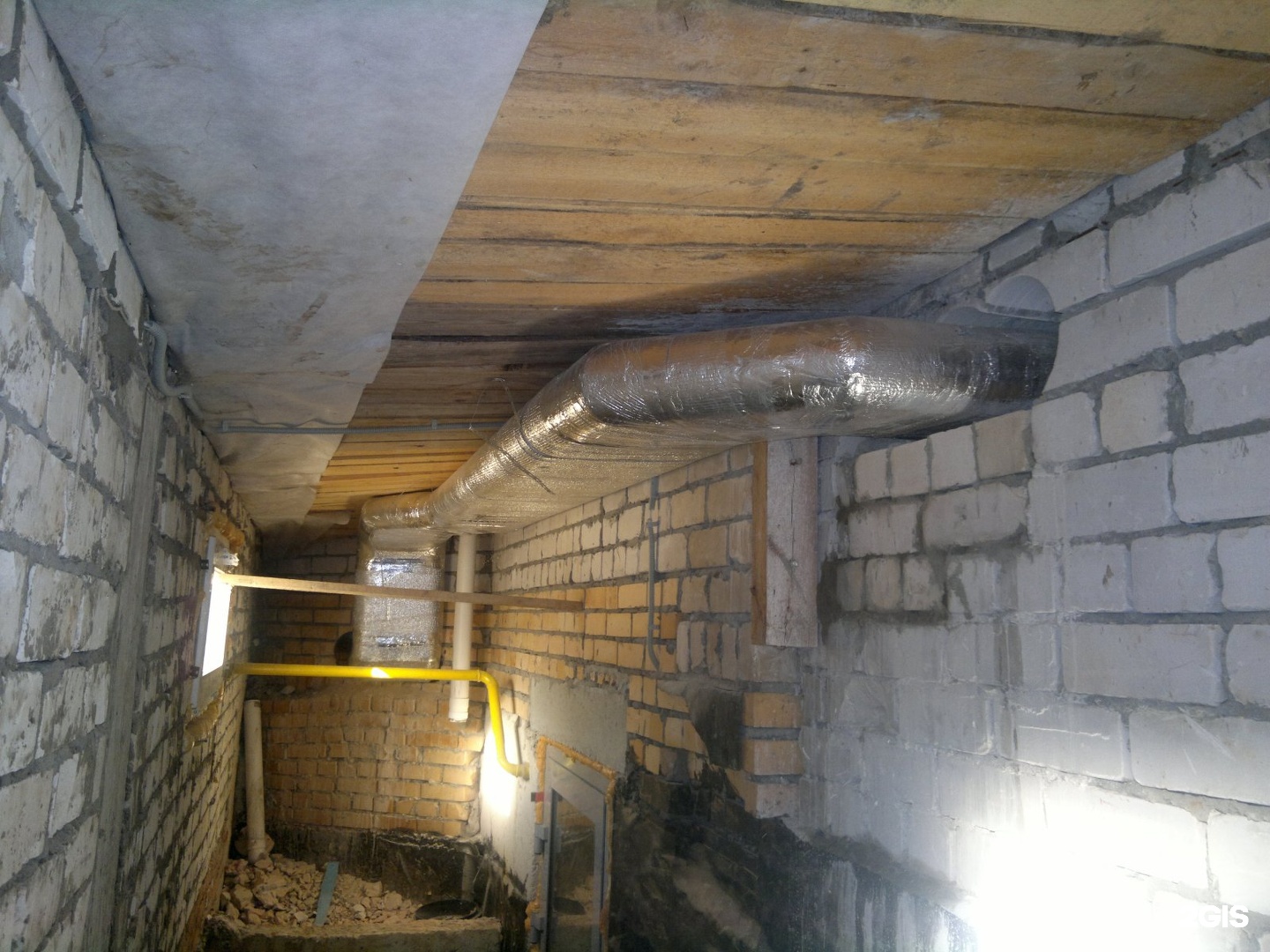

В многоквартирных домах подвальные помещения часто используются  под спортивные клубы или сдаются под офисы и магазины. А поскольку из-за плохой вентиляции и отсутствия естественного света большой проблемой подвалов являются сырость и затхлый воздух, при переоборудовании помещения на первый план выходит необходимость качественной вентиляции.

Но в лабиринтах подвалов естественной циркуляции воздуха явно не хватает, поэтому для организации качественного воздухообмена лучше использовать принудительную вентиляцию.

Приточно-вытяжная вентиляция

Чтобы система вентиляции подвального помещения функционировала правильно, необходимо грамотно составить ее схему. Снаружи устанавливается вентилятор, внутри – конвектор, а в помещении должны быть проведенные каналы для подачи и вытяжки. Вентилятор нагнетает свежий воздух снаружи, конвектор нагревает или охлаждает его, происходит фильтрация от загрязнений и примесей, затем чистый воздух поступает в помещение, а отработанный воздух за счет перепадов давления по каналам выходит наружу.

В качестве оборудования можно использовать современные вентиляционные системы, кондиционеры и сплит-системы, которые обладают множеством функциональных возможностей и температурных режимов. В компании РБКлимат огромный выбор вентиляционного оборудования, с полным ассортиментом можно ознакомиться здесь.

ВЕНТИЛЯЦИЯ ПОДВАЛА ЧАСТНОГО ДОМА

Современные коттеджи строятся с учетом цокольных этажей и подвальных помещений. Здесь обычно располагаются мастерские, кладовые, прачечные, ванные комнаты или сауны, бассейн (проветривание бассейнов здесь) и спортивный зал. Проветривание этих помещений, с учетом характера использования и конструктивных особенностей особенно актуально.

Если подвальное помещение используются крайне редко, для регуляции подачи и вывода воздуха можно обойтись шиберными заслонками. Они позволят вентилировать подвал в ручном режиме.

Если же подвал или цокольный этаж предназначены для длительного пребывания, то и система вентиляции в них должна быть направлена на создание комфортного и безопасного микроклимата.  Кроме того, система проветривания должна препятствовать образованию плесени и гребка,  накоплению излишков влаги м способствовать сохранению на долгие годы конструкции дома и коммуникации в нем.

Естественная и принудительная?

Если площадь подвала или цокольного этажа значительна, а вентиляционная система будет обслуживать и жилые комнаты, необходима  принудительная система. Принцип ее функционирования заключается в следующем: воздух с улицы при помощи специальных вентиляторов нагнетается внутрь подвала, после, при необходимости он фильтруется, охлаждается либо нагревается, и подается в помещения.

Преимущества системы очевидны:

• работают вне зависимости от погодных условий;
• можно выбрать разные режимы работы вентилятора и сделать режим проветривания интенсивнее, чтобы предотвратить сырость в подвале;
• может фильтровать воздушные массы перед подачей в помещение;
• за счет нагрева воздуха частично заменяют отопительную систему.

Более доступным и простым способом проветривания повальных помещений является естественная система, которая многие годы считалась классической и получила широкое применение в строительстве.  Принцип заключается в создании разницы температурных показателей внутри и снаружи помещения. Для устройства такой системы достаточно двух труб – приточной и вытяжной. Но естественная система зависит от погодных условий, что мешает контролю температурного режима и влажности. Среди преимуществ можно отметить:

• простое устройство и легкий монтаж элементов;
• небольшие финансовые затраты на обустройство;
• отсутствие дополнительных расходов в ходе эксплуатации;
• исключение любых механических поломок.

Если площадь подвала небольшая, и владельцы загородной недвижимости практически не пользуются  ею или не предъявляют особых требований к воздухообмена сооружения,  у тогда естественная система вытяжки — оптимальное решение для частного дома.

К естественному воздухообмену можно отнести и продухи – специальные отверстия-окошки небольшого диаметра в цоколе или фундаменте строения, которые обеспечивают постоянное проветривание в подвальном помещении, препятствуя застою влаги и затхлых запахов.

Вентиляция в погребе, гараже: как сделать вытяжку своими руками с одной или двумя трубами

Для правильного монтажа вентиляции в гараже с подвалом учитывают некоторые обязательные нормы. Обращают особое внимание на то, для чего именно используется подвал и, исходя из этого, выбирают тип вытяжки — принудительная или естественная. Но, так или иначе, без вентилирования не обойтись. Пренебрежение этим моментом приводит к плохим последствиям, вплоть до разрушения самого помещения.

Какие функции выполняет вентиляция

Зачем владельцы гаражей с подвалом делают вытяжку? Ответ прост: если отказаться от вентиляции, то внутри помещения нарушатся циркуляция воздуха и баланс влажности.

Стены подвала отсыреют, а вещи и продукты, которые в нем хранят, — заплесневеют.

В худшем случае неправильно обеспеченные воздухообмен и вентилирование приведут к разрушению стен подвала и последующей необходимости в его ремонте или даже перестройке.

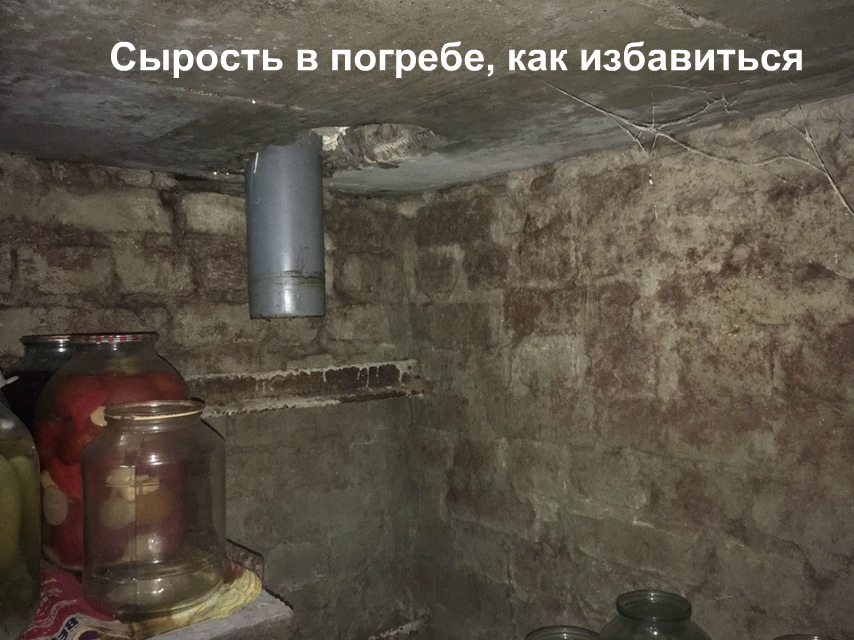

Очевидный признак того, что вентиляции нет или она обустроена плохо — появление конденсата на стенах и поверхности вещей. Он обозначает нарушение температурного режима или проблемы с повышенной влажностью.

Требования к вентиляционной системы в гараже с подвалом

Решив поставить в погреб вентиляционную систему, учитывают некоторые особенности и требования. Так, основная задача подобной конструкции — вывод из погреба лишней влаги и приведение к балансу температур внешней среды и помещения. Если речь идет об организации вытяжки в подвальной яме, то именно влажности уделяют особое внимание. Подвальные помещения иного типа требуют других подходов.

Независимо от того, о какого типа подвале идет речь, выбирают между двумя типами вентиляции:

1. Естественной.
2. Принудительной.

Первый вариант — самый популярный из-за своей дешевизны и простоты. Принцип его работы заключается в установке минимум двух труб, одна из которых служит в роли приточной, а другая — вытяжной. За счет разницы температур между внешней средой и помещением, воздух циркулирует по ним в обоих направлениях.

Недостаток подобной конструкции в том, что она не обеспечивает циркуляцию воздуха во время минимальной разницы температур. Да и регулировать показатели влажности сложно.

Для избежания вышеописанных проблем прибегают ко второму варианту — принудительному вентилированию. Кроме более легкого контроля, ее плюс еще и в том, что такая система дает возможность обойтись лишь одной трубой. Хотя владельцы гаражей и подвалов предпочитают две.

Организация принудительной вытяжки

Если решено делать принудительную вентиляцию в гараже с подвалом, стандартные вытяжные каналы дополняют специальными вентиляторами, обеспечивающими принудительный воздухообмен. Самостоятельное изготовление подобной системы не составляет особого труда. Это связано с тем, что она по своей конструкции мало отличается от естественной вытяжки.

Важнейшим достоинством искусственного проветривания считают его способность поддерживать как температурный режим, так и режим влажности в любых условиях.

Для устройства принудительной вентиляции своими руками внутри гаража обустраивают ведущие к поверхности трубы. Их делают несколько: часть отвечает за приточную, а часть — за вытяжную подачу воздуха.

В трубы, отвечающие за вытяжку, и устанавливают электрический вентилятор.

Вентилятор — не единственное средство, с помощью которого организовывают принудительную вытяжку. Для этого используют и такие способы, как:

• диффуз-флюгер;
• дефлектор;
• нагревательная лампочка.

Первый способ требует действия потоков входящего воздуха на вершине приточной трубы. Второе же устройство устанавливают на вытяжную трубу, и оно создает зону разряженного воздуха. Что касается лампочки, то она нагревает входящие потоки до нужного уровня температуры.

Проектирование

Первый этап работ по самостоятельному созданию принудительной вентиляционной конструкции — ее проектирование. Составляется схема подвала и расположения вентиляционных каналов. На ней рисуют и то, как именно будут проходить каналы-трубы.

Во время проектирования решают, куда они выходят и как производится забор воздуха. Так, важно предусмотреть правильное расположение заборной поверхности на крыше или стене гаража своевременно.

Приобретение необходимых материалов

По окончанию проектирования приобретают все необходимое для создания системы и её монтажа. В частности, не обойтись без:

• вентиляционных труб;
• защитных решеток;
• козырьков для уличных концов труб;
• дефлекторов;
• вентиляторов;
• кабеля;
• крепежных хомутов;
• дюбелей и саморезов;
• молотка;
• дрели.

Этого инструментария хватит для выполнения всех стандартных монтажных работ. Главное – правильно рассчитать количество на основании созданной схемы.

Выполнение монтажных работ

Наиболее распространенный вариант принудительной вытяжки — с двумя трубами. Первым делом пробивают в намеченных местах стен отверстия и монтируют крепежные конструкции. Далее на полу собирают сами воздуховоды. Изгибов в них избегают. В трубы помещают вентилятор, и проводят провода для их питания. Неподалеку устанавливают выключатели.

После того, как трубы установлены на свои места, с внешней стороны ставят козырьки, защищающие от осадков, и мелкозернистые решетки против птиц и грязи.

Проверка работы системы

Проверку тяги в вентиляции производят просто — с помощью зажженной свечи или спички. При наличии хорошего потока воздуха пламя отклоняется в ту или иную сторону (зависит от типа канала).

Устройство и установка естественной вытяжки

Правильного устройства естественной вентиляции добиться довольно просто. Для этого устанавливают две трубы, служащие в роли каналов.

Для создания циркуляции воздуха этих каналов должно быть не менее двух, ведь через один поступит холодный воздух, а через другой — выйдет нагретый.

Сам процесс монтажа идентичен установке принудительной вытяжки, отличается он лишь необходимостью ставить электроприборы.

Заключение

Вентиляция в подвале под гаражом — необходимость, если его владелец желает, чтобы все, что там лежит, осталось в полной сохранности, как и само помещение. Выбирают между естественным и принудительным типом конструкции, по возможности отдавая предпочтение последней.

Хотя первая несколько дешевле и проще для самостоятельного монтажа.

Источник: https://garazhyk.ru/kommunikatsii/ventilyatsiya-v-garazhe-s-podvalom

Устройство вентиляции в погребе под гаражом

У многих в гаражах имеются погреба и подвалы, в которых хранятся всевозможные продовольственные запасы. Но если погреб будет устроен неправильно, то продукты достаточно быстро придут в негодность. Именно поэтому необходима правильная вентиляция погреба в гараже.

Без хорошего воздухообмена погреб достаточно быстро отсыреет, разрушится, и его придется полностью перестраивать. Поэтому на этапе строительства не стоит экономить или же не обращать внимания на стандартные правила организации воздухообмена в подземном помещении.

Правильный воздухообмен

Устройство качественной вытяжки защищает погреб от множества негативных моментов. Если воздухообмен не предусмотреть, то в овощной яме начнет образовываться конденсат, который приведет к крайне нежелательным последствиям. Высокая влажность в овощной яме – источник заражения овощей. Они загнивают, появляется грибок и неприятная спертость воздуха.

Холодный воздух опускается вниз по одной трубе, а нагретый выходит наружу по другой.

В зимнее время тепло, поступающее от земли, становится причиной того, что в подвале становится намного теплее, чем в гараже. Поэтому воздух начинает постепенно подниматься вверх.

Влага, источником которой является овощная яма, способствует возникновению коррозии на кузове и деталях автомобиля и других металлических объектах, находящихся в гараже.

Для того чтобы избежать этих проблем, вентиляцию подвала гаража нужно сделать правильно и по всем нормам.

Если вентиляция в погребе под гаражом не предусмотрена, на хранящиеся в нем продукты будут воздействовать токсичные вещества.

Работающий двигатель авто, а также все химические жидкости, хранящиеся в гараже, выделяют ядовитые соединения.

Для минимизации их воздействия вытяжка должна не только выводить воздух из овощной ямы, но и обеспечивать его приток внутрь. Создание приточно-вытяжной вентиляции в погребе гаража решает эту задачу.

Следует отметить, что такой воздухообмен может происходить естественным образом (за счет того, что теплый воздух легче холодного) или при помощи включения дополнительных вентиляторов. Верхушка трубы должна быть выведена над подвалом и гаражом.

Какая вытяжка нужна вашему погребу?

Правильно сделанная система вентиляции подвала гаража позволит максимально быстро устранить воздействие всех негативных факторов. Монтаж приточной трубы погреба позволит обеспечить поступление чистого воздуха к овощам и продуктам. Назначение вытяжной трубы вентиляции в гараже с погребом – удалять из воздуха влагу и ядовитые вещества.

Циркуляция воздуха помогает поддерживать нормальную влажность в помещении.

Лучшая организация воздухообмена – комбинация приточной и вытяжной систем в подвале и погребе. Она может быть выполнена двумя способами:

1. Создание естественного воздухообмена в погребе – это самый популярный вариант. В этом случае хватает монтажа двух труб: приточной и вытяжной. Подобное устройство работает благодаря тому, что температура в овощной яме и снаружи различается. Но такая вытяжка перестанет работать в теплое время года, когда температура начинает выравниваться. С другой стороны, зимой вытяжка ямы закупоривается снегом и инеем, и с этим трудно что-то сделать (трубу придется дополнительно прогревать). Именно поэтому устройство естественной вентиляции рекомендовано для небольших гаражей, в которых владелец будет периодически осматривать и прочищать трубы, а также утеплять их зимой.
2. Наличие принудительной вентиляции в гараже с подвалом – наилучший вариант. В этом случае микроклимат ямы предельно приближен к уличному. Такая вентиляция в погребе обеспечивает движение воздушного потока с помощью дополнительных вентиляторов или иных агрегатов. Как правило, система состоит из двух труб или же одной двустворчатой трубы.

Естественная вентиляция имеет неоспоримое преимущество – доступность. В том случае, если у вас большой по размерам гараж, который предполагает стоянку в нем автобуса или грузовика, то вытяжку нужно делать принудительную.

Устройство естественной вытяжки

Вентиляцию в погребе под гаражом можно сделать одним очень простым способом: в кирпичной кладке необходимо сделать канал, сечение которого не должно превышать одного кирпича.

Кроме того, такой же канал можно сделать из блоков, уложенных на боковую грань. Схема очень проста, но она способна обеспечить воздухообмен в погребе.

Обязательно надо установить металлическую сетку на канал, защищающую от крупных жуков и птиц.

Правильное устройство естественной вытяжки.

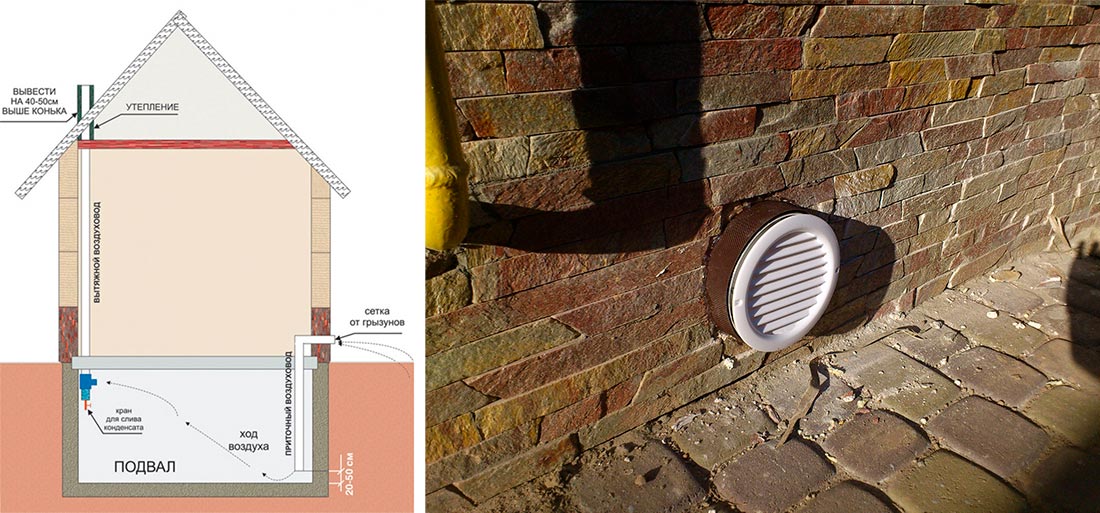

Традиционный вариант организации естественной вентиляции подразумевает наличие двух труб в разных углах ямы. Один воздуховод будет отвечать за приточную, а второй – за вытяжную вентиляцию. Такая схема работает в любых подвалах и погребах, которые располагаются не только под гаражом, но и в других местах (в том числе на открытом пространстве).

Чтобы воздухообмен происходил максимально эффективно, и воздух поднимался и опускался по трубам, конец приточной должен отстоять от пола на 40–45 см. Конец вытяжной трубы должен быть размещен прямо под потолком. Трубы можно сделать практически из чего угодно (асбестоцемент, жесть, поливинилхлорид и т. д.).

Таким образом, вентиляция гаража с подвалом может осуществляться с помощью естественной вытяжки. Этот подход, конечно, не идеален, но все же позволяет обеспечить и в гараже, и в погребе более-менее чистый воздух.

Выполнение работы происходит поэтапно:

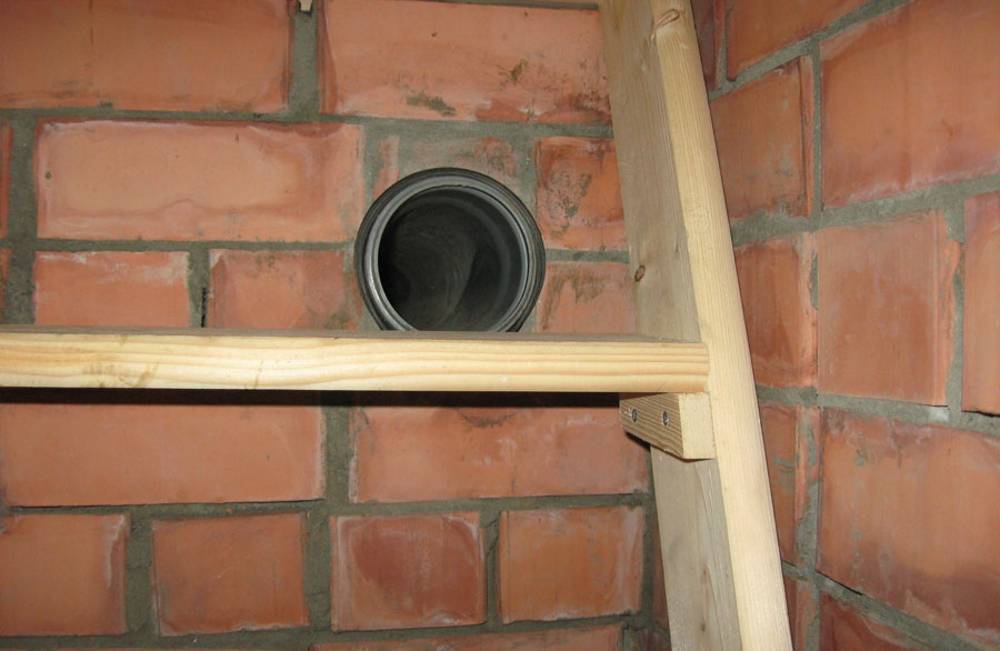

• Вытяжной воздуховод закрепляется таким образом, чтобы один его конец располагался на уровне 150–200 см от пола. Наружный конец трубы выводится над крышей гаража на высоту 40–45 см.
• Приточный воздуховод фиксируется в противоположном углу с соответствующим отступом от пола. Наружу трубу необходимо вывести на 20–30 см.
• Вентиляционный канал должен быть защищен от грызунов и птиц металлической сеткой. Кроме того, выходные каналы рекомендуется накрыть колпачками от осадков.

Чтобы контролировать работу вентиляции погреба под гаражом, потребуется монтаж заслонок, которые позволят регулировать воздушный поток в холодное время, когда важно не выстудить помещение, чтобы продукты в яме не заморозились.

Самый дешевый и простой вариант организации вентиляции в подвале гаража – вместо приточной трубы сделать отверстие нижней части стены и закрыть его сеткой.

Организация принудительной вытяжки

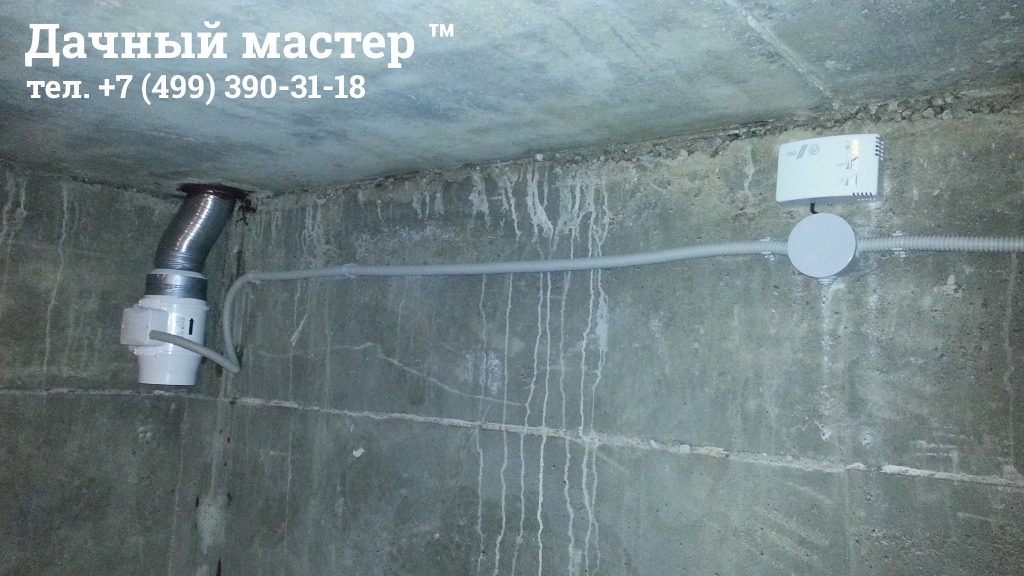

Принудительная вентиляция в подвале гаража устраивается посредствам добавления в систему электрических вентиляторов. Сделать такую вентиляцию несложно. Ее основное преимущество – поддержка нормального температурного и влажностного режима независимо от сезона и капризов погоды.

Схема монтажа канального вентилятора.

Схема устройства контролируемой вентиляции практически не отличается от принципов создания естественной вентиляции погреба под гаражом: трубы крепятся по аналогичному принципу, после чего внутрь вытяжной трубы монтируется вентилятор. За счет вентилятора гарантируется наличие свежего воздуха в любой момент, когда он необходим. Следует отметить, что создать такую вытяжку можно не только с помощью вентилятора.

Вот еще способы:

• Поворотный диффузор-флюгер. Это устройство монтируется на вершину приточной трубы и работает при напоре ветра.
• Эффективную вентиляцию в погребе под гаражом также обеспечивает дефлектор, создающий зону разреженного воздуха и способствующий улучшению воздухообмена. Дефлекторы устанавливаются на верхушке вытяжной трубы.
• Традиционный вариант – монтаж нагревательной лампочки в вытяжной трубе. Это позволит улучшить вытяжку, которая будет обеспечена за счет нагрева воздуха, движущегося по трубе.

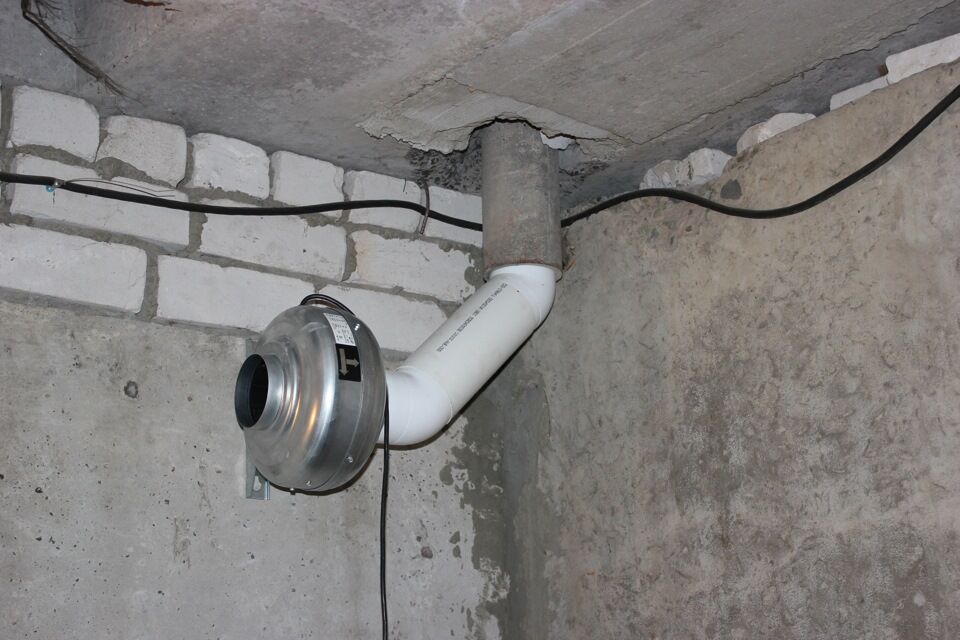

Вентилятор встроенный в вытяжную трубу.

Конечно, самым продвинутым способом организации принудительной вентиляции погреба под гаражом можно назвать механизированный тип, когда циркуляцию воздуха регулирует моноблок. Установленное в нем ПО полностью управляет модульной системой, поэтому подобная вытяжка является лучшим вариантом на сегодняшний день. Единственная проблема заключается в высокой цене системы.

Источник: https://PodvalDoma.ru/mikroklimat/ventilyaciya/pogreba-v-garazhe.html

Вентиляция в погребе с одной и двумя трубами – схемы, устройство

Проверенный временем способ хранения запасов на зиму по-прежнему имеет смысл – будь то собственный урожай, консервация или рыночные приобретения. Попутное использование – хранение вина, пива или других домашних алкогольных напитков.

Правильная вентиляция в погребе устраивается с учётом климатических условий, расположения погреба, понимания процессов, которые там происходят.

Общие требования к помещению

Полная температурная стабильность достигается на глубине около 3 м. Северо-восточное расположение входа также помогает сохранять нужные параметры. Надёжная гидроизоляция стен, пола, утепление потолка – аксиома.

Деревянные полки, контейнеры или стеллажи являются нормой, поскольку древесина проводит тепло и холод очень медленно, на ней не образуется конденсат. При использовании в подземных хранилищах её не пропитывают защитными составами, а покрывают олифой.

Циркуляция воздуха имеет решающее значение в борьбе с образованием плесени, поэтому полки, контейнеры должны находиться на расстоянии 3–8 см от стен и пола.

Для отдельно стоящих подземных погребов предпочтительный пол – утрамбованный грунт, естественный источник постоянной температуры и влажности. Бетон хорошо работает и практичен для подвала под жилыми помещениями. А также при высоком уровне грунтовых вод, в местностях, где наблюдается повышенное выделение газа радон.

Каждому погребу нужен термометр и гигрометр для измерения температуры и влажности. Крепится он посредине высоты помещения. Показания следует контролировать, если это возможно, ежедневно.

Как это работает

Теоретически погреб – это любое место, которое использует естественные охлаждающие, изолирующие и увлажняющие свойства грунтов. Для правильной работы в нём должна поддерживаться положительная температура от 1° до 4,5° C, уровень влажности от 85 до 95%. Летом в пределах 7 – 8 градусов, но и 12 – тоже не критично.

Минимальные положительные температуры замедляют выделение газообразного этилена из овощей и фруктов, останавливают рост микроорганизмов, которые вызывают гниение. Высокий уровень влажности предотвращает потерю влаги в результате испарения и, соответственно, увядание запасов.

Постоянный микроклимат формируется за счёт того, что температура на глубине изменяется – в отличие от поверхности – в значительно меньших пределах, так земля имеет небольшую теплопроводность.

Для получения требуемого микроклимата и служит вентиляция в погребе.

Системы вентиляции

Их две: естественная и принудительная. Наиболее подходящей будет естественная, приточно-вытяжная. Физический принцип работы: температурная разница атмосферы и подземного помещения вызывает движение воздушных потоков. Между ними происходит воздухообмен.

Преимущества:

• Возможность построить самостоятельно.
• Небольшая стоимость.
• Не используются энергоносители.
• После определения оптимального режима работы не требует (за исключением особо морозных дней) постоянного контроля.

Переход от естественной к принудительной достаточно прост. При возникновении нештатных ситуаций достаточно увеличить воздухообмен за счёт подключения к вытяжке канального вентилятора низкого напряжения.

Естественная вентиляция имеет два варианта: с одной или двумя трубами.

Однотрубная

Вентиляция погреба с одной трубой – это устройство только вытяжки. Роль приточки выполняет входная дверь или люк. Такая схема применяется мало, в совсем небольших (до 6 м2) или старых погребах.

Вход или лаз приходится всегда держать приоткрытым, что неудобно: приходится устраивать защиту от грызунов.

Диаметр тубы при такой схеме – не менее 200 мм. Её делят на два канала с задвижками и таким образом обеспечивают воздухообмен.

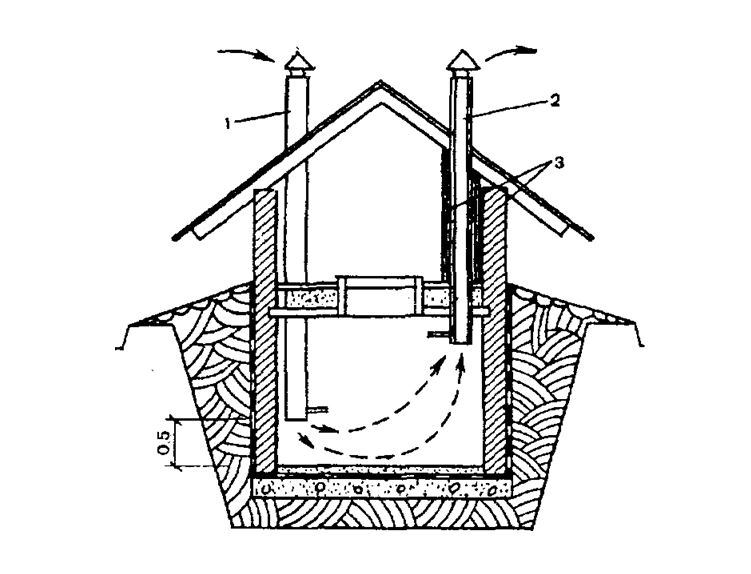

Двухтрубная

• Вентиляция погреба с двумя трубами – универсальная схема, которая может работать как естественным образом, так и принудительно.
• Основные элементы.

1. Приточная труба – обеспечивает подачу воздуха.
2. Зонтик (ещё лучше дефлектор), сетка для защиты от осадков, мусора и грызунов.
3. Входной участок трубы располагается на высоте 20 – 30 см от пола.
4. Вытяжная труба на расстоянии 0 – 10 см от потолка.
5. Аналогично п. 2.

Устраивается вентиляция одновременно со строительством. Других вариантов просто нет. На фото не видно, как будет заходить приточка. Не рекомендуется делать повороты с углом 90°. Лучше использовать два отвода по 45°.

Расчёт диаметра труб

Важная величина для организации достаточного воздухообмена. Высчитывать её можно несколькими способами.

В профессиональных овощехранилищах её рассчитывают в зависимости от количества и видов овощей. 100 кг картофеля требуют 3,5 куба воздуха в час, 100 кг моркови, лука – 7,5 кубов.

1. Расчёт идёт по формуле:
2. F = L/3600 х V, (1)
3. где
4. F – площадь трубы в м2, L – объём необходимого воздуха, V – скорость потока. Принимается за 1 м/с,
5. 3600 – количество секунд в 1 часе.
6. На хранении будет находиться 300 кг картофеля, 100 кг других овощей.

3 х 3,5 + 1 х 7,5 = 18 м3/час. F = 18/3600 х 1 = 0,005м2. R = √ S/π = √ 0,005/3,14 = 0,04 м. (2)

Необходимый диаметр = 80 мм.

Второй вариант

• На 1 метр площади подвала требуется 25 см2 сечения вентканалов.
• При площади 10 м2 это 250 см2. Вычисляем радиус по формуле (2):
• R = 89 мм, диаметр 18 см.

Третий вариант

Площадь трубы принимается как 1/400 площади погреба. При 10 м2 это 0,025 м2. Через площадь круга

1. R = 89 мм, диаметр труб 18 см.
2. Как видим, два последних варианта дают одинаковый результат.
3. Ещё один способ расчёта: воздух в погребе должен меняться минимум 2 раза в час.

При площади 10м2 и высоте 2,1 м объём воздуха будет 21 куб. Расход в час – 42 куба. Считаем по формуле (1), затем (2). Результат – 122 мм.

Неточное определение диаметра труб имеет два отрицательных результата. Затхлость и плесень при недостаточном размере, тепло летом и мороз зимой при большом. Конечно, каналы большого диаметра можно частично закрывать. А вот расширить тонкие трубы не удастся.

Поэтому специалисты советуют добавить лишних 10%. И это оправдано: неожиданно большой урожай не пропадёт.

Но заслонки (шиберы) поставить надо. Из фото понятен принцип работы. Сделать самостоятельно такую (или задвижку) не составит труда.

Выбор труб

В последнее время используют в основном канализационные трубы ПВХ диаметром 110, 160, 200, 250 мм. Самая популярная, 160 мм имеет стенку 4 мм, класс жёсткости – SN4 (выдерживают 4 кН/м2), могут закапываться на глубину более 1 м. Длина 1, 2, 3 и 6 м.

Лёгкий монтаж, наличие всевозможных фитингов, которые обеспечивают полную герметичность соединения. Гладкая внутренняя поверхность, не ржавеет. Горюча, но в погребе это не опасно. Привлекательные цены. Единственный недостаток: хрупкость при температурах ниже – 15° C. Усиление утеплителем или монтажной пеной устраняет эту проблему.

Оцинкованные воздуховоды при повреждении покрытия ржавеют, закапывать их без гидроизоляции не рекомендуется. Не герметичны, на поверхности образуется конденсат, что требует держать ёмкость или устраивать кран для слива конденсата. По цене сравнимы с пластиком.

Одна из самых надёжных труб – асбестовая. Но большой вес, сложность транспортировки, необходимость обрезки отодвинули эти воздуховоды на задний план.

Во времена отсутствие любых труб их изготавливали из обрезных досок. Для улучшения тяги внутреннюю поверхность проходили рубанком. Щели замазывались, труба окрашивалась. Часть, которая находилась в грунте, просмаливалась или оборачивалась рубероидом.

Если при расчёте диаметра труб одной недостаточно, дополнить рекомендуется увеличением их количества, но не более 2. При использовании канализационных это несложно.

Вот как это выглядит на видео:

Дефлектор

Верхний обрез вытяжки и притока обязательно защищаются от атмосферных осадков. Параллельно с приобретением труб нелишне это предусмотреть. Рациональное решение для вытяжки – вентиляционный дефлектор. Не только защищает от дождя. Усиливает естественную тягу, предотвращает обратную.

• Это особенно актуально для местностей, где дуют сильные ветры, горных районов, при наличии рядом с погребом строений или деревьев, высота которых значительна.
• Самый распространённый – дефлектор ЦАГИ.

Принцип работы: при ветре, дующем с любой стороны, на оголовке трубы создаётся разряжение. Оно и создаёт усиленное движение воздуха из вентилируемого помещения. Такое приспособление поможет и тогда, когда вентиляция недостаточна из-за неисправимых ошибок, допущенных при её первоначальном устройстве.

Расположение приточной и вытяжной труб

Диаметр труб должен быть одинаков, без внутренних сужений. Их задача – создавать тягу. Расположение труб в разных углах погреба по диагонали – обязательное условие. Только так можно избежать образования застойных зон, воздух в которых не заменяется.

Внутри вытяжной трубопровод производит забор воздуха на уровне потолка. Приточный – от 20 до 40 см от пола.

Особое внимание следует обратить на разницу в высоте приточной и вытяжной трубы. Чем он больше, тем больше будет тяга, воздухообмен за единицу времени. Минимальная разница по высоте – 1 м. Вытяжка не должна перекрываться стеной, коньком кровли или деревьями.

Следует учитывать высоту снежного покрова: приточная труба не должна оказаться под снегом. В то же время приток должен быть на минимальном расстоянии от поверхности земли. Простое решение – нарастить трубу, помня о разнице высот.

Хорошо работает естественная циркуляция воздуха только в одном помещении. Если в погребе несколько комнат, каждая должна быть со своей вентиляцией.

Управление вентиляцией

Для того, чтобы правильно сделать вентиляцию в погребе, надо вспомнить несколько терминов из физики.

Важные понятия

• Абсолютная влажность – вес водяного пара в кубе воздуха. При понижении температуры не изменяется.
• Относительная влажность – процентное отношение фактического количества воды к максимально возможному. Изменяется при охлаждении воздуха.
• Точка росы – температура, при понижении до которой водяной пар начинает конденсироваться.

Горячий воздух может вобрать очень много влаги. Освобождается при переходе через точку росы. Её можно рассчитать с помощью онлайн калькулятора.

Практическое значение: точка росы при 23° C и относительной влажности 70% равна 17,2° C. Такой воздух на улице кажется сухим. Решаем проветрить погреб. Запускаем этот воздух внутрь.

Если температура внутри ниже 17,2° C, тёплый уличный воздух будет осушаться. Сброшенная им влага повысит влажность в помещении до 100%, появится конденсат. Это главная ошибка при эксплуатации подземных хранилищ.

Для справки: максимальное содержание влаги в воздухе при 23 градусах – 23,1 г, при 0 – 5,2 г/м3.

Практические советы

Лучше всего естественная вентиляция работает в холодное время года. Собственно, для этого и существует погреб. Чтобы снизить температуру и влажность, доступ воздуха организуют в холодные осенние ночи.

Поэтому летом осушают веществами, которые поглощают влагу: вносят ящики с крупной солью, золой, опилками, негашёной известью, древесным углём. Если необходимо быстро осушить погреб, для усиления циркуляции воздуха в него заносят вёдра с раскалёнными углями.

После этого внутрь заходят с горящей свечой: если она гаснет, дальше идти нельзя, т. как концентрация СО2, углекислого газа, высока и представляет угрозу жизни. Со свечой надо заходить и тогда, когда хранилище с заложенными овощами долго не посещалось.

Видимую влагу собирают сухой ветошью. С потолка конденсат и капёж можно отводить оцинкованными металлическими зонтами, полиэтиленовой плёнкой. Устанавливаются они так, чтобы вода стекала в предусмотренную для этого ёмкость.

Регулировка воздушного потока в разное время года необходима. Летом воздухообмен в погребе прекращают.

Зимой в сильные морозы – во избежание отрицательных температур в погребе – приток перекрывают на 2/3 или прекращают совсем. Если под входом приточной трубы находятся овощи, их следует переместить.

Куржак – пробку из инея, который образуется на вытяжной трубе, периодически удаляют. Для этого в тёплое время на трубу вешают проволоку с крюком на конце. Диаметр 6 – 10 мм, длина от 1 м. Под трубу внутри ставят ёмкость для сбора снега, крюком очищают внутреннюю поверхность.

Этих забот можно избежать, сделав надземную часть вытяжки съёмной (для обстукивания инея), или хорошо её утеплить.

Погреб под жилым домом

Вентиляция погреба под частным домом или отдельно стоящего отличается тем, что помещение под ним потребует мощной теплоизоляции потолка и входной группы. Только так можно добиться минимальных положительных температур.

Вытяжную трубу заводят в общий вентканал с выходом выше конька. Тяга в таком случае значительно увеличивается: летом массы приточного тёплого влажного воздуха заполняют помещение. Отсюда потолочный капёж, плесень на овощах.

Во избежание этого заслонка на вытяжке, как и её утепление, обязательна. Улица должна быть единственным источником притока.

Вход из тёплого помещения также нежелателен – стоит устроить тамбур.

Использование электроприборов для принудительной или комбинированной вентиляции

Поддерживать оптимальный микроклимат с помощью электрических осушителей, обогревателей – логичное решение, но…

Напряжение сети не должно превышать 42 В для сырых помещений и 12 В для особо сырых. Нелишне напомнить, что пол в погребе токопроводящий.

Вот что написано в ПУЭ.

«1.1.8. Сырые помещения – относительная влажность воздуха превышает 75 %.

1.1.9. Особо сырые помещения – относительная влажность около 100 % (потолок, пол, стены, предметы покрыты влагой)».

Исходя из этого установка выключателей, розеток, любых приборов, работающих от 220 В, запрещается. Это просто опасно для жизни. Если не вашей, то пользователей, незнакомых с особенностями высокого напряжения при высокой влажности.

Понижающий трансформатор на 12, 24, 36 В, установленный за пределами хранилища – единственное разумное решение.

Заключение

Правильный выбор, монтаж и эксплуатация системы вентиляции – залог успешной работы погреба. Каждый из них индивидуален. Принципы работы одинаковы, но условия разные.

Только собственные наблюдения и записи о погоде, положении задвижек, шиберов, дверей, люков (хотя бы в течение первого года) помогут выработать правильный алгоритм.

Источник: https://stroy-okey.ru/remont/ventilation/ventilyaciya-v-pogrebe-s-odnoj-i-dvumya-trubami-shemy-ustrojstvo/

Вентиляция в гараже с подвалом: все секреты правильного выбора

23.02.2018

Наличие подвального помещения в гараже для хранения различных вещей имеет множество преимуществ, и при этом его обустройство не несет больших финансовых затрат.

Популярность такого планировочного решения обусловлена тем, что при экономии пространства дома или площади участка имеется возможность длительного хранения домашних заготовок и овощей.

Грамотно устроенная вентиляция в гараже с подвалом предотвратит воздействие неблагоприятных факторов – увеличит срок хранения продовольственных запасов, избавит от плесени и порчи промышленные предметы.

Зачем нужна вентиляция в погребе гаража

Есть несколько весомых причин, объясняющих необходимость вентиляции подвала гаража:

• Отсутствие организованного воздухообмена приводит к увеличению влажности в погребе и возникновению плесени на поверхности стен. Продукты, хранящиеся в таких условиях, начнут портиться.
• Температура в подвале зимой выше, чем в гараже, поэтому – при отсутствии вентиляции – помещение гаража наполняется поднимающимся вверх влажным воздухом. Таким образом, создаются условия для возникновения коррозии кузова, металлических деталей и предметов, находящихся во влажном помещении гаража.
• Работающий двигатель машины и различные химические автожидкости, имеющиеся в гараже, выделяют пары токсичных веществ. Предотвратить их накопление можно при помощи правильно устроенной вентиляции.


Способы устройства вентиляции в погребе гаража

Существуют два типа вентиляционных схем:

• Принудительная вентиляция.
• Система с естественным воздухообменом.

Достоинства и минусы естественной схемы вентиляции

Данная система получила широкое распространение благодаря множеству достоинств:

• Легкость и дешевизна обустройства.
• Отсутствие шума.
• Простота эксплуатации.

Естественную вентиляцию легко устроить своими руками, схема воздухообмена включает в себя всего лишь две трубы: для отвода и для притока воздушных масс.

При этом такая система имеет множество недостатков:

• Отсутствует возможность регулировки.
• Воздух нельзя нагревать и охлаждать.
• Работа системы нестабильна во времени.

Вентиляция погреба в гараже зимой может ухудшиться из-за промерзания труб и возникновения в них инея, а в теплое время года будет затруднена вследствие недостаточной разницы температур.

• Нет защитных фильтров. В помещение для хранения может попадать воздух с вредными примесями.


Преимущества и недостатки принудительной системы

Принцип работы принудительного воздухообмена основан на искусственном нагнетании воздуха. Кроме того, осуществляется фильтрация воздуха и его охлаждение или подогрев.

Главное преимущество такой схемы:

• обеспечение необходимого микроклимата помещений при любых внешних условиях.

Но у данной системы также можно выделить некоторые недостатки:

• Сложность устройства.
• Множество элементов, которые в процессе эксплуатации могут повредиться или выйти из строя.
• Дороговизна оборудования.
• Необходимость постоянного энергоснабжения для работы системы.

Как правильно сделать вентиляцию в подвале гаража

Если площадь гаража небольшая (не более 50 кв. м.) и периодический осмотр труб и их очистка не вызовут затруднений, можно ограничиться естественной вентиляцией подвала в гараже.

Устройство естественной системы

Система естественного воздухообмена состоит из следующих элементов:

• Вводная труба диаметром 10-25 см. Обеспечивает подачу воздуха извне.
• Вытяжная труба, диаметр которой соответствует диаметру входной трубы, через нее выходит наружу отработанный воздух.
• Мелкоячеистая сетка.
• Емкость для конденсата.
• Конусный козырёк.

Для защиты от грунтовых вод стены погреба покрывают проникающей гидроизоляцией. В качестве теплоизоляции можно использовать различные изоляционные материалы. Самый дешёвый вариант — укладка слоя утрамбованного песка и отделка стен геотекстилем.

Этапы выполнения работ:

1. Установка вытяжного воздуховода. На расстоянии 1,5-2 м от пола располагают нижний конец воздуховода. Вывод верхнего окончания трубы производят на 50 см выше самой высокой отметки покрытия гаража.
2. Монтаж приточной трубы. Нижний конец воздуховода подводят к углу, расположенному с противоположной от вытяжки стороны погреба, и закрепляют в 0,5 м от пола. Другим концом труба выходит наружу на высоту от 20 до 30 см над поверхностью земли.
3. Проверка тяги, монтаж защитной сетки. Выходные отверстия можно дополнительно защитить от осадков небольшими колпачками.
4. Для сбора конденсата устанавливается емкость под выходной трубой.

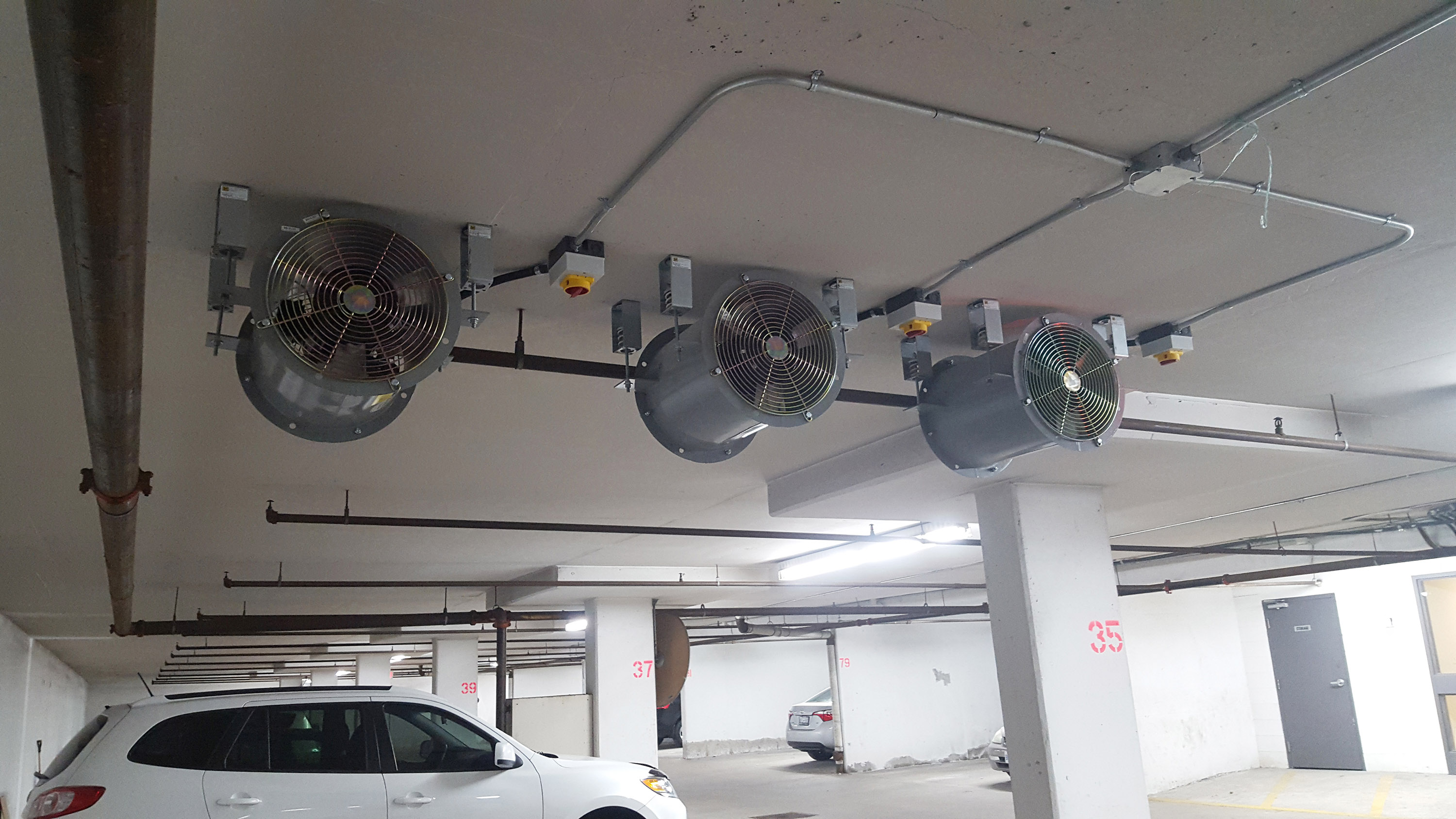

Вентиляция в гараже с подвалом: установка принудительной вентиляции

Для организации правильной вентиляции погреба в гараже необходимо определить место установки вентилятора. При попадании влаги он может выйти из строя, поэтому его нельзя монтировать на крыше или в погребе. Кроме того, из-за высокого уровня шума его не рекомендуется устанавливать внутри гаража.

• Таким образом, можно определить два варианта установки:
• Этапы монтажа:
• На начальном этапе установка системы принудительной циркуляции не отличается от монтажа естественной вентиляции. Когда входная и выводящая трубы готовы, дальнейшая установка производится поэтапно:

• В трубу монтируют вентилятор.
• Для запитки вентилятора укладывают электрокабель.
• Устанавливают переключатель.

Снаружи выходная труба защищается от птиц, грызунов и попадания мусора мелкозернистой решёткой. Устраивается козырёк, исключающий проникновение осадков внутрь.

Для получения наглядной информации о вентиляции в погребе в гараже видео соответствующего содержания представлено ниже.

Источник: https://ventilaciya.info/ventilyatsiya/ventilyatsiya-v-garazhe-s-podvalom.html

Вентиляция погреба в гараже своими руками

Большинство современных гаражей обустроено погребами, где принято хранить различные продукты, овощи, соленья и т.п. В том случае, если подвал устроен не верно, продукты быстро испортятся, для этого и необходима качественная система вентиляции в погребе гаража.

Когда устройство вытяжки в погребе не обеспечивает полноценный воздухообмен, стены начинают сыреть, появляется плесень и трещины. Чтобы избежать подобных проблем, то нельзя экономить на организации вентилирования погреба в процессе строительства.

Зная, какая должна быть вытяжка в погребе, можно добиться хорошего микроклимата. Кроме этого, следует придерживаться рекомендаций специалистов, а также соблюдать простые правила: добиться наиболее подходящего температурного режима (+5), соорудить хорошее затемнение, улучшить циркуляцию воздуха, не превышать уровень влажности выше 90%.

Чтобы верно сделать вытяжку в погребе своими руками, рекомендовано применить четкие чертежи и схемы, это поможет предотвратить образование конденсата, спасти урожай от порчи. Благодаря шикарному ассортименту строительных материалов, есть возможность смастерить вентиляцию погреба в гараже своими руками.

Когда под гаражом расположен погреб, но в нем отсутствует вентиляция, на продукты будут пагубно влиять различные яды и токсины, выделяемые автомобилем. Решить данную проблему поможет проточно-вытяжная вентиляция. Такой тип воздухообмена возможен даже естественным образом либо за счет вентиляторов. Что касается верхушки трубы, то она выводится над гаражом.

Точная, правильная схема вытяжки поможет устранить проблему в самые сжатые сроки. Если монтировать приточную трубу, есть возможность прохождения очищенного воздуха в подвал. Роль трубы с вытяжной функцией в гараже с погребом – ликвидация чрезмерной влажности, ядовитых веществ. Оптимальный выход – удачная комбинация вытяжной, приточной системы, что можно сделать двумя методами:

1. Естественный воздухообмен. Данный вариант является наиболее популярным и распространенным, понадобится монтаж двух труб – приточной и вытяжной. Устройство прекрасно функционирует, ведь температурный показатель в подвале и снаружи существенно отличается. Основной недостаток в том, что в теплый период вытяжка не функционирует. Что касается зимы, то ее придется прогревать дополнительно.
2. Принудительная вентиляция в погребе. Предложенная система – самый лучший вариант из всех существующих. Благодаря данной вентиляции удается добиться оптимального микроклимата, который аналогичен уличному. Помогает обеспечить идеальный воздухообмен, так как задействованы разнообразные агрегаты, вентиляторы.

Обустройство принудительной вентиляции выполняется с помощью электрических вентиляторов, которые добавляют в систему. Сделать подобную систему своими руками очень просто. Основное преимущество – стабилизация температуры и уровня влажности, несмотря на погоду и сезон.

Схема предложенного устройства почти не отличается от естественной вентиляции. Алгоритм действий прост: крепление труб, монтаж вентилятора в вытяжную трубу. Вместо вентилятора можно использовать иффузор-флюгер поворотный, его устанавливают на верхушку приточной трубы, функционирует от ветра. Обеспечить хорошую вентиляцию поможет дефлектор, который улучшает воздухообмен и разрежает воздух.

Есть еще один метод – установка в вытяжную трубу нагревательной лампочки, которая будет прогревать воздух.

Лучшим и наиболее продвинутым вариантом считается принудительная вентиляция механизированного типа с помощью специального моноблока. В нем устанавливается ПО, что и управляет модульной системой. Основная проблема и недостаток – высокая стоимость.

Схема правильной вентиляции погреба в гараже

Чтобы эффективно пользоваться погребом гаража, важно обеспечить правильную, полноценную вентиляцию. Для создания естественного вентилирования, можно самостоятельно смонтировать систему, используя пластиковые канализационные трубы. В процессе работы стоит соблюдать некоторые правила и советы:

• вентиляционная схема обязана содержать ограниченное количество изгибов, поворотов труб;
• нужно утеплить вытяжную трубу, иначе будет появляться конденсат;
• закрыть колпаком вход в трубу, чтобы предотвратить попадание осадков;
• вся длина трубы должна иметь равный диаметр.

Чтобы обустроить естественную вентиляцию, следует выполнить расчет площади всех отверстий. Начало приточной трубы на 50 см выше пола подвала, ее выводят наружу. Что касается вытяжной, то ее фиксируют под потолком, протягивают за крышу гаража. Важно, чтобы трубы находились в противоположных углах помещения.

Выполнив все расчеты, определив сечение диаметра, необходимо определиться с материалом труб для вентиляционной системы. принято использовать два основных вида, а именно асбестоцемент и полиэтилен пониженного давления. Трубы, изготовленные из асбестоцемента, структурой похожи на шифер, поэтому их принято называть шиферными. Такое сырье считается долговечным, прочным и надежным.

Полиэтиленовые трубы совершенно не уступают в прочности, но у ни намного проще способ установки, не придется пользоваться услугами профессионалов. Основное условие – их нужно спаивать.

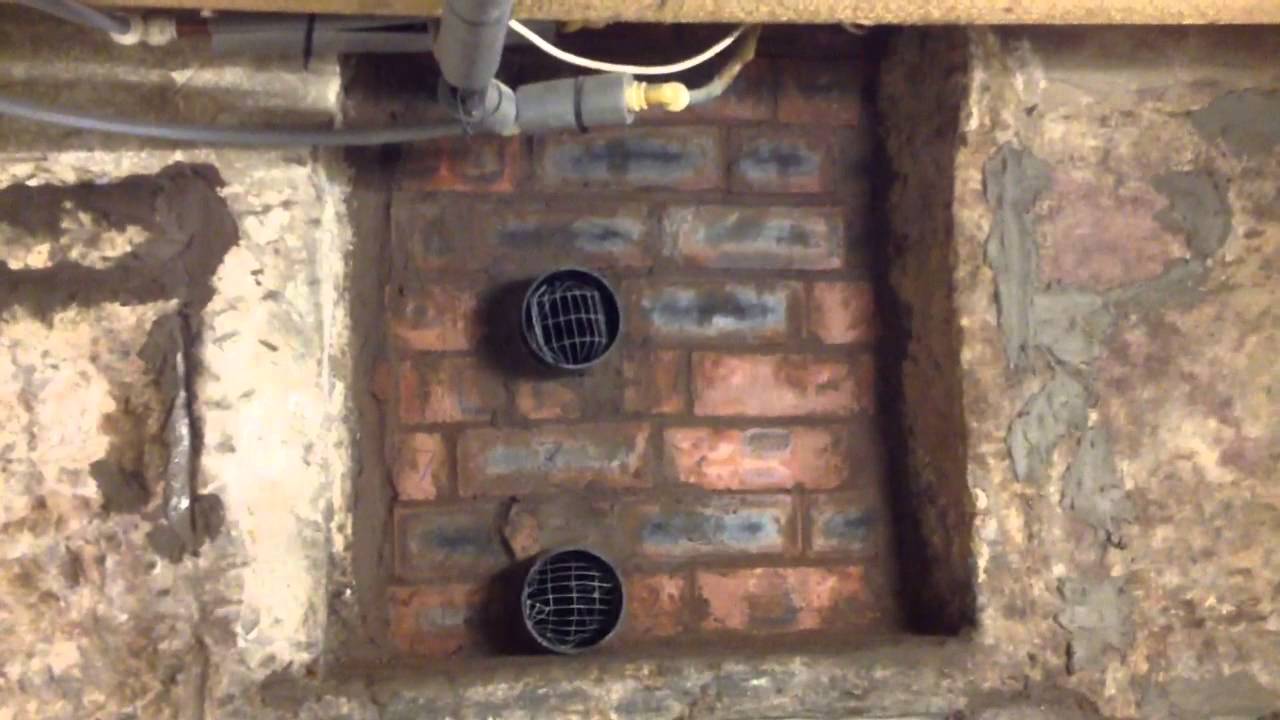

Вентиляция в погребе с двумя трубами

Чтобы сделать вентиляцию правильно, желательно ознакомиться с нюансами, тонкостями строительства и проектных работ:

• Идеальный вариант – закладка вентиляции на стадии строительства.
• Трубы для циркуляции воздуха должны быть одинакового диаметра. Нельзя делать приток больше, нежели вытяжку, иначе вся продукция в погребе будут испорчена.
• Запрещается располагать трубы вблизи друг с другом, иначе погреб не будет проветриваться полноценно. Эксперты советуют монтировать их противоположных углах, это позволит дать застоявшемуся воздуху толчок.
• Вытяжка монтируется возле потолка, так как теплый воздух идет вверх. Это позволит выполнять постоянную чистку воздуха, избегать застоев, обеспечивая оптимальный микроклимат.
• Отверстие вытяжки обязана располагаться над крышей на полтора метра, поэтому нужно учесть длину трубы.
• Чаще всего систему делают из пластика.
• Вытяжная система будет проходить через специальный люк.
• Если вентиляция предназначена для погреба, который находится под домом, нужно качественно утеплить двери.
• Наружная приточная труба обустраивается решеткой, чтобы обезопаситься от насекомых, пыли, грызунов, грязи.

Края вентиляции с двумя трубами должны быть разноуровневыми. Верх одной трубы помещают у самого потолка, а низ следует опустить до пола. Учитывая температурные перепады, смену давления на выходе и входе из трубы, происходит активная циркуляция воздуха.

Наглядная схема вентиляции погреба

Совет! Лучше всего использовать трубы, изготовленные из асбестобетона. Выбирать сечение не менее 15 мм, что вполне надежно и прочно. Для усиления эффективности воздухообмена, трубы снабжают дефлектором, а это обеспечить разрежение воздуха и рост тяги.

Проверка вентиляции погреба должна начаться с простого эксперимента: важно спровоцировать воздушную циркуляцию, создав разные температурные показатели внутри и на поверхности.

Вытяжка в погребе с одной трубой

Чтобы подвал был вентилируемым, сухим, хватит даже одной трубы. Положительную роль сыграют любые щели.

Единственное, на что стоит обратить внимание, так это то, что диаметр трубки воздуховода обязан быть не более пятнадцати сантиметров. Если не получается наладить циркуляцию воздуха, рекомендовано организовать процесс с помощью механического пробуждения. Все предельно просто: установить вентилятор в вытяжной трубе.

Главная составляющая прекрасного микроклимата в погребе – влажность воздуха, которую можно регулировать с помощью вентилятора. Важно заметить, что слишком высокий уровень влажности ухудшает качество вентилирования.

Такое случае в том случае, если в подвал проникают грунтовые воды, что бывает весной при таянии снега. В этот период погреб сыреет, а вентиляционная система не способна справляться с такими серьезными нагрузками.

Решить вопрос можно следующим образом: взять жестянку, она должна быть больше на полтора миллиметра отверстия трубы. У дна просверлить боковушку, аккуратно вырезать отверстие, а ниже прикрепить винт, чтобы снаружи осталась гайка и резьба.

Получается балансировочная самодельная система, способная обиться ровного положения для ветроуловителя.

В боковой части банки, а именно напротив отверстия, следует монтировать хвост трапециевидный, чтобы он выполнял функцию флюгера, а именно разворачивал прибор к ветру и ловил воздушные потоки.

Ветроулавливающую систему установить на трубку: поставить ось с резьбой, закрепить кронштейном. В центре просверлить дно, изнутри протянуть болт и навернуть ось с резьбой. Завершить процесс монтажа балансированием.

С помощью подобного устройства можно существенно улучшить вентиляцию. Принцип деятельности хитрого прибора невероятно простой. Система поворачивается за счет флюгера таким образом, чтобы боковое отверстие направлялось против воздушного потока.

Благодаря такой схеме, чистый воздух может легко проникать в трубу и поступать в подвал.

Рекомендуем полезную статью для дачников и огородников: Как сделать автомат для проветривания теплицы своими руками.

Подводя итоги, можно отметить, что грамотно обустроенная вентиляция показывает собственные приоритеты в течение нескольких недель. Воздух погреба очистится, слегка увлажнится, а продукты не будут промерзать и сохнуть. Что касается показателей температурного режима, то они смогут легко стабилизироваться.

 Загрузка …

Источник: https://ventilation-conditioning.ru/montazh/ventilyaciya-pogreba-v-garazhe.html

Вентиляция подвала: принудительная, устройство, система

Воздуховод из подвала частного дома

Система вентиляции в подвале гаража или жилого дома просто необходима, ведь в противном случае возможны самые худшие последствия.

Сегодня вентиляция подвала выполняет различные функции, а поэтому, человек после того, как построит частный дом, обязательно проводит принудительную систему вентиляции, если не получается создать естественную.

Функции и типы вентиляции

data-ad-client=”ca-pub-9337857885889635″
data-ad-slot=”9967522739″
data-ad-format=”auto”>

Система вентиляции подвала выполняет большое количество полезных функций, в частности хотелось бы выделить следующие:

1. Когда наступает период похолодания в подвальных помещениях из-за того, что тепло от земли начинает нагревать помещение выше, чем на улице, образовывается некий конденсат, что приводит к появлению разных температур в одном и том же помещении. Вентиляция подвала зимой нормализует и уравнивает температуру воздуха по всему помещению. Таким образом, правильный расчет вентиляции подвала поможет предотвратить возможность колебания температуры, а соответственно все вещи или продукты питания, которые здесь хранятся, не будут портиться. Это очень важно, а в особенности, если говорить об овощах и фруктах.
2. Если в подвале проводятся различные работы с использованием химических и токсических средств, то система вентиляции в подвале предотвратит возможность негативного влияния таких веществ на человечески организм.

Вход в подвал дома

Если говорить вкратце, то вентиляция в подвале многоквартирного дома или же частного здания необходима для того, чтобы создать оптимальный микроклимат для хранения вещей, человеческого организма и, конечно же, стен, потолка и пола помещения.

Правильный расчет вентиляции подвала поможет сделать систему наиболее эффективной. В первую очередь нужно определиться с тем, какой тип вентиляции человек, решил применить в подвале – естественную или принудительную.

Как правило, если есть возможность, то применяется естественная вентиляция, так  как она и проста, и в то же время довольно эффективна. Особенно часто используется вытяжная вентиляция подвала в деревянном доме. В случае, когда речь идет об установке принудительной вентиляции, то здесь нужно использовать специальные вентиляторы либо вытяжного, либо приточного вида.

Принудительная вентиляция подвала в частном доме может быть как приточной, так и вытяжной. Здесь из названия само собой понятно, что если один тип вентиляции обеспечивает приток свежего воздуха в подвал, то второй – устраняет загрязненные потоки воздуха.
к меню ↑

Особенности устройства вентиляции в подвале

Устройство вентиляции в подвале – это относительно небольшая система различных труб и шахт, которые способны обеспечивать оптимальные температуру воздуха и уровень влажности, и соответственно создают нормальный процесс воздухообмена в подвале. Естественная система вентиляции состоит чаще всего только из приточной и вытяжной трубы.

Принудительная вентиляция подвалов и погребов предусматривает целую сеть различных каналов вентиляции, оснащенных специальным приточным прибором и  вентилятором, выполняющим функцию вытяжки.

Но, в независимости от типа системы, приточно-вытяжная вентиляция в подвале функционирует примерно по одному и тому же принципу. С помощью вентилятора чистый воздух снаружи поступает в помещение, а соответственно загрязненные потоки через специальные каналы выходят на улицу. Стоит отметить, что системы вентиляции также способны очищать, охлаждать и нагревать потоки воздуха.

Если говорить о принудительной системе вентиляции, то главными ее элементами являются:

• Воздухоотводы;
• Каналы вентиляции;
• Кондиционеры;
• Диффузоры, предназначенные для подачи необходимого количества воздуха;
• Воздухозаборники.

Приточная вентиляция в подвале обустроена гораздо легче. Здесь существует всего два основных элемента, а именно труба для приточного и труба для вытяжного воздуха. Для того, чтобы обустроить такую систему вентиляции не нужны большие денежные средства, но в отличие от принудительного типа вентиляции, она зависит некоторым образом от погодных условий.

Такая система состоит из приточного, вытяжного каналов и продухов.
к меню ↑

Схема проведения работ при обустройстве вентиляции в подвале

data-ad-layout=”in-article”
data-ad-format=”fluid”
data-ad-client=”ca-pub-9337857885889635″
data-ad-slot=”9725334793″>

Как уже было отмечено, естественная и принудительная вентиляции немного отличаются друг от друга, поэтому хотелось бы более подробно рассмотреть схему подключения, как первого, так и второго варианта.

Естественный способ вентиляции

Естественная вентиляция подвала жилого дома предусматривает создание некоего вентиляционного канала. Если здание построено из кирпича, то можно сделать отверстие, ширина которого будет соответствовать ширине кирпича. Потом применив обычную решетку или сетку из металла такое отверстие необходимо прикрыть. Таким образом, можно обеспечить безопасность подвала от нашествия разных насекомых, крыс или птиц.

Вентиляция подвала

Как правило, если подвал небольшой, то применяют прибор, который сделан с помощью двух труб, которые обязательно должны быть расположены в разных направлениях. Для максимального достижения эффекта вытяжной вентилятор для подвала необходимо установить на высоте примерно 50 см. от пола, а входное отверстие размещается как можно ближе к потолку.

Этапы работы:

• Сначала необходимо крепко закрепить вытяжную трубу, с счетом того, что высота от пола должна составлять приблизительно 2 метра, и вывести отверстие на улицу;
• Во время расположения канала по задней стенке, обязательно нужно использовать какие-то утеплительные материалы;
• Теперь крепится приточный канал на другой стороне подвала. Вентиляционные окна в подвале должны находиться на примерно одинаковом уровне;
• Устанавливается специальная защита от возможного попадания насекомых и грызунов. Для этого используется решетка или металлические сетки;
• Монтируются заслонки для каждого отдельного воздуховода. Таким образом, вентиляция в подвале жилого дома будет достаточно легко регулироваться.

Принудительный способ вентиляции

Приточно-вытяжная вентиляция подвала обустраивается за счет специальных устройств, которые собственно и обеспечивают подачу свежего и оттоки загрязненного воздуха. Самым большим достоинством такого типа вентиляции является то, что она совершенно не зависит от внешних факторов, в том числе и погодных условий.

Окно для вентиляции подвала

Принудительная вентиляция подвала создается в несколько основных этапов:

• Сначала нужно закрепить воздуховода на одной и той же высоте от уровня пола;
• Теперь помещается специальный вентилятор в отверстие канала для вытяжки воздуха, который собственно и будет направлять воздушные потоки в нужном направлении;
• Устанавливаются специальные устройства, которые способны обеспечить регулирование потоков воздуха, например дефлекторы, диффузор-флюгеры.

В независимости от того, какая площадь подвала, где он расположен и других параметров вентиляция подвала в доме всегда необходима, поэтому нужно отнестись к такому вопросу к максимальной ответственностью.
к меню ↑

виды, требования, вытяжная система, преимущества

На чтение 9 мин Просмотров 4 Опубликовано 29.02.2020 Обновлено 19.02.2020

Большинство строений частного сектора имеет подвалы, предназначенные для хранения различных продуктов и изделий домашней консервации. Независимо от назначения подвального помещения, обустраиваемого ниже уровня земли, необходимо правильно сделать вентиляцию, обеспечивающую поступление свежего воздуха в погреб. Ее наличие позволит создать требуемый микроклимат и не допустить образования сырости, существенно сокращающей сроки хранения продуктов. К тому же она защитит элементы конструкции от излишней влажности, постепенно разрушающей основание строения.

Типы вентиляции

Отдельная вытяжка для погреба, как и все известные системы вентиляции, организуется двумя способами: естественным или принудительным. Их обустройство существенно отличается по применяемым конструктивным схемам и по вкладываемым в них средствам. Естественная вентиляция в погребе делается в соответствии с типовым проектом, согласно которому воздух в него поступает благодаря разнице температур внутри и снаружи. При применении второй схемы в ее состав вводится элемент нагнетания давления, в качестве которого обычно используется вентилятор.

Особенности естественной вентиляции

Из-за всегда имеющейся разницы в температурах наружной и внутренней среды на их границе появляется градиент давлений, вызывающий перемещение воздушных масс. Благодаря этому свежий воздух с улицы через заборное отверстие поступает в подвал и вытесняет устоявшиеся и затхлые его массы через выводной канал. К основным элементам естественной вытяжки относят приточную трубную магистраль, вытяжной короб, отводящий воздух из подвала и так называемые «продухи».

Входное отверстие оснащается мелкой сеткой, защищающей от попадания в трубы грязи, посторонних предметов и грызунов, а выходное закрывается оградительным козырьком. Для получения требуемой тяги вентиляция подвала обустраивается с соблюдением следующих правил:

• В первую очередь решается проблема создания максимального перепада по высоте между входным и выходным отверстиями.
• Также следует постараться разместить их по продольной диагонали подвала (на противоположных концах).
• Приточное отверстие делается внизу у одной из стен, а вытяжка – в верхней части стенки, расположенной напротив первой.

Для прокладки труб и коробов вытяжной системы используются унифицированные заготовки подходящего размера.

Разработка контура естественной вентиляции подвалов в частных домах в соответствии с действующими стандартами (СНиП) проводится еще на стадии проектирования. По результатам предварительных выкладок высчитывается пропускная способность труб и коробов. При этом обязательно учитывается рабочий объем обслуживаемого подвального помещения.

Системы принудительной вытяжки

Принудительная вытяжка в погребе функционирует за счет перемещения воздушных масс, приводимых в движение внешним устройством, функцию которого обычно выполняет вентилятор. Основные ее компоненты:

• воздуховоды, по которым перемещаются воздушные массы;
• нагнетательная установка, посредством которой достигается воздухообмен нужной интенсивности;
• заборные устройства, предназначенные для поддержания циркуляции воздуха;
• сопрягающие конструкции, объединяющие воздушные магистрали с различным типоразмером труб и коробов.

Типичными образцами последних являются тройники, используемые при необходимости объединения или разделения воздушных потоков. К ним же относят удлинители и диффузоры различных конфигураций. Система принудительного вентилирования дополнительно оснащается следующими элементами:

• специальные фильтры, очищающие закачиваемый извне воздух;
• нагревательный агрегат, предназначенный для его подогрева;
• узел регулировки температуры, устанавливаемой в зависимости от особенностей конструкции подвала и требований заказчика.

Оборудование принудительной вытяжки подготавливается согласно предварительно составленной схеме. Еще на стадии проектирования проводится расчет системы, по результатам которого определяется требуемая интенсивность воздухообмена и выбираются режимы ее работы.

Благодаря расширенному функционалу принудительная вентиляция обладает целым рядом достоинств:

• независимость от погодных условий;
• наличие автоматики, позволяющей эффективно распределять воздушные потоки и выбирать оптимальный температурный режим;
• возможность эксплуатации в подвальных помещениях значительной площади.

К недостаткам принудительного типа проветривания относят значительные денежные затраты, связанные с покупкой вентиляционного и дополнительного оборудования, а также сложность и дороговизну монтажа системы.

Требования к обустройству погреба

Грамотное обустройство систем вентиляции подполья многоквартирных домов невозможно без предварительных расчетов, проведенных с соблюдением требований действующих стандартов. Лишь в этом случае приложенные строителями усилия смогут принести ожидаемый результат.

Основным элементом вентиляционного оборудования в подвалах общественных зданий и жилых строений являются продухи, устраиваемые на уровне цокольной части. Выбор их размеров и количества определяется расчетным путем с обязательным учетом следующих факторов:

• площадь подвального помещения многоквартирного дома;
• объем канализационных и водопроводных систем;
• наличие вспомогательного оборудования, выделяющего вредные испарения.

От правильности расчета и монтажа продухов зависит интенсивность воздухообмена и безопасность персонала, обслуживающего подвальные и полуподвальные помещения.

Рекомендации по организации вентиляции в погребе

Перед монтажом любой из описанных вентиляционных систем потребуется ознакомиться с рекомендациями:

• Будет правильно, если вытяжка в погребе обустраивается непосредственно в ходе его сооружения. В этом случае при выкладке стен сразу оставляются отверстия, в которые впоследствии устанавливаются вентиляционные трубы.
• Трубы предпочтительнее выбирать с одинаковым диаметром, что гарантирует равномерность перемещения воздушных масс.
• При необходимости ускорить процесс выведения пропитавшегося сыростью воздуха из подвала вытяжная труба выбирается немного шире, чем приточная.

Делать вытяжку уже притока категорически запрещено, поскольку воздух в этом случае будет задерживаться в пределах подвального помещения. Это негативно сказывается на состоянии хранящихся в погребе продуктов и угрожает здоровью человека, попадающего в загазованное пространство.

Нельзя располагать обе вентиляционные трубы рядом друг с другом, это препятствует хорошему проветриванию помещения. Их рекомендуется прокладывать вдоль противоположных стен и углов. Благодаря этому свежий воздушный поток перед выходом на улицу захватывает практически все пространство и вытягивает с собой застоявшиеся слои.

Отверстие для вытяжной трубы делается прямо под потолком, поскольку теплый загазованный воздух устремляется вверх и там не образуется застойных явлений. Выводная вентиляционная труба с целью получения хорошей тяги поднимается как можно выше (над коньком или над потолочной насыпью погреба минимум на 150 см). Для этой части вентиляционного контура выбираются типовые пластиковые трубы, используемые при обустройстве систем канализации.

Если подвальное помещение располагается прямо под гаражом или под другим хозяйственным объектом, в качестве вытяжного отверстия используется входной люк. В этом случае придется сделать две дверцы, одна из которых утепляется и предназначается для зимы, а вторая имеет каркасную конструкцию и оборудуется решеткой. Последняя необходима для защиты от проникновения в подвал мелких грызунов.

Преимущества и недостатки

К положительным сторонам обустройства систем вентилирования в подвале и в районе цоколя зданий относят:

• гарантированное обеспечение комфортного микроклимата в доме и отсутствие следов сырости на первом этаже;
• удобство пользования кладовой комнатой, в которой поддерживается стабильная температура, а содержание влаги в воздухе не превышает положенной нормы;
• продление срока эксплуатации деревянных несущих конструкций жилого строения.

В вентилируемом подвальном помещении можно при желании установить простейшее отопительное приспособление и исключена возможность скопления болезнетворных спор плесени, вызывающих заболевания различной степени опасности.

Правила установки воздушных отводов

Вытяжка в подвале монтируется в соответствии с действующими нормативами и с учетом следующих технических требований:

• Воздуховоды устанавливаются таким образом, чтобы по трассе прокладки труб было как можно меньше резких поворотов и изгибов.
• Чем дальше трубы располагаются относительно друг друга, тем лучше условия для циркуляции воздуха по всему объему подвального помещения.
• Вытяжную трубу следует монтировать в одном из углов подвала.

Вытяжной короб рекомендуется крепить к потолочной части с учетом того, чтобы при прокладке конечный участок магистрали находился на высоте не менее полуметра от верхней точки строения. Приточный канал располагается с противоположной стороны на удалении 0,2–0,4 метра от фундаментного основания. Оптимальные условия для нормального естественного воздухообмена создают трубные магистрали с диаметром заготовок 12-15 см. Их нижняя часть располагается у самого потолка (на высоте не менее 1,5 метра от пола), что позволяет нагретому воздуху полностью выходить наружу. Воздуховод из подвального помещения проходит через все верхние комнаты и выводится на крышу, где устанавливается таким образом, чтобы его вершина возвышалась на 1,5 метра над коньком.

Наружный монтаж

При прохождении воздушных масс по участку трубы, расположенному на улице, внутри скапливается конденсат, а в зимнее время возможно образование инея. Избежать этого удается, если хорошо утеплить эту часть общего воздуховода. С этой целью на основную конструкцию надевается трубная заготовка большего размера, а образовавшийся зазор заполняется утеплителем (минеральной ватой, например).

Выводное отверстие системы вентилирования обязательно закрывается мелкой защитной сеткой. Еще лучше установить на оголовок трубы специальный вентиляционный дефлектор, благодаря которому вокруг выходного канала образуется искусственное разряжение (это способствует поднятию тяги). Если приточный воздуховод у системы с дефлектором прокладывается через крышу, его заборное отверстие делается ниже среза вытяжной трубы не менее чем на один метр. Лишь при соблюдении этих условий удается получить значительный перепад давлений между входным и выходным отверстиями, что способствует поднятию тяги и улучшению притока воздушных масс. В соединении с эффектом, получаемым за счет использования дефлектора, это существенно повысит интенсивность воздухообмена.

Нередко при самостоятельном обустройстве подвальной вентиляции под частным домом приточный канал выводится через отверстие, сделанное в перекрытии или в несущей стене строения. В этом случае снаружи на его патрубок обязательно надевается мелкая сеточка (решетка), исключающая возможность попадания во внутренние пространства пыли и мусора. Кроме того, она защищает вентиляционный канал от проникновения в него грызунов.

Во внутреннем пространстве подвала в каждое ответвление воздуховода монтируются заслонки особой конструкции, открывая или закрывая которые удается менять интенсивность воздушных потоков. Этим гарантируется создание нужного микроклимата, необходимого для длительного хранения домашней утвари и консервированных продуктов.

4 Варианты вентиляции вытяжки с воздуховодом

Один из наиболее важных вариантов, который вы сделаете, когда дело доходит до вашей новой вытяжки, – будет ли она выпускаться наружу. Вытяжной вытяжной колпак наружу – лучший способ сохранить воздух чистым и здоровым.

Но, в зависимости от дизайна вашей кухни, вы можете быть ограничены тем, где вы можете установить воздуховод.

Перед установкой воздуховода убедитесь, что у вас есть место для его вывода от вытяжки наружу.Если у вас есть место, у вас есть несколько разных вариантов вентиляции.

Опции вентиляции вытяжного шкафа

Воздуховод может проходить горизонтально или вертикально в зависимости от типа вытяжки. Островные вытяжки должны выходить через потолок, в то время как настенные вытяжки могут выходить через стену или потолок.

Установка вытяжки с горизонтальным воздуховодом

У вас есть два варианта вентиляции вытяжки по горизонтали.

Установка вытяжки с вертикальным воздуховодом

Вы также можете вентилировать вытяжку через потолок, как показано на схеме ниже.

В отличие от настенных вытяжек, островные вытяжки могут вентилировать только через потолок.

Вы можете спросить: какой вариант вентиляции лучше?

Лучший вариант воздуховода для вытяжки будет зависеть от дизайна вашей кухни. Но есть несколько вещей, которые вы можете сделать, чтобы максимально повысить эффективность воздуховода вытяжки.

Рекомендации по установке воздуховода вытяжного шкафа

1.Не подключайте вентиляционную систему к чердаку или другому закрытому помещению.

Если вы последуете какому-либо совету из этого списка, следуйте этому. Очень важно, чтобы вытяжка выходила за пределы дома, через потолок или стену.

Скопление на чердаке дыма, выхлопных газов, влажности и других загрязняющих веществ – опасно. Вместо этого выведите воздуховод наружу. Так вы навсегда избавитесь от дыма и выхлопных газов.

Наилучший вариант – по возможности отводить через крышу вертикально, так как горячий воздух поднимается вверх.Но этого не требуется. Выполните вентиляцию через боковую стенку, если вы не можете вентилировать прямо над капюшоном.

Чтобы установка была беспроблемной, найдите хорошего подрядчика для установки вашей системы воздуховодов.

2. Не используйте более двух колен в воздуховоде. Чем меньше локтей, тем лучше.

Каждое колено добавляет некоторое сопротивление вашей системе воздуховодов, что затрудняет попадание воздуха наружу.

Пара локтей в порядке; они могут понадобиться вам только для навигации по стенам.Но не используйте больше двух, чтобы вытяжка работала максимально эффективно.

При добавлении колен к воздуховоду имейте в виду следующее:

• Для каждого колена в воздуховоде уменьшите общую длину участка воздуховода на 5 футов. Например, 30-минутный бег по прямой примерно эквивалентен 20-минутному бегу с двумя локтями.
• При установке воздуховода сделайте не менее 18 ″ прямого участка перед добавлением колена.
• Убедитесь, что между каждым коленом имеется не менее 24 дюймов прямого канала.

3. Установите воздуховоды на кратчайшем беспрепятственном пути наружу из дома.

По возможности сориентируйте воздуховоды так, чтобы использовать как можно более короткий участок с наименьшим количеством колен. Таким образом, нежелательный воздух встречает наименьшее сопротивление и легко удаляется из вашего дома.

Игнорируя эстетику, самый короткий и самый прямой участок воздуховода является лучшим с точки зрения мощности, эффективности и долговечности вашего вентиляционного колпака.

Не используйте воздуховоды более 30 футов.Чем длиннее ваш воздуховод, тем большее сопротивление он имеет.

Если длина вашего воздуховода превышает 30 футов, воздуху действительно будет сложно выйти наружу, даже с мощной вытяжкой.

4. Используйте только жесткие оцинкованные стальные или металлические воздуховоды HVAC. Не используйте пластиковый гибкий воздуховод.

Вытяжка должна прослужить вам более 10 лет, но гибкий воздуховод так долго не протянет. Жесткий воздуховод намного прочнее. Это лучший вариант.

Жесткие системы воздуховодов также будут испытывать меньшее сопротивление воздуха, чем системы гибких воздуховодов, поэтому весь жирный кухонный воздух будет плавно выходить наружу.

Убедитесь, что вы используете воздуховод соответствующего размера, чтобы ваша система воздуховодов была эффективной. Размер воздуховода зависит от CFM вашей вытяжки.

Например, если у вас вытяжка на 900 кубических футов в минуту, не уменьшайте диаметр воздуховода ниже 8 дюймов. См. Рисунок ниже.

После того, как вы установили соответствующий воздуховод, заклейте его к вытяжке алюминиевой лентой.

5. Закройте конец участка воздуховода крышкой стены или крыши.

Колпачок защищает воздуховод от грязи и мусора.Это также предотвращает обратную тягу, когда наружный воздух попадает в ваш воздуховод.

Затем используйте герметик, чтобы закрыть внешние отверстия вокруг крышки.

Защищает крышку и предотвращает утечку жирного кухонного воздуха через края системы воздуховодов.

Что такое вытяжка с воздуховодом?

Вытяжка с вытяжкой перемещает воздух через воздуховод наружу дома. Вытяжку можно установить через шкаф, потолок или прямо через стену за вытяжкой.Вытяжки с вытяжками распространены на коммерческих кухнях, в домах с газовыми плитами или в элитных домах. Они почти всегда являются предпочтительным выбором для вентиляции готовки.

Это охватывает некоторые из наиболее важных моментов, которые следует учитывать при установке вытяжек с воздуховодом. Теперь поговорим о вытяжках без воздуховодов.

Как работают вытяжки без воздуховодов?

Вытяжки без воздуховодов не выходят наружу из дома, как вытяжки с воздуховодами. Поскольку они не могут вытеснить всасываемый воздух, эти вытяжки фильтруют воздух, а затем рециркулируют его обратно на кухню.Затем воздух фильтруется через древесный уголь или активированный уголь, который удаляет загрязнения, прежде чем он вернется на кухню.

Угольные фильтры расположены внутри вытяжки на воздуходувке. Их нельзя чистить, поэтому их необходимо заменить примерно через 150 часов приготовления, в зависимости от ваших кулинарных привычек. Если вы интенсивно готовите с большим количеством жира и дыма, возможно, вам придется менять их чаще.

Как правило, угольные фильтры могут быть дорогими, но здесь, в Proline, наши бесканальные модели эффективно работают с недорогими угольными фильтрами высшего качества, которые легко заменяются.

Что лучше: вытяжка с воздуховодом или без воздуховода?

Вытяжки с воздуховодом почти всегда предпочтительнее бесканальных вытяжек, так как они выводят кухонный воздух за пределы дома. Вытяжки с воздуховодом намного мощнее и эффективнее, чем без воздуховодов. Они сохранят воздух на кухне чистым и свежим на долгие годы.

Некоторые домовладельцы, которые живут в квартире или не могут установить воздуховоды в своем доме, будут использовать бесканальные вытяжки.

В чем разница между вытяжками с воздуховодом и трансформируемыми вытяжками?

Основное различие между вытяжками с воздуховодом и трансформируемыми вытяжками заключается в том, что трансформируемые вытяжки можно преобразовать из вытяжек с воздуховодами в вытяжки без воздуховодов.Трансформируемые вытяжки поставляются с комплектом рециркуляции или угольными фильтрами для преобразования вытяжки в бесканальную. С другой стороны, вытяжной шкаф не может быть установлен как бесканальный.

Вытяжки с воздуховодом и без воздуховода

В то время как вытяжка с воздуховодом – лучший выбор для большинства поваров и домовладельцев, у вытяжек с воздуховодом и без воздуховода есть свои плюсы и минусы.

Канальная вытяжка Pros

• Полностью удаляет дым и дым из кухни

Канальная вытяжка вытягивает дым, жир и нежелательные загрязнения через воздуховоды и за пределы дома, по сравнению с вытяжкой без воздуховода, которая просто рециркулирует воздух обратно в вашу кухню.

• Сохраняет ваши стены, шкафы и потолки обезжиренными

Полностью удалив всю грязь и сажу, ваши шкафы и окружающее пространство будут оставаться чистыми намного дольше, чем с бесканальными вытяжками.

• Устраняет сильные запахи на кухне

Вытяжки также удаляют резкие запахи на кухне, что особенно важно, если вы готовите азиатские или жареные блюда.

• В комплект не входят угольные фильтры – менять их не нужно!

Вытяжки, ведущие наружу, используют перегородочные фильтры из нержавеющей стали или сетчатые фильтры, которые можно мыть в посудомоечной машине.Это экономически выгодно в долгосрочной перспективе, потому что вам не нужно постоянно тратить деньги на угольные фильтры.

• Удерживает излишки тепла от приготовления пищи вне дома

Во время приготовления тепло, выделяемое конфорками или грилем, может быстро нагреть кухню. Но вытяжка с вытяжкой может мгновенно направить этот горячий воздух за пределы вашего дома. С вытяжкой вы можете комфортно готовить и получать удовольствие от кухни.

• Совместимы с встроенными или внешними вентиляторами, которые намного менее шумны, чем местные вентиляторы

Встроенные вентиляторы ничем не отличаются от местных вентиляторов с точки зрения эффективности, но они размещаются внутри ваших воздуховодов – дальше от вашей кухни .Это резко снижает уровень шума или шум от вытяжки.

Вытяжка с воздуховодом Cons

• Не может быть установлена ​​на каждой кухне

У вас может не быть места для воздуховодов, что означает, что вам придется либо освободить место (это может быть дорогостоящим и трудоемким), либо купите вытяжку без воздуховодов.

• Воздуховоды – дополнительная стоимость

Так как для установки воздуховодов вам нужен профессионал, вам придется учесть его установку в вашем бюджете.

Вытяжка без воздуховода Плюсы

У вас гораздо больше свободы в выборе места размещения вытяжки без воздуховода. Вы не ограничены тем, куда могут идти воздуховоды или где они уже существуют.

• Легко изменить планировку вашей кухни

При реконструкции бесканальную вытяжку можно переустановить в другом месте. Кроме того, если вы снимаете квартиру, вы можете взять ее с собой при выезде.

Поскольку вам не нужно устанавливать воздуховоды, вы сэкономите огромное количество времени и усилий.

Вытяжкам без воздуховодов не требуется мощность для вывода воздуха через воздуховоды наружу.

Хотя вытяжки без воздуховодов не такие мощные, как вытяжки с воздуховодами, они невероятно тихие. Вы не поверите, но низкий CFM имеет преимущество – уровень шума – особенно с эффективным нагнетателем или воздуходувками.

Вытяжка без воздуховода Минусы

• Не так эффективна, как вытяжка с воздуховодом

Недостаток номер один бесканальной вытяжки заключается в том, что она неспособна удалять столько загрязнителей воздуха, сколько вытяжка, выходящая наружу.В отличие от вытяжек с воздуховодами, вытяжки без воздуховодов не отводят тепло и влагу – они просто рециркулируют их обратно в ваш дом. Это означает, что во время приготовления пищи ваша кухня может стать довольно влажной, а запахи могут сохраняться надолго.

• Угольные фильтры неэффективны

Угольные фильтры не могут полностью отфильтровать дым и жир, что может привести к появлению запахов от готовки и скоплению жира на кухонных поверхностях.

• Угольные фильтры требуют замены

Угольные фильтры необходимо заменять каждые три-шесть месяцев или примерно через 120-150 часов приготовления.

Если вы планируете установить вытяжку с выходом наружу, убедитесь, что вы внимательно учли все «за» и «против». Несмотря на то, что вытяжные шкафы предпочтительнее, они не всегда могут быть правильным вариантом.

Некоторых домовладельцев может устроить вытяжка без воздуховодов, если они живут в квартире, не готовят очень часто, любят готовить с низкой интенсивностью или готовят блюда с меньшим количеством резких запахов, например вегетарианские.

Какой тип воздуховода лучше всего подходит для вентиляции вытяжки?

Жесткий воздуховод, без сомнения, лучший вариант для вентиляции вытяжки.Жесткий воздуховод более качественен, чем гибкий воздуховод, и изготовлен из гораздо более прочных материалов.

Для получения дополнительной информации о выборе правильного типа воздуховода для вашей вытяжки ознакомьтесь с этой статьей.

Нужно ли выводить вытяжку наружу?

Нет; Вытяжки без воздуховода или вытяжки без воздуховода могут рециркулировать воздух обратно на вашу кухню. Однако для наиболее эффективной очистки воздуха на кухне приобретите вытяжку с вытяжкой. Вместо того, чтобы перемещать вытяжку для готовки, она полностью удалит ее из вашего дома.Это значительно улучшает качество воздуха в помещении и в долгосрочной перспективе полезно для вашего здоровья и безопасности.

Как далеко можно отвести вытяжку?

Длина воздуховода вытяжки не должна превышать 30 футов для прямой трассы, 25 футов для трассы с одним локтем и 20 футов для трассы с двумя локтями. Чем короче воздуховод, тем лучше. Если воздуховод слишком длинный, воздух из кухни может не выходить наружу. Также может происходить обратная тяга, когда воздух остается внутри вашего воздуховода, течет обратно через вытяжку и попадает в пространство для приготовления пищи.

Как далеко должна выступать вытяжка?

Вытяжка должна выступать минимум на половину длины кухонной плиты и обычно не выходит за ее пределы.

Следует ли изолировать воздуховод вытяжного кожуха?

Вы можете изолировать вытяжной воздуховод, но это не обязательно. Изоляция воздуховода снизит шум воздуходувки, если он находится на одной линии с воздуховодом. Это также поможет предотвратить попадание дыма и жирного воздуха в балки перекрытий и чердак.

Узнайте больше в этой полной статье.

Можно ли заменить верхний воздуховод вытяжки на задний, если он только верхний?

Если у вас есть островная вытяжка, это невозможно. Вытяжки с островной вытяжкой могут вентилировать только через потолок. Но у некоторых вытяжек под стенами и под шкафами есть вращающиеся воздуходувки. Это означает, что вы можете повернуть воздуходувку, чтобы вентиляция была горизонтальной или вертикальной, в зависимости от конфигурации вашей кухни.

Если ваш воздуховод уже установлен, не рекомендуется менять вытяжку с верхнего воздуховода на задний воздуховод.Это может быть дорогостоящий и трудоемкий проект, требующий профессионального подрядчика.

Может ли кухня работать, если не работает половина вытяжной системы?

Это зависит от того, какая часть вытяжки не работает. Если свет не работает, это часто не является большой проблемой. Однако, если двигатель, сенсорная панель или печатная плата сломаны, вам необходимо обратиться к производителю для замены. Ваш капюшон не будет работать эффективно, если эти детали полностью не повреждены.

Как установить вытяжку через стену

Для полного пошагового руководства по установке ознакомьтесь с этой статьей.

Как установить вытяжку через потолок

Ознакомьтесь с полным пошаговым руководством здесь.

Мы надеемся, что эта информация о вариантах вентиляции вытяжек, а также вытяжек с воздуховодами и без воздуховодов была для вас полезной. Спасибо за прочтение!

Статьи по теме

Действительно ли работают вытяжки без воздуховодов?

Как найти подрядчика для установки вытяжки

Можно ли вентилировать вытяжку на чердаке?

Что такое вытяжные вытяжки?

Вытяжные вытяжки с вытяжкой, выходящие за пределы вашего дома.Они оснащены воздуховодом, по которому загрязненный воздух выводится наружу через трубы. Они могут проходить сквозь мебель, потолок или прямо через стену за вытяжкой. Вентиляционный выход выходит наружу либо к внешней стене, либо к крыше.

Вытяжки с вытяжкой широко используются на коммерческих кухнях, в домах с газовыми плитами или в элитных домах. Они почти всегда являются предпочтительным выбором для вентиляции готовки.

Как работают вытяжки без воздуховодов?

Вытяжки без воздуховодов не выходят наружу из дома, как вытяжки с воздуховодами.Поскольку они не могут вытеснить всасываемый воздух, эти вытяжки фильтруют воздух, а затем рециркулируют его обратно на кухню. Затем воздух фильтруется через древесный уголь или активированный уголь, который удаляет загрязнения, прежде чем он вернется на кухню.

Какой тип воздуховода лучше всего подходит для вентиляции вытяжки?

Жесткий воздуховод, без сомнения, лучший вариант для вентиляции вытяжки. Жесткий воздуховод более качественен, чем гибкий воздуховод, и изготовлен из гораздо более прочных материалов.

Нужно ли выпускать вытяжку наружу?

Нет; Вытяжки без воздуховода или вытяжки без воздуховода могут рециркулировать воздух обратно на вашу кухню. Однако для наиболее эффективной очистки воздуха на кухне приобретите вытяжку с вытяжкой. Вместо того, чтобы перемещать вытяжку для готовки, она полностью удалит ее из вашего дома. Это значительно улучшает качество воздуха в помещении и в долгосрочной перспективе полезно для вашего здоровья и безопасности.

Как далеко можно отвести вытяжку?

Длина воздуховода вытяжки не должна превышать 30 футов для прямой трассы, 25 футов для трассы с одним локтем и 20 футов для трассы с двумя локтями.Чем короче воздуховод, тем лучше. Если воздуховод слишком длинный, воздух из кухни может не выходить наружу. Также может происходить обратная тяга, когда воздух остается внутри вашего воздуховода, течет обратно через вытяжку и попадает в пространство для приготовления пищи.

Как далеко должна выступать вытяжка?

Вытяжка должна выступать минимум на половину длины кухонной плиты и обычно не выходит за ее пределы.

Можно ли заменить верхний воздуховод вытяжки на задний, если он только верхний?

Если у вас есть островная вытяжка, это невозможно.Вытяжки с островной вытяжкой могут вентилировать только через потолок. Но у некоторых вытяжек под стенами и под шкафами есть вращающиеся воздуходувки. Это означает, что вы можете повернуть воздуходувку, чтобы вентиляция была горизонтальной или вертикальной, в зависимости от конфигурации вашей кухни.

Если ваш воздуховод уже установлен, не рекомендуется менять вытяжку с верхнего воздуховода на задний воздуховод. Это может быть дорогостоящий и трудоемкий проект, требующий профессионального подрядчика.

Может ли кухня работать, если не работает половина вытяжной системы?

Это зависит от того, какая часть вытяжки не работает.Если свет не работает, это часто не является большой проблемой. Однако, если двигатель, сенсорная панель или печатная плата сломаны, вам необходимо обратиться к производителю для замены. Ваш капюшон не будет работать эффективно, если эти детали полностью не повреждены.

Что лучше: вытяжка с воздуховодом или без воздуховода?

Вытяжные вытяжки с воздуховодом почти всегда предпочтительнее бесканальных вытяжек, поскольку они выводят кухонный воздух за пределы дома. Вытяжки с воздуховодом намного мощнее и эффективнее, чем без воздуховодов.Они сохранят воздух на кухне чистым и свежим на долгие годы.

Некоторые домовладельцы, которые живут в квартире или не могут установить воздуховоды в своем доме, будут использовать бесканальные вытяжки.

В чем разница между вытяжками с воздуховодом и трансформируемыми вытяжками?

Основное различие между вытяжками с воздуховодом и трансформируемыми вытяжками состоит в том, что трансформируемые вытяжки можно преобразовать из вытяжек с воздуховодами в вытяжки без воздуховодов. Трансформируемые вытяжки поставляются с комплектом рециркуляции или угольными фильтрами для преобразования вытяжки в бесканальную.С другой стороны, вытяжной шкаф не может быть установлен как бесканальный.

Следует ли изолировать воздуховод вытяжного кожуха?

Вы можете изолировать вытяжной воздуховод, но это не обязательно. Изоляция воздуховода снизит шум воздуходувки, если он находится на одной линии с воздуховодом. Это также поможет предотвратить попадание дыма и жирного воздуха в балки перекрытий и чердак.

Узнайте больше в этой полной статье.

Как правильно выбрать вытяжку для кухни

Если вы когда-нибудь забывали включить вентилятор, пытаясь получить красивую корочку на сковороде, полной рыбного филе, вы знаете, как важна хорошая вентиляция.Вытяжные колпаки не только удаляют нежелательные запахи, но и удаляют влагу и жир, а также угарный газ, диоксид азота и другие загрязнители, которые при приготовлении пищи могут выделяться в воздух.

Хотя эти побочные продукты могут просто казаться неприятными, исследования показали, что приготовление пищи без надлежащей вентиляции является одной из причин плохого качества воздуха в помещении, что может отрицательно сказаться на вашем здоровье. Вот почему Международный жилищный кодекс и Агентство по охране окружающей среды США настоятельно рекомендуют домовладельцам установить вытяжной колпак, чтобы улавливать, фильтровать, а затем выводить пары наружу через вентиляционное отверстие во внешней стене или на крыше.

По мере того, как дома становятся лучше изолированными, а коммерческие диапазоны с высоким содержанием БТЕ становятся все более популярными, надлежащая вентиляция становится все более важной проблемой. Выбор правильной вытяжки требует, чтобы вы приняли во внимание мощность вашей кухонной плиты и то, как вы ее используете, но это также огромное решение стиля для вашей кухни.

Хорошая новость заключается в том, что, хотя вытяжки являются практической необходимостью, разнообразие доступного внешнего вида никогда не было лучше; Независимо от того, предпочитаете ли вы утилитарную нержавеющую сталь по центру, полностью замаскированную вставку позади шкафа, медный дымоход ручной работы или стеклопакет в стиле модерн, найдется стиль, который вам подойдет.

Показано: Вытяжка из нержавеющей стали в виде дымохода, подвешенная к потолку, отводит пар и запахи от островной варочной панели. На фотографии: 36-дюймовый капюшон Napoli Island от Zephyr по цене от около 2010 долларов; zephyronline.com для дилеров.

Vent Hood Vitals: важные вопросы, которые следует задать

Сколько это стоит?

Цены различаются в зависимости от размера, функциональности и стиля. Базовую 30-дюймовую вытяжку можно купить менее чем за 100 долларов, в то время как кастомную медную 60-дюймовую вытяжку в стиле дымохода можно купить более чем за 20000 долларов.Большинство высококачественных капюшонов средней ценовой категории можно найти примерно за 1000 долларов.

Сделай сам или найми профессионала?

Замена аналогичного блока – это простая работа, требующая основных электромонтажных работ для подключения проводки. Чтобы установить новое вентиляционное отверстие, вам нужно вырезать отверстия в стенах, потолке или крыше и проложить воздуховоды. Это может быть проект для опытного мастера по ремонту или лучше оставить подрядчику.

Где купить?

Вы можете заказать различные вытяжки в Интернете или найти их в магазинах бытовой техники, выставочных залах, в ресторанах и домашних центрах.

А как насчет обслуживания?

Специалисты рекомендуют чистить фильтры через каждые 30 часов использования – обычно один или два месяца – для обеспечения бесперебойной работы вытяжки.

Детали вентиляционного капота

• Поддон: Перевернутая область вдоль обода, в которой собираются пары до тех пор, пока их не выпустит вентилятор. Должно быть не менее 1 дюйма в глубину.
• Фильтр: Улавливает жир до того, как он достигнет воздуходувки и воздуховодов.Металлические сетчатые фильтры являются наиболее распространенным типом.
• Воздуходувка: Также называемая вентилятором, она нагнетает воздух в воздуховод. Большинство воздуходувок находится в кожухе, но они могут быть расположены «в линию», вверху в самом воздуховоде или снаружи (вставка), где воздуховод заканчивается.
• Воздуховод: Металлический канал, по которому воздух выходит к выпускному отверстию.
• Заслонка: Предотвращает попадание наружного воздуха, когда вентилятор выключен.

Примечание. Для вытяжных колпаков более 400 кубических футов в минуту необходимо, чтобы при включенном агрегате подпиточный воздух подавался снаружи.Этот воздух может поступать от приточного вентилятора, моторизованной заслонки или другого источника.

Под капотом

Канальный или нет? Удалять загрязненный воздух из дома всегда предпочтительнее, чем его рециркуляция. В рециркуляционных вентиляторах используются угольные фильтры для очистки воздуха и выпуска его обратно в дом, когда вывод наружу невозможен, как во многих многоквартирных домах.Когда это единственный вариант, рециркуляционная вытяжка лучше, чем полное отсутствие вентиляции, но этот тип никогда не следует использовать с профессиональными приборами.

Подумайте о мощности. Количество воздуха, перемещаемого воздуходувкой, измеряемое в кубических футах в минуту (куб.фут / мин), является одним из важнейших факторов, которые следует учитывать при выборе вытяжки. Чем больше и мощнее ваши горелки, тем больше кубических футов в минуту вам нужно. (См. Раздел «Калькулятор» ниже.)

Измерьте правильно. Вытяжка должна быть не меньше ширины вашей варочной поверхности, но дополнительные 3 дюйма с каждой стороны могут повысить эффективность. Глубина должна охватывать задние конфорки и, по крайней мере, половину передних конфорок, хотя лучше всего полное покрытие. Высота, на которой вытяжка висит над варочной панелью, также влияет на ее работу.

Настенное или островное крепление должно быть примерно на 30 дюймов над варочной панелью, в то время как крепления под шкафом, обычно менее мощные и с меньшими воздуховодами, должны располагаться на 24 дюйма выше диапазона.Если вы хотите разместить вытяжку выше рекомендованной, вам понадобится более широкий блок, выступающий на 3 дюйма за обе стороны диапазона, и больше кубических футов в минуту для компенсации. (См. Раздел «Калькулятор» справа внизу.)

Учитывайте шум. Чтобы избежать громкого вентилятора, проверьте звуки (1 сон равен примерно 40 децибелам). Вентилятор, установленный на низкую скорость, обычно составляет менее 1 сона, но на высоких скоростях можно подскочить до 10 или более. Для более тихого устройства ищите устройство на 6 или меньше сонов со скоростью 600 кубических футов в минуту.

: сколько CFM вам нужно?

Высота вытяжки, учет площади поверхности и др.

Как правило, рассчитывают 100 кубических футов в минуту на каждый погонный фут рабочей поверхности.Для профессиональных диапазонов формула составляет 100 кубических футов в минуту на каждые 10 000 БТЕ, которые вырабатывает ваш прибор. В игру вступают и другие факторы. На каждые 3 дюйма вытяжка превышает рекомендуемую высоту над варочной панелью, добавляйте 100 кубических футов в минуту.

Островные вытяжки требуют дополнительных кубических футов в минуту для компенсации поперечных сквозняков, поэтому рассчитайте 150 кубических футов в минуту на погонный фут для обычных варочных панелей; добавьте дополнительные 100 кубических футов в минуту к прогнозной оценке. И подумайте, как вы готовите. Если вы редко готовите на гриле или жарите на сильном огне, возможно, вам удастся использовать более низкую скорость приготовления, чем рекомендуется.

Дополнительные функции, которые могут (или не могут) стоить ваших денег

• Несколько скоростей вентилятора: Вам действительно нужны только высокие и низкие настройки. Если у вас включены все конфорки, вам понадобится больше вентиляции. Но при использовании одной или двух сковородок на среднем огне достаточно низкой скорости.
• Тепловые датчики: Определив изменения температуры, некоторые устройства автоматически включают вентилятор или регулируют соответствующую скорость.
• Пульт дистанционного управления: Это может быть полезно для труднодоступных островных вытяжек или в тех случаях, когда вы (ненадолго) находитесь вдали от плиты.
• Таймеры вытяжки: Через определенный период времени, обычно через 10 минут, эта функция автоматически отключает вентилятор – это удобно, если вы хотите оставить вентилятор включенным, чтобы избавиться от запахов.
• Встроенное хранилище: Не хватает места в шкафу и прилавке? Ищите вытяжку с поручнями спереди и по бокам для подвешивания небольших кастрюль и посуды.Некоторые модели также создают неглубокую полочку на краю капюшона.

Показано: Встроенная полка и направляющие для хранения специй и посуды. Капюшон IKEA Datid, около 680 долларов; ikea.com для магазинов

Опции вентиляции вытяжки

Нижний шкаф

Этот тип занимает меньше визуального пространства, но сокращает объем хранения, если воздуховод проходит через верхний шкаф.Некоторые вытяжки располагаются заподлицо под шкафами и при необходимости выдвигаются. Комбинированные вентилируемые микроволновые вытяжки также могут сэкономить место, хотя они менее мощные.

Показано: Vent-A-Hood 30-дюймовый DAh28, около 1 910 долларов США; ventahood.com

Настенное крепление

Шкаф из нержавеющей стали с открытыми воздуховодами хорошо сочетается с интерьером коммерческой кухни, но есть варианты различных форм и материалов, подходящие к любому стилю.

Показано: Frigidaire 36-дюймовая настенная вытяжка Gallery Premier, около 1150 долларов США; frigidaire.com для дилеров

Дымоход потолочный

Обычно висит над островом, он может быть дорогим, потому что он закончен со всех сторон. Имейте в виду: поскольку эти агрегаты обычно более мощные, некоторые из них с внутренними вентиляторами могут быть очень шумными.

Подобно показанному: Wolf 36-дюймовая вытяжка Pro Island Hood, около 2990 долларов США; минус-волк.com для выставочных залов

Нисходящий поток

Это тонкое вентиляционное отверстие убирается за варочную панель в нижний шкаф. Этот тип имеет тенденцию быть менее эффективным, поскольку он тянет поднимающийся дым вниз, хотя некоторые поднимаются до 14 дюймов для лучшего захвата. Не рекомендуется для варочных панелей с высоким значением БТЕ.

Показано: GE Monogram, 36 дюймов, телескопический нисходящий поток, около 1400 долларов США; монограмма.com для выставочных залов

Периметрический

Этот настенный тип вытягивает дым через вентиляционные отверстия по краям, а не по центру, как традиционная вытяжка. Он идеально подходит для тех, кому нужен больший запас по высоте, но он недостаточно мощный, чтобы работать с диапазоном более 90 000 БТЕ.

Показано: Периметрическая вытяжка из стекла Jenn-Air, 32 дюйма, около 2000 долларов США; Дженнар.com для выставочных залов

Вставка в вентиляционный колпак

Внутренние части вытяжки – силовой агрегат и подкладка – могут быть спрятаны внутри шкафа или вытяжки, изготовленной по индивидуальному заказу.

Подобно показанному: Лучший блок питания PIK33, 1350 долларов, и вкладыш L3336S, около 230 долларов; bestrangehoods.com для дилеров

Вентиляционные каналы

Когда дело доходит до воздуховодов, это игра в числа.

• • Выберите воздуховод того же размера, что и вентиляционное отверстие, или немного больше него. Чем мощнее вытяжка, тем больше воздуховод. Например, для типичного устройства на 400 кубических футов в минуту требуется 6-дюймовый воздуховод, а для модели на 1200 кубических футов в минуту – от 10 до 12 дюймов.
• • Для наилучшего воздушного потока используйте гладкие оцинкованные металлические воздуховоды, а не гибкие или гофрированные воздуховоды. Герметизировать стыки канальной мастичной лентой.
• • Следите за тем, чтобы участки воздуховода были как можно более прямыми и короткими. Используйте плавные повороты на 45 градусов, а не на 90 градусов.Чем меньше поворотов, тем эффективнее будет система.

Решения для снижения шума

Обеспокоены тем, что слишком громкое жужжание мощного вытяжного шкафа сделает невозможным поддержание разговора, пока вы готовите? Хотя большинство воздуходувок находится в вытяжке, их также можно разместить в разных местах, чтобы снизить уровень шума. Вам просто нужно указать, где вы хотите, прежде чем заказывать вытяжку.

Прямые воздуходувки устанавливаются в воздуховодах в стене или между балками потолка. Но хотя шум вентилятора может быть менее заметным, вы все равно можете услышать вибрацию воздуховода.

Лучшим вариантом является выносной или внешний вентилятор, при котором вентилятор размещается на крыше или внешней стене с вытяжной вентиляцией. Размещение вентилятора снаружи также может освободить место в шкафу.

Фильтр вытяжного кожуха

Вот как работают три наиболее распространенных метода улавливания жира

• Металлическая сетка

Вентилятор вытяжки вытягивает дым и пары через несколько слоев сетки из алюминия или нержавеющей стали, улавливая жир.Эти съемные фильтры следует регулярно чистить – большинство из них можно мыть в посудомоечной машине – во избежание засоров, которые могут замедлить поток воздуха.

• Перегородки

Эти металлические фильтры решетчатого типа, чаще всего встречающиеся в установках коммерческого типа с высоким КПМ, заставляют дым несколько раз менять направление, в результате чего капли жира отделяются от воздуха и стекают в поддон, который можно вынуть для очистки.

• Центробежные ловушки

Вместо фильтра центробежная сила внутри воздуходувки разжижает жир, который собирается в поддоне или чашке, которую можно снять для очистки.Без фильтров, замедляющих воздушный поток, этим вытяжкам требуется меньше кубических футов в минуту, чем вытяжкам с перегородками или сеткой, чтобы выполнять ту же работу, часто с меньшим шумом.

Стили вентиляции капота

Традиционная каминная полка

Изготовление кастомной деревянной каминной доски позволяет сделать вставку вытяжки над плитой почти незаметной. Камин может быть настолько простым или богато украшенным, насколько вы хотите, либо гармонируя с вашей мебелью, либо становясь привлекательным фокусом.Эта выкрашенная в белый цвет версия с вертикальными досками обрамляет эффектную вишнево-красную печь и образует выставочную полку.

Аналогично изображенному на иллюстрации: Air-Pro необработанный 60-дюймовый съемный каминный кожух из красного дуба спереди, около 1580 долларов; kitchensource.com

Люкс Металлоконструкции

Медная полоса нагревает нержавеющие приборы. Этот скульптурный колоколообразный капюшон в сочетании с потрепанными шкафами придает дому еще больше очарования старины.

Подобно показанному: Медный кожух RangeCraft Miami, около 8 500 долларов США; rangecraft.com

Теплый современный вид

Еще один вариант для создания полностью бесшовного внешнего вида: попросите своего краснодеревщика создать подходящую индивидуальную вытяжку и снабдить ее вставкой. Сочетание текстуры древесины с полосой отделки каменной мозаичной плиткой, идущей горизонтально, а не вертикально, как на задней панели, придает этой кухне гладкий, землистый вид.

Показано: Wolf Pro Hood Liner, от примерно 1080 долларов США; subzero-wolf.com для салонов

Коттеджный персонаж

Такая же вытяжка завершает эту старинную печь. С белой отделкой, хромированными ремешками и акцентами он идеально сочетается с серией Magic Chef 1930-х годов.

Показано: Капюшон PS-26, изготовленный по индивидуальному заказу Modern-Aire, от 3200 долларов США; современный.com

Выбор вытяжки, вытяжки, кухонной вытяжки, кухонной вентиляции – советы эксперта

Как самому подключить вытяжку

Требуется вентиляция?

Как самому подключить вытяжку

Итак, вы устали от вытяжки над плитой с вентилятором, который просто всасывает воздух и выплевывает его обратно. Или, может быть, вам повезло, и вы приобрели Jenn-Air со встроенным грилем или какой-нибудь другой тип печи, для которого требуется вентиляция, чтобы весь дым и запахи выходили из дома.

Ну, это не так сложно, как кажется, – говорит Майк Френц.

Если вам действительно повезет, ваша плита будет располагаться на внешней стене кухни.Затем все, что вам нужно сделать, это установить на стене за печью вентиляционное отверстие и подсоединить к нему гибкую алюминиевую трубу.

С другой стороны, если вы как недавний покупатель, все может быть немного сложнее. Ее плита расположена у внутренней стены, а одна сторона выходит на проход через кухню в подвал. Хотя снаружи нет вентиляции, проект по-прежнему осуществим и относительно прост.

Прежде чем мы перейдем к практическим рекомендациям, Майк советует рассмотреть несколько вещей, которые следует учесть перед установкой вентиляции для работы с вашей печью:

Если возможно, попробуйте разместить варочную панель на внешней стене, чтобы уменьшить воздуховод.Независимо от маршрута, постарайтесь уменьшить количество необходимых фитингов, которые изменяют направление, форму или площадь воздуховода. Все это замедляет воздушный поток и увеличивает шум. В идеале капот или внешняя крышка вентиляционного отверстия должны иметь эффективную заслонку, предотвращающую попадание холодного воздуха и неприятных насекомых в вентиляционное отверстие, когда вентилятор не работает. Никогда не закрывайте вентиляционное отверстие на чердаке. В холодную погоду теплый влажный воздух конденсируется и способствует гниению древесины. Вентилятор, установленный снаружи, обычно тише, чем вентилятор, установленный в вытяжке.При относительно невысокой стоимости (при условии, что ваш дом не построен из кирпича или камня), запланируйте печь так, чтобы она была у внешней стены, и проветривайте ее через стену. Вы будете тратить в среднем диапазоне, если ваша плита находится на внутренней стене или если ваш дом кирпичный или каменный. Будьте готовы заплатить больше всего за вентиляцию через крышу, особенно если печь находится на первом этаже двухэтажного дома, или если у вас черепичная или металлическая крыша. В конкретном случае этого клиента вентиляция печи через крышу не подходит.Ее плита находится на внутренней стене, ведущей в гостиную. Итак, какое решение?

Если не можешь подняться, просто посмотри вниз, – говорит Майк.

«Вы можете легко провести вентиляционные трубы вниз через кухонный пол в подвал, а затем через потолок подвала к внешней стене, где вы можете установить вентиляцию», – говорит он.

Приступим
Во-первых, вот что вам понадобится:

Локтевой сустав воздуховода

Круглый трубопровод диаметром 5 дюймов (который, как правило, является стандартом) и достаточной длины для выхода из печи через пол в подвал;

Длина гибкого алюминиевого трубопровода диаметром 5 дюймов, достаточная для того, чтобы проходить через потолок подвала от внешней стены до области под вашей печью;

Два металлических регулируемых шланговых зажима для крепления регулируемого трубопровода к вентиляционному отверстию и другим воздуховодам.

Вы также захотите иметь под рукой замочную пилу, потому что вы будете вырезать круглые отверстия в полу кухни и во внешней стене дома.

Наружное вентиляционное отверстие, которое вы устанавливаете снаружи дома и подключаете гибкий трубопровод. Здесь на рисунках 1, 2 и 3 показаны три основных типа вентиляционных отверстий. Выбранный Майком вентиляционный канал изображен на рисунке 1. «Они просты в установке, удерживают животных на открытом воздухе, и их легко покрасить, чтобы они соответствовали внешнему виду. твой дом, – говорит он.

Снаружи в
Может показаться естественным вытащить пилу и начать проделывать дыру в полу, но Майк говорит: «Ого! Начнем с другого конца “.

Он рекомендует выяснить, где вы хотите разместить вентиляционное отверстие на внешней стене в подвале, а затем вырезать 5-дюймовое отверстие в стене. «Вы должны попытаться сделать отверстие как можно плотнее, чтобы любой выхлоп не выходил обратно в дом, – говорит он».

После того, как вы прорежете отверстие в стене, надежно прикрепите вентиляционное отверстие к внешней стороне дома с помощью шурупов, которые будут удерживать деревянный и / или алюминиевый сайдинг.Затем спуститесь в подвал и прикрепите гибкий трубопровод к вентиляционному отверстию с помощью одного из регулируемых колец.

А теперь пора приступить к вырезанию дыры в полу кухни. Перед тем, как начать резку, очень важно убедиться, что место, которое вы выбрали для прокладки трубопровода, находится между балками пола. Последнее, что вам нужно сделать, это разрезать один из тех, которые могут поставить под угрозу устойчивость и поддержку вашего напольного покрытия на кухне.

Чтобы помочь вам сориентироваться, протяните один конец прямого трубопровода воздуховода к потолку и обведите его кружком.

Когда вы собираетесь вырезать в полу отверстие для трубы, вам нужно проделать отверстие примерно 7-8 дюймов в диаметре. Это дает трубопроводу некоторое пространство, которое можно оставить на случай, если вам понадобится немного переместить плиту туда или сюда. Майк рекомендует использовать здесь прямой алюминиевый трубопровод, потому что гибкий тип легко перфорируется, и в результате может возникнуть утечка воздуха.

Когда отверстие будет вырезано, прикрепите прямой трубопровод воздуховода к плите и пропустите трубопровод через отверстие в полу.

Теперь вернитесь в подвал и прикрепите колено к трубопроводу воздуховода, проходящему через пол. Наконец, используйте другой зажим для шланга, чтобы прикрепить гибкий трубопровод к коленчатому соединению.

Вот и все – теперь готовишь!

Строительство электрической пивоварни в подвале: начало работы

В этом году я решил построить электрическую пивоварню в подвале. Это абсолютная роскошь по сравнению с завариванием на открытом воздухе или в гараже на пропане.При этом строительство пивоварни в подвале требует много размышлений и планирования, если вы хотите сделать это безопасно и правильно. Мне потребовалось около 6 месяцев, чтобы полностью подготовиться к работе, и временами я думал: «Я ПРОСТО ХОЧУ НАВАРИТЬ ПИВО». Но мне пришлось ждать надлежащей сантехники, электричества, запчастей, что угодно. В конце концов, ожидание стоило того.

Моя установка не похожа на «Роллс-Ройс» домашних пивоварен – она ​​проста, эффективна и действенна. Кэл на theelectricbrewery.com создал золотой стандарт строительства сложной домашней пивоварни со всеми приборами.Его сайт загружен информацией и феноменальным ресурсом для начала работы. Это мечта, но это также и серьезное вложение. Хорошая новость заключается в том, что строительство электрической пивоварни на удивление доступно с учетом всех обстоятельств.

Моей целью было построить электрическую пивоварню с разумным бюджетом, не срезая углы и не ломая ее полностью. В конце концов, это пивоварня, а не лаборатория по производству метамфетамина. Вот некоторые вещи, которые следует учитывать, если вы хотите создать пивоварню у себя дома с ограниченным бюджетом.

Переход от пропана к электричеству

Одно из главных преимуществ электрического пивоварения – это то, что вы можете варить его внутри. Я очень, очень сильно НЕ рекомендую пытаться сжигать пропан в замкнутом пространстве. Риск окиси углерода опасен и может нанести серьезный вред. Есть два популярных варианта при строительстве электрической пивоварни. Нагревательный элемент внутри варочного котла, управляемый панелью управления или мощной индукционной горелкой.

Большинство источников тепла для пивоварения должны питаться от розетки на 240 В (аналогичной розетке сушилки или духовки).На рынке домашнего пивоварения есть несколько источников нагрева на 120 вольт, но они не всегда могут обеспечить достаточную мощность для нагрева воды и поддержания сильного кипения, в зависимости от масштаба, который вы ищете.

Индукция

В области индукции многие домашние пивовары добиваются успеха с индукционной горелкой Avantco на 240 вольт. Преимущество – отсутствие сверления отверстий в чайнике, а также более простая и доступная установка. Обратной стороной является то, что им не хватает контроля, который вам понадобится для затирания при определенных температурах, если вы не проявите творческий подход к различным параметрам контроля температуры.Они также подходят только для чайников на 10 галлонов как по предельному весу, так и по размеру горелки. У Эрика на ericbrews.com есть полезная информация об использовании Avantco для электрического пивоварения.

Нагревательный элемент ULWD (сверхнизкая удельная мощность)

Нагревательный элемент с питанием от панели управления (в моем случае Brew Commander) – это мой путь. В целом это более дорогой вариант, но в конечном итоге он даст вам огромный контроль и власть на вашей пивоварне. Моя установка – это ободки чайника (горизонтальный Breweasy), поэтому мне нужен был только один источник тепла, чтобы все запитать.Существуют гораздо более сложные панели управления, которые можно подключать к нескольким источникам тепла и датчикам температуры.

Мой элемент устанавливается через 1,5-дюймовый TC и легко снимается для очистки и т. Д. Плюс, подключить его к Brew Commander совсем несложно… буквально.

Защита GFCI

Защита GFCI абсолютно необходима, когда дело доходит до объединения электричества с водой. GFCI означает прерыватель цепи защиты от замыкания на землю . Короче говоря, если ток изменится из-за воды, он немедленно отключит прерыватель и отключит питание вашего источника питания.Этот тип защиты может в конечном итоге спасти вам жизнь.

Для розеток в подвале я попросил электрика установить стандартные розетки GFCI для насосов и т. Д. И автоматический выключатель с защитой GFCI на 30 ампер для моего Brew Commander. Автоматические выключатели GFCI намного дороже, чем стандартные выключатели, но вам нужно определить ценность своей жизни (мой для меня стоит 100 долларов). Электромонтажные работы всегда должен выполнять квалифицированный электрик, и не пытайтесь выполнять их самостоятельно.

Вентиляция или отвод пара

Это большая проблема, которую нужно учитывать. При кипячении сусла в течение 60-90 минут образуется много пара. Вода может испаряться из чайника в среду заваривания на галлон (ы). Без системы вентиляции вы можете столкнуться с серьезным накоплением плесени в своем доме. Есть два варианта. Конденсатор пара, кухонная вытяжка или вытяжка для конденсата.

Вытяжной шкаф / Зона конденсата

Для вытяжки требуется установка вытяжного вентилятора, который выводится наружу за пределы вашего дома.Проблема в том, что даже большая и мощная вытяжка может привести к накоплению конденсата. Для самых маленьких домашних пивоварен вам понадобится вентилятор мощностью не менее 400 кубических футов в минуту, и даже этого может быть недостаточно в зависимости от вашей настройки и требований. Вытяжки для конденсата являются золотым стандартом для профессиональной вентиляции коммерческих кухонь, однако они очень дорогие. Большинству вентиляторов также потребуется возврат воздуха в той или иной форме через отдельное вентиляционное отверстие или окно. Это необходимо для того, чтобы восполнить воздух, который выкачивается наружу и удаляется из пивоварни.

Конденсатор пара

С другой стороны, паровой конденсатор – относительно новое дополнение к миру домашнего пивоварения. Конденсаторы пара относительно доступны по цене (от 130 долларов) и исключают необходимость в какой-либо другой форме вентиляции. Я выбрал Steam Slayer от Brew Hardware. Этот блок можно установить на крышку чайника или через боковую стенку чайника. Он прикреплен с помощью 1,5-дюймового TC-соединения. Более подробная информация и полный обзор здесь.

Конденсатор пара оснащен распылителем мелкодисперсного тумана, который устанавливается внутри агрегата и питается холодной водопроводной водой.Пар войдет в тройник и встретит брызги, превращая пар обратно в воду. Сточные воды стекают снизу в ведро или раковину в моем случае.

Единственным недостатком конденсации пара является больший расход воды (около 6 галлонов в час кипения) и необходимость иметь закрытый варочный чайник во время кипячения. Хорошая новость в том, что вы сэкономите много времени, денег и нервов, пытаясь выпустить пар. Поговорив с некоторыми домашними пивоварами, имеющими опыт работы как с вентиляционными отверстиями, так и с конденсаторами пара, я решил пойти по пути Steam Slayer и очень обрадовался своему выбору.Он действительно прост в использовании, и из моего чайника выходит пар ноль . Другое преимущество – меньшее количество кипячения (около 0,60 галлона в час) и способность поддерживать более интенсивное кипение с меньшей мощностью.

Раковина и доступ к воде

Большая мойка из нержавеющей стали 24 × 24 была для меня обязательной по нескольким причинам. Мне так надоело таскать с собой оборудование и пытаться мыть варочные котлы и ферментеры на улице или в моей всегда грязной и полной дерьма кухонной раковине. Раковина также служит сливом для моего Stream Slayer, поэтому мне не нужно следить и выливать тяжелые ведра с горячей водой.

Еще у меня был сантехник, который установил доступ к горячей и холодной воде из садового шланга рядом с раковиной, чтобы я мог легко наполнять чайники, а также предоставить Steam Slayer легкий доступ к холодной воде. Сантехника, раковина и кран, безусловно, были самыми дорогими элементами пивоварни, но иметь это было так сложно.

Освещение

Не буду тратить много времени на это, но я хотел убедиться, что могу видеть, что, черт возьми, я делаю. В моем подвале было немного темно, поэтому я нашел комплект для подсветки треков, который было действительно легко установить самостоятельно за несколько минут.Проверьте гусеницу, переходник и головы Хэмптон-Бэй в Home Depot. У меня была розетка на моем существующем подвальном свете, поэтому я мог подключиться прямо к ней.

Заключение

Так действительно ли что-нибудь из этого улучшает вкус моего пива? НЕТ, но это делает весь процесс намного проще в день варки и делает его намного более приятным. Наладка и поломка оборудования в день варки ушли в прошлое, и я больше не бегаю туда-сюда из гаража на кухню с оборудованием и ингредиентами.Я так взволнован, этот проект, наконец, завершен.

Существует так много вариантов приготовления сладкого пива, из которых я черпал вдохновение. Я очень надеюсь, что это было полезно и послужило источником вдохновения для вас.

Расходы и соображения при строительстве подвальной кухни

Кухня в подвале может помочь превратить это пространство в арендуемый объект, шикарный гостевой люкс или более привлекательное место для развлечений. Если вы когда-либо реконструировали кухню на основном уровне, вы знаете, что часто возникают сложные дизайнерские решения, проблемы со строительством и множество неудобств.Кухни в подвале требуют аналогичных соображений, но с разветвлениями ниже уровня. Мы рассмотрим, чем отличается установка кухни в подвале, начиная с основ, а затем рассмотрим дизайн.

Дизайн интерьера ананасового дома

Готовые подвалы требуют как минимум одного аварийного выхода в виде двери, ведущей прямо наружу, или выходного окна (большое окно, которое можно использовать как выход).Если вы начинаете с незавершенного подвала и еще не имеете выхода, вам следует учитывать это на ранних этапах планирования, потому что это может быть сложно добавить позже. Вам следует избегать коммунальных услуг и убедиться, что вы не испортили дренажную систему фундамента или не врезались в полезное пространство стены. (Вы не часто видите кухни посреди комнаты!) Наряду с выходом, ваша подвальная кухня также должна будет обойти электрическую панель и все инженерные коммуникации, воздуховоды и водопроводные клапаны, которые должны оставаться доступными, а также столбы и конструкционные опоры.Архитектор или подрядчик может помочь выяснить, как интегрировать эти детали в новое планируемое пространство. Например, вы можете спрятать воздуховоды и трубы за поддоном или кессонным потолком или обернуть опорную стойку готовой древесиной и использовать ее как часть кухонной барной стойки.
Стоимость: Включая окно, исходящая установка займет от 2500 до 5000 долларов. Если возможен выход из подвала, установка двери и установки будет стоить от 2500 до 10 000 долларов.

Джеффри Бартол, любезно предоставлено FBC Remodel
