Погреб своими руками вентиляция: как сделать вентиляцию правильно своими руками

Вентиляция погреба своими руками. Как сделать вентиляцию в погребе. Инструкция по созданию естественной и принудительной вентиляции в погребе своими руками.

В большинстве частных домов имеется подвал или погреб. Это полезное помещение, расположенное в подземной части дома, используемое для хранения консерваций, урожая и заготовок. Температура в погребе обычно не поднимается слишком высоко, что обеспечивает длительную сохранность съестных припасов. Однако для этого нужны не только подходящие температурные условия, но и низкий уровень влажности. Поскольку погреб находится под землей и окон в нем быть не может, влажность там повышенная и встает вопрос о вентилировании помещения. И даже если вы не планируете хранить в нем продукты и консервацию, вентиляция совершенно необходима. В этой статье вы узнаете, как правильно сделать вентиляцию в погребе и использовать его максимально долго и комфортно.

Виды вентиляционных систем для погреба

В погребе должно быть всегда прохладно, сухо и темно. Только в этом случае можно не беспокоиться за сохранность продуктов. И если с темнотой и температурой в подземном помещении обычно проблем не возникает, с влажностью и чистым свежим воздухом придется поработать. Для этого нужна вентиляция в погребе.

Использование вентиляционной системы в подобном помещении является важнейшим условием его эксплуатации. Грамотно организованная система воздухообмена создает благоприятную атмосферу для хранения продуктов питания. Если помещение плохо проветривается, в воздухе накапливается влага, которая постепенно оседает на поверхностях, в том числе и на продуктах, способствуя тем самым их загниванию. Если же вентиляция, напротив, слишком сильная, избыточные сквозняки приведут к быстрому усыханию плодов.

В погребе можно устанавливать один из двух типов вентиляционных систем:

1. Естественную – здесь основная работа выполняется за счет тепловой конвекции, когда нагревающийся внутри погреба воздух поднимается наверх к вентиляционному отверстию и выводится по трубе наружу.
   При этом освободившийся объем моментально заполняется свежими потоками воздуха снаружи через другой воздуховод.
2. Принудительную – движение воздуха происходит примерно так же, как и в случае с естественной вентиляцией, однако скорость воздухообмена существенно увеличивается за счет приточных и вытяжных вентиляторов: первые засасывают свежий воздух, вторые вытягивают из помещения отработанный. Такая система гораздо эффективнее, однако требует больших денежных вложений и затрат на обслуживание (работает от электричества).

Какую бы систему вы ни выбрали, для нее потребуется устанавливать воздуховоды: вытяжной и приточный. Для этой цели подходят оцинкованные, асбестовые и поливинилхлоридные трубы, но первостепенное значение играет не материал, из которого они сделаны, а диаметр. Его нужно рассчитывать, исходя из площади проветриваемого помещения и его назначения. В случае с погребом необходимо 26 см² площади воздуховода на 1 м² площади помещения. Вытяжную трубу при этом устанавливают вдоль одного из углов, располагая нижний ее срез под самым потолком.

Она проходит строго вертикально до самой поверхности. Если ее надо провести через все этажи дома и вывести на крышу, конец вытяжной трубы должен возвышаться над коньком на 50 см. Чтобы максимально сократить количество конденсата, который неизбежно будет образовываться внутри трубы из-за перепада температуры, а зимой превращаться в иней, вытяжную трубу следует утеплить. Для этого ее вставляют в воздуховод большего диаметра, а промежуток между ними заполняют минеральной ватой, стекловолокном, эковатой или другим теплоизоляционным материалом толщиной 3-5 см.

Приточную трубу монтируют в противоположном углу, но не под потолком, а в 40-60 см от уровня пола. Здесь следует понимать, что внутрь будет поступать холодный воздух, он будет постепенно нагреваться и подниматься вверх – к вытяжному отверстию (основной принцип работы любой вентиляционной системы). Приточный воздуховод необходимо вывести наружу так, чтобы его второй конец располагался в 80 см над поверхностью земли. Его надо закрыть мелкоячеистой сеткой и обустроить сверху козырек, чтобы внутрь не попал мусор, грызуны, насекомые или осадки.

Естественная вентиляция

Естественная вентиляция является наиболее простым и дешевым способом обеспечить стабильный воздухообмен. Правильная вентиляция погреба поспособствует длительной сохранности урожая и припасов. Помимо дешевизны такая система отличается простотой установки. Монтажом можно заниматься в любое время, даже если вы уже сделали финишную отделку помещения.

К сожалению, у естественной системы есть один серьезный недостаток – воздухообмен прекращается, когда температура внутри и снаружи становится одинаковой. Движение воздушных масс и вытеснение теплых потоков холодными возможно только в случае разницы температур внутри погреба и на улице. По этой причине многие предпочитают устройство вентиляции погреба принудительного типа, чтобы обеспечивать стабильный воздухообмен в теплое время года, когда естественная система останавливается. В особенности это касается просторных помещений, но об этом чуть позже.

Для обеспечения нормальной вентиляции понадобится установить 2 трубы: для притока и выведения воздуха. Диаметр воздуховодов при этом должен быть одинаковым, чтобы объем приходящего и уходящего воздуха был равным.

Принципы устройства вентиляции в погребе под домом:

1. Вытяжной воздуховод необходимо вывести на крышу и поднять над коньком. Ту часть, которая будет находиться снаружи, следует утеплить минеральной ватой и засунуть в отрезок трубы большего диаметра. Чем выше воздуховод будет подниматься, тем сильнее будет воздушная тяга, тем эффективнее будет удаляться отработанный воздух из подвала.
2. Подбирайте сечение труб в зависимости от площади погреба. Так, для помещения на 6-8 м² нужен воздуховод диаметром 120 мм. Ниже представлена таблица сечений, которая поможет вам быстро найти подходящий вариант.

3. Внутри вентиляционных труб можно установить задвижки, которые позволят контролировать силу потоков воздуха.
4. Для маленького погреба будет достаточно двухканальной трубы с приточным и вытяжным каналами.

Время от времени проверяйте эффективность работы вентиляции, поднося к вытяжному отверстию свечу и наблюдая за ее пламенем – если он «засасывается» внутрь, значит тяга хорошая. Если же пламя чуть дрожит или не дрожит вовсе, значит вентиляционный канал засорился. Также узнать, что вентиляция не работает, можно по затхлому сырому воздуху и конденсату на поверхностях.

Полезный совет: Если в погреб поставить небольшую коробку или мешок с крупной поваренной солью или негашеной известью, материал будет вбирать лишнюю влагу и продезинфицирует воздух.

Принудительная вентиляция погреба

По большому счету между принудительной и естественной вентиляциями нет принципиальной разницы. Все отличие в способе возбуждения воздушных масс. Если в естественной системе для этого служат законы природы, в принудительной движение обеспечивается за счет механики – вентиляторов. Такую вентиляцию под погреб лучше всего оборудовать в процессе строительства, но если момент упущен, можно приступить к работе после сдачи дома в эксплуатацию.

Когда естественной вентиляции недостаточно:

1. Когда помещение довольно большое – от 40 м² и больше.
   Естественная вентиляция просто не справится с таким большим количеством воздуха, даже если сечение воздуховодов будет увеличено. При недостаточном вентилировании большого подземного хранилища зимой воздух будет перенасыщен влагой, которая будет оседать на всех поверхностях и внутренних стенках воздуховодов. Постепенно конденсат будет накапливаться и с наступлением холодом заледенеет, что приведет к полной остановке движения воздуха. Работающие вентиляторы устраняют эту проблему, не позволяя конденсату накапливаться. Исключением являются только те случаи, когда подвал разделен на несколько помещений. Тогда в каждом из них можно сделать по собственной естественной вентиляции.
2. Если вы собираетесь сделать в подвале жилую комнату, гостиную, бар, кинотеатр и т.д. Помещение, в котором будут постоянно находиться люди, требует более мощного воздухообмена, чем обычный погреб, где хранятся овощи. Причем если в подвале планируется делать тренажерный зал, мощность вентиляции надо делать еще выше, поскольку расход свежего воздуха при интенсивных нагрузках возрастает. На таблице ниже показан примерный расчет воздухообмена для различных помещений.

3. Если в погребе хранится большое количество съестных припасов, для их проветривания нужны хорошие мощные вентиляторы, чтобы вытяжка справлялась не только с удалением лишней влаги из воздуха, но и с запахами.


Схема принудительной вентиляции в погребе напоминает естественную систему, за тем лишь исключением, что помимо воздуховодов необходимо смонтировать специальные вентиляторы. Мощность этих вентиляторов прямым образом влияет на эффективность всей конструкции, поэтому, прежде чем покупать их, нужно произвести расчеты. Обычному погребу ни к чему слишком мощные вентиляторы. Они пригодятся только в том случае, если вы планируете делать жилое помещение, однако по мнению специалистов для обеспечения комфортного климата лучше использовать сплит-системы или кондиционеры.

Воздуховоды принудительной вентиляции можно располагать вертикально и горизонтально – при правильном монтаже на работоспособность системы это не влияет. Положение зависит от конструктивных особенностей и места расположения погреба в доме. В уже построенных домах чаще всего трубы ставят горизонтально, поскольку иного выхода нет. Чтобы правильно организовать работу вытяжки, рекомендуется установить диффузор, который будет снижать затраты на электроэнергию, используя энергию от силы ветра. Его монтируют на конце приточного воздуховода, выведенного на улицу. Конечно, если ветра не будет, системе придется работать от электросети, но в любом случае альтернативный источник питания позволит немного сэкономить на обслуживании.

Итак, как сделать вентиляцию в погребе? В зависимости от площади и будущего ее использования можно установить 1 или 2 вентилятора. В первом случае вентилятор монтируют в вытяжной воздуховод со стороны погреба так, чтобы от вытягивал отработанный воздух наружу. В процессе работы в помещении будет создаваться относительный вакуум, что поспособствует притоку свежего воздуха через приточный воздуховод.

Если помещение большое, одного вентилятора будет недостаточно. Потребуется оборудовать и вытяжную, и приточную трубы, чтобы быстрее нагнетать воздух в помещение. При этом стоит брать во внимание, что в подвале всегда царит относительно высокая влажность, поэтому с электрооборудованием следует быть аккуратным. Выбирайте механизмы, рассчитанные на 36 В и трансформаторы к ним. Если пренебречь этим правилом, рано или поздно в сети начнут появляться перебои, что может привести к короткому замыканию и пожару.

Конечно, такая система может работать только от электричества, стоимость которого в частном секторе нередко очень высока. Именно поэтому для экономии многие прибегают к использованию дефлекторов. Специальные колпаки-насадки крепят на вытяжную трубу, и когда в них дует ветер, образуется избыточное давление. Некоторые вместо дефлекторов используют миниатюрные ветряки. Такие турбинки устанавливают на верхушке трубы, и они подобно флюгерам улавливают потоки ветра, передавая их через гибкий вал или редуктор на вентиляторы, установленный внутри трубы.

В каждом из этих случаев можно регулировать скорость движения воздушных масс. Однако даже если вы решитесь на установку принудительной вентиляции, не стоит полностью исключать возможность функционирования естественной системы. Для этого вентиляционные каналы необходимо установить с учетом всех вышеописанных требований (высота расположения, сечение и т.д.). Смешанные системы наиболее популярны, поскольку позволяют экономить электроэнергию при любом удобном случае. Вентиляция погреба своими руками – это трудоемкая, но совершенно необходимая работа, без которой комфортное использование помещения попросту невозможно.

видео-инструкция по монтажу своими руками, диаметр трубы, цена, фото

Качественная вентиляция погреба своими руками – насколько это реально? Какие схемы обустройства таких систем известны и что можно построить с применением повсеместно доступных материалов? Давайте разбираться.

Оказывается, построить функциональную систему контроля влагосодержания в воздухе внутри погреба или гаража не так уж и сложно. Более того, материалы, необходимые для строительства, доступны каждому желающему.

Подвал без сырости и плесени – это доступно каждому

Но, перед тем как приступать к строительству, разберемся с тем, насколько необходима вентиляция в погребах, гаражах и прочих закрытых помещениях с небольшим объемом.

Насколько необходима в погребе вентиляция

С наступлением осени в подвалы складываются овощи, фрукты, домашняя консервация и прочие заготовки, рассчитанные на длительное хранение. Серьезной угрозой для этих запасов является сырость. Избыточное влагосодержание в воздухе приводит к тому, что овощи и фрукты быстро загнивают и утрачивают свои первоначальные качества задолго до наступления зимы.

Более того, избыточная влажность в воздухе – это оптимальное условие для появления плесени и для развития различных болезнетворных микроорганизмов. Учитывая все вышесказанное, отметим, что погреб и вентиляция – это сочетание, способное гарантировать сохранность ваших запасов в течение долгого времени.

Итак как соорудить несложную вентиляционную систему подвала своими силами?

Разновидности систем контроля влагосодержания в воздухе

Вентиляция в погребе и прочих помещениях подразделяется на два типа:

• Естественная,
• Принудительная.

Вентиляционные системы естественного типа – это конструкции, работа которых осуществляется за счет разницы температур воздуха. Вверх поднимается теплый воздух, а вниз опускается холодный. За счет этого образуется тяга и циркуляция воздуха внутри помещения. Чаще всего, системы естественного типа бывают приточно-вытяжными.

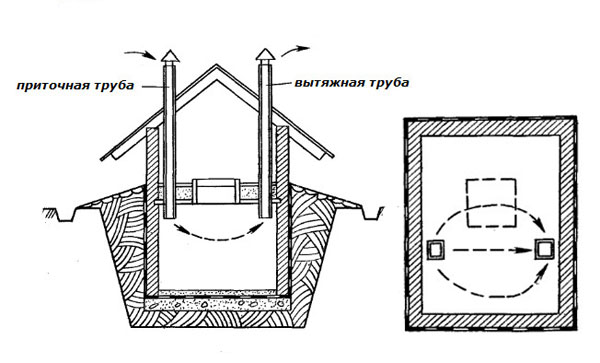

Схема двухтрубной и однотрубной вентиляции

Среди преимуществ данных сооружений отметим:

• Невысокую стоимость необходимых материалов;
• Сжатые сроки реализации проекта;
• Простоту эксплуатации и обслуживания системы;
• Отсутствие материальных трат в процессе эксплуатации;
• Возможность расчета и строительства системы, оптимально соответствующей типу помещения.

Схема вентиляционной системы с продухами

Впрочем, такое решение имеет существенный недостаток – это зависимость от температурного режима внешней среды. Жарким летом тяга ослабевает и циркуляция воздуха в помещении практически прекращается. Холодными зимами заслонки приходится держать закрытыми, чтобы температура в подвале не понизилась до критических отметок. (См. также статью Как сделать вытяжку в подвале: особенности.)

На фото – блоки со встроенными нагнетателями

Принудительная вентиляция для погреба – это широкий спектр сооружений, функционирование которых не зависит от климатических условий и прочих факторов внешней среды. Работа таких устройств обеспечивается применением электрических нагнетателей, которые направляют воздух в нужном направлении.

На фото – воздуховод с нагнетателем

Среди преимуществ системы следует отметить:

• Возможность приобретения, установки и эксплуатации устройств с ручным, полуавтоматическим и полностью автоматическим управлением;
• Возможность всесезонной эксплуатации системы.

А есть ли недостатки?

Недостатки к сожалению есть и среди них:

• Высокая цена оборудования, в сравнении с устройствами для систем естественной вентиляции;
• Техническая сложность оборудования и, как следствие, дороговизна обслуживания и ремонта;
• Зависимость от подачи электроэнергии.

Какой вывод можно сделать из всего вышесказанного? Если планируете изготовить вентиляцию своими руками и с минимальными материальными затратами, целесообразно остановиться на изготовлении систем естественного типа.

Совет: Если есть желание сделать климат в погребе менее зависимым от факторов внешней среды, можно дополнить трубу, по которой осуществляется приток воздуха, нагнетателем.
Комбинированная система такого типа сохранит все преимущества установок естественного типа и при этом обеспечит циркуляцию воздуха при отсутствии тяги в трубе.

Расчет параметров естественной вентиляции

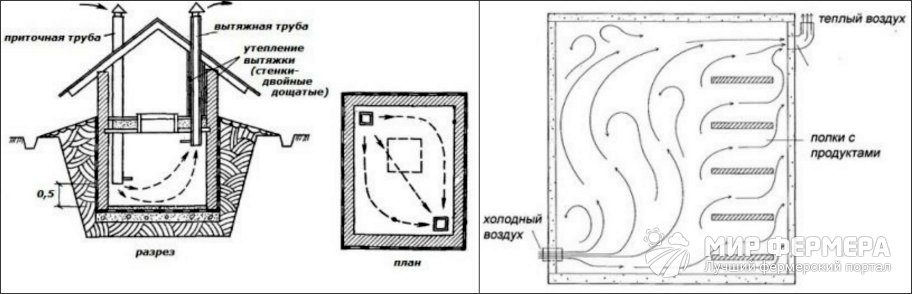

Схема приточно-вытяжной вентиляции

На начальном этапе необходимо разобраться в принципе работы системы и рассчитать ее параметры для того чтобы обеспечить оптимальную работоспособность.

Как уже было сказано, установка приточно-вытяжная, а значит, состоит из двух труб:

• Приточной,
• Вытяжной.

Вытяжная труба, рассчитанная на удаление теплого загрязненного воздуха, монтируется на высоте полутора метров над полом и выводится наружу. Снаружи труба проходит вверх к кровельному коньку и оканчивается дефлектором или обычным конусным колпаком.

Приточная труба, предназначенная для подачи свежего воздуха, устанавливается в противоположной стороне от вытяжки монтируется на высоте 50 см от пола. Эта труба выводится наружу и поднимается на высоту не более 1 метра над уровнем грунта.

Правильная компоновка обеспечивает оптимальную циркуляцию воздуха без сильных сквозняков.

Дефлектор на подачу воздуха внутрь погреба

Для строительства каналов можно воспользоваться различными типами труб, но лучшим вариантом считаются трубы из пластика или из асбеста.

Помимо правильного подбора материалов, важно правильно рассчитать диаметр трубы для вентиляции погреба, чтобы обеспечить оптимальную работоспособность воздуховода. Размеры сечения рассчитываем исходя из соотношения 26 см² сечения воздуховода на 1 м² площади погреба.

Рассмотрим расчет на конкретном примере.

Допустим, есть подвал с площадью 8 м². Значит площадь среза трубы должна составлять 208 см². Рассчитать диаметр можно по формуле S=πR2. В итоге получается, что диаметр труб должен составлять не менее 16 см.

Строительство

Отверстие под трубу (алмазная резка)

Инструкция изготовления такова:

• Отмечаем на стене периметр труб в соответствии со сделанными расчетами.
• Перфоратором высверливаем частые отверстия по периметру отмеченной окружности и выбиваем зубилом все лишнее.
• Выдуваем из отверстия всю пыль и вставляем отрезок трубы с тем расчетом, чтобы с внешней стороны он выступал на 20-30 см.
• На окончание труб одеваем колено и ведем вверх в соответствии с вышеперечисленными рекомендациями.
• Трубы в стене фиксируем монтажной пеной.

Важно: В нижней части колена высверливаем отверстие для того, чтобы в него стекал конденсат.

Вывод

Построить систему вентиляции для подвала своими руками не так сложно, как может показаться. Главное ответственно подойти к выполнению поставленной задачи и внимательно посмотреть видео в этой статье.

Отличная статья 0

Вентиляция погреба своими руками — как сделать правильно —

Принудительная Вентиляция Подвала В Частном Доме: В Каких Случаях Делать

Принудительная вентиляция подвальных помещений

Принудительная вентиляция подвальных помещений иногда бывает крайне важна. Но иногда ее хотят сделать, но просто не знают как сделать естественную правильно.
Принудительная вентиляция подвального помещения не такая сложная задача, но ее цена значительно выше от естественной. В данной статье мы разберемся на сколько вам нужна принудительная вентиляция погреба.

Варианты вентиляции

Если в подвале площадью свыше 40 м2 нет разделения на отдельные помещения (с отдельной системой вентиляции для каждого).

В таком случае во время крепких морозов нагретый внутренний воздух, перемещаясь по вытяжной трубе вверх, ввиду разницы температур, будет стремиться избавиться от лишней влаги.Она, в свою очередь, осядет в виде конденсата внутри вентиляционной трубы, довольно быстро накапливаясь и образуя слой инея. Ежели холодная погода продлится несколько дней, образовавшийся иней может целиком закупорить вентиляционный канал. Это, безусловно, приведет к полному прекращению движения воздушных масс.

Для подвала, в котором планируется обустроить помещение для длительного времяпрепровождения (игровую либо гостевую комнату, тренажерный зал, сауну, бильярдную).

В этом случае принудительная система вентиляции поможет побороть как сырость в погребе, так и ненужные запахи. Помимо этого, подобная вентиляция подаст такое количество свежего воздуха, которого будет вполне достаточно для дыхания людей, находящихся в помещении.

Различия принудительной и естественной вентиляции

Вентиляция погреба принудительная имеет свои положительные и отрицательные качества. То же самое можно сказать и о естественной (см.Как сделать естественную вентиляцию подвала и все учесть).

Прежде чем вы пойдете на определенные затрать с этими пунктами лучше ознакомится. И после этого уже решать, на сколько надо принудительная вентиляция в погребе.

Вентиляция принудительная	Вентиляция естественная
При установке вентилятора всегда можно просто включить нужный тумблер и сделать проветривание более интенсивным.	Это будет самым дешевым вариантом.
Всегда можно сделать качественное проветривание, причем на это погода не повлияет.	Отсутствие механических деталей исключает поломку и затрат на обслуживание.
Можно не только подогреть или охладить воздух, но и сделать его фильтрацию	Вам не надо электропитания.
Одновременный нагрев служит и в качестве обогрева помещения.	Есть и недостатки, ее качество работы сильно зависит от погодных условий.
К недостаткам можно отнести необходимость подключения к сети питания.	Весьма ограниченны регулировки подачи воздуха.
Есть механические элементы, которые не только ломаются, но и требуют обслуживания. А это затраты.	В зимний период приводит к большим потерям тепла.
При перебое света, у вас не будет выполняться вентиляция.	В летний период эффективная работа возможна только при открытых окнах.
Такая вентиляция занимает много места и установка каналов довольно сложная, если конечно вы это не делаете на начальной стадии строительства.	Вы не сможете применить фильтры при подаче воздуха.
	В помещении будет сквозняк, а это довольно не приятно.

Способы устройства

Есть несколько вариантов изготовления принудительно вентиляции. Их вполне можно сделать и своими руками.

Схема установки принудительной вентиляции

С применением одного или пары электрических вентиляторов

 Итак:

• Ежели вентилятор один, его устанавливают на вытяжную трубу непосредственно со стороны подвала. Разумеется, его включают так, чтобы воздух выдувался им наружу.

Внимание: Вентилятор должен затягивать воздушные массы внутрь вытяжной трубы. Так, механический отток воздуха создает в помещении определенный вакуум, что способствует притоку наружного воздуха посредством приточной трубы.

• В большом по площади подвале зачастую устанавливают два вентилятора, помещая второй в приточную трубу. Его задача – нагнетать свежий воздух внутрь помещения.
• Необходимо быть крайне внимательным: для изменения направления движения воздушных потоков достаточно простого нажатия переключателя. Следовательно, управлять им несложно, но так же легко ошибиться.
• При этом не стоит забывать, что и погреб, и подвал относятся к разряду сырых помещений. Потому здесь нужно использовать электрооборудование, которое рассчитано на определенное напряжение (36 В) и соответствующие ему трансформаторы.

Внимание: Игнорирование этого правила обычно приводит к появлению временных пробоев тока на сам корпус вентилятора.

Второй вариант

Другой способ принудительной вентиляции примечателен тем, что задействует энергию ветра и не нуждается в подключении электричества.
Итак:

• Так, над крышей на вытяжной трубе взамен обыкновенной насадки-колпака монтируют специальной формы дефлектор.
• В то время как поток ветра направлен на фронтальную часть дефлектора, образуется избыточное давление в его свободном пространстве, а в остальной части, напротив, — разрежение воздушных масс.
• Это и образует прибавочную тягу к естественному потоку воздуха. Заменить дефлекторы можно небольшим турбинками (или мини-ветряками).
• Трубы, помещенные на вершине, по подобию флюгера, «ловят» воздушные потоки и через гибкий вал или редуктор передают его на механический вентилятор, зафиксированный внутри трубы, вынуждая последний совершать вращения и вытягивать из помещения воздух.

Внимание: при покупке вентилятора должна быть полностью изучена инструкция. Обратите внимание на мощность двигателя. На сколько она вас удовлетворит. Следует брать не впритык, а с запасом в сторону увеличения. Двигатель не должен работать на пределе.

В обоих случаях предусмотрена возможность регулировать скорость движения потока воздуха. Кроме того, не следует забывать: вне зависимости от способа устройства принудительной системы вентиляции, естественный воздухообмен должен быть исключен.

Перед началом работ стоит посмотреть фото и видео. Тогда вы просто лучше поймете, как добиться нужного результата.

---

Как просужить погреб в гараже от конденсата: виды вентиляций, полезные советы

Чтобы максимально использовать пространство, многие владельцы гаража обустраивают там погреб для хранения продуктов питания. Но если не организовать правильную систему вентилирования, запасы будут быстро портиться от повышенной влажности и отсутствия свежего воздуха. Как должна быть устроена вытяжка для погреба в гараже и как сделать ее собственными руками, разберемся в статье.

Для чего нужна вытяжка в погребе в гараже

Для начала нужно понимать, зачем нужна вентиляция в погребе. Для этого есть целый ряд причин:

1. Если не будет обмена воздуха, в помещении быстро начинает появляться конденсат, который увеличивает влажность воздуха. Это приведет к порче продуктов, появлению грибка и плесени.
2. В холодное время года температура воздуха в подземном помещении будет на порядок выше, чем в гараже. При отсутствии вытяжки теплый и влажный воздух будет подниматься из погреба наружу и провоцировать коррозию железа, что очень опасно для автомобилей.
3. Если не сделать вытяжку, то продукты со временем станут токсичными и непригодными для употребления. Вредные испарения от машины, запахи разных химических жидкостей, резины и прочего будут пропитывать запасы.

Чтобы не было конденсата – нужна вытежка

Именно потому система вентиляции погреба гараже должна предусматривать устранение воздуха из ямы и поступление свежего внутрь.

Виды вентиляции

Есть несколько видов вентиляции, которая может быть установлена в подвале:

1. Естественная вентиляция в погребе гаража. Такой вариант — самый доступный и простой способ проветривания помещения. Но летом такое устройство не работает, а зимой нужно постоянно проверять вентиляционные каналы и контролировать их состояние.
2. Комбинированная вытяжка обеспечит хороший воздухообмен. Она отличается от естественной только тем, что возле одного из воздуховодов есть вентилятор, который оказывает дополнительное сопротивление потоку воздуха. Конечно, он не должен быть включенным постоянно. Используйте вентилятор только в тех случаях, когда нужно проветрить помещение. Преимущество комбинированной вытяжки в том, что она одинаково эффективна в любое время года.
3. Принудительная вентиляция производится за счет постоянной работы вентилятора. Такой способ более затратный, поскольку предусматривает постоянное потребление энергии. К тому же монтировать систему достаточно тяжело, и не каждый хозяин сможет сделать это самостоятельно.

Какой из вариантов выбрать, зависит от личных предпочтений, размера погреба и объема продуктов, которые в нем находятся.

В данном видео вы узнаете, как сделать сухой подвал:

Устройство естественной вентиляции

Естественная вентиляция относится к самым простым способам осушения подвала в гараже. Чаще всего ее используют, если помещение не очень большое. К тому же ее просто сделать собственными руками.

Но такое устройство вентиляции в погребе гаража требует постоянного контроля, ведь трубы легко забиваются мусором, снегом или опавшими листьями. Во время установки системы важно знать несколько аспектов:

1. Приточная и вытяжная трубы должны располагаться в противоположных углах помещения.
2. Приточная труба не должна быть выше, чем 30-50 см от пола, а вытяжная – 150-200 см.
3. Если вытяжная труба устанавливается с наружной части, ее следует утеплить.
4. Входное отверстие закройте мелкой сеткой. Это убережет от мелких грызунов и насекомых, которые могут попасть в погреб.
5. Накройте вытяжку козырьком, а лучше диффузором, который будет увеличивать тягу.
6. Чтобы понять, какой диаметр приточной трубы понадобится, нужно умножить площадь гаража на 1,5. При этом первое значение берется в квадратных метрах, а результат – в сантиметрах.
7. Вытяжная труба не должна быть большого размера. Специалисты считают, что достаточно будет диаметра, равного десятой части от размера приточной.

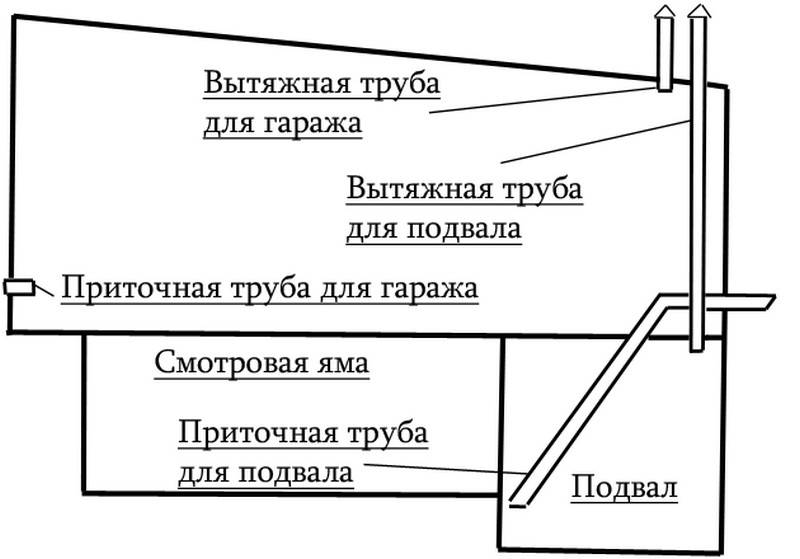

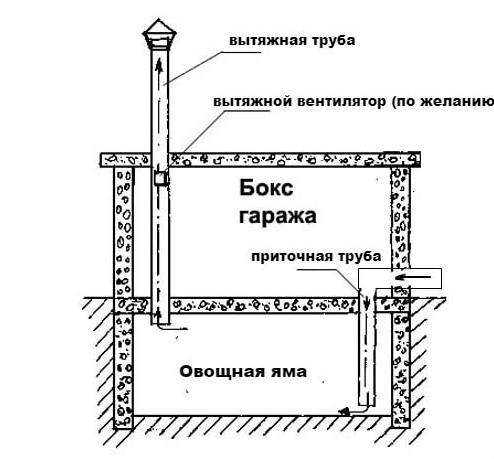

Чтобы разобраться было проще, составьте схему до начала работы в гараже. Учитывайте, что труба должна быть максимально ровной. Каждый ее изгиб значительно снижает эффективность всей системы вентилирования.

Организация принудительной вентиляции

Лучший способ, как просушить погреб в гараже, – установить принудительную вентиляцию. В таком случае воздух будет нагнетаться внутрь помещения, проходить фильтрацию, а также подогреваться или охлаждаться в зависимости от температуры снаружи.

Такая система лучше всего поможет высушить конденсат или влагу после затопления погреба. Организуют принудительную вентиляцию с помощью встроенных в трубу вентиляторов. В остальном схема вентиляции погреба в гараже практически не отличается от предыдущего варианта.

Но этот способ имеет и свои недостатки:

1. Нужно провести проводку в трубы, а это – дополнительные затраты и работа.
2. Система содержит много деталей, которые периодически будут выходить из строя и требовать замены.
3. Будет постоянный расход электроэнергии.

Вентиляция гаража с погребом с ямой, выполненная таким способом, будет быстрой и качественной.

Данная вентиляция имеет ряд недостатков

Перед тем как приступать к работе, нужно обдумать все нюансы. Сначала определитесь с местом, где будет расположен вентилятор. Его нельзя ставить на концах трубы, поскольку прибор выйдет из строя при попадании влаги. К тому же вентилятор довольно шумный, что может доставлять дополнительный дискомфорт.

Получается, что можно сделать монтаж в трубе, в месте, где происходит забор воздуха, или выбрать канальный вентилятор. На начальном этапе установка ничем не отличается от естественной: устанавливаются две вентиляционные трубы в противоположных углах на разной высоте.

Далее в трубу встраивается вентилятор. В это же время укладывается кабель, чтобы запитать устройство. Остается только монтировать выключатель, и система готова к использованию.

Часть трубы, которая находится на поверхности, нужно закрыть мелкой сеткой, и оборудовать козырек.

Устройство комбинированной вентиляции

Еще один вариант, как избавиться от влаги в погребе, – установить комбинированную вентиляцию. Она поможет эффективно просушить помещение подвала и избавить его от застоявшегося воздуха.

Чтобы сделать комбинированную вентиляцию, достаточно установить обычную лампочку в вытяжной трубе. Именно она будет подогревать воздух и дополнительно усиливать тягу.

Раньше для этого способа использовали свечку. Но такой вариант ненадежен и весьма опасен.

Устройство естественного воздухообмена

Естественная вытяжка состоит из ряда составляющих:

1. Входная труба, через которую чистый и свежий воздух будет попадать внутрь погреба. Чаще всего она имеет диаметр от 10 до 25 см.
2. Выходная труба, через которую воздух будет покидать помещение. Ее диаметр будет немного меньше.
3. Резервуар, в который будет собираться конденсат.
4. Мелкая сетка, которой закроется наружная часть трубы.
5. Конусный козырек.

Перед тем как сделать вытяжку в погребе гаража, проведите теплоизоляционные и гидроизоляционные работы. Лучше всего это делать еще на этапе строительства подвала.

Вентиляция гаражного погреба своими руками

Вентиляцию в погребе в гараже можно сделать своими руками. Монтаж условно делят на несколько этапов:

1. Работа с вытяжным воздуховодом. Система вентиляции должна работать правильно, поэтому нижний конец трубы нужно зафиксировать в 1.5-2 метрах от пола. Внешняя же часть выводится наружу, за пределы подпола. При этом верхняя точка будет выше уровня грунта на 0,5 м.
   Есть два способа для установки вытяжной трубы. Если использовать сквозной вариант, то трубу нужно будет провести насквозь, через гаражный пол, в само помещение, и вывести через потолок и кровлю основного сооружения.
2. Есть еще один вариант, который называется «сквозь стену». Если использовать его, нижняя часть вентиляционной трубы будет расположена вертикально и выходить не через верх, а через боковую стенку основного здания, и подниматься вверх параллельно основному строению.


   В таком случае у основной трубы будет залом, что значительно усложняет не только забор воздуха, но и его очистку.

3. Установка приточного воздуховода. Для этого следует ввести трубу в противоположный угол от вытяжки. Далее укрепите ее на расстоянии около 50 см от пола погреба. Противоположный конец трубы также выводится наружу. Он должен находиться на высоте не более 20 см от уровня земли. Так он лучше всего будет забирать воздух.
4. Проверьте воздушную тягу. Сделать это просто с помощь обычной зажженной спички.
5. На конце каждой из труб закрепите мелкоячеистую сетку. Именно она убережет от засорения труб и попадания в них насекомых, мелких грызунов и птиц.

Чтобы продлить срок службы трубы, соорудите небольшие козырьки над каждым из выходов. Такие простые манипуляции помогут сберечь основание от жаркого солнца, дождей и снега.

Не забываем следовать инструкции создания вентиляции

Даже когда работает правильная вытяжка, образуются капельки конденсата. Для них устанавливается специальная емкость, в качестве которой может служить небольшая миска или ведерко.

Важно не только знать, как правильно сделать вытяжку в погребе, но и интересоваться новыми разработками. К примеру, новые заслонки. С их помощью можно легко контролировать воздухообмен в подвале, что особенно важно в зимнее время. Как только температура на улице опускается ниже нужного уровня, следует просто закрыть их, и морозный воздух не сможет проникнуть в помещение, испортив продукты, которые в нем хранятся.

Механизированный тип вентиляции

Самым новым и действенным способом, с помощью которого просушивают погреб в гараже, остается механизированный. В таком случае за циркуляцию воздуха полностью отвечает моноблок, который и провоцирует движение.

Программное обеспечение, которое в нем установлено, управляется с помощью модульной системы. Именно потому этот агрегат называют самым надежным на данный момент.

Единственный недостаток системы в высокой стоимости. Не каждый хозяин готов выложить несколько тысяч для обеспечения нормальной циркуляции воздуха в подсобном помещении.

Если планируется загружать подвал продуктами максимально и часто пользоваться его помещением, то лучше сделать все капитально, чтобы потом не жалеть о пропавших запасах.

В заключение

В статье мы рассмотрели основные виды вытяжек, которые можно установить в погребе, находящемся в гараже. Какому из перечисленных вариантов отдать предпочтение – дело каждого. Важно учитывать размер помещения, насколько часто оно будет использоваться.

С помощью описанных выше характеристик и рекомендаций каждый сможет оборудовать собственный подвал отличной вентиляцией. К тому же сделать это можно собственными руками, не прибегая к услугам специалистов.

Вентиляция погреба с двумя трубами и с одной трубой: правила обустройства

Оборудование для устройства вентиляционной системы

Для обустройства вентиляционных воздуховодов используются асбестоцементные, пластиковые или оцинкованные металлические трубы квадратного, реже круглого сечения.

Асбестоцементные конструкции устойчивы к коррозии, хорошо выдерживают морозы и влагу, отличаются долгим сроком службы. Такие трубы имеют достаточную длину, позволяющую смонтировать воздуховод без сварки.

Трубы из асбоцемента имеют много достоинств, однако при их транспортировке и монтаже нужно соблюдать осторожность, поскольку они отличаются хрупкостью и могут сломаться

Трубы из оцинкованного металла имеют небольшой вес и относительно невысокую стоимость, они устойчивы к коррозии и просты в монтаже. Оцинковка подходит для влажных помещений, где она будет надежно и долго служить при подходящих условиях эксплуатации, но если они будут нарушены, цинковое покрытие может повредиться.

Чаще всего для организации вентиляции используют пластиковые трубы. Гладкая внутренняя поверхность обеспечивает хорошую проходимость воздушных потоков. Пластиковые воздуховоды не требуют прочистки и не ржавеют, срок их эксплуатации составляет более двадцати лет, а цена их заметно ниже труб из других материалов.

Основной недостаток пластиковых конструкций – высокая горючесть материала, поэтому их нельзя устанавливать в помещениях, в которых возможно повышение температуры до предельных показателей

Правила монтажа естественной вентиляции

Идеально, когда монтируется вытяжка при постройке погреба, но если устройство своевременно установлено не было, то это не критично. Каждому хозяину будет под силу оборудовать это нехитрое сооружение в своем подвале.

Перед тем, как начать сооружать естественную вытяжку, стоит ознакомиться с некоторыми рекомендациями:

Перед приготовлением к установке вытяжной и приточной труб, следует позаботиться об утеплителе для них. Это делается с цель

Вентиляция погреба: главные правила

С давних времён, тогда ещё на Руси, было принято запасаться продуктами питания на зиму. Тогда еще не было гигантов пищевой промышленности, и если люди ходили на базар, то находили там исключительно товары из соседствующего погреба. Люди возводили землянки, копали подвалы без каких-либо инженерных сетей и гидроизоляции. Как следствие, помещения топило водой, пропадали продукты. О таких устройствах, как вентиляция погреба и гидроизоляция помещения не вели и речи. Народ не был ещё настолько образован и развит.

Сейчас все иначе. Знания в проектировании и строительстве подвальных помещений позволяют создавать лучшие помещения для хранения продуктов. При расчёте и проектировании  устройства вентиляции в погребе применяются стандартизированные нормы и правила. Они позволяют грамотно и с умом организовать подвальное помещение изнутри, обеспечить идеальный микроклимат для хранения овощей и сохранить урожай до следующего года.

Вентиляция погреба: основные требования

По своему назначению устройство вентиляции погребов и подвалов призвано обеспечить умеренные и устойчивые показатели влажности и температуры воздуха. Кроме вентиляции на эти показатели влияет ещё несколько факторов.

1. Почва – грунт, в котором устроен подвал.
2. Территориальное расположение погреба и теплоизоляция – под основным зданием или отдельно.
3. Наличие грунтовых вод и методы противодействия им.

Поэтому, непосредственно перед строительством, необходимо разобраться и предусмотреть все возможные факторы, которые при эксплуатации помещения могут оказать влияние на климат подвала.

Только учёт всех факторов, которые могут влиять на функционирование погреба, поможет добиться определённого климата. Если что-то упущено, то не стоит ругать вентиляцию или возлагать на неё чрезмерные надежды. Несомненно, она способна поддерживать нужный микроклимат, но вот устранить намокание стены ей не под силу.

Если подвал имеет благоприятное расположение, хорошую гидро- и теплоизоляцию, тогда можно переходить к проектированию и устройству вентиляции.

Как и в большинстве жилых и производственных помещений общего назначения, вентиляция в подвале имеет источник притока воздуха из окружающей среды и устройство оттока влажных, загрязненных углекислых масс.

Системы вентиляции подвала

Самый распространенный вариант устройства подвального помещения подразумевает расположение погреба под основными комнатами частного дома. В этом случае применяется два варианта устройства вытяжки:

1. двухканальный;
2. одноканальный.

Первый используется чаще всего. Он имеет ряд преимуществ в части обслуживания большего по площади помещения погреба.

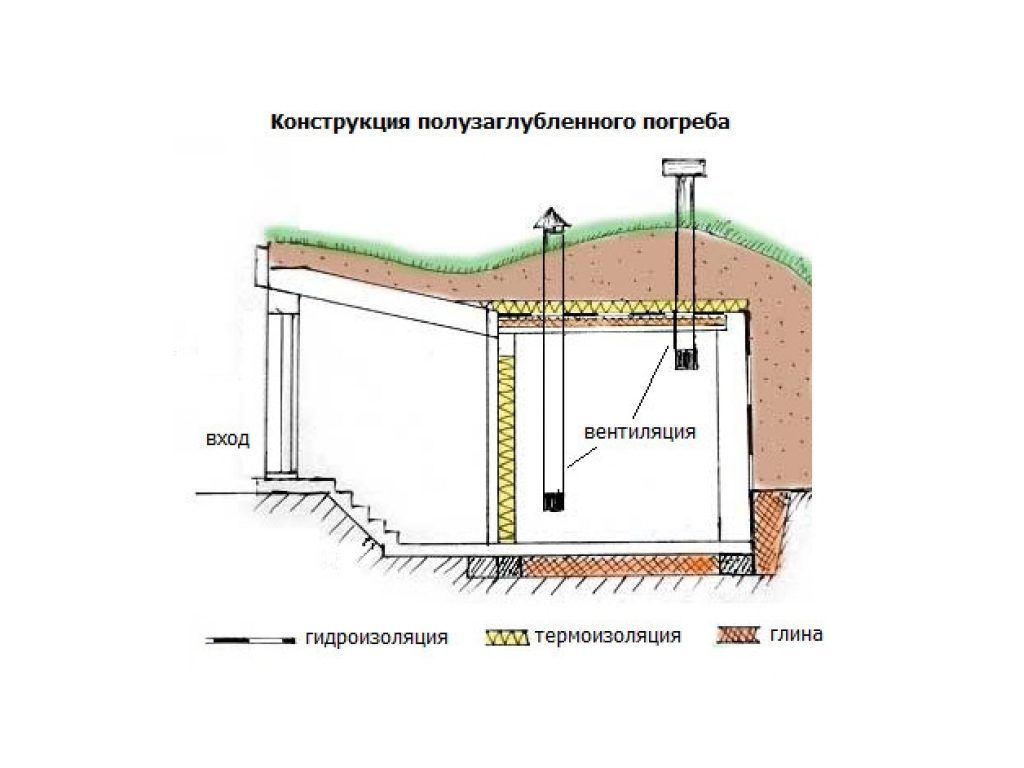

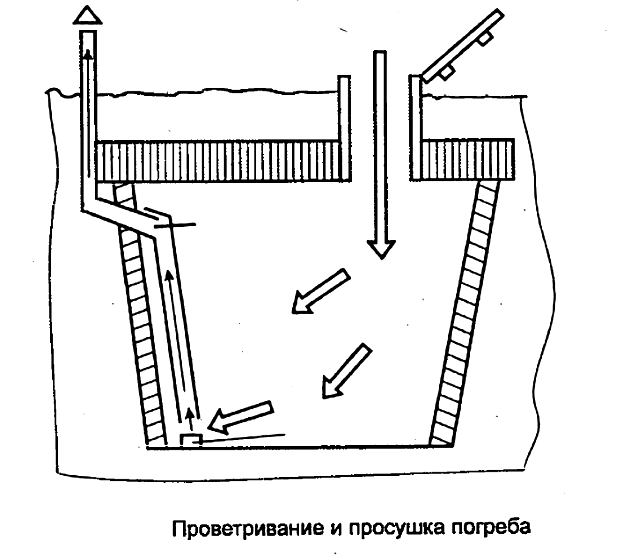

Устройство двухканальной вентиляции

Технология проветривания при двух точках притока и оттока не имеет сложностей в монтаже воздуховодов.

Вентиляцию подвала при идеальном развитии строительного процесса дома следует рассчитывать на этапе начала стройки. Так вы обойдётесь меньшими финансовыми и трудозатратами.

Приточная труба воздуховода.

Устройство притока обеспечивает поступление воздушных масс из окружающей среды, посредством забора воздуха через приёмное отверстие (продух). Продух располагают чаще всего у боковой стены основного здания – возвышение над уровнем домовой отмостки должно составлять 20-30 см.

Само отверстие в трубе закрывают вентиляционной решёткой. При необходимости решётку можно снабдить осевым вентилятором. Воздуховод прокладывают через основание дома, подвальное перекрытие и вводят в подвал. Выходное отверстие вентиляции протягивают почти до пола погреба, отступая 15-20 см. Благодаря такому расположению вентиляционного канала прохладный воздух с улицы попадает в воздуховод, проходит по нему и попадает в подвал у самого пола. После этого происходит его постепенное нагревание и вытеснение верхних слоёв теплого и увлажненного воздуха из подвального помещения через вытяжной трубопровод.

Система оттока загрязнённых масс.

Ее располагают в противоположном углу помещения погреба, по диагонали относительно приточной трубы. Главным принципом является необходимость захвата подогретого воздуха. Это достигается за счёт размещения входа трубы под самым потолком подвала (10-15 см от него). Далее канал вытяжки проходит через потолок основного здания, через чердак на крышу.

В зависимости от формы крыши и от преобладающей розы ветров необходимо добиться условий, при которых ветер будет направлен на установленный предварительно дефлектор над вытяжной трубой. Дефлектор нужен в любом случае, так как он защищает трубу от попадания в неё атмосферных осадков. Также он дополнительно создаёт отрицательное давление под крышкой, благодаря которому поток воздуха в трубе усиливается.

Чем длиннее вытяжной воздуховод, тем будет сильнее поток выдуваемого воздуха в нём.

Вытяжной канал следует оборудовать в несколько слоёв для создания необходимого утепления. Для этого на стадии планирования помещений и инженерных сетей дома:

• монтируют кирпичный или деревянный колодец для трубы вентиляции погреба;
• выбирают место для прокладки утеплителя между колодцем и трубой;
• обертывают саму трубу специальным утеплителем, который не будет впитывать влагу.

Утеплять вытяжной воздуховод нужно для того, чтобы в холодный период времени не получить конденсацию воздуха за счёт резкого охлаждения.

По поводу двух последних пунктов стоит отметить, что только двойная тепловая изоляция может обеспечить устойчивость к промерзанию воздуховода. Если регион расположения дома и подвала предполагает аномально низкие температуры, дополнительно нужно сделать воздушный просвет между основным утеплителем и утеплителем на самой трубе. Такое решение значительно уменьшит показатели теплопроводности канала в целом.

 Одноканальная вентиляция

В редких случаях, когда площадь погреба меньше 5 кв.м., можно объединить каналы притока и оттока кислорода в одной трубе. Это основной принцип работы данной системы и главное отличие от двухканального расположения. Трубу разделяют перегородкой, посредством которой получается два канала циркуляции: один на приток, второй на вытяжку.

Естественная или принудительная вытяжка?

Чтобы разобраться с данным вопросом, нужно провести эксперимент с уже имеющейся естественной вентиляцией в погребе под домом. Для этого понадобится поднести тонкий лист бумаги к выходным отверстиям канала в подвале и определить, по колыханию листа, наличие движения воздушных масс.

Такой эксперимент подойдёт для подвальных помещений, площадью до 10 кв.м. Если же подвал свыше 10 кв.м., то, даже при наличии движения кислорода внутри помещения эффективность естественной вытяжки может быть под сомнением.

При относительно большом помещении, необходимо приобрести гигрометр. Этот прибор производит измерение влажности воздуха. Наличие термометра обязательно при любых размерах подвала.

Для выявления степени проветривания необходимо установить прибор, измеряющий влажность воздуха. Его следует устанавливать примерно на уровне 1,5 метра от пола.

Это важно, так как у самого потолка влажность будет самая большая. Но овощи в основном хранятся на полу. Поэтому измерять надо среднюю величину влажности помещения.

При высоких показателях гигрометра (свыше 85-90%), необходимо обустройство принудительной схемы вентиляции в погребе.

 Принудительная (механическая) вытяжная система

Переделать своими руками вентиляцию в погребе не составит труда. Для этого нужно установить осевые вентиляторы внутри воздуховодов. Это усилит циркуляцию. Для приточного канала вентилятор ставится у входа на защитную решётку. Соответственно, вытяжной канал снабжается вентилятором непосредственно на входе в подвальное помещение.

правильный выбор и секреты монтажа

Наличие подвального помещения в гараже для хранения различных вещей имеет множество преимуществ, и при этом его обустройство не несет больших финансовых затрат. Популярность такого планировочного решения обусловлена тем, что при экономии пространства дома или площади участка имеется возможность длительного хранения домашних заготовок и овощей. Грамотно устроенная вентиляция в гараже с подвалом предотвратит воздействие неблагоприятных факторов – увеличит срок хранения продовольственных запасов, избавит от плесени и порчи промышленные предметы.

Зачем нужна вентиляция в погребе гаража

Есть несколько весомых причин, объясняющих необходимость вентиляции подвала гаража:

• Отсутствие организованного воздухообмена приводит к увеличению влажности в погребе и возникновению плесени на поверхности стен. Продукты, хранящиеся в таких условиях, начнут портиться.
• Температура в подвале зимой выше, чем в гараже, поэтому – при отсутствии вентиляции – помещение гаража наполняется поднимающимся вверх влажным воздухом. Таким образом, создаются условия для возникновения коррозии кузова, металлических деталей и предметов, находящихся во влажном помещении гаража.
• Работающий двигатель машины и различные химические автожидкости, имеющиеся в гараже, выделяют пары токсичных веществ. Предотвратить их накопление можно при помощи правильно устроенной вентиляции.

Способы устройства вентиляции в погребе гаража

Существуют два типа вентиляционных схем:

• Принудительная вентиляция.
• Система с естественным воздухообменом.

Достоинства и минусы естественной схемы вентиляции

Данная система получила широкое распространение благодаря множеству достоинств:

• Легкость и дешевизна обустройства.
• Отсутствие шума.
• Простота эксплуатации.

Естественную вентиляцию легко устроить своими руками, схема воздухообмена включает в себя всего лишь две трубы: для отвода и для притока воздушных масс.

При этом такая система имеет множество недостатков:

• Отсутствует возможность регулировки.
• Воздух нельзя нагревать и охлаждать.
• Работа системы нестабильна во времени.

Вентиляция погреба в гараже зимой может ухудшиться из-за промерзания труб и возникновения в них инея, а в теплое время года будет затруднена вследствие недостаточной разницы температур.

• Нет защитных фильтров. В помещение для хранения может попадать воздух с вредными примесями.

Преимущества и недостатки принудительной системы

Принцип работы принудительного воздухообмена основан на искусственном нагнетании воздуха. Кроме того, осуществляется фильтрация воздуха и его охлаждение или подогрев.

Главное преимущество такой схемы:

• обеспечение необходимого микроклимата помещений при любых внешних условиях.

Но у данной системы также можно выделить некоторые недостатки:

• Сложность устройства.
• Множество элементов, которые в процессе эксплуатации могут повредиться или выйти из строя.
• Дороговизна оборудования.
• Необходимость постоянного энергоснабжения для работы системы.

Как правильно сделать вентиляцию в подвале гаража

Если площадь гаража небольшая (не более 50 кв. м.) и периодический осмотр труб и их очистка не вызовут затруднений, можно ограничиться естественной вентиляцией подвала в гараже.

Устройство естественной системы

Система естественного воздухообмена состоит из следующих элементов:

• Вводная труба диаметром 10-25 см. Обеспечивает подачу воздуха извне.
• Вытяжная труба, диаметр которой соответствует диаметру входной трубы, через нее выходит наружу отработанный воздух.
• Мелкоячеистая сетка.
• Емкость для конденсата.
• Конусный козырёк.

До монтажа вентиляционной системы следует обустроить тепло- и гидроизоляцию. Лучше, если работы по их обустройству были проведены еще при строительстве погреба.

Для защиты от грунтовых вод стены погреба покрывают проникающей гидроизоляцией. В качестве теплоизоляции можно использовать различные изоляционные материалы. Самый дешёвый вариант — укладка слоя утрамбованного песка и отделка стен геотекстилем.

Этапы выполнения работ:

1. Установка вытяжного воздуховода. На расстоянии 1,5-2 м от пола располагают нижний конец воздуховода. Вывод верхнего окончания трубы производят на 50 см выше самой высокой отметки покрытия гаража.
2. Монтаж приточной трубы. Нижний конец воздуховода подводят к углу, расположенному с противоположной от вытяжки стороны погреба, и закрепляют в 0,5 м от пола. Другим концом труба выходит наружу на высоту от 20 до 30 см над поверхностью земли.
3. Проверка тяги, монтаж защитной сетки. Выходные отверстия можно дополнительно защитить от осадков небольшими колпачками.
4. Для сбора конденсата устанавливается емкость под выходной трубой.

Кроме того, можно для регулировки вентиляции в погребе гаража на зиму закрывать отверстия специальными заслонками.

Вентиляция в гараже с подвалом: установка принудительной вентиляции

Для организации правильной вентиляции погреба в гараже необходимо определить место установки вентилятора. При попадании влаги он может выйти из строя, поэтому его нельзя монтировать на крыше или в погребе. Кроме того, из-за высокого уровня шума его не рекомендуется устанавливать внутри гаража.

Таким образом, можно определить два варианта установки:

1. В конце входной трубы, где происходит забор воздуха.
2. Монтаж канального вентилятора.

Этапы монтажа:

На начальном этапе установка системы принудительной циркуляции не отличается от монтажа естественной вентиляции. Когда входная и выводящая трубы готовы, дальнейшая установка производится поэтапно:

• В трубу монтируют вентилятор.
• Для запитки вентилятора укладывают электрокабель.
• Устанавливают переключатель.

Снаружи выходная труба защищается от птиц, грызунов и попадания мусора мелкозернистой решёткой. Устраивается козырёк, исключающий проникновение осадков внутрь.

Для получения наглядной информации о вентиляции в погребе в гараже видео соответствующего содержания представлено ниже.

Вентиляция в погребе: как сделать своими руками?

Мечта садовода – иметь cвой просторный и сухой подвал для хранения овощей с огорода, консервации и других вещей хозяйственного использования. Как технологически правильно сделать вентиляцию домашнего погреба? Чтобы обустроить хорошее хранилище в частном доме, необходимо его оборудовать приточно-вытяжным воздухообменником. Грамотная вытяжка в погребе позволит обеспечить оптимальную влажность и температурный режим.

Принцип работы вентиляционной системы

Оптимизация и качество проветривания зависят от правильности его обустройства. Схема правильной работы системы воздухообмена проста. Пространство в подвале предусматривает 2 канала приточно-вытяжной конструкции. Через один – поступает свежий воздух в помещение, через другой из погреба выводятся испарения.
Когда подземное хранилище имеет небольшую площадь, создается воздухообмен в погребе с одной трубой. Но эффективность системы с одним каналом будет низкой.

Рекомендации по организации

Правильная вентиляция погреба характеризуется следующими факторами:

• максимальные показатели функционирования достигаются за счет подведенных стояков определенного диаметра к отверстиям;
• качество работы системы определяются расположением вытяжного и приточного отверстия над подвалом;
• трубы погребной вентиляции монтируются в стены, если подвал располагается под гаражом или под домом, или выводятся через потолок, если хранилище находится на улице;
• при сооружении вытяжки для погреба своими руками нужно учитывать высоту установки входного и выходного канала от пола;
• диаметр отверстия должен быть одинаковый на всех каналах. Слишком маленькое – приводит к затхлости воздуха, и наоборот, поступление большого количества холода приводит к заледенению продуктов;
• устройство вентиляции в погребе подразумевает установку приточно-выводящих стояков на противоположных углах или стенах. Между трубами необходимо определенное расстояние. Такое расположение обеспечивает максимальное прохождение свежего воздуха по помещению, выталкивая застоявшийся;
• отверстия для вывода застоявшегося воздуха делаются под потолком;
• вентиляционный вытяжной канал устраивается выше насыпи подвального помещения. Его длина, для нормального функционирования системы воздуховода, должна быть не менее 150 см:
• для организации проветривания подпола используются ПВХ-трубы одного диаметра;
• при обустройстве приточно-вытяжной конструкции необходимо добиться прямого расположения коммуникаций. Изгибы и повороты затрудняют прохождение воздуха;
• для поддержания оптимально микроклимата в подвале, рекомендуется устанавливать заслонки. В холодное время года они регулируют приток холодного воздуха;
• отрезки каналов циркуляции воздуха снаружи прикрываются решеткой, грибочками и обязательно утепляются.

Руководствуясь вышеперечисленными советами по обустройству вентиляции в погребе, можно добиться оптимального проветривания подземного хранилища.

Разновидности приточно-выводящей системы воздухообмена в подвалах

В зависимости от планировки и площади подпола, выбирается тип вытяжки. Система обмена воздуха в подвалах бывает нескольких видов.

Естественное проветривание

Устройство вытяжки в погребе по типу естественного проветривания основано на разнице температурных показателей и давления на улице и внутри помещения. Эффективность работы зависит от правильного расположения отверстий. Приточный канал размещают на высоте 25 – 30 см от пола, и вытяжной проход – 10 – 20 см от потолка.

Принудительная система

Конструкция вынужденного воздухообмена состоит из двух труб со встроенными вентиляторами, которые заставляют воздух двигаться, создавая искусственное разряжение в помещении. Их мощность зависит от габаритов подвала.

Комбинированная вентиляция

Создавая воздухообмен внутри подпола, выбирая вытяжки, необходимо учитывать особенности постройки. Она может находиться под жилым зданием или гаражом, располагаться отдельно на улице. Эти факторы влияют на правильную мощность воздуховода.

Подпол в доме: создаем воздухоотводные коммуникации

Вентиляция в погребе под домом имеет два назначения: обеспечивает комфорт проживания в доме и хранения продуктов в доступном месте. Неправильно работающая система проветривания негативно влияет на комфорт проживания — приводит к проникновению затхлого и спертого воздуха в жилище
Какой должна быть вытяжка для погреба, чтобы условия хранения были оптимальными, а проживание хозяев – комфортным? Для обустройства вентилирования помещения под жилым зданием используйте принудительный метод, с установкой на вытяжное отверстие стационарного вентилятора или естественный вид.

Особенности системы

Вентилирование погреба под домом имеет свои нюансы:

• приточный канал монтируют через фундамент здания;
• труба для поступления свежего воздуха не должна иметь много изгибов, поворотов, сужений и расширений;
• выводя отверстия наружу, необходимо следить, чтобы их не засыпало грязью, снегом;
• для предотвращений конденсата наружная часть утепляется;
• вытяжное колено размещают вдоль стены.

Чаще всего в жилых домах подвал строят под кухней.

Подвал под гаражом

Обустройство вентиляции погреба под гаражом подразумевает поддержку микроклимата в подземном помещении для хранения вещей и продуктов, а также для предотвращения сырости. Конструктивно вытяжка подразделяется на следующие варианты:

1. природная – обусловлена разницей давления и температуры внутри и на улице. Естественная циркуляция воздуха – популярный дешевый вариант. Она предполагает наличие двух отверстий с трубами из металла, пластика или ПВХ.
2. Искусственная погребная вентиляция – проветривание происходит принудительно при помощи установленных вентиляторов. Их работа контролируется моноблоком управления.
3. комбинированный метод, позволяющий объединить два вышеуказанных типа.

Правильно построенный механизм воздухообмена обеспечивает проветривание не только подвального помещения, но и самого гаража.

Какой диаметр отверстий необходим для вентиляционной системы?

Определение необходимого размера трубы, обеспечивает оптимальную работу системы вентиляции погреба. Профессиональные проектировщики выполняют сложный алгоритм расчета диаметра труб, но для самостоятельного сооружения применяется упрощенная форма:

• для площади подвала 1м² нужна площадь сечения канала 26 см ². Примем за эталон подземное хранилище 4х3 м.
• делаем расчет площади: S = 3х3 = 9 м ².
• для таких габаритов потребуется труба с сечением: Т = 9х26 = 234 см².
  ) = √ (234/3,14) = 8,6 см
• диаметр вычисляем как Dп ≈17 см = 170 мм.

Зная необходимые размеры, можно приступать к последующим мероприятиям по установке.

Монтажные работы

Вентиляция в погребе своими руками выполняется несложно. Но правильность ее построения зависит от знаний и навыков владельцев дома. Руководствуясь советами профессионалов, можно самостоятельно соорудить воздухообмен в подвальном помещении.

1. Если система проветривания обустраивается в готовом подвале, то в потолке делается отверстие для вывода воздуховода.

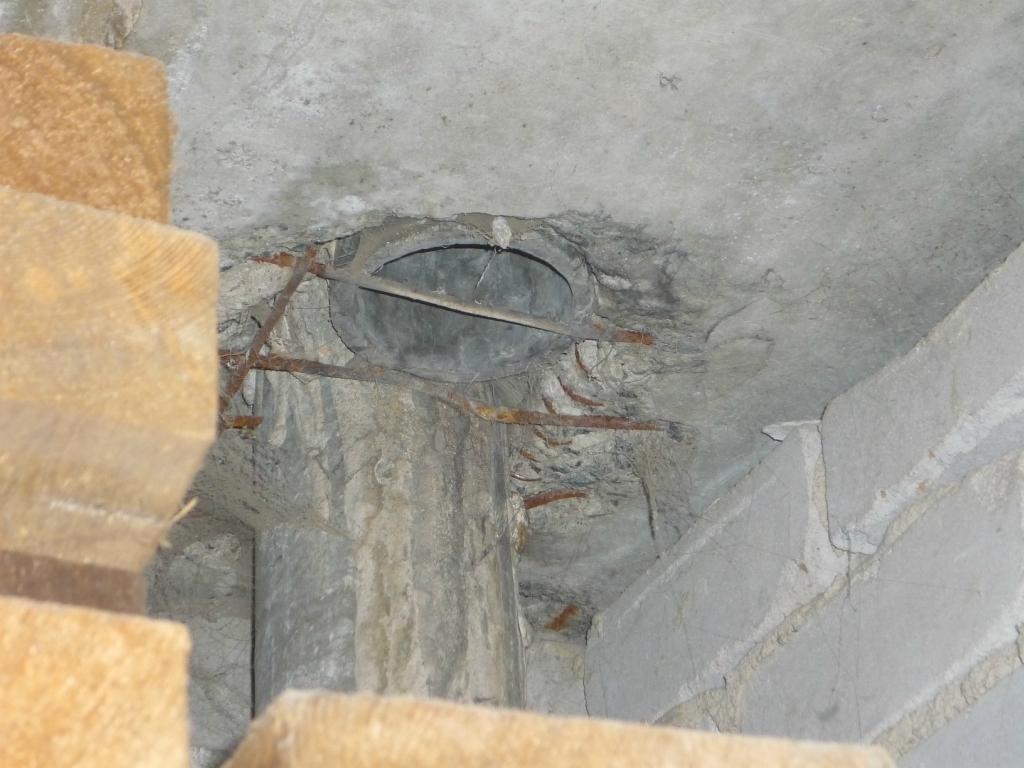

2. Через нишу проводиться вытяжная труба и фиксируется под потолком.
3. С улицы выводящий канал поднимается на 150 см над уровнем грунта.
4. В противоположный угол монтируется вход притока воздуха через стену и опускают вниз. Его располагают не ниже 20 см от пола.
5. Заборное отверстие во дворе должно быть ниже приточного. Так обеспечивается естественная тяга.
6. На все выводы приточно-выводящей системы устанавливается дефлектор, грибок и сетка.

Просушка подпола

Просушка считается простейшим методом вентиляции погреба. Если в помещении наблюдается повышенная влажность, то оно нуждается в прогревании.

• для обеспечения благоприятного микроклимата, подвале рекомендуется открывать все двери и люки. Помещение полностью просушивается и проветривается.
• применяются емкости с гигроскопическими веществами: поваренную соль или негашеную известь, которые отлично поглощают влагу и сырость, дезинфицируют воздух.
• установка горящей свечи в вытяжном канале способствует увеличению интенсивности тяги. Циркуляция воздуха значительно увеличивается, а из помещения выводятся вредные испарения.
• просушка помещения ветродуйными обогревателями, переносными печками и электронагревателями считается самым простым и доступным способом.

Начинать просушку лучше в летнее время. Естественная вентиляция теплым воздухом дает максимальный эффект.

Гидроизоляционные мероприятия

Покрытие подземного помещения гидроизоляционными составами позволяет сохранять оптимальный температурный и влажный режим внутри.
Существует несколько вариантов изоляции:

1. для бетонных стен применяются пропитки глубокого проникновения, которыми обрабатываются все поверхности. Каждый слой проникает в бетон, создавая водонепроницаемую и дышащую поверхность.
2. в качестве изоляционного материала используется рубероид. Лист настилается на поверхность, обработанную мастикой.
3. глина — экологически чистый материал, который тоже хорошо задерживает влагу.

Кроме вышеперечисленных вариантов применяются другие средства, но указанные выше отличаются доступностью и безопасностью использования.

Полезные советы по обустройству воздухоотвода

Как грамотно сделать вентиляцию погреба? Есть несколько советов:

1. В зимнее время вытяжку лучше прикрыть, чтобы не способствовать сильному охлаждению подвала. Для это используются старые одеяла и тряпки, которые укладываются на стальную решетку в лазе.
2. Пересушка погреба также вредна. Повысить влажность до оптимального уровня можно с помощью пульверизатора (воду распрыскивать изредка) или ящиков с мокрым песком.
3. Температура воздуха в подвальном помещении не должна совпадать с уличной. Для выгона затхлых испарений в подземном помещении применяют вентиляторы, установленные в каналах системы.

Грамотно оборудованная система воздухоотвода – залог поддержания микроклимата в подвале. Вентиляция погреба своими руками – это возможность создать идеальное хранилище для овощей и консервации.

Вопросы о вентиляции и стеновых материалах корневого погреба (форум о вофати и земляных валах в Перми)

Алекс, позвольте мне также попытаться ответить на ваши вопросы:

Термин «корневой погреб» относится к помещению под землей (или частично), где хранятся овощи и другие продукты питания. Обычно она предназначена для поддержания температуры немного выше нуля и может быть высокой или низкой влажностью по своей конструкции. Термин носит общий характер; корневые погреба, конечно, можно использовать для хранения корнеплодов, но они также полезны для многих других продуктов, таких как капуста, яблоки и другие наземные продукты. Иногда в них хранятся даже копченое / вяленое мясо и сыры.Как сказал Марк, на самом деле это средство охлаждения с низким энергопотреблением (на самом деле, гораздо лучше для хранения многих предметов, чем современное охлаждение).

Это правда, что в некоторых странах с более теплым климатом можно хранить корнеплоды на улице в земле на зиму, возможно, со слоем соломы для их защиты. Не здесь. зимой земля промерзнет на 2 фута ниже и, как правило, покрыта снегом, что сделает хранение вне помещений непригодным.

Как оказалось, я предполагаю использовать в первую очередь для хранения фруктов и овощей.Я хотел бы, чтобы этот номер оставался на 34-40F. На самом деле здесь не должно происходить старения или ферментации продуктов, только долгое, прохладное и темное место для хранения.

Марка:

Спасибо за комментарии. Приятно слышать, что ваш корневой погреб работает в том же месте.

Итак, судя по вашим числам, вентиляционные отверстия диаметром 4 дюйма подходят для погреба площадью 144 кв. Фута. Поскольку площадь моего погреба составляет примерно 1/3 размера вашего, это указывает на размер вентиляционного отверстия примерно в 1/3 площади или диаметр трубы от 3 до 2 дюймов (2.Диаметр 3 дюйма, если быть более точным). Конечно, это не принимает во внимание повышенное сопротивление потоку от более высокой стены к общей площади влияния трубы меньшего размера. Поэтому я думаю, что использование трубы 3 дюйма является правильным выбором.

Если я могу задать вопрос, Марк, какую дождевую шапочку вы используете на «выпускном» отверстии? Я долго раздумывал, следует ли мне использовать верхнюю разворотную трубу, чтобы не допустить попадания дождя / снега, или более традиционный колпачок типа «чиминеи». Проблема состоит в том, что разворот на 180 градусов может оказать слишком большое сопротивление потоку воздуха без двигателя.

Строительство винного погреба 10 лучших советов: охлаждающие устройства CellarPro

Многие коллекционеры вина и домовладельцы мечтают построить у себя дома винный погреб. Неудивительно: что может быть лучше, чтобы повысить ценность вашего дома и продемонстрировать свою коллекцию друзьям?

Просто убедитесь, что вы планируете заранее и следуете некоторым основным правилам, и вскоре вы будете потягивать вино из (или в!) Винного погреба своей мечты.

Совет №1: Тщательно продумайте, как вы хотите использовать свой погреб.

Первый шаг — спросить себя, , зачем вы строите винный погреб. Будет ли это исключительно для хранения вина? Или он также будет использоваться для развлечения и демонстрации вашей винной коллекции?

Ваш стиль тяготеет к традиционным деревянным стеллажам или вы предпочитаете современные металлические стеллажи? Если ваш подвал будет использоваться только для хранения, то вы можете сосредоточиться на стеллажах из неокрашенного дерева из сосны или дешевого красного дерева, которые продаются всего за 2 доллара за бутылку.

Однако, если вы хотите создать зону, где вы можете с гордостью демонстрировать свое вино и развлекать гостей, начните с определения бюджета. Но будьте реалистичны: эстетически привлекательная винная стеллажа будет стоить около 5 долларов за бутылку.

Затем выберите стиль и тип материала стеллажа, который вы хотите продемонстрировать: дерево , металл или и то, и другое . Если вы используете древесину, подумайте о твердых породах древесины премиум-класса, таких как красное дерево, которое можно окрашивать в различных вариантах отделки, чтобы они соответствовали вашему декору и создавали особый вид.

Чтобы добавить элегантности и индивидуальности вашему погребу, подумайте о распространенных улучшениях, таких как острова, арки и водопады.

Совет № 2: Знайте оптимальные условия хранения вина и поддерживайте их .

Идеальные условия для хранения и выдержки вина от 55 до 60 ° F и относительной влажности от 60 до 70% . Если у вас нет места, где эти условия существуют естественным образом, вам нужно создать контролируемую среду для хранения вина.

Винные холодильники (также называемые холодильными установками или холодильными системами) могут поддерживать эти оптимальные условия для вашей винной коллекции. Большинство винных холодильников имеют регулируемую температуру. Лучшие модели успешно сохраняют вино при правильной температуре сервировки.

Винные холодильники идеально подходят для кратковременного хранения вина. Однако в большинстве винных холодильников колебания температуры слишком велики для надлежащего хранения хорошего вина, и лишь некоторые из них поддерживают надлежащие условия влажности для длительного хранения и выдержки.В CellarPro мы гордимся тем, что создаем устройства, которые действительно контролируют элементы. Прочтите о преимуществах наших продуктов.

В идеале вино также должно храниться в темноте , с минимальной вибрацией и помехами по мере старения.

Совет № 3: Включите 3 важнейших компонента в любой винный погреб.

3 наиболее важных аспекта строительства качественного винного погреба:

• Изоляция
• Паро- или влагобарьер
• Герметичное уплотнение

Изоляция : Мы рекомендуем минимум R12 и R19 , если возможно.Если подвал разделяет внешнюю стену, для этой стены предпочтительнее использовать изоляцию R30. Так как большинство стен построено с использованием гвоздей 2 x 4 дюйма, вы можете использовать 2 x 1,5 дюйма (всего 3 дюйма) с общей изоляцией R6 на дюйм или R18.

Moisture Barrier : Обязательно использовать влаго- или пароизоляцию при строительстве винного погреба. Наиболее распространенный пароизоляционный слой — полиэтиленовая пленка толщиной 6 мил (также называемая Visqueen). Вы должны обернуть этим материалом весь винный погреб снаружи (т.е. теплая сторона) утеплителя.

Герметичное уплотнение : Когда дверь винного погреба закрыта, не должно быть потока воздуха, входящего или покидающего пространство . Дверь должна иметь уплотнитель и прорезь, чтобы воздух не попадал в подвал при закрытой двери.

Совет №4: компенсируйте влияние стеклянных секций (стен, окон или дверей) на ваш винный погреб.

Стекло обеспечивает плохую изоляцию в винных погребах и, следовательно, имеет низкий показатель R.Даже «стеклопакет с двойным стеклопакетом» имеет показатель R примерно от 2 до 3.

Это означает, что при расчете тепловой нагрузки винного погреба вам необходимо учитывать площадь остекления . Расчет тепловой нагрузки — лучший способ выбрать холодильный агрегат для конкретного винного погреба.

В CellarPro мы рады бесплатно вычислить вашу тепловую нагрузку. Просто укажите размеры подвала и соответствующую информацию. Мы позаботимся о вычислении цифр и отправим вам отчет о вашей тепловой нагрузке.

При выборе охлаждающего устройства будьте осторожны, полагаясь на оценки «номинальной мощности» от производителей . Предполагаемые условия могут сильно отличаться от условий в вашем винном погребе, поэтому вам нужен точный расчет тепловой нагрузки.

Совет № 5: Бетонные стены нуждаются в дополнительной изоляции.

Бетонные стены отлично подходят для винных погребов, верно? Нет, к сожалению, бетонные стены обеспечивают ужасную изоляцию .Из-за своей пористости бетон плохо удерживает влагу в винном погребе.

R-значение неизолированной стены подвала толщиной 8 дюймов, построенной из обычного бетона, составляет 1,35. При удвоении толщины стены до 16 дюймов значение R увеличивается всего на 0,50 — 1,75.

Если в вашем подвале бетонные стены, вам нужно будет прикрепить слой полиэтиленового покрытия, а затем изоляцию из жесткого пенопласта, чтобы создать барьер для влаги и надлежащую изоляцию.

Совет № 6: Покупка подходящего охлаждающего устройства сэкономит вам деньги в долгосрочной перспективе.

Когда дело доходит до выбора системы охлаждения вина, существует прямая зависимость между ценой и производительностью.

Сквозные системы охлаждения — самые экономичные и простые в установке. Они поставляются полностью заряженными и готовыми к использованию в закрытом футляре.

Обратной стороной холодильных агрегатов для сквозного монтажа является то, что они занимают место внутри погреба, и шум от холодильного агрегата можно услышать внутри и снаружи винного погреба.Они также требуют отверстия в стене для установки холодильного агрегата и достаточного пространства на обеих сторонах стены для надлежащей вентиляции.
Стоимость : от 1000 до 3500 долларов

Сплит-системы охлаждения сконструированы таким образом, что некоторые компоненты расположены вне винного погреба, а некоторые — внутри погреба. Два набора компонентов соединены двумя линиями хладагента, которые квалифицированный специалист должен заряжать и тушить на месте. Сертифицированному установщику также может потребоваться установка линий питания и стока.

Основным преимуществом сплит-систем является то, что вы можете разместить компрессорно-конденсаторный агрегат в удаленном месте, что снижает шум от компрессора. Для сплит-систем также не требуется большое отверстие или ниша в стене. Главный недостаток — сплит-системы охлаждения требуют дорогостоящей профессиональной установки.
Стоимость : 5000 долларов США +

Канальные системы охлаждения , в которых весь холодильный агрегат расположен удаленно, а холодный воздух направляется в винный погреб, обычно являются самыми дорогими системами охлаждения вина.

Их основные преимущества заключаются в том, что винные погреба не будут подвергаться шуму от охлаждающего устройства, а коммерческие системы могут обслуживаться большинством профессионалов в области HVAC. Кроме того, пространство в винном погребе может быть максимально увеличено для хранения вина, поскольку охлаждающее устройство не занимает места внутри погреба.

Основным недостатком канальных систем является то, что они требуют профессиональной установки. Вентиляционные отверстия также должны быть спроектированы и включены в конструкцию здания, поэтому их модернизация может быть чрезмерно дорогой.
Стоимость : от 3000 до 6000 долларов плюс установка.

Совет № 7: Стеллажи для вина бывают всех форм и размеров. Найдите тот, который лучше всего соответствует вашим потребностям и стилю.

Наиболее популярные виды винных стеллажей:

Индивидуальное хранение бутылок : Каждая бутылка помещается в отдельную ячейку , одинарной или двойной глубины. Ячейки разного размера предназначены для размещения различных типов бутылок, таких как Бордо, Бургундия / Шампанское, Магнум и сплит.Индивидуальные стеллажи для хранения бутылок могут быть выполнены из дерева или металла.

Алмазный бункер для хранения : Алмазный бункер обеспечивает объемное хранение . Контейнеры обеспечивают максимальную гибкость, поскольку в них помещаются бутылки любого размера. Тем не менее, они лучше всего подходят для длительного хранения, так как бутылки на дне труднодоступны. Вы также должны осторожно обращаться с бутылками, так как они находятся друг на друге.

Хранение ящиков : Стеллажи из дерева и картона вмещают винные бутылки в оригинальных ящиках .Некоторые ящики для хранения имеют выдвижные полки для облегчения доступа. Не забудьте указать деревянные ящики, а не картонные, потому что деревянные ящики шире и короче, а картонные — уже и выше.

Столешницы : С индивидуальным местом для хранения бутылок или контейнеров ниже, столешницы обеспечивают удобных и привлекательных мест для открывания бутылок и налива вина. Столешницы могут быть выполнены из дерева и / или камня, чтобы соответствовать общему дизайну погреба. Они также предлагают место для хранения и демонстрации аксессуаров, таких как бокалы, графины и открывалки для бутылок.

Совет № 8: Не забудьте спланировать хранение ваших широкоформатных бутылок .

Вы когда-нибудь замечали разницу в размерах между бутылками Бордо / Каберне и Бургундии / Пино? При выборе способа хранения важно помнить об этих вариациях.

В большинстве винных погребов индивидуальное хранилище для бутылок емкостью 750 мл будет составлять большую часть ваших винных стеллажей. Убедитесь, что размеры прорезей достаточно широки, чтобы вместить современные широкоформатные бутылки.Как правило, 3,75 дюйма достаточно для большинства бутылок Бордо, Бургундии и многих бутылок шампанского.

Если у вас много бутылок Magnum или раздельных бутылок, вам понадобится специальное хранилище для каждого из этих типов бутылок. Вам также следует подумать о других типах бутылок большего размера, таких как Double Magnum, Jeroboams и т. Д., Если они составляют значительную часть вашей коллекции.

Совет № 9: Если вы не можете позволить себе индивидуальные стойки, вы можете сэкономить с наборами винных стоек.

Ассортимент комплектов винных стеллажей, представленных на рынке, может соответствовать многим конфигурациям и опциям.Таким образом, во многих случаях можно добиться нестандартного внешнего вида , сэкономив деньги на массовом продукте .

Во-первых, решите, хотите ли вы, чтобы винные стеллажи доходили до потолка. Или это нормально, если они остановятся на 6 футах? Затем подумайте, какие конфигурации, варианты и древесина вы хотите в свой винный погреб.

Наборы винных стеллажей предлагают множество, но не все, конфигураций, опций, пятен и типов дерева, предлагаемых индивидуальными винными стеллажами, поэтому, если ваши планы гибкие, вы, вероятно, сэкономите деньги.

Совет № 10: Составьте эффективный бюджет для всех компонентов вашего погреба.

Планируя стоимость постройки подвала, обязательно учитывайте все следующие факторы.

Конструкция : Как мы уже упоминали, винные погреба нуждаются в надлежащей изоляции и влагонепроницаемых материалах для создания герметичной среды. Конструкция погреба также включает каркас для холодильной установки и конструктивную опору в полу.

Стоимость : варьируется в зависимости от размера винного погреба.

Блок охлаждения вина : Наш совет № 6 описывает основные типы охлаждающих устройств и их преимущества.Не забудьте выделить в бюджет систему охлаждения, когда будете готовиться к постройке или переоборудованию подвала.

Стоимость : от 1000 до 10000 долларов (включая установку)

Стеллажи для вина : Выбор варьируется от наборов до полных индивидуальных решений и различается по стоимости в зависимости от количества бутылок, количества настроек, типа винных стеллажей, типа дерева и выбора обновлений и опций.

Металлические стеллажи — вариант недорогой, особенно для насыпных стеллажей.Тем не менее, для индивидуального хранения бутылок металлические стеллажи для вина неоптимальны, потому что они могут порвать этикетки на бутылках. Они также могут со временем потерять форму и помяться под тяжестью винных бутылок.

Стоимость : от 2 до 20 долларов за бутылку

Дверь винного погреба: дверь с внешней изоляцией обеспечивает воздухонепроницаемое уплотнение и высокую теплоизоляцию.

Стоимость : от 600 до 3000 долларов

Пол для винного погреба : От плитки до бетона и пробкового дерева — подойдет практически любая поверхность пола, если она соответствует вашему декору.Имейте в виду, что более мягкие поверхности (например, пробковое дерево) будут более щадящими, если вы уроните бутылку, в то время как герметичные поверхности (например, плитка) легче всего чистить и отталкивать пятна.

Стоимость : от 3 до 15 долларов за квадратный фут.

Принадлежности : осветительные приборы, деревянные панели и произведения искусства — вот лишь несколько примеров — все это может придать индивидуальный вид вашему винному погребу, но повысит стоимость проекта.

Стоимость : переменная

Есть вопросы о строительстве погреба? Нужна помощь в выборе подходящего охлаждающего устройства для вашего помещения? Свяжитесь с нами для получения дополнительной информации.

Различные системы климат-контроля винных погребов

24 Июл Плюсы и минусы различных систем климат-контроля винных погребов

После того, как вы убедились, что ваш винный погреб хорошо изолирован и герметизирован подходящей дверью, вы можете выбрать один из трех основных типов системы климат-контроля винного погреба . Каждый из них имеет свои уникальные преимущества. Важно понимать различия, фундаментальный характер и преимущества всех этих систем.Взгляните, какие они есть.

Аспекты, которые следует учитывать

Основная цель — обеспечить стабильную, постоянную и идеальную среду в вашем винном погребе. Пока вы решаете, какую систему использовать, также важно учитывать такие факторы, как:

• Расположение подвала
• Размер установки
• Конструкционные ограничения
• Начальные затраты
• Текущие расходы

Типы систем климат-контроля

# 1 Автономные сквозные устройства

Это самые простые и более рентабельные в установке.Они представляют собой неразъемные блоки, монтируются на стене и проходят через нее. Когда вы рассматриваете это устройство, определитесь с идеальным размещением и выхлопом. Многие из этих автономных систем необходимо монтировать на внутренней стене, поскольку они не защищены от атмосферных воздействий. Имейте в виду, что они выпускают горячий воздух и шум вентилятора в любую прилегающую комнату, которую необходимо хорошо вентилировать, чтобы отводить тепло, выделяемое устройством.

Эмпирическое правило состоит в том, что размер соседней комнаты должен быть аналогичен размеру вашего винного погреба.Помещения, которые идеально подходят для работы с таким типом тепла и шума, могут быть незавершенными частями подвала, топочными помещениями, механическими помещениями или, возможно, гаражом. Некоторые блоки могут быть установлены на любой внешней стене — вам необходимо убедиться, что производитель охлаждающих устройств предоставляет модель, которая может эффективно и эффективно работать при более высоких температурах летом в Австралии и является водонепроницаемой. Эти устройства, как правило, опломбированы изготовителем и в случае любого обслуживания или ремонта должны быть отправлены производителю, что может быть очень неудобным и довольно хлопотным.

# 2 Сплит-системы

Для них не требуется вентиляция, так как конденсатор (компонент, выделяющий тепло) может быть расположен далеко от подвала, на внешней стене или другом подходящем месте. Набор линий соединяет блоки; Этот комплект состоит из медных труб и электропроводки, воздуховод не требуется. Эти агрегаты можно обслуживать на месте, что делает обслуживание удобным, экономичным и беспроблемным.

Обычно эти системы дороже, чем автономные сквозные блоки.Однако преимущества обычно более чем оправданы дополнительной гибкостью при размещении блоков, а также устранением тепловыделения и шума вентилятора. Устройство также имеет гораздо более длительный срок службы.

Канальные системы № 3

В этом типе помещения нет видимого оборудования внутри винного погреба. У него есть воздуховоды, но нет испарителя в винном погребе. Есть 2 типа этих систем. В одном типе конденсатор и испаритель разделены, и они могут быть расположены в разных местах, а конденсаторный блок может находиться вне дома.Второй тип — автономный кондиционер. В этом типе конденсатор и испаритель размещены в одном блоке.

Канальные системы

— самые дорогие, но они лучший вариант, если вы ищете наиболее эстетически привлекательное решение, а стоимость второстепенна. Экономически эффективным способом создания эффекта воздуховода является сплит-система, при которой испарительный агрегат может быть размещен в подвесном потолке или переборке.

Проконсультируйтесь со специалистами

Дизайнеры винных погребов, выполняющие установку, порекомендуют вам подходящую систему климат-контроля.Эксперты проконсультируются с вами и поймут, каковы ваши конкретные требования и ограничения. С учетом всех этих факторов они затем выполнят расчет тепловой нагрузки и определят точные значения БТЕ, необходимые для этого места. Они будут учитывать следующие факторы:

• Размер номера
• Расположение
• Наличие стекла
• R-факторы
• Условия окружающей среды

Идеальные решения

Учитывая все это, они затем предоставят вам подробные и конкретные варианты для типа системы и различных доступных моделей, которые будут наилучшим образом соответствовать вашим условиям.Проектирование винных погребов — это особая работа, и лучше всего иметь солидную компанию, которая справится с этой работой.

Для получения дополнительной информации и лучших решений для винных погребов, позвоните в Signature Cellars по телефону 02 9340 7515 или воспользуйтесь этой контактной формой, чтобы связаться с нами. Наши опытные дизайнеры будут тесно сотрудничать с вами и предоставить вам решения, которые идеально соответствуют вашим требованиям.

Спасибо за чтение,
Нил Смоллман
Подвалы Signature
02 9340 7515

Объяснение зазоров в вентиляционных трубах для радона — лучший осмотр дома

Когда дело доходит до зазоров в вентиляционных трубах для радона, может возникнуть путаница, что можно, а что нельзя, что безопасно, а что нет.Глядя на системы смягчения воздействия радона в центре Нью-Йорка, вы увидите широкий спектр методов установки, включая расположение вентиляционных труб для радона. Очень часто установки радоновых систем не соответствуют требованиям EPA или аналогичных стандартов по снижению воздействия радона.

Есть несколько причин такой путаницы, в том числе:

• Некоторые радоновые излучатели устанавливают самую быструю и дешевую систему из возможных, игнорируя все стандарты снижения радона.
• Во многих частях страны нет кодексов или регулирующего надзора в отношении уменьшения воздействия радона.
• Области, в которых уменьшение воздействия радона подпадает под действие строительных норм и правил, часто возникает путаница из-за недостаточного образования со стороны органов по обеспечению соблюдения норм.
• Многие сотрудники правоохранительных органов просто не имеют времени проверять системы по уменьшению воздействия радона, если не поступают жалобы.
• Строительные нормы и правила меняются из года в год.
• Некоторые стандарты по уменьшению воздействия радона считаются устаревшими некоторыми производителями радоновых препаратов и поставщиками радона.

Некоторые штаты, включая штат Нью-Йорк, только начинают рассматривать внедрение кодексов и обучение сотрудников, ответственных за соблюдение кодексов, по уменьшению воздействия радона.EPA и другие руководящие принципы в некоторой степени следуют стандартным правилам для водопроводных вентиляционных труб, которые обычно вентилируются над крышей здания. Штат Нью-Йорк только что повысил нормативы для вентиляционных труб с 12 дюймов до 18 дюймов над крышей и по крайней мере на 10 футов по горизонтали от любого отверстия в здании, то есть окна или забора свежего воздуха. Стандарты EPA по смягчению воздействия радона являются довольно общими и предназначены для охвата широкого диапазона строительных ситуаций.

Зазоры вентиляционной трубы радона — пример

В следующем сценарии, согласно стандартам EPA, это будет хорошо для небольшого одноэтажного дома 1.) с вентиляцией над линией крыши как можно ближе к коньку, 2.) заканчивающейся на высоте не менее 10 футов над землей. Это будет считаться безопасным, даже если по соседству может быть высотное здание с окнами и балконами, многоэтажными, с ближайшим окном всего в 10 футах и ​​1 дюйме по горизонтали от окончания радонового выхода и с

стоковых фотографий СМЕЩЕНИЕ

• ×

• Привет, Гость

  • Гость

  • Добавить счет
• Мои наборы
• Мой аккаунт
• Моя корзина 0
• История лицензий
• Выйти

• Все изображенияЭксклюзивные изображения

Все изображения

• Все изображения
• Эксклюзивные изображения

Кураторские коллекции

• Тост за День Благодарения
• Movember
• Осенние приключения
• Ноябрь свежий
• Сделай сам
• Октябрь Свежий
• Рекомендуемый художник: Ikon Images
• Портреты зимы
• Рекомендуемый художник: Johnér
• Подготовка к праздникам

• EN
  • DE — Deutsch
  • EN — английский
  • FR — Français
  • IT — Italiano
• Ценообразование
• регистр
• войти в систему
• • Ценообразование
  • регистр
  • войти в систему

Связанный:

• вентиляция
• вентиляционные отверстия
• пыль дома
• пыль в форточках
• чистое отверстие
• вентиляционные отверстия
• Вентиляционная решетка
• вентиляционный канал

• Тип
  • Все
  • Фотография
  • Иллюстрация
• Ориентация
  • Все
  • По горизонтали
  • Вертикальный
• Категория
  • Все
  • Редакционная
  • творческий
• люди
  • Все
  • С людьми
  • Нет людей
• цвет
  • Все
  • красный
  • оранжевый
  • янтарь
  • желтый
  • лайм
  • зеленый
  • бирюзовый
  • бирюза
  • аква
  • лазурный
  • синий
  • фиолетовый
  • орхидея
  • пурпурный
  • черно-белый
• ТОЛЬКО ЭКСКЛЮЗИВНЫЕ ИЗОБРАЖЕНИЯ ?
• ЧИСТО

• Лучший матч
• Самый последний

Минеральные отложения на геотермальном источникеДобавить в наборВ корзину

ЭКСКЛЮЗИВНОЕ ИЗОБРАЖЕНИЕ

Приготовление вегетарианского волована с луком-пореем, сыром и грибами

ЭКСКЛЮЗИВНОЕ ИЗОБРАЖЕНИЕ

В наборВ корзину

ЭКСКЛЮЗИВНОЕ ИЗОБРАЖЕНИЕ

Приготовление вегетарианского волована с луком-пореем, сыром и грибами

ЭКСКЛЮЗИВНОЕ ИЗОБРАЖЕНИЕ

В наборВ корзину

ЭКСКЛЮЗИВНОЕ ИЗОБРАЖЕНИЕ

Приготовление вегетарианского волована с луком-пореем, сыром и грибами

ЭКСКЛЮЗИВНОЕ ИЗОБРАЖЕНИЕ

В наборВ корзину

ЭКСКЛЮЗИВНОЕ ИЗОБРАЖЕНИЕ

Подготовка к приготовлению лука-порея и грибов волован

ЭКСКЛЮЗИВНОЕ ИЗОБРАЖЕНИЕ

Добавить в наборДобавить в корзинуВертолетная экскурсия из Хило в район жерла Пу’у О’о и кратера, Большой остров, Гавайи, США подземных винных погребов в винодельческом регионе номинала происхождения Рибера дель Дуэро в провинции Вальядолид в Испании Европа -события с грибамиДобавить в наборДобавить в корзинуВулкан Кавах Иджен, вулканические кратеры с кратерным озером и дымящимися жерлами, утренний свет, Баньюванги, Семпол, Восточная Ява, Индонезия, АзияДобавить в наборДобавить в корзину

ЭКСКЛЮЗИВНОЕ ИЗОБРАЖЕНИЕ

Ряд стальных выдвижных барьеров без тросов, стоящих на фоне белой стены с вентиляционными крышками

ЭКСКЛЮЗИВНОЕ ИЗОБРАЖЕНИЕ

Утреннее свечение над кратером Халемаумау и паровыми отверстиями на вулкане Килауэа, национальный парк вулканов Гавайев; Остров Гавайи, Гавайи, Соединенные Штаты АмерикиДобавить в корзинуДобавить в корзинуЧеловек, присевший, чтобы выразить гнев Паровой вентиль в национальном парке Дайсэцудзан, Хоккайдо, Япония Добавить в наборДобавить в корзинуДевушка и мальчик смотрят в вентиляцию на тротуаре в Вашингтоне, округ Колумбия ЭКСКЛЮЗИВНОЕ ИЗОБРАЖЕНИЕ Узкая прихожая с закрывающимся вентилируемым шкафом для хранения

ЭКСКЛЮЗИВНОЕ ИЗОБРАЖЕНИЕ

В наборВ корзину

ЭКСКЛЮЗИВНОЕ ИЗОБРАЖЕНИЕ

Вентиляционные отверстия на крыше производственного здания

ЭКСКЛЮЗИВНОЕ ИЗОБРАЖЕНИЕ

Добавить в наборДобавить в корзину Вентиляционное отверстие на фасаде зданияДобавить в наборДобавить в корзину Полная луна над кратером Халемаумау в пределах гораздо большей кальдеры вершины Килауэа в национальном парке вулканов Гавайев, дымящиеся вентиляционные отверстия на переднем плане, гора Мауна-Лоа на заднем плане; Остров Гавайи, Гавайи, Соединенные Штаты Америки Добавить в наборДобавить в корзину

стоковых фото — OFFSET

• ×

• Привет, Гость

  • Гость

  • Добавить счет
• Мои наборы
• Мой аккаунт
• Моя корзина 0
• История лицензий
• Выйти

• Все изображенияЭксклюзивные изображения

Все изображения

• Все изображения
• Эксклюзивные изображения

Кураторские коллекции

• Тост за День Благодарения
• Movember
• Осенние приключения
• Ноябрь свежий
• Сделай сам
• Октябрь Свежий
• Рекомендуемый художник: Ikon Images
• Портреты зимы
• Рекомендуемый художник: Johnér
• Подготовка к праздникам

• EN
  • DE — Deutsch
  • EN — английский
  • FR — Français
  • IT — Italiano
• Ценообразование
• регистр
• войти в систему
• • Ценообразование
  • регистр
  • войти в систему

Связанный:

• вентиляция
• вентиляционные отверстия
• пыль дома
• пыль в форточках
• чистое отверстие
• вентиляционные отверстия
• Вентиляционная решетка
• вентиляционный канал

• Тип
  • Все
  • Фотография
  • Иллюстрация
• Ориентация
  • Все
  • По горизонтали
  • Вертикальный
• Категория
  • Все
  • Редакционная
  • творческий
• люди
  • Все
  • С людьми
  • Нет людей
• цвет
  • Все
  • красный
  • оранжевый
  • янтарь
  • желтый
  • лайм
  • зеленый
  • бирюзовый
  • бирюзовый
  • аква
  • лазурный
  • синий
  • фиолетовый
  • орхидея
  • пурпурный
  • черно-белый
• ТОЛЬКО ЭКСКЛЮЗИВНЫЕ ИЗОБРАЖЕНИЯ ?
• ЧИСТО

• Лучший матч
• Самый последний

Минеральные отложения на геотермальном источникеДобавить в наборВ корзину

ЭКСКЛЮЗИВНОЕ ИЗОБРАЖЕНИЕ

Приготовление вегетарианского волована с луком-пореем, сыром и грибами

ЭКСКЛЮЗИВНОЕ ИЗОБРАЖЕНИЕ

В наборВ корзину

ЭКСКЛЮЗИВНОЕ ИЗОБРАЖЕНИЕ

Приготовление вегетарианского волована с луком-пореем, сыром и грибами

ЭКСКЛЮЗИВНОЕ ИЗОБРАЖЕНИЕ

В наборВ корзину

ЭКСКЛЮЗИВНОЕ ИЗОБРАЖЕНИЕ

Приготовление вегетарианского волована с луком-пореем, сыром и грибами

ЭКСКЛЮЗИВНОЕ ИЗОБРАЖЕНИЕ

В наборВ корзину

ЭКСКЛЮЗИВНОЕ ИЗОБРАЖЕНИЕ

Подготовка к приготовлению лука-порея и грибов волован

ЭКСКЛЮЗИВНОЕ ИЗОБРАЖЕНИЕ

Добавить в набор подземных винных погребов в винодельческом регионе номинала происхождения Рибера дель Дуэро в провинции Вальядолид в Испании Европа -события с грибамиДобавить в наборДобавить в корзинуВулкан Кавах Иджен, вулканические кратеры с кратерным озером и дымящимися жерлами, утренний свет, Баньюванги, Семпол, Восточная Ява, Индонезия, АзияДобавить в наборДобавить в корзину

ЭКСКЛЮЗИВНОЕ ИЗОБРАЖЕНИЕ

Ряд стальных выдвижных ограждений без веревок, стоящих на фоне белой стены с вентиляционными крышками

ЭКСКЛЮЗИВНОЕ ИЗОБРАЖЕНИЕ

Утреннее сияние над кратером Халемаумау и паровыми отверстиями на вулкане Килауэа, Национальный парк вулканов Гавайев; Остров Гавайи, Гавайи, Соединенные Штаты АмерикиДобавить в корзинуДобавить в корзинуЧеловек, присевший, чтобы выразить гнев Паровой вентиль в национальном парке Дайсэцудзан, Хоккайдо, Япония Добавить в наборДобавить в корзинуДевушка и мальчик смотрят в вентиляцию на тротуаре в Вашингтоне, округ Колумбия ЭКСКЛЮЗИВНОЕ ИЗОБРАЖЕНИЕ Узкая прихожая с закрывающимся вентилируемым шкафом для хранения

ЭКСКЛЮЗИВНОЕ ИЗОБРАЖЕНИЕ

В наборВ корзину

ЭКСКЛЮЗИВНОЕ ИЗОБРАЖЕНИЕ

Вентиляционные отверстия на крыше производственного здания

ЭКСКЛЮЗИВНОЕ ИЗОБРАЖЕНИЕ

Добавить в наборДобавить в корзину Вентиляционное отверстие на фасаде зданияДобавить в наборДобавить в корзину Полная луна над кратером Халемаумау в пределах гораздо большей кальдеры вершины Килауэа в национальном парке вулканов Гавайев, дымящиеся вентиляционные отверстия на переднем плане, гора Мауна-Лоа на заднем плане; Остров Гавайи, Гавайи, Соединенные Штаты Америки Добавить в наборДобавить в корзину.

Вентиляция в погребе сделать самому своими руками: схема, установка и рекомендации

Выращенные фрукты и овощи необходимо сохранять до следующего сезона, чтобы обеспечить себя продуктами на круглый год. Требуется сухое и прохладное помещение. Только погреб, сделанный в соответствии со всеми требованиями, справится с подобной задачей.

Зачем нужна вентиляция?

Для хранения овощей устанавливается вентиляция в погребе своими руками. Схема должна обеспечивать функционирование за счет создания температурного перепада снаружи и внутри. Теплые воздушные потоки уходят вверх, а холодные поступают снизу. Как сделать вентиляцию в подвале и погребе? Для этого требуется создание устройств для притока сухого и оттока влажного воздуха, для чего обычно применяются трубы.

Повышенная сырость не подходит для погреба или подвала. В них следует удалять влагу прежде всего за счет создания герметичности и предупреждения течей в подземных коммуникациях. Чем больше в подвале воды, тем выше потери продуктов при хранении. Кроме того, сырой погреб оказывает негативное влияние на микроклимат в доме.

Естественная и принудительная вентиляция

С целью регулировки влажности воздуха давно изобретена вентиляция в погребе. Подробная схема включает естественную циркуляцию воздуха и принудительную, хотя они могут существовать и раздельно.

Первый вариант системы естественного притока и вытяжки не требует затрат энергии и пользуется большой популярностью. Не требуется особого профессионализма и навыков, чтобы была изготовлена вентиляция погреба своими руками. Как сделать ее, решают еще при проектировании постройки. В цоколе фундамента любого здания предусматривают отдушины.

Это делается просто и является эффективным решением, не требующим затрат. От грызунов их закрывают сетками из металла, а при необходимости прикрывают.

Каким образом обустроить вентиляцию?

Вентиляция погреба или подвала своими руками делается в помещениях больших размеров, с высотой потолка более 2 м. Вытяжной короб входит в погреб под потолком, а выходит через крышу дома, гаража, сарая, поскольку теплый и влажный воздух скапливается наверху и требуется удалять его.

Размещение воздуховодов

Трубы лучше всего расположить рядом с камином или печью. Тогда тяга будет значительно больше. Приточная труба также выходит на крышу, но ее нижняя часть располагается в противоположном углу. Тяга будет лучше, если труба короче или имеет больший диаметр. Ее делают высотой на 50-60 см от нижнего уровня помещения. Тогда холодный воздух снаружи будет поступать в нижнюю часть погреба. Если трубы расположить рядом, вентилироваться будет ограниченный участок, а в остальном помещении будет сыро. У них должно быть как можно меньше поворотов и изгибов. На воздуховоды монтируют заслонки для регулирования теплообмена и влажности. Как должна быть обустроена вентиляция погреба своими руками? Схема установки приведена на изображении ниже.

Размеры труб

Размеры труб определяются габаритами погреба или подвала. На 1 м² площади должно приходиться 26 см² поперечного сечения воздуховода. Тогда для помещения площадью 6х8 м и высотой более 2 м диаметр коробов составит 40 см. Кроме того, с увеличением глубины погреба сечение трубы должно возрастать. Для небольшого подвала может хватить одного воздуховода. Он может быть выполнен из дерева и разделен на две части – приточную и вытяжную. Наличие двух труб для него также будет эффективным решением. Сверху они закрываются козырьками от попадания осадков.

Водяные пары, проходя через вытяжную трубу, зимой замерзают, уменьшая проходную площадь. Ее стараются утеплить, особенно в местах засыпки грунтом и выхода на крышу. Будет лучше, если снаружи надеть еще одну трубу или кожух с прокладкой между ними теплоизоляции, например, минеральной ваты. Бюджетным вариантом будет применение асбестоцементной трубы, обладающей необходимой прочностью и низкой теплопроводностью. Также на ней меньше конденсируется влага. Во время холодов проходное сечение вытяжной трубы прочищают во избежание закупоривания. Для лучшей тяги ее делают как можно выше.

Принудительная вентиляция может быть сделана без дополнительных энергозатрат. Для этого на вытяжную трубу сверху устанавливают дефлектор. При появлении ветра внутри трубы образуется разрежение, способствующее дополнительному воздухообмену.

Как управлять циркуляцией воздуха в подвале?

Принудительная вентиляция погреба своими руками устанавливается дополнительно к естественной, если последняя не может в полной мере выполнять свои функции.

Система проверяется на качество работы поднесением зажженной спички к нижнему отверстию вытяжки. Если она не будет гореть, значит, в погребе отсутствует циркуляция и много углекислого газа. Уменьшить его количество можно, если установить приточную трубу с большим диаметром. Наличие на воздуховодах заслонок позволяет регулировать интенсивность воздухообмена и температурный режим в помещении. При этом там не должно быть застоя или его выхолаживания за счет интенсивной циркуляции. Показателем неправильной организации вытяжки является наличие конденсата на стенах.

Качественная регулировка температуры обеспечивается только при наличии теплоизоляции. Кроме того, без нее на бетонном потолке и стенах скапливается конденсат. Бюджетным решением будет обшивка пенопластовыми листами. При этом следует уделить внимание стыкам, где может образоваться влага.

Для обустройства вентиляции понадобится следующее:

• трубы ПВХ;
• хомуты;
• болты, гайки.

Легкие трубы надежно держатся на стенах. Если они из металла, здесь лучше подойдет сварка и крепления в стенах. Деревянные воздуховоды обрабатываются специальными составами от гниения.

В вытяжной трубе (20-30 см от нижнего конца) делается отверстие для слива конденсата. К нему присоединяется патрубок, связанный с емкостью для сбора жидкости.

Требования к условиям хранения продуктов в погребе

Чтобы помещение соответствовало функциональным требованиям, в нем должны быть следующие условия:

1. Полное затемнение. Окон внутри быть не должно, а искусственное освещение используется только при посещении помещения.
2. Температура внутри в теплый период года должна быть ниже, чем снаружи.
3. Содержание влаги в воздухе погреба не должно превышать 90%.
4. Постоянный воздухообмен создается правильной естественной циркуляцией воздуха в погребе. Необходимо предупреждать застой воздуха, но при этом излишне не нагревать или не охлаждать его.

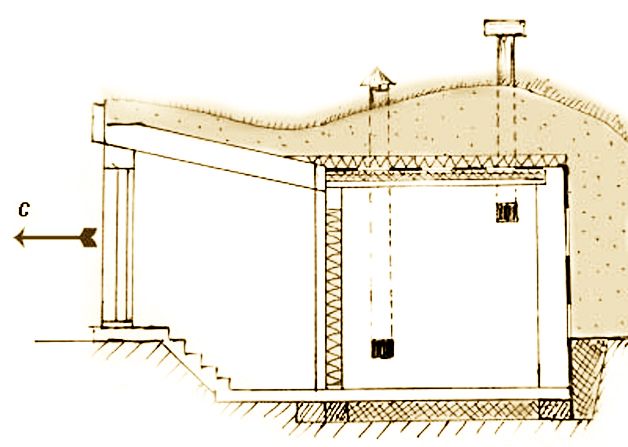

Как делается вентиляция в погребе своими руками. Схема установки

Если подвал уже перекрыт, сверху по противоположным углам пробиваются отверстия для монтажа воздуховодов из расчета 26 см²/м² площади. Вытяжной воздуховод опускается через отверстие внутрь, чтобы нижний конец был под самым потолком, с отступом не более 100-150 мм. Его верхнюю часть выводят наружу через крышу на высоту 150 см. Приточный воздуховод проводят в другое отверстие на расстояние 20-25 см от пола подвала. Затем щели заделываются цементным раствором.

Вентиляция в погребе: устройство, схема поддерживания микроклимата

1. Проведение периодических проветриваний. В теплый период, а также перед закладкой овощей открывается все, что можно: люки, двери и заслонки на трубах. В результате происходит просушивание погреба.
2. Когда помещение сильно пропиталось влагой, из него убирают все дерево и сушат его под солнцем. Погреб можно дополнительно продувать вентиляторами 3-5 дней перед осенней закладкой.
3. Лишняя влага удаляется, если в погреб поставить емкость с негашеной известью. Если зажечь свечу перед вытяжной трубой, усилится тяга и улучшится проветривание. Эффективным является использование электронагревателей или домашних вентиляторов, устанавливаемых посередине погреба.

После просушивания стены и потолок покрывают пропиткой глубокого проникновения, которую наносят слоями. Образуется водонепроницаемая поверхность, пропускающая только воздух и пар.

Когда вытяжка нормально работает, поскольку сделана вентиляция в погребе своими руками, схема предусматривает обычное проветривание. Его вполне хватает для создания необходимого микроклимата.

Полезные рекомендации

Как правильно сделать вытяжку в погребе гаража? Советы специалистов сводятся к следующему:

1. В холодный период вытяжку приходится прикрывать, чтобы не остудить подвальное помещение. При этом в нем образуется много влаги, что отрицательно сказывается на сохранности продуктов. Для проветривания на лаз кладется стальная или деревянная решетка и закрывается старыми одеялами и прочим тряпьем. Теплый воздух и пар выходят через поры, не образуя наледи. При этом сырость в погребе снижается и овощи сохраняются лучше. Материалы с низкой пористостью для укрытия не подходят (синтетика, брезент, пленка).
2. Излишне пересушивать погреб не рекомендуется, поскольку это негативно сказывается на сохранности продуктов. Иногда требуется повысить влажность. Для этого пол посыпают влажными опилками или песком.
3. Приточно-вытяжная вентиляция не справляется со своими обязанностями, если температура воздуха в погребе и снаружи одинаковая. Тогда в вытяжную трубу устанавливают электрический вентилятор, при включении которого затхлый воздух принудительно выгоняется из помещения. Большая мощность для этого не требуется. Дополнительное устройство не должно мешать естественному воздухообмену. Для этого диаметр вытяжной трубы подбирают больше расчетного.

Заключение

Можно сделать удобное помещение с оптимальными условиями хранения овощей, если оборудована естественная вентиляция в погребе своими руками. Схема предусматривает наличие двух коробов – приточного и вытяжного, которые должны быть правильно рассчитаны и установлены с возможностью регулирования проходных сечений.

схема, установка и рекомендации

Растущие фрукты и овощи необходимо консервировать до следующего сезона, чтобы обеспечить себя продуктами на весь год. Требуется сухое и прохладное помещение. С подобной задачей справится только погреб, выполненный по всем требованиям.

Какая польза от вентиляции?

Для хранения овощей в погребе своими руками установлена ​​вентиляция. Схема должна обеспечивать функционирование за счет создания перепада температур снаружи и внутри.Теплый воздух поднимается вверх, а холодный – снизу. Как сделать вентиляцию в погребе и погребе? Это требует создания устройств для притока сухого и оттока влажного воздуха, для чего обычно используются трубы.

Повышенная влажность не подходит для подвала или подвала. В них необходимо удалять влагу в первую очередь за счет создания герметичности и предотвращения протечек в подземных коммуникациях. Чем больше в подвале воды, тем больше потери продуктов при хранении.К тому же сырой погреб негативно сказывается на микроклимате в доме.

Естественная и принудительная вентиляция

Для регулирования влажности воздуха давно изобретена вентиляция в погребе. Подробная схема включает естественную циркуляцию воздуха и принудительную, хотя они могут существовать и раздельно.

Первый вариант системы естественного притока и вытяжки не требует затрат энергии и пользуется большой популярностью. Не требует особого профессионализма и навыков, чтобы вентиляция погреба производилась своими руками.Как это сделать, решайте еще при проектировании здания. В подвале любого здания предусмотреть вентиляцию.

Это делается просто и является эффективным решением, не требующим затрат. От грызунов их накрывают сетками из металла, а при необходимости укрывают.

Как оборудовать вентиляцию?

Вентиляция погреба или подвала своими руками производится в помещениях больших размеров, с высотой потолков более 2 м. Ящик входит в подвал под потолком, а выходит через крышу дома, гаража, сарая, так как теплый и влажный воздух скапливается наверху и его необходимо удалить.

Устройство воздуховодов

Трубы лучше всего размещать рядом с камином или печью. Тогда тяга будет намного больше. Подающая труба тоже выходит на крышу, но ее нижняя часть находится в противоположном углу. Тяга будет лучше, если труба будет короче или имеет больший диаметр. Делается на высоте 50-60 см от нижнего уровня комнаты. Тогда холодный воздух с улицы будет поступать на дно погреба. Если трубы поставить рядом, будет вентилироваться ограниченное пространство, а остальная часть помещения будет влажной.У них должно быть как можно меньше поворотов и изгибов. На воздуховодах устанавливаются заслонки для регулирования теплообмена и влажности. Как сделать вентиляцию погреба своими руками? Схема установки представлена ​​на изображении ниже.

Размеры труб

Размеры труб определяются размерами подвала или подвала. На 1 м площадь ² должна составлять 26 см ² поперечного сечения воздуховода. Тогда для комнаты площадью 6х8 м и высотой более 2 м диаметр ящиков будет 40 см.Кроме того, с увеличением глубины погреба должно увеличиваться сечение трубы. Для небольшого погреба может хватить одного воздуховода. Он может быть деревянным и разделен на две части – приточную и вытяжную. Наличие двух труб для него также будет эффективным решением. Сверху они закрыты пиками от осадков.

Водяной пар, проходящий через дымоход при зимнем морозе, уменьшает площадь входа. Его стараются утеплить, особенно в местах засыпки землей и выхода на крышу.Лучше бы снаружи поставить другую трубу или кожух с прокладкой между ними из теплоизоляции, например, из минеральной ваты. Бюджетным вариантом станет использование асбоцементной трубы, имеющей необходимую прочность и низкую теплопроводность. Также на нем меньше конденсируется влага. В холодную погоду проходной участок выхлопной трубы очищается, чтобы избежать засорения. Для лучшего сцепления сделайте его как можно выше.

Принудительная вентиляция может выполняться без дополнительных энергозатрат.Для этого поверх выхлопной трубы устанавливается дефлектор. При появлении ветра внутри трубы возникает разрежение, способствующее дополнительному воздухообмену.

Как управлять циркуляцией воздуха в подвале?

Принудительная вентиляция погреба своими руками устанавливается дополнительно к естественной, если последняя не может полноценно выполнять свои функции.

Проверку качества работы системы проводят путем поднесения зажженной спички к нижнему отверстию вытяжки.Если не горит, значит в погребе нет циркуляции и много углекислого газа. Уменьшить его количество можно, если установить подающую трубу большого диаметра. Наличие заслонок на воздуховодах позволяет регулировать интенсивность воздухообмена и температурный режим в помещении. При этом не должно быть застоя или его охлаждения за счет интенсивной циркуляции. Показателем неправильной организации вытяжки является наличие конденсата на стенах.

Качественный контроль температуры обеспечивается только при наличии теплоизоляции.К тому же без него на бетонном потолке и стенах скапливается конденсат. Бюджетное решение – укрыть листами пенопласта. В этом случае следует обратить внимание на стыки, на которых может образовываться влага.

Для устройства вентиляции потребуется:

• трубы ПВХ;
• зажимы;
• болты, гайки.

Световые трубы надежно держатся на стенах. Если они металлические, лучше использовать сварку и крепление в стенах.Деревянные воздуховоды обрабатывают специальными составами от гниения.

В выхлопной трубе (20-30 см от нижнего конца) делается отверстие для слива конденсата. К нему подсоединен патрубок, соединенный с емкостью для сбора жидкости.

Требования к условиям хранения в подвале

Для того, чтобы помещение соответствовало функциональным требованиям, оно должно иметь следующие условия:

1. Полное затемнение. Окна внутри быть не должны, а искусственное освещение используется только при посещении помещения.
2. Температура внутри в теплый период года должна быть ниже, чем на улице.
3. Влажность воздуха погреба не должна превышать 90%.
4. Постоянный воздухообмен обеспечивается правильной естественной циркуляцией воздуха в подвале. Необходимо не допускать застоя воздуха, но не перегревать и не охлаждать его без надобности.

Как проветривание погреба своими руками. Схема установки

Если цоколь уже перекрыт, отверстия для монтажа воздуховодов пробивают сверху под противоположными углами из расчета 26 см ² / м ² площади.Вытяжной канал спускается через отверстие внутрь, так что нижний конец оказывается под потолком, с отступом не более 100-150 мм. Его верхняя часть выведена через крышу на высоту 150 см. Приточный воздуховод выводят в другое отверстие в 20-25 см от цокольного этажа. Затем щели заделываются цементным раствором.

Вентиляция в подвале: устройство, схема поддержания микроклимата

1. Периодическая вентиляция. В теплый период, а также перед закладкой овощей все, что можно открыть: люки, дверцы и заслонки на трубах.В результате погреб высыхает.
2. Когда помещение сильно пропитано влагой, из него вынимают все деревья и сушат на солнце. За 3-5 дней до осенней закладки погреб можно дополнительно проветрить вентиляторами.
3. Избыточная влага удаляется, если погреб залить негашеной известью. Если зажечь свечу перед выхлопной трубой, тяга увеличится и вентиляция улучшится. Эффективно использование электрических обогревателей или бытовых вентиляторов, установленных посреди погреба.

После высыхания стены и потолок покрываются пропиткой глубокого проникновения, которая наносится послойно. Образуется водонепроницаемая поверхность, пропускающая только воздух и пар.

При нормальной работе вытяжки, так как вентиляция в погребе производится вручную, схема предусматривает нормальную вентиляцию. Достаточно создать необходимый микроклимат.

Полезные рекомендации

Как правильно сделать вытяжку в погребе гаража? Совет специалистов таков:

1. В холодный период вытяжку необходимо накрывать, чтобы не охлаждать подвал.При этом в нем образуется много влаги, что негативно сказывается на сохранности продукции. Для вентиляции на люк кладут стальную или деревянную решетку и накрывают старыми одеялами и другой тряпкой. Теплый воздух и пар выходят через поры, не образуя льда. При этом в погребе уменьшается сырость и овощи лучше хранятся. Для укрытия не подходят материалы с низкой пористостью (синтетика, брезент, пленка).
2. Не рекомендуется сушить погреб без надобности, так как это негативно сказывается на сохранности продуктов.Иногда нужно повысить влажность. Для этого пол присыпают влажными опилками или песком.
3. Приточно-вытяжная вентиляция не справляется со своими обязанностями, если температура воздуха в погребе и снаружи одинакова. Затем в вытяжную трубу устанавливают электровентилятор, при включении затхлый воздух принудительно выталкивается из помещения. Для этого не требуется большой силы. Дополнительное устройство не должно мешать естественному воздухообмену. Для этого диаметр выхлопной трубы больше расчетного.

Вывод

Сделать комфортное помещение с оптимальными условиями хранения овощей можно, если оборудовать естественную вентиляцию в погребе своими руками. Схема предусматривает наличие двух коробок – приточной и вытяжной, которые необходимо правильно спроектировать и установить с возможностью регулирования сечений прохода.

p>

Как сделать погреб с вентиляцией на даче своими руками. Как самому сделать вентиляцию в погребе

Любое строительство связано с трудностями, независимо от того, построен ли большой дом или обычный погреб, ведь при несоблюдении правильной технологии застроенная конструкция не будет соответствовать требованиям необходимые эксплуатационные качества.На подвал, как и на любое другое здание, возложены определенные функции. Значит, здесь нужно хранить овощи, фрукты, домашнюю соль и т. Д. Можно сказать, что погреб заменяет холодильник и не потребляет большого количества электроэнергии. Поэтому важно создать в погребе правильный микроклимат, который будет способствовать тому, что весь урожай и консервация сохранятся несколько лет и не потеряют своих пищевых свойств. Добиться желаемого микроклимата в помещении можно при соблюдении всех технологических процессов возведения конструкции, а также правильной организации вентиляции.Как построить погреб в частном доме своими руками и вентиляцию в нем – расскажем дальше.

Характеристики погреба

Подвал классифицируется по нескольким признакам:

1. По типу оборудования.
2. По площади.
3. Что касается смеси.

Если первый и второй параметры классификации еще более-менее ясны, то следует более подробно описать уровень заболачивания. Ведь если вы желаете оборудовать вентиляцию в погребе частного дома своими руками, то вам следует знать об этом в первую очередь.Итак, погреб различают:

• С капюшоном.
• Мелкое разведение.
• Земля.

Перед постройкой погреба важно провести обследование участка и определить уровень залегания грунтовых вод. Ведь о любом правильном микроклимате тоже может идти речь, если помещения погреба будут постоянно спать. Уровень расхода воды можно определить с помощью специальных приборов или несложными народными методами.

• Подвал строится в том случае, если грунтовые воды проходят очень близко к поверхности Земли.В противном случае даже при устройстве хорошей дренажной системы избежать затопления конструкции будет сложно. Подвал возводится на холме из земли. По бокам засыпает еще и землю, которая служит слоем теплоизоляции. Сверху иногда высаживают траву, которая имеет как декоративные, так и теплоизоляционные свойства.
• Малогабаритный погреб строится, если подземные воды проходят на расстоянии более 1 м от поверхности Земли.По конструкции это нечто среднее между конусным и наземным погребами, то есть его верхняя часть находится над поверхностью, а нижняя – вмонтирована в землю. Если дверь погреба расположена ниже уровня земли, то во избежание затопления талыми водами рядом следует оборудовать хорошую дренажную систему.
• Рублевый погреб можно построить только в том случае, если анализ участка показал, что грунтовые воды залегают очень далеко от поверхности. Кроме того, в любом случае необходимо будет обустроить водосточную систему, а также уложить слой гидроизоляции.Подвал такого типа можно закрыть крышкой. Иногда его строят совмещенным с основным корпусом или хозпострой. В этом случае дачный дом или хозпострой будет служить утеплителями для подвала, что находится под землей.

Для строительства используются самые разные материалы. Иногда даже стены конструкции не облицовываются. Это допустимо, если погреб построен в толще твердого глинистого грунта.

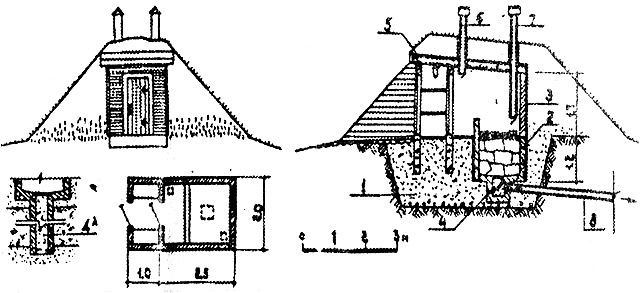

Вентиляция погреба своими руками

Самым популярным вариантом погреба считается полукровная конструкция из шлакоблока и бетона.Порядок работы следующий:

1. Вначале исследуется сайт. Определяется уровень грунтовых вод.
2. Далее с помощью землеройной техники роют яму на том месте, где будет построен подвал. Если конструкция не слишком заглублена в землю, можно выкопать небольшую яму вручную, без использования специальной техники.
3. Затем выполните разметку сайта. Согласно сделанной разметке, тестер под фундамент.
4. Обычно под стан этого типа устанавливается поясное основание. Для этого монтируется каркас арматуры, а затем он бетонируется.
5. Фундамент заливается слоем песка и гравия, который обеспечит изоляцию помещения. Затем сплетите слой твердой глины.
6. После того, как фундамент окончательно промерз, переходите к устройству стен погреба и устройству системы вентиляции.
7. Стены кирпичные.При необходимости их утепляют слоем глины. Размеры стен регулируются в зависимости от первоначальных расчетов. Правильность монтажа проверяется с помощью строительного уровня.
8. Если состояние грунтовых вод на участке нестабильное и есть возможность повысить их уровень, то водоотвод оборудуется. Чтобы улучшить отток воды, выложите слой камней среднего размера. Поток воды направлен в сливную трубу.
9. Крыша конструкции покрыта каучуком.

Вентиляция в погребе своими руками

Как уже отмечалось выше, именно за счет качественно оборудованной вентиляции можно добиться формирования правильного микроклимата при размещении погреба, в котором можно поддерживать долгие годы. Если вентиляция погреба под домом руками сделана неправильно, в помещении всегда будет присутствовать влажный воздух, что поспособствует тому, чтобы хранящиеся там овощи быстро сверкали.

Воздухообмен высочайшего качества можно создать при естественной вентиляции. Такая система организована с помощью двух труб (воздуховодов), одна из которых будет обеспечивать приток, а другая – отток воздуха. В результате будет присутствовать разная температура воздуха над полом и под потолком конструкции. В любом случае изначально нужно сделать схему вентиляции в погребе своими руками. Обозначается расположение труб и отверстий под них.

Чаще всего для организации системы естественной вентиляции выходят оцинкованные или асбестовые трубы.Их обычно защищают от мусора и осадков козырьком. Чтобы исключить мелких грызунов, на трубы устанавливают сетку с мелкими ячейками. Степень тяги в системе вентиляции регулируется специальной заслонкой.

Как сделать вентиляцию в погребе своими руками

Если вы решили оборудовать вентиляцию в гаражном погребе своими руками или систему вентиляции в загородном доме, вам следует ознакомиться с основными требованиями, которые предъявляются к воздуховодам:

• Выхлопной канал.Предназначен для отвода застоя и неочищенного воздуха. Монтируется в углу комнаты. Его верхняя часть проходит через отверстие в крыше. Расстояние от крыши погреба до конца вытяжного воздуховода должно быть 40-45 см. В регионах, где присутствуют сильные морозы, необходимо оборудовать теплоизоляционный слой в системе вытяжного воздуховода. Для этого потребуется минеральная вата. Слой теплоизоляции предотвращает скопление конденсата внутри трубы.
• Патч-канал. Через него в погреб попадает чистый воздух.Обычно его размещают относительно помещения, расположенного напротив угла, в котором монтируется вытяжной воздуховод. Дно трубы находится на расстоянии 70 см от пола.

Воздухообмен в подвале достигается за счет разницы в удельном весе теплого воздуха, находящегося в помещении, и холодного, находящегося снаружи. В регионах, где бывают сильные морозы и большая разница между температурой внутри и снаружи, возможны сквозняки, нарушающие правильный воздухообмен.В этом случае поток воздуха можно регулировать с помощью клапанов, установленных на вентиляционных трубах.

Для организации правильного воздухообмена рекомендуется использовать трубы большого диаметра из стали, пластмассы, обработанной лаком для защиты от разрушительного воздействия солнечных лучей. Концы труб-воздуховодов следует располагать вертикально или под углом не более 45 градусов.

Принудительная вентиляция в подвале

Приложив лист бумаги к краю трубы, можно проверить исправность системы воздухообмена.Должна ощущаться легкая вибрация бумаги под воздействием воздушного потока. Если движение воздуха слабое, это означает, что система вентиляции оборудована неправильно и требует повышения эффективности. В противном случае не будет поддерживаться оптимальный микроклимат – воздух будет спящим и сырым, что повлечет за собой порчу продуктов, хранящихся в погребе.

В некоторых случаях для поддержания оптимального коэффициента влажности нужно оборудовать в погребе принудительную вентиляцию своими руками.Это необходимо, когда размещение погреба слишком велико и система естественной вентиляции не справляется с возложенными на нее функциями. Либо к установке принудительной вентиляции прибегают, когда необходимо создать особый микроклимат, например, для хранения элитных или скоропортящихся продуктов.

В этом случае можно усилить воздухообмен с помощью встроенного в трубу вентилятора. Он выдувает задерживающийся в помещении отток воздушного потока. Обычно мощность такого устройства не превышает 100 Вт.Благодаря такому простому устройству можно поддерживать температурный режим даже самых требовательных продуктов. Однако необходимо помнить, что при использовании принудительной вентиляции появляется необходимость проводить проводку в погреб. Прокладка провода нужна даже в том случае, если планируется установка освещения. Следует помнить о правилах безопасности, ведь необработанная земля отличается высокой электропроводностью. В любом случае все провода, идущие к вентилятору, необходимо покрыть изоляционным материалом.

Вентиляция погреба своими руками: фото

Наглядно увидеть, как оборудовать вентиляцию в погребе своими руками и схему можно на фото.

Особенности вентиляции погреба в гараже своими руками. Как организовать качественную вентиляционную систему

Нередко в гараже обустраивают подвал в виде погреба. Отсутствие или неправильная вентиляция погреба приводит к преждевременному порче продуктов, появлению плесени и грибка.Узнайте, как установить вентиляционную систему в погребе, и получите ценные советы экспертов по ее проектированию.

Содержание:

Вентиляция гаража подвала своими руками

На этапе строительства рекомендуется оборудовать в подвале качественную вентиляционную систему. Однако, если в процессе эксплуатации помещения в нем еще присутствует сырость и плесень, то необходимо доработать проект вентиляции погреба.

Отсутствие хорошего воздухообмена приводит к сырости и расслоению погреба.Поэтому обратите внимание на качество системы вентиляции погреба. Наличие вытяжки существенно решает эту проблему. Отсутствие нормальной циркуляции воздушных масс в погребе приводит к образованию конденсата на стенах, повышенная влажность – негативно влияет на продукты и другие вещи в помещении.

Зимой, когда земля излучает тепло, холодный воздух в подвале поднимается вверх, а его повышенная влажность переходит в гараж, что создает опасность коррозии автомобиля и других металлических предметов.Существуют определенные нормы по организации вентиляции в подвале гаража и обязательно их придерживаться.

Кроме того, отсутствие вентиляции в погребе приводит к накоплению токсичных выхлопных газов, исходящих из помещения гаража, и их влиянию на пищу. Следовательно, в погребе должен быть и приточный, и вытяжной колпак.

Существует два способа организации вентиляции в погребе гаража: естественная и принудительная. Первый вариант основан на принципе удаления из помещения нагретого воздуха..

Хорошо продуманная система вентиляции погреба предотвратит попадание в пищу токсичных веществ и обеспечит помещение чистым и свежим воздухом. Исходя из индивидуальных особенностей помещения подбирается оптимальное сочетание естественной и вытяжной систем вентиляции.

Среди преимуществ вентиляции в погребе отметим:

• наличие свежего воздуха внутри;
• избавление от конденсата из-за перепада температур;
• увеличение срока хранения продуктов, находящихся в погребе;
• улучшает здоровую атмосферу в помещении, предотвращая появление плесени и грибка.

Ознакомьтесь с характеристиками двух популярных систем вентиляции погребов:

1. Воздухообмен естественный.

Для обустройства системы вентиляции в помещении устанавливаются две трубы. Один из них выполняет функцию транспортировки кислорода в комнату, а второй – вытяжной. Принцип работы устройства основан на разнице температур внутри и снаружи погреба. Однако в теплое время года вытяжной механизм не работает, так как температура в подвале и на улице практически одинакова.В зимнее время года – в трубу попадают иней и снег, и она требует дополнительного обогрева и теплоизоляции. Поэтому такая система вентиляции станет отличным решением для небольших подвальных помещений, владельцы которых периодически осматривают трубы и чистят их.

2. Принудительный воздухообмен.

Эта опция обеспечивает лучшую вентиляцию подвала. Дополнительные вентиляторы и вытяжки используются для перемещения воздушных потоков в помещении. Для организации этой системы используются двойные трубы ..

В больших подвалах обязательна система принудительной вентиляции.

Естественная вентиляция погреба в гараже своими руками: инструкция и рекомендации

Прежде чем ознакомиться с правилами организации традиционной вентиляции, предлагаем изучить преимущества данной системы:

• естественная вентиляция не требует особых материальных вложений в виде покупки вытяжек;
• схема системы вентиляции достаточно простая и под рукой достаточно инструментов для ее создания;
• все работы под силу одному человеку;
• система энергонезависима и не требует дополнительных счетов за электроэнергию.

Схема вентиляции погреба в гараже основана на установке двух труб приточно-вытяжного типа. Приточная труба подает в помещение свежий воздух с улицы, а вытяжная труба отвечает за отвод влажного воздуха снаружи.

Трубы рекомендуется устанавливать по схеме, таким образом, производительность системы повышается до максимального уровня.

Выбирая материал для изготовления воздуховодов, остановитесь на асбестовой или оцинкованной трубе, размер которой выбирается применительно к площади подвала.

Проходная труба устанавливается с использованием следующих опций:

• сквозной – труба проходит через пол гаража и выводится на улицу через потолок, чердак и крышу;
• настенный – в стене погреба оборудуется часть выхлопной трубы, проходящая в горизонтальном направлении, после чего ее выносят из дома.

Длина выхлопной трубы подбирается с учетом индивидуальных особенностей помещения, она выступает над стеной на 50-100 см.

С помощью этих условий достигается разница температурного режима между наружным и внутренним помещениями. Именно благодаря этому воздушные потоки циркулируют естественным образом. Для увеличения тягового усилия на трубе устанавливается устройство в виде дефлектора. Эта деталь также предотвращает попадание мусора и пыли в подвал.

Рекомендации по выбору дефлектора для трубы:

• Внешний диаметр устройства должен быть вдвое больше диаметра выхлопных труб;
Корпус дефлектора
• установлен внутри трубы.

Возможен вариант самостоятельного изготовления дефлектора. Для этих целей вам понадобится пластик или металл конусообразной формы. Нижний край вытяжки устанавливается в самой высокой точке потолка.

Приточная труба монтируется таким образом, чтобы нижняя срезная часть доходила до пола. Расстояние между второй трубой и потолком примерно 30 см.

На верхнем срезе трубы устанавливается вентиляционная решетка, защищающая помещение от крыс, мышей и других животных.Возможность замены решетки на металлическую сетку с мелким сечением.

Материал изготовления приточного и выхлопного патрубков может быть разным. При этом ограничений нет, ориентируйтесь на индивидуальные предпочтения. Для определения диаметра трубы примите во внимание следующие рекомендации:

• на один метр помещения приходится около пятнадцати квадратных миллиметров сечения;
• выбирайте диаметр с небольшим запасом, чтобы компенсировать попадание воздуха в погреб из гаража.

Возможен вариант использования канализационных труб на основе асбеста для вентиляции. В некоторых случаях используются трубы из пластика или жести. Наиболее практичными и долговечными в эксплуатации считаются трубы из пластика. Среди их достоинств отметим:

• продолжительность эксплуатации;
• устойчивость к механическим воздействиям;
• устойчивость к агрессивной среде;
• легкий вес и простота раскроя;
• надежное пломбирование;
• скользящая поверхность, на которой не задерживается мусор и другие загрязнения.

Поэтому при организации традиционной вентиляции рекомендуем ориентироваться на практичные и доступные пластиковые трубы.

Технология организации принудительной вентиляции погреба в гараже

Если необходимо поддерживать оптимальные условия в подвале, рекомендуем установить вытяжную вентиляцию. В этом случае даже в теплое время года в погребе не будет излишней влажности и застоя воздуха.

Прежде всего, в процессе организации вентиляции погреба ознакомьтесь с правилами безопасности при эксплуатации электроприборов.При понижении температуры неизбежна конденсация. Для его удаления применяется система вентиляции вытяжного типа.

Однако наличие конденсата провоцирует замыкание контактов, сбои в работе электрооборудования, поэтому электровентилятор вытяжной имеет качественную гидроизоляцию.

Установка вытяжек в погребе необходима в случаях, когда:

1. Площадь подвала превышает сорок квадратных метров.

В большом хранилище продуктов теплый воздух всегда влажный.Конденсат образуется в дымоходе и стекает по стенам. Кроме того, в зимнее время года обычные вентиляционные трубы часто промерзают или забиваются снегом. Таким образом нарушается нормальный воздушный транспорт и нарушается нормальная система вентиляции. Для устранения дополнительной влаги, с которой не справляется обычная вентиляция, рекомендуем установить вытяжки.

2. Подвалы, используемые как жилые помещения, такие как бильярдная, тренажерный зал, гостиная и даже душевая, требуют обязательной вытяжной вентиляции независимо от их площади.

Только с помощью вытяжного шкафа в это помещение подается необходимое количество кислорода, обеспечивая комфорт находящимся в помещении людям.

3. Если в погребе много продуктов и консерваций, также необходима возможность вытяжной вентиляции. При хранении овощей в погребе вытяжка уносит из помещения не только влажный воздух, но и неприятные запахи.

Версия с вытяжной вентиляцией имеет несколько иной принцип работы по сравнению с обычным.Для нормального функционирования системы также устанавливаются две трубы – приточная и вытяжная. Однако движение воздушных масс осуществляется специальным вентилятором. Мощность этого устройства определяет производительность оборудования. Поэтому сначала определите оптимальную мощность вытяжки. Слишком мощный прибор будет потреблять много электроэнергии и воздух в помещении будет постоянно холодным, а слишком слабое вытяжное устройство не справится с возложенными на него задачами.

Вентиляторы установлены таким образом, что по одной трубе воздух поступает в помещение, а по второй – наружу.Чтобы контролировать температуру в помещении, периодически включайте и выключайте приборы. По способу работы существует два варианта систем вентиляции гаражного подвала:

1. Опция автоматической вентиляции – работает в автономном режиме и не требует вмешательства человека. Эти системы имеют дополнительные датчики, благодаря которым вентиляторы в помещении включаются независимо. При полной замене воздуха вентиляторы выключаются сами по себе.

2. Механический вариант системы вентиляции основан на контроле работы оборудования и поддержании человеком температурно-влажностного режима.В этом случае включение и выключение всех устройств делаете вы. Этот способ менее затратный, но требует дополнительных временных затрат, особенно неудобен при постоянных вылетах.

Конструктивные особенности цокольного этажа определяют порядок и место установки вентиляционных труб. Версия вытяжной вентиляции отличается высокой производительностью, поэтому трубы можно устанавливать как горизонтально, так и вертикально.

Для эффективной работы погребальной вытяжки в гараже рекомендуем оснастить ее диффузором.С помощью этого устройства значительно снижаются затраты на подачу электроэнергии.

Диффузор устанавливается на подающей трубе, это устройство использует энергию ветра, обеспечивая максимальную производительность системы. Однако при отсутствии ветра от установки диффузора лучше отказаться.

Среди недостатков системы вытяжной вентиляции отметим:

• Сложность монтажа и расчетов;
• высокие затраты на электроэнергию;
• необходимость постоянного наблюдения;
• обязательная покупка вытяжек.

Несмотря на это, только вытяжной вариант системы вентиляции обеспечивает надлежащие микроклиматические условия в подземном помещении круглый год. Эта система не зависит от погодных условий и ветра.

Оптимальный вариант – сочетание обычной и вытяжной вентиляции. В холодное время года при значительной разнице температурных режимов работает обычная вентиляция, а летом – вытяжная. Для регулировки тяги используются специальные демпферы, установленные на трубе..

Обычная спичка или зажигалка поможет проверить качество системы вентиляции в подвале, подвести их к трубе, если пламя деформируется под действием ветровой нагрузки, значит, система работает нормально. В противном случае установите устройства наддува.

Видео о вентиляции погреба:

Естественная вентиляция | WBDG – Руководство по проектированию всего здания

Введение

Почти все исторические здания вентилировались естественным путем, хотя многие из них были повреждены из-за установки перегородок и механических систем.С повышением осведомленности о стоимости и влиянии энергопотребления на окружающую среду естественная вентиляция становится все более привлекательным методом снижения энергопотребления и затрат, а также для обеспечения приемлемого качества окружающей среды в помещении и поддержания здорового, комфортного и продуктивного климата в помещении, а не более преобладающий подход к использованию ИВЛ. При благоприятном климате и типах зданий естественная вентиляция может использоваться как альтернатива установкам кондиционирования воздуха, что позволяет сэкономить 10–30% от общего потребления энергии.

Системы естественной вентиляции основаны на разнице давлений для подачи свежего воздуха через здания. Разница в давлении может быть вызвана ветром или эффектом плавучести, создаваемым разницей температур или разницей влажности. В любом случае количество вентиляции будет в решающей степени зависеть от размера и расположения отверстий в здании. Систему естественной вентиляции полезно рассматривать как контур, в котором одинаковое внимание уделяется приточной и вытяжной вентиляции. Проемы между комнатами, такие как окна с фрамугой, жалюзи, решетки или открытая планировка, – это методы создания контура воздушного потока через здание.Требования кодекса в отношении передачи дыма и огня создают проблемы для проектировщиков систем естественной вентиляции. Например, в исторических зданиях лестница использовалась в качестве вытяжной трубы, что во многих случаях запрещено правилами.

Описание

Естественная вентиляция, в отличие от принудительной вентиляции с помощью вентилятора, использует естественные силы ветра и плавучести для подачи свежего воздуха в здания. Свежий воздух необходим в зданиях для устранения запахов, обеспечения дыхания кислородом и повышения теплового комфорта.При внутренней скорости воздуха 160 футов в минуту (фут / мин) воспринимаемая внутренняя температура может быть снижена на целых 5 ° F. Однако, в отличие от настоящего кондиционирования, естественная вентиляция неэффективна для снижения влажности поступающего воздуха. Это накладывает ограничения на применение естественной вентиляции во влажном климате.

A. Типы воздействия естественной вентиляции

Ветер может продувать воздух через отверстия в стене с наветренной стороны здания и высасывать воздух из отверстий с подветренной стороны и крыши.Разница в температуре между теплым воздухом внутри и холодным воздухом снаружи может привести к тому, что воздух в комнате поднимется и будет выходить через потолок или конек, а затем попадать через нижние отверстия в стене. Точно так же плавучесть, вызванная разницей влажности, может позволить сжатому столбу плотного, охлаждаемого испарением воздуха наполнять пространство, а более легкий, теплый и влажный воздух выпускать ближе к верху. Эти три типа эффектов естественной вентиляции описаны ниже.

Ветер

Ветер вызывает положительное давление с наветренной стороны и отрицательное давление с подветренной стороны зданий.Чтобы выровнять давление, свежий воздух будет поступать в любое наветренное отверстие и выходить из любого отверстия с подветренной стороны. Летом ветер используется для подачи как можно большего количества свежего воздуха, а зимой вентиляция обычно снижается до уровня, достаточного для удаления избыточной влаги и загрязняющих веществ. Выражение для объема воздушного потока, вызванного ветром:

Qwind = K x A x V, где

Qwind = объем воздушного потока (м ³ / ч)
A = площадь меньшего отверстия (м ² )
V = скорость ветра снаружи (м / ч)
K = коэффициент полезного действия

Коэффициент полезного действия зависит от угла ветра и относительного размера входных и выходных отверстий.Он варьируется от 0,4 для ветра, падающего в отверстие под углом 45 °, до 0,8 для ветра, падающего прямо под углом 90 °.

Иногда ветровой поток преобладает параллельно стене здания, а не перпендикулярно к ней. В этом случае все еще возможно вызвать ветровую вентиляцию архитектурными особенностями или способом открытия створки окна. Например, если ветер дует с востока на запад вдоль стены, обращенной на север, первое окно (которое открывается наружу) будет иметь петли с левой стороны, которые будут действовать как ковш и направлять ветер в комнату.Второе окно будет открываться с правой стороны, чтобы отверстие было направлено вниз по ветру от открытого стекла, а отрицательное давление вытягивало воздух из комнаты.

Важно избегать препятствий между наветренными впускными и подветренными выпускными отверстиями. Избегайте перегородок в помещении, ориентированных перпендикулярно потоку воздуха. С другой стороны, в принятой конструкции впускные и выпускные окна исключаются прямо напротив друг друга (вы не должны видеть сквозь здание, в одном окне и в другом), чтобы способствовать большему перемешиванию и повысить эффективность вентиляция.

Плавучесть

Плавучевая вентиляция может быть вызвана температурой (вытяжная вентиляция) или влажностью (градирня). И то и другое можно объединить, если охлаждающая башня будет поставлять воздух, охлаждаемый испарением, в низкую часть помещения, а затем полагаться на повышенную плавучесть влажного воздуха, когда он нагревается, для выпуска воздуха из помещения через дымовую трубу. Подача холодного воздуха в помещение осуществляется под давлением столба холодного воздуха над ним. Хотя и градирни, и дымовые трубы использовались отдельно, автор считает, что градирни следует использовать только в сочетании с вытяжной вентиляцией помещения, чтобы обеспечить стабильность потока.Плавучесть возникает из-за разницы в плотности воздуха. Плотность воздуха зависит от температуры и влажности (холодный воздух тяжелее теплого воздуха при той же влажности, а сухой воздух тяжелее влажного воздуха при той же температуре). Внутри самой градирни влияние температуры и влажности действует в противоположных направлениях (температура понижается, влажность повышается). Внутри комнаты тепло и влажность, исходящие от людей, а также другие внутренние источники имеют тенденцию поднимать воздух. Несвежий нагретый воздух выходит из отверстий в потолке или крыше и позволяет свежему воздуху поступать в нижние отверстия, чтобы заменить его.Ступенчатая вентиляция – особенно эффективная стратегия зимой, когда разница температур в помещении и на улице максимальна. Вентиляция с эффектом стеклопакета не будет работать летом (предпочтительнее использовать ветровые или влажные источники), потому что для этого требуется, чтобы в помещении было теплее, чем на улице, что нежелательно летом. Дымоход, обогреваемый солнечной энергией, может использоваться для управления эффектом дымовой трубы без повышения температуры в помещении, а солнечные дымоходы очень широко используются для вентиляции компостных туалетов в парках.1/2, где

Qstack = объемная скорость вентиляции (м ³ / с)
Cd = 0,65, коэффициент расхода.
A = свободная площадь входного отверстия (м ² ), равная площади выходного отверстия.
г = 9,8 (м / с ² ). ускорение свободного падения
h = расстояние по вертикали между средними точками входа и выхода (м)
Ti = средняя температура воздуха в помещении (K), обратите внимание, что 27 ° C = 300 K.
To = средняя температура наружного воздуха (K)

Вентиляция градирни эффективна только при очень низкой наружной влажности.Следующее выражение для воздушного потока, создаваемого столбом холодного воздуха, нагнетающего давление в источнике воздуха, основано на форме, разработанной Томпсоном (1995), с коэффициентом по данным, измеренным в Центре посетителей национального парка Зайон . Эта башня имеет высоту 7,4 м, квадратное сечение 2,4 м и проем 3,1 м ² .

Qcool tower = 0,49 * A * [2gh (Tdb-Twb) / Tdb] 1/2, где
Qcool tower = объем вентиляции (м ³ / с)
0,49 – это эмпирический коэффициент, рассчитанный на основе данных Zion Центр для посетителей, штат Юта, который включает поправку на плотность влажности, эффекты трения и эффективность испарительной подушки.
A = свободная площадь входного отверстия (м ² ), равная площади выходного отверстия.
г = 9,8 (м / с ² ). ускорение свободного падения
h = расстояние по вертикали между средними точками входа и выхода (м)
Tdb = температура наружного воздуха по сухому термометру (K), обратите внимание, что 27 ° C = 300 K.
Twb = температура наружного воздуха по влажному термометру ( К)

Общий воздушный поток за счет естественной вентиляции является результатом комбинированного воздействия давления ветра, плавучести, вызванной температурой и влажностью, а также любых других эффектов от таких источников, как вентиляторы.Воздушный поток от каждого источника можно комбинировать методом квадратного корня, как описано в Справочнике ASHRAE – Основы. Наличие механических устройств, использующих комнатный воздух для горения, негерметичных систем воздуховодов или других внешних воздействий может существенно повлиять на работу систем естественной вентиляции.

B. Рекомендации по проектированию

Конкретный подход и конструкция систем естественной вентиляции зависят от типа здания и местного климата. Однако количество вентиляции в решающей степени зависит от тщательного проектирования внутренних пространств, а также от размера и расположения отверстий в здании.

• Обеспечьте максимальную ветровую вентиляцию, разместив конек здания перпендикулярно летним ветрам.
  • Приблизительные направления ветра суммированы в сезонных диаграммах «роза ветров», которые можно получить в Национальном управлении океанографии и атмосферы (NOAA). Однако эти розы обычно основаны на данных, взятых в аэропортах; фактические значения на удаленной строительной площадке могут сильно отличаться.
  • Здания должны располагаться там, где летние ветры минимальны.Ветрозащитная полоса из вечнозеленых деревьев также может быть полезна для смягчения холодных зимних ветров, которые, как правило, дуют преимущественно с севера.
• Здания с естественной вентиляцией должны быть узкими.
  • Распределение свежего воздуха по всем частям очень широкого здания с помощью естественной вентиляции затруднительно. Максимальная ширина, которую можно было бы ожидать для естественной вентиляции, оценивается в 45 футов. Следовательно, здания, которые полагаются на естественную вентиляцию, часто имеют шарнирный план этажа.
• В каждой комнате должно быть два отдельных приточных и вытяжных отверстия. Расположите выхлопную систему высоко над входным отверстием, чтобы усилить эффект дымовой трубы. Сориентируйте окна по комнате и смещайте друг от друга, чтобы обеспечить максимальное перемешивание в комнате и минимизировать препятствия для воздушного потока внутри комнаты.
• Оконные проемы должны открываться жильцам.
• Обеспечьте вентиляционные отверстия на гребне.
  • Коньковое вентиляционное отверстие – это отверстие в самой высокой точке крыши, которое обеспечивает хороший выход как для плавучести, так и для вентиляции, вызываемой ветром.В проеме конька не должно быть препятствий, чтобы воздух мог свободно выходить из здания.
• Обеспечьте достаточный внутренний поток воздуха.
  • В дополнение к первоочередному рассмотрению воздушного потока в здании и из него важен воздушный поток между комнатами здания. По возможности внутренние двери должны быть открытыми, чтобы обеспечить вентиляцию всего здания. Если требуется конфиденциальность, вентиляция может быть обеспечена через высокие жалюзи или фрамуги.
• Рассмотрите возможность использования декоративных фонарей или вентилируемых световых люков.
  • Фонарь или вентилируемый световой люк обеспечат отверстие для выхода застоявшегося воздуха в рамках стратегии плавучести. Световой колодец светового люка также может действовать как солнечный дымоход, увеличивая поток. Отверстия ниже в конструкции, такие как окна подвала, должны быть предусмотрены для завершения системы вентиляции.
• Обеспечить вентиляцию чердака.
  • В зданиях с чердаками вентиляция чердачного помещения значительно снижает теплопередачу в кондиционируемые помещения внизу.На вентилируемых чердаках примерно на 30 ° F холоднее, чем на чердаках без вентиляции.
• Рассмотрите возможность использования стратегии охлаждения с помощью вентилятора.
  • Потолочные вентиляторы и вентиляторы для всего здания могут обеспечить эффективное снижение температуры до 9 ° F, что составляет одну десятую потребляемой электроэнергии механических систем кондиционирования воздуха.
• Определите, выиграет ли здание от открытой или закрытой вентиляции.
  • Закрытое здание хорошо работает в жарком и сухом климате, где температура сильно колеблется от дня к ночи.Массивное здание вентилируется ночью, а утром закрывается, чтобы не пропускать горячий дневной воздух. Затем обитатели охлаждаются за счет лучистого обмена с массивными стенами и полом.
  • Открытое строительство хорошо работает в теплых и влажных районах, где температура не сильно меняется днем ​​и ночью. В этом случае рекомендуется использовать дневную перекрестную вентиляцию для поддержания температуры в помещении, близкой к температуре наружного воздуха.
• Используйте механическое охлаждение в жарком влажном климате.
• Постарайтесь обеспечить естественную вентиляцию для охлаждения массы здания ночью в жарком климате.
• Открытые лестницы обеспечивают вентиляцию с эффектом стека, но соблюдайте все меры предосторожности в отношении огня и дыма для закрытых лестниц.

Фотография центра для посетителей в национальном парке Зайон, на которой изображена градирня с нисходящим потоком воздуха с испаряющейся средой наверху и выхлопом через окна в высоких потолках.
Фото: Робб Уильямсон

Естественная вентиляция в большинстве климатических условий не переводит внутренние условия в зону комфорта в 100% случаев.Убедитесь, что жители здания понимают, что от 3% до 5% времени тепловой комфорт не может быть достигнут. Это делает естественную вентиляцию наиболее подходящей для зданий, где кондиционирование помещения не ожидается. Как проектировщику важно понимать проблему одновременного проектирования для естественной вентиляции и механического охлаждения – может быть сложно спроектировать конструкции, которые должны полагаться как на естественную вентиляцию, так и на искусственное охлаждение. Естественно вентилируемая конструкция часто включает в себя шарнирный план и большие оконные и дверные проемы, в то время как искусственно кондиционируемое здание иногда лучше всего обслуживается компактной планировкой с герметичными окнами.Кроме того, внимательно интерпретируйте данные о ветре. Местный рельеф, растительность и окружающие здания влияют на скорость ветра, падающего на здание. Данные о ветре, собранные в аэропортах, могут не очень многое рассказать вам о местных условиях микроклимата, на которые могут сильно влиять естественные и искусственные препятствия. Подсказки о том, какой тип стратегии естественной вентиляции может быть наиболее эффективным, часто можно найти в исторической и местной строительной практике.

C. Материалы и методы строительства

Некоторые из материалов и методов, используемых для проектирования надлежащих систем естественной вентиляции в зданиях, – это солнечные дымоходы, ветряные башни и методы управления летней вентиляцией.Солнечный дымоход может быть эффективным решением там, где преобладающий бриз недостаточно надежен, чтобы полагаться на ветровую вентиляцию, и где поддержание температуры в помещении, достаточно превышающей температуру наружного воздуха, для создания плавучего потока было бы неприемлемо теплым. Дымоход изолирован от занимаемого пространства и может максимально обогреваться солнцем или другими способами. Воздух просто выпускается через верхнюю часть дымохода, создавая в нижней части всасывание, которое используется для удаления застоявшегося воздуха.

Ветряные башни, часто увенчанные тканевыми парусами, которые направляют ветер в здание, являются обычным явлением в исторической арабской архитектуре и известны как «малкафы».«Поступающий воздух часто проходит мимо фонтана, чтобы обеспечить испарительное охлаждение, а также вентиляцию. Ночью процесс меняется на противоположный, и ветряная башня действует как дымоход для вентиляции воздуха в помещении. В современном варианте, называемом« охлаждающая башня », используется испарительный охлаждающие элементы в верхней части градирни для создания давления в приточном воздухе с помощью холодного плотного воздуха.

Летом, когда наружная температура ниже желаемой внутренней температуры, следует открывать окна для максимального поступления свежего воздуха. Для поддержания внутренней температуры не более чем на 3-5 ° F выше наружной температуры требуется большой поток воздуха.В жаркие безветренные дни скорость воздухообмена будет очень низкой, и внутренняя температура будет иметь тенденцию превышать температуру наружного воздуха. Использование принудительной вентиляции с вентилятором или тепловой массы для лучистого охлаждения может быть важным для контроля этих максимальных температур.

D. Инструменты анализа и проектирования

Методы справочника

, такие как представленные в Справочнике по основам ASHRAE или Пассивное проектирование зданий Bansal and Minke: Справочник по естественному климатическому контролю (ISBN: 044481745X), очень полезны при расчете воздушного потока из естественных источников для очень простых геометрических фигур зданий.

Вычислительная гидродинамика (CFD): для предсказания деталей естественного воздушного потока могут использоваться численные вычислительные модели механики жидкости. Эти компьютерные симуляции подробны и трудоемки, но оправданы там, где важно точное понимание воздушного потока. Они использовались для анализа новых зданий, включая атриум здания суда в Фениксе и ангар музея авиации и космонавтики в Вашингтоне, округ Колумбия.

Обширный список журналов, книг и других справочных материалов по естественной вентиляции и другим пассивным технологиям включен в Архив Солнцестояния.Например:

Программа кодексов энергопотребления зданий Министерства энергетики США

Информационный бюллетень EERE: естественное охлаждение вашего дома

Пакеты программного обеспечения для анализа естественной вентиляции включают:

AIRPAK: обеспечивает расчет моделирования воздушного потока, переноса загрязняющих веществ, распределения воздуха в помещении, распределения температуры и влажности, а также теплового комфорта с помощью вычислительной гидродинамики.

FLOVENT: рассчитывает воздушный поток, теплопередачу и распределение загрязнений для застроенной среды с использованием вычислительной гидродинамики.

FLUENT: Программа вычислительной гидродинамики, полезная при моделировании естественной вентиляции в зданиях. Он моделирует воздушный поток при определенных условиях, поэтому для оценки годовой экономии энергии требуется дополнительный анализ.

STAR-CD: STAR-CD использует вычислительную гидродинамику, чтобы помочь инженерам-строителям, архитекторам и руководителям проектов, которым необходимо более глубокое и детальное понимание вопросов, связанных с отоплением и вентиляцией, распределением дыма и загрязняющих веществ и анализом пожарной опасности, а также проектированием чистых помещений.

Модели зданий включают в себя очень ограниченные функции для преднамеренной естественной вентиляции, но они включают расчет естественной инфильтрации воздуха в зависимости от разницы температур, скорости ветра и эффективной площади утечки или расписания и определяемые пользователем функции для скорости инфильтрации.

URBAWIND: UrbaWind моделирует ветер в городской местности и автоматически рассчитывает естественный расход воздуха в зданиях с учетом эффектов окружающих зданий и местной климатологии.

«Проектирование зданий с низким энергопотреблением с помощью Energy-10»: программа моделирования с почасовой оплатой, разработанная для информирования на самых ранних этапах процесса проектирования. Работает на IBM-совместимых платформах. Лучше всего работает с процессором Pentium или выше и 32 мегабайтами оперативной памяти.

DOE-2: Полное почасовое моделирование; Расчет дневного света и яркости интегрируется с почасовым моделированием энергии. Рекомендуется IBM или совместимый Pentium.

EnergyPlus ™: программа моделирования энергопотребления зданий, предназначенная для моделирования зданий с соответствующими потоками тепла, охлаждения, освещения, вентиляции и других потоков энергии.

Приложение

Среди основных типов зданий, которые могут извлечь выгоду из применения естественной вентиляции:

• автобусных остановок, навесов для пикников и других строений, где не ожидается строгого кондиционирования помещений,
• бараков и прочих жилых домов на одну и несколько семей,
• самых маленьких отдельно стоящих строений в теплом и умеренном климате, а
• складов, бассейнов для обслуживания и других многоярусных объектов в теплом климате.

Здания с естественной вентиляцией должны быть спроектированы так, чтобы обеспечивать тепловой комфорт, обеспечивать адекватное удаление влаги и загрязняющих веществ, а также соответствовать государственным стандартам энергосбережения или превосходить их.

Соблюдайте все нормы и стандарты, касающиеся транспортировки дыма и огня, при принятии решения о применимости естественной вентиляции и при проектировании системы.

Дополнительные ресурсы

Публикации

• Справочник ASHRAE – основы, глава 26 Американского общества инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE).Атланта, Джорджия. Хорошее обсуждение уравнений естественной вентиляции и основной источник современной практики принудительной вентиляции.
• Дизайн с климатом Виктора Ольгая. Принстон, Нью-Джерси: Издательство Принстонского университета. 1963 г. Определена зона теплового комфорта человека и исследованы способы обеспечения повышенного комфорта естественными средствами.
• Руководство по энергоэффективной вентиляции Мартина В. Лиддамента. Центр вентиляции с инфильтрацией воздуха, 1996 г.
• Как работает естественная вентиляция Стивен Дж. Хофф и Джей Д. Хармон. Эймс, Айова: Департамент сельскохозяйственной и биосистемной инженерии, Государственный университет Айовы, ноябрь 1994 г.
• Характеристики систем отопления, вентиляции и кондиционирования воздуха и здоровье людей by W.K. Зибер, М.Р. Петерсен, Л. Стейнер, Р. Малкин, М.Дж. Менделл, К. Уоллингфорд, Т. Уилкокс, М. Крэндалл и Л. Рид. Журнал ASHRAE , сентябрь 2002 г.
• Наизнанку, процедуры проектирования для пассивных экологических технологий Г.З. Браун, Б. Хаглунд, Дж. Лавленд, Дж. Рейнольдс и М. Уббелод. Нью-Йорк, Нью-Йорк: John Wiley & Sons, Inc., 1992. ISBN: 0471898740. Основное обсуждение вопросов естественной вентиляции, предназначенное для студентов-архитекторов.
• Пассивное проектирование зданий: Справочник по контролю естественного климата Наренда Бансал, Наренда, Герд Хаузер и Гернот Минке. Нидерланды: Elsevier Science BV, 1994. ISBN: 044481745X. Содержит информацию о физике естественной вентиляции, включая обсуждение уравнений, связанных с эффектами вентиляции ветра и плавучести.
• Скорость вентиляции и здоровье Олли Сеппянен, сотрудник ASHRAE, Уильям Дж. Фиск, P.E., член ASHRAE, и Марк Дж. Менделл, доктор философии. Журнал ASHRAE , август 2002 г.

Прочие

Регулятор вентиляции точки росы

Содержание

1. 1 История
2. 2 Установка
3. 3 Контроллер: аппаратный
4. 4 Контроллер: программный
5. 5 Результаты: данные датчика
6. 6 Создание собственной системы вентиляции

1 История

Мы живем в доме с очень сырым подвалом.В результате вещи, которые мы хранили, ржавели или покрывались плесенью. Осушитель оказался не очень эффективным, но потреблял много энергии (около 500 Вт, или 3 кВт / ч каждую ночь), что было не очень безопасно для окружающей среды. Чтобы решить эту проблему, я построил контроллер вентиляции точки росы, который систематически проветривает подвал, когда воздух снаружи более сухой, чем внутри.

Гигрометр обычно отображает относительной влажности окружающего воздуха.Однако, поскольку количество водяного пара, которое может удерживать воздух, сильно зависит от температуры, релевантным параметром является абсолютная влажность воздуха. Эта физическая величина измеряется в кг / м³ (типичная величина – 10 г воды на 1 м³ воздуха), но ее также можно удобно выразить температурой: точка росы , . Водяной пар в воздухе с заданной точкой росы начнет конденсироваться, когда воздух охладится до температуры точки росы.

Контроллер, по сути, представляет собой простое регулирующее устройство: когда точка росы снаружи ниже, чем внутри, включается вентилятор, который подает свежий воздух в подвал. В противном случае подвал остается изолированным от влажного воздуха снаружи. Есть еще несколько аспектов (например, подвал не должен слишком сильно охлаждаться зимой, хотя морозный воздух удивительно сухой), которые подробно описаны ниже, но основной механизм очень прост: когда комната проветривается в нужное время , это эффективно осушит воздух.

Некоторые решения контролера поначалу могут показаться нелогичными. Осенняя дождливая ночь может казаться очень влажной – и действительно, относительная влажность может быть близкой к 100%, – но внешняя температура часто бывает достаточно низкой, так что внешняя точка росы ниже внутренней точки росы и вентиляция полезна. С другой стороны, температура наружной точки росы летом часто остается высокой в ​​течение многих дней, даже если из-за жары люди чувствуют себя сухими, поэтому правильным решением будет держать окна подвала полностью закрытыми в течение такого периода.Поскольку наше восприятие влажности плохо коррелирует с абсолютной величиной , лучше позволить контроллеру принимать решение на основе физических измерений.

Я построил контроллер на базе микрокомпьютера Raspberry Pi. Ниже я описываю все компоненты, особенно в том, что касается воспроизводимости системы. Поскольку это решение для экономии энергии , я призываю всех, у кого есть подобная проблема, рассмотреть этот вариант.Доступны также коммерческие продукты. Если вы хотите построить свою собственную систему вентиляции, дайте мне знать, если вам понадобится дополнительная информация по конкретной теме.

Наконец, большое спасибо нашим арендодателям, которые доверились проекту, оплатили оборудование и поддержали модификацию своей собственности. Было неясно, будет ли работать система, пока не просверлили две стены для воздуховодов и все не заработало. Поэтому спасибо за веру и за такой риск! Как оказалось, система работает достаточно эффективно: смотрите графики данных.

2 Установка

Полная система вентиляции состоит из следующих элементов:

• Контроллер
• Два электронных датчика влажности / температуры
• Вентилятор
• Электропроводка по подвалу
• Воздуховоды
• Проемы в стене и выход
• Стеклоподъемник на впуск
• Дополнительно: радиоприемник часов (только для записи временных меток)
• Дополнительно: подключение к сети (для визуализации данных)

Ситуация

(Нажмите, чтобы увеличить.)

Это план нашего подвала. Общая площадь около 55 м². Осушению подлежат три помещения («Комната 1», «Комната 2», «Прачечная»). Чтобы минимизировать усилия, в прачечной установлен один-единственный вентилятор, который забирает воздух из двух комнат по воздуховоду. Воздух поступает в третью комнату (Комната 1) через окно, так что свежий воздух проходит через все три комнаты и коридор.

Контроллер

Контроллер построен на базе Raspberry Pi.В корпусе находятся блок питания, компьютер, небольшой дисплей, реле вентилятора и мотора стеклоподъемника, а также кнопки для управления пользователем. Поскольку Raspberry Pi имеет подходящие порты ввода / вывода, требуется немного дополнительных схем – в основном проводка.

Датчики

Датчики влажности – это два высокоточных датчика SHT75 от Sensirion. Один датчик устанавливается в помещении прачечной, а другой снаружи на северной стороне здания рядом с воздухозаборником.

Каждый датчик заключен в спеченный фильтр от пыли:

Затем блок устанавливается в пластиковый корпус с отверстиями для защиты датчиков от дождя и механических повреждений:

Вот установленный датчик наружной температуры:

Вентилятор

Есть один вентилятор, который перемещает весь воздух. Чтобы проветрить весь подвал, вентилятор всасывает воздух как из белья, так и по воздуховоду из соседнего складского помещения.Вентилятор – Vortice Lineo 150 V0. На фото ниже показана установка в прачечной.

Ниже показан крупный план вентилятора с отверстием для белья. Отверстие впускного клапана в принципе можно отрегулировать для равномерного распределения воздушного потока между двумя впускными отверстиями. Поскольку у меня нет никаких средств для точного измерения расхода воздуха, клапан остается широко открытым, поскольку в этой конфигурации на обоих впускных отверстиях имеется достаточный воздушный поток.

Воздуховод

Один прямой воздуховод проходит через две комнаты на улицу.Диаметр 150 мм. Детали для стирки смотрите на изображениях выше. Отверстие в стене проделали корончатым сверлом. Этот шаг нам сделал каменщик. Для любителей приключений можно взять напрокат корончатые сверла (например, в Баухаусе в Швейцарии и Германии). Проем в кладовке защищен проволочным забором.

Выход

Прачечная также получила новый стенной выход наружу. Здесь у нас есть розетка с заслонкой, чтобы ветер не дул в подвал и не могли проникнуть животные, когда вентилятор выключен.(Также есть обратный клапан внутри трубки между вентилятором и выпускным отверстием, чтобы еще лучше закрыть отверстие. Я не уверен, что это необходимо.)

Впуск

Окно в третьем подвальном помещении служит воздухозаборником. Я переоборудовал мотор, чтобы он открывался и закрывался автоматически.

На картинке ниже показан крупный план двигателя, когда окно открыто. Двигатель представляет собой комплект Mingardi Linea Micro KIT. Важным критерием было то, что он работает с узкими окнами (обратите внимание на поворотное крепление для обеспечения небольшого радиуса наклона окна) и имеет регулируемый ход, чтобы он не повредил оконную раму.Другие факторы, такие как шум, конструкция или размер двигателя, не имели значения для окна в подвал.

Приемное окно находится на северной стороне здания. Наружный датчик устанавливается рядом с водозабором, немного над землей и частично защищен от дождя карнизом соседнего дома. Я установил проволочную сетку перед окном, чтобы животные не могли войти в дом или застрять в наклонном окне.

Несмотря на то, что датчик находится на северной стороне, летом на него попадали прямые солнечные лучи в утренние часы, которые нагревали датчик и искажали измерения.Позже я добавил дополнительный корпус из ламината высокого давления (HPL), чтобы датчик всегда находился в тени.

Радиочасы

Я также установил приемник сигналов времени DCF77. Эта часть является необязательной, так как контроллеру в его текущих настройках не нужно знать время дня для правильной работы. Я использую сигнал времени только для правильных отметок времени регистрации, даже без подключения к сети. Приемник от Conrad Electronics.

Подключение к сети

Несмотря на то, что контроллер спроектирован для работы как самостоятельное устройство , Raspberry имеет USB-контроллер WLAN для публикации данных в Интернете. Данные в реальном времени публиковались до июля 2019 года, когда мы переехали.

3 Контроллер: аппаратный

Сердце контроллера – Raspberry Pi 1 Model B +. Он имеет одноядерный процессор, которого достаточно для выполнения поставленной задачи, и потребляет немного меньше энергии, чем модели с четырьмя ядрами .Raspberry Pi 3, который был выпущен после того, как я начал проект, имеет встроенный интерфейс WLAN , что позволяет сэкономить дополнительный интерфейс USB WLAN.

Источник питания – небольшой импульсный блок питания (5 В, 2 А). Эти модули продаются на ebay за несколько долларов и доставляются из Гонконга. Еще одна деталь, которая массово производится и продается через ebay, – это модуль реле. Для вентилятора нужно одно реле, а для мотора стеклоподъемника еще два (вкл / выкл и направление: открыть / закрыть).

Все компоненты помещаются на две еврокарты (например, монтажные платы 160 × 100 мм) и укладываются в пластиковый корпус, устанавливаемый на стену . Задняя плата зарезервирована для компонентов на 230 В, а передняя плата содержит компоненты с низким напряжением В. Вот изображение слоя высокого напряжения :

Перед ним находится плата низкого напряжения с Raspberry Pi, дисплеем и разъемами для кнопок, датчиков и приемника радиочасов.

Дисплей представляет собой небольшой цветной ЖК-экран: модуль SainSmart 1.8 ST7735R TFT LCD. В нем нет отверстий для винтов или других приспособлений для монтажа, поэтому он просто удерживается на месте штифтом.

Вот изображение корпуса контроллера сверху в окончательном состоянии со всеми установленными кабелями:

Задний ряд – это кабели 230 В (питание, вентилятор, двигатель стеклоподъемника), а передний ряд – кабели низкого напряжения (два датчика, приемник DCF77).

Планирую нарисовать схему схемы, когда у меня будет время, и опубликую ее здесь.

4 Контроллер: ПО

Raspberry Pi работает под управлением Arch Linux в качестве операционной системы. Программное обеспечение контроллера полностью написано на Python. Несмотря на то, что программное обеспечение написано для этого конкретного проекта, оно имеет полностью модульную структуру, поэтому его можно адаптировать к другим проектам. Каждый модуль несет единственную ответственность (например, выполнение измерений, отображение, регистрация, сигнал времени DCF77, пользовательские элементы управления, решение, когда вентилировать, управление реле), поэтому модули можно легко изменять, перемещать или добавлять.Центральным экземпляром является «доска сообщений», на которой каждый модуль публикует, подписывается и запрашивает информацию.

Программное обеспечение контроллера опубликовано на GitHub: dmuellner / fancontrol. Смотрите там дополнительную документацию.

Я также опишу некоторые детали настройки на отдельной странице.

Измерения

Измерения влажности производятся каждые 10 секунд. В общем, Raspberry Pi с операционной системой Linux не предоставляет никаких простых опций для протоколов реального времени на своих портах GPIO («ввод / вывод общего назначения»).К счастью, датчики влажности могут справиться с совершенно нерегулярным тактовым сигналом для своей линии передачи данных. Следовательно, протокол связи датчика может быть реализован на Python, и короткие паузы в процедурах (из-за многопоточности и других факторов) не мешают передаче. Единственный протокол «реального времени » – это сигнал DCF77. Однако сигнал представляет собой сигнал с широтно-импульсной модуляцией с частотой 1 Гц (один импульс в секунду), поэтому даже с ограничениями многопоточной программы Python на сравнительно медленном процессоре этот сигнал легко обрабатывать (и он не имеет значения, пропустим ли мы время от времени).

Алгоритм

Я экспериментировал с несколькими алгоритмами, чтобы добиться максимальной производительности в любое время года. Следует учитывать два аспекта: Во-первых, вентиляция должна происходить, когда внешняя точка росы ниже внутренней точки росы. Однако мы не хотим постоянно дуть в дом холодным воздухом, даже если он сухой. Текущие правила следующие (немного упрощенные):

1. Если внешняя точка росы выше, чем внутренняя, не выпускайте воздух.
2. В противном случае, если наружная температура составляет не менее 15 ℃, постоянно вентилируйте.
3. В противном случае проветрите 20 минут, затем сделайте перерыв в зависимости от наружной температуры: чем холоднее, тем дольше перерыв.

5 Результаты: данные датчика

Данные датчиков доступны с апреля 2016 года по июль 2019 года. Проверьте страницу графиков для разных дней, чтобы увидеть, как контроллер ведет себя в разные сезоны.

6 Создание собственной системы вентиляции

Создание такой системы – это больше, чем просто проект выходного дня.Кроме того, каждый дом индивидуален, поэтому в моем описании могут быть только подсказки для индивидуальной реализации.

Также доступны коммерческие продукты:

Вот инструкции для подобного DIY-проекта: ArDewpoint.

Вентиляторы

Очевидно, что одним из аспектов выбора вентилятора является его скорость потока. Обратите внимание, что максимальная производительность (например, 500 м³ / ч) достигается только при отсутствии сопротивления потоку. Если есть перепад давления, расход падает более или менее быстро, в зависимости от типа вентилятора.Эти диаграммы всегда указаны в характеристиках вентилятора (расход зависит от разницы давлений). Здесь можно решить, какую пропускную способность вы хотите, спланировать дыхательные пути, спросить эксперта, сколько примерно ожидается разницы давлений, а затем соответственно измерить вентилятор (и, возможно, воздуховоды).

Если один вентилятор не может создать достаточное давление или достаточный воздушный поток, подумайте о двухтактной конфигурации с вентиляторами как на входе, так и на выходе.В моем случае я выбрал вентилятор, который устанавливается между двумя сегментами воздуховода и может генерировать достаточную тягу. Также существуют (более слабые) модели без воздуховодов, которые можно установить как через окно, так и в проем в стене. Установка вентилятора через окно означает вырезание круглых отверстий в стеклах и закрепление в них корпуса вентилятора. Однако современные окна могут иметь специальный изолирующий газ между оконными стеклами, который будет потерян, если стекла будут разрезаны, поэтому проверьте свои окна, если вы рассматриваете этот вариант.

Источники

Вот специалисты, которые мне помогли:

• Вентиляционное оборудование (вентилятор, воздуховоды и т. Д.) Было приобретено у Anson AG в Цюрихе. Они грамотно помогли спланировать и подобрать вентиляцию, а также помогли выбрать подходящий вентилятор.
• Стеклоподъемник был приобретен у Windowdrives в Германии. У них есть отличная консультационная служба по телефону, широкий выбор оконных двигателей и доставка во все европейские страны.
• Отверстия в стенах были профессионально просверлены каменщиком Майклом Бруггером (Flex- Bau ).

Улучшения

Следующим шагом в повышении энергоэффективности осушения является установка теплообменника. В моей системе теряется неизвестное количество энергии, поскольку холодный свежий воздух поступает в подвал, а теплый воздух изнутри выдувается без восстановления своей тепловой энергии. Теплообменники продаются во всех размерах и любой производительности, поэтому они подходят даже для небольших систем.Вот пример небольшой интегрированной системы с теплообменником, например. для вентиляции ванных комнат: www.bayernluft.de.

Если бы я построил его снова, в аппаратном обеспечении контроллера можно было бы улучшить две небольшие вещи:

• У пользовательских кнопок управления наблюдается довольно продолжительный дребезг контактов. Это решается в программном обеспечении, но не так быстро. Было бы неплохо добавить аппаратное устранение неполадок для кнопок.
• Когда контроллер включен, импульсный источник питания почти мгновенно заполняет его конденсаторы большим током.Из-за неприятных срабатываний мне пришлось заменить предохранитель, который я рассчитал для нормальной работы (40 мА, медленное – срабатывание), на предохранитель с гораздо более высоким номинальным током (160 мА, медленный – срабатывания), чем это необходимо при непрерывной работе. Если бы ток выключателя был ограничен, можно было бы выбрать наиболее безопасную версию и использовать быстродействующий предохранитель с низким номинальным током.

Raspberry setup

Конкретные советы по настройке программных компонентов на Raspberry Pi с Arch Linux записаны на отдельной странице.

Можно ли закрывать вентиляционные отверстия в подвале летом?

Если вы никогда раньше не изучали свою систему HVAC, возможно, вы не понимаете, насколько она сложна. Воздуховоды, позволяющие контролировать температуру в доме, не только широко распространены, но и чувствительны к изменениям давления воздуха.

Даже в этом случае, в более теплые месяцы года, вы можете закрыть вентиляционные отверстия в подвале. Если вы будете осторожны, это поможет сэкономить деньги на счетах за коммунальные услуги.Если вы закроете слишком много вентиляционных отверстий, ваши счета могут резко подскочить.

Закройте вентиляционные отверстия в подвале: преимущества

Экономные домовладельцы захотят делать все возможное, чтобы экономить деньги круглый год. Иногда это означает внесение небольших изменений в ваш дом. Один из самых простых способов сократить расходы на электроэнергию – закрыть вентиляционные отверстия в подвале.

Если вы не часто пользуетесь подвалом или комнатами на нижних этажах дома, наиболее экономически выгодно изолировать их летом.Таким образом, вы уменьшите количество воздуха, поступающего в эти комнаты, и упростите регулирование температуры.

Тем не менее, закрытие вентиляционных отверстий лучше всего для экономии энергии, но не для перенаправления холодного воздуха по всему дому. Некоторые домовладельцы считают, что при закрытии вентиляционных отверстий в подвалах прохладный воздух автоматически перенаправляется на верхние этажи дома. К сожалению, ваш печной вентилятор работает не так. Если вы хотите охладить верхние этажи своего дома, подумайте о приобретении комнатных кондиционеров или вентиляторов.

Еще одна вещь, в которую стоит подумать об инвестициях, – это мощный, но энергоэффективный осушитель. Установки, предлагаемые JES, например, работают для эффективной очистки и фильтрации воздуха, контроля влажности и влажности, а также уменьшения запахов и возможности роста плесени. Эти устройства осушения также являются самодренажными, и их можно направить для слива в ваш водоотливной насос; Таким образом, вам не придется опорожнять ведра или резервуары.

Закройте вентиляционные отверстия в подвале: побочные эффекты

Если вы закроете слишком много вентиляционных отверстий в подвале, вы можете столкнуться с большим количеством проблем, чем вы изначально ожидали.

Летом вентилятор печи должен пропускать воздух по дому. Если вы дадите этому воздуху меньше места, внутри ваших воздуховодов может повыситься давление. По мере увеличения давления ваши воздуховоды могут начать протекать.

Если вы столкнетесь с утечками, вы можете быстро увидеть, как ваши счета за электроэнергию начинают расти, что является полной противоположностью тому, чего хочет большинство домовладельцев. Утечки также сделают ваш дом менее комфортным для проживания, поскольку они ограничат поток воздуха по всему дому как в более прохладные, так и в более теплые месяцы года.

Если вы оставите вентиляционные отверстия закрытыми слишком долго, возможно, даже слабый воздушный поток, проходящий через кондиционер, может привести к замерзанию присоединенного теплообменника.

Можно ли закрывать вентиляционные отверстия в подвале летом?

Имея это в виду, стоит ли закрывать вентиляционные отверстия в подвале в теплые месяцы года?

Нет ничего плохого в том, чтобы закрыть несколько вентиляционных отверстий в подвале. Тем не менее, вы должны открыть эти вентиляционные отверстия через день или два после того, как вы оставите их закрытыми.Вы также должны стараться, чтобы вентиляционные отверстия на всех остальных этажах вашего дома были открытыми, чтобы обеспечить постоянный и эффективный поток воздуха. Таким образом вы сохраните низкое давление в вентиляционных отверстиях и предотвратите дорогостоящие утечки.

Наблюдение за утечкой из вентиляционного отверстия

Если вы раньше слишком закрывали вентиляционные отверстия, обратите внимание на признаки утечки воздуха из вентиляционных отверстий по всему дому. Симптомы утечки включают, но не ограничиваются:

• Пыль
• Горячие и прохладные точки
• Повышенные счета за коммунальные услуги или электроэнергию

Обнаружение утечки в вентиляционном отверстии

Если вы думаете, что у вас на руках утечка из вентиляционного отверстия, обратитесь к одному из профессиональных подрядчиков, работающих в вашем районе.Вы можете предпринять шаги, чтобы определить, какая из ваших вентиляционных отверстий протекает. Чтобы найти утечку, вам потребуется:

• Обратите внимание на явные признаки повреждения вентиляционной системы.
• Включите вашу систему HVAC и посмотрите, куда не проходит воздух.
• Осмотрите соединения воздуховодов на предмет повреждений или потери воздушного потока.
• Используйте дым от зажигалки, дымогенератора, свечи или ароматической палочки, чтобы отслеживать поток воздуха в вашем доме.

Вы можете временно устранить утечку в воздуховоде, ожидая приезда профессионалов и помощи.Клейкая лента удачно названа и сослужит вам хорошую службу, если вы захотите устранить утечку. Тем не менее, вы не сможете полагаться на клейкую ленту для защиты вентиляционных отверстий в долгосрочной перспективе. Несмотря на то, что это быстрое решение для дома, вам все равно нужно обратиться к профессионалам в вашем районе за более постоянным решением.

Если вы хотите снизить счета за коммунальные услуги, закрыв несколько вентиляционных отверстий этим летом, убедитесь, что вы вращаете вентили, которые закрываете. Если вы не будете осторожны, вы можете в конечном итоге увеличивать свои счета быстрее, чем опускать их.

Бесплатное руководство домовладельца по гидроизоляции подвала

Подпишитесь на нашу рассылку сегодня и получите бесплатное руководство домовладельца по гидроизоляции подвала, написанное профессиональными инженерами стоимостью 19,95 доллара! Вы узнаете о признаках проблемы с влажным подвалом и о том, что они могут означать для здоровья и безопасности вашего дома.

Назад к основам Операции вентиляции, входа, изоляции и поиска

Vent-Enter-Search (VES), Vent-Enter-Isolate-Search (VEIS), Ориентированный Vent-Enter-Search.Как бы вы ни называли это, продолжайте и назовите это так. Я всегда называл это ВЕСЬ. Я всегда считал изолированным компонентом. Однако, когда я преподаю, я преподаю VEIS. Я счел необходимым переоценить этап изоляции, так как даже после часовой лекции с большим количеством видеороликов, когда дело доходило до практической части обучения, дверь не закрывалась минимум на 20% время. Итак, я вижу причину дебатов по именованию, но в общем разговоре не следует терять голову из-за аббревиатуры.

Эту тему также много обсуждали в социальных сетях. В основном это просто группа людей, которые мутят воду своим собственным мнением или пытаются привязать к чему-то свое имя или веб-сайт. Самостоятельные эксперты разделяют разные мнения о VEIS, начиная от того, что это слишком опасно, и заканчивая инструктированием пожарных искать жертву на пути к обнаружению внутренней двери. Предоставьте пожарному усложнять ситуацию.

В самой простой форме мы рассмотрим простую тактику. Эта тактика безопасна. Эта тактика быстрее. Эта тактика эффективна. Эта тактика проверена.

Экипаж готов войти в окно до выхода воздуха, замаскированный и с отработанным планом. Офицер стоит сразу за поисковым пожарным.(Фото / Sandra DelBello)

Статьи по теме

Связанные ресурсы

Запуск операций VEIS

VEIS следует учитывать при каждом происшествии, требующем обыска. В зависимости от вашего размера и укомплектованности персоналом, его можно инициировать несколькими способами.

Увеличение размера: Быстрое увеличение размера всегда гарантируется.Раньше я считал, что использование VEIS оправдано только тогда, когда огонь не выходит из окна, что делает его безопасным местом для жизни. С тех пор мое положение изменилось после того, как я стал свидетелем нескольких инцидентов, когда огонь выходил из окна, из которого живым вытащили человека. Экипаж VEIS потушил огонь, один вошел в комнату, закрыл межкомнатную дверь и удалил человека – живого! Таким образом, когда я вижу, как комната загорается, когда я увеличиваю размер, я по-прежнему рассматриваю комнату как место, где можно выжить, и поручаю свою команду VEIS с помощью внешнего шланга для сбивания и защиты.

Экипаж двигателя, прибывший первым: Если предположить, что только одна комната не была задействована в пожаре, это в значительной степени упрощает ситуацию. VEIS с наружной ручкой для защиты будет лучшим вариантом. Когда обыскивают эту единственную комнату, команда может переключить свое внимание на подавление.

Если первая прибывшая бригада направлена ​​к окну с известными пассажирами или вы слышите, как пассажиры зовут на помощь, VEIS должен быть вашим первым выбором.Опять же, как экипаж с одним двигателем на месте происшествия, вы все равно будете иметь с собой ручку, поэтому при необходимости используйте ее для защиты.

Несколько бригад на месте: Когда несколько бригад находятся на месте и у них есть персонал, VEIS может быть назначен нескольким компаниям, даже если ведется внутренний поиск. В каждом окне может быть назначена компания из двух или трех человек для выполнения VEIS. Не ограничивайте свои возможности.Не допускайте, чтобы бригады стояли вокруг командного пункта и ничего не делали. Используйте их, чтобы ускорить поиск, особенно если есть известные пассажиры, которые пропали без вести.

С лестницы: При работе с наземной лестницы, ведущей на второй или даже третий этаж, не вентилируйте окно до тех пор, пока вы не будете готовы войти в окно. Наконечник лестницы размещается ниже оконного уплотнителя. Поисковый пожарный открывает окно и входит.Офицер следует сразу за ищущим членом и останавливается, едва войдя в окно. Офицер может быстро обвести комнату своей тепловизионной камерой (TIC) и направить ищущего человека к открытой двери. Поисковый пожарный находит дверь и изолирует комнату, затем начинает поиск жертвы. Офицер остается у окна на верхушке лестницы в качестве ориентира для ищущего пожарного, а также для поддержания ситуационной осведомленности внутри помещения.Третий член, если он доступен, поднимается по лестнице сразу за офицером и ждет любых необходимых приказов.

При проведении VEIS через окно второго этажа поисковый пожарный должен сначала подняться по лестнице, а за ним следует офицер с ТИЦ.

Пошаговая инструкция VEIS: будь проще

Давайте теперь рассмотрим ключевые этапы создания VEIS, чтобы сделать процесс простым и безопасным.

Вентиляция: Вентиляция окна / комнаты – возьмите окно, разбейте окно, откройте окно. Как бы вы это ни называли, просто убедитесь, что ваша команда понимает, что вы хотите сделать и как вы этого хотите.

При вентиляции окна помните, что вы создаете путь для огня. В зависимости от того, насколько хорошо здание запечатано, будет зависеть, что произойдет, когда вы выберете окно с помощью халлигана, топора или крюка для крыши.Удаление окна в здании, которое уже имеет вентиляцию, будет иметь меньший эффект, чем удаление окна в плотно закрытом здании. Итак, при вентиляции окна время имеет значение. Часы пошли. Вы должны быть готовы войти в эту комнату, как только осколки стекла будут очищены от нижней части створки. Не время медлить.

После того, как член войдет в окно, удалите как можно больше стекла.Они могут довольно быстро вернуться к окну с жертвой, и мы не хотим тащить нашу жертву по оставшимся осколкам стекла.

Введите: Войдите в окно, залезьте, нырните, войдите туда. Действительно, эта часть очевидна. Однако ваш выбор будет основан на особенностях здания, таких как маленькие окна, условия пожара или тепла, выходящего из окна, а также на том факте, что вы только что создали путь потока.

При входе в любое окно хотим проверить пол на устойчивость. Входя в окно головой вперед, важно сохранять определенный уровень контроля. Кровельный крюк длиной 6 футов идеально подходит для этой функции после того, как его использовали для очистки стекла от оконной рамы. Зафиксируйте конец крючка в нижнем углу оконной рамы.Используя оконную раму в качестве направляющей, поместите верхний конец крюка крыши по направлению к центру окна на полу. Используйте крюк на крыше, чтобы прижаться к полу. Также обратите внимание, что пожарный использует свои ноги и ступни, чтобы контролировать приличную скорость. Вход без какого-либо контроля может привести к травме или смещению лицевой маски и быстро положить конец успешному поиску.

Как уже упоминалось, время идет. Как бы вы ни входили, сделайте это быстро. Это не значит, что откажитесь от проверки пола, если вы входите в окно второго этажа.

Входит один член. Офицер или пожарный, стоящий за окном, может провести вас прямо к двери с помощью TIC, что сделает этот шаг быстрее и безопаснее. Кроме того, ваша ориентация – это офицер или пожарный, стоящий за окном. Они могут видеть вас на TIC, они могут слышать, как вы натыкаетесь в комнате, они здесь, если вы столкнетесь с проблемой, и они там, если вам нужна помощь в удалении жертвы.

После того, как поисковый пожарный вошел в окно, офицер переместился в оконную раму и использовал TIC для наблюдения за условиями внутри комнаты. Офицер также использует TIC для обнаружения возможных тепловых сигнатур. Когда дверь найдена, офицер по банкам направляет ищущего пожарного в общем направлении двери.Офицер продолжает наблюдать за обыскивающим пожарным, пока они не найдут дверь. Из окна снаружи офицер может подтвердить, что дверь была закрыта, наблюдать, как ищущий пожарный выполняет поиск жертвы, и поддерживать ситуационную осведомленность и целостность экипажа.

Изолировать: Изолируйте комнату от остальной части здания. Это значит закрыть дверь. Опять же, довольно самоочевидно. Однако именно здесь некоторые из наших самопровозглашенных экспертов мутят воду.Некоторые из этих людей предлагают вам искать жертву, пока вы ищете дверь. Не слушайте этих людей! Если вы испортите эту часть, вся операция может перейти от чего-то, что должно было быть быстрым, простым и безопасным, до бедственной ситуации, созданной неправильным выбором и выполнением этой тактики.

Как только ваши ботинки коснутся пола после того, как вы пролезете в окно, ваша приоритетная задача – быстро добраться до межкомнатной двери.Таким образом вы изолируете себя и свою жертву от остального здания и огня. Так вы сделаете поиск максимально безопасным. Это шаг, который позволяет выиграть время. Этот шаг также останавливает часы в связи с проблемой пути потока, которую вы создали, когда вентилировали это окно. Опять же, я не могу не подчеркнуть, что ваш приоритет – это дверь. Сосредоточьтесь на поиске двери.

Поиск: Обыщите, ощупайте, ползите, найдите жертву – как бы вы это ни называли, просто будьте внимательны.Тщательный поиск может быть быстрым. Для этого нужно только встать на четвереньки и чувствовать, когда вы двигаетесь. Помните, что TIC не покажет вам жертву под одеялом, грудой одежды или чем-то еще, что они могли бы достать для защиты в данный момент. Вы должны встать на четвереньки и искать!

Пожарный использует традиционный поиск на четвереньках, чтобы найти дверь.Они ищут дверь в стене или следуют указаниям офицера с ТИЦ следовать за стеной, пока не будет обнаружена открытая дверь. Пожарный использует метод штатива, выставляя одну ногу перед собой для обеспечения безопасности и скорости. Когда поисковый пожарный обнаруживает дверь, он должен зафиксировать ногу на дверной раме и использовать поиск с растяжением, чтобы обыскать сразу за дверью, прежде чем закрыть дверь для изоляции. Теперь ищущий пожарный может безопасно и тщательно обыскать комнату на предмет пострадавших.

НЕ сосредотачивайтесь на стенах. Вы не найдете жертву, висящую на стене. Они будут в кровати, на полу, в чулане. Используйте стены как бампер. Представьте себе комнату – автомат для игры в пинбол. Стены – твои бамперы. Как только вы столкнетесь со стеной, вы должны будете двигаться в другом направлении.

Средний размер жилой спальни составляет 120 квадратных футов. Когда вы добавите кровать и другую мебель, вы можете рассчитывать, что на полу останется 95 квадратных футов.Вряд ли для этого потребуется экипаж из двух или трех человек в салоне.

Это операция одного пожарного внутри окна. Опять же, остальная часть экипажа находится снаружи, чтобы использовать ее при необходимости. Офицер стоит у окна, а ТИЦ наблюдает за поисковым пожарным, выполняющим обыск. Офицер также должен следить за температурой потолка, целостностью двери и пострадавшим. Офицер также служит ориентиром для поиска члена.Дополнительный пожарный, если таковой имеется, должен войти, если жертва найдена и поисковику потребуется помощь.

«Простота спасает»

Эта тактика VEIS проста, безопасна, быстра, эффективна и проверена. Это действительно довольно простые вещи, так что давайте оставим их в покое. Не позволяйте самопровозглашенным экспертам по социальным сетям мутить воду.
