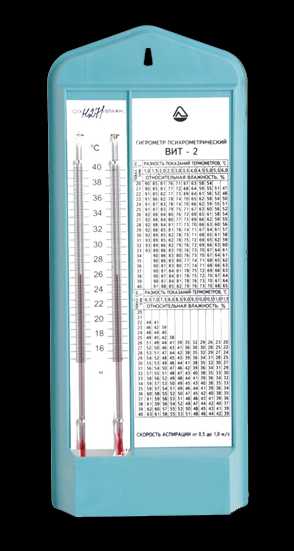

Почему не стоит доверять показаниям гигрометра ВИТ-2

Уважаемые коллеги,

В этом году мы в НПК «Рэлсиб» значительно увеличили продажи наших измерителей температуры и относительной влажности Ивит-М и автономных регистраторов (даталоггеров) температуры и влажности EClerk-M. Это конечно хорошо. Но одновременно значительно увеличилось количество письменных и устных обращений о том, что наши приборы врут. И причём врут безбожно. Показательно, что количество таких претензий значительно возрастает зимой и сходит на ноль в тёплое время года. При этом все сравнивают показания наших приборов со всем известным гигрометром психрометрическим ВИТ-2.

Чаша терпения переполнилась, и одновременно появилось осознание того, что без подробного объяснения, почему нужно перестать сравнивать современные точные измерители относительной влажности с древним психрометром, не обойтись.  Представьте себе ситуацию, что в цехе фармацевтического предприятия, где десятилетиями на стенах висели ВИТ-2 и где регламентом установлено требование чёткого поддержания влажности воздуха в диапазоне 30…50% отн., вдруг, после установки регистратора EClerk-M-RHT, оказалось, что влажность на самом деле равна 15%. Естественно, что первая реакция - EClerk-M - врёт и нужно вернуть его изготовителю!

Ваши приборы имеют не просто большую погрешность, а врут нещадно! Они показывают, что в нашей больнице относительная влажность воздуха равна 5…10%. А при такой влажности люди не живут!

Реальная история одной легочной больницы

Видимо, это у нас уже в крови, верить без оглядки  стеклянным советским приборам, что ртутным градусникам, что психрометрам ВИТ. Но если вера в ртутный градусник вполне понятна и оправданна и усиливается она из-за неправильного применения людьми электронных термометров, то в деле с ВИТ-2 всё совершенно иначе.

Выпускаемые нашей компанией приборы измерения температуры и относительной влажности прошли полный комплекс  испытаний в независимой аккредитованной лаборатории и внесены в Гос. реестр средств измерений. Перед выпуском с производства приборы проходят государственную поверку на соответствие показателям точности на аттестованном оборудовании и в присутствии Гос. поверителя. Оснований не верить показаниям наших приборов нет. Практически все выпускаемые нами приборы имеют диапазон измерения отн. влажности 0…98 % отн. и точность ±3%. Приборы снабжены автоматической корректировкой показаний отн. влажности в широком диапазоне температуры от -40 до +80°С.

Ну, а теперь давайте внимательно ознакомимся с документацией на гигрометр психрометрический ВИТ-2. В соответствии с паспортом на прибор диапазон измерения им относительной влажности зависит от температуры в помещении:

Диапазон измерения относительной влажности

Температура в помещении

54…90%

20…23°С

40…90%

23…26°С

20…90%

26…40°С



Предел абсолютной погрешности прибора при скорости аспирации (обдуве) воздуха 0,5…1 м/с равен ±5…7% , в зависимости от температуры. В инструкции же на прибор (п.4.5.) читаем: «Психрометрическая таблица, установленная на основании гигрометра, действительна для определенной скорости вертикальных воздушных потоков..

». И далее читаем п. 4.6.: «Перед измерением относительной влажности измерьте скорость аспирации непосредственно под гигрометром. Измерение скорости аспирации проводите с помощью анемометра крыльчатого У5 ГОСТ 6376-74. Возможно применение ранее выпускавшегося анемометра  АСО-3, тип Б, ГОСТ 6376-52. Порядок проведения измерения - в соответствии с паспортом на анемометр».

Итак! Получается, что таким образом висящему на стене ВИТ-2 можно верить только, если вы подойдёте к нему с вентилятором и анемометром!! А анемометр АСО-3 стоит не 350 р., а более 8,0 тыс. р. И только при этом, если вы настроите должным образом воздушный поток, соблюдёте все другие условия, необходимые для измерения и подробно изложенные в инструкции на ВИТ, у вас есть теоретическая возможность определения отн. влажности с точностью около 6%.

Выходит, что потребителя обманывают! Большинство этого не понимает. В то же время большинство потребителей это устраивает. Прибор ВИТ-2 недорогой. О том, что для корректного измерения необходимо обеспечить обдув также поверенным прибором, можно и забыть.

И вот мы видим картину. Везде, где полагается, висят на стенах гигрометры ВИТ-2 и одновременно:  в библиотеках высыхает и разрушается бумага, в музеях трескаются рамы картин и приходит в негодность лак, в детских садах заходятся в кашле дети-астматики,  на электронных предприятиях пробиваются микросхемы и т.д.





Может, не будем больше закрывать глаза и отнесёмся серьёзно к такому важному параметру как влажность?

Так почему эта проблема несоответствия показаний ВИТ-2 и современных измерителей обостряется именно зимой? Да потому, что зимой точные приборы показывают реальную относительную влажность в помещении, такую, какая она и есть: 10…20 %, а иногда и ниже. Зимой, на улице влага вымораживается. При отн. влажности над поверхностью льда  100% отн. в помещении при температуре +20°С она значительно уменьшается. Она физически не может быть равна 30…50%, которую показывает ваш психрометр, без дополнительных усилий по её увеличению. Поэтому зимой крайне важно применять различные средства для увеличения влажности: завести аквариум, побольше цветов, поставить увлажнитель воздуха и т.д.

Знаете ли вы, что для того, чтобы ПРАВИЛЬНО измерить влажность психрометром ВИТ-2 у вас должно быть не менее 2-х помощников, анемометр и вентилятор!

Читайте подробнее у нас на сайте

Обновлено

relsib.com

Порядок измерения и учёта температуры и влажности в аптеке



Одно из условий работы аптеки без обоснованных претензий со стороны контролирующих органов – это строгое соблюдение условий хранения препаратов в соответствии с указанными на первичной и вторичной (потребительской) упаковке требованиями производителей лекарств1. Помимо специфических условий для определённых групп лекарственных средств, таких как хранение в шкафах или сейфах, защита от солнечных лучей, хранение в холодильниках, существуют параметры, которые влияют практически на все товары аптечного ассортимента. В связи с этим при проведении проверок контролю подвергаются именно они, а точнее, их учёт. Речь идёт о параметрах температуры и влажности в аптечной организации.

Прежде всего, обозначим, что требует от аптек действующее законодательство. В качестве допустимой температуры в помещениях аптеки, согласно рекомендациям действующей Государственной Фармакопеи 13-го издания, хранение при комнатной температуре подразумевает температурный режим от 15 до 25 °С или, в зависимости от климатических условий, до 30 °С.

Расчетные температуры в помещениях аптечных организаций (аптек)2

Наименование подразделений Температура воздуха не ниже,˚С
Залы обслуживания населения 16

Оформление заказов прикрепленных аптек, для приема и  оформления заказов, рецептурная

18
Ассистентская, асептическая, дефекторская, заготовочная,   фасовочная, стерилизационная  -автоклавная, дистилляционная 18
Контрольно-аналитическая, стерилизационная растворов,   расспаковочная 18
Помещения для приготовления        лекарств в асептических условиях 18
Помещения хранения запаса 18

Что касается влажности, то хранение лекарственных средств осуществляется при относительной влажности не более 60 ± 5% в зависимости от соответствующей климатической зоны (I, II, III, IVA, IVB), если специальные условия хранения не указаны в нормативной документации.

Помещения для хранения лекарственных средств должны быть оснащены приборами для регистрации параметров воздуха (термометрами, гигрометрами (электронными гигрометрами) или психрометрами). Технологическое оборудование, используемое в аптеках, должно быть зарегистрировано в Минздраве России, разрешено к применению в установленном порядке и иметь сертификат соответствия3.

Кроме того, контролирующие приборы должны быть калиброваны и подвергаться поверке в установленном порядке1.

То есть до ввода в эксплуатацию, а также после ремонта приборы для контроля температуры и влажности в аптеке подлежат первичной поверке и (или) калибровке. А в процессе эксплуатации - периодической поверке и (или) калибровке в соответствии с требованиями законодательства Российской Федерации об обеспечении единства измерений

4.

Измерительные части приборов должны размещаться на расстоянии не менее 3 м от дверей, окон и отопительных приборов. Приборы и (или) части приборов, с которых производится визуальное считывание показаний, должны располагаться в доступном для персонала месте на высоте 1,5 - 1,7 м от пола. При этом их рекомендуется размещать в местах, где имеется наибольшая вероятность колебаний температуры и влажности или наиболее часто наблюдаются отклонения от требуемых параметров.

Показания приборов должны ежедневно регистрироваться в специальном «Журнале ежедневной регистрации параметров температуры и влажности в помещениях для хранения лекарственных препаратов, медицинских изделий и биологически активных добавок» на бумажном носителе или в электронном виде с архивацией (для электронных гигрометров), который ведется ответственным лицом4.



Пример заполнения журнала ежедневной регистрации параметров температуры и влажности в помещениях для хранения лекарственных препаратов, медицинских изделий и биологически активных добавок (на бумажном носителе):

Дата Показания термометра (температура в помещении) Показания прибора (психрометр, гигрометр) Подпись ответственного работника
Показание сухого прибора Показание увлажненного прибора Относительная влажность
22.03.2017 21 ˚С 24˚С 18˚С 52% Иванова М.Р.

Регистрационные записи должны демонстрировать установленные для помещений режимы температуры и влажности, а при их несоответствии — корректирующие действия. То есть руководство аптеки анализирует параметры температуры или влажности, и, если они не соответствуют требованиям нормативной документации, принимает решение об использовании при необходимости дополнительных отопительных приборов или оборудования для осушения/увлажнения воздуха.

Хранится такой журнал в течение одного года, не считая текущего1.

Ремонт, техническое обслуживание, поверка и (или) калибровка оборудования должны осуществляться в соответствии с утверждаемым планом-графиком, таким образом, чтобы качество лекарственных препаратов не подвергалось негативному воздействию. На это время должны быть приняты меры, обеспечивающие требуемые условия хранения лекарственных препаратов.

Ремонт и техобслуживание должны быть соответствующим образом отражены в документах, которые архивируются и хранятся в соответствии с законодательством Российской Федерации об архивном деле.


1 Приказ Министерства здравоохранения и социального развития Российской Федерации от 23 августа 2010 г. N 706н ПРАВИЛА ХРАНЕНИЯ ЛЕКАРСТВЕННЫХ СРЕДСТВ 2 МИНИСТЕРСТВО ЗДРАВООХРАНЕНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ ПРИКАЗ от 21 октября 1997 г. N 309 ОБ УТВЕРЖДЕНИИ ИНСТРУКЦИИ ПО САНИТАРНОМУ РЕЖИМУ АПТЕЧНЫХ ОРГАНИЗАЦИЙ (АПТЕК) 3 Статьи 13 и 18 Федерального закона от 26 июня 2008 г. N 102-ФЗ "Об обеспечении единства измерений" (Собрание законодательства Российской Федерации, 2008, N 26, ст. 3021; 2014, N 26, ст. 3366; N 30, ст. 4255). 4 Приказ Министерства здравоохранения Российской Федерации от 31 августа 2016 г. N 647н ПРАВИЛА НАДЛЕЖАЩЕЙ АПТЕЧНОЙ ПРАКТИКИ ЛЕКАРСТВЕННЫХ ПРЕПАРАТОВ ДЛЯ МЕДИЦИНСКОГО ПРИМЕНЕНИЯ

pharmedu.ru

Гигрометры и термогигрометры - средства измерения влажности.

Увлажнение воздуха5 комментариев к записи Все про приборы, предназначенные измерять влажность воздуха

Современные условия производства, хранения и транспортировки продукции совершенно любого сорта в любой отрасли производства регламентируется большим количеством международных и национальных документов.

Документы эти описывают требования, выдвигаемые в области качества к условиям оборота продукции при производстве, описывая в том числе и климатические условия выпуска продукции.

Основным таким условием является поддержание стабильного температурного и влажностного режима, то есть — сохранение значений температуры и относительной влажности по всему объему эксплуатируемого производственного помещения в определенных, довольно узких пределах (например для фармацевтических складов это температурные интервалы +2…+8 С, +8…+15 С, +15…+25 С и влажностные интервалы 0…35%, 35…65%, более 65%).

Основным средством обеспечения таких режимов является система искусственной вентиляции, а средством контроля — механические и цифровые термогигрометры.

Содержание статьи

И если с температурным контролем все более-менее ясно — изменение объема теплоносителя при изменении температуры для механических и изменение проводимости термопары при изменении температуры для электронных приборов, — то с контролем относительной влажности не все так просто.

Давайте рассмотрим основные виды измерительных средств, предназначенных для контроля относительной влажности окружающей среды, наиболее полно распространенные в нашей стране.

или механический гигрометр.

Наиболее простое и часто встречаемое средство контроля относительной влажности. Далеко не всегда может быть аттестован и поверен метрологическими службами, особенно — некоторые виды с низкой чувствительностью.

Не всегда может быть использован для контроля влажности согласно международных стандартизационных документов. Бывает нескольких основных видов.

Абсолютный (весовой) механический гигрометр состоит из разветвленной системы U-образных трубок, наполняемых гигроскопическим веществом, поглощающим из воздуха влагу.

Через такую сложную систему при помощи насоса протягивают определенное количество атмосферного воздуха, влажность которого при помощи прибора определяют.

Зная точную массу такой системы до и после осуществления измерения, а также точный объём пропущенного тестируемого воздуха, можно рассчитать и определить абсолютную влажность этого воздуха.

Для изменения уровня влажности и температуры воздуха в квартире служит такой незаменимый прибор, как кондиционер. Если вы хотите узнать, как выбрать кондиционер для квартиры, какие виды данных приборов бывают, читайте данную статью.

В том случае, если перед вами стоит вопрос выбора холодильника и вы не знаете, какой холодильник выбрать, Вам сюда, эта статья поможет Вам определиться с выбором.

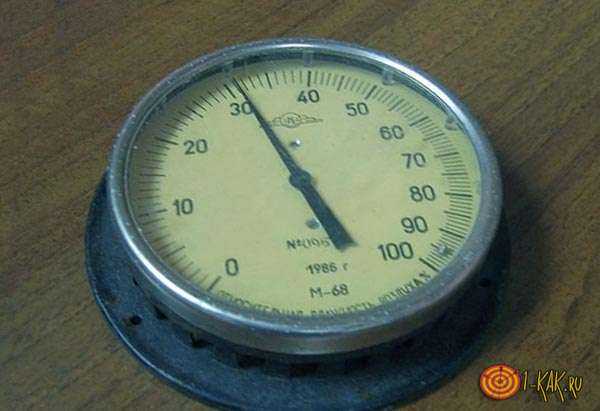

Принцип действия волосного механического гигрометра основан на таком свойстве обезжиренного волоса, как возможность изменять длину при значительном изменении относительной влажности внешнего воздуха.

Это позволяет довольно точно измерять относительную влажность воздуха в пределах от 30% до 100 %. Волос натягивают на чувствительную рамку, подверженную деформации. Изменение длины такого обезжиренного волоса механически передаётся на стрелку, которая перемещается вдоль мерной шкалы.

Плёночный гигрометр — гигрометр, имеющий чувствительный элемент, выполненный из органической плёнки, растягивающейся при повышении относительной влажности и сжимающийся при ее понижении.

Возникающее при этом изменение положения фиксированного центра плёночной мембраны механически передаётся на указательную стрелку.

В зимнее время или в условиях низких температур волосной и плёночный гигрометры являются основными средствами измерения влажности воздуха.

Показания таких механических гигрометров периодически должно сравниваются с показаниями другого более точного жидкостного прибора — психрометра, который также может применяться — и применяется — для измерения относительной влажности воздуха.

Основные и, пожалуй, единственные преимущества механических комнатных гигрометров — дешевизна и простота их эксплуатации. Основной недостаток — невысокая точность показателей, что, в некоторых случаях, может быть фатальным.

«Рабочая лошадка» контроля относительной влажности в промышленности. Простой в устройстве и эксплуатации, обладающий высокой точности при правильном использовании, дешевый по цене — таковы положительные стороны этого прибора.

Такой прибор представляет собой психрометр, состоящий из двух спиртовых термометров, один из которых — обычный сухой спиртовой прибор, а второй — особенный, имеющий устройство увлажнения.

Термометры эти имеют градуировку с основной ценой деления 0,1 градуса Цельсия. Термодатчик второго, влажного термометра обернут материей, находящейся погруженной в сосуд с жидкостью (водой). Под действием испарения влаги увлажнённый датчик, завернутый в материю, охлаждается.

При определении относительной влажности при этом снимают показания, даваемые сухим и влажным термометрами, а затем используя психрометрическую таблицу, расположенную на корпусе прибора, по разнице этих показаний вычисляют значение текущей относительной влажности воздуха.

Ключевым моментом работы с показаниями психрометра является также тот факт, что на работу прибора влияет в большой мере текущее атмосферное давление, следовательно для получения точных показаний, в случае существенного отклонения значения атмосферного давления от нормального, в результаты, рассчитанные при помощи психрометрической таблицы, вносят поправку в ту или иную сторону.

Гигрометр ВИТ-1 без проблем переповеряется любой отечественной службой метрологической поверки. Стандартный межповерочный интервал для него — 2 года.

При производстве поверка прибора осуществляется заводом — изготовителем, а следовательно, прибор в повторной поверке перед началом эксплуатации не нуждается.

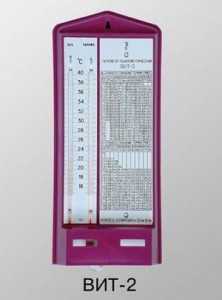

Представляет собой все тот же прибор ВИТ-1, но с увеличенной ценой деления — 0,2 градуса Цельсия. Предназначен для измерения относительной влажности при более широком диапазоне температур воздуха.

Отличие есть и в величине межповерочного интервала, который для прибора ВИТ-2 составляет уже 3 года.

Наиболее современный и точный вид гигрометра. Рекомендуется к применению большинством международных нормативных документов по обеспечению качества.

Обладает важной особенностью, характерной для всех электронных измерительных приборов — может фиксировать факт выхода значения измеряемого параметра за установленные пределы его поддержания и, если оборудован таймером и достаточным объемом внутренней памяти, в принципе всю историю изменения измеряемого параметра за определенный срок.

Существуют следующие основные виды электронных гигрометров:

Электролитический — содержит в качестве чувствительного элемента пластинку, выполненную из изоляционного материала, покрытую гигроскопическим слоем электролита, а поверх — связующего материала.

При изменении относительной влажности воздуха изменяется концентрация использованного электролита, а следовательно, и его электрическое сопротивление; это изменение и изменяется.

Недостатком такого гигрометра является зависимость его показаний от внешней температуры.

Для лечения легочных заболеваний в домашних условиях широко используется такой прибор, как небулайзер. Вся информация о том, как выбрать небулайзер, какие виды приборов существуют, как подобрать нужный именно Вам прибор.

Что такое ароматерапия? Читайте об этом здесь, наиболее интересная, полная, важная и актуальная информация. Сохраним наше здоровье и здоровье наших близких!

Что такое компрессор? ОБ этом можно узнать в следующей статье:
http://about-air.ru/vozduh_i_zdorovie/osushenie-vozduha/osushitel-vozduha-dlya-kompressora.html, узнайте новое!

Керамический, действие которого определяется зависимостью электрического сопротивления твёрдой керамической массы от относительной влажности атмосферного воздуха.

конденсационный — определяет точку росы по установленной температуре металлического зеркала в момент явного появления на нём малейших следов воды, которая конденсируется из окружающего воздуха.

Такой гигрометр состоит из специального устройства, предназначенного для охлаждения зеркальца, чувствительного устройства, фиксирующего момент появления конденсата, и чувствительного термометра, измеряющего текущую температуру зеркальца.

В основном для охлаждения зеркальца используют полупроводниковые элементы, принцип работы которых основан на эффекте Пельтье, а текущая температура зеркала может быть измерена вмонтированным в его корпус проволочным резистором или полупроводниковым термометром.

Электролитический гигрометр с подогревом — гигрометры, принцип действия которых основан на способе измерения точки выпадения росы над насыщенным раствором соли (обычно это хлористый литий), которая для данной соли и температуры находится в известной измеряющим зависимости от относительной влажности.

Чувствительный элемент такого прибора состоит из термосопротивления, на внешний корпус которого надевается чехол из стекловолокна, пропитанный солевым раствором, и двух платиновых электродов из проволоки, наматываемых по поверхности чехла, на которые затем подают переменное напряжение.

Помимо влажности воздуха для здоровья очень важен показатель плотности воздуха. Как его вычислить? Вам поможет формула плотности воздуха, узнайте, чему равна плотность воздуха в Вашем доме!

Продолжая тему здоровья. Бывает, что нам становится тяжело дышать. Какие этому сопутствуют симптомы, что они означают, что делать? Если Вас волнует этот вопрос, читайте эту статью, берегите здоровье, его не купишь ни за какие деньги!

Цены гигрометров обычно колеблются в зависимости от принципа его работы, наличия/отсутствия предэксплуатационной метрологической поверки, места их производства, а также количества покупаемых приборов.

Оптовое приобретение китайских приборов. например — невероятно экономичное решение, которое, однако, сопровождается возможными проблемами, связанными с низким качеством таких приборов.

Существует множество он-лайн интернет-магазинов, продающих измерительные приборы. Такие магазины предоставляют наибольший выбор интересующих Вас измерительных приборов.

Другой вариант — приобретение гигрометров в службах метрологической поверки, которые тоже очень часто занимаются реализацией измерительных приборов, причем эти приборы, что немаловажно, уже заранее прошли поверку на этом предприятии.

Удачной Вам покупки.

Краткое описание особенностей использования гигрометра ВИТ-1

about-air.ru

Как протестировать гигрометр?



Механический (психрометрический) гигрометр – очень чувствительный к тряске, резким перепадам температур и вибрации прибор. Под действием этих факторов точность его показаний может значительно снизиться. Даже если устройство изначально показывало правильный уровень влажности, при транспортировке или перемещении гигрометра в помещение с другими условиями, а также перед покупкой в магазине, ЗАО «ЭКСИС» рекомендует протестировать аппарат повторно. Проверка прибора на правильность показаний называется калибровкой.

Для того чтобы скорректировать показания прибора, в корпусе большинства моделей предусмотрен специальный механизм в форме винта. При его вращении положение стрелки будет изменяться. Если такого механизма нет (что часто бывает в дешевых моделях), прибор необходимо полностью разобрать.

h3: Способы калибровки

Для того чтобы добиться точности показаний, необходимо поместить прибор в среду с заранее известной влажностью воздуха. Если гигрометр корректно отобразит микроклиматические условия, то калибровать его не нужно. Существует три способа, которые используются наиболее часто:

  • Сверка с настроенным прибором. Если у Вас имеется ещё одно, уже откалиброванное устройство измерения влажности, установите рядом с ним новый гигрометр. Когда показания станут стабильны, подкорректируете стрелку тестируемого аппарата до того же значения, в котором находится стрелка первого. Это самый быстрый способ, но он эффективен только тогда, когда Вы полностью доверяете правильности измерений старого гигрометра.
  • Калибровка в абсолютно влажной среде. Данный способ заключается в помещении гигрометра в закрытую среду, влажность которой заранее известна. Для этого заверните прибор во влажную ткань и положите в полиэтиленовый пакет. Согласно законам физики, в замкнутом пространстве влага будет испаряться до тех пор, пока не будет достигнута максимальная влажность. В данном случае это примерно 96%. Продержите прибор в пакете в течение одного часа, после чего достаньте и установите стрелку на это значение. Для данного метода очень важна скорость корректировки – как только прибор будет извлечен из влажной среды, он быстро начнет изменять показания, подстраиваясь под условия Вашей комнаты. Обычно это происходит в течение одной минуты. Если не успеть откалибровать прибор за это время, процедуру придется начать заново.
  • Использование поваренной соли. Этот метод, по сравнению с предыдущим, является более точным. Известно, что замкнутое пространство, в котором находится насыщенный соляной раствор, имеет влажность 75%. Для калибровки гигрометра данным способом следует выполнить ряд действий: возьмите герметичный контейнер, поместите туда небольшую емкость, наполненную поваренной солью, добавьте воды, чтобы она полностью впиталась, и поместите рядом тестируемый прибор. По истечению восьми часов установите стрелку гигрометра на 75%.

Стоит отметить, что описанные действия проводятся только с механическими измерительными устройствами. Электронные гигрометры калибровать не нужно, так как их точность со временем не изменяется.

18.08.2017

priamurka.ru

Как оформить журнал показаний по гигрометру психометрическому?

В каждом складском помещении должен быть свой гигрометр и журнал его показаний. Графы: дата, показания сухого термометра, показания влажного термометра, разница показаний термометров, влажность в помещении. Допустимые нормы влажности смотрите ниже. Успехов Вам. <img src="//otvet.imgsmail.ru/download/63794386_cf3f23294d0a43f2b7b35d8b045045d4_120x120.jpg" data-hsrc="//otvet.imgsmail.ru/download/63794386_cf3f23294d0a43f2b7b35d8b045045d4_800.jpg" ><img src="//otvet.imgsmail.ru/download/63794386_2b8d6d0d75c50b485c1cd5c5e59c283b_120x120.png" data-hsrc="//otvet.imgsmail.ru/download/63794386_2b8d6d0d75c50b485c1cd5c5e59c283b_800.png" ><img src="//otvet.imgsmail.ru/download/63794386_f5acc2fc48b4712c557919be08e703b9_120x120.png" data-hsrc="//otvet.imgsmail.ru/download/63794386_f5acc2fc48b4712c557919be08e703b9_800.png" >

Относительная влажность воздуха в помещении должна быть 60% ±10% Под эти данные надо показания и писать. В общем смотрите первоисточник - СанПиН 2.3.5.021-94

пишеш дату вмемя температуру влажность дата фамилия подпись! vsem.xyz/avia/vit/vit.html

touch.otvet.mail.ru

Гигрометр Википедия

Гигрометр производства СССР

Гигро́метр (греч. ὑγρός «жидкий» + μετρέω «измеряю») — измерительный прибор, предназначенный для определения влажности воздуха и других газов.

Существует несколько классов гигрометров, работа которых основана на различных принципах (весовы́е, волосны́е, кондуктометрические, конденсационные и другие).

Применяются в системах микроклимата, контроля влажности производственных, складских и бытовых помещений, контроля состава защитных атмосфер и др.

Виды гигрометров[ | ]

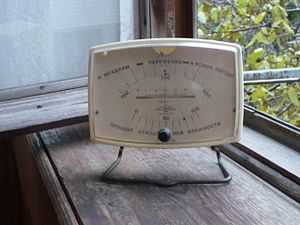

Бытовая метеостанция производства СССР, включающая гигрометр волосного типа (нижняя шкала с красной стрелкой). Текущее показание — 80 % относительной влажности
  1. Принцип действия весового (абсолютного) основан на измерении количества влаги, поглощённого из заданного и известного объёма исследуемого воздуха. Этот гигрометр состоит из системы U-образных трубок, наполненных гигроскопическим веществом, способным практически полностью поглощать влагу из воздуха, например, плавленым хлоридом кальция или перхлоратом магния или комбинацией различных влагопоглотителей. Через эту систему насосом прокачивают заданное и известное количество исследуемого воздуха, влажность которого определяют. Изменение массы системы определяют взвешиванием до и после прокачки, по объёму прокачанного воздуха и изменению массы находят абсолютную влажность.
  2. Действие волосного гигрометра основано на свойстве обезжиренного человеческого волоса изменять длину при изменении влажности воздуха, что позволяет измерять относительную влажность от 30 до 100 %. Волос слегка натянут на упругую металлическую рамку. Изменение длины волоса передаётся стрелке, перемещающейся по шкале, проградуированной в единицах относительной влажности (см. иллюстрацию).
  3. Плёночный гигрометр также основан на измерении деформации и имеет чувствительный элемент в виде мембраны из органической плёнки, размер которой изменяется при изменении влажности — увеличивается при повышении и уменьшается при понижении. Смещение положения центра натянутой упругим элементом плёночной мембраны передаётся через систему рычагов стрелке. Волосной и плёночный гигрометр при отрицательных температурах являются основными приборами для измерения влажности воздуха[источник не указан 81 день]. Показания волосного и плёночного гигрометра периодически калибруют по показаниями более точного прибора — например, психрометра или абсолютного конденсационного гигрометра.
  4. В электролитическом гигрометре измеряют электрическое сопротивление слоя гигроскопического вещества — электролита, например, хлорида лития в смеси со связующим материалом, нанесённого на пластинку из электроизоляционного материала (стекло, полистирол). При изменении влажности воздуха меняется концентрация влаги в электролите и его электрическое сопротивление; недостаток этого типа гигрометров — существенная зависимость показаний от температуры.
  5. Действие керамического гигрометра основ

ru-wiki.ru

Что такое гигрометр, описание прибора, фото, принцип действия. Для чего нужны гигрометры, что ими измеряют?

Краткое содержание статьи:



Некоторые понятия только звучат грозно и странно, а как попытаешься разобраться – все легко и просто. Вот и если попробовать выяснить, что такое гигрометр, ответ можно найти минут за 5, а на само восприятие материала уйдет еще столько же времени. Ну, может чуть больше.





Какие существуют параметры погоды?

Новости всегда заканчиваются метеорологической сводкой, к этому уже все привыкли. Также понятны и основные параметры, которые озвучивает диктор:

  • Температура в тени;
  • Облачность;
  • Вероятность осадков;
  • Скорость ветра;
  • Влажность.

Хотя, последний показатель вызывает определенные вопросы. На самом деле, относительна влажность – мера насыщенности воздуха парами. Чем более влажный воздух:

  1. Тем легче дышать;
  2. Тем выше вероятность осадков;
  3. Тем быстрее портятся продукты;
  4. Тем легче больным с хроническими поражениями легочной системы.

Конечно же, ощущения зависят еще и от соотношения влажности к температуре окружающей среды. В любом случае, сухой воздух никто не любит, поэтому при планировании пикника или любого другого выезда на природу, лучше обратить внимание на этот параметр.

Высокая влажность не является 100% гарантией осадков, но их вероятность несколько повышается.

В определенной местности этот показатель, как правило, держится на одном и том же уровне и зависит только от сезона и осадков. Если взять десяток солнечных дней, влажность каждый раз будет приблизительно на одном и том же уровне.



Как работает гигрометр?

Существует несколько видов гигрометров, каждый из которых базируется на своем принципе работы:

  • Волосной;
  • Пленочный;
  • Весовой;
  • Керамический;
  • Конденсационный;
  • Электрический.

Самый простой для понимания – волосной:

  1. В основе механизма действия лежит лишенный жира волос;
  2. Под действием уровня влажности изменяется длина самого волоса;
  3. Можно зафиксировать изменения от 30 до 100% влажности;
  4. Прибор прост в изготовлении и дешев.

Весовой действует несколько иначе:

  • Состоит из системы трубочек, заполненных специальным веществом;
  • Содержимое способно поглощать из окружающего воздуха влагу;
  • При помощи насоса воздух «протягивается» по трубочкам;
  • Взвешивая наполнитель до и после, определяют влажность.

В электронных гигрометрах могут использовать охлажденные зеркала, конденсаторы и соли. Но конечный результат всегда выдается на экран в виде пары цифр.

Механизм работы каждого аппарата сводится к тому, что создается система, которая тем или иным образом реагирует на влажность воздуха. Фиксируются изменения, протекающие в этой системе, и выдается конечный результат. Вопрос заключается лишь в точности, долговечности и дешевизне. Какой именно прибор будет наиболее оптимален по всем трем параметрам.



Что измеряет гигрометр?

Данный прибор служит для измерения всего одного параметра – влажности.

Благодаря этому приспособлению можно выяснить:

  • Какой уровень влажности в помещении;
  • Насколько отличаются имеющиеся показатели от нормы;
  • Следует ли что-то делать, для улучшения условий проживания;
  • Соблюдаются ли в учебном или образовательном учреждении заданные нормы.

Чисто теоретически – прибор дешевый и простой, он мог бы быть в каждом доме. Но мало кто интересуется уровнем влажности в своем жилище, если это не касается санитарных норм. Разбирая старые вещи на чердаке, можно наткнуться еще на советские образцы, которые до сих пор исправно работают.

Теоретически, при помощи гигрометра можно определять и уровень влажности на улице, но это может понадобиться только:

  1. Метеорологам;
  2. Юным экспериментаторам;
  3. Любителям сверять данные;
  4. Тем, кто не слушает прогноз погоды.

Как правило, о приборе вспоминают только во время проведения каких-либо проверок, что убедиться в соблюдении норм или оформить протокол о нарушении.



Зачем нужны метеорологи?

Погоде, как и самой природе, никогда не было особого дела до человека:

  • Наука еще не научилась контролировать погодные явления, во всяком случае, широкую общественность об этом еще не уведомили;
  • Природные катаклизмы до сих пор уносят тысячи жизней;
  • Качество предсказаний от метеорологов растет, но все еще находится не на самом высоком уровне.

Можно ругать прогнозы, на чем свет стоит, ведь часто они полностью не совпадают с реальной картиной. Но невозможно отказать метеорологам в том, что они заблаговременно предугадывают смерчи, цунами и тайфуны.

Без всех этих данных в некоторых регионах жизнь стала бы невозможной. Ну, или очень непродолжительной. А во всем этом метеорологам помогает опыт и целый набор приборов, в том числе и тот самый гигрометр.

Изменение уровня влажности, как и атмосферного давления, может свидетельствовать о резких переменах.



Как пользоваться гигрометром?

В своем жилище мы редко когда пытаемся определить уровень влажности и прочие «незначительные» параметры. Всегда интересует температура и, пожалуй, все.

Но даже несмотря на это, можно завести домашний гигрометр:

  • Если в доме живут дети или старики;
  • Если имеются хронические заболевания дыхательной системы;
  • Если есть сомнения о том, что условия проживания соответствуют санитарным нормам;
  • Если интересно фиксировать изменения в течение года.

Куда важнее показания прибора для:

  1. Лечебных учреждений;
  2. Пищевых производств;
  3. Строительства;
  4. Школ и детских садиков;
  5. Складов;
  6. Погребов и подвальных помещений.

Важно соблюдать определенный уровень влажности, когда дело касается хранения пищевых продуктов. Чем выше будет этот показатель, тем меньше шансов сохранить еду на протяжении длительного периода.

Касательно больниц и учебных заведений все еще проще – есть санитарные нормы, которые необходимо соблюдать. Их нарушения оказывают негативное влияние на жизнь и здоровье больных и учащихся. Естественно, наказание понесут лица, ответственные за это, при первой же проверке.

И не стоит забывать о метеорологах. Они тоже используют гигрометры для определения уровня влажности и для составления прогнозов погоды на ближайшее время.



Как же используется этот прибор?

Гигрометром человечество пользуется не первую сотню лет. Первым и самым примитивным являлся волосной:

  • В качестве индикатора использовался лишенный жира волос;
  • По изменению длины определялся уровень влажности;
  • Высокий уровень надежности объяснялся простотой приспособления;
  • Ничего более дешевого до сих пор не придумали.

В качестве детектора уже попробовали использовать:

  1. Пленку;
  2. Керамическую массу;
  3. Впитывающую влагу субстанцию;
  4. Электролиты;
  5. Охлажденные зеркала;
  6. Проводящие полимеры;
  7. Полимерные конденсаторы.

Все это не менее эффективно, но чуть сложней и дороже. Сегодня чаще можно столкнуться с электронными гигрометрами – показатели выводятся на дисплей прибора в виде цифр.

Мало кто использует гигрометр для своих повседневных нужд, этот прибор все еще остается «диковинкой». Механизм его действия стоит уяснить для общего развития, можно будет удивить знакомых своих кругозором. А вдруг и в реальной жизни пригодится.



Видео: принцип работы измерителей влажности

В данном ролике Денис Романов расскажет об устройстве психометрического гигрометра, за счет чего он работает, насколько точны показания:

1-kak.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
