Показания психрометра таблица: Психрометрические таблицы – Справочник химика 21

Содержание

Психрометрические таблицы – Справочник химика 21

Состояние влажного воздуха характеризуется также температурой мокрого термометра и точкой росы. Температура мокрого термометра — это температура, которую принимает испаряющаяся в воздух вода в конце процесса испарения. Этот показатель определяют при помощи прибора — психрометра. По температуре мокрого термометра с помощью психрометрических таблиц нетрудно определить относительную влажность. Относительную влажность воздуха можно найти и по температуре точки росы. При этой температуре (если охлаждать воздух при постоянном теплосодержании) воздух становится насыщенным, и водяной пар выпадает в виде росы. Температуру точки росы можно определить по таблицам или / — -диаграмме. [c.265]
Имея данные по О и ф, можно с помощью психрометрических таблиц или диаграммы определить соответствующие им значения температур воздуха по смоченному термометру т.

[c.101]

Психрометрические таблицы. Л. Гидрометеоиздат, 1957. [c.369]

Психрометрические таблицы Интервал температур — 20 30 °С [c.55]

Примечание. В психрометрических таблицах курсивом показаны данные психрометрической разности , т. е. разности между показаниями влажного и сухого термометров. [c.58]

В паспорте камеры обычно дается психрометрическая таблица, показывающая рассчитанную влажность в зависимости от соотношения показаний сухого и влажного термометров в определенном диапазоне температур. [c.307]

Y—удельный вес воздуха (определяют его по диаграмме или по психрометрической таблице соответственно температуре воздуха, выходящего из воздухоохладителя). [c.195]

При омывании испытуемым газом тепловоспринимающей части мокрого термометра вода испаряется. Так как на испарение воды с поверхности термометра затрачивается тепло, то температура термометра понижается.

В результате получается разность температур между сухим и мокрым термометрами. По этой разности температур, называемой психрометрической разностью, относительная влажность газа определяется по специальным номограммам или психрометрическим таблицам. Следует учитывать, что при малых скоростях испытуемого газа получаются сравнительно большие ошибки при определении влажности. В этом случае надо пользоваться специальными таблицами поправок. [c.525]

Относительная влажность воздуха. Одним из наиболее распространенных методов измерения влажности воздуха является психрометрический. Этим методом влажность определяется по показаниям двух одинаковых термометров — сухого и смоченного. Зная их показания и используя психрометрические таблицы или психрометрический график, находят относительную влажность воздуха.

[c.406]

Величину р воздуха, поступающего в печь или сушильный барабан, определяют психрометром и пересчитывают с помощью психрометрических таблиц на 0°. [c.98]

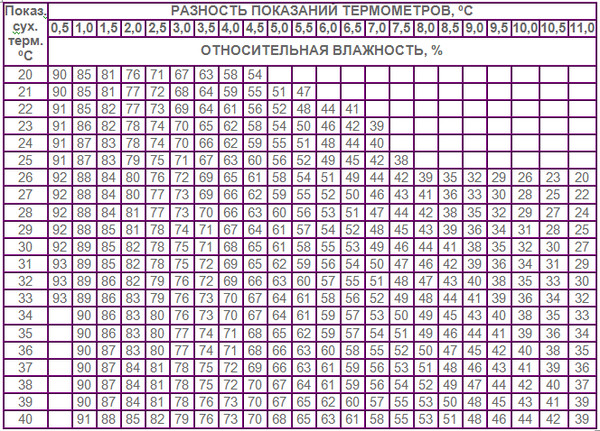

Психрометрическая таблица насыщенности воздуха водяными парами (в %) для температур гг О до по влажному термометру [c.107]

В комплект поставки входят два термометра с прикладной шка.юй, питатель стеклянный, фитиль хлопчатобумажный, пластмассовое основание, психрометрическая таблица, инструкция, два паспорта. [c.138]

Для определения ср по показаниям психрометра пользуются психрометрическими таблицами (табл. 6, см. Приложение). [c.17]

Пользуясь психрометрической таблицей для = 40″ и = 5°, [c.19]

Работники лаборатории повседневно определяют относительную влажность и замеряют температуру во всех производственных помещениях завода. Влажность замеряют психрометром и рассчитывают с помощью психрометрических таблиц. Различают абсолютную и относительную влажность. Под абсолютной влажностью у понимают количество влаги (в г), содержащееся в определенном объеме воздуха, например, в 1 м .

[c.261]

В результате этого показания влажного термометра всегда ниже показаний сухого термометра, показывающего температуру помещения. Чем суше воздух, омывающий влажный термометр, тем интенсивнее испарение, тем больше разница в показаниях влажного и сухого термометров. Наоборот, для влажного воздуха разница между показаниями термометров меньше и при насыщенном воздухе показания обоих термометров одинаковы. Разность в показаниях сухого и влажного термометров, так называемая психрометрическая разность, является критерием степени насыщения воздуха водяными парами. По этой разности, пользуясь психрометрической таблицей (см. Прилож. 12, стр. 316—317), определяется относительная влажность. [c.262]

Влагомер для определения влажности хлора конструкции Т. Г. Баканова э работает по принципу психрометра. В отличие от известных подобных приборов, диапазон его измерений составляет от О до 0,06 вес. %, точность 0,05 г/ж влаги в газе, т. е. значительно ниже данных психрометрических таблиц. Такое расширение диапазона измерений достигнуто благодаря выполнению мокрого термометра в виде пористой гильзы с катушкой сопротивления кроме того, производится принудительное смачивание термометра. Сухой и мокрый термометры включены в мостовую схему, которая позволяет измерять абсолютную влажность газа посредством электрического приведения психрометрической разности к величине, зависящей только от влажности газа и не зависящей от изменения его температуры.

[c.209]

Для вычисления относительной влажности воздуха пользуются психрометрическими таблицами, имеющимися для каждого психрометра. Относительную влажность воздуха при измерении аспирационным психрометром с достаточной точностью можно найти по диаграмме I—й. [c.304]

Примечание. Наиболее точно можно определить влагосодержание осушающего воздуха на входе и выходе расчетным путе.м с применением психрометрических таблиц влажного воздуха. [c.258]

Для определения параметров воздуха можно пользоваться психрометрической таблицей, в которой (см. приложение) в зависимости от температуры даны величины влагосодержания и энтальпии насыщенного и сухого воздуха. [c.350]

По психрометрической таблице и, ккал/кг Из уравнения (IX—24) [c.383]

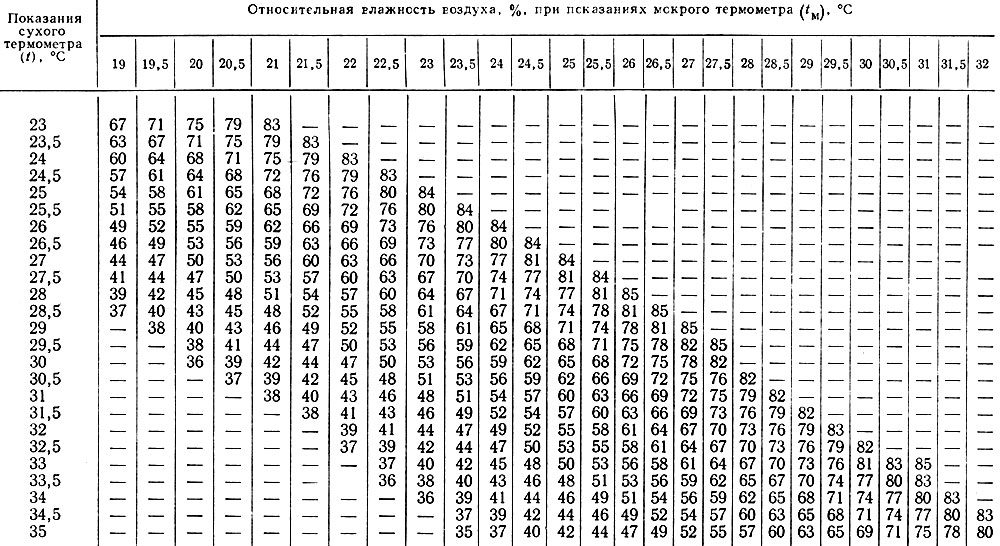

ПРИЛОЖЕНИЕ 9 ПСИХРОМЕТРИЧЕСКАЯ ТАБЛИЦА ВЛАЖНОГО ВОЗДУХА [c.574]

Характер изменения состояния воздуха в испарительном конденсаторе соответствует прямой 1 — W иа d, -диаграмме (рис. I —17). Энтальпию воздуха на входе в аппарат ti находят по d, -диаграмме или по психрометрической таблице. Энтальпия воздуха на выходе из аппарата 2 = h + (Q/G ). [c.27]

Основан на измерении разности температур сухого и влажного термометров. Оба термометра скреплены вместе. Один измеряет температуру контролируемого газа другой покрыт внизу материалом, хорошо впитывающим влагу, он измеряет температуру насыщенного влагой газа, причем подвеска вращается с целью создания быстрого воздушного потока для максимального охлаждения при испарении. Относительную влажность и точку росы можно определить по психрометрическим таблицам. Записывающий психрометр основан на этом же принципе, с той только разницей, что термометры двухкана-ньного записывающего психрометра омывает воздушный поток со скоростью не менее 4,5 м/сек. Влажный термометр смачивается водой из резервуара.

[c.417]

Аспирационный психрометр Ассмана (фиг. 125) имеет вверху вентилятор с пружинным заводом для равномерного обдувания термометров воздухом (со скоростью 2,5 м1сек). Приблизительно за полчаса до измерения резиновой грушей смачивают чехол мокрого термометра и заводят вентилятор. При измерении влажности воздуха с температурой ниже 0° С предварительно подводят под мокрый термометр стаканчик с водой, охлажденной до +Г С, для полного смачивания батистового чехла. Затем заводят вентилятор. В потоке воздуха вода быстро замерзает. После этого шарик термометра, покрытый льдом, снова смачивают водой для увеличения слоя льда. Влажность воздуха после такой подготовки измеряют лишь на следующий день.

Для этого заводят вентилятор. Через 10 мин. заводят вторично и затем через 5 мин. быстро производят отсчеты температур обоих термометров с немедленной записью их показаний. Относительную влажность воздуха определяют по разности показаний сухого и мокрого термометров согласно психрометрической таблице прибора (табл. 92). [c.174]

Вторичный прибор, подключенный к термометру сопротивления, градуируется в единицах абсолютной влажности. При наличии второго термометра сопротивления, ызмс рлющего температуру окружающей среды, можно по психрометрическим таблицам определить относительную влажность. [c.530]

При использовании психрометрических таблиц для определения влажности воздуха по данным, полученным при помощи аспира-ционного психрометра, необходимо знать давление воздуха. Поэтому в лаборатории должны быть приборы для измерения атмосферного давления барометр-анероид или метеорологический барограф. [c.235]

Влажность воздуха определяется по разиости показаний сухого и влажного термометров с помощью психрометрической таблицы, прилагаемой к прибору. [c.241]

Относительную влажность воздуха по психрометру Ассмана вычисляют при помощи специальных психрометрических таблиц или по формуле Шпрунга-. [c.93]

Решаем это уравнение подбором. Из психрометрической таблицы берем значения й и Г при различных температурах, но ниже чем —20° С. Находим, что равенство удовлетворительно выполняется при = —5,0 ккал1кг и й” — 0,00063 кг кг, соответствующих г= —22,5° С. Таким образом, = —22,5° С. [c.187]

По показаниям сухого и смоченного термометров при помощи особых психрометрических таблиц находят давление водяного пара и относительную влажность воздуха. Описанный механизм тепло- и массооб-мена может быть использован для объяснения физической сущности

[c.13]

По I— -диаграмме или психрометрическим таблицам уста-кавливаем энтальпии воздуха на входе и выходе из осушающего слоя [c.258]

Прямоточный компрессор—35, 96, 241 Психрометрическая таблица—350 Пучок Жиноба—337 [c. 541]

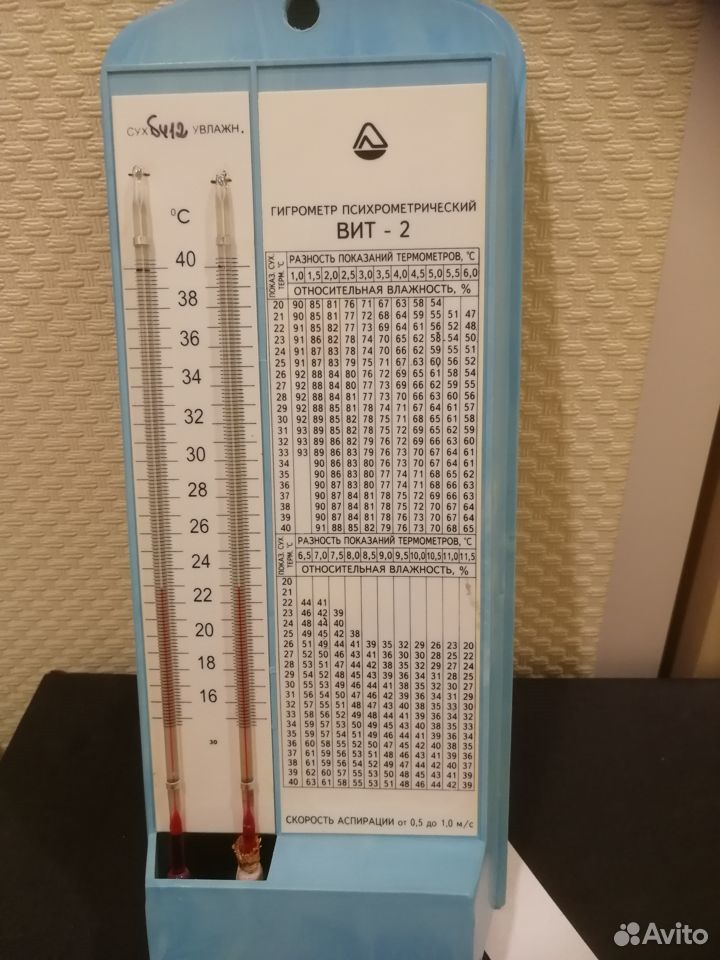

Комплекность психрометр на пластмассовом основании, стеклянный питатель, психрометрическая таблица, два паспорта, картонная коробка. [c.126]

Урок 19. Лабораторная работа № 04. Измерение влажности воздуха (отчет)

Лабораторная работа

Тема: «ИЗМЕРЕНИЕ ВЛАЖНОСТИ ВОЗДУХА»

Цель: освоить прием определения относительной влажности воздуха, основанный на использовании психрометра..

Оборудование: 1. Психрометр.

Выполнение работы.

Задание 1. Измерить влажность воздуха с помощью психрометра.

Подготовили таблицу для записи результатов измерений и вычислений:

№ опыта	t_сухого, ⁰С	t_{влажного},⁰С	Δt, ⁰С	φ, %
1	24	21	3	77

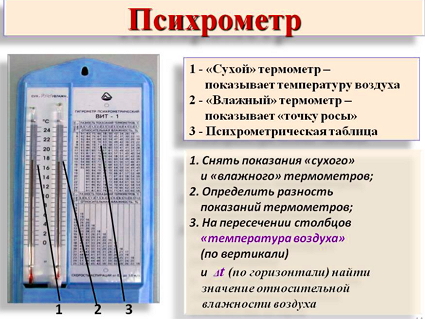

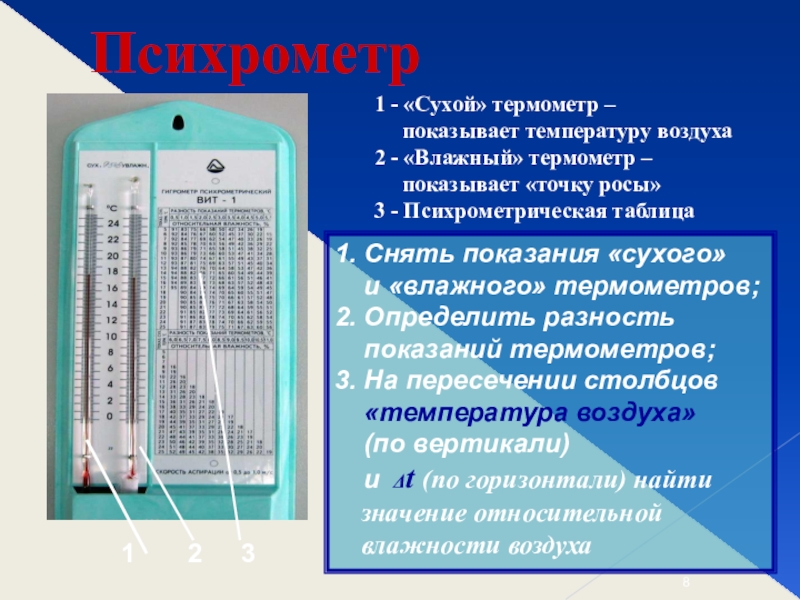

Рассмотрели устройство психрометра.

Показания сухого термометра t_сухого =24⁰С.

Показания влажного термометра t_{влажного} =21⁰С.

Разность показаний термометров:

Δt = t_сухого – t_{влажного}

Δt = 24⁰С – 21⁰С=3⁰С

По психрометрической таблице определяем влажность воздуха φ:

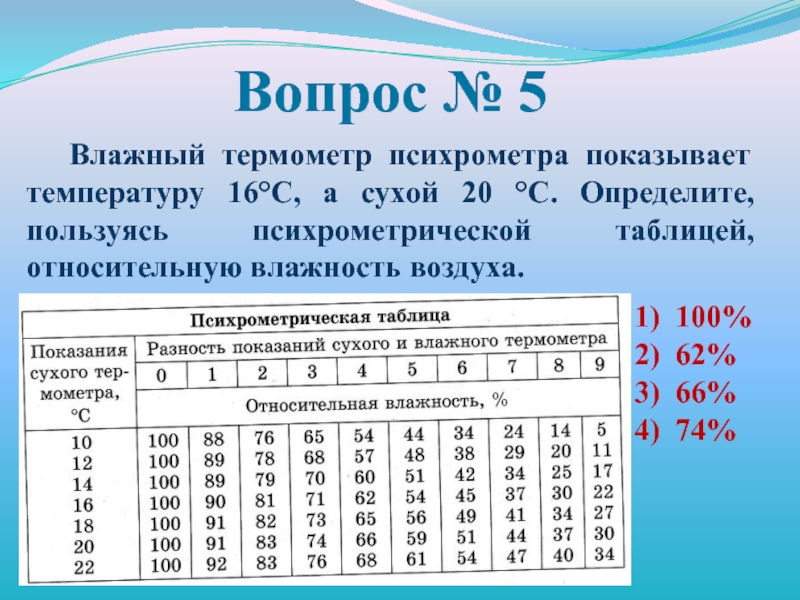

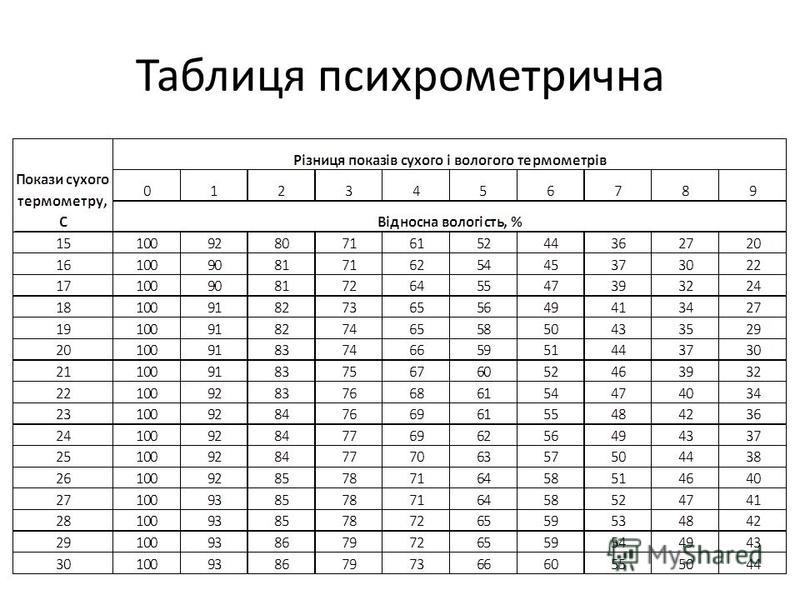

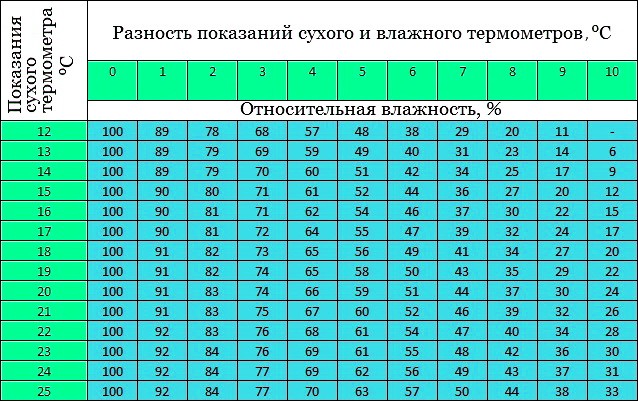

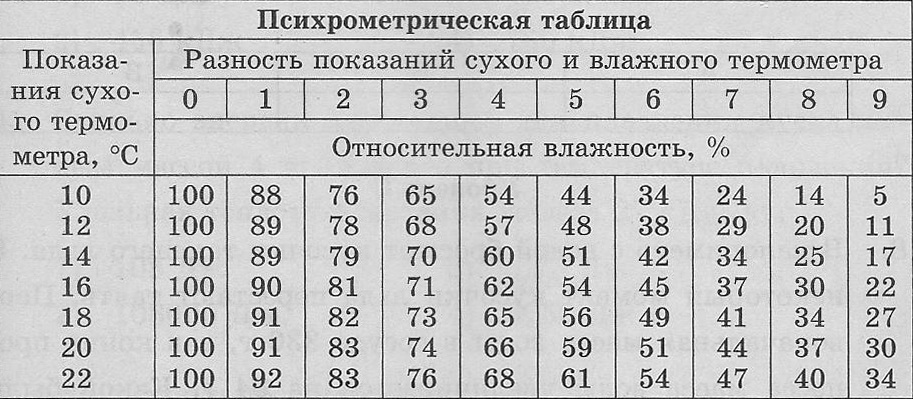

Психрометрическая таблица.

t_{сухого,}⁰С	Разность показаний сухого и влажного термометров
t_{сухого,}⁰С	0	1	2	3	4	5	6	7	8	9	10	11
21	100	91	83	75	67	60	52	46	39	32	26	20
22	100	92	83	76	68	61	54	47	40	34	28	22
23	100	92	84	76	69	61	55	48	42	36	30	24
24	100	92	84	77	69	62	56	49	43	37	31	26
25	100	92	84	77	70	63	57	50	44	38	33	27
26	100	92	85	78	71	64	58	51	45	40	34	29

φ=77%

Вывод: в ходе лабораторной работы определили относительную влажность воздуха в кабинете, она равна 77%. Это повышенная влажность воздуха.

Ответы на контрольные вопросы.

1. Почему при продувании воздуха через эфир, на полированной поверхности стенки камеры гигрометра появляется роса? В какой момент появляется роса?

При продувании воздуха через эфир, он быстро испаряется и охлаждает стенки камеры гигрометра. Слой водяного пара, находящийся вблизи поверхности камеры,тоже охлаждается. При определенной температуре водяной пар, содержащийся в воздухе, становится насыщенным и начинает конденсироваться. На отполированной поверхности камеры гигрометра появляются капельки воды.

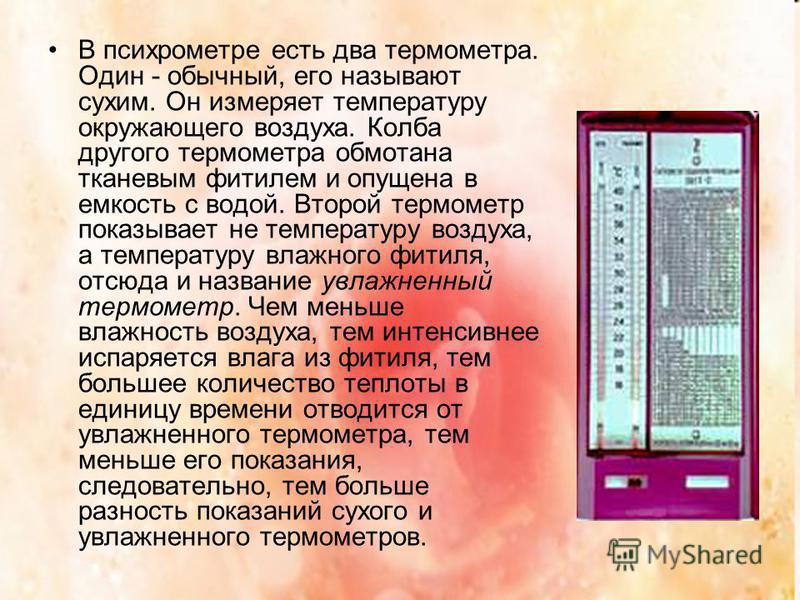

2. Почему показания «влажного» термометра меньше показаний «сухого» термометра?

Резервуар «влажного» термометра обернут марлей, опущенной в сосуд с водой. Вода смачивает марлю на резервуаре термометра и при её испарении он охлаждается.

3. Могут ли в ходе опытов температуры «сухого» и «влажного» термометров оказаться одинаковыми?

Да. В ходе опытов температуры «сухого» и «влажного» термометров могут оказаться одинаковыми при влажности 100%, т.к. в этом случае испарения с марли «влажного» термометра происходить не будет и он не будет охлаждаться.

4. При каком условии разности показаний термометров наибольшая?

Наибольшая разность показаний термометров будет при сухом воздухе (когда влажность воздуха близка к 0%)

5. Может ли температура «влажного» термометра оказаться выше температуры «сухого» термометра?

Температура «влажного» термометра никогда не может оказаться выше температуры «сухого» термометра, т.к. с марли на резервуаре «влажного» термометра испаряется вода и при её испарении он охлаждается

6. «Сухой» и «влажный» термометр психрометра показывают одну и ту же температуру. Какова относительная влажность воздуха?

Если «сухой» и «влажный» термометр психрометра показывают одну и ту же температуру, то влажность воздуха 100%

7. Каким может быть предельное значение относительной влажности воздуха?

Предельное значение относительной влажности воздуха 100%

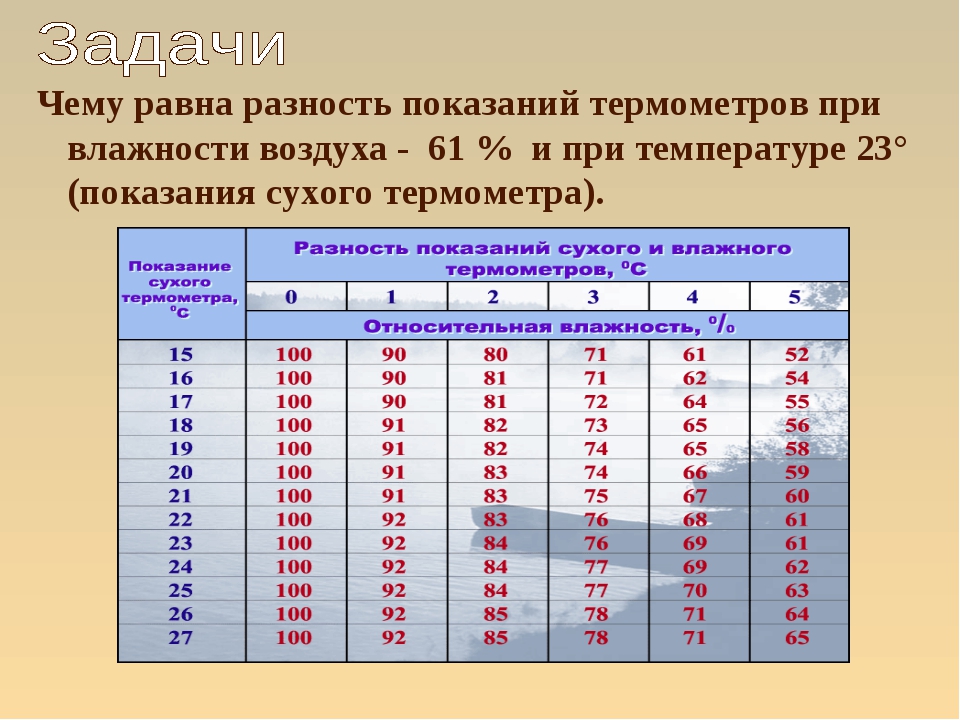

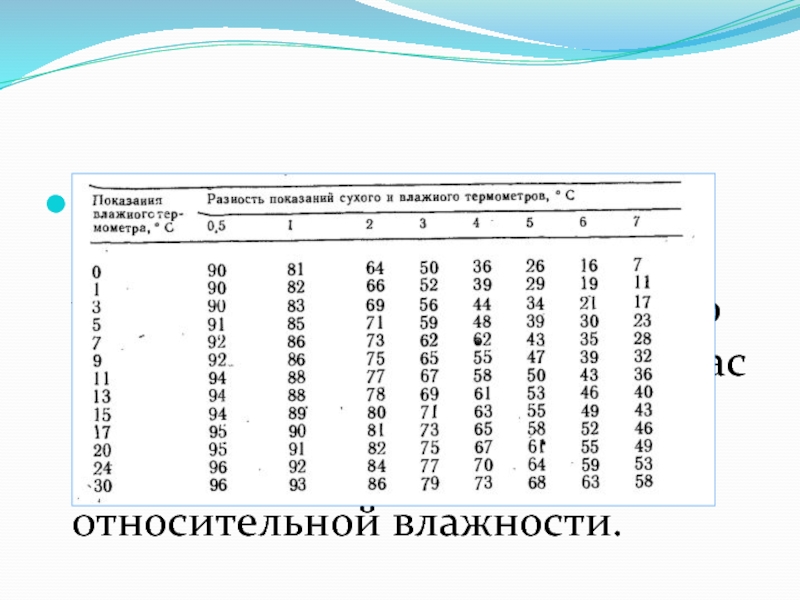

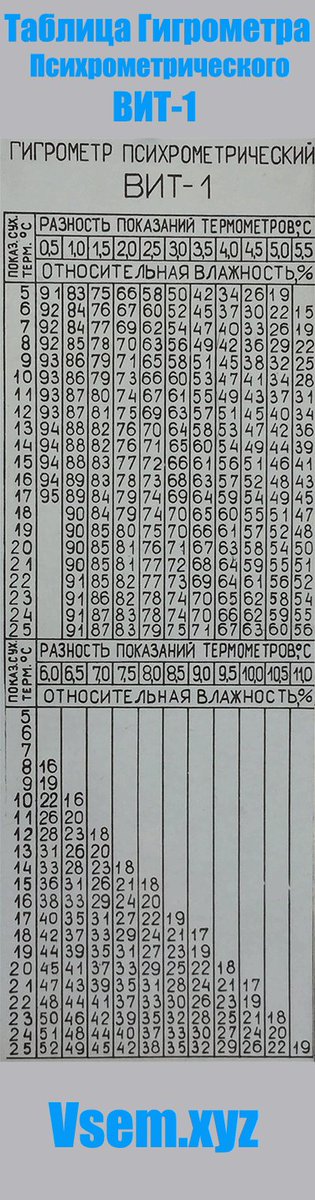

Психрометрическая таблица относительной влажности воздуха

Психрометрическая таблица относительной влажности воздуха [c.72]

Относительная влажность воздуха (р по измеренным значениям температур сухого i и мокрого термометров может быть определена цри помощи специальных психрометрических таблиц или рассчитана ио формуле. Для описанного выше аспирационного психрометра (с принудительной вентиляцией) формула имеет вид [c.280]

Сухой термометр показывает температуру воздушного потока. Показания смоченного термометра будут меньше, так как он охлаждается за счет испарения воды с поверхности материи. Относительная влажность воздуха определяется по специальным психрометрическим таблицам исходя из показаний сухого и мокрого термометров. [c.195]

Относительную влажность воздуха определяют по специальным психрометрическим таблицам исходя из показаний сухого и мокрого термометров. [c.209]

Зная показания сухого и мокрого термометров, по психрометрическим таблицам или диаграммам (см. рис. 7.1),атакже по/ -диаграмме, (см. прил. 5) определяют относительную влажность воздуха ф. [c.93]

Более точно относительная влажность и влагосодержание влажного воздуха определяются при помощи психрометра. Психрометр состоит из двух термометров сухого и мокрого. Шарик ртути мокрого термометра обернут тонким слоем ткани, которая непрерывно смачивается водой. С поверхности материи на шарике испаряется вода и он показывает более низкую температуру, чем сухой термометр. Очевидно, что сухой термометр будет показывать действительную температуру влажного воздуха t , а мокрый показывает температуру испаряющейся воды Зная психрометрическую разность температур t — tu, можно по специальным психрометрическим таблицам определить относительную влажность и влагосодержание воздуха. [c.240]

Относительную влажность воздуха определяют с помощью психро-, метра и психрометрических таблиц или диаграммы. Наиболее распространенным является психрометр Августа, состояищн из двух термометров, заключенных в деревянную коробку (фиг. 16). Шарик одного термометра обернут кусочком мягкой ткани (марли или батиста),-ко- [c.23]

Для определения парциального давления водяного пара ри в воздухе служат приборы. Среди н их наиболее широко используется психрометр. Он состоит из двух термометров, у одного из которых шарик с термометрическим веществом обернут легкой тканью, которая логружена в имеющуюся при психрометре чашку с водой. Этот термометр называют мокры м, в отличие от него второй термометр называют сухим. Принцип работы психрометра заключается в следующем. Вылетающие при испарении с поверхности воды и мокрой ткани молекулы воды вследствие столкновения с молекулами воздуха скапливаются в тонком слое воздуха, прилегающем к поверхности воды и мокрой ткани, и поэтому этот тонкий слой воздуха можно считать насыщенным именно его температуру и показывает мокрый термометр сухой же термометр показывает температуру ненасыщенного влажного воздуха в помещении, в котором находится психрометр. В паспорте психрометра имеется так называемая психрометрическая таблица, пользуясь которой по показаниям мокрого и сухого термометра находят относительную влажность и затем по формуле (1-102) определяют ри, определив по табл. I водяного пара / п.н=Рн для температуры воздуха в помещениях. [c.43]

Психрометры аспирационные. ПС

В начало

ПСИХРОМЕТРЫ АСПИРАЦИОННЫЕ

ПАСПОРТ

ГРПИ.405132.001 ПС

1. НАЗНАЧЕНИЕ ИЗДЕЛИЯ

1.1. Психрометры аспирационные предназначены для измерения температуры воздуха, и температуры «смоченного» термометра с целью последующего вычисления параметров влажности воздуха. Измеренные значения температуры воздуха и температуры «смоченного» термометра позволяют вычислить относительную влажность воздуха в диапазоне от 10 до 100 проц. при температуре от минус 10 до 50 град. С.

1.2. Обозначение, наименование, коды психрометров должны соответствовать табл. 1.

Таблица 1

Обозначение

Наименование

Код ОКП

ГРПИ, 405132.001

ГРПИ. 405132.001-01

Психрометр аспирационный МВ-4-2М

Психрометр аспирационный М-34-М

43 1116 8003 01

43 1116 8001 03

2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1. Диапазон измерения температуры воздуха от минус 25 до 50 град. С.

2.2. Диапазон измерения температуры «смоченного» термометра от минус 10 до 50 град. С

2.3. Питание психрометра М-34-М осуществляется от источника переменного тока напряжением (220⁺²²_-33) В при частоте (50±1) Гц.

2.4. Мощность, потребляемая психрометром М-34-М, не более 30 ВА.

2.5. Предел допускаемых случайных составляющих погрешностей термометров, после введения поправок + 0,1 град.С

2.6. Скорость аспирации, для психрометра МВ-4-2М. на четвертой минуте и для психрометра М-34-М на любой минуте не менее 2,0 м/с.

2.7. Время раскручивания пружины заводного механизма психрометра

МВ-4-2М. при полном заводе составляет не менее & мин.

2.8. Типы, габаритные размеры и масса психрометров соответствуют табл. 2.

Таблица 2

Типы	Габаритные размеры мм, не более
Типы	диаметр	длина	масса, кг не более
MB 4-2M	105	420	1,2
М-34-М	105	400	1,3

2. 9. Сведения о содержании цветных металлов, г:
алюминий Д16 5,5

латунь Л63 469,0

ЛС591 81,97

бронза БрОФ 6,5-0,15 1,44

цинк ЦАМ 4–1 66,5

3. КОМПЛЕКТ ПОСТАВКИ

Таблица 3

Обозначение	Наименование	Кол-во МВ-4-2М	, штук М-34-М
ГРПИ. 405132.001	Психрометр аспирационный МВ-4-2М	1
ГРПИ.405132.001-01	Психрометр аспирационный М-34-М		1
	в том числе;
Л88.634.135	Защита ветровая	1	1
Л88. 663.000	Крюк для подвеса	1	1
Л86.875.016	Футляр	1	1
Л87.359.000	Пипетка	2	2
П88.223.010	Втулка	2	2
Л88. 946.009	Шайба	2	2
ГОСТ 8474–80	Батист отбеленный 40×20 мм	25	25
Л86.272.016	Зажим с баллоном	1	1
ГРПИ.715141.007	Втулка	2	2
ГРПИ. 405132 001 ПС	Психрометры аспирационные. Паспорт	1 экз.	1 экз.
ГОСТ 112-78Е	Термометр ТМ6 Паспорт	2 экз.	2 экз.
	Психрометры аспирационные; Методика поверки*

“Поставляется по отдельному заказу за отдельную плату.

4. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

4.1. К эксплуатации психрометра должны допускаться лица, прошедшие инструктаж по технике безопасности и знающие устройство и эксплуатацию электрических, гидрометеорологических приборов.

4.2. По способу защиты человека от поражения электрическим током,
психрометр М-34-М относится к классу О по ГОСТ 12.2.007.0-75.

4.3. При эксплуатации психрометра М-34-М необходимо выполнять требования безопасности по ГОСТ 12.3.019-80, «Правила технической эксплуатации электроустановок потребителей» и «Правила техники безопасности при эксплуатации электроустановок потребителей» (Утверждены Госэнергонадзором 12 апреля 1969г.).

4.4. При эксплуатации психрометров М-34-М и МВ-4-2М необходимо соблюдать общие требования безопасности при работах со ртутью по ГОСТ 12.3.031-83 особенно в случае боя термометров.

5. ПРИНЦИП РАБОТЫ И УСТРОЙСТВО ПСИХРОМЕТРОВ

5.1 Работа психрометра основана на степени охлаждения испарением резервуара «смоченного» термометра при балансе теплообмена и зависящей от количества влаги в вентилируемом потоке воздуха постоянной скорости.

По температуре «смоченного» термометра и температуре воздуха, определяют относительную влажность.

Психрометр состоит из двух основных частей – головки 1 и термодержателя 3 (см. рис.1)..

Внутри головки располагается аспирационное устройство, состоящее из заводного механизма, ключа 2 и вентилятора для психрометра МВ-4-2М,-в психрометре М-34-М используется электродвигатель с вентилятором, подключаемый к сети переменного тока напряжением 220 В.

На термодержателе 3 установлены термометры 4, один из которых «смоченный», а другой служит для измерения температуры воздуха.

Термометры защищены от воздействия солнечной радиации как сбоку – планками 5, так и снизу – трубочками 6.

В нижней части термодержателя расположено устройство для регулирования скорости аспирации. Оно состоит из клапана 8, имеющего форму конуса и подпружиненного винта 7. При повороте винта перекрывается определенная часть сечения трубки 9, что приводит к изменению скорости аспирации.

Регулировка скорости до заданной величины проводится на заводе и при необходимости в бюро поверки.

При вращении вентилятора в прибор всасывается воздух, который обтекает резервуары термометров, проходит по трубке 9 к вентилятору и выбрасывается наружу через прорези в аспирационной головке.

К психрометру прилагаются: пипетка для смачивания, состоящая из стеклянной трубочки, вставленной в резиновый баллон с зажимом, щиток (ветрозащита) для защиты аспиратора от влияния ветра, металлический крючок для подвешивания прибора за шарик на аспирационной головке, поверочные свидетельства к термометрам и паспорт.

Для вычисления влажности по показаниям термометров используют психрометрические таблицы или вычисляют по формуле.

5.2. Перед работой снять наружный экран правого термометра и обернуть батистом в один слой, охватывая резервуар термометра на расстоянии 3 см. При этом предварительно вымытыми руками обмывают чистой водой резервуар термометра; смачивают дистиллированной водой батист, обернутый вокруг термометра батист завязывают нитками выше и ниже резервуара, обрезают свободный конец на 2–3 мм ниже резервуара.

Для смачивания батиста следует употреблять только дистиллированную воду.

При производстве наблюдений психрометр устанавливают в том месте, где определяется влажность, обычно на специальном столбе с наветренной его стороны, чтобы воздух шел от прибора к столбу, причем наблюдатель при отсчетах должен находиться в таком положении, чтобы не оказывать влияния на показания прибора (с подветренной стороны).

Рис 1

6. ПОРЯДОК РАБОТЫ

6.1, Порядок работы психрометра следующий:

1) при определении влажности на открытом воздухе вынести психрометр из помещения зимой за 30 мин., а летом за 15 мин. до момента отсчета и повесьте его в установленном месте на высоте 2 м от поверхности земли;

2) смочите батист на резервуаре термометра, это смачивание произведите за 4 мин. до начала наблюдений.

Для этого возьмите резиновый баллон с зажимом, – заранее наполненный дистиллированной водой, и легким нажимом доведите воду в пипетке не ближе, чем на 1 см до края, и удержите на этом уровне при помощи зажима. Затем введите пипетку во внутреннюю трубку защиты и смочите батист. Выждав некоторое время, не вынимая пипетки из трубки, разожмите зажим, вбирая воду в баллон и выньте пипетку;

3) заведите пружину заводного механизма психрометрам МВ-4-2М
или включите электромотор психрометра М-34-М желательно, к стабилизированному источнику питания переменного тока;

4) через четыре минуты после пуска вентилятора или включения электромотора произведите отсчет по термометрам. Отсчет снимают с точностью до 0,25 цены деления шкалы, значения температуры округляют до 0,1 град Сив показания вводят поправки, взятые по паспорту термометров. У термометров каждое деление шкалы соответствует 0,2 град. С. Нечетные десятые доли градусов определяются на глаз.

При температуре воздуха ниже 0 град. С психрометр выносят из помещения за полчаса до наблюдений, тотчас смачивают резервуар, обтянутый батистом и включают аспирационное устройство на 8 минут. За 3–4 мин. до отсчета вторично включают аспирационное устройство, но не делают повторного смачивания. Перед отсчетом наблюдатель должен установить, остается ли показание «смоченного» термометра постоянным или меняется. В первом случае наблюдатель производит и записывает отсчеты как обычно. Во втором – повторяет весь процесс наблюдения сначала.

Перед тем, как производить отсчеты, следует посмотреть, обмерз или остался мягким батист на резервуаре термометра, для этого деревянной палочкой (размером, примерно, со спичину) касаются смоченного батиста (создают центр кристаллизации). При этом палочка (может быть из другого материала) должна иметь температуру окружающей среды, чтобы не вносить дополнительного тепла к воде на батисте от рук.

После этой операции батист должен быть твердым, затем отмечают рядом с записью показания смоченного термометра: буквой «Л» наличие на батисте льда и буквой «В» наличие в нем воды.

Для защиты вентилятора от действия сильного ветра (свыше 4 м|с) на прорези аспирационной головки с наветренной стороны необходимо надеть ветровую защиту открытым концом в направлении вращения вентилятора.

6.2.Определение относительной влажности воздуха может производиться по формуле:

f= Em – A * Р * ( A t) *100%

Ес

где f – значение относительной влажности воздуха;

Em – насыщенная упругость водяного пара при температуре «смоченного» термометра;

Ее – насыщенная упругость водяного пара при температуре «сухого» термометра;

А – психрометрический коэффициент, равный 6,62010″⁴(°с-¹)

Р- давление воздуха;

Д t – разность между температурой воздуха t и температурой «смоченного» термометра t.

На практике относительная влажность определяется при помощи психрометрических таблиц, в которых указываются .правила пользования ими (см. «Психрометрические таблицы» автор Д.П. Беспалов, др.).

Кроме того, определение относительной влажности по показаниям психрометра, но уже с меньшей точностью (без введения поправок на давление к упругости водяного пара для наиболее распространенного диапазона влажности – от 10 до 100 % при температуре от 5 до 40 град. С. можно произвести по психрометрическому графику (рис. 2).

Определение относительной влажности по психрометрическому графику производится в следующем порядке:

по вертикальным линиям отмечают показания сухого термометра; по наклонным – показания «смоченного» термометра;

на пересечении этих линий получают значения относительной влажности, выраженные в процентах. Линии, соответствующие десяткам процентов, обозначены на графике цифрами: 10, 20, 30, 40, 50, 60, 70, 80, 90.

Пример: Температура «сухого» термометра 21,7 град. С, температура «смоченного» термометра 14,3 град.’ С. На графике находим точку пересечения вертикальной и наклонной линии, соответствующих данным температурам; она находится выше 42, но ниже 44. Следовательно, относительная влажность будет приблизительно 43 процента.

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

7.1. Психрометр нельзя брать влажными руками, так как потемнение или коррозия трубок защиты ведет к искажению показаний термометров.

7.2. В холодное время года, прежде чем вынуть психрометр из футляра, надо дать ему возможность постепенно принять температуру окружающего воздуха.

7.3. После работы психрометр протереть замшей или бархоткой. Батист на резервуаре термометра .необходимо содержать в чистоте и менять его при постоянной работе психрометра не реже одного раза в две недели.

7.4. Для замены батиста необходимо (см. п. 5.2_Г),
1) снять патрубок правого термометра;

2) взять батист и привязать его нитками на резервуар термометра;

3) отрезать лишний батист и нитки;

4) поставить патрубок на место.

7.5. Оси часового механизма психрометра МВ-4-2М два раза в год чистить и смазывать маслом МН-30 ГОСТ 8781-71 для чего не обходимо снять колпак.

7.6. Поверку психрометра необходимо проводить периодически при
эксплуатации не реже одного раза в 3 года, после длительного хранения на складе перед эксплуатацией и после ремонта.

8. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Наименование неисправности	Вероятная причина	Метод устранения	Примечание
1 Вмятины термозащит, трубок и крюка	Транспорти-рование	Исправление производить на деревянных оправках – легкими ударами молотка через деревянные прокладки	Трубки защиты предварительно снять с псих рометра
2 Потускнение полировки частей психрометра	Влияние внешних факторов	Полировку производить путем протирания потускневших частей замшей, смазанной стеариновым маслом с венской известью, тонкойпастой ГОИ или в крайнем случае, смесью керосина с зубным порошком –	При условии сохранности никелевого слоя
3, Уменьшение времени действия полного завода (менее 8 мин)	Увеличение трения в механизме	Чистка и смазка заводного механизма: тщательно промыть все его части в бензине высушить, собрать	Заводной- механизм разобрать
4 Разбитые ртутные термометры	Транспортирование	Установка новых ртутных термометров взамен разбитых

9. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

9.1.Психрометр аспирационный _________________________ заводской номер _________________ соответствует техническим условиям ___________________ и признан годным для эксплуатации.
Психрометр настроен на скорость аспирации ________________________м/с

Дата выпуска ___________________

Начальник ОТК _________________

МП.

10. СВЕДЕНИЯ О ПОВЕРКЕ

Дата

Вид осмотра

Результат осмотра или поверки

Должность, фамилия, подпись проверяющего лица

Примечание

11. ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЕ

11.1. Психрометры должны храниться в сухом, отапливаемом помещении при температуре от 5 до 40 град. С и относительной влажности до 80 проц. при отсутствии паров кислот и других веществ, вызывающих коррозию деталей психрометров.

11.2. Транспортирование психрометров допускается всеми видами транспорта, но при температуре от минус 30 до 50 град. С.

12. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

12.1. Гарантийный срок эксплуатации – 12 месяцев со дня ввода психрометров в эксплуатацию.

12.2. Гарантийный срок хранения – 6 месяцев с момента изготовления.

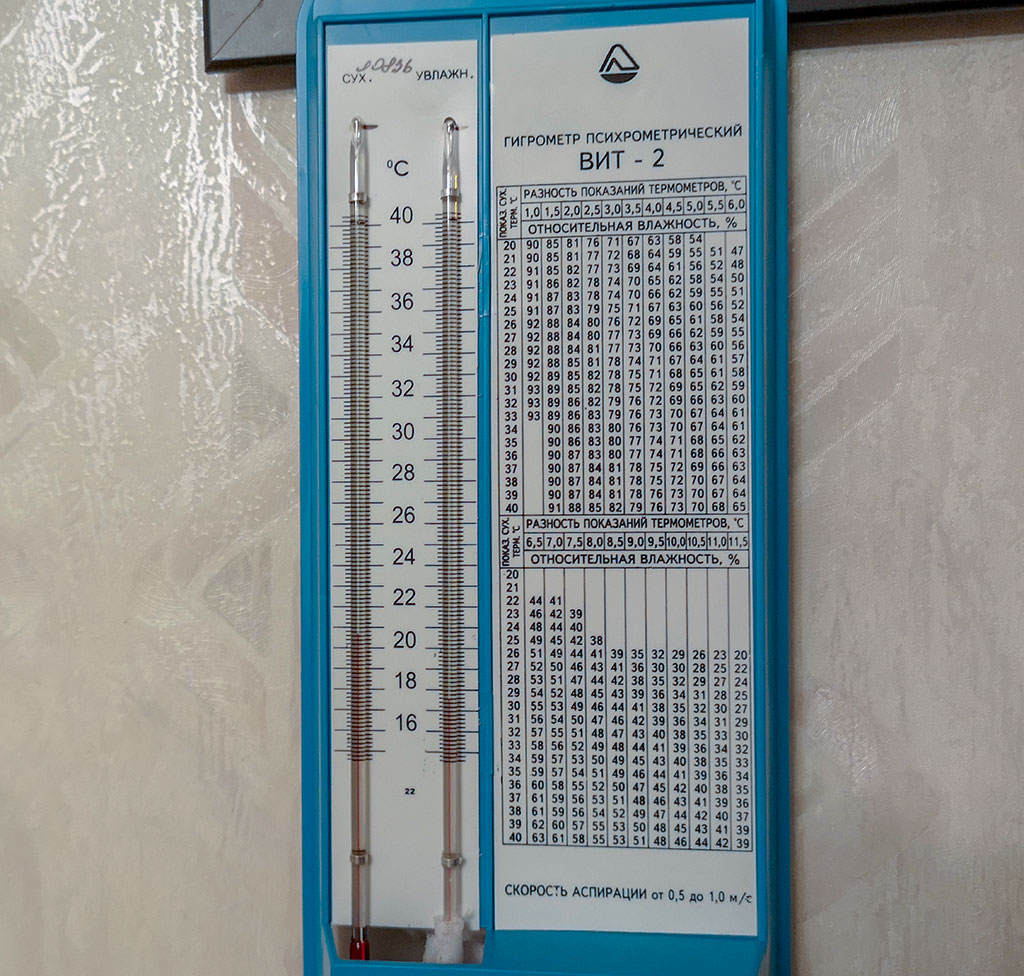

Журнал учета показаний психрометрического гигрометра: пример и правила заполнения.

Содержание страницы

Гигрометр – устройство, позволяющее контролировать микроклимат в помещении. Психрометрический прибор позволяет выявлять текущие показатели температуры и относительной влажности воздуха. Специальный журнал учета показаний позволяет каждый день контролировать микроклимат, записывать основные данные и впоследствии изучать их.

Что это такое?

Журнал учета показаний психрометрического гигрометра – специальный журнал, позволяющий вести учет всех изменений микроклимата помещения. Его использование обязательно для больниц, поликлиник, аптек и других учреждений, в которых находятся лекарства и продукты, требующие особых условий хранения. Применение журнала регламентировано приказом Минздрава России. Каждое учреждение самостоятельно выбирает форму ведения отчетности о микроклимате помещения – электронную или бумажную. За неведение учета предусмотрена административная ответственность, в особенных случаях возможно лишение лицензии на право реализовывать и хранить лекарственные средства.

Журнал учета температурного режима и относительной влажности в помещении выпускается в виде таблицы, которая имеет несколько граф:

дата и время записи;
температура в помещении согласно градусам Цельсия;
показание «сухого» термометра в психрометрическом гигрометре;
показание «влажного» термометра в психрометрическом гигрометре;
относительная влажность воздуха;
подпись лица, ответственного за ведение учета.

Каждая графа должна обязательно заполняться. Согласно нормативным актам, заполненный журнал должен храниться не менее года, не считая текущий год.

Есть ли разница?

Существует несколько видов гигрометров, каждый из которых способен точно измерять относительную влажность окружающей среды. Однако двумя термометрами – «сухим» и «влажным» — оснащен только психрометрический прибор, принцип действия которого и основывается на разнице их показаний. Любой журнал учета изменений в микроклимате помещения имеет графы, отведенные на запись показаний обоих термометров. В случае, если используется электронный, конденсационный или другой гигрометр, они остаются незаполненными.

Журнал регистрации показаний гигрометра имеет единую форму для всех видов измерительных приборов.

Где используется?

Как упоминалось ранее, журнал учета микроклимата помещения применяется различными медицинскими учреждениями, в которых хранятся лекарственные средства. Лечебные препараты очень требовательны к условиям их хранения, поэтому в помещении должны поддерживаться оптимальные показатели температуры и относительной влажности окружающей среды. Аптеки также обязаны вести учет всех изменений в микроклимате помещения, при необходимости изменяя его.

Ведение журнала учета температуры и относительной влажности в помещении также обязательно для магазинов, предприятий общественного питания и производства в области пищевой промышленности, а также для складов, на которых хранятся продукты питания. Пищевая продукция также требовательна к условиям своего хранения.

Учет показаний температуры и влажности также производится на предприятиях, которые по роду своей деятельности обязаны соблюдать определенные нормативы микроклимата помещений.

Как заполнять?

Пример журнала учёта показаний психрометрического гигрометра можно скачать по ссылке (формат файла .pdf)

Для того, чтобы вести правильный учет, необходимо знать, как заполнять журнал гигрометра. Запись должна проводиться каждый день, можно даже несколько раз в течение суток. Выявление показаний температуры и относительной влажности желательно проводить в разное время для того, чтобы можно было отследить изменение микроклимата помещения, связанное со временем суток.

Используя различные измерительные приборы (термометр и гигрометр), человек, ответственный за ведение учета, получает показания температуры и относительной влажности. Для каждого значения предусмотрена отдельная графа, куда в цифровом виде вносится информация. Необходимо проверять правильность введенных данных для того, чтобы журнал был заполнен точными сведениями.

После записи всех показаний человек, ответственный за ведение учета, должен поставить свою подпись, заверив тем самым правильное отображение всех значений.

В заполненном виде журнал выглядит так:

Число/Время	Температура воздуха в помещении (показание термометра, в C°)	Влажность воздуха в помещении (показание гигрометра психрометрического)			Подпись ответственного лица
Число/Время		Показание сухого термометра	Показание увлажненного термометра	Относительная влажность	Подпись ответственного лица
03. 04.2015, 13:50	21 C°	21 C°	14 C°	46%	Чесноков М.Ю.
04.04.2015, 17.00	22 C°	22 C°	16 C°	54%	Чесноков М.Ю.
05.04.2015, 07.30	20 C°	20 C°	15 C°	59%	Чесноков М.Ю.
06.04.2015, 09.45	22 C°	22 C°	16 C°	54%	Чесноков М.Ю.

Данные, приведенные в таблице, приблизительны.

Что делают с показаниями?

Ведение учета температуры и относительной влажности в помещении позволяет при необходимости корректировать микроклимат. Полученные данные впоследствии анализируют, и на основе анализа выносят решение об использовании разнообразных приборов, влияющих на температуру и относительную влажность (обогреватели или увлажнители).

Журнал учета показаний психрометрического гигрометра позволяет вести учет температуры и относительной влажности в помещении. Он используется всеми медицинскими учреждениями, аптечными пунктами и предприятиями, работа которых связана с продуктами питания. Правильное заполнение всех граф позволяет впоследствии анализировать изменения микроклимата и при необходимости корректировать их.

Чтение психрометрической диаграммы, температуры по сухому и влажному термометру, оси влажности

Чтение психрометрической диаграммы, сухая, влажная температура по термометру, оси влажности ХИМИЧЕСКАЯ ШКОЛА

Введение в психрометрическую таблицу

Свойства атмосферного воздух, например, температура по сухому термометру , температура по влажному термометру, температура точки росы, удельная влажность, относительная влажность, удельная энтальпия и удельный объем обсуждаются в соотношении к психрометрической таблице ниже.

Два независимых интенсивных свойства необходимы для полностью указать состояние воздуха на психрометрической карте.

Оси в психрометрической таблице

Психрометрическая диаграмма показывает шкалу энтальпии (линия с наклоном), шкалу температуры по сухому термометру (горизонтальная линия) и шкалу удельной влажности. (вертикальная линия). Шкала температуры влажного термометра указана на кривой насыщения (относительная влажность 100%).
Кроме того, он также иллюстрирует кривые постоянной относительной влажности, постоянной температуры влажного термометра. линии температуры, линии постоянной энтальпии и линии постоянного удельного объема.
Психрометрические диаграммы широко используются в системах кондиционирования воздуха . приложения .

Пример: Если известны температура воздуха по сухому термометру и температура воздуха по влажному термометру, мы можем вычислить абсолютную влажность, относительную влажность и энтальпию.

ПРИМЕЧАНИЕ. Прежде чем разбираться в психрометрической диаграмме, вы должны хорошо разбираться в ней. о свойствах воздуха воздуха.

В этом уроке мы сначала изучаем оси психрометрической диаграммы, затем обсуждаем вопросы и примеры. Внимательно изучите оси психрометрической диаграммы с фигурами и получите представление, где расположены разные оси.После учебы расположения осей, мы постараемся сделать несколько примеров и задач, чтобы точно понять психрометрическую диаграмму.

Психрометрическая диаграмма предназначена для определенного давления (общего давления).

Полное давление воздуха меняется с места на место. Определенное давление отображается на психрометрической диаграмме. См. Ниже цифра (обведена синим). Если расчетное давление (полное давление) психрометрической диаграммы равно 1. 01325 * 10 ⁵ Па, мы можем считывать только значения, относящиеся к этому давлению.

Общее давление также называется барометрическим давлением .

Расчетное давление (полное давление воздуха, P _T) складывается из давления сухого воздуха (P _da) и парциального давления водяной пар (P _wv).

P _T = P _da + P _wv

Пример

Вам предоставляется психрометрическая таблица, рассчитанная на 1 человека.01325 * 10 ⁵ Па. Говорят, что относительная влажность комнату, используя данную схему. Общее давление в помещении 0,89214 * 10 ⁵ Па.

Общее давление и расчетное давление психрометрической диаграммы не совпадают. Таким образом, мы не можем использовать эту психрометрическую диаграмму, чтобы найти относительные влажность.

Считать температуру по сухому термометру

Ось сухого пузыря находится внизу диаграммы.

В нижней строке графика указаны значения температуры сухого термометра. Здесь температуры пронумерованы цифрами 5 на 5 и началось с -10 ⁰ C.
Ось температуры по сухому термометру выделена (красным).
Примеры: 10 ⁰ C и 20 ⁰ C Температурные линии сухого термометра выделены зеленым и синий соответственно.

Считать температуру по влажному термометру

Нумерация такая же, как у линии сухого термометра, но одна часть изогнута и выделена (красным) на следующем рисунке.

Примеры: 15 ⁰ C и 25 ⁰ C температурные линии сухого термометра выделены зеленым и синий соответственно.

Считывание абсолютной влажности | удельной влажности

Ось абсолютной влажности находится в правой части графика. Эта ось выделена (черным) на рисунке.

Абсолютная влажность измеряется в г / кг сухого воздуха

Зеленые и синие линии – 10 г и 20 г на 1 кг сухого воздуха.

Пример 1:
Температура по сухому термометру составляет 30 ⁰ C, а температура по влажному термометру составляет 25 ⁰ C. Рассчитайте влажность.

Влагосодержание измеряется по г / 1 кг сухого воздуха

Решение

Проведите вертикальную линию при 30 ⁰ C от оси температуры сухого термометра (1).
Проведите линию 25 ⁰ C по оси температуры по влажному термометру (2).
Эти две линии пересекаются в одной точке (3).
Проведите горизонтальную линию от точки перехвата (4).
Считайте содержание влаги.

Относительная влажность

Некоторые участки кривых влажности выделены (красным) на рисунке.

Рассчитать относительную влажность по примеру психрометрической диаграммы

Температура по сухому термометру составляет 30 ⁰ C, а по влажному термометру – 25 ⁰ C.Рассчитайте относительную влажность.

Решение

Проведите вертикальную линию от оси температуры сухого термометра при 30 ⁰ C (линия 1).
Проведите линию 25 ⁰ C по оси температуры по влажному термометру (линия 2).
Эти две линии пересекаются в одной точке (точка 3). Точка пересечения находится между кривыми влажности 60% и 70%.
Рассчитайте относительную влажность по линейке.

Ответ: примерно 66%

Считать энтальпию в психрометрической таблице

Линия энтальпии разделена на несколько частей. Его ось выделена на рисунке зеленым цветом. Энтальпия измеряется в кДж / кг сухого воздуха.

Считывание значений энтальпии в психрометрической диаграмме – Пример

Температура по сухому термометру составляет 30 ⁰ C, а по влажному термометру – 25 ⁰ C. Вычислите энтальпию этого воздуха.

Энтальпия измеряется в кДж / кг сухого воздуха

Решение

Проведите вертикальную линию от оси температуры сухого термометра при 30 ⁰ C (линия 1).
Проведите линию 25 ⁰ C по оси температуры по влажному термометру (линия 2). Точка пересечения линии 1 и линии 2 находится пункт 3.
Продлите линию 2 до пересечения линии энтальпии (4).
пересечение линии 3 и линии энтальпии – это энтальпия воздуха (точка 5).

Ответ: 77 кДж / кг Сухой воздух

Примеры и вопросы психрометрической карты

Вопрос 1

В эксперименте температура по сухому термометру и температура по влажному термометру определены как 28 ⁰ C и 20 ⁰ C. соответственно. Исследователям необходимо найти следующие параметры, чтобы продолжить эксперимент с использованием психрометрической диаграммы.

Абсолютная влажность или удельная влажность
Относительная влажность
Энтальпия воздуха

Решение

Обозначение точек психрометрической карты

Во-первых, мы должны определить, какие значения нам известны.В этом примере мы знаем значения сухого термометра. температура (28 ⁰ C) и температура по влажному термометру (20 ⁰ C). отметьте эти две точки на соответствующей оси и проведите линии через эти точки. Смотрите рисунок. Отметьте точку пересечения сухого термометра линия температуры (28 ⁰ C) и линия температуры влажного термометра (20 ⁰ C) как 1.

Считывание абсолютного / удельного значения влажности

Проведите горизонтальную линию вправо через точку пересечения сухого термометра. линия температуры (28 ⁰ C) и линия температуры по влажному термометру (20 ⁰ C).Эта новая линия встретится ось абсолютной влажности (удельной влажности) в какой-то момент. Отметьте эту точку и прочтите значение. Ответ: 11,7 г влаги / кг сухого воздуха

Считайте значение энтальпии

Проведите наклонную линию, параллельную линиям энтальпии через точку пересечения сухого термометра. линия температуры (28 ⁰ C) и линия температуры по влажному термометру (20 ⁰ C). Эта новая линия встретится ось энтальпии в какой-то момент.Отметьте эту точку и прочтите значение (приблизительно 57,5 кДж / кг).

Считайте относительную влажность

Проверьте две кривые относительной влажности, которые находятся в точке пересечения сухого термометра. линия температуры (28 ⁰ C) и линия температуры по влажному термометру (20 ⁰ C). В этом примере мы можем см. пункт 1 точно лежит на кривой относительной влажности 50%.

Психрометрическая таблица, пример 2

В ходе эксперимента известны следующие характеристики воздуха.
Температура по сухому термометру 30 ⁰ C.
Абсолютная / удельная влажность 20 г / 1 кг сухого воздуха

Найдите значения следующих свойств.

Температура влажного термометра
Энтальпия воздуха
Относительная влажность

Определить точку перехвата на психрометрической диаграмме

Нам известны два значения (температура по сухому термометру, абсолютная / удельная влажность). Следовательно, мы можем идентифицировать связанную точку (X), используя это два значения.

Зеленые (1) и коричневые (2) линии относятся к значения температуры по сухому термометру и абсолютной влажности соответственно. Изучите фигуру.

Проведите линию (красная, линия 3), параллельную линиям температуры по влажному термометру, через точку пересечения X. Продлите эту линию до тех пор, пока линия энтальпии (синяя, линия 4) соответствует.

Вы можете легко прочитать значения температуры и энтальпии по влажному термометру.
Температура влажного термометра = 27,2 ⁰ C
Энтальпия = 86 кДж / кг сухого воздуха.

Считывание значения относительной влажности

Точка пересечения (X) лежит между двумя кривыми относительной влажности. Определите эти две кривые 50% и 60% соответственно.
Нанесите квадрат линейки на кривые относительной влажности. Затем рассчитайте следующие расстояния.

между точкой пересечения и кривой относительной влажности 50% (b)
между точкой пересечения и кривой относительной влажности 60% (a)

Теперь вы можете рассчитать относительную влажность, используя эти расстояния.
R.H = минус R.H + (b / (a + b)) * (R.H.D)

R.H = относительная влажность
R.H.D = разница относительной влажности между соседними кривыми относительной влажности = 10
меньше относительной влажности = 50% (в этом примере)

Учебники по химической инженерии

Психрометр

Психрометр представляет собой разновидность гигрометра и используется специально для измерения относительного влажность или влажность воздуха.Психрометр – это старая форма измерения влажности. измерения, и хотя новые формы электронных датчиков, которые зависят от изменений по электрическому сопротивлению и емкости заменяют их, они по-прежнему широко используются используется и встречается во многих различных промышленных средах.

Психрометр состоит из двух термометров, один из которых сухой, а другой влажный. Влажный термометр помещают в ткань, пропитанную дистиллированной воды.Это означает, что влажный термометр всегда будет холоднее сухого термометра. из-за испарения. Для расчета относительной влажности в воздухе оба показания счетчика берутся, и разница между ними затем используется для расчета фактического относительная влажность.

Психрометр может использоваться для измерения влажности как в общих, так и в отдельных такие области, как внутри камеры.

Как работает психрометр

По мере испарения воды поверхность, на которой она находилась, остывает.Теперь воздух может удерживать только определенное количество воды, и когда она насыщена (влажная), вода не испаряется, поэтому с легкостью. Психрометр использует эти факты.

Психрометр – это простейший гигрометр, измеряющий относительную влажность. Есть 2 термометра, один из которых сухой, а другой – влажный. В сухая лампочка остается на воздухе и измеряет температуру воздуха. В влажная колба накрывается фитильным материалом и смачивается водой до готовности использовать.Чтобы измерить температуру в помещении, влажный термометр снимают с воды. Когда вода испарится, она охладит лампочку. Измеряя при охлаждении влажного термометра можно увидеть, сколько воды испарилось. Тогда вы сможете узнать, насколько влажен воздух. Влажный воздух позволит лишь немного вода испариться. Сухой воздух впитывает много влаги и, следовательно, охлаждает лампу. более значительно.

Психрометр UEi был разработан и изготовлен профессиональным пользователем в разум.Он может измерять температуру и влажность и показывать результаты на своем тройном экран монитора. Измеряет температуру в градусах Цельсия и Фаренгейта, относительную влажность от 0 до 100%. Другие функции включают автоматическое отключение питания, удержание данных и поставляется с защитный колпачок датчика.

В целом, психрометр обычно используется в лабораторных условиях для определять точные измерения во время химических реакций и экспериментов.

Стационарный психрометр – наиболее используемая версия.Мобильный психрометр, который известен как строп-психрометр, имеет два термометра, которые прикреплены к ручка. Термометры вращаются в течение нескольких минут, чтобы определить относительную влажность в воздухе присутствует.

Несмотря на свою эффективность, психрометр имеет несколько недостатков. Они должны быть идеально откалиброваны для получения точных показаний. Это может оказаться очень трудным из-за окружающего тепла, которое находится в воздухе.Один комбатант это психрометр, в котором термометры заключены в металлические трубки. В металлические трубки изолируют термометры от любых источников тепла.

Низкие температуры также влияют на психрометр. Мокрый термометр разовьется тонкий слой льда поверх него, который на самом деле сделает его теплее, чем сухой градусник. Чтобы противостоять этой ситуации, психрометр будет использоваться с электрическим нагреватель, чтобы температура влажного термометра не превышала температуру замерзания.

Психрометры

, однако, бывает очень сложно правильно откалибровать. это не редкость, чтобы они были ниже 5%.

Диаграмма психрометра может быть распечатана на задней панели прибора или поставляться с упаковка продукта, чтобы пользователь мог снимать показания, а затем преобразовывать их показания относительно фактической относительной влажности. Те, кто сделал свои психрометры также можно использовать эти диаграммы для уточнения результатов.Простая самодельная единица, состоящая из 2 термометров, с одним термометром, завернутым в мусульманскую пленку для впитывания воды, может также используйте эти диаграммы или проверьте результаты в Интернете.

Этот строп-психрометр может точно определять относительную влажность без необходимости обращаться к сложным таблицам. Есть калькулятор логарифмической линейки, который может соотносить показания влажного и сухого термометров, чтобы дать пользователю прямое показание относительной влажности.

Этот прибор хорошо построен, точен и очень прост в использовании. Отличный инструмент для использовать для тестирования HVAC.

Наблюдение за погодой при пожаре | NWCG

Пожарные погодные приложения
Наблюдения на линии огня
Наблюдения и оценки ветра
Наблюдения за температурой и влажностью
Наблюдения за небом
Автоматические метеостанции

Погода – наиболее изменчивый элемент при прогнозировании поведения при пожаре

Найдите время, чтобы просматривайте прогнозы погоды и наблюдайте за изменениями погоды, наблюдения за линией пожаров и мониторинг автоматических метеостанций полезны для дополнения информации из прогнозов.Единый ресурс (экипаж, отряд и отдельный человек) несет ответственность за обеспечение того, чтобы они были в курсе погодных условий и прогнозов пожара, чтобы они могли основывать все действия на текущем и ожидаемом поведении пожара. Процедуры включают в себя получение и анализ последних прогнозов, проведение наблюдений для их подтверждения посредством задания, сообщение полученного опыта тем, кто нуждается в информации, и запрос обновлений прогнозов, когда это необходимо.

Погодные приложения Fireline

Наблюдения Fireline

Местоположение и время проведения наблюдений за погодой Fireline

Ниже приведены четыре случая в течение 24-часового периода, которые важны для оценки прогнозов и оценки пороговых значений, связанных с переходами в пожарном поведении:

An раннее утро, наблюдение , которое представляет время и условия, когда наблюдаются минимальная температура и максимальная влажность.
Наблюдение во второй половине дня , которое представляет время и условия, когда достигаются максимальная температура и минимальная влажность.
Когда активное поведение огня, кажется, увеличивается и уменьшается в течение периода горения.
Ежечасно во второй половине дня или при возникновении изменений , может быть вызван начальниками линии пожаротушения или продиктован изменением условий для обеспечения ситуационной осведомленности.

Метеорологический наблюдатель должен стремиться выбирать места наблюдения, которые наиболее точно отражают условия окружающей среды вокруг места пожара.

Решите, какое расположение на вершине гребня, на среднем склоне или на дне дренажа является наиболее репрезентативным.
Если вы находитесь на склоне, большое значение имеют аспект и крутизна склона.
Подумайте, что представляет собой типичное место для горючего.
Попытаться найти безопасное место с наветренной стороны или на фланге огня. Как правило, для наблюдения лучше всего подходят вентилируемые места в тени.
Сведите к минимуму влияние огня на ваше наблюдение. Избегайте наблюдений в тени.Избегайте наблюдений под воздействием порывистого ветра и лучистого тепла от линии огня.

Отметьте тип используемых инструментов

Запишите, проводились ли наблюдения с помощью электронного датчика погоды или традиционного психрометра. Электронные датчики температуры и влажности следует регулярно калибровать по метеорологическим приборам с надежной точностью. Проверить батарейки.

Сообщайте и документируйте данные наблюдений за погодой

Точные наблюдения за погодой бесполезны, если они не передаются должным образом и своевременно тем, кто в них нуждается.Убедитесь, что текущие наблюдения передаются устно по радио, чтобы обеспечить осведомленность о ситуации.

Следуйте инструкциям по периодическим радиоотчетам начальникам линии пожаротушения и / или отделу связи при инцидентах.
Отчет об измерениях с трендами, например, температура: 75 °, выше 5 ° градусов по сравнению с прошлым часом.

Предоставьте письменную документацию наблюдений за погодой начальнику линии пожара, ситуационному отделу, метеорологу по происшествиям или местному бюро прогнозов погоды. Сохраните копию для своих записей. Не думайте, что наблюдения за погодой автоматически получают правильные пользователи. Наблюдателю за погодой может потребоваться проявить инициативу, чтобы убедиться, что информация передается по линии. Формы доступны.

Наблюдения за ветром и оценки

Получить прогноз от метеоролога по происшествию или прогнозиста пожарной погоды

Скорость и направление ветра являются наиболее изменчивым погодным фактором в течение всего срока выполнения задания, наблюдатель будет заниматься корректировкой и проверкой прогнозируемых ветров в той же степени, что и измерение текущей скорости ветра.Метеорологу сложно составить локальные прогнозы ветра, особенно если ветер зависит от особенностей местности. Прогнозируемые ветры часто нуждаются в корректировке, поскольку они представляют ветер, отличный от среднего пламени, например, верховой или приземный ветер. Рассмотрим категории и определения ветра. Важно сообщить метеорологу о факторах, влияющих на предоставляемые измерения ветра.

Использовать лист оценки приземного ветра

Отчет о наблюдении по типу и / или высоте.Определите укрытие и положение аспекта / уклона для наблюдения за ветром и отметьте, влияют ли местные ветры на наблюдение.

Рассмотреть возможность критического ветра: оценить или подтвердить скорость ветра на высоте 20 футов

Если в продукте прогноза погоды указывается скорость ветра в виде свободного воздуха или вершины хребта, или если ветры в зоне пожара зависят от местных ветров, может потребоваться используйте рабочий лист для оценки ветра на высоте 20 футов.

Определите скорость и направление любого прогнозируемого критического ветра.
Определите скорость и направление любых местных ветров.
Определите скорость и направление общих ветров, а также будут ли они влиять на 20-футовый ветер.
Объедините приведенные выше факторы для оценки местной скорости ветра у поверхности (20 футов).

Визуальная поверхность (20 футов) Оценка ветра – модифицированная шкала Бофорта

Класс	Скорость ветра	Терминология	Видимый эффект
0	Менее 1 миль в час 9047 м / ч	Спокойствие, дым поднимается вертикально.
1	От 1 до 3 миль в час	Очень легкий ветерок	Листья дрожащей осины в постоянном движении, маленькие ветки качаются, высокая трава и сорняки качаются и изгибаются под действием ветра, флюгер почти не движется.
2	От 4 до 7 миль в час	Легкий ветерок	Деревья размером с жердь на открытом воздухе мягко качаются, ветер отчетливо ощущается на лице, шелестят листья, движутся клочки бумаги, ветер развевает маленький флаг.
3	От 8 до 12 миль в час	Нежный ветерок	Листья, маленькие веточки в постоянном движении, верхушки деревьев в густых зарослях, выдвинуты световые флажки.
4	От 13 до 18 миль в час	Умеренный ветер	Деревья размером с шест на открытом воздухе сильно раскачиваются, целые деревья в густых зарослях заметно раскачиваются, на дороге поднимается пыль.
5	От 19 до 24 миль в час	Fresh Breeze	Веточки отломаны от деревьев, чувствуется неудобство при ходьбе против ветра.
6	От 25 до 31 миль в час	Сильный ветер	Повреждение деревьев увеличивается из-за случайного ломания открытых верхушек и ветвей, прогресс затрудняется при ходьбе против ветра.
7	От 32 до 38 миль в час	Умеренный шторм	Сильно повреждены верхушки деревьев, очень трудно идти против ветра, возникают значительные структурные повреждения.
8	от 39 до 46 миль в час	Fresh Gale	Надводная сильная Санта-Ана, интенсивная нагрузка на все открытые объекты, растительность, здания, навес практически не обеспечивает защиты.
9	От 47 до 54 миль в час	Strong Gale	Происходит легкое структурное повреждение, шифер вылетает с крыш.
10	От 55 до 63 миль в час	Whole Gale	Редко встречается на суше, деревья сломаны, возникают структурные повреждения.
11	От 64 до 72 миль в час	Шторм	Очень редко встречается на суше, обычно с обширными повреждениями.
12	73 мили в час или более	Hurricane Force	Насилие и разрушение.

Оценить или подтвердить скорость ветра в середине пламени

Скорость ветра на уровне глаз обычно считается такой же, как скорость ветра в середине пламени.Однако, как предлагается в справочнике по методу оценки линии пожара (FLAME), оно может быть слишком низким для пламени в топливе для кустарников и слишком высоким для пламени в лесной подстилке. В любом случае может потребоваться корректировка прогнозируемого ветра на высоте 20 футов или наблюдаемой скорости ветра в середине пламени, чтобы проводить сравнения и проверять прогнозы.

Наблюдение за скоростью ветра на уровне глаз в поле

Наблюдатель должен смотреть прямо против ветра и внимательно наблюдать за колебаниями индикатора скорости ветра. Воздействие солнечного света не является проблемой при наблюдении за ветром.

Для измерения скорости ветра на уровне глаз требуется как минимум одна полная минута отбора проб, а желательно больше.
Отметьте время и скорость смены суточных ветров.
При использовании трубки Дуайера мысленно усредните скорость ветра и отметьте пиковый порыв ветра во время периода отбора проб.
Электронные датчики упрощают усреднение ветра и измерение порывов ветра. Они более точны и предпочтительны для наблюдений за скоростью ветра на уровне глаз.
Помните – направление ветра определяется как направление ветра.

Расчетная эффективная скорость ветра для влияния уклона

Влияние уклона на распространение огня применяется как скорость ветра, эквивалентная уклону.

Там, где уклон значительный (обычно 20% или более), все инструменты оценки поведения при пожаре в разделе «Поверхностный пожар», Рабочем листе «Поведение при пожаре на поверхности» (ПЛАМЯ, таблицы поиска, номограммы и номограммы и BehavePlus) предоставляют средства для оценки эффективного ветра. скорость.

Скорректированная наклонная скорость ветра должна использоваться вместо оценки скорости ветра в середине пламени при прогнозировании поведения при пожаре.

Наблюдение за температурой и относительной влажностью

Оценка температуры, относительной влажности и точки росы может дать представление о критических пороговых значениях поведения при пожаре для возгорания и потенциального возгорания.

Строповой психрометр Использование

Ниже приведены инструкции по определению температур по влажному и сухому термометру с помощью стропного психрометра. Эти инструкции основаны на инструкциях на странице 259 Руководства для инструктора S-290. Добавлены дополнительные комментарии.

Если строп был в рюкзаке, возможно, вам придется повесить его на дереве в тени, чтобы он приспособился к температуре наружного воздуха. Это может быть хорошее время, чтобы понаблюдать за ветром.
Встаньте в затененном, открытом месте вдали от предметов, о которые можно ударить во время кружения. Если вы находитесь в открытой местности, используйте тени для тела, чтобы затемнить психрометр. Если возможно, сделайте наблюдения за погодой на топливном поддоне, который является репрезентативным для топлива, в котором горит огонь. Держитесь подальше от радиаторов.
Лицом к ветру, чтобы избежать воздействия тепла тела на термометры.
Пропитайте фитиль влажного термометра чистой водой без минералов (дистиллированной, если имеется) при температуре воздуха.
Вентилируйте термометры, вращая их на всю длину руки. Ваша рука должна быть параллельна земле. Крутите в течение одной минуты.
Обратите внимание на температуру по влажному термометру. Взбейте еще 40 или 50 раз и прочитайте еще раз. Если влажный термометр ниже первого показания, продолжайте вращать и считывайте, пока он не упадет ниже нуля.Прочтите и запишите самую низкую точку. Если влажный термометр не считывается в самой низкой точке, расчетная относительная влажность будет слишком высокой. Каждый раз рассчитывайте точку росы. Если он значительно меняется, это может указывать на плохое наблюдение.
Считайте показания по сухому термометру сразу после получения наименьшего значения по влажному термометру.
Определите относительную влажность по таблицам.

Важные советы – иногда новички не снимают точные показания психрометра из-за следующих распространенных ошибок:

При переходе от одного наблюдения к другому старайтесь использовать одни и те же показания.
Психрометр не вентилирует воздух достаточно долго для достижения равновесия.
Фитиль недостаточно намочен или не просох.
Держите его слишком близко к телу или слишком долго для снятия показаний термометров.
Касание лампочки заканчивается руками во время чтения.
Не смотря на ветер.

Оценка относительной влажности и точки росы по психометрическим таблицам

Психометрические таблицы включены в комплект погодных условий для ремня и представлены на этом сайте.Таблицы позволяют оценить относительную влажность и точку росы по температурам сухого и влажного термометров.

Найдите правильный стол в зависимости от высоты в месте наблюдения.
Используйте DB Temp и WB Temp, чтобы найти пересекающуюся ячейку на странице.
Считайте полученную относительную влажность (внизу) и точку росы (вверху) в этой ячейке.

Пример таблицы

Каждая таблица помечена диапазоном высот, включая поправку для Аляски.

Температура по сухому термометру расположена на левой оси, а температура по влажному термометру расположена вверху каждого столбца.Ячейка на их пересечении включает результирующую относительную влажность и точку росы.

Регулировка относительной влажности для изменений температуры и высоты

При определенных обстоятельствах может оказаться невозможным оценить относительную влажность для определенной высоты. Может потребоваться корректировка прогнозируемой относительной влажности на месте в течение более позднего периода горения. В обоих случаях, учитывая, что воздушная масса неизменна и достаточно нейтральна, можно использовать текущие оценки точки росы и температуры и внести корректировки в обоих случаях:

Случай 1: Оценить относительную влажность для высоты выше или ниже наблюдение – предполагая, что средняя скорость отклонения составляет приблизительно 4 ° F, увеличьте температуру на 4 ° F на каждые 1000 футов перепада высоты или уменьшите ее на 4 ° F на каждые 1000 футов увеличения высоты.Используя новую температуру и расчетную точку росы, найдите новую относительную влажность в соответствующей психометрической таблице.

Случай 2: Подтвердите прогнозируемую относительную влажность – , используя расчетную точку росы и прогнозируемую температуру, найдите новую относительную влажность в соответствующей психометрической таблице.

Дефицит давления пара (VPD)

В то время как RH относится к количеству водяного пара в воздухе в процентах от уровней насыщения, Дефицит давления пара представляет собой абсолютную меру разницы между влажностью в воздухе и количеством, которое она может удерживайте при насыщении.

VPD увеличивается по мере увеличения дефицита влаги и может показаться нелогичным для пользователей, которым комфортно пользоваться RH. Он следует сезонной тенденции низких уровней зимой и более высоких уровней в теплые летние месяцы, что контролируется колебаниями температуры и влажности воздуха.

VPD может дать важную информацию о роли температуры окружающей среды, а также влажности воздуха. Например, при низких температурах низкая относительная влажность не будет сопровождаться значительно высокими уровнями VPD.Но такая же низкая относительная влажность при высоких температурах приведет к повышенному УД. В таблице ниже представлен пример интерпретации.

Давно используемый в теплицах и в сельском хозяйстве, он является хорошим индикатором стресса влаги, испытываемого зеленой растительностью. Новый индекс вегетационного периода (GSI) использует его как ключевой критерий для фенологии экологичности и лечения. GSI считает оптимальными условиями выращивания VPD 9 мб.

Концепция кроссовера (Alberta Forest Service, 1985) относится к повышению температуры (в ° C) и падению относительной влажности до точки, где они равны (выделенные прямоугольники в таблице).Интерпретации предполагают возможность экстремального поведения при пожаре.

Наблюдения за небом

Веб-камеры

аэропорта доступны по адресу http://airportwebcams.net/airport-webcams-by-time-zone/

Синоптические (крупномасштабные) прогнозы и представления текущих условий включают ссылку на относительную стабильность атмосфера в этом районе. Существует множество индикаторов, которые можно просматривать и интерпретировать, некоторые из них указаны на странице стабильности.

Стабильная атмосфера обычно ограничивает резкие вертикальные движения.В результате в стабильных условиях облака обычно становятся шире и ровнее, иногда покрывая большую часть неба. Примечание: в зависимости от погодных условий при стабильных погодных условиях возможны сильные общие ветры. Нестабильные условия имеют тенденцию увеличивать вертикальное движение и увеличивать вентиляцию активных пожаров.

Общие атмосферные условия могут зависеть от местности и других местных факторов, что приводит к более локальным эффектам. Метеоролог может предоставить важную информацию метеорологам, сообщая визуальные подсказки и время изменений в течение дня.Визуальные подсказки связываются с наблюдением за погодой, записывая их в столбце примечаний, чтобы получить отметку времени. Пожарный должен обращать внимание на прогноз погоды при пожаре и следить за небом на предмет признаков суровых условий, которые могут повлиять на пожарную среду. Обычно, если при наблюдении за погодой стоит отметить визуальную подсказку, фотография может быть очень ценной подтверждающей документацией. Если фотография сделана, используйте журнал фотографий или укажите номер фотографии, указав дату, время и другие идентифицирующие комментарии.

Молния и ветер

Молния должна быть немедленно сообщена, чтобы предупредить начальников линии огня, чтобы они приняли соответствующие меры предосторожности и дали указание метеорологам пересмотреть свои инструменты обнаружения молний.
Внезапные смещения ветра могут быть важными индикаторами нарушения инверсии или фронтального прохода.

Дым, пыль и огонь

Поднимающийся столб дыма указывает на нейтральные или нестабильные условия. Столбец сглаживания указывает на инверсию в этой точке.
Направление столба дыма меняется при повышении. указывает на сдвиг ветра или влияние местного ветра.
Дымовая колонна, образующая пирокучевое покрывающее облако. указывает на сильную нестабильность и надвигающиеся нисходящие сквозняки.
Мутность и плохая видимость – индикаторы инверсии. Является ли это локальным (ночная инверсия) или более общим и сохраняется в течение дня? Примечание: если дымка или плохая видимость уменьшаются в период горения, это указывает на усиление поведения при пожаре.
Облака пыли , исходящие от гроз, указывают на потенциально опасные нисходящие потоки.
Пылевая пыль является важным индикатором нестабильности поверхности.
Огненные водовороты возникают, когда конвекция от огня сочетается с ветрами, влияющими на огонь, прилегающими элементами местности, которые создают водовороты, нестабильностью от холодных фронтов и / или множественными взаимодействующими огненными шлейфами. Огненные водовороты трудно предсказать.

Примечание. Помните о возможности порывистых беспорядочных ветров и переноса головешков при наблюдении пыльных дьяволов и огненных водоворотов.

Облака, туман и осадки

Облака возникают, когда влага в атмосфере конденсируется в видимые капли или кристаллы льда. Обычно это происходит, когда влажный воздух охлаждается при подъеме. Форма и текстура облаков многое говорят о том, был ли процесс подъема постепенным и нежным или быстрым и потенциально жестоким. Внимание к небу может помочь пожарному оставаться в курсе текущей пожарной обстановки, а также предвидеть возможные изменения.

Облачность, в процентах, является важным параметром для затенения влажности топлива.
Кучевые облака в зданиях, возвышающиеся кучевые облака или грозы – все это индикаторы значительной нестабильности, которая, вероятно, уже влияет на приземные ветры.
Душ или вирга могут быть индикаторами нестабильности.

Карта погодных облаков NWCG , PMS 438 , отображает признаки неба, представляющие интерес для пожарных из диких земель, которые являются ценными инструментами для выявления текущего состояния атмосферы, а также для предсказания потенциальных изменений.Облака – важный показатель стабильности.

Облака, которые показывают вариации нестабильности в атмосфере, а именно:

Кучевые облака (несколько разновидностей) – Слабая нестабильность. Обычно пожарных не беспокоит. Однако, когда кучевые облака продолжают расти, пожарным рекомендуется следить за их скоплением из-за возможности внезапных нисходящих потоков и порывистых ветров.
Alto Cumulus (несколько разновидностей, например, castellanus) – нестабильность верхних слоев атмосферы и возможное изменение погоды.Это указывает на повышенную влажность и нестабильность с возможностью грозы.
Кучево-дождевые облака – Очень нестабильно. Полностью развитые зрелые грозы содержат экстремальные вертикальные движения и высокую вероятность порывистых, беспорядочных ветров, которые могут возникать внезапно за много миль от скопления облаков. Возможны локальные порывы ветра со скоростью более 100 миль в час с очень сильными грозами, а также молниями, виргой и градом. Очень сильные грозы также могут сопровождаться шельфовыми облаками или смерчами.Ясно, что кучево-дождевые облака предвещают множество опасностей для пожарного, оказавшегося на линии огня.
Pyrocumulus – Очень нестабильно. Пирокучевые облака растут над продолжающимися лесными пожарами, получая энергию от тепла сгорания и конденсации влаги в конвекционной колонне огня. Пирокучевое облако с белыми шапками вызывает беспокойство у пожарных по той же причине, что и гроза – сильные порывистые беспорядочные ветры могут внезапно возникать возле пирокучевых облаков. Вирга, легкие капли дождя и даже некоторые молнии возможны с хорошо развитыми пирокучевыми облаками.

Облака, которые указывают на стабильную атмосферу, а именно:

Stratus (несколько разновидностей) – Стабильные и влажные. Слоистые облака могут закрывать большую часть неба и закрывать солнечный свет или даже приносить дождь. Слоистые облака, как правило, означают более высокую влажность и пониженное поведение при пожаре. Обычно пожарных не беспокоит.
Cirrostratus (несколько разновидностей) – слоистые облака высокого уровня, образованные из кристаллов льда. Перисто-слоистые облака обычно не беспокоят пожарных.Однако, если эти облака увеличиваются с запада или северо-запада, вскоре может приближаться фронт с усилением общих ветров. Проверьте прогноз погоды при пожаре.
Altostratus (несколько разновидностей) – слоистые облака среднего и высокого уровня, которые являются хорошим индикатором приближающегося фронта с усилением генеральных ветров. Проверьте прогноз погоды при пожаре.
Волновое облако или линзовидное облако – Гладкие миндалевидные облака, которые иногда образуются над гористой местностью в виде узоров, похожих на сложенные тарелки.Эти облака имеют тенденцию оставаться неподвижными над одним пиком и являются хорошим индикатором сильных общих ветров в верхних слоях атмосферы, которые могут опускаться на поверхность. Волновые облака иногда наблюдаются во время ветров. Проверьте прогноз погоды при пожаре.

Автоматические метеорологические станции

Доступен широкий спектр сетей наблюдения за погодой, в том числе:

Интересующие сети

Удаленная автоматизированная метеорологическая система (RAWS) предназначена для оказания помощи агентствам по управлению земельными ресурсами в мониторинге качества воздуха , пожарная погода и поддержка исследовательских приложений.Существует множество стандартов, хотя пожарные метеостанции придерживаются другого стандарта, установленного Национальной системой оценки пожарной опасности (NFDRS).
Удаленные автоматические метеорологические станции для инцидентов (IRAWS) предназначены для использования на линии пожара или рядом с ним и могут быть быстро перемещены по желанию аналитиками поведения при пожаре (FBA) или метеорологами по инцидентам (IMET) для своевременного предоставления данных о погоде. Менеджеры по пожарной безопасности, FBA и IMET используют данные IRAWS для прогнозирования поведения при пожаре, предписанного времени горения, прогнозирования погоды при пожаре, а также ветров на вершинах каньонов и хребтов.Обычно, как и у оборудования RAWS, высота мачты может быть разной.
Автоматизированная система приземных наблюдений (ASOS) и Автоматизированная система наблюдений за погодой (AWOS) станций, расположенных, как правило, вблизи аэропортов для обслуживания потребностей авиации. Станции ASOS также служат в качестве основной сети климатологических наблюдений. Они придерживаются международных стандартов наблюдений за погодой.
Доступно множество других сетей станций, которые могут быть подходящими для местного и специального использования.

Наблюдения за ветром с помощью автоматических датчиков

Как правило, оценка приземного ветра, производимая автоматическими датчиками наблюдения за погодой, определяется четырьмя факторами.

Местный рельеф влияет на общие ветры в любом месте из-за воздействия и дифференциального нагрева поверхности, связанного с уклоном, водными и ледовыми факторами и направлением общих ветров или воздушного потока. Изображение ниже демонстрирует влияние местности на измерения ветра в разных местах (Bishop, 2010).

Стандарты датчиков для времени и продолжительности наблюдения – стандарт пожарной погоды усредняет скорость ветра за 10 минут, а международный стандарт усредняет скорость ветра за две минуты.
Характеристики поверхности, вызывающие различные коэффициенты трения – деревья и здания по сравнению с аэропортами и сельскохозяйственными районами. См. Рисунок.

Обычно градиентные ветры уменьшаются за счет трения о поверхность земли.Поверхностное трение на участках, окруженных большими плоскими гладкими поверхностями (аэропорты и сельскохозяйственные районы), меньше, чем у лесных проемов и в городах. (Lawson & Armitage, 2008)

Высота датчика над преобладающей крышкой. «Шероховатая» поверхность представляет собой лесные поляны, покрытые низкой щетиной или косой, тогда как «гладкая» поверхность используется для вырубок, где земля гладкая или покрыта скошенной травой или стриженной щетиной. (Lawson & Armitage, 2008)

Высота мачты (м)	Коэффициент регулировки неровной поверхности	Коэффициент регулировки гладкой поверхности
1.5	1,94	1,48
2,0–2,9	1,54	1,31
3,0–3,9	1,37	1,22
4,0-4,9 9047 9047 9047
5,0-6,9	1,18	1,11
7,0-8,9	1,06	1,03
9,0-11,9	1,00	1,00

Что такое Psytro? Введение в чтение психрометрических свойств воздуха

В серии статей о свойствах воздуха обсуждались такие важные свойства воздуха, как относительная влажность, температура по сухому термометру, температура по влажному термометру, температура точки росы, явное тепло и скрытое тепло.Теперь мы посмотрим, как ведет себя воздух, когда он подвергается изменениям температуры и влажности, чтобы соответствовать различным применениям, для которых предназначается кондиционирование воздуха. Поведение воздуха можно очень удобно и точно изучить с помощью психрометрической диаграммы.

Что такое психрометрическая диаграмма?

Психрометрические диаграммы – это графические изображения психрометрических свойств воздуха. Используя психрометрические диаграммы, инженеры HVAC могут графически анализировать различные типы психрометрических процессов и находить решения многих практических проблем, не выполняя длительных и утомительных математических расчетов.

Психрометрическая диаграмма выглядит сложной с огромным количеством линий и кривых, но ее очень легко понять, если вы знаете основные свойства воздуха. Вы также поймете его ценность, когда на самом деле используете его, учитывая тот факт, что вам не придется использовать какие-либо формулы для определения свойств воздуха в разных условиях, все, что вам нужно знать, это два параметра воздуха, а остальные легко найдено на графике.

Различные линии и кривые на психрометрической диаграмме

Все свойства воздуха, указанные в психрометрической таблице, рассчитываются при стандартном атмосферном давлении.Для других давлений необходимо внести соответствующие поправки. Психрометрическая диаграмма похожа на туфлю. На диаграмме показаны следующие различные линии (см. Рисунки ниже):

Температурные линии по сухому термометру (DB):

Температурная шкала по сухому термометру показана вдоль основания башмака. фигурная психрометрическая диаграмма, образующая подошву. Температура ДБ увеличивается слева направо. Вертикальные линии, показанные на диаграмме, представляют собой линии постоянной температуры DB, и все точки, расположенные вдоль определенной вертикальной линии, имеют одинаковую температуру DB.

Содержание влаги:

Содержание влаги – это водяной пар, присутствующий в воздухе, и измеряется в граммах на кг сухого воздуха (г / кг сухого воздуха). Влага, присутствующая в воздухе, обозначена вертикальной шкалой, расположенной в крайнем правом углу. Горизонтальные линии, начинающиеся с этой вертикальной шкалы, представляют собой линии постоянной влажности.

Температурные линии влажного термометра (WB):

Крайняя кривая с левой стороны показывает температурную шкалу влажного термометра (WB).Линии постоянной температуры WB – это диагональные линии, идущие от изогнутой шкалы температуры WB вниз к правой стороне диаграммы. Все точки, расположенные вдоль линии постоянной температуры ВБ, имеют одинаковую температуру.

Температурные линии точки росы (DP):

Поскольку температура точки росы воздуха зависит от влажности воздуха, линии постоянной влажности также являются линиями постоянной температуры DP. Масштаб температуры DP и WB одинаков, однако, в то время как линии постоянной температуры WB представляют собой диагональные линии, идущие вниз, линии постоянной температуры DP представляют собой горизонтальные линии.Таким образом, постоянные температурные линии DP и WB различны.

Ссылка

Книга: Принципы охлаждения Роя Дж. Доссата
Книга: Базовое охлаждение и кондиционирование воздуха PN Анантанараяна

Изображение предоставлено

https: //www.acr-news. com / news / news.asp? id = 633

https://www.sp.uconn.edu/~mdarre/NE-127/NewFiles/psychrometric_inset.html

Этот пост является частью серии: Психрометрическая диаграмма

Это серия статей, описывающих психрометрическую диаграмму и различные психрометрические процессы, такие как ощутимое нагревание, ощутимое охлаждение, увлажнение, осушение, испарительное охлаждение и т. Д.

Что такое психрометрическая диаграмма? Обзор компонентов
Как использовать психрометрическую диаграмму
Психрометрические процессы: ощутимое охлаждение и ощутимое нагревание воздуха
Психрометрические процессы: охлаждение и увлажнение и нагревание и увлажнение

Психрометрические процессы: охлаждение и осушение и нагревание и осушение

Психрометр Psychro-Dyne с батарейным питанием, Fahrenheit 22014-Industrial Instruments & Supplies

Психрометр Psychro-Dyne на батарейках

Psychro-Dyne – это полностью портативный прибор для индикации влажного и сухого термометра

температуры для измерения относительной влажности и точки росы.

ХАРАКТЕРИСТИКИ

Точность определения относительной влажности более 1%
Точность более 1/4% на термометрах
1000 показаний на 3 D ячейках
Регулируемая интенсивность, встроенная подсветка
Не требует вращения или специальной техники
Устойчивая аспирация позволяет считывать показания через 1-1 / 2–2 мин.
Индивидуальный кейс из полиэтилена высокой плотности, запасной фитиль и лампа в комплекте
Отвечает федеральным техническим условиям.GG-P-725B, тип III, стиль B, имеется сертификация NIST

ПРИЛОЖЕНИЯ

Кондиционер	Горнодобывающая промышленность
Отопление	Печать
Охлаждение	Складские помещения
Лаборатории	Транспорт
Больницы	Текстильное производство
Метеорология	Пищевая промышленность
Компьютерные залы	Химическая промышленность

ЭКСПЛУАТАЦИЯ

Psychro-Dyne не требует вращения или специальных приемов и может работать в ограниченном пространстве.От оператора требуется только смочить фитиль на влажном термометре, включить прибор и позволить постоянной скорости аспирации вызвать понижение температуры влажного термометра.

Способ применения: Включите вентилятор и дайте ему поработать от 1 1/2 до 2 минут. Вычтите показания по влажному термометру из показания по сухому термометру. Используйте прилагаемую логарифмическую линейку и таблицы для расчета относительной влажности. Питание вентилятора осуществляется от трех батареек типоразмера D (заказываются отдельно).

Эта операция, по сравнению с обычными психрометрами строп, обеспечивает более безопасный, удобный и более точный метод определения относительной влажности.Показания в темное время суток и в темноте обеспечиваются за счет увеличения интенсивности подсветки шкалы термометра. В Psychro-Dyne также исключена высокая степень поломки термометров стропов психрометров, поскольку термометры устанавливаются на ударную нагрузку.

СТАНДАРТНЫЕ ПРИНАДЛЕЖНОСТИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Психрометрические таблицы	От 0 до 140F для определения относительной влажности и точки росы
Время отклика	от 1-1 / 2 до 2 минут
Термометры Длина	8-7 / 8 дюймов
Термометры	Диапазон F: от 0 до 120F (соответствие в пределах 1/2) Диапазон C: от -15 до 45C
Градации	Целые градусы
Точность	0,3F (0,2 ° C) во всем диапазоне
Направляющие скольжения	от +20 до 120F (от -10 до 60C)
Срок службы батареи	1000 операций с тремя стандартными ячейками “D”
Двигатель
Скорость	8500 об / мин
Ток без нагрузки	50 Миллиампер
Тип	4.5 В, постоянный ток, постоянный магнит
Масса
Включая футляр для переноски без батарей	2-1 / 2 фунта
Масса в упаковке	3 фунта

по показаниям термометров по влажному и сухому термометрам Чарльза Фредерика Марвина онлайн бесплатно (страница 1 из 18)

QC
813

SB b34 257

W.B.Na.235.

ДЕПАРТАМЕНТ СЕЛЬСКОГО ХОЗЯЙСТВА США,

ПОГОДНОЕ БЮРО.

ЧАРЛЬЗ Ф. МАРВИН, CfflBF.

ПСИХРОМЕТРИЧЕСКИЕ ТАБЛИЦЫ

ДЛЯ ПОЛУЧЕНИЯ ДАВЛЕНИЯ ПАРА

, ОТНОСИТЕЛЬНОЙ ВЛАЖНОСТИ И
ТЕМПЕРАТУРЫ ТОЧКИ РОСЫ.

ПРОМЫШЛЕННЫЕ ЧТЕНИЯ ВЛАЖНЫХ И СУХИХ
ЛАМПОЧНЫХ ТЕРМОМЕТРОВ.

BY
О. Ф. МАХВИН.

ВАШИНГТОН:

ПРАВИТЕЛЬСТВЕННАЯ ПОЛИГРАФИЯ.
1915.

W. B. N 3, 235.

ДЕПАРТАМЕНТ СЕЛЬСКОГО ХОЗЯЙСТВА США,

ПОГОДНОЕ БЮРО.
ЧАРЛЬЗ Ф. МАРВИН, ГЛАВНЫЙ.

ПСИХРОМЕТРИЧЕСКИЕ ТАБЛИЦЫ

ДЛЯ ПОЛУЧЕНИЯ ДАВЛЕНИЯ ПАРА

, ОТНОСИТЕЛЬНОЙ ВЛАЖНОСТИ И
ТЕМПЕРАТУРЫ ТОЧКИ РОСЫ.

ИЗ ПОКАЗАТЕЛЕЙ ВЛАЖНЫХ И СУХИХ
ЛАМПОЧНЫХ ТЕРМОМЕТРОВ.

BY
О. Ф. МАРВИН.

ВАШИНГТОН:

ПРАВИТЕЛЬСТВЕННАЯ ПОЛИГРАФИЯ.
1915.

ДЕПАРТАМЕНТ СЕЛЬСКОГО ХОЗЯЙСТВА США,

ПОГОДНОЕ БЮРО,
ВАШИНГТОН, l).C., 5 октября 1915 года.

Эти таблицы были впервые опубликованы в 1900 году и переизданы в
1910 году с добавлением краткого приложения. Выпуск 1910 года

был переиздан в 1912 году и теперь снова переиздается без каких-либо
изменения,

ЧАРЛЬЗ Ф. МАРВИН,

Начальник бюро *
(3)

794865

ПСИХРОМЕТРИЧЕСКИЕ ТАБЛИЦЫ

ИЗМЕРЕНИЕ АТМОСФЕРНОЙ ВЛАЖНОСТИ. Количество
влаги, смешанной с воздухом при различных условиях температуры и степени насыщения, можно измерить несколькими совершенно разными способами.Однако многие из них не подходят для повседневных наблюдений или недостаточно точны.
Вероятно, наиболее удобный из всех методов и наиболее часто применяемый
– это наблюдение за температурой испарения
, то есть разницей между температурами, показываемыми влажным
и сухим термометрами. Самый надежный прибор для этой цели
– это психрометр с петлей или вихревой. В особых случаях
можно использовать вращающиеся вентиляторы или другие средства для быстрого перемещения воздуха
над лампочками термометра.В любом случае удовлетворительные результаты
невозможно получить из наблюдений в относительно неподвижном воздухе. Для точности необходима сильная вентиляция.

СТРОЧНОЙ ПСИХРОМЕТР. Этот прибор состоит из пары
термометров, снабженных ручкой, как показано на рис. 1, который
позволяет быстро вращать термометры, при этом на лампочки
сильно влияют температура и влажность
воздуха. Груша нижнего из двух термометров
покрыта тонкой кисейной тканью, которая на момент наблюдения была влажной.

ЛАМПОЧКА. Важно, чтобы муслиновое покрытие для лампы
по мокрому термометру содержалось в хорошем состоянии. Испарение воды
из муслина всегда оставляет в его ячейках небольшое количество
твердого материала, который рано или поздно несколько делает муслин жестким, так что он с трудом впитывает воду. Это будет иметь место в случае
, если кисея не сразу намокнет после погружения
в воду. По этой причине желательно использовать как можно более чистую воду, а также время от времени обновлять кисею.Новый муслин
следует всегда стирать, чтобы удалить проклейку и т. Д., Прежде чем использовать
. Небольшой прямоугольный кусок, достаточно широкий, чтобы обойти
один и одну треть вокруг луковицы, и достаточно длинный, чтобы покрыть
колбу и ту часть стержня под металлической задней стенкой,
вырезают, тщательно смачивая чистой водой, и аккуратно подогнан вокруг термометра
. Сначала он обвязывается вокруг луковицы наверху с помощью нити средней прочности
. Петля из нити для образования узла
затем помещается вокруг нижней части “луковицы”, как раз там, где она начинает закругляться.НАБЛЮДЕНИЕ. Так называемый мокрый шарик
тщательно пропитывается водой, погружая его в небольшую чашку
или широкогорлую бутылку. Затем термометры
быстро вращают в течение пятнадцати или двадцати
секунд; остановился и быстро прочитал, сначала смоченную лампочку
. Запомнив это показание, психрометр
ter немедленно повернулся снова, и было снято второе показание
. Это повторяется три или четыре раза, или больше,
, если необходимо, до тех пор, пока по крайней мере два последовательных показания
влажного термометра не будут совпадать очень близко,
тем самым показывая, что он достиг своей самой низкой температуры –
пературы.Как правило,
требуется минута или больше для обеспечения правильной температуры.

Когда температура воздуха приближается к точке замерзания
, очень часто случается, что температура
по влажному термометру опускается на несколько градусов ниже точки замерзания-
, но вода все равно остается в жидком состоянии
. Это не приводит к ошибке, если
достигнута минимальная температура. Если, однако,
, как часто бывает, вода внезапно замерзает,
выделяется большое количество тепла, и температура по смоченному термометру сразу становится равной 32.
В таких случаях необходимо продолжать завихрение
до тех пор, пока покрытая льдом колба не достигнет минимальной температуры
mum.

ВРАЩЕНИЕ И ОСТАНОВКА ПСИХРОМЕТРА.
Эти движения невозможно описать эффективно –
. Рука удерживается так, чтобы предплечье было примерно на
горизонтально, а кисть держалась хорошо впереди. Своеобразное колебание
запускает вращение термометров, а после
движение поддерживается лишь легким, но очень регулярным движением запястья
в гармонии с вращающимися термометрами
.Норма должна быть естественной
, чтобы ее можно было легко и регулярно поддерживать –
. Если это слишком быстро или нерегулярно, термометры
могут резко и опасно дергаться.

Остановка психрометра, даже на очень высоких скоростях
, может быть полностью выполнена
за один оборот, если вы научитесь ловкости
. Это достигается только практикой и состоит из быстрого взмаха предплечья, которым рука
также описывает круговой путь, и, так сказать,
следует за термометрами особым образом. преодолевает их круговое движение

FlG.1. StINO PSY-
CH ROM ETEK.

без малейшего толчка или рывка. Можно позволить термометрам, исключая очень большую опасность, просто остановиться; последнее движение
в таком случае обычно будет довольно резким, но, если
инструмент не упадет на руку или не ударит какой-либо предмет,
не приведет к травмам.

ЭКСПОЗИЦИЯ. Психрометр дает довольно точные показания
даже при ярком солнечном свете, однако сделанные таким образом наблюдения
не без ошибок, и, если требуется большая точность, психрометр
следует вращать в тени здания или
дерева. или, что иногда бывает необходимо, под зонтиком.В
во всех случаях должна быть совершенно свободная циркуляция воздуха, и
наблюдатель должен смотреть на ветер, вращая психрометр
перед своим телом. Это хороший план, во время кружения, шагать
вперед и назад на несколько шагов, чтобы еще больше предотвратить появление тела наблюдателя
и привести к ошибочным наблюдениям.

АППАРАТ ТОЧКИ РОСЫ. Аппарат, показанный на рис. 2 представляет собой модифицированную версию
аппарата Реньо и служит для непосредственного определения
температуры точки росы.Он состоит, по существу,
из тонкой полированной серебряной трубки a, прикрепленной к нижнему концу
более длинной стеклянной трубки, как показано. Пробка, закрывающая верхний конец
этой трубки, снабжена двумя боковыми трубками из твердой резины, b и c,
и несет тонкий термометр, колба которого расположена
рядом с центром серебряной трубки. Трубка b доходит до дна серебряной трубки; c выступает, но на небольшом расстоянии через пробку
. Резиновый аспирационный аппарат, как показано, соединен с
трубкой fr, а длинная трубка, соединенная с с, служит для отвода дыма
, образующегося в аппарате.Стеклянная трубка удерживается зажимом
, покрытым пробкой, которая в значительной степени задерживает передачу тепла.

Наблюдения производятся путем наполнения серебряной чашки эфиром серной кислоты
или подобной летучей жидкостью, которая испаряется и
охлаждает серебряную чашку желаемым образом, манипулируя аспирационной грушей
. Видно, что в надлежащей точке охлаждения на полированной серебряной поверхности образуется осадок росы
. Задача
– точно определить температуру, при которой роса осаждается только на
.Для этого необходимо, чтобы температура
понижалась очень медленно в критической точке, а также чтобы в чашке было достаточно
жидкости и чтобы она была достаточно перемешана, чтобы поддерживать равномерную температуру
на всем протяжении. Наконец, поверхность серебра
должна быть идеально чистой и при хорошем освещении, чтобы сразу же было видно малейшее отложение росы
. Температуру
, показываемую термометром в этот момент, можно рассматривать как температуру
точки росы.

Для того, чтобы присутствие наблюдателя не влияло на содержание влаги
в воздухе вблизи чашки во время наблюдения
, необходимо, чтобы при дыхании он выдыхал через подходящую трубку

, которая будет проводить влажную воздух из легких на
достаточное расстояние. Кроме того, желательно, чтобы воздух возле чашки был очень мягким движением
с помощью обычного вентилятора.
Для наибольшей точности чашке необходимо дать нагреться.
и несколько раз подряд образовывались отложения росы, при этом
считывала температуру при каждом осаждении.

РИС. 2. ПРИБОР ТОЧКИ РОСЫ.

ОШИБОЧНЫЕ КОНЦЕПЦИИ. Ложное представление о том, что воздух обладает определенной способностью к влаге, широко распространено и закреплено
такими выражениями, как «Воздух частично насыщен влагой»; кубический фут насыщенного воздуха
“и т. д.

Всегда следует четко понимать, что присутствие влаги
в любом заданном пространстве не зависит от присутствия или отсутствия воздуха

в том же помещении, за исключением того, что воздух задерживает
диффузия паровых частиц.Правильнее будет сказать, что в случаях
выше, что пространство частично насыщено влагой, или
, что влага находится в частично насыщенном состоянии или перегрето сверх
. Обязательно используйте фразу «Вес водяного пара в
кубических футах насыщенного водяного пара», а не «Вес водяного пара в
кубических футах насыщенного воздуха».

ПСИХРОМЕТРИЧЕСКАЯ ФОРМУЛА. , а температура точек росы, приведенная в прилагаемых таблицах
, была вычислена с помощью следующей формулы:
, выведенной профессором Феррелем, *

(

, в которой t и t ‘- температуры сухого и влажный термометр
, P – барометрическое давление воздуха в дюймах,
все поправки были применены, а e ‘- максимальное давление насыщения водяного пара при температуре t’ влажного термометра
.

Решение уравнения дает e, давление водяного пара
, соответствующее наблюдаемым температурам t и t ‘.

Константы формулы были выведены из большой серии
экспериментов, проведенных автором в Колорадо-Спрингс, штат Колорадо,
и на разных высотах на Пике Пайка. Эти эксперименты были дополнены
аналогичными наблюдениями, сделанными в Вашингтоне
профессором Х.А. Хазеном и автором, и включают значительное количество экспериментов
при температурах ниже точки замерзания
профессором Хазеном.

В упомянутых экспериментах слинг, или вращающийся психром-
тер, использовался для определения разницы, tt \ между температурами по влажному и сухому термометрам
, и одновременно были определены
температуры росы. точка с помощью
модифицированных форм Regnault и прибора для определения точки росы Alluard –
tus. Модифицированный аппарат Рено описан в предыдущем абзаце
и показан на рис. 2.

Формула и таблицы, таким образом, строго применимы только
к температурам влажного и сухого термометров, определяемых с помощью стропа
, или вращающегося психрометра, или какой-либо эквивалентной формы прибора
ratus, в котором влажный термометр особенно подвержен сильному потоку воздуха
, скорость которого составляет не менее 15 футов за
секунду.

МАКСИМАЛЬНОЕ ДАВЛЕНИЕ ВОДНОГО ПАРА. Количество
насыщенного водного пара, которое может существовать в любом заданном пространстве,
полностью зависит от температуры. Похоже, что пар может быть

* Годовой отчет старшего связиста, 1886 г .; Приложение 24, стр. 233-259.

перенасыщено при определенных особых условиях, но это
особое и нестабильное состояние природы, которое не следует рассматривать в данном контексте.Когда пар насыщен, он
будет оказывать определенное давление, которое изменяется в зависимости от температуры
и которое так называемое «максимальное давление» было измерено с большей или меньшей точностью
в большом диапазоне температур от
до 60 ниже нуля по Фаренгейту. … намного выше точки кипения воды.

Гидрометрические таблицы, используемые Бюро погоды с 1886 года
, основаны на формуле, приведенной выше, но используются в слегка измененной форме. Используемое давление паров было получено из
редукции наблюдений Реньо Брохом.* Все значения
, приведенные в этих таблицах при температурах ниже точки замерзания, на
заметно выше, чем наблюдения Реньо. Ввиду этого систематического несоответствия
и того обстоятельства, что эксперименты Reg-
nault не включали наблюдения при чрезвычайно низких температурах
, часто регистрируемых на станциях Бюро погоды,
автор в 1891 году сделал новое определение максимума
давление водяного пара при низких температурах.!

В ходе этих экспериментов было обнаружено, что легко снизить температуру воды
на много градусов
ниже 32 F., не замораживая его, и в этих случаях давление пара
было выше, чем давление льда при той же температуре. Независимые эксперименты в Швеции, проведенные Юлиусом Юлином,
, примерно в это время, привели к тем же результатам.

Сравнение значений давления паров, полученных из нескольких упомянутых источников
, показывает, что расчетные значения Броха при низких температурах
совершенно не согласуются с экспериментами Реньо,
из которых они получены, тогда как экспериментальные результаты
Реньо, Жюлин и писатель во многом согласны.

Таким образом, при температурах ниже 32 F. было сочтено, что
необходимо отклонить значения Броха, и давление пара над льдом
, выведенное из экспериментов автора, использовалось в
для расчетов следующих таблиц. Эти значения указаны
в нескольких столбцах, озаглавленных «Давление пара, е. При температурах
и выше 32 F. значения, взятые из таблиц Броха, используются
и аналогичным образом записываются в соответствующие столбцы под заголовком
«Давление пара, e.«При 32 F. значение давления пара
, найденное автором на основе среднего из большого количества экспериментов
, было идентично значению Броха; следовательно, в непрерывности двух таблиц нет разрыва
.

Атмосферное давление на подавляющем большинстве станций Weather Bu-
reau колеблется от 28 до 31 дюйма, и для исключения необходимости
какой-либо поправки на давление или интерполяции две таблицы

* Travaux et Memoires du Bureau International des Poids et Mesures, Том I.
\ Годовой отчет старшего связиста, 1891 г .; Приложение № 10, стр. 351-383.

для давлений 29 дюймов и 30 дюймов, соответственно, было рассчитано
. Значительные части этих двух таблиц представляют собой всего лишь
дубликатов оттисков одних и тех же электротипов, но это дублирование не только обеспечивает точность, но и значительно облегчает сокращение количества наблюдений
на многочисленных станциях. Три дополнительных таблицы на 27,
, 25 и 23 дюйма, соответственно, были добавлены для сокращения
наблюдений на соответственно возвышенных станциях.

ДАВЛЕНИЕ ПАРА ПРИ ВЫСОКИХ ТЕМПЕРАТУРАХ. Таблица XI –
, добавленная в конце серии в ответ на многочисленные запросы
относительно таблиц, дающих относительную влажность при высоких температурах, а
дает давление пара в дюймах ртутного столба для каждого градуса
температуры от 100 до 445 F. Значения в этой таблице, до
, включая 212, были взяты из таблиц Broch. Выше
212 значения воспроизводятся в английских единицах из исходных таблиц Regnault
.* Все значения Броха были уменьшены до стандартных
единиц температуры и нианометрических единиц на уровне моря и 45 широте; Значения
Рено относятся к широте и высоте его лаборатории –
т. В Париже, а именно 48 50 ’14 дюймов северной широты и 60 метров (197 91 326 футов) над уровнем моря.
между различными частями таблицы, но эффект
очень мал.

Психрометрическая формула, приведенная выше, не может использоваться для температур выше 130–140 F., по той причине, что константы уравнения были выведены из экспериментов только
при обычных температурах, и использование формулы для
редукций наблюдений при высоких температурах дало бы только
грубо приближенных результатов.

Вероятно, наиболее доступный метод определения влажности
при высоких температурах – это использование прибора для определения точки росы, описанного
на стр. 7, который имеет большое разнообразие форм, а
дает непосредственно температуру точки росы. .Таблица XI
дает соответствующее давление пара. Относительная влажность
получается делением этого давления на давление, указанное в таблице
XI, соответствующее температуре воздуха. Например, предположим, что
обнаружил, что температура точки росы воздуха в сушильном шкафу
равна 115, а температура воздуха равна 205. Из таблицы XI
давление пара на 115 составляет 2,975 дюйма, и при 205 составляет
25,99 дюйма, следовательно, относительная влажность составляет 2,975 -4-25.99 = 11 на
центов.

ВЕС ВОДНОГО ПАРА (АБСОЛЮТНАЯ ВЛАЖНОСТЬ).
Вес кубического фута водяного пара при различных температурах и процентах насыщения иногда называют абсолютной влажностью
лютни.

* Memoires de L’Academie des Sciences de L’lnstitute de France, Том XXI,
1847.

Насыщенный водный пар лишь немногим более чем вдвое тяжелее
того же объема сухого воздуха при аналогичных условиях температуры
и давления.Во всех обычных расчетах предполагается, что расширение и сжатие
частично насыщенного водного пара равно
в соответствии с теми же законами, которые применяются к воздуху и обычным газам
, которые нелегко конденсируются в жидкое состояние.

Принятая плотность насыщенного водного пара не определяется
непосредственно из эксперимента, но теоретически выводится из
наблюдаемого факта, что два объема водорода и один кислород-
gen объединяются, образуя два объема водяного пара.

Точно известны массы единичных объемов водорода, кислорода и сухого воздуха
, из которых удельный вес водяного пара
составляет 0,6221.

Если используются английские единицы измерения температуры, давления и веса,
, мы находим, что вес кубического фута насыщенного водяного пара в
зернах равен:

F ‘
L1 – 7449 ~ l + 0,002037 (* – 32) ‘

Эта формула дает веса, указанные в столбце
«100» в Таблице XII.

ОБЪЯСНЕНИЕ ИСПОЛЬЗОВАНИЯ ТАБЛИЦ.

При сокращении психрометических наблюдений следует учитывать
атмосферное давление в то время и результаты, полученные из
таблиц, основанные на давлении, ближайшем к наблюдаемому. Интерполяция
для промежуточных давлений не требуется, и когда давление
не наблюдается, можно использовать приблизительное значение, известное как
, соответствующее конкретной высоте точки наблюдения,
.

Психрометрические наблюдения, сделанные на станциях Бюро погоды
, будут сокращены с помощью таблиц, основанных на давлении воздуха, которое численно ближе всего к среднему или нормальному давлению на станции
, и отдельных копий соответствующих таблиц для нескольких Для удобства наблюдателей в повседневной работе
станций будет оборудовано
станций.

Будут считаны температуры t и t ‘влажного и сухого термометров
, а разница t t’ будет вычислена с точностью до
градуса. Особенно желательно, чтобы точка росы
была доведена до ближайшего целого градуса, а таблицы были расширены
с целью исключения сложных интерполяций. Однако в некоторых случаях
следует учитывать двойную интерполяцию, но правильный результат
часто можно получить путем простой проверки.Однако, когда воздух
очень сухой, необходим тщательный расчет.

Анализ таблиц точки росы, в частности,
покажет, что существуют диагональные линии, наклоненные вниз и вправо,
, вдоль которых табличные значения точек росы постоянны
или изменяются очень мало. В результате этого обстоятельства, когда
наблюдаемых значений температуры воздуха и tt ‘попадают даже примерно в
на полпути между значениями, приведенными в аргументах таблицы,
двойная интерполяция, как правило, не требуется, поскольку соответствие
Прямой результат будет получен при отбрасывании обеих промежуточных фракций
, даже если они превышают половину интервала, то есть удалит
точку росы, соответствующую аргументам, следующим ниже, чем температура воздуха
и наблюдаемая tt ‘.

Когда одна из наблюдаемых величин очень близка к табличному значению
, будет использоваться последнее, и требуется интерполяция
, если таковая имеется, только на основе другой величины.

Когда воздух очень сухой, последовательные значения в таблице
различаются настолько, что часто требуется тщательно рассчитанная интерполяция
.

Следующие примеры использования таблиц показывают, как
применяются вышеизложенные принципы:

ПРИМЕР No.1. ДАВЛЕНИЕ ВОЗДУХА, 29,7 ДЮЙМА.

Температура воздуха, = 75,0.

Понижение температуры влажного термометра, (-0 = 9,5.

В этом случае следует использовать таблицу для давления воздуха 30 дюймов,
, и мы находим на странице 18 напротив 75 в столбце 9.5:
Точка росы = 60.

На этой же странице напротив 60 под столбцом e мы находим:
Давление пара, e = 0. 17 долларов.

Наконец, на странице 58, напротив 75 в столбце 9.5, мы находим:
Относительная влажность = 60 на цент.

ПРИМЕР No.2. ДАВЛЕНИЕ ВОЗДУХА, 25,8 ДЮЙМА.

Температура воздуха = 67,8.

Понижение температуры влажного термометра, (tf) = 3. 2.

В этом случае необходимо использовать таблицу для 25 дюймов на стр. 43 и
табличные значения, которые необходимо учитывать:

3.0.

3,5 ‘.

67 _

Кажется, что в этом случае потребуется двойная интерполяция,
, но будет замечено, что если мы отбросим оба промежуточных трещин
и возьмем точку росы, соответствующую температуре воздуха, 67,
и ‘= 3, мы получим точку росы 63, что является правильным результатом с точностью до
ближайшего градуса.Таким образом, для полного сокращения
мы имеем следующее наблюдение:

Точка росы = 63.

Давление пара = 0,575.

Относительная влажность 85%.

ПРИМЕР № 3.

Следующий пример использования Таблицы XII показывает, как может быть осуществлена интерполяция
для промежуточных процентов насыщения
:

Каков вес пара в кубическом футе, соответствующем температуре
70 и относительная влажность 83 процента?

На 70 и 80 процентов вес равен.. 6,384 зерна.

Дополнительный вес для 3 процентов равен T V, вес
для 30 процентов, а именно _. .2394 зерна.

Значит, вес на 70 и 83 процента равен. . _ 6. 623 зерна.

[Дополнительные примечания см. В Приложении, стр. 85.]

ТАБЛИЦА I. Температура точки росы в градусах Фаренгейта.

Давление = 30,0 дюймов.

Воздух
темп.
т

Пар
пресс.
e

Понижение температуры влажного термометра (t <').

1,0 1,2

1,4

1,6

1,8

2,0 2,2

2,4

2,6

3,0

.0039
41

A (\

(-O

-37

24 46 ‘

24 46′ 48

.0051

-45

-60

000

000 9504.

.0021

-60

-59

-49

-58

-33

0004 57 -56

-48

-57

-47

260004 260004 -31

-38

-50

-56

-46

-53

.0069

-36

-55

.0015

-45

.0029

-51

-54

-60

-28
-27
-26

78
83
89

-33
-32
-30

-42
-40
-38

-58
-54
-50

-53
-52
-51

18
.0019

-43
-42
-41

33
35
37

-49
-48
-46

-58
-56
-54

25
-24

.0094
. 0100

-29
28

36
34

-46
43

40
-39

. 0039
41

45
-44

52
-50

-23

106

-27

-32

-40

-54

-38

44 – 43

-49

-59

112

-38

-49

-37

-42

-48

17

-56-56

119

-25

-29

-35

-45

-41

-46

-20

.0126

– 23

-28

-33

-42

-57

-35

.0051

-40

-45

-51

-19

-22

-31

-39

-51

-34

-38

-43

-49

-59

000 141

-33

-37

-42

-47

-56

-17

150

0004-20

-28

-33

-42

-59

-35

-40

-46

-53

-16

159

000

0004 -22

-26

-31

-38

Что такое психрометрическая диаграмма? Объяснение и преимущества

Психрометрическая диаграмма – это графическое представление различных психрометрических свойств влажного воздуха.Психрометрическая диаграмма построена для стандартного атмосферного давления 750 мм рт. Ст. На психрометрической диаграмме температура по сухому термометру берется по оси абсцисс (ось X), а удельная влажность (т. Е. Влажность) – по ординате (ось Y).

Роль или преимущества психрометрической диаграммы

Психрометрическая диаграмма очень полезна для определения свойств воздуха, которые требуются в области кондиционирования воздуха.
Вычисление психрометрических свойств паровоздушной смеси с использованием математических решений утомительно и требует много времени, и даже использование таблиц – медленный процесс из-за необходимости интерполяции.Психрометрическая диаграмма преодолевает эту трудность и избавляет от множества вычислений.
Психрометрическая диаграмма, вероятно, является наиболее ценным инструментом, доступным инженеру по кондиционированию воздуха или технику-проектировщику.
Использование психрометрической диаграммы позволяет проводить графический анализ психрометрических данных и процессов.
Психрометрическая карта дает решение многих практических задач, связанных с воздухом.

Рис.1: Психрометрическая диаграмма

График на рис.1 показано общее построение психрометрической диаграммы. Различные линии или кривые, отмеченные на диаграмме, обсуждаются ниже.

Температурные линии сухого термометра

Вертикальные линии, равномерно разнесенные и проведенные параллельно оси Y на диаграмме, называются линиями температуры по сухому термометру.

Линии удельной влажности

Горизонтальные линии, равномерно разнесенные по оси Y и параллельные оси X, называются линиями удельной влажности (влажности).

Температурные линии точки росы

Горизонтальные линии, параллельные оси X, но неравномерно расположенные, называются линиями температуры точки росы. Температура точки росы считывается на кривой насыщения. В любой точке кривой насыщения температура по сухому термометру и температура точки росы равны.

Температурные линии влажного термометра

Температурные линии по влажному термометру представляют собой наклонные прямые (диагональные линии), расположенные с неравномерным расстоянием.В любой точке кривой насыщения температура по сухому и влажному термометрам одинакова.

Строки удельного объема

Наклонные прямые линии – это линии постоянного удельного объема. Эти линии расположены равномерно, но широко. Значения удельного объема приведены в основании графика.

Линии энтальпии

Линии энтальпии (общего тепла) – наклонные прямые (диагональные линии).Эти линии равномерно распределены, параллельны и также совпадают с линиями температуры по влажному термометру. Значения энтальпии приведены на шкале над кривой насыщения.

Линии относительной влажности

Это изогнутые линии, параллельные кривой насыщения. Обычно эти линии рисуются со значениями от 10%, 20%, 30% до 100%. Кривая, показывающая относительную влажность 100%, известна как кривая насыщения.

Считывание психрометрических свойств

См. Рис.2, где точка на психрометрической диаграмме обведена кружком. Мы можем узнать все психрометрические свойства, прочитав фактическую психрометрическую диаграмму со значениями. На рис. 2 четко показан способ определения каждого свойства психрометрии для любой точки, нанесенной на диаграмму психрометрии. Если известны любые два свойства воздуха в определенном состоянии, то остальные психрометрические свойства могут быть определены путем нанесения этого состояния воздуха на психрометрическую диаграмму, обозначенную точкой.

Фиг.2: Считывание психрометрической карты

Показания психрометра таблица: Психрометрические таблицы – Справочник химика 21

Психрометрические таблицы – Справочник химика 21

Урок 19. Лабораторная работа № 04. Измерение влажности воздуха (отчет)

Психрометрическая таблица относительной влажности воздуха

Психрометры аспирационные. ПС

Журнал учета показаний психрометрического гигрометра: пример и правила заполнения.

Что это такое?

Есть ли разница?

Где используется?

Как заполнять?

Что делают с показаниями?

Чтение психрометрической диаграммы, температуры по сухому и влажному термометру, оси влажности

Введение в психрометрическую таблицу

Оси в психрометрической таблице

Психрометрическая диаграмма предназначена для определенного давления (общего давления).

Считать температуру по сухому термометру

Считать температуру по влажному термометру

Считывание абсолютной влажности | удельной влажности

Относительная влажность

Рассчитать относительную влажность по примеру психрометрической диаграммы

Считать энтальпию в психрометрической таблице

Считывание значений энтальпии в психрометрической диаграмме – Пример

Примеры и вопросы психрометрической карты

Обозначение точек психрометрической карты

Считывание абсолютного / удельного значения влажности

Считайте значение энтальпии

Считайте относительную влажность

Психрометрическая таблица, пример 2

Определить точку перехвата на психрометрической диаграмме

Считывание значения относительной влажности

Учебники по химической инженерии

Психрометр

Наблюдение за погодой при пожаре | NWCG

Погода – наиболее изменчивый элемент при прогнозировании поведения при пожаре

Погодные приложения Fireline

Наблюдения Fireline

Местоположение и время проведения наблюдений за погодой Fireline

Отметьте тип используемых инструментов

Сообщайте и документируйте данные наблюдений за погодой

Наблюдения за ветром и оценки

Получить прогноз от метеоролога по происшествию или прогнозиста пожарной погоды

Использовать лист оценки приземного ветра

Рассмотреть возможность критического ветра: оценить или подтвердить скорость ветра на высоте 20 футов

Визуальная поверхность (20 футов) Оценка ветра – модифицированная шкала Бофорта

Оценить или подтвердить скорость ветра в середине пламени

Наблюдение за скоростью ветра на уровне глаз в поле

Расчетная эффективная скорость ветра для влияния уклона

Наблюдение за температурой и относительной влажностью

Строповой психрометр Использование

Оценка относительной влажности и точки росы по психометрическим таблицам

Регулировка относительной влажности для изменений температуры и высоты

Дефицит давления пара (VPD)

Наблюдения за небом

Молния и ветер

Дым, пыль и огонь

Облака, туман и осадки

Облака, которые показывают вариации нестабильности в атмосфере, а именно:

Облака, которые указывают на стабильную атмосферу, а именно:

Автоматические метеорологические станции

Интересующие сети

Наблюдения за ветром с помощью автоматических датчиков

Что такое Psytro? Введение в чтение психрометрических свойств воздуха

Что такое психрометрическая диаграмма?

Различные линии и кривые на психрометрической диаграмме

Ссылка

Изображение предоставлено

Этот пост является частью серии: Психрометрическая диаграмма

Психрометр Psychro-Dyne с батарейным питанием, Fahrenheit 22014-Industrial Instruments & Supplies

по показаниям термометров по влажному и сухому термометрам Чарльза Фредерика Марвина онлайн бесплатно (страница 1 из 18)

17

Что такое психрометрическая диаграмма? Объяснение и преимущества

Добавить комментарий Отменить ответ
