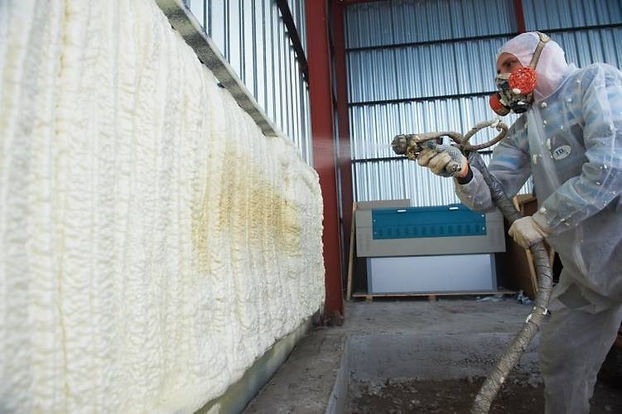

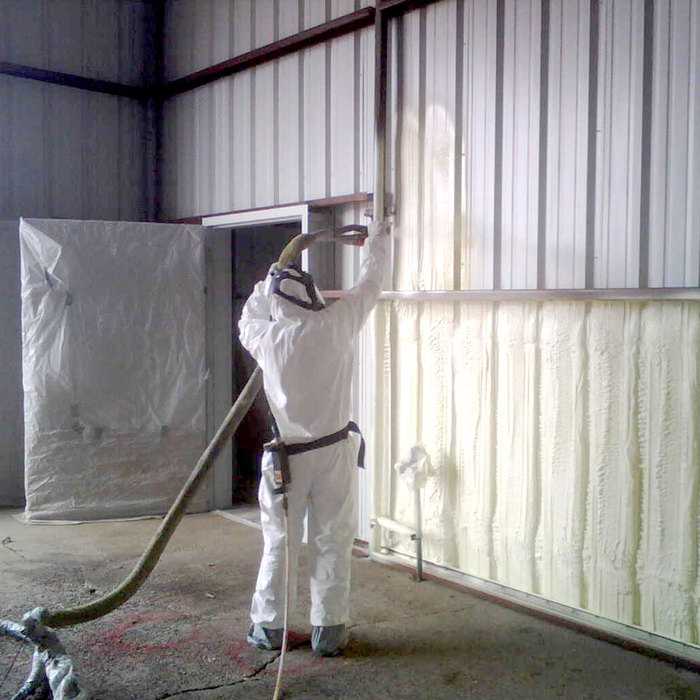

    1. Ангар ППУ (Башкортостан)2. Ангар ППУ (Башкортостан)3. Ангар ППУ (Башкортостан)4. Ангары с пенополиуретаном5. Ангары с пенополиуретаном6. Ангары с пенополиуретаном7. Ангары с пенополиуретаном8. Ангары с пенополиуретаном9. Ангары с пенополиуретаном10. Ангары с пенополиуретаном11. Теплоизоляция ангара ППУ12. Теплоизоляция ангара ППУ13. Утепление ангара, ООО “Сфера”, Дагестан

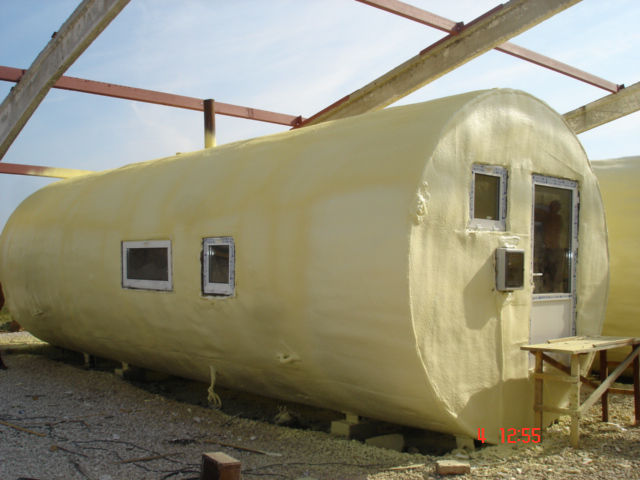

    Утепление ангаров ППУ

    1. Заливка ППУ в полости и пустоты2. Заливка ППУ в полости и пустоты3. Заливка ППУ в полости и пустоты4. Заливка ППУ в полости и пустоты5. Заливка ППУ в полости и пустоты6. Заливка ППУ в полости и пустоты

    Заливка ППУ в полости

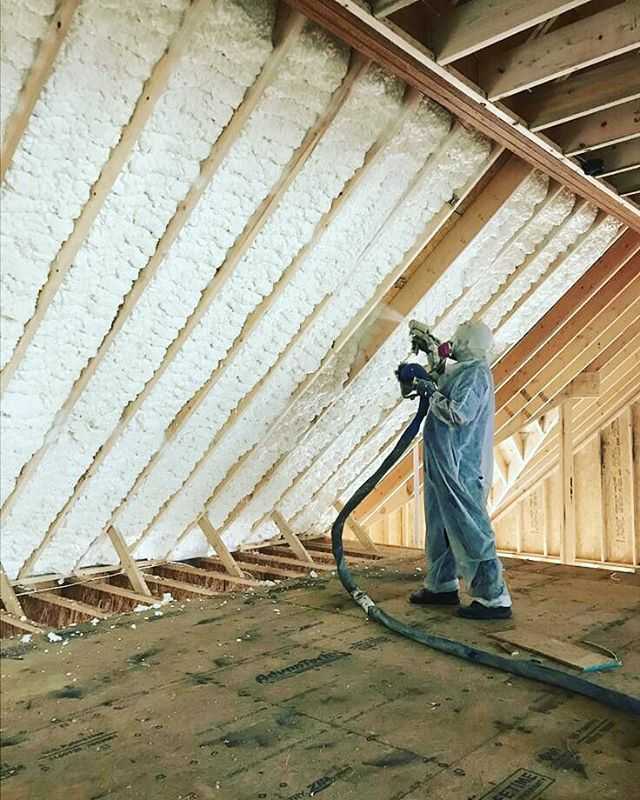

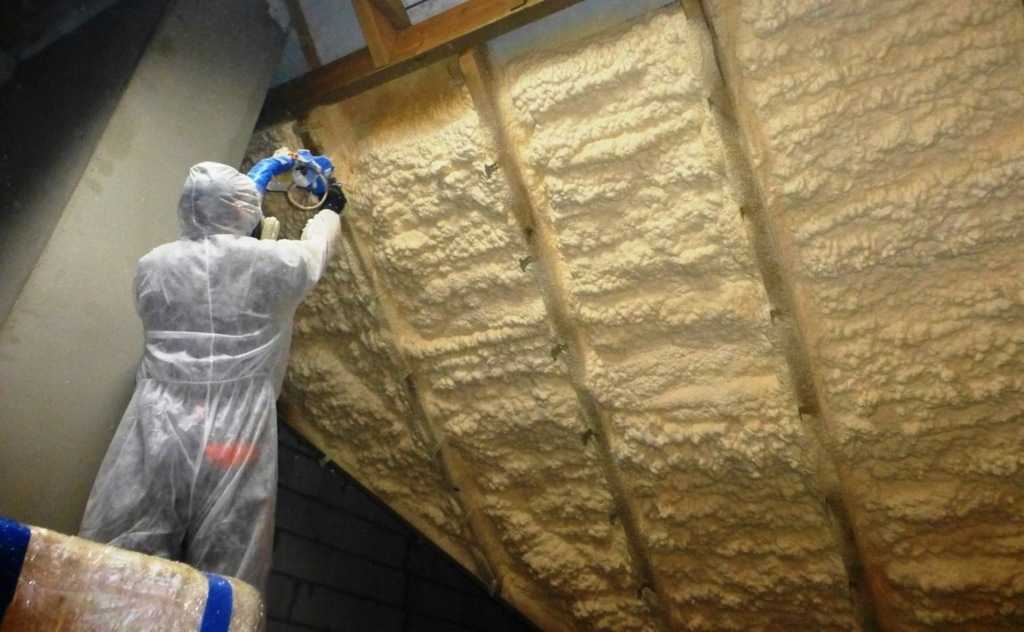

    1. Теплоизоляция кровли ППУ2. Теплоизоляция кровли ППУ3. Теплоизоляция кровли ППУ4. Теплоизоляция кровли ППУ5. Теплоизоляция кровли ППУ6. Теплоизоляция кровли ППУ7. Теплоизоляция кровли ППУ8. Теплоизоляция кровли ППУ9. Теплоизоляция кровли ППУ10. Теплоизоляция кровли ППУ11. Теплоизоляция кровли ППУ12. Гидроизоляция ППУ13. Гидроизоляция ППУ14. Гидроизоляция ППУ15. Кровля с пенополиуретаном16. Кровля с пенополиуретаном17. Кровля с пенополиуретаном18. Кровля с пенополиуретаном19. Кровля с пенополиуретаном20. Утепление крыши птицефабрики (г. Сургут)21. Утепление крыши птицефабрики (г. Сургут)22. Утепление крыши птицефабрики (г. Сургут)23. Утепление крыши птицефабрики (г. Сургут)24. ППУ с защитным покрытием25. ППУ с защитным покрытием26. ППУ с защитным покрытием

    Теплоизоляция кровли ППУ

    1. Утепление пола ППУ2. Пол с пенополиуретаном3. Пол с пенополиуретаном4. Пол с пенополиуретаном

    Теплоизоляция полов ППУ

    1. Утепление частного дома2. Потолки с пенополиуретаном3. Потолки с пенополиуретаном4. Потолки с пенополиуретаном5. Потолки с пенополиуретаном6. Потолки с пенополиуретаном7. Потолки с пенополиуретаном8. Потолки с пенополиуретаном9. Потолки с пенополиуретаном10. Потолки с пенополиуретаном11. Теплоизоляция мансарды, ООО “Сфера”, Дагестан12. Теплоизоляция мансарды, ООО “Сфера”, Дагестан

    Утепление потолков ППУ

    1. Внутренне утепление деревянного дома2. Стены с пенополиуретаном3. Стены с пенополиуретаном4. Стены с пенополиуретаном5. Стены с пенополиуретаном6. Теплоизоляция стен и потолка (г. Бийск)7. Теплоизоляция стен и потолка (г. Бийск)8. Утепление стен ППУ (г. Смоленск)9. Утепление стен ППУ (г. Смоленск)10. Напыление ППУ на стены (г. Алматы)11. Напыление ППУ на стены (г. Алматы)12. Напыление ППУ на нестандартную постройку13. Напыление ППУ на нестандартную постройку14. Напыление ППУ на нестандартную постройку15. Теплоизоляция промышленного объекта, Дагестан16. Теплоизоляция промышленного объекта, Дагестан17. Теплоизоляция промышленного объекта, Дагестан

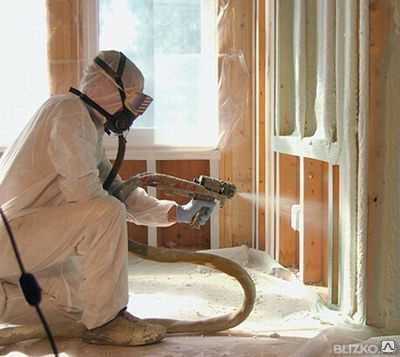

    Утепление стен ППУ

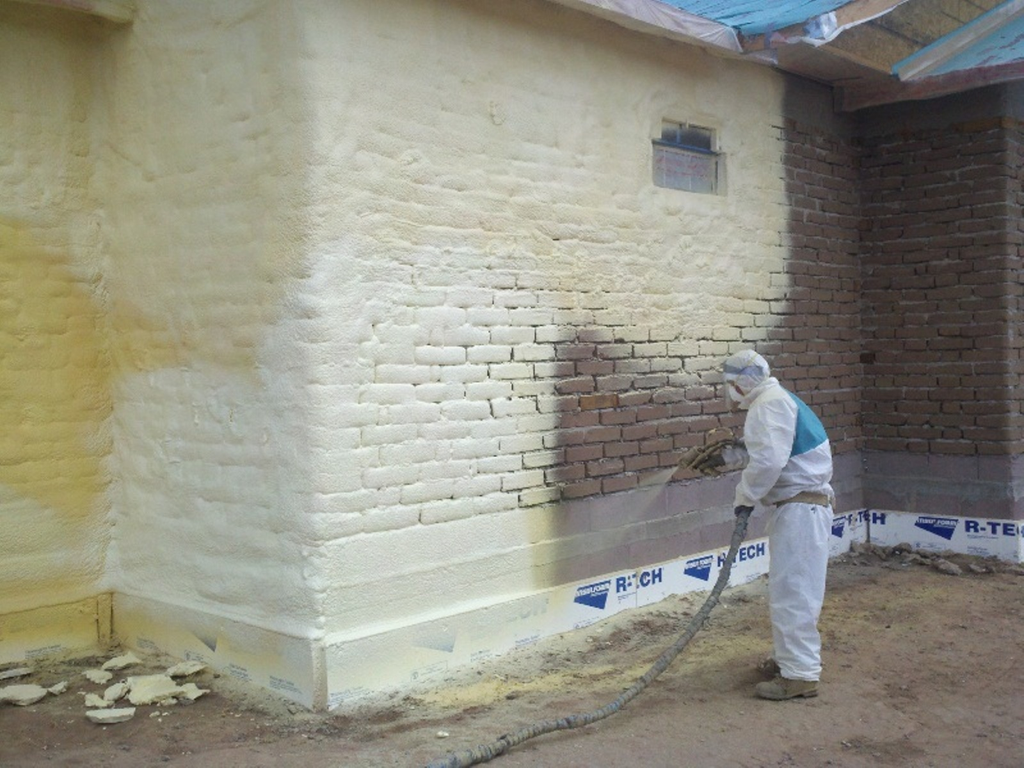

    1. Фасад с пенополиуретаном2. Фасад с пенополиуретаном3. Фасад с пенополиуретаном4. Фасад с пенополиуретаном5. Фасад с пенополиуретаном6. Фасад с пенополиуретаном7. Фасад с пенополиуретаном8. Напыление пенополиуретана зимой (Алтай)9. Утепление фасада ППУ (г. Бийск)10. Утепление фасада ППУ (г. Бийск)11. Утепление фасада ППУ (г. Бийск)12. Утепление фасада ППУ (г. Бийск)13. Напыление ППУ на фасад14. Напыление ППУ на фасад15. Напыление ППУ на фасад16. Напыление ППУ на фасад17. Теплоизоляция фасада, ООО “Сфера”, Дагестан18. Теплоизоляция фасада, ООО “Сфера”, Дагестан19. Теплоизоляция фасада, ООО “Сфера”, Дагестан

    Теплоизоляция фасадов ППУ

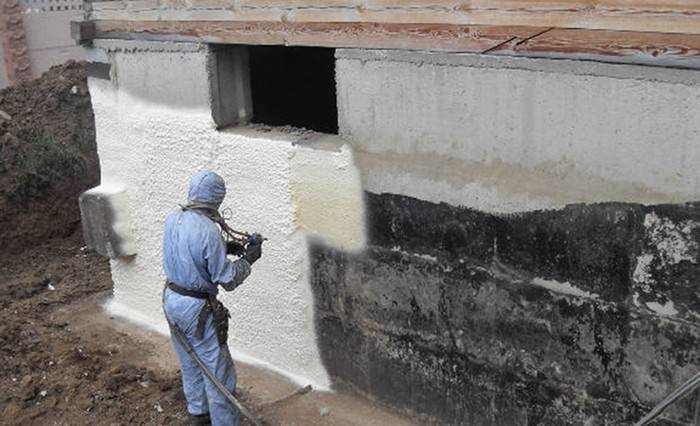

    1. Фундамент с пенополиуретаном2. Фундамент с пенополиуретаном3. Фундамент с пенополиуретаном4. Фундамент с пенополиуретаном5. Фундамент с пенополиуретаном6. Фундамент с пенополиуретаном7. Теплоизоляция фундамента ППУ8. Теплоизоляция фундамента ППУ9. Теплоизоляция фундамента ППУ10. Теплоизоляция фундамента ППУ

    Утепление фундаментов ППУ

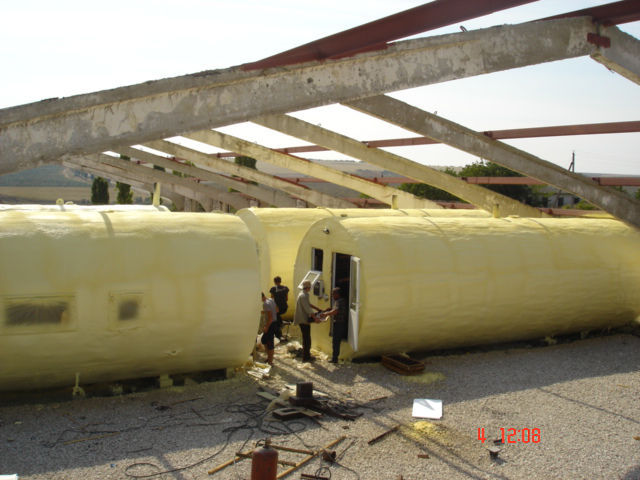

    1. Бункер с ППУ (г. Нижний Тагил)2. Теплоизоляция емкости ППУ3. Теплоизоляция емкости ППУ

    Утепление бункеров и емкостей ППУ

    1. Теплоизоляция труб напылением ППУ2. Теплоизоляция труб напылением ППУ3. Теплоизоляция труб напылением ППУ

    Утепление водных коммуникаций ППУ

    1. Пена-152. Пена-153. Пена-254. Пена-25

    Пенополиуретан (ППУ): особенности, характеристики, выбор

    Пенополиуретан представляет собой пористое вещество, изготавливаемое из синтетических полимеров. В народе чаще используется название «поролон». ППУ используется в качестве наполнителя для диванов и другой мебели. Качественный материал отличается высокой эластичностью и плотностью. Если вас интересуют конкретные марки — обычно используются:

    • СТ 2236 — рассчитан на нагрузку до 60 кг, срок эксплуатации невелик;
    • СТ 2536 — обеспечивает жёсткую поверхность, выдерживает до 100 кг нагрузки;
    • СТ 3540 — марка качественного пенополиуретана, долговечного и рассчитанного на большой вес.

    Виды ППУ

    Существует несколько разновидностей пенополиуретана, которые различаются по качеству, сорту, типу, назначению и цене.

    • Листовой (также называется блочным). Производитель берёт готовый блок, нарезает его на несколько листов. Делается выкройка, склейка, получается своеобразный «сэндвич»-наполнитель.
      Часто при изготовлении мебели комбинируется несколько разных марок ППУ, чтобы добиться определённых свойств (включая плотность), а также улучшить качество. Листы наклеиваются по схеме от более плотного к менее.
    • Литой. Производится путём заливания массы в заготовку. Данный вариант используется в тех ситуациях, когда требуется изготовить диван нестандартной формы с индивидуальным дизайном. Подобные решения стоят дороже, технология несколько сложнее. Считается, что такой способ изготовления экологичен, т. к. в процессе производства нет остатков расходного материала.
    • Эластичный. Материал практичен и долговечен, но стоит значительно дороже. Синтетический латекс обладает особыми ортопедическими свойствами. Основная особенность — пористая структура, отличающая эластичный ППУ от листового.

    Какой тип ППУ лучше?

    Пенополиуретан подбирается на основе свойств конкретной марки. Многие считают листовой ППУ более качественным, благодаря свой возможности «дышать». Литые же отличаются коркой, которая не пропускает воздух. Но такая технология позволяет сэкономить, а ещё — дизайн будет гораздо интереснее. Ведь технология контурной резки не позволяет вырезать детали разных форм.

    Характеристики и показатели качества: как выбрать диван с достойным ППУ

    Как купить хорошую мягкую мебель с наполнением из качественного пенополиуретана? Сначала смотрим на такой показатель, как плотность. Затем нужно проверить изделие самостоятельно — перед покупкой в магазине.

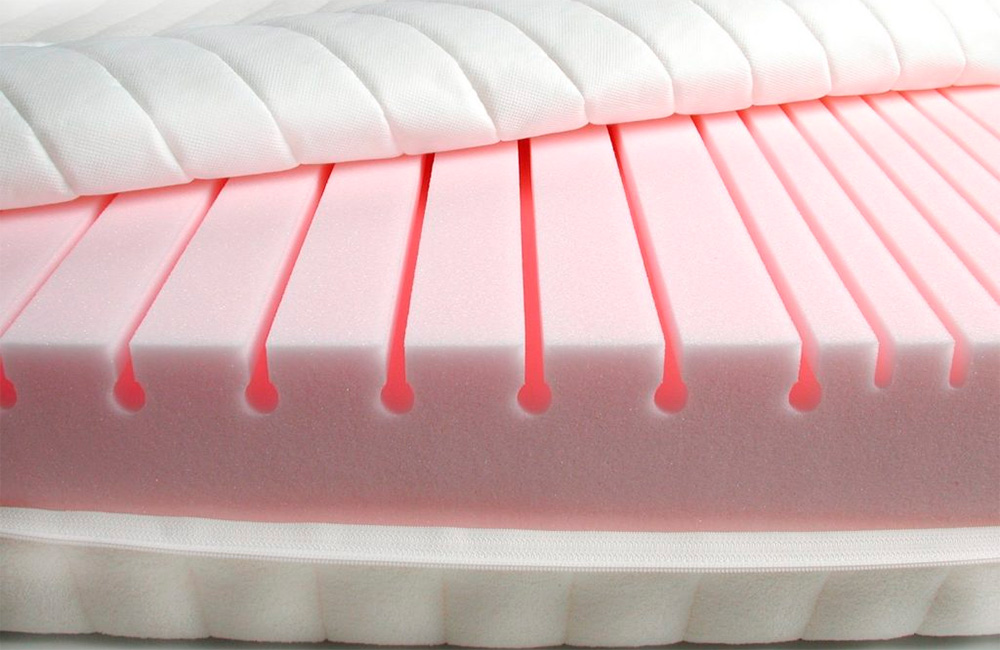

    Плотность пенополиуретана

    Важнейшим показателем качества ППУ является его плотность. Чем плотнее наполнитель, тем выше его качество и надёжность. Оптимальным значением является 30 кг/м3. Если плотность ниже — лучше присмотреться к более дорогим изделиям. Чем плотнее материал — тем более долговечной будет мебель. Но стоимость дивана с высокоплотным поролоном будет выше.

    Низкоплотный ППУ часто используется в спинках и подлокотниках. На это не нужно обращать внимание: производители экономят, но наибольшую важность представляет спальное место.

    Толщина ППУ должна составлять 4 см. Даже 3 см — крайне мало для качественного наполнителя.

    Другие факторы, подтверждающие качество

    Итак, каким должен быть пенополиуретан для дивана?

    • средний по уровню жёсткости: слишком мягкий вариант с первого взгляда покажется более комфортным, но ортопедические свойства будут гораздо хуже;
    • наличие однородной ячеистой структуры: нет возможность оценить — узнайте об этом у продавца в мебельном магазине или у производителя;
    • способность быстрого возвращения в исходное состояние сразу после нажатия: диван не должен проминаться.

    Что важно проверить:

    • наличие сертификата соответствия: производители мягкой мебели обязаны подтверждать качество;
    • если диван со съёмным чехлом — его нужно снять и оценить качество наполнения;
    • проверьте дополнительные материалы, их сочетание с ППУ, который нередко используется как один из слоёв.

    Преимущества и недостатки материала

    Ключевыми плюсами ППУ можно назвать:

    • долговечность: пенополиуретан соответствующей марки прослужит долгие годы, ППУ также не подвержен образованию плесени. ;
    • устойчивость к нагрузкам: возможность выдерживать вес более 100 кг;
    • ортопедический эффект: упругий материал способен повторять форму тела и быстро возвращаться в исходное состояние;
    • воздухообмен: материал обладает отличной воздухопронициемостью;
    • гипоаллергенность: наполнитель не накапливает пыль, поэтому, если вы склонны к аллергии — бояться нечего.

    Главные недостатки:

    • сложно найти качественную мебель;
    • при отсутствии защиты подвержен воздействию УФ-лучей;
    • при возгорании токсичен;
    • некоторые изделия становятся слишком жесткими.

    Пенополиуретан (поролон) — отличный материал, который при правильном выборе будет лучше пружинных блоков. Такие диваны прослужат не один десяток лет!



    Матрас ППУ в чехле Премиум. Двухсекционный :: Медицинские матрасы

    Конструкция двухсекционного матраса позволяет использовать его с максимальной эффективностью на кроватях с поднимающимся изголовьем. При этом матрас остается четко зафиксированным на ложе кровати, не создавая, таким образом, неудобства для пациента.

    НАПОЛНИТЕЛЬ ПЕНОПОЛИУРЕТАН (ППУ)

    • Эластичный
    • Экологичный
    • Не вызывает аллергических реакций
    • Устойчивый к размножению микроорганизмов
    • Долговечный и износостойкий (при соблюдении условий эксплуатации)

    ЧЕХОЛ ИЗ ТКАНИ ПРЕМИУМ

    100% водонепроницаемый. Выполнен из специальной мембранной медицинской ткани, состоящей из двух слоев: основа – трикотажное полотно, верхний слой (рабочая поверхность) – специальный плотный многокомпонентный полиуретан. Чехол Премиум закрывается на молнию или на липучку по желанию клиента.

    Достоинства:

    • Водонепроницаемый
    • Долговечный и прочный: устойчив к гидролизу, к крови, разрыву и трению
    • Обладает антибактериальным и антигрибковым эффектом
    • Не сминается, максимально препятствуя образованию пролежней у больного
    • Паропроницаемость ткани Премиум – 1000 г/м2/24 ч
    • Неприхотливый в эксплуатации
    • Удобный съемный чехол для пациентов и медперсонала

    УСЛОВИЯ ЭКСПЛУАТАЦИИ

    • Можно стирать (с соблюдением температурного режима)
    • Выдерживает температурную обработку (сухую и влажную) до 90 °С
    • Нельзя использовать для обработки средства, содержащие хлор и альдегиды
    • Срок службы матраса для больницы 5 лет (при соблюдении условий эксплуатации)
    • Рентгенопрозрачный
    • Подлежит автоклавированию

    Характеристики комплектации
    Размер, мм 1900*800*80
    Характеристики комплектации
    Размер, мм 1900*800*100
    Характеристики комплектации
    Размер, мм 2000*900*100
    Характеристики комплектации
    Размер, мм 2000*900*80
    Основные характеристики
    Наполнитель ППУ
    Чехол Премиум
    Документы Регистрационное удостоверение, сертификат соответствия, паспорт изделия
    Упаковка пленка ПВХ
    Паропроницаемость ткани Премиум 1000 г/м2/24 ч
    Стирка при температуре 90 °С, отжим 1000 об/мин
    Сухая химчистка обработка перхлорэтиленом в течение 15 минут, сушка при температуре 60 °С в течение 60 минут
    Разрывная нагрузка в продольном направлении 522 H
    Разрывная нагрузка в поперечном направлении 519 H
    Все данные подтверждены официальными протоколами испытаний ПОЛМАТЕКС
    Паропроницаемость ткани Премиум 1000 г/м2/24 ч
    Характеристики комплектации
    Кол-во секций Двухсекционный

    Трубы в ППУ изоляции от А до Я

    • Что такое «труба в ППУ»?
    • Виды изоляции труб
    • Таблица сравнения видов изоляции для наружной прокладки
    • Виды труб в ППУ
    • Как выбирать ППУ трубы
    • Как определить качество трубы в ППУ
    • Приемка трубы по качеству теплоизоляции
    • Почему длина труб при поставке может оказаться чуть короче заказанной?
    • Можно ли использовать б/у трубы?
    • Как укладывать ППУ трубы
    • Способы прокладки труб в ППУ
    • Кто производит трубы в ППУ
    • Состояние тепловых сетей в СПб

    Что такое «труба в ППУ»?

    Трубы в ППУ – это все трубы для горячей воды или отопления. Еще их называют «предизолированные трубы», «трубы в изоляции ППУ», «трубы для тепловых сетей». Это обычные стальные трубы, которые дополнительно покрыты слоем изоляции, чтобы уменьшить теплопотери. ППУ – это аббревиатура, которая расшифровывается как «пенополиуретан». Трубы без изоляции используют только в водопроводе, газопроводе или канализации.

    Снаружи трубы в ППУ покрыты черной (полиэтиленовой) или серой (оцинкованной) оболочкой. А сама изоляция желтая, толщиной от 26мм до 90мм в зависимости от диаметра стальной трубы. Пенополиуретан – желтый. Он очень похож на пену Макрофлекса, но на фотографиях этого не видно, потому что на торец изоляции наносится резино-битумная мастика черного цвета, для того чтобы пена не намокла. Концы стальной трубы торчат из-под изоляции, для того, чтобы пена не горела во время сварки, и они покрашены грунтовкой, для защиты от коррозии.

    На заводе В траншее В разрезе

    Виды изоляции труб

    Основные виды изоляции для наружной прокладки:

    • Трубы в ППУ – в пенополиуретановой изоляции. Применяют для тепловых сетей.
    • Трубы в ВУС изоляции. ВУС расшифровывается как «весьма усиленная». Почему «весьма»? Потому что у тех, кто этот термин выдумывал, туго с фантазией, а еще потому, что по ГОСТу есть труба в усиленной изоляции (до 2,5 мм изоляции), а есть в еще более усиленной (до 3,5 мм изоляции). Применяют для водопроводов, газопроводов, и футляров. Футляры ВУС используются для защиты подземных коммуникаций. И даже трубы тепловой сети в ППУ иногда прокладывают под дорогами внутри стальных труб в ВУС изоляции. ВУС изоляция – защищает стальную трубу от коррозии и механических воздействий. Некоторые эксплуатирующие сети организации, разрешают применять Б/У трубы в ВУС изоляции для футляров.
    • Трубы в ППМ изоляции – пенополимерминеральная изоляция. Относительно новая разработка, очень похожа на ППУ, но без оболочки. Вместо оболочки имеет жесткий тонкий наружный слой ППУ с примесью песка, и прокладывается прямо в грунт без дополнительной защиты. Небольшой ассортимент фасонных частей ввиду сложности изготовления (все изделия заливаются пеной в специально изготовленных формах) создает ограничения для фантазии проектировщика и увеличивает трудозатраты на объектах. То, что можно изготовить в ППУ, на заводе приходится делать вручную на объекте.

    Таблица сравнения видов изоляции для наружной прокладки

    Тип ППУ ППУ ИЗОЛЯЦИЯ ВУС ИЗОЛЯЦИЯ ППМ ИЗОЛЯЦИЯ МИНВАТА
    Макс.температура трубопровода 140 градусов 60 градусов 150 градусов более 300 градусов
    Гидроизоляция от окружающей среды Да Да Да Нет
    Сокращение теплопотерь Да Нет Да Да
    Минусы Максимальная температура трубопровода не подходит для паропровода Не сокращает теплопотери, не подходит для горячей воды Небольшой ассортимент фасонных изделий из за особенностей производственного процесса Невозможность изготовить трубы и элементы в заводских условиях, монтаж возможен только на объекте
    Плюсы Особенности изготовления позволяют минимизировать трудозатраты при монтаже, на объект приходит “Теплотрасса под ключ”, система контроля намокания Низкая стоимость изоляции Отсутствуют, по сравнению с ППУ Подходит для трубопроводов с высокой температурой, паропроводов
    ППУ ИЗОЛЯЦИЯ
    Макс. температура трубопровода 140 градусов
    Гидроизоляция от окружающей среды Да
    Гидроизоляция от окружающей среды Да
    Гидроизоляция от окружающей среды Да
    Гидроизоляция от окружающей среды Да
    ППУ ИЗОЛЯЦИЯ
    Макс. температура трубопровода 140 градусов
    Гидроизоляция от окружающей среды Да
    Гидроизоляция от окружающей среды Да
    Гидроизоляция от окружающей среды Да
    Гидроизоляция от окружающей среды Да
    ППУ ИЗОЛЯЦИЯ
    Макс. температура трубопровода 140 градусов
    Гидроизоляция от окружающей среды Да
    Гидроизоляция от окружающей среды Да
    Гидроизоляция от окружающей среды Да
    Гидроизоляция от окружающей среды Да
    ППУ ИЗОЛЯЦИЯ
    Макс. температура трубопровода 140 градусов
    Гидроизоляция от окружающей среды Да
    Гидроизоляция от окружающей среды Да
    Гидроизоляция от окружающей среды Да
    Гидроизоляция от окружающей среды Да

    Виды труб в ППУ

    В ППУ-трубе неизменной остается сама металлическая труба и пенополиуретановая пена. Толщина стенки стальной трубы в тепловых сетях может быть от 3мм до 12мм. Толщина пены от 26 мм до 90 мм. Толщина оболочки из полиэтилена (черная) от 3 мм до 40 мм, оцинкованной (серая) от 0,55 мм до 1 мм. Все зависит от диаметра основной стальной трубы. Различаются трубы в ППУ типом защитного покрытия. Кроме того, есть отдельная разновидность с греющим кабелем, который дает возможность транспортировать жидкость в условиях минусовой температуры окружающей среды. Трубы в ППУ имеют специальную маркировку, в зависимости от особенностей:

    • ПЭ — полиэтиленовый кожух;
    • ОЦ — кожух из оцинкованной стали;
    • ПЭ-У (или ПЭ-Б) — полиэтиленовая оболочка усилена накладными кольцами-бандажами.
    • СОДК – (система оперативного дистанционного контроля) добавляется после обозначения кожуха, означает что в изоляции (пене) проходят два медных провода, которые позволяют подключить к теплотрассе специальные приборы (мегаомметр и рефлектометр), и узнать, есть ли вода в изоляции и в каком именно месте произошло намокание, чтобы не перекапывать и не вскрывать всю теплотрассу, а устранять проблему локально.
    Виды труб в ППУ

    Где применяются трубы в ППУ?

    Их широко используют для обустройства отопительных систем централизованного и локального теплоснабжения, а также систем водоснабжения холодной и горячей водой. Востребованность обусловлена улучшенными эксплуатационными характеристиками. По сравнению с иными подобными изделиями они имеют следующие преимущества:

    • Высокие теплоизоляционные свойства. У используемого в качестве утеплителя пенополиуретана теплопроводность не превышает 0,030 Вт/м*К. Это самый низкий показатель среди всех материалов, которые могут применяться для утепления трубопроводов. Поэтому теплопотери снижаются до 1-2%. Для сравнения, в старых трубопроводах теплопотери достигают 25-30%.

    NB: В старых тепловых сетях в качестве утеплителя использовали армопенобетон, в качестве гирозащитного покрытия – рубероид. Сверху укладывали металлическую сетку и штукатурили.

    • Долговечность. Слой изоляции и внешний кожух исключают воздействие факторов внешней среды на металл. То есть, они являются антикоррозийной защитой и защитой от механических повреждений, благодаря чему срок службы изделий достигает 30 и более лет;

    NB: Оболочка трубы в ППУ при наружной прокладке (по земле) защищает пену от дождя, снега, града, а при подземной прокладке от грунтовых вод и блуждающих токов, которые если доберутся до тела стальной трубы, станут причиной электрокоррозии. Толщина полиэтиленовой оболочки толще чем оцинкованной во много раз, ведь она к тому же принимает на себя давление грунта. Помимо всех перечисленных напастей, труба в земле не лежит неподвижно, а постоянно движется вследствие линейного температурного расширения металла, и в течение времени извивается как змея. Полиэтиленовая оболочка защищает теплоизоляционный слой от всего вышеперечисленного.

    • Дистанционная диагностика. Наличие системы ОДК дает возможность своевременно обнаруживать дефекты и, тем самым, предотвращать возникновение серьезных аварийных ситуаций;

    NB: СОДК – система оперативного дистанционного контроля. Представляет из себя два медных провода которые находятся в середине теплоизоляционного слоя трубы в ППУ. Если в изоляцию попадает вода то происходит замыкание контакта между проводом и телом стальной трубы. При подключении мегаомметра прибор покажет замыкание и станет ясно, что на данном участке трубопровода в изоляции вода. Для того чтобы более точно определить место намокания используют импульсный рефлектометр. Этим прибором измеряют волновое спротивление пенополиуретана. С помощью него можно составить рефлектограмму тепловой сети протяженностью более тысячи метров и определить место дефекта с точностью менее одного метра.

    Будущее тепловых сетей выглядит следующим образом: к каждой тепловой сети подключен стационарный рефлектометр, который с помощью GPS модема передает сигнал в режиме онлайн на пульт оператору. Как только происходит намокание изоляции на каком-либо участке — у оператора загорается лампочка на пульте, и он тут же отправляет ремонтую бригаду на трассу, сообщая им конкретный участок намокания.

    В России в 2020 году России такие системы уже начали тестировать и постепенно внедрять.

    • Быстрый монтаж. Бесканальная прокладка позволяет уменьшить объем земляных работ и обойтись без устройства дренажных сетей. Эти факторы не только сокращают сроки монтажа, но и снижают стоимость прокладки трубопровода.

    Как выбирать ППУ трубы

    Выбор той либо иной разновидности зависит от условий эксплуатации. К примеру, для обустройства подземного трубопровода предназначены изделия в полиэтиленовой оболочке (ПЭ). Там, где трубопровод проходит под железной дорогой, автомобильной магистралью, фундаментом либо в местах повышенной подвижности грунта, необходимо использовать трубы с усиленной изоляцией (ПЭ-У). Прокладка наземных трубопроводов осуществляется трубами со стальным оцинкованным кожухом (ОЦ). Такая оболочка не только обеспечивает защиту от климатических факторов и механического воздействия, но и придает магистральной системе дополнительную жесткость.

    Не менее важным является выбор диаметра. В магистральных теплотрассах и системах водоснабжения применяются трубы диаметром от 525 до 1020 мм. Для распределительных городских сетей диаметр не должен превышать 525 мм. При строительстве автономной системы отопления и водоснабжения в частных домохозяйствах достаточно диаметра 50-100 мм.

    Обратите внимание! ППУ трубы можно использовать в тепловых сетях, где температура рабочей жидкости не будет выше 140 градусов, а давление 16 бар. Допускается кратковременный скачок температуры на 10 градусов. При этом вопреки здравому смыслу и законам физики ГОСТ 30732-2006 на трубы и фасонные элементы в ППУ, не устанавливает взаимосвязи между диаметром и давлением, поэтому любые трубы в ППУ можно использовать в указанном диапазоне давлений.

    Как определить качество трубы в ППУ

    Качество трубы в ППУ определяется по нескольким ГОСТАм, ГОСТ 30732-2006 (на изоляцию) и ГОСТом на непосредственно саму стальную трубу.

    В первую очередь необходимо определить соответствие стальной трубы сертификату завода изготовителя. На трубах выше диаметра 159 обязательна должна быть маркировка. В случае трубы 159 диаметра и ниже, при отсутствии маркировки, к комплекту документации обязательно должна быть приложена “бирка” с пачки труб, или “ярлык”. Образец:

    Образец бирки

    Обязательно нужно сверить данные с “бирки” и сертификата качества, а также убедиться, соответствует ли длина хлыста трубы длине, заявленной в сертификате качества.

    Так как приемка по качеству может происходить, когда на трубах в ППУ уже нанесена изоляция и маркировка может быть скрыта под ней, необходимо производить контроль до нанесения изоляции, приезжать на контроль стальной трубы, а при невозможности это сделать, например, при поставке из другого региона, заранее просить выслать сертификат, бирку и фотографии стальной трубы с маркировками.

    Также, стальные трубы, применяемые в тепловых сетях не должны быть старше года с момента изготовления. В ГОСТе 30732-2006 этого требования нет, но это негласное правило в тепловых сетях, так как металлобазы хранят трубы под открытым небом, и больше года им так лежать нельзя – успевают сильно проржаветь.

    Приемка трубы по качеству теплоизоляции

    Гост 30732-2006 содержит огромное количество параметров которые необходимо контролировать, в том числе, завод изготовитель ППУ обязан приложить протокол приемо-сдаточных испытаний на каждую партию поставляемой им продукции, но основное внимание нужно обратить на следующее:

    Торец тепловой изоляции: Пена должна быть плотной. Если вы можете воткнуть в нее нож без усилий более чем на 40 – 50 мм, стоит задуматься над более точными методами контроля данной партии или потребовать предоставить протокол приемо-сдаточных испытаний.

    На торце, в месте примыкания тепловой изоляции к стальной трубе и к оболочке, не должно быть никаких зазоров и трещин, иначе туда попадет вода, изоляция будет испорчена.

    Торец должен быть покрыт гидроизоляционным материалом, а свободный конец трубы быть окрашен грунтовкой. На свободном конце стальной трубы обязательно должна быть фаска под углом 30 градусов. Гидрозащитная оболочка не должна иметь глубоких царапин и трещин.

    Если при визуальном осмотре труба не совпадает идеально по окружности с оболочкой, необходимо рулеткой проверить отклонение осевых линий. Обычно эта проблема видна не сразу, а при разрезании трубы на объекте.

    Любая продукция в ППУ обязательно должна иметь маркировку, на которой указывают:

    • условное обозначение изделия;
    • товарный знак или наименование предприятия-изготовителя;
    • номер партии;
    • дату изготовления.
    Маркировка на изделиях в ППУ

    Если труба в ППУ изготовлена с СОДК, обязательно нужно проверить проводники на разрыв и замыкание с помощью мегаомметра. После проверки необходимо сделать соответствующую запись в журнале производства работ.

    Тут перечислены далеко не все моменты контроля качества трубы в ППУ, а лишь основные, полностью принять изоляцию ППУ можно только в полной мере ознакомившись с ГОСТ 30732-2006.

    Почему длина труб при поставке может оказаться чуть короче или длиннее заказанной?

    При выставлении счета берется теоретическая длина трубы. На металлобазах трубы хранятся пачками, и вести учет, какая именно труба лежит сверху, а какая снизу, не представляется возможным. После оплаты счета, в момент погрузки стальной трубы на металлобазе, заказчику сообщают сколько хлыстов трубы и какой длины для него погрузили и уточняют: округлять метраж в меньшую или большую сторону?

    При заказе бесшовной трубы все еще сложнее, она по ГОСТу 8732-78 и ГОСТу 8734-78 немерная, то есть каждый хлыст имеет индивидуальную длину. ГОСТ допускает разницу от 4м до 12м. В реальности же, разница в конкретной партии меньше, например, от 9м до 11м. В некоторых случаях, при заказе на стандартный типоразмер, изоляционный завод может произвести резку в размер и оставить остаток трубы у себя, но такие случаи всегда оговариваются заранее (до оплаты счета).

    Можно ли использовать б/у трубы?

    В прокладке тепловых сетей бывшие в употреблении трубы практически не используются. Только в качестве футляров ВУС, когда внутри б/у трубы большого диаметра прокладываются новые трубы в ППУ. В этом случае использованная труба выполняет только функцию дополнительной защиты и требования к ней, соответственно, значительно ниже.

    Прокладка тепловых сетей строго регулируется государственными стандартами, применить без нарушений трубы бывшие в употреблении почти невозможно. Труба по которой шла вода, даже в течение сравнительно короткого времени, уже непригодна к повторному использованию из-за коррозии. Трубы, по которым шла нефть так пропитываются ею, что опять же, становятся непригодными для тепловых сетей, где по трубам идет вода. Только трубы из-под газа после пескоструйной обработки выглядят почти как новые и в целом аналогичны по своим характеристикам новым трубам, которые пару лет пролежали под открытым небом на металлобазе. Но трубным заводам в любом случае выгоднее взять б/у трубу на лом и отлить новые трубы, чем пытаться реализовать использованную продукцию.

    Оболочка ППУ после цикла «производство – доставка – укладка – эксплуатация – выкапывание – доставка назад» приходит в негодность. Никому в голову не придет повторно использовать такие трубы в реальной теплосети, поскольку малозначительная экономия меркнет на фоне возрастающей в десятки раз стоимости эксплуатации, когда изоляция начнет разрушаться и мокнуть.

    Как укладывать ППУ трубы

    Укладка в траншею осуществляется на ровную песчаную подушку толщиной не меньше 100 мм. Предварительно трубы и другие элементы трубопровода проверяются на предмет дефектов. Чтобы исключить риск повреждения защитной оболочки, трубы необходимо опускать плавно, без ударов о дно и стенки траншеи. На следующем этапе производится сваривание стыков и соединение кабелей системы ОДК. После проверки качества сварного шва дефектоскопом стыки герметизируются при помощи термоусаживаемых муфт.

    Важная информация! Работы по изоляции стыков следует проводить при температуре воздуха не ниже -15 градусов.

    В случае прокладывания трубопровода через фундамент либо стену применяют сальники и манжеты стенового ввода. Стандартная длина сальника 450мм но возможно изготовление любой длины. После их установки проводится бетонирование.

    Рядом с теплотрассой при канальной прокладке обязательно прокладывают дренажную трубу, которая отводит воду от теплосети, и собирают ее в железобетонный колодец, а на выпуск дренажной трубы ставят клапан-захлопку по серии А-397-80.

    Если подземная укладка невозможна (например, на заболоченной территории), применяется надземный способ. Он предполагает обустройство труб на специальные опоры . Технология соединения стыков остается такой же.

    Доставляются трубы шаландами. Шаланда — это машина длиной 12м или 13,6м. Машина должна иметь возможность верхней погрузки, трубы грузят кран-балкой.

    Способы прокладки труб в ППУ

    Бесканальная прокладка труб Канальная прокладка труб

    Изначально все тепловые сети прокладывались бесканально, но потом мудрые люди придумали дополнительно изолировать трубу в ППУ железобетонными каналами (лотками). Каналы выполняют функцию дополнительной гидроизоляции, а также принимают на себя нагрузку грунта в местах, где тепловые сети проходят под дорогами, там на трубу помимо грунта давит проезжающий транспорт. При бесканальной прокладке в таких местах используют футляры в ВУС изоляции.

    Основная загвоздка заключается в способе компенсации линейных расширений стальной трубы. Как уже говорилось выше, труба в земле не лежит неподвижно, а постоянно движется, изгибается. При бесканальной прокладке компенсация расширений трубопроводов осуществляется естественным образом, трассу не прокладывают по прямой, а делают множество углов поворота, и она как “гармошка” сама себя компенсирует. Под углы поворота подкладывают мягкие маты, для того чтобы отводам было куда “играть”. В случае бесканальной прокладки, трубы прокладываются практически по прямой линии, что однозначно является плюсом, ведь много поворотов не всегда возможно запроектировать, например, могут мешать соседние подземные коммуникации.

    Чтобы компенсировать линейные температурные расширения при канальной прокладке применяются СКУ – сильфонные компенсаторы

    Внутри СКУ в ППУ находится КСО – компенсатор сильфонный осевой, который представляет из себя “гармошку” из нержавеющий стали, имеющую компенсационную способность на сжатие и разжатие. Это устройство ставится между двумя неподвижными опорами, а трубы монтируются на скользящие опоры (они называются СПОк – Скользящие Подкладные Опоры канальные), на бетонные подушки, установленные на дно канала. Дно канала в местах установки подушек промазывается техническим вазелином.

    Сильфонный компенсатор

    Что мы имеем в итоге? В теплотрассу подают горячую воду, труба расширяется, “едет” на смазанных подушках по линии трассы, “гармошка” сжимается и компенсирует расширение, труба не прогибается. При понижении температуры труба сжимается, “гармошка” расширяется, труба на подушках “едет” обратно по оси трассы.

    Кто производит трубы в ППУ

    Трубопрокатные и металлургичекие заводы производят только трубу. Изоляцией труб и фасонных элементов занимаются специализированные заводы. Одним из таких изоляционных заводов является наш «Балтийский изоляционный завод».

    В своей работе мы используем изделия и сырье только от зарекомендовавших себя поставщиков, таких как: ОАО «ПНТЗ», ОАО «Челябинский трубопрокатный завод», АО «Выксунский металлургический завод», АО «Альметьевский трубный завод», АО «Трубодеталь», ООО «Уралтрубодеталь», ООО «Дау Изолан».

    Состояние тепловых сетей в СПб

    Система тепловых сетей Санкт-Петербурга является одной из самых протяженных в России. Общая длина трубопроводов превышает 4770 км, а диаметр труб варьируется от 50 до 1400 мм. Теплотрассы в основном проложены под землей. К сожалению, значительная часть из них находится в аварийном или предаварийном состоянии, поскольку, это еще советские трубы 30-летнего возраста. Поэтому обустройство новых энергоэффективных теплосетей как никогда актуально для города.

    Информация в статье актуальна на 01.06.2021.

    Применение пенополиуретана в строительстве для утепления дома: Инструкция +Фото и Видео

    Области применения пенополиуретана. Есть 7 чудес света, но одним из необычных материалов в современной химической науке является создание нового полимера, который стал известен миру как пенополиуретан. Его делаю из нефтепродуктов при помощи специальной химической обработки. Материал обладает ячейковой структурой, а в каждой из них находится по пузырьку газа. При установлении разных пропорций исходных материалов можно получить пенополиуретаны с разными размерами ячеек.

    Отличаются он и по тому, какая у ячеек толщина стенок.  В результате есть мягкие и жесткие пенополиуретаны, которые отличаются по эластичности и прочности.

    Содержание:

    • 1 Создание уникального материала
      • 1.1 Материал и его классификация
      • 1.2 Техническая составляющая жестких пенополиуретанов
      • 1.3 Горючесть материала
    • 2 Использование пенополиуретана
      • 2.1 Область применения ППУ широка
      • 2.2 Негативные стороны ППУ

    Создание уникального материала

    Этот процесс является ничем иным, как заслугой немецких ученых, которые смогли добавиться невероятного результата под руководством Отто Байера. И правда, благодаря новинке в технических материалах, которая отличается от других и имеет массу преимуществ, мы получили много областей применения пенополиуретана, которые затрагивают разные сферы деятельности человека.

    Материал и его классификация

    Разновидности пенополиуретана зависят от  прочности ячеек:

    • Стандартного типа.
    • Мягкого и сильно мягкого типа.
    • Повышенной жесткости.
    • Высокоэластичные и вязкоэластичные.

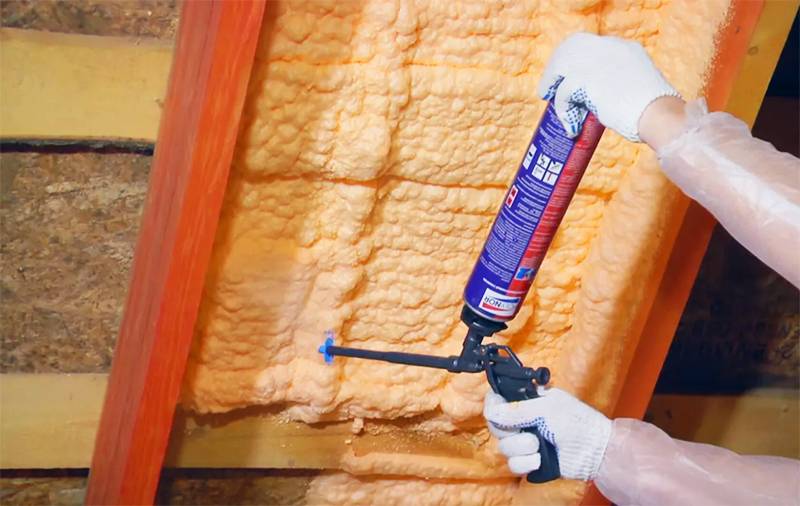

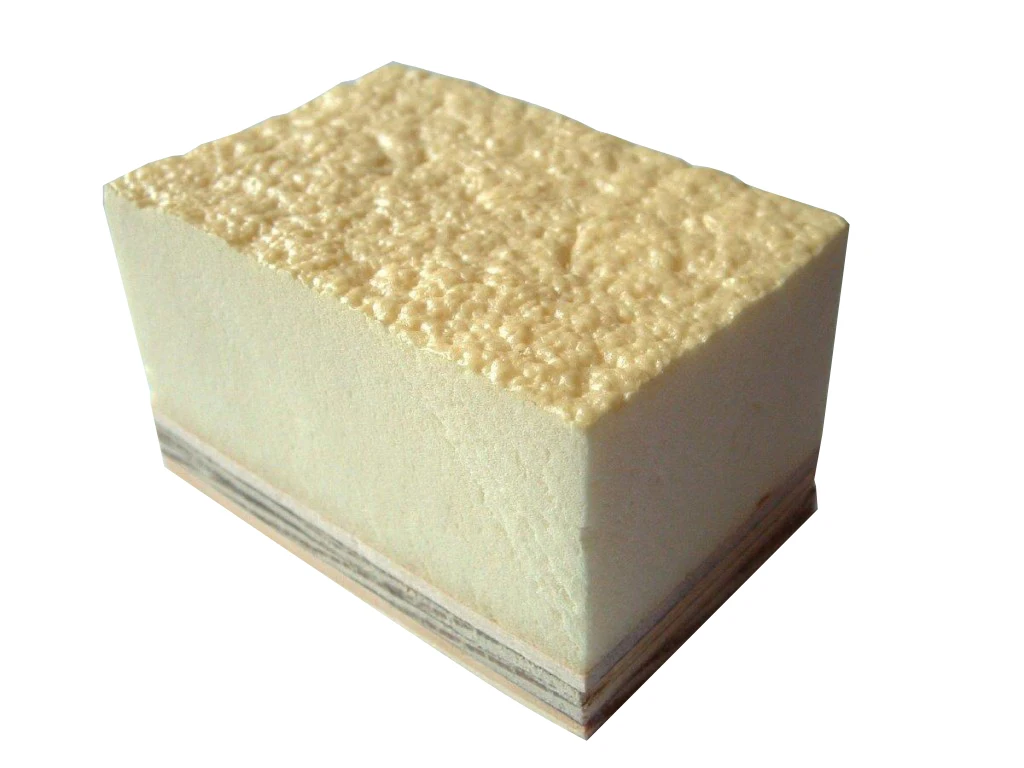

    Жесткий пенополиуретан используют в строительстве, при утеплении зданий, ремонте и в других ситуациях. Были проведены много исследований по характеристикам материала, а особенно по искусственному состариванию. Итак, результат не может не радовать – срок службы минимум 50 лет. Для успешного использования следует избегать контактов с сильными минеральными кислотами и органическими растворителями. Материал обладает устойчивостью к действию нефтепродуктов и воды.

    Интересно, что полимер открыли в 1937 году, но его триумфальный взлет и обретение популярности пришлось примерно в 1960 год. Жесткий пенополиуретан имеет больше 30-ти модификаций, которые отличаются по техническим характеристикам и которые используют в различных сферах.

    Техническая составляющая жестких пенополиуретанов

    Среди огромного количества полимеров пенообразного вида сложно выбрать второй такой материл, который будет сочетать в себе столько достоинств:

    1. Отличная способность к теплоизоляции.
    2. Высокий уровень шумопоглощения.
    3. Низкий уровень влагопоглощения.
    4. Устойчивость к воздействию агрессивных составов.
    5. Низкий уровень горючести.
    6. Долговечность (срок эксплуатации минимум 50 лет).
    7. Материал экологически чистый и безопасный для человека.

    Характерные особенности применения пенополиуретана зависят от размера ячеек, из которых он состоит. Но все же, в сравнении с другими теплоизоляторами пенополиуретан является лидером по всем показателям, а особенно по теплопроводности, так как в этом ему уступает даже минеральная вата. Определить шумопоглощение можно по толщине слоя изоляции, ее эластичностью, воздухопроницаемостью и демпфирующими свойствами. Способность пенополиуретана к задерживанию звуков зависит от частоты колебаний звука и жесткости материала. Для лучшей защиты от шума советуют применять полуэластичную разновидность ППУ.

    Еще пенополиуретан является химически устойчивым материалом, и по этому показателю он мог обогнать даже хваленый пенополистирол. ППУ может выдерживать воздействие едкого химического пара (в нормальной концентрации), и не будет разрушен под действием спирта, масла, бензина, а также имеет устойчивость к кетонам, эфирам и разбавленным кислотам. Нанесенный на металл слой ППУ отлично защитит его от образования на поверхности ржавчины. Эффективность в этом случае во многом зависит от разновидности материала.

    У ППУ достаточно высокая устойчивость к влаге. Она во многом зависит от рецептуры, по который был изготовлен пенополиуретан. Так, чем выше плотность, тем меньше материал будет поглощать влаги. Если вы хотите повысить уровень устойчивости, можно воспользоваться специальными веществами, которые названы гидрофобизаторами. К примеру, при добавлении в состав пенополиуретана касторового масла вы уменьшите водопоглощение в 4 раза!

    Горючесть материала

    Применение пенополиуретана достаточно широко и благодаря тому, что это вещество с низкой степенью горения.  Использование всевозможных добавок дает возможность повысить уровень огнестойкости. Изменять химическую формулу не всем по карману, а вот добавить в рецепт фосфорные соединения или галогены куда проще и выгоднее. Это даст возможность получить невозгораемый материал, при этом не слишком повышая себестоимость материала. Это достаточно разумный вариант для помещений, где риск возгорания слишком высок, а именно, для производственных помещений.

    Плотность разных видов пенополиуретана отличается из-за того, что технология производства разная. Материала с хорошими характеристиками удельного веса, до 80 кг на 1 м3 по стоимости дороже, тогда как при меньшей плотности цена ниже.

    Производитель заявляет, что долговечность при эксплуатации лишь 30 лет, хотя на самом деле эта цифра намного больше. Японские и американские специалисты активно занимаются исследованием образцов пенополиуретана, который использовали в строительстве домов в 70-е гг. В результате они сделали вывод, что весь материал, который брали в качестве образца с крыш и стен остался без изменений. В исходном состоянии остались показатели химической устойчивости и технических теплоизолирующих свойств.

    Использование пенополиуретана

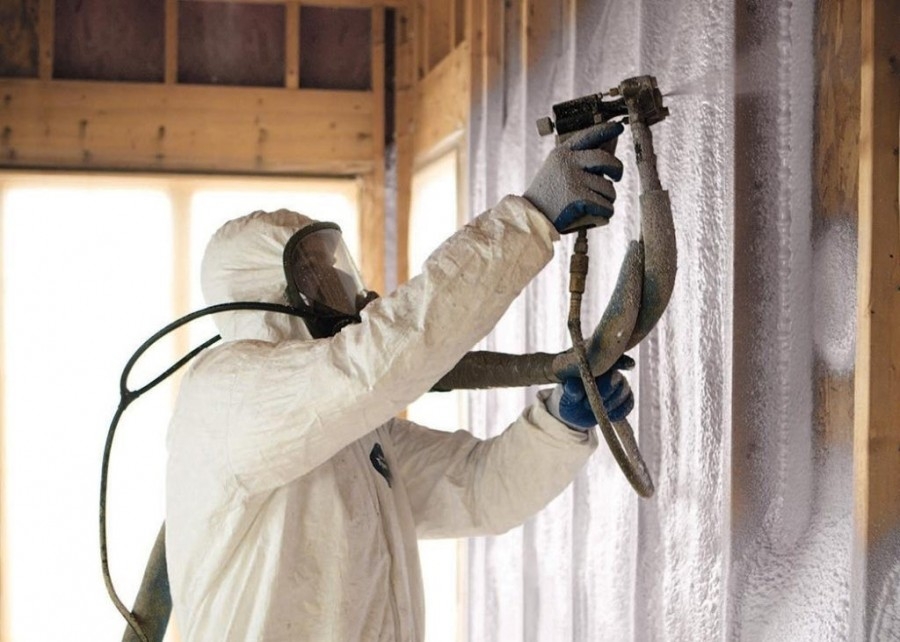

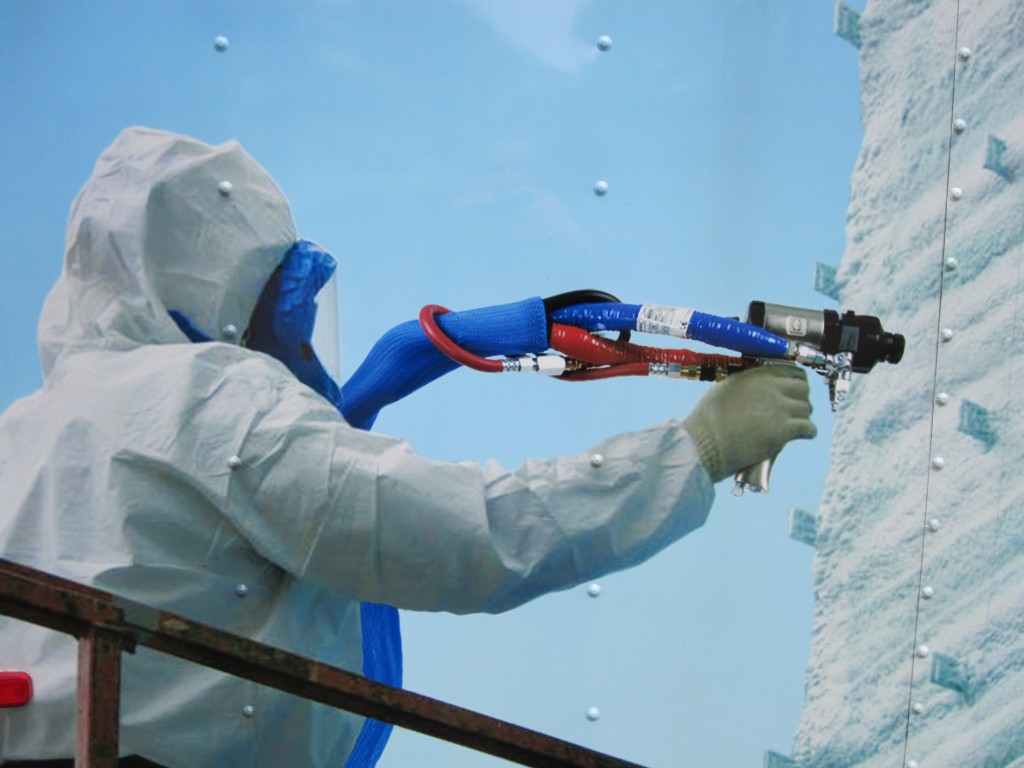

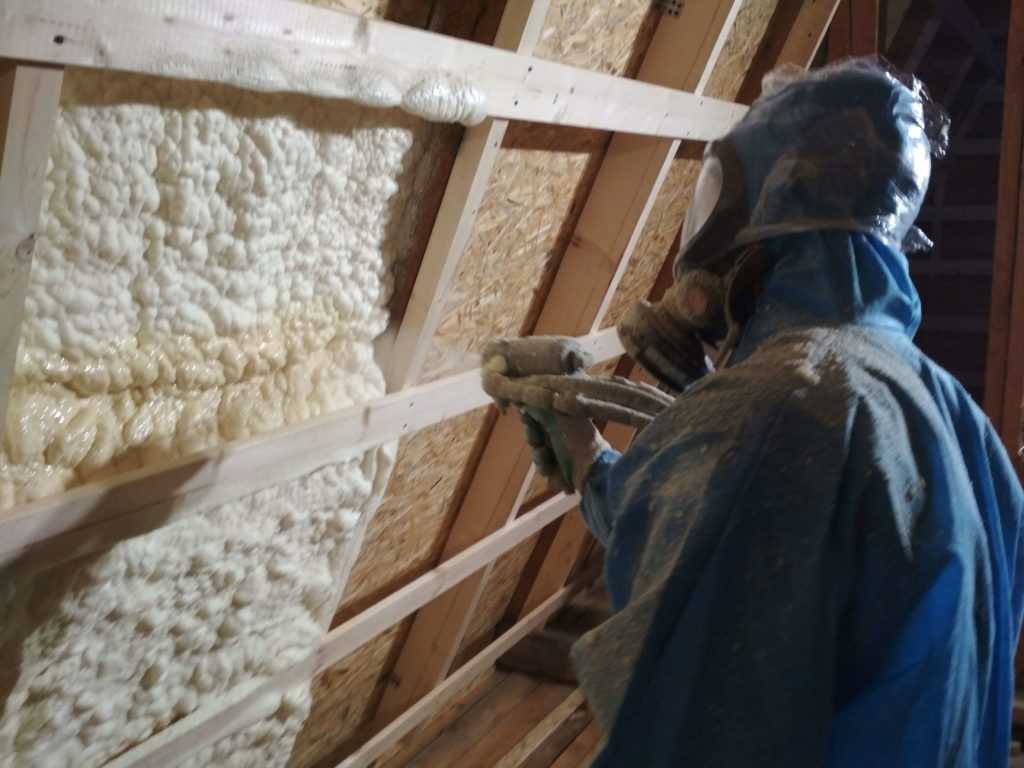

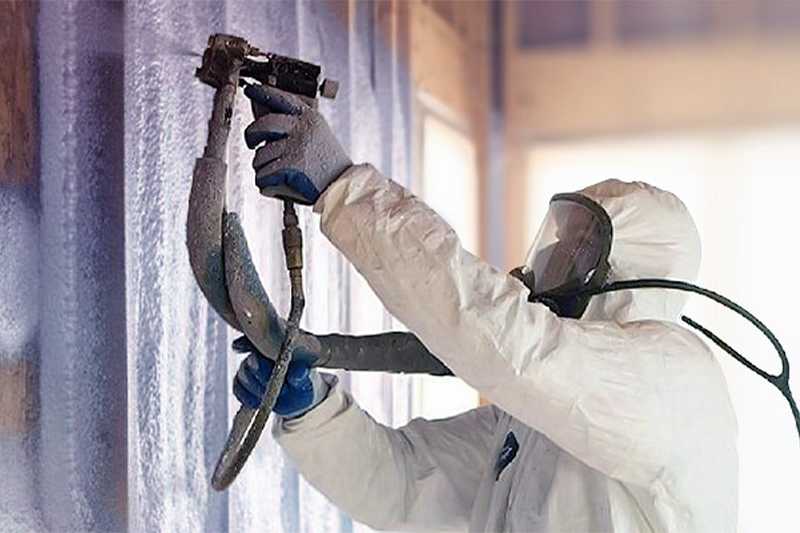

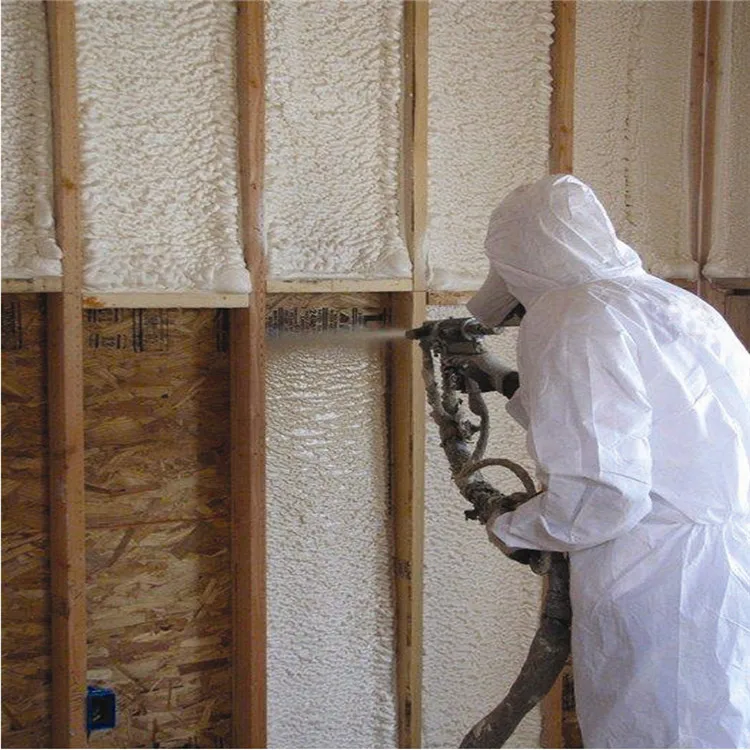

    Область применения ППУ широка

    Так как по экологическим и техническим характеристикам после застывания это самый безопасный и экологичный материал.

    Обратите внимание, что при первичном использовании такого необычайного по структуре материала планировали использовать пенополиуретановые изделия для интерьера, и не было никаких серьезных планов на будущее.

    К достоинствам в плане технических характеристик можно отнести и то, что материал обладает отличной способностью «прилипать» к любой поверхности, причем это не зависит от материалов, из которых их сделали, и формы покрытия. Благодаря свойствам напыляемого пенополиуретана можно наносить его на любые материалы – дерево, бетон, стекло, металл и неважно, как расположена конструкция – вертикально или горизонтально. Помимо этого, пенополиуретан имеет высокую адгезию и удобен в применении, его не нужно будет закреплять на поверхности и обрабатывать перед тем, как наносить на поверхность.

    Благодаря малому весу применение пенополиуретана упрощает ремонт – он не утяжеляет конструкцию, что является значительным плюсом в строительстве. ППУ хорошо переносит и низкие, и высокие температуры, что дает возможность использовать его и для обработки помещений внутри и снаружи, причем и в жилых, и в производственных помещениях.

    В отличие от других утеплителей (листовых или панельных) пенополиуретан не образует щелей и швов, которые нужно заделывать. Он отлично заполняет пространство вокруг конструкции, которую утепляют, и дает возможность все загерметизировать, в том числе и те места, которые неудобно заделывать остальными материалами.

    При хранении и транспортировку ППУ обходится дешево, так как для его изготовления используют компактные исходные элементы. По своим характеристикам пенополиуретан отлично подходит для мягкой мебели, и его часто используют при создании наполнителя для диванов, кресел и подушек. Последнее время поролон стали применять намного чаще, чем хлопковую набивку и вату. Этот материал знает каждый, и его можно применять для разных бытовых нужд.

    Негативные стороны ППУ

    Но, идеального материала не существует, во всяком случае, пока что. Помимо достоинств, у жестких пенополиуретанов есть и некоторые недостатки:

    • Материал неустойчив к действию УФ лучей, требуется использовать штукатурку или окрашивание стен, иногда используют закрытие панелями.
    • Ограничение использования в тех местах, где может быть чрезмерное нагревание поверхности или высокий шанс возгорания.
    • Высокая стоимость при напылении.

    Технические характеристики ППУ дадут возможность использовать его и дальше во многих сферах деятельности человека.

    Широкоуниверсальный фрезерный станок FU450TApUGNC (с ППУ) – цена, отзывы, характеристики с фото, инструкция, видео

    Станок FU450TApUGNC широкоуниверсального типа с устройством программно-позиционного программирования позволяет осуществлять все виды фрезерований при помощи двух шпиндельных узлов , расположенные в горизонтальном и вертикальном положении. Применяется в мелкосерийном и серийном типе машиностроительного производства. Высокая точность получаемых размеров на этом широкоуниверсальном станке делает его лучше среди отечественных аналогов.

    Технологические возможности широкоуниверсального станка FU450TApUGNC

    • технологические возможности реализуются при помощи вертикального и горизонтального шпиндельного узла, что делает его весьма широкоуниверсальным станком
    • осуществляет все виды фрезерования: плоских и фасонных поверхностей, пазов, зубчатых колес, наклонных плоскостей, углов и т. д.

    Особенности

    • литые чугунные базовые детали узлов станка обеспечивают жесткость и виброустойчивость конструкции станка в целом, что увеличивает точность получаемых размеров в процессе резания.
    • головка вертикального шпиндельного узла поворачивается в обе стороны на 45⁰, обеспечивая широкие технологические возможности механической обработки наклонных плоскостей заготовки или изделия.
    • станок оборудован двумя шпиндельными узлами, которые придают станку все технологические возможности фрезерования.
    • возможность нагрузить стол тяжелой и крупногабаритной деталью до 1000 кг.
    • направляющие скольжения базовой детали покрыты фторопластом , что позволяет не только уменьшить коэффициент трения, что придает станку плавность хода при запуске движения стола, но и увеличенная износостойкость направляющих станка , которые обеспечивают неизменность геометрической точности станка.
    • оборудован зажимом стола, который гасит вибрации во время режима механической обработки.
    • мощные электродвигатели до 11 кВт на обоих шпиндельных узлах (горизонтальном и вертикальном), обеспечивающие высокоскоростные режимы резания.
    • оборудуется узлом шарико-винтовой передачи для обеспечения плавного и скоростного движения рабочего стола во время вспомогательных и рабочих движений.
    • система программно-позиционного программирования обеспечивает последовательное выполнения команд управляющей программы, которое обеспечивает автоматический цикл обработки заготовки или изделия. Позволяет контролировать и программировать движения рабочего стола в поперечном, вертикальном и продольных направлениях, электроавтоматику вращения шпиндельных узлов, подачи СОЖ и т. д.

    ХарактеристикаЗначение
    Размеры рабочей поверхности стола, мм: длина1600
    Размеры рабочей поверхности стола, мм: ширина400
    Максимальная нагрузка на стол (по центру), кг1500
    Класс точности станкаН
    Параметры шпиндельного узла: конус горизонтального шпинделяISO-50 (7:24)
    Параметры шпиндельного узла: мощность привода горизонтального шпинделя, кВт11
    Параметры шпиндельного узла: диапазон вращения горизонтального шпинделя, оборотов/минут28-1400
    Параметры шпиндельного узла: конус вертикального шпинделяISO-50 (7:24)
    Параметры шпиндельного узла: мощность привода вертикального шпинделя, кВт11
    Параметры шпиндельного узла: диапазон вращения вертикального шпинделя, оборотов/минут28…1600
    Параметры шпиндельного узла: угол поворота шпиндельной головки, градусов45
    Поворот стола, градусов45
    Наибольшее механическое перемещение стола, мм: продольное1120
    Наибольшее механическое перемещение стола, мм: поперечное345
    Наибольшее механическое перемещение стола, мм: вертикальное630
    Быстрый ход стола, мм/минуту: продольный (X)3150
    Быстрый ход стола, мм/минуту: поперечный (Y)3150
    Быстрый ход стола, мм/минуту: вертикальный (Z)1000
    Мощность привода подач, кВт2. 2
    Мощность насоса СОЖ, кВт1.8

    Комментарии и вопросы:

    Комментариев пока нет, но ваш может быть первым.
    Разметить комментарий или вопрос

    Отделение фосфорилирования и убиквитилирования белков Совета медицинских исследований (MRC-PPU)

    Мы изучаем, как биология эукариотических клеток формируется за счет фосфорилирования и убиквитинирования белков. Движимая нашим любопытством и страстью к познанию живых существ, наша работа направлена ​​на то, чтобы изменить жизни, помогая лечить человеческие болезни.

    На этой странице

    Шеврон, указывающий вниз

    Отделение фосфорилирования и убиквитинирования белков MRC (PPU) является крупным исследовательским центром, который занимается изучением биологической роли фосфорилирования и убиквитилирования, а также того, как нарушение этих процессов вызывает заболевания человека, такие как нейродегенерация, рак, гипертония и иммунные расстройства.

    Конечной целью исследовательских программ отдела является помощь в разработке новых улучшенных стратегий лечения болезней. MRC-PPU работает как координационный центр между учеными-биологами, фармацевтическими компаниями и клиницистами, чтобы гарантировать, что мы вносим важный вклад в медицинские исследования, вместе достигая более глубокого понимания болезней.

    Директор

    Посмотреть Профессор Дарио Алесси

    Лицо

    Профессор Дарио Алесси

    Научный директор (MRC), профессор трансдукции сигналов

    Понимание сигнальных путей, мутировавших при наследственных заболеваниях

    [email protected]

    +44 (0)1382 388058

    Академический персонал

    Посмотреть профессор сэр Филип Коэн

    Лицо

    Профессор сэр Филип Коэн

    Профессор-исследователь

    Сигнальные сети в системе врожденного иммунитета

    p. [email protected]

    +44 (0)1382 388446

    Посмотреть доктора Грега Финдли

    Лицо

    Д-р Грег Финдли

    Главный исследователь и научный сотрудник сэра Генри Дейла

    Сигнальные модули эмбриональных стволовых клеток

    [email protected]

    +44 (0)1382 386066

    Посмотреть д-р Ян Гэнли

    Лицо

    Доктор Ян Гэнли

    Руководитель научной программы (MRC)

    Молекулярный анализ аутофагии

    [email protected]

    +44 (0)1382 388905

    Посмотреть д-р Йогеш Кулату

    Лицо

    Д-р Йогеш Кулату

    Руководитель программы (МРЦ)

    Сигнальные механизмы убиквитина

    y. [email protected]

    +44 (0)1382 388163

    Посмотреть профессор Карим Лабиб

    Лицо

    Профессор Карим Лабиб

    Профессор

    Репликация хромосом и целостность генома

    [email protected]

    +44 (0)1382 384108

    Посмотреть Профессор Миратул Мукит

    Лицо

    Профессор Миратул Мукит

    Профессор (клиника)

    Выяснение сигнального пути PINK1 при болезни Паркинсона

    [email protected]

    +44 (0)1382 388377

    Просмотреть профессора Джона Роуза

    Лицо

    Профессор Джон Роуз

    Руководитель научной программы (MRC)

    Контроль стабильности хромосом и репарации ДНК в норме и при патологии

    j. [email protected]

    +44 (0)1382 385490

    Посмотреть д-р Адриан Руссо

    Лицо

    Доктор Адриен Руссо

    Главный следователь

    Сигнальные пути, контролирующие протеасомный гомеостаз

    [email protected]

    +44 (0)1382 384109

    Посмотреть профессор Гопал Сапкота

    Лицо

    Профессор Гопал Сапкота

    Профессор

    Распутывание сигнальных сетей TGFβ и Wnt в клетках, развитии и заболеваниях человека

    [email protected]

    +44 (0)1382 386330

    Посмотреть д-р Махима Свами

    Лицо

    Д-р Махима Свами

    Главный исследователь и научный сотрудник сэра Генри Дейла

    Иммунные взаимодействия в эпителии кишечника

    m. [email protected]

    +44 (0)1382 388615

    Посмотреть д-р Кирби Сватек

    Лицо

    Д-р Кирби Сватек

    Главный следователь

    Убиквитин и убиквитин-подобные белки в иммунной системе

    [email protected]

    +44 (0)1382 385844

    Просмотр Профессор Сатпал Вирди

    Лицо

    Профессор Сатпал Вирди

    Профессор

    Химико-биологические подходы к изучению системы убиквитина

    [email protected]

    +44 (0)1382 388738

    Посмотреть д-р Амос Лян

    Человек

    Д-р Амос Лян

    Главный следователь

    [email protected]

    +44 (0)1382 386452

    Посмотреть Доктор Вирджиния Де Чезаре

    Лицо

    Доктор Вирджиния Де Чезаре

    Главный следователь

    Произвести ощутимое расширение нашего понимания биологии убиквитина

    v. [email protected]

    +44 (0)1382 386296

    Партнеры

    Посмотреть профессор Ким Дейл

    Человек

    Профессор Ким Дейл

    Профессор, заместитель декана по международным делам, помощник заместителя директора по международным делам

    Определение плана строения эмбриона позвоночных

    [email protected]

    +44 (0)1382 386290

    Посмотреть д-р Шериар Ормузди

    Лицо

    Д-р Шериар Хормузди

    старший преподаватель, руководитель программы (биологические науки)

    [email protected]

    +44 (0)1382 384579

    Ключевые контакты

    Новости

    Прорыв в исследованиях поможет разработать будущие методы лечения болезни Паркинсона

    Пресс-релиз

    Научный прорыв поможет разработать будущие методы лечения болезни Паркинсона

    Исследователи из Университета Данди обнаружили маленькую молекулу, которая помогает устранять белок, вызывающий болезнь Паркинсона

    Опубликовано 31 августа 2022 г.

    Идентифицированы белки, необходимые для регуляции посттрансляционной модификации

    News

    Идентифицированы белки, необходимые для регуляции посттрансляционной модификации

    UFM1 представляет собой убиквитин-подобный белок, конъюгированный с рибосомами и важный для биогенеза секреторных белков и гомеостаза эндоплазматического ретикулума.

    Опубликовано 23 августа 2022 г.

    Посмотреть Махима Свами получила срок пребывания и дальнейшее финансирование стипендии

    News

    Махима Свами получила срок пребывания и дальнейшее финансирование стипендии

    Махима Свами из MRC PPU получила срок пребывания в должности в прошлом месяце, а также добилась успеха в получении 560 000 фунтов стерлингов от Wellcome Trust в качестве двухлетнего продления своей стипендии Генри Дейла.

    Опубликовано 26 июля 2022 г.

    Обнаружены новые механизмы, лежащие в основе сборки протеасом

    Новости

    Обнаружены новые механизмы, лежащие в основе сборки протеасом

    Исследователи из лаборатории Адриана Руссо в отделе фосфорилирования и убиквитилирования белков MRC в Университете Данди, Шотландия, определили механизмы, способствующие вызванному стрессом увеличению количества протеасом при использовании дрожжей.

    Опубликовано 18 июля 2022 г.

    View X-Net запускается, чтобы устранить препятствия на пути междисциплинарной исследовательской карьеры

    News

    Запуск X-Net для устранения препятствий на пути междисциплинарной исследовательской карьеры

    Совет по медицинским исследованиям инвестировал 200 000 фунтов стерлингов в новую национальную сеть, которая поможет ученым преодолеть барьеры на пути к работе в междисциплинарной науке

    Опубликовано 11 июля 2022 г.

    View Go West: ученый будет использовать мощность педалей для сбора средств на кампанию по борьбе с болезнью Паркинсона

    Пресс-релиз

    Go West: ученый использует педальный привод для сбора средств на кампанию по борьбе с болезнью Паркинсона

    Все дороги ведут на запад для ученого из Университета Данди, который использует педальный привод для финансирования исследований болезни Паркинсона.

    Опубликовано 6 июня 2022 г.

    Посмотреть все истории

    Стрелка вправо Чип

    — Какие схемы запечатлены на этой фотографии кристалла NES PPU?

    Нашел фото кристалла видеочипа NES: http://visual6502.org/images/RP2C02/NES_RP2C02_G_8F1_1B_20x_1600w.jpg

    Я думаю, что большой блок довольно регулярной схемы в левом нижнем углу – это спрайты? В этом есть 8×8-ness, и NES имеет 8 спрайтов на строку сканирования.

    Большой блок еще более обычной схемы в правом верхнем углу выглядит как оперативная память. Что хранил ППУ, что занимало бы столько места?

    Неправильная схема в верхнем левом углу, я полагаю, реализует плитки, другую важную особенность PPU.

    Кто-нибудь знает, что это за полурегулярная схема в правом нижнем углу?

    Хотя трудно быть уверенным в масштабе, весь чип выглядит меньше (с точки зрения зрительного восприятия количества транзисторов), чем VIC-II. Насколько я понимаю, VIC-II вышел на год раньше, реализован в 5-микронной CMOS, был большим сложным чипом для своего времени (наверное, 15 тысяч транзисторов), имел проблемы с начальным выходом. Может быть, Nintendo пошла на меньший чип, потому что они не чувствовали, что у них может быть промежуточный период взимания 595 долларов за машину, как это сделал Commodore? Наличие только одного режима также помогло бы некоторым.

    Но больше всего меня интересует, насколько малы схемы спрайтов по сравнению с VIC-II. Конечно, спрайты меньше, но все же 8 пикселей 3 цвета = 2 байта, по сравнению с 12 пикселями 3 цвета = 3 байта, поэтому я ожидал, может быть, 2/3 размера, но на самом деле это около 1/4 чипа по сравнению до 3/4, так что это больше похоже на 1/3 относительного размера чипа, который выглядит меньше. Как?

    • прочие
    • чип

    4

    Создана симуляция чипа RP2C02 под названием Visual 2C02. Он основан на том же коде, который используется для создания Visual 6502. Его автор предоставил несколько изображений слоев чипов, в том числе одно, описывающее назначение различных областей на чипе.

    Поскольку текст на изображении регионов может быть очень трудно прочитать из-за высокого разрешения изображения, я создал версию сканирования чипа Visual6502.org по вашему вопросу с регионами, помеченными:

    Такой большой блок обычной схемы в левом нижнем углу — это оцененные данные спрайта. Большой блок еще более регулярной схемы в правом верхнем углу — это ОЗУ Sprite с декодером адреса столбца ОЗУ Sprite между ними. Неправильная схема в верхнем левом углу реализует различные функции, не все из которых были идентифицированы, но включают области, помеченные как генератор аналогового видеосигнала, контроллер ввода-вывода (?), ОЗУ палитры, счетчик горизонтального и вертикального положения и ввод-вывод ЦП. Декодер ($2000-$2007). Полурегулярная схема в правом нижнем углу также не была полностью идентифицирована, но метки, данные там, являются адресом VRAM (V), адресом VRAM (T) + точная прокрутка X и конвейер фонового рендеринга.

    RP2C02 был изготовлен из 6 мкм. Насколько я знаю, это следующие регионы:

    Обычные структуры в левом верхнем углу должны состоять как минимум из двух счетчиков (по вертикали) и декодера адреса ЦП (справа)

    В правом верхнем углу находятся два симметричных блока ОЗУ и его декодер адреса между. Каждый из них имеет размер 32×32 бита или 128 байт. В сумме это составляет 256 байт, или точно то же, что и данные спрайта. Структура слева будет буферами для их загрузки/чтения. Возможно, он также включает в себя 32-байтовые атрибуты спрайта — мне трудно их сосчитать.

    Прямоугольный блок посередине слева над большой областью — это опять какая-то оперативная память, может, цветовая палитра? Это будет 32 байта, что делает его довольно похожим по плотности на оперативную память спрайтов. Сверху и справа находится логика декодирования/доступа.

    Нижний правый выглядит как что-то, что объединяет данные и сериализует их. Возможно, это конвейер рендеринга, объединяющий данные тайла, считанные из ОЗУ, с подготовленными данными спрайтов перед их выводом. Выше есть два больших счетчика, которые могут обрабатывать (внешний) доступ к ОЗУ.

    Теперь перейдем к огромным блокам в левом нижнем углу. Хотя это выглядит как ОЗУ, оно содержит слишком много транзисторов и соединений, чтобы быть простой ОЗУ. Это много логики. Даже если учесть, что это может быть двойной порт (что маловероятно), это не будет учитываться. Структура, показанная непосредственно выше, очень похожа на (приоритетный) декодер. Таким образом, я предполагаю, что это вторичный OAM, содержащий предварительно обработанные 8 спрайтов, которые могут отображаться в строке. Логика становится правдоподобной с довольно сложным процессом подготовки данных спрайта, который делает PPU (см. здесь и здесь). Существует множество сравнений и решений о приоритетах, которые необходимо принимать в режиме реального времени для каждого пикселя.

    Предостережение: все вышеизложенное является лишь предположениями из того, что я вижу на этом скане, в сочетании с тем, что я знаю о PPU.

    1

    Твой ответ

    Зарегистрируйтесь или войдите в систему

    Зарегистрируйтесь с помощью Google

    Зарегистрироваться через Facebook

    Зарегистрируйтесь, используя адрес электронной почты и пароль

    Опубликовать как гость

    Электронная почта

    Требуется, но никогда не отображается

    Опубликовать как гость

    Электронная почта

    Требуется, но не отображается

    Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

    Архитектура Game Boy | Практический анализ

    Практический анализ Родриго Копетти

    Если вы используете специальные возможности или устаревшие браузеры, переключитесь на «классическую» версию. Вы также можете получить электронную версию книги.

    🇷🇧 – English🇫🇷 – Français🇵🇱 – Polski👋 – Добавить перевод

    Поддерживающие изображения

    МодельОригинальный Game Boy.


    Выпущен 21.04.1989 в Японии, 31.07.1989 в Америке и 28.09./1990 в Европе

    Материнская платаМатеринская плата


    Отображается версия ’04’. Обратите внимание, что «DMG» — это идентификатор оригинальной модели Game Boy. Материнская плата с важными частями, помеченными

    Диаграмма Основная схема архитектуры


    Краткое введение

    Game Boy можно представить как портативную версию NES с ограниченной мощностью. , но вы увидите, что он включает в себя очень интересные новые функции.


    ЦП

    Вместо того, чтобы размещать на материнской плате множество готовых чипов, Nintendo выбрала один чип для размещения (и скрытия) большинства компонентов, включая ЦП. Этот тип чипа называется «System On Chip» (SoC), а тот, что используется в GameBoy, называется 9. 0317 DMG-CPU или Sharp LR35902 [1] .

    При этом основным процессором является Sharp SM83 [2] , представляющий собой смесь Z80 и Intel 8080. Он работает на частоте ~4,19 МГц .

    Z80 сам по себе является расширенным набором 8080, так что же на самом деле есть у SM83 и чего нет от этих двух? [3]

    • Ни регистры Z80 IX и IY , ни регистры IN или 9 для 8080Инструкции 0396 OUT включены: Это означает, что порты ввода-вывода недоступны. Я не уверен, является ли это просто мерой по снижению затрат, но одно можно сказать наверняка: компоненты должны быть полностью сопоставлены с памятью [4] .
    • Реализован только набор регистров 8080.
    • Включает расширенный набор инструкций Z80. Хотя встречаются только инструкции по битовым манипуляциям.

    Наконец, они также добавили несколько новых инструкций , которых нет ни в Z80, ни в 8080. Я думаю, что объяснение их по отдельности выходит за рамки этой статьи, но основная идея заключается в том, что они оптимизируют определенные операции, обусловленные тем, как Nintendo/Sharp устроено железо.

    Доступная память

    Nintendo установила 8 КБ оперативной памяти для общего использования (которую они называют Work RAM или «WRAM») [5] . Обратите внимание, что это в четыре раза больше, чем у NES.

    Доступ к оборудованию

    SM83 поддерживает 8-битную шину данных и 16-битную адресную шину, поэтому можно адресовать до 64 КБ памяти. Карта памяти состоит из [6] :

    • места в картридже.
    • WRAM и RAM дисплея.
    • Ввод/вывод (джойстик, звук, графика и ЖК-дисплей)
    • Управление прерываниями.

    Графика

    Все графические вычисления выполняются ЦП, а затем Блок обработки изображений или «PPU» визуализирует их. Это еще один компонент внутри DMG-CPU, и он фактически основан на PPU предшественника.

    Изображение выводится на встроенный ЖК-экран, имеет разрешение 160×144 пикселей и отображает 4 оттенка серого (белый, светло-серый, темно-серый и черный). Но поскольку оригинальный Gameboy имеет зеленый ЖК-дисплей, графика будет выглядеть зеленоватой .

    Если вы уже читали статью о NES, вы, возможно, помните, что PPU был разработан, чтобы следовать за лучом ЭЛТ. Однако (и по понятным причинам) мы получили в Gameboy ЖК-экран. Что ж, новый PPU не меняет эту часть, поскольку ЖК-дисплеи тоже требуют обновления. Фактически, некоторые специальные эффекты, достигаемые благодаря такому поведению, также будут поддерживаться на Gameboy.

    Организация содержимого

    Архитектура памяти PPU.

    PPU имеет 8 КБ видеопамяти или «ОЗУ дисплея», к которой PPU и ЦП могут обращаться напрямую, но не одновременно. Эти 8 КБ будут содержать большую часть данных, необходимых PPU для рендеринга графики. Вместо этого оставшиеся биты будут храниться внутри PPU, поскольку для них потребуется более высокая скорость доступа.

    Игра отвечает за заполнение различных областей данными правильного типа. Более того, PPU предоставляет регистры, чтобы игра могла указать PPU, как организованы эти данные (хотя существует много правил).

    Построение фрейма

    Теперь посмотрим, как PPU удается рисовать на экране. В демонстрационных целях в качестве примера будет использоваться Super Mario Land 2 :

    Плитки
    Несколько плиток. Несколько плиток, разделенных сеткой. Одна плитка. Плитки находятся в таблице шаблонов.

    PPU использует плиток в качестве основного ингредиента для рендеринга графики, в частности, спрайтов и фонов [7] .

    Плитки всего Растровые изображения 8×8 , хранящиеся в видеопамяти в области, называемой Набор тайлов или «Таблица шаблонов тайлов», каждый пиксель соответствует одному из четырех доступных оттенков серого. Наконец, плитки сгруппированы в две таблицы шаблонов.

    Для построения изображения на тайлы ссылаются в таблице другого типа, называемой Карта тайлов . Эта информация сообщит PPU, где отображать тайлы. Две карты хранятся для построения разных слоев кадра.

    В следующих разделах объясняется, как карты листов используются для построения слоев.

    « Предыдущий Далее »

    Фоновый слой
    Выделенная фоновая карта во VRAM. Выбранная область фоновой карты. Обратите внимание, что выбранная часть включает в себя одну часть верха, она будет перекрываться слоем окна . Отображаемая фоновая карта. Процесс рендеринга фоновой карты.

    Фоновый слой представляет собой карту 256×256 пикселей (32×32 плитки), содержащую статических плиток . Однако помните, что на экране можно просматривать только 160×144, поэтому игра решает, какая часть выбрана для отображения. Игры также могут перемещать видимую область во время игры, вот как Эффект прокрутки выполнен.

    Одну из двух карт тайлов можно использовать для построения фонового слоя.

    « Предыдущая Далее »

    Окно
    Выделенная карта окна. Отображаемая карта окна. Игра активирует его во время последних строк сканирования. Следовательно, в нижней части экрана отображаются только первые строки. Процесс рендеринга карты окна.

    Окно — это слой 160×144 пикселей , содержащий плитки, отображаемые поверх фона и спрайтов. Он не прокручивается.

    Оставшаяся карта тайлов может быть назначена слою окна.

    Сначала это может показаться глупой функцией. В конце концов, слой окна перекрывает все остальное, так зачем он нужен? Что ж, и Background, и Window можно использовать одновременно в разных частях экрана. Это достигается изменением регистра LCDCONT во время определенных строк развертки.

    Таким образом, игры обычно используют его для отображения статистики игроков, очков и другой «всегда доступной» информации.

    « Предыдущий Далее »

    Спрайты
    Визуализированный слой спрайтов.

    Спрайты — это плитки, которые могут независимо перемещаться по экрану. Они также могут перекрывать друг друга и отображаться за фоном, отображаемая графика будет определяться на основе атрибута приоритета.

    Они также доступны в дополнительном цвете: Прозрачный . Таким образом, они могут отображать только три разных оттенка серого вместо четырех. К счастью, этот слой позволяет определить две цветовые палитры, чтобы использовать каждый цвет.

    Память атрибутов объекта или «OAM» — это карта, хранящаяся внутри PPU, которая определяет плитки, которые будут использоваться в качестве спрайтов. Игры заполняют эту область, вызывая модуль DMA , находящийся внутри чипа, DMA извлекает данные из основной ОЗУ или игрового ПЗУ в OAM.

    Помимо индекса тайла, каждая запись содержит следующие атрибуты: положение X-Y, цветовая палитра, приоритет и флаги переворота (позволяющие вращать тайл по вертикали и горизонтали).

    PPU ограничен рендерингом до десять спрайтов на строку сканирования и до 40 на кадр , переполнение приведет к тому, что спрайты не будут отображаться.

    « Предыдущая Далее »

    Спрайты
    Визуализированный слой спрайтов.

    Когда кадр готов, пора переходить к следующему! Однако ЦП не может изменять таблицы, пока PPU читает из VRAM, поэтому система предоставляет набор прерываний, запускаемых, когда PPU бездействует. Вы можете вспомнить такое поведение со времен NES.

    Когда одна строка сканирования завершена, вызывается прерывание Horizontal Blank . Это позволяет возиться с той частью кадра, которая еще не нарисована.

    Когда все строки сканирования заполнены, вызывается прерывание Vertical Blank . Теперь игра может обновлять графику для следующего кадра.

    Существует дополнительное состояние, называемое Поиск OAM , которое запускается в начале строки сканирования, в этот момент PPU обрабатывает, какие спрайты будут отображаться в этой строке сканирования, поэтому игра может обновлять любой регион, кроме OAM. .

    « Предыдущий Далее »

    Секреты и ограничения

    Включение слоя Window и дополнительных прерываний позволило использовать новые типы контента и эффектов.

    Эффект колебания
    Нет поддержки видео. The Legend of Zelda: Link’s Awakening (1993). Спойлеры!

    Горизонтальные прерывания позволяли изменять кадр до завершения. Это означает, что к каждой строке может применяться разное значение прокрутки, в результате чего каждая строка кадра смещается с разной скоростью.

    Это достигло эффекта колебания (я не уверен, что это его официальное название).

    « Предыдущая Next »


    Audio

    Аудиосистема осуществляется блоком обработки звука (APU), микросхемой PSG с четырьмя каналами [8] .

    Функциональность

    Каждый канал зарезервирован для определенного типа сигнала:

    Импульс
    Нет поддержки видео. Осциллографический вид импульса 1 канала. Нет поддержки видео. Осциллографический вид импульса 2 канала. Нет поддержки видео. Просмотр всех аудиоканалов с помощью осциллографа. Красный/синий покемон (1996).

    Пульсовые волны имеют очень отчетливый звуковой сигнал звук, который в основном используется для мелодии или звуковых эффектов .

    APU резервирует два канала для одной импульсной волны каждый. Они используют один из четырех различных тонов, построенных путем изменения ширины их импульса. Для первого канала доступен эксклюзивный регулятор развертки .

    Из-за ограниченного количества каналов мелодия часто прерывается, когда эффекты должны воспроизводиться как часть игрового процесса. Это очень заметно в таких играх, как Pokemon Red/Blue, когда во время боя крик покемона перекрывает все каналы, используемые для музыки.

    « Предыдущий Далее »

    Шум
    Нет поддержки видео. Осциллограф шумового канала. Нет поддержки видео. Осциллограф всех аудиоканалов. Pokemon Red/Blue (1996).

    Шум — это, по сути, набор случайных волновых форм, которые звучат как белые помехи. Для него выделен один канал.

    Игры используют его для перкуссии или окружающих эффектов.

    Этот канал имеет только 2 доступных для использования тона, один производит чистых статических , а другой производит роботизированный статический . Его частоту также можно контролировать.

    « Предыдущая Далее »

    Волна
    Нет поддержки видео. Осциллографический вид волнового канала. Нет поддержки видео. Осциллограф всех аудиоканалов. Pokemon Red/Blue (1996).

    APU позволяет определить пользовательскую форму волны , которая будет прослушиваться на четвертом канале. Волна состоит из 32 4-битных выборок, которые хранятся в волновой таблице.

    Этот канал также позволяет управлять его частотой (что позволяет воспроизводить разные музыкальные ноты из одной и той же записи) и громкостью.

    « Предыдущий Далее »

    Секреты и ограничения

    Микшер выдает стерео звук, поэтому каналы можно назначать на левую сторону или на правую, но это возможно только в наушниках! Динамик моно.

    Кроме того, микросхема микшера также подключена к специальному контакту на картридже, что позволяет транслировать дополнительный канал при условии, что картридж должен фактически выводить аналоговый звук (возможно только с дополнительным оборудованием). Ни одна игра на рынке не использовала эту функцию.


    Игры

    Игры написаны на ассемблере и имеют максимальный размер 32 КБ , это связано с ограниченным доступным адресным пространством. Однако при использовании контроллера банка памяти (сопоставитель) игры могут достигать больших размеров. Самый большой картридж, представленный на рынке, имеет 1 МБ ПЗУ.

    Картриджи

    могут включать в себя часы реального времени и внешнюю батарею, а также SRAM для хранения сохранений.

    Внешняя связь

    Впервые игры могут обмениваться данными с другими Game Boy с помощью Кабель Game Boy Link для многопользовательской игры. Интерфейс основан на очень примитивном типе последовательного соединения .


    Защита от пиратства

    Эта консоль содержит 256-байтное ПЗУ , встроенное в ЦП, которое используется для начальной загрузки ПЗУ картриджа. Однако он не запускает игру сразу, а сначала выполняет серию проверок, которые предотвращают запуск неавторизованных картриджей , а также удостоверяются, что картридж правильно вставил .

    Чтобы пройти эти проверки, игры должны были включать копию логотипа Nintendo (в виде плиток) в заголовок своего ПЗУ [9] , таким образом Nintendo могла использовать законы об авторском праве и товарных знаках для контролировать раздачу, Умно, да? . В ПЗУ Gameboy также встроена копия логотипа, чтобы можно было его сравнить.

    При этом процесс загрузки выглядит следующим образом [10] :

    1. После включения консоли ЦП начинает чтение по адресу 0x00 (расположение ПЗУ Gameboy).
    2. ОЗУ и звук инициализированы.
    3. Логотип Nintendo копируется из ПЗУ картриджа в ОЗУ дисплея, а затем рисуется у верхнего края экрана. Если картридж не вставлен, логотип будет содержать мусорные плитки. То же самое может произойти, если он плохо вставлен.
    4. Логотип прокручивается вниз и воспроизводится знаменитый звук po-ling .
    5. Логотип Nintendo в игре сравнивается с логотипом, хранящимся в ПЗУ консоли. Если проверка не пройдена, консоль зависает.
    6. Быстрая контрольная сумма выполняется в заголовке ПЗУ картриджа, чтобы убедиться, что картридж вставлен правильно. Если проверка не пройдена, консоль зависает.
    7. ПЗУ консоли удалено из карты памяти.
    8. Процессор запускает игру.

    Интересно, что отображаемый на экране логотип Nintendo не очищается от видеопамяти, поэтому игры могут применять анимацию и эффекты для создания собственного логотипа.

    Нет поддержки video.20y, самодельной демоверсии, которая возится с логотипом.

    Внутри игр могут быть реализованы дополнительные меры по борьбе с пиратством, такие как проверка размера SRAM (обычно он больше в бутлегах) и контрольная сумма ПЗУ в случайных точках игры.


    Вот и все, ребята


    Участие

    Эта статья является частью серии «Архитектура консолей». Если вы нашли это интересным, пожалуйста, подумайте о пожертвовании. Ваш вклад будет использован для финансирования покупки инструментов и ресурсов, которые помогут мне улучшить качество существующих и будущих статей.

    Вы также можете купить электронную версию книги на английском языке. Я отношусь к прибыли как к пожертвованиям.

    Список желаемых инструментов и последних приобретений для этой статьи отслеживается здесь:

     ### Интересное оборудование для получения (в порядке приоритета)
    - Оригинальный Gameboy (~ 30 фунтов стерлингов?)
    - Картридж Dev (пока не нашел)

    Кроме того, вы можете помочь, предложив изменения и/или добавив переводы.


    Авторские права и разрешения

    Эта работа находится под лицензией Creative Commons Attribution 4.0 International License. Вы можете использовать его для своей работы бесплатно, даже в коммерческих целях. Но вы должны уважать лицензию и правильно ссылаться на статью. Пожалуйста, ознакомьтесь со следующими рекомендациями и разрешениями:

    Информация о статье и ссылки

    Для любого стиля ссылок вы можете использовать следующую информацию:

    • Название статьи : Архитектура Game Boy — практический анализ
    • Автор : Родриго Копетти
    • //www. copetti.org/writings/consoles/game-boy/
    • Дата публикации : 21 февраля 2019 г.
    • Последнее изменение : 10 августа 2022 г.

    Например, для использования с BibTeX:

     @misc{copetti-gameboy,
        URL = {https://www.copetti.org/writings/consoles/game-boy/},
        title = {Архитектура Game Boy — практический анализ},
        автор = {{Родриго Копетти}},
        год = {2019}
    }


    или ссылка в стиле IEEE:

     [1]R. Копетти, «Архитектура Game Boy — практический анализ», Copetti.org, 2019. [Онлайн]. Доступно: https://www.copetti.org/writings/consoles/game-boy/. [Доступ: день-месяц-год].

    Специальное использование в мультимедиа (Youtube, Twitch и т. д.)

    Я только прошу вас, по крайней мере, указать имя автора, название статьи и URL-адрес статьи, используя любой стиль по выбору.

    Вам не нужно размещать всю информацию в одном месте, если это невозможно. Например, если вы используете изображения статьи в видео на Youtube, вы можете указать либо имя автора, либо URL-адрес статьи внизу изображения, а затем включить полную ссылку в описание видео. Другими словами, для любого ресурса, используемого на этом веб-сайте, сообщите своим зрителям, откуда он взялся.

    Это очень хороший пример, потому что канал показывает этот веб-сайт напрямую, и их зрители знают, где его найти. На самом деле, я был настолько впечатлен их содержанием и комментариями, что дал им интервью 🙂.

    Уважаемые дополнения

    Если эта статья внесла значительный вклад в вашу работу, я был бы признателен, если бы вы выделили раздел благодарности, как я это делаю с людьми и сообществами, которые мне помогли.

    Это, конечно, необязательно и выходит за рамки требований лицензии CC, но я думаю, что это приятная деталь, которая заставляет нас, случайных авторов в сети, чувствовать себя частью чего-то большего.

    Сторонняя публикация

    Если вы заинтересованы в публикации этой статьи на стороннем веб-сайте, свяжитесь с нами.

    Если вы перевели статью и хотите опубликовать ее на стороннем веб-сайте, я обычно говорю об этом открыто, но сначала свяжитесь со мной.


    Источники / Продолжайте читать

    • RealBoy,  Взгляните на загрузчик Game Boy: да начнется веселье! . ↩︎

    Аудио

    • Gameboy Development Wiki,  Звуковое оборудование Gameboy . ↩︎

    ЦП

    • Nintendo, Руководство по программированию Gameboy — версия 1.1 . ↩︎
    • Йоонас Джаванайнен (gekkio), Gameboy: Полный технический справочник . ↩︎
    • RealBoy, Эмуляция ядра . Серии. ↩︎
    • Майкл Стайл, Лучший геймплей . 33с3, Ютуб. ↩︎
    • Gekkio и участники, База данных оборудования Gameboy .
    • Рэнди Монгенел, 9 лет0797 Карта памяти GameBoy . ↩︎
    • Марат Файзуллин, Информация о программировании . ↩︎

    Игры

    • Объяснение механики ретро-игр, ГБ super mario land 2 — исследование памяти . YouTube.
    • Dhole, Загрузка GameBoy с пользовательским логотипом . ↩︎

    Графика

    • codelinger.co.uk, Эмуляция графики . в архиве. ↩︎

    Фотография

    • Эван Амос,  Музей онлайн-игр vanamo .
    • Родриго Копетти (Я),  Схемы, материнская плата, фотографии тонких моделей, скриншоты и видео .

    Список изменений

    Всегда приятно вести учет изменений.

     ### 2021-05-16
    - ЦП переименован с «LR35902» на «SM83», поскольку «Game Boy: Complete Technical Reference» Йоонаса Яванайнена (gekkio) предполагает, что это более точное название для самого ЦП (отличное от SoC)
    - Улучшена структура «Источников»
    ### 2020-11-28
    - Исправлена ​​информация о волновом канале (см. https://github.com/flipacholas/Architecture-of-consoles/issues/15), спасибо @lotrbuilders.
    ### 2020-10-23
    - Общая реконструкция
    ### 2020-10-21
    - Обновлена ​​схема и отмечено фото материнской платы
    ### 2019-09-17
    - Добавлено краткое введение
    ### 2019-07-22
    - Улучшен антипиратский контент
    ### 2019-05-19
    - Расширенный раздел ЦП
    ### 2019-02-21
    - Готово к публикации

    Родриго Копетти © 2022

    ppu photo – Opera News Гана

    РАЗВЛЕЧЕНИЯ

    Посмотрите фотографии дочерей Нади Буари, Кваку Ману и Джона Думело

    Вот несколько фотографий дочерей Нади Буари, Кваку Ману и Джона Думело. 1. Кваку Ману. Кваку Ману — ганский актер и медийная личность. Он телеведущий и ведущий шоу. Кваку Ману снялся во многих фильмах Кумавуда вместе с другими кинозвездами, такими как Лилвин, Акробето, Нана Ама МакБраун и Эмилия Бробби.

    СЕКСУАЛЬНЫЕ ОТНОШЕНИЯ

    Молодой человек вызывает массовый трафик в Интернете после того, как сделал это ради любви

    Любовь действительно сладка, когда ты с правильным человеком. Когда ваше сердце бьется за кого-то, кого вы любите, становится трудно контролировать себя. Молодой человек вызвал массовый трафик в сети, опубликовав фотографию себя и своей второй половинки. Вирусная фотография вызвала много разговоров, поскольку многие люди спрашивают, правильно ли делать все это во имя любви.

    РАЗВЛЕЧЕНИЯ

    Hajia 4real, красивая знаменитость из Ганы, поделилась удивительными фотографиями себя.

    Hajia 4 real, известная знаменитость из Ганы, делится потрясающими снимками в социальных сетях. Удивительный наряд Hajia 4 real поднимает моду на новый уровень. Потрясающая звезда была замечена на фотографии, которую она разместила в социальных сетях, в белом, с красивой прической и ее очаровательной сумочкой, добавляющей красоты фотографиям.

    ДРУГИЕ

    Какой игрок Black Stars носит майку с номером 10 ?: Номер Инаки Уильямса на майке вызывает ажиотаж

    Блэк Старз из Ганы проведут товарищеский матч против Бразилии в пятницу, 23 сентября 2022 года. Готовясь к игре в пятницу, игроки несколько часов назад на стадионе Le Stade du Commandant Herbert начали свою первую тренировку. В соцсетях разошлись фотографии футболистов на тренировочном поле.

    СЕКСУАЛЬНЫЕ ОТНОШЕНИЯ

    Clickbail: Массивные фотографии пакета Shatta, которые вызвали массовый ажиотаж в Интернете.

    Фирдаус Иддрису, широко известный как пачка шатты, был опубликован в Instagram, что вызвало массовый ажиотаж. Люди были поражены, увидев Шатту Бандла в свадебной одежде со своей женой (недавно вышедшей замуж). Это означает, что он женился несколько дней назад, и эти новые фотографии популярны во многих социальных сетях, включая Instagram.

    ДРУГИЕ

    Ганцы реагируют на то, что Стоунбвой размещает эти фотографии в социальных сетях.

    Stonebwoy — ганский музыкант в жанрах афропоп, дэнсхолл и регги. Он является генеральным директором музыкальной группы Burniton. Он очень талантлив и признан одним из лучших музыкантов в Гане. Недавно на своей странице в социальных сетях он загрузил несколько красивых фотографий в социальных сетях, которые вам тоже понравятся. Давайте посмотрим на фотографии, которые он загрузил ниже. Если хотите, посмотрите больше на его странице в Instagram. В этой части фото он сидел на лошади, а вокруг него были другие люди

    ДРУГИЕ

    Реакция ганцев на то, что UTV Ghana поделилась этой фотографией в социальных сетях

    UTV Ghana поделился фотографией в социальных сетях, которая вызвала огромный резонанс в Интернете, и я знаю, что вам понравится ее видеть ниже. Давайте посмотрим на фото ниже. К своему сообщению они добавили подпись, которая заставила большинство людей так сильно отреагировать на загруженный ими пост.

    РАЗВЛЕЧЕНИЯ

    Сальма Мумин выложила удивительные красивые последние фотографии себя онлайн

    Сальма Мумин недавно на своей странице в Instagram поделилась несколькими потрясающими фотографиями в социальных сетях, которыми восхитились многие жители Ганы, и вам очень понравится это видеть. Давайте посмотрим на красивые картинки ниже. Если хотите, посмотрите больше на ее странице в Instagram.

    РАЗВЛЕЧЕНИЯ

    Посмотрите детские фотографии Акуапема Полу, Трейси Боакье и Вивиан Джилл Лоуренс.

    Многие ганские знаменитости показали свои детские фотографии, и вот несколько детских фотографий некоторых ганских знаменитостей. 1. Акуапем Полоо Роузмонд Браун, более известная как Акуапем Полу, — ганская тоголезская актриса. Роузмонд Аладе Браун, более известная как Акуапем Полу, — ганская актриса, создатель контента и мегера видео.

    ПОЛИТИКА

    Ганцы массово реагируют на недавний пост Кевина Тейлора, наконец, всплывающий – читайте подробности

    Широко известный журналист из Ганы, проживающий в США, Кевин Тейлор недавно сделал неожиданное после того, как его недавний пост появился в сети. В распространенном посте проживающий в США ганский тележурналист Кевин Тейлор взял на себя ответственность отреагировать на фотографию действующего президента Акуфо Аддо, предположительно спящего в автобусе вместе с другими мировыми лидерами во время церемонии похорон покойной королевы Елизаветы II. .

    ДРУГИЕ

    Сальма Мумин публикует потрясающие фотографии в социальных сетях

    Знаменитость и актриса из Ганы разместила в социальных сетях красивые фотографии. Салмамумин очень избирательна в выборе одежды. Она очень модная и ценит красивые фотосессии. Почти все ее недавние посты в социальных сетях вызывают трафик и заставляют людей комментировать ее посты. В своем последнем посте в социальных сетях красивая актриса поделилась фотографией в красивом наряде, отдыхая в роскошной квартире. Она выглядит прекрасно на всех своих фотосессиях, но эта выделяется. Ее выбор фона

    РАЗВЛЕЧЕНИЯ

    Жители Ганы массово отреагировали на фотографию красивой жены Шатты Бэндл, которая наконец-то всплыла – читайте подробности

    Недавние новости и фото, вызвавшие массовые волнения, дебаты и споры на всех платформах социальных сетей, приведены выше, поскольку широко известный влиятельный человек в социальных сетях наконец опубликовал фотографию своей красивой жены. Не так давно Шатта Бандл сообщил в социальных сетях о рождении своего мальчика, что, несомненно, удивило большинство ганцев, поскольку люди никогда не ожидали таких новостей в тот момент.

    ДРУГИЕ

    «Я не могу насытиться тобой, Берла» Пользователи сети пускают слюни по Берле Мунди, поскольку она ослепляет на последних фотографиях

    Приверженцы популярной ганской телеведущей Берлы Мунди были ошеломлены последними прекрасными фотографиями, которые она опубликовала на своей проверенной странице в Instagram. Сегодня симпатичная медийная личность зашла в свой аккаунт в Instagram и поделилась потрясающими и потрясающими фотографиями. Берла Мунди действительно потрясла нарядом в железном стиле. По фотографиям видно, что Берла выглядела совершенно очаровательно и элегантно в одежде с африканским принтом. Фанатики отмеченной наградами журналистки Берлы Мунди после 9 лет0003

    РАЗВЛЕЧЕНИЯ

    ‘You Dey Form O’ – комплимент Stonebwoy футболке Cookie на великолепном фото

    Ганский артист танцевального регги Ливингстон Этсе Сатекла, более известный под своим сценическим псевдонимом Stonebwoy, похвалил ведущего TV3 Cookie Tee на фотографии, опубликованной в Twitter. Ширли Эмма Тибилла, также известная как Cookie Tee, опубликовала фотографию в Твиттере во вторник, 20 сентября 2022 года. «Мы стоим #GIDIGBA», — подписала она фото.

    ЭКОНОМИКА-ФИНАНСЫ

    Мировой экономический кризис: «Круто некуда» — Кофи Акомеа делится фотоопытом в США

    Кажется, текущий глобальный экономический кризис затронул каждую страну на земле, даже могущественные Соединенные Штаты Америки. Об этом свидетельствует фотография, опубликованная в Facebook директором по внешним связям Новой патриотической партии Фредериком Кофи Амейо. На фотографии изображено уведомление, размещенное одним из магазинов в США, информирующее покупателей о повышении цен на его продукцию и, следовательно, призывающее покупателей смириться с этим, поскольку это глобальный кризис.

    СЕКСУАЛЬНЫЕ ОТНОШЕНИЯ

    Это правда? – Реакция после появления свадебных фотографий доктора ООН и Джойс Дзидзор в Интернете

    Кваме Овусу Форджур, широко известный как Кваме Форджур или доктор Ун, — ганский предприниматель и организатор мероприятий. Он очень хорошо известен фальшивыми наградами, которые он вручил некоторым ведущим артистам Ганы несколько лет назад. Он был назван одним из самых крутых или умных парней в стране.

    РАЗВЛЕЧЕНИЯ

    Сын лучшего рэпера Майкла Джуниора выглядит полностью выращенным на новом фото с отцом.

    Лучший рэпер Ганы Саркоди вышел со своим сыном Майклом Джуниором, также известным как MJ, на новых фотографиях. Саркоди и его сын одеты в черно-белую комбинацию. Фотографии были в тренде в средствах массовой информации, и последователи Саркоди хвалили его и сына. Удостоенный наград рэпер Саркоди, известный как Майкл Овусу Аддо, поделился новыми фотографиями.

    МОДА-КРАСОТА

    Дамы, вот несколько красивых церковных нарядов, которые вы можете носить.

    Каждая дама должна красиво и элегантно одеваться для церковных представлений, и я покажу вам, как это сделать в следующих категориях: Фиолетовые платья красивы, и их можно надеть в церковь. Фиолетовый — красивый цвет, который подойдет любой женщине, молодой или старой.

    РАЗВЛЕЧЕНИЯ

    Анита Акуа Акуффо поделилась красивой фотографией в социальных сетях.

    Анита Акуа Акуффо недавно поделилась очень красивой фотографией на своей странице в Instagram, которая вызвала огромный ажиотаж в Интернете. Я думаю, вам тоже понравится ее видеть. Давайте посмотрим на фото ниже. В своем недавнем посте в Instagram она добавила очень красивую подпись, которая заставила большинство людей так сильно отреагировать на ее пост.

    РАЗВЛЕЧЕНИЯ

    Посмотрите детские фотографии Аниты Аккуфо, Памелы Одаме и Луизы Ансонг.

    У многих ганских знаменитостей есть очаровательные детские фотографии, и вот несколько детских фотографий некоторых ганских знаменитостей. 1. Памела Одаме Ватара Памела Одаме Ватара — актриса, модель, видео-мегера и сенсация в социальных сетях, рожденная ганской матерью от кенийского отца 5 июня 1996 года в Кении.

    RPCS3 — быстрый запуск

    Требования к настольному ПК

    Аппаратные требования для запуска эмулятора зависят от вашей текущей конфигурации. Мы перечислили минимальные и рекомендуемые аппаратные требования ниже. Для получения наилучших результатов пользователи должны работать в соответствии с рекомендуемыми требованиями. Мы не можем гарантировать производительность системных спецификаций ниже рекомендуемых, но вы всегда можете поэкспериментировать.

    Рекомендуемые требования

    Для запуска всех игр с приемлемой производительностью Архитектура AMD Zen 2 или новее


    AMD Threadripper серий 1000 и 2000 не рекомендуется

    Intel — 6 ядер и 12 потоков, 8 ядер и более

    Архитектура Intel Skylake или новее

    GPU

    AMD – Vulkan совместимый с активной поддержкой драйверов

    Архитектура AMD Polaris, серия RX 400 или новее

    NVIDIA — совместимость с Vulkan с активной поддержкой драйверов

    Архитектура NVIDIA Maxwell, серия GTX 900 или новее

    ОЗУ

    8 ГБ двухканальной ОЗУ или более

    Двухканальная память настоятельно рекомендуется вместо одноканальной.

    Хранилище

    SSD-накопитель для данных эмулятора, SSD- или HDD-накопитель для игр

    512 МБ для базовых данных эмулятора, 5 ГБ для виртуальной консоли dev_hdd1 cache
    128 МБ для кэша эмулятора и пользовательских данных консоли на каждую установленную игру*
    * Средняя рекомендация. Для некоторых игр может потребоваться больше, для большинства игр требуется меньше

    ОС

    Windows

    Windows 10 21h3 или новее, Windows 11 21h3 или новее

    Linux

    Linux 5.19 (последняя), 5.15 (LTS) или новее

    macOS

    macOS Monterey 12.0 или новее

    FreeBSD

    FreeBSD 13.1 или новее

    Минимальные требования

    За возможность запускать любые игры, производительность и стабильность не гарантируются

    Процессор

    AMD – Любой процессор x64

    Ожидается, что ЦП без AVX2 и менее чем с 4 ядрами и 8 потоками будут работать очень плохо в целом
    Ожидается, что ЦП только с 2 ядрами на кластер CCX будут работать в целом очень плохо

    Intel — любой процессор x64

    Ожидается, что процессоры без AVX2 и с менее чем 4 ядрами и 8 потоками в целом будут работать очень плохо.

    GPU

    AMD — совместимый с OpenGL 4.3 или новее

    Архитектура AMD Evergreen, серия HD 5000 или новее

    NVIDIA — совместимая с OpenGL 4.3 или новее

    Архитектура NVIDIA Fermi, серия GTX 400 или новее

    ОЗУ

    4 ГБ ОЗУ или более

    4 ГБ — это абсолютное минимальное требование

    Хранилище

    SSD или HDD для хранения данных эмулятора и игр

    512 МБ для базовых данных эмулятора, 5 ГБ для виртуальной консоли dev_hdd1 cache
    128 МБ для кэша эмулятора и пользовательских данных консоли на каждую установленную игру*
    * Средняя рекомендация. Для некоторых игр может потребоваться больше, для большинства игр требуется меньше

    ОС

    Windows

    Windows 7 SP1, Windows 8.1, Windows 10, Windows 11

    Linux

    Linux 5. 4 (более ранняя LTS), Ubuntu 18.04 или новее

    macOS

    macOS Big Sur 11.6 или новее

    FreeBSD

    FreeBSD 12.3 или новее

    Требования к ноутбуку

    Мы рекомендуем использовать ноутбук, оснащенный 8-ядерным/16-поточным процессором серии H мощностью 35 Вт+, например Intel Core i7-10870H или AMD Ryzen 7 5800H, а также совместимый выделенный графический процессор (dGPU) с поддержкой Vulkan. Несмотря на то, что это сложная задача, это идеальные характеристики, и мы не можем гарантировать даже отдаленно хорошую производительность с ноутбуками, оснащенными всего 4 ядрами.

    Мы настоятельно рекомендуем использовать RPCS3 с настольным ПК вместо ноутбука. Если вы хотите использовать ноутбук, вот требования к оборудованию для оптимальной работы.

    Требования к программному обеспечению

    Требования к программному обеспечению для запуска эмулятора должны быть выполнены, чтобы программное обеспечение вообще функционировало. Требуется системное программное обеспечение PlayStation 3, поскольку оно используется для загрузки системных файлов эмулятора, таких как проприетарные системные библиотеки PlayStation 3. Операционные системы на базе Linux и FreeBSD не требуют распространяемого пакета Microsoft Visual C++ 2019.

    Обратите внимание: требуется 64-разрядная операционная система. Поддерживаются Windows 7, 8, 10 и 11, а также Linux и FreeBSD.

    Требуется системное программное обеспечение PlayStation 3*

    Распространяемый пакет Visual C++ 2019 для Windows*

    Установка обновлений RPCS3

    В RPCS3 есть средство автоматического обновления, которое предложит вам обновиться после загрузки эмулятора. Вы можете принять, отклонить или отключить все обновления, если хотите, хотя это не рекомендуется из-за большого количества исправлений, которые выпускаются каждый день. Если вам нужно обновить RPCS3 вручную, вы можете следовать следующим инструкциям:

    Для пользователей Windows: загрузите последнюю сборку и перетащите все файлы в корневой каталог RPCS3, заменив все файлы при появлении запроса.

    Для пользователей Linux загрузите последнюю версию AppImage и сделайте ее исполняемой с помощью команды chmod a+x ./rpcs3-*_linux64.AppImage && ./rpcs3-*_linux64.AppImage

    Для пользователей macOS просто откройте загруженный файл .DMG и перетащите приложение RPCS3 в папку приложений при появлении запроса.

    Для пользователей FreeBSD проверьте системный менеджер пакетов.

    Установка прошивки RPCS3 PlayStation 3

    По юридическим причинам мы не можем распространять официальные файлы прошивки PlayStation 3. Для использования с RPCS3 необходимо загрузить последний файл обновления прошивки PlayStation 3 с сайта PlayStation.com. После загрузки вы должны установить прошивку с помощью встроенного в RPCS3 установщика прошивки, который находится в меню «Файл» > «Установить прошивку».

    По умолчанию модули прошивки загружаются автоматически в зависимости от загруженного названия PlayStation 3. Вы по-прежнему можете отменить автоматическую загрузку модулей и выбрать, какие модули встроенного ПО вы хотите использовать вручную. Это не рекомендуется.

    Управление игровыми данными PlayStation 3

    По юридическим причинам игры для PlayStation 3 не могут распространяться в Интернете и должны быть самостоятельно загружены с вашей собственной консоли PlayStation 3 или с вашего компьютера с помощью совместимого дисковода Blu-ray.

    Заголовки Blu-ray и PlayStation Network (PSN) должны быть помещены в одну папку с соответствующими файлами, а имя папки должно соответствовать идентификатору заголовка. Если вы не уверены, что такое идентификатор региона вашей выгруженной игры, вы можете найти свой идентификатор региона на нижнем краю корпуса игры. Если у вас больше нет футляра с игрой или ваша игра доступна только через PSN, вы можете выполнить поиск в Интернете по запросу «Название вашей игры здесь + идентификатор региона». Обратите внимание, что очень важно использовать правильный идентификатор региона.

    Типичная структура каталога диска Blu-ray: папка PS3_GAME, папка PS3_DISC. sfb, папка PS3_UPDATE (не обязательно)

    Типичный макет каталога игры PSN: папка TROPDIR, папка USRDIR, ICON0.png, PARAM.sfo и т. д.

    Управление данными сохранения PlayStation 3

    Данные сохранения PlayStation 3 специфичны для каждой игры и сохраняют прогресс для ваших установленных игр. Если вы хотите изменить, создать резервную копию или импортировать свои собственные данные сохранения с настоящей PlayStation 3, вот следующие места, где хранятся данные сохранения для каждой операционной системы:

    Пользователи Windows могут управлять файлами данных сохранения в \dev_hdd0\home\00000001\savedata\

    Для пользователей Linux файлы сохранения данных могут управляться в ~/.config/rpcs3/dev_hdd0/

    Пользователи macOS могут управлять файлами данных сохранения в ~/Library/Application Support/rpcs3/dev_hdd0/home/00000001/savedata/

    Для пользователей FreeBSD файлы данных сохранения могут управляться в ~/.config/rpcs3/dev_hdd0/

    Управление форматами игр для PlayStation 3

    Идентификаторы заголовков, начинающиеся с буквы B, являются названиями дисков Blu-Ray.

    Идентификаторы заголовков, начинающиеся с буквы N, являются названиями PSN.

    При работе с фактическими идентификаторами области заголовка идентификатор области заголовка будет выглядеть примерно так:

    Пример: BLUS30443 — копия игры Demon’s Souls на диске Blu-Ray в США.

    Пример: NPEB01393 — копия игры Hatsune Miku: Project DIVA F из PSN для ЕС.

    Установка игр для PlayStation 3

    Файлы .pkg должны быть извлечены с помощью встроенного в RPCS3 установщика пакетов, который находится в разделе «Файл» > «Установить .pkg» (или просто перетащите .pkg в главное окно эмулятора).

    Файлы .pkg будут автоматически установлены в \dev_hdd0\game\

    Данные о заголовке диска Blu-ray можно поместить в \dev_hdd0\disc\ или куда-либо еще, кроме \dev_hdd0\game\, и их можно загрузить из меню «Файл» > «Загрузить игру», если они отсутствуют в списке игр.

    Данные названия PSN должны быть помещены в \dev_hdd0\game\

    Файлы PSN . rap должны быть помещены в \dev_hdd0\home\00000001\exdata\ (или просто перетащите их в главное окно эмулятора)

    Примечание. Если вы используете Linux, папки RPCS3 находятся в ~/.config/rpcs3/dev_hdd0/9.1252

    Установка обновлений игры для PlayStation 3

    Обновления заголовков обрабатываются так же, как файлы PSN .pkg. . Файл обновления pkg должен быть установлен с помощью встроенного в RPCS3 установщика пакетов, который находится в разделе «Файл» > «Установить». Обратите внимание, что обновления заголовков должны быть в том же регионе, чтобы они работали. Перекрестное смешение областей заголовка может привести к необратимому повреждению заголовка.

    Законы о распространении программного обеспечения в вашей стране

    При удалении программного обеспечения для видеоигр пользователи подпадают под действие законов о распространении программного обеспечения в конкретной стране. RPCS3 не предназначен для нелегальной деятельности. Мы не поощряем пиратство и не допускаем его ни при каких обстоятельствах. Прежде чем продолжить, найдите время, чтобы ознакомиться с законами и/или политиками об авторском праве и демпинге программного обеспечения для видеоигр в вашей стране.

    Следуя этим инструкциям, вы делаете это по своему усмотрению. Если вы будете следовать этим инструкциям в нарушение местного законодательства, мы не будем нести ответственность за ваши действия.

    Сброс с PlayStation 3

    Мы рекомендуем вам сбрасывать собственные игры для PlayStation 3 с собственной консоли. Это наиболее совместимый способ переноса заголовков с дисков и единственный способ сохранить цифровые заголовки на ПК. Для этого вам понадобится система PlayStation 3 с кастомной прошивкой.

    Для создания дампа игр на диске вам необходимо использовать программное обеспечение multiMAN homebrew для создания дампа файлов с диска. Вы можете перенести эти файлы на компьютер через внешний диск или с помощью FTP-соединения между PlayStation 3 и компьютером.

    Примечание. На PlayStation 3 максимальный размер файла составляет 4 ГБ. При сбросе игр, содержащих файлы размером более 4 ГБ, multiMAN разделит эти файлы. Когда у вас есть дамп на вашем компьютере, вы должны снова объединить разделенные файлы вместе с программным обеспечением для слияния частей, таким как ps3merge, иначе дамп не будет работать.

    Для создания дампа цифровых игр необходимо скопировать папку с игрой из dev_hdd0/game/GameID на консоли по тому же пути в папке RPCS3. Вам также необходимо получить IDPS вашей консоли, RIF игры и ACT.DAT, чтобы сгенерировать файл лицензии .RAP для использования в эмуляторе.
    Так же возможен дамп цифрового контента и лицензий на любую PS3 даже без кастомной прошивки, путем создания бэкапа системы, а затем его распаковки программой ps3xport.

    Сброс с настольного ПК

    Вы можете сбрасывать заголовки с помощью компьютера, используя некоторые совместимые приводы Blu-ray. Обратите внимание, что вы можете использовать этот метод только в том случае, если файл .ird доступен в Интернете для расшифровки диска. Не каждый привод Blu-ray распознает игры для PlayStation 3 из-за конструкции дисков формата PlayStation 3. Требования к приводу Blu-Ray для полного чтения дисков PlayStation 3: набор микросхем Mediatek и смещение чтения +6.

    Совместимые дисководы Blu-ray для настольных ПК

    Вот составленный список известных совместимых приводов Blu-ray, которые могут читать диски формата PlayStation для использования с вашим компьютером.

    Диски LG

    Внешний диск BE16NU50

    Бх24НС40

    Бх26НС40

    Бх26НС48

    Бх26НС55

    Бх36НС40

    Внешний диск BP50NB40

    Ч22НС30

    Uh22NS30

    Wh22LS30 Некоторые доработки

    Wh24NS40

    Wh26NS40

    Wh26NS48

    Wh34LS30

    Wh34NS40

    Wh36NS40

    Бх26НС60

    BE14NU40

    WP50NB40

    ХХ-ХХХХХХ

    ХХ-ХХХХХХ

    ХХ-ХХХХХХ

    Диски ASUS

    BC-08B1LT

    BC-12B1ST Некоторые доработки

    БК-12D2HT

    БК-16D1HT

    БВ-12Б1СТ

    BW-16D1HT

    ХХ-ХХХХХХ

    ХХ-ХХХХХХ

    Диски Samsung

    SH-B083L

    Ш-Б123Л

    СЭ-506

    СЭ-406

    Диски LITE-ON

    ДХ-4О1С

    IHBS112

    ИХБС312

    ДС-6Э2Ш 19С ревизия

    Сони Диски

    Оптиарк 5300S

    PlayStation 3 BDD с фирменным адаптером

    ХХ-ХХХХХХ

    ХХ-ХХХХХХ

    Диски BenQ

    BR1000

    XX-XXXXXX

    XX-XXXXXX

    XX-XXXXXX

    Создание дампа с помощью командной строки Linux

    Если вы знакомы с командной строкой Linux и у вас есть совместимый привод Blu-ray, вы можете попробовать скопировать диски PlayStation 3 с помощью программы Python под названием LibRay.

    Обратите внимание, что для этого метода требуется, чтобы файл .ird, соответствующий идентификатору вашего заголовка, был доступен на jonnysp.bplaced.net. (libray автоматически попытается загрузить правильный файл .ird, если он существует, поэтому вам не нужно делать это вручную.) Если соответствующий файл .ird отсутствует, попробуйте упомянутый ниже PS3 Disc Dumper.

    LibRay 30KB — Ожерелье

    Опрокидывание с дисковым опрокидывателем

    Это автоматизированный и удобный способ получить расшифрованную копию дисков PlayStation 3. Вы должны иметь один из вышеупомянутых совместимых дисководов, чтобы выполнить процедуру дампа диска. Опять же, этот метод не будет работать со стандартными приводами Blu-ray.

    Дисковый дампер 36 МБ – 13xforever

    1

    Вставьте название диска формата PlayStation 3 по вашему выбору в совместимый дисковод Blu-ray.

    2

    Запустите дампер диска PS3.

    Сброс поэтапно

    Если простой способ не сработал для вас, вот скомпилированный список пошаговых инструкций, которые мы использовали для сброса дисковых игр для PlayStation 3.

    Патчер .iso 78 КБ — BlackDaemon

    Инструменты .iso 3,3 МБ — 3K3Y

    ImgBurn 3,8 МБ — молниеносная Великобритания!

    1

    Вставьте название диска формата PlayStation 3 по вашему выбору в совместимый дисковод Blu-ray.

    2

    Создайте образ .iso с помощью программы создания дампа .iso по вашему выбору, например ImgBurn или IsoBuster.

    3

    Используйте jonnysp.bplaced.net для загрузки соответствующего файла .ird, который соответствует идентификатору вашего заголовка. Если нет файла .ird, соответствующего вашему идентификатору названия, вы не можете использовать этот метод для создания дампа выбранного диска PlayStation 3 в настоящее время.

    4

    Обязательно проверьте идентификатор названия на случай, если существует другое издание этого названия. например Uncharted 2 Издание «Игра года». Вы должны использовать правильный .ird с тем же идентификатором заголовка, иначе он не будет работать. ( Пример: файл . ird для американского диска Demon’s Souls не работает с диском Demon’s Souls для ЕС ).

    5

    Используя PS3 ISO Patcher, выберите соответствующие файлы .iso и .ird, затем нажмите «Patch», чтобы применить ключи расшифровки к файлу .iso.

    6

    Используя 3K3Y IsoTools, нажмите кнопку «Расшифровать» и выберите .iso с пропатченными ключами дешифрования. Это создаст расшифрованный файл .dec.iso.

    7

    При желании подтвердите, что вы успешно получили правильную копию своей игры.
    Вам нужно будет установить инструмент PS3 ISO Rebuilder с сайта jonnysp.bplaced.net.
    Загрузите файл .dec.iso и файл .ird в программу и дайте ей проверить дамп. Все ваши файлы должны быть действительными или не обязательными.

    8

    В 3K3Y ISO Tools используйте раскрывающееся меню «Инструменты», чтобы выбрать «ISO» > «Извлечь ISO», а затем выберите расшифрованный файл .iso для извлечения его файлов.
    Другой вариант — использовать 7-zip или любое другое программное обеспечение, способное извлекать образы . iso.

    9

    Теперь вы можете использовать извлеченные файлы .iso с RPCS3.

    Колледж Колледжа, Arts & Science

    Уведомление о вступительном тесте B.com (Hons) Курс самофинансирования Нажмите здесь

    Обновлено: Проверка (последипломная) Профессиональная (сессия-2022-24)     Нажмите здесь

    Обновлено: – 27.09.2022

    Уведомление о проверке документов вступительного документа (послеграализация) Регулярная (сессия-2022-24) Нажмите здесь

    Обновлено: Выпускной (Профессиональный) Прием (сессия- 2022-2024) Нажмите здесь

    Обновлена:- 27.09.2022

    Руководство для пост-получения (регулярное) (сессия-2022-2024)1483   Нажмите здесь

    Обновлено: – 27.09.2022

     Уведомление для (3-го списка) Проверка документов о допуске (промежуточная) Регулярная (сессия-2022-24)  Нажмите здесь

    Обновлено 2. 0902

    Уведомление о B.com (Курс самофинансирования) (Сессия-2022-25). Повторно откройте Нажмите здесь

    Обновлено:- и профессиональное) Сессия-2021-24 (Часть-2) и Сессия-2020-23 (Часть-3) Повторное открытие Нажмите здесь

    Обновлено:- 12.09.2022

    Уведомление о проверке документа вступительного документа (3-й список) U.G (Профессионал) (Сессия- 2022-2025) Нажмите здесь

    Обновлено на: 02.092222222222222218

    .

      Уведомление о проверке документов о допуске (3-й список) U.G (обычный) (сессия-2022-2025)   Нажмите здесь

    Обновлено: – 02.09.2022

    Уведомление о проверке документов (Средний) Обычный (Сессия-2022-24)   Нажмите здесь

    Обновлено: – 09.02.2022

     Уведомление о приеме в U.G (обычный курс) Сессия-2021-24 (Часть 2) и Сессия-2020-23 (Часть-3)  Нажмите здесь

    3 Обновлено: – 27.

    08.2022

    Уведомление о приеме в UG (профессиональный курс) Сессия-2021-24 (Часть-2) и Сессия-2020-23 (Часть-3)  Нажмите здесь

    Обновлено: – 27.08. 2022

     Уведомление о проверке документов о приеме (2-й список) U.G (профессиональное обучение) (сессия 2022–2025 гг.)  Нажмите здесь

    Обновлено:– 24.08.2022

    Уведомление о проверке документа входного векселя (2-й список) U.G (обычный) (сессия- 2022-2025) Нажмите здесь

    Обновлено:- 24.08.2022

    . B.Com (Курс самофинансирования) Зачисление (сессия-2022-25)  Нажмите здесь

    Обновлено: – 21.08.2022

      Уведомление о проверке документов для приема (промежуточная) Обычная (сессия-2022-24) Нажмите здесь

    Обновлено в:- 12.08.2022

    Руководящая линия для Промежуточное значение Регулярное вход (сессия- 2022-2024). Нажмите здесь

    Обновлено: 2023) Повторное открытие (дата: – 08. 08.2022 – 13.08.2022) Нажмите здесь

    Обновлено: – 08.08.2022

    Обновлено: – 04.08.2022

      Руководство по приему в UG на профессиональное обучение (сессия-2022-2025)    Нажмите здесь

    Обновлено:- 04.08.2022

    Уведомление о проверке документов (U.G). (Сессия-2021-23)   Нажмите здесь

    Промежуточная программа внутренних экзаменов (XI класс)-2022 Нажмите здесь

    Уведомление для бакалавра права, ЧАСТЬ-I (1-й исключенный список) Сессия: 2021-2022   Нажмите здесь Уведомление для P.G (Sem-II, III и IV) Подача формы регулярного экзамена (дата начала: – 04.04.2022)  Нажмите здесь

     Уведомление о проведении PG (регулярной и профессиональной) сессии- 2021-23 Дата проверки документов продлена  Нажмите здесь

     Уведомление об отмене 2-го списка достижений PG (обычный и профессиональный) Нажмите здесь

     Уведомление о проверке документов последипломного (обычного) курса (сессия: – 2021–2023) Нажмите здесь

     G 903 903 ) Часть 2 (сессия: 2020-23) и часть 3 (сессия: 2019-22) Нажмите здесь

    ) Часть 1. Подача регистрационной формы (дата: с 10 января 2022 г. по 05 февраля 2022 г.) Нажмите здесь

       Прием в U.G. (Профессиональный) Сессия: – 2020-2023 (Часть-2) Начало

       Уведомление о промежуточной регистрации (Сессия: – 2021-23) Дата начала: – 04.12.2021 по 18.12.2021 Нажмите здесь

         Forice Not Занятие началось Нажмите здесь

      Уведомление для UG (сессия: 2018–21), часть 3 и (сессия: 2019–22), часть 2. Форма приема (повторное открытие)  Дата: с 16.11.2021 по 21.11 .2021 Нажмите здесь

    Уведомление о промежуточной форме экзамена (сессия-2020-22) Нажмите здесь

    Промежуточная программа для посвященного экзамена (xii) 2021 Нажмите здесь 9000 3 . Нажмите здесь 9000

    . Инструкция (сессия:-2021-2024) нажмите здесь Нажмите здесь

       Промежуточная проверка документов и проверка выпускных документов от 25. 10.2021

    Обновлено:- 18.10.2021

    . Сессия :- 2021-2024)   Нажмите здесь

    Обновлено :- 14.09.2021

        Уведомление о проверке промежуточных документов 3 8-909 200317 Нажмите здесь

    Обновлено:- 07.09.2021

    В отношении регистрационного года 2020 Обновленной UG и PG для традиционных и профессиональных курсов . .2021

    Инструкции по вступлению в грандиозный платеж (сессия- 2021-2024) Нажмите здесь

    Обновлено.0317  Промежуточные инструкции по приему (сессия-2021-23)   Щелкните здесь

    Обновлено: – 23 августа 2021 г. (Sem-I, II и III) Обычный и U.G (Часть-III) Обычный, подача экзаменационной формы (дата начала: – 25. 08.2021) Уведомление для U.G (сессия: 2018–21), часть 3 и (сессия: 2019–22), часть 2. Форма приема (повторно открыть) Нажмите здесь

    Обновлено :- 25.08.2021

        Уведомление для бакалавриата (обычный курс) Представление экзаменационной формы – часть 1 (сессия- 2020-23) Дата начала:- 7 20.07.2021

    8 Здесь

    Обновлено:- 21.07.2021

    Центр вакцинации (12/07/2021 до 14/07/2021) Нажмите здесь

    .     Промежуточная регистрация (сессия: – 2020-22) Повторный запуск (дата – 09.07.21 до 15.07.21) Нажмите здесь

    Поздний штраф: (Дата:- 26.07.2021 до 31.07.2021) Нажмите здесь

    Конечный штраф: (Дата:- 04.0818

    : до 08.08.2021)  Нажмите здесь
    Обновлено: – 04.08.2021

          ПЕРСОНАЛ РАБОТАЕТ УВЕДОМЛЕНИЕ.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
