Ппу оболочка для труб – Полиэтиленовые оболочки для труб ППУ: производство. Оболочка для ппу изоляции труб

Трубы-оболочки

Одним из направлений деятельности завода «ИКАПЛАСТ» является производство полиэтиленовых труб-оболочек. Данная продукция предназначена для изготовления предизолированных стальных труб, выпускаемых по ГОСТ 30732-2006.

Оболочки представляют собой тонкостенные трубы (кожухи), обеспечивающие водонепроницаемость и механическую защиту трубопроводов, расположенных в земле.

Стандартная длина труб: 11,4 и 9,7 п.м. (другие длины - по согласованию с Заказчиком).

Трубы-оболочки изготавливаются из полиэтилена низкого давления минимальной длительной прочностью MRS 8,0- MRS 10,0 МПа (ПЭ 80, ПЭ 100) по ТУ 2248-003-50049230-2007.

Кроме того, для комплектации трубопроводов, на заводе налажен выпуск отводов-оболочек.

Номенклатура изделий:

Наружный диаметр полиэтиленовой (ПЭ) оболочки, мм Толщина стенки, мм
Тип 1 Тип 2
Труба-оболочка Ø 110 2,5 -
Труба-оболочка Ø125 2,5 -
Труба-оболочка Ø 140 3,0 -
Труба-оболочка Ø 160 3,0 -
Труба-оболочка Ø 180 3,0 -
Труба-оболочка Ø 200 3,2 -
Труба-оболочка Ø 225 3,5 -
Труба-оболочка Ø 250 3,9 -
Труба-оболочка Ø 315 4,9 -
Труба-оболочка Ø 400 5,6 6,3
Труба-оболочка Ø 450 5,6 7,0
Труба-оболочка Ø 560
7,0
8,8
Труба-оболочка Ø 630 7,9 9,8
Труба-оболочка Ø 710 8,9 11,1
Труба-оболочка Ø 800 10,0 12,5
Труба-оболочка Ø 900 11,2 14,0
Труба-оболочка Ø 1000 12,4 15,6



icaplast.ru

Полиэтиленовая оболочка для труб ППУ

Компания «МосФлоулайн» выпускает и реализует полиэтиленовую оболочку из полиэтилена низкого давления.


Изготовление полиэтиленовой оболочки диаметром от 125 мм до 1600 мм включительно выполняется на собственных экструзионных линиях производства Battenfeld-Cincinnati.

Для изготовления оболочек используется полиэтилен трубный высокой плотности низкого давления марки не ниже ПЭ-80.

Внутренняя поверхность оболочки обрабатывается коронным разрядом для обеспечения высокой адгезии пенополиуретана к поверхности оболочки и повышения прочности трубной конструкции на осевой и тангенциальный сдвиг.


Физико-механические свойства труб-оболочек соответствуют требованиям ГОСТ 30732-2006 и данным, приведенным в таблице.

Характеристики полиэтиленовых труб-оболочек

ПоказательХарактеристика
Качество поверхностиТрубы-оболочки имеют гладкую наружную поверхность. Допускаются незначительные продольные полосы и волнистость, не выводящие толщину стенки трубы за пределы допускаемых отклонений. На наружной, внутренней и торцевой поверхностях труб-оболочек не допускаются пузыри, трещины, раковины, посторонние включения. Концы труб-оболочек не имеют заусенцев. Цвет труб-оболочек - чёрный
Относительное удлинение при разрыве, %, не менее350
Изменение длины труб-оболочек после прогрева при 110 ºС, %, не более
3

Стойкость при температуре
80 ºС и постоянном давлении, ч, не менее*

165 (при начальном напряжении в стенке трубы 4,6 МПа)
1000 (при начальном напряжении в стенке трубы 4,0 МПа)
Стойкость при постоянной нагрузке растяжения 4,0 МПа при температуре 80 ºС в водном растворе ПАВ, ч, не менее*2000
* Показатель определяется одним из указанных методов.

www.mosflowline.ru

Инструкция по изоляции стыков труб ППУ

1. Подготовка к работе.

1.1. Муфта устанавливается на трубу перед сваркой стыкового соединения металлических труб теплотрассы. Упаковочная пленка не снимается до начала изоляции! Маркировка муфты должна соответствовать диаметру оболочки изолируемого трубопровода. Свободные от изоляции концы стальных труб в месте стыка должны составлять в сумме:

  • не более 300мм для труб диаметром  57-219мм по стальной трубе.
  • не более 450мм для труб диаметром  273мм и более по стальной трубе.

2. Условия производства работ.

2.1. К изоляции стыков труб ППУ приступают после 100%-го контроля сварных швов соединений неразрушающим методом или после гидравлического испытания трубопровода.

2.2..Работы по изоляции соединений производятся при температуре воздуха не ниже -15 С°, а также при наличии технологических приямков не менее 1,4м (0,7м в каждую сторону от стыка) и глубиной не менее 400мм, согласно ВСН 11-94, ВСН 29-95 и СП 41-105-2002

2.3.Во время выпадения осадков (дождь, снег) работы производятся только под временным укрытием, исключающим попадание влаги на монтируемые элементы.

2.4. При монтаже теплотрассы оборудованной системой оперативного дистанционного контроля состояния изоляции (ОДК), непосредственно перед выполнением работ по изоляции стыка необходимо соединить сигнальные проводники и провести контрольные измерения согласно «Инструкции по соединению сигнальных проводников» и «Инструкции по проведению контрольных измерений».

2.5. На трубопроводах с диаметром  стальной трубы 273 мм и выше работы по термоусадке муфт проводятся  с использованием двух газовых горелок одновременно.

3. Производство работ.

3.1. Очистить торцы теплоизоляции, поверхность полиэтиленовой оболочки и металлической трубы от грязи, чтобы муфту можно было перемещать по чистой поверхности. При необходимости промыть водой и просушить газовой горелкой. Полиэтиленовая оболочка чистится на расстояние достаточное для перемещения муфты по чистой поверхности, но не менее длины применяемой муфты. Стальную трубу чистить металлической щёткой (кордощеткой) до удаления рыхлой пластовой ржавчины.

3.2.На торцах труб удалить слой теплоизоляции на глубину 15-20мм  , соединить сигнальные проводники и провести контрольные измерения согласно «Инструкции по соединению сигнальных проводников» и «Инструкции по проведению контрольных измерений».

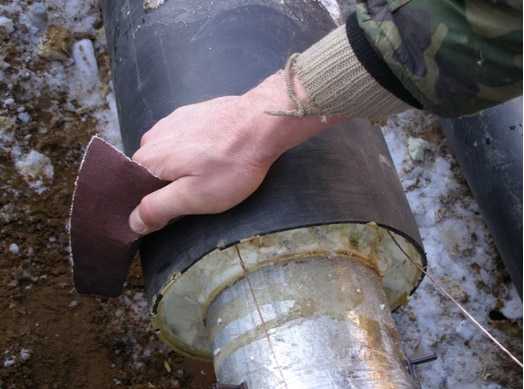

3.3. П /Э оболочку, с обеих сторон стыка, на расстоянии 150-200мм, обезжирить растворителем, тщательно зачистить наждачной бумагой, повторно обработать растворителем. При температуре окружающего воздуха ниже 0°С оболочку необходимо прогреть на расстоянии 30 см по обе стороны от стыка, чтобы она стала горячей на ощупь (30°С-50°С).

3.4. Используя рулетку, отцентрировать положение муфты относительно оси стыка, нанести маркером риски, соответствующие предполагаемым торцам муфты. При этом ранее подготовленные поверхности оболочек должны на 20-50 мм с обеих сторон выходить за габариты муфты. Запрещается использовать для разметки мел.

3.5. Распаковать муфту таким образом, чтобы наружная поверхность упаковочной пленки находилась на П/Э оболочке трубы, но вне зоны ранее подготовленных поверхностей оболочек, а перемещение муфты происходило по чистой внутренней поверхности упаковки. Внутренняя поверхность муфты должна быть сухой и чистой. В случае загрязнения внутренней поверхности муфты произвести очистку ее от грязи, а внутренние поверхности муфты на глубину ~150мм  от  торцов  необходимо обезжирить, зачистить наждачной бумагой и еще раз обезжирить.

3.6. Сверху муфты просверлить  отверстие Д=25мм. на расстоянии 150мм от одного из краёв муфты.

3.7. Прогреть подготовленные поверхности оболочек с обеих сторон от стыка мягким         пламенем пропановой горелки до температуры 30°С-50°С. На теплую поверхность оболочек по периметру наклеить адгезивную  или мастичную ленту, отступив от рисок 10-15мм. Нахлест адгезива или мастики в месте соединения 10мм. После чего удалить с адгезивной ленты или мастики защитную пленку. После снятия защитной бумаги с адгезивной (или мастичной) ленты попадание на ее поверхность пыли, влаги, грязи не допускается.

3.8. Надвинуть муфту на стык, расположив ее в соответствии с нанесенными ранее рисками и отверстием вверх.

3.9. Усадить края муфты. Для того чтобы не повредить муфту, прогревать следует мягким пламенем пропановой горелки, круговыми непрерывными движениями равномерно по окружности муфты. Не допускать усадку пятнами и перегрев ( блеск П/Э) муфты и оболочки. По завершении усадки края муфты плотно обожмут оболочку. При этом контролируется плотное прилегание поверхностей, без смятия и задиров краев муфты. После усадки муфта имеет бочкообразную форму.

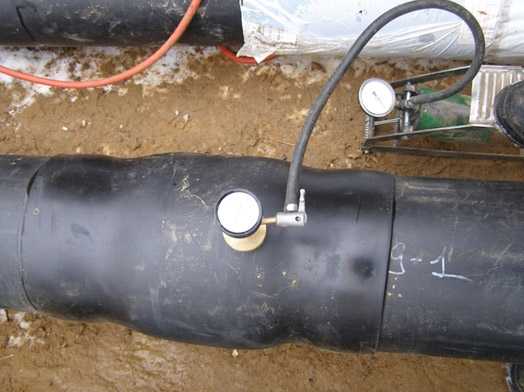

3.10. Контроль герметичности производится опрессовкой, после остывания муфты до температуры 40°С.

В отверстия, просверленные по п.3.6 вставляются специальное устройство для опрессовки, через него в муфту накачивается воздух под давлением 0,4 бар. Муфта выдерживается под испытательным давлением в течение 5 минут. В случае падения давления при помощи опрыскивателя мыльный раствор наносится по периметрам стыков муфта-оболочка. Дефектные места определяются по пузырькам мыльного раствора. При их обнаружении дефектные места повторно прогреть мягким пламенем пропановой горелки и повторить испытания. Если повторная опрессовка  не даёт положительного результата, муфта со стороны утечки герметизируется дополнительной адгезивной (или мастичной)  лентой и термоусаживающим полотном. Лента устанавливается на переход муфта-оболочка, так  что бы сам переход находился на середине ленты. Сверху  устанавливается термоусаживаемое полотно, шириной не менее 200 мм и производится его термоусадка.

После остывания произвести повторную опрессовку муфты. Дальнейшие работы по теплоизоляции стыка возможны только после получения полной герметичности.

3.11. На расстоянии 150мм от второго торца муфты сверху просверлить второе отверстие Д=25мм.

3.12. Теплоизоляция стыка.

В чистую емкость отдозировать необходимое по объему заливаемого стыка количество компонентов А и В (в пропорциях согласно технологическим инструкциям фирм-поставщиков). Перемешать компоненты. Через отверстия залить смесь компонентов ППУ. Закрыть отверстия дренажными пробками. В процессе вспенивания незначительное количество пены вытечет через дренажные отверстия пробок, это будет свидетельствовать о полном заполнении объема стыка. Повторно обмылить муфты по всему периметру и проверить на протечки.

 Компонент В относится ко II классу опасности, обладает общетоксичным действием, вызывает раздражение верхних дыхательных путей. При работе исключить попадание компонентов на открытые участки тела.  При заливке следует находиться вне зоны возможного выплеска пены.

3.13.После затвердения пены удалить дренажные пробки, очистить поверхность муфты, примыкающую к заливочным отверстиям от излишков пены и обработать отверстия конической фрезой или другим режущим инструментом.

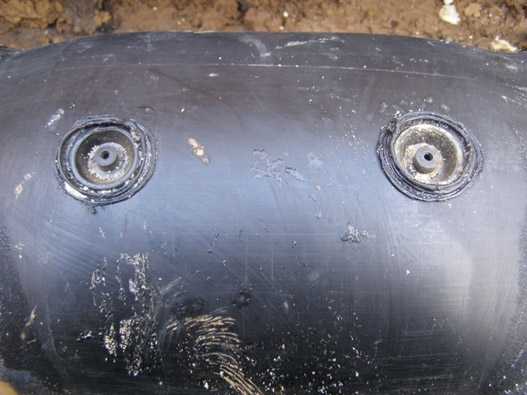

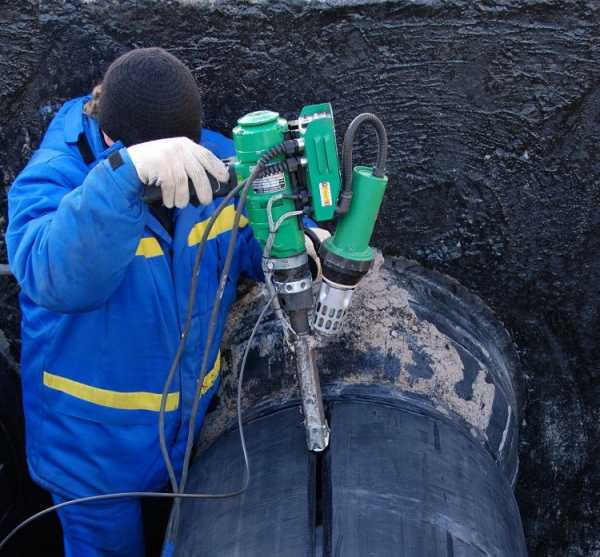

3.14. Заварить отверстия П/Э пробками. Для этого нагреть инструмент для заварки пробок до температуры 240С°. Вставить П/Э пробку во внутренний конус инструмента, наружный конус вставить в заливочное отверстие и, нажимая на П/Э пробку вдавливать инструмент в отверстие муфты. Когда пробка углубится на 2мм в конус, вынуть инструмент и вдавить в отверстие муфты оплавленную пробку. Удерживать пробку под давлением в течение 20сек

3.15.После заливки стыка следует проверить целостность проводов и   сопротивление изоляции системы ОДК заизолированного участка.

3.16.Нанести на смонтированную муфту личное клеймо и дату монтажа.

www.vadiscentr.ru

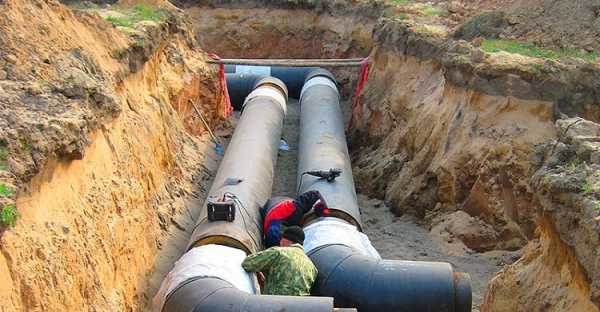

Заделка стыков труб в ППУ изоляции. Технология теплоизоляции стыков

Одной из главных задач, определяющих качество трубопровода из труб с ППУ-изоляцией, является правильный монтаж стыков. В продажу такие изделия поступают с неизолированными отрезками с двух сторон, что необходимо для простоты соединения. Если все работы проведены грамотно, то трубопровод будет надежно защищен от агрессивного влияния окружающей среды и будет демонстрировать максимальный срок эксплуатации.

От качества заделки стыков труб в ППУ зависит работа всей магистрали

Какой бывает изоляция стыков труб?

Заключительный этап строительства трубопровода, а именно изоляция стыков труб происходит, когда во всю открытую площадь помещается изоляционный материал – пенополиуретан. ППУ используется и для изоляции остальной длины конструкции, наносится изоляция в фабричных условиях.

Существует две технологии заполнения стыка:

  1. Заливка стыков жидким пенополиуретаном.
  2. Монтаж пенополиуретановых скорлуп или муфт.

И первый, и второй метод можно назвать практичным и эффективным. Среди преимуществ скорлуп можно выделить следующие качества:

  • многие производители выпускают скорлупы с различными толщинами, что позволяет подобрать оптимальную теплоизоляцию для определенного климатического пояса. Усиленная изоляция окажется результативной даже при температурах, опускающихся за пределы -100 градусов;
  • именно пенополиуретановый тип изоляции используется чаще всего, так как этот полимер отличается повышенной устойчивостью к влаге, давлению и механическим повреждениям;
  • при использовании пенополиуретановой скорлупы, произведенной в фабричных условиях, пропадает риск неравномерности заливки жидкого полимера. А уязвимости изоляции приводят к преждевременному появлению коррозии стальной трубы под полимерным слоем.

Изолировать стыки можно методом заливки жидким полиуретаном

Вместе с этим, технология заливки жидким ППУ остается конкурентоспособной и обеспечивает высокую адгезию с существующими слоями изоляции.

Материалы для заделки стыков труб в ППУ изоляции

Выполнив соединение ППУ труб, изоляции следует подвергнуть все стыки. Немаловажным вопросом является и герметизация крепления муфты к стальной трубе. Наилучшим методом защиты креплений является использование клеевых адгезивных аппликаторов, обеспечивающих конструкции однородность и высокие показатели теплоизоляции.

Важно! Комплект для изоляции стыков труб ППУ также меняется в зависимости от типа оболочки изделия. Для ППУ труб с оцинкованной оболочкой применяется кожух из соответствующего материала, защищающий место стыка.

Для заделки стыков понадобится перечень следующих инструментов и материалов:

  • термоусаживающаяся муфта;
  • металлическая щетка;
  • растворитель;
  • пропановая горелка;
  • перманентный маркер;
  • сверло с диаметром 25 мм;
  • адгезивная лента;
  • аппарат для опрессовки муфты;
  • дренажные и вварные пробки;
  • жидкий ППУ.

Материалы для заполнения неизолированных стыков имеют не только прямую конфигурацию. Для создания поворотов и углов предусмотрены фасонные изделия: тройниковые ответвления, переходники, Z-образные элементы, отводы, опоры и т.д.

При строительстве теплотрасс используются не только прямые отрезки труб, но и различные фасонные части; места их соединений также требуют тщательной изоляции

Проведение монтажа стыков ППУ трубы

Нанесение термоусаживающейся муфты – главный этап при проведении качественной термозоляции. Изоляция стыков на уже установленных ППУ трубах производится в следующем порядке:

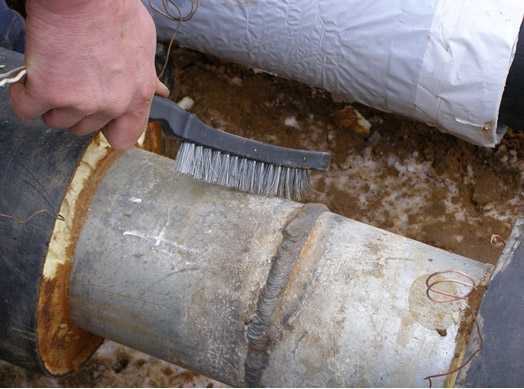

  1. Торцы теплоизоляции зачищаются, а поверхность оцинкованной или полиэтиленовой оболочки очищаются щеткой от грязи, при необходимости – промываются, а затем просушиваются газовой горелкой. Этот этап необходим для того, чтобы перемещать термоусадочную муфту по совершенно чистой поверхности. Очищать поверхность стоит на расстояние, не меньшее, чем длина подготовленной муфты. Если на внутренней стальной трубе есть любые образования, в том числе ржавчина, их следует счищать металлической щеткой.

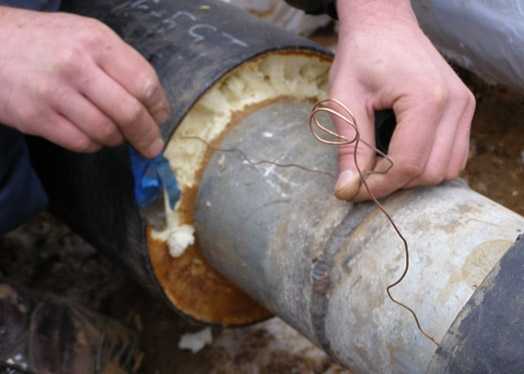

  2. Слой изоляции под защитной оболочкой необходимо зачистить на глубину до 15-20 мм. Провода дистанционного контроля соединяются, проводятся контрольные измерения по соответствующей инструкции.
  3. Поверхность полиэтиленовой оболочки обезжиривается с обеих сторон стыка. Обрабатывать растворителем следует поверхность на расстоянии 150-200 мм от края. После первичной обработки растворителем полиэтилен зачищается наждачной бумагой, затем обрабатывается повторно.
  4. Далее производится разметка положения муфты по оси стыка. Перманентным маркером белого цвета на поверхность наносятся отметки, соответствующие краям муфты. Подготовленные, очищенные и обезжиренные поверхности должны на 20-50 мм выходить за предполагаемые края муфты. Мел использовать для нанесения разметки запрещается.
  5. Термоусадочная муфта распаковывается так, чтобы наружная часть упаковочной пленки располагалась на поверхности оболочки ППУ трубы. На внутреннюю часть муфты не должны попадать никакие вещества. В случае попадания жидкости или грязи на муфту, ее внутренняя часть обезжиривается, зачищается и снова обезжиривается.

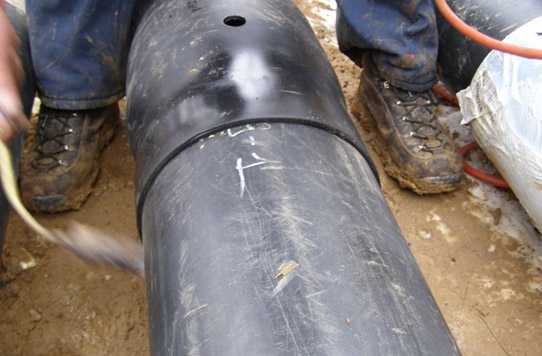

  6. На расстоянии 150 мм от любого края муфты просверливается отверстие с диаметром 25 мм.
  7. Поверхности оболочек у стыка, подготовленные для изоляции, прогреваются пропановой горелкой до температуры +30-50 градусов. Пока поверхность остается теплой, на нее наклеивается гибкая мастичная лента с отступом 10-15 мм от краев. Убедившись, что адгезивная лента закреплена плотно, с нее можно снять защитную пленку. Попадание частиц грязи и пыли на незащищенную ленту не допускается.
  8. Муфта надевается на участок трубопровода в соответствии с поставленными отметками. Края усаживаются при подогреве горелкой: подогревать следует круговыми плавными движениями. Допускать перегрев муфты нельзя, о нем свидетельствует появление блеска на поверхности. При правильной усадке муфта будет повторять контур оболочки, поверхности будут прилегать плотно, без поднятий краев. Форма готовой муфты – бочкообразная.
  9. После остывания муфты проводится опрессовка, обеспечивающая дополнительную герметичность.

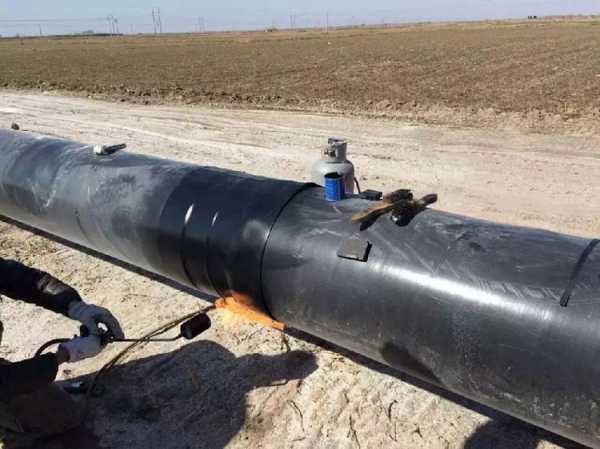

Работа с термоусадочной муфтой требует разогрева полиэтилена до достаточной температуры, эта операция производится газовой горелкой

Важно! Если температура воздуха на момент проведения работ ниже, чем 0 градусов, на расстоянии 30 см от поверхности оболочки проходятся газовой горелкой, чтобы прогреть полиэтилен до температуры +30-50 градусов.

После проведения испытаний требуется просверлить второе отверстие на расстоянии 150 мм от другого торца муфты. В эти отверстия будет заливаться ППУ в жидком виде, предварительно разведенный из двух компонентов в чистой емкости. По завершению теплоизоляции пеной отверстия закупориваются дренажными пробками до момента затвердевания раствора.

Конечной фазой работ над изоляцией будет удаление дренажных пробок и очистка поверхности муфты от излишков ППУ. Отверстия обрабатываются конической фрезой. Отверстия завариваются полиэтиленовыми пробками при температуре +240 градусов.

Метод монтажа скорлуп применяется в том случае, если заливка по каким-либо причинам невозможна. Их фиксация достигается при помощи продольных или поперечных замков. После проведения любого типа изоляции стыков эксплуатация системы возможна только при успешно завершенной проверке целостности проводов.

trubamaster.ru
