Рекомендации по монтажу скорлуп ППУ

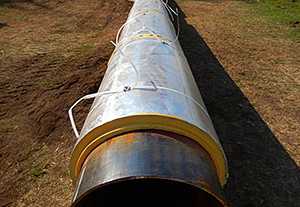

Выглядит такая скорлупа, как сегмент, цилиндр или полуцилиндр, с толщиной стенок не менее 30мм. Предназначена она для теплоизоляции труб (магистралей разного назначения, в т.ч. с температурой теплоносителя до +120ºС). Скорлупа ППУ может быть снабжена защитным кожухом из стеклопластика, фольгой, оцинкованным металлическим покрытием и т.д.
Перед началом обустройства теплоизоляции, трубу следует очистить от ржавчины и окалины, грязи, а потом обезжирить и покрыть грунтом.
Как монтировать скорлупы ППУ:
Скорлупы ППУ изначально снабжены замками (продольными и поперечными). Между собой сегменты соединяются полиуретановым клеем – он наносится на одну из частей, сверху распыляется вода (полиуретан твердеет при реакции с ней), потом скорлупы устанавливаются на место и фиксируются бандажами (на 1 сутки). Соединение получается неразъемным и надежным (швов нет). Нормальный расход клея при такой методике – до 300 г/кв.м.
При необходимости сделать теплоизоляцию скорлупами можно и быстрее, закрепляя их на трубе проволокой, стяжками из пластика, металлическими лентами. Это дает возможность оперативного доступа к поврежденным участкам магистрали (трещинам, свищам и пр.). Скорлупы используются многократно.
Защитные средства:
Пенополиуретан нужно оберегать от ультрафиолета (естественного солнечного освещения) и атмосферных осадков. Большие поверхности обычно покрывают полимерной мастикой (полиуретановой), либо кожухами (оцинкованными). Также применяются другие мастики из полимеров, пленки, металлические листы и покрывные материалы рулонного типа.
Важный момент: если скорлупами ППУ сделана теплоизоляция магистрали, проложенной в канале, то следом необходимо обустроить надежную гидроизоляцию скорлуп.
Достоинства скорлуп ППУ:
- О возможности многоразового применения и беспрепятственном доступе к поврежденным местам уже упомянуто выше. Эти скорлупы хороши еще и тем, что монтировать их на трубах можно круглый год. Специальной подготовки персонала не требуется, материал безвреден; норма выработки в смену для двоих рабочих – от 300 п.м. трубы.
- Скорлупы из такого материала (ППУ) долговечны, имеют эстетичный вид (в т.ч. с плотно прилегающим покрывным слоем). Зимой выпадающий снег на трубах с ППУ-изоляцией не тает. Компактные конструкции скорлуп особенно удобны в тесных местах, когда толстую изоляцию обустроить нет возможности.
По всем профильным вопросам можно проконсультироваться на предприятии-изготовителе скорлуп ППУ – и, конечно, договориться о поставках.
tehnopena.ru
Советы по выбору и монтажу скорлупы ППУ
Что такое ППУ изоляция?

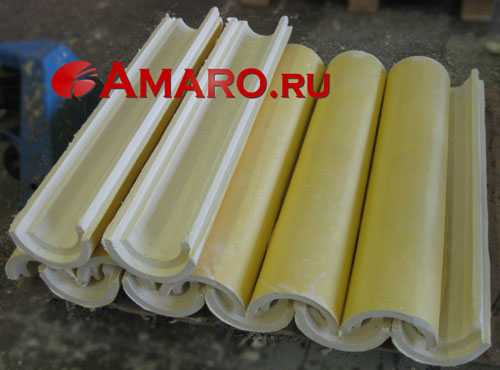

Самый распространенный тип ППУ изоляции – это скорлупа в виде двух полуцилиндров. Полуцилиндры имеют пазы по краям для надежной стыковки деталей между собой. В конструкции элементов предусмотрена максимальная защита от теплопотерь в области «мостов холода».
Данное изображение наглядно демонстрирует, как выглядит тепловая изоляция в разрезе трубы и на ее продольной части
Сегменты изоляции и диаметры труб

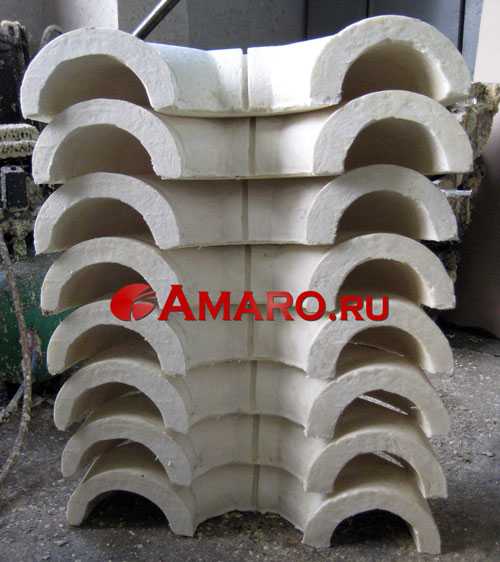

Скорлупа ППУ может состоять не только из двух сегментов, хотя это и самый распространенный вариант. Число сегментов теплоизоляции зависит от диаметра трубопровода, для которого она предназначена.
Трубы диаметром до 720 мм обшиваются скорлупой из двух полуцилиндров.
Скорлупа ППУ на трубы диаметром 720 мм и 820 мм состоит уже из 3 частей.
Теплоизоляция для труб диаметром 1020 мм и более выпускается 4-х сегментной.
Советы по монтажу скорлупы ППУ
Перед монтажом теплоизоляции, рекомендуется произвести зачистку покрываемой поверхности от коррозии и провести мероприятия по предотвращению появления на поверхности труб конденсата.
Использование безрастворительных грунтовок и/или мастик, наносимых на поверхность трубопровода под термоизоляцию, способствует максимальной стыковке обшивки с поверхностью. Тепловые сети, обработанные антикоррозионными растворами, служат в несколько раз дольше.
Теплоизоляция начинается с отвода. Укладка сегментов производится по верхней части трубы с обязательной стыковкой в торцевом замке. Нижняя часть обшивается ППУ элементами после укладки скорлупы по верхней горизонтали. Стыковка деталей с верхним слоем осуществляется по продольным замкам.
Перед окончательным креплением одного сегмента к другому необходимо осуществить примерку. Если обшиваемая поверхность имеет выступающие крепежные элементы, крупные сварные швы или форму отличную от цилиндрической – производится подгонка скорлупы ножом, ножовкой и наждачной бумагой.
Скорлупы нижнего слоя рекомендуется смещать на половину длины (укладка в шахматном порядке). Тепловая изоляция, установленная таким образом, имеет высокую прочность и помогает полностью избежать прямых теплопотерь. Оборудование трубопровода скорлупами, состоящими не из двух, а из трех сегментов осуществляется аналогично. Два нижних слоя монтируются стык в стык, а верхний со смещением в полшага.
Наилучшим вариантом крепления скорлупы будет её монтаж с одновременным применением хомутов и клея Спантан-1К, герметизирующего стыки. При этом возможен монтаж только хомутами или только на клей Спантан-1К.
Следует учитывать, что фиксация скорлупы только хомутами позволит с легкостью произвести её демонтаж в будущем в случае необходимости. Если скорлупа склеена, то для демонтажа придется дополнительно осуществить разрез клеевого шва ножом.
Клеевое соединение герметично и уменьшает теплопотери. Расход клея Спантан-1К – один тюбик 250 г. на 10 погонных метров. Клей наносят по всей длине пазов, а схватывается он примерно через час после нанесения.
В качестве временных (до застывания клея) или постоянных фиксирующих элементов могут выступать:
- полиамидные, полиэтиленовые хомуты;
- хомут ленточный с зажимом для хомутов;
- стяжки стальные;
- лента монтажная из нержавеющей стали со скрепами;
- металлическая, полипропиленовая, полиэтиленовая, стеклотканевая и др. виды лент;
- армированный скотч;
- вязальная проволока;
- веревка.
Теплоизоляция поворотов и тройников
Теплоизоляция прямых участков трубопровода не вызывает никаких трудностей, труба без изгибов легко утепляется прямыми полуцилиндрами.

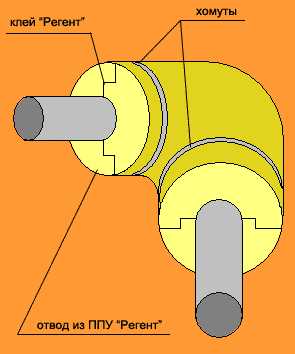

Для утепления поворотных участков труб применяются изготовленные промышленным способом отводы. Как правило, отвод представляет из себя поворотное звено на 90 градусов (угол или колено), которое также состоит из двух пенополиуретановых половинок.
Если угол поворота трубы меньше 90 градусов, то монтажник ножовкой отпиливает лишнюю часть от стандартного отвода на 90 градусов и получает отвод на требуемый поворот.
Если угол трубы тупой, т.е. больше 90 градусов, то можно воспользоваться промышленной заготовкой и получить нужный отвод.
Сделать отвод на необходимый угол монтажных может и самостоятельно из прямых скорлуп. Для этого прямые участки скорлупы распиливаются под 45 градусов или иным углом и склеиваются клеем.
Теплоизоляционные элементы на различные тройники и разветвления промышленным способом не изготавливаются. Это обусловлено большим разнообразием возможных тройников, переходов, ответвлений. Для утепления таких участков теплоизолирующие элементы монтажник изготавливает самостоятельно из прямых полуцилиндров.
Для наиболее надежного склеивания частей тройника рекомендуется применять пенополиуретановый клей Спантан-1К. Его структура после застывания очень близка к структуре самой скорлупы. Проклеенный стык получается герметичным.

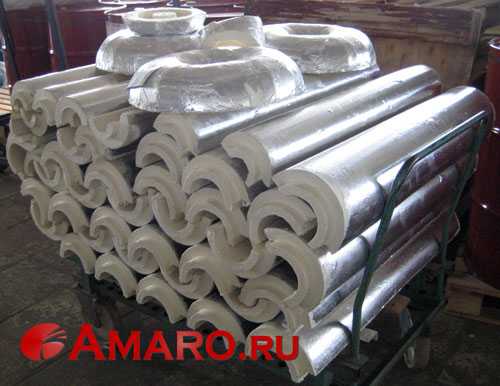

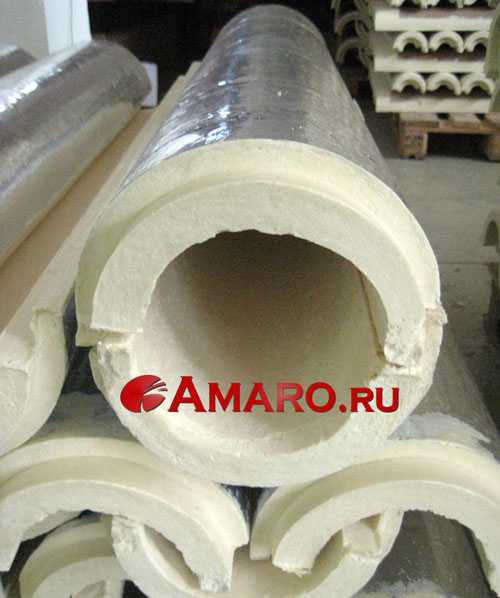

Скорлупа с покрытием и без
Скорлупа ППУ призвана защищать трубопровод от теплопотерь. Чтобы скорлупа сама не страдала от воздействия солнечных лучей, её выпускают в облицовке. Самые распространенные виды облицованной скорлупы – это скорлупа в фольге и стеклопластике.
При утеплении трубы подземной прокладки, обходятся скорлупой без какой-либо облицовки.
Если же, при утеплении наружного трубопровода, теплоизоляцию необходимо защитить и от механических повреждений, то её закрывают металлическим кожухом.
Металлические кожуха рекомендуем приобретать у одного производителя сразу вместе со скорлупой. Наличие облицовки (фольги или стеклопластика) на скорлупе укрываемой кожухом не будет играть никакой роли. В этом случае, по экономическим соображениям, следует применять скорлупу без облицовки.
Купить теплоизоляцию для трубопровода
Мы производим скорлупу ППУ и все необходимое для её монтажа на тепловые сети: пенополиуретановый клей, хомуты, оцинкованные кожуха. Скорлупу и поворотные звенья (отводы) изготавливаем без покрытия и с покрытием из стеклопластика или фольги (армофол).
Мы всегда рады помочь с выбором и проконсультировать по выпускаемой продукции.
Покупайте теплоизоляцию для труб у проверенного производителя!
amaro.ru
Работы по теплоизоляции трубопроводов монтаж скорлупы ППУ
Стоит ли делать монтаж скорлупы ППУ своими руками или лучше обратиться в специализированную компанию?
Если подходить к вопросу с формальной стороны, то все строительные работы, в том числе и работы по теплоизоляции трубопроводов, должны выполняться специализированными организациями, имеющими специальное оборудование, обученный персонал и разрешение на оказание подобных услуг.
Но если рассмотреть обыкновенную житейскую ситуацию, когда устройство теплоизоляции трубопровода необходимо выполнить в локальном масштабе (утепление водопроводной или канализационной сети загородного дома или дачи), тогда логика подсказывает: делай сам. Тем более монтаж скорлупы ППУ достаточно простой технологический процесс, который по силам человеку, обладающему минимальными строительными навыками.
Самостоятельное устройство теплоизоляции трубопроводов скорлупой ППУ по силам каждому
При этом стоит помнить о том, что все работы, даже выполняемые самостоятельно, необходимо выполнять в соответствии с технологией и рекомендациями производителя. Поэтому напомним основные моменты, касающиеся работ по теплоизоляции трубопроводов при помощи скорлупы ППУ.
1. Работы можно выполнять в любое время года, но не стоит утепляться во время дождя, попавшая под пенополиуретан влага может привести к выходу трубы из строя (действие коррозии будет продолжаться и под слоем ППУ).
2. Перед тем как начать монтаж скорлупы ППУ проведите ревизию трубопровода. При необходимости стоит выполнить ремонтные работы, устранить существующие утечки, осуществить антикоррозийные мероприятия (покраска в самом простом случае).
3. Скорлупа ППУ имеет небольшой вес, поэтому доставка на участок не составит проблем, тем более что речь идет об утеплении трубопроводов небольшого диаметра (кстати, у нас вы можете приобрести скорлупу ППУ для труб от 32 до 1220 мм).
4. При выборе материала обязательно уточните диаметр существующего трубопровода, необходимо подобрать скорлупу соответствующего типоразмера.
5. Монтаж скорлупы ППУ лучше всего начинать от места установки запорной арматуры или отводов (поворотов трубы). Утеплитель из пенополиуретана для этих узлов так же можно приобрести у нас.
Работы по теплоизоляции трубопроводов следует начинать с установки скорлупы на отводы и запорную арматуру
7. Устройство теплоизоляции трубопроводов на прямых участках должно выполняться со сдвигом верхнего и нижнего ряда элементов на половину сегмента (установка в шахматном порядке).
8. При монтаже необходимо добиваться плотного закрытия тепловых замков (четвертей скорлупы), зазоров не должно быть. Иногда, в случае неровности труб, наличие сварных швов приходится выполнять подгонку внутренней поверхности элементов.
9. По технологии стыки, особенно поперечные, должны проклеиваться специальным клеем «Регент», это обеспечит дополнительную герметизацию утеплителя. Но, если предполагается частое выполнение ремонтных работ на магистрали, скорая ее замена или утеплитель монтируется только временно (на 1-2 года), то вполне достаточно крепления при помощи полипропиленовых хомутов, входящих в комплект поставки утеплителя.
Монтаж скорлупы ППУ при помощи полипропиленовых хомутов позволяет увеличить скорость выполнения работ
10. При этом стоит придерживаться следующего правила — необходимо устанавливать не менее 2 хомутов на каждый погонный метр трубы. Такое количество крепежа предотвратит его смещение под воздействием подвижек почвы или провис (при утеплении поверхностных трубопроводов).
11. Работы по теплоизоляции трубопроводов, расположенных на поверхности, следует выполнять с применением скорлупы ППУ в защитной оболочке (стеклопластик, фольга или оцинкованный металл). Это является обязательным для обеспечения защиты от ультрафиолета, разрушающе действующего на пенополиуретан. В противном случае придется монтировать защитный кожух самостоятельно или оштукатуривать поверхность утеплителя (допускается применение специальных мастик).
Устройство теплоизоляции трубопроводов, проложенных по поверхности, необходимо выполнять скорлупой с защитным покрытием
Выполняя эти несложные рекомендации, вы вполне сможете осуществить монтаж скорлупы ППУ своими руками. Но если чувствуете, что ваших сил и умения не достаточно, тогда лучше обратитесь к специалистам.
tmt-ppu.ru
Прямые сегменты скорлупы пенополиуретановой имеют длину 1000 мм и геометрически рассчитаны на то, чтобы при сочленении двух полуцилиндров на трубе скорлупа ППУ плотно охватывала изолируемый участок по всей внешней поверхности трубопровода. Скорлупы теплоизоляционные из ППУ позволяют существенно повысить тепловую защиту теплопроводов тепловых сетей и трубопроводных сетей иного назначения. В процессе монтажа скорлупы ППУ могут применяться многократно, поскольку чаще всего примеряется крепление жесткого ППУ, сформированного в заводских условиях, на стальную трубу, без применения специальных тлеющих составов по поверхностям труба – скорлупа. Для улучшения герметичности чаще всего в процессе монтажа скорлупы ППУ производится проклеиваете мест соединения скорлуп между собой. Для прочного крепления скорлупы ППУ на трубу используются специальные стягивающие бандажи. Заказчики, использующие скорлупы ППУ для изоляции труб, могут получать теплоизоляционные сегменты с различными типами влагозащитных покрытий, среди которых наиболее распространенными являются фольгопергамин (фольга), армофол (армированная алюминиевая фольга), стеклоизол, а также комплекты изоляционные для трубопроводов надземной прокладки с применением скорлупы и вальцованной оцинкованной стали. В том случае, если скорлупы из пенополиуретана используются для изоляции стыковых соединений предварительно изолированных трубопроводов, скорлупы ППУ поставляются без изоляционных наружных покрытий. При изоляции магистральных трубопроводов вместо двух полуцилиндров примеряются три или четыре сегмента скорлупы, закрывающие собой после монтажа скорлупы ППУ весь диаметр магистрали. Особенное внимание при использовании ППУ скорлуп необходимо уделять качеству герметичности теплоизоляции данного типа при проведении монтажных работ, поскольку ППУ впитывает влагу и не должен иметь соприкосновения с влагой (атмосферной или грунтовыми водами). По большинству потребительских свойств и технических характеристик скорлупа ППУ не уступает формованному в заводских условиях пенополиуретану при изготовлении предварительно изолированных труб, отводов, переходов и других элементов теплотрассы. Более того, скорлупы ППУ имеют меньшую плотность (от 45 до 60, в то время как в соответствии с ГОСТ 30732-2006 стальные трубы в ППУ изоляции должны изготавливаться с показателем плотности вспененного полиуретана от 60 до 80 кг/м3. Меньшая плотность теплоизоляционного материала в данном случае обеспечивает более высокие теплоизоляционные показатели изоляционного материала. К числу недостатков скорлуп ППУ необходимо отнести то, что легкий материал занимает большой объем при транспортировке (хотя его и складывают плотно уложенными друг на друга сегментами), а также высокие требования к качеству монтажа, так как низкий уровень герметичности скорлуп из ППУ не позволит им качественно эксплуатироваться длительное время, на которое рассчитан данный теплоизоляционный материал. | |
stk-ppu-format.ru
Инструкция по монтажу теплоизоляционных изделий ППУ (Скорлупа ППУ) на трубопровод
Инструкция по монтажу теплоизоляционных изделий ППУ (Скорлупа ППУ) на трубопровод
ИНСТРУКЦИЯ по монтажу теплоизоляционных скорлуп на трубу
1. Скорлупы из пенополиуретана (ППУ) ТУ 5768-001-49693977-2003 предназначены для тепловой изоляции трубопроводов наружным диаметром Ø36-1220мм с температурой транспортируемого агента от -50ºС до +150ºС.
2. Технология проведения теплоизоляционных работ в трассовых условиях включает проведение подготовительных работ, в том числе противокоррозийных, согласно ВСН 008-88 «Противокоррозийная и тепловая изоляция»;
3. Монтаж тепловой изоляции на трубопровод должен осуществляться специализированной организацией, имеющей все разрешения на данный вид деятельности, с соблюдением всех действующих технических нормативов. За нарушения, допущенные при монтаже поставляемых скорлуп ППУ, приведших к ухудшению их состояния (разрушению, деформации и т.д.) производитель ответственности не несет
4. Перед началом монтажа скорлупы примеряют на трубопровод, при необходимости подгоняют по размеру с учетом геометрических особенностей трубы.
5. Монтаж необходимо начинать с установки теплоизоляции отвода;
6. Один ряд сегментов располагают сверху и стыкуют по поперечным тепловым замкам. Другие ряды сегментов располагают по нижней части трубопровода. Сегменты нижнего ряда, стыкуются по продольным замкам между собой и верхними сегментами, образуют в состоянии теплоизолирующую оболочку на трубопроводе. Стягивание и временное крепление скорлупы на трубопроводе производят с помощью ремней со стягивающим храповым механизмом.
7. Для исключения прямых утечек тепла в поперечных стыках и увеличения механической прочности соединений установка двух сегментных скорлуп (внутренним диаметром до 720 мм) на трубопроводе должна производиться со смещением поперечных швов на половину длины скорлуп (подобно кирпичной кладке), т.е. нижние сегменты монтируются с разбежкой швов в полшага (0,5 метра). (См. рис. 1)
8. При монтаже трех сегментных скорлуп (внутренним диаметром от 820 мм и более) два нижних сегмента устанавливаются без смещения относительно друг друга таким образом, чтобы продольный шов располагался с нижней стороны трубы, а третий верхний сегмент устанавливают со смещением в полшага (0,5 метра) относительно нижней пары. (См. рис. 3)
9. Уложенные на трубу скорлупы стягивают крепежными (натяжными) бандажами (не менее 2-х на 1м.п.) до полного прилегания скорлуп друг к другу без перекосов. Тепловые замки, стыкуясь «в четверть», должны обеспечивать плотное прилегание скорлуп по продольным швам без каких-либо зазоров на продольных швах. Допустимая ширина зазора между скорлупами на поперечных швах не более 1мм.
10. Бандажи предназначены для фиксирования теплоизоляционной конструкции на теле трубы, предотвращают изгибания скорлуп под действием усадочной деформации. Бандажи устанавливаются с шагом не более 0,5 м (по 2 шт. на 1 м.п. скорлупы). Для гидроизоляции поперечных швов при надземной прокладке рекомендуется использовать бандажи шириной не менее 30 мм. В этом случае бандаж устанавливают на каждый поперечный шов. При подземной прокладке и в местах, где трубопровод защищен от атмосферных осадков допускается использование узких бандажей, но не менее 10 мм. В этом случае бандажи устанавливают на расстоянии 0,25 метра от поперечного шва. (См. рис. 2)
Рисунок 1. Расположение сегментов скорлупы при монтаже.
Рисунок 2. Расположение бандажей на скорлупе при монтаже.
Рисунок 3. Расположение деталей при монтаже трех сегментной скорлупы.
11. При многоразовом использовании скорлуп или для обеспечения быстрого доступа к телу трубы в случае её повреждения (свищ, трещина), изделия монтируют на тело трубы с помощью бандажей из металлической, полипропиленовой, стеклотканевой и др. ленты, не склеивая скорлупы между собой;
12. Установку бандажей производят с помощью предназначенных для этих целей приспособлений согласно их технологических инструкциям;
13. До установки бандажей изделия стягивают технологическими стяжками, а вертикальные стыки заполняются клеем.
14. Уложенные на трубу скорлупы стягиваются натяжным устройством до смыкания горизонтальных стыков сегментов с предварительно смонтированными козырьками
15. При наличии стыковых зазоров более 10 мм. для заполнения использовать монтажную пену или крошку ППУ;
16. При теплоизоляции наружных участков трубопровода, пенополиуретан должен быть защищен от воздействия как прямого, так и отраженного солнечного света или ультрафиолетового излучения. Защитно-покровный слой используется также для механической защиты теплоизоляционного слоя. Выбор и устройство защитно-покровного слоя производят согласно СНиП 2.04.14-88;
17. При теплоизоляции трубопроводов, прокладываемых в каналах, допускается покровный слой не предусматривать;
18. Проведение работ во время дождя, тумана, снега и сильного ветра не допускается;
ИНСТРУКЦИЯ по приготовлению и применению клея для монтажа скорлуп из пенополиуретана на трубопроводе
Клей поставляется на объекты монтажа в виде двух компонентов, в разных емкостях (А, Б)
• компонент А – светло-желтая, прозрачная, густая, тягучая жидкость,
• компонент Б – темно-коричневая, менее вязкая чем компонент А жидкость.
Компоненты должны храниться в отапливаемом помещении при температуре не менее 10єС в герметично закрывающейся таре.
Особо чувствителен к воздействию окружающей среды компонент Б, он легко взаимодействует с влагой воздуха, при этом образуется корка, которую необходимо удалить перед смешиванием компонентов.
При охлаждении ниже плюс 10єС компонент Б кристаллизуется (замерзает), в этом случае перед применением его необходимо нагреть до температуры не более 50-60єС и перемешать до полного растворения кристаллов.
Клей необходимо готовить в сухой, чистой таре из пластмассы или металла в непосредственной близости от места проведения монтажных работ.
Компоненты смешиваются в объемном соотношении 1:1,1 или на 1000 мл. (1 литр) компонента А добавить 895 мл. компонента Б.
Отмеренное количество компонентов необходимо тщательно перемешать до получения однородной непрозрачной пасты светло-желтого цвета. Единовременно приготовленная порция клея должна быть использована не позднее чем через 3 часа от времени смешения компонентов.
Готовый клей наносить только на внутреннюю поверхность скорлупы по всей ее площади шпателем или кистью. Расход клея 200-400 мл. на 1мІ.Приклеиваемые детали скорлупы собрать и зафиксировать на трубе бандажами с замком и натягивающим устройством.Время отверждения клеевого шва при температуре 100 ºС – 1-1,5 часа, 80 ºС – 3 часа, 20 ºС – 24 часа, при более низких температурах время отверждения увеличивается до 48-72 часов.
Все работы производить в спецодежде, резиновых или хлопчатобумажных перчатках и защитных очках. При попадании компонентов на открытые участки тела или в глаза, пораженные участки обильно промыть проточной водой.
PULP Pipo – полиуретановый клей для склеивания скорлуп ППУ
Мы предлагаем Вам попробовать новинку в этой области, клей для скорлуп ППУ — PULP PIPO.
ПРОИЗВОДИТЕЛЬНОСТЬ.
Встряхнуть баллон, снять колпачок, накрутить пистолет, все — PULP PIPO готов к использованию. С помощью пистолета наносим клей дорожкой на одну из половинок скорлупы, ждем 2 минуты, прижимаем ко второй половинке скорлупы и держим 20 секунд, одеваем хомут. Время монтажа сокращается в 3-5 раз. Клей PULP PIPO экономит время на монтаж, а соответственно Ваши деньги.
ЭФФЕКТИВНОСТЬ.
Простая арифметика: 3 кг. клея в банке = 1 баллон PULP PIPO.
Или
Для склеивания 16 мп. скорлуп ППУ д 159 потребуется 1 баллон PULP PIPO.
МНОГОКРАТНОЕ ИСПОЛЬЗОВАНИЕ.
Клей PULP PIPO имеет срок хранения 12 месяцев и может использоваться многократно. Вы просто открутите пистолет, прочистите пистолет и клапан очистителем PULP cleaner, оденьте колпачок на баллон и оставьте PULP PIPO до следующего монтажа. У Вас нет задачи использовать весь клей в процессе монтажа одного объекта, клей PULP PIPO терпеливо будет ждать Вашего следующего решения
КАЧЕСТВО.
В процессе выхода клея на поверхность, он немного вспенивается (не расширяется – не путать с монтажной пеной), что компенсирует зазоры и неровности в изгибах труб и скорлуп — это существенно уменьшает потери тепла трубы и одновременно не оказывает излишнего давления на конструкцию.
СТАБИЛЬНЫЙ РЕЗУЛЬТАТ.
Уникальные адгезионные свойства PULP PIPO образуют монолит из склеиваемых материалов. Вы делаете свою работу квалифицировано и исключаете возможность фальшивых обвинений в не качественности Вашего труда!
Инструкция по применению клея PULP PIPO для скорлуп ППУ
• Должен храниться в вертикальном положении в сухом месте. Температура окружающей среды – от +5°С до +40°С (кратковременно при -20 °С).
• При работе с продуктом не курить и не использовать вблизи источника открытого огня.
• Использовать при температуре окружающей среды от +5 ºС до +40 °С.
• PULP PIPO перед использованием и между применениями периодически встряхивать примерно 30 секунд.
• При работе с PULP PIPO использовать защитные перчатки и защиту для глаз.
• Поверхности должны быть чистыми и обезжиренными.
• Накрутите пистолет на баллон.
• Для выдавливания клеевого состава нажимайте на курок пистолета. Дозировка регулируется силой нажатия на курок пистолета. PULP PIPO следует наносить полосой на поверхность скорлупы ППУ горизонтально, одна сплошная полоса на одну из скорлуп.
• Время реакции PULP PIPO зависит от факторов окружающей среды.
При повышенной влажности время полимеризации уменьшается.
• Затвердевший клей PULP PIPO удаляется PULP Cleaner + или механическим способом.
5110 просмотров
aosgk.ru
|
Пример монтажа ППУ Скорлуп ИНСТРУКЦИЯ по монтажу теплоизоляционных скорлуп на трубу Пример монтажа скорлуп на трубопроводе Скорлупы монтируют на трубопровод после предварительно выполненной антикорозийной обработки. Крепление скорлуп на трубы, не сложная, но требующая определенных навыков и знаний технологическая процедура. Для увеличения механической прочности теплоизоляционного слоя, скорлупы рекомендуется располагать на трубопроводе со смещением относительно друг друга (в шахматном порядке или как кирпичная кладка).
Расположение скорлуп на теле трубопровода возможно двумя способами: когда продольные стыки находятся вверху и внизу и когда стыки находятся по бокам. При размещении стыков «верх-низ», для защиты верхнего шва от осадков и солнечных лучей мы рекомендуем использовать гидроизоляционный конек, а у попавшей под скорлупу влаги, есть возможность вытекать в нижний шов. Причины попадения влаги под скорлупу могут быть различными, например затопление лотка, протечка трубопровода или запорной арматуры, повреждение ППУ изоляции. Далее приведен пример монтажа скорлуп с покрытием Армофол-экстра для трубопровода с наружной прокладкой. |
|
| Перед началом работ, рекомендуется подготовить инструменты и материалы необходимые для монтажа | |
|
С целью обеспечения шахматного расположения скорлуп, одну из первых половинок надо распилить пополам |
|
|
Герметизацию швов, с целью уменьшения теплопотерь, выполняется клеем PULP PIPO для скорлуп ППУ Балонный клей PULP PIPO наносится на одну из склеиваемых сторон, при помощи обычного монтажного пистолета. |
|
| Получаем аккуратный и точно нанесенный слой клея | |
| Затем начинаем монтаж скорлуп и соединяем половинки на трубопроводе | |
|
В случае расположения трубопровода на открытом воздухе, прежде чем стягивать скорлупы бандажами, в верхний шов закладывается гидроизоляционный конек |
|
| Гидроизоляционный конек изготавливается под стандартную длину скорлупы в 1 метр, и точно стыкуется в местах соединения, закрываемых бандажом | |
|
После расположения (подгонки) скорлуп и установки конька, требуется жесткая фиксация теплоизоляции на трубопроводе. Используем бандажи и натяжитель |
|
| Важно! Чтобы усики замка не выгибались и плотно держали ленту, бандаж надо располагать на скорлупе таким образом, чтобы усики выходили из под низа бандажной ленты. | |
|
Огибаем скорлупу бандажом и зажимаем ленту более широкими усиками |
|
| Следующим шагом используем натяжитель. Вставляем свободный край ленты в шплинт, упираем острый край натяжителя в загнутые усики | |
| После чего начинаем вращать шплинт за рукоятку, чтобы затянуть бандаж. Направление вращения не имеет значения | |
| Затянув бандаж до плотного прилегания друг к другу половинок скорлуп, загибаем натяжитель для фиксации бандажа | |
|
Вынимаем шплинт из корпуса и освобождаем бандаж от натяжителя |
|
| Свободный конец бандажа прижимаем к поверхности скорлупы. Место сгиба рекомендуется под стучать молотком | |
| Загибаем вторую пару усиков и обрезаем излишек бандажа | |
| Предварительно проклеив края следующей половинки, продолжаем монтаж | |
| Прижимаем скорлупу в продольных и поперечных стыках. Закладываем конек | |
| Место поперечного стыка закрываем бандажем и повторяем описанную ранее процедуру по работе с натяжителем | |
|
С каждым следующим шагом будет оттачиваться навык по монтажу скорлуп ППУ. Повторенье – мать ученья. |
|
| Свободный конец бандажа можно еще раз загнуть, чтоб закрыть вторую пару усиков, а затем прикрутить саморезом к бандажу. | |
| И вот они, первые полтора метра теплоизолированной трубы. Места соединений закрыты, защищены от солнца и дождя. Попробуйте определить места поперечных стыков. | |
altizol.ru
Одним из наиболее высокоэффективных типов изоляции трубопроводных систем являются сборные (полносборные) конструкции, или т.н. цилиндровая изоляция. Использование её заключается в укладке на участок трубы и последующей подгонки и фиксации. Распространённым типом теплоизоляции, наряду с трубами в пенополиуретановой изоляции (труба ППУ), цена и качество которых имеют оптимальное соотношение, являются скорлупы ППУ. Скорлупы ППУ представляют собой готовые изделия (теплоизолирующие элементы), состоящие, как правило, из двух полускорлуп (реже – трех элементов, представляющих собой цилиндрические сектора), предназначенных для изоляции труб ППУ, а также фасонных изделий. Крепление скорлуп ППУ непосредственно на поверхности стальной трубы может осуществляться посредством специальных замков, термоленты, ленточных или проволочных хомутов, бандажей, различных клеевых и мастичных составов и др. Главными преимуществами использования скорлуп ППУ являются:
При монтаже скорлуп ППУ необходимо внимательно отнестись к гидроизоляции трубопровода, следя, чтобы поверхности изолируемых труб были сухими, в зазоры не попадала вода и не скапливался конденсат. Поскольку выход влаги из зазоров между трубой и скорлупой затруднён либо вообще невозможен, она (влага) вскоре приведёт к коррозии. Именно по этой причине монтаж скорлуп ППУ разрешён только в отсутствие осадков (при этом практически нет ограничений по времени года или температурному режиму), а швы следует дополнительно проклеивать термоскотчем. Подготовительные работы при монтаже скорлуп ППУ включают:
Крепление скорлуп осуществляется чаще всего с помощью особых бандажей, на цилиндр должно приходиться не менее двух крепежей, расстояние между которыми не должно превышать 0,5 м. При проведении монтажных работ следует придерживаться следующих рекомендаций:
|
