Правила подключения электросчетчика в частном доме: Подробная инструкция подключения счетчиков электроэнергии со схемами и видео

Содержание

Схема Подключения Счетчика В Частном Доме

В ней не сложно разобраться.


Узнать схему подключения того или иного электросчетчика достаточно просто.

Как правило, она находится в проводе с желто-зелёной оболочкой. Кроме того, доступ к щитку будут иметь не только хозяева и проверяющие, но и посторонние лица.
Штырь заземления

То есть подключение проводов к счетчику выглядит следующим образом: С учетом всех изложенных выше требований схема подключения однофазного счетчика электроэнергии должна иметь следующий вид так как схема подключения электросчетчика индукционного идентична электронному приведем одну общую схему с электронным счетчиком : Двухполюсный автоматический выключатель — для возможности снятия напряжения со счетчика для его безопасной замены Однополюсные автоматические выключатели — для защиты электросети от коротких замыканий и перегрузок УЗО — для защиты от поражения электрическим током и пожаров.

Металлический или пластиковый бокс защищает размещенные в нем приборы от физического воздействия, попадания влаги и пыли. Все, что продают работники энергосетей, стоит почти вдвое дороже, имеет случаи ремонта и, по отзывам владельцев частных домов, обладает огромной погрешностью измерения.

Он не заходит в счетчик, как и в автоматы и УЗО.

Отсутствие индивидуального вводного автомата перед счетчиком.

Популярные схемы подключения электросчетчиков Производитель указывает схемы подключения на внутренних сторонах крышек, прикрывающих клеммы. Об этом речь пойдёт ниже.

Подключения электросчетчика Меркурий 201.5.Схема подключения.

Устройство и принцип действия электросчетчика

Во время подключения линия обесточивается заранее это делается через поставляющую электричество организацию. Схема подключения трехфазного счетчика Трехфазные счетчики применяются для учета электроэнергии, как правило, на объектах с присоединенной мощностью более 12 кВт более 60 Ампер , а так же при наличии трехфазного электрооборудования вне зависимости от мощности. Лучше всего для частного дома подойдет электросчетчик с обычной механической индикацией.


При двухцветных — красно-белый — фаза, а сине-белый — ноль.

Теперь, в случае возникновения аварийной ситуации и срабатывания вводного автомата, разорвется и нулевой провод, на котором, в некоторых случаях, может быть опасный потенциал и это не единственное преимущество данной схемы подключения.

Популярные схемы подключения электросчетчиков Производитель указывает схемы подключения на внутренних сторонах крышек, прикрывающих клеммы. Она более надёжная.

Вообще, подключение электросчетчика, схема которого известна, особого труда не составит. Коммутационные аппараты В целях безопасности применяют различные коммутационные аппараты.

Коммутационные аппараты В целях безопасности применяют различные коммутационные аппараты. При этом отключающие аппараты для снятия напряжения с расчетных счетчиков, расположенных в квартирах, должны размещаться за пределами квартиры.

В этом случае, нарушается ещё одно правило из ПУЭ. Основное требование — размещение счётчиков в легкодоступных сухих помещениях с плюсовой температурой.
Как установить счетчик в частном доме

Статья по теме: Периодичность проверки заземления электрооборудования

Комплектация однофазного электросчетчика

О прохождении соответствующей проверки свидетельствует наличие пломбы. Итак, где же лучше повесить счётчик: Это должно быть место, к которому не сложно подойти и проверить целостность пломбы, снять показания.


Основные требования Основные правила монтажа и подключения приборов учета определяются п. Расскажите о нюансах подключения которые известны вам.


При этом питание на электросчетчик подается от трансформаторов, которые установлены на вводных силовых шинах.

Инструкции Схема подключения однофазного электросчетчика Представленная здесь схема подключения однофазного электросчетчика универсальна и одинаково подходит для установки одно- или двухтарифного счетчика электроэнергии, не важно электронного или индукционного механического он типа, вне зависимости от марки и фирмы производителя, будь то Нева, Энергомера, Меркурий и т. Его можно поместить в утеплённый шкаф, установить в него лампочку или обогреватель для обеспечения тепла, но кто этим хочет заниматься? О прохождении соответствующей проверки свидетельствует наличие пломбы.

Однако, при отрицательных температурах, аппарат может показывать неправильные данные. Выбор места установки электросчетчика Рассмотрим, как правильно установить электросчетчик в частном доме. Инструкции Схема подключения однофазного электросчетчика Представленная здесь схема подключения однофазного электросчетчика универсальна и одинаково подходит для установки одно- или двухтарифного счетчика электроэнергии, не важно электронного или индукционного механического он типа, вне зависимости от марки и фирмы производителя, будь то Нева, Энергомера, Меркурий и т.

Как подключить счётчик


Причем не только на фазе, но и на нейтрали. Схема подключения трехфазного счетчика Трехфазные счетчики применяются для учета электроэнергии, как правило, на объектах с присоединенной мощностью более 12 кВт более 60 Ампер , а так же при наличии трехфазного электрооборудования вне зависимости от мощности. При этом будут сэкономлены средства, которые пришлось бы заплатить за работу электромонтера по установке прибора учета электроэнергии. Оплату их приобретения и подключения производит собственник помещения.

Третий фактор — цена и репутация. Монтаж всех устройств производят также на DIN-рейку. Стоит ли соглашаться?

Третий фактор — цена и репутация. Протяжка контактов Наверняка, если человек производил монтаж электропроводки в квартире самостоятельно, он уже знает, что контакты соединений должны быть достаточно плотными для предотвращения нагрева и выхода из строя проводов. Сняв первый слой изоляции, согласно необходимой длине отмеряют участок кабеля. Оплату их приобретения и подключения производит собственник помещения. Затем в рейку до щелчка вставляются подключаемые зачищенные контакты.
Подключение дома к электросети — Щитки и провода — Все по уму

Как правильно установить электросчетчик

Переходить ли на многотарифный план?

Поэтому вполне возможно потребуется трехфазное питание и соответствующий трехфазный счетчик. При подключении проводом нужно быть внимательным и не перепутать фазу и ноль. Какой счетчик выбрать для установки?

Коммутационные аппараты В целях безопасности применяют различные коммутационные аппараты. Поэтому при наружной установке, согласно ПУЭ 1.

Перед началом монтажных работ необходимо обесточить провода: отключить входящий автомат или рубильник, а также обязательно проверить отсутствие напряжение мультиметром или индикационной отверткой. Там, где грунтовые воды подходят близко к поверхности, просто вкапывают металлический штырь, чтобы он доставал до водоносного слоя.

Еще по теме: Снип кабель под землей

По современным стандартам, класс точности прибора должен быть не меньше 2,0, а рабочий ток от 30 А. Вводной электрический кабель, заходящий в квартиру или дом, в однофазной сети состоит из двух фаза и ноль или трех фаза, ноль, заземление проводов. Также дополнительно потребуется трёхжильный кабель диаметром сечения от 3 мм.

Некоторые советы и меры безопасности Подводя итог всему изложенному, имеет смысл обобщить основные меры безопасности при монтаже силовых шкафов и подключении электросчетчиков: Все работы производятся при снятом напряжении; Разводку следует начинать от квартиры или помещения, а питающий ввод подключать в последнюю очередь; Схема монтажа автоматики силового щита Соблюдать расцветку кабелей при монтаже; Производить подключение только одножильными проводами; Соблюдать схему подключения прибора учета электроэнергии, которая имеется на внутренней стороне защитной крышки; Проверять и контролировать плотность затяжки контактных винтов; Производить работы только проверенным и специальным инструментом; Сечение провода в промежутке от вводного автомата до распределительных должно быть большим, нежели диаметр проводки на квартиру и внутри нее. Но напомнить об этом не помешает. Это облегчает контроль за целостностью пломб и снятие показаний. К сведению! Но нужна ли эта повышенная точность?

Правила подключения счетчика электроэнергии:

Строительные организации решают эти проблемы с поставщиками электроэнергии, исходя из реальных условий расположения строительной площадки. Для трехфазной сети это будет трехконтактный выключатель, для однофазной — двухконтактный; Приборы УЗО и ДФ, используемые для защиты от короткого замыкания и тока утечки; Дополнительные одноконтактные пакетники на каждую ветку проводки.

Приходящая нейтраль. Задняя стенка у них разборная. Внутри коробки располагаются крепления, облегчающие монтаж и установку основных приборов — входного пакетника, электросчетчика и пакетников на распределении проводки. Что выбрать: помещение или улицу?

Установка однофазного электросчетчика на даче своими руками — соединение автоматов в щитке

как подключить однофазный прибор учета электроэнергии

Установка электросчетчика является ответственным процессом, требующим соответствующих навыков. При монтаже и подключении прибора нужно учитывать все имеющиеся нюансы и правила. Это позволит осуществить работы без ошибок и избежать серьезных проблем в дальнейшем.

Виды электросчетчиков

Законодательство предусматривает оснащение счетчиками электроэнергии всех жилых и нежилых объектов, ответственность за это лежит на собственнике помещения.

Для удобства населению предлагаются различные варианты устройств:

  1. Механические или индукционные. Довольно широко распространены, поскольку устанавливались повсеместно на протяжении длительного периода времени. Отличаются надежностью и долговечностью, но на данный момент такие ИПУ постепенно теряют популярность из-за низкого класса точности. Принцип работы заключается в образовании магнитного поля между двумя катушками, которое заставляет крутиться счетный механизм.
  2. Электронные. Современные устройства, гарантируют предельную точность, поскольку измерение силы тока и напряжения не требует наличия магнитного поля, что избавляет от потерь. Такой электросчетчик имеет много преимуществ, но при сбоях и перепадах может выйти из строя.

Выделяют виды ИПУ в зависимости от типа питания:

  • Однофазные. Самый распространенный вариант, подходят для жилых и небольших бытовых помещений. Монтируются на двухпроводных сетях со стандартным напряжением 220 вольт.
  • Трехфазные. Используются для технических и промышленных объектов, а также частных домов и квартир, оборудованных мощными электрическими приборами. Подходят для трех- и четырехпроводных сетей с напряжением 380V.

В подавляющем большинстве случаев частные дома и городские квартиры оборудуются однофазными электросчетчиками, использование трехфазных приборов учета допускается при большой потенциальной нагрузке и площади жилья от 100 м²

Для экономии разработаны следующие разновидности счетчиков электроэнергии:

  1. Однотарифные. Стандартный вариант, который учитывает расход в круглосуточном режиме по единой цене.
  2. Многотарифные. Разделяются на зоны по времени суток: двухтарифные и трехтарифные. При использовании электричества в ночной период достигается существенная экономия, но в часы пик тариф максимальный.

Подробнее о том, какой счетчик электроэнергии лучше поставить в квартире.

Следует знать! Обслуживающие организации не могут заставить собственника помещения установить ИПУ, но в этом случае расчет платежа осуществляется по нормативу с повышающим коэффициентом, что приводит к начислению значительных сумм.

Правила установки

Монтаж и подключение прибора учета электроэнергии осуществляется согласно рекомендациям, прописанным в ПУЭ:

  • Помещение должно быть сухим. Если планируется расположение на столбе или фасаде здания, то устройство должно иметь пометку, что подходит для уличной установки при температуре до –40 градусов.
  • Высота от пола – от 80 до 170 см. Допускается размещение ниже 0,8 м, но при условии отступа 40 см.
  • Механизм и дополнительные элементы помещаются в щиток или специальный бокс. Все детали должны быть хорошо зафиксированы.
  • Подключая электросчетчик нужно исключить любые незаконные подсоединения, которые могут быть выполнены до места монтажа устройства.
  • Рекомендуется оставлять запас токоведущих проводов, чтобы обеспечить удобство при замене или иных действиях и исключить необходимость наращивания.
  • Электропроводка не должна иметь скрутки и спайки, при повышенной ломкости элементов требуется полная замена подводящего участка.
  • ИПУ размещается строго горизонтально, перекосы могут привести к нарушению функционирования.
  • Все провода маркируются или подключаются согласно принятой цветовой идентификации.

Высота установки счетчика в помещении и уровень монтажа шкафа со счетчиком на улице абсолютно одинаковы, разница заключается в наличии или отсутствии защитного короба

Существующие требования должны обязательно соблюдаться, отклонение от правил, влияющее на работу и безопасность, приведет к невозможности ввода устройства в эксплуатацию.

Место установки

Для размещения ИПУ электроэнергии существуют нормы, которые регламентируют порядок действий.

Многоэтажный дом

Такие строения возводятся с соблюдением множества технических правил, что гарантирует удобную и безопасную подачу электроэнергии. Под приборы учета отводится специальная щитовая на лестничной площадке.

В современных многоквартирных домах ИПУ чаще всего устанавливаются непосредственно в квартире. Это не только позволяет собственнику контролировать показания, но и обеспечивает сохранность механизма, за которую отвечает именно владелец жилья.

Частный или дачный дом

Наиболее распространенным вариантом размещения электросчетчика является столб, от которого отводятся провода для подключения, что ограничивает возможность незаконного подсоединения. Но поскольку место находится на улице, обеспечение сохранности устройства становится затруднительным.

Допускается монтаж прибора в защитном боксе на специальной трубостойке или столбе на огороженной территории. Место установки не должно быть захламлено или труднодоступно.

Закон не запрещает ставить ИПУ непосредственно в помещении, что особенно актуально для сезонно посещаемой дачи или частного дома, который был ранее оснащен электросчетчиком внутри. Но согласование таких работ может потребовать обращения в суд, который не всегда становится на сторону собственника.

Гараж

При наличии на объекте энергоемкого оборудования устанавливается трехфазный счетчик. Если помещение используется только для хранения транспортного средства или каких-либо вещей, то достаточно однофазного.

Порядок размещения зависит от конкретной ситуации. Допускается монтаж ИПУ на улице: для этого подходит близко расположенный столб или специальная конструкция. Внутренняя фиксация производится согласно стандартным требованиям подключения.

На заметку! Важно обеспечить беспрепятственный доступ представителям обслуживающей организации к счетчику электрической энергии, защитный бокс должен легко открываться для проверки.

Установка счетчика электроэнергии в частном доме

Чтобы подключить прибор учета правильно, необходимо действовать по инструкции.

Порядок выполнения работ

Размещение ИПУ в доме требует определенных навыков. Важно точно рассчитать планируемую мощность, которая зависит от наличия электрического оборудования. Исходя из этого значения, определяется тип прибора: одно- или трехфазный.

Этапы согласования и установки:

  1. Заявление о необходимости подсоединения строения к энергосети подается в соответствующую организацию. Указывается нужная мощность, подкрепляемая расчетами, обязательно вписывается модель и тип электросчетчика. Уполномоченное лицо выдает стандартный договор и предоставляет технические условия, необходимые для подключения. Может понадобиться согласование отдельных деталей.
  2. Составляется индивидуальный проект. Для этих целей привлекается специалист сбытовой компании или сертифицированная фирма.
  3. После уточнения всех нюансов и получения разрешения можно монтировать бокс и размещать индивидуальный прибор учета.
  4. Чтобы опломбировать счетчик электроэнергии, в случае проведения монтажных работ самостоятельно или сторонней организацией, нужно вызвать сотрудника энергосети. Он проверит подключение и, если все правильно, осуществит пломбировку и составит соответствующий акт. С этого момента электросчетчик считается введенным в эксплуатацию.

При отсутствии опыта и навыков рекомендуется привлекать специалистов.

Вынос прибора на улицу

На данный момент из-за требований Энергосбыта ставить счетчик не внутри помещения, а снаружи возникают некоторые разногласия. Предоставляются различные варианты расположения: фасад, столб или специально возведенная конструкция.

Представители компании ссылаются на Постановление Правительства РФ от 4 мая 2012 г. № 442. Действительно, в законе сказано, что ИПУ должны монтироваться по границе балансовой принадлежности энергосетей компании и участка собственника объекта. Под этой территорией подразумевается фасад здания или пограничный столб, поэтому многих владельцев частных домов обязывают выносить устройство на улицу.

Но при нежелании менять место размещения прибора учета электроэнергии собственник может апеллировать к ПЭУ, где указанно, что механизм должен находиться в сухом помещении с температурой не ниже 0 °C. К тому же за сохранность ИПУ, согласно ГК РФ и ПП РФ № 354, отвечает непосредственно потребитель. Таким образом, если владелец обеспечивает удобный беспрепятственный доступ к электросчетчику, переустанавливать его не нужно.

Следует знать! Поскольку существующие требования противоречат друг другу, при невозможности прийти к компромиссу собственнику необходимо обратиться в контролирующий орган, прокуратуру или суд.

Установка однофазного счетчика своими руками

Чтобы самостоятельно выполнить монтаж, рекомендуется действовать последовательно.

Что потребуется?

Для работы нужно подготовить:

  • Автоматы. Для отключения в случае возникновения нештатной ситуации.
  • ДФ или УЗО, которые разрывают цепь при утечке или замыкании.
  • Бокс или специальный шкаф. Вариант выбирается в зависимости от места установки.
  • Дин-рейки для фиксации оборудования.
  • Переходники, шины и дополнительные элементы для подключения различных частей.
  • Индикаторы и ограничители напряжения.
  • Стандартный набор инструментов.
  • Однофазный счетчик электроэнергии. Модель подбирается в зависимости от ситуации, популярностью пользуются устройства марки «Энергомера»

Выполнение монтажных работ

Установка оборудования и комплектующих:

  1. В заданном месте выставляется бокс или шкаф, внутри фиксируются детали для навешивания. Проверяется надежность и жесткость конструкции. Учитывается, что нужно соблюдать высоту и доступность.
  2. Монтируется двухполюсный автоматический выключатель для быстрого обесточивания домашней сети. Он устанавливается перед ИПУ, что прописано в ПЭУ.
  3. На дин-рейку навешивается новый прибор учета, проверяется ровность и надежность размещения.
  4. При желании монтируется УЗО. Этот этап можно пропустить и сразу поставить однополюсные автоматы.
  5. Внизу бокса фиксируется нулевая шина, подготавливаются провода для создания перемычек.

Как подключить электросчетчик

Соединять оборудование нужно по схеме:

  1. Питающая жила разъединяется и последовательно заводится в разъемы двухполюсного автомата (сверху). Для удобства нужно использовать цветную идентификацию или маркировать фазу и ноль.
  2. Подсоединяется счетчик. Порядок клемм на устройстве можно посмотреть в паспорте.
  3. От фазного контакта вводного автомата протягивается перемычка до ИПУ, точка подключения на механизме чаще всего находится в самом начале.
  4. Фиксируется нулевой провод. Он должен идти от двухполюсного автомата до клеммы счетчика (у большинства изделий №3), но не соприкасаться с предыдущим.
  5. Фаза с ИПУ отводится на однополюсные автоматы или УЗО (может находиться в системе до или после автоматов, второй вариант более предпочтительный). Ноль фиксируется на расположенную внизу шину.
  6. Заводится «земля» (при наличии) и через переходную деталь сразу направляется на подключаемое оборудование, минуя дополнительные комплектующие.

Схема подключения однофазного счетчика

На этом этапе электросчетчик считается подключенным. Для подсоединения дома от автоматов в коробку распределения пускается фаза, а от нулевой шины – ноль.

Внимание! Все работы осуществляются при обесточенной сети. Провода, выступающие в роли перемычки, зачищаются и фиксируются к контактам так, чтобы исключить выступ оголенной части. Винты клемм протягиваются несколько раз.

Особенности установки счетчика электроэнергии в квартире

Для экономии рекомендуется монтировать специальные приборы, которые фиксируют расход по временным зонам.

Схема подключения двухтарифного ИПУ

Порядок подсоединения такого механизма не сильно отличается от однофазного и трехфазного устройства. Единственная разница – большее количество контактов, что требует применения подходящих автоматов.

Последовательность действий:

  1. В систему встраивается вводный элемент, от которого пускаются перемычки к счетчику.
  2. Монтируются УЗО или однополюсные автоматы. Для трехфазного прибора в сеть устанавливается автомат трехфазной нагрузки.
  3. Фазные контакты соединяются между собой, ноль отводится на шину.
  4. Выполняется настройка. Для этого нужно вызвать специалиста энергосбытовой компании.

Если собственник выполняет подключение сам, важно соблюдать схему, представленную в технической документации.

Двухтарифный электросчетчик подключается по той же схеме, что и однотарифный, но прибор требует дополнительной настройки после установки

Как зарегистрировать новый счетчик

Ввод прибора в эксплуатацию осуществляется в обязательном порядке, иначе показания не будут учитываться.

Процедура регистрации в 2019 году:

  1. Исполнителю коммунальных услуг (УК, ТСЖ, Энергосбыт) подается заявка. В документе прописываются все сведения ИПУ, личные данные и адрес. Прилагается копия паспорта изделия.
  2. В назначенное время придет сотрудник и проверит работоспособность механизма и правильность монтажа. При необходимости выполняется настройка.
  3. Если замечаний нет, то производится опломбировка и составляется соответствующий акт.
  4. Подтверждающий документ самостоятельно или через специалиста передается обслуживающей компании.

После выполнения всех процедур электросчетчик считается зарегистрированным и введенным в эксплуатацию.

Установка электросчетчика в частном доме

Все жизненно важные составляющие комфорта в частном доме связаны с наличием нормального обеспечения электроэнергией. Без нее — никуда. Но получить доступ к линии электроснабжения можно после выполнения необходимых бумажных формальностей и требований, хорошо известных Правил устройства электроустановок в 7-й редакции. Для того чтобы разобраться, как правильно подключить электросчетчик в частном доме, нам нужна глава 7.1, в которой сжато конкретизированы общие требования к электроснабжению жилого фонда, в том числе частных домов.

Иногда возникает проблема — как лучше электросчетчик подключить в частном доме. Но в любом случае, при строительстве нового, а также капитальном ремонте и перестройке старого дома придется потратить немало усилий и времени на борьбу с требованиями РЭС.

До начала работ решите для себя следующие вопросы:

  • Какая мощность и, соответственно, напряжение сети предполагается для дома;
  • Выбрать место, где предполагается установка электросчетчика;
  • Выбрать модель электросчетчика, автомата защиты и пакетных выключателей.

Совет! Прежде чем обращаться в РЭС с просьбой подключить частный дом к сети, изучите на форумах в Инете вопросы, возникающие при общении с представителями РЭС. Почитайте нормативные документы, регламентирующие требования к каждой из возможных схем установки электросчетчика в частном доме. Это упростит разговор с бюрократами.

Шаг первый — расчет будущего потребления электроэнергии

В отличие от квартиры, количество электроэнергии, потребляемое в частном доме, может в различные периоды времени вдвое или даже втрое превышать пиковую величину на индивидуальном электросчетчике в многоквартирном доме. Причин может быть масса. Например, для частного дома не редкость — использование целого перечня вспомогательных механизмов и установок, от электрокотла обогрева или системы кондиционирования частного дома до станков, насосов, банных электронагревателей.

Для квартиры в многоэтажке нагрузка на электросчетчик редко превысит 2-2,5кВт. Поэтому используется однофазная сеть и, как следствие, простой в подключении электросчетчик. Пиковые нагрузки в частном доме могут достигать 10кВт, что возможно обеспечить только трехфазным электропитанием. Соответственно, электросчетчик тоже нужен трехфазный.

Разделить нагрузку между несколькими вводами и счетчиками невозможно, пунктом 7.1.22 вышеупомянутых правил определено установку одного электросчетчика для учета потребленной электроэнергии на входе в частный дом или жилье.

Для подвода трехфазной сети и установки соответствующего счетчика вам понадобится выполнить проект электропроводки частного дома с расчетом нагрузки и характеристиками потребителей, проводки, расположением контура заземления. После этого будет согласована максимальная потребляемая мощность и технические условия на электросчетчик, устанавливаемый в частном домовладении. Очень часто представители РЭС пытаются подсунуть клиенту конкретную модель электросчетчика для частного домовладения, но это уже чистой воды самоуправство.

Шаг второй – выбираем место установки электросчетчика

Добиться внятного ответа на свои вопросы об установке электросчетчика, находящегося в частном доме, от представителей РЭС крайне сложно. Чтобы выполнить установку по правилам подключения электросчетчика в частном доме, зачастую люди прибегают к услугам адвокатов или практикующих юристов. Подключение частного дома к электросети можно будет проводить только после заключения письменного договора о поставке электроэнергии.

Совет! Во избежание недоразумений требуйте отражения в договоре всех нюансов, связанных с местом крепления щита, установкой и правильным подключением электросчетчика в частном доме, разделением ответственности за те или иные действия, связанные с эксплуатацией счетчика и его подключением.

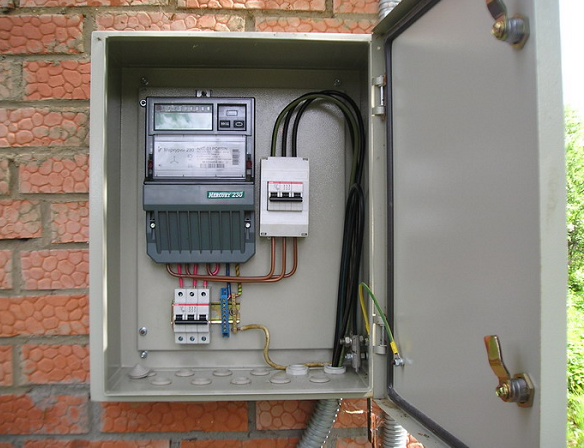

Установка электросчетчика в частном доме на улице

Одной из наиболее распространенных проблем является требование РЭС установить электросчетчик на внешней стороне дома. Для трехфазных счетчиков требования еще жестче, их, как правило, требуют выносить от стен частного дома в отдельный бокс или шкаф. Таким образом, у контролеров энергослужбы появляется возможность, независимо от пребывания хозяев в доме, контролировать показания электросчетчика и потребление энергии в частном домовладении.

Зачастую владельцы строящихся или ремонтирующихся частных домов указывают и согласовывают место установки, которое впоследствии будет внутренней стенкой мансарды или теплой веранды частного дома. Такой хитростью обеспечивается защита от погоды и посягательств вандалов, способных вывести электросчетчик из строя. В упомянутых правилах нет требований об установке счетчика снаружи дома, но есть условия защиты от воздействия влаги и мороза.

Правила установки электросчетчика в частном доме

Среди основных требований к установке электросчетчика можно отметить следующие, наиболее важные:

  1. Установка электросчетчика в комплекте с автоматом защиты от сверхтоков, короткого замыкания и пакетными выключателями, позволяющими полностью разорвать физический контакт с входными цепями. Элементы установки собираются в одном корпусе, оснащенном застекленным окошком для считывания показаний электросчетчика. Отделение для счетчика должно быть оснащено «ушками» для наложения пломбы контролера.
  2. Схема подключения электросчетчика в частном доме также должна предусматривать возможность отключить сам счетчик от внешнего напряжения. Как правило, используют внешнюю контактную муфту или дополнительный пакетный выключатель.
  3. Установка электросчетчика в электрическом щите осуществляется на вертикальной поверхности стены частного дома или специальной стойке, на высоте не более 1,7 метра, в положении, позволяющем беспрепятственно считывать показания индикатора.
  4. Счетчик, устанавливаемый в частном домовладении, должен быть удален от линий газопровода и водоснабжения не менее чем на один метр.

После заключения договора выполняется схема подключения электросчетчика однофазного в частном доме, проект, в котором фиксируется место, где электросчетчик будет установлен в частном доме, показывается наличие необходимых сервисных устройств и подведение электропроводки от линии электропередачи. Перед началом монтажных работ схема подлежит согласованию в РЭС.

Важно! При согласовании схемы стоит дополнительно уточнить, какие работы будут выполнены работниками РЭС, и как будет осуществляться подведение питающих цепей к счетчику при установке.

Самым распространенным способом установки электросчетчика является помещение его и сервисных автоматов в один металлический монтажный ящик. Короб ящика обычно хорошо защищен от воздействия атмосферных осадков и достаточно прочен, чтобы противостоять возможным попыткам его взлома или порчи.

Исключением является частный дом, используемый сезонно в качестве временного проживания, например, дачный коттедж. Если нет охраны, счетчик необходимо снимать на зимний период по согласованию с РЭС, либо установку прибора сразу выполнять в защищенном месте частного дома.

Сборка электрического щита не представляет особых трудностей. Как правило, в самой конструкции щитка уже предусмотрены ячейки и крепления для установки электросчетчика и коммутирующих устройств пакетного выключателя и автомата защиты. В обязательном порядке на расстоянии не более 1метра от фундамента дома выполняется контур заземления. Сваренный из уголка или арматуры каркас заземления закапывается на глубину не менее полуметра с металлической контактной шиной, которую подключают к «земле» монтажного щита.

Схема подключения проводки при установке однофазного счетчика проста, необходимо правильно подсоединить к выходным клеммам щита и не перепутать два провода – «ноль» и «фазу». Подключение проводки от линий электропередач выполнят специалисты РЭС после проверки правильности выполненных вами работ. Сам факт подключения будет оплачиваемой услугой, поэтому всегда составляется акт о подключении частного домовладения к электрическим сетям.

Сложнее будет в случае установки трехфазного счетчика. Если у вас нет достаточного опыта работы с трехфазными линиями, воспользуйтесь услугами частной фирмы, имеющей лицензию на проведение работ монтажа проводки, розеток контуров заземления и установки счетчика и соответствующего защитного оборудования.

Шаг третий — какой электросчетчик лучше

Чтобы решить, какой электросчетчик лучше поставить в частный дом, стоит сначала определиться, где и как он будет использоваться. Современные конструкции счетчиков хорошо защищены и достаточно надежны. На рынке в настоящее время доминируют три основных производителя:

  • ОАО «Концерн Энергомера», расположенный в Ставропольском крае;
  • Холдинг «Инкотекс», Москва;
  • Московский завод измерительных приборов.

Первый производитель имеет долю рынка в 30-35% всех продаваемых в РФ однофазных бытовых электросчетчиков, качество продукции соответствует цене. Остальные чуть скромнее, но тоже имеют немалые заделы именно в производстве электронных счетчиков электроэнергии. Счетчики торговой марки «Меркурий», продукция ХК «Инкотекс», декларируются в срок безотказной работы в 250тыс. часов в частном домовладении, тогда как гарантии продукции конкурентов имеют срок службы на 100-110тыс. часов меньше.

Перед тем как сделать выбор модели счетчика и места его установки в частном домостроении, стоит помнить, что жидкокристаллические индикаторы, наиболее часто применяемые в счетчиках, очень плохо переносят низкие температуры, при температурах ниже минус 5оС прочитать показания невозможно.

Как установить электросчетчик в частном доме

Все жизненно важные составляющие комфорта в частном доме связаны с наличием нормального обеспечения электроэнергией. Без нее - никуда. Но получить доступ к линии электроснабжения можно после выполнения необходимых бумажных формальностей и требований, хорошо известных Правил устройства электроустановок в 7-й редакции. Для того чтобы разобраться, как правильно подключить электросчетчик в частном доме, нам нужна глава 7.1, в которой сжато конкретизированы общие требования к электроснабжению жилого фонда, в том числе частных домов.

Как установить электросчетчик в частном домеКак установить электросчетчик в частном доме

Иногда возникает проблема - как лучше электросчетчик подключить в частном доме. Но в любом случае, при строительстве нового, а также капитальном ремонте и перестройке старого дома придется потратить немало усилий и времени на борьбу с требованиями РЭС.

До начала работ решите для себя следующие вопросы:

  • Какая мощность и, соответственно, напряжение сети предполагается для дома;
  • Выбрать место, где предполагается установка электросчетчика;
  • Выбрать модель электросчетчика, автомата защиты и пакетных выключателей.

Шаг первый - расчет будущего потребления электроэнергии

В отличие от квартиры, количество электроэнергии, потребляемое в частном доме, может в различные периоды времени вдвое или даже втрое превышать пиковую величину на индивидуальном электросчетчике в многоквартирном доме. Причин может быть масса. Например, для частного дома не редкость - использование целого перечня вспомогательных механизмов и установок, от электрокотла обогрева или системы кондиционирования частного дома до станков, насосов, банных электронагревателей.

Как установить электросчетчик в частном домеКак установить электросчетчик в частном доме

Для квартиры в многоэтажке нагрузка на электросчетчик редко превысит 2-2,5кВт. Поэтому используется однофазная сеть и, как следствие, простой в подключении электросчетчик. Пиковые нагрузки в частном доме могут достигать 10кВт, что возможно обеспечить только трехфазным электропитанием. Соответственно, электросчетчик тоже нужен трехфазный.

Разделить нагрузку между несколькими вводами и счетчиками невозможно, пунктом 7.1.22 вышеупомянутых правил определено установку одного электросчетчика для учета потребленной электроэнергии на входе в частный дом или жилье.

Для подвода трехфазной сети и установки соответствующего счетчика вам понадобится выполнить проект электропроводки частного дома с расчетом нагрузки и характеристиками потребителей, проводки, расположением контура заземления. После этого будет согласована максимальная потребляемая мощность и технические условия на электросчетчик, устанавливаемый в частном домовладении. Очень часто представители РЭС пытаются подсунуть клиенту конкретную модель электросчетчика для частного домовладения, но это уже чистой воды самоуправство.

Шаг второй – выбираем место установки электросчетчика

Добиться внятного ответа на свои вопросы об установке электросчетчика, находящегося в частном доме, от представителей РЭС крайне сложно. Чтобы выполнить установку по правилам подключения электросчетчика в частном доме, зачастую люди прибегают к услугам адвокатов или практикующих юристов. Подключение частного дома к электросети можно будет проводить только после заключения письменного договора о поставке электроэнергии.

Как установить электросчетчик в частном домеКак установить электросчетчик в частном доме

Установка электросчетчика в частном доме на улице

Одной из наиболее распространенных проблем является требование РЭС установить электросчетчик на внешней стороне дома. Для трехфазных счетчиков требования еще жестче, их, как правило, требуют выносить от стен частного дома в отдельный бокс или шкаф. Таким образом, у контролеров энергослужбы появляется возможность, независимо от пребывания хозяев в доме, контролировать показания электросчетчика и потребление энергии в частном домовладении.

Зачастую владельцы строящихся или ремонтирующихся частных домов указывают и согласовывают место установки, которое впоследствии будет внутренней стенкой мансарды или теплой веранды частного дома. Такой хитростью обеспечивается защита от погоды и посягательств вандалов, способных вывести электросчетчик из строя. В упомянутых правилах нет требований об установке счетчика снаружи дома, но есть условия защиты от воздействия влаги и мороза.

Правила установки электросчетчика в частном доме

Среди основных требований к установке электросчетчика можно отметить следующие, наиболее важные:

  • Установка электросчетчика в комплекте с автоматом защиты от сверхтоков, короткого замыкания и пакетными выключателями, позволяющими полностью разорвать физический контакт с входными цепями. Элементы установки собираются в одном корпусе, оснащенном застекленным окошком для считывания показаний электросчетчика. Отделение для счетчика должно быть оснащено «ушками» для наложения пломбы контролера.
  • Схема подключения электросчетчика в частном доме также должна предусматривать возможность отключить сам счетчик от внешнего напряжения. Как правило, используют внешнюю контактную муфту или дополнительный пакетный выключатель.
  • Установка электросчетчика в электрическом щите осуществляется на вертикальной поверхности стены частного дома или специальной стойке, на высоте не более 1,7 метра, в положении, позволяющем беспрепятственно считывать показания индикатора.
  • Счетчик, устанавливаемый в частном домовладении, должен быть удален от линий газопровода и водоснабжения не менее чем на один метр.

После заключения договора выполняется схема подключения электросчетчика однофазного в частном доме, проект, в котором фиксируется место, где электросчетчик будет установлен в частном доме, показывается наличие необходимых сервисных устройств и подведение электропроводки от линии электропередачи. Перед началом монтажных работ схема подлежит согласованию в РЭС.

Как установить электросчетчик в частном домеКак установить электросчетчик в частном доме

При согласовании схемы стоит дополнительно уточнить, какие работы будут выполнены работниками РЭС, и как будет осуществляться подведение питающих цепей к счетчику при установке.

Самым распространенным способом установки электросчетчика является помещение его и сервисных автоматов в один металлический монтажный ящик. Короб ящика обычно хорошо защищен от воздействия атмосферных осадков и достаточно прочен, чтобы противостоять возможным попыткам его взлома или порчи.

Исключением является частный дом, используемый сезонно в качестве временного проживания, например, дачный коттедж. Если нет охраны, счетчик необходимо снимать на зимний период по согласованию с РЭС, либо установку прибора сразу выполнять в защищенном месте частного дома.

Сборка электрического щита не представляет особых трудностей. Как правило, в самой конструкции щитка уже предусмотрены ячейки и крепления для установки электросчетчика и коммутирующих устройств пакетного выключателя и автомата защиты. В обязательном порядке на расстоянии не более 1метра от фундамента дома выполняется контур заземления. Сваренный из уголка или арматуры каркас заземления закапывается на глубину не менее полуметра с металлической контактной шиной, которую подключают к «земле» монтажного щита.

Схема подключения проводки при установке однофазного счетчика проста, необходимо правильно подсоединить к выходным клеммам щита и не перепутать два провода – «ноль» и «фазу». Подключение проводки от линий электропередач выполнят специалисты РЭС после проверки правильности выполненных вами работ. Сам факт подключения будет оплачиваемой услугой, поэтому всегда составляется акт о подключении частного домовладения к электрическим сетям.

Сложнее будет в случае установки трехфазного счетчика. Если у вас нет достаточного опыта работы с трехфазными линиями, воспользуйтесь услугами частной фирмы, имеющей лицензию на проведение работ монтажа проводки, розеток контуров заземления и установки счетчика и соответствующего защитного оборудования.

Шаг третий - какой электросчетчик лучше

Чтобы решить, какой электросчетчик лучше поставить в частный дом, стоит сначала определиться, где и как он будет использоваться. Современные конструкции счетчиков хорошо защищены и достаточно надежны. На рынке в настоящее время доминируют три основных производителя:

  • ОАО «Концерн Энергомера», расположенный в Ставропольском крае;
  • Холдинг «Инкотекс», Москва;
  • Московский завод измерительных приборов.

Как установить электросчетчик в частном домеКак установить электросчетчик в частном доме

Первый производитель имеет долю рынка в 30-35% всех продаваемых в РФ однофазных бытовых электросчетчиков, качество продукции соответствует цене. Остальные чуть скромнее, но тоже имеют немалые заделы именно в производстве электронных счетчиков электроэнергии. Счетчики торговой марки «Меркурий», продукция ХК «Инкотекс», декларируются в срок безотказной работы в 250тыс. часов в частном домовладении, тогда как гарантии продукции конкурентов имеют срок службы на 100-110тыс. часов меньше.

Перед тем как сделать выбор модели счетчика и места его установки в частном домостроении, стоит помнить, что жидкокристаллические индикаторы, наиболее часто применяемые в счетчиках, очень плохо переносят низкие температуры, при температурах ниже минус 5оС прочитать показания невозможно.

Схема подключение электросчетчика пошаговая фото инструкция


Очень многие считают, что подключение электросчетчика, очень сложная и не простая задача, которая под силу только грамотному, квалифицированному специалисту электрику. На самом деле, все до смешного легко и просто, особенно, если под рукой имеется подробная схема подключения электросчетчика, с пошаговыми фотографиями и комментариями профессионала. В данной статье, изложена именно такая инструкция, в которой детальнейшим образом описана схема подключения электросчетчика. Воспользовавшись ей, самостоятельное подключение не составит для вас никаких трудностей.

Существуют счетчики различного исполнения:



  • механические и электронные
  • одно тарифные и двух тарифные
  • прямого включения и вторичного (вторичный счетчик подключается в основном в силовых шкафах и щитах, например, на вводе в многоэтажный дом, на подстанциях, там где протекают очень большие токи, он присоединяется к цепи через трансформаторы тока), в быту применяются только счетчики прямого включения

Один из вариантов корпусов для счетчикаСхема подключение электросчетчика пошаговая фото инструкция

Подготовительные работы

Перед тем, как подключить счетчик электроэнергии, необходимо провести подготовительные работы. Установить бокс, в котором будет монтироваться все оборудование.


Большая часть современных счетчиков является модульными. Это значит, что их установка производиться на специальную монтажную рейку, что существенно облегчает и упрощает процесс монтажа. Так же, модульными являются и бытовые серии защитного оборудования, сюда относятся:

  • автоматические выключатели
  • УЗО (устройства защитного отключения)
  • дифференциальные автоматы
  • различные переходные клеммы и нулевые шины
  • ограничители напряжения
  • индикаторы напряжения

Они устанавливаются в специальные боксы, изготовленные из специальной негорючей пластмассы. Эти боксы, могут быть навесными и встраиваемые, иметь различные размеры, которые зависят от количества установочных мест внутри щита.

Подключение счетчика: правила и основные требования

Точно все требования прописаны в ПУЭ, а основные правила такие:



  • Устанавливаться должен с защитой от воздействия погодных условий. Традиционно монтируются в специальные боксы (короба) из негорючего пластика. Для установки на улице короба должны быть герметичными и должны обеспечивать возможность контроля показаний (иметь стекло напротив табло).
  • Закрепляется на высоте 0,8-1,7 м.
  • Подключение счетчика производится медными проводами, сечением соответствующим максимальной токовой нагрузке (есть в техусловии). Минимальное сечение для подключения квартирного электросчетчика 2,5 мм² (для однофазной сети это ток 25 А, что сегодня очень мало).
  • Проводники используются изолированные, без скруток и ответвлений.
  • При однофазной сети дата госповерки счетчика — не старше 2 лет, при трехфазной — одного года.

Место установки счетчика в многоквартирных домах регламентируется проектом. Счетчик может устанавливаться на лестничной площадке или в квартире — в щитке. Если ставится в квартире, то обычно недалеко от двери.


Комплектация входного щиткаСхема подключение электросчетчика пошаговая фото инструкция

В частном доме тоже несколько вариантов. Если столб стоит во дворе, можно счетчик разместить на столбе, но лучше — в помещении. Если по требованиям энегроснабжающей организации он должен находится на улице, ставят его на лицевой стороне дома в герметичном боксе. Автоматы, идущие к группам потребителей (различным устройствам) монтируются в другом боксе в помещении. Также одно из требований при монтаже электропроводки в частном доме: провода должны просматриваться визуально.


Установка счетчика на столбеСхема подключение электросчетчика пошаговая фото инструкция

Чтобы была возможность проводить работы на электросчетчике, перед ним устанавливают входной рубильник или автомат. Он тоже пломбируется, причем возможности поставить пломбу на самом устройстве, как на счетчике, нет. Необходимо предусмотреть возможность отдельной пломбировки этого устройства — купить небольшой бокс и смонтировать его внутри квартирного щитка или поставить отдельно на лестничной площадке. При подключении счетчика в частном доме варианты те же: в одном боксе со счетчиком на улице (пломбируется весь бокс), в отдельном боксе рядом.

Схема подключения однофазного электросчетчика

Счетчики для сети 220 В могут быть механические и электронные. Также делятся они на однотарифные и двухтарифные. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. Вся разница в «начинке», которая потребителю недоступна.

Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. Схема подключения указана на обратной стороне крышки клеммника, а в графическом изображении все выглядит как на фото ниже.


Как подключить однофазный счетчикСхема подключение электросчетчика пошаговая фото инструкция

Если расшифровать схему, получается следующий порядок подключения:



  1. К 1 и 2 клемме подключаются фазные провода. На 1 клемму приходит фаза вводного кабеля, от второй идет фаза к потребителям. При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа.
  2. К клеммам 3 и 4 по тому же принципу подключается нулевой провод (нейтраль). К 3-му контакту нейтраль от ввода, к четвертому — от потребителей (автоматов). Порядок подключения контактов аналогичен — сперва 4, потом 3.

Наконечники штыревыеСхема подключение электросчетчика пошаговая фото инструкция

Подключение счетчика происходит зачищенными на 1,7-2 см проводами. Конкретная цифра указывается в сопроводительном документе. Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. Они опрессовываются клещами (можно зажать пассатижами).


При подключении оголенный проводник вставляется до упора в гнездо, которое расположено под контактной площадкой. При этом необходимо следить, чтобы под зажим не попала изоляция, а также чтобы очищенный провод не торчал из корпуса. То есть, длинна зачищенного проводника должна выдерживаться точно.


Фиксируется провод в старых моделях одним винтом, в новых — двумя. Если крепежных винта два, сначала закручивается дальний. Слегка подергав провод, убеждаетесь, что он закреплен, потом затягиваете второй винт. Через 10-15 минут контакт подтягивается: медь мягкий металл и немного приминается.

Это что касается подключения проводов к однофазному счетчику. Теперь о схеме подключения. Как уже говорилось, перед электросчетчиком ставится входной автомат. Его номинал равен максимальному току нагрузки, срабатывает при его превышении, исключая повреждение оборудования. После ставят УЗО, которое срабатывает при пробое изоляции или если кто-то прикоснулся к токоведущим проводам. Схема представлена на фото ниже.


Схема подключения однофазного счетчика электроэнергииСхема подключение электросчетчика пошаговая фото инструкция

Схема для понимания несложна: от ввода ноль и фаза поступают на вход защитного автомата. С его выхода они попадают на счетчик, и, с соответствующих выходных клемм (2 и 4), идут на УЗО, с выхода которого фаза подается на автоматы нагрузки, а ноль (нейтраль) идет на нулевую шину.

Обратите внимание, что входной автомат и входное УЗО двухконтактные (заходят два провода), чтобы размыкались оба контура — фаза и ноль (нейтраль). Если посмотрите на схему, то увидите, что автоматы нагрузки стоят однополюсные (заходит на них только один провод), а нейтраль подается напрямую с шины.

Посмотрите подключение счетчика в видео-формате. Модель механическая, но сам процесс соединения проводов ничем не отличается.


Как подключить трехфазный счетчик

В сети 380 В имеются три фазы, и электросчетчики этого типа отличаются только большим количеством контактов. Входы и выходы каждой фазы и нейтрали располагаются попарно (смотрите на схеме). Фаза А заходит на первый контакт, выход ее на втором, фаза B — вход на 3-м, выход на 4-м и т.д.


Как подключить трехфазный счетчикСхема подключение электросчетчика пошаговая фото инструкция

Правила и порядок работы такие же, только большее количество проводов. Сначала зачищаем, выравниваем, вставляем в контактный разъем и затягиваем.

Схема подключения 3 фазного счетчика с током потребления до 100 А практически такая же: входной автомат-счетчик-УЗО. Разница только в разводке фаз к потребителям: есть одно- и трехфазные ветки.


Схема подключения трехфазного счетчикаСхема подключение электросчетчика пошаговая фото инструкция


Правила подключения электросчетчика в частном доме, на даче и квартире

Подключение электросчетчика – одновременно очень и не очень простая задача.

Ее выполнение зависит в основном от двух составляющих: на сколько вы знакомы с электричеством, и какой именно счетчик требуется подключить. Электросчетчики бывают одно- и трехфазные.

В свою очередь, трехфазные приборы учета электроэнергии подразделяются на 4 основных типа.

Виды 3-хфазных счетчиков электроэнергии:

  • Прямого включения (альтернативное называние - непосредственного включения)
  • Полукосвенного включения
  • Косвенного включения
  • Учета реактивной энергии

В связи с такой иерархией, схема подключения электросчетчиков соответственно, разная. Но сначала необходимо ознакомиться с общими правилами.

При установке и подключении электросчетчика необходимо выполнять требования мер безопасности при монтаже электроприборов, основным из которых является: Все работы необходимо выполнять только при отсутствии напряжения в сети!

Правила подключения счетчика электроэнергии:

  • Способ установки счетчика должен исключить возможность доступа в электросеть до выхода проводки из прибора учета электроэнергии

  • Электросчетчик устанавливается в специально изготовленный для этого щиток, где кроме самого прибора учета электроэнергии могут крепиться элементы защиты и отключения потребителя

  • Электрощит располагается ровно, к нему быть обеспечен беспрепятственный доступ

  • Высота расположения электросчетчика должна составлять 0,8-1,7м желательно на уровне глаз (обычно 1,4м)

  • Перед установкой необходимо проверить дату последней поверки или изготовления, которые не должны превышать для однофазного счетчика 1 год, для трехфазного – 2 года

В настоящее время представители электросети рекомендуют установку электрощитов со встроенными приборами так, чтобы к ним был обеспечен беспрепятственный доступ, например, на лестничных площадках или улице.

Желательно иметь перед счетчиком на удалении не более 10 м для его безболезненной замены в случае сдачи на поверку или ремонт, расцепителя, позволяющего полностью отключить прибор от сети. Для устранения возможности несанкционированного подключения, расцепитель должен, как и сам счетчик, быть заключен в специальный корпус, имеющий отверстия для пломбировки.

В любом случае, перед установкой электросчетчика, необходимо проконсультироваться в отделе энергонадзора, к которому относится ваш подключаемый объект.

Дачников переводят на новые счётчики. Особенности установки в частном секторе

С 1 июля все квартиры и частные дома начали переводить на интеллектуальные приборы учёта электроэнергии. В чём особенность новых счётчиков, с какими проблемами могут столкнуться дачники и как их избежать?

Умные счётчики имеют серьёзные преимущества перед их предшественниками. Они сами отслеживают расход электричества и передают данные поставщику услуг. Не нужно больше самостоятельно заполнять квитанции и вносить показания. Всё делается автоматически. Одним словом, для потребителей новые счётчики будут удобны. Особенно если учесть, что для них установка будет бесплатной. Поставить приборы учёта должен гарантирующий поставщик или сетевая организация. Замена будет происходить по мере выхода из строя старых счётчиков. В новых домах, соответственно, сразу будут ставить умные приборы.

Впрочем, и тут есть свои нюансы. Особенно если речь идёт о даче. Владельцев загородного жилья могут подстерегать сюрпризы. По закону у поставщиков энергоресурсов будет лишь два с половиной года на установку новых счётчиков потребителям. Если они этого не сделают, то будут платить штрафы.

С новыми счётчиками могут возникнуть сложности у дачников, в том числе владельцев участков в СНТ, — рассказал первый вице-президент "Опоры России" Павел Сигал. — Они самостоятельно передают показания, но, если будут установлены интеллектуальные счётчики, могут возникнуть проблемы. Первая связь. Не известно, какие каналы будут использовать поставщики. Но и отправка СМС, и подключение к Интернету проблема для жителей отдалённой местности, где может просто не хватать вышек связи.

По словам Павла Сигала, может оказаться так, что человек оплатил счета, но компания не получила квитанции вовремя и заблокировала подачу электричества. Пока клиент докажет правоту, пройдёт время, будут потеряны деньги. Также возможны сбои техники, на устранение которых потребуется время.

В СНТ могут возникнуть сложности с тем, что электрические столбы за пределами дачных участков находятся на обслуживании товариществ. Установка на этих столбах индивидуальных интеллектуальных приборов учёта может привести к спорам о том, кто их будет обслуживать. Скорее всего, эта проблема будет решаться изменением законодательства или разъяснениями Минэнерго, — полагает ведущий юрист Европейской юридической службы Павел Кокорев.

В целом же особенностей установки таких приборов учёта на дачах законом не предусмотрено. Как пояснил юрист, большинство загородных домов относится к жилым помещениям и к ним должны применяться все правила, касающиеся жилых домов. Так что экстренно менять старые счётчики на новые не нужно.

По закону присоединение к интеллектуальной системе учёта должно завершиться к 1 января 2022 года, — объяснил Павел Кокорев. — Сами приборы устанавливаются по мере выхода их строя истечения межповерочного интервала и истечения срока эксплуатации.

Соответственно, если счётчик на даче исправен, то его пока можно оставить. Тем же, кто строит новый дом, придётся сразу ставить умный прибор учёта. Чтобы не возникло проблем, лучше заранее узнать у председателя товарищества или управляющей компании, кто будет устанавливать и обслуживать счётчик. Тогда многих проблем удастся избежать.

Коммунальные платежи

Еще

Подключение домов к электросети

Рисунок 1. Типовая панель автоматического выключателя подключает электрические устройства дома к электросети. [1]

Подключение домов к электросети - завершающий этап электросети. После того, как подстанции распределительной сети снизят напряжение до безопасного уровня, этот этап может быть завершен. Провода отходят от соседних линий электропередач и подключаются к отдельным зданиям (домам, квартирам, предприятиям и т. Д.), Сначала проходя через электросчетчик, чтобы измерить, сколько электроэнергии потребляет дом.Затем электричество проходит через сервисную панель, в которой находятся устройства электробезопасности (автоматические выключатели и предохранители). Эта сервисная панель имеет все провода, идущие к различным электроприборам в доме. [2]

Каждый дом подключен к электросети через блок предохранителей или автоматический выключатель, как показано на рисунке 1.

Отказ от обслуживания

Воздушное подключение к электросети от инженерных линий до служебного входа называется служебной цепью.Имеет три провода; 1 нейтральная линия и 2 горячие линии. Горячие линии поддерживают определенный потенциал (например, 120 В) по сравнению с нейтральной линией. Существует два типа сброса служебных данных: отключение службы мачты и сброс службы скоб. Подземное служебное соединение называется боковым служебным. [2]

Рис. 2. Подъемная мачта с опорой (вверху), вертикально соединенной через трубопровод с электросчетчиком (внизу). [3]

Падение на мачте

Мачта представляет собой комбинацию кабелепровода и флюгера, которая находится наверху крыши (Рисунок 2).Подъемник крепится к мачте за ручку мачты. «Капельные петли» служат, прежде всего, для обеспечения слабины, которая снижает любое механическое напряжение на линиях электропередач и предотвращает попадание воды по линиям в водоотводящий трубопровод. [2]

Служба поддержки Clevis

Clevis относится к разъемам, которые крепят проводники линии обслуживания к стороне здания. В этой установке трубопровод и гидрозатвор прикреплены к сторонам жилого дома ниже линии крыши. [2]

Рисунок 3. Трансформатор, устанавливаемый на площадку для распределения электроэнергии, соединяет первичные линии электропередачи с домами. [4]

Сервисный боковой

Это подземный служебный вход, первичные линии электропередачи проходят через трубопровод к входу контактного трансформатора, а вторичные линии электропередачи соединяют выход трансформатора с электросчетчиком. [2]

Рис. 4. Схема расположения розеток со всего мира. [5]

Главный выключатель

Главный выключатель используется во время аварийных ситуаций для прекращения подачи электроэнергии.

  • Основное отключение может быть выполнено с помощью главного разъединителя. Это выключатель с внешним управлением (EXO), который расположен между сервисным счетчиком и электрической панелью (Рисунок 1).
  • Основное отключение также может быть выполнено одним или несколькими автоматическими выключателями, расположенными в электрической панели, для этого автоматические выключатели должны быть включены последовательно с двумя горячими линиями проводов, поскольку это должно отключать питание всех цепей. [2]

Розетки

основной артикул

Электрические розетки служат для подключения различных устройств, которым требуется электричество.В мире существует множество различных типов розеток с различными характеристиками напряжения и электрического тока. [6] Некоторые из них показаны на рисунке 4.

Для дальнейшего чтения

Для получения дополнительной информации см. Соответствующие страницы ниже:

Список литературы

  1. ↑ Wikimedia Commons [Online], доступно: https://upload.wikimedia.org/wikipedia/commons/5/5d/US_wiring_basement-panel.jpg
  2. 2,0 2,1 2.2 2,3 2,4 2,5 R.T. Пэйнтер, «Основные электрические компоненты и счетчики», в Введение в электричество , 1-е изд. Нью-Джерси: Прентис-Холл, 2011, гл. 8, сек. 8.1, стр. 331-340.
  3. ↑ Wikimedia Commons [Online], доступно: https://upload.wikimedia.org/wikipemmons/e/ea/Residence_service_drop.JPG
  4. ↑ sdpitbull через Flickr [Online], доступно: https://www.flickr.com/photos/stevestr/4624935949
  5. ↑ (2014, 23 июля). Файл: Plugs.png [онлайн]. Доступно: http://wikitravel.org/shared/File:Plugs.png
  6. ↑ R.T. Пэйнтер, «Основные электрические компоненты и счетчики», в Введение в электричество , 1-е изд. Нью-Джерси: Прентис-Холл, 2011, гл. 8, сек. 8.2, стр. 341-346.
,

Что дешевле: использовать электронагреватель в комнате или центральное отопление?

Я живу один в доме с двумя спальнями и не люблю, когда его перегревают.

Я предпочитаю спать в холодной комнате, и меня действительно беспокоит отопление в холодные дни в гостиной.

По мере того, как становится холоднее, я думаю о том, как мне сэкономить деньги на счетах за электроэнергию.

Может мне лучше просто купить электрический обогреватель и использовать его по мере необходимости, а центральное отопление вообще выключить?

Is it cheaper to turn down the central heating in your house and use electric heaters instead?  Is it cheaper to turn down the central heating in your house and use electric heaters instead?

Дешевле ли отключить центральное отопление в вашем доме и использовать вместо него электрические?

Грейс Гаусден, «Это деньги», отвечает: По мере того, как становится холоднее и температура начинает опускаться ниже нуля, понятно, что многие из нас будут беспокоиться о том, сколько мы будем тратить на наши счета за электроэнергию.

Электрические радиаторы - это популярное решение для поддержания центрального отопления включенным, поскольку многие люди считают, что это сэкономит им деньги.

Существует ряд различных типов электрических обогревателей, которые вы не можете приобрести, включая галогенные обогреватели, тепловентиляторы, маслонаполненные обогреватели и конвекторные обогреватели.

Тепловентиляторы - популярный выбор, но они могут быть шумными и часто не такими мощными, как другие типы обогревателей. Центр устойчивой энергетики (CSE) заявил, что тепловентилятор будет предпочтительным радиатором, если вы хотите обогреть комнату в течение короткого промежутка времени.

Тем не менее, там сказано, что конвекторные обогреватели нагревают комнату более тщательно, и это будет лучший вариант, если вы хотите обогреть комнату на пару часов или больше.

Масляные обогреватели - одна из самых надежных разновидностей. Несмотря на то, что им обычно требуется немного больше времени для нагрева, чем другим моделям, они будут дольше оставаться теплыми - даже после того, как были выключены.

Галогенные обогреватели - еще один вариант, который, вероятно, наиболее известен тем, что согревает игроков в садах пабов, но они работают быстро и относительно дешевы в эксплуатации.

Различные виды переносных обогревателей также имеют разную тепловую мощность, например, наиболее распространенные мощности составляют 1,2 киловатт (кВт), 2 кВт и 3 кВт. Чем выше киловатт, тем мощнее радиатор, но и дороже.

СТОИМОСТЬ ИСПОЛЬЗОВАНИЯ РАЗЛИЧНЫХ ТИПОВ ЭЛЕКТРОНАГРЕВАТЕЛЯ
Типичная тепловая мощность Эксплуатационные расходы
в час (стандартный метр)
Эксплуатационные расходы
в час (экономия 7, ночь)
Эксплуатационные расходы
за час (Экономия 7, день)
Лучистое пламя 2 кВт 28p 13p 36p
Галогенный обогреватель 1.2 кВт 17p 8p 22p
Конвекторный нагреватель 2 кВт 28p 13p 36p
Тепловентилятор 2 кВт 28p 13p 36p
Масляный радиатор 1,5 кВт 21p 10p 27p
Источник: Центр устойчивой энергетики

Информация из CSE показывает стоимость эксплуатации 1 ,Галогенный обогреватель мощностью 2кВт в среднем стоит 17p на стандартный счетчик, что обычно дешевле по сравнению с другими моделями.

Однако у него меньшая тепловая мощность, чем у тепловентилятора мощностью 2 кВт, который стоит 28 пенсов в час - на 11 пенсов больше в час.

Хотя конвекторные обогреватели могут быть более дорогим радиатором в эксплуатации, они дольше сохраняют тепло в помещении - и в долгосрочной перспективе являются лучшим вариантом, чем радиатор с вентилятором.

Однако, чтобы точно определить, сэкономит ли электрический радиатор больше денег, чем центральное отопление, необходимо проанализировать ряд факторов.

Сюда входит, сколько окон имеет комната, которую вы хотите обогреть, какого они размера, насколько хорошо изолирован ваш дом и стиль дома, то есть старый, новый, неплотный или современный.

Есть также два разных типа центрального отопления - газовое и электрическое, у которых есть свои плюсы и минусы.

Energy bills: An electric heater could be cheaper to use but it depends on various factors Energy bills: An electric heater could be cheaper to use but it depends on various factors

Счета за электроэнергию: использование электрического обогревателя может быть дешевле, но это зависит от различных факторов.

Какие? цифры показывают, что средняя стоимость центрального отопления в 2017 году составляла 548 фунтов стерлингов, когда человек потреблял около 12 000 кВтч в год.

Это равносильно тратить 1,50 фунта стерлингов в день на центральное отопление, но будет много времени - в основном летом - когда отопление вообще не будет включаться, поэтому выбор каждого отдельного человека будет зависеть от того, какое отопление сэкономит им больше денег.

Представитель Energy Helpline отвечает: В целом, для обогрева того же помещения использование электрического обогревателя более чем в два раза дороже, чем использование центрального отопления.

Однако из нескольких источников, которые я проверил, кажется, что есть согласие, что электрические радиаторы могут быть более рентабельными, если вы отапливаете небольшую площадь своего дома i.е. одна или две комнаты.

В случае, который вы описываете, это звучит так, как будто было бы дешевле использовать электрический обогреватель. Однако не могу сказать, насколько дешевле.

Галогенный обогреватель мощностью 1,2 кВт будет наиболее эффективным с точки зрения обогрева вашего дома, но электрический конвектор мощностью 3 кВт будет наиболее эффективным для более быстрого обогрева.

Вы указали размеры комнаты, но сумма, которую вы сэкономите, будет зависеть от многих переменных: высота потолка, изоляция, внешняя температура, окна, эффективность обогревателя и системы центрального отопления, удельная мощность электричества считывающего устройства. и газ.

Рик Смит, эксперт по энергетике в uSwitch, отвечает: Средняя цена за единицу газа примерно в три раза меньше, чем средняя цена за единицу электроэнергии, поэтому в этих условиях газовое центральное отопление дешевле.

Однако дома бывают разных форм и размеров, и разные люди предпочитают разную температуру. Есть несколько способов более эффективно использовать отопление, чтобы минимизировать затраты.

Если вы живете в большом доме, но вам не нужно поддерживать одинаковую температуру в каждой комнате, вы можете использовать комнатные или радиаторные термостаты, направляя тепло на комнаты, которые вы используете больше всего.

Это также поможет вам избежать перегрева отдельных комнат или длительного использования отопления, когда оно вам не нужно.

As the weather gets colder, UK households will be paying more money towards energy bills As the weather gets colder, UK households will be paying more money towards energy bills

По мере того, как становится холоднее, британские домохозяйства будут платить больше денег на счета за электроэнергию.

Точно так же таймеры на вашем бойлере или отдельных электрических радиаторах означают, что вы можете обогревать свой дом, когда вам нужно, а не тратить деньги на отопление когда тебя нет рядом.

Но постарайтесь не впадать из одной крайности в другую.Если вы проводите большую часть времени в одной комнате, то длительное пребывание в другой очень холодной комнате может представлять риск для здоровья - особенно для пожилых людей, очень маленьких детей или если у вас есть определенное заболевание.

Представитель Energy Saving Trust отвечает: Использование стандартного электрического обогревателя будет стоить значительно дороже, чем использование газового центрального отопления в большинстве случаев, потенциально в три раза дороже, в зависимости от ваших тарифов.

Однако, если вы отапливаете только одну комнату и только на короткое время, розжиг котла и системы отопления может быть немного чрезмерным, и вы можете использовать значительно больше газа, чем предполагает теория.

Таким образом, может быть лучше использовать для обогрева комнаты в течение всего дня (однако убедитесь, что все остальные радиаторы выключены), и используйте электрический радиатор только в том случае, если вам просто нужен короткий поток тепла в определенное время дня. ,

Грейс Гаусден, This is Money, добавляет: Если вы думаете об использовании электрического обогревателя вместо центрального отопления, перед принятием решения стоит измерить размер комнаты и учесть все переменные.

Затем вам нужно будет решить, какой тип электрического обогревателя будет наиболее подходящим для вас, поскольку каждый из них имеет разные преимущества.

Будет ли дешевле использовать обогреватель, также может зависеть от продолжительности зимы, поскольку от этого зависит, как долго вам нужно будет его использовать. В Интернете есть калькуляторы энергии, которые помогут вам подсчитать, сколько вы потратите на

.Фотографии

House Electric Panel | Dengarden

Что говорит эта диаграмма? Есть батарея, отрезок проводки, соединяющий положительный полюс батареи с одной из клемм лампы накаливания. Затем есть еще один отрезок кабеля, соединяющий другой вывод лампы с аккумулятором на отрицательной клемме.

Возможно, вы играли с игрушками, которые работают с этой очень простой электрической схемой, когда были молоды. Вы берете одну батарейку размера AA, пару любых металлических проводов, на которые попадете, и небольшую лампочку.Подойдет любая лампочка, которую вы выкопаете из электрических игрушек с батарейным питанием.

Соедините аккумулятор и лампочку металлическими проводами, как показано на схеме. Пойдет электричество, и лампочка загорится. Вот и все, электрическая схема исправна.

Электроны текут от положительной клеммы батареи через верхний металлический провод (показанный красной стрелкой) к верхней клемме лампы (т. Е. Нагрузки). Они проходят через лампочку и выходят из нижней клеммы на нижний металлический провод, чтобы вернуться к батарее, но на отрицательной клемме.

Затем они снова вытекают через положительный полюс аккумулятора, и процесс повторяется.

Эти электроны непрерывно обтекают «петлю» с очень высокой скоростью. Этот поток электронов несет энергию точно так же, как поток воды переносит энергию на гидроэлектростанции.

Нить накаливания внутри лампы накаливания преобразует энергию, содержащуюся в непрерывном потоке электронов, в тепло и свет.

Такая длинная история, но где же принцип, правда?

Принцип состоит в том, что должен существовать полный контур цепи или петля, чтобы электроны могли вращаться непрерывным потоком между источником электричества (т.е.е. аккумулятор) и электрическую нагрузку (например, лампу накаливания).

Если разорвать петлю в любой точке на этом пути, электроны перестанут течь. Следовательно, лампа перестанет светиться.

Как я уже сказал, это просто. Единственная проблема заключается в том, что вы не можете видеть электроны, движущиеся в электрической цепи, как вы видите гоночные автомобили, участвующие в гонке (непрерывно движущиеся с высокой скоростью по контуру) в гоночной трассе Формулы 1. Но очень похоже. Нет потока, нет шоу.

Теперь перейдем ко второму принципу, показанному на следующей диаграмме.Не волнуйся. Это последний.

.

Что означает КЛ 200 на электросчетчике? Это усилитель? Рядом было написано 240 v. (Домашнее электричество)

То, что 240 В означает, что сама коробка счетчика предназначена для электроснабжения 240 В - так что в коробке будут соединительные / вставные наконечники для двух линий питания 110/120 В, с которыми счетчик подключается и «считывает» использование (путем измерения тока протекающий по проводам), наконечник нейтрального провода или шину, и в большинстве областей, но не во всех - провод заземления. (Во многих областях нет заземляющего провода в сервисном отводе - обычный заземляющий провод от приборной панели и панели выключателя к водопроводным трубам и / или заземляющий стержень, вбитый в землю, который должен иметь все системы для безопасности, даже если он не требуется когда дом был построен (скажем, раньше, иногда в конце 60-х или 70-х), является единственным основанием в этих случаях.)
CL200 означает, что коробка рассчитана на постоянную потребляемую через нее мощность 220/240 В до 200 А - это означает, что общая нагрузка от ящиков выключателей и общий размер главных выключателей не должны превышать 200 А на каждой «стороне» или под напряжением. разводки 220 / 240В - может быть меньше. Номинал в амперах может сбивать с толку - рассчитан на 200 А 240 В = 200 x 240 = 48 кВА (киловольт-ампер) = 48 кВт мощности. Это то же самое, что 200A на каждом из проводов под напряжением 120 В = 2 x 200 x 120 = 48 кВА. [Я проигнорировал технические проблемы, связанные с мощностью кВт, не равной напрямую кВА и фазовым сдвигом, полной мощностью, коэффициентами мощности и т. Д., Для простоты - достаточно близко для нормального использования в жилых помещениях, если у вас не используются большие двигатели - более 3-4 л.с. или так].Обратите внимание, что база измерителя CL200 НЕ означает, что у вас есть пропускная способность 200 А - может быть почти что угодно, в зависимости от возраста дома - вполне может быть меньше - коробки просто НОМИНАЛЬНЫ для ДО этого количества непрерывного потребления электроэнергии в линии, НЕ означает, что для этого рассчитано падение входящего сервиса. Вам нужно будет уточнить у электроснабжения (обычно в инженерном отделе), на какую максимальную мощность рассчитана ваша подставка для обслуживания или трансформатор и ответвление (проводка к дому). Ваш сервисный потенциал (без обновления) может быть ограничен вместимостью счетчика, пропускной способностью сервисного сброса (проводки) или пропускной способностью сервисного подключения (сколько мощности находится в пьедестале или трансформаторе, с которого вы вышли, особенно если многопользовательская точка подключения.Например, в нашем регионе трансформаторы обслуживают 2-5 клиентов, поэтому то, сколько мощности вы потенциально можете «выделить», может зависеть от того, какие мощности обслуживания уже установлены другими клиентами - с некоторыми большими мастерскими и производством горшков (да, я живу в законный штат) и тому подобное в некоторых домах, я слышал о случаях, когда коммунальное предприятие не позволяло бы выполнить модернизацию индивидуального дома без обновления трансформатора, к которому этот дом подключен. Бесплатно с некоторыми коммунальными службами (они полагают, что они получат возмещение в виде платы за использование энергии), но с современными счетами, обычно не связанными с ежемесячными сборами за обслуживание / оборудование от платы за использование энергии, гораздо чаще они взимают плату за модернизацию трансформатора или обслуживания. - иногда в диапазоне нескольких тысяч долларов, когда коммунальным предприятиям не хватает денег, или для государственных коммунальных предприятий, которые приносят доход городу, поэтому они повышают ставки и сборы для увеличения дохода.На емкости блока выключателя - он может быть проштампован с указанием номинальной силы тока коробки в металле - либо на металлической крышке / экране над самой коробкой, иногда на сборных шинах (металлических удлинителях или наконечниках, к которым выключатели отводят питание. выкл.) внутри коробки, иногда в листовом металле самой коробки в верхней части. Если я помню, он новее, чем по крайней мере примерно 1970-х годов (возможно, еще в конце 50-х или 60-х), он должен иметь металлическую, пластиковую или бумажную этикетку UL (Underwriter's Lab) (обычно внутри двери) с указанием информации производителя (марка, модель, дата изготовления, кодирование соответствия нормам и т. д.) и общий номинальный ток коробки (который будет применяться к обеим шинам - поэтому коробка с номиналом 200 А на 220/240 В означает, что 200 А разрешено на каждой из шин), что составляет общую выключатели - будь то в верхней части самой панели или, лучше, отдельный главный выключатель вне помещения рядом или в коробке счетчика, не должны превышать, чтобы они защищали панель от перегрузок.На этой этикетке также будет указано, существуют ли определенные ограничения по силе тока для различных разъемов выключателя - во многих старых коробках (и, возможно, в некоторых более новых, хотя я не припомню, чтобы видел это в каких-либо коробках, изготовленных примерно после 1985 года), цепи с высокой силой тока (обычно 30A или 40A или выше) должны быть в верхних 2-3 пазах с каждой стороны, а не ниже на шинах. Иногда это штамп на шинах в каждом слоте выключателя, в других, таких как мой Cutler-Hammer, он штампуется в каждом пазе прерывателя на металлической крышке, через которую выходят прерыватели.Есть также забавно выглядящие коробки, которые разбиты на две части (обычно использовались в квартирах - иногда отводя две квартиры на коробку), где одна часть коробки была рассчитана на высоковольтные выключатели, а другая - только на низкоамперные розетки. и схемы освещения. Обычно ограничения по силе тока проставлялись на щитке коробки, иногда на самих шинах. Обычно этикетка внутри двери, на которой обычно есть места для записи того, что обслуживает каждая цепь, также имеет диаграмму ограничения силы тока для этого конкретного слота.Общее количество автоматических выключателей внутри коробки, подключенных к каждой шине, обычно будет немного превышать эту мощность основного выключателя (обычно примерно в 1,5–2 раза, а иногда и больше), потому что, очевидно, не все цепи будут работать на полную мощность при один раз. Например, он не предполагает, что все розетки будут использоваться и свет будет включаться одновременно, а печь, водонагреватель, сушилка и плита будут использоваться одновременно. Кроме того, если у вас есть и электрическая / воздушная печь, и кондиционер, предполагается, что они не будут работать одновременно.Существуют стандартные таблицы предполагаемого использования для различных типов устройств и цепей, чтобы выяснить, какой будет вероятная нормальная максимальная сила тока, потребляемая по сумме различных цепей, чтобы определить, «перегружен» ли ящик - слишком много нормального использования сила тока снимается со всех цепей из коробки. Этот расчет известен как определение «графика использования мощности» ожидаемых нормальных нагрузок в каждой цепи для суммирования панели, что в целом известно как «допустимая нагрузка» панели - какова обычно ожидаемая максимальная общая нагрузка, на которую она рассчитана. иметь на нем в любой момент.Я не буду вдаваться в подробности, как это вычислить - на самом деле существует несколько различных методов или «стандартов» - лучше всего иметь электрика, который будет управлять этим, а также размеры коробки и схемы, тем более что если вам нужно разрешение на строительство в вашем районе (почти (при добавлении цепей) вам обычно понадобится схема, разработанная мастерской архитектора или электриком, чтобы в любом случае получить разрешение - это будет использоваться инспектором, чтобы увидеть, были ли выполнены требования и новые схемы в соответствии с планами.Электрик также подберет правильные размеры проводки и выключателей в зависимости от типа устройства и ожидаемых нагрузок - потому что существуют правила на 70%, 80% и 90% для различных устройств и применений, а в больших домах необходимо учитывать длину пробега. и может потребоваться увеличение размера проводки, чтобы избежать лишних потерь на линии. Две стороны коробки также должны быть сбалансированы - цепи разводятся таким образом, чтобы две шины (подключенные к двум токоведущим проводам) имели примерно равные нагрузки на них. Что касается вашей проблемы с расширением схемы - лично мне не нравится загружать коробку выключателя до предела - я видел многие перегретые / оплавленные / сгоревшие выключатели / распределительные панели.С коробкой на 24 слота я бы предположил, что это, скорее всего (при условии, что возраст не старше 40-50 лет), панель на 100А. Я предпочитаю ставить отдельную панель, выходящую непосредственно от главного выключателя рядом с приборной панелью. Например, если у вас сейчас есть автомат выключателя на 100А, но есть услуга на 200А, эта входящая услуга может быть задействована дважды - в основном "разделена" на два вывода с двумя главными выключателями на 100А на нем, каждый из которых затем будет подан на отдельная панель выключателя - существующая и новая, с «разделением», идущим на коробку счетчика.[Двойное нажатие здесь указывает на два основных провода домашнего хозяйства к панелям, отходящим от счетчика, а НЕ другое значение - отключение двух цепей от одного выключателя.] Хотя это возможно и законно в некоторых регионах, физически применить зажим или обжимной "отвод" «вне линии обслуживания, чтобы обеспечить подвод питания ко второму блоку, они имеют тенденцию расшатываться, разъедать и образовывать точечную коррозию при использовании, вызывая риск перегрева. Я НАСТОЯТЕЛЬНО рекомендую подсоединить соответствующий главный сервисный провод либо к измерительной коробке, в которой есть шины или клеммные колодки, чтобы можно было разделить его на два провода (у некоторых есть такая возможность или она может быть добавлена), либо, в качестве альтернативы, проложите основной сервисный провод к вторичной комбинации распределительная коробка / распределительная коробка рядом с коробкой счетчика, с основным проводом на 200 А, подключенным к шинам в этой коробке, к которой затем подключатся два основных выключателя, чтобы обеспечить два независимых провода бытовых услуг оттуда к двум панелям.Для часов такого размера, при обновлении, я бы попытался несколько сбалансировать нагрузки между двумя коробками (возможно, перенаправить большой спрос или два, например, сушилку / кухонную плиту / электрический водонагреватель, на новую коробку, в дополнение к новым нагрузкам), а для современных нагрузок я бы рекомендовал по крайней мере общую емкость 150 А - предпочтительно минимум 200 А, если вы все равно обновляете услугу, и это не снижает цену. Возможно, даже больше, если полностью электрический дом с электрическим подогревом воды (особенно если по запросу без бака) и либо электрическое отопление дома, либо кондиционер - многие полностью электрические дома диапазона 3000-4000SF строятся сейчас с услугами 250-300A, особенно, если у них есть бассейн с электрическим подогревом или что-то в этом роде, и они находятся в стране с кондиционером.Моя основная рекомендация - работайте с вашим архитектором над этим (при условии, что у вас есть архитектор, проектирующий реконструкцию - у большинства есть механический дизайнер в штате или связанный с ним, который занимается вопросами прокладки / определения размеров инженерных сетей), или, если это работа DIY, найдите электрического подрядчика предоставить дизайн В НАПИСАНИИ, с подписью и с номером лицензии на бумаге. В большинстве штатов нужно быть подмастерьем, а в некоторых - даже мастером-электриком, чтобы делать подобный дизайн, а не просто подмастерьем.

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
