Придомовой дренаж – Схема дренажа вокруг дома: виды и правила проектирования

Пристенный дренаж фундамента.

Организация придомового дренирования

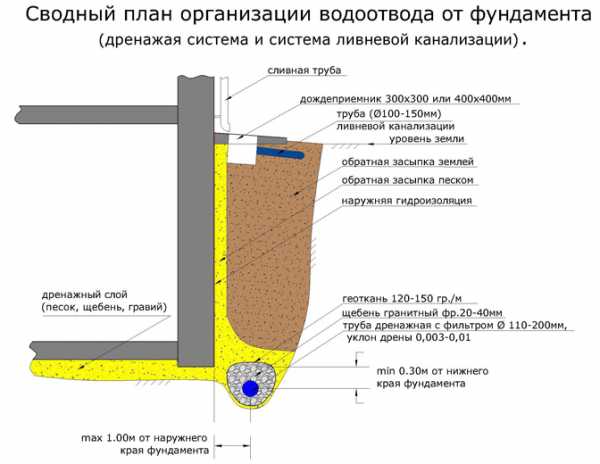

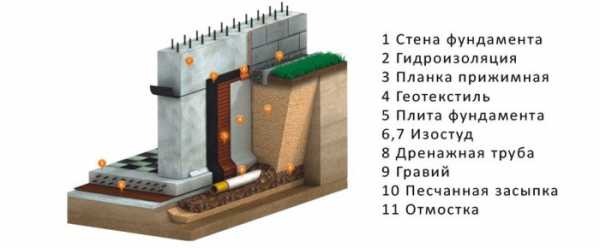

Строение придомовой осушающей коммуникации

Дренажная система является крайне необходимой при наличии цокольного этажа или же подвала. Оптимальное время для проектировки пристенного дренажа, является этап, при котором происходит закладка котлована предназначенного для фундамента, то есть первоначальная стадия строительства.

В случае уже построенного дома, с отсутствующей системой пристенного дренажа, необходимы лишь дополнительные денежные расходы, а также затраты времени и собственных сил, для обеспечения необходимой защиты строения от ливневых и грунтовых вод. Первое что необходимо, это вновь прокопать вокруг строения котлован.

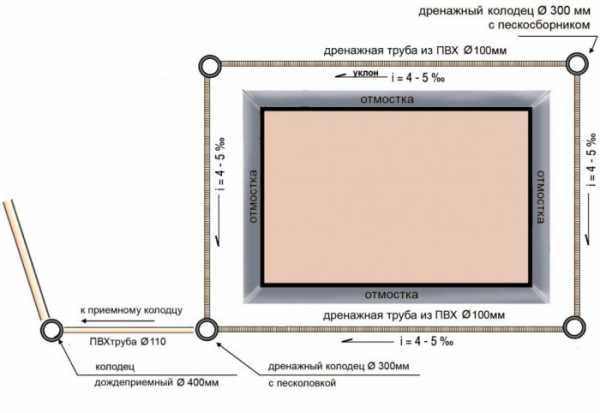

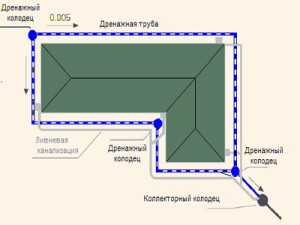

Дренажный трубопровод будет периметрально опоясывать строение. Дрены, они же дренажные трубы, предусматривают в местах их коммутации смотровые колодцы. Чаще всего устанавливаются по углам строения. В точке самым низким уровнем по отношению ко всей системе организовывается откачивающий колодец, который выполняет функцию откачки излишней воды в ближайший водоем или ливневый канализационный сток за пределами данного участка.

Для создания дополнительного защитного слоя, сделанного из глины, так называемый глиняный замок, укладываемый в 0,5 – 1 метре от фундамента. Этот слой будет создавать дополнительного слоя защиты от проникновения ливневых и грунтовых вод к фундаменту здания.

Придомовое дренирование - это система из нескольких дренажных систем разных типов:

  • Пластовое осушение. Его монтаж проводится на уровне песчаной подушки, непосредственно под уровнем плиты фундамента. Состоит перфорированных дренов, колодца – приемника и откачивающего колодца. Дренажные трубы засыпаются песком и щебнем, по которым стекает избыточный уровень воды.

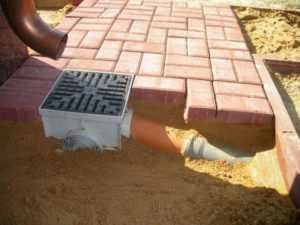

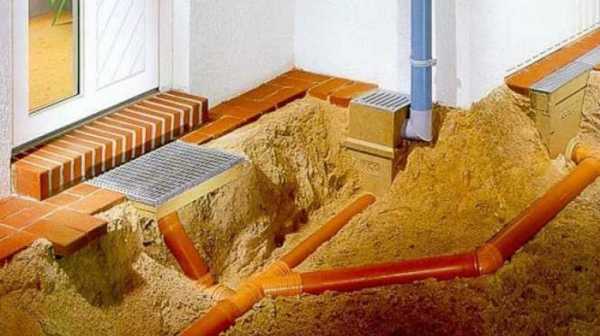

  • Линейное осушение. Состоит из поливинилхлоридных сегментов, которые оборудованы решетками для защиты от мусора. Оборудуется по всей длине отмостки.

Расчет конструкции системы пристенного дренирования

Для проведения расчетов дренажной системы необходимо учитывать некоторые составляющие.

  • Глубина закладки фундамента. Закладка системы дренажа должна располагаться на 30 … 50 сантиметров глубже подушки основания фундамента.
  • Уклон, который обеспечивает постепенное углубление системы дренажа к сборному коллектору. Для того, что вода не застаивалась в трубопроводе дренажной системы и обеспечении бесперебойного водоотвода, необходимо уклон коллектора не менее 2 сантиметров на метр.

Для упрощения работ необходимо вычислить точки осушения, верхнюю и нижнюю точки. За верхнюю точку дренажной системы, принимают угол дома, основание фундамента, за нижнюю – отводящий колодец, в который попадают сточные воды.

Рассмотрим наглядное выполнение расчетов системы пристенного дренажа.

Исходные параметры: Ширина здания составляет 8 метров, длина 12 метров, отдаленность колодца от строения 15 метров. Расчеты: Вычисляем длину участка вокруг дома – 8 метров + 12 метров = 20 метров, добавим расстояние до колодца и получим 35 метров общей длины к дренажному колодцу. Вывод: Необходимый уклон системы будет составлять 70 сантиметров, из расчета 2 сантиметра на каждый метр общей длины дренажной системы.

Монтаж системы пристенного дренирования

Смонтировать придомовую осушительную коммуникацию своими руками не составит особого труда, поэтому разделим работы на отдельные этапы:

  1. Сооружая песчаную подушку, необходимо точно вымерять перепад высот. При возможности проводить эти операции лазерным нивелиром. Это необходимо для образования равномерности уклона.
  2. Следующий этап, необходимо разместить геотекстильное полотно и насыпать на него, предварительно промытый гравий. Необходимо, при этом помнить о равномерном уклоне.
  3. Укладываются трубы из перфорированного поливинилхлорида с отверстиями, которые не будут превышать наименьшего размера гравия для устранения возможного засорения.
  4. Производится монтаж элементов дренажного трубопровода между собой. При этом необходимо проверять уровень уклона, 2 сантиметра на каждый метр трубы.
  5. Необходимо предусмотреть наличие вертикальных труб на «поворотных узлах», которые будут плотно закрываться крышкой. Это делается для упрощения процесса промывки системы.

  1. Накрывается трубопровод слоем чистого гравия толщиной 15 – 20 сантиметров и укрывается геотекстилем подушку из гравия. Данная манипуляция проводиться внахлест, чтобы убрать возможность попадания грунта в образовавшиеся щели грунта.
  2. Поверх насыпается песок для обеспечения дополнительной фильтрации.
  3. Крайним этапом, является засыпание оставшегося объема грунтом.

Таким образом была рассмотрена организация придомового дренирования. Если периодически проводить регламентные работы, данная коммуникация пристенного дренажа будет показывать исправную работу на протяжении нескольких десятков лет.

ogodom.ru

Дренаж придомовой территории своими руками: типы дренажа

Комфорт и уют загородного дома зависит не только от конструкции и качества постройки здания, но и от эффективности различных инженерных коммуникаций, к числу которых относится дренаж придомовой территории. Дренажная система предназначена для отвода грунтовых и ливневых вод посредством системы труб, каналов, траншей и колодцев.

 Типы дренажа для загородных участков и коттеджей

Есть три основных типа дренажа:

  1. Открытый.
  2. Вертикальный.
  3. Траншейный.

Наиболее простым типом является открытый дренаж. Для его оборудования по периметру участка в грунте вырываются открытые канавы. Их функция состоит в сборе излишков воды. Наиболее эффективна такая система дренажа на ровной поверхности.

На территории, где есть небольшой наклон, для стока воды можно использовать дренажные трубы. Вода собирается в канавах, а затем отводится в специальный водосборник, используется для хозяйственных нужд или испаряется со временем.
Вертикальная дренажная система используется для отвода вод от стен и фундамента. С ее помощью цокольный этаж или подвал здания будет защищен от затопления.

Такая система еще называется «пристенной». Она предполагает установку дренажных труб около стен здания, которые монтируются ниже уровня пола подвального помещения. Система должна располагаться минимум на 30 см ниже основания фундамента.
Траншейный дренаж – самый распространенный и надежный тип дренажной системы. Он представляет собой дренажные трубы, объединенные в общую трубопроводную систему. Оптимальным вариантом для сооружения такого дренажа является использование перфорированных труб, которые можно изготовить самостоятельно. Для этого достаточно проделать в стенках труб из ПВХ небольшие отверстия диаметром меньше размера гравия на участке.

 Порядок работ по устройству траншейного дренажа

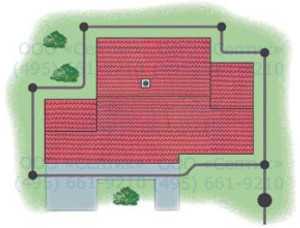

Предварительно следует составить схему расположения элементов дренажной системы с учетом особенностей участка, типа грунта и расположения на придомовой территории всех построек.

Перед дренажными работами необходимо обработать поверхность фундамента битумно-керосинной грунтовкой. Затем фундамент обрабатывают битумной мастикой, и пока она не застыла, в нее вдавливается армирующая сетка из стеклоткани. Примерно после суток, когда мастика высохнет, следует нанести еще один слой, который скроет сетку.

Порядок работ:

  1. Нивелиром следует замерить все неровности участка и поставить там отметки. В этих местах подсыпать песок так, чтобы обеспечивался нужный уклон для трубопровода, по которому вода будет отводиться в колодец.
  2. В месте расположения трубы предварительно укладывается геотекстиль, который сверху засыпают чистым гравием. В гравии проделывают канаву, в которую затем укладывают перфорированную трубу.
  3. Трубы затем соединяются, а и их уклон проверяют с использованием натянутого шнура.
    Профессионалы рекомендуют, если отсутствует опыт в этой сфере, то для экономии времени и средств на возможные переделки лучше сразу обратиться за квалифицированной помощью в специализированные компании.
  4. Там, где есть поворот трубопровода, ставят вертикальную трубу, которая послужат для очистки системы. Такая труба плотно закрывается крышкой и обматывается геотекстильным полотном, которое можно зафиксировать шнуром из капрона или полипропилена
  5. Сверху дренажную систему примерно на 20 см засыпают гравием.
  6. Вся система соединенных дренажных труб должна оканчиваться который обкладывают геотекстилем. Потом насыпают речной песок, который будет выполнять функцию фильтра.дренажным колодцем, куда будут стекать все излишки воды. Его можно соорудить из железобетонных колец.

В целом дренажную систему придомовой территории вполне можно соорудить самостоятельно, без привлечения специальной техники. Однако все следует производить качественно, по строго определенному плану, чтобы избежать в дальнейшем затопления подвальных помещений и участка вокруг дома.

postroimdomsami.ru

Устройство дренажа вокруг дома: виды, классическая схема, нюансы

[содержание]

Устройство дренажа вокруг дома необходимо тогда, когда грунтовые воды находятся на уровне или выше пола подвального помещения или цокольного этажа. Если не отвести лишнюю влагу, подвал будет подтапливать, а стены нижнего этажа будут всегда сырыми. Кроме того, грунтовые воды давят на пол и стены подвального помещения. Важен дренаж также на глинистых грунтах. Так как они склонны к пучению при минусовых температурах.

Виды дренажных систем

В идеале, дренажная сеть должна строиться еще на стадии проектирования здания. Роют котлован под фундамент дома – и одновременно траншею для дренажа. Но так происходит далеко не всегда. Ничего страшного. Просто на какой-то определенный момент времени придется пожертвовать газонами и клумбами около здания.

Правильный дренаж вокруг дома – это система, выстроенная в соответствии с особенностями местности, уровнем грунтовых вод, видом почвы.

Какие виды дренажа обустраивают вокруг частных домов?

1. Открытый (поверхностный).

Такой дренаж вокруг дачного дома или жилого необходим. На любых видах почв. Служит поверхностная дренажная система около фундамента для сбора дождевых вод, стекающих с крыши. Устроить ее просто. По периметру здания роют канавы и укладывают в них лотки под уклоном. Собранная вода стекает в коллекторный колодец или выводится за пределы участка.

2. Траншейный (кольцевой).

Это замкнутая система, выводящая лишние грунтовые воды в коллекторный колодец, а оттуда – в любой естественный водоем или овраг. Траншейный дренаж делают, в основном, на песчаных почвах. Конструктивная особенность системы – удаленность от фундамента здания на пять и более метров. Если проложить дренажные трубы ближе, то может случиться частичная усадка грунта. А это опасно для фундамента.

3. Пристенный.

Применяется на глинистых и суглинистых почвах, а также при близком расположении к поверхности грунтовых вод.

Основной элемент системы – перфорированные трубы. Именно они выполняют функцию водовода.

Другие конструктивные элементы – смотровые и накопительные колодцы. Смотровые дренажные емкости устанавливаются в местах поворота дрен. Они нужны для контроля над работой системы и ее периодической очистки.

Один из угловых колодцев соединен отводной трубой с коллектором или накопительным колодцем. Отсюда грунтовые воды впитываются в грунт или идут в естественный водоем или овраг. Если отвести воду из коллектора не представляется возможным (не позволяет рельеф участка, например), то для откачки жидкости устанавливают насосное оборудование.

Пристенная дренажная система – это замкнутая сеть водоводов, которые уложены по периметру дома в траншеи, расположенные далее чем на полметра от основания фундамента.

Еще один момент. Если фундамент дома не очень глубокий, то делать лучше траншейный дренаж (на некотором расстоянии от здания). Для высоких фундаментов лучше обустраивать пристенную дренажную систему.

В обоих случаях требуется гидроизоляция внешней поверхности фундамента. Принцип таков: чем ближе к зданию перфорированные трубы, тем основательнее и толще должен быть гидроизоляционный слой.

Схема классического дренажа

Сначала нужно определить уклон участка: найти самую высокую точку около дома и самую низкую. Дренажная система должна опоясывать здание по периметру, от самого высокого места к точке сброса (самой низкой точке), где и будет установлен коллекторный колодец.

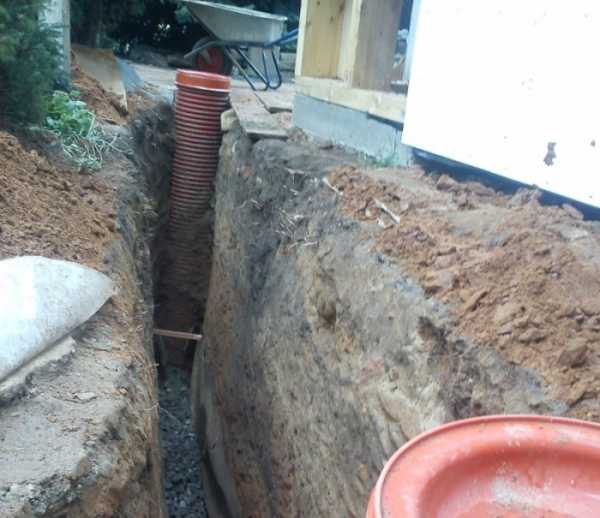

1. Устройство дренажной траншеи.

Рекомендуемая глубина дренажа вокруг дома – на двадцать-тридцать сантиметров ниже основания фундамента. Ширина траншеи – около пятидесяти сантиметров. Если грунт устойчивый, то яма может иметь прямоугольную форму. В сыпучих почвах рекомендуется рыть траншею конусообразной формы.

На дно ямы укладывают геотекстильное полотно с запасом. Далее насыпают десять сантиметров в высоту гранитного щебня (он меньше всего подвержен влиянию влаги). Соблюдают уклон в три-пять градусов на метр.

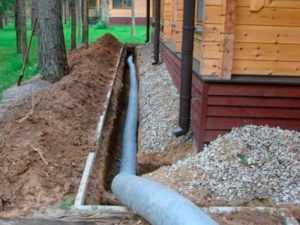

2. Укладка дрен.

Для глубинного дренажа рекомендуется использовать двухслойные перфорированные трубы с кольцевой жесткостью SN 6. Гибкие дрены не совсем подходят для устройства дренажной системы вокруг дома. При их укладке образуются изгибы. Пусть незначительные, но они будут. Каждый изгиб – потенциальное место для скопления ила. Такая дренажная труба будет быстро засоряться.

Дрена со всех сторон обсыпается щебнем. Сверху – тридцатисантиметровый слой. Можно засыпать щебнем и песком. Но обломками строительных материалов, кусками кирпича и камнями засыпать дренажную трубу нельзя. Под давлением грунта большие фракции строительного мусора могут повредить систему.

Краями геотекстильной ткани накрывают гравийную подушку, закрепляют. Оставшееся пространство траншеи засыпают песком и грунтом.

Схема укладки дрены:

1 – дерн;

2 – грунт;

3 – геотекстильное полотно;

4 – гранитный щебень;

5 – дренажная труба;

6 – песчаная подушка.

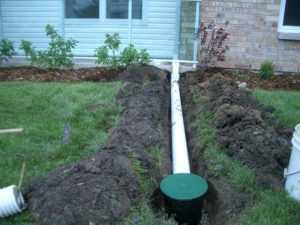

3. Установка ревизионных колодцев.

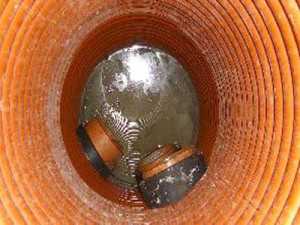

Минимальное количество смотровых колодцев – каждый второй угол здания. Из одной ревизионной емкости можно промыть дренажные трубы в обе стороны. Поэтому устанавливать смотровые колодцы на каждом углу дома нет необходимости.

Дрену нужно вводить в дренажный колодец и выводить из него на высоте пятнадцать-двадцать сантиметров от дна, где будет вмонтирован илосборник. Это такая небольшая плоская емкость, которую можно достать в любой момент и промыть. Илосборник защитит систему от мусора.

В углах здания, где не будет смотрового колодца, монтируют гибкие раструбные отводы.

Чтобы колодцы не мешали ландшафтному оформлению участка, их можно накрыть декоративными крышками. Либо прикрыть пленкой, сверху засыпать землей и посадить травку.

При соблюдении всех правил самостоятельно выполненный дренаж прослужит долгие годы.

okanalizatsii.ru
