Котел отопления на отработанном масле — принцип работы, виды, обзор котлов: tvin270584 — LiveJournal

Когда нет возможности подключить свой дом к централизованной газопроводной магистрали, приходится искать альтернативные способы отопления. Конечно, можно сразу остановить свой выбор на электрическом котле, но это дорого. Стоимость электричества при отоплении подобным способом способна пробить брешь даже в самом стабильном бюджете. Но существуют и другие варианты, не такие элементарные в плане управления, но очень эффективные. В статье мастер сантехник расскажет что собой представляет котел на отработанном масле.
Что представляет собой котел на отработанном масле

Сегодня большой популярностью пользуется отопительное оборудование, которое функционирует на отработке. Это объясняется рядом отличительных преимуществ устройства. В первую очередь это низкая стоимость установки и доступность топлива, которое можно купить за символическую плату. Отопление на отработке не нуждается в использовании ресурсов в виде электроэнергии и газа, что делает его экономически выгодным.

Обратите внимание! Вторичное использование продуктов отработки в полном объеме благотворно влияет на окружающую среду, исключая утилизацию масла и попадание его на грунт и в водоемы

При правильной настройке котла отработанное масло сжигается полностью, благодаря чему не образуются токсичные продукты сгорания. Устройство состоит из минимального количества деталей, что можно увидеть на схемах котлов. Это увеличивает надежность и долговечность конструкции. На разогрев котла не требуется много времени. Принудительная конвекция способствует быстрому повышению температуры в помещении.

Несмотря на многочисленные достоинства, котел на отработке имеет и недостатки. При работе устройства испаряется влага из воздуха и происходит сжигание кислорода, что негативно сказывается на здоровье человека. Поэтому котел должен располагаться в нежилом помещении с хорошей вентиляционной системой. Устройства на отработке быстро загрязняются. Особенно это относится к плазменной чаше и дымоходу.

Для такого котла могут использоваться разные варианты отработанного масла, которое характеризуется обилием различных примесей. Поэтому для обеспечения длительного периода эксплуатации устройства в том месте, где осуществляется подача масла в котел, следует установить фильтр, который необходимо менять по мере загрязнения.

Как работает котел на отработке

Котлы для частного дома на отработанном масле, а также для гаража, мастерской или производственного помещения имеют простую конструкцию. Они состоят из двух камер-отсеков: испарительной и камеры сгорания. В первом отсеке выполняется процесс подготовки отработанного масла к горению. Во втором – оно сжигается. Принцип работы устройства заключается в следующем.

Из емкости с отработанным маслом насос подает вещество в испарительную камеру, которая располагается в нижней части аппарата. В ней поддерживается необходимая температура, достаточная для нагревания и последующего испарения отработки. Масляные пары поднимаются в верхнюю зону корпуса, где располагается камера сгорания. Она дополнительно оснащена воздуховодом в виде трубы с отверстиями. С помощью вентилятора по воздуховоду воздух подается в камеру, где смешивается с масляным паром. Образованная смесь сгорает без остатка.

Теплообменник распространяет полученное тепло. Образованные продукты сгорания поступают в дымоотвод. Обязательным процессом является предварительный нагрев отработки. Масло содержит множество примесей, под действием определенной температуры происходит процесс разложения вещества на простые углероды, которые впоследствии сжигаются. В результате образуются водяные пары, азот и газ, безвредные для организма.

Полное окисление углеводов возможно только при температуре 600 °С. Если это значение не соблюдается, в процессе сгорания образуется множество токсических веществ, крайне опасных для здоровья человека.

Разновидности масляных котлов на отработанном масле

Существует три варианта котлов на отработанном масле: водонагревательный, отопительный и бытовой. Первый вариант является альтернативой современному бойлеру. Имея платформенную конструкцию, аппарат прогревает плоскую поверхность, где располагается водяной бак. На выходе емкости установлен небольшой насос, который осуществляет регулировку давления в системе.

Обратите внимание! Изменить температуру воды очень сложно, поэтому в случае необходимости ее рекомендуется разбавить холодной

Для водогрейных котлов на отработанном масле используется водяной бак объемом не более 140 л. Он нагревается на протяжении 2 часов, что в несколько раз быстрее скорости работы современного электрического бойлера. Масляный водонагреватель может работать в двух режимах: быстром и фитильном. Первый вариант используется для нагрева полностью холодной воды. Фитильный режим позволяет воде в емкости находиться в подогретом состоянии. Однако на это потребуется большое количество топливного ресурса.

Обратите внимание! Масляные водонагреватели на отработке монтируются в подвальных помещениях, поскольку они являются нетранспортабельными

Бытовые котлы считаются идеальным решением для загородных домов. Они имеют встроенный механизм очистки газов, что способствует работе устройства без дыма. Подобные аппараты являются мобильными конструкциями, что позволят переносить их в любое место без нарушения работоспособности изделия. Это многофункциональное устройство позволяет не только отапливать помещение, но и подогревать пищу. Агрегат можно использовать на природе или во время путешествия.

Автоматика для котла на отработанном масле может выполнять различные функции. Здесь можно настроить контроль за разогревом теплоносителя, температурой воздуха в помещении. Такие аппараты устанавливаются на полу. Их стоимость зависит от функциональных особенностей устройства.

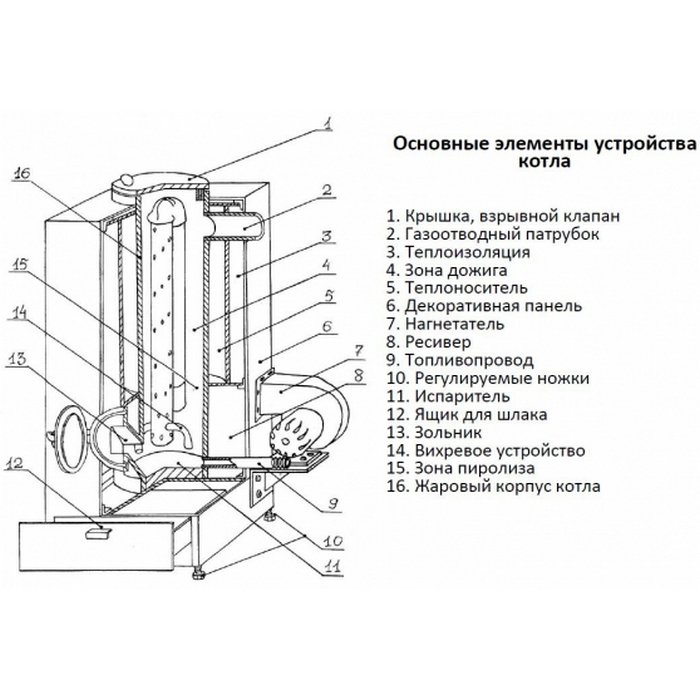

Характеристика котла отопления на отработанном масле

Отопительный котел на отработанном масле должен располагаться в нежилом помещении. Как правило, для обогрева дома его устанавливают в специальной пристройке. Несмотря на то что современные устройства оснащены усовершенствованным фильтрационным блоком, в процессе работы они выделяют неприятный запах машинного масла.

Внутренняя часть блока оборудована обогревательным узлом с водяной трубочкой и гидропомпой. Последний элемент может работать от электрической сети или от генерируемой самим аппаратом энергии. С помощью гидропомпы в контуре осуществляется циркуляция теплоносителя в виде обычной воды.

Принцип работы устройства заключается в следующем. В камере сгорания осуществляется окисление масляных паров и воздушных масс, которые поступают под воздействием вентилируемого компрессора. Уровень огня регулируется с помощью шланга с клапаном. Вентилирующее устройство является единственным движимым элементом, вследствие чего оно может выйти строя.

Такие котлы характеризуются высокой производительностью и способностью длительное время поддерживать температуру воздуха в помещении. Емкость с топливом располагается на полу, а воздухонагреватель может быть закреплен на стене или потолке.

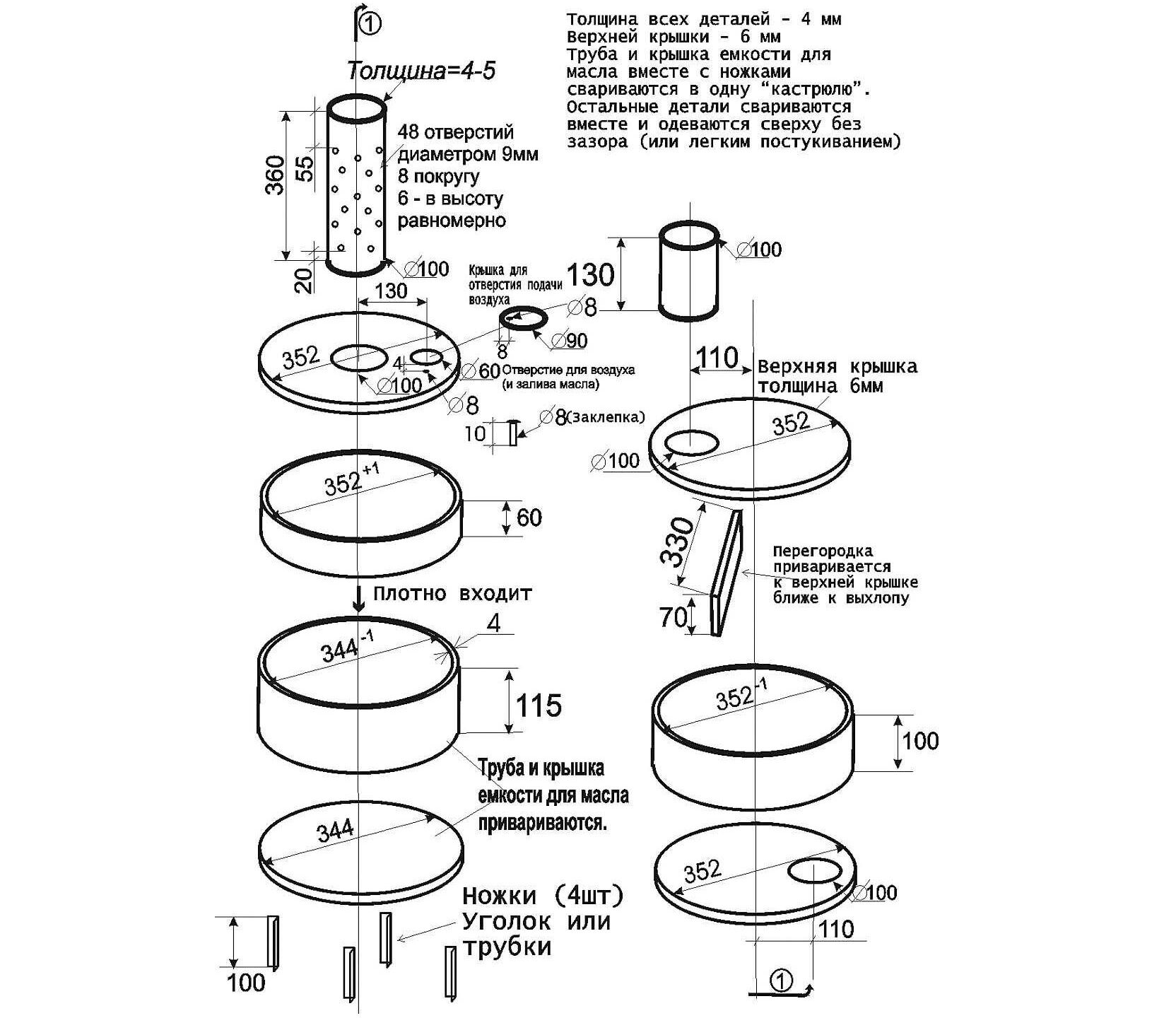

Тонкости процесса создания котла на отработке своими руками

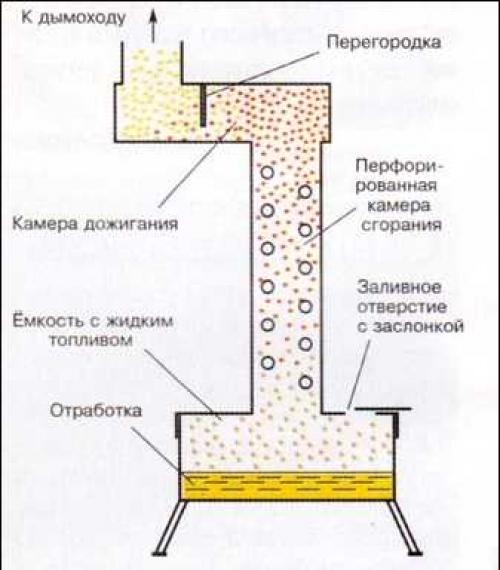

Важнейшей составляющей процесса сгорания топлива является предварительный разогрев отработки. Это даст возможность тяжелому веществу окислиться на легкие составляющие. Добиться такого результата можно с помощью создания толстостенной раскаленной чаши из металла, куда отработка будет подаваться каплями.

При попадании масла на раскаленный металл вещество превращается в пары, которые отводятся в камеру сгорания. Там они должны смешаться с воздухом для лучшего горения, для чего используется воздуховод. Он оснащается крыльчаткой, благодаря которой осуществляется завихрение потока, что способствует длительному пребыванию в камере сгорания масляно-воздушной смеси. Только в этом случае топливо сгорит полностью.

Для осуществления процесса нагрева испарительной чаши в нее следует поместить фитиль, пропитанный горючим. Далее добавляется немного солярки или бензина и выполняется поджиг. Когда металл раскаливается до нужной температуры, происходит подача масла. Этот процесс является простым, но очень опасным. Поэтому важно правильно организовать поступление вещества в форсунку для котла на отработанном масле.

Если масло будет поступать струйно, топливо не будет успевать сгорать. В результате образовываются токсические компоненты, опасные для здоровья человека. Для осуществления эффективного горения без дыма следует организовать капельную подачу топлива. Для этого применяется шланг, на одном конце которого устанавливается фильтр. Лучше использовать автомобильный масляный элемент полной фильтрации. Затем на шланг надевается фрагмент медицинской капельницы с колесиком-регулятором. Элемент закрепляется на штуцере. Масло из капельницы направляется в воронку, которая соединена с трубой. Она подает топливо в чашу сгорания.

Варианты масла для котлов на отработанном масле

Для данных котлов можно применять любой тип отработанного масла. Подходящим считается не только машинное, но и амортизационное, трансформаторное, трансмиссионное, моторное, гидравлическое, рапсовое, растительное и другие виды. Главным требованием к топливу является отсутствие в его составе воды, промывочных жидкостей, антифриза и других нежелательных компонентов. Машинное масло является наиболее дешевым и доступным вариантом. Его в достаточном количестве можно приобрести на любом СТО.

Котел на дизельном топливе характеризуется максимальным КПД. К нему можно добавлять масляные вещества, которые будут выступать в роли катализатора, что способствует хорошему процессу горения. Это могут быть мазут, керосин, средство для розжига мангалов.

Категорически запрещается использовать для котлов на отработке в качестве топлива спирт, бензин и другие легковоспламеняющиеся вещества.

Обратите внимание! В процессе горения топливо нельзя добавлять в емкости. Ее заполнение происходит только после полного выгорания заливки и остывания бака

Обзор котлов российского производства на отработанном масле

Статья на сайте полностью не поместилась, продолжить чтение вы сможете по ссылке: https://santekhnik-moskva.blogspot.com/2019/10/Kotel-na-otrabotannom-masle.html

Котлы на отработанном масле с универсальной горелкой Kroll

Отопление дома или производственного помещения является одной из важнейших и дорогостоящих составляющих. Поэтому важно грамотно подобрать необходимое отопительное оборудование, обеспечивающее безупречную работу. Если поблизости нет магистрального газа, то можно установить котел использующий в виде топлива — отработанное масло, который позволяет исключить зависимость от внешних источников. А при установке дополнительно к котлу еще и автономного источника электропитания (для обеспечения работы автоматики отопительного котла и горелки на отработанном масле Kroll), то система становиться полностью автономной.

Жидкое топливо является на сегодняшний день наиболее испытанным и универсальным топливом. Рассчитать расход отработанного масла можно очень легко/ Расход топлива приблизительно равен мощность горелки (в кВт) умноженную на 0,1. Котлы на отработанном масле с подогревом топлива перед его сжиганием по своей эффективности не уступают любому отопительному оборудованию. А по своим затратам даже являются наиболее экономичными. Термодатчики, встроенные в систему отопления, помогут сэкономить топливо.

Затраты на приобретение котлов на отработанном масле, окупаются примерно за год. Конструкция горелок Kroll на отработанном масле и самих котлов обеспечивает не только полную автоматизацию процесса сжигания топлива, но и исключительно высокий коэффициент полезного действия (до 95 %) с минимальными выбросами экологически вредных веществ. Все отопительные котлы с универсальными горелками Kroll на отработанном масле являются напольными.

К преимуществам котлов на отработанном масле с универсальными горелками Kroll можно отнести:

1. Мощность от 14 до 190 кВт, что позволяет отапливать маленькие дома и большие производственные помещения
2. Для установки котлов на отработанном масле с универсальными горелками Kroll не нужно специальных разрешительных документов (как для
   газовых котлов)
3. Отработанное масло намного дешевле диз.топлива, газа и электричества, а иногда вообще бесплатно
4. Универсальные горелки KROLL работают на любом виде жидкого топлива (отработанные моторное и трансмиссионное масла, растительные масла, рапсовое масло, животные жиры, дизельное и печное топливо). Смена видов топлива требует всего лишь регулировки подачи воздуха и не требует открытия или замены горелки
5. Саморегулирующийся подогреватель топлива обеспечивает необходимую его вязкость для оптимального сгорания
6. Все функциональные части горелки легкодоступны для обслуживания и замены без полного демонтажа горелки
7. Электронный блок управления контролирует работу горелки
8. Горелка шумоизолирована, что обеспечивает ее тихую работу
9. Высокопроизводительный чугунный напольный котел для эксплуатации с вентиляторной горелкой на жидком и/или газообразном топливе с реверсивной водоохлаждаемой топкой, предназначенный для использования в системах отопления.
10. Чугунный корпус котла состоит из чугунных секций соединенных при помощи металлических конических ниппелей и стяжной шпильки, корпус котла изолирован слоем минеральной ваты укрепленной специальным не рвущимся материалом.
11. Стальной корпус котла окрашен методом напыления эпоксидного порошка.
12. Высокоэффективный чугунный теплообменник котла.
13. Геометрия топки котла и дымовых каналов теплообменника обеспечивает тихую и эффективную работу.
14. Рациональная конструкция обеспечивает простоту монтажа и тех обслуживания.
15. Элегантный улучшенный дизайн котла и горелки.
16. Высокий КПД при низком уровне потребления топлива.

К недостаткам котлов на отработанном масле с универсальными горелками Kroll можно отнести:

1. любому котлу на отработанном масле с универсальными горелками Kroll необходима топливная емкость
2. для работы универсальной горелки Kroll необходим сжатый воздух (Необходимое давление воздуха обеспечивается внешним компрессором (в комплект поставки не входит).
3. котел на отработанном масле с универсальными горелками Kroll требует дополнительного ухода
4. котел на отработанном масле с универсальными горелками Kroll дороже других котлов
5. подверженность засорения камеры сгорания и теплообменника сажей, что приводит к снижению эффективности системы отопления в целом.

Принцип работы:

Топливо подающим насосом из топливного бака закачивается в емкость горелки. Уровень топлива в емкости регулируется с помощью поплавка с микровыключателем. Другой микровыключатель служит ограничителем уровня и при переполнении емкости выдает сигнал «сбой горелки». Термостат регулирует температуру масла в емкости и даёт команду на включение горелки после нагрева топлива до заданной температуры. После команды на включение блок управления горелки обеспечивает ее безопасное функционирование. Забор топлива из емкости горелки и его распыление через специальную форсунку происходит благодаря использованию сжатого воздуха, являющегося одновременно «первичным» воздухом для горения. Вентилятор горелки создаёт «вторичный» поток воздуха, который с помощью подпорной шайбы подмешивается в топливно-воздушную смесь. Таким образом, создаётся стабильный и безопасный процесс горения.

Выбор напольных котлов на отработке, предоставленных на Российском рынке, ограничивается, в основном, материалом камеры сгорания и теплообменника, а так же мощностью. Наиболее распространены котлы со стальным и чугунным теплообменником. Чугунные теплообменники более долговечны, но значительно тяжелее стальных. Стальные более ремонтопригодны.

УСТРОЙСТВО КОТЛОВ – Отработку в топку

Котёл изготовлен из листовой стали и стальных труб, окрашен жаропрочной краской. Элементы котла представляют собой единую конструкцию, со съёмной крышкой камеры сгорания. Котёл состоит из камеры сгорания, окруженной водяной рубашкой, блока управления со встроенным вентилятором наддува и выносного маслонасоса.

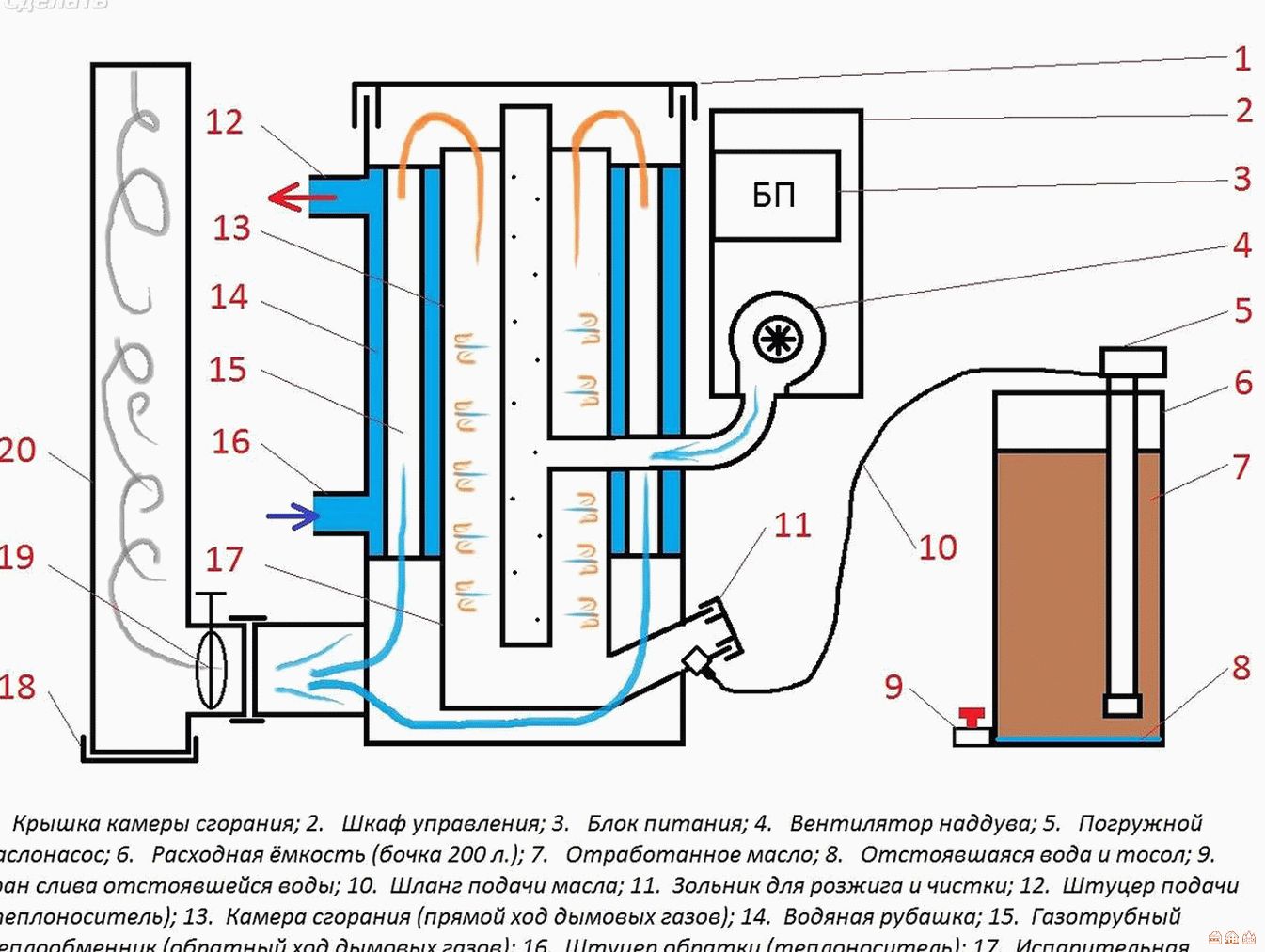

Схема работы котла изображена на рисунке:

1.   Крышка камеры сгорания

2.   Шкаф управления

3.   Блок питания

4.   Вентилятор наддува

5.   Погружной маслонасос

6.   Расходная ёмкость (бочка 200 л.)

7.   Отработанное масло

8.   Отстоявшаяся вода и тосол

9.   Кран слива отстоявшейся воды

10.  Шланг подачи масла

11.   Зольник для розжига и чистки

12.  Штуцер подачи (теплоноситель)

13.  Камера сгорания (прямой ход дымовых газов)

14.  Водяная рубашка

15.  Газотрубный теплообменник (обратный ход дымовых газов)

16.  Штуцер обратки (теплоноситель)

17.  Испарительная камера

18.  Ревизия

19.  Шибер-регулятор тяги

20.  Дымоход

Принцип работы котла:

Из расходной ёмкости 6 маслонасосом 5 отработанное масло по шлангу 10 подаётся в испарительную камеру 17. Испарительная камера выполнена из толстостенной трубы и в рабочем режиме имеет температуру 380-400 гр.ц. Отработанное масло испаряется на дне камеры и масляный пар проходит по камере сгорания 13. В центре камеры сгорания имеется перфорированная труба подачи воздуха от вентилятора наддува 4. Пары масла смешиваются с воздухом и сгорают, нагревая водяную рубашку 14 изнутри. Так как продукты сгорания на выходе из камеры сгорания имеют достаточно высокую температуру, они направляются в газотрубный теплообменник 15, проходящий сквозь водяную рубашку.

Передав свою энергию теплоносителю продукты сгорания отправляются в дымоход.

Основные достоинства печей и котлов на отработанном масле:

• Возможность использования в качестве топлива некондиционных и отработавших свой ресурс минеральных, синтетических, трансмиссионных масел и их смесей в любой пропорции.

• Возможность получать достаточное количество тепла для отопления там, где недостаточно мощные электрические сети и обогрев электричеством не возможен;

• Закрытая конструкция печей и котлов при работе исключает попадание в помещение продуктов сгорания масла;

• Принцип работы печей и котлов позволяет сжигать отработанное масло без форсунок, маслонасосов и прочего – ломаться в нём нечему. Единственная подвижная часть – вентиляторы наддува и обдува (в случае печи).

• Сгорание масла происходит полностью – при правильно работающей печи на выходе дымовой трубы Вы не увидите копоти и чёрного дыма;

• Компактность конструкции;

• Небольшая стоимость печи, позволяющая окупить её менее чем за один сезон использования.

• Простота монтажа/демонтажа и перевозки печи (Перевозится в багажнике легкового автомобиля). Исключение могут составить маслобаки большего объёма;

• Возможность быстро прогреть помещение, а за тем поддерживать комфортную температуру даже в не утеплённом помещении благодаря принудительной конвекции;

Рекомендации по установке:

• Высота дымохода должна быть не менее 3-4 м., диаметр дымохода не менее 100 мм (для моделей до 20 кВт) без заужений и желательно без горизонтальных участков. Проход дымохода через стену необходимо выполнять под углом 450;

• Не допускается расположение вблизи взрывоопасных и горючих веществ

• Рекомендуется рядом с печью поставить небольшой ящик с песком для присыпки случайно пролитого масла

• Прочие требования к пожаробезопасности аналогичны обыкновенным печкам на угле и дровах

Рекомендации по установке дымоходов (PDF)

Разжигание:

Открыть кран подачи масла, удостовериться, что дно камеры сгорания покрыто слоем масла 5-10 мм и нет перелива. Для быстрого розжига долить в камеру сгорания 50-100 грамм жидкости для розжига (керосин, дизтопливо или специальную жидкость). Изготовить из бумаги фитиль, смочить его в жидкости, используемой для розжига. Поджечь фитиль и опустить через зольник (при его наличии) либо через верхнюю крышку на дно камеры сгорания. Включить вентилятор наддува.

Жидкость должна загореться. Через 2-5 минут масло закипает, печь (котёл) нагревается и входит в рабочий режим.

Следует отстаивать отработанное масло перед заливкой, чтобы в него не попала вода и тосол, которые могут содержаться в отработке. Их наличие в масле может вызвать нестабильное горение и погасание печи (котла).

Гашение производится закрытием крана подачи топлива и полным выгоранием остатков топлива в камере сгорания.

Запрещается использовать для розжига бензин, ацетон, растворители, эфиры и подобные легколетучие жидкости, так как это может привести к хлопкам при розжиге и опасности получения ожогов.

Обслуживание:

Обслуживание печей и котлов сводится к очистке дна камеры сгорания от негорючих остатков с содержащихся в масле (шлака), сливе отстоявшейся воды и тосола из маслобака. Очистка производится после полного выгорания масла на дне камеры и остывания печи (котла). Специальным скребком или лопаткой шлак на дне камеры разрыхляется и удаляется через зольник (при его наличии) либо через верхнюю крышку. Количество шлака при работе печи (котла) и интервалы между очистками зависят от загрязнённости используемого масла. Меньше шлака и дольше интервал между чистками при использовании масел, содержащих минимальное количество присадок и твёрдых включений (индустриальные минеральные масла). Более всего шлака образуется при использовании трансмиссионных и синтетических масел. Интервал между чистками зависит от качества масла и составляет от 12 до 48 часов. Один раз (перед отопительным сезоном) необходимо провести ревизию дымохода, проконтролировав его чистоту по всей длине. Модели выпускаемых печей и котлов: В нашей мастерской Вы можете заказать котлы и печи на отработанном масле на мощность от 7 до 50 кВт.

плюс и минусы, виды отопительных приборов на отработанном масле

В вопросах отопления чаще люди ориентируются на проблему экономичности. Поэтому отопительные котлы на отработке получили свою популярность.

Под термином «отработка» понимается уже отслужившее масло, которое побывало в первичном использовании. Жидкость может быть синтетической или натуральной.

Масло для отопления подойдёт как полученное из кулинарных приборов, так и из-под тепловозов или автомобилей. Вне зависимости от происхождения, при процессе сгорания жидкость будет выделять нужное количество тепловой энергии. Поэтому иметь такое устройство очень выгодно, если есть прямой доступ к топливу.

Плюсы отопительных котлов на отработке

Отопительные котлы на отработанном масле обладают множеством плюсов.

Экономичность

Котёл функционирует на уже первично отработанном масле. Правильно настроенное устройство полностью его сжигает.

Чаще, такие аппараты приобретают люди, у которых имеется доступ к топливу в неограниченных количествах.

Например, работники депо или машиностроительных заводов. Но даже в случае, если отработанную жидкость придётся покупать, то вы всё равно останетесь в плюсе.

Стоимость масла минимальна, а расходуется — экономично. Масло выгорает полностью, а значит, каждая копейка, потраченная на него, будет отработана.

Автономность

Такой котёл работает автономно, без подключения к стационарной системе обогрева помещения. Покупатель самостоятельно, вне зависимости от централизованной поставки тепла решает, где будет установлено устройство. Это актуально в частных домах, где автономное отопление крайне необходимо в холодное время года.

Простота устройства

Аппарат настолько прост в сборке и действии, что некоторые умельцы предпринимают попытки собрать его самостоятельно. Принцип работы самодельного и покупного агрегата схож, а ресурсы, потраченные на изготовление или приобретение практически одинаковы.

Ценовая доступность

Неслучайно такие отопительные устройства пользуются огромной популярностью. Несмотря на то что на рынке мало производителей подобных приборов, они не завышают стоимость, так как прекрасно понимают, что собрать такой аппарат можно и в домашних условиях. В совокупности с низкой ценой на топливо, потребитель может окупить своё приобретение уже за первый отопительный сезон.

Фото 1. Два котла (желтого и красного цвета), работающих на отработанном масле. Производитель Thermobile.

Широкий спектр применения

Котлы на отработанном масле используются не только для обогрева жилых помещений. Часто их можно встретить в офисах, учреждениях, и даже промышленных и складских зонах. Именно эти факторы оказали влияние на то, что такие приборы получили широкий спектр применения.

Экологичность

Топливо сгорает полностью. При этом в окружающую атмосферу не выбрасывается токсичных отходов, вредных веществ. Работа устройства абсолютно безвредная для людей и окружающей среды. Многие модели производителей отмечены знаком экологичной безопасности от различных природоохранных организаций.

Эффективность использования

Аппарат быстро нагревает воздух и помещение вокруг, поддерживает заданную температуру. Тепло ощущается практически сразу же после включения устройства.

Оно не только остаётся в помещении и не исчезает с течением времени, но и распространяется по другим комнатам.

Минусы использования котлов для отопления на отработанном масле

Минусы у отопительных котлов на отработке тоже встречаются.

Частое обслуживание

Наряду с плюсами, существуют и недостатки, о которых следует знать каждому будущему покупателю. Первый из них — частое обслуживание.

Такие аппараты нуждаются в надлежащем уходе. Некоторые модели предполагают очистку камеры сгорания водогрейного котла пару раз в месяц.

Очищать её от остатков отработанного топлива необходимо по мере загрязнения фильтра, проверять который нужно не реже одного раза в месяц.

В основном устройство оснащается многоразовыми фильтрами, но хозяева не должны забывать о том, что они могут легко выйти из строя. В инструкции к каждому котлу есть информация о необходимости прохождения технического обслуживания. Если оборудование эксплуатируется в соответствии с указаниями, то проходить техобслуживание можно не чаще, чем указано в инструкции.

Вам также будет интересно:

Обязательное наличие вентиляции

Несмотря на то что отработанное топливо не выбрасывает в атмосферу вредных веществ и продуктов горения, пары довольно сильные, и при отсутствии вентиляции будут оседать на потолке и на стенах. Это повредит внешнему виду вашего помещения, испортит материалы, а также создаст неприемлемый для работы такого устройства климат. Поэтому позаботьтесь о том, чтобы аппарат располагался в месте, где есть хорошо функционирующая вентиляция.

Хранение топлива

Отработанное топливо не нуждается в дополнительной фильтрации перед использованием, но нужно предпринимать необходимые действия для его правильного хранения.

Оно не должно подвергаться воздействию высоких температур или прямых солнечных лучей. Лучше всего хранить в специальных ёмкостях, предназначенных для масляных жидкостей.

Фото 2. Хранение отработанного масла в специальных канистрах. Стенки изделий должны быть толстыми.

Их объем будет зависеть от мощности и количества потребления топлива устройством. У каждого обладателя котла должно быть как минимум две ёмкости. Одна небольшая, расходная, а вторая для сбора и хранения отработанного масла.

Внимание! Не стоит запасаться впрок большим количеством топлива. Во-первых, сжигается оно довольно медленно, поэтому бо́льшая часть масла останется на следующий сезон. Во-вторых, нахождение в жилых помещениях легковоспламеняющихся жидкостей небезопасно для окружающих.

Шум при работе

К сожалению, котёл, функционирующий на отработанном масле, создаёт определённые шумы. Подобное происходит из-за работы вентилятора и вытяжной системы. Поэтому целесообразно устанавливать такое оборудование подальше от жилых комнат и комнат отдыха. Шум довольно сильный и может помешать здоровому сну.

Виды

Котлы на отработке подразделяются на пиролизные и турбогрелки.

Пиролизные

Это оборудование изготовлено из листовой стали с использованием стальных труб.

После изготовления, устройство покрывается жаропрочной краской. Все элементы составляют цельную конструкцию, где отсоединяется только крышка от камеры сгорания.

Конструкция устройства проста. В неё входят:

• блок управления;
• встроенный вентилятор;
• маслонасос выносной;
• камера сгорания с водяной рубашкой.

В устройстве отсутствует горелка.

Принцип действия таких аппаратов прост:

1. В расходную ёмкость заливается отработанное топливо по шлангу, оно подаётся в специальную камеру.
2. Испарительная камера, выполненная из толстой стали, нагревается до определённой температуры.
3. По мере разогрева, масло начинает испаряться на дне. Выделяющийся пар поднимается в камеру сгорания.
4. В её центре есть перфорированная труба, которая подаёт воздух из вентилятора.
5. Масляные разогревшиеся пары смешиваются с кислородом и сгорают.
6. В результате этого процесса нагревается водяная рубашка изнутри.
7. Пары направляются в газотрубный теплообменник.
8. Проходя сквозь водяную рубашку, пары немного остывают и подаются в помещение.
9. Энергия передаётся теплоносителю. Сами продукты горения поднимаются по вентиляции и покидают помещение.

Важно! Основное отличие от других котлов на отработанном масле состоит в отсутствии горелок, что повышает надёжность использования, а также влияет на лёгкость эксплуатации. Конструкция очень компактная и проста в монтаже.

Турбогорелки

Принцип работы похож на функционирование дизельных устройств. Он заключается в том, что топливо разбрызгивается и горит уже непосредственно масляный туман.

Фото 3. Схема устройства турбогрелки, работающей на отработке. Стрелками указаны составные части конструкции.

К отличительным чертам такого устройства относят чувствительность к качеству топлива. Если в его составе имеются различные примеси или вода, то горелка не стартует. Нужна хорошая электрическая мощность.

Это устройство действует по следующему сценарию:

1. Масло заливается в специальный отсек.
2. Под воздействием потока воздушных масс оно попадает в область непосредственного возгорания. Там уже имеется заданная температура.
3. Происходит эффект пиролиза.
4. Выделяются газообразные летучие продукты, которые смешиваются с кислородом и выходят из отверстия. Там же они сгорают.
5. При этом смолистые продукты начинают накапливаться в отсеке.
6. После того как отключается горелка, температура, достигшая максимума, сохраняется.
7. Подача воздуха тоже не прекращается.
8. Нелетучие продукты пиролиза сохраняются. Горелка очищается самостоятельно.

Все устройство состоит из твёрдых металлических сплавов. Сверху покрыто жаропрочной краской.

Правила использования

Чтобы котёл служил длительное время без сервиса, необходимо уделять внимание правилам использования.

Топливо

Отработанное масло для функционирования котла может быть использовано практически любого назначения. Главное, чтобы оно соответствовало ряду требований, которые предъявляются производителями устройств.

Фото 4. Слив отработанного масла в специальную ёмкость. Сама жидкость тёмно-коричневого цвета.

Если у вас имеются дополнительные системы фильтрации, не стесняйтесь их использовать. Чем чище будет отработанное масло, тем эффективнее будет происходить процесс горения. Это влияет и на тот факт, что вы проведёте меньше профилактических работ в процессе эксплуатации.

Если путём анализа выявится, что в топливе содержится большое количество воды и антифриза, то необходимо фильтровать топливо полностью. Есть специальные рекомендации о том, как удалить такие примеси.

Производители, чаще всего, советуют для использования гидравлические, моторные, трансмиссионные масла, а также масло из автоматической коробки передач. А вот использовать в приборе мазут не рекомендуется.

Расчёт топлива для котла происходит в соответствии с теплопотерями для каждого конкретного помещения. Нужно учитывать данные по утеплению места, его остеклению, режим работы котла, а также необходимую установленную температуру. В зависимости от производителя, расчёт будет выполняться по индивидуальным формулам. Лучше для выявления этого вопроса связываться непосредственно с производителем.

Чаще всего используется следующая формула:

B = d*(h2-h3) + d*(h2+h3) /qn

Где: h2 — коэффициент полезного действия,

h3 — энтальпия топлива,

d — теплота сгорания топлива,

qn — температура и удельная теплоёмкость масла.

Вам также будет интересно:

Как правильно и безопасно залить топливо в котёл?

Перед началом работы нужно провести ряд действий, которые обеспечат безопасность использования аппарата:

1. Откройте контейнер с жидкостью. Это нужно для того, чтобы она успела провзаимодействовать с кислородом.
2. После этого отключите устройство от сети и питания, проведите проверку степени герметизации швов.
3. Заполните отсев для сбора маслом. Нужно налить 10-миллиметровый слой. Масло должно быть чистым.
4. Добавьте к этой жидкости 100 мл керосина.
5. Возьмите фитиль и смочите его в розжиге.
6. Опустите на дно ёмкости.
7. Подожгите отработку.
8. Следите за тем, как ведут себя швы и масло. Все действия нужно осуществлять в перчатках.
9. Закройте крышку.
10. После этого начнётся работа устройства, и вы сможете проверить, насколько эффективно оно функционирует.

Фото 5. Заправка самодельного котла отработанным маслом. Топливо наливается в нижнюю часть агрегата.

Нельзя попадать маслом на посторонние участки и детали устройства. При работе должны быть закрыты все дополнительные источники подачи кислорода, например, двери или окна.

Как обслуживать печь?

Система управления котлом на отработанном масле обеспечивает простое и довольно беспроблемное обслуживание аппарата. От покупателя требуется выполнение трёх действий в сезон работы:

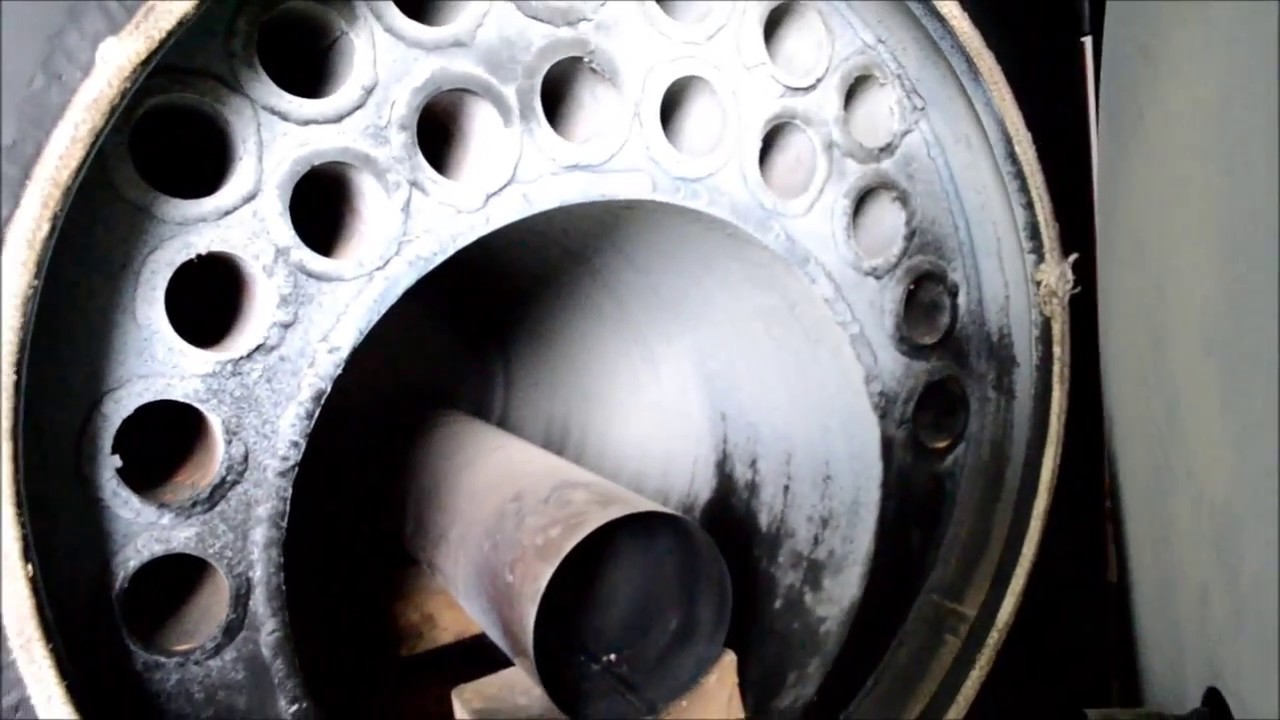

• Чистка теплообменника

Чтобы осуществить подобную процедуру, необходимо найти доступ к котлу. Его, в большинстве случаев, обеспечивает съёмная задняя панель. Избавившись от неё, вы сможете удалить сажу и продукты горения самостоятельно, без привлечения специалистов. Для начала используйте сухую технику уборки, а затем, пройдитесь влажной тканью.

• Замена форсунок

Если ваше устройство продолжительное время функционирует на отработке, то необходимость замены форсунок может появиться уже в 1 сезон. Топливо подаётся непосредственно на горелку, процесс сжигания происходит под давлением. Сопла прогорают и требуют замены. Снимите форсунки и найдите подходящие по размеру. Устанавливайте в соответствии с инструкцией.

• Очистка топливного фильтра

Масло, преимущественно машинное, содержит огромное количество мелких фракций металла и других веществ.

Все они оседают на фильтре, забивают его, из-за этого устройство перестаёт функционировать должным образом. Фильтры меняются минимум раз в сезон.

Такая процедура позволит защитить форсунки от загрязнения и, соответственно, прогорания. Все остальные системы и устройства функционируют без необходимости проведения различных гигиенических процедур.

Полезное видео

Посмотрите видео, в котором рассказывается, как правильно запустить отопительный котел, работающий на отработанном масле.

Итоги

Котлы на отработке — идеальный вариант для экономичного отопления в холодное время года. Одинаково хорошо справляются с задачей, работая как в условиях жилых помещений, так и на промышленных зонах. А низкая стоимость такого агрегата — приятное дополнение и ещё один повод для покупки.

Принцип работы | Каталог котлов

Как в газовых, так и в жидких котлах используется контролируемое сжигание топлива для нагрева воды. Ключевыми компонентами котла, участвующими в этом процессе, являются горелка, камера сгорания, теплообменник и средства управления.

Горелка смешивает топливо и кислород и с помощью запального устройства создает платформу для сгорания. Это горение происходит в камере сгорания, и выделяемое при этом тепло передается воде через теплообменник.Органы управления регулируют зажигание, скорость розжига горелки, подачу топлива, подачу воздуха, тягу на выхлопе, температуру воды, давление пара и давление в котле.

Горячая вода, производимая котлом, перекачивается по трубам и доставляется к оборудованию по всему зданию, которое может включать змеевики с горячей водой в приточно-вытяжных установках, оборудование для нагрева горячей воды для обслуживания и оконечные устройства. Паровые котлы производят пар, который течет по трубам из зон высокого давления в зоны низкого давления без помощи внешнего источника энергии, такого как насос.Пар, используемый для нагрева, может быть напрямую использован паром, использующим оборудование, или может обеспечивать тепло через теплообменник, который подает горячую воду к оборудованию.

Котел – это закрытый сосуд, который обеспечивает передачу тепла от горения воде до тех пор, пока она не превратится в нагретую воду или пар. Затем горячая вода или пар под давлением могут использоваться для передачи тепла процессу. Вода – полезный и недорогой носитель для передачи тепла процессу. Когда вода при атмосферном давлении превращается в пар, его объем увеличивается примерно в 1600 раз, создавая силу, почти такую ​​же взрывную, как порох.Это приводит к тому, что котел является оборудованием, к которому следует обращаться с особой осторожностью.

В состав котельной системы входят: система питательной воды, паровая система и топливная система. Система питательной воды подает воду в котел и автоматически регулирует его для удовлетворения потребности в паре. Различные клапаны обеспечивают доступ для обслуживания и ремонта. Паровая система собирает и регулирует пар, производимый в котле. Пар направляется через систему трубопроводов к месту использования.Во всей системе давление пара регулируется с помощью клапанов и проверяется манометрами. Топливная система включает в себя все оборудование, используемое для подачи топлива для выработки необходимого тепла. Оборудование, необходимое в топливной системе , зависит от типа топлива, используемого в системе.

Вода, подаваемая в котел, которая превращается в пар, называется питательной водой.

Два источника питательной воды :

1. Конденсат или конденсированный пар, возвращенный из технологических процессов и
2. Подпиточная вода (очищенная неочищенная вода), которая должна поступать из-за пределов котельной и производственных процессов. Для повышения эффективности котла экономайзер предварительно нагревает питательную воду, используя отходящее тепло дымовых газов.

Принцип работы и применение котлов на отработанном масле. Котел на отработанном масле с водяным контуром. Чертежи и инструкция изготовления котлов на отработанном масле

своими руками

Выгодным вариантом для отопления помещения и обеспечения горячей водой является котел на отработанном масле. Устройство отличается простой конструкцией, что позволяет изготовить его самостоятельно.Это поможет сэкономить деньги. Если такая возможность исключена, можно приобрести котел для отработки заводской сборки. В настоящее время модельный ряд представлен в большом количестве.

Сегодня очень популярно отопительное оборудование, которое работает на ходу. Это связано с рядом отличительных преимуществ устройства. Прежде всего, это невысокая стоимость установки и наличие топлива, которое можно купить за символическую плату. Развитие отопления не требует использования ресурсов в виде электричества и газа, что делает его экономически выгодным.

Важно! Переработка продукции горнодобывающей промышленности в полном объеме благоприятно влияет на окружающую среду, исключая сброс нефти и ее попадание на землю и в водоемы.

При правильной настройке котла отработанное масло полностью сжигается, поэтому токсичные продукты сгорания не образуются. Устройство состоит из минимального количества деталей, которые можно увидеть на схемах котла. Это увеличивает надежность и долговечность конструкции.На разогрев котла не нужно много времени. Принудительная конвекция способствует быстрому повышению температуры в помещении.

Несмотря на множество достоинств, у развивающего котла есть свои недостатки. При работе устройства из воздуха испаряется влага и сжигается кислород, что негативно сказывается на здоровье человека. Поэтому котел необходимо размещать в нежилом помещении с хорошей системой вентиляции. Ходовые устройства быстро пачкаются. Особенно это относится к плазменной чаше и дымоходу.

Для такого котла можно использовать разные варианты отработанного масла, которое отличается обилием различных примесей. Поэтому для обеспечения продолжительной работы устройства в месте подачи масла в котел следует установить фильтр, который необходимо менять по мере его загрязнения.

Как работает котел на работе

Котлы для частного дома на отработанном масле, а также для гаража, мастерской или производственного помещения имеют простую конструкцию.Они состоят из двух камерных отсеков: камеры испарения и камеры сгорания. В первом отсеке осуществляется процесс подготовки отработанного масла к сжиганию. Во втором он сгорает. Принцип работы устройства следующий.

Из емкости с отработанным маслом насос подает вещество в испарительную камеру, расположенную в нижней части аппарата. Он поддерживает необходимую температуру, достаточную для нагрева и последующего испарения добычи. Пары масла поднимаются в верхнюю зону корпуса, где расположена камера сгорания. Дополнительно оборудован воздуховодом в виде трубы с отверстиями. С помощью вентилятора по воздуховоду воздух подается в камеру, где смешивается с парами масла. Полученная смесь горит без остатка.

Теплообменник распределяет выделяемое тепло. Образовавшиеся продукты сгорания попадают в дымоход. Обязательный процесс – предварительный подогрев майнинга. В масле много примесей, под воздействием определенной температуры происходит процесс разложения вещества на простой углерод, который впоследствии сжигается.В результате образуются безвредные для организма водяной пар, азот и газ.

Полное окисление углеводов возможно только при температуре 600 ° С. Если это значение не соблюдается, в процессе сгорания образуется много токсичных веществ, крайне опасных для здоровья человека.

Разновидности мазутных котлов

Есть три варианта котлов на отработанном масле: водогрейный, отопительный и бытовой. Первый вариант – альтернатива современному котлу.Имея платформенную конструкцию, устройство нагревает ровную поверхность, на которой находится резервуар для воды. На выходе из бака установлен небольшой насос, регулирующий давление в системе.

Важно! Изменить температуру воды очень сложно, поэтому при необходимости рекомендуется разбавлять ее холодной.

Для котлов на отработанном масле применяется бак для воды не более 140 л. Он нагревается за 2 часа, что в несколько раз быстрее, чем скорость современного электрокотла.Масляный водонагреватель может работать в двух режимах: быстром и фитильном. Первый вариант используется для нагрева полностью холодной воды. Режим фитиля позволяет воде в резервуаре быть в нагретом состоянии. Однако для этого потребуется большой топливный ресурс.

Важно! В подвальном помещении установлены масляные обогреватели рабочие, так как они нетранспортные.

Бытовые котлы считаются идеальным решением для загородного дома. В них встроен механизм газоочистки, что способствует бездымной работе устройства.Такие устройства представляют собой мобильные конструкции, что позволит переносить их в любое место, не влияя на производительность продукта. Этот многофункциональный прибор позволяет не только обогревать комнату, но и разогревать пищу. Устройство можно использовать на открытом воздухе или во время путешествий.

Автоматика для мазутного котла может выполнять различные функции. Здесь можно настроить контроль нагрева теплоносителя, температуры воздуха в помещении. Такие устройства устанавливают на полу. Их стоимость зависит от функциональных особенностей устройства.

Характеристики котла на отработанном масле

Котел на отработанном масле должен располагаться в нежилом доме. Как правило, для отопления дома его устанавливают в специальной пристройке. Несмотря на то, что современные устройства оснащены продвинутой фильтрационной установкой, во время работы они издают неприятный запах моторного масла.

Внутри агрегата установлен нагревательный элемент с водяным патрубком и гидравлический насос. Последний элемент может работать от электрической сети или от энергии, вырабатываемой самим устройством.С помощью гидравлического насоса в контуре циркулирует теплоноситель в виде обычной воды.

Принцип работы устройства следующий. Камера сгорания окисляет пары масла и воздушные массы, попадающие под воздействие вентилируемого компрессора. Уровень возгорания регулируется шлангом с вентилем. Вентиляционное устройство – единственный подвижный элемент, в результате чего он может выйти из строя.

Такие котлы отличаются высокой производительностью и способностью длительное время поддерживать температуру воздуха в помещении.Топливный бак расположен на полу, а обогреватель можно закрепить на стене или потолке.

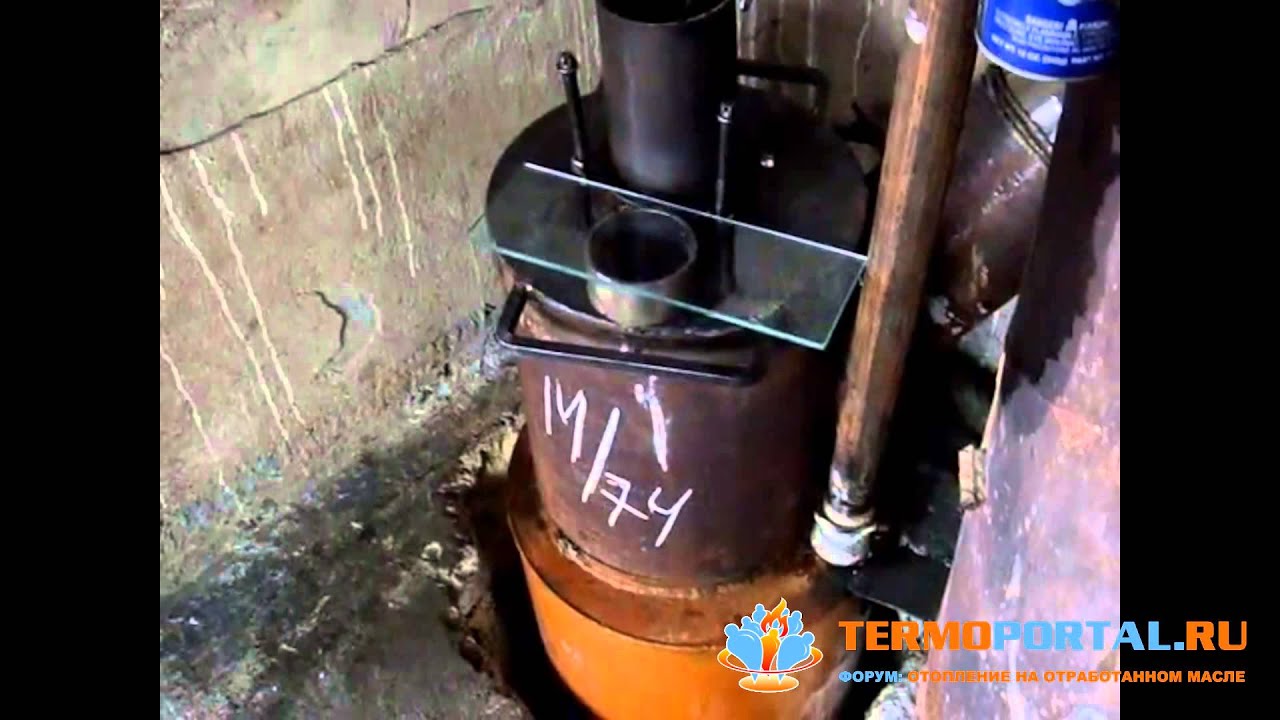

Тонкости процесса создания котла своими руками

Самым важным компонентом процесса сжигания топлива является предварительный подогрев горных выработок. Это позволит тяжелому веществу окислиться до легких компонентов. Такого результата можно добиться, создав толстостенную горячую чашу из металла, куда добыча будет подаваться каплями.

При попадании масла на горячий металл вещество превращается в пары, которые выбрасываются в камеру сгорания.Там их необходимо смешать с воздухом для лучшего горения, для чего используется воздуховод. Он оснащен крыльчаткой, за счет которой закручивается поток, что способствует длительному нахождению в камере сгорания воздушно-масляной смеси. Только в этом случае топливо сгорит полностью.

Чтобы осуществить процесс нагрева испарительной чашки, в нее следует поместить фитиль, смоченный топливом. Далее добавляется немного дизельного топлива или бензина и производится розжиг. Когда металл нагревается до нужной температуры, подается масло.Это простой, но очень опасный процесс. Поэтому важно правильно организовать подачу вещества в форсунку котла на отработанном масле.

Если масло потечет, то топливо не успеет сгореть. В результате образуются токсичные компоненты, опасные для здоровья человека. Чтобы добиться эффективного горения без дыма, следует организовать капельницу топлива. Для этого используется шланг, на одном конце которого установлен фильтр. Лучше использовать автомобильный масляный фильтрующий элемент.Затем на шланг надевается фрагмент медицинской капельницы с колесом регулятора. Элемент фиксируется на фурнитуре. Масло из капельницы направляется в воронку, которая подсоединяется к патрубку. Она подает топливо в чашу сгорания.

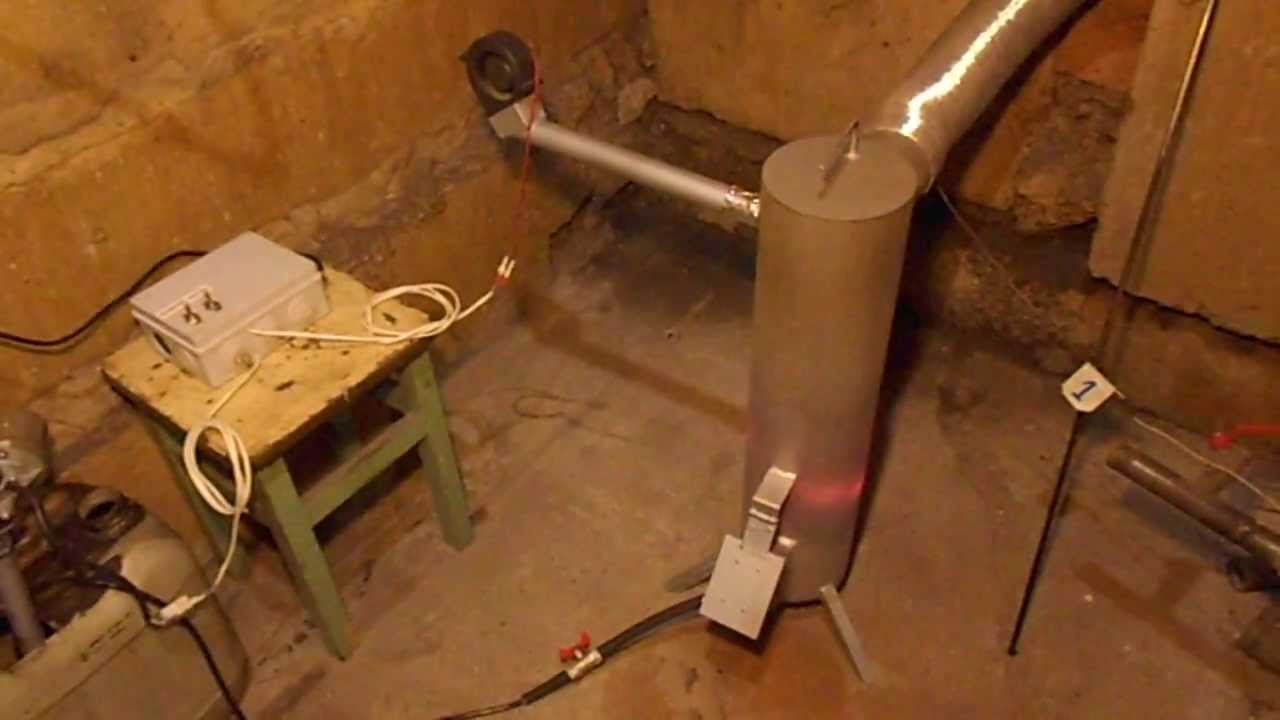

Изготовление котла на отработанном масле с водяным контуром своими руками

На основании изучения чертежа котла своими руками на отработанном масле подготовлены следующие необходимые материалы и инструменты:

• лист металла толщиной 4 мм для емкости или трубы диаметром 500 мм;
• трубы сечением 200 мм;
• листовой металл толщиной 6 мм для создания укрытия;
Металлические пластины
• толщиной 3 мм;
• отрезок трубы для крепления дымохода;
• масляный насос;
• вентилятор;

• переходники стальные;
Термостойкий герметик
• ;
• металлический уголок для опор;
• болгарки с обрезным кругом;
• сверл;
• молоток;
• комплект ключей;
• Сварочный аппарат с электродами.

Полезный совет! Чтобы облегчить создание самодельного котла для добычи полезных ископаемых, можно использовать готовые бочки для кислорода или пропана.

Корпус котла условно разделен на две части. Радиатор отопления будет располагаться внизу, а водяная рубашка вверху.

Процесс изготовления котла своими руками на отработанном масле начинается с изготовления внутренней емкости в виде емкости с водяной рубашкой, каналом подачи кислорода и маслопроводом.

На листе металла нанесены размеры элементов резервуара согласно чертежу котла-утилизатора. Все детали соединяются сваркой. Внизу корпуса сделана дверца, чтобы вынуть чашу и поджечь масло. Для ускорения процесса корпус может быть изготовлен из фрагмента трубы диаметром 500 мм и длиной 1 м.

Из металлических пластин вырезаны два элемента круглой формы, которые выполняют роль дна и крышки корпуса.В верхней части делается круглое отверстие, размер которого соответствует диаметру перфорированной трубы, в которую она вставляется и приваривается. Кузов покрыт двумя пластинами сваркой. К его низу крепятся ножки из арматурных стержней.

Аналогично выполнен верхний бак. В крышке проделывается отверстие для дымохода. Для соединения двух емкостей используется трубка-горелка диаметром 100 мм и высотой 35 см. В его середине проделываются отверстия диаметром 50 мм. по всей площади изделия.

Статья по теме:

Принцип работы. Типы устройств. Макеты заводской сборки. Изготовление печи своими руками, варианты конструкции.

Сваркой все элементы соединяются между собой согласно чертежу котла-утилизатора. После установки аппарата на ровное бетонное основание начинается установка дымохода. Его длина 3,5-4 м. Для обеспечения хорошего сцепления необходимо, чтобы труба была наклонной.Наружная часть должна быть вертикальной и снабжена специальным чехлом для защиты от снега и дождя.

Опции для мазутных котлов

Для этих котлов можно использовать любое отработанное масло. Подходящими считаются не только машины, но и амортизационные, трансформаторные, трансмиссионные, моторные, гидравлические, рапсовые, овощные и другие типы. Основное требование к топливу – отсутствие в его составе воды, промывочных жидкостей, антифриза и других нежелательных компонентов.Моторное масло – самый дешевый и доступный вариант. Его можно приобрести в достаточном количестве на любой СТО.

Котел на дизельном топливе отличается максимальным КПД. В него можно добавлять масляные вещества, которые будут действовать как катализаторы, способствующие хорошему процессу сгорания. Это может быть мазут, керосин, средство для розжига мангала.

Важно! При сгорании нельзя доливать топливо в емкости. Его наполнение происходит только после прогорания заправки и остывания бака.

Обзор котлов на отработанном масле российского производства

Бытовые мазутные котлы в основном производятся в Воронеже, где производитель имеет все необходимые документы, связанные с производством продукции. Есть и другие малые предприятия. Однако большинство из них не имеют государственного сертификата на изготовление отопительного оборудования. На это стоит обратить внимание при покупке бойлера.

Двухконтурный котел на отработанном масле Теплотерм ГМБ 30-50 кВт отличается высоким качеством исполнения каждой детали.Благодаря многофункциональному микропроцессору он оснащен системой автоматического управления. Устройство имеет множество опций, упрощающих эксплуатацию устройства, делая его безопасным. Расход топлива – 3-5,5 л / ч. Стоимость модели 95 тысяч рублей.

Пиролизный котел gecko 50 – популярная модель. Устройство может работать не только на добыче полезных ископаемых, но и на сырой нефти, дизельном топливе, мазуте всех марок, керосине, жирах и различных видах масел. Котел нетребователен к качеству и вязкости топлива.Нет необходимости в его предварительной фильтрации и нагреве.

Конструкция имеет небольшие габариты (46х66х95 см) и вес 160 кг. Устройство отличается высоким КПД, надежной работой всех элементов и узлов соединения, простотой обслуживания и ремонта. Максимальная температура в аппарате достигает 95 ° С. Расход топлива 2-5 л / час. Потребляемая мощность 100 Вт. Цена котла на отработанном масле 108 тыс. Руб.

Котел Ставпеч СТВ1 отличается высоким КПД.Мощность устройства 50 кВт. Расход топлива 1,5-4,5 л / час. Размеры кейса – 60х100х50 см. Устройство оснащено надежной модулируемой горелкой для котла на отработанном масле, имеющей высокий уровень выбросов. Устройство оснащено топливным фильтром, насосом и резервуаром для воды. В качестве топлива можно использовать различные виды масла, дизельного топлива и керосина. Цена котла 100 тыс. Руб.

Комбинированный аппарат КЧМ 5К имеет чугунный корпус. Он может работать не только на добыче полезных ископаемых, но и на газе, а также на твердом топливе.Мощность устройства 96 кВт. Модель отличается высоким качеством изготовления деталей, безопасностью в эксплуатации и долговечностью. Купить бойлер можно за 180 тысяч рублей.

Дорогие отечественные мазутные котлы

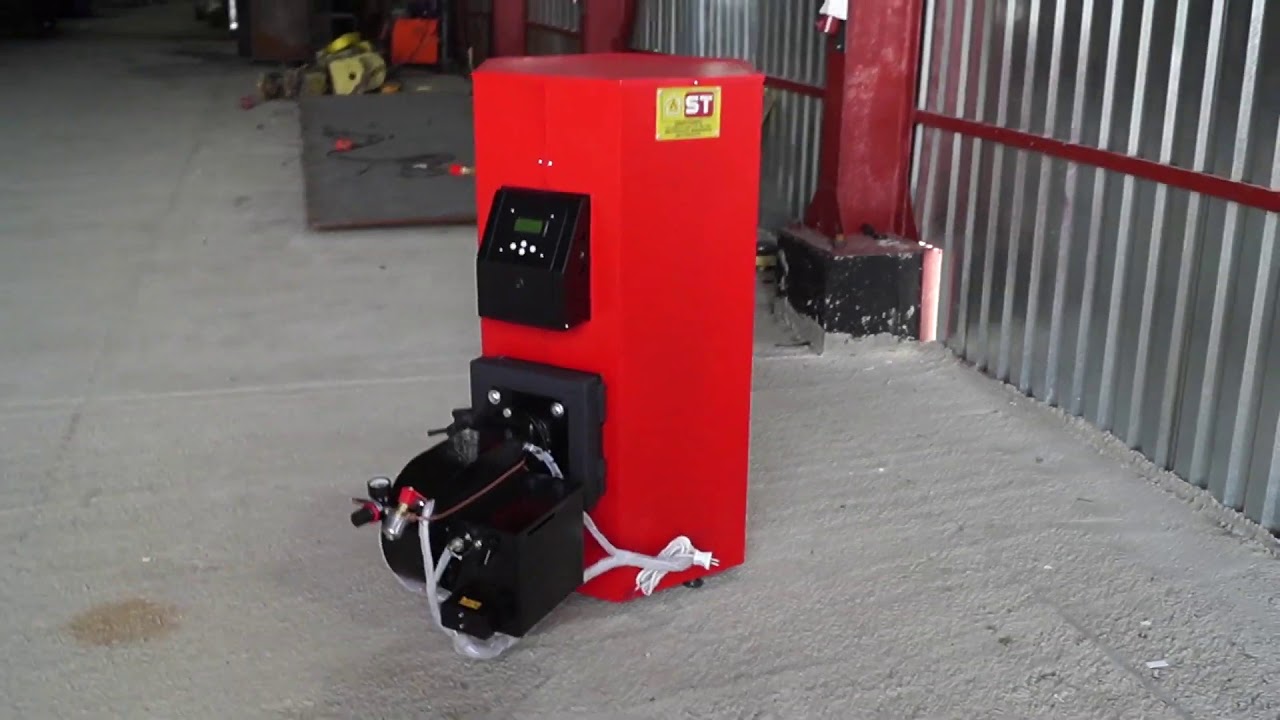

Бытовой автоматический котел на отработанном масле Тепламос НТ-100 отличается современным оснащением. Двухконтурный котел можно использовать не только для отопления, но и для обеспечения горячей водой в доме. Модель отличается высоким качеством изготовления всех составляющих элементов.На внешние детали нанесена порошковая краска, защищающая их от коррозии. Корпус имеет внутреннее теплоизоляционное покрытие в виде стекловаты высокой плотности.

Для удобства управления устройство оснащено пультом дистанционного управления, что позволяет ему работать в автоматическом режиме. Он состоит из переключателя, термостата, термогигрометра и аварийного термостата.

Размер котла 114x75x118 см, вес 257 кг. Максимальная потребляемая мощность достигает 99 кВт.Расход горючего материала колеблется в пределах 5-6 л / час. Цена котла на отработанном масле – 268 тыс. Руб.

Одноконтурный обогреватель на майнинге Ecoboil-30/36 можно использовать для обогрева помещения площадью до 300 квадратных метров. м. Имеет размеры 58х60х110 см. Мощность устройства 28 кВт. Расход топлива может колебаться от 0,9 до 1,6 л / ч. Котел работает на любом виде масла вне зависимости от его качества. Также для него можно использовать керосин и спирт. Стоимость котла 460 тыс. Руб.

Жаротрубный котел Belamos NT 325 мощностью 150 кВт способен отапливать помещение площадью более 500 квадратных метров. м. Расход топлива достигает 1,8-3,3 л / ч. Благодаря наличию теплообменника имеет высокий КПД. Он оборудован блоком управления с функцией плавной регулировки и возможностью поддержания заданной температуры охлаждающей жидкости. Может работать на любом виде жидкого топлива, не нуждающегося в фильтрации и подогреве. Цена котла 500 тыс. Руб.

Финские котлы на отработанном масле для частного дома

Судя по многочисленным отзывам, большой популярностью пользуется котел на отработанном масле Ecoheat 60S, оснащенный горелкой. Устройство можно подключить к бойлеру на горячую воду. Котел имеет размеры 102х67х79 см. Расход топлива не превышает 5,4 л / час. Мощность агрегата 60 кВт.

Корпус котла изготовлен из листовой стали и покрыт теплоизоляцией в виде плотного стеклопластика. Достоинством агрегата является простота обслуживания, что обеспечивается классической формой камеры сгорания и двойной системой фильтрации топлива. Купить котел на отработанном масле можно за 280 тысяч рублей.

Еще одна заслуживающая внимания модель – котел Danvex B-60, работающий на отработке. Применяется для обогрева помещения площадью 150-200 квадратных метров. м. Мощность устройства 63 кВт. Корпус выполнен из высококачественной жаропрочной стали с теплоизоляционным покрытием.КПД устройства 88%. Может быть подключен к бойлеру. Расход топлива 5,6 л / час.

Модель отличается качественной и профессиональной сборкой и стильным дизайном. Агрегат прост в эксплуатации и обслуживании. Благодаря наличию герметичной топливной магистрали исключается вероятность испарения масла и наличия неприятного запаха в помещении. Средняя цена котла 290 тыс. Руб.

Европейские производители отработанных котлов отопления

Надежное и долговечное отопительное оборудование предлагает немецкая компания Kroll. Модели характеризуются мощностью 25-200 кВт. Расход топлива находится в пределах 2,1-16,9 л / ч. Котлы оснащены обратной камерой сгорания, которая расположена горизонтально, и универсальной автоматической горелкой. Дымовые трубы внутри оснащены турбулизаторами из нержавеющей стали, что позволяет регулировать температуру дымовых газов, выбирая уровень давления в топке. Стальной кожух имеет изоляционный кожух из стекловолокна.

Другой немецкий производитель, Buderus, производит низкотемпературные чугунные котлы на отработанном масле.Устройства имеют мощность 25-100 кВт. Большинство моделей оснащено электронной системой управления с возможностью плавной регулировки температуры воды в котле. Котлы дополнительно можно комбинировать с водонагревательными баками для горячего водоснабжения.

Испанская компания Roca предлагает линейку отопительных котлов мощностью 58-1744 кВт, которые можно использовать для обогрева помещения площадью 580-17500 квадратных метров. м. Аппараты оснащены реверсивной камерой сгорания. Корпус изготовлен из листовой стали.

Итальянский производитель Unical производит котлы мощностью 35-1100 кВт. Топка цилиндрическая с глухим дном имеет инверсию памяти. Устройство имеет три котловых канала. Благодаря короткой горелке обеспечивается высокое качество теплопередачи и увеличивается конвекция.

Другие производители масляных котлов

Двухконтурные жидкотопливные котлы американского производителя Energylogic отличаются высоким качеством, надежностью и долговечностью.Модели имеют мощность 41-218 кВт. Теплообменник работает на мокром эффекте, охлаждая воду. Это исключает образование точек перегорания и способствует замедлению износа металла.

В вентиляторной горелке расположена специальная головка, которая формирует и удерживает пламя, нормализуя процесс сгорания топлива. Устройства имеют возможность нагревать топливо до того, как оно попадет в форсунку. Котлы оборудованы двусторонней двусторонней топкой.

Китайские котельные на отработанном масле Nortec имеют мощность 15-7000 кВт.Благодаря наличию сетчатого фильтра топливо поступает в форсунку в чистом виде. Устройства оснащены датчиком перелива топлива и надежной скользящей заслонкой вторичного воздуха.

Другой китайский производитель Smart Burner выпускает котлы мощностью 24-595 кВт. Устройства имеют плавную систему зажигания и возможность регулировки подачи топлива, что способствует большому КПД.

Двухходовые котлы корейского производства работают на базе одноступенчатых горелок OLB. У них мощность 15-1600 кВт.Аппараты снабжены регулятором давления, с помощью которого регулируется расход топлива для форсунки, который определяется вязкостью топлива. У них есть функция защиты системы при выходе из строя одного из элементов котла.

Корейские котлы Китурами работают на разных видах топлива. Они оснащены устройством самодиагностики, благодаря которому регулируется режим работы. В зоне вторичного дожига котлы имеют горелку с технологией циклонной проточной аэродинамики.

Нагревание на отработанном масле в настоящее время очень популярно. В первую очередь это связано с экономической целесообразностью данного варианта. Котлы разработки отличаются рядом отличительных преимуществ, однако устройства заводского изготовления имеют довольно высокую стоимость. Чтобы сэкономить, устройство можно изготовить самостоятельно, изучив все тонкости процесса.

Обычные люди редко не слышали о практике сжигания отработанных масел на специальных установках с целью получения тепловой энергии для обогрева помещений или здания в целом.Самодельный котел на отработанное масло можно найти практически в каждом гараже, а уж тем более на СТО.

Между тем, многие домовладельцы также заинтересованы в этом виде энергии и хотели бы приобрести заводской теплогенератор для обогрева своего дома. Возникает вопрос: какое оборудование предлагают производители для организации отопления дома на работе?

Обзор нагревателей отработанного масла

Если самодельные котлы мы делали или встречали довольно часто, то брендовые изделия встречаются не так уж и часто.Основная причина такого явления – достойная стоимость отопительного оборудования как российских, так и зарубежных производителей. Но часто возникают ситуации, когда выработка тепла из старых масел или дизельного топлива остается единственной альтернативой, поэтому интерес к этому оборудованию не теряется.

Для организации отопления дома на отработанном масле производители предлагают оборудование следующих типов:

• Теплогенераторы, работающие по принципу предварительного испарения топлива.
• Котельные установки со специально адаптированными факельными горелками.
• Масляные котлы.

Агрегаты первого типа имеют простейшую конструкцию. Принцип их действия имеет некоторое сходство с пиролизными котлами. Внизу камеры сгорания или во встроенной чаше система подачи топлива поддерживает определенный уровень масла, к нему также подается воздух по вертикальной трубе. Суть в том, что с нагретой поверхности испаряется горючая жидкость, после чего эти пары сжигаются с вторичным воздухом.

Принцип работы агрегата на отработанном масле стоит рассмотреть на примере российского котла БЕЛАМОС, который показан на рисунке.

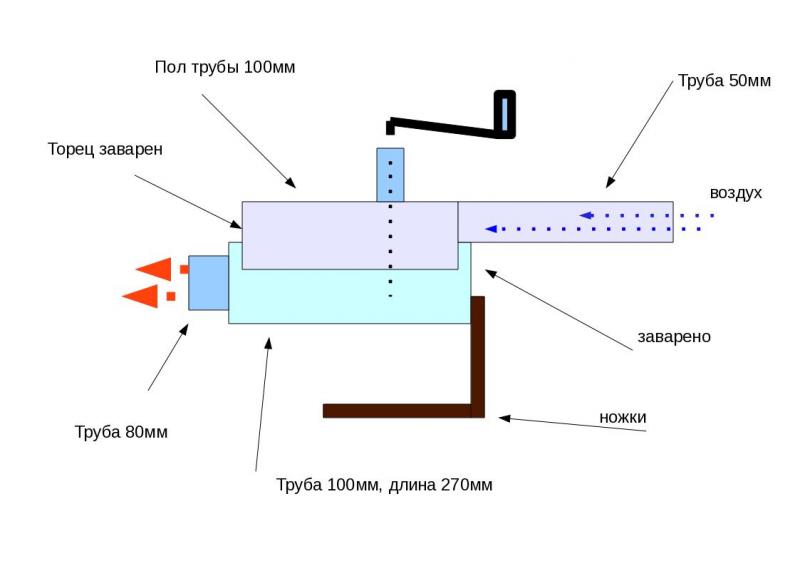

Схема котла

В процессе горения водяная рубашка нагревается непосредственно через стенки топки, кроме того, тепло от дымовых газов отводится в двухходовом жаротрубном теплообменнике. Таким образом, продукты сгорания после прохождения жаровых труб выходят наружу с низкой температурой по трубе дымохода.Воздух нагнетается в топку с помощью вентилятора. Для розжига и очистки камеры сгорания в нижней части корпуса устроена герметичная дверца. В отдельной емкости хранится отработанное масло, доставка его в агрегат осуществляется насосной АЗС.

• Преимущества данного типа установки следующие:
• Простая конструкция, поэтому котел можно сделать самому.
• Электронный блок плавно регулирует интенсивность горения.
• Обслуживание нагревателя – простая операция, она выполняется самостоятельно.
• Сравнительно невысокая цена оборудования.

Из существенных минусов стоит выделить низкий КПД (не выше 90%) и зависимость от электричества. При его выключении масляный котел погаснет, а при восстановлении подачи электроэнергии потребуется вмешательство человека для воспламенения.

Котлы факельные

Эти котлы на отработанном масле выпускаются, как правило, универсальными.То есть основной блок с цилиндрической камерой сгорания и трехходовым жаротрубным теплообменником приспособлен для установки различных горелочных устройств.

Котел со встроенной горелкой

Общее расположение котельного агрегата и теплообменника стандартное, поэтому более интересна горелка, которая в конце служит для обогрева. Ее конструкцию и принцип работы можно изучить на примере известного немецкого бренда KROLL, схема работы горелки представлена ​​на рисунке.

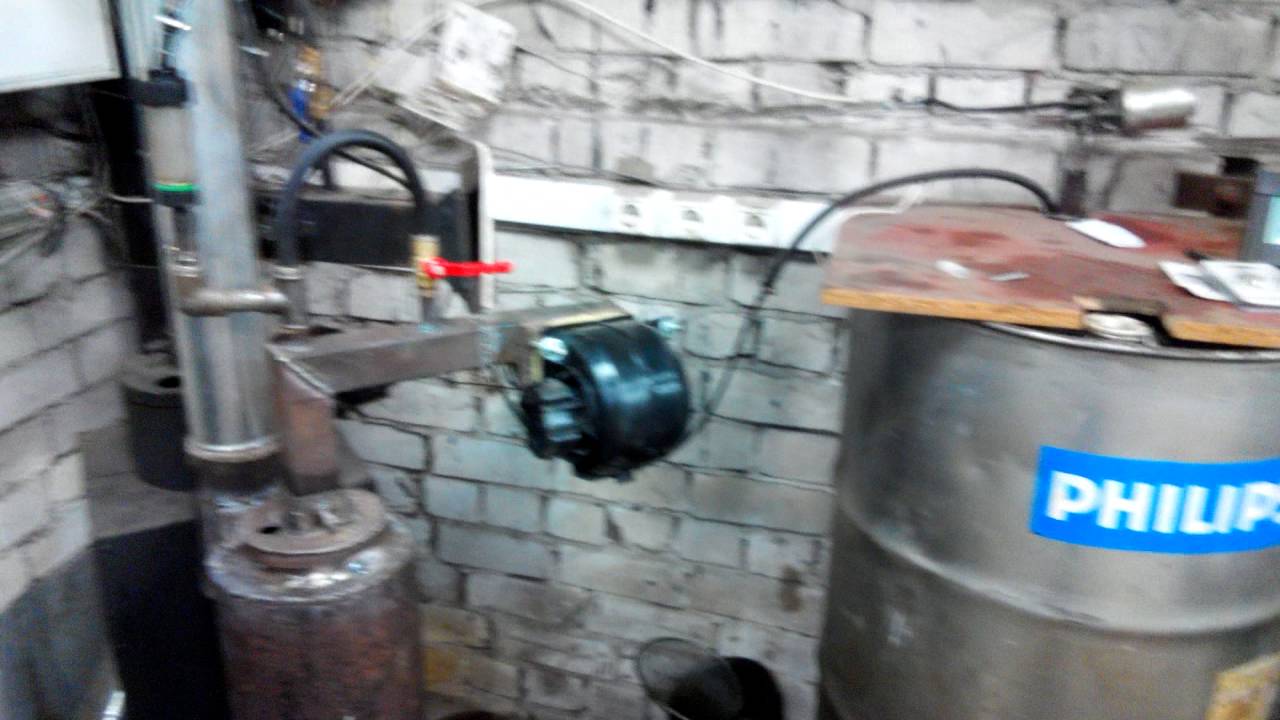

Горелка

Масляный насос – ТРК поддерживает постоянный уровень топлива в камере подогрева. Там оно нагревается до оптимальной температуры воспламенения с помощью электронагревателя, после чего масло попадает в форсунку. Как видно из схемы, принцип работы котла предусматривает подачу воздуха двух типов: вентилятор горения и компрессор для работы форсунки. Розжиг осуществляется автоматически, по команде контроллера.Он также управляет подогревателем топлива, вентилятором и топливным насосом или дозирующим устройством.

Горелочные котлы на отработанном масле имеют ряд заслуживающих внимания преимуществ:

1. Высокая эффективность сгорания топлива, производители декларируют КПД своей продукции на уровне 96%.
2. Приборы и средства автоматизации обеспечивают комфортную работу установки с минимальным вмешательством человека. Даже после отключения электроэнергии горелка запускается сама по себе.
3. Возможность перехода на другие виды топлива путем замены горелки.
4. Простое и нечастое обслуживание.

При наличии горелки существенно упрощается самостоятельное изготовление котла на отработанном масле. Необходимо только собрать и правильно смонтировать котельный агрегат, в котором будет установлено горелочное устройство.

Существенными недостатками теплогенератора являются его дороговизна и сложная система подачи воздуха и топлива.

Важно. Все виды масел, сжигаемых в горелках, должны быть отфильтрованы от твердых частиц.В противном случае могут возникнуть засоры и сбои в работе форсунки.

Воздухонагреватели представляют собой печи с масляной горелкой и дополнительным вентилятором для создания потока нагретого воздуха. В остальном они повторяют конструкцию предыдущего типа, только без водяной рубашки и жаровых труб. Схема работы водонагревателя представлена ​​на рисунке.

Заключение

Когда традиционные источники энергии недоступны, опытный отопительный котел может быть единственным выходом из ситуации.Стоит учитывать, что агрегаты заводской сборки могут работать не только на моторных маслах, но и на дизельном топливе, растительных маслах и даже животных жирах. Чтобы сменить вид топлива, нужно просто отрегулировать подачу воздуха для горения, вмешиваться в конструкцию не нужно.

На фото: Котел паровой 500 кг пара / час с горелкой на отработанном масле АЛ-35В, Краснодар

Котлы с горелками для отработанных масел позволяют значительно снизить затраты на отопление и решить проблему утилизации ГСМ, что особенно актуально для предприятий, имеющих большое количество отработанных масел: транспортных компаний, автосервисов, СТО, кафе, ресторанов. , железная дорога, флот и др.d. В качестве топлива для горелок можно использовать любые отработанные масла (минеральные, синтетические, моторные, трансмиссионные, трансформаторные, турбинные, закалочные масла или их смеси).

На фото: Пуск парового котла ПАР-0,5-0,07ПО с горелкой АЛ-35В, Краснодар

Отопительные котлы на отработанном масле, цена на которые выше, чем на дизельные установки, намного экономичнее в эксплуатации из-за невысокой стоимости топлива. К концу первого года эксплуатации стоимость опытно-конструкторского котла будет равна стоимости дизельного котла.Используя котел на длительных тренировках, вы получаете значительную экономию денежных средств. Там, где непрерывный производственный цикл требует большого количества тепла (сушильные камеры для сушки песка, автосервисы и т. Д.), Котлы с горелками на отработку приводят к снижению затрат в 3 раза.

На фото: котел ОЛБ-1500РД-Р с горелкой АЛ-15В, Московская область

Наша компания производит горелки на отработанном масле серии AL. Выпускаемые нами горелочные устройства работают с различными теплогенераторами и котлами на жидком топливе, а также с некоторыми типами твердотопливных котлов.У нас вы можете купить котлы на «разработку» по самым выгодным ценам.

Жаротрубные двухходовые котлы отлично зарекомендовали себя при работе с горелками серии на отработанном масле. Эти котлы находятся в «разработке», цена которых указана в разделе, имеют высокий КПД и конструкцию, обеспечивающую комфортную очистку камеры сгорания. Предлагаем котлы серии COMPACT CA (Бельгия), SCHUSTER (Италия), OLB (Корея) и котлы REX (Италия).

На фото: Горелка АЛ-70В установлена ​​на котле ICI Caldaie REX85 в котельной ГОКа, Архангельская область.

Строительный котел мощностью до 15 кВт применяется для отопления большинства частных домов негазифицированных территорий. Это хорошая альтернатива твердотопливным котлам (уголь, дрова), пеллетам и солярке! Также котлы устанавливаются как резервное отопление параллельно с газовым, твердотопливным или вместо дизельного отопления.

EcoBoil-18/30 котел на жидком топливе способен отапливать помещение площадью до 150 м 2 с высотой потолка до 3 метров с нормальной степенью теплоизоляции.

Такие котлы часто приобретают для отопления частных домов и коттеджей, бытовок, вагонов, небольших теплиц, цехов, птичников, сушилок и т. Д.

Если у вас площадь или высота потолка больше, чем указано выше, вы можете рассмотреть более мощные котлы:

Небольшие СТО, гаражи и мастерские можно отапливать воздухонагревателями на отработанном масле. Это котлы и для них не требуется водонагревательная система. Их можно выключить на ночь и запустить утром. Для небольших помещений подходят следующие обогреватели: Воздухонагреватель «HotAir-05», HotAir-1/30 или HotAir-2/36

.

Виды топлива:

• отработанное масло
• Масла гидравлические
• керосин, диз.топливо
• масла растительные: рапсовое, подсолнечное, кукурузное, соевое

Сравнительная таблица полуавтоматических и автоматических котлов на отработанном масле

Параметр	Котел полуавтоматический EcoBoil	Котел автоматический EcoBoil-A
Вид зажигания	Руководство	Авто
Очистка котла	1 раз в сутки	1 раз в 1-2 месяца
Требуется ежедневный контроль	Есть	№
Пуск после аварийного отключения, в том числе после отключения электроэнергии	Руководство.Сам масляный насос не начнет перекачивать топливо	Автозапуск (N-количество попыток, в случае неудачи переходит в ошибку до перезапуска и устранения причины)
Тип подачи топлива	Капельный масляный насос. Форсунок нет. Пиролиз	Сопло, давление воздуха
Режимы работы	Минимум / максимум котел не выключается полностью	Пуск / останов
Дневной / ночной режим	№	Есть.Температура день / ночь и время перехода день / ночь
Поддержание температуры системы в заданном диапазоне	Есть. Гистерезис (регулируемая разница температур)
Возможность подключения резервного питания от 12 вольт	есть	№
Требуется сжатый воздух (компрессор)	№	Есть
Потребление электроэнергии в час	0,1 – 0.25 кВт	0,5-1,5 кВт (в зависимости от мощности горелки)
Фильтрация масла	Не требуется	Горелка встроенная 3 степени фильтрации
Масляное отопление	Не требуется	Есть. Горелка встроенная
Защита от кипения теплоносителя	есть	есть
Защита от перегрева масла в масляном баке	Без масляного бака	есть
Защита от различных поломок	есть
Контроль пламени	Аналоговый датчик температуры пламени	Датчик пламени

В комплекте:

Все масляные насосы для всех моделей всегда были с металлическими шестернями!

Устройство и принцип работы ТЭН

Водогрейный котел EcoBoil имеет внутренние и внешние теплообменные трубки (двухвитковые), благодаря которым вода в системе нагревается быстрее, что обеспечивает повышенный КПД при меньшем расходе топлива по сравнению с другими типами котлов на жидком топливе.На передней части котла расположены 2 люка: зольник для чистки и розжига, второй – для чистки дымоходной камеры (чистится 1-2 раза в сезон).

Толщина камеры сгорания – 6 мм
Наружная стенка котла – 2 мм
Толщина чаши камеры сгорания – 8 мм
Рабочее давление в системе до 3 бар (бар)
Лакокрасочное покрытие – 1000 o C
Рекомендуемая очистка от золы 1 раз в день в зависимости от загрязнения отработанного масла (занимает 5 минут) и раз в месяц – очистка автоматического бойлера.

Доставка осуществляется транспортными компаниями во все регионы России, страны таможенного союза и СНГ.

В качестве топлива для домашних котлов можно использовать самые разные вещества, но не все они равноценны. Наряду с традиционными решениями все активнее идет поиск альтернативных вариантов. Один из них – отработанное масло.

Характеристики

Котел на отработанном масле привлекателен тем, что такое топливо считается одним из самых дешевых по сравнению с другими.На практике можно использовать как искусственные, так и натуральные масла.

Неважно, как его использовали:

в автомобилях;

в подвижном составе железной дороги;

в кулинарии и строительном оборудовании.

В результате сжигания таких отработанных масел неизменно выделяется большое количество тепла. К тому же масляный котел можно собрать своими руками. Это особенно привлекательно при обогреве подсобных помещений, таких как гаражи и подсобные помещения.Но следует учитывать, что такие системы имеют общие положительные и отрицательные стороны для всех жидких (а также конкретных). Необходимо более подробно разобрать этот момент.

Преимущества и недостатки

Поскольку сами масляные обогреватели недороги и используют дешевое топливо, они быстро окупаются. Самостоятельная сборка еще выгоднее (конечно, со строгим учетом всех технологических требований и грамотной эксплуатации, но об этом пойдет речь в следующих разделах).При правильной сборке и толковой настройке сгорание масла происходит полностью, оно не образует токсичных продуктов. Масляные котлы содержат очень небольшое количество деталей, что не только упрощает сборку, но и снижает вероятность поломки. Что немаловажно, скорость обогрева как самого оборудования, так и помещения, где оно установлено, очень высока.

Но стоит учесть возможные проблемы. Итак, масляные котлы быстро сжигают кислород. Поэтому для создания хорошей вентиляции придется приложить немало усилий.Использование отработанного масла приводит к частому засорению котлов, обслуживать и просто чистить их придется чаще, чем другие пробы. Такие котлы позволяют использовать не только отдельные виды натурального или синтетического масла, но и их комбинации.

Но использование разнообразного сырья вызывает высокий риск наличия специфических примесей. Поэтому необходимо снабдить секцию подачи топлива в котел специальным фильтром.Из-за быстрого засорения системы очистки ее необходимо регулярно заменять. Таким образом, очевидные слабые и сильные стороны масляного котла обусловлены именно спецификой используемого топлива. Более точно охарактеризовать систему можно, если посмотреть на особенности ее устройства.

Просмотры

Горные котлы могут нагревать воздух напрямую. Такие системы отличаются впечатляющими характеристиками и могут надолго согревать воздух даже в больших домах. Особенность проявляется в том, что топливный бак чаще всего ставят на пол, а отопительный агрегат крепят к стене или даже к потолку.Помимо этого варианта есть масляные котлы с водяным контуром или даже с парой таких контуров. Одноконтурный прибор способен подавать горячую воду только в систему отопления, если не использовать бойлеры, распределительное оборудование.

Промышленные модели масляных котлов часто оснащаются блоками автоматического управления.

Все такие модификации не воздушные, а водяные, и самые разные задачи ложатся на автоматику:

контроль температуры воздуха;

проверка теплоносителя;

проверка давления в отопительном контуре;

тревога об ошибках.

Принцип действия

Жидкотопливные котлы оборудованы двумя отсеками: первый подготавливает масло к работе, выпаривая его, а второй уже горит. Залитое в бак топливо перекачивается в испаритель, внутри которого поддерживается достаточно высокая температура. По трубе пар попадает в камеру сгорания. В эту камеру вводится еще одна труба, по которой вентилятор перекачивает воздух, смешиваясь с парами масла.

В результате получается комбинация веществ, которая горит практически без образования посторонних компонентов.

Если не подогреть жидкость, система не будет работать.

Важно учитывать, что отработанные смазочные материалы содержат много примесей.

Перед сжиганием они расщепляются на простые углеводороды, в результате окисления которых образуется:

диоксид углерода;

азот газообразный.

Все эти вещества (за исключением СО2, да и то при определенных условиях) не представляют опасности для человека и других живых существ.Но чтобы обеспечить реальную сохранность выхлопных газов масляного отопления, необходимо строго соблюдать температурные ограничения. Как установили химики, углеводороды можно окислить до 100% только при 600 градусах. Если отклониться от этой цифры на 150 градусов, хотя бы в меньшую или большую сторону, результатом горения станет выделение ряда веществ, с которыми не рекомендуется контактировать без противогаза. Это предъявляет высокие требования к точности конструкции горелок и форсунок водогрейных котлов на мазуте.

Вы можете рассчитать расход топлива, если разделите площадь отапливаемого помещения на 10. Примечание: это дает только оценку режима максимальной производительности. В некоторых случаях практичнее всего установить сразу несколько котлов в виде каскада. Уровень производительности (ну и, конечно же, расход масла) напрямую зависит от качества установленной горелки. Соблюдая эти принципы, добиться хорошего результата несложно.

Подробнее о том, как работает котел на отработанном масле, вы узнаете из видео ниже.

Как сделать самому?

Найти чертежи и схемы самодельных масляных котлов сейчас не проблема. Главное правильно оценить их свойства и свои возможности. Во многих случаях ошибки при проектировании и строительстве котла обходятся чрезвычайно дорого. Чтобы масло испарилось как можно эффективнее, многие рекомендуют ставить чаши из толстого металла, нагретого до высоких температур. Тренировка в этих чашах очень маленькими порциями буквально падает.Стоит капле коснуться стальной поверхности, так как она моментально испаряется и по воздуховоду уносится в камеру сгорания.

Выходное отверстие воздуховода оснащено крыльчаткой, образующей вихрь. Только при этом условии смесь масла и воздуха длительное время удерживается внутри рабочего отсека.

Все вроде бы просто, логично и без особых сложностей. Но возникает одна проблема: как нагреть чашу, чтобы сразу испарилась попавшая на нее жидкость.Самый простой вариант – поместить внутрь фитиль, который пропитан произвольно подобранной горючей жидкостью.

При установке фитиля дно чаши заливается бензином или дизельным топливом, которое поджигается. Добившись нагрева металла, приступают к перекачке масла. Относительная простота такой техники приводит к повышенной опасности. Следующий немаловажный нюанс: пусть уже и так разогретая тазик, но нужно организовать к ней приближение масла.Материалы, циркулирующие в открытых источниках, описывают в основном струйную подачу горючей жидкости.

Судя по опыту, такие системы работают, но их опасность резко возрастает. Форсунка не может сгореть полностью; неизбежно выделяется много токсичных веществ, которые могут попасть в помещение.

Для подачи масла каплями вам понадобится:

Выберите шланг, на котором будет выполняться функция маслопровода.На одном конце этого шланга установлен фильтр, снижающий концентрацию вредных веществ в жидкости. Для решения такой проблемы подойдет типичный автомобильный очиститель полного цикла. Все устройства, предназначенные для частичной очистки, явно непригодны.

Блок очистки следует менять примерно раз в месяц, а при интенсивной эксплуатации с недостаточно качественным топливом – даже чаще.

Автомобильные фильтры с резьбой серийно оптимизированы для крепления в автомобилях, что может вызвать определенные трудности.Требуется использовать кусок маслостойкого шланга необходимого диаметра и надеть его поверх фильтра. Такой импровизированный узел сообщается с маслопроводом через штуцер. Заранее проверьте, не осталось ли излишка масла в перекачивающем шланге. Если он будет создан, то обеспечить капельный проход жидкости не получится.

Котлы на ОЯТ также могут изготавливаться по схеме пиролиза. Дожиг увеличивает время горения разовой порции масел. Альтернативой является только использование насоса строго заданной мощности, способного подавать четко отмеренную массу масла.Но сложность такого решения не позволяет реализовать его в кустарных условиях. Более того, даже на заводах используется в целом упрощенный вариант, когда дозирование топлива производится штуцером, тройниками и ниппелем.

Очень важно следить за тем, чтобы температура отработанного масла составляла от 10 до 20 градусов, чтобы оно хорошо текло. В противном случае дом будет заполнен детьми и добиться устойчивости горения не получится. Раз и навсегда установить какой-нибудь оптимальный режим не получится.Нужно только изменить состав отработанного масла, нанести его с другой температурой, а настройки капельной откачки придется выбирать с нуля. Подача топлива напрямую из капельницы в топку невозможна.

Сначала масло подается в воронку, соединенную с трубкой, по которой оно попадает в чашу. Если котел подключен к водопроводу, он должен быть оборудован насосом, чтобы теплоноситель циркулировал более эффективно. Иногда создается встроенный теплообменник, похожий на букву U.Он размещается в верхнем выступе печи и подключается к внешнему резервуару для горячей воды. Есть еще схема с расположением теплообменника на дымоходах.

При самостоятельном изготовлении масляного котла используются стальные листы толщиной 0,4 см. Также рекомендуется использовать фитинги с внутренним диаметром 1 или 0,8 см, трубы, отводы, тройники.

Кроме этих реквизитов, для работы вам понадобятся:

Вместо листового металла можно использовать трубы большого диаметра с утолщенными стенками.Для утепления гаража достаточно использовать два отрезка трубы: сечением 50 и 20 см соответственно. Дополнительно используется пара круглых пластин толщиной не менее 0,3 см.

Примечание: если требуются более мощные нагревательные средства, используйте детали большего размера. Заготовка для корпуса из большой трубы вырезается на высоту примерно 1 м, а меньшую – на высоту примерно 0,2 м.

Одна из пластин станет дном корпуса, а другая – его крышкой.Соответственно в них вырезается отверстие под дымоход и под маленькую трубу. Дно желательно укрепить путем приваривания еще одной пластины, чтобы минимизировать риск разрушения. Низ корпуса дополнен ножками, сформированными из арматурных стержней. Снизу сделана цистерна, сбоку – дверь.

Установка

Ключевым требованием при установке котлов, работающих на отработанном масле, является соблюдение норм пожарной безопасности. Запрещается использовать их без оборудованного дымохода.Для защиты потолков от перегрева используются специальные чехлы. Необходимо предусмотреть специальную заслонку, с помощью которой можно перекрыть тягу и избежать чрезмерного проникновения холода в случае остановки котла. И заводские, и самодельные конструкции обильно потребляют кислород, поэтому о вентиляции котельной стоит позаботиться.

Котлы рекомендуется устанавливать на каменном основании или поверх жаропрочной плитки. Запрещается покрывать деревянными и пластиковыми элементами, допускается только окраска термостойкими покрытиями.Поскольку отработанное масло придется добавлять непрерывно, стоит заранее подготовить проходы к котлу. Учитывая сильный нагрев оборудования, нежелательно размещать его там, где находятся легко загорающиеся или повреждаемые предметы. Разумеется, отопительный прибор не должен создавать никаких препятствий для передвижения людей.

Иногда под котлом создают площадку из бетона, на которой оборудуют небольшой бортик. Это элемент пассивной безопасности на случай разлива топлива.Бетонную массу необходимо заливать строго по уровню, чтобы исключить погрешности. Лучшее место для блока автоматического управления – на стене. Но нельзя ставить его на крышку самого котла, иначе микросхемы перегреются и выйдут из строя.

Шланги, по которым перекачивается масло, а также электрические провода необходимо снимать с поверхности котлов. Легко догадаться, что происходит даже при кратком прикосновении. Термодатчик установлен внутри трубы, расположенной сбоку котла.Бак, куда наливается отработанное масло, ставится не ближе 70 и не дальше 150 см от ТЭНа. Масляный насос адаптируется к шейке используемых барабанов.

Диаметры дымоходов подбираются равными мощности котла, хотя иногда они могут быть больше. Не делать дымоходы выше 5 м, это практически неизбежно вызывает нестабильность при горении. Обеспечить полную мощность сгорания топлива будет невозможно. Перед топкой рекомендуется прибить стальной лист.Ящик с песком в помещении, где установлен котел, не помешает.

Минимальный диаметр дымохода 11 см, ограничения недопустимы. Горизонтальные фрагменты рекомендуется делать только в том случае, если иначе невозможно. Когда дымовой канал проходит через стену, его нужно пробивать строго под углом 45 градусов. В остальном требования пожаро- и взрывобезопасности такие же, как для угольной или дровяной печи. Если вы можете уменьшить количество сварных швов, сделайте это.

Руководство пользователя

Использование масляного котла для отопления частного дома может быть очень привлекательным. Но только если не нарушать основные принципы работы. Если вода попадает в топливную массу, она начинает бурно гореть. Избежать пожара можно, если сразу воспользоваться углекислотным огнетушителем. Разумеется, ставить его следует прямо в котельной.

Камеры сгорания очищаются не реже одного раза в 24 часа. Для этого используется специальный скребок, который идет в комплекте с заводскими изделиями.Очистка производится после остановки котла и полного сгорания топлива до фазы сухой золы. Итог: котел переведен в режим розжига (если нет специального режима отключения). После тушения пожара через 5 минут подождать, открыть зольник и очистить его.

Далее котел разжигается обычным способом, запускается автоматика. Дымоход не следует чистить. Трубку, по которой подается масло, чистить достаточно редко и только при использовании некачественного топлива.Проверьте эту деталь, как только обнаружите признаки плохой подачи масла. Крышка котла снимается, ее переворачивают и осматривают деталь.

Для очистки использовать:

стальная арматура;

сверла толщиной

;

провод;

щетка металлическая.

Автоматику нужно протирать от пыли. Регулярно требуется оценивать ее состояние. Обнаружив скопившуюся пыльную массу, следует немедленно устранить ее, даже если срок формально не подошел.Помещения с повышенной влажностью оборудуют автоматикой так, чтобы она находилась за стеной. Проводка выводится через эту стену, если есть хоть малейшая возможность это сделать.

Важно: все модификации котлов, выпускаемых на заводах, не подлежат произвольному изменению. В случае изменения их характеристик, конструктивных параметров, произвольной смены топлива вся ответственность ложится на потребителя. Запрещается допускать к котлу детей, пожилых людей, инвалидов и домашних животных.Также нельзя оставлять их в помещении с котлом без присмотра.

Зажигание начинается с открытия крана, после чего дно камеры сгорания должно быть покрыто слоем масла от 0,5 до 1 см. Если оно меньше или больше, котел запускать нельзя. При необходимости для быстрого воспламенения добавляется 50-100 г керосина, специальной жидкости или дизельного топлива. Обычно розжиг осуществляется с помощью бумажного или тряпичного фитиля. Этот фитиль поджигается и опускается через зольник или через верхний люк в самый низ рабочего отсека.

пуск вентилятора, обеспечивающего наддув;

убедитесь, что масло не горит без наддува;

закрыть крышку зольника;

подождать от 120 до 300 секунд, пока масло закипит и котел перейдет в рабочий режим.

Снизить негативные последствия при использовании майнинга можно, если защищать купленное или использованное масло.

Не опускать топливный насос на дно бака.В противном случае в котел может попасть осадок. Желательно выдерживать зазор 0,1 м. Специалисты считают, что стоит хотя бы раз в месяц очищать резервуар от скопившихся там засоров.

Чтобы потушить котел, закройте кран и дождитесь, пока топливо сгорит. Выключить нагнетательный вентилятор можно не менее чем через 5 минут после окончательного прогорания топлива. Если камера не продувается в достаточной степени, образуется много дыма и сажи. Попав в блок управления, они его отключают.

№

Категорически запрещается разжигать масляный котел ацетоном, автомобильным или авиационным бензином, растворителями для строительных красок, эфирными маслами и другими летучими жидкостями.

Периодически дно камер сгорания очищается от постепенно накапливающихся негорючих веществ. Чем хуже топливо, тем чаще требуется такая чистка потребителям. Уменьшить количество шлака можно, если отказаться от синтетического или трансмиссионного масла.В случае появления необычно большого количества сажи и копоти немедленно остановите котел и вызовите специалиста. Еще одна причина срочного ремонта – необычный шум и неоправданно частые угасания.

Котлы на отработанном масле | OMNI Котлы

Котлы на отработанном масле серии OMNI OWB

Стандартное котельное оборудование:
OMNI Система контроля пламени Модели от 90 000 до 500 000 БТЕ / час Scotch Marine Design Запатентованная система контроля пламени Чугунный котел Crown Непрофессиональная гарантия Доступное международное напряжение Изолированная огнеупором передняя дверь на петлях со смотровым стеклом Утепленная куртка Предохранительный клапан ASME 30 фунтов на кв. Дюйм Теральтиметрический датчик	Индуктор тяги (дополнительно) Слив котла Комбинация реле верхнего предела Aquastat – кроме моделей 35 и 50 Циркулятор – кроме моделей 35 и 50 Реле – только модели 35 и 50 Насос подачи масла с регулировкой расхода Ремонтный масляный фильтр Готовый блок управления Только модели 35 и 50 Регулятор отсечки по низкому уровню воды Ручной сброс верхнего предела Aquastat Control

Котел на отработанном масле Характеристики:

OMNI 3 проходной дизайн Эффективность 85%, горит чистота, отсутствие дыма Эта уникальная конструкция с мокрым основанием пропускает горячие дымовые газы три раза через котел под отрицательным давлением.Это увеличивает контакт газов с поверхностью воды котла.

Рабочие характеристики котла на твердом топливе

Водогрейный котел серии OMNI OWB разработан для многолетнего промышленного отопления. Viessmann, крупнейший производитель котлов в мире. Конструкция чугунного котла Scotch Marine, идеально спроектированная с использованием технологии сжигания отработанного масла OMNI, обеспечивает беспрецедентную производительность в гибком корпусе.

Многие отопительные системы и виды топлива

Благодаря способности сжигать широкий спектр видов топлива и разнообразным приложениям для нагрева горячей воды под низким давлением вы обрели максимальную гибкость.Используйте OWB для обогрева пола, воздуха и горячей воды, используя бесплатное отработанное масло, и помогайте поддерживать чистоту окружающей среды!

Революционная конструкция котла

Уникальный дизайн

OMNI обеспечивает высокую эффективность. Чугунный котел OMNI – революционная идея в промышленном отоплении. В нем используется высокоэффективный и чрезвычайно надежный принцип конструкции Scotch Marine, который был подтвержден десятилетиями использования в крупных коммерческих и промышленных системах отопления.Котел производится в Германии, там же собирают секции.

Простота обслуживания

Откидывающаяся дверца и задние отверстия для очистки позволяют экономить деньги на обслуживании. В отличие от традиционных котлов, разборка которых требует нескольких часов, откидная передняя дверца OMNI обеспечивает мгновенный доступ ко всем теплообменным поверхностям котла. Все обслуживание и уборка могут быть выполнены буквально за считанные минуты, что создает дополнительную экономию финансовых средств smarttradesman. Чистый котел – более эффективный котел.

Сжигание отработанного масла | Качество воздуха | Департамент здравоохранения

Сжигание отработанного масла

Отработанное масло – это любое масло на нефтяной основе или синтетическое масло, срок службы которого подошел к концу и которое необходимо утилизировать. Отработанное моторное масло является примером отработанного масла.

Сжигание отработанного масла в округе Аллегейни без разрешения является незаконным.

В отличие от топочного мазута, отработанное масло может содержать множество опасных материалов, которые попадают в наш воздух при сгорании.Источники, которым разрешено сжигать отработанное масло, должны пройти испытания, чтобы определить, что в процессе сжигания масла не происходит выброса токсичных загрязняющих веществ в воздух и будет соответствовать федеральным стандартам качества воздуха.

Многие производители нагревателей отработанного масла рекламируют экономию, которую можно получить, сжигая собственное отработанное масло. Это может показаться заманчивым для гаражей или предприятий, которые производят или принимают отработанное масло, но сжигают без Департамента здравоохранения округа Аллегейни. разрешение является незаконным.Предприятиям, уличенным в сжигании отработанного масла без соответствующего разрешения, будет приказано немедленно прекратить сжигание и может быть наложен штраф.

При незаконном использовании печи для отработанного масла деньги, которые вы ожидаете от экономии энергии, могут быть быстро потеряны.

Отработанное масло может нанести вред окружающей среде, даже если оно не сгорело. Правильная утилизация имеет решающее значение. Отработанное масло можно легко переработать на некоторых предприятиях. Посетите Earth911 или справочник по переработке DEP для получения дополнительной информации и поиска ближайшего к вам предприятия по переработке отработанного масла.

Как получить разрешение на сжигание отработанного масла?

Если вы хотите сжигать отработанное масло, вы должны подать заявление на разрешение в Департамент здравоохранения округа Аллегейни. Нет гарантии, что разрешение будет выдано.

Для получения разрешения юридические лица должны соответствовать требованиям статьи XXI §§2102.09 и 2105.31. Если разрешено, организации должны платить ежегодную пошлину за продление, иначе им снова грозит штраф за несоблюдение правил.Для частных лиц или малого бизнеса это может быть неэкономично.

Все сжигаемое масло должно быть проверено независимым агентством на предмет токсичных компонентов. Если в масле присутствуют токсичные элементы, его нельзя сжечь. Затраты на тестирование не покрываются округом Аллегейни. Должны быть представлены результаты тестирования отработанного масла. в округ Аллегейни во время процесса подачи заявления на разрешение.

В соответствии с пунктом 2107.12 статьи XXI, отбор проб, анализ и испытание оборудования для определения соответствия правилам сжигания жидкого топлива из отходов в соответствии с настоящей статьей должны проводиться, как указано в главе 52 Аллегена. Руководство по тестированию источников округа.

(PDF) Проектирование и изготовление масляной горелки на основе отработанного моторного масла в качестве устойчивого источника энергии

Imperial Journal of Interdisciplinary Research (IJIR)

Vol-3, Issue-1, 2017

ISSN: 2454-1362 , http://www.onlinejournal.in

Имперский журнал междисциплинарных исследований (IJIR) Стр. 262

Проектирование и изготовление масляной горелки,

На основе отработанного моторного масла в качестве устойчивого источника энергии

Madhusudan S1 , Vismay K G2, Gururaja S3

1,2,3 (доцент кафедры машиностроения, колледж Видьявардхака,

Engineering-Mysuru, Индия)

Резюме: Промышленное развитие и рост населения на

привели к резкому скачку в мировом спросе на

энергии в последние годы.Энергетический кризис – это любое

значительных узких мест в обеспечении экономики

энергоресурсов. Авария

может возникнуть из-за повышенного потребления энергии, что в будущем приведет к дефициту топлива

. Нехватка топлива

также может быть связана с чрезмерным и бесполезным использованием топлива.

Отработанное масло получают в больших количествах путем регулярной замены

моторного масла, отработанного кулинарного масла, отработанного

гидравлического масла.Этот отбракованный продукт имеет определенные свойства

, аналогичные свойствам нефтяных дистиллятов, и является невозобновляемым источником энергии

. Управление отходами

лучше понимает экономические выгоды

и технологические достижения, которые делают отработанное масло

надежным и эффективным источником тепла. Превращение

отработанного масла в ценное топливо помогает

потреблять национальные источники энергии и защищать воду

и почвенные ресурсы от загрязнения нефтью.

уделять значительное внимание рекуперации тепла из отработанного моторного масла

с хорошими средствами защиты окружающей среды

Практика рециркуляции путем разработки и изготовления масляной горелки

, которая сжигает отработанное моторное масло, и

, доставляя полученную энергию для бытовых нужд

и даже для коммерческих целей в будущем

восприятие.

1. Введение

Индия заняла второе место по численности населения в мире

, что напрямую увеличивает промышленное

развитие и потребление энергии в

стране.Это вызывает дисбаланс в энергетическом спросе и предложении

, что приводит к

энергетической бедности страны, которая одновременно является более

, зависящей от импорта ресурсов, в свою очередь

, увеличивая налогообложение каждого продукта. Итак, первоочередная цель Индии

– преодолеть этот энергетический кризис.

Возможное решение по искоренению энергетического кризиса – это

перейти к возобновляемым ресурсам, но у него мало серьезных недостатков

, так что их можно преодолеть с помощью

перехода на программу восстановления ресурсов наилучшего решения

.[1] [4] [2]

Восстановление ресурсов также дает преимущество для энергоснабжения

, поскольку бытовые и коммерческие отходы

могут использоваться в качестве топлива. Отработанное масло получают в больших количествах

путем регулярной замены моторного масла, отработанного масла для жарки

, отработанного гидравлического масла. Этот отбракованный продукт

имеет определенные свойства, аналогичные свойствам нефтяных дистиллятов

, и является невозобновляемым источником энергии.

Управление отходами дает лучшее понимание

экономических выгод и технологических достижений, поскольку

делает отработанное масло надежным и эффективным источником тепла

.Сжигание отработанного моторного масла для получения бесплатного тепла

экологически чистым способом для взаимодействия с одним из

основных загрязняющих веществ в промышленности. Превращая использованный продукт

в ценное топливо, он помогает потреблять

национального источника энергии и защищать

водных и почвенных ресурсов от загрязнения нефтью. [3]

Основная цель проекта под названием

– снизить инфляцию энергии, с которой сталкивается Индия,

экономичный и самый простой способ сосредоточиться на сбережении

энергии – это программа восстановления ресурсов для преодоления

проблем энергетического кризиса.Система управления отработанным маслом

разработана для обеспечения последовательного и экологически безопасного обращения с отработанным маслом

. Многие

положительных шагов были предприняты для решения проблемы

обращения с отработанным маслом. Отработанное масло

является основным потенциальным источником загрязнения окружающей среды, а также потенциальным источником

для рекуперации энергии. Следовательно,

разработка нового метода, обеспечивающего метод

для управления отработанным маслом в горелке для отработанного масла.Полное исследование

касается проектирования и изготовления бывшей в употреблении горелки на моторном масле

, предварительное исследование, принцип работы

. Сжигание отработанного масла – лучший способ обращения с отработанным маслом

, которое недорогое, простое и дает

дополнительных преимуществ. Основная цель проекта

под названием – снизить инфляцию энергии, с которой сталкивается

Индия, экономичный и самый простой способ сосредоточиться на

сбережении энергии – программа восстановления ресурсов

для преодоления проблем энергетического кризиса.

2. Методология

В настоящее время инновации и внедрение научных технологий

приводит к переработке отработанного масла

, работающего с маслом любого сорта. На основании обзора литературы

, это стоит рупий. 60 / литр для переработки любого использованного масла

, что не является предпочтительным и нерентабельным.

Китай производитель автоподъемников, автоклав, поставщик окрасочных камер

Компания EUROEMPIRE, основанная в 1995 году, занимается производством и продажей автомобильных рамных станков / автомобильных рамных стоек более чем в 90 странах мира.За последние восемь лет, благодаря признательности и поддержке отечественных и зарубежных клиентов, наша корпорация выросла до одного из крупнейших производителей рамных станков в нашей стране. Мы предлагаем широкий выбор оборудования для ремонта столкновений с самыми быстрыми …

Компания EUROEMPIRE, основанная в 1995 году, занимается производством и продажей автомобильных рамных станков / автомобильных рамных стоек более чем в 90 странах мира. За последние восемь лет, благодаря признательности и поддержке отечественных и зарубежных клиентов, наша корпорация выросла до одного из крупнейших производителей рамных станков в нашей стране.Мы предлагаем широкий выбор оборудования для ремонта столкновений с самыми быстрыми в мире сроками доставки по выгодным ценам. Наши опытные торговые представители готовы ответить на ваши вопросы, оперативно предоставить письменное предложение и / или помочь в разработке вашей качественной рамной машины.

Наша большая мастерская позволяет производить всю производственную линию системы ремонта кузовов автомобилей. Расположенная недалеко от красивейшего приморского города, мастерская ждет вашего приезда!

Детали технологического оборудования.Средний станок – это станок для резки с ЧПУ (компьютерное числовое управление). В некоторой степени оборудование представляет собой производственную способность производства. Рад, что у нас есть все необходимое оборудование для изготовления автокорпуса.

Культура компании

Наша миссия:

Продвигать больше товаров китайского производства на мировой рынок, позволять людям во всем мире наслаждаться китайскими продуктами.

Наше видение:

Развиваться вместе с коллективом, расти счастливо.

Основные ценности:

Надежность, ответственность, действие, цель.

Философия бизнеса:

Создавать лучшие продукты, предоставлять лучшие услуги, создавать всемирно известный бренд, создавать лучшую команду.

Политика управления:

Повышение качества продукции и услуг, создание надежной системы исследований и разработок и системы продаж.

Политика качества:

Постоянно совершенствуется.

Цели развития:

Ближайшая цель: институционализировать управление, стандартизировать обработку и работу;

Среднесрочная цель: улучшить качество продукции и услуг, создать надежную систему исследований и разработок и систему продаж;

Долгосрочная цель: создать отличную бизнес-команду, создать всемирно известный бренд.

Наш слоган:

Давайте войдем в привычку быть лучшими!

3 Правила:

1. Не признаем никаких дефектов;

2. Изготовление без дефектов;

3. Прохождение без дефектов;

6 Осторожно:

1. Слушайте;

2. Общайтесь;

3. Учеба;

4. Повышение эффективности;

5. Наличие ресурсов;

6. Снижение стоимости;

Глубина переработки отходов в энергию (ТБО) – U.S. Управление энергетической информации (EIA)

Как работают предприятия по переработке отходов в энергию

Установки по переработке отходов в энергию сжигают твердые бытовые отходы (ТБО), часто называемые мусором или мусором, для производства пара в котле, который используется для выработки электроэнергии.

ТБО – это смесь энергоемких материалов, таких как бумага, пластик, дворовые отходы и изделия из дерева. На каждые 100 фунтов ТБО в США можно сжечь около 85 фунтов в качестве топлива для выработки электроэнергии.Установки по переработке отходов в энергию превращают 2000 фунтов мусора в золу весом от 300 до 600 фунтов, и они сокращают объем отходов примерно на 87%.

Существуют различные типы систем или технологий переработки отходов в энергию. Наиболее распространенным типом, используемым в Соединенных Штатах, является система массового сжигания, при которой необработанные ТБО сжигаются в большой мусоросжигательной печи с котлом и генератором для производства электроэнергии (см. Иллюстрацию ниже). Другой менее распространенный тип систем обрабатывает ТБО для удаления большинства негорючих материалов с целью производства топлива из отходов (RDF).

Завод по производству энергии из отходов массового сжигания

Источник: Адаптировано с разрешения Deltaway Energy

1. Отходы сбрасываются из мусоровозов в большую яму.
2. Гигантская клешня крана захватывает отходы и сбрасывает их в камеру сгорания.
3. Отходы (топливо) сжигаются с выделением тепла.
