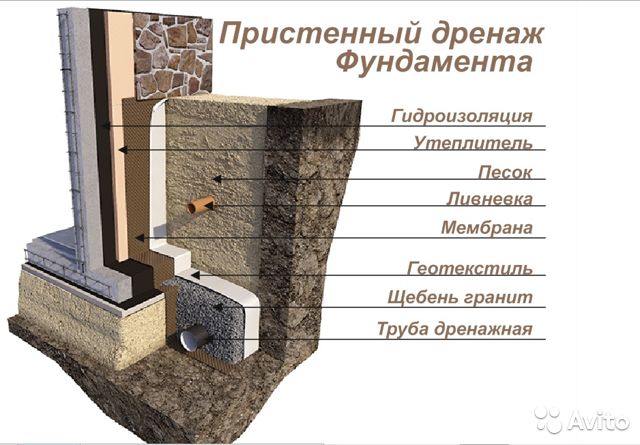

Пристенный дренаж вокруг дома нормы уклон: как рассчитать (инструкция) + примеры

Содержание

как рассчитать (инструкция) + примеры

Вода – основа жизни, без нее не обойтись. Но во всем должна быть мера. Избыточность влаги на приусадебном участке может привести к серьезным неприятностям. Происходит заболачивание почвы. Корни растений начинают загнивать, насаждения гибнут. Застоявшаяся вода подмывает фундамент дома, проникает в подвальные отсеки, приводит к его преждевременному разрушению.

Содержание

Как рассчитать какой уклон дренажа
Способы закладки дрен
Схема и порядок устройства
Расчет угла наклона дренажа
Уклон дренажной трубы на 1 метр

Как рассчитать какой уклон дренажа

Единственное эффективное решение проблемы – установка дренажной системы. Владельцы участков, расположенных на склонах, могут подумать, что эти озабоченности не для них. Вода и так стечет сама по себе.

По теме: Дренаж участка за 5 шагов: как сделать своими руками

Опасное заблуждение. Если горизонт уклона меньше 8%, необходимость дренажа безусловна. Как, впрочем, и при более крутом расположении земельного участка. Однако в последнем варианте можно обойтись без смотровых колодцев. Стандарты позволяют.

Уклон дренажной трубе необходим для самопроизвольного стока грунтовых вод за пределы участка.

Чтобы сбор и отвод воды с участка производился эффективно, необходимо предварительно провести гидравлические исследования. По их результатам выстраивается алгоритм действий, подбираются нужные материалы и конструкции.

Способы закладки дрен

Дренажные системы бывают двух видов – поверхностные и глубинные. В первом варианте дрены укладываются в небольшие (30-40 см) рвы. Второй метод установки более затратный, так как приходиться выкапывать глубокие траншеи.

Важно! На участке, расположенном на возвышенности, целесообразно устанавливать дренажную систему поверхностного типа. Это упросит перехват сточной воды.

Все зависит от состояния грунта и уровня закладки фундамента главного строения на участке. Нужно узнать, на какую глубину промерзает земля в данном регионе. Этой информацией наверняка располагает каждая местная строительная организация.

Нельзя прокладывать трубопровод над уровнем промерзания почвы. Иначе дренажная система в зимнее время года замерзнет и выйдет из строя. Нужно утеплить дрены или закопать их глубже, в незамерзающий грунт.

Поверхностный тип дренажной системы.

Избыточная влага вредит не только растениям, но и постройкам, в том числе, основательным. В периоды весенних паводков грунтовые воды поднимаются, подмывая и разрушая фундаменты даже капитальных домов. Чтобы избежать подобных неприятностей, дренажную систему следует закладывать на полметра глубже фундамента.

Схема и порядок устройства

После того, как проведены необходимые геологические изыскания и установлен уровень местонахождения грунтовых вод, можно приступать к строительству дренажа на участке, находящегося на возвышенности.

Прежде всего, нужно исключить размыв грунта самопроизвольным водоотводом, спровоцированным крутизной склона. Для этого следует произвести следующие строительные работы:

На самой высокой точке участка установить горизонтальную дрену.
В нижней части склона создать аналогичную дренажную систему.
Оба этих сооружения соединить перпендикулярными каналами.
От дренажа, расположенного на нижнем уровне, провести отвод к дренажному колодцу.

Устройство дренажной системы во многом зависит от рельефа местности, на которой находится участок. Возможно, придется устанавливать для переходных площадок и подпорных лестниц точечные водоотводы, которые затем перейдут в линейную систему дрен.

Важно! Еще до начала строительных работ следует определить место, куда будет сливаться жидкость. Отвести с участка воду можно в близлежащий водоем или овраг.

Следуя указаниям СНиП, параметры уклона дрены соотносятся с показателями движения сточных вод. Минимальный уклон дренажных труб диаметром 150-200 мм равняется 8-7 мм соответственно.

При использовании лотков для отведения воды, уклон устанавливается так, чтобы жидкость могла естественным образом самоочищаться. Наполняемость лотка шириной 20 и более миллиметров не должна превышать 80%.

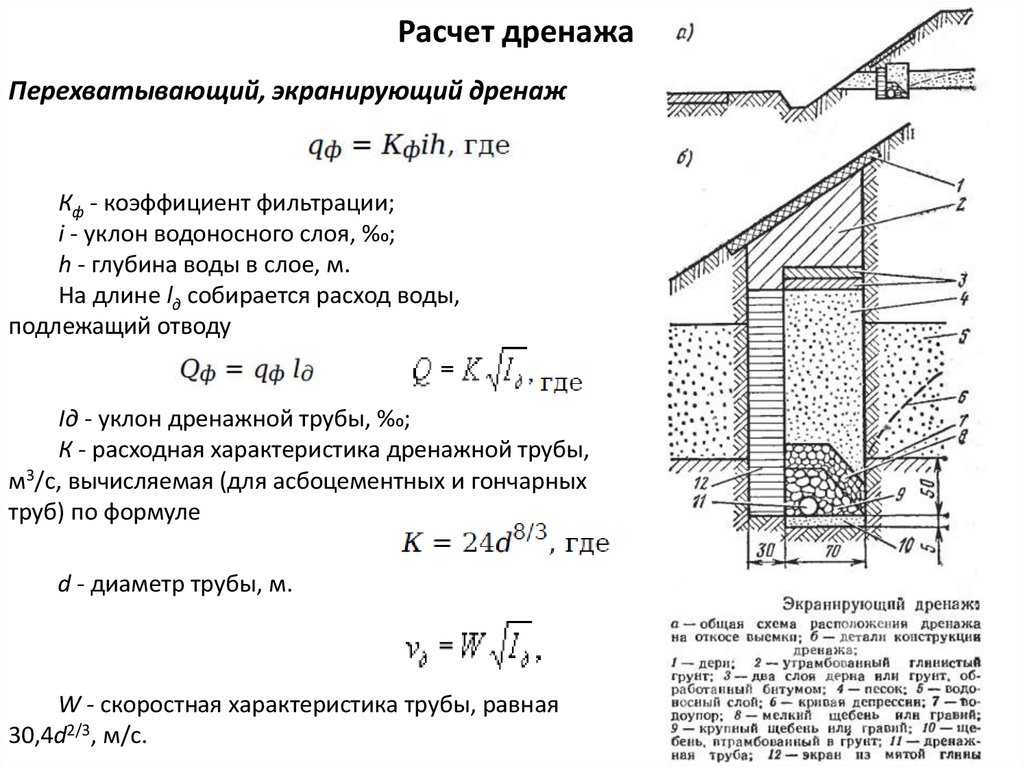

Расчет угла наклона дренажа

Безнапорный принцип работы дренажной системы основывается на расположении водоотводных труб под определенным наклоном друг к другу. Размер имеет значение. Трубы большого диаметра не приветствуются. По ним слишком быстро отходят воды, на стенках со временем образуются толстые слои ила, приводящие к засорам и необходимости затратной процедуры прочистки трубопровода.

Важно! Для каждой конкретной ситуации рассчитывается и подбирается свой оптимальный вариант дренажа.

Оптимальные решения по строительству дренажа на участке, расчету его уклона, глубины и длины траншей находятся в нормативных документах СНиП. Чтобы правильно рассчитать уклон дренажной трубы, необходимо учесть следующие обязательные параметры:

рельеф местности, на котором расположен земельный участок, степень перепадов высот;
размер сечения трубы – чем рыхлее почва, тем больше диаметр;
вид применяемых дрен, для песчаного грунта – с геотекстилем;
глубину залегания дрен;
тип почвенного слоя участка;
координаты расположения подземных вод.

На основании полученных данных можно приступать к монтированию дренажной системы на склоне. Для выбора правильного наклона дрены необходимо пользоваться установленными нормативными стандартами:

Диаметр трубопровода в миллиметрах	Уклон в сантиметрах на метр длины
50	3
110	2
160	0,8
200	0,7

Если длина веток отвода не превышает полутора метров, то допустимы отличия их наклонов относительно друг друга.

Ливневые лотки.

Кроме угла уклона дрены, важно рассчитать высоту и ширину лотка. Делается это довольно просто. Как правило, лотки, при ширине от 20 см, заполняются в высоту на 80% водой. По таким пропорциям рассчитывается конструкция водоотвода с учетом гидравлического давления. Например, высота лотка составляет 60 см. Получается, что его ширина должна быть не меньше 80 см.

Уклон дренажной трубы на 1 метр

Какой уклон трубы для дренажа считается правильным?Угол наклона водоотвода, как правило, измеряется в сантиметрах на погонный метр, а не в градусах. Так легче определить, насколько один участок длиной в 1 м ниже или выше соседнего.

Важно! Эффективное отведение грунтовых вод за пределы участка гарантируют стандарты и нормативные документы: СНиП, ГОСТ, СанПин.

Если уклон трубы недостаточный, то вода течет медленно. Слабый напор стока не в состоянии протолкнуть образовавшиеся отходы, которые оседают и заиливаются на стенках дрен. Возникают засоры, система не справляется с водоотводом.

С другой стороны, чересчур большой уклон ведет к стремительному стоку воды. При этом фрагменты крупных отходов под напором потока придавливаются к стенам труб и застревают. К тому же оказывается огромная нагрузка на соединительные узлы коммуникации.

Правильный уклон водоотводной трубы.

Прочистка водоотводных труб производится через дренажные и смотровые колодцы двумя способами:

механическим – с помощью устройства для прохождения дрен и удаления отложений, проводится раз в 3-4 года;
гидродинамическим – с привлечением насосного оборудования и компрессора, чистить каждые 10-15 лет.

Дренажная система будет функционировать исправно и качественно только при соблюдении правильного угла наклона трубы на 1 метр, согласно СНиП. Монтаж дренажной системы требует профессионального, сбалансированного подхода.

Нужно так рассчитать глубину и уровень наклона труб, чтобы они не подвергались засорам, эффективно справлялись с отводом сточных вод. Избежать технических ошибок в расчетах помогут специалисты.

По теме: 4 схемы дренажа участка: ошибки + как правильно

как рассчитать дренаж на склоне

Безупречно спроектированный и грамотно рассчитанный дренаж соберет и отведет грунтовые воды с участка. Он защитит фундамент от преждевременного разрушения, обеспечит нормальный рост культурным растениям. Для того чтобы обеспечить самопроизвольный сток собранной системой воды, необходимо обеспечить уклон дренажной трубы. А для его устройства нужны точные сведения, верно?

Все о том, под каким углом укладываются трубы дренажа и как правильно организовать осушающую систему, вы узнаете из предложенной нами статьи. Следуя представленным нами техническим рекомендациям, вы сможете спроектировать и точно рассчитать дренажную сеть. Основой для приведенных данных являются строительные нормативы.

В помощь самостоятельным мастерам детально изложена технология устройства системы отвода воды, досконально разобрана специфика расчета и укладки ее составляющих. Для наглядного восприятия информации прилагаются фото и видеоролики.

Содержание статьи:

Конструктивные особенности дренажа
Поверхностные и глубинные схемы
Расчёты и стандарты строительства дренажа
- Величина #1 — расчётный диаметр трубопроводов
- Величина #2 — глубина закладки системы
- Величина #3 — уклон дренажных труб
- Величина #4 — необходимая плотность геотекстиля
Особенности монтажа дренажа на склоне
Схема и порядок устройства системы
Выводы и полезное видео по теме

Конструктивные особенности дренажа

Существует три типа дренажных систем, каждая из которых имеет свои конструктивные особенности: горизонтальная, вертикальная, комбинированная.

Рабочими элементами горизонтального дренажа могут выступать:

трубчатые дрены;
галерейные дрены;
лотки и траншеи.

Система дренажных труб в сочетании с фильтрующей обсыпкой (многослойной) – это и есть трубчатая дрена.

Многослойная фильтрующая обсыпка, в данном случае, делается с целью предотвращения попадания в систему вымываемых грунтов. По стандартам, дренажный контур всегда оснащается .

Для организации дренажной системы строительного объекта (участка) могут использоваться разные схемы. Конкретный выбор зависит от геологических условий местности, от интенсивности выпадения атмосферных осадков и прочих факторов

В отличие от трубчатых дрен, галерейные дрены устраиваются из труб большего поперечного сечения. На стенках труб имеются отверстия для сбора стоков.

Процесс устройства галерейных дрен также предусматривает выполнение обсыпки с дополнительной фильтрацией геотекстилем.

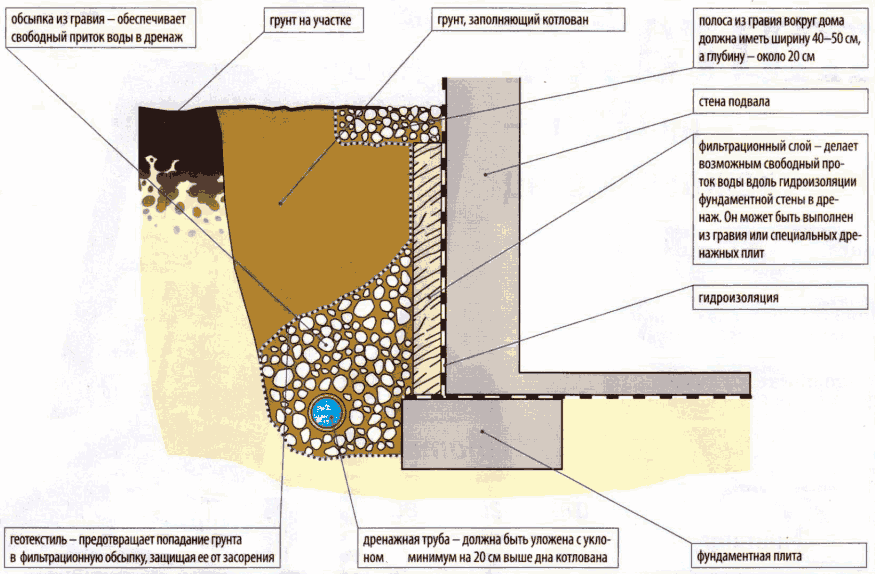

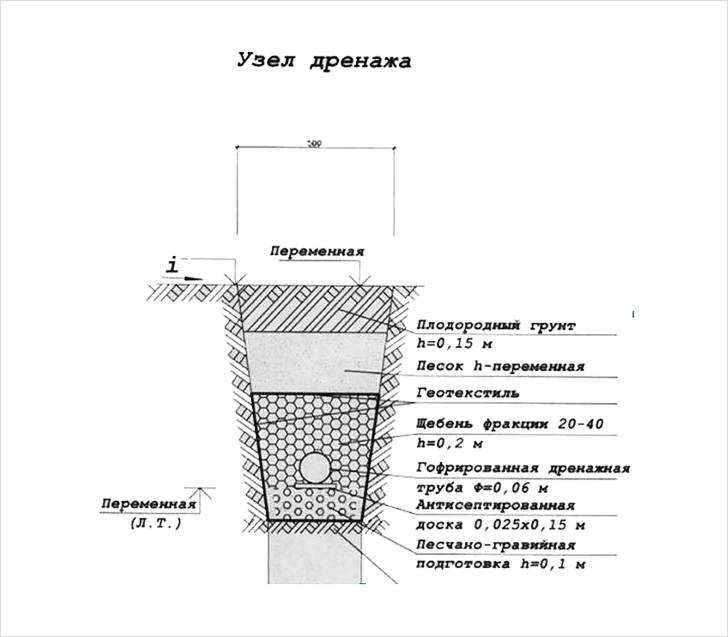

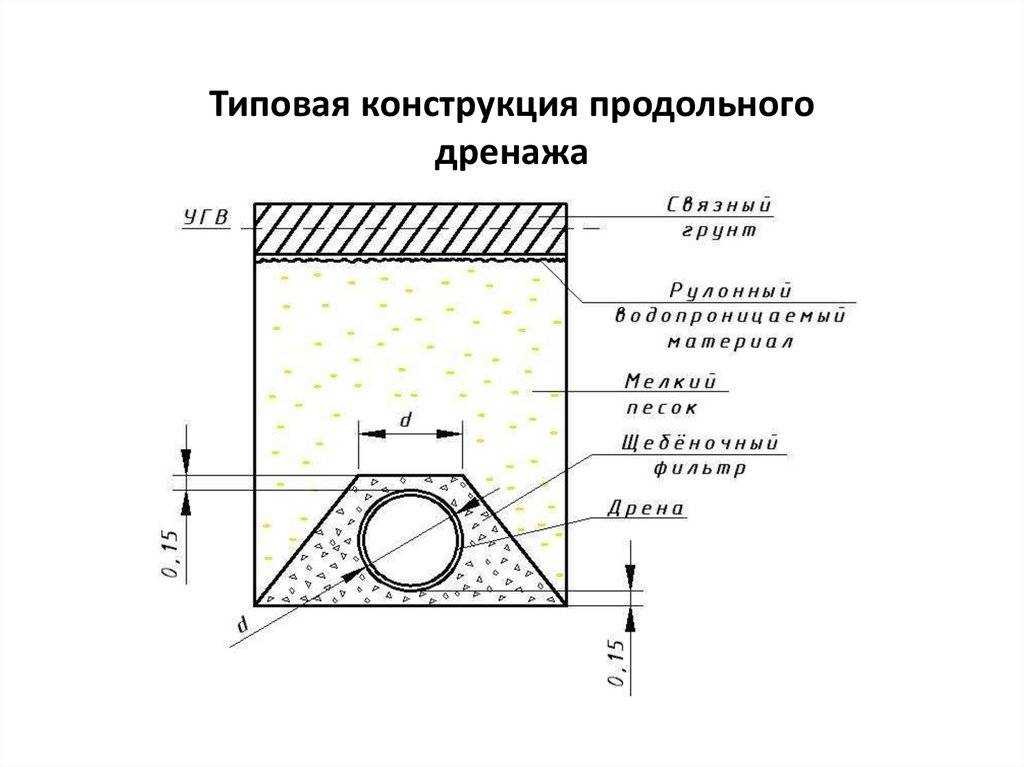

Трубчатая дрена в разрезе. Именно по такому принципу осуществляется устройство трубчатых и галерейных дрен в современных проектах домостроения. Соблюдение стандартов и точность расчётов гарантируют высокую эффективность дренажных систем

Дренажная система с лотками и траншеями обычно делается в таких условиях, когда уровень грунтовых вод допускается до отметки 1,3-1,5 м. На устойчивых грунтах траншеи выполняют с откосами, на неустойчивых грунтах траншеи усиливают железобетонными конструкциями.

Система вертикального дренажа состоит из набора скважин (колодцев), связанных коллектором. Через коллекторную линию осуществляется отвод стоков при помощи насосной станции. Также отвод стоков на вертикальном дренаже может осуществляться сбросом в нижние слои грунта.

Комбинированная дренажная система объединяет в себе горизонтальную и вертикальную схемы. Характеризуется специалистами как сложная схема водоотвода и устраивается обычно на территориях, где требуется высокоэффективное осушение грунтов.

Галерея изображений

Фото из

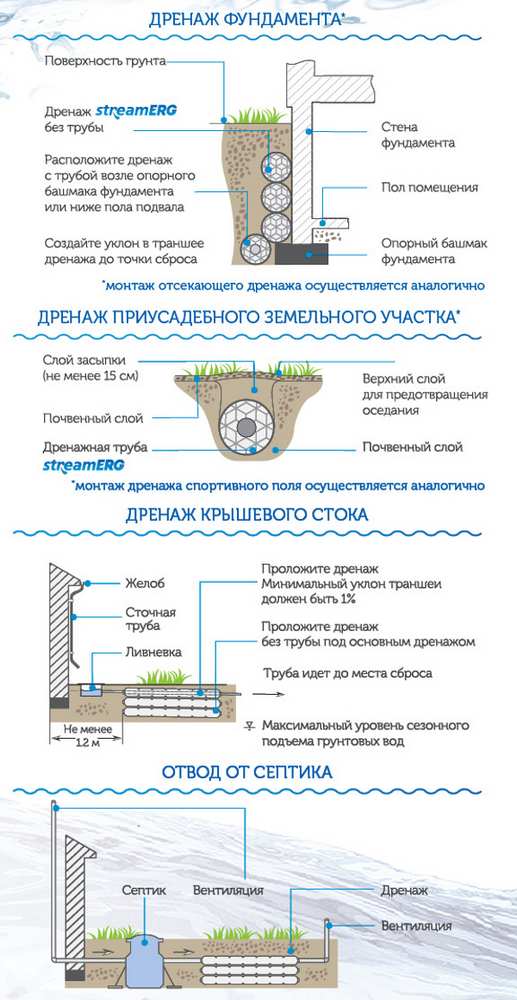

Уклон дренажной трубе, как и любой другой канализационной ветке, необходим для обеспечения самопроизвольного стока собранной воды к пункту утилизации или вывода за пределы участка

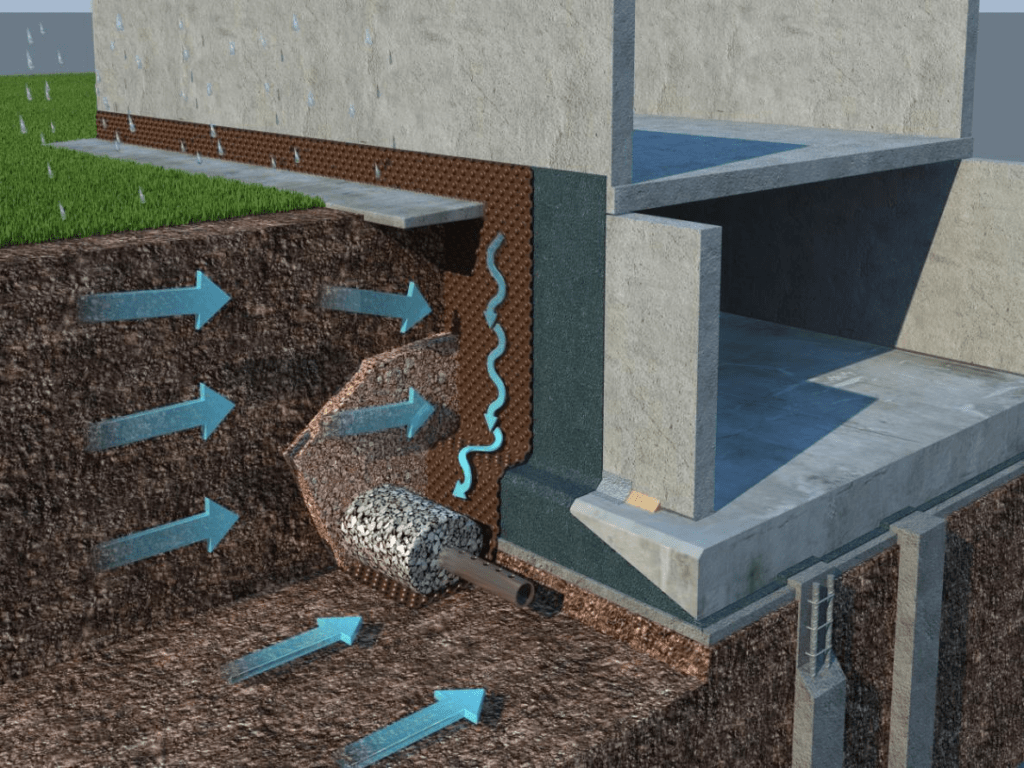

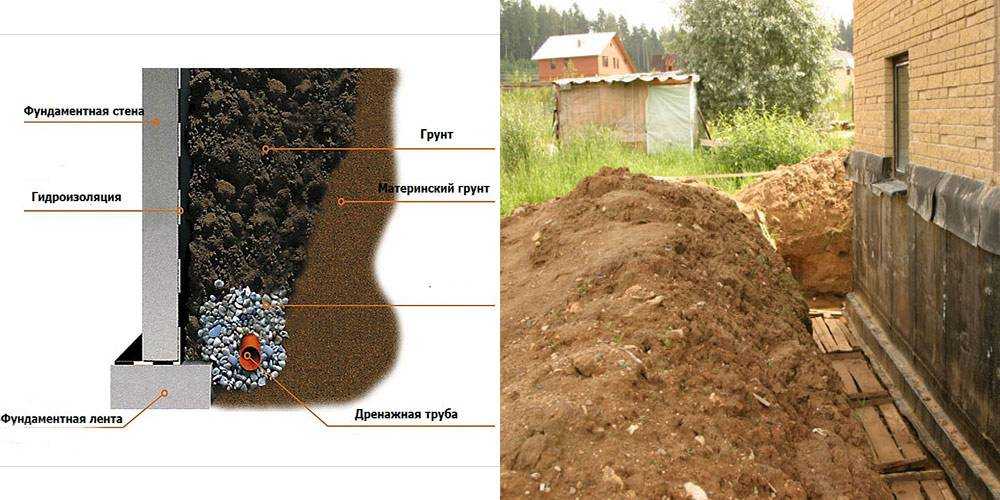

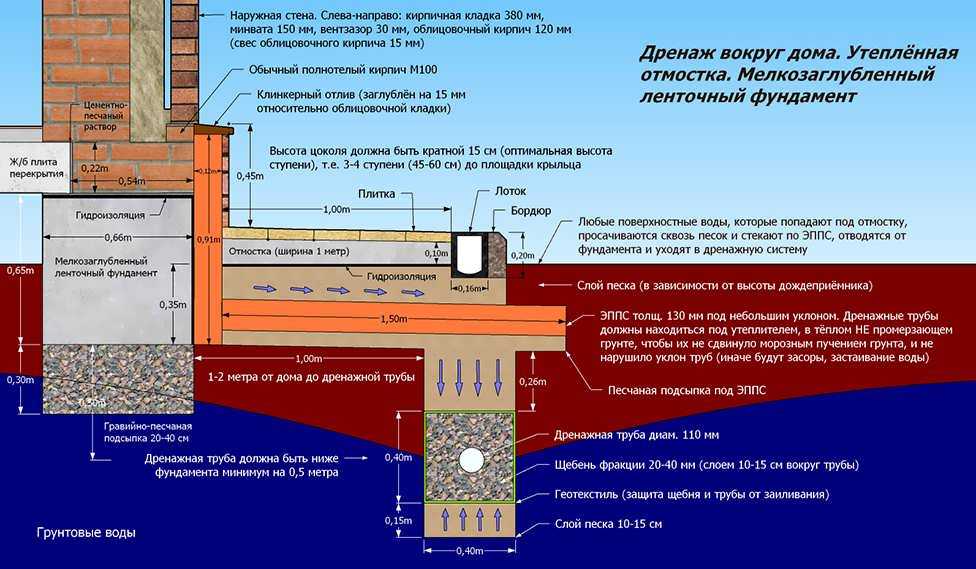

При устройстве дренажной системы вокруг фундамента дома уклон формируют в сторону коллекторного или углового колодца, перенаправляющего собранную грунтовую воду к месту разгрузки

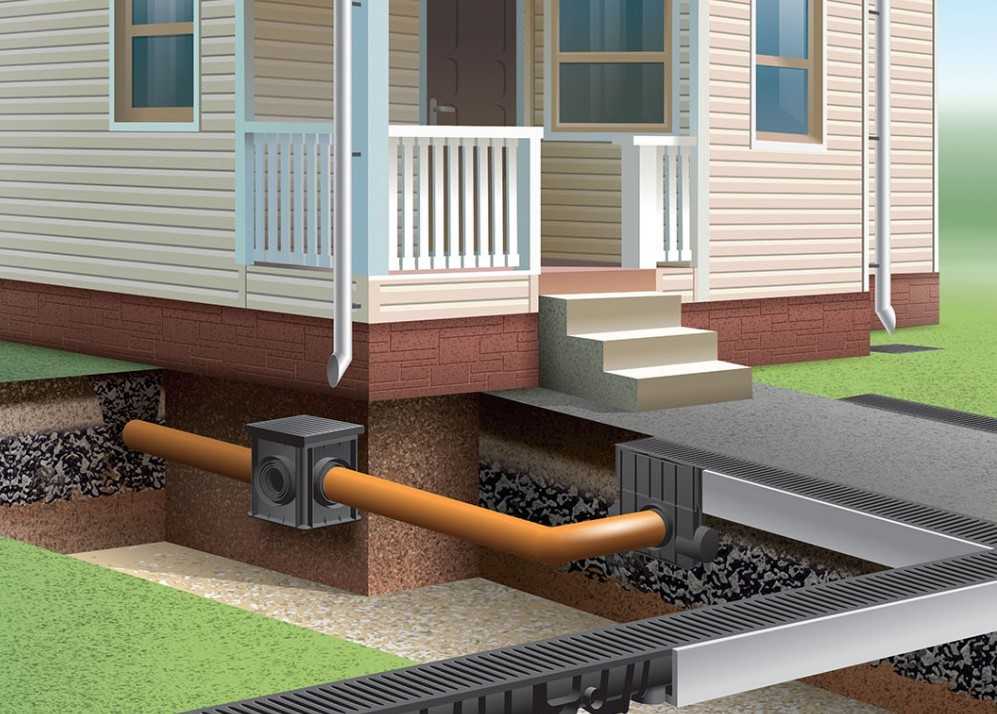

Каналы ливневой канализации и дренажной системы могут подключаться к одному коллектору, иметь общие смотровые и поворотные колодцы. Их нельзя совмещать с пунктами обычной канализации

Дренажные трубы на всех участках системы прокладываются с уклоном, но нужно точно соблюдать величину наклона. Как превышение его, так и недостаток негативно отразятся на транспортировке стоков

Прокладка дренажной и канализационной трубы

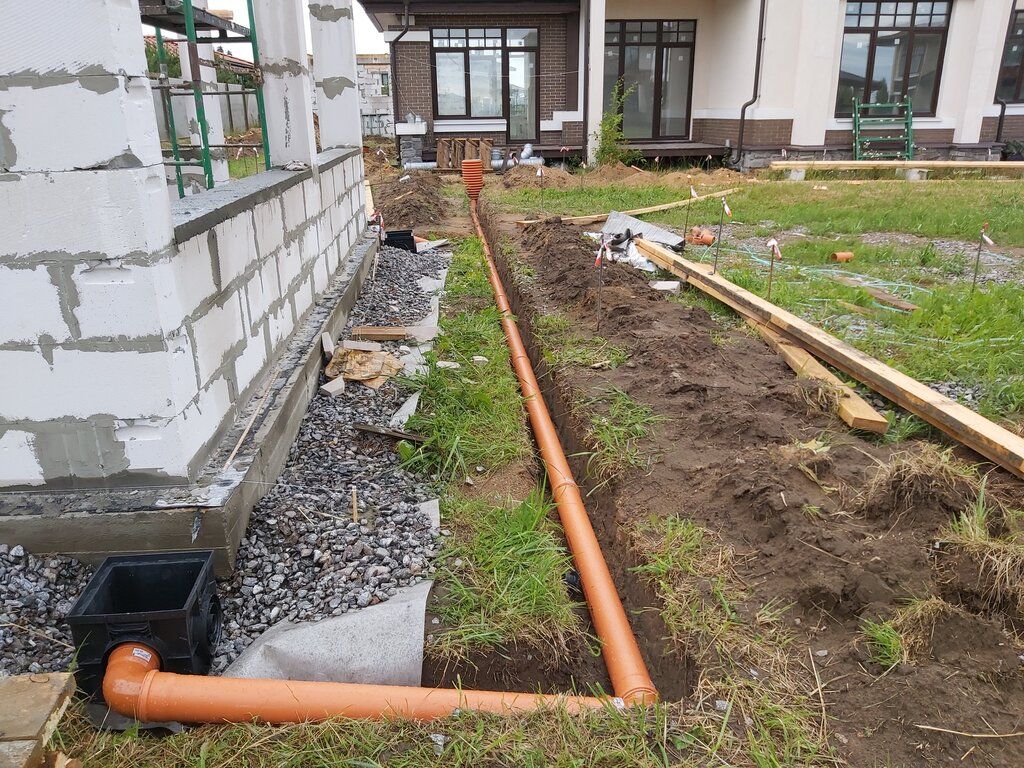

Дренажная система вокруг фундамента дома

Смотровые колодцы канализационных систем

Прокладка дрен к поглощающему колодцу

Поверхностные и глубинные схемы

Исходя из расчётных параметров заглубления дрен, различают поверхностные и глубинные схемы водоотвода. Назначение поверхностной схемы – сбор и отвод продуктов атмосферных осадков, а также близко залегающих грунтовых вод.

Назначение глубинной схемы – снижение уровня грунтовых вод, их сбор и отвод за границы участка, где располагается строительный объект.

Пример устройства поверхностной системы водоотвода. Поверхностный дренаж широко распространён в частном домостроении. Система сбора и отвода продуктов атмосферных осадков необходима для каждого случая строительства жилых домов

Схема водоприемников ливневых канализационных систем поддерживает точечное или линейное исполнение. В первом случае осуществляется отвод стоков от локальных источников (водостоки, приямки тротуаров, сборники входных групп).

Линейная схема обеспечивает отвод воды по всей территории объекта. Как правило, на жилых строительных объектах применяется комбинированное решение с внедрением обеих схем.

Глубинный дренаж обязателен практически во всех случаях частного домостроения и благоустройства хозяйственных участков. Это эффективная защита тех элементов строительных сооружений, которые располагаются ниже нулевого уровня (фундамент, подвальные помещения, корневая система растений).

Исключить сооружение глубинного дренажа допустимо на возвышенностях, где уровень грунтовых вод не превышает отметки 1,5 м, где отмечается эффективное дренирование почвы.

Фрагмент схемы укладки глубинных дрен. Обычно такие схемы предусматривают размещение дренажных колодцев – не менее одного на каждые 30 метров длины магистрали. На прямых участках допускается периодичность монтажа через 50 метров

Проектирование схемы глубинного дренажа требует исполнения высокой точности расчётов. Даже незначительная ошибка в расчётах может стать причиной низкой эффективности системы.

Практика монтажа таких схем часто указывает на распространенную ошибку — неточный расчёт глубины закладки дрен. Результат – неравномерный отвод воды с территории объекта или, того хуже – подтопление плодородных земель, подвальных помещений.

На нашем сайте есть другие статьи, где мы подробно рассмотрели сооружение различных вариантов дренажа. Рекомендуем вам ознакомиться с ними:

Расчёты и стандарты строительства дренажа

Расчётными величинами, которые потребуются для строительства дренажной системы, как правило, являются:

размер диаметра трубопроводов;
уровень закладки трубопроводов;
значения уклона труб;
плотность геотекстильного фильтра.

И подробнее о каждом пункте.

Величина #1 — расчётный диаметр трубопроводов

Требуемый диаметр трубопроводов рассчитывается с упором на проектные параметры интенсивности водоотведения.

Для частного домостроения обычно оптимальными являются трубы диаметром 100 мм. Их пропускная способность по стандарту составляет около 7 л/с, что вполне соответствует проектным нормам в большинстве случаев.

Между тем, увеличение диаметра дрены позволяет охватить большую рабочую площадь, усилить эффективность системы.

Величина #2 — глубина закладки системы

Уровень закладки дренажных трубопроводов, согласно существующим стандартам, определяется с учётом двух критериев:

Уровень промерзания грунта.
Глубина заложения фундамента.

Степень промерзания грунтов напрямую связана с климатическими свойствами местности. Поэтому для каждой отдельной территории этот параметр может отличаться.

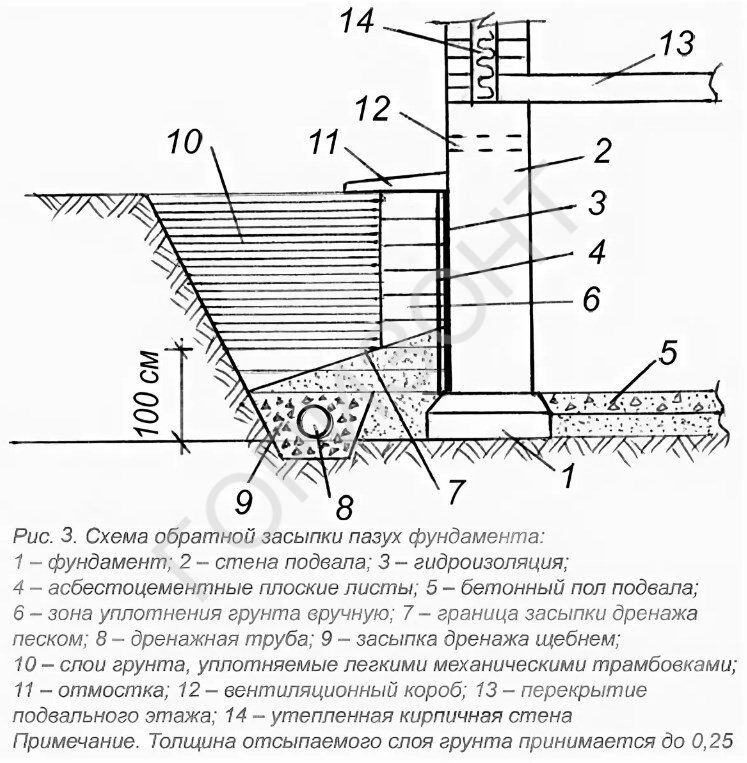

Но в любом случае расчёт глубины закладки дренажных труб ведётся от конечной точки промерзания грунта с добавлением к этому значению не менее 300-500 мм дополнительного заглубления.

Одним из важных расчётных параметров глубинного дренажа является определение степени промерзания грунта на участке расположения объекта. Опираясь на расчётные данные промерзания грунтов, вычисляют глубину закладки дрен

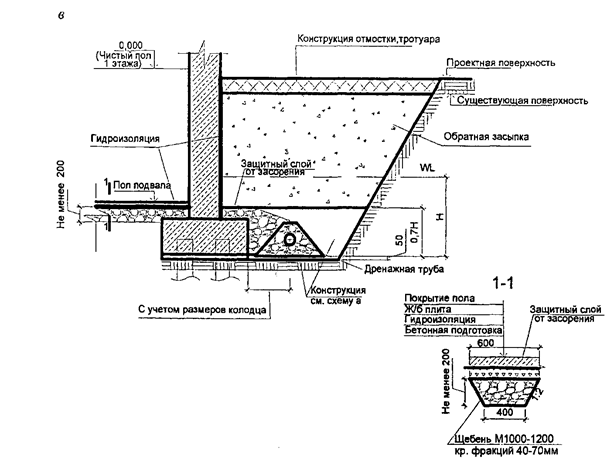

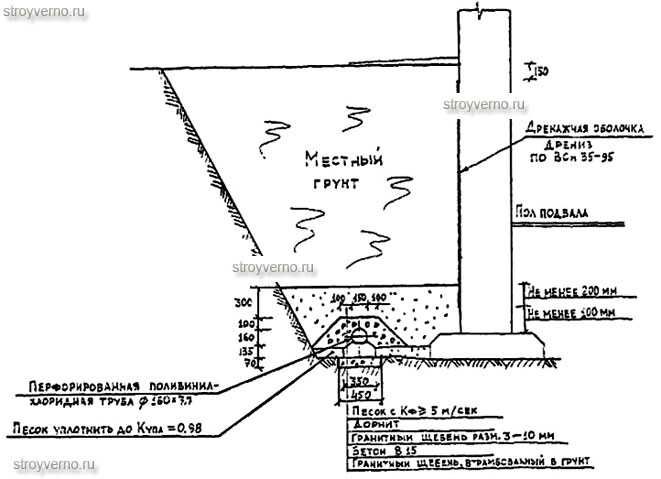

По такому же алгоритму рассчитывается фундаментный дренаж, но от конечной точки залегания фундамента.

Величина #3 — уклон дренажных труб

Под каким уклоном монтировать трубы дренажной системы, чётко указывают стандарты СНиП. Согласно этим стандартам, минимальные значения уклона дрены необходимо брать с учётом допустимой минимальной скорости течения сточных вод.

При этом дополнительно оговаривается, что для труб диаметром 150 мм минимально допустимый уклон должен быть не менее 8 мм на метр длины, а для труб диаметром 200 мм – не менее 7 мм на метр длины. На отдельных участках сетей допускается занижать эти параметры до 7 мм и 5 мм соответственно.

Допустимое максимальное значение уклона труб дренажа на один метр длины — 150 мм. Больше этого значения допустим уклон только на отводах от сантехнических приборов при длине отвода до 1,5 м.

На безрасчётных участках дрены, где используются трубы диаметром 40-50 мм, допустим уклон до 30 мм на метр длины. А для труб диаметром 85-100 мм и при тех же условиях уровень уклона допускается делать не более 20 мм на метр длины.

Уклон трубопроводов, составляющих дренажную систему, также относится к основным расчётным параметрам. Соблюдение стандартов уклона – это гарантии создания дренажной системы, которая будет работать продуктивно – собирать и отводить воду с участка

Если в качестве элементов отвода применяются лотки, уровень уклона принимают с оглядкой на такую скорость стоков, при которой обеспечивается эффект самоочищения жидкости. Допустимое наполнение лотков – не выше 80% при ширине лотка не меньше 20 мм.

Значение ширины лотков рассчитывается на основе результатов гидравлических расчётов и зависит от конструктивных особенностей элементов. Однако если высота лотка больше 50 мм, значение ширины не может быть меньше 70 мм.

Галерея изображений

Фото из

Формирование уклона – обязательное условие в сооружении самотечных подземных систем, дренирующих грунтовую и атмосферную воду, а также очищенные в септиках жидкие стоки

Уклон необходимо устраивать на всем протяжении самотечной безнапорной системы: как на участке сбора воды, так и на участке ее транспортировки к пунктам разгрузки

Трубам ливневой канализации, транспортирующим дождевую воду к коллектору или поглощающему колодцу, также необходимо придать уклон

Выбор наклона, создаваемого дренажной трассе, зависит от диаметра трубопровода и типа грунта

Если дренаж устраивают для осушения почвенно-растительного слоя, мощность которого обычно не превышает 40 см, уклон должен быть минимум 0,01. Считается, что дренажная система не должна полностью отводить воду от корней растений

Для устройства дренажной системы в суглинистых грунтах уклон должен быть 0,001. Эта порода практически не способна пропускать воду через свою толщу в нижележащие пласты

При прокладке трассы дренажной системы в песчаных грунтах уклон должен составлять 0,003, в супесчаных 0,002

Глубина ввода дренажных труб в коллекторный и поглощающий колодец определяется на участке строительства по факту. Отверстия для заведения труб бурят согласно с фактическим вводом

Дренажная труба с оболочкой из геотекстиля

Поглощающий колодец для ливневки и дренажа

Точечный дождеприемник ливневой канализации

Подключение дренажной трубы к поворотному колодцу

Поверхностный дренаж для осушения почвы

Траншея для дренажа в суглинистом грунте

Сооружение дренажа в песчаном пласте

Глубина ввода дренажных труб в коллектор

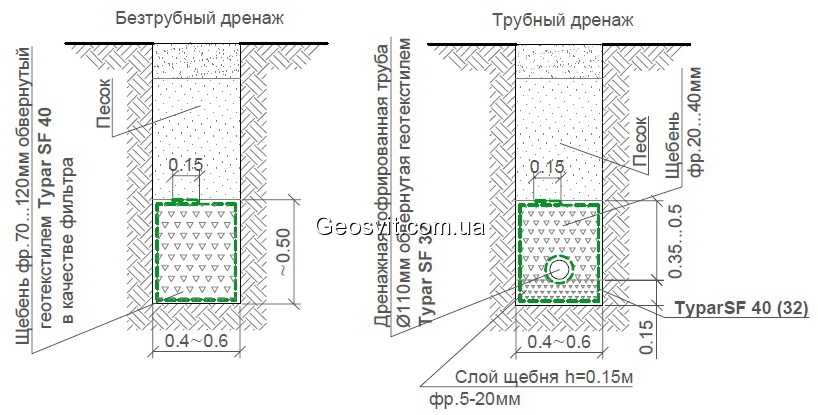

Величина #4 — необходимая плотность геотекстиля

Когда проект дренажной системы предусматривает использование в качестве дрены перфорированных гофрированных труб, рекомендуется вместе с обсыпкой таких труб использовать геотекстильную фильтрующую оболочку (геотекстиль).

Геотекстильное полотно исполняет функцию фильтрующего элемента, предотвращает засорение магистрали мелкими частицами грунта. Для получения максимального эффекта фильтрации требуется расчёт плотности геотекстильного фильтра. Оптимальным расчётным значением для бытовых систем дренажа считается плотность на уровне 100-150 г/м².

Особенности монтажа дренажа на склоне

Дренажные системы обеспечивают отвод стоков за счёт уклона дрен. Казалось бы, при условии расположения участка на склоне вода должна отводиться с участка естественным образом, а в устройстве дренажной системы попросту нет необходимости.

Однако дело в таких случаях обстоит совсем иначе, и дренирование участка на склоне становится таким же актуальным мероприятием, как для участков с горизонтом уклона менее 8%.

Строительство частных жилых домов на крутых склонах – обыденная практика. На склонах вода не задерживается, но этот факт нельзя считать причиной для отказа от сооружения дренажной системы

Конечно же, дренирование территорий на склонах сопровождают свои особенности. Зачастую грунт на крутых склонах имеет неоднородную структуру. На разных горизонтах может отмечаться разный уровень грунтовых вод.

Поэтому нередко приходится применять комбинированные типы дренажа, чтобы обеспечить необходимую степень осушения всей территории участка.

Между тем, при строительстве водоотводящих систем на склонах с уровнем более 8% стандарты допускают отсутствие дренажных смотровых колодцев.

Схема и порядок устройства системы

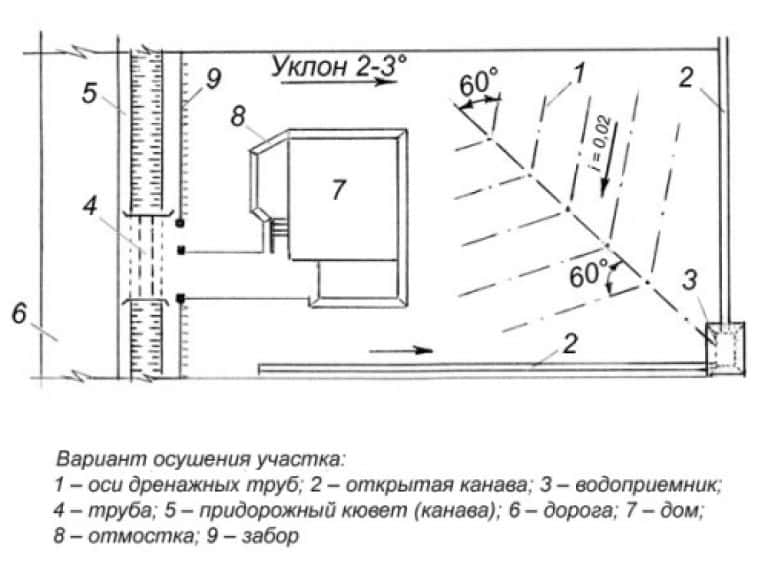

Организация водоотвода на участке с уровнем склона более 8% начинается с проведения геологических изысканий. По результатам изысканий определяют водоносные слои, уровни залегания грунтовых вод. На основе полученных сведений разрабатывается проект дренажа участка на склоне, проводятся строительные работы.

В конечном итоге должна решаться задача исключения возможности размыва грунта хаотичным естественным водоотводом за счёт крутизны склона.

В простом варианте делается это, примерно, так:

На верхней отметке участка создаётся первая горизонтальная поверхностная дрена.
На нижней отметке участка создаётся вторая горизонтальная поверхностная дрена.
Обе дрены соединяются перпендикулярными траншеями.
От горизонтальной дрены нижнего уровня делают отвод в .

Если ландшафт участка имеет ступенчатую сложную форму и проект объекта предусматривает сооружение подпорных стен, лестниц, переходных площадок, для каждого из элементов проекта необходимо сооружать точечные водоотводы, переходящие в систему линейных водоотводов.

Участки большой площади, расположенные на склонах, как правило, оснащаются не единичными поверхностными дренами, но полноценными системами сбора и отвода воды по типу «ёлочка».

Разветвленная дрена устраивается на верхнем горизонте и объединяется с коллекторным водоотводящим контуром, окружающим строительный объект. Из контура стоки переправляются в сборник за пределами участка или в .

Схема устройства дренажа для объекта, построенного на склоне. Обычно на склонах сооружаются комбинированные дрены, так как территория на косогоре традиционно отличается сложным рельефом

Такое схемное решение называют кольцевой дренаж. Благодаря сооружению защитного контура, расположенного по периметру объекта, удаётся взять под контроль уровень грунтовых вод. В свою очередь, «ёлочка» обеспечивает сбор воды с поверхности участка и её эффективный отвод.

Монтаж кольцевых дрен выполняется на некотором удалении от строительного объекта. Этот фактор позволяет соорудить кольцевую дренажную систему непосредственно на стадии эксплуатации хозяйственно-бытовых сооружений.

Следует отметить, что эффективность понижения уровня грунтовых вод в границах внутренней части контура напрямую зависит от следующих параметров:

уровень заглубления труб;
уровень заглубления галерей;
уровень заглубления скважин (если такие есть).

На эффективность защиты оказывают также влияние размеры контура.

Выводы и полезное видео по теме

Несколько практических советов по прокладке дренажных труб помогут вам самостоятельно справиться с устройством дренажа на загородном участке.

Защита участков (территорий) от перенасыщения влагой – актуальная задача, которую приходится решать практически в каждом случае строительства. Существующие разработки дренажных систем позволяют решать такие задачи.

Главный момент – рассчитать и выбрать вариант устройства дрен, который бы идеально подходил в каждом конкретном случае.

Планируете обустроить дренаж участка своими силами, но столкнулись с трудностями на этапе проектирования? Задавайте свои вопросы в блоке комментариев — мы постараемся вам помочь.

Или вы успешно соорудили дренажную систему и хотите поделиться опытом с другими владельцами частных домовладений? Пишите свои рекомендации, добавляйте фото под нашей статьей — многим пользователям пригодится ваш опыт.

Какой уклон вам нужен возле дома на земельном участке

По

Давид Болье

David Beaulieu

David Beaulieu — эксперт по ландшафтному дизайну и фотограф растений с 20-летним опытом. Он работал в питомнике более десяти лет, работая с большим разнообразием растений. Дэвид давал интервью многочисленным газетам и национальным журналам США, таким как Woman’s World и American Way.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 23.01.19

Насаждения фундамента David Beaulieu

Многие домовладельцы не знают, какой уклон необходим вокруг фундамента дома. Это важный вопрос, потому что, если градация земли не будет выполнена должным образом, сток может быть направлен на ваш фундамент. Эта нежелательная вода может в конечном итоге поставить под угрозу его целостность.

Если земля вокруг вашего дома совершенно плоская или, что еще хуже, с уклоном вниз к фундаменту, в какой-то момент у вас может легко возникнуть проблема с дренажем (при условии, что у вас ее еще нет). Так как же определить, соответствует ли ваш дом требованиям?

Сколько уклонов вам нужно при планировке земли рядом с фундаментом?

Если у вас есть дом, в конечном итоге вам может понадобиться провести планировку земли рядом с фундаментом вашего дома, чтобы исправить проблемы с дренажем. Плохой дренаж, приводящий к негерметичным подвалам, часто возникает из-за недостаточного уклона от фундамента. Чтобы правильно выполнить планировку земли, вы должны сначала знать, какой уклон вам нужен от фундамента дома.

По общему мнению, хороший уклон, к которому следует стремиться при планировке земли, простирающейся от фундамента дома, составляет около 6 дюймов для первых 10 футов (что означает «уклон» в 5 процентов). Многие профессионалы успешно выравнивают землю, используя меньший уклон, чем этот, но те, кто хочет быть в безопасности, ошибаются в направлении большего уклона.

Но как для начала определить уклон участка земли (чтобы узнать, нужно ли отрегулировать уклон)? Вместо того, чтобы утомлять вас причудливой формулой с «x» и «y», используемой для определения уклона, давайте рассмотрим более практичный подход к классификации земли.

Чтобы найти уклон от фундамента, вам понадобятся:

Веревка (длиной не менее 12 футов)
2 колышка (назовем их «А» и «В») и что-нибудь, чтобы вбить их в землю
Веревочный уровень (то есть тип уровня, предназначенный для установки на веревке)
Рулетка

У вас уже есть правильный уклон?

Используя вышеуказанные расходные материалы, выполните следующие шаги, чтобы определить, существует ли в настоящее время достаточный уклон:

Свободно обвяжите один конец веревки вокруг столба A.
Вбейте столб A в землю рядом с фундаментом
Сдвиньте шнур вниз по столбу A так, чтобы он находился на уровне земли
Другой конец веревки свободно обвяжите вокруг столба B.
Теперь отмерьте 10 футов вниз по склону от столба A и вбейте там столб B в землю (если есть излишек веревки, оберните его вокруг столба B). Веревка между кольями должна быть достаточно натянутой, но все же регулируемой.
Сдвиньте струну вверх или вниз по стойке B, чтобы она была примерно ровной.
Поместите нить на уровень верёвки примерно посередине между кольями.
Теперь отрегулируйте струну вверх или вниз на стойке B, чтобы она была ровной.
Измерьте расстояние от нити на стойке B до земли. Измерение 6 дюймов или больше?

Вам нужно переоценить землю?

Измерение уклона, которое вы только что сделали, определит, нужно ли вам переоценивать эту землю:

Если размер составляет 6 дюймов или более, у вас идеальный склон — здесь нет необходимости планировать участок.
Если нет, вам нужно будет пересортировать землю, добавив насыпь возле фундамента и утрамбовав ее; после чего вы можете проверить новый наклон, повторив шаги, описанные выше.

Смотреть сейчас: 5 советов по ландшафтному дизайну

Дренаж подпорной стены: что это такое и почему это важно?

Есть планы благоустройства, включающие подпорную стену? Не стоит недооценивать важность дренажа подпорной стенки. Узнайте все об этом здесь.

Дренаж является жизненно важным и часто упускаемым из виду аспектом построения успешной подпорной стены. Стены играют много ролей в ландшафтном дизайне: они создают уединение, предотвращают эрозию, сохраняя почву на месте, и часто предоставляют место для выращивания растений. Хорошая подпорная стена должна хорошо справляться со всеми этими вещами.

Итак, для чего нужен дренаж в подпорной стенке? Существуют различные преимущества и цели, в том числе:

Контроль количества и скорости воды, поступающей и выходящей из собственности.
Защита зданий и транспортных средств от повреждения избыточной влажностью.
Уход за газонами, садами и прилегающими улицами путем направления воды в почву, вместо того, чтобы скапливаться возле фундаментов или на улицах.

На этой странице

Что такое дренаж?

Когда идет дождь, вода стекает по стене. Но когда все сказано и сделано, вы должны увидеть немного стоячей воды в своем ландшафте. Это дренаж.

Дренаж подпорной стены имеет решающее значение. Это гарантирует, что вода не будет скапливаться за стеной, что приведет к ее выходу из строя. Качественная дренажная система собирает и отводит дождевую воду от стены. Это уменьшает давление на почву вокруг фундамента и внутри самой стены, уменьшая эрозию и осадку.

Зачем подпорным стенам нужен дренаж?

Вот почему подпорные стены нуждаются в дренаже:

Вода, стекающая по подпорной стене, следует по пути наименьшего сопротивления, часто к нижней части стены, где строительные работы разрыхлили частицы грунта. В этом процессе больше земли из-за стены разрушается и повторно откладывается на ее передней части, что создает градиент давления. Если этот градиент не контролировать, стена сдвинется или рухнет.

Дождевая вода, стекающая с верхней части подпорной стены, может повредить почву и растения с обеих сторон, размыв их. Дренажные системы отводят эту воду из уязвимых мест, уменьшая воздействие на строение и его окрестности. Дренажная система также уменьшает количество луж и стоячей воды, привлекающих насекомых, таких как комары и мухи, которые могут доставлять серьезные неудобства.

Надлежащая установка дренажа подпорной стенки

Говорят, что половина всех проблем с подпорными стенками связана с дренажом и водоснабжением, а не допустить попадания воды в эти стены — большая проблема. Если она сухая, шансов, что какая-либо растительность сможет закрепиться, практически нет. Правильно спроектированная и установленная система сохранит вашу стену сухой, сэкономив ваши деньги на обслуживании и замене.

Вот несколько советов:

Не забудьте включить обратную засыпку, 12 дюймов пространства за подпорной стеной. Заполните его щебнем или гравием.
Все подпорные стены должны иметь дренажный камень, даже если дренажная труба не требуется.
Поместите фильтровальную ткань над дренажным камнем и ниже верхнего слоя почвы. Это предотвращает засорение дренажного камня мелкими частицами и органическими веществами.
Если для вашей подпорной стены требуется дренажная труба, убедитесь, что труба имеет прорези со всех сторон, а не только с одной. Дренажная труба может понадобиться, если:
- Подпорная стена имеет высоту не менее четырех футов или выше.
- За стеной находится глина или другой плохо дренирующий грунт.
- В пределах 50 футов от подпорной стены есть подземные источники воды

5. Для дренажной трубы предусмотрены варианты отвода. Какой бы из них вы ни выбрали, разместите розетку по крайней мере через каждые 30–50 футов вдоль стены.

Как дренаж влияет на долговечность подпорной стены?

Плохой дренаж сократит срок службы подпорной стенки. Если вода не может стекать с задней части стены, давление будет расти, что приведет к разрушению фундамента (а иногда и стены).

Дренаж также важен, поскольку от него зависит, как часто стена будет нуждаться в ремонте. Правильно расположенная дренажная система снизит вероятность того, что вам придется сверлить стену, чтобы устранить трещину или другую проблему.

Возможные проблемы без надлежащего дренажа подпорной стены

Эффективные дренажные системы гарантируют, что ваша стена не будет повреждена водой. Скопление воды за подпорной стеной может вызвать эрозию, которая в конечном итоге приведет к разрушению конструкции. Другие потенциальные проблемы включают повреждение фундамента дома с течением времени из-за неправильного или недостаточного дренажа.

Это повреждение может быть дорогостоящим ремонтом, и правильно установленный слив предотвратил бы его.
