Приточно-вытяжная вентиляция с рекуперацией тепла: устройство и работа

Поступление свежего воздуха в холодный период времени приводит к необходимости его нагрева для обеспечения правильного микроклимата помещений. Для минимизации затрат электроэнергии может быть использована приточно-вытяжная вентиляция с рекуперацией тепла.

Понимание принципов ее работы позволит максимально эффективно уменьшить теплопотери с сохранением достаточного объема замещаемого воздуха. Давайте попробуем разобраться в этом вопросе.

Содержание статьи:

Энергосбережение в системах вентиляции

В осенне-весенний период при вентиляции помещений серьезной проблемой является большая разность температур поступающего и находящегося внутри воздуха. Холодный поток устремляется вниз и создает неблагоприятный микроклимат в жилых домах, офисах и на производстве или недопустимый вертикальный градиент температуры в складе.

Распространенным решением проблемы является интеграция в приточную вентиляцию , с помощью которого происходит нагрев потока. Такая система требует затрат электроэнергии, в то время как значительный объем выходящего наружу теплого воздуха ведет к существенным потерям тепла.

Выход воздуха наружу с интенсивным паром служит индикатором существенных потерь тепла, которое можно использовать на обогрев входящего потока

Если каналы притока и отвода воздуха расположены рядом, то можно частично передать тепло выходящего потока входящему. Это позволит уменьшить потребление электроэнергии калорифером или вовсе отказаться от него. Устройство для обеспечения теплообмена между разнотемпературными потоками газов называется рекуператором.

В теплое время года, когда температура наружного воздуха значительно превышает комнатную, можно использовать рекуператор для охлаждения входящего потока.

Устройство блока с рекуператором

Внутреннее устройство систем приточно-вытяжной вентиляции с достаточно простое, поэтому возможна их самостоятельная поэлементная покупка и установка. В том случае если сборка или самостоятельный монтаж вызывает сложности можно приобрести готовые решения в виде типовых моноблочных или индивидуальных сборных конструкций под заказ.

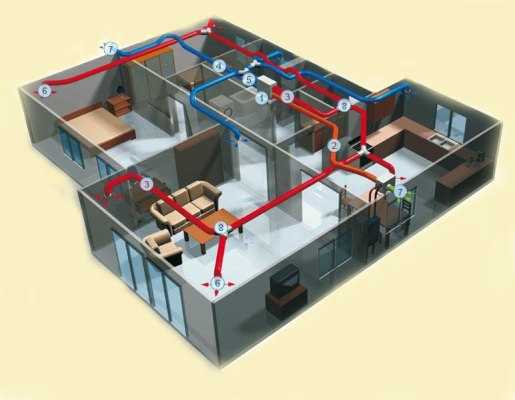

Типовая схема устройства приточно-вытяжной вентиляционной системы с размещенным в едином корпусе рекуператором может быть дополнена другими узлами на усмотрение пользователя

Основные элементы и их параметры

Корпус с тепло- и шумоизоляцией выполняют как правило из листовой стали. В случае стенового монтажа он должен выдерживать давление, которое возникает при запенивании щелей вокруг блока, а также не допускать вибрацию от работы вентиляторов.

В случае распределенного забора и притока воздуха по различным помещениям к корпусу присоединяют . Ее оснащают клапанами и заслонками для распределения потоков.

При отсутствии воздуховодов на приточное отверстие со стороны помещения устанавливают решетку или диффузор для распределения потока воздуха. На приточное отверстие со стороны улицы монтируют воздухозаборную решетку наружного типа во избежание попадания в систему вентиляции птиц, крупных насекомых и сора.

Движение воздуха обеспечивают два вентилятора осевого или центробежного типов действия. При наличии рекуператора естественная циркуляция воздуха в достаточном объеме невозможна по причине создаваемого этим узлом аэродинамического сопротивления.

Наличие рекуператора предполагает установку фильтров мелкой очистки на входе обоих потоков. Это необходимо для уменьшения интенсивности засорения пылью и жировыми отложениями тонких каналов теплообменника. В противном случае для полноценного функционирования системы придется увеличить частоту проведения профилактических работ.

Фильтры мелкой очистки необходимо периодически менять или чистить. В противном случае возросшее сопротивление потоку воздуха станет причиной поломки вентиляторов

Один или несколько рекуператоров занимают основной объем приточно-вытяжного устройства. Их монтируют по центру конструкции.

В случае типичных для территории сильных морозов и недостаточного КПД рекуператора для нагрева наружного воздуха можно дополнительно установить калорифер. Также по необходимости монтируют увлажнитель, ионизатор и другие устройства для создания благоприятного микроклимата в помещении.

Современные модели предусматривают наличие электронного блока управления. Сложные модификации имеют функции программирования режимов работы в зависимости от физических параметров воздушной среды. Внешние панели имеют привлекательный вид, благодаря чему хорошо могут быть вписаны в любой интерьер помещения.

Решение проблемы возникновения конденсата

Охлаждение поступающего из помещения воздуха создает предпосылки для разгрузки влаги и образования конденсата. В случае высокой скорости потока большая его часть не успевает скапливаться в рекуператоре и выходит наружу. При медленном движении воздуха значительная часть воды остается внутри устройства. Поэтому необходимо обеспечить сбор влаги и вывод ее за пределы корпуса .

Элементарным устройством для сбора и отвода конденсата является поддон, расположенный под рекуператором с уклоном в сторону сливного отверстия

Вывод влаги производят в закрытую емкость. Ее размещают только внутри помещения во избежание перемерзания каналов оттока при минусовых температурах. Алгоритма надежного расчета объема получаемой воды при использовании систем с рекуператором нет, поэтому его определяют экспериментальным путем.

Повторное использование конденсата для увлажнения воздуха нежелательно, так как вода впитывает многие загрязнители, такие как человеческий пот, запахи и т.д.

Значительно уменьшить объем конденсата и избежать связанных с его появлением проблем можно организовав отдельную вытяжную систему из ванной комнаты и кухни. Именно в этих помещениях воздух имеет наибольшую влажность. При наличии нескольких вытяжных систем воздухообмен между технической и жилой зоной необходимо ограничить с помощью установки обратных клапанов.

В случае охлаждения выходящего потока воздуха до отрицательных температур внутри рекуператора происходит переход конденсата в наледь, что вызывает сокращение живого сечения потока и, как следствие, – уменьшение объема или полное прекращения вентиляции.

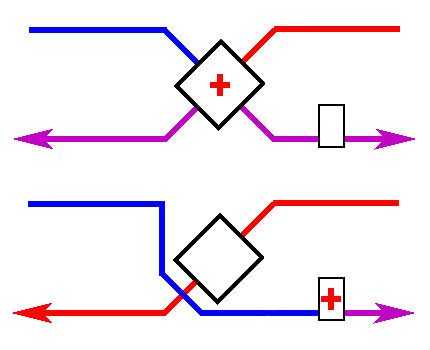

Для периодического или разового размораживания рекуператора устанавливают байпас – обходной канал для движения приточного воздуха. При пропуске потока в обход устройства происходит прекращение теплоотдачи, нагрев теплообменника и переход наледи в жидкое состояние. Вода стекает в емкость сбора конденсата или происходит ее испарение наружу.

Принцип устройства байпаса несложен, поэтому при риске образования наледи целесообразно предусмотреть такое решение, так как отогрев рекуператора другими способами сложен и длителен

При прохождении потока через байпас отсутствует нагрев приточного воздуха посредством рекуператора. Поэтому при активации данного режима необходимо автоматическое включение калорифера.

Особенности различных типов рекуператоров

Существует несколько конструктивно различающихся вариантов реализации теплообмена между холодным и нагретым воздушными потоками. Каждый из них имеет свои отличительные особенности, которые определяют основное предназначение для каждого типа рекуператора.

Пластинчатый перекрестноточный рекуператор

В основе конструкции пластинчатого рекуператора лежат тонкостенные панели, соединенные поочередно таким образом, чтобы чередовать пропуск между ними разнотемпературных потоков под углом 90 градусов. Одной из модификаций такой модели является устройство с оребренными каналами для прохода воздуха. Оно обладает более высоким коэффициентом теплообмена.

Поочередный пропуск теплого и холодного потока воздуха через пластины реализуют за счет загиба краев пластин и герметизацией соединений полиэфирной смолой

Теплообменные панели могут быть выполнены из различного материала:

• медь, латунь и сплавы на основе алюминия обладают хорошей теплопроводностью и не подвержены ржавчине;
• пластмасса из полимерного гидрофобного материала с высоким коэффициентом теплопроводности обладают малым весом;
• гигроскопическая целлюлоза позволяет проникать конденсату через пластину и попадать обратно в помещение.

Недостатком является возможность образования конденсата при низких температурах. По причине небольшого расстояния между пластинами влага или наледь существенно увеличивают аэродинамическое сопротивление. В случае обмерзания необходимо перекрытие входящего потока воздуха для отогрева пластин.

Преимущества пластинчатых рекуператоров следующие:

• низкая стоимость;
• долгий срок службы;
• длительный период между профилактическим обслуживанием и простота его проведения;
• небольшие габариты и масса.

Такой тип рекуператора наиболее распространен для жилых и офисных помещений. Также его используют и в некоторых технологических процессах, например для оптимизации сгорания топлива при работе печей.

Барабанный или роторный тип

Принцип действия роторного рекуператора основан на вращении теплообменника, внутри которого расположены слои гофрированного металла, обладающего высокой теплоемкостью. В результате взаимодействия с выходящим потоком происходит нагрев сектора барабана, который впоследствии отдает тепло поступающему воздуху.

Мелкоячеистый теплообменник роторного рекуператора подвержен засорению, поэтому особенно внимательно нужно отнестись к качественной работе фильтров тонкой очистки

Преимущество роторных рекуператоров следующие:

• достаточно высокий КПД по сравнению с конкурирующими типами;
• возврат большого количества влаги, которая в виде конденсата остается на барабане и испаряется при контакте с поступающим сухим воздухом.

Этот тип рекуператора реже используют для жилых зданий при поквартирной или коттеджной вентиляции. Часто его применяют в крупных котельных для возврата тепла к печам или для обширных помещений промышленного или торгово-развлекательного назначения.

Однако у этого типа устройств есть существенные недостатки:

• относительно сложная конструкция с наличием подвижных частей, включающая электромотор, барабан и ременной привод, что требует постоянного обслуживания;
• повышенный уровень шума.

Иногда для устройств такого типа можно встретить термин “регенеративный теплообменник”, что более правильно чем “рекуператор”. Дело в том, что незначительная часть выходящего воздуха попадает обратно по причине неплотного прилегания барабана к корпусу конструкции.

Это накладывает дополнительные ограничения на возможность использования устройств такого типа. Например, в качестве теплоносителя нельзя использовать загрязненный воздух от печей отопления.

Система на основе трубок и кожуха

Рекуператор трубчатого типа состоит из расположенных в утепленном кожухе системы тонкостенных трубок небольшого диаметра, по которым происходит приток наружного воздуха. По кожуху производят вывод теплой воздушной массы из помещения, которая обогревает входящий поток.

Вывод теплого воздуха необходимо осуществлять именно по кожуху, а не через систему трубок, так как удалить конденсат из них невозможно

Основные преимущества трубчатых рекуператоров следующие:

• высокий КПД, благодаря противоточному принципу движения теплоносителя и поступающего воздуха;
• простота конструкции и отсутствие подвижных частей обеспечивает низкий уровень шума и редко возникающую необходимость в обслуживании;
• долгий срок службы;
• наименьшее сечение среди всех типов устройств рекуперации.

Трубки для устройства такого типа используют или легкосплавные металлические или, что реже, – полимерные. Эти материалы не гигроскопичны, поэтому при значительной разнице температур потоков возможно образовании интенсивного конденсата в кожухе, что требует конструктивного решения по его удалению. Еще одним недостатком является то, что металлическая начинка обладает значительным весом, несмотря на небольшие габариты.

Простота конструкции трубчатого рекуператора делает этот тип устройств популярным для самостоятельного изготовления. В качестве внешнего кожуха обычно используют пластиковые трубы для воздуховодов, утепленные пенополиуретановой скорлупой.

Устройство с промежуточным теплоносителем

Иногда приточный и вытяжной воздуховоды расположены на некотором расстоянии друг от друга. Такая ситуация может возникнуть по причине технологических особенностей здания или санитарных требований по надежному разделению воздушных потоков.

В этом случае используют промежуточный теплоноситель, циркулирующий между воздуховодами по изолированному трубопроводу. В качестве среды для передачи тепловой энергии используют воду или водно-гликолевый раствор, циркуляцию которого обеспечивают работой .

Рекуператор с промежуточным теплоносителем представляет собой объемное и дорогое устройство, чье применение экономически оправдано для помещений с большим площадями

В том случае, если есть возможность использовать другой тип рекуператора, то лучше не применять систему с промежуточным теплоносителем, так как она обладает следующими существенными недостатками:

• низкий КПД по сравнению с другими типами устройств, поэтому для небольших помещений с малым расходом воздуха такие устройства не применяют;
• значительный объем и вес всей системы;
• необходимость дополнительного электрического насоса для циркуляции жидкости;
• повышенный шум от работы насоса.

Существует модификация этой системы, когда вместо принудительной циркуляции теплообменной жидкости используют среду с низкой точкой кипения, например фреон. В этом случае движение по контуру возможно естественным образом, но только в том случае если приточный воздуховод расположен над вытяжным.

Такая система не требует дополнительных затрат электроэнергии, но работает на обогрев только при значительном перепаде температур. Кроме того, необходима точная настройка точки изменения агрегатного состояния теплообменной жидкости, которая может быть реализована методом создания нужного давления или определенного химического состава.

Основные технические параметры

Зная требуемую производительность системы вентиляции и КПД теплообмена рекуператора легко рассчитать экономию на обогреве воздуха для помещения при конкретных климатических условиях. Сравнив потенциальную выгоду с затратами на покупку и обслуживание системы можно обоснованно сделать выбор в пользу рекуператора или стандартного калорифера.

Часто производители оборудования предлагают модельную линейку, в которой вентиляционные блоки с похожим функционалом отличаются объемом воздухообмена. Для жилых помещений этот параметр необходимо рассчитывать согласно таблице 9.1. СП 54.13330.2016

Коэффициент полезного действия

Под коэффициентом полезного действия рекуператора понимают эффективность теплопередачи, которую рассчитывают по следующей формуле:

K = (Т_п – Т_н) / (Т_в – Т_н)

В которой:

• Т_п – температура поступающего воздуха внутрь помещения;
• Т_н – температура наружного воздуха;
• Т_в – температура воздуха в помещении.

Максимальное значение КПД при штатной и определенном температурном режиме указывают в технической документации устройства. Его реальный показатель будет немного меньше.

В случае самостоятельного изготовления пластинчатого или трубчатого рекуператора для достижения максимальной эффективности теплопередачи необходимо придерживаться следующих правил:

• Наилучший теплообмен обеспечивают противоточные устройства, затем перекрестноточные, а наименьшую – с однонаправленным движением обоих потоков.
• Интенсивность теплообмена зависит от материала и толщины стенок, разделяющих потоки, а также от длительности нахождения воздуха внутри устройства.

Зная КПД рекуператора можно рассчитать его энергоэффективность при различных температурах наружного и внутреннего воздуха:

Е (Вт) = 0,36 х Р х К х (Т_в – Т_н)

где Р (м³/час) – расход воздуха.

Расчет эффективности рекуператора в денежном эквиваленте и сравнение с затратами на его приобретение и монтаж для двухэтажного коттеджа общей площадью 270 м2 показывает целесообразность установки такой системы

Стоимость рекуператоров с высоким КПД достаточно велика, они имеют сложную конструкцию и значительные размеры. Иногда можно обойти эти проблемы установкой нескольких более простых устройств таким образом, чтобы поступающий воздух последовательно проходил через них.

Производительность вентиляционной системы

Объем пропускаемого воздуха определяется статическим давлением, которое зависит от мощности вентилятора и основных узлов, создающих аэродинамическое сопротивление. Как правило, точный его расчет невозможен ввиду сложности математической модели, поэтому для типовых моноблочных конструкций проводят экспериментальные исследования, а для индивидуальных устройств осуществляют подбор компонентов.

Мощность вентилятора необходимо выбирать с учетом пропускной способности устанавливаемых рекуператоров любых типов, которая в технической документации указана как рекомендуемая скорость потока или объем пропускаемого устройством воздуха за единицу времени. Как правило, допустимая скорость воздуха внутри устройства не превышает значения 2 м/с.

В противном случае на высоких скоростях в узких элементах рекуператора происходит резкий рост аэродинамического сопротивления. Это приводит к лишним затратам электроэнергии, неэффективном прогреве наружного воздуха и сокращения срока службы вентиляторов.

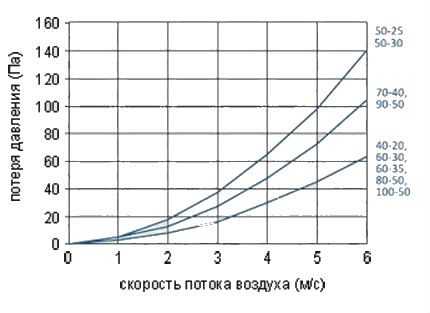

График зависимости потери давления от скорости потока воздуха для нескольких моделей рекуператоров высокой производительности показывает нелинейный рост сопротивления, поэтому необходимо придерживаться требований по рекомендуемому объему воздухообмена указываемых в технической документации устройства

Изменение направления потока воздуха создает дополнительное аэродинамическое сопротивление. Поэтому при моделировании геометрии воздуховода внутри помещения желательно минимизировать количество поворотов труб на величину 90 градусов. Диффузоры для рассеивания воздуха также увеличивают сопротивление, поэтому желательно не использовать элементы со сложным рисунком.

Загрязненные фильтры и решетки создают значительные помехи движению потока, поэтому их необходимо периодически прочищать или менять. Одним из эффективных способов оценки засоренности является установка датчиков, отслеживающих перепад давления на участках до фильтра и после него.

Выводы и полезное видео по теме

Принцип работы роторного и пластинчатого рекуператора:

Замер КПД рекуператора пластинчатого типа:

Бытовые и промышленные системы вентиляции с интегрированным рекуператором доказали свою энергетическую эффективность по сохранению тепла внутри помещений. Сейчас существует множество предложений по продаже и установке таких устройств как в виде готовых и опробованных моделей, так и по индивидуальному заказу. Провести расчет необходимых параметров и выполнить монтаж можно самостоятельно.

Если при ознакомлении с информацией появились вопросы или вы нашли неточности в нашем материале, пожалуйста, оставляйте свои комментарии в расположенном ниже блоке.

sovet-ingenera.com

Приточно-вытяжная вентиляция квартиры – проектирование и монтаж

Когда вы долго находитесь в своей квартире, испытываете недостаток кислорода? Появляется желание выйти на улицу или на балкон? Происходит это, потому что помещение наполняется углекислым газом (СО2), также воздух становится тяжелым из-за избытка тепла, влаги и пыли. Да, обычное проветривание спасает ситуацию, но ненадолго. К тому же зимой это не очень комфортно делать. А как насчёт инфраструктуры? Возле вашего дома проходит 8-ми полосная дорога? В Москве сейчас тяжело найти дом, в котором, открывая окно, не запускаешь газы переработанных нефтепродуктов, горящие торфяники и прочие неприятные запахи.

Из этой ситуации есть два выхода:

1. Смириться и приспосабливаться к ситуации

2. Идти в ногу со временем, и установить современную систему вентиляции квартиры

Что дает правильная вентиляция в квартире?

1. Вентиляция ГАРАНТИРУЕТ отличное здоровье.

Вы когда-нибудь задавались вопросом, почему люди, живущие в деревне, обладают более крепким здоровьем, нежели жители Москвы? Физические нагрузки или питание здесь не причём: многие современные москвичи посещают спортзал и придерживаются здорового питания. Обстановка и экосистема также не слишком важны – стрессы и химикаты есть везде. Вся проблема в кислородном голодании!

Казалось бы, такая мелочь, но как сильно она меняет вашу жизнь. А все потому, что современный житель, как большого, так и малого города, проводит на свежем воздухе не более часа в день.

А в Москве открытый воздух вообще не везде полезен. От недостатка кислорода ухудшается сон, настроение, мыслительные процессы, у вас появляется желание выйти на улицу или, хотя бы, на балкон. Многие к этому привыкли, но не многие знают, что квартиру можно сделать местом абсолютного комфорта.

2. Вентиляция ГАРАНТИРУЕТ уют и комфорт даже в центре Москвы

Почему же в загородном доме вы можете находиться днями напролёт?

Да потому, что там воздух насыщен кислородом. А хотите свою квартиру сделать таким же уютным домом? Для этого вам всего лишь понадобится приточно-вытяжная вентиляция! Это процесс замены в помещении отработанного воздуха на свежий, с целью обеспечения благоприятного микроклимата. Разумеется, в соответствии с федеральным законодательством, многоэтажные дома оборудуются вентиляцией. Но обычная вентиляция, установленная в квартире, обеспечивает минимальную циркуляцию воздуха. Да, она, конечно, снижает уровень СО2 в помещении, но обеспечить уют и хороший микроклимат не способна. Поэтому наша компания предлагает вам изменить свою жизнь, и установить в квартире современную систему вентиляции.

Назначение системы вентиляции в квартире – создание воздухообмена – а именно, удаление из помещений отработанного воздуха и замена его свежим наружным.

Для удаления воздуха в квартирах используются вытяжные каналы, расположенные на кухне и в санузлах. Приток воздуха поступает в жилые помещения (спальни, кабинет, гостиную).

Сегодня, применение герметичных конструкций и евро-окон сделали естественный приток воздуха почти невозможным. Поэтому, организация приточной вентиляции в квартире – это отдельный вопрос, который решает застройщик на этапе строительства или зачастую, жилец своими силами.

Нормы по вентиляции и кондиционированию в квартире

В жилых помещениях квартиры в режиме обслуживания необходим минимальный воздухообмен из расчета 3 м3/час на 1м2 площади – СП 54.13330.2011 “Здания жилые многоквартирные”

Вытяжка из подсобных помещений, при этом, должна быть не менее следующих объемов:

• Кухня с электроплитой – 60 м3/час
• Кухня с газовой плитой – 90 м3/час
• Ванная, душевая, туалет – 25 м3/час
• Совмещённый санузел – 50 м3/час
• Кладовая, гардеробная – 25 м3/час

Температура воздуха в квартире регламентируется ГОСТ 30494-96 «Здания жилые и общественные. Параметры микроклимата в помещениях»

В соответствии, с которым оптимальная температура для жилых помещений составляет:

– В теплый период года – 22-25 гр.С

– В холодный период – 20-22 гр.С

Вентиляция квартиры – варианты систем

Существует три принципиальных схемы организации системы вентиляции в квартире:

1. С естественным притоком и вытяжкой

2. С механическими притоком и вытяжной

3. Комбинированная: с механической вытяжкой и естественным притоком

Механическая приточно-вытяжная вентиляция с рекуперацией тепла

Приточно-вытяжная установка с рекуперацией

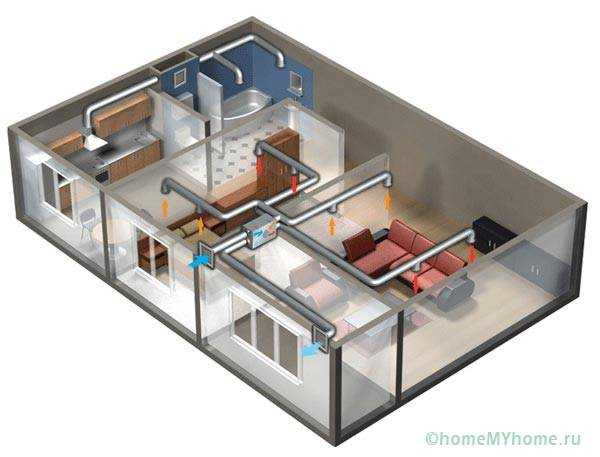

Одним из лучших вариантов вентиляции квартиры является приточно-вытяжная вентиляция с рекуперацией тепла.

Рекуперация тепла – это использование тепла вытяжного воздуха для нагрева приточного. Рекуператор экономит до 80% затрат тепла необходимого для нагрева приточного воздуха в холодный период года. Подробнее о рекуперации.

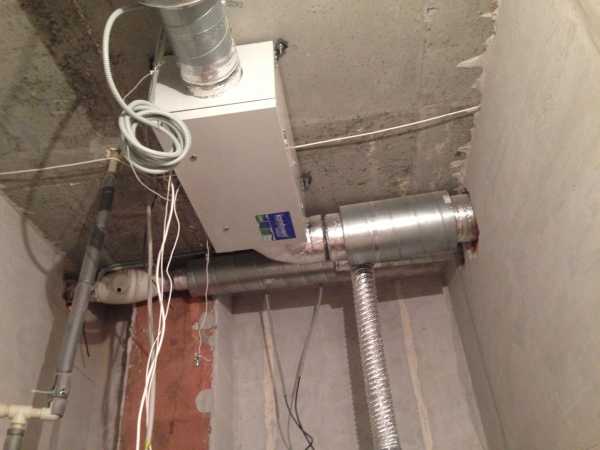

Основой системы является приточно-вытяжная установка. Наружный воздух поступая в установку, проходит через фильтр, подогревается в рекуператоре, догревается в нагревателе, далее по воздуховодам из оцинкованной стали распределяется по жилым помещениям.

Все основные узлы установки (вентиляторы, фильтры, рекуператор) располагаются в общем звуко-изолированном корпусе.

Встроенная система автоматики позволяет гибко управлять работой вентиляционного агрегата: изменять скорость, температуру и количество приточного и вытяжного воздуха.

Современные приточно-вытяжные установки для квартир работают, как правило, тихо, особенно на пониженных оборотах вентиляторов.

Тем не менее, размещать установку желательно подальше от жилых помещений. Это может быть лоджия (балкон), кладовая, гардероб или другое подсобное помещение.

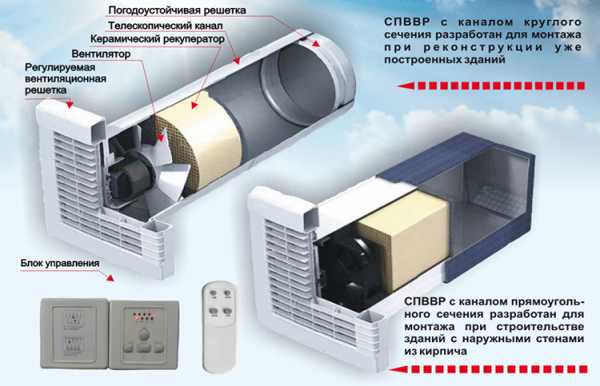

Конструктивно, приточно-вытяжная установка для квартиры может быть напольной или подпотолочной. Как следует из названия, одна из них монтируется на полу, получается что-то типа тумбы или шкафа, а вторая размещается под потолком. Помимо самой установки требуется, также, место для размещения вентиляционных элементов: клапанов, шумоглушителей, гибких вставок, воздуховодов и проч. В итоге, в общем, получается немаленькая инженерная конструкция.

Обслуживание приточно-вытяжной установки, в основном, заключается в регулярной замене воздушных фильтров. Фильтры меняются по мере их загрязнения, что зависит от режима эксплуатации и экологии района. В среднем, смену фильтров необходимо производить не реже 1 раза в квартал.

Приточно-вытяжные установки с рекуперацией, различного конструктивного исполнения: напольные вертикальные, напольные горизонтальные, подпотолочные

Преимущества:

• Высокое качество воздуха круглый год
• Фильтрация и подогрев наружного воздуха
• Рекуперация тепла
• Удобное управление

Сложности:

• Требуется место под оборудование
• Относительно высокая стоимость
• Требуется профессиональный монтаж

Принудительная приточно-вытяжная вентиляция без рекуперации

Приточная установка

В системах без рекуперации приточную и вытяжную системы делают отдельными и, как правило, размещают в разных местах.

Приточная установка может быть общей для всей квартиры (центральной), а может быть местной, т.е. подавать воздух в одну комнату.

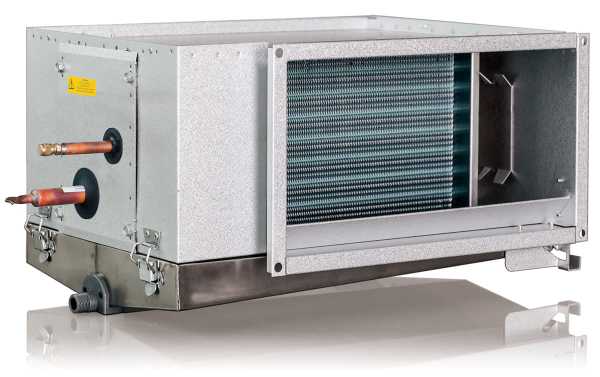

Приточная установка состоит из следующих элементов: заслонка, воздушный фильтр, вентилятор, электронагреватель, система автоматики, шумоизолированный корпус.

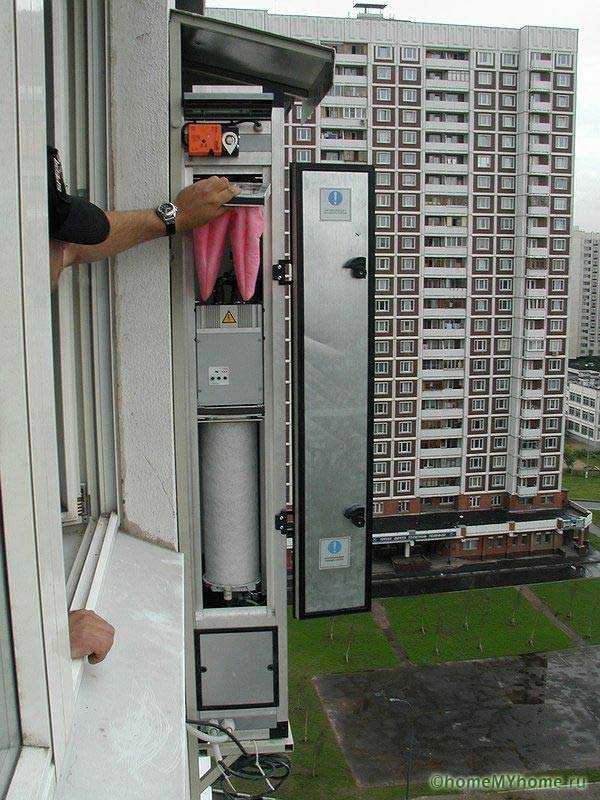

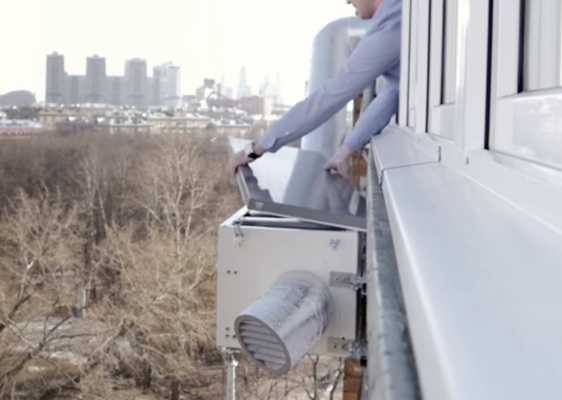

Размещается приточка на лоджии, на балконе, в одном из подсобных помещений или на улице.

Наружный воздух поступая в установку очищается от пыли, подогревается в нагревателе и по сети воздуховодов поступает в жилые помещения.

Монтаж приточной установки в квартире

Автоматика приточной установки позволяет гибко управлять ее работой – устанавливать температуру приточного воздуха, изменять скорость и производительность.

Вместо центральной приточки можно применить местные агрегаты, рассчитанные на одну комнату, как например бризер «Tion 3S» или “iFresh” Lufberg или их аналоги.

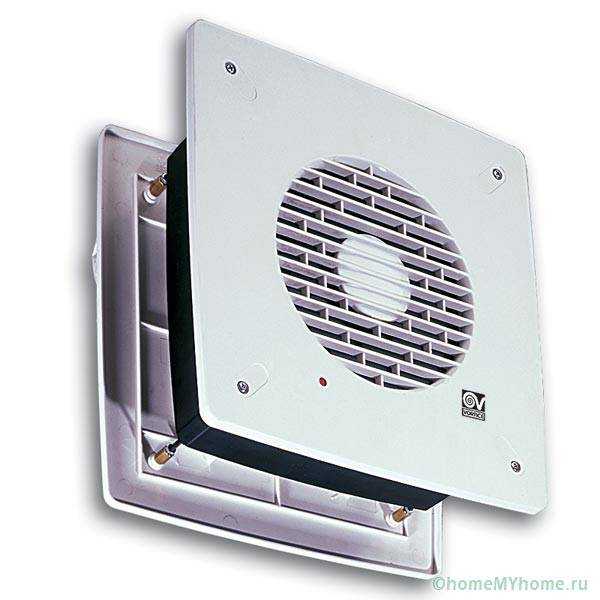

Вытяжную вентиляцию организовывают при помощи канальных вентиляторов или, при наличии тяги в вытяжных шахтах, оставляют естественной.

Преимущества:

• Высокое качество воздуха круглый год
• Фильтрация и подогрев наружного воздуха
• Удобное управление

Сложности:

• Необходимо место для размещения оборудования и воздуховодов
• Нет рекуперации тепла
• Требуется профессиональный монтаж

Комбинированная система вентиляции

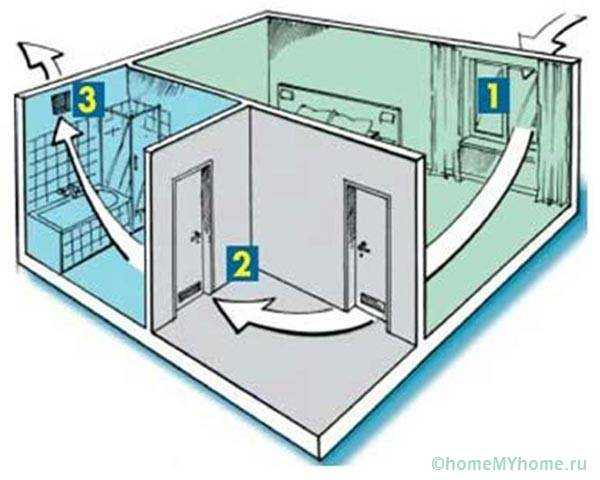

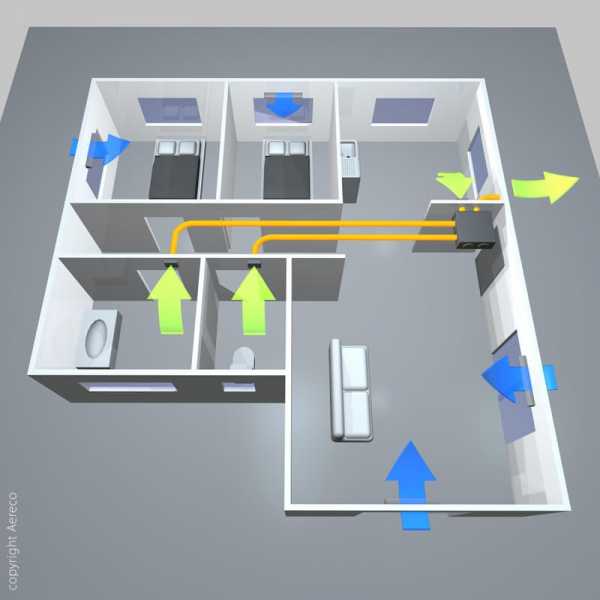

Вентиляции в квартире по схеме естественный приток/механическая вытяжка

Систему вентиляции подобного типа можно охарактеризовать как недорогую и практичную.

Стабильность работы приточно-вытяжной схемы обеспечивает механическая вытяжка. Приток воздуха поступает в жилые помещения естественным способом через приточные стеновые или оконные клапана.

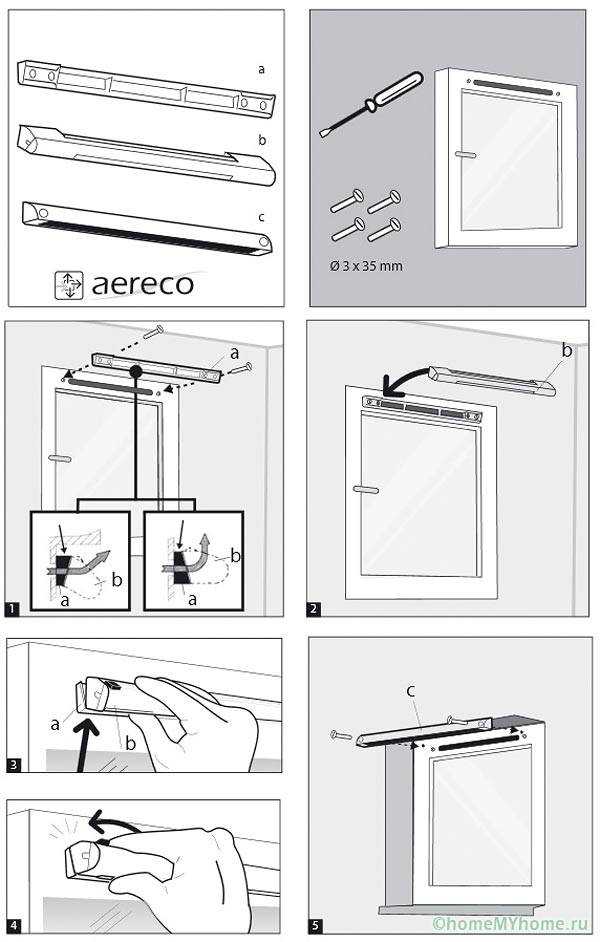

Мировым лидером в области систем вентиляции подобного типа является французская компания «Aereco».

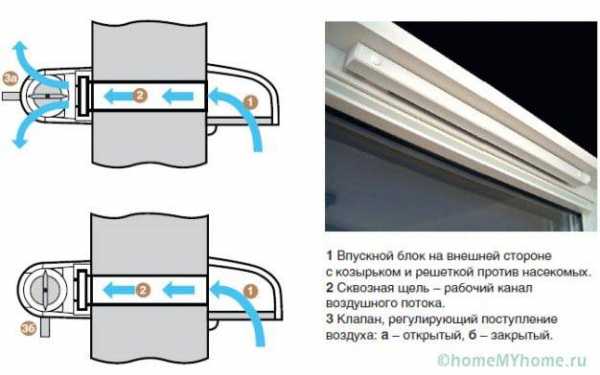

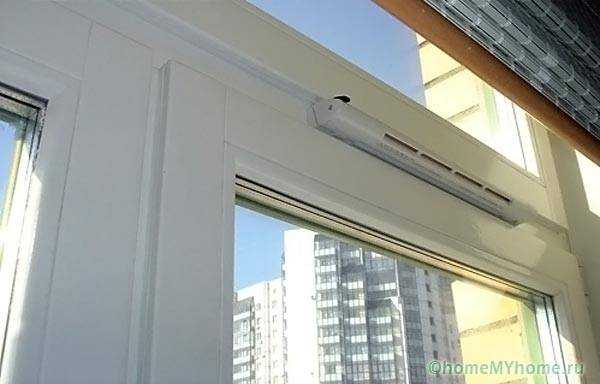

Приточный воздух в клапанах не подогревается, поэтому важно под окном, в котором установлен приточный клапан установить полноценный отопительный прибор, лучше всего открытый радиатор. Холодный воздух, попадая в помещение, будет плавно перемешиваться с теплым конвективным потолком от радиатора и с оптимальной температурой поступать в жилую зону. К слову сказать, мощность отопительных приборов, при проектировании отопления квартиры, рассчитывается, в том числе, с учетом подогрева минимальной нормы наружного воздуха.

Вытяжные вентиляторы, как правило, работают постоянно. Когда никого нет дома, просто, на меньших оборотах. Обеспечивая тем самым в квартире постоянный, стабильный, организованный воздухообмен.

Преимущества:

• Относительно недорогой монтаж
• Минимум места под оборудование
• Минимум технического обслуживания

Недостатки:

• Нет фильтрации приточного воздуха
• Нет подогрева притока
• Минимальные нормы воздухообмена

Центральное кондиционирование

Канальный охладитель воздуха

Хорошим решением и неплохой альтернативой традиционным кондиционерам является центральное кондиционирование в квартире.

Для простоты понимания, центральное кондиционирование – это та же приточно-вытяжная вентиляция, только с функцией охлаждения приточного воздуха. То есть летом воздух от приточки поступает в жилые помещения с температурой не + 30, как на улице, а например +18 (или другой комфортной, по желанию). Это позволяет уйти от внутренних блоков, дренажей, лючков и подобных спутников сплит-систем.

В отличие от кондиционеров, которые «гоняют» один и тот же воздух, получаем более качественный микроклимат, поскольку подаем в помещение свежий воздух с улицы, предварительно очищая его о пыли и охлаждая до приемлемой температуры.

В качестве охладителей применяются фреоновые наружное блоки от тех же кондиционеров или холодильные машины типа «чиллер» работающие по схеме фреон/вода.

Определённым недостатком центрального кондиционирования является сложность в регулировании температуры в разных помещениях. Изменять температуру приточного воздуха можно только всего сразу.

Также этот вид кондиционирования не дает сильного холода, поскольку производительность зависит от кратности, а в приточной вентиляции она не высокая. Скорее это облегченный тип кондиционирования, создающий легкую фоновую прохладу во всей квартире.

Преимущества:

• Высокое качество воздуха зимой и летом
• Фильтрация, подогрев или охлаждение приточного воздуха
• Гибкость управления
• Нет внутренних блоков, лючков, дренажей т.п.
• Сервис в одном месте

Сложности:

• Требуется место для размещения оборудования
• Относительно высокая стоимость
• Сложность в регулировании температуры по зонам
• Требуется профессиональный монтаж

Проектирование систем вентиляции и кондиционирования в квартире

Проект вентиляции и кондиционирования квартиры позволяет согласовать прокладку коммуникаций и расстановку оборудования с дизайн-проектом и службой эксплуатации дома. А также, улучшить точность и согласованность монтажа.

• Классическая схема вентиляции квартиры выглядит следующим образом: вытяжка из подсобных помещений (кухня, санузел, кладовая, гардероб), приток воздуха организовывается в жилые помещения.
• Минимальный воздухообмен должен быть в квартире постоянно, в не зависимости наличия или отсутствия жильцов. Поэтому, накладные вентиляторы включающиеся параллельно со светом, не подходят для создания постоянного воздухообмена.
• В квартирах использовать горячую воду из системы отопления для подогрева приточного воздуха, нельзя. Поэтому в качестве нагревателя применяются только электрические калориферы.
• Из кухни, как правило, предусматривают две вытяжки: одну от кухонного зонта (местную), вторую – из верхней зоны кухни – общеобменную.
• Объединять в один вытяжной канал вытяжку из кухни и санузла не допускается.
• Объемы вытяжного и приточного воздуха должны быть равны между собой, то есть сбалансированы
• Скорость воздуха в воздуховодах не должна превышать 6 м/с. Скорость воздуха на входе и выходе из вентрешетки – не более 3 м/с
• Приточно-вытяжные установки и вентиляторы рекомендуется подбирать с запасом по производительности и со встроенными регуляторами скорости.

Монтаж вентиляции и кондиционирования в квартире

Монтаж вентиляции и кондиционирования в квартире начинается, как правило, после возведения перегородок, примерно, в одно время с отделочными работами.

Существенно улучшает точность и согласованность работ наличие проекта по вентиляции квартиры или монтажной схемы с указанием привязок оборудования и вент-решеток к ограждающим конструкциям, светильникам и т.п.

• Вентиляционные установки и вентиляторы рекомендуется размещать в отдельном помещении, подальше от жилых комнат. В квартире это может быть лоджия, балкон, подсобка, гардероб.
• Воздуховоды рекомендуется использовать металлические или пластиковые. При прочих равных воздуховоды круглого сечения лучше, чем прямоугольного.
• Гибкие воздуховоды можно применять только для присоединения вентиляционных элементов (решеток, вентиляторов и т.п.) и только в местах, к которым в последующем будет доступ.
• Приточно-вытяжные установки и вентиляторы должны иметь шумо-изолированный корпус.
• На входе и выходе вентилятора (вент-установки) устанавливаются шумоглушители.
• К оборудованию (фильтр, вентиляторы, нагреватель) необходимо оставлять доступ для проведения работ по сервисному обслуживанию.

climate-technology.ru

Приточно-вытяжная вентиляция для квартиры с рекуперацией своими руками

Основным назначением вентиляции является обновление скопившегося в помещении воздуха. Вентиляция бывает вытяжная, обеспечивающая воздухоотвод, приточная – подающая свежий кислород с улицы, и приточно-вытяжная, которая обеспечивает удаление и подачу свежего кислорода. Как правило, такой вид вентиляции обустраивают в кухне, ванной и в местах c большим количеством людей (ресторанах, кафе) и т. д. Нужно отметить, что обустройство такого вида вентиляции – дело не такое уж и легкое. Такая система состоит из большого числа частей: воздуховодов, охладителя, калорифера, фильтров, шумопоглотителя, различных датчиков (температуры воздуха, уровня углекислого газа в помещении и пр.). Установка приточно-вытяжной вентиляции в квартире – работа довольно сложная и многоэтапная, но при наличии определенной сноровки и желании монтаж можно выполнить своими руками.

Для чего необходима вентиляция

Приточно-вытяжная вентиляция для квартиры предназначена для обеспечения движения воздушного потока в двух направлениях – поступления свежего и вытяжки отработанного.

В квартирах эту роль выполняют открытые форточки и окна, определенную помощь которым оказывают имеющиеся вытяжные каналы кухни и санузла, обеспечивающие местную вентиляцию. Однако для больших квартир такой вентиляции может быть недостаточно.

Последствия недостаточного воздухообмена для человека могут быть следующие:

• недостаток кислорода может привести к нарушению работы сердечно-сосудистой и центральной нервной системы;
• обостряются респираторные заболевания;
• происходит снижение работоспособности;
• в помещении повышается влажность;
• в воздухе развивается грибок и другие болезнетворные микроорганизмы.

Признаки недостаточной вентиляции помещения

• Летом повышается, а зимой понижается влажность относительно естественного фона.
• В кухне на стенах образуется жирный налет.
• Происходит запотевание стекол.
• Появляется на стенах в кухне и санузле грибок.

При появлении этих признаков стоит задуматься об организации в квартире принудительной приточно-вытяжной системы, так как недостаток вентиляции может навредить здоровью.

Расчет вентиляции

Системы приточно-вытяжной вентиляции для квартиры состоят из 2 частей:

• Приточной системы вентиляции, обеспечивающей доставку с улицы свежего воздуха, его нагрев, очистку, а в случае необходимости и охлаждение.
• Вытяжной системы, которая в народе называется просто «вытяжкой». Это устройство обеспечивает отток загрязненного воздуха из помещения.

Устройство вытяжной вентиляции довольно простое. Она состоит из воздуховода и механизма, обеспечивающего отток воздуха. Установка фильтров, охладителей или обогревателей здесь не требуется. Единственное, что нужно, так это шумопоглотитель, так как если вытяжка мощная, будет создаваться шум от ее работы.

Расчет вытяжной вентиляции производится следующим образом.

1. Просчитывается объем помещения в куб. м.

2. Умножается полученный показатель на 12.

Пример расчета вытяжной вентиляции:

• Площадь кухни 2х3 м, высота потолка – 2,5 м. Высчитываем объем данного помещения. В данном случае он будет равен 15 куб. м.
• Рассчитываем мощность вытяжки. Она равна 180 куб. м./ч (15х12).

Для улучшения работы вытяжки рекомендуется открывать форточку или окно. Чтобы приточно-вытяжная вентиляция для квартиры была более экономичная, применяются комплексные варианты. Зимой выводящийся наружу воздух обогревает поступающий в помещение. Для этого используют специальный агрегат – рекуператор. Он представляет собой своеобразный теплообменник, где прибывший с улицы воздух прогревается, не смешиваясь при этом с выводимым воздухом на улицу.

Проектирование вентиляции

Монтаж приточно-вытяжной вентиляции в квартире начинается именно с проектирования вентиляционной системы. Перед проведением фактической установки на бумаге необходимо посчитать:

• количество метров трубы, которое потребуется для оттока воздуха;
• сколько необходимо для притока воздуха воздуховодов;
• определиться с местом расположения всех узлов и продумать все детали системы;
• продумать, где будут установлены воздухозаборы и решетки.

На данном этапе необходимо учесть не только месторасположение, но и размеры воздуховодов (в частности, диаметр труб). Следует помнить, что чем больше диаметр, тем можно обеспечить больший поток воздуха. Но современные квартиры редко отличаются высокими потолками, поэтому произвести монтаж широких труб, скорее всего, не получится. Недостаток узких воздуховодов – наличие высокой шумности, потому при расчете приточной вентиляции, как правило, ищут компромисс между размером труб и показателями шума.

Особенности монтажа, расчет

Приточно-вытяжная вентиляция для квартиры своими руками устанавливается во время выполнения отделочных работ, после завершения всех «грязных» строительных работ (штукатурки, шпаклевки), но перед монтажом потолка, так как основная часть узлов вентиляционной системы прячется именно там. Как правило, с принципом работы вентиляции знакомы все, но не каждый знает, какие узлы и агрегаты следует устанавливать. Варианты монтажа приточных установок разнообразны: вентиляция квартиры приточно-вытяжной системой с пола, балкона, лоджии, под потолком, а также на наружной стене здания.

Схема расстановки узлов данной системы состоит из:

• Клапана забора воздуха.
• Воздушного фильтра, очищающего всасываемый воздух.
• Нагревателя (калорифера). Включается этот агрегат обычно при низких температурах, когда уходящий воздушный поток не успевает прогреть входящий.
• Рекуператора, который представляет собой блок, в котором происходит нагрев поступающего потока. Устанавливают его для экономии ресурсов.
• Охлаждающего блока или кондиционера, который монтируют перед выходом из системы подачи воздуха. Он необходим для максимального сокращения пути по воздуховодам охлажденного воздуха.
• Если есть необходимость, на пути следования потоков устанавливают вентилятор, увлажнитель.
• При очень высокой мощности приточной вентиляции ставят и шумопоглотитель.

Для того чтобы приточно-вытяжная вентиляция для квартиры работала максимально эффективно и экономично, устанавливается автоматический блок управления, выполняющий включение/выключение различных узлов (например, летом отключает блок подогрева и включает охлаждение воздуха, а зимой, наоборот, воздух подогревается).

Как определить мощность и эффективность вентиляции?

Для монтажа вентиляционной системы следует вычислить объем подаваемого и выводимого воздуха.

• В жилые помещения, независимо от числа пребывающих там людей, в среднем за 60 минут должно подаваться 3 и более куб. метров свежего воздуха на 1 кв. метр площади.
• В места общественного пользования подача кислорода должна быть 60 куб. м./час на одного человека, пребывающего постоянно в помещении и примерно 20 куб. м./час на каждого временного посетителя.

Нормы по кратности воздухообмена за 1 час в помещениях различного назначения приведены в СНиП 2.08.01-89* «Жилые здания».

Проверка эффективности работы вентиляции

Чтобы убедиться в том, что приточно-вытяжная вентиляция для квартиры обустроена правильно, нужно проверить работу вытяжки. Делается это очень просто: к вентиляционной решетке подносится лист бумаги или зажженная спичка. Если край бумаги двигается в сторону решетки, или пламя направлено в вентиляционный канал, система работает. Если же это не происходит – канал засорен. Причиной этого может быть паутина или попавшие в воздуховод листья. В данном случае необходимо прочистить канал.

Также воздухоотвод в квартире может не работать, если соседи во время ремонта перекрыли канал. В этом случае следует вызвать специалиста для выявления этого места и возобновления тяги.

Организация правильной приточной вентиляции в квартире

Установка пластиковых окон может стать причиной плохого проветривания квартиры, образования конденсата. Найти выход из ситуации поможет приточно-вытяжная принудительная вентиляция в квартире. Приток свежего воздуха можно усилить благодаря установке на балконе, лоджии специальных клапанов. Вывод отработанного воздуха будет происходить через вентиляционные решетки в санузле, на кухне. Однако более эффективный способ – установка децентрализованной вытяжной конструкции на фасадную стену внутри квартиры. Воздухообмен происходит через воздуховоды в стене. Рекуператор тепла позволяет снизить затраты на отопление квартиры более чем на 70%, а фильтр очищает воздух. Агрегат достаточно прост, установить его без особого труда можно своими руками.

Преимущества вентиляции с рекуперацией тепла

Приточно-вытяжная система, как известно, имеет низкий КПД. Для его увеличения устанавливают рекуператор тепла — агрегат, обеспечивающий энергосбережение в помещении.

Приточно-вытяжная вентиляция для квартиры с рекуперацией работает по следующему принципу: выходящий воздух сразу наружу не выводится, а попадает в специальную кассету, в которой нагревает поступающий с улицы чистый воздух до комнатной температуры.

Достоинство данной системы в том, что в помещение попадает нагретый комфортный воздух, на обогрев которого не затрачивается дополнительная энергия.

Обслуживание системы

Этот процесс можно условно разделить на 3 этапа:

• Уход за вытяжными каналами (периодическая чистка с заменой фильтрующих кассет).
• Обслуживание напорного оборудования (уход за вентиляторами).
• Уход за дополнительным оборудованием – калориферами, рекуператорами, кондиционерами и т. д.

fb.ru

Приточная вентиляция в квартире с фильтрацией

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Для нормальной эксплуатации многоэтажных домов достаточно однократного воздухообмена комнат в течение часа. Для этого в типовые проекты в обязательном порядке закладываются вентканалы естественной вытяжки. Однако приток воздуха по умолчанию должен обеспечиваться щелями окон, форточками, паропроницаемыми стеновыми материалами. Для многих владельцев недвижимости приточная вентиляция в квартире с фильтрацией становится реальной необходимостью при установке оконных ПВХ блоков со стеклопакетами, использовании паронепроницаемых настенных покрытий либо пленок под ними.

Организация вентиляции с помощью вентканалов

Содержание статьи

Видео: зачем нужна вентиляция в квартире



Требования, принцип работы

Становится необходима для повышения комфортности проживания приточная вентиляция в квартире с фильтрацией в отсутствие избыточного давления воздуха в помещениях. Вентканалы остаются незадействованными, поскольку не могут создать тягу без поступления свежего воздуха извне. Классической является схема естественной вентиляции:

• поступление воздуха через стены, оконные щели, форточки в жилых помещениях;
• перемещение воздушных масс в кухню через щели порогов;
• удаление избыточно влажного отработанного воздуха в вентиляционные каналы.

Классическая схема естественной вентиляции

Однако абсолютно герметичные стены, оконные блоки со стеклопакетами воздух не пропускают. Кратность воздухообмена нарушается. Это приводит к ухудшению самочувствия жильцов, увеличению влажности, порче мебели, интерьеров, распространению из функциональных комнат (санузел и кухня) запахов.

Нарушение воздухообмена может вызвать крайне неприятные последствия

Статья по теме:

Проблема решается врезкой приточных клапанов в окна, установкой вентиляторов в отдельных помещениях.

Приточный клапан в окне

Разновидности приточной вентиляции

Для разного бюджета, потребностей владельцев недвижимости промышленность выпускает несколько типов вентиляционного оборудования. Наиболее востребована приточная вентиляция в квартире с фильтрацией следующих модификаций:

• вентилятор – всасывает уличный воздух, позволяет обойтись без монтажа вентканалов, однако пригоден для местного вентилирования;

Компактный вентилятор

• оконный клапан – встраиваются между профилем/стеклопакетом, в притвор (отдельная створка), внутрь профиля либо между стеной/блоком, имеют подачу 25 – 50 кубов ежечасно, на звукоизоляцию окна не влияют, обладают приятным дизайном, направляют воздух вверх для отсутствия сквозняков;

Устройство оконного клапана

• рекуператор – относится к приточной вентиляции условно, так как в этот агрегат заводятся еще и вытяжные каналы для нагрева всасываемого воздуха, существуют моноблочные, сборные модели оборудования.

Принцип работы рекуператора

Для улучшения характеристик воздуха используются калориферы, охладители, фильтрационное оборудование. Существуют электростатические, влажные, сухие фильтры карманного, панельного, кассетного типа.

Различные типы фильтров для вентиляционной системы



Проект, подбор элементов

Перед покупкой/монтажом приточной вентиляции в квартире с фильтрацией необходимо определиться с характеристиками вентилятора или клапана. Для этого достаточно простейшего расчета воздухообмена:

• по людям – в офисах требуется 40 кубов ежечасно для каждого сотрудника, в квартирах норматив снижается до 20 кубов, в промышленных цехах потребуется 60 кубов, цифра умножается на число постоянно присутствующих в комнате людей;
• по кратности обмена – вычисление объема помещения перемножением периметра стен на высоту потолков, это и будет оптимальным значением производительности вентилятора/клапана.

Перед покупкой и монтажом требуется выполнить расчет воздухообмена

В среднем для типовых квартир достаточно производительности осевого, радиального вентилятора 100 – 500 м³/ч. Здесь применяют однофазные маломощные колориферы 2 – 5 кВт. Водные модификации экономят электроэнергию, однако их сложнее монтировать, обслуживать, маскировать в интерьере.

Приточная установка с ТЭНами и фильтрацией

Пошаговая технология монтажа

В зависимости от выбранной конструкции устанавливается приточная вентиляция кухни в квартире с фильтрацией за несколько часов/дней. Проще всего врезать в форточку вентилятор или установить в профиль ПВХ приточный клапан. Для инсталляции рекуператора придется бурить несущую стену, крепить оборудование на вертикальную поверхность, протягивать короба вентканалов.

Монтаж вентиляционной установки на наружной стене

Установка приточной камеры

Отличным вариантом для квартиры является моноблочная приточная камера, внутри которой установлены фильтры, калорифер, вентилятор, автоматика.

Компактная приточная установка

Устройство достаточно компактно, монтируется в разрыв приточного вентканала (для нескольких комнат), либо в отверстие внутри несущей стены (для одного помещения).

Единственный недостаток – высокая стоимость, компенсируется самостоятельной установкой, простым обслуживанием, наличием автоматических режимов проветривания.

Обычный вентилятор обычно используется на кухне, монтируется по технологии:

• место установки – между или возле радиаторов обогрева;
• отверстие в стене – бурится алмазным станком или пробивается в кирпичной кладке перфоратором;
• приточный патрубок – труба, проходящая сквозь ограждающую конструкцию, наружное отверстие защищено жалюзи или решеткой, внутренняя часть крепится ко входу вентилятора;
• герметизация – щели между стеной и патрубком заполняются монтажной пеной;
• вентилятор – крепится на стене внутри кухни, включается пультом или вручную.

Устройство приточного вентилятора в стене

Недостатком обычного вентилятора является сквозняк, обусловленный отсутствием нагревающих приборов. Нахождение возле него в зимнее время некомфортно для жильцов.

Монтаж рекуператора

При выборе домашним мастером рекуператора полностью решаются проблемы холодной шумной свежести, теплой духоты в помещениях. Исчезают простудные болезни, грибок на стенах, аллергии, отводятся вредные выделения из мебели.

Для рекуператора достаточно изготовить в стене отверстие, выровнять его края, установить специальную гильзу, закрепить оборудование.

Для установки рекуператора необходимо сделать отверстие в наружной стене

Диаметр отверстия равен 22 см, поэтому понадобится алмазное бурение либо высверливание небольших отверстий по контуру с выбиванием пробки молотком. Монтаж возможен в любую погоду/сезон, занимает 30 – 90 минут в зависимости от стенового материала.

Высверливание отверстия специальной установкой

Врезка приточного клапана в пластиковое окно

Для удобства владельцев современных ПВХ оконных блоков приточный клапан поставляется производителем единым комплектом с тремя уплотнителями.

Устройство приточного клапана для врезки в стену

Статья по теме:

От домашнего мастера потребуется лишь канцелярский нож, шуруповерт или отвертка, четверть часа свободного времени и стремянка (устройство монтируется на верхнюю часть створки). Технология состоит из операций:

• установка стремянки возле открытой фрамуги;
• удаление на отдельном участке эксплуатируемого уплотнительного контура по длине клапана;
• крепление обрезанного резинового уплотнителя по краям специальными полимерными дюбелями, третий дюбель устанавливается посередине;
• монтаж клапана на дюбели, вкручивание в них 3 саморезов;
• крепление двух коротких уплотнителей между дюбелями;
• удаление ответного уплотнителя в верхней части оконного блока;
• монтаж вместо него специального уплотнителя, входящего в комплектацию клапана.

Состав вентиляционного клапана

Монтаж приточного клапана

Вид установленного клапана

Замена штатных резиновых деталей уплотнения новыми позволяет создать щель под клапаном, в которую и будет поступать уличный воздух.

Схема устройства оконного приточного клапана

Выводы

Таким образом, бюджетным способом организации нормативного воздухообмена внутри квартиры является оконный приточный клапан, который монтируется в блок несколькими движениями. в кухнях могут устанавливаться вентиляторы, решающие проблему для одной комнаты. Рекуператоры могут использоваться зонально, либо включаться в короба вентиляционных систем квартиры для нормализации микроклимата во всех эксплуатируемых комнатах.

Видео: монтаж приточной вентиляции в квартире



Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

Приточно вытяжная вентиляция с рекуперацией тепла – в квартире – в частном доме

В каждом доме, коттедже или квартире вентиляционная система является важным элементом, который обеспечивает комфортную климатическую обстановку. Однако, даже зная это, многие не решаются создавать полноценную систему в связи с тем, что она значительно повысит затраты на оплату энергии при постоянном обогреве воздуха, который поступают с улицы.

Наиболее оптимальным решением такой проблемы является приточно вытяжная вентиляция с рекуперацией тепла. Благодаря тому, что рекуператор, который входит в комплект установки, можно понизить расходы по оплате и сэкономить до девяноста процентов энергии.

Принцип работы системы с рекуперацией тепла

Слово рекуперация означает теплообмен, а если говорить о дословном переводе, то это понятие означает «возврат использованного». В такой системе рекуператор служит элементом, который отдает холодному воздуху с улицы тепло, которое он забрал у воздуха, выходящего из комнаты. В зимнее время разница в температуре воздуха может быть примерно сорок градусов. Зачастую нагревание помещения и воздуха в нем осуществляется с помощью приборов отопления, что ведет к большим затратам на оплату коммунальных платежей.

Приточно вытяжная вентиляция для квартиры станет настоящим спасением в летнее время, когда вследствие высокой температуры на улице, кондиционерам в помещении приходится работать более интенсивно. Если система вентиляции с рекуператором тепла была правильно установлена, то – это позволит сделать разницу температурами воздуха, который попал с улицы в дом и который выходит с помещения на улицу, в четыри и более раз меньше. Следует отметить, что приточно вытяжная вентиляция с рекуператором имеет массу неоспоримых преимуществ:

• высокий КПД всей системы, более 65 процентов;
• экономия средств при оплате электроэнергии. С такой системой вентиляции расходы по квитанциям можно снизить на 30 процентов;
• благодаря тому, что в данной конструкции отсутствуют движущие детали, риск выхода системы из строя минимален;
• теплообменник отличается простотой в уходе и обслуживании;
• для функционирования устройства не требуется электрическая энергия;
• благодаря рекуперации тепла можно не только сделать в помещении хорошую вентиляцию, но и в некоторых случаях позволяет выполнять регулирование уровня влажности.

Важный момент: в зависимости от того, насколько большая разница между температурой на улице и внутри помещения, будет повышаться процент экономии средств.

Принцип действия такой системы вентиляции заключается в следующем: вентиляция набирает в помещение такое количество воздуха, чтобы его объем становился избыточным. После чего отработанный воздух по вытяжной системе выдавливается на улицу. При этом часть тепла от отработанного воздуха остается на стенках конструкции вследствие того, что этот воздух проходит через теплообменник. Если температура на улице понижается, то соответственно и уменьшается эффективность рекуператора, а вся разница между температурами тогда ложится на систему отопления. В том случае, если температура на улице составляет ноль градусов, рекуператор способен вводить в помещение воздух с температурой около пятнадцати градусов.

Существует множество разновидностей рекуператоров, которые имеют свои отличительные особенности, разные характеристики и абсолютной разный уровень КПД. Несмотря на сложность конструкции, ее можно установить самостоятельно и также сэкономить при этом средства на установке.

Место для размещения вентиляционного отверстия

При выборе места, где будет находиться приточно вентиляционное отверстие, следует учитывать следующие моменты:

• не следует выполнять отверстие под вентиляцию в таких комнатах, как кухня или санузел, так как это может привести к тому, что запахи, которые обычно присутствуют в данных помещениях, распространяться по всему дому;
• в том случае, если присутствует вытяжная вентиляция, то следует устанавливать приточный клапан в другой части помещения от вентиляции, желательно даже в другой комнате;
• в большинстве случаев обычные пластиковые окна оснащены специальным клапаном для свежего воздуха;
• чтобы воздух, который поступает в комнату с улицы, немного подогревался, приточный клапан можно поместить за батареей;
• если в регионе наблюдаются холодные зимы, то не следует отверстие для вентиляции делать сквозным. Этот участок может стать местом прохода холода и будет покрываться инеем.

Важный момент: если планируется установка вентиляционной системы без подогрева, то лучше всего приобретать те модели, которые можно на зимний период закрыть.

Приточно вытяжная вентиляция своими руками – монтаж естественной вентиляции

Особенностью естественной вентиляции является то, что в ее комплекте отсутствуют какие-либо энергетически зависимые элементы, поэтому можно говорить о полной экономии средств. Естественная вентиляция обладает достаточно простым строением. Ее установку лучше всего делать после окончания работ по штукатурке, перед этапом отделки стен. Наиболее правильным решением будет сделать отверстие в процессе постройки дома, в случае если речь идет о монтаже вентиляции в частном здании.

Прежде всего, необходимо выбрать соответствующее место, где будет установлен клапан. В случае, если он будет монтироваться в стене за батареей, то ее необходимо предварительно снять. К стене следует приложить купленный прибор и сделать разметку на стене по его периметру с помощью маркера. Далее, с помощью перфоратора нужно сделать в стене канал с уклоном примерно в шесть градусов по направлению к улице. Это необходимо, чтобы по нему стекал конденсат. Затем, в проделанное отверстие нужно проложить слой утеплителя и трубу. В некоторых случаях также используется монтажная пена. Далее, следует надеть корпус таким образом, чтобы он не соприкасался непосредственно с трубой. С помощью карандаша нужно наметить, где будут крепления, и высверлить под них отверстия. Сам корпус нужно прикрепить посредством саморезов и дюбелей. Важный момент: в некоторые комплекты может входить шумопоглотитель – его следует установить в корпус. Шумополготитель поможет улучшить звукоизоляцию в помещении.  После этого нужно проложить теплоизоляцию корпуса и закрыть его крышкой. Со стороны улицы входное отверстие также нужно соответствующе оформить. На него надевается специальная защитная решетка. Качественная вентиляция напрямую связана с законами физики. Так, если отсутствует баланс между оттоком и притоком воздуха, то от сделанного отверстия не будет никакого эффекта.

Монтаж принудительной приточной вентиляции

Далеко не всегда естественная тяга справляется со своими задачами, так как на нее оказывают сильное воздействие погодные условия и многие другие факторы. Поэтому обустройство принудительной вентиляции просто необходимо практически в каждом доме.

Особенности системы

Сразу стоит отметить, что принудительная приточно вытяжная вентиляция в частном доме является максимальной эффективной, а ее работа стабильной. Такие установки существуют нескольких видов:

• компактная система для установки в одной комнате. Для того чтобы обеспечить необходимую климатическую обстановку во всем доме, понадобится купить несколько таких систем и установить их в каждой комнате;
• полноценные, большие системы, которые состоят из набора элементов, соединенных между собой с помощью вентиляционных каналов. При этом нужно учитывать, что если труба длинная то и сопротивление будет большое, поэтому необходим мощный вентилятор.

Второй вид достаточно редко используется для установки в домашних условиях, так как полноценная вентиляционная система требует недешевого обслуживания и сама обладает достаточно высокой стоимостью. В больших по площади домах или квартирах монтируют вентиляцию с пластиковыми и металлическими воздуховодами, которые довольно гибкие, благодаря чему им можно придать нужную форму. Обычно их прячут под потолком. В комнатах можно увидеть только решетки вентиляции, которые могут обладать довольно эстетичным дизайном, благодаря чему вписываются в интерьер. Принудительная приточно вытяжная система вентиляции должна обладать функцией фильтрации поступающего воздуха. В особенности эта функция необходима при жизни в большом и густонаселенном городе.

Помимо того, что такая вентиляция может быть оснащена рекуператором воздуха при желании можно добавить в ее конструкцию также увлажнитель, подогрев воздуха, кондиционер и терморегулятор. В данном виде вентиляции отдельное внимание следует уделить тщательной герметизации стыков и местам скрепления элементов. В большинстве случаев, если с системой и возникают проблемы, то они появляются именно в этих местах.

Установка

Выполнить монтаж вентиляционной системы можно своими руками и для этого необходимо лишь следовать инструкции. Ниже представлен пошаговый план работ по монтажу части принудительной вентиляции на стене:

1. Необходимо отметить на стене выбранное место и размер того, каким будет отверстие;
2. С помощью способа алмазного бурения нужно проделать в стене отверстие и при этом выдержать незначительный уклон по направлению к улице;
3. Далее в полученное отверстие следует вставить трубу . Затем устанавливается канальный вентилятор. Необходимо с помощью монтажной пены заделать все просветы, которые образовались между стеной и трубой;
4. Затем нужно сделать каналы для прокладки проводки. В них укладываются провода, и подключается электропитание;
5. Для большего удобства использования систему вентиляции можно соединить с выключателем света, таким образом, он будет включаться вместе со светом в помещении;
6. Далее, следует установить датчики, фильтр, шумопоглотитель и все остальные дополнительные элементы;
7. Со стороны улицы и внутри помещения нужно установить решетки, которые закрепляются саморезами.

Видео рекуператор своими руками

Загрузка…

remontidei.ru

Приточно вытяжная вентиляция с рекуперацией тепла – в квартире – в частном доме

Приточно вытяжная вентиляция с рекуперацией тепла

В каждом доме, коттедже или квартире вентиляционная система является важным элементом, который обеспечивает комфортную климатическую обстановку. Однако, даже зная это, многие не решаются создавать полноценную систему в связи с тем, что она значительно повысит затраты на оплату энергии при постоянном обогреве воздуха, который поступают с улицы.

Наиболее оптимальным решением такой проблемы является приточно вытяжная вентиляция с рекуперацией тепла. Благодаря тому, что рекуператор, который входит в комплект установки, можно понизить расходы по оплате и сэкономить до девяноста процентов энергии.

Принцип работы системы с рекуперацией тепла

Слово рекуперация означает теплообмен, а если говорить о дословном переводе, то это понятие означает «возврат использованного». В такой системе рекуператор служит элементом, который отдает холодному воздуху с улицы тепло, которое он забрал у воздуха, выходящего из комнаты. В зимнее время разница в температуре воздуха может быть примерно сорок градусов. Зачастую нагревание помещения и воздуха в нем осуществляется с помощью приборов отопления, что ведет к большим затратам на оплату коммунальных платежей.

Приточно вытяжная вентиляция для квартиры станет настоящим спасением в летнее время, когда вследствие высокой температуры на улице, кондиционерам в помещении приходится работать более интенсивно. Если система вентиляции с рекуператором тепла была правильно установлена, то — это позволит сделать разницу температурами воздуха, который попал с улицы в дом и который выходит с помещения на улицу, в четыри и более раз меньше. Следует отметить, что приточно вытяжная вентиляция с рекуператором имеет массу неоспоримых преимуществ:

• высокий КПД всей системы, более 65 процентов;
• экономия средств при оплате электроэнергии. С такой системой вентиляции расходы по квитанциям можно снизить на 30 процентов;
• благодаря тому, что в данной конструкции отсутствуют движущие детали, риск выхода системы из строя минимален;
• теплообменник отличается простотой в уходе и обслуживании;
• для функционирования устройства не требуется электрическая энергия;
• благодаря рекуперации тепла можно не только сделать в помещении хорошую вентиляцию, но и в некоторых случаях позволяет выполнять регулирование уровня влажности.

Важный момент: в зависимости от того, насколько большая разница между температурой на улице и внутри помещения, будет повышаться процент экономии средств.

Принцип действия такой системы вентиляции заключается в следующем: вентиляция набирает в помещение такое количество воздуха, чтобы его объем становился избыточным. После чего отработанный воздух по вытяжной системе выдавливается на улицу. При этом часть тепла от отработанного воздуха остается на стенках конструкции вследствие того, что этот воздух проходит через теплообменник. Если температура на улице понижается, то соответственно и уменьшается эффективность рекуператора, а вся разница между температурами тогда ложится на систему отопления. В том случае, если температура на улице составляет ноль градусов, рекуператор способен вводить в помещение воздух с температурой около пятнадцати градусов.

Существует множество разновидностей рекуператоров, которые имеют свои отличительные особенности, разные характеристики и абсолютной разный уровень КПД. Несмотря на сложность конструкции, ее можно установить самостоятельно и также сэкономить при этом средства на установке.

Место для размещения вентиляционного отверстия

При выборе места, где будет находиться приточно вентиляционное отверстие, следует учитывать следующие моменты:

• не следует выполнять отверстие под вентиляцию в таких комнатах, как кухня или санузел, так как это может привести к тому, что запахи, которые обычно присутствуют в данных помещениях, распространяться по всему дому;
• в том случае, если присутствует вытяжная вентиляция, то следует устанавливать приточный клапан в другой части помещения от вентиляции, желательно даже в другой комнате;
• в большинстве случаев обычные пластиковые окна оснащены специальным клапаном для свежего воздуха;
• чтобы воздух, который поступает в комнату с улицы, немного подогревался, приточный клапан можно поместить за батареей;
• если в регионе наблюдаются холодные зимы, то не следует отверстие для вентиляции делать сквозным. Этот участок может стать местом прохода холода и будет покрываться инеем.

Важный момент: если планируется установка вентиляционной системы без подогрева, то лучше всего приобретать те модели, которые можно на зимний период закрыть.

Приточно вытяжная вентиляция своими руками – монтаж естественной вентиляции

Особенностью естественной вентиляции является то, что в ее комплекте отсутствуют какие-либо энергетически зависимые элементы, поэтому можно говорить о полной экономии средств. Естественная вентиляция обладает достаточно простым строением. Ее установку лучше всего делать после окончания работ по штукатурке, перед этапом отделки стен. Наиболее правильным решением будет сделать отверстие в процессе постройки дома, в случае если речь идет о монтаже вентиляции в частном здании.

Прежде всего, необходимо выбрать соответствующее место, где будет установлен клапан. В случае, если он будет монтироваться в стене за батареей, то ее необходимо предварительно снять. К стене следует приложить купленный прибор и сделать разметку на стене по его периметру с помощью маркера. Далее, с помощью перфоратора нужно сделать в стене канал с уклоном примерно в шесть градусов по направлению к улице. Это необходимо, чтобы по нему стекал конденсат. Затем, в проделанное отверстие нужно проложить слой утеплителя и трубу. В некоторых случаях также используется монтажная пена. Далее, следует надеть корпус таким образом, чтобы он не соприкасался непосредственно с трубой. С помощью карандаша нужно наметить, где будут крепления, и высверлить под них отверстия. Сам корпус нужно прикрепить посредством саморезов и дюбелей. Важный момент: в некоторые комплекты может входить шумопоглотитель – его следует установить в корпус. Шумополготитель поможет улучшить звукоизоляцию в помещении.  После этого нужно проложить теплоизоляцию корпуса и закрыть его крышкой. Со стороны улицы входное отверстие также нужно соответствующе оформить. На него надевается специальная защитная решетка. Качественная вентиляция напрямую связана с законами физики. Так, если отсутствует баланс между оттоком и притоком воздуха, то от сделанного отверстия не будет никакого эффекта.

Монтаж принудительной приточной вентиляции

Далеко не всегда естественная тяга справляется со своими задачами, так как на нее оказывают сильное воздействие погодные условия и многие другие факторы. Поэтому обустройство принудительной вентиляции просто необходимо практически в каждом доме.

Особенности системы

Сразу стоит отметить, что принудительная приточно вытяжная вентиляция в частном доме является максимальной эффективной, а ее работа стабильной. Такие установки существуют нескольких видов:

• компактная система для установки в одной комнате. Для того чтобы обеспечить необходимую климатическую обстановку во всем доме, понадобится купить несколько таких систем и установить их в каждой комнате;
• полноценные, большие системы, которые состоят из набора элементов, соединенных между собой с помощью вентиляционных каналов. При этом нужно учитывать, что если труба длинная то и сопротивление будет большое, поэтому необходим мощный вентилятор.

Второй вид достаточно редко используется для установки в домашних условиях, так как полноценная вентиляционная система требует недешевого обслуживания и сама обладает достаточно высокой стоимостью. В больших по площади домах или квартирах монтируют вентиляцию с пластиковыми и металлическими воздуховодами, которые довольно гибкие, благодаря чему им можно придать нужную форму. Обычно их прячут под потолком. В комнатах можно увидеть только решетки вентиляции, которые могут обладать довольно эстетичным дизайном, благодаря чему вписываются в интерьер. Принудительная приточно вытяжная система вентиляции должна обладать функцией фильтрации поступающего воздуха. В особенности эта функция необходима при жизни в большом и густонаселенном городе.

Помимо того, что такая вентиляция может быть оснащена рекуператором воздуха при желании можно добавить в ее конструкцию также увлажнитель, подогрев воздуха, кондиционер и терморегулятор. В данном виде вентиляции отдельное внимание следует уделить тщательной герметизации стыков и местам скрепления элементов. В большинстве случаев, если с системой и возникают проблемы, то они появляются именно в этих местах.

Установка

Выполнить монтаж вентиляционной системы можно своими руками и для этого необходимо лишь следовать инструкции. Ниже представлен пошаговый план работ по монтажу части принудительной вентиляции на стене:

1. Необходимо отметить на стене выбранное место и размер того, каким будет отверстие;
2. С помощью способа алмазного бурения нужно проделать в стене отверстие и при этом выдержать незначительный уклон по направлению к улице;
3. Далее в полученное отверстие следует вставить трубу . Затем устанавливается канальный вентилятор. Необходимо с помощью монтажной пены заделать все просветы, которые образовались между стеной и трубой;
4. Затем нужно сделать каналы для прокладки проводки. В них укладываются провода, и подключается электропитание;
5. Для большего удобства использования систему вентиляции можно соединить с выключателем света, таким образом, он будет включаться вместе со светом в помещении;
6. Далее, следует установить датчики, фильтр, шумопоглотитель и все остальные дополнительные элементы;
7. Со стороны улицы и внутри помещения нужно установить решетки, которые закрепляются саморезами.

Видео рекуператор своими руками

openfile.ru
