Приямок для насосной станции своими руками

Устройство приямка для насосной станции для водоснабжения загородного дома

Комфортабельное жилище в понимании современного человека подразумевает обязательное наличие водопровода. Для надежного обеспечения водой бытовых потребностей и полива прилегающего участка была пробита скважина. Глубина залегания грунтовых вод оказалась менее семи метров, что позволило использовать для подъема автоматизированную насосную станцию.

Устроить скважину непосредственно под домом в силу геологических особенностей не удалось. Для установки насосной станции потребовалось заглубленное сооружение, которое решено было сделать из остатков кирпича. Заглубленный узел планировалось сделать глубиной не менее 1,8 – 2 м с утепленной камерой над ним, под шиферной крышей. Доступ в сооружении предполагался через люк по деревянной приставной лестнице.

Подготовка к проведению работ по обустройству приямка

Строительство приямка для скважины выполнялось своими силами без привлечения строителей. Для возведения узла потребовались следующие материалы:

• Кирпич, можно бывший в употреблении;
• песок промытый просеянный;
• щебень средней и крупной фракции;
• шифер;
• брус деревянный,
• доска обрезная;
• мембрана парогидробарьера;
• труба полиэтиленовая.

В процессе подготовки были выполнены предварительные расчеты потребности в материалах, после чего была произведена закупка. Для выполнения строительных работ использовались следующие инструменты:

• лопата штыковая и совковая;
• кельма;
• ведра для воды и сыпучих материалов;
• молоток каменщика;
• шлифмашинка угловая;
• электролобзик.

В качестве измерительного и контрольного инструмента применялись рулетка и уровень строительный.

Земляные работы – отрывка котлована

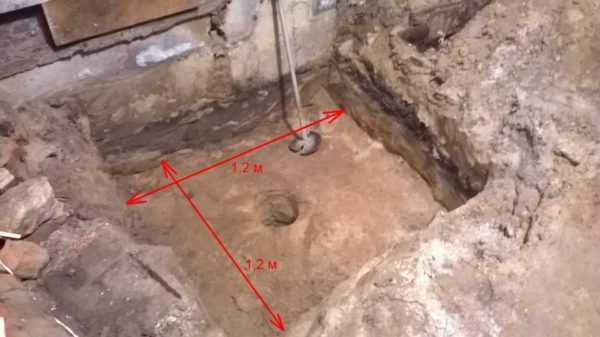

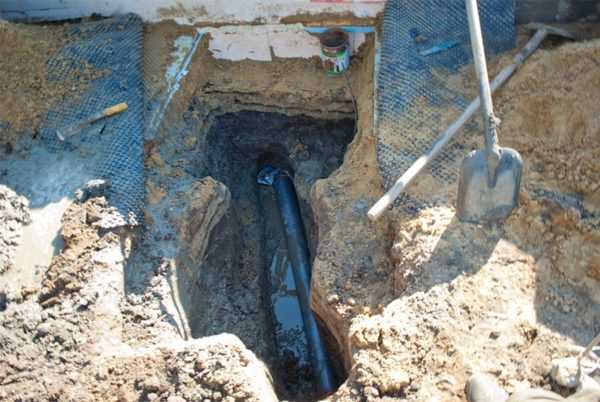

Выемка грунта осуществлялась вокруг обсадной трубы, которая была установлена в скважине. Разметка площадки под котлован проводилась с учетом толщины стен сооружения и обеспечения минимально необходимого доступа к насосу для его установки и обслуживания. Грунт на участке оказался супесчаным, и сложностей с его выборкой не было, для выполнения работ использовались обычные лопаты.

Для обеспечения безопасности от обвала стенки котлована были укреплены деревянными щитами. Чистый песок был обнаружен на глубине около одного метра и впоследствии он был использован в ходе строительства. Общий объем котлована составил около 6 – 6,5 куб. метра, работы по его отрывке производились приблизительно в течение 5 часов.

Закладка фундамента и кладка стен приямка

Следующий этап строительства заключается в подготовке основания и возведении ограждающих конструкций. Закладка фундамента выполняется в следующем порядке:

1) На дне котлована по контуру изнутри была установлена опалубка, собранная из обрезных работ на каркасе из бруса.

2) В корыте замешивался раствор из следующих компонентов: цемент 1 часть, песок 3 части, щебень 3 части.

3) Готовым раствором заполнялась опалубка до своего верхнего среза.

Полезный совет: в целях уплотнения бетона периодически следует протык

mestoprozhivaniya.ru

Приямок для скважины своими руками: изготовление, монтаж

Буровые работы – это лишь начальный этап обустройства индивидуального колодца. Помимо обязательной укладки сетей выполняется еще утепление устья источника, а также монтаж и подключение оборудования, которое обеспечит автоматическое водоснабжение. Для этого выполняется устройство приспособления, известного как приямок для скважины. Ознакомившись с инструкцией и запомнив основные рекомендации, вы сможете осуществить установку всех необходимых элементов скважины своими руками, в том числе и приямка.

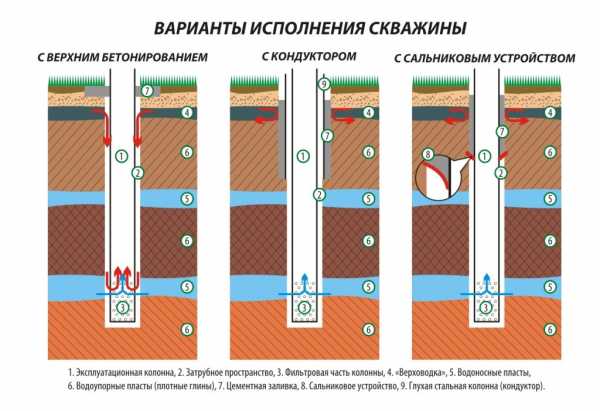

Варианты исполнения скважины.

Какой приямок можно сделать для скважины своими руками?

Еще до начала бурения скважин специалисты рекомендуют определиться с подходящим типом приямка. Но для начала нужно узнать, что представляет собой этот элемент. Это герметичное сооружение, устраиваемое в процессе бурения скважины, главная функция которого заключается в сохранности установленного оборудования.

Устройство скважины с адаптером.

Приямок для скважины позволяет решить сразу ряд задач по обеспечению нормальных условий эксплуатации, а именно:

1. Благодаря ему обеспечивается надежная защита установленного оборудования и в целом сети от пагубного воздействия минусовых температур.
2. Приямок обеспечивает герметичность устья скважины, предотвращая за счет этого попадание атмосферных осадков в систему и защищая гидротехническое устройство.
3. Приямок позволяет установить комплекс механизмов и агрегатов, необходимых для обеспечения бесперебойной работы скважинного насоса.
4. Данный элемент позволяет подключить напорную магистраль к водопроводной сети.

До начала бурения скважин рекомендуется определиться с подходящим объемом и формой конструкции. При расчете габаритных размеров приямка для скважины нужно учитывать величину устанавливаемых агрегатов. Каких-то принципиальных ограничений нет. Необходимо лишь, чтобы не ограничивался доступ к элементам системы для выполнения профилактического осмотра и ремонтных работ.

Схема устройства пластикового приямка.

Помимо этого, до начала бурения скважин рекомендуется определиться с тем, будете ли вы использовать готовую емкость фабричного производства или же сделаете все своими руками. Если вы выбираете второй вариант, вам нужно знать, что для устройства приямка для скважины могут использоваться различные материалы, а именно:

1. Железобетон.
2. Железобетонные кольца.
3. Металл.
4. Кирпич.
5. Пластик.

У каждого из существующих вариантов есть как ряд положительных качеств, так и определенные недостатки, о которых нужно обязательно узнать до начала бурения скважин.

В процессе работы вам понадобятся следующие инструменты:

1. Совковая и штыковая лопаты.
2. Песок.
3. Измерительная рулетка.
4. Материал, выбранный для устройства приямка.

Пошаговая инструкция по созданию приямка для скважины из кирпича

Устройство кессона для скважин.

Преимуществом самостоятельного бурения и обустройства скважины является возможность индивидуально подбирать подходящие вам материалы и полностью контролировать весь процесс.

Монтаж кирпичного приямка выполняется на предварительно обустроенное в яме основание. Легче всего сделать ленточный фундамент. Его ширина должна быть немного больше толщины кирпичной кладки.

На дно котлована обязательно засыпается слой щебенки. При желании можете сделать бетонную стяжку. Сооружение может иметь разную форму. Наиболее простыми в исполнении и популярными являются приямки круглой и прямоугольной формы. Кирпич кладется вполовину. Стенок такой толщины будет достаточно.

Схема расположения септика и колодца на участке.

Прежде чем приступать к кладочным работам, обязательно выполните гидроизоляцию фундамента. Основание можно изолировать при помощи оклеечных либо обмазочных материалов. Кладка выполняется с заделкой всех швов. Внутреннюю поверхность конструкции нужно отштукатурить. В процессе кладки не забудьте оставить достаточное количество проемов под водопровод и кабели.

Перекрыть приямок можно самыми разнообразными материалами. Наиболее простым и бюджетным вариантом являются деревянные доски и балки. В перекрытии следует оставить проем под люк. Прежде чем засыпать грунтом, конструкцию необходимо утеплить. В качестве теплоизоляционных материалов подходят экструдированный пенополистирол, керамзит и прочие влагоустойчивые утеплители.

Преимуществом кирпичного приямка для скважины является простота устройства. Скорость же возведения конструкции зависит от умений и опыта мастера.

Еще одним преимуществом является долговечность. Срока службы конструкции хватит на весь период эксплуатации источника.

Порядок устройства приямка из сборных железобетонных элементов

Устройство скважины на песок и на известняк.

Такой приямок возводится гораздо быстрее, чем кирпичная конструкция. Применяются типичные железобетонные элементы. Комплекс состоит из:

1. Железобетонных колец нужного диаметра.
2. Дна.
3. Плиты перекрытия с отверстием для люка.
4. Доборных элементов, позволяющих поднять люк на нужную высоту.

Недостатком системы является необходимость использования специальной подъемной техники в процессе установки. Но при большом желании все можно сделать и вручную, только это сложнее и требует больше времени. Лучшим вариантом являются железобетонные кольца с замковыми кромками. Они обеспечат наиболее надежную герметизацию.

При выполнении монтажных работ нужно заполнять все кольца смесью песка и цемента. Помимо этого, обязательно выполняется устройство дополнительной гидроизоляции. Монтаж предельно прост – кольца устанавливаются одно на другое, после чего конструкция перекрывается плитой и монтируется люк.

Устройство монолитного бетонного приямка

Схема устройства скважины.

Бетонную конструкцию можно обустроить своими руками, даже не имея большого опыта строительства. Если система будет монтироваться внутри сооружения, делайте приямок сечением от 150х150 см.

Круглая опалубка несколько сложнее в устройстве, поэтому чаще всего применяется именно прямоугольная форма. Вся работа выполняется в следующем порядке:

1. Сначала подготавливается котлован. По размеру он должен быть больше внутреннего сечения конструкции примерно на 30-40 см.
2. Стенки ямы закрываются плотным геотекстилем или гидроизоляционной мембраной. Это исключит риск осыпания грунта.
3. Выполняется армирование стенок будущего приямка. Для этого можно использовать сетку или же связать арматурный каркас.
4. Дно котлована засыпается слоем щебенки толщиной порядка 15-20 см.
5. Выполняется установка опалубки. В нее монтируются гильзы под кабель и трубу.
6. Заливается раствор бетона. Смесь обязательно трамбуется. Лучше всего делать это при помощи специальной вибротрамбовки.

Опалубку можно убирать через 3-7 дней. Конкретный срок зависит от погоды на улице. Устройство перекрытия требует монтажа горизонтальной опалубки. Изнутри она обязательно подкрепляется стойками. Их можно сделать из деревянного кругляка диаметром порядка 12 см. В конструкции опалубки нужно предусмотреть проем под люк. Перекрытие армируется, и выполняется заливка бетонной смеси. После того как бетон застынет, устанавливается и подключается оборудование.

Особенности установки металлических приямков

Схема устройства приямка скважины.

Все более популярными становятся готовые металлические емкости. Они позволяют сократить временные затраты на устройство приямка.

Сначала в котлован засыпается слой щебенки. Установка металлической емкости выполняется на брусья. Их нужно предварительно разместить в яме. Важно, чтобы технической проем в дне металлической емкости и обсадной скважинной трубы совпадали.

Удобнее всего монтировать такие емкости с использованием специальной подъемной техники. Установленная емкость выравнивается с обязательным использованием строительного уровня. Заводские емкости продаются уже с гидроизоляционным покрытием. Если же конструкция будет самодельной, не забудьте покрыть ее изоляционным материалом.

Дополнительно крепить такие емкости не нужно. Сразу после того как будут подключены все необходимые коммуникации, котлован можно засыпать.

Нюансы установки и эксплуатации пластиковых приямков

Полимерные емкости становятся все более популярными. Они сравнительно недорогие, отличаются простотой установки и длительным сроком службы.

Схема установки кессона в грунт.

К числу преимуществ подобных емкостей также можно отнести:

1. Абсолютную герметичность, благодаря которой обеспечивается надежная защита оголовка источника от поверхностных вод.
2. Сравнительно небольшую массу конструкции, что позволяет выполнить ее установку без применения подъемных механизмов.
3. Абсолютную неподверженность коррозии и гниению. При соблюдении правил эксплуатации пластиковая емкость будет служить до 50 лет и более.

В продаже доступны специальные оребренные емкости. Их особенностью является повышенная прочность, что позволяет выдерживать очень большие нагрузки даже при сдвижках грунта.

В процессе установки пластикового приямка нельзя забывать о том, что из-за небольшой массы конструкции она может выдавиться под воздействием подвижек грунта или подземных вод. Ввиду этого, до выполнения обратной засыпки нужно сначала залить бетонную смесь, обязательно утрамбовав и увлажнив ее. Кроме того, поверхность емкости должна быть дополнительно утеплена.

Наиболее просты в установке емкости фабричного производства. Но если вы ограничены в бюджете и хотите сэкономить, лучше сделать выбор в пользу самодельной конструкции. Выберите наиболее подходящий под ваши запросы вариант приямка и начинайте обустройство собственной скважины. Удачной работы!

moyaskvazhina.ru

Насосная станция своими руками: инструкция

Насосная станция своими руками

Насосная станция своими руками

Если вы собрались жить в частном доме или на благоустроенной даче, то вас, несомненно, должен заинтересовать вопрос автономной системы водоснабжения. Не во всяком коттеджном поселку или частном секторе, а тем более в дачном обществе имеется централизованная система водоснабжения. Коммунальные услуги, представляемые сторонними компаниями сильно «кусаются».

Полноценная система водоснабжения на приусадебном участке должна иметь в своем составе насосную станцию, которую вполне можно собрать своими руками, без привлечения сторонних мастеров. Самостоятельная установка такого оборудования позволит значительно сэкономить средства вашего семейного бюджета.

Для чего нужна насосная станция в системе водоснабжения?

Содержание статьи

Автономным источником водоснабжения на подавляющем большинстве приусадебных участков является скважина. Почему часто включается насос в скважине, мы рассмотрим в нашей статье. Она может быть различной глубины, в зависимости от уровня залегания водоносного строя, но обычно бурят ствол глубиной не менее 20 метров, чтобы избежать попадания в систему водоснабжения загрязненной поверхностной грунтовой воды.

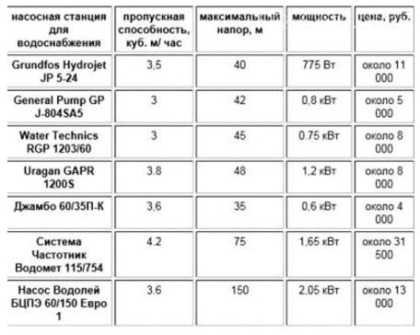

Стоимость готовых насосных станций

Подъем воды из скважины такой глубины осуществляется с помощью насоса. Но для полноценной системы автономного водоснабжения одного насоса и подсоединенных к нему трубопроводов недостаточно. Насос не может и не должен работать постоянно, так его узлы и механизмы придут в негодность через довольно короткое время. Чтобы обеспечить бесперебойную подачу воды во все точки водоразбора вашего дома, в нем должна присутствовать насосная станция – комплекс оборудования, позволяющий пользоваться водой круглые сутки и в любое время года.

Самодельная насосная станция

Состав оборудования насосной станции

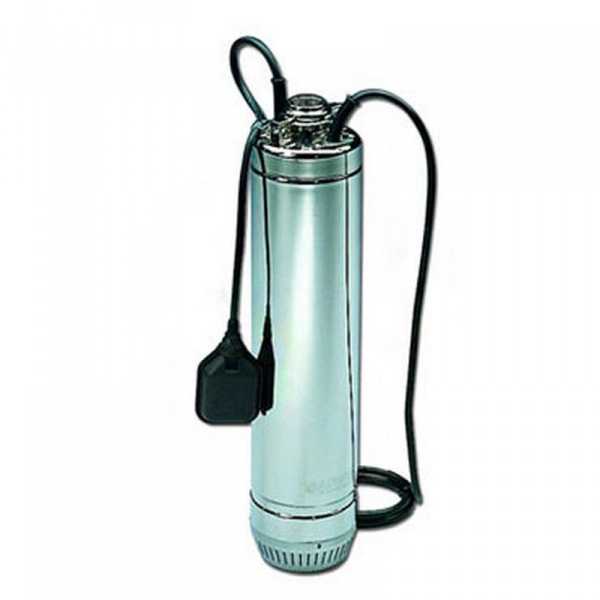

Для того чтобы поднять воду из скважины нужно насосное устройство. Оно может быть различного устройства и размещения, например, поверхностное (забирающее воду по опущенному в скважину входному патрубку) или погружное (расположенное непосредственно в скважине, на уровне залегания воды и выталкивающее ее на поверхность), работающее по центробежному или по вибрационному методу. Практически все насосные устройства для автономного водоснабжения запитываются от электрической сети.

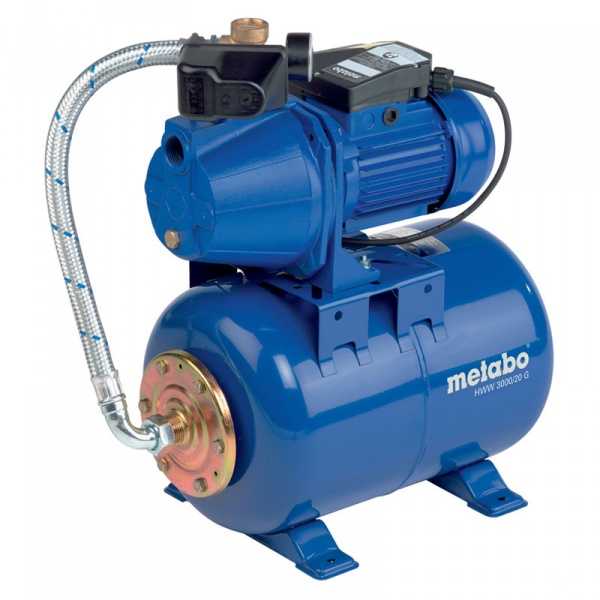

Насос для системы водоснабжения

Следующим элементом насосной станции является аккумулятор давления или гидроаккумулятор. Он обеспечивает постоянный напор воды в трубопроводах водоснабжения. Классическим вариантом аккумулятора давления является стальной бак, разделенный на две части упругой резиновой перегородкой. При работе насосного устройства вода заполняет часть бака, натягивая мембрану. При отключении насосного устройства, мембрана, стремясь вернуться в исходное положение, выталкивает воду в водопровод. Кроме обеспечения постоянного напора воды в системе, аккумулятор давления предохраняет ее от гидравлического удара – резкого изменения параметров давления в трубопроводах.

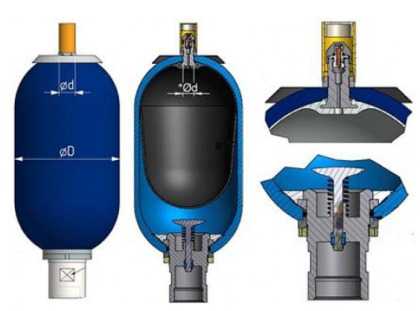

Гидроаккумулятор

Моменты включения или выключения насосного устройства определяются узлом автоматики – контрольным реле, которое срабатывает в зависимости от величины давления в трубопроводах. При понижении давления в системе трубопроводов водоснабжения ниже определенной величины, узел включается и вода заполняет аккумулятор давления, натягивая мембрану. При достижении заданных параметров давления реле срабатывает и насос отключается.

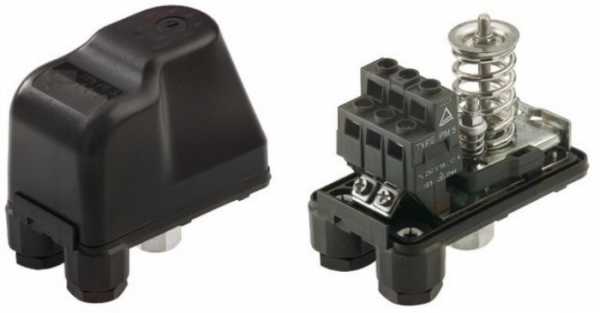

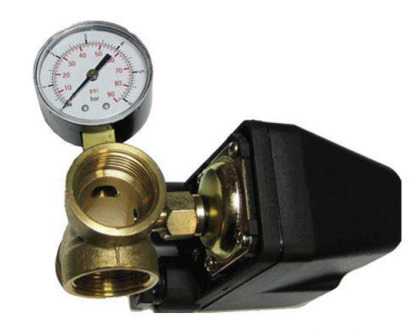

Узел автоматики для насосных станций

Все узлы насосной станции соединяются между собой трубопроводами, которыми оборудование подключается к входному контуру домашнего водопровода.

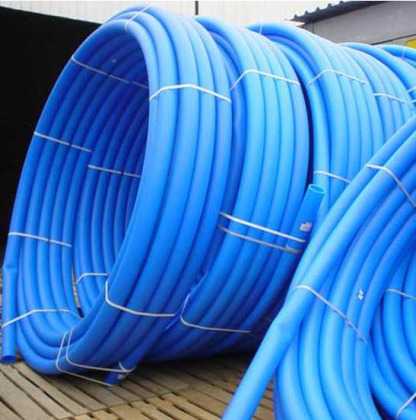

Трубы для домашнего водопровода

Самая распространенная конфигурация насосной станции в частном доме – это комбинация поверхностного насосного устройства с аккумулятором давления и управляющим оборудованием.

Возможно, Вас заинтересует информация-расширительный бак для холодной воды

Цена готовых насосных станций может отличаться в довольно широких пределах. Купив все составные части по отдельности, самостоятельно смонтировав их, вы сможете неплохо сэкономить.

Самодельная насосная станция в доме

Как смонтировать насосную станцию самостоятельно?

На начальном этапе необходимо правильно рассчитать все параметры будущей системы водоснабжения. Отправной точкой для такого расчета будут три величины.

1. Дебет скважины – количество воды, которое насосное устройство способно откачать из нее за определенный промежуток времени.
2. Параметры водопотребления – количество постоянно проживающих в доме людей, количество приборов и оборудования, потребляющих воду (например, автоматическая стиральная или посудомоечная машины). Естественно, что этот параметр никак не может быть больше, чем первый, но существуют ситуации, когда скважина имеет избыточный дебет, который просто не нужен для использования в конкретном доме. При расчете параметров водопотребления не забудьте и сезонные работы, например, летнюю поливку сельскохозяйственных культур или технические работы, например, регулярное мытье машины.
3. Кроме того, при выборе оборудования для насосной станции имеет значение и такая характеристика, как глубина  всасывания насосной станции и конфигурация дома. Приобретенное и установленное оборудование должно иметь мощность и напор, достаточный для того, чтобы поднять воду из самой нижней точки скважины до самой высокой точки водоразбора в доме.

Таким образом, рассчитав все параметры водозабора и водопотребления вы приобретаете все основные составные части насосной станции и приступаете к их самостоятельному монтажу.

Где расположить насосную станцию?

Для того  чтобы ваша насосная станция обеспечивала постоянную доставку воды с заданными параметрами напора в любую точку дома, ее место расположения должно отвечать следующим требованиям:

• быть расположенным достаточно близко к источнику водоснабжения, так, чтобы насосное устройство могло стабильно работать в любое время;
• иметь комфортные температурные условия, так, чтобы работа при отрицательных температурах не повредила узлы оборудования;
• место, где располагается насосная станция должно быть доступным для проведения профилактических регламентных и ремонтных работ.

Наиболее приемлемым местом установки насосной станции в частном доме, исходя из таких требований, является либо специально построенный кессон, либо специальное помещение или его часть в подвале дома, либо в надворных строениях.

Рассмотрим все плюсы и минусы монтажа насосных станций в различных местах.Как рассчитать насосную станцию, вы можете прочитать в нашей статье.

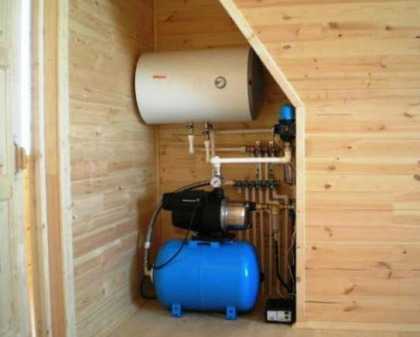

При расположении насосной станции в помещении внутри частного дома вы получаете идеальный доступ к оборудованию, но при плохой шумоизоляции работа оборудования будет причинять вам дискомфорт. Но если скважина расположена непосредственно под домом, то лучшего варианта не найти. При выборе такого места расположения следует учесть, что помещение должно быть теплым, а лучше отапливаемым. В принципе, отдельное помещение в утепленном подвале частного дома является одним из идеальных вариантов.

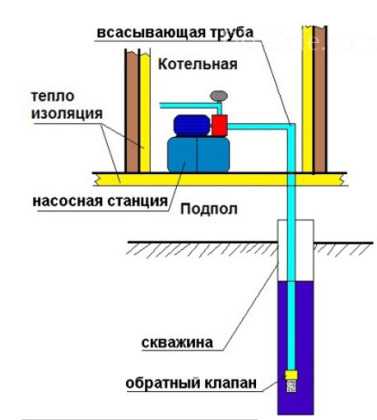

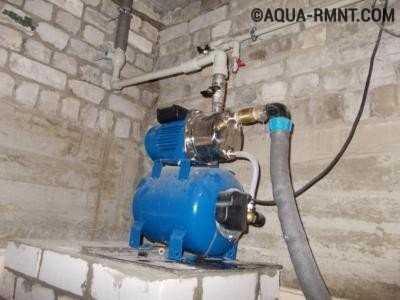

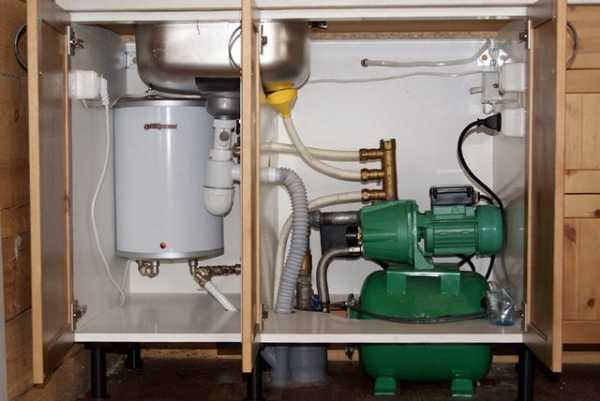

Расположение насосной станции в доме

Вариантом расположения в доме является устройство насосной станции в отдельно расположенном надворном строении. В этом случае вы не сможете получить быстрый доступ к оборудованию, но зато будете избавлены от проблем с шумом. При разнесении сегмента добычи и сегмента потребления необходимо обратить особое внимание на прокладку трубопровода водоснабжения. Он должен быть расположен ниже уровня промерзания грунта, либо достаточно утеплен, чтобы исключить замерзание воды в трубах в зимнее время.

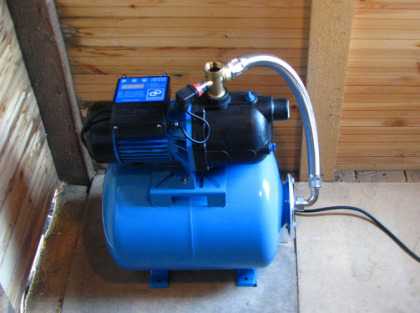

Расположение насосной станции в отдельном строении

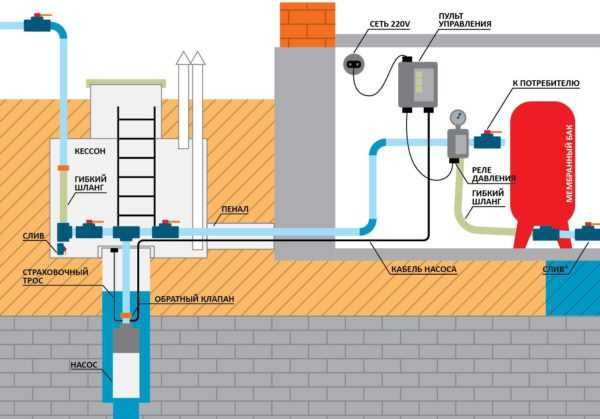

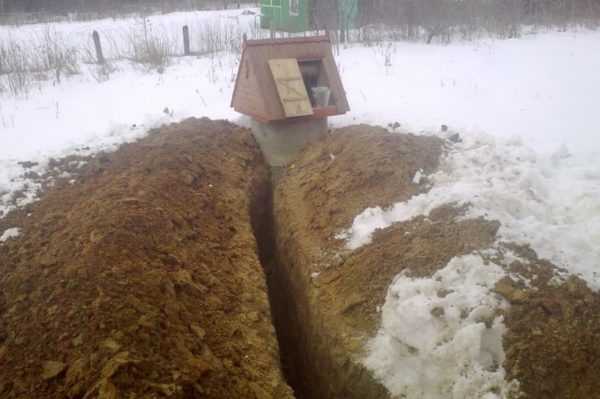

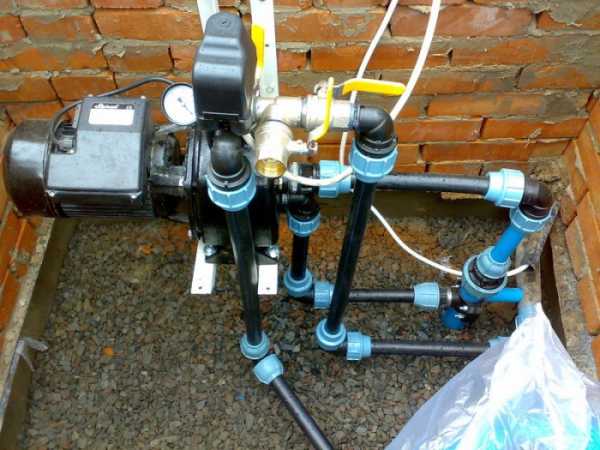

Одним из традиционных мест расположения насосной станции является кессон – специальная емкость, расположенная непосредственно на приусадебном участке над местом расположения оголовка скважины. Кессон может быть как капитальным сооружением из монолитного бетона или кирпичной кладки, заглубленным в землю, так и стальной или пластиковой емкостью, также закопанной в землю нижней частью ниже уровня промерзания грунта. Однако такой способ размещения чреват затрудненным доступом к оборудованию. Также в этом случае следует утеплить или достаточно заглубить трубопровод с водой, ведущий в дом или к другим точкам потребления.

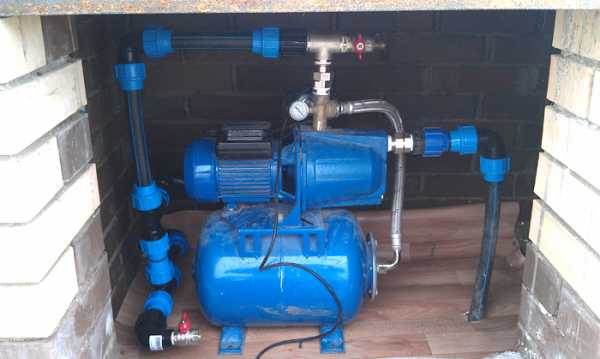

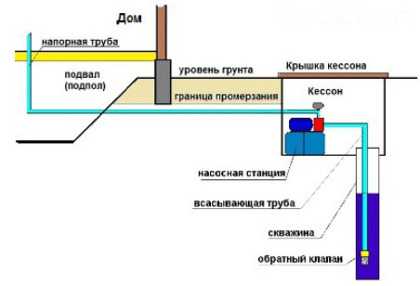

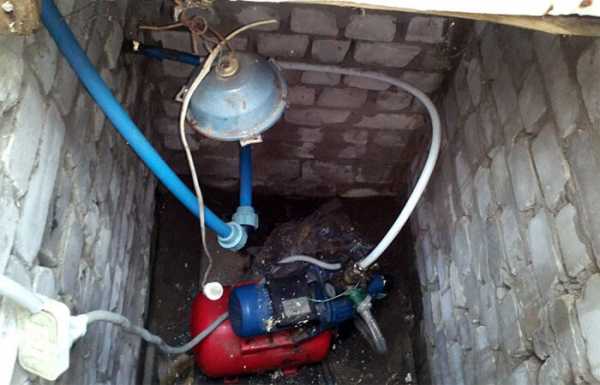

Расположение насосной станции в кессоне

Как самостоятельно монтировать насосную станцию?

Итак, мы разобрались с составом и с местом расположения насосной станции, теперь самое время приступить к ее монтажу.

Шаг 1

Для того, чтобы станция при работе не испытывала ненужных вибраций, ее необходимо закрепить на прочном основании. Одним из вариантов устройства такого основания является цельная бетонная плита. Можно подобрать готовый вариант, а можно залить основание для насосной станции самостоятельно. Технология заливки основания в целом совпадает с алгоритмом заливки фундаментов-плиты. Толщины 10-15 сантиметров для такого основания будет вполне достаточно.

В подготовленный неглубокий котлован насыпается песчаная подушка. Затем составляется армирующий каркас из металлических прутьев, которые перевязываются между собой. По бокам площадь будущего основания ограничиваются досками или обрезками ДСП. После заливки бетон будет созревать в течении нескольких недель.

Также основание для насосной станции можно выложить и из кирпичей. Двух слоев, размещенных на утрамбованной песчаной подушке, будет вполне достаточно.

Насосную станцию можно расположить и на прочном деревянном щите, сколоченном из брусьев, но в этом случае необходимо предусмотреть размещение амортизирующих резиновых прокладок. Толщина брусьев должна быть не менее 10 сантиметров. Основание насосной станции должно выходить за периметр оборудования примерно на 10 сантиметров.

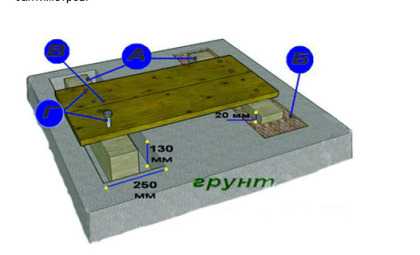

Основание для насосной станции

Шаг 2

На подготовленной площадке размещаем оборудование насосной станции. При монтаже станции из готовых узлов у вас не должно возникнуть особых проблем. Стоит обратить внимание на сечение трубопроводов, соединяющих элементы насосной станции и их правильное крепление.

Просто разместите насосное устройство, аккумулятор давления и блок управления на подготовленной площадке и соедините их трубопроводами. Если вы используете бетонное основание, тем более, если насосная станция расположена в жилом доме – в обязательном порядке подложите и зафиксируйте под опорами оборудования резиновые прокладки. Помимо снижения шума от устройств, такие прокладки защитят ваше оборудования от чрезмерного износа.

Насосная станция на деревянном основании

Шаг 3

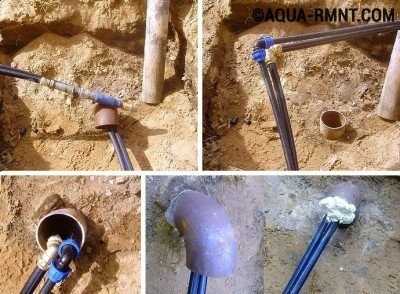

Подключаем насосную станцию к оголовку скважины и входному контуру домашнего водопровода. На участке соединения насосной станции с водозаборной скважиной необходимо предусмотреть размещение обратного клапана и запорного крана. Кроме того, обратный клапан монтируется и на выходе из комплекса насосной станции (на входном трубопроводе водоснабжения).

Важно! Не забудьте, что «вода везде себе найдет дорогу», поэтому особенно тщательно изолируйте соединительные участки трубопроводов и узлы оборудования.

Шаг 4

Проводим тестовый запуск оборудования. Заполняем все оборудование водой, для этого, используя заливную горловину, запускаем воду в насосное устройство, аккумулятор давления и во все магистрали. Открываем все запорные вентили и запускаем электродвигатель насосного устройства.

Работа насосной станции происходит следующим образом: рабочее колесо насосного устройства нагнетает воду в систему до достижения заданных автоматикой параметров давления. Обычно давление в системе водоснабжения составляет 1,5 — 3 атмосферы. Показатель, при котором остановится насос, можно отрегулировать при помощи узла автоматики.

Видео — Насосная станция своими руками

Узел автоматики для насосных станций

Трубы для домашнего водопровода

Стоимость готовых насосных станций

Самодельная насосная станция

Самодельная насосная станция в доме

Расположение насосной станции в отдельном строении

Расположение насосной станции в кессоне

Расположение насосной станции в доме

Основание для насосной станции

Насосная станция своими руками

Насосная станция на деревянном основании

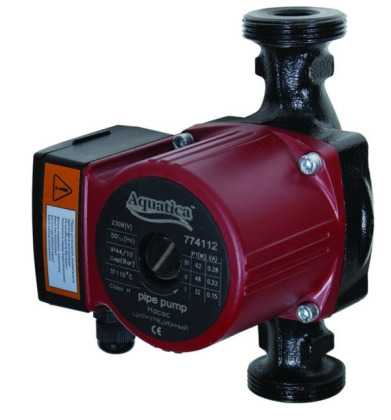

Насос для системы водоснабжения

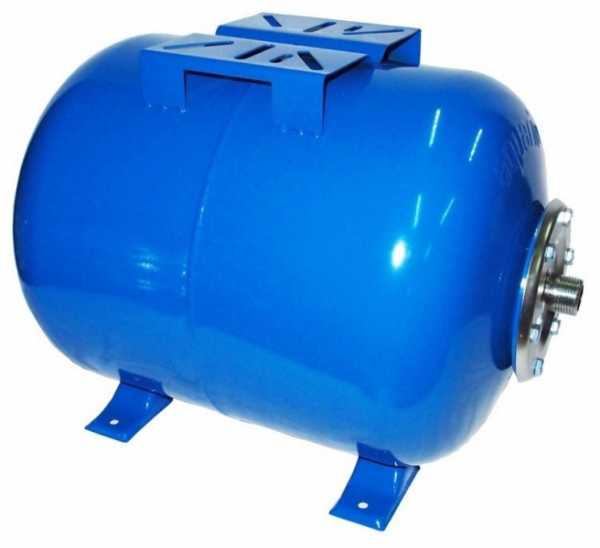

Гидроаккумулятор

kanalizaciyaseptik.ru

Собираем насосную станцию самостоятельно. | САН САМЫЧ

Здравствуйте, уважаемые читатели «Сан Самыча». Сегодня мне бы хотелось рассказать вам о том, как возможно собрать насосную станцию, и в каких случаях оправдана сборка насосной станции из разрозненных частей, которые можно купить в магазине.

Почему собирают насосную станцию сами.

Прежде всего, как мне кажется, насосную станцию стоит собирать самостоятельно, если у вас уже есть какие-то из её составных частей, обычно наиболее дорогих. Это – насос и гидроаккумулятор. Потому что стоимость насоса – это, примерно, половина стоимости насосной станции, соответственно, гидроаккумулятор – примерно треть. То есть, не имеет смысла покупать новую насосную станцию, если у вас раздавило зимой гидроаккумулятор или сгорел по какой-то причине насос. Можно купить отдельно и то, и другое, и просто заменить то, что у вас сломалось, благо крепежи насоса и крепежная площадка гидроаккумулятора, как правило, стандартные и соединить одно с другим можно без особого труда.

Другой причиной собирать насосную станцию самостоятельно, может послужить несоответствие ваших требований и характеристик оборудования готовой насосной станции. Например, вам нужен насос с большим напором или расходом воды, чем у предлагаемых вам насосных станций, а то, что устраивает вас по характеристикам, не устраивает – по стоимости или по надежности. Или габариты насосной станции слишком велики для места, куда вы собираетесь её поставить, или вас не устраивает емкость гидроаккумулятора, ну и т.д. Только нужно  иметь в виду, что итоговая стоимость насосной станции вполне может быть намного больше той, что вы планировали.

Третий, наиболее распространенный вариант, когда вы вынуждены собирать распределенную насосную станцию из-за очень глубокого залегания воды или приличной удаленности от дома источника воды. Как правило, в этом случае используют мощный погружной насос, а гидроаккумулятор с блоком автоматики ставят где-нибудь дома.

Так ли нужен гидроаккумулятор?

 Резонный вопрос: можно ли обойтись без гидроаккумулятора? В принципе, это возможно, но с обычным блоком автоматики насос будет включаться и выключаться очень часто, реагируя даже на незначительный расход воды. Ведь количество воды в напорном трубопроводе невелико, и малейший расход воды приведет к быстрому падению давления и такому же быстрому нарастанию его при включении насоса. Именно из-за того, чтобы насос не включался по каждому вашему «чиху», ставят гидроаккумулятор, хотя бы небольшой. Так как вода – вещество не сжимаемое, в гидроаккумулятор накачивают воздух, который, в отличие от воды, хорошо сжимается и выступает своеобразным демпфером, регулирующим накопление и расход воды. Если воздуха в гидроаккумуляторе нет или слишком мало, то и сжиматься будет нечему, то есть не будет накопления воды.

В идеале, емкость гидроаккумуляторов должна быть лишь немного меньше дебета вашего источника воды, и насос, в этом случае, будет включаться лишь при израсходовании какого-то, довольно приличного запаса воды, т.е. очень редко, но надолго. Но тогда это будет очень дорогая по стоимости накопительная схема.

Сейчас в продаже появились насосные станции с улучшенными блоками автоматики со встроенной защитой от сухого хода, которые плавно запускают и останавливают насос, регулируют его мощность в зависимости от заданного давления. Считается, что гидроаккумулятор, в принципе, им не нужен. Но все это хорошо работает только при отсутствии перепадов напряжения, чем наша глубинка и дачные поселки похвастать не могут. И, к сожалению, стабилизаторы не всегда спасают от этой беды. К тому же цена такой станции очень часто намного выше обычной, что, как мне кажется, себя не оправдывает.

Готовые системы автоматики.

Вистан.

Из всех готовых систем автоматики для насосных станций особенно выделяется наша отечественная разработка Вистан, предназначенная исключительно для организации насосной станции на базе вибрационного насоса. Я не сторонник применения вибрационных насосов в системах водоснабжения частных и дачных хозяйств, но не могу не уделить внимание этому устройству из-за  большой популярности «Малышей», «Ручейков» и т.д. на постсоветском пространстве.

Вистан и схема его подключения.

В интернете очень много лестных отзывов об этом устройстве. В жизни, к сожалению, не все так радужно. Итак, вкратце.

Достоинства:

— Специальная разработка для вибрационных насосов;

— Автоматически поддерживает давление в системе на уровне 1,5-2,0 бар;

— Имеет встроенную защиту от сухого хода;

— Имеет встроенный стабилизатор напряжения, может работать с напряжением от 160 до 250 Вольт;

— Может работать без гидроаккумулятора, плавно изменяет мощность насоса;

— Плавный пуск и останов насоса;

— Имеет защиту по превышению электрического тока: плавкий предохранитель на 5 Ампер;

— Автоматически возобновляет работу при восстановлении параметров: напряжение в сети, появление давления воды на напоре насоса (сухой ход).

— Простота монтажа и демонтажа схемы: производитель рекомендует использовать гибкую подводку на ½ дюйма.

Недостатки:

— Насос должен создавать давление на входе в устройство не меньше 3,0 бар: не всякий вибрационный насос способен на это, учитывая разницу по высоте между зеркалом воды в колодце (скважине) и местом расположения Вистана.

— Расход воды ограничен внутренним сечением гибкой подводки, или нужно ставить гидроаккумулятор.

— Защита по сухому ходу решена своеобразно: устройство отключает насос, если давление на входе не поднимается выше 0,8 бар за 10 секунд. Т.е. вода на самом деле есть, и насос исправно её качает, просто ему не хватает сил поднять давление до необходимого.

— Нет возможности регулировать давление в системе.

— Высокая цена устройства по сравнению со стоимостью вибрационных насосов. Стоимость набора «Вистан + насос» сопоставима по стоимости готовой насосной станции не самого плохого качества (а китайские, раза в полтора дешевле).



В целом, этот вариант организации насосной станции подойдет дачникам, привыкшим к своим вибрационным насосам и не избалованным благами цивилизации на даче. К тому же, систему легко собрать весной перед использованием и разобрать осенью, забрав все хозяйство с собой в город и не боясь, что её украдут или разорвет морозами. Для более серьезной системы водоснабжения дома это устройство, впрочем, как и использование вибрационного насоса, вряд ли подойдет.

Блок автоматики для центробежных насосов.

 Для организации насосной станции на основе центробежного насоса, неважно погружного или поверхностного, необходим блок автоматики. Самое простое – это собрать его самому, используя покупные элементы: коллектор, реле давления, манометр. Но можно купить и готовый блок, на котором все это уже будет установлено. Останется только лишь установить его на напоре насоса в удобном для обслуживания месте.

Различные фирмы предлагают большое разнообразие таких блоков, отличающиеся по комплектации и стоимости. Самые простые и недорогие, включают в себя только необходимые элементы, названные выше. Чуть подороже будут стоить блоки, в которые добавлен датчик сухого хода. Самыми же навороченными считаются блоки автоматики, которые самостоятельно, регулируя мощность насоса, поддерживают заданное давление в системе, а также имеют несколько (до трех) защит от разных неприятных вещей (сухой ход, перегрузка насоса, разрыв напорного трубопровода).

Коллектор.

Собственно, каждый волен делать свой выбор. Кому-то проще собрать такой блок самому, кому-то проще его купить. Как мне кажется, единственный недостаток таких блоков, кроме цены, это как раз их блочность. Т.е. если что- то сломается в составе такого блока автоматики, то менять придется весь блок, а это иногда бывает накладно.

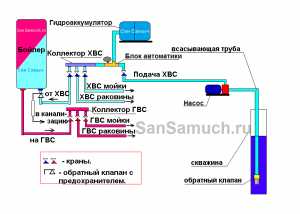

Схемы насосных станций.

 Самая распространенная схема насосной станции это когда все её элементы собраны вместе, как написал один из читателей: «насос на бочонке». В этом случае блок автоматики ставится на напоре насоса, а к гидроаккумулятору вода отводится по отдельной трубе или гибкой подводке. Получается, что можно поставить в разных местах насос и гидроаккумулятор (ГА), просто заменив отвод к ГА на более длинный.

Но лучшим вариантом будет поставить блок автоматики на ГА, соединив коллектор блока с насосом трубой. Тогда мы получаем распределенную насосную станцию, где насос может стоять, например, в колодце (или в скважине для погружного насоса), а ГА находится в теплом доме.

 Продолжая усовершенствовать нашу схему, можно найти наиболее удобное место для блока автоматики. Мне таким местом представляется распределительный коллектор холодной воды, где блок автоматики будет поддерживать постоянное давление (ведь именно это нам и нужно). Гидроаккумулятор, в этом случае, можно поставить под ванну или в любое другое свободное место ванной комнаты, а от насоса будет подходить напорный трубопровод. Сам же насос можно поставить поближе к источнику водоснабжения и подальше от дома, чтобы не слышать его шум, или купить погружной насос (опять же никакого шума в доме).

Таким образом, разместив элементы насосной станции в тех местах, где это удобно и не бросается в глаза, вы получите максимальный комфорт при эксплуатации водоснабжения дома: «как в квартире». Главное не забыть, что и куда вы запихнули.

sansamuch.ru

насосные станции и другие системы, схема, инструкция, видео и фото

Чтобы воду на даче не пришлось таскать ведрами из колодца, нужно потрудиться над созданием эффективной системы

Эффективное водоснабжение на даче — одно из условий, от которых напрямую зависит наш комфорт. Если централизованного водопровода в дачном поселке нет, то нам надо будет проектировать и обустраивать автономную систему. Задача эта трудоёмкая, но вполне посильная — особенно если вы будете следовать приведенным рекомендациям.

Этап 1. Оборудование источника

Рытье колодца

Чтобы появилась вода на даче — своими руками придется в первую очередь обустроить ее источник. И в отсутствие водопровода у нас есть сего два варианта: колодец или скважина.

Автономная система водоснабжения — единственный выход при отсуствии централизованного водопровода

Если водоносный горизонт залегает относительно неглубоко (до 6–10 м), то проще будет вырыть колодец. По надежности и производительности он, скорее всего, уступит скважине, но зато денег на устройство мы потратим в разы меньше.

Определить уровень воды проще всего по колодцам на соседних участках. Если же такой возможности нет, то потребуется разведочное бурение для поиска водоносного горизонта.

Источник воды оборудуем так:

Иллюстрация	Этап работы
	Рытье приямка. В выбранном месте дачного участка копаем яму глубиной около 1,5–2 м. Диаметр ямы должен быть больше диаметра бетонных колодезных колец — так мы получим доступ к их наружной поверхности.
	Установка колодезных колец. Бетонные кольца для колодца опускаем в яму и выравниваем. Делать это нужно либо с помощью крана, либо по прочным деревянным направляющим, с несколькими крепкими помощниками.
	Герметизация стыков. Стыки бетонных колец заделываем цементным раствором для защиты от протечек. Герметизацию выполняем как изнутри, так и снаружи. Дополнительно можно укрепить кольца металлическими вставками в форме букв «Н».
	Очистка водоносного горизонта. Постепенно углубляем колодец, подкапывая кольца снизу и осаживая их. По достижении водоносного горизонта выбираем примерно 0,7–1 м влажного грунта, чтобы у нас сформировался запас воды. На дно засыпаем слой гравия, который будет играть роль фильтра грубой очистки, улавливая илистые и глинистые частицы.
	Прокачка колодца. Используя дешевый погружной насос, промываем источник водоснабжения. Для этого в форсированном режиме откачиваем воду с песком, пока не добьемся ее максимальной очистки.
	Оформление верхней части. Песок, откачанный в нижней части колодца, смешиваем с глиной и используем для засыпки зазора между краем ямы и бетонными кольцами. По периметру делаем глиняную или бетонную отмостку. Верхнее кольцо закрываем крышкой. Со временем на его месте сделаем кессон или домик для насосного оборудования.

Бурение скважины

Более эффективный водопровод на даче можно соорудить на базе скважины. Обычно работы по бурению скважины на воду доверяют профессионалам, но в этом случае цена системы будет очень высокой. Так что если водонос залегает на 15-20 м, то можно попробовать справиться своими руками.

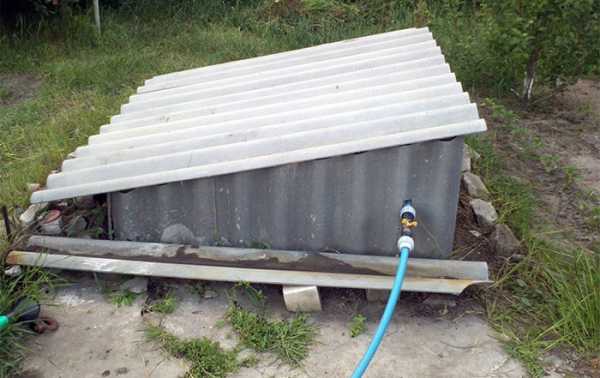

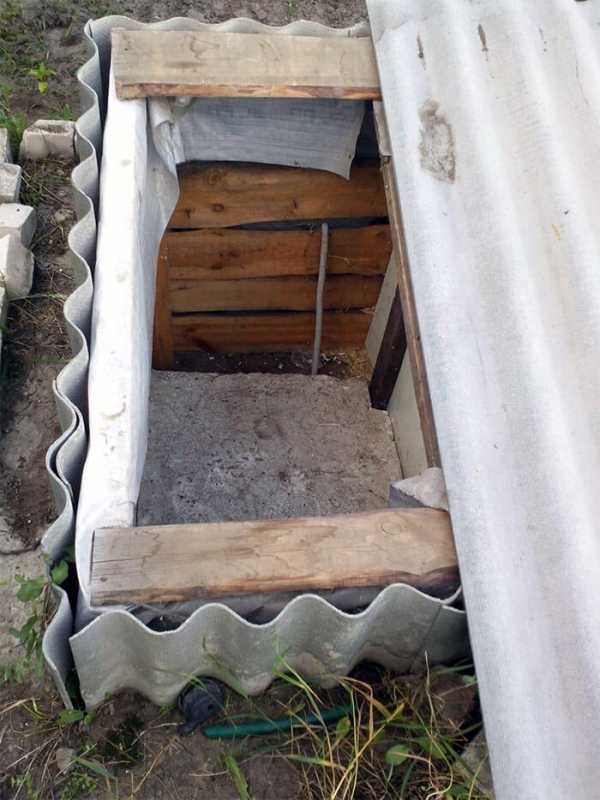

Фото приямка с оптимальными размерами

Алгоритм работ достаточно простой:

1. Рытье приямка. Неважно, колодец или скважина у нас в планах — начинать нужно с копания неглубокой (до 1,5 м) ямы вручную. В случае с бурением это облегчит нам позиционирование инструмента.
2. Бурение. Используя шнековый или ударный бур, углубляем наш приямок, постепенно погружаясь все глубже. Вынутый грунт убираем от места работы.

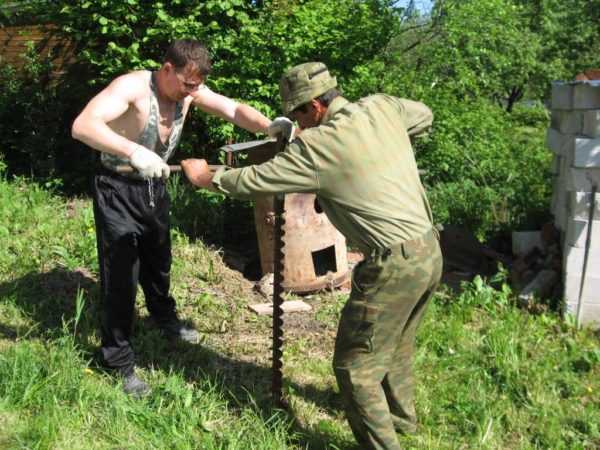

Самый удобный инструмент для бурения — шнековый бур

3. Обсада. В пробуренное отверстие вставляем металлические или пластиковые трубы. Места стыка труб соединяем с помощью сварки, обеспечивая максимальную герметичность.

Обсаду для источника делаем из стальных труб

4. Оборудование фильтра. После прохождения водоносного горизонта в нижнюю часть обсады устанавливаем решетчатый фильтр. Он будет использоваться для очистки воды.

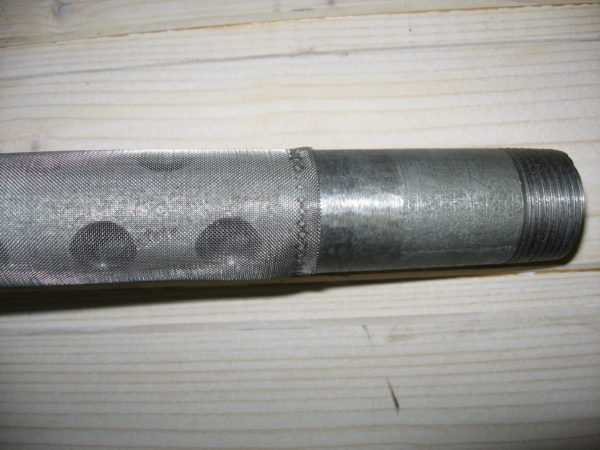

Фильтр из стальной нержавеющей сетки

5. Прокачка скважины. Как и в случае с колодцем, опускаем в обсадную трубу погружной насос для подачи воды и выкачиваем воду до тех пор, пока не перестанет идти песок.

Системы водоснабжения на базе скважин предполагают обязательное оборудование оголовка — специальной герметичной насадки, закрывающей обсадную трубу. Но оголовок обычно монтируют после установки насоса.

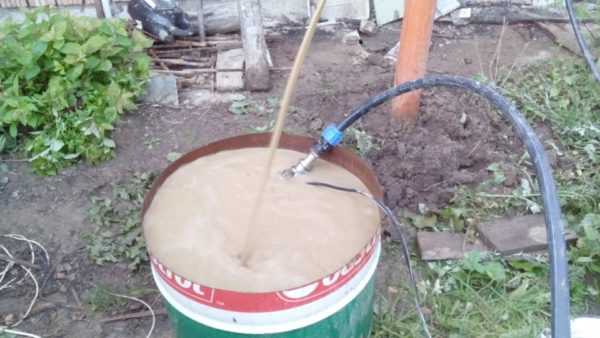

При прокачке нужно удалить всю загрязненную воду и максимум песка

Этап 2. Монтаж насосного оборудования

Для колодца

Водопровод для дачи обычно функционирует либо на базе погружного насоса, либо на основе поверхностной насосной станции. Вариант с погружным оборудованием проще в реализации, потому остановимся именно на нем.

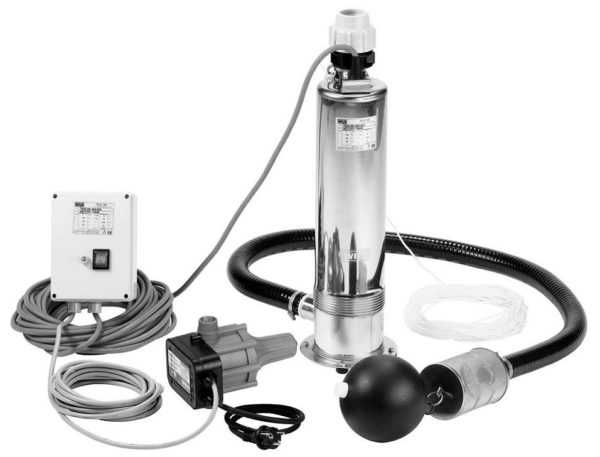

Погружная помпа для колодца

Колодезный насос монтируется довольно просто:

1. Сборка устройства. К агрегату присоединяем шланг для подачи воды, трос и кабель питания. Место присоединения кабеля тщательно изолируем термоусадочными трубками.
2. Погружение насоса. Опускаем насос на тросе в колодец таким образом, чтобы водозаборные отверстия находились примерно в середине водоносного горизонта.
3. Крепление троса. Для компенсации вибрации трос в верхней части крепим с помощью эластичного подвеса (жгуты или шнуры с резиновой сердцевиной).

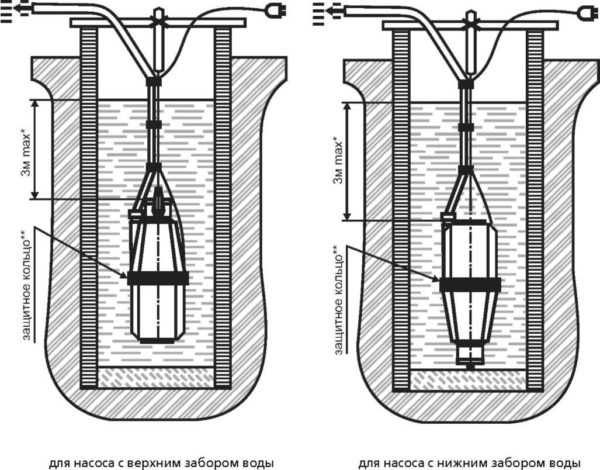

Схемы установки погружной помпы в колодец

Для скважины

Несколько иначе монтируется погружная помпа для скважины:

1. Сборка помпы. Как и в предыдущем случае, крепим шланг, трос и кабель к насосу. Для максимальной надежности соединяем все три элемента хомутами с шагом не более 2,5 м.

Крепление торса, шланга и кабеля к насосу выполняется с обязательной фиксацией хомутами

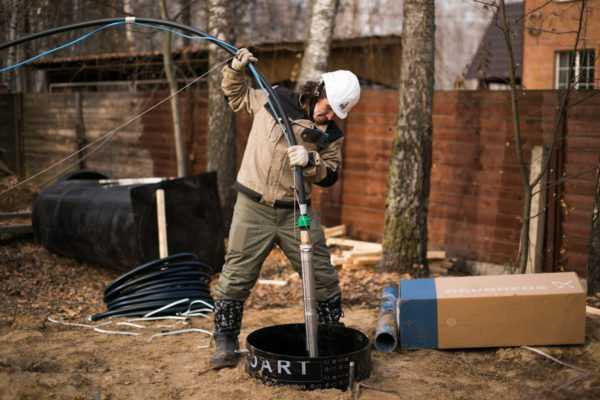

2. Погружение устройства. Опускаем помпу на тросе в обсадную трубу с таким расчетом, чтобы забор воды проводился на 2/3 глубины водоносного горизонта.

Эластичный подвес применяем только для неглубоких — до 20 м — скважин.

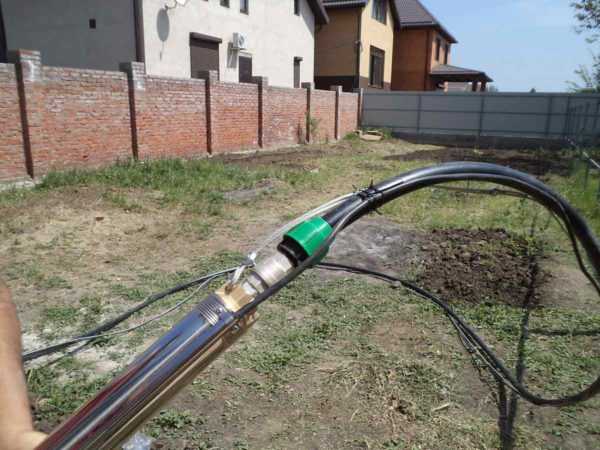

Опускаем помпу в обсадную трубу на тросе вместе со шлангом для подъема воды

3. Монтаж оголовка. Сверху устанавливаем оголовок, через отверстия в котором пропускаем шланг и кабель питания. Трос крепим к рым-болту в крышке оголовка. Затягиваем фиксирующие винты, которые прижимают прокладку и обеспечивают герметичность скважины.

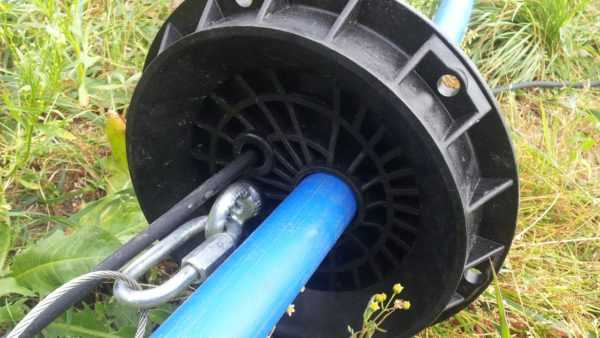

Нижняя часть оголовка с крепление троса к рым-болту и пропущенными через отверстия кабелем со шлангом

Также для подъема воды можно установить поверхностную насосную станцию, более удобную в использовании. Увы, такие системы стоят дороже, да и для их монтажа обязательно требуется оборудование утепленного приямка — кессона.

Этап 3. Прокладка и подключение труб

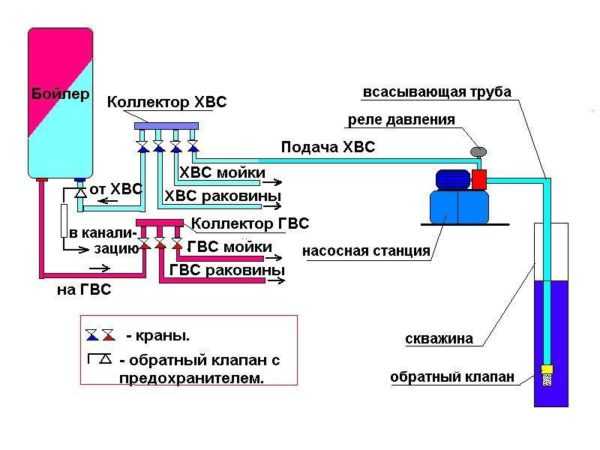

Схема водопровода на даче, показывающая соединение насосной части с трубной разводкой

Чтобы наша система исправно функционировала, нам требуется доставить воду от источника к дачному домику и другим точкам потребления. Трубная разводка в общем виде состоит из трех элементов:

1. Подводящая труба. Ее мы прокладываем в траншее, глубина которой будет больше уровня промерзания грунта. Трубу укладываем с небольшим уклоном от колодца/скважины к дому на ровную песчаную подушку, после чего засыпаем уплотненным грунтом.

Чем глубже траншея для прокладки трубы от колодца, тем эффективнее защита от промерзания

Если не получается выкопать настолько глубокую траншею, то трубу от насоса нужно обязательно утеплить. Если этого не сделать, то в зимнее время вода в ней замерзнет, и ледяная пробка станет причиной порыва.

2. Ввод в дом. В цоколе или фундаменте делаем отверстие, в которое вставляем металлическую гильзу. Через гильзу заводим трубу в дом, а место подключения обязательно уплотняем и теплоизолируем.

Труба вводится в дом через отверстие в цоколе, с обязательной гидро- и теплоизоляцией

3. Разводка внутри дома. Поскольку на даче обычно не требуется сложная система, то можно ограничиться поверхностной прокладкой. Полиэтиленовые или металлопластиковые трубы крепим на кронштейнах и соединяем либо специальными фитингами, либо с помощью сварки. Подключаем трубы к запорной арматуре на кранах кухни, ванной комнаты, туалета и т. д.

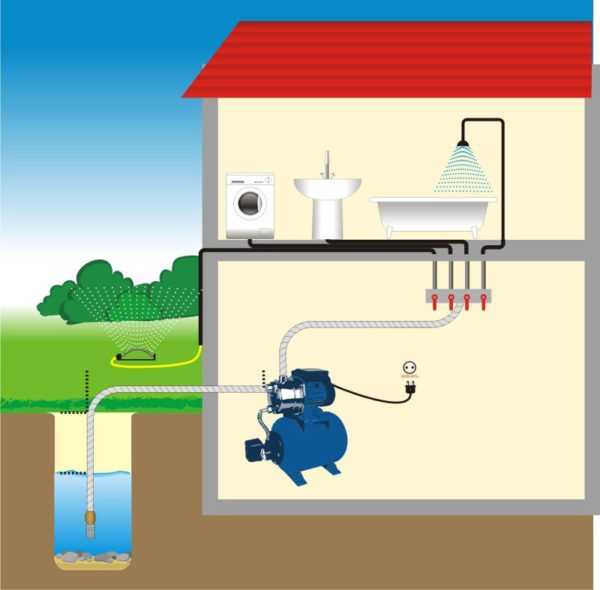

Схема внутридомовой трубной разводки с насосной станцией

Если планируется снабжение домика горячей водой, то отдельную ветку трубопровода прокладываем для подключения бойлера.

Заключение

Обустроить автономное водоснабжение дачи непросто и недешево, но при наличии сноровки — вполне реально. Советы и видео в этой статье помогут изучить основные аспекты стоящей перед вами задачи. Если же возникнут вопросы по тонкостям и нюансам — задать их можно в комментариях!

kursremonta.ru

Установка и подключение насосной станции своими руками

Из всех коммуникаций, которые устраиваются в частном домовладении, самой первой создается система водоснабжения. Причем, уже давно она представляет собой нечто большее, чем банальный трубопровод, заканчивающийся водопроводным краном. Современные технологии позволяют создать эффективный водовод, обеспечивающий все потребности жильцов дома, независимо от того, что выбрано в качестве источника водоснабжения. Именно поэтому является актуальной тема о том, как устраивается насосная станция своими руками, которая является обязательным элементом хорошо продуманной функциональной водопроводной системы.

Какая станция нужна именно вам?

В зависимости от эксплуатационных задач

Сегодня потребителю предлагаются два вида насосных станций – бытовые и промышленные. Второй тип оставим профессионалам, нас в большей степени интересует установка насосной станции бытового предназначения.

Задачи, которые должна решать бытовая насосная станция: обеспечение питьевой водой, полив огорода, горячее водоснабжение в доме, удовлетворение бытовых нужд (санузел, туалет, стиральная машина, посудомоечная машина) обеспечение водой отопительной системы.

Нужно четко понимать какие задачи должна решать насосная станция, от этого будет зависить дальнейший выбор

В зависимости от источника воды

Подключение насосной станции зависит от того, какой источник водоподачи планируется устраивать или уже имеется на индивидуальном подворье. В принципе выбрать по этому критерию это оборудование не составляет большого труда, поскольку воду в дом можно поставлять из трех источников: скважины, колодца или централизованного водовода.

В зависимости от оптимального рабочего режима

Станция может функционировать в ручном или автоматическом режиме. При необходимости можно выбрать передвижную модель. Кроме того, нужно понимать какой объем перекачиваемой воды за час нужен в конкретном случае. Именно поэтому, прежде чем идти в специализированный магазин стоит произвести несложные расчеты.

Так, считается, что один человек в сутки для удовлетворения всех своих нужд в частном доме расходует 250 л воды. Монтаж насосной станции на даче может быть выполнен с учетом меньших показателей.

Где установить станцию — в кессоне или подвале?

Монтаж станции может быть выполнен в одном из двух мест — в кессоне или же в специальном помещении в доме. При этом наиболее практичным вариантом все-таки считается установка оборудования в помещении, к примеру, в подвале. В этом случае установку нужно устроить таким образом, чтобы защитить станцию от повреждений при возможном подъеме грунтовых вод. То есть, насосная станция должна быть установлена на подставку или полку, при этом нужно проследить, чтобы не было касаний к стенам, что позволит избежать их вибрации, при работе оборудования. Подвал должен быть отапливаемым.

Если же решение принято в пользу кессона, то он должен быть обязательно утепленным, а сама станция должна быть установлена, ниже уровня промерзания грунта. То есть глубина кессона будет составлять минимум 2 м.

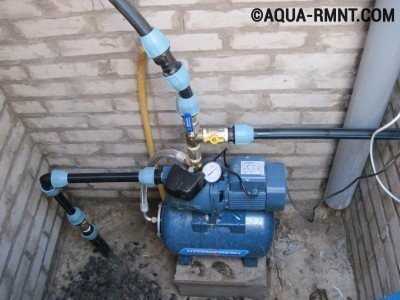

Подвал должен быть отапливаемым, а станция в нем, как правило, устраивается на подставке

Двухтрубный вариант подключения оборудования к колодцу или скважине

Если глубина скважины (колодца) не превышает 10 м, то актуальной будет однотрубная модель станции. При глубине от 10 до 20 м, предпочтение стоит отдать двухтрубной станции с эжектором. Естественно, прежде чем приступить к монтажу должна быть разработана схема установки насосной станции, которая и будет реализована на практике.

Порядок выполнения работ по подключению

Вариант #1 — подключение к скважине или колодцу

Алгоритм, как правило, один и тот же:

• Собирается эжектор – чугунный литой узел с тремя выходами для соединений.
• В нижнем секторе эжектора устанавливается сетчатый фильтр.
• Сгон нужной длины (диаметр 32 мм) одевается на пластиковый раструб в верхней части эжектора.
• Собирается сгон нужного диаметра. Как правило, он состоит из двух частей, наделенных переходными соединениями.
• На выходе сгона монтируется муфта (бронзовая), посредством которой выполняется переход на полиэтиленовую трубу.
• Обеспечить герметичность резьбовых соединений, можно применяя лен или уплотняющую пасту.
• Роются траншеи на глубину ниже порога промерзания грунта.
• В траншеи укладываются водопроводный трубопровод – длина труб должна быть с запасом.
• Обсадная труба должна быть оснащена специально приобретенным оголовком. Однако на практике, такие детали в продаже найти непросто, поэтому, как вариант может быть использовано колено с плавным углом.
• Для подсоединения трубы к эжектору используются муфты.
• Прежде чем опустить второй конец трубы его просовывают в колено под углом 90°. Чтобы пространство герметизировать его заполняют монтажной пеной. Затем трубу соединяют с угловыми переходниками (90°), в свою очередь соединенными с наружной частью трубопровода.
• Эжектор в сборе опускается в скважину на нужную глубину, которая отмечается заранее, при этом отметка, выполняется на том уровне, на котором выходит обсадная труба.
• Оголовок трубы укрепляется на обсадной трубе с применением сантехнического армированного скотча.

Возможные ошибки монтажа:

• При прокладке труб к дому не учтен некоторый запас длины, то есть, не взяты во внимание изгибы и повороты, а возможно и толщина фундамента, сквозь который будет проходить трубопровод.
• Не затянуты резьбовые соединения ключом. Просто уплотнение и закручивание вручную являются недостаточными. В процессе эксплуатации возможны утечки воды.
• Не оказано должное внимание гидроаккумулятору. Если давление опускается ниже 1,2-1,5 атмосфер, то его нужно повысить с использованием компрессора или автомобильного насоса.

Подробнее про настройку гидробака и регулировку реле давления читайте здесь.

Примеры выполнения соединений элементов трубопровода при монтаже

Вариант #2 — подключение к водопроводу

Потребность в подключении насосной станции к централизованному водопроводу обычно возникает, когда в нем не хватает давления для корректной работы отопительного оборудования. Это, в свою очередь, может быть спровоцировано несколькими причинами:

• изменившиеся гидрогеологические условия;
• устаревшее оборудование;
• увеличение количества водопотребления за счет прироста населения и пр.

Здесь важно заметить, что перед тем как подключить насосную станцию необходимо позаботиться о приобретении и монтаже накопительного бака.

Итак, алгоритм работ:

• В заранее продуманно месте разъединяется водопроводная труба.
• Конец, от городской магистрали присоединяется к накопительной емкости.
• Из бака вода направляется на вход насоса, к выходу подсоединяется конец трубы, ведущей к дому.
• Выполняется монтаж электропроводки.
• Настройка/регулирование оборудования.

Настройка насосной станции в первую очередь направлена на установку оптимального давления в системе. Чтобы отрегулировать оборудование, сначала в улитку через специальное отверстие заливается порядка 2-х литров воды. Теперь нужно проследить на каком этапе насос отключился, а затем, когда включился. Давление отключения – 2,5-3,0 бар, давление включения – 1,5-1,8 бар.

Если отмечено, что станция отключается раньше, чем нужно, стоит уменьшить создаваемое давление. Вообще настроить оборудованием довольно просто. Нужно открыть крышку реле и винт с обозначением «ДР» покрутить в сторону «+» или «-». А для регулирования конкретно давления включения используется винт с обозначением «Р».

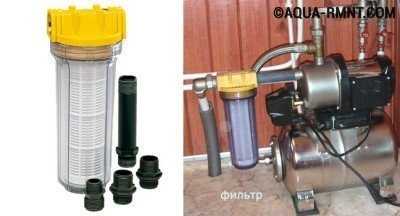

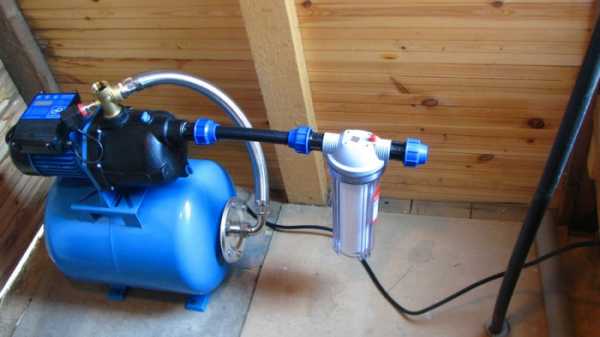

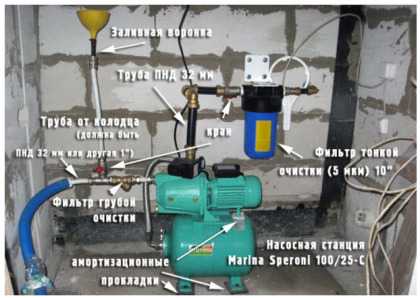

Фильтр обеспечит долговечность эксплуатации насоса

Еще одно обстоятельно, которое обязательно стоит учесть, перед тем как правильно подключить насосную станцию – химические и физические характеристики воды. Независимо от источника подачи воды, в ней имеются вредные примеси, от которых нужно избавиться прежде, чем вода попадет в насосную станцию. Самый простой и действенный способ решения этой задачи – установка фильтра на всасывающем устройстве станции.

Что будет, если не установить фильтр? Механические примеси в виде песка, глины и пр. постепенно будут накапливаться в гидроаккумуляторе, что в конечном итоге приведет к поломке насоса, являющегося составным элементом насосной станции. Эта проблема особенно актуальна при использовании вибрационного насоса.

С другой стороны нельзя не акцентировать внимание и на отрицательных моментах установки фильтра. Так, создается дополнительное сопротивление току вод, уменьшается создаваемое давление и напор. Чтобы избежать подобных проблем фильтр нужно постоянно чистить. И может возникнуть ситуация, когда загрязненный фильтр вообще не пропустит сквозь себя воду, что может стать причиной выхода из строя насоса.

Видео инструктаж с полезными советами

Установив насосную станцию самостоятельно, можно сэкономить значительные средства, которые будут направлены на приобретение действительно качественного оборудования. А это, наряду с правильным монтажом и настройкой позволит на много лет забыть о том, что возможны какие-либо проблемы с системой водоснабжения. Акцентируем ваше внимание, что стнацию можно не тольго купить в готовом виде, но и самостоятельно собрать.

aqua-rmnt.com

Насосная станция своими руками + фото

Для комфортного времяпровождения летнего отдыха, эффективной эксплуатации приусадебного участка и уютной жизнедеятельности на территории дачи или загородного дома должен быть хороший источник водоснабжения. Одним из таких источников может стать скважина, из которой при помощи насосной станции будет подаваться вода в здание.

Чтобы не вдаваться в лишние затраты и обеспечить оптимальное сочетание производительности и наличия дополнительных функций, смонтированная по особому проекту насосная станция своими руками будет радовать хозяев долгое время.

Необходимость в насосной станции и ее основные функции

Основным источником воды на загородном участке чаще всего является колодец, скважина которого может иметь различную глубину, в зависимости от уровня прохождения подземных вод. Кроме того, для предотвращения попадания в воду, используемую для хозяйственных нужд и в некоторых случаях питания, ствол обычно углубляется не менее чем на 20 метров. Это помогает избежать попадания в систему водоснабжения грязных грунтовых вод.

Чтобы воду из скважины поднять на поверхность используют насосы. Но он один не в состоянии справиться с поставленной задачей и требует для высокой эффективности высокой работы еще некоторых механизмов и узлов. Кроме того, постоянная беспрерывная работа насоса может привести к быстрому выходу его из строя.

Для осуществления бесперебойной подачи воды из скважины в систему водоснабжения дома, необходима насосная станция, которая представляет собой оборудование, которое в комплексе позволяет подавать воду в любое время года и в любое время суток в необходимом количестве.

Оборудование для станции

В состав оборудования насосной станции входят такие элементы и узлы:

• Насос;
• Гидроаккумулятор;
• Электродвигатель;
• Манометр;
• Реле давления.

Каждый из элементов выполняет свои важные функции и его отсутствие в системе может ухудшить ее эксплуатационные характеристики, либо работу системы сделать невозможной.

Насос

Насос необходим для того, чтобы поднять воду из скважины. В зависимости от размещения он может быть погружным (располагаться в скважине на уровне прохождения подземных вод) или поверхностным (находящимся на поверхности, забирая воду из скважины по шлангам или патрубкам).

По принципу работы насосное устройство может быть центробежным или вибрационным, мембранным или винтовым. Большая часть насосов для колодцев, как глубинного, так и поверхностного размещения требуют получения питания от электросети.

Гидроаккумулятор

Он нагнетает давление в системе, обеспечивая непрерывное наличие напора воды в трубах. Чаще всего он представляет собой бак, выполненный из стали, который внутри разделен на две части специальной упругой перегородкой из резины. В процессе работы насоса, часть бака внутри гидроаккумулятора заполняется водой, натягивая при этом мембрану. Когда насос отключается, мембрана выталкивает воду в водопроводные трубы, стремясь принять свое исходное положение. Кроме того, что этот механизм обеспечивает наличие постоянного напора, он также предотвращает возможность гидравлического удара, при котором происходит резкое изменение параметров давления в системе. Гидроаккумуляторы отличаются по объему воды, которую могут пропустить.

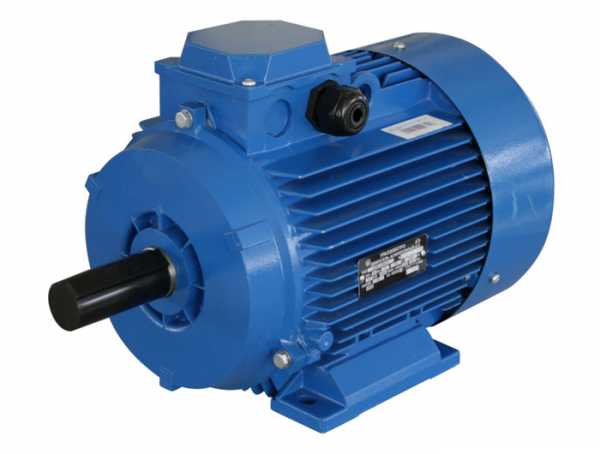

Электродвигатель

Он снабжает электроэнергией все элементы насосной станции и подсоединяется механическим способом с насосом и электрическим способом с реле давления.

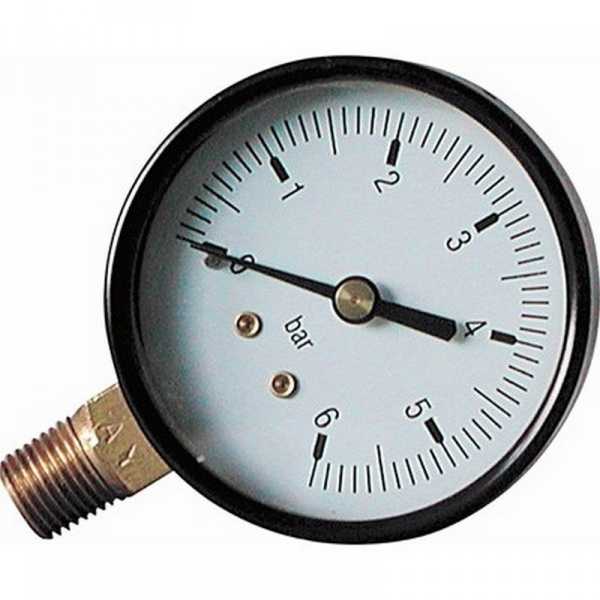

Манометр

 Этот элемент необходим для контроля и регулировки уровня давления в системе, настройки и проверки. Лучше всего выбирать манометр с минимальной ценой деления, так как максимальное количество атмосфер, которые устанавливаются в системе не может превышать значения 5.

Реле давления

Основная функция этого узла – включать и выключать насос в зависимости от уровня давления воды в системе. Оно срабатывает при определенных параметрах и при помощи регулировки возможна установка работы системы под собственные нужды.

Между собой все узлы насосной станции соединяются при помощи трубопроводов, а также с их помощью производится подключение системы к водоснабжающему контуру здания.

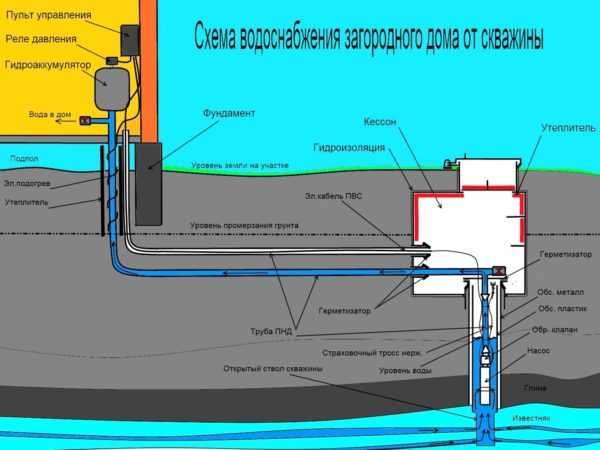

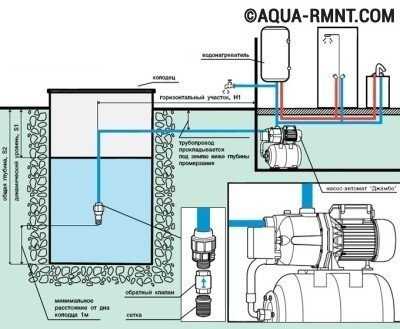

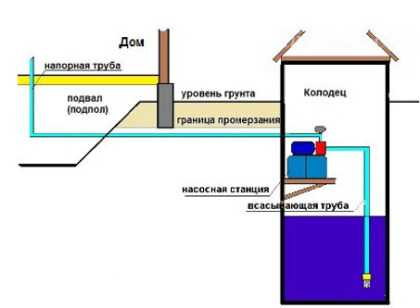

Схема подключения насосной станции к колодцу представлена на рисунке, и может быть выполнена по-другому, в зависимости от предпочтений хозяина, состава оборудования и других важных параметров.

А практические советы по сборке и установке можно посмотреть в видео

Самостоятельный монтаж

Подключение насосной станции своими руками требует некоторых знаний и наличия необходимого перечисленного оборудования. Кроме того, перед тем как производить монтаж и установку системы, следует произвести некоторые расчеты:

• Расчет параметров скважины – объемы воды, которые сможет откачать насосная станция за определенный промежуток времени;
• Объемы водопотребления – зависят от количества проживаемых в доме человек, и интенсивности использования водных ресурсов не только в личных, а и в хозяйственных целях;
• Конфигурация постройки – этажность, количество кранов, а также необходимая мощность системы, способная удовлетворить потребности;

Далее необходимо выбрать место установки станции. Место ее расположения должно отвечать таким требованиям, как:

• Располагаться в достаточной близости от места, которое она будет снабжать водой, что будет обеспечивать стабильность работы насоса;
• Быть расположено в благоприятных температурных условиях, при которых не будет риска температур способных вывести из строя оборудование или превратить воду в лед;
• К месту установки должен быть свободный доступ для проведения профилактических и ремонтных работ.

Оптимальным вариантом размещения насосной станции в частном доме является, как правило, подвальное помещение, или специально отведенная для этих целей постройка.

При монтаже станции в нутрии дома можно обеспечить идеальный доступ в помещение с механизмами, но не всегда достаточный уровень шумоизоляции будет способствовать комфортному пребыванию в доме. Этот вариант оптимален, когда скважина расположена под домом. Помещение при этом должно быть достаточно теплым, а лучше, если оно еще и отапливается.

Если расположить насосную станцию в отдельном строении во дворе, то доступ к оборудованию усложниться, но устранятся проблемы с шумом и его влиянием на комфортность пребывания в доме.

Важно! При таком расположении, трубопровод соединяющий дом и станцию, а также колодец, должен укладываться в землю на глубину большую, чем промерзает грунт.

Если таким способом исключить замерзание воды в трубах не удается, то они должны быть достаточно утеплены.

Еще одним вариантом расположения может стать кессон. Насосные станции при таком расположении помещены в специальную емкость, которая находится над скважиной на участке. Кессон бывает капитальным и некапитальным, выполняется из разнообразных материалов. Расположение установок в таком месте затрудняет доступ к ним, но устраняет шум.

Монтаж насосной станции выполняется в такой последовательности:

• Для предотвращения вибраций, она должна быть надежно закреплена на прочной основе. Оптимальным вариантом основы может стать монолитная бетонная плита. Она может быть либо изготовлена самостоятельно, либо куплена в готовом виде. Технология заливки такого основания схожа с устройством монолитного фундамента, а для прочности и устойчивости будет достаточно толщины 15 сантиметров. Основание может быть выложено и из кирпичей, при этом выполняя укладку также на песчаную подушку. Основанием может служить и деревянный каркас.
• Следующим шагом является процесс размещения оборудования на подготовленном фундаменте. Необходимо учитывать сечение каждого трубопровода и выполнять правильное их закрепление. При установке каждого из агрегатов с большим весом и возможностью вибрации стоит использовать резиновые прокладки.
• Далее необходимо соединить оборудование с водоснабжением дома и со скважиной. На участке соединения колодца или скважины с системой стоит предусмотреть наличие запорного и обратного клапанов. Наличие обратного клапана необходимо и на выходе от станции к водоснабжающему дом контуру.

  ​Важно! Очень тщательно проверить все места соединений, и произвести при необходимости их дополнительную герметизацию.

• После выполнения монтажа следует произвести пусковые работы, которые покажут работоспособность станции и имеющиеся слабые места. Для этого для начала все оборудование необходимо заполнить водой, запустив ее через заливную горловину ее в насос, гидроаккумулятор и все трубопроводы. Открыть все задвижки и включить в питание электромотор.

Принцип работы должен будет происходить по такому принципу: насос начнет нагнетать воду в систему до заданного уровня давления. В большинстве станций пороговое значение устанавливается на отметку 1,5-3,5 атмосфер. Далее срабатывает реле давления и насос выключается, до того момента, пока значение давления снова не станет критическим (минимально допустимым), тогда он опять включится.

Как правило, насосные станции, которые смонтированы своими руками, отличаются большей надежностью, продуманностью составляющих элементов, долговечностью и практичностью. Такая система может бесперебойно обеспечивать водой дом, подавая ее под требуемым напором в любое время суток в необходимое помещение. Это повышает комфорт и не требует подключения здания к централизованному водоснабжению.

bouw.ru
