Содержание

установка стартового алюминиевого профиля и использование компенсатора, размер 150 мм, мокрый фасад

В процессе утепления стен опорой материалов для отделки и теплоизоляции становится цокольный профиль. Он также несет защитную функцию. При несовершенствах поверхности фасада и ее разнообразных дефектах применения только стартового профиля недостаточно, требуются дополнительные элементы, с помощью которых будет создана прямая и ровная линия.

Для чего нужен?

Стены цоколя подвержены воздействию перепадов температур. Поэтому как в отапливаемом, так и в неотапливаемом подвале существует возможность появления конденсата. Он способен негативно воздействовать на поверхность. Но также отсутствие теплоизоляции цоколя становится причиной значительных потерь тепла в помещении, а это значит, что расходы жильцов на отопление в холодное время года существенно увеличатся.

Проблему лишних расходов и порчи поверхности стен можно решить с помощью применения на цокольном этаже теплоизоляционных материалов. Утеплитель должен быть грамотно подобран, для этого необходимо изучить его разновидности, качество, характеристики и свойства.

Можно выделить основные функции профиля. В первую очередь он служит как прочная основа для установки теплоизоляционных материалов. А также с его помощью можно исключить воздействие влаги на утеплитель, что приведет к более продолжительному сроку службы изделия.

Наконец, с помощью профилей защищается наружная область цоколя, куда без его применения могут проникать грызуны.

Разновидности

Специалисты отмечают, что при самостоятельном утеплении дома жильцами использованием цокольного профиля зачастую пренебрегают. Это является серьезной ошибкой. При работах такого вида применение профилированной основы может предотвратить появление множества проблем при эксплуатации. Сама технология предполагает использование данных элементов.

В настоящее время для работ по утеплению цоколя можно использовать различные виды профиля. Их можно разделить на 3 основных: это алюминиевые изделия, ПВХ и двухсоставные планки.

Алюминиевая продукция

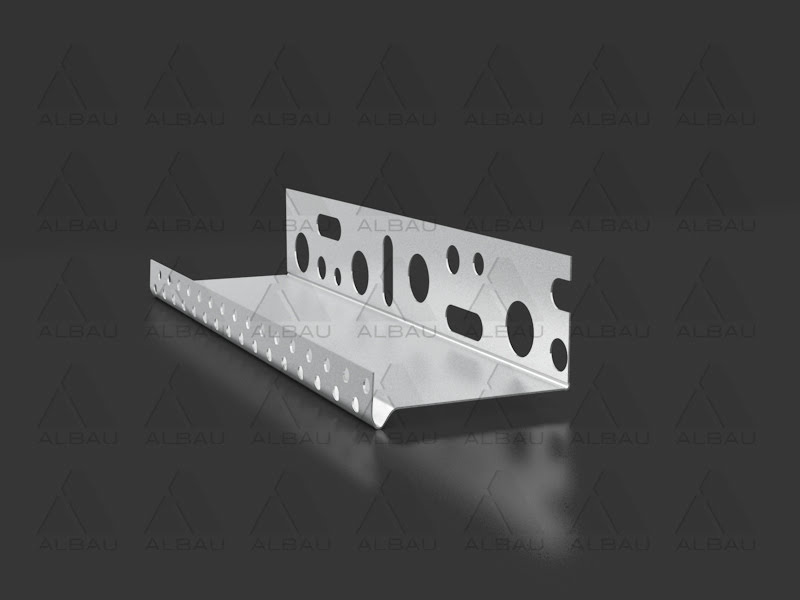

Цокольный профиль данного вида производится на основе алюминия. За счет материала изготовления изделие обладает отличной устойчивостью к воздействию влаги.

За счет специальной обработки поверхность элемента имеет защитную пленку, которая делает материал более стойким к физическим воздействиям. При этом работа с изделиями требует аккуратности, так как материал легко поцарапать, а это способно привести к образованию коррозийных процессов.

Изделия изготавливаются в виде П-образных планок различных размеров. Стандартной длиной считается 2,5 метра, ширина же может быть различна и составлять 40, 50, 80, 100, 120, 150 и 200 мм. К примеру, цокольный профиль толщиной 100 миллиметров используется на начальном этапе утеплительных работ, а также на него устанавливают опорные декоративные плиты.

Его применение актуально при мокром способе наружных отделочных работ, когда поверхность штукатурится, шпаклюется и красится. Алюминиевые профили для цоколя с капельником не только закрепляют теплоизоляционные материалы, но и служат для отвода воды.

Толщина такого вида профилей составляет от 0,6 до 1 миллиметра. Производители дают гарантию на товар более 30 лет. Алюминиевый фасадный профиль получил широкое распространение и представлен на рынке в широком ассортименте.

Профили из алюминия производятся как отечественными, так и зарубежными компаниями. Среди российских признание завоевали такие марки, как «Альта-Профиль», «Ростех», «Профиль Системс».

ПВХ профиль

По форме аналогичен алюминиевым профильным планкам. Изготавливается из пластика высокого качества. Материал хорошо переносит воздействие низких температур и влажности, обладает устойчивостью к коррозийным процессам. Изделия не портятся и не деформируются от температурных перепадов. Еще одним несомненным преимуществом является легкость материала, за счет чего он не создает проблем при монтаже. И также его отличает более низкая ценовая категория, чем у алюминиевых изделий.

ПВХ цокольные профили чаще всего используются для проведения самостоятельных отделочных работ. Их стандартные размеры аналогичны алюминиевым материалам. Наиболее часто для отделки частных и дачных домов используются профили 50 и 100 миллиметров, этот показатель зависит от толщины теплоизоляционного материала. Единственным минусом изделий из пластика является отсутствие стойкости к воздействию ультрафиолетовых лучей.

Двухсоставная планка

Данный цокольный профиль имеет свои особенности. Состоит из торцевой и задней частей П-образной и Г-образной формы. Одна из полок оснащена перфорацией. Это помогает более надежно устанавливать крепежные детали.

Переднюю часть необходимо вставить в узкий паз. Важными составляющими являются армирующая стеклосетка и водоотводы. За счет подобной конструкции появляется возможность регулирования расстояния между полками.

Комплектующие

Зачастую случается, что фасад не имеет ровной поверхности. В этом случае необходимо воспользоваться дополнительными элементами. Они помогают сделать линию фасада идеальной. Для алюминиевых и ПВХ профилей существуют соединители, которые выглядят как пластины, имеющие П-образные грани.

Если изделие не может прилегать к стене, имеющей неровную поверхность, целесообразно воспользоваться компенсаторами. Данный элемент имеет специальные отверстия для монтажа. Толщина может быть различной и зависит от зазора, получающегося между профилем и основой.

Чтобы закрепить стартовый профиль, можно использовать дюбели. В случае когда компенсаторов недостаточно, можно использовать подкладочные шайбы. Их диаметр может быть разным и подбирается также в зависимости от ширины зазора.

Монтаж

Установку профилированного материала для цоколя можно проводить как своими руками, так при помощи специалистов. Стоимость работ можно рассчитать по ФЕР. Он включает полный набор расценок. Хотя особых сложностей в данном процессе нет, однако соблюдение технологии является важным фактором, ведь от этого зависит, насколько правильно и надежно будут закреплены материалы.

В первую очередь необходимо нанести разметку. Это можно сделать с помощью специального уровня и веревки. От одной стороны цоколя к другой по горизонтали протягивается закрепленная веревка, и по ее длине делаются пометки, на месте которых будут высверливаться отверстия. Нужно учитывать, что для работы потребуется сверло меньшего размера, чем сами саморезы, которые будут вкручиваться.

Торцы крайних профилей нужно обрезать под углом в 45 градусов. Это поможет сделать ровный угловой стык в 90 градусов.

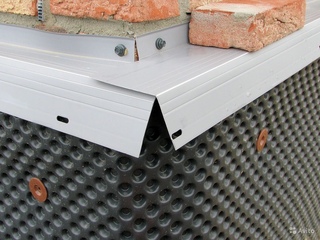

Установку цокольного профиля необходимо начинать с угла здания. При монтаже обрешетки сначала нужно закрепить брусья. Они должны быть расположены строго горизонтально, а ширина – аналогично ширине утеплителя. Нижний брус нужно расположить параллельно земле.

При необходимости нужно использовать компенсаторы. Перед окончательным закреплением каждое изделие нужно приложить к основанию. Далее для крепления устанавливаются саморезы, и профили надежно фиксируются. Для скрепления элементов между собой применяются планки. Если используется цоколь с капельником, он поможет не допустить попадания влаги и осадков под систему.

Когда работы закончены, приходит время установки теплоизоляционных материалов. Утеплитель располагается в углублениях профиля. Если его необходимо приклеивать, то сначала наносится клей. После окончания работ по установке нужно заполнить зазоры между профилем и основой специальной пеной, имеющей влагостойкие и морозоустойчивые свойства.

О том, как установить цокольный профиль, смотрите в видео ниже.

установка стартового алюминиевого профиля и использование компенсатора, размер 150 мм, мокрый фасад

В процессе утепления стен опорой материалов для отделки и теплоизоляции становится цокольный профиль. Он также несет защитную функцию. При несовершенствах поверхности фасада и ее разнообразных дефектах применения только стартового профиля недостаточно, требуются дополнительные элементы, с помощью которых будет создана прямая и ровная линия.

Для чего нужен?

Стены цоколя подвержены воздействию перепадов температур. Поэтому как в отапливаемом, так и в неотапливаемом подвале существует возможность появления конденсата. Он способен негативно воздействовать на поверхность. Но также отсутствие теплоизоляции цоколя становится причиной значительных потерь тепла в помещении, а это значит, что расходы жильцов на отопление в холодное время года существенно увеличатся.

Проблему лишних расходов и порчи поверхности стен можно решить с помощью применения на цокольном этаже теплоизоляционных материалов. Утеплитель должен быть грамотно подобран, для этого необходимо изучить его разновидности, качество, характеристики и свойства.

Можно выделить основные функции профиля. В первую очередь он служит как прочная основа для установки теплоизоляционных материалов. А также с его помощью можно исключить воздействие влаги на утеплитель, что приведет к более продолжительному сроку службы изделия.

Наконец, с помощью профилей защищается наружная область цоколя, куда без его применения могут проникать грызуны.

Разновидности

Специалисты отмечают, что при самостоятельном утеплении дома жильцами использованием цокольного профиля зачастую пренебрегают. Это является серьезной ошибкой. При работах такого вида применение профилированной основы может предотвратить появление множества проблем при эксплуатации. Сама технология предполагает использование данных элементов.

В настоящее время для работ по утеплению цоколя можно использовать различные виды профиля. Их можно разделить на 3 основных: это алюминиевые изделия, ПВХ и двухсоставные планки.

Алюминиевая продукция

Цокольный профиль данного вида производится на основе алюминия. За счет материала изготовления изделие обладает отличной устойчивостью к воздействию влаги.

За счет специальной обработки поверхность элемента имеет защитную пленку, которая делает материал более стойким к физическим воздействиям. При этом работа с изделиями требует аккуратности, так как материал легко поцарапать, а это способно привести к образованию коррозийных процессов.

Изделия изготавливаются в виде П-образных планок различных размеров. Стандартной длиной считается 2,5 метра, ширина же может быть различна и составлять 40, 50, 80, 100, 120, 150 и 200 мм. К примеру, цокольный профиль толщиной 100 миллиметров используется на начальном этапе утеплительных работ, а также на него устанавливают опорные декоративные плиты.

Его применение актуально при мокром способе наружных отделочных работ, когда поверхность штукатурится, шпаклюется и красится. Алюминиевые профили для цоколя с капельником не только закрепляют теплоизоляционные материалы, но и служат для отвода воды.

Толщина такого вида профилей составляет от 0,6 до 1 миллиметра. Производители дают гарантию на товар более 30 лет. Алюминиевый фасадный профиль получил широкое распространение и представлен на рынке в широком ассортименте.

Профили из алюминия производятся как отечественными, так и зарубежными компаниями. Среди российских признание завоевали такие марки, как «Альта-Профиль», «Ростех», «Профиль Системс».

ПВХ профиль

По форме аналогичен алюминиевым профильным планкам. Изготавливается из пластика высокого качества. Материал хорошо переносит воздействие низких температур и влажности, обладает устойчивостью к коррозийным процессам. Изделия не портятся и не деформируются от температурных перепадов. Еще одним несомненным преимуществом является легкость материала, за счет чего он не создает проблем при монтаже. И также его отличает более низкая ценовая категория, чем у алюминиевых изделий.

ПВХ цокольные профили чаще всего используются для проведения самостоятельных отделочных работ. Их стандартные размеры аналогичны алюминиевым материалам. Наиболее часто для отделки частных и дачных домов используются профили 50 и 100 миллиметров, этот показатель зависит от толщины теплоизоляционного материала. Единственным минусом изделий из пластика является отсутствие стойкости к воздействию ультрафиолетовых лучей.

Двухсоставная планка

Данный цокольный профиль имеет свои особенности. Состоит из торцевой и задней частей П-образной и Г-образной формы. Одна из полок оснащена перфорацией. Это помогает более надежно устанавливать крепежные детали.

Переднюю часть необходимо вставить в узкий паз. Важными составляющими являются армирующая стеклосетка и водоотводы. За счет подобной конструкции появляется возможность регулирования расстояния между полками.

Комплектующие

Зачастую случается, что фасад не имеет ровной поверхности. В этом случае необходимо воспользоваться дополнительными элементами. Они помогают сделать линию фасада идеальной. Для алюминиевых и ПВХ профилей существуют соединители, которые выглядят как пластины, имеющие П-образные грани.

Если изделие не может прилегать к стене, имеющей неровную поверхность, целесообразно воспользоваться компенсаторами. Данный элемент имеет специальные отверстия для монтажа. Толщина может быть различной и зависит от зазора, получающегося между профилем и основой.

Чтобы закрепить стартовый профиль, можно использовать дюбели. В случае когда компенсаторов недостаточно, можно использовать подкладочные шайбы. Их диаметр может быть разным и подбирается также в зависимости от ширины зазора.

Монтаж

Установку профилированного материала для цоколя можно проводить как своими руками, так при помощи специалистов. Стоимость работ можно рассчитать по ФЕР. Он включает полный набор расценок. Хотя особых сложностей в данном процессе нет, однако соблюдение технологии является важным фактором, ведь от этого зависит, насколько правильно и надежно будут закреплены материалы.

В первую очередь необходимо нанести разметку. Это можно сделать с помощью специального уровня и веревки. От одной стороны цоколя к другой по горизонтали протягивается закрепленная веревка, и по ее длине делаются пометки, на месте которых будут высверливаться отверстия. Нужно учитывать, что для работы потребуется сверло меньшего размера, чем сами саморезы, которые будут вкручиваться.

Торцы крайних профилей нужно обрезать под углом в 45 градусов. Это поможет сделать ровный угловой стык в 90 градусов.

Установку цокольного профиля необходимо начинать с угла здания. При монтаже обрешетки сначала нужно закрепить брусья. Они должны быть расположены строго горизонтально, а ширина – аналогично ширине утеплителя. Нижний брус нужно расположить параллельно земле.

При необходимости нужно использовать компенсаторы. Перед окончательным закреплением каждое изделие нужно приложить к основанию. Далее для крепления устанавливаются саморезы, и профили надежно фиксируются. Для скрепления элементов между собой применяются планки. Если используется цоколь с капельником, он поможет не допустить попадания влаги и осадков под систему.

Когда работы закончены, приходит время установки теплоизоляционных материалов. Утеплитель располагается в углублениях профиля. Если его необходимо приклеивать, то сначала наносится клей. После окончания работ по установке нужно заполнить зазоры между профилем и основой специальной пеной, имеющей влагостойкие и морозоустойчивые свойства.

О том, как установить цокольный профиль, смотрите в видео ниже.

установка стартового алюминиевого профиля и использование компенсатора, размер 150 мм, мокрый фасад

В процессе утепления стен опорой материалов для отделки и теплоизоляции становится цокольный профиль. Он также несет защитную функцию. При несовершенствах поверхности фасада и ее разнообразных дефектах применения только стартового профиля недостаточно, требуются дополнительные элементы, с помощью которых будет создана прямая и ровная линия.

Для чего нужен?

Стены цоколя подвержены воздействию перепадов температур. Поэтому как в отапливаемом, так и в неотапливаемом подвале существует возможность появления конденсата. Он способен негативно воздействовать на поверхность. Но также отсутствие теплоизоляции цоколя становится причиной значительных потерь тепла в помещении, а это значит, что расходы жильцов на отопление в холодное время года существенно увеличатся.

Проблему лишних расходов и порчи поверхности стен можно решить с помощью применения на цокольном этаже теплоизоляционных материалов. Утеплитель должен быть грамотно подобран, для этого необходимо изучить его разновидности, качество, характеристики и свойства.

Можно выделить основные функции профиля. В первую очередь он служит как прочная основа для установки теплоизоляционных материалов. А также с его помощью можно исключить воздействие влаги на утеплитель, что приведет к более продолжительному сроку службы изделия.

Наконец, с помощью профилей защищается наружная область цоколя, куда без его применения могут проникать грызуны.

Разновидности

Специалисты отмечают, что при самостоятельном утеплении дома жильцами использованием цокольного профиля зачастую пренебрегают. Это является серьезной ошибкой. При работах такого вида применение профилированной основы может предотвратить появление множества проблем при эксплуатации. Сама технология предполагает использование данных элементов.

В настоящее время для работ по утеплению цоколя можно использовать различные виды профиля. Их можно разделить на 3 основных: это алюминиевые изделия, ПВХ и двухсоставные планки.

Алюминиевая продукция

Цокольный профиль данного вида производится на основе алюминия. За счет материала изготовления изделие обладает отличной устойчивостью к воздействию влаги.

За счет специальной обработки поверхность элемента имеет защитную пленку, которая делает материал более стойким к физическим воздействиям. При этом работа с изделиями требует аккуратности, так как материал легко поцарапать, а это способно привести к образованию коррозийных процессов.

Изделия изготавливаются в виде П-образных планок различных размеров. Стандартной длиной считается 2,5 метра, ширина же может быть различна и составлять 40, 50, 80, 100, 120, 150 и 200 мм. К примеру, цокольный профиль толщиной 100 миллиметров используется на начальном этапе утеплительных работ, а также на него устанавливают опорные декоративные плиты.

Его применение актуально при мокром способе наружных отделочных работ, когда поверхность штукатурится, шпаклюется и красится. Алюминиевые профили для цоколя с капельником не только закрепляют теплоизоляционные материалы, но и служат для отвода воды.

Толщина такого вида профилей составляет от 0,6 до 1 миллиметра. Производители дают гарантию на товар более 30 лет. Алюминиевый фасадный профиль получил широкое распространение и представлен на рынке в широком ассортименте.

Профили из алюминия производятся как отечественными, так и зарубежными компаниями. Среди российских признание завоевали такие марки, как «Альта-Профиль», «Ростех», «Профиль Системс».

ПВХ профиль

По форме аналогичен алюминиевым профильным планкам. Изготавливается из пластика высокого качества. Материал хорошо переносит воздействие низких температур и влажности, обладает устойчивостью к коррозийным процессам. Изделия не портятся и не деформируются от температурных перепадов. Еще одним несомненным преимуществом является легкость материала, за счет чего он не создает проблем при монтаже. И также его отличает более низкая ценовая категория, чем у алюминиевых изделий.

ПВХ цокольные профили чаще всего используются для проведения самостоятельных отделочных работ. Их стандартные размеры аналогичны алюминиевым материалам. Наиболее часто для отделки частных и дачных домов используются профили 50 и 100 миллиметров, этот показатель зависит от толщины теплоизоляционного материала. Единственным минусом изделий из пластика является отсутствие стойкости к воздействию ультрафиолетовых лучей.

Двухсоставная планка

Данный цокольный профиль имеет свои особенности. Состоит из торцевой и задней частей П-образной и Г-образной формы. Одна из полок оснащена перфорацией. Это помогает более надежно устанавливать крепежные детали.

Переднюю часть необходимо вставить в узкий паз. Важными составляющими являются армирующая стеклосетка и водоотводы. За счет подобной конструкции появляется возможность регулирования расстояния между полками.

Комплектующие

Зачастую случается, что фасад не имеет ровной поверхности. В этом случае необходимо воспользоваться дополнительными элементами. Они помогают сделать линию фасада идеальной. Для алюминиевых и ПВХ профилей существуют соединители, которые выглядят как пластины, имеющие П-образные грани.

Если изделие не может прилегать к стене, имеющей неровную поверхность, целесообразно воспользоваться компенсаторами. Данный элемент имеет специальные отверстия для монтажа. Толщина может быть различной и зависит от зазора, получающегося между профилем и основой.

Чтобы закрепить стартовый профиль, можно использовать дюбели. В случае когда компенсаторов недостаточно, можно использовать подкладочные шайбы. Их диаметр может быть разным и подбирается также в зависимости от ширины зазора.

Монтаж

Установку профилированного материала для цоколя можно проводить как своими руками, так при помощи специалистов. Стоимость работ можно рассчитать по ФЕР. Он включает полный набор расценок. Хотя особых сложностей в данном процессе нет, однако соблюдение технологии является важным фактором, ведь от этого зависит, насколько правильно и надежно будут закреплены материалы.

В первую очередь необходимо нанести разметку. Это можно сделать с помощью специального уровня и веревки. От одной стороны цоколя к другой по горизонтали протягивается закрепленная веревка, и по ее длине делаются пометки, на месте которых будут высверливаться отверстия. Нужно учитывать, что для работы потребуется сверло меньшего размера, чем сами саморезы, которые будут вкручиваться.

Торцы крайних профилей нужно обрезать под углом в 45 градусов. Это поможет сделать ровный угловой стык в 90 градусов.

Установку цокольного профиля необходимо начинать с угла здания. При монтаже обрешетки сначала нужно закрепить брусья. Они должны быть расположены строго горизонтально, а ширина – аналогично ширине утеплителя. Нижний брус нужно расположить параллельно земле.

При необходимости нужно использовать компенсаторы. Перед окончательным закреплением каждое изделие нужно приложить к основанию. Далее для крепления устанавливаются саморезы, и профили надежно фиксируются. Для скрепления элементов между собой применяются планки. Если используется цоколь с капельником, он поможет не допустить попадания влаги и осадков под систему.

Когда работы закончены, приходит время установки теплоизоляционных материалов. Утеплитель располагается в углублениях профиля. Если его необходимо приклеивать, то сначала наносится клей. После окончания работ по установке нужно заполнить зазоры между профилем и основой специальной пеной, имеющей влагостойкие и морозоустойчивые свойства.

О том, как установить цокольный профиль, смотрите в видео ниже.

установка стартового алюминиевого профиля и использование компенсатора, размер 150 мм, мокрый фасад

В процессе утепления стен опорой материалов для отделки и теплоизоляции становится цокольный профиль. Он также несет защитную функцию. При несовершенствах поверхности фасада и ее разнообразных дефектах применения только стартового профиля недостаточно, требуются дополнительные элементы, с помощью которых будет создана прямая и ровная линия.

Для чего нужен?

Стены цоколя подвержены воздействию перепадов температур. Поэтому как в отапливаемом, так и в неотапливаемом подвале существует возможность появления конденсата. Он способен негативно воздействовать на поверхность. Но также отсутствие теплоизоляции цоколя становится причиной значительных потерь тепла в помещении, а это значит, что расходы жильцов на отопление в холодное время года существенно увеличатся.

Проблему лишних расходов и порчи поверхности стен можно решить с помощью применения на цокольном этаже теплоизоляционных материалов. Утеплитель должен быть грамотно подобран, для этого необходимо изучить его разновидности, качество, характеристики и свойства.

Можно выделить основные функции профиля. В первую очередь он служит как прочная основа для установки теплоизоляционных материалов. А также с его помощью можно исключить воздействие влаги на утеплитель, что приведет к более продолжительному сроку службы изделия.

Наконец, с помощью профилей защищается наружная область цоколя, куда без его применения могут проникать грызуны.

Разновидности

Специалисты отмечают, что при самостоятельном утеплении дома жильцами использованием цокольного профиля зачастую пренебрегают. Это является серьезной ошибкой. При работах такого вида применение профилированной основы может предотвратить появление множества проблем при эксплуатации. Сама технология предполагает использование данных элементов.

В настоящее время для работ по утеплению цоколя можно использовать различные виды профиля. Их можно разделить на 3 основных: это алюминиевые изделия, ПВХ и двухсоставные планки.

Алюминиевая продукция

Цокольный профиль данного вида производится на основе алюминия. За счет материала изготовления изделие обладает отличной устойчивостью к воздействию влаги.

За счет специальной обработки поверхность элемента имеет защитную пленку, которая делает материал более стойким к физическим воздействиям. При этом работа с изделиями требует аккуратности, так как материал легко поцарапать, а это способно привести к образованию коррозийных процессов.

Изделия изготавливаются в виде П-образных планок различных размеров. Стандартной длиной считается 2,5 метра, ширина же может быть различна и составлять 40, 50, 80, 100, 120, 150 и 200 мм. К примеру, цокольный профиль толщиной 100 миллиметров используется на начальном этапе утеплительных работ, а также на него устанавливают опорные декоративные плиты.

Его применение актуально при мокром способе наружных отделочных работ, когда поверхность штукатурится, шпаклюется и красится. Алюминиевые профили для цоколя с капельником не только закрепляют теплоизоляционные материалы, но и служат для отвода воды.

Толщина такого вида профилей составляет от 0,6 до 1 миллиметра. Производители дают гарантию на товар более 30 лет. Алюминиевый фасадный профиль получил широкое распространение и представлен на рынке в широком ассортименте.

Профили из алюминия производятся как отечественными, так и зарубежными компаниями. Среди российских признание завоевали такие марки, как «Альта-Профиль», «Ростех», «Профиль Системс».

ПВХ профиль

По форме аналогичен алюминиевым профильным планкам. Изготавливается из пластика высокого качества. Материал хорошо переносит воздействие низких температур и влажности, обладает устойчивостью к коррозийным процессам. Изделия не портятся и не деформируются от температурных перепадов. Еще одним несомненным преимуществом является легкость материала, за счет чего он не создает проблем при монтаже. И также его отличает более низкая ценовая категория, чем у алюминиевых изделий.

ПВХ цокольные профили чаще всего используются для проведения самостоятельных отделочных работ. Их стандартные размеры аналогичны алюминиевым материалам. Наиболее часто для отделки частных и дачных домов используются профили 50 и 100 миллиметров, этот показатель зависит от толщины теплоизоляционного материала. Единственным минусом изделий из пластика является отсутствие стойкости к воздействию ультрафиолетовых лучей.

Двухсоставная планка

Данный цокольный профиль имеет свои особенности. Состоит из торцевой и задней частей П-образной и Г-образной формы. Одна из полок оснащена перфорацией. Это помогает более надежно устанавливать крепежные детали.

Переднюю часть необходимо вставить в узкий паз. Важными составляющими являются армирующая стеклосетка и водоотводы. За счет подобной конструкции появляется возможность регулирования расстояния между полками.

Комплектующие

Зачастую случается, что фасад не имеет ровной поверхности. В этом случае необходимо воспользоваться дополнительными элементами. Они помогают сделать линию фасада идеальной. Для алюминиевых и ПВХ профилей существуют соединители, которые выглядят как пластины, имеющие П-образные грани.

Если изделие не может прилегать к стене, имеющей неровную поверхность, целесообразно воспользоваться компенсаторами. Данный элемент имеет специальные отверстия для монтажа. Толщина может быть различной и зависит от зазора, получающегося между профилем и основой.

Чтобы закрепить стартовый профиль, можно использовать дюбели. В случае когда компенсаторов недостаточно, можно использовать подкладочные шайбы. Их диаметр может быть разным и подбирается также в зависимости от ширины зазора.

Монтаж

Установку профилированного материала для цоколя можно проводить как своими руками, так при помощи специалистов. Стоимость работ можно рассчитать по ФЕР. Он включает полный набор расценок. Хотя особых сложностей в данном процессе нет, однако соблюдение технологии является важным фактором, ведь от этого зависит, насколько правильно и надежно будут закреплены материалы.

В первую очередь необходимо нанести разметку. Это можно сделать с помощью специального уровня и веревки. От одной стороны цоколя к другой по горизонтали протягивается закрепленная веревка, и по ее длине делаются пометки, на месте которых будут высверливаться отверстия. Нужно учитывать, что для работы потребуется сверло меньшего размера, чем сами саморезы, которые будут вкручиваться.

Торцы крайних профилей нужно обрезать под углом в 45 градусов. Это поможет сделать ровный угловой стык в 90 градусов.

Установку цокольного профиля необходимо начинать с угла здания. При монтаже обрешетки сначала нужно закрепить брусья. Они должны быть расположены строго горизонтально, а ширина – аналогично ширине утеплителя. Нижний брус нужно расположить параллельно земле.

При необходимости нужно использовать компенсаторы. Перед окончательным закреплением каждое изделие нужно приложить к основанию. Далее для крепления устанавливаются саморезы, и профили надежно фиксируются. Для скрепления элементов между собой применяются планки. Если используется цоколь с капельником, он поможет не допустить попадания влаги и осадков под систему.

Когда работы закончены, приходит время установки теплоизоляционных материалов. Утеплитель располагается в углублениях профиля. Если его необходимо приклеивать, то сначала наносится клей. После окончания работ по установке нужно заполнить зазоры между профилем и основой специальной пеной, имеющей влагостойкие и морозоустойчивые свойства.

О том, как установить цокольный профиль, смотрите в видео ниже.

виды и назначение — «ГРАДСНАБ»

Для защиты здания от холода используют различные системы утепления, которые включают теплоизоляцию и комплектующие для ее установки. Профиль — один из видов монтажных конструкций. Этот элемент играет важную роль: от его качества зависит надежность крепления теплоизоляции, а значит, и ее эффективность.

В этой статье рассмотрим разновидности профиля для утепления фасада, а также его функции, преимущества и особенности монтажа

Особенности материала

Она из технологий утепления зданий — мокрый фасад. В этом случае теплоизоляцию крепят к стене, затем кладут армирующую сетку и покрывают все это штукатуркой. Для монтажа теплоизоляционных материалов и нужен профиль. Он используется для установки пенополистирола, полиуретана, минваты и другой теплоизоляции.

Профиль — несущая планка из металла или ПВХ с монтажными отверстиями. Позволяет надежно закрепить утеплитель, обеспечить плотное прилегание к стене и правильное положение, если поверхность неровная. Также предохраняет от потери тепла, устраняя «мостики холода».

Есть различные варианты профильных конструкций для фасада, но все они обладают следующими преимуществами:

  • Малый вес. Не утяжеляют фасад, не создают высокой нагрузки на здание.
  • Устойчивость к коррозии и ржавчине, прочность. Изготовлены из материалов, которые при взаимодействии с влагой и химическими веществами не теряют эксплуатационных свойств.
  • Удобная установка. Благодаря большому количеству монтажных отверстий легко и надежно монтируются.
  • Широкий размерный ряд. Подбираются под утеплитель любой толщины.

Для различных участков здания предусмотрены свои профильные системы, мы рассмотрим самые популярные.

Разновидности

Цокольный алюминиевый

Используется в качестве опорной или стартовой планки для утеплителя. Благодаря цокольному профилю теплоизоляция предохраняется от воздействия влаги, поэтому ее эксплуатационный ресурс увеличивается.

Изделие представляет собой планку в форме буквы «П» с монтажными отверстиями по краям. Поверхность защищена специальным покрытием. Работать с конструкцией нужно аккуратно, чтобы не поцарапать этот защитный слой, иначе могут образоваться коррозия и ржавчина.

Кроме монтажа утеплителя, цокольный профиль применяется для крепления опорных декоративных плит. Пользуется большой популярностью благодаря длительному сроку эксплуатации — от 30 лет.

Угловой с армирующей сеткой

Материал защищает кромки и зоны сопряжений от деформаций. Используется в качестве компенсационного термодинамического фрагмента в местах стыка теплоизоляции со стеной под углом 90 градусов.



Изготовлен из ПВХ, состоит из перфорированной планки и армирующей сетки. Продается в виде готовых конструкций и в рулонах, от которых можно отмерить изделие нужной длины.

Оконный примыкающий

С таким профилем удобно наносить штукатурку на область внутренних и наружных оконных и дверных откосов — повышается надежность их соединений с фасадом. Предотвращается риск возникновения трещин, увеличивается срок службы отделки.



Материал изготовлен из ПВХ, устойчив к воздействию влаги или мороза, не боится перепадов температур. Есть два варианта: самоклеящиеся модели и изделия с армирующей сеткой.

Угловой арочный

Профилями из ПВХ для арочных конструкций укрепляют криволинейные угловые соединения из гипсокартона. Материал гибкий, благодаря чему легко принимает округлую форму, сохраняя прочность и надежность.

Деформационный

Материал выполняет компенсаторную функцию: создает термодинамические швы, предотвращая образование трещин при расширении строительных материалов из-за перепадов температуры.

Состоит из перфорированной планки из ПВХ и сетки. Представлен в двух вариантах:

  • Е — используется для больших площадей, монтируется в горизонтальной плоскости между слоями утеплителя через каждые 12 м;
  • V — применяется для угловых соединений.

Отличительные черты перечисленных видов профильных конструкций:

Тип профиля Назначение
Цокольный Создает опору для теплоизоляционных плит, обеспечивает их ровную укладку и защищает торцы
Угловой Армирует углы, грани, а также откосы окон или дверных проемов
Арочный Укрепляет криволинейные угловые соединения
Примыкающий Обеспечивает дополнительную жесткость для утеплителя в местах стыка с дверными и оконными откосами, выравнивает поверхности
Деформационный E-образный и V-образный Защищает утеплитель от появления трещин при расширении стройматериалов

Монтаж



Профиль закрепляется дюбелями через каждые 30–40 см стены, в зависимости от места монтажа. Для соединения кромок используют специальные крепежи и оставляют зазор 2–3 см между соседними рейками. Для угловых соединений в профилях выполняют косые срезы.

Максимально плотное прилегание конструкции к стене обеспечивается благодаря прокладкам и шайбам. Эти элементы позволяют компенсировать недостатки неровной поверхности.

Профиль монтируют снизу вверх. Размер конструкции подбирают по толщине теплоизоляционного материала. Сторона с бОльшими отверстиями крепится к стене, а с меньшими — к плитам утеплителя.

Приобрести профили для теплоизоляционных систем можно в «Градснаб»: материалы представлены в широком ассортименте. Чтобы узнать более подробную информацию и оформить заказ, свяжитесь с менеджерами по телефону или электронной почте.

Какой цокольный профиль для утеплителя выбрать, его виды

    Стартовый профиль используется при утеплении стен в качестве опоры для теплоизоляционных или отделочных материалов. Дополнительно этот элемент обеспечивает защиту нижних граней конструкции.

На этом область применения цокольного профиля не ограничивается, потому как его можно использовать даже тогда, когда фасадная линия неравномерна и на ней присутствуют различные недостатки. В этом случае при монтажных работах дополнительно применяются специальные соединители и компенсаторы, которые изготовлены из ПВХ.

Читайте также: Как и чем можно утеплить стену в квартире изнутри

В этой статье мы рассмотрим основные разновидности цокольных профилей для утеплителя, и вы будете знать, какой лучше применять для собственных целей в зависимости от ситуации.

Разновидности материалов

Как показывает практика, этот элемент редко применяется, когда утеплением дома занимаются сами хозяева. К сожалению, это самая грубая ошибка в технологии при проведении подобных работ, которая со временем провоцирует образование различных проблем в процессе эксплуатации конструкции.

Все без исключения технологии обустройства фасадных систем предусматривают наличие цокольных профилей, поэтому игнорировать эту рекомендацию не стоит.

На рынке сегодня представлено три вида рассматриваемого материала:

  1. Алюминиевый.
  2. ПВХ.
  3. Двухсоставной.

Каждый из этих материалов обладает своими достоинствами и недостатками, о которых мы расскажем вам далее в статье.

Читайте также: Технические характеристики рулонного утеплителя и отзывы

Алюминиевая продукция

Строительный материал производится на основании анодированного алюминия. В результате получается профиль с хорошей защитой от влаги.

Производители проводят специальную обработку металла, за счет чего на поверхности появляется защитная пленка, предназначенная для защиты конструкции от физических воздействий. Однако монтажные работы следует проводить аккуратно и не допускать царапания материала. В ином случае возможно образование коррозии, что значительно сократит срок службы этого элемента.

Конструктивно материал представляет собой П-образную планку. Полки выполнены в разных размерах. Более высокая часть оформляется с перфорацией, которая способствует удобному монтажу планки к стене. Вторая (меньшая часть) имеет отверстия и капельный изгиб для отвода влаги от утеплителя.

Рассматриваемый строительный материал выпускается различными компаниями и наиболее известными из них являются:

  1. Ростех.
  2. Альта-Профиль.
  3. Профиль Системс.
  4. BauKom (Германия).

Основные характеристики алюминиевых изделий:

  1. Стандартная длина составляет 2,5 м.
  2. Ширина от 40 до 200 мм.
  3. Толщина 0,6-1 мм.
  4. Гарантийное время эксплуатации не менее 30 лет.

Приобрести такой стартовый профиль можно в любом строительном магазине или гипермаркете.

ПВХ цокольный профиль

Форма материала ничем не отличается от алюминиевого аналога. Единственное отличие заключается в используемом сырье для изготовления. Производство ПВХ-профиля основано на применении качественного пластика, который устойчив к морозам, влаге и коррозии. Еще одним преимуществом ПВХ материала является устойчивость к перепадам температурных режимов.

К достоинствам этого материала также относится более низкая цена в отличие от алюминия. Именно этот фактор является решающим при подсчете сметы на утеплительные работы собственного дома, которые будут проводиться самостоятельно.

В промышленных масштабах применяются исключительно алюминиевые планки.

Двухсоставная планка

Такой профиль обладает своими уникальными особенностями:

  1. Две части – задняя и передняя (торцевая).
  2. Задняя сторона Г-образной формы.
  3. Одна полка с перфорацией для удобства монтажа крепежных элементов.
  4. Вторая полка представляет собой П-образную форму.
  5. В узкий паз вставляется вторая часть профиля – передняя.
  6. С внешней стороны организован водоотвод и армирующая стеклосетка.

Такая конструкция цокольного профиля позволяет настраивать расстояние между первой и второй полкой.

Стеклосетка предназначена для организации дополнительной опоры и способствует более качественному оштукатуриванию стен после утепления.

Какие комплектующие необходимы для работы с цокольным профилем

С помощью дополнительных элементов для стартовых профилей можно добиться идеальной линии фасада.

В процессе соединения алюминиевых или ПВХ-планок применяются специальные соединители. Эти элементы представляют собой прочные пластины с П-образными торцами. В прорези соединителя заводятся планки, которые нужно соединить.

В случае когда элемент не полностью прилегает к стенке, тогда применяется компенсатор. Это изделие обладает отверстиями, через которые проводится монтаж. Исходя из названия, уже становится понятно, для чего они необходимы. Толщина компенсатора подбирается для перекрытия образовавшегося зазора между стеной и профилем.

Для крепления стартового профиля используются дюбели (дюбель-гвозди). Если стены неровные, и вы уже применили компенсаторы, дополнительно рекомендуется использовать еще подкладочные шайбы, которые могут быть различных диаметров.

Подводя итог статьи, отметим, что теперь вы знаете, какими свойствами обладают различные виды стартовых профилей и какой лучше выбрать под реализацию вашей фасадной системы. Помимо этого, мы рассказали вам о том, какие дополнительные элементы применяются в процессе монтажных работ.

Технология утепления частного дома проста, и справиться с ней может абсолютно каждый. Важно ознакомиться с технологией монтажа и следовать рекомендациям. Цокольный профиль – это важная составляющая всей системы, от которой зависит конечный срок эксплуатации использованного утеплителя. Поэтому игнорировать его использование крайне не рекомендуется.



Профиль алюминиевый цокольный для утеплителя 50 мм

Настоящим в соответствии с Федеральным законом № 152-ФЗ «О персональных данных» от 27.07.2006 года свободно, своей волей и в своем интересе выражаю свое безусловное согласие на обработку моих персональных данных ООО "СТРИВЕР" (ОГРН 1197746151789, ИНН 7728462067), зарегистрированным в соответствии с законодательством РФ по адресу:
НАУЧНЫЙ, ДОМ 19, ЭТ 2 КОМ 6Д ОФ 164, 117246 МОСКВА, Россия (далее по тексту - Оператор).
Персональные данные - любая информация, относящаяся к определенному или определяемому на основании такой информации физическому лицу.
Настоящее Согласие выдано мною на обработку следующих персональных данных:
- Имя;
- Телефон;
- E-mail;
- Комментарий.

Согласие дано Оператору для совершения следующих действий с моими персональными данными с использованием средств автоматизации и/или без использования таких средств: сбор, систематизация, накопление, хранение, уточнение (обновление, изменение), использование, обезличивание, а также осуществление любых иных действий, предусмотренных действующим законодательством РФ как неавтоматизированными, так и автоматизированными способами.
Данное согласие дается Оператору для обработки моих персональных данных в следующих целях:
- предоставление мне услуг/работ;
- направление в мой адрес уведомлений, касающихся предоставляемых услуг/работ;
- подготовка и направление ответов на мои запросы;
- направление в мой адрес информации, в том числе рекламной, о мероприятиях/товарах/услугах/работах Оператора.

Настоящее согласие действует до момента его отзыва путем направления соответствующего уведомления на электронный адрес [email protected] В случае отзыва мною согласия на обработку персональных данных Оператор вправе продолжить обработку персональных данных без моего согласия при наличии оснований, указанных в пунктах 2 – 11 части 1 статьи 6, части 2 статьи 10 и части 2 статьи 11 Федерального закона №152-ФЗ «О персональных данных» от 27.07.2006 г.

Изоляция и температура - полезная взаимосвязь

Введение

Понимание того, что температурный профиль в сборке изменяется пропорционально значениям R отдельных компонентов, является полезным инструментом для прогнозирования температурного градиента в стене. Изолирующая способность изоляции в основном характеризуется ее коэффициентом сопротивления теплопередаче или сопротивлением тепловому потоку. Единицы R-значения (квадратные футы * градусы F * час) / BTU кажутся неестественными, но их легче понять, если поместить их в контекст.

Основное уравнение теплопередачи:

Q (БТЕ / ч) = U (общий коэффициент теплопередачи)
x A (квадратные футы) x ∆T (градусы F)

Единицами U (общего коэффициента теплопередачи) являются БТЕ / час на квадратный фут на градус F. Это имеет смысл. Для единицы площади (1 квадратный фут) U описывает тепловой поток (БТЕ / час) для движущей силы разницы температур в 1 ° F.

R равно 1 / U, поэтому единицы R становятся (квадратные футы * градусы F) / BTU в час или (квадратные футы * градусы F * час) / BTU.Понимание единиц R объясняет то, что сообщество изоляторов знает интуитивно: по мере увеличения значения R U и, как следствие, скорость теплопередачи уменьшаются. Хотя значение R влияет на ключевой параметр теплового потока, оно не дает полной картины. Температурный профиль или градиент в сборке также могут иметь значение.

Температурный профиль

Изменение температуры элемента сборки пропорционально доле этого элемента в общем значении R сборки.Чтобы проиллюстрировать этот принцип, рассмотрим упрощенный случай секции стены с изоляцией из войлока R-13 в полости стойки и сплошным слоем пенопластовой изоляции толщиной 1 дюйм, как показано на рисунке 1 (каркас, внутренняя отделка, обшивка и сайдинг не показаны. для простоты примера). Для температуры в помещении 68 ° F и температуры наружного воздуха 8 ° F температура на границе раздела между войлоком и пеной будет 27 ° F (влияние пленок внутреннего и наружного воздуха не учитывается).

Таблица 1 показывает расчет для примера на Рисунке 1.Этот метод применим к любому количеству слоев компонентов в сборке.

Важное приложение

С точки зрения теплового потока, общее правило состоит в том, что чем больше изоляция, тем лучше (меньший тепловой поток). Тепловой поток не всегда является единственным соображением.

Рассмотрим здание с изолированной стальной крышей, подвесным потолком и каналом возврата ОВК, поэтому полость над потолком не является вытяжной камерой для возвратного воздуха. Таблица 2 показывает расчет U-значения для этой сборки.

Применение расчета градиента температуры к неизолированной конструкции потолка позволяет прогнозировать температуру полости потолка 66 ° F в расчетный день (70 ° F в помещении / 0 ° F на улице):

  • Монтажная стоимость R: 33,36
  • R-значение снаружи до полости потолка: 31,50
  • Разница температур: (31,50 / 33,36) * (70-0) 66,1 ° F
  • Температура в полости потолка (0 ° F на улице + расчетная разница): 66,1 ° F

При температуре полости потолка 66 ° F в самый холодный день нет риска замерзания труб, и можно изолировать воздуховоды до толщины, необходимой для воздуховодов в кондиционируемом помещении.

Предположим, владелец решает утеплить потолок стекловолокном R-21 для дополнительной экономии энергии. Было бы это решение разумным? Чтобы определить ответ, дизайнер должен учитывать как стоимость сэкономленной энергии, так и влияние на температуру воздуха в полости потолка.

  1. Если к потолку добавить изоляцию R-21, коэффициент U в сборе (вне помещения в занятое пространство) упадет с 0,030 до 0,018. В результате расчетные дневные тепловые потери для 1000 квадратных футов конструкции крыши / потолка снизятся с 2100 BTUH до 1260 BTUH.
  2. При ежегодном потреблении тепловой энергии примерно 750 эквивалентных часов при полной нагрузке (разумно для коммерческого здания с внутренним притоком тепла от света, людей и оборудования) дополнительная изоляция сэкономит 7 термов газа или 8,40 доллара в год при цене 1,20 доллара за терм. (2100 - 1260) БТЕ / час * 750 часов
    100000 БТЕ / терм * 90% эффективность = 7 термов Исходя из примерно 1 доллара на квадратный фут для изоляции 1000 квадратных футов потолка, простая окупаемость инвестиций составит более 100 лет. Не вредно, но и не экономично.
  3. Более важный вопрос - что произойдет с температурой в полости потолка. Дополнительная изоляция над потолком изменяет значение R этого компонента и результирующий температурный профиль. Значение R сборки 54,36

    R-значение вне помещения на чердак: 31,50
    Разница температур (31,50 / 54,36) * (70-0): 40,6 ° F
    Температура в полости потолка (0 ° F на улице + расчетная разница): 40,6 ° F

Хотя риск замерзания труб до 40 ° F по-прежнему отсутствует, температура достаточно близка для беспокойства, если здание перейдет в режим пониженной температуры в течение выходных.Кроме того, воздуховоды HVAC теперь находятся за пределами эффективной теплоизоляционной оболочки здания. Потери тепла из приточных каналов в более холодную полость потолка снизят температуру приточного воздуха для отопления в занимаемом помещении. Из-за более низкой температуры приточного воздуха некоторые жилые помещения могут не отапливаться. Аналогичным образом, охлаждающие воздуховоды будут находиться в более теплой, чем ожидалось, среде с соответствующим нежелательным (и, возможно, неожиданным) повышением температуры приточного воздуха, что снижает охлаждающую способность помещения.

Добавление изоляции снизит потери тепла, но стоимость установки может обеспечить или не обеспечить привлекательную экономию эксплуатационных расходов.И не менее важно учитывать изменение температурного профиля при принятии решения о том, сколько изоляции добавить и где ее разместить. В этом случае изоляция поверх потолка снижает температуру в полости потолка настолько, что это вызывает беспокойство.

Деревянная каркасная конструкция

Конструкция с деревянным каркасом популярна для легких коммерческих зданий или 2-х или 3-х этажей квартир над коммерческими помещениями первого этажа. Изоляция полости в стене с 6-дюймовым каркасом может быть R-21. Изоляционное значение R-6.88 деревянной стойки 2 × 6 настолько меньше, чем изоляция полости R-21, что расчеты U-value должны учитывать разницу.При расчете коэффициента теплопередачи для деревянного каркаса (каркасная стена или балочный потолок / стропильный потолок или сборка крыши) используется метод средневзвешенной площади. Средневзвешенное значение учитывает более низкую изоляционную ценность деревянного каркаса по сравнению с изоляцией полости. Деревянный каркас обычно используется для стен, но также используется для строительства крыш / потолков небольших зданий. В таблице 3 показан расчет коэффициента теплопередачи для деревянного каркаса крыши с чердаком без вентиляции и изоляцией в стропилах крыши.

Рассмотрим вариант вышеупомянутого примера потолочной камеры статического давления - небольшое офисное здание с деревянным каркасом и конструкцией крыши, показанной в Таблице 3.Середина чердака может быть законченным пространством с коленными стенами и незанятым местом под навесом, оставленным для оборудования HVAC и каналов. Карнизное пространство находится внутри изолированной оболочки, поэтому воздуховоды и оборудование HVAC могут быть изолированы в соответствии со стандартами для оборудования в кондиционируемом помещении. С изоляцией в стропилах и чердаке без вентиляции пол карниза / потолок занимаемого пространства ниже, как правило, не изолирован.

Расчет градиента температуры для этой конструкции предсказывает температуру 60 ° F в пространстве карниза в расчетный день (70 ° F в помещении / 0 ° F на улице):

  • U-значение сборки (средневзвешенное значение на стойках и между стойками): 0.024
  • Значение R в сборе (1 / U): 41,67
  • Показатель U от улицы до чердака (средневзвешенное значение): 0,028
  • R-значение от улицы до чердака (1 / U): 35,71
  • Разница температур (35,71 / 41,67) * (70-0): 60,0 ° F
  • Температура пространства карниза (0 ° F на открытом воздухе + расчетная разница): 60,0 ° F

При 60 ° F в пространстве карниза в самый холодный день отсутствует риск замерзания труб и минимальные потери тепла из каналов системы отопления.

Допустим, хозяин решил утеплить потолок этажом ниже.С дополнительной изоляцией R-38 в отсеках потолочных балок коэффициент U сборки (вне помещения в занятое пространство) упадет с 0,024 до 0,014.

Дополнительная изоляция в нишах потолочных балок (перекрытие карниза) изменяет долю этого компонента в R-значении сборки и результирующем температурном профиле:

  • Значение U в сборе (средневзвешенное значение для шпилек и между ними): 0,014
  • Значение R в сборе (1 / U): 71,43
  • Показатель U от улицы до чердака (средневзвешенное значение): 0.028
  • R-значение от улицы до чердака (1 / U): 35,71
  • Разница температур (35,71 / 71,43) * (70-0): 35,0 ° F
  • Температура пространства карниза (0 ° F на открытом воздухе + расчетная разница): 35,0 ° F

Несмотря на то, что все еще нет риска замерзания труб, проходящих через пространство карниза, температура находится в опасно близком диапазоне. При настройке пониженной температуры 55 ° F температура в пространстве карниза может упасть ниже 32 ° F, и возникнет опасность замерзания трубы, если наружная температура упадет ниже 9 ° F.

Что еще более важно, высокий коэффициент сопротивления изоляции в полу нижнего потолка выводит систему отопления за пределы эффективной изоляционной оболочки. Как и в случае с изолированной полостью потолка, потери тепла из приточных каналов в более холодное карнизное пространство снизят температуру приточного воздуха в занимаемом помещении. Более низкая температура приточного воздуха из-за теплоизоляции пола карниза может привести к нехватке тепла в помещениях, находящихся ниже.

Мосты холода и температура поверхности

Пример конструкции деревянного каркаса иллюстрирует метод средневзвешенного значения для учета тепловых мостов, которые имеют некоторую изоляционную ценность.Тепловые мосты, такие как стальные шпильки, не имеющие изоляционных свойств, представляют собой другую проблему. Стандарт
ASHRAE 90.1 и Международный кодекс энергосбережения (IECC) содержат поправки к R ‑ значениям изоляции полости для учета теплового мостикового эффекта стальных шпилек. Разработчики таблицы рассчитали многомерный тепловой поток, чтобы получить поправочные коэффициенты, которые исключают необходимость расчета средневзвешенного значения, используемого для деревянного каркаса. В таблице 4 перечислены некоторые распространенные случаи из Standard 90.1 / таблицы IECC.

Эффективные R-значения полости представляют собой комбинированные характеристики стойки (или балки, или стропила) и изоляции. Нет необходимости в вычислении средневзвешенного значения (при обрамлении / между каркасами), используемом для деревянного каркасного строительства. Значения R в таблице относятся к расчетам теплопотерь и температуры помещения.

Риск конденсации и связанное с ним явление «ореола» (отложения мелких частиц грязи, выделяющие шпильки) зависят от местной температуры поверхности.Расчет значения R / градиента температуры, который прогнозирует профиль температуры в сборке, также работает для прогнозирования температуры внутренней поверхности. Для этого расчета R-значение от наружной стороны до внутренней поверхности представляет собой R-значение сборки за вычетом R-значения внутренней воздушной пленки:

  • 0,68 для вертикальных поверхностей
  • 0,61 для горизонтальных поверхностей с тепловым потоком вверх
  • 0,92 для горизонтальных поверхностей с тепловым потоком вниз

Конденсат образуется на любой поверхности, температура которой ниже точки росы окружающего воздуха.Если температура поверхности ниже 32 ° F (что может случиться с дверными и оконными рамами), конденсат выглядит как иней. Пятна или отложения грязи, как правило, возникают там, где локальная температура поверхности ниже, чем на соседних поверхностях.

Стальные шпильки обладают такой высокой теплопроводностью по сравнению с изоляцией, что аналитикам требуется методика для оценки температуры поверхности в «каркасе» конструкции стальных стоек. Модифицированный зонный метод для металлических стен с изолированными полостями1, 2 обеспечивает работоспособную технику.

Рассмотрим 2 конструкции каркасной стены с аналогичными значениями коэффициента теплопередачи: стойки 2 × 6 с изоляцией полости R-21 (U = 0,106 в сборе) и стойки 2 × 4 с изоляцией полости R-11 и сплошной изоляцией R ‑ 3 снаружи стоек (сборка U = 0,095). В таблице 5 представлены расчеты коэффициента теплопередачи для этих двух стен.

Стена 2 × 4 имеет небольшое преимущество с точки зрения более низких тепловых потерь, но экономия энергии по сравнению со стеной 2 × 6 может не оправдать дополнительных затрат труда и материалов для установки изоляционного слоя из пенопласта.(Непривлекательная экономика не мешает строительным нормам требовать наличия непрерывного изоляционного слоя для конструкции стен с полыми стальными стойками.)

Анализ температуры поверхности с учетом теплового моста стальной шпильки может привести к другому выводу.

Теплопроводность стальных шпилек (314 БТЕ / час / фут на дюйм толщины) настолько выше, чем у стекловолокна (0,29 БТЕ / час / фут на дюйм толщины), что эффект теплового моста стальных шпилек выходит за пределы ширина шпильки.Высокая теплопроводность (низкое значение R) стальной стойки означает, что холодная область стойки хорошо проникает в конструкцию стены. Когда эти холодные секции находятся в середине конструкции стены, тепло течет по ширине изолированной полости (к холодной стойке) в дополнение к течению в основном направлении через толщину стены. Этот тепловой поток через стену (в отличие от стены) увеличивает зону воздействия или эффективную ширину теплового моста стальной стойки.

Зону воздействия или эффективную ширину стальной шпильки можно оценить как ширину фланца (обычно 1‑5 / 8 ″) плюс удвоенная глубина оболочки и других элементов, прикрепленных к внешней стороне шпильки с максимальным 1 ″ .3 В таблице 6 показаны области воздействия, значения коэффициента теплопередачи и температуры поверхности для примера стены 2 × 6 и стены 2 × 4 с непрерывной изоляцией R-3.

* Т дюйм = 70 ° F; Т вых = 20 ° F

При расчете коэффициента теплопередачи для зоны воздействия используется метод средневзвешенного значения, аналогичный методу, используемому для деревянного каркаса с небольшой разницей.Для стальных шпилек в этом методе фланцы и перегородка шпильки рассматриваются как отдельные расчетные слои.4

Температуры поверхностей в Таблице 6 были рассчитаны с использованием метода R-значение / температурный градиент, который использовался для вышеупомянутых случаев потолка и карниза. Например, температура поверхности стены с каркасом 2 × 4 с непрерывной изоляцией из пенопласта 1/2 ″ составляет:

  • U-значение сборки (средневзвешенное значение для зоны влияния): 0,180
  • Значение R в сборе (1 / U): 5,56
  • R-значение снаружи на поверхность 4.88
  • Разница температур (4,88 / 5,56) * (70-20): 43,9 ° F
  • Температура чердака (0 ° F на открытом воздухе + расчетная разница): 63,9 ° F

Как и в случае с температурой полости потолка и пространства карниза, общее значение R не дает полной картины. Слой непрерывной изоляции в стене 2 × 4 защищает стальную стойку с высокой проводимостью от воздействия температуры, близкой к температуре наружного воздуха. Это уменьшает последствия теплового моста и повышает температуру внутренней поверхности.Требования строительных норм и правил к слою непрерывной изоляции за пределами конструкции стены полости стальной стойки служат полезной цели.

Take Away Message

Понимание того, что температурный профиль в сборке изменяется пропорционально значениям R ‑ отдельных компонентов, является полезным инструментом для прогнозирования температурного градиента в стене. Расчет температурных профилей может дать разработчикам информацию о том, где разместить изоляцию в сборке. Он также может прогнозировать температуру поверхности и риск конденсации и предоставляет инструмент для оценки альтернативных вариантов конструкции.

Источники

  1. Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха. Справочник ASHRAE, 2017 г.: Основы. Дюйм-фунт изд. Атланта, Джорджия: ASHRAE, стр 27.5-27.6.
  2. Barbour, E., Goodrow, J., Kosny, J., and Christian, J.E., Mon. «Тепловые характеристики стен со стальным каркасом. Заключительный отчет." Соединенные Штаты. DOI: 10,2172 / 111848. https://www.osti.gov/servlets/purl/111848
  3. Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха.Справочник ASHRAE, 2017 г.: Основы. Дюйм-фунт изд. Атланта, Джорджия: ASHRAE, стр. 27.5–27.6.
  4. Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха. Справочник ASHRAE, 2017 г.: Основы. Дюйм-фунт изд. Атланта, Джорджия: ASHRAE, пример 5, стр. 27.5-27.6.

Что такое термический разрыв? | Aluro

«Приятно!» На вопрос, какой температуры они хотели бы, чтобы в их доме была круглый год, многие люди отвечают. Всем хочется, чтобы зимой было приятно тепло, когда на улице очень холодно, и приятно прохладно летом, даже когда температура на улице поднимается до некомфортной высоты.Правильный выбор окон, как остекления, так и профилей, очень важен для достижения приятной внутренней температуры.

Алюминий: много преимуществ, один недостаток

Оконные профили бывают всех размеров и цветов и из самых разных материалов. Древесина, ПВХ и алюминий наиболее широко используются на протяжении десятилетий. Алюминий имеет множество преимуществ: он устойчив к ржавчине и химическим веществам, не требует особого ухода, он прочен и, следовательно, не деформируется или смещается, а также менее уязвим для взлома.Кроме того, алюминий бывает практически любого цвета, имеет длительный срок службы, обеспечивает хорошую звукоизоляцию и может быть полностью переработан.

Еще несколько десятилетий назад у алюминия был один серьезный недостаток перед деревом и ПВХ: его ограниченная теплоизоляция. Его значение U f , которое указывает количество тепла, проходящего через оконный профиль, просто слишком велико. Если ваши окна имеют стандартные алюминиевые профили, в вашем доме может образоваться конденсат или даже плесень. Помимо высоких затрат на ремонт, бытовая плесень также усугубляет респираторные заболевания, такие как астма.

Полиамидные ленты

Этот недостаток теперь полностью устранен. Фактически, благодаря разработке нового изобретения, известного как профили с термическим разделением, алюминий, по крайней мере, не уступает своим конкурентам. В этих профилях, изготовленных на специализированных машинах, таких как Aluroller EVO , полиамидная полоса помещается между внутренней и внешней частями профиля.

Полиамид - это пластик, который изолирует более чем в 500 раз лучше, чем алюминий, поэтому профили с термическим разделением имеют гораздо более низкое значение U f и пропускают гораздо меньше тепла или холода.В результате в вашем доме остается теплее зимой, а летом легче удерживать тепло снаружи.

Техник по изоляции чердаков и полостей Строительные работы

Техник по изоляции чердаков и пустот работает в составе группы, изолируя стены новых и существующих зданий и укладывая изоляцию чердаков в соответствии с отраслевыми стандартами безопасности и требованиями клиентов.

Работа

Вы могли быть:

  • проведение обследования для определения типа используемой изоляции и ее количества в соответствии со строительными нормами
  • проверка, что полость между двумя стенками пригодна для заполнения
  • Разметка существующих точек вентиляции, электропроводки и трубопроводов
  • погрузка изоляционного материала - шерсти, пены, гранул, стекловолокна или шариков - в фургон и поездка на объект
  • используя ручную дрель, пневматическую или электрическую, для просверливания заданного набора отверстий в стене, сверление снаружи в старых зданиях и изнутри в новых зданиях
  • Управление машиной для закачки или выдувания изоляционного материала в полость между стенками
  • проверка заполнения всей полости
  • переназначение просверленных отверстий для соответствия существующему внешнему раствору и очистка
  • фитинг для изоляции чердаков и утепленных труб и резервуаров.
Плата

Рисунки ниже являются приблизительными. Фактические ставки оплаты могут отличаться в зависимости от:

  • где вы работаете
  • Размер компании или организации, в которой вы работаете
  • востребованность работы.

Начальная зарплата составляет от 7,50 до 8 фунтов стерлингов в час, а после обучения - примерно до 10 фунтов стерлингов. С опытом это может вырасти примерно до 14 фунтов в час. Кроме того, вы можете получать комиссионные и бонусы.Некоторые компании также предоставляют фургон.

Самостоятельно нанимаемые изоляторы для пустотных стен оплачиваются за квадратный метр и за участие в тендере по контрактам с конкурирующими изоляционными фирмами.

Условия
  • Вы работаете на открытом воздухе в холодных, влажных и пыльных условиях.
  • Вы будете работать на высоте с лестниц.
  • Вы бы работали в ограниченном пространстве.
  • Надеваете защитный комбинезон, маску и перчатки.
  • Вы будете работать до 45 часов в неделю, с некоторыми сверхурочными часами, особенно по выходным.
  • Возможно, вам придется много путешествовать по работе и, возможно, остаться на ночь вдали от дома.

Статус занятости персонала

Данные LMI на базе LMI для всех

Попадание
  • Для поступления на эту работу не всегда требуется формальная квалификация, но могут быть полезны некоторые предметы на уровне 4 или 5 национального уровня, включая английский язык и математику.
  • Вы можете пройти обучение по программе «Современное обучение специалиста по строительству» на уровне 5 SCQF.
  • Полные водительские права предпочтительны и могут потребоваться.
  • Вы должны быть достаточно здоровы, чтобы выполнять физическую работу.
  • Для работы на стройплощадке вы должны иметь карточку схемы сертификации строительных навыков (CSCS) или ее эквивалент. Чтобы получить право на участие в этой программе, вы должны пройти тест на здоровье и безопасность.

Вакансии в энергетических компаниях и небольших изоляторах. Ищите вакансии в местной прессе, в офисах Jobcentre Plus и в службе «Найти работу» в правительстве.Веб-сайт Великобритании.

Уровни образования рабочей силы (Великобритания)

Данные LMI предоставлены EMSI UK

Перспективы работы в Шотландии

Доля рабочей силы, зарегистрированной как безработная (Шотландия)

Данные LMI предоставлены EMSI UK

Перспективы работы в Шотландии

Шотландия

2021 г.

6847

2.7%

ПОДЪЕМ

2026 г.

7033

Данные LMI предоставлены EMSI UK

Что для этого нужно?

Вам необходимо:

  • отличные коммуникативные навыки
  • практические навыки и методический подход к работе
  • навыки счета для расчетов
  • Хорошие навыки планирования, организации и управления временем
  • хорошая голова для высоты
  • осведомленность о вопросах здоровья и безопасности.

Вы должны уметь:

  • следовать письменным и устным инструкциям
  • работают как в одиночку, так и в составе команды
  • работают в соответствии с планом и в срок.
Обучение
  • Обучение проводится вместе с опытным установщиком.
  • Вы должны пройти короткие курсы, которые часто проводят производители продуктов, которые вы будете использовать.
  • Обучение проводится в соответствии с правилами Британского совета по агротехнике (BBA) и Британского института стандартов (BSI) и обычно длится 3-6 месяцев.
  • Вы можете получить шотландскую профессиональную квалификацию (SVQ) в области изоляции и обработки зданий (строительство) на уровне 5 SCQF или в области теплоизоляции (строительство) на уровнях 5 и 6 SCQF.
Получение
  • Если вы работаете в более крупной компании, то с опытом вы можете перейти к руководителю изоляционной группы.
  • Многие изоляторы для полых стен переходят на самостоятельную работу. Если вы сделаете это, вы сможете стать утвержденным установщиком через схему утвержденных установщиков BBA.
Контакты

Следующие организации могут предоставить дополнительную информацию.

Была ли эта статья полезной?
Пожалуйста, помогите нам улучшить Planit, оценив эту статью.

Профиль экологической работы изолятора

Профиль работы изолятора и экологической карьеры

Отправлено: 24 июня 2012 г. в области энергоэффективности Ан Шпеер, Ph.Д.

Рабочие по утеплению полов, потолков и стен устанавливают и заменяют материалы, используемые для утепления домов и офисных зданий, что делает их более энергоэффективными . Этих владельцев зеленых рабочих мест часто называют изоляторами. В рамках своей работы рабочие, занимающиеся изоляцией полов, потолков и стен, изучают чертежи и спецификации, чтобы определить необходимые изоляционные материалы и количество, необходимое для надлежащей изоляции домов и зданий.

Перед нанесением изоляции изоляторы подготавливают изоляционные поверхности путем нанесения кистью или нанесения на клей, цемент, асфальт или путем прикрепления металлических шпилек к поверхностям.Затем они используют ручные инструменты, такие как рулетки, ручные пилы, электрические пилы, ножи или ножницы, для измерения и резки изоляционных материалов, чтобы они соответствовали стенам или поверхностям. Рабочие, занимающиеся изоляцией полов, потолков и стен, используют дополнительные инструменты, такие как воздуходувки, для покрытия и облицовки конструкций изоляционным материалом для защиты конструкций от тепла, холода или влаги. В завершение работы они покрывают и герметизируют изолированные поверхности пластиковыми покрытиями, брезентовыми лентами, герметиками, лентой, цементом или асфальтовой мастикой для защиты изоляции от влаги.

Информация о вакансиях и карьере изолятора

Работники по утеплению полов, потолков и стен обязаны соблюдать правила техники безопасности. При реконструкции старых зданий часто приходится удалять старую изоляцию. В некоторых старых промышленных зданиях асбест - материал, вызывающий рак, использовался для изоляции стен и потолков. Из-за этого его необходимо удалить лицензированными изоляторами, прежде чем можно будет установить новые изоляционные материалы.

Сводка изолятора
  • Утеплители полов, потолков и стен изолируют дома и здания, чтобы сделать их энергоэффективными
  • Согласно прогнозам, в следующие десять лет количество рабочих мест, занятых изоляцией полов, потолков и стен, вырастет на 23% - это один из самых высоких показателей роста среди всех рабочих мест в категории энергоэффективных зеленых рабочих мест.
  • Рабочие места изоляторов полов, потолков и стен будут продолжать расти из-за растущего спроса на строительство энергоэффективных домов и добавления изоляционных материалов в существующие здания для экономии энергии .
Рабочая среда для работников, занимающихся изоляцией полов, потолков и стен

Рабочие по утеплению полов, потолков и стен обычно работают в жилых и промышленных помещениях. В течение рабочего дня им часто приходится стоять, сгибаться или становиться на колени в ограниченном пространстве.Изоляторы пола, потолка и стен травмируются чаще, чем люди других профессий. Чтобы защитить себя от мелких частиц, они хорошо проветривают рабочее место. Они также носят защитные костюмы, маски и могут носить респираторы. Большинство изоляторов для полов, потолков и стен использовались подрядчиками по производству гипсокартона и теплоизоляции и имели 40-часовую рабочую неделю. Только 4% изоляторов являются индивидуальными предпринимателями.

Образование, обучение и лицензирование работников изоляционных материалов «Зеленая работа»

Работник, занимающийся изоляцией полов, потолков и стен, обычно вступает в эту «зеленую» карьеру с некоторыми предыдущими профессиональными навыками, знаниями или опытом.Для работников, занимающихся изоляцией полов, потолков и стен, нет требований к формальному образованию. Для этой работы полезными считаются курсы в средней школе по английскому языку, математике, деревообработке, механическому рисованию, алгебре и общим наукам. Сотрудники на этих должностях должны пройти до одного года обучения без отрыва от производства с более опытными работниками. С этой работой связаны две признанные специальности, по которым можно пройти обучение: «Пробковый изолятор и холодильная установка»; Работник изолятора. Работники изоляционных материалов, работающие с асбестом, должны быть сертифицированы U.S. Агентство по охране окружающей среды (EPA). Добровольная сертификация может предоставляться некоторыми организациями подрядчиков по изоляции, чтобы помочь работникам продемонстрировать свои навыки и знания в области изоляции жилых и промышленных помещений.

Цифры, прогнозы, прогнозы занятости и доходы

Бюро статистики труда (BLS) ожидает, что занятость в этой области вырастет на 23 процента с 2010 по 2020 год; это быстрее, чем в среднем для всех зеленых рабочих мест . Растущий спрос на повышение энергоэффективности домов и зданий приведет к появлению хороших возможностей трудоустройства для изоляторов, хотя они столкнутся с конкуренцией за рабочие места.BLS спрогнозировало, что в период с 2010 по 2020 год будет открыто 14 600 рабочих мест для изоляторов полов, потолков и стен, и отмечает, что в настоящее время заполнено 23 000 рабочих мест. В число должностей входили установщик изоляции, изолятор, оценщик изоляции, установщик модернизации, механик по изоляции и складской изоляционист. BLS также сообщает, что средняя годовая заработная плата наемных работников, занимающихся изоляцией полов, потолков и стен, в 2011 году составляла 32 420 долларов США, а средняя почасовая оплата составляла 15,59 долларов США. 10 процентов самых низких заработали менее 20 360 долларов, а лучшие 10 процентов заработали более 60 990 долларов.

Теги: энергоэффективных рабочих мест, зеленые карьеры, зеленые рабочие места, изоляторы, изоляторы


Изолированный виниловый сайдинг Плюсы и минусы

Утепленный виниловый сайдинг - это стандартный виниловый сайдинг с подкладкой из твердого пенопласта. Заполняя пустоты за ступенчатым профилем сайдинга, изоляция делает весь материал более жестким и более устойчивым к деформации и деформации, чем обычный виниловый сайдинг.Изоляция также добавляет сайдингу некоторую R-ценность или изоляционные качества. Эти преимущества делают изолирующий винил простым и целесообразным обновлением до обычного винила, но при использовании изолированного винила наблюдается значительный рост затрат, и многие строители и домовладельцы сомневаются в том, стоит ли этого платить надбавка к цене.

Как делают утепленный виниловый сайдинг

Изолированный виниловый сайдинг имеет внешнюю обшивку из поливинилхлорида или ПВХ, как и стандартный виниловый сайдинг. За этой обшивкой находится слой пенополистирола (EPS), который по форме соответствует ступенчатому сайдинговому профилю винила.Изоляция приклеивается на место для постоянного соединения. Задняя сторона утеплителя плоская, поэтому сайдинг устанавливается заподлицо с обшивкой наружных стен дома. Сама изоляция может иметь толщину до 1,25 дюйма в самом толстом месте, но из-за ступенчатого профиля большая часть изоляции тоньше. Нижний край изоляции имеет такую ​​форму, чтобы входить в верхний край сайдинга, находящегося ниже, таким образом, чтобы части перекрывали друг друга. Утепленный виниловый сайдинг устанавливается гвоздями, как и стандартный виниловый.

Преимущества изолированного винилового сайдинга

Основное преимущество изолированного винила - это не то, чего ожидает большинство людей. То есть дело не в том, что изоляция делает дом намного более энергоэффективным. Изоляция действительно добавляет некоторой R-ценности стене, но лишь в незначительной степени, обычно оцениваемой от R-2 до R-2,7. Производители часто заявляют о значительном сокращении теплового моста, когда дома имеют виниловый сайдинг. Тепловые мосты позволяют теплу уходить из дома через неизолированные материалы, такие как стенные шпильки и фанерная обшивка.Однако существует мало свидетельств того, что изоляционный винил значительно уменьшает тепловые мосты в домах со стандартной изоляцией стен.

Другие преимущества изолированного винила менее спорны. А именно, изоляция укрепляет сайдинг, благодаря чему он выглядит и ощущается более прочным. Неизолированный винил иногда называют «полым винилом» из-за пустот за виниловой пленкой. Материал достаточно гибкий и легко укладывается в любую волнистость плоскости стены. Стандартный винил также легко вдавливается при нажатии, а швы между панелями могут даже трещать на ветру.Все эти условия значительно уменьшаются или устраняются с помощью изолированного винила. Изоляция помогает перекрыть контуры конструкции стены и придает сайдингу - угловой отделке и другим кромочным материалам - прочность, которой не хватает стандартному винилу.

Недостатки утепленного винилового сайдинга

Главный недостаток утепленного винила - его относительно высокая стоимость. Добавление теплоизоляции к задней части винилового сайдинга может повысить стоимость на 20-50%. Установка изоляционного винила аналогична установке стандартного винила, поэтому нет причин, по которым затраты на рабочую силу должны быть значительно выше при использовании изолированного винила.Однако важно использовать монтажника, имеющего опыт работы с утепленным сайдингом. Преимущества изолированного винила, в том числе дополнительные тепловые характеристики и улучшенный внешний вид, зависят от точной установки, позволяющей устранить зазоры в изоляционной основе. Неправильная установка может снизить изоляционные свойства и общий вид готового продукта.

Вакуумная изоляционная панель

- обзор

8.4.1 Вакуумные изоляционные панели

Вакуумные изоляционные панели (VIP) состоят из открытого пористого ядра из коллоидного кремнезема, окруженного несколькими слоями металлизированного полимерного ламината (см. Рис.8.1 и 8.2). VIP представляют собой современную термоизоляцию с теплопроводностью в центре панели в диапазоне от 2 до 4 мВт / (мК) в нетронутом состоянии до обычно 8 мВт / (мК) через 25 лет. лет старения из-за диффузии водяного пара и воздуха через оболочку VIP в материал сердцевины VIP, имеющий структуру с открытыми порами. В зависимости от типа оболочки VIP, теплопроводность после старения через 50 и 100 лет будет несколько или существенно выше, чем это значение (см., Например, рис.8.3). Это неизбежное увеличение теплопроводности представляет собой главный недостаток всех VIP. Прокалывание VIP-оболочки, которое может быть вызвано гвоздями и т.п., приводит к увеличению теплопроводности в центре панели примерно до 20 мВт / (мК). В результате нельзя вырезать VIP-элементы для регулировки на строительной площадке или перфорировать без потери значительной части их теплоизоляционных характеристик. Это еще один серьезный недостаток VIP-персон.

Рисунок 8.1. (слева) Типичная структура вакуумной теплоизоляционной панели (VIP), показывающая основные компоненты (Simmler et al., 2005) и (справа) сравнение эквивалентной толщины термического сопротивления традиционной теплоизоляции и VIP (Zwerger and Klein, 2005).

Рисунок 8.2. Изображение поперечного сечения многослойного ламината из алюминиевой фольги (AF) и металлизированной полимерной пленки (MF) (Wegger et al. (2011) на основе Simmler et al. (2005); см. Также Brunner et al. (2006) и Simmler и Бруннер (2005a)).

Рисунок 8.3. Теплопроводность центра панели для панелей с вакуумной изоляцией с сердцевиной из коллоидного кремнезема в зависимости от прошедшего времени.Для двух разных размеров панелей: 50 см × 50 см × 1 см и 100 см × 100 см × 2 см, а также для трех разных типов фольги AF, MF1 и MF2 (Baetens et al., 2010a).

Несколько авторов изучали различные аспекты VIP, начиная от аналитических моделей, тепловых мостов и проводимости, проникновения воздуха и влаги, старения и срока службы, контроля качества и интеграции VIP в строительство зданий (см., Например, Alam et al. (2011), Alotaibi и Riffat (2014), Baetens (2013), Beck et al.(2007), Boafo et al. (2014), Бруннер и Симмлер (2007, 2008), Бруннер и др. (2014), Кэпс и Фрике (2000), Кэпс (2005), Кэпс и др. (2008), Fricke (2005), Fricke et al. (2006, 2008), Grynning et al. (2011), Haavi et al. (2012), Heinemann et al. (2005), Ли и др. (2015), Mandilaras et al. (2014), Miesbauer et al. (2014), Mukhopadhyaya et al. (2014), Pons et al. (2014), Салле и др. (2014), Schwab et al. (2005a, b, c, d, e), Simmler and Brunner (2005a, b), Simmler et al. (2005), Sprengard and Holm (2014), Sveipe et al.(2011), Tenpierik и Cauberg (2007, 2010), Tenpierik et al. (2007a, b, 2008), Voellinger et al. (2014), Wegger et al. (2011), Yrieix et al. (2014) и Zwerger and Klein (2005)), где, среди прочего, всесторонние обзоры VIP-приложений для строительных приложений были сделаны Tenpierik (2009), Baetens et al. (2010a) и Kalnæs и Jelle (2014).

Несмотря на большие недостатки VIP-оборудования, включая их относительно высокую стоимость, они представляют собой большой шаг вперед в области теплоизоляции зданий.Коэффициент теплопроводности от 5 до 10 раз, в зависимости от времени старения, ниже, чем у традиционных теплоизоляционных материалов, таких как минеральная вата и изделия из полистирола, будет особенно важен при попытке достичь стандартов и требований пассивных домов и зданий с нулевым потреблением энергии или нулевым уровнем выбросов. Толщина теплоизоляции до 50 см и более в стенах и крышах нежелательна (см. Рис. 8.1 для визуального сравнения толщины). Такие толстые ограждающие конструкции могут потребовать новых строительных технологий и навыков.Кроме того, транспортировка толстых строительных элементов приводит к увеличению затрат. Например, ограничения по высоте могут применяться для проезда под несколькими мостами и через туннели, т.е. более тонкие элементы обеспечат более эффективный транспорт при меньших затратах. Строительные ограничения во время модернизации существующих зданий (например, законные органы или практические ограничения, касающиеся окон и других частей здания) могут также потребовать более тонкой теплоизоляции с высокими эксплуатационными характеристиками, чем это может обеспечить традиционная изоляция.Кроме того, в районах с высокой рыночной стоимостью жилой площади за квадратный метр уменьшение толщины стен может привести к значительной экономии площади и, следовательно, к более высокой стоимости недвижимости. Простые расчеты показывают, что для таких областей применение ВИП может фактически принести экономическую прибыль (глава: Возможная экономия за счет применения вакуумных изоляционных панелей).

Следовательно, даже если VIP не являются окончательным решением для будущего, они могут быть лучшим решением для многих тепловых ограждающих конструкций зданий сегодня и в ближайшем будущем, как с точки зрения экономии тепловой энергии, так и с экономической точки зрения.Исследования и достижения VIP должны быть сконцентрированы на разработке конвертов VIP, способных намного лучше предотвращать попадание воздуха и водяного пара в ядро ​​VIP в течение более длительных периодов времени, по крайней мере, до 50–100 лет. Кроме того, исследования и применение VIP-оборудования способствуют расширению знаний и генерации идей о решениях по теплоизоляции завтрашнего дня.

Важно отметить, что разница между 4 мВт / (мК) (исходное состояние) и 20 мВт / (мК) (проколотое) 16 мВт / (мК) полностью объясняется теплопроводностью газа (без учета любые изменения в твердом сердечнике из-за потери вакуума).Следовательно, комбинированная твердотельная и радиационная теплопроводность коллоидального кремнезема составляет всего 4 мВт / (м · К) или, в принципе, несколько ниже (поскольку внутри VIP все еще остается очень небольшой остаток воздуха - небольшая часть от 4 мВт / ( мК) обусловлено газопроводностью). Таким образом, поскольку можно изготавливать материалы с таким очень низким твердым состоянием и радиационной проводимостью, существуют довольно хорошие возможности для создания суперизоляционного материала (SIM), работающего при атмосферном давлении, за счет снижения теплопроводности газа.

Методы неразрушающего контроля для обнаружения коррозии под изоляцией

Как определить коррозию под изоляцией (CUI) и какие методы неразрушающего контроля (NDT) лучше всего? Это вопросы, которые следует задавать добросовестным системным операторам, пытаясь избежать дорогостоящей проблемы скрытой коррозии в своих системах. CUI - это один из самых сложных процессов коррозии, который необходимо предотвратить, но принятие упреждающих мер, таких как разработка программы проверки, предназначенной для обнаружения ранних признаков коррозии и смягчения возможных отказов трубопроводов, имеет решающее значение.

Фактически, коррозия стоит настолько дорого, что, по оценкам Национальной ассоциации инженеров по коррозии (NACE), глобальные затраты на коррозию составляют примерно 2,5 триллиона долларов США. Итак, что является ключом к ограничению затрат на коррозию для оператора системы и как обнаружить коррозию под изоляцией?

Мы писали об условиях, при которых вероятно обнаружение коррозии под изоляцией, в предыдущем сообщении в блоге. Если вы хотите узнать о факторах риска CUI и о том, где их можно найти, возможно, вам стоит начать с этого.Однако, если вам интересно, как мы обнаруживаем коррозию в изолированной системе с помощью методов неразрушающего контроля, читайте дальше.

Давайте посмотрим на наиболее распространенные методы, которые ваш консультант по неразрушающему контролю может рассмотреть или исключить при построении вашей программы проверки:

Визуальный осмотр, т.е. снятие изоляции

Визуальный осмотр - один из наиболее эффективных методов неразрушающего контроля для обнаружения коррозии, но он имеет несколько серьезных оговорок. Снятие утеплителя - самый дорогой и трудоемкий способ найти коррозию.Логистика этого процесса может быть еще более усложнена наличием асбеста. Более того, если ваше предприятие находится в эксплуатации во время визуального осмотра, возможно, в системе могут возникнуть проблемы с технологическим процессом.

Несмотря на то, что визуальный осмотр чрезвычайно эффективен, он, в конечном счете, более полезен для определения базовых показателей и плана действий для дальнейшей проверки CUI, которые будут сочетаться с другими методами неразрушающего контроля.

Профильная рентгенография

Профильная рентгенография - это простой и эффективный метод проверки труб, уязвимых к коррозии, благодаря ее способности обнаруживать уменьшение толщины внутренней стенки.Этот метод неразрушающего контроля имеет несколько явных преимуществ, включая высокий уровень портативности, возможность сканирования трубопроводов без удаления изоляции, а также относительно недорогие и быстрые результаты.

Однако этот метод может быть ограничивающим, поскольку он может проверять только небольшие участки и может быть технически сложным при сканировании трубопроводов диаметром более 10 дюймов. Также существуют проблемы с безопасностью из-за излучения, которое не позволяет другим людям работать в окрестностях во время проверки.В зависимости от вашей системы это может привести к простоям или задержкам планирования.

Ультразвуковое измерение толщины

Ультразвуковое измерение толщины - это метод измерения толщины твердого элемента на основе движения ультразвуковых волн. Это еще один эффективный метод измерения толщины стенок с помощью различных футеровок и покрытий. Одним из преимуществ этого метода является то, что вам нужен доступ только к одной стороне проверяемого трубопровода.

Однако ультразвуковое измерение толщины имеет свой собственный набор ограничений, которые включают сканирование, ограниченное небольшой площадью, и сложность необходимости вырезать небольшие отверстия в изоляции для выполнения метода, который может быть дорогостоящим и может нарушить целостность изоляции ( что может увеличить количество проблем с CUI, которые уже проверяются).

Инфракрасная термография

Инфракрасная термография - это метод, позволяющий обнаруживать пятна влаги внутри изоляции трубопроводов. Этот метод работает путем определения разницы температур между сухой изоляцией и влажной изоляцией. Там, где есть мокрая изоляция, вероятно (но не всегда) есть коррозия. Одним из преимуществ этого метода является то, что инфракрасная термография может работать без прямого контакта со сканируемым трубопроводом, что повышает безопасность, а также экономит время и деньги.Этот метод обычно более быстрый и чувствительный, чем другие датчики влажности.

Обратное рассеяние нейтронов

Обратное рассеяние нейтронов - еще один метод, используемый для обнаружения влаги внутри изоляции. В этом методе используется радиоактивный источник, который испускает нейтроны высокой энергии в изоляцию, которые реагируют на частицы воды, которые могут присутствовать. Эти результаты указывают на области, где существует более высокая вероятность появления коррозии. Этот процесс относительно быстрый и точный. Однако такие методы, как обратное рассеяние нейтронов, которые указывают на области вероятной коррозии, могут давать ложные срабатывания, поскольку наличие влаги не гарантирует наличия коррозии.

Рентгенография в реальном времени

Этот метод, соответствующий своему названию, позволяет в реальном времени наблюдать за внешним диаметром трубы через изоляцию, что дает изображение, которое инспектор может видеть на телевизионном мониторе во время проверки. Рентгенография в реальном времени обеспечивает повышенную безопасность и скорость по сравнению с традиционной рентгенографией. Этот метод ограничен небольшими конструкциями и требует доступа к обеим сторонам проверяемой трубы.

Импульсный вихретоковый

Импульсный вихревой ток - это метод неразрушающего контроля, который использует электромагнитные волны для определения толщины стенки материала, проводящего электричество, с помощью зондов, размещенных на проверяемой стенке трубы.Несмотря на высокую точность, этот метод обычно используется только в качестве метода просеивания, поскольку он обеспечивает только среднюю толщину стенки.

Используйте методы неразрушающего контроля для вашей программы проверки CUI

Как вы можете судить по сильным и слабым сторонам типичных методов, которые консультант по неразрушающему контролю может использовать для обнаружения и измерения коррозии, сочетание методов часто используется для проверки системы на предмет областей, где вероятно возникла коррозия. Затем этот первоначальный скрининг указывает на целевые участки трубопровода, которые требуют дополнительных проверок и измерений.Хотя Braun Intertec в настоящее время не предлагает обратное рассеяние нейтронов, рентгенографию в реальном времени или импульсные вихревые токи, важно знать о диапазоне доступных опций.

Как инспекторы неразрушающего контроля с многолетним опытом работы, мы используем наши знания и опыт в изучении сложных операций, чтобы помочь вам выбрать методы проверки, наиболее подходящие для вашей системы, бюджета и задач.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
