Проходки трубные – нормы, требования и как установить проходной узел

Содержание

нормы, требования и как установить проходной узел

Грамотный монтаж проходного узла через кровлю для печной или вентиляционной трубы обеспечивает не только сохранность печи, трубы и строения, но и является залогом безопасности жильцов. На первый взгляд оформление кровельной проходки для дымохода представляется делом несложным. Однако здесь потребуется обеспечить безупречную гидро- и теплоизоляцию проходного узла, выбрать наилучшее место для вывода трубы на крышу, не разрушить эстетическое оформление здания.

Чем грозят ошибки при монтаже проходки через кровлю

Бытует мнение, что эффективность и безопасность индивидуальной отопительной системы зависит от конструкции печи и умения печника. Мало кто задумывается о том, что полноценное сгорание топлива зависит больше от печной трубы и силы тяги. И только специалисты знают насколько важно смонтировать качественный проходной узел через кровлю.

Когда строят печь, то основное внимание уделяют температурной устойчивости материалов. Но огнеупорный кирпич дымохода и минеральный утеплитель сэндвич-трубы беззащитны перед систематическим увлажнением.

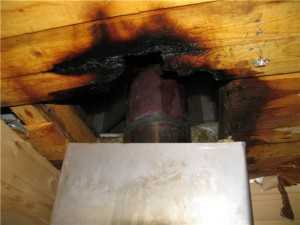

Некачественное оформление вывода трубы на крышу влечет за собой серьезные последствия, влияющие на работу дымохода. Нарушение норм теплоизоляции трубы от горючих материалов кровли, чердачных перекрытий может привести:

  • к возгоранию в местах соприкосновения трубы и горючих материалов конструкции дома;
  • к образованию большого количества конденсата в трубе, что приведет к ее быстрому разрушению;
  • к образованию толстого налета сажи на внутренней стенке дымохода и уменьшению его рабочего просвета;
  • к уменьшению печной тяги и образованию угарного газа, опасного для жизни человека.

Некачественная гидроизоляция проходного кровельного узла грозит:

  • попаданием атмосферной влаги в чердачное помещение, что провоцирует образование грибка и плесени;
  • намокание стропил ведет к инициации процессов гниения древесины, как бы хорошо она не была обработана антисептиком;
  • разрушением кирпичной кладки дымохода;
  • повышенной коррозией металлической трубы;
  • намоканием теплоизоляции (минеральной ваты), после которой этот материал приходит в полную негодность и теряет свои теплоизоляционные свойства.

Обратите внимание! Даже незначительные огрехи при монтаже кровельной проходки печной трубы за пару лет могут стать причиной неожиданного пожара, разрушения отопительной системы, отравления жильцов угарным газом.

Нормы и требования

Качественный монтаж прохода дымохода через кровлю настолько важен для безопасности строения и жильцов, что государство официально закрепило нормы и правила его обустройства. Документ, который учитывает санитарно-гигиенические, пожароопасные, коррозионные и иные нагрузки на конструкцию и материалы называется СНиП 41-03-2003 «Тепловая изоляция оборудования и трубопроводов».

Проводку трубы через крышу планируют на этапе строительства. Если печь реконструируют, меняют или ремонтируют в процессе эксплуатации, то дымоход обычно оставляют на старом месте. Основополагающим условием для качественного дымохода является расположение трубы относительно конька крыши.

Для обеспечения оптимальной тяги лучшим местом для вывода трубы на крышу является ее высшая точка – конек. Это позволяет вести основную часть трубы по чердачному помещению, что защищает ее от влаги и холода. Сложность заключается в том, что приходится нарушать целостность горизонтальной балки, устанавливая дополнительные опоры с обеих сторон от дымохода. Чаще трубу выводят на небольшом расстоянии, что позволяет ограничить уличную часть трубы минимальными пятьюдесятью сантиметрами.

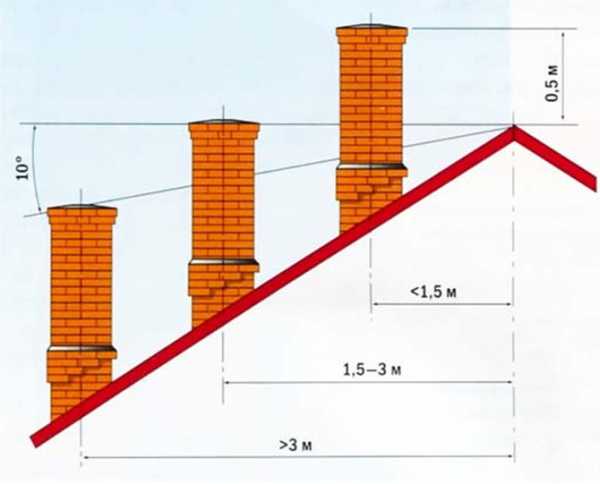

Существует следующая зависимость высоты дымохода от его удаленности от конька:

  • расстояние до конька не превышает 1,5 м – труба возвышается над ним на 50 см;
  • расстояние от 1,5 до 3 м – дымоход достаточно вывести вровень с коньком;
  • при удалении выходного отверстия для дымохода более 3 м от конька высота трубы может быть ниже, чем верхняя точка крыши (разница должна составлять угол в 10 градусов).

Оптимальная высота трубы составляет от 0,5 м до 1,5 м. Выходное отверстие располагают между стропилами, так, чтобы не нарушать их целостность и оставить расстояние до них 15-25 см.

Обратите внимание! Худшее расположение выходного отверстия трубы на крышу – это в углублении между двумя скатами при сложной постройке (в ендове).

Если прямой вертикальный выход трубы приходится на подобное слияние двух кровель, то кровельную проходку следует сместить на полметра в сторону, добавив к дымоходу горизонтальный участок (до 1 м). В углублении зимой скапливается снег, наледь, что создает дополнительную угрозу для возникновения протечек.

Неудачное место расположения кровельной проходки для дымохода – нижняя часть крыши. Здесь труба может быть повреждена при сходе масс снега и льда. Кроме того, большой участок трубы приходится выводить на улицу для обеспечения нормальной тяги, что способствует ее промерзанию и образованию конденсата на внутренних стенках.

Выполнение проходки в зависимости от разных видов кровли

Кровельная проходка будет отличаться в зависимости от формы дымоотвода и материала, который покрывает крышу. Так, для вывода сэндвич-трубы не требуется монтаж теплоизоляционного короба, поскольку здесь изоляция проложена при изготовлении. Для проходки через кровлю кирпичного или керамического дымоотвода необходимо сооружение короба теплоизоляции для защиты строения от возгорания.

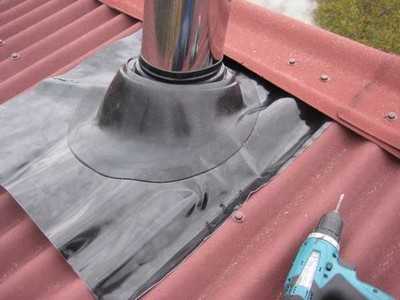

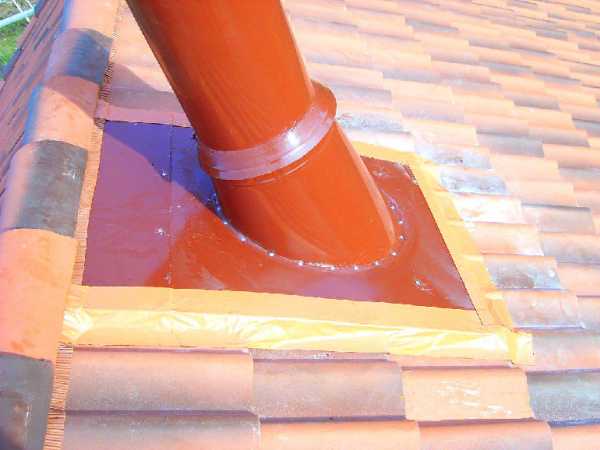

Эластичная проходка для круглой трубы

Самая простая, но универсальная проходка существует для сэндвич-трубы. Она представляет собой резиновую или силиконовую пирамидку, которая надевается на трубу и закрепляется на кровле. Причем гладкость покрытия кровли в этом случае не имеет большого значения – эластичный изолирующий фартук одинаково герметично закрепляется на ребристой поверхности профиля, волнистой черепице, на мягком ондулине. Производители предлагают готовую эластичную проходку для сэндвич-дымохода любого сечения.

Монтаж эластичной проходки осуществляют следующим образом:

  • В крыше выпиливают отверстие для вывода трубы с таким расчетом, чтобы от стенки трубы до горючих материалов кровли оставалось не менее 38 см.
  • На внутренней части крыши закрепляют металлический оцинкованный лист с отверстием под дымоход. Расстояние от внешней стенки трубы до края отверстия листа не менее 14 см.
  • Выводят трубу и закрепляют ее в нужном положении.
  • Пирамидку эластичной проходки обрезают до уровня, соответствующего диаметру трубы и надевают ее на трубу через верх.
  • Защитный фартук проходки накладывают на дымоходный проход, предварительно промазав края  огнестойким герметиком.
  • Сверху накладывают металлическое крепежное кольцо (фланец) с отверстиями, закрепляют саморезами.

Для крыш с крутым углом ската производители выпускают специальные эластичные проходки, где наклон пирамидки и фартука более выражен.

Обратите внимание! Материал эластичной проходки рассчитан на значительный перепад внешней температуры, устойчив к действию солнечных лучей и влаги.

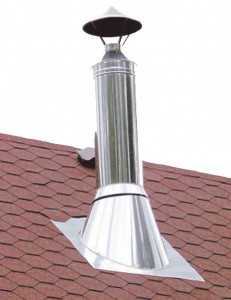

Металлическая проходка для круглой трубы и гладкой крыши

Металлический проходной патрубок для круглой трубы также можно купить готовый. Он представляет собой металлический конус, верхнее отверстие которого соответствует диаметру трубы дымоотвода. При выборе металлической проходки необходимо знать угол наклона вашей кровли.

Схема монтажа металлической проходки:

  • отверстие в крыше и внутреннюю часть защитной конструкции оформляют как для эластичной проходки;
  • на дымоотвод надевают проходной патрубок, края нижней части промазывают огнестойким герметиком;
  • закрепляют защиту саморезами с резиновыми шляпками для герметизации крепежных отверстий.

Обратите внимание! Стальной проходной патрубок используют для оформления проходки дымоотвода только для гладких крыш.

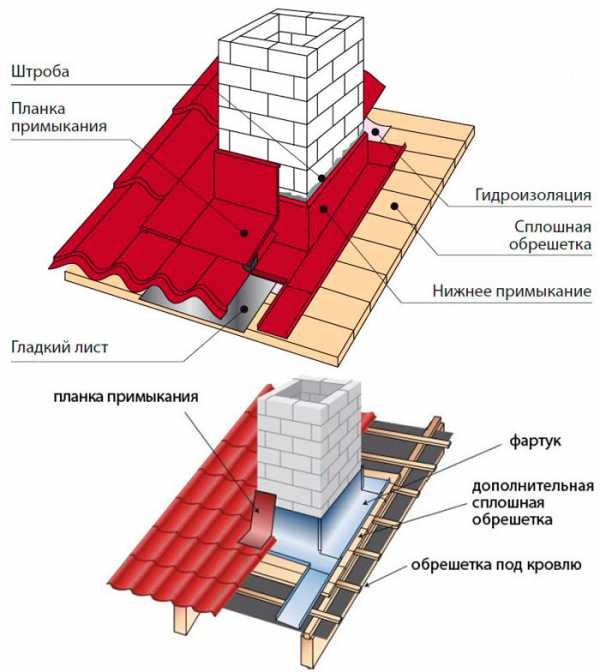

Проходка для прямоугольной трубы

Вывод кирпичного дымоотвода через крышу имеет свои особенности. Для оформления проходки понадобится болгарка, шуруповерт, ножницы по металлу и оцинкованное железо в листах или нержавейка.

Начинают монтаж проходки кирпичного дымохода с построения короба для теплоизоляции. Его размер рассчитывают исходя из размера сечения дымохода плюс 15 см с каждой стороны. Материал для короба должен быть не горючим. Используют листовое железо или асбест.

Пространство между трубой и стенками короба заполняют базальтовой ватой. Этот материал выдерживает значительные температуры и обладает отличными теплоизолирующими свойствами. Нижняя часть короба оформляется металлическим листом.

Уличная защита имеет сложную составную конструкцию. Материал кровли для кирпичной трубы большого значения не имеет, поскольку при ее выводе в любом случае его приходится снимать. Водоотводящий галстук выводят поверх кровельного покрытия, независимо от его вида.

Проходка-кожух состоит из следующих элементов:

  • четырех (по количеству сторон) внутренних защитных пристенных профилей;
  • четырех внешних декоративных элементов;
  • водоотводящего галстука.

Если защита устанавливается поверх плоского кровельного материала, то ее приклеивают огнестойким герметиком. При монтаже под рифленую (профиль, шифер, черепица) на трубу устанавливают пристенный профиль, закрепляя его в предварительно сделанную штробу на трубе. Верхние части фартука заводят под кровельный материал, нижние закрепляют сверху.

infotruby.ru

Герметичная проходка трубопровода через защитные оболочки

Изобретение относится к трубопроводному транспорту энергетического машиностроения - к высокотемпературным трубопроводам, проходящим через локализующую и защитную оболочки ядерных энергетических установок АЭС. Трубопровод коаксиально установлен в обечайках переходного фланца, связывающего обечайку внутренней защитной оболочки с трубопроводом и герметично закрывающего зазор между ними. Защитная труба установлена снаружи трубопровода коаксиально ему и закрывает участок трубопровода в межоболочном пространстве. Сильфонный компенсатор установлен снаружи защитной трубы коаксиально ей. Защитная труба выполнена съемной за счет ее разъемных фланцевых соединений с обечайкой внутренней оболочки и сильфонным компенсатором, соединяющим ее обечайкой внешней оболочки. Конструкция герметичной проходки трубопровода через двойные защитные оболочки обеспечивает необходимое снижение температуры, передаваемой на бетонную оболочку, уменьшает габариты проходки и упрощает ее конструкцию. Съемная защитная труба обеспечивает защиту межоболочного пространства от попадания транспортируемой среды при разрыве трубопровода. Обеспечивает эксплуатационный контроль за состоянием трубопровода в межоболочном пространстве. 2 ил.



Изобретение относится к энергетическому машиностроению, а именно к высокотемпературным трубопроводам, проходящим через локализующую и защитную оболочки ядерных энергетических установок АЭС.

Проходки трубопроводов через защитные оболочки ядерных энергетических установок должны обладать прочностью, герметичностью, одновременно обеспечивая снижение теплопередачи от трубопровода к оболочкам и свободу перемещения трубы относительно стенок оболочек, а также защищать межоболочное пространство от попадания транспортируемой среды при возможных разрывах трубопровода.

Известны герметичные проходки трубопровода через защитные оболочки ядерных энергетических установок, на которые были выданы авторское свидетельство СССР №553380 на изобретение «Уплотнение трубопровода» (кл. МКИ2 F16J 15/52, опубликовано 05.04.1977, бюллетень №13), патент Великобритании №1382375 на изобретение «Герметичная проходка для высокотемпературного трубопровода» (кл. МКИ2 F16L 41/00, 51/02), патент ФРГ №2309047 на изобретение «Герметичная проходка для высокотемпературного трубопровода» (кл. МКИ2 F16L 5/02, F16L 59/14), содержащие высокотемпературный трубопровод, проходящий через бетонную стенку и герметичную оболочку, закладной элемент, установленный в бетонной стене и герметично соединенный с трубопроводом, полые детали, охватывающие трубопровод, два сильфона, расположенные коаксиально трубопроводу и соединяющие полые детали с трубопроводом.

Наиболее близким аналогом заявляемому изобретению, выбранному в качестве прототипа, является конструкция трубной проходки для горячей воды или пара в двойных оболочках, описанная на стр. 32-33 (рис. 1.8а) книги Хайдукова Г.К., Коробова Л.А., Назарьева О.К., Карелина Е.П. "Железобетонные защитные оболочки АЭС" (Москва, Атомиздат, 1978). Указанная проходка содержит патрубок (закладную деталь), установленный в бетонной оболочке и соединенный с трубопроводом снаружи бетонной оболочки при помощи компенсатора, трубопровод с фланцем, полые элементы, охватывающие трубопровод, один из которых герметично соединен с фланцем трубопровода и расположен в зазоре между трубопроводом и патрубком бетонной оболочки, а другой герметично соединен с внутренней оболочкой, между собой полые элементы соединены сильфонным компенсатором. В зазоре между полыми элементами и трубопроводом установлена предохранительная труба, герметично прикрепленная к фланцу трубопровода.

Задачей, на решение которой направлено заявляемое изобретение, является, во-первых, упрощение конструкции герметичной проходки трубопровода и уменьшение ее габаритов за счет исключения из конструкции проходки наружного компенсатора и одного полого элемента и, во-вторых, обеспечение возможности эксплуатационного контроля за состоянием металла трубопровода в межоболочном пространстве за счет выполнения защитной трубы съемной, а узла ее монтажа в проходке легкодоступным.

На фиг.1 показан общий вид герметичной проходки трубопровода через защитные оболочки (разрез по оси симметрии).

На фиг.2 показан демонтаж защитной трубы для осмотра межоболочного участка трубопровода.

Герметичная проходка трубопровода через защитные оболочки состоит из установленных и закрепленных во внутренней 1 и внешней 2 защитных оболочках обечаек 3 и 4, в которых коаксиально установлен трубопровод 5. Зазор между обечайкой 3 внутренней оболочки 1 и трубопроводом 5 герметизирован переходным фланцем 6, который связан с обечайкой и трубопроводом сварными соединениями. Межоболочный участок трубопровода 5 закрыт защитной трубой 7, установленной снаружи трубопровода коаксиально ему и смонтированной посредством разъемного фланцевого соединения 8 на обечайке 3 внутренней защитной оболочки 1. С другой стороны защитная труба 7, посредством сильфонного компенсатора 9, соединена с обечайкой 4 внешней защитной оболочки 2, герметизируя таким образом межоболочное пространство в случае разрыва трубопровода 5. Для установки компенсатора 9 на защитной трубе 7 смонтирован фланец 10, а на обечайке 4 установлен фланец 11. При этом диаметр D внутреннего отверстия фланца 12 компенсатора 9 выполнен больше наружного диаметра d фланца 8 защитной трубы 7: D>d.

Межоболочное пространство является обслуживаемым помещением, подача оборудования и доступ обслуживающего персонала в которое осуществляется через специальный герметичный люк (на фигурах не показан) во внешней защитной оболочке 2.

Такая конструкция герметичной проходки трубопровода через защитные оболочки обеспечивает необходимое снижение температуры, передаваемой на бетонную оболочку, уменьшает габариты проходки и упрощает ее конструкцию. Съемная защитная труба обеспечивает защиту межоболочного пространства при разрыве трубопровода и дает возможность проведения контроля за состоянием металла трубопровода в процессе эксплуатации (требование раздела 7 «Правил устройства и безопасности эксплуатации оборудования и трубопроводов атомных энергетических установок» ПНАЭГ-7-008-89).

Сборка и монтаж герметичной проходки трубопровода через защитные оболочки осуществляется следующим образом.

Во внутреннюю 1 и внешнюю 2 защитные оболочки устанавливаются и закрепляются соответственно обечайки 3 и 4, к которым привариваются, соответственно, фланцы 8 и 11, поданные в межоболочное пространство через герметичный люк во внешней защитной оболочке. Затем через люк в межоболочное пространство подаются детали сильфонного компенсатора 9, производится его сборка и соединение с фланцем 11 обечайки внешней защитной оболочки. Через обечайку внешней защитной оболочки в межоболочное пространство подается и соединяется с фланцем 8 обечайки 3 и фланцем 12 компенсатора 9 защитная труба 7. Затем вводится трубопровод 5, монтируется переходный фланец 6 и осуществляется монтаж трубопровода 5 в высокотемпературный трубопровод энергетической установки.

Проведение контроля за состоянием металла межоболочного участка проходки трубопровода через защитные оболочки осуществляется следующим образом.

Обслуживающий персонал через герметичный люк во внешней защитной оболочке проникает в межоболочное пространство, демонтирует фланцевое соединение 8 обечайки 3 внутренней защитной оболочки 1 и защитной трубы 7 и соединение фланца 10 с фланцем 12 компенсатора 9, сдвигает защитную трубу в направлении внешней защитной оболочки, освобождая для осмотра межоболочный участок трубопровода 5. По окончании осмотра осуществляется монтаж защитной трубы в рабочее положение.

Герметичная проходка трубопровода через защитные оболочки, состоящая из установленных во внутренней и внешней защитных оболочках обечаек, трубопровода, коаксиально установленного в обечайках переходного фланца, связывающего обечайку внутренней защитной оболочки с трубопроводом и герметично закрывающего зазор между ними, защитной трубы, установленной снаружи трубопровода коаксиально ему и закрывающей участок трубопровода в межоболочном пространстве, сильфонного компенсатора, установленного снаружи защитной трубы коаксиально ей, отличающаяся тем, что защитная труба выполнена съемной за счет ее разъемных фланцевых соединений с обечайкой внутренней оболочки и сильфонным компенсатором, соединяющим ее с обечайкой внешней оболочки.

findpatent.ru

Кровельная проходка: виды и способы монтажа

Кровля – это сложная система со многими составляющими: несущей конструкцией, утеплителем, гидро- и пароизоляцией, различными аксессуарами, в число которых входит и кровельная проходка. Каждый из элементов сооружения выполняет свою функцию, обеспечивая надежный и прочный кровельный пирог. Функция проходки – обеспечение герметичности примыкания различных технологических коммуникаций к поверхности кровельного покрытия. Еще недавно этот вопрос решался с помощью смекалки и различных подручных средств. Теперь производители предлагают разнообразные унифицированные узлы, пригодные для применения в разных условиях. Для каждого вида крыши подбирают свой узел прохода, с индивидуальной схемой. Рассмотрим разновидности, состав и особенности кровельных проходок.

Назначение и конструкция ↑

Как уже говорилось, кровельное покрытие должно быть герметичным по всей поверхности крыши. Если это условие не соблюдается, перепад температур, который имеет место в течение суток, способствует образованию конденсата, часть которого выведется наружу, а часть осядет на гидроизоляционный слой. В холодное время оставшаяся внутри влага образует наледь, которая оказывает разрушительное воздействие на кровельное покрытие.

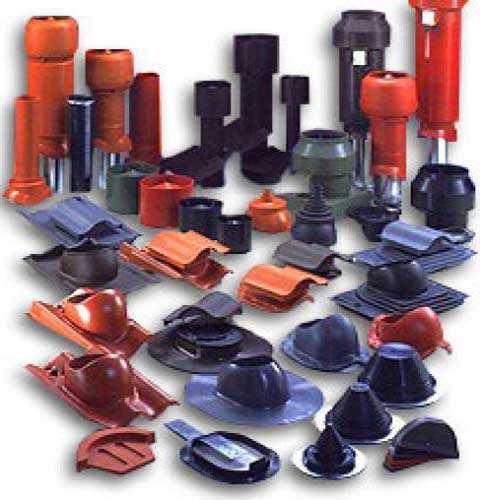

Так выглядят кровельные проходки различных коммуникаций на крыше

Избежать этого поможет вентиляция, создающая в подкровельном пространстве дополнительную циркуляцию воздуха. Все имеющиеся выходы труб, дымоходов, антенн, вентиляции герметизируют тщательным образом, использую для этого уплотнитель кровельных проходов различных конфигураций. Его конструкция полностью исключает проникновение влаги в подкровельное пространство.

Итак, кровельной проходкой называют специальный узел прохода, который применяется для монтажа труб различного назначения, антенн, вентиляционных шахт в местах прохода через кровлю.  Современный рынок предлагает разнообразные вариации таких узлов, что позволяет выполнять герметичные примыкания на крышах любого типа, с разным покрытием.

Их конструкция выглядит, в общих чертах, как отверстие в перекрытии, в которое вставляют металлическую трубу и устанавливают на железобетонные стаканы или прямо на крышу. Толщина металла, из которого изготавливают проходку, должна быть не менее 1 мм. На кровлях с металлическим каркасом монтируют стандартные кровельные проходки, используя стакан из металла. При устройстве проходки на перекрытии из железобетона, было бы неплохо использовать плиты с готовыми уже проемами  под нее. Именно поэтому целесообразно определять места расположения проходок еще при проектировании здания.

Виды кровельных проходок ↑

Кровельные проходки бывают нескольких типов, в зависимости от того, что выводится на крышу:

  1. Трубы, антенны, флагштоки.
  2. Канализационная вентиляция, которую устанавливают для предотвращения появления в доме неприятных запахов.
  3. Кровельные люки, по которым обеспечивается выход на крышу для обслуживания и выполнения ремонта печных труб, различных коммуникаций.
  4. Вентиляция внутренних помещений.
  5. Вентиляция подкровельного пространства, с помощью которой удаляется лишняя влага из чердачных помещений и кровельного пространства.

По форме узел кровельной проходки зависит от конструктивного решения крыши, типов использующихся вентиляционных воздуховодов. Сечения проходок бывают:

  • квадратными;
  •  круглыми;
  • прямоугольными;
  • овальными.

По способу управления потоками воздуха вентиляционные кровельные проходки выпускаются в нескольких вариантах:

  1. Бесклапанное устройство, при котором вентиляция находится постоянно в рабочем режиме.
  2. Ручной механизм. С помощью простого клапана регулируется количество пропускаемого воздуха, а при необходимости можно полностью отключить вентиляцию через этот канал.
  3.  Устройство, которое дает возможность осуществлять дистанционное управление клапаном с помощью автоматизированных систем.

Правильно выбранная кровельная проходка обеспечит качественную герметизацию примыкания коммуникаций к поверхности крыши

Выбирают кровельную проходку с учетом следующих параметров крыши:

  • величина кровельного перекрытия;
  • расстояние между коньком кровли и местом монтажа проходки;
  • угол наклона ската;
  • размеры чердачного помещения при его наличии;
  • из каких материалов устроена крыша;
  • размеры присоединяемых коммуникаций.

Ни один из перечисленных критериев нельзя игнорировать, иначе могут возникнуть проблемы либо на стадии монтажа, либо в процессе эксплуатации.

Видео: монтаж крофельной проходки для сэндвич-трубы ↑

Отличительные особенности конструкции узла прохода для дымохода обуславливаются правилами пожарной безопасности. Поскольку достаточно высокая температура образующихся печных газов передается в процессе эксплуатации элементам дымохода, не исключена возможность возгорания кровли.

К монтажу кровельной проходки для дымохода предъявляются определенные требования пожарной безопасности

Это касается в большей степени крыш с несущей конструкцией из дерева. Поэтому к монтажу проходного узла в данном случае предъявляются следующие требования:

  • наличие регламентированного строительными правилами зазора между трубой дымохода и легковоспламеняющимися элементами кровли;
  • на этом участке дымоход следует обработать каким-либо материалом, снижающим пожарную опасность, к примеру, асбестом;
  • на месте прохода через кровельный пирог узел  следует монтировать с использованием короба, изготовленного из оцинкованного металла, в котором свободное пространство (между стенками короба и трубой дымохода) заполняют стекловатой или прочими огнестойкими материалами.

Узел прохода дымоходной трубы через кровлю можно установить на скате кровли или на коньке.  При его монтировании на коньке может понадобиться изменить стропильную систему, а при установке прохода на скате возможно образование ненужного кармана для снега. Чтобы избежать возможных протечек, под коньковую планку заводят дополнительный элемент.

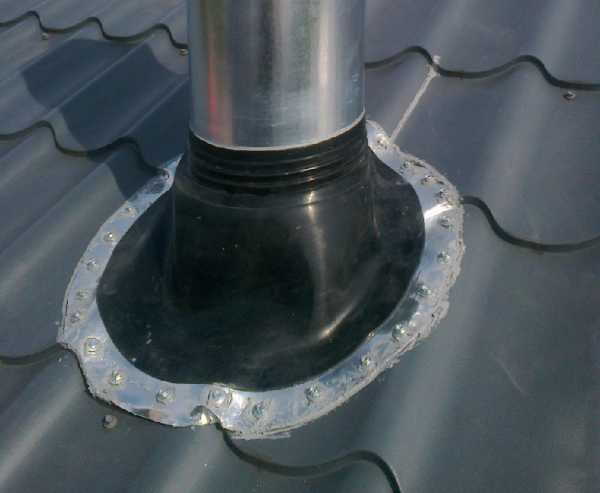

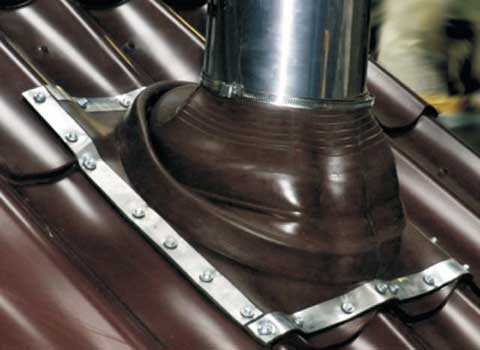

Видео: монтаж на металлочерепицу ↑

Уплотнители кровельных проходок ↑

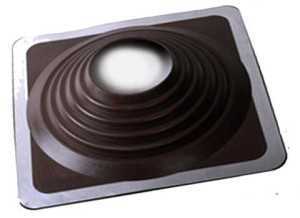

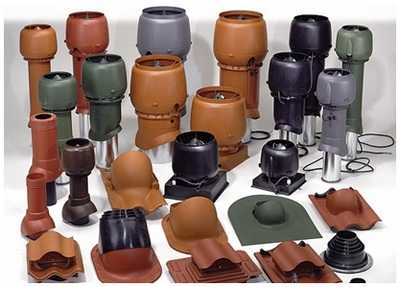

Кроме различных модификаций кровельных проходок в продаже сегодня можно найти подобные изделия нового поколения – универсальный уплотнитель кровельных проходов. Отличается данный элемент тем, что его можно использовать на коммуникациях любого диаметра. При помощи современных моделей можно герметизировать выходы в пределах 3 – 600 мм. Они годятся как для сетевых и телевизионных кабелей, так и для воздуховодов и дымоходов достаточно большого диаметра. Помимо этого, благодаря конусной конструкции данных изделий с углом наклона 20 градусов, их можно устанавливать на скатных кровлях с любым уклоном.

Универсальный кровельный уплотнитель используется при монтаже коммуникаций любого диаметра и на крышах с любым покрытием

Существенным преимуществом универсальных проходок является возможность использования на различных кровельных покрытиях: они работают одинаково эффективно и на металлическом профиле, и на шифере. Эластичность проходки дает возможность повторять форму любой волны. Высококачественный силикон, из которого изготавливаются универсальные уплотнители, способен работать в интервале температур от минус 74 до плюс 260 градусов.  Кроме того, силикон сохраняет свои свойства даже в очень агрессивных условиях. По сравнению с обычными резиновыми материалами, силиконовые изделия служат намного дольше.

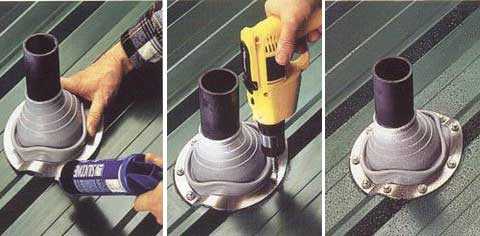

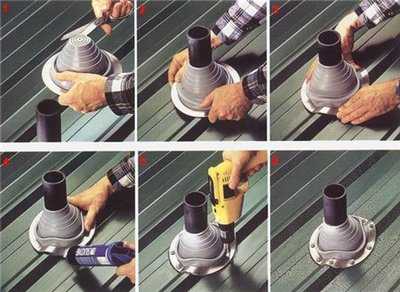

Наглядное пособие по монтажу кровельной проходки

Монтаж универсальной проходки выполняется в следующем порядке:

  • чтобы соединение получилось герметичным,  диаметр кольца выбранного уплотнителя должен быть на 20% меньше диаметра трубы. Лишнюю часть обрезают;
  • чтобы уплотнитель монтировался легко, трубу нужно обработать раствором, например, хозяйственного мыла ;
  • обычное обжатие фланца обеспечит хорошее прилегание к кровле по всему профилю. Для лучшего прилегания фланца можно воспользоваться специальными инструментами;
  • после герметизации стыка специальным составом проводится крепление проходки к поверхности кровли при помощи саморезов  (шаг установки – не более 35 мм).

Универсальный уплотнитель кровельных проходов пользуется большим спросом благодаря простоте монтажа, широкому диапазону применения и высокой степени герметизации.

Видео: монтаж уплотнителя ↑

Правильный подбор и монтаж кровельной проходки обеспечит герметичность кровельного пирога, а это, как известно, одно из главных условий прочности и надежности крыши, ее длительной эксплуатации. Возможно, представленная выше информация поможет кому-то самостоятельно выполнить вывод на кровлю трубы дымохода или вентиляции. Но только профессионалы, которые занимаются кровельными работами много лет, знают все тонкости монтажа проходок (а их не так уж и мало), поэтому лучше доверить им выполнение этой работы.

strmnt.com

Проход дымохода через кровлю - какой вариант выбрать?

Проход дымохода через кровельное покрытие

Практически каждое здание независимо от назначения имеет на своей крыше какие-либо инженерные коммуникации — выходы дымоходных и вентиляционных каналов, аэрационные фонари и прочее. Их крепление, как правило, подразумевает нарушение кровельного покрытия. Чаще всего это происходит, когда выводится дымоход через крышу. И здесь требуется устройство так называемой проходки, или разделки, которая обеспечивает надежную герметичность примыкания дымоходной трубы к материалу кровли.

В прежние времена подобные конструкции устраивались с помощью подручных материалов, в качестве которых выступал рубероид или оцинкованная сталь. Современные же производители предлагают широкий выбор унифицированных изделий, которые могут быть использованы на крышах различной геометрии и покрытых разными видами кровельных материалов.

Проходка для дымоходной трубы — когда требуется ее устройство?

Необходимость устройства прохода через кровлю, крышу и перекрытие здания возникает в разных ситуациях:

  • при постройке нового здания;
  • при капитальном ремонте кровельного покрытия, когда в здании имеется уже установленное отопительное оборудование;
  • при монтаже отопительных котлов или печи, а также камина в эксплуатируемом здании.

Если строится новый дом, то проблем с устройством прохода дымохода на крышу, как правило, не возникает. Все закладывается в проект здания и делается согласно этому документу и прилагаемым расчетам. А вот когда владелец дома пожелает устроить дополнительную дровяную печь или камин, тогда и возникает вопрос, как правильно сделать вывод трубы через крышу, соблюдая все меры пожарной безопасности и обеспечивая полную гидроизоляцию в местах нарушения кровельного покрытия.

Возможно, оптимальным решением будет устройство дымоотводящей конструкции снаружи дома, если расположение отопительного устройства позволяет это сделать.

Такой же вариант вполне подходит, когда хозяин решает установить отопительное оборудование, работающее на солярке или мазуте. В этом случае жильцы дома будут избавлены от неприятных запахов, и сам собой отпадет вопрос устройства проходки дымохода через крышу.

Какие последствия несет устройство проходки?

Главным фактором при устройстве прохода дымоотводящей трубы является пожаробезопасность этой конструкции. Топочные газы создают в дымоходной трубе достаточно высокую температуру, поэтому возникает риск возгорания элементов стропильной системы и кровельного материала. Особенно это актуально, если они отличаются невысокой устойчивостью к огню. В случае, когда стропильная система выполнена из древесины, в месте прохода дымовой трубы потребуется установить дополнительный блок обрешетки.

Учитывая, что многие современные кровельные, а также паро- и гидроизоляционные материалы содержат синтетические вещества, малоустойчивые к огню, устройство проходки требуется выполнять с одним условием. Расстояние от дымовой трубы, дополнительно защищенной теплоизолирующим материалом, до края кровельного горючего материала должно быть не меньше 13 см.

Участок прохода трубы через потолок

Если трубы, кроме кирпичных, не имеют слоя теплоизоляции, это расстояние увеличивается до 25–30 см.

При проходе трубы через кровлю нарушается целостность кровельного покрытия, паро- и гидроизоляции, а в случае утепленной кровли еще и утеплителя. Если не сделать качественной разделки вокруг дымохода, возникает большой риск проникновения влаги в подкровельное пространство, что приведет к намоканию утеплителя и потере его способности сохранять тепло. Кроме того, наличие влаги может вызвать процесс гниения стропильной системы, что потребует замены отдельных ее элементов.

Помимо всех перечисленных проблем, возникающих при неправильном устройстве проходки, может быть нарушена прочность стропильной системы, что создает риск обрушения всей конструкции крыши. Это может произойти, если при выводе дымохода из дома он упрется в коньковый брус или стропильную ногу. Это часто случается, когда конструкция выполняется в эксплуатируемом здании.

Вариант прохода кирпичной дымовой трубы через крышу

В зависимости от типа дымоходной трубы разделка устраивается несколькими способами. В случае с кирпичным дымоходом в кровле вырезается отверстие, которое больше размера трубы на 25 см по всем сторонам, если кровельный материал легковоспламеняемый. Если же кровля выполнена из металла, то зазор можно сделать минимальным. Главное — правильно выполнить разделку в месте прохода дымохода сквозь стропильную систему.

Проход трубы через черепицу

Здесь можно создать вокруг трубы дополнительную конструкцию из стропильных ног и обрешетки. Пространство между трубой и деревянными элементами заполняется негорючим теплоизолирующим материалом, в качестве которого чаще всего используется минеральная вата на основе стекловолокна. Естественно, все новые деревянные элементы должны быть обработаны антипиренами и антисептиками. Если дымоход упирается в коньковый брус, то в последнем делается выпиливание, а сам брус с обеих сторон устанавливается на вертикальные стойки.

На самой кровле делается специальный фартук из металла, который одним краем заводится на вертикальные плоскости дымохода на высоту до 30 см. А противоположный край должен быть подложен под кровельный материал в месте разреза. Но это для тех труб, которые далеко отстоят от конька. Если же дымоход располагается в непосредственной близости к коньку, то фартук заводится под коньковый элемент покрытия. На трубе фартук сначала заводится в ранее сделанную штробу, крепится планками и герметизируется влагостойким герметиком.

Иногда ширина дымохода параллельно коньку превышает 80 см. Это часто случается, когда в одной конструкции совмещены разные выводящие каналы — от камина, отопительного котла, газовой колонки, вентиляционной системы и прочего теплового оборудования. В этих случаях рекомендуется сделать на кровле так называемую разуклонку. Это подобие козырька, который защищает стык кровли и трубы от влаги со стороны конька, а также от скопления снега и дождевых потоков путем отведения их в стороны. Работа требует опыта и знаний, так что лучше ее поручить специалистам.

Устройство проходки готовыми элементами

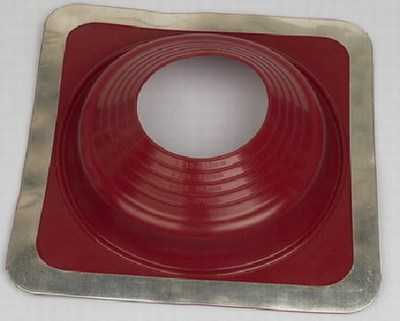

Универсальный кровельный уплотнитель №1

Если осуществляется проход дымохода через крышу, а дымоотводящий канал выполнен из круглой керамической или металлической трубы, то лучше воспользоваться готовыми узлами проходки, которых в продаже великое множество.

Узел проходки может иметь различную форму:

  • круглую;
  • овальную;
  • квадратную;
  • прямоугольную.

Выбор того или иного варианта зависит:

  • от типа кровельного покрытия;
  • диаметра трубы дымохода;
  • угла ската крыши;
  • материала, из которого выполнено перекрытие здания;
  • высоты подкровельного пространства.

Проходка заводского изготовления представляет собой конструкцию, состоящую из двух частей — металлического кольца и специальных элементов, называемых отбортовкой. Если в производстве проходки используется черный металл, то его толщина должна быть не менее 1 мм, а максимальная толщина — 3 мм. Кольцо имеет два контура, каждый из которых оснащен изоляционным слоем из базальтового полотна, что исключает риск возгорания от горячей трубы. Металл покрывается эмалью черного цвета, устойчивой к высоким температурам и способной выдерживать до +600 градусов.

Как осуществить проход дымохода

Встречаются узлы проходок, изготовленные из нержавеющей стали. Но цена таких конструкций узлов намного выше.

Универсальные узлы проходки представляют собой фланец из алюминия с силиконовой или резиновой гофрой конической формы. Они бывают нескольких типоразмеров, что удобно при выборе для конкретного диаметра дымоходной трубы. Верх гофры срезается под имеющийся диаметр трубы, после чего устройство просто натягивают на трубу. Фланец обрабатывается герметиком и крепится к кровле при помощи саморезов, что идут в комплекте.

В случае устройства кровли из материалов, не позволяющих прикрепить фланец саморезами непосредственно к кровельному покрытию, крепление производят в обрешетку более длинными саморезами или дюбелями, если основанием кровли служит железобетонная плита. Существуют узлы проходки, где фланец и гофра поставляются раздельно. В этом случае крепление производится специальными хомутами, которые плотно обжимают гофру вокруг дымоходной трубы.

Заключение

Независимо от того, какой вид проходки вы используете, следует соблюдать нормы и правила, регламентирующие величину отступов от стропильной системы в целях пожарной безопасности. А если вы решились устанавливать узел проходки своими руками, то сначала необходимо внимательно рассмотреть саму конструкцию и изучить рекомендации по ее монтажу.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru

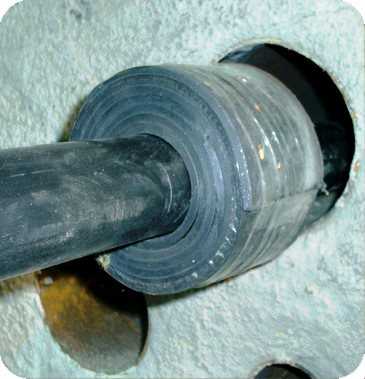

Герметизация трубных проходок в сэндвич-панелях | ПТК-Защита

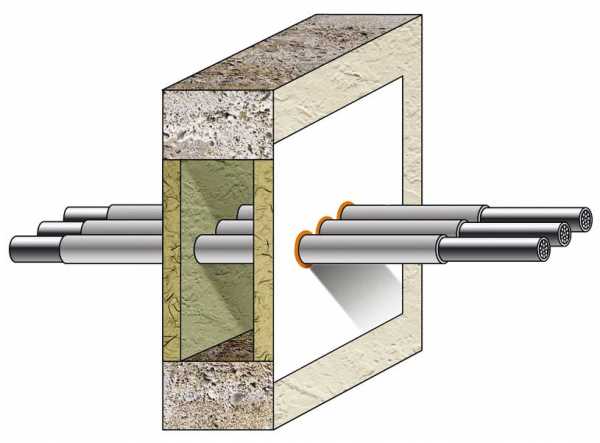

В местах пересечения противопожарных преград стальными
трубами нарушается противопожарная целостность конструкции,
снижается предел огнестойкости на участке проходки. Как следствие,
происходит распространение дыма, огня и продуктов горения.

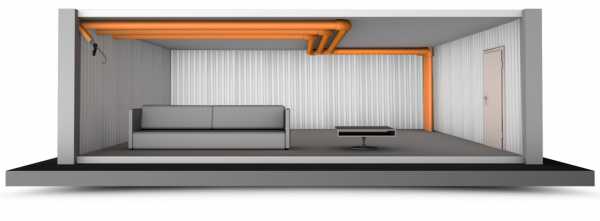

Трубные проходы в сэндвич-панелях являются
особым случаем из-за усиленной теплопередачи
слоя минераловатного наполнителя стены.

×

Виды противопожарных
преград

  • стены,
  • перегородки,
  • перекрытия,
  • люки,
  • двери,
  • окна,
  • тамбуры,
  • шлюзы.

Технология герметизации трубных проходок

Шаг 1

Подготовка проёма и трубы

Проёмы очищают от строительного мусора и проверяют на соответствие требований проектных документов. Подготавливают поверхность трубы.

Заделку проходок с помощью герметика
Alfa Mastic необходимо выполнять после проведения монтажных работ

Шаг 2

Подготовка и установка минеральной плиты

Исходя из размеров проёма трубной проходки, вырезается минеральная плита.

На торцевые поверхности заготовок из минеральной ваты, которые соприкасаются
между собой, трубой или поверхностью сэндвич-панели, наносится герметик Alfa Mastic

Перед применением герметик необходимо выдержать при комнатной температуре не менее 24 часов.

Материалы
соответствуют ТР2009/013/BY

Минеральная вата Alfa FR Board BY устанавливается в 2 слоя. Толщина одной плиты — 50 мм.

Шаг 3

Заделка трубной проходки

Вокруг трубы а также в местах стыков равномерно наносят герметик Alfa Mastic. Торцы поверхности герметика разравнивают шпателем.

При нанесении герметика НЕ ДОПУСКАЕТСЯ:
— образование воздушных пустот,
— попадания грязи,
— попадания инородных предметов.

Обернуть участок трубопровода изоляцией из минеральной ваты Paroc Pro Section 100
на участке длиной не менее 500 мм в обе стороны от проходки, зафиксировать изоляцию без зазоров.

> +5oC При нанесении герметика, температура окружающей среды должна быть выше +5 градусов

Сертификаты соответствия

Огнезащитная эффективность подтверждена огневыми испытаниями
на полигоне МЧС в Борисовском районе, Минской области, Республики Беларусь,
Техническим Свидетельством № ТС 01.3365, выданным РУП «Стройтехнорм».

Соответствует требованиям ТР 2009/013/BY «Здания и сооружения, строительные
материалы и изделия. Безопасность».

Восстановлена противопожарная преграда с требуемым пределом огнестойкости до EI 90.

Результат соответствует требованиям проекта и может быть предъявлен в компетентные органы.

Рядом с трубной проходкой клеится стикер
с информацией о выполненных работах.

Технология герметизации меняется в зависимости
от расположения проходок труб, количества проходящих элементов и материалов строительной конструкции.

Подробная информация предоставляется во время консультации:

Рабочее время: пн — пт: 8:00–18:00

ptk-zaschita.by

Огнестойкие кабельные проходки – технические решения PROMAT

Кабельные линии, проходящие транзитом через здание, в обязательном порядке подлежат огнезащите. Promat предлагает специалистам ряд комплексных технических решений для огнезащиты мест прохода кабельных линий через ограждающие конструкции.

ОГНЕЗАЩИТА КАБЕЛЬНЫХ ПРОХОДОК

Кабельные линии, проходящие транзитом через здание, в обязательном порядке подлежат огнезащите. Они, наряду с несущими и ограждающими конструкциями, обеспечивающими геометрическую устойчивость здания, являются одним из основных элементов пожарных рисков объекта в целом.

Противопожарные кабельные проходки предназначены для защиты мест прохода кабельных линий через ограждающие конструкции (стены, перекрытия, внутренние противопожарные перегородки) с нормируемым пределом огнестойкости.

При этом предел огнестойкости кабельной проходки должен быть не ниже предела огнестойкости ограждающей конструкции, которую эти кабели пересекают. Материалы для заделки кабельных проходок и сами проходки подлежат обязательной сертификации.

Основным показателем эффективности такой проходки является предел огнестойкости, который определяется в ходе проведения специальных испытаний по ГОСТ Р 53310-2009 и должен подтверждаться сертификатом соответствия требованиям технического регламента о пожарной безопасности.

Обозначение предела огнестойкости проходки состоит из условных обозначений, так называемых нормируемых предельных состояний, и цифры, соответствующей времени достижения одного из этих состояний (первого по времени) в минутах. Всего существует три вида предельных состояний, обозначаемых в виде индекса — IET:

Литера I (Insulation) — потеря теплоизолирующей способности огнестойкой проходки вследствие повышения температуры на необогреваемой поверхности материала проходки более чем на 140 °С.

Литера E (Integrity) — потеря целостности материала огнестойкой проходки в результате образования в конструкции огнестойкой проходки сквозных трещин или отверстий, через которые на необогреваемую поверхность проникают продукты горения и пламя.

Литера T (Temperature) — достижение критической температуры нагрева изоляции кабелей в необогреваемой зоне проходки.

Как же работают огнестойкие кабельные проходки?

В основе их действия – свойства заделочных материалов.

Это или терморасширяющиеся материалы, у которых под воздействием высокой температуры происходит процесс уплотнения заделки, или материалы, обладающие низкой теплопроводностью, служащие препятствием для распространения огня и продуктов горения в смежные помещения.

Существуют различные способы заделки кабельных проходок с применением различных материалов и конструктивных решений.

Необходимые правила для надлежащей заделки огнестойких кабельных проходок регламентирует часть 7 статьи 82 Федерального закона от 22.07.2008 № 123-ФЗ в редакции от 23.06.2014 «Технический регламент о требованиях пожарной безопасности».

ОГНЕСТОЙКИЕ КАБЕЛЬНЫЕ ПРОХОДКИ PROMAT

Promat предлагает специалистам ряд комплексных технических решений для выполнения огнезащитных кабельных проходок.

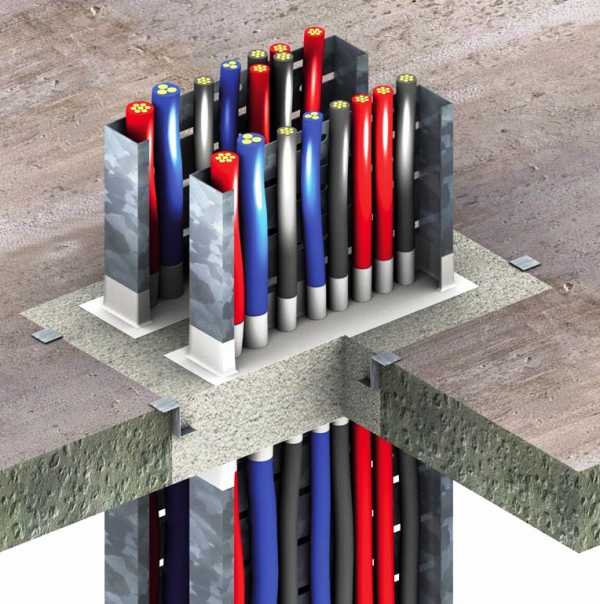

1.​ Проходка кабельная универсальная «ФЕНИКС® КП»

«ФЕНИКС® КП» — конструкция, предназначенная для заделки мест пересечения ограждающих конструкций с нормируемыми пределами огнестойкости кабелями, препятствующая распространению пожара в смежные помещения.

Конструкция кабельной проходки соответствует требованиям ГОСТ Р53310-2009 и обеспечивает пределы огнестойкости EIT 45, EIT 90 и EIT 150.

Конструкция кабельной проходки включает в себя: огнезащитную плиту «ФЕНИКС® ПМО»; огнезащитную мастику «ФЕНИКС® ПВУ» и огнезащитный состав для кабелей «ФЕНИКС® СЕ».

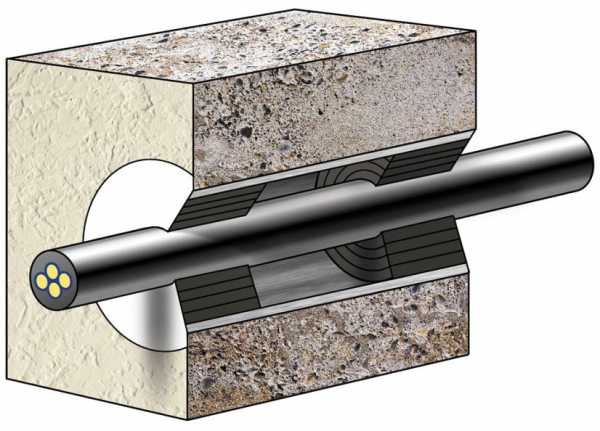

2.​ Противопожарная кабельная проходка трубная «ФЕНИКС® КПТ»

«ФЕНИКС® КПТ» — конструкция, предназначенная для заделки мест пересечения ограждающих конструкций с нормируемыми пределами огнестойкости кабелями, проложенными в трубах, препятствующая распространению горения в примыкающие помещения.

Трубная кабельная проходка представляет собой сборную конструкцию, включающую в себя ленту из терморасширяющегося огнезащитного материала ТРК и огнезащитную мастику «ФЕНИКС® ПВУ».

Конструкция кабельной проходки трубной соответствует требованиям ГОСТ Р 53310-2009 и обеспечивает предел огнестойкости не менее EIT 120.

Проходка может быть расположена как горизонтально, так и вертикально.

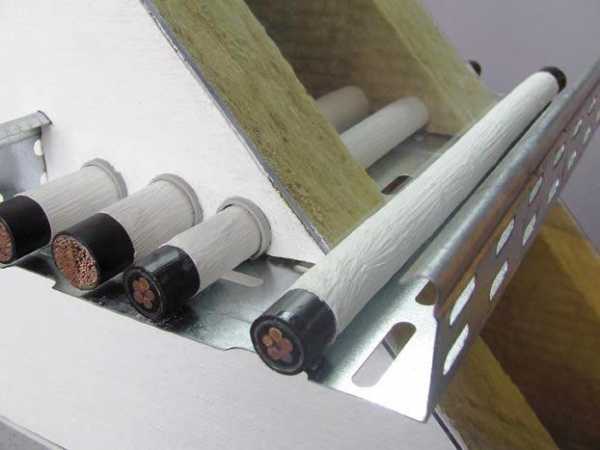

3.​ Проходка кабельная противопожарная на основе огнезащитного состава «ФОРМУЛА КП»

Проходка кабельная противопожарная на основе огнезащитного состава «ФОРМУЛА КП» — предназначена для заделки мест пересечения кабелями ограждающих конструкций с нормируемыми пределами огнестойкости, препятствующая распространению горения в примыкающие помещения.

Конструкция соответствует требованиям ГОСТ Р 53310-2009 «Проходки кабельные, вводы герметичные и проходы шинопроводов. Требования пожарной безопасности. Методы испытаний на огнестойкость».

Противопожарная конструкция состоит из огнезащитного состава «ФОРМУЛА КП», представляющего собой вспученный вермикулит и связующего, и огнезащитного кабельного покрытия «ФЕНИКС® СЕ».

Конструкция кабельной проходки соответствует требованиям ГОСТ Р53310-2009 и обеспечивает пределы огнестойкости EIT 60, EIT 90, EIT 120, EIT 150 и EIT 180.

Огнестойкие проходки Promat в обязательном порядке проходят все необходимые сертификационные испытания, что подтверждается наличием соответствующих документов. Они полностью соответствует предъявляемым противопожарным, санитарным и прочим требованиям.

Все представленные конструкции кабельных проходок обеспечивают коэффициент снижения токовых нагрузок для кабелей равный 1.

Узнать подробнее об огнестойких кабельных проходках Promat и получить консультацию специалистов, вы можете на www.promat.ru.

ogneportal.ru

угловая, прямая, Master Flash для печной трубы

  • Обязательно ли использование кровельной проходки
  • Виды уплотнителей для узлов прохода
  • Проходка кровельная Master Flash
  • Кровельная проходка – один из важных дополнительных элементов кровли, «отвечающий» за надежную герметизацию различных узлов прохода наружу, скажем, дымохода, вентиляции, антенн и т. д. Более того,она защищает от вызванных давлением снега и перепадом температур вибраций и смещений. Различная конфигурация основания и система крепления позволяет использовать проходку практически на любой поверхности крыши.

    Обязательно ли использование кровельной проходки ↑

    Представим, что конструкция кровельного покрытия потеряла свою герметичность. Негативные последствия – очевидны.

    • Достаточно суток, чтобы перепад температур спровоцировал образование конденсата.
    • Выведется наружу он только частично, а часть его осядет на слой гидроизоляции.
    • При низких температурах, оставшаяся внутри влага образует наледь, которая становится причиной нарушения целостности покрытия.

    Ситуация, согласитесь, крайне неприятная. Выход есть – дать возможность воздуху циркулировать в подкровельном пространстве, то есть организовать дополнительную вентиляцию, установить дефлекторы и вентили.

    Любой выход на крышу, а их немало:

    которые обеспечивают выход из чердачных помещений на труднодоступные участки и, наоборот, доступ туда для крыш любой сложности требует тщательной герметизации.

    Кровельная проходка служит именно для этих целей, так как ее конструкция полностью исключает риск попадания в подкровельное пространство влаги. Например, для печной трубы обеспечивает примыкание к трубе материала для кровли.

    Виды уплотнителей для узлов прохода ↑

    Различают несколько видов специальных конструкций, которые используют для вывода на крышу:

  1. стояков канализации, которая защищает от разрушения канализационную систему и предупреждает появление неприятных запахов,
  2. внутренних помещений,
  3. люков;
  • труб, кабельных сетей, антенн.

Их подбирают в соответствии:

  • с покрытием: металлочерепица, натуральная черепица, шифер, профнастил и другое,
  • диаметром объекта, выводимого на крышу,
  • типу крыши – плоская или скатная.

Все это позволяет обеспечить максимальную эффективность герметизации.

↑Уплотнитель кровельный универсальный

Помимо специальных типов в продаже имеются также предложения универсальных уплотнителей, скажем, кровельные проходки Borge. Используют их для герметизации всевозможных соединений при монтаже на крыше светильников, антенн, мачт и т. д.

По своей конструкции – это многоступенчатая пирамида, изготовленная из специальной резины или силикона, которая закреплена на гибкий фланец квадратной формы.

Его нижняя половина выполнена из силикона, а верхняя – из алюминия. Таким образом, гибкость и эластичность основы без труда совмещается с покрытием для кровли любого типа, устраняя при этом нежелательную вибрацию, причиной которой может стать ветер, снег и другое.

Среди характеристик универсальных проходок следует выделить их долговечность. Устойчивость к УФ-излучению, чрезвычайную гибкость и стойкость к коррозии и кислотным дождям. Широкий выбор цветового исполнения и единый стиль дают возможность придать наружному виду кровли законченность и эстетичность.

Модельный ряд этого оборудования отличается своими размерами. Это значит, что каждая модель предназначена для уплотнения и герметизации конструкций определенного диаметра – его значение обычно бывает указано на корпусе детали.

Совет

При выборе проходки для кровли универсального типа рекомендуется из соседних типоразмеров выбирать больший, особенно в случае скатной крыши.

Прямая ↑

Элементы крыши этого типа используют для плоских и малоуклонных конструкций (менее 25⁰) при выводе наружу круглых труб диаметром 6–1050 мм – вентиляционных, печных, телевизионных антенн, электрических кабелей, флагштоков. Они также защищают от осадков и грязи и сохраняют свою эффективность при резких колебаниях температуры в интервале, в зависимости от модели, начиная от -60° и кончая +135°.

Угловая ↑

Другой вид – это угловая проходка, которую используют при вентиляции. Фланец у них наклонен к основанию под определенным углом, в 20⁰ предназначены они для скатных крыш с уклоном больше 25°. Угловые защищают также от осадков и обеспечивают установку труб диаметром 75–460 мм.

Проходка кровельная Master Flash ↑

Это пример высококачественного оборудования кровли этого типа, которое на высочайшем уровне обеспечивает ее герметизацию. Помимо проходок прямого, Standart, и углового, Residential, вида производитель предлагает также вариант Master Flash Petrofit, который можно использовать в случае уже смонтированных труб на крыше. Для удобства монтажа на ней выполнен специальный разрез, а качество герметизации обеспечивает использование хомута и заклепок, идущих с ним в комплекте.

Монтаж ↑

Сегодня проходка кровельная для дымоходов чаще всего исполняется при помощи системы Master Flash. На то есть несколько причин: во-первых, несомненно, это эффективность системы, во-вторых, простота и удобство монтажа.

  • Выбор уплотнителя. Отверстие кольца уплотнителя должно быть меньше, чем диаметр трубы, на 20% (по необходимости можно обрезать).
  • Монтаж. Натягивают по трубе уплотнитель – работу можно существенно облегчить, если использовать мыльный раствор.
  • Придание формы. Надавливая уплотнитель вниз, ему придают форму, соответствующую основанию кровли. С помощью инструментов края фланца можно плотно придавить к поверхности.

  • Уплотнение. Под фланец наносят герметик.
  • ЗакреплениеШурупами фланец закрепляют  к основанию. Шаг крепления примерно 35 мм.

Видеоинструкция: «Как устанавливают уплотнитель кровельный универсальный Master Flash»

© 2019 stylekrov.ru

stylekrov.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
