Психрометр фото: что измеряет гигрометр психрометрический? Как пользоваться? Таблица и единица измерения. Как работает?

Гигрометр-психрометр ВИТ-2 в Орле и Орловской области с доставкой

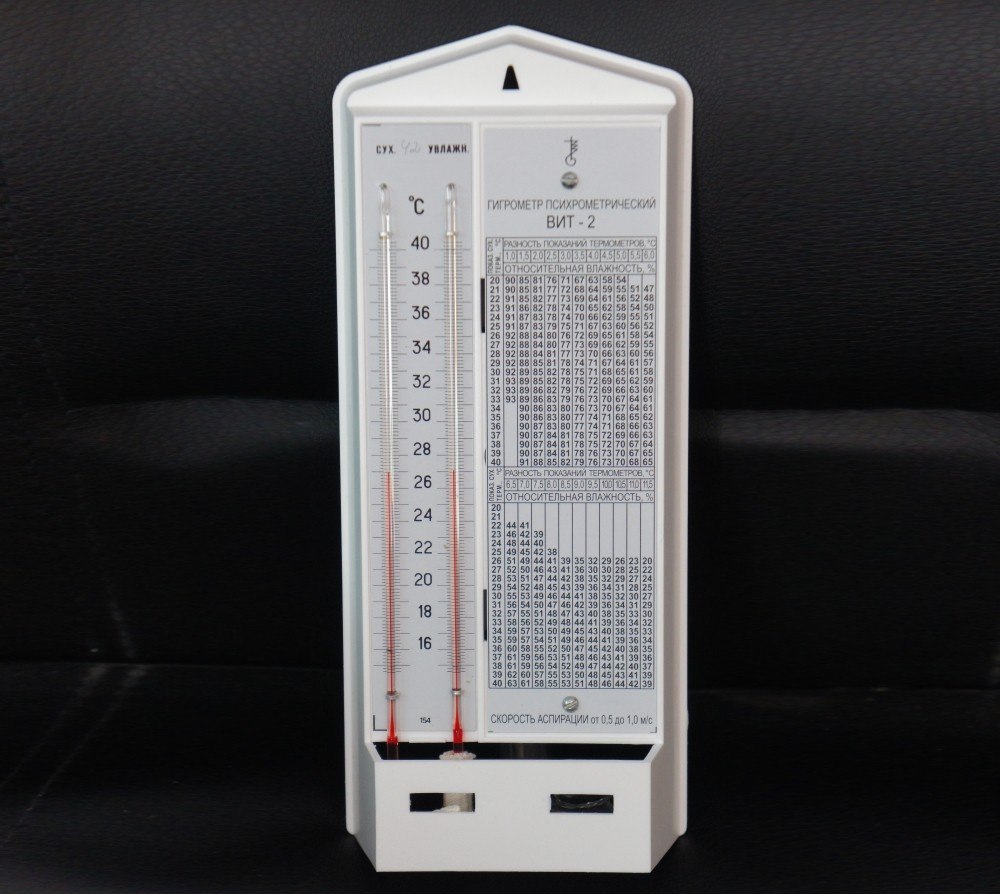

Гигрометр психрометрический ВИТ-2 применяется для измерения температуры и относительной влажности воздуха во внутренних помещениях: на складах, в торговых залах, в материальных комнатах, в архивах, в офисных, производственных, жилых и прочих отапливаемых в зимний период помещениях. В приборе используется дистиллированная вода, поэтому температура внутри помещения, в котором размещен гигрометр, не может быть ниже 0°С. Минимальная температурный для измерения влажности +20°С; максимальная температура +40°С.

Если помещение имеет меньшую минимальной температуру, то применять необходимо гигрометр психрометрический ВИТ-1, у него температурный диапазон измерения влажности: от +5°С … до +25°С по конструкции гигрометр психрометрический ВИТ-1 выполнен аналогично гигрометру психрометрическому ВИТ-2.

Конструкция

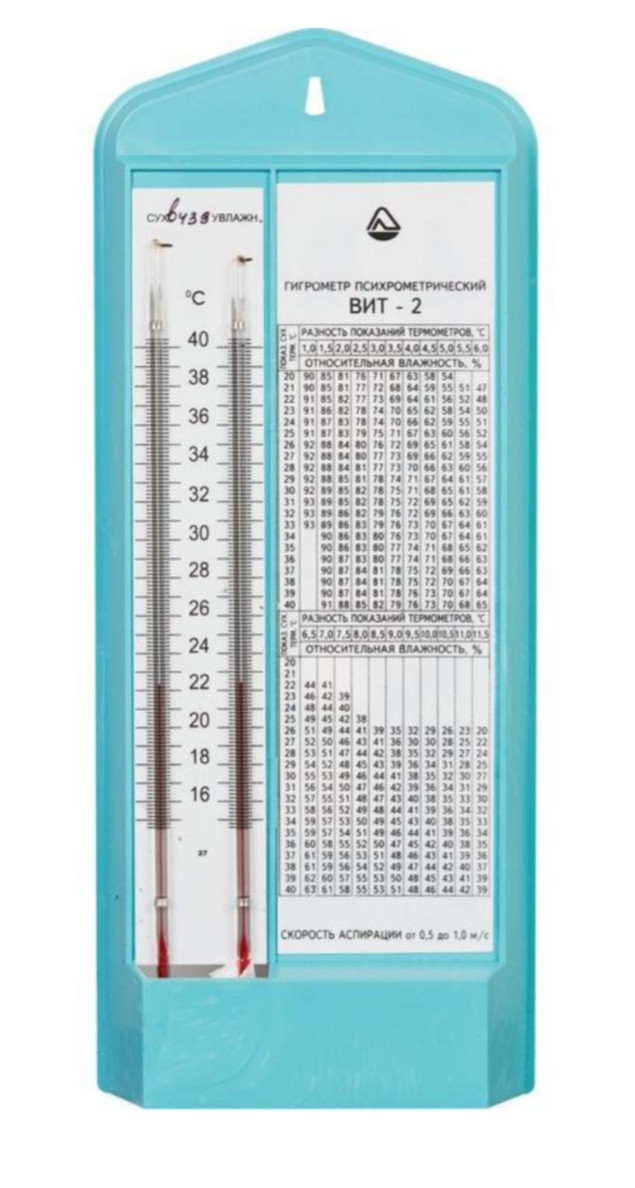

Гигрометр психрометрический (психрометр) ВИТ-2 состоит из пластмассового основания, на котором закреплены температурная шкала с двумя капиллярами, один из которых увлажняется фитилем из ткани, опущенным в питатель с водой, и таблица для определения относительной влажности. Питатель закреплен с внутренней стороны основания. Шкальная пластина и таблица — металлические.

Гигрометр психрометрический ВИТ-2 изготавливается в России по ТУ25-11.1645-84, в Украине по ТУ З Украины 14307481.001-92. Оба прибора являются абсолютными аналогами и взаимозаменяемы вне зависимости от ТУ и производителя.

Гигрометр психрометрический ВИТ-2 имеет Свидетельство об утверждении типа средств измерений Гос реестр СИ №09364-08. Имеет первичную заводскую поверку и признается надзорными органами в качестве контрольно-измерительного прибора.

В гигрометре психрометрическом ВИТ-2 для измерения влажности воздуха применяется психрометрический метод измерения. Определение влажности этим методом осуществляется по показанию двух термометров с ценой деления 0,2°С. Резервуар одного из термометров плотно обертывается кусочком тонкой ткани (или тканевого шнура-фитиля), конец которой опускается в стеклянный питатель с дистиллированной. С поверхности резервуара смоченного термометра происходит испарение влаги, на которое затрачивается тепло. Сухой термометр показывает температуру воздуха, а смоченный — свою собственную температуру, зависящую от интенсивности испарения воды с поверхности резервуара. Чем больше дефицит влажности, тем интенсивнее будет происходить испарение и, следовательно, тем ниже будут показания смоченного термометра.
Для удобства определения влажности воздуха по разности показаний двух термометров составлена психрометрическая таблица.

Наблюдения по психрометру и отсчеты по термометрам должны проводиться как можно быстрее, так как длительное присутствие наблюдателя вблизи термометров может исказить их показания.

Технические характеристики гигрометра психрометрического ВИТ-2:

диапазон измерения °t сухого термометра, °С		+15…+40
цена дел. шкалы, °С		0,2
диапазон измерения относительной влажности в зависимости от температур	влажность, %	от 20 до 90
	температура, °С	+26…+40
габаритные размеры, мм		290х120х50
Термометрическая жидкость		Толуол

Психрометр принцип работы

Психрометр – устройство, принцип работы

Влажность воздуха в квартире — один из основных показателей домашнего микроклимата. Слишком высокое или низкое содержание влаги в воздухе может доставить дискомфорт и негативно сказаться на самочувствии.

Влажность воздуха — это показатель содержания водяного пара в воздухе. Влажность домашнего воздуха меняется в зависимости от погодных условий и процессов жизнедеятельности людей.

Без специальной аппаратуры определить относительный точный уровень влажности воздуха сложно. Однако не соответствующую норме концентрацию влаги можно определить по сухости кожи и слизистых или скоплению конденсата (точка росы) на окнах и зеркальных поверхностях.

Относительная влажность — содержание водяного пара в воздухе и его взаимодействие с температурой воздуха.

Прибор для измерения влажности воздуха называется гигрометр.

Гигрометр бывает нескольких видов:

• волосяной,
• пленочный,
• весовой,
• конденсационный,
• психрометрический,
• электронный.

Психрометрический гигрометр

Психрометр основан на взаимодействии между собой «сухого» и «влажного» термометров. В приборе установлены два градусника с подкрашенными жидкостями (красного и синего цветов). Одна из этих трубок обмотана хлопчатобумажной тканью, конец которой погружен в резервуар с раствором. Ткань намокает, а затем влага начинает испаряться, тем самым охлаждая «влажный» термометр. Чем ниже влажность воздуха в помещении, тем ниже будут показания термометра.

Чтобы высчитать процент влажности воздуха на психрометре, следует в таблице на приборе найти значение температуры воздуха согласно показаниям градусника и найти разницу значений на пересечении показателей.

Психрометры бывают нескольких видов:

• стационарный. Включает два градусника (сухой и влажный). Работает по принципу, описанному выше. Процент влажности воздуха рассчитывается по таблице.
• аспирационный. От стационарного отличается лишь наличием специального вентилятора, который служит для обдува термометров поступающим потоком воздуха, тем самым ускоряя процесс измерения влажности воздуха.
• дистанционный. Этот психрометр бывает двух видов: манометрическим и электрическим. Вместо ртутных или спиртовых градусников имеет кремниевые датчики. Однако, как и в первых двух случаях, один из датчиков остается сухим, второй — влажным.

Работа психрометра основана на степени охлаждения испарением резервуара «смоченного» термометра при балансе теплообмена и зависящей от количества влаги в вентилируемом потоке воздуха постоянной скорости.

По температуре «смоченного» термометра и температуре воздуха определяют относительную влажность.

Психрометр состоит из двух основных частей – головки 1 и термодержателя 3 (рис. 1).

Внутри головки располагается аспирационное устройство, состоящее из заводного механизма, ключа 2 и вентилятора для психрометра МВ-4-2М; в психрометре М-34-М используется электродвигатель с вентилятором, подключаемый к сети переменного тока напряжением 220 В.

На термодержателе 3 установлены термометры 4, один из которых «смоченный», а другой служит для измерения температуры воздуха.

Термометры защищены от воздействия солнечной радиации как сбоку – планками 5, так и снизу – трубочками 6.

В нижней части термодержателя расположено устройство для регулирования скорости аспирации. Оно состоит из клапана 8, имеющего форму конуса и подпружиненного винта 7. При повороте винта перекрывается определенная часть сечения трубки 9, что приводит к изменению скорости аспирации.

Регулировка скорости до заданной величины проводится на заводе и при необходимости в бюро поверки.

Рис. 1. Схема аспирационного психрометра МВ-4-2М

При вращении вентилятора в прибор всасывается воздух, который обтекает резервуары термометров, проходит по трубке 9 к вентилятору и выбрасывается наружу через прорези в аспирационной головке. К психрометру прилагаются: пипетка для смачивания, состоящая из стеклянной трубочки, вставленной в резиновый баллон с зажимом; щиток (ветрозащита) для защиты аспиратора от влияния ветра; металлический крючок для подвешивания прибора за шарик на аспирационной головке, поверочные свидетельства к термометрам и паспорт. Для вычисления влажности по показаниям термометров используют психрометрические таблицы или вычисляют по формуле. Формулы и вспомогательные таблицы для вычисления абсолютной и относительной влажности представлены в приложении 1

Принцип работы психрометра

Принцип действия любого психрометра основан на физическом свойстве жидкости (воды) к испарению и возникающей при этом разности температур показываемых сухим и влажным термометрами. Испарение, за счет того, что жидкость покидают наиболее “быстрые” молекулы, приводит к потере жидкостью части энергии и как следствие снижение ее температуры, регистрируемое смоченным термометром.

Простейший психрометр состоит из двух стеклянных термометров (спиртовых или ртутных). Один сухой, другой влажный (смоченного), обернутый влажной хлопчатобумажной тканью. Конец этой ткани опущен в резервуар с жидкостью. При испарении воды происходит охлаждение влажного термометра. Чем ниже влажность окружающего воздуха, тем интенсивнее протекает этот процесс.

Следовательно, чем суше воздух, влажность которого определяется, тем ниже будут показания смоченного термометра, тем больше будет разница между показаниями сухого и влажного термометров.

Зафиксировав показания сухого и влажного термометров, с помощью специальных формул или психрометрической таблицы определяется относительная, а затем по психрометрической формуле – абсолютная влажность воздуха.

Питатель должен всегда быть наполнен дистиллированной водой. Ее доливают либо после выполнения измерений, либо не менее чем за полчаса до их выполнения.

Можно применять кипяченую воду с экспозицией не менее 15 минут. Ее заливают в питатель, предварительно охладив до комнатной температуры.

Фитиль увлажненного устройства должен быть чистым, влажным и мягким постоянно. По мере загрязнения он подлежит замене.

Понравилась статья? Расскажите друзьям: Оцените статью, для нас это очень важно:

Проголосовавших: 5 чел.
Средний рейтинг: 3. 4 из 5.

Психрометр МВ-4М

Психрометр MB-4M предназначен для определения относительной влажности и температуры воздуха.

Устройство и принцип действия

Работа психрометров основана на зависимости разности температур сухого и смоченного термометров от влажности окружающего воздуха. Психрометр состоит из двух одинаковых ртутных термометров (ГОСТ 112-78) закрепленных в специальной оправе и аспирационной головки. Оправа представляет гобой трубку, раздваивающуюся книзу, и защитные планки. К нижней раздвоенной части трубки с помощью пластмассовых втулок прикреплены два патрубка, являющихся радиационной защитой резервуаров термометров. Верхний конец трубки соединен с аспиратором. Аспирационная головка состоит из заводного механизма и вентилятора, закрытых колпаком. Пружина заводного механизма психрометра МВ-4М заводится специальным ключом.

При вращении вентилятора в прибор всасывается воздух, который обтекает резервуары термометров, проходит по воздухопроводной трубе к вентилятору и выбрасывается наружу через прорези в аспирационной головке. Сухой термометр будет показывать температуру воздуха, а показания смоченного термометра будут меньше из-за охлаждения, вызванного испаренном воды с поверхности батиста, облегающего резервуар термометра. Для определения влажности по показаниям сухого и смоченного термометров используют психрометрические таблицы.

Перед работой резервуар правого термометра обертывается батистом в один слой, причем края батиста лишь немного должны заходить друг за друга (не более 1/4 окружности резервуара термометра). После этого подготовленный по размеру кусочек батиста смачивают в дистиллированной воде и в мокром виде плотно обертывают вокруг резервуара термометра.

Подготовив две петли из ниток, сначала одной петлей крепко затягивают батист вверху резервуара, а затем, надев вторую петлю па середину резервуара, постепенно стягивают ее под резервуар все. время расправляя батист. Нитку под резервуаром не следует стягивать слишком туго. Стянув петлю под резервуар, ее завязывают. Закончив обвязку батиста, излишнюю ткань обрезают непосредственно под резервуаром термометра.

Что такое психрометр и для чего он нужен?

Обычному человеку для определения погоды на улице, как правило, вполне достаточно термометра, прикреплённого к оконной раме.


Иногда к нему прибавляется барометр – прибор, предсказывающий изменения погоды по колебаниям атмосферного давления. Но для синоптика этого набора измерительной техники, как правило, недостаточно – необходим ещё, как минимум, психрометр.

Что такое психрометр?

Название этого прибора составлено из двух слов древнегреческого языка: «психрос» – холодный и «метрео» – измерять.

Он измеряет температуру и влажность воздуха, что часто бывает необходимостью в метеорологических замерах окружающей среды, а также во многих сферах промышленности – например, при взвешивании гигроскопичных материалов для нахождения их точного веса.

Как работает психрометр?

Как известно, любая жидкость, в том числе и вода, постепенно испаряется, при этом в парообразное состояние переходят самые «быстрые» молекулы, т. е. общая температура жидкости при этом понижается. Именно это физическое свойство жидкостей лежит в основе конструкции любого психрометра.

Представьте себе два термометра, неважно – спиртовых либо ртутных. Поверхность одного из них остаётся сухой, второй же обёрнут влажной тканью. Чтобы ткань не высыхала, один её край опущен в ёмкость с водой. Когда вода испаряется с ткани, обёрнутый термометр охлаждается и, соответственно, показывает более низкую температуру, чем второй термометр, поверхность которого остаётся сухой и фиксирует температуру воздуха. Чем меньше влаги в окружающем воздухе, тем интенсивнее идёт процесс испарения.

Следовательно, по разнице показаний двух термометров можно судить об уровне влажности воздуха. Для этого существует специальная психрометрическая таблица, из которой можно узнать относительную влажность, а затем при помощи специальной формулы определить абсолютную влажность воздуха.

Психрометр и гигрометр

Так ли уж необходим психрометр, когда влажность воздуха можно определить при помощи другого прибора – гигрометра?

Принцип работы этого прибора основан на других свойствах окружающей среды: гигрометры бывают резистивными, ёмкостными, термисторными и оптическими. Простейшие из них используют свойство некоторых материалов скручиваться или распрямляться при колебаниях влажности.

В ряде случаев показания любого из гигрометров являются недостаточно точными. Простота устройства психрометра обеспечивает высокий уровень защиты от посторонних влияний, поэтому полученные с его помощью данные оказываются более точными и надёжными. Поэтому нередко для уточнения результатов измерений показания гигрометров время от времени проверяют при помощи психрометра.

В то же время гигрометры во многих случаях являются более удобными для использования. Так, ёмкостные гигрометры справляются с замерами влажности не только воздуха, но и твёрдых веществ. Это необходимо для контроля параметров таблеток, бетонных изделий и др.

Разновидности психрометров

В настоящее время для замеров используются психрометры трёх основных типов, различающихся между собой конструкционными особенностями.

– Психрометр стационарного типа представляет собой закреплённые на массивном штативе два ртутных термометра. Колба с ртутью одного из них обвязана батистовой тканью, конец которой опущен в стакан, наполненный водой. Вся конструкция размещена в метеорологической будке или там, где обычно проводятся замеры. Основным недостатком стационарного психрометра является зависимость показаний от подвижности воздушного потока, которая влияет на скорость испарения.

– Психрометр аспирационного типа (Асмана), хотя и состоит из тех же двух термометров, но обладает более сложной и защищённой конструкцией. Термометры в этом варианте размещены в прочном корпусе, который отсекает постороннее тепловое излучение. Испарение жидкости происходит за счёт принудительного обдува, осуществляемого небольшим вентилятором, продуцирующим поток воздуха со скоростью около 2 м/с. Это наиболее точный и защищённый от внешних влияний прибор.

– Психрометр дистанционного типа использует не ртутные стеклянные термометры, а электрические измерители температуры, основанные на замерах резистивности материалов, на свойствах термисторов и термопар, а также манометрические системы. Но в любом случае один из датчиков при измерениях остаётся сухим, а второй смачивается для замера разности температур.

Таким образом, психрометры Асмана и стационарного типа используют привычные ртутные термометры из стекла, поэтому их общим недостатком является повышенная хрупкость прибора. Дистанционные психрометры измеряют температуру воздуха, основываясь на других принципах, поэтому их показания могут контролироваться дистанционно, что нередко является жизненно важным обстоятельством.

лабораторное, медицинское, торговое оборудование со склада

Аспирационный психрометр МВ-4-2М применяется для определения относительной влажности и температуры воздуха в наземных условиях (на открытом воздухе и в помещении).

Принцип работы МВ-4-2М

Работа аспирационного психрометра МВ-4-2М основана на зависимости разностей температур сухого и «смоченного» термометра с целью последующего вычисления параметров влажности воздуха по специальным психрометрическим таблицам или графику, а температура воздуха – по показаниям сухого термометра.

Технические характеристики аспирационного психрометра МВ-4-2М

Характеристики	Значения
Диапазон измерения температуры воздуха, °С	от -25 до +50
Диапазон измерения «смоченного» термометра, °С	от -10 до 50
Диапазон измерения относительной влажности воздуха при температуре от +5 до +40 °С, %	от 10 до 100
Погрешность МВ-4-2М в зависимости от температуры	от ± 2 до ± 6
Время раскручивания пружины, мин., не менее	6
Скорость воздушного потока (аспирация) при работе вентилятора на четвёртой минуте, м/с, не менее	2
Напряжение питания МВ-4-2М, В	220
Габаритные размеры, мм	?105?420
Масса психрометра МВ-4-2М, кг, не более	1,2
Пружина заводного механизма	заводится специальным ключом

Комплект поставки МВ-4-2М

Обозначение	Наименование	Количество
ГРПИ. 405132.001	Психрометр аспирационный МВ-4-2М:	1
Л88.634.135	защита ветровая	1
Л88.663.000	крюк для подвеса	1
Л86.875.016	футляр	1
Л87.359.000	пипетка	2
П88.223.010	втулка	2
Л88.946.009	шайба	2
ГОСТ 8474-80	батист отбеленный 40?20 мм	25
Л86.272.016	зажим с баллоном	1
ГРПИ.715141.007	втулка	2
ГРПИ.405132 001 ПС	Психрометры аспирационные. Паспорт.	1 экз.
ГОСТ 112-78Е	Термометр ТМ6 Паспорт.	2 экз.
	Психрометры аспирационные; Методика поверки. *

инструкция по применению гигрометра ВИТ 1 2

Как пользоваться гигрометром психрометрическим ВИТ-2.

1. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

1.1. При работе с гигрометром запрещается:
-подвергать гигрометр сотрясению и резким ударам как при монтаже, так и при эксплуатации;
-протирать шкалу термометров и психрометрическую таблицу растворителями, кислотами и другими аналогичными жидкостями;
-перегревать термометры гигрометра ВИТ-2 более 60°С и гигрометра ВИТ-1 более 45°С. При перегреве произойдет разрушение резервуаров термометров.

1.2. При разрушении капилляров термометров термометрическая жидкость (толуол) удаляется с окружающих предметов горячей водой с любыми моющими средствами. Толуол токсичен, огнеопасен.

2. ПОДГОТОВКА К РАБОТЕ

2.1. Распакуйте гигрометр и убедитесь в комплектности прибора в соответствии с паспортом.

2.2. Снимите питатель с основания. Заполните питатель дистиллированной водой. Заполнение производите путем погружения питателя в сосуд с водой запаянным концом вниз.
2.3. Установите питатель на основании таким образом, чтобы от края открытого конца питателя до резервуара термометра было расстояние не менее 20 мм, а фитиль не касался стенок открытого конца питателя.

* Внимание! Перед установкой питателя в рабочее положение смочите фитиль и резервуар «увлажнённого» термометра водой из питателя.
2.4. Установите гигрометр в вертикальном положении на уровне глаз работающего с ним. В месте установки гигрометра должны
отсутствовать вибрации, источники тепла или холода, создающие разницу температур между нижним, основным резервуаром и верхним запасным, более чем в 2°С.

2.5. Психрометрическая таблица, установленная на основании гигрометра,

действительна для определенной скорости вертикальных воздушных потоков (скорости аспирации), омывающих гигрометр. Cкорость аспирации указана на таблице.

Полная психрометрическая таблица для гигрометра исполнения ВИТ-2.

2.6. Перед измерением относительной влажности желательно измерить скорость аспирации непосредственно под гигрометром.
Измерение скорости аспирации проводите с помощью анемометра крыльчатого У5 ГОСТ 6376-74. Порядок проведения измерений – в соответствии с паспортом на анемометр. Измеренная по анемометру скорость аспирации округляется до десятых долей м/с по правилу арифметического округления.

2.7. Измерение относительной влажности гигрометром проводите только после установления показаний термометров гигрометра.
Минимальное время выдержки гигрометра в измеряемой среде 30 мин.

3. ПОРЯДОК РАБОТЫ

3.1. Снимите показания по «сухому» и «увлажненному» термометрам. При снятии показаний глаз работающего должен находиться на уровне мениска жидкости так, чтобы отметка шкалы в точке отсчета была видима прямолинейной.
3.2. Работающий с гигрометром должен находиться от него на расстоянии нормальной видимости отметок шкалы и остерегаться во время отсчетов дышать на термометры. При отсчете показаний термометров вначале быстро отсчитываются десятые доли градуса, затем целые градусы.

Пример расчёта относительной влажности психрометром ВИТ-2

3.3. Определите температуру по термометрам с точностью до 0,1°С, введя к отсчитанным показаниям поправки к термометрам, приведенные в паспорте на гигрометр. Вычислите разность температур по «сухому» и «увлажненному» термометрам. Поправки вводятся путем алгебраического сложения.
3.4. При отсутствии в паспорте поправок для произведенных отсчетов по «сухому» и «увлажненному» термометрам вычислите поправки линейным интерполированием по двум поправкам, относящимся к температурам, между которыми лежит отсчет по термометрам.
3.5. Определите относительную влажность воздуха по психрометрической таблице. Искомая относительная влажность будет на пересечении строк температуры по «сухому» термометру и разности температур по «сухому» и «увлажненному» термометрам.
3.6. При отсутствии в таблице полученной разности температур по «сухому» и «увлажненному» термометрам для определения влажности примените интерполирование.
При отсутствии в таблице температуры по «сухому» термометру для определения влажности применяйте интерполирование только для тех областей психрометрической таблицы, в которых изменение температуры по «сухому» термометру на 1°С дает изменение относительной влажности более чем на 1%.
Для остальных областей таблицы значения температуры по «сухому» термометру округляйте до ближайшего табличного значения по правилу арифметического округления.
3.7. Пример определения относительной влажности интерполированием:
3.7.1. Определяем температуры по «сухому» и «увлажненному» термометрам и разность между этими температурами.
3.7.2. При увеличении Тс – Тв на 0,5°С относительная влажность уменьшается на 4,0% поэтому увеличение Тс – Тв.на 0,1°С уменьшит
относительную влажность на 0,1х4,0/0,5 = 0,8%. 49,0 – 0,8 = 48,2%.
3.7.3. Принимаем относительную влажность = 48%.

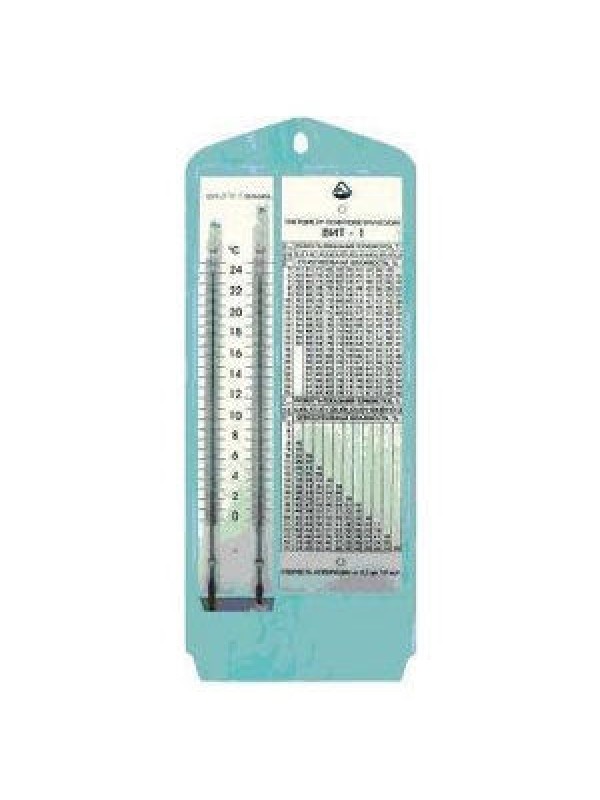

Устройство и принцип действия гигрометра ВИТ-1 (аналогичный ВИТ-2) – видео

Простой способ залить воду в питатель гигрометра психрометрического ВИТ-1, ВИТ-2 или ПБУ.

МВ-4М Психрометр аспирационный: в наличии.

Психрометр аспирационный МВ-4М.

Цена указана при оплате на ИП, при оплате на ООО к стоимости прибавится НДС-20%.

Предназначен для определения относительной влажности и температуры воздуха в наземных условиях (в помещении и на открытом воздухе).

Работа психрометра МВ-4 основана на зависимости разности температур сухого и смоченного термометров от влажности окружающего воздуха. Влажность воздуха определяется но показаниям сухого и смоченного термометров по специальным психрометрическим таблицам или психрометрическому графику, а температура воздуха – по показаниям сухого термометра.

Психрометр состоит из двух одинаковых ртутных термометров, закрепленных в специальной оправе, и аспирационной головки. Оправа представляет собой трубку, раздваивающуюся книзу, и защитные планки. К нижней раздвоенной части трубки с помощью пластмассовых втулок прикреплены два патрубка, являющихся радиационной защитой резервуаров термометров. Верхний конец трубки соединен с аспиратором. Аспирационная головка состоит из заводного механизма и вентилятора, закрытых колпаком. Пружина заводного механизма психрометра МВ-4М заводится специальным ключом. При вращении вентилятора в прибор всасывается воздух, который обтекает резервуары термометров, проходит по воздухопроводной трубе к вентилятору и выбрасывается наружу через прорези в аспирационной головке.

Сухой термометр будет показывать температуру воздуха, а показания смоченного термометра будут меньше из-за охлаждения, вызванного испарением воды с поверхности батиста, облегающего резервуар термометра. Психрометры применяются в гидрометеослужбе и других отраслях народного хозяйств

Основные технические характеристики прибора МВ-4:
Диапазон измерения относительной влажности воздуха при температуре от +5 °С до +40 °С: от 10 до 100 %.
Диапазон измерения температуры воздуха: -25 °С … +50 °С.
Погрешность при измерении относительной влажности в зависимости от температуры воздуха: от ±2 до ±6 %.
Время раскручивания пружины не менее 6 мин.
Скорость воздушного потока (аспирация) при работе вентилятора должна быть на 4-ой минуте не менее 2,0 м/с.

Масса: 1,2 кг.
Габариты: диаметр 105 мм., длина 400 мм.

Делаем доставку по городам и регионам.

Что такое психрометр? (с изображением)

Психрометр – это прибор, который можно использовать для измерения влажности. Это тип гигрометра, семейство устройств, предназначенных для измерения относительной влажности. Психрометры являются одними из самых простых гигрометров, и их можно сделать даже дома, используя несколько принадлежностей из хозяйственного магазина. Их также можно купить в каталогах научных товаров, а также в магазинах, где есть запасы для измерения климатических условий, таких как температура и атмосферное давление.

Чтобы измерить относительную влажность в окружающей среде, психрометр полагается на тот факт, что влажность изменяет скорость испарения.Устройство состоит из двух термометров. Один из них представляет собой термометр с сухим термометром, который помещается в окружающий воздух для измерения температуры. Второй – это термометр с влажным термометром, с колбой, погруженной во влажный материал.

Процесс испарения вызывает охлаждение термометра по влажному термометру, что приводит к более низким показаниям, чем термометр по сухому термометру.Чем он суше, тем быстрее испарится вода и тем радикальнее будет охлаждающий эффект. Люди могут сравнить две температуры и определить влажность на основе разницы. Когда два термометра показывают одинаковые показания, относительная влажность составляет 100%. В редких случаях термометр с влажным термометром будет теплее, потому что он настолько холодный, что вода образует лед, а лед изолирует лампочку.

Таблицу психрометра часто печатают на задней стороне устройства или прилагают к упаковке, чтобы люди могли быстро проверить относительную влажность после измерения.Диаграммы также доступны в Интернете и в руководствах, прилагаемых к некоторым типам научных инструментов. Люди, изготавливающие психрометр дома, могут использовать опубликованные диаграммы для чтения данных на своих устройствах. Простой самодельный психрометр можно сделать с парой термометров, с муслиновой пленкой для одной из лампочек, которая будет направлять воду к лампочке для испарения.

В варианте, известном как психрометр с пращами, устройство предназначено для перемещения по воздуху для ускорения процесса испарения.Другие устройства, известные как вентилируемые или аспирационные психрометры, предназначены для работы с вентиляторами, вентилирующими термометр по влажному термометру. Это также ускоряет испарение и позволяет воде испаряться более равномерно, чтобы показания были более точными. Необходимо соблюдать осторожность, чтобы не нагревать термометр или не размещать его в месте, которое может исказить показания.

Ущерб, нанесенный водой – Полезные термины – Психрометрия

Что такое психрометрия и какую роль она играет в сценарии повреждения водой? Словарь Вебстера определяет психрометрию следующим образом: искусство определения количества влаги в воздухе с помощью психрометра (гигрометра)

.

Фотография пращового гигрометра или психрометра

от греческого «психро», что означает «холодный», относится к комбинации влажного и сухого термометров в гигрометре слинга, которые используются для определения относительной влажности.Когда влажный термометр проходит через воздух, вода испаряется из влажного термометра, и испарение создает охлаждающий эффект. Это ускоряет охлаждающий эффект, и, нанося разницу температур от влажного термометра до сухого термометра на психрометрическую диаграмму, можно определить относительную влажность окружающего воздуха.

Психрометрическая диаграмма

Хотя гигрометр для ремня (психрометр) все еще используется сегодня, многие специалисты по реставрации считают, что использование ручного прибора, называемого гигрометром, намного проще.В этом приборе используется электронный датчик для оценки температуры и относительной влажности воздуха, который он измеряет.

Способность измерять относительную влажность и температуру воздуха поможет специалисту по реставрации определить, как настроить соответствующую систему сушки. Технику необходимо использовать самый сухой воздух с наибольшей способностью переносить влагу, чтобы обеспечить максимальную скорость испарения влажных материалов и предотвратить дальнейшее повреждение водой. Это означает, что воздух будет самым горячим и сухим.Это может быть наружный воздух, и если это так, то это называется открытой системой сушки. Если наружный воздух слишком холодный или влажный, может потребоваться установка закрытой системы сушки.

Установка закрытой системы сушки потребует от специалиста соответствующего оборудования. Понимание психрометрии, баланса температуры, влажности и воздушного потока как в открытых, так и в закрытых системах сушки является обязательным. Необходимо будет измерить относительную влажность и температуру, а также выбрать осушители соответствующего типа и мощности, чтобы справиться с водной нагрузкой в ​​конструкции.

Влага сначала удаляется с материалов (например, ковра) физическим воздействием. Затем оставшейся воде дают испариться в воздухе. Воздуховоды помогают отталкивать влажный воздух, прилегающий к мокрому ковру. Это позволяет более сухому воздуху контактировать с влажным ковром, и испарение может продолжаться. Акт испарения, который представляет собой переход из жидкого состояния в парообразное, требует энергии, и это использование энергии будет снижать температуру воздуха по мере того, как все больше и больше воздуха в конструкции приближается к точке насыщения (точке, где он будет не удерживать больше влаги).Очевидно, что если воздух изначально имеет высокую относительную влажность, это замедлит скорость испарения.

Вода в воздухе пытается достичь точки равновесия: сухой и влажный воздух смешиваются, и сухие компоненты в конструкции начинают поглощать влагу из воздуха. Эти компоненты называются гигроскопичными или обладают свойством поглощать влагу из воздуха или подвергаться ее воздействию. Эти материалы обычно имеют влажность около 10%, однако, когда относительная влажность воздуха превышает 60%, скорость поглощения гигроскопичным материалом значительно увеличивается. Эти предметы разбухают по мере того, как они впитывают воду, любое повреждение, нанесенное водой, нанесенной таким образом, называется вторичным повреждением. Если мы позволим влажности воздуха оставаться высокой в ​​течение слишком длительного периода времени, эти гигроскопичные предметы могут быть повреждены. Такие предметы, как гипсокартон, становятся очень прочными при намокании.

Нормальный диапазон влажности в доме составляет 30-50% относительной влажности. Когда относительная влажность в помещении превышает 60%, жить в нем становится вредно, и гигроскопичные материалы в конструкции начинают поглощать влагу.Это потому, что влажность пытается достичь равновесия в доме. Влага перемещается из областей с высокой влажностью в области с низкой влажностью. Это происходит потому, что дополнительный вес воды в воздухе увеличивает давление на окружающую среду. Это называется давлением пара.

Темы о суровой погоде

Неделя 3: Что такое точка росы?

Точка росы – это показатель влажности, содержащейся в атмосфере. В частности, это температура, до которой должен быть охлажден участок воздуха с постоянным атмосферным давлением и влагосодержанием, чтобы этот участок стал насыщенным.Чтобы понять эту концепцию, важно сначала понять, что теплый воздух имеет большую способность удерживать водяной пар, чем холодный воздух. Схема ниже иллюстрирует это, показывая три образца воздуха с одинаковым содержанием водяного пара (представлен тремя каплями), но с разными температурами. Самый теплый образец при 15 ° C все еще может удерживать немного больше воды, в то время как тот же образец при 5 ° C достиг максимальной емкости и теперь полностью насыщен. В этом примере воздушный пакет с температурой 15 ° C необходимо охладить до 5 ° C, чтобы он стал насыщенным.Это его температура точки росы .

Когда происходит насыщение, водяной пар (газ) конденсируется в капли воды (жидкость). Это часто случается рано утром, когда температура поверхности опускается до точки росы, образуя росу или иней на траве. Этот процесс также происходит, когда пакет воздуха поднимается, постепенно охлаждая его до температуры точки росы и образуя облако.

Поскольку температура точки росы описывает точку, в которой происходит насыщение и конденсация, очевидно, что это очень важный параметр, за которым метеорологи должны следить.Точку росы можно измерить с помощью устройства, называемого строп-психрометром, которое состоит из двух термометров: один для измерения температуры окружающего воздуха, а другой – для измерения температуры по влажному термометру. Небольшую влажную ткань кладут на колбу одного градусника, затем все устройство многократно вращают на воздухе до тех пор, пока влага с ткани не испарится. Соответствующее полученное значение известно как температура по влажному термометру и может использоваться вместе с фактической температурой воздуха и давлением для расчета точки росы.Ниже изображен строп-психрометр.

Точки росы являются самыми высокими в весенние и летние месяцы, когда показания обычно достигают 60-70, что приводит к очень влажным условиям. Фактически, летние точки росы здесь, в центральном Иллинойсе, часто выше, чем на побережье Мексиканского залива, из-за эвапотранспирации с культур кукурузы и сои. Было показано, что этот процесс добавляет в атмосферу от до 4000 галлонов воды на акр кукурузы в день во время пикового вегетационного периода! Иногда точка росы может превышать 80 градусов, хотя в Иллинойсе это случается довольно редко.Самая высокая температура точки росы, когда-либо зарегистрированная в Чикаго О’Хара, составляла 83 градуса 30 июля 1999 года в разгар продолжительной волны тепла.

Неделя 1: Что такое CAPE?

Неделя 2: Что такое сдвиг ветра?

Психрометрическая диаграмма – обзор

Влажность – это содержание влаги в воздухе. Прежде чем рассматривать датчики влажности, важно понимать, что измеряется и как взаимодействуют различные измерения, относящиеся к влажности и температуре.Поскольку влажность и температура связаны с энергией или энтальпией влажного воздуха, мы также рассмотрим этот вопрос.

Взаимосвязь между температурой, влажностью и энергией легче всего понять с помощью наглядного пособия под названием «Психрометрическая диаграмма ».

Психрометрическая диаграмма – это стандартный инструмент, который используется для визуализации взаимосвязей между сухим воздухом, влажностью и энергией. Если вы отвечаете за проектирование или обслуживание любого аспекта системы кондиционирования воздуха в зданиях, четкое и удобное понимание схемы облегчит вашу работу.

Изначально диаграмма может показаться пугающей, но по мере работы с ней вы обнаружите, что взаимосвязи, которые она иллюстрирует, относительно легко понять. Как только вы освоитесь с ним, вы обнаружите, что это инструмент, который может упростить поиск и устранение проблем с кондиционированием воздуха в зданиях. В этом курсе мы только познакомим вас с психрометрической диаграммой и дадим очень краткий обзор ее структуры.

Воздух в помещении представляет собой смесь сухого воздуха и водяного пара

Воздух, в котором мы живем, представляет собой смесь сухого воздуха и водяного пара . Оба являются невидимыми газами. Водяной пар в воздухе также называется влажностью или влажностью . Количество водяного пара в воздухе выражается как « фунт водяного пара на фунт воздуха ». Это соотношение называется «коэффициент влажности», сокращение W, и единицы измерения – фунты воды / фунт сухого воздуха, фунт _w / фунт _da , часто сокращенно фунт / фунт.

Точные свойства влажного воздуха зависят от давления. Поскольку давление уменьшается с увеличением высоты, свойства влажного воздуха меняются с высотой.Обычно психрометрические диаграммы печатаются на основе стандартного давления на уровне моря. В оставшейся части этого раздела мы будем считать давление постоянным.

Чтобы понять взаимосвязь между водяным паром, воздухом и температурой, мы рассмотрим два условия:

a.

Температура воздуха постоянная, но количество водяного пара увеличивается.

б.

Температура воздуха падает, но количество водяного пара остается постоянным.

а . Температура постоянная, но количество водяного пара увеличивается. . Если температура остается постоянной, то по мере увеличения количества водяного пара в воздухе влажность увеличивается. Однако при любой температуре существует максимальное количество водяного пара, которое может сосуществовать с воздухом. Точка, в которой достигается этот максимум, называется точкой насыщения . Если после достижения точки насыщения добавляется больше водяного пара, то такое же количество водяного пара конденсируется и принимает форму либо капель воды, либо кристаллов льда.

На открытом воздухе мы видим капли воды в воздухе в виде тумана, облаков или дождя, а кристаллы льда в воздухе – в виде снега или града. Психрометрическая диаграмма учитывает только условия до точки насыщения; поэтому он учитывает только влияние воды в паровой фазе и не рассматривает капли воды или кристаллы льда.

б. Температура падает, но количество водяного пара постоянно. Если воздух достаточно охлаждается, он достигает линии насыщения .Если его еще больше охладить, влага конденсируется и образуется роса.

Например, если вынуть из холодильника холодную банку с напитком и оставить на несколько минут, емкость намокнет. Это связано с тем, что влажный воздух контактирует с охлажденным контейнером. Контейнер охлаждает воздух, с которым он контактирует, до температуры ниже насыщения, и образуется роса. Эта температура, при которой в воздухе начинает образовываться конденсат, называется температурой точки росы .

Относительная влажность

Рисунок 4-9 – это график зависимости максимального количества водяного пара на фунт воздуха от температуры воздуха. Ось X – это температура. Ось Y – это отношение водяного пара к сухому воздуху, измеренное в фунтах водяного пара на фунт сухого воздуха. Изогнутая «линия максимума водяного пара» называется «линией насыщения». Он также известен как относительная влажность 100% , сокращенно 100% относительной влажности . В любой точке линии насыщения воздух содержит 100% водяного пара на фунт воздуха, который может сосуществовать с сухим воздухом при этой температуре.

Рисунок 4-9. Психрометрическая диаграмма – линия насыщения

Когда тот же объем воздуха содержит только половину веса водяного пара, который он способен удерживать при этой температуре, мы называем это относительной влажностью 50% или относительной влажностью 50% . Это показано на Рис. 4-10 . Воздух в любой точке линии 50% относительной влажности содержит вдвое меньше водяного пара, чем тот же объем воздуха может иметь при этой температуре.

Рисунок 4-10. Психрометрическая диаграмма – линия относительной влажности 50%

Как вы можете видеть на диаграмме, максимальное количество водяного пара, которое может содержать влажный воздух, быстро увеличивается с повышением температуры.Например, влажный воздух при температуре замерзания 32 ° F может содержать только 0,4% своего веса в виде водяного пара. Однако в помещении при температуре 72 ° F влажный воздух может содержать почти 1,7% своего веса в виде водяного пара – более чем в четыре раза больше.

Рассмотрим Рисунок 4-11 и этот пример:

Рисунок 4-11. Психрометрическая диаграмма – изменение относительной влажности при изменении температуры

В ужасный влажный день на улице может быть 36 ° F, а воздух довольно влажный и относительная влажность 70%.Подарите воздух в свое здание. Нагрейте его до 70 ° F. Это снижает относительную влажность примерно до 20%. Это изменение относительной влажности показано на Рис. 4-12 , от Точка 1 → 2 . Прохладный влажный день на улице обеспечивает воздух для сухого дня в помещении! Обратите внимание, что абсолютное количество водяного пара в воздухе осталось прежним – 0,003 фунта водяного пара на фунт сухого воздуха, но с повышением температуры относительная влажность падает.

Рисунок 4-12. Психрометрическая диаграмма – энтальпия

Вот пример, который вы можете попробовать, используя Рисунок 4-11 .

Предположим, сейчас теплый день с наружной температурой 90 ° F и относительной влажностью 40%. У нас есть кондиционированное пространство с температурой 73 ° F. Часть наружного воздуха просачивается в наше кондиционированное пространство. Эта утечка называется инфильтрацией .

Постройте процесс на Рисунок 4-12 .

1.

Найдите начальные условия, 90 ° F и относительная влажность 40%, влажность 0,012 фунта / фунт.

2.

Затем охладите этот воздух: двигайтесь влево при постоянной влажности до 73 ° F.

3.

Обратите внимание, что охлажденный воздух теперь имеет относительную влажность около 70%.

Относительная влажность 70% достаточно высока, чтобы вызвать проблемы с плесенью в зданиях. Поэтому в жарком влажном климате для предотвращения инфильтрации и образования плесени важно поддерживать небольшое положительное давление в зданиях.

В воздушной смеси присутствует определенное количество энергии при определенной температуре и давлении. Это подводит нас ко второй концепции, которую иллюстрирует психрометрическая диаграмма.В смеси воздуха и пара есть определенное количество энергии при определенной температуре. Энергия этой смеси зависит от двух показателей:

•

Температура воздуха.

•

Доля водяного пара в воздухе.

При более высоких температурах в воздухе содержится больше энергии. Добавление тепла для повышения температуры называется добавлением « явного тепла ». Также больше энергии, когда в воздухе больше водяного пара.Энергия, которую содержит водяной пар, называется его « скрытым теплом ».

Мера полной энергии как явного тепла в воздухе, так и скрытого тепла в водяном паре обычно называется «энтальпией». Энтальпию можно повысить, добавив энергии к смеси сухого воздуха и водяного пара. Это может быть достигнуто путем добавления одного или обоих:

•

физического тепла к воздуху

•

большего количества водяного пара, что увеличивает скрытую теплоту смеси.

На психрометрической диаграмме линии постоянной энтальпии спускаются слева направо, как показано на Рис. 4-13 , и помечены как «Энтальпия».

Рисунок 4-13. Психрометрическая диаграмма – Нагревание воздуха от 47 ° F до 72 ° F

Ноль произвольно выбран как ноль при 0 ° F и нулевом содержании влаги. Единица измерения энтальпии – британских тепловых единиц на фунт сухого воздуха , сокращенно БТЕ / фунт .

Обогрев

В процессе нагрева добавляется ощутимая тепловая энергия. Рисунок 4-13 показывает температуру наружного воздуха при 47 ° F и относительной влажности почти 90%, нагретого до 72 ° F. Этот процесс увеличивает энтальпию воздуха примерно с 18–24 БТЕ / фунт. Обратите внимание, что технологическая линия является горизонтальной, потому что водяной пар не добавляется и не удаляется из воздуха – мы просто нагреваем смесь. При этом относительная влажность падает с почти 90% до примерно 36%.

Вот вам пример.

Изобразите этот процесс на Рис. 4-14 .

Рисунок 4-14. Психрометрическая диаграмма – Добавление влаги с паром

Предположим, сегодня прохладный день с наружной температурой 40 ° F и относительной влажностью 60%. У нас есть кондиционированное пространство, и воздух нагревается до 70 ° F. Количество водяного пара в воздухе не меняется. Энтальпия возрастает примерно с 13 БТЕ / фунт до 20 БТЕ / фунт, т.е. на 7 БТЕ / фунт.

Как видите, влажность упала бы до 20%. Это довольно сухо, поэтому предположим, что нам нужно повысить влажность до более комфортных 40%.Как вы можете видеть на диаграмме, это увеличивает энтальпию еще на 3,5 БТЕ / фунт.

Увлажнение

Добавление водяного пара в воздух – это процесс, называемый «увлажнение ». Увлажнение происходит, когда вода поглощает энергию, испаряется в водяной пар и смешивается с воздухом. Энергия, которую поглощает вода, называется «скрытой теплотой , ».

Есть два способа увлажнения. В обоих методах к воде добавляется энергия для создания водяного пара.

1.

Воду можно нагреть. Когда к воде добавляется тепловая энергия, вода превращается в газообразное состояние, пар, который смешивается с воздухом. На рис. 4-14 вертикальная линия от точки 1 до точки 2 показывает этот процесс. Тепло, энергия, 3,5 БТЕ / фунт, вводится в воду для генерации пара (его испарения), который затем смешивается с воздухом.

В практических пароувлажнителях добавляемый пар горячее воздуха, и трубопровод теряет тепло в воздух.Таким образом, воздух одновременно увлажняется и нагревается за счет добавления водяного пара. Это комбинированное увлажнение и обогрев будет показано линией, которая наклонена вверх и немного вправо на Рис. 4-14 .

2.

Дайте воде испариться в воздух, распыляя в воздухе мелкий туман из капель воды. Мелкие капли воды поглощают тепло из воздуха при испарении. В качестве альтернативы, но с использованием того же процесса испарения, воздух можно пропускать через влажную ткань или влажную поверхность, позволяя воде испаряться в воздух.

В испарительном увлажнителе испаряющаяся вода поглощает тепло из воздуха, чтобы передать скрытое тепло для испарения. В результате температура воздуха падает, так как он увлажняется. Процесс происходит без внешнего добавления или отвода тепла. Это называется адиабатическим процессом . Поскольку тепловая энергия (энтальпия) в воздушном потоке не изменяется, добавление влаги за счет испарения происходит по линии постоянной энтальпии.

Рисунок 4-15 показывает процесс.Из точки 1 влага испаряется в воздух, а температура падает до 56 ° F (точка 2). Во время этого испарения относительная влажность повышается примерно до 65%. Чтобы достичь нашей цели 70 ° F и 40% относительной влажности, мы должны теперь нагреть влажный воздух в точке 2 с 56 ° F до 70 ° F (точка 3), требуя 3,5 БТЕ / фунт сухого воздуха.

Рисунок 4-15. Психрометрическая диаграмма – Добавление влаги, испарительный увлажнитель

Подводя итог, мы можем увлажнять, добавляя тепло к воде для производства пара и смешивая пар с воздухом, или мы можем испарить влагу и нагреть влажный воздух.Мы достигаем одного и того же результата при одинаковом подводе тепла двумя разными способами.

Контролировать влажность в зданиях стало намного проще, но следует помнить о последствиях. В холодном климате поддержание более высокой влажности требует ежедневных затрат энергии. Если поддерживать слишком высокую влажность для здания, это может привести к серьезным повреждениям из-за конденсации внутри. Внутри стен лед может вызвать серьезные структурные повреждения облицовки наружных стен. Во влажном климате осушение обходится дорого, но несоблюдение постоянного ограничения максимальной влажности может привести к проблемам с плесенью, что приведет к закрытию здания.Проблема плесени в Kalia Tower Hilton, Гавайи, заключалась в закрытии отеля с 453 номерами на ремонт стоимостью более 50 миллионов долларов.

Последняя проблема – это термин «температура по влажному термометру». Мы обсуждали тот факт, что влага, испаряющаяся в воздух, охлаждает воздух. Это свойство используется для получения температуры по влажному термометру. Если чувствительная лампа стандартного термометра покрыта носочком из влажной хлопчатобумажной марли и быстро обдувается воздухом, испарение охладит термометр. Достигается равновесная температура, которая зависит от температуры сухого термометра и относительной влажности.Если воздух очень сухой, испарение будет быстрым, а охлаждающий эффект будет большим. В насыщенном воздухе испарение равно нулю, а охлаждение равно нулю, поэтому температура по сухому термометру равна температуре по влажному термометру при насыщении.

На психрометрической диаграмме можно нарисовать линии постоянной температуры по смоченному термометру. Они почти параллельны линиям энтальпии, и ошибка не существенна при нормальном ОВКВ, за исключением высоких температур и низкой относительной влажности.

Если, например, температура по сухому термометру составляла 60 ° F, а по мокрому термометру была 50 ° F, мы можем нанести их на график, как показано на рис. 4-16 , и найти относительную влажность 50%. .Если бы температура была 70 ° F, а по влажному термометру все еще 50 ° F, относительная влажность снизилась бы примерно до 20%. Помните, что чем больше понижение температуры по влажному термометру, тем ниже относительная влажность.

Рисунок 4-16. График температур по сухому и влажному термометрам

Это было очень краткое введение в концепции психрометрической диаграммы. Типичная опубликованная диаграмма выглядит сложной, так как на ней напечатаны все линии, но основные идеи просты:

•

Воздух в помещении представляет собой смесь сухого воздуха и водяного пара.

•

Существует определенное количество общей энергии, называемое энтальпией, в смеси при определенной температуре, влажности и давлении.

•

Существует максимальный предел количества водяного пара в смеси при любой конкретной температуре.

Теперь, когда у нас есть понимание взаимосвязи сухого воздуха, влаги и энергии, при определенном давлении давайте рассмотрим датчики относительной влажности, точки росы и энтальпии.

Рисунок 4-17 показывает разрез простого здания с блоком кондиционирования воздуха, забирающим рециркулирующий воздух из потолочной камеры и подающим в три помещения, A, B и C. термостат и обогреватель. В центральном помещении B приточно-вытяжной установки установлен датчик относительной влажности. При одинаковых действиях и одинаковой температуре в каждой комнате относительная влажность также будет одинаковой в каждой комнате.

Рисунок 4-17.Обустройство дома

Теперь предположим, что в комнате А теплее. Что произойдет с относительной влажностью в помещении A? Спуститься, подняться или остаться прежним? Да, пойдет. Очевидно, что нужно усреднить относительную влажность.

Этого можно добиться, переместив датчик относительной влажности на вход вентиляционной установки. Если бы у пассажиров был датчик относительной влажности на столе, они могли бы правильно пожаловаться на то, что относительная влажность повышается и понижается.Однако записи системы управления показывают, что система поддерживает постоянную влажность. Оба правы, как такое может быть?

Лампы выделяют тепло, которое нагревает возвратный воздух над потолком. Ночью свет выключен, поэтому температура воздуха, возвращаемого из комнат, равна температуре воздуха, возвращаемого в агрегат. В дневное время, когда горит свет, возвратный воздух в камере нагревается за счет освещения, и относительная влажность падает. Приточно-вытяжная установка компенсирует это за счет повышения влажности.Это повышает уровень влажности в помещениях, сохраняя при этом постоянную относительную влажность на входе воздухообрабатывающего устройства.

А теперь представим, что крыша этого здания не имеет идеальной теплоизоляции. Когда солнце освещает крышу, солнечное тепло также нагревает камеру статического давления. Это также приведет к снижению относительной влажности в возвращаемом воздухе, и кондиционер будет реагировать повышением влажности в системе.

В такой ситуации использование относительной влажности возвратного воздуха для управления несколькими помещениями – плохая идея.Лучше либо использовать одно помещение в качестве основного и поддерживать его влажность, либо использовать датчик точки росы. Датчик точки росы можно установить в любом месте системы, поскольку на него не влияет температура по сухому термометру. С датчиком точки росы в возвратном воздухе он будет усреднять содержание влаги во всех помещениях.

Поскольку относительная влажность меняется в зависимости от температуры, лучше указать диапазон регулирования для помещения с точки зрения температуры по сухому термометру и точки росы (или отношения влажности), а не относительной влажности.

Использование датчиков энтальпии

Датчики энтальпии могут быть эффективными для снижения затрат на охлаждение, особенно во влажном климате. Рассмотрим систему с воздушным экономайзером. Необходимо ответить на вопрос: «Когда системе следует прекратить использование 100% наружного воздуха и вернуться к минимальному использованию наружного воздуха?» Рассмотрим установку, где температура возвратного воздуха 75 ° F и относительная влажность 50%. Это показано на Рис. 4-18 . Энтальпия этого возвратного воздуха также показана жирным шрифтом. Если система использует температуру для принятия решения, температура 65 ° F гарантирует, что переключение было выполнено до того, как энтальпия наружного воздуха превысит энтальпию возврата, за исключением очень редкой возможности, когда влажность превышает 90%.Эта установка температуры позволяет избежать попадания воздуха с более высокой энтальпией, чем у возвратного воздуха. Условия использования возвратного воздуха показаны заштрихованной областью, все температуры ниже 65 ° F и любое содержание влаги.

Рисунок 4-18. Зависимость температуры от энтальпии для выключения экономайзера

Переключение при температуре 65 ° F гарантирует, что наружный воздух с чрезмерно высокой энтальпией практически никогда не используется, но он также переключает установку задолго до того, как это потребуется во многих ситуациях. Если вместо этого переключение выполняется на основе энтальпии, у вас есть два варианта.Можно использовать один датчик энтальпии, настроенный на расчетную энтальпию возвратного воздуха (жирная линия в , рис. 4-18, ). Это позволит использовать наружный воздух в дополнительной затененной области.

Лучше было бы использовать датчик энтальпии в возвратном и наружном воздухе и принять решение о снижении до минимума наружного воздуха, когда энтальпия наружного воздуха повысилась до энтальпии возвратного воздуха.

10 лучших выборов и обзоров [2021]

Цифровой психрометр – это, по сути, тип гигрометра.Это инструмент, который используется для измерения относительной влажности. Однако оба они разные по принципу работы. Психрометр измеряет относительную влажность с помощью двух термометров, называемых сухим термометром и влажным термометром.

Психрометры бывают трех типов: аналоговые, стропные и цифровые. Но сегодня чаще всего используется цифровой шрифт. Несомненно, это дает больше преимуществ. Он более портативный, удобный для переноски, быстрое считывание и лучшая точность.

Этим цифровым психрометром пользуются многие рабочие, например инженеры HVAC.Если вы профессионал в области HVAC и хотите приобрести новый, у нас есть несколько вариантов, которые вы можете просмотреть на этой странице.

В этом случае мы поделимся с вами нашими 10 лучшими цифровыми психрометрами из следующего списка. Мы охватываем их от самого начального до самого высокого уровня. Пожалуй, от самого доступного к самому дорогому.

Топ-10 лучших цифровых психрометров. Обзоры 2021

1. Цифровой психрометр Preciva

Первый цифровой психрометр

, который мы рекомендуем, от компании Preciva.Он идеально подходит для измерений в открытых помещениях, таких как дом, офис, лаборатория, посадочное поле, фабрика и т. Д. Если у вас есть инструменты, которые легко ржавеют, то мониторинг относительной влажности в помещении с помощью этого инструмента также идеален.

Легко и быстро считывается, поскольку показания относительной влажности четко отображаются на экране. Несмотря на то, что мы рассматриваем его как начальный уровень, он дает некоторые другие важные сведения. Он может измерять измеритель влажности, измеритель температуры, температуру по влажному термометру и температуру точки росы.

На нем есть маленькие кнопки, но они очень интуитивно понятны в использовании. Экран оснащен подсветкой, поэтому вы можете использовать его как при тусклом, так и при ярком освещении. Не волнуйся! Для правильной работы всех систем требуется всего лишь 9-вольтовая батарея.

В целом, этот цифровой психрометр Preciva – разумный выбор, если вам нужен простой, и он требует лишь небольшой суммы денег (вполне доступной). Как мы видим на Amazon, мы рады видеть, что этот психрометр получает много покупок и хороший рейтинг.Его также ценят за точность.

2. Цифровой психрометр Cooper-Atkins SRH77A-E

Cooper Atkins SRH77A-E поставляется с двумя датчиками, которые можно использовать для измерения температуры в двух областях одновременно. Между тем, оба они будут термометрами с сухим и влажным термометрами, которые вы можете использовать для измерения относительной влажности в определенной области.

Это отличный инструмент. Имеет широкий температурный диапазон и отличную гарантию. Он может выдерживать температуры от 40 ° до 300 ° F, что является выдающимся достижением.А гарантия составляет 5 лет на инструмент и 1 год на щуп. Вы должны подумать об этом.

3. Цифровой психрометр VLIKE

По конструкции мы легко определили назначение этого психрометра. Зонд довольно большой. Цифровой психрометр Vlike подходит для использования как в помещении, так и на улице. Однако не рекомендуется использовать его в воздуховодах.

4. Fluke 971

Fluke – одна из популярных марок измерительных приборов.В данном случае мы включаем Fluke 971 как один из цифровых психрометров, заслуживающий вашего внимания.

Другой доступный тестер относительной влажности

– Fluke 971. На первый взгляд, нет большой разницы с показанным выше Vlike. Похоже, он предназначен для измерения относительной влажности в помещении.

5. Карманный психрометр Extech 445580

Extech 445580 – красивый карманный цифровой психрометр, который определит уровень влажности в вашей комнате.

Это простой инструмент.На экране отображается относительная влажность (10–90%), температура окружающей среды (32–122 ° F) и минимальные-максимальные показания.

Если вы покупаете психрометр общего назначения (не для профессиональных работ), этот выбор подходит для этого.

6. Доступный цифровой психрометр Fieldpiece PRh3

Fieldpiece PRh3 – цифровой психрометр карманного типа по доступной цене. Этот инструмент очень прост в использовании, тонкий и обеспечивает мгновенное считывание через экран показаний влажного термометра,% относительной влажности, точки росы и температуры сухого термометра.

Из-за небольшого размера зонда длиной 2 дюйма мы классифицируем его как модель начального уровня для работ по контролю воздуховодов. Однако, что наиболее важно, этого достаточно, чтобы помочь вам получить показания через проделанное вами отверстие.

Он питается от батареи AA, которую можно легко купить в ближайшем магазине электроники. Такой мощности хватит на 100 часов использования. Если вы хотите сначала попробовать цифровой психрометр, этот вам подходит.

7. Беспроводной зондовый психрометр Testo 605i

Еще одним прекрасным инструментом для измерения относительной влажности является универсальный психрометр Testo 0560 1605 605i.Его можно использовать для проверки относительной влажности в воздуховоде и в помещении. Что отличает его от других, так это беспроводное считывание. Экран отсутствует, показания отображаются в приложении Testo Smart Probes через соединение Bluetooth 4.0.

Вы можете прочитать точку росы и температуру по влажному термометру с разрешением 0,1 ° F. Это точно. Если вам важна точность, это правильный выбор.

Testo 605i – это инструмент с батарейным питанием. Он использует 3 единицы AAA, которых хватит на 350 часов использования.Убедитесь, что ваш смартфон поддерживает как минимум iOS 8.3 или Android 4.3, чтобы запустить приложение для чтения.

8. Тестовые инструменты UEi Цифровой психрометр DTh45

Еще один простой цифровой психрометр, который вы можете приобрести, – это DTh45 от UEi Test Instrument. Дисплей встроен вместе с датчиком. Он имеет длинный зонд, предназначенный для измерения в воздуховоде. Это признак того, что вы выбрали правильный выбор для работы в области отопления, вентиляции и кондиционирования воздуха.

Важно знать, что этот материал имеет значение энтальпии.Вы знаете, что для этого нужен калькулятор или электронная таблица. Наряду с этим цифровым психрометром вам подаются некоторые важные показания, такие как температура, относительная влажность, влажный термометр, точка росы и энтальпия.

Имейте в виду, что этому прибору больше не требуется вода для измерения. Кроме того, он оснащен подсветкой, поэтому показания легко читаются при тусклом свете.

9. Цифровой психрометр Fieldpiece SRh4 в воздуховоде для HVAC

Fieldpiece SRh4 – идеальный цифровой психрометр для техника HVAC.У него есть крошечный зонд для точного считывания. Зонд можно легко прикрепить к отверстию и пустить туда. Наслаждайтесь этим без помощи рук.

10. Психрометр Fieldpiece JL3RH с удаленной регистрацией данных

Fieldpiece JL3RH – лучший цифровой психрометр высокого класса в списке. Он отлично подходит для систем отопления, вентиляции и кондиционирования воздуха при проверке воздуховодов и т. Д.

Гибкий зонд длиной 9,25 дюйма (23,5 см) и диаметром 0,36 дюйма (0,9 см) позволит вам легко вставить этот инструмент в систему воздуховодов.Приятно то, что он устойчиво держится на месте благодаря магнитному ползуну. Итак, ваши руки полностью свободны.

Кроме того, вы можете оставить его в покое, чтобы завершить другое задание, потому что оно доступно через приложение. Получите удаленное считывание даже на расстоянии до 350 футов с помощью легко загружаемого приложения «Fieldpiece Job Link». Убедитесь, что ваш смартфон соответствует спецификации, поскольку он работает только на iOS 7 и Android 5. В приложении вы можете получить доступ к параметрам, как показано ниже:

• Сухая лампа
• Влажная лампа
• % RH
• Точка росы
• Энтальпия

Что такое относительная влажность?

Относительная влажность (RH) – это термин, описывающий процентное содержание влаги / водяного покрова в воздухе; поскольку мы знаем, что воздух содержит водяной пар, азот, кислород, углекислый газ, аргон и т. д. [Источник: НАСА.gov]. Вода из озера, реки и т. Д. Испаряется в воздух, затем воздух содержит воду в форме газа.

Поскольку она выражается в процентах, диапазон относительной влажности составляет от 0% до 100%.

Когда относительная влажность 0%, это означает, что воздух очень сухой. Пример такой ситуации – небо без облаков. Ожидается, что дождя не будет. И наоборот, когда относительная влажность составляет 100%, это означает, что воздух насыщен влагой. Если он станет еще более насыщенным, возможен дождь.

Температура, при которой относительная влажность достигает 100%, называется «точкой росы».

Имейте в виду, что термин ОТНОСИТЕЛЬНЫЙ означает, что он относится к температуре. Предположим, что количество влаги (грамм) не изменяется в определенном объеме, ее относительная влажность при температуре 40 ° F будет отличаться от температуры 60 ° F. Например, при 40 ° F относительная влажность составляет 100%. Но при температуре 60 ° F она может упасть до 80%.

Это связано с тем, что в более горячем воздухе может содержаться больше влаги.И наоборот, в более прохладном воздухе может быть меньше влаги.

Возможно, следующее видео объяснит, как лучше визуализировать относительную влажность.

При обслуживании и калибровке измерительных приборов относительная влажность имеет жизненно важное значение. Это может быть причиной коррозии. Температура и относительная влажность учитываются при калибровке определенного измерителя. В повседневной жизни люди будут чувствовать себя комфортно при относительной влажности около 50-60%.

Стропный психрометр

В прошлом, до того, как стали популярны цифровые психрометры, люди использовали стропный психрометр. Он состоит из двух жидкостных термометров: термометра с сухим термометром и термометра по мокрому термометру. Сухой термометр измеряет температуру воздуха, а влажный термометр – температуру, возникающую при испарении влажной ткани.

Перед снятием показаний по сухому и влажному термометрам необходимо повернуть оба термометра за несколько минут. Разница между ними называется депрессией.Это значение депрессии важно для последующего определения относительной влажности и точки росы.

Если вы используете аналоговый психрометр, такой как психрометр для строп, вы не можете напрямую считывать показания относительной влажности. Таблица «Температура по сухому термометру против депрессии для относительной влажности» необходима для определения значения относительной влажности. Для определения температуры точки росы также требуется диаграмма «Температура по сухому термометру в зависимости от депрессии для точки росы».

Напротив, цифровой психрометр отображает относительную влажность, не требуя чтения таблицы.Микроконтроллер внутри сделает всю работу за вас. Кроме того, его датчик не требует раскачивания. На дисплее отображаются некоторые параметры, такие как температура окружающей среды, температура точки росы, относительная влажность и т. Д.

Наличие этого прибора позволяет легко измерять относительную влажность в воздуховоде. Это просто и быстро, не нужно раскачиваться внутри системы воздуховодов. Более того, канальный психрометр имеет удлинительный зонд, который позволяет вам проводить измерения без помощи рук.

Заключение

Выбрать лучший цифровой психрометр – непростая задача.Поскольку этот инструмент относительно дорогой, брать один из них нужно осторожно, чтобы не тратить деньги зря. Кроме того, вы также должны избегать неудачного. Здесь мы рассмотрели некоторые из лучших психрометров на рынке. Но мы сужаем его до цифрового типа, потому что он прост и совместим с любым случаем.

Extech Rh450 Гигротермометр-психрометр с двумя входами

Extech Rh450 Гигротермометр-психрометр с двумя входами

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

• Дом
• Психрометр SuperHeat Extech

Психрометр Extech с 2 внешними датчиками типа K и хранит 99 показаний

• 2 внешних датчика температуры типа K для дифференциальных измерений
• Сохраняет до 99 записанных значений данных
• Одновременное отображение% относительной влажности, температуры и точки росы, температуры влажного термометра или внешнего датчика
• Функции Удержание данных, макс., Мин., Среднее , Часы реального времени и функции автоматического отключения питания
• Защитный колпачок датчика, когда он не используется

Включает (4) щелочные батареи AAA, (2) температурные датчики типа K и программное обеспечение для ПК с Windows

Требуется кабель RS-232 № 589250 для загрузки данных на ПК

Специальный заказ – доставка этого товара может занять 2–4 недели.

Extech Rh450 Психрометр SuperHeat Технические характеристики

Влажность	Диапазон: от 10 до 90% относительной влажности Максимальное разрешение: 0,1% относительной влажности Точность: ± 3% относительной влажности
Температура (внутренняя)	Диапазон: от -4 ° F до 122 ° F (от -20 ° C до 50 ° C) Максимальное разрешение: 0,1 ° Точность: ± 1.1 ° C (8 ° F)
Температура (внешняя)	Диапазон: от -328 ° F до 2498 ° F (от -200 ° C до 1370 ° C) Максимальное разрешение: 0,1 ° Точность: ± 0,3% или ± 1,8 ° F (± 1 ° C)
Точка росы	от -90,4 ° F до 122 ° F (от -68,0 ° C до 49,9 ° C)
Мокрая лампа	от -6,9 ° F до 122 ° F (от -21,6 ° C до 49,9 ° C)
Дисплей	Тройной ЖК-дисплей
Время ответа	60 секунд обычно
Индикатор низкого заряда батареи	Есть
Условия эксплуатации	Температура: от -4 ° F до 122 ° F (от -20 ° C до 50 ° C) Влажность: <99% относительной влажности без конденсации
Условия хранения	Температура: от -40 ° F до 185 ° F (от -40 ° C до 85 ° C) Влажность: <99% относительной влажности без конденсации
Блок питания	(4) 1. Батарейки 5 Вольт AAA
Срок службы батареи	Примерно 300 часов
Совместимость программного обеспечения	Windows 95, 98, ME, NT, 2000, XP
Масса	5,3 унции. (153 грамма)
Размеры	9,0 x 2,2 x 1,7 дюйма (23,0 x 5,7 x 4,4 см)

Руководства пользователя и руководства по продукту

(Размер: 0.56 МБ)

(Размер: 0,44 МБ)

Загрузки программного обеспечения

(Размер: 9,4 МБ)

Версия 2. 0

Авторские права © MicroDAQ, 2021.com, Ltd. Все права защищены.

(PDF) Психрометр на основе бесконтактного инфракрасного термометра с прогнозирующей моделью испарения воды

Суровые и строго контролируемые сельскохозяйственные среды.

Однако у них по-прежнему есть недостатки. Новый дизайн

, разработанный в нашем исследовании, устраняет эти ограничения.

1) Во-первых, что касается цифровой интеграции, два датчика температуры

(RTD), а именно pt-100 или pt-1000, требуют внешних цепей считывания

для преобразования резисторов RTD в цифровые сигналы

. .Стандарт герметичной защиты для

соединительных проводов и печатной платы должен быть строгим, чтобы обеспечить качество аналогового сигнала перед преобразованием; Этот

приводит к более высоким затратам и размерам модуля по сравнению с

для цифрового сенсорного пробника. 2) Во-вторых, датчики RTD громоздки,

, и, согласно Чжао, Цзян и Фанг (1992), более крупные влажные лампы

нуждаются в усиленной вентиляции воздуха с более высокими скоростями объемного потока

, что приводит к значительно более высокому энергопотреблению. Вариант с номинальной мощностью обычно более 3 Вт.3)

В-третьих, если датчик RTD влажного термометра постоянно контактирует с влажным фитилем

, его поверхность со временем разрушается (рис. 2), и это влияет на точность датчика

. На практике ТС для влажных ламп

необходимо заменять чаще, чем для сухих ламп

.

Самым неудобным аспектом обслуживания хромометра psy-

является долив воды, что требует регулярной проверки уровня воды в резервуаре для персонала

.Если психрометр

может определять изменение уровня воды и автоматически предупреждать персонал

о его повторном наполнении, то полезность психрометра

значительно улучшится. Интуитивно понятный способ добиться этого – подключить датчик уровня

, но это повысит сложность прибора

и поднимет вопрос о надежности датчика. Одним из нововведений этого исследования

является разработка общей модели

для прогнозирования испарения воды: потеря массы испарительной воды

может быть предсказана с помощью климатических параметров

, измеренных самим психрометром.Автоматические напоминания о повторном заполнении

, основанные на бессенсорной модели прогнозирования, делают психрометр

умнее и уменьшают потребность в человеческом внимании. Другим нововведением является новая конструкция психрометра

, основанная на одном моноблочном бесконтактном инфракрасном термометре

, который может одновременно измерять температуру как по сухому термометру, так и по влажному термометру

. Эта новая конструкция

преодолевает вышеупомянутые недостатки; его производительность

была проверена в ходе полевых испытаний.Кроме того, чтобы облегчить

эффективных расчетных преобразований из сухих и влажных

температур по термобаллону в другие параметры влажности (RH,

De) и прогнозируемую потерю массы воды при испарении E на низком конце

(т. Е. , не высокопроизводительный) микроконтроллер, описан метод

для генерации полиномиального приближения для вычисления e

s

и связанное с ним приложение.

В следующих разделах описывается механическая конструкция и схема считывания на основе микроконтроллера

инфракрасного (ИК) психрометра на основе термометра

.Затем представлен вывод

полиномиального аппроксимативного уравнения пятого порядка для давления насыщенного пара

e

s

и его применение

для быстрого вычисления RH, давления пара

de ffice De и Обсуждается прогнозируемая потеря массы воды при испарении Ebased

на основе температур по сухому и влажному термометрам в контроллере low-end micro-

. Наконец, полевой тест, который был проведен

, представлен со ссылкой на два датчика влажности

с точностью ± 2% по относительной влажности; кроме того, масса испарившейся воды

контролировалась для проверки модели прогнозирования испарения воды

.

2. Конструкция

Как показано на рис. 3, на котором верхняя крышка снята,

психрометр новой конструкции состоит из резервуара для

воды, камеры для прохождения воздуха и капиллярного фитиля

.

(веревка), которая впитывает воду из резервуара и висит в камере

, и минифен для вентиляции. Наконец, ИК-термометр

направлен на влажный фитиль. Вентилятор KD0502PFB3-8 mini-

, производства Sunon Co.Ltd., имеет площадь поперечного сечения 25 25 мм

2

и скорость ветра 1,7 м / с при номинальной мощности

0,35 Вт. Инфракрасный термометр MLX ESF-BCI, ман-

производства Melexis N.V., небольшой (49 мм 20 мм), недорогой,

коммерчески доступен и откалиброван на заводе. Фитиль

для поглощения воды до камеры представляет собой веревку из плетеного полипропиленового (ПП) волокна

; Поверхность волокнистой ткани

должна быть гидрофильной (т.е.например, с углом контакта <90 °)

для создания капиллярного действия. Капиллярная сила втягивает воду

, чтобы полностью смочить всю веревку, которая используется для влажного термометра

.

Все вещества с температурой выше абсолютного нуля

испускают тепловое излучение. Для измерения температуры удаленной поверхности

объекта (цели) на основе принятой мощности излучения IR

, та часть мощности, которая также принимается,

, излучаемая из корпуса, закрывающего приемник, должна быть известна

.Для этого в ИК-термометре используется встроенный датчик температуры

(не радиационного типа) для измерения

температуры корпуса для оценки этой части мощности. Температуру корпуса

можно также рассматривать как температуру окружающей среды

(т. Е. Температуру сухого термометра), как рекомендовано производителем

. В то время как ИК-термометр был нацелен на поверхность фитиля

психрометра, температура поверхности

цели была измерена как температура по влажному термометру в этом исследовании

. Инфракрасный термометр обеспечивает 5-градусное поле зрения для

, получающего тепловое излучение, и он должен быть точно нацелен или

расположен достаточно близко, чтобы снаружи принимать тепловое излучение исключительно от влажного фитиля. И заданная температура, и температура корпуса

этого ИК-термометра имеют точность

± 0,5 C и разрешение измерения 0,02 C в диапазоне температур

от 0 C до 50 C.

Для точных измерений ИК-термометром необходимо учитывать излучательную способность поверхности цели.Коэффициент излучения – это

мера эффективности, с которой поверхность излучает тепловую энергию

. Он определяется как доля энергии, излучаемой

по отношению к энергии, излучаемой термической черной поверхностью (то есть черным телом

). Черное тело – это материал, который является идеальным излучателем тепла

энергии и имеет коэффициент излучения 1. Для диапазона

длин волн в диапазоне от 8 до 14 мм, используемого IR

Рис.
