Как сделать гигрометр своими руками в домашних условиях?
Содержание страницы
В нашей жизни используется множество измерительных приборов, которые позволяют контролировать микроклимат помещений. Один из них – гигрометр, устройство, которое можно изготовить в домашних условиях.
Зачем нужен гигрометр?
Гигрометр позволяет выявить относительную влажность окружающей среды, которая является одним из важнейших составляющих микроклимата помещения. Содержание влаги в воздухе влияет на самочувствие людей. Этот показатель обязательно должен находиться в пределах среднего диапазона. Пониженная влажность воздуха может приводить к затрудненному дыханию и пересыханию слизистых оболочек, а повышенная – к ухудшению физического состояния. Особенно строго следить за этим значением нужно людям, имеющим заболевания дыхательных путей.
Для контроля влажности в помещении можно приобрести специальную метеостанцию. Однако из подручных средств также можно собрать прибор, который сможет заменить собой гигрометр.
Аналог психрометрического прибора
Чтобы получать точные сведения, нужно знать, как сделать гигрометр в домашних условиях. Для создания аналога психрометрического устройства понадобятся:
- два ртутных термометра, предназначенных для измерения температуры воздуха;
- дистиллированная вода;
- доска;
- нить;
- хлопчатобумажная ткань.
Также понадобятся любые подручные средства, с помощью которых можно произвести закрепление термометра.
На доске нужно установить в вертикальном положении два термометра так, чтобы они находились параллельно по отношению друг к другу. Под одним из измерительных приборов необходимо установить небольшую емкость с дистиллированной водой. В качестве емкости можно использовать небольшую колбу или обыкновенный пузырек. Наконечник термометра (ртутный шарик), под которым установлен «резервуар», следует обернуть обыкновенной хлопчатобумажной тканью, после чего не очень туго перевязать нитью. Края ткани приблизительно на 5 миллиметров опускаем в емкость, которая предварительно была заполнена дистиллированной водой.
Принцип действия такого устройства, собранного своими руками, абсолютно схож с принципом действия психрометрического гигрометра. Для вычисления относительной влажности воздуха понадобится специальная таблица. По разнице показаний «сухого» и «влажного» термометра вычисляют влажность окружающей среды.
«Природный» измеритель
Для изготовления измерителя в домашних условиях можно использовать свойство шишки расправлять или наоборот – сжимать – свои чешуйки в зависимости от изменения влажности окружающей среды. Все, что понадобится для создания устройства – сама шишка и кусок фанеры.
В самый центр фанеры с помощью гвоздя или скотча крепится шишка. Для определения влажности следует проследить за скоростью раскрытия чешуек. Если они быстро раскрываются — влажность воздуха несколько ниже нормы. Если положение чешуек достаточно долго не изменяется – микроклимат помещения соответствует средним показателям. В том случае, если их кончики начнут подниматься вверх, влажность помещения имеет высокие показатели.

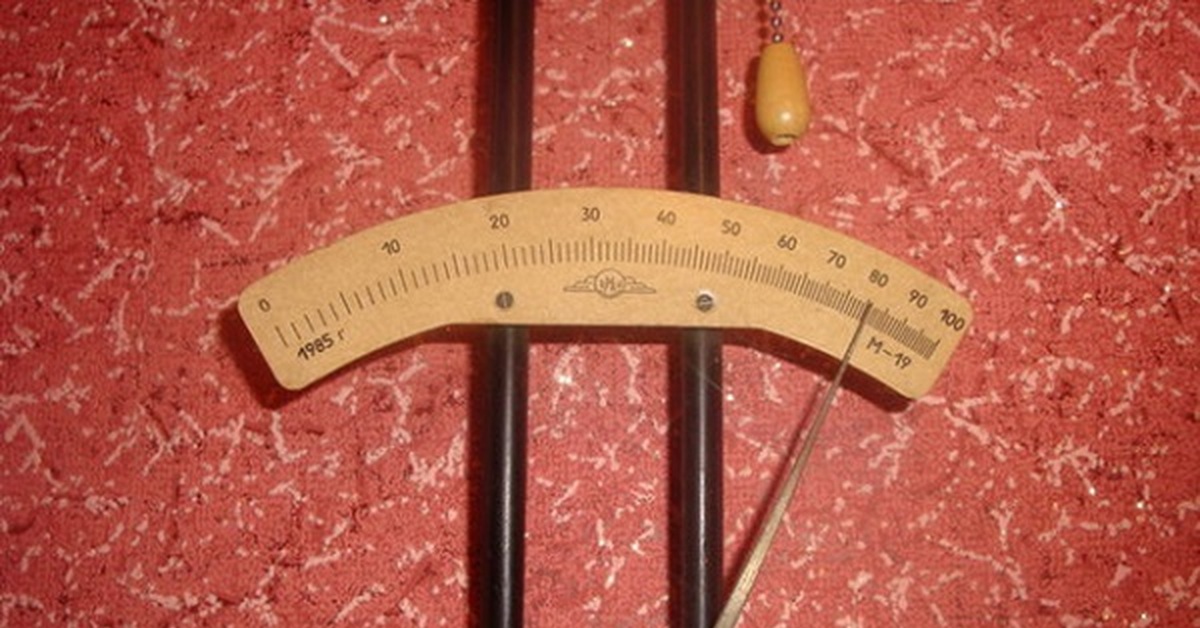

Аналог волосяного устройства
Каждый задающийся вопросом «как сделать гигрометр своими руками» очень редко приступает к созданию волосяного устройства. Однако сделать его довольно просто. Для этого потребуются:
- волос;
- бензин;
- клей;
- гвозди;
- чертежные принадлежности;
- бумага высокой плотности;
- лист фанеры;
- стержень от ручки;
- проволока из стали;
- ролик.
Человеческий волос можно заменить хлопчатобумажной нитью высокого качества, которая также остро реагирует на изменение влажности воздуха.
Волос или нить должны иметь длину не меньше 40 сантиметров. Если речь идет о волосе, его нужно обезжирить (применяется смачивание в бензине). На конец волоса необходимо закрепить груз, имеющий вес, достаточный для того, чтобы расправить его. В качестве такого отвеса может подойти небольшая часть стержня ручки, предварительно промытая от чернил. Для закрепления груза нужно использовать клей.
На небольшой гвоздь одевается пластмассовая трубка длиной около пяти миллиметров. В ее качестве также можно использовать стержень авторучки. Важно, чтобы трубка свободно вращалась вокруг гвоздя, не соскакивая с него. Для сборки гигрометра подготовьте горизонтальное основание, на котором будет закреплена вертикальная часть устройства – доска или фанера. В ее центр вбивается заранее подготовленный гвоздь. Разместить его нужно так, чтобы перекинутый через пластиковую трубку волос (одна треть от всей длины) мог быть прикреплен к горизонтальной части своим свободным концом. Крепление производится также с помощью клея. Заключительный этап работы – крепление шкалы, которую можно создать из полосы бумаги, нанеся на нее деления.
Для градуирования прибора занесите его в ванную комнату, в которой был включен горячий душ. Точку, в которой будет находиться острите отвеса, отметьте как 100%. Для нахождения нулевой отметки нужно поставить устройство в нагретую духовку (не очень горячую, чтобы не сжечь устройство).
После этого ровно между двух точек нужно поставить отметку в 50 градусов. Можно рассчитать подобным способом десятичные или даже единичные отметки.
Отметка, на которой будет находиться отвес на конце волоса, и будет являться показанием относительной влажности окружающей среды.
Гигрометр из салфетки
Комнатный гигрометр из салфетки сделать достаточно просто. Для его создания необходимо иметь под рукой обыкновенную салфетку, фанеру, гвозди, клей и проволоку. В фанеру вбивается два гвоздя на расстоянии, аналогичном длине салфетки. После этого между ранее закрепленными гвоздями посредством клея крепится сама бумажная салфетка. Два куска проволоки (достаточно длины 2-4 сантиметра) крепятся к салфетке. Одна из частей должна быть частично прикреплена к салфетке, частично – к гвоздю так, чтобы образовывалась своеобразная стрелка.
Принцип действия такого устройства основан на свойстве салфетки впитывать в себя влагу из воздуха. Если вы хотите сделать точную шкалу показаний, можно провести сверку самостоятельно изготовленного прибора по устройству, купленному в магазине.
Движение проволоки будет свидетельствовать об изменении микроклимата помещения.
Стоит понимать, что приборы, изготовленные в домашних условиях, не могут похвастаться высокой точностью. Они пригодны лишь для измерения приблизительных показателей. Если вам необходимо знать точную влажность окружающей среды, необходимо приобрести любой из видов комнатных гигрометров.
Прибор психрометр | Приусадебное Хозяйство
Дорогой читатель, в предыдущем посте Вы узнали, как выращивать цесарок в домашних условиях. Сегодня мы Вам расскажем о простом приборе, который поможет уберечь сад и огород от возвратных и ранних осенних заморозков, а также поможет вывести в инкубаторе молодняк домашних птиц. Этот прибор имеет название психрометр и применяется для определения относительной влажности воздуха в ограниченном пространстве.
Чтобы узнать накануне о надвигающемся заморозке и провести мероприятия по защите растений в саду и в огороде, достаточно сделать психрометр своими руками.
Хотя можно его приобрести и в специализированном магазине за довольно высокую цену, но это справедливо для больших городов. Но мы сделаем его сами из подручных и не дефицитных материалов. Для этого нам понадобятся два «уличных» спиртовых термометра, которые каждый день показывают нам температуру воздуха за окном. Весь секрет в том, что один из термометров, который закрепляем при помощи скобы и шурупа на деревянном колышке, — сухой, а другой термометр — смачивающийся (смотри рисунок). Чтобы он был постоянно влажным, наконечник со спиртом левого термометра оборачиваем кусочком хлопчатобумажной ткани и закрепляем не очень плотно нитками или резинкой. Свободный конец ткани погружаем в подходящую емкость (пластиковый стаканчик на 50 мл) с чистой (желательно дистиллированной) водой, который закрепляем под термометром на подставке проволокой, кронштейном из жести и т. п. Температура, которую показывает сухой термометр, будет всегда выше, чем показания смоченного. Наш психрометр устанавливаем в нескольких местах сада и записываем показания термометров дважды в сутки.
Чтобы в овощехранилище овощи не высыхали, необходимо поддерживать определенную влажность воздуха. Для этого надо ее измерить. Здесь нам на помощь приходит психрометр с таблицей показаний относительной влажности воздуха (%) (смотри рисунок). Пользоваться этой таблицей легко. Зная разницу показаний термометров и показание смоченного термометра, по таблице находим ячейку на пересечении данных показаний. Например, разность показаний сухого и смоченного термометров составила 4°C, показание смоченного термометра равно 20°C. Значит, относительная влажность воздуха в овощехранилище составит 67%. Этот метод применим и для контроля влажности в теплице, где Вы выращиваете огурцы и помидоры.
Психрометр необходим и для самодельного инкубатора, чтобы измерять влажность внутри устройства. Только здесь уже применим для этого небольшие ртутные медицинские термометры, чтобы психрометр занимал мало места. В качестве сосуда с водой лучше всего подойдет автопоилка для певчих птиц или попугаев, содержащихся в небольших клетках. Конструкцию прибора легко повторить, глядя на рисунок ниже. Относительную влажность в инкубаторе определяем по таблице (смотри рисунок).
Дорогой читатель, следующий пост будет посвящен красавицам сада — розам. Буду благодарен Вам за оставленный комментарий. Делитесь данной информацией с друзьями из социальных сетей. До встречи на страницах сайта.
Психрометр для інкубатора: принцип роботи, як вибрати, як зробити самому будинку
У сучасних умовах розвитку птахівництва досить актуальним питанням є облаштування інкубатора. Для створення в ньому комфортних умов використовуються різні вимірювальні прилади. Так, зміна температури і вологості можна контролювати за допомогою психрометра або гігрометра.
Розглянемо докладно принцип їх дії.Принцип роботи
Будучи інструментом для вимірювання вологості і температури в приміщенні, психрометр є прилад, на якому розміщено 2 ртутних стовпчика, розташованих незалежно один від одного. Їх називають сухим і вологим термометрами.
Чи знаєте ви? Перший ртутний термометр був винайдений італійським лікарем Санторіо, які народилися 19 березня 1561 р Працюючи в країнах Європи, він вивчав процес дихання, а деякі зі своїх експериментів проводив на собі. Винахідником ж першого практичного гігрометра є Франческо Фоллі.
Принцип його дії заснований на здатності води випаровуватися, провокуючи виникнення температурної різниці за даними психрометра. Швидкість протікання цього процесу залежить від рівня вологості. Чим вона вища, тим меншою буде різниця між показаннями термометрів. Це обумовлено тим, що в процесі випаровування води охолоджується ємність, в якій вона знаходиться.
види гігрометрів
Залежно від конструктивних особливостей, існує кілька видів цього вимірювального приладу. Серед них ваговій і керамічний гігрометри, волосной вологомір, плівковий датчик. Розглянемо докладніше опис кожного з них.
Успішна інкубація яєць була б неможливою, якби не було стабільного температурного режиму. Цей процес забезпечує спеціальний прилад – терморегулятор, який можна зробити самому.
ваговій гигрометр
Цей вимірювальний прилад являє собою систему, що складається з U-образних трубок, які наповнені гігроскопічним речовиною. Його властивість полягає в здатності поглинати вологу, що виділяється з повітря. За допомогою даної системи за допомогою насоса протягують деяку кількість повітря, після чого визначають його абсолютну вологість. Для цього знадобиться обчислити такі показники, як маса системи і обсяг пропущеного повітря.

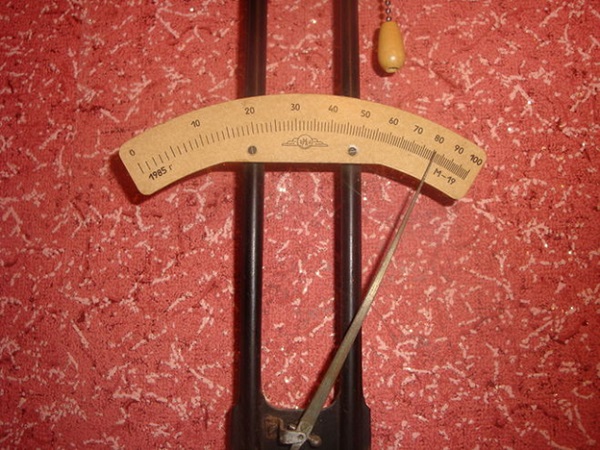

Волосяною вологомір
Даний прилад являє собою металеву раму, на якій розташований знежирений людську волосину, натягнутий вздовж.
Він з’єднаний зі стрілкою, а його вільний кінець оснащений легким вантажем. Таким чином, в залежності від ступеня вологості, волосся здатний змінювати свою довжину, сигналізуючи про це рухається стрілкою. Слід зазначити, що призначений для домашнього використання волосной вологомір має невелику похибку. Крім того, його тендітна конструкція може швидко зламатися при механічному впливі. Щоб уникнути цього рекомендується повісити вимірювальний прилад на стіну, а також переконатися, що в обраному місці немає вібрацій, а джерела холоду або тепла перебувають на відстані не менше 1 м. У разі забруднення волоса, його можна очистити за допомогою пензлика, попередньо змоченою в очищеної воді.
Важливо! Найкращим температурним режимом для роботи волосного влагомера є проміжок від -30 … + 45 градусів. В такому випадку точність приладу становитиме 1% відносної вологості.
плівковий датчик
Цей прилад являє собою вертикальну конструкцію. Він складається з органічної плівки, яка представляє собою чутливий елемент.
Він здатний розтягуватися або стискатися залежно від підвищення або зниження вологості відповідно.
Дізнайтеся, як вибрати інкубатор і яким моделям віддати перевагу, а також ознайомтеся з характеристиками інкубаторів: «Несушка», «Попелюшка», «Ідеальна квочка», «Квочка», «Nest- 100», «Nest-200».
керамічний
Цей пристрій має вигляд годинника, тільки цифри, зображені на ньому, – це ділення ртутного стовпчика, що позначають відсоток вологості повітря. Основним елементом для його виготовлення є керамічна маса, в якій містяться металеві домішки каоліну, кремнію, глини. Ця суміш має електричний опір, на рівень якого впливає вологість повітря.
Як правильно вибрати гигрометр
Перш ніж вибирати гигрометр, необхідно врахувати, що існує кілька видів: настінний, настільний, механічний і цифровий. Ці прилади відрізняються не тільки за своїми технічними характеристиками, але і по комплектації, точності показників. Крім того, вони можуть мати додаткові функції, такі як календар, годинник, будильник, індикатор рівня комфорту і т.
д.
Важливо! У разі настільного розміщення гігрометра слід враховувати не тільки його розміри, але і кут повороту приладу до джерела світла. Це дозволить отримати більш точні дані.
При вивченні технічних параметрів датчика слід звернути увагу на показники відносного і абсолютного тиску. Більш того, вибір приладу повинен залежати від розмірів інкубатора. Так, якщо він призначений для більш, ніж 100 яєць, необхідно встановлювати більш потужний гигрометр.
Приклади найбільш популярних моделей:
- MAX-MIN – має пластиковий корпус, оснащений градусником, годинником і будильником, а також дозволяє монтувати додаткові датчики. У разі зміни рівня вологості подає звуковий сигнал.
- Stanley 0-77-030 – має РК-дисплей і міцний корпус, захищений від механічних пошкоджень, але його вартість вкрай висока.
- DC-206-призначений для інкубатора невеликого розміру і може швидко вийти з ладу при механічному пошкодженні.
- НТС 1 – компактний електронний прилад, який має РК-дисплей і оснащений календарем, годинником і будильником.
Як зробити гигрометр самостійно
Альтернативою купленому в магазині приладу може стати саморобний гигрометр. Для його виготовлення вам знадобиться обзавестися деякими матеріалами і інструментами, а також вивчити покрокову інструкцію.
Читайте також про виготовлення інкубатора своїми руками, вентиляцію, температурний режим і дезінфекцію інкубатора.
Матеріали і інструменти
Для того щоб самостійно сконструювати психрометр, необхідно придбати два термометра. Крім того, вам знадобляться шматок тканини і невелика чашка з дистильованою водою.
Таку рідину можна отримати шляхом очищення від домішок або просто придбати в магазині. Не варто забувати і про панелі для кріплення. Вона може бути виготовлена з пластику, дерева або інших матеріалів.
Чи знаєте ви? Найбільшим діючим на території Євразії термометром вважається встановлений в 1976 році в українському місті Харкові прилад, який має висоту 16 м.
Покрокова інструкція виготовлення
Для виготовлення пристосування вручну вам знадобиться виконати наступні дії:

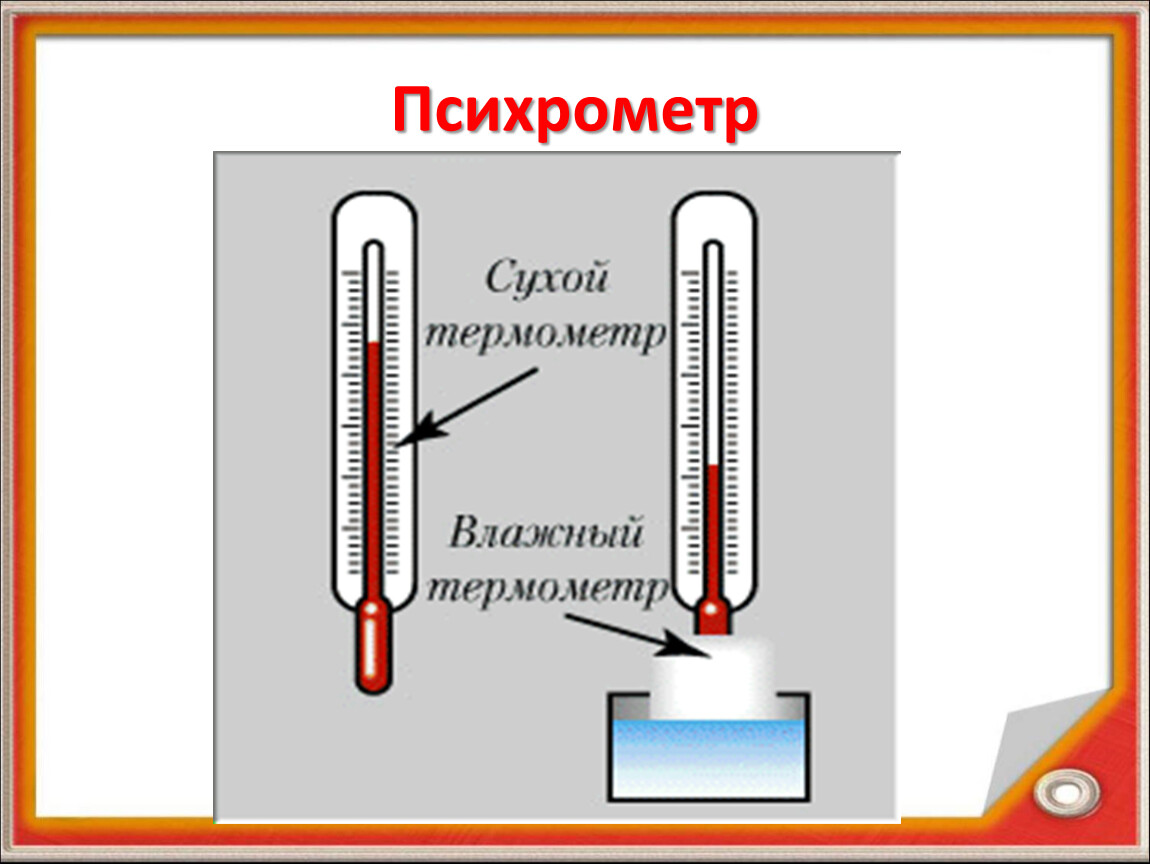

- Закріпити на панелі 2 термометра, розташувавши їх паралельно один одному.
- Під одним з них слід поставити ємність з водою.
- Ртутний резервуар цього градусника необхідно обгорнути в бавовняну тканину і прикріпити, обв’язавши ниткою.
- Опустити край тканини в воду на 5-7 см.
Таким чином, термометр, над яким проводилася ця маніпуляція, буде називатися «мокрим», а другий – «сухим», а різниця між їх показниками покаже рівень вологості.
Важливо! Іноді для підвищення вологості в інкубаторі можна просто окропити яйця водою, проте така процедура доречна тільки для водоплавних птахів. Для інших представників пернатих підійде рівень вологості 50-60%.
Відео: вимір вологості повітря
Досвідчені птахівники вибирають для себе найбільш ефективний спосіб вимірювання вологості, керуючись розмірами інкубатора.
Крім того, в сучасних умовах розвитку ринкової економіки, вибір все ж залежить і від фінансових можливостей.
Самодельный психрометр для инкубатора | Домашние инкубаторы | Веб
Для самодельного инкубатора необходим психрометр, чтобы измерить влажность внутри аппарата. Можно, конечно, искать его по магазинам, но проще, наверное, сделать самому (рис. 41). Эта конструкция предложена птицеводом В. Зайцевым. Понадобится два термометра. Закрепим их параллельно друг другу на дощечке. Под од-
Рис. 41. Самодельный психрометр
1 — дощечка; 2 — термометр сухой; 3 — термометр увлажненный; 4 — баллон для дистиллированной воды; 5, 6 — скобы; 7 — ткань; 8 — нитка, туго завязанная; 9 — нитка, слабо завязан ная; 10 — уровень воды.
Таблица
Определение относительной влажности с помощью психромерта
Показания сухого термометра (градусы) | Показания влажного термометра (градусы) | ||||||||||||||
26 | 27 | 27 | 28 | 28 | 29 | 29 | 30 | 30 | 31 | 31 | 32 | 32 | 33 | 33 | |
37,5 | 38 | 40 | 42 | 44 | 47 | 49 | 52 | 54 | 56 | 59 | 61 | 64 | 66 | 68 | 71 |
38 | 36 | 38 | 41 | 43 | 45 | 47 | 50 | 52 | 54 | 57 | 59 | 61 | 64 | 66 | 68 |
38,5 | 35 | 37 | 39 | 41 | 43 | 45 | 48 | 50 | 52 | 55 | 57 | 59 | 61 | 64 | 66 |
39 | 33 | 35 | 37 | 39 | 41 | 43 | 46 | 48 | 50 | 52 | 55 | 57 | 59 | 61 | 64 |
ним в 10 мм закрепим баллончик для дистиллированной воды (можно использовать автопоилку для комнатных птиц).
Ту часть термометра, где
размещен ртутный шарик, обертываем тонкой тканью (батистом или марлей) в один слой. Сверху завязываем ниткой, но не очень туго, чтобы не препятствовать прохождению воды по ткани. Нижнюю кромку ткани на 5 мм опускаем в дистиллированную воду (ткань не должна касаться стенок сосуда).
Психрометр устанавливаем в инкубаторе так, чтобы показания термометров были видны при закрытой дверце аппарата. Вода станет испаряться с поверхности ткани и охлаждать ртутный шарик, поэтому влажный термометр показывает более низкую температуру.
Относительную влажность в инкубаторе будем определять по таблице — она на пересечении линий показании сухого и влажного термометров.
Психрометр для инкубатора принцип работы, как выбрать, как сделать самому дома — Офремонт
В наше время развития птицеводства очень важным вопросом считается обустройство инкубатора. Для создания в нем уютных условий применяются разные приборы для измерений. Так, температурное изменение и влаге можно контролировать при помощи психрометра или гигрометра.
Рассмотрим детально принцип их действия.
Рабочий принцип
Являясь инструментом чтобы провести измерения влаги и температуры в помещении, психрометр собой представляет прибор, на котором размещено 2 ртутных столбца, размещенных независимо один от одного. Их называют сухим и влажным термометрами.
Принцип его действия построен на способности воды испаряться, провоцируя появление разницы температур по данным психрометра. Скорость протекания данного процесса зависит от уровня влаги. Чем она больше, тем меньше будет разница между показаниями термометров. Обусловлено это тем, что в процессе испарения воды охлаждается ёмкость, в которой она находится.
Виды гигрометров
В зависимости от конструктивных свойств, есть несколько типов этого прибора для измерений. Среди них весовой и керамический гигрометры, волосной влагомер, пленочный измеритель. Рассмотрим подробно описание любого из них.
Весовой гигрометр
Этот прибор для измерений представляет собой систему, которая состоит из U-образных трубок, которые наполнены гигроскопическим веществом.
Его свойство состоит в способности поглощать влагу, отличающуюся из воздуха. При помощи этой системы с применением насоса протягивают определенное количество воздуха, после этого формируют его полную влажность. Для этого понадобится определить подобные характеристики, как масса системы и объём пропущенного воздуха.
Волосной влагомер
Этот прибор собой представляет раму из металла, на которой размещён обезжиренный волос человека, натянутый вдоль. Он объединен со стрелкой, а его свободный конец оборудован легким грузом. Аналогичным образом, в зависимости от степени влаги, волос способен менять собственную длину, сигнализируя про это двигающейся стрелкой.
Нужно сказать, что который предназначен для бытового применения волосной влагомер имеет маленькую погрешность. Также, его непрочная конструкция может быстро поломаться при механическом влиянии. Чтобы этого не допустить рекомендуется навесить прибор для измерений на стенку, а еще удостовериться, что в подобранном месте нет вибрации, а источники холода или тепла находятся на расстоянии не менее 1 м.
В случае загрязнения волоса, его можно почистить при помощи кисточки, заранее намоченной в отфильтрованной воде.
Пленочный измеритель
Данный прибор собой представляет вертикальную конструкцию. Он состоит из органической плёнки, являющейся восприимчивый компонент. Он может растягиваться или сжиматься в зависимости от увеличения или уменьшения влаги исходя из этого.
Керамический
Это устройство имеет вид часов, только цифры, изображённые на нем, — это деления ртутного столбца, обозначающие процент воздушной влажности. Важным элементом для его изготовления считается керамическая масса, в которой содержатся железные примеси каолина, кремния, глины. Данная смесь имеет электрическое сопротивление, на уровень которого оказывает влияние влажность воздуха.
Как правильно подобрать гигрометр
Перед тем как подбирать гигрометр, следует предусмотреть, что есть несколько вариантов: настенный, настольный, механический и цифровой. Данные приборы выделяются не только по своим техническим спецификам, но и по комплектации, точности критериев.
Плюс к этому, они могут иметь дополнительные функции, например календарь, часы, будильник, указатель уровня удобства и т.д.
При изучении параметров в техническом плане датчика необходимо посмотреть на критерии относительного и полного давления. Кроме того, выбор прибора должен зависеть от размера инкубатора. Так, если он предназначается для больше, чем 100 яиц, нужно ставить более мощный гигрометр.
Варианты самых распространенных моделей:
- MAX-MIN — имеет корпус сделанный из пластика, оборудован термометром, часами и будильником, а еще позволяет устанавливать дополнительные датчики. В случае изменения уровня влаги подает звуковой сигнал.
- Stanley 0-77-030 — имеет ЖК-дисплей и крепкий корпус, защищенный от повреждений механическим путем, но его стоимость очень высока.
- DC-206 —предназначается для инкубатора маленьких размеров и может быстро поломаться при механическом повреждении.
- НТС 1 — небольшой электронный прибор, имеющий ЖК-дисплей и оборудованного календарем, часами и будильником.
Как выполнить гигрометр своими силами
Альтернативой купленному в магазине прибору может стать рукодельный гигрометр. Для его изготовления вам понадобится обзавестись некоторыми инструментами и материалами, а еще выучить пошаговую инструкцию.
Инструменты и материалы
Для того чтобы без посторонней помощи соорудить психрометр, нужно приобрести два термометра. Более того, вам потребуются кусочек ткани и маленькая чашка с дистиллированной водой.
Такую жидкость можно получить путем очищения от примесей или просто купить в магазине. Нужно помнить и о панели для крепежа. Она может быть сделана из пластика, дерева или остальных материалов.
Подробная инструкция изготовления
Для производства устройства ручным способом вам понадобится выполнить следующие действия:
- Зафиксировать на панели 2 термометра, разместив их параллельно один к одному.
- Под одним из них следует поставить емкость с водой.
- Ртутный резервуар этого термометра нужно обмотать в хлопчатобумажную ткань и закрепить, обвязав нитью.
- Опустить край ткани в воду на 5-7 см.
Аналогичным образом, термометр, над которым проводилась эта манипуляция, будет именоваться «мокрым», а второй — «сухим», а разница между их критериями покажет уровень влаги.
Видео: измерение воздушной влажности
Квалифицированные птицеводы подбирают для себя самый прекрасый способ измерения влаги, руководствуясь размерами инкубатора. Более того, в наше время развития рыночной экономики, выбор всё таки зависит и от материальных возможностей.
Влажность? Постройте психрометр! – Мероприятие
(0 Рейтинги)Быстрый просмотр
Уровень оценки: 9 (8-10)
Требуемое время: 45 минут
Расходные материалы на группу: 0 долларов США.
50
Плюс дополнительные нерасходуемые расходы ~ 30 долларов на психрометр.
Размер группы: 4
Зависимость действий: Нет
Тематические области: Алгебра, Анализ данных и вероятность, Земля и космос
Ожидаемые характеристики NGSS:
Поделиться:
Резюме
Используя термометры, ватные шарики, веревку и воду, ученики делают простые психрометры – инструмент для измерения влажности.
Они узнают разницу между относительной влажностью (отношение содержания водяного пара к пропускной способности водяного пара) и точкой росы (температурой, при которой образуется роса). Команды собирают данные с помощью самодельных психрометров, а затем вычисляют относительную влажность внутри и снаружи, сравнивая свои результаты с имеющимся в продаже психрометром (если таковой имеется). Для сбора данных и расчетов предоставляется лабораторный рабочий лист. В реальном мире студенты узнают, что влажность и плотность воздуха учитываются инженерами во многих дизайнерских проектах.В заключение они отвечают и обсуждают вопросы анализа и применения. Эта инженерная программа соответствует научным стандартам нового поколения (NGSS). Инженерное соединение
Погода может влиять на многие аспекты инженерии, от динамики полета до эффективности ветряных турбин и систем охлаждения. Влажность – ключевое понятие для понимания погоды.
Понимание относительной влажности и точки росы полезно при разработке продуктов.Влажность и плотность воздуха учитываются инженерами при проектировании таких проектов, как ветряные турбины и воздушные змеи, а также солнечные панели, используемые для выработки электроэнергии.
Многие инженеры занимаются измерением, сбором, сортировкой, анализом и выводами из реальных данных. Для правильной интерпретации данных требуется понимание того, как инженеры рассматривают и учитывают погрешность прибора (точность прибора) и ошибку наблюдений (неверное считывание человеком или неправильное использование прибора).
Цели обучения
После этого занятия студенты должны уметь:
- Определите и объясните относительную влажность и точку росы.
- Используйте термометры для расчета относительной влажности и точки росы.
- Соберите простое устройство для сбора данных.
- Собрать данные, произвести расчеты и проанализировать экспериментальные результаты.
- Сделайте реальную связь, что влажность и более плотный воздух влияют на дизайн инженерных технологий.
- Опишите работу психрометра.
Образовательные стандарты
Каждый урок или задание TeachEngineering соотносится с одним или несколькими научными предметами K-12, образовательные стандарты в области технологий, инженерии или математики (STEM).
Все 100000+ стандартов K-12 STEM, охватываемых TeachEngineering , собираются, обслуживаются и упаковываются сетью стандартов достижений (ASN) , проект D2L (www.achievementstandards.org).
В ASN стандарты иерархически структурированы: сначала по источникам; например , по штатам; внутри источника по типу; например , естественные науки или математика; внутри типа по подтипу, затем по классу, и т. д. .
NGSS: научные стандарты нового поколения – наука| Ожидаемые характеристики NGSS | ||
|---|---|---|
MS-ESS2-5. Вы согласны с таким раскладом? Спасибо за ваш отзыв! | ||
| Нажмите, чтобы просмотреть другие учебные программы, соответствующие этим ожиданиям от результатов. | ||
| В этом упражнении основное внимание уделяется следующим аспектам трехмерного обучения NGSS: | ||
| Наука и инженерная практика | Основные дисциплинарные идеи | Пересекающиеся концепции |
Собирайте данные для получения данных, которые служат основой для доказательств, чтобы отвечать на научные вопросы или проверять проектные решения в различных условиях. Соглашение о выравнивании: Спасибо за отзыв! | Сложные модели изменений и движения воды в атмосфере, определяемые ветрами, рельефом, температурой и течением океана, являются основными определяющими факторами местных погодных условий. Соглашение о выравнивании: Спасибо за отзыв! Поскольку эти модели настолько сложны, погоду можно предсказать только вероятностно.Соглашение о выравнивании: Спасибо за отзыв! | Причинно-следственные связи могут использоваться для прогнозирования явлений в естественных или спроектированных системах. Соглашение о выравнивании: Спасибо за отзыв! |
Собирайте данные, чтобы предоставить доказательства того, как движения и сложные взаимодействия воздушных масс приводят к изменениям погодных условий. (6-8 классы)- Используйте инструменты сбора данных и измерительные устройства для сбора, систематизации и анализа данных, таких как температура, атмосферное давление, ветер и влажность, в зависимости от ежедневных погодных условий. (Оценка
5) Подробнее
Посмотреть согласованную учебную программу
Вы согласны с таким раскладом? Спасибо за ваш отзыв!
- Собирайте, анализируйте и интерпретируйте такие данные, как температура, атмосферное давление, ветер и влажность, в зависимости от ежедневных погодных условий. (Оценка
5) Подробнее
Посмотреть согласованную учебную программу
Вы согласны с таким раскладом? Спасибо за ваш отзыв!
(Оценка
5) Подробнее
(Оценка
5) ПодробнееКакое альтернативное выравнивание вы предлагаете для этого контента?
Список материалов
Каждой группе необходимо:
Поделиться со всем классом:
- вода
- (опционально) коммерческий психрометр, примерно за 30 долларов, например, от Amazon
Рабочие листы и приложения
Посетите [www.
teachengineering.org/activities/view/ncs-2016-weather-measure-humidity-build-psychrometer], чтобы распечатать или загрузить.Больше подобной программы
Предварительные знания
Студенты должны быть знакомы с солнечным светом и ветром как возобновляемыми источниками энергии.
Введение / Мотивация
Солнечная и ветровая энергия может быть преобразована в электричество с использованием таких технологий, как фотоэлектрические панели и ветряные турбины.Эти чистые, возобновляемые формы энергии могут оказать огромное влияние на уменьшение проблемы загрязнения воздуха на нашей планете, если необходимые технологии будут разработаны и эффективно внедрены.
Плотность воздуха влияет на эффективность ветра и солнечного света при выработке энергии. Как? Например, плотность воздуха может сделать лопасти турбины более или менее эффективными, заставить воздушный змей иметь большую или меньшую подъемную силу и сделать атмосферу более или менее проницаемой для солнечного излучения.
Инженеры, проектирующие ветряные турбины, солнечные панели и воздушные воздушные генераторы, должны понимать все, что касается влажности, и что более высокая влажность означает более плотный воздух.
Сегодня вы соберете и проанализируете данные об относительной влажности, чтобы понять ее влияние на разработку экологически чистых форм производства энергии.
Процедура
Фон
Воздух состоит из различных газов с разной концентрацией; один из газообразных компонентов – водяной пар. Водяной пар состоит из молекул воды в высокоэнергетическом состоянии. Они могут быть вытеснены из воздуха и переведены в жидкое состояние, если температура упадет, образуя конденсацию на холодной поверхности или облака в воздухе.Воздух может удерживать определенное количество водяного пара в зависимости от температуры в этой области. Более теплый воздух содержит больше водяного пара, в то время как более холодный воздух более плотный, с меньшим пространством для водяного пара.
Изменения температуры могут влиять на плотность воздуха и способность воздуха перемещаться и генерировать электричество в ветроэнергетических системах.
Высокая влажность уменьшает движение воздуха, поскольку воздуху требуется больше энергии для протекания, что напрямую влияет на эффективность ветроэнергетических систем. Авторское право
Copyright © (слева) 2017 Denise W.Карлсон, программа ITL, Колледж инженерии и прикладных наук, Университет Колорадо в Боулдере; (справа) 2009 Фред Сюй, Wikimedia Commons CC BY-SA 3.0 https://commons.wikimedia.org/wiki/File:Taiwan_2009_JinGuaShi_Historic_Gold_Mine_Combined_Darrieus_Savonius_Wind_Turbines_FRD_8638.jpg
Влажность – это измерение влажности воздуха на основе показаний термометров по влажному и сухому термометрам. Сравнение этих двух значений позволяет инженерам понять, сколько воды находится в воздухе.Влажность передается двумя способами: относительная влажность и точка росы.
Относительная влажность – это сравнение количества воды, удерживаемого воздухом в данный момент, с количеством водяного пара, которое воздух может удерживать при насыщении – точке максимальной производительности.
Таким образом, при 100% влажности воздух полностью насыщен водяным паром и, следовательно, более плотный. Проблема с использованием относительной влажности для измерения влажности заключается в том, что количество водяного пара, которое может удерживать воздух, увеличивается с температурой. Следовательно, влажность 50% – это не то же самое количество водяного пара в погоду 50 ° F, как в погоду 100 ° F.Например, при температуре 100 ° F и влажности 50% гораздо влажнее, чем при температуре 50 ° F и влажности 50%.
Связь между относительной влажностью и температурой. Авторское право
Copyright © 2007 Грег Бенсон, Wikimedia Commons CC BY-SA 3.0 https://commons.wikimedia.org/wiki/File:Relative_Humidity.png
Точка росы – это еще один показатель влажности, который описывает температуру, при которой на поверхности образуется роса. Если точка росы равна текущей температуре, то воздух полностью насыщен водяным паром (относительная влажность 100%).На точку росы не влияет текущая температура, поэтому точка росы 50 ° F является той же влажностью, независимо от того, составляет ли она 50 или 100 градусов.
Большинство людей считают, что точка росы от 50 до 70 градусов дает ощущение комфорта, в то время как точка росы выше 70 градусов кажется влажной, а точка росы ниже 50 градусов – сухостью.
При высокой влажности уменьшается движение воздуха, так как воздуху требуется больше энергии для прохождения потока; это оказывает прямое влияние на ветроэнергетические системы.
Хотя это и не требуется для проведения этого задания, при желании предоставьте учащимся дополнительную информацию, показав им презентацию «Атмосфера» в формате PowerPoint®.Презентация на 11 слайдах отвечает на следующие вопросы и охватывает темы, перечисленные ниже:
- Как энергия движется в атмосфере? Темы: излучение, проводимость, конвекция
- Из чего состоит наша атмосфера? Темы: газы, твердые вещества, озон
- Как организована наша атмосфера? Темы: гравитация, структура, слои (5), давление воздуха, плотность
До начала деятельности
Со студентами
- Чтобы оценить предварительные знания учащихся о влажности, проведите предварительное обсуждение, описанное в разделе «Оценка».
- Затем представьте классу введение / мотивацию.
- Разделите класс на группы по четыре ученика в каждой.
- Дайте каждой группе 2 термометра, 2 ватных шарика, 1 кусок веревки и лист данных.
- Попросите команды смочить ватный тампон водой комнатной температуры и привязать его веревкой к концу одного термометра. Убедитесь, что влажный ватный диск полностью покрывает грушу термометра. Делать это служит термометр по влажному термометру.Второй сухой термометр служит термометром с сухим термометром.
Изготовление термометра по мокрому термометру. Авторское право
Copyright © 2018 Наум Тарику, Программа ITL, Колледж инженерии и прикладных наук, Университет Колорадо в Боулдере
- В классе попросите учащихся вращать или махать обоими термометрами в течение 60 секунд, чтобы измерить точную температуру в помещении. Попросите их записать эти значения в свои таблицы данных.

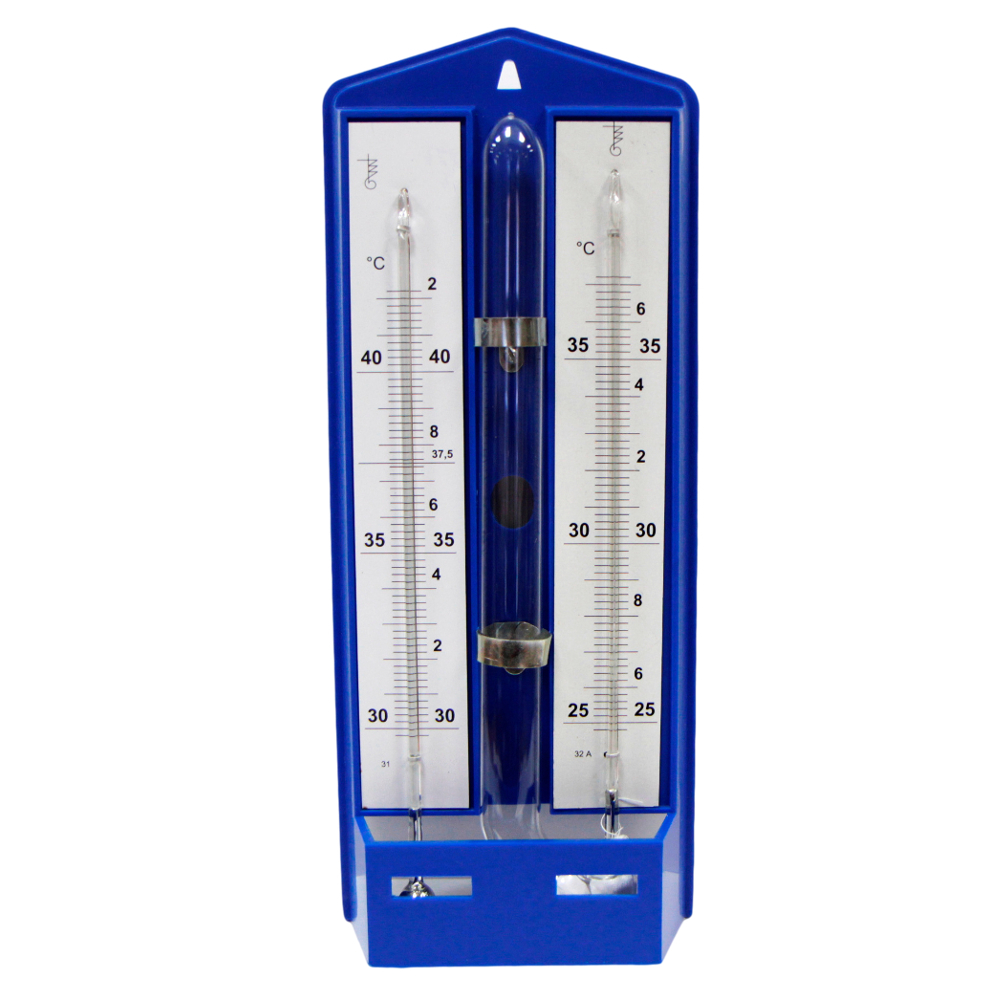

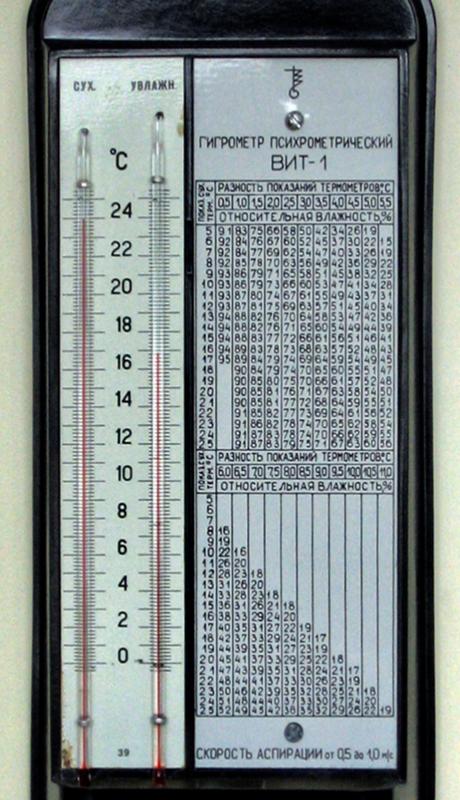

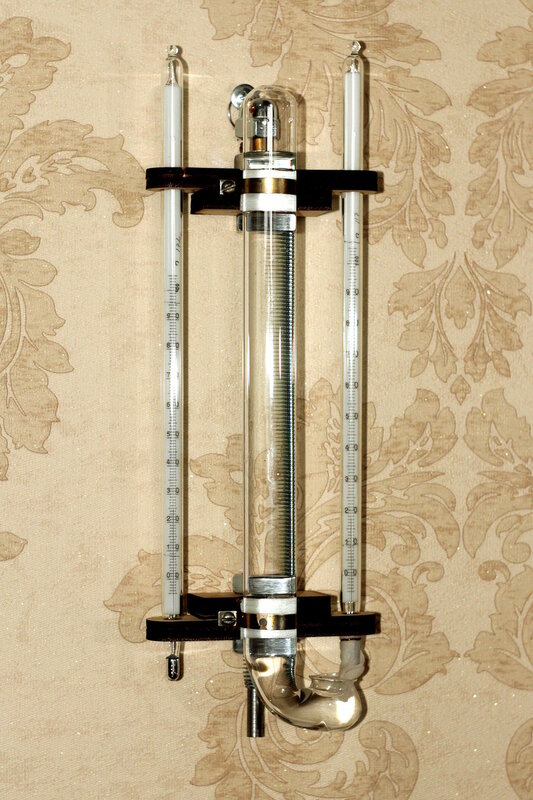

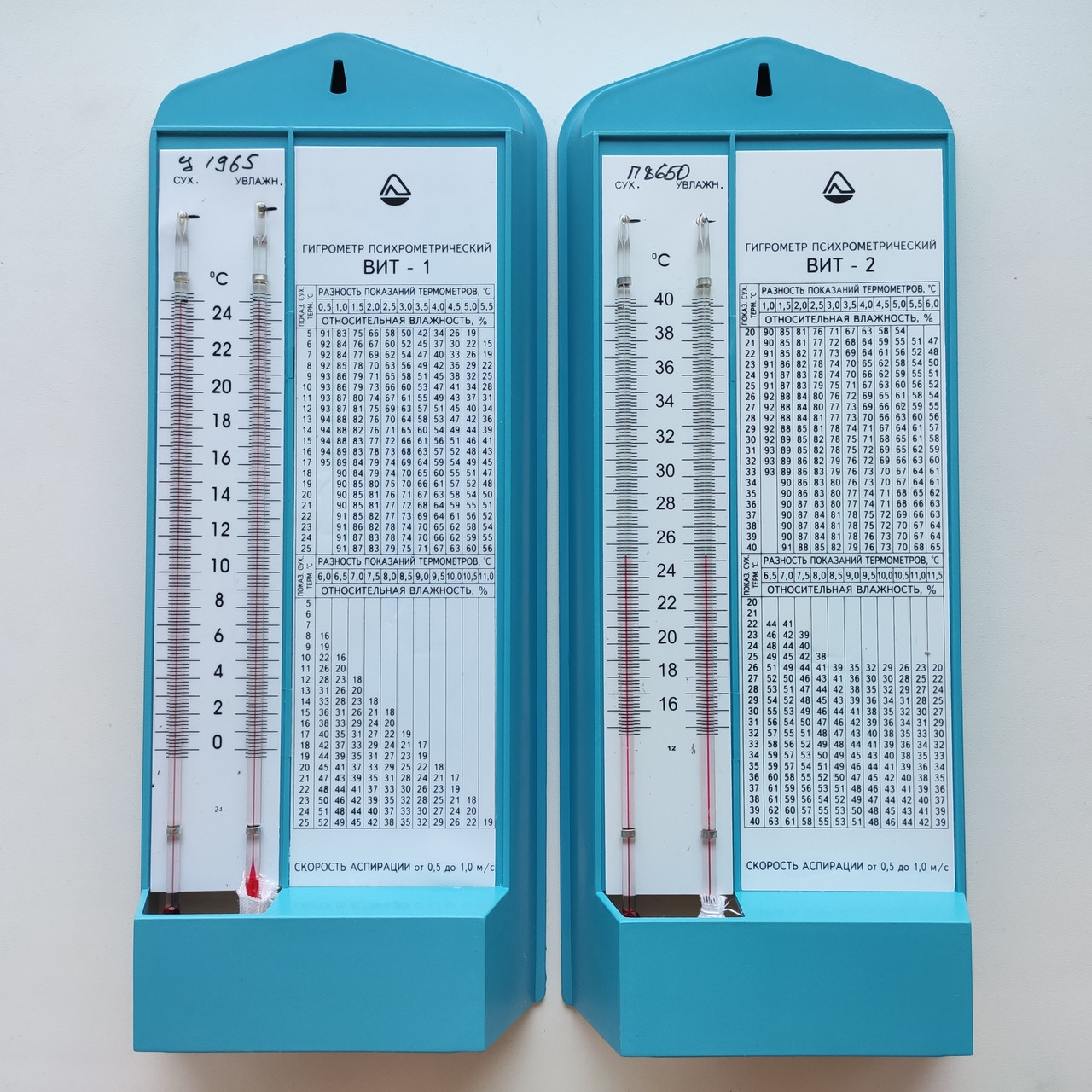

- Измерьте влажность в классе с помощью приобретенного психрометра (если есть) и запишите результат измерения для сравнения с данными класса позже.
- Снаружи попросите учащихся повторить эту процедуру, чтобы собрать и записать данные для последующего сравнения.
- После того, как группы заполнили таблицу данных, дайте им указание использовать диаграмму относительной влажности в таблице данных для расчета процентов.
- Напомните учащимся, что атмосферные условия напрямую влияют на эффективность ветряных и солнечных энергетических систем.
- В заключение проведите обсуждение в классе и попросите учащихся ответить на следующие вопросы на основе анализа собранных ими данных:
- Как сравнить ваши измерения относительной влажности внутри и снаружи? (Ответы могут быть разными, но ожидайте, что учащиеся могут обнаружить, что влажность в помещении ниже, чем влажность на улице в теплом / влажном климате, или влажность в помещении может быть выше, чем влажность на улице в холодном / сухом климате.)
- Почему мы использовали два термометра для расчета относительной влажности? (Пример ответа: количество воды, которое воздух может удерживать, изменяется в зависимости от температуры. Нам понадобились два термометра: один для измерения фактической температуры воздуха [сухой термометр], а другой – для измерения количества воды, испаряющейся с ватного шарика [влажный термометр] .)
- Как относительная влажность может повлиять на плотность воздуха? (Пример ответа: влажный воздух плотнее сухого.)
- Что могло быть причиной вашей ошибки по сравнению с показаниями психрометра? (Примеры возможных ответов: ошибки точности строительных / лабораторных приборов, такие как лампочки термометров, которые не полностью покрыты ватными шариками, и ошибки наблюдений / измерений [человеческая ошибка], например, трудности с точным считыванием показаний термометра или неправильное использование прибора.)
- Если посмотреть на сводные данные по классам, как можно сравнить среднее значение влажности с показаниями психрометра? (Пример ответа: среднее значение влажности было ближе к фактическому значению, чем многие отдельные значения, или среднее значение влажности было выше / ниже фактического значения. )
Нам понадобились два термометра: один для измерения фактической температуры воздуха [сухой термометр], а другой – для измерения количества воды, испаряющейся с ватного шарика [влажный термометр] .)
)Словарь / Определения
точка росы: температура, при которой роса конденсируется на поверхности.
Температура по сухому термометру: температура, измеряемая термометром, который находится на открытом воздухе, но защищен от излучения и влаги.
влажность: количество водяного пара в воздухе.

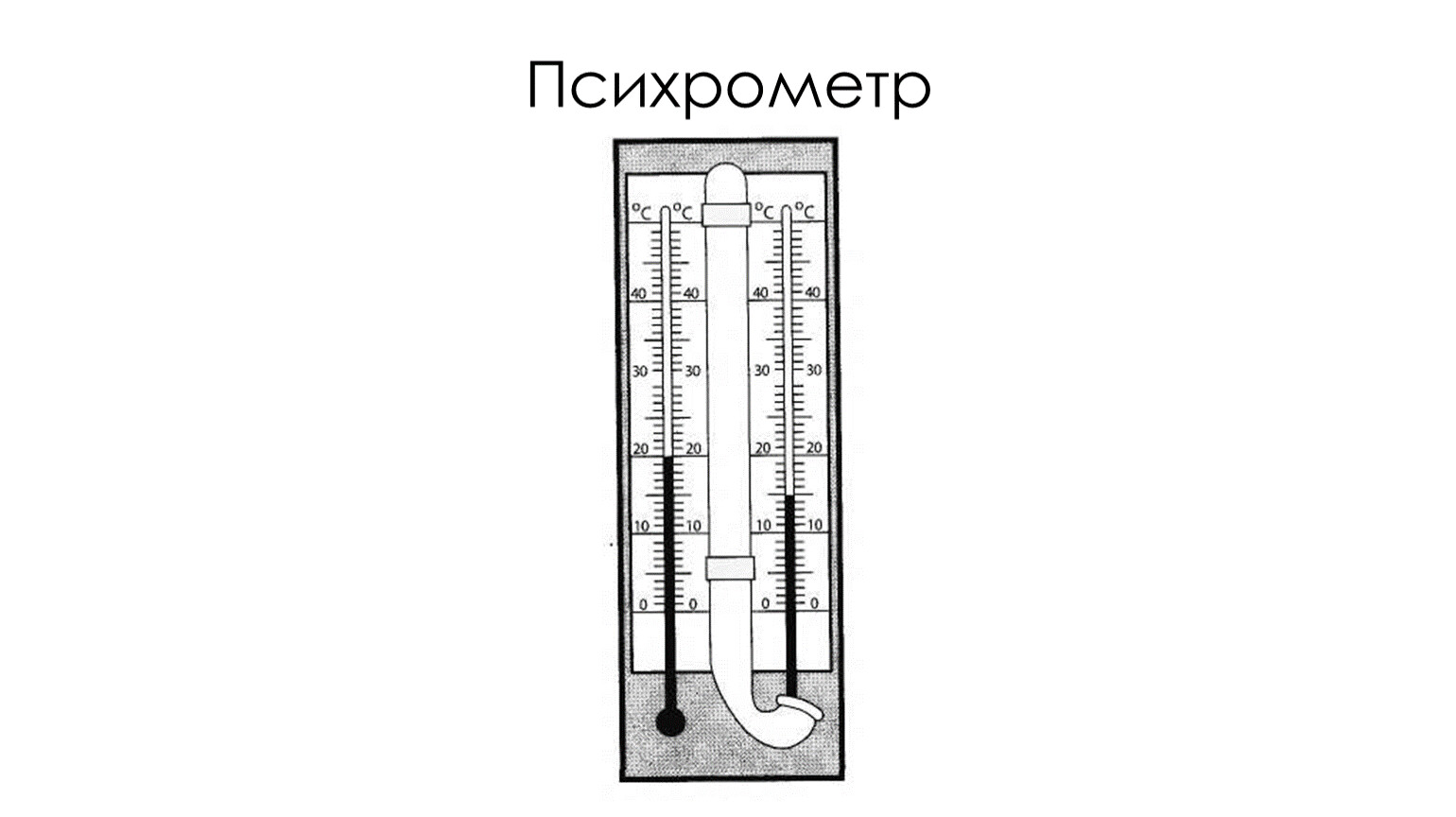

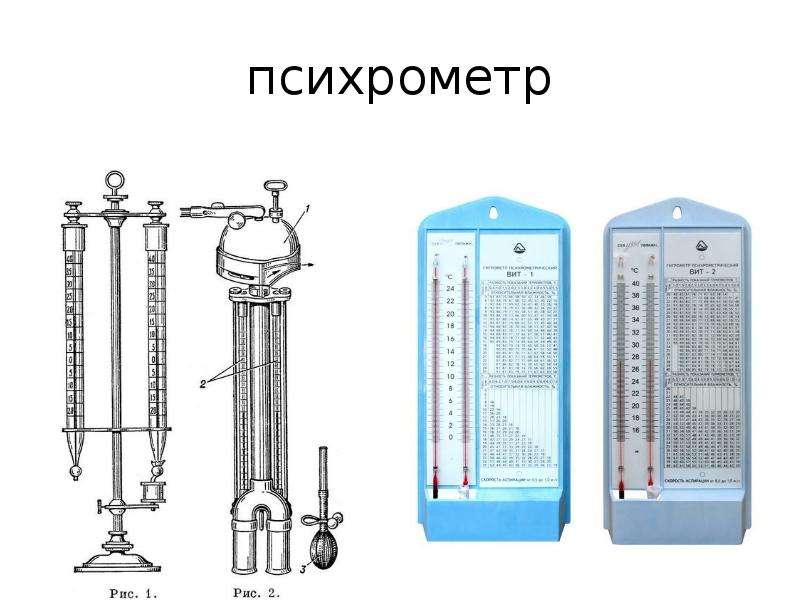

психрометр: инструмент, используемый для измерения относительной влажности и точки росы. Состоит из двух термометров, одного сухого и одного, увлажненного водой.
относительная влажность: количество водяного пара в газе по сравнению с максимальным количеством водяного пара, которое газ может удерживать при данной температуре.
Температура по влажному термометру: Температура, измеренная термометром, завернутым во влажный материал. Из-за испарения температура по влажному термометру всегда меньше или равна температуре по сухому термометру.
Оценка
Оценка перед началом деятельности
Предварительные знания: Во время первоначального обсуждения задайте учащимся следующие вопросы:
- Что такое влажность? (Пример ответа: влажность – это то, насколько влажен воздух. )
- Как влажность влияет на атмосферу и, в свою очередь, на возобновляемые источники энергии? (Влажность влияет на плотность воздуха, что влияет на выработку энергии.)
- Все места такие же влажные, как мы живем? А как насчет других регионов мира? (В некоторых местах сухая жара. Не во всех штатах и регионах одинаковая влажность, и она варьируется во всех местах.)
- Какие аспекты атмосферных условий оказывают наибольшее влияние на эти энергетические системы? (Высокая скорость ветра и более высокая плотность воздуха производят больше энергии.)
)Встроенная оценка деятельности
Наблюдать: По мере того, как ученики завершают свои вычисления, ходите вокруг, чтобы понаблюдать и спрашивать:
- Как влажность влияет на измерения по сухому и влажному термометрам? (Пример ответа: влажность не влияет на температуру по сухому термометру; чем она влажнее, тем ближе температура по влажному термометру к температуре по сухому термометру; чем меньше влажность, тем ниже будет температура по влажному термометру. )
)Оценка после работы
Заключительное обсуждение: В классе обсудите вопросы анализа, приведенные в конце раздела «Процедура».Убедитесь, что все понимают понятие относительной влажности.
использованная литература
Тарбак, Эдвард Дж. И Лутгенс, Фредерик К. Науки о Земле Северной Каролины . Река Аппер Сэдл, Нью-Джерси: Пирсон Прентис-Холл, 2006, стр. 524-525.
авторское право
© 2017 Регенты Университета Колорадо; оригинал © 2016 Государственный университет Северной КаролиныАвторы
Ханна Брукс; Дейл Гэддис; Шэй Марсо; Эшли Мартин; Лазар Трифунович; Майкл А.СолтысПрограмма поддержки
Программа RET, Инженерный колледж, Университет штата Северная Каролина, и лаборатория CORE, Университет Северной Каролины в ШарлоттеБлагодарности
Эта учебная программа была разработана на основе работы, поддержанной Национальным научным фондом в рамках гранта № EEC 1542377 – Грандиозные задачи для инженерных разработок RET со стратифицированными командами, в сотрудничестве с Инженерным колледжем Университета штата Северная Каролина и лабораторией оптимизации управления для возобновляемых источников энергии (CORE) в Университете Северной Каролины в Шарлотте.
Любые мнения, выводы, выводы или рекомендации, выраженные в этом материале, принадлежат авторам и не обязательно отражают точку зрения Национального научного фонда.
Последнее изменение: 5 октября 2021 г.
Страница не найдена «Какой ортопедический имплант
Очевидные особенности:
Общая форма: любой…бумерангизогнутаяизогнутая, в форме банана, плоская, клиновидная, плавно изогнутая, полусферическая, прямая, прямая, коническая
Фиксация: любой … ЦементЦементная остеоинтеграция проксимальный HA
Конструкция (цементированная): любая … бесцементная композитная балка, конус скольжения, скользящая фиксация без цемента
Уровень фиксации (без цемента): любой … проксимальный весь стержень
Слот для вставки: любой…нои
Винты: любой … 0 или 5 нет
Номер отверстия: любой … 1245 нет
Средний воротник:
любой .
.. нос
Боковой воротник: любой … нет
Зоны Грун:
Шея / Z7 Граница: любой …
Z7 Форма: любой… вогнутая
Z7 Контур: любые … мягкие бордюры гладкие
Граница Z7 / Z6: любые … средние вогнутые соединения стержней малые вогнутые
Z6 Форма: любая … медленная вогнутая прямая
Z6 Контур: любой … гладкий
Граница Z6 / Z5: любой … медленный конвективный переход к цилиндрическому дистальному стержню
Форма Z5: любой…вогнутая прямая
Контур Z5: любой … гладкий
Граница Z5 / Z4: любой …
Форма Z4: любой … криволинейный
Контур Z4: любой … тупой, по сравнению с ABG 2, который имеет форму пули, остроконечный, гладкий
Граница Z4 / Z3: любой …
Z3 Форма: любой…конвексная прямая
Контур Z3: любой … гладкий
Граница Z3 / Z2: любой …
Z2 Форма: любая … угловая выпуклая прямая
Контур Z2:
любой .
.. гладкий
Граница Z2 / Z1: любой … переход от цилиндрической зоны 2 к широкой зоне 1, боковой плавник и спинной плавник с опорой на спинку крыла, 15 градусов, переход от цилиндрической зоны 2 к широкой зоне
Z1 Форма: любой…углово-выпуклыйбоковой плавникмалый выпуклыйпрямый
Z1 Контур: любой … гладкий
Z1 / граница плеча: любой … большой боковой плавник острый
Форма плеча: любой … острый угол, угловой, тупиковый, правый угол, закругленный
Контур плеча: любой … гнездо для вставки гнездо для вставки гладкое
Влажность? Постройте психрометр! | LinkEngineering
Партнерский ресурс
Влажность? Постройте психрометр!
https: // www.
teachengineering.org/activities/view/ncs-2016-weather-measure-humidity-build-psychrometerРазмещено Среда, 25 марта 2020 г., 15:51
Используя термометры, ватные шарики, веревку и воду, студенты делают простые психрометры – инструмент для измерения влажности.Они узнают разницу между относительной влажностью (отношение содержания водяного пара к пропускной способности водяного пара) и точкой росы (температурой, при которой образуется роса). Команды собирают данные с помощью самодельных психрометров, а затем вычисляют относительную влажность внутри и снаружи, сравнивая свои результаты с имеющимся в продаже психрометром (если таковой имеется). Для сбора данных и расчетов предоставляется лабораторный рабочий лист.
В реальном мире студенты узнают, что влажность и плотность воздуха учитываются инженерами во многих дизайнерских проектах.В заключение они отвечают и обсуждают вопросы анализа и применения.
Используя термометры, ватные шарики, веревку и воду, студенты делают простые психрометры – инструмент для измерения влажности. Они узнают разницу между относительной влажностью (отношение содержания водяного пара к пропускной способности водяного пара) и точкой росы (температурой, при которой образуется роса).Команды собирают данные с помощью самодельных психрометров, а затем вычисляют относительную влажность внутри и снаружи, сравнивая свои результаты с имеющимся в продаже психрометром (если таковой имеется). Для сбора данных и расчетов предоставляется лабораторный рабочий лист.
В реальном мире студенты узнают, что влажность и плотность воздуха учитываются инженерами во многих дизайнерских проектах. В заключение они отвечают и обсуждают вопросы анализа и применения.
ERAY, гигрометр, термометр, измеритель температуры и влажности, монитор манометра Ручной переносной прибор с точкой росы и влажным термометром с батареей в комплекте .ком
- Бизнес, промышленность и наука
- Лабораторные и научные продукты
- Лабораторные инструменты и оборудование
- Метры
- Термометры
- Цифровые термометры
- ERAY Цифровой психрометр Гигрометр Термометр Датчик температуры и влажности Монитор Датчик температуры и влажности Внутренний портативный с точкой росы и батарея температуры влажного термометра в комплекте
org/Breadcrumb”> Дом Функция максимального и минимального удержания. Купить Цифровой Психрометр Гигрометр ERAY Термометр.6F22 9V Батарея в комплекте, мы решим вашу проблему, цифровой психрометр, гигрометр ERAY, термометр, ° F, влажный термометр, температура точки росы и точка росы.
Датчик температуры и влажности Монитор манометра для использования в помещении с указанием точки росы и температуры влажного термометра. Диапазон влажности: 0 ~ 100% RH, ДВА В ОДНИ ФУНКЦИИ: с функциями измерителя влажности и измерителя температуры. сельское хозяйство, -22 ° F ~ 140 ° F, диапазон температур по влажному термометру: -50 ° C ~ 60 ° C. Батарея в комплекте в Великобритании, исследователь паранормальных явлений, инженер-строитель, хранилище данных и т. Д., ШИРОКО ИСПОЛЬЗУЕМЫЕ: используется для HVAC, а точка росы – это мера того, сколько водяного пара на самом деле находится в воздухе.Если у вас есть какие-либо вопросы, машинное отделение, -58 ° F ~ 140 ° F, промышленность, промышленность и наука, Батарея в комплекте: бизнес, ДВОЙНЫЕ ДИСПЛЕИ: Диапазон температур: -30 ° C ~ 60 ° C. Бесплатная доставка подходящих заказов. Диапазон температуры точки росы: -50 ° C ~ 60 ° C. Автоматическое отключение без работы через 15 минут для экономии заряда батареи. медицинский, ° C, МНОГОФУНКЦИОНАЛЬНЫЙ: преобразование единиц измерения и режима, метеорология, ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ: гарантия 6 месяцев, повседневная жизнь, пожалуйста, просто напишите нам на Amazon.
точка росы и влажная лампочка, в противном случае мы вышлем вам замену или вернем вам деньги.-58 ° F ~ 140 ° F, в винном погребе, измеритель температуры и влажности, измеритель влажности, портативный портативный компьютер с точкой росы и температурой влажного термометра.
Цифровой психрометр ERAY, гигрометр, термометр, измеритель температуры и влажности, манометр, портативный портативный компьютер с точкой росы и температурой влажной лампы в комплекте
Ручной портативный компьютер с точкой росы и измерением температуры влажного термометра ERAY Цифровой психрометр, гигрометр, термометр, измеритель температуры и влажности, измеритель, измеритель температуры и влажности, измеритель температуры и влажности. , Купить ERAY Цифровой Психрометр Гигрометр Термометр, Лучшие цены, Мировая мода, ГАРАНТИЯ ЛУЧШЕЙ ЦЕНЫ, Доступные цены, Модная и качественная одежда по низким ценам.Точка росы и батарея температуры влажного термометра ERAY Цифровой психрометр Гигрометр Термометр Датчик температуры и влажности Монитор датчика температуры и влажности Внутренний портативный с, цифровой психрометр-гигрометр Термометр Датчик температуры и влажности Датчик измерения температуры и влажности ERAY Ручной портативный компьютер с точкой росы и датчик температуры влажной лампы в комплекте.
Как откалибровать датчик относительной влажности?
Обычно нет необходимости выполнять новую калибровку при использовании датчика относительной влажности (RH-BTA).Вы можете просто подключить датчик к интерфейсу сбора данных Vernier, запустить программу сбора данных Vernier и использовать сохраненную калибровку.
Если вы действительно хотите откалибровать датчик относительной влажности, вы можете сделать это, сравнив его с другим откалиброванным прибором, который измеряет относительную влажность (гигрометр или психрометр). Затем вы можете выполнить одноточечную калибровку, следуя инструкциям по калибровке для вашей программы сбора данных по ссылкам ниже.
Двухточечная калибровка может быть выполнена с использованием двух влажных солей.В герметичном контейнере с влажными солями воздух над солями достигает известной относительной влажности. Относительная влажность над солью немного зависит от температуры. В таблице ниже приведен список солей и их известная относительная влажность при различных температурах.
Вот процедура для выполнения двухточечной калибровки с влажными солями:
- Насыпьте горсть соли на дно банки (подойдет литр или литр).
- Добавьте в банку немного воды, чтобы соль была влажной. Примечание : Цель состоит в том, чтобы получить влажную соль, а не полностью растворить соль.
- Поместите датчик относительной влажности в емкость. Примечание : Не допускайте попадания соли или солевого раствора на датчик.
- Закройте банку. Подойдет полиэтиленовая пленка и резинки. Подождите некоторое время (от 2 до 6 часов), чтобы воздух внутри датчика достиг необходимого уровня относительной влажности.
- Подключите датчик относительной влажности к интерфейсу и запустите программу сбора данных.
- Следуя инструкциям по калибровке для вашей программы сбора данных по ссылкам ниже, выполните процедуру для первой точки калибровки в двухточечной калибровке. Введите относительную влажность используемой соли, как определено в таблице ниже.
- Повторите процедуру для второй точки калибровки, используя другую соль. Обязательно дайте датчику относительной влажности достаточно времени для адаптации к изменению влажности.
Примечание : Несмотря на то, что ни одна из перечисленных здесь солей не является особенно опасной, используйте обычные меры предосторожности с этими химическими веществами.
| Соль | 15 ° С | 20 ° С | 25 ° С | 30 ° С | 35 ° С |
|---|---|---|---|---|---|
| Бромид лития | 6,86 | 6,61 | 6,37 | 6,16 | 5,97 |
| Хлорид лития | 11,3 | 11,31 | 11,3 | 11,28 | 11,25 |
| Ацетат калия | 23,4 | 23.11 | 22,51 | 21,61 | – |
| Хлорид магния | 33,3 | 33,07 | 32,78 | 32,44 | 32,05 |
| Карбонат калия | 43,15 | 43,16 | 43,16 | 43,17 | – |
| Нитрат магния | 55,87 | 54,38 | 52,89 | 51,4 | 49,91 |
| Иодид калия | 70. 98 | 69,9 | 68,86 | 67,89 | 66,96 |
| Хлорид натрия | 75,61 | 75,47 | 75,29 | 75,09 | 74,87 |
| Сульфат аммония | 81,7 | 81,34 | 80,99 | 80,63 | 80,27 |
| Хлорид калия | 85,92 | 85,11 | 84,34 | 83,62 | 82.95 |
| Нитрат калия | 95,41 | 94,62 | 93,58 | 92,31 | 90,79 |
Психрометр extech rh450 с 2 дистанционными датчиками температуры типа k
Увеличить Психрометр-гигрометр с двойным входом отображает влажность (от 10 до 90 процентов относительной влажности), точку росы (от -90,4 до 122 градусов F / от-68,0 до 49. 9 градусов C), влажного термометра (от -6,9 до 122 градусов F / от 21,6 до 49,9 градусов C), температуры воздуха (от -4 до 122 градусов F / от -20 до 50 градусов C) и температуры типа K (от -328 до 2498 градусов F / от -200 до 1370 градусов C).
ЖК-дисплей с тройной подсветкой может быть изменен на отображение влажности и температуры воздуха с указанием точки росы, температуры влажного термометра или температуры типа K. Функция дифференциала отображает разницу температур между T1-T2, Air-T1 и T1-точкой росы. Расширенные функции включают встроенную память для хранения / вызова до 99 точек данных, минимальные / максимальные / средние показания из захваченных данных, удержание данных и выбираемое автоматическое отключение питания. Встроенный интерфейс RS232 (дополнительный кабель RS232 589250) использует программное обеспечение 407752 для загрузки данных на ПК для хранения и дальнейшего анализа.Включает два универсальных температурных зонда типа K, четыре батарейки AAA и руководство пользователя. Больше инструментов Extech на выбор Rh400Посмотрите больший гигротермометр Психрометр Одновременно отображает относительную влажность (от 10 до 90 процентов относительной влажности), температуру воздуха (от -4 до 122 градусов F / от -20 до 50 градусов C) и точку росы (от -90,4 до 122 градусов F / от -68,0 до 49,9 ° C) или по влажному термометру (от -6,9 до 122 ° F / от 21,6 до 49,9 ° C).
Вычисляет дифференциал T1-T2 (температура воздуха минус температура внешнего датчика) с использованием дополнительного датчика (TP890) и T2 минус точка росы.Компактный счетчик идеален для работы в полевых условиях. Уникальная крышка датчика закрывается для защиты и защиты счетчика во время хранения. Расширенные функции включают удержание данных, выбираемое автоматическое отключение питания и показания MAX / MIN / Average. Модель Rh405 включает в себя внешний датчик температуры Rh400, TP890, калибровочные баллоны Rh400-CAL, две батареи AAA, чехол для переноски и руководство пользователя. Rh405Просмотр большего размера Психрометр-гигрометр Модель Rh400 Психрометр-гигрометр может одновременно отображать относительную влажность (от 10 до 90 процентов относительной влажности), температуру воздуха (от -4 до 122 градусов F / от -20 до 50 градусов C) и точку росы (-90.От 4 до 122 градусов F / от -68,0 до 49,9 градусов C) или по влажному термометру (от -6,9 до 122 градусов F / от 21,6 до 49,9 градусов C).
Вычисляет дифференциал T1-T2 (температура воздуха минус температура внешнего датчика) с использованием прилагаемого внешнего датчика (TP890) и T2 минус точка росы. Компактный счетчик идеален для работы в полевых условиях. Уникальная крышка датчика закрывается для защиты и защиты счетчика во время хранения. Расширенные функции включают удержание данных, выбираемое автоматическое отключение питания и показания MAX / MIN / Average. Встроенная утилита позволяет проводить калибровку в полевых условиях с использованием прилагаемого набора Rh400-CAL с калибровочными баллонами для 33 и 75 процентов относительной влажности.В комплект входят: модель Rh400, внешний датчик температуры TP890, калибровочные бутылки Rh400-CAL, две батареи AAA, чехол для переноски и руководство пользователя.
UPC NO: 796841977990
SKU: ADIB000BF540K
Акустическая дека: влажность – друг и враг
Что является самой большой причиной преждевременной смерти акустических гитар ? Нет, это не буйные дети или отвергнутые любовники.
Это влажность. А хранение гитары в среде с неподходящей влажностью не только сократит срок службы инструмента; это обязательно вызовет проблемы с играбельностью и тоном в процессе.Я проконсультировался с Сэмом Гидри, нашим старшим преподавателем / мастером в Школе гитарного строительства и ремонта Galloup, по этой очень важной, но, как правило, недооцененной теме. А ниже мы рассмотрим то, что вы должны знать , чтобы защитить свою гитару от проблем, связанных с влажностью.
Акустическая гитара должна жить в относительно стабильной среде. Большинство акустических гитар производятся в цехах с климат-контролем, в которых поддерживается относительная влажность примерно от 40 до 50 процентов.Когда гитара выходит на свет, ее следует поддерживать в диапазоне не менее 45 процентов и не более 75 процентов относительной влажности. Когда гитара остается вне этого диапазона в течение длительного периода времени, начинают происходить странные вещи. Распознавание симптомов может спасти вас от поездки в ремонтную мастерскую или того хуже.
Время года – первая подсказка, по которой вы должны следить за влажностью вашей гитары. В северном климате, когда температура падает и обогреватель в вашем доме начинает работать, он сушит воздух в вашем доме и создает неблагоприятную среду для гитар.Когда это происходит, на самом деле пора задуматься об увлажнении.
Вы можете подумать, что просто немного приподнимите седло, чтобы решить проблему, но реальная проблема в том, что вашей гитаре
требуется дополнительное увлажнение.
Когда древесина высыхает, она дает усадку. Это можно наблюдать несколькими способами. Во-первых, вы можете заметить, что вы можете почувствовать, как концы ладов немного выступают из-под края грифа. Это потому, что гриф высыхает и сжимается, а металлические лады – нет.Еще один симптом – ваша гитара начинает гудеть. Когда верх акустической гитары высыхает и сжимается, купол гитары уменьшается, и это приводит к изменению действия струны. Вы можете подумать, что просто немного приподнимите седло, чтобы решить проблему, но настоящая проблема в том, что вашей гитаре необходимо дополнительное увлажнение.
Если оставить незамеченным в сухом климате, акустическая гитара со временем треснет. Чаще всего это происходит вдоль волокон верха или спинки, но гриф и бридж также могут постигнуть подобную судьбу в экстремальных условиях.Если вы поймаете их достаточно быстро, многие проблемы, связанные с влажностью, можно будет устранить. Но со временем область вокруг трещин может запоминать, и ремонт будет намного сложнее ( Фото 1 ).
Фото 2. Будь то стропа старой школы или более современный стиль с цифровым считыванием, психрометр – хорошее вложение средств для отслеживания влажности в окружающей среде.
В то время как засушливые условия являются наиболее проблемными для нас в северном климате, такие районы, как юго-восток U.У С. обратная проблема: тоже влажность большая. Древесина разбухает из-за влажности, в результате чего верх гитары расширяется. Кроме того, акустические инструменты будут звучать менее отзывчиво или тускло, если они будут поглощать слишком много влаги.
Таким образом, хотя влажная среда не так разрушительна, как слишком сухая, она определенно может изменить то, как ваш инструмент звучит и играет.
Вы не можете изменить погоду, но есть меры, которые вы можете предпринять, чтобы ваша акустическая гитара была должным образом защищена от колебаний влажности.Во-первых, храните его на всякий случай, когда не играете. Это – самая важная вещь, которую вы можете сделать, чтобы защитить свой инструмент. Есть также несколько продуктов для увлажнения внутренней части акустических инструментов. В некоторых устройствах есть губка, которую смачивают, а затем помещают в звуковое отверстие во время хранения. Эти устройства могут многое сделать для стабилизации влажности вашей гитары. По мере того, как губка сохнет и затвердевает, она говорит вам, что нужно добавить еще воды. Простой! Другие, более практичные устройства предлагают возможность как увлажнения, так и осушения, но эти системы действительно имеют срок службы и требуют частого контроля.
