Психрометрический гигрометр это: Гигрометр психрометрический ВИТ-1 и ВИТ-2 | Купить по оптовой цене в “АМС-Мед”

Гигрометр психрометрический ВИТ 2 – Медтехника №7 Москва

Гигрометр ВИТ 2 – это прибор, предназначающийся для определения температуры воздуха и его относительной влажности в закрытых помещениях и отличающийся высокой точностью, а также интуитивно-понятной шкалой. Сфера использования психрометра ВИТ 2 весьма широка: это и склады, больничные палаты, различные хранилища, погреба и множество иных помещений. Разумеется, такой прибор великолепно подходит для использования дома, чтобы контролировать и поддерживать оптимальную для вашего здоровья влажность воздуха и температуру, а потому обзавестись им нужно каждому.

В Москве гигрометр психрометрический ВИТ 2 купить Вы можете в нашем интернет-магазине по низкой цене. Для удобства получения заказа у нас работает пункт самовывоза, а также есть возможность заказать доставку курьером. Доставка в другие города осуществляется почтовыми службами.

Прибор достаточно прост и состоит из пластикового основания, к которому прикреплена температурная шкала, пара термометров, стеклянный питатель и психрометрическая таблица данных.

При использовании гигрометра капилляр одного из термометров помещен в питатель, а потому остается влажным. Благодаря тому, что воздух в помещении непрерывно циркулирует, вода постепенно испаряется и охлаждает колбу, отсюда и различие показаний, которые нужны для использования психрометрической таблицы.

• Используемая термическая жидкость – толуол;
• Шаг деления – 0,2 градуса по Цельсию;
• Размеры – 2,9 х 1,2 см, толщина – 0,5 см;
• Уточнение метрологических характеристик (поверку) рекомендуется проводить каждые 2 года;
• Гарантия – 12 месяцев.

Диапазон температур, при котором ВИТ 2 осуществляет замеры, составляет от +15 до + 25 градусов, влажность же замеряется при температуре от +20 до +40 градусов. В этом состоит его отличие от похожего прибора ВИТ 1, который в свою очередь функционирует при температурах от 0 до +25 градусов и замеряет влажность в диапазоне от +5 до +25. Таким образом, можно сказать, что гигрометр ВИТ-2 предназначается для более теплых помещений.

Производство – ПАО «Стеклоприбор», Украина.

Гигрометр психрометрический ВИТ 2 инструкция

Приобретя столь полезный прибор, который хоть и выглядит довольно просто, но бывает сложен для понимания, многие сразу же задаются вопросом: гигрометр ВИТ 2, как пользоваться? Для начала необходимо залить воду, обязательно дистиллированную, в стеклянный питатель-колбу. Это необходимо для замера относительной влажности воздуха – эта величина определяется по разнице показаний, которые выдают сухой и влажный термометры. После того, как температура будет замерена, в левом столбце найдите значение, которое показывает сухой термометр, а на верхней горизонтальной шкале – разницу этих данных с показаниями увлажненного термометра. Таким образом, вы сможете определить влажность воздуха в проверяемом помещении.

Для гигрометра ВИТ 2 инструкция по применению достаточно простая, но при этом не следует забывать регулярно доливать воду, иначе показания будут ошибочными.

Использование ВИТ 2

Если с производственными, техническими и подобными им помещениями все понятно, то остается вопрос – зачем держать психрометр дома? Вариантом множество и все они, в той или иной степени, актуальны для каждого:

• Поддержание оптимальной влажности в квартире в первую очередь является залогом хорошего самочувствия. Слишком сухой или слишком “мокрый” воздух могут вызвать негативные кожные реакции, а также плохо отразиться на легкости дыхания, что очень актуально для людей, страдающих заболеваниями дыхательной системы.
• Не менее важен такой прибор и тогда, когда в доме есть маленькие дети, ведь для их здоровья и правильно развития важны условия среды, в которой они находятся.
• Гигрометр также поможет любителям растений – каждый, кто разводит цветы, знает, насколько важна для их правильного роста влажность воздуха.

И это лишь основные причины, а на деле их гораздо больше. И отличным преимуществом в данном случае будет для прибора гигрометр ВИТ 2 цена, делающая его доступным всем и каждому. Чтобы позаботиться о своем здоровье и самочувствии своих близких, Вам всего лишь необходимо гигрометр ВИТ 2 купить в нашем магазине, расположить его в своей квартире и следить за показаниями.

Бренд:

Стеклоприбор

Измерение – метеостанции:

• Температура в помещении
• Влажность

Тип – метеостанции:

• Гигрометр

Установка – метеостанции:

• Настенная

Вы можете уточнить необходимую информацию, в том числе сертификаты у менеджеров.

что это такое? Разновидности и характеристики измерительного прибора

Бывают нескольких видов, функционирование которых основывается на разных принципах:

Весовые

Деятельность основывается на замерах процента влаги, поглощаемой из определенного количества воздуха, с которым проводится исследование. Этот гигрометр образован из конструкции, имеющей форму U-видной трубки, заполненной фильтровальным средством, фактически на 100% поглощающим воду из воздушного пространства, а также сочетанием разных поглотителей влаги.

Сквозь подобный механизм с использованием насосной установки перекачивается известное количество воздуха с измерением процента влажности. Весовое колебание в конструкции выясняют за счет применения обычных весов вначале и после завершения прокачки, а также по кубатуре измененному весу определяют показатель абсолютной влажности.

Волосные

Процесс работы подобного устройства основывается на характеристиках человеческого волоса, предварительно обезжиренного.

• Он изменяет свою длину при колебаниях в воздухе, что обеспечивает измерение относительной влажности от 30 до 100 %.
• Волос чуть натягивают на прочную металлическую раму.
• Изменение волосяной длины фиксируется стрелкой, которая перемещается по шкале.

Пленочные

Аналогичный гигрометр основывается на измерении деформированной части чувствительного элемента, сделанного по типу диафрагмы из органической плёнки. Ее параметры изменяются при перепадах влажности — повышаются при увеличении и снижаются при уменьшении. Отклонение положения серединки натянутой крепким элементом мембраны из пленки передаётся стрелке через механизм рычагов. Показания плёночного гигрометра систематически калибруются по характеристикам более точного психрометра.

Конденсационные

Подобный гигрометр находит точку росы, ориентируясь на температурные показатели зеркала из металла во время образования или исчезания водных, или ледяных осадков, сжижающихся из воздушной среды.

Состоит из приспособления для системы снижения T, вычисляющего время образования конденсата или исчезновения воды за счет испарения при рассеивании потока света, а также термометрного прибора, который определяет температуру зеркала.

На основании точки росы, которую замерили, вычисляют все показатели влажности воздушной среды. В сегодняшних конденсационных приборах для охлаждения зеркала используют полупроводниковый охлаждающий элемент, принцип работы которого основывается на эффекте Пелбтье, а температура замеряется встроенным в комнатный термометр сопротивления или полупроводниковым терморезистором.

Конденсационный гигрометр применяется для нахождения точки росы в разных газовых средах, не обязательно только в воздухе.

Электролитические

А подобных устройствах измеряется электрическое сопротивление поверхности электролита. При изменении воздуха колеблется также концентрация воды в нем. Есть существенный недостаток (термометр гигрометр): сильная зависимость данных от температурного режима.

Керамические

Действие подобных устройств основывается на зависимости электрического сопротивления пористой и твердой керамической массы от влажности воздуха.

Психрометрические (психрометр)

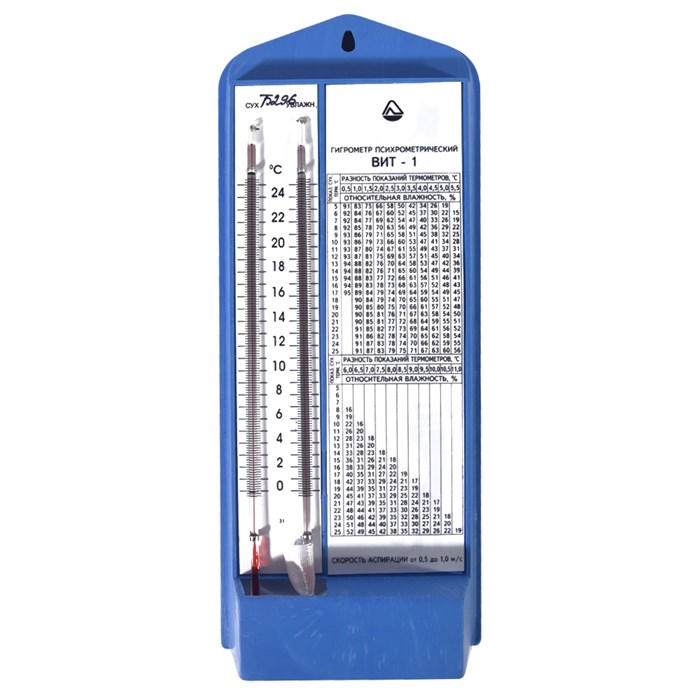

Самые простой психометрический гигрометр для косвенного определения влажности воздуха, основанного на снижении температуры тела, предварительно смоченного водой, которое является температурным датчиком.

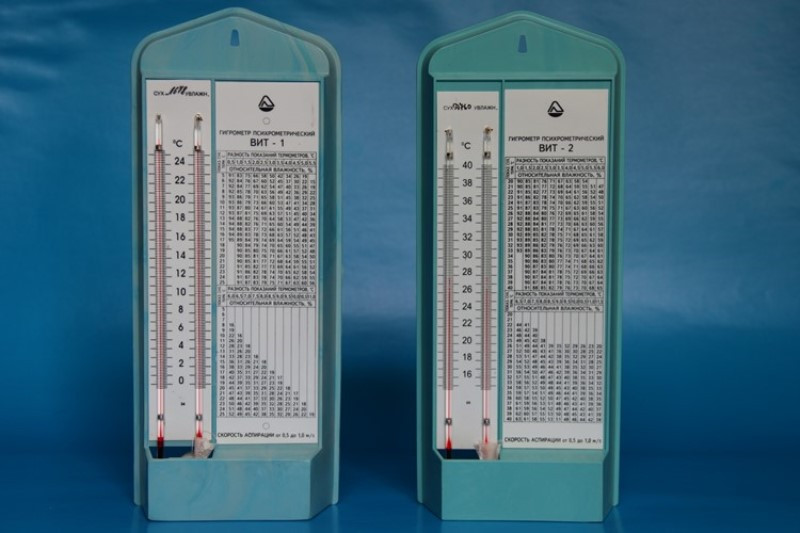

Между собой гигрометр психрометрический вит 1 и гигрометр психрометрический вит 2 отличаются температурой воздуха в помещении, в котором надо замерять влажность. У ВИТ-1 это +5º…+25º, у ВИТ-2 +15º…+40º.

Гигрометр психрометрический вит 2 не предназначен для использования при температуре ниже 0 °С, т.к. в нем содержится вода. Допустимый интервал гигрометра вит 2 составляет +5 °С и +25 °С.

Чаще всего гигрометр психрометрический вит 2 находит применение в медицинских учреждениях, аптеках, складских помещениях, разного рода теплицах, птицеводческих хозяйствах и других местах, где предусмотрен контроль влажности воздуха.

Аналоговые

Стандартный гигрометр, имеющий стрелку и циферблат.

Оптоэлектронный

Делаются с охлажденным зеркальцем для определения точки росы, следом нагревающееся, что обеспечивает наибольшую точность показателя влажности.

Емкостные

В конструктив входит оксидный конденсатор, на параметры емкости которого непосредственно оказывает влияние содержание в воздухе воды.

Резистивные

В процесс действия заложена зависимость электрического сопротивления солей и полимеров от степени влажности воздуха.

Цифровые

Это многофункциональный гигрометр, способный показывать итоги измерений в виде чисел на встроенном жидкокристаллическом экране.

Контактные

Применяют для выяснения степени влажности разных материалов. Пример прибора – индукционный гигрометр, у которого датчики находятся сверху. В котором они выполнены по типу 2-х игл, погружающихся в исследуемое вещество. Выбирают для складов, лабораторий, при приемке материалов, в нефтехимии и сельском хозяйстве.

Бесконтактные

Такие приборы предназначаются для вычисления газовых смесей, в том числе воздуха. Принцип действия основывается на возможности некоторых элементов менять свойства в зависимости от содержания влаги.

Настольные

Бытовой гигрометр маленького размера, имеющий специальную подставку или ножки для размещения на поверхности мебели.

Настенные

Подобные приборы сделаны с плоским корпусом. Вырезано отверстие ссади, что помогает повесить устройство на стенку. Изготавливается термометр гигрометр для применения в быту, показывающий текущие значения, а так же как тип специализированных приборов, измеряющих температуру и влажность. Их еще называют логгерами, использующимися для получения информации об условиях хранения различных материалов в складских помещениях.

Портативные

Это цифровой термометр гигрометр, который легко можно переносить в другое место. Имеет маленькие размеры, применяется для ношения на работу в полевых условиях.

Гигрометры и термогигрометры – средства измерения влажности.

Увлажнение воздуха

5 комментариев к записи Все про приборы, предназначенные измерять влажность воздуха

Современные условия производства, хранения и транспортировки продукции совершенно любого сорта в любой отрасли производства регламентируется большим количеством международных и национальных документов.

Документы эти описывают требования, выдвигаемые в области качества к условиям оборота продукции при производстве, описывая в том числе и климатические условия выпуска продукции.

Основным таким условием является поддержание стабильного температурного и влажностного режима, то есть — сохранение значений температуры и относительной влажности по всему объему эксплуатируемого производственного помещения в определенных, довольно узких пределах (например для фармацевтических складов это температурные интервалы +2…+8 С, +8…+15 С, +15…+25 С и влажностные интервалы 0…35%, 35…65%, более 65%).

Основным средством обеспечения таких режимов является система искусственной вентиляции, а средством контроля — механические и цифровые термогигрометры.

Содержание статьи

• Что такое комнатный гигрометр?
• Волосяной гигрометр
• Пленочный гигрометр
• Гигрометр психрометрический ВИТ-1
• Гигрометр психрометрический ВИТ-2
• Гигрометр электронный
• Электролитический электронный гигрометр
• Керамический электронный гигрометр
• Электролитический электронный гигрометр с подогревом
• Сколько стоит гигрометр?
• Где можно купить гигрометр?

И если с температурным контролем все более-менее ясно — изменение объема теплоносителя при изменении температуры для механических и изменение проводимости термопары при изменении температуры для электронных приборов, — то с контролем относительной влажности не все так просто.

Давайте рассмотрим основные виды измерительных средств, предназначенных для контроля относительной влажности окружающей среды, наиболее полно распространенные в нашей стране.

или механический гигрометр.

Наиболее простое и часто встречаемое средство контроля относительной влажности. Далеко не всегда может быть аттестован и поверен метрологическими службами, особенно — некоторые виды с низкой чувствительностью.

Не всегда может быть использован для контроля влажности согласно международных стандартизационных документов. Бывает нескольких основных видов.

Абсолютный (весовой) механический гигрометр состоит из разветвленной системы U-образных трубок, наполняемых гигроскопическим веществом, поглощающим из воздуха влагу.

Через такую сложную систему при помощи насоса протягивают определенное количество атмосферного воздуха, влажность которого при помощи прибора определяют.

Зная точную массу такой системы до и после осуществления измерения, а также точный объём пропущенного тестируемого воздуха, можно рассчитать и определить абсолютную влажность этого воздуха.

Для изменения уровня влажности и температуры воздуха в квартире служит такой незаменимый прибор, как кондиционер. Если вы хотите узнать, как выбрать кондиционер для квартиры, какие виды данных приборов бывают, читайте данную статью.

В том случае, если перед вами стоит вопрос выбора холодильника и вы не знаете, какой холодильник выбрать, Вам сюда, эта статья поможет Вам определиться с выбором.

Принцип действия волосного механического гигрометра основан на таком свойстве обезжиренного волоса, как возможность изменять длину при значительном изменении относительной влажности внешнего воздуха.

Это позволяет довольно точно измерять относительную влажность воздуха в пределах от 30% до 100 %. Волос натягивают на чувствительную рамку, подверженную деформации. Изменение длины такого обезжиренного волоса механически передаётся на стрелку, которая перемещается вдоль мерной шкалы.

Плёночный гигрометр — гигрометр, имеющий чувствительный элемент, выполненный из органической плёнки, растягивающейся при повышении относительной влажности и сжимающийся при ее понижении.

Возникающее при этом изменение положения фиксированного центра плёночной мембраны механически передаётся на указательную стрелку.

В зимнее время или в условиях низких температур волосной и плёночный гигрометры являются основными средствами измерения влажности воздуха.

Показания таких механических гигрометров периодически должно сравниваются с показаниями другого более точного жидкостного прибора — психрометра, который также может применяться — и применяется — для измерения относительной влажности воздуха.

Основные и, пожалуй, единственные преимущества механических комнатных гигрометров — дешевизна и простота их эксплуатации. Основной недостаток — невысокая точность показателей, что, в некоторых случаях, может быть фатальным.

«Рабочая лошадка» контроля относительной влажности в промышленности. Простой в устройстве и эксплуатации, обладающий высокой точности при правильном использовании, дешевый по цене — таковы положительные стороны этого прибора.

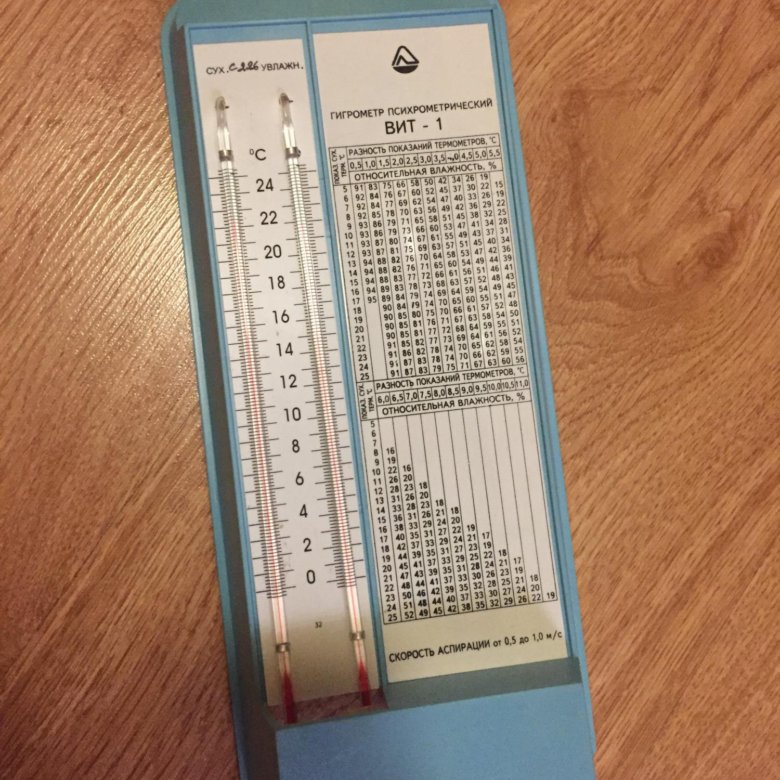

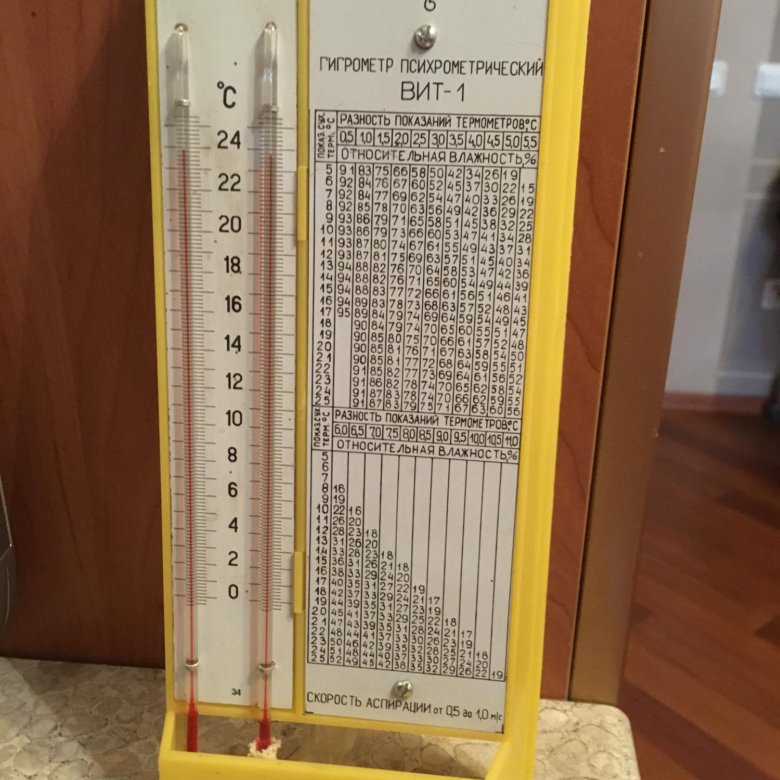

Такой прибор представляет собой психрометр, состоящий из двух спиртовых термометров, один из которых — обычный сухой спиртовой прибор, а второй — особенный, имеющий устройство увлажнения.

Термометры эти имеют градуировку с основной ценой деления 0,1 градуса Цельсия. Термодатчик второго, влажного термометра обернут материей, находящейся погруженной в сосуд с жидкостью (водой). Под действием испарения влаги увлажнённый датчик, завернутый в материю, охлаждается.

При определении относительной влажности при этом снимают показания, даваемые сухим и влажным термометрами, а затем используя психрометрическую таблицу, расположенную на корпусе прибора, по разнице этих показаний вычисляют значение текущей относительной влажности воздуха.

Ключевым моментом работы с показаниями психрометра является также тот факт, что на работу прибора влияет в большой мере текущее атмосферное давление, следовательно для получения точных показаний, в случае существенного отклонения значения атмосферного давления от нормального, в результаты, рассчитанные при помощи психрометрической таблицы, вносят поправку в ту или иную сторону.

Гигрометр ВИТ-1 без проблем переповеряется любой отечественной службой метрологической поверки. Стандартный межповерочный интервал для него — 2 года.

При производстве поверка прибора осуществляется заводом — изготовителем, а следовательно, прибор в повторной поверке перед началом эксплуатации не нуждается.

Представляет собой все тот же прибор ВИТ-1, но с увеличенной ценой деления — 0,2 градуса Цельсия. Предназначен для измерения относительной влажности при более широком диапазоне температур воздуха.

Отличие есть и в величине межповерочного интервала, который для прибора ВИТ-2 составляет уже 3 года.

Наиболее современный и точный вид гигрометра. Рекомендуется к применению большинством международных нормативных документов по обеспечению качества.

Обладает важной особенностью, характерной для всех электронных измерительных приборов — может фиксировать факт выхода значения измеряемого параметра за установленные пределы его поддержания и, если оборудован таймером и достаточным объемом внутренней памяти, в принципе всю историю изменения измеряемого параметра за определенный срок.

Существуют следующие основные виды электронных гигрометров:

Электролитический — содержит в качестве чувствительного элемента пластинку, выполненную из изоляционного материала, покрытую гигроскопическим слоем электролита, а поверх — связующего материала.

При изменении относительной влажности воздуха изменяется концентрация использованного электролита, а следовательно, и его электрическое сопротивление; это изменение и изменяется.

Недостатком такого гигрометра является зависимость его показаний от внешней температуры.

Для лечения легочных заболеваний в домашних условиях широко используется такой прибор, как небулайзер. Вся информация о том, как выбрать небулайзер, какие виды приборов существуют, как подобрать нужный именно Вам прибор.

Что такое ароматерапия? Читайте об этом здесь, наиболее интересная, полная, важная и актуальная информация. Сохраним наше здоровье и здоровье наших близких!

Что такое компрессор? ОБ этом можно узнать в следующей статье:
http://about-air. ru/vozduh_i_zdorovie/osushenie-vozduha/osushitel-vozduha-dlya-kompressora.html, узнайте новое!

Керамический, действие которого определяется зависимостью электрического сопротивления твёрдой керамической массы от относительной влажности атмосферного воздуха.

конденсационный — определяет точку росы по установленной температуре металлического зеркала в момент явного появления на нём малейших следов воды, которая конденсируется из окружающего воздуха.

Такой гигрометр состоит из специального устройства, предназначенного для охлаждения зеркальца, чувствительного устройства, фиксирующего момент появления конденсата, и чувствительного термометра, измеряющего текущую температуру зеркальца.

В основном для охлаждения зеркальца используют полупроводниковые элементы, принцип работы которых основан на эффекте Пельтье, а текущая температура зеркала может быть измерена вмонтированным в его корпус проволочным резистором или полупроводниковым термометром.

Электролитический гигрометр с подогревом — гигрометры, принцип действия которых основан на способе измерения точки выпадения росы над насыщенным раствором соли (обычно это хлористый литий), которая для данной соли и температуры находится в известной измеряющим зависимости от относительной влажности.

Чувствительный элемент такого прибора состоит из термосопротивления, на внешний корпус которого надевается чехол из стекловолокна, пропитанный солевым раствором, и двух платиновых электродов из проволоки, наматываемых по поверхности чехла, на которые затем подают переменное напряжение.

Помимо влажности воздуха для здоровья очень важен показатель плотности воздуха. Как его вычислить? Вам поможет формула плотности воздуха, узнайте, чему равна плотность воздуха в Вашем доме!

Продолжая тему здоровья. Бывает, что нам становится тяжело дышать. Какие этому сопутствуют симптомы, что они означают, что делать? Если Вас волнует этот вопрос, читайте эту статью, берегите здоровье, его не купишь ни за какие деньги!

Цены гигрометров обычно колеблются в зависимости от принципа его работы, наличия/отсутствия предэксплуатационной метрологической поверки, места их производства, а также количества покупаемых приборов.

Оптовое приобретение китайских приборов. например — невероятно экономичное решение, которое, однако, сопровождается возможными проблемами, связанными с низким качеством таких приборов.

Существует множество он-лайн интернет-магазинов, продающих измерительные приборы. Такие магазины предоставляют наибольший выбор интересующих Вас измерительных приборов.

Другой вариант — приобретение гигрометров в службах метрологической поверки, которые тоже очень часто занимаются реализацией измерительных приборов, причем эти приборы, что немаловажно, уже заранее прошли поверку на этом предприятии.

Удачной Вам покупки.

Краткое описание особенностей использования гигрометра ВИТ-1

Гигрометр психрометрический ВИТ-2. ТУ 25-11. 1645-84

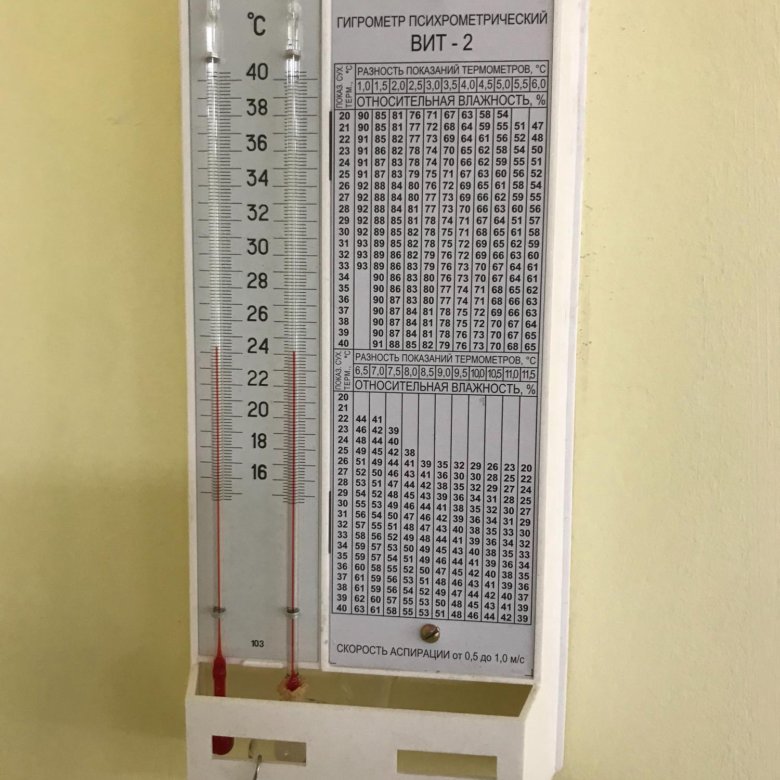

Гигрометр психрометрический ВИТ-2 с пластиковым питателем предназначен для измерения относительной влажности воздуха и температуры в складских помещениях, материальных комнатах, шелковичных, тепличных, птицеводческих хозяйствах.

Состоит из корпуса, в который на шкальных пластинах вмонтированы два термометра «сухой» и «увлажненный». На обратной стороне корпуса установлен пластиковый резервуар (питатель), необходимый для смачивания фитиля «увлажненного» термометра. На корпусе гигрометров размещена пластина с психрометрической таблицей, рассчитанной для скорости аспирации от 0,5 до 1,0 м/с.

Термометрическая жидкость — метилкарбитол. Принцип действия гигрометров основан на определении относительной влажности окружающей среды по разнице показаний «сухого» и «увлажненного» термометров и показаниям «сухого» термометра с помощью психрометрической таблицы.

Технические характеристики

Наименование	Диапазон изм. °t сухого термометра,	Цена дел., %	Диапазон измерений t, °C		Габаритные размеры, мм
			Влажность, %	Температура, °С
ВИТ-2	от 20 до 40	0,2	от 20 до 90	от 15 до 40	325х125х50

Подготовка к использованию гигрометров

Распакуйте гигрометр и убедитесь в соответствии комплектности паспорту.
Снимите питатель с основания. Заполните питатель дистиллированной водой. Заполнение производите путем погружения питателя в сосуд с водой запаянным концом вниз.
Установите питатель на основании таким образом, чтобы от края открытого конца питателя до резервуара термометра было расстояние не менее 20 мм, а фитиль не касался стенок открытого конца питателя.
Установите гигрометр в вертикальном положении на уровне глаз работающего с ним. В месте установки гигрометра должны отсутствовать вибрации, источники тепла и холода, создающие разницу температур между нижним основным резервуаром и верхним запасным, более ± 0,2 °С.

Психрометрическая таблица, нанесена на пластине, закрепленной на основании гигрометра, действительна при определенной скорости вертикальных воздушных потоков, обдувающих гигрометр, (скорости аспирации): от 0,5 до 1 м/с. Данный диапазон допустимых значений скорости аспирации указан под таблицей. Психрометрическая таблица для каждого исполнения гигрометров индивидуальна.

Перед измерением относительной влажности измерьте скорость аспирации непосредственно под гигрометром. Измерение скорости аспирации проводите с помощью анемометра крыльчатого У5 ГОСТ 6376-74 или АСо-3 тип Б ГОСТ 6376-52. Порядок проведения измерений в соответствии с паспортом на анемометр. Измеренная по анемометру скорость аспирации округляется до десятых долей м/с по правилу арифметического округления.
Измерение относительной влажности гигрометров проводите только при установившихся показаниях термометров гигрометра. Минимальное время выдержки гигрометра в измеряемой среде — 30 мин.

Важно! При работе с гигрометром необходимо находиться от него на расстоянии нормальной видимости отметок шкалы и стараться во время снятия показаний не дышать на термометр. При снятии показаний глаз работающего должен находится на уровне горизонтальной, касательной к мениску жидкости, так, чтобы отметка шкалы в точке отсчета была видима прямолинейной.

При снятии показаний термометров необходимо вначале быстро отсчитать десятые доли градусов, затем целые градусы.

Определите температуру по «сухому» и «увлажненному» термометрам с точностью до 0,1 °С, введя к отсчитанным показаниям поправки к термометрам, приведенные в паспорте гигрометра. Поправки вводятся путем алгебраического сложения. Если измерение по «сухому» и «увлажненному» термометрам значения температуры находятся между приведенными в паспорте отметками шкалы, значения поправок определяются линейным интерполированием по двум поправкам, относящимся к отметкам, между которыми находятся измеренные по термометрам значения температуры.

Калибровка (поверка)

Контроль метрологических характеристик гигрометров (поверку или калибровку) при выпуске из производства осуществляется предприятием-производителем. В эксплуатации гигрометры подлежат периодической поверке при их применении в сфере государственного метрологического надзора и калибровке при использовании в других сферах.
Межповерочный интервал (рекомендуемый межкалибровочный интервал) — 2 года.

Комплектность средства измерений:

1. Гигрометр — 1шт.
2. Паспорт — 1 шт.
3. Руководство по эксплуатации — 1 шт.
4. Коробка — 1 шт.

Гигрометр психрометрический типа вит

Назначение

Прибор предназначен для измерения относительной влажности воздуха.

Модификации

ВИТ-1;

ВИТ-2

Принцип работы и устройство

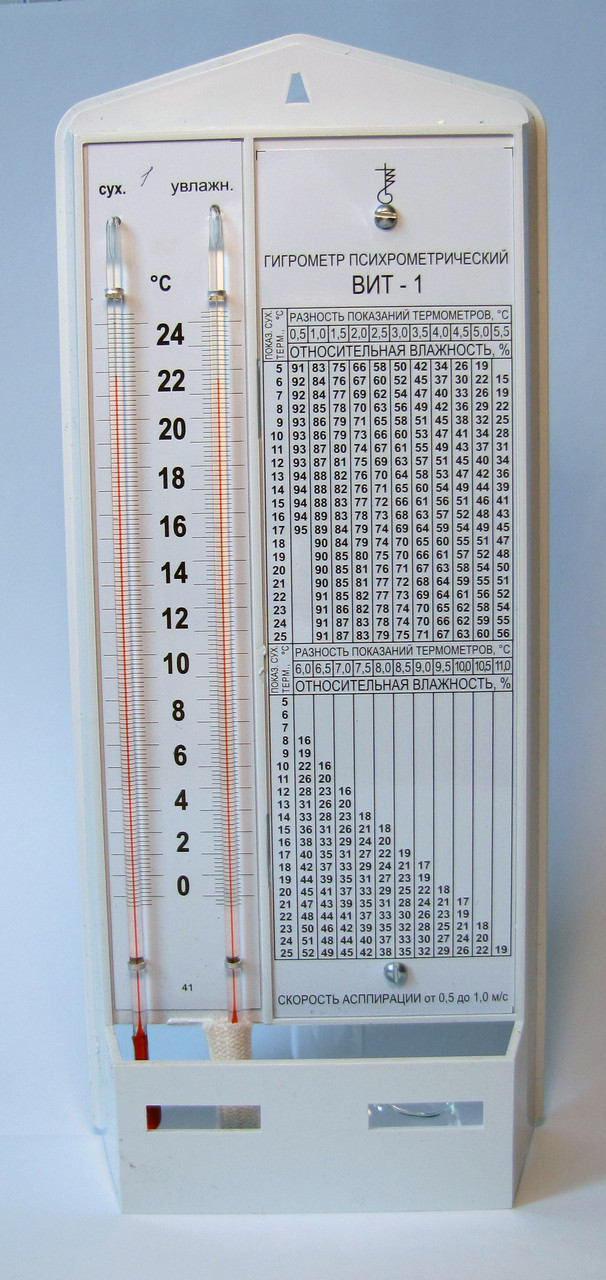

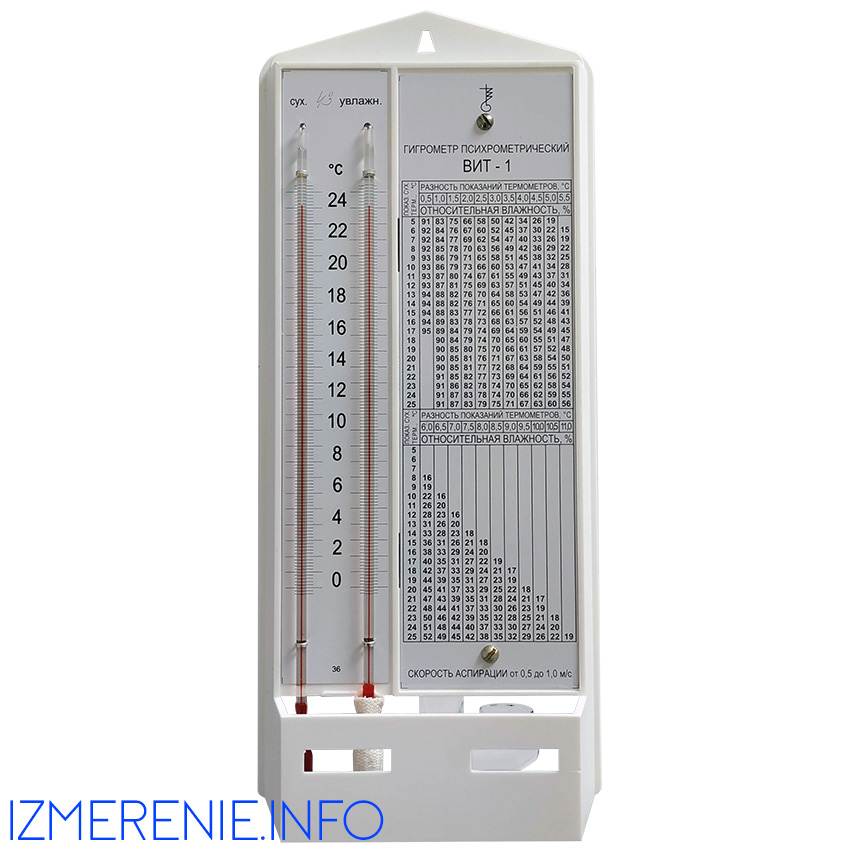

Гигрометр, представляет собой прибор, собранный на основании из фенопласта или других материалов, аналогичных по свойствам. К основанию крепятся два термометра со шкалой, психрометрическая таблица, стеклянный питатель, заполняемый дистиллированной водой.

Резервуар термометра под надписью «Увлажн. » увлажняется водой из питателя с помощью фитиля из батиста или шифона.

Метод измерения относительной влажности гигрометром психрометрическим основан на зависимости между влажностью воздуха и психрометрической разностью – разностью показаний «сухого» и «увлажненного» термометров, находящихся в термодинамическом равновесии с окружающей средой.

Сняв показания термометров и введя поправки в их показания, определяют разность показаний термометров. Затем по показанию «сухого» термометра и разности показаний «сухого» и «увлажненного» термометров определяют относительную влажность воздуха по психрометрической таблице.

Психрометрическая таблица

Скорость аспирации от 0,5 до 1,0 м/с

Порядок работы

Распакуйте гигрометр и убедитесь в комплектности прибора в соответствии с паспортом.

Снимите питатель с основания. Заполните питатель дистиллированной водой. Заполнение производите путем погружения питателя в сосуд с водой запаянным концом вниз.

Установите питатель на основании таким образом, чтобы от края открытого конца питателя до резервуара термометра было расстояние не менее 20 мм, а фитиль не касался стенок открытого конца питателя.

Внимание! Перед установкой питателя в рабочее положение смочите фитиль, окунув резервуар мокрого термометра в питатель с водой.

Установите гигрометр в вертикальном положении на уровне глаз работающего с ним. В месте установки гигрометра должны отсутствовать вибрации, источники тепла или холода, создающие разницу температур между нижним, основным резервуаром и верхним запасным, более чем в 2 С.

Психрометрическая таблица, установленная на основании гигрометра, действительна для определенной скорости вертикальных воздушных потоков (скорости аспирации), омывающих гигрометр. Скорость аспирации указана на таблице. Полную таблицу для гигрометра исполнения ВИТ-2 (см. приложение).

Перед измерением относительной влажности измерьте скорость аспирации непосредственно под гигрометром. Измерение скорости аспирации проводите с помощью анемометра крыльчатого У5 ГОСТ 6376-74. Возможно применение ранее выпускавшегося анемометра АСО-3, тип Б, ГОСТ 6376-52. Порядок проведения измерения – в соответствии с паспортом на анемометр. Измеренная по анемометру скорость аспирации округляется до десятых долей м/с по правилу арифметического округления.

Измерение относительной влажности гигрометром проводите только после установления показаний термометров гигрометра. Минимальное время выдержки гигрометра в измеряемой среде 30 мин.

Снимите показания по «сухому» и «увлажненному» термометрам. При снятии показаний глаз работающего должен находиться на уровне горизонтальной касательной к мениску жидкости так, чтобы отметка шкалы в точке отсчета была видима прямолинейной.

Работающий с гигрометром должен находиться от него на расстоянии нормальной видимости отметок шкалы и остерегаться во время отсчетов дышать на термометры. При отсчете показаний термометров вначале быстро отсчитываются десятые доли градуса, затем целые градусы.

Определите температуру по термометрам с точностью до 0,1 °С, введя к отсчитанным показаниям поправки к термометрам, приведенные в паспорте на гигрометр. Вычислите разность температур по «сухому» и «увлажненному» термометрам. Поправки вводятся путем алгебраического сложения.

При отсутствии в паспорте поправок для произведенных отсчетов по «сухому» и «увлажненному» термометрам, вычислите поправки линейным интерполированием по двум поправкам, относящимся к температурам, между которыми лежит отсчет по термометрам.

Определите относительную влажность воздуха по психрометрической таблице. Искомая относительная влажность будет на пересечении строк температуры по «сухому» термометру и разности температур по «сухому» и «увлажненному» термометрам.

При отсутствии в таблице полученной разности температур по «сухому» и «увлажненному» термометрам для определения влажности примените интерполирование.

При отсутствии в таблице температуры по «сухому» термометру, для определения влажности применяйте интерполирование только для тех областей психрометрической таблицы, в которых изменение температуры по «сухому» термометру на 1 °С дает изменение относительной влажности более чем на 1 %.

Для остальных областей таблицы значения температуры по «сухому» термометру округляйте до ближайшего табличного значения по правилу арифметического округления.

Пример определения относительной влажности интерполированием.

Определяем температуры по «сухому» и «увлажненному» термометрам и разность между этими температурами.

Термометры	Измеренные температуры, °С	Поправки к термометрам по паспорту, °С	Температуры после введения поправок, °С
«Сухой»	Тс = 22,5	-0,15	22,35
«Увлажненный»	Тв = 16,1	+0,20	16,3

Принимаем Тс = 22,4 °С, разность температуры (Тс – Тв) равна:

22,4 – 16,3 = 6,1 С.

Определяем относительную влажность для Тс = 22,4 С и Тс – Тв = 6,0 °С, для чего интерполированием значения относительной влажности по таблице для Тс от 22 до 23 °С и Тс – Тв = 6,0 °С.

Тс по таблице, С	Разность Тс – Тв по таблице, °С	Относительная влажность, %
22	6,0	48
23	6,0	50

При увеличении Тс на Т°С, относительная влажность увеличивается на 2%, поэтому, увеличение Тс на 0,4 °С увеличит относительную влажность на 0,42/1 = 0,8 %. Для Тс – 22,4 °С и Тс – Тв = 6,0 °С, относительная влажность равна; 48 + 0,8 = 48,8 %. Принимаем «Фп» = 4,9 %.

5.7.3. Определяем относительную влажность для Тс = 22,4 °С и Тс – Тв = 6,5 °С, для чего интерполируем значения относительной влажности по таблице для Тс от 22 до 23 и Тс – Тв = 6,5 C.

Тс по таблице, С	Разность Тс – Тв по таблице, °С	Относительная влажность, %
22	6,5	44
23	6,5	46

Для Тс = 22,4° и Тс – Тв = 6,5°С, относительная влажность по расчету, аналогичному для п. 5.7.2, равна 44,8 %. Принимаем «Фп» = 45 %.

5.7.4. Определяем относительную влажность для Тс = 22,4 °С и Тс – Тв = 6,1 °С, для чего интерполируем найденные значения относительной влажности для Тс – Тв от 6,0 до 6,5 °С при Тс = 22,4°С.

Тс, С	Разность Тс – Тв, °С	Относительная влажность, %
22,4	6,0	49
22,4	6,5	45

При увеличении Тс – Тв на 0,5 °С относительная влажность уменьшается на 4,0 %, поэтому увеличение Тс – Тв на 0,1 °С уменьшит относительную влажность на 0,14,0/0,5 = 0,8 %.

49,0 – 0,8 = 48,2 %. Принимаем «Фп» = 48 %.

Меры безопасности

При работе с гигрометром запрещается:

1. подвергать гигрометр резким ударам как при монтаже, так и при эксплуатации;

2. протирать шкалу термометров и психрометрическую таблицу растворителями, кислотами и другими аналогичными жидкостями;

3. перегревать термометры гигрометра ВИТ-1 более 45 °С и гигрометра ВИТ-2 более 60 °С. При перегреве произойдет разрушение резервуаров термометров.

При разрушении термометров термометрическая жидкость толуол удаляется с окружающих предметов горячей водой. Толуол токсичен, огнеопасен, температура вспышки около 5 °С.

Техническое обслуживание

Питатель всегда должен быть заполнен дистиллированной водой по ГОСТ 6709-72. Воду дополняйте заблаговременно, лучше всего сразу после проведения измерений или не менее, чем за 30 минут до начала измерений влажности.

Допускайте применение кипяченой воды, время кипячения не менее 15 минут. Питатель заполняйте водой, предварительно охлажденной до температуры окружающего воздуха.

Фитиль на резервуаре «увлажненного» термометра должен быть всегда чистым, мягким и влажным. При запыленности воздуха до 5 мг/м³ фитиль меняйте 1 раз в две недели, при большей запыленности – по мере загрязнения фитиля.

Перед заменой удалите загрязненный фитиль с резервуара термометра. Протрите резервуар тампоном ваты, смоченным теплой водой.

Возьмите фитиль из комплекта гигрометра или отрежьте фитиль длиной 60 мм, если фитили в комплекте даны в виде заготовки, на 10 штук. Смочите фитиль в дистиллированной воде или кипяченой и натяните его на резервуар термометра так, чтобы была возможность завязать его ниткой над резервуаром. Конец завязанного фитиля над резервуаром должен быть не менее 7 мм.

Подготовьте две петли из ниток. Одной петлей туго затяните фитиль над резервуаром термометра и завяжите нитки. Вторую петлю наденьте на фитиль под резервуаром и постепенно стягивайте ее, все время расправляя фитиль так, чтобы он плотно облегал резервуар. Петлю затяните не туго, а так, чтобы она не препятствовала капиллярному смачиванию ткани фитиля на резервуаре термометра.

Для изготовления нового фитиля применяйте шифон хлопчатобумажный, отбеленный, неокрашенный, технический без запрета по ГОСТ 9310-75 или батист отбеленный, мерсеризованный, артикул 1402 НА по ГОСТ 8474-80. Допускается применять в качестве фитиля шнур-чулок х/б арт. 494, ОСТ 17-184-75.

Другие видь; шифона или батиста перед изготовлением фитиля обработайте следующим образом: стирать в горячей воде (10 г соды на 1 л воды), кипятить в растворе той же концентрации в течение 1,5-2 часов, полоскать в горячей воде, воду менять до тех пор, пока она не будет чистой, сушить и гладить.

Фитиль сшейте по диаметру резервуара термометра простым машинным швом. После обрезки шов по высоте должен быть не более 1,5 мм.

Новый фитиль и питатель установите на гигрометр в соответствии с указанным выше.

Гигрометр подвергается первичной и периодической поверкам. Первичная поверка проводится при выпуске из производства, периодическая поверка – один раз в два года в соответствии с методическими указаниями МИ-737-83 «Гигрометр психрометрический типа ВИТ. Методы и средства поверки», утвержденными в установленном порядке. Сведения о поверке гигрометра приведены в паспорте.

Виды гигрометров, применение и особенности – статья компании АО “Практик-НЦ”

Главная / Статьи / Виды гигрометров, применение и особенности

12.02.2019

12.02.2019 Татьяна Зарубина

2019-02-12

2019-02-14

Виды гигрометров, применение и особенности

АО “Практик-НЦ”

Время для прочтения ≈ 6 мин.

Вода существует в веществах в 2-х ионизированных атомах H и 0H, образующиеся при образовании насыщенного пара, которые, при определенных условиях, присоединяются к любой гидроксильной группе, создавая дополнительные нежелательные связи. Такие соединения увеличивают дефектность на поверхности материалов из-за впитывания инородных частиц в пленку, а это влияет на выход годных в электронике, а в других производствах увеличивает брак.

Вода адсорбируется на поверхность при конденсации в виде насыщенного пара равновесного с атмосферным давлением. Отношение давления насыщенного пара к абсолютному значению – это относительная влажность. Превышение влажности изменяет структуру подложек плат, вызывая их деградацию. В электронике, влияние присутствия гидроксильной пленки изменяет не только характеристики материалов, но и влияет на технологические процессы сборки и нанесения пленок, влияет на физические характеристики электроники в приборах, изоляторов, диэлектриков, адсорбированная пленка изменяет удельное сопротивление диэлектрика за счет загрязнения поверхности частицами, оседающими на поверхность.

Увеличивается электропроводность диэлектриков, возникают токи утечки, снижающие изоляцию и создающие короткие замыкания. Материалы с сильнополярными молекулами и пористой структурой (канифоль, некоторые виды плотной керамики, технические стекла, мрамор, пластические массы, кварц, парафин, церезин) значительно меняют свои характеристики при изменении параметров влажности.

• Весовой абсолютный гигрометр. Измерение основывается на разнице масс конденсируемой влаги и сухого прибора.
• Волосяной гигрометр. Принцип работы основан на физико-химическом свойстве обезжиренного человеческого волоса реагировать на изменение длины в зависимости от изменения влажности.
• Психрометрический гигрометр – принцип измерения влажности основан на разности показаний “влажного” и “ сухого” гигрометра.
• Пленочный гигрометр. Имеют органическую пленку, способную растягиваться или сжиматься при изменении влажности.
• Электролитический гигрометр. На стекло, полистирол наносится тонкий слой хлористого лития со связкой. Изменение влажности меняет концентрацию электролита и его сопротивления.
• Керамический гигрометр. Изменение влажности в этом приборе меняет сопротивление керамической массы (глины, кремния, креолина).
• Конденсаторный гигрометр. Определяет точку росы по температуре охлаждаемого металлического зеркала в момент появления капель воды (конденсации), приборы фиксируют температуру, которая измеряется вмонтированным в зеркальце термосопротивлением.
• Электронный гигрометр. Основан: 1). На измерении точки росы при помощи охлаждаемого зеркала (охлаждение терморезисторами)- оптоэлектронные. 2) Измерение изменения емкости от полимерного конденсатора – емкостные. Имеют недостаток – быстрое старение.
• Резистивный гигрометр. Принцип действия основан на изменении проводимости солей при изменении влажности. Одним из наиболее применяемых является психрометр. Он используется для определения показателей относительной влажности за счет разности температур, возникающей при испарении влажного термометра и стабильной температуры сухого. Далее, по специальным таблицам определяют относительную влажность и точку росы.

Контроль параметров технологических процессов производства требует непрерывного мониторинга и для его обеспечения используются приборы для измерения температуры, влажности и микровлажности производства АО «Практик-НЦ».

Для исключения нежелательного воздействия необходимо наладить непрерывный контроль влажности гигрометрами марки ИВГ-1 производства АО “Практик-НЦ ”.
ИВГ-1 /1-Щ (щитовое исполнение корпуса), ИВГ-1 /4-С-8Р-8А (четырехканальный), ИВГ-1 /1-С-2А (одноканальный) – это гигрометры непрерывного использования для контроля влажности в инертных газах.

Стационарные приборы марки ИВГ-1 /1-Т-4Р-2А, ИВГ-1 /4-Т-8Р-8А-E(7), ИВГ-1 /1-Т-4Р-2А-E с цветным графическим дисплеем, WEB интерфейсом связи с объемом памяти до 30000 точек используются как регистраторы в автономном режиме с занесением данных в информационный протокол.

Достоинства стационарных гигрометров: минимальная цена; современный дизайн, точность измерения с минимальной погрешностью; удобство эксплуатации.

Заполняя любую форму на сайте, вы соглашаетесь с политикой конфиденциальности.

8 (495) 651-06-22

Адрес: 124460, Москва, Зеленоград, проезд 4922, дом 4, стр. 2

© 1990-2022 АО “Практик-НЦ”

Для регистрации и оформления заказа на сайте pnc. ru (далее – Сайт), в соответствии с Федеральным законом от 27 июля 2006 года № 152-ФЗ «О персональных данных» Пользователь дает АО “Практик-НЦ” (далее – Оператор), зарегистрированному по адресу 124460, город Москва, город Зеленоград, проезд 4922-й, дом 4, строение 2, пом I, ком. 25 свое согласие на обработку любой информации, размещенной на Сайте (включая, без ограничения: сбор, систематизацию, накопление, хранение, уточнение (обновление, изменение), использование, распространение (в том числе передачу), обезличивание, блокирование, уничтожение, а также осуществление любых иных действий с персональными данными с учетом действующего законодательства РФ) и подтверждает, что давая такое согласие, Пользователь действует по своей воле и в своем интересе, а также в интересах третьих лиц.

Своим согласием Пользователь подтверждает согласие третьих лиц, информация о которых размещается на Сайте, на передачу и обработку их персональных данных и предоставляет право Оператору на осуществление любых действий в отношении персональных данных третьих лиц, которые необходимы для достижения целей обработки персональных данных, указанных в Политике обработки персональных данных.

Согласие на обработку персональных данных, загруженных на Сайт Пользователем считается полученным Оператором от Пользователя с момента выбора варианта «Зарегистрироваться», расположенного в конце формы регистрации на Сайте.

Настоящее согласие на обработку персональных данных действует до момента его отзыва Пользователем. Согласие на обработку персональных данных может быть отозвано в любое время путем направления Оператору официального запрос в порядке предусмотренным Политикой обработки персональных данных.

Оператор Системы обязуется в течение 30 (тридцати) рабочих дней с момента получения уведомления об отзыве согласия на обработку персональных данных Пользователя прекратить их обработку, уничтожить и уведомить Пользователя об уничтожении персональных данных.

Настоящее согласие распространяется исключительно на персональные данные Пользователя, размещенные на Сайте.

Что такое гигрометр? (с картинками)

`;

Дакота Дэвис

Дата последнего изменения: 16 сентября 2022 г.

Гигрометр — это прибор, используемый для измерения относительной влажности воздуха или количества невидимого водяного пара в данной среде. Они варьируются от простых устройств, таких как психрометр и гигрометр для волос, до более сложных устройств, таких как гигрометр точки росы с охлаждаемым зеркалом, который использует температуру конденсации для измерения влажности. Современное электронное оборудование также может определять влажность путем обнаружения изменений электрического сопротивления и электрической емкости. Помимо использования в метеорологии, гигрометры полезны в ряде приложений, включая сауны, музеи, жилые помещения и промышленность HVAC.

Психрометр состоит из двух термометров, один с сухой колбой, а другой с влажным, и использует испарительное охлаждение для измерения влажности. Когда влага испаряется из влажного термометра, его температура падает, и относительная влажность рассчитывается по разнице температур между влажным и сухим термометрами с использованием психрометрической диаграммы. Самый простой ареометр, пращевой психрометр, использует этот метод влажного / сухого термометра с термометрами, закрепленными на цепи или веревке, которая раскачивается в воздухе.

Конденсационный гигрометр или гигрометр с «охлаждаемым зеркалом точки росы» является наиболее точным доступным прибором. Электронная обратная связь регулирует температуру охлаждаемого зеркала на открытом воздухе, поддерживая динамическое равновесие между испарением и конденсацией на зеркале. Оптоэлектронный механизм обнаруживает конденсацию на поверхности зеркала и измеряет температуру точки росы или точку, при которой воздух становится настолько насыщенным, что больше не может удерживать водяной пар и происходит конденсация.

Волосяной гигрометр использует натянутые волосы для измерения влажности. При повышении относительной влажности волосы становятся длиннее, а при понижении – короче. В этом инструменте используются пряди человеческого или конского волоса, прикрепленные к рычагам, которые увеличивают небольшие изменения длины. Гигрограф, состоящий из чернильной ручки и вращающегося цилиндра, регистрирует изменения влажности в течение дня. Волосные гигрометры не так точны, как их аналоги, и регистрируют значительные погрешности при очень высокой и очень низкой относительной влажности.

Электронные устройства измеряют влажность с помощью материалов, электрическое сопротивление которых зависит от количества поглощенной влаги. Двумя наиболее распространенными являются емкостные и резистивные датчики. Емкостные датчики работают, измеряя изменения количества воды в воздухе с помощью электрического сигнала между двумя пластинами. В резистивных датчиках используется полимерная мембрана, которая регистрирует изменения проводимости при поглощении воды.

Психрометр пращевой – Промышленная физика

Психрометр пращевой – Промышленная физика Психрометр пращевой – Промышленная физика

Психрометр пращевой

Описание

Документы

Принадлежности

Психрометр пращевой типа Бахараха для индикации процентов относительной влажности на основе влажного термометра-сухого термометра принцип. Пластиковый корпус прибора снабжен шкалой пересчета относительной влажности в процентах.

Использование подвесного психрометра

Относительную влажность можно измерить с помощью прибора, называемого гигрометром. Простейший гигрометр — пращевой психрометр — состоит из двух скрепленных между собой термометров с ручкой, закрепленной на цепочке. Один градусник обычный. У другого есть тканевый фитиль над колбой, и он называется термометром с мокрым термометром.
Перед снятием показаний фитиль сначала погружают в воду, а затем вращают прибор. Во время вращения вода испаряется из фитиля, охлаждая смоченный термометр. Затем считываются температуры обоих термометров.
Если окружающий воздух сухой, из фитиля испаряется больше влаги, охлаждая смоченный термометр больше, поэтому разница между температурами двух термометров больше. Если окружающий воздух содержит как можно больше влаги – если относительная влажность составляет 100 % – разницы между этими двумя температурами нет. Метеорологи разработали графики этих различий для каждого градуса температуры, чтобы наблюдатель мог легко определить относительную влажность.

Относительная влажность – температура в градусах Цельсия

Приведенную ниже таблицу можно использовать для оценки относительной влажности воздуха, если известны температуры сухого и влажного термометров.
Температура по сухому термометру = Tdb / Температура по влажному термометру = Twb
Относительная влажность – RH (%)
Tdb – Twb
(oC)

Температура по сухому термометру = T _db / Температура по влажному термометру = T w 9

Относительная влажность – RH ( %)
T DB – T WB ( O C )	Dry BULB ТЕМПЛЕКТ								15	18	20	22	25	27	30	33
	1	90	91	91	92	92	92	93	93
2	80	82	83	84	85	85	86	87
3	71	73	75	76	77	78	79	80
4	62	65	67	68	70	71	73	74
5	53	57	59	61	64	65	67	69
6	44	49	52	54	57	59	61	63
7	36	42	45	47	51	53	55	58
8	28	34	38	41	45	47	50	53
9	21	27	31	34	39	41	45	48
10	13	20	25	28	33	36	40	43

Relative Humidity – Temperature in Fahrenheit

Relative Humidity – RH ( % )
T db – T wb ( o F )	Dry Bulb Temperature – T db ( o F )
	60	64	68	72	76	80	84	88
1	94	95	95	95	96	96	96	96
2	90	90	90	91	91	92	92	92
3	84	85	85	86	87	88	88	89
4	78	80	81	82	83	84	84	85
5	73	75	76	78	79	80	80	81
6	68	70	72	73	75	76	77	78
7	63	66	67	69	71	72	73	74
8	58	61	63	65	67	68	70	71
9	54	57	59	61	63	. 0115	63	64

номер TM0082

Запасной набор термометров для подвесного психрометра TQC

Артикул: TM0082

Арт. номер TM0083

Запасной фитиль для подвесного психрометра TQC, 1 м

Артикул: TM0083

номер TM0082

Запасной набор термометров для подвесного психрометра TQC

Артикул: TM0082

Арт. номер TM0083

Запасной фитиль для подвесного психрометра TQC, 1 м

Артикул: TM0083

Особенности и преимущества

5 лучших цифровых психрометров 2022 года: Полное руководство

Прибор для измерения содержания влаги в психрометре атмосфера . Устройство обычно состоит из двух термометров, один из которых покрыт влажным фитилем или тканью.

Метеорологи и ученые-агрономы обычно используют психрометр для измерения влажности, точки росы и относительной влажности. Домовладельцы также могут использовать психрометр для обнаружения утечек воды в своих домах.

Когда дело доходит до покупки цифрового психрометра, очень важно, чтобы он был изготовлен в соответствии с национальными стандартами точности. Если вы не можете найти такой продукт на рынке, перед покупкой обязательно проконсультируйтесь с кем-нибудь, кто разбирается в психрометрах.

UEi DTh45	Тесто 605i	Fluke 971
Относительная влажность от 0,1% до 99,9% Удержание данных Предназначен для измерения в воздуховоде	Относительная влажность от 0 до 100 % Приложение для Android и iOS Легкий доступ к воздуховодам	Относительная влажность от 5% до 95% Емкость для хранения 99 записей Двойной дисплей с подсветкой
Узнать цену	Контрольная цена	Контрольная цена

Цифровой психрометр UEi DTh45 – выбор редакции

Психрометр UEi DTh45 — ценный диагностический инструмент для отрасли HVAC/R. Это не просто термометр, он также измеряет влажность и температуру по влажному термометру. Функция удержания данных полезна для хранения информации во время другого чтения.

Узнать цену

Модель DTh45 легко помещается в одной руке для простоты использования и оснащена ЖК-дисплеем с подсветкой и эргономичным интерфейсом, которым легко управлять.

Плюсы

• Хорошая задняя подсветка
• Легко читаемый на расстоянии
• Крышка зонда служит расширением для труднодоступных мест

Минусы

• Изготовлен из дешевого пластика

Testo 605i – лучший психрометр для измерения температуры и влажности в помещении

Психрометр Testo 605i — один из самых точных психрометров на рынке. Он имеет легко читаемый ЖК-дисплей и автоматическую температурную компенсацию. Этот психрометр со 150-часовым временем автономной работы идеально подходит как для профессионалов, так и для любителей.

Проверить цену

Возможность простой интеграции с вашими устройствами Testo упрощает сбор большого количества полезных данных. С помощью бесплатного приложения Testo Smart Probes вы можете загружать данные со своего устройства и создавать собственные отчеты. Testo 605i — это самый простой способ контролировать температуру дома или на рабочем месте.

Плюсы

• Оснащен гибким стержнем
• Обеспечивает точные измерения температуры и влажности в вашей среде
• Этот продукт включает в себя все необходимое для начала работы и будет работать сразу после распаковки (с 3 батареями AAA)

Минусы

• Последнее обновление для этого приложения было давно, и в результате больше пользователей удалили это приложение

Fluke 971 — лучший психрометр для повседневного использования

Психрометр Fluke 971 — это портативное цифровое устройство для измерения и регистрации влажности и температуры. Он оснащен двумя дисплеями с подсветкой и диапазоном температур от -20 до 60°C (от -4 до 140°F). Пользователи могут измерять точку росы и температуру смоченного термометра с помощью 99 модулей памяти, эргономичный дизайн с зажимом для ремня и защитным чехлом и многое другое.

Узнать цену

Fluke 971 — это удобный инструмент для быстрого и точного измерения уровня влажности в помещении. Он быстрый и простой в использовании, с емкостным датчиком для быстрого отклика.

Плюсы

• Быстрое время отклика
• Зажим для ремня и защитный чехол защищают, сохраняя при этом удобство
• Мин./Макс./Сред. Данные включены

Минусы

• Стабилизация при включении занимает несколько секунд

Extech Rh450 — лучший психрометр с двумя выносными датчиками температуры типа K

Extech Rh450 — цифровой регистратор данных для психрометрических измерений. Он может хранить до 99 записей данных и имеет двухстрочный ЖК-дисплей с минимальными, максимальными и средними значениями захваченных данных, а также функции удержания данных и автоматического отключения питания. Rh450 включает в себя два термопарных зонда типа К и четыре батареи типа ААА.

Узнать цену

Узнайте уровень комфорта в вашем доме с помощью Extech Rh450. Этот простой в использовании психрометр подойдет как новичкам в изучении теплопередачи, так и профессионалам, которым требуется более высокий уровень точности.

Плюсы

• Показания быстрые, точные и позволяют сэкономить средства
• Регистратор данных в комплекте
• Четыре батарейки AAA в комплекте

Минусы

• Порт T2 слабый
• Кейс не входит в комплект

Extech RHT510 — лучший психрометр до 150 долларов

Психрометр Extech RHT51 — идеальный прибор для всех, кому необходимо измерять температуру и влажность окружающей среды. Отлично подходит для любителей спорта, медицинских работников, теплиц и многого другого. ЖК-дисплей с подсветкой обеспечивает удобство чтения в слабоосвещенных местах, функции удержания данных и минимальных/максимальных значений, а также автоматическое отключение питания с отключением.

Проверить цену

Этот акустический датчик может измерять интенсивность звука и среднее время воздействия определенного шума и даже измерять уровень шума. Устройство также имеет функцию удержания данных, которая сохранит данные, если пользователю потребуется выключить устройство.

Плюсы

• Компактный дизайн
• Очень прост в использовании
• 3 батарейки ААА в комплекте

Минусы

• Руководство не подходит
• Индикатор режима плохо виден

Руководство покупателя

Цифровой психрометр — это устройство, измеряющее температуру по сухому термометру и давление водяного пара в воздухе. Это устройство в основном используется в вентиляции зданий (контроль влажности, осушение, обогрев, охлаждение и вентиляция).

Как выбрать качественный цифровой психрометр?

Чтобы выбрать цифровой психрометр для своих нужд, учитывайте некоторые факторы. Это точность, тип датчиков и диагностические возможности. Хороший цифровой психрометр должен учитывать все эти факторы, чтобы вы могли получать точные показания уровня влажности.

Что такое слинговый психрометр?

Пращевой психрометр — это прибор для измерения влажности воздуха.

Пращевой психрометр состоит из верхней половины, называемой капиллярной трубкой, и нижней половины, называемой ячейкой термометра. Он работает путем измерения относительной влажности атмосферного водяного пара. Относительная влажность определяется как отношение водяного пара, присутствующего в данном объеме воздуха, к способности того же самого воздуха удерживать водяной пар при его существующей температуре.

Что такое относительная влажность?

Относительная влажность — это количество водяного пара, присутствующего в воздухе, по сравнению с максимально возможным количеством влаги, которое может присутствовать при данной температуре.

Уровень относительной влажности указывает на вероятность испарения воды с поверхности, включая одежду и кожу. Если относительная влажность одежды низкая, то она с большей вероятностью высохнет и остынет. Относительная влажность имеет важное значение, поскольку она влияет как на комфорт человека, так и на условия окружающей среды, такие как туман и осадки.

Часто задаваемые вопросы

Точность цифровых психрометров?

Цифровые психрометры неточны, потому что в них нет датчиков, и невозможно определить температуру или относительную влажность, кроме как посмотреть на показания прибора.

Является ли гигрометр таким же, как психрометр?

Психрометр измеряет относительную влажность воздуха. Это достигается путем измерения точки росы и температуры воздуха по сухому термометру. С другой стороны, гигрометр используется для измерения содержания водяного пара в атмосфере или относительной влажности. Он часто сочетается с термометром для измерения температуры и термометром с влажным и сухим термометрами для измерения испарения или конденсации.

Два устройства не взаимозаменяемы. Они измеряют разные вещи.

Как работает цифровой психрометр?

Цифровой психрометр измеряет относительную влажность воздуха, что является важным показателем усталости.

Датчик измеряет температуру и относительную влажность. Воздух вытягивается через трубку и увлажняется водой. Результатом является легко читаемое значение в процентах.

Как обеспечить точность пращевого психрометра?

Убедитесь, что психрометр находится в хорошем рабочем состоянии. Убедитесь, что тестовая область чистая и сухая. Возьмите показания психрометра слинга с термометром рядом. Обеспечьте калибровку психрометра не реже одного раза в 12 месяцев.

Что еще называют психрометром?

Психрометр известен как термометр ветра. Используется для определения точки росы.

Психрометр используется для измерения относительной влажности. Он содержит термометр и гигрометр, помещенные в герметичный контейнер. Психрометр также имеет три стеклянные колбы, наполненные водой, покрытые влажной тканью, называемые фитилями или колбами, которые выделяют тепло и влагу в воздух и постепенно охлаждаются. По мере повышения влажности вода внутри этих луковиц испаряется быстрее, чем когда снаружи сухо.

Что такое депрессия смоченного термометра?

Депрессия мокрого термометра — тепловая болезнь, возникающая в результате воздействия высоких уровней влажности и высоких температур.

Как вы используете психрометр HVAC?

Психрометр можно использовать по разным причинам, например, для мониторинга внутренней среды, контроля качества воздуха в офисных зданиях и многого другого. Базовому психрометру требуется только четыре измерения относительной влажности: температура по сухому термометру (температура объекта сразу после того, как он был охлажден или нагрет), температура по влажному термометру (такая же, как по сухому термометру, но подвергается воздействию испаряющейся воды), относительная влажность (ОВ). ) (процент содержания влаги в воздухе) и фактическое давление пара (AP).

Как по-другому называется пращевой психрометр?

Пращевой психрометр иногда называют вихревым гигрометром.

Как часто следует заменять фитиль на стропном психрометре?

Фитиль следует заменять каждые шесть месяцев, если он не используется, или примерно через месяц.

Кто изобрел пращевой психрометр?

Адольф Рихард Ассманн изобрел пращный психрометр в 19 веке. Это прибор для измерения точки росы, влажности и температуры воздуха.

Что такое психрометрическая диаграмма в HVAC?

Психрометрическая диаграмма представляет собой график температуры и влажности. Диаграмма обычно строится по двум осям, одна из которых — теплоемкость насыщения, а другая — относительная влажность.

Психрометрическая диаграмма помогает предсказать, сколько воды необходимо для уравновешивания потока горячего воздуха при различных уровнях температуры и влажности.

Психрометрическая диаграмма может использоваться для расчета относительной влажности, точки росы или температуры по влажному термометру воздушного потока, чтобы решить, какой тип увлажнителя требуется для целей охлаждения.

Связанное видео: Использование психрометра на праще

Заключительные слова

В заключение следует отметить, что цифровые психрометры являются отличным способом измерения температуры тела и обладают многими функциями, которые значительно превосходят их по сравнению с другими цифровыми психрометрами. Надеюсь, вы нашли эту статью информативной и хорошим источником знаний.

Термогигрометр Extech RHT510 Психрометр | Измерители влажности

Перейти к основному содержанию

Измеряет относительную влажность, температуру, точку росы и смоченный термометр. Учить больше…

$125,99 Нашли лучшую цену? Давайте соответствовать.

Посмотреть отзывы о компании Trustpilot

Номер детали

• RHT510

Изготовлено

• Extech

Включает

• БЕСПЛАТНО Доставка наземным транспортом при заказе на сумму от 1000 долларов США
• БЕСПЛАТНАЯ пожизненная техническая поддержка

Наличие

Инструкция по использованию Характеристики продукта

Обзор

Особенности

• 0,1 ° Максимальное разрешение
• Температура воздуха
  • 32–122 ° F.
  • ± 0,4% + 1,8 ° F Точность
• Относительная влажность
  • от 10 до 95%RH
  • ± 4%RH Точно
• 22,2 до 120 ° FetB WetB WetB. диапазон точки росы
• Функции сохранения данных и минимальных/максимальных значений
• Автоматическое отключение питания с отключением
• ЖК-дисплей с подсветкой
• Соответствие стандартам ЕС
• Гарантия 1 год

Комплектация

• Ремешок на запястье
• Температурный датчик общего назначения типа K
• 3 батарейки AAA

Описание

Термогигрометр-психрометр Extech RHT510 измеряет относительную влажность, температуру, точку росы и показания смоченного термометра. В него входят общие зонд типа К с проволочной бусиной для измерения температуры до 480°F. RHT510 может измерять температуру до 2372°F при использовании с другими датчиками. Он имеет функцию мин/макс, которая сохраняет и вызывает самые высокие и самые низкие показания.

Документы

Спецификации

• Extech RHT510 Термогигрометр Психрометр Лист данных PDF (194 КБ)

Руководства

• Термогигрометр Extech RHT510 Руководство по психрометру PDF (277 КБ)
• Extech RHT510 Термогигрометр Психрометр Руководство на испанском языке PDF (256 КБ)

Принадлежности

$16,99

Нужна помощь? Позвоните инженеру по температуре по телефону 1-800-884-4967.

Мы открыты Пн-Чт с 8:00 до 17:30. Пт с 8:00 до 17:00 по восточному времени

Шон Д.
Старший инженер по применению
17 лет в Инструмарт

Дэн Р.
Инженер по приложениям

Алекс А.
Старший инженер по применению
16 лет в Инструмарт

Люк М.
Инженер по применению
3 года в Инструмарт

Рон Дж.
Ведущий инженер по температуре
26 лет в Инструмарт

Дуайт М.
Старший инженер по применению
25 лет в Инструмарт

Недавно просмотренные

Старая школа против. Новая школа

Зачем нам нужно измерять условия окружающей среды?

Условия окружающей среды – это преобладающие условия температуры воздуха, содержания влаги в воздухе (относительная влажность) и температуры, при которой происходит конденсация (точка росы). В большинстве спецификаций покрытий установлены требования к мониторингу и документированию результатов по температуре поверхности и воздуха, относительной влажности и точке росы. Эти условия должны быть измерены и зарегистрированы в конкретных областях, где будут происходить подготовка поверхности и нанесение покрытия, а затем сопоставлены с указанными диапазонами и/или ограничениями производителя покрытия, указанными в паспорте продукта.

Хотя теоретически температура поверхности, лишь немного превышающая температуру точки росы, предотвратит образование конденсата , коэффициент безопасности 5°F учитывает неточности прибора и изменяющиеся или изменяющиеся условия.

Не следует полагаться на преобладающие погодные условия из местной метеорологической службы или из Интернета, поскольку условия на объекте и в конкретной рабочей зоне могут значительно различаться. И температура поверхности не будет сообщена. Окружающие условия должны быть измерены там, где будут выполняться работы, и зарегистрированы до начала работ, а затем с 4-часовыми интервалами, если только условия не кажутся изменившимися. В этом случае могут потребоваться более частые проверки.

Использование приборов для оценки преобладающих условий

Вихревой (пращевой) психрометр: – и температуры по сухому термометру ), вы часто слышите термины «температура по влажному термометру» и «температура по сухому термометру», но как эти термины определяются? смоченного носка или фитиля на конце термометра, установленного в корпусе психрометра. При вращении прибора от тела с шагом 20–30 секунд вода испаряется из смоченного носка в воздух, поэтому возникает охлаждающий эффект на термометр вызывает снижение температуры. Этот процесс повторяется до тех пор, пока два показания температуры смоченного термометра не будут отличаться на 0,5° от е другой. Отклонение влажного термометра от сухого (воздушного) термометра представляет собой расчетную разницу между температурой воздуха и стабильной температурой влажного термометра. Например, температура по сухому термометру 70°F и температура по влажному термометру 60°F дают разницу в 10°F. это известно как депрессия смоченного термометра.

Психрометрические таблицы используются для определения относительной влажности и температуры точки росы. Сначала выберите интересующую таблицу (относительная влажность или температура точки росы), а затем выберите таблицу, соответствующую преобладающему атмосферному давлению для географического местоположения, в котором находится проект. Соедините сухой термометр (температуру воздуха) с разницей между сухим и влажным температуру термометра, известную как разрежение смоченного термометра, для определения относительной влажности или температуры точки росы. Для измерения температуры поверхностей, подлежащих подготовке и/или покрытию, используется отдельный термометр. Затем температуры и относительная влажность могут быть по сравнению с требованиями, перечисленными в спецификации, для определения соответствия.

Цифровой психрометр: Использование цифрового психрометра для оценки преобладающих условий окружающей среды и температуры поверхности является гораздо более простым процессом по сравнению с использованием вращающегося психрометра, психрометрических таблиц и термометра температуры поверхности. Большинство цифровых психрометров отображают относительную влажность, температуру воздуха, температуру поверхности, температуру точки росы и разницу (разброс) между температурой поверхности и температурой точки росы. Данные постоянно обновляются и отображаются одновременно для легкого распознавания. Это устраняет необходимость использования психрометрических таблиц для определения относительной влажности и температуры точки росы, а также необходимость в отдельном термометре температуры поверхности. Данные могут быть автоматически зарегистрированы и загружены в облачное программное обеспечение или загружены на устройство с помощью USB или Blue Tooth®.

Какой метод выиграет дуэль?

Вращающиеся психрометры были впервые изобретены в 1600-х годах (см. изображение справа), а психрометрические таблицы Бюро погоды США были впервые опубликованы в 1941 году. Таким образом, можно сделать вывод, что более новые технологии побеждают в дуэли. Не так быстро! Цифровые психрометры также имеют ограничения, и без ведома пользователя они также могут давать ошибочные данные.

Хотя возможность отображения всех условий окружающей среды и температуры поверхности является большим преимуществом, существуют важные шаги, которые необходимо соблюдать при использовании этих электронных приборов. Очень важно, чтобы цифровой психрометр «стабилизировался» к атмосферным условиям, в которых выполняется работа. Это может занять от 20 до 30 минут. То есть точные показания невозможны сразу после выезда из автомобиля с кондиционером и выхода на рабочую площадку. Кроме того, датчик влажности, используемый большинством производителей приборов, имеет тенденцию высыхать в периоды бездействия, что приводит к ложным показаниям низкой влажности. Для повторного насыщения датчика производители рекомендуют поместить зонд цифрового психрометра в повторно закрывающийся пластиковый пакет или герметичный контейнер с влажной (не мокрой) хлопчатобумажной тканью на 24 часа. Это продлит срок службы датчика и поможет обеспечить репрезентативные показания. И большинство производителей приборов рекомендуют ежегодную калибровку.

Вращающиеся психрометры также имеют свои ограничения и возможность неправильного использования. Эти приборы нельзя использовать при отрицательных температурах, и правильное использование (полное насыщение фитиля деионизированной водой и считывание температуры смоченного термометра после нескольких 20-30-секундных приращений вращения до стабилизации температуры смоченного термометра) очень важно.

Несмотря на доступность и кажущееся удобство цифровых психрометров, многие специалисты по контролю и обеспечению качества по-прежнему полагаются на старые «проверенные и надежные» технологии.
