Психрометр и гигрометр разница в чем – Психрометр: устройство, принцип работы, типы, основные отличия от гигрометра

Содержание

Влажность воздуха определяется прибором. Влажность и малыши. В чем разница между психрометром и гигрометром

Для того чтобы избежать неприятных проблем со здоровьем, связанных с неоптимальной влажностью в доме, следует постоянно контролировать ее уровень в помещении. Сухой пыльный воздух может содержать в себе большое количество аллергенов, что чревато последствиями. Сырой воздух в помещении может привести к появлению различных хронических заболеваний. Так чем измерить влажность воздуха? На этот ответ можно дать весьма развёрнутый ответ.

Для электроизоляции термоэлектродов используются материалы, которые сохраняют свои изоляционные свойства при соответствующих температурах. Чтобы защитить себя от воздействия измеряемой среды, термоэлектроды помещаются в защитные гильзы газопроницаемых материалов.

На практике широко используются проводные термопары. Это два электрода, которые размещены в тонкостенной оболочке. Корпус изготовлен из нержавеющей или огнестойкой стали. Наружный диаметр оболочки составляет от 1 до 6 мм, а длина – до 100 мм. Среди основных преимуществ термопар – относительно простое устройство, отсутствие дополнительного источника питания, небольшие размеры, способность измерять высокие температуры и т.д. среди выявленных недостатков – нелинейность их характеристики преобразования, низкая эффективность, необходимость компенсировать температуру их свободного конца и другие.

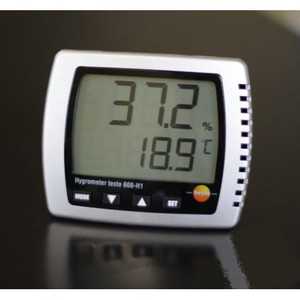

Для осуществления такого контроля следует регулярно проводить измерение влажности воздуха в помещении. На данный момент существует очень полезный прибор, который позволит измерять уровень влажности в доме. Таким устройством является гигрометр. Имеется несколько видов гигрометров, о которых следует узнать поподробнее.

Прибор для определения влажности воздуха

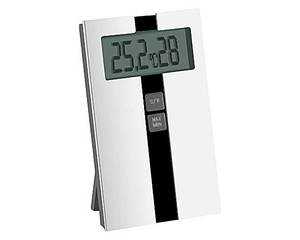

Термогигрометр является очень сложным устройством, осуществляющее измерение не только влажности воздуха, но и температуры в помещении. Кроме всего прочего, термогигрометр фиксирует показания о состоянии температуры и влажности, зафиксированные с разных точек. То есть непосредственно с места, где установлен сам термогигрометр и с точки, где ранее был установлен датчик.

Термистор представляет собой термочувствительный резистор из полупроводникового материала. Эта смесь образуется в виде маленьких шариков, дисков, сердечников и шайб. Большинство термисторов характеризуются относительно высоким сопротивлением и высоким отрицательным температурным коэффициентом сопротивления, т.е. их сопротивление уменьшается по мере увеличения температуры. Высокое значение сопротивления позволяет использовать термисторы для записи небольших температурных изменений, которые невозможно контролировать с помощью резисторного датчика температуры или термопары.

Устройство синхронизирует показания, полученные с разных точек в помещении, и на основе этого уже предоставляет результаты проверки уровня влажности и измерения температуры.

Пару слов можно сказать о технических характеристиках термогигрометра. Кабель этого устройства имеет протяжённость в полтора метра, а показатели выводятся в диапазоне от 0 до 90%. Также есть

беспроводные модели термогигрометров. Эти приборы оснащены ещё одной полезной функцией, которая состоит в том, что при критическом состоянии влажности в помещении, срабатывает сигнал тревоги, оповещающий о неблагоприятной смене состояния воздуха.

Для достижения большей чувствительности линейность характеристики теряется. Поэтому для термисторов зависимость сопротивления от температуры является очень линейной. Также доступны термисторы с положительным температурным коэффициентом сопротивления, состоящие из смеси титаната бария и стронция. Эти термисторы часто называют термисторными переключателями для конкретных зависимостей температурного сопротивления. Типичным из них является то, что при повышении температуры сопротивление остается практически постоянным до достижения температуры переключения.

Психрометр

Психрометр ещё называют психрометрическим гигрометром. Он состоит из двух термометров. Один называется «сухим» и измеряет температуру воздуха. Второй называют увлажнённым из-за того, что он обёрнут тканевым фитилём и погружён в сосуд с водой. Этот термометр показывает температуру влажного фитиля . Показатели влажности выводятся в результате испарения влаги. Чем меньше влажность воздуха в помещении, тем интенсивнее испаряется влага. И уже в результате этих процессов, можно получить необходимые данные и о температуре воздуха и о его влажности.

После этого каждое дополнительное увеличение приводит к увеличению сопротивления. При измерении температуры как фактора рабочей среды используются бесконтактные методы измерения, работающие по принципу теплового излучения тел. Они в основном используются для определения теплового излучения, испускаемого поверхностями. Эти счетчики характеризуются относительно высокой точностью ближнего измерения. Показания считывания также могут использоваться в качестве косвенного индикатора температуры воздуха.

Среди используемых устройств – термографы, которые обеспечивают непрерывное измерение температуры и регистрируют его изменение в течение определенного периода времени. Определяют влажность воздуха, в основном переносные аспирационные психрометры, редко используются стационарные психрометры и гигрометры. Метод психрометра основан на измерении психрометрической разности температур между двумя температурами – сухой и влажной. Сухой термометр находится в прямом контакте с воздухом, а влажный термометр обернут влажной тканью, и вода непрерывно подается через специальный фитиль.

Волосяной и плёночный гигрометры

Принцип работы волосяного гигрометра довольно прост и вместе тем весьма интересен. Заключается он в наличие в механизме устройства синтетического обезжиренного волоса, который имеет свойство менять длину в зависимости от состояния воздуха. Волос натягивается между пружинкой и концом стрелки. При наличии волосяного колебания

стрелка двигается по циферблату , показывая данные о состоянии воздуха.

Из-за испарения воды этот термометр охлаждается до температуры ниже, чем температура воздуха. По мере увеличения влажности воздуха охлаждение испарителя термометра уменьшается, в результате чег

issyk.ru

Психрометр – это… Что такое Психрометр?

Гигрометр психрометрический ВИТ-1 клинского ПО «Термоприбор»

Психро́метр (др.-греч. ψυχρός — холодный) тж. Гигрометр психро́метрический — прибор для измерения влажности воздуха и его температуры.

Принцип действия

Скорость испарения влаги увеличивается по мере уменьшения относительной влажности воздуха. Испарение влаги, в свою очередь вызывает охлаждение объекта, с которого влага испаряется. По мере охлаждения влажного объекта уменьшается и скорость испарения влаги до тех пор пока при некоторой температуре не будет достигнуто динамическое равновесие – количество испарившейся влаги сравняется с количеством конденсирующейся. Таким образом температура влажного объекта (например термометра, обёрнутого во влажную ткань) даёт информацию об относительной влажности воздуха.

На точность измерений может повлиять тот факт, что испарившаяся влага остаётся в окрестностях влажного предмета и таким образом локально увеличивается влажность воздуха. Для уменьшения этого явления применяют аспирацию (отсос воздуха).

Устройство

Простейший психрометр состоит из двух спиртовых термометров, один – обычный сухой термометр, а второй имеет устройство увлажнения. Термометры имеют градуировку с ценой деления 0,1-0,5 градуса. Термодатчик влажного термометра обернут хлопчатобумажной тканью, которая находится в сосуде с водой. Вследствие испарения влаги, увлажнённый термометр охлаждается. Для определения относительной влажности снимают показания с сухого и влажного термометров, а далее используют Психрометрическую таблицу. Обычно входными величинами в Психрометрической таблице являются показания сухого термометра и разница температур сухого и влажного термометров.

В конструкции прибора для удобства пользования может включаться Психрометрическая таблица. Так же может включаться вентилятор для аспирации воздуха около влажного термометра. При этом скорость аспирации небольшая, обычно 0,5-1 м/с.

На показания психрометра влияет также и атмосферное давление, поэтому для точных измерений, в случае отклонения атмосферного давления от номинального, к результатам Психрометрической таблицы добавляют поправку.

Виды психрометров

Современные психрометры можно разделить на три категории: станционные, аспирационные и дистанционные. В станционных психрометрах термометры закреплены на специальном штативе в метеорологической будке. Основной недостаток станционных психрометров — зависимость показаний увлажнённого термометра от скорости воздушного потока в будке. Основной станционный психрометр – психрометр Августа

[1]. В аспирационном психрометре (например, психрометр Ассмана)[1] термометры расположены в специальной оправе, защищающей их от повреждений и теплового излучения окружающих предметов, где обдуваются с помощью аспиратора (вентилятора) потоком исследуемого воздуха с постоянной скоростью около 2 м/с. При положительной температуре воздуха аспирационный психрометр — наиболее надёжный прибор для измерения температуры и влажности воздуха. В дистанционных психрометрах используются термометры сопротивления, терморезисторы.

Примечания

  1. 1 2 Что такое психрометры – Большая медицинская энциклопедия  (рус.). bigmeden.ru (09 января 2011). Архивировано из первоисточника 8 февраля 2012.

См. также

Ссылки

Метеорологические приборы и инструменты



dik.academic.ru

Какой гигрометр лучше – механический или электронный? 🚩 гигрометр механический записывающий 🚩 Квартира и дача 🚩 Другое

Обычно гигрометр покупают для того, чтобы получать верную информацию об уровне влажности воздуха в офисе, квартире или другом помещении с кондиционируемым воздухом. Благодаря этому прибору можно быстро вносить изменения и контролировать степень влажности, что сделает условия пребывания людей в данном помещении более комфортными.

Также рассмотрите возможность приобретения дополнительных радиоуправляемых температурных датчиков, при помощи которых возможно оснастить современное устройство. Вы сможете монтировать их как в любом месте квартиры, так и за ее пределами на расстоянии до 30 м от прибора. Таким образом сведения о температурных режимах в разных местах будут поступать одновременно.

Кроме того, новые устройства могут обладать функциями памяти, позволяющими регистрировать максимальные и минимальные значения температур. Так вы сможете контролировать температурный режим в период вашего отсутствия.

При выборе гигрометра необходимо ориентироваться на его технические характеристики. Особенно важную роль играет измеряемый параметр давления. А потому решите изначально, какую влажность вы будете определять – относительную (в RH) или абсолютную, которая измеряется в г/м3.

Также нужно учитывать диапазон измерений, гистерезис и точность. Если вы хотите приобрести высокоточный датчик влажности, вам понадобится ориентироваться на оптический прибор. Степень защиты по шкале IP означает то, какую именно степень защиты от проникновения пыли и воды внутрь него имеет прибор. Что касается показателя по рабочей температуре, он является важным, если вы собираетесь осуществлять измерения в нестандартных условиях.

При выборе гигрометра в первую очередь определитесь с тем, какую влажность он должен измерять. В продаже существуют модели, способные измерять абсолютную влажность воздуха, а также работающие только с относительной влажностью.

Определите диапазон измерений, так как существует вероятность приобрести модель, при помощи которой вы не сумеете определить достаточно высокую для нее влажность. Решите для себя, насколько для вас важна точность показаний гигрометра. Если она имеет принципиально важное значение – приобретайте оптический прибор.

Определитесь с теми условиями, в которых будут проводиться измерения. Необходимо понимать, имеется ли возможность проникновения влаги или пыли внутрь прибора. Разработана IP шкала защиты гигрометров – 0-6 для пыли и 0-8 для воды. Исходя из возможности попадания этих веществ отдавайте предпочтение модели с нужной шкалой.

Также следует учитывать, что некоторое гигрометры, измеряя влажность при нестандартных условиях температуры, могут выдавать искаженные показатели.

www.kakprosto.ru

Психрометр — Большая советская энциклопедия

Психро́метр

(от греч. psychrós — холодный и …метр)

прибор для измерения влажности воздуха (См. Влажность воздуха) и его температуры. Состоит из двух термометров — сухого и смоченного. Сухой термометр показывает температуру воздуха, а смоченный, теплоприёмник которого обвязан влажным батистом, — его собственную температуру, зависящую от интенсивности испарения, происходящего с поверхности его резервуара. Вследствие расхода теплоты на испарение показания смоченного термометра тем ниже, чем суше воздух, влажность которого измеряется.

По показаниям сухого и смоченного термометров с помощью психрометрической таблицы, номограмм или счётных линеек, рассчитанных по психрометрической формуле (См. Психрометрическая формула)

, определяется упругость водяного пара или относительная влажность. При отрицательных температурах ниже —5 °С, когда содержание в воздухе водяных паров очень мало, П. даёт ненадёжные результаты, поэтому в этом случае пользуются волосным Гигрометром.

Существует несколько типов П.: станционные, аспирационные и дистанционные. В станционных П. термометры укрепляются на специальном штативе в метеорологической будке. Основной недостаток станционных П. — зависимость показаний смоченного термометра от скорости воздушного потока в будке. В аспирационном П. (рис.) термометры укреплены в специальной оправе, защищающей их от повреждений и теплового воздействия прямых солнечных лучей, и обдуваются с помощью аспиратора (вентилятора) потоком исследуемого воздуха с постоянной скоростью около 2 м/сек. При положительной температуре воздуха аспирационный П. — наиболее надёжный прибор для измерения влажности и температуры воздуха. В дистанционных П. используются термометры сопротивления, термисторы, термопары.

Лит.: Стернзат М. С., Метеорологические приборы и наблюдения, Л., 1968.

Внешний вид аспирационного психрометра: 1— термометры; 2 — аспиратор; 3 — трубки, защищающие резервуары термометров.

Источник: Большая советская энциклопедия на Gufo.me

gufo.me

Психрометр — Википедия

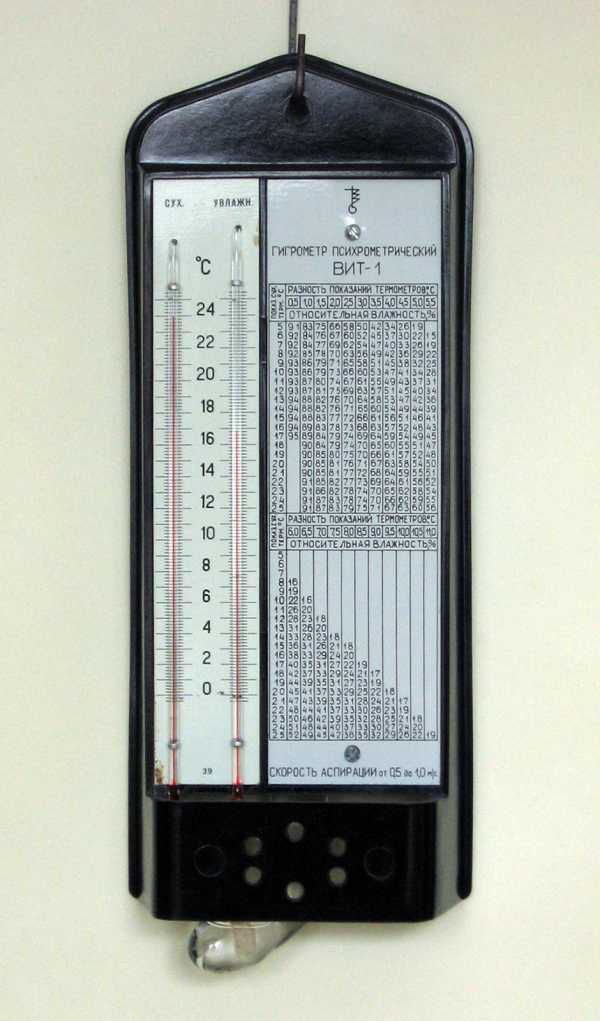

Рис. 1. Гигрометр психрометрический ВИТ-1 клинского ПО «Термоприбор»

Психро́метр (др.-греч. ψυχρός — холодный) тж. Гигрометр психрометри́ческий — прибор для измерения влажности воздуха и его температуры.

Принцип действия[править]

Скорость испарения влаги увеличивается по мере уменьшения относительной влажности воздуха. Испарение влаги, в свою очередь, вызывает охлаждение конденсированной. Таким образом, температура влажного объекта уменьшается. По разнице температур воздуха и влажного объекта можно определить скорость испарения, а значит, и влажность воздуха. При этом надо учитывать тот факт, что испарившаяся влага остаётся в окрестностях влажного предмета, и, таким образом, локально увеличивается влажность воздуха. Для устранения этого эффекта при измерении влажности применяют аспирацию (создается поток воздуха над влажным объектом).

Простейший психрометр состоит из двух спиртовых термометров. Один термометр — сухой, а второй имеет устройство увлажнения. Спиртовая колба влажного термометра обёрнута батистовой лентой, конец которой находится в сосуде с водой. Вследствие испарения влаги увлажнённый термометр охлаждается. Снимают показания сухого и влажного термометров и находят относительную влажность либо по психрометрической таблице (рис. 1), либо по номограмме — психрометрическому графику. Для точных измерений, в случае отклонения атмосферного давления от номинального, к результатам психрометрической таблицы добавляют поправку. Конструкция прибора может включать в себя также вентилятор для обдува воздуха около влажного термометра. Скорость обдува обычно составляет 0,5–1 м/с.

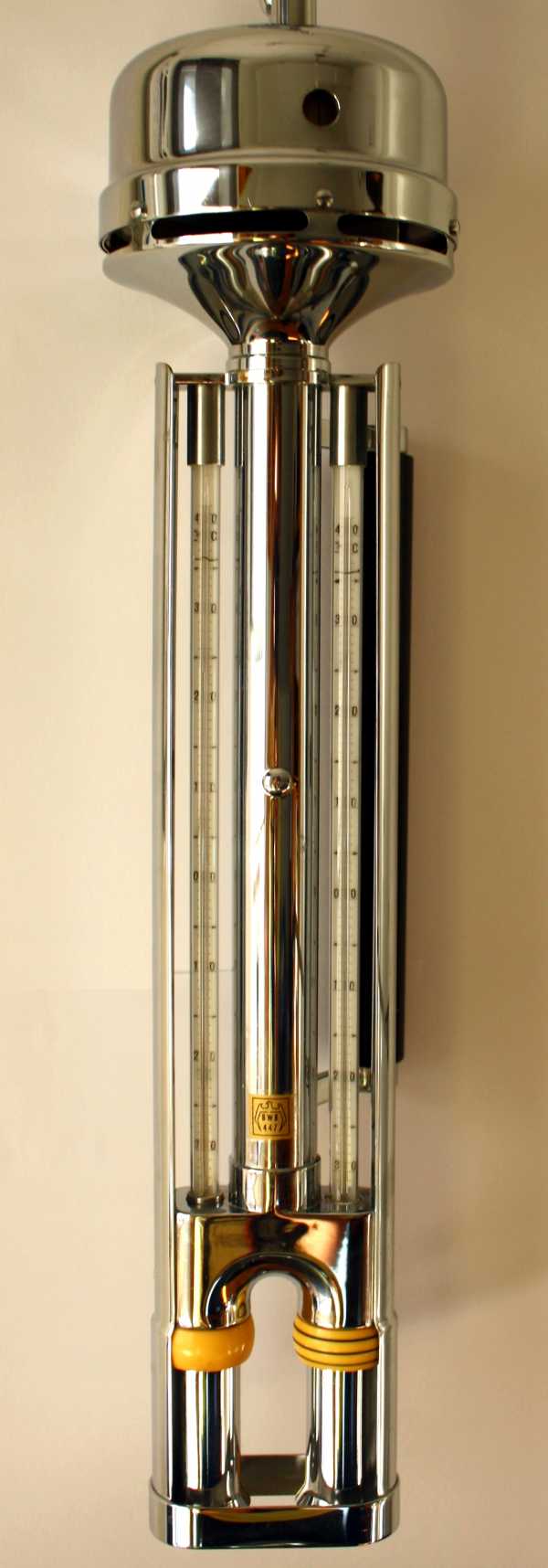

Рис. 2. Аспирационный психрометр Ассмана

Виды психрометров[править]

Современные психрометры можно разделить на три категории: станционные, аспирационные и дистанционные. В станционных психрометрах термометры закреплены на специальном штативе в метеорологической будке. Основной недостаток станционных психрометров — зависимость показаний увлажнённого термометра от скорости воздушного потока в будке. Основной станционный психрометр — психрометр Августа[1]. В аспирационном психрометре (например, психрометр Ассмана)[1] термометры расположены в специальной оправе, защищающей их от повреждений и теплового излучения окружающих предметов, где обдуваются с помощью аспиратора (вентилятора) потоком исследуемого воздуха с постоянной скоростью около 2 м/с. При положительной температуре воздуха аспирационный психрометр — наиболее надёжный прибор для измерения температуры и влажности воздуха. В дистанционных психрометрах используются термометры сопротивления, терморезисторы.

www.wiki-wiki.ru
