Психрометр. Психрометрическая таблица. Прибор для определения относительной влажности воздуха. Теория

Одним из приборов, рассматриваемых в курсе школьной физики является психрометр — прибор измеряющий относительную влажность воздуха. Сам прибор представляет собой объект с двумя термометрами: сухим и влажным. Сухой термометр запаян и находится в соприкосновении с воздухом с относительной влажностью 0 %, его температура равна температуре в исследуемом помещении. Влажный термометр обращён в среду, влажность которой нам нужно определить.

Универсальность данного прибора основывается на общей для всех таких приборов таблице (табл. 1) — психрометрическая таблица. Слева по вертикали находится температура сухого термометра, на верхней строчке таблицы находится разность температур между сухим и влажным термометром (показания влажного всегда ниже).

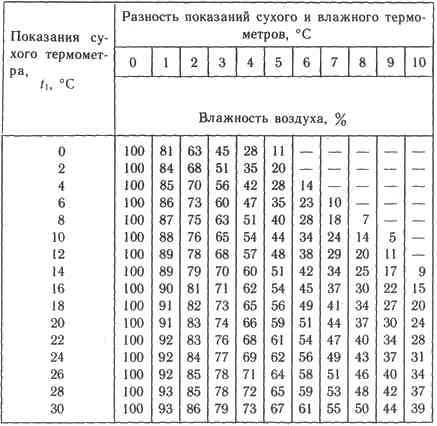

Табл. 1. Психрометрическая таблица

Тогда, для поиска влажности в помещении необходимо показание сухого и влажного термометра (или их разности) и находится на пересечении значений из горизонтального и вертикального столбика в основной части таблицы.

Поделиться ссылкой:

www.abitur.by

Психрометром Ассмана — МегаЛекции

Аспирационный психрометр (тип МВ-4М) является более совершенным и точным прибором по сравнению с психрометром Августа. Он состоит из двух одинаковых ртутных термометров, закрепленных в специальной оправе . Резервуары термометров находятся в двойных металлических гильзах с полированной и никелированной наружной поверхностью, что исключает влияние тепловых излучений на результаты измерений. В головке психрометра находится вентилятор с заводным пружинным механизмом. Вентилятором воздух всасывается внутрь гильз, обтекает ртутные резервуары термометров, проходит по воздухопроводной трубке к головке и выбрасывается наружу. Таким образом создаются постоянные условия для испарения влаги с поверхности ртутного резервуара смоченного термометра и исключается влияние подвижности воздуха на рабочем месте.

Порядок работы с аспирационным психрометром следующий. Сначала смачивают батист на резервуаре правого термометра. Для этого берут резиновый баллон с пипеткой, заранее наполненный водой и легким нажимом доводят воду не ближе, чем на I см до края пипетки, удерживая ее на этом уровне при помощи зажима. После этого пипетку вводят до отказа во внутреннюю гильзу защиты, смачивая батист. Выждав некоторое время, не вынимаяпипетки из трубки, разжимают зажим, вбирая излишнюю воду в баллон, после чего пипетку вынимают.

Таблица 6

	Влажный термометр, °С
Сухой термо- метр,°С	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22	23	24	25

Затем заводят вентилятор почти до отказа, но осторожно, чтобы не сорвать пружину, психрометр подвешивается на специальном штыре в вертикальном положении. Отсчет показаний термометров производится на 4-й минуте после пуска вентилятора.

Рис. 2.

Вычисление влажности воздуха (абсолютной и относительной) производится по специальным психрометрическим таблицам либо по формулам. Абсолютную влажность находят из соотношения

Ра = Рнв – 0.5(tс- tв)B/99000, (3)

где 99000 – среднее барометрическое давление, Па, [3];

остальные величины в соответствии с (1).

Зная величину Ра , можно рассчитать влагосодержание воздуха d – отношение массы водяных паров к массе сухого воздуха в том же объеме, г/кг:

d=622Ра/(В-Ра). (4)

Относительная влажность воздуха j вычисляется по формуле (2), а также может быть определена по психрометрической таблице (табл.6) или психрометрическому графику (рис.2), находящемуся на лабораторном столе.

При работе с графиком по вертикальным линиям отмечают показания сухого термометра, по наклонным – смоченного, на пересечении этих линий получают значения относительной влажности, выраженные в процентах.

Рекомендуемые страницы:

Психрометрическая формула Википедия


Гигрометр психрометрический ВИТ-1 клинского ПО «Термоприбор» — бытовой вариант статического психрометра Августа

Психро́метр (др.-греч. ψυχρός — холодный) тж. Гигрометр психрометри́ческий — содержащее сухой и смоченный термометры устройство для косвенного измерения влажности газов, прежде всего воздуха, по понижению температуры смоченного твёрдого тела — датчика температуры; влажность газа вычисляют посредством психрометрической формулы по разности температур сухого и смоченного термометров^[1].

Принцип действия[ | ]

Испарение воды приводит к её охлаждению, тем большему, чем меньше влажность воздуха, контактирующего с водой. По разнице температур воздуха (называемой в психрометрии температурой сухого термометра) и поверхностного слоя воды (называемой температурой влажного термометра, или температурой смоченного термометра^[2], или температурой мокрого термометра^[3]) можно определить влажность воздуха. При этом приходится учитывать то обстоятельство, что испарившаяся влага остаётся в окрестностях датчика температуры (например, колбы влажного жидкостного термометра), локально увеличивая там влажность воздуха. Для устранения этого эффекта при измерении влажности применяют аспирацию, обдувая термометры анализируемым газом (воздухом)^[4].

Относительная влажность воздуха φ{\displaystyle \varphi }, %, отражает степень насыщения воздуха парами воды и равна по определению^[5]^[6]^[7]^[8]

φ≡100dds{\displaystyle \varphi \equiv 100{\frac {d}{d_{s}}}},

где d{\displaystyle d} — абсолютная влажность воздуха (парциальная плотность водяного пара во влажном воздухе

ru-wiki.ru

Психрометр – ассман – Большая Энциклопедия Нефти и Газа, статья, страница 2

Психрометр – ассман

Cтраница 2

Психрометрических таблиц), р – давление воздуха в мм рт. ст., а – постоянная психрометра Ассмана, равная 1510 при полояштельных температурах влажного термометра и 1756 – при резервуаре влажного термометра, покрытом льдом, tc и ( вл – температуры сухого и влажного термометров психрометра Ассмана. [16]

Определение влажности воздуха производится психрометрами различного типа: вращающимся, пращевым или более совершенным прибором – психрометром Ассмана, снабженным специальным маленьким вентилятором, работающим от часового механизма и создающим сильное ( до 2 м / сек) движение воздуха вокруг термометров. [18]

Поверка психрометра ПЭ производится сравнением его показаний, полученных при определении влажности паро-воздушной смеси в воздуховоде, с показаниями контрольного психрометра Ассмана. За действительные значения измеряемых величин принимаются значения влажности, определяемые по психрометрическим таблицам ( Приложение В) на основе показаний контрольного психрометра. Поверка выполняется на 5 – 6 паровоздушных смесях с различной относительной влажностью. [19]

По принципу действия психрометр Ассмана аналогичен психрометру Августа, но по устройству существенно отличается от него. В психрометре Ассмана создается постоянная скорость ( 2 м / сек) обтекания воздуха около ртутных шариков сухого и мокрого термометров. Это позволяет производить замеры всегда при одной и той же скорости движения воздуха, независимо от условий внешней среды. Следовательно, можно точно устанавливать значение психрометрического коэффициента, который не бывает постоянным и величина которого зависит главным образом от скорости движения воздуха. Постоянство скорости движения воздуха создается специальным аспи-рационным вентилятором, приводящимся в движение часовым механизмом. [21]

Простейшим по устройству является психрометр Августа. Более совершенен психрометр Ассмана; в нем шарик термометра защищен от излучения, и потоку воздуха сообщается большая скорость. В приложениях 16 и 17 приведены таблицы для определения влажности воздуха по психрометрам Ассмана и Августа. [22]

Измерение влажности воздуха проводится при помощи психрометров. На рис. 60 показан психрометр Ассмана, состоящий из сухого и мокрого термометров. Резервуар последнего обернут тонким слоем ваты или ткани, смоченными водой. При одинаковых атмосферных условиях показания мокрого термометра всегда будут меньше показаний сухого, так как испарение воды непрерывно охлаждает резервуар мокрого термометра. [23]

Психрометр Ассмана основан на принципе просасывания значительного объема воздуха через психрометр; этот воздух восполняется путем притока в прослойку воздуха извне, имеющего другие температуру и влажность, нежели воздух в прослойке. Скорость движения воздуха через вентиляционные трубки психрометра Ассмана составляет 2 5 – ь 3 м / сек, что за 10 мин. [24]

Положим, что при измерении температура мокрого термометра по психрометру Ассмана t 20 С и сухого г сух 25 С. [26]

Для измерения относительной влажности в отопительно-вентиля-ционной практике наиболее часто применяют психрометр Ассмана ( рис. XVII. Ртутные баллоны двух термометров психрометра размещены в полированных и никелированных снаружи металлических трубках. Через эти трубки с помощью вентилятора, размещенного над ними, просасывается воздух. Вентилятор приводится в действие после специального завода. [28]

Номограмма состоит из двух графиков: основного – зависимости температуры охлажденной воды от параметров наружного воздуха и дополнительного – поправки на влажность наружного воздуха. Определяют температуру охлажденной воды с помощью номограммы следующим образом: психрометром Ассмана измеряют температуры наружного воздуха по сухому и смоченному термометрам и далее определяют влажность воздуха. По температуре сухого термометра и температурному перепаду снимают с основного графика температуру охлажденной воды. Затем по температуре воздуха и его влажности определяют поправку. Суммируют ее ( с соответствующим знаком) с ранее снятой температурой и получают окончательное значение температуры охлажденной воды. Номограмма температур охлажденной воды допускает погрешность в сопоставлении с натурными измерениями до 1 С, более значительные расхождения указывают на необходимость проверки положения регулировочных щитов ( при штиле – полное их открытие, при ветре – закрытие наветренной части градирни) или состояния оборудования. [29]

Относительную влажность воздуха измеряют психрометром. У влажного ( конец марли опущен в стаканчик с водой) температура ниже, поскольку вода, испаряясь, отнимает теплоту. Для более точных измерений применяют психрометр Ассмана. Здесь охлаждение второго термометра осуществляется встроенным вентилятором. [30]
