Психрометр — Вікіпедія

Матеріал з Вікіпедії — вільної енциклопедії.

Аспіраційний психрометр Ассмана

Психро́метр (від дав.-гр. ψυχρός — холодний) або гігро́метр психрометри́чний — прилад для вимірювання температури та вологості повітря, простий тип гігрометра.

Швидкість випаровування вологи збільшується в міру зменшення відносної вологості повітря. Випаровування вологи, в свою чергу, викликає охолодження конденсованої рідини. Таким чином, температура вологого об'єкта зменшується. За різницею температур повітря і вологого об'єкта можна визначити швидкість випаровування, а значить, і вологість повітря. При цьому треба враховувати той факт, що волога, яка випаровується, залишається в околицях вологого предмета, і, таким чином, локально збільшується вологість повітря. Для усунення цього ефекту, при вимірюванні вологості, застосовують аспірацію (створюється потік повітря над вологим об'єктом)

У найпростішому випадку складається з сухого і змоченого термометрів (резервуар обгорнутий змоченим батистом). За різницею показів цих термометрів і за допомогою психрометричних таблиць чи номограм (психрометричних графіків) визначають абсолютну і відносну вологість повітря. Крім того, за показами термометрів знаходять точку роси, максимальний парціальний тиск парів у повітрі, дефіцит вологості. Для точних вимірювань, у випадку відхилення атмосферного тиску від номінального, до даних з психрометричної таблиці додають поправку. Конструкція приладу може включати в себе також вентилятор для обдування повітрям простору навколо вологого термометра. Швидкість обдування зазвичай становить 0,5…1 м/с.

Розрізняють стаціонарні (станційні), аспіраційні та дистанційні психрометри.

В стаціонарних психрометрах термометри закріплені на спеціальному штативі в метеорологічній будці. Основний недолік станційних психрометрів — залежність показів зволоженого термометра від швидкості повітряного потоку в будці. Основний станційний психрометр — психрометр Августа.

В аспіраційному психрометрі (наприклад, психрометр Ассмана) термометри розташовані в спеціальній оправі, яка захищає їх від пошкоджень й теплового випромінювання навколишніх предметів, де вони обдуваються за допомогою аспіратора (вентилятора) потоком досліджуваного повітря з постійною швидкістю. При додатній температурі повітря аспіраційний психрометр — є найнадійнішим приладом для вимірювання температури і вологості повітря.

В дистанційних психрометрах як чутливі елементи використовуються термометри опору, терморезистори.

При температурах нижчих від —5 °C для визначення вологості повітря користуються гігрометром.

uk.wikipedia.org

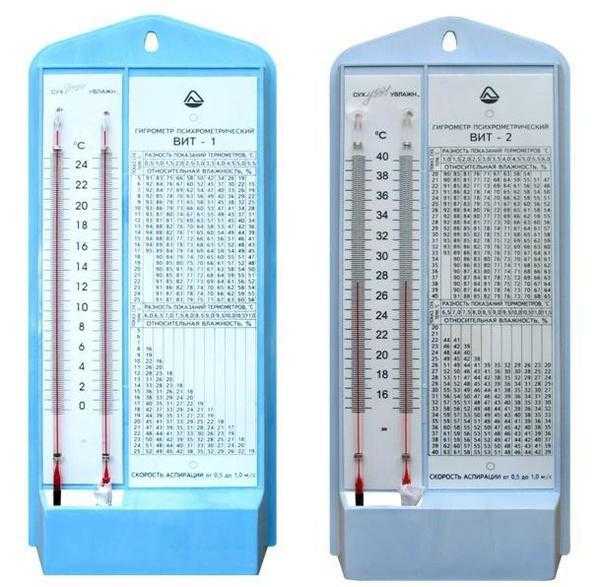

инструкция по применению. Как пользоваться гигрометрами психрометрическими ВИТ-1 и ВИТ-2

Поддержание хорошего самочувствия зависит в том числе от правильно подобранных соотношений температуры и влажности, что позволяет поддерживать необходимый микроклимат в помещении. Контроль данных параметров можно осуществлять с помощью специальных приборов, называемых термометром и гигрометром. Последний используется с целью вычисления относительной влажности воздуха, но с помощью него можно определять и температуру. В данной статье рассмотрим инструкцию по применению гигрометра психрометрического ВИТ-1.

Понятие о данном типе устройств

Функционирование гигрометра психрометрического ВИТ-1 базируется на том, что в этом устройстве предусмотрено два термометра, на основании показаний которых рассчитывается разница. Один из них является сухим, а второй — влажным.

Температура окружающей среды измеряется постоянно, при этом один из термометров все время находится в дистиллированной воде, в связи с чем эти два устройства показывают разную температуру. Разность, образующаяся между данными этих двух приборов, составляет один из параметров, составляющих относительную влажность.

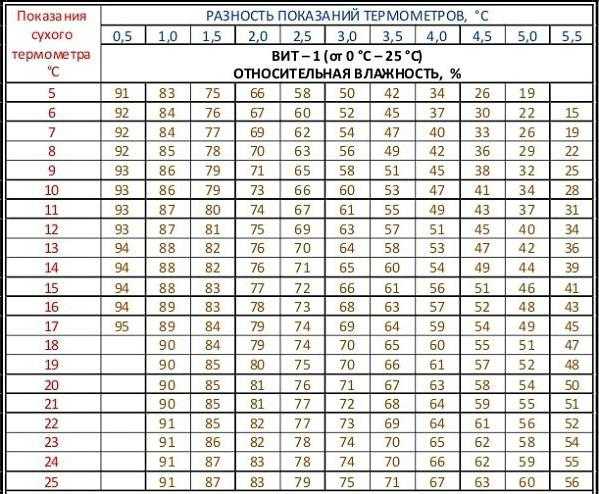

К основанию гигрометра прикреплены термометры, питатель, заполненный дистиллированной Н2О, специальная психрометрическая таблица, по которой и определяют относительную влажность.

Меры безопасности

Начнем рассмотрение инструкции по применению гигрометра психрометрического ВИТ-1 с рассмотрения тех мер, которые позволят избежать опасностей при работе с данным устройством. Во время монтажа и эксплуатации прибор не должен подвергаться резким ударам; нельзя протирать различными химическими жидкостями шкалы термометров и психрометрическую таблицу; перегревать термометры свыше 45

оС, что может привести к разрушению их резервуаров.

Гигрометры психрометрические ВИТ-1 и ВИТ-2 отличаются в данном случае по температуре нагрева, для последнего устройства она не должна превышать 60оС. Также оно вместо дистиллированной воды содержит толуол, который при разрушении составляющих устройств гигрометра необходимо удалять горячей водой с СМС, поскольку он представляет собой токсичное и огнеопасное вещество.

Подготовка к работе

Инструкция по применению гигрометра психрометрического ВИТ-1, как и любого другого прибора, включает данный обязательный раздел.

Эта подготовка должна начинаться с распаковки устройства с целью сопоставления комплектности с паспортом. Питатель гигрометра психрометрического ВИТ-1 снимается с основания, после чего наполняется дистиллированной водой. Эта процедура осуществляется путем погружения питателя в емкость с водой, причем запаянный конец должен быть направлен вниз.

Затем возвращаем его на место и размещаем так, чтобы от резервуара термометра до открытого конца питателя было не меньше 2 см, при этом фитиль не должен касаться последнего. При переводе питателя в рабочее положение водой из питателя смачивают фитиль и резервуар влажного термометра.

Гигрометр размещается на уровне глаз смотрящего на него. Установка производится на ровном месте, без вибраций, рядом не должно быть различных источников холода и тепла, которые создавали бы разницу температур между основным и запасным резервуарами более 2оС.

При использовании данных психрометрической таблицы, которая крепится к основанию гигрометра, необходимо поддерживать определенную скорость аспирации потоков, омывающих прибор. Ее измеряют перед определением относительной влажности при помощи анемометра крыльчатого У5. Полученные значения округляются до десятых. Относительную влажность определяют после установления показаний термоустройств, составляющих основу гигрометра.

Работа

Рассмотрим инструкцию по эксплуатации гигрометра психрометрического ВИТ-1.

Осуществляют снятие показаний по двум термометрам. Шкала в точке отсчета должна быть прямолинейной по отношению к глазу смотрящего. Дышать на данные устройства во время отсчетов нельзя. Сначала определяют десятые доли градусов, а потом — целые.

Температуру определяют с точностью до одной десятой градуса, прибавляя к определенным показаниям поправки из паспорта на прибор путем их сложения. Рассчитывают разницу между этими показателями. По психрометрической таблице на пересечении температуры по сухому устройству и полученной разнице определяют относительную влажность.

Если в паспорте нет поправок или полученной разницы температур, то проводят линейное интерполирование по соседним значениям.

Таким образом, мы рассмотрели, как пользоваться гигрометром психрометрическим ВИТ-1.

Возможные неисправности и меры по их устранению

Инструкция гигрометра психрометрического ВИТ-1 включает и такой раздел. В составе данного прибора есть стеклянные изделия, поэтому его нельзя ударять и ронять. Если питатель разрушается, он подлежит замене новым, при этом остатки старого должны быть полностью удалены. Если появляются разрывы жидкости в термометрах, их устраняют согласно паспорту.

Обслуживание прибора

Питатель должен всегда быть наполнен дистиллированной водой. Ее доливают либо после выполнения измерений, либо не менее чем за полчаса до их выполнения.

Можно применять кипяченую воду с экспозицией не менее 15 минут. Ее заливают в питатель, предварительно охладив до комнатной температуры.

Фитиль увлажненного устройства должен быть чистым, влажным и мягким постоянно. По мере загрязнения он подлжежит замене. Перед этой процедурой удаляется старый фитиль, а резервуар протирается тампоном, который предварительно смачивают в теплой воде. Новый фитиль должен иметь длину 6 см. Он смачивается в одной из тех вод, которые перечислены в начале раздела, после чего натягивается на резервуар с таким расчетом, чтобы над ним конец завязанного фитиля был не менее 0,7 см. Его затягивают над оговоренным выше устройством петлей из ниток с завязыванием последних. Еще одной петлей завязывают фитиль под резервуаром, причем его нужно постоянно поправлять, чтобы резервуар облегался плотно. Петля затягивается так, чтобы обеспечить капиллярное смачивание ткани.

Новый фитиль может быть изготовлен из различных тканей с предварительной подготовкой - со стиркой в содовом растворе, с кипячением и полосканием. Затем его сшивают, в зависимости от диаметра резервуара, машинным швом с высотой после обрезки, не превышающей 1,5 мм.

Первичная поверка прибора осуществляется при выпуске с завода, далее — 1 раз в два года.

В заключение

В данной статье представлена инструкция по применению психрометрического гигрометра ВИТ-1. Этот прибор можно эксплуатировать при температурах от -5 до +25 градусов. Относительную влажность определяют по психрометрической таблице, на пересечении показаний сухого термометра и разницы между сухим и мокрым.

fb.ru

Медицинская энциклопедия - психрометр

Психрометр — прибор, служащий для определения влажности воздуха. Психрометр Августа (рис. 1) состоит из двух одинаковых термометров, прикрепленных к штативу. Ртутный шарик одного из термометров обернут смоченной тканью (марлей или батистом), концы которой опущены в сосуд с дистиллированной водой. При испарении воды с поверхности ткани, покрывающей ртутный шарик, температура ртути понижается тем больше, чем ниже влажность (см.) воздуха в точке измерения. Разность показаний сухого и смоченного термометров обратно пропорциональна влажности воздуха. Расчет результатов определения производят по формуле Реньо или по психрометрической таблице. Для определения влажности воздуха психрометр помещают в то место, где производят определение, и через 10—15 мин. записывают показания сухого и смоченного термометров (ртутные шарики термометров должны быть защищены от действия лучистой энергии солнечного света и нагревательных приборов). В расчет вводится поправочный коэффициент на скорость движения воздуха. В аспирационном психрометре Ассманна (рис. 2)

ртутные шарики термометров защищены от действия лучистой энергии футлярами с двойными стенками. Прибор снабжен вентилятором, обеспечивающим постоянную скорость движения воздуха у ртутных шариков термометров (2 м/сек). Перед определением ткань, покрывающую ртутный шарик смоченного термометра, смачивают дистиллированной водой. Избыток воды удаляют встряхиванием, после чего включают вентилятор и прибор помещают в точке, где необходимо произвести определение. При температуре воздуха 15—20° отсчет показаний термометра производят через 4 мин. При температурах ниже 15° длительность протягивания воздуха увеличивают до 20—30 мин. (до тех пор пока не установится постоянная температура смоченного термометра). Расчет результатов определения производят по формуле Шпрунга или по специальной таблице.

Рис. 1. Психрометр Августа. Рис. 2. Психрометр Ассманна: 1 — вентилятор, 2 — психрометрические термометры; 3 — пипетка для смачивания влажного термометра.

Психрометр (от греч. psychros — холодный и metreo — измеряю) — прибор для измерения влажности и температуры воздуха.

Принцип действия психрометра основан на разности показаний сухого и смоченного термометров в зависимости от влажности окружающего воздуха. Психрометр состоит из двух одинаковых ртутных термометров с градуированной шкалой (до +50° и —25°) с интервалом делений 0,2°. Резервуар правого термометра обернут батистом и перед началом измерений смачивается чистой дистиллированной, дождевой или снеговой водой. Интенсивность испарения воды с поверхности резервуара смоченного термометра будет зависеть от влажности исследуемого воздуха и его подвижности. Чем суше воздух, тем интенсивнее будет испаряться вода, а так как испарение воды связано с охлаждением тела, с которого она испаряется, то смоченный термометр будет показывать более низкую температуру, чем сухой, и эта разница показаний будет тем больше, чем суше воздух. Сухой термометр будет показывать температуру окружающего воздуха. По показаниям сухого и смоченного термометров определяют влажность воздуха, пользуясь психрометрическими таблицами, а температуру воздуха — по показанию сухого термометра. Диапазон измерения относительной влажности от — 10° до +40°.

В СССР изготовляется три вида психрометров: станционный, аспирационный и пращевидный. Из них более точным и удобным в работе является аспирационный психрометр, которым главным образом и пользуются в санитарной практике и при проведении научно-исследовательских работ. Станционный психрометр менее точен; им определяется влажность воздуха, находящегося лишь в непосредственной близости от прибора; он принят в метеорологических станциях как основной прибор. Пращевидный психрометр в санитарной практике не используется.

В аспирационном психрометре (рис.) ртутные термометры закреплены в специальной металлической оправе в форме трубок, наружная поверхность которых тщательно отполирована и никелирована. Резервуары термометров помещены в двойную трубчатую защиту, которая надежно предохраняет их от нагревания солнцем. В верхней части прибора расположен заводной пружинный или электрический механизм с вентилятором, предназначенным для протягивания исследуемого воздуха с постоянной скоростью через трубки, окружающие резервуары термометров. Время действия завода механизма — 8—10 мин. Аспирационный психрометр выносят из помещения летом за 15 мин., зимой за 30 мин. до наблюдения и подвешивают в открытом месте на столбе или штативе на высоте 2 м от земли и вдали от каких-либо предметов, способных излучать тепло. Смачивают батист на резервуаре термометра летом за 4 мин., а зимой за 15 мин. до начала наблюдения. Заводят ключом (или путем подключения к электросети) механизм вентилятора почти до отказа и через 4 мин. быстро производят отсчет показаний термометров (сначала десятые доли градуса, а затем целые). Скорость воздушного потока влияет на точность показаний прибора, поэтому заводной механизм вентилятора должен работать с одинаковой скоростью, не менее 2 м/сек. При сильном ветре (более 4 м/сек) на прорези аспиратора надевают с наветренной стороны защитный щиток. Психрометр позволяет определять влажность при температуре воздуха не ниже —10°.

Вычисление абсолютной и относительной влажности воздуха по показаниям психрометра производят по специальным психрометрическим таблицам.

Пример. Допустим, что показания сухого термометра 21,6°; поправка на термометр по проверочному свидетельству4 0,1°. Показания смоченного термометра 14,4°; поправка на термометр по проверочному свидетельству —0,1°. Исправленные показания термометров будут: сухого 21,6°+0,1°=21,7°, а смоченного 14,4°—0,1°= 14,3°. Атмосферное давление Р = 1040 мб. По первой таблице в колонке t — 21,7° берем строку t1 = 14,3° и в первом столбце находим число n—16. В другой таблице при Р = 1040 мб, по n—16 (для аспирационного психрометра) находим Δt1=+0,4°; найденную величину прибавляем к показаниям смоченного термометра t1= 14,3°+0,4°= 14,7°, после чего в первой таблице по t=21,7° и t1 = 14,7° находим значения абсолютной влажности «е»= 11,2 мб и относительной влажности «r»=43%.

Подробные указания по эксплуатации психрометра и вычислению результатов наблюдений, а также правила ухода за психрометром изложены в инструкции к прибору (ГОСТ 6353—52).

Аспирационный психрометр Ассмана: 1 — термометры: 2 — металлическая трубка; S — трубки для резервуаров термометров; 4 — вентилятор; 5 — приспособление для подвешивания; 6 — пипетка для смачивания влажного термометра.

www.xn--80aacc4bir7b.xn--p1ai

Психрометрическая формула - это... Что такое Психрометрическая формула?


Психрометрическая формула
        формула, позволяющая определять упругость водяного пара (см. Влажность воздуха) по показаниям сухого и смоченного термометров (см. Психрометр): е = Е — AP (t — tc), где е — упругость водяного пара, находящегося в воздухе; Е — максимально возможная упругость водяного пара при температуре tc смоченного термометра; t — температура воздуха; Р — давление воздуха; А — коэффициент, зависящий от конструкции психрометра и главным образом от скорости протекания воздуха около резервуара термометра (см. рис.).

        Зависимость коэффициента А от скорости обтекания воздухом резервуаров термометров.

Большая советская энциклопедия. — М.: Советская энциклопедия. 1969—1978.

  • Психрометр
  • Психрофильные микроорганизмы

Смотреть что такое "Психрометрическая формула" в других словарях:

  • психрометрическая формула — Математическое уравнение, выражающее зависимость какой либо величины влажности газа от разности температур сухого и смоченного термометров. [РМГ 75 2004] Тематики измерения влажности веществ Обобщающие термины методы и средства измерений… …   Справочник технического переводчика

  • психрометрическая формула — psichrometrinė formulė statusas T sritis fizika atitikmenys: angl. psychrometric formula vok. Psychrometerformel, f rus. психрометрическая формула, f pranc. formule psychrométrique, f …   Fizikos terminų žodynas

  • психрометрическая формула — 52 психрометрическая формула: Математическое уравнение, выражающее зависимость какой либо величины влажности газа от разности температур сухого и смоченного термометров. Источник: РМГ 75 2004: Государст …   Словарь-справочник терминов нормативно-технической документации

  • Психрометрическая диаграмма — Диаграмма Молье или id диаграмма – это диаграмма для определения условий влажности (график зависимости температура – энтропия)[1] Таблицы термодинамических свойств водяного пара составлены …   Википедия

  • РМГ 75-2004: Государственная система обеспечения единства измерений. Измерение влажности веществ. Термины и определения — Терминология РМГ 75 2004: Государственная система обеспечения единства измерений. Измерение влажности веществ. Термины и определения: 11 абсолютно сухое вещество: Гипотетическое вещество, совершенно не содержащее влаги. Определения термина из… …   Словарь-справочник терминов нормативно-технической документации

  • Психрометр — (от греч. psychrós холодный и ...метр)         прибор для измерения влажности воздуха (См. Влажность воздуха) и его температуры. Состоит из двух термометров сухого и смоченного. Сухой термометр показывает температуру воздуха, а смоченный,… …   Большая советская энциклопедия

  • Psychrometerformel — psichrometrinė formulė statusas T sritis fizika atitikmenys: angl. psychrometric formula vok. Psychrometerformel, f rus. психрометрическая формула, f pranc. formule psychrométrique, f …   Fizikos terminų žodynas

  • formule psychrométrique — psichrometrinė formulė statusas T sritis fizika atitikmenys: angl. psychrometric formula vok. Psychrometerformel, f rus. психрометрическая формула, f pranc. formule psychrométrique, f …   Fizikos terminų žodynas

  • psichrometrinė formulė — statusas T sritis fizika atitikmenys: angl. psychrometric formula vok. Psychrometerformel, f rus. психрометрическая формула, f pranc. formule psychrométrique, f …   Fizikos terminų žodynas

  • psychrometric formula — psichrometrinė formulė statusas T sritis fizika atitikmenys: angl. psychrometric formula vok. Psychrometerformel, f rus. психрометрическая формула, f pranc. formule psychrométrique, f …   Fizikos terminų žodynas

dic.academic.ru
