Онлайн калькулятор расчета количества строительных блоков

Информация по назначению калькулятора

Онлайн калькулятор строительных блоков предназначен для выполнения расчетов строительных материалов необходимых для постройки стен домов, гаражей, хозяйственных и других помещений. В расчетах могут быть учтены размеры фронтонов постройки, дверные и оконные проемы, а так же сопутствующие материалы, такие как строительный раствор и кладочная сетка. Будьте внимательны при заполнении данных, обращайте особое внимание на единицы измерения.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Технологии не стоят на месте и строительные в том числе. Для строительства стен на смену дереву пришел кирпич, а сегодня его место все чаще занимают строительные блоки, получаемые искусственным путем, и в зависимости от используемого сырья, могут обладать различными характеристиками.

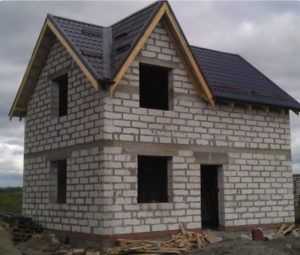

Строительные блоки популярны при возведении малоэтажных зданий, и стен монолитно-каркасных построек. Из них можно не только возводить наружные стены, но так же использовать для внутренних перегородок и межкомнатных стен. Бетонные блоки подойдут и для изготовления сборного фундамента для легких построек.

Преимущества строительных блоков очевидны. С их помощью можно в сжатые сроки построить здание без использования специальной техники. Они обладают хорошей теплоизоляцией и необходимой прочностью. Поэтому средства, потраченные на утепление, будут существенно ниже, чем при строительстве из кирпича. А если сравнивать строительные блоки с деревянными срубами, то это не только меньше дополнительных средств и работ, но и более высокая долговечность постройки.

Блокам не нужна столь сильная пароизоляция, как например, дереву. Учитывая их габариты и легкость, даже фундамент под такой дом будет стоить значительно дешевле по сравнению с кирпичом и железобетоном. Использование специального кладочного клея увеличивает теплоизоляцию стен, и делает их более привлекательными по внешнему виду.

Строительные блоки можно разделить на два вида:

• Искусственные
– их получают путем смешивания различных по составу бетонов на заводах, с использованием специальных виброформовочных станков. Получаемый материал, в зависимости от сырья, отличается необходимой прочностью, плотностью и теплоизоляционными свойствами.
• Природные
– стоят сравнительно дороже, чем предлагаемые заводом. Их получают путем тщательной обработки, шлифовки горных пород. Чаще всего они использую в качестве декоративной отделки фасадов.

К искусственным строительным блокам относятся: газобетонные, пенобетонные, керамзитобетонные, полистиролбетонные, опилкобетонные и многие другие. Каждый вид применяется в зависимости от необходимых качеств, и обладает как рядом преимуществ, так и рядом недостатков. У одного вида хорошие теплоизоляционные показатели, но они несколько уступают по прочности (если сравнивать, например, газобетон и керамзитобетон). В любом случае, здания, построенные с использованием строительных блоков, требуют меньше времени для возведения домов под ключ, по сравнению с теми же деревянными срубами, которым требуется много времени, чтобы окончательно просохнуть и отстояться. И только после этого можно начинать окончательную отделку помещения.

При строительстве из блоков, внутреннюю отделку помещений возможно производить сразу же после окончания строительства.

По конструктивным особенностям строительные блоки различают на:

1. Конструкционные
Применяются для возведения несущих стен постройки. Обладают высокой прочностью, но так же и высокой теплопроводностью и большим весом. В связи с этим, при постройке жилых помещений, необходимо обязательное дополнительное утепление.
2. Конструкционно-теплоизоляционные
Применяются для возведения несущих стен малоэтажных строений. Обладают средними характеристиками, как по прочности, так и по теплоизоляционным качествам. Идеально подходят для жилых помещений с сезонным проживанием.
3. Теплоизоляционные
Применяются для возведения только самонесущих стен, таких как внутренние перегородки и стены каркасных построек, а так же для утепления несущих стен. Обладают низкой теплопроводностью, малым весом, но так же малой прочностью.

К сожалению, на данный момент не существует идеального материала, обладающего высокими показателями сразу всех необходимых характеристик, таких как низкая теплопроводность, высокая прочность, малый вес и стоимость. И в каждом конкретном случае необходимо выбирать именно тот материал, который больше всего подходит для планируемой постройки с учетом необходимых требований.

Стоимость готовых стен приблизительно равна 1/3 стоимости всей постройки.

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Если вы не нашли ответа на свой вопрос, вы можете связаться с нами по обратной связи находящейся в правом блоке.

Общие сведения по результатам расчетов

• Периметр строения
– Общая длина всех стен учтенных в расчетах.
• Общая площадь кладки
– Площадь внешней стороны стен. Соответствует площади необходимого утеплителя, если такой предусмотрен проектом.
• Толщина стены
– Толщина готовой стены с учетом толщины растворного шва. Может незначительно отличаться от конечного результата в зависимости от вида кладки.
• Количество блоков
– Общее количество блоков необходимое для постройки стен по заданным параметрам
• Общий вес блоков
– Вес без учета раствора и кладочной сетки. Так же как и общий объем, необходим для выбора варианта доставки.
• Кол-во раствора на всю кладку
– Объем строительного раствора, необходимый для кладки всех блоков. Объемный вес раствора может отличаться в зависимости от соотношения компонентов и введенных добавок.
• Кол-во рядов блоков с учетом швов
– Зависит от высоты стен, размеров применяемого материала и толщины кладочного раствора. Без учета фронтонов.
• Кол-во кладочной сетки
– Необходимое количество кладочной сетки в метрах. Применяется для армирования кладки, увеличивая монолитность и общую прочность конструкции. Обратите внимание на количество армированных рядов, по умолчанию указано армирование каждого ряда.
• Примерный вес готовых стен
– Вес готовых стен с учетом всех строительных блоков, раствора и кладочной сетки, но без учета веса утеплителя и облицовки.
• Нагрузка на фундамент от стен
– Нагрузка без учета веса кровли и перекрытий. Данный параметр необходим для выбора прочностных характеристик фундамента.

Что бы произвести расчет материала для перегородок, необходимо начать новый расчет и указать длину только всех перегородок, толщину стен в пол блока, а так же другие необходимые параметры.

stroy-calc.ru

Профессиональные строительные калькуляторы

Прежде чем приступить к непосредственному строительству, необходимо провести расчеты характеристик и расходов строительных материалов для той или иной конструкции. Этот этап позволит избежать разрушений постройки, деформации ее элементов и прочих негативных факторов. Помимо этого, от качества произведенных расчетов зависит и быстрота проведения строительных работ, так как нехватка какого- либо материала способна затормозить дело, причем затормозить на неопределенный срок, в связи с тем, что дополнительный материал, в разгар строительного сезона, найти очень не просто.

Для вашего удобства и оперативной подготовки всего необходимого представлен специальный сайт строительных калькуляторов, с помощью которого легко избежать проблем с предварительной закупкой материалов и, соответственно, последующей нехваткой последних.

Онлайн калькулятор поможет произвести следующие расчеты:

• Расход материалов, необходимых для возведения всех основных элементов постройки;
• Расчет необходимых размеров и параметров элементов;
• Расчет требуемых характеристик строительных материалов.

Многофункциональность онлайн сервиса является несомненным достоинством сайта. Строительный онлайн калькулятор позволяет производить огромное количество всевозможных строительных расчетов, не выходя из дома. Причем расчеты могут быть не только технического характера, но и экономического, что играет положительную роль на подготовительном этапе строительных работ.

Начало работы с онлайн калькулятором

Для начала работы требуется выбрать из списка необходимый раздел, находящийся в левой части экрана. Для каждой калькуляции необходимо вводить требуемые показатели и данные, такие как размеры предполагаемой постройки, требуемые характеристики прочности, район расположения и так далее. Большинство расчетов предполагает несколько направлений, то есть помимо основного расчета строительных материалов, возможно, попутно вычислить и размер конструкции. Каждый расчет снабжен дополнительными справочными материалами, а также иллюстративно подкреплен удобным чертежом.

Некоторые расчеты позволяют вычислить и экономическую составляющую предполагаемых работ, к примеру, указав стоимость одной единицы материала, калькулятор сосчитает общую стоимость всего необходимого количества. Расчет дополнительных показателей производится при отмеченной галочке напротив интересующего пункта. Результат подсчета моментально появляется на экране после нажатия клавиши «Рассчитать». Внизу результата удобно расположена кнопка «Распечатать».

Строительный калькулятор, или положительные моменты его использования

Представленные на сайте калькуляторы до минимума сокращают задачу длительных подсчетов, что существенно экономит время.

Каждый раздел и подраздел сайта позволяет:

• Выбрать предполагаемые виды работ;
• Рассчитать необходимые затраты и количество требуемого материала для проведения работ;
• Ознакомиться с подробным чертежом;
• Вычислить общую сумму, необходимую для покупки строительных материалов;
• Ознакомиться со справочными материалами и рекомендациями;
• Распечатать результат подсчетов;
• Задать вопрос специалисту.

Все без исключения подобные калькуляторы подразумевают небольшую погрешность. В связи с этим, предварительные подсчеты необходимо согласовывать со специалистами в данной области или же проверять ими уже проведенные расчеты.

Сайт находится в стадии доработки. Ведется постоянная разработка новых калькуляторов и расчетов. Обо всех найденных ошибках просьба сообщать по обратной связи.

stroy-calc.ru

Онлайн калькулятор расчета строительного и облицовочного кирпича

Информация по назначению калькулятора

Кирпичный онлайн калькулятор предназначен для расчета количества строительного и облицовочного кирпича для дома и цоколя, а так же сопутствующих параметров и материалов, таких как количество кладочного раствора, кладочной сетки и гибких связей. Так же в расчетах могут быть учтены размеры фронтонов, оконных и дверных проемов необходимого количества и размеров.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

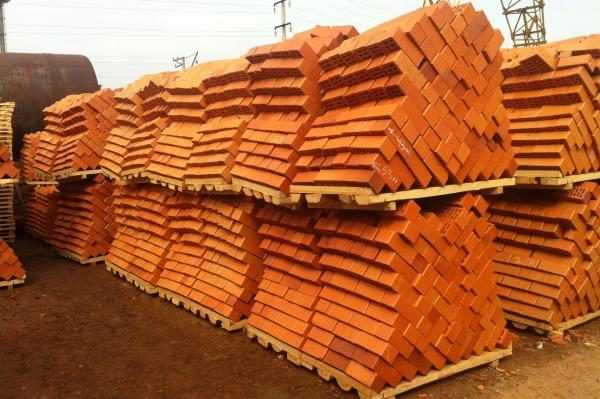

Кирпич с давних времен является самым востребованным, распространенным и привычным строительным материалом для возведения долговременных и надежных сооружений. Такое положение сохраняется по целому ряду причин, несмотря на появление новых, современных и более дешевых строительных материалов. Существует несколько самых распространенных видов кирпича для любых строительных нужд:

• Саманный
– из глины и различных наполнителей
• Керамический
– (самый распространенный) из обожженной глины
• Силикатный
– из песка и извести
• Гиперпрессованный
– из извести и цемента
• Клинкерный
– из специальной обожженной глины
• Огнеупорный
– (шамотный ) из огнеупорной глины

Керамический кирпич (глиняный) по назначению подразделяют на фасадный, рядовый и клинкер. Кирпич рядовый (забутовочный) может иметь не идеальную геометрию и в большинстве случаев используется для кладки черновых стен домов, цоколей, гаражей, которые в дальнейшем штукатурятся, окрашиваются и защищаются облицовочными материалами и покрытиями. Его цвет имеет различные оттенки красного.

Облицовочный (фасадный) используют для возведения стен без какой-либо дополнительной отделки их в дальнейшем. Так же существуют различные специальные виды кирпича фасадного, способные противостоять высоким механическим нагрузкам и неблагоприятным атмосферным воздействиям, и обычно используют для мощения дорожек, строительства всевозможных подпорных оград, лестниц, стенок.

Клинкерный имеет идеальную гладкую поверхность, различные оттенки красных и черных цветов и обладает большой плотностью.

Силикатный представляет собой известково-кремниевый искусственный камень светлого цвета. Отличается силикатный кирпич от керамического тем, что в процессе изготовления его не обжигают. Он достаточно гигроскопичен, и соответственно не используется для строительства объектов, которые будут эксплуатироваться во влажных средах, таких как цоколь и подвальные помещения.

Так же силикатный кирпич не применяется в строительстве печей, труб, дымоходов и фундаментов, так как достаточно слабо выдерживает внешние разрушающие нагрузки.

Огнеупорный подразделяется на несколько видов и используется для возведения конструкций, подверженных высоким температурам, такие как печи, камины, дымоходы и плавильни. Самым распространенным является шамотный кирпич, имеет желтоватый оттенок, изготовленный из специальной огнеупорной глины (шамота) и в отличии от обычного глиняного может легко переносить высокие температуры (до 1400 гр.), а так же многочисленные циклы нагревания и охлаждения без потери прочности.

Кирпичи бывают полнотелыми (объем пустот не более 25%), пустотелыми и пористо-пустотелыми. Считается, что углубления и пустоты в материале не только уменьшают вес, но и значительно увеличивают общую прочность кладки за счет увеличения площади контакта между кирпичом и кладочным раствором.

Самый распространенный стандартный размер кирпича: 250 – 120 – 65 мм (длинна – ширина – высота), так называемой первой «нормальной формы» (1НФ).

При расчете количества кирпича необходимого для работ, обычно используют правило называемое «формат», в котором размеры самого кирпича увеличивают на 10 мм (такова стандартна толщина шва), то есть получается: 260x130x75 мм.

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Если вы не нашли ответа на свой вопрос, вы можете связаться с нами по обратной связи.

Общие сведения по результатам расчетов

• Периметр строения
– Общая длина всех стен учтенных в расчетах.
• Общая площадь кладки
– Площадь внешней стороны стен. Соответствует площади необходимого утеплителя, если такой предусмотрен проектом.
• Толщина стены
– Толщина готовой стены с учетом толщины растворного шва. Может незначительно отличаться от конечного результата в зависимости от вида кладки.
• Количество
– Общее количество кирпичей необходимых для постройки стен по заданным параметрам
• Общий вес материала
– Вес кирпичей без учета раствора и кладочной сетки. Так же как и общий объем, необходим для выбора варианта доставки.
• Кол-во раствора на всю кладку
– Объем строительного раствора, необходимый для кладки всех кирпичей. Объемный вес раствора может отличаться в зависимости от соотношения компонентов и введенных добавок.
• Количество гибких связей
– Необходимы для крепления облицовочного слоя к основным несущим стенам. Длина гибких связей зависит от общей толщины стены с учетом утеплителя.
• Кол-во рядов в кладке с учетом швов
– Зависит от высоты стен, размеров применяемого материала и толщины кладочного раствора. Без учета фронтонов.
• Кол-во кладочной сетки
– Необходимое количество кладочной сетки в метрах. Применяется для армирования кладки, увеличивая монолитность и общую прочность конструкции. Обратите внимание на количество армированных рядов, по умолчанию указано армирование каждого третьего ряда.
• Примерный вес готовых стен
– Вес готовых стен с учетом всех кирпичей, раствора и кладочной сетки, но без учета веса утеплителя и облицовки.
• Нагрузка на фундамент от стен
– Нагрузка без учета веса кровли и перекрытий. Данный параметр необходим для выбора прочностных характеристик фундамента.

Что бы произвести расчет материала для перегородок, необходимо начать новый расчет и указать длину только всех перегородок, толщину стен в пол кирпича, а так же другие необходимые параметры.

stroy-calc.ru

Расчет толщины стены по теплопроводности из разных материалов

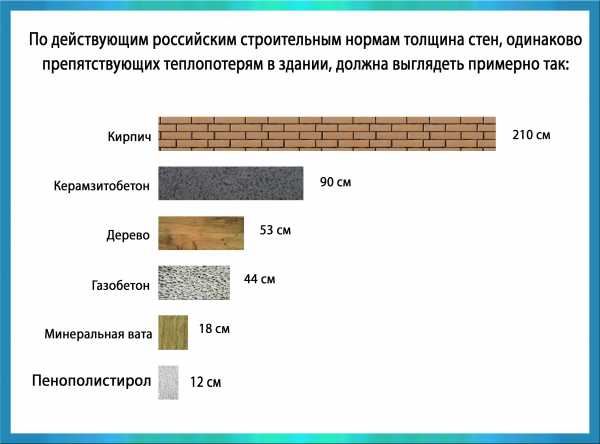

Чтобы определить, какой толщины возводить стену при постройке дома, нужно научиться рассчитать теплопроводность стен. Этот показатель зависит от используемых строительных материалов, климатических условий.

Нормы толщины стен в южных и северных регионах будут различаться. Если не сделать расчет до начала строительства, то может оказаться так, что в доме зимой будет холодно и сыро, а летом слишком влажно.

Чтобы этого избежать, нужно высчитать коэффициент сопротивления теплопередачи материала для постройки стен и утеплителя.

Для чего нужен расчет

Толщина стен в южных и северных широтах должна отличаться

Чтобы сэкономить на отоплении и способствовать созданию здорового микроклимата в помещении, нужно правильно рассчитать толщину стен и утеплительных материалов, которые будем использовать при строительстве. По закону физики, когда на улице холодно, а в помещении тепло, то через стену и кровлю тепловая энергия выходит наружу.

Если неправильно рассчитать толщину стен, сделать их слишком тонкими и не утеплить, это приведет к негативным последствиям:

• зимой стены будут промерзать;
• на обогрев помещения будут затрачиваться значительные средства;
• сместиться точка росы, что приведет к образованию конденсата и влажности в помещении, заведется плесень;
• летом в доме будет так же жарко, как и под палящим солнцем.

Чтобы избежать этих неприятностей, нужно перед началом строительства просчитать показатели теплопроводности материала и определиться, какой толщины возводить стену, и каким теплосберегающим материалом ее утеплять.

От чего зависит теплопроводность

Проводимость тепла во многом зависит от материала стен

Проводимость тепла рассчитывают исходя из количества тепловой энергии, проходящей через материал площадью 1 кв. м. и толщиной 1 м при разнице температур внутри и снаружи в один градус. Испытания проводят в течение 1 часа.

Проводимость тепловой энергии зависит от:

• физических свойств и состава вещества;
• химического состава;
• условий эксплуатации.

Теплосберегающими считаются материалы с показателем менее 17 ВТ/ (м·°С).

Выполняем расчеты

Сопротивление передаче тепла должно быть больше минимума, указанного в нормативах

Расчет толщины стен по теплопроводности является важным фактором в строительстве. При проектировании зданий архитектор рассчитывает толщину стен, но это стоит дополнительных денег. Чтобы сэкономить, можно разобраться, как рассчитать нужные показатели самостоятельно.

Скорость передачи тепла материалом зависит от компонентов, входящих в его состав. Сопротивление передачи тепла должно быть больше минимального значения, указанного в нормативном документе «Тепловая изоляция зданий».

Рассмотрим, как рассчитать толщину стены в зависимости от применяемых в строительстве материалов.

Формула расчета:

R=δ/ λ (м2·°С/Вт), где:

δ это толщина материала, используемого для строительства стены;

λ показатель удельной теплопроводности, рассчитывается в (м2·°С/Вт).

Когда приобретаете стройматериалы, в паспорте на них обязательно должен быть указан коэффициент теплопроводности.

Значения параметров для жилых домов указаны в СНиП II-3-79 и СНиП 23-02-2003.

Допустимые значения в зависимости от региона

Минимально допустимое значение проводимости тепла для различных регионов указано в таблице:

№	Показатель теплопроводности	Регион
1	2 м2•°С/Вт	Крым
2	2,1 м2•°С/Вт	Сочи
3	2,75 м2•°С/Вт	Ростов—на—Дону
4	3,14 м2•°С/Вт	Москва
5	3,18 м2•°С/Вт	Санкт—Петербург

У каждого материала есть свой показатель проводимости тепла. Чем он выше, тем больше тепла пропускает через себя этот материал.

Показатели теплопередачи для различных материалов

Величины проводимости тепла материалами и их плотность указаны в таблице:

Материал	Величина теплопроводности	Плотность
Бетонные	1,28—1,51	2300—2400
Древесина дуба	0,23—0,1	700
Хвойная древесина	0,10—0,18	500
Железобетонные плиты	1,69	2500
Кирпич с пустотами керамический	0,41—0,35	1200—1600

Теплопроводность строительных материалов зависит от их плотности и влажности. Одни и те же материалы, изготовленные разными производителями, могут отличаться по свойствам, поэтому коэффициент нужно смотреть в инструкции к ним.

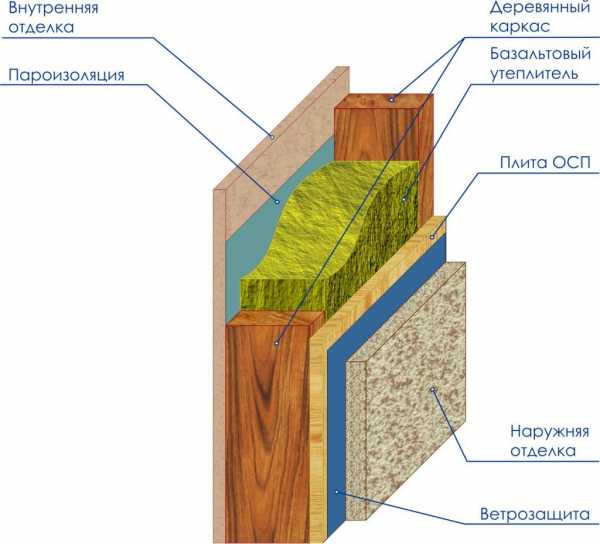

Расчет многослойной конструкции

При расчете многослойной конструкции суммируйте показатели теплосопротивляемости всех материалов

Если стену будем строить из различных материалов, допустим, кирпич, минеральная вата, штукатурка, рассчитывать величины следует для каждого отдельного материала. Зачем полученные числа суммировать.

В этом случае стоит работать по формуле:

Rобщ= R1+ R2+…+ Rn+ Ra, где:

R1-Rn- термическое сопротивление слоев разных материалов;

Ra.l– термосопротивление закрытой воздушной прослойки. Величины можно узнать в таблице 7 п. 9 в СП 23-101-2004. Прослойка воздуха не всегда предусмотрена при постройке стен. Подробнее о расчетах смотрите в этом видео:

На основании этих подсчетов можно сделать вывод о том, можно ли применять выбранные стройматериалы, и какой они должны быть толщины.

Последовательность действий

Первым делом, нужно выбрать строительные материалы, которые будете использовать для постройки дома. После этого рассчитываем термическое сопротивление стены по описанной выше схеме. Полученные величины следует сравнивать с данными таблиц. Если они совпадают или оказываются выше, хорошо.

Если величина ниже, чем в таблице, тогда нужно увеличить толщину  утеплителя или стены, и снова выполнить подсчет. Если в конструкции присутствует воздушная прослойка, которая вентилируется наружным воздухом, тогда в учет не следует брать слои, находящиеся между воздушной камерой и улицей.

Как выполнить подсчеты на онлайн калькуляторе

Чтобы получить нужные величины, стоит ввести в онлайн калькулятор регион, в котором будет эксплуатироваться постройка, выбранный материал и предполагаемую толщину стен.

В сервис занесены сведения по каждой отдельной климатической зоне:

• t воздуха;
• средняя температура в отопительный сезон;
• длительность отопительного сезона;
• влажность воздуха.

Температура и влажность внутри помещения — одинаковы для каждого региона

Сведения, одинаковые для всех регионов:

• температура и влажность воздуха внутри помещения;
• коэффициенты теплоотдачи внутренних, наружных поверхностей;
• перепад температур.

Чтобы дом был теплым, и в нем сохранялся здоровый микроклимат, при выполнении строительных работ нужно обязательно выполнять расчет теплопроводности материалов стены. Это несложно сделать самостоятельно или воспользовавшись онлайн калькулятором в интернете. Подробнее о том, как пользоваться калькулятором, смотрите в этом видео:

Для гарантировано точного определения толщины стен можно обратиться в строительную компанию. Ее специалисты выполнят все необходимые расчеты согласно требованиям нормативных документов.

moyastena.ru

13.Расчет стен

Железобетонные пояса стен выполнены из бетона класса по прочности В25 с арматурой класса А-III. Расчетные характеритсики бетона и арматуры приведены в п. 12. Кладка стен выполнена из крупных блоков марки 150 на растворе марки 50. В соответствии с нормами /28/, таб. 4, 10, кладка из крупных блоков марки 150 на растворе марки 50 имеет следующие расчетные характеристики:

– расчетное сопротивление сжатию R= 3,9 МПа;

– расчетное сопротивление растяжению по неперевязанному сечению R_t= 0,08 МПа;

– расчетное сопротивление растяжению по перевязанному сечению R_t= 0,16 МПа;

– расчетное сопротивление растяжению при изгибе по неперевязанному сечению R_tb= 0,12МПа;

– расчетное сопротивление растяжению при изгибе по перевязанному сечению R_tb= 0,25МПа;

– расчетное сопротивление срезу по неперевязанному сечению R_sq = 0,16 МПа;

– расчетное сопротивление срезу по неперевязанному сечению R_sq = 0,24 МПа.

Упругая характеристика кладки (Приложение 16, /13/) α= 1500.

13.1. Расчет стен на вертикальные нагрузки

Стены по осям А и В.

Высота сечения стены в плоскости изгиба h= 0,4 м. Расчет ведем на 1 пог. м длины стены.

Нагрузки на фрагмент стены длиной 1 м принимаем по п. 11:

где Р₁– нагрузка от стены надземной части здания;Р₂– нагрузка от перекрытия над подвалом;а’₁иа’₂– эксцентрицитеты приложения нагрузок относительно центральной оси стены подвала.

Приводим силы Р₁иР₂к центральной оси сечения:

Определяем эксцентрицитет приложения силы N:

Расчет выполняем по формулам учебника /13/, п. 32:

Определяем радиус инерции пеперечного сечения стены подвала:

где I– момент инерции площади поперечного сечения;А– площадь поперечного сечения.

Определяем высоту и площадь сжатой зоны сечения:

Определяем радиус инерции сжатой зоны поперечного сечения стены под-вала:

Поскольку h= 40 см > 30 см иi= 11,55 см > 8,7 см, коэффициент, учитывающий влияние длительной нагрузки,m_g= 1,0.

При неподвижных шарнирных опорах стены подвала на перекрытие и фундамент расчетная высота стены равна ее геометрической высоте в свету l₀= 2,0 м. Определяем гибкости стены высотой сеченияhиh_c:

По найденным значениям гибкости определяем коэффициенты продольного изгиба (таб. 16, /13/):

Коэффициент повышения расчетного сопротивления кладки за счет влияния менее напряженной части сечения ωпринимаем равным единице.

Проверяем условие прочности поперечного сечения стены подвала при действии вертикальных нагрузок:

Условие удовлетворяется с большим запасом.

Стена по оси Б.

Стена высотой сечения h= 0,4 м является центрально нагруженной. Расчетная погонная нагрузка на уровне низа перекрытия над подвалом (таб. 8) составляет 847,7 кН/м. Нагрузка, вычисленная по среднему давлению под подошвой фундамента (таб. 29) с учетом перераспределения давлений в системе, составляетb∙р_ср= 2,8∙207,5 = 581,0 кН/м. Для расчета принимаем большее значение нагрузкиN= 847,7 кН.

Примечание: Если система “основание – фундамент” работоспособна, то расчетная нагрузка на стену подвала по оси Б составит 581,0 кН/м. Однако, если в системе по каким то причинам появятся разрушенные элементы, например, дополнительные балки получат недопустимые прогибы, то эффект перераспределения давлений существенно снизится и нагрузка на стену будет стремиться к величине 847,7 кН/м, определеннной по правилу грузовых площадей. Поскольку разрушение стены от вертикальной нагрузки носит опасный хрупкий характер и момжет привести к разрушению всего здания, для повышения надежности объекта строительства рекомендуется при расчете стен на вертикальные нагрузки принимать максимальную величину из расчетов как с учетом перераспределения, так и без учета перереспределения давлений на основание.

Проверку прочности сечения стены выполняем по формуле (/13/, п. 32):

Значения гибкости стены и коэффициента продольного изгиба принимаем по результатам расчета стен по осям А и В. Поскольку λ_i= 17,32 < 21, коэффициентη= 0 (таб. 16, /13/), а коэффициентm_g= 1. Площадь поперечного сечения стеныА= 1∙h= 1∙0,4 = 0,4 м². С учетом этого проверка прочности сечения будет иметь вид:

Прочность сечения при действии вертикальных нагрузок обеспечена.

Стена по оси 2.

Стена высотой сечения h= 0,4 м является центрально нагруженной. Расчетная погонная нагрузка на уровне низа перекрытия над подвалом (таб. 8) составляет 352,6 кН/м. Нагрузка, вычисленная по среднему давлению под подошвой фундамента (таб. 29) с учетом перераспределения давлений в системе, составляетb∙р_ср= 2,0∙332,0 = 664,0 кН/м. Для расчета принимаем большее значение нагрузкиN= 664,0 кН. Указанное значение нагрузки меньше ранее вычисленной несущей способности центрально нагруженного сечения 1534,3 кН. Прочность стены при действии вертикальных нагрузок обеспечена.

Примечание: Студентам рекомендуется обратить внимание на то, что, в результате перераспределения давлений под подошвой фундаментов в системе, вертикальная нагрузка на стену по оси 2 увеличилась по сравнению с нагрузкой, определенной по правилу грузовых площадей, в 1,88 раза. Неучет этого явления может являться причиной разрушения стеновых конструкций.

Из анализа данных таблиц 8 и 29 следует, что несущая способность других стен при действии вертикальных нагрузок обеспечена.

studfiles.net

Расчет несущей способности стен и кирпичной кладки в Москве



Какой вариант выбрать?

Выполнение онлайн-расчета стен, столбов и колонн возможно с помощью разных калькуляторов. Самое популярное решение по стройматериалам – силикатные и керамические кирпичи. Хотя белые аналоги более прочные, у них высок уровень тепловых потерь, а влага оказывает сильное негативное воздействие. Кладка тяжелая, что повышает требования к конструкции фундамента. В то же время при соблюдении всех норм можно получить надежное многоэтажное строение.

Газобетон и керамические блоки менее прочны, но их преимущество – малые теплопотери и небольшая масса. Экономия достигается за счет следующих факторов:

1. • Стройка из них занимает меньше времени.
2. • Нет необходимости в массивном фундаменте.
3. • Уменьшаются затраты на утепление постройки.

Пористые газобетонные блоки удобны в монтаже, обладают высокими тепловыми характеристиками. Расходы на отделку минимизируются благодаря шлифованной поверхности. Расчеты демонстрируют, что возведение стеновых конструкций обходится недорого. При выборе следует учитывать недостатки материала – гигроскопичность, недостаточная морозостойкость. Нужны дополнительные мероприятия по защите фасада от воды и климатических воздействий. Тем не менее, по соотношению качества и цены это одно из лучших решений.



Общий порядок работ

Полнофункциональный калькулятор расчета несущей способности стен способен оценить расходы не только на стройматериалы, но и на строительные работы. Чтобы понять происхождение затрат, нужно представлять, как происходит строительство. Примерный порядок действий:

1. • Удаление неровностей с поверхности цоколя. Очень важный момент, если проект предусматривает использование блоков.
2. • Кладка кирпичного или блочного типа, в последовательности от внешних к внутренним стенкам.
3. • Подготовка проемов дверей и окон, обычно посредством железобетонных перемычек. Для легких стройматериалов создается верхний пояс армирования.
4. • Облицовка фасада, оформление некоторых элементов экстерьера.

www.hauset.ru

Расчет кирпичной кладки стен: калькулятор, правила расчета

Сделать расчет кирпичной кладки стен калькулятор онлайн помогает быстро и без труда. Этот процесс очень важен, ведь кирпичные дома всегда пользовались и продолжают пользоваться популярностью, а для того, чтобы построить дом из кирпича, потребуется заранее просчитать количество материала, которое надо закупить. Можно обойтись и своими силами или прибегнуть к помощи профессионалов, но тогда следует подготовиться к тому, что считать придется много и скрупулезно.

Основные правила расчетов

Для того чтобы качественно возвести из кирпича стены или хотя бы несколько перегородок, недостаточно брать во внимание только параметры их высоты и ширины. Важную роль в данном случае имеет схема кладки, разновидность которой будет влиять на толщину и прочность возводимых стен и в итоге на их сопротивление изгибам и трещинам.

Прежде чем приступать к расчетам материалов для возведения стен будущего дома, потребуется определиться с разновидностью кирпича, который планируется использовать в строительстве. Кроме того, необходимо посчитать общую площадь стен из кирпича, а также оконных и дверных проемов в строящемся доме.

Если будущий дом не превышает в высоту 2-3 этажей, то особое внимание расчетам прочности уделять не требуется. При желании, конечно, можно воспользоваться специальными формулами или таблицами с готовыми расчетами, которые приводятся в технических печатных или интернет-источниках. Однако наибольшей надежностью обладают данные, содержащиеся в СНиП. Эта аббревиатура расшифровывается как «строительные нормы и правила», и в этом документе содержатся самые достоверные технические расчеты по различным строительным направлениям, в том числе и относительно кирпичной кладки наружных стен и внутренних перегородок (СНиП ІІ-22-81). Кроме того, нормы проектирования и вопросы организации работ всегда можно найти в еще одном техническом сборнике, который называется ЕНиР (единые нормы и расценки). В данном случае информация про кирпичную кладку содержится в разделе «Каменные работы».

Что нужно учесть в первую очередь?

Как уже было сказано, для двухэтажного дома вполне достаточно кирпичей марки 100 и 150, но для стен, в которых будут проемы, все же потребуется свериться с таблицами, потому что они считаются ослабленными. Так, рассчитывая толщину внутренних несущих стен, важно учитывать, какого рода перекрытия будут положены между этажами и как будет распределяться нагрузка от плит.

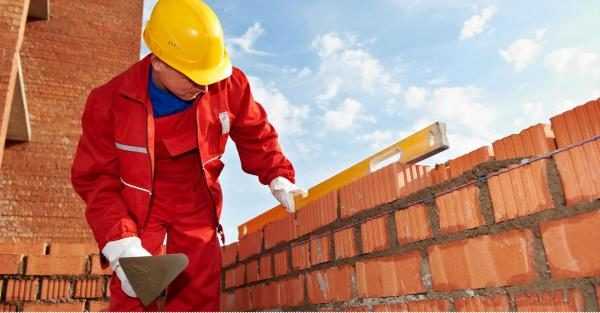

Для больших и высоких зданий, как правило, формируется технологическая типовая карта, в которой расписаны практические рекомендации и допуски показателей для рабочих, которые будут делать для данного объекта кирпичную кладку.

Стоит напомнить, что размеры стандартного кирпича отличаются лишь по толщине и подразделяются на одинарный, полуторный и двойной. Несмотря на то что одинарный кирпич смотрится наиболее выигрышно, полуторный или двойной позволяют быстрее завершить возведение стены и добиться экономии на растворе.

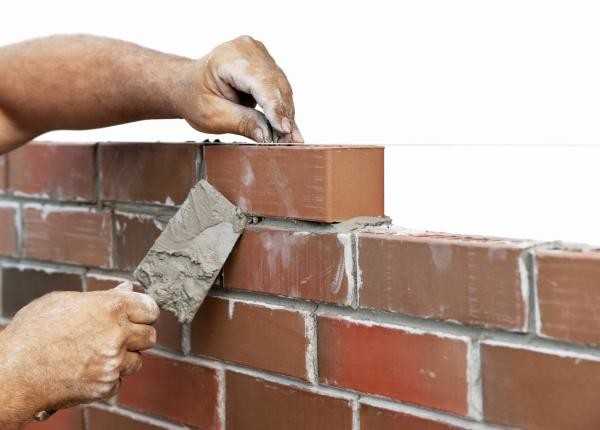

Производиться укладка любого из перечисленных размеров кирпича может несколькими способами в зависимости от того, какая толщина стен предусмотрена для будущего здания. Например, наиболее тонкими будут стены в полкирпича, и в данном случае толщина стен составит около 120 мм. Этот способ подходит для возведения перегородок внутри здания, и такой ширины стен вполне достаточно, чтобы обеспечить хорошую звукоизоляцию при сравнительно небольшой массе. Стена в один кирпич толщиной будет равняться 250 мм, в полтора — 380 мм. Этого достаточно для того, чтобы возвести, к примеру, внутреннюю несущую стену или нагруженную колонну.

Наиболее оправданными в условиях наших широт для постройки загородного дома будут стены в два кирпича, при этом толщины такой стены (510 мм) хватит, чтобы распределить нагрузку перекрытий, а самой толстой считается кладка стен в 2,5 кирпича (640 мм).

Как посчитать количество кирпича для строящегося объекта?

Очевидно, что требуемое количество кирпича будет зависеть от того, какая схема кладки выбрана для возведения стен. Проще всего просчитать количество материала для самой тонкой стены. Для получения нужного результата достаточно деления показателя высоты стены на соответствующий показатель для ряда кирпичей, умноженный на их количество в этом ряду. Но подобный способ подсчета не подходит для стен, в которых задействовано несколько кирпичных рядов.

Применяют два способа расчета количества материала: с учетом толщины шва между кирпичами и без него. Последний используют в том случае, если желают перестраховаться и есть возможность куда-то утилизировать оставшийся после возведения основного здания кирпич, потому что, как правило, при таком способе расчета излишек материала составляет не менее 20%.

Предварительно рассчитанные данные можно найти в таблицах технических документов. Так, на 1 кв. м кладки для одинарного кирпича (65х120х250 мм) с учетом горизонтальных (12 мм) и вертикальных (10 мм) швов данные будут следующими:

• для кладки в полкирпича количество кирпичей составит 51 шт. на 1 кв. м;
• при кладке в один кирпич — 102 шт. на 1 кв. м;
• в полтора кирпича — 153 шт. на 1 кв. м;
• для кладки в два кирпича понадобится 204 шт. на 1 кв. м;
• для кладки в 2,5 кирпича — 255 шт. на 1 кв. м.

Количество кирпичей в кубическом метре кладки составляет 394 шт. Но это табличные данные, которые являются универсальными. Если же есть желание рассчитать количество материала индивидуально для своего строительства, то это вполне можно сделать самостоятельно.

Для начала потребуется измерить величину периметра каждой из наружных стен и умножить этот показатель на высоту. Из полученных таким образом данных площади потребуется вычесть величину всех дверных и оконных проемов. После этого чистый показатель площади наружных стен умножают на величину толщины кирпичной кладки, получая таким образом объем кирпича в кубических метрах.

Затем высчитывают объем кирпича для внутренних перегородок и все данные суммируют. Следует помнить, что часть кирпича при транспортировке может пострадать, так что при заказе материала следует делать небольшой запас на непредвиденные расходы.

Для большей наглядности можно воспользоваться примером расчета для одноэтажного кирпичного дома с высотой стен, равной 3 м, и длиной 8 и 10 м соответственно. Дверной проем 1х2 м, а проемы окон в количестве 3 шт. — 1,2х1,5 м. Толщина стен составляет два стандартных одинарных кирпича, а толщина шва между кирпичами взята 5 мм.

Итак, для подсчета количества кирпичей на 1 кв. м необходимо добавить к исходным размерам кирпича еще по 0,5 см. Это будет выглядеть следующим образом: (0,12+0,005)х(0,065+0,005)=0,00875. Таким образом, количество кирпичей составит: 1/0,00875х2=229 шт. Теперь эту цифру следует умножить на показатель общей площади кладки: 229х100,6=23037,4. Чтобы подстраховаться, нужно добавить 1,5-2 тыс. кирпичей сверх этого количества, и итоговая цифра составит около 24,5 тыс. кирпичей.

Надо сказать, что современные технологии позволяют воспользоваться специальным калькулятором для точного расчета не только количества кирпича, но и раствора. При этом вводятся такие параметры, как высота, длина и толщина стен и размеры оконных и дверных проемов.

Ремонтируем кирпичную кладку

Иногда случается так, что требуется рассчитать количество кирпича не для постройки нового здания, а для реставрации поврежденных участков стен. Ведь каким бы прочным ни был этот материал, все равно кладка со временем может пострадать от воздействия природных факторов, усадки фундамента или иных причин. В этом случае расчет проводится точно так же, как и для строящегося здания, с той лишь разницей, что площадь заменяемого участка, как правило, не слишком велика.

Очень важно выяснить, чем именно обусловлено появление трещин, чтобы правильно действовать для их устранения. Так, если трещины объясняются лишь воздействием атмосферных явлений, это одно, но если причиной являются нарушения в технологии при возведении здания или ошибки в расчетах относительно смещений грунта, то подход к решению проблемы будет совсем другим.

Если разрушения не слишком велики и ограничились появлением трещины, то ремонт кирпичной кладки можно будет проводить, как только станет ясно, что трещина больше не увеличивается. Чтобы это понять, достаточно заклеить трещины бумагой и отслеживать, пока разрывы не прекратятся.

Самые мелкие трещины (шириной не более 5 мм) можно замазать раствором цемента после того, как из щели выметена пыль и крошки, а внутренняя поверхность трещины слегка увлажнена из пульверизатора. Средние трещины (5-10 мм шириной) требуется замазывать тем же цементным раствором, но добавив в него небольшое количество мелкого песка. А самые широкие трещины (более 1 см) потребуют серьезного подхода к их устранению.

В некоторых случаях можно использовать и монтажную пену, заполнив ей щель, а через несколько дней, подрезав застывшую пену в глубину на 2 см, нужно замазать этот промежуток раствором цемента.

Советы профессионалов

Если работы по ремонту проводились внутри здания, то после высыхания раствора стены грунтуют и проводится окончательная отделка стен с помощью штукатурки или поклейки обоев.

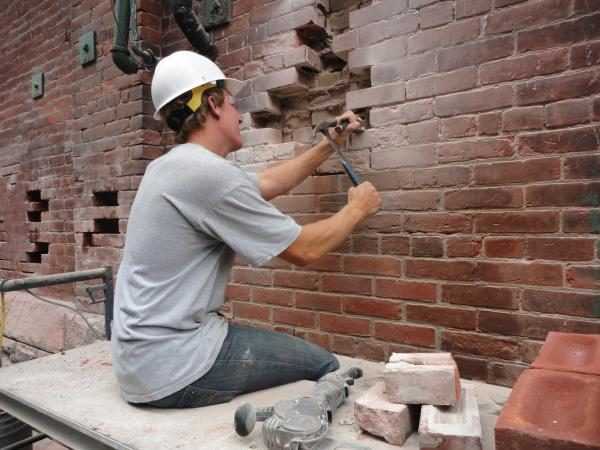

Но при значительных повреждениях требуется капитальный ремонт стен из кирпича, при котором необходимо полностью переложить кирпич по всей глубине фасада дома. Такая реставрация кирпичной кладки отдельными местами потребует сначала убрать разрушенные кирпичи и зачистить швы от старого раствора, после чего на их место укладывают участок новой кладки. При этом участок, находящийся выше разрушенного места, временно укрепляется с помощью специальных балок, которые убирают только спустя 7-10 дней после завершения ремонтных работ. Если кладка подлежит ремонту на всю толщину, то крепления устанавливают как снаружи, так и внутри здания.

Следует учитывать, что при реставрации значительного участка сначала заменяют крайние кирпичи, после них укладывают кирпичи посередине, и последними подвергаются замене промежуточные составляющие.

После того как ремонтные работы завершатся, производится отделка стен снаружи с помощью фасадной штукатурки или камня, чтобы новые и старые участки кладки не вносили дисгармонию в общий внешний вид здания.

postroystenu.ru
