Калькулятор оценки необходимости утепления стены дома

Создание и поддержание комфортных условий проживания в доме или квартире в любое время года зависят от множества важных факторов. И одним из основополагающих является эффективная термоизоляция строительных конструкций, и стен – в частности. Можно создать качественную систему отопления с большим запасом мощности, установить самые современные окна  и двери, но если стены не становятся надежной преградой на пути утечек тепла – все будет впустую.

Калькулятор оценки необходимости утепления стены дома

Расчет параметров утеплительной конструкции по уму должен проводиться еще на стадии проектирования дома. При этом учитываются разнообразные факторы – от климатических условий региона до специфики конструкции здания и характеристик применяемых для строительства и термоизоляции материалов. Но бывает и так, что дом или квартира достались новым владельцам, как говорится, «как есть». И не вполне понятно, является ли утепление стен жилья достаточным. Тем более, если первая «зимовка» уже показывает, что есть признаки неблагополучия в этом вопросе.

В такой ситуации может пригодиться калькулятор оценки необходимости утепления стены дома, предлагаемый вниманию. Ниже, под ним, будут даны некоторые разъяснения по проведению расчетов.

Содержание статьи

Калькулятор оценки необходимости утепления стены дома

Перейти к расчётам

Пояснения по проведению расчетов

Несколько слов о принципе проведения таких расчетов. Просто для того, чтобы даже совершенно несведущий человек все же получил определённое представление – он ему обязательно, как хозяину дома или квартиры, понадобится впредь.

Итак, что же такое термоизоляция.

Любой материал обладает определёнными качествами тепловой передачи. Одни проводят тепло очень хорошо (например, металлы), другие похуже. А те, что максимально «сопротивляются» теплопередаче, обычно как раз и используют в качестве термоизоляторов.

Это качество материала в количественном выражении определяется коэффициентом теплопроводности λ, который измеряется в Вт/(м×К), где К – это градус по шкале Кельвина.

В таблицах, которые несложно найти в интернете, можно отыскать этот коэффициент практически для любого материала, используемого в строительстве. Кроме того, очень часто это значение указывается в паспортных характеристиках многих стройматериалов, поступающих в продажу.

Чем λ меньше, тем выше утеплительные качества материала.

Зная этот коэффициент и толщину слоя материала, можно определить, какое же сопротивление теплопередаче это слой оказывает.

Rt = h / λ

Rt — сопротивление теплопередаче, или, как его еще часто называют, термическое сопротивление. Единицы измерения — м²×К/Вт

h — толщина слоя материала

λ — коэффициент его теплопроводности.

Как правило, стена состоит из нескольких слоев, например, несущей основы, внутренней и внешней обшивки, отделки, утепления. И ее суммарное термическое сопротивление складывается из соответствующих сопротивлений всех слоев. То есть если иметь информацию о конструкции стены, то несложно вычислить ее суммарное сопротивление теплопередаче.

А для чего? А для того чтобы сравнить с нормированным. Дело в том, что для всех регионов страны, с учетом их климатических условий, рассчитаны оптимальные показатели таких сопротивлений, обеспечивающие создание и поддержание в жилых помещениях комфортных условий. Причем, отдельно для стен, перекрытий, кровельных покрытий, полов и т.п.
Если суммарное значение не меньше нормированного, то строительную конструкцию можно считать полноценно утеплённой.

Если же сопротивление меньше нормированного, то этот «дефицит» как раз и должен компенсироваться слоем утеплительного материала.

Значит, если известна конструкция стены (какие слои, из какого материала и какой толщины ее составляют), и нормированное значение Rt, можно вначале найти этот самый «дефицит», а затем пересчитать его в толщину выбранного утеплителя. Именно этот алгоритм и заложен в предлагаемый калькулятор.

Порядок работы с ним такой:

• Пользователю для начала предлагается выбрать утеплительный материал. Указаны наиболее популярные, используемые именно для термоизоляции стен.
• Далее, по карте-схеме следует отыскать значение нормированного сопротивления теплопередаче для своего региона. Внимание – требуется значение «для стен» — на схеме цифры фиолетового цвета.

Карта с проставленными значениями нормированного сопротивления теплопередаче. При необходимости более точные значения для своего города (области) можно определить интерполяцией.

• Вводятся параметры капитальной стены – ее материала и толщина.

Кстати, капитальной стены, как таковой, может и не быть – имеется в виду каркасные конструкции, в которых утеплитель размещен между слоями внешней и внутренней обшивки. В таком случае толщину стены можно указать равную нулю, и она исключится из расчета.

• Если стена уже имеет утеплительный слой, то указывается материал и толщина этого слоя.
• Далее, предлагается отдельно указать параметры внешней и внутренней обшивки (отделки) стены. Честно говоря, это не столь обязательно, так как влияние отделки на общие теплотехнические качества стены чаще всего не особо значительное. Но, как говорится, «для чистоты эксперимента» – почему бы и нет. Тем более что некоторые типы отделки все же имеют неплохие утеплительные показатели.

Если отделка будет приниматься в расчет, то при выборе этого варианта в калькуляторе автоматически откроются дополнительные поля для указания типа материала и его толщины.

• После этого останется только нажать кнопку расчёта – и получить готовый результат, выраженный в миллиметрах. Его потом уже округляют или приводят к стандартным толщинам утеплительных материалов.

Кстати, не исключен вариант, что калькулятор даст отрицательное значение. Это говорит о том, что с утеплением стены все в порядке, и дополнительных слоев не требуется. А возможные проблемы с трудностью поддержания комфортной температуры в помещениях могут быть связаны с совершенно другими причинами. Например, неправильно рассчитана или смонтирована система вентиляции. Или же стоит обратить внимание на то, что тепло массово уходит через перекрытия или некачественные окна.

Не пришл

а ли пора установить современные окна?

Даже при хорошо утеплённых стенах система отопления будет разбазаривать средства на «обогрев улицы», не справляясь со своей прямой задачей поддержания комфортной температуры, если окна в помещении не способны удерживать тепло. Значит, нужно их менять! Как выбрать качественные пластиковые окна со стеклопакетами – читайте в специальной публикации нашего портала.

stroyday.ru

Расчет толщины утеплителя для стен



Расчёт толщины утеплителя

Как и чем утепляться – пожалуй, один из главных вопросов, который встает перед владельцем загородной недвижимости. С наступлением первых холодов его решение приобретает все большую важность. Мы постарались облегчить вам выбор подходящего материала, представив небольшой онлайн калькулятор для расчета толщины утеплителя. Он подходит для вычислений слоя теплоизоляции в составе типового пирога «несущая стена-утеплитель-отделка».

Небольшая памятка по использованию калькулятора:

• обратите внимание, что в списке городов представлены далеко не все населенные пункты России. Поэтому старайтесь выбирать варианты, минимально удаленные от месторасположения вашего дома. Это важно, т.к. данный параметр определяет средние зимние температуры;
• все численные значения (толщины) выводятся в миллиметрах. На всякий случай: в 1 м 100 см или 1000 мм;
• подробные характеристики утеплителей советуем смотреть на сайтах производителей. Там же вы найдете рекомендуемые цены на данный вид продукции;
• все расчеты являются ориентировочными, поэтому не лишним будет прибавить к полученным результатам 10%

Получив в результате вычислений толщину теплоизоляции и зная площадь стен, несложно вычислить объем утеплителя. Надеемся, это будет полезно.

Онлайн-калькулятор для расчета толщины утеплителя

Предлагаем вам воспользоваться нашим удобным калькулятором, с помощью которого можно рассчитать толщину слоя утеплителя.

Источник: cdelayremont.ru

Толщина утеплителя для стен

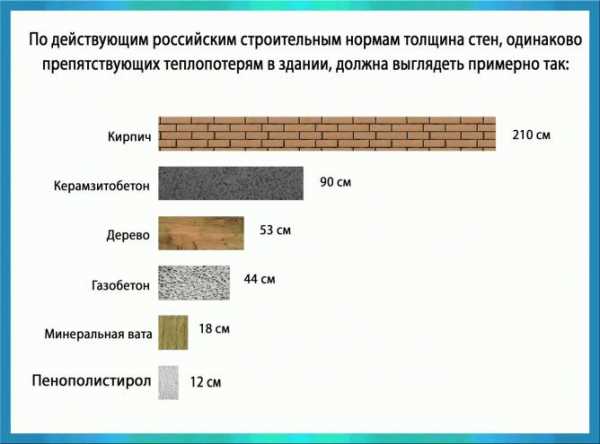

Однослойные стены, выполненные только из обычного керамического или силикатного кирпича, не соответствуют современным нормативным параметрам по теплосбережению.

Для обеспечения требуемых теплозащитных характеристик наружных стен необходимо использовать эффективный утеплитель, установленный с наружной стороны или в толще конструкции стен.

Применение утеплителя, в многослойных конструкциях наружных стен, позволяет обеспечить требуемую теплозащиту стен во всех регионах России. За счет применения утеплителя потери тепла снижаются приблизительно в 2 раза, уменьшается расход строительных материалов, снижается масса стеновых конструкций, а в помещении создаются требуемые санитарно-гигиенические условия, благоприятные и комфортные для проживания.

Расчет теплоизоляции стен

Способность ограждений оказывать сопротивление потоку тепла, проходящему из помещения наружу, характеризуется сопротивлением теплопередачи R.

Требуемая толщина утеплителя наружной стены вычисляется по формуле:

(см. таблица 2)

δ – толщина несущей части стены, м

λ – коэффициент теплопроводности материала несущей части стены, Вт/(м · °С) (см. таблица 1)

λ_ут– коэффициент теплопроводности утеплителя, Вт/(м · °С) (см. таблица 1)

r – коэффициент теплотехнической однородности

(для штукатурного фасада r=0,9; для слоистой кладки r=0,8)

Для многослойных конструкций в формуле (1) δ/λ следует заменить на сумму

δ_i – толщина отдельного слоя многослойной стены;

λ_i – коэффициент теплопроводности материала отдельного слоя многослойной стены.

При выполнении теплотехнического расчета системы утепления с воздушным зазором термическое сопротивление наружного облицовочного слоя и воздушного зазора не учитываются.

Расчет толщины утеплителя для стен

Толщина утеплителя для стен Однослойные стены, выполненные только из обычного керамического или силикатного кирпича, не соответствуют современным нормативным параметрам по теплосбережению. Для

Источник: utepdom.ru

Расчет толщины утеплителя для стен

Каждый, кто строит собственный дом, хочет, чтобы в нем было тепло. Добиться это можно несколькими способами: построить толстые стены, сделать хорошее утепление или хорошо отапливать дом.

На практике все эти способы используют вместе, но с экономической точки зрения, больший приоритет имеет утепление дома, а точнее увеличение толщины утеплителя.

Как же рассчитать необходимую толщину стен и утеплителя, чтобы дом был не только крепким, но теплым.

Наш расчет будет состоять из двух основных этапов:

1. Нахождения сопротивлением теплопередаче стен, которое необходимо для дальнейших вычислении.
2. Подбор необходимой толщины утеплителя в зависимости от конструкции и материала стен.

Сопротивлением теплопередаче стен

Для нахождения этого параметра используем СП 50.13330.2012 «Тепловая защита зданий» который можно скачать на нашем сайте (ссылка).

В пункте 5 «Тепловая защита зданий» представлены несколько формул, которые помогут нам рассчитать толщину утеплителя и стен. Для того чтобы это сделать существует параметр, называемый сопротивлением теплопередаче и обозначаемый буквой R. Он зависит от необходимой температуры внутри помещения и климатических условий данного города или района.

В общем случает он рассчитывается по формуле R ТР = a х ГСОП + b.

Согласно таблице 3, значения коэффициентов a и b для стен жилых зданий равняется 0,00035 и 1,4 соответственно.

Осталось только найти величину ГСОП. Расшифровывается она как градусо-сутки отопительного периода. С этим значением придется немного повозится.

В данной формуле t_В — это температура, которая должна быть внутри помещения. По нормам она равняется 20-22 0 С.

Значение параметров t_ОТи z_ОТ означают среднюю температуру наружного воздуха и количество суток отопительного периода в году. Узнать их можно в СНиП 23-01-99 «Строительная климатология». (ссылка).

Если посмотрите на данный СНиП, то увидите большую таблицу в самом начале, где для каждого города или района приведены климатические параметры.

Нас будет интересовать колонка, в которой написано «Продолжительность и средняя температура воздуха периода со средней суточной температурой воздуха ≤ 8 0 С».

Пример расчета параметра R ТР

Для того, чтобы все стало более понятным, давайте рассчитаем сопротивлением теплопередаче стен (R ТР ) для дома построенного в г. Казань.

Для этого у нас есть две формулы:

Сначала рассчитаем ГСОП. Для этого ищем г. Казань в правой колонке СНиП 23-01-99.

Находим по таблице, что средняя температура t_ОТ = — 5,2 0 С, а продолжительность z_ОТ = 215сут/год.

Теперь нужно определится, какая температура воздуха внутри помещения для вас комфортна. Как было написано выше оптимальным считается t_В = 20-22 0 С. Если вы любите более прохладную или более теплую температуру, то при расчете ГСОП для значение t_В может быть другим_.

Итак, подсчитаемГСОП для температуры t_В = 18 0 С и t_В = 22 0 С.

ГСОП₁₈ = (18 0 С-(-5,2 0 С) х 215 суток/год = 4988.

ГСОП₂₂ = (22 0 С-(-5,2 0 С) х 215 суток/год = 5848

Теперь найдем сопротивление теплопередаче. Как мы уже знаем коэффициенты a и b для стен жилых зданий, согласно таблице 3 из СП 50.13330.2012 равняются 0,00035 и 1,4.

R ТР (18 0 С) = 0,00035 х 4988 + 1,4 = 3,15 м 2 * 0 С/Вт, для 18 0 С внутри помещения.

R ТР (22 0 С) = 0,00035 х 5848 + 1,4 = 3,45 м 2 * 0 С/Вт, для 22 0 С.

Таким сопротивление, должна обладать стена вместе с утеплителем, для того чтобы в доме были минимальные теплопотери.

Итак, необходимые начальные данные мы получили. Теперь перейдём ко второму этапу, к определению толщины утеплителя.

Расчета толщины утеплителя

Надеемся вам хватило желания дочитать предыдущий раздел нашей статьи. Теперь попробуем рассчитать толщину утеплителя в зависимости от материала и толщины стен.

Каждый материал, входящий в многослойный пирог стены, обладает собственным тепловым сопротивлением R. Так вот, наша задача, состоит в том, чтобы сумма всех сопротивлений материалов, входящих в конструкцию стены, равнялась тепловому сопротивлению R ТР ,которое мы рассчитывали в предыдущейглаве, т.е.:

Тепловое сопротивление отдельного материала R равняется отношению толщины слоя (δ_s) к теплопроводности (λ_S).

Что бы дальше не путать вас формулами, рассмотрим три примера.

Примеры расчета толщины утеплителя для стен из кирпича и газобетона

Пример 1. Стена из газобетонных блоков D600 толщиной 30 см, утепленная снаружи каменной ватой плотностью 80-125 кг/м 3 , а снаружи обложена керамическим пустотелым кирпичом плотностью 1000 кг/м 3 . Строительство велось в г.Казань.

Для дальнейшего нахождения толщины утеплителя, нам понадобятся значения теплопроводности материалов λ_S. Эти данные должны присутствовать в сертификате к материалам.

Если по каким-либо причинам их нет, то посмотреть их можно в Приложение С к СП 50.13330.2012, который мы использовали ранее.

λ_SГ = 0,14 Вт/м* 0 С — теплопроводность газобетона;

λ_SУ = 0,045 Вт/м* 0 С – теплопроводность утеплителя;

λ_SК = 0,52 Вт/м* 0 С – теплопроводность кирпича.

Далее вычисляем значение R для каждого материала, зная, что толщина слоя газобетона δ_SГ = 30 см, а наружная кладка в полкирпича равняется δ_SК = 12 см.

R_Г = δ_SГ/λ_SГ = 0,3/0,14 = 2,14 м 2 * 0 С/Вт — тепловое сопротивление газобетона;

R_К = δ_SК/λ_SК = 0,12/0,52 = 0,23 м 2 * 0 С/В — тепловое сопротивление кирпича.

Т.к. наша стена состоит из трех слоев, то верно будет уравнение:

В предидущей главе мы находили значение R ТР (22 0 С) для г. Казань. Используем его для наших вычислений.

Таким образом мы нашли, каким тепловым сопротивлением должен обладать утеплитель. Для нахождения толщины утеплителя воспользуемся формулой:

Мы получили, что для заданных условий достаточно утеплителя толщиной 5 см.

Если мы возьмём значение R ТР (18 0 С) = 3,15 м 2 * 0 С/Вт, то получим:

Как видите, толщина утеплителя изменилась всего на полтора сантиметра.

Пример 2. Рассмотрим пример, когда вместо газобетонных блоков, уложен силикатный кирпич плотностью 1800 кг/м 3 . Толщина кладки при этом 38 см.

По аналогии с предыдущими вычислениями находим значения теплопроводности по таблице:

λ_SК1 = 0,87 Вт/м* 0 С — теплопроводность силикатного кирпича плотностью 1800 кг/м 3 ;

λ_SУ = 0,045 Вт/м* 0 С – теплопроводность утеплителя;

λ_SК2 = 0,52 Вт/м* 0 С – теплопроводность кирпича плотностью 1000 кг/м 3 .

Далее находим значения R:

R_К1 = δ_SК1/λ_SК1 = 0,38/0,87 = 0,44 м 2 * 0 С/Вт — тепловое сопротивление кирпича 1800 кг/м 3 ;

R_К2 = δ_SК2/λ_SК2 = 0,12/0,52 = 0,23 м 2 * 0 С/В — тепловое сопротивление кирпича 1000 кг/м 3 .

Находим тепловое сопротивление утеплителя:

R_У = 3,45 – 0,44 – 0,23 = 2,78 м 2 * 0 С/Вт.

Теперь вычисляем толщину утеплителя:

Т.е. для данных условий достаточно толщины утеплителя 12 см.

Пример 3. В качестве наглядного примера, говорящем о важности утепления, рассмотрим стену состоящую только газобетона D600.

Зная теплопроводность газобетонных блоков, λ_SГ = 0,14 Вт/м* 0 С, можем сразу вычислить необходимую толщину стен т.к. стена однородна.

Мы получаем, чтобы соблюдать все нормы СНиП, мы должны выложить стену толщиной 0,5 м.

В таком случае можно пойти двумя путями, сделать стену сразу необходимой толщины или построить стену потоньше и дополнительно утеплить.

Первый вариант нам кажется более надежным и менее затратным, потому что работ по монтажу утеплителя нет. Второй вариант больше подходит для уже построенных домов.

Все эти примеры, показывают, как зависит толщина утепление от материала стен. По аналогии с ними вы можете проделать расчёты для любого типа материала.

Расчет толщины утеплителя для стен

Важным этапом, при строительстве стен дома, является расчет толщины утеплителя.

Источник: stroim-svoi-dom.ru

Теплоизоляция для стен: расчет оптимальной толщины теплоизоляции и особенности утеплителей

Правильная теплоизоляция для стен квартиры или дома заключается не только в выборе определенного типа теплоизоляционного материала, но и в расчете его толщины.

Недостаточное утепление отразится не только на температуре в помещении, но и вызовет перенос точки росы на внутреннюю поверхность стены. Появившийся конденсат повлечет за собой повышение влажности, плесень и гниль на стенах.

С другой стороны, избыточная теплоизоляция, хоть и избавляет от этих проблем, но экономически не выгодна. Даже существенное превышение толщины слоя утепления над расчетным, принесет лишь незначительное увеличение показателя теплозащиты всего строения.

Расчет толщины теплоизоляции

В строительстве существует такое понятие как теплосопротивление – это показатель определяющий способность материала или конструкции сопротивляться переносу тепла из помещения во внешнюю среду.

Коэффициент тепдлосопротивления это постоянная величина, выведенная эмпирическим способом исходя из климатических особенностей региона. Для каждого региона России она индивидуальна. Данные регламентируются СНИП 23-01-99 «Строительная климатология». В таблице приведены некоторые показатели по регионам:

Теплосопротивление стены состоит из сопротивления передаче тепла всех слоев однородных материалов, сюда входят и несущие конструкции и утеплитель.

Толщина утеплителя будет рассчитываться по формуле:

• R_reg=δ/k, где
• R_reg – теплосопротивление в среднем по региону;
• δ – толщина слоя утеплителя;
• k – коэффициент теплопроводности термоизоляции Вт/м 2 ׺С.

Расчет теплоизоляции стены должен принимать во внимание толщину и материал несущих внешних стен, к которым он будет крепиться.

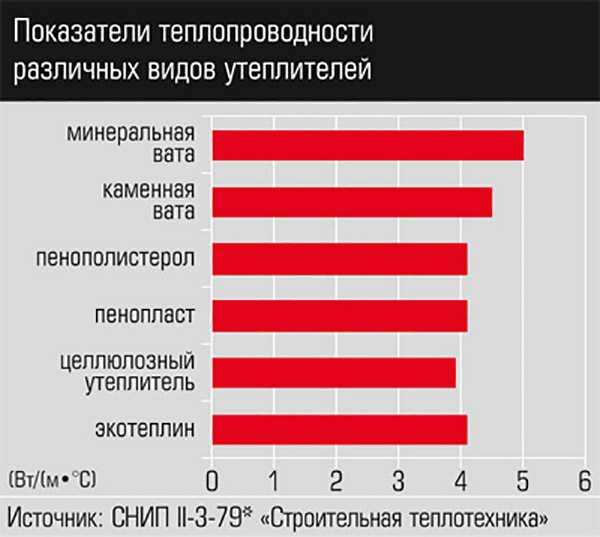

Данные по коэффициенту теплопроводности некоторых строительных материалов и наиболее распространенных типов современных утеплителей приведены в таблице.

Рассчитаем минимально необходимую толщину наиболее популярного утеплителя пенополистирола для Якутска – R_reg=4,9м 2 ׺С/Вт. Если дом построен из силикатного кирпича в два ряда.

Определяем реальное теплосопротивление стены при толщине в два кирпича δ_{кирпича}=0,51 м, k=0,81 Вт/м 2 ׺С, подставляем в формулу.

R_{кирпича} = δ/k = 0,51/0,81 = 0,62 м 2 ׺С/Вт

Рассчитанное значение отнимаем от константы по региону Якутск. Будет получена величина, которую должен перекрыть пенополистирол.

R = R_reg — R_{кирпича} = 4.9 – 0.62 = 4.34 м 2 ׺С/Вт Это искомый показатель который нуждается в перекрытии.

δ = R_{пенопласт} × k = 4,34×0,035 = 0,1519 (м),

Из расчетов ясно, что для дома, построенного в Якутии, из двойного силикатного кирпича необходим слой пенополистироловой теплоизоляции толщиной в 152 мм. Учитывая толщину воздушных прослоек внутри стены (между простенками), принимаем рабочую толщину пенополистирола 150 мм.

Утеплители для стен применяемые внутри помещения

Основные требования, кроме низкой теплопроводности, которые предъявляют к термоизоляционным материалам, используемым внутри помещения:

• небольшая толщина изоляционной конструкции, для экономии полезной площади;
• экологическая чистота – материал не должен выделять никаких вредных веществ.

Таким параметрам отвечает несколько типов утеплителей, каждый из которых имеет свои особенности технологии монтажа.

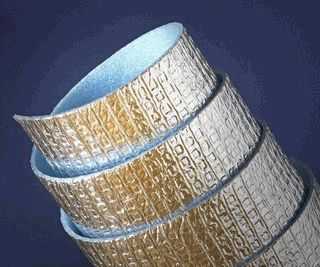

Фольгированные утеплители

Из всей номенклатуры фольгированных материалов, для утепления стен изнутри больше всего подходит термоизоляция на основании вспененного полиэтилена.

Производители выпускают множество марок: Фольгоизол , Алюфом, Экофол, Армафлекс, Джермафлекс, Пенофол, Изолон, Изофлекс. Термоизоляция помещения происходит по двойному принципу. Инфракрасное излучение отражается алюминиевым слоем обратно в помещение, а вспененный полиэтилен толщиной от 2 до 10 мм не дает проникнуть холоду.

Монтаж производится отражающей стороной внутрь помещения. Стыки полотнищ проклеиваются алюминиевым скотчем. Главная особенность устройства такой изоляции – это наличие зазора в 10-20 мм между фольгой и внутренней стороной отделочных декоративных материалов.

Через некоторое время после монтажа тонкого фольгированного вспененного полиэтилена на стену он может провиснуть и потерять часть эффективности. Для того чтобы это предотвратить производится монтаж на клей по все площади поверхности (на бетонные или кирпичные основы), более частое крепление теплоизоляции к деревянной стене скобами из строительного степлера или использование армированного материала.

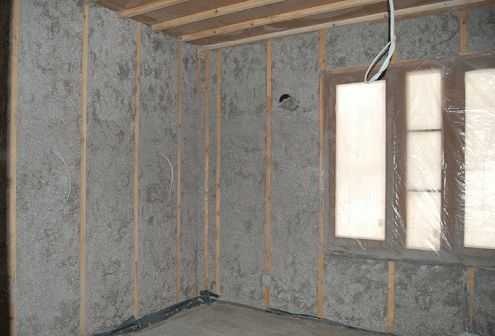

Одним из современных материалов, которые можно использовать для утепления стен еще на стадии строительства является эковата. Это экологически чистый материал, который на 80% состоит из волокон целлюлозы с активными добавками:

• Буры – предотвращающей горение;
• Борной кислоты – обеспечивающей защиту от грибков, гнили, грызунов и насекомых.

Монтаж эковаты производится с помощью специальных аппаратов напылителей в межстенное пространство. Более подробно процесс напыления можно увидеть здесь:

Теплоизоляция, применяемая с внешней стороны стены

Материалам данного типа предъявляют дополнительные требования, связанные с устойчивостью к негативным влиянием внешней среды:

• Низкое влагопоглощение;
• Морозостойкость – способность выдержать многократные циклы замораживания оттаивания без разрушения;
• Устойчивость к ультрафиолетовому излучению;
• Прочность.

Пенополистирол

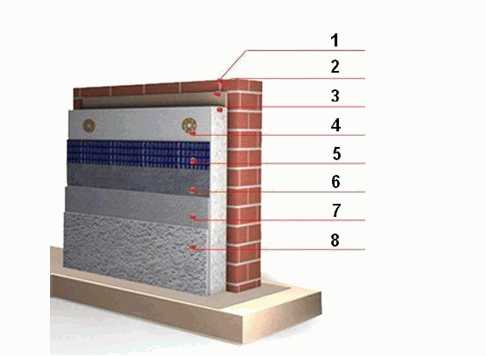

Является наиболее распространенным материалом для утепления фасадов. Однако его монтаж довольно трудоемкое занятие. Кроме того при расчете утепления пенополистиролом необходимо добавить стоимость дополнительных материалов и выполнение работ по промежуточной укрепляющей и финишной декоративной отделке фасада.

1. Кирпичная стена;
2. Специальный монтажный клей для утеплителя;
3. Пенополистирол;
4. Специальные пластиковые дюбели «зонтик»;
5. Монтажная сетка из стекловолокна;
6. Клей ля сетки;
7. Грунтовка, повышающая адгезию штукатурки;
8. Декоративная штукатурка.

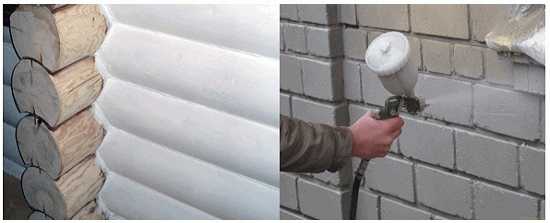

Термокраска

Жидкая термоизоляция для стен – новый и прогрессивный теплоизоляционный материал, пока еще не слишком распространенный, но стремительно набирающий популярность.

Она состоит из керамических и силиконовых пористых микросфер на основе полимерного акрилового клеящего состава. Основным преимуществом этого материала является универсальность его применения, он может наноситься на любую стену: бетон кирпич, дерево.

Нанесение легко производится своими руками, кисточкой или при помощи обычного распылителя.

Подобрав необходимый теплоизоляционный материал и произведя расчет его толщины необходимо так же и соблюдать технологию монтажа. Иначе термоизоляционные свойства материала будут существенно снижены.

Расчет толщины теплоизоляции для стен

Теплоизоляция для стен: расчет толщины, обзор утеплителей для использования внутри и вне помещения. Технология установки и особенности использования.

Источник: stroitel5.ru

Как рассчитать толщину утеплителя — методики и способы

Теплый дом — мечта каждого владельца, для достижения этой цели строятся толстые стены, проводится отопление, устраивается качественная теплоизоляция. Чтобы утепление было рациональным необходимо правильно подобрать материал и грамотно рассчитать его толщину.

Какие данные нужны для расчета толщины утеплителя?

Размер слоя изоляции зависит от теплового сопротивления материала. Этот показатель является величиной, обратной теплопроводности. Каждый материал — дерево, металл, кирпич, пенопласт или минвата обладают определенной способностью передавать тепловую энергию. Коэффициент теплопроводности высчитывается в ходе лабораторных испытаний, а для потребителей указывается на упаковке.

Если материал приобретается без маркировки, можно найти сводную таблицу показателей в интернете.

Теплосопротивление материала ® является постоянной величиной, его определяют как отношение разности температур на краях утеплителя к силе проходящего через материал теплового протока. Формула расчета коэффициента: R=d/k, где d — толщина материала, k — теплопроводность. Чем выше полученное значение, тем эффективней теплоизоляция.

Почему важно правильно рассчитать показатели утепления?

Теплоизоляция устанавливается для сокращения потерь энергии через стены, пол и крышу дома. Недостаточная толщина утеплителя приведет к перемещению точки росы внутрь здания. Это означает появление конденсата, сырости и грибка на стенах дома. Избыточный слой теплоизоляции не дает существенного изменения температурных показателей, но требует значительных финансовых затрат, поэтому является нерациональным. При этом нарушается циркуляция воздуха и естественная вентиляция между комнатами дома и атмосферой. Для экономии средств с одновременным обеспечением оптимальных условий проживания требуется точный расчет толщины утеплителя.

Расчет теплоизоляционного слоя: формулы и примеры

Чтобы иметь возможность точно рассчитать величину утепления, необходимо найти коэффициент сопротивления теплопередачи всех материалов стены или другого участка дома. Он зависит от климатических показателей местности, поэтому вычисляется индивидуально по формуле:

tв — показатель температуры внутри помещения, обычно составляет 18-22ºC;

tот — значение средней температуры;

zот — длительность отопительного сезона, сутки.

Значения для подсчета можно найти в СНиП 23-01-99.

При вычислении теплового сопротивления конструкции, необходимо сложить показатели каждого слоя: R=R1+R2+R3 и т. д. Исходя из средних показателей для частных и многоэтажных домов определены примерные значения коэффициентов:

Толщина утеплителя зависит от материала постройки и его величины, чем меньше теплосопротивление стены или кровли, тем больше должен быть слой изоляции.

Пример: стена из силикатного кирпича толщиной в 0,5 м, которая утепляется пенопластом.

Rст.=0,5/0,7=0,71 — тепловое сопротивление стены

R- Rст.=3,5-0,71=2,79 — величина для пенопласта

Имея все данные, можно рассчитать необходимый слой утеплителя по формуле: d=Rxk

Для пенопласта теплопроводность k=0,038

d=2,79×0,038=0,10 м — потребуются плиты пенопласта толщиной в 10 см

По такому алгоритму легко подсчитать оптимальную величину теплоизоляции для всех участков дома, кроме пола. При вычислениях, касающихся утеплителя основания, необходимо обратиться к таблице температуры грунта в регионе проживания. Именно из нее берутся данные для вычисления ГСОП, а далее ведется подсчет сопротивления каждого слоя и искомая величина утеплителя.

Популярные способы утепления дома

Выполнить теплоизоляцию здания можно на этапе возведения или после его окончания. Среди популярных методов:

• Монолитная стена существенной толщины (не менее 40 см) из керамического кирпича или дерева.
• Возведение ограждающих конструкций путем колодезной кладки — создание полости для утеплителя между двумя частями стены.
• Монтаж наружной теплоизоляции в виде многослойной конструкции из утеплителя, обрешетки, влагозащитной пленки и декоративной отделки.

По готовым формулам произвести расчет оптимальной толщины утеплителя можно без помощи специалиста. При вычислении следует округлять число в большую сторону, небольшой запас величины слоя теплоизолятора будет полезен при временных падениях температуры ниже среднего показателя.

Правила и примеры расчета толщины утеплителя

Расчет теплоизоляционного слоя: формулы и примеры для различных исходных условий. Данные, необходимые для расчета толщины теплоизоляции.

Источник: remontami.ru

lucheeotoplenie.ru

Правила и примеры расчета толщины утеплителя

Теплый дом — мечта каждого владельца, для достижения этой цели строятся толстые стены, проводится отопление, устраивается качественная теплоизоляция. Чтобы утепление было рациональным необходимо правильно подобрать материал и грамотно рассчитать его толщину.

Какие данные нужны для расчета толщины утеплителя?

Размер слоя изоляции зависит от теплового сопротивления материала. Этот показатель является величиной, обратной теплопроводности. Каждый материал — дерево, металл, кирпич, пенопласт или минвата обладают определенной способностью передавать тепловую энергию. Коэффициент теплопроводности высчитывается в ходе лабораторных испытаний, а для потребителей указывается на упаковке.

Если материал приобретается без маркировки, можно найти сводную таблицу показателей в интернете.

Название материала	Теплопроводность, Вт/м*К
Бетон	1,51
Кирпич силикатный	0,7
Пенобетон	0,29
Дерево	0,18
ДСП	0,15
Минеральная вата	0,07-0,048
Экструдированный пенополистирол	0,036
Пенополиуретан	0,041-0,02
Пенополистирол	0,05-0,038
Пеностекло	0,11

Теплосопротивление материала ® является постоянной величиной, его определяют как отношение разности температур на краях утеплителя к силе проходящего через материал теплового протока. Формула расчета коэффициента: R=d/k, где d — толщина материала, k — теплопроводность. Чем выше полученное значение, тем эффективней теплоизоляция.

Почему важно правильно рассчитать показатели утепления?

Теплоизоляция устанавливается для сокращения потерь энергии через стены, пол и крышу дома. Недостаточная толщина утеплителя приведет к перемещению точки росы внутрь здания. Это означает появление конденсата, сырости и грибка на стенах дома. Избыточный слой теплоизоляции не дает существенного изменения температурных показателей, но требует значительных финансовых затрат, поэтому является нерациональным. При этом нарушается циркуляция воздуха и естественная вентиляция между комнатами дома и атмосферой. Для экономии средств с одновременным обеспечением оптимальных условий проживания требуется точный расчет толщины утеплителя.

Расчет теплоизоляционного слоя: формулы и примеры

Чтобы иметь возможность точно рассчитать величину утепления, необходимо найти коэффициент сопротивления теплопередачи всех материалов стены или другого участка дома. Он зависит от климатических показателей местности, поэтому вычисляется индивидуально по формуле:

ГСОП=(tв-tот)xzот

tв — показатель температуры внутри помещения, обычно составляет 18-22ºC;

tот — значение средней температуры;

zот — длительность отопительного сезона, сутки.

Значения для подсчета можно найти в СНиП 23-01-99.

При вычислении теплового сопротивления конструкции, необходимо сложить показатели каждого слоя: R=R1+R2+R3 и т. д. Исходя из средних показателей для частных и многоэтажных домов определены примерные значения коэффициентов:

• стены — не менее 3,5;
• потолок — от 6.

Толщина утеплителя зависит от материала постройки и его величины, чем меньше теплосопротивление стены или кровли, тем больше должен быть слой изоляции.

Пример: стена из силикатного кирпича толщиной в 0,5 м, которая утепляется пенопластом.

Rст.=0,5/0,7=0,71 — тепловое сопротивление стены

R- Rст.=3,5-0,71=2,79 — величина для пенопласта

Имея все данные, можно рассчитать необходимый слой утеплителя по формуле: d=Rxk

Для пенопласта теплопроводность k=0,038

d=2,79×0,038=0,10 м — потребуются плиты пенопласта толщиной в 10 см

По такому алгоритму легко подсчитать оптимальную величину теплоизоляции для всех участков дома, кроме пола. При вычислениях, касающихся утеплителя основания, необходимо обратиться к таблице температуры грунта в регионе проживания. Именно из нее берутся данные для вычисления ГСОП, а далее ведется подсчет сопротивления каждого слоя и искомая величина утеплителя.

Популярные способы утепления дома

Выполнить теплоизоляцию здания можно на этапе возведения или после его окончания. Среди популярных методов:

• Монолитная стена существенной толщины (не менее 40 см) из керамического кирпича или дерева.
• Возведение ограждающих конструкций путем колодезной кладки — создание полости для утеплителя между двумя частями стены.
• Монтаж наружной теплоизоляции в виде многослойной конструкции из утеплителя, обрешетки, влагозащитной пленки и декоративной отделки.

По готовым формулам произвести расчет оптимальной толщины утеплителя можно без помощи специалиста. При вычислении следует округлять число в большую сторону, небольшой запас величины слоя теплоизолятора будет полезен при временных падениях температуры ниже среднего показателя.

remontami.ru
