Правила и примеры расчета толщины утеплителя

Теплый дом — мечта каждого владельца, для достижения этой цели строятся толстые стены, проводится отопление, устраивается качественная теплоизоляция. Чтобы утепление было рациональным необходимо правильно подобрать материал и грамотно рассчитать его толщину.

Какие данные нужны для расчета толщины утеплителя?

Размер слоя изоляции зависит от теплового сопротивления материала. Этот показатель является величиной, обратной теплопроводности. Каждый материал — дерево, металл, кирпич, пенопласт или минвата обладают определенной способностью передавать тепловую энергию. Коэффициент теплопроводности высчитывается в ходе лабораторных испытаний, а для потребителей указывается на упаковке.Толщина утеплителя

Если материал приобретается без маркировки, можно найти сводную таблицу показателей в интернете.



Название материала



Теплопроводность, Вт/м*К



Бетон



1,51



Кирпич силикатный



0,7



Пенобетон



0,29



Дерево



0,18



ДСП



0,15



Минеральная вата



0,07-0,048



Экструдированный пенополистирол



0,036



Пенополиуретан



0,041-0,02



Пенополистирол



0,05-0,038



Пеностекло



0,11

Теплосопротивление материала ® является постоянной величиной, его определяют как отношение разности температур на краях утеплителя к силе проходящего через материал теплового протока. Формула расчета коэффициента: R=d/k, где d — толщина материала, k — теплопроводность. Чем выше полученное значение, тем эффективней теплоизоляция.

Почему важно правильно рассчитать показатели утепления?

Теплоизоляция устанавливается для сокращения потерь энергии через стены, пол и крышу дома. Недостаточная толщина утеплителя приведет к перемещению точки росы внутрь здания. Это означает появление конденсата, сырости и грибка на стенах дома. Избыточный слой теплоизоляции не дает существенного изменения температурных показателей, но требует значительных финансовых затрат, поэтому является нерациональным. При этом нарушается циркуляция воздуха и естественная вентиляция между комнатами дома и атмосферой. Для экономии средств с одновременным обеспечением оптимальных условий проживания требуется точный расчет толщины утеплителя.

Толщина стен

Расчет теплоизоляционного слоя: формулы и примеры

Чтобы иметь возможность точно рассчитать величину утепления, необходимо найти коэффициент сопротивления теплопередачи всех материалов стены или другого участка дома. Он зависит от климатических показателей местности, поэтому вычисляется индивидуально по формуле:

ГСОП=(tв-tот)xzот

tв — показатель температуры внутри помещения, обычно составляет 18-22ºC;

tот — значение средней температуры;

zот — длительность отопительного сезона, сутки.

Значения для подсчета можно найти в СНиП 23-01-99.

При вычислении теплового сопротивления конструкции, необходимо сложить показатели каждого слоя: R=R1+R2+R3 и т. д. Исходя из средних показателей для частных и многоэтажных домов определены примерные значения коэффициентов:

  • стены — не менее 3,5;
  • потолок — от 6.

Толщина утеплителя зависит от материала постройки и его величины, чем меньше теплосопротивление стены или кровли, тем больше должен быть слой изоляции.

Коэффициенты теплопроводности

Пример: стена из силикатного кирпича толщиной в 0,5 м, которая утепляется пенопластом.

Rст.=0,5/0,7=0,71 — тепловое сопротивление стены

R- Rст.=3,5-0,71=2,79 — величина для пенопласта

Имея все данные, можно рассчитать необходимый слой утеплителя по формуле: d=Rxk

Для пенопласта теплопроводность k=0,038

d=2,79×0,038=0,10 м — потребуются плиты пенопласта толщиной в 10 см

По такому алгоритму легко подсчитать оптимальную величину теплоизоляции для всех участков дома, кроме пола. При вычислениях, касающихся утеплителя основания, необходимо обратиться к таблице температуры грунта в регионе проживания. Именно из нее берутся данные для вычисления ГСОП, а далее ведется подсчет сопротивления каждого слоя и искомая величина утеплителя.

Популярные способы утепления дома

Выполнить теплоизоляцию здания можно на этапе возведения или после его окончания. Среди популярных методов:

  • Монолитная стена существенной толщины (не менее 40 см) из керамического кирпича или дерева.
  • Возведение ограждающих конструкций путем колодезной кладки — создание полости для утеплителя между двумя частями стены.
  • Монтаж наружной теплоизоляции в виде многослойной конструкции из утеплителя, обрешетки, влагозащитной пленки и декоративной отделки.

По готовым формулам произвести расчет оптимальной толщины утеплителя можно без помощи специалиста. При вычислении следует округлять число в большую сторону, небольшой запас величины слоя теплоизолятора будет полезен при временных падениях температуры ниже среднего показателя.

Пример расчета толщины теплоизоляции - ДомПрофКомплект

Как рассчитать толщину теплоизоляции?

Необходимая толщина теплоизоляции – это теплосопротивление (R). Теплосопротивление является величиной постоянной, которая рассчитывается для каждого региона в отдельности. За средний норматив возьмем следующие величины:



Теплосопротивление стен - 3,5 (м2*К/Вт)

Теплосопротивление потолка - 6 (м2*К/Вт)

Теплосопротивление стен - 4,6 (м2*К/Вт)



       При расчете теплоизоляции стен (пола, потолка), состоящих из нескольких слоев – общее теплосопротивление равно сумме показателей теплосопротивления каждого слоя:



R= R1+R2+R3



       Итак, толщина теплоизоляционного слоя (или теплосопротивление) расчитывается по формуле:



R = p/k



где р – толщина слоя (м),

     к – коэффициент теплопроводности материала (Вт/м*к)



       В таблице 1 приведены коэффициенты теплопроводности некоторых строительных и теплоизоляционных материалов.



Таблица 1. Коэффициент теплопроводности строительных материалов





Материал

Коэффициент

теплопроводности (Вт/м*к)

Минеральная вата

0,045 – 0,07

Пенополистирол (пенопласт)

0,031 – 0,041

Стекловата

0,033 – 0,05

Эковата (целлюлозный утеплитель)

0,038 – 0,045

Опилки

0,07 – 0,93

ДСП, ОСП

0,15

Дуб

0,20

Сосна

0,16

Кирпич пустотелый

0,35 – 0,41

Кирпич красный глиняный

0,56

Керамзит

0,16

Железобетон

2,00



 Пример расчета толщины теплоизоляции

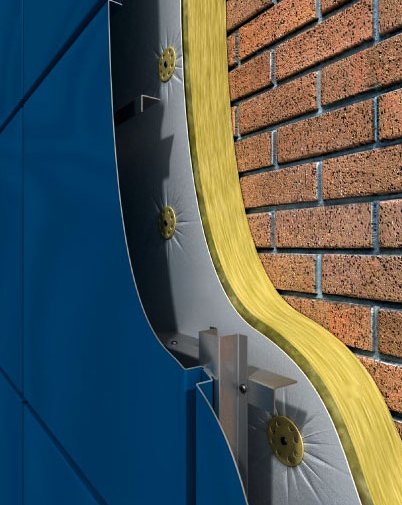

Рисунок 1. Расчет толщины теплоизоляции



       В счет примера возьмем кирпичную стену в полтора кирпича и сделаем расчет необходимого слоя теплоизоляции из минеральной ваты (рис. 1).

     1.  Нам необходимо теплосопротивление стены не менее 3,5 (м2*К/Вт). Следовательно, мы изначально должны узнать теплосопротивление данной стены. Толщина стены в полтора кирпича = 0,38 м. Коэффициент теплопроводности кирпича = 0,56 (Вт/м*к), итак по формуле:



R= p/k

R(к)= 0,38/0,56

R(к)= 0,68 (м2*К/Вт)



     2.  Что бы достичь необходимого показателя теплосопротивления в 3,5 (м2*К/Вт):



R(м) = R - R(к)

R(м)= 3,5 – 0,68

R(м)= 2,85 (м2*К/Вт)



     3.  Исходя из основной формулы, мы делаем расчет толщины теплоизоляции, в нашем случае минеральной ваты:



p(м)= Rk

p(м)= 2,85 * 0,045

p(м)= 0,128 (м)



       По данному расчету толщины теплоизоляции на кирпичную стену в полтора кирпича, необходимо минеральная вата толщиной 130 мм. Если учесть толщину отделочных внутренних и наружных работ, минвата, для удобства монтажа может укладываться, толщиной в 100 мм.

Калькуляторы - XPS Корпорации ТЕХНОНИКОЛЬ

Строительство связано с постоянными расчетами количественных и качественных характеристик стройматериалов. Не является исключением и расчет параметров теплоизоляции. Мы решили чуть помочь вам в этом!

В этом разделе вы найдете калькуляторы, на результат расчета которых можно ориентироваться при покупке экструзионного пенополистирола ТЕХНОНИКОЛЬ.

Внимание! Расчеты являются приблизительными и не учитывают особенностей утепляемой конструкции.

Расчет толщины теплоизоляции

Этот калькулятор поможет рассчитать толщину теплоизоляции, необходимую для утепления различных видов сооружений, с учетом географического положения, конструктивного назначения и используемых материалов.

Расчет количества пачек

С помощью этого калькулятора, можно узнать количество пачек XPS ТЕХНОНИКОЛЬ, необходимых для достижения расчетного значения общей толщины слоя теплоизоляции. Калькулятор может использоваться как отдельно, так и в качестве второго шага калькулятора "Расчет толщины теплоизоляции".

Расчет основного уклона

Этот калькулятор поможет рассчитать количество необходимой теплоизоляции для формирования основного уклона на плоской кровле.

Расчет контруклона

Этот калькулятор поможет рассчитать количество необходимой теплоизоляции для формирования контруклонов на плоской кровле.

Расчет сегментов

Этот калькулятор поможет рассчитать количество необходимой теплоизоляции для формирования контруклонов на плоской кровле.

Толщина утеплителя в таблице. Правила расчета

Титульное изображение

Правильный расчет теплоизоляции повысит комфортность дома и уменьшит затраты на обогрев. При строительстве не обойтись без утеплителя, толщина которого определяется климатическими условиями региона и применяемыми материалами. Для утепления используют пенопласт, пеноплекс, минеральную вату или эковату, а также штукатурку и другие отделочные материалы.

Как рассчитать утепление самостоятельно

Чтобы рассчитать, какая должна быть у утеплителя толщина, необходимо знать величину минимального термосопротивления. Она зависит от особенностей климата. При ее расчете учитывается продолжительность отопительного периода и разность внутренней и наружной (средней за это же время) температур. Так, для Москвы сопротивление передаче тепла для наружных стен жилого здания должно быть не меньше 3,28, в Сочи достаточно 1,79, а в Якутске требуется 5,28.

термосопротивление

Термосопротивление стены определяется как сумма сопротивления всех слоев конструкции, несущих и утепляющих. Поэтому толщина теплоизоляции зависит от материала, из которого выполнена стена. Для кирпичных и бетонных стен требуется больше утеплителя, для деревянных и пеноблочных меньше. Обратите внимание, какой толщины бывает выбранный для несущих конструкций материал, и какая у него теплопроводность. Чем тоньше несущие конструкции, тем больше должна быть толщина утеплителя.

теплопроводность сравнение

Если требуется утеплитель большой толщины, лучше утеплять дом снаружи. Это обеспечит экономию внутреннего пространства. Кроме того, наружное утепление позволяет избежать накопления влаги внутри помещения.

Теплопроводность

Способность материала пропускать тепло определяется его теплопроводностью. Дерево, кирпич, бетон, пеноблоки по-разному проводят тепло. Повышенная влажность воздуха увеличивает теплопроводность. Обратная к теплопроводности величина называется термосопротивлением. Для его расчета используется величина теплопроводности в сухом состоянии, которая указывается в паспорте используемого материала. Можно также найти ее в таблицах.

теплопроводность сравнение

Приходится, однако, учитывать, что в углах, местах соединения несущих конструкций и других особенных элементах строения теплопроводность выше, чем на ровной поверхности стен. Могут возникнуть “мостики холода”, через которые из дома будет уходить тепло. Стены в этих местах будут потеть. Для предотвращения этого величину термосопротивления в таких местах увеличивают примерно на четверть по сравнению с минимально допустимой.

Пример расчет

Нетрудно произвести с помощью простейшего калькулятора расчет толщины термоизоляции. Для этого вначале рассчитывают сопротивление передаче тепла для несущей конструкции. Толщина конструкции делится на теплопроводность используемого материала. Например, у пенобетона плотностью 300 коэффициент теплопроводности 0,29. При толщине блоков 0,3 метра величина термосопротивления:

0,3/0,29=1,03.

Рассчитанное значение вычитается из минимально допустимого. Для условий Москвы утепляющие слои должны иметь сопротивление не меньше чем:

3,28-1,03=2,25

Затем, умножая коэффициент теплопроводности утеплителя на требуемое термосопротивление, получаем необходимую толщину слоя. Например, у минеральной ваты с коэффициентом теплопроводности 0,045 толщина должна быть не меньше чем:

0,045*2,25=0,1 м

точка росы

Кроме термосопротивления учитывают расположение точки росы. Точкой росы называется место в стене, в котором температура может понизиться настолько, что выпадет конденсат – роса. Если это место оказывается на внутренней поверхности стены, она запотевает и может начаться гнилостный процесс. Чем холоднее на улице, тем ближе к помещению смещается точка росы. Чем теплее и влажнее помещение, тем выше температура в точке росы.

Толщина утеплителя в каркасном доме

В качестве утеплителя для каркасного дома чаще всего выбирают минеральную вату или эковату.

утепление каркасного дома

Необходимая толщина определяется по тем же формулам, что и при традиционном строительстве. Дополнительные слои многослойной стены дают примерно 10% от его величины. Толщина стены каркасного дома меньше, чем при традиционной технологии, и точка росы может оказаться ближе к внутренней поверхности. Поэтому излишне экономить на толщине утеплителя не стоит.

Как рассчитать толщину утепления крыши и чердака

утепление крыши и чердака

Формулы расчета сопротивления для крыш используют те же, но минимальное термосопротивление в этом случае немного выше. Неотапливаемые чердаки укрывают насыпным утеплителем. Ограничений по толщине здесь нет, поэтому рекомендуется увеличивать ее в 1,5 раза относительно расчетной. В мансардных помещениях для утепления крыши используют материалы с низкой теплопроводностью.

Как рассчитать толщину утепления пола

утепление пола

Хотя наибольшие потери тепла происходят через стены и крышу, не менее важно правильно рассчитать утепление пола. Если цоколь и фундамент не утеплены, считается, что температура в подполе равна наружной, и толщина утеплителя рассчитывается также, как для наружных стен. Если же некоторое утепление цоколя сделано, его сопротивление вычитают из величины минимально необходимого термосопротивления для региона строительства.

Расчет толщины пенопласта

пенопласт плотность

Популярность пенопласта определяется дешевизной, низкой теплопроводностью, малым весом и влагостойкостью. Пенопласт почти не пропускает пара, поэтому его нельзя использовать для внутреннего утепления. Он располагается снаружи или в середине стены.

Теплопроводность пенопласта, как и других материалов, зависит от плотности. Например, при плотности 20 кг/м3 коэффициент теплопроводности около 0,035. Поэтому толщина пенопласта 0,05 м обеспечит термосопротивление на уровне 1,5.

Расчет толщины утеплителя для стен и кровли

Энергетические ресурсы во всем мире увеличиваются в стоимости. Подобная тенденция заставляет подумать над вариантами более экономичного отопления. Установка современного оборудования способна лишь частично решить возникшую проблему. Только качественное утепление строительных конструкций может удержать драгоценное тепло внутри и не пустить прохладу.

расчет толщины утеплителярасчет толщины утеплителя

Содержание статьи:

Не многие знают, каким именно должен быть теплоизоляционный слой и как проводится расчет толщины утеплителя. Достаточно ошибиться на пару сантиметров, чтоб столкнуться в дальнейшем с многочисленными проблемами. В одних случаях они легко поправимы, в других – требуют больших материальных затрат.

Видео инструкция

Что желательно знать?

Начиная проведение расчетов необходимо уточнить из каких материалов изготовлены поверхности и каковы их теплотехнические свойства. Среди них особое внимание уделяются двум показателям:

  • Теплопроводность
  • Коэффициент сопротивления теплопередачи

Они в полной мере способны отразить, каковы будут потери тепла на каждом квадратном метре без утепления поверхностей. Узнать подробнее о большинстве материалов можно ознакомившись со СНиП под номером 2-3-79.

В вышеназванном документе необходимо взять коэффициент ГСОП (отопительный период в градусах-сутках). На нем основывается один из важнейших показателей – сопротивление теплопередаче.

Читайте так же основные нормы и рекомендации СНиП к сисемам отопления — вот тут

сравнение утеплителейсравнение утеплителей

Большинство современных домов возводятся из кирпича-пенобетона, характеристики которого подробно описаны в СНИП II 3 79. Плотность материала может быть различной, но на практике применяют изделия с соответствующим показателем от 0.6 до 1 тысячи кг/м. куб.

Согласно СНиП, для пенобетонного кирпича основные показатели равны:

  • ГСОП – 6000
  • Сопротивление теплопередаче – более 3,5 град. С х кв.м./Вт (для стен)
  • Сопротивление теплопередаче – более 6 град. С х кв.м./Вт (для потолка)

Если слоев несколько, общий показатель сопротивления рассчитывается как сумма каждого из них. Таким образом рекомендуется точно знать, из каких материалов возводилась коробка дома.

СНиП 3.03.01-87 – важный для ознакомления документ, когда проводится расчет толщины утеплителя. В нем подробно описываются устройство и проектирование теплоизоляции для жилых помещений. Одно из главных правил – укладку теплоизолятора нужно проводить снаружи. Лишь отдельные квартиры многоэтажного дома могут утепляться изнутри, когда проведение внешних работ невозможно по объективным причинам.

Пример расчета

Для расчета системы утепления зданий во внимание необходимо принять огромное число сторонних факторов. Среди них особенно важными считаются характеристики ограждений, рассмотренные в предыдущем разделе, и климатические особенности региона.

Затем необходимо определиться с технологией проводимых работ и избрать подходящий материал для утепления. Весь дом рекомендуется обкладывать теплоизолятором одной марки.

Обязательно утепляются трубопроводы, идущие с улицы внутрь помещения. Через такие участки теряется не менее 25-30% драгоценной энергии.

коэффициенты теплопроводностикоэффициенты теплопроводности

Предполагается, что значение сопротивления теплопроводности расчете толщины утеплителя для стен и потолков уже определено. Если они не соответствуют желаемым значениям (6 для потолка и 3.5 для стен), придется утеплять поверхности. Необходимо рассчитать данные показатели для утеплителя по формулам:

  • Стена – R = 3.5 – [R стены]
  • Потолок – R = 6 – [R потолка]

Затем следует определить толщину утеплителя, взяв за основу простую формулу:

p = R * k

Здесь p – искомая толщина слоя теплоизоляции, k – теплопроводность рассматриваемого утеплителя.

Если выбираются популярные для многих теплоизоляционные материалы – пенопласт или минеральная вата, строители рекомендуют принимать минимальную толщину слоя, равную 10 см. Этому правилу придерживаются, даже когда рассчитанное значение оказалось значительно меньше.

Популярные способы утепления стен

Утеплить поверхности сегодня можно самыми различными способами. Все они могут делиться на подтипы по двум критериям:

  • Выбранному утеплителю
  • Способу проведения монтажных работ

Набирает большую популярность метод под названием моностена. Она представляет собой перегородку исключительно из одного материала – древесины или кирпича. Толщина свыше 40 см позволяет забыть о дополнительном утеплении.

пирог утепленияпирог утепления

Второй тип – многослойный пирог. В этом случае утеплитель располагают внутри стены между наружной и внутренней панелью. Если теплоизоляция предусматривается на этапе возведения перегородок – проблем не возникнет.

Когда утеплитель нужно поместить в уже выстроенные стены, содержащие полости – работу доверяют исключительно специалистам. Так как операция проводится «в слепую», у них должно быть в распоряжении специальное оборудование (эндоскопическая камера или телевизор), позволяющее наблюдать за всем происходящим.

утепление снаружиутепление снаружи

Третий вариант – нанесение утеплителя снаружи на поверхность стен с последующим его сокрытием. Декорирование может быть любым: оштукатуривание, плитка, сайдинг и т. п. В этом случае особое внимание уделяется парорегуляции, гидроизоляции и ветровой защите.

Возможные проблемы, связанные с выбором неправильной толщины утеплителя

Продумывая, но не производя расчет толщины утеплителя фасадной части помещений, многие хозяева действуют по принципу: больше-лучше. Некоторые из них угадывают с толщиной слоя и вряд ли столкнуться с проблемами в дальнейшем. Однако возможны два варианта, когда она была выбрана неверно:

  • Слой слишком большой
  • Слой слишком маленький

Слой теплоизоляции слишком большой

Один из самых распространенных принципов «больше-лучше» неверен. Увеличение толщины, как правило, не приносит никакой экономической выгоды. Часть вложенных денежных средств в материалы будут потрачены напрасно.

утепление стенутепление стен

Для каждого теплоизоляционного материала можно выделить оптимальный слой, который практически не пропускает воздушные потоки. Достигнув его, стены перестают дышать. Возможно образование конденсата, который будет разрушать строительные материалы. При этом внутренняя обстановка внутри помещения не изменится.

Слой теплоизоляции слишком маленький

Точка росы – понятие, с которым должен быть знаком каждый, кто начинает строительные работы. Она показывает, в каком именно месте начнется выделение конденсата межу двумя пространствами с различными температурами: внутренним и наружном.

утепление крышиутепление крыши

Если толщина утеплителя будет меньше оптимальной, точка росы расположится внутри стены. Образование в ней влаги начнет вызывать внутренние разрушения, появление грибков и плесени. Если фасад оформлен и не моет быть дополнительно утеплен, потребуются дополнительные вложения на специальное осушительное оборудование. Последнее повлечет увеличение трат на электроэнергию и т. д.

Подводим итоги

Произвести расчет толщины утеплителя, ознакомившись с различными инструкциями и документами, способен каждый. Пренебрегать этим этапом нельзя, а по возможности следует проконсультироваться и даже попросить непосредственной помощи у специалиста. Затраченные время и средства незаметно, но очень быстро окупятся.

Производить расчет утеплителя рекомендуется в ситуациях, когда еще не были закуплены рабочие материалы. Сравнив различные их разновидности, можно выбрать самые подходящие варианты.

Как рассчитать толщину утеплителя - Лучшие фасады частных домов



Как рассчитать толщину утеплителя — методики и способы

Теплый дом — мечта каждого владельца, для достижения этой цели строятся толстые стены, проводится отопление, устраивается качественная теплоизоляция. Чтобы утепление было рациональным необходимо правильно подобрать материал и грамотно рассчитать его толщину.

Какие данные нужны для расчета толщины утеплителя?

Размер слоя изоляции зависит от теплового сопротивления материала. Этот показатель является величиной, обратной теплопроводности. Каждый материал — дерево, металл, кирпич, пенопласт или минвата обладают определенной способностью передавать тепловую энергию. Коэффициент теплопроводности высчитывается в ходе лабораторных испытаний, а для потребителей указывается на упаковке.

Если материал приобретается без маркировки, можно найти сводную таблицу показателей в интернете.

Теплосопротивление материала ® является постоянной величиной, его определяют как отношение разности температур на краях утеплителя к силе проходящего через материал теплового протока. Формула расчета коэффициента: R=d/k, где d — толщина материала, k — теплопроводность. Чем выше полученное значение, тем эффективней теплоизоляция.

Почему важно правильно рассчитать показатели утепления?

Теплоизоляция устанавливается для сокращения потерь энергии через стены, пол и крышу дома. Недостаточная толщина утеплителя приведет к перемещению точки росы внутрь здания. Это означает появление конденсата, сырости и грибка на стенах дома. Избыточный слой теплоизоляции не дает существенного изменения температурных показателей, но требует значительных финансовых затрат, поэтому является нерациональным. При этом нарушается циркуляция воздуха и естественная вентиляция между комнатами дома и атмосферой. Для экономии средств с одновременным обеспечением оптимальных условий проживания требуется точный расчет толщины утеплителя.

Расчет теплоизоляционного слоя: формулы и примеры

Чтобы иметь возможность точно рассчитать величину утепления, необходимо найти коэффициент сопротивления теплопередачи всех материалов стены или другого участка дома. Он зависит от климатических показателей местности, поэтому вычисляется индивидуально по формуле:

tв — показатель температуры внутри помещения, обычно составляет 18-22ºC;

tот — значение средней температуры;

zот — длительность отопительного сезона, сутки.

Значения для подсчета можно найти в СНиП 23-01-99.

При вычислении теплового сопротивления конструкции, необходимо сложить показатели каждого слоя: R=R1+R2+R3 и т. д. Исходя из средних показателей для частных и многоэтажных домов определены примерные значения коэффициентов:

Толщина утеплителя зависит от материала постройки и его величины, чем меньше теплосопротивление стены или кровли, тем больше должен быть слой изоляции.

Пример: стена из силикатного кирпича толщиной в 0,5 м, которая утепляется пенопластом.

Rст.=0,5/0,7=0,71 — тепловое сопротивление стены

R- Rст.=3,5-0,71=2,79 — величина для пенопласта

Имея все данные, можно рассчитать необходимый слой утеплителя по формуле: d=Rxk

Для пенопласта теплопроводность k=0,038

d=2,79×0,038=0,10 м — потребуются плиты пенопласта толщиной в 10 см

По такому алгоритму легко подсчитать оптимальную величину теплоизоляции для всех участков дома, кроме пола. При вычислениях, касающихся утеплителя основания, необходимо обратиться к таблице температуры грунта в регионе проживания. Именно из нее берутся данные для вычисления ГСОП, а далее ведется подсчет сопротивления каждого слоя и искомая величина утеплителя.

Популярные способы утепления дома

Выполнить теплоизоляцию здания можно на этапе возведения или после его окончания. Среди популярных методов:

  • Монолитная стена существенной толщины (не менее 40 см) из керамического кирпича или дерева.
  • Возведение ограждающих конструкций путем колодезной кладки — создание полости для утеплителя между двумя частями стены.
  • Монтаж наружной теплоизоляции в виде многослойной конструкции из утеплителя, обрешетки, влагозащитной пленки и декоративной отделки.

По готовым формулам произвести расчет оптимальной толщины утеплителя можно без помощи специалиста. При вычислении следует округлять число в большую сторону, небольшой запас величины слоя теплоизолятора будет полезен при временных падениях температуры ниже среднего показателя.

Правила и примеры расчета толщины утеплителя


Расчет теплоизоляционного слоя: формулы и примеры для различных исходных условий. Данные, необходимые для расчета толщины теплоизоляции.

Источник: remontami.ru



Как рассчитать толщину утеплителя для дома?

Наружное утепление дома или квартиры – это весьма ответственное задание, к которому нужно отнестись со всей серьезностью. Принцип «тепло там – где сухо», как нельзя лучше описывает качественно выполненную теплоизоляцию. Ведь свойства утеплителя сведутся к «нулю», если утеплитель напитает влагу, поэтому основная задача изолировщиков – бороться с конденсатом и обеспечивать вывод паров из слоев теплоизоляции, а также рационально рассчитать необходимую толщину теплоизоляции.

Карта температурных зон Украины

Для того что бы правильно рассчитать толщину утеплителя, также необходимо ознакомиться с картой климатических зон Украины. Каждая климатическая зона имеет свои индивидуальные погодные условия, и для каждой зоны необходимо учитывать коэффициент теплопередачи.

I зона: Ровно, Житомир, Чернигов, Киев, Сумы, Полтава, Харьков, Луганск, Донецк, Тернополь, Хмельницкий, Винница, Черкассы, Кировоград, Ивано-Франковск.

II зона: Луцк, Львов, Днепропетровск, Запорожье.

III зона: Ужгород, Одесса, Николаев, Херсон, Черновцы, АР Крым.

IV зона: Крымское побережье.

Как же правильно выбрать толщину утеплителя?

Первое, что обязательно нужно учесть при наружном утеплении – это то, что недостаточная толщина утеплителя может привести к промерзанию стен, а также перенести «точку росы» внутрь помещения, а это в свою очередь повлечет за собой переизбыток влаги в доме и образование конденсата на стенах. Однако если Вы увеличите толщину теплоизоляционного слоя выше необходимой для Вашего случая нормы, это не принесет значительных улучшений, а лишь понесет за собой дополнительные финансовые затраты. Значит правильный расчет толщины теплоизоляции для дома поможет сэкономить средств а и сохранить в доме оптимальный тепловой режим.

Необходимая толщина теплоизоляции напрямую зависит от теплосопротивления (R), которое является постоянной величиной. Коэфициент R это отношение разности температур по краям утеплителя к величине теплового потока, проходящего сквозь него. Коэффициент теплосопротивления R отражает свойства утеплителя и выражается как плотность материала, делённая на теплопроводность.

Чем больше величина R, тем лучше теплоизоляционные свойства материала. Коэффициент R расчитывается по формуле R = (толщина стены в метрах) / (коэф. теплоизоляции материала)

Как правильно рассчитать толщину теплоизоляции ?

Возьмем, для примера, и рассчитаем правильно ли был утеплен дом, который имеет стены из силикатного кирпича толщиной 51 см, и который был утеплен пенопластом толщиной 10 см. Для этого нам необходимо высчитать коэффициенты теплосопротивления R для кирпичной стены и пенопласта, сложить 2 полученных значения и сравнить результат с таблицей сверху.

Итак, у нас есть стена из кирпича толщиной 0.51 метра. Делим на коэффициент теплопроводности силикатного кирпича 0,87 Вт/(м•°С). И получаем сопротивляемость теплопередаче кирпичной кладки R=0,58 (м2•°С)/Вт.

Теперь рассчитаем величину R для пенопласта толщиной 0,1 метра. Делим на коэффициент теплопроводности пенопласта 0,043 Вт/(м•°С). И получаем результат R=2,32 (м2•°С)/Вт.

Теперь складываем наши коэффициенты R для пенопласта и силикатного кирпича и получаем результат R=2,88 (м2•°С)/Вт. Теперь сравниваем его с требуемыми значениями для внешних стен в верхней таблице, для разных климатических зон Украины.

Полученный результат говорит о том, что утеплять дом необходимо толщиной утеплителя не менее 10 см. Эта толщина подойдет для всех климатических зон Украины. В некоторых случаях толщину утеплителя можно увеличить до 12 – 14 см, но при этом необходимо учитывать коэффициенты теплопроводности материалов, как наружных стен так и утеплителей.

Для четвертой климатической зоны, куда входит Крым, можно уменьшить толщину утеплителя до 5 – 8 см, но при этом необходимо учитывать толщину и материал стен дома.

Хотим заметить что коэф. теплопроводности утеплителя для стен может меняться, в зависимости от технических условий производителя, чему также необходимо уделять внимание.

Пример расчета толщины теплоизоляции для стен дома


Как правильно выбрать толщину утеплителя, теплоизоляции для утепления дома. Пример расчета, а также все необходимые таблицы, коэф. теплопроводности, теплосопротивленя R

Источник: www.budportal.com.ua



Как рассчитать толщину утеплителя?

Комфортное проживание в доме предусматривает создание условий для поддержания оптимальной температуры воздуха особенно зимой. В строительстве дома очень важно грамотно подобрать утеплитель и рассчитать его толщину. Любой строительный материал будь то кирпич, бетон или пеноблок имеет свою теплопроводность и теплосопротивление. Под теплопроводностью понимают способность стройматериала проводить тепло. Определяется данная величина в лабораторных условиях, а полученные данные приводятся производителем на упаковке либо в специальных таблицах. Теплосопротивление – величина обратная теплопроводности. Тот материал, который отлично проводит тепло, соответственно, имеет низкое сопротивление теплу.

Для строительства и утепления дома выбирают материал, имеющий низкую теплопроводность и высокое сопротивление. Чтобы определить теплосопротивление стройматериала, достаточно знать его толщину и коэффициент теплопроводности.

Расчет толщины утеплителя стен

Представим, что дом имеет стены, выполненные из пенобетона плотностью 300 (0,3 м), коэффициент теплопроводности материала составляет 0,29. Делим 0,3 на 0,29 и получает 1,03.

Как рассчитать толщину утеплителя для стен, позволяющую обеспечить комфортное проживание в доме? Для этого необходимо знать минимальное значение теплосопротивления в городе или области, где расположено утепляемое строение. Далее от этого значения нужно отнять полученное 1,03, в результате станет известно сопротивление теплу, которым должен обладать утеплитель.

Если стены состоят из нескольких материалов, следует просуммировать их показатели теплосопротивления.

Толщина утеплителя стен рассчитывается с учетом сопротивления теплопередаче используемого материала (R). Для нахождения этого параметра следует применить нормы «Тепловой защиты зданий» СП50.13330.2012. Величина ГОСП (градусосутки отопительного периода) вычисляется по формуле:

При этом tB отражает температуру внутри помещения. Согласно установленным нормам она должна варьировать в пределах +20-22°С. Средняя температура воздуха – tот, число суток отопительного периода в календарном году – zот. Эти значения приведены в «Строительной климатологии» СНиП 23-01-99. Особое внимание следует уделить продолжительности и температуре воздуха в том периоде, когда среднесуточная t≤ 8 0 С.

После того как теплосопротивление будет определено следует узнать какой должна быть толщина утеплителя потолка, стен, пола, кровли дома.

Каждый материал «многослойного пирога» конструкции имеет свое тепловое сопротивление R и рассчитывается по формуле:

Где под n понимают число слоев, при этом тепловое сопротивление определенного материала равняется отношению его толщины (δs) к теплопроводности (λS).

Толщина утеплителя стен из газобетона и кирпича

К примеру, в возведении конструкции используется газобетон D600 толщиной 30 см, в роли теплоизоляции выступает базальтовая вата плотностью 80-125 кг/м 3 , в качестве отделочного слоя – кирпич пустотелый плотностью 1000 кг/м 3, толщиной 12 см. Коэффициенты теплопроводности приведенных выше материалов указываются в сертификатах, также их можно увидеть в СП50.13330.2012 в приложении С. Итак теплопроводность бетона составила 0,26 Вт/м* 0 С, утеплителя – 0,045 Вт/м* 0 С, кирпича – 0,52 Вт/м* 0 С. Определяем R для каждого из используемых материалов.

Зная толщину газобетона находим его теплосопротивление RГ = δ = 0,3/0,26 = 1,15 м 2 * 0 С/Вт, теплосопротивление кирпича – RК = δ = 0,12/0,52 = 0,23 м 2 * 0 С/В. Зная, что стена состоит из 3-х слоев

находим теплосопротивление утеплителя

Представим, что строительство происходит в регионе, где R ТР (22 0 С) – 3,45 м 2 * 0 С/Вт. Вычисляем RУ = 3,45 — 1,15 – 0,23 = 2,07 м 2 * 0 С/Вт.

Теперь мы знаем, каким сопротивлением должна обладать базальтовая вата. Толщина утеплителя для стен будет определяться по формуле:

Если представить, что R ТР (18 0 С) = 3,15 м 2 * 0 С/Вт, то RУ = 1,77 м 2 * 0 С/Вт, а δS = 0,08 м или 8 см.

Толщина утеплителя для кровли

Расчет данного параметра производится по аналогии с определением толщины утеплителя стен дома. Для термоизоляции мансардных помещений лучше использовать материал теплопроводностью 0,04 Вт/м°С. Для чердаков толщина торфоизолирующего слоя не имеет большого значения.

Чаще всего для утепления скатов крыш используют высокоэффективные рулонные, матные или плитные теплоизоляции, для чердачных крыш – засыпные материалы.

Толщина утеплителя для потолка рассчитывается по приведенному выше алгоритму. От того насколько грамотно будет определены параметры изоляционного материала зависит температура в доме в зимнее время. Опытные строители советуют увеличивать толщину утеплителя кровли до 50% относительно проектной. Если используются засыпные или сминаемые материалы, время от времени их необходимо разрыхлять.

Толщина утеплителя в каркасном доме

В роли теплоизоляции может выступать стекловата, каменная вата, эковата, сыпучие материалы. Расчет толщины утеплителя в каркасном доме более простой, потому как его конструкция предусматривает наличие самого утеплителя и наружной и внешней оббивки, как правило, выполненных из фанеры и практически не влияющих на степень термозащиты.

Например, внутренняя часть стены – фанера толщиной 6 мм, наружная – плита OSB толщиной 9 мм, в роли утеплителя выступает каменная вата. Строительство дома происходит в Москве.

Теплосопротивление стен дома в Москве и области в среднем должно составлять R=3,20 м 2 * 0 C/Вт. Теплопроводность утеплителя представлена в специальных таблицах либо в сертификате на товар. Для каменной ваты оно составляет λут = 0,045 Вт/м* 0 С.

Толщина утеплителя для каркасного дома определяется по формуле:

Плиты каменной ваты выпускаются толщиной 10 см и 5 см. В данном случае потребуется укладка минеральной ваты в два слоя.

Толщина утеплителя для пола по грунту

Прежде чем приступить к расчетам следует знать, на какой глубине располагается пол помещения относительно уровня земли. Также следует иметь представление о средней температуре грунта зимой на этой глубине. Данные можно взять из таблицы.

Сначала необходимо определить ГСОП, затем вычислить сопротивление теплопередаче, определить толщину слоев пола (к примеру, армированный бетон, цементная стяжка по утеплителю, напольное покрытие). Далее определяем сопротивление каждого из слоев, поделив толщину на коэффициент теплопроводности и суммировать полученные значения. Таким образом, мы узнаем теплосопротивление всех слоев пола, кроме утеплителя. Чтобы найти этот показатель, из нормативного теплосопротивления отнимем общее термическое сопротивление слоев пола за исключением коэффициента теплопроводности изоляционного материала. Толщина утеплителя для пола вычисляется путем умножения минимального теплосопротивления утеплителя на коэффициент теплопроводности выбранного изоляционного материала.

Как рассчитать толщину утеплителя для пола, потолка, кровли и стен


Комфортное проживание в доме предусматривает создание условий для поддержания оптимальной температуры воздуха особенно зимой. В строительстве дома очень важно грамотно подобрать утеплитель и рассчитать его толщину. Любой строительный материал будь то кирпич, бетон или пеноблок имеет свою теплопроводность и теплосопротивление. Под теплопроводностью понимают способность стройматериала проводить тепло.

Источник: aquagroup.ru



Расчет толщины утеплителя. Характеристики строительных материалов и коэффициент теплопроводности

Чтобы произвести расчет толщины утеплителя в доме, вам придётся учитывать много параметров, и большинство из них никак не будут относиться к самому материалу. Сюда включаются и стены дома и температура окружающей среды и влажность воздуха в вашем регионе или местности.

Диаграмма толщины термоизоляционных материалов

Характеристики строительных материалов и коэффициент теплопроводности

Утепление дома минеральной ватой

Многие строительные фирмы предлагают услуги по расчёту термоизоляции, но у этого есть своя цена, которую вам придётся дополнительно покрывать, кроме работы и материала. Чтобы разобраться, как рассчитать толщину утеплителя, вам вовсе не обязательно получать специальное образование, для этого просто можно воспользоваться готовыми формулами, подставив в них необходимые значения.

К тому же, любой производитель утеплителя указывает в документах коэффициент теплопроводности материала.

Расчёт толщины теплоизоляции

Утепление лоджии экструзионным пенополистиролом

  • Чтобы рассчитать, какой толщиной должен быть утеплитель, нам нужно определить число R, которое означает необходимое теплосопротивление для каждого отдельно взятого региона или местности. Также мы обозначим толщину слоя буквой p (в метрах), а буквой k мы обозначим коэффициент теплопроводности. Значит, тепловое сопротивление или толщину слоя (пол, стена, потолок) мы будем рассчитывать по формуле R=p/k.

Примеры термоизоляционных расчетов

Теплоизоляция с отделкой в разрезе

  • Итак, как мы уже говорили, определение толщины утеплителя будет зависеть от климатических условий вашего региона или даже небольшой местности. Допустим, для южных регионов России мы возьмём необходимый коэффициент теплового сопротивления для потолка – 6 (м 2 *k/Вт), для пола – 4,6 (м 2 *k/Вт) и для стен – 3,5 (м 2 *k/Вт). Теперь, имея на руках региональные показатели, нам необходимо привести в соответствие с ними и толщину термоизоляции.
  • На рисунке вверху вы видите стену в полтора кирпича, толщина которой имеет 0,38м, также нам известен коэффициент теплопроводности этого материала – 0,56. Значит Rкирпичной стены=p/k=0,38/0,56=0,68. Но нам необходимо в общем достичь цифры 3,5 (м 2 *k/Вт), тогда Rминеральной ваты=Rобщеекирпичной стены=3,5-0,68=2,85 (м 2 *k/Вт). А вот сейчас, зная основную формулу, определяем, какая нам нужна толщина утеплителя урса (минеральной ваты).
  • Сейчас мы можем использовать калькулятор толщины утеплителя (очень много в интернете), но можем это сделать своими руками – так будет точнее: pминеральной ваты=R*k=2,85*0,07=0,1995. Значит, необходимая толщина такого термоизолятора будет составлять 199,5 мм, то есть – 200 мм. Но, опять же, вам нужно обращать внимание на коэффициент теплопроводности покупаемого материала.

Утепление потолка пенопластом

  • Точно таким же способом определяется и толщина пенопласта для утепления дома, так давайте попробуем рассчитать этот материал для потолка. Допустим, у нас перекрытие будет из железобетонной плиты, толщиной 200 мм, тогда Rжби=p/k=0,2/2=0,1 (м 2 *k/Вт). Теперь pпенопласта=Rпотолка-Rжби=6-0,1=5,9. Как видите, бетон практически не греет и потолок вам придётся утеплять шестью слоями 100 мм-ого пенопласта, что, в принципе, неприемлемо, но это расчёт в чистом виде, а ведь там, помимо ЖБИ ещё будет штукатурка, доски и тому подобное.
  • По этим же формулам рассчитывается и толщина утеплителя для пола, хотя, в общем, утеплитель толщиной 30 мм в таких случаях оказывается достаточным (с учётом того, что пол деревянный). Эти же параметры действенны для лоджий и балконов, если вы хотите получить там микроклимат, сходный с комнатной температурой.

Совет. Рассчитывая толщину утеплителя, вам следует обратить внимание и на другие его свойства, такие как устойчивость к влаге или к активной химической среде.

Дело в том, что вам, возможно, придётся использовать паропроницаемые плёнки, ветробарьеры и/или гидроизоляцию, а эти материалы тоже способствуют утеплению зданий.

О популярных термоизоляторах

Виды минеральной ваты

  • Минеральная вата для утепления производится в рулонах или в матах (см. фото вверху), при этом ширина рулонов может составлять либо 600, либо 1200 мм, а маты имеют обычно 1000X600 мм. Толщина такого термоизолятора может от 20 до 200 мм, к тому же одну сторону материала иногда покрывают алюминиевой фольгой, что резко снижает теплопроводность.
  • К тому же, минеральная вата подразделяется на каменную вату, шлаковату и стекловату, а каждая из разновидностей имеет свой коэффициент теплопроводности, указанный производителем на маркировке. Такую изоляцию используют наиболее часто при строительстве зданий, но она боится влаги (вымываются связующие элементы).

Совет. При использовании минеральной ваты для изоляции зданий следите за тем, чтобы она не сминалась, потому что при этом будут утеряны полезные свойства.

Для монтажа материала пользуйтесь защитными средствами (перчатки, очки, респиратор).

Пенопласт для термоизоляции зданий

  • Не менее популярным материалом можно назвать пенопласт для утепления, который более удобен в монтаже, так как имеет твёрдую структуру. Толщина материала бывает от 20 до 100омм, а по периметру панель имеет 1000×1000 мм. Из-за разной плотности и толщины такой утеплитель имеет разный коэффициент, но это указывается в маркировке заводом-изготовителем.
  • Пенопласт горит, а при температуре от 75⁰c-80⁰C начинается деструкция и он выделяет фенолы, что опасно для здоровья. Чаще всего его используют в комплекте с негорючей облицовкой. Так же, панели плотностью 25 кг/см 2 можно шпаклевать и штукатурить. Ещё используют очень похожий, но имеющий большую плотность, пеноплекс (экструдированный пенополистирол), который не горит, но тлеет и выделяет токсины.

  • Очень часто для пола и утепления потолка в доме со стороны чердака используют керамзит – инструкция позволяет его применение также и для стен для колодцевой кладки. Материал достаточно лёгок (по сравнению с другими стройматериалами), но впитывая влагу, очень долго её отдаёт. Поэтому для него нужна гидроизоляция.

Заключение

Теперь вы знаете, как выбрать толщину утеплителя, но не забывайте о том, что расчёты, приведенные в статье относительны.

  • Очень часто для пола и утепления потолка в доме со стороны чердака используют керамзит – инструкция позволяет его применение также и для стен для колодцевой кладки. Материал достаточно лёгок (по сравнению с другими стройматериалами), но впитывая влагу, очень долго её отдаёт. Поэтому для него нужна гидроизоляция.

Расчет толщины утеплителя: видео-инструкция по монтажу своими руками, калькулятор, цена, фото


Расчет толщины утеплителя: видео-инструкция по монтажу своими руками, калькулятор, цена, фото

Источник: pro-uteplenie.ru



Как рассчитать толщину утеплителя

Предисловие. Для утепления дома выбирают материал, имеющий низкую теплопроводность и высокое сопротивление. Чтобы определить теплосопротивление стройматериала, достаточно знать коэффициент теплопроводности и его толщину. В этой статье мы расскажем, как рассчитать толщину утеплителя для кровли, мансарды, стен и пола в доме, чтобы зимой в нем было тепло и комфортно.

Обзор утеплителей

Свойства Rockwool Лайт Баттс

Минвата Изовер: характеристики

Утеплители Кнауф: характеристики

Свойства минваты Ursa PureOne

Для чего необходим расчет толщины утеплителя

Комфортное проживание в доме предусматривает поддержание оптимальной температуры в помещении, особенно зимой. При возведении здания следует помнить о тепловой изоляции, следует грамотно подобрать и рассчитать толщину утепления для стен, кровли, пола и мансарды. Любой материал – кирпич, дерево, пеноблок или минвата имеет свое значение теплопроводности и теплосопротивления.

Теплый дом — мечта каждого хозяина

Под теплопроводностью принимают способность материала проводить тепло. Данная величина определяется в лабораторных условиях, а полученные данные приводятся производителем на упаковке либо. Теплосопротивление материала – величина обратная теплопроводности. Материал, который хорошо проводящий тепло имеет низкое сопротивление теплу и требует утепление.

При возведении здания следует помнить о качественной тепловой изоляции. Если в стенах дома или в других конструкциях при строительстве были допущены ошибки, то возможно появление мостиков холода — участков по которым быстро уходит тепло из дома. В этих местах возможно появление конденсата, а в дальнейшем и образование плесени, если не принять во время меры по утеплению.

Как рассчитать толщину утеплителя для стен

Теплопроводность различных материалов

1. Определите конструкцию и отделку наружных стен дома (внутренней и внешней). Схема отделки зависит от ваших предпочтений, решения экстерьера и интерьера строения. Отделка добавляет в толщину стены дома несколько слоев.

2. Рассчитайте теплосопротивление выбранной стены (Rпр.) Величину можно найти по формуле, при этом нужно знать материал стены и его толщину:

где R1, R2, R3 – сопротивление теплопередачи слоя, α(в) – коэффициент теплоотдачи внутренней поверхности стены, α(н) — коэффициент теплоотдачи наружной поверхности стены.

3. Рассчитайте минимальное значения сопротивления теплопередачи (Rмин.) для вашей климатической зоны по формуле R=δ/λ, δ, где δ – толщина слоя материала в метрах, λ — теплопроводность материала (Вт/м*К). Теплопроводность (способность материала обмениваться теплом с окружающей средой) можно узнать на упаковке материала или определить по таблице теплопроводности минваты или другого материала, например, для пенопласта ПСБ-С 15 она равна 0,043 Вт/м, для минваты плотностью 200 кг/м3 — 0,08 Вт/м.

Чем выше коэффициент теплопроводности, тем материал холоднее. Наивысшая теплопроводность у металла, мрамора, минимальная — у воздуха. Материалы, в основе которых лежит воздух, являются теплыми, например, 40 мм пенопласта равны по теплопроводности 1 метру кирпичной кладки. Коэффициент имеет постоянное значение, его можно найти в справочнике ДБН В.2.6-31:2006 (Тепловая изоляция строений).

4. Сравните Rмин. с Rпр. и найдите разность ΔR. Если в результате вашего расчета Rмин.меньше или равно Rпр., то утепление стен дома не нужно, так как существующие слои обеспечивают нормативную теплоизоляцию строения. Когда же Rмин. больше Rпр., то определите разницу между ними, для этого вычтите из большего значения меньшее ?R= Rмин.- Rпр.

5. Подберите толщину утеплителя согласно величине ΔR. Выбранный утеплитель должен обеспечить для конструкции недостающее сопротивление теплопередачи. Выбирая материал, следует помнить о его характеристиках: коэффициент теплопроводности, плотность и класс горючести, коэффициент водопоглощения. Далее рассмотрим на примерах, как рассчитать толщину утеплителя для разных конструкций.

Как рассчитать утепление для кирпичных стен

Утепление кирпичных стен под штукатурку

Представим, что дом имеет стены, выполненные из пенобетона плотностью 300 (0,3 м), коэффициент теплопроводности материала составляет 0,29. Делим 0,3 на 0,29, и получаем значение в итоге 1,03.

Как рассчитать толщину утеплителя для стен, позволяющую обеспечить комфортное проживание в доме? Для этого необходимо знать минимальное значение теплосопротивления в городе или области, где расположено утепляемое строение. Далее от этого значения нужно отнять полученное 1,03 и в результате станет известно сопротивление теплу, которым должен обладать утеплитель.

Если стены состоят из нескольких материалов – бетон, кирпич, слой штукатурки и т.д., то следует просуммировать их показатели теплосопротивления. Толщина утеплителя стен рассчитывается с учетом сопротивления теплопередаче используемого материала (R). Для нахождения параметра следует узнать величину ГОСП (градусосутки отопительного периода) по формуле:

tB отражает температуру внутри помещения. Согласно установленным нормам она находится в пределах +20-22°С. Средняя температура воздуха – tот, число дней отопительного периода в календарном году – zот. Эти значения приведены в «Строительной климатологии» СНиП 23-01-99. Внимание следует уделить продолжительности и температуре в отопительном периоде, когда среднесуточная t≤ 8°С.

Когда теплосопротивление каждого материала будет определена, следует узнать какой должна быть толщина утеплителя потолка, пола, стен, кровли дома. Каждый материал «многослойного пирога» конструкции имеет свое тепловое сопротивление R и рассчитывается по формуле:

Где под n понимают число слоев, при этом тепловое сопротивление определенного материала равняется отношению его толщины (δs) к теплопроводности (λS).

Как рассчитать утепление стен из пеноблока

Утепление стен из пеноблока минватой

К примеру, в возведении конструкции используется пеноблок D600 толщиной 30 см, в роли теплоизоляции выступает базальтовая вата URSA плотностью 80-125 кг/м3, в качестве отделочного слоя – кирпич пустотелый плотностью 1000 кг/м3, толщиной 12 см.

Коэффициенты теплопроводности приведенных выше материалов указываются в сертификатах.

Теплопроводность бетона 0,26 Вт/м*0С

Теплопроводность утеплителя — 0,045 Вт/м*0С

Теплопроводность кирпича — 0,52 Вт/м*0С.

Определяем R для каждого материала.

Теплосопротивление газобетона — RГ = δ = 0,3/0,26 = 1,15 м 2 * 0 С/Вт

Теплосопротивление кирпича — RК = δ = 0,12/0,52 = 0,23 м 2 * 0 С/В.

Представим, что строительство происходит в регионе, где R ТР (22 0 С) — 3,45 м 2 * 0 С/Вт. Вычисляем RУ = 3,45 — 1,15 – 0,23 = 2,07 м 2 * 0 С/Вт. Теперь мы знаем, каким сопротивлением должна обладать базальтовая вата или другой утеплитель. Толщина утеплителя для стен будет определяться по формуле:

Если представить, что R ТР (18 0 С) = 3,15 м 2 * 0 С/Вт, то RУ = 1,77 м 2 * 0 С/Вт, а δS = 0,08 м или 8 см.

Как рассчитать толщину утепления мансарды

Утепление чердака и мансарды в доме

Расчет данного параметра производится по аналогии с определением толщины утеплителя стен дома. Для термоизоляции мансардных помещений лучше использовать материал теплопроводностью 0,04 Вт/м°С. Для чердаков толщина торфоизолирующего слоя не имеет большого значения. Чаще всего для утепления скатов крыш используют рулонные, матные или плитные теплоизоляции.

Толщина утеплителя для потолка рассчитывается по приведенному выше алгоритму. От того насколько грамотно будет определены параметры изоляционного материала, зависит температура в доме зимой. Опытные строители советуют увеличивать толщину утеплителя кровли до 50% относительно проектной. Если используются засыпные материалы, время от времени их необходимо разрыхлять.

Толщина утеплителя в каркасном доме

В роли теплоизоляции может выступать каменная вата, эковата и сыпучие материалы. Расчет толщины утеплителя в каркасном доме простой, потому как его конструкция предусматривает наличие утеплителя. Теплосопротивление стен дома в Москве должно составлять R=3,20 м 2 * 0 C/Вт. Теплопроводность утеплителя представлена в таблицах или в сертификате на товар.

Для ваты оно составляет λут = 0,045 Вт/м* 0 С. Толщина утеплителя для каркасного дома определяется по формуле:

Плиты минваты выпускаются толщиной 10 см и 5 см. В данном случае потребуется укладка минваты в два слоя.

Как рассчитать толщину утепления пола

Монтаж утеплителя под полом дома

Прежде чем приступить к расчетам следует знать, на какой глубине располагается пол относительно уровня земли. Также следует иметь представление о температуре грунта зимой на глубине. Данные можно взять из таблицы зависимости температуры грунта от глубины и месторасположения:

Сначала необходимо определить ГСОП, затем вычислить сопротивление теплопередаче, определить толщину слоев пола (к примеру, армированный бетон, цементная стяжка по утеплителю, напольное покрытие). Далее определяем сопротивление каждого из слоев и суммируем полученные значения. Таким образом, мы узнаем теплосопротивление всех слоев пола, кроме утеплителя.

Чтобы найти толщину утепления, из нормативного теплосопротивления отнимем общее сопротивление слоев пола за исключением изоляционного материала. Толщина утеплителя для пола в доме вычисляется путем умножения теплосопротивления утеплителя на коэффициент теплопроводности.

  • Как рассчитать толщину утеплителя для стен, крыши, пола, мансарды, Утепление своими руками


    В этой статье мы расскажем, как правильно рассчитать толщину утеплителя для кровли, мансарды, кирпичных стен, пола, чтобы зимой в доме было тепло и комфортно.

    Источник: xn—-jtbaaoqpdidh0am.xn--p1ai





Как рассчитать толщину утеплителя ⋆ Прорабофф.рф

Как рассчитать толщину утеплителяТеплоизоляцию дома необходимо выполнять таким материалом, который обладает наибольшей теплопроводностью, но при этом способен выдерживать механические нагрузки.

Важным параметром является и теплосопротивление утеплителя. Чтобы его вычислить, нужно обладать данными о коэффициенте теплопроводности, а также учесть толщину самого материала. Последний параметр необходимо определять очень внимательно, поскольку в противном случае не удастся обеспечить комфортный микроклимат в жилье.

Для чего необходим расчет толщины утеплителя

Зимой поддерживать в доме комфортную температуру воздуха очень важно. Каждый материал, из которого может возводиться жилая постройка, обладает своими теплопроводностью и теплосопротивлением. Таким образом, у древесины, кирпича и пеноблока они будут различаться.

Теплопроводностью называют способность используемого материала передавать тепловую энергию. Для точного вычисления этого показателя проводятся лабораторные исследования. Полученные результаты указываются на упаковке материала. Соответственно, теплосопротивление становится величиной, которая обратна уже названной теплопроводности. Если материал обладает низким сопротивлением, это значит, что он хорошо проводит тепло и нуждается в дополнительной теплоизоляции.

Потребность в проведении теплоизоляционных процедур увеличивается, если во время строительных работ были допущены какие-либо ошибки. Тогда возникают мостики холода, через которые тепло покидает внутренние помещения. Есть также угроза возникновения в проблемных местах конденсата, который приводит к скапливанию влаги и развитию плесени.

Как рассчитать толщину утеплителя для стен

1. Сначала необходимо определить показатель теплопроводности материала, который использовался для возведения дома. Также придется учесть особенности наружной отделки. Если последняя проведена качественно, столь же хорошее утепление может уже не потребоваться.

2. Выполняется расчет теплосопротивления конструкции (Rпр.). Определить этот параметр можно, используя специальную формулу. Но важно знать также, из какого материала возведена стена и какую толщину она имеет. Сама же формула выглядит следующим образом:

Rпр.=(1/α (в))+R1+R2+R3+(1/α (н)).

Здесь под R понимают сопротивление каждого входящего в конструкцию слоя. Параметр α(в) выступает в роли коэффициента теплопередачи, который характерен для внутренней стороны стен. Соответственно, α(н) – уровень теплоотдачи стены с наружной стороны.

3. В зависимости от конкретной климатической зоны определяется минимальное теплосопротивление (Rмин.). Для этого берется формула Rмин.=δ/λ. В качестве δ понимается толщина использованного материала, выраженная в метрах. Соответственно, λ – показатель теплопроводности материала, который указывается на таре для материала. Хотя есть также таблицы, в которых представлены эти параметры.

С увеличением теплопроводности понижается уровень теплоизоляции, то есть материал становится холоднее. Самой высокой теплопроводностью отличается мрамор. Зато для воздуха этот показатель ниже всего. Соответственно, качественной теплоизоляцией отличаются материалы, содержащие в структуре воздушные поры. Именно по этой причине лист пенопласта толщиной 4 см обеспечивает такое же утепление, как кирпичная кладка толщиной 100 см.

4. Проводится сравнение между Rмин. и ранее определенным Rпр. В итоге определяется разность ΔR, по которой судят, необходимо ли стенам утепление. К такому выводу приходят, когда Rмин. оказывается больше, чем Rпр. В противном случае утепление не требуется. Чтобы провести теплоизоляцию, необходимо знать разницу между показателями, если Rпр. меньше, чем Rмин.

5. Используя разницу ΔR, выбирают оптимальную толщину теплоизоляционного материала. При выборе необходимо учитывать и другие показатели материала. Важнейшее значение имеют теплопроводность, плотность, горючесть, водопоглощение.

Как рассчитать утепление самостоятельно

Теперь стоит рассмотреть конкретный пример расчета необходимой толщины утеплителя. В качестве материала для возведения стен возьмем пенобетон, плотность которого составляет 0,3 м. Для пенобетона теплопроводность равна 0,29. Тогда Rмин. будет равен 0,3/0,29=1,03. Также потребуется знать, какой показатель R должен присутствовать в конкретной климатической зоне. Сравнив полученные числа, можно определить, необходима ли теплоизоляция.

Но помимо самого пенобетона также в конструкции стены могут присутствовать другие слои – облицовочный кирпич, штукатурка и прочее. В таком случае потребуется сложить коэффициенты теплосопротивления, характерные для каждого из слоев. При этом согласно СНиП, внутри жилого помещения температура должна находиться на уровень не меньше +22°С. Причем, речь идет о средней температуре в течение всего года. То есть придется учитывать и те периоды, когда температура воздуха на улице составляет не больше +8°С.

После определения теплосопротивления следует вычислить, какую толщину должен иметь теплоизоляционный материал. Обычно теплоизоляция состоит из нескольких слоев, каждый из которых обладает своим показателем. Поэтому для определения суммарного теплосопротивления «пирога» необходимо сложить все показатели R. Не следует забывать, что R=δS/λS. То есть для его определения толщина материала делится на уровень теплопроводности.

Как рассчитать утепление стен из пеноблока

В качестве примера возьмем пеноблок D600, из которого возведена стена в 30 см. Для создания теплоизоляционного слоя используется базальтовая вата, плотность которой составляет 80-125 кг/м3. Дополнительно используется пустотелый кирпич для отделки. Толщина слоя – 12 см, плотность материала – 1000 кг/м3.

Чтобы выяснить коэффициент теплопроводности каждого из материалов, необходимо посмотреть на указанные в сертификатах значения. У бетона этот параметр равен 0,26 Вт/м*0С, у теплоизолятора – 0,045, у кирпичей – 0,52. Теперь можно без труда вычислить R, используя формулу R=δS/λS. В результате получится, что R пенобетона составляет 1,15, кирпича – 0,23. Чтобы вычислить теплосопротивление утеплителя, нужно из показателя Rтр вычесть определенные ранее Rг и Rк.

Когда работы выполняются в регионе, где для расчета Rрт используется показатель +22°С, его величина будет составлять 3,45. Соответственно, RУ=3,45-1,15-0,23. Таким образом, утеплитель должен иметь теплосопротивление 2,07. Зная этот параметр, можно рассчитывать толщину утеплителя δS=RУ*λSУ, которая окажется 0,09 м. В результате удалось определить, что для получения достойного утепления достаточно использовать плиту минеральной ваты толщиной 9 см. Но обычно берется плита в 10 см, поскольку это значение – фиксированное.

Как рассчитать толщину утепления мансарды

Особой специфики в определении такого параметра не наблюдается. Здесь проводятся те же действия, что в случае вычисления толщины теплоизоляционного материала для обустройства стен. Лучше всего, если теплоизоляция мансарды будет проводиться материалом, теплопроводность которого равна 0,04. В случае чердака не имеет принципиального значения, какой толщиной будет обладать теплоизоляционный слой. Чаще всего теплоизоляцию проводят плитными или листовыми материалами, хотя и утеплитель в виде рулонов тоже используется. Перед применением рулон достаточно только раскатать на ровной поверхности и дать ему выпрямиться.

Тем не менее, большинство профессиональных строителей рекомендует использовать более толстый утеплитель, чем рассчитывается по проекту. Если владелец хочет получить надежное утепление мансарды, ему лучше взять утеплитель толщиной примерно на 50% больше, чем расчетная. При применении сыпучих материалов также нужно учитывать, что периодически потребуется проводить разрыхление, чтобы отдельные гранулы не слипались друг с другом.

Толщина утеплителя в каркасном доме

Обычно теплоизоляцию каркасного дома проводят такими материалами, как каменная вата, керамзит, эковата. Ничего сложного в расчете толщины теплоизоляционного слоя для каркасного дома нет. Дело в том, что изначально постройки каркасного типа предполагают наличие утеплителя. Для средней полосы теплосопротивление стен находится на уровне 3,20. Для определения теплопроводности материала необходимо посмотреть на показатели, представленные в сертификате. Так, у минваты этот параметр составляет 0,045. Тогда для определения толщины утеплителя нужно разделит теплосопротивление на теплопроводность. В результате получится 0,14 м.

Сложность состоит в том, что минеральная вата выпускается в плитах, толщина которых не превышает 10 см. Поэтому лучше всего взять плиты с различающейся толщиной. Сначала укладывается слой минваты в 10 см, а на него – в 5 см.

Как рассчитать толщину утепления пола

Чтобы правильно вычислить толщину утепления, нужно сначала учесть, как глубоко заложен пол по сравнению с уровнем земли. Также важно, какой температурой обладает грунт зимой. Эти показатели берутся из специальной таблицы. Отталкиваясь от того, какую температуру воздуха в помещении нужно получить, вычисляют теплосопротивление, суммируя показатели каждого из слоев, которые образуют пол. В результате получится уровень теплосопротивления пола в целом без учета утеплителя.

Остается вычесть полученный выше показатель из нормативного теплосопротивления. Остаток перемножается с коэффициентом теплопроводности того материала, который будет использоваться для теплоизоляции. Полученное значение – это и есть необходимая толщина утеплителя.

К вычислению толщины утеплителя необходимо очень внимательно подходить. От того, насколько качественно удастся определить этот параметр, зависит комфорт проживания и сохранность самой постройки.

Теплоизоляция | Время замораживания | Потери тепла | Программное обеспечение для расчета толщины

Сводка -

Программа для расчета потерь тепла Программа поможет вам узнать факторы, которые будут определять работу среды и способствовать потерям тепла и энергии. Если вы хотите выбрать проверенный и испытанный, попробуйте ISOWTC.

Тепловые потери в трубах, воздуховодах, резервуарах, трубах и Rockwool могут быть весьма напряженными, потому что придется привыкнуть к инструменту, который дает точные показания как в изолированной, так и в неизолированной среде.Необходимо знать тепловое излучение, поскольку с его помощью можно узнать излучение электромагнитных волн, возникающее из-за теплопередачи, и для этого было бы разумным шагом выбрать калькулятор, который вычисляет тепловые потери.

Использование калькулятора потерь тепла дает несколько интересных преимуществ, наиболее распространенным из которых является то, что можно узнать толщину изоляции отопительной системы или теплоносителя. Другими важными показаниями, которые будут предоставлены в конце расчета теплоизоляции , являются теплопроводность и излучение.Поскольку количество потребляемой энергии становится все больше и с появлением различных типов настроек термостата, становится необходимым установить программу для расчета тепловых потерь , которая сможет охватить все общие области.

Выбор подходящего программного обеспечения для расчета теплоизоляции имеет значение

Теперь, когда рынок наводнен выбором, нужно убедиться, что выбрано правильное программное обеспечение для расчета потерь тепла .Те, кто не желает тратить время на изучение различных вариантов, могут выбрать вариант от ISOWTC, поскольку он уже давно здесь упрощает расчет потерь тепла. При выборе правильного варианта следует учитывать следующие важные моменты:

Выбранное вами программное обеспечение для расчета теплопотерь должно уметь точно определять поведение людей, поскольку тогда только такие факторы, как открытые окна и двери, настройки термостата и тип поверхности, не будут влиять на показания

Каждое программное обеспечение имеет разные возможности, вы тот, кто должен выбрать то, которое кажется идиллическим, глядя на реквизиты для расчета

Выбранный вами калькулятор потерь тепла должен учитывать такие факторы, как инфильтрация воздуха и теплопроводность, так как оба они будут влиять на теплопотери в среде или на теплопотери здания в целом

Калькулятор должен предоставить вам показания в форме усиления или потерь излучения, так как только с ним вы сможете выбрать толщину изоляции

Не делайте предположений, попробуйте калькулятор потерь тепла и сделайте свое мнение.Есть некоторые, которые необходимо установить с определенной плотностью, если вам нравится эта концепция, вы можете рассмотреть один или перейти к другому варианту. Следует знать, что расчет теплопотерь - одна из таких проблем, которая давно беспокоит инженеров, и поэтому становится крайне необходимо выбрать лучший, чтобы его использование в будущем вообще не дало никаких проблем.

Первоисточник -

http://www.yooarticles.net/article/heat-loss-calculation-software-a-tool-that-enables-you-to-deal-with-that-notorious-heat-loss-easily

,

Инструменты для теплотермического расчета - Броня

Калькулятор предназначен для примерного расчета необходимой толщины
теплоизоляции «Броня» для зданий и трубопроводов.

Калькулятор необходимой толщины

Стенка

Материал стены Кирпич Бетон Керамзитобетон Пенобетон Дерево Металл

толщина стенки 250 400 530 670

Рассчитать

Калькулятор необходимой толщины

Труба

Температура поверхности ° C 60 80 100 120 150 200

Ожидаемая температура на изолированной поверхности 42 ± 2 ° C 33 ± 2 ° C 31 ± 2 ° C 30 ± 2 ° C 28 ± 2 ° C 25 ± 2 ° C

Рассчитать

Калькулятор предназначен для примерного расчета необходимого количества теплоизоляции «Броня» в зависимости от площади изолируемой поверхности, способа нанесения
и толщины слоя теплоизоляции «Броня».

Калькулятор количества материала

Труба

Длина трубы (м):

Для получения этого значения
заполните форму «Калькулятор требуемой толщины».

Толщина слоя: 0,5 1 1,5 2 2.5 3 3.5 4 4.5 5

Объем ковша (л): 5 10 20

Метод нанесения: Ручной Механический

Рассчитать

Площадь (м 2 ):

Количество ковшей:

,

Теплоизоляция | Трубопроводная техника

1. Введение:

Теплопередача - одна из наиболее распространенных единичных операций в обрабатывающей промышленности. В идеальной ситуации необходимо достичь теплового баланса между источником и стоком без потери тепловой энергии в атмосферу. К сожалению, вышеуказанное не может быть достигнуто в абсолютном выражении, даже несмотря на то, что может быть предпринята попытка контролировать теплопередачу таким образом, чтобы ограничить потери тепла в атмосферу до минимума, применяя изоляционный материал на металлической поверхности, открытой для атмосферы.Кроме того, могут быть некоторые другие факторы (например, конденсация и последующее замерзание влаги на открытой поверхности), которые могут потребовать использования изоляционного материала в зависимости от условий эксплуатации рассматриваемой системы. Однако соображения стоимости преобладают при выборе подходящего уровня изоляции, который окажется наиболее эффективным с общей точки зрения.

2. Назначение:

Цели обеспечения теплоизоляции можно резюмировать следующим образом:

  1. Для предотвращения потерь тепла от горячей поверхности.
  2. Для предотвращения перегрева холодной поверхностью.
  3. Для предотвращения конденсации (и последующего образования льда) на холодной поверхности.
  4. Для защиты персонала от случайного контакта тела человека с горячей металлической поверхностью.

3. Принцип теплопередачи:

Тепловые потери в случае круглой трубы с горячей изоляцией происходят из-за теплового потока в следующих 4 шагах, см. Рисунок (Рисунок 1) ниже

Рис.1 Теплоизоляция

Фиг.1

1.Тепловой поток Q1 от жидкости к внутренней поверхности металлической стенки по конвекции

2. Тепловой поток Q2 через металлическую стену за счет теплопроводности.

3. Тепловой поток Q3 через слой изоляции посредством теплопроводности

4. Тепловой поток Q4 от внешней поверхности металлической стенки в атмосферу, преимущественно за счет конвекции.

В установившемся режиме скорость передачи тепла через вышеуказанные 4 шага будет такой же.

то есть Q1 = Q2 = Q3 = Q4

В случае получения тепла через трубу с холодной изоляцией направление теплового потока будет противоположным направлению потока в трубе с горячей изоляцией.

Скорость теплопередачи за счет теплопроводности = K A * Δt = Δt / RCond

Где K = теплопроводность

A = Площадь поверхности

Δt = Температурный градиент на единицу длины

RCond (термическое сопротивление из-за проводимости) = 1 / KA

Скорость теплопередачи конвекцией = h A * Δt = Δt / RConv

Где h = коэффициент теплопередачи конвекции

RConv (Тепловое сопротивление из-за конвекции) = 1 / га

ΔT = перепад температур

Применяя вышеуказанные базовые уравнения к поперечному сечению изолированной трубы и игнорируя удельное тепловое сопротивление RConv и RCond для теплопередачи на этапах 1 и 2 (т.е.е. при условии, что этапы 1 и 2 практически не оказывают сопротивления тепловому потоку)

Потери тепла через изоляцию

Q3 = K * 2πL * Δt1 / Ln (D2 / D1) _______________________ (уравнение 1)

Где:

D2 = Внешний диаметр изоляции

D1 = внутренний диаметр изоляции

L = длина изолированной трубы

Δt1 = разница температур между внутренней и внешней поверхностями изоляции.

Потери тепла с внешней поверхности изоляции в атмосферу

Q4 = h * πD2 L * Δt2 _______________________ (Ур.2)

Где:

Δt2 = разность температур t между внешней поверхностью изоляции и атмосферой.

В устойчивом состоянии

Q3 = Q4

К * 2πL * Δt1 / Ln (D2 / D1) = h * DD2 L * Δt2

Коэффициент теплопроводности изоляционного материала K обычно составляет 0,02–0,04 Вт / м. О С

Конвекция Коэффициент теплопередачи для воздуха (естественная конвекция) обычно составляет 15-20 Вт / м. 2 . О С

4.Определение толщины изоляции:

Выбор толщины изоляции осуществляется на основе 1 из следующих случаев для данной жидкости и температуры окружающей среды, температуры по влажному термометру (учитывается только для холодной изоляции) и скорости ветра (учитывается в коэффициенте конвективной теплопередачи для теплового потока от изоляции. верхняя поверхность в атмосферу).

Вариант 1:
Для поддержания температуры внешней поверхности изоляции на заданном уровне от технологического угла i.е. для управления притоком тепла) в случае трубопроводов с холодной изоляцией.

Корпус 2:
Для поддержания температуры внешней поверхности изоляции выше температуры по влажному термометру, чтобы избежать конденсации и последующего замерзания атмосферной влаги в случае труб с холодной изоляцией.

Корпус 3:
Для поддержания температуры внешней поверхности изоляции с точки зрения защиты персонала в случае трубопровода с горячей изоляцией. Допустимой считается максимальная температура 52 ° C.

Случай 4:
Для поддержания потерь тепловой энергии на заданном уровне с точки зрения ограничения эксплуатационных расходов установки в случае трубопровода с горячей изоляцией. Значение в 100 ккал / час м2 обычно считается удовлетворительным с точки зрения рационализации годовых капитальных вложений по сравнению с годовыми эксплуатационными расходами завода.

Расчет толщины изоляции для случаев с 1 по 3 выполняется в следующих шагах

Шаг 1: Предположим произвольную толщину изоляции.

Шаг 2: Определите Q4 на основе предварительно определенного значения Δt2 (т. Е. Разницы между заданной температурой внешней поверхности изоляции и окружающей среды) и предполагаемого значения толщины изоляции на этапе 1, согласно уравнению (EQ .2)

Шаг 3: Приравнять Q3 = Q4

Шаг 4: Для значения Q3, полученного выше, рассчитайте значение толщины изоляции в соответствии с уравнением (уравнение 1)

Шаг 5: На основе рассчитанного значения толщины изоляции пересчитать Q4

Шаг 6: Повторяйте шаги с 3 по 5 до тех пор, пока значения Q3 и Q4 не станут практически одинаковыми.

Шаг 7: Выберите толщину изоляции, рассчитанную на шаге 4, соответствующую установившемуся состоянию, достигнутому на шаге 5.

Расчет толщины изоляции для случая 1 выполняется по тому же принципу, что и для случая

.

от 1 до 3 с незначительным изменением подхода, который выглядит следующим образом

Шаг 1: то же, что и выше

Шаг 2 и Шаг 3: Не требуется, так как потери тепла (т.е. Q3 = Q4) уже указаны.

Шаг 4: Для указанного значения Q3 = Q4 вычислите значение Ät1 (т. Е. Разность температур между внутренней и внешней поверхностями изоляции) на основе принятого значения толщины изоляции на шаге 1.

Шаг 5: Рассчитайте температуру внешней поверхности изоляции на основе температуры внутренней поверхности как температуры жидкости и Ät1, рассчитанной на шаге 4 выше.

Шаг 6: Рассчитайте Δt2 (т.е. разность между расчетной температурой наружной поверхности изоляции на шаге 5 выше и для данной температуры окружающей среды).

Шаг 7: Рассчитайте толщину изоляции на основе рассчитанного выше Δt2 и указанного значения Q4.

Шаг 8: Повторите шаги 4 для рассчитанного значения толщины изоляции на шаге 7 выше и указанного значения Q3 = Q4, чтобы получить новое значение Δt1

Шаг 9: Повторите шаги с 5 по 7, чтобы получить новое значение толщины изоляции

Шаг 10: Повторяйте шаги 8 и 9 до тех пор, пока не будет достигнуто установившееся состояние (т.е.е. вычислено

Толщина изоляции на шаге 7 становится постоянной)

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
