Калькулятор звукоизоляции

3 Готовые решения

Rw, дБ:60

ΔRw, дБ:9

ΔLnw, дБ: 13

Толщина, мм: 85

0,00 ₽/м²

ВЫБРАТЬ Система начального уровня звукоизоляции.

Рекомендуется для многоквартирных или частных жилых домов. Базовая система позволяет добиться снижения бытового шума до нормативных значений, предусмотренных СП 5.13330.2011 “Защита от шума” (Актуализированная редакция СНиП 23-03-2003).

ТермоЗвукоИзол. Упругий мат выполняет функцию демпфирующего слоя, снижая вибрацию передаваемую на каркас. А также, за счет своего состава (плотное иглопробивное стекловолокно), эффективно поглощает звук.
СтопЗвук. Пористо-волокнистые плиты поглощают и рассеивают звуковые волны, устраняют резонанс.
Сонокреп. Виброподвес с эластомером, фиксирует профильную конструкцию, снижая передачу вибрации.
Лента Уплотнительная. Самоклеящаяся лента снижает вибрацию, проходящую через каркас.
Герметик Сонетик. Виброизолирующий герметик заполняет и герметизирует швы, щели, трещины и стыки между соединениями плотных материалов, образуя монолитную систему звукоизоляции.
Виброшайба. Дополнительно снижает передачу вибрации на профильную конструкцию.

Rw, дБ:65

ΔRw, дБ:14

ΔLnw, дБ: 15

Толщина, мм: 72,7

0,00 ₽/м²

ВЫБРАТЬ Система второго уровня звукоизоляции.

Самая распространённая и востребованная система. Применяется в многоквартирных жилых домах повышенной комфортности, гостиницах, больницах, санаториях и т.п. Обеспечивает помещение акустическим комфортом благодаря защите от бытового воздушного шума и значительному ослаблению структурного шума (механическими удары, топот ног и т.п.). Основным элементом системы является вязкоэластичная мембрана Тексаунд.

ТермоЗвукоИзол. Упругий мат выполняет функцию демпфирующего слоя, снижая вибрацию передаваемую на каркас. А также, за счет своего состава (плотное иглопробивное стекловолокно), эффективно поглощает звук.
СтопЗвук. Пористо-волокнистые плиты поглощают и рассеивают звуковые волны, устраняют резонанс.
Тексаунд. Сверхтонкая эластичная минеральная мембрана имеет высочайшую поверхностную плотность, обеспечивающую индекс Rw = 28 дБ, такие характеристики сопоставимы со слоем стали или свинца. Она изолирует шум во всех диапазонах звуковых частот, включая низкие частоты. Является мощной преградой, сдерживающей энергию звука.
Сонокреп. Виброподвес с эластомером, фиксирует профильную конструкцию, снижая передачу вибрации.

Лента Уплотнительная. Самоклеящаяся лента снижает вибрацию, проходящую через каркас.
Герметик Сонетик. Виброизолирующий герметик заполняет и герметизирует швы, щели, трещины и стыки между соединениями плотных материалов, образуя монолитную систему звукоизоляции.
Виброшайба. Дополнительно снижает передачу вибрации на профильную конструкцию.

Rw, дБ:64

ΔRw, дБ:13

ΔLnw, дБ: 14

Толщина, мм: 68,5

0,00 ₽/м²

ВЫБРАТЬ Система второго уровня звукоизоляции.

Самая распространённая и востребованная система. Применяется в многоквартирных жилых домах повышенной комфортности, гостиницах, больницах, санаториях и т.п. Обеспечивает помещение акустическим комфортом благодаря защите от бытового воздушного шума и значительному ослаблению структурного шума (механическими удары, топот ног и т.п.). Основным элементом системы является тонкая тяжелая панель Соноплат.

ТермоЗвукоИзол. Упругий мат выполняет функцию демпфирующего слоя, снижая вибрацию передаваемую на каркас. А также, за счет своего состава (плотное иглопробивное стекловолокно), эффективно поглощает звук.
СтопЗвук. Пористо-волокнистые плиты поглощают и рассеивают звуковые волны, устраняют резонанс.
Cоноплат. Звукоизоляционная панель, при относительно малой толщине 12мм, имеет рекордно высокий индекс собственной звукоизоляции Rw=38-42дБ (сопоставимо с бетоном толщиной 30-35мм или с пеноблоком толщиной 60мм). Она поглощает и изолирует шум на всех слышимых диапазонах частот, сокращает передачу вибрации и устраняет звуковые “мостики”.
Сонокреп. Виброподвес с эластомером, фиксирует профильную конструкцию, снижая передачу вибрации.
Лента Уплотнительная. Самоклеящаяся лента снижает вибрацию, проходящую через каркас.
Герметик Сонетик. Виброизолирующий герметик, заполняет и герметизирует швы, щели, трещины и стыки между соединениями плотных материалов, образуя монолитную систему звукоизоляции.
Виброшайба. Дополнительно снижает передачу вибрации на профильную конструкцию.

Rw, дБ:69

ΔRw, дБ:18

ΔLnw, дБ: 16

Толщина, мм: 73,7

0,00 ₽/м

ВЫБРАТЬ Система третьего уровня звукоизоляции.

Наиболее эффективная система. Применяет как в жилых домах и квартирах высокого уровня комфортности, так и в специальных помещениях (студии звукозаписи, переговорные комнаты, кино-концертные залы, рестораны, бары караоке и т.п.). Снижает передачу звука через стены и перекрытия во всем диапазане частот и делает его незаметным для восприятия человеком (при громкости в источнике до 80-85 дБ). Основными элементами системы являются мембрана Тексаунд и панель Соноплат.

Тексаунд FT. Комбинированная минеральная мембрана имеет высочайшую поверхностную плотность, обеспечивающую индекс Rw > 28 дБ. За счет входящих в состав акустического войлока и слоя вязкоупругой мембраны, она выполняет одновременно три основные функции: cнижает передачу вибрации, частично поглощает шум и максимально сдерживает энергию звука.
СтопЗвук. Пористо-волокнистые плиты поглощают и рассеивают звуковые волны, устраняют резонанс.
Тексаунд. Сверхтонкая эластичная минеральная мембрана имеет высочайшую поверхностную плотность, обеспечивающую индекс Rw = 28 дБ, такие характеристики сопоставимы со слоем стали или свинца. Она изолирует шум во всех диапазонах звуковых частот, включая низкие частоты. Является мощной преградой, сдерживающей энергию звука.
Сонокреп. Виброподвес с эластомером, фиксирует профильную конструкцию, снижая передачу вибрации.
Лента Уплотнительная. Самоклеящаяся лента снижает вибрацию, проходящую через каркас.
Герметик Сонетик. Виброизолирующий герметик заполняет и герметизирует швы, щели, трещины и стыки между соединениями плотных материалов, образуя монолитную систему звукоизоляции.

Rw, дБ:69

ΔRw, дБ:18

ΔLnw, дБ: 16

Толщина, мм: 69,5

0,00 ₽/м²

ВЫБРАТЬ Система третьего уровня звукоизоляции.

Наиболее эффективная система. Применяет как в жилых домах и квартирах высокого уровня комфортности, так и в специальных помещениях (студии звукозаписи, переговорные комнаты, кино-концертные залы, рестораны, бары караоке и т.п.). Снижает передачу звука через стены и перекрытия во всем диапазане частот и делает его незаметным для восприятия человеком (при громкости в источнике до 80-85 дБ). Основным элементом системы является комбинация мембран Тексаунд.

Тексаунд FT. Комбинированная минеральная мембрана имеет высочайшую поверхностную плотность, обеспечивающую индекс Rw > 28 дБ. За счет входящих в состав акустического войлока и слоя вязкоупругой мембраны, она выполняет одновременно три основные функции: cнижает передачу вибрации, частично поглощает шум и максимально сдерживает энергию звука.
СтопЗвук. Пористо-волокнистые плиты поглощают и рассеивают звуковые волны, устраняют резонанс.
Cоноплат. Звукоизоляционная панель, при относительно малой толщине 12мм, имеет рекордно высокий индекс собственной звукоизоляции Rw=38-42дБ (сопоставимо с бетоном толщиной 30-35мм или с пеноблоком толщиной 60мм). Она поглощает и изолирует шум на всех слышимых диапазонах частот, сокращает передачу вибрации и устраняет звуковые “мостики”.
Сонокреп. Виброподвес с эластомером, фиксирует профильную конструкцию, снижая передачу вибрации.
Лента Уплотнительная. Самоклеящаяся лента снижает вибрацию, проходящую через каркас.
Герметик Сонетик. Виброизолирующий герметик заполняет и герметизирует швы, щели, трещины и стыки между соединениями плотных материалов, образуя монолитную систему звукоизоляции.

3 Готовые решения

Rw, дБ:54

ΔRw, дБ:3

ΔLnw, дБ: —

Толщина, мм: 48

0,00 ₽/м²

ВЫБРАТЬ Экономичная система под натяжной потолок, где необходимо соблюдать минимальную толщину.

Позволяет убрать “эффект барабана” и сокращает передачу воздушного шума.

ТермоЗвукоИзол.Волокнистый мат выполняет функцию звукопоглощающего слоя. Заполняет пустое пространство в промежутке между плитой перекрытия и натяжным потолком, снимает “эффект барабана”.

Rw, дБ:57

ΔRw, дБ:6

ΔLnw, дБ: —

Толщина, мм: 24

0,00 ₽/м²

ВЫБРАТЬ Самая распространенная система под натяжной потолок, где необходимо соблюдать минимальную толщину.

Применяется в многоквартирных жилых домах повышенной комфортности. Благодаря своей массе, вязкоэластичная мембрана Тексаунд FT образует тяжелый звукоизоляционный купол, препятствующий проникновению воздушного шума. Акустический войлок, входящий в состав материала эффективно поглощает звук, предотвращая возникновения “эффекта барабана”.

Тексаунд FT. Комбинированная минеральная мембрана имеет высочайшую поверхностную плотность, обеспечивающую индекс Rw > 28 дБ. За счет входящих в состав акустического войлока и слоя вязкоупругой мембраны, она выполняет одновременно несколько функций: максимально сдерживает энергию звука и эффективно поглощает шум.

Расчёт параметров звукоизоляции ограждающих конструкций

📅 Создано: 19 Января 2018, 11:54 👀 Просмотров: 6558

Расчет звукоизоляции ограждающих конструкций должен проводиться на основании СП 23-103 «Проектирование звукоизоляции ограждающих конструкций жилых и общественных зданий». При разработке проектной документации обьектов капитального строительства и реконтрукции зданий вопросы защиты от шума должны быть рассмотрены и документально зафиксированы в соответствующих разделах.

Акустический расчет должен производиться в следующей последовательности:

Выявление источников шума и определение их шумовых характеристик
Выбор точек в помещениях, для которых необходимо провести расчет
Определение путей распространения шума от его источника до расчетных точек и потерь звуковой энергии по каждому из путей
Определение ожидаемых уровней шума в расчетных точках
Определение требуемого снижения уровней шума
Разработка мероприятий по обеспечению требуемого снижения уровней шума
Проверочный расчет достаточности выбранных шумозащитных мероприятий для обеспечения защиты обьекта или территории от шума

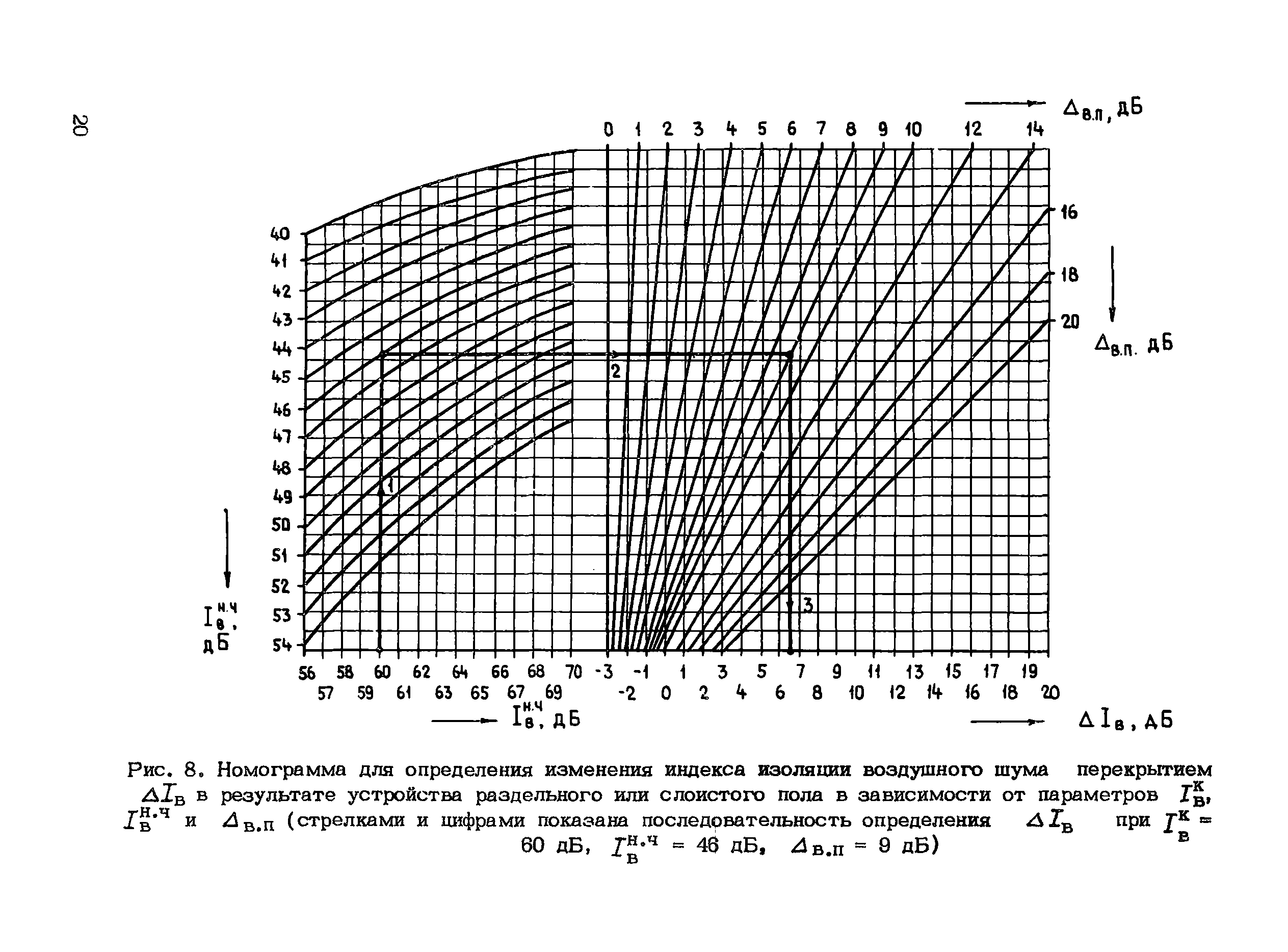

Индекс изоляции воздушного шума ограждающей конструкцией можно принимать по результатам испытаний или производить расчет согласно СП 23-103.

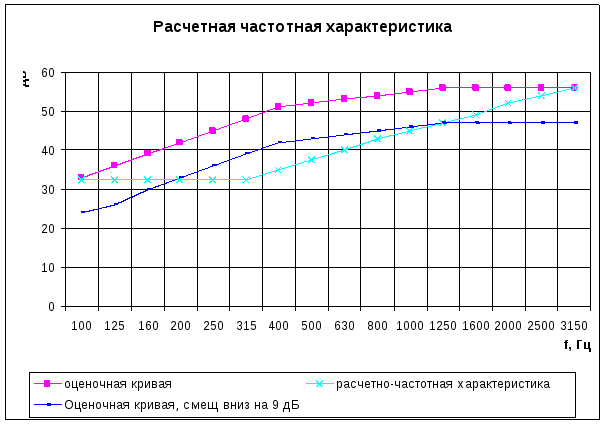

Результаты испытаний конструкций с применением материалов ТехноНИКОЛЬ приведены в разделе 4 настоящего руководства. Индекс приведенного уровня ударного шума под перекрытием согласно СП 23-103 можно определять по формуле: L_nw = L_nw0 — дельта L_nw , ДБ, где L_nw0 — индекс приведенного уровня ударного шума для несущей плиты перекрытия, дБ, принимаемый по таблице 18 из СП 23-103. дельта L_nw — Индекс улучшения изоляции ударного шума.

Пример расчёта звукоизоляции:

Задача:

Требуется рассчитать индекс приведенного уровня ударного шума под междуэтажным перекрытием. Перекрытие состоит из ж/б плиты плотностью 2000 кг/м³, толщиной 150 мм, звукоизоляционного слоя из цементно-песчаной стяжки плотностью 1800 кг/м3 толщиной 50 мм и паркета на битумной мастике по твердой ДВП толщиной 4 мм плотностью 1100 кг/м³

Решение:

Ответ: Данный индекс приведенного уровня ударного шума под перекрытием не превышает L_{nw треб} = 60 дБ для междуэтажного перекрытия жилых домов, согласно СП 51. 13330

Нормы и правила защиты от шума

Обязательные требования, которые должны выполняться при проектировании, строительстве и эксплуатации зданий различного назначения с целью защиты от шума и обеспечения нормативных параметровакустической среды, устанавливает СП 51.13330. Ниже приведены нормируемые параметры звукоизоляции внутренних ограждающих конструкций. При этом фактическая или величина индекса звукоизоляции, R_w” должна быть больше, чем R_{w треб} (R_w ≥ R_{w треб}), а L_nw – меньше требуемой величины L_nw (L_nw ≤ L_{nw треб}).

Таблица: Требуемые индексы изоляции воздушного шума ограждающих конструкций и приведённые уровни ударного шума перекрытий при передаче звука сверху вниз

№	Наименование и расположение ограждающей конструкции	R_w”,дБ	L_nw,дБ
1	Перекрытия между помещениями квартир и перекрытия, отделяющие помещения квартир от холлов, лестничных клеток и используемых чердачных перекрытий	52	60
2	Перекрытия между помещениями квартир и расположенными под ними магазинами	55	60
3	Перекрытия между комнатами в квартире в двух уровнях	45	63
4	Перекрытия между жилыми помещениями в общежитиях	50	60
5	Перекрытия между помещениями квартиры и расположенными под ними ресторанами, кафе, спортивными залами	57	63
6	Перекрытия между помещениями квартиры и расположенными под ними административными помещениями, офисами	52	63
7	Стены и перегородки между квартирами, между помещениями квартир и лестничными клетками, холлами, коридорами, вестибюлями	52	–
8	Стены между помещениями квартир и магазинов	55	–
9	Стены и перегородки, отделяющие помещения квартир от ресторанов, кафе и спортивных залов	57	–
10	Перегородки без дверей между комнатами, между кухней и комнатой в квартире	43	–
11	Перегородки между санузлом и комнатой в одной квартире	47	–
12	Стены и перегородки между комнатами общежитий	50	–
13	Входные двери квартир, выходящие на лестничные клетки, в вестибюли и коридоры	32	–

Статьи по теме

Возможно вас заинтересует

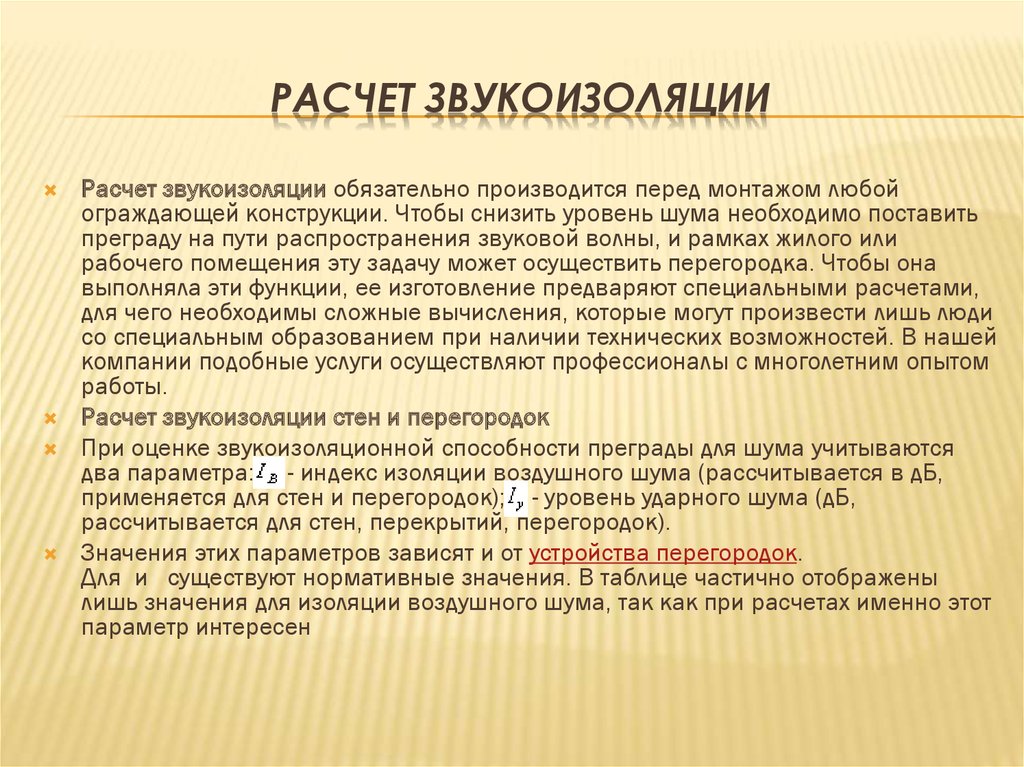

Расчет звукоизоляции помещений – что нужно знать о звуке? + Видео

Говоря о необходимости провести расчет звукоизоляции помещений, стен или перекрытия, люди имеют в виду разные процессы. Например, обывателей интересует объем средств, которые необходимо потратить, а специалистов – сложные вычисления относительно силы звуковых волн и правильной расстановки препятствий. Что ж, попробуем найти золотую середину между этими вычислениями.

Акустические хитрости – чему не учат в школе?

Чему-чему, а этим навыкам в школе нас не учат – расчет звукоизолирующих конструкций под силу провести только действительно опытным специалистам со специальным образованием. Сложность подсчетов заключается во многих факторах: требуется учесть толщину всех перекрытий, из какого материала они сделаны, какими характеристиками обладают. Помимо этого, учитываются и параметры помещения, его размеры и расстановка компонентов.

По правде говоря, столь сложные расчеты необходимы только в тех случаях, когда звукоизолировать предстоит помещения для профессиональной звукозаписи, озвучивания или радио-рубки. В обычной квартире такая звукоизоляция необходима разве что в тех случаях, если вы днями напролет планируете музицировать или распевать оперные арии вперемешку со старым-добрым рок-н-ролом.

Однако большинство простых обывателей всего-навсего стремятся оградить себя от шума: криков ребятни во дворе, бурного обсуждения футбольного матча за стеной, лая собаки сверху и плача ребенка снизу. Кстати, не стоит считать бездушными людей, которые раздражаются от детского плача – его уровень достигает 70 с лишним дБ, это при том, что рекомендованный минздравом уровень шума днем не должен превышать 45 дБ, а ночью и того меньше – 35 дБ. Для достижения такого уровня комфорта все конструкции в нашем доме должны соответствовать определенному индексу звукоизоляции.

Индекс звукоизоляции – параметр тишины

Под индексом звукоизоляции следует понимать возможность материала отражать звуковые и ударные волны в определенном диапазоне. Этот параметр разделяют на две категории: индекс изоляции воздушных шумов (звуковые волны, распространяющиеся по воздуху) и индекс изоляции ударных звуков. Последние распространяются через элементы конструкции здания: перекрытия, перегородки, стены.

Впрочем, разграничить эти параметры достаточно тяжело – тот же воздушный шум превращается в структурный, когда мы слышим разговор соседей за стеной, а ударный порождает воздушные звуковые волны, которые мы непосредственно и слышим. Поэтому чаще всего продавцы материалов и обыватели подразумевают один индекс – воздушный, поскольку именно по воздуху и передается большинство шумов.

Для разных типов ограждающих конструкций существует свой, оптимальный индекс звукоизоляции воздушного шума.

Стены в вестибюлях, внутри квартир, перегородки между квартирами и коридорами – индекс звукоизоляции на уровне 54 дБ обеспечивает высокую степень комфорта. Индекс на уровне 52 дБ – средняя степень и на уровне 50 дБ – низкая.
Перегородки между комнатами, комнатами и кухней – 43 дБ обеспечивают высокий уровень комфорта, 41 и 42 считаются низким и средним уровнями.
Перегородка между комнатами и туалетом – оптимальный индекс для этого участка стены находится в рамках 47-50 дБ.

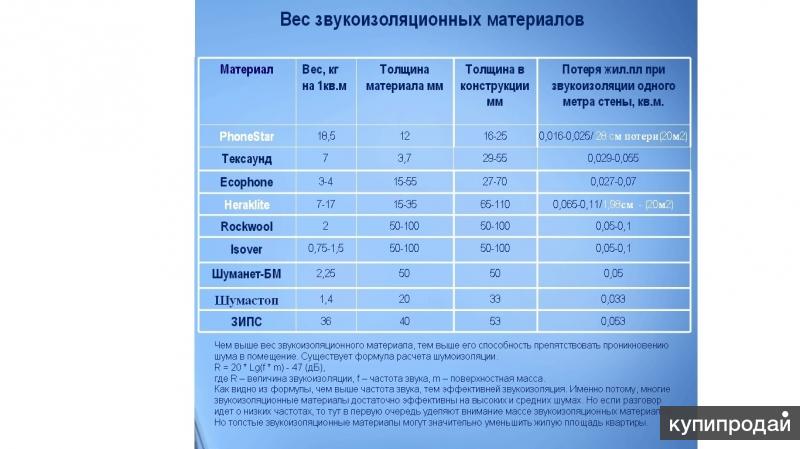

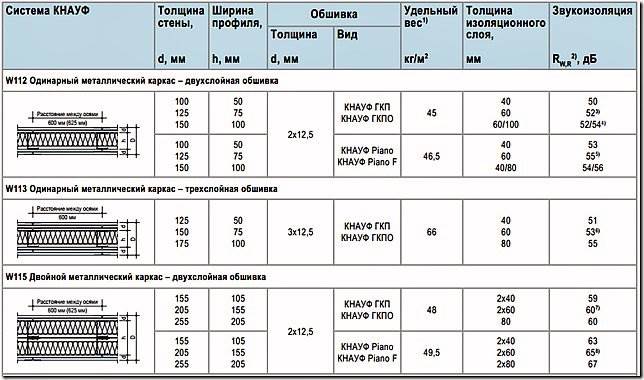

Индекс звукоизоляции растет, в зависимости от толщины перегородок и плотности материала. При этом увеличение толщины перегородок специально для улучшения звукоизоляции – самый затратный и неэффективный метод. В таких случаях говорят, что овчинка выделки не стоит – увеличение толщины стены вдвое улучшит звукоизоляцию всего на 10-15 дБ. Высчитать нынешний индекс звукоизоляции стен вы можете, ориентируясь на доносящиеся к вам звуки. Например, шепот имеет силу в 20 дБ, обычный разговор – около 45 дБ, ссора или плач ребенка – до 70 дБ.

Если к вам от соседей доносятся даже их разговоры, значит, стена между вашими квартирами имеет индекс звукоизоляции ниже 45 дБ. Расчет звукоизоляции стен в таком случае прост: усилив индекс на 15-20 дБ, вы перестанете слышать соседей. Найти нужный материал с таким индексом на стройрынке не составит большого труда.

Следует отметить, что чисто психологически снижение уровня шума на 1-2 дБ порой воспринимаются на все 10 дБ. Дело в том, что у каждого человека свой «болевой порог» восприятия звука, сформированный индивидуально. Кто-то совершенно не замечает шум компьютера, а кто-то не может уснуть под тиканье часов – для этих людей изменения уровня шума будут ощущаться совершенно по-разному.

Коэффициент поглощения звука – разделяй и властвуй!

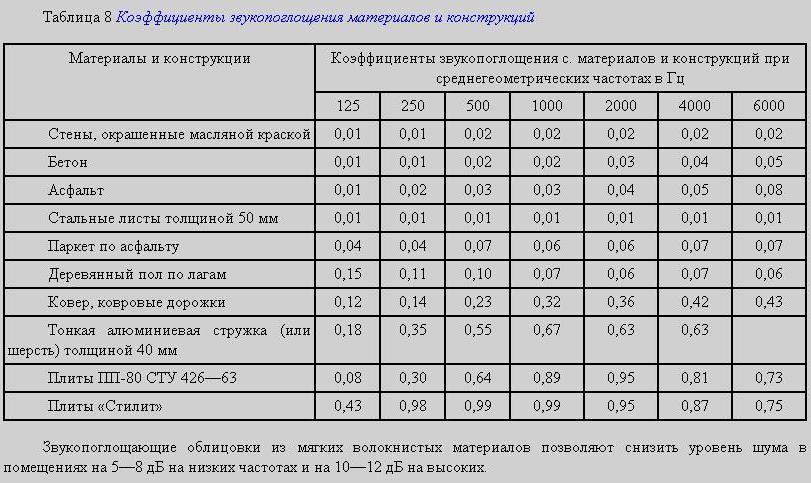

Помимо индекса звукоизоляции, нужно учитывать в расчетах еще и коэффициент звукопоглощения. Под данным термином подразумевается способность материалов поглощать и уменьшать силу звука – такая способность числится за мягкими, ячеистыми, зернистыми и ворсистыми структурами, которые имеют хаотическое строение. Попадая в такую среду, звук должен преодолеть множество мелких преград. Измеряется коэффициент на шкале от 0 до 1 – материалами, пригодными для выполнения роли звукопоглощающего слоя, считаются варианты с коэффициентом от 0,4, при слое материала от 5 до 10 см, в зависимости от того, сколько вы можете позволить себе выделить пространства от стен под звукоизоляцию.

Материалы, коэффициент поглощения которых стремится к нулю, как правило, имеют высокий индекс звукоизоляции – то есть хорошо отражают звук. Сочетания этих параметров в одном материале не существует, правда, есть готовые ЗИПС-панели, которые можно сразу клеить или крепить с помощью саморезов к стене.

Если вы хотите действительно получить качественную изоляцию квартиры, необходимо комбинировать и просчитывать как индекс звукоизоляции, так и коэффициент поглощения. Проще говоря, необходимо делать многослойную конструкцию, в которой будет как минимум один слой мягкого материала, один слой твердого и по возможности воздушная прослойка. Доказано, что, попадая из одной среды в другую через воздушную прослойку, звук еще больше теряет силу.

Расчет звукоизоляции ограждающих конструкций – проводим подсчеты

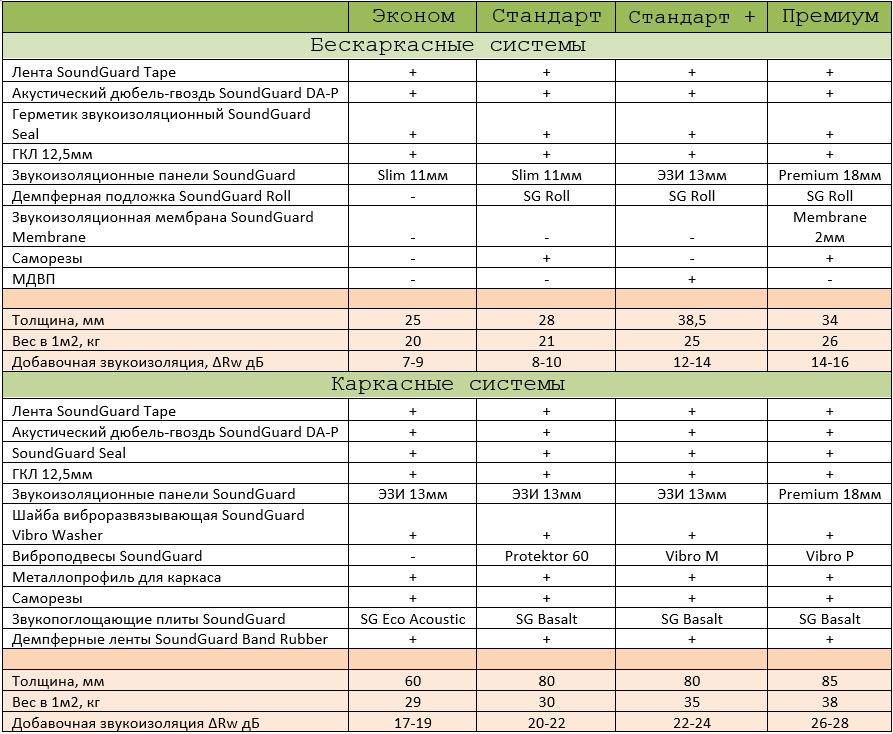

Достичь весомого эффекта шумоизоляции можно лишь при комплексном подходе – когда звукоизолируются не только стены, но и пол, потолок, двери, окна, трубы и розетки. Поэтому первым делом необходимо посчитать площади всех мест, которые будут подвергнуты отделке.

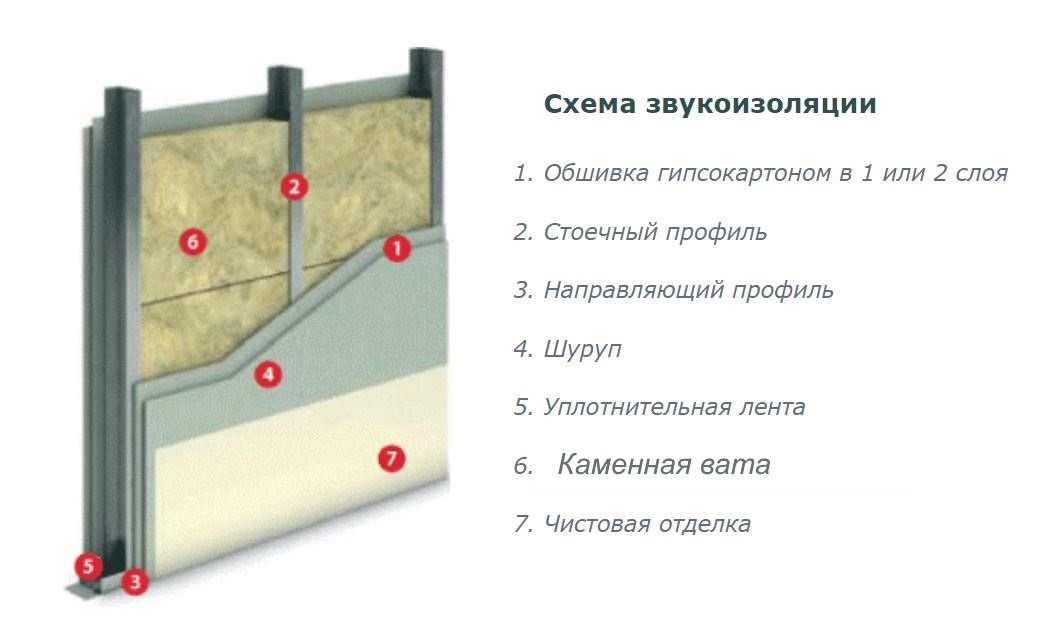

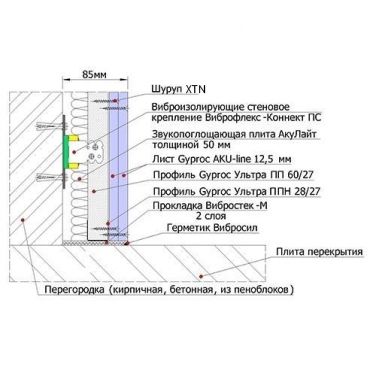

Потолок и стены лучше всего покрыть слоем минваты и обшить гипсокартоном – вот вам и комбинация материалов с разными свойствами. К тому же, минеральная вата считается очень хорошим утеплителем. Потолок вместо гипсокартона вы можете скрыть за натяжной мембраной, которая также считается хорошим звукоизолятором.

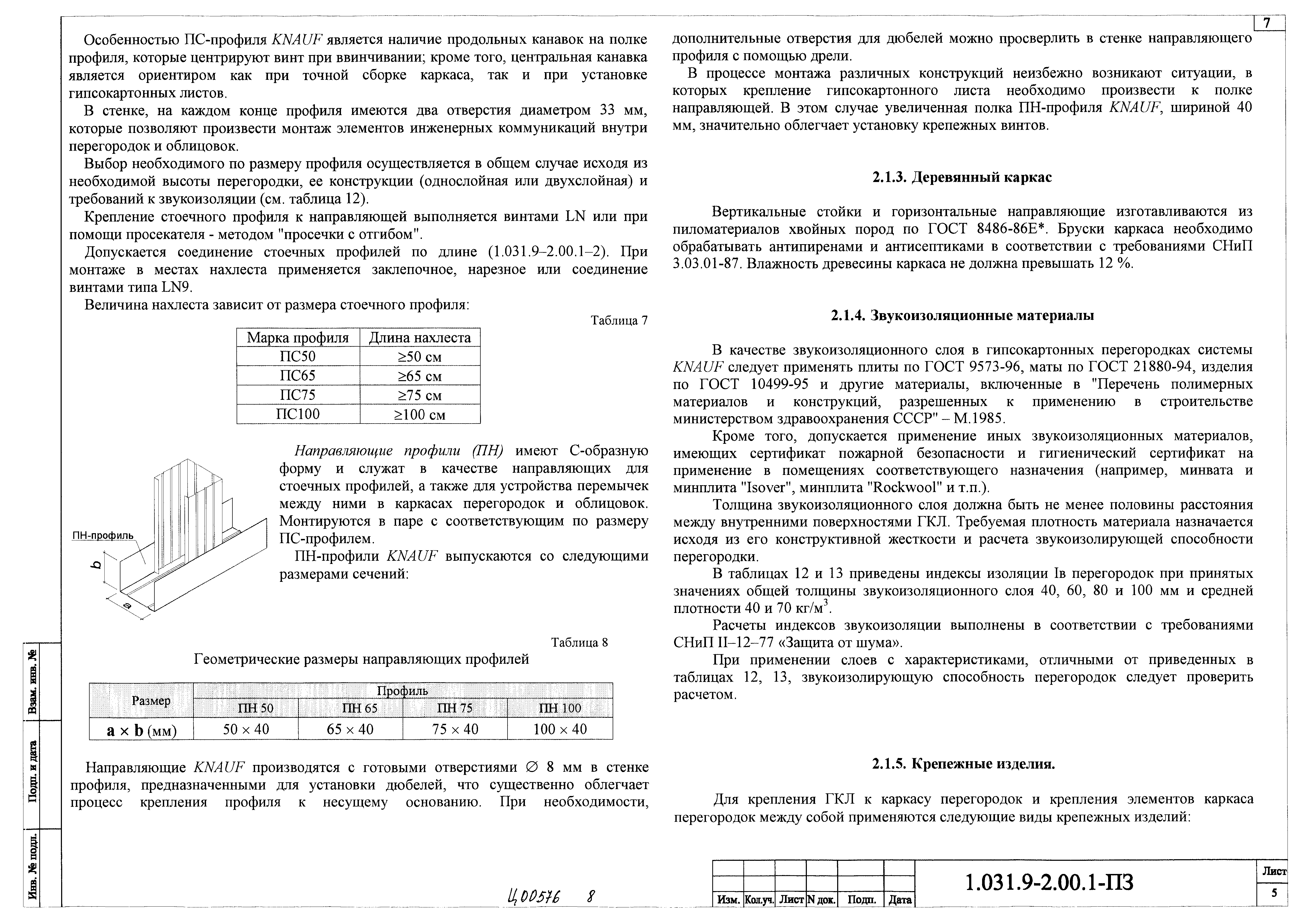

Для гипсокартона на стены и потолок вам потребуются также специальные профили и так называемые виброподвесы – крепежи, которые не создают жесткого контакта со стеной, а значит, не передают звуковые вибрации.

Впрочем, вы можете сэкономить на приобретении специальных и более дорогих фитингов, купив пару мотков демпфирующей ленты. Возьмите за правило каждый крепеж привинчивать к стене, предварительно подложив отрезок ленты. Ленту необходимо прокладывать во всех местах жестких контактов: на торцах и ребрах гипсокартона, на торцах реек и профилей.

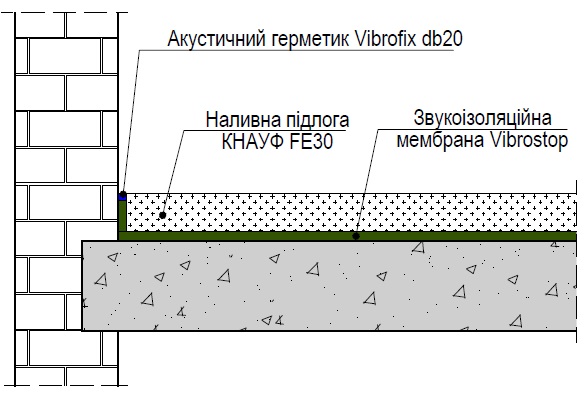

На пол, помимо конструкции плавающего пола, не помешает подложить еще и слой стекловаты в виде большого мата. Поверх него поочередно укладываются бруски, между брусками – минеральная вата, и вся эта конструкция обшивается несколькими слоями плотного материала, например, МДФ или ГВЛ. Не забываем о демпфирующей ленте – ее следует проложить по периметру всей стены, изолировать каждый плотный контакт. Поверх финишного слоя чернового покрытия вы можете уложить любое понравившееся вам напольное покрытие.

Оцените статью: Поделитесь с друзьями!

Звукоизоляция помещений. Расчеты и формулы.

Основные пути прохождения звука через перегородки следующие: прохождение через поры, щели и т. п. (воздушный перенос), прохождение через материал стены или по трубам отопления, газа и водопровода в виде продольных колебаний его частиц (материальный перенос) и передача колебаний посредством поперечных колебаний перегородки (мембранный перенос). В реальных случаях звуковые колебания передаются через перегородку всеми тремя способами.

Для уменьшения переноса через перегородки необходимо делать их слоистыми, подбирая материалы слоев перегородки с резко отличающимися акустическими сопротивлениями (бетон—поролон). Стены делают двойными с поглощением между ними.

Для уменьшения мембранного переноса стены делают массивными (чтобы их резонанс обычно был на очень низких частотах).

Для уменьшения шума, создаваемого вибрациями, перегородки устанавливают на внброизолнрующие прокладки.

При падении звуковых волн с интенсивностью Iпад на какую-либо перегородку бОльших размеров в сравнении с длиной волны интенсивность звука с другой стороны перегородки Iпр в условиях отсутствия отражения звука в пространстве за перегородкой будет определяться только звукопроводностью перегородки. Коэффициент звукопроводности

A_пр=I_пр/I_пад=р²_пр/р²_пад

или в логарифмических единицах (звукоизоляция перегородки)

Q_пер=L_пад—L_пр = 20 lg (p_пад/p_пр),

где L_пр и L_пад — уровни звукового давления с внутренней и внешней сторон перегородки.

Для стен с поверхностной плотностью р<200 кг/м² коэффициент звукоизоляции перегородки в децибелах (с учетом только мембранного переноса) может быть определен по формуле

Q_nep= 12,5 lg p+14

Это значение совпадает с истинным для частот 500—1000 Гц, для частот 50—100 Гц звукоизоляция будет на 6 дБ меньше, а для частот около 4000 Гц — на 6 дБ больше.

Пример. Найти звукоизоляцию стены с поверхностной плотностью 60 кг/м² Она будет

Q_neр = 12,5 lg 60+14=33,5 дБ

Для стен с плотностью более 200 кг/м² можно пользоваться формулой

Q_пep = 14,5 lg p+15

Пример. Найти звукоизоляцию стены (поверхностью 20 м² и общей /массой 6000 кг. Находим Q_nep= 14,5 lg (6000/20) +15=51 дБ. На частотах 50—100 Гц она будет около 51-6=45 дБ, а на частотах около 4000 Гц Q_nep=51+6=57 дБ.

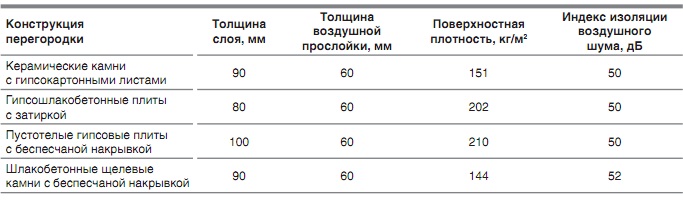

Для двойных жестких перегородок с воздушной прослойкой между ними звукоизоляция может быть определена из формулы

Qnep—14,3 lg (tpipa) + + 20 lg 6—13,

где pi и pa — поверхностная плотность первой и второй перегородок; б — толщина воздушного слоя между ними. Формула дает хорошее совпадение с экспериментом для перегородок с поверхностной плотностью 30— 100 кг/м2 для частот 500—1000 Гц.

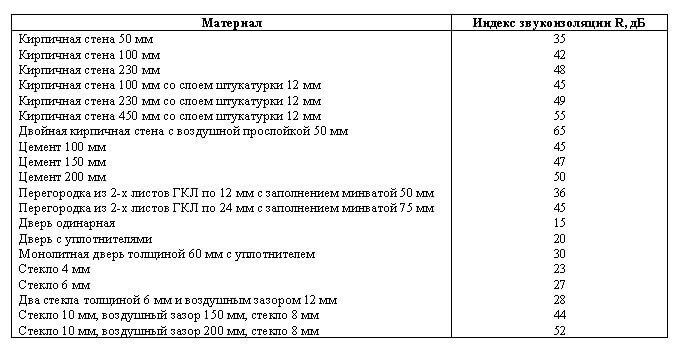

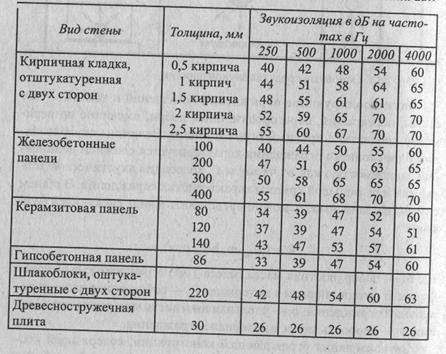

В таблице величины звукоизоляции для некоторых конструкций и материалов перегородок.

материал или конструкция	Толщина, см	Поверхностная плотность кг/м²	Q_пер,Дб
Бумага оберточная грубая	–	0,08	1,5
Брезент	0,06	4,40	5
Спресованный картон	0,5	3	16
Картон в несколько слоев	2	12	20
Асбестовый картон	0,25	2,25	18
Доска сплошная сосновая	3	19,5	12
Доска сплошная дубовая	4,5	33,5	27
Фанера трехслойная	0,32	2,54	19
Плиты из пресованной пробки	5	30	20
Торфоплита 50 на 50 см	3,6	7,5	25
Железо листовое	0,16	19	30
Свинец	0,32	38,1	32
Стекло зеркальное	0,63	17,5	30
Стекло двойное с промежутком 3. 8 см	0,63	–	40
Стекло двойное с промежутком 19 см	0,63	–	45
Стекло двойное с промежутком 40 см	0,63	–	48
Пресованная солома 9 см, оштукатуренная с обеих сторон	12	72	39
Шлакогипсовые стенные плиты 2 на 5 см	13	120	40
Шлакогипсовые стенные плиты 2 на 6 см	17	150	42
Пемзобетонные стенные плиты 2 на 6 см	15	135	40
Пемзобетонные стенные плиты 2 на 8. 5 см	20	185	43
Стены из пемзобетона	14	150	42
Стены из шлакобетона	10	240	43
Стены из железобетона	19	190	43
Стены из пустотелых пемзобетонных блоков	29	270	50
Стена из кирпичной кладки в 0.5 кирпича без штукатурки (из красного кирпича)	12	204	48
То же, толщиной в 1 кирпич	25	425	53
То же, толщиной в 1. 5 кирпича	38	646	56
То же, толщиной в 2 кирпича	52	884	58
То же, толщиной в 2.5 кирпича	64	1088	59
Перегородка одинарная из досок, толщиной 2 см, оштукатуренная с обеих сторон, с оклейкой обоями	6	70	37
Перегородка двойная из фанерных листов толщиной 3 мм с промежутком 2.5 см заполенным шлаковатой	3	8	26
То же, с промежутком в 5 см	5,5	12	29
Окно двойное, совершенно плотно пригнанное и плотно закрытое	–	–	25
Металлическая дверь (герметичная)	–	–	30

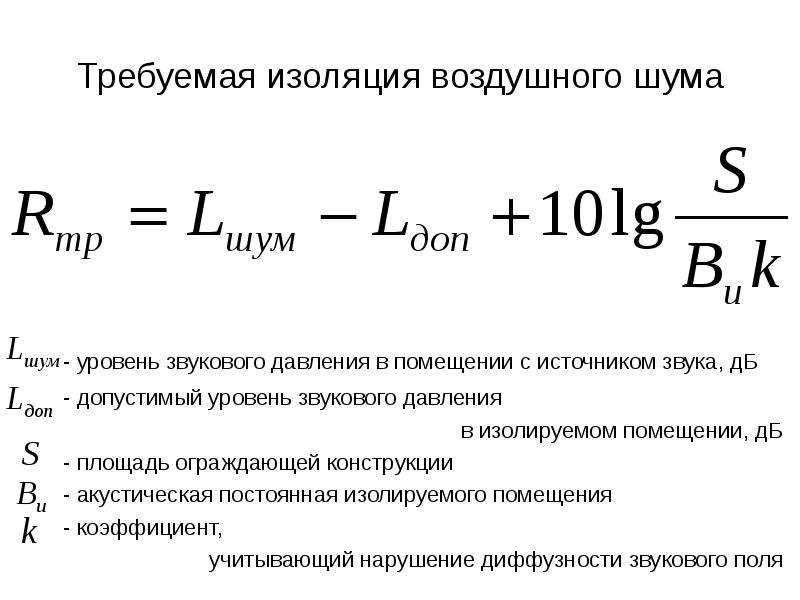

Если шум проникает в помещение извне через перегородку, то разность уровней с внешней стороны перегородки L₁ и в помещении L₂ называют звукоизоляцией помещения: Q_пом=L₁—L₂=20 lg (Р1/Р2), где р₁ и р₂ — звуковые давления вне помещения и внутри его, соответствующие уровням L₁_{и L₂}

Уровень звукового давления в помещении

L₂=L_прн+10 lg (S_np/A) = L₁-Q_пep+10 lg (S_пер/Л)

где Q_nep — звукоизоляция перегородки; L_прн — уровень проникающего шума; S_np — площадь перегородки; А — общее поглощение в помещении.

Измерить площадь сложной фигуры >>

Калькулятор по расчету звукоизоляции – Paroc.ru

PAROС разработал калькулятор по расчету звукоизоляции. Подобрать конструкцию перегородок и перекрытий, удовлетворяющую требованиям по звукоизоляции, теперь просто как специалистам, так и частным потребителям.

Как показали исследования Центра экспертиз, исследований и испытаний в строительстве, звукоизоляция строящихся жилых помещений в оставляет желать лучшего. Оказалось, что в панельных домах Москвы изоляция межквартирных стен намного лучше, чем в домах с другими конструктивными схемами. Панельные дома почти на 90% соответствуют нормам звукоизоляции, у домов с монолитным каркасом положительных результатов только треть, а 2/3 отрицательные. Причина в том, что межквартирные стены в панельных домах выполнены из сплошных железобетонных панелей толщиной 140–180 мм, в то время как в монолитных домах межквартирные стены служат только для разделения внутреннего пространства в пределах этажа и выполняются из легкобетонных блоков толщиной 150–200 мм.

Такие конструкции стен заведомо не обеспечивают требуемую звукоизоляцию — это те самые 2/3 случаев несоответствия. Тем важнее для проектировщиков, застройщиков и самих потребителей качественная звукоизоляция, а также удобные и простые инструменты для её расчета.

Для эффективной защиты от шума PAROC разработал специальный звукоизоляционный материал PAROC Sonus Plus, который оптимален для многослойных звукоизоляционных каркасных перегородок. Эти конструкции стали популярны благодаря своей эффективности и низкой материалоёмкости, и все чаще применяются в качестве внутренних ограждающих конструкций в жилых, общественных и промышленных зданиях.

PAROC Sonus Plus обладает большими значениями коэффициента звукопоглощения: его развитая внутренняя структура эффективно преобразует колебания в вязкое трение, при котором происходит переход звуковой энергии в тепловую. Это и влечёт за собой снижение шума.

Чтобы помочь специалисту или обычному потребителю разобраться с уровнем шума в квартире или в любом другом помещении и решить этот вопрос посредством использования материалов PAROC, производитель запустил собственный калькулятор по расчёту звукоизоляции. Программа доступна онлайн: вход на страницу калькулятора можно осуществлять с любого устройства. Все расчёты можно сохранять и отправлять на почту. Программа работает на самостоятельной платформе и доступно по ссылке >>.

Калькулятор PAROC ориентирован на две аудитории пользователей. Частные потребители могут произвести расчёт звукоизоляции перекрытий и перегородок как для жилых и административных зданий или офисов, исходя из шести допустимых уровней слышимости звуков: от нормальной речи до предельного уровня звука телевидения или радио. Осуществить расчёт просто, функционалом программы справится даже пользователь с минимальным уровнем подготовки.

Если у пользователей остаются вопросы, их можно задать специалистам PAROC в формате обратной связи. Такая функция встроена в калькулятор, поэтому Ваш вопрос не останется незамеченным.

Калькулятор по расчету звукоизоляции PAROC

Вопросы звукоизоляции помещений крайне актуальны для современных мегаполисов. Постоянное звуковое давление может вызывать у человека психологический и физиологический дискомфорт, стресс, ухудшение слуха и общего самочувствия. Шум значительно ухудшает качество среды проживания и комфортности.

Уровень шума определяется децибелами (дБ), что является относительной, логарифмической цифрой. Человек способен различать изменение уровня шума в 2-3 дБ. В жилых помещениях комфортными считаются показатели шума в пределах 10–25 дБ. Строительные и санитарные нормы для жилья не допускают превышения отметки в 45 дБ.

Как показали исследования Центра экспертиз, исследований и испытаний в строительстве, звукоизоляция строящихся жилых помещений в Москве и регионах оставляет желать лучшего. Оказалось, что в панельных домах Москвы изоляция межквартирных стен намного лучше, чем в домах с другими конструктивными схемами. Панельные дома почти на 90% соответствуют нормам звукоизоляции, у домов с монолитным каркасом положительных результатов только треть, а 2/3 отрицательные. Причина в том, что межквартирные стены в панельных домах выполнены из сплошных железобетонных панелей толщиной 140–180 мм, в то время как в монолитных домах межквартирные стены служат только для разделения внутреннего пространства в пределах этажа и выполняются из легкобетонных блоков толщиной 150–200 мм. Такие конструкции стен заведомо не обеспечивают требуемую звукоизоляцию — это те самые 2/3 случаев несоответствия.

Тем важнее для проектировщиков, застройщиков и самих потребителей качественная звукоизоляция, а также удобные и простые инструменты для ее расчета.

Чтобы помочь специалисту или обычному потребителю разобраться с уровнем шума в квартире или в любом другом помещении и решить этот вопрос посредством использования материалов PAROC, производитель запустил собственный калькулятор по расчету звукоизоляции. Программа доступна онлайн: вход на страницу калькулятора можно осуществлять с любого устройства. Все расчеты можно сохранять и отправлять на почту. Программа работает на самостоятельной платформе.

Калькулятор PAROC ориентирован на две аудитории пользователей. Частные потребители могут произвести расчет звукоизоляции перекрытий и перегородок как для жилых и административных зданий или офисов, исходя из шести допустимых уровней слышимости звуков: от нормальной речи до предельного уровня звука телевидения или радио. Осуществить расчет просто, функционалом программы справится даже пользователь с минимальным уровнем подготовки.

При уточнении данных по квадратным метрам помещения пользователь может сразу получить данные по требуемому количеству материала, определить транспортно-погрузочные характеристики и обратиться к дистрибьютеру за ценовым предложением.

Для профессионалов строительного рынка функционал калькулятора предлагает большую вариативность. Во-первых, доступен расчет по задаваемым параметрам, согласно ГОСТ, есть возможность скачать чертежи конструкции и BIM-модели. Во-вторых, вариативен выбор типа здания (жилые помещения, административные здания, гостиницы, больницы и санатории, учебные учреждения, детские дошкольные учреждения). С увеличением количества типов зданий, соответственно, увеличивается и количество конструкций.

Если у пользователей остаются вопросы, их можно задать специалистам PAROC в формате обратной связи. Такая функция встроена в калькулятор, поэтому любой вопрос не останется незамеченным.

ТЕХНОНИКОЛЬ автоматизировала расчет звукоизоляции для четырех стран мира

16.11.2017

Новость

Проектировать здания с учетом акустического комфорта стало проще. Новый звукоизоляционный калькулятор ТЕХНОНИКОЛЬ предлагает оптимальные решения для строительства или реконструкции и автоматизирует расчет необходимой толщины звукоизоляционного слоя в соответствии с нормативными требованиями России, Беларуси, Украины и Казахстана.

Акустический комфорт входит в число требований безопасности современного здания. Ведь регулярный шум может не просто доставлять неудобство, но и стать причиной повышения артериального давления и развития хронических сердечно-сосудистых заболеваний у человека. Защититься от него позволяют проектные решения с применением специальных звукопоглощающих, звукоизолирующих и вибропоглощающих материалов. Разработанный одним из крупнейших международных производителей надежных и эффективных строительных материалов, Корпорацией ТЕХНОНИКОЛЬ инструмент содержит большое число готовых систем изоляции строительных конструкций, которые создадут акустический комфорт с максимальным сохранением полезной площади помещения.

Программа включает функцию подбора альтернативной системы звукоизоляции в зависимости от конкретных задач. Например, если помимо защиты от ударного шума важно также утепление пола, подойдут системы с каменной ватой или экструзионным пенополистиролом, а если стоит задача максимально сохранить высоту потолков, эффективным вариантом станут системы с битумно-полимерными мембранами, в состав которых входит специальный звукоизоляционный стеклохолст.

Звукоизоляционный калькулятор ТЕХНОНИКОЛЬ автоматизирует расчет индексов изоляции воздушного и ударного шума в соответствии с требованиями: СП 51.13330.2011 (Россия), ТКП 45-2.04-154-2009 (Беларусь), ДБН В.1.1-31:2013 (Украина), МСН 2.04-03-2005 (Казахстан). Он максимально прост в применении и предусматривает две версии расчета: упрощенную Lite для застройщика и профессиональную Pro (с выводом деталей расчета) – для проектировщика.

Рассчитайте вашу акустику | Калькулятор Troldtekt Acoustics

Inspiration
О продуктах Troldtekt ^®
Ассортимент продуктов
Свойства продукта
Установка
Окружающая среда и CSR
Веб-инструменты и загрузки
- Веб-инструменты и загрузки
- калькулятор
- Конфигуратор продукта
О нас
Контакты
Новости
Пресса
Troldtekt Award 2018
FAQ

Меню Поиск английский

Данск
Deutsch
Свенска
английский
Nederlands

На главную
Веб-инструменты и загрузки
Калькулятор акустики

Troldtekt A / S
+45 87 47 81 00
info @ troldtekt. dk

Политика конфиденциальности и cookie
Impressum
Общие условия

Калькулятор изоляции

Этот калькулятор изоляции отвечает на вопрос: R-значение данной стены, и сколько изоляции мне нужно? ” Вы можете поэкспериментировать с этим калькулятором, чтобы узнать, как рассчитать R-значение (общее R-значение) любого изоляционного материала стен, утеплителя чердака или барьера.Выберите материалы, которые вы уже используете, или материалы, которые вы хотите использовать, и введите их толщину, чтобы найти общее R-значение вашего барьера. Это также идеальное время, чтобы проверить наш калькулятор тепловых потерь, в котором обсуждается «U-Value», которое вы, возможно, также захотите узнать. Но чтобы узнать больше об изоляции и R-значении, продолжайте читать эту статью.

Что такое изоляция и какая изоляция вам нужна?

Жизнь в местах с сильной жарой летом заставляет людей использовать кондиционеры для поддержания комфорта в своих домах.Стены, крыша, пол и даже окна и входные двери наших домов действуют как барьеры, защищающие нас от внешних температур. Материалы, используемые для этих барьеров, влияют на то, насколько хорошо наши дома сохраняют эту сильную жару снаружи. Тепло или тепловая энергия протекает через материалы посредством проводимости, конвекции и излучения. Мы называем материалы, которые хорошо сопротивляются тепловому потоку, изоляционными материалами или просто изоляционными материалами .

Также настоятельно рекомендуется использовать изоляцию для домов, которые зимой испытывают отрицательные температуры.Обогреватели были бы намного эффективнее с изолированными стенами и крышами, так как тепло, производимое обогревателями, будет должным образом храниться внутри. Также важно, чтобы дом был плотно закрытым, чтобы избежать утечек тепла. Удивительно, но слой снега может действовать как изоляция на нашей кровле. Однако без надлежащей кровли и изоляции чердака внутри крыши и стен может скапливаться влага, что может привести к повреждениям в будущем.

Что такое R-значение?

Любой материал, который хорошо сопротивляется тепловому потоку, можно использовать в качестве изоляции (ну, можно использовать даже те, которые имеют плохие резисторы, но зачем вам?). R-Value – это числовое значение, данное материалу, которое представляет его сопротивление тепловому потоку при заданной толщине. Мы также можем определить общую R-ценность слоев материала, из которых состоят наши дома. Чем выше R-Value барьера, тем выше его термическое сопротивление. Толщина материала также влияет на его общую R-ценность. Чем толще материал, тем лучше его термическое сопротивление, если у него хорошее значение R-Value.

С другой стороны, получение значения R-Value , равного , дает нам еще один фактор, который описывает тепловой поток через материал.Мы называем этот коэффициент U-Value или U-коэффициент. U-значение, с другой стороны, представляет способность материала проводить тепло. Это означает, что более низкие значения U предпочтительнее, поскольку они ограничивают поток тепла через барьеры дома.

Как рассчитать R-значение барьера

Вычислить общее значение R барьера так же просто, как сложить значение R каждого материала в заданном поперечном сечении. Так как R-значения материала имеют единицы измерения в ° F · ft² · ч / BTU на единицу толщины дюйма, мы сначала должны умножить R-значение материала на его толщину, чтобы получить его полное R-значение.С учетом сказанного, мы можем рассчитать общий или объемный R-Value барьера (с несколькими слоями материалов), используя следующее уравнение:

Общая R-ценность = R₁t₁ + R₂t₂ + R₃t₃ + R₄t₄ + R₅t₅ + . .. + Rₙtₙ

Где Rₙ – это R-Value материала в ° F · ft² · ч / BTU / дюйм, а tₙ – это соответствующая толщина в дюймах . Мы также можем выразить значения R в метрических единицах или единицах СИ как м² · К / Вт . Мы можем преобразовать значения R в RSI (значение R в единицах СИ), разделив значение R на производную константу 5.6785917 .

Чтобы лучше понять, как рассчитать общее значение R-Value, давайте рассмотрим образец стены с теми же слоями, что и на изображении ниже:

Этот образец стены включает в себя типичный гипсокартон с изоляцией из стекловолокна толщиной 3 дюйма (значение R: 3,40) между двумя листами цементной плиты 3/4 дюйма (значение R: 0,05). Этот гипсокартон устанавливается с воздушным зазором. (R-значение: 1,43) от 1 дюйма до 3-дюймовой бетонной стены (R-значение: 0,08). Стена также имеет внешнюю 2-дюймовую кирпичную облицовку (R-значение: 0. 20), с дюймовым слоем гравия (R-Value: 0,60) между ними. Используя приведенную ниже таблицу, мы можем увидеть, каковы R-значения для других материалов, обычно используемых в строительстве:

Материал	R-Value на дюйм толщина	Материал	R-Value на дюйм толщина
Акустическая потолочная плитка	2.90	Изоциануратная пена	7,00
Воздушное пространство	1,43	Ламинированная древесноволокнистая плита	2,38
Бетон с воздухововлекающими добавками	3,90	Мацерированная бумага / целлюлоза	3. 57
Плита асбестоцементная	0,25	Мрамор	0,05
Кирпич (90 PCF)	0,20	Мрамор	0,09
Ковровое покрытие и волокнистая подушка	2.10	Минеральная / минеральная вата (сыпучий наполнитель)	3,20
Кедровые бревна	1,33	Минеральная / минеральная вата	3,30
Целлюлоза (плотная упаковка)	3,20	ДСП (низкой плотности)	1. 41
Целлюлоза (насыпная)	3,50	ДСП (средней плотности)	1,06
Цементная плита	0,05	ДСП	1,10
Цементный раствор	0.20	Фанера	1,25
Плитка керамическая	0,08	Пенополиизоцианурат PIR с фольгой	7,20
CMU (полый)	1,00	Аэрозольная пена из полиизоцианурата PIR	6. 50
Кирпич обыкновенный (120 ПКФ)	0,11	Пенополиуритан для распыления (высокой плотности)	6,50
Пробковая доска	3,45	Пенополиуритан ПУ (низкая плотность)	3,70
Вспученный перлит (сыпучий наполнитель)	2.63	Жидкий бетон	0,08
Пенополистирол EPS	4,00	Песок и гравий	0,60
Пенополистирол экструдированный XPS	5,00	Опилки или стружка	2. 22
Стекловолокно (плотная упаковка)	4,00	Пиломатериалы хвойных пород (пихта, сосна)	1,25
Стекловолокно (насыпное) 0,7 PCF	2,20	Штукатурка	0,20
Стекловолокно (насыпной) 2.0 PCF	4,00	Пена тройного сополимера мочевины	4,48
Стекловолокно (легкое)	4,00	Вермикулит (насыпь)	2,20
Стекловолокно (стандарт)	3,40	Дерево	1. 25
Гранит	0,05	Ватина из древесного волокна	4,00
Гипсокартон	0,90	Деревянная черепица	1,00
Твердая древесина (клен, дуб)	0.91

Учитывая значения R и толщину материалов в нашем примере, теперь мы можем ввести их в наш калькулятор изоляции, который решает общее уравнение R-Value следующим образом:

Общее значение R = (0,05) * (0,75 дюйма) + (3,40) * (3 дюйма) + (0,05) * (0,75 дюйма) + (1,43) * (1 дюйм) + (0,08) * (3 дюйма) ) + (0,60) * (1 дюйм) + (0,20) * (2 дюйма)

Общая R-ценность = 12,948

Тогда мы можем сказать, что общее значение R из данных 11. 5-дюймовая стена с описанной выше изоляцией стены составляет 12,948 ° F · фут² · час / BTU , или что R-Value составляет R-12,9 .

Понимание значений R

Рекомендуемые значения R для каждого типа барьеров в наших домах зависят от того, где мы живем. Также рекомендуется проверить свои местные строительные нормы и правила на предмет их рекомендуемых значений R для изоляции стен, чердака и даже изоляции пола, чтобы узнать, сколько изоляции вам нужно. Вы также можете увидеть рекомендуемые значения сопротивления изоляции, напечатанные на упаковке изоляционных материалов.Ваш местный поставщик также будет рад сообщить вам рекомендуемое значение R-Value для необходимого вам приложения. С помощью нашего калькулятора изоляции вы сможете определить толщину изоляции, необходимую для вашего дома.

Если вы найдете наш калькулятор изоляции полезным при определении R-значений изоляции стен и чердака, возможно, вы также захотите попробовать наш калькулятор размера комнаты для кондиционера, который поможет вам определить подходящий размер кондиционера для вашей комнаты. Однако, если вы планируете построить энергоэффективный дом, мы настоятельно рекомендуем наш калькулятор экономии пассивного дома.

Расчет коэффициентов шумоподавления и падения в децибелах

Эта статья написана Майком Бэнноном и Фрэнком Капутой.

По закону производители материалов обязаны публиковать спецификации данных безопасности материалов (MSDS) для своей продукции. Лист MSDS включает химические и физические свойства конкретного материала, такого как стекловолокно или минеральная вата.В дополнение к паспорту безопасности материалов компании, производящие материалы, нацеленные на рынок звукопоглощающих материалов, часто публикуют коэффициенты звукоизоляции для своих материалов. Коэффициенты нацелены на отдельные частоты. Проблема возникает, когда компания хочет предложить комбинацию материалов. Вы просто не можете складывать коэффициенты для разных материалов. Не существует формулы, по которой можно было бы определить комбинацию. Способ определения коэффициента – это проверить вашу комбинацию материалов. В этой статье мы проведем вас через процесс тестирования и покажем, как рассчитываются коэффициенты.

Звуковой тест

Например, наша комбинация материалов может состоять из слоя однодюймового стекловолокна, двух слоев-дюймового бесшумного протектора (переработанные шины) и двух слоев-дюймового этиленвинилацетата (винила с массовой загрузкой). Нам понадобится звуковая комната – представьте, что вы построили звуконепроницаемую комнату. Внутри этой комнаты есть стена, разделяющая комнату пополам. В этой перегородке есть вырез размером 2 на 3 фута. С одной стороны у вас есть источник звука, а с другой – ваш аудиоанализатор, подключенный к ноутбуку.Вы включаете источник звука на определенной частоте, 1 кГц, и измеряете уровень звукового давления (SPL) в децибелах (дБ), проходящий через отверстие со стороны источника. Допустим, уровень звукового давления составляет 86,4 дБ. Это ваше контрольное значение – 86,4 дБ. Затем вы изготавливаете звуковую куртку. Вы придаете своей звуковой оболочке перегородку, закрывающую отверстие размером 2 на 3 фута в стене. Когда вы его закрепите, вы проводите еще одно измерение звука и обнаруживаете, что теперь показание составляет 63,3 дБ. Падение децибел – 23.1 дБ.

Чтобы определить коэффициент шумоподавления ( C ), используйте падение децибел ( d ) по следующей формуле:

Пример: для падения на 23,1 дБ коэффициент составляет 0,93:

Следовательно, коэффициент для этой комбинации материалов на частоте 1 кГц составляет 0,93. Этот тест необходимо будет повторить для разных частот. Обычно эти частоты составляют 125 Гц, 250 Гц, 500 Гц, 1 кГц, 2 кГц и 4 кГц. После того, как тесты будут выполнены на разных частотах, можно будет опубликовать следующую таблицу.

9044 9044 Используя коэффициент Падение децибел
Чтобы определить падение децибел ( d ) с материалом на данной частоте, мы можем использовать коэффициент ( C ) в этой формуле:
Пример: для коэффициента 0.78, падение децибел составляет 13:
Заключение
Опубликованные коэффициенты шумоподавления для материала используются для определения падения уровня звукового давления в децибелах. Коэффициенты и падение децибел связаны математическими формулами выше. Однако при объединении различных материалов для уменьшения шума изделие из комбинированных материалов необходимо будет испытать, чтобы определить его коэффициенты или характеристики падения децибел. Помните, что коэффициенты предназначены для определенных частот, и важно понимать, какую частоту или частоты звука вы пытаетесь уменьшить.
Узнайте больше о шумоизоляционных кожухах Thermaxx!
Индекс шумоподавления – обзор
4.
2 Звукоизоляция
Коэффициент (или коэффициент) передачи τ – это отношение передаваемой звуковой мощности Вт _t к мощности падающего звука Вт _i, и варьируется от 0 до 1. В случае звукоизоляции используется логарифмический дескриптор, индекс звукоизоляции R (также называемый потерями при передаче (TL)), определяемый следующим образом:
(18) R = 10logWiWt = 10log1τdB
Одно из наиболее распространенных неправильных толкований акустических свойств материалов состоит в том, что пористый поглотитель считается эффективным также для уменьшения передачи звука из комнаты в комнату.К сожалению, это неверно: пористые материалы должны иметь коэффициент звукопоглощения 0,999 на определенной частоте, чтобы достичь индекса звукоизоляции 40 дБ (т.е. τ = 10 ^{– 4}) на той же частоте и это не жизнеспособное решение [72]. Следовательно, звукоизоляция основана на отражении обратной звуковой энергии, а не на ее рассеивании, как в случае поглощения.
При работе с композитными конструкциями, такими как ограждающие конструкции зданий, звук может находить предпочтительные пути передачи, представленные самыми слабыми акустическими компонентами.Окна, двери, коробки для рольставен, вентиляционные отверстия и все подвижные части фасада представляют собой акустические слабые места, способные значительно снизить общую звукоизоляцию фасада.
Даже установка стены или фасада с высокой изоляцией между двумя комнатами или внутри ограждения может оказаться недостаточной для предотвращения нежелательных звуков, которые могут распространяться через структурные швы (например, передача по бокам), проводку, водопроводные системы и т. Д. ; в данном случае речь идет о структурном звуке.Передачи с фланга труднее всего изолировать; их можно избежать только при тщательном проектировании и, прежде всего, при правильной установке всех элементов здания.
Если плоская звуковая волна ударяется о бесконечную однородную одностворчатую перегородку с очень низкой жесткостью, показатель уменьшения звука перегородки зависит только от частоты f и удельной массы (или массы на единицу площади) м и может быть выражено (для нормального падения) следующим образом:
(19) R0 = 20logmf − 42. 5dB
, который представляет знаменитый «закон массы» для нормального падения. Уравнение (19) показывает, что индекс снижения звука увеличивается на 6 дБ для каждого удвоения частоты для данной конкретной области (6 дБ / октава) или для каждого удвоения определенной области (например, удвоение толщины) на данной частоте. . По сути, одностворчатые перегородки действуют как фильтры верхних частот: это объясняет, почему можно услышать только басовые составляющие, когда сосед по другую сторону стены слушает музыку.
Однако для реальных одностворчатых перегородок и наклонного распространения звука показатель снижения шума зависит также от их размера, жесткости и демпфирования: типичный частотный тренд показан на рис.10.
Рис. 10. Показатель звукоизоляции одностворчатой перегородки (сплошная линия: низкое демпфирование, пунктирная линия: высокое демпфирование).
Высокие значения звукоизоляции не могут быть достигнуты с одностворчатыми перегородками, особенно на низких частотах, если не используются очень толстые и тяжелые панели. Способом сочетания хорошей звукоизоляции и ограниченной массы является использование двухстворчатых перегородок, в которых на определенном расстоянии размещаются два массивных слоя (из бетона, кирпичной кладки, металлического листа и т. Д.). Образовавшаяся воздушная полость может быть частично или полностью заполнена пористым звукопоглощающим материалом.На рис. 11 показан типичный частотный тренд индекса звукоизоляции двухстворчатой перегородки. Частота f ₀ – это резонансная частота системы масса-пружина-масса, образованной двойной стенкой.
Рис. 11. Показатель шумоизоляции двухстворчатой перегородки.
Если внимание сосредоточено на звукоизоляции полов, необходимо учитывать изоляцию от ударного шума, то есть способность противодействовать передаче звуков удара (шаги, падающие предметы и т. Д.)) через конструкцию пола. В этом случае решения для достижения хороших характеристик следующие: (i) установить подвесной потолок в потревоженной нижней комнате, (ii) уложить упругий слой на тротуар мешающей верхней комнаты, такой как винил или ковер, или (iii) создать плавающий пол в верхней комнате, то есть пол, отделенный структурной плитой с помощью упругого слоя. Последнее решение на сегодняшний день является лучшим. Наиболее важным параметром, который следует учитывать при выборе эффективного упругого слоя, является динамическая жесткость, которая должна составлять от 4 (наилучшее значение) до 50 МН / м ³.
Снижение уровня ударного звукового давления Δ L , достигаемое с плавающим полом, можно оценить с помощью уравнений, предусмотренных европейским стандартом EN 12354-2 [73]:
(20) ΔL = 30logff0 для песчано-цементных или кальциевых сульфатные плиты 40logff0для асфальта или покрытийдБ
, где f ₀ – резонансная частота плавающего пола, выраженная следующим образом:
(21) f0 = 160s′m′Hz
, где s ′ – динамическая жесткость упругий слой и м ′ – удельная масса сплошной плиты.Установка имеет решающее значение для плавающих полов: необходимо избегать звуковых мостов в виде сплошных соединений, покрывая боковой конец сплошной плиты упругой полосой.
Индекс шумоподавления обычно измеряется в лаборатории в специальных парных помещениях (спроектированных в соответствии с ISO 10140-5 [74]), позволяющих избежать передачи с боковых сторон: таким образом, звук проходит только через тестируемую перегородку который разделяет две комнаты. Громкоговоритель размещается внутри комнаты с источником звука, и звуковое давление измеряется одновременно в комнате источника и приема в нескольких положениях, а индекс шумоподавления рассчитывается следующим образом:
(22) R = LS − LR + 10logSARdB
, где L _S и L _R – средние уровни звукового давления в исходном и приемном помещении соответственно, S – площадь поверхности перегородки (обычно 10 м ² для стен или этажи, реальные размеры окон и других элементов здания), а A _R – это полное поглощение приемного помещения.В этом случае индекс звукоизоляции R не зависит от условий установки, но в реальных зданиях пути передачи, отличные от пути, проходящего через перегородку, становятся основными.
Нормализованный уровень звукового давления при ударе L _n – это параметр, используемый для описания того, как испытательный пол излучает звуковую мощность в комнате ниже при ударе от источника ударного звука, называемого стандартным устройством для постукивания. Лабораторные измерения выполняются в соответствии с процедурой, определенной в ISO 10140-3 [75], то есть стандартная машина для прослушивания звука размещается на испытательном полу в нескольких положениях, а уровень звукового давления измеряется в комнате ниже с помощью другого микрофона. положения: нормализованный уровень ударного звукового давления затем рассчитывается следующим образом:
(23) Ln = Li + 10logAA0dB
, где L _i – средний уровень звукового давления, измеренный в приемной комнате, A – общая площадь поглощения приемного помещения, а A ₀ – справочное значение, равное 10 м ².
Когда испытания проводятся в реальных зданиях, дескриптор называется кажущийся нормализованный уровень ударного звукового давления L ′ _n.
Акустические характеристики здания также могут быть выражены в виде однозначных оценок, рассчитанных с использованием процедур, определенных международными стандартами (ISO 717-1 и 2; [76,77]): в данном случае « w » (взвешенный ) к дескриптору добавляется индекс. Однозначные рейтинги являются фундаментальными, поскольку они используются в строительных нормах и правилах для определения юридических требований к звукоизоляции.В тех же стандартах вводятся условия спектральной адаптации ( C и C _tr для R _w, C _I для L _{9058 n, w) , которые используются для адаптации однозначных оценок к типу источника.}
Расчет звукоизоляции фасада
Метод Apex для расчета звукоизоляции фасада соответствует BS 8233 и принципам BS EN 12354-3.Наша статья и стендовая презентация, опубликованные в Proceedings of the Institute of Acoustics и доступные здесь, объясняют вывод основных уравнений звукоизоляции фасада, представленных ниже.
Уравнения могут применяться не во всех ситуациях; Также учитываются такие факторы, как форма внешнего фасада, предлагаемое монтажное положение капельных вентиляторов (близость к другим поверхностям, как внутри, так и снаружи), а также потенциальные характеристики других элементов ограждающих конструкций здания, таких как стена и крыша.
Следующее уравнение используется для расчета парциального уровня звука в помещении из-за звука, проникающего через фасадный элемент (например, остекление), который характеризуется индексом шумоподавления и площадью элемента:

Частота	125 Гц	250 Гц	500 Гц	1 кГц	2 кГц	4 кГц
дБ 9018 9018 9018 9018 9018 9018 9018 9018 9018 9018	23,1	22,9	22,1
коэффициент	0,89	. 92	.92	.93	.93	.92

(Уравнение 1)

Для небольших фасадных компонентов, таких как вентилятор, с индексом шумоподавления, частичный уровень шума в помещении рассчитывается по формуле:

(Уравнение 2)

В приведенных выше уравнениях

L ₂ (дБ) – частичный уровень звука в помещении, вызванный звуком через указанный фасадный элемент;
L ₁, _ff (дБ) – уровень внешнего шума в свободном поле в месте расположения фасада;
R (дБ) – индекс звукоизоляции фасадного компонента;
S (² м) – площадь фасадной составляющей;
В (м ³) – объем помещения;
T (с) – время реверберации помещения; и,
D _{n, e} (дБ) – нормированная на элемент разность уровней звука компонента.
Все уровни внутреннего и внешнего шума являются A-взвешенными.

Согласно ISO 16283, время реверберации обычно составляет 0,5 секунды в соответствующем частотном диапазоне для меблированной гостиной. Поэтому считается целесообразным рассчитать стандартизованный внутренний уровень, то есть относящийся к условному времени реверберации 0,5 секунды во всем частотном диапазоне как для жилых комнат, так и для спален. Площадь остекления и размеры помещений обычно берутся по чертежам архитектора.

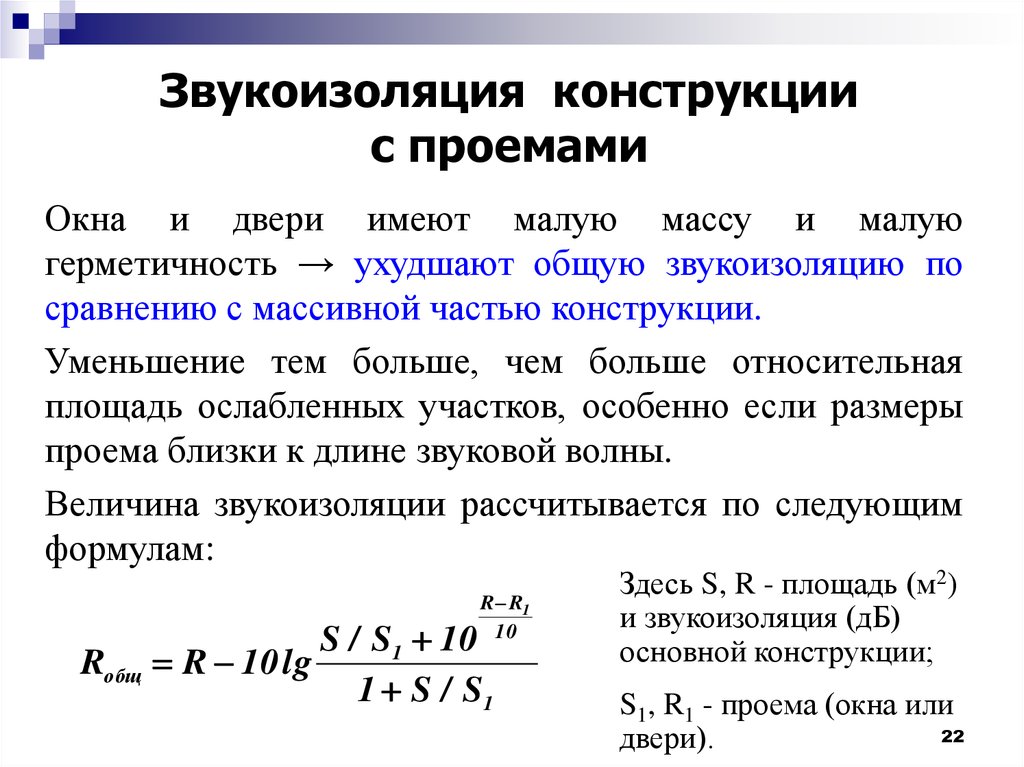

Проникновение звука рассчитывается через самые слабые элементы фасада, обычно через вентиляционные отверстия и остекление, а затем объединяется в каждой полосе частот, чтобы получить общий внутренний уровень от внешних источников по этим маршрутам.

Расчеты обычно выполняются в пяти октавных полосах от 125 Гц до 2 кГц, как указано в BS 8233, но частотный диапазон, рассматриваемый в расчетах, может быть расширен, если за пределами этого диапазона имеется значительная спектральная составляющая. Однозначный расчет, основанный на взвешенном индексе шумоподавления с подходящим термином адаптации спектра (например,грамм. R _w + C _tr) может быть подходящим, если спектр падающего шума хорошо аппроксимируется нормализованным спектром дорожного движения, описанным в BS EN 1793-3.

Расчеты основаны на данных испытаний производителя, например, для изделий из стеклопакетов и вентиляторов, которые в совокупности соответствуют требуемым критериям внутреннего помещения. Акустические характеристики фасадных элементов определяются на основе анализа спектра падающих шумов и спектральной звукоизоляции ряда изделий для остекления и вентиляции из нашей базы данных данных испытаний производителей.Характеристики фасада на месте могут быть подорваны другими путями прохождения звука, такими как плохая герметизация вокруг или между элементами.

Ниже приведен пример расчета звукоизоляции фасада.

Вернуться к: Принципы акустического проектирования

Моделирование и оптимизация акустического пакета приборной панели на основе SEA

Узел приборной панели является важной конструкцией для защиты от шума трансмиссии и шума передних колес, а система звукоизоляции приборной панели играет в этом ключевую роль. Поэтому особенно важны звукоизоляционные характеристики компонентов звукоизоляции приборной панели. В существующей технологии акустическая конструкция приборной панели в основном использует метод обратного дизайна и мало внимания уделяет переднему дизайну акустической системы, что, как правило, приводит к таким недостаткам, как неточный акустический дизайн и низкое качество акустического дизайна. Обратный дизайн также ограничивает цикл разработки, поэтому контроль и расчет акустических характеристик не могут быть реализованы на начальной стадии проектирования.На основе вышеупомянутых проблем была создана статистическая энергетическая модель модели приборной панели путем объединения метода статистического потока энергии и метода прокси-модели, а также влияния различных слоев акустической оболочки, различной толщины, утечки и микроволокон из нового материала на звук. смоделированы параметры изоляции переднего комингса. Получены общие правила, влияющие на звукоизоляционные характеристики конструкции. На этой основе используются многокритериальный генетический алгоритм и метод прокси-модели для оптимизации вносимых потерь акустического блока передней панели и веса приборной панели путем введения многокритериальных переменных и метода экспериментального проектирования, чтобы получить наилучшее решение, отвечающее требованиям. вносимых потерь и облегченной акустической упаковки приборной панели.Это имеет большое инженерное значение для разработки акустических компонентов передней панели приборов.

1. Введение

С быстрым развитием автомобильной промышленности внимание потребителей уделяется не только внешнему виду, работе, экономии топлива и другим аспектам, но и комфорту водителя и пассажиров. Важные факторы, которые приводят к снижению комфорта, включают вредный для человеческого организма шум автомобиля. Поэтому очень важно повысить комфорт за счет эффективной звукоизоляции.Звукоизоляция приборной панели является очень важной частью мер по звукоизоляции всего транспортного средства [1]. Передняя панель – важная часть, разделяющая кабину двигателя и кабину экипажа. Его звукоизоляционные характеристики в значительной степени определяют степень воздействия шума двигателя на водителя и пассажира. Это предпосылка дальнейшего анализа, оценки и улучшения характеристик звукоизоляции для точного расчета характеристик звукоизоляции системы и компонентов и выявления основных слабых звеньев с помощью разумных и эффективных методов.Очень важно улучшить акустические характеристики автомобиля. В настоящее время существующие методы измерения звукоизоляции можно разделить на метод импедансной трубки и лабораторный метод. Метод импедансной трубки будет проверен в соответствии с определенными спецификациями для импедансной трубки. Основанный на микрофоне, измеряющем сигнал звукового давления, лабораторный метод измерителя заключается в использовании комнаты реверберации и безэховой камеры. Протестированный в целом метод измерения количества звукоизоляции может учитывать влияние структурных характеристик образцов, включая реверберационную камеру, метод реверберационной камеры, камеру реверберации и метод безэховой камеры.Метод реверберационной камеры и реверберационной камеры будет использовать реверберационную камеру в качестве звуковой комнаты и другую реверберационную камеру в качестве приемной. Испытываемые детали помещаются между реверберационными камерами на основе микрофона в двух реверберационных комнатах, соответственно, для измерения среднего сигнала звукового давления и расчета количества звукоизоляции. Этот метод требует создания двух реверберационных камер и средств многократного резервирования, что увеличивает стоимость. Метод «комната реверберации – безэховая комната» принимает комнату реверберации как комнату зондирования, а безэховую комнату как комнату приема.По сравнению с методом реверберационной комнаты и безэховой комнаты, безэховая комната в этой комбинации может использоваться не только для измерения звукоизоляции, но и для других акустических испытаний, таких как идентификация источника шума. Поэтому он широко используется в технике. Акустический мешок передней панели изготовлен из пористых и крупных демпфирующих материалов, таких как поролон и войлок. Он потребляет энергию шума средних и высоких частот при трении между материалами и обеспечивает звукопоглощение и звукоизоляцию [2].На основе SEA (статистического анализа энергии), направленного на акустические характеристики задачи оптимизации панели, метода потока мощности, основанного на статистической энергии и метода модели агента Кригинга k , а также создания статистической модели энергии и агента панели мониторинга системы звукоизоляции В рамках модели оптимизации мы проанализировали площадь, покрытую различными материалами, толщину звукоизоляционного материала и отверстия для утечки, а также влияние факторов на панель показателей звукоизоляции.Настоящий метод проектирования усовершенствован; Вместо того, чтобы использовать метод обратного проектирования для акустической компоновки, новый метод статистической энергии и метод прокси-модели используются для проектирования акустической системы приборной панели, что имеет определенное инновационное значение. Статистическая энергетическая модель приборной панели, модель реверберационной камеры и модель безэховой камеры были созданы для прогнозирования и проверки акустических характеристик системы приборной панели, и было предложено применение новых материалов в конструкции приборной панели.Что касается применения новых материалов, толщина и поверхностная плотность новых материалов принимаются как независимые переменные, а объем звукоизоляции и вес акустической упаковки – как зависимые переменные, а проект оптимизации производительности выполняется с использованием многокритериальный генетический алгоритм [3]. В итоге получены оптимальные параметры акустического пакета панели приборов. Это имеет значение для поступательного развития и контроля стоимости акустической системы приборной панели.

2. Теория SEA

Суть метода SEA состоит в том, чтобы разделить сложную структурную систему или акустическую систему на несколько связанных подсистем, анализируя и изучая передачу энергии между подсистемами под нагрузкой [4, 5]. Система обычно состоит из множества подсистем. Устанавливая уравнение потока энергии подсистемы, определяются масса подсистемы, частотный диапазон, который должен быть проанализирован, коэффициент демпфирующих потерь между подсистемами и энергия входной системы.Средняя энергия отклика подсистемы в соответствующем диапазоне частот получается путем решения уравнения потока энергии и преобразуется в требуемые физические параметры. Для установленной статистической модели энергии предлагаются следующие допущения [6]: (1) Связь между подсистемами является линейной и консервативной, и нет неконсервативной связи. (2) В исследуемом диапазоне частот энергия передается между подсистемами с резонансная частота. (3) Возбуждение системы представляет собой некогерентное случайное возбуждение, независимое друг от друга, с некогерентностью мод, и может применяться принцип линейного сложения энергии.(4) В данной подсистеме энергия всех резонансных мод в данной полосе частот делится поровну. (5) Принцип взаимности применим к различным подструктурам. (6) Поток энергии между любыми двумя подструктурами прямо пропорционален фактическая разница в энергии между сопряженными опорными конструкциями при вибрации; то есть поток энергии прямо пропорционален разности средних модальных энергий. Энергетическая модель двух подсистем показана на рисунке 1, и установлено уравнение взаимосвязи потока энергии между двумя подсистемами: где η = 2 ξ , он обычно состоит из нескольких систем, и эти уравнения баланса энергии имеют вид записывается в матричной форме: где – центральная частота анализа (Гц), P _i – входная энергия (Вт), η _i – коэффициент потерь на затухание, η _ij – коэффициент потерь на демпфирование связи, E _i – энергия подсистемы, а Ni – модальная плотность подсистемы.

Уравнение (2) является самым основным выражением моделирования с использованием SEA. При решении расчетного уравнения при условии учета внешнего входного возбуждения модели в сочетании с характеристиками испытания материала акустической конструкции пакета, коэффициентом потерь и модальной плотностью, используемой между подсистемами, рассчитывается энергия системы; получается энергия E _i на каждой подсистеме [7]. Согласно (3), энергетическая система преобразуется в две формы, в которых E ₁ представляет собой энергию структурной подсистемы.Это зависит от массы и скорости системы. E ₂ – энергия звукового поля. Он связан со звуковым давлением, скоростью распространения звука и другими параметрами звукового поля: где M – масса, соответствующая каждой подсистеме; V – скорость вибрации, соответствующая подсистеме; P – звуковое давление, соответствующее подсистеме; ρ – плотность материала подсистемы; и c – скорость звука, соответствующая материалу.Решая уравнения, энергия, содержащаяся в соответствующей системе, может быть преобразована в соответствующее смещение, скорость подсистемы и деформацию, которые можно измерить.
3. Моделирование
3.1. Building SEA Model
Конечно-элементная модель приборной панели показана на рисунке 2, а толщина листового металла составляет 0,8 мм. Длина и ширина переднего комингса 1,6 м × 0,6 м. Передний комингс распределен в 9 отверстий толщиной 0.8 мм и отверстия нестандартной формы. Согласно методу моделирования пластины SEA, было установлено девять подсистем SEA с отверстиями неправильной формы. Затем выполняется акустическое покрытие по разным материалам акустической оболочки. При разделении на подсистему структура с одинаковой модальной энергией или модальным демпфированием обычно разделяется на подсистему в соответствии с принципом модального подобия метода статистической энергии или в соответствии с геометрическими характеристиками модели. Согласно описанному выше методу, панель приборов разделена на 24 подсистемы, и все они являются структурными подсистемами панелей.В сквозном отверстии используется имитация резины толщиной 3 мм. Согласно методике, приведенной в [8], модель переднего комингса делится на подсистемы. Принцип разделения состоит в том, чтобы разделить область с одинаковой модальной плотностью на подсистему и, в то же время, разделить область со сложной структурой и разделить каждое отверстие. Разделение на подсистемы связано с энергией системы, поэтому оно связано с точностью расчета всей системы. Каждая структурная подсистема модели SEA показана на рисунке 3 и в таблице 1.Параметры материала передней панели модели SEA показаны в таблице 2, а параметры материала акустического покрытия передней панели модели SEA показаны в таблице 3.

2 9018 Листовой металл металл 8 9018 Листовой металл 14
Номер Кодовое название Номер Кодовое название
1 Листовой металл 1 13 Листовой металл 7
2
3 Отверстие 1 15 Листовой металл 9
4 Листовой металл 3 16 Отверстие 7
5 Листовой металл 10
6 Отверстие 2 18 Листовой металл 11
7 Отверстие 3 19 Листовой металл 12
8 Отверстие 4 20 Листовой металл 13
9 Отверстие 5 21 Отверстие 6 22 Листовой металл 15
11 Листовой металл 5 23 Листовой металл 16
12 Листовой металл 6 24 Листовой металл
9018 9018 4,6 9018 9018 9018 9018 9018 9018 9018 9018 9018 9
3.2. Установка граничных условий
Для имитации помещения реверберации и полуэхового помещения звуковой резонатор устанавливается с обеих сторон приборной панели. Как показано на Рисунке 4, в комнате реверберации создается единичное звуковое давление 1 Па.Рис. 4 (b) – частичный увеличенный чертеж приборной панели; создание комнаты реверберации соответствует требованиям национального стандарта GB / T20247 для измерения звукопоглощения акустической комнаты реверберации. Диапазон частот решения от 400 Гц до 8000 Гц. Модель панели соединена с двумя полостями, которые имитируют полуэховую камеру и реверберационную камеру соответственно. Одна полость подвергается звуковому возбуждению, а затем проверяются уровни звукового давления двух звуковых полей, соответственно.Модель переднего комингса и две полости расположены в полубеспроводном поле течения.
Модель переднего комингса смешанного FE-SEA была помещена между реверберационной камерой и полуэховой камерой, как показано на рисунке 4. На рисунке левая полость имитирует полуэхогенную камеру, а правая полость имитирует реверберационную камеру. Две стороны звуковой полости соединены передней моделью комингса, а левая полуэхогенная камера стимулируется источником звука.Между тем, модель переднего комингса задана как полубесконечное поле течения, таким образом образуя гибридную модель звукопоглощения переднего комингса FE-SEA, состоящую из трех подсистем. Модель смешения удовлетворяет теории смешения FE-SEA. Рисунок 4 (б) представляет собой модель переднего комингса. Передний комингс состоит из различных подструктур, в том числе статистических энергетических пластин и отверстий, покрытых акустическими облицовочными материалами, образующих композитную модель структуры и пористых материалов.
4. Экспериментальная методика
4.1. Метод параметрического тестирования
Принцип измерения потерь передачи для метода с четырьмя микрофонами показан на рисунке 5. Источник звука генерирует сигналы, а звуковое давление усиливается усилителем мощности. Звуковое давление проходит через падающую трубку и генерирует падающую волну P _i, которая после прохождения через образец разделяется на три части. Первая часть поглощается образцом, а вторая часть отражается образцом, образуя отраженную волну P _r в падающей трубке.Третья часть продолжает двигаться вперед через образец и формирует прошедшую акустическую волну P _t в передающей трубке. Переданная волна продолжается до акустического терминала. Одна часть поглощается акустическим выводом, а другая часть отражается в передающую трубку, образуя p _{2 r}. Четыре микрофона размещены в падающей и передающей трубках для разделения падающих и отраженных волн.Звуковое давление, измеренное в положении датчиков 1–4, составляет p ₁, p ₂, p ₃ и p ₄ соответственно. В падающей трубке падающее звуковое давление на переднем конце образца равно PI. В падающей трубке отраженное звуковое давление на переднем конце образца составляет p _r. В трансмиссионной трубе передаваемое звуковое давление составляет p _t.Звуковое давление, отраженное через образец, составляет p _{2 r}. Согласно закону распространения плоской акустической волны может быть получена следующая формула: где k – волновое число, которое можно получить из следующего уравнения: где f – частота, c – скорость звука. – обычно это 340 м / с, а k – волновое число. Приведенная выше формула может использоваться для расчета падающего звукового давления p _I, отраженного звукового давления p _r, передаваемого звукового давления p _t и отраженного звукового давления p _{2 r} на акустическом конце.

Следовательно, коэффициент передачи звукового давления образца равен
Потери передачи образца:
По сравнению с методом с тремя микрофонами, метод с четырьмя микрофонами использует два микрофона в передающей трубке, и результаты измерений точнее. Он может измерять коэффициент отражения образца, источника звука и акустического терминала. При испытании на звукоизоляцию материал переднего комингса разрезают на круглую пластину, а звукопоглощающие материалы помещают в трубку сопротивления для испытания звукоизоляции.Размер образца переднего комингса и образца звукопоглощающего материала представляет собой круговую лепешку радиусом 50 мм.
Гидравлическое сопротивление – это сопротивление воздуха через зазоры в материале на единицу толщины. Гидравлическое сопротивление называется скоростью гидравлического сопротивления материала. Скорость гидравлического сопротивления проверяется путем управления односторонним потоком. Воздушный поток проходит через пористый материал в цилиндрической трубке и измеряется столик пористого материала. Перепад давления создается поверхностью.На это может повлиять наличие воздушного зазора между материалом и контейнером. Точность результатов на вспененном материале обусловлена влиянием технологии обработки. Липкая пленка на поверхности также может повлиять на точность результатов измерения. В этой статье используйте образец диаметром 100 мм с кольцом, добавьте одно кольцо, а затем два. Скорость гидравлического сопротивления пены была проверена при трех граничных условиях (см. Рисунок 6). Стандарт испытаний соответствует стандартам ISO 9053-91 и ASTMC5522-03.На рис. 6 представлена схематическая диаграмма испытания на сопротивление потоку, а на рис. 6 (а) показано оборудование для испытания на сопротивление потоку. Скорость гидравлического сопротивления образца пористого материала проверяется разницей давления на обоих концах образца для испытаний и объемной скоростью на единицу площади. Рисунок 6 (b) показывает изготовление образца и постобработку экспериментальных данных для испытания скорости потока. Акустические свойства пористых материалов могут быть получены путем измерения скорости гидравлического сопротивления пористых материалов.
5. Проверка модели
5.1. Проверка модели на основе звукоизоляции
Проверка имитационной модели переднего комингса разной толщины показана на рисунках 7 и 8. Из рисунка 7 видно, что ошибка между результатом моделирования и результатом теста мала, и расчетное значение хорошо согласуется с тестовым значением после уточненной коррекции сетки модели переднего комингса. Из рисунка 7 видно, что имитационное значение потерь передачи после модификации модели согласуется с тестовым значением во всем диапазоне частот.Когда частота меньше 600 Гц, возникает пиковая ошибка в потерях передачи звука модифицированной модели, которая в основном вызвана звуковым излучением пластин. С увеличением частоты погрешность постепенно уменьшается. При частотном диапазоне 600–2000 Гц погрешность результатов моделирования и результатов испытаний после модификации модели составляет менее 3 дБ. Модифицированная модель может использоваться для расчета производительности и прогнозирования производительности, при этом модель является точной и надежной.

При этом толщина 0.8 мм представлена на рисунке 8, на котором показана панель результатов моделирования и контрастирования результатов испытаний. Из диаграммы видно, что в диапазоне низких частот 0–800 Гц ошибка расчетного значения и тестового значения мала, что практически совпадает с трендом кривой. С повышением частоты погрешность увеличивается, так как модель и модель с мелкой сеткой, значение и тест имитации, а также точность имитационной модели являются надежными, и мы можем выполнять прогнозирование моделей. Точно так же, как показано на рисунке 8, ошибка между значением моделирования и тестовым значением модели постепенно уменьшается после модификации, что может быть использовано для моделирования и прогнозирования производительности модели.
6. Влияние потерь передачи
6.1. Анализ воздействия на характеристики звукоизоляции
Характеристики звукоизоляции обычно описывают с помощью звукоизоляции ( R ), ослабления шума (NR) и вносимых потерь (IL). Звукоизоляционные характеристики внутренней отделки передней панели оцениваются по вносимым потерям, то есть разнице между уровнем интенсивности падающего звука ( L ₀) и уровнем передаваемого звука ( L ) [9] :
6.1.1. Влияние покрытия
Чтобы проанализировать влияние внутренней отделки при различных условиях покрытия на характеристики звукоизоляции передней панели, представлены четыре вида схем покрытия акустических пакетов, как показано в таблице 4.
Материал Плотность (кг / м ³) Модуль упругости (Па)
Сталь 7800 2.1e + 11 8e + 10 0,3125
Резина 1100 2.3e + 9 7.72e + 8 0,4896
Материал Плотность (кг / м ³) Модуль упругости (Па) Коэффициент Пуассона Коэффициент потерь Пористость Кривизна N.с / м ⁴)
Литой пенопласт 22 6.5e + 4 0,4 0,15 0,94 1,3 Войлок 50 – – – 0,92 1,5 4,5 e + 4
Пенополиуретан 22 4,68 14 0,96 1,24 5000
EVA 1670 2,1e + 9 0,4 – – –
База Схема 1 Схема 2 Схема 3
внутри ， без акустического пакета мм на отверстии 25 мм внутри ， без покрытия снаружи, 10 мм на отверстии 25 мм внутри ， без покрытия снаружи и отверстия
①Схема основания: внутренняя без акустический пакет.②Схема 1: внутренняя часть передней панели покрыта акустическим пакетом 25 мм (23 мм PU + 2 мм EVA), снаружи нет покрытия, а отверстие закрыто акустическим пакетом 25 мм (литой пенопласт 10 мм + 15 мм Схема 2: внутренняя часть передней панели покрыта акустическим пакетом 25 мм (23 мм PU + 2 мм EVA), снаружи нет покрытия, а отверстие закрыто литой пеной толщиной 10 мм. Схема 3: внутренняя часть передней панели покрыта акустическим пакетом 25 мм (23 мм PU + 2 мм EVA), а внешняя сторона и отверстие не закрыты.
Сравнительная кривая звукоизоляции четырех видов акустического покрытия показана на рисунке 9. Сравнивая схему 3 с базовой схемой, акустические материалы помогают улучшить его звукоизоляционные характеристики. Что касается кривой на рисунке, разница вносимых потерь между двумя схемами является наибольшей на частоте 2000 Гц, что составляет 11,4 дБ. Сравнивая схему 1 со схемой 3, после увеличения покрытия отверстия характеристики звукоизоляции улучшаются с увеличением частоты, а разница вносимых потерь между двумя схемами достигает максимума при 8000 Гц, что составляет 13 дБ.Видно, что покрытие акустическим материалом листового металла и отверстий в передней панели капота имеет большое влияние на характеристики звукоизоляции. Следовательно, когда покрывается акустический облицовочный материал той же толщины, отверстие в панели является ключевым фактором, влияющим на потери при передаче звука, и потери при передаче звука возрастают с увеличением толщины зоны покрытия отверстия, а отверстие в панели утечка прямо пропорциональна потерям при передаче звука.При проектировании системы акустической защиты, акустическая оболочка и отверстия являются ключевыми моментами конструкции.

6.1.2. Влияние толщины
Чтобы проанализировать влияние толщины акустического материала корпуса и заглушки сквозного отверстия на звукоизоляционные характеристики передней панели, были разработаны три схемы, показанные в Таблице 5. Схемы 1: внутренняя часть передняя панель покрыта акустическим пакетом 25 мм (23 мм PU + 2 мм EVA), без покрытия снаружи и отверстий.②Схемы 2: внутренняя часть передней панели покрыта акустическим пакетом 25 мм (23 мм PU + 2 мм EVA), снаружи нет покрытия, а отверстие закрыто литой пеной толщиной 10 мм. Схемы 3: внутренняя часть панели Панель капота закрыта акустическим пакетом толщиной 15 мм (13 мм PU + 2 мм EVA), а внешняя сторона и отверстие не закрыты.
Схема 1 Схема 2 Схема 3
25 внутри 9018 внутри и 9018 мм внутри мм внутри без покрытия снаружи, 10 мм на отверстии 15 мм внутри ， без покрытия снаружи и отверстия
На рисунке 10 показана сравнительная кривая звукоизоляции трех виды толщины материала акустического пакета.Из рисунка по сравнению со схемой 2 видно, что схема 1 имеет некоторое ослабление звукоизоляционных характеристик с увеличением частоты, а затухание достигает 5 дБ на частоте 8000 Гц. Видно, что толщина заглушки для сквозного отверстия в большей степени влияет на звукоизоляционные характеристики. По сравнению со схемой 3 звукоизоляционные характеристики схемы 1 улучшаются при частоте от 400 до 2000 Гц, но после 2000 Гц; соответствующие кривые двух схем совпадают, и между двумя схемами нет никакой разницы.Можно сделать вывод, что на низких частотах увеличение толщины материала оказывает повышенное влияние на звукоизоляцию. Напротив, на высокой частоте не действует. Следовательно, при проектировании схемы акустической оболочки увеличение толщины материала акустической оболочки может эффективно увеличить потери при передаче звука в диапазоне частот 0–2000 Гц. Когда частота превышает 2000 Гц, увеличение толщины материала мало влияет на потери при передаче звука, в то время как величина утечки звука имеет большое влияние на потери при передаче звука.При той же толщине материала максимальные потери передачи в высокочастотном диапазоне могут быть уменьшены на 5 дБ после блокировки утечки звука.

6.1.3. Влияние утечки
При анализе влияния утечки на звукоизоляционные характеристики приборной панели предлагаются три схемы, как показано в таблице 6.
Схема 1 Схема 2 Схема 3
27 мм внутри Открытая рулевая колонка 3 мм Площадь утечки рулевой колонки 1 см 0.5 мм
①Схема 1: внутренняя часть передней панели покрыта 27 мм (25 мм PU + 2 мм EVA), а отверстие и внешняя сторона не закрыты. на основе схемы 1 рассматривается оголенный лист рулевого управления, ширина 3 мм. схема 3: на основе схемы 2 учитывается возможная протечка рулевого управления, площадь составляет 1 см 0,5 мм.
На рисунке 11 представлена сравнительная кривая звукоизоляции трех схем.Из рисунка видно, что при протечке на панели приборов (схема 3) по сравнению со схемой 1 ее звукоизоляционные характеристики имеют некоторое снижение, достигая 2,5 дБ на частоте 8000 Гц. Таким образом, утечка должна строго контролироваться при проектировании внутренней отделки панели приборов.

7. Применение новых материалов в приборной панели автомобиля
7.1. Введение новых материалов
Существует несколько видов широко используемых материалов для акустической упаковки приборной панели [10], таких как слой пенополиуретана + двойной слой EVA, войлок + двойной слой EVA и войлок с двойным сопротивлением.Передние два вида звукоизолирующих прокладок из EVA обладают хорошими звукоизоляционными характеристиками, но вес звукоизоляционной прокладки велик, что затрудняет легкий вес передней панели автомобиля. Войлок с двойным импедансом может обеспечить хороший баланс звукопоглощения и изоляции, а его качество легче, чем у двух передних материалов. Тем не менее, содержание летучих органических соединений в указанных выше трех формах акустических подушек является высоким; не наносит вреда окружающей среде и не красив.
Микроволоконный материал [11, 12] – новый материал со структурой 2-микронного микроволокна.Средний диаметр волокна составляет около 1/40 человеческого волоса. При тех же условиях акустических характеристик требуется меньше материалов. При той же плотности помещения акустические характеристики лучше. Он также может лучше удовлетворить потребности в облегченной конструкции и достичь цели по снижению расхода топлива и выбросов углерода. В дополнение к хорошим акустическим характеристикам, легкости, высокой формуемости и красивому внешнему виду материал из микрофибры также обладает такими преимуществами, как сверхнизкая летучесть, гидрофобность и устойчивость к плесени.
7.2. Результаты моделирования звукоизоляционных характеристик новых материалов
Для анализа звукопоглощающей и звукоизоляционной способности новых материалов на внутренней стороне приборной панели автомобиля используются традиционные акустические материалы и формуемые материалы из микрофибры. Конкретная схема приведена в Таблице 7. Схема 1: внутренняя часть передней панели покрыта 27 мм традиционным материалом (25 мм PU + 2 мм EVA), внешняя сторона передней панели покрыта 25 мм (2.Нетканый материал 5 мм + ПУ 20 мм + нетканый материал 2,5 мм), и отверстие не закрыто каким-либо акустическим материалом. Схема 2: внутренняя часть панели капота покрыта новым материалом 27 мм, внешняя сторона панели капота покрыта 25 мм (нетканый материал 2,5 мм + полиуретан 20 мм + нетканый материал 2,5 мм), а отверстие – беззвучный материал. покрыт.
Схема 1 Схема 2
Внутри покрыта 2718 мм (традиционный материал новый) )
Снаружи закрыто 25 мм, отверстие не закрыто Снаружи закрыто 25 мм, отверстие не закрыто
На рис. две схемы.Из результатов моделирования на рисунке видно, что эффект звукоизоляции всего диапазона частот в основном такой же, как и у традиционного материала PU + EVA, когда новый материал покрыт с внутренней стороны приборной панели, что показывает что новый материал соответствует требованиям звукоизоляции. В то же время при тех же показателях звукоизоляции удельная поверхность составляет 1375 г / м ². Это также намного ниже, чем у PU + EVA (4840 г / м ²).Таким образом, звукоизоляционная прокладка передней панели из микрофибры может лучше удовлетворить потребности в легкой конструкции и достичь цели по сокращению расхода топлива и выбросов углекислого газа.

8. Многокритериальная оптимизация
8.1. Схема эксперимента
Начальные точки выборки должны быть получены путем компьютерного моделирования. Различные методы проектирования имеют разный охват точек выборки, и их распределение оказывает большое влияние на точность модели агента.Выборка из латинского гиперкуба (LHS) [13] – один из наиболее широко используемых в настоящее время методов выборки. Ключ этого метода состоит в том, чтобы стратифицировать входное распределение вероятностей, разделить кумулятивную кривую (0 ~ 1) на равные интервалы на кумулятивной функции распределения и случайным образом выбрать выборки из каждого интервала для принудительного представления интервала. Рисунок 13 – типичный LHS.

В этой статье новый материал акустического мешка автомобиля взят в качестве объекта исследования, толщина и поверхностная плотность материала приняты в качестве переменных конструкции, а средние вносимые потери и вес материала приняты в качестве цели оптимизации.Звукопоглощающие и изоляционные материалы с большей толщиной и поверхностной плотностью обычно имеют лучшие звукопоглощающие и изоляционные характеристики. Однако из-за ограниченности фактического пространства транспортного средства и требований к легкости всех транспортных средств материал нельзя использовать без ограничений. В этой статье мы установили диапазон толщины звукопоглощающей части нового материала как 10 ~ 25 мм, а диапазон поверхностной плотности звукоизоляционной части (в части, образующей поверхность), равной 1000 ~ 1500 г / м ².Метод LHS используется для случайного отбора 20 групп образцов. Каждая группа образцов может использовать модель SEA для расчета средних вносимых потерь в полосе частот 400-8000 Гц. Он показан в Таблице 8.
12187 9018 9018
Образец Поверхностная плотность прессованного волокна (г / м ²) Толщина стекловолокна (мм) Средние вносимые потери ( дБ) Общий вес (кг)
1 1275.482 24.774 44.293 1.876
2 1442.005 13.279 42.838 2.013
1033,835 14,589 42,519 1,481
5 1054,355 23,030 43,725 1,570
6138 10.503 42.055 1.712
7 1341.836 16.172 43.203 1.902
9018 9018 9018 9018 9 1471.053 17.541 43.589 2.083
10 1100.610 19.866 43.395 1.608
11022 12,581 42,625 1,917
12 1376,294 20,903 43,964 1,982
1077,093 13,853 42,461 1,533
15 1261.767 22,387 43,990 1.841
16 1147.143 19,672 43,443 1,668
17 1303,536 187 24,029 44,251 1,617
19 1180,924 15,862 42,941 1,685
20 1220,306 12.237 42,369 1,711
8,2. Модель агента Кригинга
Модель агента, также известная как метамодель или поверхность отклика, описывает функциональную взаимосвязь между выходными и входными переменными. Чтобы сократить время численного анализа в процессе оптимизации, предлагается модель агента, которая использует ограниченные точки выборки для построения приближенной упрощенной модели вместо сложного процесса практического анализа.Поэтому он широко используется при расчете оптимизации многокритериального проектирования. Модель Кригинга [14, 15] – это полупараметрический метод интерполяции. Его уравнение регрессии состоит из двух частей: параметрического процесса (часть линейной регрессии) и непараметрического процесса (случайный процесс).
В этой статье, используя информацию о 20 группах точек выборки, упомянутых выше, с помощью программного обеспечения MATLAB модель Кригинга используется для прогнозирования средних вносимых потерь и веса новых материалов в пространстве проектирования.Результаты показаны на Рисунке 14.
8.3. Проверка точности модели
В обобщенном линейном регрессионном анализе качество соответствия ( R ²) обычно используется для измерения качества соответствия модели. Диапазон R ² равен [0, 1]; чем ближе значение к 1, тем выше точность модели агента. Следующее уравнение является выражением R ²: где P – количество точек выборки, а, и – истинное значение, прогнозируемое значение и среднее значение истинного значения ответа.В машиностроении значение R ² должно быть выше 0,9. Чтобы проверить точность построенной модели агента, мы используем выборку из латинского гиперкуба (LHS), чтобы случайным образом выбрать еще 10 групп выборок. Точно так же мы можем использовать модель моря для расчета средних вносимых потерь и общего веса материала испытательных образцов. В то же время метод статистической энергии используется для расчета и сравнения измеренных значений для получения реальных значений. Согласно (10) рассчитывалась степень согласия.В соответствии со сравнением результатов расчета и вносимых потерь, полученных с помощью модели агента, получена степень хорошего соответствия модели агента, и конкретная информация показана в таблице 9. По результатам расчета качества соответствия можно видно, что степень согласия модели агента выше 0,9 и близка к 1. Прокси-модель имеет высокую точность, поэтому результат прогнозирования приближенной модели надежен.
Тестовый образец Поверхностная плотность прессованного волокна (г / м ²) Толщина стекловолокна (мм) Средние вносимые потери (дБ) Общий вес (кг) R ²
1 1091.261 21,560 43,604 1,608 0,95
2 1338,912 23,359 44,224 1,950 0,97
4 1408,768 13,426 42,825 1,970 0,92
5 1018.073 14,860 42,538 1,462 0,97
6 1206,668 12,434 42,388 1,695 42,388 1,695 0,99 0,94
8 1356,686 11,481 42,391 1,887 0,93
9 1277.997 18,187 43,425 1,831 0,93
10 1150,496 24.603 44,079 1,709 0,99044 Многоцелевая оптимизация приборной панели
Оптимизация акустической упаковки автомобильной приборной панели относится к многокритериальной задаче оптимизации. Переменными конструкции обычно являются толщина и поверхностная плотность новых акустических материалов для приборной панели, а целями оптимизации являются вносимые потери и вес акустической упаковки.Эти цели не только связаны друг с другом, но и противоречат друг другу. Улучшение одной из этих целей часто происходит за счет других целей. В этой статье для оптимизации используется набор инструментов многокритериального генетического алгоритма [16], встроенный в MATLAB. После 200 шагов итерации получается решение Парето, установленное между средними вносимыми потерями и общим весом материала. Это показано на рисунке 15. Как показано на рисунке 14, пентаграмма представляет собой серию оптимальных по Парето решений, которые представляют взаимосвязь между средними вносимыми потерями и массой материала при различных весовых характеристиках.В соответствии с требованиями к легкости акустических материалов приборной панели, нам необходимо контролировать вес новой модели ниже 2 кг. При этом оптимальные значения толщины и поверхностной плотности составляют 24,87773 мм и 1363,959 г / м ². Соответствующие средние вносимые потери составляют 44,5629 дБ, а общий вес составляет 1,9958 кг. В данной работе оптимальное решение акустической защиты получено в соответствии с агентной моделью и смешанным методом SEA. При условии выполнения расчета количества звукоизоляции, латинская теория гиперкуба модели агента применяется для расчета оптимального решения толщины материала акустической оболочки и поверхностной плотности, которое отвечает потребностям инженерного проектирования.

Введите оптимальные значения указанной выше толщины и поверхностной плотности в модель SEA, рассчитав среднюю вставку и общий вес акустических материалов ниже значения с помощью программного обеспечения и сравнив результаты с результатами, полученными с помощью модели Кригинга. Это показано в Таблице 10.
Классы Средние вносимые потери (дБ) Общий вес (кг) Время вычисления (минуты)
07 0 Результат для SEA 44.4734 1,9945 24,5
Результат для многоцелевого генетического алгоритма 44,5629 1,9958 7,2
% ошибки 0,2 9018 9018 9018 9018 9018 9018 9018 9018 9018 9018 9018 9018 9018 9018 9018 9018 9018 9018 9018 9018 9018 9018 9018 9018 9018 9018 9018 9018 9018 9018 9018 9018
Согласно данным таблицы 10, отклонения средних вносимых потерь и веса материала между двумя рассчитанными моделями соответственно составляют 0,2% и 0.065%. Это указывает на то, что точность аппроксимации этой приближенной модели высока. Поэтому имеет определенное практическое значение оптимизация параметров материалов акустической упаковки с помощью многокритериального генетического алгоритма. На основании времени расчета модели оптимизации агента сделан вывод, что время расчета модели оптимизации агента намного меньше, чем время расчета модели статистической энергии для модели комплексной акустической обработки переднего кочана. Дальнейшее повышение точности и эффективности вычислений, что имеет определенное эталонное значение для оптимизации инженерных задач.
9. Резюме
(1) В этой статье исследуется метод прямого проектирования теории акустических пакетов. Статистический энергетический метод и метод прокси-модели используются для изучения характеристик звукоизоляции фасадных комингсов, чтобы получить влияние массовых параметров, параметров поверхностной плотности и параметров новых материалов на характеристики звукоизоляции. Результаты показывают, что характеристики звукоизоляции системы пропорциональны увеличению зоны покрытия и отверстия в покрытии.Толщина переднего отверстия комингса имеет большое влияние на звукоизоляционные характеристики. Увеличение толщины звуковой оболочки фронтальных комингсов оказывает более непосредственное влияние на характеристики звукоизоляции на низких частотах, чем на высоких частотах. Строгий контроль утечки звукопоглощающего материала и отверстия значительно улучшает уровень звукоизоляции. (2) Многокритериальный генетический алгоритм и прокси-модель используются для получения оптимальных параметров звукового пакета приборной панели, отвечающих требованиям вносимых потерь и легкий, а акустические характеристики удовлетворительны при условии, что толщина не увеличивается.(3) В этой статье получено влияние параметров акустического материала и параметров герметичного покрытия на характеристики изоляции акустического пакета, что обеспечивает новое направление исследований для исследования и разработки акустического пакета. Теория энергетической модели и теория модели агента могут быть использованы для выполнения перспективного проектирования акустической пакетной системы, что является усовершенствованием существующего метода акустического пакетного проектирования.
Доступность данных
Данные, использованные для подтверждения результатов этого исследования, включены в статью.
Конфликт интересов
Авторы заявляют об отсутствии конфликта интересов.
Благодарности
Эта работа частично поддержана Национальным фондом естественных наук Китая (№№ 51275541 и 2017YFB0102603).
Акустический расчет вентиляционных систем
Расчет акустического шума вентиляционной системы можно выполнить в соответствии с процедурой, указанной в примере ниже:
Источники звука и шума
Оценить все источники звуковой мощности.
1. Оцените уровень звуковой мощности вентилятора – L _N
Введите данные производителя о звуковой мощности или рассчитайте звуковую мощность вентилятора.
2. Добавьте коэффициенты безопасности
Добавьте коэффициенты безопасности – рекомендуется 3 дБ.
Затухание
Оценить затухание в системе.
10. Эффект помещения и терминала
Уровни звукового давления – L _p – преобразуются в уровень звуковой мощности – L _w – на терминалах.Необходимо учитывать акустические характеристики помещения, а также количество и расположение клемм.
а) Определите акустические характеристики помещения. В этом примере используется среднее звукопоглощение для комнаты.
б) Определите, находится ли приемник в прямом или реверберирующем поле. В этом примере слушатель находится примерно на расстоянии 1,5 м от терминала .
c) Найдите абсорбционные характеристики помещения. В этом примере поглощение для стен, потолка, пола, людей, штор и их площадей рассчитывается как 30 м ² Sabine. Согласно ^a) и ^c) затухание составляет 8 дБ .
d) Определите, сколько терминалов влияет на слушателя. Примечание! Не забудьте включить приточный и возвратный вентиляторы. В этом примере на слушателя влияют два терминала. Из c) вычитаем 3 дБ .
Затухание от терминала до помещения 5 дБ . Значения введены в примере.
11. Допуск на отражение от торца
В данном примере размер воздуховода составляет 250 мм .Затухание из-за конечного отражения вводится ниже.
12. Затухание в воздуховоде
Рассчитайте затухание в воздуховодах без футеровки и с футеровкой. Обратите внимание, что в таблице и на диаграммах указано затухание в дБ / м .
13. Затухание в изгибах
Рассчитайте затухание в изгибах.
14. Разделение уровней мощности, ответвление к клеммам
Определите допуск на разделение – ответвление к клеммам.
15.Разделение на уровне мощности, главный воздуховод – ответвление
Определите допуск для разделения – главный воздуховод – ответвление.
16. Другое затухание
Добавьте затухание от других компонентов.
Расчет результирующей звуковой мощности и необходимого дополнительного затухания
20. Результирующая звуковая мощность вентилятора
Вычтите суммарное затухание из звуковой мощности вентилятора – включая коэффициенты безопасности
21. Критерий уровня звукового давления
Определите критерии уровня звукового давления.В этой таблице указаны допустимые уровни в разных местах. Проверьте соответствие внутренним правилам.
В приведенном ниже примере рейтинг шума – NR30 – используется в качестве критерия. Значения NR вводятся в строке 1.
22. Требования к глушителю
Глушитель должен быть выбран так, чтобы обеспечить необходимое затухание. Данные производителя предпочтительны.
Пример – акустический расчет вентиляционной системы
Вы можете сохранить и изменить свою собственную копию примера, если вы вошли в свою учетную запись Google.
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев.

Рубрики
Двери
Дымоход
Окна
Подоконник
Пол
Разное
Советы мастера
Стены
Теплоизоляция чердаков
Тёплые дымоходы
Тёплые полы
Утепление дверей
Утепление окон
Утепление подоконников
Утепление стен
Утепление фасадов
Фасад
Чердак

Рубрики
Двери
Дымоход
Окна
Подоконник
Пол
Разное
Советы мастера
Стены
Теплоизоляция чердаков
Тёплые дымоходы
Тёплые полы
Утепление дверей
Утепление окон
Утепление подоконников
Утепление стен
Утепление фасадов
Фасад
Чердак
2019 © Все права защищены. Карта сайта
➤
