Калькулятор расчета утепления стен деревянного дома

Как сдвинуть точку росы в стене

Если после проведения всех расчетов вас не устраивает расположение точки росы, стоит задуматься над ее смещением. Для этого можно:

• увеличить слой утеплителя снаружи;
• использовать материал с высокой паропроницаемостью;
• демонтировать слой внутреннего утепления, перенеся его наружу;
• корректировать микроклимат в помещении – установить принудительную вентиляцию, дополнительно нагревать воздух.

Подходящий вариант выбирают, исходя из климатических условий региона проживания, конструктивных особенностей дома, финансовых возможностей и используемых строительных материалов.

Игнорирование такого явления, как конденсация влаги в стеновом «пироге», может слишком дорого обойтись. Как минимум, это неприятный запах в помещении, постоянная сырость. Как максимум – большие колонии плесневых грибов, портящих внутреннюю отделку стен, разрушающих утеплитель и вредящих здоровью домочадцев

Таким образом, расчет точки росы имеет важное значение, если вы хотите возвести надежные и сухие стены для вашего дома

Как правильно утеплить дом

Тактика выполнения работ определяется сферой использования экструдированного теплоизолятора. Фиксацию на вертикальные поверхности зачастую осуществляют клеем для утеплителя, на горизонтальных покрытиях листы крепят дюбелями.

Полезное: Сэндвич панели своими руками

Технология теплоизоляции стен

Весь процесс утепления стен на первом этаже можно выполнить самостоятельно. Для высотных работ лучше привлечь профессионалов со специальным оборудованием.

Во время монтажа обязательно использовать страховку. Лучше заручиться поддержкой помощника, который будет подавать плитный материал.

Последовательность действий:

1. Подготовка. Стены очистить от грязи, снять остатки отделочных материалов, обеспылить поверхность. Видимые дефекты и неровности убрать – выровнять штукатуркой.
2. Приклеивание. Нанести клей равномерным слоем на плиту и прижать утеплитель к стене. Монтаж выполняют с нижнего ряда, в качестве опоры – цокольный профиль.
3. Закрепление. Фиксацию производят через 3 дня – после полного высыхания клея. Дюбеля крепят из расчета 4 шт. на 1 кв. м, возле окон и дверного проема – 6-7 шт. на 1 кв. м.

В завершении запенить стыки между листами. При необходимости двухслойного утепления плиты выкладывают в шахматном порядке. Финишный этап – монтаж армирующей сетки и оштукатуривание.

Интересный вариант утеплителя с обшивкой сайдингом – это двусторонние плиты. Внутренняя сторона – экструдированный пенополистрол, а внешняя – декоративная отделка. Такой материал значительно упрощает работы. За один проход удается теплоизолировать и облицевать стены.

Кровельные работы

Кровельный пирог формируют в следующей последовательности:

1. Внутренняя обшивка.
2. Обрешетка.
3. Влагостойкая паропроницаемая мембрана.
4. Пеноплекс.
5. Стропильная система.
6. Ветрозащитная мембрана.
7. Кровельное покрытие.

Монтаж утеплителя выполняют, когда стропила собраны, обрешетка прибита.

Этапы работ:

1. Внизу стропил установить стартовую рейку.
2. Выложить плиты в шахматном порядке.
3. Закрепить материал саморезами, проклеить швы скотчем.
4. Сверху набить бруски – рейки обеспечат вентиляционный зазор.
5. Набить обрешетку под монтаж кровельного покрытия.

Распространенные вопросы и ответы на них

В: Стоит ли закупать минеральную вату в м2 или производить расчет, исходя из количества листов?

О: Минеральную вату можно закупать в м2. Ее легко резать и укладывать, листы не обязательно должны быть четко по размеру ячейки каркасного дома. Это же касается других видов утеплителя.

В: Сколько нужно утеплителя для дачного каркасного дома, в котором живут только летом?

О: Оптимальное количество можно подсчитать по формуле, однако для того, чтобы уберечь дом от резкого перепада температуры, гниения, потери своих качеств зимой, когда за домом не ухаживают, стоит подумать о дополнительном слое термозащиты.

В: сколько надо утеплителя на каркасный сип дом?

О: Сендвич-панели являются основой стены, их расчет идет напрямую от длины всех стен внутри и снаружи дома. При расчете этого показателя стоит отталкиваться не от толщины стен (она всегда одна для панелей), а от периметра и высоты. Обычно компании, которые предоставляют услуги строительства под ключ, указывают точное необходимое количество панелей и цену на них.

В: Какова оптимальная толщина утеплителя для средней полосы России?

О: Оптимальная толщина, с учетом необходимой толщины конструкции, других параметров, — 150мм. Однако это число не учитывает общую толщину внешней стороны конструкции (отделку, внешний слой термозащиты, толщину каркаса).

В: Где можно найти параметры, указанные в формулах?

О: Параметры дома легко замерять вручную еще на стадии проекта.

Параметр Rp должен быть указан в паспорте товара, который вы собираетесь приобрести. Для разных производителей, типов и видов минеральной ваты, базальтового наполнителя, пенопласта, и т. д. этот параметр будет разный. Стоит ориентироваться на те материалы, которые доступны для приобретения в вашем регионе. Также стоит посоветоваться с архитекторами, ведь для областей с резкими перепадами температуры или влажности некоторые типы наполнителя окажутся неподходящими.

Коэффициент теплопроводности можно найти на нашем сайте. Вот показатели для самых крупных городов России (%):

Москва	3,28
Краснодар	2,44
Сочи	1,79
Ростов-на-Дону	2,75
Санкт-Петербург	3,23
Красноярск	4,84
Магадан	4,33

Если ваша область расположена в одной широте с предоставленными, можно брать за основу показатели этих городов.

В: Стоит ли сразу закупать необходимое количество материалов?

О: Утеплитель можно закупать по ходу строительства. Возможен такой вариант, что недочет архитектора, недостаточная квалификация строителей или внезапно ухудшившиеся погодные условия повредят материал или внесут другие коррективы в планировку здания. Кроме того, хранение минеральной ваты или базальтового наполнителя под открытым небом негативно сказывается на их качестве. Закупку лучше производить после возведения каркаса и монтажа нескольких слоев дополнительной внешней отделки.

В: Не могу определиться с наполнителем. Что лучше выбрать?

О: Стоит отталкиваться не только от цены, но также от долговечности материала, простоты его укладки, срока службы, типа конструкции.

Наиболее популярным вариантом являются панели из минеральной ваты. Для проекта небольшого загородного дома с общей площадью менее 50м2 лучше остановиться на минеральной вате. Для больших проектов — базальтовый наполнитель или другие типы утеплителя.

Перебрав все варианты, можно четко узнать, что именно необходимо вашему дому.

Результат расчета

Описание результатов расчета бруса в онлайн калькуляторе:

1. Общая длина наружных стен — параметр, который задается пользователем, Равен периметру строения из бруса
2. Высота конструкции по углам- параметр задаваемый пользователем,
3. Количество венцев на наружные стены — количество горизонтальных рядов из бруса, заданного размера, которое подходит для заданной высоты стронция.
4. Количество бруса на наружные стены- требуемое количество бруса в штуках для возведения наружных стен в строении из бруса по указанным параметрам
5. Количество внутренних перегородок — параметр задаваемый пользователем.
6. Объем общего количества бруса — объем всего бруса, необходимый для строительства объекта по заданным параметрам, в том числе и на внутренние перегородки (при указании их в исходных данных для расчета). Единицы измерения м3.
7. Вес общего количества бруса — вес всего объема бруса, необходимого для строительства объекта по заданным параметрам. Единицы измерения кг.
8. Усадка (в см на 1 метр строения) — ориентировочная усадка в сантиметрах на 1 метр высоты строения указанного вида бруса.
9. Ориентировочная усадка строения — ориентировочная величина общей усадки строения, по заданным параметрам.
10. Общее количество крепление для бруса — ориентировочное количество выбранного крепления для бруса, которое понадобится для возведения строения. Единица измерения штуки.
11. Общее количество рулонного утеплителя — ориентировочное количество утеплителя, которое понадобится для строительства объекта по заданным параметрам. Единица измерения метры погонные.
12. Ориентировочное количество пропитки (с учетом обработки всей площади поверхности бруса) — необходимый ориентировочный объем огнебиозащиты для пропитки бруса, единицы измерения литры.
13. Нагрузка на фундамент от стен- данный параметр необходим для выбора фундамента. Приведен без учёта веса перекрытий и крыши.

Как сделать правильный выбор

Выбор арматурных стержней основан на расчетных данных и предпочтениях строителей.

Обычно выбирают металлические стержни, хотя и композитную арматуру с каждым годом все активнее применяют при строительстве ленточных оснований. Предпочтение металлическим пруткам отдается из-за возможности придать им необходимый изгиб, чего со стеклопластиковыми стержнями сделать невозможно.

Особенно это важно при строительстве лент с криволинейными участками или при наличии углов перелома, отличных от 90°. Кроме того, металлическая арматура экономичнее, так как позволяет делать хомуты из одного прутка, без необходимости создавать несколько точек соединения. Кроме того, металлическая арматура экономичнее, так как позволяет делать хомуты из одного прутка, без необходимости создавать несколько точек соединения

Кроме того, металлическая арматура экономичнее, так как позволяет делать хомуты из одного прутка, без необходимости создавать несколько точек соединения.

Диаметры стержней давно отработаны на практике, нередко их выбирают без предварительного расчета — при ширине ленты около 30 см используют пруток 10 мм, для лент шириной 40 см выбирают 12-мм стержни, а при ширине более 50 см — 14 мм. Толщину вертикальной арматуры определяют по высоте ленты, до 70 см выбирают 6 мм, а при высоте свыше 70 см — 8 мм и более.

Как рассчитывается необходимая толщина?

Сначала нужно определиться с материалами, которые вы выбрали для отделочных работ. Здесь важна и схема отделки — как экстерьера, так и интерьера. От нее зависит окончательная толщина стен строения.

Расчет теплосопротивления (Rпр.) проводится по формуле, которая потребует от вас знания материала стены и его толщины:

Rпр. = (1/α (в))+R1+R2+R3+(1/α (н))

Тут R1, R2, R3 означают тепловое сопротивление слоя, а α(в) и α(н) являются коэффициентами теплоотдачи поверхностей стен (внутренней — в, наружной — н).

Затем необходимо заняться расчетом минимального значения теплосопротивления (Rмин.) для той климатической зоны, в которой располагается дом:

R = δ/λ

Δ — толщина слоя материала (измеряется в метрах), а λ — его теплопроводность (Вт/м*К). Последнее значение должно быть проставлено на упаковке, также его можно найти в таблице коэффициентов теплопроводности материалов.

Чем выше значение, тем холоднее материал. Самый высокий коэффициент у мрамора и металла, самый низкий у воздуха, поэтому пористые материалы являются отличными теплоизоляторами: пенопласт толщиной в 40 мм имеет такую же теплопроводность, как метровая кирпичная кладка.

Теперь необходимо сравнить Rмин. с Rпр. и найти разность — ΔR. Когда первое значение равняется второму, или же меньше его, то в утеплении стен необходимости нет. В случае если Rмин. больше, то нужно снова найти разность: ΔR = Rмин.- Rпр.

Подбирается толщина теплоизоляционного материала, исходя из величины ΔR. Необходимо учесть и остальные его характеристики: класс горючести и плотность, коэффициенты водопоглощения и теплопроводности.

Базальтовая вата Роквул

Каменная вата RockWool является экологически чистым материалом с пористой структурой. Поры заполнены воздухом, поэтому этот тип утеплителя характеризуется минимальным значением коэффициента теплопроводности – 0,037 Вт/м*К. Для сравнения: слой утеплителя Роквул толщиной 100 мм способен задерживать столько же тепла во внутренних помещениях дома, как и стена из кирпича толщиной 1960 мм.

OnLine Расчёты

Данные приложения помогут как начинающим строителям, так и строителям со стажем и профессионалам:

Очень рекомендую, особенно пункт №2.

1. OnLine Расчет несущей способности и прогиба деревянных балок.При проектировании любого дома или строения с перекрытием, требуется проводить расчеты несущей способности балок. В индивидуальном строительстве в подавляющем большинстве случаев используются однопролетные деревянные балки в виде досок, брусьев или бревен различной длины. Предлагаемый нами калькулятор поможет Вам быстро подобрать оптимальное сечение и шаг деревянных балок в зависимости от длины пролета и предполагаемых нагрузок.

2. OnLine Расчеты строительных материалов, строительные калькуляторы и конструкторы.Данные приложения позволяют определить: Размеры: стропил, двухскатной крыши, односкатной крыши, мансардной крыши. Прямая лестница, Лестница с поворотом на 90, Лестница с поворотными ступенями, Лестница с поворотом на 180, Винтовая лестница, Бетонная лестница. Ленточный фундамент, Столбчатый фундамент, Фундаментная плита, Бетонные кольца, Тротуарная плитка. Состав: бетона. Объём: пиломатериалов, арматуры, керамической плитки. Объём: материалов для деревянного сруба, материалов для стен, материалов для пола, для наливного пола. Расчёт объёма: Котлована, колодца, траншеи, рулонного газона. Кредитный калькулятор Конструктор для шкафа-купе

3. OnLine Расчёт толщины утеплителя.OnLine Расчёт толщины утеплителя — с помощью предлагаемого калькулятора от Rockwool Вы сможете самостоятельно расчитать толщину утеплителя для стен, крыши перекрытия и тд., с наглядным пояснением и толщиной и маркой материала для каждого элемента дома.

4. OnLine Расчёт теплопотерь и точки росы.OnLine Расчёт теплопотерь — с помощью предлагаемого калькулятора на нашем сайте Вы сможете самостоятельно определить потребности любого жилого помещения в тепле, путём подбора материалов с наглядным пояснением и диаграммой точки росы и промерзания стен, перекрытий, крыши и тд.

5. OnLine расчет площади кровли.С помощью «Калькулятора кровли» Вы сможете рассчитать площадь кровли, для разных типов крыш, таких как двухскатных, односкатных, четырехскатных, ветровых и мансардных.

6. OnLine Калькулятор расхода вагонки, имитатора бруса или бревна.С помощью данного калькулятора, Вы сможете рассчитать необходимый объём вагонки, имитатора бруса или бревна и его цену, который необходим для отделки дома внутри или снаружи.

7. OnLine Калькулятор расхода краски.Перед покраской любой поверхности требуется проводить расчеты необходимого количества краски. Для этого просто введите высоту и ширину окрашиваемой поверхности, средний расход краски и количество слоев. В результате получите нужное количество краски.

Онлайн калькулятор для расчета каркасного дома

Каркасное строительство в последнее время набирает большую популярность. Стоимость каркасного дома, по сравнению с иными материалами, будет на 30 % меньше. Получить расход пиломатериала, облицовочных смесей очень просто. Чтобы осуществить расчет каркасного дома, пригодится онлайн калькулятор. Программа работает быстро. Главное – знать параметры и особенности будущего сооружения. Особенности применения для получения достоверных результатов будут рассмотрены далее в статье.

Керамзит

Керамзит является популярным теплоизоляционны м материалом, применяемым в деревянных полах и полах с сухой стяжкой на основе ГВЛ. В последнем случае, кроме теплоизоляции, он является еще и выравнивающим материалом.

Керамзит является одним из самых дешевых материалов для теплоизоляции, он не горит, безопасен для здоровья и обладает небольшим весом. При этом он легко впитывает воду, что снижает его теплоизоляционны е свойства и значительно увеличивает вес. Поэтому применение керамзита требует надежной гидроизоляции. Еще одним недостатком керамзита является то, что при работе с ним в воздух поднимается большое количество пыли.

Керамзит как теплоизоляция

По теплоизоляционны м свойствам керамзит уступает большинству синтетических материалов, поэтому он требует засыпки более толстым слоем, что уменьшает высоту потолков в помещении.

Использование керамзита для утепления. На фото заливка керамзита тощим бетоном

Для эффективной теплоизоляции первых этажей зданий от грунта слой керамзита должен составлять не менее 400 мм при использовании деревянных полов и 300 мм при использовании бетонных перекрытий.

Между этажами частных домов в полы должно быть засыпано не менее 200 мм керамзита при деревянных перекрытиях и 150 мм при бетонных. В многоквартирных домах достаточно слоя керамзита в 50-80 мм.

Показатели	10-20 мм	5-10 мм	0-5 мм
Насыпная плотность, кг/м3	280-370	300-400	500-700
Прочность при раздавливании, Н/мм2 (МПа)	1-1,8	1,2-2	3-4
Гранулометрический состав, %	4	8
Морозостойкость 20 циклов, потеря массы гравия, %	0,4-2	0,2-1,2	не регламентируется
Процент раздавленных частиц, %	3-10	3-10	нет
Теплопроводность, Вт/м*К	0,0912	0,0912	0,1099
Водопоглощение, мм	250	250	290
Удельная эффективная активность естественных радионуклидов, Бк/кг	270	270	290

Утепление стен

Внутри или снаружи

Как видите, при разном расположении изоляции точки росы смещаются

Особенности внутреннего и наружного утепления:

представьте себе, что вы используете калькулятор расчета утеплителя для стен, но при этом изоляцию укладываете внутри помещения, будут ли результаты расчётов верными? Обратите внимание на схему вверху;
какой бы толщины ни была изоляция в комнате, стена всё равно останется холодной и это приведёт к определённым последствиям;
то есть, это означает, что точка росы или зона, где тёплый воздух при встрече с холодным превращается в конденсат, переносится ближе к помещению. И чем мощнее внутреннее утепление, тем ближе будет эта точка;

Внутреннюю теплоизоляцию производят лишь в том случае, когда не представляется возможным уложить утеплитель с внешней стороны дома

• в некоторых случаях эта зона доходит до поверхности стены, где влага способствует развитию грибковой плесени. Но если даже она остаётся внутри стены, то эксплуатационный ресурс от этого никак не увеличивается;
• следовательно, инструкция и здравый смысл указывают на то, что внутреннее утепление следует монтировать только в крайнем случае или же тогда, когда нужна звукоизоляция;
• при наружном утеплении точка росы будет приходиться на зону изоляции, а это означает, что вы сможете повысить срок годности вашей стены и избежать возникновения сырости.

Расчет – дело серьезное!

Диаграмма теплового сопротивления разных материалов

№п/п	Стеновой материал	Коэффициент теплопроводности	Необходимая толщина (мм)
1	Пенополистироп ПСБ-С-25	0,042	124
2	Минеральная вата	0,046	124
3	Клееный деревянный брус или цельный массив ели и сосны поперёк волокон	0,18	530
4	Кладка керамоблоков на теплоизоляционный клей	0,17	575*
5	Кладка газо- и пеноблоков 400кг/м3	0,18	610*
6	Кладка полистирольных блоков на клей 500кг/м3	0,18	643*
7	Кладка газо- и пеноблоков 600кг/м3	0,29	981*
8	Кладка на клей керамзитобетона 800кг/м3	0,31	1049*
9	Кладка из керамического пустотелого кирпича на ЦПР 1000кг/м3	0,52	1530
10	Кладка из рядового кирпича на ЦПР	0,76	2243
11	Кладка из силикатного кирпича на ЦПР	0,87	2560
12	ЖБИ 2500кг/м3	2,04	6002

Теплотехнический расчет различных материалов

Маты минеральной ваты – отличный выбор для качественного утепления жилища

Итак, расчет толщины утеплителя, это определение его теплового сопротивления, которое мы обозначим буквой R — постоянная величина, которая рассчитывается отдельно для каждого региона.

Давайте возьмём для наглядности среднюю цифру R=2,8(м2*K/Вт). Согласно Государственным Строительным Нормам такая величина является минимально допустимой для жилых и общественных зданий.

Наружное утепление более эффективно

В тех случаях, когда тепловая изоляция состоит из нескольких слоёв, например, кирпичная кладка, пенопласт и евровагонка, то сумма всех показателей складывается воедино — R=R1+R2+R3. А общую или отдельную толщину теплоизоляционного слоя рассчитывают по формуле R=p/k.

Здесь p будет означать толщину слоя в метрах, а буква k, это коэффициент теплопроводности данного материала (Вт/м*к), значение которого вы можете взять из таблицы теплотехнических расчётов, которая приведена выше.

Толщина кладки в два кирпича

Чтобы не быть голословным, приведу пример, возьмём кирпичную кладку в два кирпича (обычная стена), а в качестве изоляции будем использовать пенополистирольные плиты ПСБ-25 (двадцать пятый пенопласт), цена которых достаточно приемлема даже для бюджетного строительства.

Итак, тепловое сопротивление, которого нам нужно достичь, должно составлять 2,8 (м2*Л/Вт). Вначале узнаём теплосопротивление данной кирпичной кладки. От тычка до тычка кирпич имеет 250 мм и между ними раствор толщиной 10 мм.

Следовательно, p=0,25*2+0,01=0,51м. Коэффициент у силиката составляет 0,7 (Вт/м*к), тогда Rкирпича=p/k=0,51/0,7=0,73 (м2*K/Вт) — это мы получили теплопроводность кирпичной стены, рассчитав её своими руками.

Идём далее, теперь нам нужно достичь общего показателя для слоёной стены 2,8 (м2*K/Вт), то есть R=2,8 (м2*K/Вт и для этого нам нужно узнать необходимую толщину пенопласта. Значит, Rпенопласта=Rобщая-Rкирпича=2,8-0,73=2,07 (м2*K/Вт).

На фото — локальная защита пенопластом

Теперь для расчёта толщины пенополистирола берём за основу общую формулу и здесь Pпенопласта=Rпенопласта*kпенопласта= 2?07*0?035=0?072м. Конечно, 2 см мы никак не найдём у ПСБ-25, но если учесть внутреннюю отделку и воздушную прослойку между кирпичами, то нам будет достаточно 70 см, а это два слоя панелей по 50 мм и 20 мм.

https://youtube.com/watch?v=zTi6vGuMi5A

Какова общая площадь плит Пеноплекса в одной упаковке?

Зная основные параметры материала и количество листов в пачке, вам не будет сложно рассчитать самостоятельно, на какую площадь ее хватит. Но мы упростили вам задачу и уже посчитали, сколько квадратов (м2) в упаковке пеноплекса различной толщины:

• 20 мм – 12,5 кв.м.;
• 30 мм – 8,3 кв.м.;
• 40 мм – 6,2 кв.м.;
• 50 мм – 4,9 кв.м.;
• 60 мм – 4,9 кв.м.;
• 80 мм – 3,5 кв.м.;
• 100 мм – 2,8 кв.м.;
• 120 мм – 2,1 кв.м.;
• 150 мм – 1,4 кв.м.

То есть, если вам нужен пеноплекс 50 мм, сколько м2 в упаковке? 4,9 кв.м., которых хватит на утепление почти 5 кв.м. поверхности

Обратите внимание: утеплитель всегда необходимо покупать с запасом в 10-20% от фактической покрываемой площади, ведь практически всегда имеет место монтажный брак и перерасход материала по другим причинам

Важные моменты и порядок проведения расчета

Прежде всего нужно знать, что пенопласт может использоваться для утепления стен снаружи и изнутри. Вариант наружного утепления стен пенопластом используется чаще всего, однако лучше проводить комплексную теплоизоляцию. Технология утепления стен снаружи и изнутри практически не имеет различий, однако для выполнения работы нужно будет использовать плиты пенопласта разной толщины.

Расчет толщины теплоизоляционного материала.

Очень важно правильно выполнить расчет. Нужно понимать, что в данном случае большая толщина утеплителя повлечет за собой дополнительные расходы. И при всех остальных равных условиях проведение утепления стен без выполнения предварительного расчета подходящей толщины плит пенопласта вынудит хозяина попросту зря потратить деньги

Помимо этого, если плиты пенопласта будут использоваться для утепления стен внутри помещения, расчет позволит сохранить максимум полезного пространства, обеспечив качественную теплоизоляцию

И при всех остальных равных условиях проведение утепления стен без выполнения предварительного расчета подходящей толщины плит пенопласта вынудит хозяина попросту зря потратить деньги. Помимо этого, если плиты пенопласта будут использоваться для утепления стен внутри помещения, расчет позволит сохранить максимум полезного пространства, обеспечив качественную теплоизоляцию.

Однако и попытки купить самые тонкие листы пенопласта тоже обернутся против вас. Чересчур тонкая плита не сможет обеспечить должную защиту от холода. Так что расчет является обязательной частью подготовительного этапа. Именно грамотно составленный расчет позволит организовать такую теплоизоляцию, которая будет иметь необходимую эффективность.

Крепление пенопласта к стене фасадным металлическим дюбелем.

Чтобы правильно выполнить расчет теплоизоляции, нужно прежде всего учитывать теплосопротивление. Это постоянный показатель для конкретного климатического региона.

Для российских условий он колеблется в среднем от 3,5 до 4,6 м*К/Вт. Если параллельно со стенами вы будете утеплять потолок и пол, расчет нужно будет сделать с использованием увеличенных значений.

Данный параметр позволяет подобрать наиболее оптимальную толщину слоя пенопласта для обеспечения требуемого теплосопротивления.

Расчет предельно прост: показатель теплосопротивления делится на коэффициент теплопроводности плит пенопласта (в зависимости от марки колеблется в среднем от 0,031 до 0,041 Вт/м*К).

Кровля

Крыша также является очень важным элементом, и по этой причине не стоит экономить на материале для нее, качественно сделанная кровля надолго убережет ваше жилье от протечек и будет сохранять уют и тепло вашего дома.

Для монтажа крыши требуется:

1. Стропильный брусок с сечением 50х150 мм;
2. Материал для обрешетки – рассчитывается, исходя из размеров и вида вашей кровли;
3. Расходники — гвозди, уголки и саморезы;
4. Материал для утепления, это может быть как пенопласт, так и базальтовая вата;
5. Гидро- и пароизоляционные материалы;
6. Монтажная пена для заделывания щелей и стыков;
7. Ну и, конечно же, само покрытие: шифер, металлочерепица, рубероид или др.

Расчет теплоизоляции – Лучшее отопление



Расчёт толщины утеплителя

Как и чем утепляться – пожалуй, один из главных вопросов, который встает перед владельцем загородной недвижимости. С наступлением первых холодов его решение приобретает все большую важность. Мы постарались облегчить вам выбор подходящего материала, представив небольшой онлайн калькулятор для расчета толщины утеплителя. Он подходит для вычислений слоя теплоизоляции в составе типового пирога «несущая стена-утеплитель-отделка».

Небольшая памятка по использованию калькулятора:

• обратите внимание, что в списке городов представлены далеко не все населенные пункты России. Поэтому старайтесь выбирать варианты, минимально удаленные от месторасположения вашего дома. Это важно, т.к. данный параметр определяет средние зимние температуры;
• все численные значения (толщины) выводятся в миллиметрах. На всякий случай: в 1 м 100 см или 1000 мм;
• подробные характеристики утеплителей советуем смотреть на сайтах производителей. Там же вы найдете рекомендуемые цены на данный вид продукции;
• все расчеты являются ориентировочными, поэтому не лишним будет прибавить к полученным результатам 10%

Получив в результате вычислений толщину теплоизоляции и зная площадь стен, несложно вычислить объем утеплителя. Надеемся, это будет полезно.

Онлайн-калькулятор для расчета толщины утеплителя

Предлагаем вам воспользоваться нашим удобным калькулятором, с помощью которого можно рассчитать толщину слоя утеплителя.

Источник: cdelayremont.ru

Онлайн калькулятор расчета количества утеплителя для стен и фундаментов.

Информация по назначению калькулятора

Онлайн калькулятор утеплителя, предназначен для расчета количества и объема утеплителя для внешних стен и боковой поверхности фундаментов строений. В расчетах учитываются оконные и дверные проемы, а так же стоимость утеплителя и дополнительных материалов.

Пенополистирол (ППС) и Экструдированный пенополистирол (ЭППС)

Я вляется одним из самых доступных и эффективных легких утеплителей. Более чем на 90% состоит из воздуха, который и является самым лучшим теплоизолятором. Обычный ППС применяется для утепления внешних стен строений, но так как он является влагопроницаемым материалом, применять его для утепления фундаментов не рекомендуется. Для этих целей лучше всего подходит ЭППС, который при утеплении фундаментов является так же и влагозащитным слоем.

Маты каменной (базальтовой) ваты

В настоящее время самыми известными производителями плит каменной ваты являются такие компании как «Rokwool» и «Технониколь».

С амыми главными преимуществами данного материала являются легкость обработки, для работы с ним вам не понадобится никакого специального оборудования, достаточно ножа или пилы, с мелкими зубьями. Стоит помнить, что плиты ваты должны стыковаться очень плотно, но при этом запрещено трамбовать их или же сжимать. Изнутри маты покрываются пароизоляционной мембраной, а снаружи – ветроизоляционной пленкой, это необходимо для того, чтобы защитить вату от влаги.

Напыляемые утеплители

Т акой способ утепления в нашей стране распространен еще не слишком широко. В основном для утепления стен каркасных домов используют пенополиуретан. В его состав входят два жидких вещества, которые под давлением воздуха превращаются в пену, и после того как заполнится все пространство, его излишки срезаются. Работа с таким материалом напоминает работу с монтажной пеной.

В последнее время стало очень популярным использование такого утеплителя как волокна целлюлозы или эковата. Она произведена из натурального материала и не требует дополнительной защиты, такой вид утеплителя наиболее подойдет тем, кто хочет сделать свой дом экологически чистым.

И звестно два способа укладки: это сухой метод и влажный.

• Сухой способ

– При помощи специальной машины, вата задувается изолированным слоем до тех пор, пока не будет достигнута необходимая плотность.

Недостатком такого способа является то, что со временем она может дать усадку и начнет пропускать тепло в верхних слоях. Хотя многие производители дают гарантию, что усадки не будет не менее 20 лет.

– можно осуществить при помощи специального оборудования, эковата под давлением «приклеивается» и к стенам и друг к другу, это позволяет избежать усадки. Главным минусом является то, что влажную укладку эковаты необходимо проводить снаружи до обшивки стен.

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Если вы не нашли ответа на свой вопрос, вы можете связаться с нами по обратной связи.

Расчет объема утеплителя для стен

Калькулятор расчета количества и объема мягкого утеплителя для стен и фундамента. Расчет экструдированного пенополистирола, минеральной и базальтовой ваты.

Источник: stroy-calc.ru

Как рассчитать толщину утеплителя — методики и способы

Теплый дом — мечта каждого владельца, для достижения этой цели строятся толстые стены, проводится отопление, устраивается качественная теплоизоляция. Чтобы утепление было рациональным необходимо правильно подобрать материал и грамотно рассчитать его толщину.

Какие данные нужны для расчета толщины утеплителя?

Размер слоя изоляции зависит от теплового сопротивления материала. Этот показатель является величиной, обратной теплопроводности. Каждый материал — дерево, металл, кирпич, пенопласт или минвата обладают определенной способностью передавать тепловую энергию. Коэффициент теплопроводности высчитывается в ходе лабораторных испытаний, а для потребителей указывается на упаковке.

Если материал приобретается без маркировки, можно найти сводную таблицу показателей в интернете.

Теплосопротивление материала ® является постоянной величиной, его определяют как отношение разности температур на краях утеплителя к силе проходящего через материал теплового протока. Формула расчета коэффициента: R=d/k, где d — толщина материала, k — теплопроводность. Чем выше полученное значение, тем эффективней теплоизоляция.

Почему важно правильно рассчитать показатели утепления?

Теплоизоляция устанавливается для сокращения потерь энергии через стены, пол и крышу дома. Недостаточная толщина утеплителя приведет к перемещению точки росы внутрь здания. Это означает появление конденсата, сырости и грибка на стенах дома. Избыточный слой теплоизоляции не дает существенного изменения температурных показателей, но требует значительных финансовых затрат, поэтому является нерациональным. При этом нарушается циркуляция воздуха и естественная вентиляция между комнатами дома и атмосферой. Для экономии средств с одновременным обеспечением оптимальных условий проживания требуется точный расчет толщины утеплителя.

Расчет теплоизоляционного слоя: формулы и примеры

Чтобы иметь возможность точно рассчитать величину утепления, необходимо найти коэффициент сопротивления теплопередачи всех материалов стены или другого участка дома. Он зависит от климатических показателей местности, поэтому вычисляется индивидуально по формуле:

tв — показатель температуры внутри помещения, обычно составляет 18-22ºC;

tот — значение средней температуры;

zот — длительность отопительного сезона, сутки.

Значения для подсчета можно найти в СНиП 23-01-99.

При вычислении теплового сопротивления конструкции, необходимо сложить показатели каждого слоя: R=R1+R2+R3 и т. д. Исходя из средних показателей для частных и многоэтажных домов определены примерные значения коэффициентов:

Толщина утеплителя зависит от материала постройки и его величины, чем меньше теплосопротивление стены или кровли, тем больше должен быть слой изоляции.

Пример: стена из силикатного кирпича толщиной в 0,5 м, которая утепляется пенопластом.

Rст.=0,5/0,7=0,71 — тепловое сопротивление стены

R- Rст.=3,5-0,71=2,79 — величина для пенопласта

Имея все данные, можно рассчитать необходимый слой утеплителя по формуле: d=Rxk

Для пенопласта теплопроводность k=0,038

d=2,79×0,038=0,10 м — потребуются плиты пенопласта толщиной в 10 см

По такому алгоритму легко подсчитать оптимальную величину теплоизоляции для всех участков дома, кроме пола. При вычислениях, касающихся утеплителя основания, необходимо обратиться к таблице температуры грунта в регионе проживания. Именно из нее берутся данные для вычисления ГСОП, а далее ведется подсчет сопротивления каждого слоя и искомая величина утеплителя.

Популярные способы утепления дома

Выполнить теплоизоляцию здания можно на этапе возведения или после его окончания. Среди популярных методов:

• Монолитная стена существенной толщины (не менее 40 см) из керамического кирпича или дерева.
• Возведение ограждающих конструкций путем колодезной кладки — создание полости для утеплителя между двумя частями стены.
• Монтаж наружной теплоизоляции в виде многослойной конструкции из утеплителя, обрешетки, влагозащитной пленки и декоративной отделки.

По готовым формулам произвести расчет оптимальной толщины утеплителя можно без помощи специалиста. При вычислении следует округлять число в большую сторону, небольшой запас величины слоя теплоизолятора будет полезен при временных падениях температуры ниже среднего показателя.

Правила и примеры расчета толщины утеплителя

Расчет теплоизоляционного слоя: формулы и примеры для различных исходных условий. Данные, необходимые для расчета толщины теплоизоляции.

Источник: remontami.ru

Теплоизоляция для стен: расчет оптимальной толщины теплоизоляции и особенности утеплителей

Правильная теплоизоляция для стен квартиры или дома заключается не только в выборе определенного типа теплоизоляционного материала, но и в расчете его толщины.

Недостаточное утепление отразится не только на температуре в помещении, но и вызовет перенос точки росы на внутреннюю поверхность стены. Появившийся конденсат повлечет за собой повышение влажности, плесень и гниль на стенах.

С другой стороны, избыточная теплоизоляция, хоть и избавляет от этих проблем, но экономически не выгодна. Даже существенное превышение толщины слоя утепления над расчетным, принесет лишь незначительное увеличение показателя теплозащиты всего строения.

Расчет толщины теплоизоляции

В строительстве существует такое понятие как теплосопротивление – это показатель определяющий способность материала или конструкции сопротивляться переносу тепла из помещения во внешнюю среду.

Коэффициент тепдлосопротивления это постоянная величина, выведенная эмпирическим способом исходя из климатических особенностей региона. Для каждого региона России она индивидуальна. Данные регламентируются СНИП 23-01-99 «Строительная климатология». В таблице приведены некоторые показатели по регионам:

Теплосопротивление стены состоит из сопротивления передаче тепла всех слоев однородных материалов, сюда входят и несущие конструкции и утеплитель.

Толщина утеплителя будет рассчитываться по формуле:

• R_reg=δ/k, где
• R_reg – теплосопротивление в среднем по региону;
• δ – толщина слоя утеплителя;
• k – коэффициент теплопроводности термоизоляции Вт/м 2 ׺С.

Расчет теплоизоляции стены должен принимать во внимание толщину и материал несущих внешних стен, к которым он будет крепиться.

Данные по коэффициенту теплопроводности некоторых строительных материалов и наиболее распространенных типов современных утеплителей приведены в таблице.

Рассчитаем минимально необходимую толщину наиболее популярного утеплителя пенополистирола для Якутска – R_reg=4,9м 2 ׺С/Вт. Если дом построен из силикатного кирпича в два ряда.

Определяем реальное теплосопротивление стены при толщине в два кирпича δ_{кирпича}=0,51 м, k=0,81 Вт/м 2 ׺С, подставляем в формулу.

R_{кирпича} = δ/k = 0,51/0,81 = 0,62 м 2 ׺С/Вт

Рассчитанное значение отнимаем от константы по региону Якутск. Будет получена величина, которую должен перекрыть пенополистирол.

R = R_reg — R_{кирпича} = 4.9 – 0.62 = 4.34 м 2 ׺С/Вт Это искомый показатель который нуждается в перекрытии.

δ = R

пенопласт × k = 4,34×0,035 = 0,1519 (м),

Из расчетов ясно, что для дома, построенного в Якутии, из двойного силикатного кирпича необходим слой пенополистироловой теплоизоляции толщиной в 152 мм. Учитывая толщину воздушных прослоек внутри стены (между простенками), принимаем рабочую толщину пенополистирола 150 мм.

Утеплители для стен применяемые внутри помещения

Основные требования, кроме низкой теплопроводности, которые предъявляют к термоизоляционным материалам, используемым внутри помещения:

• небольшая толщина изоляционной конструкции, для экономии полезной площади;
• экологическая чистота – материал не должен выделять никаких вредных веществ.

Таким параметрам отвечает несколько типов утеплителей, каждый из которых имеет свои особенности технологии монтажа.

Фольгированные утеплители

Из всей номенклатуры фольгированных материалов, для утепления стен изнутри больше всего подходит термоизоляция на основании вспененного полиэтилена.

Производители выпускают множество марок: Фольгоизол , Алюфом, Экофол, Армафлекс, Джермафлекс, Пенофол, Изолон, Изофлекс. Термоизоляция помещения происходит по двойному принципу. Инфракрасное излучение отражается алюминиевым слоем обратно в помещение, а вспененный полиэтилен толщиной от 2 до 10 мм не дает проникнуть холоду.

Монтаж производится отражающей стороной внутрь помещения. Стыки полотнищ проклеиваются алюминиевым скотчем. Главная особенность устройства такой изоляции – это наличие зазора в 10-20 мм между фольгой и внутренней стороной отделочных декоративных материалов.

Через некоторое время после монтажа тонкого фольгированного вспененного полиэтилена на стену он может провиснуть и потерять часть эффективности. Для того чтобы это предотвратить производится монтаж на клей по все площади поверхности (на бетонные или кирпичные основы), более частое крепление теплоизоляции к деревянной стене скобами из строительного степлера или использование армированного материала.

Одним из современных материалов, которые можно использовать для утепления стен еще на стадии строительства является эковата. Это экологически чистый материал, который на 80% состоит из волокон целлюлозы с активными добавками:

• Буры – предотвращающей горение;
• Борной кислоты – обеспечивающей защиту от грибков, гнили, грызунов и насекомых.

Монтаж эковаты производится с помощью специальных аппаратов напылителей в межстенное пространство. Более подробно процесс напыления можно увидеть здесь:

Теплоизоляция, применяемая с внешней стороны стены

Материалам данного типа предъявляют дополнительные требования, связанные с устойчивостью к негативным влиянием внешней среды:

• Низкое влагопоглощение;
• Морозостойкость – способность выдержать многократные циклы замораживания оттаивания без разрушения;
• Устойчивость к ультрафиолетовому излучению;
• Прочность.

Пенополистирол

Является наиболее распространенным материалом для утепления фасадов. Однако его монтаж довольно трудоемкое занятие. Кроме того при расчете утепления пенополистиролом необходимо добавить стоимость дополнительных материалов и выполнение работ по промежуточной укрепляющей и финишной декоративной отделке фасада.

1. Кирпичная стена;
2. Специальный монтажный клей для утеплителя;
3. Пенополистирол;
4. Специальные пластиковые дюбели «зонтик»;
5. Монтажная сетка из стекловолокна;
6. Клей ля сетки;
7. Грунтовка, повышающая адгезию штукатурки;
8. Декоративная штукатурка.

Термокраска

Жидкая термоизоляция для стен – новый и прогрессивный теплоизоляционный материал, пока еще не слишком распространенный, но стремительно набирающий популярность.

Она состоит из керамических и силиконовых пористых микросфер на основе полимерного акрилового клеящего состава. Основным преимуществом этого материала является универсальность его применения, он может наноситься на любую стену: бетон кирпич, дерево.

Нанесение легко производится своими руками, кисточкой или при помощи обычного распылителя.

Подобрав необходимый теплоизоляционный материал и произведя расчет его толщины необходимо так же и соблюдать технологию монтажа. Иначе термоизоляционные свойства материала будут существенно снижены.

Расчет толщины теплоизоляции для стен

Теплоизоляция для стен: расчет толщины, обзор утеплителей для использования внутри и вне помещения. Технология установки и особенности использования.

Источник: stroitel5. ru

Расчет теплоизоляции

Даже популярные ныне коттеджи из бревна или профилированного бруса необходимо утеплять дополнительно или возводить их из практически несуществующего на рынке деревянного массива толщиной в 35-40 см. Что уж говорить о каменных строениях (блочных, кирпичных, монолитных).

Что значит «утеплиться правильно»

Итак, без теплоизоляционных слоёв обойтись нельзя, с этим согласится подавляющее большинства домовладельцев. Некоторым из них приходится изучать вопрос во время строительства собственного гнёздышка, другие озадачиваются утеплением, чтобы фасадными работами улучшить уже эксплуатируемый коттедж. В любом случае подходить к вопросу необходимо очень скрупулёзно.

Одно дело соблюдение технологии утепления, но ведь часто застройщики допускают ошибки на стадии закупки материала, в частности неправильно выбирают толщину утепляющего слоя. Если жилище окажется слишком холодным, то находиться в нём будет, мягко говоря, некомфортно. При благоприятном стечении обстоятельств (наличие запаса производительности теплогенератора) проблему получится решить увеличением мощности отопительной системы, что, однозначно, влечёт за собой существенный рост расходов на покупку энергоносителей.

Но обычно всё заканчивается куда печальнее: при малой толщине утепляющего слоя ограждающие конструкции промерзают. А это становится причиной перемещения точки росы вовнутрь помещений, из-за чего на внутренних поверхностях стен и перекрытий выпадает конденсат. Потом появляется плесень, разрушаются строительные конструкции и отделочные материалы… Что самое неприятное, так это тот факт, что невозможно устранить неприятности малой кровью. Например, на фасаде придётся демонтировать (или «похоронить») финишный слой, затем создать ещё один барьер из утеплителя, а потом снова отделать стены. Очень недёшево выходит, лучше сразу всё сделать как положено.

Важно! Технологичные современные утеплители мало стоить не будут, причём с увеличением толщины пропорционально будет расти и цена. Поэтому создавать слишком большой запас по теплоизоляции обычно смысла нет, это – пустая трата средств, особенно если случайному сверхутеплению подвергается только часть конструкций дома.

Принципы расчёта утепляющего слоя

Теплопроводность и термическое сопротивление

Прежде всего, нужно определиться с главной причиной охлаждения здания. Зимой у нас работает система отопления, которая греет воздух, но сгенерированное тепло проходит через ограждающие конструкции и рассеивается в атмосфере. То есть происходят теплопотери – «теплопередача». Она есть всегда, вопрос лишь в том, получается ли их восполнить посредством отопления, чтобы в доме оставалась стабильная положительная температура, желательно на уровне + 20-22 градусов.

Важно! Заметим, что очень немаловажную роль в динамике теплового баланса (в общих теплопотерях) играют различные неплотности в элементах здания – инфильтрация. Поэтому на герметичность и сквозняки тоже следует обращать внимание.

Кирпич, сталь, бетон, стекло, деревянный брус… – каждый материал, применяемый при строительстве зданий, в той или иной мере обладает способностью передавать тепловую энергию. И каждый из них обладает обратной способностью – сопротивляться теплопередаче. Теплопроводность является величиной неизменной, поэтому в системе СИ существует показатель «коэффициент теплопроводности» для каждого материала. Данные эти важны не только для понимания физических свойств конструкций, но и для последующих расчётов.

Приведём данные для некоторых основных материалов в виде таблицы.

Как рассчитать толщину утеплителя

Значимость утепления частного дома вряд ли можно переоценить. Практика показывает, что в наших широтах нет таких конструкционных материалов, которые бы сами по себе могли обеспечить зданию нормальное сопротивление теплопередаче.

Источник: utepliteli-77.ru

3 шага для быстрого расчета толщины утеплителя

То, что многие стали утеплять дома непременно приведет к уменьшению теплопотерь здания. Но правильно ли мы утепляемся? Точней, правильной толщины используем теплоизолятор? Данная статья позволит научится быстро и правильно рассчитать толщину любого утеплителя, все 3 шага и готов результат

Шаг №1: Узнаем к какой климатической зоне принадлежит наш регион.

Украина разделенна на 4 климатические зоны. Смотрим на рисунок и опредиляем к какой зоне относится регион

Шаг №2: Из таблиц узнаем минимальную толщину теплоизолятора

К чему приведет недостаточная толщина теплоизолятора? Самое опасное, что может произойти – это промерзание стены и появление грибка внутри помещения. Для появления грибка должны выполнится 3 условия: температура, углекислый газ, и влага. При недостаточной толщины утеплителя точка росы сместится к центру стены, со временем, стена будет промерзать быстрей и точка росы подойдет к краю внутренней стены. Результат – грибок. А так же нужно понимать, что стена зараженная грибком очень быстро промерзает и, соответственно, не задерживает тепло.

На что обращаем внимание при подборе теплоизолятора: любой материал имеет свое сопротивление по теплоизоляции (R), чем больше толщина, тем лучше свойства. Значение теплосопротивления рассчитываем по формуле: R=d/k где d это толщина теплоизоляции, м. , а k это коэффициент теплоизоляции. Коэффициент берем из таблиц (таблицы тут).

Ниже в таблице приведем значение рекомендованных значений, по каждой из климатических зон

№	Вид ограждающей конструкции	Значение минимально допустимого значения для температурной зоны
		I	II	III	IV
1	Внешние стены	2.8	2.5	2. 2	2
2	Покрытие/перекрытие неотапливаемых чердаков	4.95	3.5	3.9	3.3
3	Перекрытие над проездом и холодными подвалами	3.5	3.3	3	2.5
4	Перекрытие над неотапливаемыми подвалами, расположенными над уровнем земли	2.8	2. 6	2.2	2
5	Перекрытие над неотапливаемыми подвалами, расположенными ниже уровня земли	3.75	3.45	3	2.7
6	Окна, балконные двери, витрины, витражи, светлопрозрачные фасады	0.6	0.56	0.55	0.5
7	Входные двери в многоквартирные желые дома в общественные здания	0. 44	0.41	0.39	0.32
8	Входные двери в малоэтажные жилые дома и в квартиры,  расположены на первых этажах многоквартирных домах	0.6	0.56	0.54	0.45
9	Входные двери в квартиры, расположены выше первого этажа	0.25	0.25	0.25	0.25



Шаг №3: Расчет толщины теплоизоляции

Необходимо знать материал и толщину, из которого сделана стена и теплоизолятор. Рассчитать коэффициент теплосопротивления (R) по каждой из величин, сложить все показания и полученную величину сравнить со значением с таблицы (учитывая климатический регион)Пример: складское помещение имеет Бетонную стену толщиной 0,3 метра (30 см), мы хотим утеплить пенопластом толщиной 0,1 метр (10 см). Вопрос: достаточная ли толщина пенопласта?

Для начало делаем расчет теплосопротивления материалов:

• стена: бетон 0,3 м. имеет коэффициент 1,51 Вт/(м*С) соответственно R =0.3/1.51=0.198
• утеплитель: пенопласт 0,1 м. имеет коэффициент 0,043 Вт/(м*С) соответственно R =0.1/0.043=2.325
• Сумма 0.198+2.325=2.523

Сравним полученный результат со значением из таблицы

Вывод: Данная теплоизоляция не подойдет для отопления помещения в г. Харькове (зона №1), но прекрасно справиться с поставленной задачей в г. Одессе (зона №3)

Правильный подход к поставленным задачам позволит экономить не только деньги, но и здоровье.

Расчет толщины утеплителя для стен онлайн калькулятор. Определяем необходимую толщину утеплителя. Онлайн расчет изоляции для пола по лагам

7 сентября, 2016
Специализация: мастер по внутренней и наружной отделке (штукатурка, шпаклёвка, плитка, гипсокартон, вагонка, ламинат и так далее). Кроме того, сантехника, отопление, электрика, обычная облицовка и расширение балконов. То есть, ремонт в квартире или доме делался «под ключ» со всеми необходимыми видами работ.

Безусловно, расчет утеплителя для стен в собственном доме, это очень серьёзная работа, особенно, если это не было сделано изначально и в доме холодно. И вот здесь вам придётся столкнуться с рядом вопросов.

Например, каким должен быть утеплитель, какой из них лучше и какая нужна толщина материала? Давайте попробуем разобраться в этих вопросах, а ещё посмотрим видео в этой статье, наглядно демонстрирующее тему.

Утепление стен

Внутри или снаружи

Если вы решили использовать калькулятор расчета толщины утеплителя для стен, то точных данных вы не получите. Вручную можно получить более точную и достоверную информацию. Помимо этого имеет значение расположение изоляции, которую можно укладывать, как внутри, так и снаружи здания, что при расчетах нужно учитывать обязательно!

Особенности внутреннего и наружного утепления:

• представьте себе, что вы используете калькулятор расчета утеплителя для стен, но при этом изоляцию укладываете внутри помещения, будут ли результаты расчётов верными? Обратите внимание на схему вверху;
• какой бы толщины ни была изоляция в комнате, стена всё равно останется холодной и это приведёт к определённым последствиям;
• то есть, это означает, что точка росы или зона, где тёплый воздух при встрече с холодным превращается в конденсат, переносится ближе к помещению. И чем мощнее внутреннее утепление, тем ближе будет эта точка;

• в некоторых случаях эта зона доходит до поверхности стены, где влага способствует развитию грибковой плесени. Но если даже она остаётся внутри стены, то эксплуатационный ресурс от этого никак не увеличивается;
• следовательно, инструкция и здравый смысл указывают на то, что внутреннее утепление следует монтировать только в крайнем случае или же тогда, когда нужна звукоизоляция;
• при наружном утеплении точка росы будет приходиться на зону изоляции, а это означает, что вы сможете повысить срок годности вашей стены и избежать возникновения сырости.

Расчет – дело серьезное!

№п/п	Стеновой материал	Коэффициент теплопроводности	Необходимая толщина (мм)
1	Пенополистироп ПСБ-С-25	0,042	124
2	Минеральная вата	0,046	124
3	Клееный деревянный брус или цельный массив ели и сосны поперёк волокон	0,18	530
4	Кладка керамоблоков на теплоизоляционный клей	0,17	575*
5	Кладка газо- и пеноблоков 400кг/м3	0,18	610*
6	Кладка полистирольных блоков на клей 500кг/м3	0,18	643*
7	Кладка газо- и пеноблоков 600кг/м3	0,29	981*
8	Кладка на клей керамзитобетона 800кг/м3	0,31	1049*
9	Кладка из керамического пустотелого кирпича на ЦПР 1000кг/м3	0,52	1530
10	Кладка из рядового кирпича на ЦПР	0,76	2243
11	Кладка из силикатного кирпича на ЦПР	0,87	2560
12	ЖБИ 2500кг/м3	2,04	6002

Теплотехнический расчет различных материалов

Примечание к таблице. Наличие знака * указывает на необходимость добавления коэффициента 1,15, если в здании сделаны перемычки и монолитные пояса из тяжёлых бетонов. Вверху для наглядности составлена диаграмма — цифры совпадают с таблицей.

Итак, расчет толщины утеплителя, это определение его теплового сопротивления, которое мы обозначим буквой R — постоянная величина, которая рассчитывается отдельно для каждого региона.

Давайте возьмём для наглядности среднюю цифру R=2,8 (м2*K/Вт). Согласно Государственным Строительным Нормам такая величина является минимально допустимой для жилых и общественных зданий .

В тех случаях, когда тепловая изоляция состоит из нескольких слоёв, например, кладка, пенопласт и евровагонка, то сумма всех показателей складывается воедино — R=R1+R2+R3 . А общую или отдельную толщину теплоизоляционного слоя рассчитывают по формуле R=p/k .

Здесь p будет означать толщину слоя в метрах, а буква k , это коэффициент теплопроводности данного материала (Вт/м*к), значение которого вы можете взять из таблицы теплотехнических расчётов, которая приведена выше.

По сути, используя эти же формулы, вы можете произвести расчет энергоэффективности от утепления подоконников или узнать толщину изоляции для пола. Величину R используйте в соответствии со своим регионом.

Чтобы не быть голословным, приведу пример, возьмём кирпичную кладку в два кирпича (обычная стена), а в качестве изоляции будем использовать пенополистирольные плиты ПСБ-25 (двадцать пятый пенопласт), цена которых достаточно приемлема даже для бюджетного строительства.

Итак, тепловое сопротивление, которого нам нужно достичь, должно составлять 2,8 (м2*Л/Вт). Вначале узнаём теплосопротивление данной кирпичной кладки. От тычка до тычка кирпич имеет 250 мм и между ними раствор толщиной 10 мм.

Следовательно, p=0,25*2+0,01=0,51м . Коэффициент у силиката составляет 0,7 (Вт/м*к), тогда Rкирпича=p/k=0,51/0,7=0,73 (м2*K/Вт) — это мы получили теплопроводность кирпичной стены, рассчитав её своими руками.

Идём далее, теперь нам нужно достичь общего показателя для слоёной стены 2,8 (м2*K/Вт), то есть R=2,8 (м2*K/Вт и для этого нам нужно узнать необходимую толщину пенопласта. Значит, Rпенопласта=Rобщая-Rкирпича=2,8-0,73=2,07 (м2*K/Вт).

На фото — локальная защита пенопластом

Теперь для расчёта толщины пенополистирола берём за основу общую формулу и здесь Pпенопласта=Rпенопласта*kпенопласта= 2?07*0?035=0?072м . Конечно, 2 см мы никак не найдём у ПСБ-25, но если учесть внутреннюю отделку и воздушную прослойку между кирпичами, то нам будет достаточно 70 см, а это два слоя

Калькулятор позволяет определить вид теплоизоляционных материалов для фундамента, посчитать объем необходимых материалов и получить итоговую стоимость, в том числе и крепежа для плит.

Калькулятор расчета и выбора изоляции под сайдинг.

С помощью данного сервиса, Вы сможете определить виды теплоизоляции и гидроизоляции которые подойдут для изоляции стен под сайдинг. Более того калькулятор позволит определить стоимость и рассчитать объем необходимых материалов.

Калькулятор расчета теплоизоляции под вентилируемый фасад

Для того что бы правильно подобрать материалы для утепления вентилируемого фасада, подобрать гидроизоляцию и крепеж, воспользуйтесь этим сервисом. Введя площадь стен, и толщину плит, Вы рассчитаете необходимый объем материалов и узнаете их стоимость.

Онлайн калькулятор расчета стоимости штукатурного фасада.

Сервис позволяет определить виды материалов, стоимость и объем. Исходя из площади фасада и толщины утеплителя, можно рассчитать примерную стоимость штукатурного фасада.

Расчет материалов для изоляции каркасных стен

Если перед Вами стоит задача, изоляции каркасных стен, то этот калькулятор для Вас. Зная площадь стен и толщину утеплителя, вы без труда рассчитаете необходимые материалы.

Онлайн расчет изоляции для пола под стяжку

Для пола, который планируется сделать с использованием цементной, либо любой другой, требуется особые, прочные изоляционные материалы.

Онлайн расчет изоляции для пола по лагам

Что бы правильно подобрать изоляционные материалы для пола, который уложен по деревянным лагам, воспользуйтесь данным калькулятором. Он определит необходимую плотность материалов, их количество и примерную стоимость.

Расчет теплоизоляции для межкомнатных перегородок

Подберите изоляцию для межкомнатных перегородок. Вы сможете расчитать количество и вид изоляции, ее стоимость, а так же, сразу сделать заявку.

Калькулятор для расчета изоляции потолка

Просто введите площадь потолка и толщину теплоизоляции, получите количество материалов и их стоимость.

Определить стоимость материалов для изоляции межэтажных перекрытий

Для решения таких задач, воспользуйтесь онлайн-расчетом цен и количества необходимых материалов.

Онлайн-расчет изоляции чердака

Для утепления чердака, следует подобрать материалы используя данный сервис.

Расчет изоляции для скатной кровли (мансарды)

Изоляция скатной кровли, требует помимо утеплителя, еще пароизоляционную и ветровлагозащитную мембрану, воспользовавшись этим онлайн-калькулятром, вы без труда определити нужные Вам материалы и их ориентировочную стоимость.

Расчет изоляции для плоской кровли

Для расчета материалов для плоской кровли, мы предлагаем воспользоваться этим калькулятром. В расчет включена так же гидроизоляционная мембрана и телескопический крепеж.

Калькулятор расчета водостоков

Калькулятор позволит сделать предварительный расчет необходимых материалов для монтажа водосточной системы. Определить предварительно стоимость/

Теплотехнический калькулятор точки росы онлайн

С помощью калькулятора теплоизоляции smartcalc.ru вы рассчитаете необходимую толщину утеплителя в соответствии с климатом, материалом и толщиной стен. Калькулятор точки росы онлайн поможет рассчитать толщину теплоизоляционных материалов и увидеть место выпадения конденсата на графике. Это весьма удобный онлайн калькулятор теплопроводности стены для расчета толщины утепления.

Калькулятор расчета толщины утеплителя стены

С помощью калькулятора теплоизоляции Пеноплэкс вы сможете быстро рассчитать толщину утеплителя для стен и других конструкций в соответствии с нормами СНиП, толщиной и материалом стен, используемой пароизоляцией и других важных параметров при утеплении. Подбирая различные строительные материалы, можно выбрать теплый и доступный вариант при строительстве загородного дома.

Калькулятор KNAUF расчета толщины утеплителя

Рассчитайте толщину теплоизоляционного материала в различных строительных конструкциях на калькуляторе KNAUF, разработанным специалистами из KNAUF Insulation. Все расчеты производятся в соответствии со всеми требованиями СНиП 23-02-2003 «Тепловая защита зданий». Счетчик теплоизоляции KNAUF имеет понятный интерфейс и позволит вам подобрать оптимальную толщину утеплителя.

Калькулятор Rockwool для расчета теплоизоляции

Калькулятор утепления Rockwool для расчета теплоизоляции стены и оценке экономической эффективности материала. Вы можете произвести в режиме реального времени теплотехнический расчет. Быстро подобрать наиболее оптимальную марку теплоизоляции Rockwool для вашего дома и рассчитать необходимое количество упаковок плит и рулонов утеплителя для обрабатываемой поверхности.

Калькулятор теплопроводности для расчета толщины стен

Споры по поводу необходимости утепления стен и фасадов домов никогда не затихнут. Одни советуют утеплять фасад, другие уверяют, что это экономически неоправданно. Частному застройщику, не обладающему серьезными познаниями в теплофизике во всем этом сложно разобраться. С одной стороны теплые стены снижают расходом на отопление. Но какова «цена вопроса» – теплые стены обойдутся дороже.

Правильный расчет теплоизоляции повысит комфортность дома и уменьшит затраты на обогрев. При строительстве не обойтись без утеплителя, толщина которого определяется климатическими условиями региона и применяемыми материалами. Для утепления используют пенопласт, пеноплекс, минеральную вату или эковату, а также штукатурку и другие отделочные материалы.

Чтобы рассчитать, какая должна быть у утеплителя толщина, необходимо знать величину минимального термосопротивления . Она зависит от особенностей климата. При ее расчете учитывается продолжительность отопительного периода и разность внутренней и наружной (средней за это же время) температур . Так, для Москвы сопротивление передаче тепла для наружных стен жилого здания должно быть не меньше 3,28, в Сочи достаточно 1,79, а в Якутске требуется 5,28.

Термосопротивление стены определяется как сумма сопротивления всех слоев конструкции, несущих и утепляющих. Поэтому толщина теплоизоляции зависит от материала, из которого выполнена стена . Для кирпичных и бетонных стен требуется больше утеплителя, для деревянных и пеноблочных меньше. Обратите внимание, какой толщины бывает выбранный для несущих конструкций материал, и какая у него теплопроводность. Чем тоньше несущие конструкции, тем больше должна быть толщина утеплителя.

Если требуется утеплитель большой толщины, лучше утеплять дом снаружи. Это обеспечит экономию внутреннего пространства. Кроме того, наружное утепление позволяет избежать накопления влаги внутри помещения.

Теплопроводность

Способность материала пропускать тепло определяется его теплопроводностью. Дерево, кирпич, бетон, пеноблоки по-разному проводят тепло. Повышенная влажность воздуха увеличивает теплопроводность. Обратная к теплопроводности величина называется термосопротивлением. Для его расчета используется величина теплопроводности в сухом состоянии, которая указывается в паспорте используемого материала. Можно также найти ее в таблицах.

Приходится, однако, учитывать, что в углах, местах соединения несущих конструкций и других особенных элементах строения теплопроводность выше, чем на ровной поверхности стен. Могут возникнуть «мостики холода», через которые из дома будет уходить тепло. Стены в этих местах будут потеть. Для предотвращения этого величину термосопротивления в таких местах увеличивают примерно на четверть по сравнению с минимально допустимой.

Пример расчет

Нетрудно произвести с помощью простейшего калькулятора расчет толщины термоизоляции. Для этого вначале рассчитывают сопротивление передаче тепла для несущей конструкции. Толщина конструкции делится на теплопроводность используемого материала. Например, у пенобетона плотностью 300 коэффициент теплопроводности 0,29. При толщине блоков 0,3 метра величина термосопротивления:

Рассчитанное значение вычитается из минимально допустимого. Для условий Москвы утепляющие слои должны иметь сопротивление не меньше чем:

Затем, умножая коэффициент теплопроводности утеплителя на требуемое термосопротивление, получаем необходимую толщину слоя. Например, у минеральной ваты с коэффициентом теплопроводности 0,045 толщина должна быть не меньше чем:

0,045*2,25=0,1 м

Кроме термосопротивления учитывают расположение точки росы. Точкой росы называется место в стене, в котором температура может понизиться настолько, что выпадет конденсат — роса. Если это место оказывается на внутренней поверхности стены, она запотевает и может начаться гнилостный процесс. Чем холоднее на улице, тем ближе к помещению смещается точка росы. Чем теплее и влажнее помещение, тем выше температура в точке росы.

Толщина утеплителя в каркасном доме

В качестве утеплителя для каркасного дома чаще всего выбирают минеральную вату или эковату.

Необходимая толщина определяется по тем же формулам, что и при традиционном строительстве. Дополнительные слои многослойной стены дают примерно 10% от его величины. Толщина стены каркасного дома меньше, чем при традиционной технологии, и точка росы может оказаться ближе к внутренней поверхности. Поэтому излишне экономить на толщине утеплителя не стоит.

Как рассчитать толщину утепления крыши и чердака

Формулы расчета сопротивления для крыш используют те же, но минимальное термосопротивление в этом случае немного выше. Неотапливаемые чердаки укрывают насыпным утеплителем. Ограничений по толщине здесь нет, поэтому рекомендуется увеличивать ее в 1,5 раза относительно расчетной. В мансардных помещениях для утепления крыши используют материалы с низкой теплопроводностью.

Как рассчитать толщину утепления пола

Хотя наибольшие потери тепла происходят через стены и крышу, не менее важно правильно рассчитать утепление пола. Если цоколь и фундамент не утеплены, считается, что температура в подполе равна наружной, и толщина утеплителя рассчитывается также, как для наружных стен. Если же некоторое утепление цоколя сделано, его сопротивление вычитают из величины минимально необходимого термосопротивления для региона строительства.

Расчет толщины пенопласта

Популярность пенопласта определяется дешевизной, низкой теплопроводностью, малым весом и влагостойкостью. Пенопласт почти не пропускает пара, поэтому его нельзя использовать для внутреннего утепления . Он располагается снаружи или в середине стены.

Теплопроводность пенопласта, как и других материалов, зависит от плотности . Например, при плотности 20 кг/м3 коэффициент теплопроводности около 0,035. Поэтому толщина пенопласта 0,05 м обеспечит термосопротивление на уровне 1,5.

Теплый дом – мечта каждого владельца, для достижения этой цели строятся толстые стены, проводится отопление, устраивается качественная теплоизоляция. Чтобы утепление было рациональным необходимо правильно подобрать материал и грамотно рассчитать его толщину.

Размер слоя изоляции зависит от теплового сопротивления материала. Этот показатель является величиной, обратной теплопроводности. Каждый материал – дерево, металл, кирпич, пенопласт или минвата обладают определенной способностью передавать тепловую энергию. Коэффициент теплопроводности высчитывается в ходе лабораторных испытаний, а для потребителей указывается на упаковке.

Если материал приобретается без маркировки, можно найти сводную таблицу показателей в интернете.

Теплосопротивление материала ® является постоянной величиной, его определяют как отношение разности температур на краях утеплителя к силе проходящего через материал теплового протока. Формула расчета коэффициента: R=d/k, где d – толщина материала, k – теплопроводность. Чем выше полученное значение, тем эффективней теплоизоляция.

Почему важно правильно рассчитать показатели утепления?

Теплоизоляция устанавливается для сокращения потерь энергии через стены, пол и крышу дома. Недостаточная толщина утеплителя приведет к перемещению точки росы внутрь здания. Это означает появление конденсата, сырости и грибка на стенах дома. Избыточный слой теплоизоляции не дает существенного изменения температурных показателей, но требует значительных финансовых затрат, поэтому является нерациональным. При этом нарушается циркуляция воздуха и естественная вентиляция между комнатами дома и атмосферой. Для экономии средств с одновременным обеспечением оптимальных условий проживания требуется точный расчет толщины утеплителя.

Расчет теплоизоляционного слоя: формулы и примеры

Чтобы иметь возможность точно рассчитать величину утепления, необходимо найти коэффициент сопротивления теплопередачи всех материалов стены или другого участка дома. Он зависит от климатических показателей местности, поэтому вычисляется индивидуально по формуле:

ГСОП=(tв-tот)xzот

tв – показатель температуры внутри помещения, обычно составляет 18-22ºC;

tот – значение средней температуры;

zот – длительность отопительного сезона, сутки.

Значения для подсчета можно найти в СНиП 23-01-99.

При вычислении теплового сопротивления конструкции, необходимо сложить показатели каждого слоя: R=R1+R2+R3 и т. д. Исходя из средних показателей для частных и многоэтажных домов определены примерные значения коэффициентов:

• стены – не менее 3,5;
• потолок – от 6.

Толщина утеплителя зависит от материала постройки и его величины, чем меньше теплосопротивление стены или кровли, тем больше должен быть слой изоляции.

Пример: стена из силикатного кирпича толщиной в 0,5 м, которая утепляется пенопластом.

Rст.=0,5/0,7=0,71 – тепловое сопротивление стены

R- Rст.=3,5-0,71=2,79 – величина для пенопласта

Для пенопласта теплопроводность k=0,038

d=2,79×0,038=0,10 м – потребуются плиты пенопласта толщиной в 10 см

По такому алгоритму легко подсчитать оптимальную величину теплоизоляции для всех участков дома, кроме пола. При вычислениях, касающихся утеплителя основания, необходимо обратиться к таблице температуры грунта в регионе проживания. Именно из нее берутся данные для вычисления ГСОП, а далее ведется подсчет сопротивления каждого слоя и искомая величина утеплителя.

Популярные способы утепления дома

Выполнить теплоизоляцию здания можно на этапе возведения или после его окончания. Среди популярных методов:

• Монолитная стена существенной толщины (не менее 40 см) из керамического кирпича или дерева.
• Возведение ограждающих конструкций путем колодезной кладки – создание полости для утеплителя между двумя частями стены.
• Монтаж наружной теплоизоляции в виде многослойной конструкции из утеплителя, обрешетки, влагозащитной пленки и декоративной отделки.

По готовым формулам произвести расчет оптимальной толщины утеплителя можно без помощи специалиста. При вычислении следует округлять число в большую сторону, небольшой запас величины слоя теплоизолятора будет полезен при временных падениях температуры ниже среднего показателя.

Калькулятор расчета толщины утеплителя перекрытия. Калькулятор расчета утепления стен деревянного дома

Деревянные дома, наверняка, никогда не потеряют своей актуальности и не уйдут с пика популярности. Теплая, приятная, полезная для здоровья человека структура качественной древесины не идет ни в какое сравнение ни с камнем, ни со строительными растворами, ни тем более, с какими бы то ни было полимерами. Тем не менее термоизоляционных качеств дерева, хотя и достаточно высоких, все же бывает недостаточно, чтобы обеспечить в доме максимально комфортабельный микроклимат, и приходится прибегать к дополнительному утеплению стен.

Утепление деревянных стен – дело весьма деликатное, так как необходимо обеспечить достаточность слоя термоизоляции, но при этом не допустить чрезмерности. Кроме того, многое зависит и от типа внешней и внутренней отделки стен, если она предусматривается. Одним словом, без проведения теплотехнических вычислений – не обойтись. А в этом вопросе добрую службу должен сослужить калькулятор расчета утепления стен деревянного дома.

Теплый дом – мечта каждого владельца, для достижения этой цели строятся толстые стены, проводится отопление, устраивается качественная теплоизоляция. Чтобы утепление было рациональным необходимо правильно подобрать материал и грамотно рассчитать его толщину.

Размер слоя изоляции зависит от теплового сопротивления материала. Этот показатель является величиной, обратной теплопроводности. Каждый материал – дерево, металл, кирпич, пенопласт или минвата обладают определенной способностью передавать тепловую энергию. Коэффициент теплопроводности высчитывается в ходе лабораторных испытаний, а для потребителей указывается на упаковке.

Если материал приобретается без маркировки, можно найти сводную таблицу показателей в интернете.

Теплосопротивление материала ® является постоянной величиной, его определяют как отношение разности температур на краях утеплителя к силе проходящего через материал теплового протока. Формула расчета коэффициента: R=d/k, где d – толщина материала, k – теплопроводность. Чем выше полученное значение, тем эффективней теплоизоляция.

Почему важно правильно рассчитать показатели утепления?

Теплоизоляция устанавливается для сокращения потерь энергии через стены, пол и крышу дома. Недостаточная толщина утеплителя приведет к перемещению точки росы внутрь здания. Это означает появление конденсата, сырости и грибка на стенах дома. Избыточный слой теплоизоляции не дает существенного изменения температурных показателей, но требует значительных финансовых затрат, поэтому является нерациональным. При этом нарушается циркуляция воздуха и естественная вентиляция между комнатами дома и атмосферой. Для экономии средств с одновременным обеспечением оптимальных условий проживания требуется точный расчет толщины утеплителя.

Расчет теплоизоляционного слоя: формулы и примеры

Чтобы иметь возможность точно рассчитать величину утепления, необходимо найти коэффициент сопротивления теплопередачи всех материалов стены или другого участка дома. Он зависит от климатических показателей местности, поэтому вычисляется индивидуально по формуле:

ГСОП=(tв-tот)xzот

tв – показатель температуры внутри помещения, обычно составляет 18-22ºC;

tот – значение средней температуры;

zот – длительность отопительного сезона, сутки.

Значения для подсчета можно найти в СНиП 23-01-99.

При вычислении теплового сопротивления конструкции, необходимо сложить показатели каждого слоя: R=R1+R2+R3 и т. д. Исходя из средних показателей для частных и многоэтажных домов определены примерные значения коэффициентов:

• стены – не менее 3,5;
• потолок – от 6.

Толщина утеплителя зависит от материала постройки и его величины, чем меньше теплосопротивление стены или кровли, тем больше должен быть слой изоляции.

Пример: стена из силикатного кирпича толщиной в 0,5 м, которая утепляется пенопластом.

Rст.=0,5/0,7=0,71 – тепловое сопротивление стены

R- Rст.=3,5-0,71=2,79 – величина для пенопласта

Для пенопласта теплопроводность k=0,038

d=2,79×0,038=0,10 м – потребуются плиты пенопласта толщиной в 10 см

По такому алгоритму легко подсчитать оптимальную величину теплоизоляции для всех участков дома, кроме пола. При вычислениях, касающихся утеплителя основания, необходимо обратиться к таблице температуры грунта в регионе проживания. Именно из нее берутся данные для вычисления ГСОП, а далее ведется подсчет сопротивления каждого слоя и искомая величина утеплителя.

Популярные способы утепления дома

Выполнить теплоизоляцию здания можно на этапе возведения или после его окончания. Среди популярных методов:

• Монолитная стена существенной толщины (не менее 40 см) из керамического кирпича или дерева.
• Возведение ограждающих конструкций путем колодезной кладки – создание полости для утеплителя между двумя частями стены.
• Монтаж наружной теплоизоляции в виде многослойной конструкции из утеплителя, обрешетки, влагозащитной пленки и декоративной отделки.

По готовым формулам произвести расчет оптимальной толщины утеплителя можно без помощи специалиста. При вычислении следует округлять число в большую сторону, небольшой запас величины слоя теплоизолятора будет полезен при временных падениях температуры ниже среднего показателя.

7 сентября, 2016
Специализация: мастер по внутренней и наружной отделке (штукатурка, шпаклёвка, плитка, гипсокартон, вагонка, ламинат и так далее). Кроме того, сантехника, отопление, электрика, обычная облицовка и расширение балконов. То есть, ремонт в квартире или доме делался «под ключ» со всеми необходимыми видами работ.

Безусловно, расчет утеплителя для стен в собственном доме, это очень серьёзная работа, особенно, если это не было сделано изначально и в доме холодно. И вот здесь вам придётся столкнуться с рядом вопросов.

Например, каким должен быть утеплитель, какой из них лучше и какая нужна толщина материала? Давайте попробуем разобраться в этих вопросах, а ещё посмотрим видео в этой статье, наглядно демонстрирующее тему.

Утепление стен

Внутри или снаружи

Если вы решили использовать калькулятор расчета толщины утеплителя для стен, то точных данных вы не получите. Вручную можно получить более точную и достоверную информацию. Помимо этого имеет значение расположение изоляции, которую можно укладывать, как внутри, так и снаружи здания, что при расчетах нужно учитывать обязательно!

Особенности внутреннего и наружного утепления:

• представьте себе, что вы используете калькулятор расчета утеплителя для стен, но при этом изоляцию укладываете внутри помещения, будут ли результаты расчётов верными? Обратите внимание на схему вверху;
• какой бы толщины ни была изоляция в комнате, стена всё равно останется холодной и это приведёт к определённым последствиям;
• то есть, это означает, что точка росы или зона, где тёплый воздух при встрече с холодным превращается в конденсат, переносится ближе к помещению. И чем мощнее внутреннее утепление, тем ближе будет эта точка;

• в некоторых случаях эта зона доходит до поверхности стены, где влага способствует развитию грибковой плесени. Но если даже она остаётся внутри стены, то эксплуатационный ресурс от этого никак не увеличивается;
• следовательно, инструкция и здравый смысл указывают на то, что внутреннее утепление следует монтировать только в крайнем случае или же тогда, когда нужна звукоизоляция;
• при наружном утеплении точка росы будет приходиться на зону изоляции, а это означает, что вы сможете повысить срок годности вашей стены и избежать возникновения сырости.

Расчет – дело серьезное!

№п/п	Стеновой материал	Коэффициент теплопроводности	Необходимая толщина (мм)
1	Пенополистироп ПСБ-С-25	0,042	124
2	Минеральная вата	0,046	124
3	Клееный деревянный брус или цельный массив ели и сосны поперёк волокон	0,18	530
4	Кладка керамоблоков на теплоизоляционный клей	0,17	575*
5	Кладка газо- и пеноблоков 400кг/м3	0,18	610*
6	Кладка полистирольных блоков на клей 500кг/м3	0,18	643*
7	Кладка газо- и пеноблоков 600кг/м3	0,29	981*
8	Кладка на клей керамзитобетона 800кг/м3	0,31	1049*
9	Кладка из керамического пустотелого кирпича на ЦПР 1000кг/м3	0,52	1530
10	Кладка из рядового кирпича на ЦПР	0,76	2243
11	Кладка из силикатного кирпича на ЦПР	0,87	2560
12	ЖБИ 2500кг/м3	2,04	6002

Теплотехнический расчет различных материалов

Примечание к таблице. Наличие знака * указывает на необходимость добавления коэффициента 1,15, если в здании сделаны перемычки и монолитные пояса из тяжёлых бетонов. Вверху для наглядности составлена диаграмма — цифры совпадают с таблицей.

Итак, расчет толщины утеплителя, это определение его теплового сопротивления, которое мы обозначим буквой R — постоянная величина, которая рассчитывается отдельно для каждого региона.

Давайте возьмём для наглядности среднюю цифру R=2,8 (м2*K/Вт). Согласно Государственным Строительным Нормам такая величина является минимально допустимой для жилых и общественных зданий .

В тех случаях, когда тепловая изоляция состоит из нескольких слоёв, например, кладка, пенопласт и евровагонка, то сумма всех показателей складывается воедино — R=R1+R2+R3 . А общую или отдельную толщину теплоизоляционного слоя рассчитывают по формуле R=p/k .

Здесь p будет означать толщину слоя в метрах, а буква k , это коэффициент теплопроводности данного материала (Вт/м*к), значение которого вы можете взять из таблицы теплотехнических расчётов, которая приведена выше.

По сути, используя эти же формулы, вы можете произвести расчет энергоэффективности от утепления подоконников или узнать толщину изоляции для пола. Величину R используйте в соответствии со своим регионом.

Чтобы не быть голословным, приведу пример, возьмём кирпичную кладку в два кирпича (обычная стена), а в качестве изоляции будем использовать пенополистирольные плиты ПСБ-25 (двадцать пятый пенопласт), цена которых достаточно приемлема даже для бюджетного строительства.

Итак, тепловое сопротивление, которого нам нужно достичь, должно составлять 2,8 (м2*Л/Вт). Вначале узнаём теплосопротивление данной кирпичной кладки. От тычка до тычка кирпич имеет 250 мм и между ними раствор толщиной 10 мм.

Следовательно, p=0,25*2+0,01=0,51м . Коэффициент у силиката составляет 0,7 (Вт/м*к), тогда Rкирпича=p/k=0,51/0,7=0,73 (м2*K/Вт) — это мы получили теплопроводность кирпичной стены, рассчитав её своими руками.

Идём далее, теперь нам нужно достичь общего показателя для слоёной стены 2,8 (м2*K/Вт), то есть R=2,8 (м2*K/Вт и для этого нам нужно узнать необходимую толщину пенопласта. Значит, Rпенопласта=Rобщая-Rкирпича=2,8-0,73=2,07 (м2*K/Вт).

На фото — локальная защита пенопластом

Теперь для расчёта толщины пенополистирола берём за основу общую формулу и здесь Pпенопласта=Rпенопласта*kпенопласта= 2?07*0?035=0?072м . Конечно, 2 см мы никак не найдём у ПСБ-25, но если учесть внутреннюю отделку и воздушную прослойку между кирпичами, то нам будет достаточно 70 см, а это два слоя

В последнее время очень остры дискуссии по поводу утепления стен. Одни советуют утеплять, другие считают это экономически неоправданным. Рядовому застройщику, не обладающему особыми познаниями в теплофизике сложно разобраться во всем этом. С одной стороны теплые стены ассоциируются с меньшим расходом на отопление. С другой стороны «цена вопроса» — теплые стены обойдутся дороже застройщику.

Для чего нужен калькулятор теплопроводности стен

В каждом отдельном случае следует считать необходимую толщину теплоизоляционного материала для стен вашего дома и рассчитать, сколько вы сэкономите на отоплении после отопления и через какое время у вас окупятся приобретенные материалы и все работы. Мы подобрали наиболее удобные и понятные сервисы для расчета необходимой толщины теплоизоляционного материала.

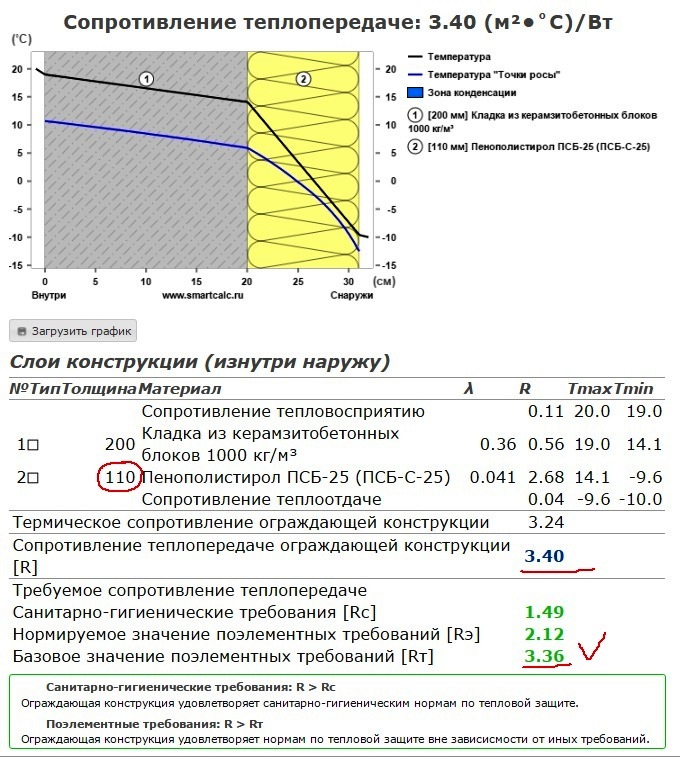

Теплотехнический калькулятор. Расчет точки росы в стене

Калькулятор онлайн от smartcalc.ru позволит рассчитать оптимальную толщину утеплителя для стен дома и жилых помещений. Вы сможете рассчитать толщину теплоизоляции и рассчитать точку росы при утеплении дома различными материалами. Калькулятор smartcalc.ru позволяет наглядно увидеть место выпадения конденсата в стене. Это самый удобный теплотехнический калькулятор расчет утепления и точки росы.

Калькулятор толщины утеплителя для стен, потолка, пола

С помощью данного калькулятора вы сможете рассчитать толщину утеплителя для стен, кровли, потолка дома и других строительных конструкций в соответствии с регионом вашего проживания, материала и толщины стен, а также других важных параметров при теплоизоляции. Подбирая разные теплоизоляционные материалы на калькуляторе, вы сможете найти оптимальную толщину утеплителя для стен своего дома.

Калькулятор KNAUF. Расчет толщины теплоизоляции

Данный калькулятор позволяет произвести расчет толщины теплоизоляции стен в основных городах РФ в различных конструкциях на теплотехническом калькуляторе KNAUF, созданном профессионалами из KNAUF Insulation. Все расчеты производятся по требованию СНиП 23-02-2003 «Тепловая защита зданий». Бесплатный онлайн калькулятор расчета теплоизоляции KNAUF, сервис имеет удобный и понятный интерфейс.

Калькулятор Rockwool расчёта толщины теплоизоляции стен

Калькулятор разработан специалистами Rockwool для помощи в расчёте необходимой толщины теплоизоляции и оценке экономической эффективности её установки. Произвести теплотехнический расчет, подобрать подходящую марку теплоизоляции и рассчитать необходимое количество пачек минваты очень просто.

Как убрать точку росы из стены при утеплении

С помощью данного калькулятора вы сможете рассчитать толщину утеплителя для стен дома и других ограждений в соответствии с регионом вашего проживания, материала и толщины стен, используемой пароизоляции, материала для подшивки и других важных параметров при утеплении. Подбирая разные материалы, можно выбрать вариант для себя максимально теплый и дешевый.

Теплотехнический калькулятор для расчета точки росы

С помощью данного калькулятора вы сможете рассчитать оптимальную толщину утеплителя для дома и жилых помещений в соответствии с регионом проживания, материала и толщины стен. Вы сможете рассчитать толщину различных утеплительных материалов. И увидеть наглядно на графике место выпадения конденсата в стене. Удобный калькулятор теплопроводности стены онлайн для расчета толщины утепления.

Калькулятор KNAUF Расчет необходимой толщины теплоизоляции

Рассчитайте необходимую толщину теплоизоляционного материала в основных городах РФ в различных конструкциях на теплотехническом калькуляторе KNAUF, созданном профессионалами из KNAUF Insulation. Все расчеты производятся по требованию СНиП 23-02-2003 «Тепловая защита зданий», для всех типов зданий. Бесплатный онлайн сервис расчета теплоизоляции KNAUF, удобный и понятный интерфейс.

Калькулятор Rockwool расчёта толщины теплоизоляции стен

Калькулятор разработан специалистами Rockwool для помощи в расчёте необходимой толщины теплоизоляции и оценке экономической эффективности её установки. Произвести теплотехнический расчет, подобрать подходящую марку теплоизоляции и рассчитать необходимое количество пачек очень просто.

В последнее время очень остры дискуссии по поводу утепления стен. Одни советуют утеплять, другие считают это экономически неоправданным. Рядовому застройщику, не обладающему особыми познаниями в теплофизике сложно разобраться во всем этом. С одной стороны теплые стены ассоциируются с меньшим расходом на отопление. С другой стороны «цена вопроса» – теплые стены обойдутся дороже застройщику.

Приведем пример. По расчетам выходит, что 50 мм пенопласта уменьшит теплопотери 50 см пенобетона лишь на 20%. Т.е. 80% тепла в доме будет сберегать пенобетон и лишь 20% пенопласт. Здесь действительно стоит подумать, а стоит ли утплять дом? Стоит ли овчинка выделки. С другой стороны, при утеплении 50 см кирпичной стены пенопласт уменьшит теплопотери в 1,5 раза. Кирпич будет беречь 40%, а пенопласт – 60% тепла. Разобраться с этим вопросом вам поможет расчет толщины утеплителя для стен онлайн.

Из этого делаем вывод, что в каждом отдельном случае следует считать необходимую толщину теплоизоляционного материала для стен вашего дома и рассчитать, сколько вы сэкономите на отоплении после отопления и через какое время у вас окупятся приобретенные материалы и все работы.

Калькулятор конденсации – Инструкция по строительству

• КОНТРОЛЬ ПОТЕНЦИАЛА КОНДЕНСАТА НА СТЕНАХ – СТЕНЫ БЕЗОПАСНЕЕ (РАСШИРИТЕ ДЛЯ ДОПОЛНИТЕЛЬНОЙ ИНФОРМАЦИИ)

  По мере того, как энергетические нормы становятся все более строгими, утепление наружных стен становится реальностью для большего числа строителей. Тогда возникает вопрос: когда имеет смысл добавить наружную изоляцию, а когда ее можно пропустить?

  Этот пример для стены 2×4 в климатической зоне 4*

  • Восприятие: Когда вы изолируете стену, это снижает затраты на отопление и охлаждение здания. Это также (надеюсь) сделает здание более комфортным.
  • Реальность: Многие стены имеют слишком слабую теплоизоляцию и слишком много утечек воздуха. Это означает, что теплый влажный наружный воздух может попасть внутрь, достичь прохладной поверхности и сконденсироваться. Результат: поверхность (обычно стена) намокает, и начинает расти плесень и грибок.
  • Данные: На приведенном ниже примере графика показано, когда внутри полости стены может образоваться конденсат при отсутствии или недостаточной внешней изоляции. Темно-синяя линия представляет собой среднюю суточную температуру в климатической зоне 5, а светло-синяя линия представляет собой температуру внутренней поверхности наружной обшивки стен (тыльная сторона обшивки). Безопасными условиями, определяемыми как отсутствие опасности образования конденсата, являются периоды, когда голубая линия находится над розовой зоной. Как видим, с ноября по март возможен конденсат. Почти треть года в полости стены может скапливаться влага, конденсироваться и скапливаться жидкая вода в полости стены.

  Климатическая зона 5B – Денвер Колорадо
  Полость R-20 Изоляция без внешней изоляции



  При контакте теплого влажного воздуха с холодными поверхностями возникает конденсация влаги — часто с очень серьезными последствиями. Утечки воздуха изнутри могут переносить влагу, которая конденсируется на конструкционной обшивке, вызывая повышенное содержание влаги и, возможно, даже накопление жидкой воды, что может привести к гниению и порче. Этой проблемы можно избежать, добавив наружную изоляцию, чтобы поддерживать температуру обшивки стен выше точки росы (температура, при которой вода конденсируется при определенной относительной влажности).

  Например, когда внутренняя часть здания нагревается до 70 градусов по Фаренгейту, а относительная влажность воздуха внутри составляет 30% в день, когда наружная температура составляет 30 градусов по Фаренгейту, точка росы (точка, когда пары влаги конденсируются в жидкости) составляет 37,2 градуса. Таким образом, если этот влажный воздух попадает на поверхность с температурой ниже 37,2 градусов, влага конденсируется в жидкую воду. В приведенном выше примере мы видим, что поверхность конденсации (внутри обшивки) имеет температуру 33,5 градуса по Фаренгейту

  Этот теплый влажный воздух проходит через отверстия, трещины или щели в стенах, например, вокруг электрических коробок, под основанием гипсокартон у плиты, пересечения межкомнатных перегородок и т. д. – перепадами давления воздуха, создаваемыми ветром, дымовым эффектом или механическим оборудованием. Влажный воздух проходит через щели, через проницаемые изоляционные материалы, через отверстия и несоответствия во внешнем воздушном барьере, иногда конденсируясь на обратной стороне обшивки и увеличивая влажность древесины выше безопасного уровня. В некоторых случаях в полости скапливается жидкая вода.

  Второй пример графика ниже иллюстрирует те же условия, что и предыдущий слайд, но с добавлением к стене внешней изоляции R-5. Температура внутри по-прежнему 70 градусов по Фаренгейту, относительная влажность 30%, точка росы 37,2 градуса по Фаренгейту, а снаружи по-прежнему 30 градусов:

  Климатическая зона 5B – Денвер, штат Колорадо
  Полость R-20 Изоляция с наружной изоляцией R-5

  Обратите внимание, что внешняя изоляция повысила температуру обшивки до 40,28 F, что выше точки росы 37,2 градуса. Это означает, что водяной пар не будет конденсироваться внутри полости стены; он остается подвешенным в воздухе.

  • Решение: увеличьте значение R ваших стен, добавив слой непрерывной внешней изоляции. Насколько необходима внешняя изоляция, зависит от климатической зоны, в которой вы живете, но в Международном кодексе энергосбережения 2012, 2015 и 2018 годов есть рекомендации, которым стоит следовать, особенно если ваша юрисдикция уже приняла его!
  • Важное примечание: Если в вашей климатической зоне достигается контроль за конденсацией, в Международных нормах для жилых помещений предусмотрены положения об изменении типа пароизоляции, требуемой на теплой, внутренней стороне стены, или во многих случаях полностью исключить это применение замедлитель пара.
  • Источник: Ci Labs, Джастин Уилсон

  *Климатические зоны имеют значение при выборе типа стен и стратегии изоляции. Пожалуйста, не принимайте это как дорожную карту для всех домов.

Чтобы получить результат для вашего местоположения, выберите следующее:

1. Выберите страну
2. Выберите состояние (если применимо)
3. Выберите город
4. Выберите единицу измерения
5. Теплоизоляция входной полости, значение R
6. Введите значение изоляции внешней стены

Обратите внимание, что все климатические зоны и местоположения имеют разные требования к изоляции. Пожалуйста, проверьте ваши местные строительные нормы и правила, чтобы убедиться, что ваши «общие эффективные тепловые значения стен» удовлетворены.

Решено! Сколько изоляции мне нужно? Расчет потребности в изоляции

Фото: istockphoto. com

В: Помогите! В моем доме зимой холодно, а летом слишком жарко, и я думаю, что мне нужно добавить изоляцию. Но какая изоляция мне нужна?

A: Несколько факторов влияют на количество необходимого вам утеплителя, в том числе области, которые вы утепляете, тип утеплителя и место вашего проживания. Несколько приведенных ниже советов помогут вам понять, как лучше утеплить дом и когда следует обратиться к специалисту, который поможет вам установить или приобрести подходящие материалы. Прежде чем отправиться в магазин товаров для дома, осмотрите свой дом и проверьте, какая изоляция у вас уже есть и в каком она состоянии.

Проконсультируйтесь с профессиональным подрядчиком по теплоизоляции

Некоторые работы лучше доверить профессионалам. Найдите надежных местных экспертов по изоляции и сравните несколько предложений для вашего проекта.

Поговорите со специалистом

+

Определите, какие части дома вы хотите утеплить.

Фото: istockphoto.com

Количество изоляции, которую вам потребуется установить, будет частично зависеть от того, где вы собираетесь ее разместить. Чаще всего домовладельцы используют утепление чердаков, стен и полов. Поскольку чердаки лучше всего заполнить изоляцией, чтобы предотвратить восходящий поток, который втягивает более холодный воздух, вам может потребоваться больше изоляции для чердака или крыши, чем для пола. Если вы добавляете изоляцию стен к существующему ватину или добавляете взорванную изоляцию в старый дом, вам, как правило, потребуется больше изоляции, чем для изоляции под полом, но меньше, чем для изоляции чердака.

Если через щели в половицах всасывается холодный воздух, утеплите полы, чтобы влага не деформировала древесину и не способствовала росту плесени. Вы можете нанять профессионала для установки изоляции, или вы можете приклеить или прикрепить листы жесткого пенопласта к балкам под полом или использовать пену из баллончика, чтобы заполнить небольшие зазоры.

Проконсультируйтесь с профессиональным подрядчиком по теплоизоляции

Некоторые работы лучше доверить профессионалам. Найдите надежных местных экспертов по изоляции и сравните несколько предложений для вашего проекта.

Поговорите со специалистом

+

Поговорите с местным подрядчиком или строительной службой, чтобы узнать минимальное требуемое значение R для изоляции в вашем регионе.

Вы можете не знать, что такое R-значение, если никогда не имели дело с изоляцией. Проще говоря, значение R материала описывает его способность изолировать. Несмотря на то, что домовладельцу важно иметь базовое представление о том, что делает изоляция и что означает значение R, местный подрядчик или строительное управление будут иметь опыт, чтобы сказать вам, какое значение R требуется для конкретного региона, в котором вы живете.

Например, если вы живете в южном штате, значение R для изоляции вашего чердака, вероятно, будет около R-30, в отличие от домов в северных районах, которым требуется изоляция R-38 для чердаков. так как зима холоднее, а лето все еще может быть жарким. Как только вы узнаете R-значение потребностей вашего дома в изоляции, у вас будет лучшее представление о том, сколько материала вам нужно, чтобы выполнить рекомендации профессионала для надлежащей изоляции.

Фото: istockphoto.com

Для стен: измерьте высоту и ширину стены и перемножьте полученные значения. Вычтите площадь любых окон или дверей.

При расчете необходимой теплоизоляции необходимо знать площадь изолируемого помещения. Начните с одной стены и измерьте высоту и ширину стены. Умножьте эти числа на площадь. Если в стене есть окна или двери, измерьте их высоту и ширину, чтобы рассчитать их площадь. Вычтите площади любых окон и дверей из площади всей стены, потому что их не нужно будет изолировать. Если ваши стены еще не заполнены ватным утеплителем, также рекомендуется заполнить полости в стенах рыхлым утеплителем, чтобы ваш дом хорошо вентилировался. Онлайн-калькулятор изоляции может помочь вам определить и отслеживать размеры вашего дома.

Проконсультируйтесь с профессиональным подрядчиком по теплоизоляции

Некоторые работы лучше доверить профессионалам. Найдите надежных местных экспертов по изоляции и сравните несколько предложений для вашего проекта.

Поговорите со специалистом

+

Если вы живете в старом доме, вам, вероятно, потребуется больше изоляции, чем если вы живете в новом доме. Это связано с тем, что утеплитель имеет тенденцию со временем оседать в стенах. В этих ситуациях оптимальным вариантом для оптимизации домашнего комфорта будет задувка изоляции через отверстия в стене.

Для полов: измерьте длину и ширину пола, чтобы получить площадь.

Чтобы точно знать, сколько изоляции вам понадобится для заполнения пола, вам необходимо рассчитать длину и ширину пола в конкретной комнате или комнатах, в которых он будет установлен. Это даст лучшее представление о том, сколько рулоны изоляции или изоляционного материала, которые вам понадобятся, чтобы холодный воздух и влага не просачивались через трещины или отверстия, что может вызвать проблемы с вентиляцией, а также способствовать росту плесени.

Вам, скорее всего, не потребуется столько изоляции для пола, как для других частей дома, таких как внутренние стены или чердаки. Если вы живете в южном климате, эксперт, вероятно, порекомендует значение R-13 для вашей изоляции, а если вы живете в северном регионе Соединенных Штатов, эта рекомендация, вероятно, будет R-30. Помните, что если вы нанимаете профессионала для установки изоляции, он сделает все расчеты за вас и определит соответствующее значение R.

Объявление

Фото: istockphoto.com

Необходимое количество утеплителя также зависит от имеющегося у вас утеплителя и выбранного вами типа утеплителя.

Если в вашем доме уже есть теплоизоляция, вам не потребуется столько, сколько если бы вы начинали с нуля. Даже если ваша изоляция соответствует рекомендациям Министерства энергетики, ее, возможно, придется усилить, если вам холодно зимой и жарко летом, когда вы находитесь в помещении. В зависимости от того, где устанавливается дополнительная изоляция, вам может понадобиться надуть или распылить изоляционную пену в нескольких местах.

Проконсультируйтесь с профессиональным подрядчиком по теплоизоляции

Некоторые работы лучше доверить профессионалам. Найдите надежных местных экспертов по изоляции и сравните несколько предложений для вашего проекта.

Обратитесь к профессионалу

+

Требуемый объем изоляции зависит от типа устанавливаемой изоляции, поскольку существует несколько вариантов. Одеяла и рулоны, как правило, являются бюджетными и рассчитаны на ширину стандартных стоек, чердачных стропил и балок пола. Однако рулоны изоляции сложно установить в уже построенных домах. С другой стороны, изоляция из напыляемой пены заполняет протечки и щели в стенных полостях. Вдуваемая изоляция отлично подходит для помещений неправильной формы, тогда как панели из жесткого пенопласта лучше всего подходят для незавершенных стен, полов и потолков. Теплоизоляционная барьерная изоляция чаще всего используется на чердаках, незавершенных стенах, потолках и полах в жарком климате. Профессионал по изоляции скажет вам, какой тип лучше всего подходит для вашего дома и ситуации, и позаботится о том, чтобы изоляции было достаточно для выполнения работы.

Проконсультируйтесь с профессиональным подрядчиком по теплоизоляции

Некоторые работы лучше доверить профессионалам. Найдите надежных местных экспертов по изоляции и сравните несколько предложений для вашего проекта.

Поговорите с профи

+

Онлайн калькулятор теплоизоляции. Калькулятор толщины теплоизоляции онлайн. Есть ли требования по термостойкости

07.09.2016
Специализация: мастер по внутренней и внешней отделке (штукатурка, шпаклевка, плитка, гипсокартон, вагонка, ламинат и т.д.). Кроме того, сантехника, отопление, электрика, обычная облицовка и балконные пристройки. То есть ремонт в квартире или доме был сделан под ключ со всеми необходимыми видами работ.

Безусловно, расчет утеплителя для стен в собственном доме – очень серьезная работа, особенно если она не была сделана изначально и в доме холодно. И здесь вам предстоит столкнуться с рядом вопросов.

Например, какой должен быть утеплитель, какой лучше и какой толщины материал нужен? Попробуем разобраться в этих вопросах, а также посмотрим видео в этой статье, наглядно демонстрирующее тему.

Изоляция стен

Внутри или снаружи

Если вы решите воспользоваться калькулятором расчета толщины утеплителя для стен, то точных данных вы не получите. Более точную и достоверную информацию можно получить вручную. Кроме того, важно расположение утеплителя, который можно укладывать как внутри, так и снаружи здания, что необходимо учитывать при расчете!

Характеристики внутренней и внешней изоляции:

• Представьте, что вы пользуетесь калькулятором для расчета утеплителя для стен, но при этом укладываете утеплитель внутри помещения, будут ли результаты расчета правильными? Обратите внимание на схему выше;
• какой бы толщины не был утеплитель в помещении, стена все равно останется холодной и это приведет к определенным последствиям;
• , то есть это означает, что точка росы, или область, где теплый воздух превращается в конденсат при встрече с холодным воздухом, транспортируется ближе к помещению. И чем мощнее внутренняя изоляция, тем ближе будет эта точка;

• в некоторых случаях эта зона достигает поверхности стены, где влага способствует развитию грибковой росы. Но даже если она остается внутри стены, то эксплуатационный ресурс от этого никак не увеличивается;
• поэтому инструкции и здравый смысл подсказывают, что внутреннюю изоляцию следует устанавливать только в крайнем случае или когда необходима звукоизоляция ;
• с наружным утеплением точка росы будет в зоне утепления, а значит, вы сможете увеличить срок годности вашей стены и избежать сырости.

Расчет – дело серьезное!

Н/Д	Материал стенки	Коэффициент теплопроводности	Требуемая толщина (мм)
1	Пенополистирол ПСБ-С-25	0,042	124
2	Минеральная вата	0,046	124
3	Клееный брус или массив ели и сосны поперек волокон	0,18	530
4	Укладка керамических блоков на теплоизоляционный клей	0,17	575*
5	Кладка газо- и пеноблоков 400кг/м3	0,18	610*
6	Кладка пенополистирольных блоков на клей 500кг/м3	0,18	643*
7	Кладка газо- и пеноблоков 600кг/м3	0,29	981*
8	Кладка на клей из керамзитобетона 800кг/м3	0,31	1049*
9	Кирпич керамический пустотелый на КПП 1000кг/м3	0,52	1530
10	Кладка рядового кирпича на КПП	0,76	2243
11	Кладка из силикатного кирпича на CPR	0,87	2560
12	ЖБИ 2500кг/м3	2,04	6002

Теплотехнический расчет различных материалов

Примечание к таблице. Наличие знака * указывает на необходимость добавления коэффициента 1,15, если в здании выполнены перемычки и монолитные пояса из тяжелого бетона. Выше для наглядности составлена ​​схема – цифры совпадают с таблицей.

Итак, расчет толщины утеплителя – это определение его термического сопротивления, которое мы будем обозначать буквой R – постоянное значение, которое рассчитывается отдельно для каждого региона.

Возьмем для наглядности среднюю цифру. R = 2,8 (м2 * К/Вт). Согласно ГОСТу, это значение является минимально допустимым для жилых и общественных зданий.

В случаях, когда теплоизоляция состоит из нескольких слоев, например, кирпичной кладки, пенопласта и евровагонки, то сумма всех показателей суммируется – R = R1 + R2 + R3 … А общую или индивидуальную толщину теплоизоляционного слоя рассчитывают по формуле R = p/k .

Здесь р будет означать толщину слоя в метрах, а буква к , это коэффициент теплопроводности данного материала (Вт/м*к), значение которого вы можете взять из таблицы теплотехнических расчетов, приведенных выше.

На самом деле по тем же формулам можно рассчитать энергоэффективность от утепления подоконников или узнать толщину утеплителя для пола. Используйте значение R в соответствии с вашим регионом.

Чтобы не быть голословным, приведу пример, возьмем кладку из двух кирпичей (стена рядовая), а в качестве утеплителя будем использовать плиты пенополистирола ПСБ-25 (пенопласт двадцать пятый), цена что вполне приемлемо даже для бюджетной постройки.

Итак, термическое сопротивление, которого нам нужно добиться, должно быть 2,8 (м2*Д/Вт). Сначала выясняем термическое сопротивление этой кирпичной кладки. От тычка до тычка кирпич имеет 250 мм и между ними раствор толщиной 10 мм.

Отсюда р = 0,25 * 2 + 0,01 = 0,51м … Силикатный коэффициент равен 0,7 (Вт/м * к), тогда Rкирпич = р / к = 0,51 / 0,7 = 0,73 (м2 * К / Вт ) – мы получили теплопроводность кирпичной стены, рассчитав ее своими руками.

Идем дальше, теперь нам нужно добиться суммарного показателя для слоистой стены 2,8 (м2*К/Вт), то есть R=2,8 (м2*К/Вт и для этого нужно узнать требуемый пенопласт толщина. Rобщ-Rкирп.=2,8-0,73=2,07(м2*К/Вт).

На фото местная пенная защита

Теперь для расчета толщины пенополистирола возьмем за основу общую формулу и вот Рп = Рп * кп = 2? 07*0? 035 = 0? 072м … Конечно, 2 см в ПСБ-25 мы не найдем, но если учесть внутреннюю отделку и воздушный зазор между кирпичами, то 70 см нам будет достаточно, а это два слои

Калькулятор позволяет определить тип теплоизоляционных материалов для фундамента, рассчитать количество необходимых материалов и получить общую стоимость, включая крепеж для плит.

Калькулятор расчета и выбора утеплителя для сайдинга.

С помощью данной услуги вы сможете определить виды теплоизоляции и гидроизоляции, подходящие для утепления стен под сайдинг. Более того, калькулятор позволит определить стоимость и рассчитать количество необходимых материалов.

Калькулятор расчета теплоизоляции вентилируемого фасада

Для того, чтобы правильно подобрать материалы для утепления вентилируемого фасада, выбрать гидроизоляцию и крепеж, воспользуйтесь данным сервисом. Введя площадь стен и толщину плит, вы рассчитаете необходимый объем материалов и узнаете их стоимость.

Онлайн-калькулятор расчета стоимости штукатурки фасада.

Сервис позволяет определить виды материалов, стоимость и объем. Исходя из площади фасада и толщины утеплителя можно рассчитать примерную стоимость штукатурки фасада.

Расчет материалов для утепления каркасных стен

Если перед вами стоит задача утепления каркасных стен, то этот калькулятор для вас. Зная площадь стен и толщину утеплителя, можно легко рассчитать необходимые материалы.

Онлайн расчет утепления пола под стяжку

Для пола, который планируется сделать из цемента или любого другого, необходимы специальные прочные изоляционные материалы.

Онлайн расчет утепления пола лагами

Чтобы правильно подобрать теплоизоляционные материалы для пола, уложенного на деревянные лаги, воспользуйтесь этим калькулятором. Он определит необходимую плотность материалов, их количество и примерную стоимость.

Расчет теплоизоляции межкомнатных перегородок

Выберите изоляцию для межкомнатных перегородок. Вы сможете рассчитать количество и вид утеплителя, его стоимость, а так же сразу оформить заявку.

Калькулятор утепления потолка

Просто введите площадь потолка и толщину утеплителя, получите количество материалов и их стоимость.

Определить стоимость материалов для утепления межэтажных перекрытий

Для решения таких задач воспользуйтесь онлайн-расчетом цены и количества необходимых материалов.

Онлайн расчет утепления мансарды

Для утепления мансарды следует подобрать материалы с помощью данной услуги.

Расчет утеплителя скатной крыши (чердака)

Утепление скатной кровли, кроме утеплителя, также требует пароизоляции и ветро-влагозащитной мембраны, с помощью этого онлайн-калькулятора вы легко сможете определить необходимые вам материалы и их примерную стоимость.

Расчет утеплителя для плоской кровли

Для расчета материалов для плоской кровли предлагаем воспользоваться этим калькулятором. В расчет также входит гидроизоляционная мембрана и телескопические крепления.

Калькулятор желоба

Калькулятор позволит сделать предварительный расчет необходимых материалов для монтажа водосточной системы. Определить предварительную стоимость /

Правильный расчет теплоизоляции повысит комфортность дома и снизит расходы на отопление. При строительстве без утепления не обойтись, толщина которого определяется климатическими условиями региона и применяемыми материалами. Для утепления применяют пенопласт, пенополистирол, минеральную вату или эковату, а также штукатурку и другие отделочные материалы.

Чтобы рассчитать, какой толщины должен быть утеплитель, нужно знать значение минимального термического сопротивления … Это зависит от особенностей климата. При его расчете учитывают продолжительность отопительного периода и разницу между внутренней и внешней (средней за то же время) температурой. Так, для Москвы сопротивление теплопередаче для наружных стен жилого дома должно быть не менее 3,28, для Сочи 1,79. достаточно, а в Якутске требуется 5,28.

Термическое сопротивление стены определяется как сумма сопротивлений всех конструктивных слоев, несущего и изолирующего. Вот поэтому толщина утеплителя зависит от материала из которого сделана стена … Для кирпичных и бетонных стен требуется больше утеплителя, для деревянных и пеноблоков меньше. Обратите внимание на толщину материала, выбранного для несущих конструкций, и какова его теплопроводность. Чем тоньше несущие конструкции, тем больше должна быть толщина утеплителя.

Если требуется толстый утеплитель, лучше утеплить дом снаружи. Это сэкономит внутреннее пространство. Кроме того, внешнее утепление позволяет избежать скопления влаги внутри помещения.

Теплопроводность

Способность материала передавать тепло определяется его теплопроводностью. Дерево, кирпич, бетон, пеноблоки по-разному проводят тепло. Повышенная влажность воздуха увеличивает теплопроводность. Величина, обратная теплопроводности, называется термическим сопротивлением. Для его расчета используется значение теплопроводности в сухом состоянии, которое указывается в паспорте используемого материала. Его также можно найти в таблицах.

Однако необходимо учитывать, что в углах, стыках несущих конструкций и других специальных конструктивных элементах коэффициент теплопроводности выше, чем на ровной поверхности стен. Могут возникнуть мостики холода, по которым тепло будет уходить из дома. Стены в этих местах будут потеть. Чтобы этого не произошло, значение термического сопротивления в таких местах увеличивают примерно на четверть по сравнению с минимально допустимым.

Пример расчета

Рассчитать толщину теплоизоляции несложно с помощью простого калькулятора. Для этого сначала рассчитывается сопротивление теплопередаче для несущей конструкции. Толщина конструкции делится на теплопроводность используемого материала. Например, пенобетон плотностью 300 имеет коэффициент теплопроводности 0,29. При толщине блока 0,3 метра значение термического сопротивления:

Расчетное значение вычитается из минимального значения. Для московских условий изоляционные слои должны иметь сопротивление не менее:

Затем, умножая теплопроводность утеплителя на требуемое термическое сопротивление, получаем требуемую толщину слоя. Например, для минеральной ваты с коэффициентом теплопроводности 0,045 толщина не должна быть меньше:

0,045 * 2,25 = 0,1 м

В дополнение к термическому сопротивлению учитывается положение точки росы. Точка росы – это место в стене, где температура может упасть настолько, что образуется конденсат – роса. Если это место находится на внутренней поверхности стены, она запотевает и может начаться гнилостный процесс. Чем холоднее на улице, тем ближе точка росы к помещению. Чем теплее и влажнее помещение, тем выше температура точки росы.

Толщина утеплителя в каркасном доме

В качестве утеплителя для каркасного дома чаще всего выбирают минеральную вату или эковату.

Требуемая толщина определяется по тем же формулам, что и для традиционного строительства. Дополнительные слои многослойной стены дают примерно 10% ее стоимости. Толщина стен каркасного дома меньше, чем при традиционной технологии, а точка росы может быть ближе к внутренней поверхности. Именно поэтому излишне экономить на толщине утеплителя не стоит.

Как рассчитать толщину изоляции крыши и чердака

Формулы расчета сопротивления для крыш используют те же, но минимальное термическое сопротивление в этом случае несколько выше. Неотапливаемые чердаки укрываются насыпным утеплителем. Ограничений по толщине нет, поэтому ее рекомендуется увеличить в 1,5 раза относительно расчетной. На чердаке для утепления кровли используют материалы с низкой теплопроводностью.

Как рассчитать толщину утеплителя пола

Хотя самые большие потери тепла происходят через стены и крышу, не менее важно правильно рассчитать утепление пола. Если цоколь и фундамент не утеплены, считается, что температура в черновом полу равна температуре наружного воздуха, а толщина утеплителя рассчитывается так же, как и для наружных стен. Если выполняется какое-либо утепление подвала, его сопротивление вычитается из значения минимально необходимого теплового сопротивления для района строительства.

Расчет толщины пенопласта

Популярность пенопласта определяется его дешевизной, низкой теплопроводностью, малым весом и влагостойкостью. Пенопласт почти не пропускает пар, поэтому его нельзя использовать для внутреннего утепления. Он располагается снаружи или посередине стены.

Теплопроводность пенопласта, как и других материалов зависит от плотности … Например, при плотности 20 кг/м3 коэффициент теплопроводности составляет около 0,035. Следовательно, пенопласт толщиной 0,05 м обеспечит термическое сопротивление 1,5.

Даже популярные сегодня коттеджи из бревна или профилированного бруса необходимо дополнительно утеплять или возводить из деревянного массива толщиной 35-40 см, которого на рынке практически нет. Что уж говорить о каменных постройках (блочных, кирпичных, монолитных).

Что значит «правильно утеплять»

Итак, без теплоизоляционных слоев не обойтись, с этим согласны подавляющее большинство домовладельцев. Некоторым из них приходится изучать вопрос при строительстве собственного гнездышка, другие озадачиваются утеплением, чтобы фасадными работами облагородить уже эксплуатируемый коттедж. В любом случае, к вопросу нужно подходить очень щепетильно.

Соблюдение технологии утепления – это одно, но ведь застройщики часто допускают ошибки на этапе закупки материала, в частности, неправильно выбирают толщину слоя утеплителя. Если жилище окажется слишком холодным, то находиться в нем будет, мягко говоря, некомфортно. При благоприятном стечении обстоятельств (наличие резерва производительности теплогенератора) проблема может быть решена за счет увеличения мощности системы отопления, что однозначно влечет за собой значительное увеличение затрат на приобретение энергоресурсов.

Но обычно все заканчивается гораздо печальнее: при малой толщине изоляционного слоя ограждающие конструкции промерзают. А это вызывает перемещение точки росы внутрь помещения, что вызывает образование конденсата на внутренних поверхностях стен и потолков. Потом появляется плесень, разрушаются строительные конструкции и отделочные материалы… Что самое неприятное, так это то, что малой кровью устранить неприятности невозможно. Например, на фасаде придется демонтировать (или «закопать») отделочный слой, затем создать еще один утепляющий барьер, а потом снова отделывать стены. Это очень дорого, лучше все сделать сразу.

Важно! Технологичные современные утеплители не будут стоить дешево, а с увеличением толщины цена будет пропорционально возрастать. Поэтому обычно нет смысла создавать слишком большой запас теплоизоляции, это пустая трата денег, особенно если случайному перегреву подвергается лишь часть конструкций дома.

Принципы расчета теплоизоляционного слоя

Теплопроводность и термическое сопротивление

В первую очередь нужно определить основную причину охлаждения здания. Зимой у нас есть система отопления, которая нагревает воздух, но вырабатываемое тепло проходит через ограждающие конструкции и рассеивается в атмосфере. То есть происходит потеря тепла — «теплообмен». Она есть всегда, вопрос только в том, можно ли их восполнить отоплением, чтобы в доме сохранялась стабильная положительная температура, желательно на уровне +20-22 градусов.

Важно! Отметим, что очень важную роль в динамике теплового баланса (в общих теплопотерях) играют различные неплотности в элементах здания – инфильтрации. Поэтому следует также обратить внимание на герметичность и сквозняки.

Кирпич, сталь, бетон, стекло, деревянные балки… – каждый материал, применяемый при строительстве зданий, так или иначе обладает способностью передавать тепловую энергию. И каждый из них имеет противоположную способность — сопротивляться теплопередаче. Теплопроводность – величина постоянная, поэтому в системе СИ для каждого материала есть показатель «коэффициент теплопроводности». Эти данные важны не только для понимания физических свойств конструкций, но и для последующих расчетов.

Вот данные для некоторых основных материалов в виде таблицы.

Теперь о сопротивлении теплопередаче. Величина сопротивления теплопередаче обратно пропорциональна теплопроводности. Этот показатель относится как к ограждающим конструкциям, так и к материалам как таковым. Применяется для характеристики теплоизоляционных характеристик стен, потолков, окон, дверей, крыш…

Для расчета теплового сопротивления используют следующую общедоступную формулу:

Индекс “d” здесь означает толщину слоя, а индекс “k” – теплопроводность материала. Получается, что сопротивление теплопередаче напрямую зависит от массивности материалов и ограждающих конструкций, что при использовании нескольких таблиц поможет нам рассчитать фактическое термическое сопротивление существующей стены или правильный утеплитель по толщине.

Например: стена в полкирпича (полнотелая) имеет толщину 120 мм, то есть показатель R будет равен 0,17 м2·К/Вт (толщина 0,12 метра, деленная на 0,7 Вт/(м*К )). Аналогичная кладка в кирпич (250 мм) покажет 0,36 м²·К/Вт, а в два кирпича (510 мм) – 0,72 м²·К/Вт.

Допустим, на минеральной вате 50; 100; Показатели термического сопротивления 150 мм будут следующими: 1,11; 2,22; 3,33 м²·К/Ш.

Важно! Большинство ограждающих конструкций современных зданий многослойные. Поэтому, чтобы рассчитать, например, термическое сопротивление такой стены, необходимо отдельно рассмотреть все ее слои, а затем суммировать полученные показатели.

Существуют ли требования по тепловому сопротивлению

Возникает вопрос: каким, собственно, должен быть показатель сопротивления теплопередаче ограждающих конструкций в доме, чтобы помещения были теплыми, а при отопительный период? К счастью для домовладельцев, вам не нужно повторно использовать сложные формулы. Вся необходимая информация есть в СНиП 23-02-2003 «Тепловая защита зданий». Этот нормативный документ касается зданий различного назначения, эксплуатируемых в разных климатических зонах. Это вполне объяснимо, так как температура для жилых и производственных помещений не обязательно должна быть одинаковой. Кроме того, для отдельных районов характерны экстремальные минусовые температуры и продолжительность отопительного периода, поэтому выделяют такую ​​среднюю характеристику, как градусо-день отопительного сезона.

Важно! Еще одним интересным моментом является то, что основная интересующая нас таблица содержит стандартизированные показатели для различных ограждающих конструкций. В этом, в общем-то, нет ничего удивительного, ведь тепло уходит из дома неравномерно.

Попробуем немного упростить таблицу требуемого теплового сопротивления, вот что мы получаем для жилых домов (м2 К/Вт):

По этой таблице становится понятно, что если в Москве (5800 градусо-дней при средней комнатной температуре около 24 градусов) дом строится только из полнотелого кирпича, тогда стену придется делать толщиной более 2,4 метра (3,5 Х 0,7). Возможно ли это технически и по деньгам? Конечно – абсурд. Именно поэтому необходимо использовать теплоизоляционный материал.

Очевидно, что к коттеджу в Москве, Краснодаре и Хабаровске будут предъявляться разные требования. Все, что нам нужно, это определить градусо-суточные показатели для нашей местности и выбрать подходящую цифру из таблицы. Затем, применяя формулу сопротивления теплопередаче, работаем с уравнением и получаем оптимальную толщину утеплителя, которую необходимо нанести.

902:30 27:00

Город	Градусо-день Dd отопительного периода при температуре, +С
	24	22	20	18	16	14
Абакан	7300	6800	6400	5900	5500	5000
Анадырь	10700	10100	9500	8900	8200	7600
Арзанас	6200	5800	5300	4900	4500	4000
Архангельск	7200	6700	6200	5700	5200	4700
Астрахань	4200	3900	3500	3200	2900	2500
Ачинск	7500	7000	6500	6100	5600	5100
Белгород	4900	4600	4200	3800	3400	3000
Березово (ХМАО)	9000	8500	7900	7400	6900	6300
Бийск	7100	6600	6200	5700	5300	4800
Биробиджан	7500	7100	6700	6200	5800	5300
Благовещенск	7500	7100	6700	6200	5800	5400
Братск	8100	7600	7100	6600	6100	5600
Брянск	5400	5000	4600	4200	3800	3300
Верхоянск	13400	12900	12300	11700	11200	10600
Владивосток	5500	5100	4700	4300	3900	3500
Владикавказ	4100	3800	3400	3100	2400
Владимир	5900	5400	5000	4600	4200	3700
Комсомольск-на-Амуре	7800	7300	6900	6400	6000	5500
Кострома	6200	5800	5300	4900	4400	4000
Котлас	6900	6500	6000	5500	5000	4600
Краснодар	3300	3000	2700	2400	2100	1800
Красноярск	7300	6800	6300	5900	5400	4900
Курган	6800	6400	6000	5600	5100	4700
Курск	5200	4800	4400	4000	3600	3200
Кызыл	8800	8300	7900	7400	7000	6500
Липецк	5500	5100	4700	4300	3900	3500
Санкт-Петербург	5700	5200	4800	4400	3900	3500
Смоленск	5700	5200	4800	4400	4000	3500
Магадан	9000	8400	7800	7200	6700	6100
Махачкала	3200	2900	2600	2300	2000	1700
Минусинск	4700	6900	6500	6000	5600	5100
Москва	5800	5400	4900	4500	4100	3700
Мурманск	7500	6900	6400	5800	5300	4700
Муром	6000	5600	5100	4700	4300	3900
Нальчик	3900	3600	3300	2900	2600	2300
Нижний Новгород	6000	5300	5200	4800	4300	3900
Нарьян-Мар	9000	8500	7900	7300	6700	6100
Великий Новгород	5800	5400	4900	4500	4000	3600
Олонец	6300	5900	5400	4900	4500	4000
Омск	7200	6700	6300	5800	5400	5000
Орел	5500	5100	4700	4200	3800	3400
Оренбург	6100	5700	5300	4900	4500	4100
Новосибирск	7500	7100	6600	6100	5700	5200
Партизанск	5600	5200	4900	4500	4100	3700
Пенза	5900	5500	5100	4700	4200	3800
Пермь	6800	6400	5900	5500	5000	4600
Петрозаводск	6500	6000	5500	5100	4600	4100
Петропавловск-Камчатский	6600	6100	5600	5100	4600	4000
Псков	5400	5000	4600	4200	3700	3300
Рязань	5700	5300	4900	4500	4100	3600
Самара	5900	5500	5100	4700	4300	3900
Саранск	6000	5500	5100	5700	4300	3900
Саратов	5600	5200	4800	4400	4000	3600
Сортавала	6300	5800	5400	4900	4400	3900
Сочи	1600	1400	1250	1100	900	700
Сургут	8700	8200	7700	7200	6700	6100
Ставрополь	3900	3500	3200	2900	2500	2200
Сыктывкар	7300	6800	6300	5800	5300	4900
Тайшет	7800	7300	6800	6300	5800	5400
Тамбов	5600	5200	4800	4400	4000	3600
Тверь	5900	5400	5000	4600	4100	3700
Тихвин	6100	5600	2500	4700	4300	3800
Тобольск	7500	7000	6500	6100	5600	5100
Томск	7600	7200	6700	6200	5800	5300
Тотна	6700	6200	5800	5300	4800	4300
Тула	5600	5200	4800	4400	3900	3500
Тюмень	7000	6600	6100	5700	5200	4800
Улан-Удэ	8200	7700	7200	6700	6300	5800
Ульяновск	6200	5800	5400	5000	4500	4100
Уренгой	10600	10000	9500	8900	8300	7800
Уфа	6400	5900	5500	5100	4700	4200
Ухта	7900	7400	6900	6400	5800	5300
Хабаровск	7000	6600	6200	5800	5300	4900
Ханты-Мансийск	8200	7700	7200	6700	6200	5700
Чебоксары	6300	5800	5400	5000	4500	4100
Челябинск	6600	6200	5800	5300	4900	4500
Черкесск	4000	3600	3300	2900	2600	2300
Чита	8600	8100	7600	7100	6600	6100
Элиста	4400	4000	3700	3300	3000	2600
Южно-Курильск	5400	5000	4500	4100	3600	3200
Южно-Сахалинск	6500	600	5600	5100	4700	4200
Якутск	11400	10900	10400	9900	9400	8900
Ярославль	6200	5700	5300	4900	4400	4000

Примеры расчета толщины утеплителя

Предлагаем рассмотреть на практике процесс расчета теплоизоляционного слоя стены и потолка жилого чердака. Для примера возьмем дом в Вологде, построенный из блоков (пенобетона) толщиной 200 мм.

Итак, если температура 22 градуса для жителей является нормальной, то фактический показатель градусо-дня в этом случае равен 6000. Находим соответствующий показатель в таблице норм термического сопротивления, он равен 3,5 м²·К/ W – мы будем к этому стремиться.

Стена получится многослойной, поэтому сначала определяем, какое тепловое сопротивление даст голый пеноблок. Если средняя теплопроводность пенобетона около 0,4 Вт/(м*К), то при толщине 20 мм эта наружная стена даст сопротивление теплопередаче 0,5 м2 К/Вт (0,2 метра делим на коэффициент теплопроводности коэффициент 0, 4).

То есть для качественного утепления нам не хватает около 3 м²·К/Вт. Их можно получить минеральной ватой или пенопластом, которые будут укладываться со стороны фасада в вентилируемую навесную стену или с мокро- клеевая теплоизоляция. Немного преобразуем формулу термического сопротивления и получаем необходимую толщину – то есть умножаем необходимое (недостающее) сопротивление теплопередаче на теплопроводность (берем из таблицы).

В цифрах это будет выглядеть так: d толщина базальтовой минеральной ваты = 3 Х 0,035 = 0,105 метра. Получается, что мы можем использовать материал в матах или рулонах толщиной 10 сантиметров. Учтите, что при использовании пенопласта плотностью от 25 кг/м3 и выше необходимая толщина получится такой же.

Кстати, можно рассмотреть еще один пример. Допустим, мы хотим сделать в этом же доме ограждение теплого застекленного балкона из полнотелого силикатного кирпича, тогда недостающее тепловое сопротивление будет около 3,35 м2·К/Вт (0,12Х0,82). Если для утепления планируется использовать пенопласт ПСБ-С-15, то его толщина должна быть 0,144 мм – то есть 15 см.

Для чердака, кровли и перекрытий методика расчета будет примерно такой же, только из нее исключены теплопроводность и сопротивление теплопередаче несущих конструкций. А также несколько повышены требования к сопротивлению – требуется не 3,5 м²·К/Вт, а 4,6. В итоге подходит вата толщиной до 20 см = 4,6 Х 0,04 (теплоизолятор для кровли).

Использование калькуляторов

Производители изоляционных материалов решили упростить задачу рядовым застройщикам. Для этого они разработали простые и понятные программы расчета толщины утеплителя.

Рассмотрим некоторые варианты:

В каждом из них в несколько шагов необходимо заполнить поля, после чего, нажав на кнопку, можно моментально получить результат.

Вот некоторые особенности использования программ:

1. Везде предлагается выбрать город/район/район постройки из выпадающего списка.

2. Всех, кроме Технониколь, просят определить тип объекта: жилой/промышленный, или, как на сайте Пеноплэкс, городская квартира/лоджия/малоэтажный дом/хозпостройка.

3. Затем указываем, какие конструкции нас интересуют: стены, перекрытия, чердачное перекрытие, крыша. Программа «Пеноплэкс» также рассчитывает утепление фундамента, коммуникаций, уличных дорожек и площадок.

4. В некоторых калькуляторах есть поле для указания желаемой температуры в помещении, на сайте Rockwool также интересуют габариты здания и вид используемого топлива для отопления, количество проживающих. Knauf также учитывает относительную влажность воздуха в помещении.

5. На пеноплекс.ру нужно указать тип и толщину стен, а также материал, из которого они изготовлены.

6. В большинстве калькуляторов есть возможность задать характеристики отдельных или дополнительных слоев конструкций, например, особенности несущих стен без теплоизоляции, тип облицовки…

7. Калькулятор пеноплекса для некоторых конструкций (например, для утепления кровли методом «между стропил») можно рассчитывать не только на экструдированный пенополистирол, на котором специализируется компания, но и на минеральную вату.

Как вы понимаете, ничего сложного в расчете оптимальной толщины теплоизоляции нет, стоит только подойти к этому вопросу с особой тщательностью. Главное – четко определить недостающее сопротивление теплопередаче, а затем подобрать утеплитель, который будет максимально подходить для конкретных строительных элементов и применяемых строительных технологий. Также не стоит забывать, что заниматься теплоизоляцией частного дома нужно комплексно, все ограждающие конструкции должны быть качественно утеплены.

Как рассчитать теплоизоляцию для теплых и холодных регионов. Определение необходимой толщины утеплителя Онлайн-калькулятор теплоизоляции

В последнее время много говорят об утеплении стен. Одни советуют утеплять, другие считают это экономически неоправданным. Обычному разработчику, не имеющему специальных знаний в теплофизике, сложно во всем этом разобраться. С одной стороны, теплые стены связаны с меньшими затратами на отопление. С другой стороны, «цена вопроса» — теплые стены обойдутся застройщику дороже.

Зачем нужен калькулятор теплопроводности стен

В каждом отдельном случае следует учитывать необходимую толщину теплоизоляционного материала для стен вашего дома и рассчитывать, сколько вы сэкономите на отоплении после прогрева и после чего время купленные материалы и все работы окупятся. Мы подобрали самые удобные и понятные сервисы для расчета необходимой толщины теплоизоляционного материала.

Теплотехнический калькулятор.

Расчет точки росы на стене

Онлайн-калькулятор от smartcalc.ru позволит рассчитать оптимальную толщину утеплителя для стен дома и жилых помещений. Вы можете рассчитать толщину теплоизоляции и рассчитать точку росы при утеплении дома различными материалами. Калькулятор smartcalc.ru позволяет визуально увидеть место образования конденсата в стене. Это самый удобный теплотехнический калькулятор для расчета теплоизоляции и точки росы.

Калькулятор толщины утеплителя для стен, потолка, пола

С помощью этого калькулятора вы можете рассчитать толщину утеплителя для стен, кровли, потолков дома и других строительных конструкций в соответствии с регионом вашего проживания, материалом и толщиной стены, а также другие важные для теплоизоляции параметры. Подбирая на калькуляторе различные теплоизоляционные материалы, вы сможете подобрать оптимальную толщину утеплителя для стен вашего дома.

Кнауф калькулятор. Расчет толщины теплоизоляции

Данный калькулятор позволяет рассчитать толщину теплоизоляции стен в основных городах РФ в различных конструкциях на теплотехническом калькуляторе КНАУФ, созданном профессионалами компании КНАУФ Инсулейшн. Все расчеты производятся по требованиям СНиП 23-02-2003 «Тепловая защита зданий». Бесплатный онлайн калькулятор расчета теплоизоляции КНАУФ, сервис имеет удобный и понятный интерфейс.

Калькулятор теплоизоляции стен Rockwool

Калькулятор разработан компанией Rockwool, чтобы помочь вам рассчитать требуемую толщину теплоизоляции и оценить экономическую эффективность ее установки. Сделать тепловой расчет, выбрать подходящую марку теплоизоляции и рассчитать необходимое количество пачек минеральной ваты очень просто.

Как убрать точку росы со стены при утеплении

Теплотехнический калькулятор точки росы онлайн

С калькулятором теплоизоляции smartcalc.ru вы рассчитаете необходимую толщину утеплителя в соответствии с климатом, материалом и толщиной стен. Онлайн-калькулятор точки росы поможет рассчитать толщину теплоизоляционных материалов и увидеть на графике, где происходит образование конденсата. Это очень удобный онлайн-калькулятор теплопроводности стен для расчета толщины утеплителя.

Калькулятор толщины изоляции стен

С помощью калькулятора теплоизоляции «Пеноплэкс» можно быстро рассчитать толщину утеплителя для стен и других конструкций в соответствии с нормами СНиП, толщину и материал стен, используемую пароизоляцию и другие важные параметры для утепления. Подбирая различные строительные материалы, можно подобрать теплый и доступный вариант при строительстве загородного дома.

КНАУФ калькулятор для расчета толщины утеплителя

Рассчитать толщину теплоизоляционного материала в различных строительных конструкциях с помощью калькулятора КНАУФ, разработанного компанией КНАУФ Инсулейшн. Все расчеты производятся в соответствии со всеми требованиями СНиП 23-02-2003 «Тепловая защита зданий». Измеритель теплоизоляции КНАУФ имеет понятный интерфейс и позволит выбрать оптимальную толщину утеплителя.

Калькулятор изоляции Rockwool

Калькулятор изоляции Rockwool для расчета теплоизоляции стены и оценки экономической эффективности материала. Вы можете в режиме реального времени произвести теплотехнический расчет. Быстро выберите наиболее оптимальную марку теплоизоляции Rockwool для вашего дома и рассчитайте необходимое количество упаковок плит и рулонов утеплителя для обрабатываемой поверхности.

Калькулятор теплопроводности для расчета толщины стен

Споры о необходимости утепления стен и фасадов домов не утихают никогда. Одни советуют утеплять фасад, другие утверждают, что это экономически неоправданно. Частному застройщику, не имеющему серьезных познаний в теплофизике, сложно во всем этом разобраться. С одной стороны, теплые стены снижают расходы на отопление. Но какова «цена вопроса» – теплые стены обойдутся дороже.

Теплый дом – мечта каждого хозяина; для достижения этой цели строятся толстые стены, проводится отопление, устраивается качественная теплоизоляция. Чтобы утепление было рациональным, необходимо правильно подобрать материал и правильно рассчитать его толщину.

Размер изоляционного слоя зависит от термического сопротивления материала. Этот показатель является величиной обратной теплопроводности. Каждый материал — дерево, металл, кирпич, пенопласт или минеральная вата — обладает определенной способностью передавать тепловую энергию. Коэффициент теплопроводности рассчитывается при лабораторных испытаниях, а для потребителей указывается на упаковке.

Если материал приобретен без маркировки, сводную таблицу показателей можно найти в Интернете.

Тепловое сопротивление материала ® – величина постоянная, определяется как отношение разности температур на краях утеплителя к силе теплового потока, проходящего через материал. Формула расчета коэффициента: R=d/k, где d — толщина материала, k — коэффициент теплопроводности. Чем выше полученное значение, тем эффективнее теплоизоляция.

Почему важно правильно рассчитать показатели утепления?

Теплоизоляция устанавливается для снижения потерь энергии через стены, пол и крышу дома. Недостаточная толщина изоляции приведет к смещению точки росы внутрь здания. Это означает появление конденсата, сырости и грибка на стенах дома. Избыточный слой теплоизоляции не дает существенного изменения температурных показателей, но требует значительных финансовых затрат, поэтому нерационально. Это нарушает циркуляцию воздуха и естественную вентиляцию между помещениями дома и атмосферой. Для экономии средств при обеспечении оптимальных условий проживания требуется точный расчет толщины утеплителя.

Расчет теплоизоляционного слоя: формулы и примеры

Для возможности точного расчета количества утеплителя необходимо найти коэффициент сопротивления теплопередаче всех материалов стены или другого участка дом. Зависит от климатических показателей местности, поэтому рассчитывается индивидуально по формуле:

ГСОП=(тв-общ)хзот

тв – показатель температуры внутри помещения, обычно 18-22ºС;

tot – значение средней температуры;

зот – продолжительность отопительного сезона, дней.

Значения для пересчета можно найти в СНиП 23-01-99.

При расчете термического сопротивления конструкции необходимо складывать показатели каждого слоя: R = R1 + R2 + R3 и т. д. Исходя из средних показателей для частных и многоэтажных домов, ориентировочные значения из коэффициентов определяются:

• стены – не менее 3,5;
• потолок – от 6.

Толщина утеплителя зависит от материала здания и его размера, чем ниже тепловое сопротивление стены или крыши, тем больше должен быть слой утеплителя.

Пример: стена из силикатного кирпича толщиной 0,5 м, утепленная пенопластом.

Rст.=0,5/0,7=0,71 – термическое сопротивление стены

R- Rст. = 3,5-0,71 = 2,79 – значение для пенопласта

Для пенопласта теплопроводность k=0,038·

d = 2,79×0,038 = 0,10 м – необходимы пенопластовые плиты толщиной 10 см

По этому алгоритму легко рассчитать оптимальное количество теплоизоляции для всех частей дома, кроме пола. При расчете утепления основания необходимо обращаться к таблице температуры грунта в регионе проживания. Именно из него берутся данные для расчета ГСОП, а затем рассчитывается сопротивление каждого слоя и желаемое значение изоляции.

Популярные способы утепления дома

Возможно выполнение теплоизоляции здания на этапе строительства или после его завершения. К популярным методам относятся:

• Монолитная стена значительной толщины (не менее 40 см) из керамического кирпича или дерева.
• Возведение ограждающих конструкций колодезной кладкой – это создание полости для утепления между двумя частями стены.
• Монтаж наружной теплоизоляции в виде многослойной конструкции из утеплителя, обрешетки, влагозащитной пленки и декоративной отделки.

По готовым формулам можно рассчитать оптимальную толщину утеплителя без помощи специалиста. При расчете число следует округлить в большую сторону, небольшой запас слоя теплоизолятора пригодится на случай временных понижений температуры ниже средней.

В настоящее время в сети есть множество бесплатных онлайн-калькуляторов и сервисов, позволяющих выполнять достаточно точные расчеты строительных конструкций.

В этом обзоре вы найдете подборку расчетных программ, с помощью которых можно быстро выполнить расчеты теплоизоляции, огнезащиты, звукоизоляции, технической изоляции, кровли, каменных конструкций и сэндвич-панелей.

Содержание:

5. Калькулятор для расчета каменных конструкций

1. Калькуляторы для расчета теплоизоляции, звукоизоляции, огнезащиты

Расчет толщины теплоизоляции является одним из важнейших факторов, необходимых при проектировании строительных объектов. Одним из основных параметров здесь является термическое сопротивление, которое рассчитывается исходя из климатической зоны конкретного региона, а также типа ограждающих конструкций. Также необходимо учитывать и другие важные детали, в этом вам поможет специальная программа для расчета теплоизоляции.

1.1. Онлайн-калькулятор теплоизоляции http://tutteplo.ru/138/ производит расчет толщины слоя утеплителя для зданий и сооружений в соответствии с требованиями СНиП 23-02-2003. Тепловая защита зданий. Сотрудники ОАО «Институт УралНИИАС» приняли участие в создании калькулятора расчета толщины теплоизоляции. В качестве исходных данных требуется указать тип здания (жилое, общественное или промышленное), район строительства, выбрать ограждающие конструкции, подлежащие теплоизоляции, и их характеристики. В качестве утеплителя доступен широкий спектр популярных брендов, таких как Rockwool, Paroc, Isover, Thermoplex и многие другие.

На основании теплотехнического расчета программа определяет толщину утеплителя. При необходимости администрация сайта предоставляет бесплатные онлайн-консультации для проектировщиков и специалистов, а подробные расчетные материалы могут быть высланы по электронной почте по запросу.

1.2. Теплотехнический калькулятор http://www.smartcalc.ru/

В данной программе можно выполнить детальный теплотехнический расчет ограждающих конструкций онлайн. Для начала сервис просит ввести данные о типе конструкций, площади строительства и температурном режиме помещения. Далее вычислитель обрабатывает информацию и выдает решение о соответствии ограждающих конструкций требованиям нормативной документации.

Возможности программы включают в себя построение схем теплозащиты, накопления влаги и потери тепла. Для удобства в меню есть примеры готовых решений, ознакомившись с которыми, не составит труда выполнить расчет самостоятельно.

1.4 Калькуляторы ТехноНИКОЛЬ

С помощью онлайн-сервиса ТехноНИКОЛЬ http://www.tn.ru/about/o_tehnonikol/servisy/programmy_rascheta/ можно рассчитать:

• толщина звукоизоляции;
• Расход материалов на огнезащиту металлоконструкций;
• вид и количество материалов для плоской кровли;
• техническая изоляция трубопроводов.

Для примера рассмотрим калькулятор, который позволит выполнить расчет плоской кровли http://www.tn.ru/calc/flat/ . В начале расчета предлагается выбрать тип покрытия ТехноНИКОЛЬ (Классический, Смарт, Соло и т. д.). Подробное описание всех видов можно найти на том же сайте в соответствующем разделе.

Следующим шагом является ввод параметров кровельного пирога, географического положения объекта и геометрических размеров кровельных конструкций. Онлайн-программа предоставляет результаты расчета плоской кровли в формате Adobe Acrobat или Microsoft Excel. Отчетный документ составляется на фирменном бланке компании и содержит два вида показателей: в укрупненной и развернутой формах. Полученные спецификации можно использовать непосредственно для покупки материала.

ТехноНИКОЛЬ также предлагает использовать 9Калькулятор звукоизоляции 0203 http://www.tn.ru/calc/noise_insulation/ , в котором доступно два режима — для разработчика и дизайнера. Программа расчета звукоизоляции позволяет выбрать конструкцию (стена, пол), тип помещения, источник шума и другие параметры. Далее пользователь может выбрать одну из нескольких систем изоляции, подходящих для его ввода.

Расчет огнезащиты металлоконструкций также может быть выполнен с использованием интернет-программы http://www. tn.ru/calc/fire_protection/ . Позволяет выбрать геометрию конструкции (двутавр, швеллер, угол, прямоугольная или круглая труба), ее параметры по ГОСТ или размеры для сварной конструкции, а затем указать способ обогрева и степень огнестойкости . После этого система рассчитает толщину огнезащиты и выдаст результат – необходимую толщину и объем плит, а также расходные материалы.

1.5 Теплотехнический калькулятор Paroc

Известный финский производитель теплоизоляционных материалов Paroc на своем российском сайте предлагает выполнить расчет всех типов утеплителей http://calculator.paroc.ru/ в соответствии с требованиями СП 50.13330.2015 «Тепловая защита зданий».

Для этого необходимо указать конструкцию стены, покрытия или пола здания, уточнить температурные режимы и географию расположения объекта. В результате программа рассчитает сопротивление строительных конструкций теплопередаче и определит минимально допустимую толщину утеплителя. Отчет о проделанной работе можно распечатать или сохранить в виде файла PDF.

1.6. теплоизоляция Baswool

Отечественная компания ООО «Агидель», производящая популярные теплоизоляционные материалы Baswool, предлагает для своей продукции бесплатный калькулятор http://www.baswool.ru/calc.html . Интерфейс ресурса очень прост, а расчет предлагается производить в несколько шагов, пошагово указывая город постройки, категорию здания, утепляемое сооружение. В итоге программа предоставит на выбор несколько вариантов систем утепления Baswool с указанием толщины материала.

1.7. Расчетные программы

Один из лидеров отечественных производителей отделочных материалов ТМ «Основит» предлагает на своем сайте бесплатно рассчитать объем работ и стоимость их выполнения. С помощью Калькулятора Найдено http://osnovit.ru/system-calc/calc.php можно определить параметры теплоизоляции фасада. Введя стандартный набор исходных данных, пользователь получает окончательную спецификацию предлагаемого набора материалов для устройства теплого фасада.

Дополнительно сервис Основит позволяет определить расход любого материала с вашей производственной линии . Преимущество данного расчета в том, что результаты даны с привязкой к упаковочным единицам товара. Например, выбрав стяжку Startline FC41 H в меню товарной категории «Смеси для пола», указав толщину ее нанесения и общую площадь поверхности, пользователь узнает, сколько мешков сухой смеси ему потребуется.

2. Расчет технической изоляции

2.1. Калькулятор расчета техизоляции из Isotec

Isotec — торговая марка известной международной компании «Saint Gobain», под которой выпускается линейка технических утеплителей. Эти материалы применяются для противопожарной обработки строительных конструкций, теплоизоляции трубопроводов отопления и кондиционирования воздуха, а также промышленных емкостных конструкций.

Сайт компании предлагает рассчитать тепловые характеристики системы с помощью бесплатная онлайн программа http://calculator. isotecti.ru/ . Калькулятор работает в соответствии с регламентом СП 61.13330.2012 (теплоизоляция оборудования и трубопроводов). Расчет производится на основании заданных критериев: температуры поверхности трубопровода, транспортируемого потока, разности температурных характеристик по длине и так далее. Необходимые условия задаются пользователем в меню сайта.

После этого необходимо выбрать один из предложенных вариантов устройства теплоизоляции Isotec (например, баллоны для трубопроводов). Программа автоматически определит толщину материала.

2. 2. Таким же образом можно рассчитать теплоизоляцию трубопроводов используя уже знакомый сервис Paroc http://calculator.paroc.ru/new/ . Все расчеты выполняются в соответствии с СП 61.13330.2012 «Тепловая изоляция оборудования и трубопроводов» (актуальная редакция СНиП 41-03-2003). С его помощью можно подобрать оптимальные характеристики и тип техизоляции. В систему включены различные методы расчета – по плотности теплового потока, его температуре, по предотвращению замерзания жидкости и т. д. Для расчета толщины теплоизоляции трубопроводов необходимо выбрать метод, ввести необходимые данные (диаметр, материал , толщина трубопровода и т.д.), после чего программа сразу выдаст готовый результат. При этом учитываются различные важные факторы – температура содержимого трубопровода, окружающей среды, величина механической нагрузки на трубопровод и другие. В результате калькулятор расчета теплоизоляции трубопроводов определит толщину и объем утеплителя.

3. Расчет кровли

Расчет кровельных материалов онлайн можно выполнить на специализированном ресурсе металлочерепицы http://www.metalloprof.ru/calc/ . Для этого нужно выбрать форму крыши, указать ее основные размеры и определиться с типом кровельного материала. Программа выдаст расход металлочерепицы, количество коньков, карнизов и креплений. В результате стоимость материала будет рассчитана в соответствии с действующим прайс-листом поставщика.

4. Калькулятор сэндвич-панелей

Если вам необходимо произвести расчет сэндвич-панелей, необходимых для строительства конкретного здания, то это также можно сделать онлайн с помощью бесплатных калькуляторов. Сервис Teplant, который предлагает пользователю функцию онлайн-калькулятор для примерного расчета размеров сэндвич-панелей http://teplant.ru/calculate/ и других параметров (количества панелей и других элементов, расходных материалов). Это универсальный сервис, с помощью которого можно легко рассчитать, сколько 9Стеновые сэндвич-панели 0203 и кровельные сэндвич-панели . Для расчета необходимо указать тип кровли здания, ее размеры, выбрать цвет панелей и их тип (стеновые, кровельные).

Программа определит количество материала, крепежа и фурнитуры, а также рассчитает их стоимость.

5. Калькулятор расчета каменных конструкций

5.1. Расчет газобетона

Что касается такого популярного направления, как расчет газобетона онлайн, то в интернете вы найдете множество подходящих сервисов для этой операции. Например, этот газобетон онлайн калькулятор http://stroy-calc.ru/raschet-gazoblokov , с помощью которого можно легко рассчитать количество газобетонных или газосиликатных блоков, необходимых для строительства объекта. При этом учитываются все необходимые параметры – длина, ширина, плотность, высота и т. д., позволяющие быстро произвести расчет газобетона для дома. Аналогичный сервис можно найти на многих других сайтах производителей стройматериалов. Например, 9Калькулятор газобетона 0203 от Bonolit выдаст вам целый список результатов – количество блоков в единицах и м3 и даже количество мешков с клеем.

Компания «Бонолит», специализирующаяся на производстве автоклавного газобетона (газобетона), для удобства клиентов оказывает бесплатную услугу по определению объема работ при кладке стен дома. Программа расчета доступна по номеру : http://www.bonolit.ru/raschet-gazobetona/

В качестве исходных данных калькулятор запрашивает размеры дома, длину внутренних несущих стен, этажность, тип этажей, размер и количество проемов. Результат расчета предоставляется в виде спецификации материалов и их сметной стоимости. При этом есть возможность сразу отправить заказ на покупку газобетона.

5.2. Расчет на кирпичные стены

Онлайн-сервис Stroy Calc http://stroy-calc.ru/raschet-kirpicha/ осуществляет расчет строительных материалов для кладки стен дома. Параметры можно задать для стен из кирпича, строительных блоков, бруса и бревен. Например, при возведении кирпичного здания в качестве исходных данных необходимо задать периметр, высоту и толщину стен, количество и размер проемов, а также стоимость единицы материала. Программа определит расход кирпича в штуках и кубах, его стоимость, а также необходимый объем раствора. Это укажет вес стен для расчета фундамента. Сервис также позволяет выбрать тип и количество утеплителя. Для этого при определении параметров стен необходимо установить соответствующий флажок.

5.3 Калькулятор теплых блоков Wienerberger

Всемирно известный бренд Wienerberger, лидер в производстве теплой керамики, предлагает на своем сайте определить расход строительных блоков Porotherm http://www.wienerberger.ru/toolkit/calculation-of -блоки потребления . Для расчета необходимо ввести размеры стен дома, указать размеры проемов, их количество.

Программа подберет возможные варианты кладки и отобразит стоимость блоков различных параметров. Результат такого расчета будет ориентировочным, но этих данных будет вполне достаточно для составления предварительной сметы строительства. Для уточнения объема работ ресурс предлагает обратиться к специалисту компании.

Итак, в этой статье мы рассмотрели самые удобные и популярные онлайн-сервисы, предназначенные для расчета строительных материалов. Стоит отметить, что каждый из них бесплатный, а также имеет удобный современный интерфейс. Все эти ресурсы разработаны в виде подробных калькуляторов, размещенных непосредственно на страницах сайта. Таким образом, вы сможете легко и быстро произвести необходимые вам расчеты.

просмотров

Калькулятор тепловых потерь | Котельная компания США

Окна/двери	Х.М.
Одноместный	67
Одинарная изоляция	41
Шторм	34
Двойная изоляция	30

Стена	Х. М.
Без изоляции	15
2 дюйма	6
4 дюйма	5
6 дюймов	4

Потолок	Х.М.
3 дюйма	5
6 дюймов	4
9 дюймов	3
10 дюймов	2

Этаж	Х.М.
3 дюйма	5
6 дюймов	4
9 дюймов	3
10 дюймов	2

Инфильтрация	Х.М.
Воздухообмен 1 1/2	1,61
1 Замена воздуха	1,07
3/4 воздухообмен	0,81

Окна/ Двери	Х. М.	Стена	Х.М.	Потолок	Х.М.	Этаж	Х.М.	Инфильтрация	Х.М.
Одноместный	67	Без изоляции	15	3 дюйма	5	Без изоляции	4	Замена воздуха 1 1/2	1,61
Одинарная изоляция	41	2 дюйма	6	6 дюймов	4	Выступ 3 дюйма	5	1 Замена воздуха	1,07
Шторм	34	4 дюйма	5	9 дюймов	3	Выступ 6 дюймов	3	Замена воздуха 3/4	0,81
Двойная изоляция	30	6 дюймов	4	10 дюймов	2	Выступ 9 дюймов	2

Всего комнат/здания:

Длина Ширина Высота

Окна и двери

Общая площадь (футы ² )

Всего комнат/здания:
Длина	=
Ширина	=
Высота	=
Окна и двери :
Общая площадь (футы 2 )	=

Расчет тепловых потерь Применение: отлично подходит для определения тепловых потерь здания в целом.

Этот расчет поможет определить размер котла для дома.

Используется для оценки. Перед установкой нового котла необходимо предоставить подробные данные о потерях тепла.

* Коэффициент нагрева (H.M.) БТЕ/ч на основе
60 градусов по Фаренгейту Разность температур (T.D.)

Процедура

1. Измерьте общую длину всех наружных стен дома. Рассчитайте общую площадь стены, умножив общую длину на высоту стен.
2. Измерьте площадь окна и двери. Выберите правильный H.M.
3. Запись чистой площади стены = (общая площадь стены минус площадь двери и окна) выберите правильную H.M.
4. Измерьте площадь потолка и выберите H.M.
5. Измерьте площадь пола и выберите H.M. (H.M. из 4 используется над неотапливаемым подвалом)
6. Умножьте площадь пола на высоту потолка, чтобы получить объем дома, и выберите правильный коэффициент воздухообмена: 1,61 для свободного дома – 1,07 для среднего дома – 0,81 для тесного дома.
7. Добавьте результаты шагов 1–6, чтобы получить общие потери тепла в вашем доме.

Как рассчитать потери тепла в доме [Формула тепловых потерь]

Перед тем, как выбрать конкретную систему теплого пола для своего дома, необходимо провести энергоаудит. Это отличный способ точно определить области, в которых происходят потери тепла, и получить профессиональные рекомендации по наиболее эффективному способу устранения этой проблемы.

Чтобы выбрать правильную систему, вам необходимо знать, сколько БТЕ (британских тепловых единиц) требуется для замены тепла, уходящего из вашего дома через стены и другие поверхности. Он определяется путем расчета тепловой нагрузки, который состоит из расчета поверхностных тепловых потерь и тепловых потерь из-за инфильтрации воздуха.

Эта статья будет служить нетехническим руководством к тому, что происходит во время энергоаудита и как производятся расчеты.

Для заключительного аудита рекомендуется пригласить подрядчика или системного разработчика, однако вы можете подготовиться к энергоаудиту, загерметизировав очевидные утечки вокруг окон и дверей и выяснив места, где требуется теплоизоляция.

6 шагов для расчета теплопотерь

1. Определение расчетной температуры

Первым шагом является определение разницы между идеальной температурой внутри вашего дома и средней температурой, ниже которой в вашем географическом регионе никогда не бывает зимой. Результат этого расчета будет называться Дельта Т. Если расчетная температура внутри вашего дома составляет около 68 градусов, а средняя зимняя температура снаружи равна 40, то Дельта Т = 28 градусов, что является разницей между ними.

2. Вычислите площадь поверхности

Площадь поверхности или площадь стены дома будет равна общей длине наружных стен x высоте этих стен минус квадратные метры дверей и окон в этой стене. Потери тепла через двери и окна следует рассчитывать отдельно. Если длина вашей внешней стены составляет 25 футов, а высота стены — 8 футов, то площадь поверхности будет 25 футов x 8 футов = 200 квадратных футов. Если бы в стенах было 36 квадратных футов окон и дверей, расчет площади поверхности был бы 200 – 36 = 164 квадратных фута.

3. Расчет R-значения и U-значения

R-значение стены будет основано на изоляции в стене. Неизолированная жилая стена 2 × 4 будет иметь значение R 4, в то время как та же стена с изоляцией, одобренной нормами, будет иметь значение R 14,3. Чтобы получить значение U, разделите значение R на 1. Значение U в этом примере будет равно 0,07.

4. Расчет поверхностных тепловых потерь

Тепловые потери в стене измеряются в БТЕ и формула представляет собой значение U x площадь стены x дельта Т. В нашем примере это будет: 0,07 x 164 x 28 = 321,44 БТЕ·ч. (Британские тепловые единицы в час). Это количество тепла, которое уходит через наружные стены в зависимости от количества изоляции в них. Другой расчет внутренней поверхности предназначен для потолка. Типовой изоляцией потолка будет R-19.который имеет значение U 0,53. Это приводит к потере 5 565 БТЕ в час.

Чтобы рассчитать потери тепла окнами и дверями, вам нужно будет подставить их значения U в эту формулу и прибавить к сумме. Например, дверь из цельного дерева со значением R, равным 4, будет иметь значение U, равное 0,25. Формула будет выглядеть так: 0,25 x 21 (3’x7’) x 28 = 147 потерь БТЕ в час через одну дверь. Окно размером 3×5 футов со значением U 0,65 будет терять 273 БТЕ в час.

5. Расчет тепловых потерь при инфильтрации воздуха

Тепловые потери при инфильтрации воздуха – это неконтролируемые потери тепла через швы в конструкции и щели вокруг дверей и окон. На эту цифру влияют ветер и перепады давления между внешней и внутренней частью дома, которые заставляют воздух перемещаться внутри дома, тем самым вызывая потери тепла, когда этот воздух выходит из комнаты. Формула: Объем помещения x Дельта T x Обмен воздуха в час x 0,018. В нашем примере мы предположим, что высота комнаты составляет 25 x 15 x 8 футов. Это дает нам объем комнаты 3000 кубических футов. Подставляя это в формулу, мы видим: 3000 x 28 x 4 x 0,018 = 6048 BTUH.

6. Расчет суммарных теплопотерь

Суммарные теплопотери стен определяются суммированием теплопотерь стен, окон, дверей и потолка: (стены) 321,44 + (окна) 273 + (двери) 147 + (потолки) 5 565 = (Общие тепловые потери стены) 6 306,44 БТЕ·ч.

Общие потери тепла получаются путем прибавления к этой цифре потерь тепла на инфильтрацию воздуха:

6 306,44 + 6 048 = 12 354,44 БТЕ в час потерь, которые должны быть обеспечены системой отопления для поддержания внутренней температуры 68 градусов.

Всегда работайте с опытным специалистом

В компаниях, специализирующихся на энергетическом моделировании или энергетическом аудите, работают опытные специалисты, которые используют новейшие технологии для выявления точек потери тепла, а также проникновения воздуха и влаги. Выявление этих областей часто невозможно с помощью визуального осмотра, поскольку они скрыты под полом, за стенами и над потолком. Именно поэтому настоятельно рекомендуется обратиться в профессиональную компанию для проведения проверки.

Используйте теплый пол для эффективного отопления дома

Нет ничего более удобного, чем теплый пол, когда зимой ноги касаются холодных ног, а электрический теплый пол — это идеальная система для дополнительного обогрева помещения или всего дома.
