2. Расчет звукопоглощения
Методика расчета может быть сведена к следующему:
2.1. Устанавливают суммарный уровень шума в помещении от работающего оборудования
SL = L1max+DL , дБ, (1)
где L1max – источник с максимальным уровнем шума(принимается по заданию, табл. 7), дБ;
DL – поправка к уровню шума от других источников (определяется по графику рис.1), дБ.
DL =DL1+DL2+ … +DLn, дБ (2)
где DL1, DL2 … DLn – поправка от каждого источника шума, дБ (определяется по графику рис.1).
DL1= f (L
DL2= f (L1max– L2)
DL3= f (L1max– L3)
DL4= f (L1max– L4)
.
. . . . . . . . . . . . . .
DLn= f (L1max– Ln)
здесь: L1 – наименьший по интенсивности источник шума (по заданию,табл.7), дБ;
L2 – второй по интенсивности источник шума (по заданию,табл.7), дБ;
L3 – третий по интенсивности источник шума (по заданию,табл.7), дБ;
L4 – четвертый по интенсивности источник шума (по заданию,табл.7), дБ;
Ln-1 – предпоследний по интенсивности источник шума (по заданию,табл.7), дБ.
2.2. Определяется существующая величина площади звукопоглощения
Aобщ=Fст*aст+ Fпот*aпот+ Fпол*aпол+ Fок*aок,м2 (4)
где Fст , Fпот , Fпол , Fок– площадь стен, потолка, пола и окон, м2;
aст , aпот , aпол , aок– коэффициенты звукопоглощения стен, потолка, пола и окон,
определяется по
данным таблицы 2.
Величины, входящие в уравнение (4) определяются:
Fпол =a*b , м2 (5)
Fпот =a*b- Fфон , м2(6)
Fст =[2Hв(a*b)] – Fок, м2(7)
где a – длина здания (принимается по зданию,табл.7), м2;
b – ширина здания (принимается по зданию,табл.7), м2;
Hв– высота помещения (принимается по зданию,табл.7), м2;
Fфон– площадь фонаря (здесь рассматриваются здания без
фонарей, т.е. Fфон = 0), м2;
Fок – площадь окон (принимается по зданию,табл.7), м 2.
DL, дБ
L1-Ln , дБ

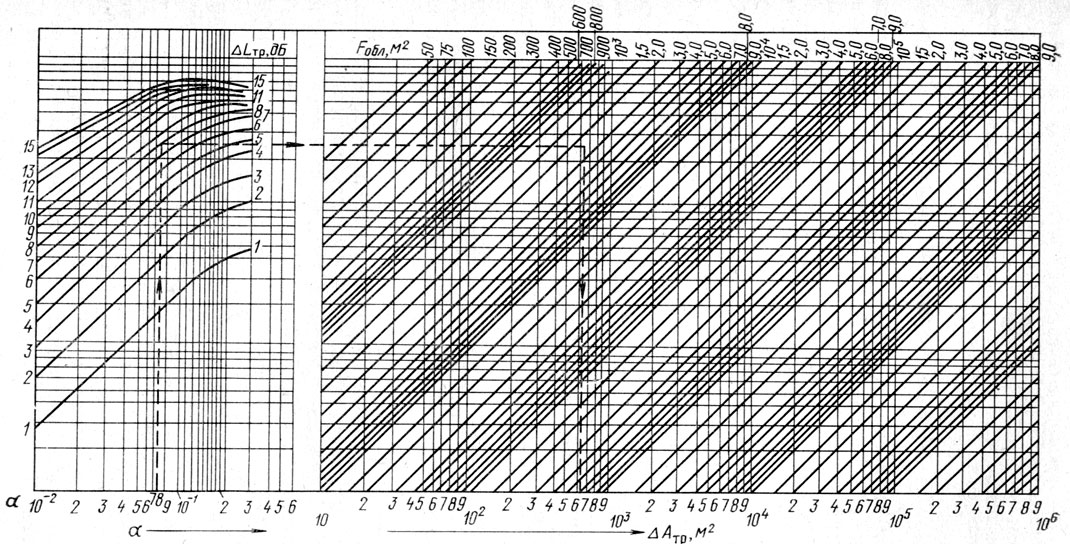

Рис.
1. График к
определению добавки к уровню шума
большего источника
2.3.Разрабатываются три варианта мероприятий по борьбе с шумом путем его поглощения ограждающими конструкциями помещения с применением:
1) простой или акустической штукатурки;
2) облицовок из акустических плит;
звукопоглощающих облицовок из слоев пористо-волокнистых материалов.
При выборе звукопоглощающих материалов необходимо учитывать назначение помещения (см. задание) и рекомендации таблицы 3.
2.4.Определяется площадь звукопоглощения помещения после отделки звукопоглощающими материалами (по трем вариантам конструктивных решений)
A1общ=Fст*a
где aоблст,
aоблпот,
aоблпол– коэффициенты звукопоглощения после
отделки стен, потолка и пола.
По каждому
варианту определяется соответствующее
значениеA1общ, A2общ, A3общпо каждой из заданных частот, с подстановкой
в формулу(8)
соответствующих значенийaобл по заданным частотам.
2.5. Определяется снижение уровня шума в результате разработанных мероприятий по его поглощению,
(по трем вариантам)DL1пог= 10 lg(A1общ/Aобщ) , дБ (9)
2.6.Определяется уровень шума в помещении после разработки мероприятий поего поглощению(по трем вариантам)
еL1 =еL -DL1пог £[ еL] , дБ(10)

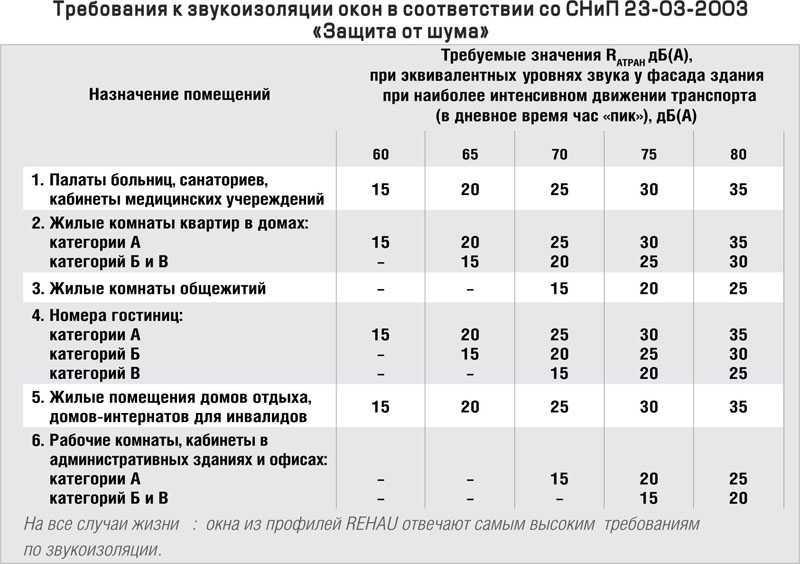

где [ еL]– нормативное значение уровней шума, дБ (табл. 6).

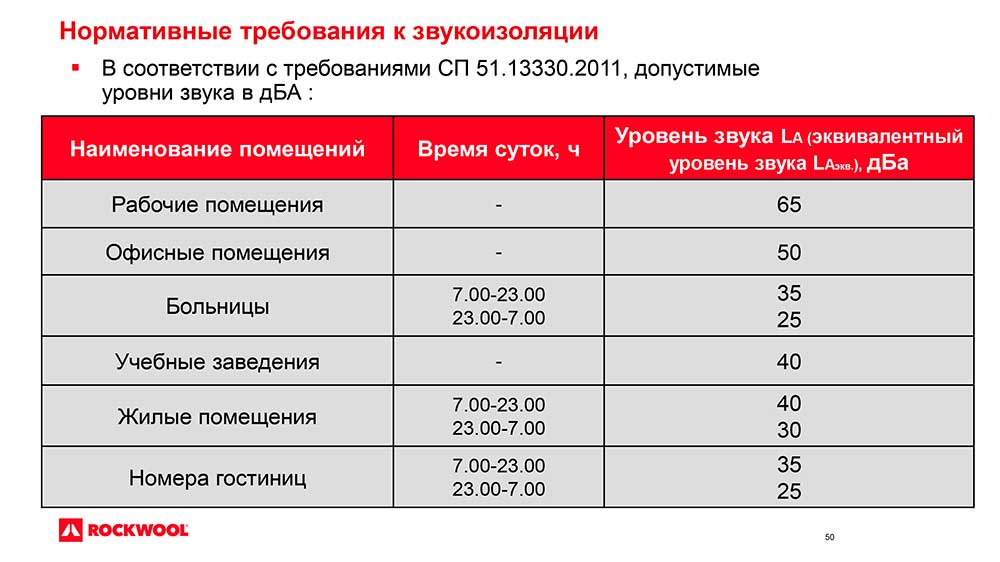

Полученное значение еL1сравнивается с нормативной величиной
по СН3223-85(табл.
5).
В случае, если величинаеL1 > [ еL]необходимо или применить другие
звукопоглощающие материалы, или
изолировать шумное помещение с применением
дистанционного управления и звукоизолирующих
кабин для операторов, или применять
средства индивидуальной защиты.
Данные расчета сводятся в таблицу 1
Таблица 1
Показатели | Частоты, Гц | ||
Фактическая площадь звукопоглощения Aобщ, м2 Площадь звукопоглощения после применения звукопоглощающих материалов A1общ, м2 A2общ, м2 A3общ, м2 Снижение уровня шума в результате проведенных мероприятий DL1пот, дБ DL2пот, дБ DL3пот, дБ | |||
Уровень шума в помещении после проведения меоприятий S L1, дБ S L2, дБ S L3, дБ Нормативные значения уровня звукового давления [S L], дБ | |||
2.
|
Навигация: Главная Случайная страница Обратная связь ТОП Интересно знать Избранные Топ: Генеалогическое древо Султанов Османской империи: Османские правители, вначале, будучи еще бейлербеями Анатолии, женились на дочерях византийских императоров… Организация стока поверхностных вод: Наибольшее количество влаги на земном шаре испаряется с поверхности морей и океанов… Эволюция кровеносной системы позвоночных животных: Биологическая эволюция – необратимый процесс исторического развития живой природы. Интересное: Средства для ингаляционного наркоза: Наркоз наступает в результате вдыхания (ингаляции) средств, которое осуществляют или с помощью маски… Берегоукрепление оползневых склонов: На прибрежных склонах основной причиной развития оползневых процессов является подмыв водами рек естественных склонов… Мероприятия для защиты от морозного пучения грунтов: Инженерная защита от морозного (криогенного) пучения грунтов необходима для легких малоэтажных зданий и других сооружений… Дисциплины: Автоматизация Антропология Археология Архитектура Аудит Биология Бухгалтерия Военная наука Генетика География Геология Демография Журналистика Зоология Иностранные языки Информатика Искусство История Кинематография Компьютеризация Кораблестроение Кулинария Культура Лексикология Лингвистика Литература Логика Маркетинг Математика Машиностроение Медицина Менеджмент Металлургия Метрология Механика Музыкология Науковедение Образование Охрана Труда Педагогика Политология Правоотношение Предпринимательство Приборостроение Программирование Производство Промышленность Психология Радиосвязь Религия Риторика Социология Спорт Стандартизация Статистика Строительство Теология Технологии Торговля Транспорт Фармакология Физика Физиология Философия Финансы Химия Хозяйство Черчение Экология Экономика Электроника Энергетика Юриспруденция |
⇐ ПредыдущаяСтр 8 из 20Следующая ⇒ Облицовка внутренних поверхностей производственных помещений звукопоглощающими материалами обеспечивает значительное снижение шума. Применение звукопоглощающих облицовок целесообразно, когда в расчетных точках в зоне отраженного звука требуется снизить уровень звука не более чем на 10… 12 дБ, а в расчетных точках на рабочих местах – на 4…5 дБ. Звукопоглощающие облицовки размещают на потолке и на верхних частях стен. Максимальное звукопоглощение достигается при облицовке не менее 60 % общей площади ограждающих поверхностей помещения (без учета площади окон). Для расчета звукопоглощения необходимо знать акустические характеристики помещения: В – постоянную помещения, м2; А – эквивалентную площадь звукопоглощения, м2; а – средний коэффициент звукопоглощения. Постоянная акустически необработанного помещения, м2, В = В1000µ, где В1000– постоянная помещения, м2, на среднегеометрической частоте 1000 Гц, определяемая в зависимости от объема помещения V. По найденной постоянной помещения В для каждой октавной полосы вычисляют эквивалентную площадь звукопоглощения, м2, A=BS/B+S где S – общая площадь ограждающих поверхностей помещения, м2. Граница зоны отраженного звука определяется предельным радиусом г, т. е. расстоянием от источника шума, на котором уровень звукового давления отраженного звука равен уровню звукового давления прямого звука, излучаемого данным источником. Когда в помещении имеется/? одинаковых источников шума, предельный радиус равен где В8000 – постоянная помещения на частоте 8000 Гц: B8000= B1oooµ8ooo Максимальное снижение уровня звукового давления, дБ, в каждой октавной полосе при использовании звукопоглощающих покрытий в расчетной точке, расположенной в зоне отраженного звука, ∆L = 101g (В’/В) где В – постоянная помещения после установки в нем звукопоглощающих конструкций, м2. Постоянная акустически обработанного помещения
где – эквивалентная площадь звукопоглощения поверхностями без звукопоглощающей облицовки, м2; а – средний коэффициент звукопоглощения в помещении до его акустической обработки: ∆А- суммарная дополнительная площадь звукопоглощения, м2; – средний коэффициент звукопоглощения акустически обработанного помещения: Суммарная дополнительная площадь звукопоглощения, м2, от конструкций звукопоглощающей облицовки или штучных звукопоглотителей
где a0 – коэффициент звукопоглощения конструкции облицовки; S0 – площадь облицованных поверхностей, м2; Ашт – площадь звукопоглощения одного штучного звукопоглотителя, м2; п — число штучных поглотителей.
Задание 1.Рассчитать уровни звукового давления в дБ в расчетной точке, расположенной в зоне прямого и отраженного звука; 2. 3. Рассчитать мероприятия по снижению шума; 4. Сделать выводы и предложения по работе. Условия задачи В помещении работают несколько источников шума, имеющие одинаковый уровень звуковой мощности. Источники расположены на полу (Ф=1). Источники шума находятся на расстоянии r от расчетной точки, которая расположена на высоте 1,5 м от пола. Определить октавные уровни звукового давления в расчетной точке. Привести схемы расположения расчетных точек и источников шума. Данные расчета сравнить с нормируемыми уровнями звукового давления. В случае превышения уровня определить требуемое снижение звукового давления и рекомендовать меры защиты персонала от действия шума. Исходные данные Вид оборудования: генератор; Количество источников N:; r1= 8,3 м; r2= 14 м; r3= 10 м Объем помещения, V,м3.Отношение В/Sогр: 0,3 lmax: 1,4; Параметры кабины наблюдения – 16 *10*5 м; Площадь глухой стены, S1,м2; Площадь двери, S3, м2 Площадь глухой стены S2, м2; Площадь окна S4,м2
Контрольные вопросы 1. 2. Классификация средств защиты от шума. 3. Звукоизолирующие ограждения: назначение, устройство и принцип действия. 4. Звукоизолирующие кожухи: назначение, устройство и принцип действия. 5. Глушители шума: устройство и принцип действия. 6. Акустические экраны и выгородки: устройство и принцип действия. 7. Сущность расчета уровня шума от различных конструктивных элементов. 8. Методика расчета акустических экранов.

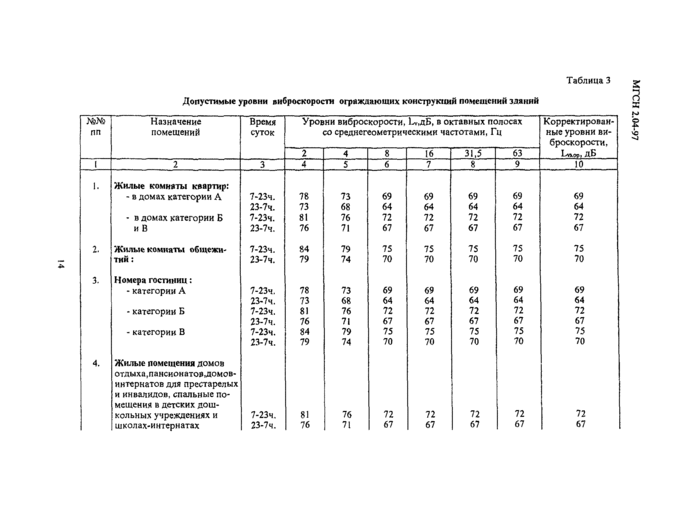

4.ЗАЩИТА ОТ ВИБРАЦИИ Цель– ознакомление с явлением вибрации, ее нормированием, аппаратурой для измерения параметров вибрации и оценка эффективности средств виброзащиты.
4.1 Понятие о производственной вибрации Вибрация – механические колебания механизмов, машин или в соответствии с ГОСТ 12.1.012-78 вибрацию классифицируют следующим образом. По способу передачи на человека вибрацию подразделяют на общую, передающуюся через опорные поверхности на тело сидящего или стоящего человека, и локальную, передающуюся через руки человека. По источнику возникновения вибрацию подразделяют на транспортную (при движении машин), транспортно-технологическую (при совмещении движения с технологическим процессом, мри разбрасывании удобрений, косьбе или обмолоте самоходным комбайном и т. д.) и технологическую (при работе стационарных машин) Вибрация характеризуется частотой f т.е. числом колебаний и секунду (Гц), амплитудой А, т.е. смещением волн, или высотой подъема от положения равновесия (мм), скоростью V (м/с) и ускорением. Весь диапазон частот вибраций также разбивается на октавные полосы: 1, 2, 4, 8, 16, 32, 63 125, 250, 500, 1000, 2000 Гц. При работе в условиях вибраций производительность труда снижается, растет число травм. На некоторых рабочих местах вибрации превышают нормируемые значения, а в некоторых случаях они близки к предельным. Не всегда соответствуют нормам уровни вибраций на органах управления. Обычно в спектре вибрации преобладают низкочастотные вибрации отрицательно действующие на организм. 2.. .3; почки – 6…8; сердце – 4…6; кишечник – 2…4; глаза – 40…100 и т.д. Организму человека вибрация передается в момент контакта с вибрирующим объектом: при действии на конечности возникает локальная вибрация, а на все тело – общая. Локальная вибрация поражает нервно-мышечные ткани и опорно-двигательный аппарат и приводит к спазмам периферических сосудов. При длительных и интенсивных вибрациях в некоторых случаях развивается профессиональная патология (к ней чаще приводит локальная вибрация): периферическая, церебральная или церебрально-периферическая вибрационная болезнь. В последнем случае наблюдаются изменения сердечной деятельности, общее возбуждение или, наоборот, торможение, утомление, появление болей, ощущение тряски внутренних органов, тошнота. ⇐ Предыдущая3456789101112Следующая ⇒ Опора деревянной одностоечной и способы укрепление угловых опор: Опоры ВЛ – конструкции, предназначенные для поддерживания проводов на необходимой высоте над землей, водой… Папиллярные узоры пальцев рук – маркер спортивных способностей: дерматоглифические признаки формируются на 3-5 месяце беременности, не изменяются в течение жизни… Индивидуальные и групповые автопоилки: для животных. Схемы и конструкции… Кормораздатчик мобильный электрифицированный: схема и процесс работы устройства… |
Наибольший акустический эффект от звукопоглощения наблюдается в зоне отраженного звука. В точках помещения, где преобладает прямой звук, эффективность звукопоглощения существенно снижается.
Частотный множитель µ принимают по справочнику.
Определить необходимое снижение звукового давления в расчетной точке;
Источники шума, их основные шумовые характеристики.
Некоторые виды вибрации неблагоприятно воздействуют на нервную и сердечно-сосудистую системы, вестибулярный аппарат. Наиболее вредное влияние на организм человека оказывает вибрация, частота которой совпадает с частотой собственных колебаний отдельных органов, примерные значения которых следующие (Гц): желудок –
В этих случаях вибрации влияют и на костно-суставной аппарат, мышцы, периферийное кровообращение, зрение, слух. Местные вибрации вызывают спазмы сосудов, которые развиваются с концевых фаланг пальцев, распространяясь на всю кисть, предплечье, и охватывают сосуды сердца.2.5.4. Примеры расчета эффективности применения акустической облицовки промышленных помещений
Безопасность жизнедеятельности в техносфере / Системы защиты среды обитания (ч.
2) / 2.5.4. Примеры расчета эффективности применения акустической облицовки промышленных помещений
Пример 1
Необходимо знать площадь облицовки с коэффициентом звукопоглощения αобл = 0,57 для получения требуемого снижения шума ΔLтр = 8 дБ (f = 1000 Гц) в помещении размером 4 х 20 х 50 м (Sогр = 2560 м2, объем помещения 4000 м3).
По формуле (2.5) находят средний коэффициент звукопоглощения α = 0,072 (постоянная В = 300 м2) и по номограмме (рис. 2.18) – требуемое добавочное звукопоглощение ΔАтр = 650 м2, тогда Sобл = 928 м2.
В этом случае наиболее рационально разместить облицовку на потолке помещения.
Пример 2
Определить эффективность применения акустической обработки помещения цеха точечной сварки арматурных каркасов.
Размеры цеха 4,5 x 12 x 72 м, объем цеха V = 3880 м3, площади ограждающих поверхностей: потолка 864 м2, стен 420 м2, пола 864 м2, общая площадь 2148 м2.
В цехе установлено 18 многоточечных сварочных автоматов для сборки арматуры сеток. Расчетная точка удалена от ближайшего станка на r = 2 м.
По результатам натурных измерений (на рабочем месте оператора сварочного автомата) имеем уровни звукового давления в расчетной точке (табл. 2.9).
Таблица 2.9 Уровни звукового давления на рабочем месте и требуемое снижение уровня шума
Среднегеометрические частоты, Гц | Уровни звукового давления, дБ | Допустимые уровни звукового давления, дБ, по /7/ | Требуемое снижение уровня шума, дБ |
63 | 74 | 99 | – |
12 | 76 | 92 | – |
250 | 88 | 86 | 2 |
500 | 88 | 83 | 5 |
1000 | 87 | 80 | 7 |
2000 | 92 | 78 | 4 |
4000 | 78 | 76 | 2 |
8000 | 75 | 74 | 1 |
Анализ спектра уровней звукового давления на рабочем месте показал, что звукопоглощающая конструкция должна иметь высокий коэффициент звукопоглощения на частотах 1 000…8 000 Гц.
Для акустической обработки арматурного цеха выбираем плиты марки минераловатные, акустические, размером 500 х 500 мм с отделкой «набрызгом». Реверберационный коэффициент звукопоглощения в октавных полосах выбираем по таблице 2.7.
Находим постоянную В помещения объемом 3 880 м3 на частотах спектра по формуле:
В = В1000 µ,
где В1000 – постоянная помещения на среднегеометрической частоте 1000 Гц (определяем по таблице 2.8) в зависимости от объема и типа помещения.
Она равна:
В1000 = V / 20 = 3880 / 20 = 194.
Значение частотного коэффициента (µ) на частотах спектра выбираем из таблице 2.6 в зависимости от объема помещения.
Определим предельный радиус распространения шума:
м,
где n – число источников шума; B8000 = B1000 · µ 8000 = 194 · 6 = 1164 м2.
Принимаем расчетную точку на расстоянии r = 2 м от ближайшего станка, что больше rпр = 1,6 м.
То есть выбранная расчетная точка находится в зоне отраженного звука.
Для акустической обработки арматурного цеха выбираем плиты марки минераловатные, акустические, размером 500 х 500 мм с отделкой «набрызгом». Реверберационный коэффициент звукопоглощения в октавных полосах выбираем по таблице 2.7.
Определяем величину ожидаемого снижения уровней звукового давления в октавных полосах (ΔL). Для этого расчет параметров ΔА, А1, α1, B1, ΔL ведем по форме представленной в таблице 2.10.
Таблица 2.10 Последовательность расчета снижения уровня звукового давления (ΔL) при использовании звукопоглощающей облицовки
Определяемая величина | Среднегеометрические частоты октавных полос, Гц | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
В = В1000 µ | 97 | 97 | 106,7 | 135,8 | 194 | 310 | 582 | 1 164 |
В / S | 0,045 | 0,045 | 0,049 | 0,063 | 0,09 | 0,144 | 0,27 | 0,542 |
A = B/(B / S + 1) | 92,82 | 92,82 | 101,05 | 127,75 | 177,98 | 270,98 | 458,27 | 754,86 |
α = В /(В + S) | 0,043 | 0,043 | 0, 047 | 0,059 | 0,083 | 0, 127 | 0, 213 | 0,351 |
ΔА = αобл Sпотолка | 17,28 | 43,2 | 181,44 | 570,24 | 786,24 | 820,8 | 768,96 | 604,8 |
А1 = α (S – Sпотолка) | 55,2 | 55,2 | 60,3 | 75,8 | 1 06,6 | 163,1 | 273,5 | 450,9 |
α1 = (А1 + ΔА)/S | 0,033 | 0,046 | 0,113 | 0,3 | 0,416 | 0,458 | 0,485 | 0, 491 |
B1 = (А1 + ΔА)/(1 – α1) | 74,95 | 103,14 | 272,54 | 922,91 | 1528,8 | 1815,3 | 2024,2 | 2074,1 |
ΔL = 10 lg B1/B | – | 0,3 | 4,1 | 8,3 | 9 | 7,8 | 5,4 | 2,5 |
Как видно из приведенного в табл.
2.10 расчета, использование для акустической обработки арматурного цеха выбранных звукопоглощающих плит обеспечивает снижение уровней отраженного звука в расчетной точке от 2,5 до 9 дБ на частотах 250…8 000 Гц, а уровни звукового давления на рабочих местах не превышают допустимых величин.
Если в результате расчета требуемая площадь облицовки окажется больше площади, на которой возможно установить облицовку, то Sобл нужно принять максимально возможной, а недостающее звукопоглощение следует обеспечить за счет установки штучных звукопоглотителей, количество которых определяется следующим образом:
nшт = (ΔАтр – αобл Sобл)/Aшт,
где Ашт – звукопоглощение одного штучного звукопоглотителя, определяется по /30/.
В тех случаях, когда применение звукопоглощающей облицовки невозможно, количество штучных звукопоглотителей для получения требуемого добавочного звукопоглощения равно:
nшт = ΔАтр/Aшт.
Методические указания к порядку расчета
Министерство образования Российской Федерации
Хабаровский государственный технический университет
Кафедра БЖД
Расчетная работа
Тема: Расчет звукопоглощающей облицовки
Хабаровск 1997
Расчет акустической эффективности звукопоглощающих облицовок
Облицовка внутренних поверхностей помещений звукопоглощающими материалами обеспечивает значительное снижение шума. Звукопоглощающие облицовки размещают на потолке и верхних частях стен.
Расчет ожидаемого снижения шума от применения звукопоглощающих облицовок сводится к следующему. Сопоставив измеренный октавный уровень звукового давления в j-й октавной полосе Lj с допустимым уровнем Lj доп, определяют требуемое снижение шума в каждой октавной полосе.
DLjтр = Lj – Lj доп .
Подбирают
вид облицовки так, чтобы максимуму в частотной характеристике требуемого
снижения соответствовал максимум в частотной характеристике коэффициента
звукопоглощения облицовочного материала.
Зная величину коэффициентов звукопоглощения материалов поверхностей помещения aп ij и площадь поверхностей Si, м2, рассчитывают величину эквивалентной площади звукопоглощения в каждой октавной полосе до акустической обработки помещения.
A1j= åan ij · Si.
Определив площадь поверхностей помещения, подлежащих облицовке (свободные стены, потолки), определяют величину эквивалентной площади звукопоглощения после акустической обработки помещения
A2j = åaoj · So +å an kj · Sk ,
где aoj – коэффициенты звукопоглощения облицовки; Sо – площадь облицовки;
å ankj · Sk – эквивалентная площадь звукопоглощения необлицованной поверхности ограждений помещения (окна, пол, оборудование и т.п.).
Ожидаемую величину снижения шума в помещении в каждой октавной полосе определяют по формуле
DLj = 10lg(A2j/A1j).
При выполнении требования DLj ³ DLj тр расчет заканчивается, в противном случае меняют вид звукопоглощающей облицовки, увеличивают площадь облицовки или предлагают другие мероприятия по снижению уровней шума.
Порядок расчета:
1. Выбираем фактические уровни звукового давления на рабочих местах из табл. 2 в соответствии с вариантом (табл. 1), допустимые уровни звукового давления (табл. 3). Если количество источников шума n>1, необходимо определить суммарный уровень звукового давления.
2. Определяем требуемое снижение уровней звукового давления
DLjтр = Lj – Lj доп . (1)
Расчет проводим если DLjтр>0 (для j-октавной полосы).
3. Определяем в этих октавных полосах эквивалентную площадь звукопоглощения до облицовки
A1 j =Sпол · aпол j 1+Sст · aст j 1 + Sпот ·aпот j 1+Sстек ·aстек j, (2)
где Sпол , Sст , Sпот , Sстек -площадь пола , стен, потолка и окон соответственно (обычно Sстек = Sпол /4),
aпол j 1 , aст j 1 , aпот j 1 , астек – коэффициенты
звукопоглощения до акустической обработки пола , стен , потолка и окон (стекла)
соответственно (из табл. 4).
4. Определяем эквивалентную площадь звукопоглощения после облицовки
A2 j =Sпол · aпол j 1 + Sпот ·aпот j 2 + Sст.обл · aст j 2 + (Sст – Sст.обл)· aст. j 1 + Sстек · aстек (3)
где aст j 2 , aпот j 2 – коэффициенты звукопоглощения после акустической обработки стен и потолка соответственно (из табл. 5), S ст. обл. – площадь облицованной части стен, м2 .
Если поверхность не облицовывается, то коэффициенты звукопоглощения до и после акустической обработки равны.
Максимальное звукопоглощение достигается при облицовке не менее 60% общей площади ограждающих поверхностей помещения.
5. Определяем ожидаемое снижение шума в j-октавной полосе
DLj = 10lg(A2j/A1j). (4)

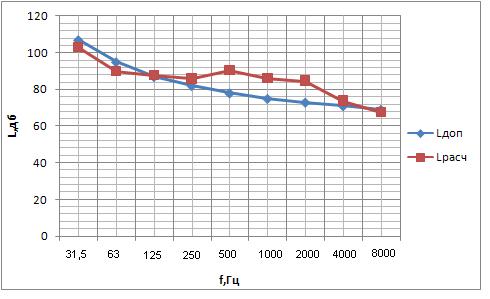

6. Сравниваем DLj и DLj тр .
Если DLj < DLj тр , то составляем рекомендации по снижению уровней шума в j-октавной полосе.
Расчет выполнить в табл. 6.
Таблица 1
Исходные данные для расчета акустической
эффективности облицовки внутренних поверхностей
помещения звукопоглощающими материалами
|
Заглавная страница
КАТЕГОРИИ: Археология ТОП 10 на сайте Приготовление дезинфицирующих растворов различной концентрации Техника нижней прямой подачи мяча. Франко-прусская война (причины и последствия) Организация работы процедурного кабинета Смысловое и механическое запоминание, их место и роль в усвоении знаний Коммуникативные барьеры и пути их преодоления Обработка изделий медицинского назначения многократного применения Образцы текста публицистического стиля Четыре типа изменения баланса Задачи с ответами для Всероссийской олимпиады по праву Мы поможем в написании ваших работ! ЗНАЕТЕ ЛИ ВЫ? Влияние общества на человека Приготовление дезинфицирующих растворов различной концентрации Практические работы по географии для 6 класса Организация работы процедурного кабинета Изменения в неживой природе осенью Уборка процедурного кабинета Сольфеджио. Все правила по сольфеджио Балочные системы. |
⇐ ПредыдущаяСтр 6 из 32Следующая ⇒ 1. Звукопоглощающие конструкции уменьшают в помещении энергию отраженных звуковых волн и частично энергию прямой звуковой волны, если будут расположены близко к источнику шума. Звукопоглощающие облицовки, как правило, размещают на потолке и верхней части стен, а также на специальных диафрагмах, которые подвешивают к потолку [1,2]. Акустическую обработку имеет смысл проводить в помещениях, в которых средний коэффициент звукопоглощения на частоте 1000 Гц – αср<0,25. 2. Эквивалентная площадь звукопоглощения определяется по формуле: А = (B·S)/(B + S), (5.16) а средний коэффициент звукопоглощения по формуле: α = B/(B + S), (5.17) где: S – общая площадь ограждающих поверхностей, м2; В – постоянная помещения (не обработанного), м2.

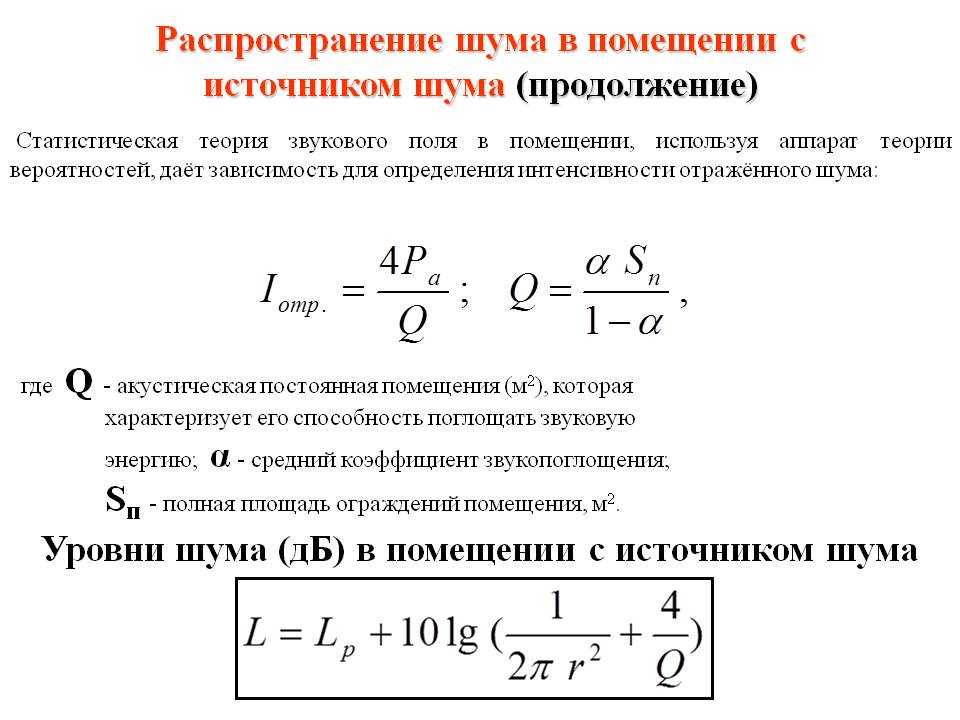

Если на рабочем месте преобладает поле отраженной звуковой волны, т. е. когда расстояние от расчетной точки до ближайшего источника rmin > rпр , а rпр определяется по формулам (5.6, 5.7, 5.8), тогда расчет снижения уровня шума производится по формуле: ΔL = 10·lg(B1/B), (5.18) где: ΔL – величина снижения уровня шума, дБ; В и В1 – постоянные помещения до и после акустической обработки, м2; В – определяется по пункту 5. Гл. 1; В1 – определяется по формуле (5. Разберем подробнее составные части формулы (5.18) В1 = (А1 + ΔА)/(1 – α1), (5.19) где: А1 = α1(S – Soбл) – эквивалентная площадь звукопоглощения, но занятая звукопоглощающей облицовки; α – средний коэффициент звукопоглощения до его акустической облицовки: α1 = B/(B + S), (5.20) где: S – общая суммарная площадь ограждающих поверхностей в помещении, м2; α1 – средний коэффициент звукопоглощения акустически обработанного помещения, определяется соотношением: α1 = (А1 + ΔA)/S, (5.21) где: ΔА – величина суммарного добавочного поглощения, вносимого конструкциями самой облицовки, она равна: ΔA = αобл·Sобл, (5.22) где: αобл – реверберационный коэффициент звукопоглощения выбранной конструкции; Soбл – площадь этой конструкции, м2. Пример 1. Определить требуемую звукоизолирующую способность и запроектировать перекрытие между вентиляционной камерой объемом 208 м3 (4 х 13 х 4) и расположенным под ним помещением программистов 1300 м3 (13 х 25 х 4). Площадь перекрытия, граничащего с вентиляционной камерой, равна 52 м2. В камере установлены два вентилятора. Уровни звуковой мощности излучения каждым вентилятором приведены в табл. 5.5.
Решение: Пользуясь табл. 5.3, определяем суммарный уровень звуковой мощности Lрсум, излучаемой обоими вентиляторами. Требуемую звукоизолирующую способность определяем по формуле (5.10). Для удобства проведения расчетов формулу (5.10) разбиваем на элементарные составные части и с учетом последовательности вычислений сводим их в пункты 4-14 таблицы 5.5. Постоянные Вш и Ви, шумного и изолируемого помещений рассчитываем согласно пункту 5 гл.5.1. Шумное помещение относим к категории (а), изолируемое к категории (б). Допустимые уровни звукового давления в помещении по [8] принимаем ПС-55. Перекрытие с требуемой звукоизоляцией выбираем по табл. п. 5.2
Пример2. Запроектировать стену (с окном и дверью) и перекрытие кабины наблюдения чала УКВ-передатчиков, имеющего размер 12 х 18 х 8 м. Размер кабины наблюдения 12 х 6 х 4 м. Площадь глухой части стены S1 и перекрытия кабины наблюдения S2, граничащих с залом передатчиков, соответственно равны: 48 и 72 м2, площадь двери S4 = 4 м2, окна So= 3 м2 . Суммарный уровень звуковой мощности Lрсум, излучаемой 4 передатчиками, размещенными в зале, приведен в табл. 5.6.
Решение: Требуемую звукоизолирующую способность каждого элемента ограждения определяем по формуле (5.10). Для удобства проведения расчетов формулу (10) разбиваем на элементарные составные части и с учетом последовательности вычислений сводим их в пункты 1-20 таблицы 5. Определяем по пункту 5 Гл.5.1 постоянные помещения шумного и изолируемого Вш и Ви , отнеся оба помещения к категории (а). Допустимые уровни звукового давления выбираем по [8] (спектр ПС-60). Расчет сводим в табл. 5.6. Конструкцию элементов ограждения выбираем по п. 2-3 (с требуемой звукоизоляцией) и табл. П.5.2, П.5.3. Пример3. Задано: помещение цеха в плане представляет собой прямоугольник со сторонами 55 и 20 м. Высота помещения 3,5 м. Объем помещения 3850 м3, площадь ограждающих поверхностей стен 525 м2 , потолка 1100 и пола 1100 м2 (общая площадь 2725 м2). В цехе установлено 20 станков, занимающих 1/3 площади пола. В остальной части помещения размещена контрольная служба, связанная с малошумными процессами. В расчетной точке, удаленной от ближайших аппаратов на 10 м задан усредненный спектр звукового давления, приведенный в табл. 5.7. Расчетная точка находится на расстоянии r > rпр от ближайшего станка, т. Необходимо выбрать конструкцию звукопоглощающей облицовки и определить снижение уровня звукового давления.
Решение: Анализ представленного спектра уровней звукового давления показал, что конструкция облицовки должна иметь высокий коэффициент звукопоглощения в области частот 250-8000 Гц. Поэтому для облицовки может быть использован материал типа “Акмигран” или ПА/С (см. табл. П.5.1). Найдем по пункту 5 Гл.5.1 постоянную В для помещения с объемом 3850 м’ и по формуле (13-22) определим величину ожидаемого снижения уровней звукового давления в этой точке благодаря облицовке потолка (Soбл = 1100 м2). Для удобства проведения расчетов по формулам (5.1 8-5.22) разбиваем их на элементарные составные части и с учетом последовательности вычислений сводим их в пункты 2-18 таблицы 5.7. Таблица 5.5
Пример 4. Задание: запроектировать звукоизолирующий кожух на электрическую машину (рис. 5.4). Машина электрическая и поэтому требует охлаждения, для этого в кожухе предусмотрены отверстия для циркуляции воздуха. Спектр звуковой мощности, излучаемой машиной, приведен в табл. 5.7. Габариты машины: длина 4 м, ширина 2 м, высота 2 м. Расчетная точка находится на расстоянии 1 м от поверхности машины.
Решение: Определим требуемую эффективность кожуха, по формуле (5.12). Площадь воображаемой поверхности, окружающей источник и проходящей через расчетную точку S = (6 х 3)·2 + (4 х 3)·2 + (6 х 4) = 84 м2. Допустимые уровни звукового давления принимаем по [8] (кривая ПС-85). Определим поверхность источника шума: Sист = (2 х 4)·2 + (2 х 2)·2 + (2 х 4) = 32 м2. Из конструктивных соображений выбираем кожух с плоскими гранями. Допустим, что Sк = 65 м2. Затем по формуле (5.15) рассчитываем требуемую звукоизолирующую способность стенок кожуха. Для кожуха из металла с ребрами жесткости (не реже 1 х 1 м) выбор конструкции стенок можно провести по табл. ГТ.5.2, стенки кожуха из стали должны быть толщиной 1 мм из дюраля 2 мм. Глушители шума, через которые осуществляется доступ воздуха под кожух, встроенные в проемы кожуха, должны обладать эффективностью не ниже Rктр. Глушители можно подобрать по [1]. Таблица 5.8
ПРИЛОЖЕНИЯ Таблица П.5.1 ⇐ Предыдущая12345678910Следующая ⇒ Читайте также: Техника прыжка в длину с разбега Тактические действия в защите История Олимпийских игр История развития права интеллектуальной собственности |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Последнее изменение этой страницы: 2016-04-21; просмотров: 1525; Нарушение авторского права страницы; Мы поможем в написании вашей работы! infopedia.su Все материалы представленные на сайте исключительно с целью ознакомления читателями и не преследуют коммерческих целей или нарушение авторских прав. |
Определение реакций опор и моментов защемления
5.3. Дополнительная звукоизолирующая способность слоя звукопоглощающего материала для различных линейных размеров стенки:
1 – максимальный размер стенки а = 2 м;
2 – максимальный размер стенки а = 1 м.
19).
6.
е. в зоне отраженного звука (гпр = 9,2 м).
6
5
Расчет сводим в табл. 5.8.
Обратная связь – 161.97.168.212 (0.011 с.)Помещения со звукопоглощающими потолками
Устойчивое звуковое поле в помещении со звукопоглощающим потолком и звукорассеивающими предметами
Помещения со звукопоглощающими потолками считаются наиболее распространенными. Время реверберации в них зависит не только от звукопоглощения. Важную роль также играют звукорассеивающие элементы помещения, местоположение звукопоглотителей и форма помещения. Однако уровень шума, главным образом, зависит от общего звукопоглощения помещения. Чем больше помещение способно поглощать звук, тем меньше будет уровень шума.
В помещениях со звукопоглощающими потолками различают два состояния помещения: состояние при «установившемся звуковом поле» и при затухающем звуковом поле. При установившемся звуковом поле источник непрерывно генерирует звук, при этом в помещении устанавливается постоянный уровень шумового фона.
Даже в помещениях со звукопоглощающими потолками звуковое поле является в некоторой степени диффузным в условиях установившегося звукового поля. Следовательно, можно определить снижение уровня шума тем же образом, что и в “акустически твердых” помещениях.
Белая стрелка: Плоские волны. Желтая стрелка: Волны от точечного источника звука (диффузное поле)
Затухающее звуковое поле в помещении со звукопоглощающими потолками
Затухающее звуковое поле описывается более сложно.
При отключении источника шума звуковые волны, которые падают на потолочный звукопоглотитель, затухают гораздо быстрее, чем звуковые волны, распространяющиеся параллельно потолку или полу. Это связано с тем, что большая часть звуковой энергии, которая достигает потолка, поглощается.
Если в помещении отсутствуют предметы мебели, а стены и пол являются ровными поверхностями с низким уровнем звукопоглощения, время реверберации определяется с помощью величины звукопоглощения потолка для падения плоской волны и звукопоглощения стен и пола.
Падение плоской волны означает, что звуковые волны распространяются параллельно потолку или полу. Коэффициент звукопоглощения потолка для падения плоской волны чаще всего значительно меньше, чем обычно указанный коэффициент поглощения звука. Время реверберации в данном случае будет гораздо больше, чем время, рассчитанное по формуле Сэбина.
Белая стрелка: Плоские волны. Желтая стрелка: Волны от точечного источника звука
Если помещение меблировано, звуковое поле с плоскими звуковыми волнами будет делиться, а часть горизонтальной энергии будет передаваться потолочному звукопоглотителю. Эффект данного звукового рассеивания состоит в том, что время реверберации будет меньше. В помещениях, где основное звукопоглощение происходит за счет потолка, эффект от предметов мебели, самих не обладающих звукопоглощением , приводит к увеличению уровня звукопоглощения.
Расчет времения реверберации
Для определения времения реверберации в помещении со звукопоглощающим потолком необходимо принять во внимание следующее:
1.
Коэффициент звукопоглощения для падения плоской волны потолочного звукопоглотителя.
2. Эффект звукопоглощения рассеивающих и поглощающих предметов мебели.
3. Коэффициент звукопоглощения для стен и пола.
4. Поглощение воздуха.
Кривая реверберации в учебном классе для:
a) пустого помещения
b) a + звукопоглощающий потолок
c) b + полки, шкафы и предметы мебели, расположенные вдоль стен
d) c + места учащихся, состоящие их расставленных по классу столов и стульев.
Кривая реверберации в помещении со звукопоглощающим потолком
В помещении находится небольшое количество звукорассеивающих предметов. Кривая показывает неравномерное снижение уровня звука с быстрым снижением звуковой энергии на начальном участке кривой и с замедлением – на конечном участке. На начальном участке величина уклона кривой с наибольшей точностью соответствует кривой, определенной по формуле Сэбина, таким образом, указывая, что в помещении присутствует диффузное звуковое поле прямо в точке выключения источника шума, т.
е. в случае состояния помещения с устойчивым звуковым полем. Однако при определении значений T20 и T30 звуковое поле появляется на конечном участке кривой, которое уже рассчитано и соответствует полю с плоскими волнами.
Отражения звука, приходящее к слушателю не позже чем через 50 мсек после прямого звука, обеспечивают разборчивость речи и, таким образом, считаются полезными. Отражения, достигающие слушателя позже, могут вызвать снижение разборчивости речи. Так как значения T20 и T30 не рассчитываются до тех пор, пока уровень звука не снизится до 5дБ, эффект отражений, возникающих на начальном участке кривой, чаще всего не включается в данные дескрипторы.
Если рассчитать только время реверберации (T20, T30), то можно упустить важные для получения практического опыта сведения по акустике. В таком случае уровень шума и отражения на начальном участке кривой являются существенными параметрами. Данные явления не описываются реверберацией. Поэтому очень важно дополнить время реверберации другими акустическими дескрипторами помещения.
(G, C50, STI), связанные, в частности, с данными аспектами.
Такого рода идентификаторы могут варьироваться от помещения к помещению, однако время реверберации остается неизменным и лучше отражает субъективную разницу в восприятии звука.
Акустика, лекция 4
Акустика, лекция 4DEA3500: Окружающая среда: Акустика здания
СНИЖЕНИЕ ЗДАТЕЛЬНОГО ШУМА: ЗВУКОПОГЛОЩЕНИЕ

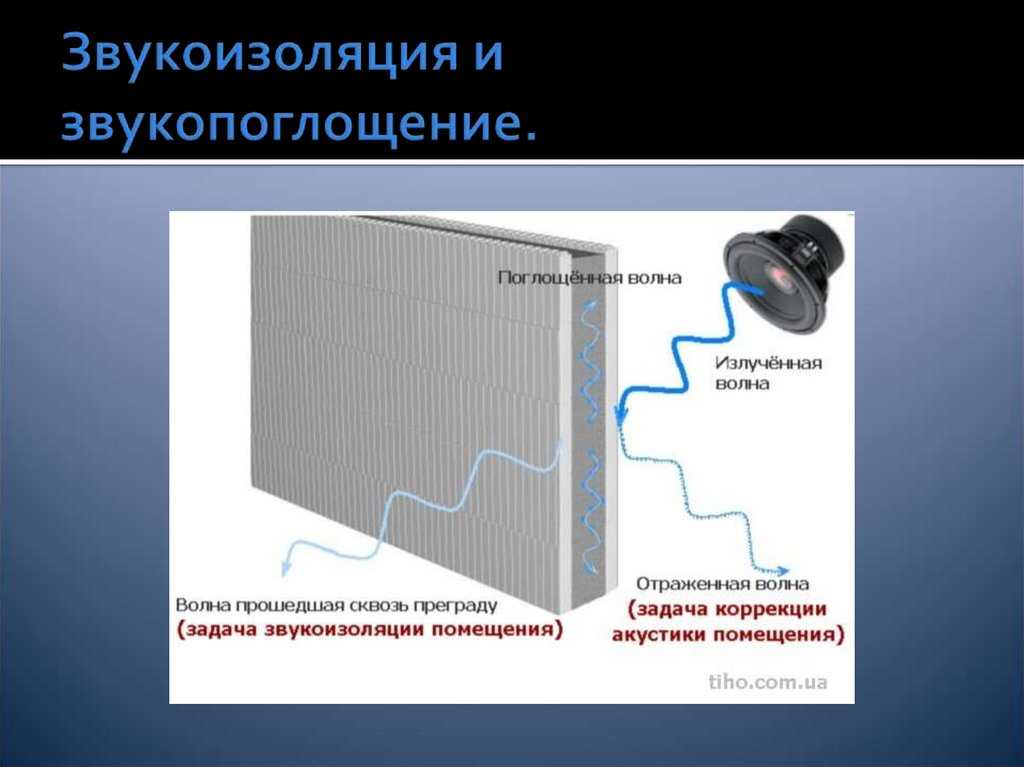

Когда звуковая энергия попадает на материал, часть ее отражается, часть поглощается (часть может и передаваться). Большинство материалов и отражают, и поглощают звук.
Коэффициент абсорбции (а) – в основном соотношение между абсорбцией материала и открытым окном!
a = Ia / Ii, где Ia = плотность звуковой мощности (интенсивность), поглощаемая материалом (Вт/см2) Ii = интенсивность воздействия на материал (Вт/см2). т. е. – суммарная плотность звуковой мощности.
При а = 1,0 вся звуковая энергия поглощается.
(Обратите внимание, что в NRC a указано для каждого среднего значения октавных полос 250, 500, 1000, 2000.
)
Общее поверхностное поглощение (A) пропорционально площади и значению.
A = Sa
, где A = полное поглощение в сэбинах (названо в честь физика Сабина)S = площадь поверхности (м2)
а = коэффициент поглощения
1 Сэбин (м2) — звукопоглощение, эквивалентное открытому окну площадью один квадратный метр (1 фут2). 1 сабин (м2) = 10,76 сабин (фут2).
Поскольку большинство комнат построено из нескольких материалов с разным значением а, общее поглощение помещения представляет собой сумму компонентов.
т. е. SSa = S1a1 + S2
a2 + S3a3 ….Снан
= SA = A1 + A2 + A3 …. An
, где S = площадь каждого материала, a = коэффициент поглощения, A = общее поглощение каждого отдельного материала.
Разница между помещением с полным поглощением = 0,1 и тем же помещением с общим поглощением 0,7 составляет 15 дБ, т.е. громкость уменьшилась в 1,5 раза.
Реверберация – сохранение звука после его прекращения.
Последствия размышлений эхо.
Время реверберации (Tr) – время, необходимое для снижения уровня звука на 60 дБ после того, как источник звука перестал издавать звук. Для большинства обычных помещений TR = K x V/SA, где K = константа (0,05 в футах; 0,16 в метрах), V = объем помещения. (фут3 или м3), A = полное поглощение (сабины (фут2 или м2) на частоте звука).
ТР обычно рассчитывают на 125, 500, 1000, 2000 Гц. Для речи диапазон 500-1000 Гц берется в качестве эталона для TR. Для музыки хочу увеличить время реверберации. Для речи нужно уменьшить время реверберации.
Звуковые поля
Закон обратных квадратов верен для дальнего поля , т.е. открытого пространства, но замкнутые пространства могут вести себя по-разному. Звук в любой точке комнаты представляет собой комбинацию прямого звука от источника и звука, отраженного от стен и т. д. Если все поверхности очень хорошо отражают звук, звуковое поле в комнате диффузный – (без теней) но это нетипично для комнат.
Большинство комнат имеют 3 звуковых поля:
- Ближнее поле – в пределах 1 длины волны самой низкой частоты звука, издаваемого источником. В пределах этого расстояния показатели SPL сильно различаются. Для человеческого мужского голоса это = 11 футов.
- Реверберационное поле – вблизи больших препятствий, например. стены, преобладает реверберирующий (рассеянный) звук и уровень звукового давления относительно постоянный.
- Свободное (дальнее) поле – поле между ближним и реверберирующим полем, где применяется закон обратных квадратов, т. е. уменьшение на 6 дБ для удвоения расстояния. Могут быть приняты значимые меры SPL.

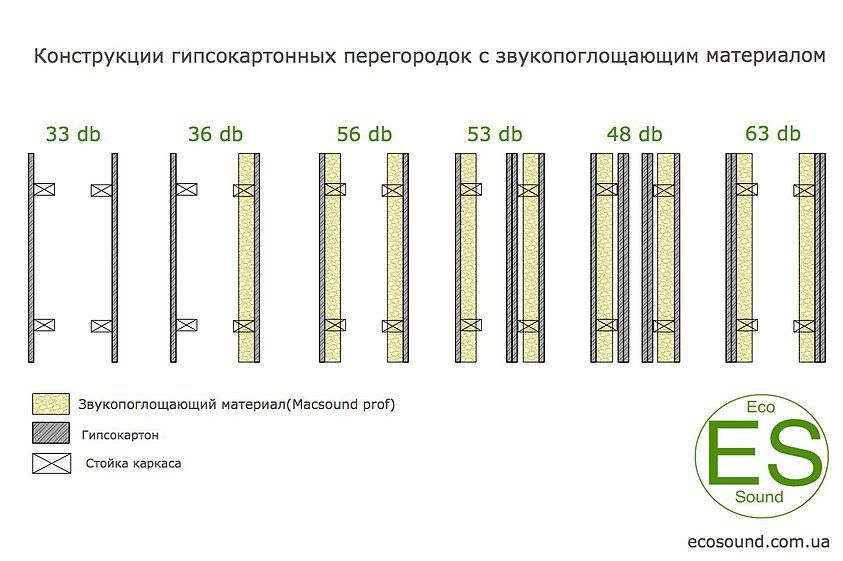

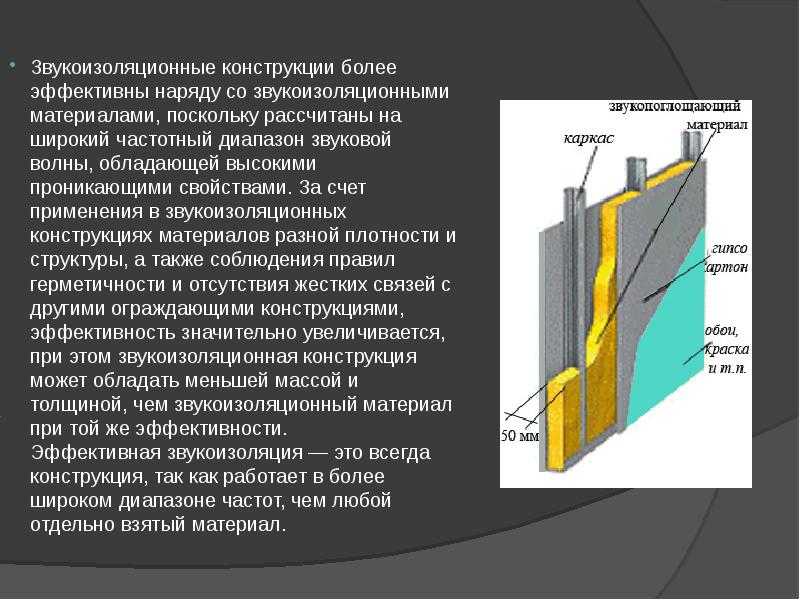

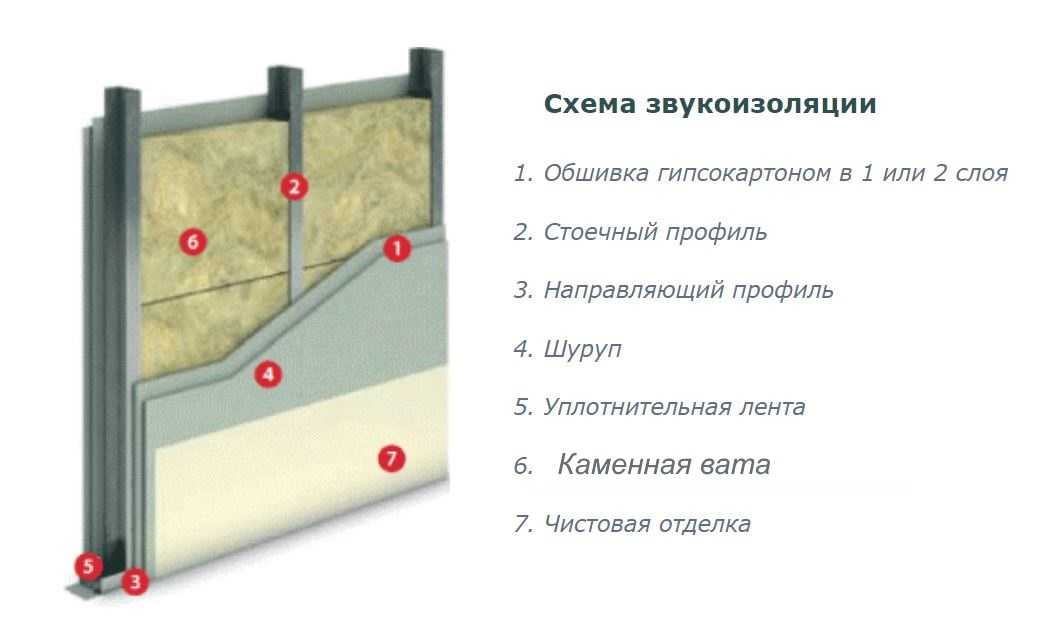

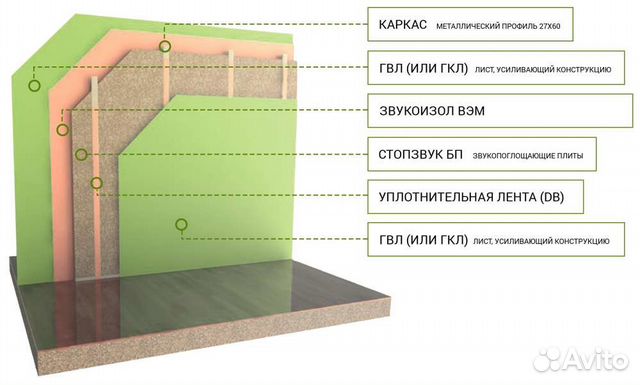

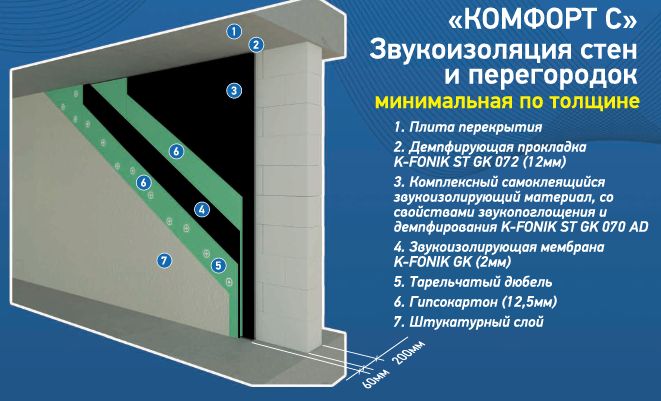

Поглощающие материалы (все типы поглощают звук, превращая его в тепловую энергию) – 3 типа:
- волокнистые материалы – поглощают звук за счет сопротивления трения воздуха, проходящего через поры. Поглощение зависит от толщины, плотности, пористости и сопротивления воздушному потоку.
Воздушные пути должны проходить от одной стороны материала к другой, поэтому окраска пористого материала снижает его впитывающую способность. Высокие частоты лучше поглощаются, чем низкие. Поглощение всегда пропорционально толщине. - объемные резонаторы – (резонаторы Гельмгольца) воздушная полость внутри большого корпуса. Предназначен для поглощения узкой полосы частот. Соединяется с окантовкой узкой горловиной. Ударный звук вызывает вибрацию воздуха у горлышка, вибрация воздушной массы, и контейнер поглощает это (например, гул экранирующего трансформатора на частоте 120 Гц).
- панельный резонатор – тонкая фанера или другой материал перед герметичным воздушным пространством, содержащим абсорбирующий материал. Переменное давление воздуха заставляет панель деформироваться и начинать двигаться, а поскольку материал обладает присущей ему жесткостью при деформации, звуковая энергия преобразуется в тепло за счет этого внутреннего демпфирования.
Воздушные пути должны проходить от одной стороны материала к другой, поэтому окраска пористого материала снижает его впитывающую способность. Высокие частоты лучше поглощаются, чем низкие. Поглощение всегда пропорционально толщине.Передача звука

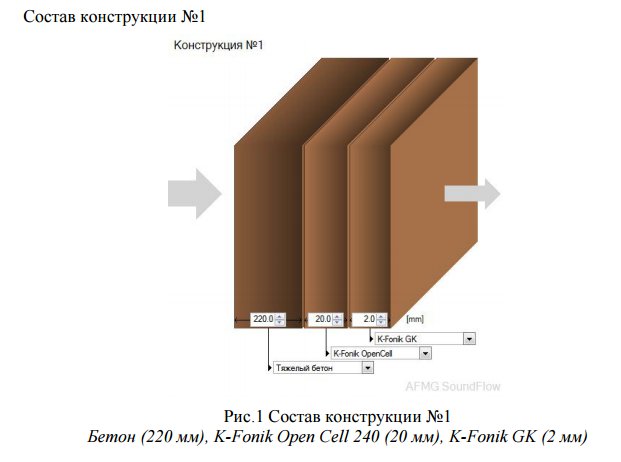

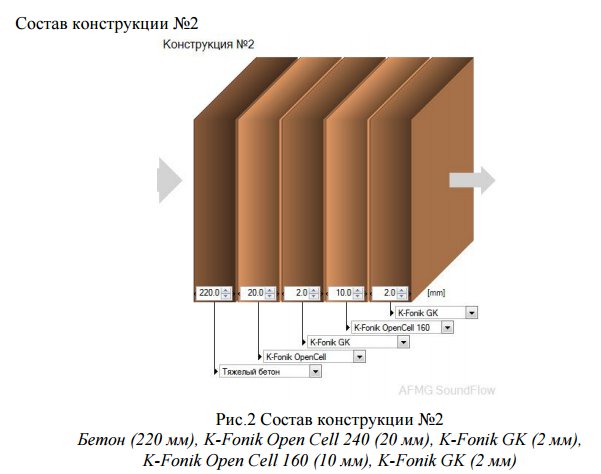

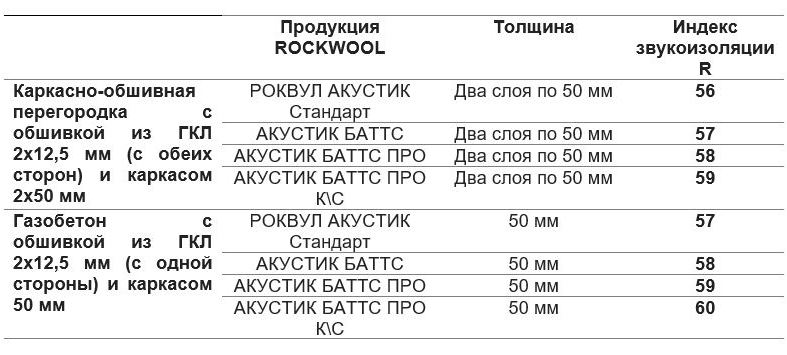

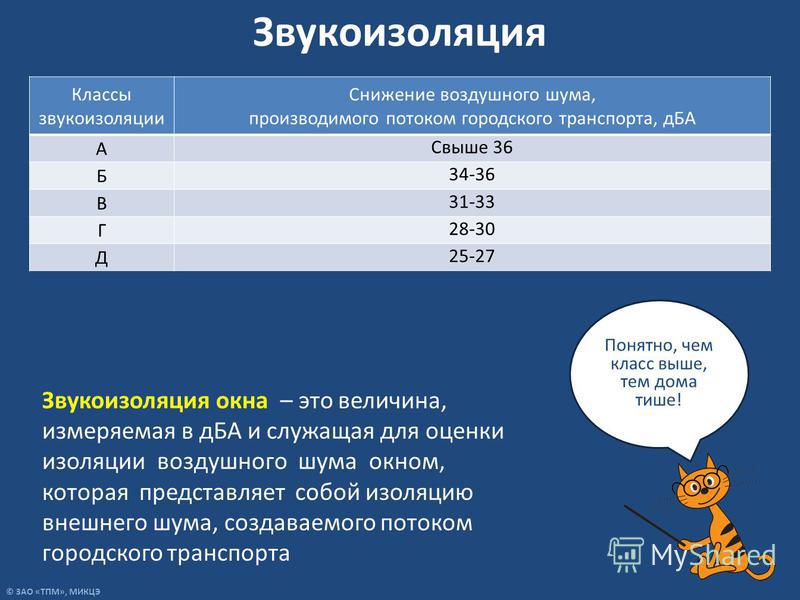

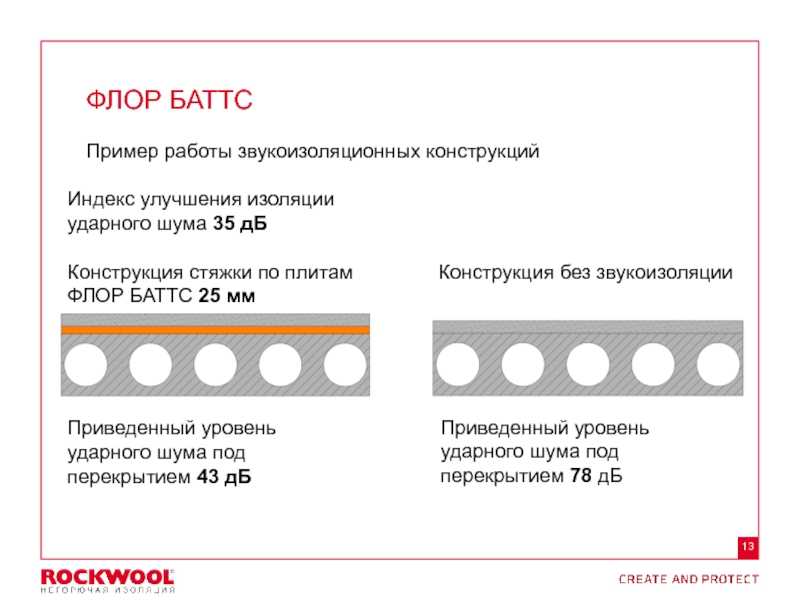

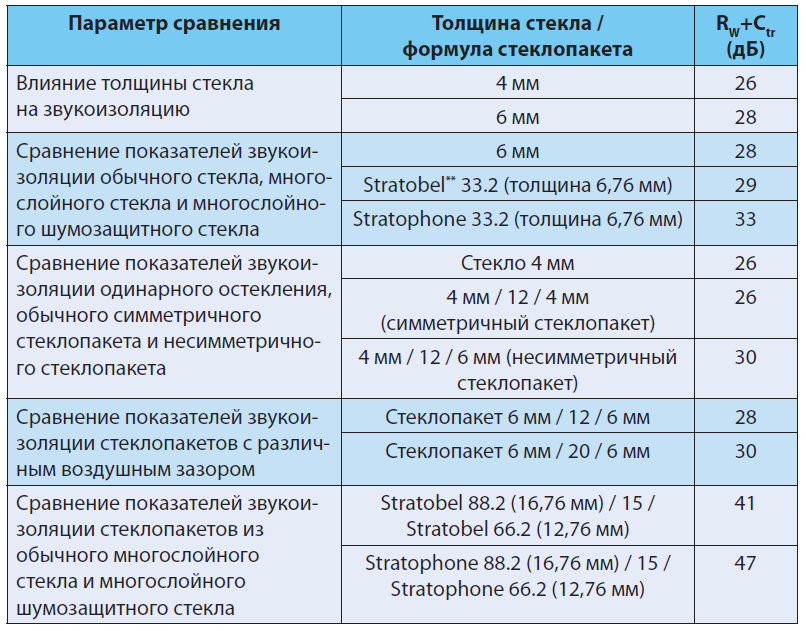

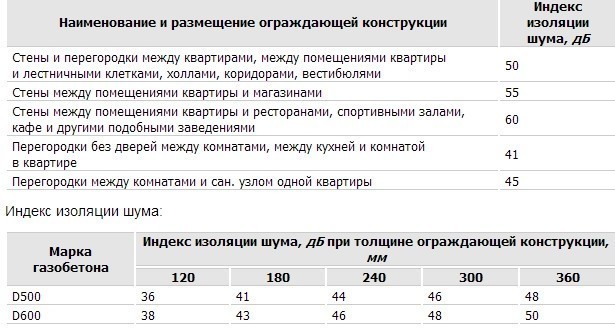

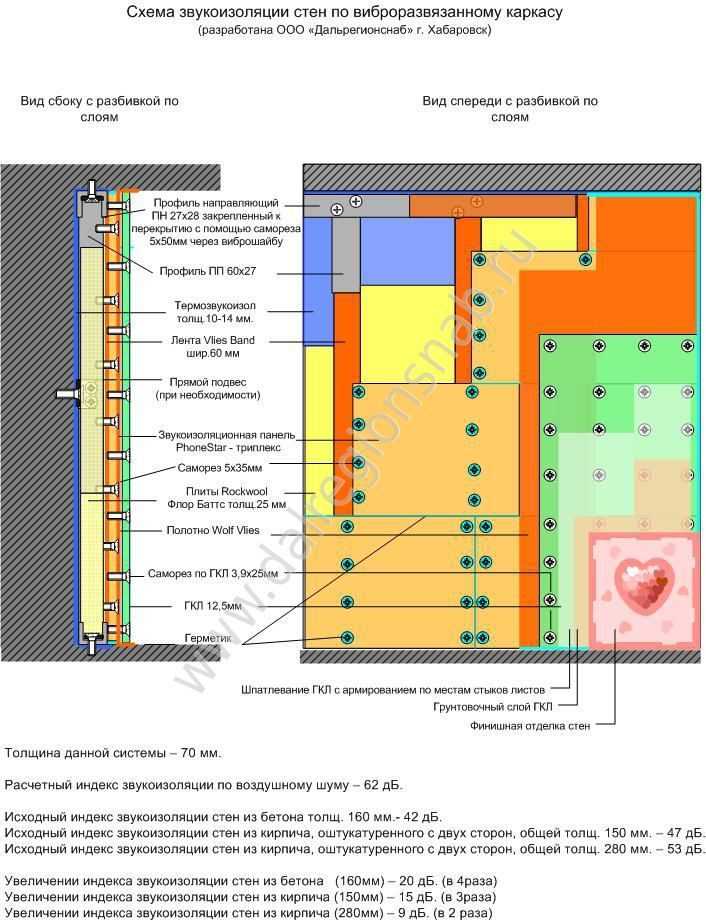

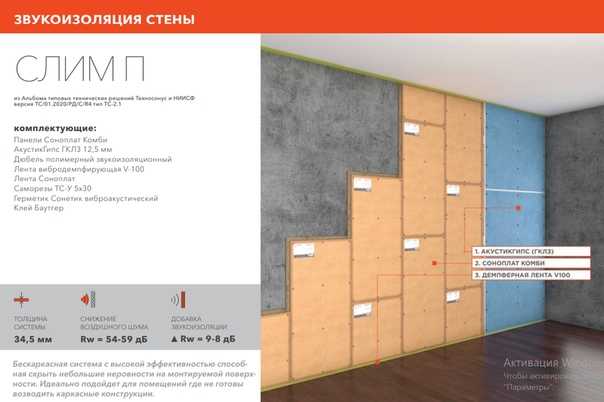

Потери при передаче (TL) представляют собой отношение лучистой акустической энергии к падающей акустической энергии (в дБ), поэтому для двух соседних комнат шумоподавление (NR) отличается по интенсивности между ними.
NR = ILкомната 1 – ILкомната 2Средние потери при передаче — Класс передачи звука (STC)

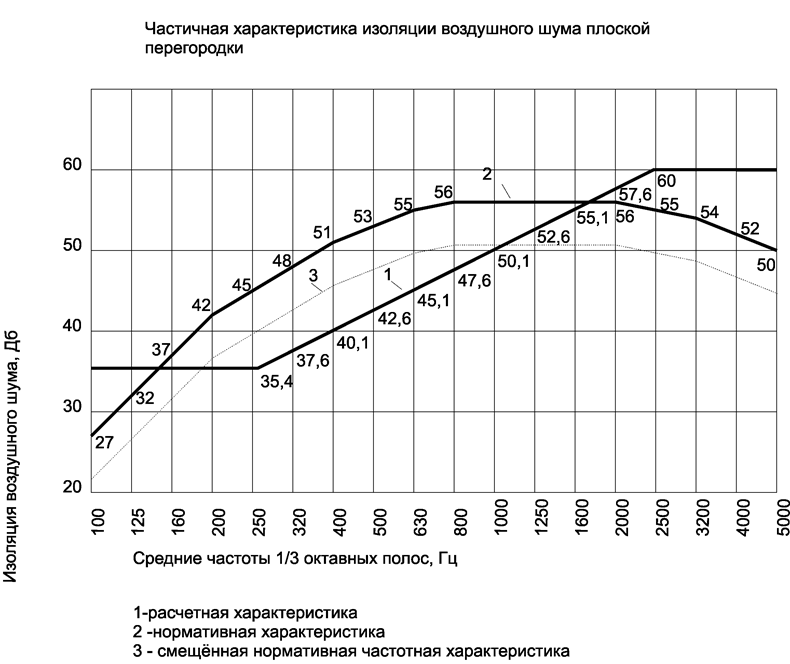

Среднее значение потерь при передаче на различных частотах (обычно 16 x 1/3 октавных полос). Этот подход учитывает недостатки в работе барьера на определенных частотах. Рекомендуемые рейтинги STC даны для различных типов окружающей среды, например:Обычный Тихий требуется для смежных офисов 38-40, для смежных секретных помещений 45-50, для смежных гостиничных номеров 50-52, для соседних классов 40-42.
Перейти к следующей лекции
Объяснение рейтинга NRC с примерами
Коэффициент шумоподавления или NRC — это рейтинг, используемый для измерения того, насколько эффективно материал поглощает звук. Рейтинги NRC рассчитываются путем получения среднего арифметического коэффициента звукопоглощения материала при 250, 500, 1000 и 2000 Гц с последующим округлением до 0,05. Несмотря на то, что стандартные процедуры испытаний измеряют эффективность поглощения при 125 Гц и 4000 Гц, эти значения НЕ используются для расчета NRC.
NRC является хорошим приближением частоты на средних частотах, что делает его пригодным для большинства ситуаций, но не для всех. Коэффициенты звукопоглощения и оценки NRC проще всего представлять в виде процентов. Если материал, с которым вы работаете, имеет рейтинг NRC 0,9, его впитывающая способность составляет примерно 90%. Но опять же… точное поглощение зависит от частоты звука. Чем выше рейтинг NRC, тем лучше материал поглощает звук.
Другим часто используемым показателем в звуковом мире является класс звукопередачи, или STC, который показывает, насколько хорошо материал или структура блокируют прохождение звука через них. Эти два рейтинга не связаны между собой, но каждый из них говорит вам о качестве звука в помещении.
Коэффициент шумоподавления, или NRC, — это оценка, используемая для измерения того, насколько эффективно материал поглощает звук. Рейтинги NRC рассчитываются путем получения среднего арифметического коэффициента звукопоглощения материала при 250, 500, 1000 и 2000 Гц с последующим округлением до 0,05.
Несмотря на то, что стандартные процедуры испытаний измеряют эффективность поглощения при 125 Гц и 4000 Гц, эти значения НЕ используются для расчета NRC.
NRC является хорошим приближением частоты на средних частотах, что делает его пригодным для большинства ситуаций, но не для всех. Коэффициенты звукопоглощения и оценки NRC проще всего представлять в виде процентов. Если материал, с которым вы работаете, имеет 0,9Рейтинг NRC, это примерно 90% абсорбции. Но опять же… точное поглощение зависит от частоты звука. Чем выше рейтинг NRC, тем лучше материал поглощает звук.
Другим часто используемым показателем в звуковом мире является класс звукопередачи, или STC, который показывает, насколько хорошо материал или структура блокируют прохождение звука через них. Эти два рейтинга не связаны между собой, но каждый из них говорит вам о качестве звука в помещении.
Популярные продукты с высокими рейтингами NRC
Акустическая панель из полиэстера PolyZorbe™
КУПИТЬ СЕЙЧАС
Акустическая панель из хлопкового волокна EcoVerb™
КУПИТЬ СЕЙЧАС
Универсальная звуковая панель BlocknZorbe™
КУПИТЬ СЕЙЧАС
Что входит в рейтинг NRC?
Мы уже немного говорили о коэффициентах звукопоглощения.
Чтобы понять NRC, вы должны понимать коэффициент звукопоглощения. Коэффициент описывает, сколько звуковой энергии поглощает материал. Теоретически коэффициент будет варьироваться от 0 (отражение 100% звука) до 1,0 (полное поглощение). Однако на практике лаборатории всегда сообщают о коэффициентах выше 1,0 из-за методов тестирования и дифракции звука. Это нормально, и не о чем беспокоиться.
Материалы с коэффициентом 0,50 и выше обычно классифицируются как «звукопоглощающие», а материалы с коэффициентом 0,20 или ниже — как «звукоотражающие». В одной комнате могут быть самые разные материалы, все с разными коэффициентами. Как правило, для того, чтобы человек мог вообще отличить два материала, коэффициент звукопоглощения должен отличаться не менее чем на 0,10. К тому времени, когда разница составит 0,40 или больше, у вас будет действительно большая разница, которая даст существенно разные результаты.
Допустим, вы находитесь в своем гараже, работаете над проектом и запускаете какие-то электроинструменты.
Как только вы включаете циркулярную пилу, звуковая энергия вырывается наружу и начинает отражаться от каждой поверхности в комнате. Поскольку стены типичного гаража сделаны из гипсокартона, а поверхности внутри тоже отражающие (металлический стол, автомобиль), очень небольшая часть этой звуковой энергии будет поглощаться. Он прыгает повсюду. Теперь давайте представим, что сегодня жаркий день, а в вашем гараже нет кондиционера, поэтому вы открываете дверь гаража. Эффект внутри гаража будет МАССИВНЫМ, потому что вы только что заменили металлическую стену (вашу дверь гаража) на открытый воздух (идеальное поглощение). Если вы не можете открыть дверь гаража, вы можете добиться того же эффекта, используя акустические материалы.
(Нереалистичная) цель многих людей, желающих установить акустические материалы, состоит в том, чтобы «звукоизолировать комнату», и поэтому они ищут звукоизоляционную пену. Хотя эти материалы могут немного снизить уровень шума, они на самом деле не предназначены для этого.
не пропускайте звук внутрь помещения (звукоизоляция) Убедитесь, что вы покупаете правильный материал для правильной работы
Что такое Сабины?
Сэбины — единицы измерения звукопоглощения. Проще говоря, возьмите каждый поглощающий материал в квадратных метрах комнаты и умножьте его на коэффициент звукопоглощения на этой частоте. Сложите все это, и вы получите общее поглощение для комнаты (на этой частоте).
Общее звукопоглощение (сабины) = Σ (площадь поверхности x коэффициент звукопоглощения)
Мы любим математику, поэтому давайте приведем пример:
- Установите 50 квадратных футов акустических панелей для дома с коэффициентом звукопоглощения 0,80. при 500 Гц. Панели, обернутые тканью, и акустические облачные панели обеспечат 40 сабинов поглощения звука на частоте 500 Гц.
- Теперь давайте представим, что тот же домовладелец также устанавливает 50 квадратных футов акустической пены в той же комнате. При коэффициенте звукопоглощения 0,50 на частоте 500 Гц в помещение добавлено еще 25 сабин (на этой частоте).
Как рассчитываются коэффициенты звукопоглощения?
Звукопоглощение измеряется с помощью различных стандартизированных профессиональных процессов. Один из примеров теста включает в себя большой образец материала, помещенный в реверберационную комнату (большая комната с твердыми отражающими звуконепроницаемыми стенами, которая полностью изолирована от внешнего звука). Производится звук, и измеряется время, необходимое для его затухания на 60 дБ. Тот же звук воспроизводится без материала в помещении — разница во времени затухания позволяет испытателям рассчитать поглощающую способность материала.
Универсальный стандарт для измерения звукопоглощения называется «ASTM C423». Существуют четко определенные процедуры, которые необходимо соблюдать и сообщать о них, чтобы обеспечить возможность сравнения яблок с яблоками по всем продаваемым продуктам.
Рейтинги NRC для распространенных материалов
При попытке понять рейтинги NRC полезно рассматривать их в контексте.
Возьмем, к примеру, неглазурованный кирпич среднего строительного класса. Кирпич — чрезвычайно плотный материал, который блокирует и отражает много звука. То же самое можно сказать и о тяжелом стекле, стали и бетоне.
Такие материалы, как пенопласт с открытыми порами и древесно-волокнистая плита, являются звукопоглощающими материалами. В следующей таблице приведены коэффициенты звукопоглощения и оценки NRC для некоторых широко используемых строительных материалов
Пример оценок NRC

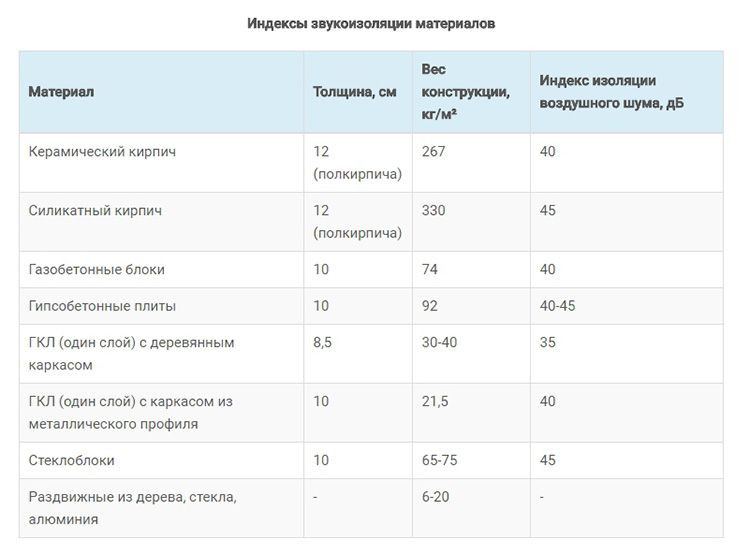

Рейтинг NRC против рейтинга STC
В то время как рейтинги NRC измеряют, насколько эффективно материал поглощает звуковую энергию, рейтинги класса звукопередачи (STC) показывают, насколько эффективно материал или конструкция препятствуют прохождению звука через них.
Хотя оба рейтинга используются для проектов, связанных со звуком, они измеряют разные вещи и служат двум принципиально уникальным целям. Для тех, кто хочет улучшить разборчивость на скорости, улучшить качество звука или определить, как уменьшить эхо в комнате, им следует обратить внимание на рейтинг NRC.
Для тех, кто хочет предотвратить распространение звука между комнатами, им следует подумать о рейтинге STC. Если вас беспокоит ударный шум, передаваемый через пол, это измеряется рейтингом IIC.
Хотя рейтинги NRC и наука, стоящая за ними, могут показаться сложными для понимания, на самом деле это довольно простой инструмент. Более высокое число означает большее поглощение и меньше материала, необходимого для улучшения качества звука в любой комнате. Если у вас есть вопросы об акустических материалах или вам нужна помощь в решении проблемы в вашем доме, офисе или автомобиле, свяжитесь с нами! Мы здесь, чтобы помочь.
Есть вопросы по вашему проекту?
Позвоните нам по телефону 1.800.679.8511
Звоните, чтобы обсудить ваш проект
Метод расчета поглощения звука атмосферным воздухом демпфирование рассеяние поглощение затухание звука высоких частот при распространении вне помещения вне помещения
Метод расчета поглощения звука атмосферным воздухом затухание рассеяние поглощение звука высоких частот при распространении вне помещения вне помещения – sengpielaudio Sengpiel Berlin| Немецкая версия |
Damping of Air at High Frequencies (Dissipation)
| Calculation : Absorption of sound by the atmosphere depending on the демпфирование как функция частоты , температуры влажность Акустика – Затухание звука при распространении вне помещения – ISO 9613-1:1993 – Нет ультразвука факт.  Не путать с демпфированием (затуханием) высоких частот воздуха. Как расстояние влияет на звук? Нет зависимости от частоты. Как высокие частоты влияют на звук? Зависимость от частоты. |
| Используемый браузер не поддерживает JavaScript. Вы увидите программу, но функция не будет работать. |
| Заполните известные значения в трех полях ввода и нажмите на полосу расчета, чтобы вычислить поглощение воздуха. Это добавленное (!) воздушное демпфирование ( рассеивание воздуха ), т.к. это значение должно быть добавлено к обычному затуханию расстояния слышимого звука по закону 1/ r . |
К сожалению, вышеуказанная программа не работает с “Google Chrome”. Почему так, непонятно. Это первая программа, которая делает
не работа. Mozilla Firefox и Internet Explorer в порядке. |
| Как «расстояние от источника звука» влияет на звук? Уровень звука меняется с расстоянием, однако частотной зависимости нет. Как влияет на звук “воздушное затухание на высоких частотах”? Уровень звука меняется с расстоянием, однако существует сильная частотная зависимость. |
| Имеем обычное “не зависящее от частоты затухание (уменьшение) звука с расстоянием”
(затухание на расстоянии) и «частотно-зависимое затухание в воздухе при высоких
частот” (диссипация). Оба случая должны рассматриваться отдельно и, следовательно, должны рассчитываться отдельно. |
Можно рассчитать зависящее от расстояния и частоты поглощение воздуха, которое
называется дополнительным (!) воздушным демпфированием или рассеянием воздуха, однако тогда значение
рассчитанное нормальное затухание слышимого звука на расстоянии должно быть добавлено после закона 1/r. |
| ISO 9613-1 – Формулы: Затухание (поглощение) звука при распространении вне помещения (атмосфера) Часть 2 – Расчет: Затухание (поглощение) звука при распространении вне помещения (атмосфера) |
| Акустика – Затухание звука при распространении вне помещения – Расчет поглощения звука атмосферой ISO 9613-1:1993 определяет аналитический метод расчета затухания звука как в результате атмосферного поглощения при различных метеорологических условиях. Для чистого тона звуков, затухание за счет атмосферного поглощения указывается в единицах затухания коэффициент в зависимости от частоты звука от 50 Гц до 10 кГц (без ультразвука), температура (от -20 °C до +50 °C), относительная влажность (от 10 % до 100 %) и давление (101325 Па = 101,325 кПа) воздуха.  Формулы также даны для более широких диапазонов и для
кроме чистых тонов – только слышимый звук от 20 Гц до 20000 Гц. Часто спрашивают, какая формула используется для расчета демпфирования воздуха: Формула для расчета демпфирования воздуха до 10 кГц |
| Затухание в воздухе, зависящее от частоты (дБ) в Расстояние 30 м при различной влажности (в процентах) |
Как звук уменьшается с увеличением расстояния? Расчет расстояния демпфирования:
Изменение уровня звука Δ L с расстоянием r
Это поглощение воздуха действительно для прямого поля D (свободное поле), вне помещения без
вклад в размышления. При расчете дополнительного высокочастотного затухания
сигналы динамиков в жилом помещении, вызванные поглощением воздуха, эта формула (метод) не может
использоваться. Из-за аддитивных отражений в поле помещения R (диффузное поле помещения) закон
частотно-зависимого воздушного демпфирования не применяется. Изменение атмосферного давления не влияет на звучание музыкальных инструменты в концертном зале или в комнате, потому что при этом скорость звука не меняется; см.: http://www.sengpielaudio.com/calculator-speedsound.htm |
Состав воздуха
| Постоянная конфигурация (Значения остаются одинаковыми во времени и месте) | |
| Азот (N 2 ) | 78,08 % |
| Кислород (O 2 ) | 20,95 % |
| Аргон (Ar) | 0,93 % |
| Неон, гелий, криптон | 0,0001 % |
| Различные конфигурации (Значения меняются во времени и месте) | |
| Двуокись углерода (CO 2 ) | 0,039 % |
| Водяной пар (H 2 O) | от 0 до 4 % |
| Метан (СН 4 ) | отслеживает |
| Диоксид серы (SO 2 ) | отслеживает |
| Озон (O 3 ) | отслеживает |
| Оксиды азота (NO, NO 2 ) | отслеживает |
| Забудьте о дБА при измерении демпфирования воздуха.  Слова для ярких умов: Всегда интересно, что производитель скрывается, когда они используют A-взвешивание. *) |
| В аудиотехнике, электронике и акустике используйте только слово «демпфирование», а не неправильное слово «демпфирование». “демпфирование” означает: 1. уменьшение амплитуды электрической или механической волны. 2. Механизм поглощения энергии или схема сопротивления, вызывающая это уменьшение. 3. уменьшение амплитуды колебаний или вибрации в результате рассеивания энергии в виде тепла. “демпфирование” означает: 1. Сделать сырым. 2. Приглушать, сдерживать или угнетать. 3. Для звукоизоляции. Примечание.  Демпфирование — это рассеяние энергии, а демпфирование — это намокание чего-либо. |
| задняя часть | Поисковая система | дом |
Сэбинс и коэффициенты звукопоглощения — акустические поля
Этот блог был обновлен 11 ноября 2019 г., чтобы отразить новую информацию о коэффициентах звукопоглощения и коэффициентах Сабина.
Взаимосвязь между коэффициентами звукопоглощения и коэффициентами Сабина
Звукопоглощение определяется как падающий на материал звук, который не отражается обратно. Это отношение поглощенной энергии к падающей энергии. Открытое окно является отличным абсорбером, так как звуки, проходящие через открытое окно, не отражаются обратно.
Этот процесс открытия окна создает плохой звуковой барьер. Окрашенный бетонный блок является хорошим звуковым барьером, но будет отражать примерно на 97%, если инцидент звучит поразительно. Открытое окно хорошо поглощает звук, так как звук уходит и никогда не возвращается. Однако шум, входящий в комнату и выходящий из нее, воспринимается как выход или вход. Это не препятствие ни для чего, даже для воздуха.
Звук — это вибрация
Когда звуковая волна сталкивается с акустическим материалом, звуковая волна вызывает вибрацию волокон или частиц поглощающего материала. Эта вибрация вызывает небольшое количество тепла из-за трения, и, таким образом, поглощение звука осуществляется путем преобразования энергии вибрации в тепло. Чем более волокнистый материал, тем лучше поглощение, поскольку у нас есть много волокон, с которыми воздух контактирует и вызывает трение, двигаясь по ним и через них. Более плотные материалы обладают меньшей поглощающей способностью на средних и высоких частотах, но больше на низких частотах давления.

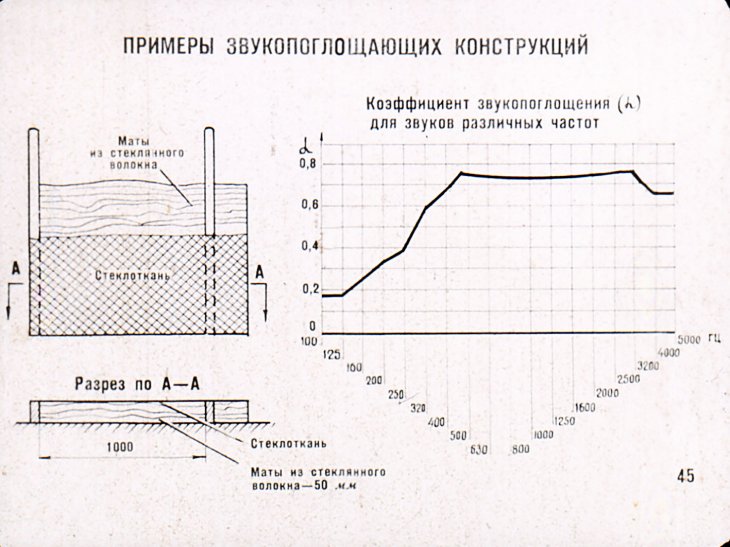

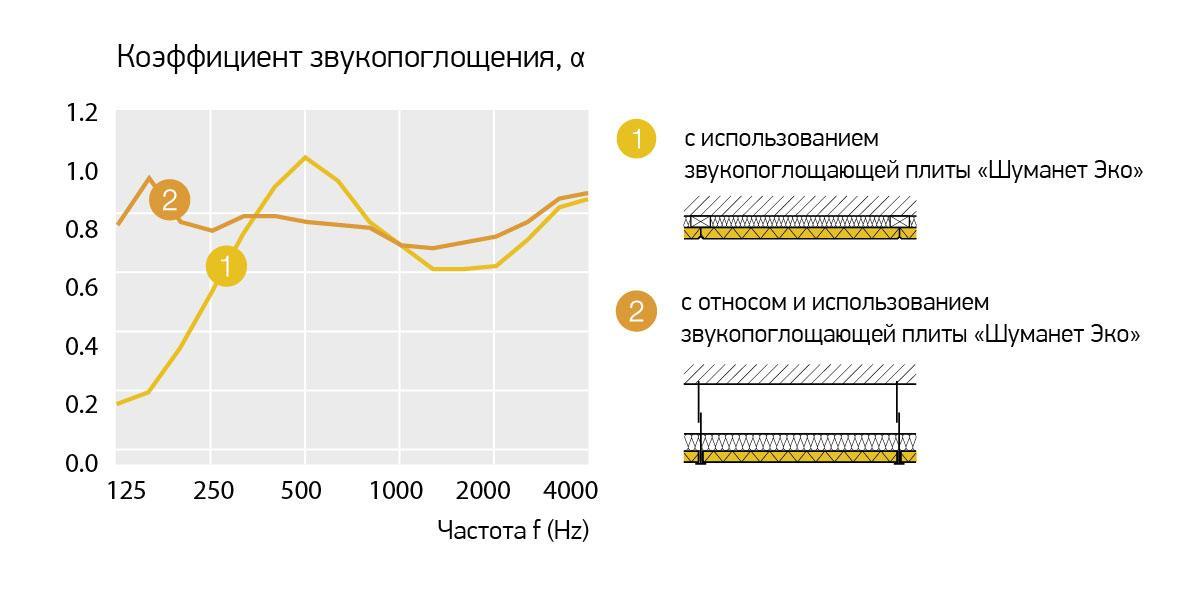

Звукопоглощающие характеристики акустических материалов значительно меняются в зависимости от частоты. Как правило, низкочастотные звуки гораздо труднее поглощать из-за их большей длины волны.
Толщина поглотителя
Для подавляющего большинства обычных акустических материалов толщина материала оказывает наибольшее влияние на звукопоглощающие свойства материала. В то время как собственный состав акустического материала определяет акустические характеристики материала, другие факторы могут быть задействованы для улучшения или влияния на акустические характеристики. Включение воздушного пространства за акустическим потолком или стеновой панелью часто служит для улучшения низкочастотных характеристик. Проектирование шкафов с воздушным пространством и наполнителями из материала в этом воздушном пространстве будет иметь большое значение для улучшения общей скорости и уровня поглощения воздуха в шкафу.
Вот процесс диафрагмального поглощения более подробно:
https://acousticfields.
com/about/
Изучите среднечастотную и высокочастотную пену с открытыми порами по этой ссылке:
https://acousticfields.com/ продукт/акустическая пена/
Реверберация Vs. Трубка импеданса
Существует два метода измерения количества звука, поглощаемого различными материалами. Одним из них является метод реверберации В. К. Сабина, в котором образец испытуемого материала крепится к стенкам реверберационной камеры, а коэффициент поглощения выводится из влияния, которое присутствие образца оказывает на скорость затухания. звука в камере. Другой метод заключается в помещении образца на конец трубы, по которой проходят звуковые волны. Измерительные микрофоны размещены на обоих концах трубки. Отраженная и падающая волны интерферируют, и коэффициент поглощения рассчитывается на основе наблюдений за интерференционной картиной внутри трубы. Вот ссылка для тестирования импеданса трубки:
http://sine.ni.com/cs/app/doc/p/id/cs-654
Sabins
Sabin — это фактически научный термин для единицы измерения звукопоглощения.
Это основная единица измерения, которая была сформулирована и рассчитана Уоллесом Сабином более ста лет назад. Лаборатория Riverbank Labs, теперь Alion Research, — это лаборатория, созданная Уоллесом Сэбином для проверки количества абсорбирующего материала, которой затем присваивается значение в Sabins. Он рассчитывается с использованием одного квадратного фута и присваивается максимальное значение 1,00, если тестируемый материал имеет 100% поглощение этой конкретной частоты. Если вы используете метрическую систему, вы должны использовать один квадратный метр в качестве эталонного размера, и это даст значение 1,00 также, если 100% поглощение произойдет при любой выбранной частоте тестирования.
Измерение по Сэбину
Подводя итог, можно сказать, что Сэбин — это единица измерения, и любой тестируемый материал будет производить определенное количество Сэбинов на квадратный фут или на квадратный метр в зависимости от вашего эталона. Если бы квадратный фут любого данного материала имел число Сэбина 30, вы бы знали, что он равен 30 кв.
футам. 100 % поглощения на этой частоте этого испытуемого образца. Давайте изучим наши собственные тестовые данные Riverbank, чтобы посмотреть на эти значения.
Наши устройства ACDA-12 показывают частоту 40 Гц. что размер нашей тестовой выборки дал 44,59Сабинс. При частоте 50 Гц наш тестовый образец выдал 77,87 баллов по Сэбину. Следуя определению Сэбинса, он был идеальным поглотителем на площади 1 кв. фут. получает значение 1,00, у нас почти 45 кв. футов. 100 % поглощения и при 50 Гц. у нас почти 78 кв. футов. Размер нашей выборки составлял 72 кв. фута, поэтому мы можем с уверенностью сказать, что 72 кв. Наши блоки ACDA-12 поглотили 100 % всей введенной энергии за 50 циклов. Давайте посмотрим, что означает коэффициент поглощения.
Вот полный отчет об испытаниях ACDA-12, проведенных Riverbank Acoustical Labs.
Коэффициент звукопоглощения
Коэффициент звукопоглощения представляет собой отношение энергии, отраженной от нашего размера образца, к количеству энергии, поглощенной нашим размером образца.
Он выражается в единицах 1,00, что соответствует 100 % звукопоглощению при испытанной частоте и размере образца. Вернемся к нашим данным тестирования Riverbank на частоте 40 Гц. у нас был коэффициент поглощения 0,62. Что это значит?
Это означает, что 62% энергии при 40 Гц. удар по размеру образца поглощался, а 38% отражалось обратно. При 50 Гц у нас был коэффициент поглощения 1,08. Очевидно, что наше число не может быть больше 1, поэтому числа справа от запятой связаны с предвзятостью тестирования. Мы можем использовать 100 % в качестве нашего числа для расчета поглощения и не дискредитировать данные испытаний. При частоте 50 Гц наш размер образца поглотил всю энергию 50 циклов, брошенную на него во время теста.
Надеюсь, это объяснение поможет. Если у вас есть какие-либо вопросы, пожалуйста, не стесняйтесь обращаться ко мне, так как я всегда готов помочь. Не стесняйтесь оставлять комментарии ниже, и я свяжусь с вами. Не забудьте поставить лайк или твитнуть это другим аудио-друзьям.
Если вы хотите узнать больше об этой теме, пожалуйста, подпишитесь на наши бесплатные видеоролики об акустической обработке помещений и электронную книгу на более чем 150 страниц с пошаговыми инструкциями. Получите мгновенный доступ, зарегистрировавшись сейчас.
Спасибо,
Деннис
Моделирование времени реверберации
Моделирование времени реверберацииСабину приписывают моделирование времени реверберации с помощью простого соотношения, которое называется формулой Сабина: , где V — объем корпуса, а , а — коэффициент поглощения, связанный с данной площадью S.
| Index Аудиторная акустика | |||
| Назад |
Когда звуковая волна в комнате сталкивается с поверхностью, определенная часть ее поглощается, а часть передается поверхности. Эффективная площадь поглощения = AS Эффективная площадь поглощения является фактором, определяющим время реверберации в зале. Коэффициент поглощения поверхности обычно изменяется с частотой, поэтому время реверберации также зависит от частоты. Таблицу коэффициентов поглощения можно использовать при расчете времени реверберации по формуле Сабина.
| Index Аудиторная акустика | ||
| Назад |
Обе эти величины теряются из помещения, и частичные потери характеризуются коэффициентом поглощения а, который может принимать значения от 0 до 1, где 1 означает идеальный поглотитель. Формула Сабина достаточно хорошо работает для аудиторий среднего размера, но ее нельзя воспринимать как точное соотношение. Обратите внимание, что это уменьшает расчетное время реверберации. Формула Сабина также не учитывает поглощение воздуха, что может иметь большое значение для больших аудиторий.
| Index Аудиторная акустика | ||
| Назад |
Он имеет тенденцию завышать время реверберации для корпусов с высоким коэффициентом поглощения. Лучшее приближение для таких ограждений использует общий средний коэффициент поглощения:
Данные из зала, 2-й.  ред., табл. 15.1
| Индекс Аудиторная акустика Артикул | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Назад |

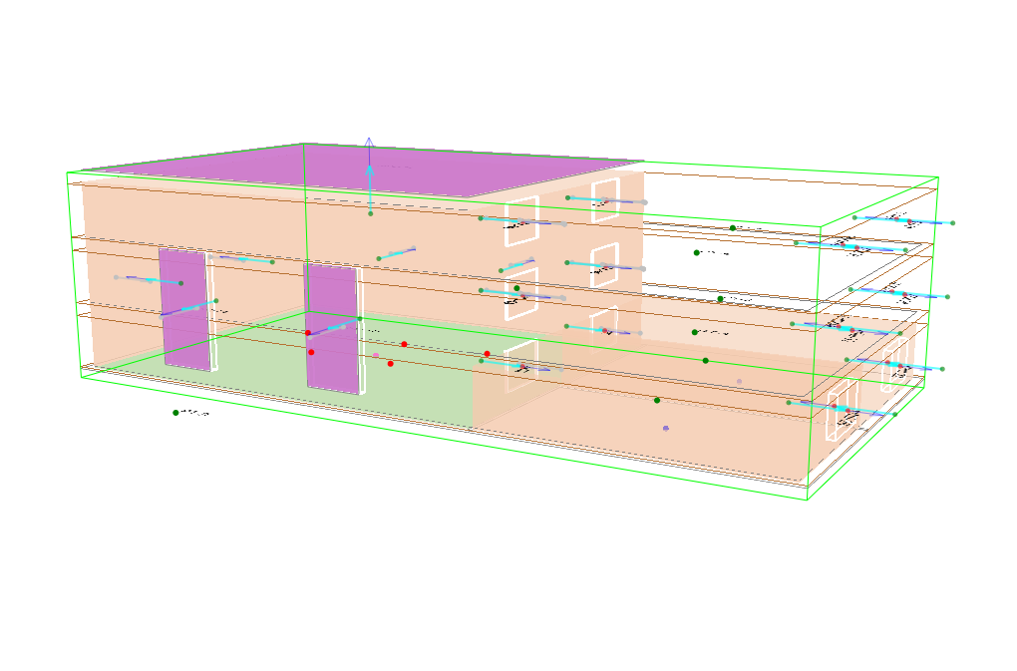

Список акустических модулей | дБволны dBWaves предоставляет большое количество модулей расчета акустики. Распространение вне помещений
Расчет изоляции
Расчет поглощения
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
4
01
3
012
С ними вы можете развиваться
акустические конструкции онлайн без необходимости установки какого-либо программного обеспечения на свой компьютер. Вам просто нужно
веб-браузер. Подробнее о преимуществах читайте здесь.
Пользователь может определить весовую кривую, используемую для ввода данных и представления результатов (линейная, A или C).
