Технические ленты, шнуры

Стеклолента ЛЭСБ

Стеклолента ЛЭС

Л – лента, Э – электроизоляционная, С – стеклянная

Лента ЛЭ, х/б

Л – лента, Э – электроизоляционная, Х/Б-хлопчатобумажная

Лента полиэфирная ЛЭСП (термолента)

Л – лента, Э – электроизоляционная, С – самоусаживающаяся, П – полиэфирная

Шнур ШЧПЭ, ШЧП

Ш – шнур, Ч – чулок, ПЭ – Полиэфирный

Стеклошнур-чулок ШС

Ш – шнур, С – стеклянный.

Стеклошнур-чулок ШЭС

Ш – шнур, Э – электротехнический, С – стеклянный.

Стеклошнур-чулок АСЭЧ

А – авиационный, С – стеклянный, Э – электротехнический, Ч – чулок.

Шнур Х/Б

Х/Б – хлопчатобумажный

Стеклобандажная лента ЛСБЭ-155

Л – лента, С – стеклянная, Б – бандажирующая, Э – эпоксидное связующее, 155 – допустимая температура

Лента ПВХ

П – поли-, В – винил, Х – хлорид

Изолента ПОЛ

П – прорезиненная, О – обычной, Л – липкости

Лента смоляная

Лента смоляная

Лента ЛСКЛ-155

Л – лента, С – стеклянная, К

ЛЭТСАР, КФ

Л – лента, Э – электроизоляционная, Т – термостойкая, С – самослипающаяся, Р – резиновая.
К – красная, Ф– фигурный профиль сечения

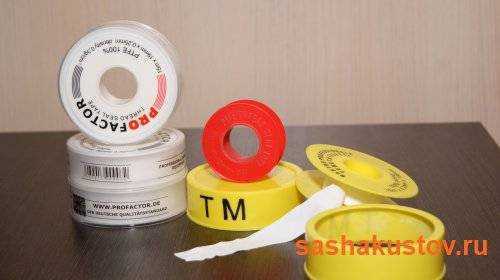

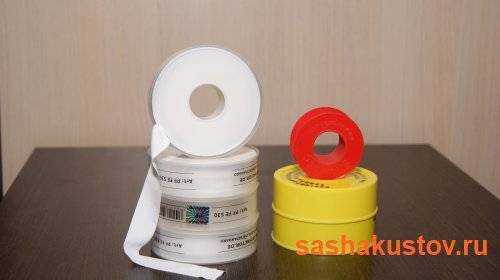

Лента ФУМ

Ф – фторопластовый У – уплотнительный М – материал

Лента ЛАЭ

Л – лента А – асбестовая, Э – электроизоляционная

Лента ЛАЛЭ

Л – лента

Ленты слюдинитовые

ЛСК-110ТПл
ЛСК-110СПл

Л – лента, С – слюдяная, К-компаунд, Т-стеклоткань, С – стеклосетка, Пл – пленка полиэтилентерефталеваятемпература

ЛСЭП-934ТПл
ЛСЭП-934СПл

Л – лента, С – слюдяная, ЭП-934 – марка эпоксидно-полиэфирного лака,
Т-стеклоткань, С – стеклосетка, Пл – пленка полиэтилентерефталеваятемпература

Элмикатерм, Элмикапорм

5 – ленточный слюдяной материал,
B: (2 – слюдяная бумага тип 2 по ГОСТ 26858-86, 3 – слюдяная бумага тип 3 по ГОСТ 26858-86,5 – слюдяная бумага тип 5 по ГОСТ 26858-86)
C: (3 –полиэфирно-эпоксидное связующее, 4 – эпоксидное связующее, 8 –полиуретановое связующее)
0 – не модифицированное связующее,
F G(обозначение подложек) (1 – полиэфирная пленка, 5 – полиэфирная бумага, 9 – стеклоткань)

Элмикатекс 5 B 5 0 9

5 – ленточный слюдяной материал,
B: 3 – слюдяная бумага тип 3 по ГОСТ 26858-86,4 – слюдяная бумага тип 4 по ГОСТ 26858-86
5: кремнийорганическое связующее
0 – не модифицированное связующее,
9 – стеклоткань

Слюдинит гибкий, слюдопласты коллекторные, конструкционные, гибкие

ГИП-ТТ-2Пл(в)

Г – гибкий
П – полиэфирно-эпоксидный лак
К – кремнийорганический лак
Н – слюдопластовая или слюдинитовая бумага

ГИП-Т-2Пл(в)

ГИП-2Пл(в)

ГИК-ТТ-2Пл(в)

ГИК-Т-2Пл(в)

ГИК-2Пл(в)

Элмика

Тип: 2 – Кальцинированный мускавит, 3 – некальцинированный мускавит, 4 – Кальцинированный флогопит,

Слоистые листовые пластики, фольгированные диэлектрики

Текстолит А

Текстолит B

B– То же, что и марки А, но имеет повышнные механические свойства и чаще применяется как конструкционный материал

Текстолит ПТ

ПТ– Поделочный

Текстолит ПТК

ПТК– Конструкционный

Стеклотекстолит СТЭФ

СТ – стеклотекстолит, ЭФ – эпоксиднофенолформальдегидное или эпоксидное связующее,

Стеклотекстолит СТЭФ-1

отличается от СТЭФ более однородной мелкой внутренней и поверхностной структурой

Стеклотекстолит СТЭФ-У

СТ – стеклотекстолит, ЭФ – эпоксиднофенолформальдегидное или эпоксидное связующее, У – унифицированный

Стеклотекстолит СТ-ЭТФ

СТ – стеклотекстолит, ЭТФ – теплостойкий, эпоксиднофенолформальдегидное или эпоксидное связующее,

Стеклотекстолит СТЭФ-П

СТ – стеклотекстолит, ЭФ – эпоксиднофенолформальдегидное или эпоксидное связующее, П – полупроводящий

Стеклотекстолит СТЭФ-ПВ

СТ – стеклотекстолит, ЭФ – эпоксиднофенолформальдегидное или эпоксидное связующее, П – полупроводящий, П – волнистый

Стеклотекстолит фольгированный:
СФ-1-35Г, СФ-2-35Г, СФ-1-50Г, СФ-2-50Г, СФ-1-70Г, СФ-2-70

С – стеклотекстолит, Ф – фольгированный, 1 (2)- облицован фольгой с одной (двух) стороны, 35 (50, 70) – толщина фольги в мкм, Г – гальваностойкая фольга.

СТФ-1-35Г, СТФ-1-50Г, СТФ-2-35Г, СТФ-2-50Г

то же, что и СФ, Т – теплостойкий.

СФ-1Н-35Г, СФ-1Н-50Г, СФ-2Н-35Г, СФ-2Н-50Г

то же, что и СФ, Н – нагревостойкий.

СТНФ-1-35Г, СТНФ-2-35Г

то же, что и СФ, ТН – теплостойкий негорючий.

СОНФ-М-1-35Г, СОНФ-М-2-35Г

С – Стеклотекстолит, О – общего, Н – назначения фольгированный, М – модифицированный.

Гетинакс марки I

I– на основе фенолформальдегидной смолы

Гетинакс марки V

V– на основе эпоксидной и фенолформальдегидной смолы

Гетинакс марки X

X– на основе модифицированной фенолформальдегидной смолы

Технические и профильные пластики

Винипласт листовой ВНЭ

ВНЭ– Листы из непластифицированного поливинилхлорида, непрозрачные, изготовленные методом экструции

СПП-ЭУ, -ЭИ-Т, -ЭП

СП –стеклопластик, П – профильный,
-ЭУ представляет собой стержни с заданным поперечным сечением и применяется в качестве пазовых клиньев электрических машин
-ЭИ-Т Представляет собой стержни круглого сечения. Применяется для изготовления тяг для электрических выключателей.
-ЭП представляет собой стержни с заданным поперечным сечением. Применяется для изготовления тяг для электрических выключателей.

Миканиты, стекломиканиты, микаленты

Миканиты ГФС, ГМС, ГФК, ФМГ, ФМГА, ФФГ, ФФК, ФФК-А, ПМГ, ПФГ, ПСГ
Стекломиканит ГФК-ТТ,ГФС-ТТ, ГФЭ-ТТ
Микалента ЛМЧ-ББ, ЛФЧ-ББ
Стекломикалента ЛФК-ТТ, ЛМК-ТТ,ЛФС-ТТ

Первая буква: Ф – формовочный, Г – гибкий, П – прокладочный, Л – микалента;
вторая буква: Ф – флогопит, М – мусковит, С – смесь флогопита и мусковита;
третья буква: С – масляно-глифталевый лак, Г – глифталевая смола, П – полиэфирная смола, К – кремнийорганическая смола, Ч – черный масляно-битумный лак; четвертая буква: А – пониженное содержание склеивающего вещества,
Т – подложка из стеклоткани, ТТ – 2 подложки из стеклоткани, Б – подложка из микалентной бумаги, ББ – оклеено микалентной бумагой с 2 сторон.

Лакоткани, стеклоткани, стеклопластики

Лакоткани ЛКМ (c), ЛШМ (c)

Л – лакоткань, К – капрон, Ш – шелк, М – масляный лак.
(c) – допускается работа в трансформаторном масле

Стеклолакоткани ЛСК, ЛСМ

ЛС – лакостеклоткань, К – кремнийорганический лак, М – масляный лак,

ПС–ИФ/ЭП

П – препрег, С – стеклоткань, ИФ/ЭП – эпоксидно фенолформальдегидное связующее

Стеклоткани электроизоляционные
ЭЗ/1-125П(95), Э1/1-100П(95),
ЭЗ-200П(95), Э3-200П(100)

Э – электроизоляционные, 1(для фольгир. Диэлектриков) или 3(для произв. стеклопластиков) – класс назначения, 125,100,200 – толщина в мкм (0,125 мм), П – перевивочная кромка,
95,100 – ширина в см.

Стеклоткани конструкционные
Т-23Р(90), Т-13(92)1с

Т – ткань, 23, 13 – структура, Р – тип станка (кромка закладная), 90,92 – ширина в см.

Стеклопластик
РСТ- 430Л(90), РСТ-410Ф(90), РСТ-250Ф(95)

Р – рулонный, С – стеклопластик, Т – теплоизоляционный, Л – латекс, Ф – бакелитовый лак, 430, 410, 250 г/кв.м – плотность, 90, 95 см – ширина рулона.

Пленкосодержащие материалы

Изофлекс-191

1 – пленка полиэтилентерефталатная, 9 –ткань из стеклянного волокна

Синтофлекс XXX A

X:
1 – пленка полиэтилентерефталевая
2 – пленка полиимидная
4 – электроизоляционный картон
5 – бумага полиэфирная
6 – бумага из смеси полиэфирных и арамидных волокон
8 – бумага арамидная
9 – ткань из стеклянного волокна
A:
Г – гидролотический
П – пропитанный
Ф – межфазная изоляция

Имидофлекс 292, 929

2- пленка полиимидная, 9 – ткань из стеклянного волокна

Элифлекс 21Х (лавитерм)

Трубки электроизоляционные

Трубка ПВХ

П – поли-, В – винил, Х – хлорид

Трубка ТКР

Т – трубка, КР – кремнийорганическая резина.

Трубка ТЛВ, ТЛМ

Т – трубка, Л – пропитанная электроизоляционным лаком, В – водостойкая, М – маслостойкая

Трубка ТУТ

ТУТ– Термоусаживаемая трубка

Лаки, эмали электроизоляционные и компаунды

БТ

Битумный

ГФ

Глифталевый+формальдегид

МЛ

Меламиноформальдегидный

ПФ

Пентафталевый

ЛБС

лак бакелитовый

ФЛ

Фенолформальдегидный

Эмаль ГФ-92ХС, ГФ-92ХК

Глифталевая, Х – холодного отверждения, С – серая, К – красная.

КО

КО – кремнийорганический лак

Прочая продукция

Электрокартон ЭВ

Э – электрокартон, В – воздушный (сухие трансформаторы)

Электрокартон ЭКС

Э – электротехнический, К – картон, С – склеенный.

Фибра ФЭ

Ф– фибра, Э – электроизоляционная

Техпластина ТМКЩ

Т – тепло, М –  морозо, К – кислото, Щ – щелочестойкая

Пластина МБС

М – масло, БС – бензостойкая.

Паронит ПМБ

П – паронит, МН – маслобензостойкий

Паронит ПОН

П – паронит, О – общего, Н – назначения

Оргстекло ТОСП, ТОСН

Т – техническое,О – органическое, С – стекло,
П – пластифицированное; Н – не пластифицированное;

ПА

ПА – полиамид

Асботкань АТ

А – асбестовая, Т – ткань

Асбошнур ШАОН

Ш – шнур, А – асбестовый, О – общего, Н – назначения
