Размер котельной: Требования к газовой котельной в частном доме, площадь котельной в частном доме, размер котельной в частном доме, требования к помещению топочной, требования к встроенным котельным, требования к окну в котельной, требования к котельной в подвале, требования к освещению котельной, дверь в котельную требования, требования к вентиляции котельной, требования к помещению газовой котельной, требования к котельной в доме, требования к помещению котельной, требования к котельному помещению, котельная в частном доме требования, газовая котельная требования, требования к котельным,

Содержание

Как выбрать размер котельной в частном доме, и какому виду стоит отдать предпочтение?

При строительстве дома нужно обязательно продумывать не только планировку комнат, но также особое внимание уделять выбору котельной.

Всего выделяют 4 вида котельных:

К каждому из данных видов предъявляются индивидуальные требования, но существует и ряд условий, общих для всех видов:

  • в котельных нельзя держать горючие материалы и другие воспламеняющиеся вещества;
  • полы в помещении должны быть бетонными либо же выложены кафелем, не допускается паркет или ламинат;
  • к котлу обязательно должен быть доступ;
  • входную дверь в котельную нужно изнутри обшить металлическими листами.

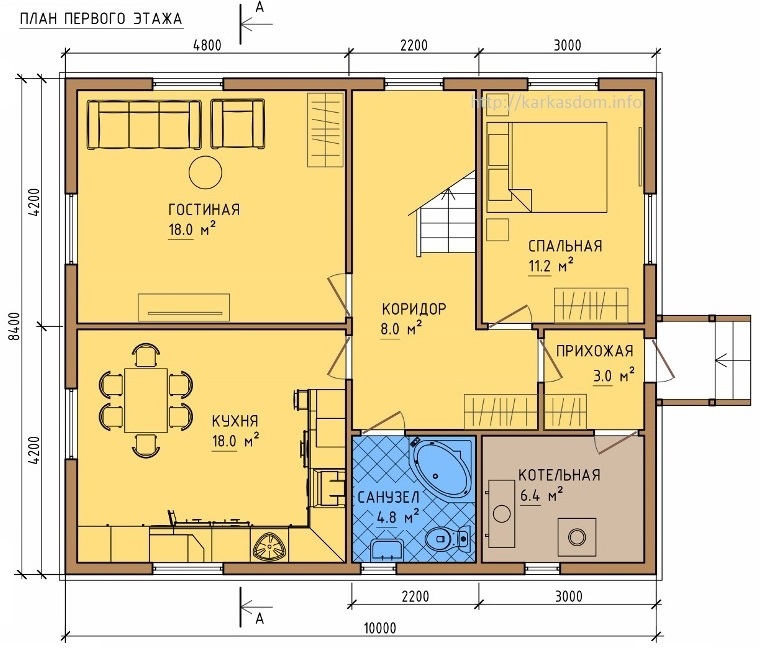

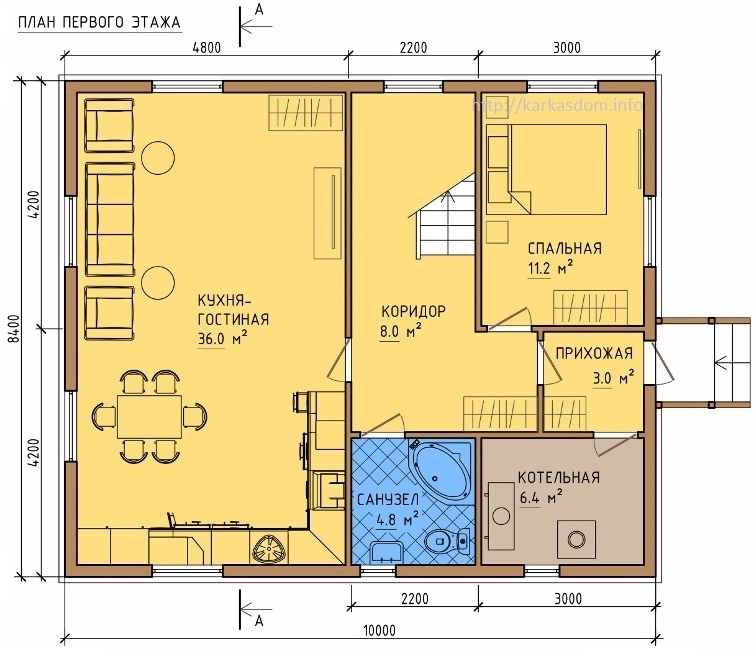

Как подобрать идеальный размер котельной для частного дома?

Не существует стандартного размера отопительных устройств для всех домов. Каждый подбирает подходящий вид отопления и продумывает место для его установки. В общем же размеры котельных в частных домах зависит напрямую от вида используемого топлива и от мощности самого оборудования.

Если площадь дома большая – лучше установить оборудование в отдельной нежилой комнате. Однако обратите внимание на некоторые нюансы: стены и потолок в этой комнате должны быть обмазаны негорючим материалом (лучше всего — цемент с песком), оборудование должно устанавливаться выше уровня пола минимум на 15 см.

Также нужно предусмотреть отвод из этой комнаты в канализационную сеть, это нужно для того, чтобы при необходимости можно было из системы сбросить теплоноситель.

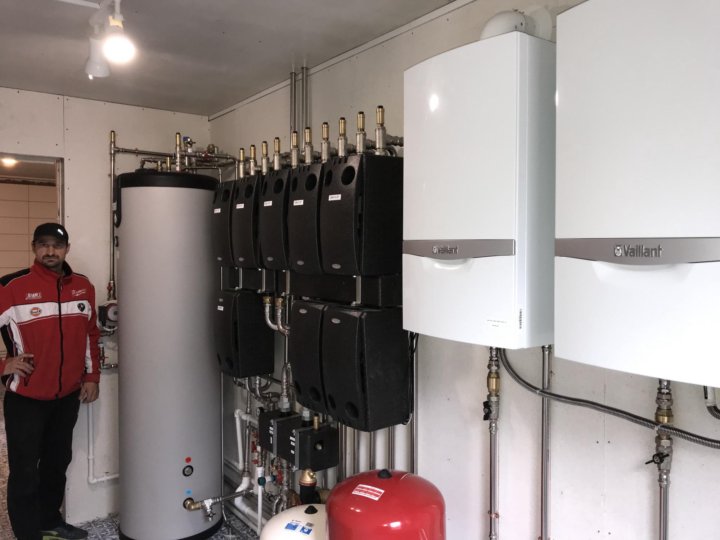

Фотогалерея котельных в частных домах


Просмотрев фото котельных в частных домах, вы увидите, что самыми распространенными считаются газовые отопительные системы. Они крайне удобны и при этом доступны. Устанавливать их можно прямо на кухне с площадью не менее 15 м2.

При этом в помещении обязательно должна быть высота потолков не менее 2,2-х метров и форточка.

Кто-то выбирает отопительную систему исходя из ее технических характеристик, а для кого-то важен прежде всего внешний вид. Если говорить о внешнем виде этих отопительных приборов, то особое внимание стоит уделить электрическому котлу, который можно даже расположить на стене и при этом он будет идеально дополнять дизайн любой кухни. Однако единственным его минусом являются высокие цены на электроэнергию, поэтому будьте готовы к этому, выбирая данный отопительный прибор.

Самым экономным и практичным можно назвать твердотопливный котел, работающий на дровах, при этом он не взрывоопасен, как газовый. Если он работает на угле, тогда его нужно оборудовать специальным осветительным прибором и скрытой электропроводкой. Эти меры нужно обязательно применить, поскольку угольная пыль взрывоопасна.

размер помещения котельной
котельная в частном доме



Установить дизельный котел можно и без специальной документации, главное его вовремя заправлять. При этом баки можно устанавливать не только в самом доме, но даже на улице и один раз в год нужно прочищать дымоход. Если говорить о расходе дизтоплива, то он напрямую зависит от качества горючего и в среднем составляет на 10 кВт тепловой мощности от одного литра.

Некоторые виды котлов обеспечивают хозяев дома не только теплом, но и в придачу приличным шумом. Поэтому заранее позаботьтесь о его звукоизоляции, чтобы во время работы устройства вас не раздражал внешний шум.

Найти идеальное местечко для каждого из видов в готовом доме весьма тяжело, поэтому нужно продумывать размер котельных для частных домов и ее расположение еще до строительства.

Если же вы купили готовый дом и теперь не знаете, как поставить котельную, пристройка к дому станет оптимальным решением. Просмотрев предложенные фото котельных в частном доме, вы сможете подобрать наиболее подходящий вид отопительного устройства, не только по их характеристикам, но и по дизайну. Однако, выбрав любой из этих видов, не забывайте о вентиляции помещения. Выбрав газовую систему, подготовьтесь к тому, что для его подключения придется собрать немало документов и помимо этого получить разрешение от газового хозяйства.

Любая котельная, если она установлена правильно, обеспечит тепло в Вашем доме даже суровой зимой и подарит Вам радость теплых и уютных вечеров. В следующей статье мы поговорим о том, как правильно установить столбы для электричества на участке.

Какие требования предъявляются для котельной в частном доме

Как правило, основные требования выдвигают ко всем отопительным установкам, однако правила и условия зависят от типа используемого топлива. Параметры и площадь под котельную необходимо устанавливать на этапе возведения дома. Такое помещение может находиться внутри здания или располагаться отдельно.

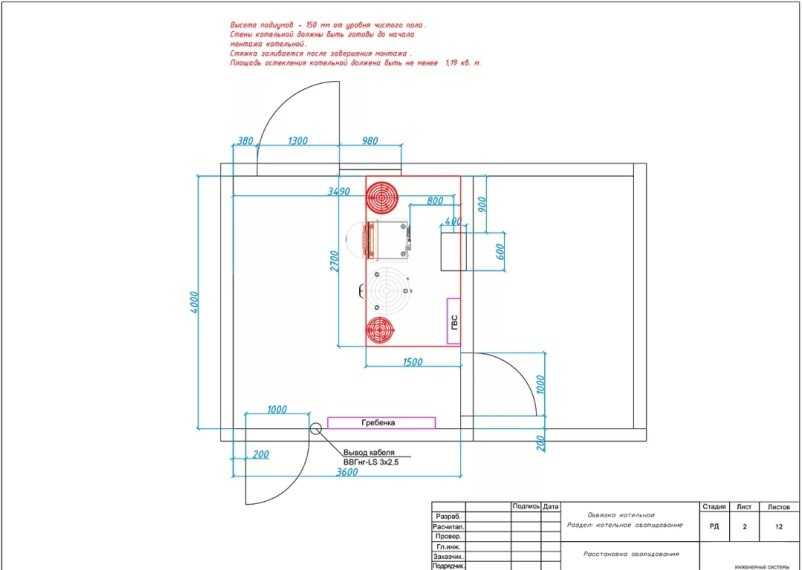

Схема установки котла в частном доме с учетом параметров

Стандартные требования ко всем типам котельных:

  1. В подсобном помещении разрешается устанавливать не более двух котлов.
  2. Вентиляция и дымоход должны соответствовать мощности установки и определяются рекомендациями изготовителя.
  3. Стены для помещения рекомендуется делать из кирпича или бетона. Пол в котельной важно покрыть листами из металла или сделать бетонированным. В качестве облицовки разрешается оштукатуривать стены или покрывать их кафельной плиткой.

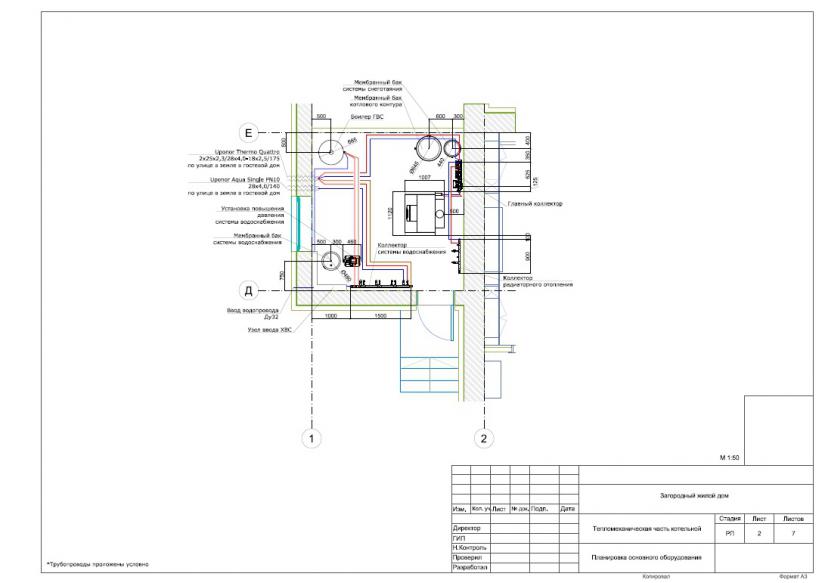

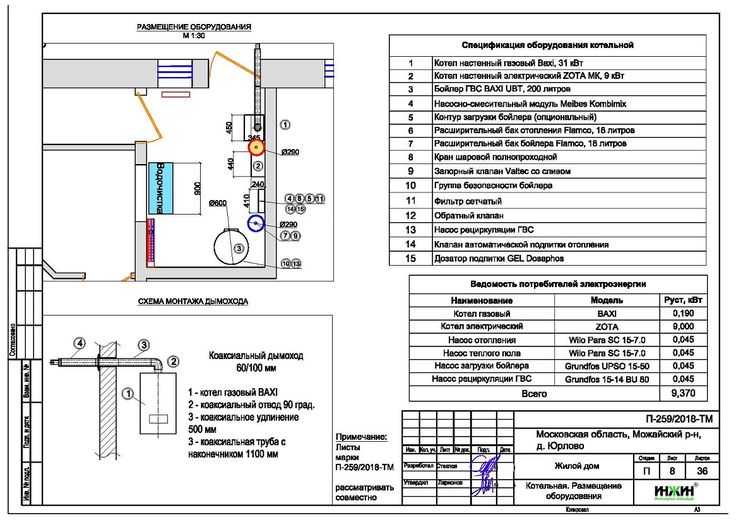

    Расположение газового котла в котельной частного дома
  4. Нельзя использовать горючие предметы и средства в этом помещении.
  5. Дверь в котельную нужно сделать пожаробезопасной, особенно при расположении отопительной системы внутри дома.
  6. Возле котла важно оставить дополнительное пространство, которое позволит без затруднения обслуживать или эксплуатировать установку. Как правило, все технические параметры указываются в проектной документации.
  7. Все другие требования по безопасности устанавливаются в зависимости от типа котла и топлива.

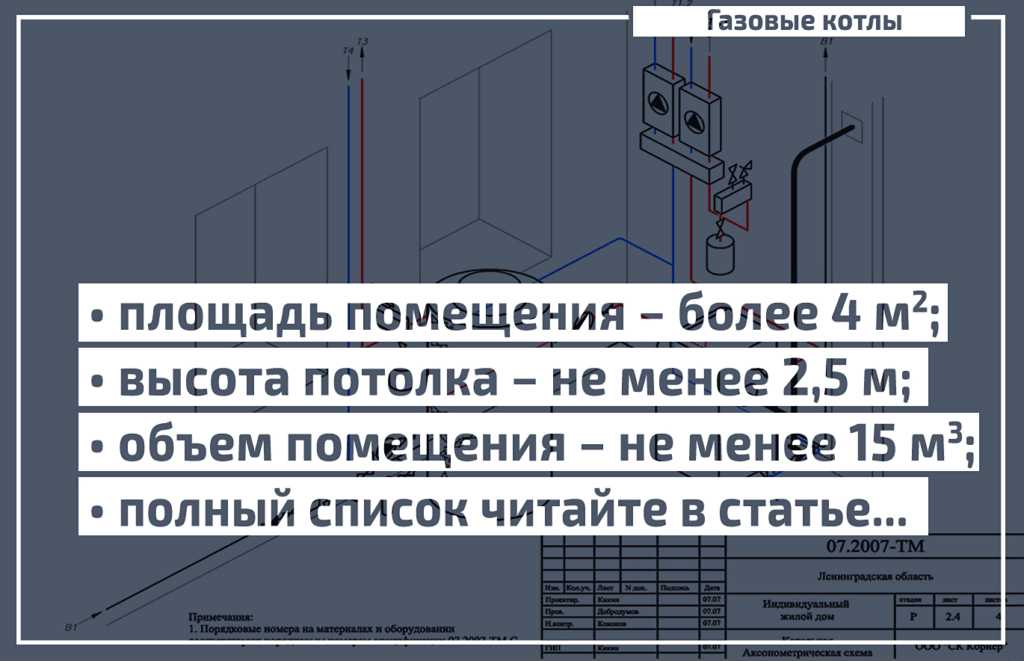

Требования к котельной с газовым котлом

В помещении, где расположен газовый котел, необходимо придерживаться таких правил:

  1. Высота котельной должна составлять от 2,5 м, но не меньше.
  2. Общая площадь должна составлять как минимум 6 квадратных метров, а объем помещения вычисляется в 15 куб. м.
  3. В котельной важно оборудовать окно площадью в 0,5 кв. м.
  4. Необходимо обустроить вентиляцию!
  5. Дверь в помещении должна быть шириной в 0,8 м.
  6. Для отвода конденсатов и иных стоков нужно оборудовать канализационную систему.
  7. По правилам в дымоходе оборудуют очистительные каналы.
  8. Труба дымохода должна быть выше крыши.
  9. Со всех сторон котла важно оставить дополнительное пространство, что позволит легче пользоваться установкой и ремонтировать ее.

Условия установки для твердотопливных котлов

Котлы, основанные на работе твердого топлива, не являются взрывоопасными. Как правило, в качестве топлива используются дрова, паллеты или уголь. К подобной установке также выставляются особые требования:

  • Доступ к котлу не советуют ограничивать разными предметами, ведь в установку необходимо постоянно загружать топливо.
  • Приблизительное расстояние между котлом и стеной должно быть 10 см и больше.
  • Если стены котельной, смастеренные из деревянных материалов, то их надо отделать листами из стали с асбестовой подложкой.
  • В отопительный сезон под котел необходимо подложить стальной лист.

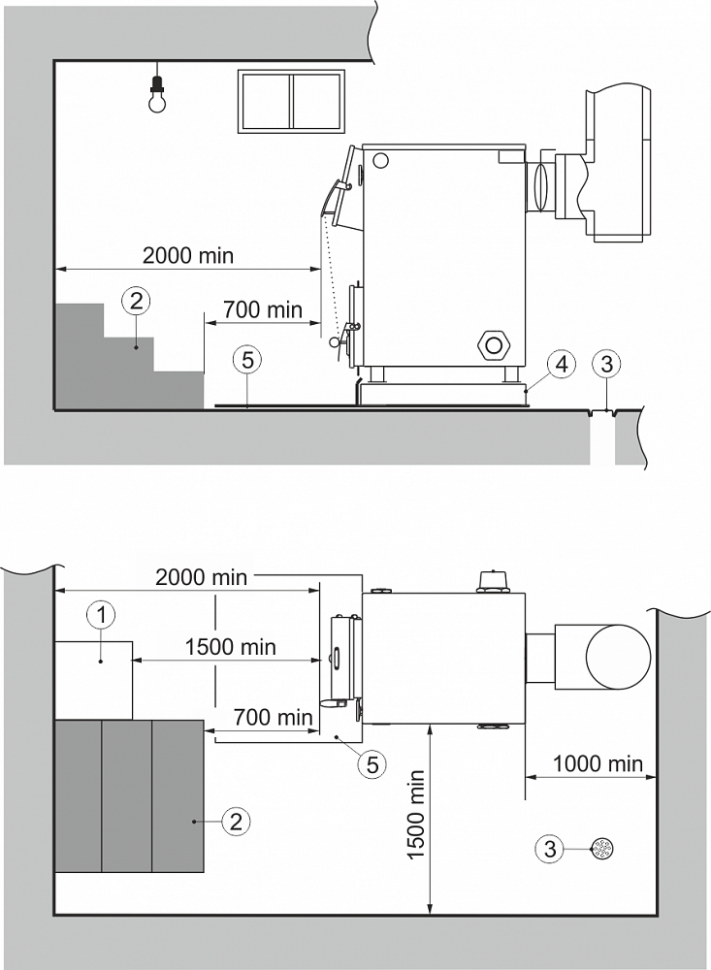

    Схема установки твердотопливного котла в частном доме
  • В качестве напольного покрытия важно использовать материалы с негорючими свойствами или сделать в помещении бетонную заливку.
  • В котельной важно оборудовать окно, размеры которого должны определяться так: на 1кВт мощности установки требуется 8 кв. см.
  • Для дымоходной части важно оборудовать область для очистки трубы.
  • Дымоходная область должна быть одинаковой по всей длине.
  • Если в качестве топлива используется уголь, то установку котла необходимо дополнительно оборудовать проводкой, которую важно герметизировать.
  • Если котел отапливается дровами, то общая площадь котельной, как правило, обязана составлять 8 квадратных метров и больше.

Требования к электрическим установкам

Наиболее безопасной топливной установкой считается электрический котел. Для него необязательно оборудовать отдельное помещение. Установка способна нагревать комнаты без каких-либо выделений от продуктов сгорания. Таким образом, для установки нет необходимости оборудовать вентиляционные системы. Подобные изделия легко монтировать и эксплуатировать.

Схема установки электрического котла в частном дома

Такие котлы работают тихо, не производят лишнего шума в доме, при этом уровень их КПД может составлять около 99 процентов. Главным недостатком установки считается большая зависимость от снабжения электричеством. Для этого в доме должна быть электрическая сеть большой мощности. В частности, для дома около 200 кв. м. необходимо 20 кВт мощности установки.

Важно знать, что существуют стандартные требования к отопительным установкам, но к каждому виду котла приписываются отдельные правила. Чтобы установка работала правильно и не привела к негативным последствиям, советуем руководствоваться требованиями и следовать нормам. Рекомендуем посмотреть видео по подобной тематике

Размер котельной в частном доме. Требования к помещению для твердотопливного котла

Чтобы система отопления была эффективной и могла безопасно использоваться, на этапе ее проектирования и монтажа важно строго соблюдать требования к котельным на твердом топливе. Прежде всего котел должен устанавливаться в отдельном помещении, к которому также предъявляются особые требования. Именно о них и пойдет речь в этой статье.

Общие требования к котельным и топочным помещениям

Основные требования к помещению котельной заключаются в следующем:

  1. Минимальная площадь котельной равняется 8 кв. м. Этот показатель зависит от мощности котла. На каждый киловатт мощности размер котельной для частного дома увеличивают на 0,2 кв. м.
  2. При установке котла необходимо обращать внимание на удобство его дальнейшего обслуживания, проведения профилактических или ремонтных работ.
  3. Если используется твердотопливный котел, его размещают на прочном основании, которое возвышается над полом на 10 см и более.
  4. Если котельную размещают в пристройке, в помещении можно сделать два разных входа. Важно, чтобы дверь была термостойкой.
  5. Требования к котельной в частном доме предполагают укладку металлического листа под топочным отделом. Стены отделывают асбокартонными листами. Также все используемые при обустройстве котельной в частном доме отделочные материалы должны относиться к группе негорючих.
  6. Вентиляция в помещении котельной должна быть комплексной. Для естественного воздухообмена используют дверь и окна.
  7. При организации освещения преимущество стоит отдавать естественному. В котельной должно быть окно. Дополнительно устанавливают электрические светильники. Также рекомендуется организовать аварийное освещение.
  8. При организации дымоотвода учитывают те же правила, что и для печи. Высота дымовой трубы должна составлять не менее 5 м. Допустимое число поворотов или изгибов равняется трем. Размер выходного отверстия зависит от технических характеристик оборудования, но не меньше размера выходного патрубка.
  9. Стены котельной и жилого здания не должны быть смежными.
  10. Высота потолка в котельной не может быть менее 2,5 м.

Требования к освещению

Нормы для котельной в частном доме предусматривают установку в помещении качественного освещения. Где бы не размещалось помещение котельной — подвале, цокольном этаже или отдельно стоящем здании, здесь должно быть окно. Его размеры рассчитываются, исходя из площади постройки. На 1 куб. м пространства должно быть 0,03 квадратных метра остекления.

Днем должно быть достаточно естественного света. В темное время суток необходимо использовать светильники. Хорошим вариантом для его обустройства являются LED-светильники. Они не только экономичны в плане энергосбережения, но еще и отличаются высоким уровнем пожаробезопасности, экологичностью и удобством в применении.

В котельной обязательно должно присутствовать аварийное освещение. Его питание осуществляется от независимых линий. Светильники в таком случае должны обязательно размещаться в таких местах:

  • комната, в которой находятся контрольно-измерительные приборы, щиты и пульт управления системой отопления;
  • рядом с водоподготовительной установкой;
  • между котлоагрегатами;
  • рядом с вентилятором или дымоходом;
  • возле золоулавливателя и насоса;
  • возле деаэрационной системы.

Установка электроприборов, системы освещения и заземляющих устройств проводится в соответствии с правилами для электроустановок.

Требования к вентиляции

Требования к котельной в частном доме предполагают использование естественного или искусственного воздухообмена в специально оборудованном помещении. Иногда они могут совмещаться.

К преимуществам естественного типа вентиляции относят отсутствие затрат на нее. Ее работа основана на разнице давления и температуры воздуха внутри и снаружи котельной.

Вентиляция будет эффективной, если на каждый киловатт мощности оборудования будет приходиться не менее 30 кв. см приточного отверстия. Его размещают на высоте 25-30 см выше уровня пола. Сюда вставляется труба подходящего диаметра, которая снаружи защищена сеткой, а внутри имеет обратный клапан.

Недостатком такой системы называют зависимость от погоды на улице.

Частичный воздухообмен также осуществляется через щели, которые могут быть в дверных или оконных проемах, между плитами перекрытия.

Для организации искусственной вентиляции используют специальную климатическую технику, способную притягивать свежий воздух снаружи здания, вытесняя на улицу отработанный и обеспечивать циркуляцию внутри помещения.

Вентиляционные каналы должны размещаться горизонтально. Расчет протяженности трассы производится индивидуально для каждой котельной.

При обустройстве вентиляции следует учитывать важные моменты:

  1. Важно наличие отдельного воздуховода.
  2. Места, в которых вентиляционные каналы стыкуются друг с другом, должны быть герметично обработаны термоустойчивыми средствами.
  3. К одному дымоходу может быть подключено не более двух котлов.
  4. В потолке необходимо соорудить воздушный канал.

При обустройстве помещения, в котором будет располагаться оборудование для отопления, необходимо учитывать не только размер котельной в частном доме, но и множество других параметров.

нормативы и габариты окон, минимальная площадь и оптимальный вариант. Где размещать котельную при строительстве?

Существует два способа обогреть частный дом – централизованно и индивидуально. Сегодня многие собственники склоняются ко второму варианту. Чтобы обогревать дом своими силами, понадобится специальное оборудование и помещение, в котором оно будет находиться. Газ и другие топливные продукты при неправильном использовании могут создавать опасные ситуации. Чтобы их избежать, разработаны определенные технические правила обустройства котельных, они касаются и размеров помещения.

Основные требования

Комната для установки котла называется бойлерной, котельной или топочной. О ней необходимо позаботиться еще при строительстве дома, иначе в дальнейшем придется изыскивать подходящую площадь для установки котла. В зависимости от возможностей дома, топочная имеет разное расположение – на площади цокольного этажа, оборудованная в помещении подвала или выстроенная непосредственно у здания. На требования к отделке и устройству помещения влияют следующие факторы:

  • месторасположение котельной;
  • количество котлов;
  • их объем;
  • виды используемого топлива.

Рассмотрим общие нормы для содержания всех видов частных бойлерных, а в дальнейшем поговорим о правилах обустройства котельных под разные виды топлива. При содержании горючих материалов важно обеспечить в помещении безопасность от возможных возгораний, для этого разработаны строгие требования.

  • Стены и пол должны быть защищены от возгорания, их заливают бетоном или выкладывают плиткой.
  • Дополнительно пол можно обшить алюминиевыми листами, но это необязательный пункт, достаточно бетонного основания.
  • Дверь выполняют из огнестойких материалов, особенно если топочная находится в самом доме.
  • Комнате необходимо иметь естественное освещение. Расчёт остекления окна зависит от объемов помещения – на 1 куб. м 0,03 кв. м стекла.
  • Для котельной хорошо рассчитывается и выполняется вентиляционная система.
  • В помещении одновременно может находиться не более 2 бойлеров.
  • Важно предусмотреть свободный доступ к обслуживанию и ремонту оборудования.
  • Может понадобиться подвод канализации для отвода отработанных стоков и конденсата.
  • Минимальные параметры топочной комнаты составляет 7,5 куб. м.
  • Допустимая высота – 2,5 м.

К топочной, расположенной не в жилом здании, а в отдельно стоящем, добавляются еще несколько требований.

  • Выстраивать ее следует из материалов, не подверженных горению – шлакоблока, газобетона, керамзитобетона, кирпича.
  • Пристройка выполняется на индивидуальном фундаменте и имеет собственные стены, не связанные с домом, даже если они подходят вплотную к зданию.
  • Бойлерная не должна находиться ближе, чем на 100 см от входной двери дома или от окон жилых комнат.

Нормативы для газовой котельной

Прежде чем начинать оборудовать домашнюю газовую котельную, следует разобраться с нормативной базой. Рекомендации и требования по ее устройству изложены в материалах СНиП 42-01-2002 от 1.07.2003 года. План топочного помещения разрабатывается с проектным отделом Управляющей газовой компании, все спорные вопросы следует обговаривать с ними же.

Размеры бойлерной комнаты зависят от места ее нахождения и мощности котлов, в большинстве случаев оба эти фактора взаимосвязаны.

Обустройство бойлерных из расчета мощности котла

Чем мощнее котел, тем больше помещение для него потребуется. При обустройстве бойлерной нужно учитывать следующие нормативные показатели.

  • Котел с мощностью до 30 кВт может располагаться в помещении минимальных размеров – 7,3 куб. м с высотой потолков 2,1 м. Вполне подойдет кухня, ванная комната или коридор.
  • Котел от 30 до 60 кВт также может размещаться в кухне, но минимальный объем помещения должен быть не менее 12,5 куб. м, а в высоту – 2,5 м.
  • Котлам от 60 до 150 кВт необходима обособленная комната. В помещениях ниже уровня 1 этажа, к оптимальным 15,1 куб. м добавляется площадь по 0,2 кв. м на 1 кВт мощности. При этом стены комнаты защищаются покрытием от паро- и газообразования. Использование сжиженного газа в подвале запрещается, для такого типа топлива понадобится комната на первом этаже здания или в отдельной пристройке с высотой потолков более 2,5 м.
  • Котлы от 155 до 355 кВт могут располагаться в отдельно выстроенном здании или на уровне ниже 1 этажа. Но где бы топочная с оборудованием такой мощности ни находилась, она должна иметь собственный выход во двор.

Дополнительные требования

Кроме вышеперечисленных нормативов, при оборудовании домашней котельной учитываются и другие правила.

  • В топочной продумывается оптимальный способ удаления продуктов горения. Если котел имеет мощность свыше 30 кВт, комнату придется снабдить дымоходом, выходящим за уровень крыши. Для маломощного оборудования достаточно будет вентиляционного отверстия в стене.
  • Окно в помещении обустраивается таким образом, чтобы его можно было свободно открыть, это поможет избавиться от скопления газа при его утечке.
  • К бойлерной комнате обеспечивают подвод водоснабжения и канализационной системы. Они потребуются для питания оборудования и вывода отработанных тепловых стоков.
  • В бойлерной с котлом более 65 кВт устанавливается система контроля за уровнем газа.

С помощью датчиков система следит за уровнем газа в помещении и своевременно перекрывает его подачу.

Габариты для помещений с другими котлами

Кроме газового оборудования, существуют и другие приборы, работающие на электричестве, твердом или жидком виде топлива. Для бойлерных, обслуживающих разные типы оборудования, разработаны свои стандартные правила.

На жидком топливе

Котлы подобной категории используют для работы мазут, масло, дизельное топливо. Они издают сильный шум и специфический запах. Из-за этих факторов жидкотопливную котельную лучше разместить в отдельном строении, можно в гараже. Для удобства следует позаботиться о звукоизоляции, а металлические двери дополнить уплотнителем, он в какой-то степени поможет удерживать шум и запах.

Производя расчет параметров комнаты, учитывается 4,5 кв. м для установки котла и место для хранения топлива. В крайнем случае топливный бак можно определить вне помещения. В котельной нужна хорошая вентиляция, внизу стены предусматривается окно с возможностью проветривания. Жидкотопливные бойлерные оборудуют крайне редко из-за жестких требований пожарной безопасности.

На твердом топливе

К твердым видам топлива относятся дрова, всевозможные евродрова, пеллеты, топливные брикеты, уголь и торф. Весь этот ассортимент не взрывоопасен и стоит дешевле газа, но уступает ему в комфортности. К тому же такие котлы имеют низкий КПД, всего 75%. Требования по ГОСТу для твердотопливной бойлерной менее жесткие, чем для газового оборудования. Комната должна располагать размерами 8 кв. м и находиться в отдельном строении. Но иногда ее обустраивают в помещении ниже жилого уровня.

Проводка в комнате должна быть скрытой, лучше, если она проходит внутри огнеустойчивых труб, и иметь пониженное напряжение (42 В) для питания розеток. Для оборудования выключателей применяется максимальная герметичность.

Такая предосторожность убережет от возгорания угольной пыли, присутствующей в воздухе.

Для твердотопливных котельных важна приточно-вытяжная вентиляция, поступление свежего воздуха дает возможность топливу лучше разгораться. Сечение вытяжки для цокольного этажа рассчитывается по схеме – 1 киловатт мощности котла на 8 кв. см. Для подвального помещения размеры сечения увеличиваются до 24 кв. см на кВт мощности. В нижней части стены устанавливают приточное окно.

Дымоход должен быть прямым, в крайнем случае иметь минимум колен. Хорошо, если сечение трубы совпадает с диаметром входного отверстия, но не сужается переходником. Вывод трубы наружу производится благодаря узлу из огнестойкого материала, установленного на выходе дымохода через крышу или стену. Топочные комнаты с твердым топливом необходимо оборудовать противопожарным щитом и огнетушителем.

На электричестве

Котлы, работающие на электричестве, наиболее безопасны и комфортны. Но прежде чем решиться на их установку, следует взвесить все «за» и «против», каждый из аргументов достаточно весом и может повлиять на выбор владельца. Начнем с положительных моментов.

  • Обогревательный котел такого типа опасен не более любого бытового электроприбора, находящегося в доме.
  • Для него не нужна специальная комната, для установки вполне подойдет кухня, санузел, прихожая.
  • Нет необходимости оборудовать специальную вентиляционную систему.
  • Котел не имеет опасных продуктов горения.
  • Не издает шума и запаха.
  • Его КПД приближается к 99%.

Основным минусом данного вида оборудования является полная зависимость от внешней подачи электроэнергии. Установка котлов в районах с частым перебоем электричества нецелесообразна. Для зданий с площадью около 300 кв. м понадобится котел мощностью 30 кВт. Отопительную систему необходимо оборудовать стабилизатором, предохранительными автоматами. Проводка в доме должна быть новой и усиленной.

Есть еще один существенный минус обогрева дома с помощью электроэнергии – это стоимость такого отопления, она самая высокая среди всех известных способов. Какой бы вид отопительной системы ни был выбран, необходимо соблюдать рекомендации по ее установке и эксплуатации.

Кроме обозначенных нормативами размеров, котельную следует увеличить до уровня собственного удобства, позволяющего беспрепятственно обслуживать и ремонтировать оборудование.

Расчет блочно-модульной котельной по площади и объему здания

Блочно-модульные котельные — это мобильные котельные установки, предназначенные для обеспечения теплом и горячей водой объектов как жилых, так и производственных назначений. Все оборудование размещено в одном или нескольких блоках, которые потом стыкуются между собой, устойчиво к пожарам и перепадам температуры. Перед тем как остановиться на данном типе энергоснабжения, необходимо правильно провести расчёт мощности котельной.

Блочно-модульные котельные разделяются по виду используемого топлива и могут быть твердотопливными, газовыми, жидко-топливными и комбинированными.

Для комфортного проживания дома, в офисе или на производстве в холодное время года нужно озаботиться хорошей и надёжной системой отопления для здания или помещения. Для правильного расчёта тепловой мощности котельной нужно обратить внимание на несколько факторов и параметров здания.

Здания проектируются таким образом, чтобы минимизировать теплопотери. Но с учётом своевременного износа или технологических нарушений в процессе строительства здание может иметь уязвимые места, через которые тепло будет уходить. Для учёта этого параметра в общем расчёте мощности котельной модульного типа нужно либо избавиться от теплопотерь, либо включить их в расчёт.

Для устранения теплопотерь нужно провести специальное исследование, например, с помощью тепловизора. Он покажет все места, через которые утекает тепло, и нуждающиеся в утеплении или заделке. Если же решено было не устранять теплопотери, то при расчёте мощности котельной модульного типа нужно накинуть на получившуюся мощность процентов 10 для покрытия теплопотерь. Также при расчете необходимо учитывать степень утепленности здания и количество и размер окон и больших ворот. Если имеются большие ворота для заезда фур, например, добавляется около 30 % мощности для покрытия теплопотерь.

Расчёт по площади

Самым простым способом узнать необходимое потребление тепла считается расчёт мощности котельной по площади здания. С годами специалисты уже рассчитали стандартные константы для некоторых параметров теплообмена внутри помещения. Так, в среднем для отопления 10 квадратов площади нужно потратить 1 кВт тепловой энергии. Эти цифры будут актуальны для зданий построенных с соблюдением технологий по теплопотерям и высотой потолка не более 2,7 м. Теперь исходя из общей площади здания можно получить необходимую мощность котельной.

Расчёт по объёму

Более точным, нежели предыдущий метод вычисления мощности, считается расчёт мощности котельной по объёму здания. Здесь можно учесть сразу и высоту потолков. Согласно СНиПам, на отопление 1 кубометра в кирпичном здании приходится затратить в среднем 34 Вт. В нашей фирме мы пользуемся различными формулами для расчета необходимой тепловой мощности, учитывающие степень утепленности здания и его месторасположение, а также необходимую температуру внутри здания.

Что ещё необходимо учесть при расчёте?

Для полного расчёта мощности блочно модельной котельной необходимо будет учесть ещё несколько важных факторов. Один из них — это горячее водоснабжение. Для его расчёта необходимо учесть сколько воды будет ежедневно потребляться всеми членами семьи или производством. Таким образом зная количество потребляемой воды, необходимой температуры и учитывая время года, можно рассчитать правильную мощность котельной. В основном принято добавлять к полученной цифре около 20% на нагрев воды.

Очень важным параметром является размещение отапливаемого объекта. Для применения географических данных при расчёте, нужно обратиться к СНиПам, в которых можно обнаружить карту средних температур для летнего и зимнего периодов. В зависимости от размещения нужно применить соответствующий коэффициент. Например, для средней полосы России актуальна цифра 1. А вот северная часть страны имеет уже коэффициент 1,5-2. Так, получив некую цифру при проведении прошлых исследований нужно произвести умножение полученной мощности на коэффициент, в результате станет известна конечная мощность для текущего региона.

Теперь, перед тем, как рассчитать мощность котельной для конкретного дома нужно собрать как можно больше данных. Имеется дом в Сыктывкарской обл., построенный из кирпича, по технологии и соблюдены все меры по избежанию теплопотерь, площадью 100 кв. м. и высотой потолков 3 м. Таким образом полный объем здания составит 300 метров в кубе. Так как дом кирпичный, нужно умножить эту цифру на 34 Вт. Получается 10,2 кВт.

С учётом северного региона, частых ветров и короткого лета, полученную мощность нужно умножить на 2. Теперь получается уже 20,4 кВт нужно затратить для комфортного проживания или работы. При этом необходимо учесть, что какая-то часть мощности пойдёт на нагревание воды, а это как минимум 20%. Но для запаса лучше взять 25% и умножить на текущую необходимую мощность. В результате чего получится цифра 25,5. Но для надёжной и стабильной работы котельной установки нужно ещё взять запас в 10 процентов для того, чтобы ей не приходилось работать на износ в постоянном режиме. Итого получается 28 кВт.

Вот таким не хитрым образом получилась необходимая для отопления и нагрева воды мощность и теперь можно смело выбирать блочно-модульные котельные, мощность которых соответствует полученной цифре в расчётах.

Расчёт тепловой мощности обогревателя для отопления вашего помещения

Размеры и другие требования по СНиП к котельной для частного дома

Обеспечить отопление частного дома можно разными способами. Наиболее широкое применение получили газовые системы с многофункциональными автономными котлами. Часто последние отвечают не только за микроклимат, но и за горячее водоснабжение. Они могут подключаться к центральным магистралям или к собственным, подведенным к резервуарам со сжиженным газом. Чтобы добиться максимальной безопасности эксплуатации оборудования, размещать его необходимо в отдельном помещении – котельной. Но и здесь не все так просто. Обязательно нужно следовать требованиям СНиП 42-01-2002, где указаны общие и специфические правила установки, допустимые размеры комнаты и т. д.

Какими должны быть размеры котельной в частном доме

Зависят размеры котельной в частном доме от мощности оборудования. Маломощные котлы до 60 кВт допускается размещать на кухне. В подвале и на цокольном этаже можно подготовить помещение для нагревателей мощностью от 60 до 150 кВт. Если котел имеет параметры свыше 160 кВт, котельную можно устроить на первом, цокольном этаже либо в отдельно стоящем сооружении.

По СНИП объем помещения для оборудования менее 30 кВт должен составлять 7,5 м3, от 30 до 60 кВт – 13, 5 м3, от 60 до 200 кВт – 15 м3. Здесь указаны минимальные цифры. Допускается организация котельной в комнатах и пристройках с большим количеством кубометров.

Другие требования к котельной

Природный газ имеет повышенную взрывоопасность. При отсутствии оттока продуктов его сгорания существует высокий риск отравления и удушья. Поэтому требования к обустройству котельной отличаются жесткостью. Помещения, предназначенные для установки оборудования – котлов или бойлеров должны:

  • иметь естественное освещение;
  • оснащаться эффективной системой вентилирования;
  • обладать подводом воды и водостока.

Большое значение имеет не только наличие, но и площадь окна. Она должна составлять как минимум 3 см3 на кубометр объема комнаты/пристройки. Важно, чтобы конструкция была распашной, а створки открывались наружу. Обязательной является форточка. Она должна оставаться всегда открытой для отвода вредных веществ на случай утечки.

Естественная вентиляция, представленная воздуховодами и дымоходная труба – неотъемлемые составляющие системы отопления. Они должны конструироваться согласно требованиям.

В последнем изменении СНиП технические нормы обязывают владельца частного дома смонтировать автоматизированную систему отключения подачи природного газа при превышении степени загазованности в помещении.

Внутренняя или пристроенная котельная

В доме газовый котел разрешается устанавливать, если его показатели мощности составляют не более 150-160 кВт. Но даже при меньших значениях при возможности стоит предусмотреть отдельную пристройку.

Сооружение под котельную, как показывают нормативные требования, должно возводиться из негорючих строительных материалов. К числу таковых относятся тяжелый и легкий бетоны, кирпич, шлакоблоки. Его минимальный объем – 15 кубометров. Стены должны иметь высоту от 2,2 м. Важно, чтобы вентиляционная система обеспечивала трехкратную замену воздуха за час. Требования к размеру и конструкции окон являются идентичными.

Чтобы избежать ошибок при проектировании, строительстве и оборудовании котельной, доверять реализацию поставленной задачи необходимо профессионалам. Соответствие сооружения правилам СНиП– непросто утвержденные правила. Это возможность достичь высокой безопасности, сохранить здоровье, жизнь домочадцев и целостность материальных ценностей.

Как правильно рассчитать котельную?

Содержание:



Виды котельных

Одной из важнейших функциональных составных любого здания является система отопления. Правильно подобранная и рассчитанная котельная – обязательное условие комфортной жизни. Ниже специалисты компании Котел52 предоставят полный обзор актуальных вопросов, связанных с котельными.

Какие вообще котельные бывают? Как обустроить котельную? Остановимся лишь на наиболее применяемых их видах.

По виду топлива:

  • Газовые котельные, главное преимущество которых – экологичность и относительная экономичность. Они довольно просты в устройстве и обслуживании и, что важно, автономны в течение длительного времени.
  • Котельные на жидком топливе. Обычное для них топливо – мазут, дизельное топливо и отработанное масло. Они так же просты в обслуживании, их легко и быстро можно ввести в эксплуатацию. В них можно автоматизировать все что можно, и они отличаются высокой производительностью. Единственный сложный момент с такого вида котельными – это должна быть отдельная котельная, оборудованная превосходной вентиляцией, пожаротушением и емкостями для топлива.
  • Котельные на твердом топливе. Они работают на угле, дровах, торфе, отходах лесной промышленности. То есть топливо повсеместно доступное, относительное недорогое. При этом для их установки и ввода к эксплуатации необходимы систем топливоподачи и удаления шлаков и золы.
  • Водогрейные. Это котельные, к которым мы все привыкли и которые обычно используются в системах отопления и горячего водоснабжения небольших зданий. Как видно из названия, здесь в качестве теплоносителя используется вода. Нагрета она бывает до +110°С;
  • Паровые. В них используется пар, и такие котельные чаще можно встретить на промышленных предприятиях. В них пар применяют в производственных процессах.
  • Комбинированные. Они совмещают параметры первых двух типов, и также обычно встречаются на промышленных предприятиях.
  • Масляные. Редкий тип котельных, использующих в качестве теплоносителя специальное масло и другие жидкости, способные нагреваться до +300°С.

Виды котельных по способу обслуживания:

  • Автоматизированные. Котельные, не требующие вмешательства в процессе работы;
  • Механизированные. Обустроены простейшими механизированными элементами топливоподготовки, топливоподачи и очистки, что облегчает работу и процесс обслуживания;
  • Котельные с ручным обслуживанием. Весь процесс обслуживания осуществляется вручную.



Стандартный перечень требований к котельной

Как сложный технологичный элемент системы отопления здания или комплекса зданий, котельная имеет немало требований к себе. Приведем основные из них.

  • Площадь помещения должна составлять не меньше 10 м2. При этом рекомендуется иметь не менее 15 м2. Дополнительно за каждый киловатт мощности к площади котельной следует добавлять 0,2 м3. Потолки в твердотопливных котельных должны быть на высоте не ниже 250 сантиметров.
  • Котельная должна иметь отдельный вход, и, разумеется, не должно быть жилым. Также запрещено размещение отопительных помещений под чердаком.
  • Обязательный элемент котельной – окно. Его площадь выводится как 0,03 м2 на каждый кубический метр пространства. Это следует из соображения приоритета естественного освещения над электрическим. Если естественного освещения недостаточно, то разрешается иметь искусственное, а также и аварийное освещение.
  • Если котельная выполнена как пристройка к главному строению, то при этом она должна примыкать к глухой стене главной постройки. Наименьшее допустимое расстояние от окон и дверей должно составлять не менее метра.
  • Помещение выполняется из жароустойчивых материалов. Наилучшее решение для котельных – кирпич или керамическая плитка. При неимении такой возможности допускается штукатурка. Если помещение деревянное, то обязательна противопожарная пропитка и обшивка противопожарными листами. Твердотопливные пиролизные котлы можно ставить только на пол.
  • Вентиляционный канал приточного воздуха необходимо выполнить сечением большим, чем сечения дымохода. Эти каналы должны быть постоянно открытыми. Наилучшим решением будет выполнить их в нижней части двери. Объем приточного воздуха составляет сумму объема, необходимого для горения, и объема вытягиваемого воздуха. Обязательно проверьте качество тяги!



Оборудование для котельной или как устроена котельная



Котел отопления (твердотопливный)

В котлах нашего производства происходит сгорание древесины с использованием пиролиза. Для этого требуется одна камера сгорания для сжигания древесного газа, образующегося при пиролизе во второй камере.

Бойлер

Бойлер представляет собой бак с расположенной внутри спиралеобразной трубкой. В этом змеевике происходит постоянная циркуляция воды с помощью циркуляционного насоса. Так обеспечивается подогрев воды для горячего водоснабжения. Терморегуляция выполняется посредством термостата. В бойлере обычно предусматриваются два патрубка. Подогретая в котле вода поступает в бойлер через патрубок ввода, а из бойлера через патрубок вывода в контуры отопления. Точная схема зависит от схемы отопления.

Расширительные баки

Расширительные баки предназначены для периодического выпуска воздуха, который всегда содержится в отопительной системе и системе горячего водоснабжения. Эти баки всегда устанавливают в верхней точке системы.

Устройства регулирования

В котельных необходима система регулирования, отвечающая за управление элементами котельной. Такие устройства бывают ручными и автоматическими.

Ручные устройства имеют защитный ограничитель температуры для отключения системы в случае перегрева котла, простейший регулятор и указатель температуры.

Защитный ограничитель температуры присутствует в любом устройстве регулирования, и представляет из себя датчик с настройкой на определенную температуру.

Все автоматические устройства регулирования привязаны к температуре наружного воздуха. Такая автоматика имеет набор кривых зависимости температуры воды в системе отопления от температуры наружного воздуха. В зависимости от погоды снаружи выбирается кривая с оптимальной крутизной, при которой комфортная температура внутри достигается с наименьшими затратами топлива. Также имеется дополнительную регулировка, позволяющая скорректировать температуру котла, если резко изменились условия снаружи. Автоматика также поможет скорректировать показатели, если температура подобрана неправильно.

Автоматика может обеспечивать несколько режимов работы котла. Например, экономичный режим, когда котел автоматически снижает температуру теплоносителя. Или режим защиты от замерзания, при которой обеспечивается лишь минимальная температура воды, чтобы избежать ее замерзания. Параметры могут изменяться в заданных пределах специалистами компании Котел52, но всегда есть возможность сброса до заводских настроек.

Циркуляционный насос

Циркуляционный насос создает необходимый напор в системе отопления. Разумеется, для его работы необходимо электричество. Это может создать определенные неудобства, но в долгосрочной перспективе повышает общий КПД системы и способствует улучшить ее энергоэффективность.

Трубопроводы обвязки котельного оборудования.

Правильно выполненная обвязка равномерно распределяет тепло по контурам, помогает предотвратить перегрев котла и обеспечивает здание горячей водой. Простая обвязка предусматривается для усложненных и дорогих котлов, которые уже включают в себя технологический перечень устройств. Сложная обвязка выполняется самостоятельно после покупки простого котла.

Современная трубная обвязка выполняется из полипропиленовых труб, обычно с армированием из стекловолокна. Это литые монолитные трубы, которые перед монтажом можно вообще не зачищать. Такое решение позволяет быстро их смонтировать и надежно эксплуатировать.

Гравитационная схема основана на разности в давлении воды в котле и воды в контуре. В этой схеме обходятся без циркуляционного насоса. Однако даже при наличии насоса следует проверить систему отопления так, чтобы она могла функционировать без него (в случае отключения электроэнергии).

Работа циркуляционного насоса создает принудительную схему. Насос способствует повышению КПД системы отопления и снижению затрат на топливо.

Запорная арматура

Чаще всего в качестве запорного устройства можно встретить простой шаровой кран. У него лишь два рабочих положения – «открыто» или «закрыто». Это простое устройство с латунным корпусом, в который встроен элемент в виде шара с отверстием. Используются такие устройства для отделения радиаторов от системы для обслуживания, для отключения контуров, для опорожнения и наполнения системы. Также применяются обратные клапаны. Они служат для пропуска воды в одну сторону, и наглухо перекрывать ее движение в обратную. Устанавливаются они обычно в обвязке котлов. Балансировочный вентиль обеспечивает установленный расход воды, который, в свою очередь регулируется с помощью радиаторных термостатов.

Термостатический клапан регулирует подачу воды через батарею в зависимости от температуры в помещении. Устанавливается обычно в комплекте с выносным терморегулятором для управления расходом воды.

Если необходимо регулировать температуру путем смешения двух потоков разной уровня нагрева, то необходимо предусмотреть трехходовой клапан. Это латунный корпус с тремя патрубками с управляемым штоком, управляемый термостатическим приводом.

Элементы подключения отопительного котла к дымоходу.

С учетом высоких температур газов на выходе из котла, рекомендуется использовать стальные или керамические дымоходы.

При эксплуатации кирпичного дымохода Вы можете встретить множество проблем, связанных прежде всего с образованием конденсата и сложной очисткой. Поэтому в последнее время все чаще можно встретить нержавеющую сталь. Такие дымоходы имеют небольшой вес, просты при монтаже и обслуживании, при этом не требуется фундамент.

Дымоходы можно разделить на одностенные (на них тоже образуется конденсат на внутренней поверхности, поэтому при сильных морозах дымоход может замерзнуть) и двухстенные (труба в трубе, и между ними теплоизоляция, что исключает образование конденсата и повышает стоимость)

Необходимо верно подобрать длину и диаметр дымохода. Это критично для корректной работы всей котельной установки. Это можно легко определить на стадии проектирования с помощью специалистов компании Котел52. Их рекомендации приведены ниже

Таблица 1 – Зависимость габаритов дымохода от мощности котла

Мощность, кВт

Диаметр, мм

Высота, м

18

130

7

28

150

8

45

150

9

65

200

10

90

250

11-13



В общем случае дымоходы состоят из таких элементов, как:

  • Стакан.
  • Сэндвич трубы.
  • Сборник конденсата.
  • Искрогаситель.
  • Оголовок.
  • Очиститель.

Для очистки от сажи в основании дымохода требуется карман. Крепление к несущим конструкциям осуществляется с помощью кронштейнов. Чтобы исключить образование конденсата, необходимо обеспечить дополнительным утеплителем. Для слива конденсата используется тройник.



Как рассчитать мощность котла

В общем случае мощность котла можно определить, как Wкот = S*Wуд/10

Где S – площадь отапливаемого помещения

Wуд – удельная мощность котла (на каждые 10 м2):

  • для северных городов 1.5-2 кВт;
  • для южных городов – 0.7-0.9 киловатта;
  • для городов Московской области – 1.2-1.5 киловатта.

Такой расчет основан на потолке 2,5 м. Если высота отличается от принятой в расчете, то следует применять корректирующие коэффициенты в большую или меньшую сторону (читай ниже).

Обязательно надо принимать во внимание коэффициенты тепловых потерь здания. Упрощенно можно принимать максимальные потери с коэффициентом в 1,5. Такие данные можно применять, например, для деревянных дверей, стен из бетона или в один кирпич, деревянных окон, или если дом утеплен ненадлежащим образом.

Если есть качественное утепление и современные стеклопакеты, двойные двери с тамбуром, то можно применить коэффициент 1,15.

Предварительный расчет экспертов компании Котел52 поможет избежать завышенных затрат при эксплуатации системы отопления. Если система уже установлена, они смогут проверить котельную.

Также следует закладывать дополнительную мощность, если предполагается установка системы горячего водоснабжения. В таком случае для средних размеров дома добавляется дополнительные 10 кВт.

Таблица 2 – Подбор мощности котла и средний расход топлива

Площадь, м2

Мощность, кВт

Расход топлива

Твердое топливо

Дизельное топливо

Обычный

Котел52

100

10

3

1,5

1

130

13

4,5

3

1,3

160

16

6

3

1,6

200

20

7,5

4

2

250

25

9

5

2,5



Это самый простой способ подобрать котел отопления по мощности. При анализе многих готовых расчетов была выведена средняя цифра: на отопление 10 квадратных метров площади требуется 1 кВт тепла.

Чтобы было понятнее, приведем пример расчета мощности котла отопления по площади. Имеется одноэтажный дом 12*14 м. Находим его площадь. Для этого умножаем его длину и ширину: 12 м * 14 м = 168 м2. По методике, делим площадь на 10 и получаем требуемое количество киловатт: 168 / 10 = 16,8 кВт. Для удобства использования цифру можно округлить: требуемая мощность котла отопления 17 кВт.

Учет высоты потолков

В домах потолки могут быть выше чем 2,5 м. Если разница составляет всего 10-15 см, ее можно не учитывать, но, если высота потолков более чем 2,9 м, придется делать перерасчет. Для этого находят поправочный коэффициент (поделив фактическую высоту на стандартную 2,6 м) и на него умножают найденную цифру.

Пример поправки на высоту потолков. В здании высота потолков — 3,2 метра. Требуется пересчитать мощность котла отопления для данных условий:

  • Высчитываем коэффициент. 3,2 м / 2,6 м = 1,23.
  • Корректируем результат: 17 кВт * 1,23 = 20,91 кВт.
  • Округляем, получаем 21 кВт потребуется для обогрева

Как видите, разница вполне приличная. Если ее не учесть, нет гарантии, что в доме будет тепло даже при средних зимних температурах, а уж о сильных морозах и говорить не приходится.



Уточненный расчет мощности котла

В общем виде формула для уточненного расчета мощности котла имеет следующий вид:

Wкот = Qt*Kзап

где:

  • Qt – теплопотери объекта, кВт.
  • Кзап – коэффициент запаса, на величину которого рекомендуется увеличить расчетную мощность объекта. Как правило, его величина находится в пределах 1,15…1,20 (15-20%).

Прогнозируемые потери тепла определяются по формулам:

Qt = V*ΔT*Kp/860, V = S*H;

где:

  • V – объем помещения, м. куб.;
  • ΔT – разница между наружной и внутренней температурой воздуха, °С;
  • Кр – коэффициент рассеивания, зависящий от степени теплоизоляции объекта.

Коэффициент рассеивания выбирается исходя из типа здания и степени его теплоизоляции.

  • Объекты без теплоизоляции: ангары, деревянные бараки, сооружения из гофрированного железа и пр. – Кр = 3,0…4,0.
  • Здания с низким уровнем теплоизоляции: стены в один кирпич, деревянные окна, шиферная или железная крыша – Кр принимают равным в пределах 2,0…2,9.
  • Дома со средней степенью теплоизоляции: стены в два кирпича, небольшое количество окон, стандартная крыша и т. д. – Кр составляет 1,0…1,9.
  • Современные, хорошо утепленные здания: теплый пол, окна с двойными стеклопакетами и т. д. – Кр находится в диапазоне 0,6…0,9.

Как правило, такой расчет осуществляется по следующим данным:

  • усредненное значение температуры наружного воздуха в самую холодную неделю в зимнее время года;
  • температура воздуха внутри объекта;
  • наличие или отсутствие горячего водоснабжения;
  • данные о толщине наружных стен и перекрытий;
  • материалы, из которых выполнены перекрытия и наружные стены;
  • высота потолков;
  • геометрические размеры всех наружных стен;
  • количество окон, их размеры и подробное описание;
  • информация о наличии или отсутствии принудительной вентиляции.

Пример расчета линейки котлов, предназначенных для обогрева домов разной площади, приведен в таблице:



Примечание к столбцу 11: Нс – навесной атмосферный котел, А – котел напольного типа, Нд – турбированный котел настенного типа.



Расчет по объему

В случае с определением мощности котла отопления для квартиры можно использовать другую методику, которая основывается на нормах СНиПа. В них прописаны нормы на отопление зданий:

  • на обогрев одного кубометра в панельном доме требуется 41 Вт тепла;
  • на возмещение теплопотерь в кирпичном — 34 Вт.

Чтобы использовать этот способ, надо знать общий объем помещений. В принципе, этот подход более правильный, так как он сразу учитывает высоту потолков. Тут может возникнуть небольшая сложность: обычно мы знаем площадь свой квартиры. Объем придется высчитывать. Для этого общую отапливаемую площадь умножаем на высоту потолков. Получаем искомый объем.

Пример расчета мощности котла для отопления квартиры. Пусть квартира находится на третьем этаже пятиэтажного кирпичного дома. Ее общая площадь 87 кв. м, высота потолков 2,8 м.

  1. Находим объем. 87 * 2,7 = 234,9 куб. м.
  2. Округляем — 235 куб. м.
  3. Считаем требуемую мощность: 235 куб. м * 34 Вт = 7990 Вт или 7,99 кВт.
  4. Округляем, получаем 8 кВт.
  5. Так как вверху и внизу находятся отапливаемые квартиры, применяем коэффициент 0,7. 8 кВт * 0,7 = 5,6 кВт.
  6. Округляем: 6 кВт.
  7. Котел будет греть и воду для бытовых нужд. На это дадим запас в 25%. 6 кВт * 1,25 = 7,5 кВт.
  8. Окна в квартире не меняли, стоят старые, деревянные. Потому применяем повышающий коэффициент 1,2: 7,5 кВт * 1,2 = 9 кВт.
  9. Две стены в квартире наружные, потому еще раз умножаем найденную цифру на 1,2: 9 кВт * 1,2 = 10,8 кВт.
  10. Округляем: 11 кВт.

Методику можно использовать и для расчета мощности котла для кирпичного дома.



Расчет отопления — теплопотери и мощность

Упрощенная формула расчета необходимой тепловой мощности для отопления одного помещения выглядит так:

Тепловая мощность, требуемая на обогрев одного помещения = Резервный коэффициент * Количество ватт на отопление одного метра помещения * Площадь помещения * Коэффициент теплопотерь через окна * Коэффициент соотношения площади окон * Коэффициент теплопотерь через стены * Коэффициент зимних температур воздуха * Коэффициент наружных стен * Коэффициент потолка * Коэффициент высоты потолка * Коэффициент ГВС

Соответственно, для определения общей тепловой мощности, требуемой для отопления дома, необходимо сложить расчетные показатели тепловых мощностей отдельных помещений.

Резервный коэффициент необходим для обеспечения запаса мощности на случай сильных морозов, в которые системе отопления для поддержания в доме комфортной температуры придется работать с увеличенной мощностью. Как правило, этот коэффициент при расчете принимается равным 1,2.

Количество ватт на отопление одного метра помещения зависит от типа комнаты и ее назначения. Стандартное на отопление 1 м2 требуется 100 ватт. Если помещение планируется нежилым (кладовая, прачечная и т.д.), это значение можно уменьшить. Для ванных комнат, детских и любых других помещений, где комфортной является температура воздуха чуть выше, чем в остальных комнатах этот показатель следует увеличить.

Коэффициент теплопотерь через окна зависит от формата и качества стеклопакетов, установленных в доме. Для самых простых однокамерных окон этот коэффициент при расчете равен 1,27, для двухкамерного стеклопакета – 1, для трехкамерного – 0,85.

Коэффициент соотношения площади окон определяется соотношением площади окон в помещении к площади помещения (по полу) и составляет, в зависимости от соотношения:

  • при соотношении 10% — 0,8
  • 20% — 1,0
  • 30% — 1,2
  • 40% — 1,4
  • 50% — 1,5

Этот коэффициент наглядно показывает, насколько тепловая мощность системы отопления дома с обычными окнами может отличаться о дома с панорамным остеклением.

Коэффициент теплопотерь через стены зависит от того материала, из которого изготовлены стены дома и наличия теплоизоляции в стенах. Для самых распространенных материалов стен этот коэффициент расчета отопления будет таким:

  • кирпичных стен (в два кирпича) с утеплителем 150 мм – 0,85
  • кирпичных стен (в два кирпича) без утеплителя – 1,1
  • пенобетонных блоков – 1
  • бревна (сруб) – 1,25
  • обычного бетона без утепления – 1,5

Коэффициент зимних температур воздуха соответствует усредненному показателю отрицательных температур самого холодного месяца (как правило, января или февраля)

  • для -15°С он составляет 0,9
  • для -20°С – 1
  • для -25°С – 1,1

Коэффициент наружных стен зависит от того, какое количество стен помещения является наружными, т.е. не смежными с другими помещениями.

  • если в помещении всего одна стена является наружной, коэффициент будет равен 1
  • для двух стен – 1,2
  • для трех – 1,22

Коэффициент потолка учитывается в расчете отопления таким образом:

  • если над помещением есть неотапливаемое помещение (чердак, мансарда) – 1
  • если над помещением есть утепленный чердак – 0,9
  • если над помещением располагается отапливаемая комната – 0,82

Коэффициент высоты потолка определяет в расчете зависимость необходимой по тепловым расчетам мощности системы отопления от объема воздуха в помещении, определяемого высотой потолка. Чем выше потолки, тем большее количество тепловой мощности потребуется для отопления.

  • для комнат со стандартной высотой потолков 2,5 метра этот коэффициент будет равен 1
  • для потолков 3 метра – 1,05
  • для потолков 5 метров – 1,1

Коэффициент ГВС

Для проживания в доме помимо отопления необходима также и система горячего водоснабжения. Проще и выгоднее всего организовать ее не отдельными водонагревательными элементами, а с помощью комбинации работы отопительного котла и бойлера косвенного нагрева. При такой схеме вода будет нагреваться за счет прохождения через бойлер теплоносителя системы отопления, что потребует увеличения мощности отопительного оборудования. При организации горячего водоснабжения от отопительного котла коэффициент ГВС для формулы расчета будет составлять от 1,2 до 1,3 (в зависимости от количества проживающих в доме потребителей горячей воды).



Что будет, если неправильно рассчитать требуемую мощность

Если мощность твердотопливного котла отопления выбрана меньше расчетной, то котёл будет работать на пределе возможностей. И само собой, это неизбежно приведет к преждевременному его износу. В таком случае также стоит ожидать крайне медленный прогрев системы отопления, а также температуру в жилых помещениях ниже комфортной.

Мощность котла выше расчетной приводит к быстрому образованию сажи дымохода. Это чревато образованием конденсата в дымоходе, и как следствие еще более интенсивным оседанием сажи. В таких случаях приходится решать проблему с помощью различных распределителей и теплоаккумуляторов, что не является дешевым мероприятием. Следовательно, правильный выбор мощности поможет правильно определить стоимость котельной на начальных этапах. Если купить твердотопливный пиролизный котел в компании Котел52, то все основные вопросы отопления Вашего дома будут решены заблаговременно.

Посмотрите наше видео

Руководство по выбору котла нужного размера и типа

Газовая котельная

«Котел какого размера мне нужен?» Это отличный вопрос. Читайте дальше, чтобы узнать, как выбрать правильный размер.

Выбор котла подходящего размера для вашего дома — ваше самое важное решение.

Если вашему дому нужен новый бойлер, спросите себя: «Какой размер бойлера мне нужен?» Размер котла — это один из факторов, определяющих ваши ежемесячные затраты на электроэнергию.

Рынок бытовых котлов растет.По прогнозам, к 2024 году ежегодно будет устанавливаться 10 миллионов единиц оборудования.

Почему размер котла имеет значение

Бытует мнение, что чем больше ваш котел, тем лучше. Другие люди просто выбирают самое доступное.

Но если вы выберете слишком маленький котел, он не сможет удовлетворить ваши потребности в нагреве воды. С другой стороны, слишком большой расход энергии приводит к более высоким затратам и ненужному ущербу для окружающей среды.

  • Сколько открытых кранов в вашем доме?
  • Насколько велик ваш дом в квадратных футах?
  • Сколько радиаторов будет работать в котле?

Еще одно соображение — это количество людей в вашем доме.Насколько загружен дом, и регулярно ли используются душевые и ванные комнаты?

Причины купить новый котел

Причины, по которым вам нужен новый котел, помогут определить нужный вам размер.

  • Если предыдущий котел вышел из строя, был ли он перегружен?
  • Замена котла — это часть ремонта дома?
  • Будет ли покупка частью нового строительного проекта, когда все будет новым?

Эти вопросы заставят вас искать что-то очень эффективное.

Три типа котельных систем

В вашем доме много кранов и комнат, нуждающихся в горячей воде. Существует три основных типа котельных систем:

  1. Комбинированный котел , также известный как комбинированный котел, нагревает воду по запросу из центральной точки и подает ее в остальную систему под большим давлением. Котел не накапливает нагретую воду. Он экономичен, доступен на месте по приемлемым для кошелька ценам, а его установка невысока.
  2. Обычные котлы нагревают воду и хранят ее для дальнейшего использования.Их также называют отопительными или газовыми котлами. Он идеально подходит для большого дома, в котором живет более двух человек.
  3. Системные котлы имеют большее количество встроенных компонентов. Эти функции упрощают их установку и помогают сэкономить место.

Определите лучший размер

Когда дело доходит до его реальных размеров и конфигурации, эксперт может определить, какой котел вам нужен. Но онлайн-калькуляторы могут примерно указать нужный вам размер и стоимость его установки.

Комбинированные котлы бывают разных размеров. Они варьируются от малых от 24 до 27 кВт, средних от 28 до 34 кВт и больших от 35 до 42 кВт.

В киловаттах: чем выше потребность в горячей воде, тем больше должна быть киловатт.

  • Малогабаритные котлы мощностью от 24 до 27 кВт лучше всего подходят для небольших домов с одной ванной комнатой и не более 10 радиаторов
  • Средние котлы лучше всего подходят для домов с примерно 15 вентиляционными отверстиями и тремя ваннами
  • Большие котлы идеально подходят для большие дома с 20 радиаторами и тремя ванными комнатами

Но там, где два душа обычно работают одновременно, системный котел может быть лучшим вариантом.

Ваш инженер может помочь вам принять решение.

Если вы застряли и не можете найти лучший ответ на вопрос «какой размер котла мне нужен», позвольте вашему инженеру помочь вам решить. Он бесценный ресурс, который объяснит вам все, что вам нужно знать о размерах котлов.

Возможно, он не будет заинтересован в установке определенных типов. Однако он поможет вам пройти самый сложный этап принятия решений.

Не выбирайте котел по цене. Вы можете обнаружить, что самое дешевое — не обязательно самое лучшее.Выбирайте котел, который гарантирует вам долгую службу, энергоэффективность, низкие затраты на техническое обслуживание и надежность.

Какой размер котла мне нужен — последние мысли

Среди расходов, которые вы должны учитывать, — расходы на отопление. Одним из факторов является размер вашего котла. Перед тем, как установить его, убедитесь, что вы знаете, какой размер котла вам нужен.

Поговорите со специалистом по котлам. Сравните предложения разных поставщиков. Проверьте надежность бренда по отзывам независимых пользователей.

Размер котла, который вы покупаете, зависит от многих факторов.Один из них — размер вашего дома. Также важен тип котельной системы. Обычный бойлер, например, потребляет больше энергии, потому что он нагревает и сохраняет воду горячей для дальнейшего использования.

Если вам нужна помощь, к вашим услугам профессиональная команда Eyman Plumbing Heating & Air. Позвоните нам сегодня по телефону (402) 731-2727, чтобы начать работу.

Выбор правильного размера вашей котельной позволит оптимизировать работу системы

Автор: ANDREW MACALUSO и THERESA D’AMORE

При проектировании котельной необходимо учитывать ключевые факторы.Физическая планировка должна соответствовать отведенному пространству, но при этом обеспечивать место для работы техников по техническому обслуживанию. Сосредоточение внимания на трубопроводах, элементах управления и вспомогательном оборудовании может помочь снизить расходы на топливо и техническое обслуживание. Также очень важно правильно подобрать размер оборудования, чтобы предотвратить чрезмерную цикличность в течение длительного срока эксплуатации.

Выбор дизайна

Первое решение — это количество единиц, способных удовлетворить тепловую нагрузку. Хорошая цель — 3-5 теплообменников. Идеальная котельная будет иметь минимум два блока для тепловой нагрузки и третий для резервирования N + 1.Чтобы уменьшить размер «избыточного» котла, можно также установить установку 3 + 1 или 4 + 1. В этих случаях резервный котел будет составлять 33% или 25% проектной нагрузки и может снизить начальные затраты на оборудование при сохранении мощности и резервирования станции (рисунок 1). Также может быть эффективным использование оборудования разного размера.

Возврат к увеличению количества блоков уменьшается из-за затрат на техническое обслуживание и увеличения занимаемой площади. Для завода 3 + 1 требуется «резервный» блок на 33% от мощности завода, а для конструкции 6 + 1 потребуется только резервный блок на 17% от мощности завода.Недостатком является то, что стоимость обслуживания семи единиц намного выше, чем стоимость обслуживания четырех единиц.

Другое решение — использование «модульного» котла для увеличения резервирования установки. Эти котлы представляют собой полную котельную установку в едином корпусе с одним набором соединений для газа, воды и дымохода.

Привлекательность модульного котла заключается в том, что каждый блок имеет резервирование многокотловой установки. При проектировании этих заводов учитываются те же соображения, что и при проектировании более крупных заводов; цель — 3-5 теплообменников — считается идеальной.Модульные котлы лучше всего применять в легких коммерческих целях, в которых может быть место только для одного или двух агрегатов. При установке только одного модульного блока важно понимать, что блок необходимо будет отключить для обслуживания и других работ; На критических объектах всегда следует устанавливать резервный блок для обеспечения бесперебойной подачи тепла.

После выбора оборудования проектировщики должны проверить трубопроводы, вентиляцию и средства управления. Предварительный учет этих элементов предотвратит перерасход графика и дорогостоящие заказы на изменение.Распространенной ошибкой является игнорирование потребностей в вытяжном и приточном воздухе до тех пор, пока оборудование не прибудет для установки, и в этот момент может не быть способа безопасно направить выхлоп, что приведет к перерасходу средств и графика. Вентиляция заслуживает внимательного рассмотрения, так как требования могут сильно различаться.

Установка, вопросы по занимаемой площади

После того, как котлы подобраны и определено количество агрегатов, они должны быть размещены в механическом помещении. При этом будьте осторожны, чтобы не получить доступ к занимаемой площади из-за ущерба для удобства обслуживания!

Хотя на чертеже может выглядеть хорошо, когда блоки находятся всего в нескольких дюймах друг от друга, их обслуживание становится проблемой.Обеспечьте как можно больше места между блоками. Когда помещение недоступно, некоторые производители допускают «зазор с нулевой стороны», когда котел размещается непосредственно рядом со стеной или соседним котлом. Хорошее практическое правило — использовать нулевой зазор только с одной стороны и оставлять другую сторону доступной для обслуживания (рис. 2).

После установки котлов необходимо проложить воздуховоды, трубы для газа и воды, электрические кабели и кабели связи. Другое оборудование в механическом помещении, такое как верхние обогреватели, также играет важную роль.Важно понимать, сколько свободного пространства должно быть установлено над оборудованием.

Другая переменная — это то, как котлы будут перемещены на место. В новостройке есть возможности, так как котлы можно размещать до монтажа стен или потолка. Однако, если оборудование не будет доставлено вовремя, могут возникнуть задержки по проекту. Затраты могут быстро увеличиваться за каждый день, когда один аспект приостановлен, и его необходимо учитывать.

При модернизации возникают другие проблемы.Если оборудование не может пройти через существующие коридоры и двери, возможно, потребуется снести и восстановить стену или открыть потолок, а затем отремонтировать. Для установки в пентхаусе, если котел не помещается в лифте или слишком велик для установки по лестнице, может потребоваться строительный кран и связанные с ним расходы.

Установка для конденсации

При изменении существующих систем существует возможность полностью отремонтировать систему. Но позволит ли это бюджет? Эти простые изменения трубопроводов, насосов или элементов управления могут дать экономию:

• Сброс температуры повысит эффективность оборудования и снизит затраты на топливо.Это относится к наружным или сезонным сбросам, а также к графикам сбоев в ночное время и в выходные дни;

• Регулировка температуры подачи в систему очень эффективна для снижения затрат без ущерба для комфорта пассажиров;

• Замедление потока воды в сочетании с более низкой температурой подачи экономит энергию насоса и затраты на топливо. Поскольку скорость потока обратно пропорциональна ΔT, ее снижение приведет к снижению температуры возвратной воды и повышению эффективности;

• Если в существующей системе используются трубопроводы из первичного и вторичного контуров, а потребность в зданиях превышает 1 млн. Баррелей в час, переход на конфигурацию только из первичного контура снизит эксплуатационные расходы.Следует отметить, что водотрубные теплообменники следует устанавливать только в системе первичного и вторичного контура, чтобы защитить теплообменник от ∆Ts, превышающих допустимые по конструкции.

Важность диапазона изменения

Чрезмерная цикличность приведет к увеличению затрат на электроэнергию и внеплановое обслуживание, а также к сокращению срока службы механического оборудования. Самый простой способ предотвратить езду на велосипеде — это выбрать оборудование с достаточным запасом хода. При установке нескольких котлов, диапазон регулирования «добавляется» среди котлов, так как входная мощность может варьироваться от всех агрегатов при максимальном огне до одной модели при минимальном возгорании.

Переналадка очень важна, потому что котельные рассчитаны на самые холодные дни года. Эти «расчетные дни», однако, составляют 50%) котельная будет работать со значительно сниженной потребляемой мощностью в холодные месяцы. Поскольку конденсационные котлы более эффективны при более низких скоростях сжигания, наличие большого диапазона регулирования напрямую ведет к экономии топлива.

Миф о массе котла

Существует заблуждение, что цикличность можно предотвратить, используя конденсационный котел большой массы.Как правило, неконденсирующиеся котлы Scotch-Marine или чугунные котлы считаются большими по массе по сравнению с моделями с «маломассивными» теплообменниками из нержавеющей стали, меди или алюминия. Некоторые конструкции, такие как более крупные конденсационные котлы из нержавеющей стали или конденсационные чугунные котлы, можно охарактеризовать как «средние по массе».

Необходимость в буферном баке определяется тепловой массой, присутствующей в системе отопления (включая котел), минимальной нагрузкой системы, минимальным временем цикла котла и отклонением котельной установки.Единственное влияние на массу котла будет заключаться в рекомендуемом минимальном времени цикла.

Секвенирование и свинцовые котлы

Последовательность работы котельной и регулирующая скорость горения могут повлиять на эксплуатационные расходы и долговечность системы. При вызове тепла загорится одиночный котел. Обычно это называют «ведущим» котлом, а последний блок — «запаздывающим». В установке с несколькими котлами ведущий котел должен вращаться, чтобы уравновесить общее количество часов работы и количество циклов на каждом блоке.Это приводит к меньшему количеству внеплановых сервисных вызовов и менее частой замене компонентов. Это также упростит планирование замены по окончании срока службы.

Вообще говоря, бойлеры с большой массой более эффективны при полном огне, чем при неполной нагрузке. И наоборот, конденсационные котлы и котлы средней или малой массы нередко имеют очень низкие потери в рубашке, составляющие

Собираем все вместе

Идеальная котельная будет иметь достаточно теплообменников для обеспечения надежной работы и достаточного резервирования системы без дополнительных затрат на техническое обслуживание.Котлы следует выбирать с учетом простоты установки и занимаемой площади, а также с достаточно большим диапазоном изменения, чтобы предотвратить циклическое переключение при низких нагрузках. Органы управления котлами должны чередовать ведущие котлы и упорядочивать несколько котлов для повышения эффективности эксплуатации и обслуживания. Уравновешивая все эти факторы, можно спроектировать эффективную установку, чтобы максимизировать эффективность нагрева при одновременном снижении затрат на техническое обслуживание и установку.

Оба автора — инженеры. Базируясь в Бостоне, Макалузо является менеджером по продуктовым решениям в AERCO International.Д’Амор живет в Нью-Йорке и является менеджером по системному проектированию в компании Watts Water Technologies.

Как правильно выбрать размер парового котла для вашего бизнеса

При покупке и установке нового котла или замене котла для вашего бизнеса необходимо учитывать множество факторов. Вам, естественно, нужна система парового котла, в которой высокая эффективность сочетается с возможностью производить достаточно пара для растущих потребностей вашего предприятия. Вам необходимо решить, на каком виде топлива будет работать ваш котел (например,г., природный газ, топочный мазут, пропан). И, конечно же, выбор размера парового котла — одна из самых важных задач, особенно если вы столкнулись с ограниченным физическим пространством в вашей котельной. Давайте рассмотрим процесс подбора котельной системы в соответствии с потребностями вашей компании.

Факторы, которые следует учитывать при выборе размера парового котла

Выбор правильного размера котла для вашего предприятия будет во многом зависеть от трех важных факторов: эксплуатационные потребности, потребность в нагрузке и доступное пространство.Давайте подойдем к ним по одному.

Операционные потребности

У каждого предприятия разные потребности в горячей воде и паре. Планируете ли вы использовать паровую систему исключительно в рамках производственного процесса или она будет использоваться в различных целях? Планируете ли вы также встраивать котел в систему отопления и / или водонагреватель? Учитывается ли давление пара? Ответы на эти вопросы помогут вам определить общую требуемую паропроизводительность и потребности в BTU — и, в более широком смысле, размер вашего котла.

Требуемая нагрузка

Еще один фактор, который следует принять во внимание, — потребуется ли вам постоянная подача пара в течение длительных периодов времени или вы столкнетесь с большими колебаниями потребности в нагрузке. Например, если вы управляете небольшой ремесленной пивоварней и планируете использовать в этом процессе только свой паровой котел, вам, вероятно, не понадобится постоянный паровой нагрев 24 часа в сутки — и на самом деле ваши требования к нагрузке могут сильно варьироваться в течение всего курса. дня. В таких случаях большая система парового котла может оказаться очень неэффективной, особенно если вашему котлу требуется несколько часов для прогрева.Помимо обычных потерь тепла, характерных для многих более крупных котлов, вы также будете эффективно производить много тепла пара, которое не будете использовать.

Доступное пространство

Пожалуй, наиболее острой проблемой, особенно для небольших компаний, является доступное пространство. Достаточно ли велика ваша котельная для установки паровой системы, соответствующей вашим потребностям? Если нет, что вы можете сделать, чтобы сэкономить место? Как вы можете гарантировать, что на вашем предприятии достаточно места для безопасной установки котельной системы, которая будет вырабатывать необходимое количество тепла для работы?

Проектирование котельной системы для удовлетворения требований к паровой нагрузке

Несмотря на то, что физические ограничения вашей котельной должны быть приняты во внимание, вы также должны учитывать минимальную, среднюю и максимальную потребность вашего предприятия в паре, чтобы убедиться, что вы выбираете котельные агрегаты, размер которых соответствует потребностям вашего предприятия в паре.Если вы используете обычные жаротрубные котлы, это означает, что вам необходимо установить достаточно мощную систему, чтобы удовлетворить ваши потребности в паре с максимальной мощностью, а также иметь резервы для резервного копирования.

Промышленным котельным установкам обычно требуется минимум два блока для удовлетворения их потребности в паровой нагрузке, плюс, надеюсь, третий блок для резервирования N + 1 (2 + 1). Это означает, что каждый из двух блоков будет нести ответственность за питание 50% нагрузки. Если один из этих котлов выйдет из строя или его необходимо остановить для обслуживания, резервный котел будет готов взять на себя половину нагрузки автономного котла.

В то время как установка 2 + 1 разделяет потребность в подключенной нагрузке 50/50, если у вас достаточно места, вы также можете увеличить количество секций, выбрав конфигурацию установки 3 + 1 или 4 + 1, которая разделяет ответственность за нагрузку. до 33% и 25% соответственно. Перераспределение проектной нагрузки и уменьшение размера резервного котла вашей установки может помочь вам сэкономить на затратах на оборудование при сохранении вашей мощности.

Насколько эффективна ваша котельная «подходящего размера»?

Даже если технически размер вашей котельной системы соответствует вашим требованиям при максимальной мощности, вы можете в конечном итоге производить намного больше пара, чем вам нужно, особенно если вы используете жаротрубный котел на предприятии, которое регулярно испытывает колебания нагрузки.

В прошлом котельные часто проектировались с учетом максимальной потребности в паре, и решения принимались исходя из логики, что дополнительная мощность — это хорошо. Со временем инженеры и консультанты по энергетике узнали, что не менее важно учитывать, может ли быть частичная нагрузка и когда это произойдет. Например, вам может потребоваться всего 20-30% от максимальной потребности в паре в непиковые часы или в определенное время года. Вы также можете обнаружить, что ваша средняя потребность в паре намного ниже пикового потребления, а это означает, что ваш котел (-ы) должен производить только часть своей максимальной производительности пара в течение большей части своего срока службы.

Почему выбирают модульную котельную систему?

Намного более эффективное и экономичное решение — это выбрать модульную систему котлов, такую ​​как промышленные котлы Miura LX и EX. Модульные котлы способны удовлетворить требования к высокоточной паровой нагрузке, что позволяет экономить деньги и энергию, поскольку вы никогда не производите больше пара, чем вам нужно.

Модульные котельные системы

также имеют компактную конструкцию, которая позволяет увеличить резервирование вашего предприятия при сохранении физического пространства.Котлы Miura, в частности, имеют низкую квадратную футовую конструкцию с вертикальными водяными трубами, которая устраняет необходимость в пространстве для открывания передней и задней двери и пространстве для вытягивания труб — функции, которые обычно необходимы для обеспечения надлежащего обслуживания традиционного жаротрубного котла. . Кроме того, независимо от того, строите ли вы новую котельную или реконфигурируете существующую, компактность технологии модульных котлов Miura поможет вам сократить затраты на новое строительство или легко добавить новые блоки к существующей установке по мере необходимости.

Узнать больше о модульных котлах Miura

Модульный подход

Miura к пару обеспечивает максимальную гибкость для удовлетворения минимальных и максимальных требований вашего предприятия, при этом обеспечивая максимальную эффективность в условиях частичной нагрузки.

Свяжитесь с представителем Miura в вашем регионе или позвоните нам по телефону 1-678-685-0929 для получения дополнительной информации о том, как наши котлы могут снизить воздействие на окружающую среду и развиваться вместе с вашей компанией.

Вентиляция и выход из котельной

Важно помнить следующее

  • Все котлы Superior Boiler без конденсации относятся к устройствам Категории I, работающим при неположительном давлении (от 0 до -0.05 ″ давление водяного столба на вентиляционной манжете).
  • Котлы
  • Superior одобрены UL для использования с отводом типа B.
  • Котлы
  • Superior могут вентилироваться через боковую стенку при соблюдении местных норм и правил BOCA.

Удаление воздуха из котельной

Проектирование воздушного потока в котельной и потока продуктов сгорания требует четкого понимания целей применения, ограничений, налагаемых котельной и другим оборудованием, а также знания применимых норм. Перед внедрением любой системы следует проконсультироваться с квалифицированными инженерами и проектировщиками.Superior Boiler Boiler Systems, Inc. не может гарантировать, что ее оборудование, заказанное клиентом, соответствует местным нормам котельной.

ВНИМАНИЕ: Несоблюдение требований по проектированию, установке и техническому обслуживанию котельных систем может вызвать чрезмерный уровень ОКСИДА УГЛЕРОДА или ПОЖАР. Проектирование, установка и эксплуатация должны выполняться только квалифицированными специалистами, знакомыми с системами отопления, вентиляции и кондиционирования воздуха, настройкой горелки и требованиями местных норм.

Требования к воздуху для горения котлов

Building Officials and Code Administrators International, Inc.(BOCA) предоставляет коды моделей, ориентированные на производительность, включая положения о минимальном количестве воздуха для горения. Прошлые требования BOCA, NFPA и ANSI включали (частично) следующее:

Внутренний воздух

Предполагая, что скорость обмена составляет не менее 40 кубических футов на 1000 БТЕ / ч, дополнительный воздух требуется, если скорость обмена меньше 0,5. Если да, то требуются два отверстия; один у пола и второй у потолка с размером не менее 1 квадратного дюйма на 1000 БТЕ / ч — не менее 100 квадратных дюймов.

Наружный воздух

Требуются два отверстия, одно около пола, другое под потолком. Отверстия должны сообщаться напрямую на открытом воздухе или по воздуховодам. Минимальный размер отверстия для воздуха не должен быть меньше следующего:

  • 1 кв. Дюйм на 4 000 БТЕ / ч на входе — прямо на улицу.
  • 1 кв. Дюйм на 2 000 БТЕ / ч на входе — через горизонтальный воздуховод.
  • 1 кв. Дюйм на 4 000 БТЕ / ч на входе — через вертикальный воздуховод или через стену.
  • Если на свободном месте, то без хранения, свободная циркуляция воздуха.
  • Свободная площадь — с жалюзи — должна считаться металлом на 75 процентов и деревом на 25 процентов.

Отрицательное давление воздуха на воздухозаборнике горелки может затруднить розжиг. Несмотря на то, что горелка может работать с принудительной тягой, не предполагайте, что она может втягивать требуемый воздух. Другие факторы могут привести к тому, что тяга будет сильно работать против горелки. Избыточный воздух для дутьевых горелок следует рассчитывать в размере 14 куб. футов (± 1,5 куб. футов) на куб. фут природного газа.

Не позволяйте котлам работать там, где воздух для горения будет содержать взрывоопасные, легковоспламеняющиеся или коррозионные вещества (включая соединения хлора, фтора и т. Д.)) пары с ней. Обратитесь к справочнику по коррозии, чтобы узнать, вызывают ли газы / пары хотя бы легкую коррозию стали. Обратите внимание, что в некоторых случаях их сжигание может усилить их коррозионную активность.

Убедитесь, что воздухозаборник не настолько холодный, чтобы не заморозить котел, который не работает.

Удаление продуктов сгорания

При определении правильного метода удаления продуктов сгорания необходимо учитывать следующие факторы.

  • Сжигаемое топливо
  • Кол-во и габариты помещений
  • Строительные материалы и материалы строительные

Отвод воздуха через боковую стенку допустим для котлов Superior при использовании металлического отвода воздуха и дымовой трубы.Однако горелки не отталкивают продукты сгорания, поэтому конструкция должна создавать гравитацию или механическую конвекцию.

Блокировка котельной системы

Самая большая отдельная потеря эффективности в системе отопления обычно происходит из-за верхнего предела и может составлять от 12 до 20 процентов стоимости топлива. Таким образом, правильная система вентиляции имеет решающее значение для эффективной работы.

Все горелки должны быть настроены перед нормальной работой, поэтому очень важно следовать руководству производителя горелки.Регулировка горелки должна производиться только квалифицированными специалистами с использованием надлежащего оборудования.

Рекомендации по проектированию ягодиц

  • Подайте котлы в патрубок со смещением качения по направлению потока газов к дымовой трубе.
  • НЕ вставляйте трубы в переборку тройника.
  • Установите барометрическую заслонку на каждом котле или хотя бы между первым котлом и дымовой трубой.
  • Муфта, расположенная непосредственно над котлом или барометрической заслонкой, облегчает обслуживание и чистку.
  • Нарушение изоляции не является обязательным.
  • Газы из дымовой трубы обычно теряют примерно 2 ° F на фут вентиляции.
  • Superior Boiler также рекомендует установить муфту на патрубке непосредственно над каждым котлом и барометрической заслонкой для облегчения обслуживания и очистки.

ТРЕБОВАНИЯ К МЕСТНЫМ КОДАМ И / ИЛИ BOCA ПРЕДУПРЕЖДАЮТ ЛЮБЫЕ РЕКОМЕНДАЦИИ Superior Boiler.

Прочие важные компоненты котельной

В дополнение к правильному выбору системы для правильной тепловой нагрузки, для хорошо спроектированной котельной, вероятно, потребуется:

  • Компрессионный бак
  • Резервуар для воздуха / отстойника
  • Защитные устройства и оборудование котельной
  • Система питательной воды (регулятор)
  • Редуктор / регуляторы давления газа
  • Вентиляция воздуха для горения в соответствии с местными нормативами
  • Системный насос (-ы)
  • Очистка воды (важность воды см. Ниже)

Регулятор тяги системы котла

Для правильной работы и эффективного расхода топлива в отопительных приборах, работающих на жидком и газе, тяга должна оставаться постоянной.Когда это так, сгорание более полное, топливо используется и деньги экономятся. Органы управления осадкой поддерживают постоянную осадку, противодействуя отрицательным силам, вызванным изменениями температуры и барометрического давления, а также ветром.

Индукторы тяги / силовые вентиляторы

В этих устройствах увеличивается или создается тяга, вызывающая колебания воздушного потока через камеру сгорания. Эти колебания могут быть устранены путем использования барометрического регулятора тяги, расположенного между индуктором тяги или вытяжным вентилятором и печью, бойлером или водонагревателем, которые он обслуживает.

Используйте регулятор одностороннего действия для нефтегазового оборудования с системой вентиляции. Регулятор одностороннего действия для масла и двойного действия для газового оборудования с системой регулирования тяги.

Горелки электрические

Мощная горелка сконструирована таким образом, что вентилятор нагнетает поток воздуха в камеру сгорания. Регулятор тяги одностороннего действия для масла регулирует избыточную тягу. Электрическая горелка, предназначенная для сжигания природного или сжиженного газа, работает таким же образом.В то время как вытяжной колпак (переключатель) часто используется на газовых установках, работающих с атмосферной горелкой, барометрический регулятор тяги двойного действия следует использовать для печей или котлов, работающих с газовыми горелками.

Горелки с принудительной тягой

Принудительная тяга, установленная с высотой дымовой трубы более 30 футов, вероятно, создаст чрезмерную естественную тягу, уменьшающую давление в топке или котле. Барометрический контроль тяги поможет устранить это нежелательное действие штабеля и позволит создать давление в агрегате.

Двухтопливные устройства

Горелки, способные сжигать газообразное топливо или мазут, должны быть оборудованы барометрическим регулятором тяги. Компания Field Controls предлагает использовать регулятор двойного действия на установках, где часто меняется топливо. Особенность двойного действия важна для газовых горелок, она позволяет проливать продукты сгорания в случае засорения дымоходов или нисходящих тяг. Для обнаружения утечки дымовых газов на двухтопливной установке рекомендуется полевой термовыключатель.

Газовые приборы

Газовые печи и котлы обычно требуют регулятора тяги двойного действия. Как и регулятор одностороннего действия, он открывается внутрь для поддержания равномерной тяги. Но, в отличие от регулятора одностороннего действия, он также может свободно открываться наружу, чтобы выливать продукты сгорания в случае засорения дымоходов или нисходящих потоков.

Национальные нормы и правила часто требуют использования вытяжного шкафа. Использование обычно ограничивается печами или котлами, предназначенными для использования с мощными горелками и инсинераторами.Регуляторы тяги обычно используются, когда установки, работающие на жидком топливе, переводятся на газ.

Как работают средства контроля тяги

Статическое давление холодного воздуха (1) оказывает давление на снаружи топки или котла, на патрубок и дымовую трубу. Разница давлений между комнатным воздухом и нагретым газом (воздухом) заставляет продукты сгорания (2) течь (тяга) через агрегат и подниматься по воздуховодам и дымоходу.

Воздух комнатной температуры (3) поступает через барометрический регулятор тяги (4) в точном количестве, необходимом для преодоления избыточных сквозняков, вызванных колебаниями температуры, колебаниями ветра и изменениями барометрического давления.

Сгорание топлива завершено, процесс стабилизирован. Скорость продуктов сгорания через теплообменник снижается, поэтому выделяется больше тепла. Агрегат работает более эффективно, надежно и требует меньше обслуживания.

Введение в котельную

Топливо для котлов

Три самых распространенных вида топлива, используемых в паровых котлах, — это уголь, нефть и газ. Однако промышленные или коммерческие отходы также используются в некоторых котлах, наряду с электричеством для электродных котлов.

Уголь

Уголь — это общий термин, обозначающий семейство твердого топлива с высоким содержанием углерода. В этом семействе есть несколько типов угля, каждый из которых относится к стадиям образования угля и количеству содержания углерода. Этими этапами являются:

  • Торф.
  • Бурый уголь или бурый уголь.
  • Битумный.
  • Полубитуминозный.
  • Антрацит.

Битумный и антрацитовый типы обычно используются в качестве котельного топлива.

В Великобритании использование кускового угля для зажигания котлов сокращается. Для этого есть ряд причин, в том числе:

Доступность и стоимость — Поскольку многие угольные пласты истощаются, в Великобритании добывается меньшее количество угля, чем раньше, и следует ожидать, что его сокращение продолжится.

Скорость реакции на изменение нагрузки — Для кускового угля существует значительная временная задержка между:

  • Возникающая потребность в тепле.
  • Закачка угля в котел.
  • Зажигание угля.
  • Пар генерируется для удовлетворения спроса.

Чтобы преодолеть эту задержку, котлы, предназначенные для сжигания угля, должны содержать больше воды при температуре насыщения, чтобы обеспечить запас энергии для покрытия этого временного запаздывания. Это, в свою очередь, означает, что котлы крупнее и, следовательно, дороже по стоимости приобретения и занимают более ценные производственные площади.

Зола — Зола образуется при сжигании угля.

Удаление золы может быть затруднено, обычно это связано с ручным вмешательством и уменьшением количества пара, доступного во время удаления золы. Затем золу необходимо утилизировать, что само по себе может быть дорогостоящим.

Загрузочное оборудование — Существует ряд различных устройств, включая топки с шаговым двигателем, разбрызгиватели и топки с цепной решеткой. Общая идея заключается в том, что все они нуждаются в существенном обслуживании.

Выбросы — Уголь содержит в среднем 1.5% серы (S) по весу, но этот уровень может достигать 3% в зависимости от того, где был добыт уголь.

В процессе сгорания:

  • Сера соединяется с кислородом (O2) из ​​воздуха с образованием SO2 или SO3.
  • Водород (H) из топлива соединяется с кислородом (O2) из ​​воздуха с образованием воды (h3O).

После завершения процесса сгорания SO3 объединяется с водой (h3O) с образованием серной кислоты (h3SO4), которая может конденсироваться в дымоходе, вызывая коррозию, если не поддерживается правильная температура дымохода.В качестве альтернативы он уносится в атмосферу с дымовыми газами. Эта серная кислота возвращается на землю с дождем, в результате чего:

  • Повреждение ткани зданий.
  • Авария и повреждение растений и растительности.

Зола, производимая углем, легкая, и часть золы неизбежно уносится с выхлопными газами в дымовую трубу и выбрасывается в виде твердых частиц в окружающую среду.

Уголь

, однако, до сих пор используется для зажигания многих очень больших водотрубных котлов на электростанциях.

Из-за большого масштаба этих операций становится экономически выгодным разработка решений упомянутых выше проблем, а также может возникнуть давление со стороны правительства с целью использования топлива местного производства для обеспечения национальной безопасности электроснабжения.

  • Уголь, используемый на электростанциях, измельчается до очень мелкого порошка, который обычно называют «пылевидным топливом» и обычно обозначают аббревиатурой «pf».
  • Малый размер частиц pf означает, что его отношение площади поверхности к объему значительно увеличивается, что делает сгорание очень быстрым и преодолевает проблему скорости реакции, возникающую при использовании кускового угля.
  • Малый размер частиц также означает, что pf течет очень легко, почти как жидкость, и вводится в топку котла через горелки, исключая топки, используемые при работе с кусковым углем.
  • Для дальнейшего повышения гибкости и гибкости котла могут быть установлены горелки 30+ pf вокруг стен и свода котла, каждая из которых может управляться независимо для увеличения или уменьшения тепла в определенной области печи. Например, для контроля температуры пара, выходящего из пароперегревателя.

По качеству газов, выбрасываемых в атмосферу:

  • Котельные газы будут направляться через электрофильтр, в котором электрически заряженные пластины притягивают золу и другие частицы, удаляя их из газового потока.
  • Сернистый материал будет удален в газоочистителе.
  • Конечный выброс в окружающую среду высокого качества.

При сжигании 1 кг угля можно произвести около 8 кг пара.

Масло

Нефть для котельного топлива создается из остатков сырой нефти после ее дистилляции для производства более легких масел, таких как бензин, парафин, керосин, дизельное топливо или газойль. Доступны различные сорта, каждая из которых подходит для котлов разной мощности; оценки следующие:

  • Класс D — Дизель или газойль.
  • Класс E — Легкое жидкое топливо.
  • Класс F — мазут среднего класса.
  • Класс G — мазут.

Нефть начала бросать вызов углю как предпочтительному котельному топливу в Великобритании в 1950-х годах. Частично это произошло из-за того, что тогдашнее Министерство топлива и энергетики спонсировало исследования по усовершенствованию котельной.

Преимущества нефти перед углем включают:

  • Более короткое время реакции между запросом и требуемым количеством генерируемого пара.
  • Это означало, что в котловой воде нужно было хранить меньше энергии. Таким образом, котел мог бы быть меньше по размеру и излучать меньше тепла в окружающую среду с последующим повышением эффективности.
  • Меньший размер также означал, что котел занимал меньше производственной площади.
  • Механические кочегарки были устранены, что снизило объем работ по техническому обслуживанию.
  • Oil содержит только следы золы, что практически устраняет проблему обращения с золой и ее утилизации.
  • Устранены трудности при приеме, хранении и обращении с углем.

Приблизительно 15 кг пара можно произвести из 1 кг масла или 14 кг пара из 1 литра масла.

Газ

Газ — это вид котельного топлива, которое легко сжигается с очень небольшим избытком воздуха. Топливные газы доступны в двух различных формах:

  • Природный газ — это газ, добытый (естественно) под землей. Он используется в его естественном состоянии (за исключением удаления примесей) и содержит высокую долю метана.
  • Сжиженные углеводородные газы (СНГ) — это газы, которые производятся при переработке нефти и затем хранятся под давлением в жидком состоянии до использования.Наиболее распространенными формами сжиженного нефтяного газа являются пропан и бутан.

В конце 1960-х годов доступность природного газа (например, из Северного моря) привела к дальнейшему развитию котлов.

Преимущества газового сжигания над масляным:

  • Хранение топлива не проблема; газ подается прямо в котельную.
  • В природном газе присутствует только небольшое количество серы, а это означает, что количество серной кислоты в дымовых газах практически равно нулю.

Приблизительно 42 кг пара может быть произведено из 1 термика газа (что эквивалентно 105,5 МДж) для котла на 10 бар изб., С общим КПД 80%.

Отходы как основное топливо

У этого есть два аспекта:

Отходы — Здесь отходы сжигаются для производства тепла, которое используется для производства пара.

Мотивы могут включать безопасную и надлежащую утилизацию опасного материала. Хорошим примером может служить больница:

  • В этих обстоятельствах может оказаться, что надлежащее и полное сжигание отходов затруднено, требуя сложных горелок, контроля соотношения воздуха и мониторинга выбросов, особенно твердых частиц.Стоимость такой утилизации может быть высокой, и только часть стоимости возмещается за счет использования тепла, выделяемого для производства пара. Тем не менее, общая экономичность схемы, принимая во внимание стоимость утилизации отходов другими способами, может быть привлекательной.
  • Использование отходов в качестве топлива может включать экономичное использование горючих отходов технологического процесса. Примеры включают в себя кору, срезанную с дерева на бумажных фабриках, стебли (жмых) на заводах сахарного тростника и иногда даже подстилку с птицефермы.Процесс сжигания снова будет довольно сложным, но общая экономия затрат на удаление отходов и выработку пара для других применений на объекте может сделать такие схемы привлекательными.

Отходы тепла — здесь горячие газы от процесса, такого как плавильная печь, могут быть направлены через котел с целью повышения эффективности установки. Системы этого типа различаются по уровню сложности в зависимости от потребности в паре внутри установки.Если технологическая потребность в паре отсутствует, пар может быть перегрет и затем использован для выработки электроэнергии.

Этот тип технологии становится популярным на ТЭЦ:

  • Газовая турбина приводит в действие генератор для производства электроэнергии.
  • Горячие (обычно 500 ° C) выхлопные газы турбины направляются в котел, который производит насыщенный пар для использования на установке.

Этот тип установки обеспечивает очень высокий КПД.Другие преимущества могут включать либо надежность электроснабжения на месте, либо возможность продавать электроэнергию с наценкой национальному поставщику электроэнергии.

Как выбрать размер буферного бака —

Автор Чад Эдмондсон

Короткие циклы не подходят для любого типа котельной системы. Это снижает эффективность и вызывает износ котла. Короткие циклы особенно важны для систем конденсационных котлов по всем причинам, которые мы обсуждали в предыдущих блогах.Меньший объем воды, связанный с системами конденсационных котлов, может привести к быстрому повышению температуры воды, что может привести к преждевременному отключению котла (или, что еще хуже), срабатыванию на верхнем пределе. Часто ответом является буферный резервуар подходящего размера.

Когда требуется буферный резервуар?

Не для каждой котельной системы требуется буферный резервуар, но для некоторых он нужен. Итак, как узнать, нужен ли буферный резервуар для вашей конкретной котельной системы или конструкции котельной?

Буферная емкость требуется, когда в системе недостаточно воды для поглощения избыточного тепла от котла во время работы или во время пускового розжига.Другими словами, если минимальная мощность котла превышает минимальную нагрузку системы, а объем воды в системе настолько мал, что он не может удержать лишнее Btus без резкого скачка температуры воды, что приводит к быстрому циклическому отключению котла, тогда вы нужна буферная емкость. Буферный резервуар может хранить эти излишки Btus, которые можно использовать для обслуживания меньших нагрузок, даже не задействуя котел — таким образом, удерживая его включенным и выключенным в течение более длительных периодов времени.

Определение размера буферного бака

Чтобы правильно определить размер буферного бака, вам необходимо знать следующее:

  • Минимальное время работы ваших котлов — обычно 10 минут для большинства конденсационных котлов

  • Минимум мощность (БТЕ / ч) вашего конкретного котла.(Помните — это не обязательно самая низкая интенсивность возгорания, которую может произвести ваш котел, но скорость запуска, которая может быть выше самой низкой скорости возгорания.)

  • Минимальная нагрузка на систему (БТЕ / ч) на основе зона с наименьшим спросом.

  • ∆T системы ( ° F ) при минимальной нагрузке на систему.

С этими значениями вы можете заполнить следующее уравнение, которое даст размер галлона, необходимый для удовлетворения ваших потребностей в хранении британских тепловых единиц в воде.

Котел какого размера мне нужен для дома?

Если вы ищете замену котла, вы, вероятно, потратили некоторое время на поиски вариантов в Google. Однако ваш поиск в Интернете мог оставить вам еще больше вопросов, чем когда вы начинали…

Какой размер котла мне нужен? Как измеряется размер котла? Что такое BTU? Что такое GPH?

Прежде чем мы продолжим, давайте уделим минуту и ​​рассмотрим одну распространенную ошибку, которую допускают домовладельцы, пытаясь определить, какого размера должен быть их новый котел.Идти в подвал и смотреть на наклейку на существующем котле — неправильный способ. Это предполагает, что существующий котел в доме изначально был правильно рассчитан по размеру, и это очень серьезное предположение!

Во многих случаях старые котлы имеют слишком большие размеры для домов, которые они обслуживают, то есть они предназначены для выработки тепла, превышающего потребности дома, даже в самые холодные дни года. Увеличение мощности котла не только означает, что он потребляет больше топлива, чем необходимо, но и может даже сократить срок службы прибора.Сокращенный жизненный цикл происходит от так называемого «короткого цикла» — процесса, при котором котел включается и выключается каждые несколько минут в холодную погоду.

С другой стороны, котел меньшего размера — тоже проблема. Блок считается малоразмерным, если он не может обеспечить достаточно тепла для дома в самый холодный день года. Котельные установки меньшего размера встречаются довольно редко, по сравнению с котлами большого размера.

К счастью для вас, подрядчик по установке, которого вы выберете, будет знать, как ответить на любые вопросы, которые могут у вас возникнуть относительно определения размеров вашего нового котла.Наша цель в этой статье — помочь вам понять, насколько точны размеры котлов и почему это так важно.

Нужна помощь в выборе подрядчика по отоплению и охлаждению? Прочтите наш блог, 8 советов по выбору подрядчика по отоплению и охлаждению .

БТЕ: как измеряется тепло

БТЕ — это наиболее часто используемое значение для количественной оценки мощности котла: сколько тепла может произвести этот агрегат? BTU расшифровывается как британская тепловая единица, и это измерение тепловой энергии (тепла).BTUh просто означает британские тепловые единицы в час .

Например, если вы смотрите на котел мощностью 80 000 БТЕ · ч, вы можете с уверенностью предположить, что валовая выработка агрегата составляет 80 000 БТЕ или 80 МБ · ч (один мегабайт / час = 1000 БТЕ · ч).

Существуют и другие, менее распространенные способы количественной оценки теплопроизводительности котла, например GPH (галлоны мазута, потребляемые в час) и квадратные футы пара (объем пара, который может произвести паровой котел). Вообще говоря, BTUh — это стандартная форма измерения.

Интересный факт: Одна БТЕ — это количество энергии, необходимое для поднятия одного фунта воды на один градус за один час.

Каковы размеры котлов

Правильный подбор бойлера достигается путем согласования тепловой мощности (BTUh) прибора с потребностями дома в тепле (и нагрузкой на ГВС, если установлен водонагреватель косвенного нагрева).

Щелкните здесь, чтобы получить дополнительную информацию о водонагревателях косвенного нагрева.

Нет никаких ярлыков для правильного определения размеров котла. Даже опытные подрядчики не могут просто взглянуть на дом и знать, какой размер котла ему нужен. Размер дома — важный фактор, но не все. Это связано с тем, что такие факторы, как коэффициент теплоизоляции R, количество и размер окон и наружных дверей, имеют очень большое значение.

Итак, как подрядчик учитывает все эти факторы при выборе размера котла? С расчетом теплопотерь.

Расчет теплопотерь

Существует несколько различных методов расчета BTUh, необходимого для дома. Все они подсчитывают необходимое количество тепла. Самый распространенный метод называется ручным расчетом J. Это расчет потерь тепла для каждой комнаты, и обычно для ускорения процесса используется программное обеспечение.

Подрядчик начинает с измерения площади дома: общей площади квадратных футов. Добавьте к этому высоту стен (высоту потолка), количество окон, размер окон, стоимость окон (новые и эффективные или старые и негерметичные?), Толщину изоляции на чердаке, толщину изоляции на чердаке. стены и многое другое.

Очевидно, это займет немного времени, и подрядчику нужно будет пройтись по дому, чтобы произвести расчет как можно точнее. Этот процесс необходимо завершить перед заменой котла!

Последняя часть уравнения — это выбор «расчетной наружной температуры». Этот термин просто означает, что при проектировании системы отопления профессиональный подрядчик по отоплению должен учитывать самые холодные условия, которые могут возникнуть в вашем географическом регионе.Например, расчетные наружные температуры на юге Мэриленда и на севере Аляски будут сильно отличаться. Один и тот же дом в этих двух местах потребует бойлеров разного размера.

Типоразмер паровых котлов

Калибровка паровых котлов комплектуется иначе. Природа паровых котлов и сам пар означает, что размер котла должен соответствовать объему излучения в доме. Слишком мало пара или слишком много пара могут вызвать проблемы, от шумной системы отопления до неудобного дома.

Чтобы определить размер парового котла, подрядчик по отоплению должен определить квадратный фут излучения, подключенного к паровой системе. Этот процесс называется эквивалентом прямого излучения (МЭД). Сначала необходимо измерить каждый радиатор в доме: высоту, длину и ширину. Как только объем всех радиаторов известен, можно соответственно выбрать бойлер.

Выбор подходящего котла для вашего дома

Покупка бойлера подходящего размера имеет решающее значение для энергоэффективности, комфорта и возврата инвестиций.U.S. Boiler Company производит котлы самых разных размеров и моделей, которые подходят практически для каждого дома в стране. Имеющийся у вас источник топлива, тип излучения в вашем доме, особенности вентиляции и ваш бюджет — важные вещи, которые следует учитывать при покупке котла. К счастью, консультация с лицензированным подрядчиком по отоплению может значительно облегчить принятие решения.

Посетите инструмент для поиска подрядчиков компании U.S. Boiler Company, чтобы найти специалиста в вашем районе.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
