Размеры дюбелей

Таблица дюбелей, размеры дюбелей

 Размеры дюбелей S и количество в упаковке



Размер Диметр сверления, мм Диаметр шурупа, мм Клиличество в упаковке, шт
Дюбель 4x20 4

1000

Дюбель 5x25 5 3.00-3.5

2000

Дюбель 6x25 5 3.5-4.5

1000

Дюбель 6x30 6 3.5-4.5 1000
Дюбель 6x35 6 3.5-4.5 1000
Дюбель 8x30 8 4.5-6.00 1000
Дюбель 8x40 8 4.5-6.00 1000
Дюбель 8x50
8
4.5-6.00 1000
Дюбель 10x50 10 6.00-8.00 500
Дюбель 12x60 12 8.00-10.00 200

Размеры дюбелей К и количество их в упаковке



Размер Диаметр сверления, мм Диаметр шурупа, мм Количество в упаковке, шт
Дюбель 5x30 5

3,0-3,5

2000
Дюбель 5x40 5 3,0-3,5 1000
Дюбель 6x25 6 3,5-4,5 1000
Дюбель 6x30 6 3,5-4,5 1000
Дюбель 6x35 6 3,5-4,5 1000
Дюбель 6x40 6 3,5-4,5 1000
Дюбель 6x50 6 3,5-4,5 1000
Дюбель 6x60 6 3,5-4,5 1000
Дюбель 8x30 8 4,5-6,0 1000
Дюбель 8x40 8 4,5-6,0 1000
Дюбель 8x50 8 4,5-6,0 1000
Дюбель 8x60 8 4,5-6,0 500
Дюбель 8x80 8 4,5-6,0 500
Дюбель 10x60 10 6,0-8,0 500
Дюбель 10x100 10 6,0-8,0 250
Дюбель 12x70 12 8,0-10,0 250
Дюбель 12x120 12 8,0-10,0 150

Размеры дюбелей T и количество их в упаковке



Размер Диаметр сверления, мм Диаметр шурупа, мм Количество в упаковке, шт
Дюбель 5x25 5 3,0-3,5 2000
Дюбель 6x25 6 3,5-4,5 1000
Дюбель 6x30 6
3,5-4,5
1000
Дюбель 6x35 6 3,5-4,5 1000
Дюбель 8x30 8 4,5-6,0 1000
Дюбель 8x40 8 4,5-6,0 1000
Дюбель 8x50 8 4,5-6,0 1000
Дюбель 10x50 10 6,0-8,0 500
Дюбель 12x60 12 8,0-10,0 250
Дюбель 14x70 14 8,0-10,0 250
Дюбель 16x80 16 12,0-14,0 150
Дюбель 20x100 20 16,0-18,0 100

 Размеры дюбелей из нейлона и количество в упаковке



Размер Диаметр сверления, мм Диаметр шурупа, мм Количество в упаковке, шт
Дюбель 5x25 5 3,0-3,5 1000
Дюбель 6x30 6 3,5-4,5 1000
Дюбель 6x40 6 3,5-4,5 1000
Дюбель 6x50 6 3,5-4,5 1000
Дюбель 8x40 8 4,5-6,0 1000
Дюбель 8x50 8 4,5-6,0 1000
Дюбель 8x65 8 4,5-6,0 500
Дюбель 10x50 10 6,0-8,0 500
Дюбель 10x80 10 6,0-8,0 250
Дюбель 12x60 12 8,0-10,0 250
Дюбель 14x40 14 8,0-10,0 250

Размеры дюбелей U и количество в упаковке

Размер Диаметр сверления, мм Диаметр шурупа, мм Количество в упаковке, шт
Дюбель универсальный с бортиком
Дюбель 5x32 5 3.00-3.5 1000
Дюбель 6x37 6 3.5-4.5 1000
Дюбель 6x42 6 3.5-4.5 1000
Дюбель 6x52 6 3.5-4.5 1000
Дюбель 8x52 8 4.5-6.00 500
Дюбель 8x72 8 4.5-6.00 500
Дюбель 10x61 10 6.00-8.00 500
Дюбель 12x71 12 8.00-10.00 250
Дюбель универсальный потай
Дюбель 5x32 5 3.00-3.5 1000
Дюбель 6x37 6 3.5-4.5 1000
Дюбель 6x42 6 3.5-4.5 1000
Дюбель 6x52 6 3.5-4.5 1000
Дюбель 8x52 8 4.5-6.00 500
Дюбель 8x72 8 4.5-6.00 500
Дюбель 10x61 10 6.00-8.00
500
Дюбель 12x71 12 8.00-10.00 250

 Размеры дюбелей потолочных и количество в упаковке

Размер Диаметр дюбеля, мм Диаметр шурупа, мм Количество в упаковке, шт
Дюбель с бортиком 6x51 6 3.5-4.5 1000
Дюбель потай 6x51 6 3.5-4.5 1000

Размеры дюбель гвоздя и количество в упаковке

Размер Диаметр дюбель гвоздя, мм Количество в упаковке, шт
Дюбель гвоздь гриб
Дюбель гвоздь 6х40 6
Дюбель гвоздь 6х50 6 50
Дюбель гвоздь 6х60 6 50
Дюбель гвоздь потай
Дюбель гвоздь 5х30 5 100
Дюбель гвоздь 5х50 5 100
Дюбель гвоздь 6х40 6 100
Дюбель гвоздь 6х50 6 50
Дюбель гвоздь 6х60 6 50
Дюбель гвоздь 6х80 6 50
Дюбель гвоздь 8х60 8 50
Дюбель гвоздь 8х80 8 50
Дюбель гвоздь 8х100 8 50
Дюбель гвоздь 8х120 8 50

Размеры дюбеля рамного и количество в упаковке

Размер Диаметр дюбеля, мм Диаметр шурупа, мм Количество в упаковке, шт
Дюбель рамный нейлоновый
Дюбель с бортиком
Дюбель 10x80 10 6,0-8,0 50
Дюбель 10x100 10
6,0-8,0
50
Дюбель 10x120 10 6,0-8,0 50
Дюбель 10x140 10 6,0-8,0 50
Дюбель 10x160 10 6,0-8,0 50
Дюбель 10x200 10 6,0-8,0 50
Дюбель 12x100 12 8,0-10,0 50
Дюбель 12x120 12 8,0-10,0 50
Дюбель 12x160 12 8,0-10,0 50
Дюбель 12x200 12 8,0-10,0 50
Дюбель 14x100 14 8,0-10,0 50
Дюбель 14x140 14 8,0-10,0 50
Дюбель 14x200 14 8,0-10,0 50
Дюбель 16x140 16 12,0-14,0 50
Дюбель 16x200 16 12,0-14,0 50
Дюбель 16x250 16 12,0-14,0 50
Дюбель рамный нейлоновый
Дюбель потай
Дюбель 10x80 10 6,0-8,0 50
Дюбель 10x100 10 6,0-8,0 50
Дюбель 10x120 10 6,0-8,0 50
Дюбель 10x140 10 6,0-8,0 50
Дюбель 10x160 10 6,0-8,0 50
Дюбель 10x200 10 6,0-8,0 50
Дюбель 12x100 12 8,0-10,0 50
Дюбель 12x120 12 8,0-10,0 50
Дюбель 12x160 12 8,0-10,0 50
Дюбель 12x200 12 8,0-10,0 50
Дюбель 14x100 14 8,0-10,0 50
Дюбель 14x140 14 8,0-10,0 50
Дюбель 14x200 14 8,0-10,0 50
Дюбель 16x140 16 12,0-14,0 50
Дюбель 16x200 16 12,0-14,0 50
Дюбель 16x250 16 12,0-14,0 50
Дюбель рамный полипропиленовый
Дюбель с бортиком
Дюбель 10x80 10 6,0-8,0 50
Дюбель 10x100 10 6,0-8,0 50
Дюбель 10x120 10 6,0-8,0 50
Дюбель 10x140 10 6,0-8,0 50
Дюбель 10x160 10 6,0-8,0 50
Дюбель 10x200 10 6,0-8,0 50
Дюбель 12x100 12 8,0-10,0 50
Дюбель 12x120 12 8,0-10,0 50
Дюбель 12x160 12 8,0-10,0 50
Дюбель 12x200 12
8,0-10,0
50
Дюбель 14x100 14 8,0-10,0 50
Дюбель 14x140 14 8,0-10,0 50
Дюбель 14x200 14 8,0-10,0 50
Дюбель 16x140 16 12,0-14,0 50
Дюбель 16x200 16 12,0-14,0 50
Дюбель 16x250 16 12,0-14,0 50
Дюбель потай
Дюбель 10x80 10 6,0-8,0 50
Дюбель 10x100 10 6,0-8,0 50
Дюбель 10x120 10 6,0-8,0 50
Дюбель 10x140 10 6,0-8,0 50
Дюбель 10x160 10 6,0-8,0 50
Дюбель 10x200 10 6,0-8,0 50
Дюбель 12x100 12 8,0-10,0 50
Дюбель 12x120 12 8,0-10,0 50
Дюбель 12x160 12 8,0-10,0 50
Дюбель 12x200 12 8,0-10,0 50
Дюбель 14x100 14 8,0-10,0 50
Дюбель 14x140 14 8,0-10,0 50
Дюбель 14x200 14 8,0-10,0 50
Дюбель 16x140 16 12,0-14,0 50
Дюбель 16x200 16 12,0-14,0 50
Дюбель 16x250 16 12,0-14,0 50

 Размеры дюбеля рамного фасадного и количество в упаковке



Размер Диаметр дюбеля, мм Диаметр шурупа, мм Количество в упаковке, шт
Дюбель рамный потай
Дюбель 10x80 10 6,0-8,0 50
Дюбель 10x100 10 6,0-8,0 50
Дюбель 10x120 10 6,0-8,0 50
Дюбель 10x140 10 6,0-8,0 50
Дюбель 10x160 10 6,0-8,0 50
Дюбель 10x200 10 6,0-8,0 50
Дюбель фасадный с бортиком
Дюбель 10x80 10 6,0-8,0 50
Дюбель 10x100 10 6,0-8,0 50
Дюбель 10x120 10 6,0-8,0 50

 Размеры дюбеля кровельного и количество в упаковке



Размер (длина дюбеля), мм Диаметр дюбеля, мм Диаметр самореза, мм Количество в упаковке, шт
Дюбель 20 15 4,8 1500
Дюбель 50 15 4,8 900
Дюбель 60 15 4,8 800
Дюбель 80 15 4,8 600
Дюбель 100 15 4,8 500
Дюбель 120 15 4,8 400
Дюбель 130 15 4,8 400
Дюбель 140 15 4,8 400
Дюбель 160 15 4,8 300
Дюбель 180 15 4,8 200
Дюбель 200 15 4,8 200

Размеры дюбелей фасадных для теплоизоляции и количество в упаковке



Размер дюбеля Диаметр дюбеля, мм Диаметр гвоздя, мм Количество в упаковке, шт
Дюбель фасадный для теплоизоляции с нейлоновым гвоздем
Дюбель 10x90 10 5,6 400
Дюбель 10x110 10 5,6 400
Дюбель 10x120 10 5,6 400
Дюбель 10x140 10 5,6 300
Дюбель 10x160 10 5,6 300
Дюбель 10x180 10 5,6 200
Дюбель 10x200 10 5,6 200
Дюбель 10x220 10 5,6 200
Дюбель фасадный для теплоизоляции с металлическим гвоздем
Дюбель 10x90 10 5,6 400
Дюбель 10x110 10 5,6 400
Дюбель 10x120 10 5,6 400
Дюбель 10x140 10 5,6 300
Дюбель 10x160 10 5,6 300
Дюбель 10x180 10 5,6 200
Дюбель 10x200 10 5,6 200
Дюбель 10x220 10 5,6 200

 Размеры дюбеля винтового кровельного и количество в упаковке



Размер Диаметр дюбеля, мм Количество в упаковке, шт
Дюбель 18х70 18 700
Дюбель 18х110 18 500
Дюбель 28х70 28 500
Дюбель 28х110 28 400

Размеры дюбеля для газобетона и количество в упаковке



Размер Диаметр дюбеля, мм Диаметр шурупа, мм Количество в упаковке, шт
Дюбель винтовой
Дюбель белый
Дюбель 8х55 8 3,5-4,5 100
Дюбель 10х60 10 6,0-8,0 100
Дюбель 14х80 14 8,0-10,0 100
Дюбель черный
Дюбель 8х55 8 3,5-4,5 100
Дюбель 10х60 10 6,0-8,0 100
Дюбель 14х80 14 8,0-10,0 100
Дюбель раскладной
Дюбель белый 6х52 6 3,5-4,5 250
Дюбель черный 6х52 6 3,5-4,5 250

Размеры дюбеля driva для гипсокартона и количество в упаковке



Размер Диаметр дюбеля, мм Диаметр шурупа, мм Количество в упаковке, шт
Дюбель со сверлом 12х32 12 8,0-10,0 500
Дюбель 15х23 15 12,0-14,0 500


Размеры дюбель бабочки и количество в упаковке



Размер дюбеля Диаметр дюбеля, мм Диаметр шурупа, мм Количество в упаковке, шт
Дюбель 8х28 8 4,5-6,0 500
Дюбель 10х50 10 6,0-8,0 500

Размеры самореза со сверлом и количество в упаковке



Размер Длина самореза, мм Количество в упаковке, шт
Саморез сверлоконечный 4,8х50 50 100
Саморез сверлоконечный 4,8х60 60 100
Саморез сверлоконечный 4,8х70 70 100
Саморез сверлоконечный 4,8х80 80 100
Саморез сверлоконечный 4,8х90 90 100
Саморез сверлоконечный 4,8х100 100 100
Саморез сверлоконечный 4,8х120 120 100
Саморез сверлоконечный 4,8х140 140 100
Саморез сверлоконечный 4,8х160 160 100
Саморез сверлоконечный 4,8х200 200 100
Саморез сверлоконечный 4,8х250 250 100

Размеры нейлонового гвоздя и количество в упаковке



Размер Длина гвоздя, мм Количество в упаковке, шт
Гвоздь 5,6х93 93 100
Гвоздь 5,6х113 113 100
Гвоздь 5,6х123 123 100
Гвоздь 5,6х143 143 100
Гвоздь 5,6х163 163 100
Гвоздь 5,6х183 183 100
Гвоздь 5,6х203 203 100
Гвоздь 5,6х223 223 100



kd-nn.ru

Дюбель-гвоздь технические характеристики. | МеханикИнфо

Дюбель-гвоздь технические характеристики. 4.67/5 (93.33%) проголосовало 3



В одной из своих статей я уже писал про вес гвоздей, сегодня же речь пойдет про дюбель-гвоздь. Дюбель-гвоздь предназначен для быстрого монтажа в бетонных стенах, кирпичах и т.д. Изготавливается из высокопрочных сортов стали Ст. 50, 60, 70. Поверхность дюбеля покрывается антикоррозийным материалом – желтым цинком.

Достоинство такого монтажа является его быстрая установка, для этого нужно просверлить отверстие, вставить дюбель и забить его молотком.



Дюбель-гвоздь виды



Классификация по виду монтажа дюбель-гвоздей:



.

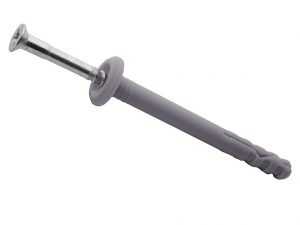

— Рис 1. Дюбель-гвоздь с ручным монтажом.

— дюбель-гвоздь с ручным монтажом. В свою очередь он делится на гвозди с резьбой и без резьбы. Одним из главных достоинств дюбель-гвоздя с резьбой – это возможность демонтажа его из бетона или кирпича с помощью отвертки и пазов в головке гвоздя.



.

.

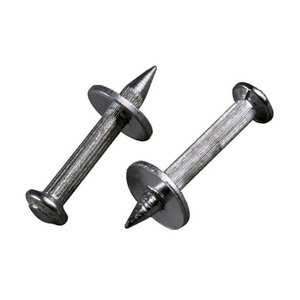

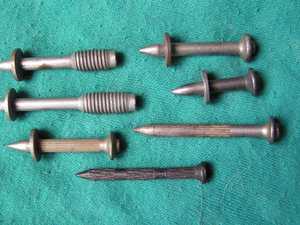

— Рис. 2. Дюбель-гвоздь для строительно-монтажного пистолета.

— дюбель-гвоздь для строительно-монтажного пистолета. Работает совместно со строительно-монтажным пистолетом, который пристреливает необходимую деталь к основанию конструкции. Такой вид монтажа выдерживает большие нагрузки, чем ручной монтаж.

.

Читайте также:

Калькулятор крепежа и метизов.;

Шуруп с потайной головкой размеры и вес. ГОСТ 1145.;

Шуруп с полукруглой головкой ГОСТ 1144-80.;

Анкерные болты размеры. Исполнение 1.1 и 1.2. ГОСТ 24379.1.

Материал, из которых изготавливают дюбеля, является пластмасс (полипропилен, полиэтилен, нейлон). Эти дюбеля могут выдерживать крепеж от 200 до 450 кг в бетоне и от 150 до 400 кг в кирпичной кладке. Также дюбеля изготавливают из стали и как гвозди имеют цинковое покрытие. Они применяются в тяжеловесных крепежах весом до 5 тонн.

Рис. 3. Дюбель-гвоздь с металлическим дюбелем.

Классификация по области применения дюбель-гвоздей:

— Пластиковые – одни из самых часто встречаемых креплений в хозяйственной деятельности.

— Металлические – такие дюбеля предназначены для крепления различных деталей к цементу, гипсокартону.

— Распорные – такие дюбеля имеют значительную зону распора. Проворачивание их в материале не возможно, из-за специальной конструкции в виде блокировочных усиков.

— Фасадные – применение таких дюбелей сводится к креплению термоизоляционных материалов к бетону, кирпичу и т.д. Они имеют в основании дюбеля зубчатые пластины.



Дюбель-гвоздь технические характеристики.

Рис.4. Размеры дюбель-гвоздя.

Размеры и вес дюбель-гвоздя.



Таблица 1

Размеры и вес дюбель-гвоздей полипропиленовых с потайным бортиком.

Обозначение, мм  6х40  6х60  6х80  8х60  8х80  8х100  8х120  8х140  10х100
 Do, диаметр отверстия под дюбель, мм  6,00  6,00  6,00  6,00  8,00  8,00  8,00  8,00  10,00
 L, длина дюбеля, мм  40,00  60,00  80,00  60,00  80,00  100,00  120,00  140,00  100,00
 Ds, диаметр гвоздя, мм  4,00  4,00  4,00  5,00  5,00  5,00  5,00  5,00  7,00
 Ls, длина гвоздя, мм  42  62  82  62  82  102  122  142  102
 T, мин. глубина при сквозном монтаже, мм  50  70  90  70  90  110  130  115  150
 H, мин. глубина анкеровки, мм  30,00  30,00  30,00  40,00  40,00  40,00  40,00  40,00  50,00
 Da, макс. толщина прикрепляемого материала, мм  10,00  30,00  50,00  20,00  40,00  60,00  80,00  100,00  50,00
 Мин. вырывающая сила, кН (бетон В25)  1,60  1,60  1,60  2,40  2,40  2,40  2,40  3,40  2,40
 Мин. срезающая сила, кН (бетон В25)  1,80  1,80  1,80  2,90  2,90  2,90  2,90  2,90  4,10
 Номинальный вес 1000 шт., кг  3,30  4,89  7,28  8,50  11,02  13,78  16,53  19,30  15,32

Таблица 2

Размеры и вес дюбель-гвоздей полипропиленовых с полуцилиндрическим бортиком.

Обозначение Т мин. глубина при сквозном монтаже, мм Н мин. глубина анкеровки, мм Dа макс. толщинаприкрепляемогоматериала, мм Мин. вырыв. сила, кН бетон В 25 Мин. срезающ. сила, кН бетон  В 25 Вес 1000 штук, кг
 5х35  45,00  30,00  5,00  0,90  1,30  3,30
 5х45  55,00  30,00  15,00  0,90  1,30  3,80
 6х40  50,00  30,00  10,00  1,60  1,80  4,20
 6х60  70,00  30,00  30,00  1,60  1,80  11,10
 6х80  90,00  30,00  50,00  1,60  1,80  14,30
 8х60  70,00  40,00  20,00  2,40  2,90  9,50
 8х80  90,00  40,00  40,00  2,40  2,90  14,30
 8х100  110,00  40,00  60,00  2,40  2,90  14,80
 8х120  130,00  40,00  70,00  2,40  2,90  17,30
 8х140  150,00  40,00  80,00  2,40  2,90  —
 8х160  170,00  40,00  90,00  2,40  2,90  —
 10х100  115,00  50,00  50,00  3,40  4,10  —
 10х120  150,00  50,00  85,00  3,40  4,10  —
 10х140  175,00  50,00  110,00  3,40  4,10  —



Таблица 3

Размеры и вес дюбель-гвоздей для строительно-монтажного пистолета.

Размер Вес, 1000 шт
4,5х30 5,1
4,5х40 6,45
4,5х50 7,7
4,5х60 8,84

mechanicinfo.ru

Технические характеристики дюбель гвоздя 6х40

Крепежные элементы могут иметь различные размеры, самым распространенным является дюбель-гвоздь 6х40, его применяют в строительстве индивидуального типа, ремонте или реставрации различных элементов.

Дюбель-гвоздь, основные характеристики

Дюбель-гвоздь 6х40 применяется для ручного закрепления деталей. Состоит элемент из оболочки пластикового вида, которая выполняет распорное действие. Благодаря такому устройству, в месте расположения дюбеля выполняется качественная фиксация. Основной стержень выполнен из стали оцинкованного углеродистого вида.

Для выполнения отверстия используют сверло на 6, затем устанавливают гильзу. После чего в дюбель забивают гвоздь с помощью молотка. Обычный крепежный элемент в дальнейшем не подвергается съему, в отличие от дюбеля 6х40, в его комплект входит гильза и шуруп, он легко достается с помощью отвертки. Дюбель имеет длину 40 и диаметр 6, а гвоздь – 45 и 4. Толщина основы при сквозном проникновении – 50, а фиксируемого образца – 10. Минимальная глубина погружения анкера – 30, вес 4,2 г.

Дюбель-гвоздь используют для фиксации металлического профиля, желобов, кабель-каналов, с его помощью выполняют закрепление подвесных предметов, плинтусов, мебели, и других. Такие крепежные элементы не использую для пустотелых материалов.

Разновидности дюбель-гвоздей

Дюбель гвозди могут изготавливаться из различных материалов, пластиковые элементы чаще всего используются в хозяйстве. Металлические крепежи применяются для фиксации различных предметов к цементной или гипсокартонной поверхности. Дюбеля распорного вида имеют самую большую зону распорной части, и усики, которые оказывают блокировочное действие, за счет этого элементы являются недвижимыми. Дюбеля фасадного вида используют для фиксации материалов теплоизоляции к кирпичной или бетонной поверхности. В основании таких элементов располагаются пластины зубчатого вида.

Дюбель-гвоздь может отличаться по виду закрепления

Дюбель-гвоздь ручного монтажа может быть с резьбой и без неё, такой элемент легко вытаскивается из бетонной или кирпичной поверхности при помощи отвертки.

Элемент для пистолета строительно-монтажного вида. Такой пистолет прикрепляет деталь к поверхности. Такое закрепление способно выдерживать значительные нагрузки в отличие от ручного вида. Дюбеля могут изготавливаться из различного вида пластмасса, элементы могут выдержать крепеж до 450 килограмм в бетонной поверхности, и до 400 килограмм в кирпичной. Элементы могут быть изготовлены из стали, а покрытие является цинковым, они используются для крепежа тяжелых предметов.

Работа с дюбель-гвоздями, и их строение

Дюбель-гвоздь можно использовать для работы с деревянной, кирпичной или бетонной поверхностью. Крепежный элемент имеет специальную форму, и предназначается для быстрой установки или закрепления различных предметов и материалов. Основными элементами, входящими в состав, являются гвоздь с резьбой в виде конуса, которая сужается к низу. Это позволяет осуществлять работу с помощью шуруповерта или молотка.

Дюбель гвоздь отличается от обычных дюбелей тем, что основной крепеж выполняет функции гвоздя, но не шурупа. С помощью молотка ручная работа с такими элементами осуществляется быстрее.

Часть элемента, состоящая из пластика, расширяется во время забивания гвоздя, и надежно закрепляется. Одна крайняя часть дюбеля имеет манжетку, она предотвращает полное погружение элемента в отверстие, то есть задерживает верхнюю шляпку. Манжетка отличается формой, от этого зависит разновидность дюбелей.

Гвоздь-грибок отличается окончанием округленного вида. Его применяют при требовании увеличенной прижимной силе. Из-за значительной толщины манжетки, давление может распределяться равномерно, при этом не повреждается крепеж или зафиксированный предмет.

Чтобы спрятать головку элемента вровень с поверхностью, используют дюбель гвоздь-потай.

Шляпка может отличаться прямой поверхностью или наличием углублений. При первом варианте, работу производят только ручным методом с помощью молотка. Второй способ позволяет использовать различные приборы, например шуруповерт или отвертку. Такие элементы можно вытаскивать, использовать несколько раз или заменить.

Использование дюбель-гвоздя

С помощью дюбель-гвоздя создается надежное крепление на таких участках, где сложно работать шуруповертом. Такой элемент отличается скоростью монтажа, поэтому его выбор является достойным.

Такие элементы активно используются для фиксации теплоизоляционных материалов к внутренней и внешней поверхности стен из бетона или кирпича. Дюбель-гвоздь позволяет выполнить облицовочную работу с помощью гипсокартона и других материалов.

superarch.ru

Дюбель гвоздь размеры — Ремонт квартир

Дюбель-гвоздь представляет собой крепежный элемент, применяемый при различных монтажных работах. Конструкция изделия включает в себя полый цилиндр со шлевками для расширения и вставляемый в него гвоздь. Существуют виды изделий, предназначенные для работы с твердыми — кирпич, бетон, камень и мягкими материалами (ДСП, гипсокартон).

Дюбель-гвозди различаются по материалу, из которого изготавливается дюбель, и делятся на две группы:

  • пластмассовые;
  • металлические.

Также дюбели подразделяются на два вида по способу установки:

  • забиваемые молотком;
  • устанавливаемые с применением строительного пистолета.

Особенности пластмассовых дюбель-гвоздей

Дюбель состоит из полого цилиндрического стержня, который расширяется при забивании в него гвоздя, обеспечивая тем самым прочное крепление. Верхний край изделия также снабжен манжетой, предотвращающей западание крепежа в просверленное отверстие.

Манжета может быть потайной или цилиндрической формы. Некоторые изделия также имеют распорки «усы» для дополнительной фиксации в материале.

Дюбель-гвоздь может иметь резьбу на поверхности и шлиц на шляпке. Такой крепеж благодаря сглаженной резьбе легко устанавливать при помощи отвертки. Наиболее часто материалом для изготовления таких изделий служит полипропилен, полиамид или полиэтилен. Сам гвоздь изготавливается из оцинкованных стальных сплавов.

Виды дюбелей для бетона различаются в зависимости от твердости материала. Бетон может иметь пористую или плотную (тяжелую) структуру. Пластмассовые крепежи подходят для монтажа небольших предметов, для более тяжелых конструкций используются их металлические аналоги.

Особенности металлического дюбель-гвоздя

В отличие от обычного варианта, данный вид дюбеля имеет металлический стержень с гладкой поверхностью без резьбы. Сам крепеж также выполнен из металла и расширяется в отверстии стены при забивании гвоздя.

Стоит помнить, что крепления с использованием металлического дюбель-гвоздя достаточно сложно демонтировать, поэтому они предполагают длительный срок использования. Область применения таких крепежей схожа с аналогичными изделиями из пластмассы. Они применяются при установке подвесных потолков и всевозможных металлических каркасов. Максимальная прочность крепления достигается при работе с полнотелыми и твердыми материалами.

Существует несколько разновидностей металлических крепежей, которые имеют свои особенности.

Металлический дюбель анкерного типа

Данная разновидность креплений включает в себя изделия различной конструкции и сфер применения. Они используются для монтажа при помощи пневматического строительного пистолета. Для установки изделия необходимо расположить пистолет на месте предполагаемого крепежа и нажать на курок. Отсутствие необходимости сверления отверстий позволяет значительно сократить время монтажа и исключает появление пыли и мусора, которые неизбежны при работе с перфоратором.

Основой дюбеля является заостренный на конце толстый стержень, к которому крепится стопорная шайба. Гвоздь имеет массивную шляпку, которая препятствует западанию изделия в материал. Такой крепеж не предназначен для повторного монтажа и применяется при необходимости создания конструкций повышенной прочности.

Схожесть технического назначения позволяет отнести к данной группе также и латунный дюбель. Его крепление осуществляется путем вкручивания винта с метрической резьбой в заранее просверленное отверстие. Широкая сфера применения изделия обуславливается его антикоррозийными свойствами.


Забиваемый металлический дюбель

Функционал таких изделий определяется в зависимости от их размера, который может варьироваться от 25 до 75 мм. Многообразие размеров позволяет такому изделию оставаться универсальным крепежом как для рыхлых, так и для более твердых материалов. Меньшая прочность в рыхлых материалах компенсируется более частым расположением крепежей. Для твердых поверхностей из бетона или кирпича оптимальным считается металлический крепеж с размером 6х40. Данный вид по показателям прочности значительно опережает аналогичные изделия из пластика.

Разновидности размеров дюбель-гвоздей

Для различных конструкций необходимо подбирать дюбель-гвозди подходящего размера. В условном обозначении размера дюбелей указываются две цифры (например, 6х35). Первая цифра обозначает показатель диаметра крепления, а вторая – определяет длину в миллиметрах. В настоящее время выпускаются следующие размеры дюбелей: 5х25, 5х30, 5х40, 6х35, 6х40, 6х50, 6х60, 6х70, 6х80, 8х50, 8х60, 8х80, 8х100, 8х120, 8х140, 10х80, 10х100, 10х120, 10х140, 10х160.

Каждый вид крепежа имеет ограничение по максимальной нагрузке. Выбор длины изделия напрямую зависит от толщины закрепляемого материала.

Крепеж размера 6х40 идеально подойдет для монтажа профиля. Для домов КПД, где потолки и стены не имеют полостей, рекомендуется применять дюбель-гвозди размеров 6х60 и 6х80. Для ручного монтажа следует учитывать минимальную и максимальную глубину сверления, требуемую для данного типа изделия.

Особенности монтажа дюбель-гвоздей

При монтаже крепежа в кирпичную поверхность необходимо сделать следующее:

  • Подобрать оптимальное место для крепления, как правило, таковым является центр кирпича.
  • Используя ударную дрель, начать аккуратно просверливать материал на небольшой скорости, чтобы не допустить его раскол. Когда глубина отверстия достигнет 10 мм, можно увеличить интенсивность сверления.
  • При помощи пылесоса отверстие очищается от крошек и пыли, затем крепеж забивается до упора молотком.

При работе с бетоном монтаж проводится следующим образом:

  • Отмечается отверстие при помощи молотка или кернера.
  • Дрелью просверливается отверстие необходимой глубины. При этом маркировка сверла должна совпадать с маркировкой сечения гвоздя. Между концом дюбеля и дном отверстия должен остаться зазор в 5-6 мм.
  • Пылесосом убирается появившийся мусор и пыль. Крепеж забивается в отверстие молотком.
  • В крепеж монтируется гвоздь с зазором у шляпки в 2-3 мм для подвеса.

Установка дюбель-гвоздя с использованием строительного пистолета

Для монтажа при помощи пневматического пистолета используются специальные крепежи, которые по своему строению напоминают гвоздь-клин. Такие крепежи снабжены специальной шайбой, которая гарантирует прочный монтаж изделия в твердую поверхность. При пристреле шайба перемещается от конца гвоздя к его головке и обеспечивает надежную фиксацию.

Такой тип креплений применим для монтажа металлических конструкций к поверхностям из камня, кирпича и плотного бетона. Монтаж с использованием пистолета часто используется при установке балконных козырьков. Гвозди для строительного пистолета изготавливаются из оцинкованной стали и имеют длину в 30-80 мм при сечении в 3,7-4,5 мм.

Дюбель-гвозди для бетона используются для монтажа различных объектов сантехники, электрооборудования и трубопроводов. Они обеспечивают надежное крепление с длительным сроком службы и благодаря простоте монтажа и обширности сферы применения пользуются большой популярностью у мастеров.

stanok.guru

Что такое дюбель-гвоздь

Это крепежное изделие состоит из двух частей: собственно гвоздя – с резьбой или без резьбы, и корпуса, как правило, пластмассового. Для дюбеля в материале высверливают отверстие, в котором распорное тело удерживается за счет направленных назад усиков. При забивании гвоздя распорное тело расширяется и прочно фиксируется крупными зубьями.

  • Гвоздь может выглядеть как самый обычный: имеет цилиндрическую форму, острый на конце, со шляпкой и нарезке по длине тела.
  • Может наличествовать и дополнительная деталь – ограничительная манжетка. Шайба размещается на конце гвозде и при монтаже перемещается к шляпке. Манжетка не позволяет гвоздю проваливаться в отверстие. Этот вариант используется для крепления к камню, бетону и кирпичу. Соответственно, распорное тело в этом случае отсутствует, а жесткость крепления обеспечивает перемещение манжетки.

Материалом для гвоздей выступает высокопрочный сорт стали – В, ВК, КК 70 марки. Зачастую дюбели имеют антикоррозийное цинковое покрытие. Корпус изготавливают из полипропилена, полиэтилена и полиамида. Встречаются и металлические.

Обычный дюбель-гвоздь не используется для фиксации в пустотелом кирпиче, ячеистом бетоне и других аналогичных материалах, поскольку распорное тело его недостаточно развито и в таком материале не закрепляется. Однако специальные его модификации способны закрепляться даже на обшивке гипсокартонным листом.

Дюбель-гвоздь с потайным бортиком (фото)

Классификации изделий

При выборе крепления учитывается 5 основных факторов:

  • величина нагрузки – на дюбель, на поверхность, на конструкцию;
  • характер нагрузки – стационарный, динамический;
  • вид фиксации;
  • характер материала – камень, бетон, кирпич, гипсокартон;
  • конструкция поверхности – стена, потолок.

Собственно, крепеж выпускается нескольких видов для различных способов и материалов.

В видео ниже рассказано о правилах выбора дюбелей:

По виду монтажа

Дюбель, а вернее говоря, гвоздь может иметь несколько разное строение, благодаря чему работать с ним нужно разными инструментами.

  • Ручной монтаж – то есть, с использованием механических инструментов. Гвозди для такой работы делятся на 2 вида:
    • без резьбы – гвоздь забивается молотком, выкрутить его возможности нет;
    • гвоздь с резьбой – вбивается или вкручивается. Главное его преимущество – возможность демонтажа.
  • Монтаж с помощью строительно-монтажного пистолета – гвоздь имеет ограничительную манжетку, но обходится без распорного тела. Такой вариант обеспечивает куда более быстрый монтаж и к тому же рассчитан на более высокую нагрузку.

По материалу поверхности

Более интересная с точки зрения пользователя, так как позволяет установить, какой крепеж подходит для какой стены или потолка.

  • Самыми распространенными являются нейлоновые дюбели с резьбой или без с диаметром от 2 до 16 мм. Они используются для крепления в стандартный строительный камень – кирпич, бетон, и выдерживают от 200 до 450 кг стационарной нагрузки.
  • Дюбель для газобетона – материал считается относительно низкопористым, так что такое крепление вполне допустимо. Удерживается дюбель за счет спиралевидных ребер и расклинивания при забивании гвоздя.
  • Рамные – имеют большую длину, от 60 до 360 мм. Выпускаются они 2 видов: для твердого сплошного материала и для пустотелого щелевого. Распорная часть дюбеля удлинена и рассчитана на то, что при прохождении щелевой основы дюбель зацепит несколько перемычек, что обеспечит крепеж.
  • Дистанционные дюбели позволяют крепить элементы – обрешетку, например, на некотором расстоянии от стены. Дистанция может варьироваться от 1 до 30 мм. Дистанционный дюбель разделяется на 2 части – одна для рейки, вторая для материала, и соединяются шурупом специальной конструкции. Таким образом можно компенсировать многочисленные неровности стены и получить идеально ровную поверхность.

  • Универсальный – способен «самостоятельно» определить наличие или отсутствие пустот. При фиксации в сплошной материал распорное тело разжимается и плотно фиксируется, а при попадании в пустоты выпучивается и прилегает к опоре.
  • Таким же образом ведут себя металлические дюбели, то есть, с металлическим корпусом. Разработаны они для крепления к тонкостенным поверхностям, но при этом удерживают достаточную нагрузку. При вкручивании шурупа металлический дюбель выпучивается и прижимается к тонкой опоре.
  • Гвоздевой дюбель обеспечивает быстрый монтаж обрешетки, плинтуса, реек и прочего, когда необходимо укрепить большое количество элементов. Гвоздь здесь имеет накатку в виде обратных конусов. Вставляется вместе с дюбелем в высверленное отверстие через рейку и вбивается молотком. Демонтажу не подлежит.
  • Изделия с подпружиненными откидными планками – дюбель-бабочка, используются для фиксации предметов к пустотелой поверхности – к подшивным потолкам, например, при монтаже люстры. Пройдя твердый слой, дюбель под действием пружины раскрывается, упирается в обшивку с внутренней стороны. Как правило, модель продается с крючками или резьбовыми шпильками.
  • Для крепления в бетон и полнотелый кирпич конструкций, имеющих большой вес – гаражные ворота, солнцезащитная маркиза и так далее, используются металлические дюбели с резьбовыми шпильками или болтами. Рассчитан крепеж на очень большую нагрузку – до нескольких тонн.

  • Дюбели для гипсокартона и пористого бетона – как металлические, так и пластиковые, имеют острие в виде перистого сверла и крупную резьбу на распорном теле. Для таких дюбелей отверстие не высверливают, а вкручивают всю конструкцию обычной отверткой.
  • Утеплителедержатель – специальный дюбель для фиксации теплоизолятора или твердопенного материала. Отверстия для него в кирпиче и бетоне высверливают, но сам дюбель забивают без гвоздя.
  • Весьма специфический вид – инъекционный дюбель. В отверстие под крепеж вставляют сеточный анкер, затем вбивают дюбель и через защитную втулку вводят шприцом быстротвердеющий состав. Под его давлением анкерная сетка внутри материала расправляется, образуя анкер в виде шара. При фиксации в щелевой кирпич допускается применять дюбель без сетки.

Длина, толщина, вес дюбель-гвоздей рассмотрены ниже.

Вес и размеры

Выпускаются изделия очень разных размеров, учитывая насколько разным может быть назначение. Маркируются параметры 2 цифрами: первая обозначает диаметр, вторая – длину в мм.

  • Варьируются параметры от 5*23 до 10*160. Нагрузка, которую, может выдержать изделие, обязательно указывается.
  • Вес изделия при разных размерах и материале, конечно, разный, но поскольку сам крепеж все же невелик, то масса указывается не 1, а 1000 гвоздей.

В качестве образца в таблице приведены данные по размерам для дюбель-гвоздя с полипропиленовым распорным телом.

Обозначение Диаметр отверстия, мм Диаметр гвоздя, мм Длина дюбеля, мм Длина гвоздя, мм Мин. глубина при сквозном монтаже Макс. толщина прикрепляемого материала Вес 1000 ши, кг
6*40 6.00 40 4 42 50 10 3,3
6*60 6.00 60 4 62 70 30 4,89
6*80 6 80 4 82 90 50 7,28
8*60 8 60 5 62 70 20 8,5
8*80 8 80 5 82 90 40 11,02
8*100 8 100 5 102 110 60 13,78
8*120 8 120 5 122 130 80 16,53
8*140 8 140 5 142 115 100 19,3
10*100 10 100 7 102 150 50 15,32

Размеры и вес изделия для строительно-монтажного пистолета варьируются в меньших пределах.

Обозначение Вес 1000 шт, кг
4,5*30 5,1
4,5*40 6,45
4,5*50 7,7
4,5*60 8,84

Далее будут рассмотрены технические характеристики дюбель-гвоздей.

Технические характеристики

ГОСТ 28457-90 регламентирует технические показатели дюбеля-шпильки распорной. На основе этого документа разрабатываются разнообразные ТУ. При этом если наличествует технологическое обоснование, изменяются длина, диаметр гвоздя и его строение.

Однако основные требования ГОСТ в отношении дюбель-гвоздей должны выполняться.

  • Дюбели производят из катанки класса ВК или КК марки 70.Изделия должны проходить термическую обработку. Твердость гвоздя должна быть в пределах 53–56 HRC. Обыкновенный дюбель может иметь меньшую твердость – 51,5 HRC.
  • Искривление стержня допускается в пределах:
    • 0,1 мм при длине менее 50 мм;
    • 0,15 мм при длине выше 50 мм.
  • Острие гвоздя должно плавно переходить в корпус, на его поверхности не должно быть закатов или трещин. Притупленность выше 0,8 мм не допускается.
  • На теле гвоздя допускаются следы зажимных плашек, возможно многогранность острия.
  • Для дюбеля с рифлением ширина между ребрами составляет не более 0,8 мм, а глубина рифления – до 0,15 мм.
  • Шайба насаживается с натягом. Усилие сдвига шайбы составляет 0,3 кН.
  • Несоосность головки гвоздя и наружного диаметра шайбы может составлять не более 0,4 мм. Для обыкновенных дюбелей допускается несоосность до 0,6 мм.
  • Изделия выпускаются с защитным слоем цинка толщиной не менее 6 мкм. Наносится слой методом катодного восстановления с пассивированием.

Остальные характеристики определяются составленным на основе документа ТУ. Настало время погорить о монтаже дюбель-гвоздей.

Особенности монтажа

Крепление разными дюбелями и на разный материал несколько отличается. Важны здесь не столько нюансы самой процедуры фиксации, сколько правильный выбор крепежа.

О быстром монтаже гвоздей-дюбелей расскажет данный видеоматериал:

Кирпичи

Работа с полнотелым кирпичом проста и осуществляется чаще всего:

  • в нужном месте – если это кирпич, то обычно его центр, высверливают отверстие. В начале бурения лучше снизить скорость, поскольку велика вероятность образования трещин. При глубине отверстия в 10 мм, можно скорость увеличить;
  • из отверстия выдувают крошки и пыль. Можно использовать пылесос;
  • забивают дюбель с помощью обычного молотка.

Бетон

Фиксация на бетон потребует другого инструмента:

  • сначала отверстие намечают кернером, а затем пробивают перфоратором до нужной глубины;
  • диаметр бура должен совпадать с диаметром дюбеля. Длина отверстия должна превышать длину крепежа на 5–6 мм;
  • из отверстия удаляют пыль, молотком вбивают дюбель;
  • забивают молотком или вкручивают гвоздь.

Гипсокартон

При креплении в гипсокартон понадобится большая осторожность:

  • в материале делают отверстие нужного размера;
  • вводят дюбель до упора, аккуратно постукивая молотком;
  • вкручивают гвоздь отверткой или шуруповертом.

Керамическая плитка

При работе с керамической плиткой учитывается хрупкость материала:

  • на плитке отмечают место крепления и при помощи самореза по металлу делают отверстие глубиной в 0,5 мм – по сути, только прорезают эмаль;
  • затем просверливают плитку и материал за ней с помощью дрели ударного действия;
  • вставляют до упора дюбель и вкручивают гвоздь.

Про цены на дюбели для крепления теплоизоляции с пластиковым или металлическим гвоздем, а также иные модели расскажем ниже.

stroyres.net

5 Последовательность монтажа материалов с использованием дюбелей-гвоздей

В зависимости от материала, к которому осуществляется крепление, отличаются особенности использования крепежей.

При работе с кирпичной кладкой следует учитывать ее особенность — пустотелость, вследствие чего дюбель может слабо держаться. Для такой работы отмечают место под отверстие, после чего выбирают сверло подходящего диаметра и на минимальных оборотах проделывают гнездо под дюбель. Перед установкой следует выдуть из отверстия строительную пыль, а затем установить пластиковую часть и молотком вбить в нее гвоздь.

Работа с бетонной стеной мало чем отличается от кирпичной. Различие только в том, что скорость вращения сверла не имеет значения, в остальном все технологические операции сходны с предыдущим описанием.

Крепление в гипсокартоне следует устанавливать очень осторожно, так как материал не выдерживает больших нагрузок. Здесь дюбель-гвоздь подойдет для того, чтобы прикрепить полку, повесить фото или крючок для одежды. Для этого в поверхности гипсокартона проделывают отверстие подходящего диаметра, после чего аккуратно и медленно вкручивают пластиковый дюбель. Гвоздь в данном случае лучше не забивать, а закрутить шуруповертом либо отверткой.

Забивной крепеж часто применяют и в работах с керамической плиткой. В такой ситуации важно проделать отверстие, не повредив при этом кафель. Для этого в поверхности эмали делают небольшое отверстие стеклорезом, после чего очень аккуратно сверлят на минимальных оборотах.

При создании отверстий, следует помнить одну особенность: его диаметр должен в точности соответствовать диаметру пластиковой части, а глубина быть на 10-12 мм больше длины крепежа.

Дюбели-гвозди используют во многих случаях, как мелкого, так и капитального ремонта помещений. Они находят широкое применение в креплении материалов для теплоизоляции, гипсокартона и дерева к стенам из кирпича и бетона. Работать с такими крепежами предпочтительно и для создания деревянной обрешетки перед облицовкой дома сайдингом, вагонкой или блок-хаусом.

Простота применения, надежность и скорость работы — вот главные преимущества таких дюбелей.

Это делает их весьма эффективным материалом для проведения ремонтных работ разного масштаба. Благодаря своей особенной форме, такие гвозди можно забивать при помощи молотка, не используя отвертки или шуруповерта.

tutmet.ru

Что такое дюбель-гвоздь и его разновидности

По технологии установки и назначения дюбель-гвозди подразделяют два основных вида:

  • Для забивки вручную. Слагается изделие из специального гвоздя и собственно дюбеля. Модели могут быть оснащены стопорным бортиком и иметь распорную зону. В процессе забивания гвоздя распорные элементы создают жесткую и надежную фиксацию присоединяемого предмета к базовой конструкции. Применяют дюбели в ходе отделочных работ, когда крепят легкие конструкции из древесины, пластика и прочих материалов.
  • Для строительного пистолета. Дюбель-гвозди монтажные для профессионального инструмента состоят из гвоздя, имеющего широкую шляпку, и подвижной шайбы, расположенной в зоне острия. Используют при монтировании массивных тяжелых конструкций.

Дюбели представлены пластмассовыми и металлическими изделиями. Определенный вариант выбирают в зависимости от степени твердости базового материала.

Для изготовления синтетического корпуса применяют полиэтилен, полипропилен, полиамид, гвозди производят из стальных сплавов с защитным оцинкованным слоем. Они подходят для монтирования легких и небольших элементов.

Дюбель-гвозди для бетона металлические применяют, когда предусмотрено соединение тяжелых и сложных конструктивных элементов. Основой крепления является мощный стержень с заостренным концом, который снабжается стопорной шайбой. Наличие у гвоздя массивной шляпки предотвращает его западание вглубь основания. Для изготовления гвоздей служат высокопрочные марки стали. Дюбель-гвозди металлические с наличием резьбовых шпилек или болтов производят для конструкций, имеющих особенно большую массу (до 5 тонн).

Обычный образец дюбеля не годится для фиксации к поверхностям из пустотелых кирпичей и ячеистых бетонов, а также подобных по структуре материалов, поскольку распорный элемент в теле таких конструкций не закрепляется. Но разработаны и выпускаются специальные модификации изделий, ориентированные на крепление в газобетоне и даже в гипсокартонную обшивку. На распорном теле они имеют крупную резьбу, а острие выполнено в виде перистого сверла. Пользоваться таким крепежом удобно, его просто вкручивают в конструкцию отверткой без предварительного сверления отверстий.

Выпускают производители также фасадные дюбели, предназначенные специально для фиксации термоизоляционного слоя. Такие изделия снабжены у основания зубчатой пластиной.

Помимо привычных универсальных крепежей появилась на рынке и такая новинка, как инъекционный дюбель. Пользуются им следующим образом. В высверленное отверстие вставляют специальный анкер в виде сетки, вбивают дюбель, а через втулку с помощью шприца вводят состав, который быстро твердеет и оказывает давление, в результате чего сетка в теле конструкции расправляется.

Как забить дюбель в кирпичную конструкцию или бетон

Монтаж дюбелей ручной установки абсолютно несложный. Состоит он из следующих последовательных операций:

  • Сверление отверстий в точках крепления. Сверло должно соответствовать диаметру дюбеля. Отверстия выполняют глубиной равной длине крепежного элемента плюс 5 мм.
  • Удаление остатков материала из отверстия.
  • Установка дюбеля в подготовленную полость. Ударяя легонько молотком его постепенно погружают в отверстие. Прилегать деталь должна плотно к его стенкам.
  • гвоздя. Если он имеет резьбу, то гвоздь вкручивают, вооружившись отверткой.

При использовании монтажного пистолета нет необходимости выполнять отверстия в стене. С его помощью пристреливают дюбель-гвоздь сквозь закрепляемую конструкцию, надежно фиксируя ее к базовой поверхности. Такой метод не только ускоряет и упрощает работу, но и избавляет от пыли и мусора, которые появляются при работе с дрелью или перфоратором.

Какие факторы учитывают, выбирая изделия

При выборе крепления ориентируются на следующие позиции:

  1. Величину нагрузки непосредственно на дюбель-гвоздь, базовую конструкцию и монтируемый элемент.
  2. Характер нагрузки, которая бывает стационарной или динамической.
  3. Вид и свойства материала (кирпич, камень, бетон, газобетон и прочие).
  4. Тип фиксации.
  5. Вид конструкции (потолок, несущие стены, перегородки).

Типоразмеры

В выборе крепежного изделия важную роль играют его размеры, которые маркируются цифровым обозначением. Первая цифра указывает диаметр изделия в миллиметрах, вторая – его длину. Вариативность данных параметров достаточно велика: от 5×25 до 10×160. Каждый вариант дюбель-гвоздя имеет ограничения максимальной нагрузки.

Различные параметры и технические характеристики дюбелей регламентируются ГОСТом 28457-90. Допускаются некоторые изменений технических условий, однако существуют стандарты и нормы, которые должны строго соблюдаться. К ним относят:

  • материал производства;
  • минимальное и максимальное значение показателей искривления стержня;
  • толщина защитного оцинкованного слоя, которым покрывают гвоздь;
  • соблюдение норм несоосности стержня и диаметра шайбы.

В прочих характеристиках, указанных в ГОСТе допустимы изменения, если существуют обоснованные и проверенные технические условия.

Наиболее популярными среди потребителей считаются нейлоновые дюбели разного диаметра (2 – 16 мм), имеющие резьбу. Их применяют для стандартных базовых поверхностей из кирпича и бетона. Они без проблем выдерживают стационарные нагрузки в пределах 200 – 450 кг.

При монтировании профиля оптимальным вариантом считается крепеж размера 6×40 мм. Для фиксации разнообразных предметов к стеновым и потолочным конструкциям в крупнопанельных домах рекомендуют использовать дюбель-гвозди 6×60, 60×80 мм.

Как вытащить дюбель

Ремонт в квартире обязательно предусматривает отделку стен: оштукатуривание, оклейку обоями. Прежде чем приступить к таким работам следует очистить поверхность от торчащих гвоздей и дюбелей. В том случае, когда дюбели выступают из тела стены вместе с гвоздем, такая операция не представляет сложностей. Сначала крепеж расшатывают, а затем резко выдергивают плоскогубцами из конструкции.

Нередко хозяева сталкиваются с тем, что конструкции, ранее закрепленные на стене, давно сняты, гвозди выпали, а пластмассовые элементы остались. Чтобы их вынуть можно действовать различными способами. Например, вкрутить подходящий по диаметру саморез и попытаться выполнить действия аналогичные предыдущему способу. Или постараться высверлить его дрелью. Но нередко такие маневры не приводят к нужному результату: дюбель не извлекается. Строители часто оставляют пластиковый элемент, вбивая его в стену, предварительно срезав шляпку, а затем шпатлюют поверхность.

Случаются ситуации, когда гвоздь при забивке в бетонную стену ломается и частично остается в дюбеле. Как быть в этом случае? Понадобится паяльник или газовая горелка. Пластиковый элемент дюбеля нагревают, чтобы он стал мягким, пластичным, и выдергивают крепеж пока полиэтилен вновь не затвердел. Достигнуть желаемого результата не всегда получается с первого раза, поэтому операцию можно повторить еще и еще раз.

Огромный ассортимент разных видов и размеров дюбель-гвоздей позволяет использовать их для различных целей. И сделать надежным крепление металлических конструкций или деревянного бруса к бетону, кирпичной кладке, зафиксировать штукатурную сетку, монтажную планку, плинтус и многие другие элементы.

stroikadialog.ru


remontkvartiri.me

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
