Дюбели | Технические характеристики

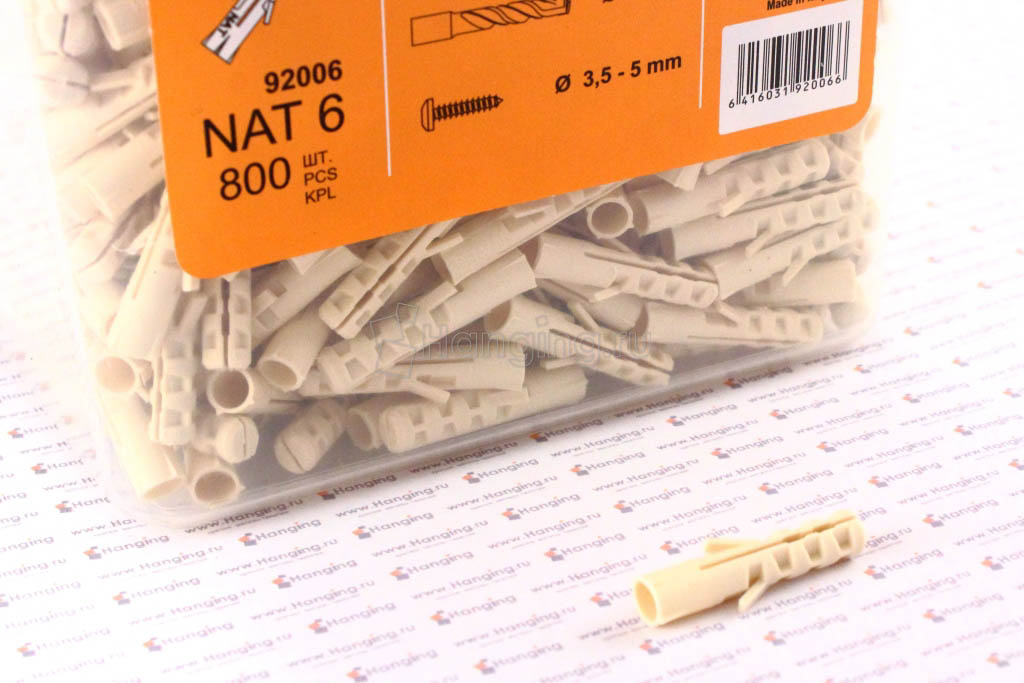

РАСПОРНЫЕ ДЮБЕЛИ ДЛЯ СТАНДАРТНЫХ КРЕПЛЕНИЙ KR

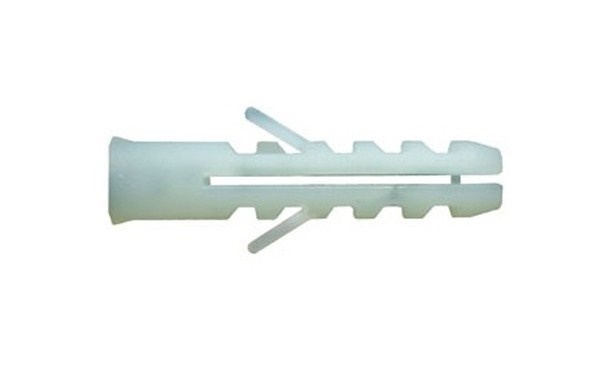

Полиэтиленовый четырехраспорный дюбель с манжетом, шипами и усами для фиксации при монтаже в плотных материалах.

Обозначение Размер диаметр х L мм Диаметр сверления мм Диаметр шурупа мм Количество в пачке шт
5/25 5.0×25 5 3.0-3.5 500
5/30 5.0×30 5 3.0-3.5 500
5/40 5.0×40 5 3.0-3.5 500
6/25 6.0×25 6 3.5-4.5 500
6/ЗО 6.0×30 6 3.5-4.5 500
6/35 6.0×35 6 3.5-4.5 500
6/40 6.0×40 6 3.5-4.5 500
6/50 6.0×50 6 3.
5-4.5
500
6/60 6.0×60 б 3.5-4.5 250
8/30 8.0×30 8 4.5-6.0 500
8/40 8.0×40 8 4.5-6.0 500
8/50 8.0×50 8 4.5-6.0 250
8/60 8.0×60 8 4.5-6.0 250
8/80 8.0×80 8 4.5-6.0 250
10/50 10.0×50 10 6.0-8.0 250
10/60 10.0×60 10 6.0-8.0 250
10/100 10.0×100 10 6.0-8.0 200
12/60 12.0×60 12 8.0-10.0 250
12/70 12.0×70 12 8.0-10.0 200
12/120 12.0×120 12 8.0-10.0 100

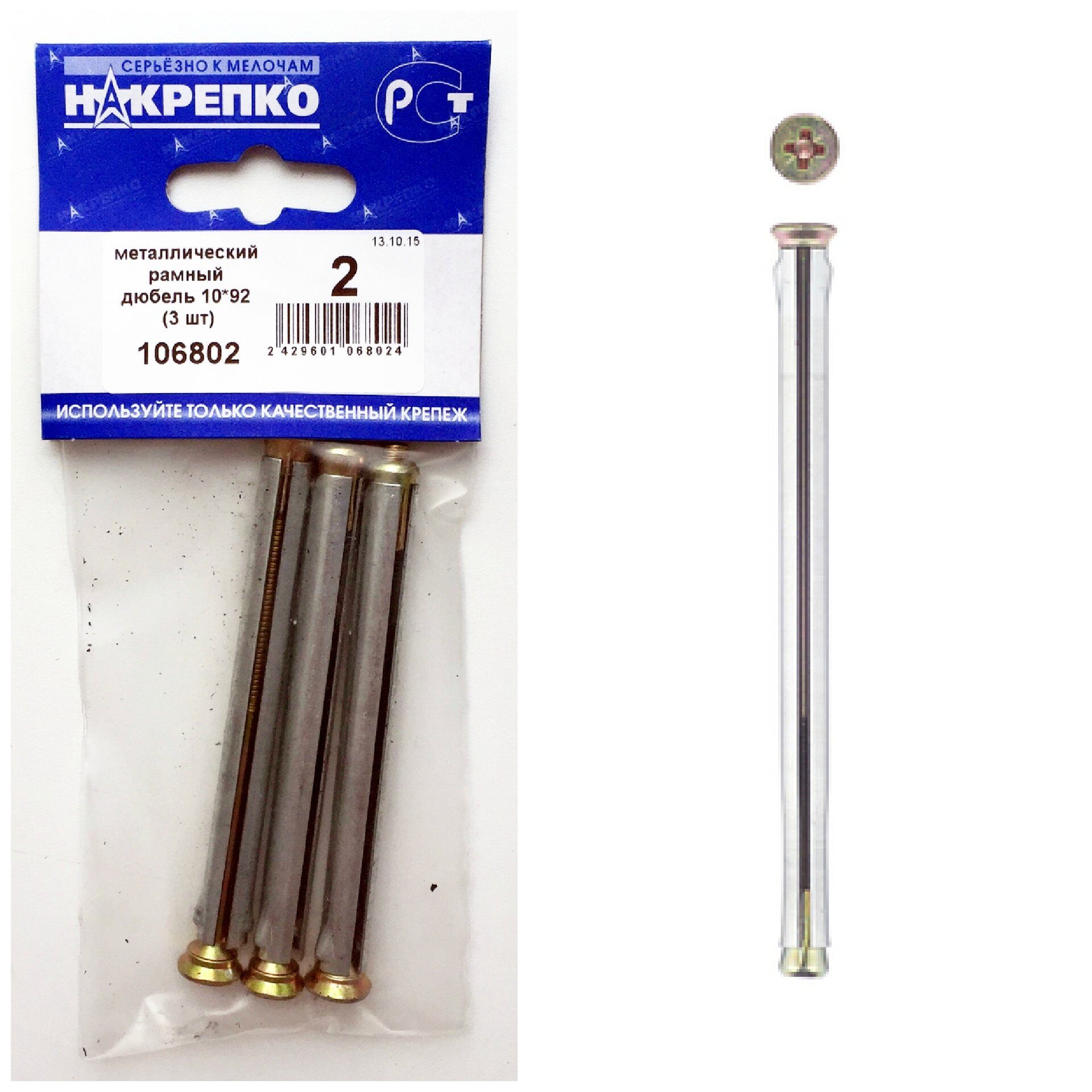

ФАСАДНЫЕ И РАМНЫЕ РАСПОРНЫЕ ДЮБЕЛИ

Полиамидный (нейлоновый) распорный дюбель для пустотелых (полых) материалов. Стальной оцинкованный шуруп с шестигранной головкой. TSXS

Обозн. предмета мм Макс. толщина укрепляемого мм Диаметр сверления мм Мин. глубина закрепления шт Кол. в пачке шт Мт выдергивающая сила кН
          бетон В 25 полн. кирпич пуст, кирпич газобетон
Т5Х-5 8/100 30 8 70 100 3.99 2.63 2.39 2.22
Т5Х-510/80 30 10 50 50 4.01 2.63 2.39 2.22
Т5Х-510/100 30
10
70 50 4.01 2.65 2.41 2.24
Т5Х-510/120 50 10 70 50 4.11 2.68 2.42 2.24
Т5Х-510/140 70 10 70 50 4. 22 2.70 2.43 2.21
Т5Х-510/160 90 10 70 50 4.25 2.71 2.47 2.22
Т5Х -5 10/200 130 10 70 50 4.29 2.73 2.51 2.26

РАСПОРНЫЕ ДЮБЕЛИ ДЛЯ СТАНДАРТНЫХ КРЕПЛЕНИЙ KRH

Полиэтиленовый распорный дюбель со стальным оцинкованным крюком для плотных материалов.

Обозначение Диаметр сверления мм Размер крюка OxL мм Количество в пачке шт
НP 6/44 6 4.0×44 200
НP 8/52 8 5.0×52 200
НP 10/60 10 6.0×60 100
НP 12/80 12 8.0×80 50

Полиэтиленовый распорный дюбель со стальным оцинкованным полукольцом для плотных материалов.

Обозначение Диаметр сверления мм Размер крюка на 1 мм Количество в пачке шт
НS 6/65 6 4.0×65 200
НS 8/75 8 5.0×75 100
НS 10/80 10 6.0×80 100
НS 12/80 12 8.0×80 50

Полиэтиленовый распорный дюбель со стальным оцинкованным замкнутым кольцом для плотных материалов.

Обозначение Диаметр сверления мм Размер крюка OxL мм К оличествов пачке шт
ККН212 12 8.0×80 50

ДЮБЕЛИ ДЛЯ КРЕПЛЕНИЯ В ГИПСОКАРТОННЫХ ЛИСТАХ

Полипропиленовый распорный дюбель в комплекте с насадкой для крепления в гипсокартонных стенах.

Обозначение Диаметр сверления мм Диаметр шурупа мм Количество в пачке шт
ТТ 22 7-8 3. 5-4.0 200

Дюбель саморез из сплава ZnAI для крепления в гипсокартонных стенах. DRIVA SPA

Обозначение Диаметр сверления мм Диаметр шурупа мм Количество в пачке шт
DRIVA-SPA   4.0-4.2 50

Полипропиленовый распорный дюбель для крепления в гипсокартонных стенах.

TNF

Обозначение Диаметр сверления мм Диаметр шурупа мм Количество в пачке шт
TNF 10 3.0-3.5 200

Полипропиленовый распорный дюбель с шурупом. TNF-W

Обозначение Макс, толщина укрепляемого предмета мм Диаметр сверления мм Размер шурупа/крюка мм Количество в пачке шт
TNF 5 10 3. 5×55 100

Складной пружинный дюбель для крепления в подвесных потолках. SPDK

Обозначение Диаметр сверления мм Вес кг/1000 шт
SPDK М 3×85 10 1 1.5
SPDK М4х75 13 14.0
SPDK М 5×95 15 22.3
SPDK М 6×100 25 37.5
SPDK М 8×100 25 62.2

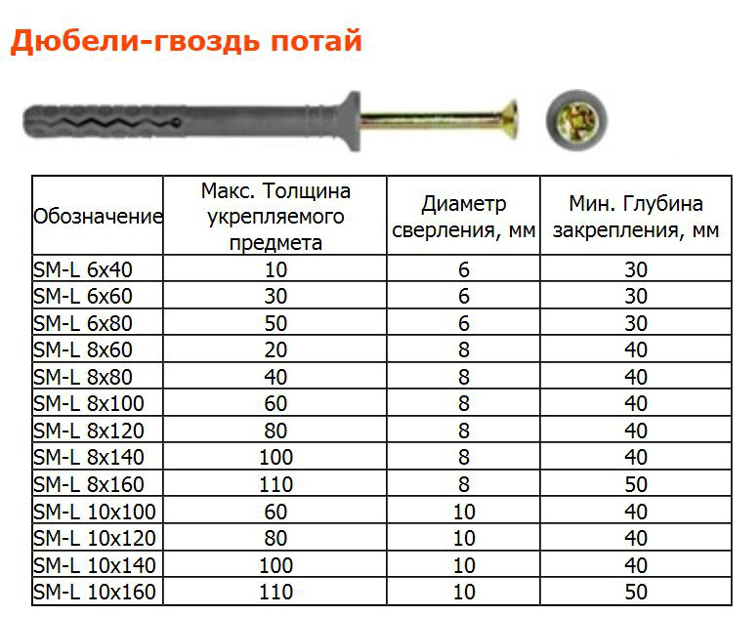

ДЮБЕЛЬ ГВОЗДИ ДЛЯ БЫСТРОГО МОНТАЖА SM

Полиэтиленовый распорный дюбель для быстрого монтажа. Стальной оцинкованный гвоздь-шуруп (желтый цвет). С потайным бортиком. SM-L

Обозн. Макс, толщина укрепляемого предмета мм Диаметр сверления мм Мин. глубина закрепления мм Количество в пачке шт Мт выдергивающая сила [кН]1 Мт срезающая сила [кН]1
бетон В 25 кирп.
кладка
газобетон бетон класса В 25
SM-L 6/40 10 6 30 200 1.47 1.11 0.56 3.23
SM-L 6/60 30 6 30 200 1.45 1.12 0.55 3.26
SM-L 6/80 50 6 30 100 1.47 1.11 0.55 3.33
SM-L 8/60 20 8 40 100 2.26 1.67 0.78 3.82
SM-L 8/80 40 8 40 100 2.27 .68 0.78 3.84
SM-L 8/100 60 8 40 100 2.27 .64 0.79 3.87
SM-L 8/120 80 8 40 100 2.21 .65 0.74 3.89
SM-L 8/140 100 8 40 100 2. 28 .65 0.77 3.93
SM-L 8/160 110 8 50 100 2.26 .67 0.75 3.97
SM-L 10/100 60 10 40 100 3.18 2.69 0.91 4.71
SM-L 10/120 80 10 40 100 3.11 2.66 0.90 4.72
SM-L 10/140 100 10 40 100 3.11 2.60 0.91 4.76
SM-L 10/160 110 10 50 100 3.13 2.62 0.91 4.80

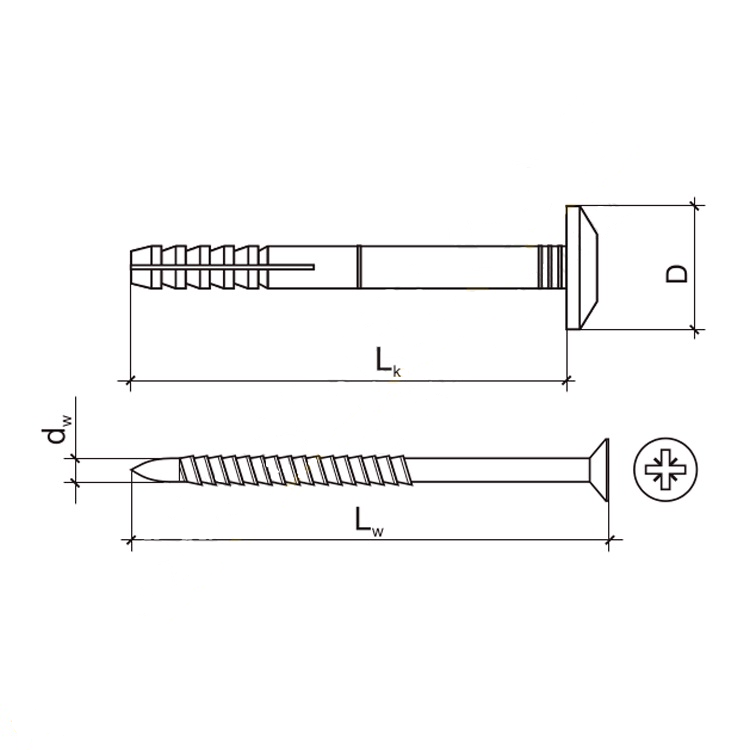

С грибовидным бортиком. SM-G

Обозн.
Макс, толщина укрепля-емого предмета мм
Диаметр сверле­ния мм Мин. глубина закреп-ления мм Коли­чество в пачке шт Мт выдергивающая сила [кН]1 Мт срезающая сила [кН]1
бетон В 25 кирп. кладка газобетон бетон класса В 25
SM-G 6/40 10 б 30 200 1.47 1.11 0.56 3.23
SM-G 6/60 30 6 30 200 1.45 1.12 0.55 3.26
SM-G 6/80 50 6 30 100 1.47 1.11 0.55 3.33

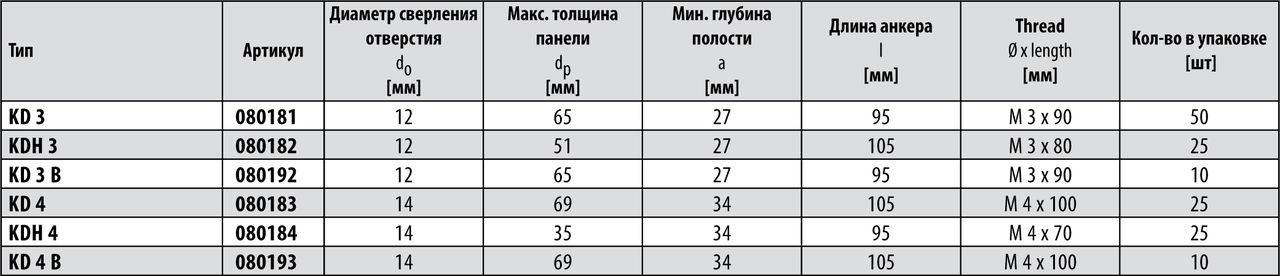

СТАЛЬНЫЕ ДЮБЕЛИ ДЛЯ ПОЛЫХ МАТЕРИАЛОВ И ГИПСОКАРТОННЫХ СТЕН MOLLY

Обозначение
Диаметр сверления мм
Толщина перегородки мм Количество в пачке шт
MOLLY 4/21 8 2-5 100
MOLLY 4/32 8 2-13 100
MOLLY 4/38 8 3-19 100
MOLLY 4/46 8 6-25 100
MOLLY 4/54 8 15-32 100
MOLLY 4/59 8 15-32 100
MOLLY 5/37 11 2-13 100
MOLLY 5/52 11 3-19 50
MOLLY 5/65 11 15-32 50
MOLLY 5/80 11 30-47 50
MOLLY 6/37 13 2-13 50
MOLLY 6/52 13 3-19 50
MOLLY 6/65 13 15-32 50
MOLLY 6/80 13 30-47 50
MOLLY 4/32 W/RO/R 8 26-32 100
MOLLY 4/38 W/RO/R 8 32-38 100
MOLLY 5/52 W/RO/R 11 45-52 50
MOLLY 6/52 W/RO/R 13 45-52 50

сортамент, размеры, инструкция по монтажу, фото

Для крепления к кирпичным стенам мебели, картин или других предметов используются дюбеля, так как они способны выносить большие нагрузки. Чтобы крепеж надежно удерживался в основании, необходимо правильно подобрать его тип и размер в зависимости от сортамента кирпича или бетона. Если применять дюбель не по назначению, он может не выдержать нагрузки и выпасть из отверстия.

Оглавление:

  1. Разновидности крепежа
  2. Рекомендации специалистов
  3. Пошаговое руководство по монтажу
  4. Для чего нужен строительный пистолет?

Виды дюбелей и их особенности

1. Внешне дюбель похож на пробку, имеет цилиндрическую форму с полостью. При вкручивании винта его корпус расширяется и упирается в стенки отверстия. Наиболее распространенными являются нейлоновые и полиэтиленовые распорные дюбеля. Чтобы шуруп или гвоздь не провалился внутрь, крепеж оснащен специальной манжетой, равной диаметру шляпки винта.

2. Для стен, сделанных из пористого или пустотелого кирпича, используются анкерные крепежи. Как только такой дюбель начинают завинчивать в кирпичную кладку, его конец расширяется или закручивается в виде узла. Полученная «гайка» внутри пустот надежно удерживает любой предмет.

3. Гвоздевые дюбеля применяются для крепления реек под обшивку финишным материалом, имеют небольшие размеры. В комплекте с ними идет гвоздь. Устанавливают их вместе через отверстие в рейке и стене. После чего заколачивают молотком.

4. Для крепления теплоизоляции используются специальные дюбеля-зонтики. В отверстие в стене и сквозь утеплитель вставляется зонт, а затем заколачивается гвоздь (пластиковый или металлический). Для больших нагрузок, например, до нескольких тонн, применяются металлические дюбеля для бетона и кирпича.

5. Для подвесных потолков лучше всего подойдут крепежи из металлов. В случае пожара пластиковые расплавятся и потолок рухнет.

Преимущества дюбелей:

  • надежное крепление, способное выдерживать большие нагрузки;
  • удобны в применении;
  • возможно использование как внутри, так и снаружи помещения.

Благодаря наличию на них шипов и усов, во время завинчивания шурупа они не прокручиваются.

Нюансы и рекомендации

Перед тем, как сверлить, нужно узнать, из чего сделана стена. Для этого в дрель устанавливают победитовое сверло и включают ее в безударном режиме. Медленно делают пробное отверстие. При этом дрель следует держать только перпендикулярно стене. По затраченным усилиям определяется степень мягкости материала. Если временами сверло проходит легко, с провалами, значит, стены построены из пустотелого кирпича.

Также материал можно определить по пыли из отверстия:

  • бетон – светло-серая, белая, на ощупь как мука;
  • силикатный – белая, как песок;
  • пенобетон – мягкая, крупнозернистая, тоже как мука;
  • кирпич – красная.

Подбирая дюбеля, нужно учитывать, какую нагрузку им предстоит выдерживать. Так, например, для тренажеров рекомендуется использовать крепежи с глубиной не меньше 85 мм. Дюбеля должны быть такого же размера, что и отверстие.

Руководство по монтажу

Раствор между кирпичами от механических воздействий может крошиться, поэтому с кирпичными стенами необходимо работать аккуратно. Для сверления следует применять дрель, а не перфоратор. Так как от ударов кирпич разрушается. Это не только портит внешний вид стены, но и делает последующее использование поврежденного места для монтажа дюбеля затруднительным. Сделать отверстие ровным и нужного размера в кирпичной стене, которая крошится, крайне сложно. Пустотелый строительный материал ни в коем случае нельзя сверлить ударным методом, так как это вызовет его растрескивание.

Пошаговое руководство:

  1. В месте, где планируется высверлить отверстие, наносится метка (карандашом, ручкой).
  2. Ножом или гвоздем делается углубление. С ним будет намного удобнее начать сверлить ровное отверстие.
  3. Подбирая диаметр сверла, следует учитывать, что дюбель должен входить с небольшим усилием. Если диаметр крепежа 9 мм, то такой же диаметр должен быть и у отверстия. Если дюбель для кирпича будет двигаться, то под тяжестью груза он может выпасть. Глубина отверстия должна быть равна длине дюбеля. Также необходимо проверить, чтобы шуруп соответствовал длине дюбеля, не был слишком коротким или чересчур длинным.
  4. Дрель устанавливается перпендикулярно углублению, и медленно начинают сверлить в безударном режиме. Как только глубина стала равна 1 см, увеличивают обороты и просверливают дальше до нужных размеров.
  5. Если на дрели нет упора-ограничителя, то, чтобы не сделать отверстие слишком глубоким, на сверле ставится отметка. Для этого к нему прикладывается дюбель и на одинаковом с ним уровне наносится метка или наклеивается лента.
  6. После того как в кирпичной стене было высверлено отверстие, его тщательно очищают от пыли и кусочков кирпича. Для этой цели отлично подходит пылесос. Одновременно с техникой можно прочищать карандашом, двигая его внутрь и наружу.
  7. В отверстие вставляется дюбель и аккуратно заколачивается молотком, не сильно, так, чтобы не повредить, иначе его придется заменить. Если планируется подвесить шкафчик на специальные петли, то сначала завинчивается шуруп, но не до конца, оставляя зазор примерно в 2 мм. После чего на него навешивается мебель. В других случаях, например, при креплении реек обрешетки, закручивается (забивается) до конца.

В бетоне углубления пробиваются с помощью перфоратора. При этом сечение бура должно совпадать с размером дюбеля. В отличие от кирпича в бетоне отверстие делается на 5 мм длиннее крепежа. После чего оно очищается от пыли и крошек, и только потом забивается крепеж.

Если дюбелей не хватило, то их всегда можно сделать своими руками. Для этого из деревянного бруска вырезается круглый колышек нужной длины и диаметра. Желательно, чтобы он имел форму конуса, так как это делает крепление более надежным. Стандартные размеры дюбелей: диаметр – 5, 6, 8, 10 и 12 мм, длина – от 25 до 160 мм.

Строительный пистолет

Это современное устройство поможет быстро «забить» дюбеля, а точнее, для него используются специальные дюбеля-гвозди с передвигающейся шайбой. Для работы с ним не требуется делать отверстия. Благодаря сильному поршню строительный пистолет выстреливает крепежный элемент с большой силой. Он отлично подходит как для полнотелых кирпичей, так и для бетона. Глубину забивания можно регулировать. На конце дюбеля расположена шайба, которая во время забивания передвигается к шляпке. В итоге посадка получается еще более надежной. Строительным пистолетом крепят металлические и деревянные предметы к бетону или кирпичу.

Перед тем как выбрать крепеж, следует точно определить нагрузку, которую он будет испытывать, а также материал, из которого сделана стена или потолок. Чтобы он максимально прочно держался в кирпичной стенке, можно использовать сухой плиточный клей. Раствор проталкивают внутрь углубления, после чего вставляют крепежный элемент. Через сутки (в зависимости от скорости высыхания клея) можно завинчивать шуруп.

Дюбель для бетона: характеристики, размеры и цены

Надежную фиксацию предметов небольшого веса на монолитную стену выполняет дюбель для бетона, который может иметь разную конструкцию и способ сцепления в отверстии. Отдельные виды разрешается использовать в кирпичных или каменных стенах. Если на поверхность планируется закрепить более массивное сооружение, то применяют анкерное изделие, которое выше по стоимости, выдерживающее повышенную нагрузку по отношению к традиционному.

Оглавление:

  1. Что представляют собой дюбеля?
  2. Классификация и технические параметры
  3. Цены

Виды и характеристики крепежа для бетона

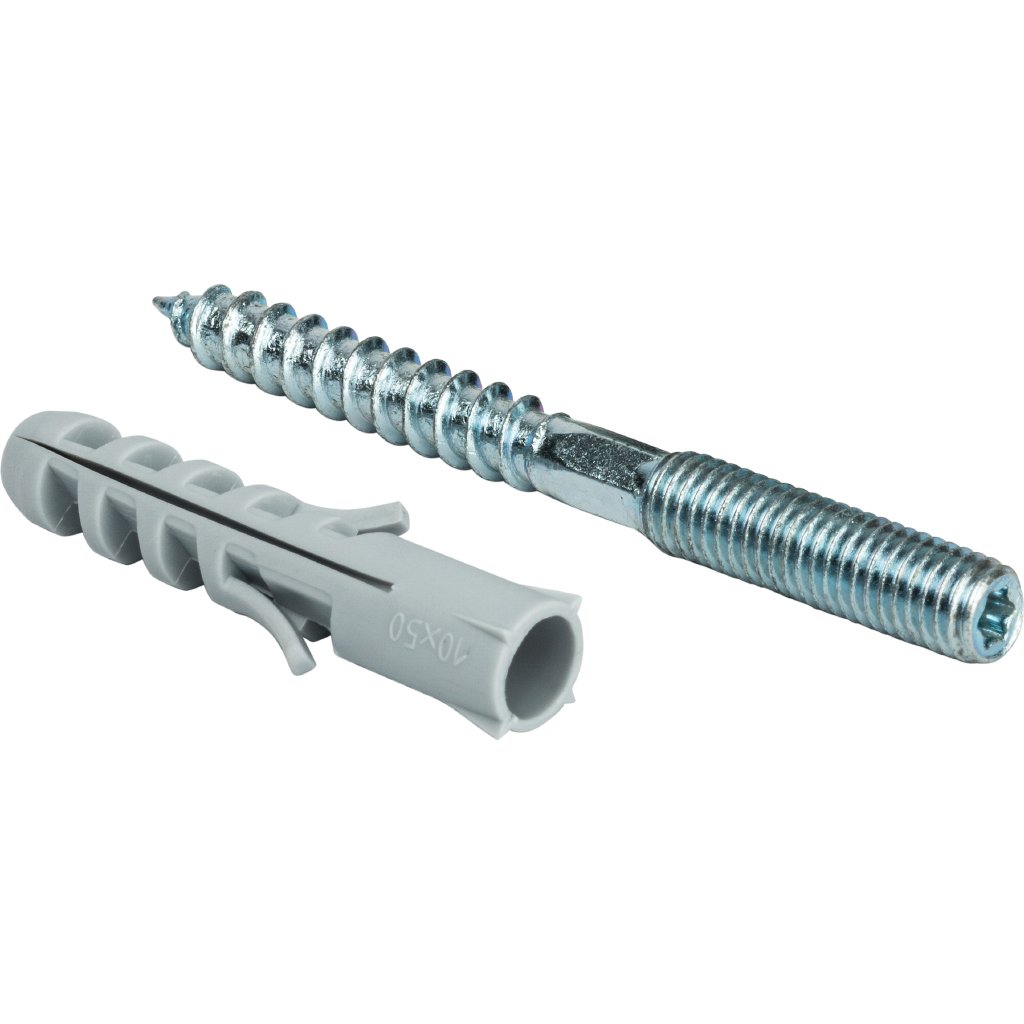

Классически элемент состоит из пластиковой втулки, которая имеет выступы по всей длине для предотвращения проворачивания внутри отверстия. В нее вкручивается металлический стержень, принимающий на себя весовую нагрузку. Пластик имеет такие размеры, что в сборе его распирает в полости винт. Этот вид легко разобрать при помощи отвертки.

Стандартные дюбеля для бетонных поверхностей отличаются от аналогичных элементов по кирпичу. Ввиду неоднородности кладки требуется:

  1. втулка, имеющая большие размеры, чтобы гарантированно найти точки опоры со всех сторон;
  2. увеличенная длина стального стержня, изготовленного в виде шпильки с резьбой.

Однородная стена сможет прочно закрепить гвоздь, вбиваемый ударным способом. Он работает на вдвое меньшей длине, что сокращает время установки. В кирпиче он произведет большие разрушения, что не обеспечит прочность фиксации на долгое время. При наличии перфоратора используют саморезы в бетон без дюбеля, когда металлический винт входит непосредственно в просверленное гнездо. Упрощается процедура монтажа, и снижается стоимость материалов.

Вид выбирается по максимально возможной нагрузке и доступному инструменту. При возникновении сомнений, что лучше выбрать в своем случае, нужно изучить отзывы о подобном опыте на строительных форумах.

Классификация

Для работ по бетону принято пользоваться таким крепежом, который можно купить в ассортименте:

  • универсальный;
  • распорный;
  • гвоздь;
  • бабочка;
  • фасадный;
  • КВТ;
  • GB;
  • химический.

Некоторые из этих видов предназначены для определенных типов поверхности (специальные), например дюбели для пеноблока. Для твердого бетона оптимальными считаются размеры металлического крепежа 6х40 мм. Более длинные дюбели для легкого бетона будут начинаться с 6х60, 6х80 и иметь максимальный габарит 10х160 мм.

1. Распорный.

Этот тип уверенно выполняет свою функцию при установке жестких навесных конструкций. Отличается волнообразной формой и размерами металлических шурупов. Гильзы в виде цилиндра имеют 2-3 распора (шипы), обеспечивающие надежное фиксирование в гнезде. Монтаж выполняется молотком с последующим ввертыванием самореза.

2. Бабочка.

Ее используют для тонких стены Гильза проходит отверстие насквозь, дальний конец при ввинчивании металлического стержня поджимается, охватывая бетон с 2 сторон. Установленный элемент прочно фиксируется.

3. Универсальный.

Комбинированный вариант распорного крепежа типа «бабочки». Этот металлический дюбель разработан для использования на разных видах поверхностей. Оптимально подходит для старых, неоднородных стен, плоскостей из смешанных материалов, ручного пробивания отверстий.

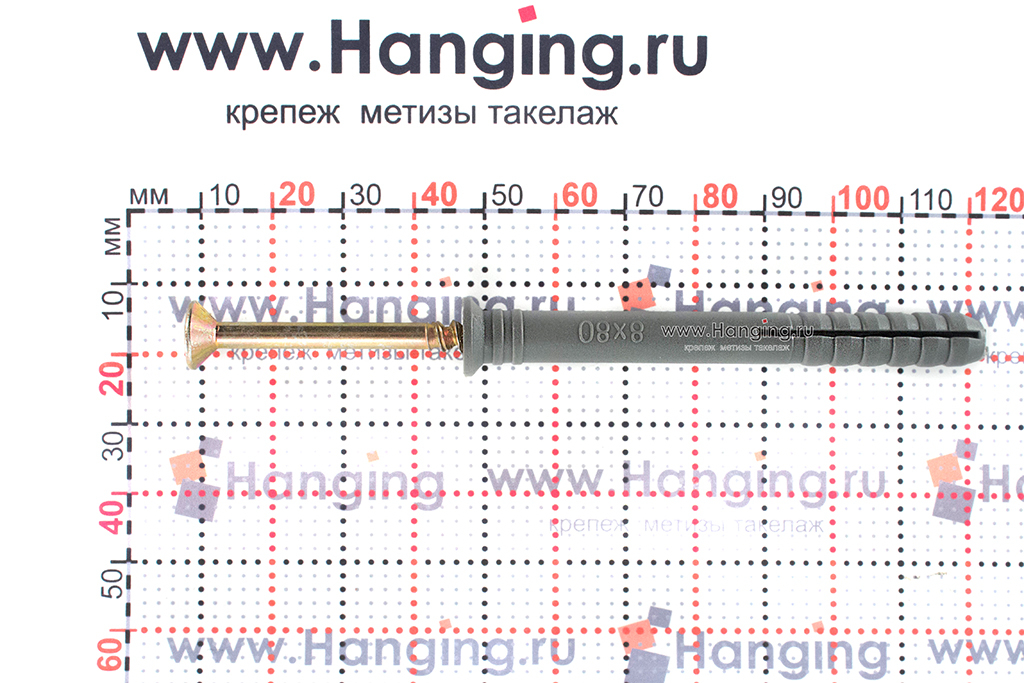

4. Гвоздь.

На прочную основу предметы навешиваются на гвоздь, вбитый при помощи строительного пистолета или вручную. Такой крепеж имеет различные виды исполнения для бетона, бутового камня, кирпича, мягких покрытий типа ГВП, ДСП.

Стальной элемент представляет собой толстый стержень. Он заострен с одного конца, утолщен шляпкой с другого, чтобы не погрузиться излишне в бетон. На оцинкованное тело одевается стопорная шайба, играющая роль направляющей. Такой дюбель не фиксируется дважды – он нужен при монтаже конструкции с повышенной прочностью.

Необходимость работы перфоратором по сверлению отверстий отсутствует, что значительно сокращает время крепления, уборки мусора.

5. Фасадные виды.

Используют при монтаже теплоизоляционной облицовки. Они работают по распорному типу, но имеют увеличенные размеры (длина, Ø шляпки). Втулка и металлический винт изготовлены из ударопрочных материалов.

6. Химический.

Специальный крепеж для пенобетона. В комплект нужно купить емкость, содержащую полимеризующиеся вещества, которые в гнезде застывают, образуя плотную зону в пористой конструкции. Процесс занимает от 2 часов до 1 суток.

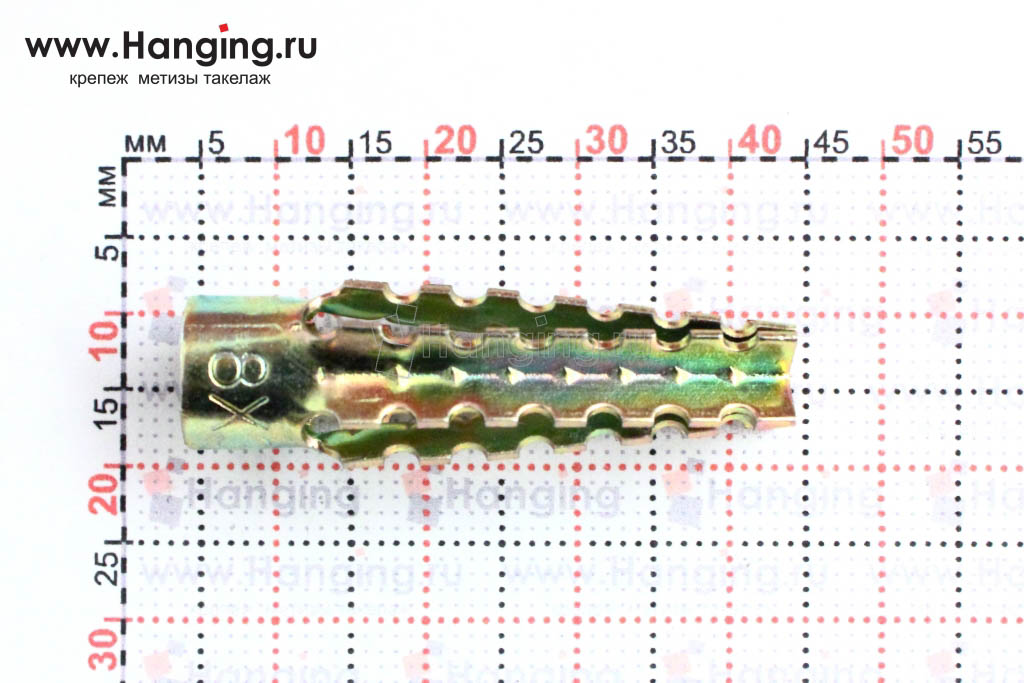

7. КВТ.

Предназначается фиксировать предметы исключительно в газобетоне. Характеризуется более широкой резьбой, увеличивающей площадь зацепления с пористым материалом.

8. GB.

Специализированное крепление на стеновых блоках из полистиролбетона. Гильза в виде спирали работает на распор. Она способна выдерживать значительные нагрузки. Эффективно применяется для подвешивания шкафов, полок, вытяжек, тяжелых предметов и бытовой техники.

9. Саморезы.

Самая привычная, удобная для использования в домашних условиях форма – это саморезы, устанавливаемые в пластиковом дюбеле или непосредственно в бетоне. Они могут иметь обычную резьбу, винт-елочку (по виду вложенные один в другой конусы).

Изменение сечения резьбы по длине стержня свидетельствует, что его необходимо забивать без распорной вставки. Этот вид называется нагелями по бетону Ø 7,5 мм. Под него сверлят стандартное отверстие 6 мм. Твердая бетонная стена не примет саморез без предварительного изготовления посадочного гнезда перфоратором. Перед тем, как купить дюбель, нужно обратить внимание на шляпку. Для размещения крепления предусмотрено применение крестовой отвертки или звездочки (Torx). Может встретиться гвоздь с головкой-бочонок под торцовый ключ или шестигранник (имбусовый).

Для особо тяжелых вещей, нагруженных конструкций берут металлический анкерный элемент, который будет фиксироваться по распорному типу:

  1. Забивная втулка. Дальний край разжимается вкручиваемым болтом, ближний – имеет специальную наружную насечку, удерживающую от проворачивания при установке крепления.
  2. Клиновые. Фиксация обеспечивается конусом, который подтягивается по винту и разжимает распорную втулку. Подобная конструкция проворачивают по резьбе не болт, а гайку, подтягивая клин до нужного упора.

Расценки

Стоимость анкера выше обычного дюбель-гвоздя, но его правильная работа зависит от достаточной прочности бетона, в который устанавливается крепеж.

Марка, размеры Тип монтажа Фасовка, шт Цена, руб
Шуруп Tech-Krep 7,5×52 Вкручивается в гильзу 8 90
СОРМАТ Дюбель-гвоздь 6х80 мм потайной Вкручивается в гильзу 100 720
6х40 мм с потайной манжетой Вкручивается в гильзу 200 390
6х40 для монтажа рам, стоек, ГВЛ Вкручивается в гильзу 1 1
StarQuick 6х40 мм Забивной 1 20
SORMAT LYT LK-SP 8х80мм цилиндрический Забивной 2 44
6х40мм L с цилиндрической манжетой Забивной 200 390
4,5х30 для ПЦ-84 Забивной 1 кг 110
Фасадный 10×90 с забивным пласт. гвоздем KOELNER Забивной 250 610
Анкер BIT-PESF (газо-, пенобетон, бетон) Химический 300 мл 800
Анкер 6х40 Болт с гайкой 1 7
Анкер 6х60 Болт с гайкой 1 8
Анкер 6х75 Болт с гайкой 1 9




105 фото универсальных и распорных крепежей


Дюбель

– вспомогательный элемент для крепежных изделий, обеспечивающий надежное сцепление саморезов или шурупов с несущим основанием.

Дюбели делают из пластмассы (полипропилен, полиэтилен, нейлон) и металла (железо, нержавеющая сталь, латунь). Дюбель условно можно разделить на две части. Распорную (на фото ниже левая часть дюбеля), она отвечает за силу удержания самореза в материале, и нераспорную (на фото ниже правая часть дюбеля). Не распорная часть дюбеля нужна для того, чтобы не разрушать мягкий слой материалов. Например, Вы устанавливаете дюбель в оштукатуренную кирпичную стену, если не будет нераспорной части, то при закручивании самореза вокруг дюбеля разрушится штукатурка. Вы вешаете навесной шкафчик за основание через ДСП, тогда длина распорной части должна быть равна толщине ДСП плюс величина слоя штукатурки, получается около 30 мм.

Не распорная часть дюбеля может иметь фланец потайной, цилиндрической или круглой формы. Фланец не позволяет дюбелю утопится в отверстии закрепляемого материала или в стене. Применение дюбелей с фланцем удобно, если фланец не будет мешать.

При завинчивании самореза, распорная часть дюбеля, имеющая внутренний диаметр на много меньше диаметра дюбеля, пытается разойтись в стороны, но мешает материал стены и пластмасса дюбеля под большим давлением уплотняется, соединяя саморез со стеной в одно целое.

Характеристики дюбельных гвоздей

• Стандартная длина изделий варьируется в диапазоне 40-140 мм, с шагом длины 20 мм.

• Стандартное сечение гвоздя бывает в пределах 5-7 миллиметров.

• Диаметр крепежного отверстия под гвоздь 6-10 мм.

• Толщина материала, в который забивается гвоздь-дюбель, должна быть в пределах 10-100 мм.

Гвозди делают из качественной оцинкованной стали. Пластиковую часть изготавливают из полимеров: полиамида, полипропилена и прочих, бывают также и распорные части из стали и других металлов.

Выбор дюбеля

Ремонтные работы внутреннего и наружного типа редко обходятся без использования дюбель-гвоздей. Но для каждого типа монтажа подбирают определенный тип крепежа. Вот некоторые рекомендации, которые помогут самостоятельно определиться с видом крепежных элементов:

  1. Горизонтальный крепеж в бетон или кирпич подразумевает применение дюбеля с наружным диаметром от 6 до 10 мм и глубиной крепления от 30 до 50 мм. Такой дюбель не выпадет и разрешен для применения даже на потолке.
  2. Для крепления профильных конструкций на стенах из шлакоблока применяют дюбель 6*40 мм. Другие размеры будут выпадать из отверстия.

Дюбель-гвозди с головкой «потай» 6*40 мм

  1. Тяжелые предметы, к примеру шведские стенки или настенные тренажеры, требуют глубину закрепления от 80 до 100 мм.
  2. Дюбель 6*60 или 6*80 мм используют в домах панельного типа.
  3. При вертикальном крепеже используются распорные дюбели с насечками, так как нагрузка идет вниз.
  4. Диаметр отверстия должен быть таким, чтобы дюбель входил в него с некоторым усилием.

Чем короче крепежная деталь, тем меньшую нагрузку она сможет выдержать.

Виды дюбель-гвоздей

По материалу распорной части гвозди делятся на пластиковые и сделанные из металла. Гораздо шире они классифицируются по своему назначению и форме.

Основные виды таких изделий:

• гвозди для применения со специальным монтажным пистолетом;

• обычный, забиваемый вручную гвоздь, который применяют в строительных работах чаще всего;

• гвоздь для работы с гипсокартоном;

• гвоздь разновидности «бабочка», дающий наиболее прочное соединение за счет того, что конец раскрытия пластиковой части в форме «крыльев» с обратной стороны отверстия.

Гвозди могут оснащаться как гладкой головкой, так и шлицом, который позволяет закручивать их отверткой или шуруповертом. Шлицевые гвозди могут стать многоразовыми, их достаточно просто подвергнуть демонтажу.

Распорка Молли

Этот дюбель обеспечивает прочное прикрепление всего, что должно висеть – наружные ТВ-антенны и внутренние шкафы, карнизы и водостоки и прочее. Распорный пластиковый дюбель имеет также ряд разновидностей: обычный, с крюком, с разрезанным кольцом. Поэтому конфигурация несколько иная.

На вид это винт и цанга (как металлический держатель тонкого конструкторского карандашного стержня), в ней четыре лапки-фиксатора и жёсткая часть. На стопоре видны зубцы, не допускающие верчение в гнезде.

Инновация, отличающая Молли от других, – некий секонд-хенд (вторая рука), то есть, этот дюбель можно использовать повторно и с первичной прочностью.

Особенности монтажа при работе с дюбель-гвоздями

В случае, когда идет работа с кирпичной кладкой, нужно учитывать, что кирпич может быть пустотелым. Поэтому нужно внимательно выбрать место под дюбель, аккуратно, на небольшой скорости провести сверление отверстие, затем вставить в него дюбель и вбить гвоздь.

Работа с бетонными стенами аналогична, но здесь уже можно не соблюдать низкую скорость сверления при проделывании отверстия. Особенной осторожности требуют гипсокартонные основания, в силу своей малой способности переносить нагрузки. Сначала в гипсокартоновой основе делают отверстие, затем вставляют в него пластиковую распорную часть и закручивают в нее дюбельный гвоздь.

Забивать крепеж силой при помощи молотка в данном случае нежелательно. Не меньшую осторожность и внимательность нужно соблюдать и при соединении гвоздями керамической и облицовочной плитки, перед началом сверления нужно сперва отметить место стеклорезом, проделав ямку, и только после этого начинать медленно и осторожно сверлить.

Полипропилен

Это твердое и неломкое вещество, которое может выдерживать температурные нагрузки до +80, начинает плавиться только после +140 градусов. Однако плохо переносит низкие температуры.

Полипропилен устойчив к действию воды – применяется в наружных работах и в сырых помещениях, но негативно реагирует на ультрафиолет.

Защита от растрескивания обеспечивается специальными добавками. Полипропиленовые дюбели могут разрушиться только под действием сильных кислот и щелочей, а вот хлоро-углеводороды могут отрицательно повлиять на них.

Что представляет собой дюбель гвоздь

Он представляет собой крепежный элемент, метиз, состоящий из двух частей. Корпус бывает преимущественно пластмассовым, насажен либо на гвоздь забивной без резьбы, либо с резьбой.

Пластиковая сторона в момент, когда в нее погружается гвоздь, расширяется в стороны, при помощи чего тело крепежного компонента закрепляется в стене или какой-либо другой поверхности.

Гвоздь изготавливают из высокопрочной стали и покрывают специальным антикоррозийным составом. Что касается корпуса, то он выполняется из полипропилена или из металла, но реже.

Достоинства крепежного элемента

Этот метиз обладает следующими положительными сторонами:

  • возможность крепить различные предметы во всевозможных строительных материалах;
  • относительно простой монтаж. Высверливается отверстие в стене, отвечающее диаметру корпуса, внутри полученного углубления помещается пластиковый корпус, а в него, в зависимости от вида гвоздя, вбивается или закручивается стержень;
  • гарантируется прочное закрепление за счет увеличивающихся усиков;
  • довольно низкая цена в магазинах.

Виды анкерных болтов.

При монтаже анкерных болтов необходимо учитывать несколько нюансов:

  1. Отверстие под такое крапление необходимо сверлить точно по размеру болта. Иначе крепление окажется не зажатым, и плохо будет держать предмет.
  2. После сверления необходимо вставить анкер в отверстие.
  3. Закрепление болта производится ключом или отверткой

Материал поверхности для работы

Для кирпича и бетона довольно часто используется нейлоновый дюбель. Этот крепежный элемент способен справится с огромной нагрузкой, выдерживая на себе до 450 кг. Для помещения в газобетон используется специальный гвоздь со спиралевидными ребрами, которые расклеиваются и застревают в материале в момент забивания.

Если поверхность сплошная или пустотелая, то употребляется рамный дюбель гвоздь. Если требуется крепить обрешетку, то применяются дистанционные метизы. За счет его конструкции небольшие неровности стен можно успешно нивелировать.

Универсальные крепежи используют при креплении предметов на пустотелые и полнотелые материалы. Если поверхность относительно тонкая (хрупкая стена), то может использоваться металлический дюбель. Если пустотелая поверхность, то аналогичным образом применяется дюбель-бабочка. Подобные метизы в продаже встречаются со шпильками и крючками.

Для кирпичных и бетонных конструкций используются металлические крепежи со шпильками и болтами. Для гипсокартона и пористого бетона применяют специальные дюбели, которые по виду напоминаю перистое сверло.

Разновидности

В доме и на даче полно дел. Установка кабель-каналов и теплоизоляции, монтаж гипсокартона. Для каждого случая нужен отдельный вид крепежа. Универсальных вариантов нет. Можно выделить следующие виды дюбелей:

Акустический. Изготавливают из пластика и стекловолокна. Нет металлических деталей, а значит, высокий уровень теплоизоляции и влагостойкости.

Распорный S. Нет упорной кромки, поэтому можно ставить на любую глубину в штукатурке. Стопор защищает от проворачивания.

Распорный M-S. Изготовлен из прочного нейлона. С двухсторонним распором. Компактный. Хорошо влезает в просверленные отверстия.

Зонт. Длинный с большой шляпкой. Предназначен специально для монтажа тепловой и гидравлической изоляции.

Для газобетона GB. Отличается спиральными ребрами. Такая конструкция обеспечивает надежную фиксацию в мягком материале.

Для ступенек TB и TBB. Создан специально для крепления ступенек к металлическому профилю или полнотелым материалам. Предотвращает скрип.

Металлический. Выдерживает большую нагрузку. Не ржавеет благодаря оцинковке. Легко устанавливается. Долго не теряет удерживающих свойств.

Химический. Состоит из полимера, который твердеет после введения в монтажное отверстие. Подходит для пустотелых материалов.

Бабочка. Оснащен специальным механизмом-зажимом, предназначенным для фиксации внутри тонких листов гипсокартона.

Фасадный. Отличается увеличенной длиной. За счет этой особенности способен выдержать большую нагрузку.

Существующие виды метиза

В рамках данной статьи предлагаем вам несколько видов этого метиза:

Универсальный. В совершенстве сочетается со всевозможными строительными материалами. Многофункциональность сводится к тому, что это изделие можно применять в пустотелых, листовых, полнотелых и прочих поверхностях. Надежность крепления гарантируется зубчатыми стопорными элементами. Наличие таких строительных вспомогательных предметов исключает прокручивание гвоздя в материале. Сфера применения у него очень широка: начиная от крепежа хозяйственных предметов и заканчивая сбором строительно-монтажных элементов.

Распорный. Дюбель характеризуется четырехсторонним распором. За счет этого поддерживается равномерная нагрузка на материал. Результативен при креплении в пустотелых и полнотелых поверхностях. При установке распорного дюбеля исключается нарушение поверхности дерева, кафеля, штукатурки и др. Достигается это за счет особого строения шейки дюбеля. Соответственно, эффективен при креплении керамического сантехнического оборудования.

Для газобетона G. B. Стержневая специализация — газобетон. В особенности эффективен при монтажных ремонтных работах: крепеж кровельных конструкций, подвесных потолков и многое другое. Основная особенность заключается в том, что они используются и для внутреннего, и для наружного крепления. Крепкая посадка в мягком материале гарантируется благодаря внешним ребрам, которые отличаются спиральной формой.

Турбо Дюбель FTP D и FTP. Используется для крепежа разнообразных элементов в газобетоне. Обладает нейлоновым дюбелем. Может применяться в комбинации с шурупами по дереву и метрической резьбой. Имеет самонарезающуюся резьбу. Существует модификация этого метиза из металла. Эксплуатируется для работ по газобетону и метрическим блокам.

Латунный дюбель (РАД). В случае, если поверхность тонкая и полнотелая, то используют данный вид крепления. Для его крепежа достаточно будет сделать неглубокое отверстие. Допустим, монтаж в сочетании с болтами и метрической резьбой.

Нейлон

Полиамид отличается высокими параметрами вязкости, прочности и эластичности. Преимуществом дюбелей является стойкость к вибрационным воздействиям, влиянию кислот и щелочей.

Можно использовать в разных погодных условиях, однако следует учитывать высокую гигроскопичность. Не целесообразно производить работы в сырую погоду. Широко применяются в наружной отделке.

Пластиковый и металлический виды

Сопоставим между собой особенности металлических и пластиковых дюбелей.

Пластиковая разновидность

Обладает полым цилиндрическим стержнем. В процессе забивания основы пластиковая часть постепенно расширяется. Верхняя его сторона зачастую снабжена манжеткой, за счет чего крепеж в высверленное отверстие не проваливается.

Манжетка имеет цилиндрическую или потайную форму. Чтобы создать дополнительную фиксацию, отдельные разновидности добавочно оснащают «усиками». Гвозди иногда бывают с резьбой, иногда без, на шляпке может находиться шлиц.

Металлическая разновидность

Металлический дюбель этой разновидности оснащается стержнем с гладкой поверхностью. Крепление целиком изготовлено из металла. В отверстии стены стальной корпус начинает расширяться в момент закручивания гвоздя или металлического стержня. Сам процесс монтажа простой, а вот для реализации его демонтажа потребуется усилия. Зато это обеспечивает весьма надежное крепление различных заготовок.

Выбора клиента не будет стеснен отсутствием подходящего метиза для крепления: в свободном доступе в магазинах имеется большое разнообразие дюбель гвоздей. Только прежде чем выбрать дюбель, рекомендуется принять к сведению структуру поверхности и вес крепящегося предмета.

Видов крепежа существует великое множество. По сути, для материала с той или иной степенью пористости и пустотелости необходимо применять свой вид крепежа. Дюбель-гвоздь – крепеж, рассчитанный на фиксацию в достаточно плотных полнотелых материалах.

О том, какие бывают дюбель-гвозди, каких размеров, какова их цена за штуку — все это вы узнаете из данной статьи.

Нюансы и рекомендации

Перед тем, как сверлить, нужно узнать, из чего сделана стена. Для этого в дрель устанавливают победитовое сверло и включают ее в безударном режиме. Медленно делают пробное отверстие. При этом дрель следует держать только перпендикулярно стене. По затраченным усилиям определяется степень мягкости материала. Если временами сверло проходит легко, с провалами, значит, стены построены из пустотелого кирпича.

Также материал можно определить по пыли из отверстия:

  • бетон – светло-серая, белая, на ощупь как мука;
  • силикатный – белая, как песок;
  • пенобетон – мягкая, крупнозернистая, тоже как мука;
  • кирпич – красная.

Подбирая дюбеля, нужно учитывать, какую нагрузку им предстоит выдерживать. Так, например, для тренажеров рекомендуется использовать крепежи с глубиной не меньше 85 мм. Дюбеля должны быть такого же размера, что и отверстие.

Руководство по монтажу

Раствор между кирпичами от механических воздействий может крошиться, поэтому с кирпичными стенами необходимо работать аккуратно. Для сверления следует применять дрель, а не перфоратор. Так как от ударов кирпич разрушается. Это не только портит внешний вид стены, но и делает последующее использование поврежденного места для монтажа дюбеля затруднительным. Сделать отверстие ровным и нужного размера в кирпичной стене, которая крошится, крайне сложно. Пустотелый строительный материал ни в коем случае нельзя сверлить ударным методом, так как это вызовет его растрескивание.

  1. В месте, где планируется высверлить отверстие, наносится метка (карандашом, ручкой).
  2. Ножом или гвоздем делается углубление. С ним будет намного удобнее начать сверлить ровное отверстие.
  3. Подбирая диаметр сверла, следует учитывать, что дюбель должен входить с небольшим усилием. Если диаметр крепежа 9 мм, то такой же диаметр должен быть и у отверстия. Если дюбель для кирпича будет двигаться, то под тяжестью груза он может выпасть. Глубина отверстия должна быть равна длине дюбеля. Также необходимо проверить, чтобы шуруп соответствовал длине дюбеля, не был слишком коротким или чересчур длинным.
  4. Дрель устанавливается перпендикулярно углублению, и медленно начинают сверлить в безударном режиме. Как только глубина стала равна 1 см, увеличивают обороты и просверливают дальше до нужных размеров.
  5. Если на дрели нет упора-ограничителя, то, чтобы не сделать отверстие слишком глубоким, на сверле ставится отметка. Для этого к нему прикладывается дюбель и на одинаковом с ним уровне наносится метка или наклеивается лента.
  6. После того как в кирпичной стене было высверлено отверстие, его тщательно очищают от пыли и кусочков кирпича. Для этой цели отлично подходит пылесос. Одновременно с техникой можно прочищать карандашом, двигая его внутрь и наружу.
  7. В отверстие вставляется дюбель и аккуратно заколачивается молотком, не сильно, так, чтобы не повредить, иначе его придется заменить. Если планируется подвесить шкафчик на специальные петли, то сначала завинчивается шуруп, но не до конца, оставляя зазор примерно в 2 мм. После чего на него навешивается мебель. В других случаях, например, при креплении реек обрешетки, закручивается (забивается) до конца.

Что такое дюбель-гвоздь

Это крепежное изделие состоит из двух частей: собственно гвоздя – с резьбой или без резьбы, и корпуса, как правило, пластмассового. Для дюбеля в материале высверливают отверстие, в котором распорное тело удерживается за счет направленных назад усиков. При забивании гвоздя распорное тело расширяется и прочно фиксируется крупными зубьями.

  • Гвоздь может выглядеть как самый обычный: имеет цилиндрическую форму, острый на конце, со шляпкой и нарезке по длине тела.
  • Может наличествовать и дополнительная деталь – ограничительная манжетка. Шайба размещается на конце гвозде и при монтаже перемещается к шляпке. Манжетка не позволяет гвоздю проваливаться в отверстие. Этот вариант используется для крепления к камню, бетону и кирпичу. Соответственно, распорное тело в этом случае отсутствует, а жесткость крепления обеспечивает перемещение манжетки.

Полиэтилен

Отличается высокой вязкостью, а также прочностью при минимальной ломкости дюбеля. В связи с низкой гигроскопичностью обладает влагоустойчивостью. Это отличный амортизатор, поэтому дюбель выдержит большие механические нагрузки.

Это диэлектрик, который переносит действие кислот, спиртов, щелочей, масел, а также нечувствителен к перепадам температур и их низким значениям.

Одновременно с этим материал может стареть и со временем растрескиваться, плохо реагирует на взаимодействие с ароматическими углеводородами. Недостатком является и горючесть.

Классификации изделий

При выборе крепления учитывается 5 основных факторов:

  • величина нагрузки – на дюбель, на поверхность, на конструкцию;
  • характер нагрузки – стационарный, динамический;
  • вид фиксации;
  • характер материала – камень, бетон, кирпич, гипсокартон;
  • конструкция поверхности – стена, потолок.

Собственно, крепеж выпускается нескольких видов для различных способов и материалов.

В видео ниже рассказано о правилах выбора дюбелей:

По виду монтажа

Дюбель, а вернее говоря, гвоздь может иметь несколько разное строение, благодаря чему работать с ним нужно разными инструментами.

  • Ручной монтаж – то есть, с использованием механических инструментов. Гвозди для такой работы делятся на 2 вида:
  • без резьбы – гвоздь забивается молотком, выкрутить его возможности нет;
  • гвоздь с резьбой – вбивается или вкручивается. Главное его преимущество – возможность демонтажа.
  • Монтаж с помощью строительно-монтажного пистолета – гвоздь имеет ограничительную манжетку, но обходится без распорного тела. Такой вариант обеспечивает куда более быстрый монтаж и к тому же рассчитан на более высокую нагрузку.
  • По материалу поверхности

    Более интересная с точки зрения пользователя, так как позволяет установить, какой крепеж подходит для какой стены или потолка.

  • Самыми распространенными являются нейлоновые дюбели с резьбой или без с диаметром от 2 до 16 мм. Они используются для крепления в стандартный строительный камень – кирпич, бетон, и выдерживают от 200 до 450 кг стационарной нагрузки.
  • Дюбель для газобетона– материал считается относительно низкопористым, так что такое крепление вполне допустимо. Удерживается дюбель за счет спиралевидных ребер и расклинивания при забивании гвоздя.
  • Рамные – имеют большую длину, от 60 до 360 мм. Выпускаются они 2 видов: для твердого сплошного материала и для пустотелого щелевого. Распорная часть дюбеля удлинена и рассчитана на то, что при прохождении щелевой основы дюбель зацепит несколько перемычек, что обеспечит крепеж.
  • Дистанционные дюбели позволяют крепить элементы – обрешетку, например, на некотором расстоянии от стены. Дистанция может варьироваться от 1 до 30 мм. Дистанционный дюбель разделяется на 2 части – одна для рейки, вторая для материала, и соединяются шурупом специальной конструкции. Таким образом можно компенсировать многочисленные неровности стены и получить идеально ровную поверхность.
  • Универсальный – способен «самостоятельно» определить наличие или отсутствие пустот. При фиксации в сплошной материал распорное тело разжимается и плотно фиксируется, а при попадании в пустоты выпучивается и прилегает к опоре.
  • Таким же образом ведут себя металлические дюбели, то есть, с металлическим корпусом. Разработаны они для крепления к тонкостенным поверхностям, но при этом удерживают достаточную нагрузку. При вкручивании шурупа металлический дюбель выпучивается и прижимается к тонкой опоре.
  • Гвоздевой дюбель обеспечивает быстрый монтаж обрешетки, плинтуса, реек и прочего, когда необходимо укрепить большое количество элементов. Гвоздь здесь имеет накатку в виде обратных конусов. Вставляется вместе с дюбелем в высверленное отверстие через рейку и вбивается молотком. Демонтажу не подлежит.
  • Изделия с подпружиненными откидными планками – дюбель-бабочка, используются для фиксации предметов к пустотелой поверхности – к подшивным потолкам, например, при монтаже люстры. Пройдя твердый слой, дюбель под действием пружины раскрывается, упирается в обшивку с внутренней стороны. Как правило, модель продается с крючками или резьбовыми шпильками.
  • Для крепления в бетон и полнотелый кирпич конструкций, имеющих большой вес – гаражные ворота, солнцезащитная маркиза и так далее, используются металлические дюбели с резьбовыми шпильками или болтами. Рассчитан крепеж на очень большую нагрузку – до нескольких тонн.
  • Дюбели для гипсокартона и пористого бетона – как металлические, так и пластиковые, имеют острие в виде перистого сверла и крупную резьбу на распорном теле. Для таких дюбелей отверстие не высверливают, а вкручивают всю конструкцию обычной отверткой.
  • Утеплителедержатель – специальный дюбель для фиксации теплоизолятора или твердопенного материала. Отверстия для него в кирпиче и бетоне высверливают, но сам дюбель забивают без гвоздя.
  • Весьма специфический вид – инъекционный дюбель. В отверстие под крепеж вставляют сеточный анкер, затем вбивают дюбель и через защитную втулку вводят шприцом быстротвердеющий состав. Под его давлением анкерная сетка внутри материала расправляется, образуя анкер в виде шара. При фиксации в щелевой кирпич допускается применять дюбель без сетки.

Параметры подбора изделий

Выбирая дюбели, помимо характеристик материала основания следует учитывать множество других факторов:

Требуемые размеры пластиковых дюбелей. Здесь важно знать их диаметр и длину, а также соотношение параметров. Они влияют на несущие характеристики. Также рассматриваются возможная толщина закрепляемой детали и уровень заглубления в основание.

Постоянно действующая рабочая нагрузка – она принимается на уровне 30% от максимально допустимой. Запас прочности и разрушающее усилие.

Наибольшая нагрузка при эксплуатации, которая в динамическом проявлении может разрушительно влиять на прочность крепления. Вес объекта, крепящегося на основу, а также особенности нагрузки.

При помощи дюбеля из пластика можно закрепить на поверхности из разнообразного материала – бетона, кирпича, гипсокартона – всевозможные типы изделий, например люстру на потолке, шкафчик на стенке, теплоизоляционные панели на фасаде. Уровень прочности и надежности фиксации будет высоким с минимальной деформацией в процессе эксплуатации.

Вес и размеры

Выпускаются изделия очень разных размеров, учитывая насколько разным может быть назначение. Маркируются параметры 2 цифрами: первая обозначает диаметр, вторая – длину в мм.

  • Варьируются параметры от 5*23 до 10*160. Нагрузка, которую, может выдержать изделие, обязательно указывается.
  • Вес изделия при разных размерах и материале, конечно, разный, но поскольку сам крепеж все же невелик, то масса указывается не 1, а 1000 гвоздей.

В качестве образца в таблице приведены данные по размерам для дюбель-гвоздя с полипропиленовым распорным телом.

ОбозначениеДиаметр отверстия, ммДиаметр гвоздя, ммДлина дюбеля, ммДлина гвоздя, ммМин. глубина при сквозном монтажеМакс. толщина прикрепляемого материалаВес 1000 ши, кг
6*406.004044250103,3
6*606.006046270304,89
6*8068048290507,28
8*6086056270208,5
8*80880582904011,02
8*100810051021106013,78
8*120812051221308016,53
8*1408140514211510019,3
10*1001010071021505015,32

Размеры и вес изделия для строительно-монтажного пистолета варьируются в меньших пределах.

ОбозначениеВес 1000 шт, кг
4,5*305,1
4,5*406,45
4,5*507,7
4,5*608,84

Далее будут рассмотрены технические характеристики дюбель-гвоздей.

Маркировка дюбелей

Маркировка дюбелей состоит из двух величин: диаметра изделия (или ширины) и его длины.

Распорные и универсальные дюбели представлены широкой линейкой размеров: на один размер диаметра приходится по три и более длины. Ходовыми считаются 6х30, 10х50 и 6х37 соответственно.

В одной из своих статей я уже писал про вес гвоздей, сегодня же речь пойдет про дюбель-гвоздь. Дюбель-гвоздь предназначен для быстрого монтажа в бетонных стенах, кирпичах и т.д. Изготавливается из высокопрочных сортов стали Ст. 50, 60, 70. Поверхность дюбеля покрывается антикоррозийным материалом – желтым цинком.

Достоинство такого монтажа является его быстрая установка, для этого нужно просверлить отверстие, вставить дюбель и забить его молотком.

Читать также: Чем вырезать отверстие в дереве

Дюбель-гвоздь виды

Классификация по виду монтажа дюбель-гвоздей:

.

— Рис 1. Дюбель-гвоздь с ручным монтажом.

— дюбель-гвоздь с ручным монтажом. В свою очередь он делится на гвозди с резьбой и без резьбы. Одним из главных достоинств дюбель-гвоздя с резьбой – это возможность демонтажа его из бетона или кирпича с помощью отвертки и пазов в головке гвоздя.

.

— Рис. 2. Дюбель-гвоздь для строительно-монтажного пистолета.

— дюбель-гвоздь для строительно-монтажного пистолета. Работает совместно со строительно-монтажным пистолетом, который пристреливает необходимую деталь к основанию конструкции. Такой вид монтажа выдерживает большие нагрузки, чем ручной монтаж.

Материал, из которых изготавливают дюбеля, является пластмасс (полипропилен, полиэтилен, нейлон). Эти дюбеля могут выдерживать крепеж от 200 до 450 кг в бетоне и от 150 до 400 кг в кирпичной кладке. Также дюбеля изготавливают из стали и как гвозди имеют цинковое покрытие. Они применяются в тяжеловесных крепежах весом до 5 тонн.

Рис. 3. Дюбель-гвоздь с металлическим дюбелем.

Классификация по области применения дюбель-гвоздей:

— Пластиковые – одни из самых часто встречаемых креплений в хозяйственной деятельности.

— Металлические – такие дюбеля предназначены для крепления различных деталей к цементу, гипсокартону.

— Распорные – такие дюбеля имеют значительную зону распора. Проворачивание их в материале не возможно, из-за специальной конструкции в виде блокировочных усиков.

— Фасадные – применение таких дюбелей сводится к креплению термоизоляционных материалов к бетону, кирпичу и т.д. Они имеют в основании дюбеля зубчатые пластины.

Дюбель-гвоздь технические характеристики.

Рис.4. Размеры дюбель-гвоздя.

Размеры и вес дюбель-гвоздя.

Таблица 1

Размеры и вес дюбель-гвоздей полипропиленовых с потайным бортиком.

Обозначение, мм6х406х606х808х608х808х1008х1208х14010х100
Do, диаметр отверстия под дюбель, мм6,006,006,006,008,008,008,008,0010,00
L, длина дюбеля, мм40,0060,0080,0060,0080,00100,00120,00140,00100,00
Ds, диаметр гвоздя, мм4,004,004,005,005,005,005,005,007,00
Ls, длина гвоздя, мм4262826282102122142102
T, мин. глубина при сквозном монтаже, мм5070907090110130115150
H, мин. глубина анкеровки, мм30,0030,0030,0040,0040,0040,0040,0040,0050,00
Da, макс. толщина прикрепляемого материала, мм10,0030,0050,0020,0040,0060,0080,00100,0050,00
Мин. вырывающая сила, кН (бетон В25)1,601,601,602,402,402,402,403,402,40
Мин. срезающая сила, кН (бетон В25)1,801,801,802,902,902,902,902,904,10
Номинальный вес 1000 шт., кг3,304,897,288,5011,0213,7816,5319,3015,32

Таблица 2

Размеры и вес дюбель-гвоздей полипропиленовых с полуцилиндрическим бортиком.

ОбозначениеТ мин. глубина при сквозном монтаже, ммН мин. глубина анкеровки, ммDа макс. толщинаприкрепляемогоматериала, ммМин. вырыв. сила, кН бетон В 25Мин. срезающ. сила, кН бетон В 25Вес 1000 штук, кг
5х3545,0030,005,000,901,303,30
5х4555,0030,0015,000,901,303,80
6х4050,0030,0010,001,601,804,20
6х6070,0030,0030,001,601,8011,10
6х8090,0030,0050,001,601,8014,30
8х6070,0040,0020,002,402,909,50
8х8090,0040,0040,002,402,9014,30
8х100110,0040,0060,002,402,9014,80
8х120130,0040,0070,002,402,9017,30
8х140150,0040,0080,002,402,90
8х160170,0040,0090,002,402,90
10х100115,0050,0050,003,404,10
10х120150,0050,0085,003,404,10
10х140175,0050,00110,003,404,10

Таблица 3

Размеры и вес дюбель-гвоздей для строительно-монтажного пистолета.

Технические характеристики

ГОСТ 28457-90 регламентирует технические показатели дюбеля-шпильки распорной. На основе этого документа разрабатываются разнообразные ТУ. При этом если наличествует технологическое обоснование, изменяются длина, диаметр гвоздя и его строение.

Однако основные требования ГОСТ в отношении дюбель-гвоздей должны выполняться.

  • Дюбели производят из катанки класса ВК или КК марки 70.Изделия должны проходить термическую обработку. Твердость гвоздя должна быть в пределах 53–56 HRC. Обыкновенный дюбель может иметь меньшую твердость – 51,5 HRC.
  • Искривление стержня допускается в пределах:
  • 0,1 мм при длине менее 50 мм;
  • 0,15 мм при длине выше 50 мм.
  • Острие гвоздя должно плавно переходить в корпус, на его поверхности не должно быть закатов или трещин. Притупленность выше 0,8 мм не допускается.
  • На теле гвоздя допускаются следы зажимных плашек, возможно многогранность острия.
  • Для дюбеля с рифлением ширина между ребрами составляет не более 0,8 мм, а глубина рифления – до 0,15 мм.
  • Шайба насаживается с натягом. Усилие сдвига шайбы составляет 0,3 кН.
  • Несоосность головки гвоздя и наружного диаметра шайбы может составлять не более 0,4 мм. Для обыкновенных дюбелей допускается несоосность до 0,6 мм.
  • Изделия выпускаются с защитным слоем цинка толщиной не менее 6 мкм. Наносится слой методом катодного восстановления с пассивированием.
  • Остальные характеристики определяются составленным на основе документа ТУ. Настало время погорить о монтаже дюбель-гвоздей.

    Тип монтажа

    Устанавливать крепежное изделие можно двумя способами:

    Ручной. Понадобится перфоратор, отвертка или молоток. Придется просверлить отверстие, своими руками вставить в него втулку, а затем закрутить или вбить стержень.

    Автоматический. Монтаж выполняют с помощью пистолета. Используют специальный гвоздь без дюбеля с прочностью 53-56 HRC по шкале Роквелла.

    Второй вариант выигрывает за счет высокой скорости монтажа. Но первый хорош тем, что стандартный стержень можно вытащить без ущерба для материала и конструкции.

    Особенности монтажа

    Крепление разными дюбелями и на разный материал несколько отличается. Важны здесь не столько нюансы самой процедуры фиксации, сколько правильный выбор крепежа.

    О быстром монтаже гвоздей-дюбелей расскажет данный видеоматериал:

    Кирпичи

    Работа с полнотелым кирпичом проста и осуществляется чаще всего:

    • в нужном месте – если это кирпич, то обычно его центр, высверливают отверстие. В начале бурения лучше снизить скорость, поскольку велика вероятность образования трещин. При глубине отверстия в 10 мм, можно скорость увеличить;
    • из отверстия выдувают крошки и пыль. Можно использовать пылесос;
    • забивают дюбель с помощью обычного молотка.

    Бетон

    Фиксация на бетон потребует другого инструмента:

    • сначала отверстие намечают кернером, а затем пробивают перфоратором до нужной глубины;
    • диаметр бура должен совпадать с диаметром дюбеля. Длина отверстия должна превышать длину крепежа на 5–6 мм;
    • из отверстия удаляют пыль, молотком вбивают дюбель;
    • забивают молотком или вкручивают гвоздь.

    Гипсокартон

    При креплении в гипсокартон понадобится большая осторожность:

    • в материале делают отверстие нужного размера;
    • вводят дюбель до упора, аккуратно постукивая молотком;
    • вкручивают гвоздь отверткой или шуруповертом.

    Керамическая плитка

    При работе с керамической плиткой учитывается хрупкость материала:

    • на плитке отмечают место крепления и при помощи самореза по металлу делают отверстие глубиной в 0,5 мм – по сути, только прорезают эмаль;
    • затем просверливают плитку и материал за ней с помощью дрели ударного действия;
    • вставляют до упора дюбель и вкручивают гвоздь.

    Про цены на дюбели для крепления теплоизоляции с пластиковым или металлическим гвоздем, а также иные модели расскажем ниже.

    Назначение и преимущества

    Дюбель представляет собой вспомогательную деталь крепежного типа. Благодаря ему происходит фиксация и стопорение шурупа в основании. Крепление становится более прочным и надежным, монтаж производится быстро и легко, а само основание в меньшей степени подвергается разрушению вследствие действия нагрузок.

    На фото пластиковых дюбелей представлено множество применяемых в строительстве и ремонте модификаций. Это объясняется их популярностью при креплении, например на стену, бытовой техники. Также они незаменимы, когда основание рыхлое и изношенное. Преимуществами дюбелей из пластика являются:

    Материал является достаточно вязким и эластичным. Поэтому деформация дюбеля не приводит к ухудшению его качеств, а его использование позволяет вплотную прижимать стержень к основе с созданием сильного трения с ней.

    В отличие от металла, который может нарушать целостность основы, пластик сцепляется с поверхностью отверстия вплотную без разрушения материала и повторяя контуры основания.

    Пластик предпочтителен при работе с пористыми изделиями, поскольку он быстрей меняет форму и позволяет сформировать крепежный узел.

    Эти детали не покрываются плесенью и не разрушаются под действием коррозии, а, значит, не требуют дополнительной защиты.

    Стоимость материалов

    Стоимость крепежа более чем доступна, даже если речь идет об очень специальных изделиях.

    • Цена обыкновенного колеблется от 8 до 35 р. за шт. в зависимости от размера и предполагаемой нагрузки. Универсальная модель стоит от 31 до 38 р, фасадный дюбель – 35–39 р. за шт.
    • Дюбель-гвозди для изоляции – зонтики, стоят еще дешевле – от 5,30 до 8 р. за шт. Изделие с металлическим корпусом оценивается в 31–35 р, но бывает и меньше.

    Дюбель-гвоздь – весьма распространенный вид крепежа, ценимый и за разнообразие моделей, и за легкость крепления. Крепеж рассчитан на повсеместное использование при строительных и ремонтных работах.

    Еще больше полезной информации о монтаже дюбель-гвоздей содержится в данном видеоролике:

    Всё о дюбель-гвоздях: таблица размеров и вес крепежа

    Оглавление:

    Представим типичную задачу: нужно закрепить на бетонной стене комнаты увесистую полку для книг. Саморез использовать нельзя. Он выпадет. В советское время в просверленное отверстие для уплотнения вставляли деревянный шкант или, по-другому, чопик. Сейчас в качестве крепежа используют дюбель-гвоздь: размеры начинаются от 5×30 мм. Здесь 5 – диаметр отверстия во втулке, а 30 – длина самого гвоздя.

    разновидности, основные характеристики, существующие размеры и способы установки

    Разновидности элементов крепления по бетону
    Дюбеля, наряду с анкерными болтами, являются наиболее оптимальным крепежом для закрепления бытовых предметов на бетонных стенах. Они надежно удерживают не слишком тяжелые шкафчики, полки и другие навесные конструкции. В статье рассматриваются, какие бывают дюбеля для бетона — их особенности, способы установки и демонтажа элементов.

    Крепежи для бетонной стены

    Определяя, какой дюбель лучше для бетона, необходимо рассматривать крепежи только для этого материала, так как они отличаются определенными особенностями. Так, дюбель для кирпича не подойдет для крепления в бетонный монолит и наоборот. Также значение имеет структура поверхности – обязательно учитывают пористость монолита, наличие в нем полостей.

    Дюбель-гвоздь по бетону и кирпичу отличается втулкой – в бетон классический гладкий крепеж можно просто вогнать (забить) в монолит, качественно и быстро, без применения особых методик и затрат времени, сил, финансов. В кирпиче или газобетоне, к примеру, втулка без распорных элементов попросту разрушит посадочное отверстие из-за наличия полостей, рыхлости материала.

    Маркировка дюбеля всегда включает описание типа материала, для которого подходит крепеж: для бетона нужно выбирать соответствующие элементы и никак иначе.

    Вчера и сегодня

    До изобретения подобных устройств использовалась “пробка” из древесины. Она вставлялась в сухое отверстие, либо обмазанное клеем, цементным раствором или алебастром. Такая конструкция не отличалась долговечностью и надежностью, ввиду усадки раствора и усыхания дерева.

    В настоящее время для изготовления дюбеля для бетона используется качественный пластик (к примеру, полиэтилен), либо сталь в сочетании с несущими деталями (саморезы, гвозди и их вариации) со стойким покрытием, предотвращающим возникновение коррозии, либо произведенными из нержавеющей стали.

    Дюбель-гвоздь является самым простым вариантом. В отличие от стандартных гвоздей, для его установки используется метод ввинчивания.

    Материал для изготовления крепежа

    Дюбель для бетона может быть сделан из металла, пластмассы. Металл гарантирует прочность и жесткость, отличается большей несущей способностью. Пластмассовые крепежи не подвержены коррозии, обладают большей эластичностью и вязкостью, поэтому легко деформируются и даже при таких воздействиях крепеж не разрушается.

    Все пластмассовые нагели горят даже после того, как источник пламени удален. Поэтому на пожароопасных объектах данный тип крепежа не используется.

    Пластмассовые дюбели для бетона:

    • Полиэтиленовые – стойкие к кислотам, легкие, обеспечивают прекрасную вязкость, не боятся деформации, выступают диэлектриком. Со временем материал может стареть, растрескиваться. Холодостойкий – крепежи можно использовать при морозе до -40 С.
    • Полипропиленовые – к холоду менее стойкие, но дают большую износоустойчивость и твердость. Материал стойкий к нагреву – деформируется лишь при температуре от +140 С. Тоже может растрескиваться.
    • Полиамидовые (нейлоновые) дюбеля по бетону – прочные, жесткие, вязкие, стойкие к вибрациям, не боятся механических повреждений, обладают хорошей износостойкостью. Такие дюбеля считаются наиболее надежными и прочными, но обладают одним недостатком – гигроскопичностью, поэтому исключают возможность монтажа в мороз и при высокой влажности.

    Дюбеля металлические для бетона по строению и форме мало чем отличаются от крепежей из пластика, но представлены в меньшем ассортименте. Металл отличается жесткостью и прочностью, но вязкость и упругость у него меньше, поэтому при деформациях теряет свойства.

    Металлические дюбель-гвозди по бетону:

    • Оцинкованная и нержавеющая сталь– не боятся коррозии, обеспечивают надежное жесткое соединение.
    • Специальные сплавы с хромом, титаном, бронзой, латунью – долговечны, отличаются особой стойкостью к коррозии, стоят дорого, поэтому актуальны лишь для отдельных случаев, особо важных крепежей.

    Классификация

    По методу использования все элементы разделяются на две группы. Стандартные дюбеля вставляются в пробуренные (рассверленные) отверстия в основе без закрепляемых конструкций.

    Из-за того, что такая методика используется только в двух местах монтажа, ввиду несоответствия отверстий детали и массива, выпускаются рамные дюбели, предполагающие одновременную выработку в основе и конструкции. Благодаря этому исключается возможность несовпадения.

    Такие варианты нашли свое применение в обширном спектре работ, но наибольшая эффективность отмечается в монтаже дверных и оконных коробок в пустотелых и полнотелых основах. Также за счет их использования есть возможность быстрого демонтажа при сохранении прежнего вида короба.

    Условно дюбель строительный разделяется на две группы по применению:

    • с анкерующим принципом крепежа для многопустотных и слоистых стеновых конструкций;
    • разжимные варианты для стен массивного вида.

    Особенности монтажа

    Чтобы вбить дюбель в бетонную стену, не обязательно приглашать мастеров. Все можно сделать самостоятельно. Понадобятся такие инструменты и материалы: сам дюбель определенной конструкции, острый гвоздь, электрическая дрель и победитовое сверло (возможно использование перфоратора), изолента, небольшой молоток.

    Основные этапы выполнения крепления:

    • Место установки намечается после тщательного проектирования.
    • Ножовкой, гвоздем или чем-либо еще выполняется небольшое углубление на отмеченном месте.
    • Выбирается сверло для электрической дрели соответствующего диаметра – оно должно точно подходить размеру шурупа и требуемого отверстия под него. В отверстие дюбели должны вводиться с усилием, чтобы закрепиться внутри надежно. На сверле желательно сделать отметку куском изоленты по глубине отверстия с небольшим запасом, чтобы ограничить сверление. Дрель должна находиться строго перпендикулярно поверхности. Выполняется отверстие.
    • Из дырки нужно удалить пыль, мусор, крошку – лучше это делать пылесосом, но можно использовать все, что угодно.
    • Далее в отверстие аккуратно монтируется пластмассовый или металлический дюбель для бетона, сильными точными движениями забивается молотком до максимального упора, в него ввинчивается шуруп (если шурупы предполагаются в комплекте конструкции).


    Характеристики

    Принцип действия дюбеля имеет сходство с клином. На корпусе присутствуют усики, расположенные против обратного хода, благодаря этому его невозможно вытащить после монтажа в стену. Окончательное и полное закрепление наступает после того, как в него будет вставлен шуруп. За счет расклинивания крепление долгие годы надежно держится в стене.

    Используемый для изготовления дюбеля материал, зависит от массы объекта, требующего закрепление. Дюбеля для бетона пластмассовые подходят для конструкций небольших размеров, к примеру, мебели. Стальные варианты используются для более внушительных объектов, их принцип работы аналогичен пластиковому элементу.

    Выбор дюбеля

    При выборе дюбелей для бетона учитывают условия эксплуатации, предполагаемые нагрузки, тип материала, другие особенности крепежа.

    Как выбрать дюбеля по бетону:

    • Для конструкций с большим весом выбирают дюбеля с глубиной крепления минимум 85 миллиметров.
    • Горизонтальная фиксация требует глубины крепления минимум в 30 миллиметров, диаметра дюбеля снаружи от 7 до 11 миллиметров.
    • При обустройстве подвесных потолков, осветительных приборов, где основная нагрузка идет снизу, крепежи должны быть выполнены с поперечными насечками и разной длины распорными усиками.
    • При выборе дюбеля в готовое отверстие нужно следить за тем, чтобы диаметр (мм) крепежа и отверстия был одинаков. Если диаметр отверстия больше и дюбель войдет без усилия, крепеж может расшататься.
    • В слабых стенах дюбели выступают в качестве смягчающей прокладки. Крепление должно плотно прилегать к крепежу, чтобы нагрузка равномерно распространялась по изделию.
    • В зависимости от нагрузки выбирают размеры дюбель-гвоздей для бетона – чем больше диаметр и длина, тем надежнее крепление. Точные параметры можно просмотреть в специальных таблицах или в маркировке изделия.
    • Для старого бетона лучше применять универсальное крепление, так как в монолите могут быть пустоты.


    Бабочка

    Характерной особенностью является конструкция. Она представляет собой нераспорный элемент, имеющий продольные выступы. Последние необходимы для предотвращения проворачивания. Также присутствует стопорный борт и складные закрепляющие ребра. Ребра расширяют плоскость соприкосновения с опорой, а бортик не дает провалиться в имеющееся отверстие. Такой вариант приобрел обширное распространение в креплении плинтусов, полок и элементов освещения. Стандартные размеры дюбелей такого типа составляют 14х35 и 5х25 мм.

    Виды дюбелей

    Перед тем, как забить в бетонную стену дюбель-гвоздь, необходимо тщательно изучить конструкции и особенности всех существующих креплений, чтобы выбрать единственно правильный вариант. Наиболее эффективными и популярными считаются: распорные, химические, фасадные, типа гвоздь, бабочка, КВТ, универсальные, GB и т. д. Есть саморезы для бетона без дюбелей.

    Классические

    Такая конструкция представляет собой пластмассовую втулку с насечками по всей длине и усиками, а также вставляемый в нее специальный стержень, который гарантирует прочность и надежность крепежа. При забивании стержня во втулку пластмасса расширяется в отверстии, гарантируя качественное крепление.

    Саморез в бетон без дюбеля

    Дюбель-саморез для бетона выполняется с переменной резьбой, вкручивающейся прямо в монолит. Сначала, как обычно, сверлят отверстие меньшего диаметра, потом закручивают нагель, в процессе чего переменная насечка расширяет полость, а резьба фиксирует саморез.

    Крепеж отличается высокой несущей способностью, прочностью, демонтируется очень трудно, в связи с чем относится к виду стационарных крепежей.

    Распорный

    Такой дюбель подходит для крепления жестких конструкций – обычно выполнен в виде шифера, забивается в монолит молотком. Могут быть разными и крепежные детали (в виде цилиндра или трубчатой формы), распорок может быть 2-3, с шипами. Соединение получается крепким, подходит для рыхлых материалов, с пустотами.

    Бабочка

    Такой вариант подходит, когда выполняется крепление дюбель-гвоздями к бетонной стене, которая очень тонкая. Гильза крепится в отверстие, а тыльная ее сторона в процессе вставки шурупа в бетон сворачивается, что надежно фиксирует дюбель.

    Универсальный

    Универсальные дюбеля металлические для бетона напоминают распорные. В пустотелых стенах в процессе вворачивания гвоздя гильза заворачивается в узел, фиксируя крепеж по типу «бабочки». Одно и то же крепление допускается использовать для самых разных типов монолита.

    Гвоздь

    Обычный крепеж, просто забивается в стену молотком либо специальным пистолетом.

    Фасадный

    Используется для монтажа различных теплоизоляционных конструкций. Похож на распорный, но обладает большей длиной и большей шляпкой. Стержень и гильзу делают из ударостойких материалов.

    Химический

    Данный тип крепежа отличается от всех остальных. В составе конструкции есть капсула с клеем и металлический шуруп. Обычно используют такой крепеж для газобетона.

    Сначала в отверстие вставляется соответствующая его размерам капсула, разбивается, из нее наружу выходит клеящее вещество, в него вставляется металлический стержень.

    КВТ

    Актуален только для газобетонных монолитов. Обладает широкой резьбой, которая гарантирует качественное крепление в пористых структурах.

    GB

    Обычно такие изделия используют в работе с полистиролбетоновыми блоками. Гильза чем-то напоминает распорную, но выполнена в виде спирали. Дюбель способен выдерживать серьезные нагрузки, поэтому его можно использовать для крепления вытяжек, подвесных шкафов, разного типа полок и бытовых предметов с большим весом, техники.

    Область применения


    Настенные полки крепятся к стене с помощью дюбелей.
    Применение подобного типа крепежа целесообразно в различных сферах. Он является той важной деталью, которой сложно отыскать замену. При ремонте в квартире множество бытовых устройств и предметов интерьера – вытяжка, настенные шкафы, мебель для кухни – должны быть подвешены и укреплены именно на стене. Держатся они как раз благодаря применению дюбелей — надежных монтажных элементов.

    Вернуться к оглавлению

    Особенности демонтажа

    Выбирая, какой дюбель хороший, а какой не подходит для поставленной задачи, необходимо учитывать и возможность демонтажа. Если есть вероятность, что в будущем крепление нужно будет удалить, желательно об этом подумать до его монтажа.

    Чтобы быстро и правильно выполнить демонтаж, понадобятся самые разные инструменты, которые обычно есть в арсенале любого мастера. Некоторые виды дюбелей (химический, к примеру) демонтировать невозможно).

    Как демонтировать дюбель:

    • Для удаления обыкновенного пластмассового дюбеля достаточно найти саморез соответствующего размера. Саморез вворачивают на 2/3 в сам дюбель, головку шурупа аккуратно зажимают плоскогубцами, потом вместе с дюбелем вытаскивают из монолита. В некоторых случаях достаточно будет и штопора.
    • Шляпку самореза, который вставлен в дюбель, можно поддеть гвоздодером. Тут нужно следить за тем, чтобы рабочая часть самореза в самом отверстии прилегала плотно.
    • Самодельные дюбели из дерева вынимают по частям – сначала дробят кусок древесины (проще всего вдоль волокон) на отдельные куски, используя стамеску (лучше с тонким лезвием) и молоток. После того, как дюбель разрушен, его поддевают шилом, острым ножом либо гвоздем и вытаскивают из гнезда.
    • Прочно сидящий в монолите дюбель в некоторых случаях проще не демонтировать вообще – лучше срезать выходящую на поверхность часть, тщательно замазать углубление гипсом и аккуратно выровнять.
    • Если в дюбеле застряла часть шурупа, понадобится нагретый паяльник. Сначала пластиковая основа дюбеля аккуратно плавится, потом обломок крепежа поддевают круглогубцами либо кусачками и удаляют.
    • Металлический дюбель, который в бетон забивался строительным пистолетом, сначала обрабатывают сильными частыми ударами молотка, воздействуя на выступающую часть изделия с разных сторон. Обычно в процессе анкерный дюбель расшатывается и его легко можно удалить. Если же расшатать трудно, рядом можно сделать углубление сверлом с наконечником из твердого сплава или металлическим пробойником. Благодаря круговой воронке площадь сцепления крепежа со стеной уменьшится, удалить его будет легче.

    Дюбеля для бетона сегодня на строительном рынке Москвы и области, других регионов представлены в большом разнообразии, поэтому найти крепеж, точно соответствующий требованиям и условиям эксплуатации, не составит труда. Главное – выбирать надежных поставщиков и ориентироваться на качество продукции.

    Лучшие пластиковые дюбеля | Правила подбора, изготовление, примирение и размерный ряд дюбелей

    Домашним мастерам приходится решать много вопросов, один из самых злободневных – это выбор крепежных элементов. Если взглянуть на фото пластиковых дюбелей, то можно увидеть, что они представлены в большом ассортименте, важно, чтобы саморез не доставлял никаких хлопот и не прокручивался.

    Классификация дюбелей

    Далее речь пойдет о том, какими бывают крепежные элементы, ведь единой классификации, указанной в нормативной документации, на сегодня нет:

    По принципу действия

    Дюбеля классифицируются по этому признаку следующим образом, они бывают:

    Первые предназначены для отверстий, имеющих определенный диаметр, они подходят для бетонных, железобетонных, асфальтированных, деревянных поверхностей и для древесно-плитных материалов.

    Вторые способны не только расклиниваться, но и деформироваться, они используются при работе с пустотелым кирпичом, газобетонными, пенобетонными блоками и листовым гипсокартоном.

    По методу монтажа

    Пластиковые дюбеля для теплоизоляции, которые закручиваются, для пластмассовых плинтусов, деталей из дерева мастера крепят отверткой.

    Забивные забиваются в материал молотком или с помощью киянки, пассатижей, других подручных инструментов – деревянного бруска или куска кирпича.

    Крепежи для сквозного монтажа характеризуются наличием длинной нераспорной частью, которая проходит сквозь конструкцию.

    Дюбели для предварительного монтажа – востребованные изделия, они входят в отверстия на всю длину, такой способ крепления является самым востребованным.

    По материалам

    Пластиковые крепежи делают из нейлона и полиэтилена с полипропиленом, если продукцию приобретают для бытовых целей, то несложно решить, какой пластиковый дюбель лучше – все изделия обладают практически одинаковыми характеристиками.

    По особенностям лицевой части

    • С манжетой – при закручивании крепежа бортик заворачивается вокруг него.
    • Без манжеты – если требуется такой же эффект, как у изделия с бортиком, дюбель не вставляется в отверстие до конца, он должен возвышаться над поверхностью на 3 мм.

    По предназначению конструкций, сфере их использования и особенностям

    Стандартные крепежные элементы можно найти в любом строительном магазине, они применяются для полнотелых материалов. Классические изделия делают из полиамида или нейлона зарубежные компании SORMAT и MUNGO.

    Стандартные виды пластиковых дюбелей от бренда MUNGO красно-оранжевые, они подходят практически для всех материалов, однако следует помнить, что низкие температуры отрицательно влияют на характеристики нейлона.

    Прочность увеличивается, а показатели вязкости падают, поэтому нейлоновые крепежи могут разорваться, однако, как показывает практика, они лучше вязких полиэтиленовых, качество изготовления которых является самым низким.

    Размеры пластиковых дюбелей варьируются, в зависимости от предназначения, поэтому определитесь заранее, какой именно товар вы ищете.

    Кроме того, у различных изделий имеются и другие особенности, например: спиралевидные ребра крепежных элементов, предназначенных для газобетонных или пенобетонных блоков. Благодаря этой конструкционной особенности крепежи расклиниваются в отверстиях, которые проделываются заранее, диаметр каждого отверстия равен размеру сердцевины.

    Рамная разновидность дюбелей характеризуется длинной распорной частью, эти изделия пригодятся, когда понадобится устанавливать коробку окна или двери.

    Юстировочный дюбель служит для закрепления конструкции, его используют, чтобы сделать обрешетку под обшивку.

    Универсальный крепеж может применяться как пластиковый дюбель для утеплителя, с его помощью закрепляют любые материалы, изделие отлично подходит для работы с пустотелыми перегородками.

    У модификационной разновидности имеются подпружиненные откидные планки, которые откидываются по принципу действия распорных пружин точечного светильника.

    Пластиковый дюбель для гипсокартона может также применяться для пористого бетона, он отлично справляется с задачей статичного крепления любой навесной конструкции. Он понадобится, когда понадобится закрепить потолок из ГКЛ или СМЛ, повесить картину или настенные часы.

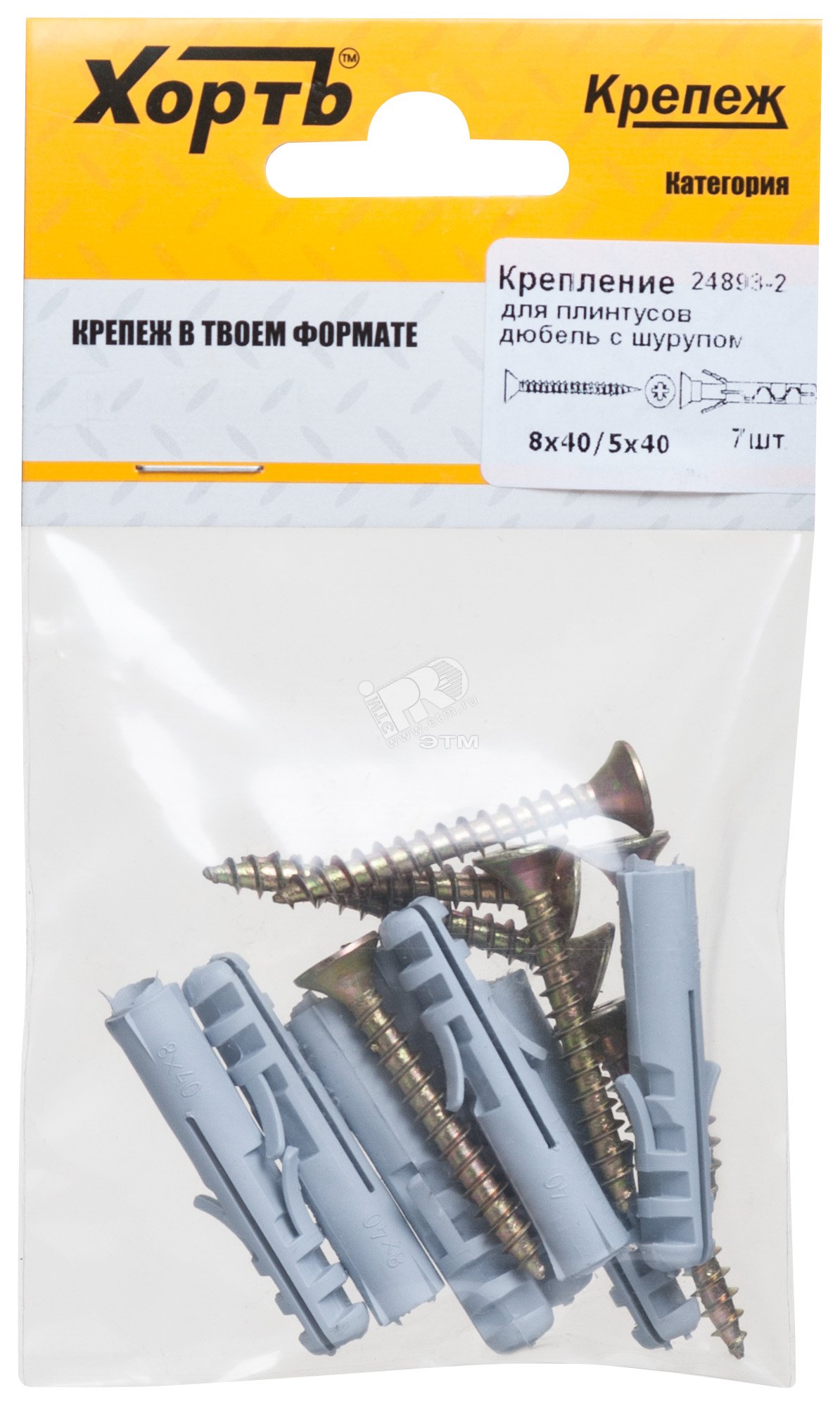

    Пластиковые дюбеля для плинтуса представлены дюбель-гвоздями, они достаточно прочные и качественные, поэтому прослужат вам довольно долго. Современный пластик – экологичный материал, изделия можно устанавливать даже в жилых комнатах без каких-либо опасений за свое здоровье.

    Звукоизолирующие крепежи находятся внутри каучуковой оболочки, их предназначение – обеспечивать поглощение сторонних звуков.

    Цанговый дюбель, изготавливаемый в виде цилиндрической втулки, на которую нанесена внутренняя резьба, пригодится крепления конструкций в полнотелых материалах.

    Фото лучших пластиковых дюбелей

    Фасадный саморез

    Вообще саморезы изготавливают из оцинкованной и нержавеющей стали. Но, если мы говорим именно о фасадном саморезе, которым можно крепить металлопрофиль в вентфасаде, то необходимо использовать саморез из нержавейки.

    Неважно, алюминиевая или оцинкованная это система. Всегда используется нержавеющий саморез

    Алюминиевая система, если закрепить ее оцинкованным саморезом, вступит в химическую реакцию и начнет ржаветь. Дело в том, что разные типы металлов реагируют друг с другом, реакция называется “гальвано пара” – это их курса химии, седьмой класс.

    Цветной и черный металл нельзя использовать совместно. Крашенный саморез тоже запрещен, т.к. при вкручивании, краска слезет. Поэтому для алюминиевых систем необходимо использовать исключительно саморез из нержавейки.

    Пусть это странно и нелогично, но оцинкованные саморезы для вентфасадов применять нельзя. Потому что оцинкованные саморезы недолговечны. И между шляпкой самореза и профилем моежт скапливаться вода, усиливающая коррозию металлов.

    А так как к системам предъявляют повышенные требования к надежности, использовать согласно разрешительной документации для металлопрофиля необходимо нержавеющий саморез.

    Особенности применения

    Благодаря острому кончику саморез без труда ввинчивается в металл, толщина которого не превышает 2 мм. Саморез вкручивают с помощью шуруповерта, что, с одной стороны, очень удобно, скорость монтажа возрастает, усилий прилагается минимум на вкручивание.

    С другой стороны, шуроповерт ограничивает работу при температуре ниже 20 градусов. Он начинает хуже работать. Систему можно монтировать и при меньшей температуре. Ограничения на монтаж системы связаны либо с человеческим фактором, когда физически люди не могут работать на холоде. Либо отказывается работать техника.


    Саморезы не рекомендуется использовать для оцинкованных систем. А в алюминиевых системах, они наоборот, рекомендуются. Почему так – очень просто.

    Алюминий – металл вязкий. И, если саморез не вкручивать – выкручивать, снова вкручивать – выкручивать, то саморез сядет плотно, завязнет. А в оцинкованных металлах, саморез сидит плохо.

    Во- первых, оцинкованный профиль имеет малую толщину. Во- вторых, саморез при вибрационных нагрузках, а они неизбежно есть в любом городе, выкручивается. Поэтому для оцинкованных систем используют заклепку. Рассмотрим ее ниже.

    Устройство вентилируемого фасада

    Вентилируемый фасад — это способ обшивки дома, при котором между внешним слоем — обшивкой — и внутренними слоями — стеной, утеплителем и гидроизоляцией — обеспечивается воздушный зазор не менее 3 см.

    Такое устройство обшивки имеет важное свойство — водный пар, выводящийся из толщи стеновых материалов, имеет возможность свободного выхода из утеплителя. Говоря проще — имеется постоянная возможность просушить стену и утеплитель

    Этот вариант позволяет увеличить срок службы всех материалов, составляющих толщу стены, обеспечивает качественную работу утеплителя. Для фасадных панелей вентилируемый фасад — обычный тип установки, хотя возможен монтаж и без него, прямо на деревянные стены.

    Разновидности дюбельных конструкций

    В таблице ниже рассмотрим основные виды гвоздей для теплоизоляции с описанием их основных характеристик.

    НазваниеХарактеристикиМонтажПрименение
    Дюбель фасадный пластиковыйПредназначается для минимальных нагрузок, недолговечен в отношении нагрузочных характеристик, может иметь размеры — 10х160,10х100Вкручивается в крепеж, создавая практичное креплениеИспользуется для крепления шурупов и винтов в основании
    Дюбель-гвоздь SM-L / SM-GПоставляется в наборе с шурупом из стали с покрытием из оцинкованной стали, может быть с потайной головкой или с бортиком, выдерживает низкие и высокие температуры, устойчив к повреждениям механического характераПросто монтируется или демонтируйте с использованием отверткиМожет крепиться к основаниям любого типа
    Система KRHP / KRHSНейлоновый дюбель в комплекте с оцинкованным шурупом из стали, может быть представлен моделью с Г-образным крюком и моделью в виде полукольца, размеры — 10х160,10х100Простой и быстрый, не требующий специальных навыковПодходит для монтажа нетяжеловесных конструкций, элементов фасадного декора
    Дюбель фасадный tsx sУкомплектован шурупом, имеет шестигранную головку, обработанную специальными химическими составами, продлевающими срок службы, размеры: 10х160,10х100Простой, не занимает много времени, может проводиться своими рукамиПодходит для крепления на основаниях легкого и дырчатого кирпича, пустотелых блоков, газобетона, может использоваться для теплоизоляции при креплении материалов для утепления
    Дюбель DRIVAИзготовлен из алюминиево-цинкового сплаваПодходит для монтажа опалубки из дерева, не нуждается в сверленииПодходит для теплоизоляции и монтажа элементов декора фасада из гипсокартона
    Металлический дюбель MUDВыполнен из стали с оцинкованной поверхностью, размеры: 10х160,10х100Монтаж может быть выполнен без сверленияПодходит для крепления разных строительных материалов
    Дюбель HDИзготовлен из цинка с алюминием, гвоздь из сталиМонтаж проводится в местах с повышенными требованиями к пожаробезопасностиИспользуется для крепления тонких материалов на основания из камня, бетона или полнотелого кирпича
    Система IZO / IZMМатериал изготовления – полипропилена, гвоздь из сталиВ процессе монтажа удается добиться максимального плотного крепленияИспользуется для крепления теплоизоляционных материалов на основания любого типа, начиная от пеноблоков и заканчивая бетоном или пустотелым кирпичом

    Последовательность крепления

    Прикреплять шурупы к стенам несложно, когда есть понимание алгоритма работы. До начала манипуляций следует подготовить инструменты. Без них вряд ли что-то получится. Перечень того, что потребуется:

    • саморезы по бетону;
    • дрель;
    • шуруповёрт или отвёртка;
    • перфоратор;
    • ёмкость с холодной водой или маслом;
    • молоток (может не понадобиться).

    Поверхность тщательно зачищают, если нужно — выравнивают. Отмечают места, где будут располагаться отверстия. После нанесения отметок начинают сверлить отверстия соответствующей длины. Так как во время работы сверло сильно греется, время от времени его опускают в масло или холодную воду, чтобы металл остыл. Если длина сверла недостаточна, вставляют штырь и проворачивают его, пока не получится отверстие требуемой длины.

    Главные достоинства

    Дюбельный элемент обладает комплексом преимуществ:

    • не прокручивается в прослабленных каналах;
    • хорошо держится в пористых стройматериалах;


    Металлический дюбель для листовых материалов W-GS, тип Z/L

    • выдерживает значительные усилия, не меняя начального положения;
    • не позволяет крепежному элементу выпасть;
    • не расшатывается при знакопеременных нагрузках;
    • легко входит в стройматериал при ударном воздействии.
    • Наряду с повышенными эксплуатационными характеристиками, дюбельный крепеж отличается надежностью и долговечностью.

      Какие бывают дюбеля – разновидности и классификация

      Дюбельный крепеж сегодня предлагается в расширенном ассортименте. Не представляет труда приобрести требуемую модификацию для обеспечения прочного крепления к любому стройматериалу.

      На выбор конкретной модели влияют следующие моменты:

    • способ фиксации;
    • метод установки;
    • материал втулки;
    • область применения;
    • материал основы.

    Остановимся детально на основных положениях классификации.

    Рейтинг производителей

    На российском рынке представлены дюбеля зарубежных и отечественных производителей. По качеству российское производство догоняет иностранные аналоги. Различие между ними, прежде всего, в цене.

    Популярным поставщиком дюбелей для фасада на рынок является завод стеклопластики в г. Бийске. Продукция отличается низкой теплопроводностью за счет стеклопластикового материала изготовления. Ассортимент изделий состоит из крепежей различной длины с зоной анкера в 50 и 80 мм и сечением 1 см, 5 мм, 7 мм, предназначенных для фиксации любых утеплителей в основания разной плотности. Стандартный диаметр шляпки – 6 см.

    Около четверти рынка крепежной продукции занимает торгово-производственное объединение Tech-Krep. Компания выпускает изделия с пластмассовым гвоздем izo, оцинкованным гвоздем izm, ударопрочной головкой из полиамида izl, стальным гвоздем и защитной крышкой izr. Различная длина стержня способна фиксировать утепляющий слой от 5 см до 24 см. Анкерная часть составляет от 4 до 6 см.

    Для крепления теплоизоляции до 15 см используют крепежи с пластиковым гвоздем. Металлические гвозди применяются для материалов толщиной до 24 см. Защитная термоголовка позволяет избежать коррозии при последующем оштукатуривании фасада.

    Под торговой маркой «Термозит» на рынке представлены фасадные дюбеля с разноцветной термоголовкой на оцинкованном гвозде. Полиэтиленовая головка на стержне не допускает появления коррозии и мостиков холода в месте крепления. Есть модели изделий с анкерной базой от 40 до 70 мм. Длина конструкции варьируется от 95 до 300 см.

    Российская специализируется на выпуске анкерных фасадных крепежей четырех марок. Модификация EFA-F отличается наличием оцинкованного шурупа повышенной прочности. У марок EFA-FН и EFA-FСН в конструкции имеются шурупы с противокоррозийным покрытием прочностью 6,8 и 8,8 соответственно. Марка EFA-FА4 представляет изделия со стальным нержавеющим шурупом.

    Зарубежные производители на отечественном рынке представлены марками Sormat, Mungo и Fischer. поставляет фасадные дюбели с гвоздем, шурупом и шайбой с шестигранником. Крепежи изготавливаются из нейлона и соответствуют европейским требованиям к монтажной продукции.

    Финский выпускает продукцию с повышенной областью клина. Это позволяет надежно закрепить материал на любой поверхности. Распорная конструкция с шурупом размером 115 мм с шестигранником в основании предназначена для закрепления консолей и кронштейнов.

    Известный поставщик из Швейцарии – . На рынок предлагает три разновидности своей продукции. Для крепления на твердые основания из бетона и кирпича подходит дюбель со стержнем из шурупа марки MBR. С увеличенной областью анкера выпускается крепеж МВ для пустотелых опор. Универсальная конструкция марки MQL способна фиксировать теплоизоляцию на любом основании за счет четырех клиньев различного распределения.

    Размеры анкерных болтов для бетона

    Обычно основные размеры анкерного болта указываются в формате, например: М10 12х100. Это обозначение расшифровывается следующим образом: М10 — диаметр резьбы болта, число 12 обозначает диаметр установки в миллиметрах (такого диметра отверстие необходимо просверлить в бетоне перед монтажом), число 100 — это длина анкера в миллиметрах.

    Диапазон типоразмеров анкеров, применяемый в быту, как правило, ограничивается данными параметрами: резьба от М6 до М12 при длине от 55 до 160 мм. Разумеется, существует множество других вариантов, но они, скорее, относятся к разряду профессионального или узко специализированного крепежа.

    Сферы использования

    Анкерный болт для бетона имеет самые разные размеры, а именно:

    • мелкие – сечение болта не превышает 8 мм, длина до 55;
    • средние – характеристики 12 и 120 соответственно;
    • крупные – имеют характеристики 24 и 220 мм соответственно.

    Учитывая существующий размер детали и диаметр сечения, болт может выдерживать самые разные нагрузки. Учитывая те или иные показатели – их могут применять при монтаже:

    • балок и плит несущего перекрытия;
    • колонн и лифтов;
    • фермы и лестничной в доме площадки;
    • оконных/дверных проемов и вытяжек;
    • легких элементов декора.

    Сфера применения широка и исключительно данными пунктами – не ограничена.

    Дюбели универсальные с бортиком, с саморезами, пакет

    Преимущества

    • Фиксация в любых основаниях,
    • Специально разработанные «лепестки» предотвращают проворачивание установленного дюбеля в отверстии,
    • Три сегмента равномерно распределяют распорные усилия, что позволяет использовать дюбели при повышенных рабочих нагрузках.

    Описание

    Универсальные дюбели изготовлены из высококачественного полипропилена и используются для крепления различных элементов и конструкций к несущему основанию. В полнотелых материалах универсальный дюбель ведет себя как трехлепестковый распорный дюбель. В пустотелых или тонкостенных материалах при вкручивании самореза дюбель образует плотный узел и надежно фиксируется в основании. Широко используются в быту для крепления полок, шкафов, картин, светильников, сантехники и т.п..

    Применение

    Для монтажа элементов и конструкций к полнотелым (бетон, кирпич, природный камень), пустотелым (кирпичи с пустотами, блоки и т.п.) и тонкостенным (фанера, ДСП, гипсокартон и т.п.) строительным материалам. Фиксация дюбеля происходит при вкручивании в него самореза (входит в комплект поставки)

    Техническая информация

    5 32 3 40 5 40 18
    6 37 4 50 6 50 16
    6 52 4 70 6 70 12
    8 52 5 70 8 70 12
    10 61 6 80 10 80 8
    12 71 6 90 12 90 6

    Комплектация

    18 5х32 мм 18 3х40 мм
    16 6х37 мм 16 4х50 мм
    12 6х52 мм 12 4х70 мм
    12 8х52 мм 12 5х70 мм
    8 10х61 мм 8 6х80 мм
    6 12х71 мм 6 6х90 мм

    Дюбель-гвоздь 6х40 — технические характеристики и применение

    Ассортимент крепежных изделий довольно большой. Изделия под названием дюбель-гвоздь также характеризуются значительным сортаментом – от 5 х 30 до 10 х 230. Дюбель-гвоздь 6 х 40 является одним из самых применяемых при ремонте (реставрации) и индивидуальном строительстве. Что он собой представляет и каковы его технические характеристики и особенностями – всему этому посвящена данная статья.

    Дюбель-гвоздь 6 х 40 относится к группе крепежных изделий, используемых при ручном монтаже.

    Составные части

    • Пластиковая (полиамидная) оболочка, выполняющая функцию распорного элемента. Такая конструктивная особенность обеспечивает качественную фиксацию в месте посадки.
    • Собственно крепежная деталь (стержень из оцинкованной углеродистой стали).

    Отверстие под гильзу высверливается сверлом на 6, после чего она там и устанавливается. Гвоздь в дюбель забивается ударом молотка. Если требуется изделие демонтировать, то это сделать будет крайне сложно, так как оно считается несъемным. В этом – отличие от традиционного комплекта гильза + шуруп, который легко выворачивается отверткой.

    Характеристики дюбель-гвоздя 6 х 40

    Все размеры – в «мм».

    • Длина: дюбеля (Lk) – 40, гвоздя (Lw) – 45.
    • Диаметр: дюбеля (dk) – 6, гвоздя (dw) – 4.
    • Толщина : основы (минимальная, при сквозном проходе) – 50, максимальная (фиксируемого образца) – 10.
    • Глубина анкеровки (min) – 30
    • Вес (г) – 4,2.

    Применение

    Сфера использования самая разнообразная. Поэтому только как отдельные примеры.

    • Крепление металлопрофиля, кабель-каналов, лотков (желобов).
    • Установка навесного оборудования или предметов меблировки, фурнитуры, плинтусов.
    • Фиксация на плотной основе габаритных образцов – ГКЛ, ДСП и тому подобное.

    Ограничение

    Дюбель-гвозди не применяются для крепления чего-либо на ячеистых и пустотелых материалах (пенобетон, отдельные виды кирпича и так далее).

    Цена

    Продается, как правило, партиями, не менее 1 000 штук. Розничная стоимость одного дюбель-гвоздя – в пределах 70 копеек.

    Дюбель-Размер-Таблица цен

    Минимальный заказ от 50 долларов США

    Ваша корзина пуста.

    (Примечание: для товаров большого количества просьба звонить, чтобы узнать стоимость доставки.)



    в California Dowel & Turnings, Inc., мы стремимся поставлять в мебельную и корпусную промышленность изделия из дерева высочайшего качества по конкурентоспособным ценам.

    На главную> Таблица размеров дюбелей и цен

    Стержень ясеневый Дюбельный стержень диаметром

    Диаметр Длина 1 25 50 100 1 000 Посмотреть

    2-1 / 2 «

    12 « Позвонить Позвонить Позвонить Позвонить Позвонить

    2-1 / 2 «

    36 « Позвонить Позвонить Позвонить Позвонить Позвонить
    По цене по каждый каждый каждый каждый каждый

    Дюбель Березовый-24 «Диаметр

    Диаметр Длина 1 25 50 100 1 000 Посмотреть

    1/4 дюйма

    24 « .19 ,15 ,13 ,12 .11

    1/2 «

    24 « ,49 ,38 ,36 ,33 ,29

    3/4 «

    24 « .89 .8180 . 7530 .70 .6450

    1 «

    24 « 1,45 1,29 1,26 1,21 1,12

    1-1 / 4 «

    24 « 2,00 1,89 1,80 1,72 1,60
    По цене по каждый каждый каждый каждый каждый

    Анкерный стержень березовый-36 дюймов диаметром

    Диаметр Длина 1 25 50 100 1 000 Посмотреть

    1/8 дюйма

    36 « .23 .1920 . 1710 . 1510 . 1060

    3/16 «

    36 « ,25 .2060 . 1850 . 1650 .1200

    1/4 дюйма

    36 « ,30 . 2120 .1990 ,18 . 1690

    5/16 «

    36 « ,38 ,30 ,27 . 2550 . 2250

    3/8 дюйма

    36 « . 54 ,39 . 3450 ,31 .26

    7/16 «

    36 « ,50 .41 ,39 ,3580 ,32

    1/2 «

    36 « .60 .55 . 5260 ,50 ,46

    5/8 «

    36 « .83 .7660 . 7280 .7060 . 6530

    3/4 «

    36 « .1.25 1,17 1,110 1,07 . 983

    7/8 «

    36 « 1,85 1,65 1.58 1,53 1,48

    1 «

    36 « 2,16 1,85 1,81 1,78 1,63

    1-1 / 8 «

    36 « 2,65 2,35 2,26 2,14 2.09

    1-1 / 4 «

    36 « 3,70 3,25 3,15 3,04 2,80

    1-1 / 2 «

    36 « 7,35 5,95 5,73 5,55 4,85
    По цене по каждый каждый каждый каждый каждый

    Штанга березовая 48 дюймов диаметром

    Диаметр Длина 1 25 50 100 1 000 Посмотреть

    1/8 дюйма

    48 « .31 ,25 ,21 ,17 ,15

    3/16 «

    48 « ,31 ,26 . 2360 ,22 . 1880

    1/4 дюйма

    48 « ,42 ,37 ,33 .31 ,29

    5/16 «

    48 « ,50 ,40 .3750 ,34 .3150

    3/8 дюйма

    48 « .59 .51 ,46 . 43 ,39

    7/16 «

    48 « .75 ,62 .5860 . 5390 ,48

    1/2 «

    48 « .88 ,77 ,72 ,68 ,62

    5/8 «

    48 « .1.15 . 9860 .9240 .8930 ,83

    3/4 «

    48 « 1,75 1,58 1,53 1,48 1,35

    7/8 «

    48 « 2,25 1,89 1,836 1.7850 1,6830

    1 «

    48 « 3.480 3,10 2,93 2,73 2,48

    1-1 / 8 «

    48 « 3,53 3,24 3,13 2,978 2,876

    1-1 / 4 «

    48 « 4,65 4,22 4.07 3,92 3,64

    1-1 / 2 «

    48 « 8,70 7,37 6.40 7,02 5,67

    1-3 / 4 «

    48 « Позвонить Позвонить Позвонить Позвонить Позвонить
    По цене по каждый каждый каждый каждый каждый

    Дюбель Cherry-36 «диаметром

    Диаметр Длина 1 25 50 100 1 000 Посмотреть

    1/4 дюйма

    36 « 1.90 1,78 1,67 1,45 1,35

    3/8 дюйма

    36 « 2,38 2,14 1,98 1,77 1,67

    1/2 «

    36 « 3,22 3,00 2.79 2,51 2,24

    5/8 «

    36 « 4,29 3,99 3,7450 3,5650 3,2150

    3/4 «

    36 « 5,51 5,08 4,71 4,50 3.980

    7/8 «

    36 « 7,07 6,45 5,865 5,335 5,045

    1 «

    36 « 7,54 6,88 6,48 5,93 5,53

    1-1 / 4 «

    36 « 12.10 11,03 10,18 9,25 8,36
    По цене по каждый каждый каждый каждый каждый

    Дюбель из красного дерева-36 диаметром

    Диаметр Длина 1 25 50 100 1 000 Посмотреть

    1/4 дюйма

    36 « 3.18 2,65 2,28 2,07 1,86

    3/8 дюйма

    36 « 3,29 2,85 2,64 2,48 2,33

    1/2 «

    36 « 4,73 4,11 3.67 3,27 3,055

    5/8 «

    36 « 7,48 6,96 6,26 5,68 4,96

    3/4 «

    36 « 8,03 7,28 6,96 6.33 5.375

    7/8 «

    36 « 10,40 9,04 8,19 7,52 7,09

    1 «

    36 « 10,98 9,54 8,69 8,01 7,49

    1-1 / 4 «

    36 « 18.10 16,05 15,05 13,90 12,85
    По цене по каждый каждый каждый каждый каждый

    Кленовый дюбель диаметром

    Диаметр Длина 1 10 25 50 100 Посмотреть

    1-1 / 2 «

    48 « 27.900 23,500 19,300 17.900 16,750

    1-3 / 4 «

    48 « 37,500 33.000 25.950 24,100 22,500

    2 «

    48 « 45.000 36.000 31.400 29.100 27,200

    1-3 / 4 «

    72 « 59,200 51,500 41.000 38.000 35,500

    2 «

    72 « 70,000 57.900 49.500 46.000 42.000
    По цене по каждый каждый каждый каждый каждый

    Анкерный стержень дуб-36 дюймов диаметром

    Диаметр Длина 1 25 50 100 1 000 Посмотреть

    1/4 дюйма

    36 « 1.00 ,74 .60 .558 . 4680

    3/8 дюйма

    36 « 1,73 1,20 1,15 1.045 . 923

    1/2 «

    36 « 1,85 1,53 1.306 1,215 1,134

    5/8 «

    36 « 2,25 2,00 1,79 1,62 1,50

    3/4 «

    36 « 3,38 2,97 2,61 2,42 2.28

    7/8 «

    36 « 3,97 3,49 3,07 2,83 2,62

    1 «

    36 « 4,65 4,10 3,64 3,38 3,20

    1-1 / 4 «

    36 « 8.90 7,22 6.40 5,99 5,56
    По цене по каждый каждый каждый каждый каждый

    Дюбель-дюбель Ø 48 дюймов диаметром

    Диаметр Длина 1 25 50 100 1 000 Посмотреть

    1-1 / 2 «

    48 « 21.600 17.400 14.900 13.900 12.950

    1-3 / 4 «

    48 « 29,200 24,500 20.000 18,700 17,500

    2 «

    48 « 33,00 28.00 26,75 25,00 22,90
    По цене по каждый каждый каждый каждый каждый

    Анкерный стержень дуб-72 «диаметр

    Диаметр Длина 1 25 50 100 1 000 Посмотреть

    1-1 / 2 «

    72 « 38.850 32.000 26.900 25 000 23,300

    1-3 / 4 «

    72 « 45,800 36.900 31.700 29,300 27,500
    По цене по каждый каждый каждый каждый каждый

    Анкерный стержень Тополь-36 дюймов диаметром

    Диаметр Длина 1 25 50 100 1 000 Посмотреть

    1/4 дюйма

    36 « .52 . 43 ,39 ,36 ,34

    5/16 «

    36 « Позвонить Позвонить Позвонить Позвонить Позвонить

    3/8 дюйма

    36 « .64 . 56 .51 .48 ,45

    7/16 «

    36 « Позвонить Позвонить Позвонить Позвонить Позвонить

    1/2 «

    36 « 1.02 ,94 ,86 ,80 ,75

    5/8 «

    36 « Позвонить Позвонить .Звоните Позвонить Позвонить

    3/4 «

    36 « 2,25 1,96 1,79 1,65 1,52

    7/8 «

    36 « 2,70 2,40 2,22 2,06 1.92

    1 «

    36 « 2,95 2,84 2,62 2,47 2,27

    1-1 / 8 «

    36 « 2,850 2,800 2.600 2,410 2,250

    1-1 / 4 «

    36 « 4.50 4,43 4,09 3,79 3,54

    1-3 / 8 «

    36 « Позвонить Позвонить Позвонить Позвонить Позвонить

    1-1 / 2 «

    36 « Позвонить Позвонить Позвонить Позвонить Позвонить

    1-3 / 4 «

    36 « Позвонить Позвонить Позвонить Позвонить Позвонить

    2 «

    36 « Позвонить Позвонить Позвонить Позвонить Позвонить
    По цене по каждый каждый каждый каждый каждый

    Дюбель Тополь-48 «Диаметр

    Диаметр Длина 1 25 50 100 1 000 Посмотреть

    1/4 дюйма

    48 « .61 ,52 ,48 ,45 . 43

    5/16 «

    48 « Позвонить Позвонить Позвонить Позвонить Позвонить

    3/8 дюйма

    48 « ,78 ,70 0,65 .62 .59

    7/16 «

    48 « Позвонить Позвонить Позвонить Позвонить Позвонить

    1/2 «

    48 « 1,30 1,18 1,10 1,04 .99

    5/8 «

    48 « 3.15 2,97 2,79 2,60 2,40

    3/4 «

    48 « 1,95 1,77 1,72 1,67 1,51

    7/8 «

    48 « 3,01 3,01 2.83 2,67 2,53

    1 «

    48 « 3,68 3,25 3,07 2,78 2,63

    1-1 / 8 «

    48 « 3,82 3,76 3,47 3,22 3.00

    1-1 / 4 «

    48 « 5,30 4,61 4,16 3,88 3,64

    1-3 / 8 «

    48 « 8.000 6.400 5.600 5.200 4,850

    1-1 / 2 «

    48 « 13.20 11.000 9,250 8,500 7.900

    1-3 / 4 «

    48 « 17.850 14,500 12,300 11.400 10,700

    2 «

    48 « 21,500 17.400 14.900 13,800 12.900
    По цене по каждый каждый каждый каждый каждый

    Анкерный стержень «Тополь-72» диаметром

    Диаметр Длина 1 25 50 100 1 000 Посмотреть

    1-1 / 2 «

    72 « 23.600 19.200 16,300 15.150 14.150
    По цене по каждый каждый каждый каждый каждый

    Дюбель Рамин-48 «диаметром

    Диаметр Длина 1 25 50 100 1 000 Посмотреть

    3/4 «

    48 « Позвонить Позвонить Позвонить Позвонить Позвонить
    По цене по каждый каждый каждый каждый каждый

    Орех — дюбель диаметром 36 дюймов диаметром

    Диаметр Длина 1 25 50 100 1 000 Посмотреть

    1/4 дюйма

    36 « 2.26 2,02 1,91 1,70 1,61

    3/8 дюйма

    36 « 2,70 2,46 2.30 2,09 1,99

    1/2 «

    36 « 3,60 3,42 3.21 2,93 2.658

    5/8 «

    36 « 4,28 3,95 3,71 3,525 3,176

    3/4 «

    36 « 6,22 5,75 5,38 5,16 4.64

    7/8 «

    36 « 7,43 7,00 6,63 6,41 5,89

    1 «

    36 « 9,33 7,98 7,63 6,98 6,48

    1-1 / 4 «

    36 « 15.91 13,11 12,21 11,40 10,43
    По цене по каждый каждый каждый каждый каждый

    Таблица допусков конструкции установки установочного штифта | Приложение GD&T

    Таблица допусков конструкции установки установочного штифта

    Аппаратное меню ANSI | Каталог продукции и услуг
    Таблицы стандартов механических допусков

    Таблица размеров установочных штифтов, обработанных на станках ASME ANSI

    Конструкция для прессовой и скользящей посадки установочных штифтов, используемых для центровки сопрягаемых деталей с использованием методов определения допусков GD&T.

    Проверьте свой проект, чтобы определить, есть ли у вас аналогичные требования к приложению. Если эти рекомендации по проектированию неадекватны, обратитесь к таблицам, приведенным на страницах «Отверстие — допуски вала».

    Общий
    • Типичный материал — 6061-T651, QQ-A-250/11 или аналогичный алюминиевый сплав для базовых сопрягаемых компонентов.
    • Установочный штифт — нержавеющая сталь 304, 306, 18-8 и т. Д.. или похожие.
    • Приложение — эти приспособления предназначены для размещения или выравнивания двух компонентов. Некоторая нагрузка сдвига приемлема, проектировщик должен определить допустимые пределы напряжения для их конкретного применения.

    Эти посадки не являются линейными. Расчеты фиксированного крепежа покажут минимальное столкновение между установочными штифтами и отверстиями для скользящей посадки. Установочные штифты следует устанавливать в отверстия для прессовой посадки после окончания работ, а не вынимать их после.После первой сборки сопрягаемых компонентов следует отметить ориентацию сборки для повторной сборки ответных установочных штифтов. Оптимально проектировать на сборку одной конфигурации (защита от несанкционированного доступа).

    См. Иллюстрации приложений внизу страницы.

    Установочный штифт
    «D»
    Диаметр

    Отверстие под прессовую посадку

    Отверстие для скользящей посадки

    Глубина отверстия
    «MD» МИН.

    Фиксатор пальца
    «E»

    .031

    Диаметр 0,0305 +/-. 0005
    Диаметр 0,040 МАКС. X 90 °

    Диаметр 0,0320 +/-. 0005
    Диаметр 0,040 МАКС. X 90 °

    .055 +/-. 010

    .025 +/-. 010

    .062

    Диаметр 0,0620 +/-. 0005
    Диаметр 0,080 МАКС. X 90 °

    Диаметр 0,0635 +/-. 0005
    Диаметр V 0,080 МАКС. X 90 °

    .070 +/-. 010

    .040 +/-. 010

    .094

    Диаметр 0,0935 +/-. 0005
    Диаметр 0,120 Макс. X 90 °

    Диаметр 0,0955 +/-. 0005
    Диаметр 0,120 Макс. X 90 °

    .095 +/-. 010

    .060 +/-. 015

    .125

    Диаметр.1245 +/-. 0005
    Диаметр В .160 МАКС. X 90 °

    Диаметр .1265 +/-. 0005
    Диаметр V .160 МАКС. X 90 °

    .110 +/-. 010

    .075 +/-. 015

    . 187

    Диаметр. 1870 +/-. 0005
    Диаметр V .240 МАКС. X 90 °

    Диаметр.1895 +/-. 0005
    Диаметр В .240 МАКС. X 90 °

    .145 +/-. 010

    .110 +/-. 015

    . 250

    Диаметр .2495 +/-. 0005
    Диаметр .315 МАКС. X 90 °

    Диаметр 0,2520 +/-. 0005
    Диаметр 0,315 МАКС. X 90 °

    .175 +/-. 010

    .140 +/-. 015

    Щелкните изображения для увеличения изображения (всплывающее окно)

    Конструкция отверстия с скользящей посадкой

    Связанный:

    OneTIME Tool® — DOWEL PRESS

    Подумайте об этом. Наш пресс для дюбелей открывает безграничные возможности для дизайна и творчества с открытыми столярными изделиями из дюбелей. Кроме того, вы можете сделать обычные дюбеля из твердых пород дерева из обрезков прямо в магазине. С прессом для дюбелей у вас никогда не закончатся дюбели в середине проекта.

    Различных размеров и стилей дюбелей! Если вам нужны толстые дюбели для крепких мебельных швов или маленькие для более деликатных работ, Dowel Press поможет вам. Вы можете сделать гладкие дюбели 3/4 дюйма и гладкие или рифленые дюбели размером 1/2, 3/8 и 1/4 дюйма.Если вы хотите сделать дюбеля метрического размера, наш метрический набор включает размеры 10, 8, 6 и 5 мм.

    Без суеты, без суеты, дюбели идеального размера. С помощью пресса для дюбелей Woodpeckers вам никогда не придется точить лезвие. Вы никогда не выдержите утомительных проб и ошибок, отрегулируйте и повторно отрегулируйте режим работы лезвия, чтобы получить точный размер. Нет необходимости возиться с углом лезвия, чтобы получить чистый срез. Это потому, что Dowel Press поставляется с 16 штампами, обработанными с высокой точностью.

    Эти матрицы изготовлены из стали A2, прошедшей термообработку до твердости по Роквеллу 60c.Тяжелая режущая кромка обрабатывается под углом 90 ° и обеспечивает длительную и высокую производительность до затупления. Если требуется заточка, просто потрите плоскую поверхность матрицы круговыми движениями о точильный камень. А поскольку нет конуса, форма отверстия останется круглой, а диаметр будет соответствовать сроку службы штампа.

    В простоте нашего дюбель-пресса — его гениальность. Чтобы сделать дюбель, вы начинаете с квадратной заготовки длиной 6 дюймов и примерно на 1/16 дюйма больше, чем желаемый размер дюбеля.Допустим, вам нужен готовый дюбель 1/2 дюйма. Вы вставляете первую матрицу размером 0,550 дюйма в переднюю бабку. Поместите заготовку дюбеля в самоцентрирующуюся заднюю бабку и затяните заготовку между передней и задней бабками. Теперь протолкните заготовку через матрицу, проворачивая ручку. На первом проходе квадратные углы заготовки срезаются.

    Затем вставьте матрицу 0,510 дюйма и снова нажмите на заготовку. Теперь сделайте окончательный рез, используя матрицу 0,510 дюйма. Поскольку вы берете только отрезок 0,010 дюйма, получается гладкий дюбель.То есть, если вам не нужен рифленый дюбель. В этом случае вы должны вставить матрицу 0,500 дюйма с фрезерными фрезами для одного последнего прохода. Эти же простые шаги применимы к дюбелю любого размера, который вы делаете.

    Этот плохой мальчик — зверь. Любой пользователь инструмента или станка знает, что высокое качество всегда начинается с прочной конструкции и заканчивается мельчайшими деталями. Вы не будете разочарованы нашим прессом для дюбелей. Это животное из алюминия и стали имеет размеры 15-1 / 2 x 2-7 / 8 дюймов на 4-5 / 8 дюймов в высоту и весит около 10 фунтов.Винт с трапецеидальной резьбой диаметром 5/8 дюйма проходит через безмасляный подшипник, что гарантирует многолетнюю работу без обслуживания.

    Варианты заказа. Woodpeckers Dowel Press поставляется со всеми 16 сменными штампами дюймовых размеров с лазерной гравировкой размеров и включает штампы окончательного размера для гладких дюбелей 3/4 «и гладких и рифленых дюбелей для размеров 1/2», 3/8 «и 1/4» . Или выберите наш комплект из 16 метрических штампов для изготовления гладких или рифленых дюбелей диаметром 5, 6, 8 и 10 мм. Или вы можете заказать дополнительный набор метрических штампов для дюймовой версии, который включает в себя матрицы 5, 6, 8 и 10 мм.Все штампы поставляются в защитном футляре с внутренним слоем из пенопласта, выполненным по индивидуальному заказу.

    Как и все Woodpeckers OneTIME Tools , пресс для дюбелей изготавливается только на заказ. Крайний срок для предварительного заказа — понедельник, , 31 октября 2016 г., . Как только заказы будут выполнены, пресс для дюбелей будет исключен из нашей линейки продуктов. Закажите сегодня! Поставка намечена на апрель 2017 года.

    Политика кредитной карты. В Woodpeckers, будьте уверены, мы не будем снимать средства с вашей кредитной карты до тех пор, пока заказанный вами товар не будет отправлен.Однако некоторые платежные сервисы, такие как PayPal, снимают средства с вашей кредитной карты во время покупки.

    Сообщите нам
    Если будет достаточно спроса, мы можем повторно запустить некоторые из этих инструментов. Если вам интересно, нажмите здесь, чтобы оставить нам свои комментарии. Спасибо.

    5 факторов, которые следует учитывать при выборе установочных штифтов


    Установочные штифты, также известные как дюбели, представляют собой короткие цилиндрические детали, которые соединяют два или более объекта.Их вставляют в предварительно вырезанные отверстия, таким образом соединяя предметы. Хотя все установочные штифты предназначены для соединения объектов, они доступны во многих различных типах. Ниже приведены пять важных моментов, которые следует учитывать при выборе дюбелей.

    # 1) Материал

    При выборе дюбелей необходимо учитывать материал. Деревянные установочные штифты обычно используются в мебели и деревообработке, тогда как металлические установочные штифты обычно используются в машинах и оборудовании. Вы можете найти металлические установочные штифты из нержавеющей стали, углеродистой стали и закаленного сплава.

    # 2) Размер

    Установочные штифты бывают самых разных размеров. Чтобы набор дюбелей соединял два или более объекта, они должны иметь правильный размер. Если установочный штифт будет слишком длинным, вы не сможете полностью вставить его в объекты. С другой стороны, если он слишком короткий, установочный штифт может не удерживать предметы вместе. Оцените предметы, с которыми вы собираетесь их использовать, и выберите установочные штифты правильного размера.

    # 3) Тип резьбы

    При выборе дюбелей следует также учитывать тип резьбы.Установочные штифты могут иметь мелкую или грубую резьбу. Грубая резьба означает, что на установочном штифте меньше зазубрин или зазубрин. Для сравнения, тонкая резьба означает, что установочный штифт имеет больше зазубрин или шагов. Какой тип резьбы выбрать? Это действительно зависит от приложения. Если вы используете их для соединения объектов с мелкой резьбой, вам следует выбирать установочные штифты с мелкой резьбой. Для объектов с крупной резьбой, наоборот, следует выбирать установочные штифты с крупной резьбой.

    # 4) Размер резьбы

    Помимо типа резьбы, обратите внимание на размер резьбы установочного штифта.Установочные штифты обычно имеют резьбу определенного размера. Некоторые из них имеют резьбу 1/16 дюйма. Другие имеют резьбу 3/32 дюйма. Как упоминалось выше, резьба установочного штифта должна соответствовать резьбе предметов, с которыми вы собираетесь его использовать.

    # 5) Кастомизация

    Наконец, вы можете рассмотреть возможность индивидуальной настройки при выборе установочных штифтов. Благодаря настройке вы не будете ограничены каким-либо конкретным размером. Вместо этого вы можете заказать набор дюбелей нестандартного размера, чтобы добиться идеальной посадки.Не все приложения требуют использования установочных штифтов нестандартного размера. Если объекты имеют стандартную и равномерную резьбу, вы можете использовать набор стандартных установочных штифтов. Однако для других применений могут потребоваться установочные штифты нестандартного размера.

    См. Установочные штифты Monroe .
    Нет тегов для этого сообщения.

    Деревянные дюбели — Санки-дюбеля и молдинги Sdn Bhd

    Наш стандартный ассортимент дюбелей имеет имперский диаметр.(т.е. дюймы) Причина в том, что во многих случаях дюбель вставляется в отверстие, и в большинстве случаев используются имперские сверла. Теперь мы производим ряд чисто метрических размеров для экспорта в Европу.

    Однако мы можем изготовить дюбель любого размера (при соблюдении определенных требований к минимальному количеству). Обычно длина составляет от 2 футов. до 10 футов. но мы также можем разрезать на точную длину, если требуется, в дюймовой или метрической системе. Фактически, даже дробные размеры для конкретных применений могут быть поставлены, если количества достаточны и продолжаются.

    Большинство дюбелей размером более 1 дюйма. диаметр шипованные и ламинированные. (FJ / L) Дюбель FJ / L имеет много преимуществ. Дефекты устранить легче, дюбель более устойчив, ровнее и дешевле в изготовлении. Большинство покупателей из Австралии настаивают на использовании дюбелей FJ / L диаметром более 1 дюйма (25 мм). Также можно изготавливать цельные дюбели большего диаметра, но по несколько более высокой стоимости, чем дюбели F.J. / L.


    Стандартные размеры дюбелей
    Имперские размеры Фактический размер в метрической системе Размер счета
    3/16 дюйма 4.8 мм 4 мм
    1/4 дюйма 6,3 мм 6 мм
    5/16 дюйма 8 мм 8 мм
    3/8 дюйма 9,5 мм 9,5 мм
    7/16 дюйма 11.1 мм 11 мм
    1/2 дюйма 12,5 мм 12,5 мм
    5/8 дюйма 15,9 мм 16 мм
    3/4 дюйма 19 мм 19 мм
    7/8 дюйма 22.2 мм 22 мм
    1 дюйм 25,4 мм 25 мм
    1 1/8 дюйма 28,6 мм 29 мм
    1 1/4 дюйма 31,8 мм 32 мм
    1 3/8 дюйма 34.9 мм 35 мм
    1 1/2 дюйма 38,1 мм 38 мм
    1 3/4 дюйма 44,5 мм 45 мм
    2 дюйма 50,8 мм 50 мм
    Стандартные метрические дюбели
    3 мм
    4 мм
    5 мм
    9 мм
    10 мм
    12 мм
    15 мм
    18 мм

    Дюбели, производимые компанией, делятся на две категории.

    Размеры установочного штифта DIN 7

    Размеры установочного штифта DIN 7

    Эквивалентные стандарты

    DIN 7 Размеры установочных штифтов

    d1 m6 г c макс.
    0,8 0.8 0,12
    1 1 0,15
    1,5 1,5 0,23
    2 2 0,3
    2,5 2,5 0,4
    3 3 0,45
    4 4 0.6
    5 5 0,75
    6 6 0,9
    8 8 1,2
    10 10 1,5
    12 12 1,8
    d1 L Вт
    0.8 3 0,012
    0,8 4 0,016
    0,8 5 0,020
    0,8 6 0,024
    0,8 8 0,032
    0,8 10 0,040
    0.8 12 0,048
    1 3 0,018
    1 4 0,025
    1 5 0,032
    1 6 0,038
    1 8 0,050
    1 10 0.062
    1 12 0,074
    1,5 3 0,044
    1,5 4 0,058
    1,5 5 0,072
    1,5 6 0,085
    1,5 8 0.113
    1,5 10 0,141
    1,5 12 0,168
    1,5 14 0,195
    1,5 16 0,225
    2 4 0,105
    2 5 0.130
    2 6 0,155
    2 8 0,203
    2 10 0,253
    2 12 0,302
    2 14 0,351
    2 16 0,405
    2 18 0.521
    2 20 0,500
    2 24 0,598
    2,5 4 0,165
    2,5 5 0,204
    2,5 6 0,243
    2,5 8 0.320
    2,5 10 0,397
    2,5 12 0,474
    2,5 14 0,55
    2,5 16 0,627
    2,5 18 0,705
    2,5 20 0.782
    2,5 24 0,937
    3 4 0,245
    3 5 0,300
    3 6 0,355
    3 8 0,466
    3 10 0,577
    3 12 0.688
    3 14 0,799
    3 16 0,910
    3 18 1.020
    3 20 1,130
    3 24 1,350
    4 5 0,440
    4 6 0.640
    4 8 0,840
    4 10 1.040
    4 12 1,230
    4 14 1,440
    4 16 1,630
    4 18 1,830
    4 20 2.030
    4 24 2,430
    4 28 2,820
    4 32 3,210
    4 36 3,60
    4 40 4,00
    5 6 1.02
    5 8 1.33
    5 10 1,64
    5 12 1,95
    5 14 2,26
    5 16 2,57
    5 18 2,88
    5 20 3,80
    5 24 3.91
    5 28 4,42
    5 32 5,03
    5 36 5,65
    5 40 6,27
    5 45 7,03
    5 50 7,80
    6 8 1.97
    6 10 2,41
    6 12 2,85
    6 14 3,29
    6 16 3,73
    6 18 4,17
    6 20 4.61
    6 24 5.50
    6 28 6.40
    6 32 7,30
    6 36 8,19
    6 40 9,08
    6 45 10,20
    6 50 11,30
    6 60 13.50
    8 10 4,37
    8 12 5,16
    8 14 5,95
    8 16 6,74
    8 18 7,53
    8 20 8,31
    8 24 9.89
    8 28 11,50
    8 32 13,00
    8 36 14,60
    8 40 16.20
    8 50 20,10
    8 60 24,00
    8 70 28.00
    8 80 32,00
    10 12 8,24
    10 14 9,47
    10 16 10,70
    10 18 11,90
    10 20 13.20
    10 24 15,60
    10 28 18,00
    10 32 20.60
    10 36 23,10
    10 40 25,50
    10 45 28.60
    10 50 31,70
    10 60 37,90
    10 70 44,10
    10 80 50,30
    10 90 56,50
    10 100 62.70
    12 14 13,80
    12 16 15,60
    12 18 17,40
    12 20 19.20
    12 24 22.80
    12 28 26.40
    12 32 30,00
    12 36 33,60
    12 40 37.20
    12 45 41,70
    12 50 46.20
    12 60 55.20
    12 70 64,10
    12 80 73,00
    12 90 82,10
    12 100 91,00

    Miller Dowel Review — NewWoodworker.com LLC

    Доступны комплекты с дюбелями и сверлом или дюбелями оптом.
    Нажмите на изображение для увеличения

    Современные, привлекательные шпонки easy way

    Текст и фото Тома Хинца

    Doweling существует с тех пор, как появились плотники. В последние десятилетия, с появлением машин с приводом, улучшенными клеями и развитием вариантов механических столярных изделий, популярность крепления шкантов пострадала. Система Miller Dowel, в которую входит специально разработанное сверло, представляет собой современный взгляд на эту технику.

    Дюбели и дрель

    (вверху) В комплекты входит специальное сверло.
    (Внизу) Доступны несколько пород древесины с дюбелями всех трех размеров.
    Нажмите на изображение для увеличения

    Ступенчатая конструкция дюбелей Miller упрощает их установку, чем прямые (гладкие или ребристые) деревянные дюбели.Там, где прямой дюбель плотно прилегает с самого начала, дюбель Миллера фиксируется в отверстии на последних этапах установки.

    Хотя дюбели Miller выглядят суженными, на самом деле они представляют собой серию прямых ступеней, соединенных конусом под углом 45 градусов, что увеличивает их прочность. Ребра дают клею несколько мест для захвата, а это означает, что после схватывания дюбели Miller необходимо просверлить или вырезать. В будущем не будет ни расслабления, ни долгих лет.

    Специально разработанное сверло TruFit ™, по одному на каждый размер дюбеля, просверливает отверстия идеальной формы, которые увеличивают площадь контакта, а установку делают просто вставкой и простукиванием молотком для полной посадки.

    Размеры и древесина

    Установить дюбели Miller так же просто, как (вверху) просверлить, (затем) нанести клей, (далее) постучать по дюбелю, пока он не встанет на место, а затем (внизу) отшлифовать гладко.
    Нажмите на изображение для увеличения

    Дюбели Miller доступны в трех размерах.1X обрабатывает древесину толщиной до 1 1/8 дюйма, 2X работает с древесиной толщиной до 1 5/8 дюйма, а размер Mini-X предназначен для популярной толщины ½ дюйма (макс. 3/4 дюйма), используемой в небольшие проекты и ящики.

    В дополнение к размерам дюбели Miller выпускаются из березы, вишни, красного и белого дуба, ипе, пурпурного сердца, тика, красного дерева, черной саранчи и черного ореха. Разнообразие пород позволяет подобрать дюбели к большинству пород дерева и придать им контрастный вид практически к любому проекту.

    В магазине

    Использование системы дюбелей Миллера относительно простое.Единственная хитрость — просверлить отверстие в нужном месте и просверлить его прямо. Если вы справитесь с этой работой, вы можете установить Miller Dowels.

    Сверло TruFit ™ легко сверлится и, кажется, очень точно работает. Если нацелить в правильном направлении, нет никаких сюрпризов. Он также хорошо режет, оставляя красивый чистый край на отверстии.

    Нанесив тонкий слой клея, дюбели Миллера можно вставить в отверстие, а затем забить молотком. Они легко садятся, но имеют достаточное трение, чтобы не дать им выскочить до высыхания клея.

    Обрежьте излишки и отшлифуйте дюбели Миллера, как и любой дюбель или дюбель, и работа готова к отделке.

    Наборы дюбелей Miller, которые включают поставку дюбелей и сверло TruFit ™, стоят от 22,99 долларов США для размера Mini-X до 29,99 долларов США за тот же набор для размера 2X. (1-20-2006). Дюбели доступны в упаковках различных размеров и видов, по цене от примерно 1 ½ цента каждый до 3 ½ цента за дюбель. Могут быть доступны лучшие цены, которых я не видел.

    Выводы

    Стоимость и усилия, какими бы небольшими они ни были, означают, что Miller Dowels в ближайшее время не заменит гвоздезабивателя. Тем не менее, они предлагают умный способ добавить прочности и визуальной привлекательности многим суставам. Независимо от того, сочетаете ли вы или добавляете контраст, установка дюбелей Миллера в хорошо заметные швы может улучшить проект за копейки с затратами на лёсс, чем сверление и установка обычных дюбелей.

    Посетите веб-сайт Miller Dowel для получения дополнительной информации, идей проектов и многого другого — Щелкните здесь

    Есть комментарий к этому обзору? — Напишите мне!

    Вернуться к списку обзоров инструментов

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
