Как подобрать саморез к дюбелю?

Для правильного и качественного крепежа различных строительных материалов при помощи саморезов, важно подбирать подходящий по размеру и качественным характеристикам дюбель.

Дюбель хоть и является вспомогательным крепежным элементом, но тем не менее играет очень важную роль в надежности и прочности скрепляемых конструкций.

Дюбеля изготавливаются из самого различного материала, это может быть различного вида пластмассы (полипропилен, нейлон, полиэтилен и т. д.) , так же они могут быть выполнены из различного металла - железа, латуни, нержавейки и т. д.

Есть разные типы дюбелей, которые предусмотрены для крепежа в стенах из кирпича, дерева, гипсокартона.

Например, дюбель тип "К" крепится в бетоне:

Дюбель тип "Т" предназначен для крепления в стенах из слабого бетона и кирпича:

Дюбель тип "S" крепится во многих материалах из различного кирпича и бетона:

Дюбель тип "U" - это универсальный дюбель из полипропилена, который крепится как в полнотелых, так и пустотелых материалах очень надежно:

Дюбель "KPU" - это дюбель изготовленный из нейлона, очень устойчивый к перепадам температур и различным механическим деформациям:

Дюбель "KPW" тоже сделан из нейлона и предназначен гипсокартонного и древесно-стружечного матерала, а так же для бетона и кирпича (полнотелого и дырчатого):

Дюбель "KPX" используется для крепежа в полнотелых строительных материалах, таких, как кирпич, камень, бетон, а так же в пустотелых блоках и т. д.:

Дюбель "KPR" используется для крепежа в пустотелых строительных материалах: газобетоне, пустотелом блоке, легком бетоне, оконных рамах и т. д.:

Дюбель "KMG" выполняет анкеровку в газобетоне и других материалах:

Дюбель для пенобетона обеспечивает прочное крепление с этим пористым материалом:

Дюбель "Дрива" предназначен для закрепления различных светильников на гипсокартоне толщиной не менее 9 мм:

Дюбель "Бабочка" - это специальный дюбель, предназначенный для крепления к гипсокартону , ГВЛ, плитам ДСП и другим строительным материалам толщиной 10 - 12 мм:

Все эти дюбели плотно крепятся в стене за счет своей специальной конструкции, которая предусматривает в нем распорную часть, диаметр которой меньше правильно подобранного самореза. Поэтому когда саморез закручивается в дюбель, распорная часть расширяется, образую прочное , надежное соединение со стеной.

Внизу можно посмотреть таблицу, которая поможет правильно подобрать саморезы и дюбели в соответствии с их длиной и диаметром. Так же в этой таблице есть данные о диаметре сверл и глубине сверления в каждом конкретном случае.

www.remotvet.ru

виды дюбелей, соответствие дюбеля саморезу

Неотъемлемыми атрибутами любых строительных и отделочных работ являются различные крепежные материалы (саморезы, гайки, шурупы), которые позволяют работать с поверхностями из любых материалов. Одним из распространённых элементов крепления является дюбель. Благодаря широкому ассортименту купить дюбеля можно любых форм, размеров и предназначений.

Особенности применения саморезов и дюбелей

Собираясь купить дюбеля, вы должны определиться с его формой и размером. В этом вопросе необходимо ориентироваться на тот материал, для работы с которым он будет использован.

При монтаже гипсокартона или пористого бетона обычно отдают предпочтение изделию, оснащенному режущими кромками в виде сверла. Для присоединения деталей к конструкциям из бетона применяют распорные дюбеля. Крепления в виде гвоздей предназначены для фиксации плинтусов или реек к кирпичным или каменным основаниям. Универсальным считается нейлоновый дюбель, который используется для выполнения самых разных видов работ.

Выбор также зависит от степени прочности соединяемых деталей. Для фиксации пластика или гипсокартона используют саморезы с крупной резьбой. Для соединения металлических конструкций предпочтительнее саморезы с мелкой резьбой.

Определяем параметры

Прежде чем купить дюбеля и саморезы, необходимо правильно установить их длину, так как это влияет на надежность монтируемой конструкции. В таблице ниже приведены основные параметры, которые помогут определить и необходимую длину крепления, и величину отверстия для его установки.

Дюбель

Размер отверстия

Диаметр

(мм)

Длина

(мм)

Диаметр сверла (мм)

Глубина сверления (мм)

5

25

5

29

6

30

6

34

6

40

6

44

6

50

6

55

8

40

8

45

8

50

8

56

8

65

8

72

10

50

10

58

12

60

12

70

Выбираем размер сверла

Выбор сверла зависит от таких параметров, как возможная нагрузка на крепление и вид материала, из которого изготовлена поверхность основания. При этом размер (номер) режущего инструмента должен соответствовать размеру (номеру) крепежа. Так как и на сверлах, и на дюбелях указаны заводские маркировки, то подобрать нужный диаметр несложно.

Глубина же отверстия должна превышать на несколько миллиметров длину крепежа. Это связано с тем, что конец самореза (или шурупа) должен выходить за пределы изделия, обеспечивая его надежную фиксацию.

Определение нагрузки

В связи с тем, что разные виды крепежей могут выдерживать разную нагрузку, большинство производителей указывают на упаковке рекомендованный вес для каждого вида. Специалисты же советуют не превышать ¼ от максимально возможной нагрузки. При этом вес монтируемой конструкции может возрастать пропорционально увеличению прочности поверхности основы.

Выбор шурупа (самореза)

Для достижения максимальной прочности соединения шурупы (саморезы) следует подбирать с оптимально подходящим для конкретного вида дюбеля диаметром. При этом его длина должна быть немного меньше (на 5 мм), чем длина шурупа (самореза).

Где купить дюбеля?

В Минске специализируются на продаже различных деталей крепления такие компании, как «БелтМетКреп», «Торговый Дом Метиз», «Олтуол», «ВиСМА-строй» и другие. Больше компаний, где вы сможете купить дюбеля, а также все необходимое для строительства и ремонта, представлено в каталоге TAM.BY.

news.tut.by

Дюбель для гипсокартона. Размеры дюбелей

Часто так бывает, что нужно привесить полку или даже шкаф для посуды. Но что делать, если недавно был сделан ремонт, или дом новый, и все стены сделаны из гипсокартона? В него просто так гвоздь не вобьешь и саморез не вкрутишь – он просто вывалится.

Гипсокартон – листовой материал. А стена из него — это полое сооружение. А для всех полых конструкций требуется иметь крепежные дюбели, чтобы прикрепить что-либо к стене. Рассмотрим некоторые популярные виды крепежа для гипсокартона.

Дюбель для гипсокартона. Размеры. Виды

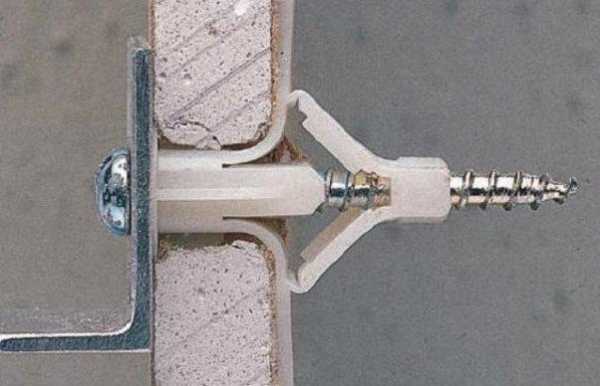

Дюбель-бабочка (дешевая)

Наш хит парад открывает известная в строительных кругах «бабочка». Для ее монтажа делают отверстие диаметром 10 мм, вставляют в него дюбель и вкручивают саморез средней длины. При вкручивании, дюбель создает распорку, которая удерживает его в стене. Вкручивать саморез следует аккуратно, при чрезмерном усилии дюбель может повредиться. Для этого вида крепежа лучше использовать саморезы диаметром 4.2 мм, они лучше распирают тело дюбеля изнутри и, соответственно, лучше держатся в отверстии.

Типовые размеры дюбеля для гипсокартона: 4х32, 4х46, 4х55 мм.

Дюбель Driva

У этого вида крепежа лишь одно достоинство – скорость монтажа. Достаточно надеть его на биту шуруповерта и закрутить в стену. Затем, не меняя оснастку, закручивается саморез. Надежность крепления немногим превышает надежность пластиковой бабочки. Различаются металлические и пластиковые дюбели. Для пластикового варианта нужно предварительно высверливать отверстие, а потом закручивать дюбель отверткой во избежание срыва пластикового крестообразного шлица.

Однако, существует хитрость, благодаря которой можно закрутить его при поврежденном шлице. Для этого нужно выточить на закручивающей поверхности плоский шлиц тонким диском УШМ или строительным ножом и закрутить плоской отверткой.

Типовые размеры дюбель дрива для гипсокартона: 14х32, 14х38 мм.

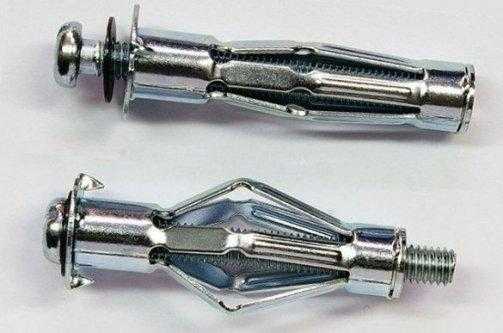

Алюминиевый анкер Molli

Molli раскрывает за листом гипсокартона, как зонтик. Продавцы-консультанты часто советуют, что для установки этого крепежа достаточно просверлить отверстие и закрутить винт. Но при этой технике крепеж не раскроется, а повредит ГКЛ. Для правильной установки этого дюбеля нужен специальный инструмент – заклепочник.

Однако, если у вас уже есть такие анкеры, и нужно подвесить полку, исправить проблему можно, взяв кусачки и отвертку. Для этого нужно вставить крепеж и немного закрутить винт. Затем он захватывается кусачками и немного вытаскивается наружу, и снова немного закручивается винт. Повторить операцию до тех пор, пока крепеж прочно не зафиксируется.

Прочность крепления считается одной из самых лучших. При попытке вырвать анкер, вместе с ним открываются и куски гипсокартона.

Типовые размеры дюбель молли: 4х21, 4х32, 4х38, 4х46, 4х54 мм.

Бабочка HILTI, Knauf и остальные дорогие

Один из самых дорогих дюбелей. Технология установки ничем не отличается от монтажа дешевой бабочки. У этой бабочки лапки, которые упираются в гипсокартон, отличаются большей площадью, а, значит, они обеспечивают большую надежность крепления. Но если не дотянуть саморез, то прочность будет сопоставима с дюбелем Driva.

Типовые размеры такие же, как у дешевой бабочки.

Как видно, дешевые дюбели ведут себя непредсказуемо при монтаже, и на них можно вешать очень легкие предметы. Поэтому не стоит экономить на крепеже. Лучше купить что-то получше и не ждать, пока полка с книгами свалится на голову.

razmer-gipsokartona.ru
