Размеры минплиты: Размеры минваты, стандартные размеры минераловатных плит

Содержание

размеры плит для теплоизоляции кровли, пола и стен

Термин минеральная вата подразумевает линейку стройматериалов, используемых для термоизоляционных работ. Все образцы имеют отличия по химсоставу и характеристикам: размер минваты, направленность и длина волокон, удерживаемое давление, термо и звукоизоляционные качества, гигроскопичность, прочность сопротивлению нагрузкам. Минвата в плитах охватывает по продажам приблизительно 75% рынка теплоизоляционных материалов. Этот вид материала изготавливают на базе натуральных составляющих — горных пород с прибавлением синтетических вязких ингредиентов.

Содержание статьи:

Что это такое

Минераловатная плита (минплита) — это теплоизоляционный стройматериал, изготовленный из минваты и синтетического связующего материала. Он характеризуется стабильностью к противодействию значительным температурам окружающей среды. В случаях, когда плиты изготавливают из природных пород, то они плавятся после 2-х часов нахождения в зоне температур свыше 1000 С. Помимо этого, минплита стабильна к воздействию большей части химагрессивных компонентов: щелочей, кислот и различных растворителей.

Минватовые плиты выделяются различной жесткостью. Они обладают еще одним превосходством — хороший коэффициент паропроницаемости, который создает условия для свободного проникновения водяного пара, в отличии, например, от полистирола. Подобное качество позволяет уберечь стройматериал от появления внутренней сырости, которая является основой распространения плесени и разнообразных паразитов. Для того чтобы легче было проводить утепление, все размеры минплит стандартизированы.

Область применения

Минплиты различаются по уровню жесткости: мягкие, полужесткие и жесткие плиты. В строительных работах больше применяют вторые и третьи: полужесткие для термоизоляции стенных перегородок, кровель и в системах, имеющих несколько слоев, а жесткие — для теплоизоляции крыш, фасадов домов, полов. Мягкие минплиты используют для термоизоляции инженерных сетей.

Сферы применения:

  1. Жилищное строительство. Минплита считается наиболее популярным теплоизолятором для жилых объектов. Она используется для защиты основных частей дома, в том числе фундамента и подвального помещения.
  2. Теплоизоляция перекрытий, между стропильных систем.
  3. Термоизоляция фасада дома.
  4. Защита кровли и мансардных помещений.
  5. Тепловая защита инженерных сетей водо-теплоснабжения.
  6. Промышленное строительное производство.

Важно! Данный стройматериал имеет способность применяться, как на вновь строящихся объектах, так и на введенных в эксплуатацию. На сегодняшний день минплиты считаются наиболее экологически безопасным теплоэффективным изолятором.

Плюсы и минусы

К достоинствам минераловатной плиты можно отнести следующее:

  1. Невысокое водопоглощение — не больше 1.5%.
  2. Абсолютная огнестойкость.
  3. Простота и комфортность эксплуатации.
  4. Стройматериал не нуждается в специальном крепеже, его просто раскраивать и укладывать по месту.
  5. Волоконное строение гарантирует эластичность и хорошую жизнестойкость стройматериала.
  6. Хорошая деформационная стойкость, даже при значительных перегрузках.
  7. Благодаря волокнистой структуре, минплита считается отличным шумоизолятором. Данное эксплуатационное качество весьма полезно в индустриальном возведении объектов.
  8. Износостойкость. Минплита осуществляет собственные функции до 20 лет.
  9. Стандартные размеры минераловатных плит.

К недостатком такого утеплителя можно отнести повышенную технологическую сложность укладки из-за высокой паропроницаемости стройматериала .

Типы в зависимости от материала изготовления

К 3-м вариантам теплоизоляционных плит из минваты имеют отношение — стекловата, каменная и шлаковата.

Эти разновидности располагают конкретной шириной минваты, длиной волокон и технологическими параметрами, устанавливающими их популярность использования на той либо иной площади.

Шлаковата

Шлаковата производится из электродоменного шлака, владеет размером волокон от 4 до 12 мк и длиной 16 мм. Теплопроводность составляет 0.48 Вт/мК с повышенной гигроскопичностью. Минеральная вата размеры — 500×1000Х50 мм. Данная модификация гидрофобна и более других имеет предрасположенность к влажности, что не дает возможность использовать на наружной кровельной теплоизоляции, а ее низкий уровень пожарной безопасности, исключает применение в мансардных помещениях.

Еще один ее минус в том, что волокна довольно ломкие, и работать с таким материалом возможно исключительно в перчатках. Несмотря на все это, учитывая хорошую гибкость и однородную толщину, работать с таким материалом довольно удобно. К тому же шлаковата нетяжелая, даже приличное количество матов не образует нагрузку на систему кровли. У нее очень легкая конструкционное строение, теплопроводность 0.048 Вт/мК.

По причине собственной текстуры она располагает большой паропроницаемостью и гигроскопичностью, в связи, с чем при данном виде, необходимо применение гидроизоляции.

Стекловата

Стекловата — относится к бюджетным стройматериалам для теплоизоляци. При этом она обладает весьма хорошей плотностью и эластичностью, с коэффициентом теплопроводимости — 0.050 Вт/мК. Выполняется она из аналогичного расходного материала, что и обыкновенное стекло — песок, сода, доломитовый и известняковые породы. Размер волокон до 15 мк. Размеры утеплителя минваты в плитах — 1250Х600Х50 мм.

Допустимый температурный режим +450С. Главное достоинство — относительно небольшая цена. К минусам — низкие эксплуатационные характеристики и высокий риск для дыхательных органов человека и кожи, что вынуждает быстро выполнять изоляционные работы, с плотной защитой уложенного слоя поверхностным материалом, при этом работник должен использовать при работе специальную одежду, респираторы и очки.

Каменная вата

Каменная вата наиболее безопасная, поскольку выпускается из натуральных материалов, в основном, из горной породы. Поэтому она может быть самых различных цветов, от желто-коричневых до зеленых. В процессе изготовления базальтовые породы расплавляют на тончайшие волокна. В противоположность стеклянной, базальтовая минвата наиболее увесистая, эластическая и жаростойкая:

  1. Базальтовые плиты обладают теплопроводимость 0.12Вт/мК — это наибольший показатель, для теплоизоляторов.
  2. Каменная вата размеры плиты — 1000Х500Х20мм, 1200Х600Х40 мм.
  3. Размер волокон до 12.0мкм, а длина нитей — от 16.0 мм.
  4. Она обладает воздушной структурой, высокой паропроницаемостью и потребностью во влагозащите.
  5. Чем более сжата структура каменной ваты, тем она меньше разламывается при установке, создавая меньше пыли и тем легче компоновать ее на отвесных поверхностях.

Использование минераловатных плит

Минеральная вата распределяется на последующие виды:

  • Легкая — предназначается для тепло и шумоизоляции каркасных систем с низким уровнем нагрузки, производится в форме рулонов и плиток, обладает плотностью от 10.0 — 90.0 кг/м куб;
  • жесткая — используется для термоизоляции силуэтов конструкций, с лёгкостью может выдержать небольшие нагрузки, как правило, обладает формой плит с плотностью от 90. 0 кг/м3;
  • техническая — применяется для теплозащиты газоходов, вентиляционных систем, бань и производственного оборудования в температурных зонах до +700 С, производится в виде рулонов либо плит, обладающих односторонним фольгированным покрытием.

Какую вату лучше выбрать для теплоизоляции кровли, пола и стен

Главнейшее значение при подборе стройматериала является толщина минплит. Она зависит от следующих условий:

  • Положение точки росы;
  • атмосферный климатический район места расположения;
  • конструкция кровельной системы;
  • возможность противостоять нагрузке;
  • теплопроводимость разновидности изоляционного материала;
  • форма, в которой он изготавливается.

Дополнительная информация! Ширина минплит для кровельного покрытия выпускается в разнообразной модификации. Для того, чтобы уйти от непростых видов расчетов, лучше выбрать параметры утепления которые рекомендуются для различных климатических районов. Так, к примеру, в южных регионах, минвата размеры колеблются в диапазоне от 120 до 180 мм, то в центральных регионах — 180-240 мм, а в северных до 360 мм при усредненном показателе термостойкости теплоизолятора — 0.04 Вт/мК.

Сравнение

Главные эксплуатационные свойства стекловолокна:

  • Коэффициент теплопроводимости — от 0.035 до 0.050 Вт/мК.
  • Предельная температурная зона использования — до 460 С.
  • Гигроскопичность — средний уровень.

Главные эксплуатационные свойства шлака:

  • Коэффициент теплопроводности — от 0.45 до 0.46 Вт/мК.
  • Предельная температурная зона использования — до 320 С.
  • Гигроскопичность — высокий уровень.

Главные эксплуатационные свойства из горных пород:

  • Коэффициент теплопроводности— от0.070 до 0.14 Вт/мК.
  • Допустимая температура нагревания— до600 С.
  • Гигроскопичность— средний уровень.

Расчет толщины теплоизоляционного материала

Учет климатизационных особенностей района обладает разрешающим значением при подборе ширины теплоизолятора. Для внешних стен зданий и жилых домов, находящихся в зонах умеренного континентального атмосферного климата положено выбирать материал шириной 100 мм.

По мере удаленности района от вышеуказанной области, наличия резко материкового, муссонного или морского климата толщину повышают приблизительно на 10%.

К примеру, для Мурманской области рекомендуется приобретать теплоизолятор толщиной 150 мм на наружные стенки, а для Тобольска — минимальные размеры утеплителя до 110 мм.

Как правильно читать маркировку плотности

По общепризнанным требованиям и стандартам, теплоизоляционные маты, маркируются последующим способом:

  1. П-125 — полужесткие минплиты. Обычно применяются для изолирования площади мансандр, и аналогично скатовых кровель. 125 — обозначает плотность, теплопроводимость — 0.048 Вт/мК, процент сжатия — 11.0%.
  2. П-150 — используется в роли охранно-пожарной, тепло и шумоизоляции крышных систем. 150 — обозначает плотность, усредненная теплопроводность — 0. 041 Вт/мК, процент на сжатие — 2.1%.
  3. ПЖ-175 — жесткие минплиты, имеют прочность испособны возможность удерживать напряжение в 175, из-за этого их зачастую устанавливают в системах плоских кровель, переносящих высочайшие деформации от изгибов. Теплопроводимость — 0.041 и 0.051 Вт/мК.

Производители

Приобретая теплозащитные плиты из минваты, покупатель порой не может установить их потребительское качество только по внешнему виду. Необходимо потребовать от продавцов сертификационные свидетельства качества, удостоверяющие, что стройматериал, произведенный по ГОСТу или ТУ. Выбором превосходного теплоизолятора станет квалифицированный подбор фирмы изготовителя. В наибольшей степени знаменитые и отлично проявившие себя российские и иностранные бренды на рынке строй материалов, выпускающие минплиты:

  • «РОКЛАЙТ»;
  • «Технониколь»;
  • «Кнауф»;
  • «Роквул»;

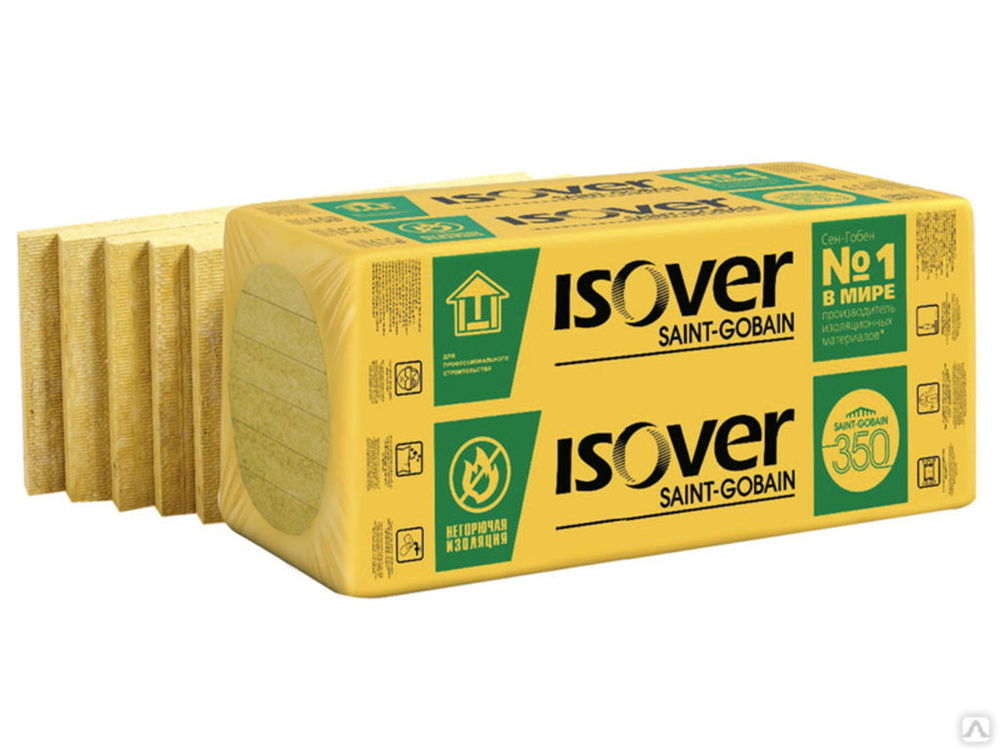

  • «Изовер».

Обратите внимание! Цена минеральной ваты находится в зависимости от плотности, таким образом, чем выше результат, тем более исходного сырья потребуется на его производстве и тем выше будет итоговая цена.

Советы и рекомендации

Перед тем как покупать теплоизолятор, необходимо проверить на упаковке, выполнен ли он по российским ГОСТам. Минплиты выполняются по ГОСТ 9573/96, а листы ППЖ по ГОСТ 22950/95, а маты по ГОСТ 21880/94.

Так же потребуется узнать, сколько нужно материала, и в каком направлении располагаются волокна минваты. Если они размещены в вертикальном положении, то теплоизолятор станет надежнее беречь тепловую энергию, если они размещены хаотично, то стройматериал станет наиболее крепким, выдерживая огромные напряжения.

Шлаковата и стекловата характеризуются невысокими ценами, однако предварительно чем их покупать нужно, подумать. Данные утеплители не характеризуются усовершенствованной термоизоляцией, а сложностей при установке у них предостаточно.

Ассортиментный набор минераловатной теплоизоляции теплоизоляционных стройматериалов на строй рынке весьма широк. В числе их существует безусловный лидер — это каменная вата. Востребованность данного теплоизоляционного материала очень оправдана. Потребителей притягивают бесспорные ее достоинства на фоне невысокой стоимости.

Поставка теплоизоляции Пеноплэкс, минплиты Техноакустик, мембраны Ондутис R70.

22.29.21

Плиты, листы, пленка, лента и прочие плоские полимерные самоклеящиеся формы, в рулонах шириной не более 20 см

22

Производство резиновых и пластмассовых изделий


3 450 Квадратный метр


Пленка мембранная: ондутис R 70, фасовка: рулон 75м2; группа горючести Г3; группа воспламеняемости В2; минплита; технониколь; техноакустик; ДхШхТ: 1200х600х40мм; плотность: 38-45кг/м3; негорючая; пеноплэкс комфорт 50 мм; размеры: 50х600х1200мм; фасовка: 0,252м3; материал – экструдированный пенополистирол; пеноплэкс комфорт 20 мм; размеры: 20х1200х600; фасовка: 0,2592м3; материал – экструдированный пенополистирол

23. 99.19.110

Материалы и изделия минеральные тепло- и звукоизоляционные

23

Производство прочей неметаллической минеральной продукции


290,268 Кубический метр


Пленка мембранная: ондутис R 70, фасовка: рулон 75м2; группа горючести Г3; группа воспламеняемости В2; минплита; технониколь; техноакустик; ДхШхТ: 1200х600х40мм; плотность: 38-45кг/м3; негорючая; пеноплэкс комфорт 50 мм; размеры: 50х600х1200мм; фасовка: 0,252м3; материал – экструдированный пенополистирол; пеноплэкс комфорт 20 мм; размеры: 20х1200х600; фасовка: 0,2592м3; материал – экструдированный пенополистирол

Минплита П-125 | Завод теплоизоляции АМАКС

Минплита П-125, в настоящий момент это ПЖ-120  – используется для тепловой и звуковой изоляции стен, крыш, чердачных перекрытий, подвалов и наружных фасадов, а также изоляции кровель от пожара и увеличения стойкости к огню металлических сооружений.

Основные свойства минплиты П-125 (ПЖ-120):

1. Характеризуется низкими показателями теплопроводности, хорошо сохраняет тепло в помещении.
2. Обладает хорошими звукоизоляционными качествами.

3. При использовании гидрофобизирующих добавок обладает хорошей влагостойкостью.
4. Характеризуется хорошей паропроницающей способностью.
5. Не взаимодействует с химически агрессивными веществами.
6. Устойчива к воздействию биологических агентов – бактерий и грибов.
7. Устойчива к воздействию высоких температур и прямого огня.
8. Изготовлена на основе натуральных компонентов, что гарантирует ее экологическую безопасность.

Технические характеристики минплиты П-125 (ПЖ-120):

Минплита П-125 – изготовлена на основе минеральных волокон каменной ваты, связанных клеевыми связующими на основе формальдегидных смол.

1. Средние размеры плит – 1000*500*50 (100).
1. Средняя плотность плит достигает не больше110 кг на куб.м.
2. Средний уровень теплопроводности составляет не больше 0,04 Вт на м*К (измерения проведены при температуре 298 К, средняя ошибка может достигать 5 градусов).


3. Средний показатель сжимаемости плит достигает не больше 8%.
4. Средний показатель сжимаемости плит после увлажнения составляет не больше 10%.
5. Средний уровень влажности плит по отношению к общей массе составляет не больше 0,2%.
6. Среднее содержание органических веществ в составе плит достигает не больше 3%.
7. Устойчива к воздействию огня – группа горючести НГ.
8. Эксплуатация плит допускается при температуре рабочей поверхности от минус 60 до плюс 400 градусов.

Выпускается в полиэтиленовой упаковке, что облегчает транспортировку и хранение плит.
