Где и как должны устанавливаться газовые котлы. Топочная

Установка газовых котлов должна выполняться в соответствии с требованиями нормативных документов. Сами жильцы, владельцы здания не могут установить газовое оборудование. Оно должно устанавливаться в соответствии с проектом, который может быть разработан только организацией имеющей на это лицензию.

Устанавливаются (подключаются) газовые котлы также специалистами лицензированной организации. Торгующие фирмы, как правило, имеют разрешительную документацию на послепродажное обслуживание автоматизированного газового оборудования, зачастую на проектирование и монтаж. Поэтому удобно воспользоваться услугами одной организации.

Далее в ознакомительных целях приведены основные требования к местам, где могут быть установлены котлы, работающие на природном газе (подключенные к газовой магистрали). Но строительство подобных сооружений должно вестись в соответствии с проектом и требованиями нормативов.

Разные требования к котлам с закрытой и открытой камерой сгорания

Все котлы подразделяются по типу камеры сгорания и способу ее проветривания. Закрытая камера сгорания проветривается принудительно с помощью встроенного в котел вентилятора.

Это позволяет обходиться без высокого дымохода, а только лишь горизонтальным участком трубы и забирать воздух для горелки с улицы через воздуховод или тот же дымоход (коаксиальный дымоход).

Поэтому требования для места установки одного настенного маломощного (до 30 кВт) котла с закрытой камерой сгорания не столь жесткие. Он может устанавливаться в сухом подсобном помещении, в том числе и на кухне.

Установка газового оборудования в жилых комнатах запрещена, в ванной комнате запрещена

Другое дело котлы с открытой горелкой. Работают они на высокий дымоход (выше конька крыши), создающий естественную тягу через камеру сгорания. А воздух забирают непосредственно из помещения.

Наличие такой камеры сгорания влечет основное ограничение — эти котлы должны устанавливаться в отдельных специально выделенных для них помещения – топочных (котельных).

Подробней ознакомится с особенностями котлов с различными камерами сгорания.
А также узнать о выборе экономичного котла и создании экономичной системы отопления .

Далее подробней рассмотрим требования к размещению котлов в пределах топочной, и к этому помещению.

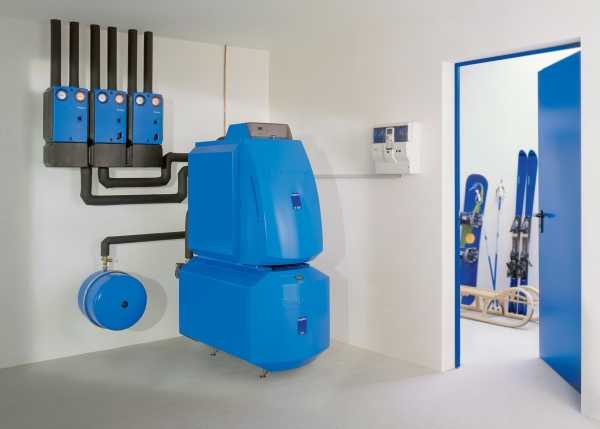

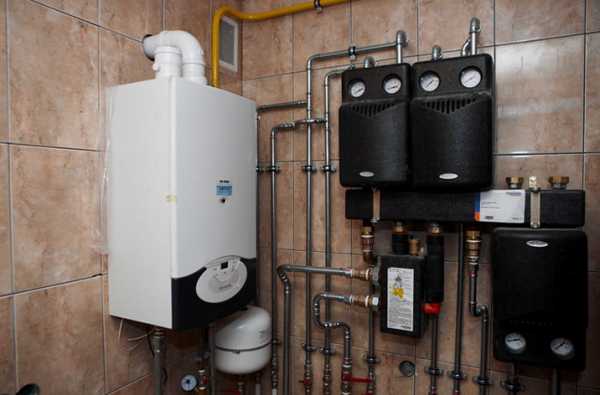

Где может располагаться топочная (котельная)

Помещение для установки котлов может располагаться на любом этаже частного дома, в том числе и в цокольном и в подвальном, а также в чердачном помещении и на крыше.

Т.е. под топочную можно приспособить помещение в пределах дома имеющее размеры не менее нормативных, двери из которого ведут на улицу. А также оборудованное окном и вентиляционной решеткой определенной площади и др.
Топочная может располагаться и в отдельно стоящем здании.

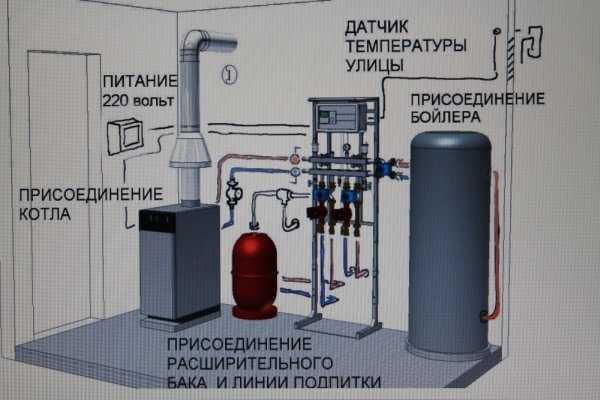

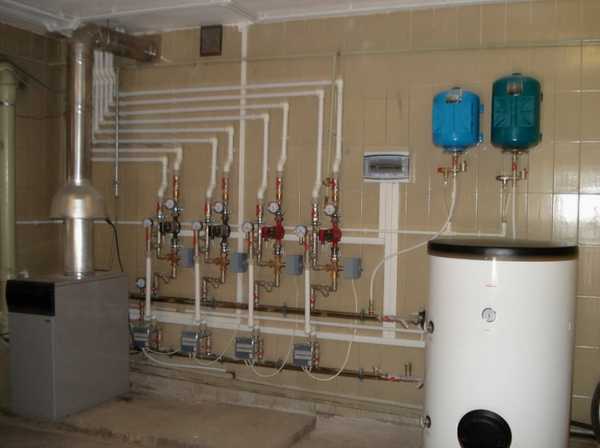

Что и как можно размещать в топочной

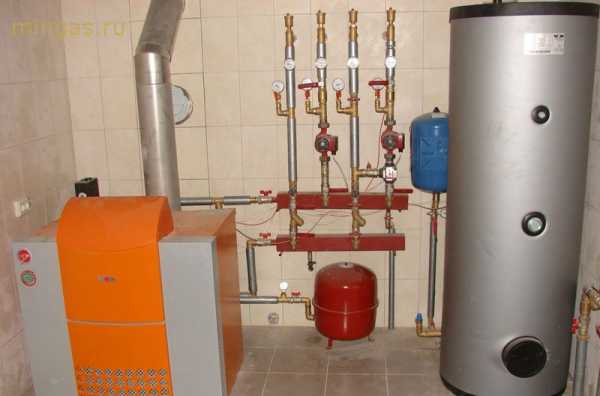

Свободный проход с фронтальной стороны установленного газового оборудования должен быть шириной не менее 1 метра.
В топочной может размещаться до 4 единиц отопительного газового оборудования с закрытыми камерами сгорания, но суммарной мощностью не более 200 кВт.

Размеры топочной

Высота потолков в топочной (котельной) — не менее 2,2 метра, площадь пола не менее 4 м кв. на один котел.
Но объем топочной регламентируется в зависимости от мощности установленного газового оборудования:
— до 30 кВт включительно – не менее 7,5 м куб;
— 30 – 60 кВт включително – не менее 13,5 м куб;
— 60 – 200 кВт – не менее 15 м куб.

Чем оборудуется топочная

Топочная оборудуется дверьми на улицу шириной не менее 0,8 метра, а также окном для естественного освещения площадью не менее 0,3 м кв. на 10 м куб. топочной.

Топочная снабжается однофазным электроснабжением 220 В, выполненным в соответствии с ПУЭ, а также водопроводом, соединенным с отоплением и горячим водоснабжением, а также канализацией, которая может принять воду при аварийном затоплении, в том числе и в объемах бойлера и буферной емкости.

Не допускается наличие в котельной горючих, пожароопасных материалов, в том числе отделочных на стенах.
Газовая магистраль в пределах топочной должна быть оборудована запорным устройством по одному на каждый котел.

Как должна проветриваться топочная (котельная)

Топочная должна оборудоваться вытяжной вентиляцией, можно соединенной с вентиляционной системой всего здания.
Свежий воздух к котлам может подаваться через вентиляционную решетку, которая устанавливается в нижней части двери или стены.

При этом площадь отверстий в этой решетке не должна быть меньше чем 8 см квадратных на один киловатт мощности котла. А если приток изнутри здания – не менее 30 см кв. на 1 кВт.

Дымоход

Значения минимального диаметра дымохода в зависимости от мощности котла приведены в таблице.

Но основное правило такое – площадь сечения дымохода не должна быть меньше площади выходного отверстия в котле.

В каждом дымоходе должно быть ревизионное отверстие, расположенное ниже входного отверстия дымохода не менее, чем на 25см.

Для устойчивой работы дымоход должен быть выше конька крыши. Также ствол дымохода (вертикальная часть) должны быть абсолютно прямолинейным.

Данные сведения приведены исключительно в ознакомительных целях для формирования общего представления о топочных в частных домах. При строительстве помещения для размещения газового оборудования необходимо руководствоваться проектными решениями и требованиями нормативных документов.

teplodom1.ru

Размеры печей и законы, обязательные для исполнения при кладке бытовых печей

Технологические рекомендации

1. Первый тепловой подъем в топке печи (подробнее см. рис. 1 и 2, а также п. 5 главы 4).
2. Ширина топки печи. Не менее 25 см и не более 40 см для бытовых печей средней мощности.
Ширина топки печи должна быть равной ширине топочной дверцы (25 см) или (для удобства) чуть более того. Если она будет более 40 см, то скорость теплопотока снизится, что отрицательно скажется на процессе сгорания топлива. В чрезмерно широком топливнике оно всегда будет сгорать медленно и не полностью.

3. Минимальная высота топки печи. В литературе рекомендуется высота 80-100 см. Если по какой-то причине ее достичь невозможно, нужно дополнить недостающий объем топливника так называемой «камерой догорания». Для того чтобы процесс сгорания топлива всегда (на всех режимах работы печи) был полным, горючим газам нужен значительный объем. Если высота топки печи будет менее 80-100 см и «камеры догорания» тоже не будет, то во время фазы интенсивного горения горючим газам просто негде будет сгорать. Поэтому недогоревшие вещества будут уходить в дымовые каналы и осаждаться там в виде смолистых веществ и сажи. Понятно, что и расход топлива в топливнике с недостаточным объемом обязательно повысится.

В старых книгах дается такая рекомендация: высота топки должна быть не менее ее двойной ширины, но не более тройной. Впрочем, при наличии «камеры догорания» последнее условие будет необязательным.

4. Глубина топки печи. Минимальный размер около 70 см, максимальный — не регламентируется.
5. Правильные пропорции поддувальной камеры.
6. Установка верхнего кирпича над дверцей печи. Желательно сложить его «в замок» (рис. 5). При отсутствии кирпичей хорошего качества можно укладывать на две металлические полоски.

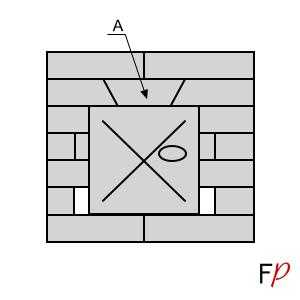

Рис. 5. Схема установки замкового кирпича над дверцей печи

А. Замковый кирпич

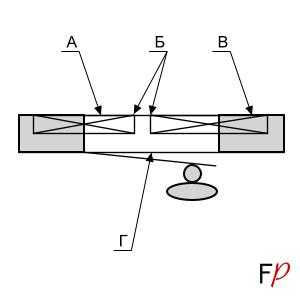

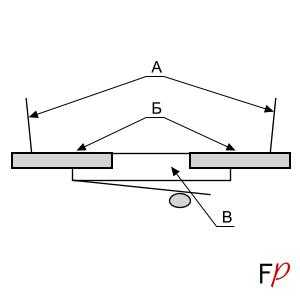

Рис. 6. Схема правильной укладки полосок металла

A. Полоска 1
Б. Тепловой зазор
В. Полоска 2
Г. Дверца топки

Когда верхний кирпич кладут на одну металлическую полоску, то передняя стенка печи (не всегда, но как правило) начинает «дышать»: коэффициент теплового расширения металла в 6 раз выше коэффициента расширения кирпичной кладки. Старые печники учили меня: «Металл под дымоходы никогда не закладывай, он тебе потом всю печь разворотит».

При крайней необходимости металл в печь закладывать все-таки можно, но при одном условии: чтобы один конец металлической полоски был обязательно свободным. Однако в зоны с наиболее жесткими температурными нагрузками металл нельзя вкладывать ни в коем случае.

7. Установка рамки топочной дверки. На рамку топочной дверки наклёпываются четыре металлические полоски.

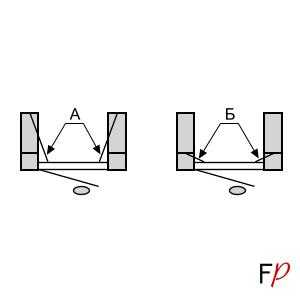

Рис. 7. Схема правильной установки
креплений на рамке топочной дверки, вид сверху

А. Растяжки
Б. Наклепанные полоски

В. Рамка печной дверки

Рис. 8. Схема правильной и неправильной
установки угловых величин проволочных растяжек
относительно рамки топочной дверки, вид сверху

A. Растяжки правильно “внатяг”
Б. Растяжки правильно “на излом”

Если по каким-то причинам приходится крепить рамку топочной дверки на проволоку (рекомендуемое сечение проволоки — не менее 3,5 мм), то необходимо закреплять проволочные растяжки под углом не менее 45° относительно лицевой поверхности топочной дверки.
При неправильном закреплении топочной дверки проволочные растяжки держат ее рамку не «внатяг», а «на излом». Печной раствор под проволокой быстро выкрашивается, и топочная дверка вываливается из своего посадочного места в течение считанных недель.

При закреплении рамки топочной дверцы также необходимо учитывать вертикальный наклон ее установки. Он должен быть таким, чтобы печная дверка в свободном (незафиксированном) состоянии сама, под воздействием силы земного притяжения стремилась закрыться или (при установке рамки топочной дверки строго по вертикали) хотя бы не открывалась.

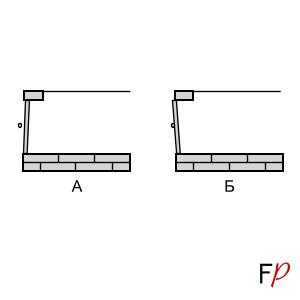

Рис. 9. Вертикальный наклон дверки,
вид сбоку

А. Правильный
Б. Неправильный

Рис. 10. Схема установки горизонтального наклона
колосниковой решетки, вид сбоку и спереди

A. Топочная дверка
Б. Колосниковая решетка, неправильно
В. Колосниковая решетка, правильно
Г. Вид спереди, неправильно

Д. Вид спереди, правильно

8. Установка прочистных дверок. Прочистные дверки можно крепить на проволоку.

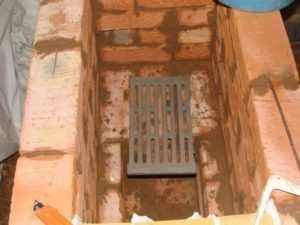

9. Установка колосниковой решетки. Обязательным условием кладки колосников должно быть соблюдение тепловых зазоров 0,5 см со всех сторон колосника, где он может упираться в кладку печи. В оставленные зазоры засыпается песок или зола (также см. пояснения к п. 4 главы 19 («Мелкий ремонт»), рис. 10, а и б).
Установка колосников «впритирку» приведет к тому, что нижняя часть кладки окажется разломанной при первом же значительном прогреве печи.
10. Толщина пода шанцевой кладки должна быть ровно в два слоя кирпичей на плашку. Если под печью находится деревянная поверхность, то в целях пожарной безопасности необходимо положить один дополнительный слой кирпичей на плашку непосредственно на деревянную поверхность.

Рис. 11. Схема кладки шанцевого пода, вид сбоку

А. Пожарозащитный слой
Б. Под
В. Шанцы
Г. Пол

Один слой шанцевой кладки недопустим по правилам пожарной безопасности (он быстро прогорит), а три слоя не обеспечат интенсивного теплоотбора. Значит, остается только два.
11. Поперечные сечения дымовых колодцев до выхода из помещения (первого этажа) должны быть в любом случае не менее 300 см2 (один кирпич на плашку).
Сужение поперечного сечения дымового канала (более рекомендуемого) заметно снизит тягу печи. Сырые дрова в такой печи будут гореть слабо. Трудно будет добиться и равномерности теплоотдачи.
12. Длина кратчайшего пути по дымовым каналам до выхода их из помещения первого этажа не должна превышать 5-6 м (при наличии сдвоенных и строенных колодцев учитывается не сумма их путей, а только лишь длина кратчайшего пути по дымовым каналам).
Нарушение этого ограничения максимальной длины дымовых каналов значительно ослабит общую тягу печи и, что гораздо хуже, может привести к образованию конденсата внутри дымовых колодцев и выходной трубы печи.
13. Диаметр выходной трубы должен быть не менее 16 см и не более 30 см.
Установка выходной трубы за пределами рекомендуемых диаметров обязательно приведет к заметному ослаблению тяги в печи. 14. Вертикальные внутренние перегородки дымовых каналов с общей кладкой печных стенок не перевязываются.
15. Внутренние перегородки дымовых каналов должны выкладываться в четверть кирпича. Это необходимо для равномерной площади теплоотдачи внешних стен печи.

Установка внутренних перегородок в полкирпича или более будет создавать соответствующие зоны плохой теплоотдачи на общей теплоотдающей поверхности печи.
16. Внутренние перегородки горизонтальных колодцев исполняются в обязательной перевязке с общей кладкой стенок печи.
17. Огнеупорный и красный кирпиче не перевязывается вместе в одну кладку — у них разный коэффициент теплового расширения.
18. В некоторых источниках о печном деле рекомендуется высота трубы не менее 5 м от поверхности колосниковой решетки. В печи, которая сложена с соблюдением вышеуказанных рекомендаций, тяга будет хорошей и при высоте трубы 3-4 м, но 5 м — все-таки лучше.
19. Футеровочный кирпич должен выкладываться с таким учетом, чтобы быть в устойчивом положении и без раствора.
Температурный и технический режим работы футеровочного кирпича таков, что связующий раствор в этой зоне топки печи вынужден скорее играть роль жесткого герметика, чем скреплять кирпичи между собой. Большие температурные перепады отрывают раствор от кирпичей при первом же значительном нагреве печи. Если футеровочный кирпич будет держаться только на сцепляющих свойствах раствора, а не сам по себе, очень скоро он «выползет» из общего ряда кладки. Футеровочный кирпич нельзя увязывать с общей кладкой печи.

fireplace.su

Размеры топки печи и другие параметры при использовании различных видов топлива

Множество владельцев современных построек, особенно загородного типа, используют для обогрева помещения печи. Рынок тематических приборов предлагает широкий ассортимент продукции, различающейся по размерам, функциям и габаритам, а также техническим характеристикам.

К сожалению, не все домовладельцы знают, что высота топки в печи должна быть определенных размеров, а именно этот элемент присутствует во всех конструкциях без исключения, он также отличается конфигурацией и размерами, что зависит от типа прибора и вида используемого топлива. Беря в учет этот факт, необходимо детально рассмотреть вопрос относительно того, какой же все-таки размер топки будет идеальным в том или ином случае.

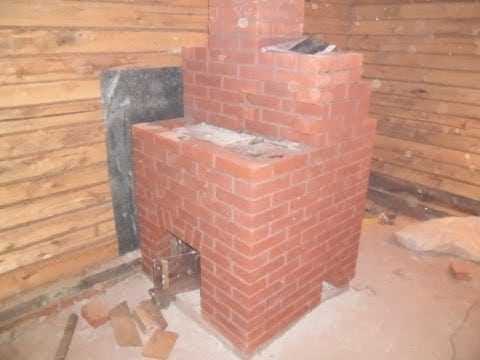

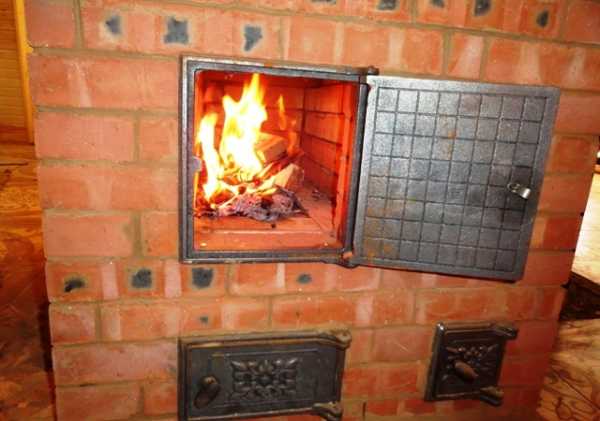

Готовая к использованию печь

Основные требования

Как уже было сказано выше, топки в печи имеются в любой конструкции. Если камера сгорания отвечает всем нормативным и техническим требованиям, тогда владелец дома может не переживать, что конструкция будет расходовать много топлива или плохо обогревать дом.

Если устанавливать современные печи для бани или дома, то в них уже имеется правильно продуманная система конвекции воздушных потоков в зоне, где происходит сам процесс горения. Более того, они оснащены вместительными топками, которые позволяют выполнять максимальную закладку дров и угля, тем самым сэкономив используемое топливо, и при этом способны поддерживать в доме как можно дольше комфортную температуру.

Опираясь на законы физики можно вспомнить, что правильный и качественный процесс горения происходит только при условии, что в камеру проникает достаточное количество кислорода. Для реализации этой опции разработано множество различных конструкций, но наиболее востребованной вот уже не один десяток лет остается колосниковая решетка.

Это изделие производят из чугуна, и в последующем устанавливают внутрь топочной камеры. Оно служит для того, чтобы поддерживать всыпанный объем используемого твердого топлива в процессе горения. На решетке имеются отверстия, расположенные вдоль ее основания, которые и способствуют проникновению воздушных потоков внутрь камеры.  Чтобы улучшить тягу, имеется поддувало, посредством которого еще и убирается зола.

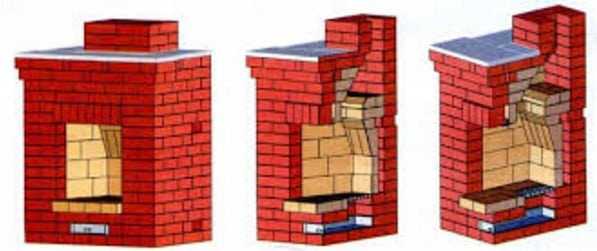

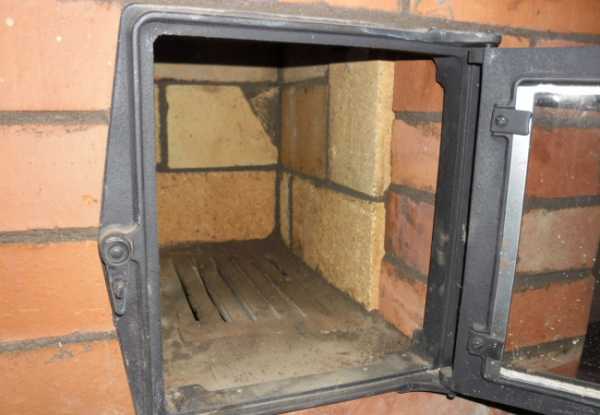

Типичное устройство топки

Расположение колосниковой решетки должно быть в середине топки печи для бани или загородного дома, немного ниже дверцы топливника, примерно на две кирпичные кладки, а горизонтальные отверстия направляются вдоль топочной камеры.

Уклон решетки составляет от двух до пяти сантиметров, что обусловлено размерами печей. Для лучшей растопки и создания правильной тяги элемент монтируется с уклоном к дымоходной трубе. Именно таким способом создаются идеальные условия для равномерного горения топлива внутри металлической или кирпичной печи, когда дым отслаивается от огня, не собираясь внутри топки.

Важно соблюдение еще и такого момента: если отопительный прибор изготовлен из металла, то необходимо дополнительно сконструировать защиту для топки, чтобы она не перегревалась, а вот в каменных изделиях, чтобы соорудить камеру лучше использовать шамотные кирпичи, устойчивые к высоким температурам.

Что касается используемого топлива, то для закупки необходимого объема материала на холодный сезон стоит правильно расчитать количество дней, когда будет гореть печь, площадь дома и взять в учет теплопроводность материала. Наивысшими показателями отличается каменный уголь (5500-6500 ккал/кг), торф отдает тепло немного хуже (2500-3500 ккал/кг), также как и дрова, но последние обязательно необходимо высушивать в естественных условиях.

Применение дров

Чтобы правильно рассчитать размер и форму отопительной камеры, нужно ориентироваться на высоту пламени, которое исходит от того или иного вида топлива. Если для угля можно делать небольшой топливник, то для торфа и дерева крайне необходимы большие габариты, поскольку эти вещества активно горят.

Размеры для дров

Учитывая высокий ствол пламени, специалисты рекомендуют делать топку для дров высотой от 80 см до 1 м. При несоблюдении этих параметров не будет происходить сгорания летучих веществ, в результате чего эти частички будут оседать в дымоходной системе.

Спустя время накопится значительный слой сажи, что приведет  к снижению КПД всей печи. Чтобы угли скатывались, необходимо слегка скосить угловые части пода топки, которые непосредственно контактируют с колосниковой решеткой.

Параметры под каменный уголь

Специалисты отмечают, что процесс сгорания дровяного топлива происходит при потреблении меньшего объема кислорода, чем того требует уголь. Исходя из этого, необходимо брать в учет тот факт, что размеры площади колосниковой решетки в печах, где используется такой вид топлива, должны быть больше.

В области горения, в топочной камере, должны быть созданы условия максимального проникновения кислорода. Именно поэтому для угля устанавливают колосниковую решетку такого же размера, как и подовая часть камеры.

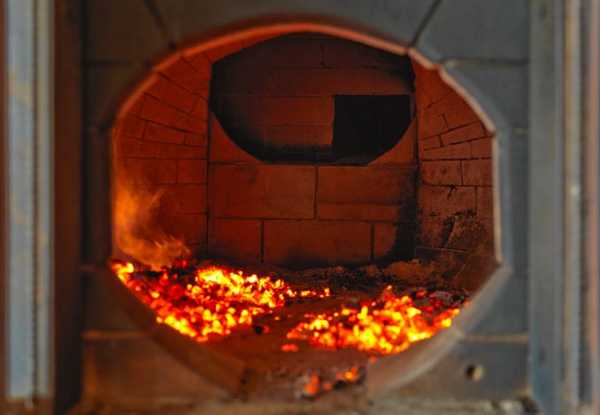

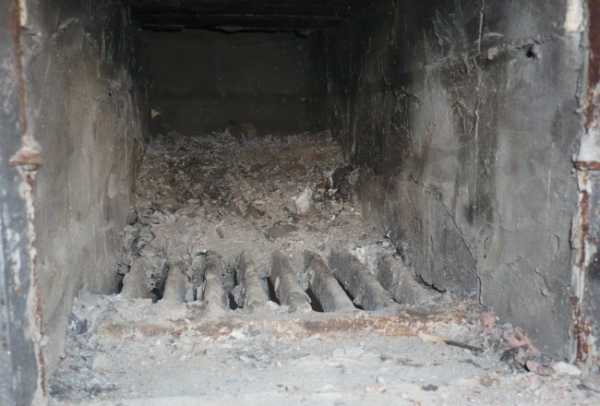

Определенно большая топка для угля

Что касается материала изготовления этого элемента, то он должен быть устойчивым к воздействию высоких температур, а также иметь толщину не менее 4 см. Специалисты отмечают, что если на печах есть варочные поверхности, то закладку топлива можно делать через отверстия в них.

Еще один момент, объем сечений колосниковой решетки необходимо выбирать как можно больший, поскольку в процессе горения каменного угля внутри камеры нагнетается очень высокая температура. Внутренние стены обязательно облицовываются огнеупорными кирпичами.

Для угля марки «Антрацит» характерной особенностью является то, что объем летучих веществ значительно меньший, нежели у другого каменного угля или дров. Соответственно, при таких условиях внутри печи горит маленькое пламя, что позволяет уменьшить размеры топки почти в два раза.

Глубина погружения колосниковой решетки должна составлять 30 см, а для повышения КПД при использовании угля этой марки необходимо топку сузить в районе нижней части решетки. Слой топлива будет больше, а значить и теплоотдача повысится.

Параметры при использовании торфа

Расчет достаточного объема топки, в которой используется торф, основывается на рекомендуемых параметрах высоты камеры, соответствующие в среднем 75 см, колеблясь на 5 см в большую или меньшую сторону.

Торфяные брикеты из под пресса

В зависимости от того, насколько влажный торф, размеры колосниковой решетки будут отличаться. Если брикеты сухие, то подойдет такой же элемент, как и для дровяных печей, но если продукт влажный, то она должна быть немного больше. Длина зазоров находится в пределах 0,8-1 см.

Если торф влажный, то для комнатной или банной печи необходимо выбирать колосниковую решетку большего размера, поскольку здесь рекомендуется использовать высоту топки не менее 80 см, при ширине от 40 см. Также придется просверлить дополнительные отверстия в задвижке.

В зависимости от выбранного вида топлива, будет определяться размер топки и объем материала для одной закладки:

  1. Если измерять от колосниковой решетки, то высота топочной камеры должна быть около 65 см (если использовать торф), 80 см (если используют дрова) и около 70 см для угля.
  2. Ширина топки в печках небольшого размера составляет около 20 см, для больших конструкций будет достаточно 30 см.

Если опираться на приведенные рекомендации относительно требований к используемому топливу и параметрам топочной камеры, то можно избежать перерасхода материалов, тем самым сэкономив приличную сумму в течение отопительного сезона.

ochg.ru

Требования к помещению топочной | Природный газ для Вас

Для начала хочу напомнить, что установить отопительный котел, водонагреватель или др. отопительный аппарат можно как в кухнях, так и специально предназначенных для этого помещениях, — топочных. Также хочу заметить, что в ванных комнатах вышеперечисленные приборы устанавливать запрещено. Если Вы решили выделить для отопительного оборудования отдельное помещение, то Вам, просто необходимо ознакомиться с материалами изложенными в этой статье.

Так что же такое топочная?

Топочная

Топочная — пристроенное или встроенное помещение в жилых, общественных, производственных, складских, административных и бытовых зданиях промышленных и сельскохозяйственных предприятий, предназначенное для установки, как правило, не более двух единиц отопительного газового оборудования тепловой мощностью до 100 кВт каждая единица для обеспечения теплотой общественного, производственного, складского, административного или бытового здания промышленного и сельскохозяйственного предприятия, одноквартирного жилого дома или отдельной квартиры. Допускается в топочных предусматривать установку до четырех единиц отопительного газового оборудования с закрытой герметичной камерой сгорания суммарной мощностью до 200 кВт.
Примечание: — К топочным допускается относить отдельно стоящие здания, соответствующие требованиям описанным ниже.
То есть, если говорить простыми словами, то это специальное помещение, где у нас будет установлен котел, или водонагреватель.

Сразу же возникает вопрос: какой должен быть объем помещения топочной?
Хочу отметить, что прежде чем забивать себе голову, по поводу величины топочной нужно решить какой Вы разместите котел (Рекомендую к прочтению статью: выбор газового котла), при этом особое внимание, нужно уделить такой опции у котла как закрытая камера сгорания или открытая, так как объем помещения топочной при установке отопительного газового оборудования (под это определение попадают котлы и водонагреватели , как вы уже догадались) с закрытой (герметичной) камерой сгорания не нормируются. А большинство современных котлов выпускается именно с закрытой камерой.

Если же все-таки Вам не повезло попасть под эти условия возвращаемся к объему помещения топочной, который зависит от суммарной тепловой мощности всего размещаемого отопительного газового оборудования (за исключением, оборудования с закрытой камерой сгорания), и должен быть не менее приведенного в таблице:

Суммарная тепловая мощность газового оборудования кВтОбъем помещения топочной м3
До 30 включ.7,5
Св. 30 » 60 «13,5
» 60 » 200 «15,0


С объемом разобрались, идем дальше…

Теперь нас интересуют следующие параметры: ширина, длина, высота топочной, наличие приточной вентиляции и место установки газового котла (или любого другого отопительного прибора).

Начнем с высоты, так как тут все просто и ясно: высота помещения топочной дожна быть не менее 2 метров и точка.

Теперь, что касается периметра топочной: тут существует несколько факторов. Периметр, в принципе произвольный, главное, чтобы ширина проходов в свету со стороны фронта газового оборудования до противоложной стены была не меньше 1 метра, то есть от самой выступающей точки лицевой части котла. Теперь прикинем площадь пола: тут следует вспомнить со школы, что объем прямоугольника равен произведению площади на высоту, то есть, минимальный объем мы уже знаем, из таблицы выше, обозначим его буквой V, также мы уже знаем высоту (обозначим h), за размеры сторон примем буквы a и b, ну и площадь пола соответственно S. Итак площадь нашей топочной вычисляется по формуле: S = V/h = a*b. Будем считать, что с размерами топочной определились.

Переходим к дополнительным условиям:

В топочной должна быть предусмотрена вытяжная и приточная вентиляция.

В СНиП ясно указано, что топочные должны иметь вытяжной вентиляционный канал (для РБ СНБ 3.02.04 вам в помощь, а для РФ раньше было написано в СНиП 2.04.08-87* п.6.42, п.6.43. теперь смутно в СНиП 31-02-2001, но в принципе почти тоже самое), окно (для РБ, для РФ СНиП 31-02-2001 6.14) и отверстия с решеткой в нижней части двери или стены, выходящей в смежное помещение (или зазор, между дверью и полом), площадь которого должна быть не менее 0,02 м.кв. Что касается окна, то оно должно быть площадью 0,25 м.кв. или больше, выходящее на улицу . (Опять же, если Вы планируете установить котел с закрытой камерой сгорания, указанное окно для РБ можно не предусматривать, для РФ, раньше СНиП 2.04.08-87 теперь СНиП 31-02-2001 п.6.14).

С размерами, отверстиями и прочей атрибутикой определились. Теперь будем определяться с местом расположения самой топочной. Тут есть несколько основных моментов: при газоснабжении СУГ- в подвальных и цокольных этажах зданий располагать помещение топочной запрещено, но это случай редкий (не путать СУГ с природным газом Ch5). Раньше не допускалось устройсво топочных помещений в подвалах и чердачных помещениях, теперь же, при газоснабжении природным газом допускается установка аж до четырех единиц отопительного газового оборудования, но с закрытой камерой горения (суммарная мощность до 200кВт ). А располагать топочные можно на любом из этажей, в том числе подвальном или цокольном, а также на крыше или чердаке одноквартирного жилого дома. Кстати, когда будете проектировать топочную, не забудьте про устройство дымохода, о чем будет рассказано более подробно в другой статье. Да, чуть не забыл — воздух для котлов или водонагревателей с закрытой камерой горения нужно брать с улицы, через специально предусмотренный воздуховод или коаксиальный дымоход.

Статью, где кратко изложены требования к установке котла.

PS: если Вам понравилась статья, то Вы можете оказать помощь на кнопку +1, которая повысит статье рейтинг и поможет следующим посетителям вместо спама найти нормальную статью. Спасибо. (Все данные для РБ брались из СНБ 4.03.01-98 с учетом внесенных изменений по издание №8, введенное с 2008-03-01, для РФ раньше СНиП 2.04.08-87* п.6.42, п.6.43., теперь СНиП 31-02-2001, СНиП 42-01-2002).

Если статья оказалась полезной, в качестве благодарности воспользуйтесь одной из кнопок ниже – это немного повысит рейнинг статьи. Ведь в интернете так трудно найти что-то стоящее. Спасибо!

mingas.ru

Размеры топки печи и камина: высота, ширина, глубина

Печи являются популярными элементами для обогрева, которые сегодня часто используются в разных помещениях. Они разделяются на много разновидностей, каждая из которых имеет свои особенности и размеры. Любой вид обладает топкой, а она может иметь различные конфигурации и параметры. Этот элемент считается самым важным во всем предмете, поэтому от правильности определения его характеристик зависит экономия ресурсов и оперативность обогрева помещений. Часто требуется расчет элементов камина, поскольку он встречается в современных домах повсеместно.

Каким требованиям должны отвечать топки?

При создании любой печи необходимо помнить о важных и существенных рекомендациях. Особенно нужно соблюдать правильные размеры, поскольку именно они являются самыми важными характеристиками изделий. Поэтому необходимо делать предварительный расчет элементов по правильным формулам и с учетом всех факторов.

К важнейшие требования:

  • Ширина топки практически любой печи должна составлять не меньше 25 см, а также не больше 40 см. Эти параметры считаются оптимальными для бытовых печей, мощность которых считается средней. Данные приборы являются самыми распространенными. Для банной печи, которая обычно обладает высокой мощностью, ширина топки чаще всего немного больше 40 см.
  • Если нужно определить этот параметр для камина, то он зависит от размера данного элемента. Расчет произвести очень просто, поскольку, стандартно, ширина топки должна быть примерно равна ширине топочной дверцы.
  • Если размеры будут существенно отличаться, может значительно снизиться скорость теплового потока или топливо будет сгорать в замедленном темпе. В любом случае, при неправильных параметрах печи можно ожидать снижения эффективности ее использования.

Высота каждой топки является вторым важнейшим показателем. Существует минимальный размер, который составляет от 80 до 100 см. Нередко при создании печи достичь данных параметров невозможно, а в этом случае, высота может быть повышена за счет камеры догорания. Если же данный параметр будет меньше 80 см, то горючие газы, образующиеся в процессе сжигания топлива, не смогут сгорать.


Недогоревшие элементы будут поступать в дымоход, на стенках которого образуется налет из смолы и сажи. Дополнительно, неправильно созданная высота будет способствовать увеличению расхода топлива. Когда проводится расчет этого показателя, нередко учитывается и ширина топки, поскольку высота должна быть не меньше двойной ширины элемента, но и не больше тройной. Высота считается важным параметром, поэтому ей придется уделить много внимания.

Размер глубины топки считается другим важнейшим показателем. Для камина и других видов печей минимальным показателем считается 70 см., однако для банной могут применяться и другие стандарты. Печь ПДА вовсе обладает своими уникальными параметрами, поэтому не существует четко регламентированного и нормированного максимального показателя глубины.

Размеры поддувальной печи могут быть разными, поскольку они зависят от ее конструкции и других параметров. Поэтому важно знать конкретную разновидность элемента, а, в соответствии с его параметрами. выбирать подходящие дополнительные предметы.

Основные характеристики печки ПДА

Данная разновидность печи имеет плюсы и минусы. К минусам можно отнести:

  • Все рабочие поверхности во время использования изделия сильно нагреваются, что является опасным для применения в жилых помещениях.
  • Теплоемкость печи находится на низком уровне, поэтому после нагрева она остывает очень быстро.

К положительным параметрам ПДА изделия относится:

  • Сделать ее можно самостоятельно с помощью качественного кирпича, однако расчет должен быть правильным, чтобы все элементы конструкции обладали нужными параметрами.
  • Универсальное изделие, которое может применяться не только для обогрева, но и для приготовления пищи, а также для гончарного дела.
  • Высокий КПД.

Общие размеры и конструкция каждого составляющего элемента такой печи могут быть совершенно разными в зависимости от параметров созданного предмета.

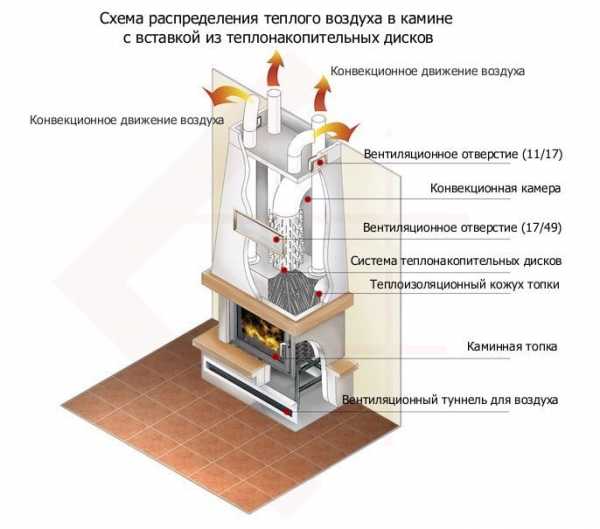

Каковы должны быть параметры камина?

Камины в последнее время встречаются в большом количестве домов, однако, чтобы ими было удобно и безопасно пользоваться, они должны обладать подходящими характеристиками, отвечающими правилам пожарной безопасности.

Размеры данного изделия могут быть разными, однако при его создании и установке должны учитываться определенные требования. Они должны быть такими, чтобы топливо использовалось эффективно, а также не создавалось возможности для перехода огня в помещение. Именно поэтому первоначально важно произвести расчет элемента в соответствии с комнатой, в которой он будет установлен, а также с учетом других параметров. Во время установки камина учитываются следующие рекомендации:

  • пол должен быть ровным;
  • высота самого камина и топки должна отвечать стандартным параметрам, указанным выше;
  • дрова могут сжигаться в печи, которая представлена корзиной из металла, а также может этот процесс осуществляться на колосниковой решетке или непосредственно на ходу.

Чтобы размеры были оптимальными у камина, следует произвести правильный расчет. Для этого первоначально определяются параметры топки изделия. Для этого измеряется помещение, где будет располагаться камин. В соответствии с полученным результатом, отверстие камина должно быть в соотношении 1 к 50 к площади комнаты.

Далее должна быть определена высота и ширина камина. Расчет считается достаточно простым, однако важно знать одно правило – высота к ширине должны быть в отношении 2 к 3. После предыдущего расчета определить эти параметры будет очень легко. После этого важно решить, какова будет глубина топки, а от этого параметра зависит тяга изделия. Ее расчет предполагает использование информации о высоте элемента, поскольку глубина равна 2/3 высоты.

Таким образом, произвести правильный расчет всех параметров камина и другого вида печи очень просто. Особенно высота и ширина должны быть в оптимальном соотношении друг к другу, а здесь важно учитывать мощность и другие характеристики изделия, а также особенности помещения, в котором будет происходить его эксплуатация. При правильном определении всех параметров можно обеспечить эффективность печки, ее высокий КПД и безопасность применения.

poluchi-teplo.ru

для дров, угля, торфа и других видов топлива

Хорошей работе отопительного прибора способствуют верные размеры топки печи для дров, вид и форма отопительного устройства, а так же используемое топливо.

Отопительное устройство с верно изготовленной топкой продуктивно расходует топливо и отличается высокой теплоотдачей. Правильно устроенная топка обеспечивает достаточное количество воздуха в зоне горения, вмещает необходимое количество горючего и поддерживает высокую температуру горения.

Современные печи уже снабжены системой передвижения воздушного потока и большими топками, которые позволяют максимально снабдить отопительный прибор углём, брикетами и прочими видами топлива.

Устройство топки

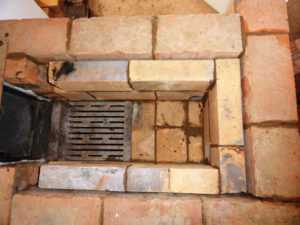

Для хорошего притока воздуха к дровам топка для печи монтируется с колосниковой решеткой и поддувалом. Колосниковая решетка выливается из чугуна и служит для поддержания горящих дров или углей.

Она выполнена с продольными сквозными отверстиями или щелями. Для более больших топок колосниковая решётка делается из специальных одиночных частей — колосников.

Поддувало — проём в печи под топкой, предназначенное для улучшения тяги и выгребания нагоревшей золы. Если отопительное устройство изготовлено не из кирпича, а из металла, то нужно предусмотреть защиту топки от перегрева. Так же в каменных обогревающих приборах рекомендуется сложить камеру из жаропрочных шамотных кирпичей.

к содержанию ↑

Оптимальные размеры топки

Чтобы определить оптимальные размеры топки печи нужно определиться с видом топлива.

к содержанию ↑

Для дров

Высота топки варьируется от 0,8 — 1 метра, для того что бы летучие вещества успевали сгорать в топке и не образовались отложения сажи в дымоходной трубе. Ширина от 0,25 до 0,4 м, а минимальная глубина 0,7 м. Углы кирпичей, которые контактируют с колосниковой решеткой, должны быть наклонены к решётке, чтобы угли могли скатываться.

к содержанию ↑

Для пеллет и брикетов

Данный вид топлива достаточно универсален и подходит для использования в обычной печи. Параметры топки: высота от 0,8 до 1 м, ширина от 0,25 до 0,4 м, глубина от 0,7 м. Отличие в том, что брикеты изготавливаются из отходов. Они проходят обработку и прессуются в брикеты разных размеров и форм. Годятся для отопления домов и нежилых построек.

к содержанию ↑

Для угля

Для продуктивного горения каменного угля необходимо большое количество кислорода, нежели при сжигании брикет. По этой причине площадь колосниковой решётки больше чем размеры топки печи для дров.

Глубина установки решётки не менее 0,3 м, высота от 0,8 до 1 м, ширина до 0,4 м. А так же учитывается сечение колосников, ведь температура при сжигании угля гораздо больше, чем при горении торфа или паллет.

к содержанию ↑

Для торфа

Высота топки колеблется 0,70 – 0,80 м, ширина 0,25 – 0,3 м, глубина от 0,7 м. Параметры колосниковой решётки зависит от количества влаги в торфе: при употреблении сухого торфа ставится та же решетка, что и для обычного отопления, для влажного торфа решетка должна быть больше. Щели в решётке должны быть не более 1 см.

к содержанию ↑

Для банной печи

Если поставить обогревающее устройство в бане с большим КПД, то помещение будет прогрето быстро, а камни не успеют набрать нужной температуры и получить пар не получится. А топка с маленьким КПД может привести к прогоранию металла, из-за работы на максимальной температуре.

Оптимальный размер топки банной печи составляет 650х650 мм. Такой параметр позволит получить мощность примерно в 30кВт. А если заложить высоту от 1 до 1,5 метра, то количество помещаемых камней в каменку будет от 70 до 150 кг.

к содержанию ↑

Как мощность печи зависит от размера топки?

Мощность отопительного устройства зависит от многих факторов. Рассмотрим некоторые из них:

  1. Конструктивный. Обогревающее устройство должно быть сложено так, чтобы все составные элементы находились в правильном соотношении друг к другу. Следовательно, только правильная конструкция обеспечивает нужную мощность печи в зависимости от размеров топки, высоты трубы и сечения дымохода.
  2. Эксплуатационный. Чем больше влаги держит в себе топливо, тем больше нужно расходовать тепла и энергии на её испарение. Это же относится и к температуре топлива. Только принесенные угли с улицы возьмут себе часть тепла для обогрева. Температуру горения снижает большое количество воздуха, вызывая неполное сгорание топлива. Недостаток воздуха приводит к недожогу топлива, что снижает температуру горения и приводит к оседанию сажи.

Мощность обогревающего устройства зависит от параметров.

Чем больше вместимость топки, тем она мощнее. На 1 кг сухого горючего принято считать 4кВт. Если отопительное устройство помещает 3кг топлива, то она даст 12 кВт тепла.

Обычно на 10 м2 площади отапливаемого помещения берётся 1 кВт мощности обогревающего прибора.

При кладке печей используются только жаропрочные материалы, которые не деформируются от высоких температур. Нужно учитывать и то, что материалы имеют разное свойство расширения.  Глина и кирпичи – это основа любой хорошей печи. Сорт кирпича должен быть первым, а все подсобные материалы теплоизоляционными.

к содержанию ↑

Вывод

Таким образом, изучив вопрос, о предназначении отопительного прибора исходя из кпд и вида горючего, можно подобрать для себя нужный вариант. Тем самым сделав свой отдых в загородном доме комфортным и приятным для всей семьи.

pechnoy.guru

Основные требования к помещению для установки газовых котлов

Газовые котлы нашли широкое применение для работы в составе автономных систем отопления. Простота эксплуатации, дешевизна «голубого» топлива – все это способствует их популярности у собственников жилья, особенно в частном секторе. В то же время работа с этими агрегатами требует особой осторожности. Соответственно, и помещения, в которых они располагаются, также должны соответствовать определенным стандартам и отвечать необходимым  требованиям.

Мало кто из собственников жилых строений задумывался над вопросом, как правильно называется та «комната», в которой будет установлен газовый котел (о его выборе читайте тут). А от названия и зависит порядок ее обустройства и условия, которые необходимо будет при этом выполнить.

Часто можно услышать – «домашняя котельная». Правильно ли это? Прежде чем определиться с требованиями, которые предъявляются к этому помещению, следует разобраться с терминологией. Ведь полноценную топочную обустроить гораздо проще, чем котельную. Например, меньше проблем с монтажом электрооборудования.

Не вдаваясь в подробности, тонкости определений и различных дополнений к основным регламентирующим документам, укажем, что топочная – это или пристроенное к зданию отдельное помещение, или специально выделенная для установки котла комната в самом доме. Это первое. Кроме того, в ней можно ставить не более 2-х единиц газовых отопительных приборов (котлов). При этом есть ограничение по их совокупной мощности – не более 200 кВт. Следовательно, что касается частного дома (за редким исключением), то оборудуется именно топочная, а не котельная.

Следует указать, что речь идет о котлах напольной установки. Настенные модели могут монтироваться практически в любом помещении, кроме тех, в которых постоянная избыточная или повышенная влажность (прачечная, ванная или туалетная комнаты; бассейны). Также их нельзя устанавливать в спальнях и детских. Как правило, для удобства управления настенным котлом его располагают на кухне (до 30 кВт). А вот для приборов напольного исполнения нужна полноценная топочная.

Еще раз отметим, что разговор идет именно о газовых напольных котлах.

Требования к обустройству «топочной»

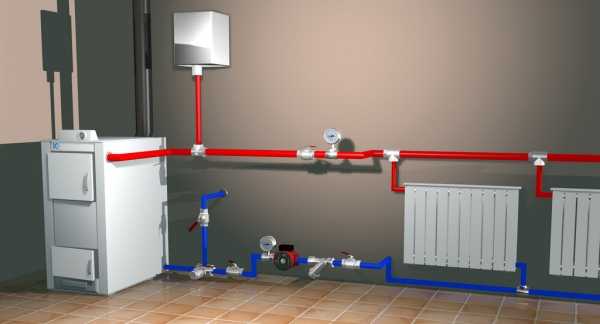

Размеры помещения

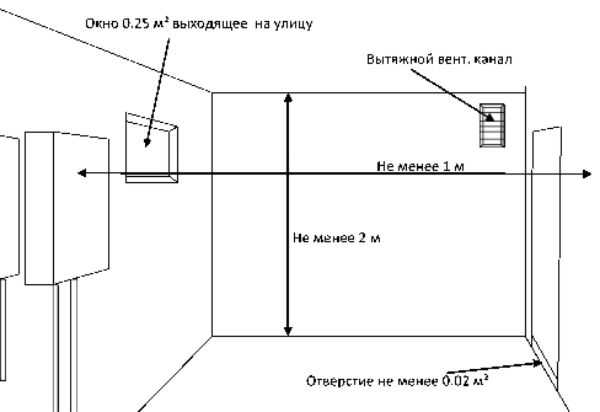

Все газовые котлы имеют конструктивные отличия, в том числе, и по типу камеры сгорания. Если она закрытая (проложен коаксиальный дымоход), то габариты комнаты роли не играют. А вот для моделей с открытыми камерами есть определенные нормативы (по минимуму):

  • 7,5 м3 – для приборов мощностью до 30 кВт;
  • 13,5 м3 – до 60 кВт;
  • 15 м3 – для котлов с мощностью более 60 кВт. При этом на каждый дополнительный «киловатт» прибора необходимо добавлять 0,2 м3 помещения.

Объем, как известно, это произведение величин: длина х ширина х высота. Так вот, последний параметр – строго фиксированный и не может быть менее 2 м. Поэтому выбирать размеры помещения нужно с «оглядкой» именно на его высоту.

Расположение топочной

На любом этаже, включая подвальные и цокольные. Это касается всех моделей, где перемещение жидкости по трубам (вода, антифриз) осуществляется принудительно (насосом). Но если котел серии TLO (естественная циркуляция теплоносителя), то только в цоколе или подвале.

Дверь в топочную должна соответствовать нормам пожарной безопасности (тип III). Внизу – зазор между ее низом и полом – не менее 0,025 м2. Если дверь примыкает к полу плотно, то обустраивается небольшое окошко в ее нижней части, закрываемое решеткой.

Освещенность

На каждый «куб» помещения – не менее 0,03 м2остекленной поверхности. Причем минимум одно окно (не менее 0,25 м2) – на улицу (это не относится к приборам с закрытыми камерами)

Вентиляция

Во-первых, обязательно наличие форточки. Во-вторых, должна быть и принудительная вытяжка. За 1 час она должна обеспечивать 3-кратный воздухообмен.

Место установки котла

  • От лицевой панели котла до стены (двери) – не менее 1 м.
  • Должен быть обеспечен свободный доступ к прибору со всех сторон. Это необходимо для удобства проведения работ по его техническому обслуживанию в полном объеме.
  • Котлы ставятся на постамент, высота которого, а также противопожарные требования к его обустройству оговариваются в Инструкции по монтажу прибора.
  • Стена (или стены), у которой расположен котел, должна быть из негорючих материалов (или надежно защищена от термического воздействия).

Необходимо учесть, что все вышесказанное касается частных домов с централизованным газоснабжением. Если используется сжиженный газ (баллоны), то есть некоторые особенности. Например, в этом случае котел нельзя монтировать в подвальном помещении. Поэтому такие нюансы следует уточнять дополнительно.

Кроме того, есть особенности в зависимости и от того, из какого материала построен дом, сделаны межэтажные перекрытия. Поэтому перед подключением газоснабжения, чтобы не возникло проблем, желательно пригласить специалиста с целью осмотра топочной и выявления недостатков.

Нужно понимать, что требования постоянно дорабатываются, изменяются, уточняются. Кроме того, в каждом регионе есть и своя нормативная база. Поэтому подсказка профессионала лишней не будет, ну а основные и важнейшие моменты мы указали.

masterim.guru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
