Регулировка окон ПВХ своими руками

Регулировка окон ПВХ своими руками возможна только после изучения основ их конструкции, принципов работы внутренней механической системы и при условии знания правил этого технологического процесса.

Регулировка окон ПВХ своими руками

Регулировка окон ПВХ своими руками

Окна ПВХ завоевали очень широкую популярность, так как просты в эксплуатации, неприхотливы в уходе, создают в доме или квартире комфортные условия тишины и тепла. Они не требуют покраски или применения замазки или шпаклевки, но минимальный уход за ними все-таки необходим.

Окна прослужат более долгий срок, если их вовремя смазывать, а при необходимости еще и проводить профилактические регулировки отдельных их элементов. Чтобы иметь возможность самостоятельно справиться со всеми обслуживающими или мелкими ремонтными работами, нужно знать порядок выполнения некоторых манипуляций и иметь необходимые для этого инструменты.

Содержание статьи

Инструменты для работы

Приступать к процессу регулировки нужно с подготовки необходимых инструментов. Стандартный набор для этих мероприятий:

Нехитрый ключик-шестигранник - основной инструмент для регулировки

Нехитрый ключик-шестигранник — основной инструмент для регулировки

  1. Ключ-шестигранник, имеющий размер в 4 мм. Проще всего, если его нет в домашнем арсенале, приобрести такой ключик в магазине мебельной фурнитуры: стоит он –копейки, а пользы от него очень много.
  2. Шуруповерт с набором бит. Чаще всего в процессе регулировки используются крестообразные виды насадок-бит с маркировкой ТХ и Т.
  3. Для некоторых отделов окна подойдет простая фигурная отвертка, имеющая размер 3—4 мм;
  4. Для смазки понадобится специальный аэрозоль WD-40 или обычное машинное масло, которое используют для швейных машинок.
  5. Плоскогубцы.

Основным регулирующим инструментом все же является шестигранник, который в основном применяется для сборки мебели, поэтому за ним и закрепилось название «мебельный». Крестовые насадки на шуруповерт и такого же типа отвертки пригодятся для работы с болтами, которыми крепится к профилю почти все элементы фурнитуры. При регулировке раздвижных вариантов окон производится настройка расстояний роликовых кареток, которые являются креплением для подвижной створки.

Плоскогубцы понадобятся, как вспомогательный инструмент при необходимости разборки некоторых деталей.

Регулировка механизмов

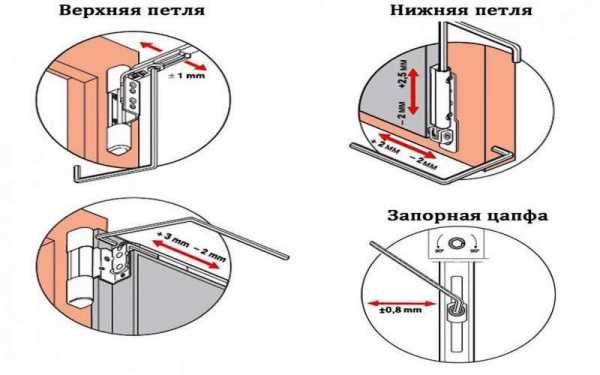

Основные узлы ПВХ окна, подлежащие регулировке

Основные узлы ПВХ окна, подлежащие регулировке

Регулировка фурнитуры требуется в основном в некоторых узлах, имеющих подвижные элементы, в которых иногда появляются неисправности или поломки. Замену деталей фурнитуры лучше доверить квалифицированным мастерам, а мелкие проблемы можно попробовать решить самостоятельно. Запчасти к оконной системе можно приобрести у тех же производителей, что занимаются сборкой самих стеклопакетов.

Возможно, потребуется приобретение некоторых деталей фурнитуры для замены

Возможно, потребуется приобретение некоторых деталей фурнитуры для замены

Для решения конкретных задач, стоит рассмотреть разные проблемы, возникающие при эксплуатации окон ПВХ, а также профилактические меры, которые помогут дольше эксплуатировать систему. К наиболее часто возникающим проблемам можно отнести следующие:

  1. Появление проседания створок дверей и окон.
  2. Затрудненный процесс движения створок двери или окон.
  3. Нарушенная герметичность (появление щелей) стеклопакета при закрытой створке.
  4. Затруднения при переведении окна из одного режима в другой.
  5. Необходимость замены отдельных элементов фурнитуры при их сильном износе или порче.
  6. Расшатывание дверных или оконных ручек.
  7. Заклинивание ручек в каком-либо положении.
  8. Необходимость проведения замены одной ручки на другую, например, имеющую предохранитель или встроенный замок. Такой вариант устанавливается в целях безопасности, в том случае, если среди жильцов дома (квартиры) есть маленькие дети.

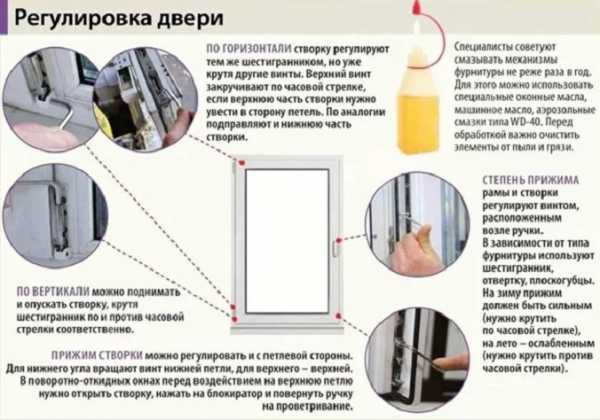

Базовыми точками регулировки системы механизмов окна считаются:

— створки по горизонтали;

Регулировка створки по горизонтали

Регулировка створки по горизонтали

— створки по вертикали;

Регулировка расположения створки по вертикали

Регулировка расположения створки по вертикали

— прижим оконной створки;

Регулировка прижима створки

Регулировка прижима створки

— нижний угол окна по горизонтали;

Регулировка угла откидывания оконной створки

Регулировка угла откидывания оконной створки

Вращая этот винт, можно добиться большего прижатия или отдаления нижнего угла створки к раме или от нее.

Движением ключа, установленного в нужный узел, в зависимости от того, в какую сторону он проворачивается, створка будет понемногу смещаться.

Видео — Регулировка верхней петли пластикового окна

Сдвигая створку, повернув ключ в один или половину оборота винта, нужно каждый раз закрывать и открывать оконную раму, проверяя ее работу. При необходимости винт немного поворачивают обратно. Рекомендовано сдвигать его постепенно на один-два миллиметра, чтобы не испортить случайно один из механизмов системы.

Кроме этого, регулировке подвергаются и крепления, которые держатся на болтах, имеющих крестообразные шлицы. Поэтому для этого процесса нужна будет соответствующая отвертка, которая иногда применяется вместе с шестигранником. Инструменты помогут затянуть или ослабить, слегка передвинуть один из элементов. Так, например, таким образом регулируют:

Схема регулировки уровня прижима окна

Схема регулировки уровня прижима окна

  • Цапфы, сдвиг которых поможет усилить или ослабить силу прижима створки. Этот процесс проводят, переводя стеклопакет на зимний или летний режим.
Видео — Регулировка уровня прижима створок окна

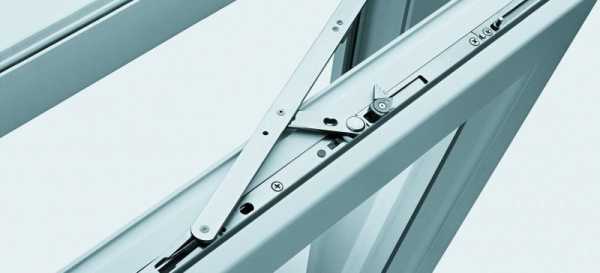

  • Система «ножниц».
  • Крепление верхнего и нижнего навеса.
Регулировка верхнего и нижнего навесов

Регулировка верхнего и нижнего навесов

  • Магнитная защелка на балконной двери.
Защелка балконной двери

Защелка балконной двери

Видео — Регулировка нижней петли ПВХ-окна

Регулировка или замена ручек

Регулировка или же переустановка ручки может потребоваться в разных ситуациях, которые могут произойти в процессе эксплуатации даже самых качественных стеклопакетов.

1. Например, ручка на двери или окне со временем может расшататься, и если не решить эту проблему сразу, то она может заклинить, и тогда разобраться будет еще сложнее. Тем более, что эта проблема в начальной стадии решается достаточно легко — ее можно назвать самой простой операцией из всех регулировочных работ.

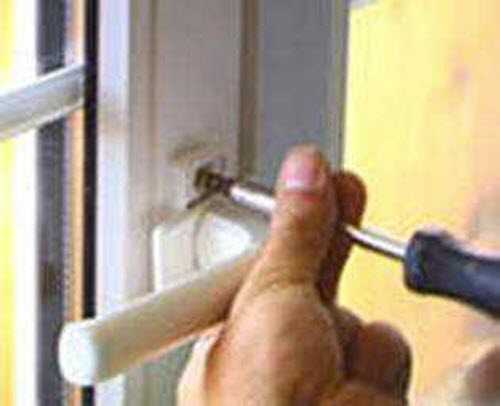

Подтяжка креплений ручек

Подтяжка креплений ручек

Для устранения этого недостатка понадобится крестовая отвертка, которой подтягиваются крепления. Любая ручка на стеклопакетах устанавливается на накладку, имеющую верхнюю крышку из пластика, под которой и спрятаны крепежные болты. Чтобы до них добраться, крышку поворачивают на 90 градусов, а затем проводят подтяжку болтов, используя крестовую отвертку. Крышка поворачивается достаточно легко, поэтому не стоит поддевать ее отверткой или другим острым инструментом. Это может нанести повреждения пластиковой раме или же самой крышке, и в дальнейшем ее будет сложно закрыть или открыть.

2. Другой случай, который потребует вмешательство в механизм стеклопакета — это замена ручки на более совершенную модель, имеющую предохранитель.

Такая мера предосторожности необходима в том случае, если в квартире проживает маленький ребенок, который с легкостью может открыть обычную ручку стеклопакета. Это – чрезвычайно опасно, если квартира находится выше первого этажа. Защитный же механизм, установленный на ручке, не позволит этого сделать.

Ручка с замком-предохранителем

Ручка с замком-предохранителем

Провести процесс переустановки этого элемента тоже достаточно просто. Как и в первой ситуации, на накладке поворачивается верхняя крышка, открывающая крепления. Затем болты выкручиваются, ручка немного раскачивается из стороны в сторону и извлекается.

Затем, устанавливается новая ручка с предохранителем. Важно установить ее в таком же положении, как была установлена предыдущая. Производится фиксирование ручки на болты, проверка работоспособности системы. В завершении работы декоративная крышка ставится на место.

3. Еще одна достаточно часто встречающаяся ситуация, когда трудно поворачивается ручка, или не же доходит до нужного уровня при ее повороте.

Решение этой проблемы — более сложная задача, так как такая ситуация имеет несколько причин.

  • Возможно, поворотный механизм ручки требует очистки и смазки, если окно эксплуатируется не один год.
  • Может быть, что прижимный механизм установлен в неудобное положение или слишком затянут, в этом случае его следует ослабить. В этом случае применяются те процессы, о которых уже упоминалось выше — проводится регулировка цапф, а также настраиваются болты регулировки рам на навесных петлях.

4. Бывает и так, что окно невозможно открыть из-за того, что заклинило ручку в одном положении. Из этой ситуации тоже есть выход. Причина такого явления заключается в неправильном срабатывании или несрабатывании блокировки, которая не дает возможности поменять позицию ручки в открытом положении окна. Для того, чтобы исправить ситуацию, нужно вручную отвести рычаг блокировки, и ручка будет по-прежнему свободно поворачиваться.

Рычаг блокировки оконной ручки

Рычаг блокировки оконной ручки

Рычаг находится на доступной торцевой стороне створки и представляет собой металлическую пластину, которая в открытом состоянии окна отведена под определенным углом от уплотнительной резинки и прикреплена к торцу таким образом, что она имеет возможность двигаться.

При проведении этой манипуляции не потребуется откручивать болты и снимать ручку.

Смазка механизмов ПВХ-окна

Не многие знают, что некоторые неприятные ситуации, которые приводят к необходимости регулировки, возникают из-за того, что вовремя не была проведена смазка подвижных узлов и механизмов окна, находящихся внутри рамы.

Если окна ПВХ эксплуатируются несколько лет, особенно если они установлены в домах, находящихся около дорог с интенсивным движением, то механизмы забиваются пылью, которая смешиваясь со смазкой, превращается в грязь. Эта субстанция не только затрудняет плавное движение створок при их открывании, а также повороты ручки. Подобная «паста» обладает выраженным абразивным эффектом, а значит – трущиеся механизмы быстро изнашиваются, начинают поскрипывать, а затем могут вообще прийти в негодность. Кроме этого, от пыли портятся резиновые уплотнители, обеспечивающие герметичность стеклопакетов, и окна теряют свои положительные качества, а значит, их придется со временем менять.

Поэтому и требуется периодическая чистка механизмов и замена в них смазки, а также обработка резиновых уплотнителей, чтобы они не теряли своей эластичности. Проводится такая обработка всех необходимых узлов хотя бы один раз в год, но лучше их проводить сразу после окончания зимы, а также перед началом наступления холодов.

Специальный набор для обслуживания ПВХ-окон

Специальный набор для обслуживания ПВХ-окон

Для профилактических мероприятий можно использовать технические масла, которые используются для смазывания подвижных механизмов. Например, вполне может подойти машинное масло, применяемое для швейных машинок. Кроме этого, иногда используют смазку, изготовленную на силиконовой основе. В продаже также представлены специальные средства, предназначенные для обработки резиновых уплотнителей и смазки подвижных механизмов. Их производят в пластиковых флаконах с удобными для смазки насадками, а также в баллонах.

Процесс обработки включает следующие технологические этапы:

  • Все створки окон открываются и осматриваются.
  • Затем мягкой тканью протираются все видимые элементы фурнитуры, так как свежая смазка должна быть нанесена на сухую и очищенную поверхность. Для очистки недоступных для ткани участков, используются щетки или губка.
  • Следующим шагом идет нанесение смазочных составов на крепления, защелки, засовы, а также поворотный механизм ручки.
Нанесение смазки по узлам оконного механизма

Нанесение смазки по узлам оконного механизма

  • Рекомендовано для смазывания использовать средство, производимое в баллонах, так как с помощью разбрызгивания смазка способна проникнуть в самые труднодоступные уголки механизмов.
  • Если для смазки используются составы из флаконов, то необходимо нанести на каждую деталь 2—4 капли, а затем дать поработать механизму, закрывая и открывая створки, а также поворачивая в разные положения ручку.
  • Резиновые уплотнители обрабатывают специально предназначенным для резины составом, который будет поддерживать ее в эластичном состоянии, не позволяя рассыхаться.
  • Не стоит использовать для профилактических работ масла, не предназначенные для технического обслуживания механизмов, например, растительные или косметические.
  • Очень важно проводить все смазочные процедуры одновременно — этот момент усилит общий профилактический эффект.

Если не забывать проводить смазочные работы вовремя, то все элементы стеклопакетов прослужат бесперебойно достаточно долгий срок.

Механизмы в окнах ПВХ всех фирм практически идентичны, поэтому и регулировку проводят по большей части одинаково. Фирма-производитель приобретаемых окон на своем сайте обычно дает описание своих изделий и инструкцию по ее эксплуатации. Поэтому к этой информации всегда можно обратиться при возникновении каких-либо трудностей.

Подготовив инструменты и составы для смазки, можно переходить к работе, которую нужно проводить без спешки, основательно разбираясь в конструкции. Если подойти к процессу ответственно, то его вполне можно провести самостоятельно, и он не займет много времени.

Узнайте, почему запотевают пластиковые окна внутри, а также рассмотрите причины и способы устранения, из нашей новой статьи.

Видео — Мероприятия по подготовке ПВХ-окна к зиме

stroyday.ru

Регулировка пластиковых окон своими руками: инструкция и правила настройки

Металлопластиковые окна стали популярны благодаря своим изоляционным и прочностным характеристикам. После их установки требуется регулировка для создания плотного прижима и бесперебойной работы створок. Также периодически должна проводиться проверка функциональности всех механизмов.

Как правило, регулировка пластиковых окон осуществляется в процессе перевода конструкции из летнего режима в зимний, и наоборот. Это позволит исключить появление сквозняков и перекосов, а также повысить срок службы. В связи с этим, нужно знать, как отрегулировать пластиковые окна самостоятельно.

Особенности окон

Окна из ПВХ (поливинилхлорида) имеют возможность регулировки затворных элементов и петель при эксплуатации, которая должна проводиться в обязательном порядке независимо от качества продукции. Каждый сезон важно оценивать состояние фурнитуры, открытие и закрытие створки на вероятность заклинивания. Это позволит сэкономить средства на капитальном ремонте в случае поломки, а также обеспечить хорошую функциональность и долговечность изделия. Можно проводить регулировку пластиковых окон самостоятельно без привлечения специалистов, однако потребуются соответствующие инструменты.

При пользовании окном зачастую возникают проблемы с элементами фурнитуры или прокладками с возникновением сквозняков в помещении. В некоторых случаях можно обойтись манипуляциями с петлями или затворными механизмами, но иногда требуется полная замена приспособлений. Важно понимать, зачем проводить регулировку металлопластиковых окон в домашних условиях.

Важность режимов «зима-лето»

Несмотря на то, что в теплое время окна открываются на проветривание, регулировка створки в летний режим требуется для создания хорошего микроклимата в помещении. Также это эффективно, когда возникает необходимость уехать на определенный срок. Тогда в доме не будет затхлого запаха за счет небольшого сквозняка через щели створки. В процессе установки режимов следует смазывать механизмы машинным маслом или вазелином, чтобы их работа была плавной и качественной.

Специалисты рекомендуют отрегулировать плотность прижима на зимнее положение постепенно, чтобы снизить нагрузку на уплотнитель и не деформировать ее. Перед этим следует тщательно очистить оконную раму от пыли и мусора, который способен образовывать сквозняк из-за неплотного прилегания створки. Зимой продувание исключено, поэтому плотность закрывания проверяется подожженной спичкой. Ее затухание или колебание огня говорит о наличии мостиков холода.

Необходимые инструменты

Регулировка пластиковых окон своими руками предполагает не только знание конструкции, но и умение обращаться с необходимым инструментом. Прежде чем проводить работу важно сразу подготовить весь набор, подходящий под тот или иной механизм. Основными приспособлениями для этого являются:

  • плоскогубцы;
  • шестигранник №4;
  • шпатель;
  • набор «звездочек»;
  • плоская и крестовая отвертки;
  • силиконовая смазка или специальный спрей WD-40 (AD-50).

Плоскогубцы понадобятся при повороте эксцентриков круглой или овальной формы. При помощи отверток или шестигранного ключа регулируются винты с прорезью внутри. Замена или регулировка ручки евроокна проводится только с использованием фигурной крестовой отвертки. Шпатель потребуется при неправильной работе рихтовочной пластины, однако при непросроченной гарантии рекомендуется обратиться к производителю или продавцу для их непосредственного участия в ремонте или настройке окна.

Как правильно отрегулировать пластиковые окна

Важно знать, что обслуживание и регулировка окон ПВХ должны быть периодическими. Нередко это требуется из-за некачественной установки стеклопакетов или естественного износа при эксплуатации. Если не проводить такие мероприятия, конструкция начнет давать сбои уже спустя 1-2 года.

Регулировка пластикового окна проводится самостоятельно по инструкции, как при плановых осмотрах работоспособности, так и при ремонте механизмов. Перед этим следует точно установить причину проблемы, чтобы не усугубить положение и не привести к потребности капитального ремонта.

Устранение перекоса створки

При ослаблении петель или усадке здания возникает произвольное трение створки о раму из-за возникших деформаций. Регулировку начинают с воздействия на верхнюю петлю створки пластикового окна при помощи шестигранника. Он вставляется в винт петли, который расположен под защитным кожухом, и проворачивается по часовой стрелке. Таким образом, противоположный низ будет приподниматься. При вращении против часовой стрелки она будет опускаться.

Воздействуя на нижнюю петлю можно настроить вертикальное расположение, при этом процедуру можно проводить как при закрытом, так и при открытом положении. После снятия защитного кожуха шестигранник вставляется в соответствующий винт и прокручивается вправо для поднятия всей створки. При вращении влево она опустится на нужную отметку, которую можно поставить при помощи карандаша.

Как правило, перекос возникает при ширине створки более 80 см, так как во время пользования она провисает под собственным весом. В этом случае регулировать пластиковые окна нужно раз в 4-6 месяцев.

Устранение сквозняка и продувания

Такая проблема возникает по двум причинам: выход из эксплуатации уплотнительной резинки по контуру или слабый прижим створки.

Прижим на окнах с эксцентриками

Регулировка прижима пластикового окна проводится по следующей инструкции:

  1. Первая наладка проводится с небольшим прижимом. Если сделать слишком сильно, то срок годности уплотнителя существенно уменьшится и его придется заменять.
  2. В торцевой части окна расположена система эксцентриков, которая настраивается посредством шестигранного ключа или плоскогубцев. Внешнее исполнение может отличаться, однако принцип работы одинаков во всех вариациях.
  3. При повороте ключа в правую сторону механизм ослабляет, а в левую сторону – прижимает. Летом рекомендуется ослаблять с постепенным нарастанием прижимной силы ближе к зиме.
  4. Для равномерного прижима по всему периметру механизмы подстраиваются одинаково.

Прижим со стороны петель

Если прижатие следует провести на участке с петлями, то регулируется винт в нижней части створки. Поворотно-откидные модели предполагают настройку и в верхней части для качественной защиты от продувания. Окно необходимо открыть, ручку поставить на проветривание и надавить на язычок блокиратора. Тогда можно будет беспрепятственно добраться до регулировочного болта в механизме «ножниц». При вращении болта по часовой стрелке, прижим усиливается, а против часовой стрелки – ослабляется.

Прижим на окнах с пластинами

В некоторых изделиях прижатие осуществляется посредством пластин и возникает вопрос: как отрегулировать окна из пластика на прижим самому? Если язычок прижимного механизма выдвинут, то это говорит о чрезмерном прилегании створки. Для исключения продувания на торце окна есть петли, которые при повороте ключом в левую сторону прижимают створку плотнее. Если они расположены с правой стороны, то и ключ следует проворачивать по часовой стрелке.

Замена уплотнительной ленты

Производители утверждают, что срок годности уплотнителя составляет 15 лет, однако на практике он не превышает 3-4 года. Это происходит по нескольким причинам:

  • чересчур сильный прижим створки;
  • некачественный материал;
  • неправильные условия эксплуатации;
  • ссыхание под воздействием солнечных лучей.

nastroike.com

зимний, летний режим, верхние, нижние петли, замена ручки

Главная » Окна » Как отрегулировать пластиковые окна самостоятельно

Пластиковое окно, даже самое качественное и правильно установленное, требует периодического обслуживания. Оно может простоять несколько лет без каких-либо проблем, но со временем при открывании или закрывании может ощущаться трение. Вторая проблема — поддувает из-под уплотнителя, и третья — ручка поворачивается с усилием. Все эти поломки не являются сложными и легко устраняются и совсем необязательно вызывать мастера: регулировка пластиковых окон самостоятельно — дело минут. Все что необходимо — подтянуть или ослабить несколько винтов. Главное — знать где и как. Об этом дальше в фото и видео формате.

Точки регулировки пластиковых окон

Зимний и летний режим

Содержание статьи

Чаще всего требуется регулировка пластиковых окон к новому сезону: зимой желательна полная герметичность, а летом можно немного свежего воздуха впустить. Это достигается регулировкой плотности прижима створки. Сделать это самому легко. Когда разберетесь, удивитесь, насколько все элементарно…

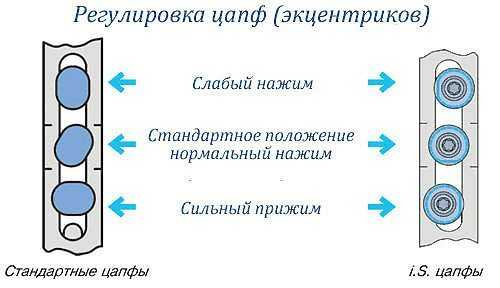

Створка окна к раме прижимается при при помощи цапф. Это такие подвижные металлические выступы на боковой поверхности створки. При повороте ручки они заходят за ответные металлические пластины, установленные на раме. Для того, чтобы была возможность регулировать плотность прилегания створки и рамы они имеют эксцентрик — или сами сделаны овальной формы, или в центре круглого выступа имеется регулировка со смещенным центром. Изменяя положение цапф (смотрите фото), меняете степень прижима, то есть устраняете сквозняк из-под створки.

Регулировка прижима створки пластикового окна к раме

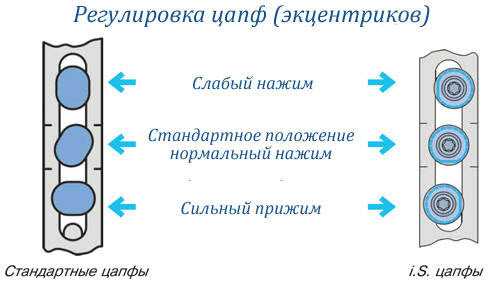

Как видите, формы запорных выступов могут быть разными. Для их регулировки могут использоваться разные инструменты. Если на вашем окне такие эксцентрики, как на рисунке слева — выступы овальной формы — их положение меняют при помощи плоскогубцев: зажимаете его и поворачиваете в нужную сторону.

Если запорный выступ круглый, как на рисунке слева, в нем может быть сделана прорезь под отвертку или шестигранный ключ. Осмотрев их, вы легко поймете, какой инструмент вам необходим: обычная отвертка или шестигранник №4. Вставляете ключ или отвертку в прорезь и тоже проворачиваете в нужное положение.

Выставляете все выступы в одинаковое положение. Обратите внимание, что они находятся не только на одной стороне створки — наружной, но есть и на внутренней (хотя-бы один, но есть), а также могут быть вверху и внизу. Вот все имеющиеся запорные выступы выставляете в одинаковое положение, иначе раму перекосит и из-под нее будет дуть.

Поворачивают эксцентрик при помощи плоскогубцев или шестигранного ключа

Регулируя фурнитуру пластиковых окон, помните, что слабый прижим — соответствует летнему режиму закрывания пластиковых окон, стандартный или сильный — зимнему. Если профилактические работы проводите в зиму, для начала выставьте стандартное положение и проверьте, есть ли продувание. Сразу пережимать резинки на новых ПВХ окнах не советуют. В таком положении установленный по периметру резиновый уплотнитель сильно прижат.  Из-за этого со временем он теряет эластичность. На нормальный уплотнитель гарантия 15 лет, но все-таки… Если прижим сразу выставить максимальный, резина испортится быстрее. В результате, в очередной раз выставив зимнее положение на пластиковых окнах, вы обнаружите, что из-под створки по-прежнему дует, а резинка вся в трещинках. Это значит, что пришло время менять уплотнитель. Это тоже не очень сложно, но требует больше времени, да и резину еще нужно купить.

Итак: зимнее и летнее положение пластиковых окон выставляется изменением положения запорных выступов — цапф. Подробно все рассказано в видео ниже. После просмотра регулировка пластиковых окон самостоятельно окончательно перестанет быть проблемой.

Как установить на окно москитную сетку читайте тут.

Как отрегулировать окно чтобы не дуло

Иногда, пластиковые окна даже после перевода цапф в положение сильного прижима, не герметичны — из-под створки дует и замена резинки ничего не дает. Это случается обычно при усадке дома. В этом случае говорят, что окно проседает. Когда это происходит, теряется контакт запорного выступа и ответной пластины. При повороте ручки выступ-цапфа должна зайти за пластину, прижав створку. Если этого не происходит и возникают сквозняки, тепло из помещения выдувает.

Где обычно находятся цапфы (прижимные выступы)

При проседании пластикового окна регулировка другая: нужно сдвинуть створку в стону, чтобы те выступы, которые не достают до пластин, зацепились за них.

Сначала необходимо определиться, какие из цапф не дотягиваются до запорных пластин. Делается это механически. Для начала осмотрите, створку, запомните, где есть выступы. Окно закройте. Возьмитесь за раму створки в местах установки цапф и потяните ее на себя.

Проверяем, где створка не держится

Если контакт есть, рама остается неподвижной, если нет — двигается. Так проверяете в каких местах нет контакта и определяете, в какую сторону необходимо двигать створку. Делают это регулируя нижнюю и верхнюю петлю.

Регулировка нижней петли

Если не закрывается ПВХ окно где-то внизу, двигать створку будем при помощи нижней петли. Тут есть две регулировки: одна в горизонтальной плоскости — сдвигается ближе к петле или дальше от нее, и вторая — в вертикальной  — поднимает или опускает створку на пару миллиметров.

Чтобы сдвинуть нижнюю часть створки ближе или дальше к петле, ее открывают. В нижней части пели есть регулировочное отверстие под шестигранный ключ (иногда — под «звездочку»).

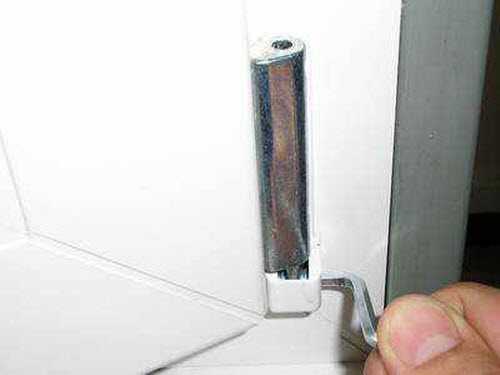

Регулировка нижней петли пластикового окна или двери

В него вставляется шестигранник, поворотом по часовой стрелке нижний угол приближается к петле, против — отодвигается. Подвинув немного створку, пробуйте ее закрыть/открыть. Как только результат достигнут, останавливайтесь. Если ресурс выкручен до упора, а результата нет, верните все в исходное положение: это не та регулировка.

Этим винтом можно исправить положение, если при закрывании окна створка задевает раму внизу. Чуть приблизив ее к петле, вы устраните эту неисправность.

На нижней петле есть второй регулирующий винт. Чтобы до него добраться, необходимо створку поставить на проветривание и снять декоративную накладку. Она снимается легко, нужно нижний край немного оттянуть на себя (на 1-2 мм) и подтянуть ее вверх. Сняв защитный колпачок, в верхней части увидите углубление. В него вставляется шестигранник на 4 мм. Поворотом по часовой стрелке створка немного приподнимается, против — опускается.

Изменение положения створки по вертикали

Подробно рассказано о том, как снять декоративную накладку на петлю, как и чем регулировать нижнюю петлю на окне ПВХ в следующем видео.

Регулировка верхней петли

Если на пластиковом окне не закрывается верхний угол, двигать нужно его. Для этого открываете окно хотя-бы на 90°. Можно и меньше, но работать будет неудобно. На створке вверху есть петля. По конструкции она отличается от нижней, но в ней также есть отверстие под шестигранник.

Регулировка верхней петли пластикового окна

Винт регулировки находится сбоку. Вращая его двигаем створку дальше от петли (если не закрываются дальние от петли цапфы) или ближе к петле. Один момент — между створкой и петлей должен оставаться зазор в несколько миллиметров: он необходим, чтобы туда заходил поворотно-откидной механизм. Потому, повернув ключом на пол оборота, проверяйте, как открывается/закрывается окно.

Иногда и эта регулировка не помогает. Тогда требуется прижать верхний угол к раме. Для этого есть другой винт — на поворотно-откидном механизме. Чтобы был доступ к этому винту, придется открыть окно сразу в двух положениях. Для этого створку открывают, прижимают блокиратор. Он обычно бывает двух конструкций — в виде запорной петли или язычка (смотрите на фото ниже).

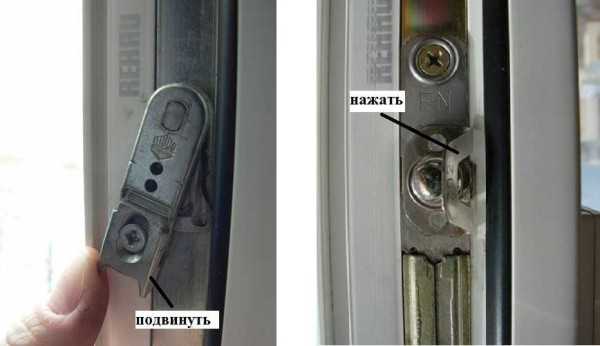

Блокираторы пластиковых окон

Блокиратор отводят до упора, удерживая его, поворачивают ручку на проветривание, потянув верхний край створки немного на себя, открывают поворотный механизм. Устройство, которое держит створку открыто. На одной из пластин есть выступ под тот же шестигранный ключ. Поворачивая его можно регулировать плотность прилегания верхнего угла створки. Она необходима, если не закрывается верхний угол пластикового окна.

Регулировка, позволяющая плотнее придать верхний угол пластикового окна

Еще раз посмотреть, как отрегулировать пластиковые окна самому, можно в видео. Объяснения по делу, доступно и без лишних слов.



Не закрывается пластиковое окно

Иногда геометрия оконного проема меняется настолько сильно, что даже сдвинув створку на максимум, мы не получаем желаемого результата: пластиковое окно не закрывается. Что делать в этом случае? Если на ответной части есть регулировка, как в варианте а и б  на фото, попробуйте обойтись малой кровью — подкрутите еще тут. Принцип тот же: вставляете шестигранный ключ и вращаете его по часовой стрелке, выдвигая на максимум.

Если не хватает нескольких миллиметров не в глубину, а вбок, то придется установить под ответную часть подкладки. Их вырезают из куска белого пластика. Максимальная толщина — 3-4 мм. Сначала, открутив винты, упоры снимают. Вырезают две прокладки: одна устанавливается снизу, вторая -с боку. В результате упор сдвигается на 3 мм вглубь створки.

Виды ответных частей на раме

Устанавливаются сначала на нужное место подкладки, на них — упор, который прикручивается саморезом. Выступающие куски пластика срезаются острым ножом. Проверяете, закрывается окно или нет.

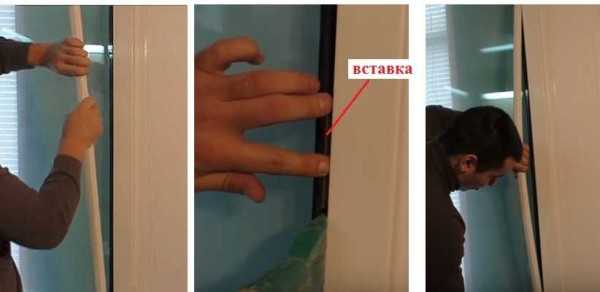

Если и это не помогло — есть еще один способ: отодвинуть раму створки. Она довольно эластична, и ее можно подвинуть примерно на 5 мм. Порядок действий такой:

  • С той стороны, которую нужно подвинуть, снимается штапик (только один).
  • Между стеклопакетом и рамой чуть ниже места, где будем отодвигать, вставляется пластиковый или деревянный (не металлический) гладкий и узкий предмет. Больше всего подходит плоская лопатка или линейка.

    Что делать, если не закрывается пластиковое окно? Как отрегулировать

  • Отжимаете раму, вставляете пластиковую полоску, которая будет выгибать ее.
  • Линейку или лопатку вытаскиваете.
  • Устанавливаете на место штапик.

Если присмотреться, видно, что рама немного искривлена. Главное, чтобы окно теперь закрывалось. В 99% случаев этого достаточно. Если вам не повезло, и все эти ухищрения не дали результата необходимо снимать откосы и выгибать еще и раму.

Посмотреть все описанные выше действия можно в видео.

Как сделать откосы на окна из пластика на окна своими руками читайте тут.

Регулировка и замена ручек

Достаточно распространенная проблема: ручка поворачивается с трудом. Если проблему вовремя не устранить, из-за прилагаемых чрезмерных усилий она ломается, остается короткий пенек, которым уже точно ничего не сделаешь.

Сначала о том, как сделать так, чтобы ручка снова закрывалась легко. Запорные механизмы в первую очередь нужно очистить и смазать. Сначала удаляют накопившуюся пыль и грязь, протирают насухо, затем все подвижные части смазывают. Использовать нужно чистые масла, без щелочей и кислот. Лучший вариант — машинное масло, можно любой аналог или современное средство из баллончика.

Места для смазки пластикового окна

Смазав все трущиеся и двигающиеся части, несколько раз открываете/закрываете створку, поворачиваете ее на петлях. Все должно двигаться ровно, без рывков.

Если и сейчас есть проблемы, скорее всего в процессе регулировок или изменений геометрии окна, сместился блокиратор. Он должен легко входить в ответную часть и плотно прижиматься к раме. Тогда и ручка поворачивается легко. Подвиньте створку и попробуйте снова.

Теперь о том, как поменять ручку. Крепеж, на котором она держится, спрятан под декоративной накладкой. Если присмотритесь, увидите, что есть тонкая крышечка. Беретесь за нее пальцами или поддеваете ногтями, тяните слегка на себя и поворачиваете в одну из сторон. Открываются два болта. Их выкручивают, ручку снимают, ставят на ее место новую.

Крепеж скрывается под декоративной накладкой

Мы рассмотрели самые широко распространенные проблемы и методы их устранения. Теперь для вас не проблема не только регулировка пластиковых окон, самостоятельно вы можете сделать и мелкий ремонт. Также можете сами проводить сервисное обслуживание (смазка раз в год).

stroychik.ru

Регулировка пластиковых окон своим руками: пошаговая инструкция

Пластиковые окна давно зарекомендовали себя в качестве надежных и прочных рам, сохраняющих температурный режим помещения и не позволяющих проникать сквознякам. Многие устанавливают пластик, но не проводят обслуживание и забывают о тонкостях использования в виде перехода на сезонный режим и прочих нужных мелочей.

Правильная регулировка пластиковых окон и своевременный уход – это основа долгой службы, исключающей внезапные дорогие ремонтные работы.

Регулировка створок

Часто регулировка оконной фурнитуры бывает необходимой при низком качестве установочных работ, когда конструкция оказалась не выравненной по вертикали и горизонтали. Также она требуется и в случае естественного износа, когда створки начинают задевать раму и фурнитурные элементы. В случае неплотного прилегания окна начинают пропускать холодный воздух и появляются сквозняки. Инструкция по самостоятельной регулировке пластиковых окон поможет сэкономить существенную сумму на услугах сторонних специалистов.

Для работы понадобятся простые инструменты:

  • ключ-шестигранник;
  • отвёртка.

Осмотрите окно на предмет определения установленной фурнитуры, поскольку регулировка будет напрямую зависеть от этого фактора. В одном случае створку нужно будет снять, в другом достаточным будет затягивание крепежного винта.

Настройка по горизонтали и вертикали

По горизонтальной стороне створка подлежит регулировке в случае скоса рамы, спровоцированной усадкой конструкции, неправильным открытием окошка или ослабленных креплений элементов фурнитуры. Для устранения проблемы необходимо в верхнюю оконную петлю вставить шестигранный ключ, поворачивая по часовой стрелке до момента, пока створка не отдалится на достаточное расстояние.

Регулировка верхнего навеса

При этом нижняя часть противоположно стоящего элемента должна заметно опуститься. Регулировка нижней петли осуществляется с внешней стороны. Сдвиги составляют в среднем 2 мм.

Схема основных точек коррекции положения

Вертикально можно отрегулировать окно с использованием навесной петли, расположенной внизу рамы. С петли снимают защитный колпачок и начинают вращательные движения настраивающего механизма. Движение инструмента по направлению часовой стрелки позволит приподнять створку, движение в обратную сторону – опустит.

Корректировка высоты расположения створки

Регулирование пластиковых конструкций должно происходить плавно, чтобы механизмы сдвигались не более чем на 1 мм в один подход.

Створка перестала закрываться: решение проблемы

Регулировку прижима необходимо производить, когда окно с трудом переходит из открытого положения в закрытый. Часто причиной выступает устройство замка, не позволяющее повернуть ручку. Точная последовательность действий зависит от конкретного производителя. Одни экземпляры снабжены тонкой пластиной, оснащенной пружиной с внутренней стороны, которую необходимо прижать и повернуть ручку для закрытия окна. Другие экземпляры снабжены язычком под ручкой – при надавливании на него блокировка отрегулированного механизма снимается.

Если перестала закрываться створка, необходимо разблокировать замок

В ситуации, когда окно по-прежнему не желает закрываться, потребуется небольшой ремонт. Необходимо открыть створку, отыскать элемент механизма, который служит зацепкой язычка, открутить и установить с внутренней стороны тонкую пластинку. Решение способствует сдвигу механизма ближе к ответному элементу. В итоге увеличится площадь касания, позволив без труда закрыть окно.

Регулировка плотности прижима

Прижим пластикового окна настраивать достаточно просто, если соблюдать простую последовательность действий. Найдите в области ручки, расположенной у бокового торца, систему эксцентриков, которые служат главным регулировочным инструментом.

Зимний и летний режим настраивается с помощью цапф

Их внешнее исполнение может быть несколько различным в зависимости от изготовителя окошка, но принцип действий одинаков, какой бы ни была их разновидность.

Варианты внешнего вида эксцентриков

При помощи ключа-шестигранника или плоскогубцев настраивается нужная степень прижатия створки путем вращения эксцентриков. В летнее время производители рекомендуют устанавливать слабые режимы, переходя на сильные ближе к зиме. Подробнее об этом читайте в статье про перевод окон в сезонные режимы.

Когда необходимо выполнить регулирование прижатия со стороны оконных петель, нужно обратиться к регулировочному винту, расположенному на нижней части петель. У поворотно-откидных створок делают дополнительную настройку, пользуясь верхней петлей.

Для того чтобы успешно добраться до болта регулировки, расположенного на ножницах рядом с верхней петлей, необходимо открыть окно, надавить на язычок блокировки и установить ручку на режим проветривания. Когда необходимо прижать створку к оконной раме, болт вращается по направлению часовой стрелки. Вращение в обратном направлении ослабит плотность примыкания.

Регулируя поворотно-откидные ножницы, можно настроить степень прижима окна

Способ регулировки оконной фурнитуры зависит от компании-производителя, поскольку встречаются разновидности, которые корректируются отвертками, расположенными на стороне ручек. К другим подходят только шестигранники. С целью увеличения прижима планка аккуратно смещается на уличную сторону. Если посмотреть на петли, можно заметить выдвигаемые прижимные элементы. Меньшее выдвижение обеспечит слабое прилегание, а большее плотно прижмет створку к раме.

Очистка фурнитуры от скопившейся пыли

Раз в 5-7 лет окна нуждаются в глубоком очищении от скопившейся грязи в труднодоступных местах. Своевременно не почистив их, рано или поздно вам придется их ремонтировать, поскольку функционирование будет нарушено. Ремонт достаточно трудоемок в плане веса конструкции, поэтому желательно проводить работы с помощниками.

Схема регулировки элементов для приведения их в чистоту и порядок:

  1. снять створку с петель, убрав накладные элементы рамы;
  2. вынуть верхнюю ось;
  3. убрать створку с нижних петель;
  4. аккуратно отставить в сторону.
Снятие элементов необходимо производить с помощником

Поверхность створки тщательно осматривают и откручивают закрепленные на ней шурупы. Детали механизма хорошо промывают, желательно с использованием специализированных растворов, которые легко наносить с помощью кисти. После этого конструкция хорошо просушивается на свежем воздухе или при помощи холодного воздуха из фена. На каждый движущий механизм наносится смазка. Фурнитура собирается в обратном порядке и устанавливается на исходное место.

Перед сборкой окна все элементы фурнитуры необходимо смазать

Ремонтируем оконные ручки

Вопросы по регулировке оконных рам довольно часто связаны с работой ручек, поскольку периодически они могут ломаться или терять функциональность. Важно помнить, что ручки пластикового окна требуют периодического внимания, поскольку чаще других деталей подвергаются скорому износу: иногда им требуется ремонт или полная замена.

Своевременная регулировка – вот лучшее решение проблемы с теряющими функциональность ручками. Так, изрядно расшатанная рукоятка требует подтяжки креплений, провести которую можно в считаные минуты, поскольку данная поломка относится к наиболее простым видам ремонтных работ.

Найдите под ручкой декоративную накладку, выполненную в форме прямоугольника, слегка зацепите пальцами с обоих краёв и поверните на 90°. Под накладкой есть пара болтов, которые необходимо подтянуть отверткой крестовидной формы.

Под декоративной накладкой находятся болты, которые подкручивают отверткой

Для поднятия пластинки, прикрывающей болты, не стоит использовать инструменты, поскольку возникает вероятность повредить поверхность профиля и нарушить форму элемента заглушки.

Еще одной частой проблемой является заедание ручки, которая периодически не поворачивается на необходимый угол. В этом случае нужно смазать крепления машинным маслом при помощи ватной палочки. Также подойдет специальный спрей или силиконовая смазка.

Проблему заедания ручки можно решить путем смазывания креплений маслом

Для замены ручка поворачивается на 90° и снимается накладка в виде винтов-держателей. Открученный элемент легко заменить, установив винты в аналогичной последовательности. Ремонт пластиковых окон с полной заменой фурнитуры неизбежен, если ручку основательно заклинило. Случаи крайне редки, но случаются.

Регулировка своими руками не составит большого труда для владельцев, поскольку вся процедура достаточно проста. Важно лишь подойти к настройке с долей ответственности и четко следовать инструкциям.


domzastroika.ru

Регулировка пластиковых окон самостоятельно: зимой, летом, видео, инструкция

Вы узнаете:

  • О двух режимах корректировки окна, об их регулировании.
  • О настройке окна и основных методах регулирования.
  • О починке ручек и других движущих механизмов.

Для каждого регулирования вам минимум понадобятся ключ и отвертка. Смазка и остальные вещи — по желанию и обстоятельствам.

В конце статьи приведен ролик, где показана инструкция по регулировке пластиковых окон своими руками.

Зимний и летний режим

Первый вопрос, который возникает — а для чего вообще нужна эта регулировка режимов пластиковых окон? Основная причина — повышенный срок жизни. Если окно постоянно держать в одном режиме работы, это испортит уплотнитель, и приведет к продуваниям. Из этого вытекает следующий плюс, а именно...

Экономия. Вам не придётся покупать новые уплотнители и тратить своё время на замену старых.

Главное отличие между режимами — разный уровень прилегания уплотнителя. Зимой он должен прижиматься сильнее.

В целом, самостоятельная регулировка пластиковых окон зимой и летом не сложнее самостоятельной замены лампочки.

Как отрегулировать пластиковое окно своими руками

Существует два вида: горизонтальный и вертикальный. Плюс дополнительные виды, например возможна регулировка петель и фурнитуры пластиковых окон.

Типы регулировок

Горизонтальная. Применяется для корректировки сдвинувшейся рамы и против продуваний. Для начала, найдите подходящий ключу разъем. Затем вставьте туда шестигранник и начните поворачивать. Для усиления затягивания створки вращайте направо, для уменьшения - налево. Максимальный сдвиг — два мм.

Кстати! С помощью нижней петли можно регулировать как внутреннюю, так и внешнюю часть, поэтому вам не придется выходить на улицу, чтобы провести корректировку.

Вертикальная. Чтобы начать настройку, найдите нижнюю петлю, вставьте 6-ти гранник в разъем. При вращении направо створка будет подниматься, при вращении налево — опускаться. Диапазон сдвига такой же — от 2 до 3 мм.

Важно! Не забудьте временно открыть заглушку, иначе она будет мешать регулировке. При горизонтальной регулировке её трогать не нужно.

Последний тип — регулировка петель. Он в основном используется для улучшения открывания откидного окна. На нижних петлях расположен специальный винт, позволяющий скорректировать прижимание.

Настройка верхней петли чуть более сложная – нужно будет открыть окно на несколько минут и постоянно придерживать его, одновременно проводя регулировку. Максимальный сдвиг — 2,5 мм.

Когда нужно регулировать?

Корректировка может понадобиться при:

  • Сквозняках, продуваниях. Особенно заметно это в холодное время года.
  • Задевании рамы при открывании окна из-за провисших створок.
  • Поломке открывающей ручки, других движущих элементов.
  • Окно просто открывается с большим трудом.

Регулировка фурнитуры пластиковых окон

Регулирование делят на 2 части:

  1. Починку ручки.
  2. Регулировку других движущих элементов.

Для починки вам понадобится отвертка и, возможно, смазка, для других элементов — ключ с 6 гранями.

Регулировка плотности режима

Для регулирования прижима створки к основе окна, найдите экцентрики, которые расположены в разных частях створки. Затем вставьте ключ в разъем и крутите либо направо для усиления прижима, либо налево для ослабления.

Чтобы понять, как сильно механизм прижался, воспользуйтесь вышеприведенным рисунком. Сдвиг при корректировке будет меньше, чем при других типах регулировок — от 1 до 2 мм.

Внимание! Самый легкий, и фактически бесплатный способ проверить, правильно ли работает прижим уплотнителя. Для этого вам понадобится всего одна спичка или свечка – зажгите и поднесите их к окну – посмотрите, будет ли пламя отклоняться. Если ничего не происходит — значит, ветер не проходит.

Что делать, если не закрывается пластиковое окно?

Оно может не закрываться из-за:

  1. Недостаточно смазанной или просто некачественной фурнитуры. Починку лучше начать со смазывания механизмов, затем  — проверьте их на исправность, при необходимости — провести регулирование. Неисправность ручки можно решить такими же методами.
  2. Неисправного механизма блокировки, из-за которого ручка заклинивает. Первым делом нужно снять накладки с петель, а шифты вытащить кусачками. Затем снимите оконную створку и найдите специальный механизм, внешне он похож на ножницы. Крепится он в верхней части.
    После этого вставьте механизм обратно, для определения правильного положения надавливайте на блокирующий механизм, и не забывайте поворачивать ручку в любом направлении.
  3. Неожиданного проворота ручки, например, во время попытки починить или закрыть окно. При этой проблеме окно вообще может выпасть из рамы, поскольку фурнитура заклинивает в нескольких режимах работы. Тогда воспользуйтесь нижеизложенной инструкцией:
  • Прижмите блокирующий механизм, он расположен на лобовой стороне основы окна. Важно! Прижимайте на себя.
  • Затем немного прижмите правый верхний угол, спокойно поворачивая ручку до исходного положения. Продолжайте до щелчка.
  • После щелчка закройте окно и поверните ручку еще раз, чтобы проверить исправность.

Регулировка и ремонт ручек

Обычно купившие окна сталкиваются с 3 неприятностями:

  • Ручка болтается. Для починки затяните движущиеся механизмы, расположенные под пластинкой ручки. Чтобы их найти, поверните декоративную пластину приблизительно на 90 градусов, а затем воспользуйтесь отверткой. В конце прикрутите пластину обратно.
  • Ручка отказывается поворачиваться. Проверьте створки, они — частые виновники возникновения этой проблемы. Регулировка проводится тем же затягиванием. Для укрепления эффекта смажьте элементы — тогда фурнитура будет двигаться ещё легче.
  • Самый серьезный вариант — получение механических повреждений, из-за которых пластик трескается. Единственный выход — замена неисправной ручки. Держать треснувший механизм не стоит — со временем, она сломается ещё сильнее.

Регулировка пластиковых окон видео

Чтобы закрепить знания, посмотрите это видео, где показана регулировка пластиковых окон:

best-stroy.ru

Регулировка пластиковых окон своими руками

Оконный блок из ПВХ мало установить в проеме. Его еще необходимо правильно отрегулировать, чтобы створки закрывались плотно и без проблем. Также периодическую регулировку окна потом надо производить самостоятельно или при помощи мастеров по весне и осенью, чтобы перевести его на летний либо зимний режим работы. Причем к этой настройке следует отнестись со всем вниманием. Это нужно не только ради избавления от сквозняков, но и для увеличения срока службы светопрозрачной конструкции.

Содержание

  1. Зимний и летний режим
  2. Регулировка створок
  • Ручка
  • Как исправить неполадки
  • Заключение
  • Регулировки зимнего и летнего режима

    В зимний период пластиковое окно должно зарываться по максимуму плотно, чтобы свести воздухообмен между улицей и помещением к минимуму. Уличный холод никому зимой в доме не нужен. Летом наоборот даже в закрытом состоянии оно должно обеспечивать некоторую циркуляцию воздуха (микропроветривание), чтобы в комнате не было слишком душно из-за жары.

    Сезонная регулировка домашнего окна переводом его в режим «лето» или «зима» осуществляется при помощи запорных цапф на боковой стороне открывающейся створки. Они бывают неподвижными прямоугольными либо роликовыми (круглыми с риской на одной из сторон или овальными).

    Виды цапф на пластиковых окнах

    В зависимости от вида подстройка данной фурнитуры производится поворотом вручную, плоскогубцами, отверткой либо шестигранным ключом. При этом в некоторых случаях перед поворотом механизм надо оттянуть на себя, а только потом проворачивать.

    Как отрегулировать нажим окна

    Цапфа окна может быть выставлена в одном из трех положений:

    1. «ЗИМА» – с максимальным прижимом.
    2. «ЛЕТО» – со слабым прижимом.
    3. Нейтральное (стандартное).

    В первом случае на круглой цапфе риска повернута к улице, а овальная выставлена горизонтально. Во втором риска установлена внутрь, а овал стоит вертикально. Третий вариант – черточка смотрит вверх, овал зафиксирован под углом.

    Вместо подвижной цапфы на створке некоторые производители оконных блоков устанавливают нерегулируемый запорный элемент в форме прямоугольника. В этом случае отрегулировать пластиковое окно возможно лишь путем корректировки винта на ответной планке.

    Регулировка окна на зимний и летний периоды

    Основной момент сезонной регулировки оконных створок – необходимость постоянного их перевода с «лето» на «зиму» и обратно. При сильном «зимнем» прижиме резиновый уплотнитель сжимается, из-за чего постепенно начинает портиться. Нередко хозяева окон ПВХ сталкиваются с тем, что через несколько лет данную резинку приходится менять. Это происходит как раз потому, что створку согласно инструкции изготовителя оконного изделия не переводят в летний режим с ослабленным прижимом, а оставляют после зимы как есть.

    Как отрегулировать петли створок пластикового окна?

    Помимо сезонной корректировки степени прижима регулировка пластиковых окон также производится за счет подтягивания/ослабления винтов в петлях, которыми створки крепятся к раме. Их две – одна снизу, вторая сверху. Они различаются по конструкции, поэтому поджимаются по-разному.

    Варианты механизмов пластикового окна

    Регулировать петли на пластиковых окнах приходится из-за:

    • изначально плохой неграмотной настройки оконного блока при установке;
    • естественного износа уплотнителя;
    • неаккуратного и грубого закрывания створок;
    • усадки оконной конструкции;
    • изнашивания деталей поворотно-откидного механизма.

    В результате всего этого створка проседает и не притворяется плотно либо вовсе не закрывается. Однако чтобы вернуть ее на место, достаточно лишь подтянуть петли. Причем выполнить такое подтягивание можно собственными силами. Вызывать мастеров из устанавливавшей окно компании не потребуется. Достаточно иметь под рукой отвертку и шестигранный ключ. Это не ремонтировать бензиновые генераторы для дома либо насос погружной для грязной воды, с оконными конструкциями все обстоит на порядок проще.

    Места регулировки пластикового окна

    Верхнюю

    Регулировку петли сверху производят сбоку шестигранником при полностью открытой створке. После поворота там винта по часовой стрелке оконное полотно отодвигается от рамы, а при затягивании против – прижимается, чтобы сверху меньше дуло.

    Для более точной настройки на верхнем поворотно-откидном механизме также имеется еще один болтик. Но чтобы добраться до него, придется прижать блокиратор (выставить его строго вертикально) и повернуть ручку на верхнее проветривание (также в вертикальное положение). В результате створка сверху должна оттянуться от рамы, повиснув на нижней петле и открыв полный доступ к верхней.

    Регулировка верхней петли

    Здесь важно не затянуть слишком сильно регулировочные болты. Между створкой и рамой должно оставаться небольшое пустое пространство, где при закрытии окна будет помещаться поворотно-откидное устройство, выполненное из стали.

    Нижнюю

    У нижней петли также два винта для регулировки. Один из них расположен сбоку в самом низу. Он отвечает за подстройку по горизонтали – прижимает к раме либо оттягивает от нее створку.

    Второй находится непосредственно в самом поворотном механизме. Чтобы добраться до него, надо снять пластиковый колпачок-накладку с петли. Этот винт позволяет отрегулировать открывающееся оконное полотно по вертикали (высоте). Поворот по часовой стрелке – оно приподнимается, против – опускается.

    Регулировка нижней петли

    Манипуляции при самостоятельном подтягивании петель на пластиковом окне следует производить крайне осторожно и без приложения излишних усилий. Не стоит сразу до упора заворачивать или откручивать регулировочный винт. Лучше провернуть его сначала на четверть оборота и прикрыть створку для проверки, чтобы посмотреть насколько она стала ровнее сидеть в раме. И только потом при необходимости можно болтик подкручивать еще дополнительно.

    Как отрегулировать ручку

    Ручка на ПВХ оконном блоке фактически никак не регулируется и на степень прижатия створки не влияет. Она не участвует в регулировке окна, а лишь является механизмом притягивания к раме открывающегося полотна, а также перевода последнего в положение на микропроветривание и открытие сверху.

    Однако нередко ручка разбалтывается либо начинает заедать. Чтобы ее подтянуть или заменить, достаточно добраться до пары болтов. Они находятся под пластиковой накладкой, расположенной на профиле в основании этой оконной фурнитуры. Данную заглушку нужно слегка оттянуть и провернуть, крепежи сразу оказываются доступными.

    Регулировка руки

    Если ручка туго проворачивается либо ее заело, то проблема обычно кроется не в ней, а в петлях и верхнем откидном механизме. Эти элементы окна напрямую связаны между собой. Волне возможна ситуация, когда металлические элементы заржавели. Тогда рычаг внутри профиля не будет давать ручке провернуться. Чтобы избавиться от этой проблемы, нужно смазать петли.

    Как исправить неполадки окна

    Проблемы с оконными блоками бывают самыми разнообразными. В одних случаях достаточно будет своими руками выполнить простейшую регулировку пластикового окна с подтягиванием настроечных винтов, а в иных придется менять сломавшуюся фурнитуру. Здесь во многом как с отоплением – чаще всего достичь комфортных температур в комнате можно просто подкрутив комнатные термостаты для газовых котлов. Но в ряде ситуаций придется перестраивать существующую отопительную систему с заменой некоторых ее элементов.

    Способы регулировки оконной системы

    Среди основных неполадок числятся:

    1. Задевание створкой рамного профиля снизу – требуется регулировка по высоте путем затягивания торцевого винта на верхней петле и внутреннего на нижней.
    2. Цепляние створкой рамы сбоку – нужно отрегулировать болт под нижней петлей.
    3. Неплотное прилегание створок – это регулируется цапфами.
    4. Износ или поломка запорных планок – менять, а после заново регулировать все окно.
    5. Заклинивание ручки – сначала следует смазать маслом поворотно-откидной узел сверху и обе петли, однако если не поможет, то полная ее замена.
    6. Поломка оконной ручки – только менять.

    Ручку также может заклинить из-за неправильного срабатывания блокиратора. Ничего подтягивать и откручивать здесь не надо. Требуется лишь отвести на торце створки рычажок блокировочного механизма в исходное положение. Заклинившую фурнитуру должно освободить.

    Рекомендации по регулировки пластиковой двери балконного блока

    Заключение

    Самому подрегулировать оконный блок несложно. Подробных видео материалов и инструкций от производителей по этой теме сейчас немало. Однако сезонная осенью/весной регулировка пластикового окна не всегда рекомендована. При затягивании цапф на зимний период уплотнитель излишне сжимается и портится. Если в холода не дует, то лучше ничего не подтягивать. Пусть все остается как есть. Но если створка провисла и цепляется за раму, то взяться за шестигранный ключ или отвертку и подкрутить винты в петлях точно стоит.

    Смотрите также видео как отрегулировать пластиковое окно:

    Читайте про другие наши материалы:

    Регулировка пластиковых окон своими руками

    5 (100%) 1 vote[s]

    sdelat-dom.ru

    Регулировка пластиковых окон своими руками

    В настоящее время уже даже не вызывает сомнений популярность пластиковых окон, ведь они имеют не только высокое качество, но и доступную стоимость. И это не говоря о том, что они просты в использовании и прекрасно защищают от шума. Но, несмотря на это, даже самые качественные окна требуют ухода, поэтому время от времени необходимо вызывать мастера, чтобы он их отрегулировал. Многие задаются вопросом: «Возможна ли регулировка пластиковых окон без вызова мастера?». На самом деле это не так сложно, как может показаться. Поэтому после прочтения этой статьи, вы сами сможете справиться с незначительными неполадками. Помните, что таким образом вы экономите не только деньги, но и время. А теперь давайте перейдем к самой инструкции и рассмотрению основных проблем.

    Какие неполадки с окнами могут быть устранены самостоятельно?

    Чаще всего можно столкнуться со следующими видами неисправностей, устранить которые вполне можно своими силами:

    • Створка при закрывании задевает раму сбоку или снизу
    • Створка прилегает к раме недостаточно плотно
    • Износ запорных планок
    • Ручка заблокировалась при открытой створке в режиме «закрыто», окно не закрывается
    • Створка закрыта, но окно не закрывается, ручка не поворачивается
    • Сломалась ручка
    • Ручка очень туго поворачивается

    Для ремонта нам может понадобиться следующий инструмент:

    • Плоскогубцы
    • Шестигранник (4 мм)
    • Отвёртки (крестовая и плоская)
    • Набор «звёздочек»

    Общие принципы регулировки оконных створок

    Створки практически всех современных окон ПВХ могут регулироваться в трёх плоскостях, благодаря чему можно добиться правильного положения створок в раме и по всему периметру створки достичь оптимальной степени прижима уплотнителей.

    Способы регулировки фурнитуры створки, внешний вид отдельных ее элементов и используемый при регулировке инструмент могут быть различны в зависимости от производителя, в целом же общая схема регулировки выглядит так, как показано на рисунках ниже.

    Рисунок 1 — Общие принципы регулировки окон ПВХ

    Рисунок 2 — Общая схема регулировки пластикового окна

    Рисунок 3 — Различные варианты регулировки окон

    Теперь давайте рассмотрим, что необходимо сделать для того, чтобы устранить неисправность в каждом из вышеперечисленных случаев.

    Чем и как отрегулировать пластиковое окно при разных неисправностях

    1. Створка при закрывании задевает раму снизу

    В этом случае нужно увести створку в направлении верхней петли и вверх. Порядок действий при этом примерно следующий:

    1. Открываем створку.
    2. Поворачиваем шестигранником расположенный возле верхней петли в торце створки регулировочный винт по часовой стрелке на несколько оборотов (рисунок 4).

      Рисунок 4 — Регулировка пластикового окна по вертикали

    3. Закрываем створку.
    4. Снимаем с нижней петли колпачок.
    5. Вставляем в неё шестигранник и делаем несколько оборотов по ходу часовой стрелки.
    6. Проверяем свободный ход створки, в случае необходимости выполняем регулировку до тех пор, пока не устраним неисправность (рисунок 5).

      Рисунок 5 — Регулировка пластикового окна по вертикали

    2. Створка при закрывании задевает раму сбоку

    В данном случае нужно увести створку в направлении петель, для этого:

    1. Если бок створки только снизу касается рамы, то будет достаточно увести створку в направлении нижней петли. Это легко сделать при помощи регулировочного винта, находящегося под нижней петлёй (рисунок 6).

      Рисунок 6 — Регулировка профиля по горизонтали

    2. В том случае, если бок створки по всей высоте задевает раму, нужно будет также увести створку в направлении верхней петли, как показано на рисунке 3.

    3. Износ запорных планок

    Чтобы проверить запорные планки, откройте окно и осмотрите их. Чаще всего располагается по одной планке с каждой стороны по периметру окна. Если заметен износ одной из них, это может говорить о том, что есть неравномерность посадки окна в раме. Для того, чтобы решить проблему, вам понадобиться открыть окно, снять с регулировочных болтов пластиковые заглушки (они находятся на нижней и верхней петлях, с той же стороны, что и створка) и с помощью ключа-шестигранника (четырехмиллиметрового) ослабить сами болты. После этого настройте положение верхней половины окна. В этом вам поможет регулировочный винт. Вначале необходимо отрегулировать всё относительно рамы «влево – вправо», а потом перейти к нижнему винту и заняться регулировкой перемещения «вверх-вниз». Следить за точностью регулировки очень просто. Для этого нужно всего лишь открывать и закрывать окно до тех пор, пока вы не поймете, что створка плотно и равномерно входит в раму.

    4. Створка прилегает к раме недостаточно плотно

    Со стороны ручки на боковом торце створки располагается система эксцентриков, с помощью которой регулируется плотность прижима к раме створки. Они могут иметь различный внешний вид в зависимости от фирмы-производителя, но принцип работы во всех случаях одинаков.

    Рисунок 7 — Регулировка цапф пластиковых окон

    Вращая эксцентрики плоскогубцами или шестигранником можно настроить необходимую степень прижатия створки к раме. В летний период рекомендуется выполнять слабый прижим, а в зимний — сильный. Если нужно отрегулировать степень прижатия створки окна к раме со стороны петель, сделать это можно при помощи регулировочного винта, находящегося на нижней петле (рисунок 8).

    Рисунок 8 — Регулировка прижима окна

    Если эта створка является поворотно-откидной, то можно отрегулировать дополнительно прижим створки при помощи верхней петли. Чтобы добраться до находящегося на ножницах около верхней петли регулировочного болта (рисунок 9), нужно открыть створку и затем, нажав предварительно на блокиратор (рисунок 11), установить ручку в режим проветривания. Если вам нужно прижать створку к раме, то необходимо вращать болт по часовой стрелке, соответственно ослабить прижим можно, вращая болт против часовой стрелки.

    Рисунок 9 — Регулировка прижима окна ПВХ

    Некоторые виды фурнитуры регулируются исключительно с помощью расположенных со стороны ручки ответок (рисунок 10 — а). Положение ответных планок регулируется при помощи шестигранника. Для увеличения прижима створки окна к раме нужно сместить планку в сторону улицы. На раме со стороны петель также имеются регулируемые шестигранником прижимные механизмы (рисунок 10 — б, в). Чем больше вы выдвините язычок, тем створка будет сильнее прижиматься к раме.

    Рисунок 10 — Регулировка прижима окна с помощью ответок

    5. Ручка заблокировалась при открытой створке в режиме «закрыто», окно не закрывается

    Ручку в целях предотвращения поломки механизмов фурнитуры можно поворачивать лишь тогда, когда створка закрыта. Во избежание случайного поворачивания ручки при открытой створке предусмотрены специальные блокираторы, расположенные под ручкой на торце сворки. В зависимости от фирмы-производителя они тоже бывают различных типов (рисунок 11). Прежде чем разблокировать ручку, нужно нажать на блокиратор.

    Рисунок 11 — Блокировка в режиме «закрыто»

    6. Створка закрыта, но окно не закрывается — ручка не поворачивается

    Если после закрытия створки не поворачивается ручка, то это означает, что сцепление блокиратора с ответным элементом, находящимся на раме, не срабатывает. Данную проблему можно решить двумя способами:

    1. С помощью регулировочного винта, расположенного под нижней петлёй, немного сместить створку в направлении ответной части блокиратора (рисунок 6)
    2. Немного ослабив крепление, вставить между ответной частью блокиратора и рамой любую тонкую пластинку из твёрдого материала.

    Бывает, случается и так, что пластиковое окно не закрывается совсем (например, если окно открылось сразу в двух положениях). Как же быть в таком случае? Читайте мою статью «Не закрывается пластиковое окно — что делать?»

    7. Сломалась ручка

    Для того, чтобы заменить ручку пластикового окна, нужно слегка потянуть накладку ручки на себя и развернуть её на 90 градусов (рисунок 12). Далее, отвернув шурупы, сняв старую ручку и установить на ее место новую, устанавливаем накладку в исходное положение.

    Рисунок 12 — Сломалась ручка окна — как снять и заменить?

    8. Ручка очень туго поворачивается

    Это случается, как правило, из-за недостаточной смазки. Для предотвращения такой ситуации необходимо хотя бы один раз в год смазывать механизмы фурнитуры. Для этих целей можно использовать аэрозольные смазки или машинное масло.

    Стоит заметить, что контроль технического состояния и смазку всех механизмов оконной фурнитуры необходимо осуществлять даже при отсутствии видимых дефектов не реже одного раза в год.

    Если вас заинтересовала регулировка пластиковых окон, полезно помнить что:

    • необходимо периодически проверять, в каком состоянии находятся резиновые уплотнители, чтобы не допустить их износа;
    • если снимаете декоративные пластиковые заглушки, делайте это аккуратно, поскольку они очень хрупкие; следите за тем, чтобы не деформировать их и не раздавить во время проведения основных работ;
    • если у вас деформирована рама или сам оконный проём, то не получится провести регулировку окон самостоятельно;
    • если вы не уверены, что сможете самостоятельно всё сделать, лучше доверить работы проверенному специалисту. Так вы сможете быть уверены в том, что всё выполнено качественно и ничего не понадобиться переделывать.

    Предлагаю посмотреть видео, в котором наглядно показывается, как отрегулировать пластиковое окно своими руками.

    ВИДЕО: Как отрегулировать пластиковое окно (окно ПВХ) своими руками

    muzhik-v-dome.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
