Рекуперация воздуха в частном доме – что это, типы и особенности монтажа

что это, типы и особенности монтажа

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Стремление к использованию энергосберегающих технологий в частных домах имеет и свои негативные последствия. Герметичные пластиковые окна и утеплённые двери препятствуют естественной циркуляции воздуха. Как следствие, возникают проблемы с появлением плесени и грибковых разрастаний. Безопасный и практичный выход, не нарушающий энергосбережения жилья, установить рекуператор для частного дома.

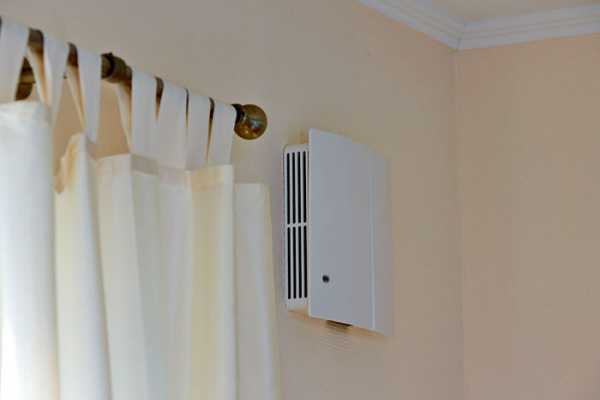

Рекуператор – компактный прибор для вентиляции

Содержание статьи

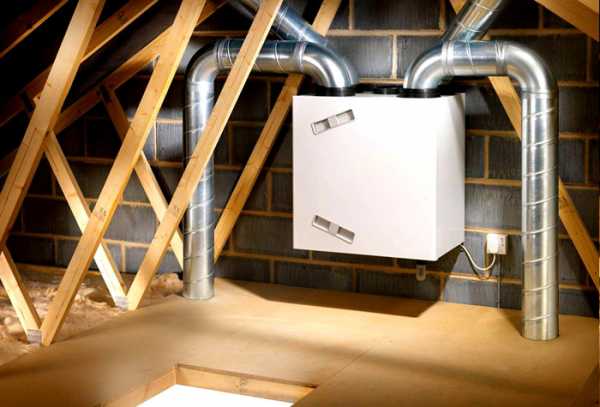

Рекуператор воздуха для дома – для чего он нужен?

Вентиляционные устройства, которые способствуют движению воздуха и имеющие теплообменник, помогают сохранить комфортную температуру в доме и сберечь здоровье его жителей. Благодаря воздухообменнику в доме не будет скопления углекислого газа, не возникнет сырости и посторонних неприятных запахов.

Установка рекуперационной системы облегчает жизнь аллергикам

Принудительная вентиляция освобождает воздух в помещении от раздражающей пыли, пыльцы растений и других аллергенов. Ещё одна причина, по которой стоит использовать рекуператор для частного дома – выгодная экономия на отоплении.

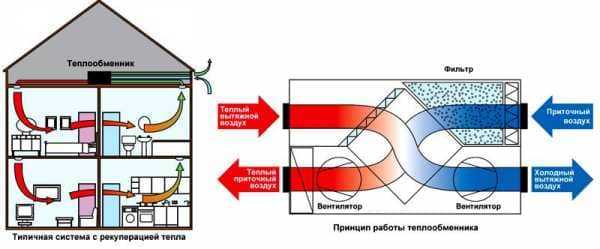

Рекуператор: что это такое?

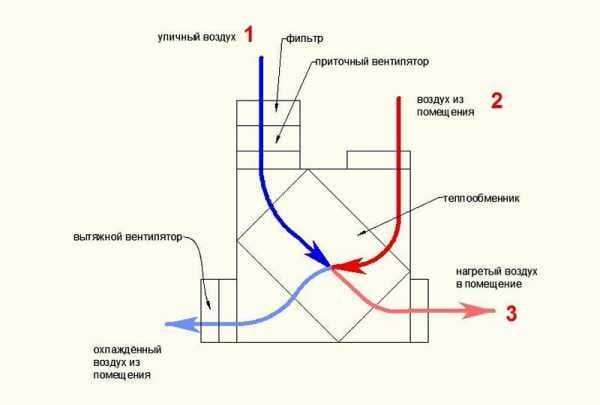

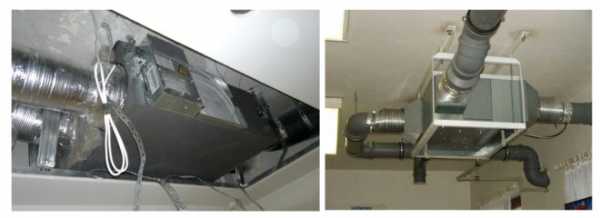

Устройство воздухообменника

Приточно-вытяжная вентиляция с рекуператором состоит из нескольких частей:

• устройство для забора воздуха с улицы;
• устройство для удаления воздуха из помещения на улицу;
• вентиляция с рекуператором;
• соединительные каналы;
• регулировочные диффузоры, контролирующие направление и количество перемещаемого воздуха.

Основным отличием этой системы от обычной вентиляции является рекуператор тепла. Свежий воздух с улицы проходит через теплообменник, где встречается с тёплым воздухом помещения. Потоки не смешиваются, но холодная струя прогревается и попадает в дом уже тёплой. Этот способ обогрева даёт возможность не повышая расходов на отопление добиться оптимальной температуры в помещении.

Устройство устранит запотевание окон и повышенную влажность в помещении

Основные типы рекуператоров для частного дома

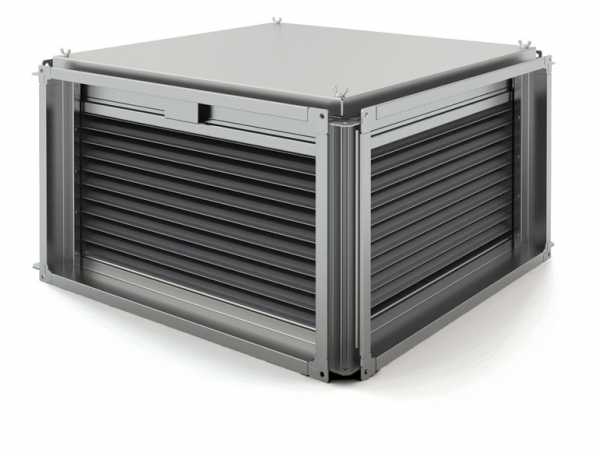

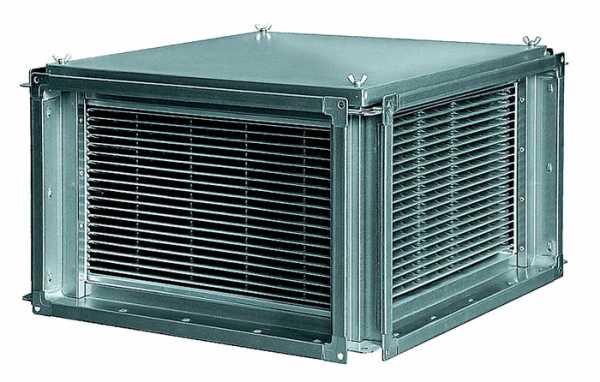

Пластинчатый воздухообменник

Считается самым функциональным и сравнительно недорогим. Имеет разновидности:

• алюминиевые, выгодно отличающиеся ценой;
• пластиковые, имеющие более высокий коэффициент полезного действия по сравнению с металлическими;
• целлюлозные – самые эффективные, но неустойчивые к повышенной влажности.

Пластинчатые устройства очень неприхотливы в обслуживании, редко выходят из строя и не требуют использования электричества

Минусом этого прибора считается обмерзание зимой.

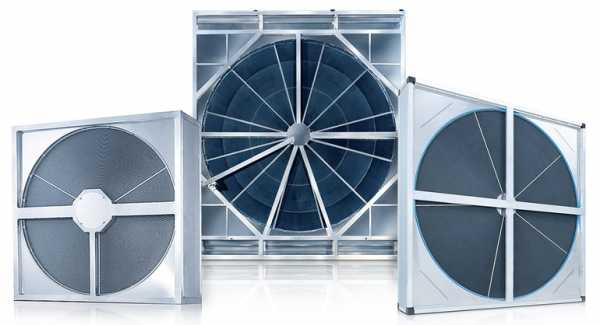

Роторные приборы

Внутри этого устройства находятся пластины, которые вращаются при движении воздуха.

Устройства отличаются высоким коэффициентом полезного действия и устойчивостью к воздействию влаги

Скорость вращения ротора можно менять, что увеличивает производительность прибора. Минусом роторного рекуператора является необходимость применения расходных материалов – фильтров. Ротор нуждается в периодическом обслуживании и работает на электричестве.

Статья по теме:

Приточный клапан в стену. Такое устройство иногда может стать настоящим спасением от духоты и плохого микроклимата. Давайте получше разберемся в нюансах его выбора и монтажа.

Водяные рекуператоры

Рекуперация тепла в системах вентиляции  может осуществляться с помощью воды. Тепло воздушных потоков передаётся жидкости. Преимуществом подобного вида воздухообмена является отсутствие смешивания воздушных потоков и нахождение теплообменников в разных местах. Минусов у водных рекуператоров много: они расходуют много энергии, требуют дополнительной циркуляции жидкости и малоэффективны.

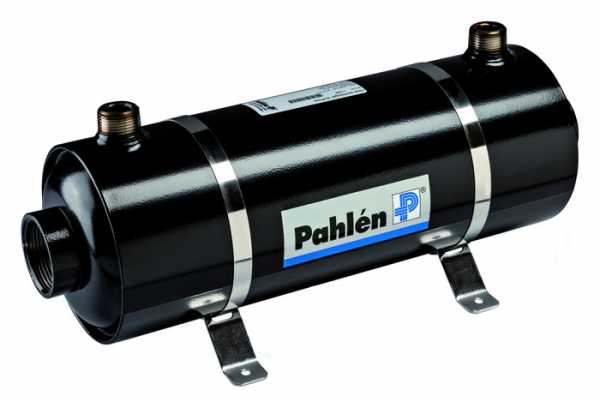

Водяной теплообменник

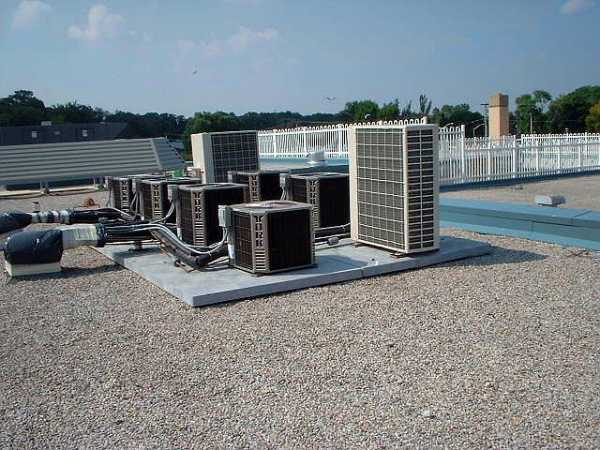

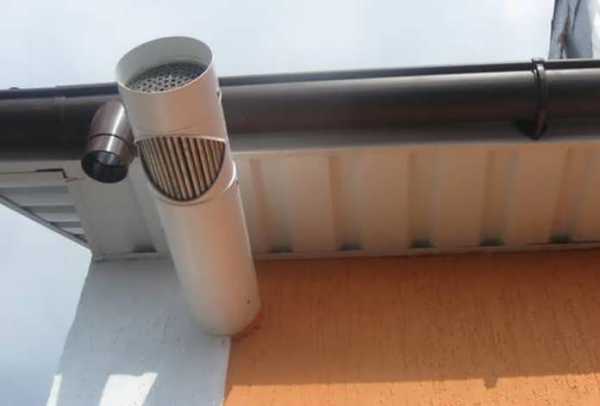

Рекуператоры для крыши

Используются в основном для хозяйственных помещений – ангаров, гаражей. Просты в монтаже и очень эффективны, но имеют высокую стоимость.

Принцип работы крышного воздухообменника

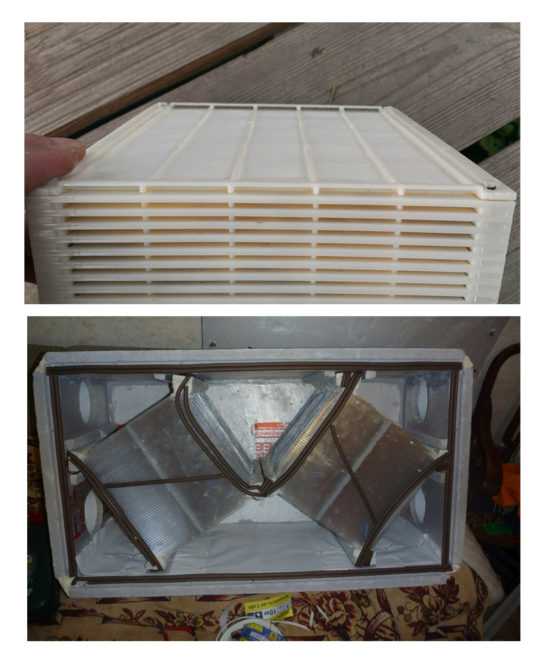

Как сделать своими руками рекуператор воздуха для дома

Для собственноручного изготовления воздушного теплообменника потребуются:

• Оцинкованное железо, 2 листа.
• Фанерный кроб для корпуса рекуператора.
• Пробковый материал толщиной 20 мм для прокладки между листами.
• Силиконовый герметик.
• Датчик давления.
• Пластиковые фланцы.
• Электролобзик и метизы.
• Металлический уголок.

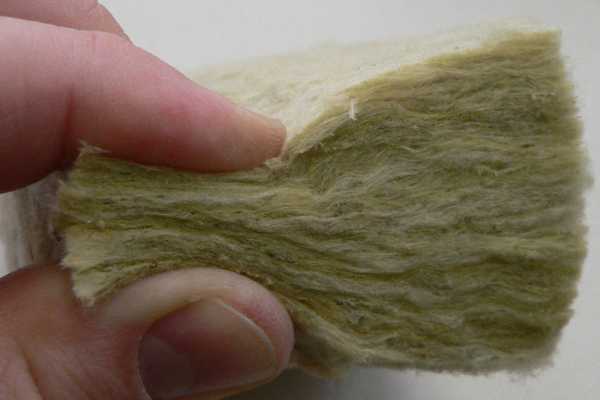

• Теплоизолятор (минвата).

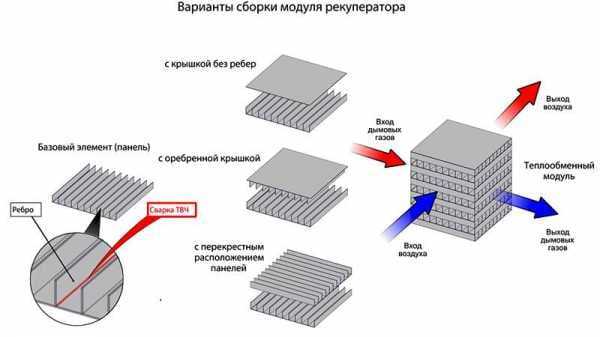

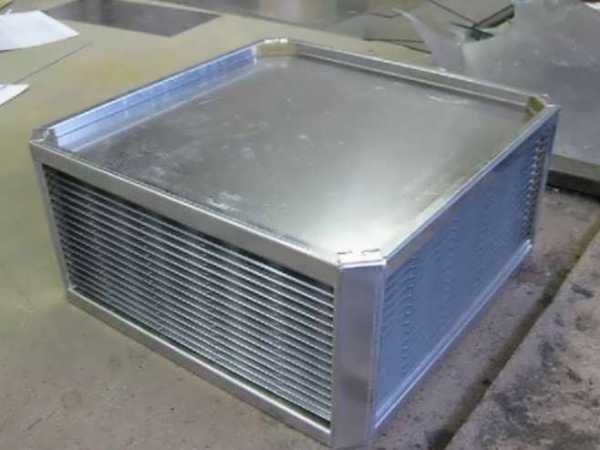

Схема воздухообменника

• Оцинковку режут на квадратные куски с краями в 30 и 20 сантиметров. Для изготовления рекуператора для частного дома придётся вырезать 70 пластин. Металл режут электролобзиком, стараясь, чтобы края были совершенно ровными.
• К одной стороне каждой пластины, за исключением последней, приклеивается пробковое покрытие. Можно использовать пробку с готовым клейким слоем.
• Все пластины собираются в единую систему, при этом каждая из них укладывается под прямым углом с предыдущей. Завершает укладку пластина без пробкового покрытия.
• Полученную конструкцию закрепляют при помощи металлического уголка.

Обратите внимание! Все видимые щели конструкции заполняются силиконовым герметиком.

• Для закрепления фланцев на стенках кассет потребуется установить крепежи. В нижней части оставляется дренажное отверстие для удаления конденсата через трубку.
• На поверхности стенок устанавливаются направляющие их металлического уголка. При необходимости кассету можно будет вынуть из корпуса и почистить.
• Внутри корпуса крепится минвата толщиной в 4 сантиметра. На места прохождения тёплого воздуха закрепляется датчик давления. Он поможет своевременно бороться с обледенением.

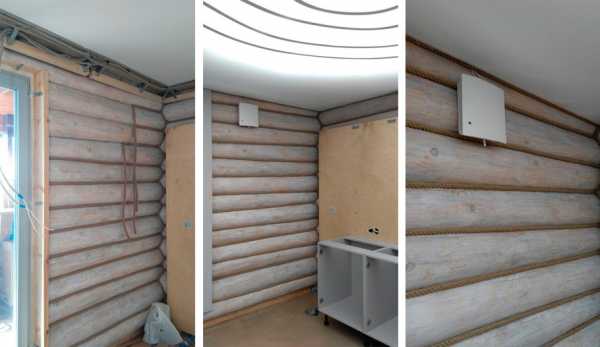

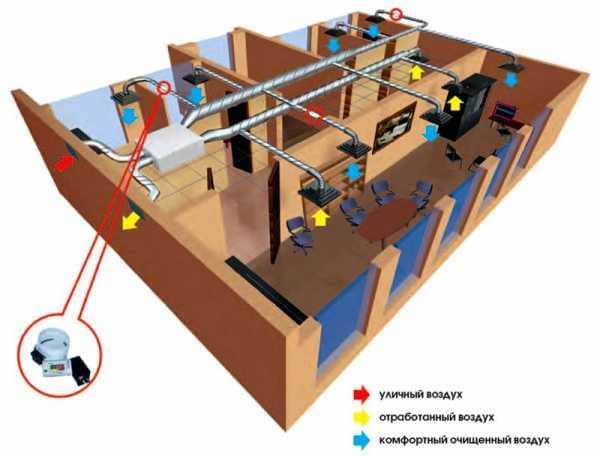

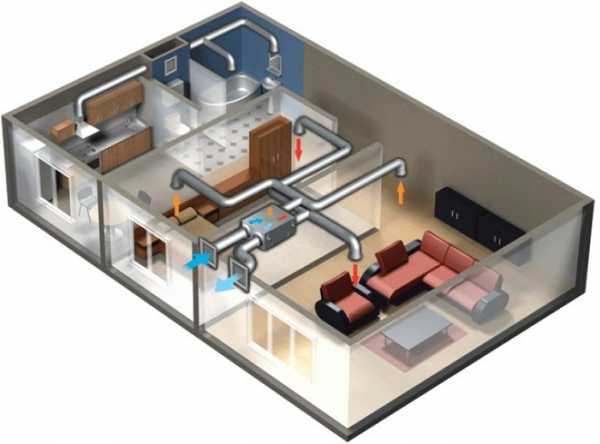

Основной принцип организации вентиляции

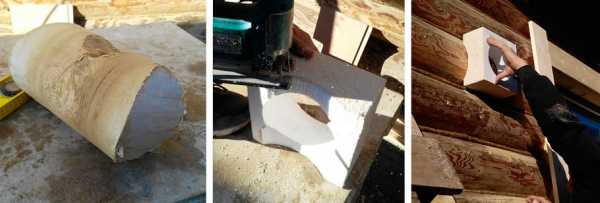

• Остаётся только установить готовое устройство в вентиляционный рукав. По такому же принципу можно изготовить рекуператор для квартиры.

Поэтапный процесс изготовления устройства (видео)



Эффективность работы такого самостоятельно изготовленного прибора примерно 65 процентов. Этого вполне достаточно, чтобы создать комфортную среду в доме.

Сколько стоит прибор?

На сегодняшний день отечественные производители рекуператоров используют импортные комплектующие, поэтому такие теплообменники стоят недешево. Среди изготовителей, славящихся безупречной репутацией, стоит назвать Теплотекс, собирающий рекуператоры из датского сырья, Машимпекс, работающий на немецких комплектующих, и Данфосс, собирающий изделия из финских пластин.

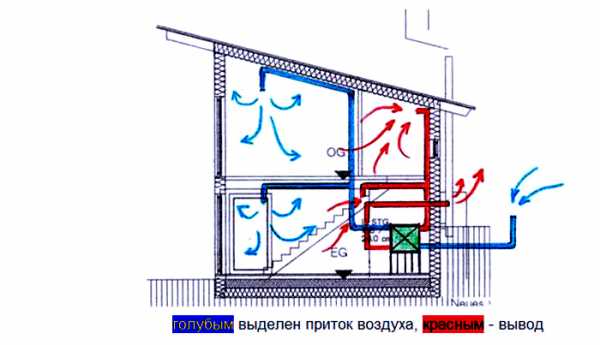

Схема работы воздухообменника летом

Несколько советов при покупке устройства

Прежде чем сделать выбор в пользу той или иной модели, следует помнить:

• Рекуператоры издают рабочий шум. Некоторые производители предлагают бесшумные приборы.

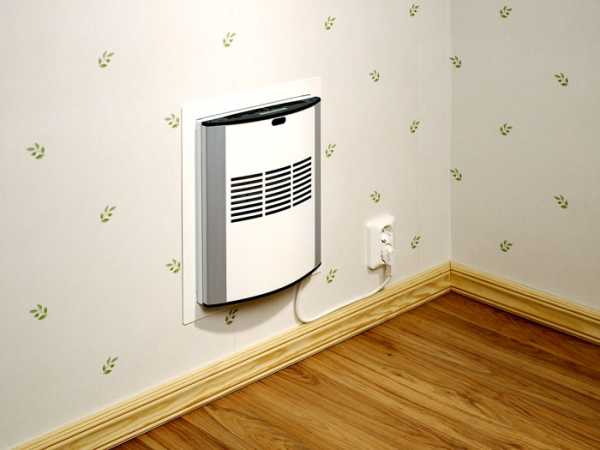

Небольшое устройство впишется в любой интерьер

• Потребляемая мощность вентиляции с рекуперацией тепла имеет значение, так как устройство работает круглосуточно.
• Некоторые устройства нуждаются в расходных материалах – фильтрах.
• На приборе в обязательном порядке должна быть указана производительность.

Некоторые умельцы для дополнительной очистки воздуха оснащают готовые приборы специальными фильтрами из пластика или волокнистых материалов. Но стоит помнить, что за этими фильтрами нужно внимательно следить и своевременно менять на новые.

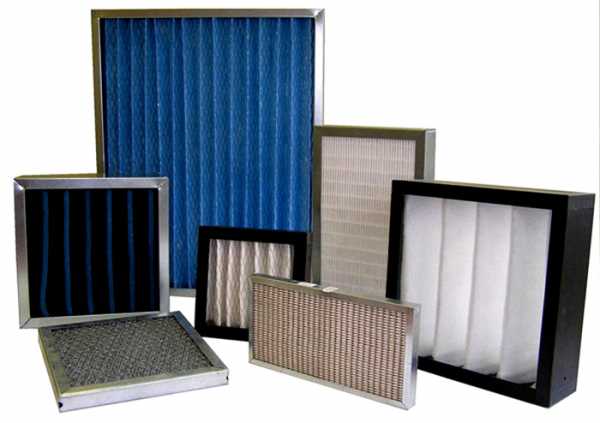

Фильтры для воздухообменников

Полезная информация! Чтобы не образовалось наледи в устройстве, время от времени нужно отключать вентилятор. Пластины оттают от тепла выходящего воздуха.

Выводы

Ещё недавно рекуперационные системы устанавливались только на промышленных предприятиях. Сейчас они становятся необходимы и для домашнего пользования.

Качественный воздухообмен особенно важен для домов, построенных по каркасной технологии

Важно качественно вентилировать дом, чтобы избежать появления плесени и аллергических реакций и при этом сохранять комфортную температуру. Именно поэтому рекуператор так важен для частного дома.

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Загрузка…

aquatic-home.ru

Что такое рекуператор воздуха для частного дома

Что такое рекуператор воздуха для частного дома

В жилых домах с повышенными теплоизоляционными свойствами оптимальной стала установка рекуператора – специального теплообменника поверхностного типа, в котором обмен энергией между потоками воздуха происходит непрерывно через разделяющую их стенку. Это энергосберегающая технология. Для чего нужен рекуператор? В нем, не смешиваясь, встречаются два воздушных потока – вытяжной и приточный. Из-за разницы температур эти воздушные потоки обмениваются тепловой энергией, то есть теплый воздух нагревается, а холодный охлаждается без дополнительных энергопотерь.

Как функционирует типовая установка:

• повышение температуры наружного воздуха происходит за счет теплообмена с потоком вытяжного воздуха;
• на входе размещается фильтр, который препятствует проникновению внешних загрязнений;
• вентиляторы регулируются скорость воздушного потока и количество его циклов;
• при необходимости подогрев потока воздуха можно осуществить калорифером.

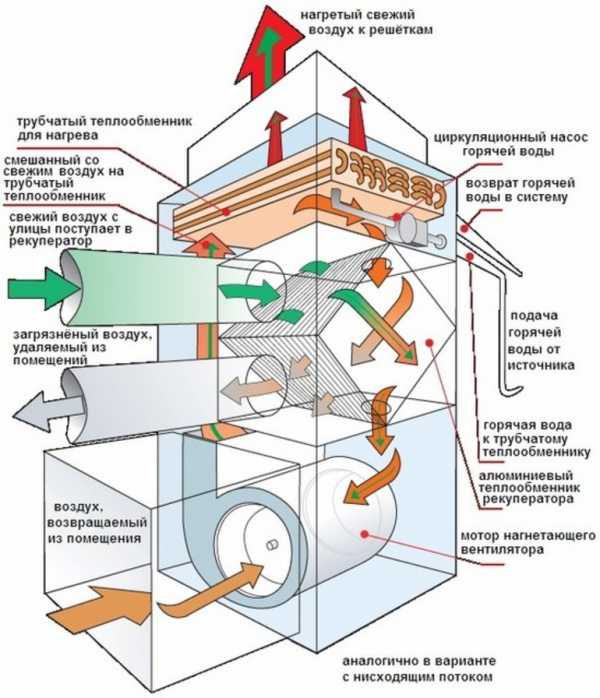

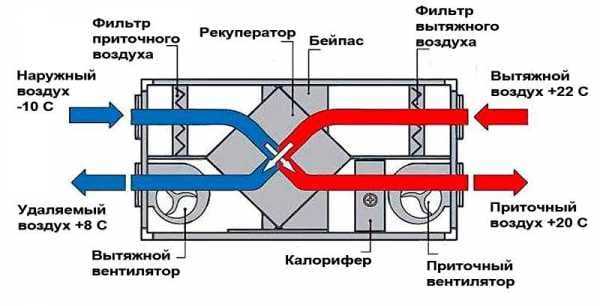

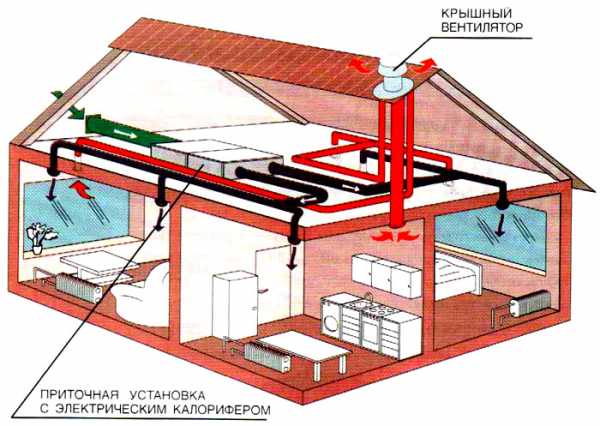

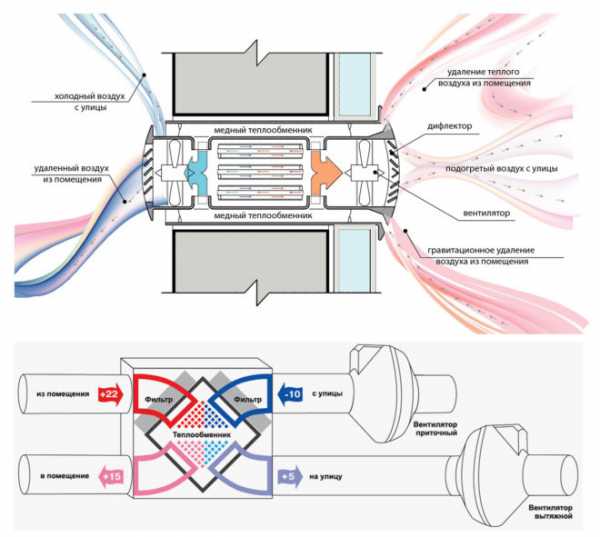

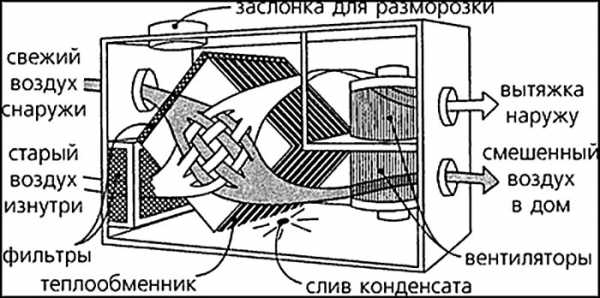

Схема стандартного оборудования

Важно! Установка рекуператора в доме решит проблему сквозняков! Кроме того, при охлаждении из теплого воздуха удаляется влага, она оседает в виде конденсата на стенках устройства. Все это способствует поддержанию температуры и влажности внутреннего воздуха на требуемом уровне.

Рекуперация воздуха в частном доме должна осуществляться с учетом соблюдения безопасных для здоровья параметров СанПиНа. Согласно этим правилам, для помещения, в котором постоянно находятся люди, норма свежего воздуха должна составлять не менее 60 м³ в час.

Расчет производится по следующей формуле:
ПР = КПВ × 0,355 × (Тк-Тн)

• ПР – производительность рекуператора, измерение идет в м³/сек.
• КПВ – санитарная норма (60 м³), умноженная на количество человек.
• 0,355 – стандартный поправочный коэффициент.
• Тк – температура комнаты, которую требуется получить.
• Тн – температура наружного воздуха.

Чтобы рассчитать коэффициент полезного действия прибора, необходимо замерить температуру уличного воздуха (Ту), вытяжного воздуха из помещения (Твп), приточного (нагретого) воздуха в помещение (Тнв) и воспользоваться формулой:

КПД = (Тнв — Ту)/(Твп — Ту)

Рекуператор для частного дома: выбор и применение

Рассчитывая требуемую производительность и КПД, стоит учитывать максимальные и минимальные значения температур в месте установки прибора. При выборе рекуператора важно заострить внимание на следующих параметрах:

• устранение конденсата, который образуется при охлаждении воздуха, должно происходить без особых усилий;
• перемещение воздуха посредством вентиляторов требует дополнительных энергозатрат;
• электропроводка должна соответствовать пропускной способности прибора;
• размер рекуператора и особенности его крепления также имеют значение.

Что необходимо учитывать в работе различных моделей оборудования

Каждая система рекуперации воздуха для частного дома обладает своими сильными сторонами и сферами применения.

Система вентиляции в частном доме с рекуперацией предполагает не только поддержание показателей температуры и влажности, но и устранение неблагоприятных запахов. На рынке представлен разнообразный выбор моделей, отличающихся своими функциональными характеристиками и способами установки.

Например, вытяжка, установленная в вентиляцию, позволяет вывести копоть, запах и жир. При этом в помещение поступает чистый воздух, а жирная пыль не оседает на мебели. Такие условия благотворно сказываются на самочувствии, облегчают уборку помещения.

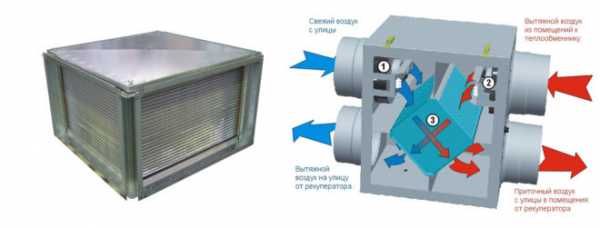

Пластинчатый теплообменник

Конструкция теплообменника такова, что за счет разделения металлическими пластинками потоки воздуха не смешиваются. Это простое инженерное решение обеспечивает более эффективный теплообмен. Для создания подобного оборудования не требуется больших вложений. Благодаря отсутствию подвижных частей, такой прибор прослужит сравнительно долго. В настоящее время КПД таких устройств доходит до 60-65%.

Элементы изготовлены из алюминиевых сплавов. Они не подвержены коррозийным изменениям и обладают высокими показателями теплопередачи.

Роторная система

В таком оборудовании смешивается незначительная часть воздушных потоков, так как изолятором потоков воздуха является щетка с мелкой щетиной. Роторная система занимает большую площадь, чем пластинчатая, но также обладает высоким КПД (до 86% в лучших моделях). Вращающийся ротор и ремень, который его крутит, снижают общую надежность прибора и повышают энергозатраты на рекуперацию.

Жидкостный рекуператор в офисном помещении

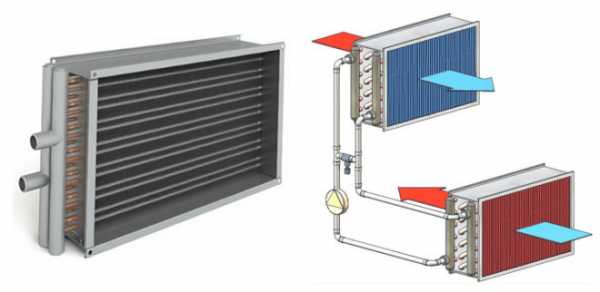

Схема жидкостной рекуперации в офисном помещении

Это дорогостоящие модели, при этом КПД у них не выше, чем у аналогичного оборудования. Основным положительным отличием является возможность размещения отдельных блоков на большом расстоянии друг от друга. Поэтому жидкостные рекуператоры применяются в основном в коммерческих зданиях большой площади. В частных жилых помещениях обычно используют пластинчатый или роторный рекуператор воздуха для дома.

Бризер

Система рекуперации воздуха для частного дома и бризер отличаются в своих назначениях. Прямое назначение бризера — нагревать воздух. В нем не происходит процесс теплообмена, поэтому для повышения температуры воздуха потребуется много электроэнергии.

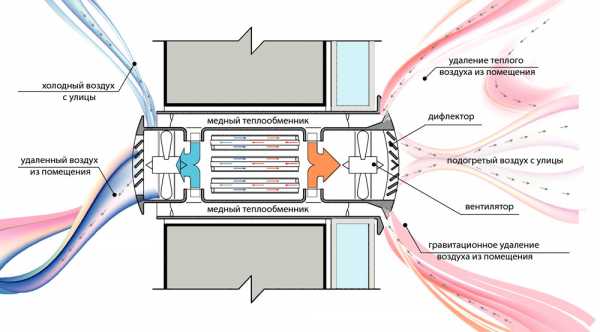

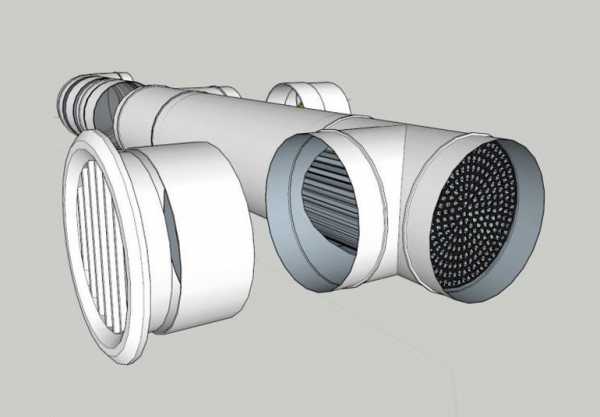

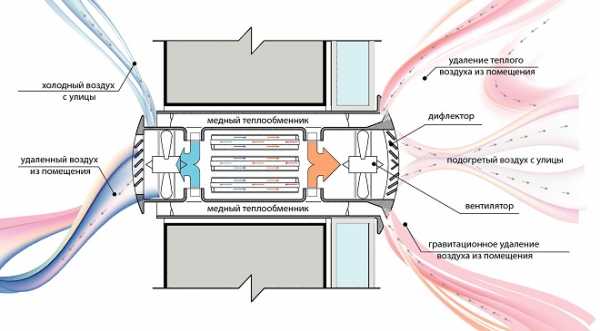

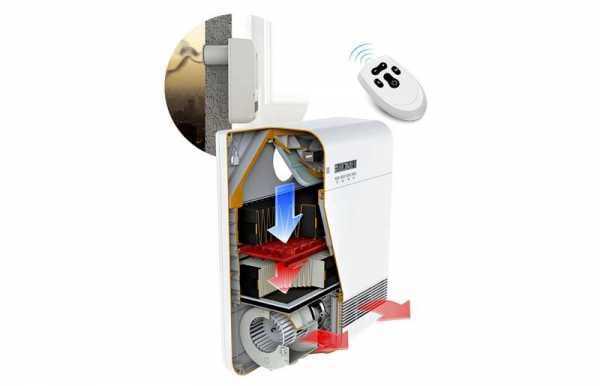

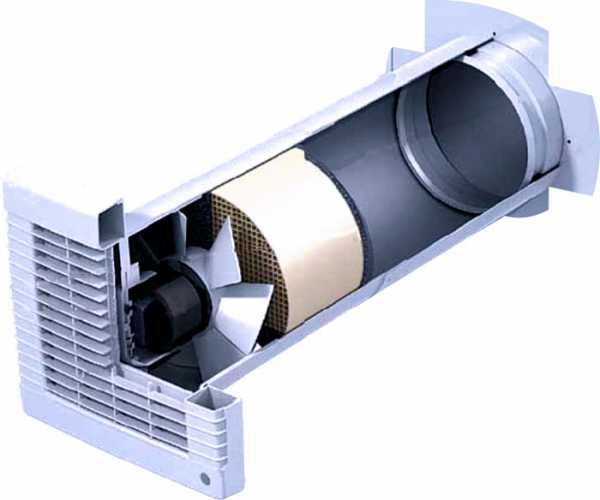

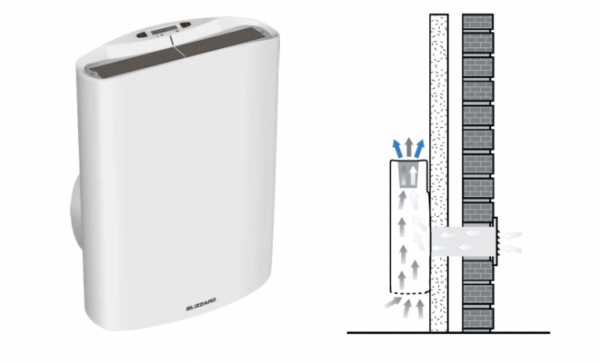

Компактная модель рекуператора

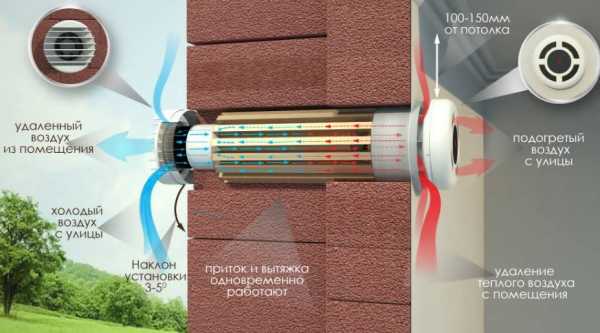

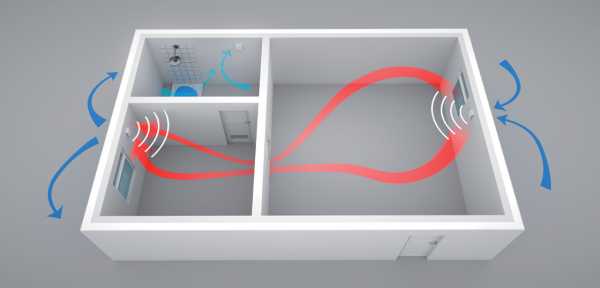

Эта модель – локальная вентиляция с рекуператором в частном доме. Об ее использовании стоит задуматься. Компактные модели можно установить в стенах разных комнат. Они функционируют обособленно, поэтому не требуют подключения к централизованной установке, осуществляющей настройку и контроль работы всех устройств.

В таких моделях за счет встроенных вентиляторов происходит синхронное перемещение двух воздушных потоков. Продуктивность работы изменяется при помощи пульта дистанционного управления. В ночные часы устройство может быть переведено в режим тихой работы.

Чтобы не происходило обмерзание, предусмотрены специальные каналы, рядом с которыми проходит часть теплого воздуха. Но эффективность этой защиты сохраняется только до -15ºС. Активизация режима вытяжки способствует устранению изморози и льда с поверхности теплообменника. Также этот режим справится с очищением воздуха в комнате от удушливого дыма и других загрязнений.

От проникновения мусора с улицы защищает встроенный фильтр. Размер ячеек фильтра подобран таким образом, что не создает особых препятствий для воздушных потоков, но защищает от проникновения насекомых и пуха растений. Для осуществления технического обслуживания с внутренней стороны рекуператора прикреплена съемная крышка.

Обзор различных моделей рекуператоров

В таблице приведены характеристики моделей рекуператоров.

j.etagi.com

принцип работы, преимущества, недостатки и технология изготовления своими руками

Чистый и свежий воздух в помещении является залогом хорошего самочувствия, здоровья и крепкого сна. Чтобы обеспечить поступление свежего воздуха необязательно проветривать частный дом или квартиру привычным способом. Для этого есть специальные устройства, которые работают 24 часа в сутки, и обеспечивают непрерывное вентилирование помещения — рекуператоры

Принцип работы

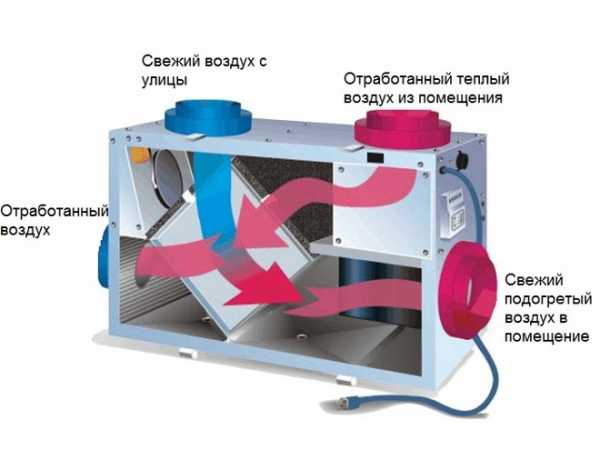

Принцип работы устройства для рекуперации воздуха

Рекуператор — это техническое устройство, в котором происходит теплообмен между потоками воздуха, выходящими и входящими в помещение по системе приточной, принудительно или вытяжной вентиляции. При этом потоки воздуха не смешиваются.

В зимнее время тёплый поток воздуха, выходящий из помещения, при прохождении через конструкцию рекуператора нагревает рабочие элементы. Холодный поток воздуха, входящий в систему вентиляции, проходя через рекуператор, нагревается за счёт теплообмена с рабочими элементами.

Когда температура снаружи помещения выше, чем в помещении, то происходит обратный процесс. Тёплый воздушный поток охлаждается в рекуператоре благодаря рабочим элементам, через которые прошёл прохладный отработанный воздух.

При сравнении с обычной системой вентилирования наличие рекуператора позволяет сохранить до 2/3 тепловой энергии. Это уменьшает потребление энергии на 30–40%, что позволяет снизить расходы на оплату центрального отопления, обогревательного оборудования и системы кондиционирования.

Типы конструкций

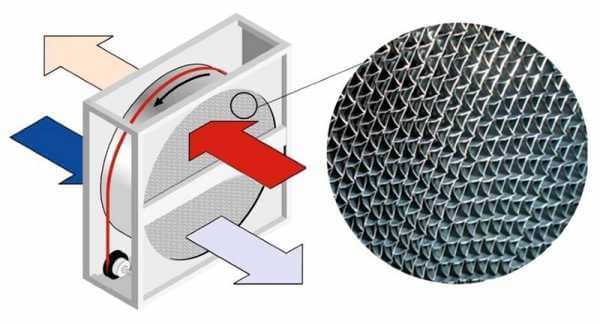

Роторный рекуператор и схема его работы

Конструктивно рекуператор представляет собой прямоугольный, квадратный или круглый блок, с обеих сторон которого располагаются отверстия для ввода приточного и вытяжного вентиляционного канала.

В зависимости от конструкции блока и его составных элементов рекуператор подразделяется на следующие типы:

• Роторный — устройство с вращающимся ротором в корпусе из нержавеющей или оцинкованной стали. Вращение ротора вокруг горизонтальной оси происходит за счёт подачи электропитания. Рабочими элементами являются алюминиевые гофрированные ленты, намотанные на специальный вал. В процессе вращения пластины соприкасаются с тёплым и холодным потоком воздушной массы. КПД роторного рекуператора — до 85%. Одни из главных недостатков устройства — это большой размер и наличие движущихся элементов, которые изнашиваются и требуют периодической замены.

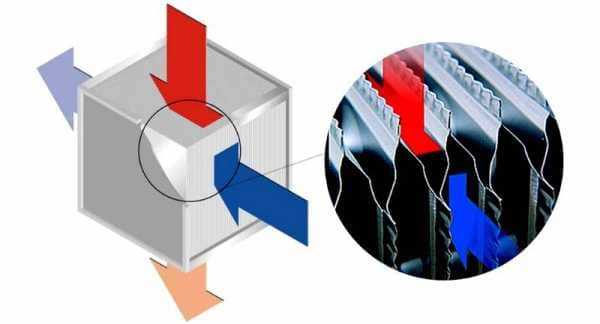

  Устройство дял рекуперации воздуха с рабочими элементами в виде пластин

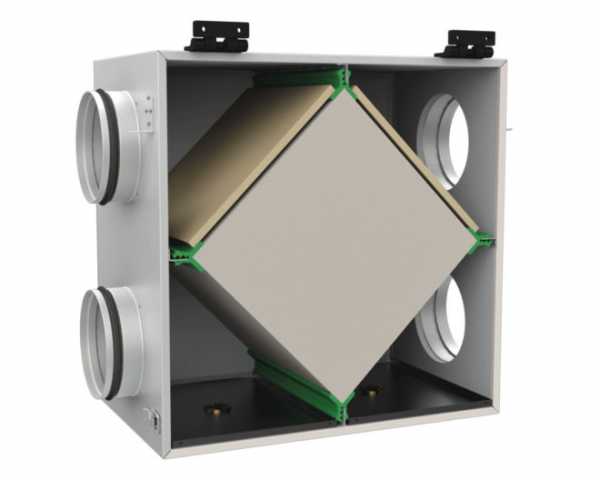

• Пластинчатый — наиболее популярный тип рекуператоров. Состоит из тонких панелей, соединённых и аккуратно уложенных друг на друга с небольшим вентиляционным зазором. Металлические панели нагреваются за счёт тёплого воздуха, который проходит сквозь устройство. Панели путём теплообмена передают накопленную энергию холодному потоку. КПД устройства — 40–65%. Отличаются высокой надёжностью и возможностью работы без затрат электроэнергии.

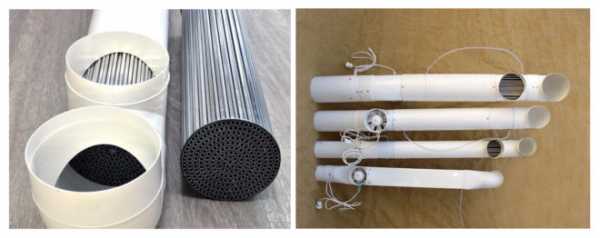

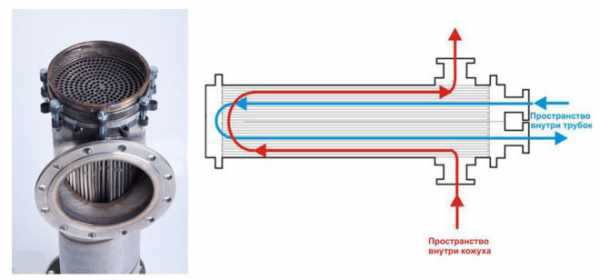

  Рекуператор с конструкцией из стальных трубок

• Трубчатый — устройство, состоящее из металлических трубок диаметром до 10 мм, скомпонованное в цилиндрический воздуховод. По принципу работы аналогично пластинчатому рекуператору. Нагретый отработанный воздух проходит по трубкам, отдавая часть тепловой энергии, а холодный воздух, перемещаясь в пространстве между трубками, забирает часть тепла. За счёт простой конструкции рекуператор имеет высокую надёжность и занимает мало места.

  Рециркуляционный водяной рекуператор для вентиляции в общественных местах

• Рециркуляционный водяной — устройство с промежуточным теплообменником в виде жидкости. Обычно, используется дистиллированная вода или антифриз. В отличие от остальных типов циркуляционный рекуператор имеет более сложную конструкцию. Жидкость циркулирует по каналам между вытяжным и приточным каналом за счёт нагнетающего насоса. КПД рекуператора — до 65%.

В общественных помещениях большой площади применяются крышные рекуператоры воздушного потока, которые устанавливаются в существующую систему вентиляции. КПД крышного рекуператора не превышает 65–68%, но из-за малых габаритов и высокой надёжности устройство идеально для использования в загромождённых помещениях. Для работы в условиях жилого дома и квартиры не подходит.

Видео: что такое рекуперация воздуха

Как выбрать для частного жилья

Пластинчатый рекуператор идеально подходит для использования в частных и загородных домах

КПД устройства напрямую влияет на объем сохраняемой тепловой энергии, срок службы и надёжность рекуператора. Конструкции с ротором наиболее эффективны, но в их работе участвует множество движущихся элементов и требуется электроэнергия. Пластинчатые и трубчатые рекуператоры имеют меньший КПД, но они бесшумны и для их функционирования не требуется электропитание.

Выбор рекуператора для частного жилья в первую очередь должен основываться на требованиях владельца и учитывать, какая система вентиляции присутствует в доме. Для жилого дома оптимально устройство приточно-вытяжной вентиляции с роторным рекуператором.

Эта система будет обладать достаточной мощностью, способной не только осуществлять теплообмен между воздушными потоками, но и регулировать уровень влажность подаваемого воздуха, за счёт регуляции оборотов устройства.

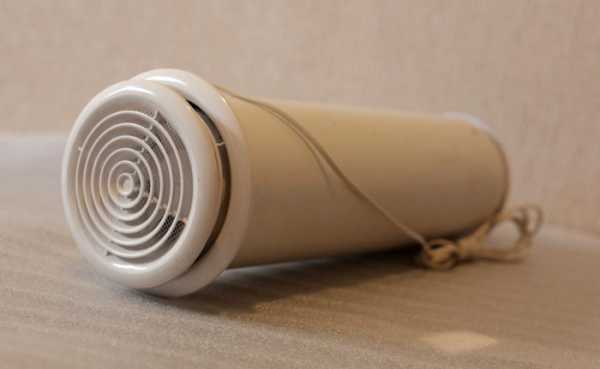

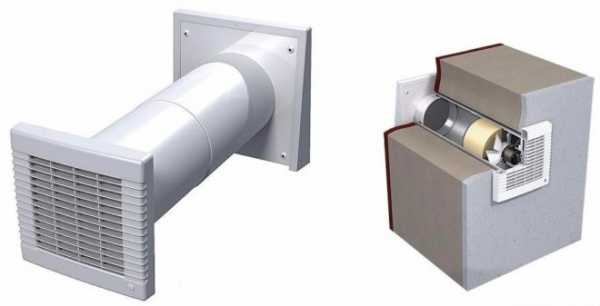

Проветриватель с рекуперацией для квартиры

Если площадь дома небольшая, то вместо роторного рекуператора можно установить устройство с металлическими пластинами. Это сделает систему не только более надёжной, но и позволит сохранить автономность приточной вентиляции.

Для типовых квартир одно из важнейших требований при выборе рекуператора — это его габариты. В большинстве квартир система вентиляции представлена только общедомовой вытяжкой, а поступление свежего воздуха происходит за счёт обычного проветривания.

Для квартир оптимальным выбором будет установка приточно-вытяжных клапанов или установок с рекуперацией воздуха. Это компактные устройства, которые монтируются в стену. Управляющий блок снабжается дистанционным управлением, что позволяет выставить оптимальные параметры вентилирования и нагрева воздуха.

Расчёт мощности системы

Проветриватель для больших помещений повышенной мощности

Габариты и мощность рекуператора влияют на производительность устройства. Чем больше площадь вентилируемого помещения, тем более мощный рекуператор потребуется. Поэтому прежде чем приобретать устройство следует провести расчёт мощности рекуператора.

Для этого используется формула: Q = 0,335 x L x (T₁ – T₂), где:

• Q (Вт) – мощность устройства;
• L (м³/ч) – объём воздуха, необходимый для нормальной жизнедеятельности человека. Согласно норме для одного человека требуется 60 м³/ч;
• Т₁ (^оС) – температура воздуха после рекуперации;
• Т₂ (^оС)– температура воздуха до рекуперации.

Например, рассчитаем мощность рекуператора для квартиры, где проживает 3 человека. Температура воздуха, транспортируемого в помещения, должна равняется не менее 20 ^оС, а с улицы поступает воздух температурой -10 ^оС. Q = 0,335 x 180 x 32 = 1929,6 Вт.

При проведении расчёта следует брать минимально возможную температуру (в среднем за 5 лет), которая наблюдалась в регионе, где планируется установка рекуператора. Если устройство не планируется использовать как основной источник обогрева помещения, то показатели температуры подбираются индивидуально.

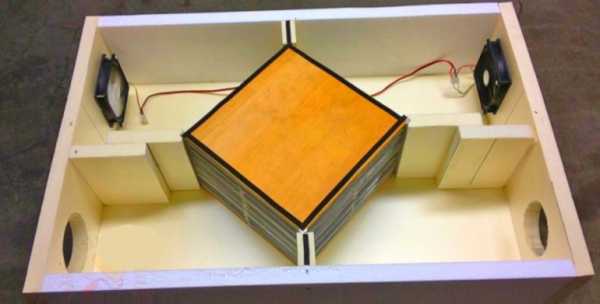

Изготовление пластинчатого рекуператора воздуха для дома своими руками

Изготовление пластинчатого рекуператора своими руками

Рекуператор воздуха — это дорогое оборудование, рассчитанное на длительный срок использования. Срок окупаемости может варьироваться от 3–8 лет, в зависимости от начальной стоимости агрегата. При возможности устройство для рекуперации воздуха можно изготовить самостоятельно. Для этого лучше всего подойдёт конструкция на основе металлических пластин.

Плюсы и минусы

К преимуществам пластинчатого рекуператора можно отнести:

• простая и надёжная конструкция, не требующая замены рабочих элементов в ходе эксплуатации;
• простая технология монтажа без применения специализированного инструмента;
• КПД до 80% в зависимости от параметров воздуха;
• минимальные затраты энергопотребления для работы приточного и вытяжного вентилятора;
• высокий срок службы за счёт отсутствия движущихся частей и износа деталей;
• возможность модернизации путём добавления большего количества пластин.
• при отсутствии электроэнергии воздух транспортируется по системе вентиляции за счёт естественной тяги.

Главным недостатком пластинчатого рекуператора является образование конденсата на рабочих элементах. При низкой температуре воздуха влага замерзает, что приводит к падению пропускной способности вентиляции. Для решения проблемы применяются специальные устройства, которые прогревают конструкцию рекуператора.

Необходимые материалы

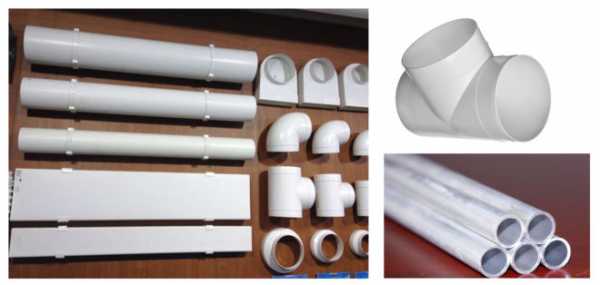

Материал для сборки пластинчатого теплообменника

Для изготовления пластинчатого рекуператора потребуется следующий материал:

• оцинкованный металл толщиной 0,7–1,5 мм, текстолит, полипропилен или поликарбонат общей площадью 7–8 м²;
• тонкие деревянные рейки, пробковая подложка или оргстекло толщиной 2–3 мм;
• нержавеющий металл, пластик, фанера или древесно-стружечная плита;
• пластиковый или металлический фланец для воздуховода в количестве 4 шт.;
• стальной уголок 20×20 мм;
• силиконовый герметик;
• оцинкованные саморезы.

Для равномерной циркуляции воздуха потребуется приобрести 2 вентилятора нужной мощности. В качестве фильтров можно использовать специальные бумажные изделия для вентиляции, которые требуют замены раз в 3–4 месяца.

Технология изготовления

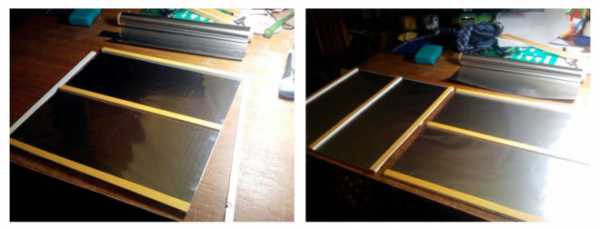

Проклейка изоляционной прокладки на металлическую пластинку

Перед изготовлением рекуператора потребуется подготовить электролобзик, ножовку по металлу, шуруповёрт, молоток, строительный нож, перчатки и защитные очки. Технология изготовления пластинчатого рекуператора состоит из следующего:

1. Листовой металл нарезается с помощью ножовки по металлу на пластины размером 20×30, 30×30 или 30×40 см. Размер пластин зависит от габаритов и расчётной мощности рекуператора. Желательно, чтобы общая площадь подготовленных пластин была не менее 3–4 м².
2. Из тонкой деревянной рейки или пробковой подложки нарезаются прокладки шириной 1–1,5 см. Длина равна длине пластины. Далее, из фанеры или ДСП выпиливается 2 полотна такого же размера, как и пластины.

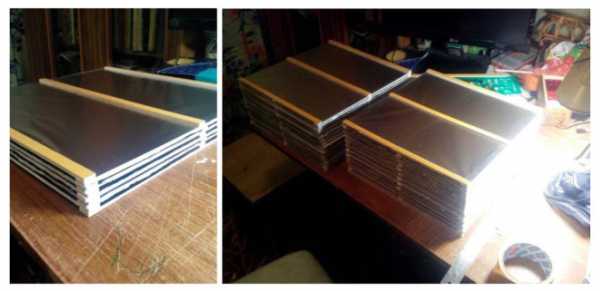

   Сборка пластин в единый теплообменник

3. На каждую металлическую пластину приклеивается три прокладки — одна по центру и две по противоположным сторонам. После приклейки все пластины собираются в стопку. Для этого каждая полоса промазывается универсальным клеем, после чего панели укладываются друг на друга.
4. При укладке каждая последующая панель поворачивается на 90^о. Полученная стопка панелей аккуратно прижимается грузом. Для этого сверху укладывается прокладка из дерева, на которую можно положить груз весом 5–7 кг.
5. Стальной уголок подгоняется по высоте стопки с панелями. Всего потребуется 4 заготовки, которые прикручиваются по углам стопки. Для крепления используются оцинкованные саморезы.

   Установка теплообменника в корпус из дерева или металла

6. Приступают к сборке корпуса из фанеры, ДСП, пластика или металла. Высота и длина корпуса будет равна диагонали пластинчатого элемента, а ширина — высоте стопки с пластинами. После раскройки выполняется сборка корпуса с помощью шуруповёрта и саморезом.
7. После сборки корпуса на его боковые стенки наносится разметка под монтаж фланцев. Диаметр отверстия должен быть равен сечению воздуховода. Для пропила используется электролобзик. В завершение в отверстия устанавливаются фланцы.

   Корпуса для пластинчатого теплообменника

8. Внутри корпуса монтируются направляющие под теплообменный короб. Направляющие можно изготовить из уголка. Для фиксации направляющей к коробу используются саморезы и силиконовый герметик. После производится сборка рекуператора. Теплообменный блок помещается в корпус.

Если в корпусе предусмотрено место, то на входе воздушных потоков закрепляются бумажные или тряпичные фильтры и вентиляторы. После сборки рекуператора можно переходить к монтажу в существующую систему вентиляции.

Как самостоятельно сделать трубчатый коаксиальный рекуператор

Трубчатый рекуператор из пластиковой трубы и алюминиевый трубок

По принципу работы трубчатый рекуператор аналогичен пластинчатому типу. Как и в предыдущем случае, при умении работать с электроинструментом системы можно собрать своими руками.

Преимущества и недостатки конструкции

К достоинствам устройства для рекуперации воздуха на основе трубок можно отнести:

• простая конструкция без использования движущихся деталей;
• простой монтаж и быстрое обслуживание в ходе эксплуатации;
• КПД рекуператора до 65–70% в зависимости от условий;
• небольшие размеры и низкий уровень шума.

К существенным недостаткам, как и у пластинчатого рекуператора, следует отнести риск обмерзания в зимний период. Вследствие чего нарушается естественный уровень тяги, и свежий воздух плохо поступает в помещение. Для предотвращения этого в системе должен быть установлен электрический или водяной калорифер.

Материалы для изготовления устройства

Материал для изготовления трубчатого рекуператора

Для сборки трубчатого рекуператора потребуется:

• алюминиевые или стальные полые трубки диаметром 3–5 мм;
• пластиковый канал для вентиляции;
• пластиковый соединитель для воздуховода;
• оцинкованный металл или пластик размером 50×50 см;
• силиконовый герметик.

Сечение воздуховода и соединителей выбирается индивидуально. Оптимально, если сечение будет равно диаметру воздуховода в системе вентиляции. При необходимости возможна установка вентиляторов на приток и отвод воздуха.

Процесс изготовления

Алюминиевые трубки и заготовки для изготолвения теплообменника

Для изготовления рекуператора потребуется электрическая дрель, ножовка по металлу, штангенциркуль, рулетка и карандаш. Последовательность действий при изготовлении трубчатого рекуператора следующая:

1. Производится подгонка пластикового канала по длине. При этом учитывается, что длина рабочих элементов будет на 15–20 см короче, чем длина самого корпуса. На конец трубы надевается пластиковый соединитель.
2. Измеряется внутреннее сечение пластикового канала при помощи штангенциркуля. Далее, из пластика или металла выпиливаются две заготовки с учётом измеренного сечения. В заготовке просверливаются отверстия сечением равным внешнему диаметру металлической трубки.
3. Согласно длине корпуса выполняется подрезка стальных трубок. Количество трубок равно количеству отверстий в заготовке. Для сборки потребуется надставить трубу между двух заготовок. Зазор между отверстием и трубкой заполняется герметиком или эпоксидным клеем.
4. После сборки трубчатого теплообменника конструкция помещается в пластиковый корпус. Стык между заготовкой и корпусом заделывается эпоксидным клеем. После высыхания конструкция готова к установке.

В качестве вентилятора лучше использовать изделия канального типа, которые одеваются на один из монтажных концов рекуператора. Для установки описанной выше конструкции достаточно использовать соединитель соответствующего сечения, герметик и обжимной хомут.

Видео: трубчатый рекуператор своими руками

Как узнать КПД системы рекуперации

Формула расчёта КПД рекуператора

При самостоятельном изготовлении рекуператора не всегда удаётся собрать устройство с максимальным показателем КПД. Тем более КПД рекуператора зависит от температуры и влажности воздуха снаружи помещения.

Для расчёта КПД рекуператора используется формула: H = (tр — tу) / (tд — tу), где:

• t_р – температура воздуха после рекуперации;
• t_у – температура воздуха до рекуперации;
• t_д – температура отработанного воздуха, выходящего из помещения.

Итоговое значение следует умножить на 100%. Например, рассчитаем КПД устройства для конкретных условия. Температура воздуха снаружи — 5 ^оС, после рекуперации — 17 ^оС, в помещении — 24 ^оС. КПД = (17 – 5) / (24 – 5) = 0,63 * 100% = 63%.

Установка и подключение системы рекуперации

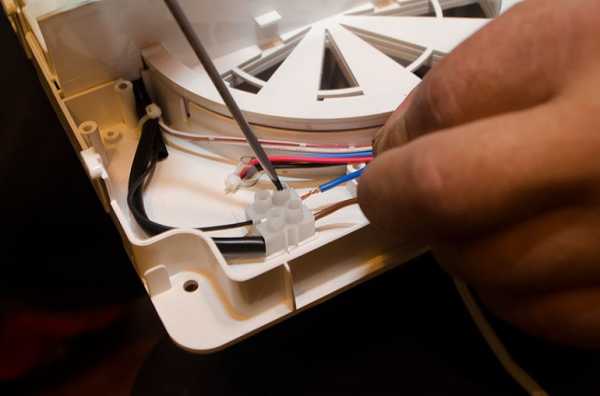

Для подсоединения рекуператора используется обжимной хомут, герметик и алюминиевая клейкая лента

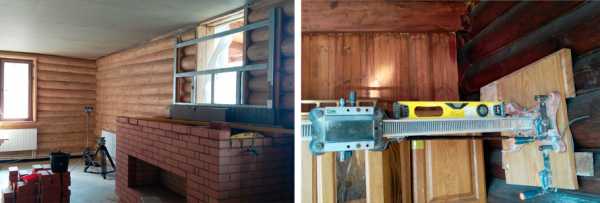

Процесс установки рекуператора зависит от типа устройства. В большинстве случаев устройство монтируется по аналогии с другими составными элементами в системе. К примеру, чтобы установить пластинчатый рекуператор, технология изготовления которого была описана выше, потребуется:

1. С помощью напарника конструкция поднимается под потолок. Выполняется разметка под отверстия для крепления стальных шпилек. Далее, просверливаются отверстия, забиваются пластиковые пробки и вкручиваются стальные шпильки нужной длины.
2. Рекуператор снова поднимается под потолок и фиксируется на нужной высоте. Для этого между шпильками монтируется стальная пластина, которая будет удерживать рекуператор на весу.
3. Для подсоединения устройства к системе воздуховодов потребуется обработать часть соединяемого фланца и обжимного хомута растворителем. После этого внутренняя часть хомута промазывается герметиком и фиксируется к фланцу. Аналогичным образом монтируют воздуховод к рекуператору. Места стыков проклеиваются алюминиевой клейкой лентой.

Видео: монтаж проветривателя с системой рекуперации

Отзывы

Современные производители предлагают богатый выбор устройств различной мощности для рекуперации воздуха в жилых помещениях. Если вы планируете приобретение такого оборудования, то рекомендуем ознакомиться с отзывами покупателей.

Видео: отзыв о рекуператоре «Экоклим»

https://

Рекуператор воздуха — это современное и практичное оборудование, которые должно устанавливаться в каждую систему приточно-вытяжной вентиляции. Помимо экономии электроэнергии, рекуператор выравнивает уровень влажности и фильтрует воздух, поступающий в помещение, что особенно важно в условиях современных городов.

kakpostroit.su

Рекуператор для частного дома: сберегаем до 90% тепла

Рекуператор — устройство, обеспечивающее улучшенный теплообмен между входящими и исходящими воздушными потоками. Так называется устройство, которое экономит энергию, затрачиваемую на обогрев дома, за счет частичного нагрева входящего воздушного потока вытяжным потоком воздуха. Рекуператор для частного дома помогает сэкономить на обогреве помещений с помощью законов природы.

Конструкция и принцип работы

Конструктивно подобное устройство представляет собой теплообменник, который монтируется в основной вентиляционной шахте. С одной стороны к нему подводится приточный воздуховод, по которому воздух попадает в помещение, а с другой — вытяжной, вытягивающий застоявшийся воздух из дома.

Теплообменник в большинстве случаев представляет собой наборную конструкцию из тонких металлических ламелей, способных нагреваться и отдавать тепло холодному потоку.

Похожий принцип используется в системах кондиционирования и охлаждения, только в них наоборот — ламели охлаждаются и отдают холод. Кстати, благодаря этому рекуператор способен работать в инверсном режиме — летом охлаждает поступающий извне горячий воздух с помощью выброса наружу кондиционированного воздуха помещения. За счет этого снижаются экономические затраты на необходимость держать сплит-систему постоянно включенной.

Как рассчитать необходимую производительность?

При расчете необходимой производительности системы важно учесть требования действующих санитарных норм. При постоянном нахождении в жилом помещении людей на каждого человека должно приходится не менее 30 м³ свежего воздуха в час. Для нежилых комнат данная цифра может быть уменьшена в три раза. При этом СНиП допускает норму в 3 м³/час на каждый м² жилого помещения. Отталкиваясь от данных норм, можно произвести расчет производительности по следующей формуле:

Pр = КПВ * 0,355 * (Тк-Тн), где

Pр – производительность установки, м³/час.
КПВ – Необходимый объем свежего воздуха, = 30 м³/час * количество человек или = 3 м³/час * м² площадь жилых помещений.
0,355 – стандартный поправочный коэффициент.
Тк – требуемая температура в комнате.
Тн – температура внешнего воздуха.



Как и где можно применять такую систему?

Рекуперация воздуха с целью удешевить отопление больших цехов уже давно применяется в промышленности. С развитием технологии стало возможным применять рекуператор воздуха для дома. Но встраивать его в имеющуюся вентиляционную систему очень сложно и поэтому дорого. Оптимальным вариантом является тот, когда рекуператор заранее планируется встроить в вентиляцию на стадии разработки проекта дома.

Применение и принцип работы

Дело в том, что обычно рекуперационные системы содержат один или несколько вентиляторов — как минимум вытяжной. Для их работы необходим постоянный воздушный обмен. Воздух в доме не должен застаиваться. Нет вытяжного потока — соответственно нет и приточного, нечего нагревать.

Разновидности систем

Существуют такие разновидности рекуператоров:

• пластинчатый;
• роторный;
• крышный;
• водяной.

Самый простой из них – пластинчатый. Представляет собой короб с ламелями из очень тонкого металла или фольги. Оптимальное расстояние меж ламелями — 3 мм. Используется металл с высокой теплоемкостью и теплоотдачей, обычно — медь или алюминий. Это наиболее подходящий тип рекуператора для частного дома благодаря своей низкой себестоимости и оптимальному соотношению цена/качество. Он способен экономить до 60-70% всей энергии, затрачиваемой на отопление помещения.

Пластинчатый вариант

У разных производителей конструкции отличаются друг от друга. Стоит выбирать рекуператоры, в которых не одна, а несколько кассет с ламелями, а также предусмотрен дренажный отвод для слива конденсата.

Монтируется пластинчатый рекуператор в системах принудительной вентиляции, в состав комплекта входят приточный и вытяжной вентиляторы и блок контролирующей автоматики, включающей и выключающей систему по мере необходимости. Основной недостаток — образование наледи при внешней температуре ниже -20 градусов.

Роторный рекуператор — это более сложная система, базирующаяся на вращающемся (роторном) теплообменнике. Система монтируется в исходящем потоке воздуха, при этом через роторный теплообменник проходит входящий поток. Одна из самых распространенных конструкций состоит из двух трубопроводов, по одному осуществляется приток, по другому — вытяжка воздуха. При этом движущийся теплообменник проходит как в том, так и в другом трубопроводе. Нагреваясь от вытяжного потока, он отдает свое тепло приточному.

Роторный вариант

Конструктивно роторный теплообменник выполнен из гофрированной стали с большой площадью поверхности.

К его преимуществам относится в первую очередь высокий КПД — до 85% против 60-70% у пластинчатого. В таких системах не образуется наледь, поэтому нет необходимости в дренаже.

Недостатки роторных рекуператоров — сложность конструкции, большое количество подвижных деталей, а также сравнительно высокий расход электроэнергии. Ротор должен вращаться непрерывно, в отличие от вентиляторов пластинчатых систем, которые автоматика подключает по мере необходимости. Поэтому роторные системы в основном применяются в промышленности.

Крышный и водяной рекуператоры

Эти системы еще более редки, т.к. изготавливаются для специальных условий. Крышные рекуператоры, как следует из названия, устанавливаются на крышах зданий, в основном крупных магазинов и супермаркетов, промышленных объектов и так далее. Сама особенность их конструкции предполагает большой объем внутреннего пространства. По основному принципу действия он может быть пластинчатым, роторным или комбинированным (особой инженерной разработкой).

Крышные рекуператоры

Использовать крышный рекуператор для дома может быть целесообразно в том случае, если необходимо сэкономить внутренний объем помещения. Дело в том, что крышные модели рекуперационного оборудования, как правило, отличаются большими габаритами и повышенной мощностью, так как предназначены изначально для обслуживания больших помещений.

Водяной рециркуляционный рекуператор по своему КПД близок к пластинчатому, но сложнее в монтаже. Отличается он тем, что в качестве теплообменника в нем применяется дистиллированная вода или другой антифриз. Основное достоинство таких систем – то, что притяжной и вытяжной воздухопроводы в них могут быть разнесены на большое расстояние, соединяясь лишь теплоизолированным трубопроводом.

Основные достоинства применения рекуператоров

Помимо основной своей функции – экономии энергии за счет обмена теплом с наружным воздухом – рекуператор в доме обеспечивает постоянное проветривание помещений при отсутствии сквозняков. Движение воздушных масс, с одной стороны, почти неощутимо физически, с другой – постоянно. Поэтому в вашем доме всегда будет свежий воздух, и вам не придется для этого открывать форточку зимой, вымораживая жилище.

Кроме того, рекуператор обеспечивает очистку помещения от витающей в воздухе пыли, удаляет неприятные запахи и поддерживает оптимальный уровень влажности в доме. Это устройство может работать круглогодично, при этом экономический эффект за счет осуществления теплообмена наиболее ярко наблюдается при большой разнице температур внутри и снаружи дома. Эффективный нагрев или, наоборот, охлаждение территории дома с помощью рекуператора возможны при перепаде уровня внешней и внутренней температуры порядка 20 градусов.

ventilyaciyadom.ru

бытовой вентиляционный нагреватель своими руками, воздушная установка для частного дома

Обязательным условием комфортного проживания в частном доме является наличие правильно подобранной системы вентиляции, которая качественно обновляет воздух в помещении. Такое оборудование поддерживает оптимальный микроклимат, регулирует влажность и не охлаждает помещение зимой. Используя специальный рекуператор воздуха, можно расширить функциональность системы вентиляции, сократить расходы домовладельца на обогрев и коммунальные платежи.

Содержание статьи

Особенности и принцип работы

Под рекуперацией принято понимать процесс теплообмена, когда идущий с улицы холодный воздух нагревается тёплым потоком, который удаляется из квартиры. Используемые установки отличаются простотой конструкции, они надежны, позволяя предупредить быстрое охлаждение помещения в зимнее время года. Работают рекуператоры на электричестве, при этом современное оборудование отличается экономичностью, а расход энергии будет в разы меньше, чем возможная экономия на обогреве помещения.



Принцип работы таких устройств чрезвычайно прост. Внутри рекуператора холодный и теплый поток встречаются, но не смешиваются. При этом происходит активная передача тепла холодному воздуху с улицы, который может нагреваться на 3−5 градусов. В каждом конкретном случае эффективность таких устройств и их функциональные возможности будут различаться, в зависимости от выбранной конструкции, типа техники, наличия или отсутствия дополнительных вентиляторов с теплонагревающими элементами.

Основные типы конструкций

Изначально устройства для рекуперации тепла в системах вентиляции представляли собой простейшую технику, выполненную в виде небольшого ящика с тонкой перегородкой. Сегодня появились многочисленные разновидности, которые отличаются своим принципом работы, наличием или отсутствием дополнительных нагревающих элементов, способом формирования воздушных потоков и рядом других характеристик.

Основные типы рекуператоров:

• Роторные.
• Пластинчатые.
• Канальные.
• Трубчатые.
• С отдельным теплоносителем.

Устройства с пластинчатым теплообменником используют перекрестный ток потоков, которые, не смешиваясь, эффективно передают тепло, нагревая тем самым помещение. КПД у таких установок в зависимости от их размера может составлять 60−80%. Они отличаются минимальными потерями давления, удобны в подключении и использовании, имеют компактную конструкцию, что позволяет располагать его внутри стен дома.

Комбинированные рекуператоры могут иметь два пластинчатых теплообменника, где формируется перекрестный поток воздуха. К преимуществам оборудования этого типа относится высокий коэффициент полезного действия, удобство подключения и простота обслуживания. Единственный недостаток таких установок — это существенная потеря давления, что вынуждает использовать дополнительные вентиляторы и нагнетатели для воздушного потока.

Пластинчатые промышленные теплообменники рекуператоров противоточного типа отличаются простотой конструкции, они обеспечивают КПД на уровне 90%, позволяя предупредить охлаждение помещения и эффективно нагревая поступающий в дом воздух с улицы. К недостаткам оборудования противоточного пластинчатого типа относят сложную конструкцию, высокую стоимость, а также увеличенные габариты.

Противоточные трубчатые бытовые теплообменники обеспечивают максимально возможную эффективность, имеют КПД на уровне 95%. Используя такой рекуператор в системе вентиляции, необходимо дополнительно подключать нагнетатели воздуха, так как потери давления могут составить 40−50%. Также недостатком установок этого типа являются их увеличенные габариты и высокая стоимость оборудования.

Рекуперативные теплообменники роторного типа обладают показателем КПД на уровне 75−85%, они рассчитаны на одну квартиру и имеют небольшое сопротивление потоку. Предлагаются такие установки по доступным ценам, отличаются компактными габаритами, их монтаж и последующее обслуживание не представляет какой-либо особой сложности.

Самостоятельное изготовление рекуператора

Сегодня в продаже можно найти различные модели изготовленных в заводских условиях системы рекуперации воздуха для частного дома, которые отличаются качеством сборки, имеют высокие показатели КПД, а их монтаж не представляет сложности. Однако высокая цена такого оборудования отрицательно сказывается на его популярности на российском рынке.

Поэтому многие отечественные домовладельцы самостоятельно изготавливают нагреватели, выполнить которые можно из подручных материалов с использованием простейших инструментов. Нужно лишь продумать тип конструкции, а также рассчитать мощность установки, которая должна подходить под показатели производительности всей системы вентиляции в доме.

Проще всего сделать своими руками рекуператор для частного дома пластинчатого типа, который отличается простотой конструкции и эффективностью. Можно найти многочисленные схемы выполнения такого оборудования, что существенно упрощает работу, одновременно имеется возможность точного расчёта мощности конкретной установки.

К преимуществам самодельных пластинчатых рекуператоров принято относить следующее:

• Длительный срок эксплуатации.
• Простота используемых материалов и функциональных элементов.
• Надежность конструкции.
• Полная автономность и отсутствие привязки к электроснабжению.
• Высокий КПД.

К минусам таких нагревателей для системы вентиляции принято относить лишь вероятность образования наледи при сильных морозах, что отрицательно сказывается на эффективности установки, вплоть до полного прекращения нагрева поступающего с улицы воздуха. Чтобы решить такие проблемы с обледенением, необходимо дополнительно утеплять рекуператор или устанавливать его в теплом обогреваемом помещении.

Большой популярностью пользуются самодельные рекуператоры кассетного типа, которые эффективны и при этом полностью решают проблемы с появлением конденсата и обледенением при низких температурах. Выполнить такие нагреватели и их кассеты можно из целлюлозы, а корпус устройства изготавливается из жести или любого другого металла, хорошо защищенного от коррозии.

Необходимые компоненты и материалы

Перед тем как непосредственно приступать к изготовлению рекуператора, необходимо подготовить используемые инструменты и материалы. Для такой работы потребуется следующее:

• Компьютерный вентилятор.
• Четыре фланца.
• Уголок.
• Метизы.
• Герметик.
• Клей.
• Фанера или металл для корпуса аппарата.
• Минеральная вата для утепления.
• Деревянные рейки для основания.
• Алюминиевые листы для изготовления кассет.

Можно использовать уже готовые целлюлозные кассеты, которые выпускаются для фильтров автомобилей и кондиционеров. Их использование позволяет существенно упростить изготовление рекуператора, повышая его мощность и в последующем упрощая обслуживание самодельного оборудования.

Подыскать в интернете простые в реализации схемы изготовления самодельных рекуператоров не составит труда. Также простейшие чертежи можно выполнить самостоятельно с учетом мощности оборудования и необходимой производительности. Выполнять такое устройство без схемы изготовления не следует, так как в последующем сложно правильно собрать всю систему, что отрицательно сказывается на надежности оборудования и его эффективности.

Сборка нагревателя

Сборка рекуператора не представляет особой сложности. Необходимо нарезать не менее 70 листов металла с размерами сторон от 200 до 300 мм. Подготавливаются деревянные рейки, размеры которых должны полностью соответствовать сторонам нарезанных листов металла. Древесину следует обработать олифой, что предупредит гниение и потерю прочности у внутренних элементов теплообменника. Подготовленные рейки приклеивают клеем с двух сторон металлических квадратов. Собрав все заготовки, можно приступать к следующему этапу работы.

Чередовать собранные квадраты следует с поворотом в 90 градусов, что позволит обеспечить перпендикулярное расположение кассет внутри рекуператора, гарантируя тем самым максимальную эффективность нагрева воздушных потоков без их смешивания. Верхний квадрат, к которому не крепят рейки, приклеивается к нижнему с помощью специального металлического клея. Дополнительно для повышения прочности конструкции ее стягивают уголками и фиксируют саморезами или аналогичным крепежом. Щели следует обработать герметиком, после чего формируют фланцевые крепления.

Теплообменник приточного рекуператора готов. Осталось выполнить из металла или пиломатериалов корпус устройства, смонтировать внутри каркаса сотовую кассету. Устанавливать теплообменник необходимо таким образом, чтобы он упирался в рёбра, формируя визуально ромб, через который в последующем будет проходить холодный воздух с улицы и удаляемый нагретый поток из дома.

Если корпус самодельного рекуператора изготавливается из древесины, следует обработать пиломатериалы специальными пропитками, что предупредит их гниение и быстрый выход из строя оборудования. В процессе работы на теплообменнике будет образовываться конденсат, который стекает с металлических кассет, скапливаясь на дне корпуса. Следует предусмотреть небольшие отверстия для удаления влаги, которые располагаются на одном уровне с дном корпуса устройства.

На последнем этапе работы крепят к деревянному или металлическому корпусу четыре фланца, которые выполняют из полипропиленовых труб или аналогичных материалов. Их фиксируют с использованием соответствующих хомутов и фитингов, дополнительно промазывая герметиком, чтобы обеспечить максимально возможную герметичность изготовленного корпуса устройства.

Для повышения эффективности самодельного вентиляционного рекуператора его следует дополнительно обшить минеральной ватой, которая предупреждает теплопотери и образование конденсата. Последний часто появляется, если такое оборудование установлено на открытом воздухе или же в неотапливаемом помещении.

На входе установки можно смонтировать воздушные фильтры, которые обеспечивают первичную очистку воздуха от имеющихся загрязнений, тополиного пуха и различных аллергенов.

Использование рекуператора в системе вентиляции частного дома позволяет расширить функциональные возможности такого оборудования, предупреждая быстрое охлаждение комнат в зимнее время года, что экономит расходы домовладельца на оплату коммунальных услуг. Хозяева могут приобрести уже готовые обогреватели, которые отличаются компактными размерами, простотой монтажа и эффективностью. Также можно изготовить рекуператор своими руками, что позволит сократить расходы на обустройство инженерных коммуникаций в частном доме.

topventilyaciya.ru

Рекуператор воздуха своими руками для частного дома, что это такое

Рейтинг автора

Автор статьи

Опытный специалист по системам вентиляции и кондиционирования. Работает в этой сфере более 15 лет.

Написано статей

Эффективная система вентиляции должна использовать теплоту нагретого воздуха, который циркулирует из помещения на улицу. Для этого в схему внедряют специальное устройство – теплообменник. Он передает тепловую энергию от нагретых воздушных масс поступающим извне. Из-за простоты конструкции можно сделать рекуператор воздуха своими руками, но с учетом специфики конкретной модели.

Краткое содержание

Рекуператор: что это такое

Это теплообменник поверхностного типа, в котором теплота отводящих газов передается через разделяющую перегородку. По типу теплоносителей классифицируются на воздушные, водяные, газовые. Для бытовых вентиляционных систем применяются воздушные аналоги. Они являются элементом принудительной вентиляции дома, квартиры.

Принцип работы

• В схеме есть две камеры – подача и вывод.
• Между ними установлена перегородка.
• Энергия от теплого потока через стенку передается холодному.
• Не происходит прямое смешивание масс, либо этот фактор незначителен.

Преимущества – оптимизация температурного баланса в комнате, уменьшение расходов на отопление. Недостаток – дополнительные расходы на организацию вентиляции, используется полезный объем дома, квартиры.

Применение этой системы позволяет снизить расходы на отопление, так как тепло нагретой комнаты используется два раза.

Так работает рекуператор

Классификация

Для эффективности функционирования нужно учитывать общую площадь контакта теплообменника с циркулирующими потоками, их соотношение и объем. Самодельный рекуператор должен быть прост в изготовлении, но при этом выполняет свои функции. Поэтому перед разработкой чертежа следует ознакомиться с видами этих устройств.

• Пластинчатый. Он состоит из нескольких кассет, в которых входные и выходные каналы чередуются, но не пересекаются. Преимущества – не потребляет электроэнергию, бесшумность. Возможно обмерзание из-за скапливания конденсата. Выход – установка специальных сборников воды. Эффективность зависит от материала пластин – полимеры, металл или целлюлоза.
• Роторный. Основной элемент – ротор, который состоит из барабана со множеством ячеек. Он разделяет трубопровод на две части. Во время вращения ротора происходит смешивание масс, передача энергии. Преимущества – КПД до 85 %, возможность регулировки скорости вращения, нет конденсата. Недостатки – зависимость от электроэнергии, нужны фильтры.
• Водяные. Тепло передается через жидкую среду. Преимущества – теплообменники могут находиться далеко друг от друга, не происходит смешивание потоков. Минус – сложность чертежа. Такие устройства применяются в производственных и коммерческих зданиях.

Основные характеристики – расход (м³/час), габариты и масса, эффективность теплообмена (60-90 %), способ монтажа (подвесной, встраиваемый). Дополнительные компоненты – звукоизоляционные материалы (роторные модели), теплоизоляция.

Для самостоятельного производства можно взять чертежи готовых заводских устройств. Это позволит избежать ошибки при проектировании и креплении.

Как сделать рекуператор воздуха своими руками для частного дома

Первый этап – разработка чертежа и выбор материалов. Учитывается объем проходящего воздуха. Кратность воздухообмена – не менее 0,35 за 1 час или 30 м³/час на одного проживающего. В кухне этот показатель равен или более 75 м³/час. Эти значения зависят от производительности вентилятора и полезного сечения воздуховодов.

Расчет производительности выполняется по формуле:

L=n*v

L – это необходимая производительность, n является расчетной нормой воздухообмена, а v – объем комнаты. Диаметр воздуховода – 100, 125 или 150 мм. Зависит от размера крыльчатки. Искусственное уменьшение патрубка с вентилятором может привести к формированию разности давления.

Пластинчатый

Самодельный пластинчатый рекуператор отличается по направлениям циркулирующих потоков. В прямоточных они имеют один вектор движения, в противоточных движутся навстречу. Для самостоятельного изготовления лучше применить третий принцип – перекрестный. Направления в конструкции пересекаются крест-накрест.

Пластинчатый рекупаретор можно легко изготовить своими руками

Материалы:

• Алюминий, оцинкованный металл. Легко гнутся, что упрощает обработку, у них относительно низкая стоимость. Но нужно учитывать, что металл обладает высоким коэффициентом теплопроводности, что приводит к обмерзанию и появлению конденсата.
• Полимеры (пластик). Надежны, низкая вероятность появления конденсата. Недостаток – высокая стоимость.
• Специальная целлюлоза. Имеют самый высокий КПД, легко обрабатываются. Но они быстро разрушаются при высокой влажности в здании, не подходят для бассейнов, бань и подобных помещений.

Для производства нужны пластины. Они делаются из алюминия, стали, бумаги или пластика. Общая площадь – до 4 м². Зазоры формируют из технической пробки (рулон) толщиной 2 мм. Элементы скрепляются металлическими уголками. Корпус делается из оцинкованного железа или пластика. Также нужен клей, герметик.

Порядок изготовления

1. Формирование листов размерами 20*30 см в количестве 70-75 шт.
2. На одну сторону пластины наклейте три полоски из уплотнителя (пробки). Одна располагается по центру, две – по противоположенным краям.
3. Две готовые платины клейте через прокладки. Полоски находятся перпендикулярно.
4. Так формируется секционный сердечник, в котором каналы чередуются направлением на 90°.

В коробе отсутствуют щели, обеспечивается герметичностью. Для уменьшения тепловых потерь на внутреннюю часть монтируется утеплитель. Для соединения с воздуховодом на торцах крепятся фланцы подвода и отвода.

Таким же способом можно сделать пластинчатый рекуператор из поликарбоната. Его преимущество – зазоры уже сформированы в листах. Следует разрезать поликарбонат на пластины и склеить их с учетом смещения направления воздуховодов относительно друг друга на 90°.

Недостаток этой схемы – большая стоимость поликарбоната. Часто используют обрезки этого листового материала, которые остаются после козырьков, теплиц.

Видео по изготовлению

//youtu.be/BJhcfQ9bpfo

Трубчатый

Принцип работы этой схемы воздухообмена аналогичен коаксиальному воздуховоду для газовых котлов. Трубчатый рекуператор имеет два канала – наружный и внутренний. В первом потоки из улицы проходят через пространство между наружным корпусом и внутренней трубой. Для выхода из здания устанавливается патрубок меньшего диаметра. Через его стенки происходит тепловой обмен.

В домашних условиях можно изготовить рекуператор из гофротрубы и канализационной трубы. Для эффективной работы длина конструкции должна быть не менее 4 м. Поэтому следует заранее продумать место ее установки.

Внешним коробом будет служить канализационная пластиковая труба сечением 15 см, для внутреннего патрубка применяют гофрированный рукав 10 см. Адаптеры (переходники) с 150 на 100 мм для герметичности гофры. Тройники используют при формировании воздушного канала.

Трубчатый рекуператор

Порядок изготовления

1. Обрежьте пластиковую заготовку и обработайте края.
2. Установите два тройника по краям конструкции.
3. Сделайте монтаж гофры. Она должна располагаться по центру полимерной трубы, не соприкасаясь с ее стенками.
4. Соедините адаптеры с помощью резиновых уплотнителей, зафиксируйте края гофры. Места соединений можно обработать герметиком.

Для лучшей циркуляции в реверсивный патрубок монтируют вентилятор. Защиту от попадания мусора и пыли обеспечат вентиляционные решетки. Однако они искусственно уменьшат производительность из-за снижения полезного сечения магистрали.

Альтернатива – вместо гофрированного рукава установить набор из пластиковых труб диаметром до 16 мм и с минимальной толщиной стенки. Такие чертежи и схемы обеспечат максимальный тепловой обмен, так как увеличивается контактная площадь двух сред с разной температурой.

Видео

//youtu.be/pmtC4LkHUac

Недостаток – трудоемкость изготовления и низкая теплопроводность пластика по сравнению с гофрированным металлическим рукавом.

Правила монтажа

Правильный монтаж рекуператора начинается с выбора места. Пластинчатые интегрируются в вентиляционную систему на стадии ее разработки или уже готовую. В последнем случае вырезается часть магистрали по длине готового изделия. Затем монтируется с помощью переходников. Для крепления используют кронштейны с прорезиненным основанием. Так можно минимизировать вероятность появления шума.

Установка трубчатых моделей сложнее, так как они не привязаны к системе вентиляции. Их применяют в квартирах и частных домах, где она отсутствует. Поэтому важно выбрать правильное место установки и количество устройств. Одна модель может обслуживать помещение площадью до 60 м². Учитывается наличие межкомнатных дверей.

Этапы монтажа

1. Определите место крепления. Располагается в верхней части комнаты, у потолка, примыкает к наружной стене здания.
2. Диаметр отверстия в стене больше сечения корпуса на 2-3 мм.
3. Между корпусом и стеной монтируется теплоизолирующая прокладка из стекловолокна, пенополистирола. Альтернатива – герметизация с помощью монтажной пены.
4. Установка корпуса. В помещении он крепится к потолку с помощью специальных хомутов.
5. Подключите вентилятора. Электропитание от ближайшей или по установленному ранее электропроводу. Некоторые модели имеют дистанционный пульт управления.

После завершения работ и запуска ждут 2-3 часа. Затем проверяется разность температур во входном, выходном патрубке, в помещении и на улице. Так можно определить фактическую эффективность работы. Обслуживание простое. Необходимо периодически проверять отсутствие мусора и пыли внутри, герметичность соединений.

---

Отличная статья 0

ventilation-conditioning.ru

Рекуператор для частного дома. Особенности установки и эксплуатации в деревянных домах

В данной статье мы расскажем, как установить и использовать рекуператор для частного дома из бревна.

Перед инженерами «Марлей-Рус» стояли такие задачи:

1. обеспечить в помещении приточно-вытяжную вентиляцию без потери тепла;

2. свежий воздух в комнату должен поступать комфортной температуры, очищенным от пыли и пыльцы растений;

3. создать условия для стабильной и безопасной работы камина;

4. повысить эффективность вытяжной вентиляции в зоне кухни.

Решение вышеперечисленных задач осуществлялось в несколько шагов

Прежде всего, мы определили места установки рекуператоров. По рекомендациям производителя, обслуживаемая одним прибором площадь помещения не должна превышать 20 кв.м.

Таким образом, в данной комнате необходима установка двух рекуператоров Marley:

1. Расстояние между рекуператорами не превышает 10 м. Обеспечивается максимальная эффективность воздухообмена при работе рекуператоров в диалоговом режиме: два рекуператора синхронизируют свою работу по радиосигналу – без лишних проводов.

2. Рекуператор, расположенный рядом с кухней, может работать в качестве вытяжки.

3. Расположение рекуператоров не нарушит архитектурный замысел.

Высота установки приборов – около 30 см от потолка. Такое расположение позволяет забирать из помещения перегретый воздух и за счет его энергии подогревать приточный, свежий воздух до комфортной температуры. Керамический теплообменник рекуператора Марлей позволяет подогревать приточный воздух без электричества.

Разметка для монтажа вентиляционных установок выполняется с учетом расположения мебели в помещении, высоты монтажа и толщины бревна.

Сверлить будем со стороны улицы. Крепим анкерный болт, на котором будет держаться сверлильная машина. Между станиной и стеной размещаем дополнительные материалы для плотного примыкания инструмента и для того, чтобы не нанести вред отделке дома.

По уровню проверяем уклон 2-3 градуса в сторону улицы. Высверливаем отверстия.

Для плотного примыкания деталей рекуператора подрезаем бленду под изгиб бревна.

Устанавливаем рекуператор для дома в стену, закрепляем внутренний и внешний блоки и подключаем электричество. Электрический кабель используется как для осветительных приборов. Ведь, среднее потребление рекуператора Марлей составляет всего 5 Вт.

Привязываем пульт дистанционного управления к рекуператорам с учетом синхронизации.

В процессе выполнения работ, мы планировали выровнять плоскость на бревне в помещении для плотного примыкания внутреннего блока. Однако, обошлись без резки стен, так как все получилось ровно и эстетично!

Готово! Поставленные задачи выполнены!

В комнате работают два рекуператора Марлей в диалоговом режиме. Один подает воздух в помещение, другой, в это же время, отводит на улицу.

Синхронизация приборов осуществляется по радиосигналу. Приточно-вытяжная вентиляция обеспечена! Производительность каждого рекуператора – до 37 куб.м. в час. Коэффициент рекуперации – 85%. Таким образом, 85 процентов тепла будет сохраняться в доме.

Система очистки воздуха предусматривает три ступени фильтрации. Это значит, что в помещение не будут попадать: копоть, споры; сажа, пыльца растений, молочный порошок, мелкая пыль (~ 5 мкм) и т.п.

1. Фильтр грубой очистки расположен на внешнем козырьке рекуператора. Он сделан из материала с открытыми порами, похожего поролон. Этот фильтр предотвращает попадание пыли и насекомых в воздушный канал рекуператора.

2. Кассетный, основной фильтр класса G3 оберегает помещение от загрязнения с улицы. В конструкции фильтра рекуператора применяется W-line кассета, таким образом, в очистке воздуха задействовано 100% фильтрующей поверхности.

3. Фильтр тонкой очистки класса F5 улавливает самые мелкие загрязнения, кроме того, он является дополнительным элементом шумопоглощения.

Камин расходует воздух для горения. Рекуператоры смогут компенсировать потерю кислорода: при падении давления в помещении, рекуператоры увеличат приток с улицы.

Нельзя не отметить, что в диалоговом режиме рекуператоры могут работать, подавая воздух в одном направлении. Один из рекуператоров, установленный в зоне гостиной может постоянно подавать очищенный воздух, а другой, около кухни – постоянно выгонять воздух из дома, как вытяжной вентилятор.

Рекуператор с керамическим теплообменником сохранит тепло в доме!

www.marley-rus.ru
